Kyocera DF-670 — каталог запчастей со схемами

Содержание

1. Job Separator 3LB-1
2. Paper Conveying 3LB-1
3. Tray 3LB-1
4. Accessories 3LB

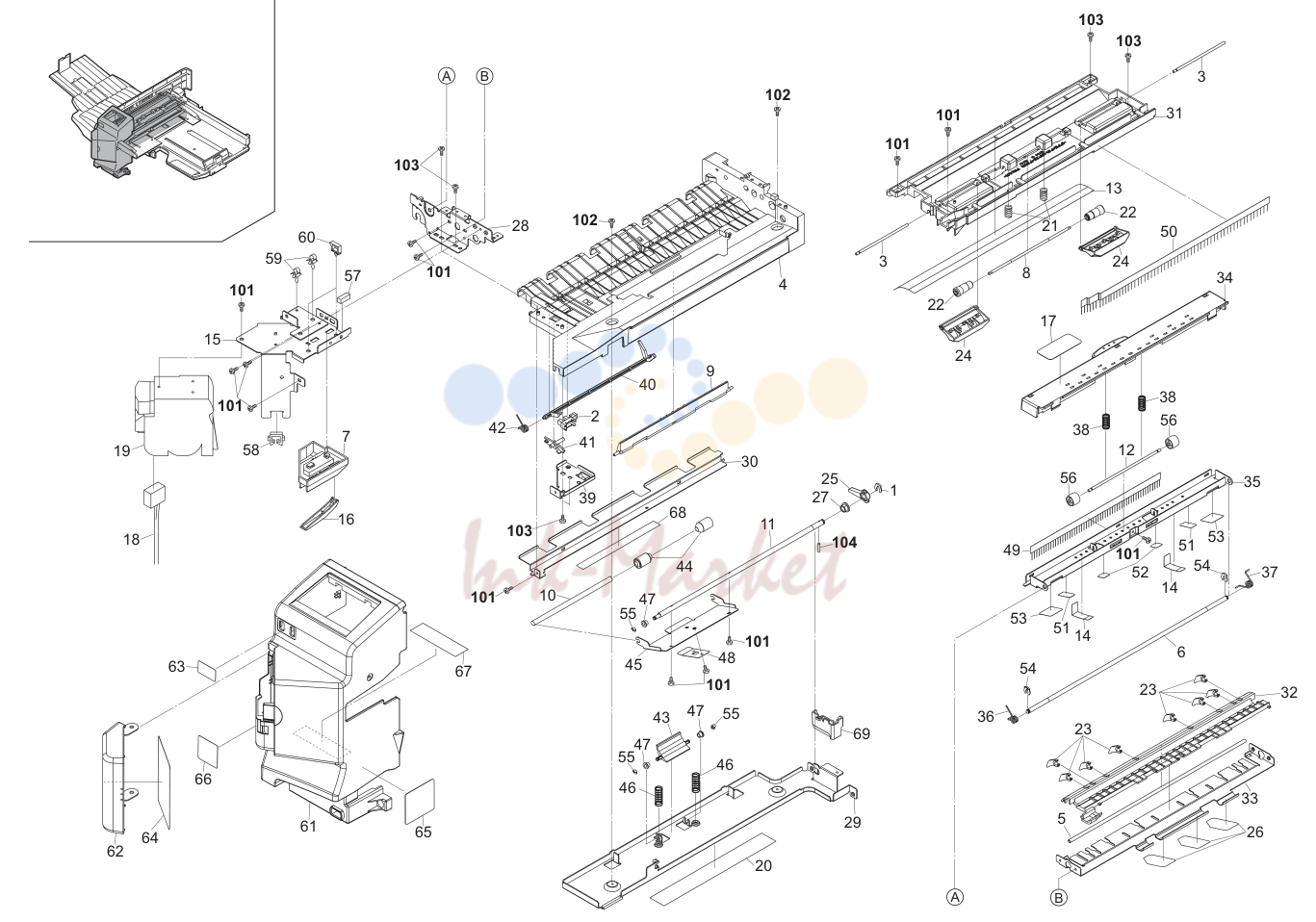

1. Job Separator 3LB-1

№	Артикул	Альт. артикул	Описание
3	303BN08481 запросить цену →	3BN08481	SHAFT,GUIDE EJECT 2 53 3HP08620 3HP08620 SHEET EJECT GUIDE B
4	303HP08011 запросить цену →	3HP08011	BASE 1 (cid:27) 54 5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
5	303HP08081 запросить цену →	3HP08081	SHAFT FEED SHIFT 1 (cid:27) 55 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
6	303HP08161 запросить цену →	3HP08161	SHAFT EJECT COVER 1 (cid:27) 56 63210170 63210170 PULLEY,LOOP FEED
7	303HP08271 запросить цену →	3HP08271	GUIDE STAPLER 1 57 7ZGSTG35C013H01 ZG000460 SHIELD GASKET
8	303HP08351 запросить цену →	3HP08351	SHAFT SHIFT PULLEY 1 58 M2104200 M2104200 EDGING EDS-1
9	303HP08372 запросить цену →	3HP08372	STOPPER 1 59 M2105740 M2105740 MINIATURE CLAMP,UAMS-05S-2
10	303HP08401 запросить цену →	3HP08401	SHAFT PULLEY STOPPER 1 60 M2109180 M2109180 WIRE SADDLE,LWS-1S
11	303HP08431 запросить цену →	3HP08431	SHAFT PRESS 1 (cid:27) 61 303LB04011 3LB04011 COVER STAPLER
12	303HP08551 запросить цену →	3HP08551	SHAFT EJECT PULLEY 1 (cid:27) 62 303LB04020 3LB04020 COVER STAPLER LID
14	303HP08700 запросить цену →	3HP08700	SHEET EJECT GUIDE C 2 64 303LB34020 3LB34020 LABEL CARTRIDGE DETACHING
15	303LB02010 запросить цену →	3LB02010	MOUNT STAPLER 1 65 303LB34030 3LB34030 LABEL JAM REMOVEMENT
16	303LB04060 запросить цену →	3LB04060	SHUTTER STAPLER 1 66 303LB34040 3LB34040 LABEL CARTRIDGE JAM
17	303LB34060 запросить цену →	3LB34060	LABEL HIGH TEMPERATURE CAUTION 1 (cid:27) 67 3HP04090 3HP04090 MAGNET UNDERSTAPLER
18	303LB46010 запросить цену →	3LB46010	WIRE CONVEYING UNIT 1 68 303LB24030 3LB24030 SHEET EJECT ROLLER
20	3B508390 запросить цену →	3B508390	SEAL,GUIDE MIDDLE TRAY
21	3B508440 запросить цену →	3B508440	SPRING,FEED SHIFT PULLEY
24	3BN08460 запросить цену →	3BN08460	GUIDE,PAPER HOLDER
28	3HP08020 запросить цену →	3HP08020	FRONT FRAME 1 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
29	3HP08030 запросить цену →	3HP08030	PLATE PRESS
30	3HP08040 запросить цену →	3HP08040	UNDER EJECT PLATE
31	3HP08050 запросить цену →	3HP08050	UPPER GUIDE
32	3HP08060 запросить цену →	3HP08060	UPPER MIDDLE GUIDE
33	3HP08070 запросить цену →	3HP08070	LOWER MIDDLE GUIDE
35	3HP08140 запросить цену →	3HP08140	GUIDE EJECT
36	3HP08170 запросить цену →	3HP08170	FRONT SPRING,EJECT COVER
37	3HP08180 запросить цену →	3HP08180	REAR SPRING,EJECT COVER
38	3HP08190 запросить цену →	3HP08190	SPRING,EJECT PULLEY
39	3HP08260 запросить цену →	3HP08260	MOUNT STAPLER B
43	3HP08380 запросить цену →	3HP08380	LINK STOPPER
45	3HP08410 запросить цену →	3HP08410	MOUNT STOPPER PRESSURE
48	3HP08540 запросить цену →	3HP08540	PLATE STOPPER PRESSURE

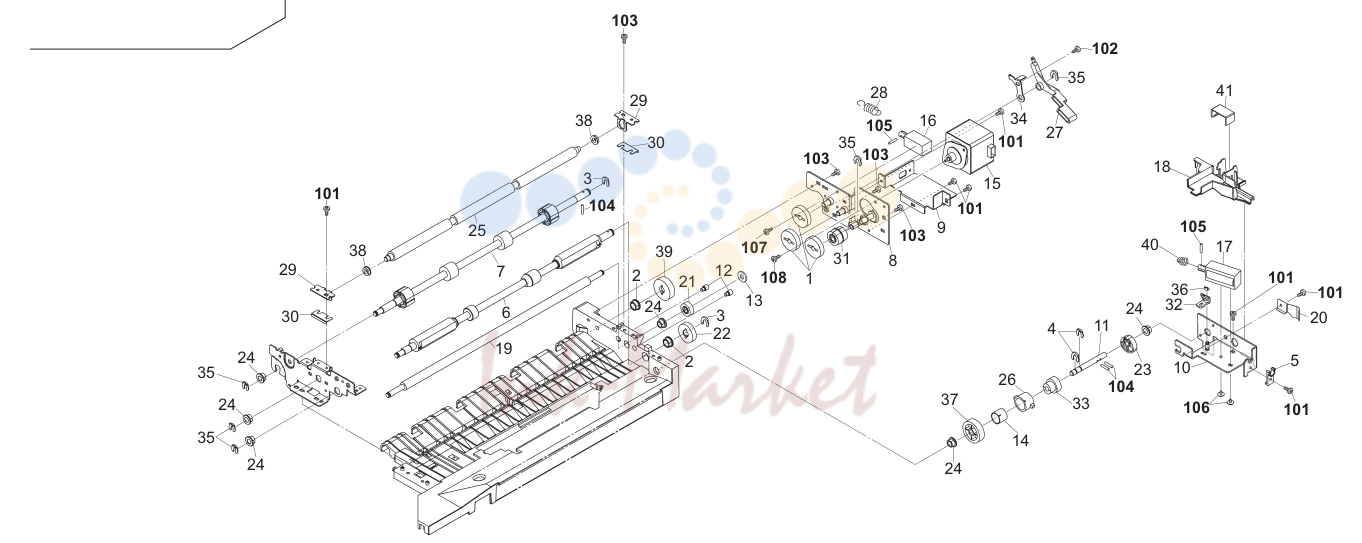

2. Paper Conveying 3LB-1

№	Артикул	Альт. артикул	Описание
5	2BJ02121 запросить цену →	2BJ02121	HOLDER,FULCRUM 1 105 E0120200 E0120200 SPRING PIN 2X20(SUS)
8	303HP08202 запросить цену →	3HP08202	MOUNT MOTOR 1 108 B4A03040 B4A03040 +TP-A SCREW M3X04(TRIVALENT CHROMATING)
9	303HP08211 запросить цену →	3HP08211	MOUNT REAR
10	303HP08221 запросить цену →	3HP08221	MOUNT SOLENOID
12	303HP08511 запросить цену →	3HP08511	PIN FRAME
13	5MVS665KB001 запросить цену →	2BM40060	CUT WASHER
18	303LB02020 запросить цену →	3LB02020	COVER WIRE
20	303LB24020 запросить цену →	3LB24020	EARTH PLATE
27	3HP08310 запросить цену →	3HP08310	LEVER GUIDE SHIFT
28	3HP08320 запросить цену →	3HP08320	SPRING,GUIDE SHIFT
29	3HP08330 запросить цену →	3HP08330	MOUNT DECURLER
30	3HP08340 запросить цену →	3HP08340	SPACER DECURLER
34	3HP08570 запросить цену →	3HP08570	PLATE GUIDE SHIFT
40	73226040 запросить цену →	73226040	SPRING,REVERSE SOLENOID
41	303K502110 запросить цену →	3K502110	HOLDER WIRE

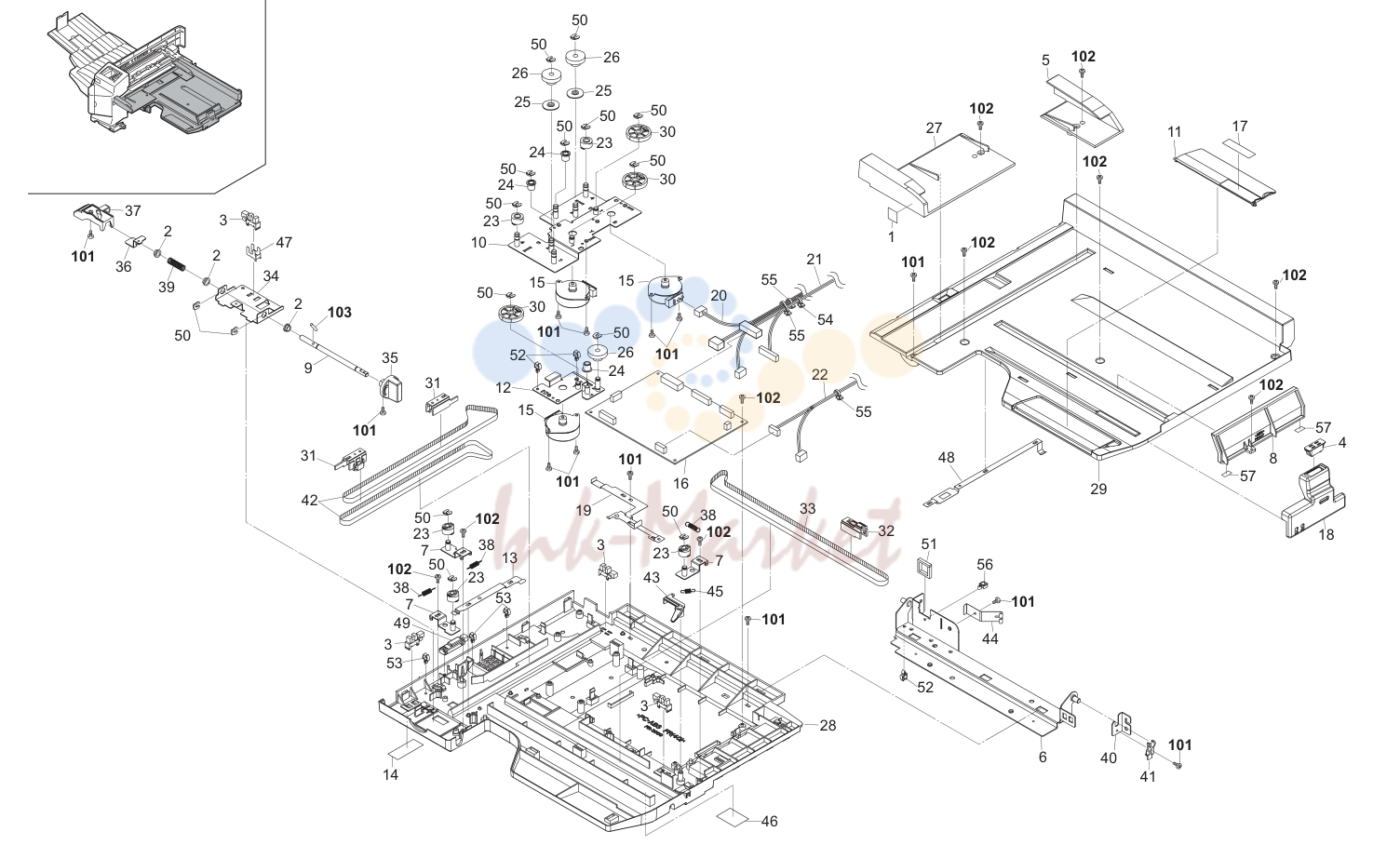

3. Tray 3LB-1

№	Артикул	Альт. артикул	Описание
1	18305060 запросить цену →	18305060	LABEL,CAUTION PARTITION 1 51 M2104250 M2104250 EDGING,EDS-17L(KITAGAWA)
4	2FB17200 запросить цену →	2FB17200	MAGNET UPPER REG GUIDE 1 54 M2107120 49827700 BINDING BAND SG-130
5	303BN07101 запросить цену →	3BN07101	REAR CURSOR,SIDE REGISTRATION 1 55 M2607010 M2607010 BINDING BAND,PLT1M
6	303HP07033 запросить цену →	3HP07033	FULCRUM PLATE TRAY 1 56 M70AK010 M70AK010 WIRE SADDLE,RMS-1V0(TAKEUCHI)
7	303HP07071 запросить цену →	3HP07071	TENSION PLATE BELT 3 57 303LB36030 3LB36030 SPACER CURSOR
8	303HP07091 запросить цену →	3HP07091	CURSOR LEADING REGIST
9	303HP07192 запросить цену →	3HP07192	SHAFT RELEASE
10	303HP07311 запросить цену →	3HP07311	MOUNT MOTOR LARGE
12	303HP07332 запросить цену →	3HP07332	MOUNT MOTOR SMALL
13	303HP07411 запросить цену →	3HP07411	EARTH PLATE C 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
14	303HP07450 запросить цену →	3HP07450	FILM SENSOR B 1 102 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
17	303LB34050 запросить цену →	3LB34050	LABEL SMALL TRAY
19	303LB36020 запросить цену →	3LB36020	EARTH PLATE MT
20	303LB46020 запросить цену →	3LB46020	WIRE MIDDLE TRAY
21	303LB46030 запросить цену →	3LB46030	JUNCTION WIRING CONVEYING UNIT
22	303LB46040 запросить цену →	3LB46040	JUNCTION WIRING SENSOR
27	3BN07090 запросить цену →	3BN07090	FRONT CURSOR,SIDE REGISTRATION
28	3HP07010 запросить цену →	3HP07010	BASE MIDDLETRAY
34	3HP07170 запросить цену →	3HP07170	MOUNT RELEASE
36	3HP07200 запросить цену →	3HP07200	SLIDER RELEASE
38	3HP07220 запросить цену →	3HP07220	SPRING TENSION PLATE
39	3HP07250 запросить цену →	3HP07250	SPRING RELEASE
40	3HP07270 запросить цену →	3HP07270	HOOK MIDDLETRAY
41	2BJ02121 запросить цену →	2BJ02121	HOLDER,FULCRUM
43	3HP07350 запросить цену →	3HP07350	LEVER PI
44	3HP07360 запросить цену →	3HP07360	EARTH PLATE EMI
45	3HP07390 запросить цену →	3HP07390	SPRING LEVER PI
46	3HP07400 запросить цену →	3HP07400	FILM,SENSOR
47	3HP07420 запросить цену →	3HP07420	EARTH PLATE D
48	3HP07430 запросить цену →	3HP07430	EARTH PLATE E

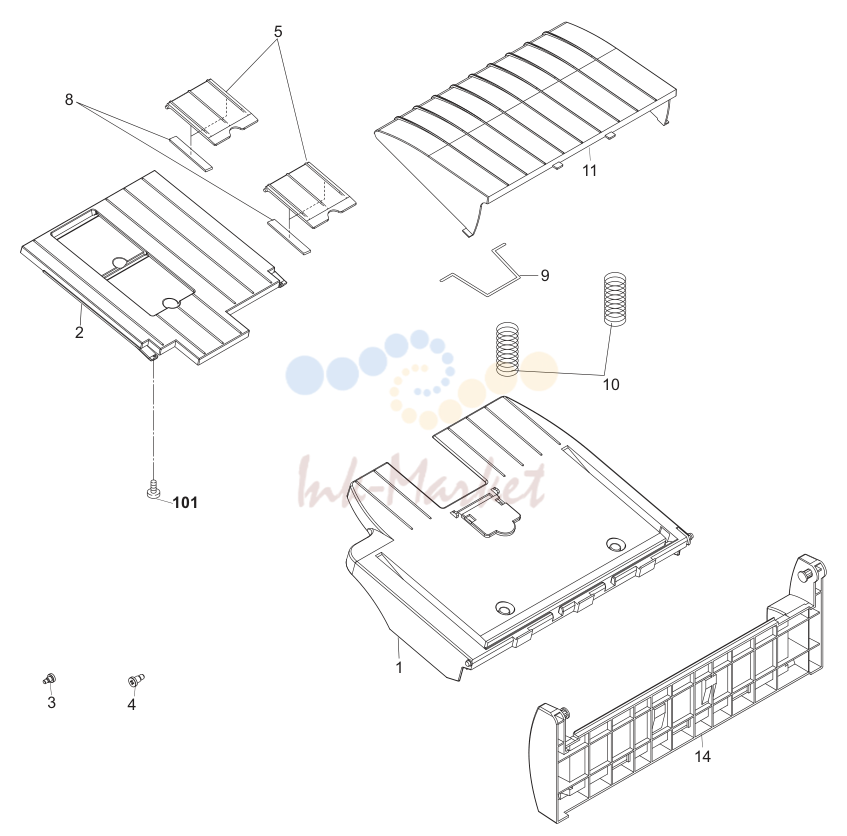

4. Accessories 3LB

№	Артикул	Альт. артикул	Описание
3	303HP08521 запросить цену →	3HP08521	PIN BASE
4	303HX16111 запросить цену →	3HX16111	FRONT PIN UNIT
7	303LB04040 запросить цену →	3LB04040	COVER STAPLER SUB
9	3BN04120 запросить цену →	3BN04120	SHAFT,EJECT TRAY
10	3BN04140 запросить цену →	3BN04140	SPRING,EJECT TRAY
