Kyocera DF-650b BF-1b MT-1b PH-4a c — каталог запчастей со схемами

Содержание

1. Covers 3ML
2. Frames 3ML
3. Top Cover 3ML
4. Paper Feed-in 3ML
5. Paper Eject 3ML
6. Middle Tray 1 3ML

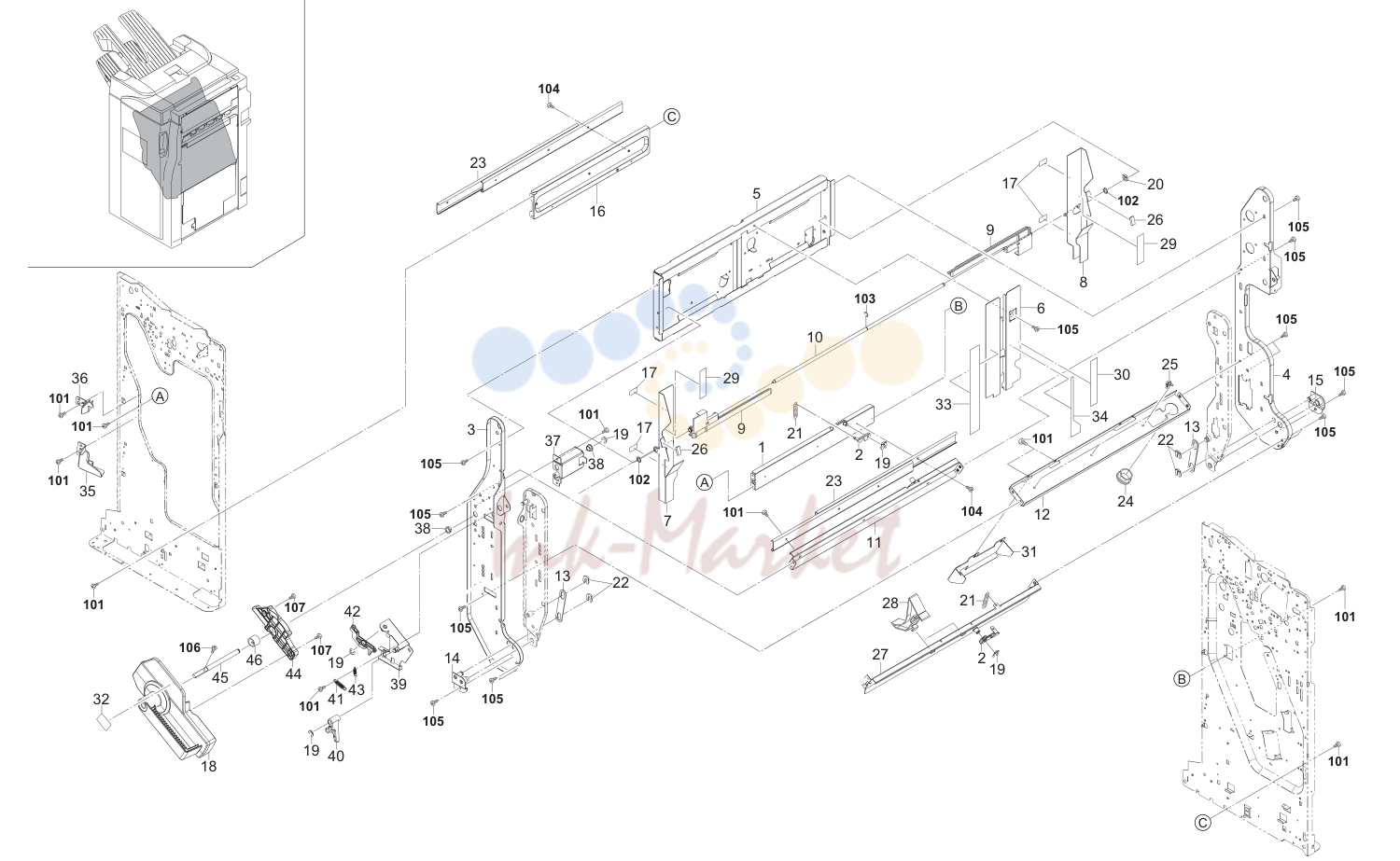

7. Middle Tray 2 3ML

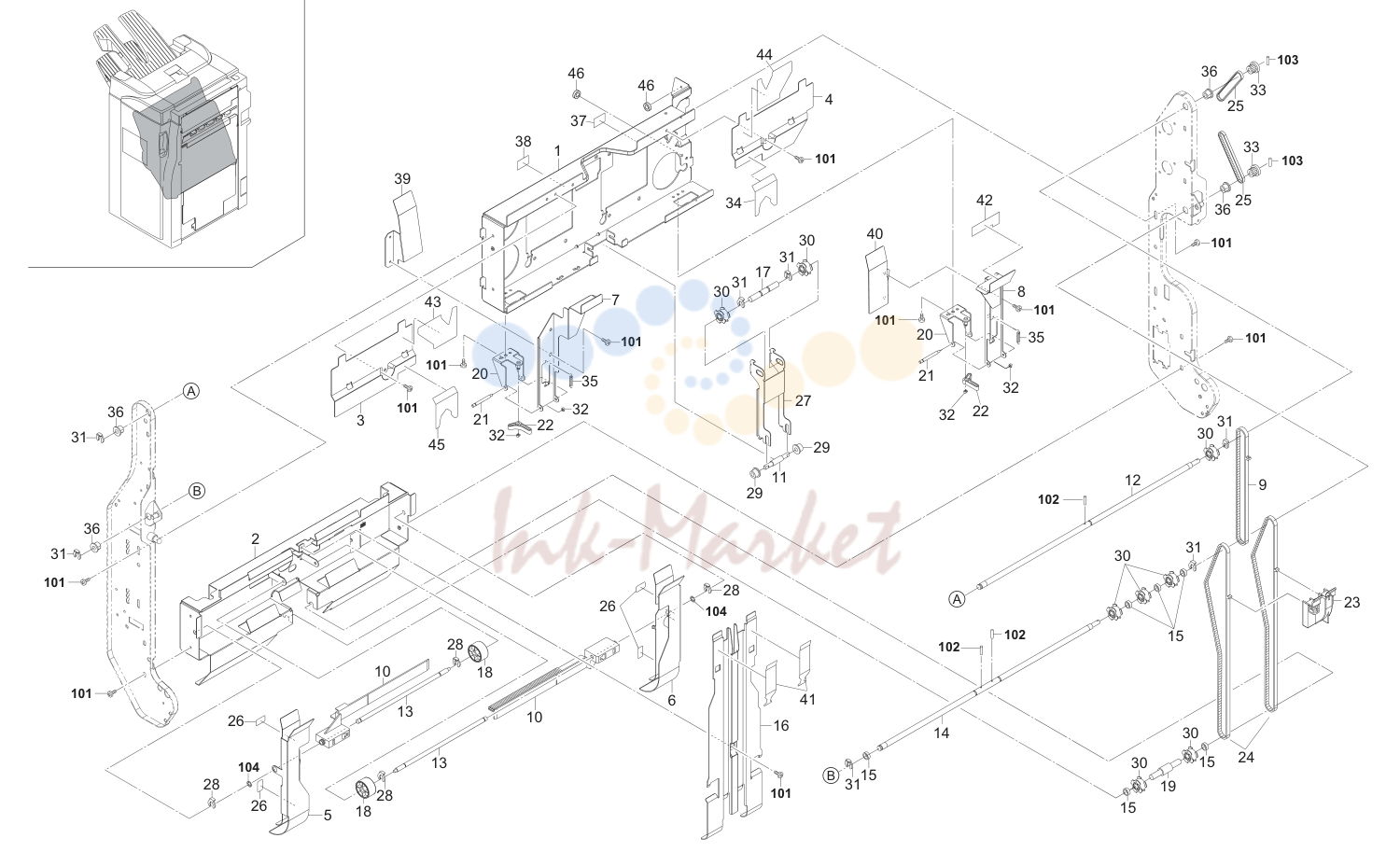

8. Middle Tray 3 3ML

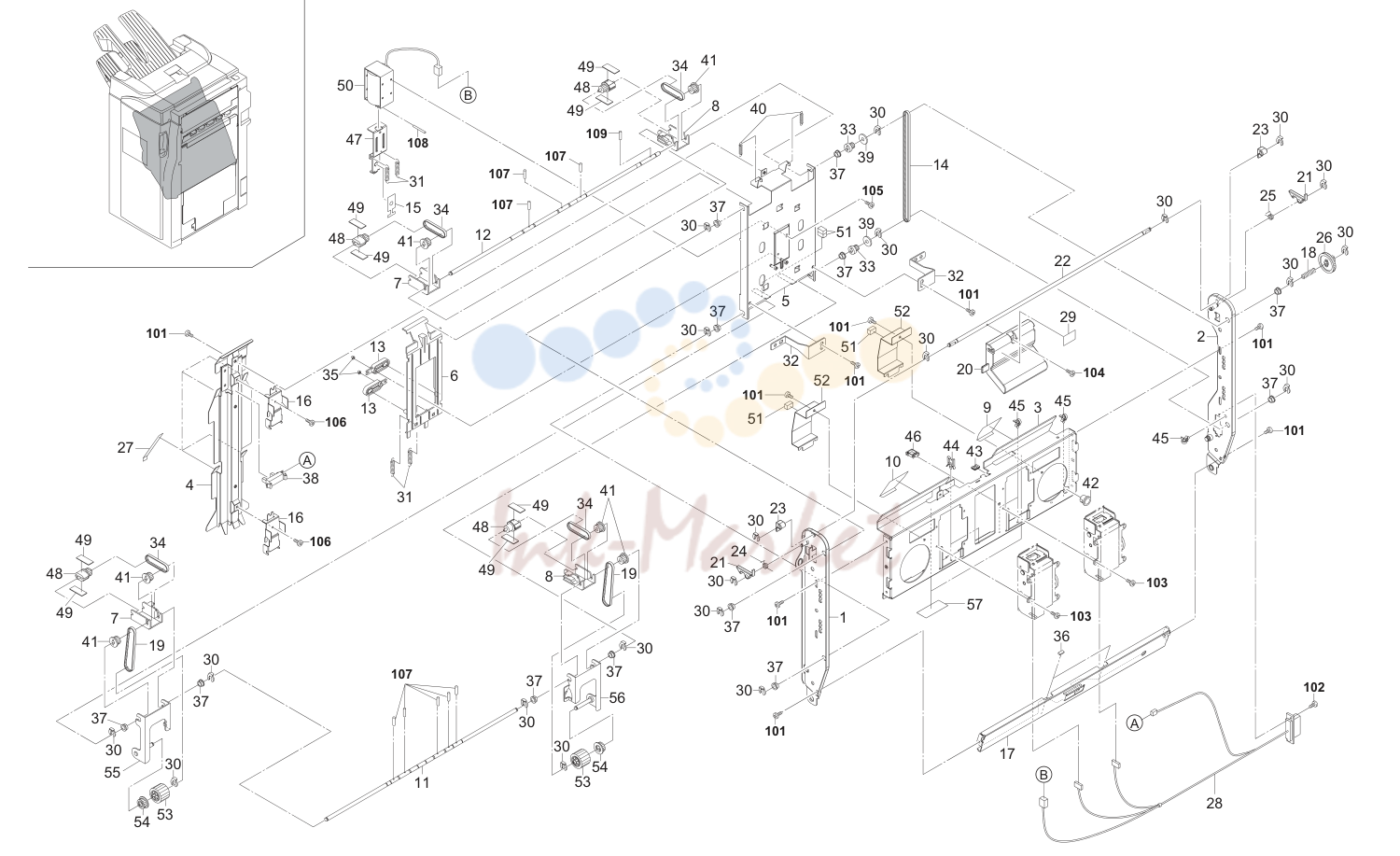

9. Middle Tray 4 3ML

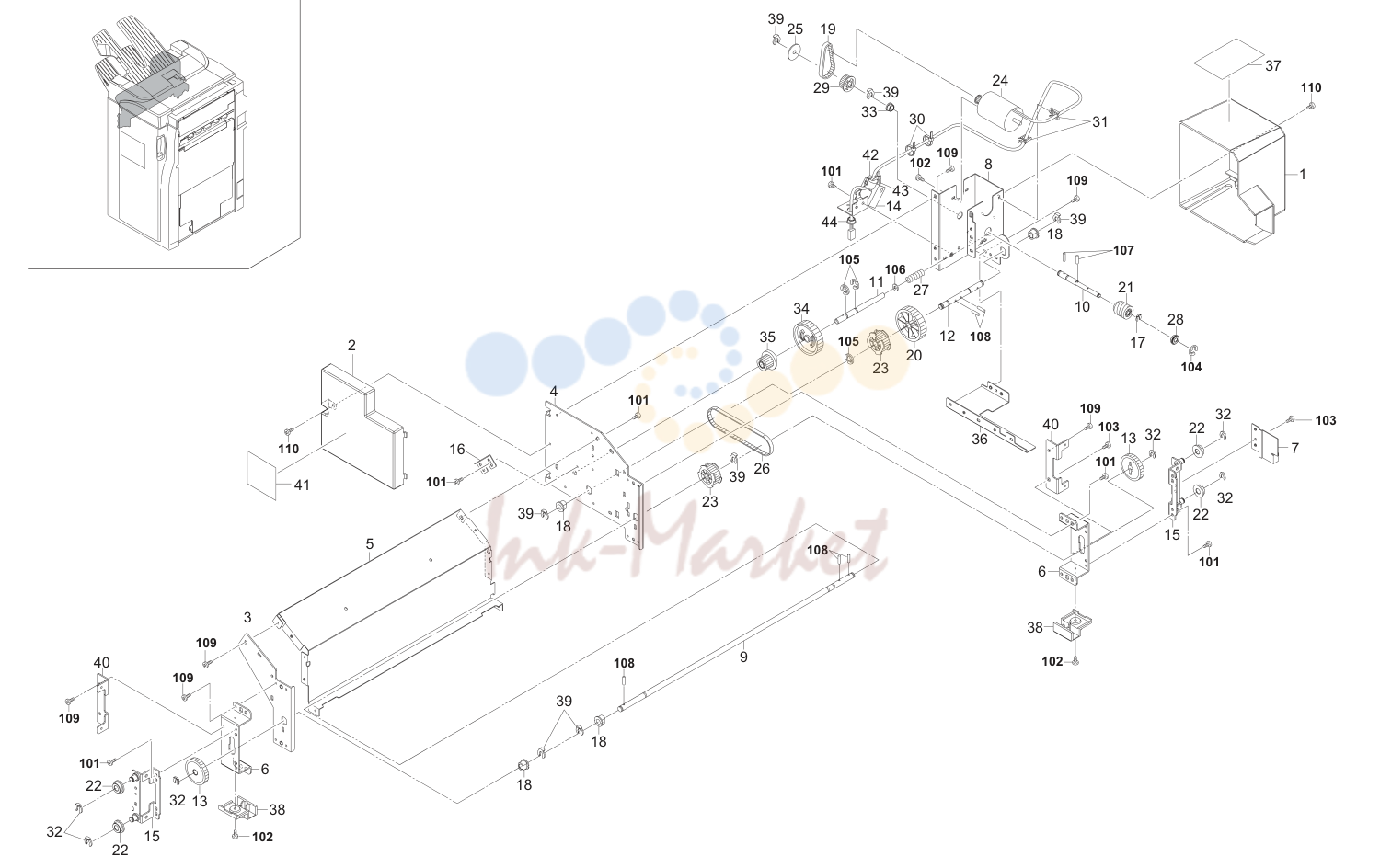

10. Main Tray 3ML

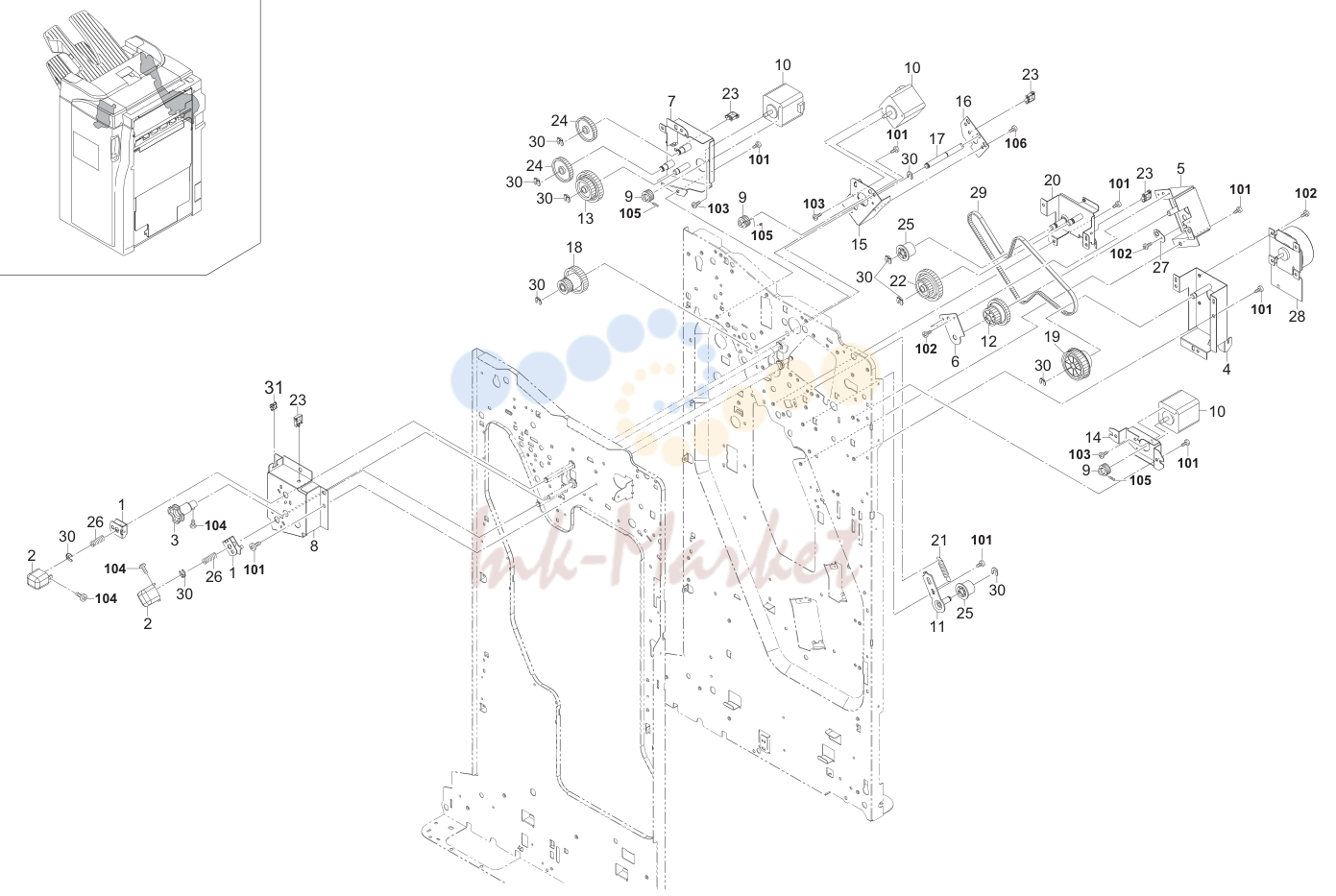

11. Driving Section 3ML

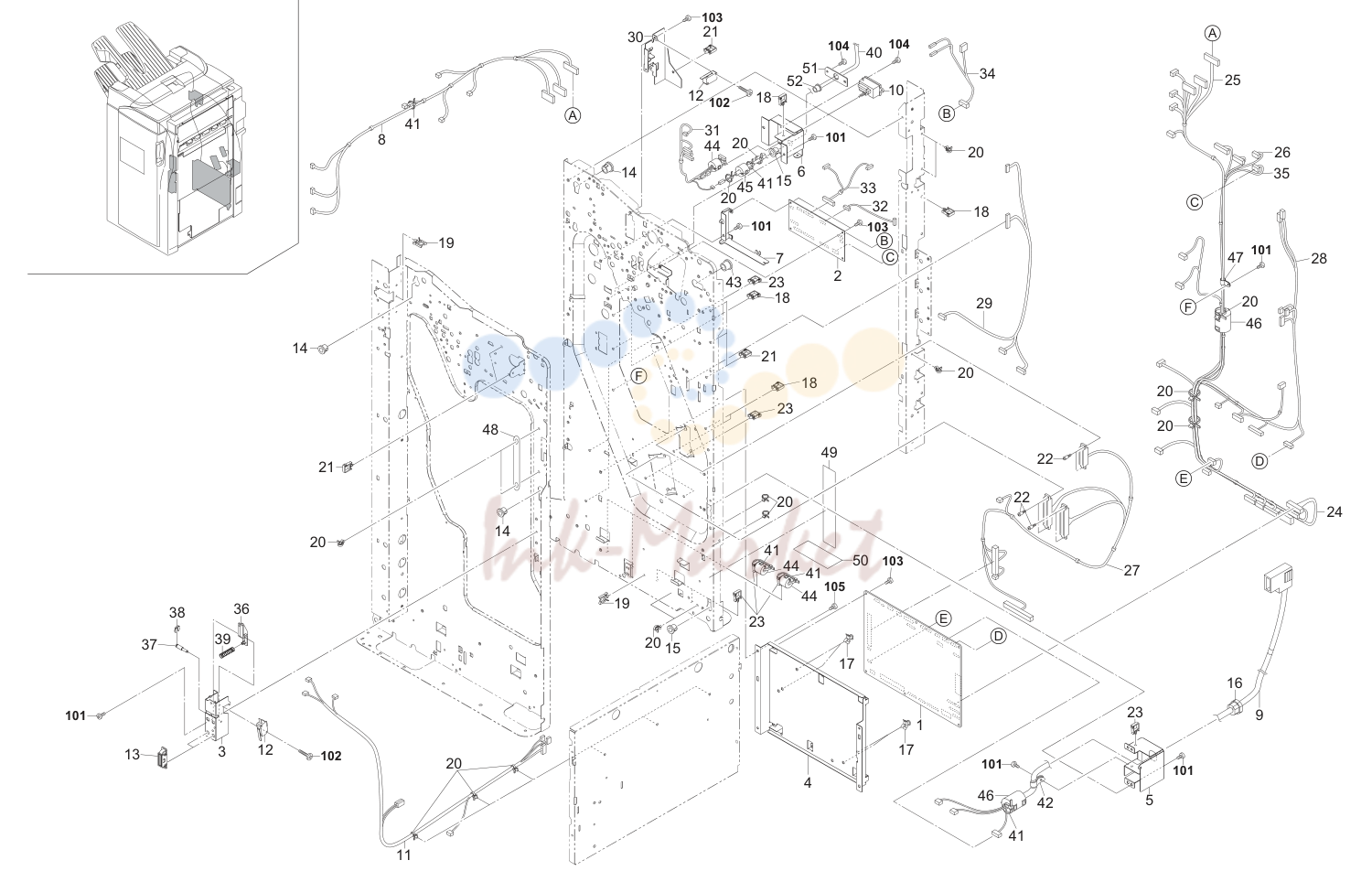

12. Electrical Components 3ML

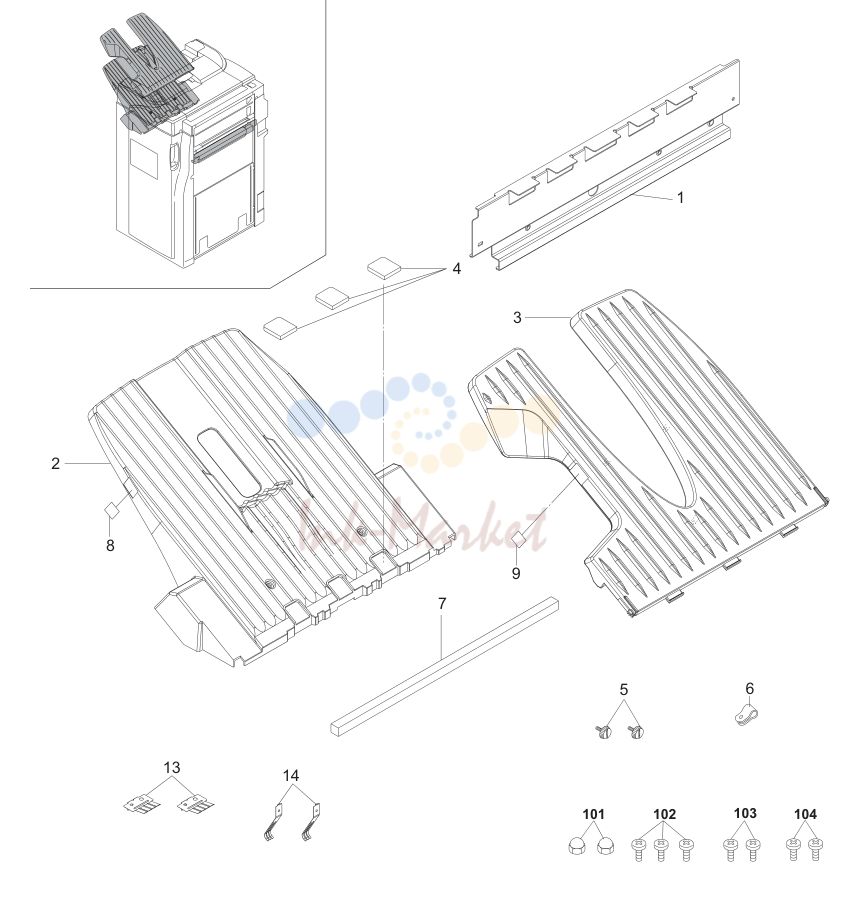

13. Accessories & Tool & Option 3ML

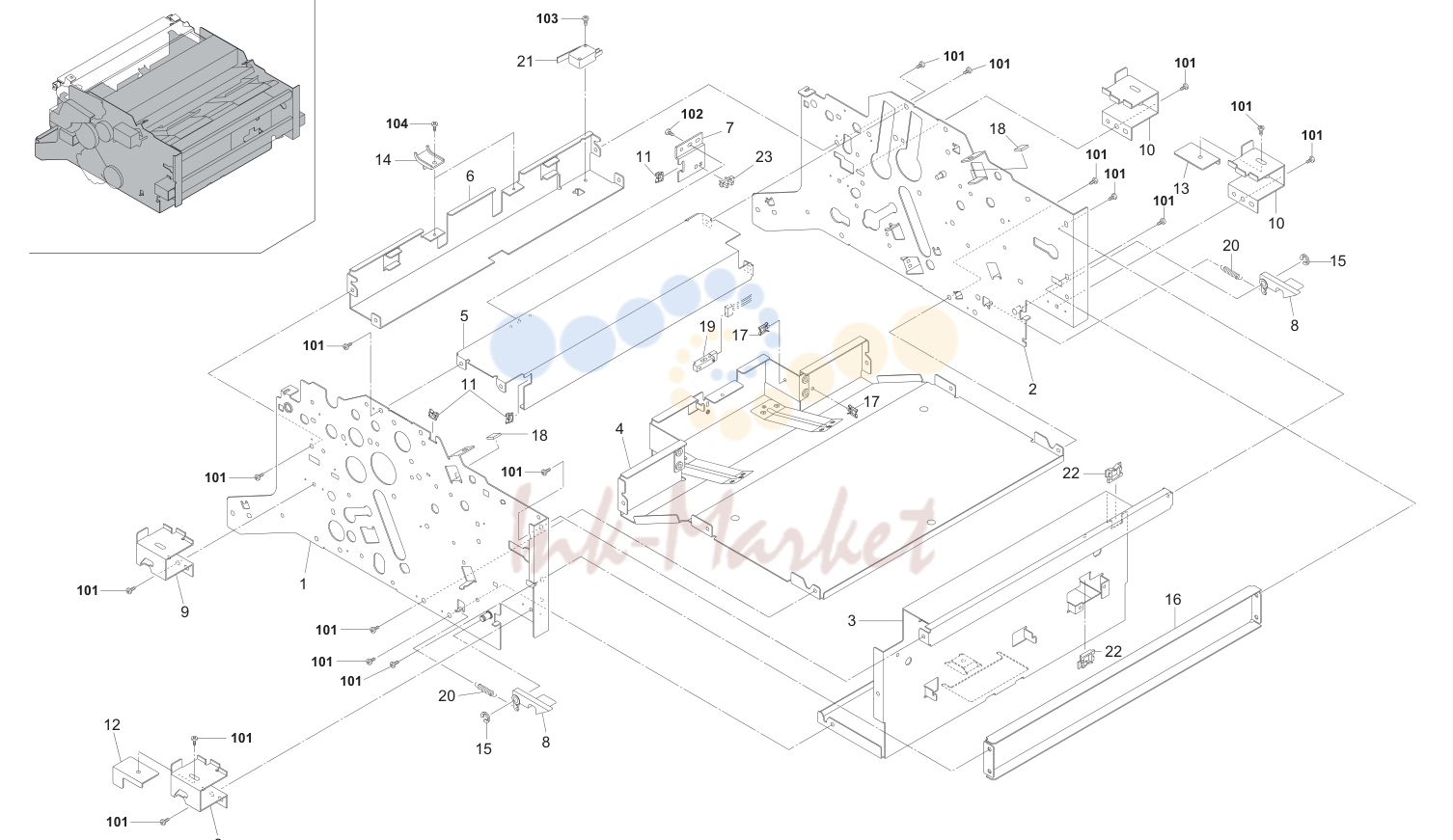

14. Frames 3MM

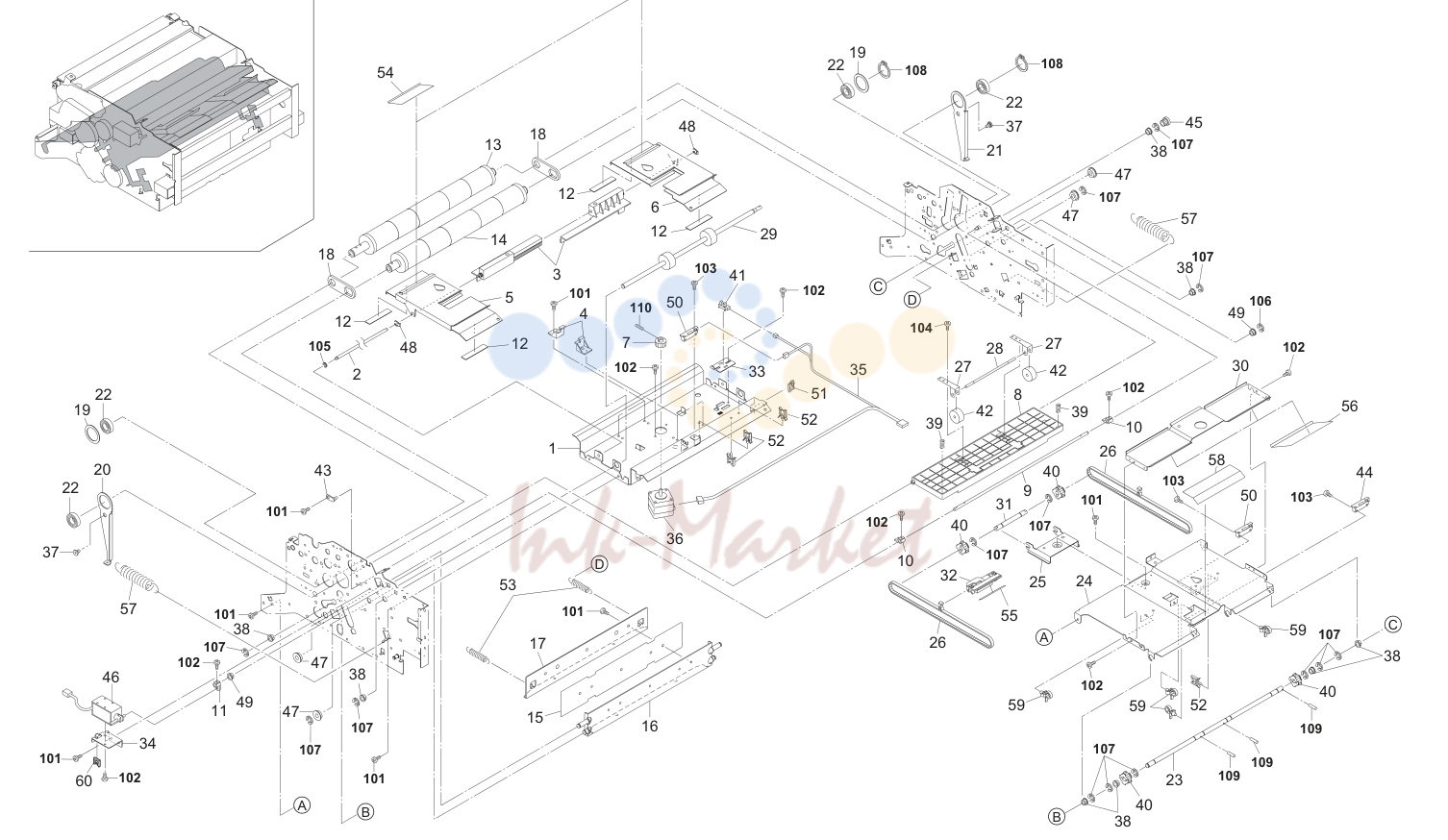

15. Paper Feed-in 3MM

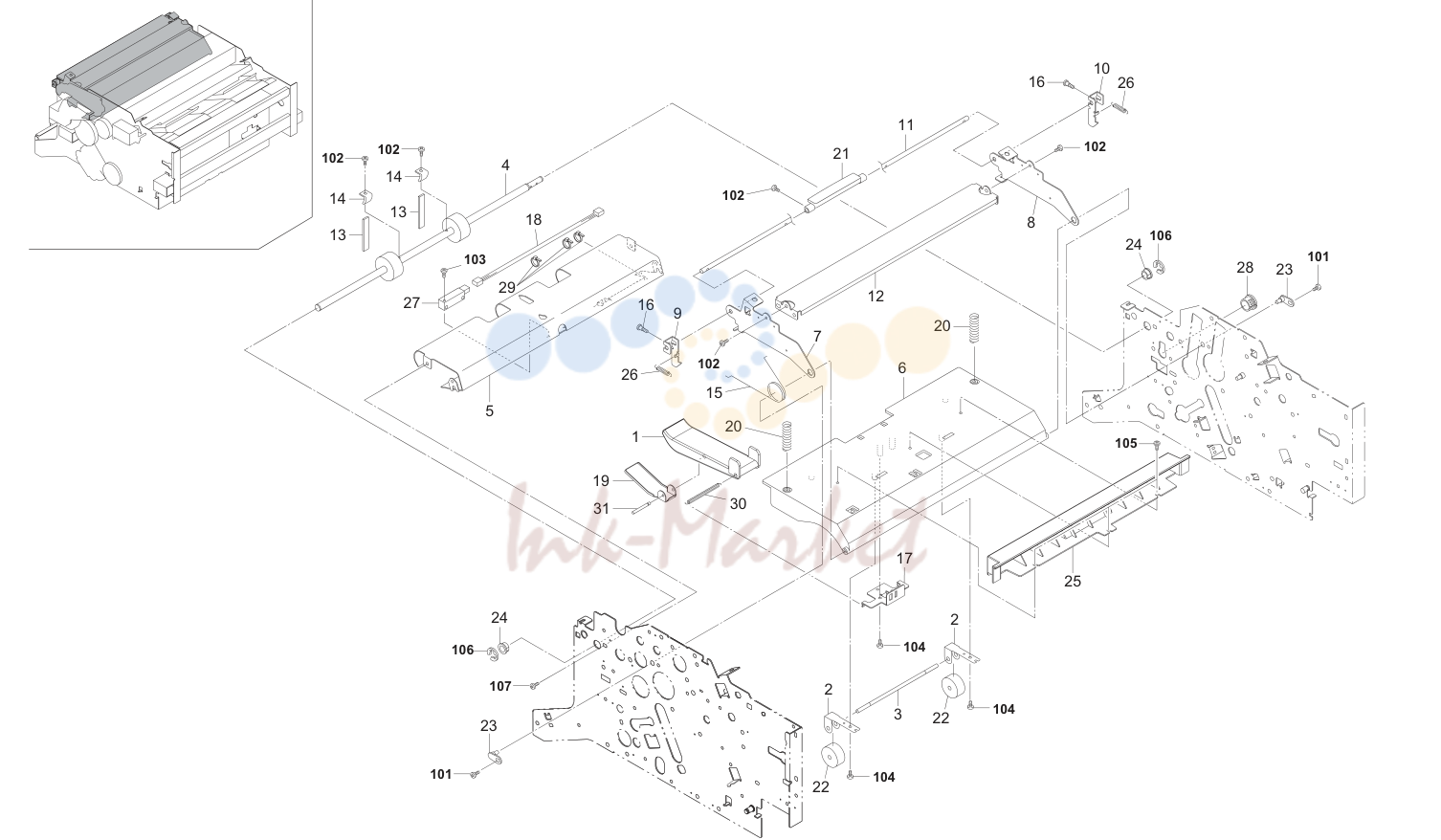

16. Paper Eject 3MM
17. Driving Section & Electrical Components 3MM
18. Accessories 3MM
19. MT-1(B) 3MN
20. Accessories 3MN
21. PH-4A/4C 3H4-1

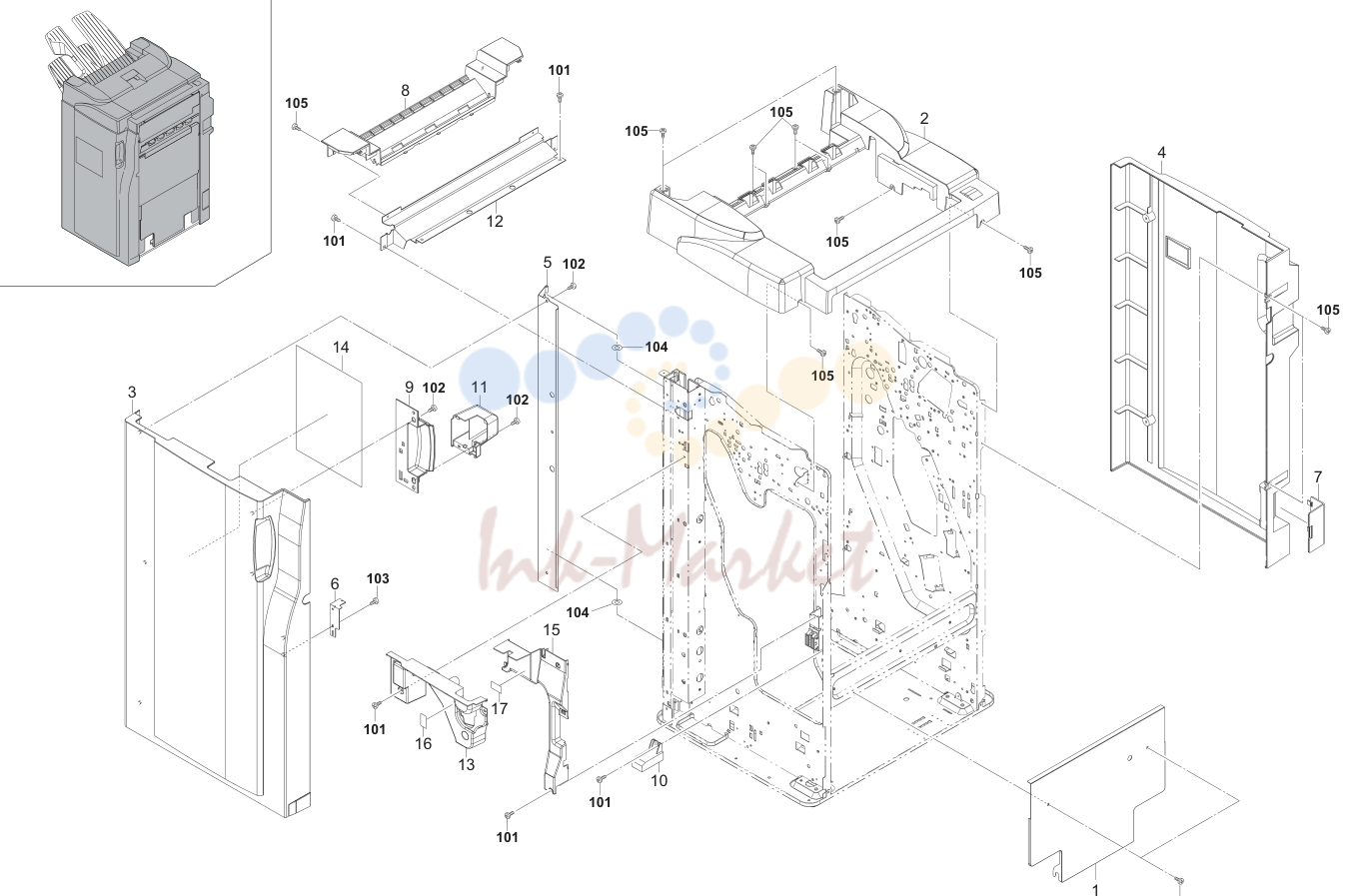

1. Covers 3ML

№	Артикул	Альт. артикул	Описание
1	3H304040 запросить цену →	3H304040	LOWER RIGHT COVER 1 1 1 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
5	303B804041 запросить цену →	3B804041	FRONT HINGE COVER 1 1 1 105 7BB782410H BB111310 +TP-FLAT T.T S SCREW 4X10 SR(BLACK)
6	303H304090 запросить цену →	3H304090	BASE MAGNET
10	3AK04160 запросить цену →	3AK04160	GUIDE,FRONT COVER
12	303B804301 запросить цену →	3B804301	TOP GUIDE,LID COVER
13	3H304050 запросить цену →	3H304050	LEFT INNER COVER
15	3H304010 запросить цену →	3H304010	RIGHT INNER COVER

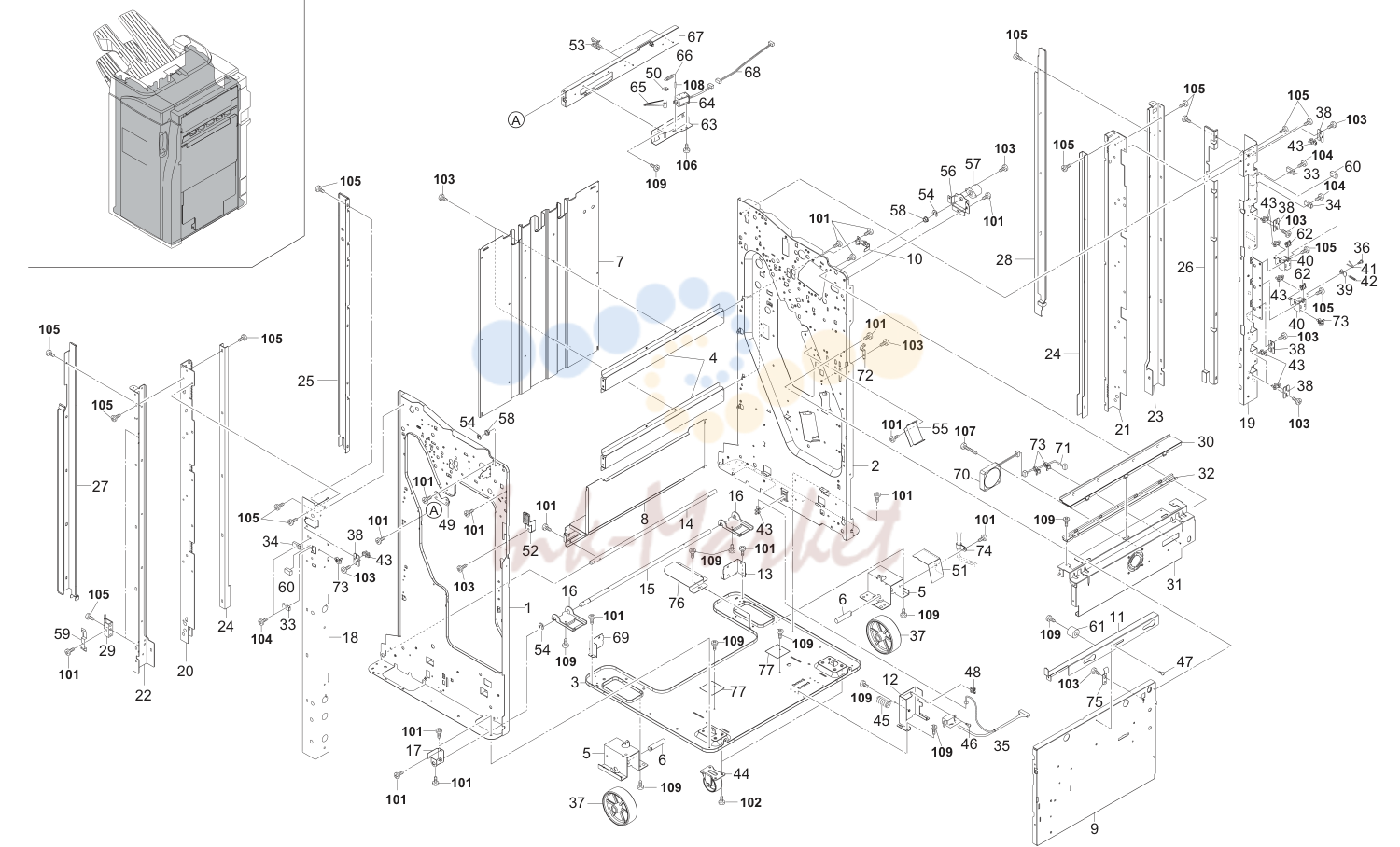

2. Frames 3ML

№	Артикул	Альт. артикул	Описание
1	303H302011 запросить цену →	3H302011	FRONT FRAME 1 1 1 51 303H304120 3H304120 COVER CASTER
2	303H302023 запросить цену →	3H302023	REAR FRAME 1 1 1 52 3H304020 3H304020 HANDLE RELEASE
3	303B802035 запросить цену →	3B802035	BASE 1 1 1 53 M70AK010 M70AK010 WIRE SADDLE,RMS-1V0(TAKEUCHI)
4	303B802071 запросить цену →	3B802071	STAY PARTITION 2 2 2 54 33973300 33973300 STOPPER 7,CARTRIDGE
5	303B802081 запросить цену →	3B802081	SUPPORT PLATE PULLEY FINISHER 2 2 2 55 3B807940 3B807940 GUIDE,MIDDLE TRAY INSERTION
6	303B802091 запросить цену →	3B802091	SHAFT,PULLEY FINISHER 2 2 2 56 303B816951 3B816951 MOUNT TORQUE LIMITTER
7	303B802102 запросить цену →	3B802102	PARTITION,FINISHER 1 1 1 57 3B816970 3B816970 TOP TORQUE LIMITER,RELEASE
8	303B802111 запросить цену →	3B802111	LOWER LEFT PARTITION 1 1 1 58 2BC06510 2BC06510 BUSHING
9	3H302040 запросить цену →	3H302040	STAY RIGHT MIDDLE 1 1 1 59 303B804311 3B804311 ADJUSTING PLATE,HINGE
10	3H302080 запросить цену →	3H302080	GUIDE PUNCH SETUP 1 1 1 (cid:27) 60 3CG06050 3CG06050 VIBRATION INSULATOR,PAPER EJECT REGIST
11	3H302060 запросить цену →	3H302060	LOCK PLATE FINISHER 1 1 1 61 2BG02390 2BG02390 FOOT
12	303B802152 запросить цену →	3B802152	MOUNT,DRAWER 1 1 1 62 M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
13	303B802191 запросить цену →	3B802191	LOWER REAR SUPPORT PLATE RACK 1 1 1 63 303H302131 3H302131 MOUNT SOL MT LOCK
14	3B802200 запросить цену →	3B802200	LOWER LEFT SHAFT 1 1 1 64 302FB25180 2FB25180 SOLENOID LEADING FEED
15	3B802211 запросить цену →	3B802211	SHAFT,JOINT 1 1 1 65 3H302140 3H302140 LEVER MT LOCK
16	303B802222 запросить цену →	3B802222	HOOK,JUNCTION PLATE 2 2 2 66 303H302150 3H302150 SPRING MT LOCK
17	3H302120 запросить цену →	3H302120	LEVER JUNCTION PLATE 1 1 1 67 3H302070 3H302070 MOUNT RAIL
18	3B802501 запросить цену →	3B802501	FRONT REINFORCEMENT 1 1 1 68 3H327020 3H327020 JUNCTION WIRING,LOCK SOL
19	3B802511 запросить цену →	3B802511	REAR REINFORCEMENT 1 1 1 69 3B802180 3B802180 LOWER FRONT SUPPORT PLATE,RACK
20	3B802520 запросить цену →	3B802520	FRONT RACK,LIFT TRAY 1 1 1 (cid:27) 70 303H327530 3H327530 FAN MOTOR 60X60X15 LOW
21	3B802530 запросить цену →	3B802530	REAR RACK,LIFT TRAY 1 1 1 71 303H327540 3H327540 WIRE FAN MOTOR
22	3B802540 запросить цену →	3B802540	FRONT SUPPORT PLATE,RACK 1 1 1 72 303H302160 3H302160 GROUND PLATE MIDDLE TRAY
23	3B802550 запросить цену →	3B802550	REAR SUPPORT PLATE,RACK 1 1 1 73 M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
24	3B802560 запросить цену →	3B802560	RAIL,TRAY 2 2 2 74 M70A5010 M70A5010 CLAMP,EMT-4N(TAKEUCHI)
25	303B802591 запросить цену →	3B802591	RIGHT FRONT PARTITION,DRIVE 1 1 1 75 34920190 34920190 GROUND PLATE,FIXING UNIT
26	303B802601 запросить цену →	3B802601	RIGHT REAR PARTITION,DRIVE 1 1 1 76 303ML02020 3ML02020 PARTITION B
27	303B802611 запросить цену →	3B802611	LEFT FRONT PARTITION,DRIVE 1 1 1 77 302FB26270 2FB26270 LID KMAS
28	303B802621 запросить цену →	3B802621	LEFT REAR PARTITION,DRIVE
29	303B804061 запросить цену →	3B804061	FRONT FULCRUM PLATE COVER
31	3H302030 запросить цену →	3H302030	UPPER RIGHT STAY
32	303B816792 запросить цену →	3B816792	REINFORCEMENT STOPPER
35	303ML46020 запросить цену →	3ML46020	WIRE SADDLE UNIT 1 1 1 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
36	3CG07041 запросить цену →	3CG07041	PIN,CONNECTOR 2 2 2 104 7BB607312H BB107140 +TP-CUP M SCREW 3X12 R
37	3AK02080 запросить цену →	3AK02080	PULLEY,FINISHER 2 2 2 105 7BB007406H BB112710 +TP-CUP M SCREW 4X6
38	3AK07090 запросить цену →	3AK07090	MOUNT,MIDDLE PI 6 6 6 106 7BB007304H BB105810 +TP-CUP M SCREW 3X4
39	3AK20150 запросить цену →	3AK20150	DETECTION PLATE,MAIN TRAY SENSOR MIDD 2 2 2 107 7BB100320H BB112650 +BIND T.T S SCREW 3X20
40	303AK20162 запросить цену →	3AK20162	MOUNT,MAIN TRAY SENSOR MIDDLE 2 2 2 108 E0130240 E0130240 SPRING PIN 3X24(SUS)
41	3AK20170 запросить цену →	3AK20170	FILM,MAIN TRAY SENSOR 2 2 2 109 7BB100408H BB048820 +BIND T.T S SCREW 4X8
42	3AK20250 запросить цену →	3AK20250	SPRING,MAIN TRAY SENSOR MIDDLE
44	3036802111 запросить цену →	36802111	CASTER
45	3B802250 запросить цену →	3B802250	SPRING,UNIT RELEASE
46	302FB08462 запросить цену →	2FB08462	PIN CONNECTOR
47	3CZ02230 запросить цену →	3CZ02230	PIN,HOOK FULCRUM
48	M2104250 запросить цену →	M2104250	EDGING,EDS-17L(KITAGAWA)
49	3B802240 запросить цену →	3B802240	RETAINER,STAY
50	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4

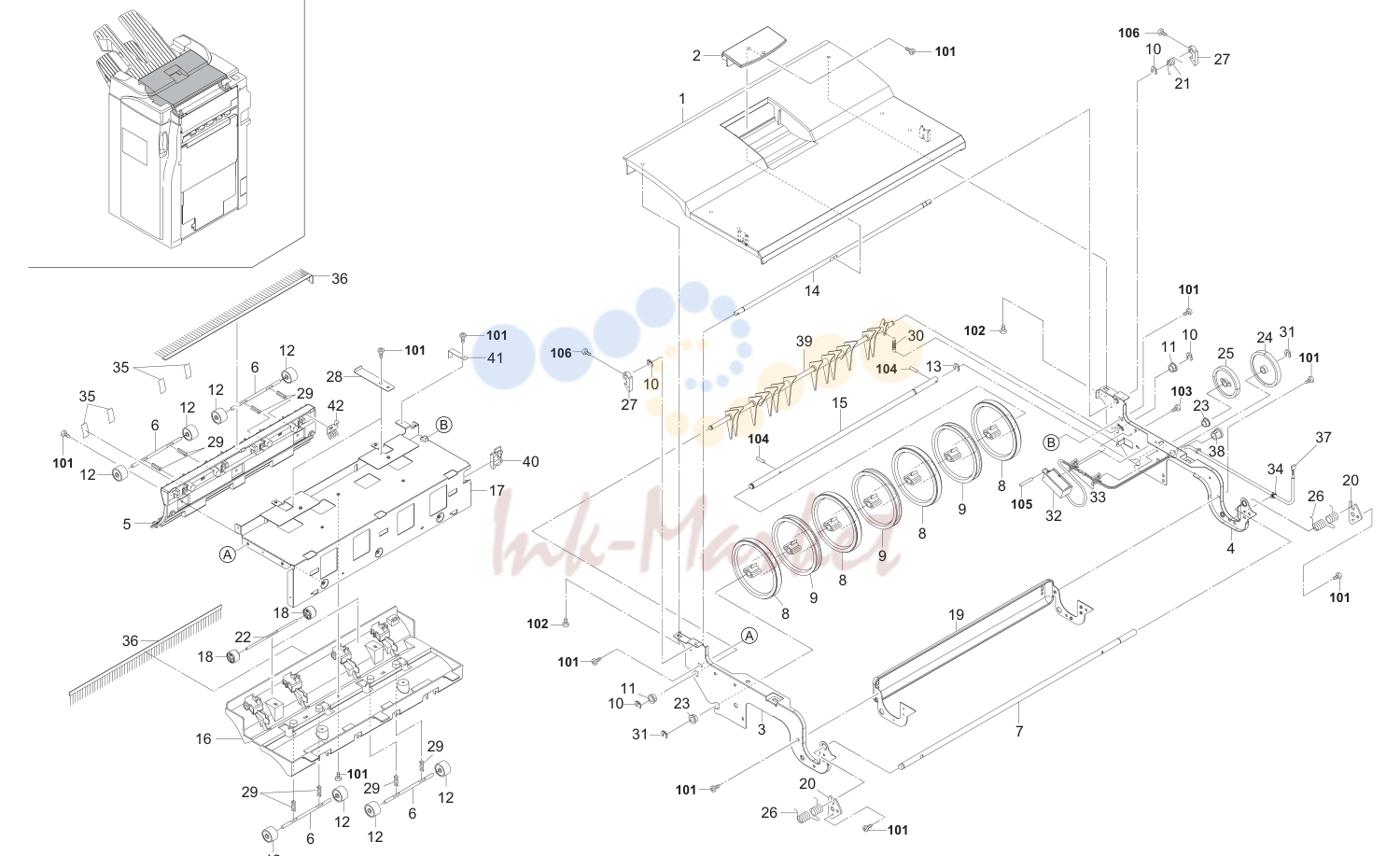

3. Top Cover 3ML

№	Артикул	Альт. артикул	Описание
3	3H316010 запросить цену →	3H316010	FRONT FRAME DRUM UNIT 1 1 1 103 7BB007304H BB105810 +TP-CUP M SCREW 3X4
4	3H316020 запросить цену →	3H316020	REAR FRAME DRUM UNIT 1 1 1 104 E5125140 E5125140 PARALLEL PIN H7A 2.5X14 SUS
5	303B816033 запросить цену →	3B816033	RIGHT GUIDE,SUB CONVEYING 1 1 1 105 E0120220 E0120220 SPRING PIN 2X22(SUS)
6	3B816040 запросить цену →	3B816040	SHAFT,CONVEYING PULLEY 4 4 4 106 7BB007306H BB112570 +TP-CUP M SCREW 3X6
7	3B816060 запросить цену →	3B816060	TOP SHAFT,COVER
8	303H316370 ✓ в наличии	3H316370	GUIDE DRUM ASS'Y
9	303H316390 запросить цену →	3H316390	GUIDE WHEEL DRUM
10	2BC06980 запросить цену →	2BC06980	STOPPER
13	33973300 запросить цену →	33973300	STOPPER 7,CARTRIDGE
14	3B816600 запросить цену →	3B816600	SHAFT,RELEASE HOOK
15	3H316040 запросить цену →	3H316040	SHAFT CONVEYING DRUM
16	303B816701 запросить цену →	3B816701	UPPER GUIDE,SUB CONVEYING
17	303B816711 запросить цену →	3B816711	MOUNT,CONVEYING GUIDE
19	3B816770 запросить цену →	3B816770	STAY,RELEASE FRAME
20	3B816940 запросить цену →	3B816940	RETAINER,SHAFT
21	3B816960 запросить цену →	3B816960	SPRING,HOOK RELEASE
22	303B817030 запросить цену →	3B817030	SHAFT SUB EJECT PULLEY
23	2BC06510 ✓ в наличии	2BC06510	BUSHING
26	303H316340 запросить цену →	3H316340	SPRING FULCRUM
27	33906670 запросить цену →	33906670	RIGHT HOOK,FEED RELEASE
28	303B817040 запросить цену →	3B817040	PLATE SPRING SUB EJECT
29	303H316360 запросить цену →	3H316360	SPRING CONVEYING
30	63706270 запросить цену →	63706270	SPRING,REGISTRATION
31	2BC06910 запросить цену →	2BC06910	STOPPER
33	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
34	M0207000 запросить цену →	49826601	BINDING BAND,KB-100-1
35	3B816910 запросить цену →	3B816910	FILM,SUB EJECT
37	3H327060 запросить цену →	3H327060	JUNCTION WIRING,SHIFT SOL
38	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500
39	3B816521 запросить цену →	3B816521	GUIDE,FEED SHIFT SUB EJECT
40	M2104250 запросить цену →	M2104250	EDGING,EDS-17L(KITAGAWA)
41	3B816930 запросить цену →	3B816930	PLATE SPRING,EJECT GROUND
42	303H316770 запросить цену →	3H316770	GROUND PLATE CONVEYING

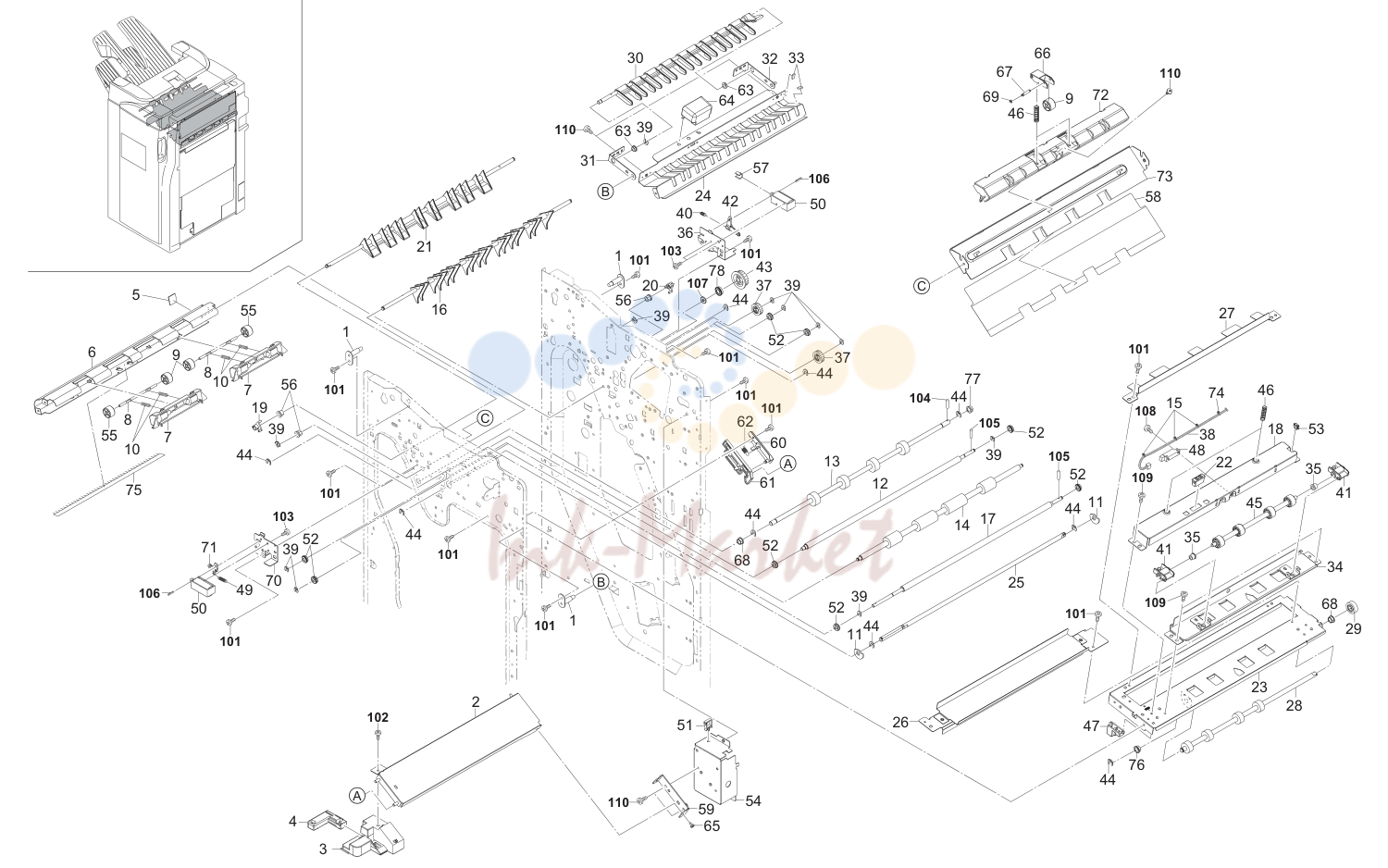

4. Paper Feed-in 3ML

№	Артикул	Альт. артикул	Описание
1	3B802170 запросить цену →	3B802170	SUPPORT PLATE,HOOK 3 3 3 51 M21AK070 M21AK070 WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
2	3H316120 запросить цену →	3H316120	LOWER GUIDE FEED IN 1 1 1 52 74808080 74808080 BEARING,686ZZNR
3	3H316130 запросить цену →	3H316130	LOWER HANDLE FEED IN 1 1 1 53 M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
4	3H316140 запросить цену →	3H316140	LEVER HANDLE FEED IN 1 1 1 54 3H316100 3H316100 LOWER SUPPORT PLATE F I
6	3H316560 запросить цену →	3H316560	GUIDE MIDDLE TRAY F I 1 1 1 (cid:27) 56 3CG22020 3CG22020 BUSHING
7	3H316570 запросить цену →	3H316570	GUIDE CONVEYING PULLEY 2 2 2 57 303H316410 3H316410 SPACER FEED SHIFT SOLENOID
8	3B816040 запросить цену →	3B816040	SHAFT,CONVEYING PULLEY 2 2 2 (cid:27) 58 3H316660 3H316660 FILM FEED SHIFT GUIDE
10	303H316360 запросить цену →	3H316360	SPRING CONVEYING 4 4 4 60 303H316151 3H316151 MOUNT FEED IN HOOK
11	303B816191 запросить цену →	3B816191	CAM DECURLER 4 4 4 61 303H316161 3H316161 HOOK FEED IN
15	M0207000 запросить цену →	49826601	BINDING BAND,KB-100-1 3 3 3 65 3CZ02230 3CZ02230 PIN,HOOK FULCRUM
16	3H316580 запросить цену →	3H316580	CLAW FEED SHIFT MAIN 1 1 1 66 3H316630 3H316630 GUIDE FEED SHIFT PULLEY
18	303H316271 запросить цену →	3H316271	REINFORCEMENT F I ROLLER 1 1 1 68 2BC06510 2BC06510 BUSHING
19	3H316740 запросить цену →	3H316740	LEFT LEVER F S CLAW 1 1 1 69 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
20	3H316750 запросить цену →	3H316750	LEVER FEED SHIFT CLAW 1 1 1 70 3H316690 3H316690 LEFT MOUNT F S SOLENOID
21	3H316670 запросить цену →	3H316670	LEFT CLAW FEED SHIFT 1 1 1 71 3H316680 3H316680 LEFT LEVER F S SOLENOID
22	2FB17200 запросить цену →	2FB17200	MAGNET UPPER REG GUIDE 1 1 1 72 3H316620 3H316620 UPPER GUIDE FEED SHIFT
23	303H316241 запросить цену →	3H316241	LOWER GUIDE F I ROLLER 1 1 1 73 3H316610 3H316610 LOWER GUIDE FEED SHIFT
24	3H316190 запросить цену →	3H316190	UPPER GUIDE FEED IN 1 1 1 74 M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
25	3B816420 запросить цену →	3B816420	SHAFT,DECURLER PRESSURE 2 2 2 (cid:27) 75 3B808150 3B808150 STATIC ELIMINATOR,MIDDLE TRAY FEED IN
26	3H316290 запросить цену →	3H316290	RIGHT GUIDE CONVEYING 1 1 1 76 302FB11160 2FB11160 BEARING MF128ZZ
27	3H316280 запросить цену →	3H316280	LEFT GUIDE CONVEYING 1 1 1 77 2C920330 2C920330 BEARING PRESSURE
30	3H316200 запросить цену →	3H316200	CLAW FEED IN
31	3H316180 запросить цену →	3H316180	UPPER FRONT FRAME F I
32	3H316310 запросить цену →	3H316310	UPPER REAR FRAME F I
34	3H316250 запросить цену →	3H316250	UPPER GUIDE F I ROLLER 1 1 1 101 B1A54080 B4A03040 +BIND TAP-TITE S SCREW M4X08
35	68822330 запросить цену →	68822330	BEARING,DRIVE 2 2 2 102 7BB200408H BB106960 +BIND T.T P SCREW 4X8
36	3H316600 запросить цену →	3H316600	MOUNT FEED SHIFT SOLENOID 1 1 1 103 7BB007304H BB105810 +TP-CUP M SCREW 3X4
38	303ML46030 запросить цену →	3ML46030	JUNCTION WIRING C SENSOR 1 1 1 105 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
39	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 11 11 11 106 E0120220 E0120220 SPRING PIN 2X22(SUS)
40	3B816990 запросить цену →	3B816990	SPRING,FEED SHIFT MAIN 1 1 1 107 C2895140 C2895140 SHIM 8.2X0.8T
41	303H316261 запросить цену →	3H316261	LEVER REGIST PRESSURE 2 2 2 108 7BB100314H BB112130 +BIND T.T S SCREW 3X14
42	3H316590 запросить цену →	3H316590	LEVER FEED SHIFT SOLENOID 1 1 1 109 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
44	2BC06910 запросить цену →	2BC06910	STOPPER
46	3H316640 запросить цену →	3H316640	SPRING FEED SHIFT
47	303H316320 запросить цену →	3H316320	GUIDE HANDLE
49	63526080 запросить цену →	63526080	SPRING,SAFETY SWITCH LEVER

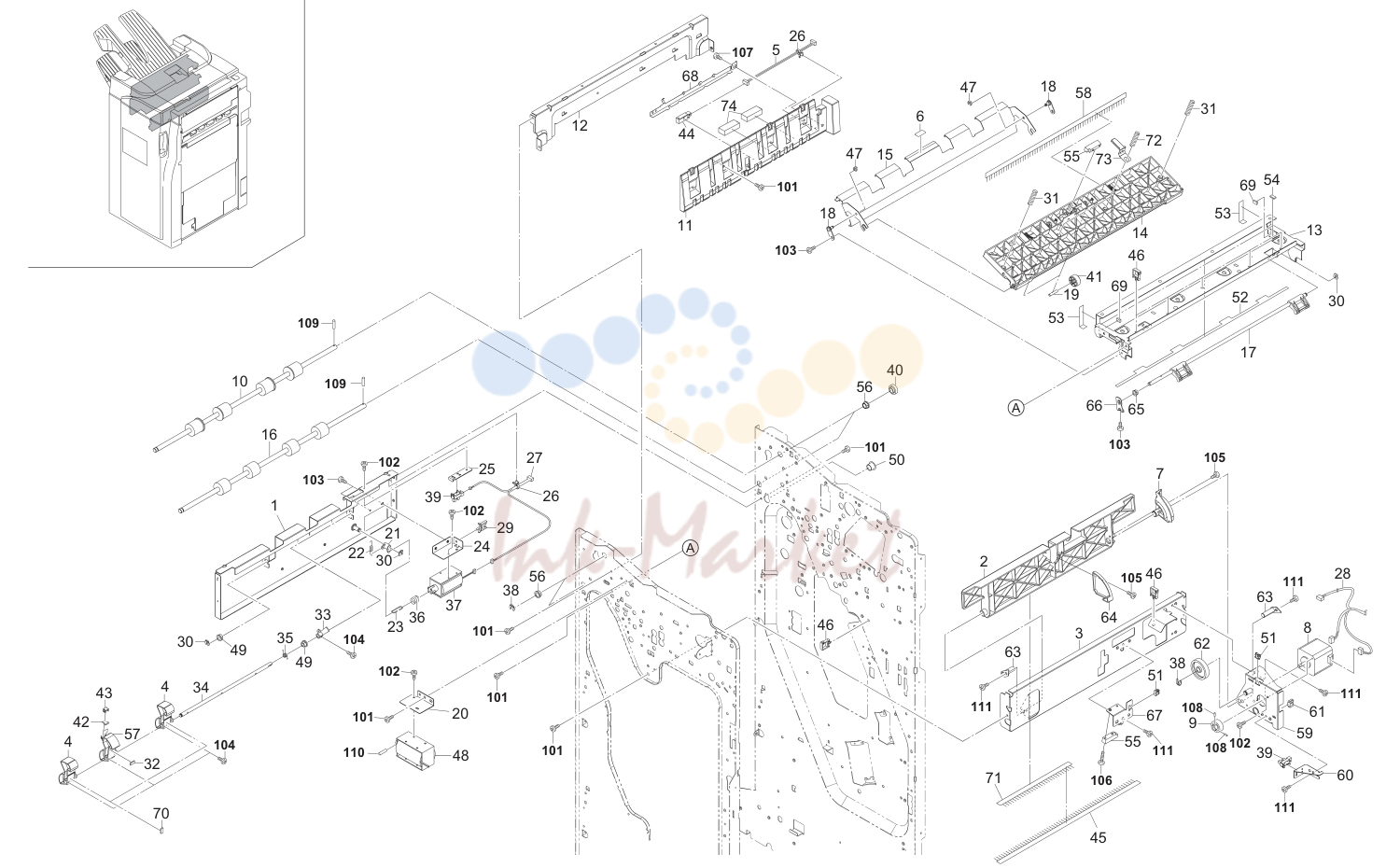

5. Paper Eject 3ML

№	Артикул	Альт. артикул	Описание
1	303B802062 запросить цену →	3B802062	STAY,MAIN EJECT 1 1 1 51 M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
2	3H306010 запросить цену →	3H306010	TURN PLATE PAPER HOLDER 1 1 1 52 3B821200 3B821200 FILM,EJECT STAY
3	3H306020 запросить цену →	3H306020	SUPPORT PLATE TURN 1 1 1 53 3B821220 3B821220 SHIELD PLATE,EJECT STAY
4	3H321020 запросить цену →	3H321020	HOLDER MAIN EJECT 2 2 2 (cid:27) 54 303H321050 3H321050 CUSHION EJECT GUIDE
5	3H327190 запросить цену →	3H327190	JUNCTION WIRING,S SENSOR 1 1 1 (cid:27) 55 3H327410 3H327410 SENSOR,CONVEYING
11	3H316710 запросить цену →	3H316710	GUIDE SUB EJECT 1 1 1 61 M2104200 M2104200 EDGING EDS-1
12	3H316700 запросить цену →	3H316700	STAY SUB EJECT 1 1 1 (cid:27) 62 3H306070 3H306070 GEAR TURN IDLE
13	303B821012 запросить цену →	3B821012	STAY EJECT 1 1 1 63 3H306080 3H306080 FULCRUM PLATE TURN
14	3H321030 запросить цену →	3H321030	UPPER GUIDE EJECT 1 1 1 64 3H306060 3H306060 PARTITION TURN
15	303B821211 запросить цену →	3B821211	LOWER GUIDE,EJECT(JPN) 1 1 1 65 2A116180 2A116180 BUSHING,TRANSFER
17	3B821050 запросить цену →	3B821050	LEVER,EJECT 1 1 1 67 3H306090 3H306090 MOUNT MDL TRAY FEED IN SW
18	3B821060 запросить цену →	3B821060	UPPER FULCRUM PIN,EJECT GUIDE 2 2 2 68 303H316760 3H316760 MOUNT DRUM SENSOR
19	303B821081 запросить цену →	3B821081	SHAFT,EJECT PULLEY 2 2 2 69 303H321110 3H321110 CUSHION EJECT GUIDE B
20	3B821091 запросить цену →	3B821091	MOUNT,EJECT SOLENOID 1 1 1 70 303H321120 3H321120 CUSHION HOLDER
21	3B821100 запросить цену →	3B821100	LEVER,PAPER HOLDER 1 1 1 (cid:27) 71 303H306100 3H306100 STATIC ELIMINATOR TURN
22	303B821111 запросить цену →	3B821111	SPRING,HOLDER MAIN EJECT 1 1 1 72 303H321131 3H321131 SPRING EJECT
24	3B821131 запросить цену →	3B821131	MOUNT,EJECT HOLDER SOLENOID 1 1 1 74 303JX06220 3JX06220 SEAL WIRE SMALL
25	3B821140 запросить цену →	3B821140	MOUNT,PAPER EJECT HOLDER PI
26	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
27	3H327140 запросить цену →	3H327140	JUNCTION WIRING,SOLENOID
28	3H327100 запросить цену →	3H327100	JUNCTION WIRING,T BOARD
29	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
30	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 3 3 3 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
31	3AK06120 запросить цену →	3AK06120	SPRING,MAIN EJECT 2 2 2 102 7BB007304H BB105810 +TP-CUP M SCREW 3X4
33	3C106040 запросить цену →	3C106040	LEVER,HOLDER MAIN EJECT 1 1 1 104 7BB007306H BB112570 +TP-CUP M SCREW 3X6
34	303C106051 запросить цену →	3C106051	SHAFT,HOLDER MAIN EJECT 1 1 1 105 7BB200410H BB105700 +BIND T.T P SCREW 4X10
35	3C106070 запросить цену →	3C106070	SPRING,HOLDER MAIN EJECT RESET 1 1 1 106 7BB100314H BB112130 +BIND T.T S SCREW 3X14
36	3C108290 запросить цену →	3C108290	SPRING,TURN SOLENOID 1 1 1 107 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
38	2BC06910 запросить цену →	2BC06910	STOPPER 6 3 3 3 109 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
42	63213261 запросить цену →	63213261	PAD, EJECT ORIGINAL HOLDER
43	63213300 запросить цену →	63213300	RETAINER,EJECT ORIGINAL HOLDER
45	303JY37400 запросить цену →	3JY37400	DISCHARGER GUIDE UP
46	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
47	5MVX111DN007 ✓ в наличии	2BT11070	STOPPER 3 /2BT1107 A4
50	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500

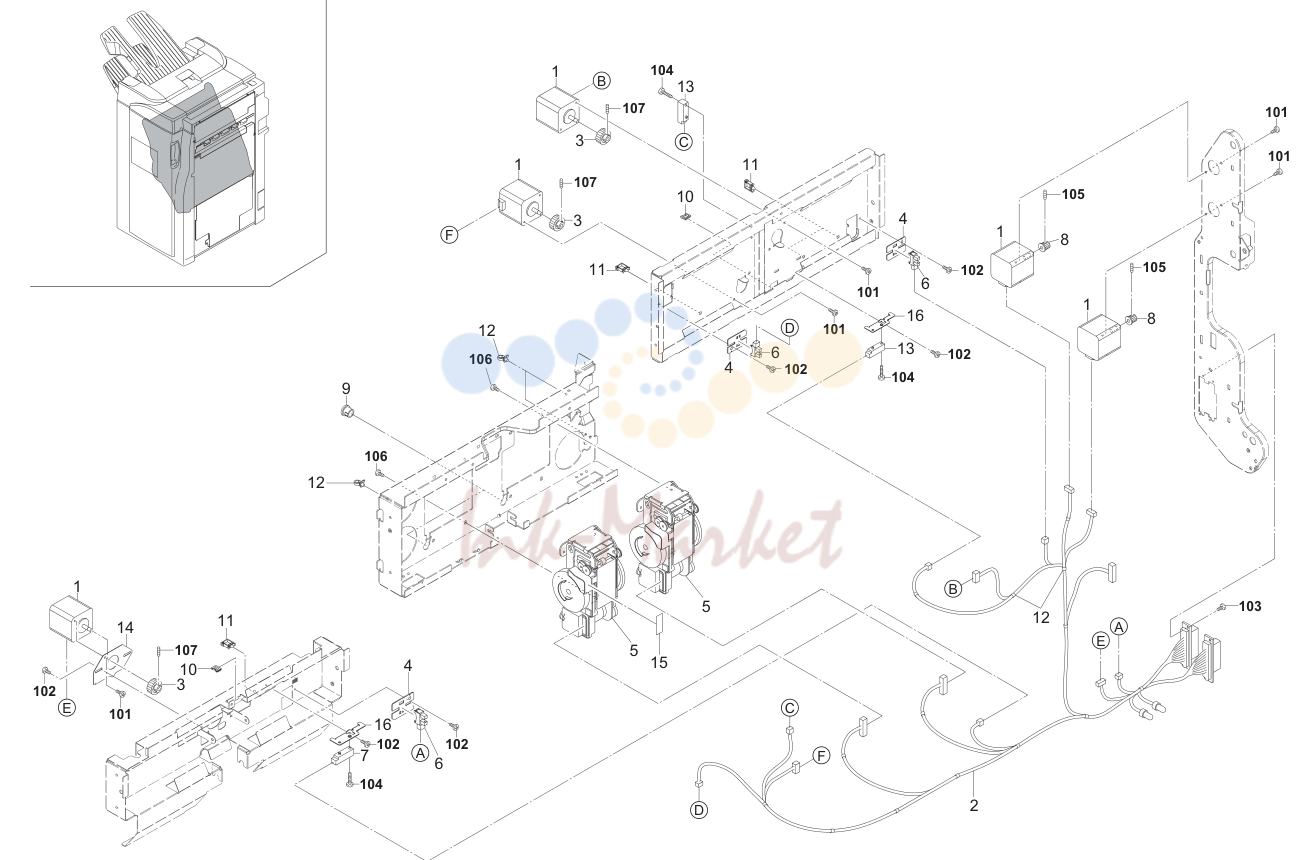

6. Middle Tray 1 3ML

№	Артикул	Альт. артикул	Описание
2	3H327210 запросить цену →	3H327210	LOWER WIRE,MIDDLE TRAY 1 1 1 102 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
4	3AK07090 запросить цену →	3AK07090	MOUNT,MIDDLE PI 3 3 3 104 7BB100314H BB112130 +BIND T.T S SCREW 3X14
9	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500
10	M2104260 запросить цену →	M2104260	EDGING,EDS-0607U(KITAGAWA)
11	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
12	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
14	3H307160 запросить цену →	3H307160	LOWER ADJUSTING PLATE
16	3H307170 запросить цену →	3H307170	MOUNT MDL TRAY SENSOR

7. Middle Tray 2 3ML

№	Артикул	Альт. артикул	Описание
1	303B802044 запросить цену →	3B802044	MOUNT,RAIL 1 1 1 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
2	303B802161 запросить цену →	3B802161	HOOK,MIDDLE TRAY 2 2 2 102 5MBCS8025XSP D4000800 CS STOP RING /X 8 X .25T S-BLK
3	303H307011 запросить цену →	3H307011	F FRAME MDL TRAY 1 1 1 103 D1A00400 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
4	3H307020 запросить цену →	3H307020	R FRAME MDL TRAY 1 1 1 104 7BB100408H BB048820 +BIND T.T S SCREW 4X8
5	3H307150 запросить цену →	3H307150	UPPER STAY MDL TRAY 1 1 1 105 7BB100408H1 BB105830 +BIND T.T S SCREW 4X8
6	303B807061 запросить цену →	3B807061	UPPER GUIDE,MIDDLE TRAY 1 1 1 106 7BB607414H BB107160 +TP-CUP M SCREW 4X14 R
7	303B807091 запросить цену →	3B807091	UPPER FRONT CURSOR,MIDDLE TRAY 1 1 1 107 7BB200408H BB106960 +BIND T.T P SCREW 4X8
8	303B807101 запросить цену →	3B807101	UPPER REAR CURSOR,MIDDLE TRAY
9	3B807160 запросить цену →	3B807160	UPPER RACK,MIDDLE TRAY
10	3B807171 запросить цену →	3B807171	UPPER SHAFT,CURSOR
11	3B807310 запросить цену →	3B807310	UPPER MOUNT,RAIL MIDDLE TRAY
12	3B807321 запросить цену →	3B807321	LOWER MOUNT,RAIL MIDDLE TRAY
13	3H307080 запросить цену →	3H307080	SUPPORT PLATE MDL TRAY
14	3H307090 запросить цену →	3H307090	F FULCRUM PLATE MDL TRAY
15	3H307100 запросить цену →	3H307100	R FULCRUM PLATE MDL TRAY
16	3H302050 запросить цену →	3H302050	MOUNT RAIL RIGHT ASS'Y
18	303ML36010 запросить цену →	3ML36010	HANDLE MT LOCK
19	2BC06910 запросить цену →	2BC06910	STOPPER
20	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
21	33902130 запросить цену →	33902130	SPRING,CASSETTE HOOK
22	33973300 запросить цену →	33973300	STOPPER 7,CARTRIDGE
23	3036716831 запросить цену →	36716831	SLIDER,IMAGE FORMATION
24	M1203510 запросить цену →	M1203510	OPEN BUSHING,OCB-1000
25	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
27	3H307130 запросить цену →	3H307130	RIGHT MOUNT RAIL MDL TRAY
28	3H307140 запросить цену →	3H307140	LOW RIGHT GUIDE MDL TRAY
29	303H307220 запросить цену →	3H307220	FILM CURSOR
30	303H307240 запросить цену →	3H307240	FILM MDL TRAY GUIDE
31	3H302110 запросить цену →	3H302110	MOUNT PIN MT LOCK
32	303ML34080 запросить цену →	3ML34080	LABEL G3 OPERATION
33	303H307300 запросить цену →	3H307300	F FILM UPPER GUIDE MT
34	303H307310 запросить цену →	3H307310	R FILM UPPER GUIDE MT
35	303ML36040 запросить цену →	3ML36040	HOLDER MT LOCK
36	303ML36080 запросить цену →	3ML36080	STOPPER LEVER B MT LOCK
37	303ML36070 запросить цену →	3ML36070	MOUNT SHAFT MT LOCK
38	2BC06510 ✓ в наличии	2BC06510	BUSHING
39	303ML36050 запросить цену →	3ML36050	MOUNT LEVER B MT LOCK
40	303ML36090 запросить цену →	3ML36090	LEVER C MT LOCK
41	303ML36100 запросить цену →	3ML36100	SPRING MT LOCK
42	303ML36030 запросить цену →	3ML36030	LEVER B MT LOCK
43	302FB16340 запросить цену →	2FB16340	SPRING CONVEYING RELEASE
44	303ML36020 запросить цену →	3ML36020	LEVER A MT LOCK
45	303ML36060 запросить цену →	3ML36060	SHAFT MT LOCK
46	302FB16330 запросить цену →	2FB16330	SPACER CONVEYING HANDLE

8. Middle Tray 3 3ML

№	Артикул	Альт. артикул	Описание
1	303B807032 запросить цену →	3B807032	LOWER MOUNT,STAPLER 1 1 1 101 7BB100408H1 BB105830 +BIND T.T S SCREW 4X8
2	3H307050 запросить цену →	3H307050	LOW STAY MDL TRAY 1 1 1 102 E5125120 E5125120 PARALLEL PIN H7A 2.5X12 SUS
3	303H307320 запросить цену →	3H307320	GUIDE F MDL TRAY 1 1 1 103 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
4	303B807081 запросить цену →	3B807081	REAR GUIDE,MIDDLE TRAY 1 1 1 104 5MBCS8025XSP D4000800 CS STOP RING /X 8 X .25T S-BLK
5	3H307110 запросить цену →	3H307110	LOW F CURSOR MDL TRAY
6	3H307120 запросить цену →	3H307120	LOW R CURSOR MDL TRAY
7	303B807131 запросить цену →	3B807131	FRONT STANDARD PLATE,MIDDLE TRAY
8	303B807141 запросить цену →	3B807141	REAR STANDARD PLATE,MIDDLE TRAY
10	3B807180 запросить цену →	3B807180	LOWER RACK,MIDDLE TRAY
11	303B807191 запросить цену →	3B807191	SHAFT A,TENSION
12	3B807200 запросить цену →	3B807200	UPPER SHAFT A,MIDDLE BELT
13	3B807210 запросить цену →	3B807210	LOWER SHAFT,CURSOR
14	3B807220 запросить цену →	3B807220	UPPER SHAFT B,MIDDLE BELT
15	3B807230 запросить цену →	3B807230	COLLAR,MIDDLE BELT
16	303B807243 запросить цену →	3B807243	LOWER GUIDE,MIDDLE TRAY
17	303B807251 запросить цену →	3B807251	SHAFT B,TENSION
19	303B807271 запросить цену →	3B807271	LOWER SHAFT,MIDDLE BELT
20	303B807281 запросить цену →	3B807281	SUPPORT PLATE MIDDLE TRAY AUXILIARY PL
21	3B807290 запросить цену →	3B807290	SHAFT,MIDDLE TRAY AUXILIARY PLATE
22	3B807300 запросить цену →	3B807300	LEVER,MIDDLE TRAY AUXILIARY PLATE
23	3B807371 запросить цену →	3B807371	MOVING PLATE,MIDDLE TRAY
27	303B807721 запросить цену →	3B807721	LOWER TENSION PLATE BELT
28	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
31	33973300 запросить цену →	33973300	STOPPER 7,CARTRIDGE
32	5MVX111DN007 ✓ в наличии	2BT11070	STOPPER 3 /2BT1107 A4
35	3B807800 запросить цену →	3B807800	SPRING,STANDARD LIFT
36	2BC06510 ✓ в наличии	2BC06510	BUSHING
39	303B807771 запросить цену →	3B807771	FRONT GUIDE,STANDARD
40	303B807781 запросить цену →	3B807781	REAR GUIDE,STANDARD
43	303H307331 запросить цену →	3H307331	FRONT FILM MDL GUIDE
44	303H307341 запросить цену →	3H307341	REAR FILM MDL GUIDE
46	302H002380 запросить цену →	2H002380	SHIELD SCREW

9. Middle Tray 4 3ML

№	Артикул	Альт. артикул	Описание
1	3H307030 запросить цену →	3H307030	F FRAME MDL TRAY RELEASE 1 1 1 (cid:27) 51 3CG06050 3CG06050 VIBRATION INSULATOR,PAPER EJECT REGIST
2	3H307040 запросить цену →	3H307040	R FRAME MDL TRAY RELEASE 1 1 1 52 303B807791 3B807791 UPPER GUIDE,STANDARD
3	303B807353 запросить цену →	3B807353	UPPER MOUNT,STAPLER 1 1 1 (cid:27) 53 68721420 68721420 PULLEY,LEADING REGISTRATION
4	3H307060 запросить цену →	3H307060	GUIDE MDL TRAY RELEASE 1 1 1 (cid:27) 54 3B807620 3B807620 PULLEY 27,CONVEYING DRIVE
5	3B807392 запросить цену →	3B807392	MOUNT,FEED PULLEY 1 1 1 55 3B807430 3B807430 FRONT SUPPORT PLATE,CONVEYING PULLEY
6	3B807400 запросить цену →	3B807400	WORK PLATE,FEED PULLEY 1 1 1 56 3B807440 3B807440 REAR SUPPORT PLATE,CONVEYING PULLEY
11	3B807450 запросить цену →	3B807450	LOWER SHAFT,FEED PULLEY
12	3B807460 запросить цену →	3B807460	UPPER SHAFT,FEED PULLEY
13	3B807470 запросить цену →	3B807470	LEVER,FEED PULLEY 2 2 2 101 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
15	3B808110 запросить цену →	3B808110	FILM,CONVEYING PULLEY LEVER 1 1 1 103 7BB606306H BB105260 +PAN M SCREW WITH SW W 3X6 R
16	303H307230 запросить цену →	3H307230	SUPPORT PLATE MT GUIDE R 2 2 2 104 7BB607310H BB106860 +TP-CUP M SCREW 3X10 R
17	3H307070 запросить цену →	3H307070	STAY MDL TRAY RELEASE 1 1 1 105 B4A03040 B4A03040 +TP-A SCREW M3X04(TRIVALENT CHROMATIN
18	3B807590 запросить цену →	3B807590	SPRING,MIDDLE TRAY JOINT 1 1 1 106 7BB100306H BB046010 +BIND T.T S SCREW 3X6
20	3B807660 запросить цену →	3B807660	HANDLE,MIDDLE TRAY RELEASE 1 1 1 108 7BP013030+++H01 BP010460 SPRING PIN 3X30(SUS)
21	3B807670 запросить цену →	3B807670	HOOK,MIDDLE TRAY RELEASE 2 2 2 109 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
22	3B807680 запросить цену →	3B807680	SHAFT,MIDDLE TRAY RELEASE
23	3B807690 запросить цену →	3B807690	STOPPER,MIDDLE TRAY HOOK
24	3B807700 запросить цену →	3B807700	FRONT SPRING,MIDDLE TRAY HOOK
25	3B807710 запросить цену →	3B807710	REAR SPRING,MIDDLE TRAY HOOK
28	3H327240 запросить цену →	3H327240	UPPER WIRE,MIDDLE TRAY
29	303H305060 запросить цену →	3H305060	LABEL G4 OPERATION
30	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
31	29418120 запросить цену →	48529417	SPRING,CLEANING SOLENOID
32	3B807960 запросить цену →	3B807960	REINFORCEMENT,FEED PULLEY
35	5MVX111DN007 ✓ в наличии	2BT11070	STOPPER 3 /2BT1107 A4
39	75714210 запросить цену →	75714210	COLLAR DEVELOPING UNIT
40	3B807950 запросить цену →	3B807950	SPRING,FEED PULLEY
42	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500
43	M2104260 запросить цену →	M2104260	EDGING,EDS-0607U(KITAGAWA)
44	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
45	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
46	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
47	3B807480 запросить цену →	3B807480	LEVER,CONVEYING PULLEY

10. Main Tray 3ML

№	Артикул	Альт. артикул	Описание
3	3B820010 запросить цену →	3B820010	FRONT SUPPORT PLATE,TRAY 1 1 1 103 7BB007406H BB112710 +TP-CUP M SCREW 4X6
4	3B820021 запросить цену →	3B820021	REAR SUPPORT PLATE,TRAY 1 1 1 104 D1A00500 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
5	3B820030 запросить цену →	3B820030	INNER SUPPORT PLATE,TRAY 1 1 1 105 D1A00700 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)
6	303B820041 запросить цену →	3B820041	MOUNT BASE PIN SUPPORT PLATE 2 2 2 106 C2895140 C2895140 SHIM 8.2X0.8T
7	3B820050 запросить цену →	3B820050	DETECTION PLATE,MAIN TRAY 1 1 1 107 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
8	303B820063 запросить цену →	3B820063	MOUNT,TRAY DRIVE 1 1 1 108 E5125200 E5125200 PARALLEL PIN H7A 2.5X20 SUS
9	303B820082 запросить цену →	3B820082	SHAFT,TRAY LIFT 1 1 1 109 7BB100408H BB048820 +BIND T.T S SCREW 4X8
10	303B820092 запросить цену →	3B820092	SHAFT,LIFT WORM 1 1 1 110 7BB782410H BB111310 +TP-FLAT T.T S SCREW 4X10 SR(BLACK)
11	3B820100 запросить цену →	3B820100	SHAFT 18/50,LIFT
12	303B820112 запросить цену →	3B820112	SHAFT 20/51,LIFT
14	303ML28010 запросить цену →	3ML28010	MOUNT JUNCTION WIRING
15	3B820141 запросить цену →	3B820141	SUPPORT PLATE,PIN
16	3B820150 запросить цену →	3B820150	RETAINER,SHAFT LIFT
17	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
18	KPE10050 запросить цену →	49021100	BUSHING
25	78918290 запросить цену →	78918290	FLANGE PULLEY
27	3B820200 запросить цену →	3B820200	SPRING,TRAY DRIVE
28	74808080 запросить цену →	74808080	BEARING,686ZZNR
30	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
31	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
32	2BC06910 запросить цену →	2BC06910	STOPPER
33	2BC06510 ✓ в наличии	2BC06510	BUSHING
36	3B820160 запросить цену →	3B820160	REINFORCEMENT,TRAY DRIVE
37	303H305070 запросить цену →	3H305070	LABEL LIFT CAUTION
38	303B820171 запросить цену →	3B820171	LOWER CUSHION,TRAY
39	33973300 запросить цену →	33973300	STOPPER 7,CARTRIDGE
40	3B820210 запросить цену →	3B820210	REINFORCEMENT,PIN SUPPORT PLATE
42	2AV27430 запросить цену →	2AV27430	CORE 8-18X13
43	M0207000 запросить цену →	49826601	BINDING BAND,KB-100-1
44	M1203410 запросить цену →	M1203410	STRAIN RELEAF BUSHING,SR-5N-4

11. Driving Section 3ML

№	Артикул	Альт. артикул	Описание
1	3H316720 запросить цену →	3H316720	LEVER DECURLER PRESSURE 2 2 2 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
2	3H316730 запросить цену →	3H316730	LEVER PRESSING PLATE 2 2 2 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3	3B816410 запросить цену →	3B816410	HANDLE,DECURLER 1 1 1 103 7BB007304H BB105810 +TP-CUP M SCREW 3X4
4	3H322080 запросить цену →	3H322080	MOUNT CONVEYING DRIVE 1 1 1 104 7BB100308H BB045340 +BIND TAP-TITE S SCREW M3X8 CRFREE
5	303B822022 запросить цену →	3B822022	MOUNT,MIDDLE TRAY DRIVE 1 1 1 105 B5393040 B5393040 W-POINT SET SCREW M3X04
6	3B822030 запросить цену →	3B822030	SUPPORT PLATE,MIDDLE TRAY DRIVE 1 1 1 106 7BB100408H BB048820 +BIND T.T S SCREW 4X8
7	3H322060 запросить цену →	3H322060	MOUNT EJECT DRIVE
8	3H316530 запросить цену →	3H316530	MOUNT LEVER DECURLER
11	303B822081 запросить цену →	3B822081	TENSION PLATE LOOP DRIVE
14	3H322010 запросить цену →	3H322010	MOUNT FEED IN DRIVE
15	3H322020 запросить цену →	3H322020	MOUNT DRUM DRIVE
16	3H322030 запросить цену →	3H322030	SUPPORT PLATE DRUM DRIVE
17	303H322041 запросить цену →	3H322041	SHAFT DRUM DRIVE
20	3H322100 запросить цену →	3H322100	MOUNT DECURLER DRIVE
21	2AC18300 запросить цену →	2AC18300	SPRING,CLEANING
23	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
26	74318270 запросить цену →	74318270	SPRING,TONER DISPOSAL
27	66015220 запросить цену →	66015220	BUSHING 6,SPACER
30	2BC06910 запросить цену →	2BC06910	STOPPER
31	M2104350 запросить цену →	M2104350	EDGING,EDS-0607M(KITAGAWA)

12. Electrical Components 3ML

№	Артикул	Альт. артикул	Описание
3	3H304030 запросить цену →	3H304030	MOUNT FRONT COVER SW
4	303B826012 запросить цену →	3B826012	MOUNT,MAIN PCB
5	3H326020 запросить цену →	3H326020	MOUNT INTERFACE WIRE
6	303ML02050 запросить цену →	3ML02050	MOUNT TRAY WIRE
7	3H326010 запросить цену →	3H326010	MOUNT DRIVE PCB
8	3H327180 запросить цену →	3H327180	JUNCTION WIRING,E SENSOR 1 1 1 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
9	303ML46060 запросить цену →	3ML46060	WIRE INTERFACE 1 1 1 102 7BB100320H BB112650 +BIND T.T S SCREW 3X20
10	303ML46070 запросить цену →	3ML46070	JUNCTION WIRING JOB TRAY 1 1 1 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
11	303ML46010 запросить цену →	3ML46010	JUNCTION WIRING FRONT 1 1 1 104 7BB100308H BB045340 +BIND TAP-TITE S SCREW M3X8 CRFREE
12	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH 2 2 2 105 7BB100408H BB048820 +BIND T.T S SCREW 4X8
13	2FB04220 запросить цену →	2FB04220	MAGNET CATCH
14	M1203220 запросить цену →	49427406	OPEN BUSHING,OCB-625
15	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500
16	M1203550 запросить цену →	M1203550	STRAIN RELEAF BUSHING,SR-7W-2
17	M2108670 запросить цену →	M2108670	SPACER,KGPS-6RF(KITAGAWA)
18	M21AK080 запросить цену →	M21AK080	WIRE SADDLE,RBWS-3N-V0(KITAGAWA)
19	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
20	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
21	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
22	302FB08462 запросить цену →	2FB08462	PIN CONNECTOR
23	M21AK100 запросить цену →	M21AK100	WIRE SADDLE,RBWS-8N-V0(KITAGAWA)
24	3H327010 запросить цену →	3H327010	WIRE,LOWER SENSOR
25	3H327170 запросить цену →	3H327170	WIRE,UPPER SENSOR
26	3H327090 запросить цену →	3H327090	WIRE,DRIVER PWB
27	3H327200 запросить цену →	3H327200	WIRE,MIDDLE TRAY
28	3H327050 запросить цену →	3H327050	WIRE,FRONT
29	3H327110 запросить цену →	3H327110	WIRE,MAIN MOTOR
30	3H326030 запросить цену →	3H326030	MOUNT SAFETY SWITCH
31	303ML46050 запросить цену →	3ML46050	WIRE JOB TRAY
32	3H327120 запросить цену →	3H327120	WIRE,MOTOR A
33	3H327130 запросить цену →	3H327130	WIRE,MOTOR B
34	3H327160 запросить цену →	3H327160	WIRE,COVER INTERLOCK
35	3H327080 запросить цену →	3H327080	WIRE,POWER
36	303H304100 запросить цену →	3H304100	LEVER FRONT SW
37	303H304110 запросить цену →	3H304110	SHAFT SW LEVER
38	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
39	3H316640 запросить цену →	3H316640	SPRING FEED SHIFT
40	303ML46040 запросить цену →	3ML46040	JUNCTION WIRING TRAY
41	M0207000 запросить цену →	49826601	BINDING BAND,KB-100-1
42	M70A5010 запросить цену →	M70A5010	CLAMP,EMT-4N(TAKEUCHI)
43			7YZM110002++H01 YZ010100 ACCESS.BUSHING
44	2AV27440 запросить цену →	2AV27440	CORE 15-26X13
45	2A627940 запросить цену →	2A627940	CORE 10-20X10
46	61727600 запросить цену →	61727600	CORE,13-30X34
47	M7005020 запросить цену →	M7005020	CLAMP,EMT-6N(TAKEUCHI)
48	303ML02030 запросить цену →	3ML02030	FILM WIRE GUIDE A
49	303ML02070 запросить цену →	3ML02070	FILM SADDLE UNIT WIRE
50	303ML02040 запросить цену →	3ML02040	FILM WIRE GUIDE B

13. Accessories & Tool & Option 3ML

№	Артикул	Альт. артикул	Описание
5	303H321080 запросить цену →	3H321080	RETAINING PIN TRAY
6	M70A5010 запросить цену →	M70A5010	CLAMP,EMT-4N(TAKEUCHI)
7	303H304080 запросить цену →	3H304080	SPONGE JOINT
12	36882040 запросить цену →	36882040	SET STAPLE CARTRIDGE(OPTION)
13	303H302540 запросить цену →	3H302540	GROUND PLATE BASE
14	302FB24190 запросить цену →	2FB24190	GROUND PLATE OPE
16			••303H304131 3H304131 MOUNT STOPPER
17			••303H304140 3H304140 LEFT SHAFT STOPPER
18			••303H304150 3H304150 UPPER GUIDE STOPPER
19			••303H304160 3H304160 LOWER GUIDE STOPPER
20			••303H304170 3H304170 RIGHT SHAFT STOPPER
21			••303H304180 3H304180 WEIGHT STOPPER
22			••5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
23			••5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
24			••78620710 78620710 CLAW STOPPER
26			•5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T

14. Frames 3MM

№	Артикул	Альт. артикул	Описание
1	303CA02012 запросить цену →	3CA02012	FRONT FRAME 1 1 1 101 7BB000406H BB112100 +BIND M SCREW 4X6
2	303CA02023 запросить цену →	3CA02023	REAR FRAME 1 1 1 102 7BB000305H BB063450 +BIND M SCREW 3X5
3	303CA02032 запросить цену →	3CA02032	RIGHT BASE 1 1 1 103 7BB700320H BB105620 +BIND T.T S SCREW 3X20 SR
4	303CA02041 запросить цену →	3CA02041	LEFT BASE 1 1 1 104 7BB007305H BB107020 +TP-CUP M SCREW 3X5
5	303CA02051 запросить цену →	3CA02051	UPPER STAY,MOTOR
6	3CA02060 запросить цену →	3CA02060	LOWER STAY,EJECT
7	303CA26061 запросить цену →	3CA26061	MOUNT,MOTOR PI
8	3CA02080 запросить цену →	3CA02080	HOOK,UNIT RELEASE
9	303CA02112 запросить цену →	3CA02112	FRONT MOUNT,SLIDER
10	303CA02122 запросить цену →	3CA02122	REAR MOUNT,SLIDER
11	M2104350 запросить цену →	M2104350	EDGING,EDS-0607M(KITAGAWA)
12	3CA02130 запросить цену →	3CA02130	FRONT RETAINER,SLIDER
13	3CA02140 запросить цену →	3CA02140	REAR RETAINER,SLIDER
14	3CA04060 запросить цену →	3CA04060	LOWER COVER,EJECT ROLLER
16	3CA02170 запросить цену →	3CA02170	LOWER RIGHT STAY,FRAME
17	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
18	303CA06141 запросить цену →	3CA06141	PAD,CONVEYING PULLEY GUIDE
20	75018250 запросить цену →	75018250	SPRING CLEANING SOLENOID
21	63527020 запросить цену →	63527020	SAFETY,SWITCH
22	M2104200 запросить цену →	M2104200	EDGING EDS-1

15. Paper Feed-in 3MM

№	Артикул	Альт. артикул	Описание
1	303CA06011 запросить цену →	3CA06011	STAY,SIDE REGISTRATION 1 1 1 51 M2104200 M2104200 EDGING EDS-1
2	303CA06021 запросить цену →	3CA06021	SHAFT,SIDE REGISTRATION 1 1 1 52 M70AK010 M70AK010 WIRE SADDLE,RMS-1V0(TAKEUCHI)
3	3CA06030 запросить цену →	3CA06030	RACK,SIDE REGISTRATION 2 2 2 53 72920390 72920390 SPRING,FIXING UNIT COUPLER
4	3CA06040 запросить цену →	3CA06040	SUPPORT PLATE,RACK 4 4 4 54 3CA06130 3CA06130 SHEET,SIDE REGISTRATION GUIDE
5	303CA06051 запросить цену →	3CA06051	FRONT GUIDE,SIDE REGISTRATION 1 1 1 55 3CA16270 3CA16270 SHEET,POSITIONING GUIDE
6	303CA06061 запросить цену →	3CA06061	REAR GUIDE,SIDE REGISTRATION 1 1 1 56 3CA16280 3CA16280 UPPER SHEET,CONVEYING GUIDE
8	3CA06080 запросить цену →	3CA06080	GUIDE,CONVEYING PULLEY 1 1 1 58 3CA16290 3CA16290 LOWER SHEET,CONVEYING GUIDE
9	303CA06091 запросить цену →	3CA06091	SHAFT,LIFT CAM 1 1 1 59 7YZM420003++H01 YZ052580 ACCESS.BAND
10	3CA06100 запросить цену →	3CA06100	CAM,LIFT 2 2 2 60 M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
11	3CA06110 запросить цену →	3CA06110	LEVER,LIFT
12	3CA06160 запросить цену →	3CA06160	BOTTOM SHEET,SIDE REGISTRATION GUIDE
16	3CA08040 запросить цену →	3CA08040	SUPPORT PLATE,BLADE 1 1 1 101 7BB000406H BB112100 +BIND M SCREW 4X6
17	3CA08050 запросить цену →	3CA08050	HOLDER,BLADE 1 1 1 102 7BB000305H BB063450 +BIND M SCREW 3X5
18	3CA08060 запросить цену →	3CA08060	JUNCTION PLATE,PRESSURE ROLLER 2 2 2 103 7BB100314H BB112130 +BIND T.T S SCREW 3X14
19	303CA08071 запросить цену →	3CA08071	SPACER,PRESSURE ROLLER 2 2 2 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
20	303CA08081 запросить цену →	3CA08081	FRONT LEVER,PRESSURE 1 1 1 105 D1A00400 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
21	303CA08091 запросить цену →	3CA08091	REAR LEVER,PRESSURE 1 1 1 106 7BD105060+++H01 BD018620 E STOP RING E-5
23	3CA16010 запросить цену →	3CA16010	SHAFT,CONVEYING DRIVE 1 1 1 108 D2001500 48402150 STOP RING C-15
24	303CA16022 запросить цену →	3CA16022	LOWER GUIDE,CONVEYING 1 1 1 109 E5125120 E5125120 PARALLEL PIN H7A 2.5X12 SUS
25	303CA16031 запросить цену →	3CA16031	LOWER TENSION PLATE,CONVEYING 1 1 1 110 B5393040 B5393040 W-POINT SET SCREW M3X04
27	3CA16050 запросить цену →	3CA16050	PLATE SPRING,CONVEYING PULLEY
28	3CA16060 запросить цену →	3CA16060	SHAFT,CONVEYING PULLEY
30	303CA16102 запросить цену →	3CA16102	UPPER GUIDE,CONVEYING
31	303CA16121 запросить цену →	3CA16121	SHAFT,CONVEYING IDLE
32	3CA16250 запросить цену →	3CA16250	MOVING PLATE,POSITIONING
33	3CA26020 запросить цену →	3CA26020	MOUNT,SIDE REGISTRATION PI
34	303CA26041 запросить цену →	3CA26041	MOUNT,LIFT SOLENOID
39	3AK06120 запросить цену →	3AK06120	SPRING,MAIN EJECT
43	303CG02021 запросить цену →	3CG02021	SUPPORT PLATE,COVER
48	75706040 запросить цену →	75706040	STOPRING PAPER FEED PULLEY

16. Paper Eject 3MM

№	Артикул	Альт. артикул	Описание
2	3CA16050 запросить цену →	3CA16050	PLATE SPRING,CONVEYING PULLEY 2 2 2 102 7BB000305H BB063450 +BIND M SCREW 3X5
3	3CA16060 запросить цену →	3CA16060	SHAFT,CONVEYING PULLEY 1 1 1 103 7BB600310H BB112140 +BIND M SCREW 3X10 R
5	303CA16131 запросить цену →	3CA16131	LOWER GUIDE,EJECT 1 1 1 105 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
7	303CA16151 запросить цену →	3CA16151	FRONT SUPPORT PLATE,EJECT GUIDE 1 1 1 107 7BB600406H BB107030 +BIND M SCREW 4X6 R
8	303CA16161 запросить цену →	3CA16161	REAR SUPPORT PLATE,EJECT GUIDE
9	303CA16172 запросить цену →	3CA16172	FRONT HOOK,EJECT RELEASE
10	303CA16182 запросить цену →	3CA16182	REAR HOOK,EJECT RELEASE
11	303CA16191 запросить цену →	3CA16191	SHAFT,EJECT RELEASE
12	3CA16200 запросить цену →	3CA16200	STAY,EJECT RELEASE
14	3CA16220 запросить цену →	3CA16220	HOLDER,PAPER EJECT REGISTRATION BRUSH
15	3CA16230 запросить цену →	3CA16230	FRONT SPRING,EJECT RELEASE
16	303CG07031 запросить цену →	3CG07031	PIN,PAPER GUIDE
17	303CA26031 запросить цену →	3CA26031	MOUNT,EJECT SWITCH
18	303CA27041 запросить цену →	3CA27041	JUNCTION WIRING,SENSOR
19	303CA04071 запросить цену →	3CA04071	AUXILIARY PLATE,PAPER EJECT ARM
20	3AK06120 запросить цену →	3AK06120	SPRING,MAIN EJECT
23	303CG02021 запросить цену →	3CG02021	SUPPORT PLATE,COVER
24	2BC06510 ✓ в наличии	2BC06510	BUSHING
26	75018250 запросить цену →	75018250	SPRING CLEANING SOLENOID
28	M1203240 запросить цену →	M1203240	OPEN BUSHING,OCB-500
29			7YZM420003++H01 YZ052580 ACCESS.BAND
30	3CA16260 запросить цену →	3CA16260	SPRING,ARM FULCRUM
31	303CA04081 запросить цену →	3CA04081	SHAFT,PAPER EJECT ARM

Каталог очень большой (568 позиций). Показаны первые 17 узлов со схемами; полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.

Kyocera DF-650b BF-1b MT-1b PH-4a c — каталог запчастей со схемами

Содержание

1. Covers 3ML

2. Frames 3ML

3. Top Cover 3ML

4. Paper Feed-in 3ML

5. Paper Eject 3ML

6. Middle Tray 1 3ML

7. Middle Tray 2 3ML

8. Middle Tray 3 3ML

9. Middle Tray 4 3ML

10. Main Tray 3ML

11. Driving Section 3ML

12. Electrical Components 3ML

13. Accessories & Tool & Option 3ML

14. Frames 3MM

15. Paper Feed-in 3MM

16. Paper Eject 3MM

Каталог

Аккаунт

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera DF-31 — каталог запчастей со схемами

Kyocera DF-30 — каталог запчастей со схемами

Kyocera DC-2060 2560 — каталог запчастей со схемами

Kyocera Ci-1100 — каталог запчастей со схемами
