Canon Imagepress Server A3200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

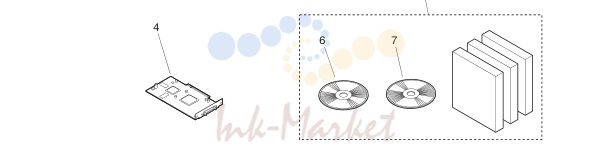

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE1-6186-000 запросить цену → | CABLE, CROSSOVER |
| 2 | FE1-6399-000 запросить цену → | CABLE, ETHERNET STRAIGHT |
| 3 | FK2-2891-000 запросить цену → | CABLE, COPIER I/F |
| 4 | FM2-7360-000 запросить цену → | OPEN INTERFACE BOARD плата ASS'Y |
| 5 | FE1-6541-000 запросить цену → | DVD, MEDIA PACK, US US,CA,LTN |
| 5 | FE1-6542-000 запросить цену → | DVD, MEDIA PACK, EFIGS EUR,AU,SG,HK,KR,LTN |
| 5 | FE1-6543-000 запросить цену → | DVD, MEDIA PACK, JP JP US,CA,LTN,EUR,AU,SG, |
| 6 | FE1-6544-000 запросить цену → | DVD-ROM, SYS S/W DVD1, EFIGS HK,KR,LTN |
| 6 | FE1-6545-000 запросить цену → | DVD-ROM, SYS S/W DVD1, JP JP US,CA,LTN,EUR,AU,SG, |
| 7 | FE1-6546-000 запросить цену → | DVD-ROM, SYS S/W DVD2, EFIGS HK,KR,LTN |
| 7 | FE1-6547-000 запросить цену → | DVD-ROM, SYS S/W DVD2, JP JP |
| 8 | FE1-6322-000 запросить цену → | POWER CORD, US US,CA,LTN |
| 9 | FE1-6327-000 запросить цену → | POWER CORD, AU AU |
| 10 | FE1-6323-000 запросить цену → | POWER CORD, 230V, EUR EUR,SG,HK,KR,LTN |
| 11 | FE1-6324-000 запросить цену → | POWER CORD, 230V, GB GB |
| 12 | FE1-6326-000 запросить цену → | POWER CORD, JP JP |

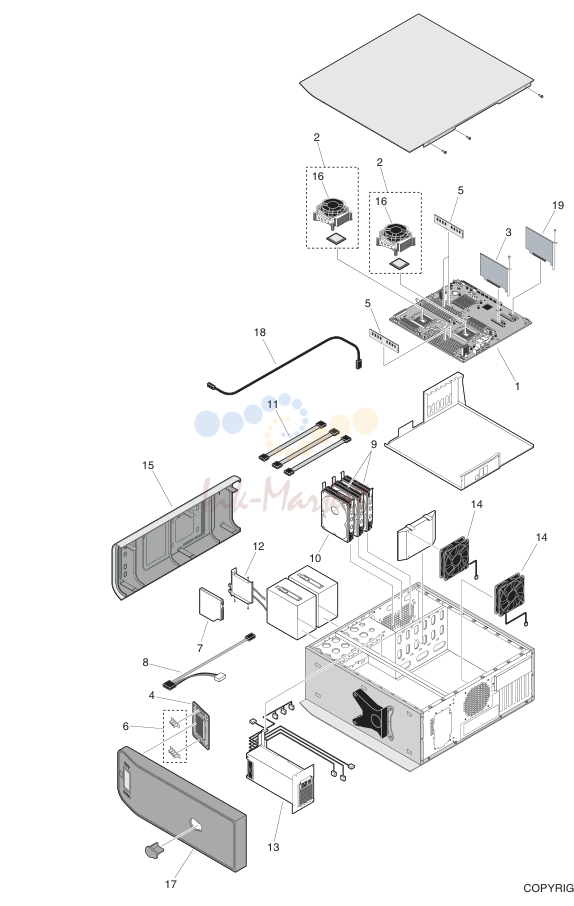

INTERNAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE1-6514-000 запросить цену → | MOTHERBOARD плата в сборе |
| 2 | FE1-6516-000 запросить цену → | IC, CPU, W/ COOLING KIT |
| 3 | FE1-6515-000 запросить цену → | IMAGE CONTROLLER плата ASS'Y |
| 4 | FE1-6206-000 запросить цену → | UIB плата ASS'Y |
| 5 | FE1-6519-000 запросить цену → | DIMM ASS'Y, 1GB |
| 6 | FE1-6210-000 запросить цену → | BUTTON, UIB |
| 7 | FE1-6404-000 запросить цену → | DVD-RW DRIVE узел |
| 8 | FE1-6524-000 запросить цену → | CABLE, POWER, INTERFACE |
| 9 | FE1-6520-000 запросить цену → | HDD, 500GB |
| 10 | FE1-6203-000 запросить цену → | HDD, 250GB |
| 11 | FE1-6523-000 запросить цену → | CABLE, HDD SATA |
| 12 | FE1-6400-000 запросить цену → | PWR /RESET/ USB/ SPEAKER ASS'Y |
| 13 | FE1-6518-000 запросить цену → | POWER SUPPLY узел |
| 14 | FE1-6202-000 запросить цену → | FAN |
| 15 | FE1-6522-000 запросить цену → | COVER, FRONT |
| 16 | FE1-6517-000 запросить цену → | COOLING FAN в сборе |
| 17 | FE1-6253-000 запросить цену → | COVER, TOP |
| 18 | FE1-6525-000 запросить цену → | CABLE, USB 36IN |
| 19 | FE1-6521-000 запросить цену → | DISPLAY I/F плата в сборе |

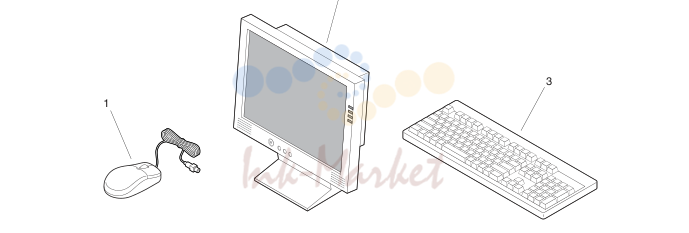

INTERFACE KIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE1-6207-000 запросить цену → | MOUSE |
| 2 | FE1-6245-000 запросить цену → | DISPLAY в сборе, 22 IN |
| 3 | FE1-6209-000 запросить цену → | KEYBOARD в сборе |
