Canon Laser Class 510 — каталог запчастей со схемами

Canon Laser Class 510 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE
FIGUR
FIGURE
FIGURE
FIGURE
FIGURE
FIGURE

FIGURE

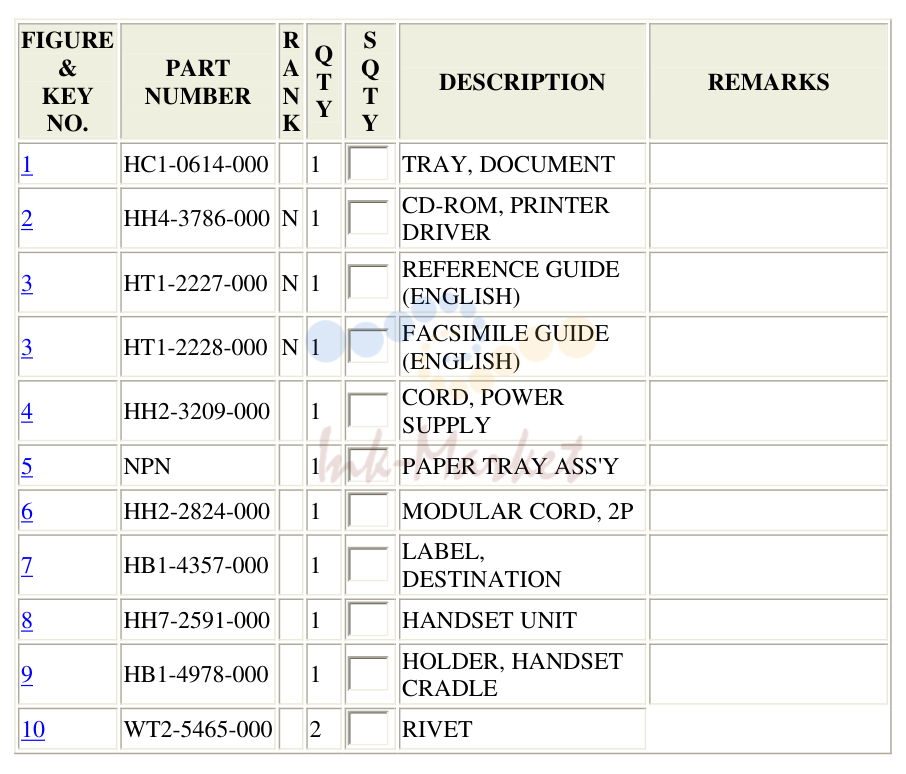

№	Артикул	Наименование
1	HC1-0614-000 запросить цену →	TRAY, DOCUMENT CD-ROM, PRINTER DRIVER REFERENCE GUIDE (ENGLISH) FACSIMILE GUIDE (ENGLISH) CORD, POWER SUPPLY
6	HH2-2824-000 запросить цену →	MODULAR CORD, 2P LABEL, DESTINATION
8	HH7-2591-000 запросить цену →	HANDSET узел HOLDER, HANDSET CRADLE
10	WT2-5465-000 запросить цену →	RIVET

FIGURE

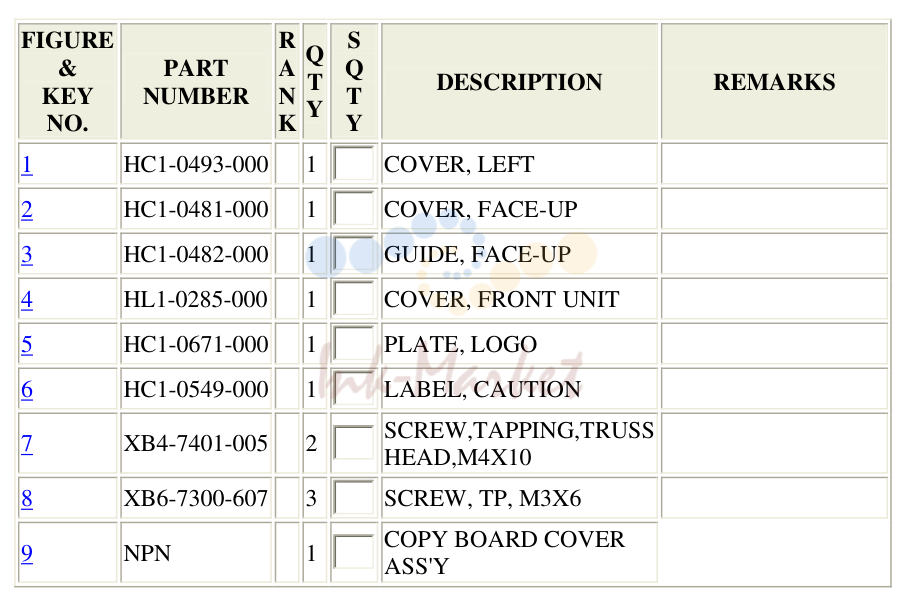

№	Артикул	Наименование
1	HC1-0493-000 запросить цену →	COVER, LEFT
2	HC1-0481-000 запросить цену →	COVER, FACE-UP
3	HC1-0482-000 запросить цену →	GUIDE, FACE-UP
4	HL1-0285-000 запросить цену →	COVER, FRONT узел
5	HC1-0671-000 запросить цену →	PLATE, LOGO
6	HC1-0549-000 запросить цену →	LABEL, CAUTION SCREW,TAPPING,TRUSS HEAD,M4X10
8	XB6-7300-607 запросить цену →	SCREW, TP, M3X6 COPY BOARD COVER ASS'Y

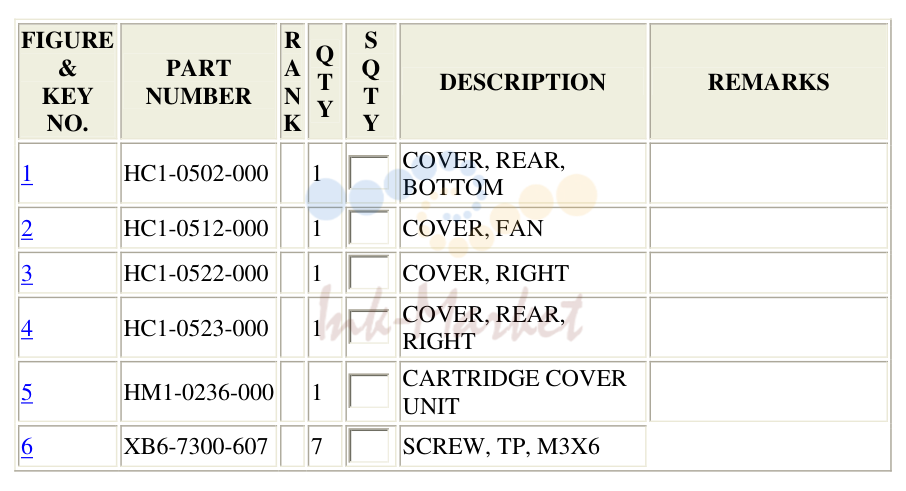

FIGURE

№	Артикул	Наименование
2	HC1-0512-000 запросить цену →	COVER, FAN
3	HC1-0522-000 запросить цену →	COVER, RIGHT COVER, REAR, RIGHT CARTRIDGE COVER узел
6	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

FIGURE

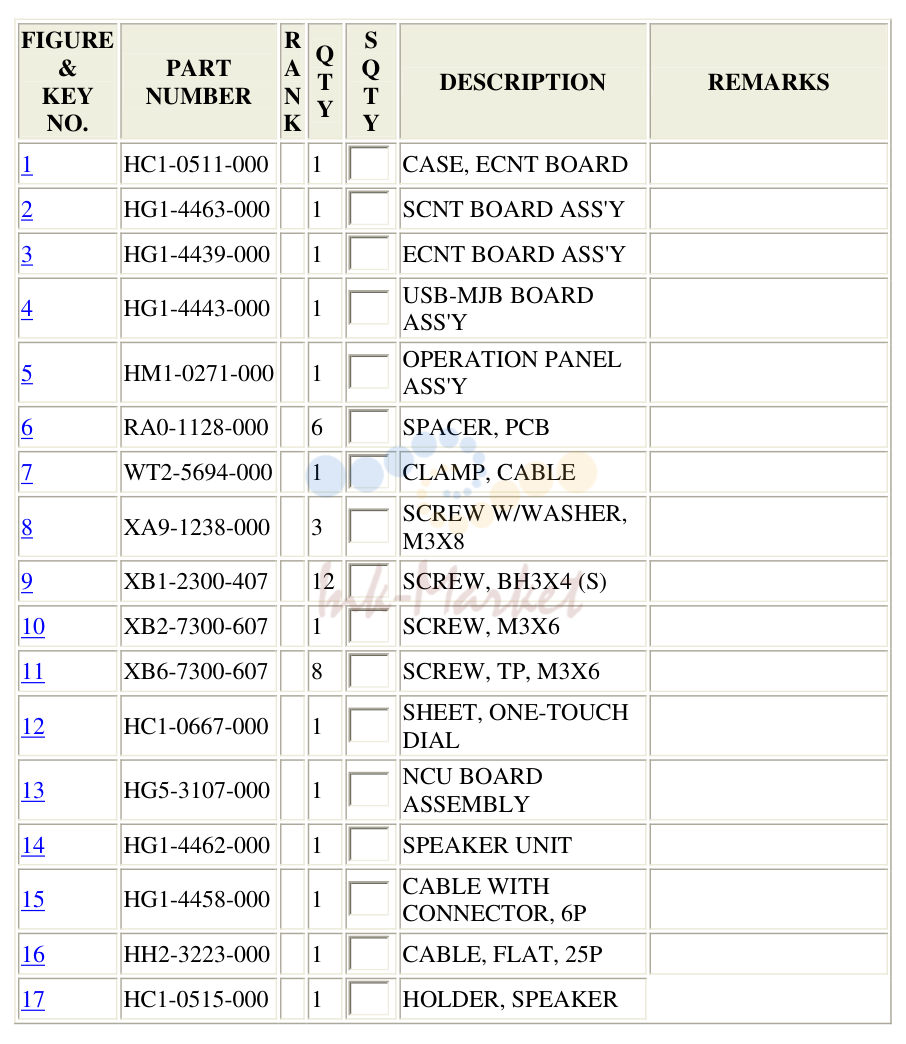

№	Артикул	Наименование
1	HC1-0511-000 запросить цену →	CASE, ECNT BOARD
2	HG1-4463-000 запросить цену →	SCNT BOARD ASS'Y
3	HG1-4439-000 запросить цену →	ECNT BOARD ASS'Y USB-MJB BOARD ASS'Y OPERATION PANEL ASS'Y
6	RA0-1128-000 запросить цену →	SPACER, плата
7	WT2-5694-000 запросить цену →	CLAMP, CABLE SCREW W/WASHER, M3X8
9	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)
10	XB2-7300-607 запросить цену →	SCREW, M3X6
11	XB6-7300-607 запросить цену →	SCREW, TP, M3X6 SHEET, ONE-TOUCH DIAL NCU BOARD в сборе
14	HG1-4462-000 запросить цену →	SPEAKER узел CABLE WITH CONNECTOR, 6P
16	HH2-3223-000 запросить цену →	CABLE, FLAT, 25P
17	HC1-0515-000 запросить цену →	HOLDER, SPEAKER

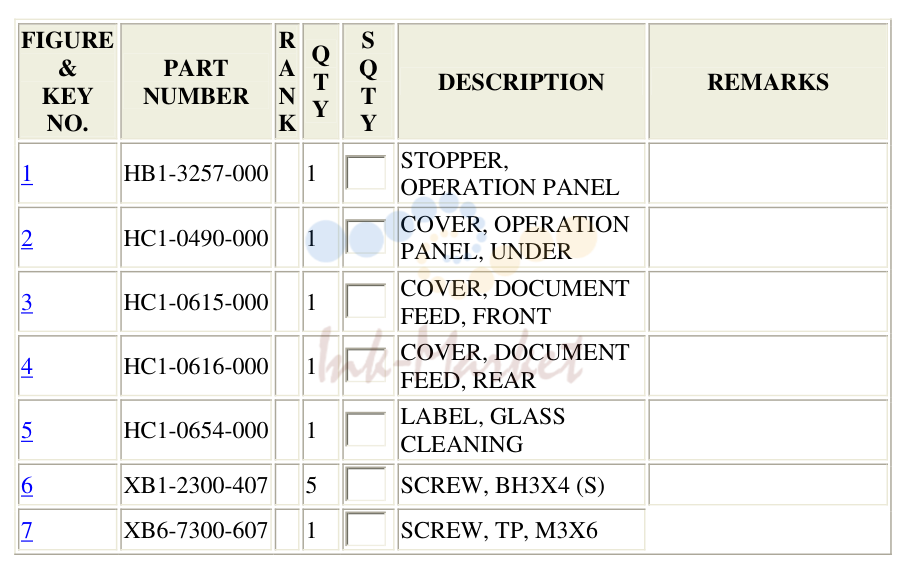

FIGURE

№	Артикул	Наименование
6	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)
7	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

FIGURE

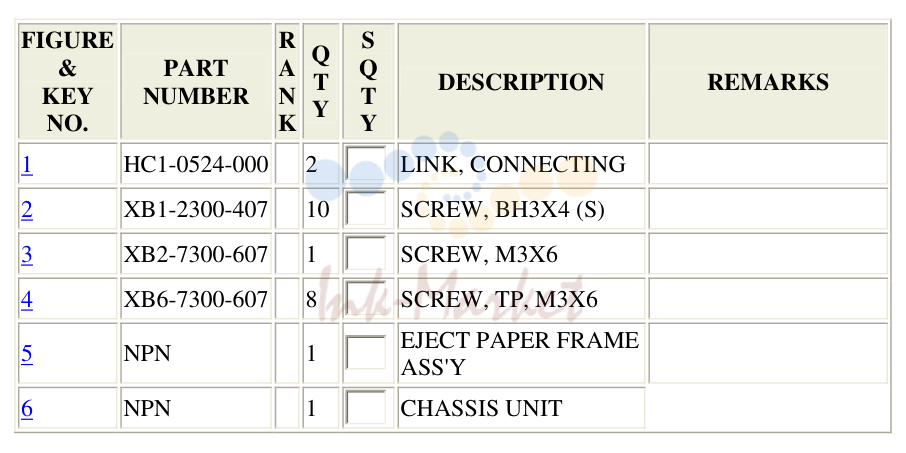

№	Артикул	Наименование
1	HC1-0524-000 запросить цену →	LINK, CONNECTING
2	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)
3	XB2-7300-607 запросить цену →	SCREW, M3X6
4	XB6-7300-607 запросить цену →	SCREW, TP, M3X6 EJECT PAPER FRAME ASS'Y

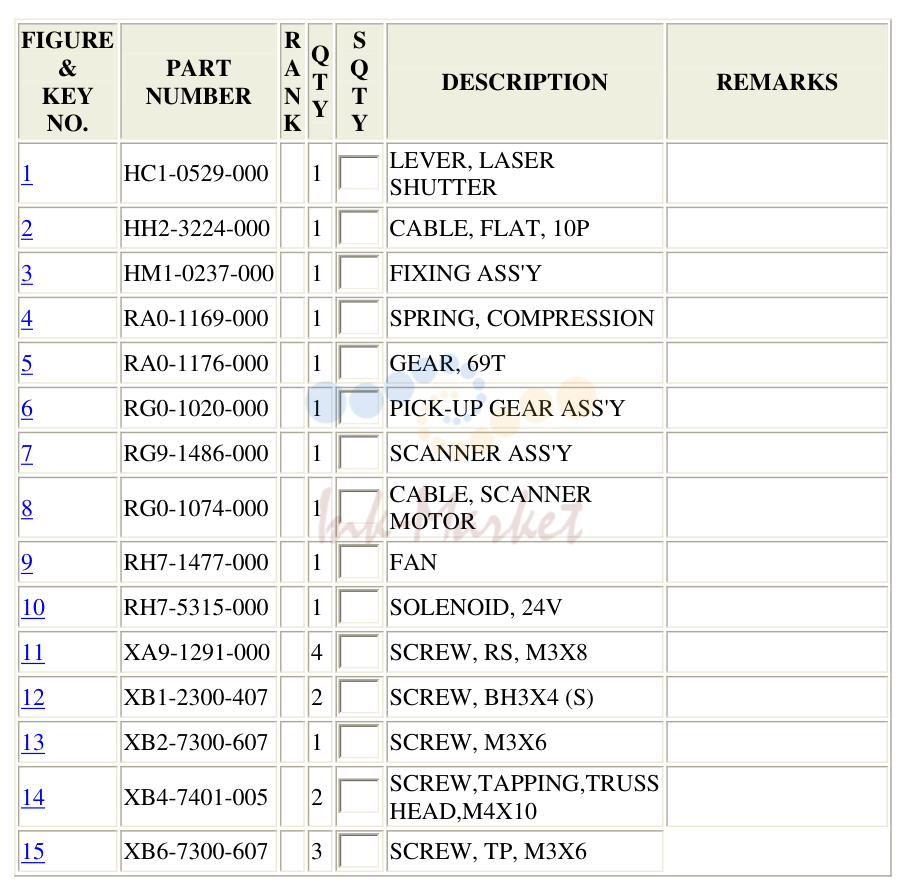

FIGURE

№	Артикул	Наименование
2	HH2-3224-000 запросить цену →	CABLE, FLAT, 10P
3	HM1-0237-000 запросить цену →	FIXING ASS'Y
4	RA0-1169-000 запросить цену →	SPRING, COMPRESSION
5	RA0-1176-000 запросить цену →	GEAR, 69T
6	RG0-1020-000 запросить цену →	PICK-UP GEAR ASS'Y
7	RG9-1486-000 запросить цену →	SCANNER ASS'Y CABLE, SCANNER MOTOR
9	RH7-1477-000 запросить цену →	FAN
10	RH7-5315-000 запросить цену →	SOLENOID, 24V
11	XA9-1291-000 запросить цену →	SCREW, RS, M3X8
12	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)
13	XB2-7300-607 запросить цену →	SCREW, M3X6 SCREW,TAPPING,TRUSS HEAD,M4X10
15	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

FIGURE

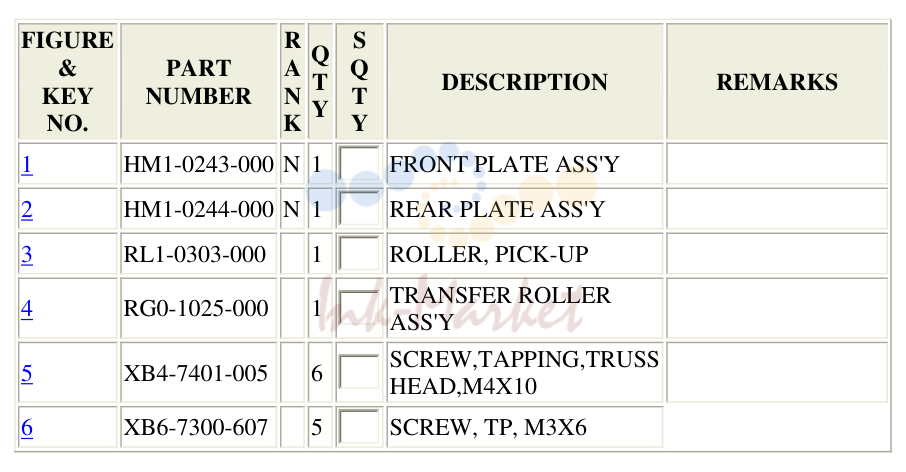

№	Артикул	Наименование
1	HM1-0243-000 запросить цену →	FRONT PLATE ASS'Y
2	HM1-0244-000 запросить цену →	REAR PLATE ASS'Y
3	RL1-0303-000 запросить цену →	ROLLER, PICK-UP TRANSFER ROLLER ASS'Y SCREW,TAPPING,TRUSS HEAD,M4X10
6	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

FIGURE

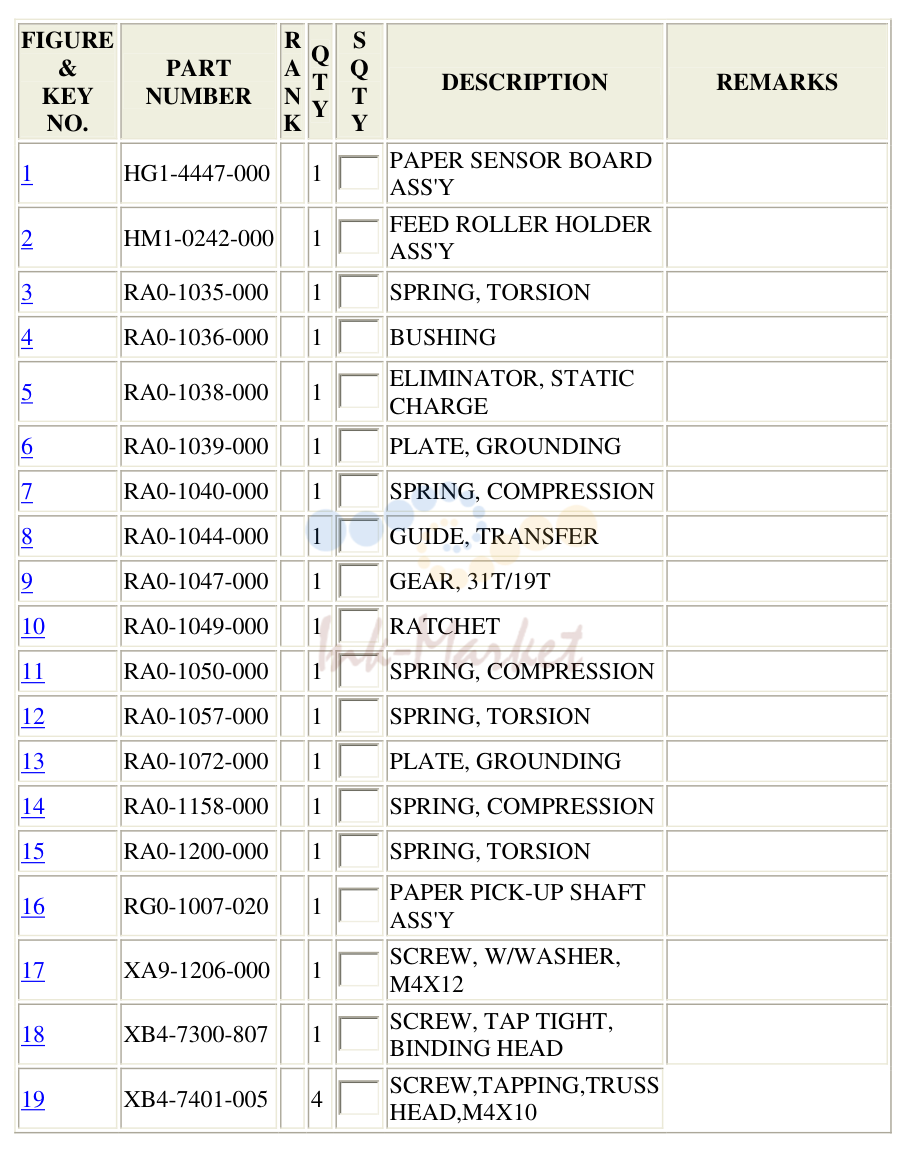

№	Артикул	Наименование
3	RA0-1035-000 запросить цену →	SPRING, TORSION
4	RA0-1036-000 запросить цену →	BUSHING ELIMINATOR, STATIC CHARGE
6	RA0-1039-000 запросить цену →	PLATE, GROUNDING
7	RA0-1040-000 запросить цену →	SPRING, COMPRESSION
8	RA0-1044-000 запросить цену →	GUIDE, TRANSFER
9	RA0-1047-000 запросить цену →	GEAR, 31T/19T
10	RA0-1049-000 запросить цену →	RATCHET
11	RA0-1050-000 запросить цену →	SPRING, COMPRESSION
12	RA0-1057-000 запросить цену →	SPRING, TORSION
13	RA0-1072-000 запросить цену →	PLATE, GROUNDING
14	RA0-1158-000 запросить цену →	SPRING, COMPRESSION
15	RA0-1200-000 запросить цену →	SPRING, TORSION PAPER PICK-UP SHAFT ASS'Y SCREW, W/WASHER, M4X12 SCREW, TAP TIGHT, BINDING HEAD SCREW,TAPPING,TRUSS HEAD,M4X10

FIGURE

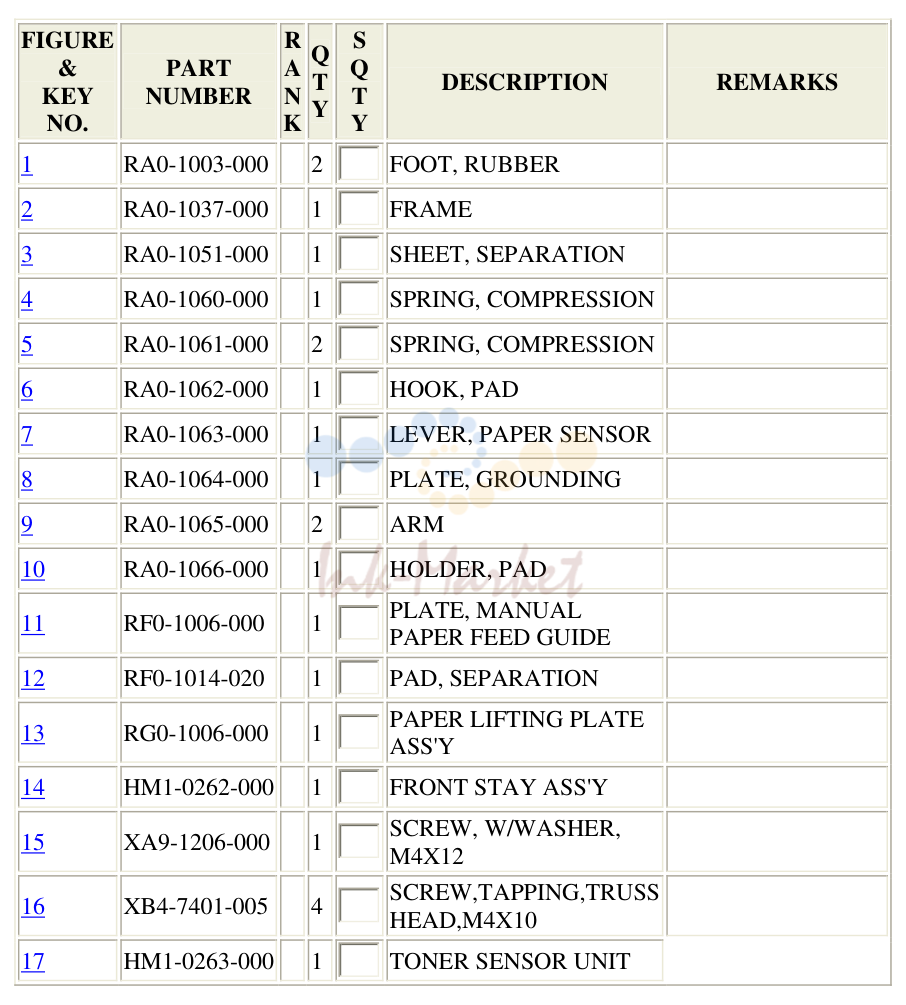

№	Артикул	Наименование
1	RA0-1003-000 запросить цену →	FOOT, RUBBER
2	RA0-1037-000 запросить цену →	FRAME
3	RA0-1051-000 запросить цену →	SHEET, SEPARATION
4	RA0-1060-000 запросить цену →	SPRING, COMPRESSION
5	RA0-1061-000 запросить цену →	SPRING, COMPRESSION
6	RA0-1062-000 запросить цену →	HOOK, PAD
7	RA0-1063-000 запросить цену →	LEVER, PAPER SENSOR
8	RA0-1064-000 запросить цену →	PLATE, GROUNDING
9	RA0-1065-000 запросить цену →	ARM
10	RA0-1066-000 запросить цену →	HOLDER, PAD PLATE, MANUAL PAPER FEED GUIDE
12	RF0-1014-020 запросить цену →	PAD, SEPARATION PAPER LIFTING PLATE ASS'Y
14	HM1-0262-000 запросить цену →	FRONT STAY ASS'Y SCREW, W/WASHER, M4X12 SCREW,TAPPING,TRUSS HEAD,M4X10
17	HM1-0263-000 запросить цену →	TONER SENSOR узел

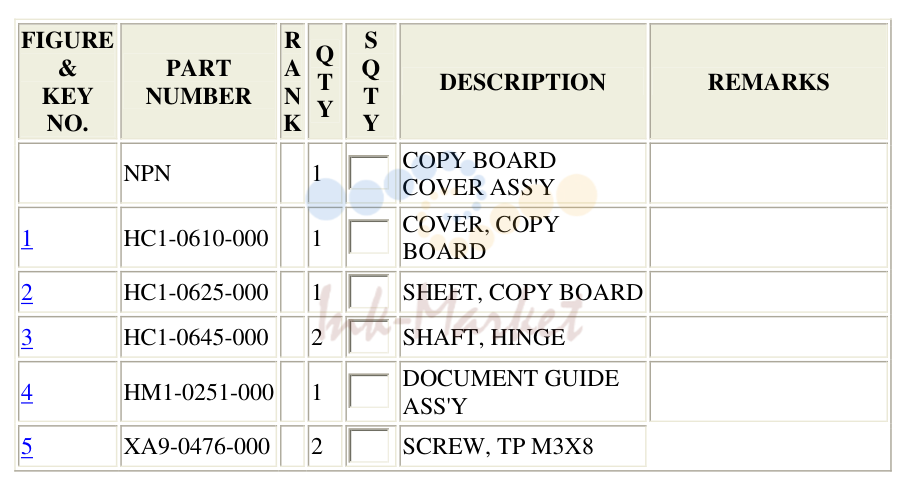

FIGURE

№	Артикул	Наименование
2	HC1-0625-000 запросить цену →	SHEET, COPY BOARD
3	HC1-0645-000 запросить цену →	SHAFT, HINGE DOCUMENT GUIDE ASS'Y
5	XA9-0476-000 запросить цену →	SCREW, TP M3X8

FIGURE

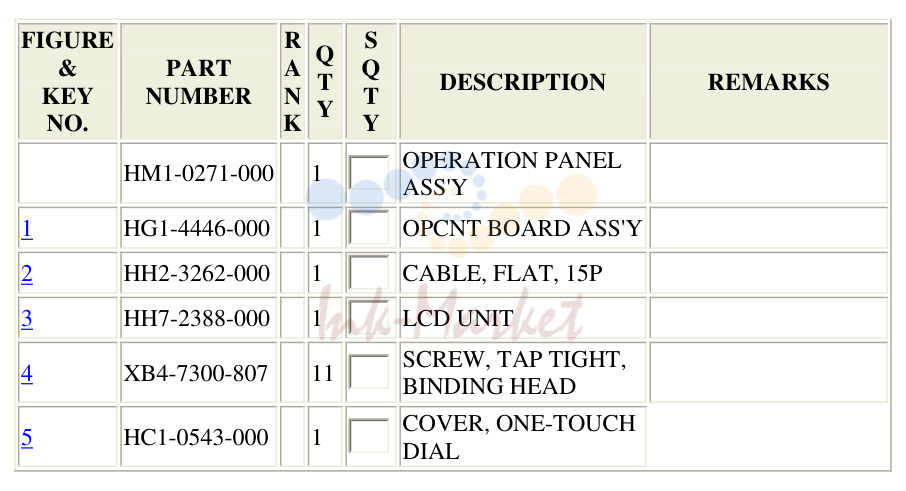

№	Артикул	Наименование
1	HG1-4446-000 запросить цену →	OPCNT BOARD ASS'Y
2	HH2-3262-000 запросить цену →	CABLE, FLAT, 15P
3	HH7-2388-000 запросить цену →	LCD узел SCREW, TAP TIGHT, BINDING HEAD COVER, ONE-TOUCH DIAL

FIGURE

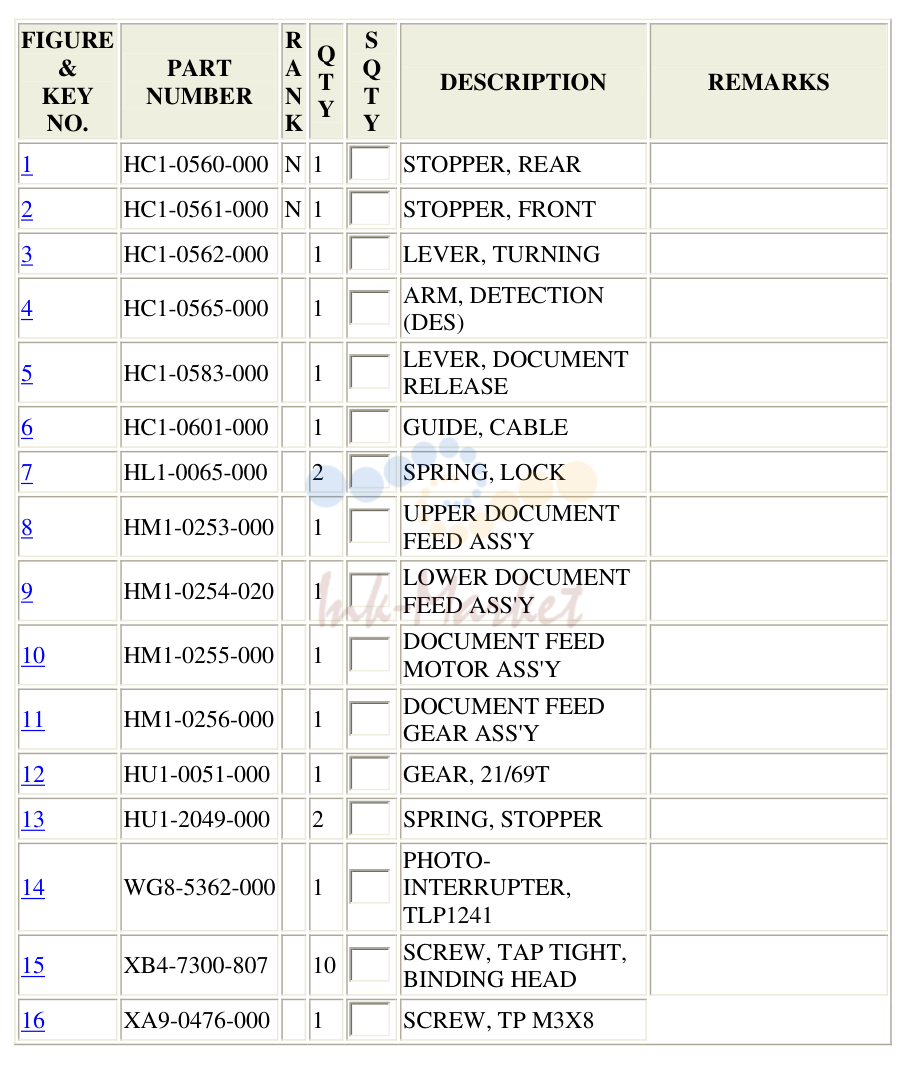

№	Артикул	Наименование
1	HC1-0560-000 запросить цену →	STOPPER, REAR
2	HC1-0561-000 запросить цену →	STOPPER, FRONT
3	HC1-0562-000 запросить цену →	LEVER, TURNING ARM, DETECTION (DES) LEVER, DOCUMENT RELEASE
6	HC1-0601-000 запросить цену →	GUIDE, CABLE
7	HL1-0065-000 запросить цену →	SPRING, LOCK UPPER DOCUMENT FEED ASS'Y LOWER DOCUMENT FEED ASS'Y DOCUMENT FEED MOTOR ASS'Y DOCUMENT FEED GEAR ASS'Y
12	HU1-0051-000 запросить цену →	GEAR, 21/69T
13	HU1-2049-000 запросить цену →	SPRING, STOPPER PHOTO-
14	WG8-5362-000 запросить цену →	INTERRUPTER TLP1241 SCREW, TAP TIGHT, BINDING HEAD
16	XA9-0476-000 запросить цену →	SCREW, TP M3X8

FIGURE

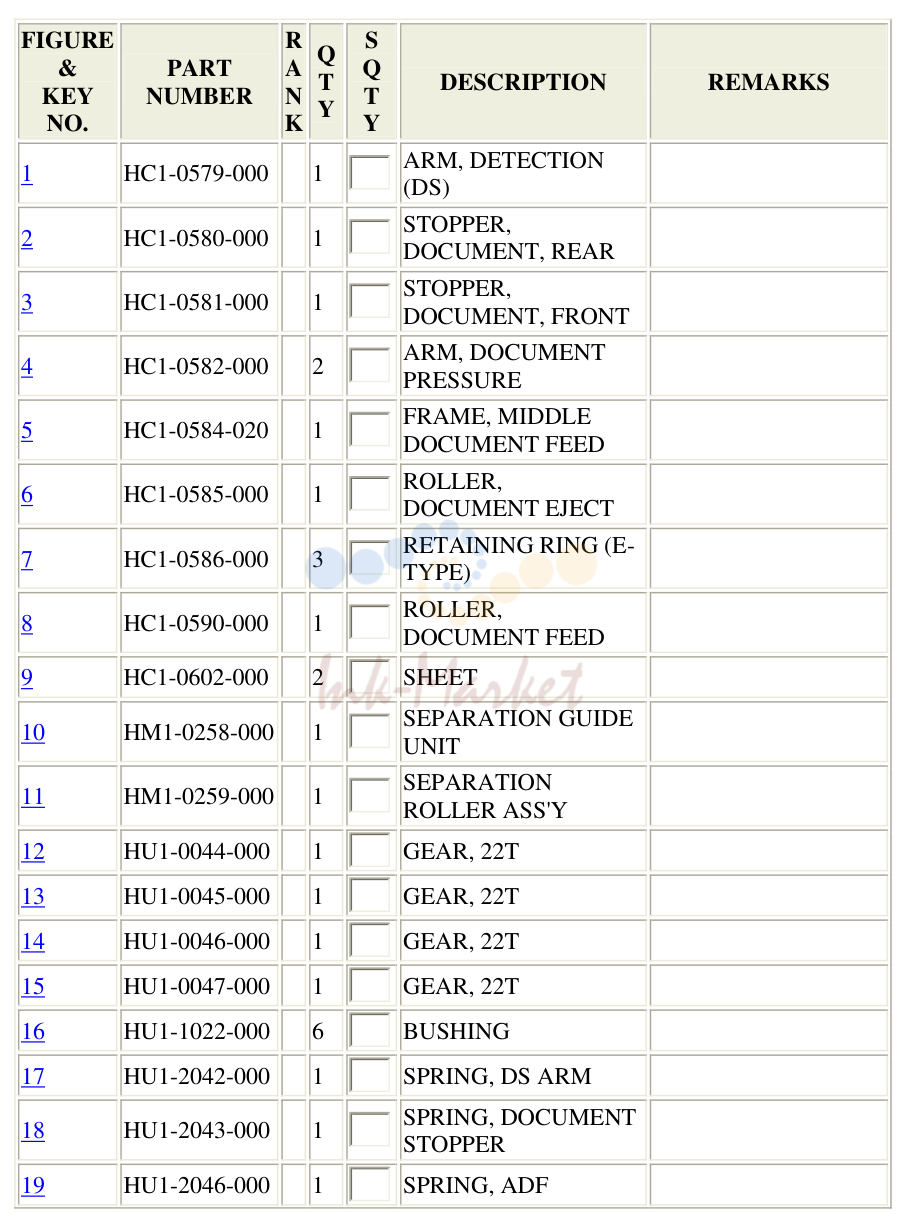

№	Артикул	Наименование
9	HC1-0602-000 запросить цену →	SHEET SEPARATION GUIDE узел SEPARATION ROLLER ASS'Y
12	HU1-0044-000 запросить цену →	GEAR, 22T
13	HU1-0045-000 запросить цену →	GEAR, 22T
14	HU1-0046-000 запросить цену →	GEAR, 22T
15	HU1-0047-000 запросить цену →	GEAR, 22T
16	HU1-1022-000 запросить цену →	BUSHING
17	HU1-2042-000 запросить цену →	SPRING, DS ARM SPRING, DOCUMENT STOPPER
19	HU1-2046-000 запросить цену →	SPRING, ADF
20	WG8-5362-000 запросить цену →	INTERRUPTER TLP1241
21	XD9-0219-000 запросить цену →	PIN CABLE WITH CONNECTOR, 6P

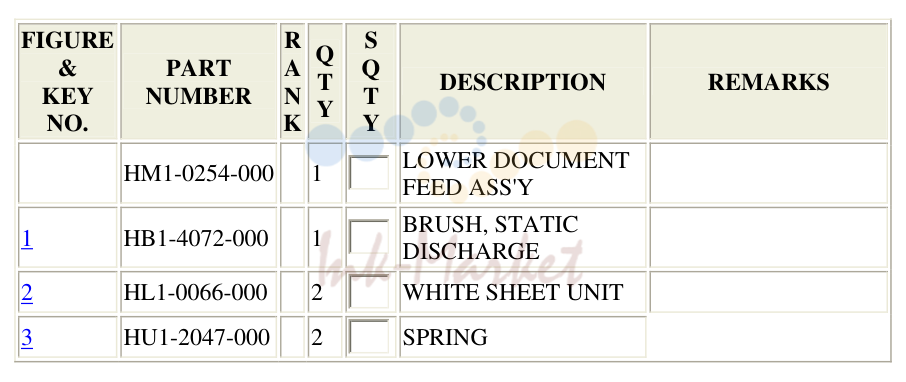

FIGURE

№	Артикул	Наименование
2	HL1-0066-000 запросить цену →	WHITE SHEET узел
3	HU1-2047-000 запросить цену →	SPRING

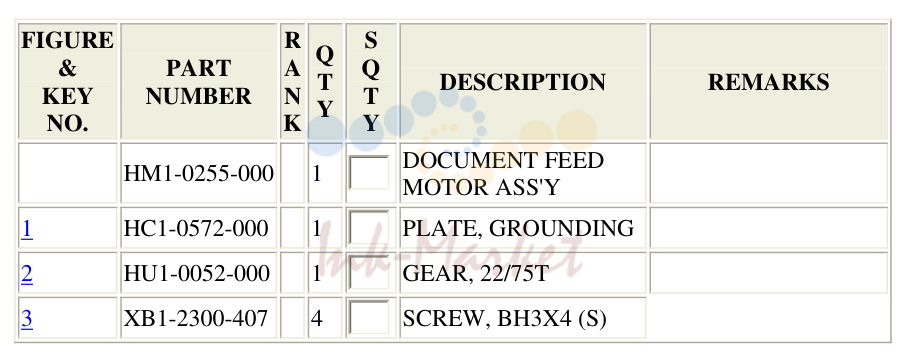

FIGURE

№	Артикул	Наименование
1	HC1-0572-000 запросить цену →	PLATE, GROUNDING
2	HU1-0052-000 запросить цену →	GEAR, 22/75T
3	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)

FIGURE

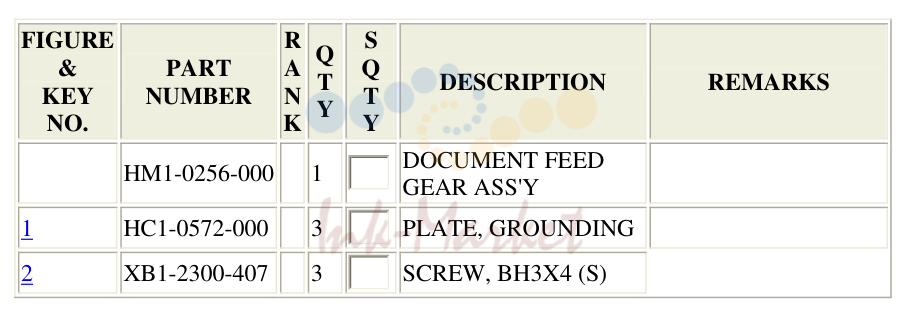

№	Артикул	Наименование
1	HC1-0572-000 запросить цену →	PLATE, GROUNDING
2	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)

FIGURE

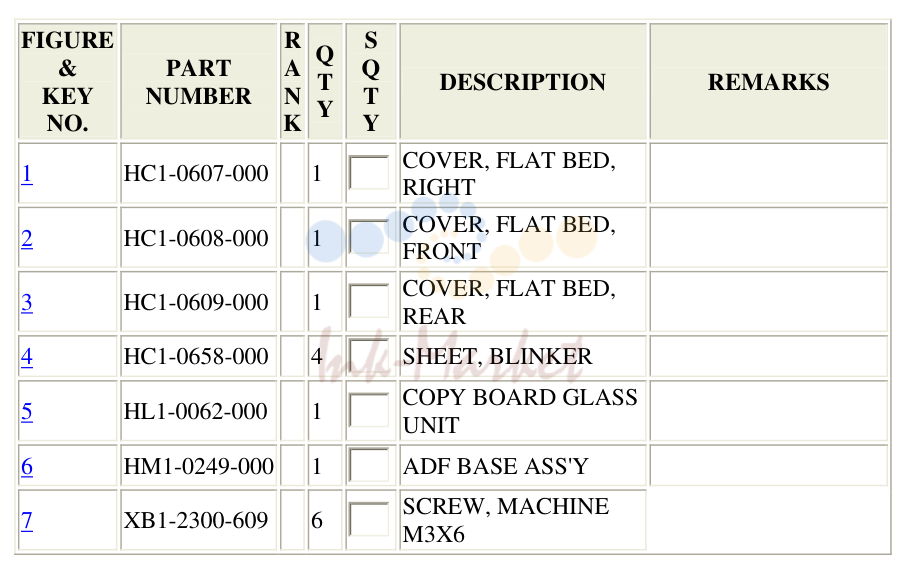

№	Артикул	Наименование
4	HC1-0658-000 запросить цену →	SHEET, BLINKER COPY BOARD GLASS узел
6	HM1-0249-000 запросить цену →	ADF BASE ASS'Y SCREW, MACHINE M3X6

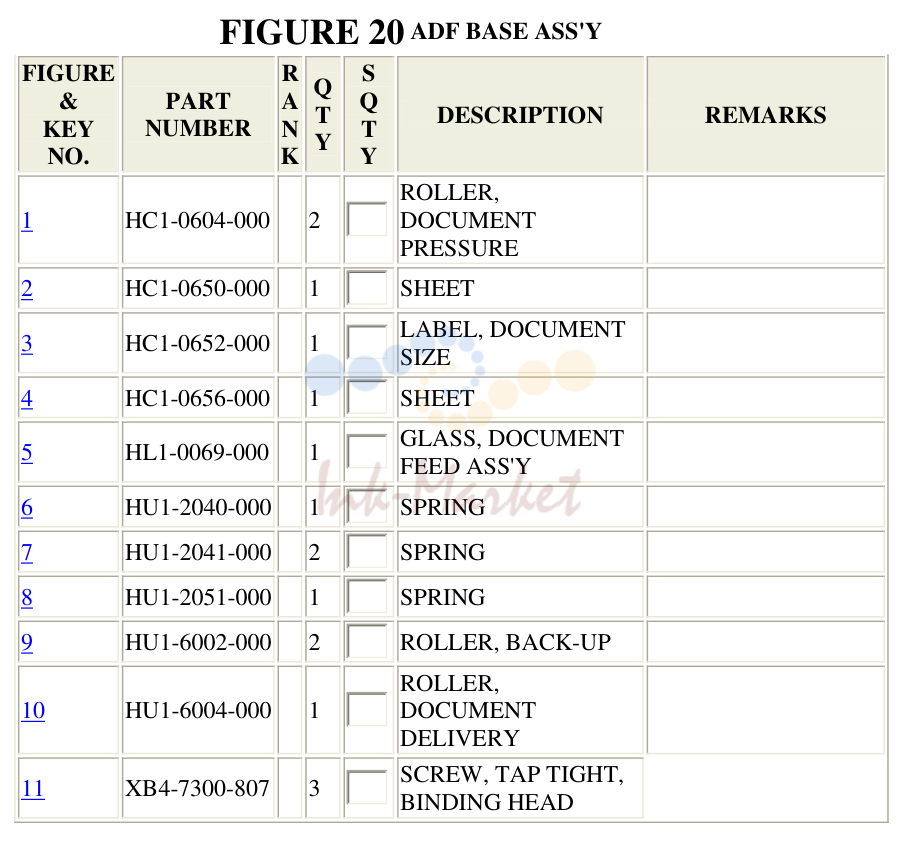

FIGURE

№	Артикул	Наименование
1	HC1-0604-000 запросить цену →	DOCUMENT PRESSURE
2	HC1-0650-000 запросить цену →	SHEET LABEL, DOCUMENT SIZE
4	HC1-0656-000 запросить цену →	SHEET GLASS, DOCUMENT FEED ASS'Y
6	HU1-2040-000 запросить цену →	SPRING
7	HU1-2041-000 запросить цену →	SPRING
8	HU1-2051-000 запросить цену →	SPRING
9	HU1-6002-000 запросить цену →	ROLLER, BACK-UP ROLLER,
10	HU1-6004-000 запросить цену →	DOCUMENT DELIVERY SCREW, TAP TIGHT, BINDING HEAD

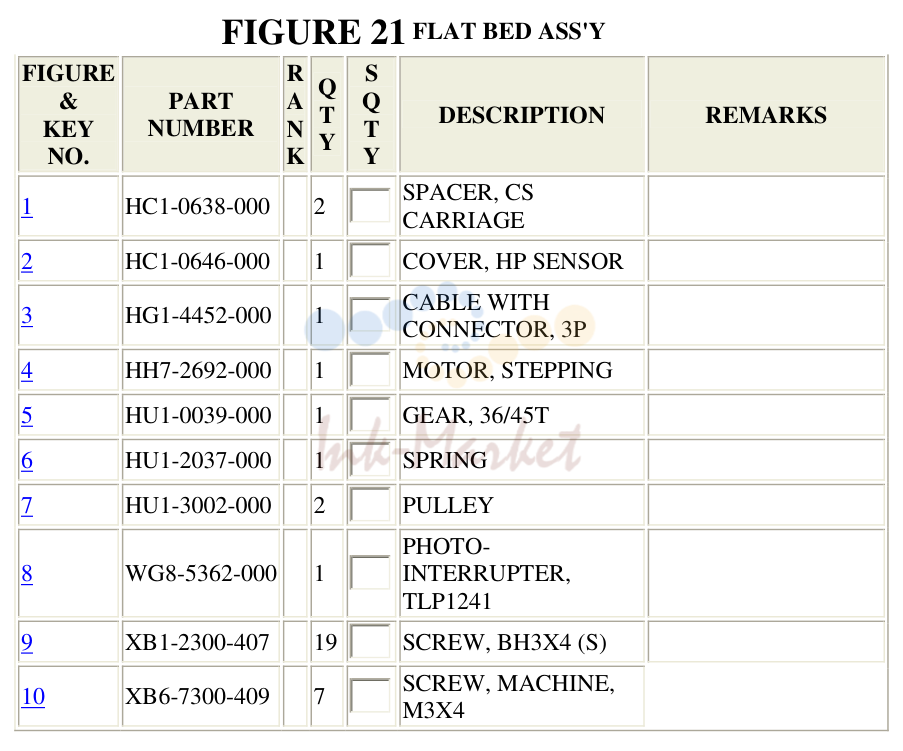

FIGURE

№	Артикул	Наименование
2	HC1-0646-000 запросить цену →	COVER, HP SENSOR CABLE WITH CONNECTOR, 3P
4	HH7-2692-000 запросить цену →	MOTOR, STEPPING
5	HU1-0039-000 запросить цену →	GEAR, 36/45T
6	HU1-2037-000 запросить цену →	SPRING
7	HU1-3002-000 запросить цену →	PULLEY PHOTO-
8	WG8-5362-000 запросить цену →	INTERRUPTER TLP1241
9	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S) SCREW, MACHINE, M3X4

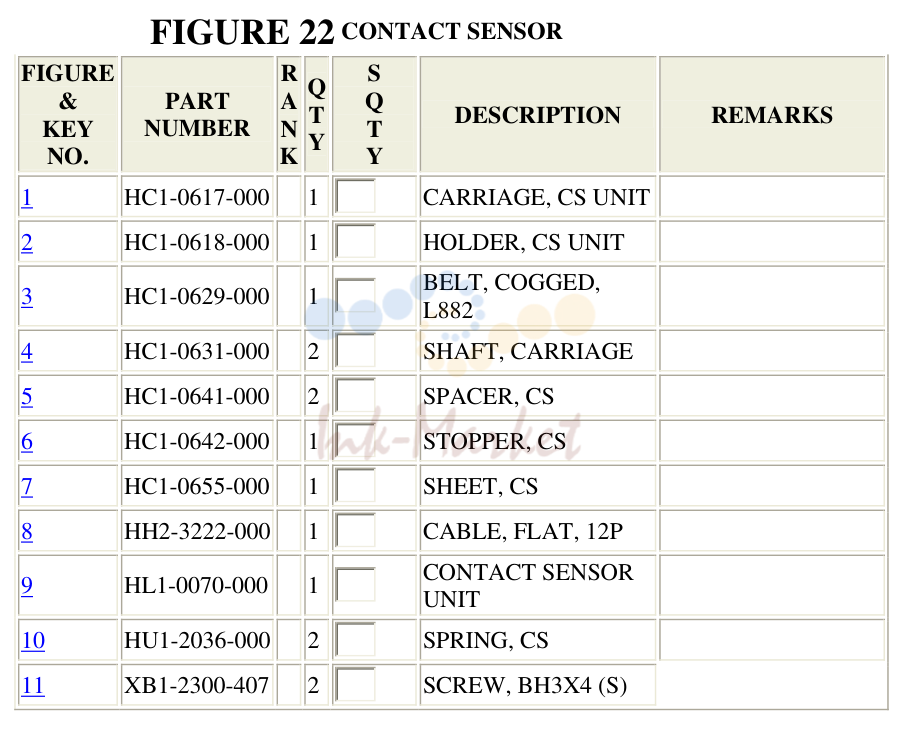

FIGURE

№	Артикул	Наименование
1	HC1-0617-000 запросить цену →	CARRIAGE, CS узел
2	HC1-0618-000 запросить цену →	HOLDER, CS узел BELT, COGGED, L882
4	HC1-0631-000 запросить цену →	SHAFT, CARRIAGE
5	HC1-0641-000 запросить цену →	SPACER, CS
6	HC1-0642-000 запросить цену →	STOPPER, CS
7	HC1-0655-000 запросить цену →	SHEET, CS
8	HH2-3222-000 запросить цену →	CABLE, FLAT, 12P CONTACT SENSOR узел
10	HU1-2036-000 запросить цену →	SPRING, CS
11	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)

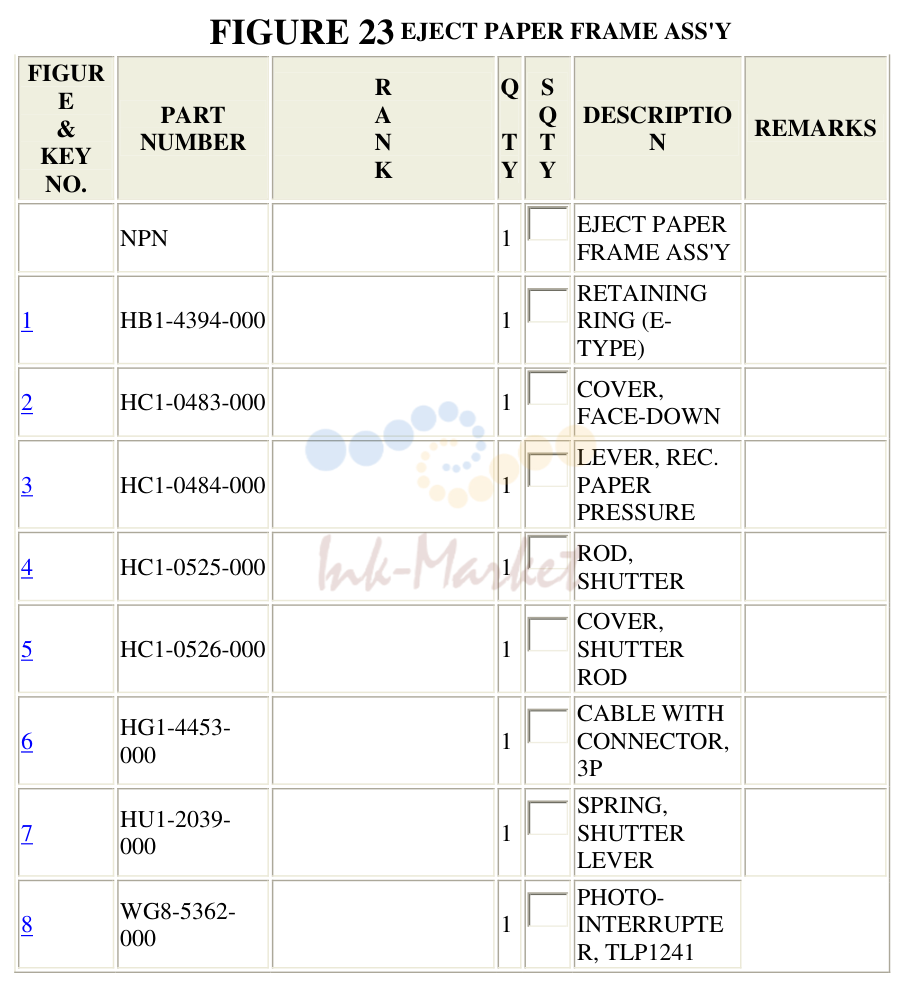

FIGUR

№	Артикул	Наименование
1	HB1-4394-000 запросить цену →	RING (E- TYPE) COVER, FACE-DOWN LEVER, REC.
3	HC1-0484-000 запросить цену →	PAPER PRESSURE ROD, SHUTTER COVER,
5	HC1-0526-000 запросить цену →	SHUTTER ROD CABLE WITH HG1-4453- SPRING, HU1-2039- LEVER PHOTO- WG8-5362- R, TLP1241

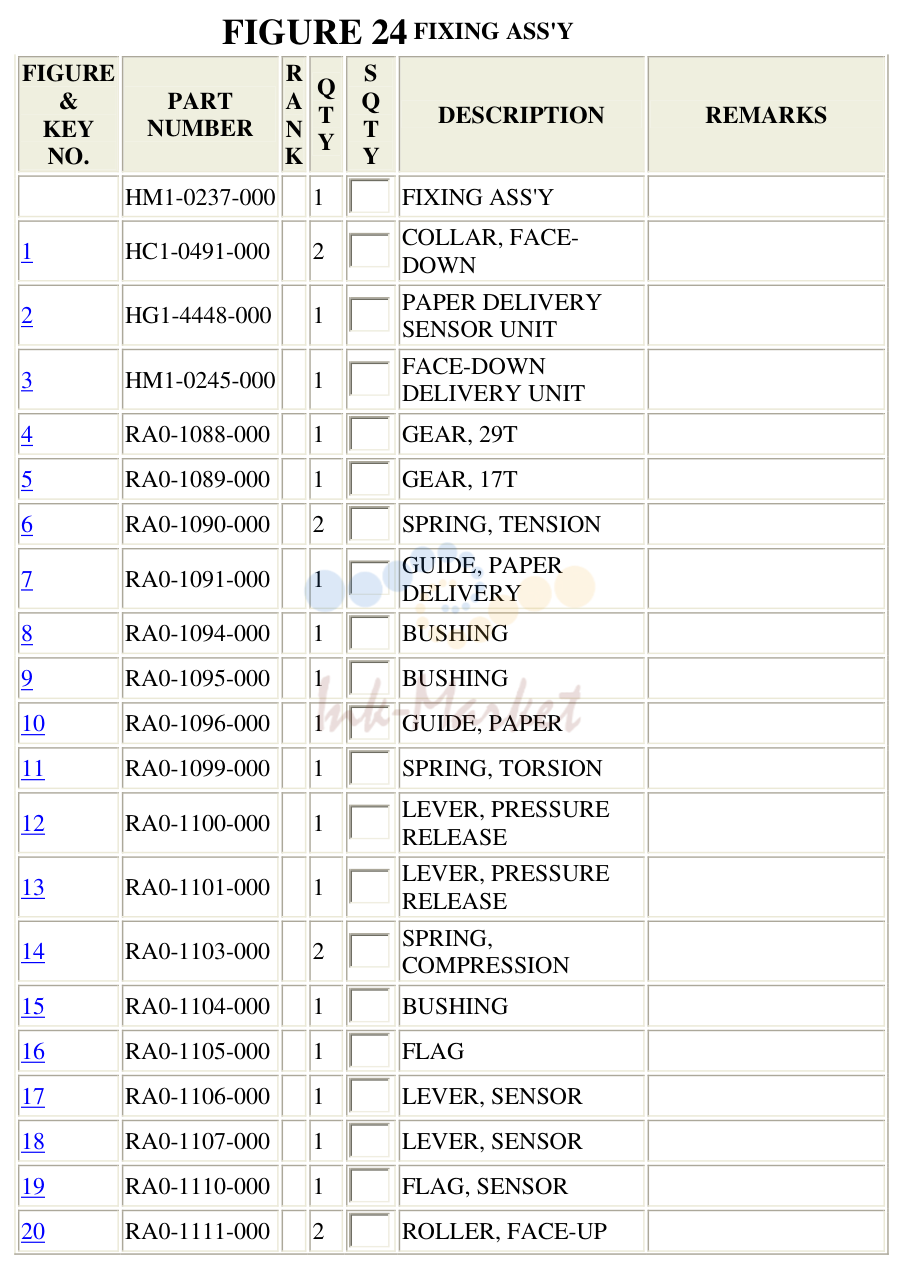

FIGURE

№	Артикул	Наименование
	HM1-0237-000 запросить цену →	FIXING ASS'Y COLLAR, FACE- DOWN PAPER DELIVERY SENSOR узел FACE-DOWN DELIVERY узел
4	RA0-1088-000 запросить цену →	GEAR, 29T
5	RA0-1089-000 запросить цену →	GEAR, 17T
6	RA0-1090-000 запросить цену →	SPRING, TENSION GUIDE, PAPER DELIVERY
8	RA0-1094-000 запросить цену →	BUSHING
9	RA0-1095-000 запросить цену →	BUSHING
10	RA0-1096-000 запросить цену →	GUIDE, PAPER
11	RA0-1099-000 запросить цену →	SPRING, TORSION LEVER, PRESSURE RELEASE LEVER, PRESSURE RELEASE SPRING, COMPRESSION
15	RA0-1104-000 запросить цену →	BUSHING
16	RA0-1105-000 запросить цену →	FLAG
17	RA0-1106-000 запросить цену →	LEVER, SENSOR
18	RA0-1107-000 запросить цену →	LEVER, SENSOR
19	RA0-1110-000 запросить цену →	FLAG, SENSOR
20	RA0-1111-000 запросить цену →	ROLLER, FACE-UP
21	RA0-1115-000 запросить цену →	SPRING, TORSION
22	RA0-1116-000 запросить цену →	SPRING, TORSION
23	RA0-1117-000 запросить цену →	BUSHING
24	RA0-1118-000 запросить цену →	GEAR, 19T
25	RA0-1121-000 запросить цену →	PLATE, CONTACT
26	RA0-1189-000 запросить цену →	RETAINER, SPRING
27	RF0-1002-000 ✓ в наличии	ROLLER, PRESSURE
28	RF0-1003-000 запросить цену →	ROLLER, FACE-UP ROLLER, FACE- DOWN Q & PART A Q KEY NUMBER N T Y NO. K Y
30	RG0-1009-000 запросить цену →	FIXING FILM узел
31	XA9-1292-000 запросить цену →	SCREW, M4X14 SCREW, TAP TIGHT, BINDING HEAD SCREW,TAPPING,TRUSS HEAD,M4X10
34	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

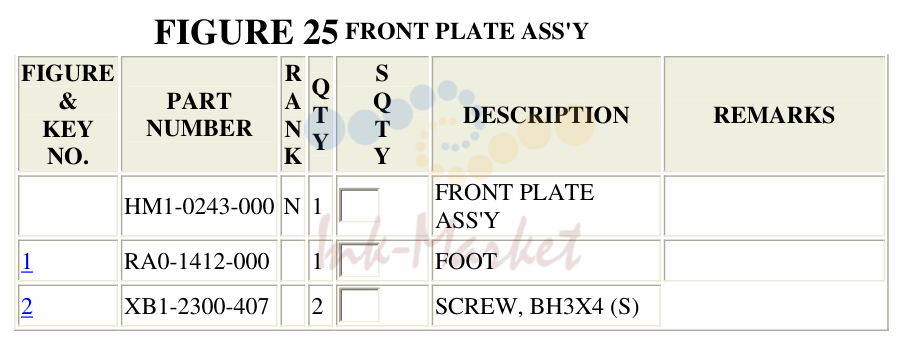

FIGURE

№	Артикул	Наименование
1	RA0-1412-000 запросить цену →	FOOT
2	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)

FIGURE

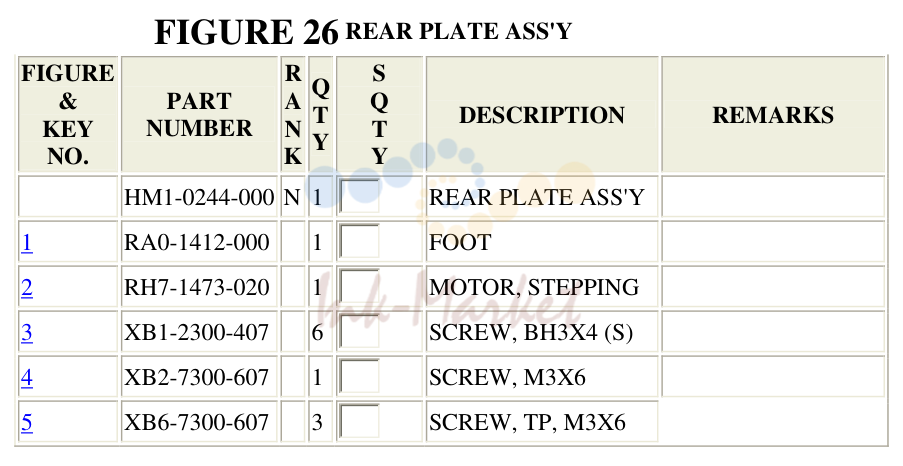

№	Артикул	Наименование
	HM1-0244-000 запросить цену →	REAR PLATE ASS'Y
1	RA0-1412-000 запросить цену →	FOOT
2	RH7-1473-020 запросить цену →	MOTOR, STEPPING
3	XB1-2300-407 запросить цену →	SCREW, BH3X4 (S)
4	XB2-7300-607 запросить цену →	SCREW, M3X6
5	XB6-7300-607 запросить цену →	SCREW, TP, M3X6

FIGURE

№	Артикул	Наименование

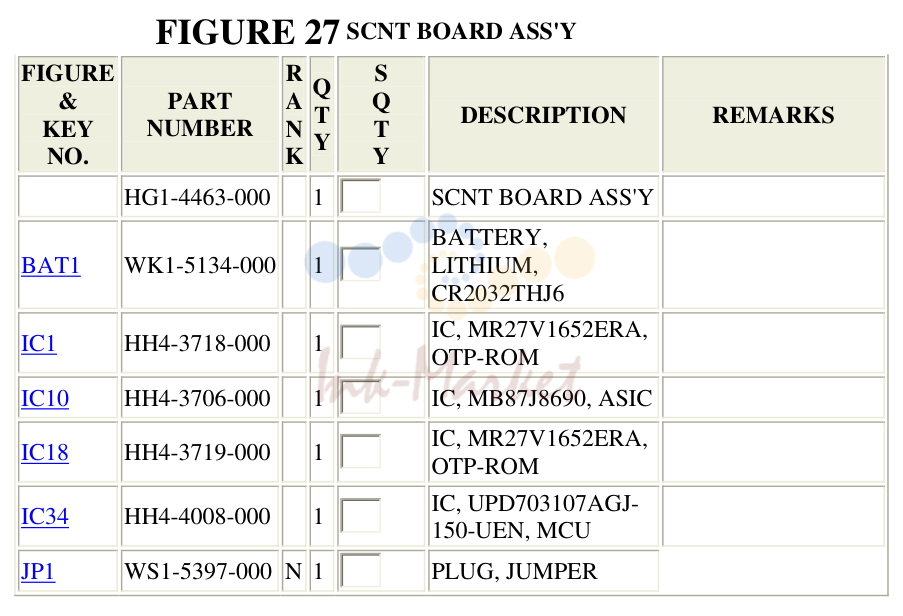

	HG1-4463-000 запросить цену →	SCNT BOARD ASS'Y BATTERY,
	WK1-5134-000 запросить цену →	LITHIUM CR2032THJ6 IC, MR27V1652ERA, OTP-ROM
	HH4-3706-000 запросить цену →	IC, MB87J8690, ASIC IC, MR27V1652ERA, OTP-ROM IC, UPD703107AGJ-
	WS1-5397-000 запросить цену →	PLUG, JUMPER

FIGURE

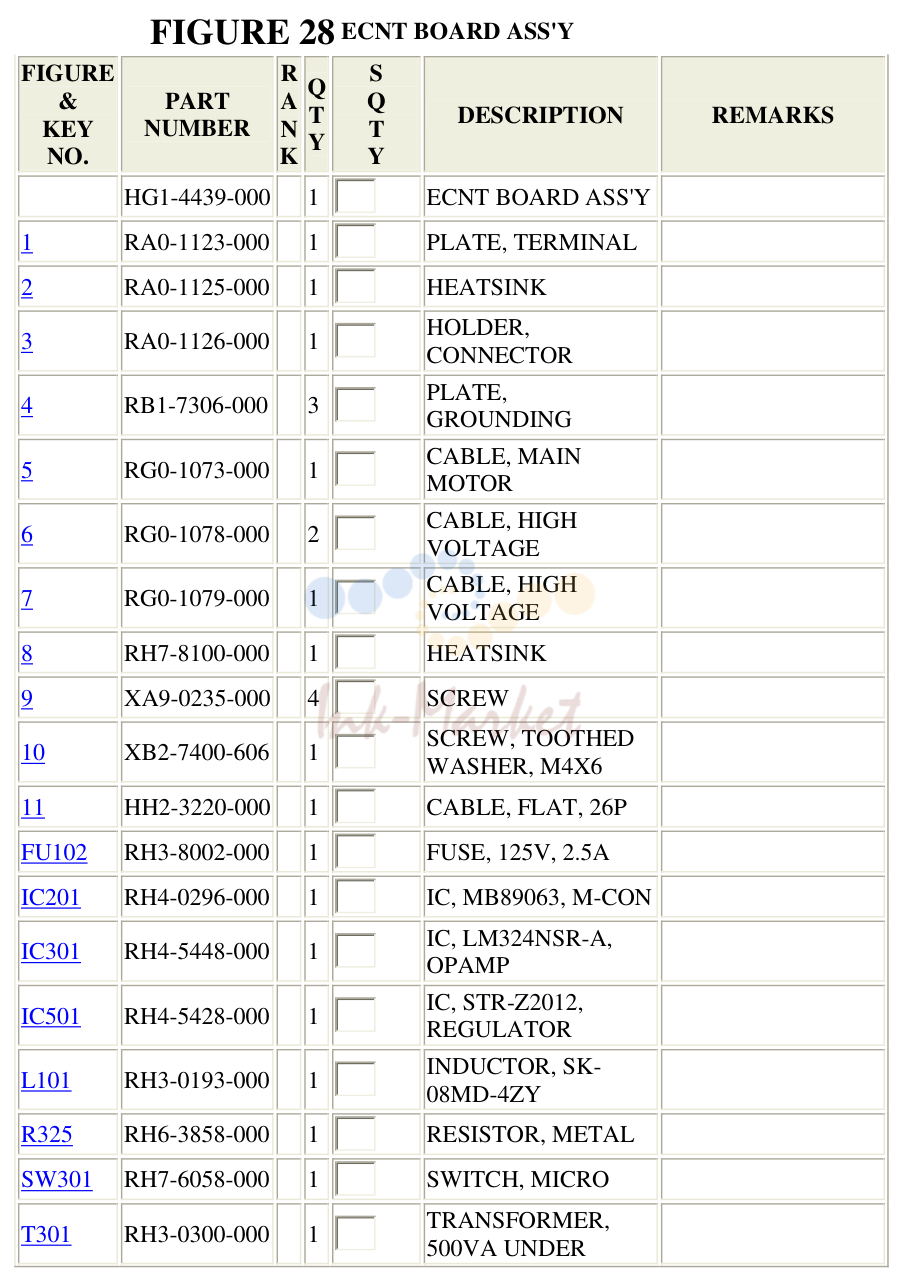

№	Артикул	Наименование
	HG1-4439-000 запросить цену →	ECNT BOARD ASS'Y
1	RA0-1123-000 запросить цену →	PLATE, TERMINAL
2	RA0-1125-000 запросить цену →	HEATSINK HOLDER, CONNECTOR PLATE, GROUNDING CABLE, MAIN MOTOR CABLE, HIGH VOLTAGE CABLE, HIGH VOLTAGE
8	RH7-8100-000 запросить цену →	HEATSINK
9	XA9-0235-000 запросить цену →	SCREW SCREW, TOOTHED WASHER, M4X6
11	HH2-3220-000 запросить цену →	CABLE, FLAT, 26P
	RH3-8002-000 запросить цену →	FUSE, 125V, 2.5A
	RH4-0296-000 запросить цену →	IC, MB89063, M-CON IC, LM324NSR-A, OPAMP IC, STR-Z2012, REGULATOR INDUCTOR, SK-
	RH6-3858-000 запросить цену →	RESISTOR, METAL
	RH7-6058-000 запросить цену →	SWITCH, MICRO TRANSFORMER,
