Canon Laser Class 310 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS,PANELS,ETC
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- POWER SUPPLY ASS'Y
- DOCUMENT FEED ASS'Y
- ADF LOWER ASS'Y

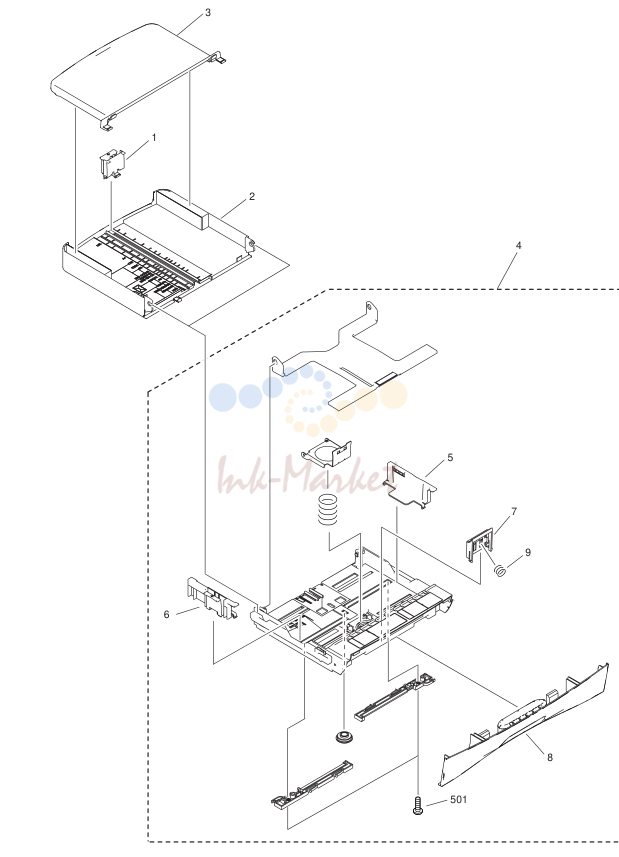

- CASSETTE(250 SHEETS)

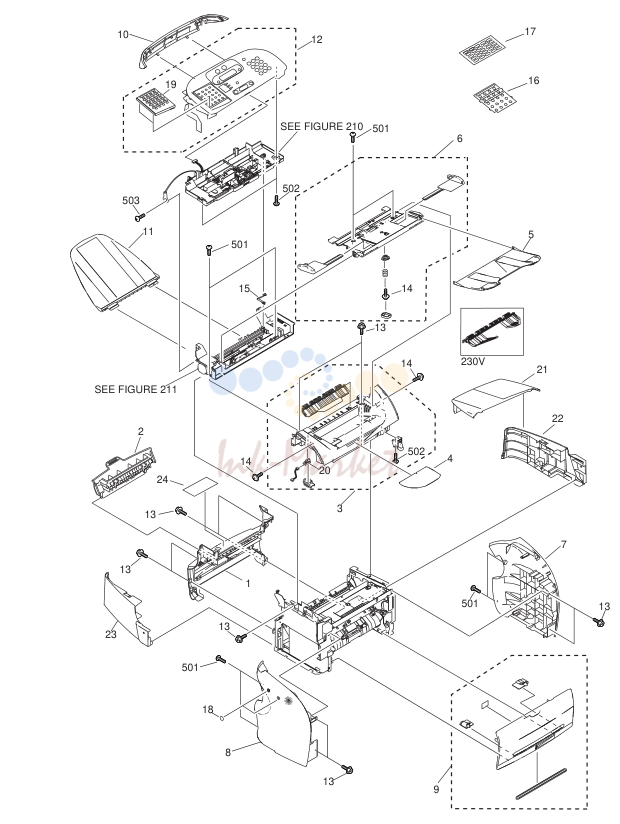

EXTERNAL COVERS,PANELS,ETC
| № | Артикул | Наименование |
|---|---|---|
| 1 | HL1-0470-020 запросить цену → | COVER, REAR Except SPR |
| 1 | FL2-5303-000 запросить цену → | COVER, PANEL REAR SPZ |
| 2 | FC7-1666-000 запросить цену → | COVER, FACE-UP 310/L390/L408S |
| 2 | HC1-1943-000 запросить цену → | COVER, FACE-UP L380S/398S/L390S |
| 3 | FM2-6902-000 запросить цену → | TOP COVER узел 100V/120V |
| 3 | FM2-6864-000 запросить цену → | TOP COVER узел 230V |
| 4 | FC7-3257-000 запросить цену → | TRAY, AUXILIARY 310/L390/L408S |
| 4 | FC7-3258-000 запросить цену → | TRAY, AUXILIARY L380S/L398S/L390S |
| 5 | FC7-1734-000 запросить цену → | TRAY, DOCUMENT 310/L390/L408S |
| 5 | HL1-0641-000 запросить цену → | TRAY, DOCUMENT L380S/L398S/L390S |
| 6 | FM2-6869-000 запросить цену → | DOCUMET GUIDE узел AE/US/EU/KR/AU |
| 6 | FM2-6878-000 запросить цену → | DOCUMET GUIDE узел CN/JP |
| 7 | FC7-1728-000 запросить цену → | COVER, RIGHT 310/L390/L408S |
| 7 | HC1-1932-000 запросить цену → | COVER, RIGHT L380S/L398S/L390S |
| 8 | FC7-1727-000 запросить цену → | COVER, LEFT 310/L390/L408S |
| 8 | HC1-1931-000 запросить цену → | COVER, LEFT L380S/L398S |
| 8 | HC1-1930-000 запросить цену → | COVER, LEFT L390S |
| 9 | FM2-6892-000 запросить цену → | FRONT COVER узел 310/L390/L408S |
| 9 | FM2-6865-000 запросить цену → | FRONT COVER узел L380S/L398S/L390S |
| 10 | FC7-1654-000 запросить цену → | COVER, PANEL REAR 310/L390/L408S |
| 10 | HC1-1928-000 запросить цену → | COVER, PANEL REAR L380S/L398S/L390S |
| 11 | FC7-1735-000 запросить цену → | TRAY, DOCUMENT DELIVERY 310/L390/L408S |
| 11 | HC1-1940-000 запросить цену → | TRAY, DOCUMENT DELIVERY L380S/L398S/L390S |
| 12 | FM2-6895-000 запросить цену → | OPERATION PANEL узел 310 |
| 12 | FM2-6875-000 запросить цену → | OPERATION PANEL узел JP |
| 12 | FM2-6884-000 запросить цену → | OPERATION PANEL узел KR |
| 12 | FM2-6899-000 запросить цену → | OPERATION PANEL узел L390 |
| 12 | FM2-6882-000 запросить цену → | OPERATION PANEL узел L390S |
| 12 | FM2-6883-000 запросить цену → | OPERATION PANEL узел L398S |
| 12 | FM2-6897-000 запросить цену → | OPERATION PANEL узел L408S |
| 12 | FM2-6868-000 запросить цену → | OPERATION PANEL узел SPU/SPR |
| 13 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 14 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 15 | HC1-2002-000 запросить цену → | STOPPER |
| 16 | FC7-1911-000 запросить цену → | SHEET ONE TOUCH DIAL(ENGLISH) AE/AU |
| 16 | FC7-1910-000 запросить цену → | SHEET ONE TOUCH DIAL(CHN) CN |
| 16 | FC7-1913-000 запросить цену → | SHEET ONE TOUCH DIAL(GERMAN) DE |
| 16 | FC7-1912-000 запросить цену → | SHEET ONE TOUCH DIAL(ENGLISH) EU |
| 16 | FC7-1914-000 запросить цену → | SHEET ONE TOUCH DIAL(FRENCH) FR |
| 16 | FC7-1908-000 запросить цену → | SHEET,ONE TOUCH DIAL(JAPANESE) JP |
| 16 | FC7-1909-000 запросить цену → | SHEET ONE TOUCH DIAL(KOREAN) KR |
| 16 | FC7-1907-000 запросить цену → | SHEET ONE TOUCH DIAL(ENGLISH) US |
| 17 | HB1-5127-000 запросить цену → | LABEL, DESTINATION |
| 18 | HC1-2013-000 запросить цену → | SHEET,SHIELD AE/EUR/KR/JP |
| 18 | FC7-1921-000 запросить цену → | SHEET, SHIELD AU |
| 19 | FC7-1649-000 запросить цену → | COVER, ONE-TOUCH |
| 20 | WG8-5593-000 запросить цену → | PHOTO-INTERRUPTER TLP1242 |
| 21 | FC7-1730-000 запросить цену → | COVER, CASSETTE, UPPER 310/L390/L408S |
| 22 | FC7-1731-000 запросить цену → | COVER, LEFT, LOWER 310/L390/L408S |
| 23 | FC7-1732-000 запросить цену → | COVER, RIGHT, LOWER 310/L390/L408S |
| 24 | HC1-2345-000 запросить цену → | LABEL,COVER,REAR |
| 501 | XB4-7400-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 502 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 503 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| FC7-1915-000 запросить цену → | LABEL, REAR COVER 310/L390/L408S | |
| FC7-3259-000 запросить цену → | LABEL, GROUNDING SPR | |
| FC7-3260-000 запросить цену → | LABEL, GROUNDING SPZ | |
| FL2-4942-000 запросить цену → | COVER, PANEL REAR L408S | |
| FL2-5302-000 запросить цену → | COVER, REAR SPR |

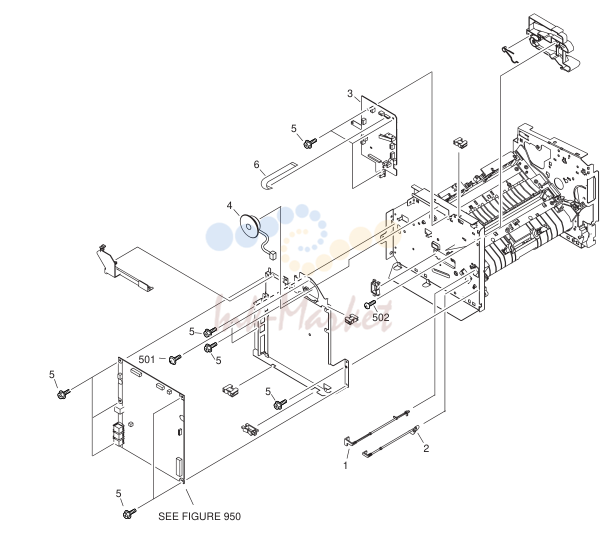

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4808-000 запросить цену → | FLAG, MANUAL FEED SENSOR |
| 2 | FC7-1729-000 запросить цену → | FLAG, CASSETTE SENSOR 310/390/L408S |
| 2 | FC5-4814-020 запросить цену → | FLAG, CASSETTE SENSOR L380S/L398S/L390S |
| 3 | FM2-6474-000 запросить цену → | DCNT BOARD ASS'Y 100/120V |
| 3 | FM2-6473-000 запросить цену → | DCNT BOARD ASS'Y 230V |
| 4 | FK2-2076-000 запросить цену → | SPEAKER |
| 5 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 6 | HH2-3292-000 запросить цену → | CABLE, FLAT, 10P |
| 501 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
| 502 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

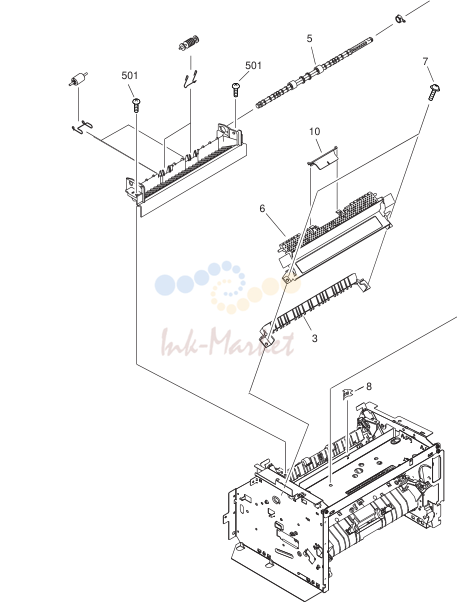

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4775-000 запросить цену → | ARM, LASER SHUTTER |
| 2 | FM2-1853-000 запросить цену → | LASER/SCANNER узел |
| 3 | FC5-4833-000 запросить цену → | GUIDE, FIXING ENTRANCE |
| 4 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 5 | FL2-1043-000 запросить цену → | ROLLER, FACE-DOWN DELIVERY |
| 6 | FL2-1050-000 запросить цену → | COVER, FIXING |
| 7 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 8 | FC5-4778-000 запросить цену → | PLATE,GROUNDING |
| 9 | FU5-0699-000 запросить цену → | GEAR, 19T |
| 10 | FC5-4850-000 запросить цену → | FLAG,ROLL PREVENTION |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

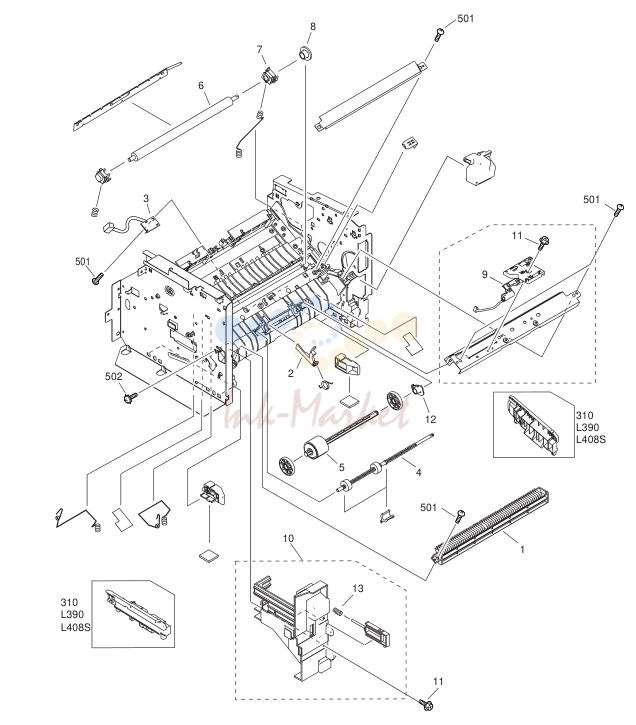

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4800-020 запросить цену → | GUIDE,U-TURN |
| 2 | FC5-4799-000 запросить цену → | FLAG, REGIST. SENSOR |
| 3 | FM5-5304-000 запросить цену → | TOP SENSOR плата узел |
| 4 | FL2-1042-000 запросить цену → | ROLLER, FEEDER |
| 5 | FL2-1046-000 запросить цену → | ROLLER, CASSETTE PICK-UP |
| 6 | FC5-4805-000 запросить цену → | ROLLER, TRANSFER |
| 7 | FC5-4807-000 запросить цену → | BUSHING,TRANSFER ROLLER,RIGHT |
| 8 | FU5-0716-000 запросить цену → | GEAR, 17T |
| 9 | HM1-0655-030 запросить цену → | TONER SENSOR узел |
| 10 | FM2-6893-000 запросить цену → | COVER SWITCH узел 310/L390/L408S |
| 10 | HM1-0809-000 запросить цену → | COVER SWITCH узел L380S/L398/L390 |
| 11 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 12 | FC5-4921-000 запросить цену → | BUSHING |
| 13 | FU5-2435-020 запросить цену → | SPRING, COMPRESSION |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |
| HC1-1950-000 запросить цену → | COVER, SOLENOID |

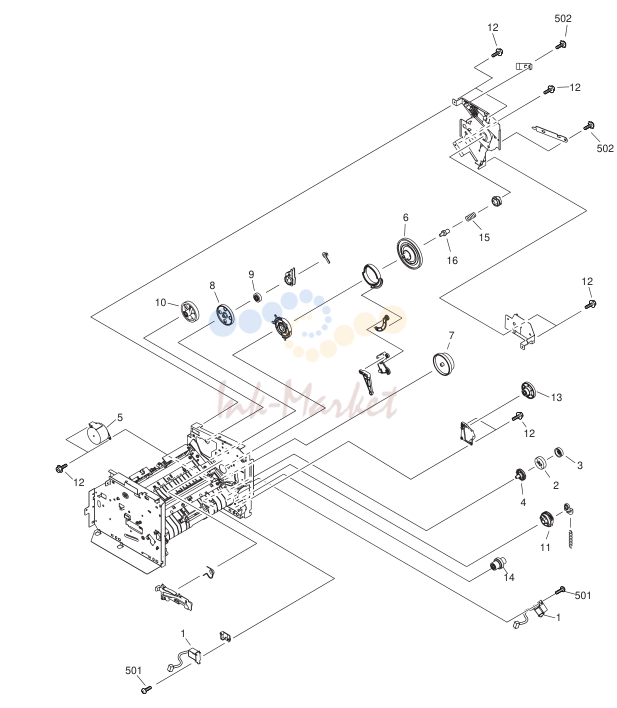

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH6-5132-000 запросить цену → | SOLENOID,PICK UP |
| 2 | FM2-1069-000 запросить цену → | GEAR узел |
| 3 | FU5-0707-000 запросить цену → | GEAR,51T |
| 4 | FU5-0709-000 запросить цену → | GEAR,17T |
| 5 | FH5-1130-000 запросить цену → | MOTOR,STEPPING |
| 6 | FU5-0700-000 запросить цену → | GEAR, 163T |
| 7 | FU5-0701-000 запросить цену → | GEAR,91T/115T |
| 8 | FU5-0702-000 запросить цену → | GEAR, 18T/107T |
| 9 | FU5-0703-000 запросить цену → | GEAR, 17T |
| 10 | FU5-0704-000 запросить цену → | GEAR, 55T |
| 11 | FU5-0714-000 запросить цену → | GEAR, 25T |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FU5-0705-000 запросить цену → | GEAR, 22T/86T |
| 14 | FU5-0710-000 запросить цену → | GEAR, 19T/35T |
| 15 | FU5-2429-000 запросить цену → | SPRING,DRUM CONTACT PIN |
| 16 | FC5-4878-000 запросить цену → | PIN,DRUM CONTACT |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, M3X6 |

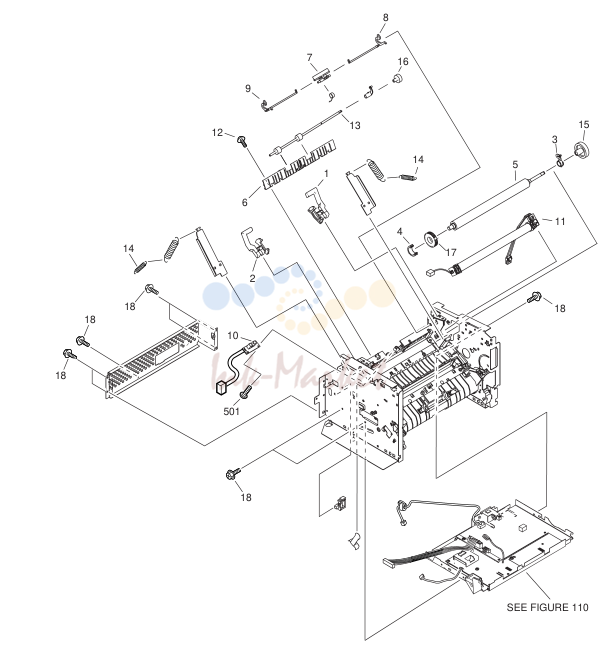

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4827-000 запросить цену → | LEVER, PRESSURE RELEASE, R |
| 2 | FC5-4828-000 запросить цену → | LEVER, PRESSURE RELEASE, L |
| 3 | FC5-4829-000 запросить цену → | BUSHING, PRESSURE ROLLER, R |
| 4 | FC5-4830-000 запросить цену → | BUSHING, PRESSURE ROLLER, L |
| 5 | FC5-4871-000 запросить цену → | ROLLER, PRESSURE |
| 6 | FC5-4832-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 7 | FC5-4834-000 запросить цену → | FLAG, DELIVERY SENSOR |
| 8 | FC5-4861-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,R |
| 9 | FC5-4862-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,L |
| 10 | FM5-5305-000 запросить цену → | DELIVERY SENSOR плата узел |
| 11 | FM2-6859-000 запросить цену → | FILM узел, 100V 100V |
| 11 | FM2-6860-000 запросить цену → | FILM узел, 120V 120V |
| 11 | FM2-6861-000 запросить цену → | FILM узел, 230V 230V |
| 12 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 13 | FL2-1044-020 запросить цену → | ROLLER, FACE-UP |
| 14 | FU5-2425-000 запросить цену → | SPRING,PRESSURE GROUNDING |
| 15 | FU5-0713-000 запросить цену → | GEAR, 29T |
| 16 | FU5-0698-000 запросить цену → | GEAR, 17T |
| 17 | FC5-4860-000 запросить цену → | RUBBER RING,CONDUCTIVE |
| 18 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

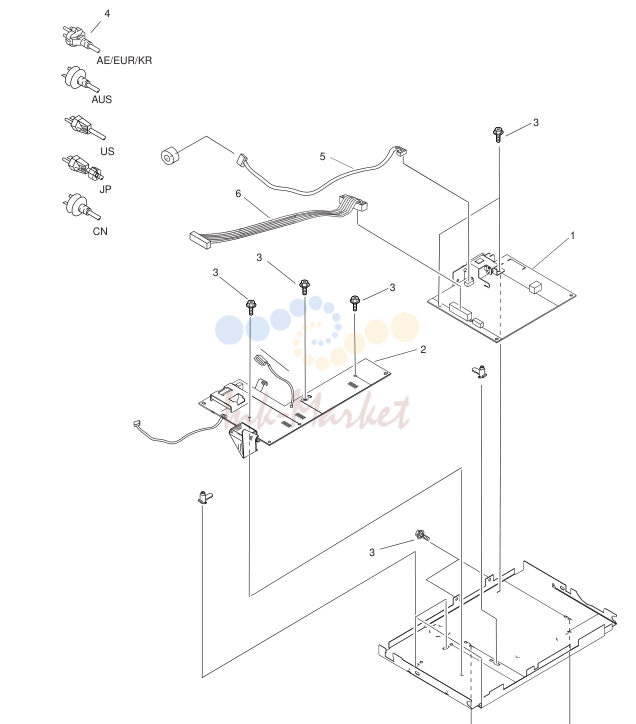

POWER SUPPLY ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-2079-000 запросить цену → | POWER SUPPLY узел 100V |
| 1 | FK2-2078-000 запросить цену → | POWER SUPPLY узел 120V |
| 1 | FK2-2077-000 запросить цену → | POWER SUPPLY узел 230V |
| 2 | FM2-6475-000 запросить цену → | HIGH-VOLTAGE POWER SUPPLY узел |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 4 | FM5-5292-000 запросить цену → | CORD, POWER AE/EUR/KR |
| 4 | FM5-5296-020 запросить цену → | CORD, POWER AU |
| 4 | FM5-5294-010 запросить цену → | CORD, POWER CN |
| 4 | HG1-4555-000 запросить цену → | CORD, POWER JP |
| 4 | FM5-5273-000 запросить цену → | CORD, POWER US |
| 5 | HG1-4547-000 запросить цену → | CABLE WITH CONNECTOR, 2P |
| 6 | HG1-4549-000 запросить цену → | CABLE WITH CONNECTOR, 16P |

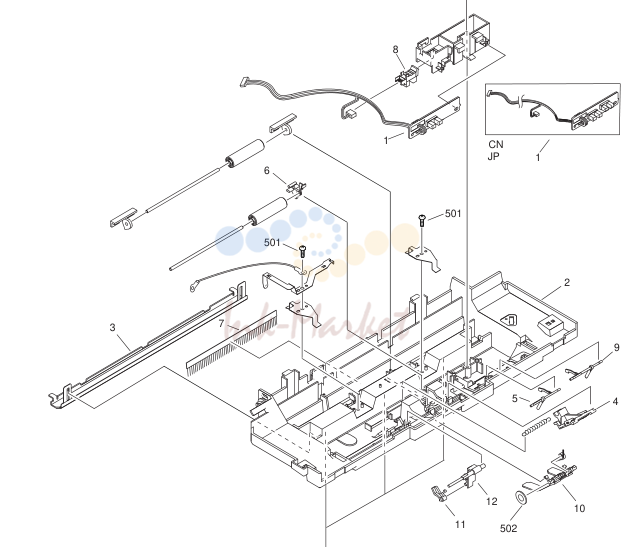

DOCUMENT FEED ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-6477-000 запросить цену → | DOCUMENT SENSOR узел AE/US/EU/KR/AU |
| 1 | FM2-6478-000 запросить цену → | DOCUMENT SENSOR узел CN/JP |
| 2 | HC1-1951-000 запросить цену → | GUIDE, DOCUMENT, UPPER |
| 3 | HL1-0454-000 запросить цену → | WHITE SHEET узел |
| 4 | HM1-0818-000 запросить цену → | SEPARATION GUIDE узел |
| 5 | HC1-1956-000 запросить цену → | ARM, DETECTION (DS) |
| 6 | HC1-1958-000 запросить цену → | ARM, DETECTION (DES) |
| 7 | HC1-1963-000 запросить цену → | BRUSH, STATIC DISCHARGE |
| 8 | WG8-5593-000 запросить цену → | PHOTO INTERRUPTER TLP1242 |
| 9 | HC1-1957-000 запросить цену → | ARM DETECTION(DWS) CN/JP |
| 10 | HC1-1970-000 запросить цену → | PLATE,FEED PRESSURE |
| 11 | HC1-1988-000 запросить цену → | CLAW,STOPPER HOOK |
| 12 | HC1-1987-000 запросить цену → | STOPPER |
| 13 | HU1-2135-000 запросить цену → | SPRING |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 502 | XD1-1104-133 запросить цену → | WASHER,COP |

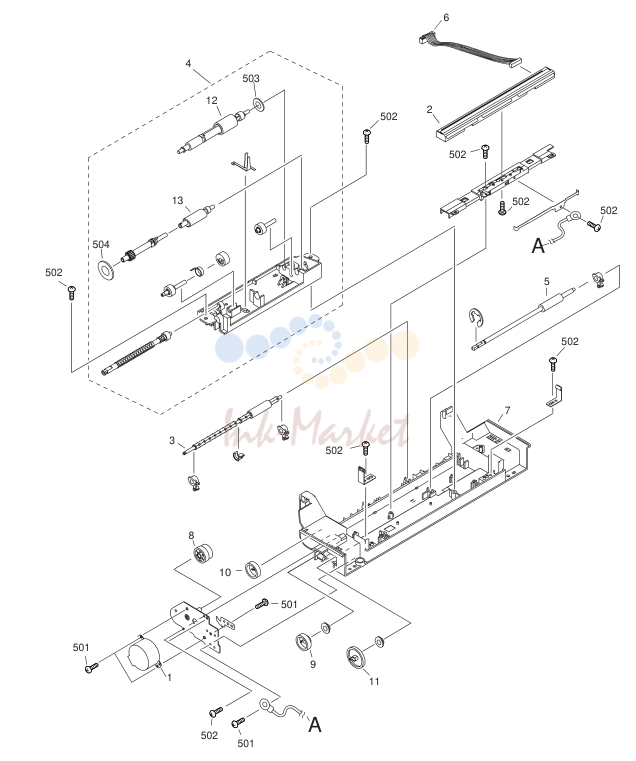

ADF LOWER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-2082-000 запросить цену → | MOTOR, REED, STEPPING AE/US/EUR/KR/AU |
| 1 | HH7-2776-020 запросить цену → | MOTOR, READ, STEPPING CN/JP |
| 2 | FL2-4934-000 запросить цену → | CONTACT SENSOR узел AE/US/EUR/KR/AU |
| 2 | FL2-4935-000 запросить цену → | CONTACT SENSOR узел CN/JP |
| 3 | HL1-0453-000 запросить цену → | DELIVERY ROLLER узел |
| 4 | HM1-0814-000 запросить цену → | SEPARATION ASS'Y |
| 5 | HC1-1974-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 6 | HG1-4546-000 запросить цену → | CABLE WITH CONNECTOR, 7P AE/US/EUR/KR/AU |
| 6 | HG1-4551-000 запросить цену → | CABLE WITH CONNECTOR, 7P CN/JP |
| 7 | HC1-1952-000 запросить цену → | FRAME, READER |
| 8 | HU1-0158-000 запросить цену → | GEAR, 43T/48T |
| 9 | HU1-0159-000 запросить цену → | GEAR, 28T/47T |
| 10 | HU1-0160-000 запросить цену → | GEAR, 47T |
| 11 | HU1-0161-000 запросить цену → | GEAR, 66T |
| 12 | HM1-0830-000 запросить цену → | SEPARATION ROLLER узел |
| 13 | HC1-1983-000 запросить цену → | ROLLER,LOADING |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 502 | XB4-7300-807 запросить цену → | SCREW,TAP TIGHT,BINDING HEAD |
| 503 | XD1-1104-133 запросить цену → | WASHER,COP |
| 504 | XD1-1104-139 запросить цену → | WASHER,COP |
| 14 | HU1-1058-000 запросить цену → | BUSHING |
| HU1-1059-000 запросить цену → | BUSHING |
CASSETTE(250 SHEETS)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4908-000 запросить цену → | PLATE,BACK END LIMIT L380S/L398S/L390S |
| 1 | FC7-1715-000 запросить цену → | PLATE,BACK END LIMT L310/L390/L408S |
| 2 | FC5-4928-030 запросить цену → | TRAY, CASSETTE EXTENSION L380S/L398S/L390S |
| 3 | HC1-2008-000 запросить цену → | COVER, CASSETTE UPPER L380S/L398S/L390S |
| 4 | FM2-6867-000 запросить цену → | CASSETTE узел |
| 5 | FC5-4911-020 запросить цену → | PLATE, SIDE LIMIT ,RIGHT |
| 6 | FC5-4913-020 запросить цену → | PLATE, SIDE LIMIT, LEFT |
| 7 | FL2-1047-000 запросить цену → | PAD, SEPARATION |
| 8 | FC7-1659-000 запросить цену → | COVER, CASSETTE,FRONT |
| 9 | FU5-2434-000 запросить цену → | SPRING,PAD |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
комментарии
