Canon Laser Class 710 720 730 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рисунок 1
- See FIGURE 31
- Рисунок 3
- Рисунок 4
- CASSETTE FEEDER ASS’Y
- READER ASS’Y, OPERATION PANEL ASS’Y
- READER ASS’Y, OPERATION PANEL ASS’Y
- Рисунок 8
- Рисунок 9
- Рисунок 10
- PRINTER DRIVE ASS’Y
- FIXING ASS’Y, ECU ASS’Y

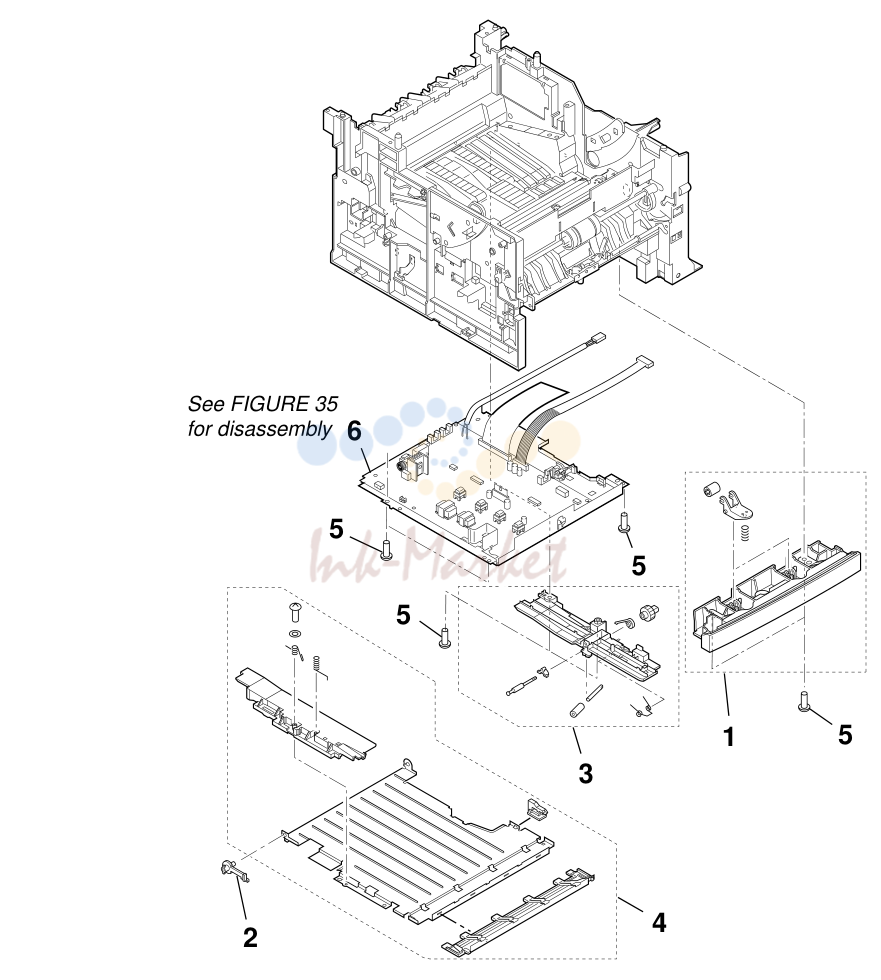

- See FIGURE 35
- Рисунок 14
- Рисунок 15
- See FIGURE 22

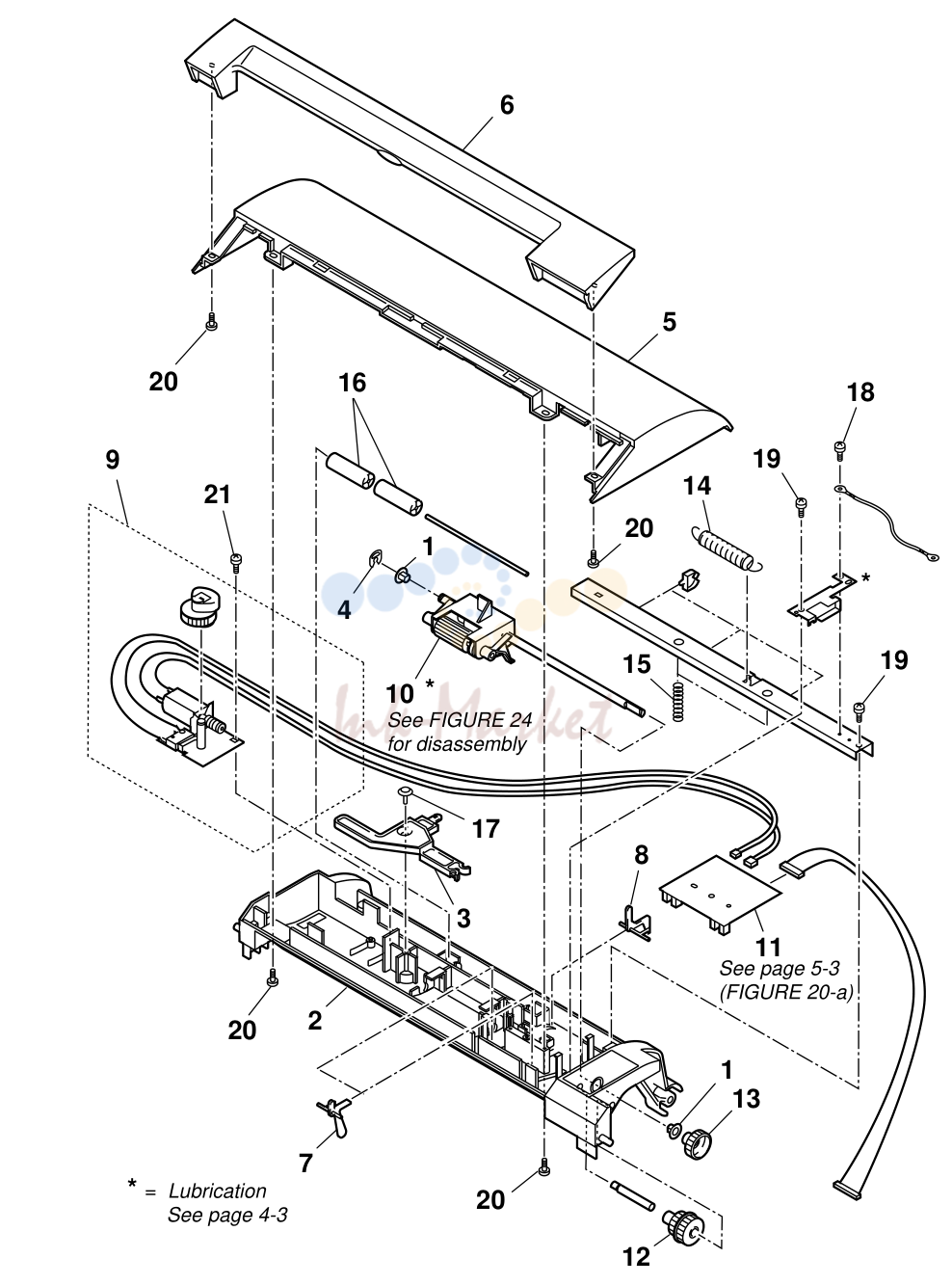

- * = Lubrication

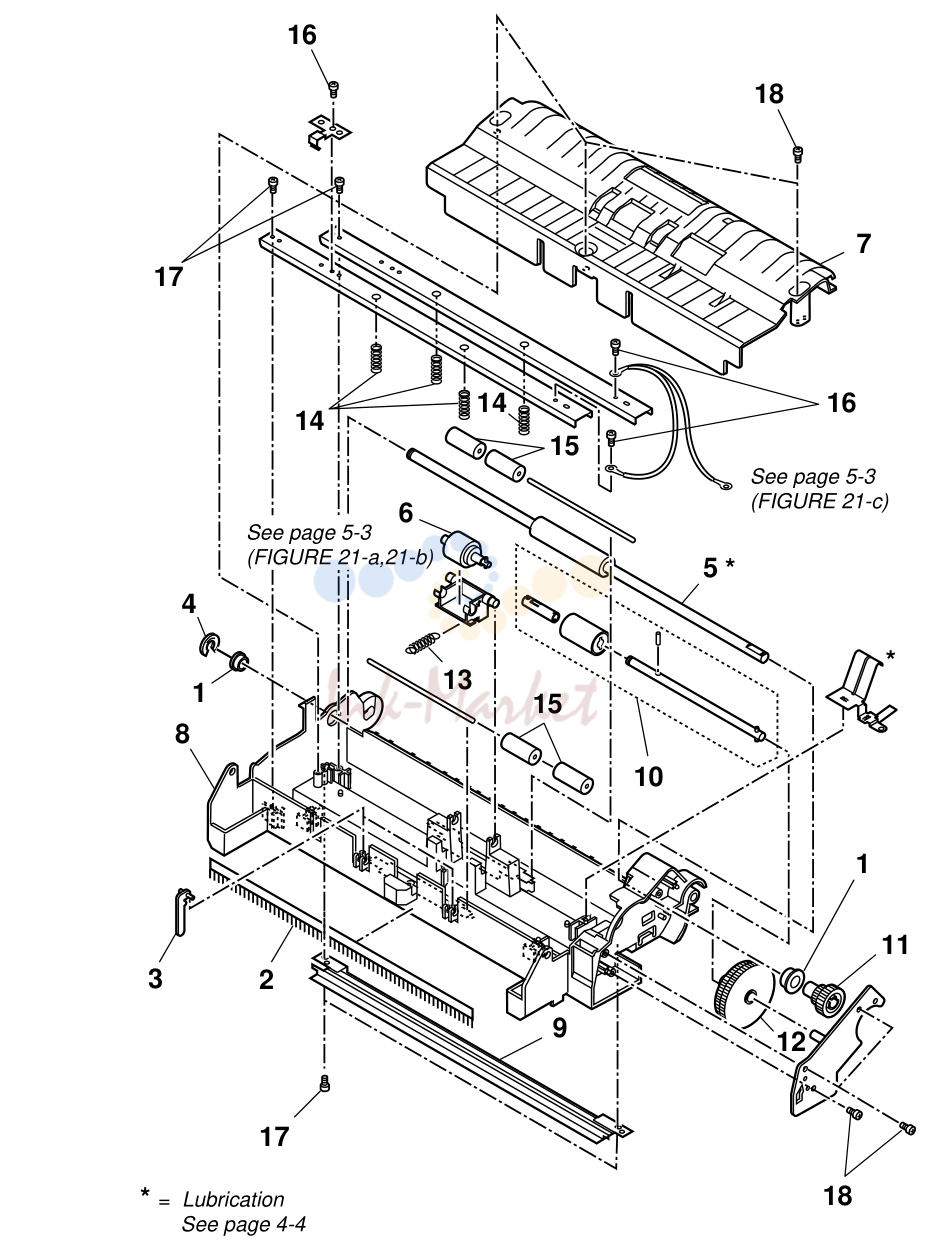

- Рисунок 21

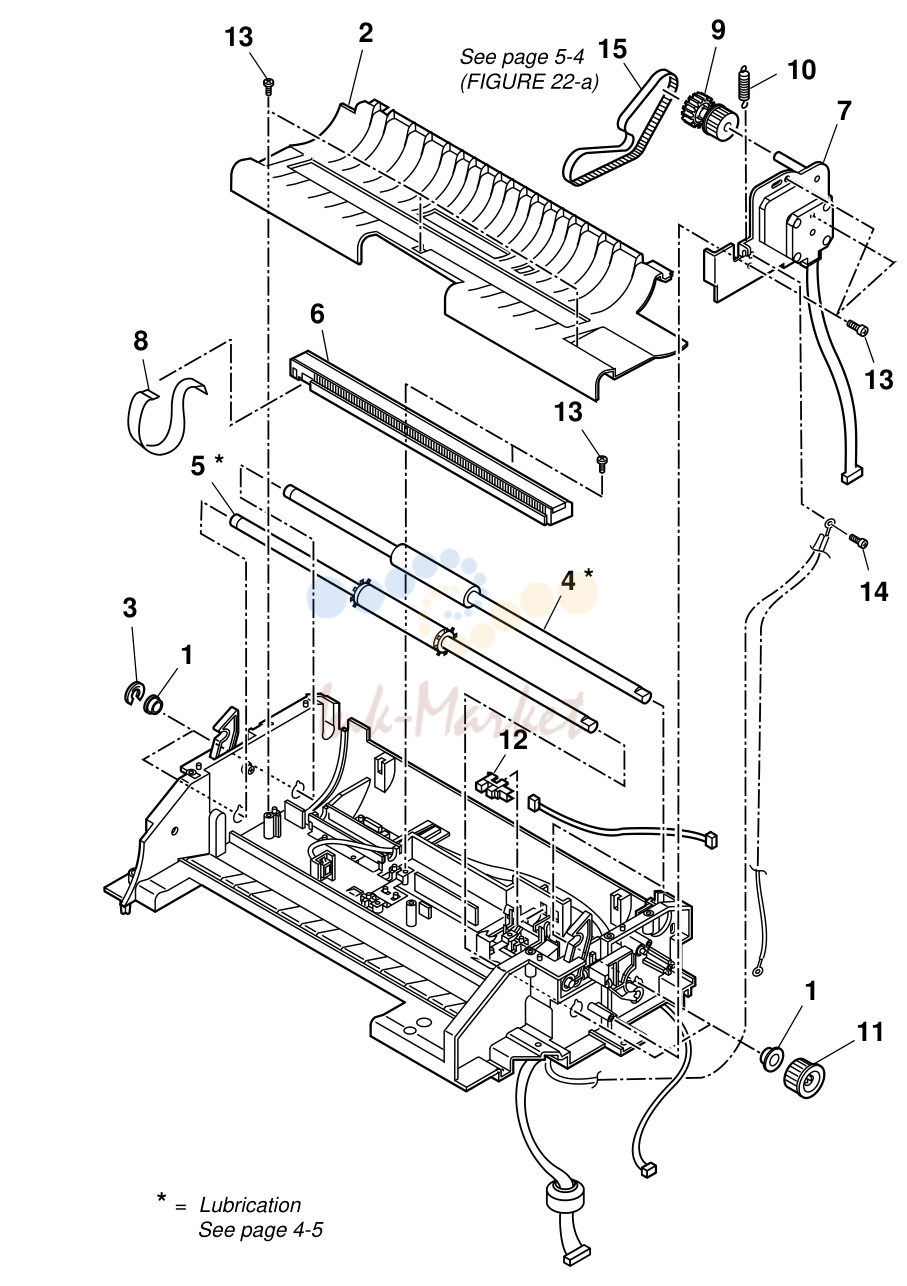

- Рисунок 22

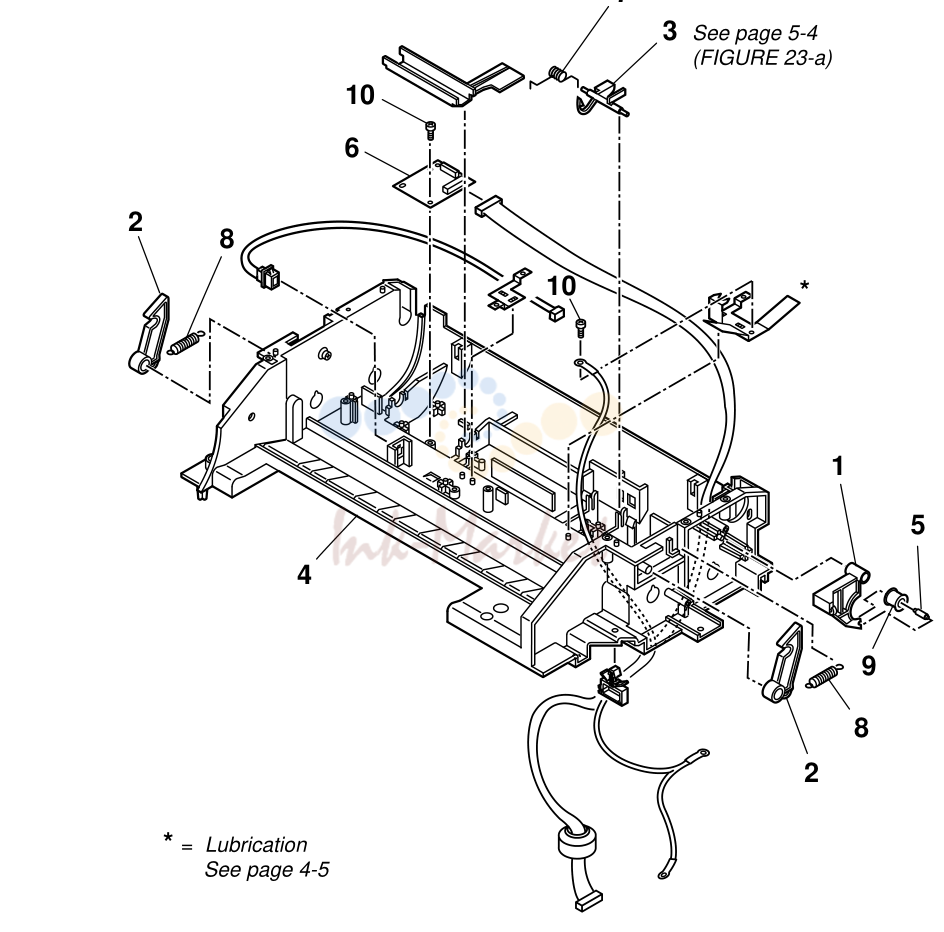

- FIGURE 23 LOWER READER FRAME ASS’Y 2

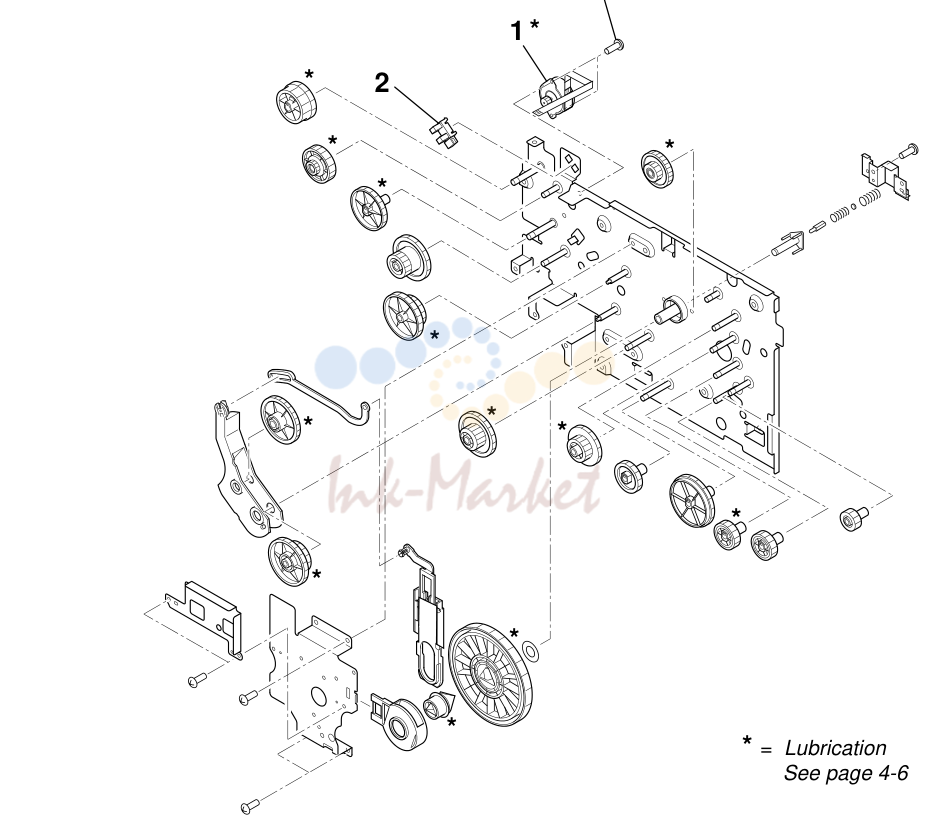

- Рисунок 25
- Рисунок 26
- Рисунок 27

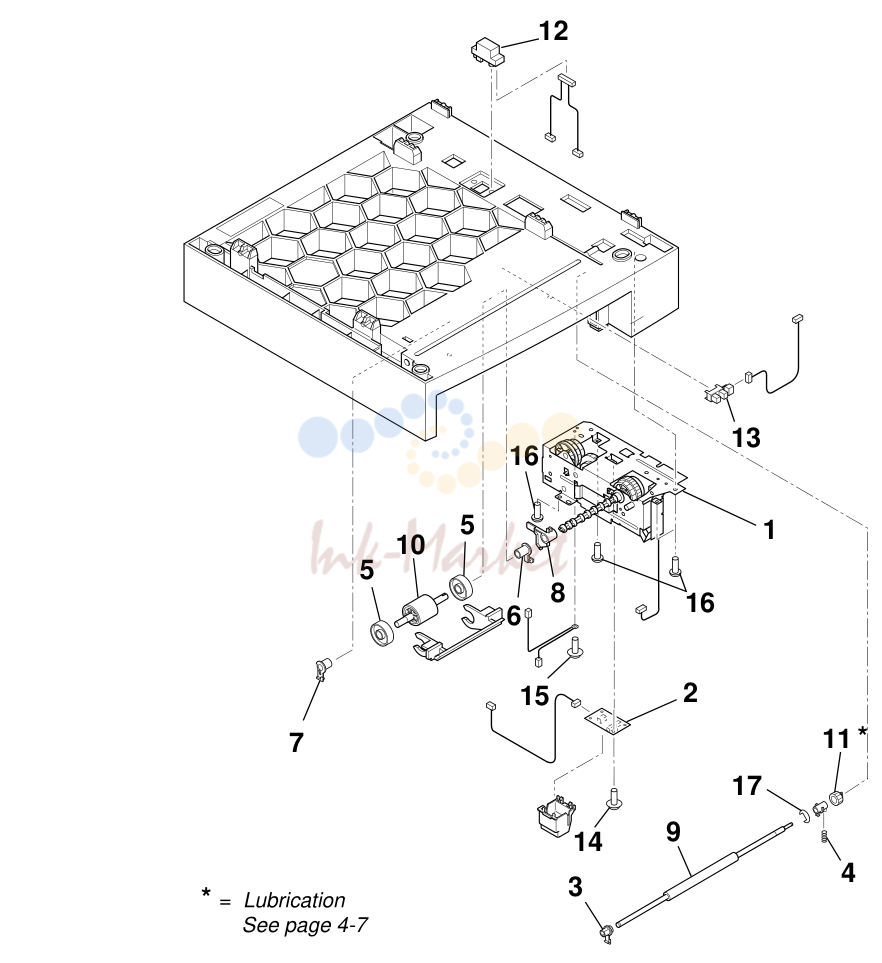

- FXL-CASSETTE FEEDER 7
- FXL-CASSETTE FEEDER 7
- FXL-CASSETTE FEEDER 7

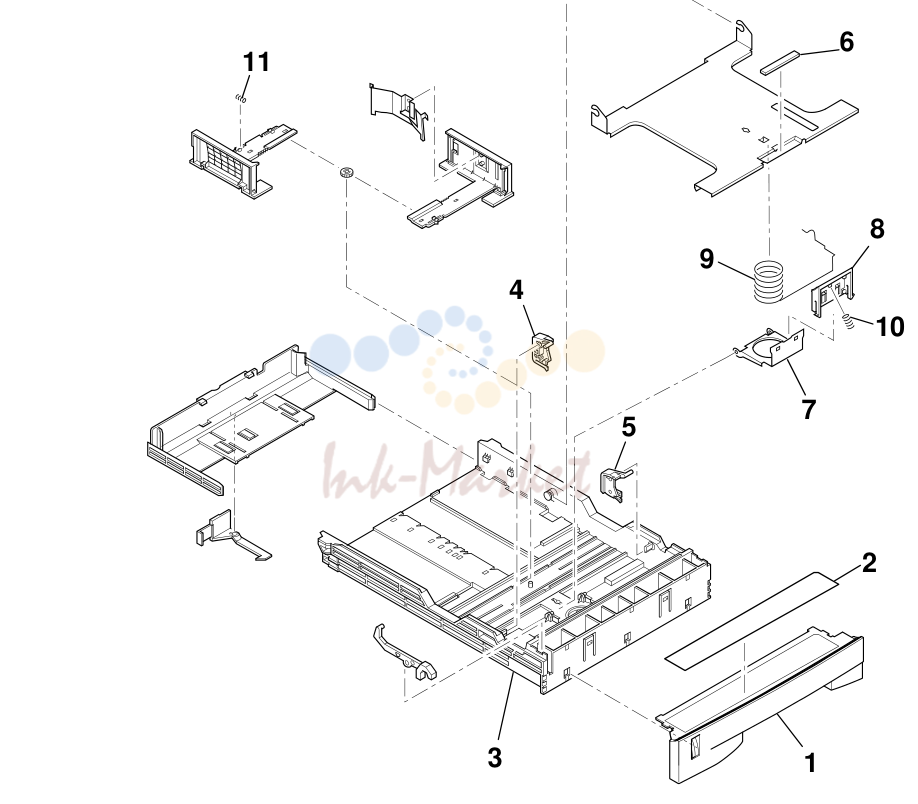

- Рисунок 31

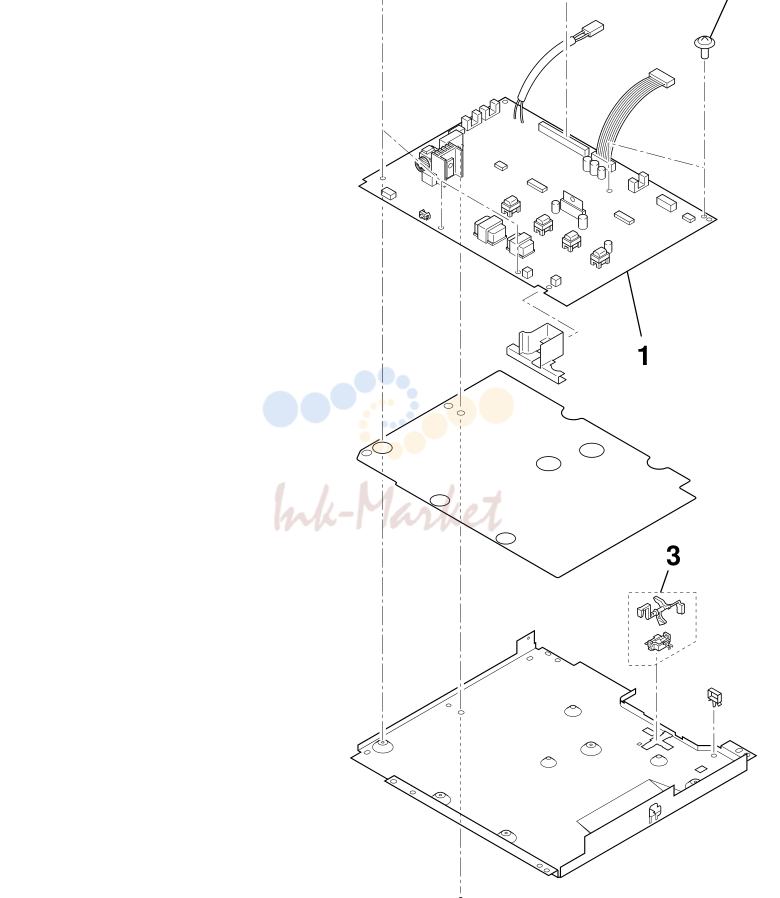

- Рисунок 35
- Рисунок 36

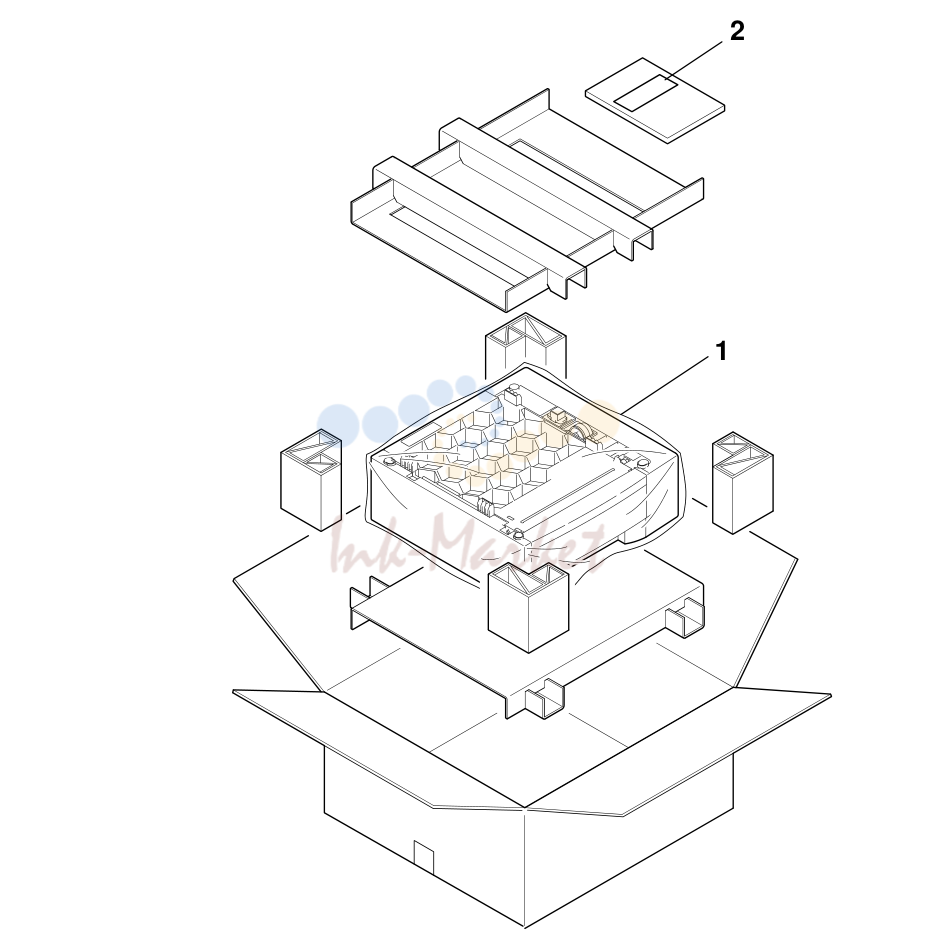

- PACKAGE CONTENTS
- Рисунок 38
- Рисунок 39
- Рисунок 40
- Рисунок 41
- PACKAGE CONTENTS
- Рисунок 44
- Рисунок 47
- Рисунок 49
- When mounting the gear, be sure that the side plates are

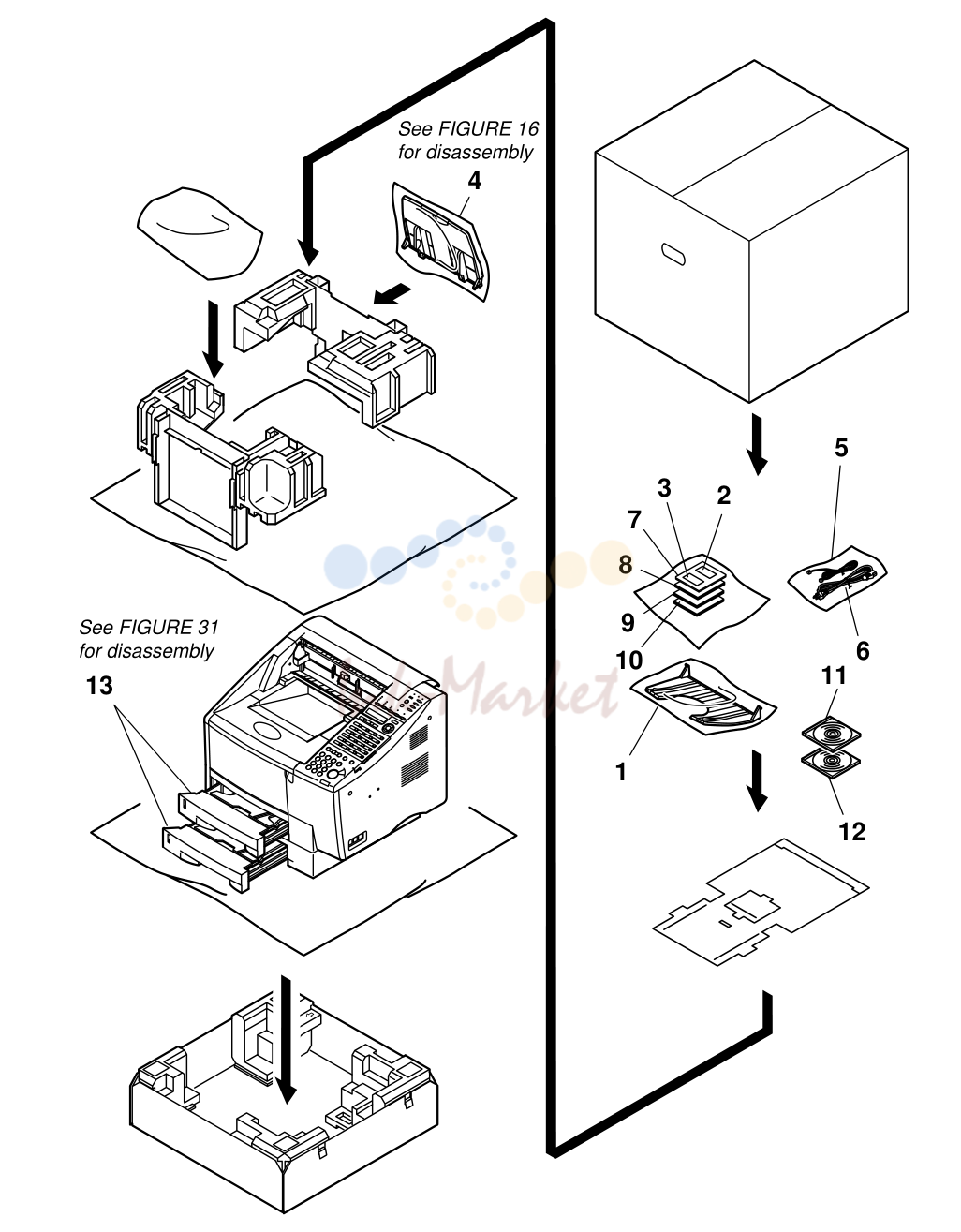

Рисунок 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-3856-000 запросить цену → | TRAY, DOCUMENT EXIT |
| 2 | HB1-4357-000 запросить цену → | LABEL, DESTINATION |
| 3 | HB1-5340-000 запросить цену → | LABEL, ATTENTION |
| 4 | HG5-2856-000 запросить цену → | DOCUMENT TRAY ASS’Y |
| 5 | HH2-2830-000 запросить цену → | CORD, MODULAR, 2W |
| 6 | HH2-3209-000 запросить цену → | CORD, POWER SUPPLY |
| 7 | HT1-2187-000 запросить цену → | REFERENCE GUIDE (ENGLISH) |
| 8 | HT1-2188-000 запросить цену → | FACSIMILE GUIDE (ENGLISH) |
| 9 | HT1-2193-000 запросить цену → | SENDING GUIDE (ENGLISH) LASER CLASS 730i |
| 10 | HT1-2203-000 запросить цену → | SETUP GUIDE (ENGLISH) LASER CLASS 730i |
| 11 | FH5-3411-000 запросить цену → | CD-ROM, PCL/FAX DRIVER LASER CLASS 730i |
| 12 | FH5-3417-000 запросить цену → | CD-ROM, NETWORK USER LASER CLASS 730i |

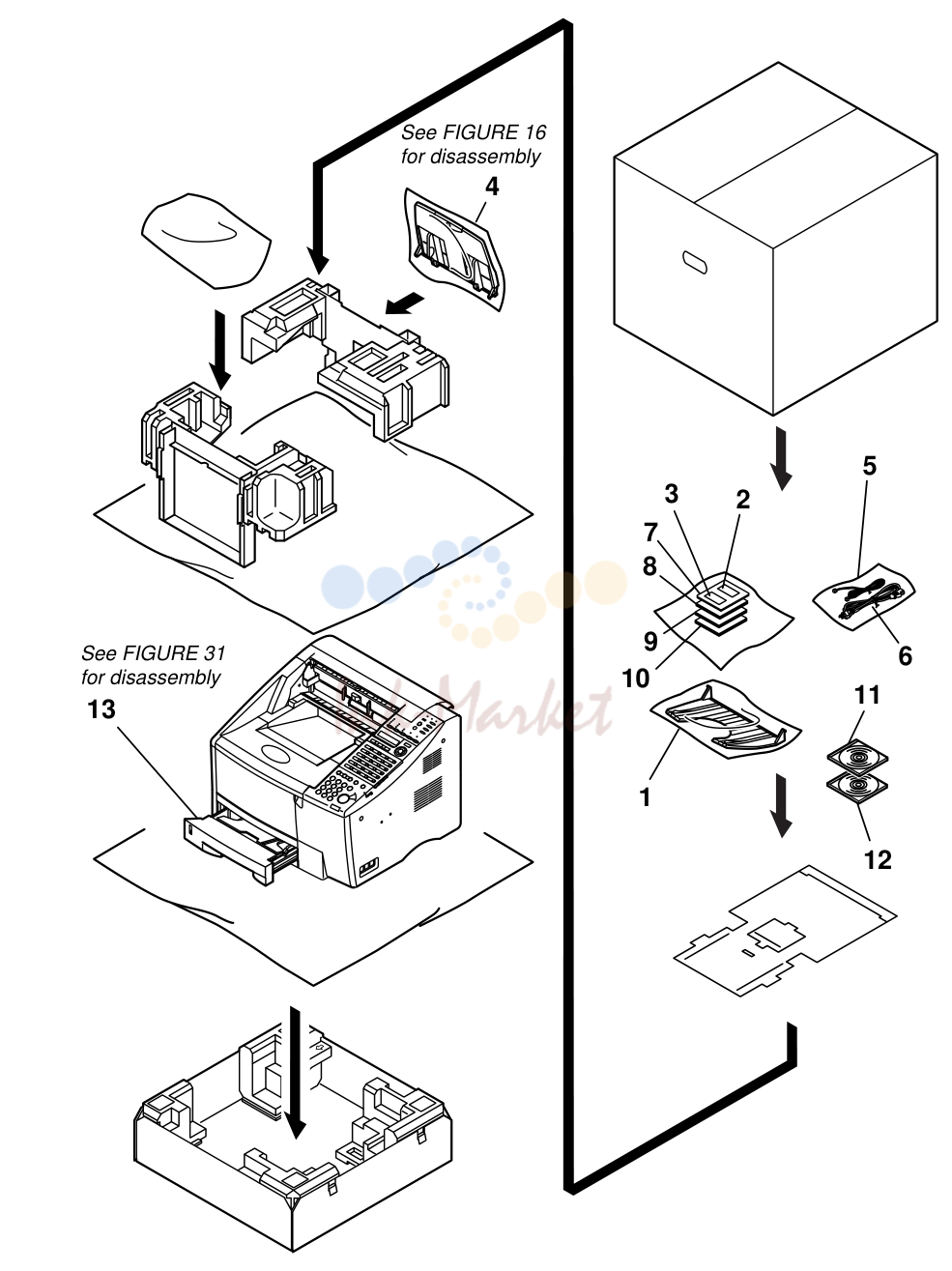

See FIGURE 31
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-3856-000 запросить цену → | TRAY, DOCUMENT EXIT |
| 2 | HB1-4357-000 запросить цену → | LABEL, DESTINATION |
| 3 | HB1-5340-000 запросить цену → | LABEL, ATTENTION |
| 4 | HG5-2856-000 запросить цену → | DOCUMENT TRAY ASS’Y |
| 5 | HH2-2830-000 запросить цену → | CORD, MODULAR, 2W |
| 6 | HH2-3209-000 запросить цену → | CORD, POWER SUPPLY |
| 7 | HT1-2187-000 запросить цену → | REFERENCE GUIDE (ENGLISH) |
| 8 | HT1-2188-000 запросить цену → | FACSIMILE GUIDE (ENGLISH) |
| 9 | HT1-2193-000 запросить цену → | SENDING GUIDE (ENGLISH) |
| 10 | HT1-2203-000 запросить цену → | SETUP GUIDE (ENGLISH) |
| 11 | FH5-3411-000 запросить цену → | CD-ROM, PCL/FAX DRIVER |
| 12 | FH5-3417-000 запросить цену → | CD-ROM, NETWORK USER |

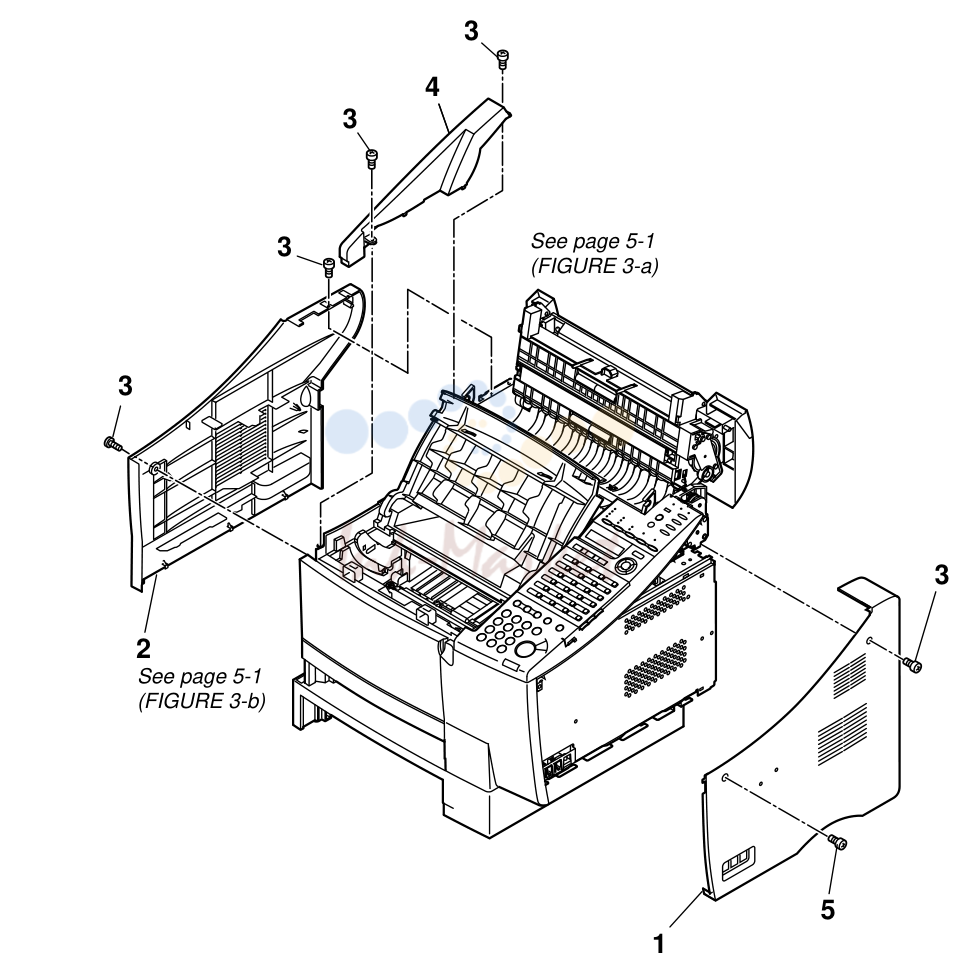

Рисунок 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5209-000 запросить цену → | COVER, RIGHT |
| 2 | HB1-5313-000 запросить цену → | COVER, LEFT |
| 3 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 4 | HB1-5172-000 запросить цену → | COVER, UPPER, LEFT |
| 5 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

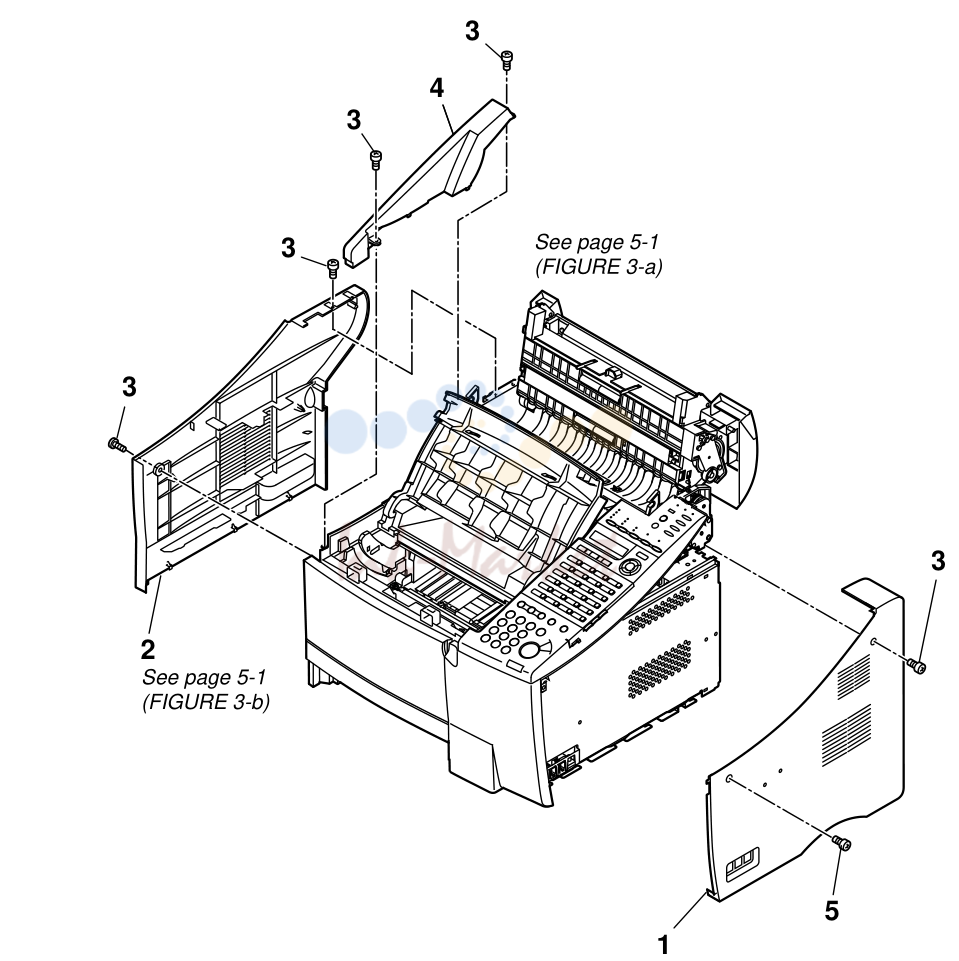

Рисунок 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5209-000 запросить цену → | COVER, RIGHT |
| 2 | HB1-5313-000 запросить цену → | COVER, LEFT |
| 3 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 4 | HB1-5172-000 запросить цену → | COVER, UPPER, LEFT |
| 5 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

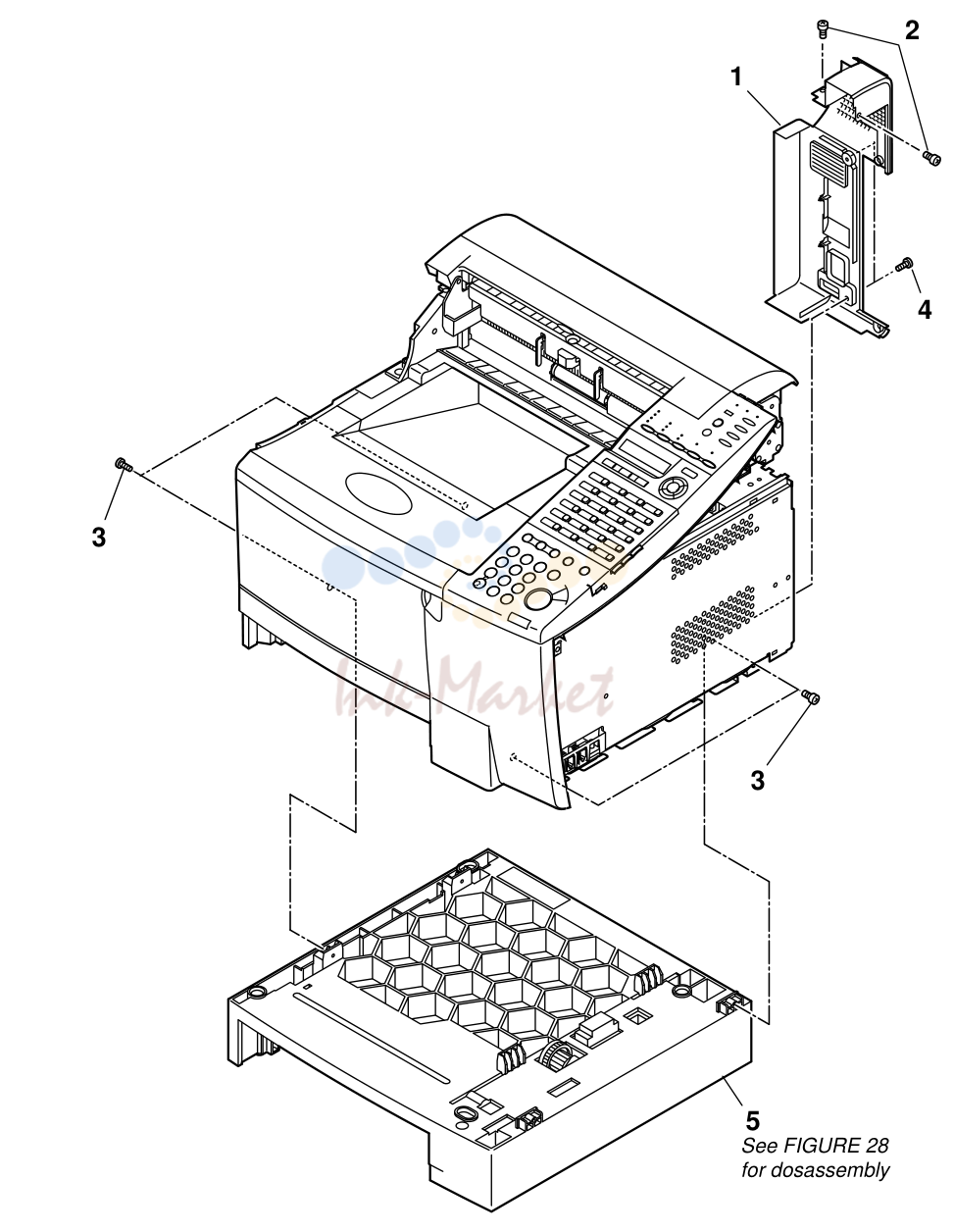

CASSETTE FEEDER ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5330-000 запросить цену → | COVER, REAR, RIGHT |
| 2 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 3 | XB4-7401-209 запросить цену → | SCREW, BINDING HEAD, SELF-TPG |
| 4 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

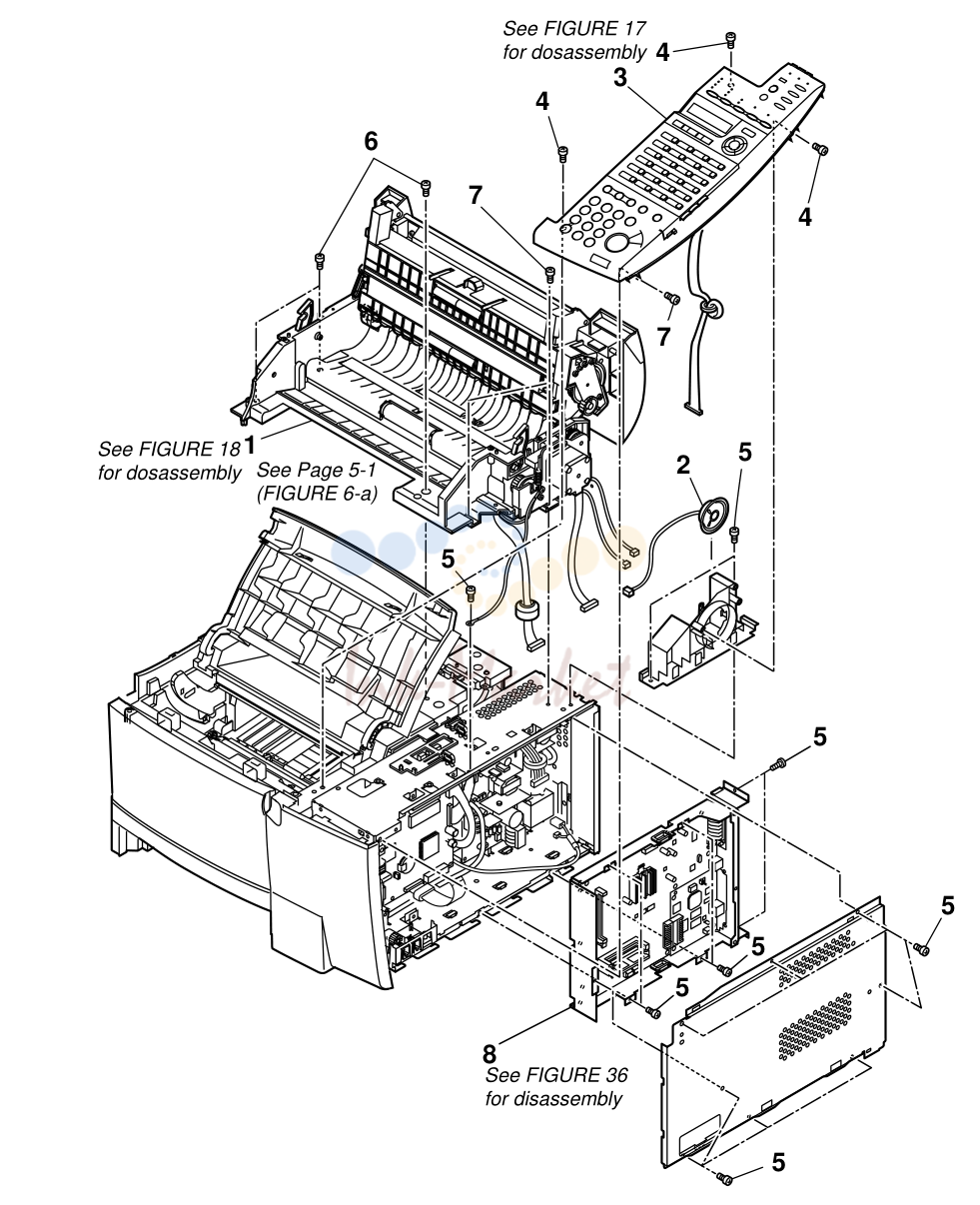

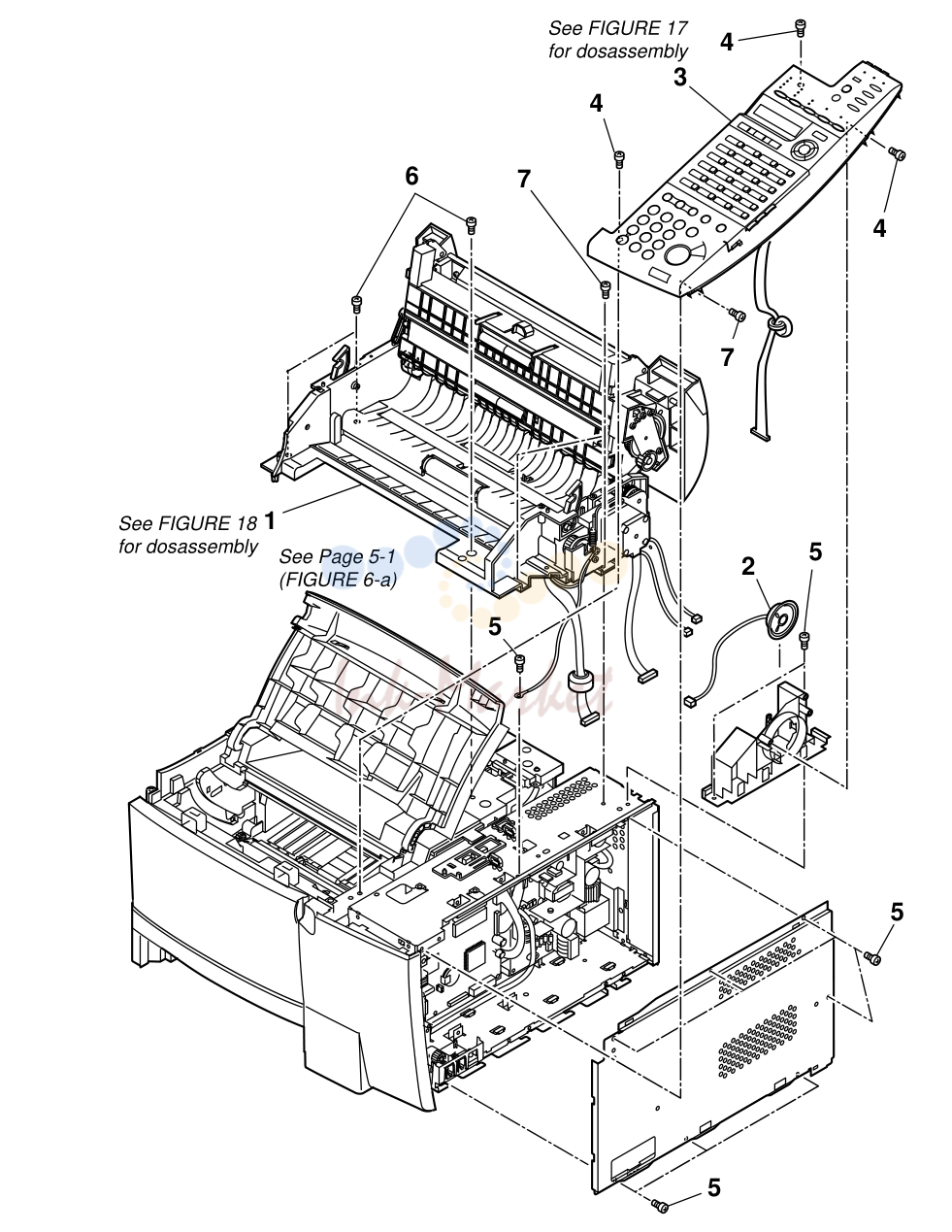

READER ASS’Y, OPERATION PANEL ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 2 | HG5-1840-000 запросить цену → | SPEAKER узел |
| 3 | HG5-2814-000 запросить цену → | OPERATION PANEL ASS’Y |
| 4 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 5 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 6 | XB4-7402-009 запросить цену → | SCREW, SELF-TAPPING, M4X20 |
| 7 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
READER ASS’Y, OPERATION PANEL ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 2 | HG5-1840-000 запросить цену → | SPEAKER узел |
| 3 | HG5-2814-000 запросить цену → | OPERATION PANEL ASS’Y |
| 4 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 5 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 6 | XB4-7402-009 запросить цену → | SCREW, SELF-TAPPING, M4X20 |
| 7 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

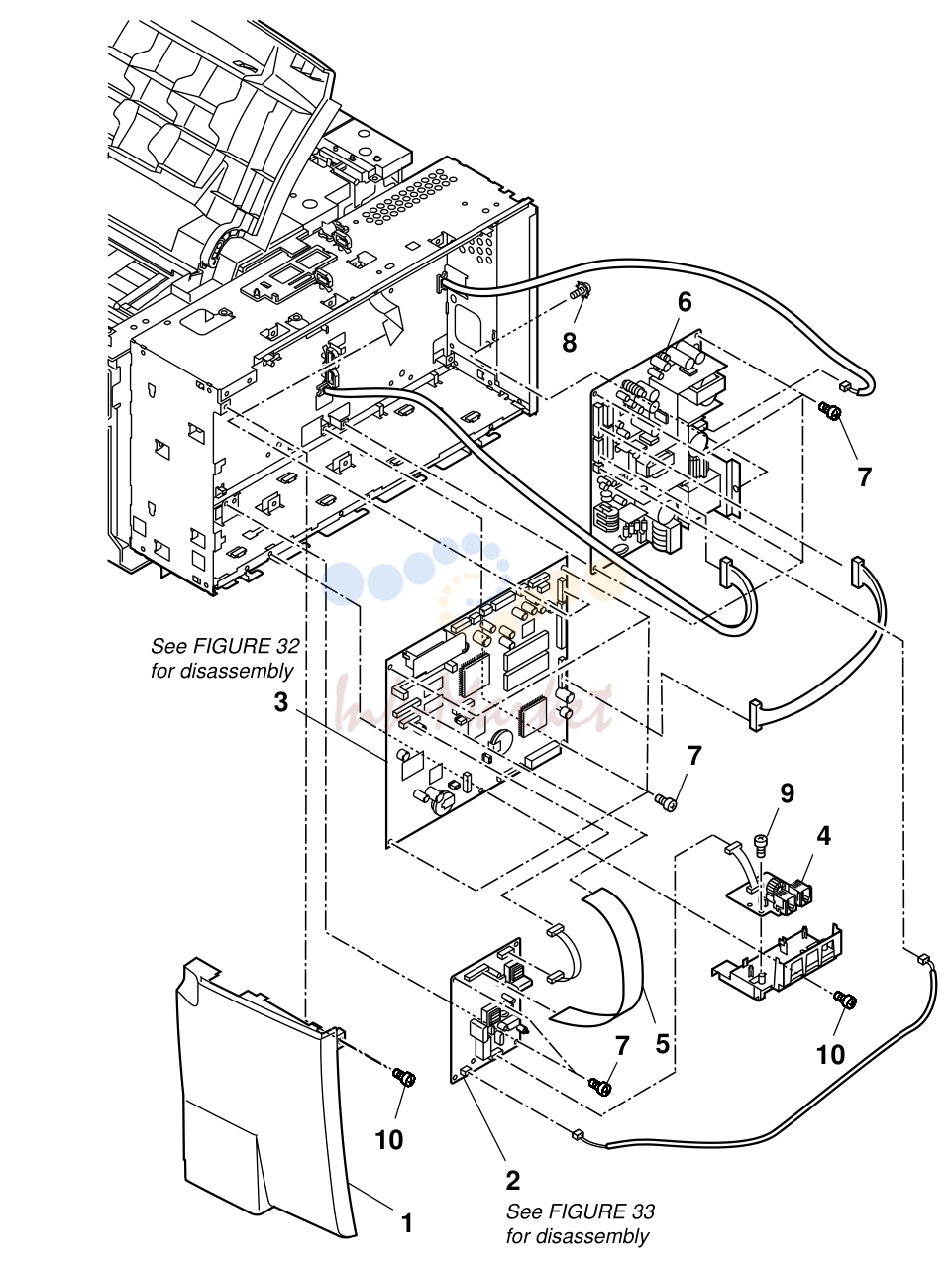

Рисунок 8
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5273-000 запросить цену → | COVER, FRONT, RIGHT |
| 2 | HG1-4365-000 запросить цену → | NCU плата в сборе |
| 3 | HG5-3062-000 запросить цену → | SCNT BOARD ASS’Y |
| 4 | HG5-3071-000 запросить цену → | MODULAR BOARD ASS’Y |
| 5 | HH2-3210-000 запросить цену → | CABLE, FLAT, 23P |
| 6 | HH3-5392-000 запросить цену → | POWER SUPPLY узел |
| 7 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 8 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 9 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 10 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

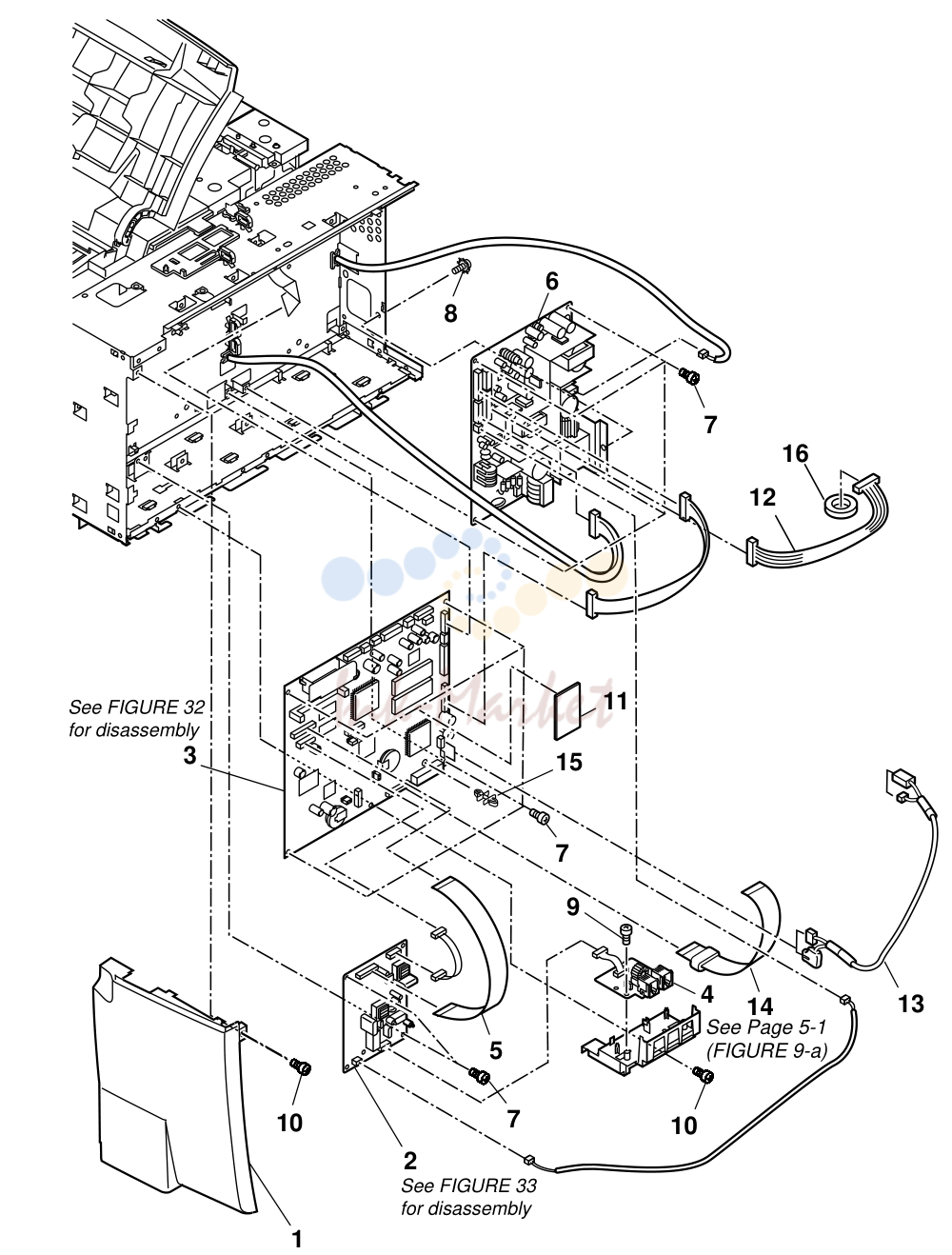

Рисунок 9
| № | Артикул | Наименование |
|---|---|---|
| 1 | HF5-0658-000 запросить цену → | COVER, FRONT, RIGHT |
| 2 | HG1-4365-000 запросить цену → | NCU плата в сборе |
| 3 | HG5-3221-000 запросить цену → | SCNT BOARD ASS’Y |
| 4 | HG5-3071-000 запросить цену → | MODULAR BOARD ASS’Y |
| 5 | HH2-3210-000 запросить цену → | CABLE, FLAT, 23P |
| 6 | HH3-5392-000 запросить цену → | POWER SUPPLY узел |
| 7 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 8 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 9 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 10 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 11 | HG5-3070-000 запросить цену → | USB BOARD ASS’Y |
| 12 | HG5-3080-000 запросить цену → | CABLE WITH CONNECTOR, 10P |
| 13 | HG5-3081-000 запросить цену → | CABLE WITH CONNECTOR, 5P |
| 14 | HH2-3208-000 запросить цену → | CABLE, FLAT, 40P |
| 15 | VT2-0013-080 запросить цену → | SUPPORT, плата |
| 16 | WE8-5305-000 запросить цену → | FERRITE, CORE |

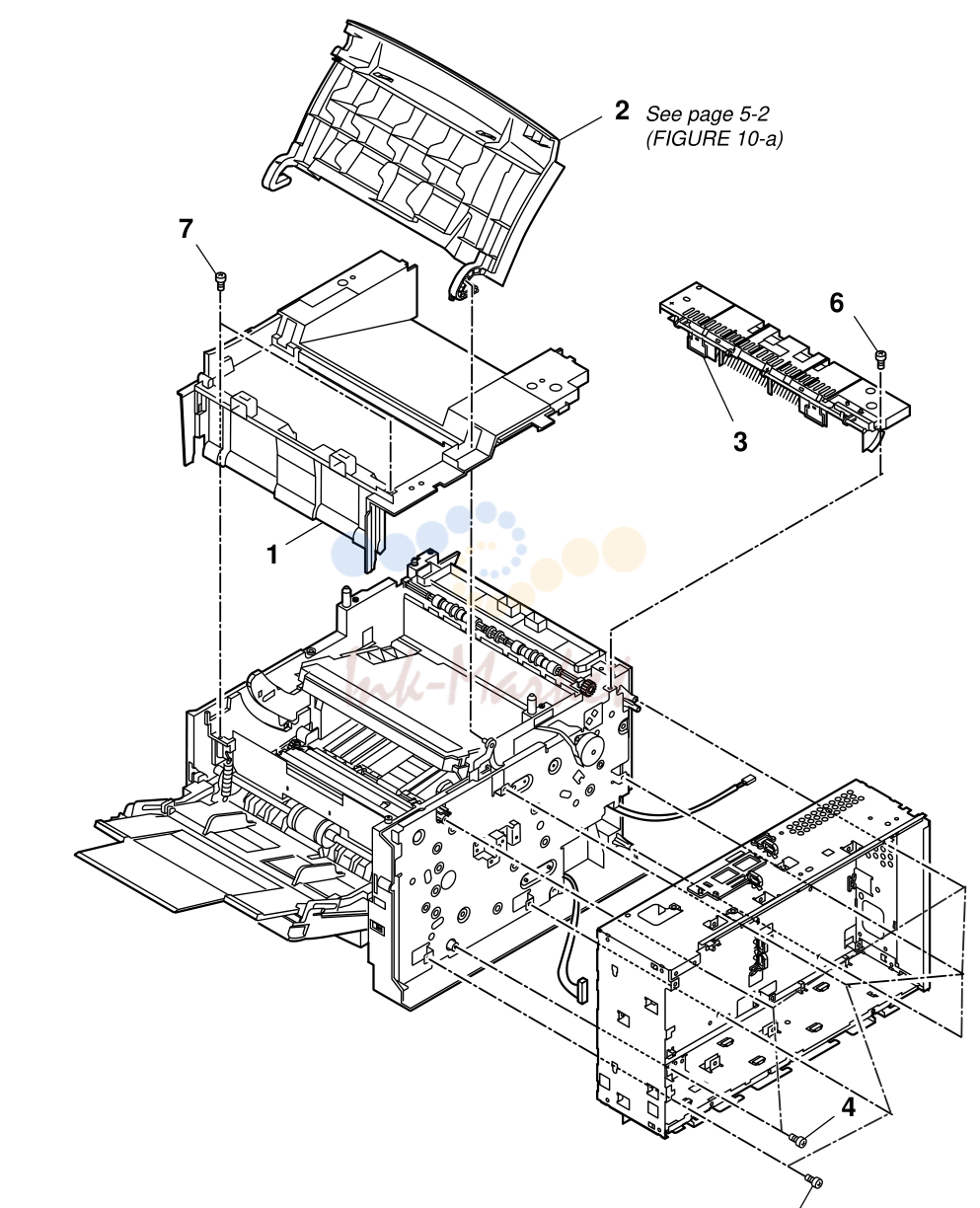

Рисунок 10
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5165-000 запросить цену → | COVER, TOP |
| 2 | HB1-5312-000 запросить цену → | COVER, CARTRIDGE |
| 3 | HG5-2820-000 запросить цену → | TOP COVER узел |
| 4 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 5 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 6 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 7 | XB4-7401-209 запросить цену → | SCREW, BINDING HEAD, SELF-TPG |

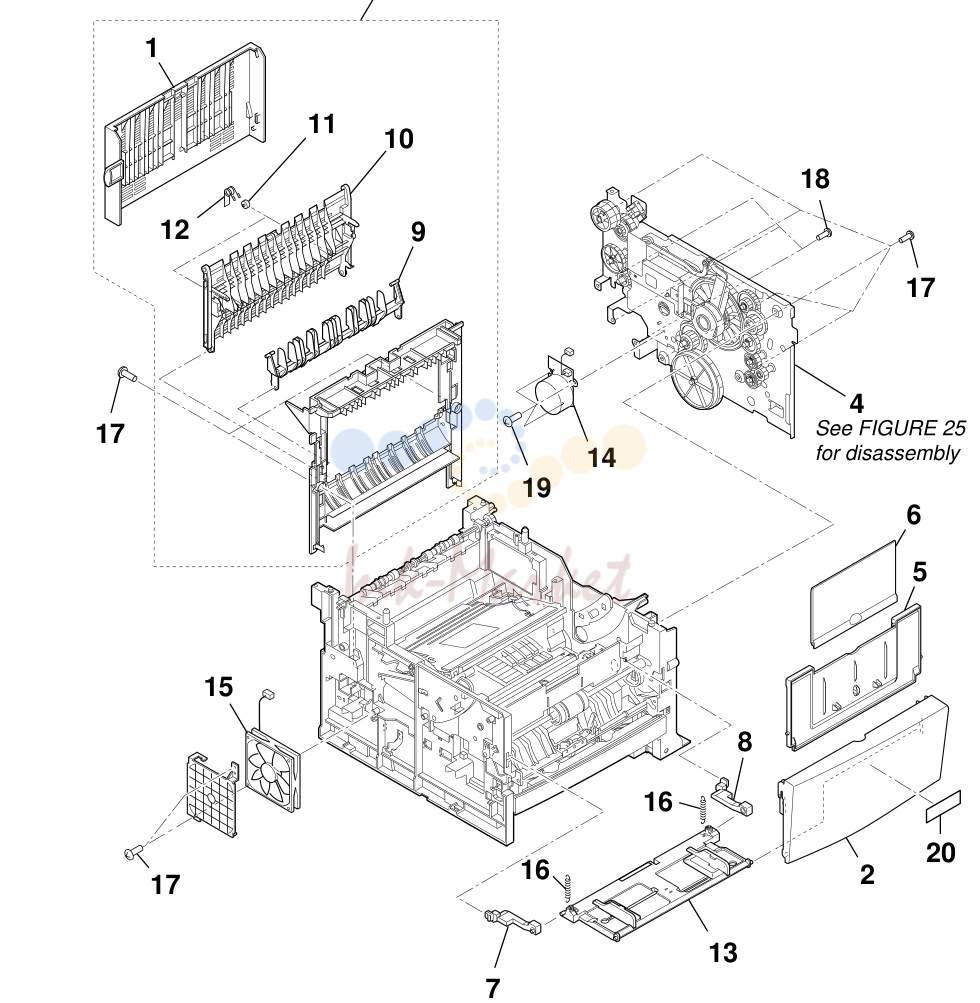

PRINTER DRIVE ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5171-000 запросить цену → | COVER, FACE-UP |
| 2 | HB1-5272-000 запросить цену → | COVER, FRONT |
| 3 | HG5-2817-000 запросить цену → | REAR COVER ASS’Y |
| 4 | HG5-2819-000 запросить цену → | PRINTER DRIVE ASS’Y |
| 5 | RB2-3036-000 запросить цену → | TRAY, PAPER PICK-UP |
| 6 | RB2-3037-000 запросить цену → | TRAY, SUB |
| 7 | RB2-6405-000 запросить цену → | HINGE, LEFT |
| 8 | RB2-6406-000 запросить цену → | HINGE, RIGHT |
| 9 | RB2-6285-000 запросить цену → | GUIDE, PAPER REAR |
| 10 | RB2-6287-000 запросить цену → | TRAY, FACE-UP |
| 11 | RB2-6288-000 запросить цену → | ROLLER, GUIDE |
| 12 | RB2-6289-000 запросить цену → | SPRING, TORSION |
| 13 | RG5-5576-000 запросить цену → | MULTI-PURPOSE TRAY ASS’Y |
| 14 | HH7-2687-000 запросить цену → | MOTOR |
| 15 | RH7-1463-000 запросить цену → | FAN |
| 16 | RS6-2030-000 запросить цену → | SPRING, TENSION |
| 17 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 18 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 19 | XB6-7300-407 запросить цену → | SCREW, TP, PH M3X4 |
| 20 | HB1-5371-000 запросить цену → | EMBLEM LASER CLASS 710 |
| HB1-5372-000 запросить цену → | EMBLEM LASER CLASS 720i | |
| HB1-5373-000 запросить цену → | EMBLEM LASER CLASS 730i |

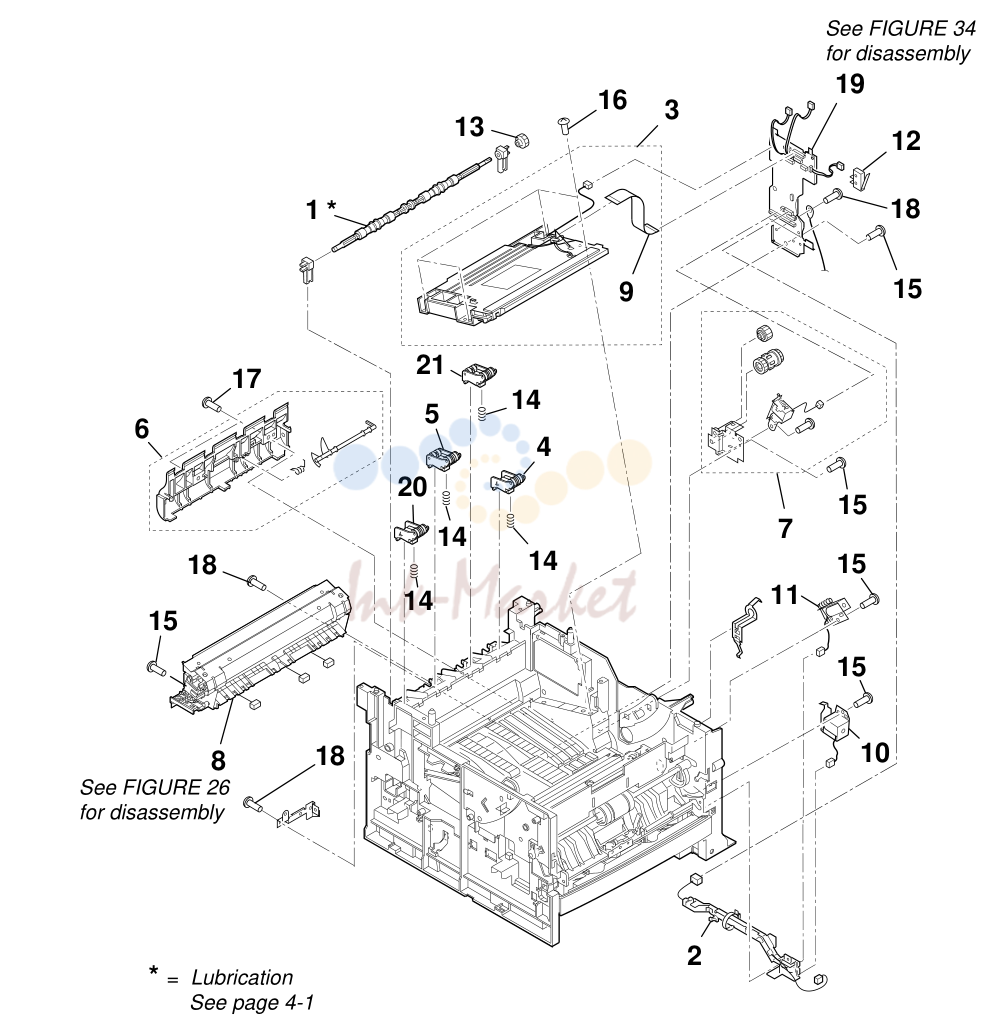

FIXING ASS’Y, ECU ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HF5-0648-000 запросить цену → | PAPER FEED ROLLER узел |
| 2 | HG5-2824-000 запросить цену → | CABLE узел |
| 3 | HG5-2826-000 запросить цену → | LASER/SCANNER узел |
| 4 | HG5-2827-000 запросить цену → | FD DELIVERY ROLLER ASS’Y |
| 5 | HG5-2828-000 запросить цену → | FD DELIVERY ROLLER ASS’Y |
| 6 | RG5-5548-000 запросить цену → | REVERSE GUIDE ASS’Y |
| 7 | RG5-5552-000 запросить цену → | DUPLEX SOLENOID ASS’Y |
| 8 | RG5-5559-000 запросить цену → | FIXING ASS’Y |
| 9 | RH2-5427-000 запросить цену → | FLAT CABLE, LASER |
| 10 | RH7-5270-000 запросить цену → | SOLENOID |
| 11 | RH7-5273-000 запросить цену → | SOLENOID |
| 12 | RH7-6051-000 запросить цену → | MICROSWITCH |
| 13 | RS6-0441-000 запросить цену → | GEAR, 15T |
| 14 | RS6-2375-000 запросить цену → | SPRING, COMPRESSION |
| 15 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 16 | XA9-1273-000 запросить цену → | SCREW, TP, M4X12 |
| 17 | XA9-1292-000 запросить цену → | SCREW, M4X14 |
| 18 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 20 | HG5-2832-000 запросить цену → | FD DELIVERY ROLLER ASS’Y |
| 21 | RG5-5542-000 запросить цену → | FD DELIVERY ROLLER ASS’Y |

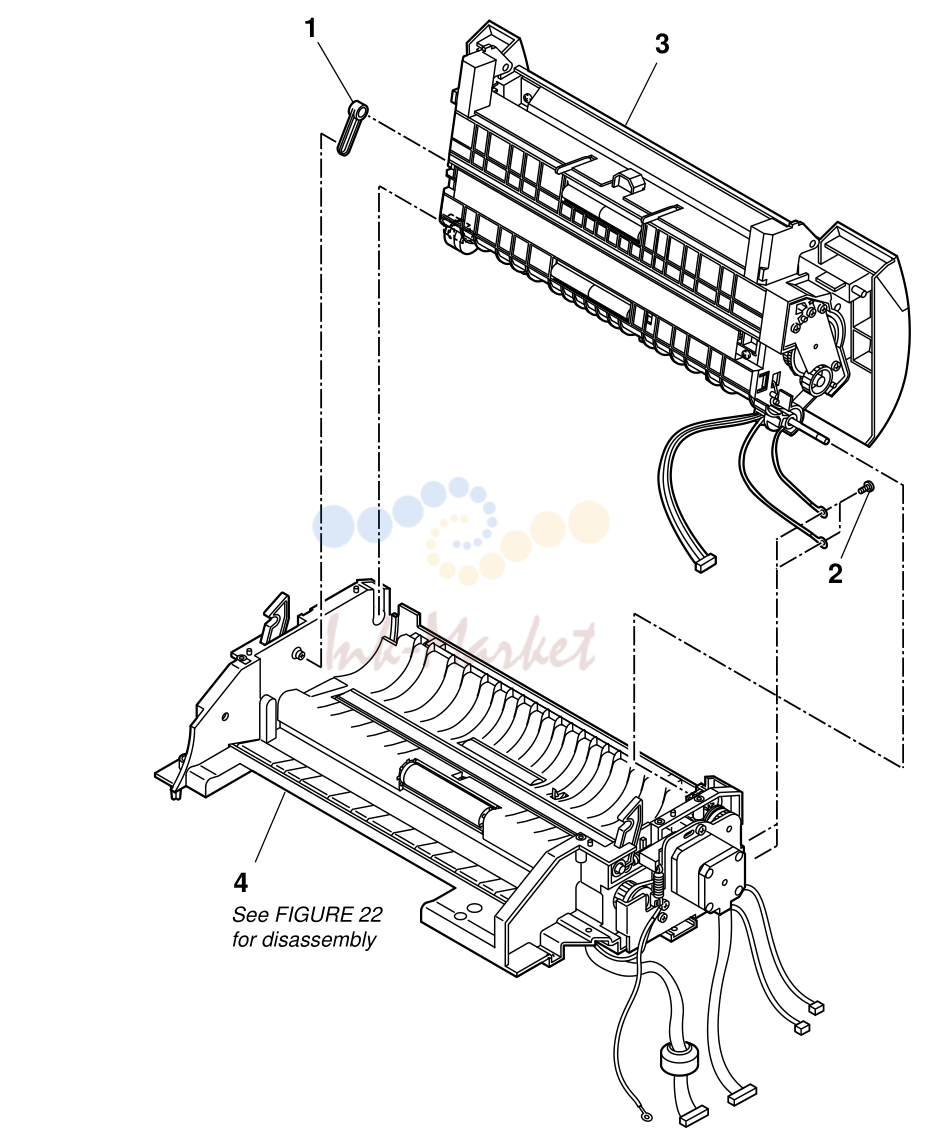

See FIGURE 35
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG5-2823-000 запросить цену → | FEED ROLLER узел |
| 2 | RB2-6249-000 запросить цену → | HINGE, FEED GUIDE |
| 3 | RG5-5553-000 запросить цену → | POSITION GUIDE ASS’Y |
| 4 | RG5-5554-000 запросить цену → | DUPLEX FEED GUIDE ASS’Y |
| 5 | XA9-1262-000 запросить цену → | SCREW, M4X10 |

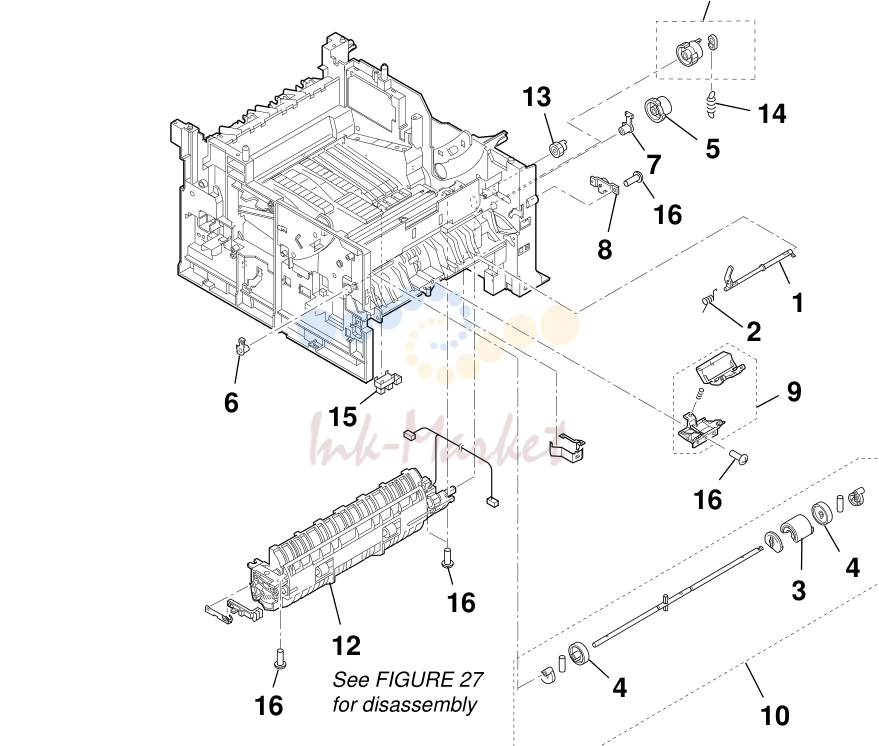

Рисунок 14
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-2836-000 запросить цену → | LEVER, SENSOR |
| 2 | RB2-2837-000 запросить цену → | SPRING, TORSION |
| 3 | RB2-2900-000 запросить цену → | ROLLER, PICK-UP |
| 4 | RB2-2904-000 запросить цену → | ROLLER |
| 5 | RB2-3040-000 запросить цену → | GEAR, 26T |
| 6 | RB2-3043-000 запросить цену → | BUSHING, LEFT |
| 7 | RB2-3044-000 запросить цену → | BUSHING, RIGHT |
| 8 | RB2-6248-000 запросить цену → | DAMPER, ASS’Y |
| 9 | RF5-3272-000 запросить цену → | PAD, SEPARATION |
| 10 | RG5-4128-000 запросить цену → | MP PICK-UP ASS’Y |
| 11 | RG5-4156-000 запросить цену → | CASSETTE PICK-UP GEAR ASS’Y |
| 12 | RG5-5551-000 запросить цену → | CASSETTE PAPER PICK-UP ASS’Y |
| 13 | RS6-0445-000 запросить цену → | GEAR, 14T |
| 14 | RS6-2025-000 запросить цену → | SPRING, TENSION |
| 15 | WG8-5364-000 запросить цену → | IC,PHOTO-INTERRUPTER,GP1SQ73P |
| 16 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
Рисунок 15

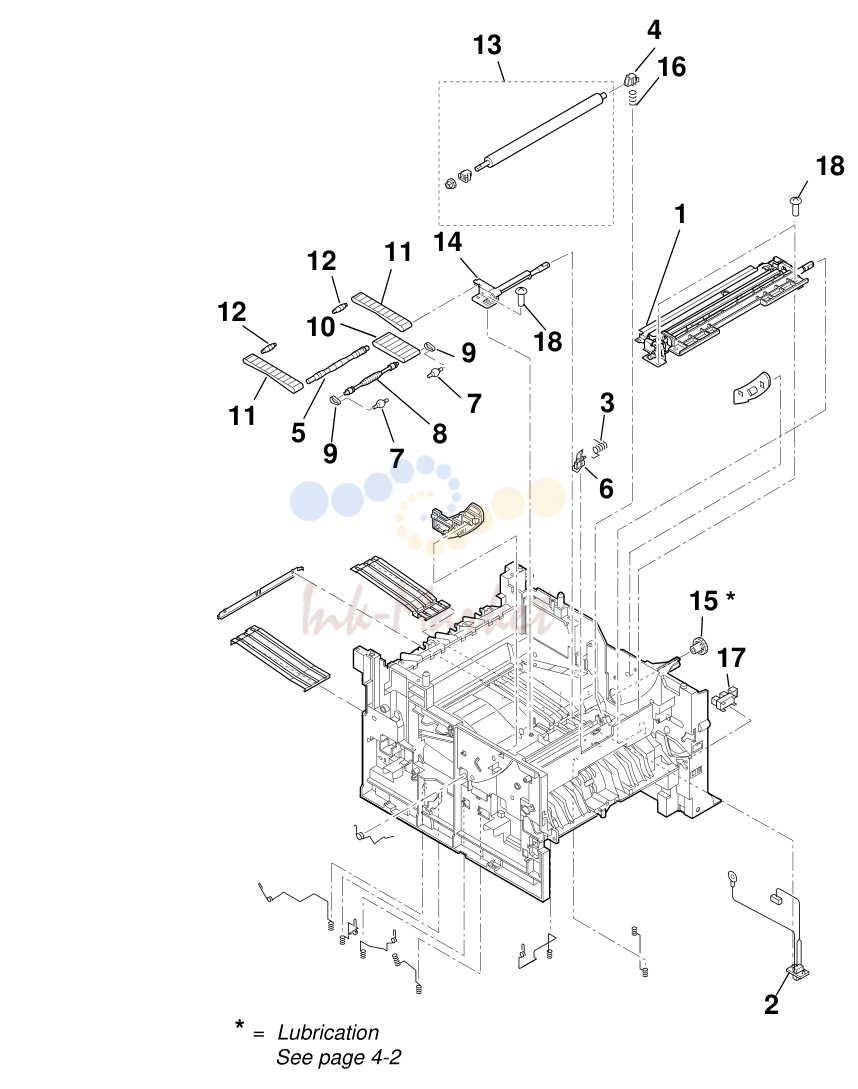

| № | Артикул | Наименование |
|---|---|---|
| 1 | HG5-2821-000 запросить цену → | REGISTRATION ROLLER узел |
| 2 | HG5-3097-000 запросить цену → | CABLE узел |
| 3 | RB2-2843-000 запросить цену → | SPRING, TORSION |
| 4 | RB2-2926-000 запросить цену → | BUSHING, TRANSFER, RIGHT |
| 5 | RB2-3073-000 запросить цену → | SHAFT, DRIVE, 1 |
| 6 | RB2-6264-000 запросить цену → | ARM, SENSOR |
| 7 | RB2-6268-000 запросить цену → | PULLEY |
| 8 | RB2-6269-000 запросить цену → | SHAFT, DRIVE, FRONT |
| 9 | RB2-6270-000 запросить цену → | BELT, PAPER FEED, 3 |
| 10 | RB2-6272-000 запросить цену → | BELT, PAPER FEED, 1 |
| 11 | RB2-6273-000 запросить цену → | BELT, PAPER FEED, 2 |
| 12 | RB2-6274-000 запросить цену → | SHAFT, DRIVE, REAR |
| 13 | RG5-5550-000 запросить цену → | TRANSFER ROLLER ASS’Y |
| 14 | RG5-5577-000 запросить цену → | GEAR ASS’Y |
| 15 | RS6-0464-000 запросить цену → | GEAR, 20T |
| 16 | RS6-2022-000 запросить цену → | SPRING, COMPRESSION |
| 17 | WG8-5364-000 запросить цену → | IC,PHOTO-INTERRUPTER,GP1SQ73P |
| 18 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 1 | HB1-5277-000 запросить цену → | TRAY, EXTENSION |
| 1 | HB1-5247-000 запросить цену → | COVER, ONE TOUCH DIAL 1 |
| 2 | HB1-5248-000 запросить цену → | COVER, ONE TOUCH DIAL 2 |
| 3 | HB1-5249-000 запросить цену → | COVER, ONE TOUCH DIAL 3 |
| 4 | HB1-5263-000 запросить цену → | COVER, SWITCH |
| 5 | HG5-3069-000 запросить цену → | OPCNT BOARD ASS’Y |
| 6 | HH4-3198-000 запросить цену → | IC, BU12306-04, C-MOS |
| 7 | HH7-2683-000 запросить цену → | LCD узел |
| 8 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
See FIGURE 22
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5274-000 запросить цену → | STOPPER |
| 2 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 1 | HB1-3868-000 запросить цену → | SHAFT, LEFT |
| 2 | HB1-5307-000 запросить цену → | SHAFT, RIGHT |
* = Lubrication
| № | Артикул | Наименование |
|---|---|---|
| 1 | FS1-1205-000 запросить цену → | BUSHING |
| 2 | HB1-3902-040 запросить цену → | FRAME, READER, UPPER |
| 3 | HB1-3907-000 запросить цену → | ARM, SEPARATION ROLLER |
| 4 | HB1-4394-000 запросить цену → | RETAINING RING (E-TYPE) |
| 5 | HB1-5299-000 запросить цену → | COVER, UPPER |
| 6 | HB1-5300-000 запросить цену → | COVER, DOCUMENT SIZE LASER CLASS 730i/710 |
| HB1-5310-000 запросить цену → | COVER, DOCUMENT SIZE LASER CLASS 720i | |
| 7 | HB1-5303-000 запросить цену → | ARM, DETECTION (DS/DWS) |
| 8 | HB1-5305-000 запросить цену → | ARM, DETECTION (DFS) |
| 9 | HG5-2874-000 запросить цену → | SEPARATION MOTOR ASS’Y |
| 10 | HG5-2859-000 запросить цену → | SEPARATION ROLLER ASS’Y(UPPER) |
| 11 | HG5-3066-000 запросить цену → | SENSOR BOARD ASS’Y |
| 12 | HS5-0372-000 запросить цену → | GEAR, 29T/22T |
| 13 | HS5-0373-000 запросить цену → | GEAR, 25T/22T |
| 14 | HS5-2184-000 запросить цену → | SPRING |
| 15 | HS5-2185-000 запросить цену → | SPRING |
| 16 | HS5-6086-000 запросить цену → | ROLLER, BACK UP |
| 17 | XA9-0476-000 запросить цену → | SCREW, TP M3X8 |
| 18 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 19 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 20 | XB4-7301-209 запросить цену → | SCREW, SELF-TAPPING |
| 21 | XB4-7400-607 запросить цену → | SCREW, SELF-TAPPING, PANHEAD |
Рисунок 21
| № | Артикул | Наименование |
|---|---|---|
| 1 | FS1-1202-000 запросить цену → | BUSHING, 8MM, NYLON (R), OL-10 |
| 2 | HB1-3885-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 3 | HB1-3887-000 запросить цену → | ARM, DOCUMENT PRESSURE |
| 4 | HB1-4395-000 запросить цену → | RETAINING RING |
| 5 | HB1-5285-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 6 | HB1-5298-000 запросить цену → | ROLLER, SEPARATION (LOWER) |
| 7 | HB1-5306-000 запросить цену → | COVER, READER, MIDDLE |
| 8 | HB1-5316-000 запросить цену → | FRAME, READER, MIDDLE |
| 9 | HF5-0654-000 запросить цену → | WHITE REFERENCE SHEET узел |
| 10 | HG5-2861-000 запросить цену → | ADF CONNECTION SHAFT ASS’Y |
| 11 | HS5-0370-000 запросить цену → | GEAR, 19T/17T |
| 12 | HS5-0371-000 запросить цену → | GEAR, 61T/35T |
| 13 | HS5-2265-000 запросить цену → | SPRING |
| 14 | HS5-2267-000 запросить цену → | SPRING |
| 15 | HS5-6086-000 запросить цену → | ROLLER, BACK UP |
| 16 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 17 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 18 | XB4-7301-209 запросить цену → | SCREW, SELF-TAPPING |
Рисунок 22
| № | Артикул | Наименование |
|---|---|---|
| 1 | FS1-1202-000 запросить цену → | BUSHING, 8MM, NYLON (R), OL-10 |
| 2 | HB1-3858-030 запросить цену → | COVER, READER, LOWER LASER CLASS 730i/710 |
| HB1-3927-020 запросить цену → | COVER, READER, LOWER LASER CLASS 720i | |
| 3 | HB1-4395-000 запросить цену → | RETAINING RING |
| 4 | HB1-5286-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 5 | HB1-5287-000 запросить цену → | ROLLER, DOCUMENT EJECT |
| 6 | HG5-2864-000 запросить цену → | CONTACT SENSOR узел LASER CLASS 730i/710 |
| HG5-2870-000 запросить цену → | CONTACT SENSOR узел LASER CLASS 720i | |
| 7 | HG5-2865-000 запросить цену → | READ MOTOR узел |
| 8 | HH2-3207-000 запросить цену → | CABLE, FLAT, 12P |
| 9 | HS5-0369-000 запросить цену → | GEAR, 18T |
| 10 | HS5-2268-000 запросить цену → | SPRING, BELT, TENSION |
| 11 | HS5-3027-000 запросить цену → | GEAR, 38T |
| 12 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 13 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 14 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 15 | XF2-1616-540 запросить цену → | BELT, COGGED |
FIGURE 23 LOWER READER FRAME ASS’Y 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-3861-000 запросить цену → | ARM, BELT TENSION |
| 2 | HB1-3863-000 запросить цену → | ARM, HOOK |
| 3 | HB1-3864-000 запросить цену → | ARM, DETECTION (DES) |
| 4 | HB1-5163-000 запросить цену → | FRAME, READER, LOWER |
| 5 | HB1-5308-000 запросить цену → | SHAFT, BELT TENSION ARM |
| 6 | HG5-3065-000 запросить цену → | CS RELAY BOARD ASS’Y |
| 7 | HS5-2264-000 запросить цену → | SPRING, DES |
| 8 | HS5-2269-000 запросить цену → | SPRING, HOOK |
| 9 | HS5-6087-000 запросить цену → | COLLAR, BELT TENSION ARM |
| 10 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 1 | HB1-3911-000 запросить цену → | ROLLER, PICK-UP |
| 2 | HB1-3915-000 запросить цену → | STOPPER, DOCUMENT |
| 3 | HB1-5284-000 запросить цену → | ROLLER |
Рисунок 25
| № | Артикул | Наименование |
|---|---|---|
| 1 | RH7-1461-000 запросить цену → | MOTOR, DC 23V |
| 2 | WG8-5364-000 запросить цену → | IC,PHOTO-INTERRUPTER,GP1SQ73P |
| 3 | XB1-2300-605 запросить цену → | SCREW, MACHINE M3X6 |

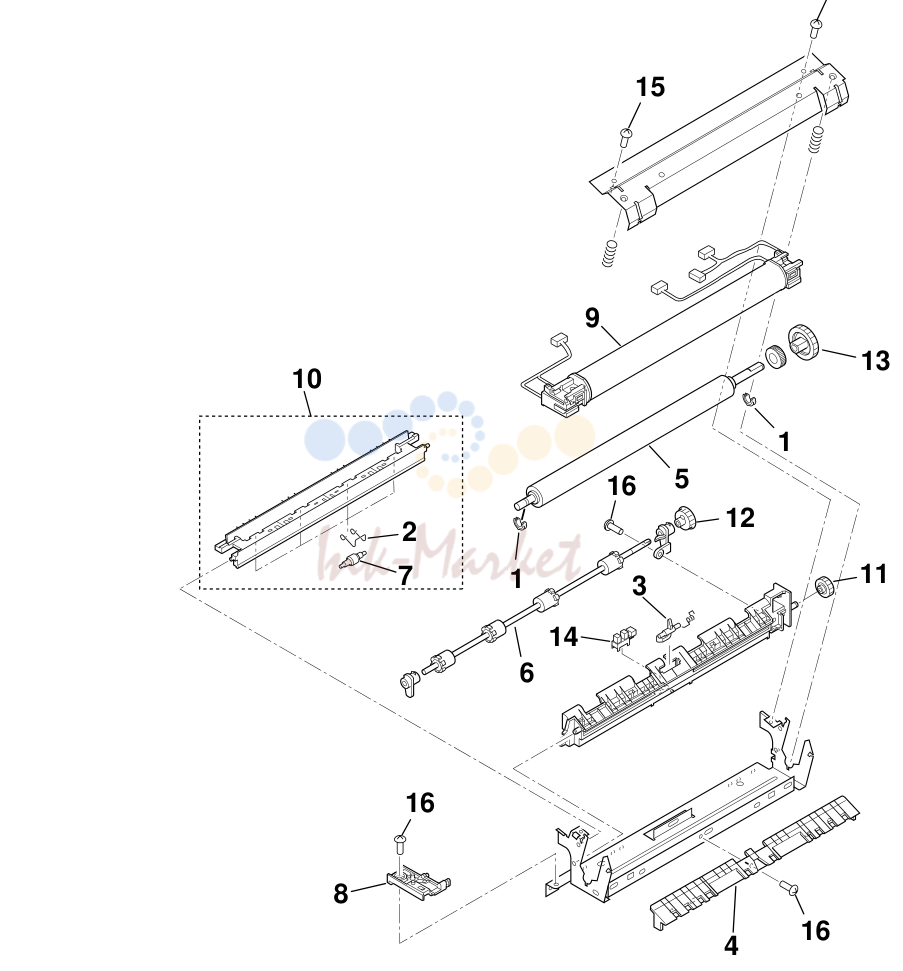

Рисунок 26
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-2973-000 запросить цену → | BUSHING |
| 2 | RB2-2978-000 запросить цену → | SPRING, COMPRESSION |
| 3 | RB2-6351-000 запросить цену → | LEVER, DELIVERY |
| 4 | RB2-6357-000 запросить цену → | GUIDE, ENTRANCE |
| 5 | RB2-6368-000 запросить цену → | ROLLER, PRESSURE |
| 6 | RB2-6372-000 запросить цену → | ROLLER, DELIVERY |
| 7 | RB2-6374-000 запросить цену → | ROLLER, DELIVERY |
| 8 | RF5-2609-000 запросить цену → | HOLDER, CONTACT |
| 9 | RG5-5560-070 запросить цену → | FIXING FILM ASS’Y |
| 10 | RG5-5561-000 запросить цену → | UPPER DELIVERY GUIDE ASS’Y |
| 11 | RS6-0921-000 запросить цену → | GEAR, 14T |
| 12 | RS6-0922-000 запросить цену → | GEAR, 16T |
| 13 | RS6-0923-000 запросить цену → | GEAR, 27T |
| 14 | WG8-5382-000 запросить цену → | PHOTO INTERRUPTER TLP1242 |
| 15 | XA9-1223-000 запросить цену → | SCREW, TP, M3X6 |
| 16 | XA9-1226-000 запросить цену → | SCREW, W/WASHER, M3X8 |

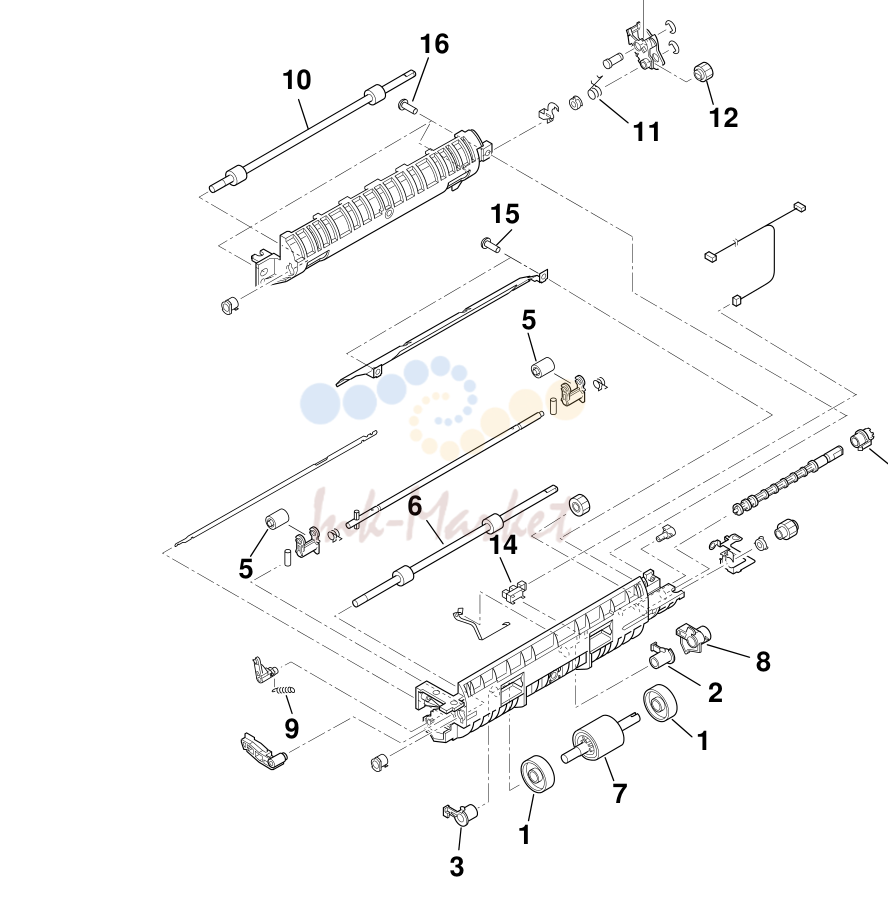

Рисунок 27
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-2892-000 запросить цену → | ROLLER |
| 2 | RB2-2895-000 запросить цену → | BUSHING, RIGHT |
| 3 | RB2-2896-000 запросить цену → | BUSHING, LEFT |
| 4 | RB2-2897-000 запросить цену → | BUSHING |
| 5 | RB2-3046-000 запросить цену → | ROLLER |
| 6 | RB2-6302-000 запросить цену → | ROLLER, FEED |
| 7 | RB2-6304-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 8 | RB2-6310-000 запросить цену → | ARM, PAPER SENSOR |
| 9 | RB2-6314-000 запросить цену → | SPRING, TENSION |
| 10 | RB2-6318-000 запросить цену → | ROLLER, FEED |
| 11 | RB2-6321-000 запросить цену → | SPRING, TORSION |
| 12 | RS6-0906-000 запросить цену → | GEAR, 15T |
| 13 | RS6-0907-000 запросить цену → | GEAR, 24T |
| 14 | WG8-5364-000 запросить цену → | IC,PHOTO-INTERRUPTER,GP1SQ73P |
| 15 | XB4-7400-809 запросить цену → | SCREW, TAP, BINDING HEAD, M4X8 |
| 16 | XB4-7401-007 запросить цену → | SCREW, PAN HEAD SELF-TAPPING |

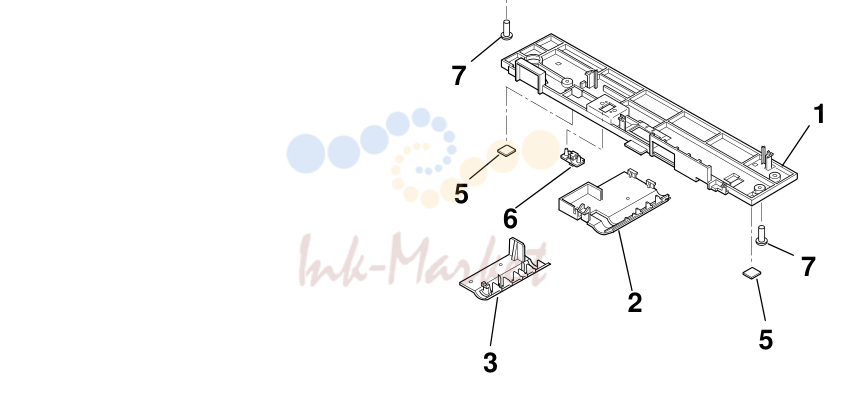

FXL-CASSETTE FEEDER 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5226-000 запросить цену → | COVER, BOTTOM, FEEDER |
| 2 | HB1-5235-000 запросить цену → | COVER, BOTTOM, FEEDER, RIGHT |
| 3 | HB1-5236-000 запросить цену → | COVER, BOTTOM, FEEDER, LEFT |
| 4 | HG5-2847-000 запросить цену → | LOWER FEED ROLLER узел |
| 5 | RB2-6297-000 запросить цену → | FOOT, RUBBER |
| 6 | VS1-6173-006 запросить цену → | CONNECTOR, 6P |
| 7 | XB4-7400-809 запросить цену → | SCREW, TAP, BINDING HEAD, M4X8 |
FXL-CASSETTE FEEDER 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG5-2842-000 запросить цену → | PAPER FEEDER DRIVE ASS’Y |
| 2 | HG5-3089-000 запросить цену → | FEEDER BOARD ASS’Y |
| 3 | HS5-1104-000 запросить цену → | BUSHING, LEFT |
| 4 | HS5-2261-000 запросить цену → | SPRING |
| 5 | RB2-2892-000 запросить цену → | ROLLER |
| 6 | RB2-2895-000 запросить цену → | BUSHING, RIGHT |
| 7 | RB2-2896-000 запросить цену → | BUSHING, LEFT |
| 8 | RB2-3474-000 запросить цену → | LEVER, SENSOR |
| 9 | RB2-3490-000 запросить цену → | ROLLER, FEED |
| 10 | RB2-6304-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 11 | RS6-0501-000 запросить цену → | GEAR, 15T |
| 12 | VS1-6174-012 запросить цену → | CONNECTOR, 12P |
| 13 | WG8-5382-000 запросить цену → | PHOTO INTERRUPTER TLP1242 |
| 14 | XA9-0924-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 15 | XB2-7400-607 запросить цену → | SCREW, TOOTHED WASHER, M4X6 |
| 16 | XB4-7400-809 запросить цену → | SCREW, TAP, BINDING HEAD, M4X8 |
| 17 | XD9-0136-000 запросить цену → | RING, E |

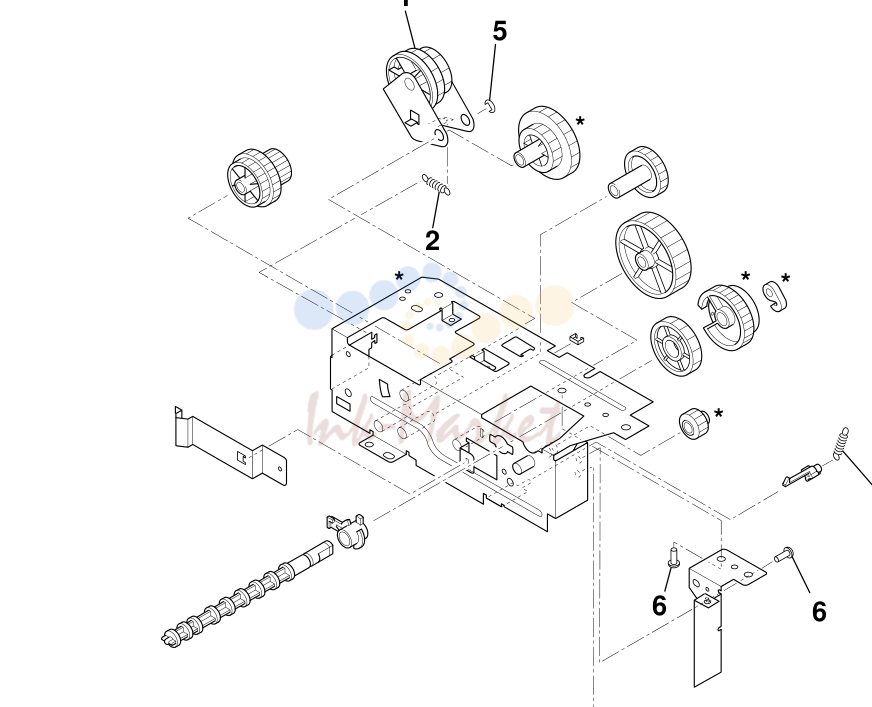

FXL-CASSETTE FEEDER 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | HF5-0651-000 запросить цену → | FEEDER DRIVE GEAR узел |
| 2 | HS5-2262-000 запросить цену → | SPRING |
| 3 | HS5-2266-000 запросить цену → | SPRING |
| 4 | RH7-5213-000 запросить цену → | SOLENOID |
| 5 | XD9-0136-000 запросить цену → | RING, E |
| 6 | XB6-7400-609 запросить цену → | SCREW, MACHINE M4X6 |
Рисунок 31
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5201-000 запросить цену → | PANEL, FRONT |
| 2 | HB1-5333-000 запросить цену → | LABEL, ATTENTION |
| 3 | RB2-3001-000 запросить цену → | BODY, CASSETTE |
| 4 | RB2-3004-000 запросить цену → | ARM, RELEASE, LEFT |
| 5 | RB2-3005-000 запросить цену → | ARM, RELEASE, RIGHT |
| 6 | RB2-3007-000 запросить цену → | SHEET, SEPARATION |
| 7 | RB2-3013-000 запросить цену → | HOLDER, SEPARATION PAD |
| 8 | RB2-6349-000 запросить цену → | PAD, SEPARATION |
| 9 | RS6-2020-000 запросить цену → | SPRING, COMPRESSION |
| 10 | RS6-2021-000 запросить цену → | SPRING, COMPRESSION |
| 11 | RS6-2035-000 запросить цену → | SPRING, COMPRESSION |
| 1 | WS1-5397-000 запросить цену → | PLUG, JUMPER |
| WK1-5047-000 запросить цену → | LITHIUM BATTERY, CR2450HC22NC | |
| WK1-5101-000 запросить цену → | LITHIUM BATTERY, VL2330/G1A | |
| HH4-3699-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM LASER CLASS 710 | |
| HH4-3790-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM LASER CLASS 730i/720i | |
| HH4-3700-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM LASER CLASS 710 | |
| HH4-3791-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM LASER CLASS 730i/720i | |
| HH4-3502-000 запросить цену → | IC, MB87L4040PFV, ASIC | |
| HH4-3321-000 запросить цену → | IC, UPD65882GC-015-8EU, ASIC | |
| HH4-3704-000 запросить цену → | IC, UPD703107AGJ-137-UEN, MCU | |
| HH4-3600-000 запросить цену → | IC, UPD89462GD-001-LML, ASIC | |
| FH4-3848-000 запросить цену → | IC, MB87J1762PFVS, ASIC | |
| HH7-2120-000 запросить цену → | AUDIO TRANSFORMER | |
| HH7-2481-000 запросить цену → | HYBRID TRANSFORMER | |
| 1 | HG5-3067-000 запросить цену → | ECU BOARD ASS’Y |
| 2 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| HH4-3696-000 запросить цену → | IC, MB89068-104, MCU |

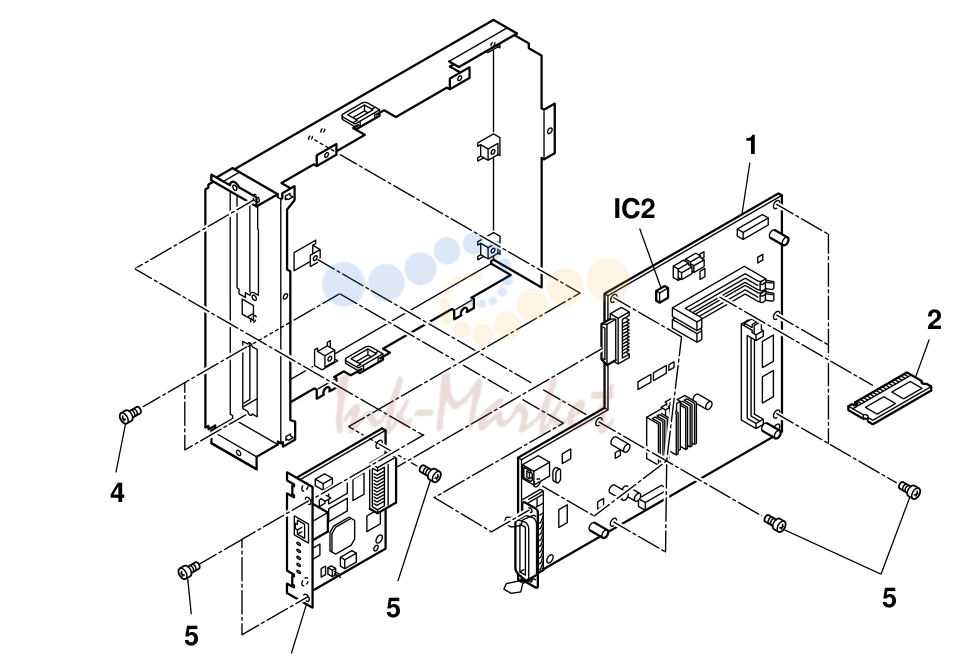

Рисунок 35
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG5-3068-000 запросить цену → | EPU BOARD ASS’Y |
| 2 | HH2-3212-000 запросить цену → | CABLE, FLAT, 40P |
| 3 | RF5-3279-000 запросить цену → | HOLDER, SENSOR LEVER |
| 4 | XA9-1226-000 запросить цену → | SCREW, W/WASHER, M3X8 |
Рисунок 36
| № | Артикул | Наименование |
|---|---|---|
| 1 | FG3-2973-000 запросить цену → | PCL BOARD ASS’Y |
| 2 | FG3-2974-000 запросить цену → | DIMM ASS’Y |
| 3 | HG5-3063-000 запросить цену → | NIC BOARD ASS’Y |
| 4 | XB1-1300-607 запросить цену → | SCREW, PH3X10 (S) |
| 5 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| FH4-6229-000 запросить цену → | IC, M4A3-32/32-10VC48C91A, PLD |
PACKAGE CONTENTS
| № | Артикул | Наименование |
|---|---|---|
| 2 | HB1-5340-000 запросить цену → | LABEL, ATTENTION |

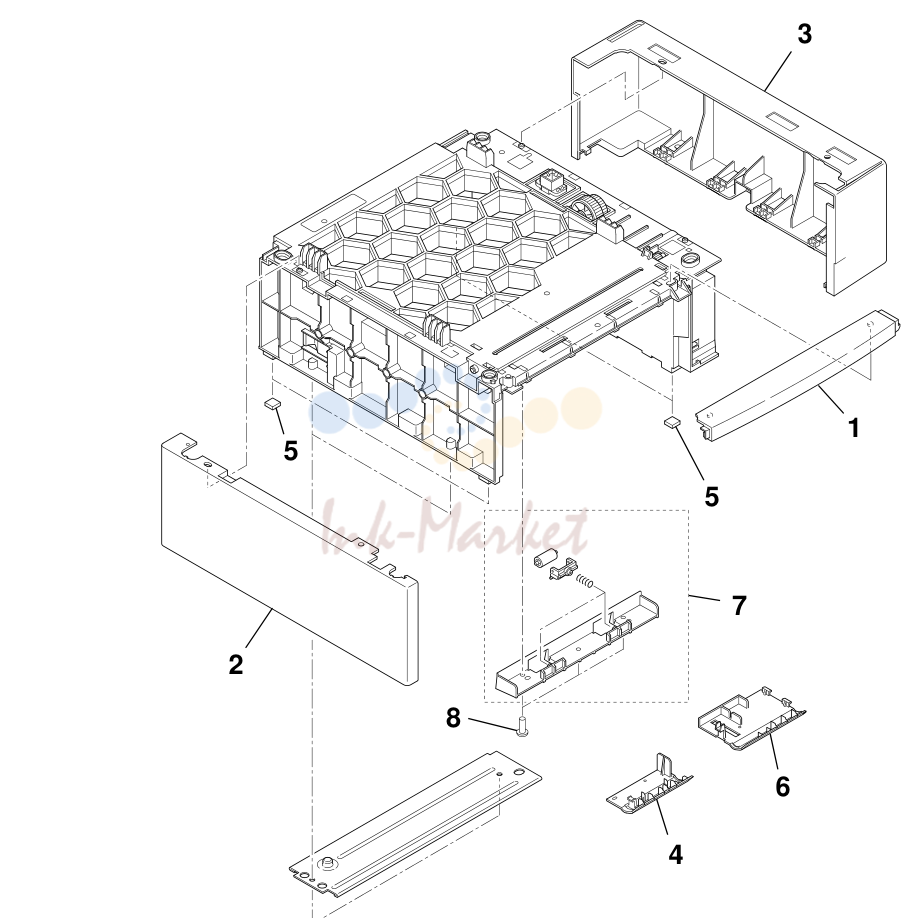

Рисунок 38
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-5326-000 запросить цену → | COVER, FRONT |
| 2 | HB1-5327-000 запросить цену → | COVER, LEFT |
| 3 | HB1-5328-000 запросить цену → | COVER, RIGHT |
| 4 | RB2-3489-000 запросить цену → | COVER, LOWER, LEFT |
| 5 | RB2-6297-000 запросить цену → | FOOT, RUBBER |
| 6 | RB2-6453-000 запросить цену → | COVER, SENSOR |
| 7 | RG5-4394-000 запросить цену → | LOWER FEED ROLLER ASS’Y |
| 8 | XA9-0606-000 запросить цену → | SCREW, M4X10 |
| 9 | XA9-1316-000 запросить цену → | SCREW, TP, M4X10 |
Полный список запчастей доступен по запросу.
комментарии
