Ricoh spdf DF3080 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

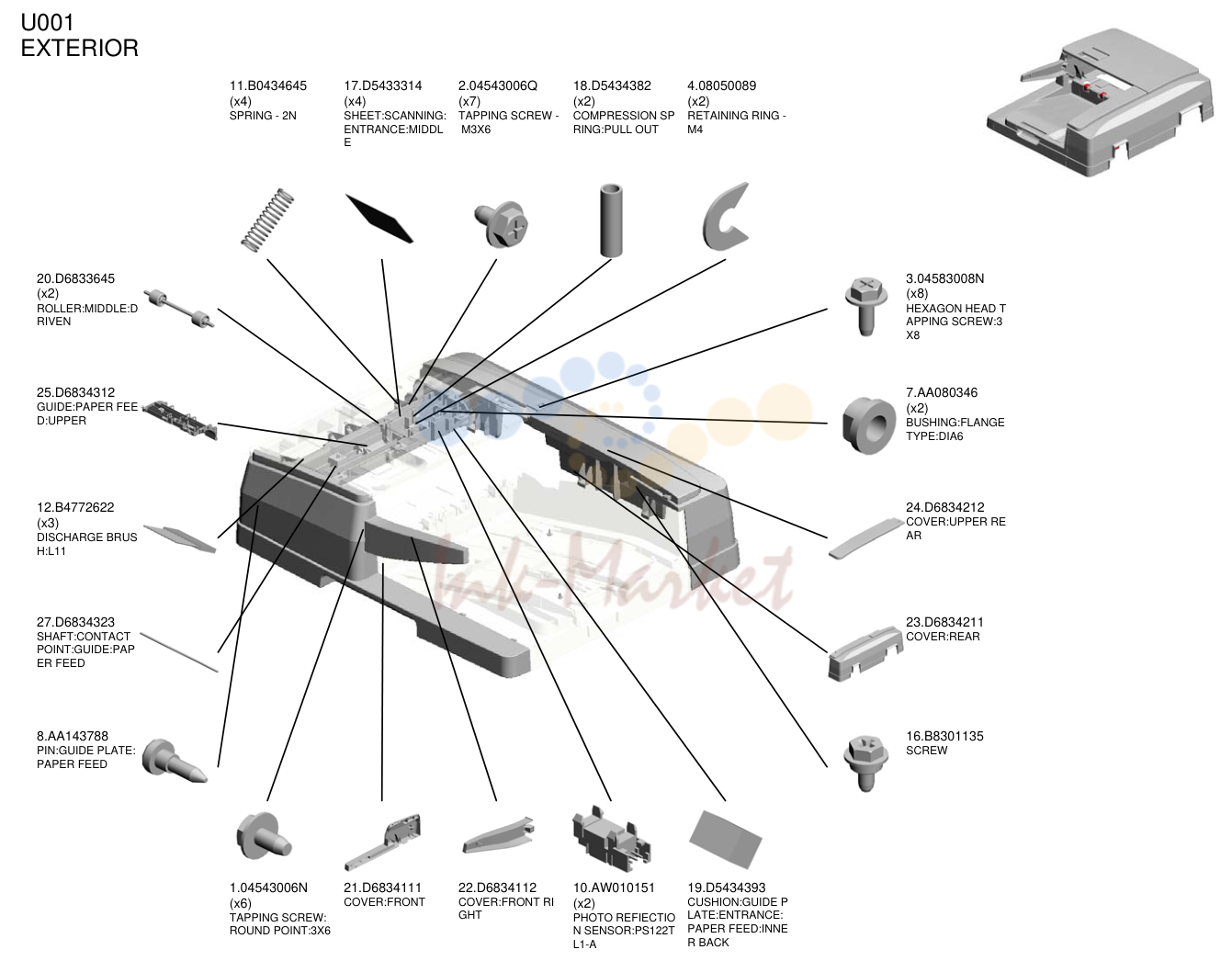

внешние детали

внешние детали

№АртикулНаименование
11B0434645 запросить цену →пружина - 2N
17D5433314 запросить цену →SHEET:SCANNING: ENTRANCE:MIDDL E
204543006Q запросить цену →TAPPING винт - M3X6
18D5434382 запросить цену →COMPRESSION SP RING:PULL OUT
408050089 запросить цену →RETAINING RING - M4
20D6833645 запросить цену →ролик:MIDDLE:D RIVEN
25D6834312 запросить цену →направляющая:PAPER FEE D:UPPER
12B4772622 запросить цену →DISCHARGE BRUS H:L11
27D6834323 запросить цену →вал:CONTACT POINT:направляющая:PAP ER FEED
8AA143788 запросить цену →PIN:направляющая пластина: подача бумаги
304583008N запросить цену →HEXAGON HEAD T APPING винт:3 X8
7AA080346 запросить цену →втулка:FLANGE TYPE:DIA6
24D6834212 запросить цену →крышка:UPPER RE AR
23D6834211 запросить цену →крышка:REAR
16B8301135 запросить цену →винт
104543006N под заказTAPPING винт: ROUND POINT:3X6
21D6834111 запросить цену →крышка:FRONT
22D6834112 запросить цену →крышка:FRONT RI GHT
10AW010151 запросить цену →PHOTO REFIECTIO N датчик:PS122T L1-A
19D5434393 запросить цену →CUSHION:направляющая P LATE:ENTRANCE: подача бумаги:INNE R BACK

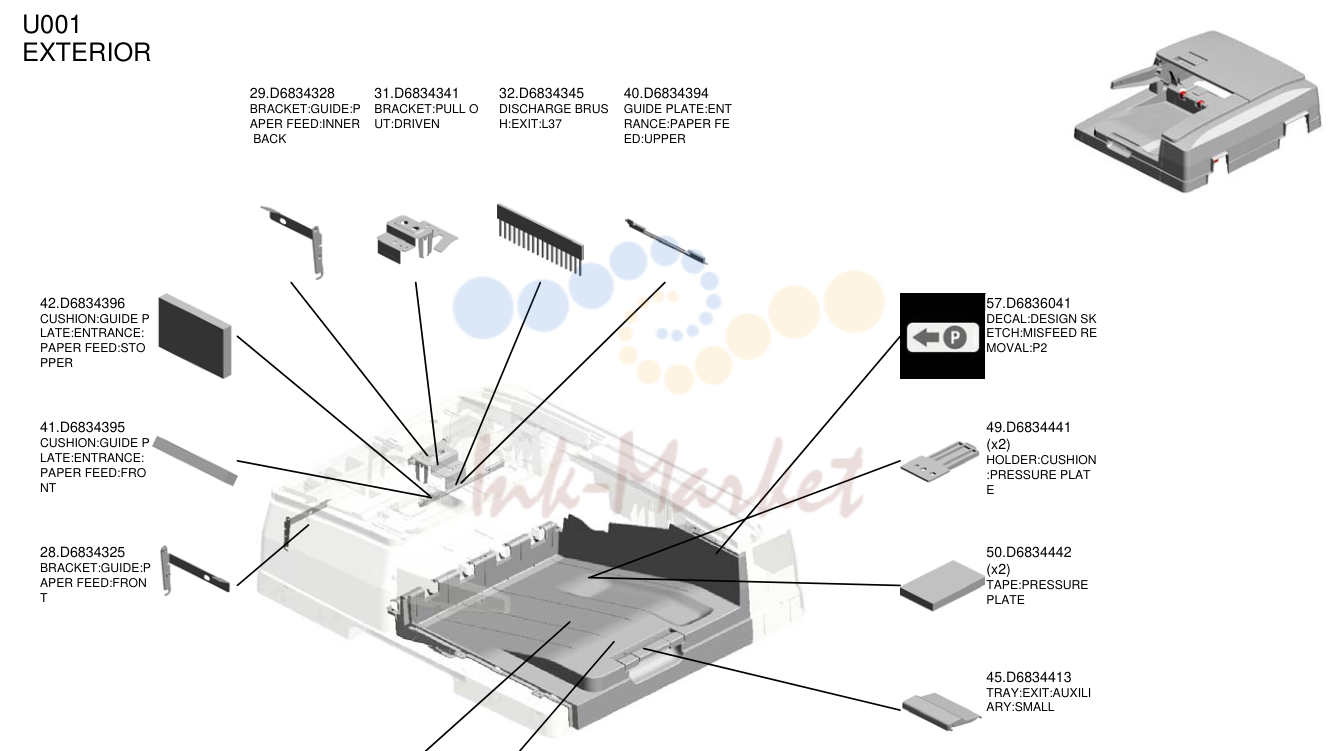

внешние детали

внешние детали

№АртикулНаименование
29D6834328 запросить цену →кронштейн:направляющая:P APER FEED:INNER BACK
31D6834341 запросить цену →кронштейн:PULL O UT:DRIVEN
32D6834345 запросить цену →DISCHARGE BRUS H:EXIT:L37
40D6834394 запросить цену →направляющая пластина:ENT RANCE:PAPER FE ED:UPPER
42D6834396 запросить цену →CUSHION:направляющая P LATE:ENTRANCE: подача бумаги:STO PPER
41D6834395 запросить цену →CUSHION:направляющая P LATE:ENTRANCE: подача бумаги:FRO NT
28D6834325 запросить цену →кронштейн:направляющая:P APER FEED:FRON T
57D6836041 запросить цену →DECAL:DESIGN SK ETCH:MISFEED RE MOVAL:P2
49D6834441 запросить цену →держатель:CUSHION :PRESSURE PLAT E
50D6834442 запросить цену →TAPE:PRESSURE пластина
45D6834413 запросить цену →TRAY:EXIT:AUXILI ARY:SMALL
43D6834411 запросить цену →TRAY:EXIT
44D6834412 запросить цену →TRAY:EXIT:AUXILI ARY:LARGE

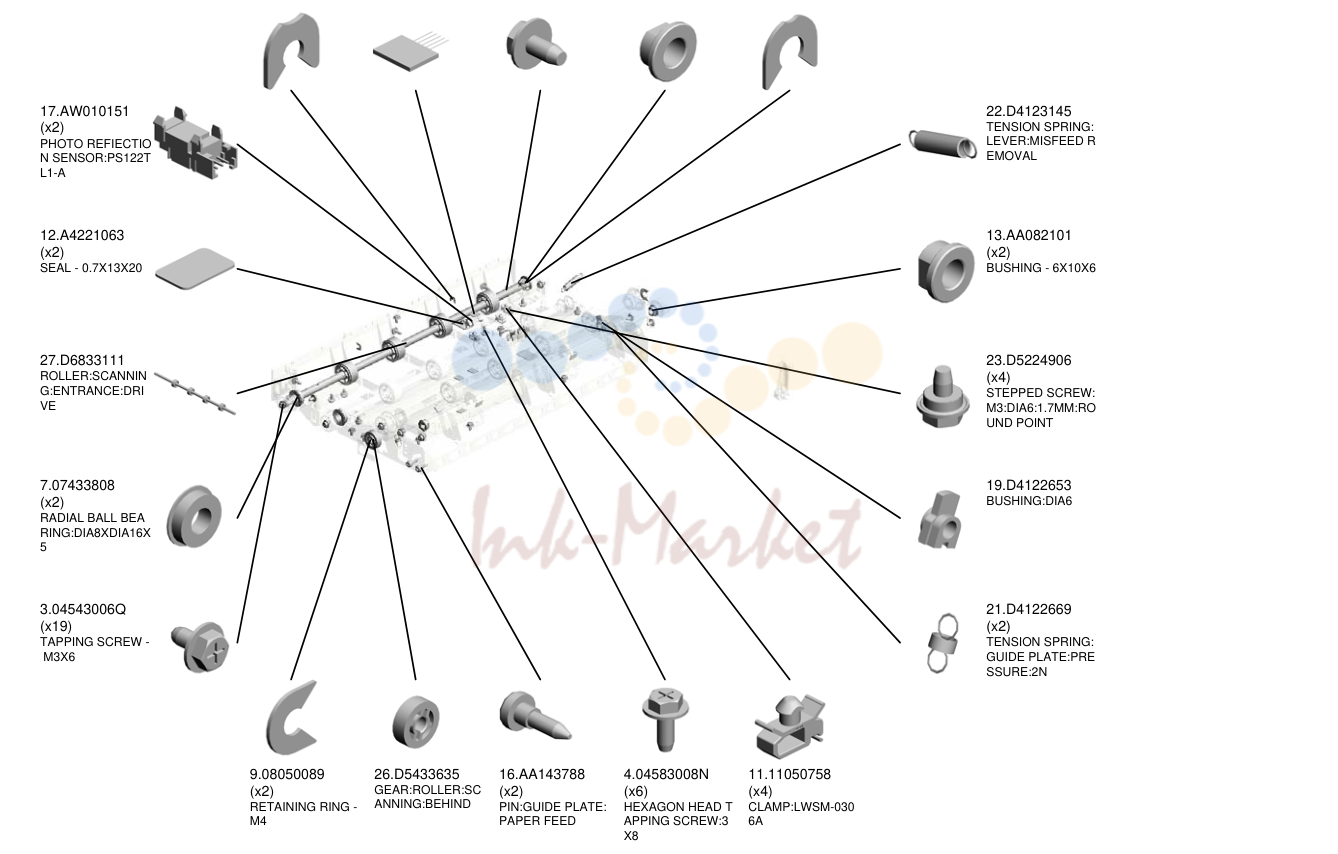

OPTICAL READING SECTION

OPTICAL READING SECTION

№АртикулНаименование
1008050092 запросить цену →RETAINING RING - 3M
18B8041180 запросить цену →DISCHARGE BRUS H:PUNCH узел
204543006N под заказTAPPING винт: ROUND POINT:3X6
15AA082144 запросить цену →втулка - 8X12X7
808050088 запросить цену →RETAINING RING - M6
17AW010151 запросить цену →PHOTO REFIECTIO N датчик:PS122T L1-A
12A4221063 запросить цену →SEAL - 0.7X13X20
27D6833111 запросить цену →ролик:SCANNIN G:ENTRANCE:DRI VE
707433808 запросить цену →RADIAL BALL BEA RING:DIA8XDIA16X 5
304543006Q запросить цену →TAPPING винт - M3X6
22D4123145 запросить цену →TENSION пружина: рычаг:MISFEED R EMOVAL
13AA082101 запросить цену →втулка - 6X10X6
23D5224906 запросить цену →STEPPED винт: M3:DIA6:1.7MM:RO UND POINT
19D4122653 запросить цену →втулка:DIA6
21D4122669 запросить цену →TENSION пружина: направляющая пластина:PRE SSURE:2N
908050089 запросить цену →RETAINING RING - M4
26D5433635 запросить цену →шестерня:ролик:SC ANNING:BEHIND
16AA143788 запросить цену →PIN:направляющая пластина: подача бумаги
404583008N запросить цену →HEXAGON HEAD T APPING винт:3 X8
1111050758 запросить цену →CLAMP:LWSM-030 6A

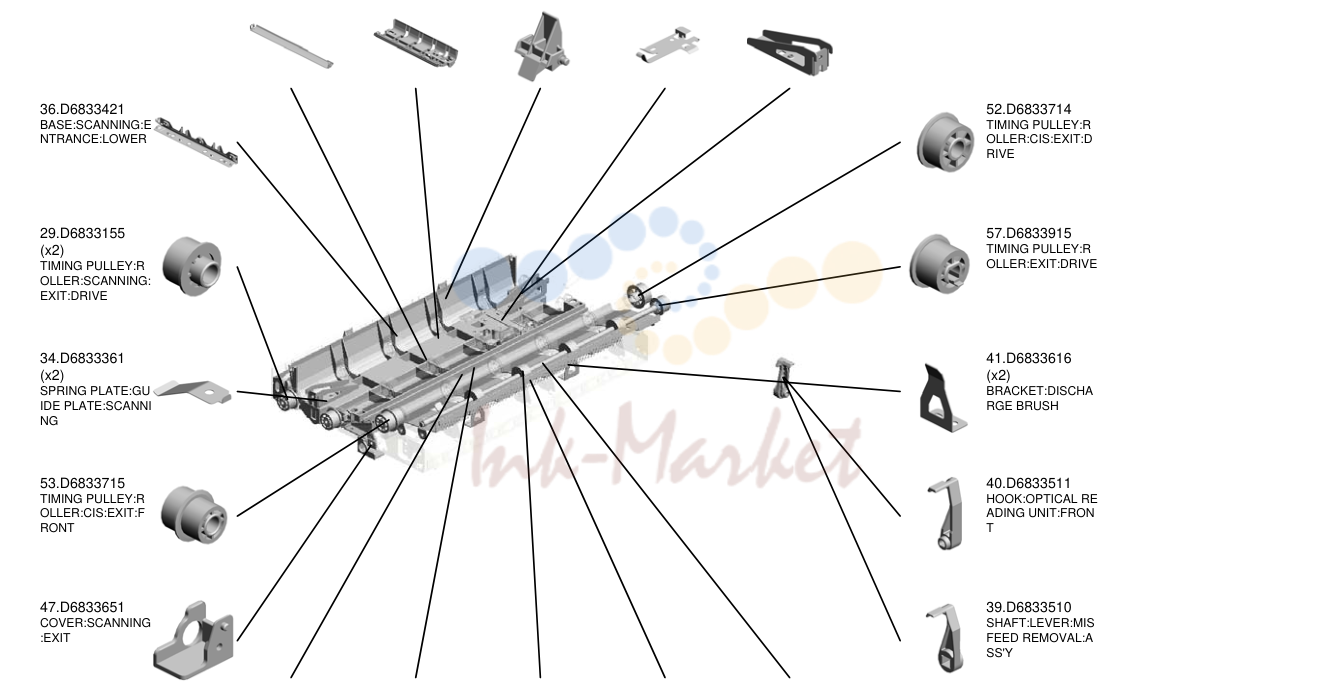

OPTICAL READING SECTION

OPTICAL READING SECTION

№АртикулНаименование
35D6833370 запросить цену →направляющая пластина:SCA NNING:NON-CONT ACT
30D6833221 запросить цену →направляющая:SCANNING: UPPER
37D6833422 запросить цену →рычаг:PRESSURE RELEASE
31D6833251 запросить цену →GROUND пластина:R OLLER
33D6833311 запросить цену →кронштейн:направляющая:S CANNING:UPPER
36D6833421 запросить цену →BASE:SCANNING:E NTRANCE:LOWER
29D6833155 запросить цену →TIMING PULLEY:R OLLER:SCANNING: EXIT:DRIVE
34D6833361 запросить цену →пружина пластина:GU IDE пластина:SCANNI NG
53D6833715 запросить цену →TIMING PULLEY:R OLLER:CIS:EXIT:F RONT
47D6833651 запросить цену →крышка:SCANNING :EXIT
52D6833714 запросить цену →TIMING PULLEY:R OLLER:CIS:EXIT:D RIVE
57D6833915 запросить цену →TIMING PULLEY:R OLLER:EXIT:DRIVE
41D6833616 запросить цену →кронштейн:DISCHA RGE BRUSH
40D6833511 запросить цену →HOOK:OPTICAL RE ADING узел:FRON T
39D6833510 запросить цену →вал:рычаг:MIS FEED REMOVAL:A SS'Y
42D6833621 запросить цену →направляющая:EXIT:LOWE R:SUB-ASS'Y
32D6833260 запросить цену →SHEET:SCANNING: EXIT:UPPER:ASS'Y
54D6833811 запросить цену →направляющая пластина:EXIT :UPPER
55D6833812 запросить цену →DISCHARGE BRUS H:EXIT
56D6833911 запросить цену →ролик:EXIT:DRIV E

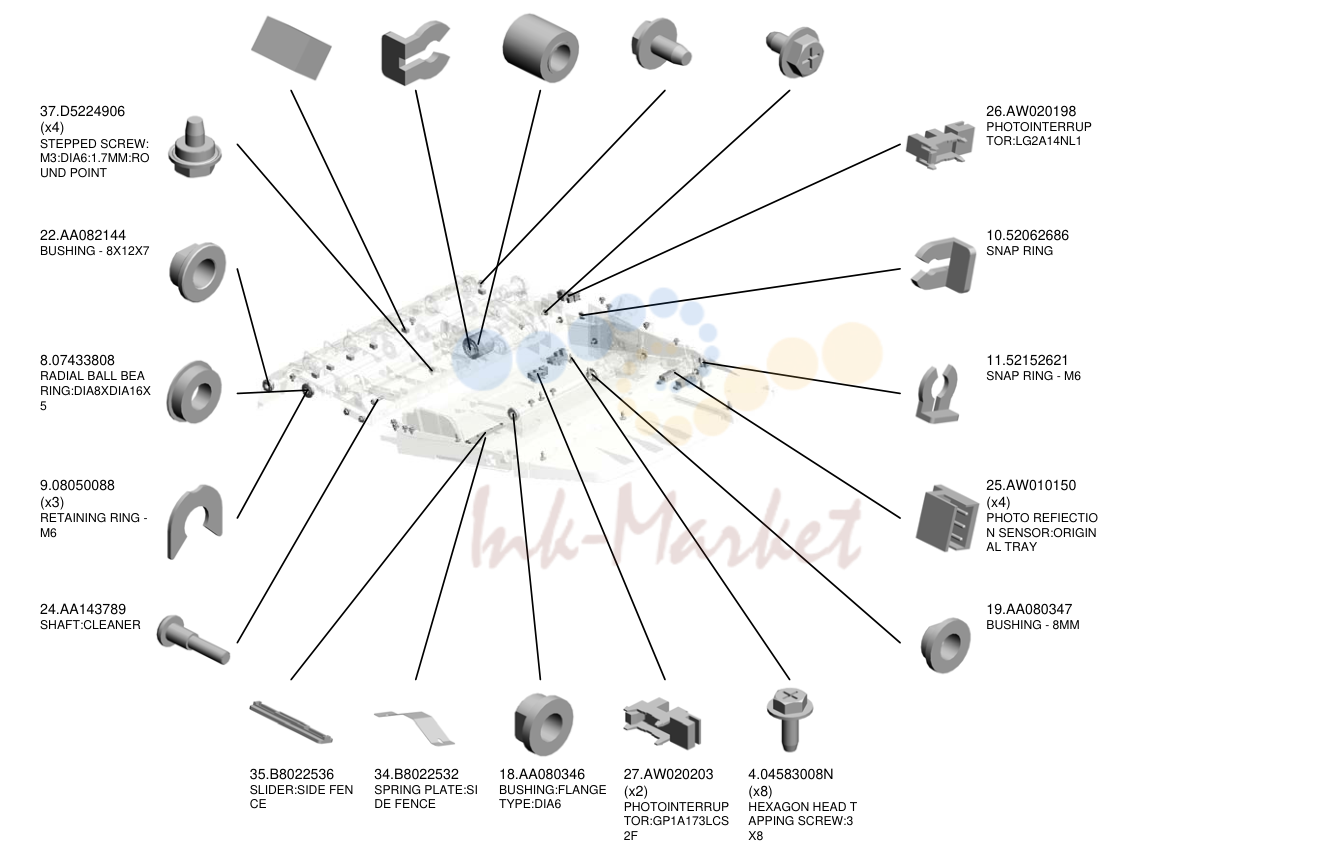

подача бумаги

подача бумаги

№АртикулНаименование
40D5434393 запросить цену →CUSHION:направляющая P LATE:ENTRANCE: подача бумаги:INNE R BACK
1254472681 запросить цену →SNAP RING
39D5412241 ✓ в наличииREVERSE ролик :подача бумаги
204543006N под заказTAPPING винт: ROUND POINT:3X6
304543006Q запросить цену →TAPPING винт - M3X6
37D5224906 запросить цену →STEPPED винт: M3:DIA6:1.7MM:RO UND POINT
22AA082144 запросить цену →втулка - 8X12X7
807433808 запросить цену →RADIAL BALL BEA RING:DIA8XDIA16X 5
908050088 запросить цену →RETAINING RING - M6
24AA143789 запросить цену →вал:CLEANER
26AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
1052062686 запросить цену →SNAP RING
1152152621 запросить цену →SNAP RING - M6
25AW010150 запросить цену →PHOTO REFIECTIO N датчик:ORIGIN AL TRAY
19AA080347 запросить цену →втулка - 8MM
35B8022536 запросить цену →SLIDER:SIDE FEN CE
34B8022532 запросить цену →пружина пластина:SI DE FENCE
18AA080346 запросить цену →втулка:FLANGE TYPE:DIA6
27AW020203 запросить цену →PHOTOINTERRUP TOR:GP1A173LCS 2F
404583008N запросить цену →HEXAGON HEAD T APPING винт:3 X8

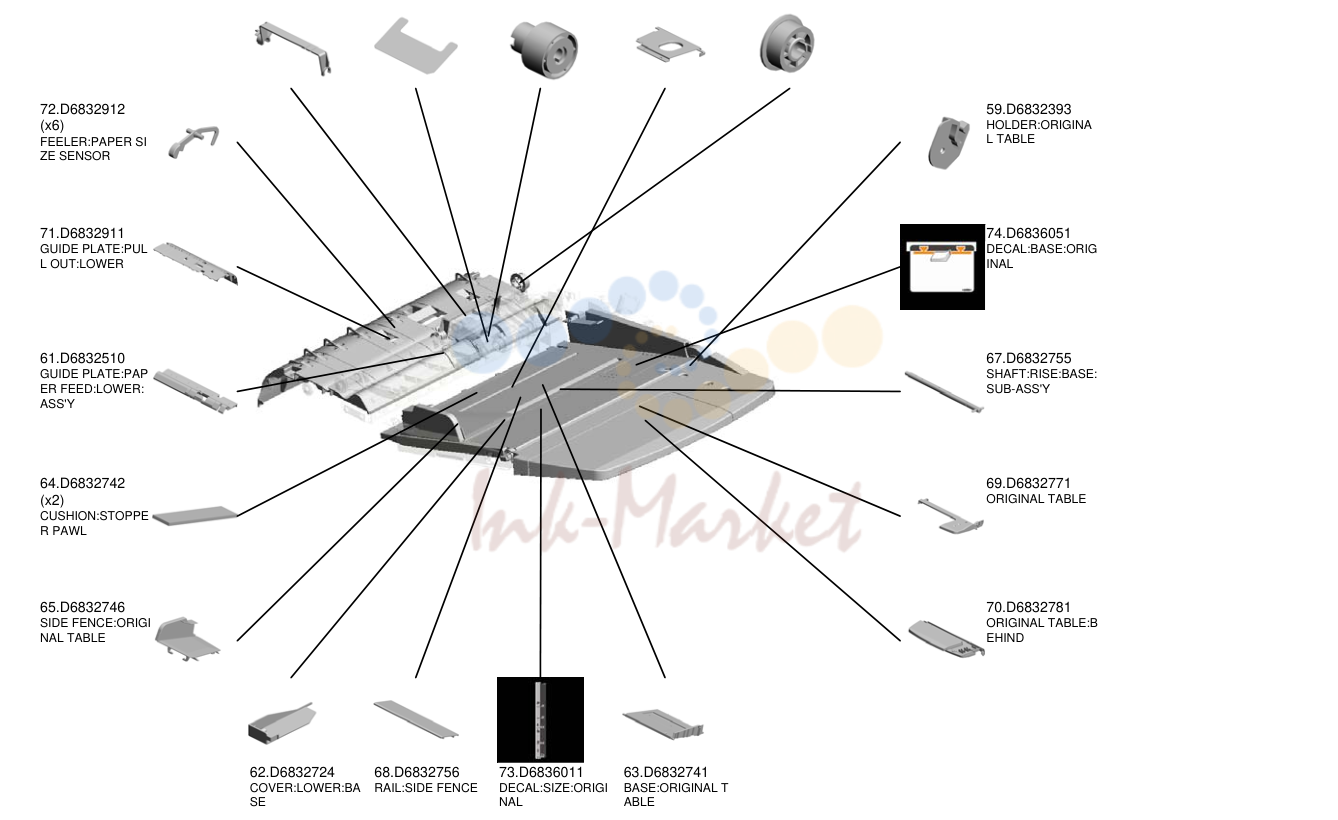

подача бумаги

подача бумаги

№АртикулНаименование
47D6832222 запросить цену →стопор:вал: SEPARATION:DRIV E
60D6832417 запросить цену →SHEET:ENTRANCE :SEPARATION PAD
58D6832311 запросить цену →TORQUE LIMITER MECHANICAL CLU TCH:SEPARATOR
66D6832752 запросить цену →рычаг:RISE:BASE
42D6832112 запросить цену →TIMING PULLEY:R OLLER:PULL OUT: DRIVE
72D6832912 запросить цену →FEELER:PAPER SI ZE датчик
71D6832911 запросить цену →направляющая пластина:PUL L OUT:LOWER
61D6832510 запросить цену →направляющая пластина:PAP ER FEED:LOWER: ASS'Y
64D6832742 запросить цену →CUSHION:STOPPE R PAWL
65D6832746 запросить цену →SIDE FENCE:ORIGI NAL TABLE
59D6832393 запросить цену →держатель:ORIGINA L TABLE
74D6836051 запросить цену →DECAL:BASE:ORIG INAL
67D6832755 запросить цену →вал:RISE:BASE: SUB-ASS'Y
69D6832771 запросить цену →ORIGINAL TABLE
70D6832781 запросить цену →ORIGINAL TABLE:B EHIND
62D6832724 запросить цену →крышка:LOWER:BA SE
68D6832756 запросить цену →RAIL:SIDE FENCE
73D6836011 запросить цену →DECAL:SIZE:ORIGI NAL
63D6832741 запросить цену →BASE:ORIGINAL T ABLE

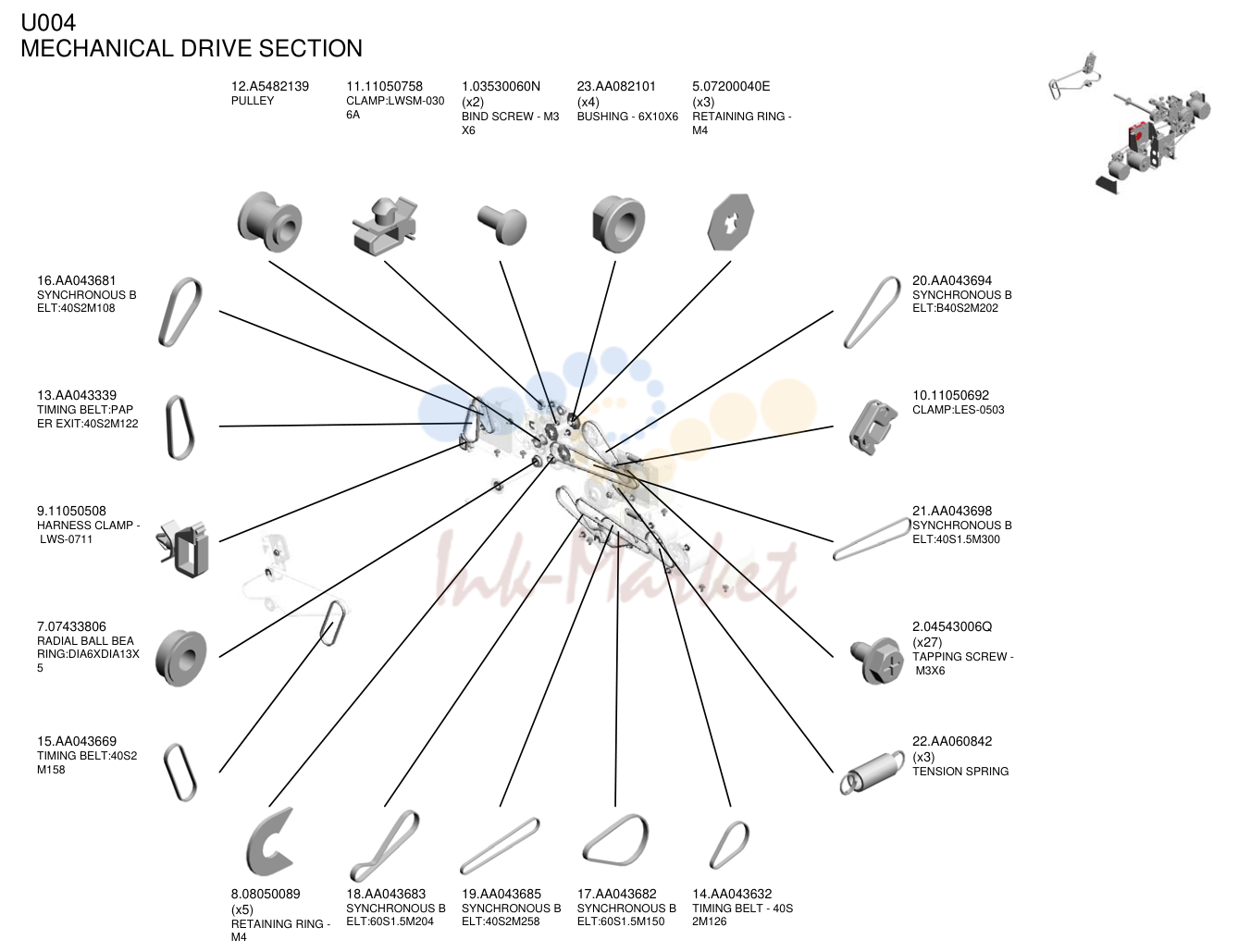

MECHANICAL DRIVE SECTION

MECHANICAL DRIVE SECTION

№АртикулНаименование
12A5482139 запросить цену →PULLEY
1111050758 запросить цену →CLAMP:LWSM-030 6A
103530060N запросить цену →BIND винт - M3 X6
23AA082101 запросить цену →втулка - 6X10X6
507200040E запросить цену →RETAINING RING - M4
16AA043681 запросить цену →SYNCHRONOUS B ELT:40S2M108
13AA043339 запросить цену →TIMING ремень:PAP ER EXIT:40S2M122
911050508 запросить цену →жгут CLAMP - LWS-0711
707433806 запросить цену →RADIAL BALL BEA RING:DIA6XDIA13X 5
15AA043669 запросить цену →TIMING ремень:40S2 M158
20AA043694 запросить цену →SYNCHRONOUS B ELT:B40S2M202
1011050692 запросить цену →CLAMP:LES-0503
21AA043698 запросить цену →SYNCHRONOUS B ELT:40S1.5M300
204543006Q запросить цену →TAPPING винт - M3X6
22AA060842 запросить цену →TENSION пружина
808050089 запросить цену →RETAINING RING - M4
18AA043683 запросить цену →SYNCHRONOUS B ELT:60S1.5M204
19AA043685 запросить цену →SYNCHRONOUS B ELT:40S2M258
17AA043682 запросить цену →SYNCHRONOUS B ELT:60S1.5M150
14AA043632 запросить цену →TIMING ремень - 40S 2M126

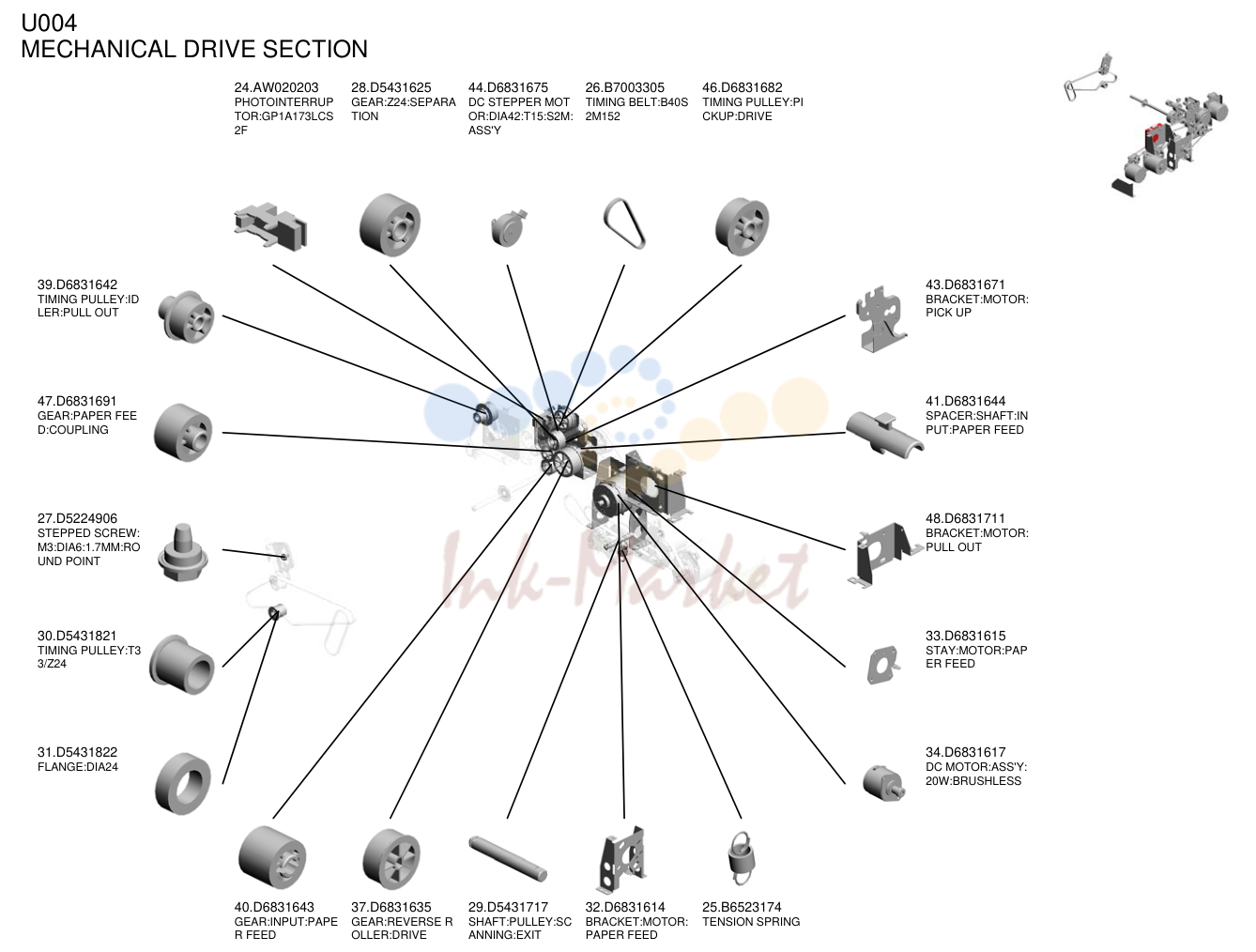

MECHANICAL DRIVE SECTION

MECHANICAL DRIVE SECTION

№АртикулНаименование
24AW020203 запросить цену →PHOTOINTERRUP TOR:GP1A173LCS 2F
28D5431625 запросить цену →шестерня:Z24:SEPARA TION
44D6831675 запросить цену →DC STEPPER MOT OR:DIA42:T15:S2M: ASS'Y
26B7003305 запросить цену →TIMING ремень:B40S 2M152
46D6831682 запросить цену →TIMING PULLEY:PI CKUP:DRIVE
39D6831642 запросить цену →TIMING PULLEY:ID LER:PULL OUT
47D6831691 запросить цену →шестерня:PAPER FEE D:COUPLING
27D5224906 запросить цену →STEPPED винт: M3:DIA6:1.7MM:RO UND POINT
30D5431821 запросить цену →TIMING PULLEY:T3 3/Z24
31D5431822 запросить цену →FLANGE:DIA24
43D6831671 запросить цену →кронштейн:мотор: PICK UP
41D6831644 запросить цену →SPACER:вал:IN PUT:подача бумаги
48D6831711 запросить цену →кронштейн:мотор: PULL OUT
33D6831615 запросить цену →STAY:мотор:PAP ER FEED
34D6831617 запросить цену →DC мотор:ASS'Y: 20W:BRUSHLESS
40D6831643 запросить цену →шестерня:INPUT:PAPE R FEED
37D6831635 запросить цену →шестерня:REVERSE R OLLER:DRIVE
29D5431717 запросить цену →вал:PULLEY:SC ANNING:EXIT
32D6831614 запросить цену →кронштейн:мотор: подача бумаги
25B6523174 запросить цену →TENSION пружина

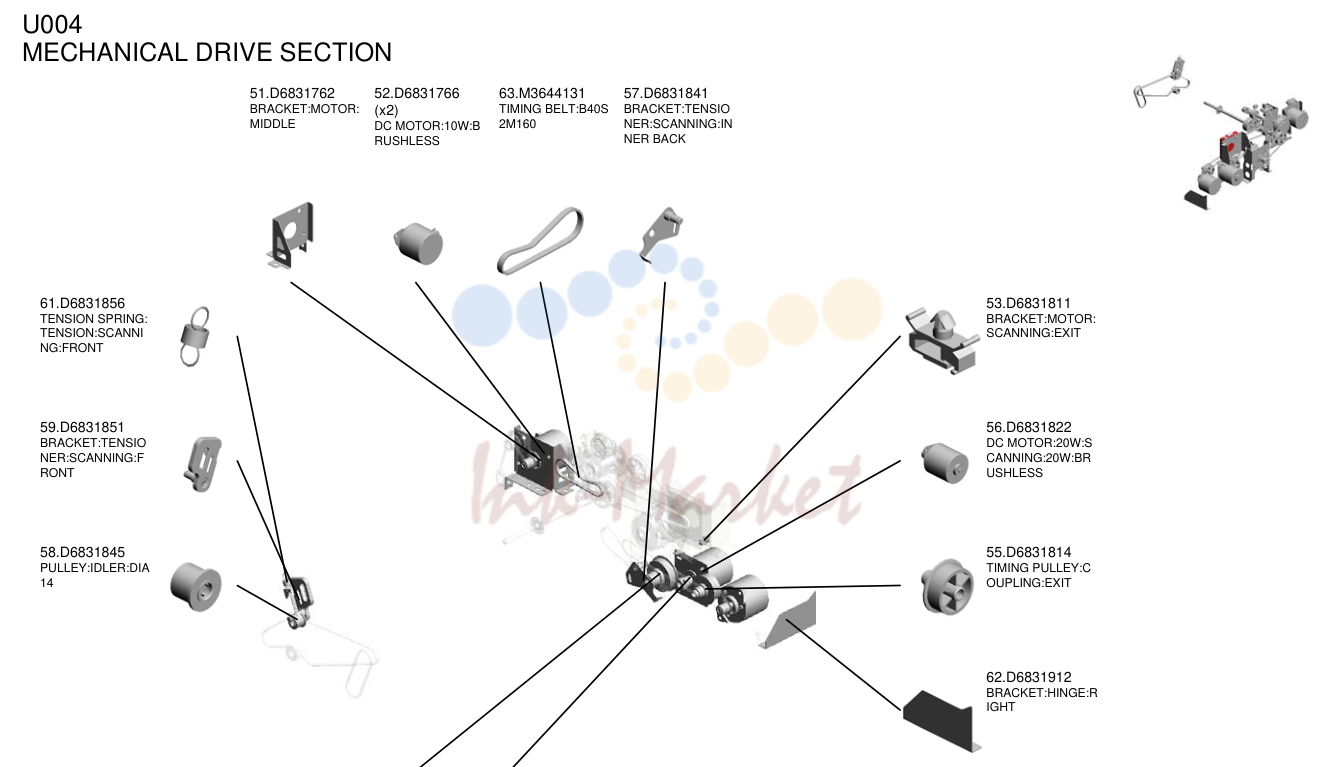

MECHANICAL DRIVE SECTION

MECHANICAL DRIVE SECTION

№АртикулНаименование
51D6831762 запросить цену →кронштейн:мотор: MIDDLE
52D6831766 запросить цену →DC мотор:10W:B RUSHLESS
63M3644131 запросить цену →TIMING ремень:B40S 2M160
57D6831841 запросить цену →кронштейн:TENSIO NER:SCANNING:IN NER BACK
61D6831856 запросить цену →TENSION пружина: TENSION:SCANNI NG:FRONT
59D6831851 запросить цену →кронштейн:TENSIO NER:SCANNING:F RONT
58D6831845 запросить цену →PULLEY:IDLER:DIA 14
53D6831811 запросить цену →кронштейн:мотор: SCANNING:EXIT
56D6831822 запросить цену →DC мотор:20W:S CANNING:20W:BR USHLESS
55D6831814 запросить цену →TIMING PULLEY:C OUPLING:EXIT
62D6831912 запросить цену →кронштейн:HINGE:R IGHT
54D6831813 запросить цену →TIMING PULLEY:C OUPLING:SCANNI NG:INNER BACK
50D6831718 запросить цену →STAY:мотор:PUL L OUT

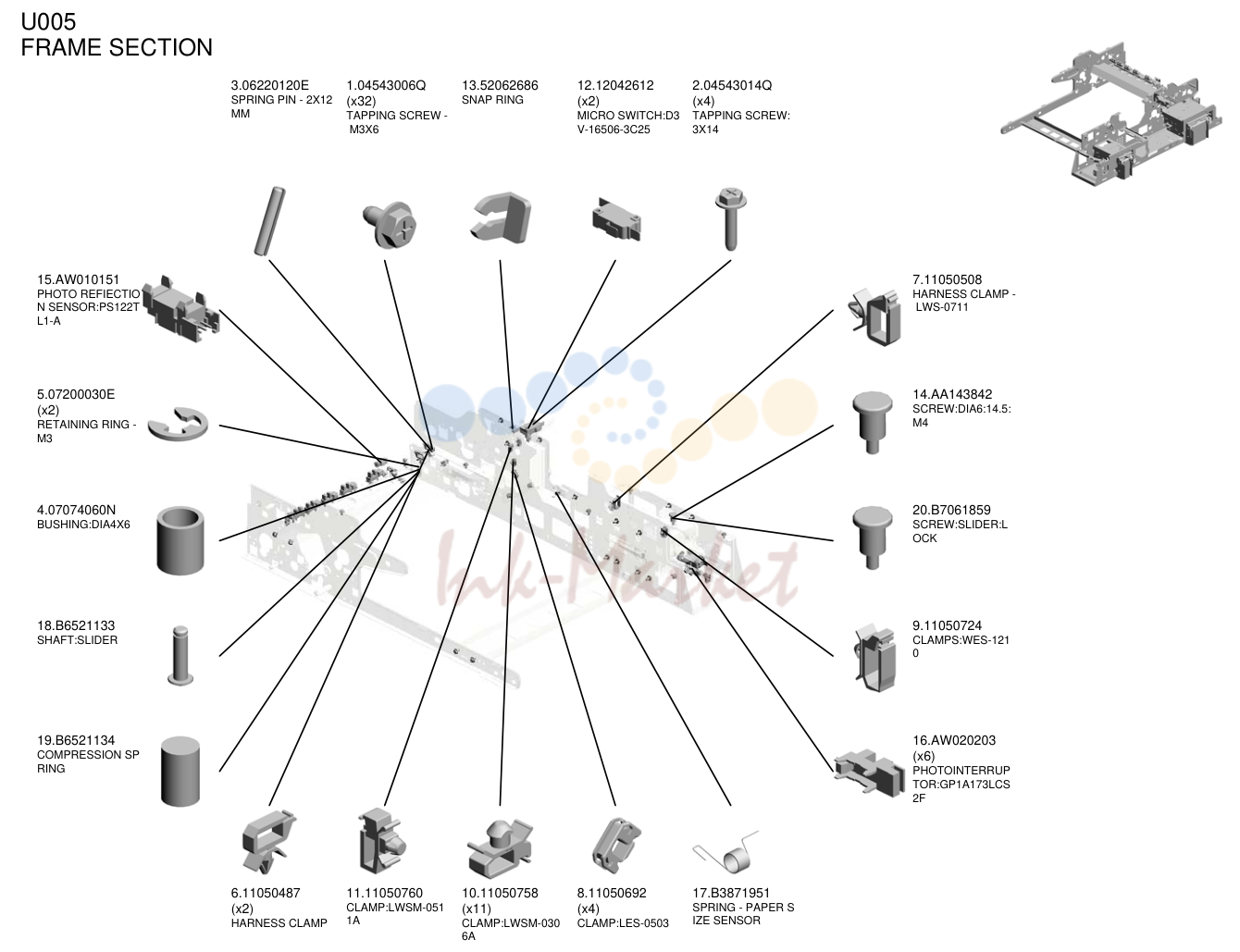

FRAME SECTION

FRAME SECTION

№АртикулНаименование
306220120E запросить цену →пружина PIN - 2X12 MM
104543006Q запросить цену →TAPPING винт - M3X6
1352062686 запросить цену →SNAP RING
1212042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
204543014Q запросить цену →TAPPING винт: 3X14
15AW010151 запросить цену →PHOTO REFIECTIO N датчик:PS122T L1-A
507200030E запросить цену →RETAINING RING - M3
407074060N запросить цену →втулка:DIA4X6
18B6521133 запросить цену →вал:SLIDER
19B6521134 запросить цену →COMPRESSION SP RING
711050508 запросить цену →жгут CLAMP - LWS-0711
14AA143842 запросить цену →винт:DIA6:14.5: M4
20B7061859 запросить цену →винт:SLIDER:L OCK
911050724 запросить цену →CLAMPS:WES-121 0
16AW020203 запросить цену →PHOTOINTERRUP TOR:GP1A173LCS 2F
611050487 запросить цену →жгут CLAMP
1111050760 запросить цену →CLAMP:LWSM-051 1A
1011050758 запросить цену →CLAMP:LWSM-030 6A
811050692 запросить цену →CLAMP:LES-0503
17B3871951 запросить цену →пружина - PAPER S IZE датчик

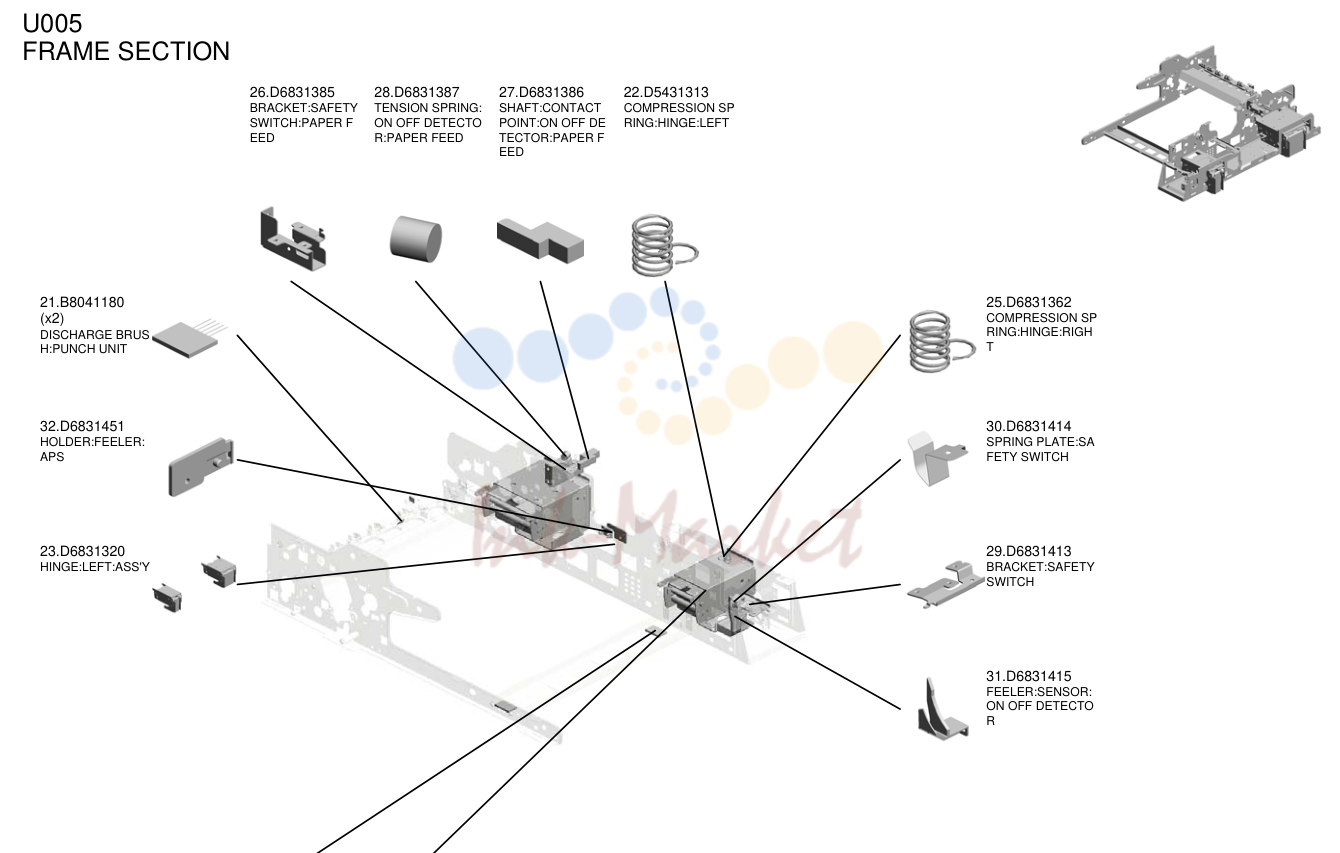

FRAME SECTION

FRAME SECTION

№АртикулНаименование
26D6831385 запросить цену →кронштейн:SAFETY SWITCH:PAPER F EED
28D6831387 запросить цену →TENSION пружина: ON OFF DETECTO R:подача бумаги
27D6831386 запросить цену →вал:CONTACT POINT:ON OFF DE TECTOR:PAPER F EED
22D5431313 запросить цену →COMPRESSION SP RING:HINGE:LEFT
21B8041180 запросить цену →DISCHARGE BRUS H:PUNCH узел
32D6831451 запросить цену →держатель:FEELER: APS
23D6831320 запросить цену →HINGE:LEFT:ASS'Y
25D6831362 запросить цену →COMPRESSION SP RING:HINGE:RIGH T
30D6831414 запросить цену →пружина пластина:SA FETY SWITCH
29D6831413 запросить цену →кронштейн:SAFETY SWITCH
31D6831415 запросить цену →FEELER:датчик: ON OFF DETECTO R
35D6834442 запросить цену →TAPE:PRESSURE пластина
24D6831350 запросить цену →HINGE:RIGHT:ASS' Y

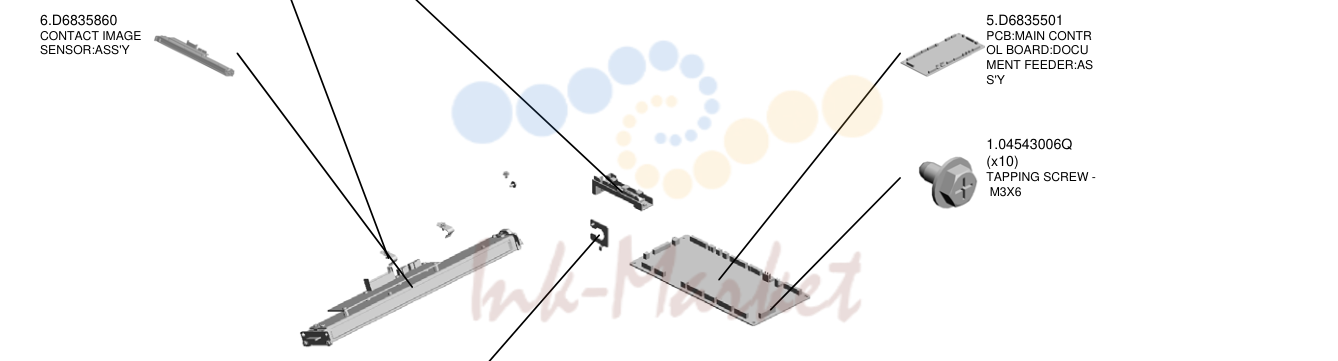

электрика COMPONENTS SECTION

электрика COMPONENTS SECTION

№АртикулНаименование
2D5435125 запросить цену →пружина пластина:CA BLE:CONTACT IMA GE датчик
3D6835111 запросить цену →направляющая:жгут: MAIN
6D6835860 запросить цену →CONTACT IMAGE датчик:ASS'Y
5D6835501 запросить цену →плата:MAIN CONTR OL BOARD:DOCU MENT FEEDER:AS S'Y
104543006Q запросить цену →TAPPING винт - M3X6
4D6835121 запросить цену →направляющая:жгут: SUB
Источник: Инк-Маркет.ру.
