Ricoh mp W6700SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- сканер
- сканер
- сканер
- сканер
- DISCHARGE/CHARGE
- DISCHARGE/CHARGE
- лазер узел

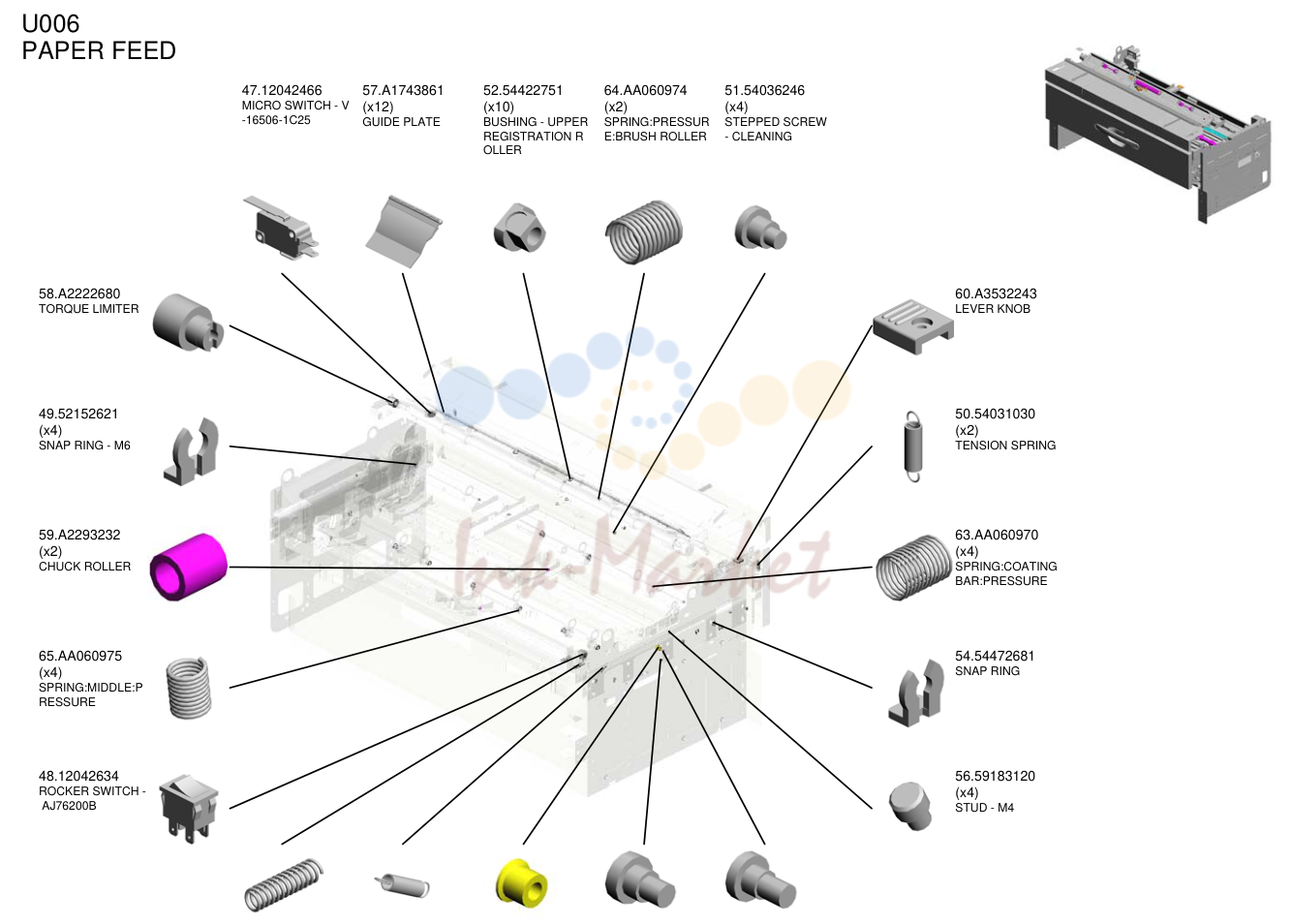

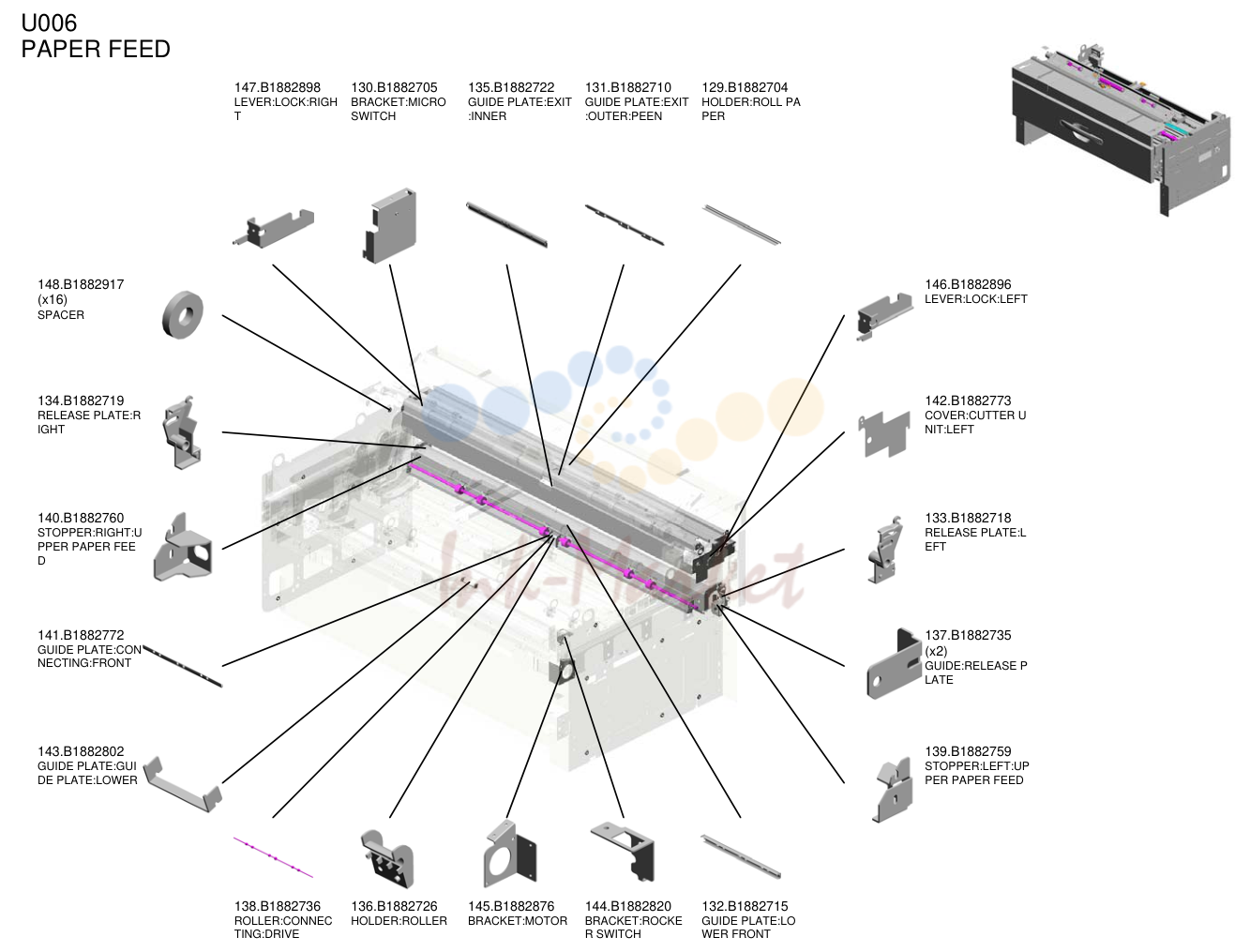

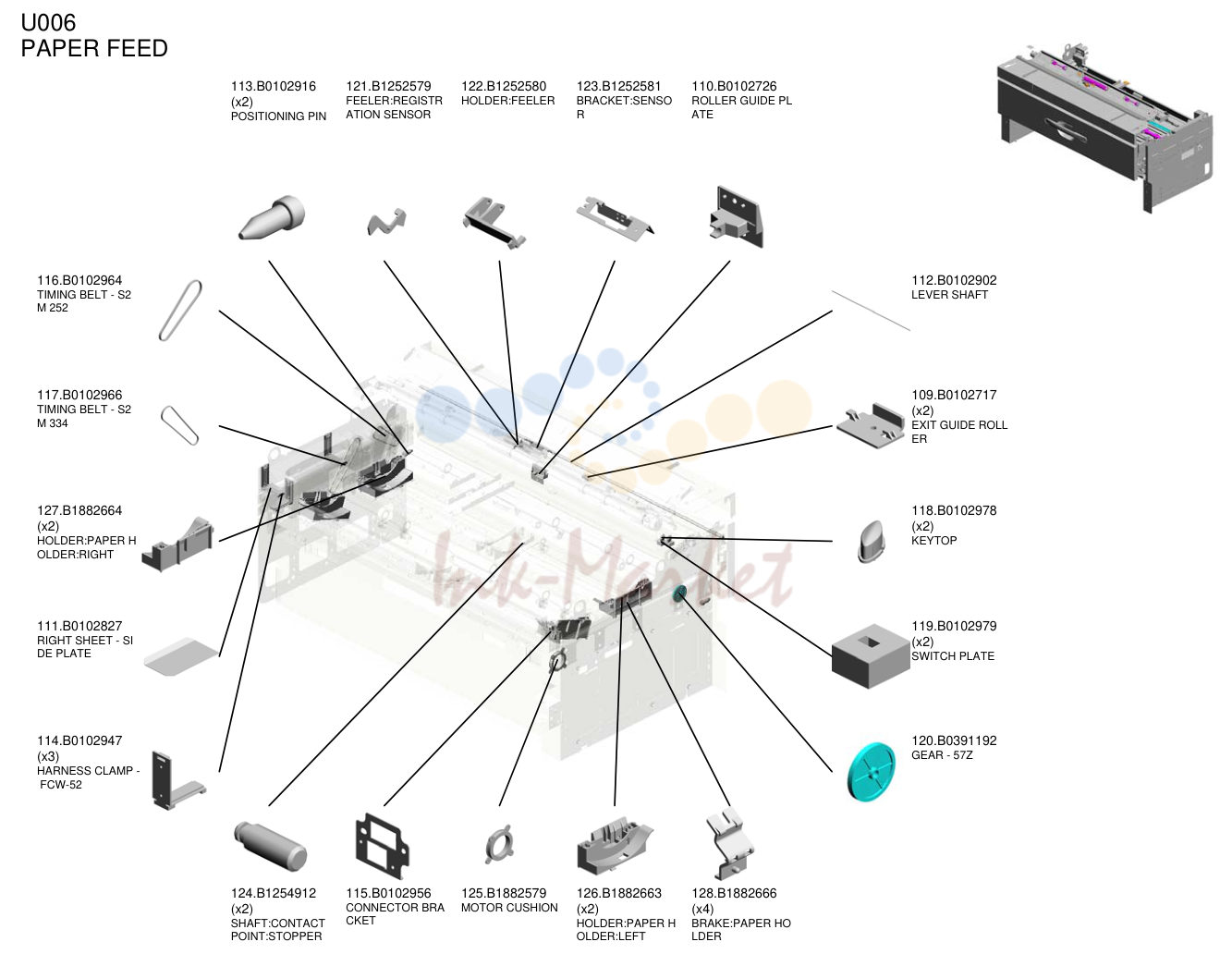

- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- проявка
- перенос/SEPARATION
- перенос/SEPARATION
- перенос/SEPARATION
- CLEANING/USED TONER
- CLEANING/USED TONER
- CLEANING/USED TONER
- печь (закрепление)
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- электрика
- электрика
- электрика
- электрика
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама

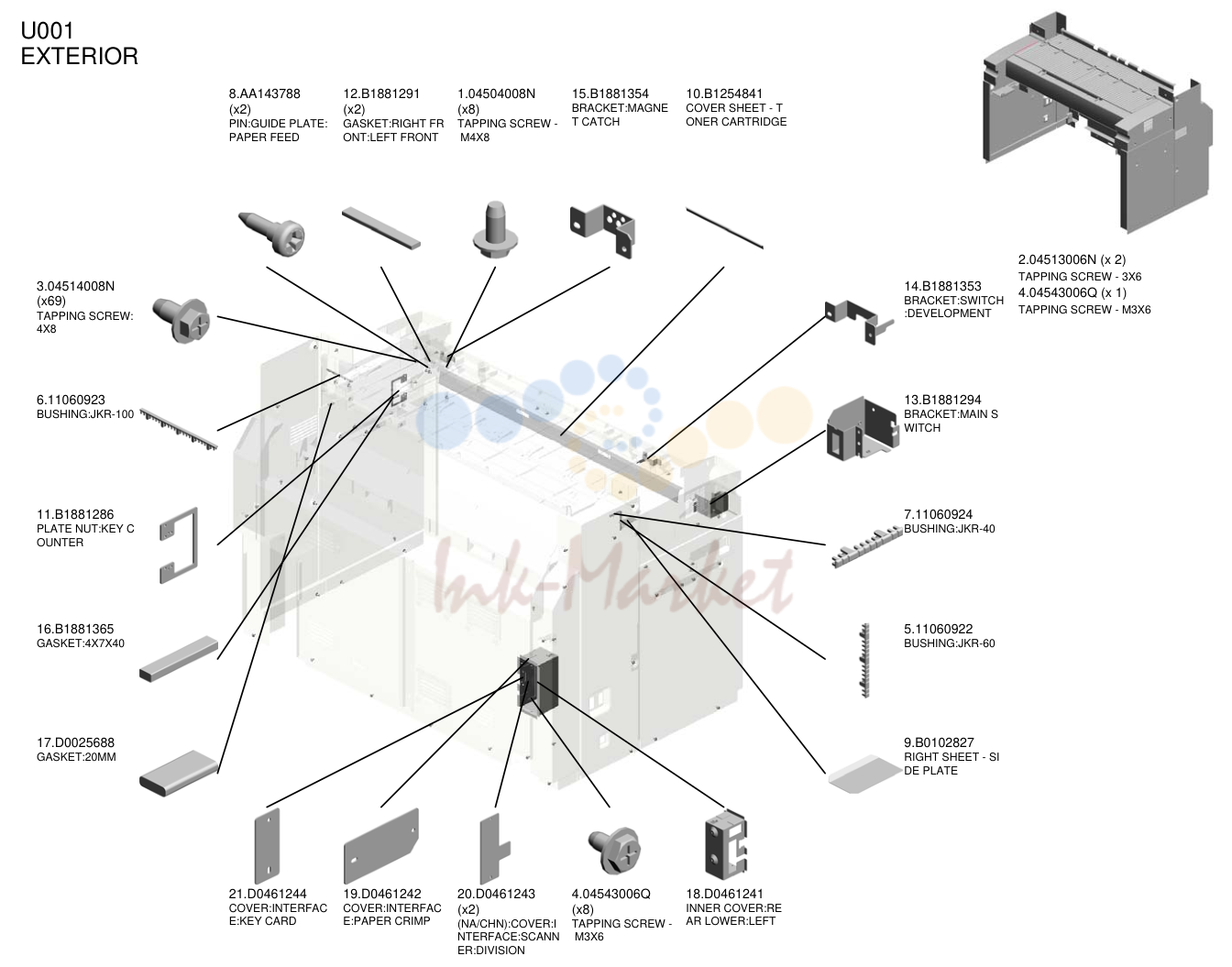

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 8 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 12 | B1881291 запросить цену → | GASKET:RIGHT FR ONT:LEFT FRONT |
| 1 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 15 | B1881354 запросить цену → | кронштейн:MAGNE T CATCH |
| 10 | B1254841 запросить цену → | крышка SHEET - T ONER CARTRIDGE |
| 3 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 6 | 11060923 запросить цену → | втулка:JKR-100 |
| 11 | B1881286 запросить цену → | пластина NUT:KEY C OUNTER |
| 16 | B1881365 запросить цену → | GASKET:4X7X40 |
| 17 | D0025688 запросить цену → | GASKET:20MM |
| 14 | B1881353 запросить цену → | кронштейн:SWITCH :проявка |
| 13 | B1881294 запросить цену → | кронштейн:MAIN S WITCH |
| 7 | 11060924 запросить цену → | втулка:JKR-40 |
| 5 | 11060922 запросить цену → | втулка:JKR-60 |
| 9 | B0102827 запросить цену → | RIGHT SHEET - SI DE пластина |
| 21 | D0461244 запросить цену → | крышка:INTERFAC E:KEY CARD |
| 19 | D0461242 запросить цену → | крышка:INTERFAC E:PAPER CRIMP |
| 20 | D0461243 запросить цену → | (NA/CHN):крышка:I NTERFACE:SCANN ER:DIVISION |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 18 | D0461241 запросить цену → | INNER крышка:RE AR LOWER:LEFT 2.04513006N (x 2) TAPPING винт - 3X6 4.04543006Q (x 1) TAPPING винт - M3X6 |

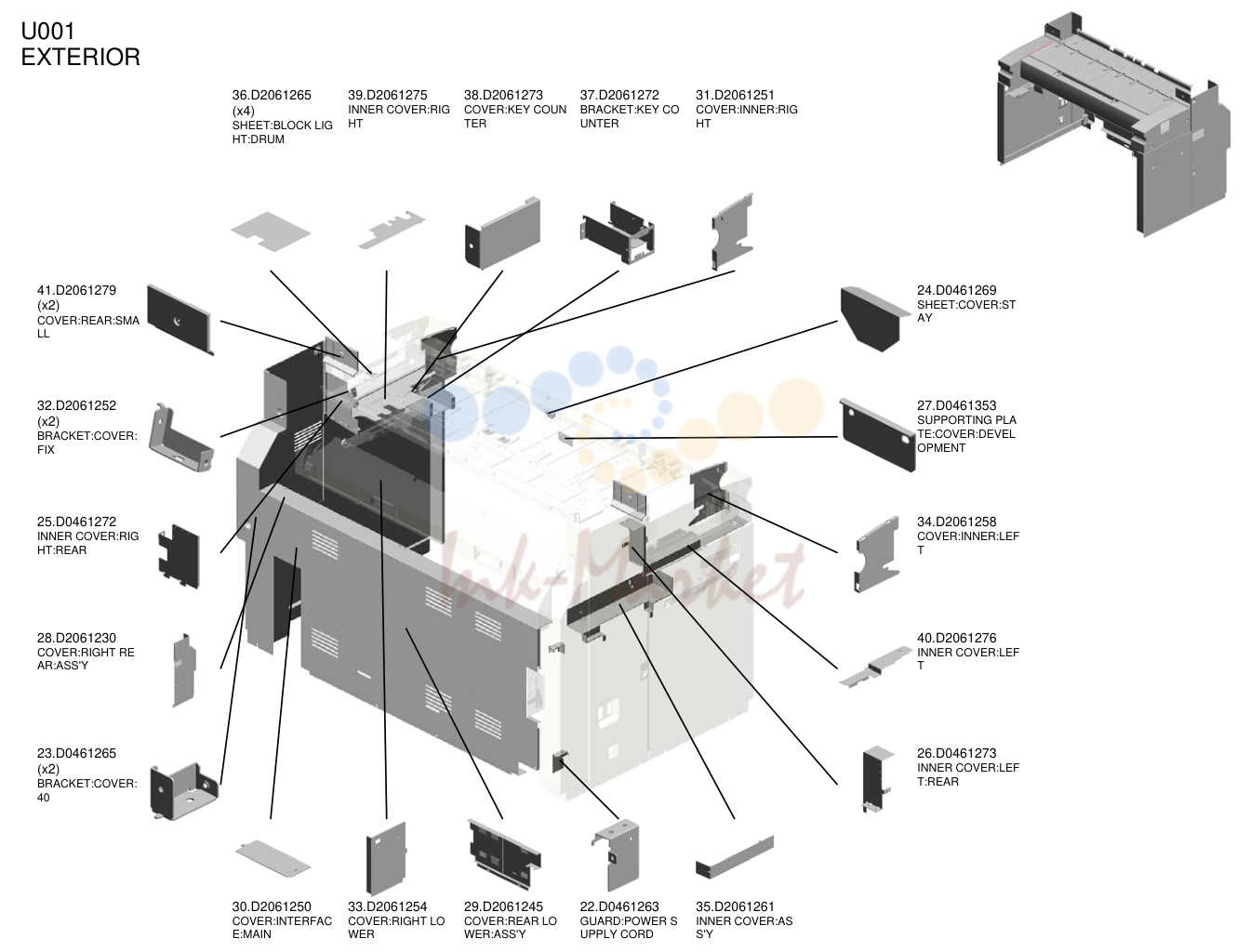

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 36 | D2061265 запросить цену → | SHEET:BLOCK LIG HT:барабан |
| 39 | D2061275 запросить цену → | INNER крышка:RIG HT |
| 38 | D2061273 запросить цену → | крышка:KEY COUN TER |
| 37 | D2061272 запросить цену → | кронштейн:KEY CO UNTER |
| 31 | D2061251 запросить цену → | крышка:INNER:RIG HT |
| 41 | D2061279 запросить цену → | крышка:REAR:SMA LL |
| 32 | D2061252 запросить цену → | кронштейн:крышка: FIX |
| 25 | D0461272 запросить цену → | INNER крышка:RIG HT:REAR |
| 28 | D2061230 запросить цену → | крышка:RIGHT RE AR:ASS'Y |
| 23 | D0461265 запросить цену → | кронштейн:крышка: 40 |
| 24 | D0461269 запросить цену → | SHEET:крышка:ST AY |
| 27 | D0461353 запросить цену → | SUPPORTING PLA TE:крышка:DEVEL OPMENT |
| 34 | D2061258 запросить цену → | крышка:INNER:LEF T |
| 40 | D2061276 запросить цену → | INNER крышка:LEF T |
| 26 | D0461273 запросить цену → | INNER крышка:LEF T:REAR |
| 30 | D2061250 запросить цену → | крышка:INTERFAC E:MAIN |
| 33 | D2061254 запросить цену → | крышка:RIGHT LO WER |
| 29 | D2061245 запросить цену → | крышка:REAR LO WER:ASS'Y |
| 22 | D0461263 запросить цену → | GUARD:POWER S UPPLY CORD |
| 35 | D2061261 запросить цену → | INNER крышка:AS S'Y |

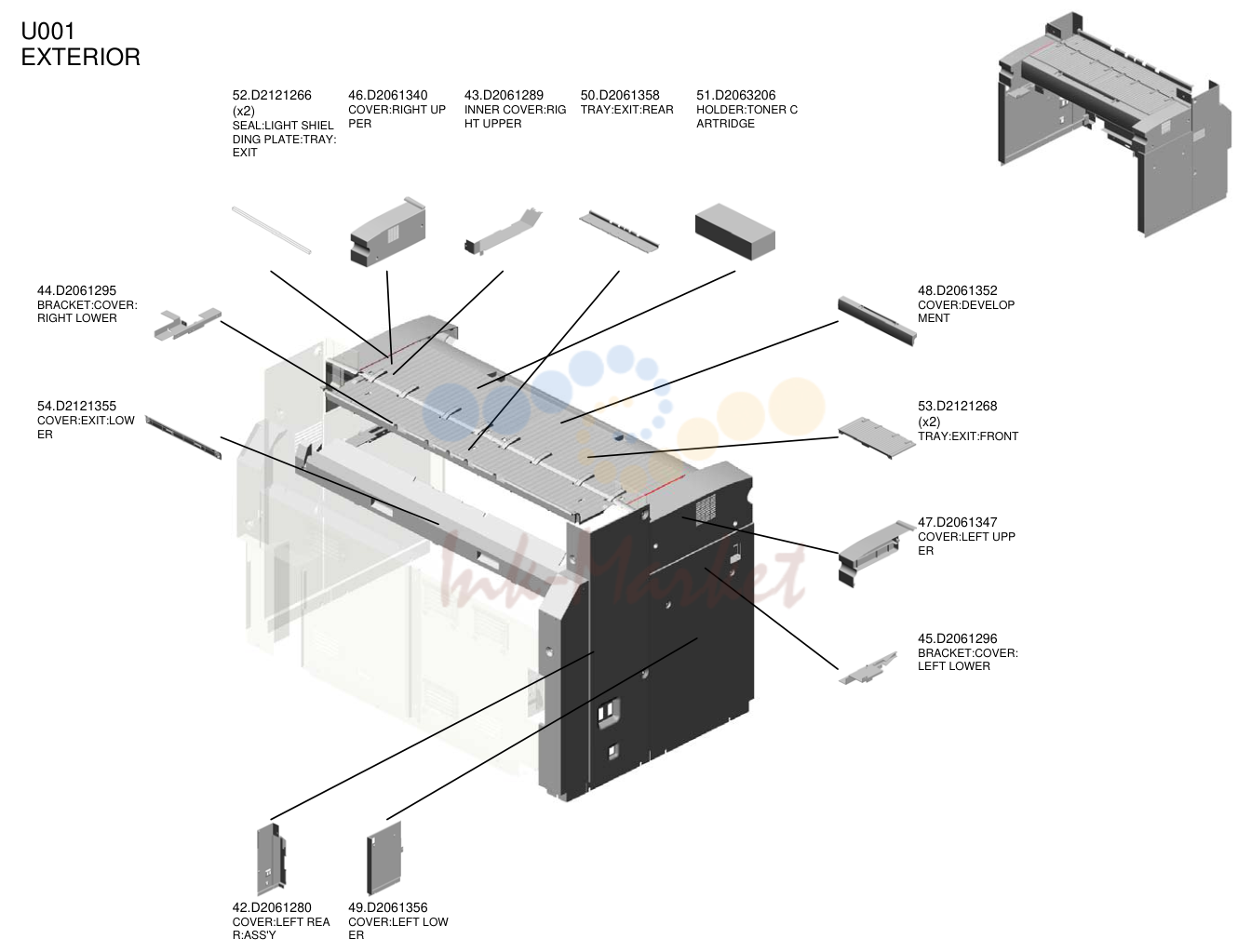

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 52 | D2121266 запросить цену → | SEAL:LIGHT SHIEL DING пластина:TRAY: EXIT |
| 46 | D2061340 запросить цену → | крышка:RIGHT UP PER |
| 43 | D2061289 запросить цену → | INNER крышка:RIG HT UPPER |
| 50 | D2061358 запросить цену → | TRAY:EXIT:REAR |
| 51 | D2063206 запросить цену → | держатель:TONER C ARTRIDGE |
| 44 | D2061295 запросить цену → | кронштейн:крышка: RIGHT LOWER |
| 54 | D2121355 запросить цену → | крышка:EXIT:LOW ER |
| 48 | D2061352 запросить цену → | крышка:DEVELOP MENT |
| 53 | D2121268 запросить цену → | TRAY:EXIT:FRONT |
| 47 | D2061347 запросить цену → | крышка:LEFT UPP ER |
| 45 | D2061296 запросить цену → | кронштейн:крышка: LEFT LOWER |
| 42 | D2061280 запросить цену → | крышка:LEFT REA R:ASS'Y |
| 49 | D2061356 запросить цену → | крышка:LEFT LOW ER |
OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 40 | D2121527 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 41 | D2121528 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |

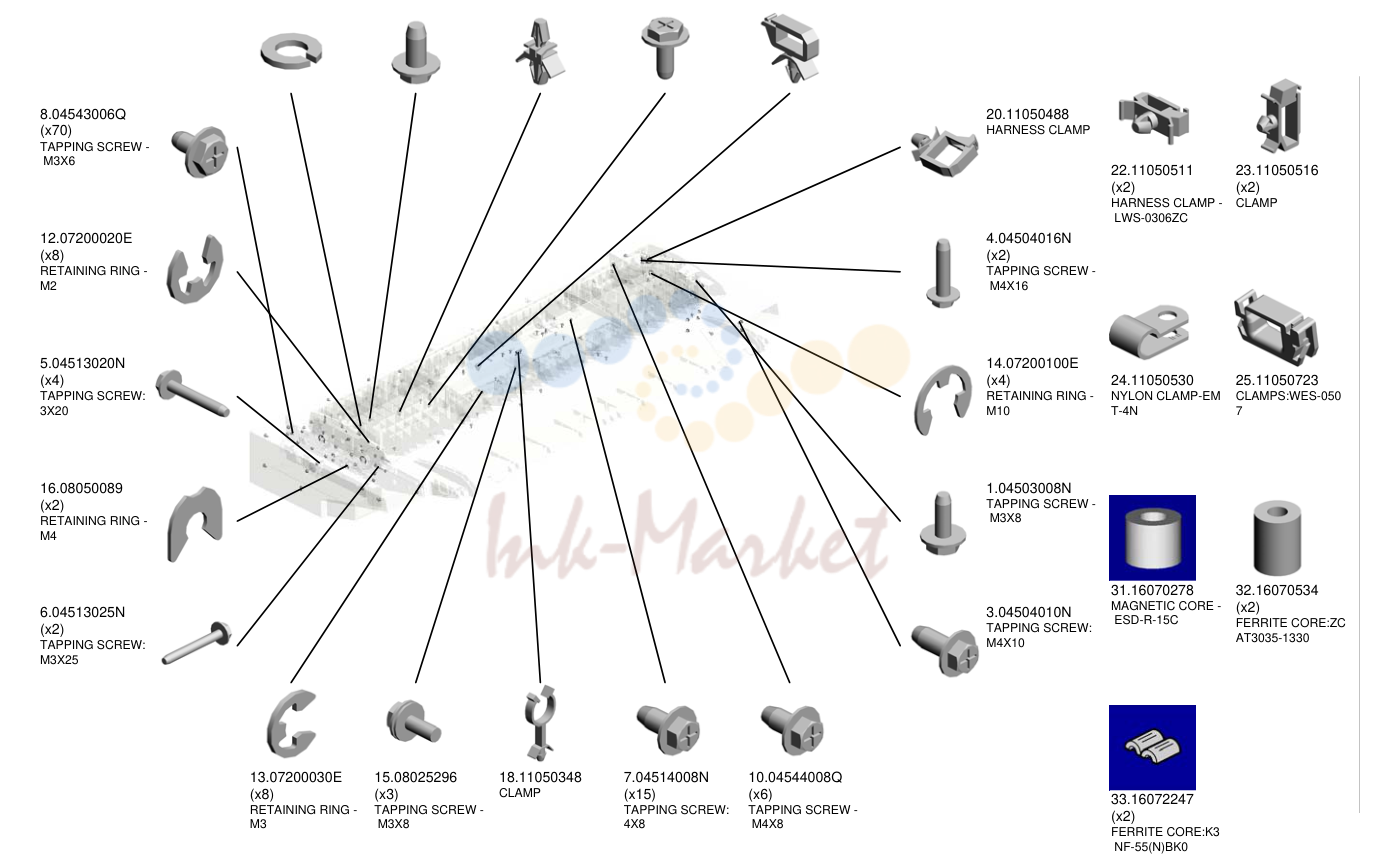

сканер
| № | Артикул | Наименование |
|---|---|---|
| 11 | 07030030N запросить цену → | пружина WASHER: DIA3 |
| 2 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 17 | 11050192 запросить цену → | LOCKING SUPPOR T |
| 9 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 19 | 11050487 запросить цену → | жгут CLAMP |
| 8 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 07200020E запросить цену → | RETAINING RING - M2 |
| 5 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 16 | 08050089 запросить цену → | RETAINING RING - M4 |
| 6 | 04513025N запросить цену → | TAPPING винт: M3X25 |
| 20 | 11050488 запросить цену → | жгут CLAMP |
| 4 | 04504016N запросить цену → | TAPPING винт - M4X16 |
| 14 | 07200100E запросить цену → | RETAINING RING - M10 |
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 3 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 13 | 07200030E запросить цену → | RETAINING RING - M3 |
| 15 | 08025296 запросить цену → | TAPPING винт - M3X8 |
| 18 | 11050348 запросить цену → | CLAMP |
| 7 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 10 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 22 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 23 | 11050516 запросить цену → | CLAMP |
| 24 | 11050530 запросить цену → | NYLON CLAMP-EM T-4N |
| 25 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 31 | 16070278 запросить цену → | MAGNETIC CORE - ESD-R-15C |
| 32 | 16070534 запросить цену → | FERRITE CORE:ZC AT3035-1330 |
| 33 | 16072247 запросить цену → | FERRITE CORE:K3 NF-55(N)BK0 |

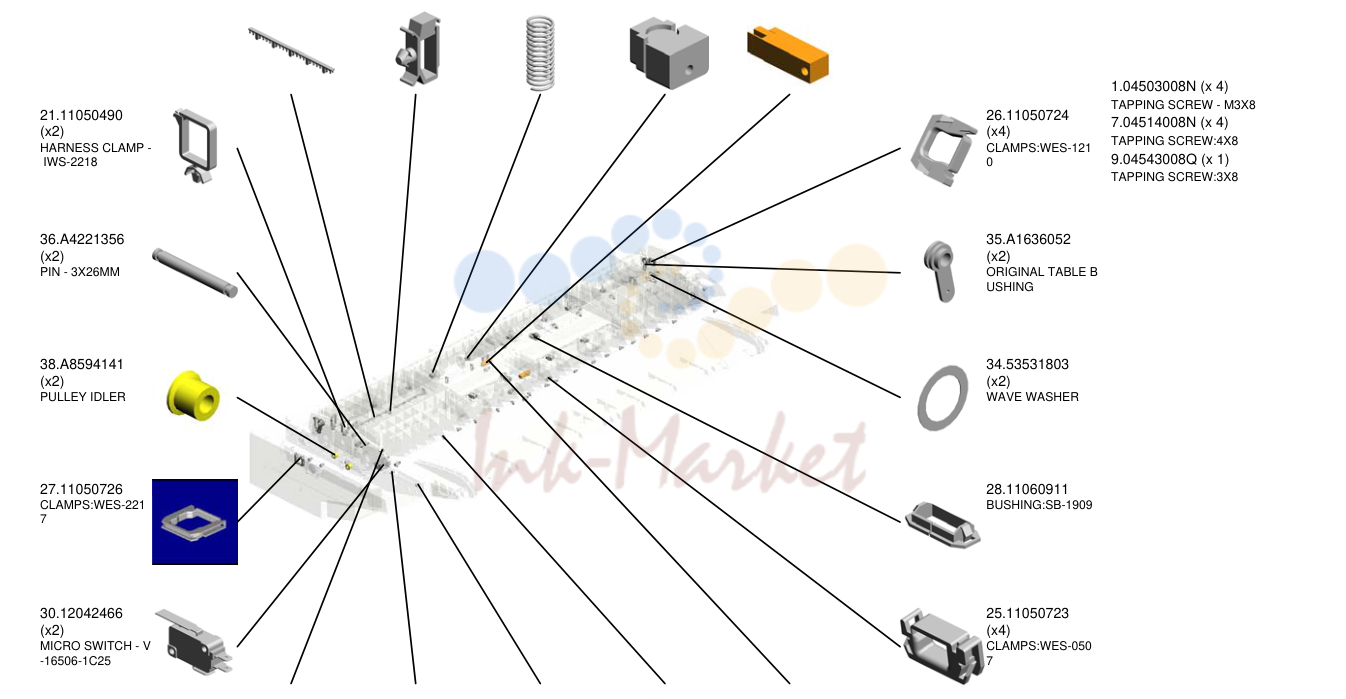

сканер
| № | Артикул | Наименование |
|---|---|---|
| 29 | 11060923 запросить цену → | втулка:JKR-100 |
| 23 | 11050516 запросить цену → | CLAMP |
| 39 | AA063416 запросить цену → | пружина - 3.4N |
| 40 | AA082135 запросить цену → | втулка - DIA4 |
| 44 | AW010109 запросить цену → | PHOTO REFIECTIO N датчик:PS117E D1 |
| 21 | 11050490 запросить цену → | жгут CLAMP - IWS-2218 |
| 36 | A4221356 запросить цену → | PIN - 3X26MM |
| 38 | A8594141 запросить цену → | PULLEY IDLER |
| 27 | 11050726 запросить цену → | CLAMPS:WES-221 7 |
| 30 | 12042466 запросить цену → | MICRO SWITCH - V -16506-1C25 |
| 26 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 35 | A1636052 запросить цену → | ORIGINAL TABLE B USHING |
| 34 | 53531803 запросить цену → | WAVE WASHER |
| 28 | 11060911 запросить цену → | втулка:SB-1909 |
| 25 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 41 | AA143579 запросить цену → | винт - M3 |
| 43 | AA143859 запросить цену → | POSITIONING PIN |
| 42 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 22 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 37 | A5663850 запросить цену → | датчик винт 1.04503008N (x 4) TAPPING винт - M3X8 7.04514008N (x 4) TAPPING винт:4X8 9.04543008Q (x 1) TAPPING винт:3X8 |

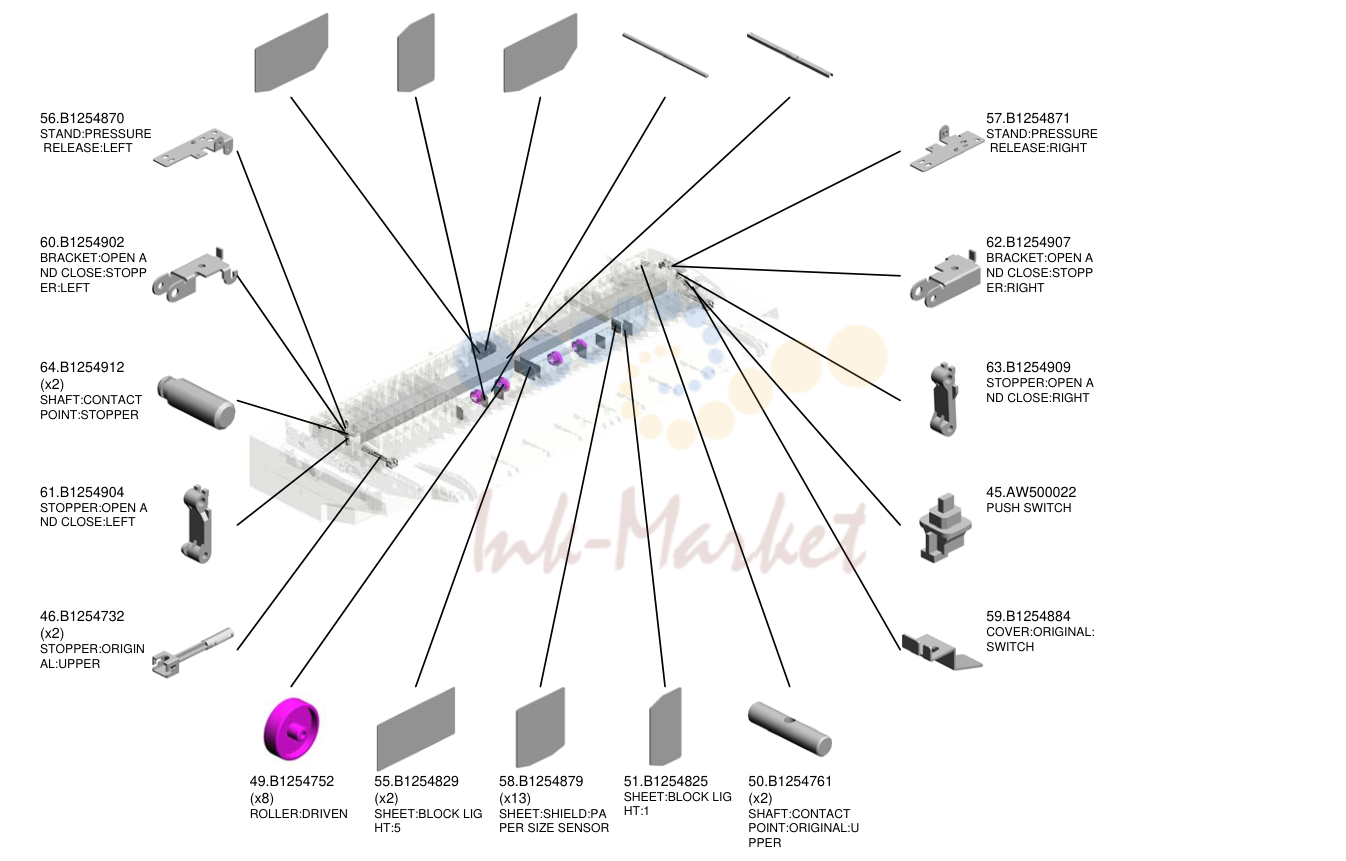

сканер
| № | Артикул | Наименование |
|---|---|---|
| 53 | B1254827 запросить цену → | SHEET:BLOCK LIG HT:3 |
| 52 | B1254826 запросить цену → | SHEET:BLOCK LIG HT:2 |
| 54 | B1254828 запросить цену → | SHEET:BLOCK LIG HT:4 |
| 48 | B1254751 запросить цену → | вал:DRIVEN |
| 47 | B1254742 запросить цену → | SUPPORTING PLA TE:крышка:ORIGIN AL |
| 56 | B1254870 запросить цену → | STAND:PRESSURE RELEASE:LEFT |
| 60 | B1254902 запросить цену → | кронштейн:OPEN A ND CLOSE:STOPP ER:LEFT |
| 64 | B1254912 запросить цену → | вал:CONTACT POINT:стопор |
| 61 | B1254904 запросить цену → | стопор:OPEN A ND CLOSE:LEFT |
| 46 | B1254732 запросить цену → | стопор:ORIGIN AL:UPPER |
| 57 | B1254871 запросить цену → | STAND:PRESSURE RELEASE:RIGHT |
| 62 | B1254907 запросить цену → | кронштейн:OPEN A ND CLOSE:STOPP ER:RIGHT |
| 63 | B1254909 запросить цену → | стопор:OPEN A ND CLOSE:RIGHT |
| 45 | AW500022 запросить цену → | PUSH SWITCH |
| 59 | B1254884 запросить цену → | крышка:ORIGINAL: SWITCH |
| 49 | B1254752 запросить цену → | ролик:DRIVEN |
| 55 | B1254829 запросить цену → | SHEET:BLOCK LIG HT:5 |
| 58 | B1254879 запросить цену → | SHEET:SHIELD:PA PER SIZE датчик |
| 51 | B1254825 запросить цену → | SHEET:BLOCK LIG HT:1 |
| 50 | B1254761 запросить цену → | вал:CONTACT POINT:ORIGINAL:U PPER |

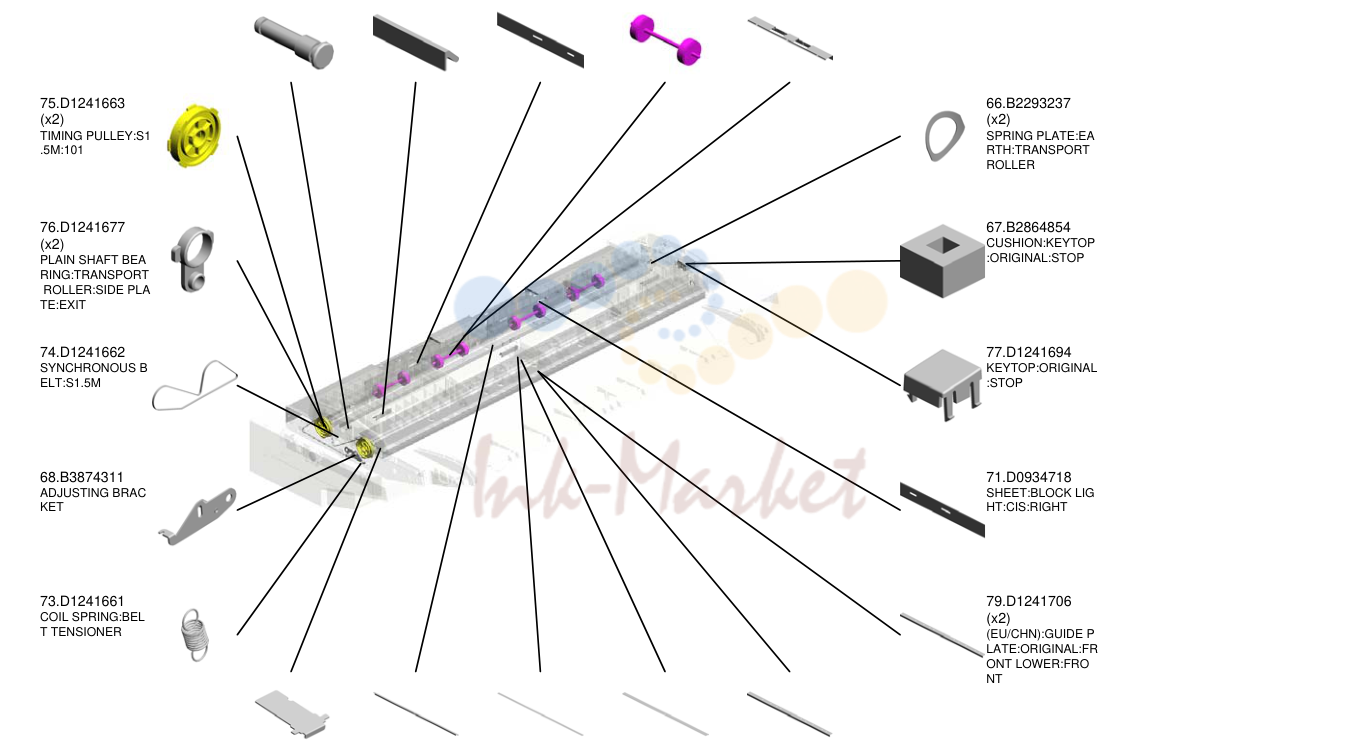

сканер
| № | Артикул | Наименование |
|---|---|---|
| 65 | B1254913 запросить цену → | вал:пружина:ST OPPER |
| 84 | D1241716 запросить цену → | GASKET:SCANNE R |
| 70 | D0934717 запросить цену → | SHEET:BLOCK LIG HT:CIS:LEFT |
| 72 | D0934734 запросить цену → | DRIVEN ролик:A SS'Y |
| 83 | D1241715 запросить цену → | крышка:сканер: REAR |
| 75 | D1241663 запросить цену → | TIMING PULLEY:S1 .5M:101 |
| 76 | D1241677 запросить цену → | PLAIN вал BEA RING:TRANSPORT ролик:SIDE PLA TE:EXIT |
| 74 | D1241662 запросить цену → | SYNCHRONOUS B ELT:S1.5M |
| 68 | B3874311 запросить цену → | ADJUSTING BRAC KET |
| 73 | D1241661 запросить цену → | COIL пружина:BEL T TENSIONER |
| 66 | B2293237 запросить цену → | пружина пластина:EA RTH:TRANSPORT ролик |
| 67 | B2864854 запросить цену → | CUSHION:KEYTOP :ORIGINAL:STOP |
| 77 | D1241694 запросить цену → | KEYTOP:ORIGINAL :STOP |
| 71 | D0934718 запросить цену → | SHEET:BLOCK LIG HT:CIS:RIGHT |
| 79 | D1241706 запросить цену → | (EU/CHN):направляющая P LATE:ORIGINAL:FR ONT LOWER:FRO NT |
| 69 | D0934653 запросить цену → | рычаг:MICRO SWI TCH |
| 81 | D1241708 запросить цену → | направляющая пластина:ORI GINAL:REAR LOW ER:FRONT |
| 78 | D1241704 запросить цену → | SHEET:направляющая:CIS |
| 80 | D1241707 запросить цену → | направляющая пластина:ORI GINAL:FRONT LO WER:REAR |
| 82 | D1241712 запросить цену → | (NA):направляющая пластина :ORIGINAL:FRONT LOWER:FRONT |

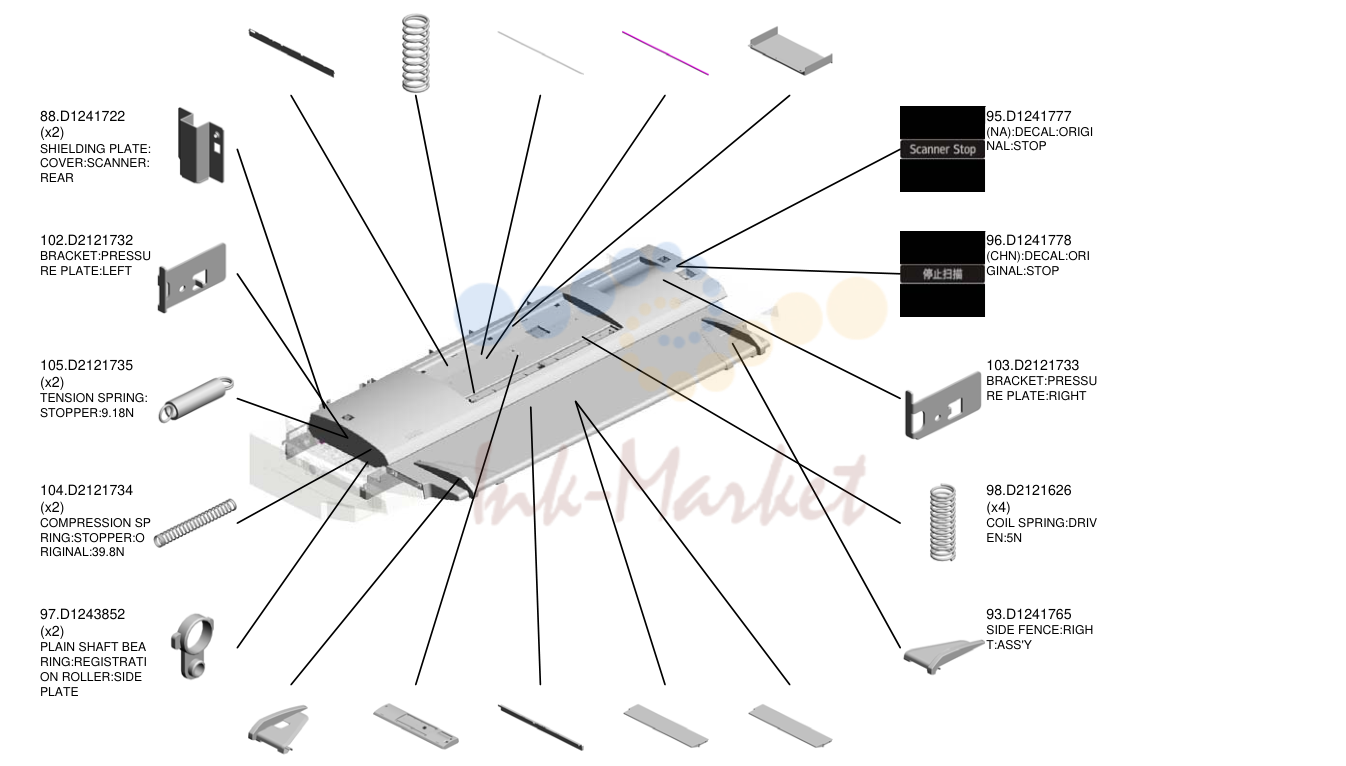

сканер
| № | Артикул | Наименование |
|---|---|---|
| 100 | D2121645 запросить цену → | крышка:COUPLING :сканер узел:R EAR |
| 86 | D1241719 запросить цену → | COIL пружина:DRIV EN:7N |
| 89 | D1241724 запросить цену → | направляющая пластина:ORI GINAL:REAR LOW ER:REAR |
| 87 | D1241721 запросить цену → | TRANSPORT ROLL ER:URETHANE:EXI T |
| 85 | D1241717 запросить цену → | крышка:сканер: REAR MIDDLE |
| 88 | D1241722 запросить цену → | SHIELDING пластина: крышка:сканер: REAR |
| 102 | D2121732 запросить цену → | кронштейн:PRESSU RE пластина:LEFT |
| 105 | D2121735 запросить цену → | TENSION пружина: стопор:9.18N |
| 104 | D2121734 запросить цену → | COMPRESSION SP RING:стопор:O RIGINAL:39.8N |
| 97 | D1243852 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON ролик:SIDE пластина |
| 95 | D1241777 запросить цену → | (NA):DECAL:ORIGI NAL:STOP |
| 96 | D1241778 запросить цену → | (CHN):DECAL:ORI GINAL:STOP |
| 103 | D2121733 запросить цену → | кронштейн:PRESSU RE пластина:RIGHT |
| 98 | D2121626 запросить цену → | COIL пружина:DRIV EN:5N |
| 93 | D1241765 запросить цену → | SIDE FENCE:RIGH T:ASS'Y |
| 92 | D1241764 запросить цену → | SIDE FENCE:LEFT: ASS'Y |
| 94 | D1241767 запросить цену → | крышка:ORIGINAL: UPPER |
| 99 | D2121644 запросить цену → | крышка:COUPLING :сканер узел:F RONT |
| 90 | D1241743 запросить цену → | (EU/CHN):ORIGINA L TABLE |
| 91 | D1241749 запросить цену → | (NA):ORIGINAL TA BLE:PRINTING |

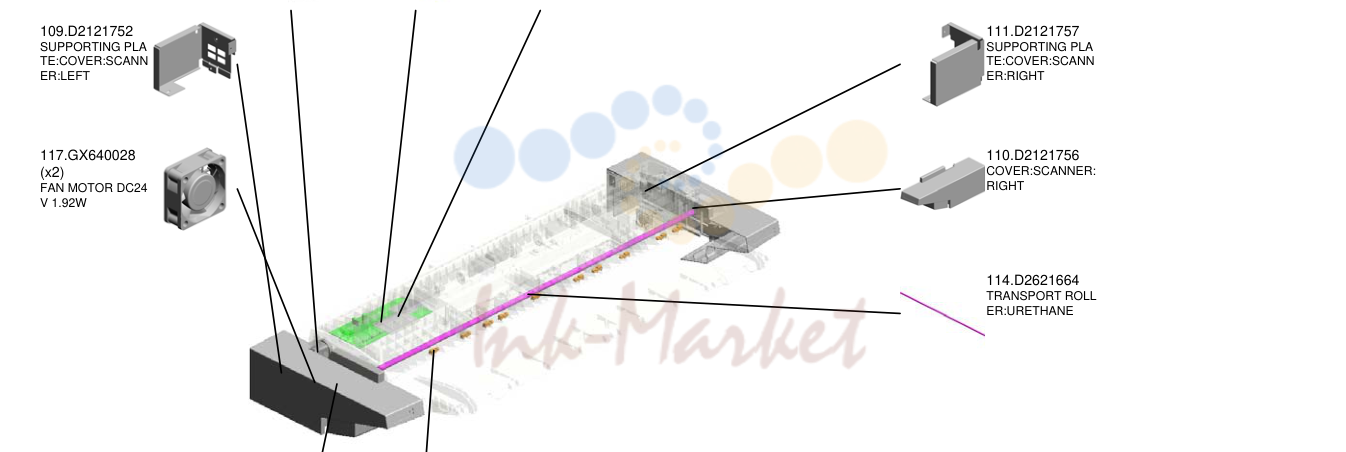

сканер
| № | Артикул | Наименование |
|---|---|---|
| 106 | D2121745 запросить цену → | DC STEPPER MOT OR:ASS'Y |
| 112 | D2125405 запросить цену → | плата:SIB |
| 107 | D2121746 запросить цену → | SHEET:сканер: FFC:пластина |
| 109 | D2121752 запросить цену → | SUPPORTING PLA TE:крышка:SCANN ER:LEFT |
| 117 | GX640028 запросить цену → | FAN мотор DC24 V 1.92W |
| 111 | D2121757 запросить цену → | SUPPORTING PLA TE:крышка:SCANN ER:RIGHT |
| 110 | D2121756 запросить цену → | крышка:сканер: RIGHT |
| 114 | D2621664 под заказ | TRANSPORT ROLL ER:URETHANE |
| 108 | D2121751 запросить цену → | крышка:сканер: LEFT |
| 116 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |

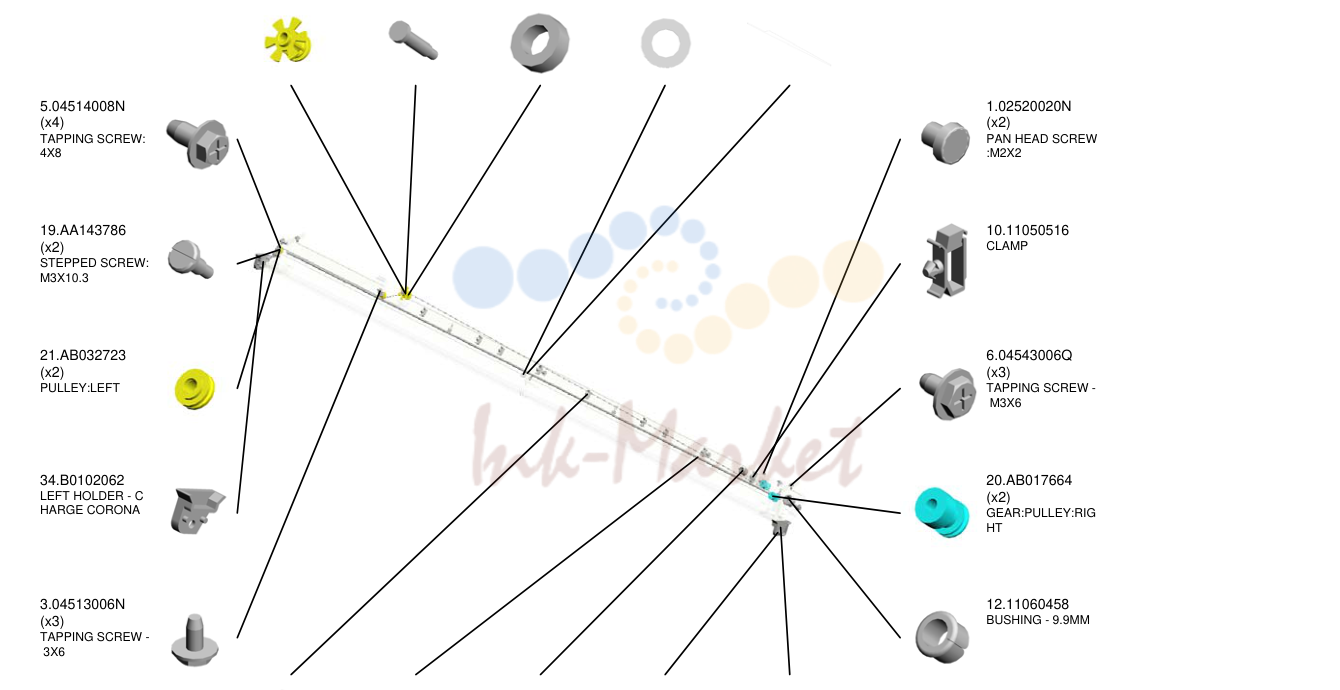

DISCHARGE/CHARGE
| № | Артикул | Наименование |
|---|---|---|
| 22 | AB032727 запросить цену → | PULLEY:ENCODER |
| 18 | AA143571 запросить цену → | вал |
| 8 | 07403704 запросить цену → | BALL подшипник:DIA 4XDIA7X2.5 |
| 7 | 07080040N запросить цену → | WASHER - DIA4 |
| 15 | AA050113 запросить цену → | WIRE:CLEANER |
| 5 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 19 | AA143786 запросить цену → | STEPPED винт: M3X10.3 |
| 21 | AB032723 ✓ в наличии | PULLEY:LEFT |
| 34 | B0102062 запросить цену → | LEFT держатель - C HARGE CORONA |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 1 | 02520020N запросить цену → | PAN HEAD винт :M2X2 |
| 10 | 11050516 запросить цену → | CLAMP |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 20 | AB017664 запросить цену → | шестерня:PULLEY:RIG HT |
| 12 | 11060458 запросить цену → | втулка - 9.9MM |
| 9 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 31 | AX500099 запросить цену → | DISCHARGE LAMP :P2 |
| 11 | 11060241 запросить цену → | втулка - 6.7MM |
| 4 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 33 | B0102061 запросить цену → | RIGHT держатель - C HARGE CORONA |

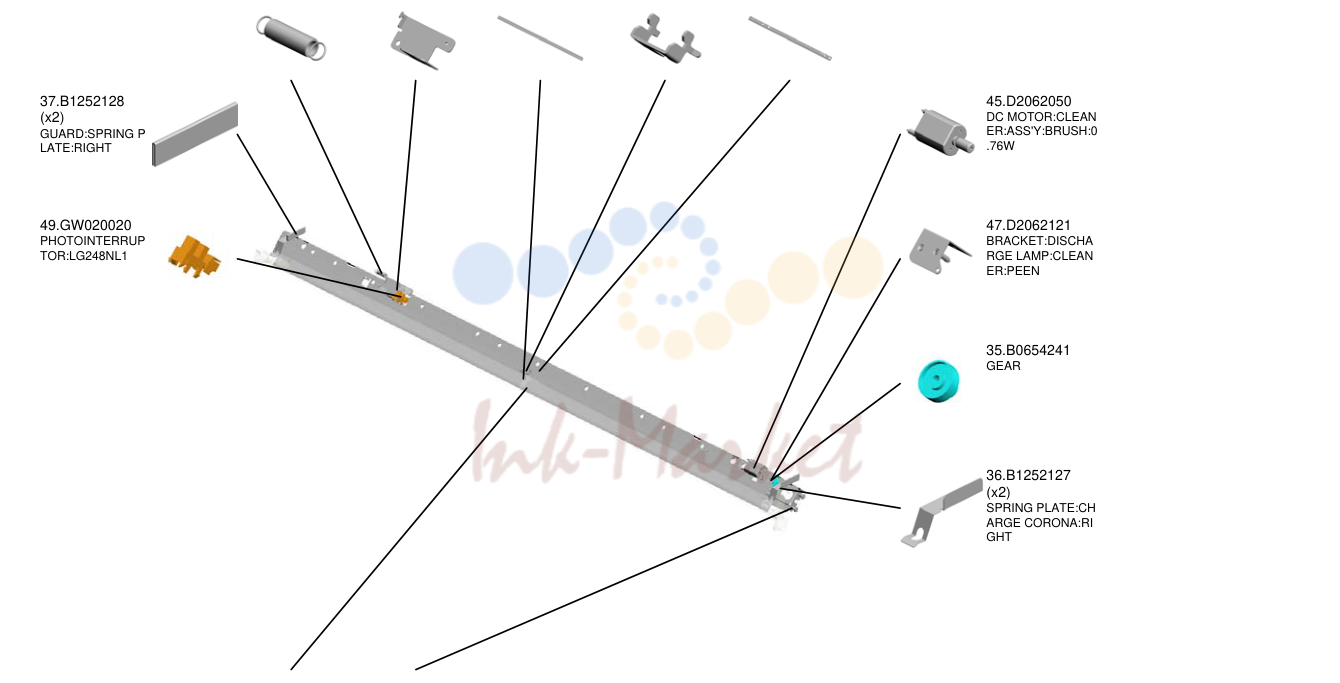

DISCHARGE/CHARGE
| № | Артикул | Наименование |
|---|---|---|
| 44 | D0462132 запросить цену → | TENSION пружина: CLEANER |
| 42 | D0462113 запросить цену → | кронштейн:ENCOD ER |
| 38 | B1252130 запросить цену → | SHIELDING пластина: CHARGE CORONA |
| 43 | D0462130 запросить цену → | держатель:WIRE |
| 46 | D2062110 запросить цену → | STAY:DISCHARGE LAMP:PEEN |
| 37 | B1252128 запросить цену → | GUARD:пружина P LATE:RIGHT |
| 49 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 45 | D2062050 запросить цену → | DC мотор:CLEAN ER:ASS'Y:BRUSH:0 .76W |
| 47 | D2062121 запросить цену → | кронштейн:DISCHA RGE LAMP:CLEAN ER:PEEN |
| 35 | B0654241 запросить цену → | шестерня |
| 36 | B1252127 запросить цену → | пружина пластина:CH ARGE CORONA:RI GHT |
| 48 | D2062131 запросить цену → | SEAL:LIGHT SHIEL DING пластина:CHAR GE CORONA |
| 39 | C2442016 запросить цену → | винт:направляющая |
лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 16 | B2865620 запросить цену → | GASKET:STAY:FFC |
| 1 | 04504025N запросить цену → | TAPPING винт: 4X25 |
| 10 | 11050516 запросить цену → | CLAMP |
| 15 | B2865617 запросить цену → | STAY:FCC |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 14 | B1322466 под заказ | FILTER:DUCT:INTE RMEDIATE TRANS FER |
| 17 | D0461959 запросить цену → | DUCT:DC FAN MO TOR:OUTER |
| 20 | GX640028 запросить цену → | FAN мотор DC24 V 1.92W |
| 5 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 18 | D0461961 запросить цену → | DUCT:FAN:INNER |
| 13 | B1251971 запросить цену → | пластина:вал 6.04543006Q (x 2) TAPPING винт - M3X6 |

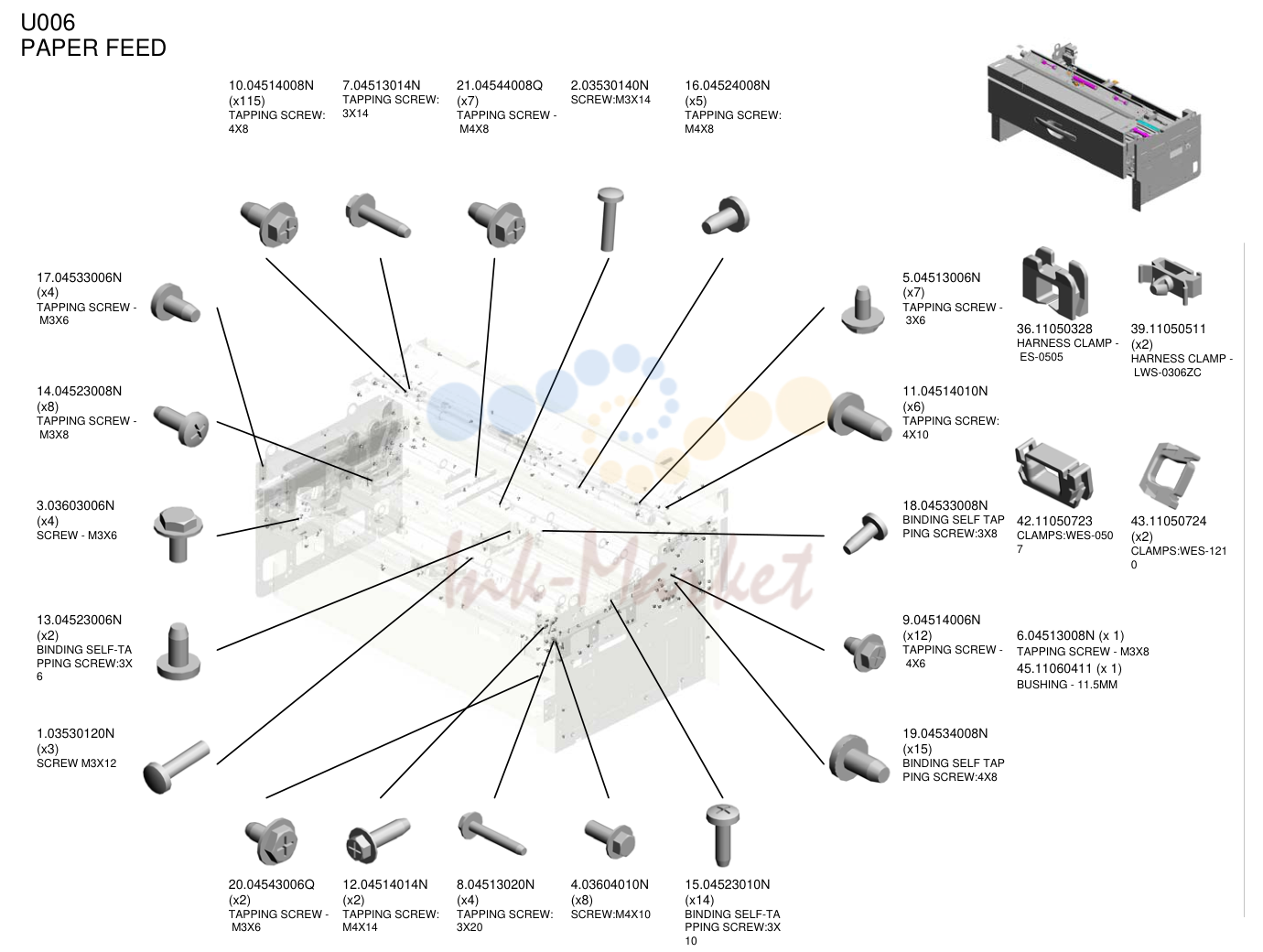

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 10 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 7 | 04513014N запросить цену → | TAPPING винт: 3X14 |
| 21 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 2 | 03530140N запросить цену → | винт:M3X14 |
| 16 | 04524008N запросить цену → | TAPPING винт: M4X8 |
| 17 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 14 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 13 | 04523006N запросить цену → | BINDING SELF-TA PPING винт:3X 6 |
| 1 | 03530120N запросить цену → | винт M3X12 |
| 5 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 11 | 04514010N запросить цену → | TAPPING винт: 4X10 |
| 18 | 04533008N запросить цену → | BINDING SELF TAP PING винт:3X8 |
| 9 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 19 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 20 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 04514014N запросить цену → | TAPPING винт: M4X14 |
| 8 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 4 | 03604010N запросить цену → | винт:M4X10 |
| 15 | 04523010N запросить цену → | BINDING SELF-TA PPING винт:3X 10 |
| 36 | 11050328 запросить цену → | жгут CLAMP - ES-0505 |
| 39 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 42 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 43 | 11050724 запросить цену → | CLAMPS:WES-121 0 6.04513008N (x 1) TAPPING винт - M3X8 45.11060411 (x 1) втулка - 11.5MM |

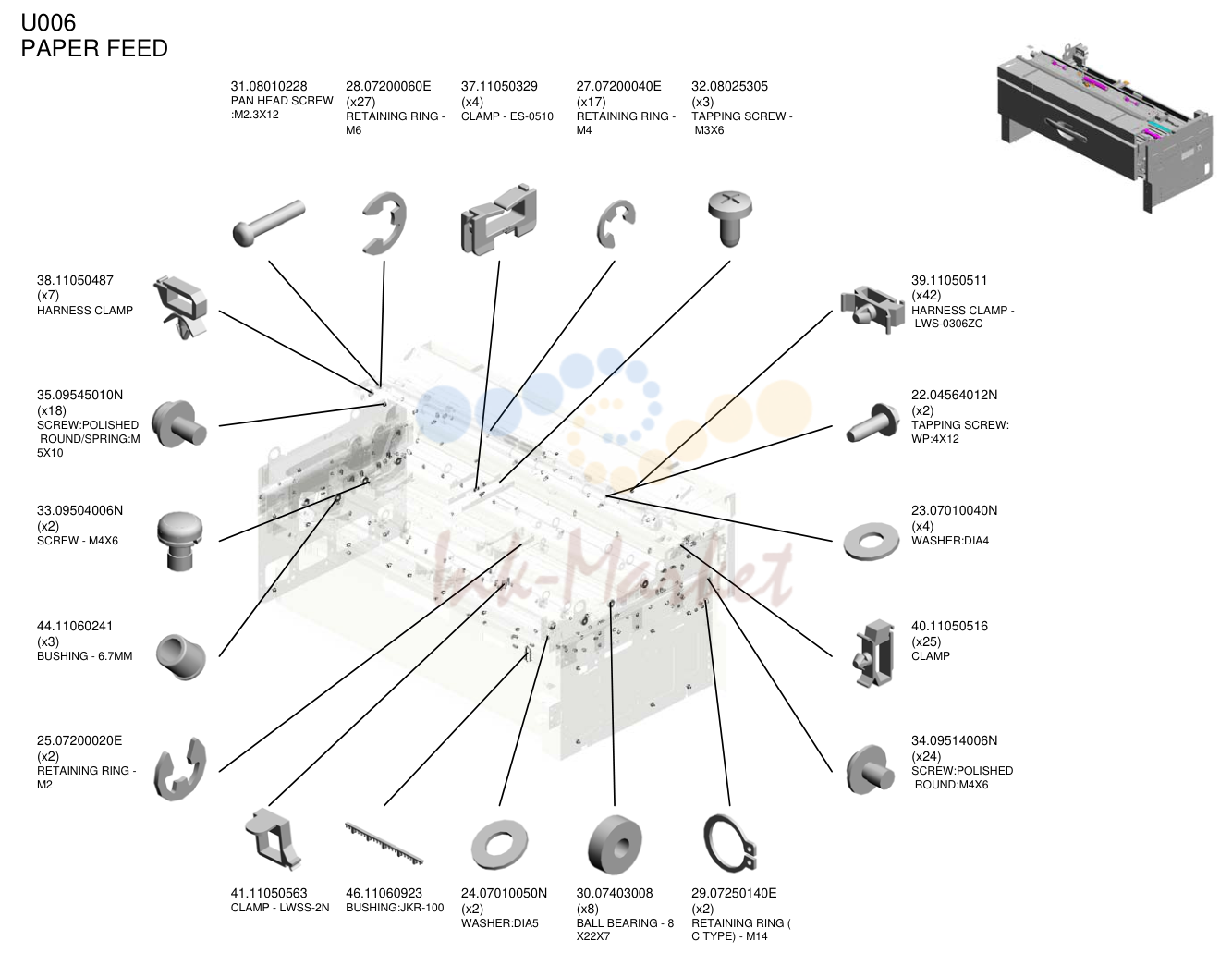

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 31 | 08010228 запросить цену → | PAN HEAD винт :M2.3X12 |
| 28 | 07200060E запросить цену → | RETAINING RING - M6 |
| 37 | 11050329 запросить цену → | CLAMP - ES-0510 |
| 27 | 07200040E запросить цену → | RETAINING RING - M4 |
| 32 | 08025305 запросить цену → | TAPPING винт - M3X6 |
| 38 | 11050487 запросить цену → | жгут CLAMP |
| 35 | 09545010N запросить цену → | винт:POLISHED ROUND/пружина:M 5X10 |
| 33 | 09504006N запросить цену → | винт - M4X6 |
| 44 | 11060241 запросить цену → | втулка - 6.7MM |
| 25 | 07200020E запросить цену → | RETAINING RING - M2 |
| 39 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 22 | 04564012N запросить цену → | TAPPING винт: WP:4X12 |
| 23 | 07010040N запросить цену → | WASHER:DIA4 |
| 40 | 11050516 запросить цену → | CLAMP |
| 34 | 09514006N запросить цену → | винт:POLISHED ROUND:M4X6 |
| 41 | 11050563 запросить цену → | CLAMP - LWSS-2N |
| 46 | 11060923 запросить цену → | втулка:JKR-100 |
| 24 | 07010050N запросить цену → | WASHER:DIA5 |
| 30 | 07403008 запросить цену → | BALL подшипник - 8 X22X7 |
| 29 | 07250140E запросить цену → | RETAINING RING ( C TYPE) - M14 |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 47 | 12042466 запросить цену → | MICRO SWITCH - V -16506-1C25 |
| 57 | A1743861 запросить цену → | направляющая пластина |
| 52 | 54422751 запросить цену → | втулка - UPPER регистрация R OLLER |
| 64 | AA060974 запросить цену → | пружина:PRESSUR E:BRUSH ролик |
| 51 | 54036246 запросить цену → | STEPPED винт - CLEANING |
| 58 | A2222680 запросить цену → | TORQUE LIMITER |
| 49 | 52152621 запросить цену → | SNAP RING - M6 |
| 59 | A2293232 запросить цену → | CHUCK ролик |
| 65 | AA060975 запросить цену → | пружина:MIDDLE:P RESSURE |
| 48 | 12042634 запросить цену → | ROCKER SWITCH - AJ76200B |
| 60 | A3532243 запросить цену → | рычаг KNOB |
| 50 | 54031030 запросить цену → | TENSION пружина |
| 63 | AA060970 запросить цену → | пружина:COATING BAR:PRESSURE |
| 54 | 54472681 запросить цену → | SNAP RING |
| 56 | 59183120 запросить цену → | STUD - M4 |
| 66 | AA060976 запросить цену → | пружина:CONNECT OR |
| 62 | AA060854 запросить цену → | TIGHTENER SPRIN G |
| 61 | A8594141 запросить цену → | PULLEY IDLER |
| 55 | 54472769 запросить цену → | STEPPED винт |
| 53 | 54471778 запросить цену → | STEPPED винт - M4 |

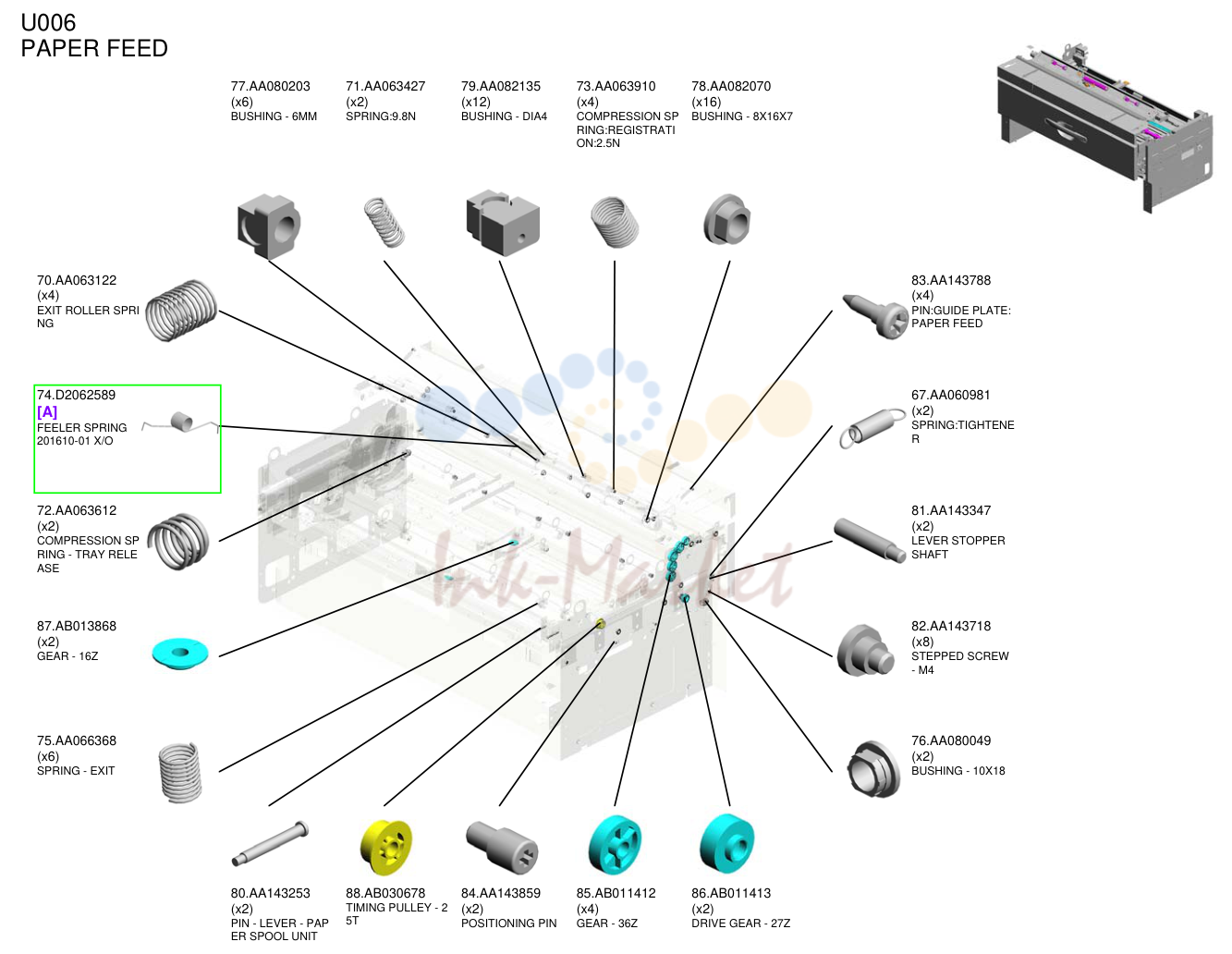

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 77 | AA080203 запросить цену → | втулка - 6MM |
| 71 | AA063427 запросить цену → | пружина:9.8N |
| 79 | AA082135 запросить цену → | втулка - DIA4 |
| 73 | AA063910 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:2.5N |
| 78 | AA082070 запросить цену → | втулка - 8X16X7 |
| 70 | AA063122 запросить цену → | EXIT ролик SPRI NG |
| 74 | D2062589 запросить цену → | [A] FEELER пружина 201610-01 X/O |
| 72 | AA063612 запросить цену → | COMPRESSION SP RING - TRAY RELE ASE |
| 87 | AB013868 запросить цену → | шестерня - 16Z |
| 75 | AA066368 запросить цену → | пружина - EXIT |
| 83 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 67 | AA060981 запросить цену → | пружина:TIGHTENE R |
| 81 | AA143347 запросить цену → | рычаг стопор вал |
| 82 | AA143718 запросить цену → | STEPPED винт - M4 |
| 76 | AA080049 запросить цену → | втулка - 10X18 |
| 80 | AA143253 запросить цену → | PIN - рычаг - PAP ER SPOOL узел |
| 88 | AB030678 запросить цену → | TIMING PULLEY - 2 5T |
| 84 | AA143859 запросить цену → | POSITIONING PIN |
| 85 | AB011412 запросить цену → | шестерня - 36Z |
| 86 | AB011413 ✓ в наличии | DRIVE шестерня - 27Z |

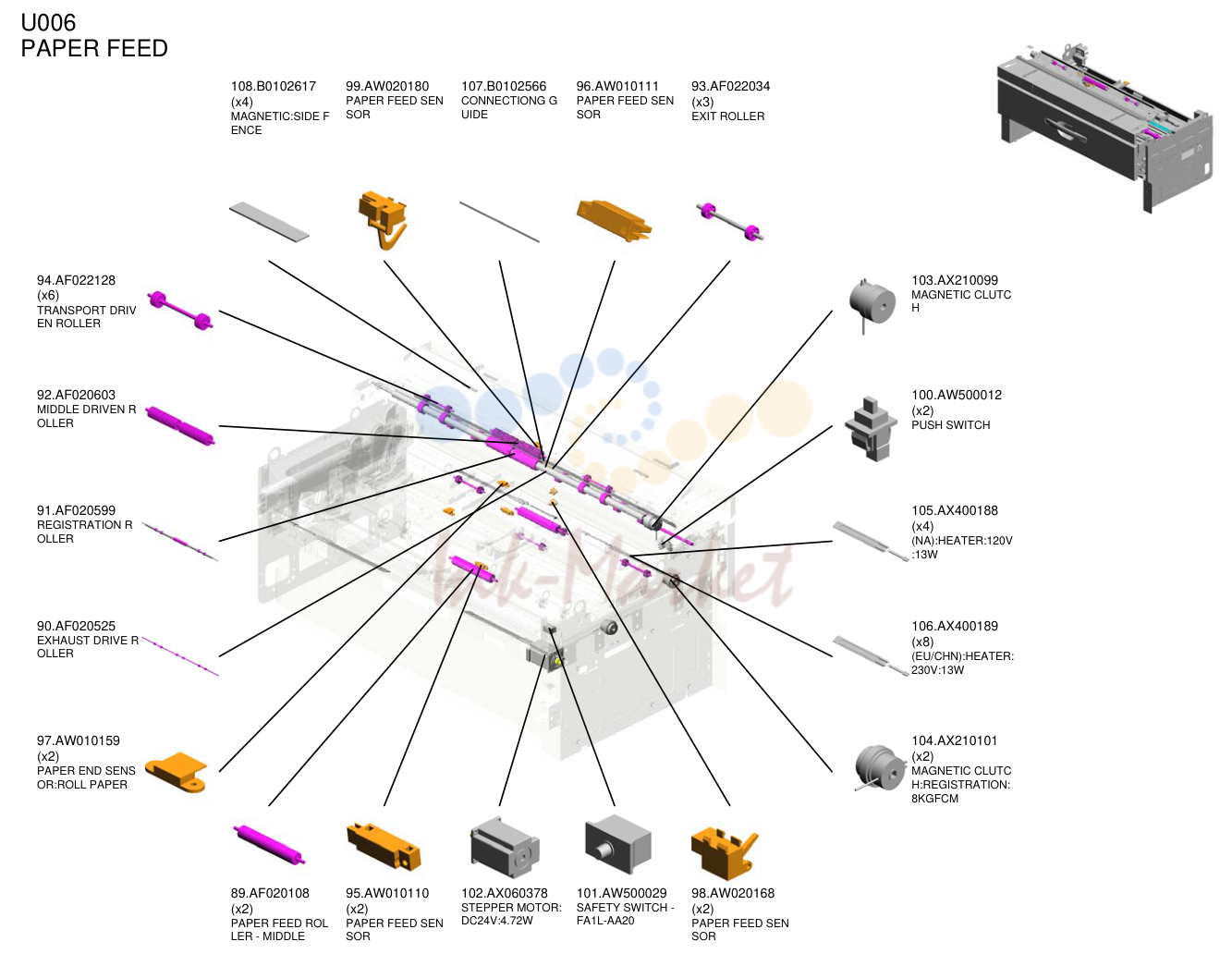

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 108 | B0102617 запросить цену → | MAGNETIC:SIDE F ENCE |
| 99 | AW020180 запросить цену → | подача бумаги SEN SOR |
| 107 | B0102566 запросить цену → | CONNECTIONG G UIDE |
| 96 | AW010111 запросить цену → | подача бумаги SEN SOR |
| 93 | AF022034 запросить цену → | EXIT ролик |
| 94 | AF022128 запросить цену → | TRANSPORT DRIV EN ролик |
| 92 | AF020603 запросить цену → | MIDDLE DRIVEN R OLLER |
| 91 | AF020599 запросить цену → | регистрация R OLLER |
| 90 | AF020525 запросить цену → | EXHAUST DRIVE R OLLER |
| 97 | AW010159 запросить цену → | PAPER END SENS OR:ROLL PAPER |
| 103 | AX210099 ✓ в наличии | MAGNETIC CLUTC H |
| 100 | AW500012 запросить цену → | PUSH SWITCH |
| 105 | AX400188 запросить цену → | (NA):HEATER:120V :13W |
| 106 | AX400189 запросить цену → | (EU/CHN):HEATER: 230V:13W |
| 104 | AX210101 запросить цену → | MAGNETIC CLUTC H:регистрация: 8KGFCM |
| 89 | AF020108 ✓ в наличии | подача бумаги ROL LER - MIDDLE |
| 95 | AW010110 запросить цену → | подача бумаги SEN SOR |
| 102 | AX060378 запросить цену → | STEPPER мотор: DC24V:4.72W |
| 101 | AW500029 запросить цену → | SAFETY SWITCH - FA1L-AA20 |
| 98 | AW020168 запросить цену → | подача бумаги SEN SOR |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 113 | B0102916 запросить цену → | POSITIONING PIN |
| 121 | B1252579 запросить цену → | FEELER:REGISTR ATION датчик |
| 122 | B1252580 запросить цену → | держатель:FEELER |
| 123 | B1252581 запросить цену → | кронштейн:SENSO R |
| 110 | B0102726 запросить цену → | ролик направляющая PL ATE |
| 116 | B0102964 запросить цену → | TIMING ремень - S2 M 252 |
| 117 | B0102966 запросить цену → | TIMING ремень - S2 M 334 |
| 127 | B1882664 запросить цену → | держатель:PAPER H OLDER:RIGHT |
| 111 | B0102827 запросить цену → | RIGHT SHEET - SI DE пластина |
| 114 | B0102947 запросить цену → | жгут CLAMP - FCW-52 |
| 112 | B0102902 запросить цену → | рычаг вал |
| 109 | B0102717 запросить цену → | EXIT направляющая ROLL ER |
| 118 | B0102978 запросить цену → | KEYTOP |
| 119 | B0102979 запросить цену → | SWITCH пластина |
| 120 | B0391192 запросить цену → | шестерня - 57Z |
| 124 | B1254912 запросить цену → | вал:CONTACT POINT:стопор |
| 115 | B0102956 запросить цену → | CONNECTOR BRA CKET |
| 125 | B1882579 запросить цену → | мотор CUSHION |
| 126 | B1882663 запросить цену → | держатель:PAPER H OLDER:LEFT |
| 128 | B1882666 запросить цену → | BRAKE:PAPER HO LDER |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 147 | B1882898 запросить цену → | рычаг:LOCK:RIGH T |
| 130 | B1882705 запросить цену → | кронштейн:MICRO SWITCH |
| 135 | B1882722 запросить цену → | направляющая пластина:EXIT :INNER |
| 131 | B1882710 запросить цену → | направляющая пластина:EXIT :OUTER:PEEN |
| 129 | B1882704 запросить цену → | держатель:ROLL PA PER |
| 148 | B1882917 запросить цену → | SPACER |
| 134 | B1882719 запросить цену → | RELEASE пластина:R IGHT |
| 140 | B1882760 запросить цену → | стопор:RIGHT:U PPER PAPER FEE D |
| 141 | B1882772 запросить цену → | направляющая пластина:CON NECTING:FRONT |
| 143 | B1882802 запросить цену → | направляющая пластина:GUI DE пластина:LOWER |
| 146 | B1882896 запросить цену → | рычаг:LOCK:LEFT |
| 142 | B1882773 запросить цену → | крышка:CUTTER U NIT:LEFT |
| 133 | B1882718 запросить цену → | RELEASE пластина:L EFT |
| 137 | B1882735 запросить цену → | направляющая:RELEASE P LATE |
| 139 | B1882759 запросить цену → | стопор:LEFT:UP PER подача бумаги |
| 138 | B1882736 запросить цену → | ролик:CONNEC TING:DRIVE |
| 136 | B1882726 запросить цену → | держатель:ролик |
| 145 | B1882876 запросить цену → | кронштейн:мотор |
| 144 | B1882820 запросить цену → | кронштейн:ROCKE R SWITCH |
| 132 | B1882715 запросить цену → | направляющая пластина:LO WER FRONT |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 153 | B1882979 запросить цену → | кронштейн:PIN |
| 168 | D0462536 запросить цену → | держатель:PAPER H OLDER:MIDDLE |
| 164 | D0462527 запросить цену → | BASE:PAPER SIZE датчик |
| 154 | B2593890 под заказ | DENSITY датчик |
| 160 | C2292113 запросить цену → | RELEASE ролик |
| 150 | B1882938 запросить цену → | SLIDE RAIL - RIGH T |
| 162 | D0462525 запросить цену → | (NA):кронштейн:PL ATE:MICRO SWITC H |
| 163 | D0462526 запросить цену → | (EU/CHN):BRACKE T:пластина:MICRO S WITCH |
| 165 | D0462528 запросить цену → | шестерня:держатель:RI GHT |
| 161 | D0462524 запросить цену → | кронштейн:HEATER |
| 166 | D0462529 запросить цену → | шестерня:держатель:LE FT |
| 156 | B3532765 запросить цену → | ролик вал |
| 158 | B3532768 запросить цену → | POSITIONING PLA TE |
| 157 | B3532767 запросить цену → | BRAKE COMPRES SION пружина |
| 149 | B1882936 запросить цену → | SLIDE RAIL - LEFT |
| 152 | B1882958 запросить цену → | кабель:CONNECT OR |
| 151 | B1882950 запросить цену → | кронштейн:CONNE CTOR:TRAY |
| 155 | B2751670 запросить цену → | GUARD BURRING |
| 167 | D0462532 запросить цену → | SHEET:PAPER SIZ E датчик |
| 159 | B6243014 запросить цену → | REVERSE ролик TENSION пружина |
Полный список запчастей доступен по запросу.
комментарии
