Ricoh mp W7100SP W8140SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- сканер
- сканер
- сканер
- сканер
- сканер
- DISCHARGE/CHARGE
- DISCHARGE/CHARGE
- лазер узел
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- проявка
- перенос/SEPARATION
- перенос/SEPARATION
- перенос/SEPARATION
- CLEANING/USED TONER
- CLEANING/USED TONER
- CLEANING/USED TONER
- печь (закрепление)
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- электрика
- электрика
- электрика
- электрика
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама
- MAIN DRIVE/основная рама

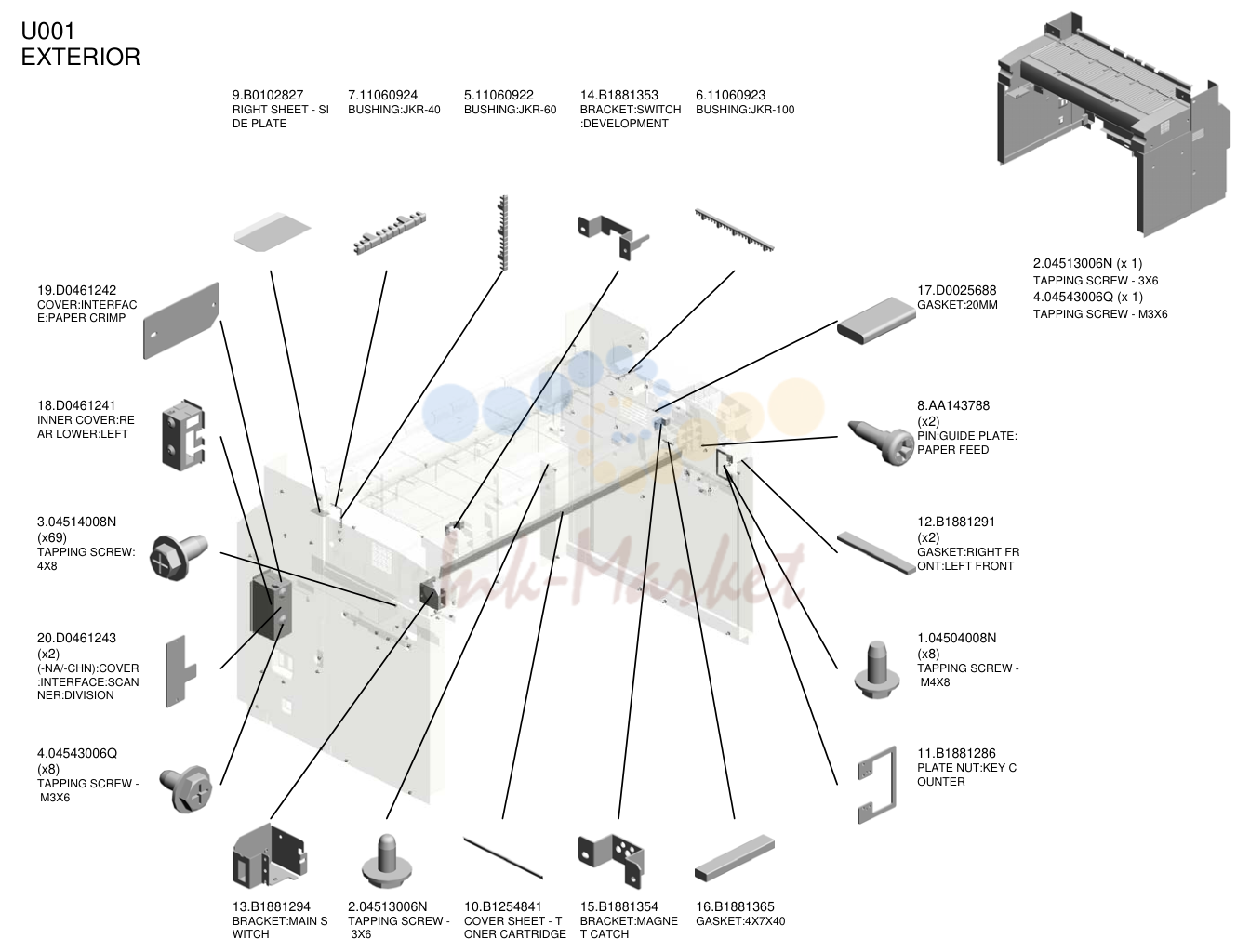

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 9 | B0102827 запросить цену → | RIGHT SHEET - SI DE пластина |
| 7 | 11060924 запросить цену → | втулка:JKR-40 |
| 5 | 11060922 запросить цену → | втулка:JKR-60 |
| 14 | B1881353 запросить цену → | кронштейн:SWITCH :проявка |
| 6 | 11060923 запросить цену → | втулка:JKR-100 |
| 19 | D0461242 запросить цену → | крышка:INTERFAC E:PAPER CRIMP |
| 18 | D0461241 запросить цену → | INNER крышка:RE AR LOWER:LEFT |
| 3 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 20 | D0461243 запросить цену → | (-NA/-CHN):крышка :INTERFACE:SCAN NER:DIVISION |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 17 | D0025688 запросить цену → | GASKET:20MM |
| 8 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 12 | B1881291 запросить цену → | GASKET:RIGHT FR ONT:LEFT FRONT |
| 1 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 11 | B1881286 запросить цену → | пластина NUT:KEY C OUNTER |
| 13 | B1881294 запросить цену → | кронштейн:MAIN S WITCH |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 10 | B1254841 запросить цену → | крышка SHEET - T ONER CARTRIDGE |
| 15 | B1881354 запросить цену → | кронштейн:MAGNE T CATCH |
| 16 | B1881365 запросить цену → | GASKET:4X7X40 2.04513006N (x 1) TAPPING винт - 3X6 4.04543006Q (x 1) TAPPING винт - M3X6 |

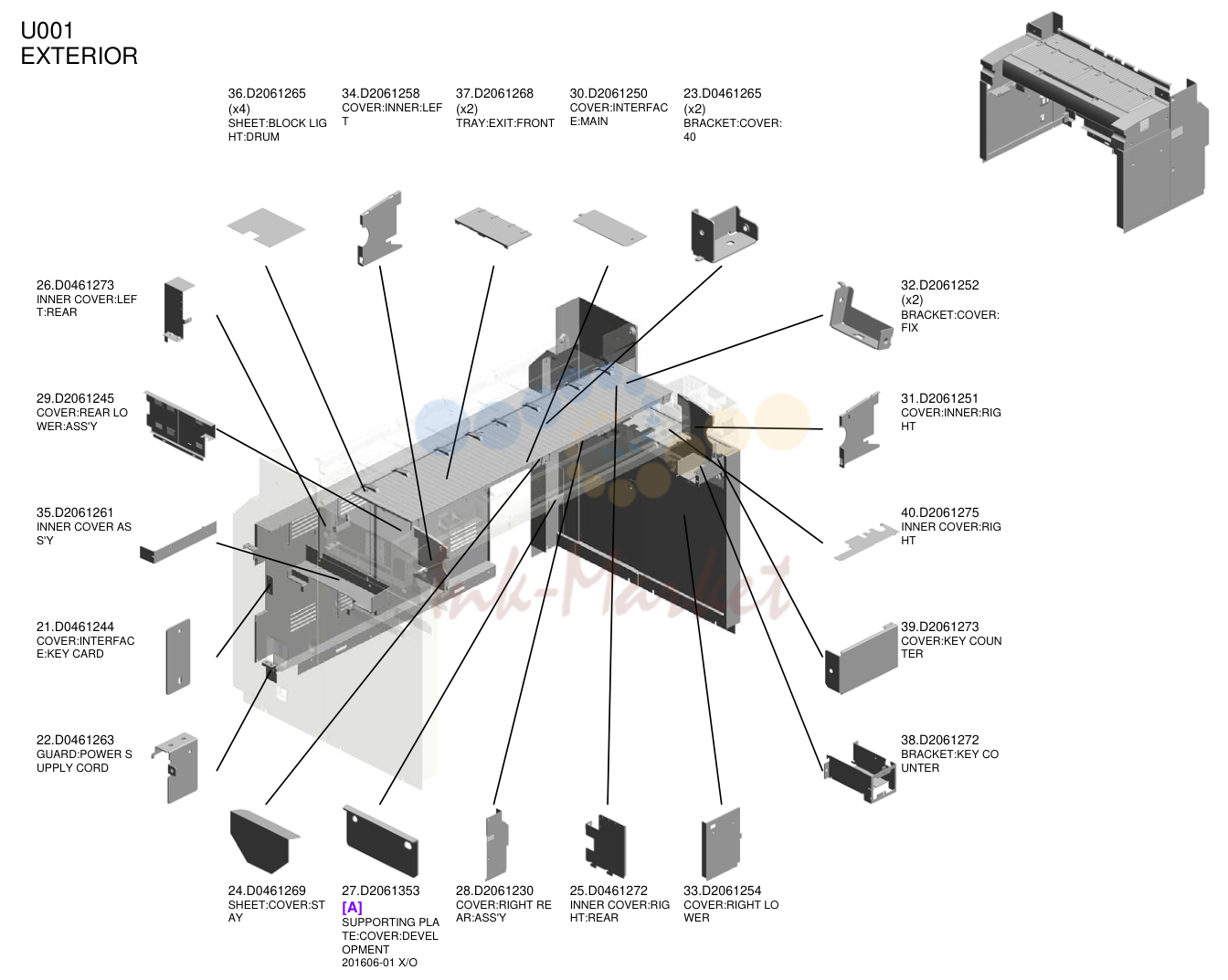

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 36 | D2061265 запросить цену → | SHEET:BLOCK LIG HT:барабан |
| 34 | D2061258 запросить цену → | крышка:INNER:LEF T |
| 37 | D2061268 запросить цену → | TRAY:EXIT:FRONT |
| 30 | D2061250 запросить цену → | крышка:INTERFAC E:MAIN |
| 23 | D0461265 запросить цену → | кронштейн:крышка: 40 |
| 26 | D0461273 запросить цену → | INNER крышка:LEF T:REAR |
| 29 | D2061245 запросить цену → | крышка:REAR LO WER:ASS'Y |
| 35 | D2061261 запросить цену → | INNER крышка AS S'Y |
| 21 | D0461244 запросить цену → | крышка:INTERFAC E:KEY CARD |
| 22 | D0461263 запросить цену → | GUARD:POWER S UPPLY CORD |
| 32 | D2061252 запросить цену → | кронштейн:крышка: FIX |
| 31 | D2061251 запросить цену → | крышка:INNER:RIG HT |
| 40 | D2061275 запросить цену → | INNER крышка:RIG HT |
| 39 | D2061273 запросить цену → | крышка:KEY COUN TER |
| 38 | D2061272 запросить цену → | кронштейн:KEY CO UNTER |
| 24 | D0461269 запросить цену → | SHEET:крышка:ST AY |
| 27 | D2061353 запросить цену → | [A] SUPPORTING PLA TE:крышка:DEVEL OPMENT 201606-01 X/O |
| 28 | D2061230 запросить цену → | крышка:RIGHT RE AR:ASS'Y |
| 25 | D0461272 запросить цену → | INNER крышка:RIG HT:REAR |
| 33 | D2061254 запросить цену → | крышка:RIGHT LO WER |

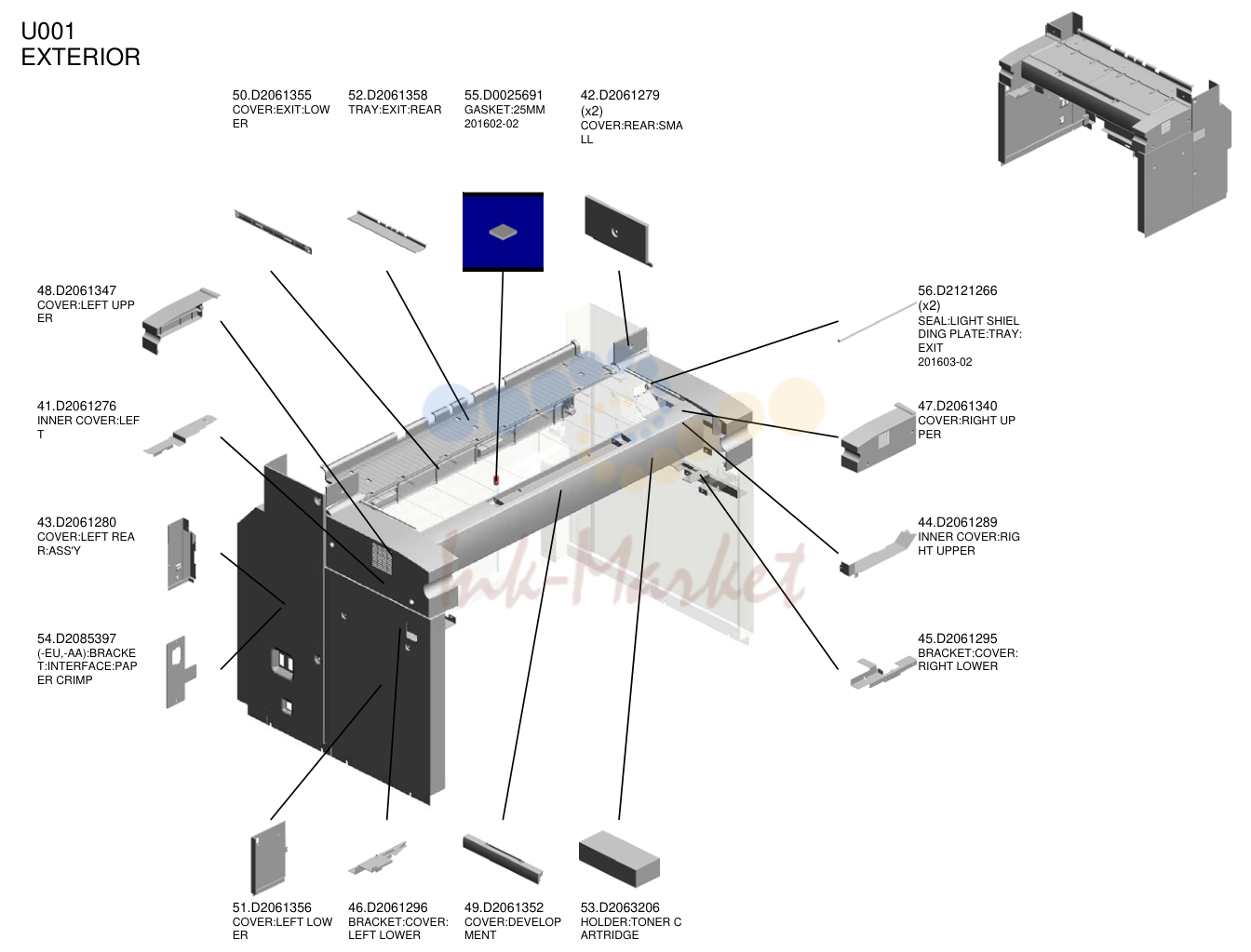

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 50 | D2061355 запросить цену → | крышка:EXIT:LOW ER |
| 52 | D2061358 запросить цену → | TRAY:EXIT:REAR |
| 55 | D0025691 запросить цену → | GASKET:25MM 201602-02 |
| 42 | D2061279 запросить цену → | крышка:REAR:SMA LL |
| 48 | D2061347 запросить цену → | крышка:LEFT UPP ER |
| 41 | D2061276 запросить цену → | INNER крышка:LEF T |
| 43 | D2061280 запросить цену → | крышка:LEFT REA R:ASS'Y |
| 54 | D2085397 запросить цену → | (-EU,-AA):BRACKE T:INTERFACE:PAP ER CRIMP |
| 56 | D2121266 запросить цену → | SEAL:LIGHT SHIEL DING пластина:TRAY: EXIT 201603-02 |
| 47 | D2061340 запросить цену → | крышка:RIGHT UP PER |
| 44 | D2061289 запросить цену → | INNER крышка:RIG HT UPPER |
| 45 | D2061295 запросить цену → | кронштейн:крышка: RIGHT LOWER |
| 51 | D2061356 запросить цену → | крышка:LEFT LOW ER |
| 46 | D2061296 запросить цену → | кронштейн:крышка: LEFT LOWER |
| 49 | D2061352 запросить цену → | крышка:DEVELOP MENT |
| 53 | D2063206 запросить цену → | держатель:TONER C ARTRIDGE D0461353 [A] SUPPORTING PLA TE:крышка:DEVEL OPMENT 201606-01 X/O |

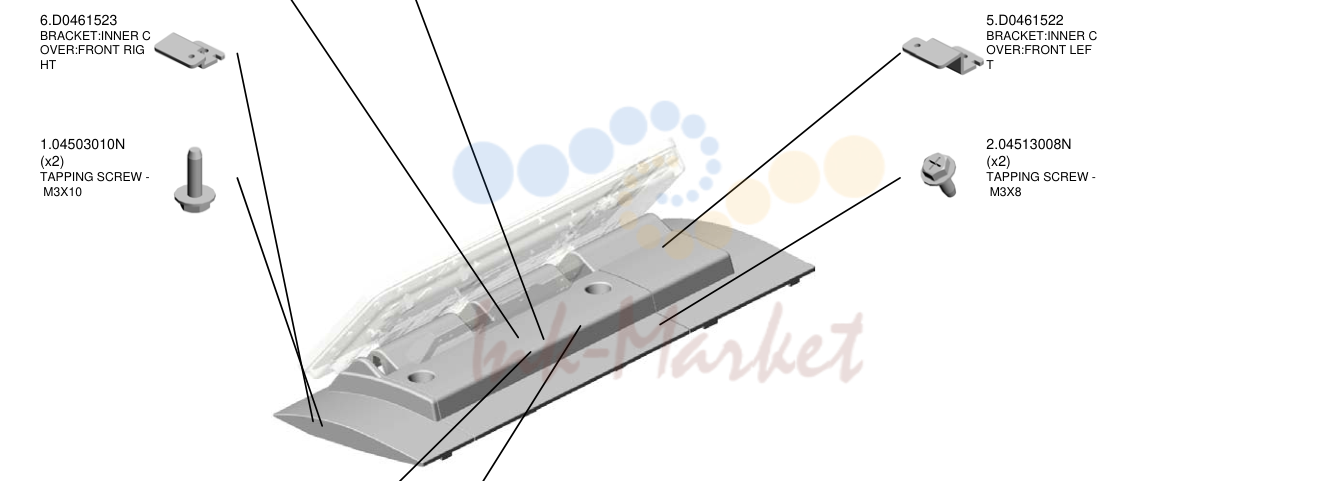

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 33 | D2061521 запросить цену → | SUPPORTING PLA TE:INSTALL:OPER ATION SUB-узел |
| 34 | D2061525 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 6 | D0461523 запросить цену → | кронштейн:INNER C OVER:FRONT RIG HT |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 5 | D0461522 запросить цену → | кронштейн:INNER C OVER:FRONT LEF T |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 35 | D2061526 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 36 | 04543008Q под заказ | TAPPING винт: 3X8 |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 7 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 20 | 07078060N запросить цену → | втулка:DIA8X6 |
| 4 | 03603008N запросить цену → | винт:M3X8 |
| 9 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 5 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 6 | 04503020N запросить цену → | TAPPING винт: M3X20 |
| 8 | 04504014N запросить цену → | TAPPING винт: 4X14 |
| 15 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 17 | 05750050E запросить цену → | HEXAGON HEADL ESS SET винт - M5X5 |
| 1 | 03140250N запросить цену → | PAN HEAD винт :M4X25 |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 19 | 07030030N запросить цену → | пружина WASHER: DIA3 |
| 13 | 04513025N запросить цену → | TAPPING винт: M3X25 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 18 | 06230120E запросить цену → | пружина PIN - M3X 12 |
| 14 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 10 | 04513010N запросить цену → | TAPPING винт: 3X10 |
| 11 | 04513014N запросить цену → | TAPPING винт: 3X14 |
| 12 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 16 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 34 | 16072255 запросить цену → | FERRITE CORE:K3 NF-130-A(N)BK0 |
| 36 | 16072451 запросить цену → | FERRITE CORE:G RFC-8 |
| 141 | 16070534 запросить цену → | FERRITE CORE:ZC AT3035-1330 201602-01 |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 21 | 07200030E запросить цену → | RETAINING RING - M3 |
| 30 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 32 | 11060911 запросить цену → | втулка:SB-1909 |
| 27 | 11050516 запросить цену → | CLAMP |
| 42 | AA063416 запросить цену → | пружина - 3.4N |
| 26 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 41 | AA060899 запросить цену → | пружина |
| 24 | 08053368 запросить цену → | BALL подшипник - 8 X16X5MM |
| 37 | A1341724 запросить цену → | CUSHION - STEPP ER мотор |
| 25 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 31 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 22 | 07200040E запросить цену → | RETAINING RING - M4 |
| 39 | A1744372 запросить цену → | GATE PAWL DRIV E |
| 38 | A1636052 запросить цену → | ORIGINAL TABLE B USHING |
| 23 | 07200060E запросить цену → | RETAINING RING - M6 |
| 40 | A2941134 запросить цену → | GROUND пластина - печь (закрепление) |
| 43 | AA063955 запросить цену → | пружина:DRIVEN:1. 7N |
| 33 | 12042466 запросить цену → | MICRO SWITCH - V -16506-1C25 |
| 28 | 11050517 запросить цену → | жгут CLAMP - LWS-2111Z |
| 29 | 11050532 запросить цену → | EDGE SADDLE - L ES-25L |

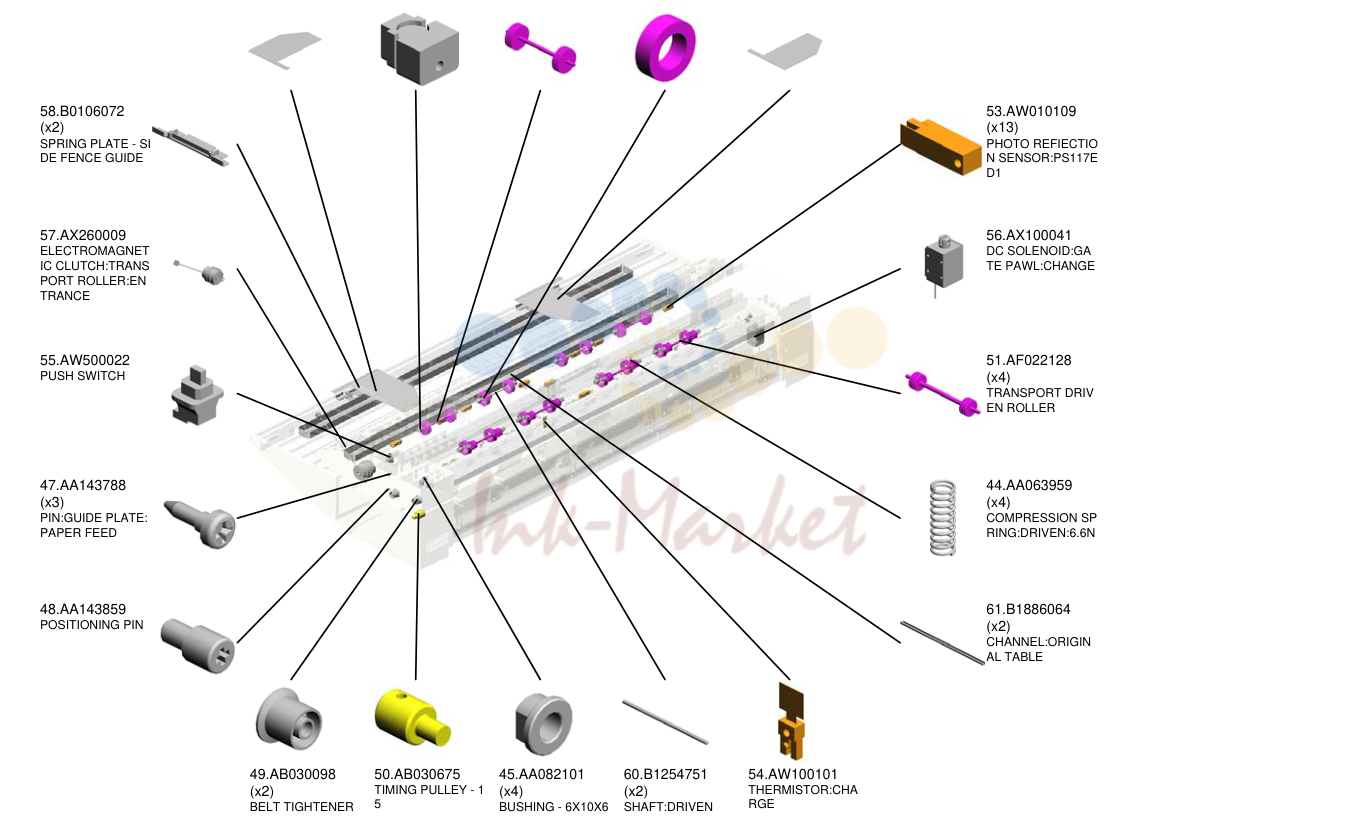

сканер
| № | Артикул | Наименование |
|---|---|---|
| 62 | B1886068 запросить цену → | SHEET:SIDE FENC E:RIGHT |
| 46 | AA082135 запросить цену → | втулка - DIA4 |
| 52 | AF022156 запросить цену → | FRONT DRIVEN TR ANSPORT ролик |
| 59 | B1254738 ✓ в наличии | ролик:DRIVEN:O RIGINAL |
| 63 | B1886075 запросить цену → | SHEET:SIDE FENC E:LEFT |
| 58 | B0106072 запросить цену → | пружина пластина - SI DE FENCE направляющая |
| 57 | AX260009 запросить цену → | ELECTROMAGNET IC муфта:TRANS PORT ролик:EN TRANCE |
| 55 | AW500022 запросить цену → | PUSH SWITCH |
| 47 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 48 | AA143859 запросить цену → | POSITIONING PIN |
| 53 | AW010109 запросить цену → | PHOTO REFIECTIO N датчик:PS117E D1 |
| 56 | AX100041 запросить цену → | DC соленоид:GA TE PAWL:CHANGE |
| 51 | AF022128 запросить цену → | TRANSPORT DRIV EN ролик |
| 44 | AA063959 запросить цену → | COMPRESSION SP RING:DRIVEN:6.6N |
| 61 | B1886064 запросить цену → | CHANNEL:ORIGIN AL TABLE |
| 49 | AB030098 запросить цену → | ремень TIGHTENER |
| 50 | AB030675 запросить цену → | TIMING PULLEY - 1 5 |
| 45 | AA082101 запросить цену → | втулка - 6X10X6 |
| 60 | B1254751 запросить цену → | вал:DRIVEN |
| 54 | AW100101 запросить цену → | THERMISTOR:CHA RGE |

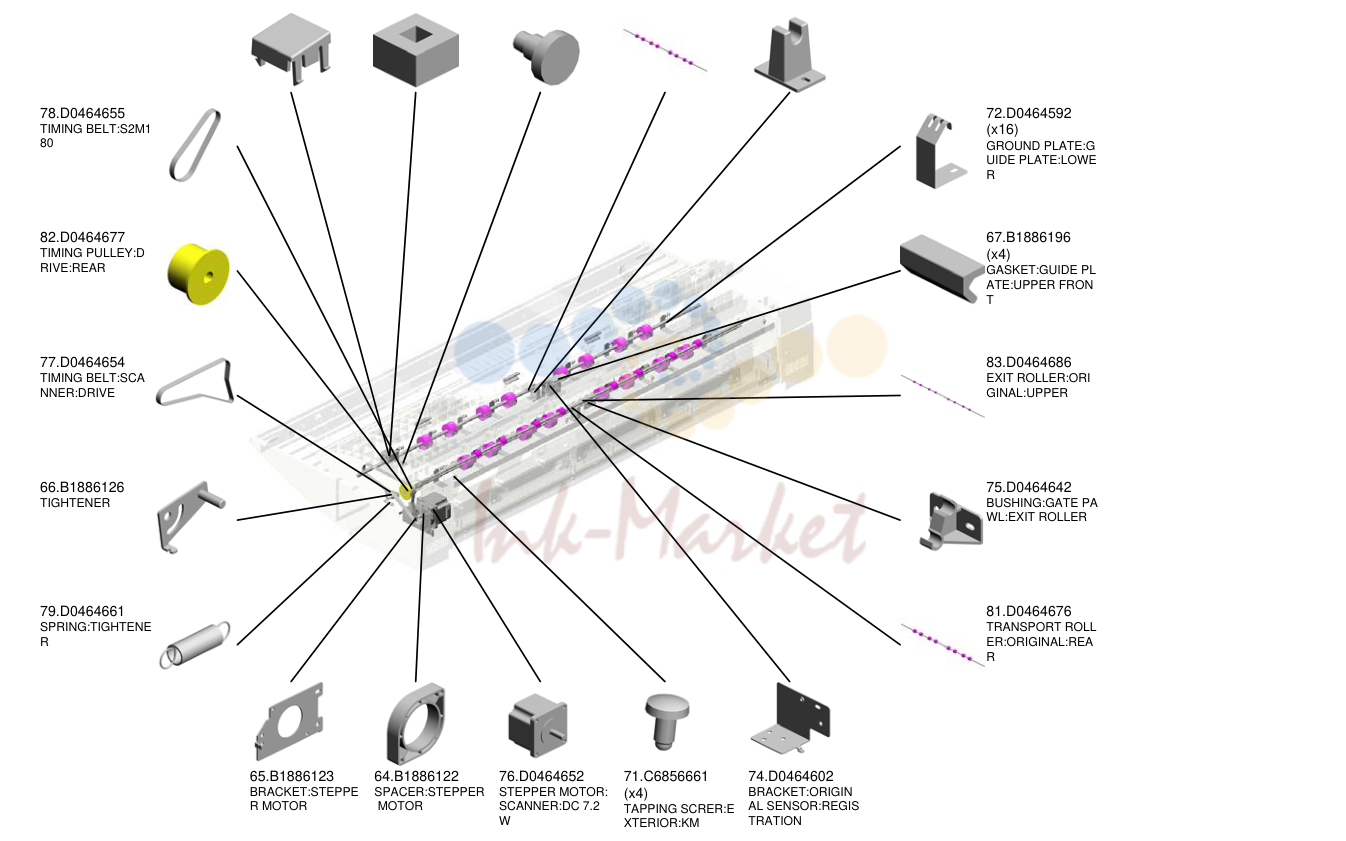

сканер
| № | Артикул | Наименование |
|---|---|---|
| 69 | B2864767 запросить цену → | KEYTOP:ORIGINAL :STOP |
| 70 | B2864854 запросить цену → | CUSHION:KEYTOP :ORIGINAL:STOP |
| 68 | B2591131 запросить цену → | винт:PCU |
| 80 | D0464671 запросить цену → | TRANSPORT ROLL ER:ORIGINAL:FRO NT |
| 73 | D0464593 запросить цену → | втулка:ARM |
| 78 | D0464655 запросить цену → | TIMING ремень:S2M1 80 |
| 82 | D0464677 запросить цену → | TIMING PULLEY:D RIVE:REAR |
| 77 | D0464654 запросить цену → | TIMING ремень:SCA NNER:DRIVE |
| 66 | B1886126 запросить цену → | TIGHTENER |
| 79 | D0464661 запросить цену → | пружина:TIGHTENE R |
| 72 | D0464592 запросить цену → | GROUND пластина:G UIDE пластина:LOWE R |
| 67 | B1886196 запросить цену → | GASKET:направляющая PL ATE:UPPER FRON T |
| 83 | D0464686 запросить цену → | EXIT ролик:ORI GINAL:UPPER |
| 75 | D0464642 запросить цену → | втулка:GATE PA WL:EXIT ролик |
| 81 | D0464676 запросить цену → | TRANSPORT ROLL ER:ORIGINAL:REA R |
| 65 | B1886123 запросить цену → | кронштейн:STEPPE R мотор |
| 64 | B1886122 запросить цену → | SPACER:STEPPER мотор |
| 76 | D0464652 запросить цену → | STEPPER мотор: сканер:DC 7.2 W |
| 71 | C6856661 запросить цену → | TAPPING SCRER:E XTERIOR:KM |
| 74 | D0464602 запросить цену → | кронштейн:ORIGIN AL датчик:REGIS TRATION |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 97 | D0464803 запросить цену → | SHEET:ORIGINAL:I NSERT |
| 102 | D0464826 запросить цену → | ролик:DRIVEN |
| 91 | D0464746 запросить цену → | SHEET:ORIGINAL I NSERT:LOWER:NO .1 |
| 103 | D0464842 запросить цену → | PRESSURE пластина :TEST TARGET SH EET:ASS'Y |
| 94 | D0464749 запросить цену → | SHEET:ORIGINAL I NSERT:LOWER:NO .3 |
| 88 | D0464706 запросить цену → | вал:LOCK:SIDE пластина:LOWER |
| 90 | D0464745 запросить цену → | крышка:TIMING BE LT |
| 89 | D0464744 запросить цену → | крышка:ON OFF D ETECTOR:RIGHT |
| 93 | D0464748 запросить цену → | крышка:TIMING PU LLEY |
| 95 | D0464772 запросить цену → | кронштейн:GAS SP RING:RIGHT:ASS'Y |
| 86 | D0464697 запросить цену → | пружина:GATE PA WL:DC соленоид |
| 99 | D0464814 запросить цену → | вал:CONTACT POINT:ORIGINAL |
| 87 | D0464698 запросить цену → | ARM:PAWL |
| 85 | D0464696 запросить цену → | кронштейн:DC SOL ENOID:GATE PLAT E |
| 96 | D0464777 запросить цену → | кронштейн:GAS SP RING:LEFT:ASS'Y |
| 101 | D0464822 ✓ в наличии | TRANSPORT ROLL ER:DRIVEN:REAR |
| 98 | D0464810 запросить цену → | SUPPORTING PLA TE:крышка:ORIGIN AL:UPPER:WELDIN G |
| 84 | D0464691 запросить цену → | GATE PAWL:ORIGI NAL EXHAUST |
| 92 | D0464747 запросить цену → | SHEET:ORIGINAL I NSERT:LOWER:NO .2 |
| 100 | D0464815 запросить цену → | GROUND пластина:P RESSURE пластина |

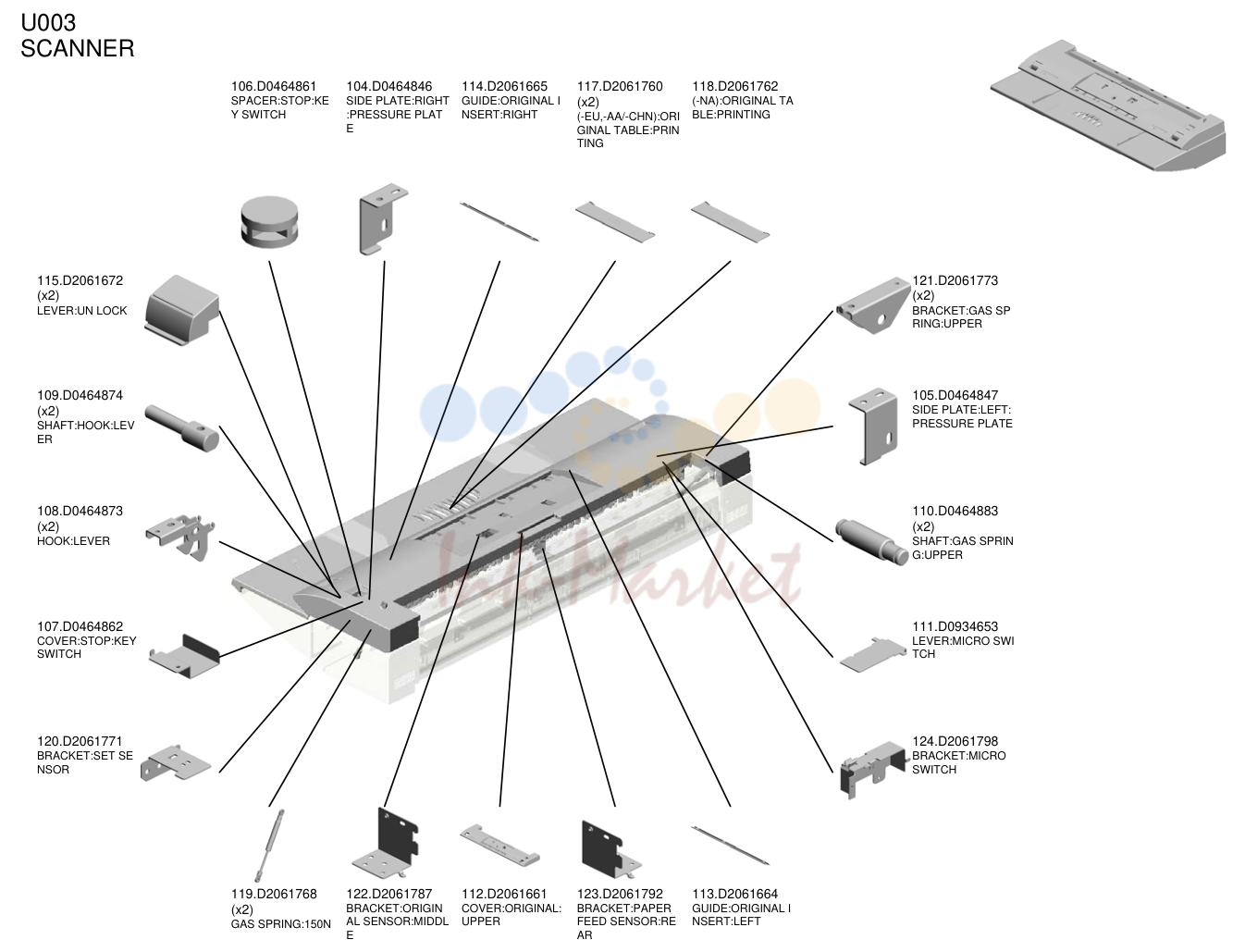

сканер
| № | Артикул | Наименование |
|---|---|---|
| 106 | D0464861 запросить цену → | SPACER:STOP:KE Y SWITCH |
| 104 | D0464846 запросить цену → | SIDE пластина:RIGHT :PRESSURE PLAT E |
| 114 | D2061665 запросить цену → | направляющая:ORIGINAL I NSERT:RIGHT |
| 117 | D2061760 запросить цену → | (-EU,-AA/-CHN):ORI GINAL TABLE:PRIN TING |
| 118 | D2061762 запросить цену → | (-NA):ORIGINAL TA BLE:PRINTING |
| 115 | D2061672 запросить цену → | рычаг:UN LOCK |
| 109 | D0464874 запросить цену → | вал:HOOK:LEV ER |
| 108 | D0464873 запросить цену → | HOOK:рычаг |
| 107 | D0464862 запросить цену → | крышка:STOP:KEY SWITCH |
| 120 | D2061771 запросить цену → | кронштейн:SET SE NSOR |
| 121 | D2061773 запросить цену → | кронштейн:GAS SP RING:UPPER |
| 105 | D0464847 запросить цену → | SIDE пластина:LEFT: PRESSURE пластина |
| 110 | D0464883 запросить цену → | вал:GAS SPRIN G:UPPER |
| 111 | D0934653 запросить цену → | рычаг:MICRO SWI TCH |
| 124 | D2061798 запросить цену → | кронштейн:MICRO SWITCH |
| 119 | D2061768 запросить цену → | GAS пружина:150N |
| 122 | D2061787 запросить цену → | кронштейн:ORIGIN AL датчик:MIDDL E |
| 112 | D2061661 запросить цену → | крышка:ORIGINAL: UPPER |
| 123 | D2061792 запросить цену → | кронштейн:подача бумаги датчик:RE AR |
| 113 | D2061664 запросить цену → | направляющая:ORIGINAL I NSERT:LEFT |

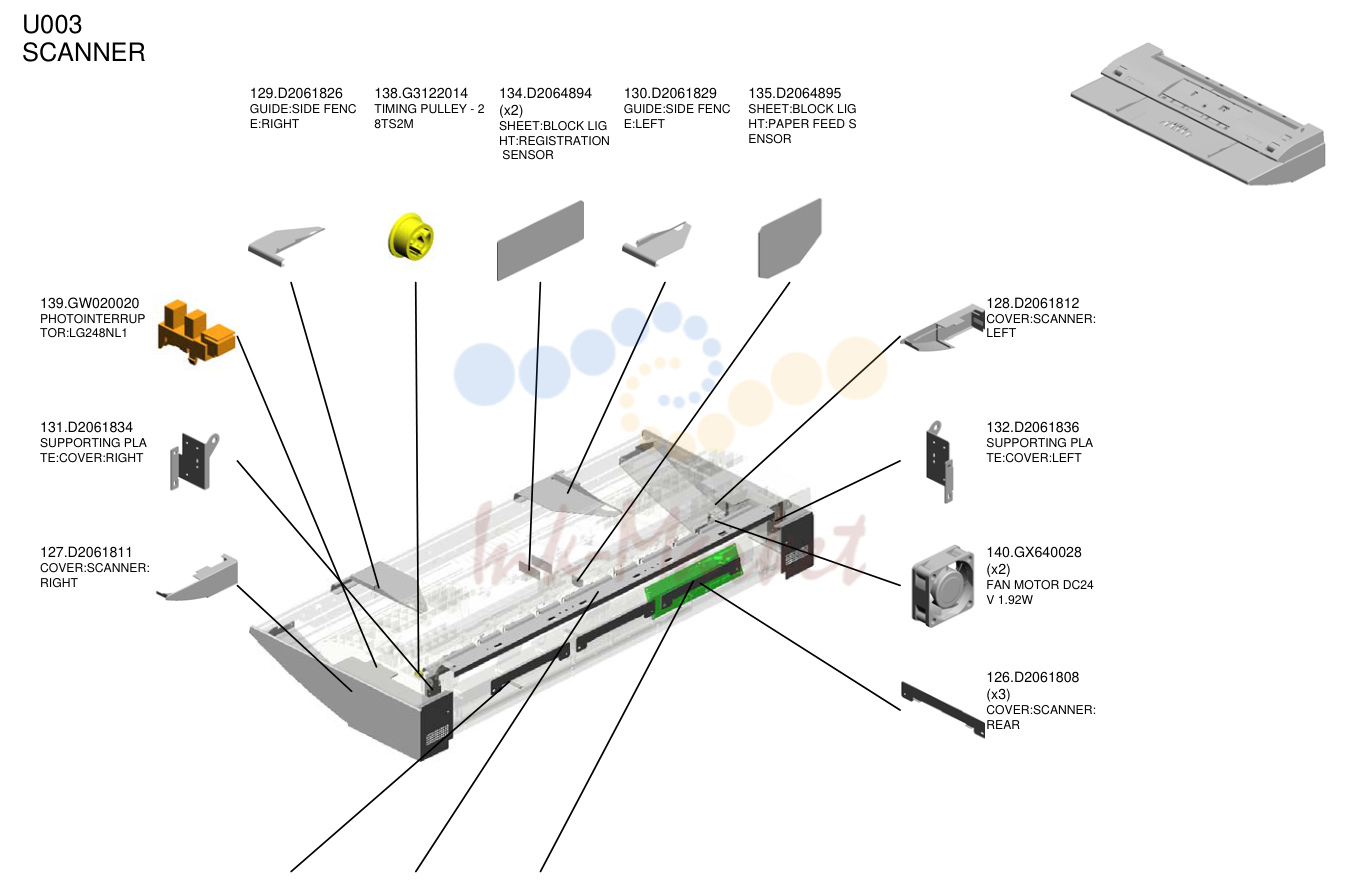

сканер
| № | Артикул | Наименование |
|---|---|---|
| 129 | D2061826 запросить цену → | направляющая:SIDE FENC E:RIGHT |
| 138 | G3122014 запросить цену → | TIMING PULLEY - 2 8TS2M |
| 134 | D2064894 запросить цену → | SHEET:BLOCK LIG HT:регистрация датчик |
| 130 | D2061829 запросить цену → | направляющая:SIDE FENC E:LEFT |
| 135 | D2064895 запросить цену → | SHEET:BLOCK LIG HT:подача бумаги S ENSOR |
| 139 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 131 | D2061834 запросить цену → | SUPPORTING PLA TE:крышка:RIGHT |
| 127 | D2061811 запросить цену → | крышка:сканер: RIGHT |
| 128 | D2061812 запросить цену → | крышка:сканер: LEFT |
| 132 | D2061836 запросить цену → | SUPPORTING PLA TE:крышка:LEFT |
| 140 | GX640028 запросить цену → | FAN мотор DC24 V 1.92W |
| 126 | D2061808 запросить цену → | крышка:сканер: REAR |
| 137 | G1805750 запросить цену → | GASKET - 70MM |
| 125 | D2061807 запросить цену → | направляющая пластина:ORI GINAL EXHAUST:U PPER REAR |
| 136 | D2065400 запросить цену → | плата:SIB |

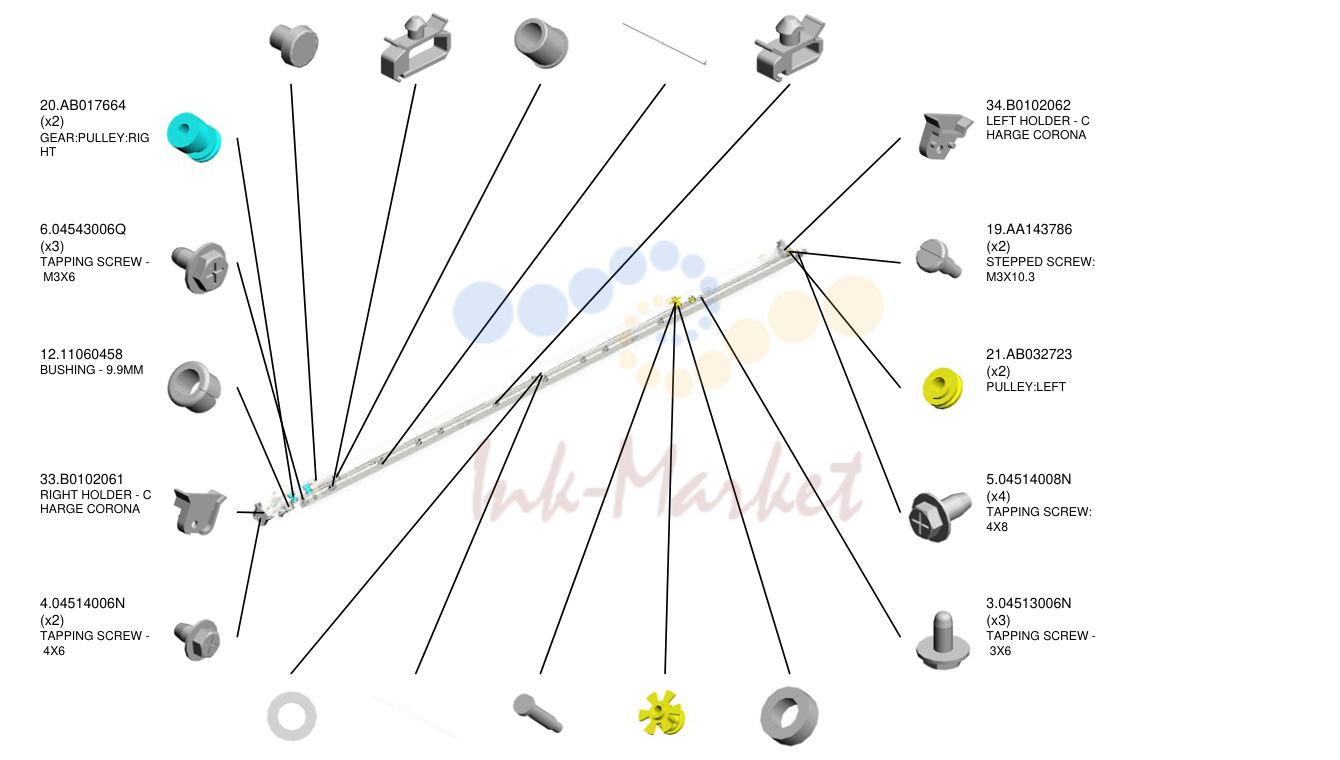

DISCHARGE/CHARGE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 02520020N запросить цену → | PAN HEAD винт :M2X2 |
| 10 | 11050516 запросить цену → | CLAMP |
| 11 | 11060241 запросить цену → | втулка - 6.7MM |
| 31 | AX500099 запросить цену → | DISCHARGE LAMP :P2 |
| 9 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 20 | AB017664 запросить цену → | шестерня:PULLEY:RIG HT |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 11060458 запросить цену → | втулка - 9.9MM |
| 33 | B0102061 запросить цену → | RIGHT держатель - C HARGE CORONA |
| 4 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 34 | B0102062 запросить цену → | LEFT держатель - C HARGE CORONA |
| 19 | AA143786 запросить цену → | STEPPED винт: M3X10.3 |
| 21 | AB032723 ✓ в наличии | PULLEY:LEFT |
| 5 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | 07080040N запросить цену → | WASHER - DIA4 |
| 15 | AA050113 запросить цену → | WIRE:CLEANER |
| 18 | AA143571 запросить цену → | вал |
| 22 | AB032727 запросить цену → | PULLEY:ENCODER |
| 8 | 07403704 запросить цену → | BALL подшипник:DIA 4XDIA7X2.5 |
DISCHARGE/CHARGE
| № | Артикул | Наименование |
|---|---|---|
| 35 | B0654241 запросить цену → | шестерня |
| 47 | D2062121 запросить цену → | кронштейн:DISCHA RGE LAMP:CLEAN ER:PEEN |
| 45 | D2062050 запросить цену → | DC мотор:CLEAN ER:ASS'Y:BRUSH:0 .76W |
| 43 | D0462130 запросить цену → | держатель:WIRE |
| 37 | B1252128 запросить цену → | GUARD:пружина P LATE:RIGHT |
| 36 | B1252127 запросить цену → | пружина пластина:CH ARGE CORONA:RI GHT |
| 39 | C2442016 запросить цену → | винт:направляющая |
| 44 | D0462132 запросить цену → | TENSION пружина: CLEANER |
| 42 | D0462113 запросить цену → | кронштейн:ENCOD ER |
| 49 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 46 | D2062110 запросить цену → | STAY:DISCHARGE LAMP:PEEN |
| 48 | D2062131 запросить цену → | SEAL:LIGHT SHIEL DING пластина:CHAR GE CORONA |
| 38 | B1252130 запросить цену → | SHIELDING пластина: CHARGE CORONA |

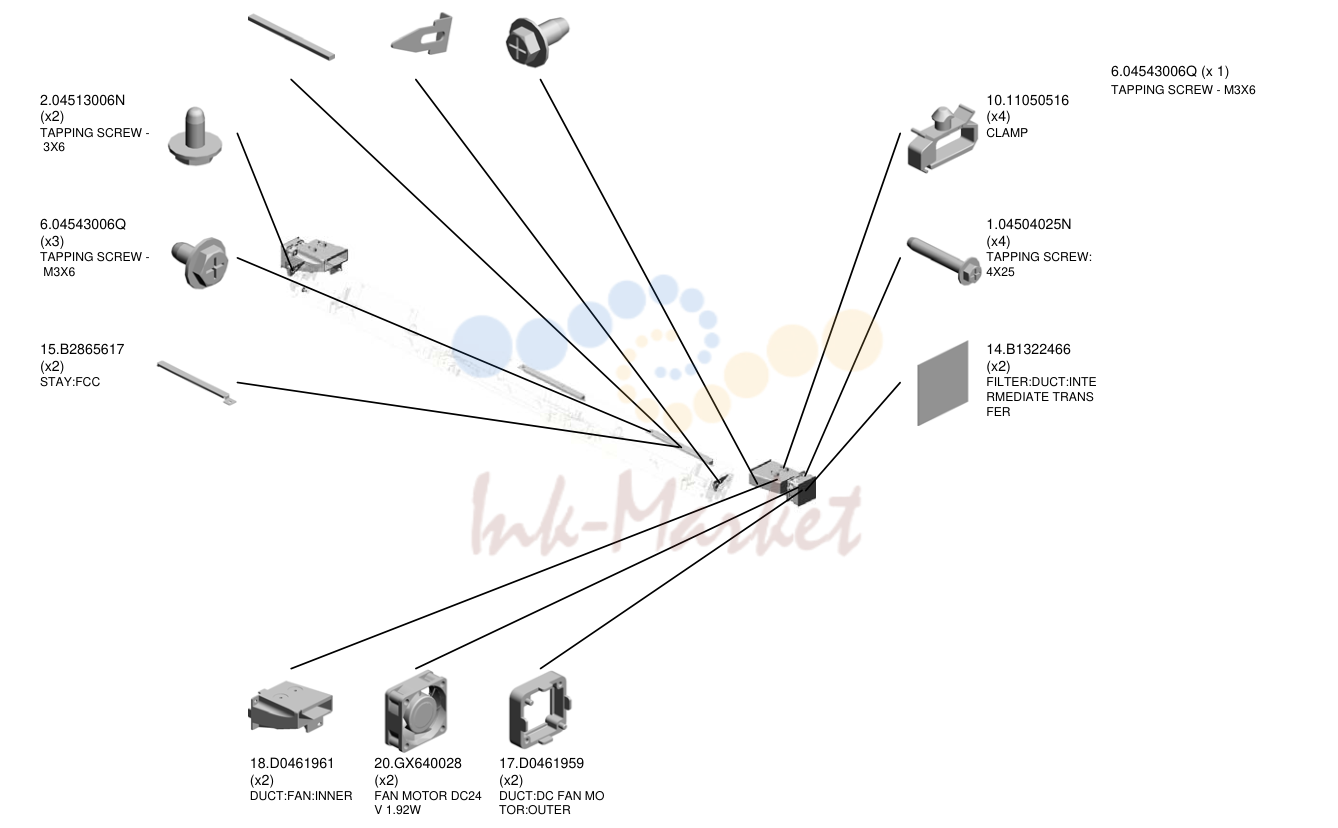

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 16 | B2865620 запросить цену → | GASKET:STAY:FFC |
| 13 | B1251971 запросить цену → | пластина:вал |
| 5 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | B2865617 запросить цену → | STAY:FCC |
| 10 | 11050516 запросить цену → | CLAMP |
| 1 | 04504025N запросить цену → | TAPPING винт: 4X25 |
| 14 | B1322466 под заказ | FILTER:DUCT:INTE RMEDIATE TRANS FER |
| 18 | D0461961 запросить цену → | DUCT:FAN:INNER |
| 20 | GX640028 запросить цену → | FAN мотор DC24 V 1.92W |
| 17 | D0461959 запросить цену → | DUCT:DC FAN MO TOR:OUTER 6.04543006Q (x 1) TAPPING винт - M3X6 |

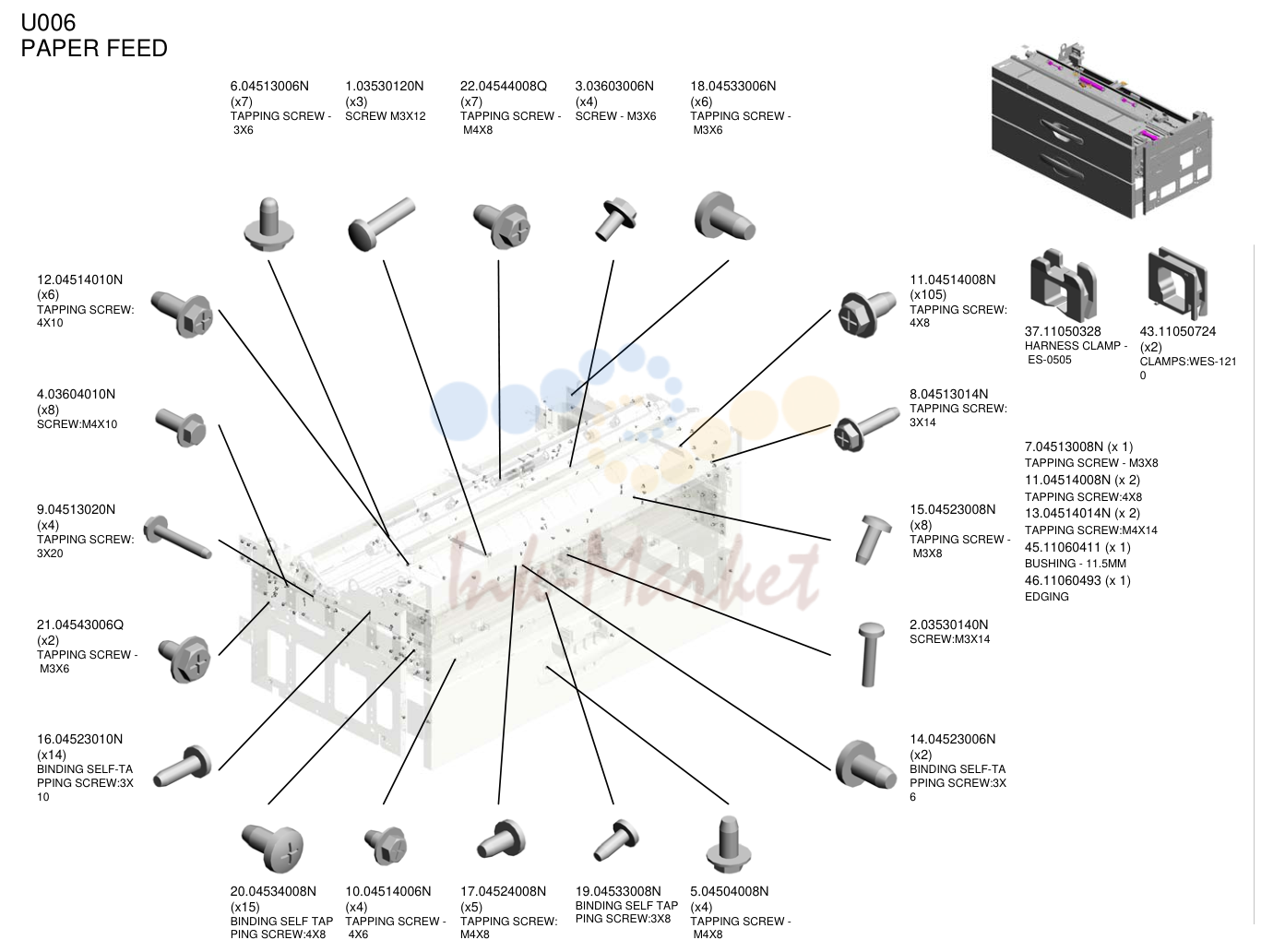

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 6 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 1 | 03530120N запросить цену → | винт M3X12 |
| 22 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 18 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 12 | 04514010N запросить цену → | TAPPING винт: 4X10 |
| 4 | 03604010N запросить цену → | винт:M4X10 |
| 9 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 21 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | 04523010N запросить цену → | BINDING SELF-TA PPING винт:3X 10 |
| 11 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 8 | 04513014N запросить цену → | TAPPING винт: 3X14 |
| 15 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 2 | 03530140N запросить цену → | винт:M3X14 |
| 14 | 04523006N запросить цену → | BINDING SELF-TA PPING винт:3X 6 |
| 20 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 10 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 17 | 04524008N запросить цену → | TAPPING винт: M4X8 |
| 19 | 04533008N запросить цену → | BINDING SELF TAP PING винт:3X8 |
| 5 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 37 | 11050328 запросить цену → | жгут CLAMP - ES-0505 |
| 43 | 11050724 запросить цену → | CLAMPS:WES-121 0 7.04513008N (x 1) TAPPING винт - M3X8 11.04514008N (x 2) TAPPING винт:4X8 13.04514014N (x 2) TAPPING винт:M4X14 45.11060411 (x 1) втулка - 11.5MM 46.11060493 (x 1) EDGING |

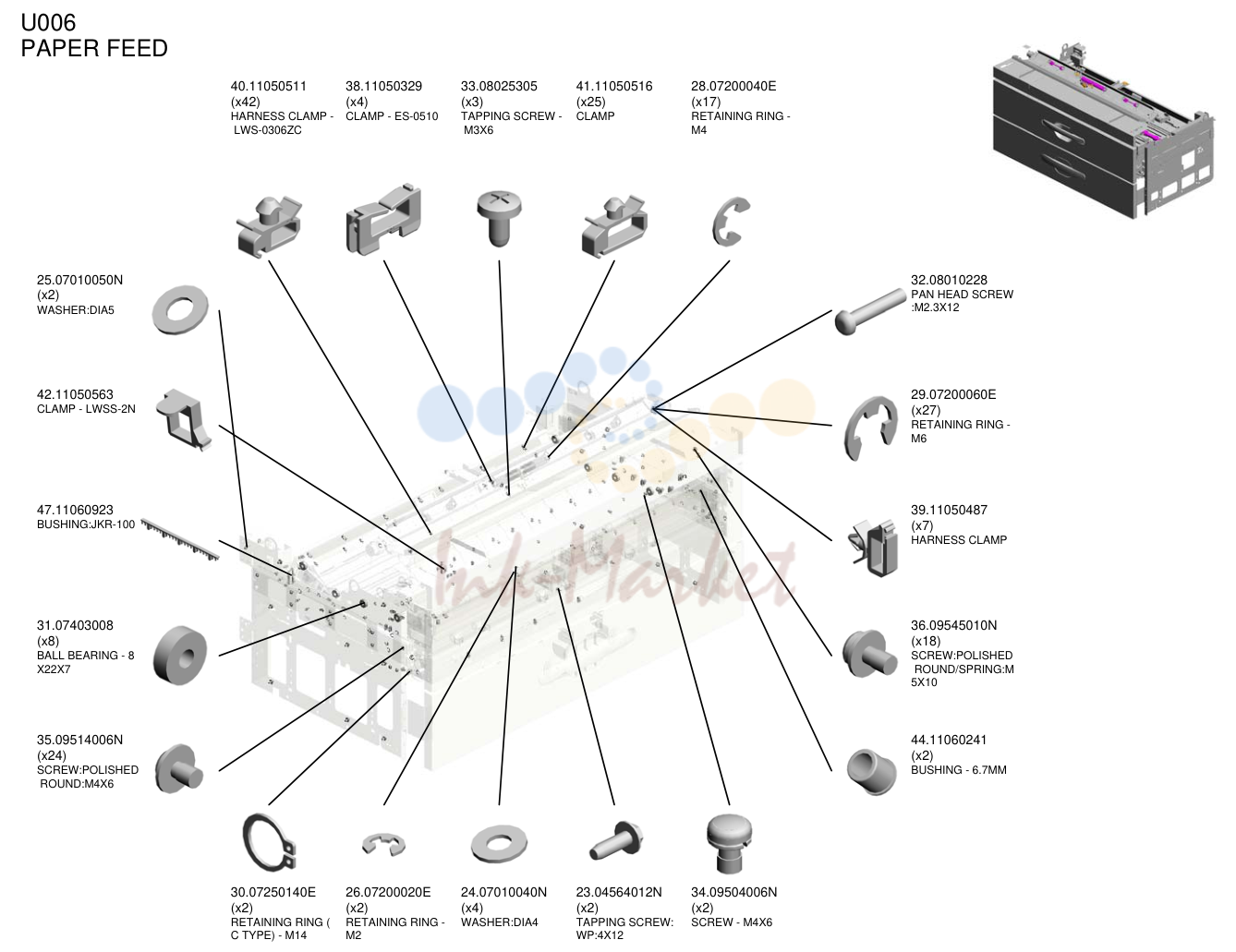

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 40 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 38 | 11050329 запросить цену → | CLAMP - ES-0510 |
| 33 | 08025305 запросить цену → | TAPPING винт - M3X6 |
| 41 | 11050516 запросить цену → | CLAMP |
| 28 | 07200040E запросить цену → | RETAINING RING - M4 |
| 25 | 07010050N запросить цену → | WASHER:DIA5 |
| 42 | 11050563 запросить цену → | CLAMP - LWSS-2N |
| 47 | 11060923 запросить цену → | втулка:JKR-100 |
| 31 | 07403008 запросить цену → | BALL подшипник - 8 X22X7 |
| 35 | 09514006N запросить цену → | винт:POLISHED ROUND:M4X6 |
| 32 | 08010228 запросить цену → | PAN HEAD винт :M2.3X12 |
| 29 | 07200060E запросить цену → | RETAINING RING - M6 |
| 39 | 11050487 запросить цену → | жгут CLAMP |
| 36 | 09545010N запросить цену → | винт:POLISHED ROUND/пружина:M 5X10 |
| 44 | 11060241 запросить цену → | втулка - 6.7MM |
| 30 | 07250140E запросить цену → | RETAINING RING ( C TYPE) - M14 |
| 26 | 07200020E запросить цену → | RETAINING RING - M2 |
| 24 | 07010040N запросить цену → | WASHER:DIA4 |
| 23 | 04564012N запросить цену → | TAPPING винт: WP:4X12 |
| 34 | 09504006N запросить цену → | винт - M4X6 |

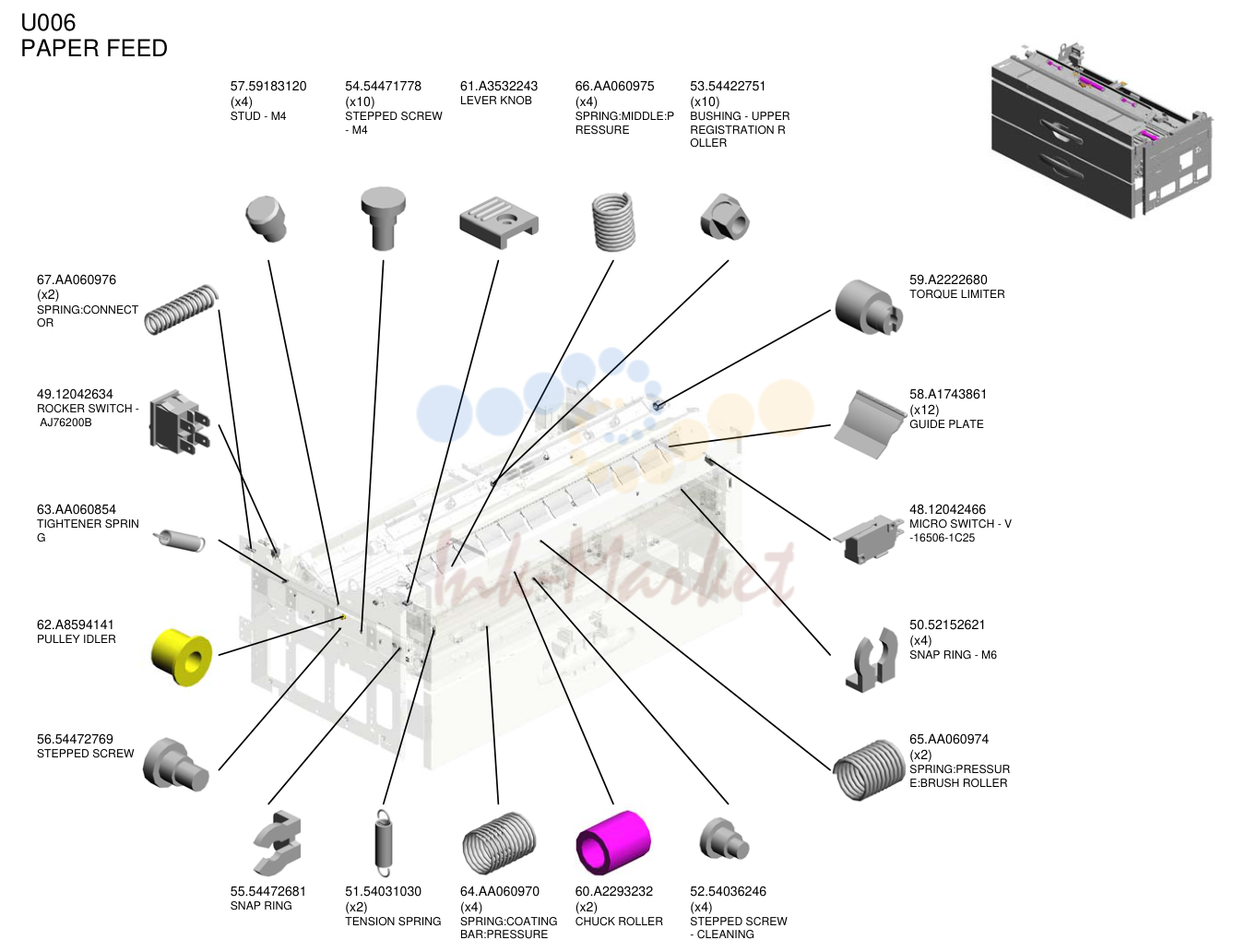

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 57 | 59183120 запросить цену → | STUD - M4 |
| 54 | 54471778 запросить цену → | STEPPED винт - M4 |
| 61 | A3532243 запросить цену → | рычаг KNOB |
| 66 | AA060975 запросить цену → | пружина:MIDDLE:P RESSURE |
| 53 | 54422751 запросить цену → | втулка - UPPER регистрация R OLLER |
| 67 | AA060976 запросить цену → | пружина:CONNECT OR |
| 49 | 12042634 запросить цену → | ROCKER SWITCH - AJ76200B |
| 63 | AA060854 запросить цену → | TIGHTENER SPRIN G |
| 62 | A8594141 запросить цену → | PULLEY IDLER |
| 56 | 54472769 запросить цену → | STEPPED винт |
| 59 | A2222680 запросить цену → | TORQUE LIMITER |
| 58 | A1743861 запросить цену → | направляющая пластина |
| 48 | 12042466 запросить цену → | MICRO SWITCH - V -16506-1C25 |
| 50 | 52152621 запросить цену → | SNAP RING - M6 |
| 65 | AA060974 запросить цену → | пружина:PRESSUR E:BRUSH ролик |
| 55 | 54472681 запросить цену → | SNAP RING |
| 51 | 54031030 запросить цену → | TENSION пружина |
| 64 | AA060970 запросить цену → | пружина:COATING BAR:PRESSURE |
| 60 | A2293232 запросить цену → | CHUCK ролик |
| 52 | 54036246 запросить цену → | STEPPED винт - CLEANING |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 84 | AA143788 запросить цену → | PIN:направляющая пластина: подача бумаги |
| 74 | AA063910 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:2.5N |
| 80 | AA082135 запросить цену → | втулка - DIA4 |
| 72 | AA063427 запросить цену → | пружина:9.8N |
| 75 | D2062589 запросить цену → | [A] FEELER пружина 201610-01 X/O |
| 81 | AA143253 запросить цену → | PIN - рычаг - PAP ER SPOOL узел |
| 79 | AA082070 запросить цену → | втулка - 8X16X7 |
| 76 | AA066368 запросить цену → | пружина - EXIT |
| 89 | AB030678 запросить цену → | TIMING PULLEY - 2 5T |
| 85 | AA143859 запросить цену → | POSITIONING PIN |
| 71 | AA063122 запросить цену → | EXIT ролик SPRI NG |
| 73 | AA063612 запросить цену → | COMPRESSION SP RING - TRAY RELE ASE |
| 78 | AA080203 запросить цену → | втулка - 6MM |
| 88 | AB013868 запросить цену → | шестерня - 16Z |
| 86 | AB011412 запросить цену → | шестерня - 36Z |
| 83 | AA143718 запросить цену → | STEPPED винт - M4 |
| 77 | AA080049 запросить цену → | втулка - 10X18 |
| 87 | AB011413 ✓ в наличии | DRIVE шестерня - 27Z |
| 68 | AA060981 запросить цену → | пружина:TIGHTENE R |
| 82 | AA143347 запросить цену → | рычаг стопор вал |

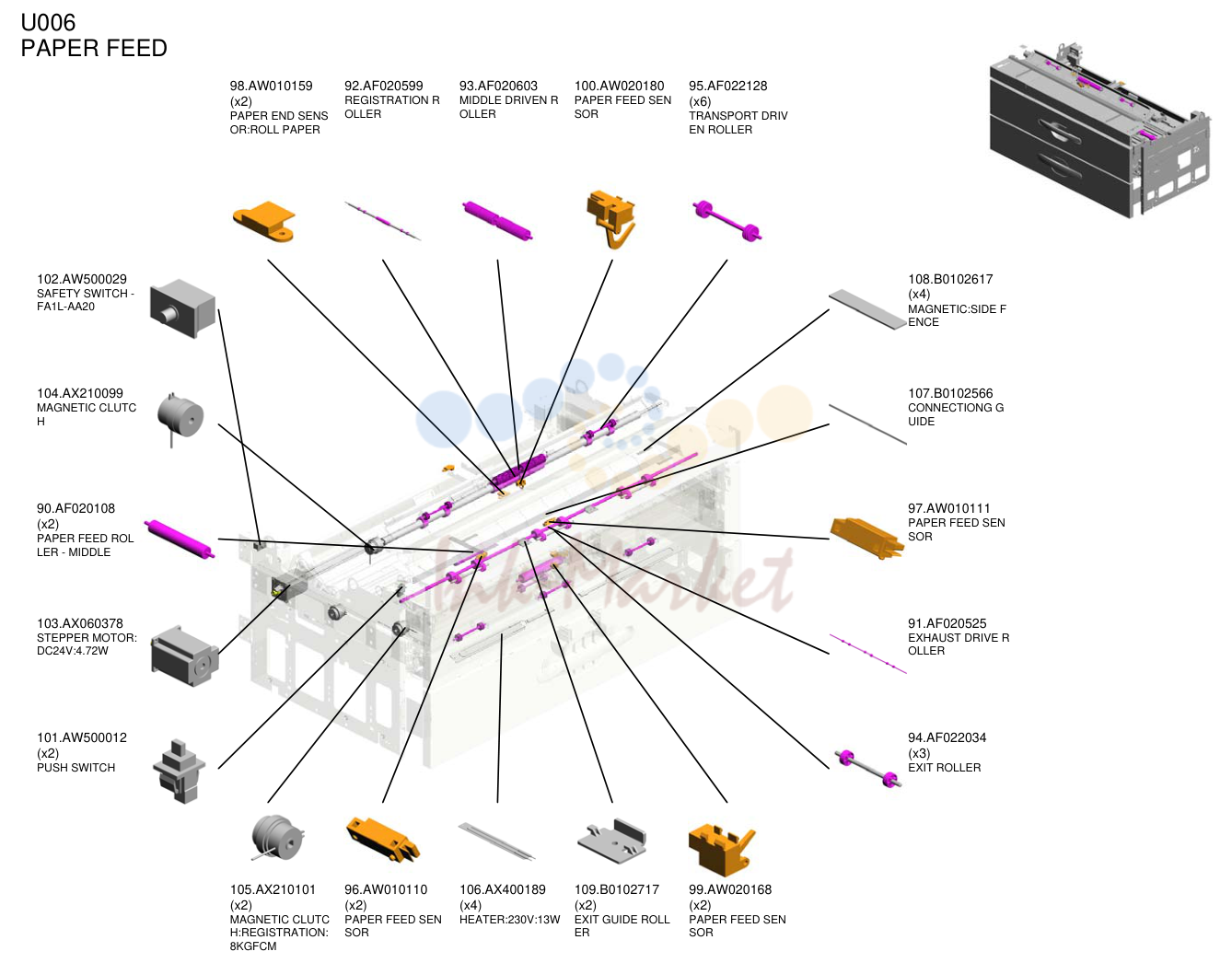

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 98 | AW010159 запросить цену → | PAPER END SENS OR:ROLL PAPER |
| 92 | AF020599 запросить цену → | регистрация R OLLER |
| 93 | AF020603 запросить цену → | MIDDLE DRIVEN R OLLER |
| 100 | AW020180 запросить цену → | подача бумаги SEN SOR |
| 95 | AF022128 запросить цену → | TRANSPORT DRIV EN ролик |
| 102 | AW500029 запросить цену → | SAFETY SWITCH - FA1L-AA20 |
| 104 | AX210099 ✓ в наличии | MAGNETIC CLUTC H |
| 90 | AF020108 ✓ в наличии | подача бумаги ROL LER - MIDDLE |
| 103 | AX060378 запросить цену → | STEPPER мотор: DC24V:4.72W |
| 101 | AW500012 запросить цену → | PUSH SWITCH |
| 108 | B0102617 запросить цену → | MAGNETIC:SIDE F ENCE |
| 107 | B0102566 запросить цену → | CONNECTIONG G UIDE |
| 97 | AW010111 запросить цену → | подача бумаги SEN SOR |
| 91 | AF020525 запросить цену → | EXHAUST DRIVE R OLLER |
| 94 | AF022034 запросить цену → | EXIT ролик |
| 105 | AX210101 запросить цену → | MAGNETIC CLUTC H:регистрация: 8KGFCM |
| 96 | AW010110 запросить цену → | подача бумаги SEN SOR |
| 106 | AX400189 запросить цену → | HEATER:230V:13W |
| 109 | B0102717 запросить цену → | EXIT направляющая ROLL ER |
| 99 | AW020168 запросить цену → | подача бумаги SEN SOR |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 118 | B0102978 запросить цену → | KEYTOP |
| 121 | B1252579 запросить цену → | FEELER:REGISTR ATION датчик |
| 122 | B1252580 запросить цену → | держатель:FEELER |
| 114 | B0102947 запросить цену → | жгут CLAMP - FCW-52 |
| 111 | B0102827 запросить цену → | RIGHT SHEET - SI DE пластина |
| 115 | B0102956 запросить цену → | CONNECTOR BRA CKET |
| 119 | B0102979 запросить цену → | SWITCH пластина |
| 125 | B1882579 запросить цену → | мотор CUSHION |
| 126 | B1882663 запросить цену → | держатель:PAPER H OLDER:LEFT |
| 128 | B1882666 запросить цену → | BRAKE:PAPER HO LDER |
| 117 | B0102966 запросить цену → | TIMING ремень - S2 M 334 |
| 116 | B0102964 запросить цену → | TIMING ремень - S2 M 252 |
| 123 | B1252581 запросить цену → | кронштейн:SENSO R |
| 127 | B1882664 запросить цену → | держатель:PAPER H OLDER:RIGHT |
| 113 | B0102916 запросить цену → | POSITIONING PIN |
| 120 | B0391192 запросить цену → | шестерня - 57Z |
| 124 | B1254912 запросить цену → | вал:CONTACT POINT:стопор |
| 110 | B0102726 запросить цену → | ролик направляющая PL ATE |
| 129 | B1882704 запросить цену → | держатель:ROLL PA PER |
| 112 | B0102902 запросить цену → | рычаг вал |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 142 | B1882773 запросить цену → | крышка:CUTTER U NIT:LEFT |
| 146 | B1882896 запросить цену → | рычаг:LOCK:LEFT |
| 143 | B1882802 запросить цену → | направляющая пластина:GUI DE пластина:LOWER |
| 135 | B1882722 запросить цену → | направляющая пластина:EXIT :INNER |
| 131 | B1882710 запросить цену → | направляющая пластина:EXIT :OUTER:PEEN |
| 144 | B1882820 запросить цену → | кронштейн:ROCKE R SWITCH |
| 145 | B1882876 запросить цену → | кронштейн:мотор |
| 149 | B1882936 запросить цену → | SLIDE RAIL - LEFT |
| 133 | B1882718 запросить цену → | RELEASE пластина:L EFT |
| 139 | B1882759 запросить цену → | стопор:LEFT:UP PER подача бумаги |
| 148 | B1882917 запросить цену → | SPACER |
| 147 | B1882898 запросить цену → | рычаг:LOCK:RIGH T |
| 130 | B1882705 запросить цену → | кронштейн:MICRO SWITCH |
| 134 | B1882719 запросить цену → | RELEASE пластина:R IGHT |
| 140 | B1882760 запросить цену → | стопор:RIGHT:U PPER PAPER FEE D |
| 137 | B1882735 запросить цену → | направляющая:RELEASE P LATE |
| 136 | B1882726 запросить цену → | держатель:ролик |
| 138 | B1882736 запросить цену → | ролик:CONNEC TING:DRIVE |
| 141 | B1882772 запросить цену → | направляющая пластина:CON NECTING:FRONT |
| 132 | B1882715 запросить цену → | направляющая пластина:LO WER FRONT |
Полный список запчастей доступен по запросу.
комментарии
