Ricoh SP4100N 4110N Aficio sp 4100NL — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 2 (G176/G177)
- лоток бумаги (G176/G177)
- электрика Section 2 (G176/G177)
- Decals and Documents (G176/G177)

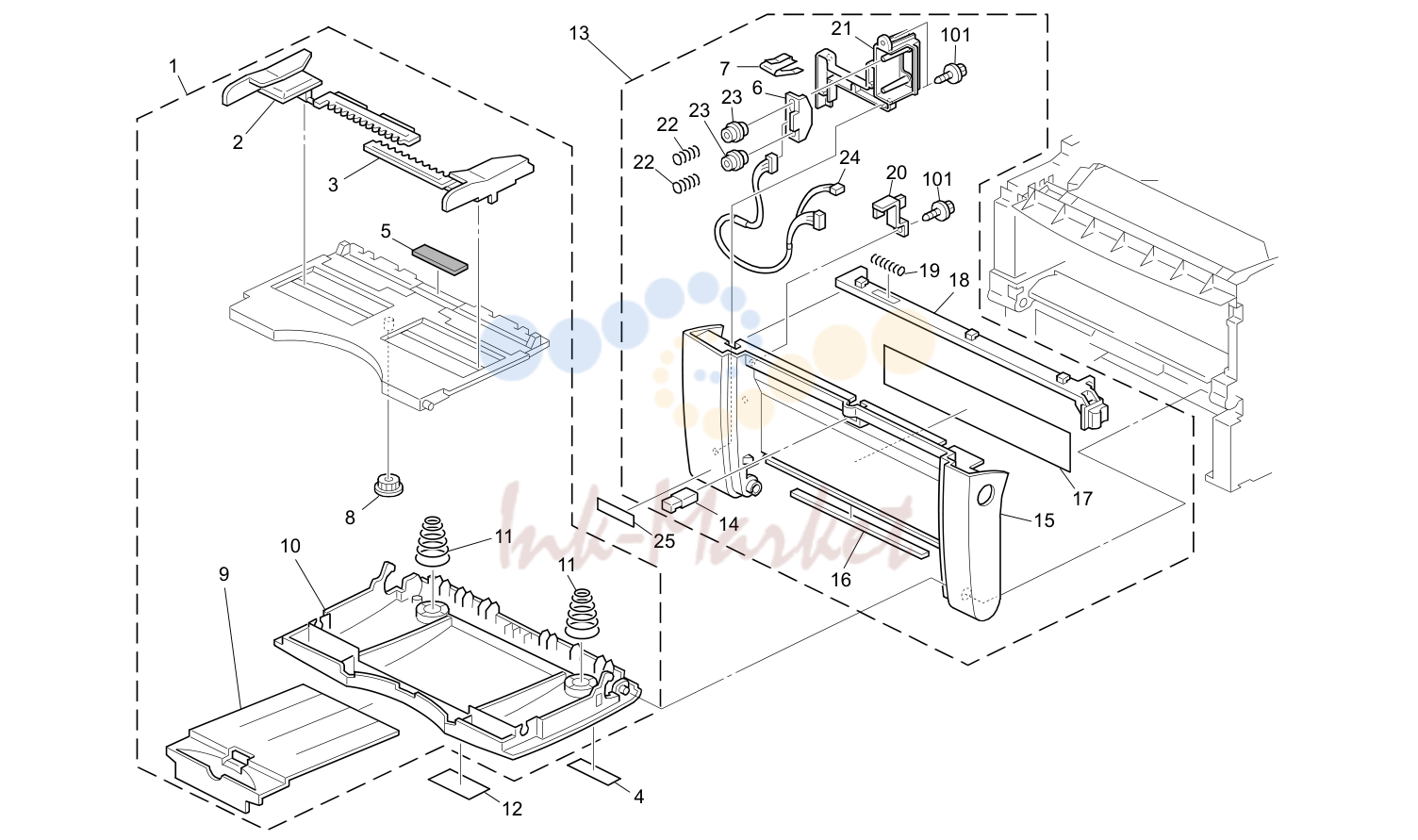

внешние детали 2 (G176/G177)
| № | Артикул | Наименование |
|---|---|---|
| 12 | J007 1510 запросить цену → | Logotype: Ricoh: TP-P1 (G176/G177) |
| 12 | J007 1511 запросить цену → | Logotype: GES |
| 12 | J007 1512 запросить цену → | Logotype: NSA |
| 12 | J007 1513 запросить цену → | Logotype: REX |

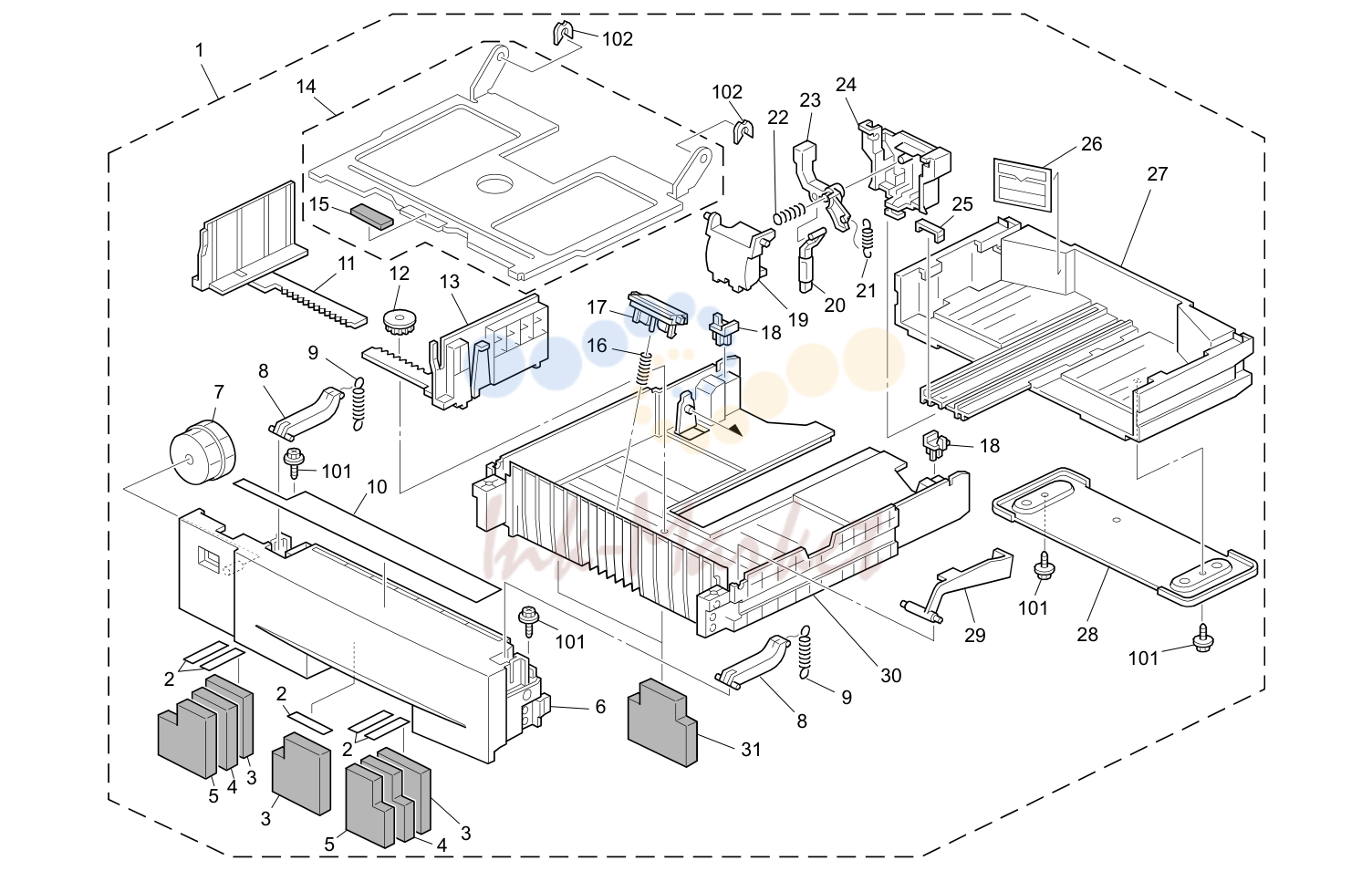

лоток бумаги (G176/G177)
| № | Артикул | Наименование |
|---|---|---|
| 12 | A267 2869 запросить цену → | шестерня - 16Z |

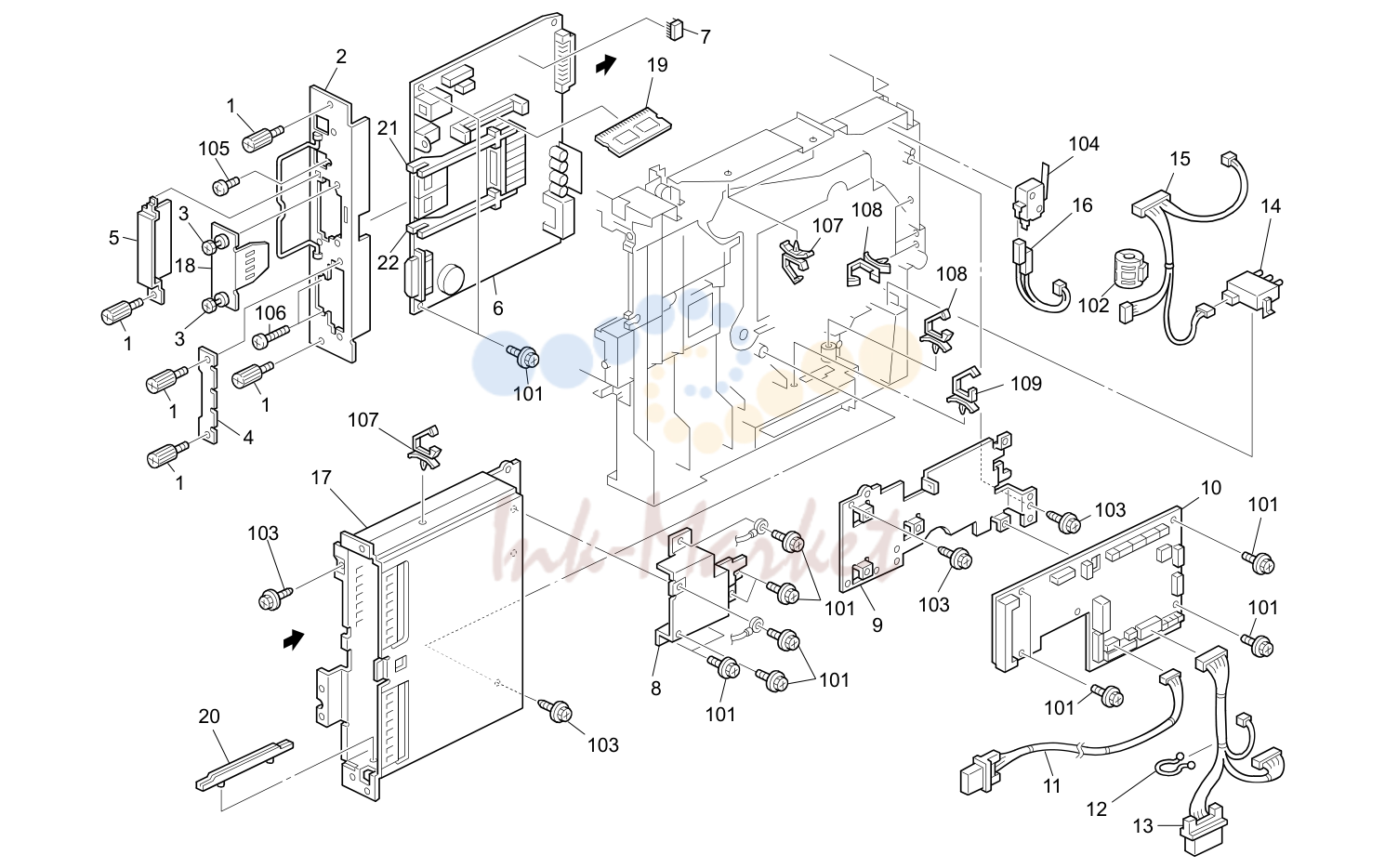

электрика Section 2 (G176/G177)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B622 5825 запросить цену → | Panel Knob винт |
| 18 | B132 5836 запросить цену → | Panel - Interface |
| 1 | B229 7180 запросить цену → | Asic: Charango |

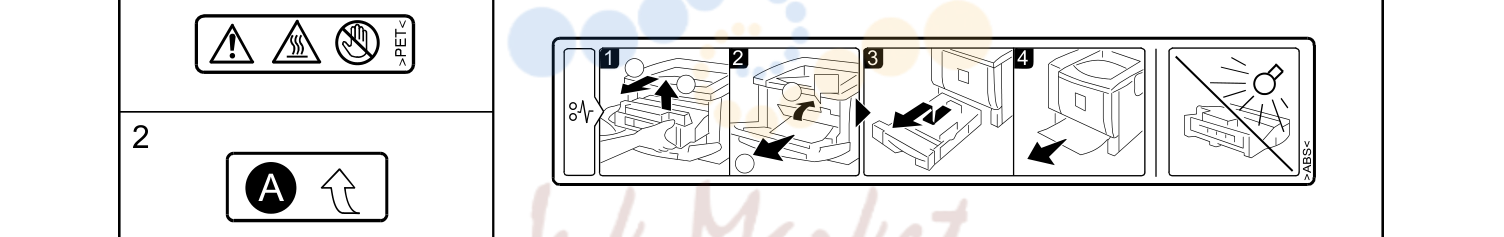

Decals and Documents (G176/G177)
| № | Артикул | Наименование |
|---|---|---|
| 37 | J007 1510 запросить цену → | Logotype: Ricoh: TP-P1 (G176/G177) |
| 38 | J007 1511 запросить цену → | Logotype: GES |
| 39 | J007 1512 запросить цену → | Logotype: NSA |
| 40 | J007 1513 запросить цену → | Logotype: REX |
