Ricoh sp C840DN C842DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- лазер узел
- подача бумаги
- подача бумаги
- проявка SECTION
- ITB узел
- SEPARATION/TRANSPORT
- SEPARATION/TRANSPORT
- SEPARATION/TRANSPORT

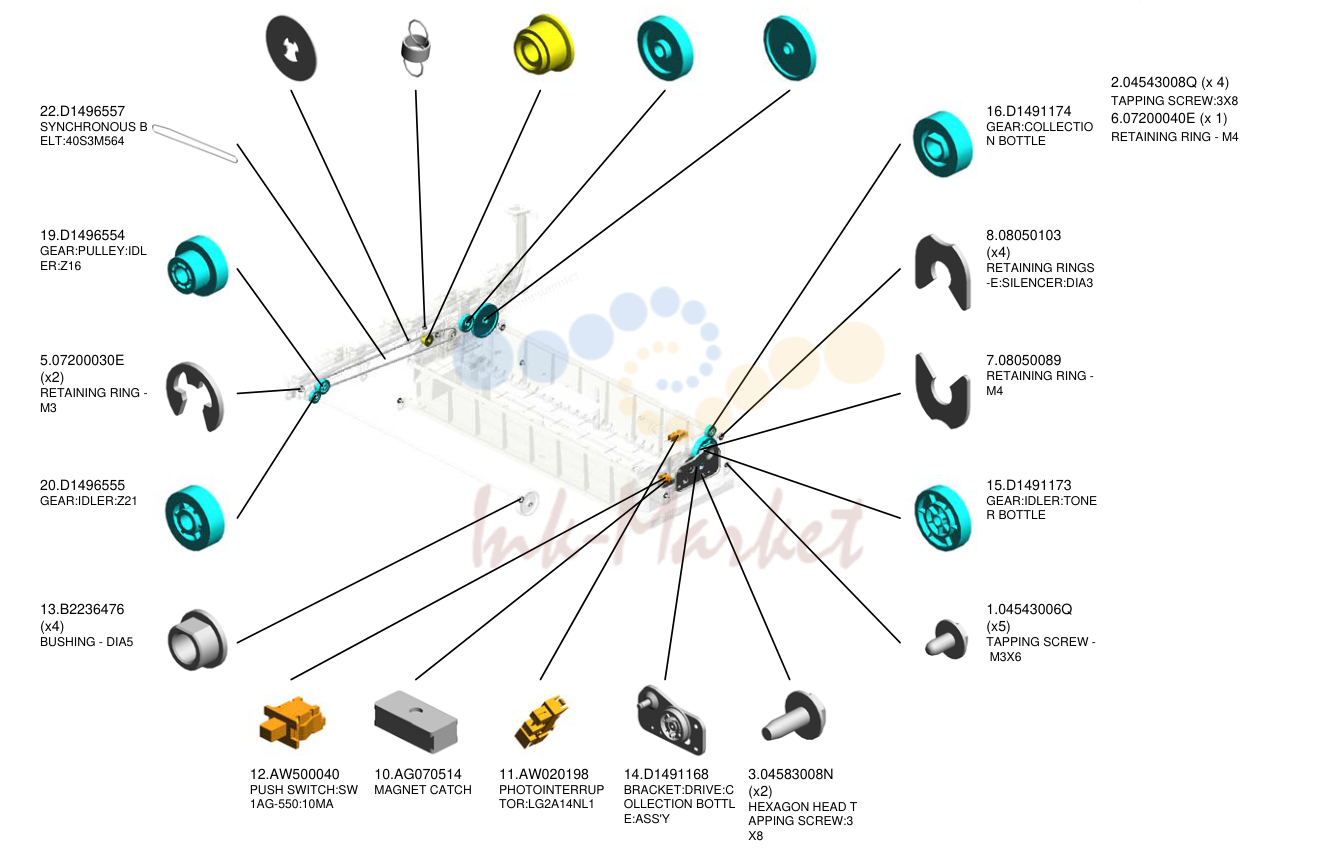

- USED TONER
- USED TONER

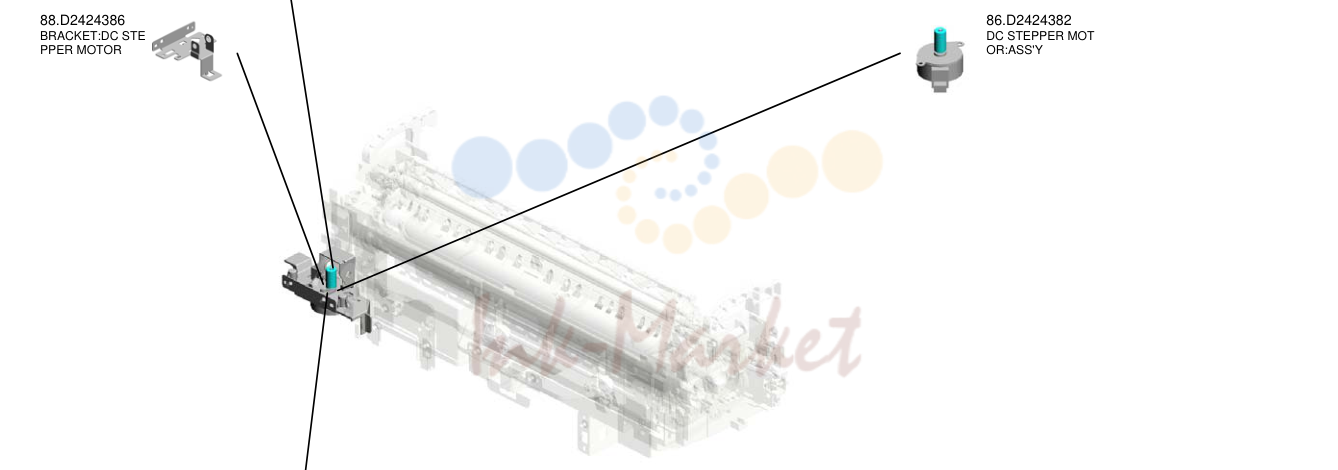

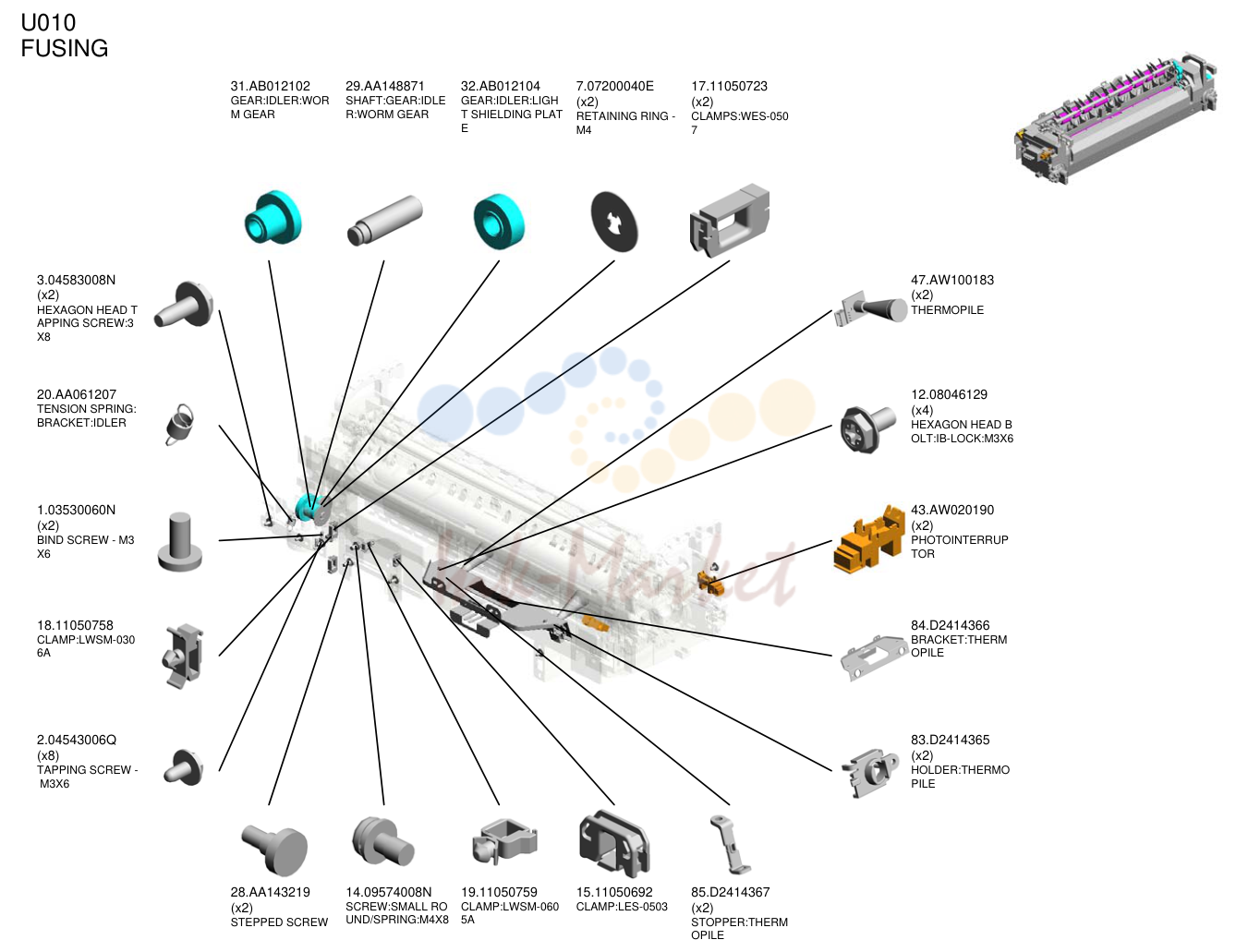

- печь (закрепление)
- печь (закрепление)

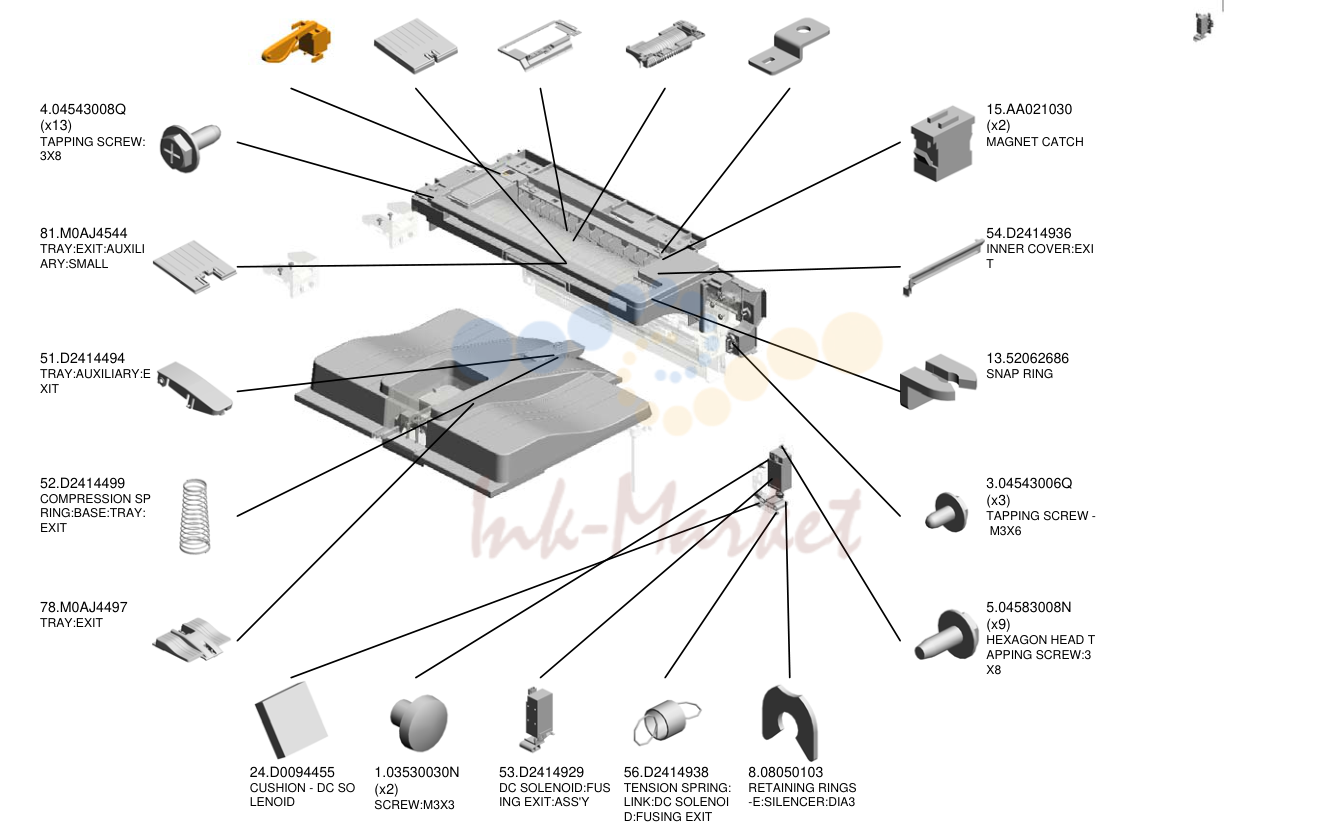

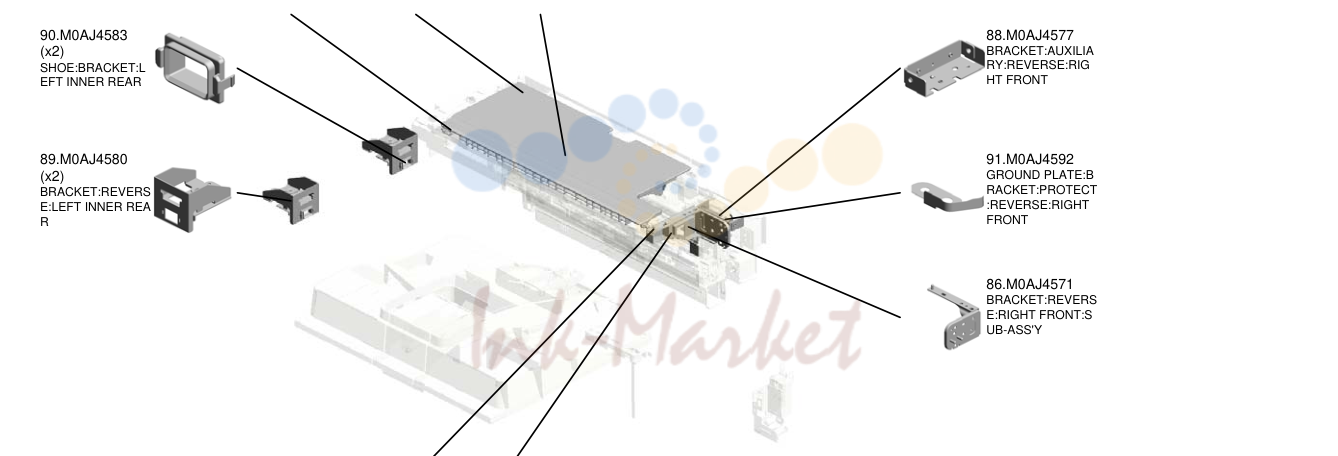

- PAPER EXIT
- PAPER EXIT

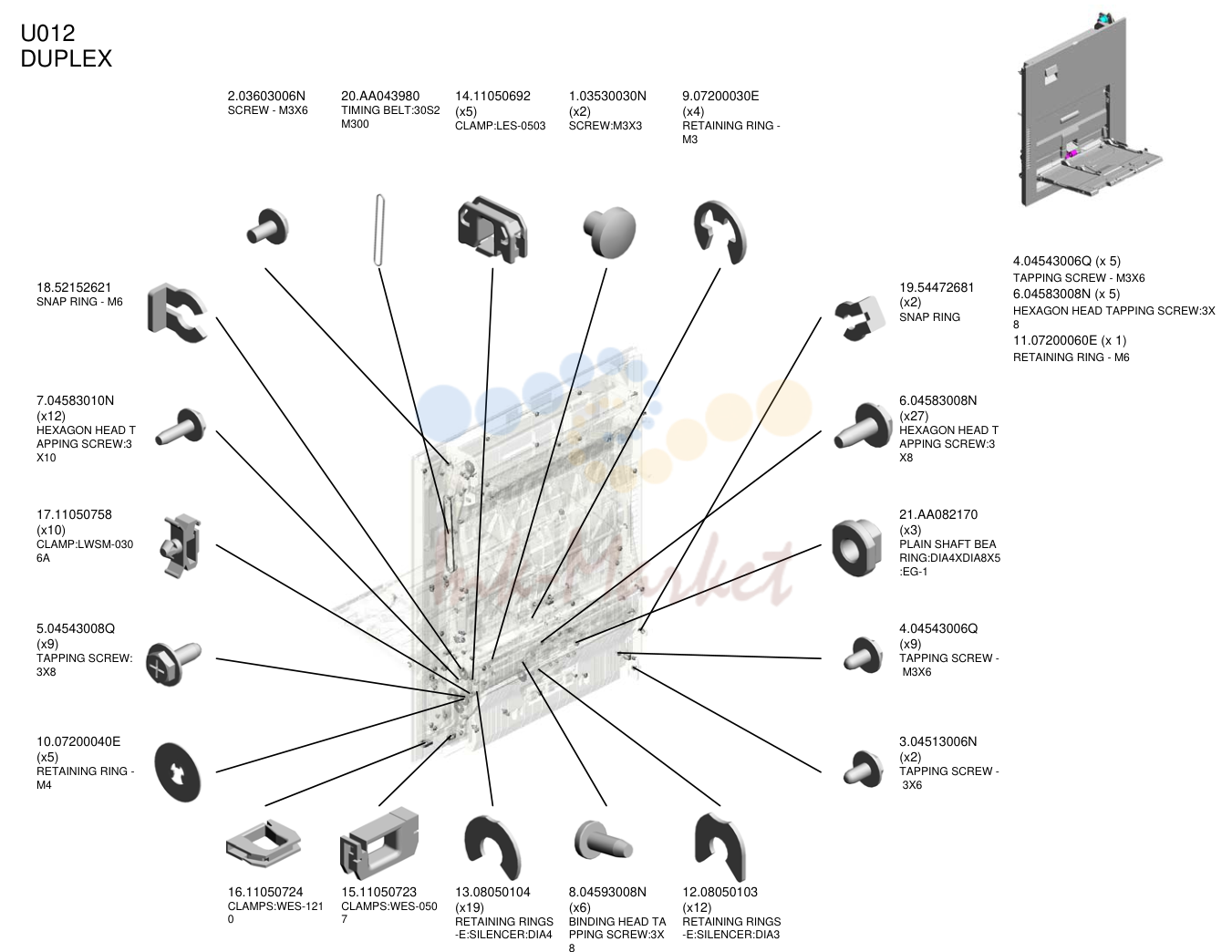

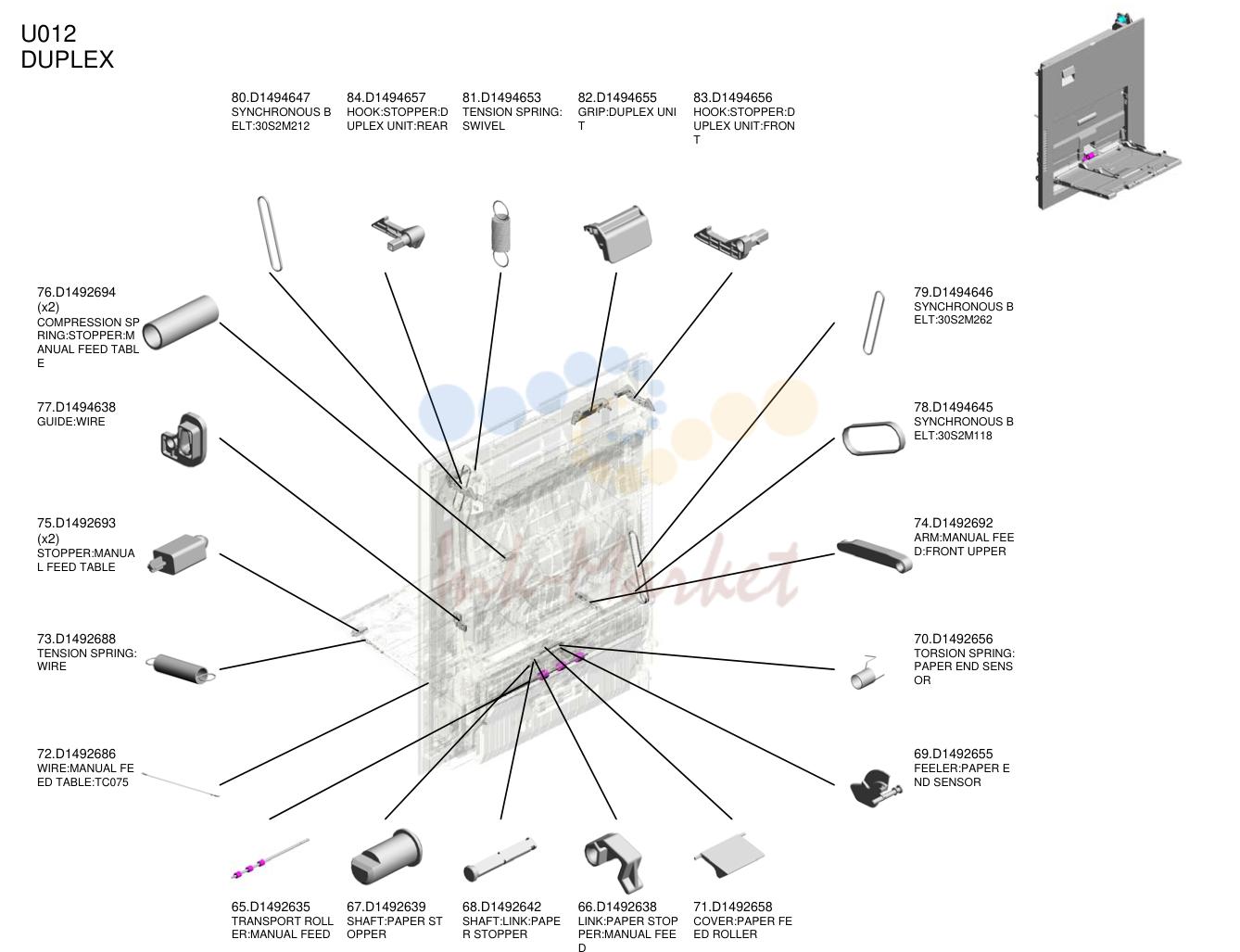

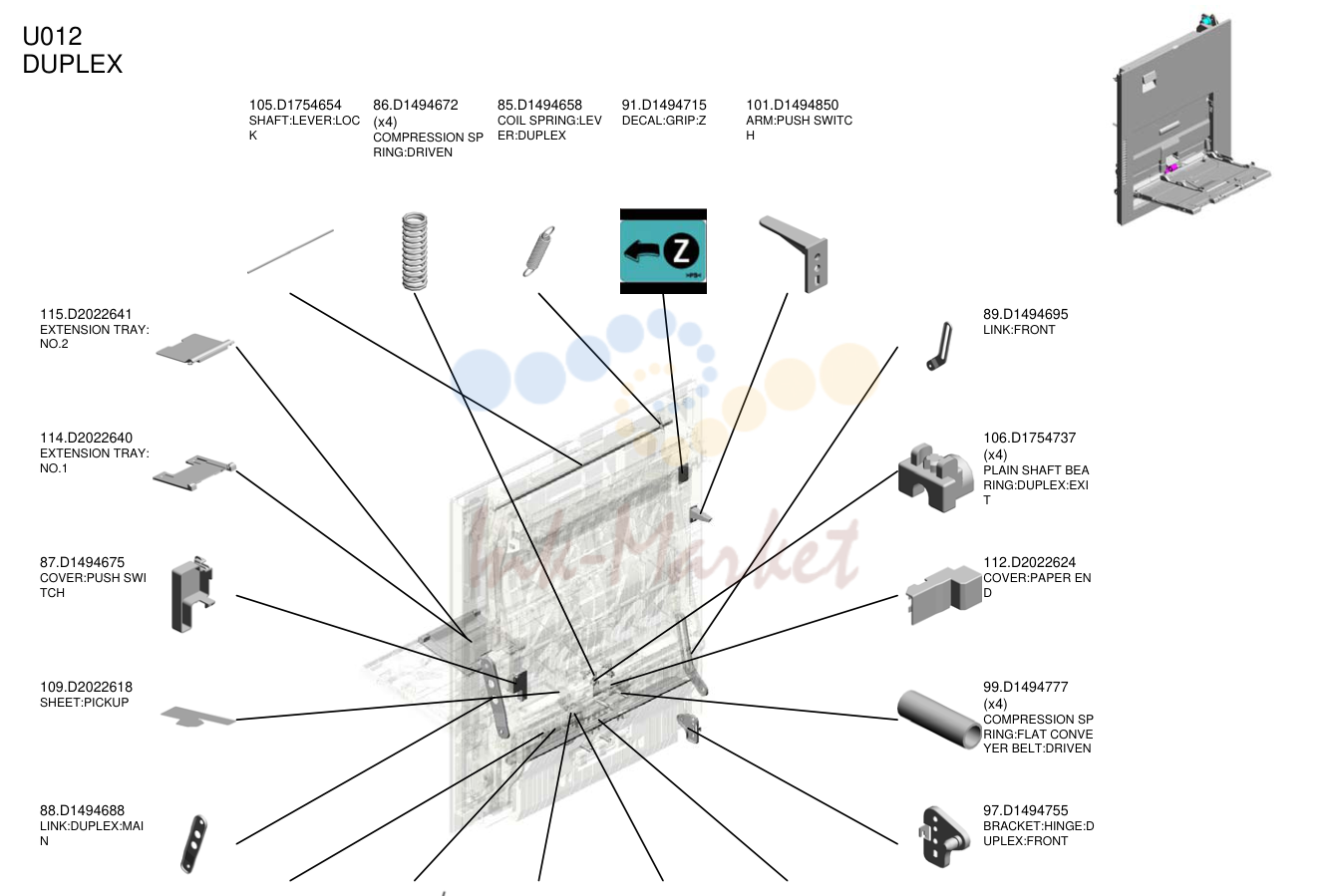

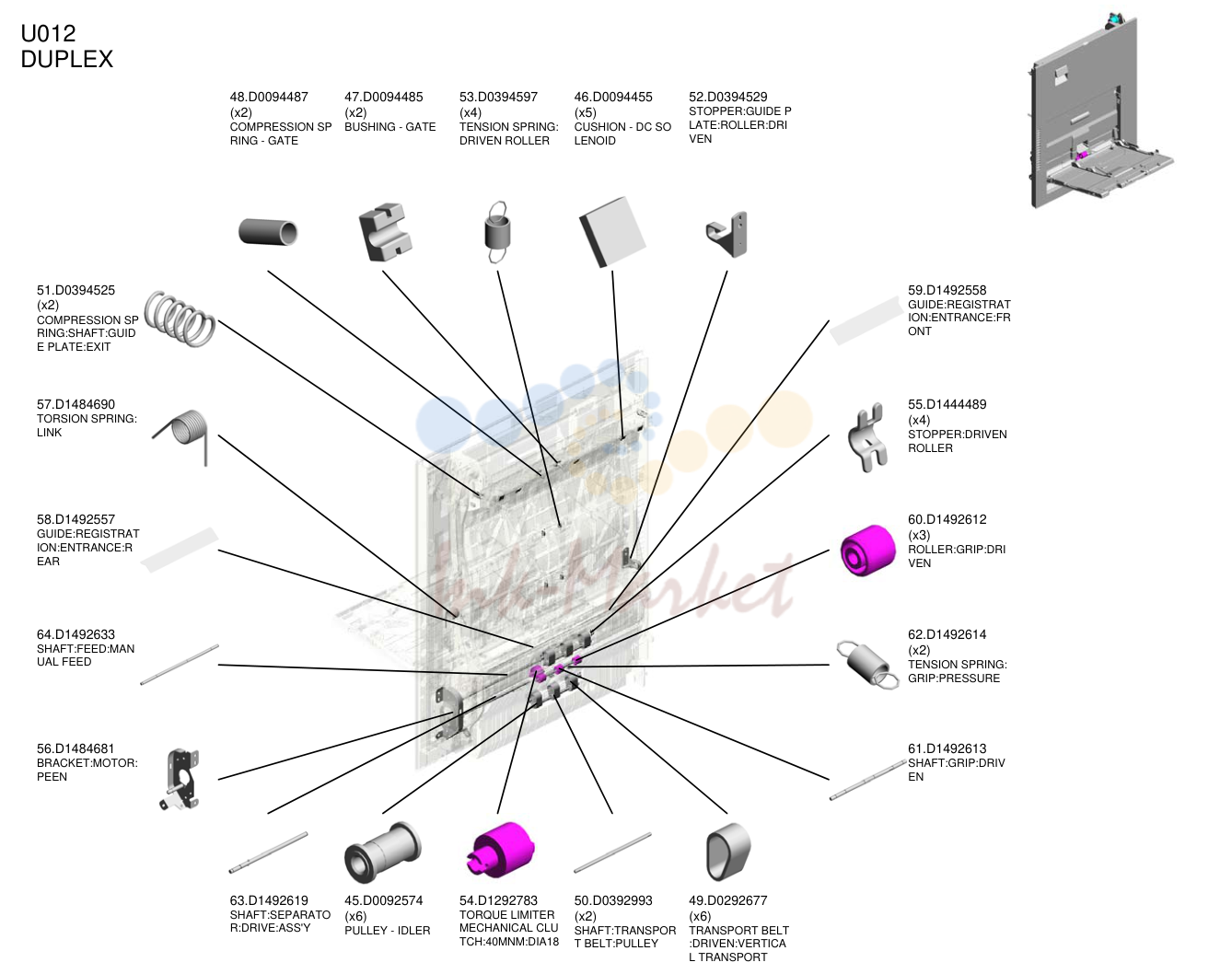

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама

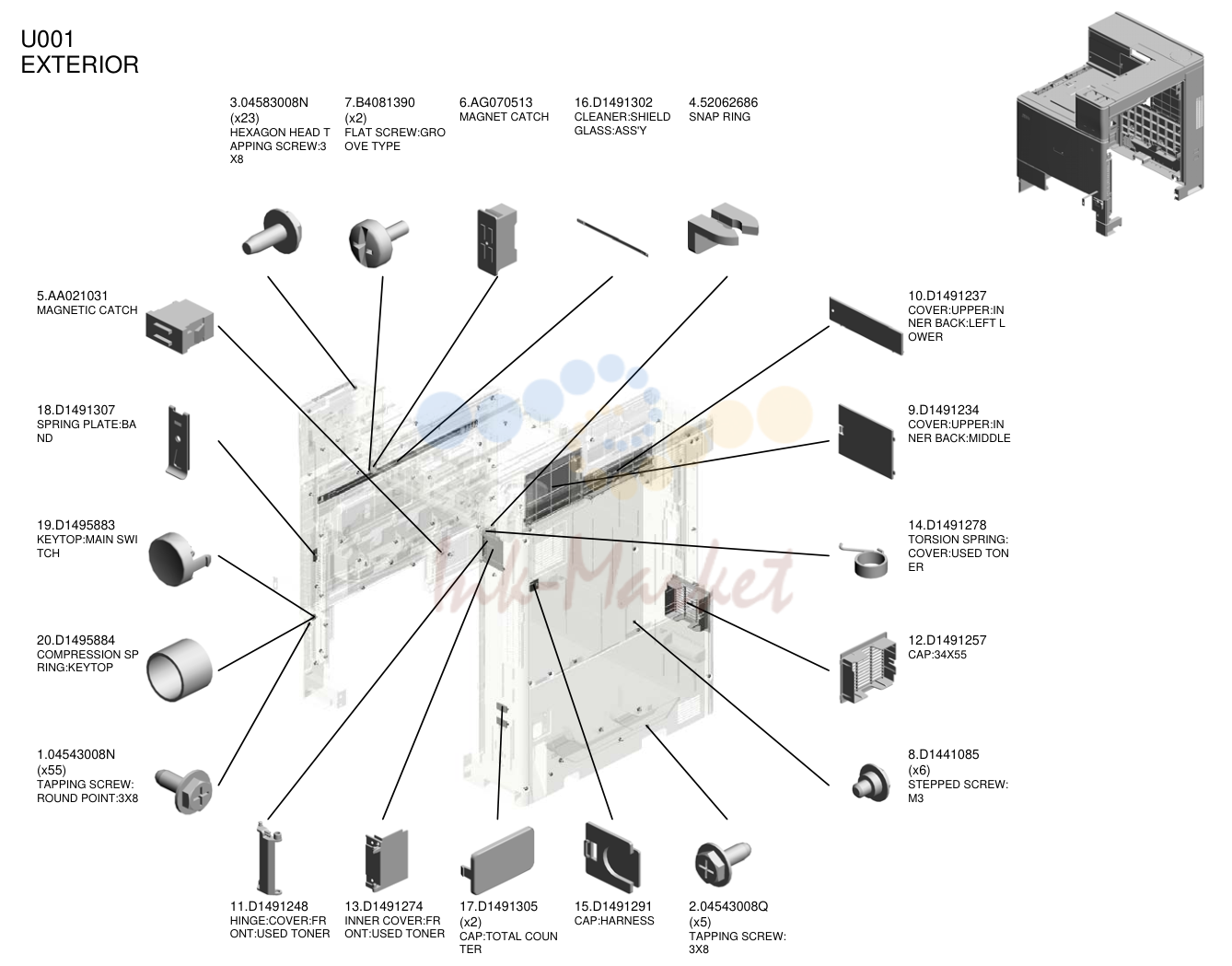

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 7 | B4081390 запросить цену → | FLAT винт:GRO OVE TYPE |
| 6 | AG070513 запросить цену → | MAGNET CATCH |
| 16 | D1491302 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 4 | 52062686 запросить цену → | SNAP RING |
| 5 | AA021031 ✓ в наличии | MAGNETIC CATCH |
| 18 | D1491307 запросить цену → | пружина пластина:BA ND |
| 19 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 20 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 1 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 10 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 9 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 14 | D1491278 запросить цену → | TORSION пружина: крышка:USED TON ER |
| 12 | D1491257 запросить цену → | CAP:34X55 |
| 8 | D1441085 запросить цену → | STEPPED винт: M3 |
| 11 | D1491248 запросить цену → | HINGE:крышка:FR ONT:USED TONER |
| 13 | D1491274 запросить цену → | INNER крышка:FR ONT:USED TONER |
| 17 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 15 | D1491291 запросить цену → | CAP:жгут |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |

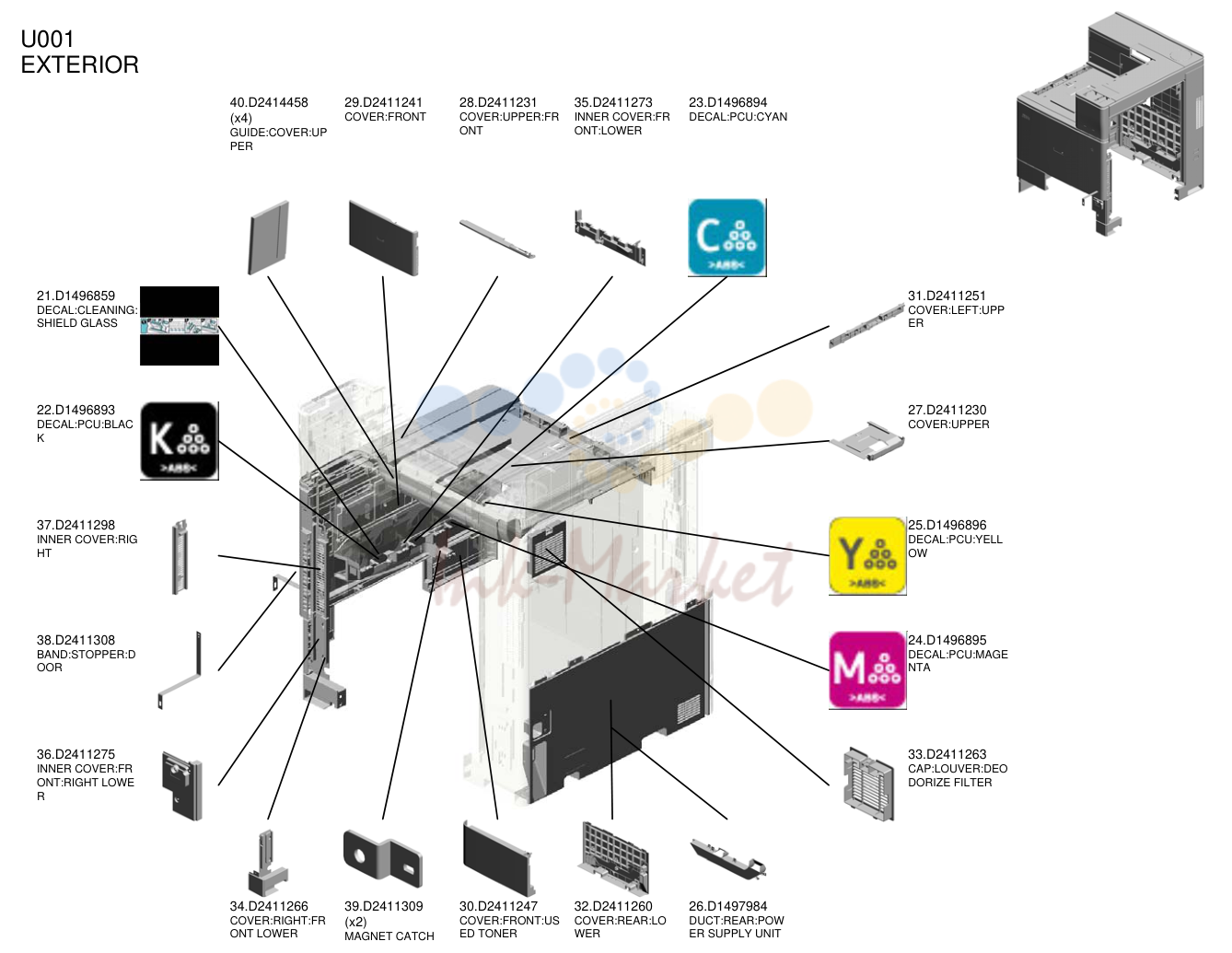

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 40 | D2414458 запросить цену → | направляющая:крышка:UP PER |
| 29 | D2411241 запросить цену → | крышка:FRONT |
| 28 | D2411231 запросить цену → | крышка:UPPER:FR ONT |
| 35 | D2411273 запросить цену → | INNER крышка:FR ONT:LOWER |
| 23 | D1496894 запросить цену → | DECAL:PCU:CYAN |
| 21 | D1496859 запросить цену → | DECAL:CLEANING: SHIELD GLASS |
| 22 | D1496893 запросить цену → | DECAL:PCU:BLAC K |
| 37 | D2411298 запросить цену → | INNER крышка:RIG HT |
| 38 | D2411308 запросить цену → | BAND:стопор:D OOR |
| 36 | D2411275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 31 | D2411251 запросить цену → | крышка:LEFT:UPP ER |
| 27 | D2411230 запросить цену → | крышка:UPPER |
| 25 | D1496896 запросить цену → | DECAL:PCU:YELL OW |
| 24 | D1496895 запросить цену → | DECAL:PCU:MAGE NTA |
| 33 | D2411263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 34 | D2411266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 39 | D2411309 запросить цену → | MAGNET CATCH |
| 30 | D2411247 запросить цену → | крышка:FRONT:US ED TONER |
| 32 | D2411260 запросить цену → | крышка:REAR:LO WER |
| 26 | D1497984 запросить цену → | DUCT:REAR:POW ER SUPPLY узел |

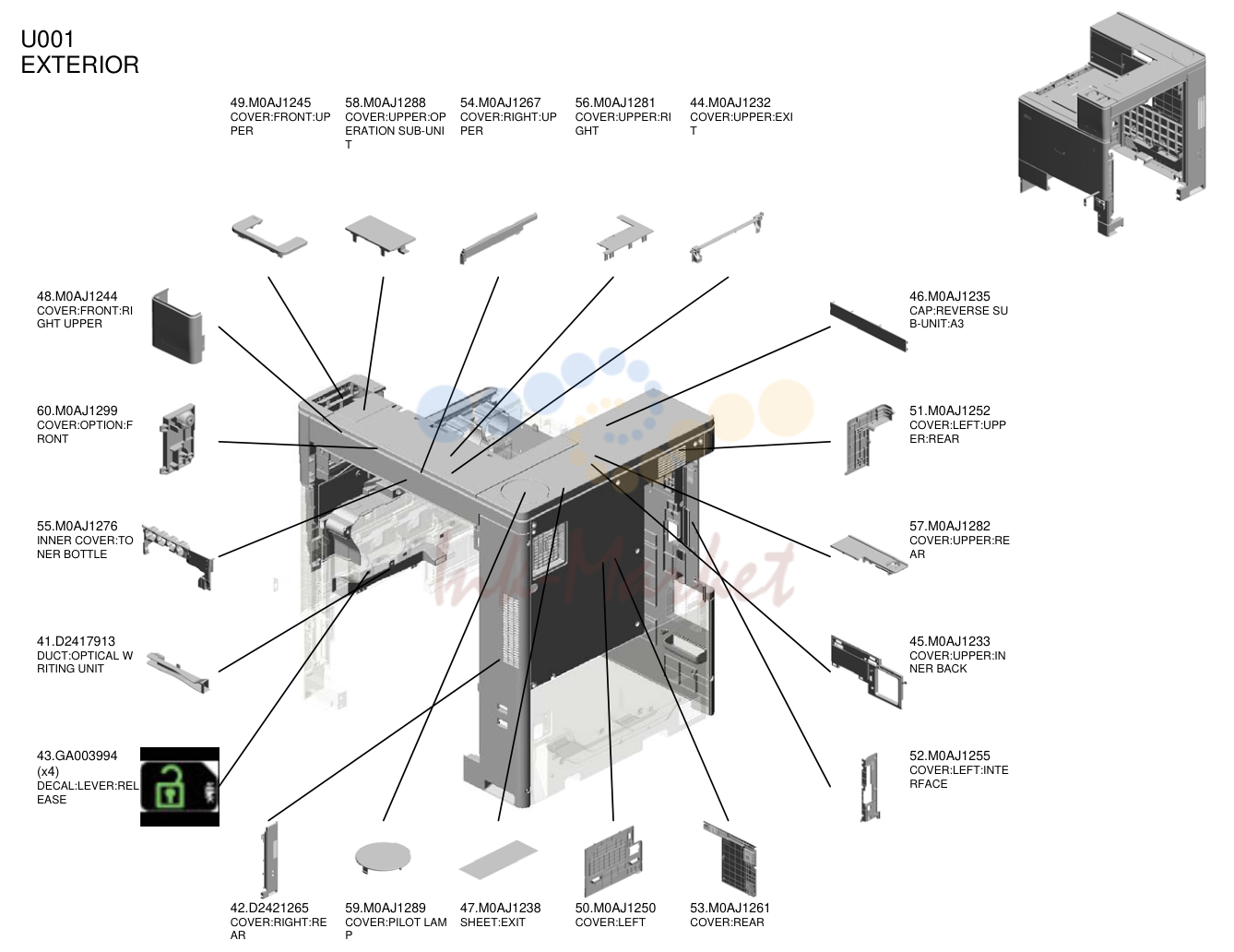

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 49 | M0AJ1245 запросить цену → | крышка:FRONT:UP PER |
| 58 | M0AJ1288 запросить цену → | крышка:UPPER:OP ERATION SUB-UNI T |
| 54 | M0AJ1267 запросить цену → | крышка:RIGHT:UP PER |
| 56 | M0AJ1281 запросить цену → | крышка:UPPER:RI GHT |
| 44 | M0AJ1232 запросить цену → | крышка:UPPER:EXI T |
| 48 | M0AJ1244 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 60 | M0AJ1299 запросить цену → | крышка:OPTION:F RONT |
| 55 | M0AJ1276 запросить цену → | INNER крышка:TO NER BOTTLE |
| 41 | D2417913 запросить цену → | DUCT:OPTICAL W RITING узел |
| 43 | GA003994 запросить цену → | DECAL:рычаг:REL EASE |
| 46 | M0AJ1235 запросить цену → | CAP:REVERSE SU B-узел:A3 |
| 51 | M0AJ1252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 57 | M0AJ1282 запросить цену → | крышка:UPPER:RE AR |
| 45 | M0AJ1233 запросить цену → | крышка:UPPER:IN NER BACK |
| 52 | M0AJ1255 запросить цену → | крышка:LEFT:INTE RFACE |
| 42 | D2421265 запросить цену → | крышка:RIGHT:RE AR |
| 59 | M0AJ1289 запросить цену → | крышка:PILOT LAM P |
| 47 | M0AJ1238 запросить цену → | SHEET:EXIT |
| 50 | M0AJ1250 запросить цену → | крышка:LEFT |
| 53 | M0AJ1261 запросить цену → | крышка:REAR |

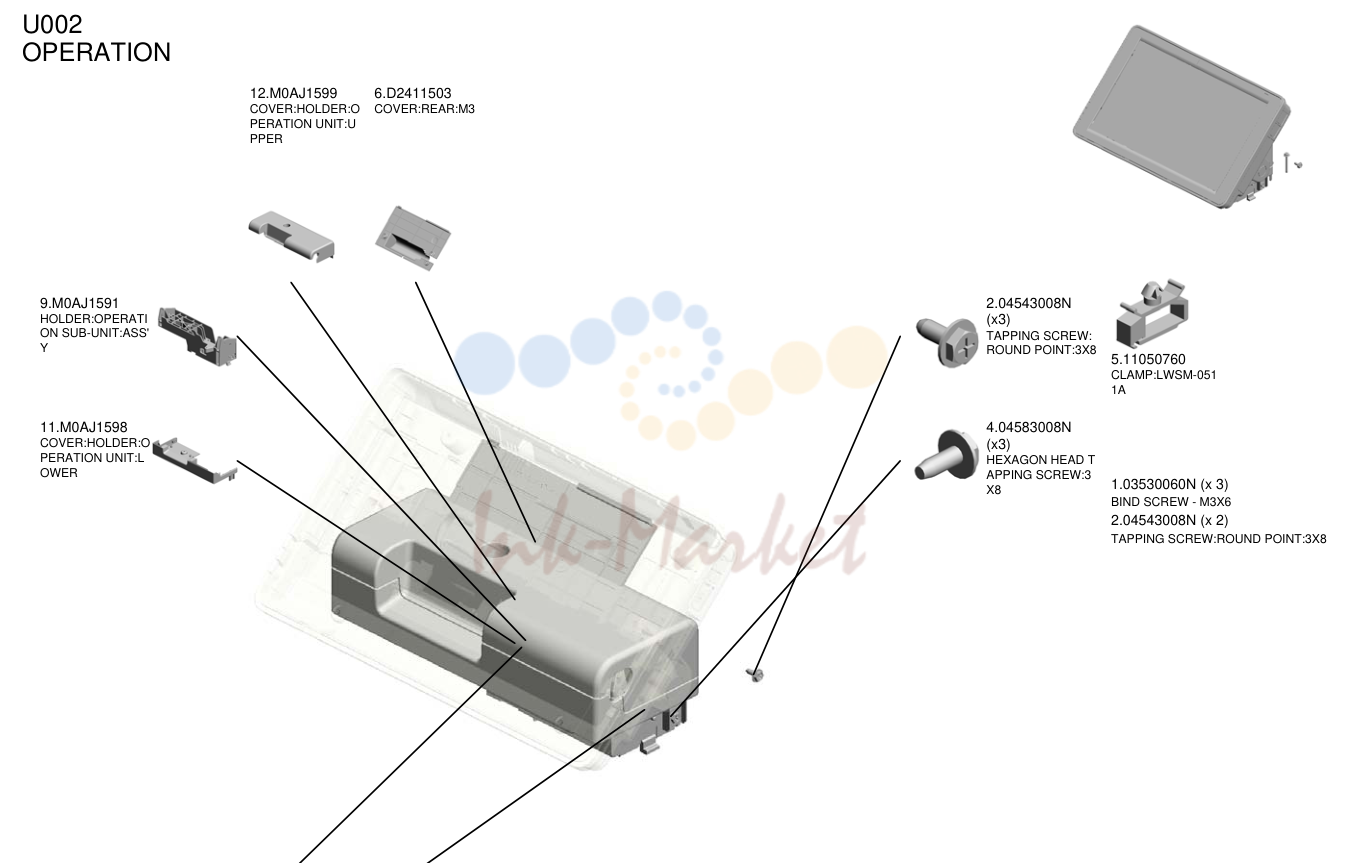

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 12 | M0AJ1599 запросить цену → | крышка:держатель:O PERATION узел:U PPER |
| 6 | D2411503 запросить цену → | крышка:REAR:M3 |
| 9 | M0AJ1591 запросить цену → | держатель:OPERATI ON SUB-узел:ASS' Y |
| 11 | M0AJ1598 запросить цену → | крышка:держатель:O PERATION узел:L OWER |
| 2 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 10 | M0AJ1597 запросить цену → | GROUND пластина:H OLDER:OPERATIO N узел |
| 3 | 04543025Q запросить цену → | TAPPING винт: ROUND POINT:3X2 5 |
| 5 | 11050760 запросить цену → | CLAMP:LWSM-051 1A 1.03530060N (x 3) BIND винт - M3X6 2.04543008N (x 2) TAPPING винт:ROUND POINT:3X8 |
лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 4 | 11050488 запросить цену → | жгут CLAMP |
| 5 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 6 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 7 | 11050760 запросить цену → | CLAMP:LWSM-051 1A 1.04543008Q (x 2) TAPPING винт:3X8 2.04583010N (x10) HEXAGON HEAD TAPPING винт:3X 10 3.04593008N (x 9) BINDING HEAD TAPPING винт:3X8 |

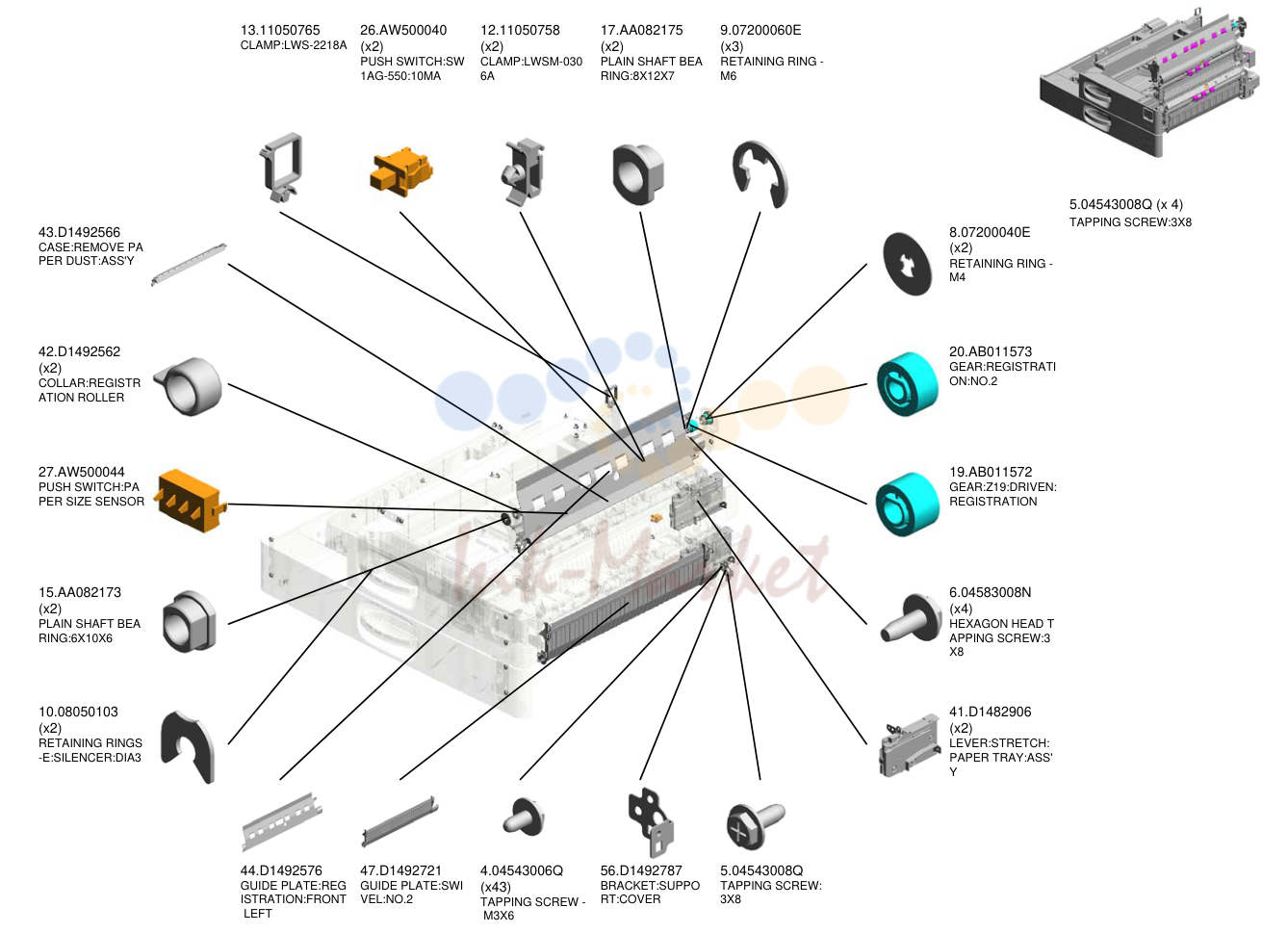

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 13 | 11050765 запросить цену → | CLAMP:LWS-2218A |
| 26 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 17 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 43 | D1492566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 42 | D1492562 запросить цену → | COLLAR:REGISTR ATION ролик |
| 27 | AW500044 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 15 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 10 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 20 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 19 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 41 | D1482906 запросить цену → | рычаг:STRETCH: лоток бумаги:ASS' Y |
| 44 | D1492576 запросить цену → | направляющая пластина:REG ISTRATION:FRONT LEFT |
| 47 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 56 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 5.04543008Q (x 4) TAPPING винт:3X8 |

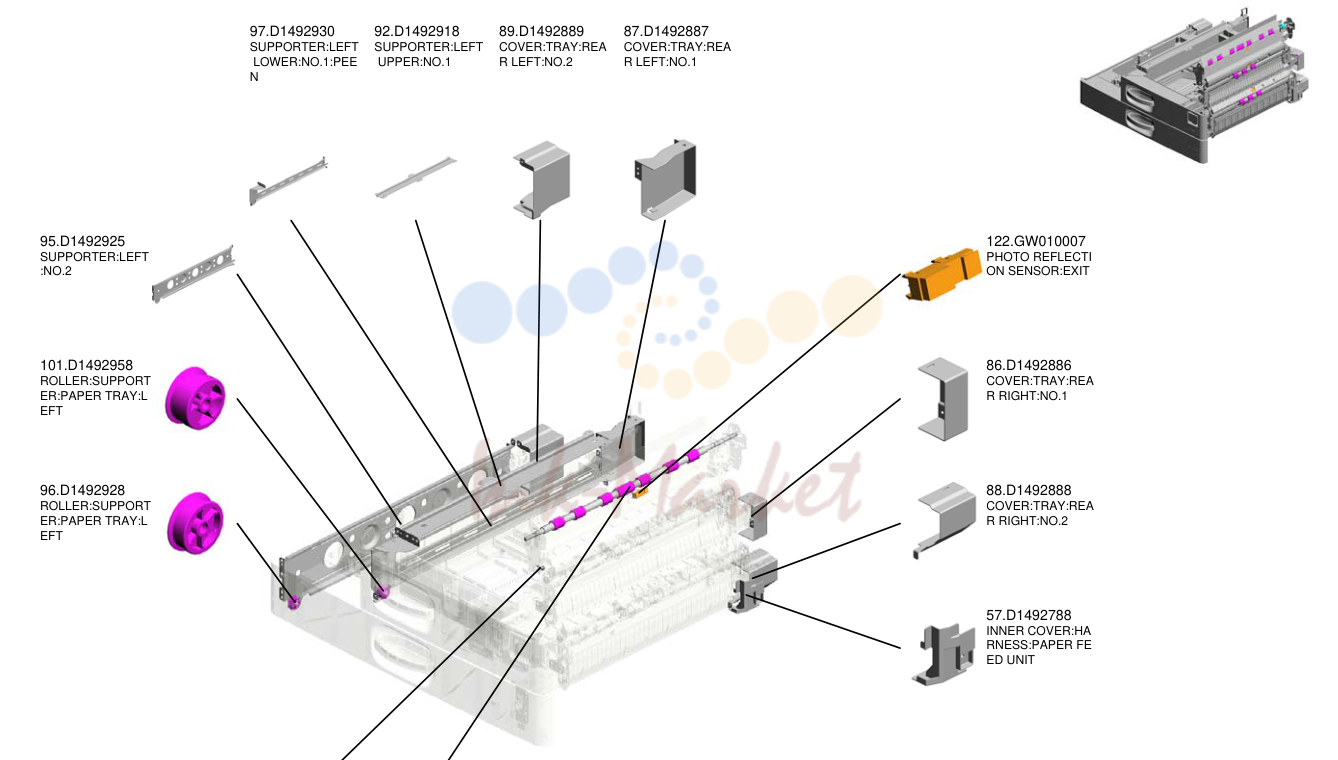

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 97 | D1492930 запросить цену → | SUPPORTER:LEFT LOWER:NO.1:PEE N |
| 92 | D1492918 запросить цену → | SUPPORTER:LEFT UPPER:NO.1 |
| 89 | D1492889 запросить цену → | крышка:TRAY:REA R LEFT:NO.2 |
| 87 | D1492887 запросить цену → | крышка:TRAY:REA R LEFT:NO.1 |
| 95 | D1492925 запросить цену → | SUPPORTER:LEFT :NO.2 |
| 101 | D1492958 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 96 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 122 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 86 | D1492886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 88 | D1492888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 57 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 121 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 103 | D2412559 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |

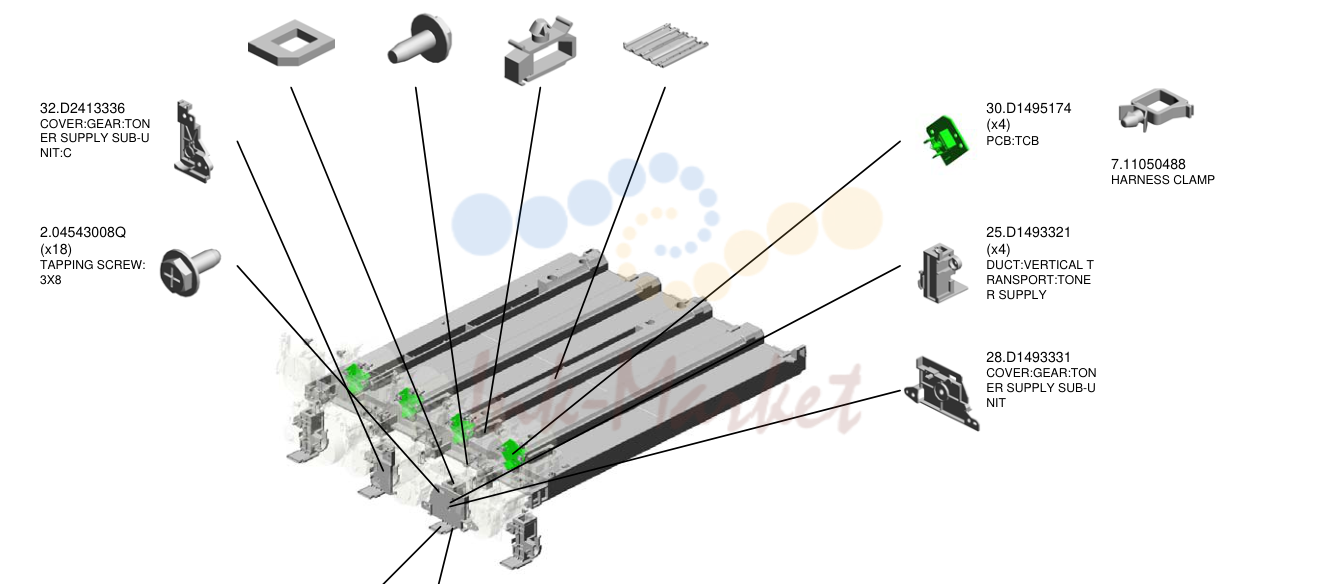

проявка SECTION
| № | Артикул | Наименование |
|---|---|---|
| 27 | D1493330 запросить цену → | SEAL:CONNECTIO N:CARTRIDGE:TO NER SUPPLY |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 23 | D1493307 запросить цену → | BASE:TONER SUP PLY |
| 32 | D2413336 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT:C |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 30 | D1495174 запросить цену → | плата:TCB |
| 25 | D1493321 запросить цену → | DUCT:VERTICAL T RANSPORT:TONE R SUPPLY |
| 28 | D1493331 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT |
| 26 | D1493322 запросить цену → | SHUTTER:DUCT:T ONER SUPPLY |
| 12 | B2233241 запросить цену → | пружина:SHUTTER: PUMP узел |
| 7 | 11050488 запросить цену → | жгут CLAMP |

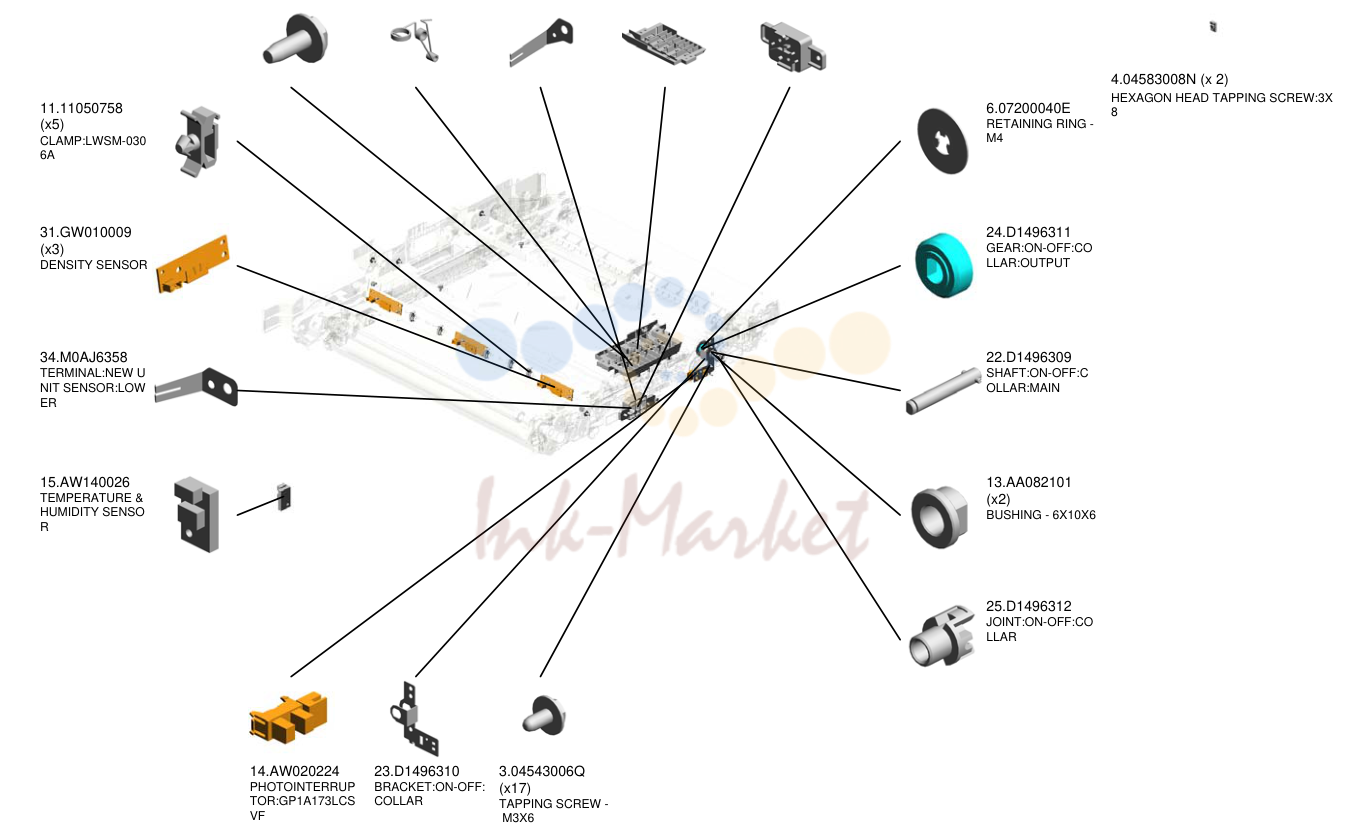

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 26 | D1496320 запросить цену → | TERMINAL:BIAS:IN TERMEDIATE TRA NSFER:MAIN |
| 33 | M0AJ6357 запросить цену → | TERMINAL:NEW U NITE датчик:UPP ER |
| 27 | D1496321 запросить цену → | держатель:TERMINA L:INTERMEDIATE T RANSFER:MAIN |
| 32 | M0AJ6356 запросить цену → | кронштейн:NEW UN IT датчик:ITU |
| 11 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 31 | GW010009 под заказ | DENSITY датчик |
| 34 | M0AJ6358 запросить цену → | TERMINAL:NEW U NIT датчик:LOW ER |
| 15 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 24 | D1496311 запросить цену → | шестерня:ON-OFF:CO LLAR:OUTPUT |
| 22 | D1496309 запросить цену → | вал:ON-OFF:C OLLAR:MAIN |
| 13 | AA082101 запросить цену → | втулка - 6X10X6 |
| 25 | D1496312 запросить цену → | JOINT:ON-OFF:CO LLAR |
| 14 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 23 | D1496310 запросить цену → | кронштейн:ON-OFF: COLLAR |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 4.04583008N (x 2) HEXAGON HEAD TAPPING винт:3X 8 |

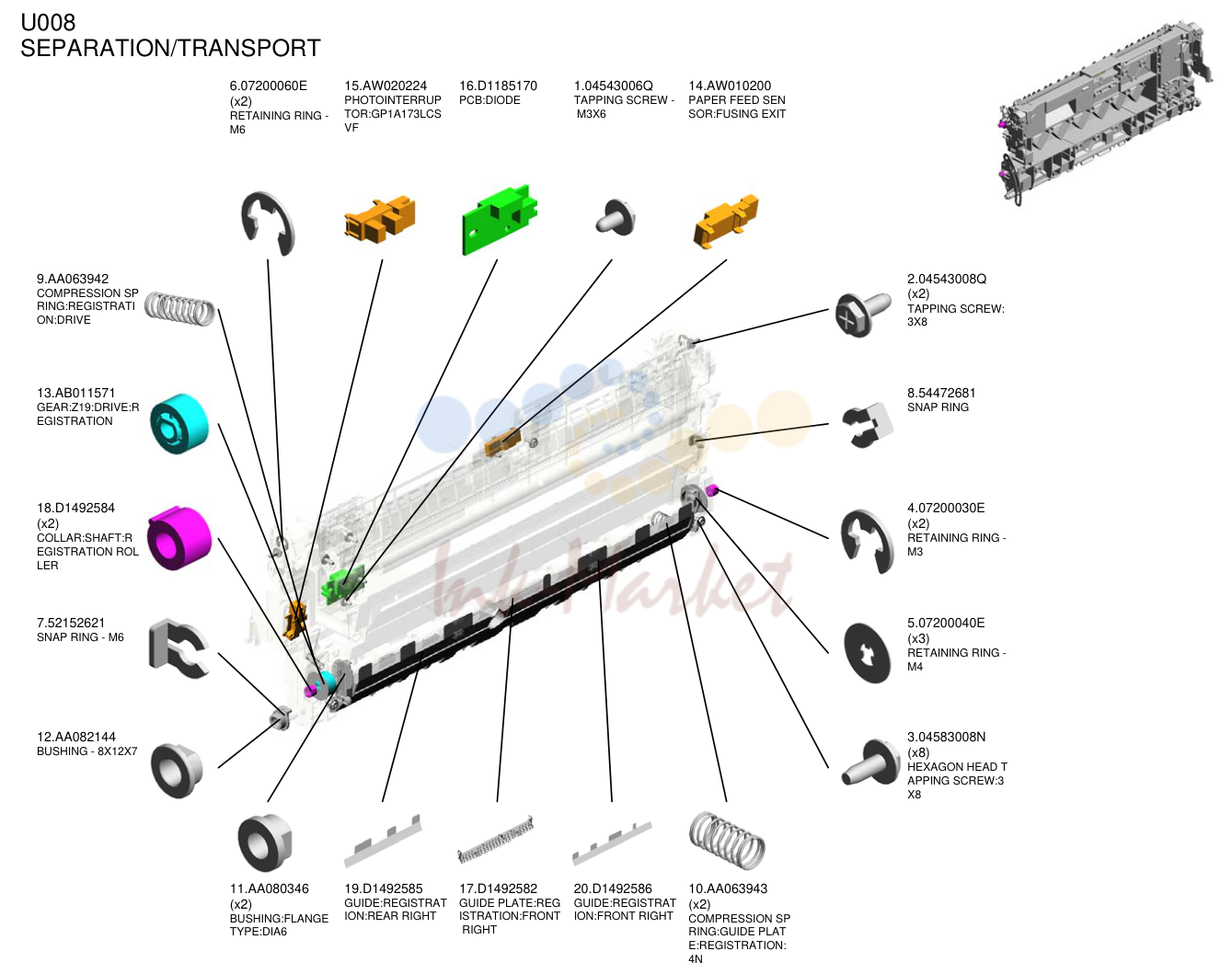

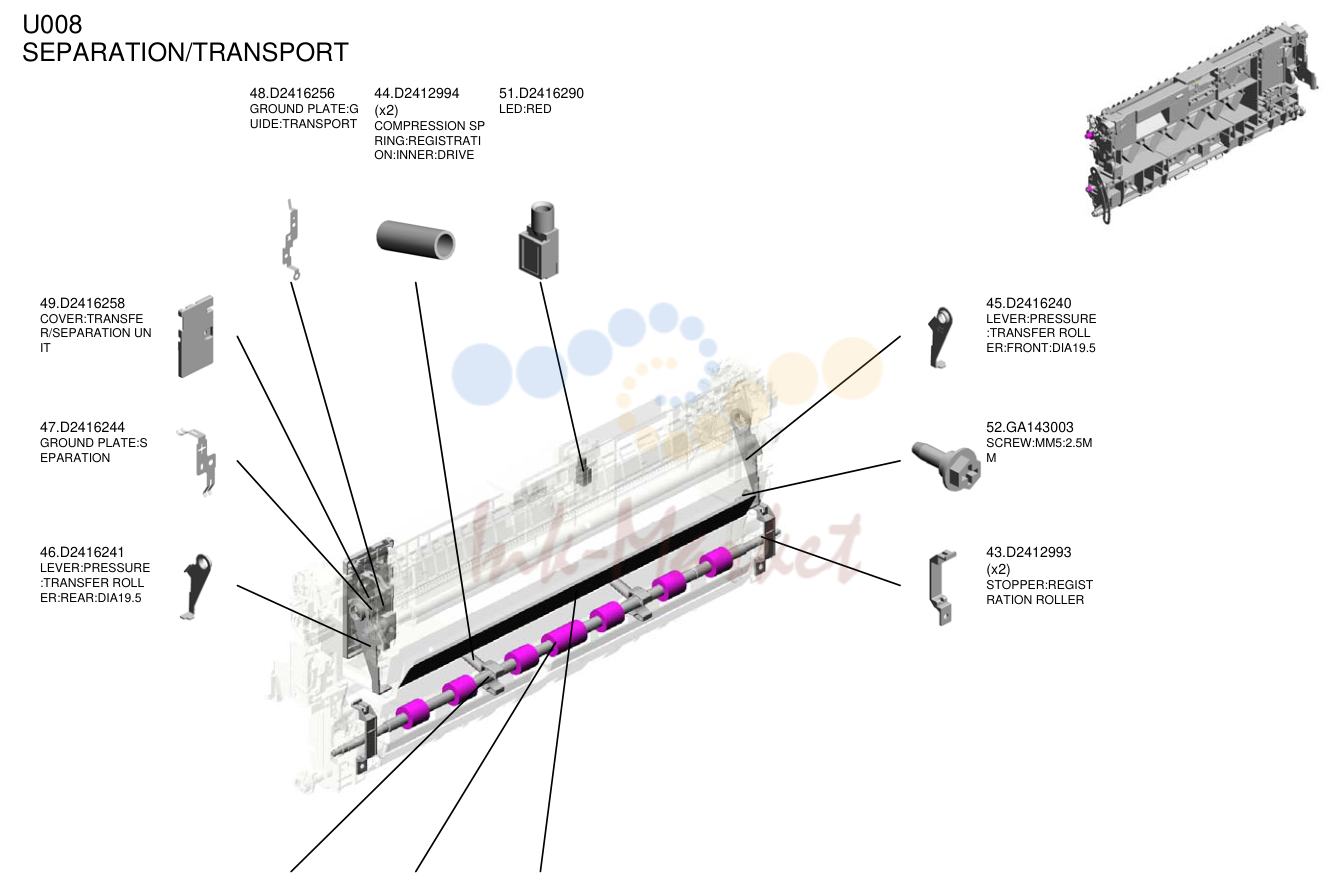

SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 6 | 07200060E запросить цену → | RETAINING RING - M6 |
| 15 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 16 | D1185170 запросить цену → | плата:DIODE |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | AW010200 под заказ | подача бумаги SEN SOR:печь (закрепление) EXIT |
| 9 | AA063942 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:DRIVE |
| 13 | AB011571 запросить цену → | шестерня:Z19:DRIVE:R EGISTRATION |
| 18 | D1492584 запросить цену → | COLLAR:вал:R EGISTRATION ROL LER |
| 7 | 52152621 запросить цену → | SNAP RING - M6 |
| 12 | AA082144 запросить цену → | втулка - 8X12X7 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 8 | 54472681 запросить цену → | SNAP RING |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 11 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 19 | D1492585 запросить цену → | направляющая:REGISTRAT ION:REAR RIGHT |
| 17 | D1492582 запросить цену → | направляющая пластина:REG ISTRATION:FRONT RIGHT |
| 20 | D1492586 запросить цену → | направляющая:REGISTRAT ION:FRONT RIGHT |
| 10 | AA063943 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N |

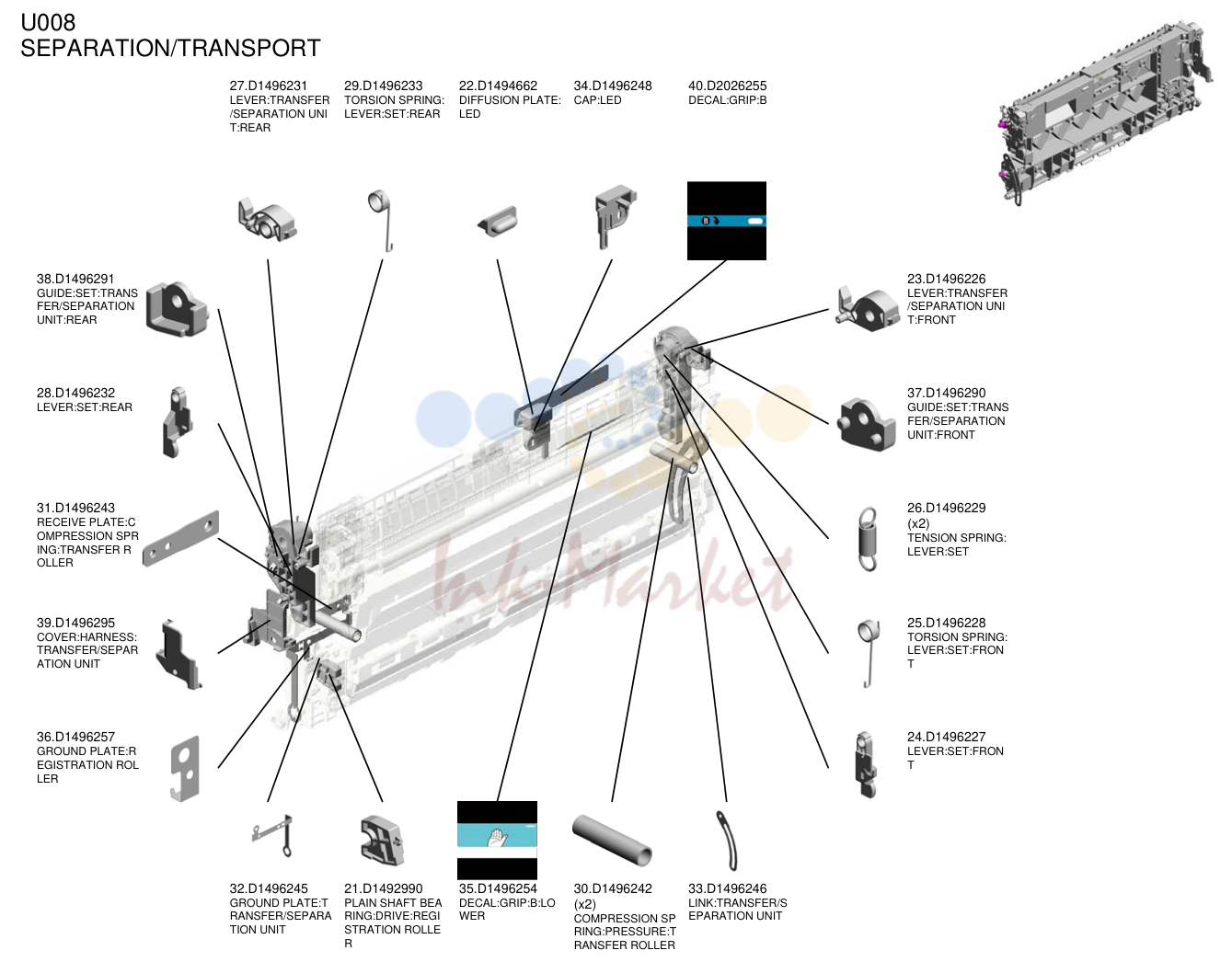

SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 27 | D1496231 под заказ | рычаг:перенос /SEPARATION UNI T:REAR |
| 29 | D1496233 запросить цену → | TORSION пружина: рычаг:SET:REAR |
| 22 | D1494662 запросить цену → | DIFFUSION пластина: LED |
| 34 | D1496248 запросить цену → | CAP:LED |
| 40 | D2026255 запросить цену → | DECAL:GRIP:B |
| 38 | D1496291 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:REAR |
| 28 | D1496232 запросить цену → | рычаг:SET:REAR |
| 31 | D1496243 запросить цену → | RECEIVE пластина:C OMPRESSION SPR ING:перенос R OLLER |
| 39 | D1496295 запросить цену → | крышка:жгут: перенос/SEPAR ATION узел |
| 36 | D1496257 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
| 23 | D1496226 под заказ | рычаг:перенос /SEPARATION UNI T:FRONT |
| 37 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 26 | D1496229 запросить цену → | TENSION пружина: рычаг:SET |
| 25 | D1496228 запросить цену → | TORSION пружина: рычаг:SET:FRON T |
| 24 | D1496227 запросить цену → | рычаг:SET:FRON T |
| 32 | D1496245 запросить цену → | GROUND пластина:T RANSFER/SEPARA TION узел |
| 21 | D1492990 запросить цену → | PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R |
| 35 | D1496254 запросить цену → | DECAL:GRIP:B:LO WER |
| 30 | D1496242 запросить цену → | COMPRESSION SP RING:PRESSURE:T RANSFER ролик |
| 33 | D1496246 запросить цену → | LINK:перенос/S EPARATION узел |
SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 48 | D2416256 запросить цену → | GROUND пластина:G UIDE:TRANSPORT |
| 44 | D2412994 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE |
| 51 | D2416290 под заказ | LED:RED |
| 49 | D2416258 запросить цену → | крышка:TRANSFE R/SEPARATION UN IT |
| 47 | D2416244 запросить цену → | GROUND пластина:S EPARATION |
| 46 | D2416241 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:REAR:DIA19.5 |
| 45 | D2416240 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:FRONT:DIA19.5 |
| 52 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 43 | D2412993 запросить цену → | стопор:REGIST RATION ролик |
| 42 | D2412991 запросить цену → | PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик |
| 41 | D2412583 запросить цену → | регистрация R OLLER:DRIVE |
| 50 | D2416275 запросить цену → | SHEET:ENTRANCE :перенос |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 21 | D1496556 запросить цену → | TENSION пружина: ремень TENSIONER |
| 23 | D1496561 запросить цену → | PULLEY:USED TO NER |
| 17 | D1496552 запросить цену → | шестерня:IDLER:Z30 |
| 18 | D1496553 запросить цену → | шестерня:IDLER:Z61 |
| 22 | D1496557 запросить цену → | SYNCHRONOUS B ELT:40S3M564 |
| 19 | D1496554 запросить цену → | шестерня:PULLEY:IDL ER:Z16 |
| 5 | 07200030E запросить цену → | RETAINING RING - M3 |
| 20 | D1496555 запросить цену → | шестерня:IDLER:Z21 |
| 13 | B2236476 запросить цену → | втулка - DIA5 |
| 16 | D1491174 запросить цену → | шестерня:COLLECTIO N BOTTLE |
| 8 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 7 | 08050089 запросить цену → | RETAINING RING - M4 |
| 15 | D1491173 запросить цену → | шестерня:IDLER:TONE R BOTTLE |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 10 | AG070514 запросить цену → | MAGNET CATCH |
| 11 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 14 | D1491168 запросить цену → | кронштейн:DRIVE:C OLLECTION BOTTL E:ASS'Y |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 2.04543008Q (x 4) TAPPING винт:3X8 6.07200040E (x 1) RETAINING RING - M4 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 25 | D1496571 запросить цену → | кронштейн:PULLEY: IDLER:USED TONE R |
| 26 | D1496574 запросить цену → | шестерня:PULLEY:IDL ER:Z18 |
| 27 | D1496575 запросить цену → | FLANGE:IDLER:US ED TONER |
| 24 | D1496562 запросить цену → | кронштейн:TIGHTE NER:USED TONER |
| 29 | D1496582 запросить цену → | шестерня:USED TONE R:RIGHT |
| 32 | D1496587 запросить цену → | шестерня:USED TONE R:LEFT |
| 31 | D1496586 запросить цену → | вал:DRIVE:USE D TONER:LEFT |
| 33 | D1496592 запросить цену → | RAIL:COLLECTION BOTTLE |
| 28 | D1496581 запросить цену → | вал:DRIVE:USE D TONER:RIGHT |
| 30 | D1496583 запросить цену → | шестерня:USED TONE R:INPUT |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 31 | AB012102 запросить цену → | шестерня:IDLER:WOR M шестерня |
| 29 | AA148871 запросить цену → | вал:шестерня:IDLE R:WORM шестерня |
| 32 | AB012104 запросить цену → | шестерня:IDLER:LIGH T SHIELDING PLAT E |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 17 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 20 | AA061207 запросить цену → | TENSION пружина: кронштейн:IDLER |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 18 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 47 | AW100183 под заказ | THERMOPILE |
| 12 | 08046129 запросить цену → | HEXAGON HEAD B OLT:IB-LOCK:M3X6 |
| 43 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 84 | D2414366 запросить цену → | кронштейн:THERM OPILE |
| 83 | D2414365 запросить цену → | держатель:THERMO PILE |
| 28 | AA143219 запросить цену → | STEPPED винт |
| 14 | 09574008N запросить цену → | винт:SMALL RO UND/пружина:M4X8 |
| 19 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 15 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 85 | D2414367 запросить цену → | стопор:THERM OPILE |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 87 | D2424383 запросить цену → | кронштейн:IDLER:D C STEPPER MOTO R |
| 88 | D2424386 запросить цену → | кронштейн:DC STE PPER мотор |
| 86 | D2424382 запросить цену → | DC STEPPER MOT OR:ASS'Y |
| 104 | M0AJ4388 запросить цену → | крышка:DRIVE UNI T:LIGHT SHIELDIN G P |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 22 | AW500047 запросить цену → | PAPER END SENS OR:MANUAL FEED |
| 80 | M0AJ4543 запросить цену → | TRAY:EXIT:AUXILI ARY:LARGE |
| 82 | M0AJ4552 запросить цену → | крышка:REVERSE: RIGHT |
| 79 | M0AJ4542 запросить цену → | TRAY:REVERSE:RI GHT |
| 28 | D1491309 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 81 | M0AJ4544 запросить цену → | TRAY:EXIT:AUXILI ARY:SMALL |
| 51 | D2414494 запросить цену → | TRAY:AUXILIARY:E XIT |
| 52 | D2414499 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 78 | M0AJ4497 запросить цену → | TRAY:EXIT |
| 15 | AA021030 запросить цену → | MAGNET CATCH |
| 54 | D2414936 запросить цену → | INNER крышка:EXI T |
| 13 | 52062686 запросить цену → | SNAP RING |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 24 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 53 | D2414929 запросить цену → | DC соленоид:FUS ING EXIT:ASS'Y |
| 56 | D2414938 запросить цену → | TENSION пружина: LINK:DC SOLENOI D:печь (закрепление) EXIT |
| 8 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 85 | M0AJ4563 запросить цену → | стопор:крышка: OPEN AND CLOSE: REVERSE |
| 84 | M0AJ4562 запросить цену → | CUSHION:крышка: OPEN AND CLOSE |
| 83 | M0AJ4561 запросить цену → | крышка:OPEN/CLO SE:REVERSE:RIGH T |
| 90 | M0AJ4583 запросить цену → | SHOE:кронштейн:L EFT INNER REAR |
| 89 | M0AJ4580 запросить цену → | кронштейн:REVERS E:LEFT INNER REA R |
| 88 | M0AJ4577 запросить цену → | кронштейн:AUXILIA RY:REVERSE:RIG HT FRONT |
| 91 | M0AJ4592 запросить цену → | GROUND пластина:B RACKET:PROTECT :REVERSE:RIGHT FRONT |
| 86 | M0AJ4571 запросить цену → | кронштейн:REVERS E:RIGHT FRONT:S UB-ASS'Y |
| 94 | M0AJ4992 запросить цену → | CUSHION:BRACKE T:REVERSE |
| 87 | M0AJ4573 запросить цену → | крышка:REVERSE: RIGHT FRONT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 20 | AA043980 запросить цену → | TIMING ремень:30S2 M300 |
| 14 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 9 | 07200030E запросить цену → | RETAINING RING - M3 |
| 18 | 52152621 запросить цену → | SNAP RING - M6 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 19 | 54472681 запросить цену → | SNAP RING |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 21 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 16 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 15 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 13 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 8 | 04593008N запросить цену → | BINDING HEAD TA PPING винт:3X 8 |
| 12 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 4.04543006Q (x 5) TAPPING винт - M3X6 6.04583008N (x 5) HEXAGON HEAD TAPPING винт:3X 8 11.07200060E (x 1) RETAINING RING - M6 |

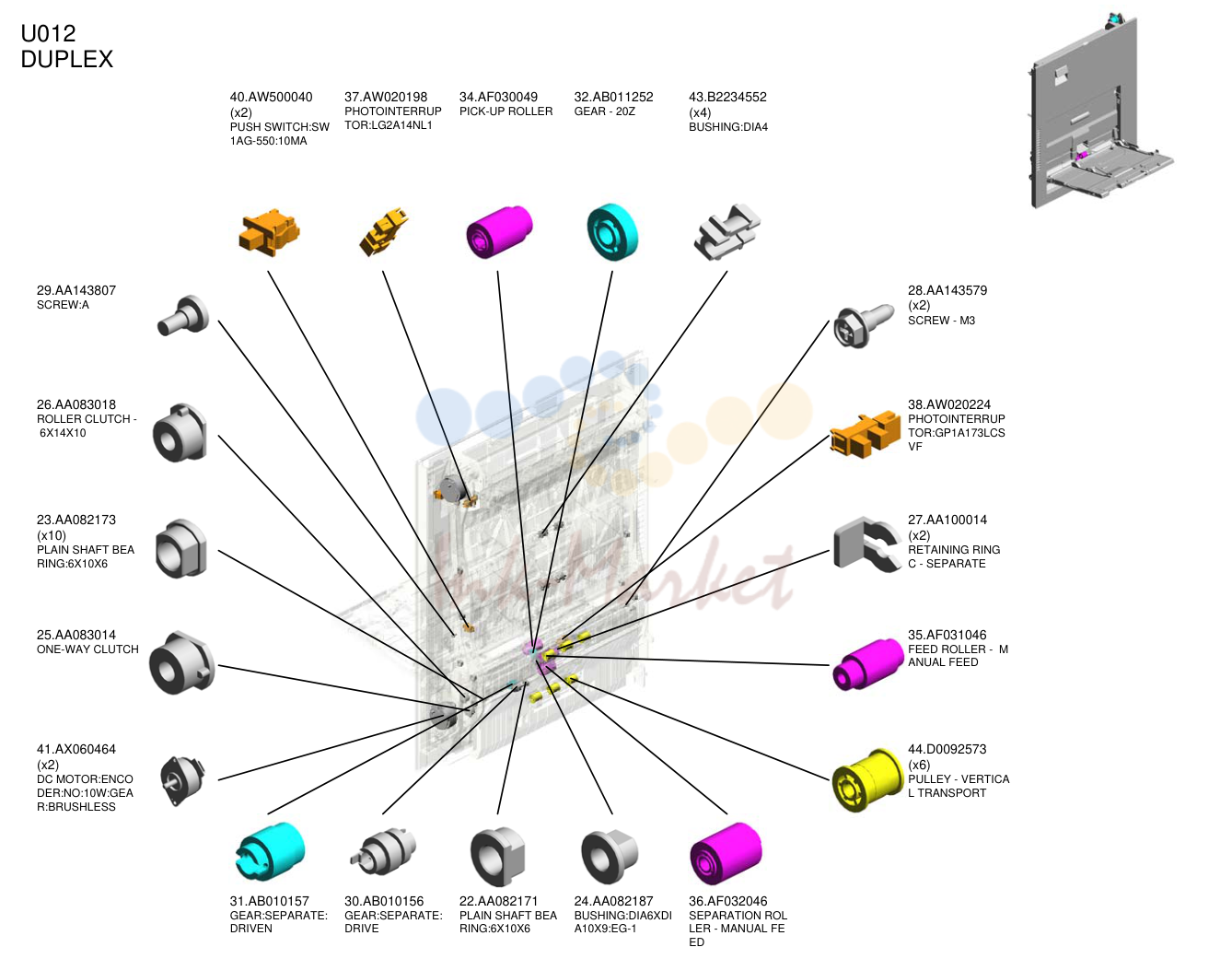

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 40 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 37 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 34 | AF030049 ✓ в наличии | PICK-UP ролик |
| 32 | AB011252 запросить цену → | шестерня - 20Z |
| 43 | B2234552 запросить цену → | втулка:DIA4 |
| 29 | AA143807 запросить цену → | винт:A |
| 26 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 23 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 25 | AA083014 запросить цену → | ONE-WAY муфта |
| 41 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 28 | AA143579 запросить цену → | винт - M3 |
| 38 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 27 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 35 | AF031046 ✓ в наличии | FEED ролик - M ANUAL FEED |
| 44 | D0092573 под заказ | PULLEY - VERTICA L TRANSPORT |
| 31 | AB010157 запросить цену → | шестерня:SEPARATE: DRIVEN |
| 30 | AB010156 запросить цену → | шестерня:SEPARATE: DRIVE |
| 22 | AA082171 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 24 | AA082187 запросить цену → | втулка:DIA6XDI A10X9:EG-1 |
| 36 | AF032046 ✓ в наличии | SEPARATION ROL LER - MANUAL FE ED |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 48 | D0094487 запросить цену → | COMPRESSION SP RING - GATE |
| 47 | D0094485 запросить цену → | втулка - GATE |
| 53 | D0394597 запросить цену → | TENSION пружина: DRIVEN ролик |
| 46 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 52 | D0394529 запросить цену → | стопор:направляющая P LATE:ролик:DRI VEN |
| 51 | D0394525 запросить цену → | COMPRESSION SP RING:вал:GUID E пластина:EXIT |
| 57 | D1484690 запросить цену → | TORSION пружина: LINK |
| 58 | D1492557 запросить цену → | направляющая:REGISTRAT ION:ENTRANCE:R EAR |
| 64 | D1492633 запросить цену → | вал:FEED:MAN UAL FEED |
| 56 | D1484681 запросить цену → | кронштейн:мотор: PEEN |
| 59 | D1492558 запросить цену → | направляющая:REGISTRAT ION:ENTRANCE:FR ONT |
| 55 | D1444489 запросить цену → | стопор:DRIVEN ролик |
| 60 | D1492612 запросить цену → | ролик:GRIP:DRI VEN |
| 62 | D1492614 запросить цену → | TENSION пружина: GRIP:PRESSURE |
| 61 | D1492613 запросить цену → | вал:GRIP:DRIV EN |
| 63 | D1492619 запросить цену → | вал:SEPARATO R:DRIVE:ASS'Y |
| 45 | D0092574 запросить цену → | PULLEY - IDLER |
| 54 | D1292783 запросить цену → | TORQUE LIMITER MECHANICAL CLU TCH:40MNM:DIA18 |
| 50 | D0392993 запросить цену → | вал:TRANSPOR T ремень:PULLEY |
| 49 | D0292677 под заказ | TRANSPORT ремень :DRIVEN:VERTICA L TRANSPORT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 80 | D1494647 запросить цену → | SYNCHRONOUS B ELT:30S2M212 |
| 84 | D1494657 под заказ | HOOK:стопор:D UPLEX узел:REAR |
| 81 | D1494653 запросить цену → | TENSION пружина: SWIVEL |
| 82 | D1494655 запросить цену → | GRIP:дуплекс UNI T |
| 83 | D1494656 запросить цену → | HOOK:стопор:D UPLEX узел:FRON T |
| 76 | D1492694 запросить цену → | COMPRESSION SP RING:стопор:M ANUAL FEED TABL E |
| 77 | D1494638 запросить цену → | направляющая:WIRE |
| 75 | D1492693 запросить цену → | стопор:MANUA L FEED TABLE |
| 73 | D1492688 запросить цену → | TENSION пружина: WIRE |
| 72 | D1492686 запросить цену → | WIRE:MANUAL FE ED TABLE:TC075 |
| 79 | D1494646 запросить цену → | SYNCHRONOUS B ELT:30S2M262 |
| 78 | D1494645 запросить цену → | SYNCHRONOUS B ELT:30S2M118 |
| 74 | D1492692 запросить цену → | ARM:MANUAL FEE D:FRONT UPPER |
| 70 | D1492656 запросить цену → | TORSION пружина: PAPER END SENS OR |
| 69 | D1492655 запросить цену → | FEELER:PAPER E ND датчик |
| 65 | D1492635 запросить цену → | TRANSPORT ROLL ER:MANUAL FEED |
| 67 | D1492639 запросить цену → | вал:PAPER ST OPPER |
| 68 | D1492642 запросить цену → | вал:LINK:PAPE R стопор |
| 66 | D1492638 запросить цену → | LINK:PAPER STOP PER:MANUAL FEE D |
| 71 | D1492658 запросить цену → | крышка:PAPER FE ED ролик |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 105 | D1754654 запросить цену → | вал:рычаг:LOC K |
| 86 | D1494672 запросить цену → | COMPRESSION SP RING:DRIVEN |
| 85 | D1494658 запросить цену → | COIL пружина:LEV ER:дуплекс |
| 91 | D1494715 запросить цену → | DECAL:GRIP:Z |
| 101 | D1494850 запросить цену → | ARM:PUSH SWITC H |
| 115 | D2022641 запросить цену → | EXTENSION TRAY: NO.2 |
| 114 | D2022640 запросить цену → | EXTENSION TRAY: NO.1 |
| 87 | D1494675 запросить цену → | крышка:PUSH SWI TCH |
| 109 | D2022618 запросить цену → | SHEET:PICKUP |
| 88 | D1494688 запросить цену → | LINK:дуплекс:MAI N |
| 89 | D1494695 под заказ | LINK:FRONT |
| 106 | D1754737 запросить цену → | PLAIN вал BEA RING:дуплекс:EXI T |
| 112 | D2022624 запросить цену → | крышка:PAPER EN D |
| 99 | D1494777 запросить цену → | COMPRESSION SP RING:FLAT CONVE YER ремень:DRIVEN |
| 97 | D1494755 запросить цену → | кронштейн:HINGE:D UPLEX:FRONT |
| 111 | D2022620 запросить цену → | SHOE:TORSION S PRING:PICKUP |
| 110 | D2022619 запросить цену → | TORSION пружина: PICKUP |
| 108 | D2022617 запросить цену → | ARM:PICKUP:MAN UAL FEED |
| 107 | D2022614 запросить цену → | COIL пружина:REL EASE:PICKUP:MAN UAL FEED |
| 100 | D1494815 запросить цену → | направляющая пластина:SEP ARATOR:ASS'Y |
Полный список запчастей доступен по запросу.
комментарии
