Ricoh sp C435DN C440DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- лазер узел
- подача бумаги
- подача бумаги
- подача бумаги
- PCDU
- TONER SUPPLY
- TONER SUPPLY
- перенос/SEPARATION
- перенос/SEPARATION

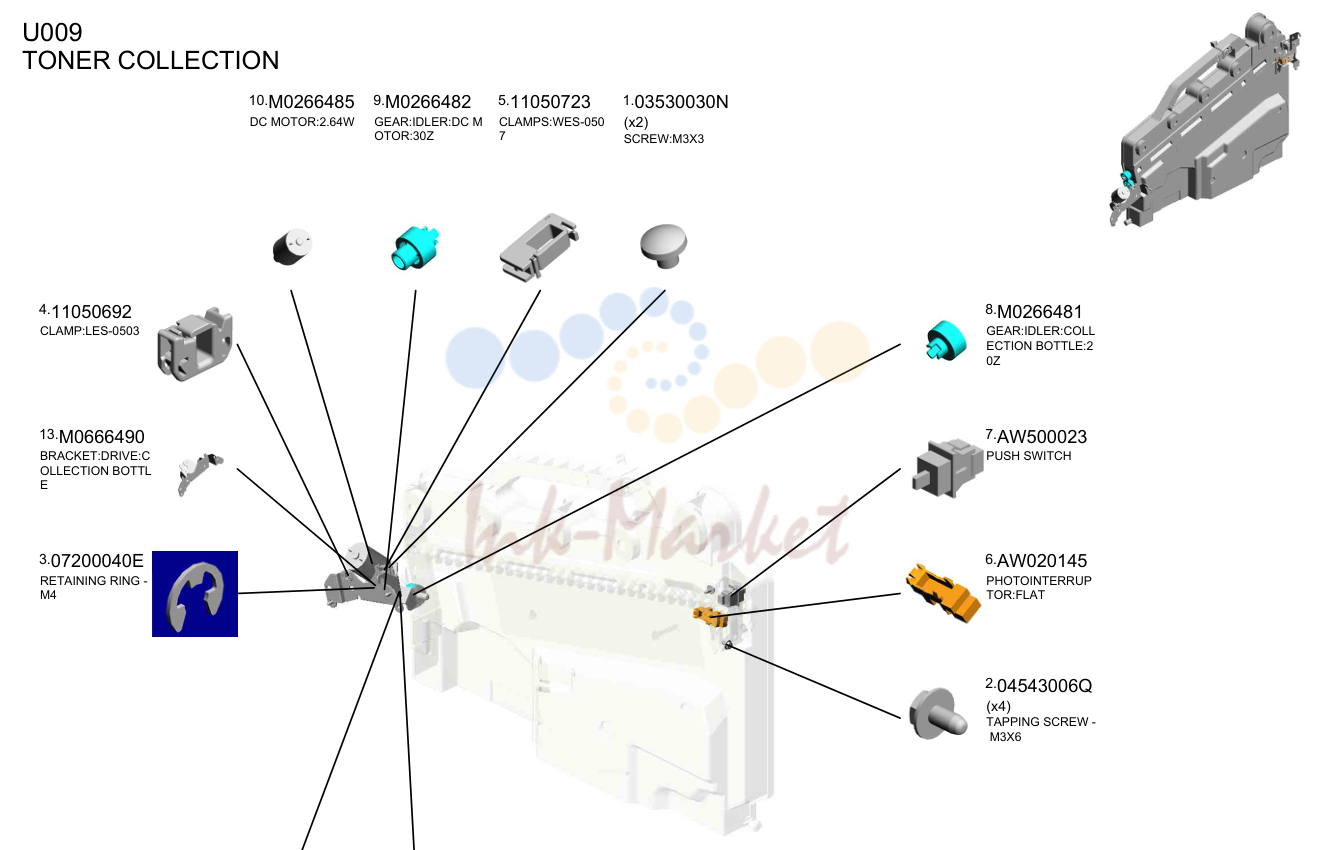

- TONER COLLECTION

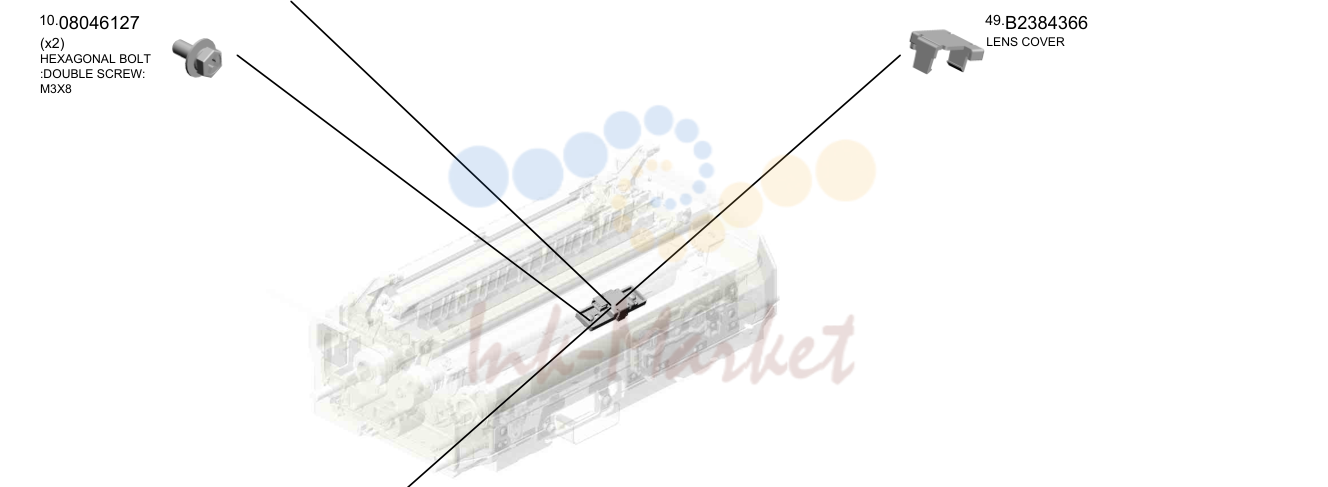

- печь (закрепление)

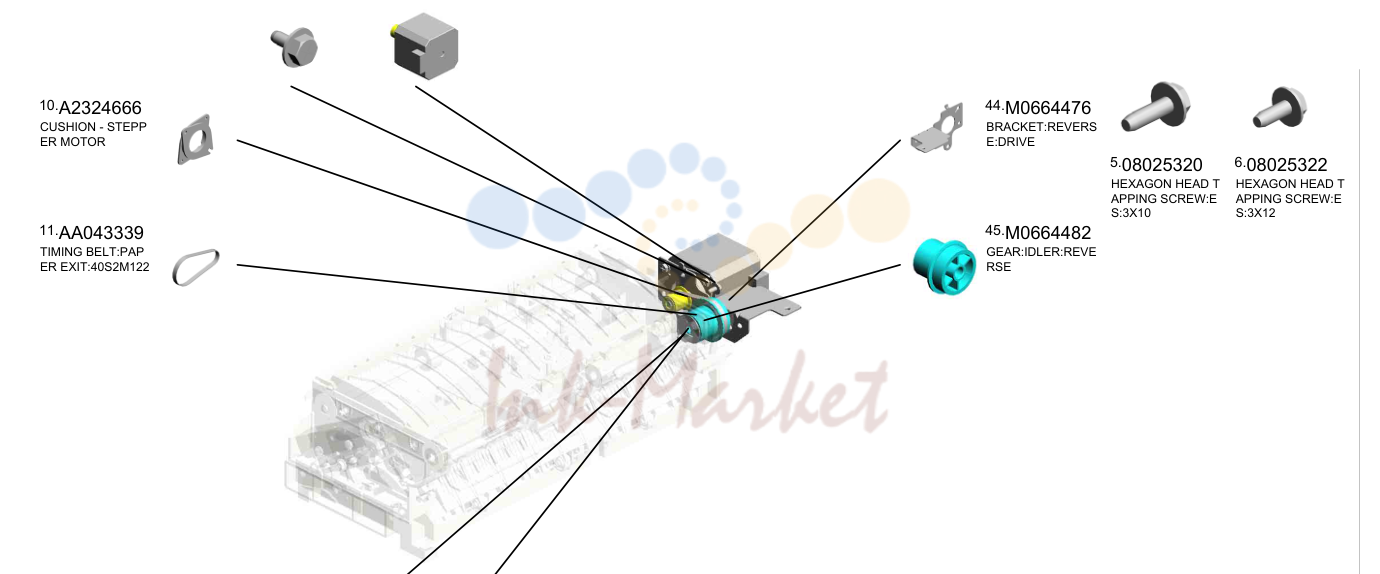

- PAPER EXIT

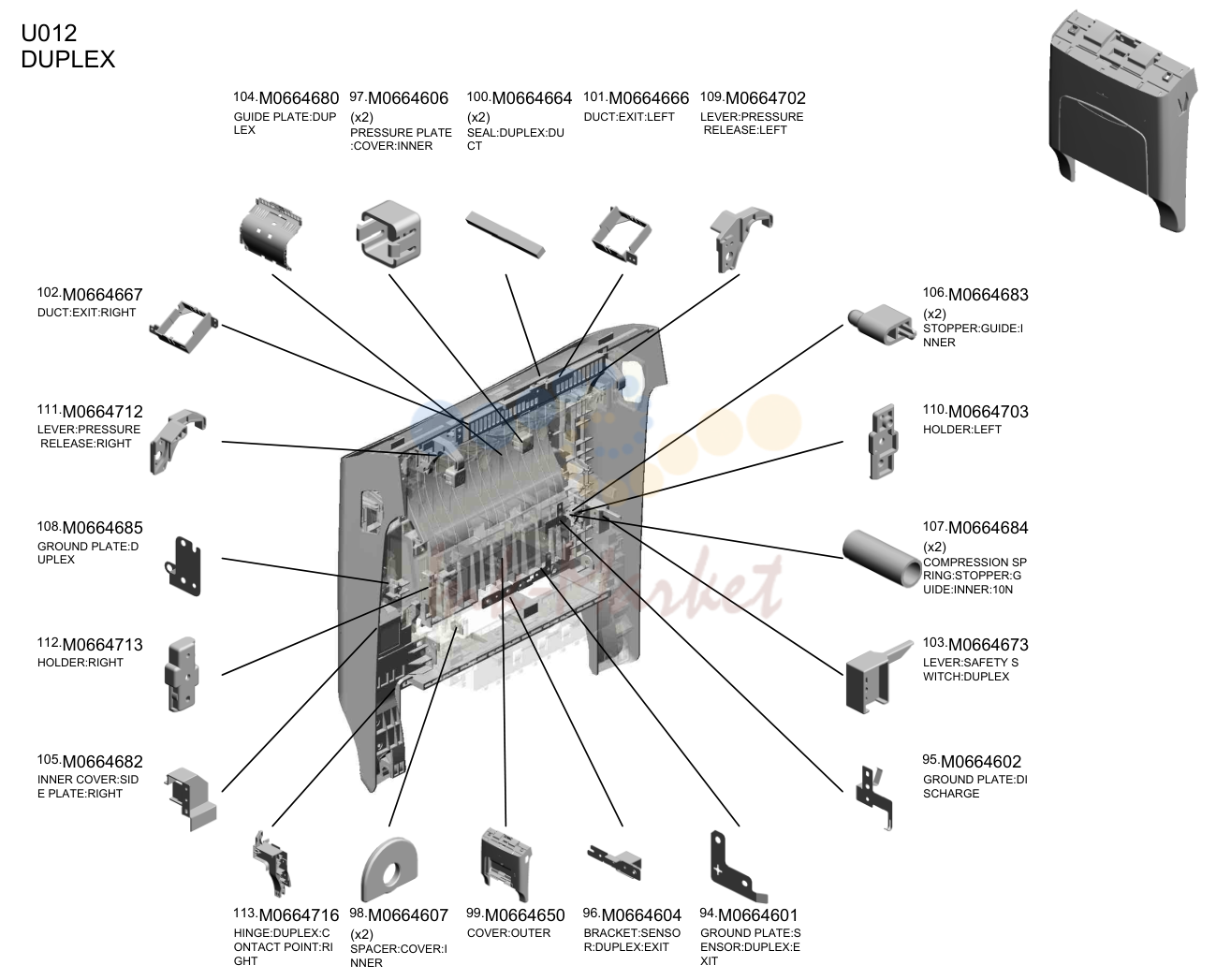

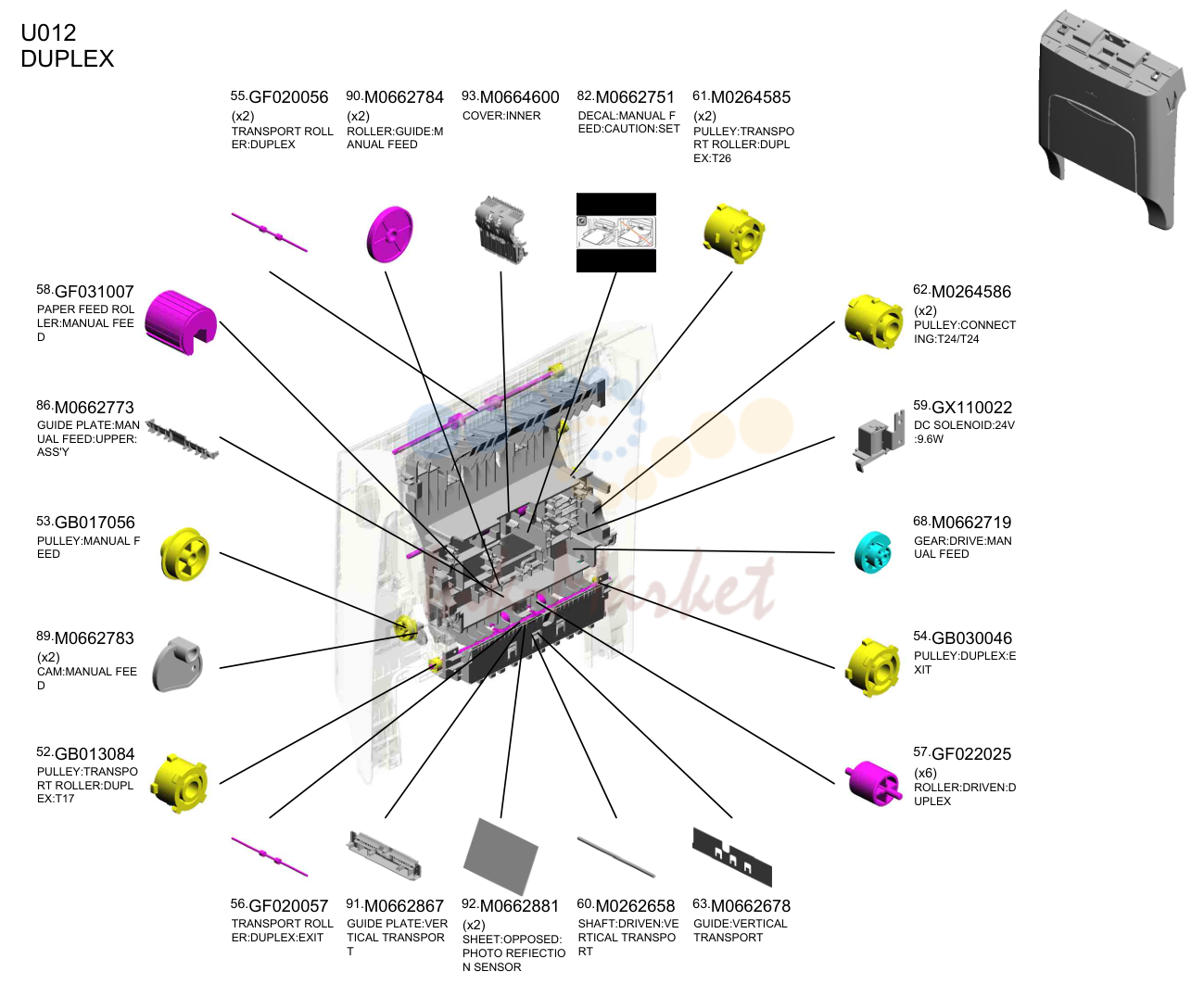

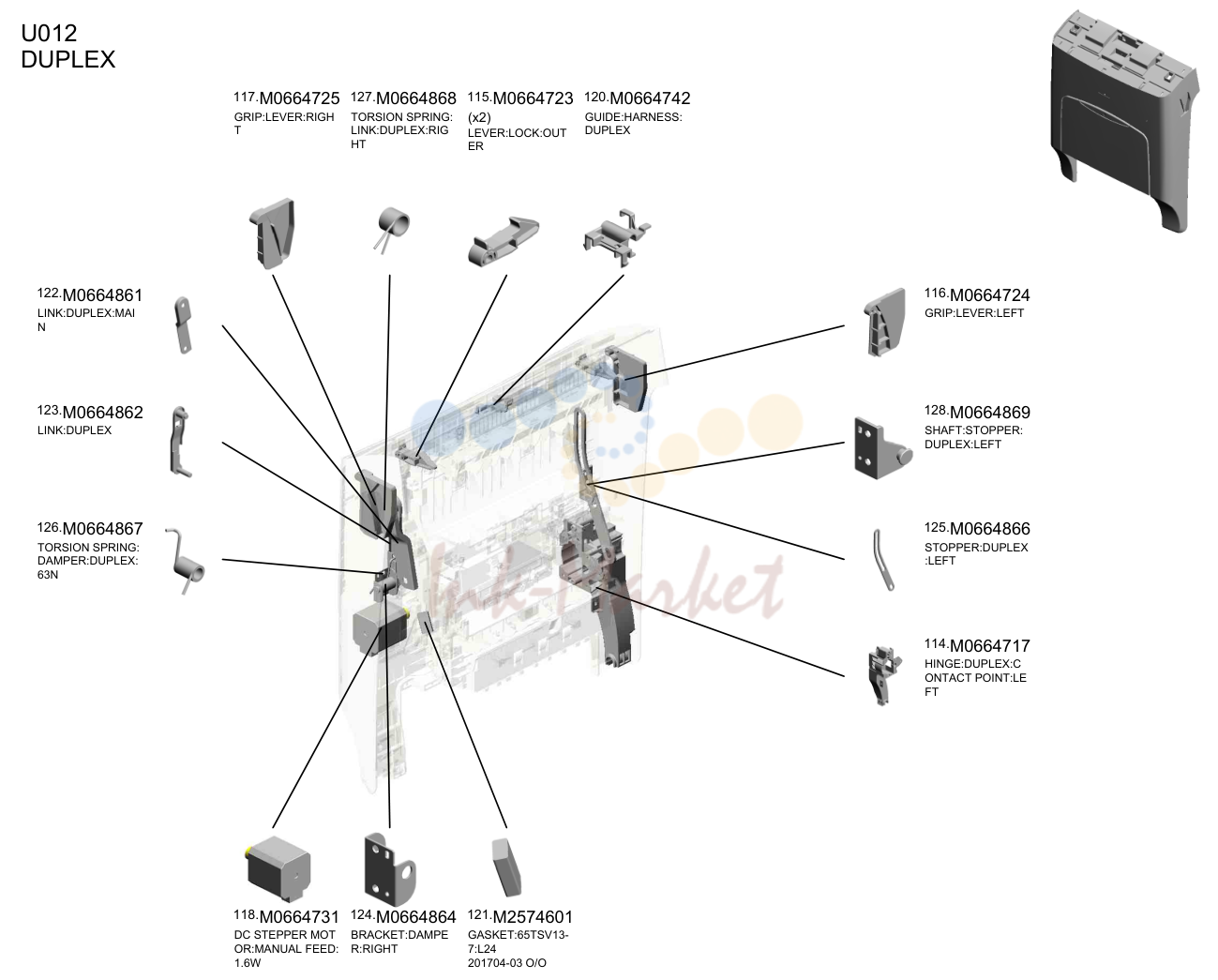

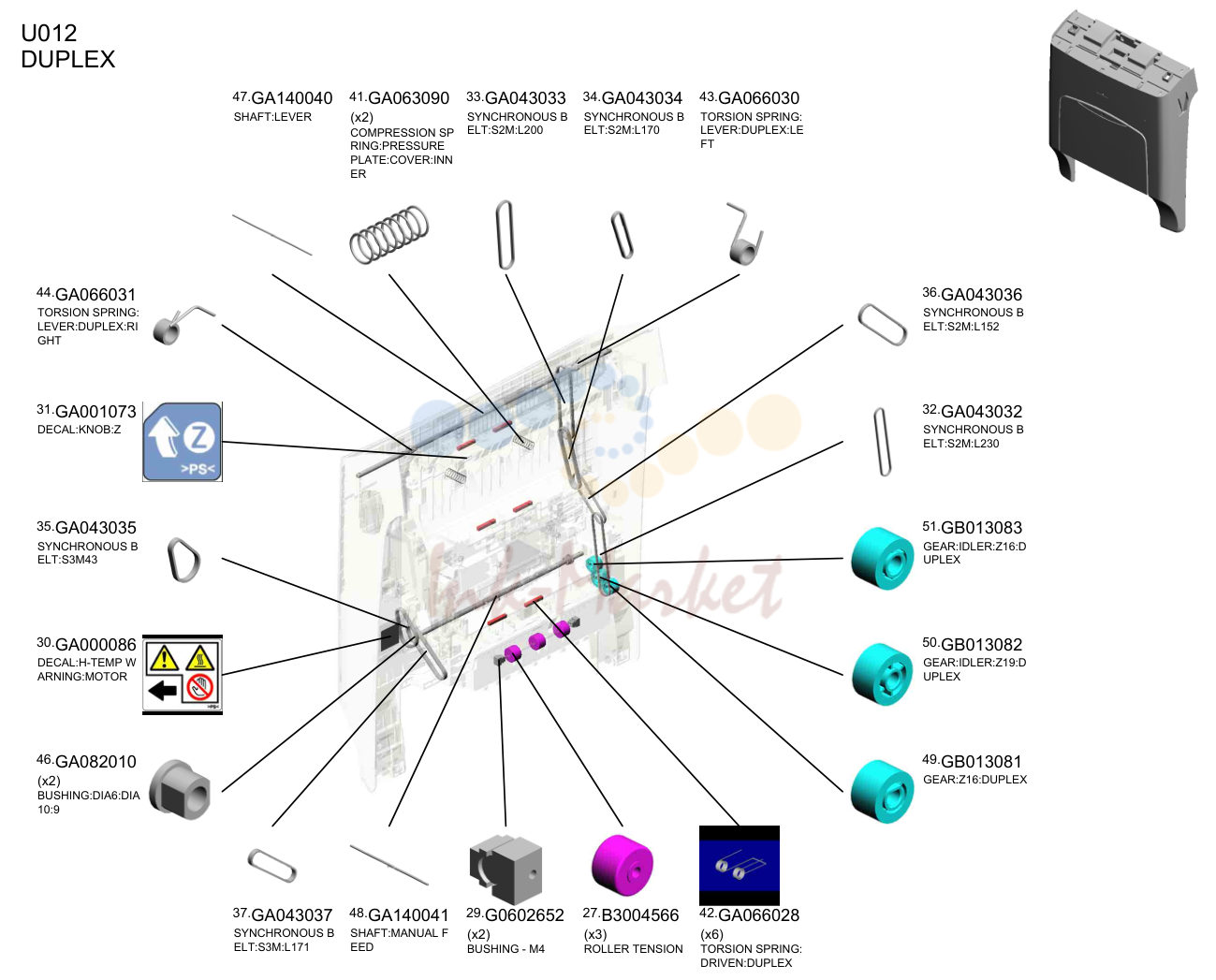

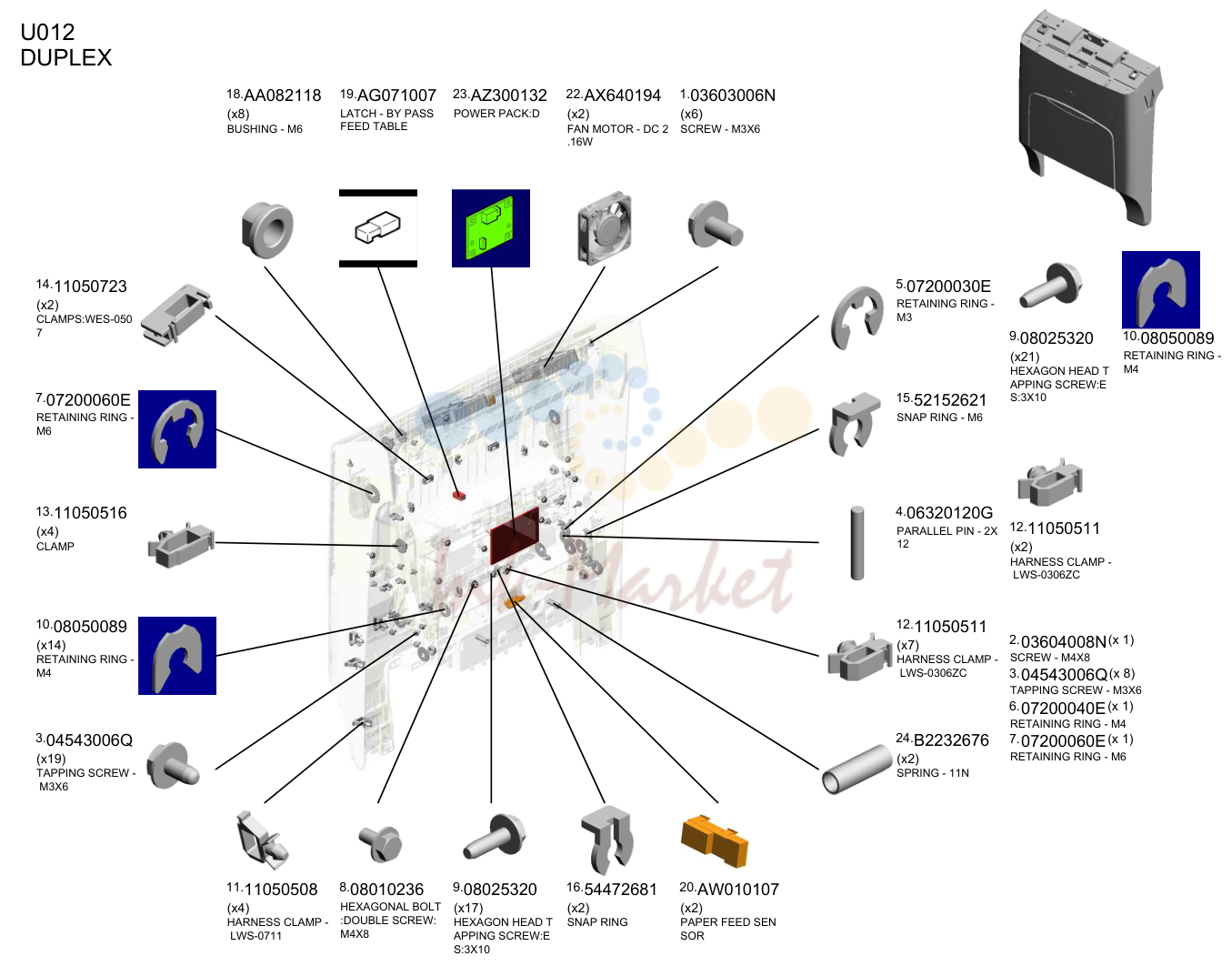

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс

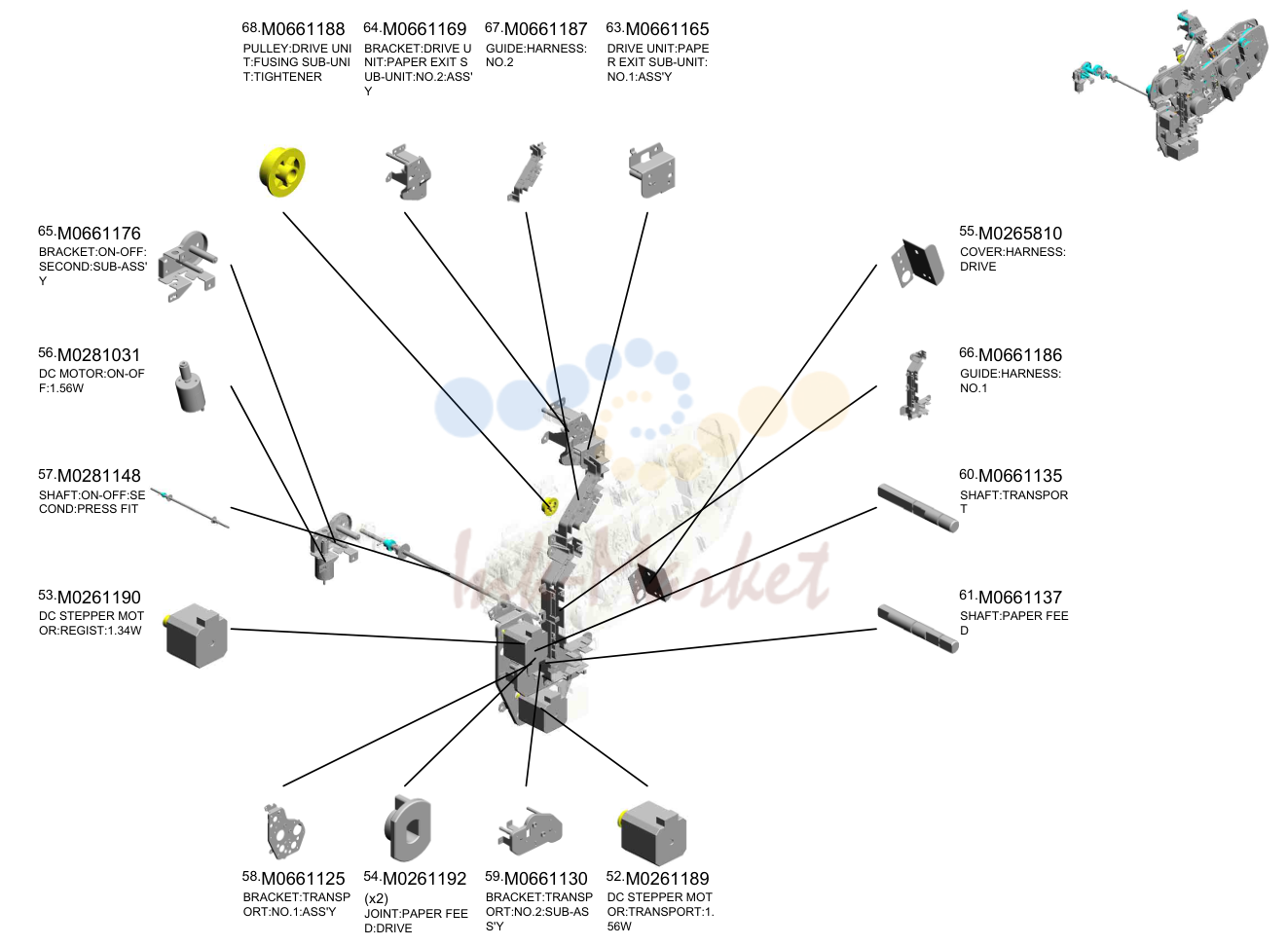

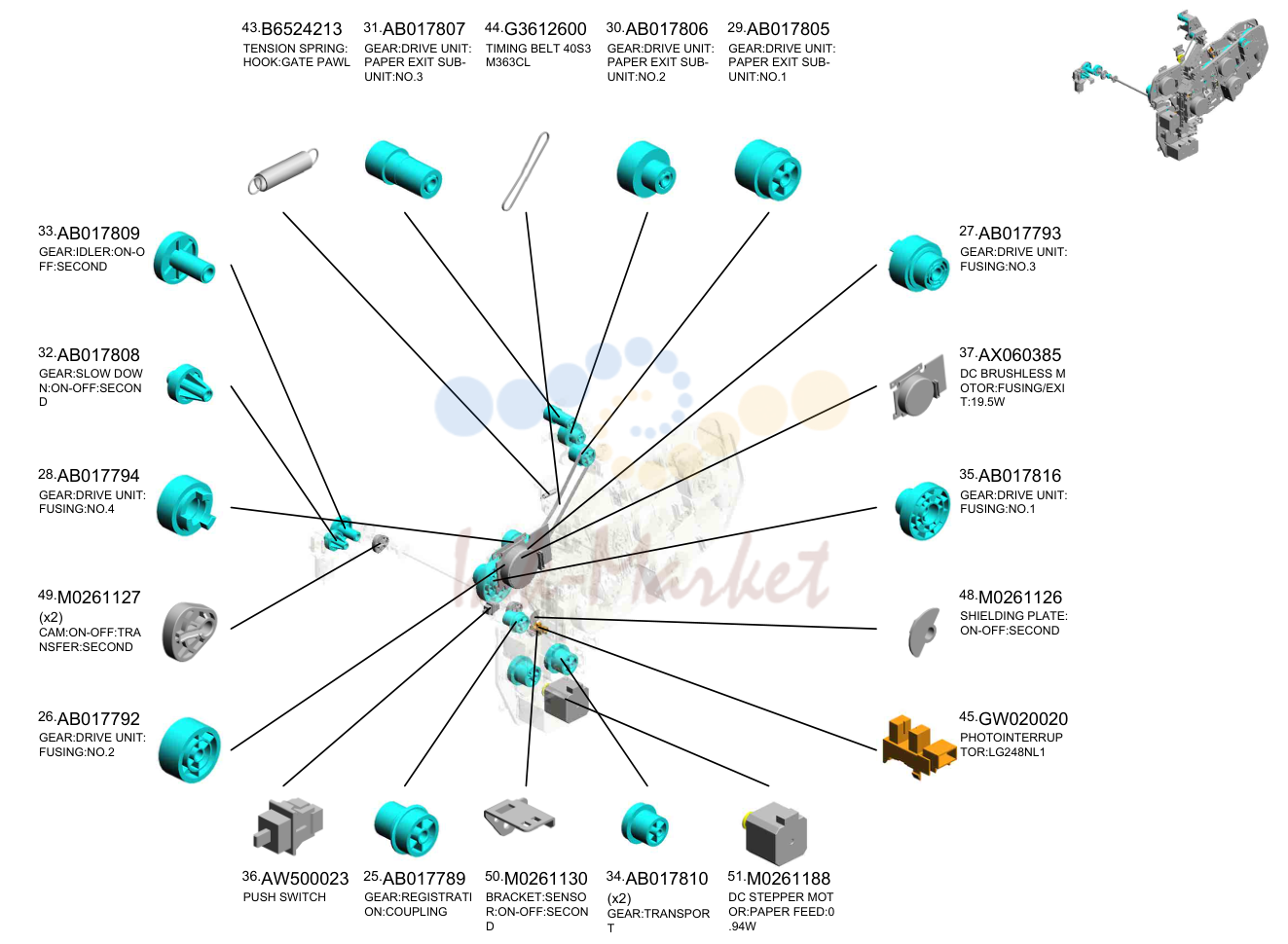

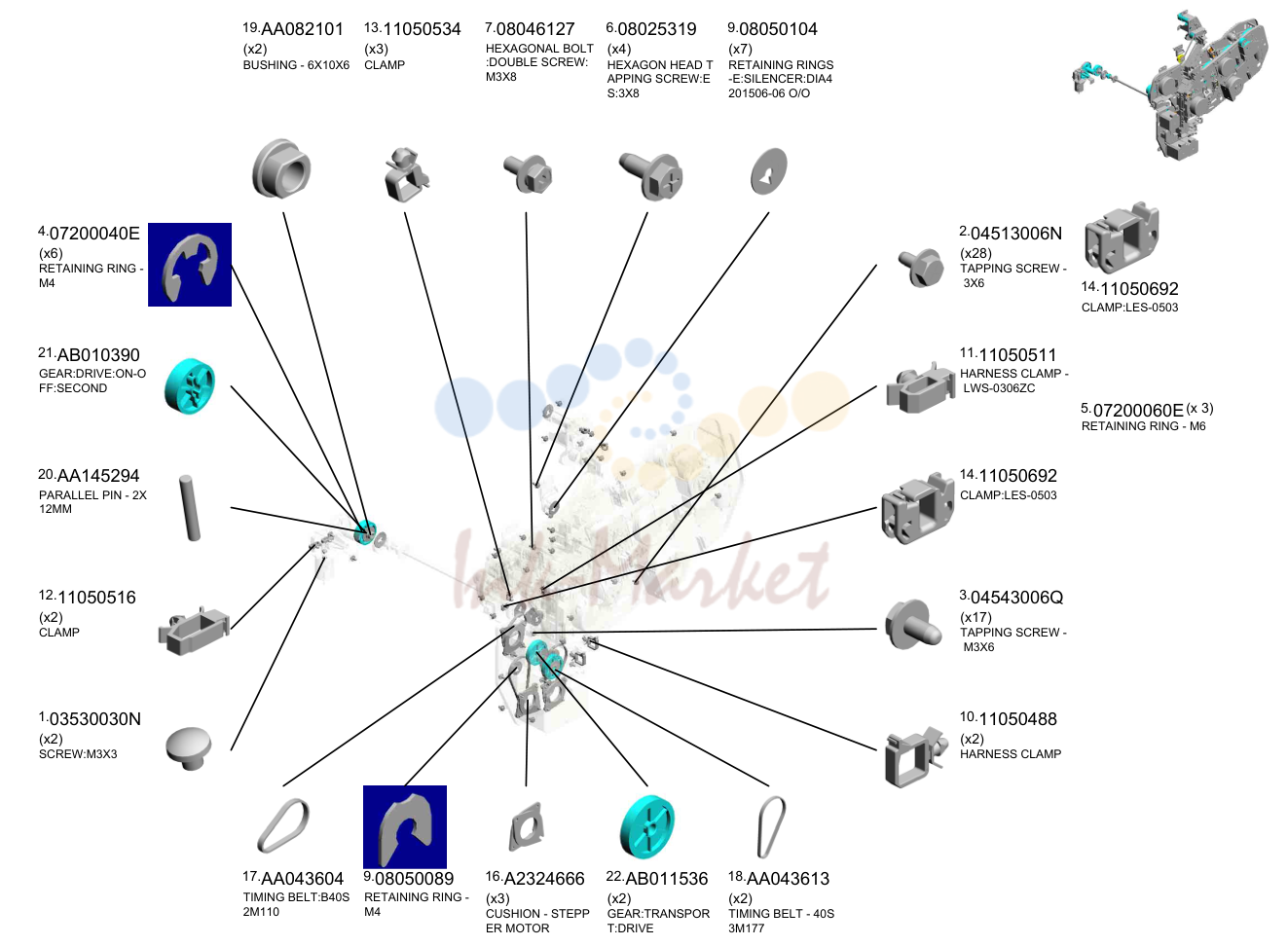

- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE

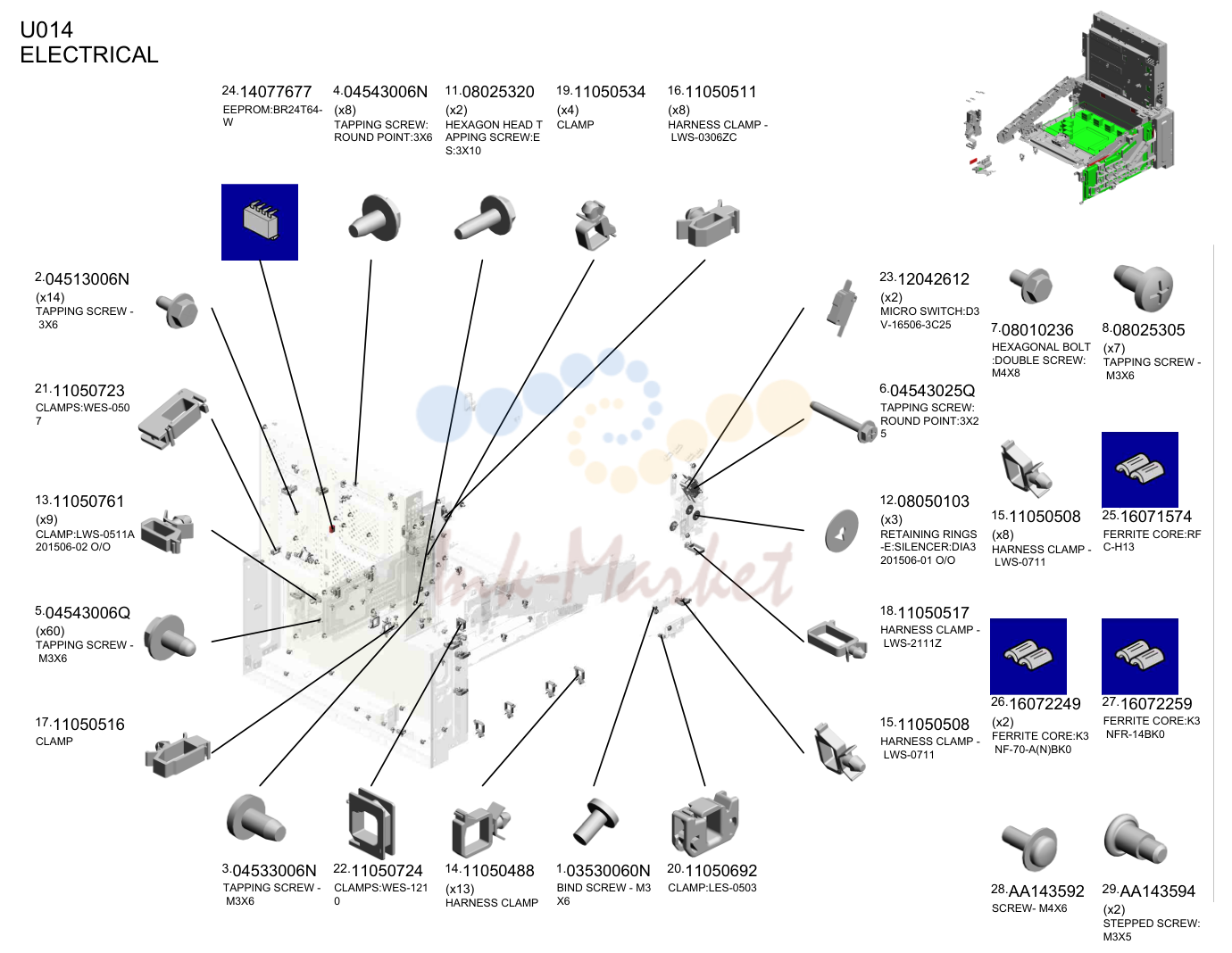

- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама
- ACCESSORIES

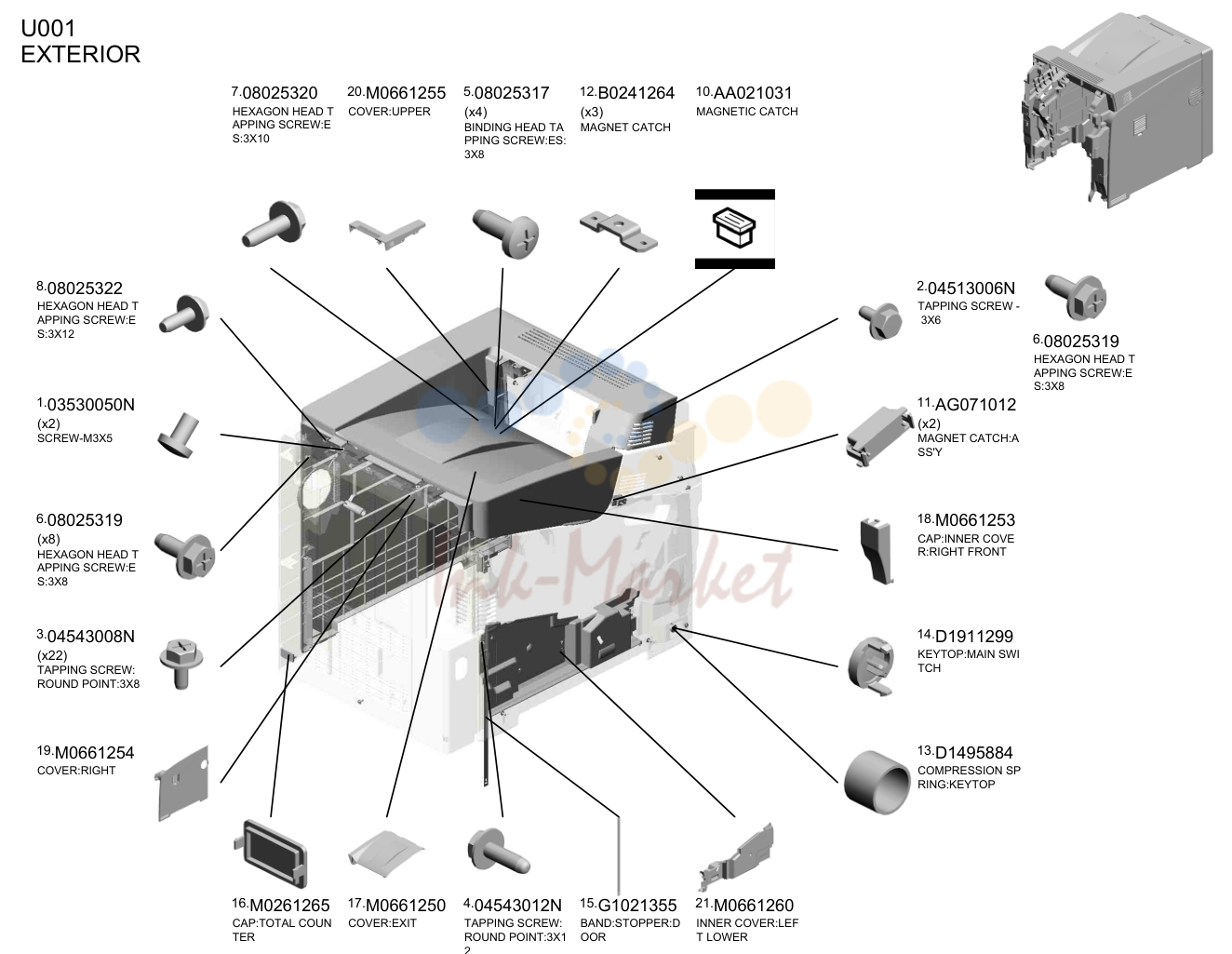

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 7 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 20 | M0661255 запросить цену → | крышка:UPPER |
| 5 | 08025317 запросить цену → | BINDING HEAD TA PPING винт:ES: 3X8 |
| 12 | B0241264 запросить цену → | MAGNET CATCH |
| 10 | AA021031 ✓ в наличии | MAGNETIC CATCH |
| 8 | 08025322 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X12 |
| 1 | 03530050N запросить цену → | винт-M3X5 |
| 6 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 3 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 19 | M0661254 запросить цену → | крышка:RIGHT |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 11 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 18 | M0661253 запросить цену → | CAP:INNER COVE R:RIGHT FRONT |
| 14 | D1911299 запросить цену → | KEYTOP:MAIN SWI TCH |
| 13 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 16 | M0261265 запросить цену → | CAP:TOTAL COUN TER |
| 17 | M0661250 запросить цену → | крышка:EXIT |
| 4 | 04543012N запросить цену → | TAPPING винт: ROUND POINT:3X1 2 |
| 15 | G1021355 запросить цену → | BAND:стопор:D OOR |
| 21 | M0661260 запросить цену → | INNER крышка:LEF T LOWER |
внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 33 | M0661278 запросить цену → | CAP:кронштейн:HIN GE |
| 26 | M0661271 запросить цену → | COIL пружина:HIN GE |
| 32 | M0661277 запросить цену → | крышка:HINGE:EXI T |
| 28 | M0661273 запросить цену → | кронштейн:HINGE:U PPER |
| 39 | M0661285 запросить цену → | LOUVER:крышка:R IGHT:FRONT |
| 30 | M0661275 запросить цену → | CAM:HINGE:COVE R:EXIT |
| 27 | M0661272 запросить цену → | вал:HINGE:COV ER:EXIT |
| 29 | M0661274 запросить цену → | кронштейн:HINGE:L OWER |
| 38 | M0661284 запросить цену → | LOUVER:крышка:R IGHT |
| 37 | M0661283 запросить цену → | INNER крышка:RIG HT REAR |
| 36 | M0661282 запросить цену → | кронштейн:крышка: RIGHT:FRONT |
| 35 | M0661280 запросить цену → | кронштейн:крышка: UPPER:LEFT |
| 34 | M0661279 запросить цену → | крышка:EXIT:LOW ER |
| 23 | M0661264 запросить цену → | крышка:LEFT:SMA LL |
| 41 | M0661288 запросить цену → | INNER крышка:RA CK |
| 31 | M0661276 запросить цену → | крышка:REAR |
| 40 | M0661286 запросить цену → | FILTER:DEVELOP MENT:ASS'Y |
| 25 | M0661267 запросить цену → | крышка:REAR:SMA LL |
| 22 | M0661262 запросить цену → | INNER крышка:LEF T REAR |
| 24 | M0661265 запросить цену → | пластина:CONTACT POINT:крышка:LEF T |

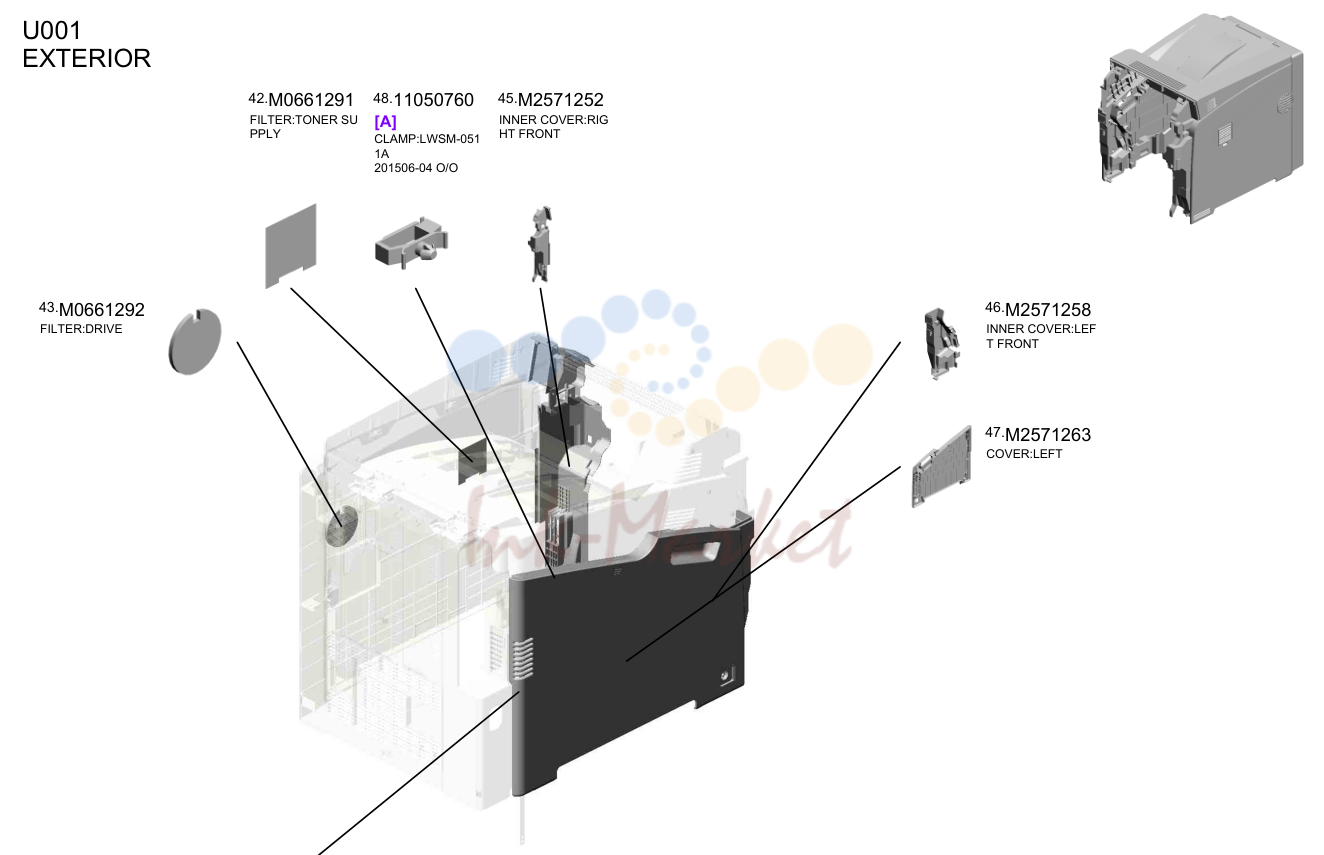

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 42 | M0661291 запросить цену → | FILTER:TONER SU PPLY |
| 48 | 11050760 запросить цену → | [A] CLAMP:LWSM-051 1A 201506-04 O/O |
| 45 | M2571252 запросить цену → | INNER крышка:RIG HT FRONT |
| 43 | M0661292 запросить цену → | FILTER:DRIVE |
| 46 | M2571258 запросить цену → | INNER крышка:LEF T FRONT |
| 47 | M2571263 запросить цену → | крышка:LEFT |
| 44 | M0661293 запросить цену → | пружина пластина 11050516 [A] CLAMP 201506-04 O/O |

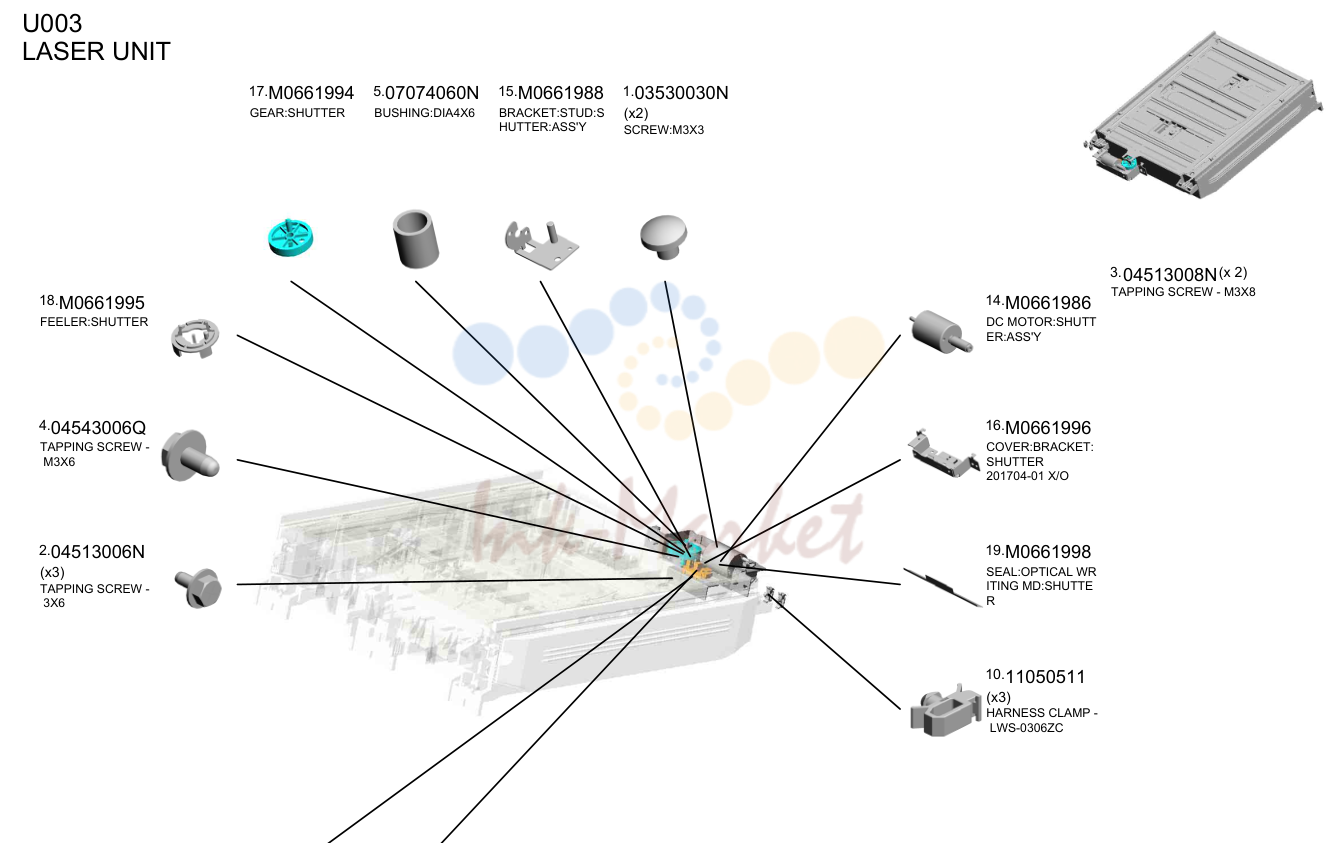

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 17 | M0661994 запросить цену → | шестерня:SHUTTER |
| 5 | 07074060N запросить цену → | втулка:DIA4X6 |
| 15 | M0661988 запросить цену → | кронштейн:STUD:S HUTTER:ASS'Y |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 18 | M0661995 запросить цену → | FEELER:SHUTTER |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 14 | M0661986 запросить цену → | DC мотор:SHUTT ER:ASS'Y |
| 16 | M0661996 запросить цену → | крышка:кронштейн: SHUTTER 201704-01 X/O |
| 19 | M0661998 запросить цену → | SEAL:OPTICAL WR ITING MD:SHUTTE R |
| 10 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 12 | G1022789 запросить цену → | стопор:PHOTOI NTERRUPTOR |
| 13 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 3.04513008N(x 2) TAPPING винт - M3X8 |

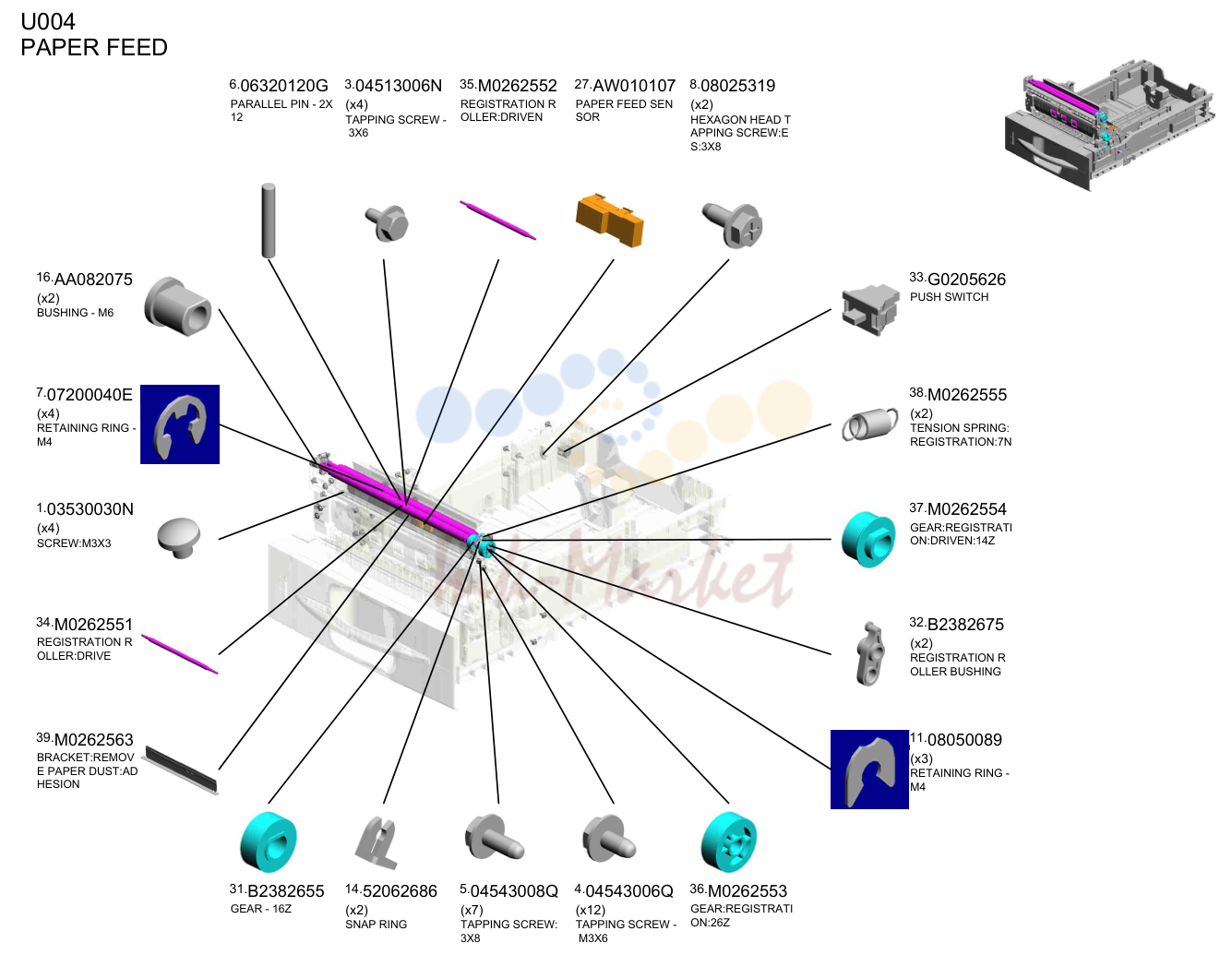

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 6 | 06320120G запросить цену → | PARALLEL PIN - 2X 12 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 35 | M0262552 запросить цену → | регистрация R OLLER:DRIVEN |
| 27 | AW010107 под заказ | подача бумаги SEN SOR |
| 8 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 16 | AA082075 запросить цену → | втулка - M6 |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 34 | M0262551 запросить цену → | регистрация R OLLER:DRIVE |
| 39 | M0262563 запросить цену → | кронштейн:REMOV E PAPER DUST:AD HESION |
| 33 | G0205626 запросить цену → | PUSH SWITCH |
| 38 | M0262555 запросить цену → | TENSION пружина: регистрация:7N |
| 37 | M0262554 запросить цену → | шестерня:REGISTRATI ON:DRIVEN:14Z |
| 32 | B2382675 запросить цену → | регистрация R OLLER втулка |
| 11 | 08050089 запросить цену → | RETAINING RING - M4 |
| 31 | B2382655 под заказ | шестерня - 16Z |
| 14 | 52062686 запросить цену → | SNAP RING |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 36 | M0262553 запросить цену → | шестерня:REGISTRATI ON:26Z |

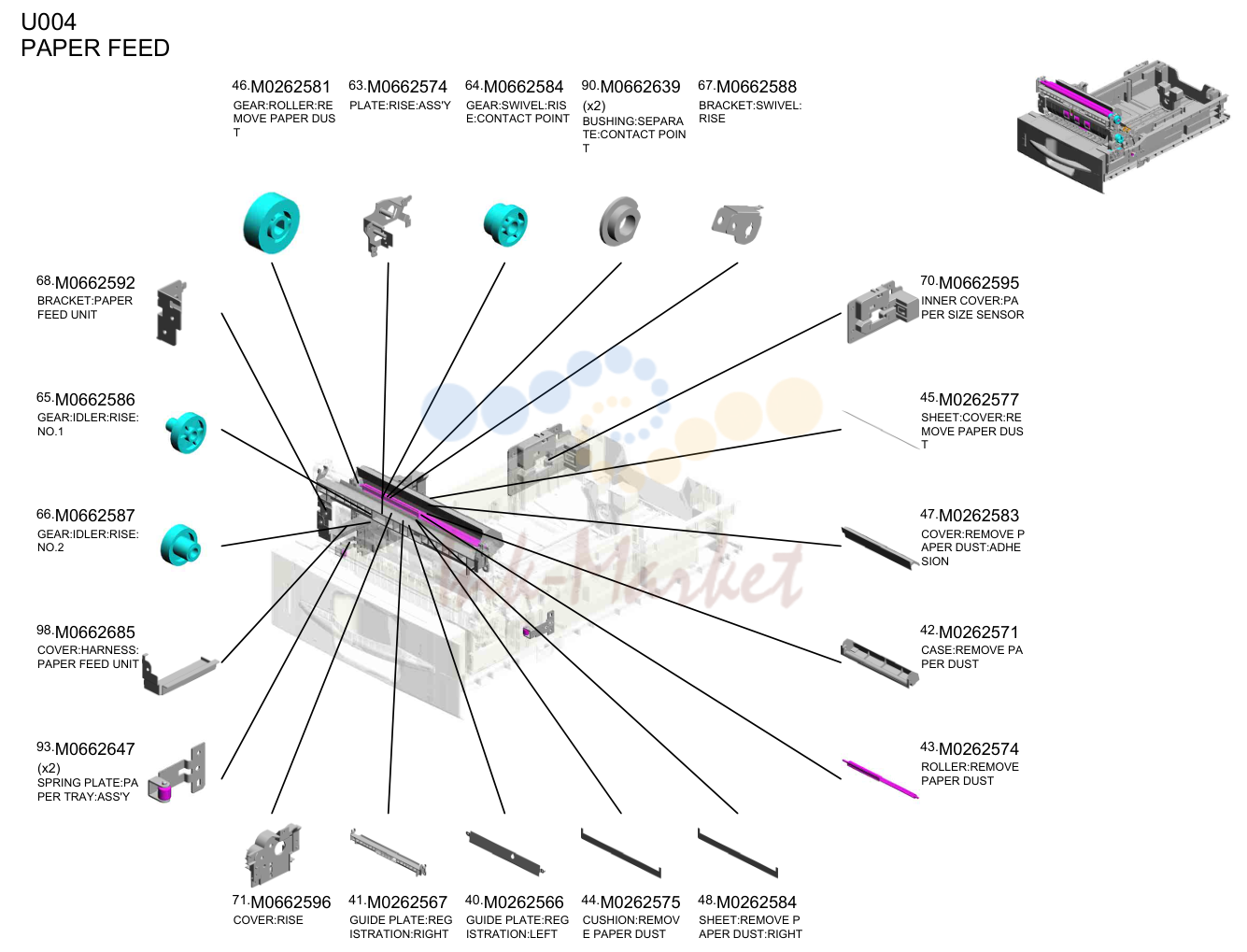

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 46 | M0262581 запросить цену → | шестерня:ролик:RE MOVE PAPER DUS T |
| 63 | M0662574 запросить цену → | пластина:RISE:ASS'Y |
| 64 | M0662584 запросить цену → | шестерня:SWIVEL:RIS E:CONTACT POINT |
| 90 | M0662639 запросить цену → | втулка:SEPARA TE:CONTACT POIN T |
| 67 | M0662588 запросить цену → | кронштейн:SWIVEL: RISE |
| 68 | M0662592 запросить цену → | кронштейн:подача бумаги узел |
| 65 | M0662586 запросить цену → | шестерня:IDLER:RISE: NO.1 |
| 66 | M0662587 запросить цену → | шестерня:IDLER:RISE: NO.2 |
| 98 | M0662685 запросить цену → | крышка:жгут: подача бумаги узел |
| 93 | M0662647 запросить цену → | пружина пластина:PA PER TRAY:ASS'Y |
| 70 | M0662595 запросить цену → | INNER крышка:PA PER SIZE датчик |
| 45 | M0262577 запросить цену → | SHEET:крышка:RE MOVE PAPER DUS T |
| 47 | M0262583 запросить цену → | крышка:REMOVE P APER DUST:ADHE SION |
| 42 | M0262571 запросить цену → | CASE:REMOVE PA PER DUST |
| 43 | M0262574 запросить цену → | ролик:REMOVE PAPER DUST |
| 71 | M0662596 запросить цену → | крышка:RISE |
| 41 | M0262567 запросить цену → | направляющая пластина:REG ISTRATION:RIGHT |
| 40 | M0262566 запросить цену → | направляющая пластина:REG ISTRATION:LEFT |
| 44 | M0262575 запросить цену → | CUSHION:REMOV E PAPER DUST |
| 48 | M0262584 запросить цену → | SHEET:REMOVE P APER DUST:RIGHT |

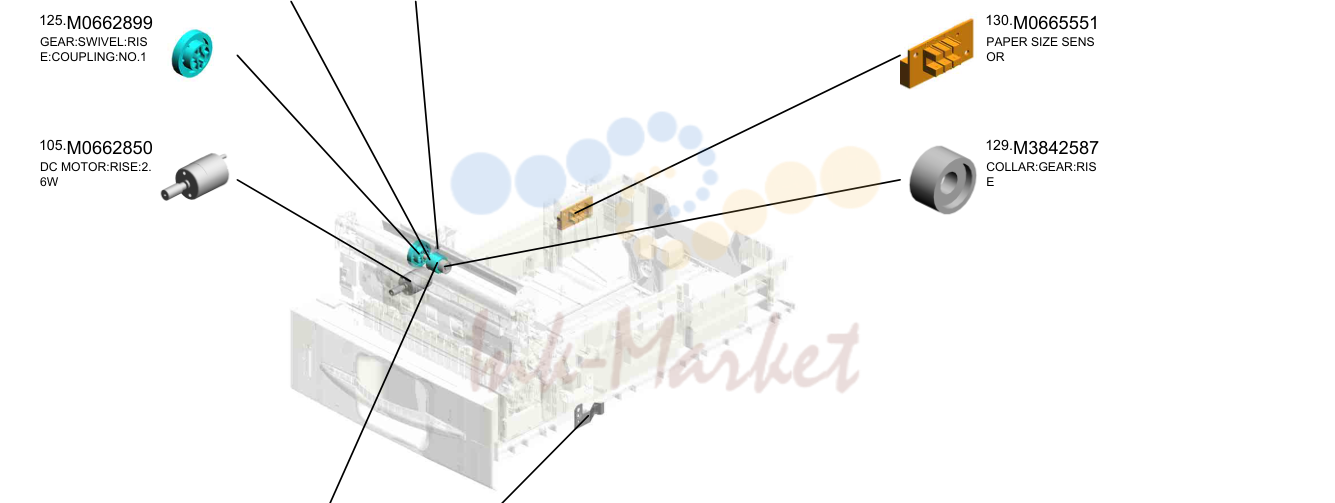

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 106 | M0662852 запросить цену → | вал:SWIVEL:RI SE:ASS'Y |
| 103 | M0662695 запросить цену → | TENSION пружина: RISE |
| 125 | M0662899 запросить цену → | шестерня:SWIVEL:RIS E:COUPLING:NO.1 |
| 105 | M0662850 запросить цену → | DC мотор:RISE:2. 6W |
| 130 | M0665551 запросить цену → | PAPER SIZE SENS OR |
| 129 | M3842587 запросить цену → | COLLAR:шестерня:RIS E |
| 128 | M3842586 запросить цену → | шестерня:SWIVEL:RIS E:COUPLING:NO.2 |
| 113 | M0662866 запросить цену → | GROUND пластина:P APER TRAY |

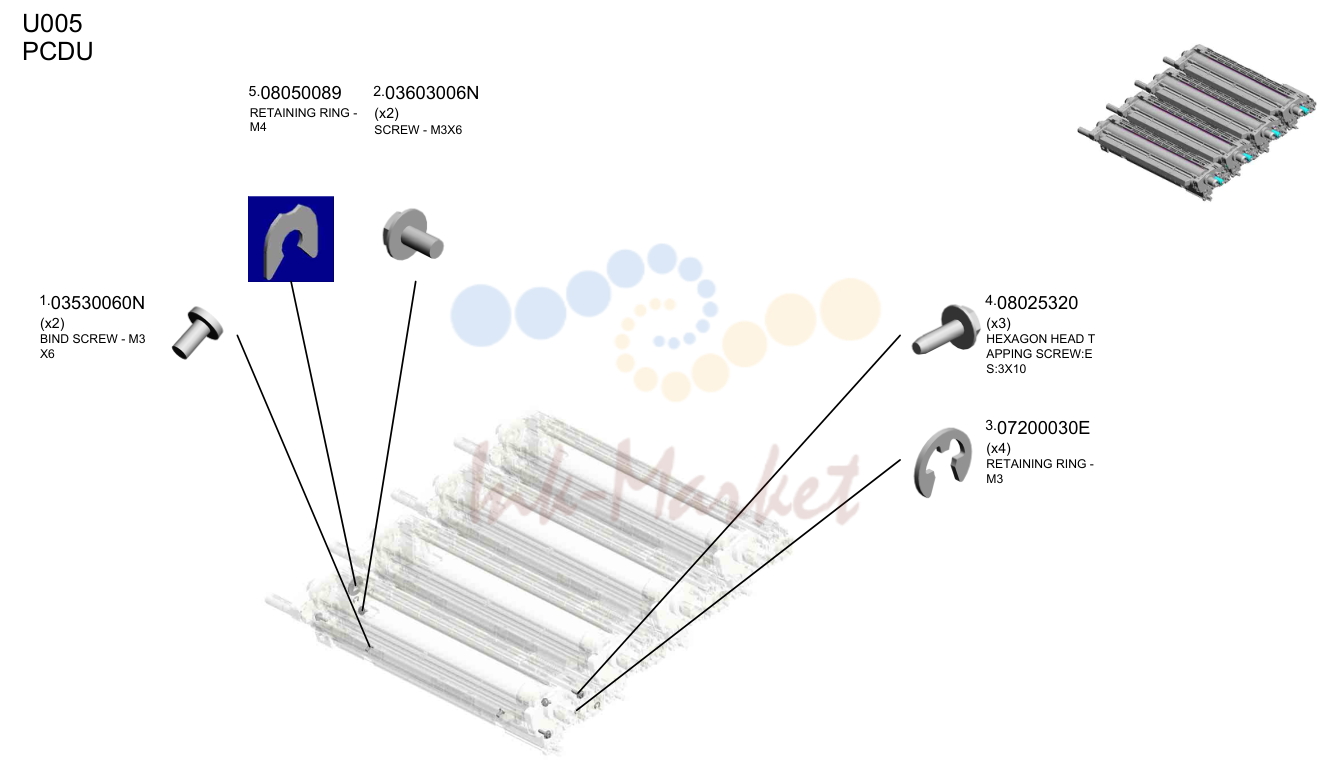

PCDU
| № | Артикул | Наименование |
|---|---|---|
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 4 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 3 | 07200030E запросить цену → | RETAINING RING - M3 |

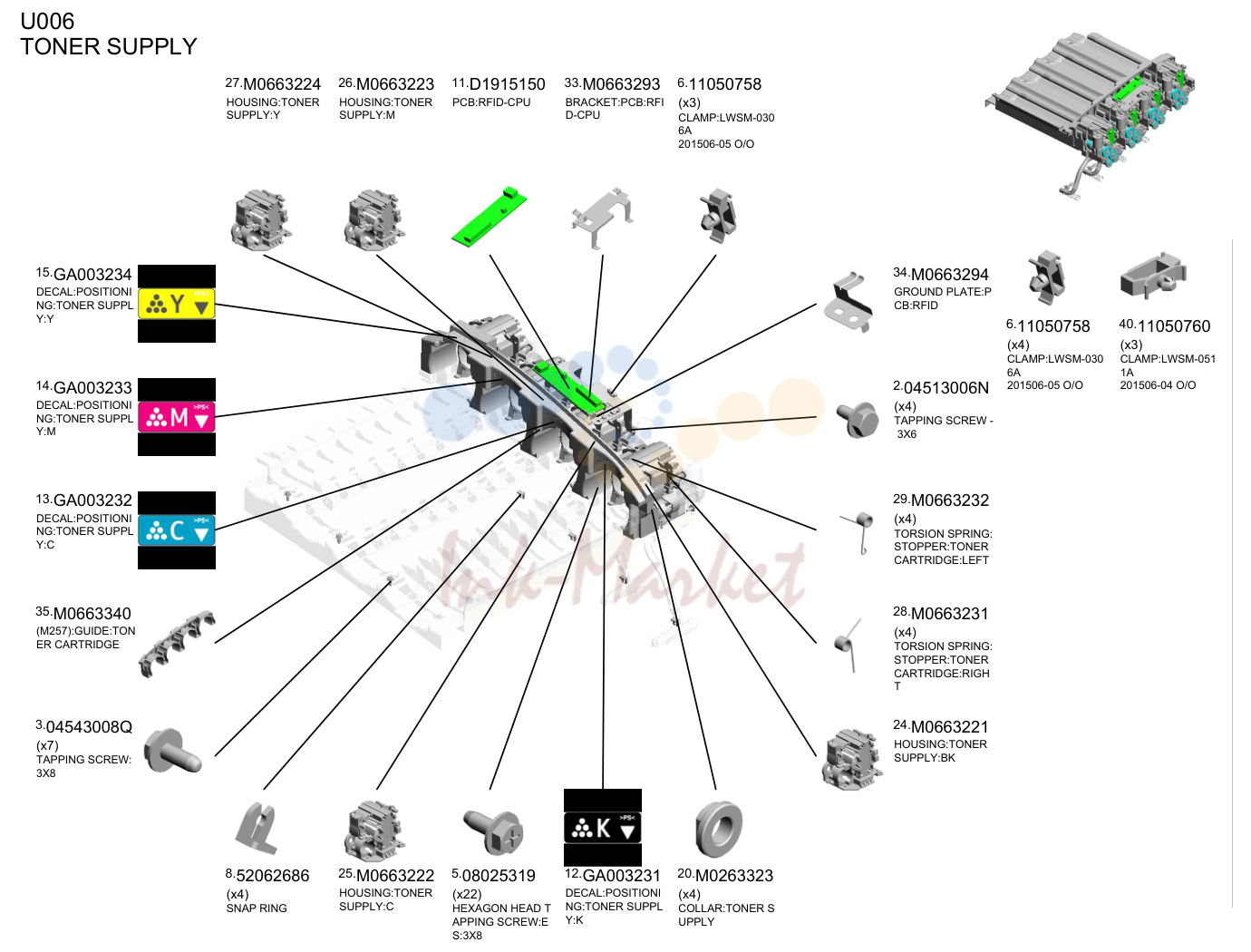

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 27 | M0663224 запросить цену → | HOUSING:TONER SUPPLY:Y |
| 26 | M0663223 запросить цену → | HOUSING:TONER SUPPLY:M |
| 11 | D1915150 запросить цену → | плата:RFID-CPU |
| 33 | M0663293 запросить цену → | кронштейн:плата:RFI D-CPU |
| 6 | 11050758 запросить цену → | CLAMP:LWSM-030 6A 201506-05 O/O |
| 15 | GA003234 запросить цену → | DECAL:POSITIONI NG:TONER SUPPL Y:Y |
| 14 | GA003233 запросить цену → | DECAL:POSITIONI NG:TONER SUPPL Y:M |
| 13 | GA003232 запросить цену → | DECAL:POSITIONI NG:TONER SUPPL Y:C |
| 35 | M0663340 запросить цену → | (M257):направляющая:TON ER CARTRIDGE |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 34 | M0663294 запросить цену → | GROUND пластина:P CB:RFID |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 29 | M0663232 запросить цену → | TORSION пружина: стопор:TONER CARTRIDGE:LEFT |
| 28 | M0663231 запросить цену → | TORSION пружина: стопор:TONER CARTRIDGE:RIGH T |
| 24 | M0663221 запросить цену → | HOUSING:TONER SUPPLY:BK |
| 8 | 52062686 запросить цену → | SNAP RING |
| 25 | M0663222 запросить цену → | HOUSING:TONER SUPPLY:C |
| 5 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 12 | GA003231 запросить цену → | DECAL:POSITIONI NG:TONER SUPPL Y:K |
| 20 | M0263323 запросить цену → | COLLAR:TONER S UPPLY |
| 40 | 11050760 запросить цену → | CLAMP:LWSM-051 1A 201506-04 O/O |

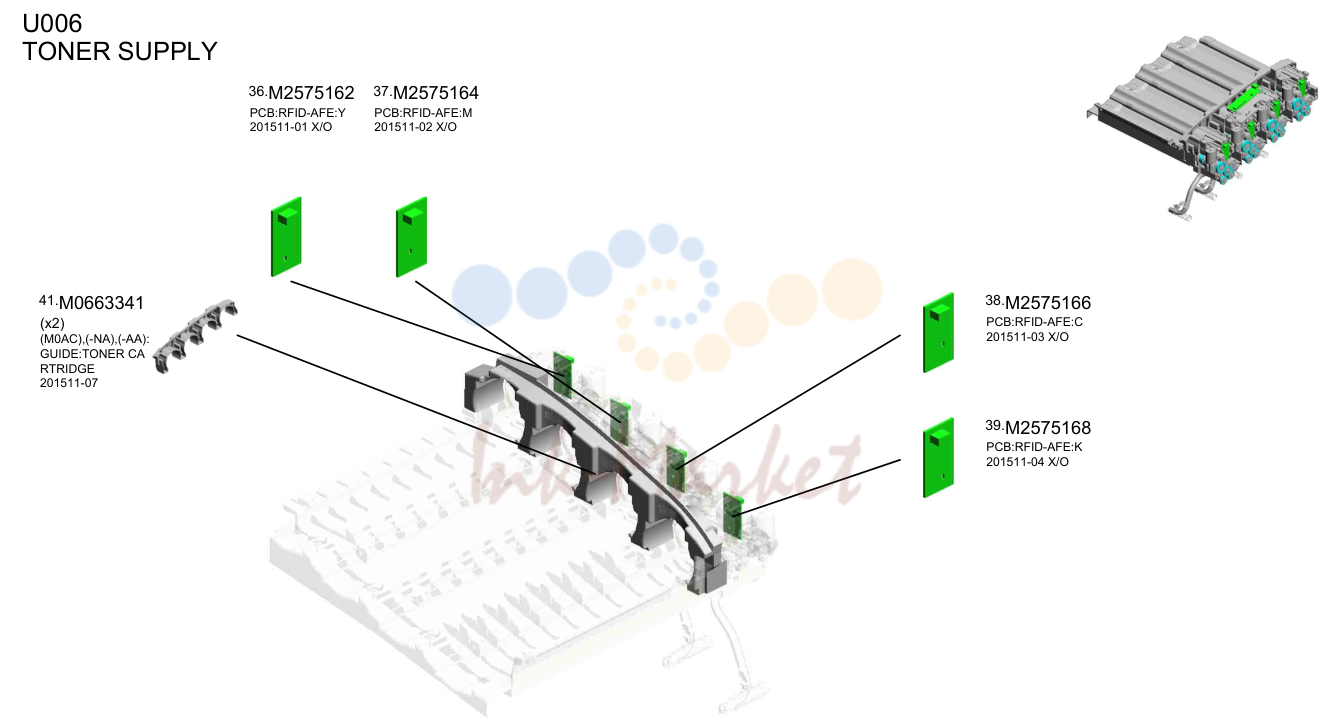

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 36 | M2575162 запросить цену → | плата:RFID-AFE:Y 201511-01 X/O |
| 37 | M2575164 запросить цену → | плата:RFID-AFE:M 201511-02 X/O |
| 41 | M0663341 запросить цену → | (M0AC),(-NA),(-AA): направляющая:TONER CA RTRIDGE 201511-07 |
| 38 | M2575166 запросить цену → | плата:RFID-AFE:C 201511-03 X/O |
| 39 | M2575168 запросить цену → | плата:RFID-AFE:K 201511-04 X/O |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 9 | G1024661 запросить цену → | крышка:печь (закрепление):E NTRANCE SENSO R |
| 7 | AW010118 запросить цену → | подача бумаги SEN SOR |
| 14 | G1026341 запросить цену → | SHEET:датчик |
| 13 | G1026335 запросить цену → | крышка:DENSITY S ENSOR |
| 22 | M0266329 запросить цену → | SHUTTER:DENSIT Y датчик |
| 19 | M0266294 запросить цену → | направляющая пластина:TRA NSFER ролик:U PPER |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | G1026292 запросить цену → | рычаг:PRESSURE :перенос узел |
| 11 | G1026293 запросить цену → | пружина:TRANSFE R узел:LEFT |
| 15 | GA003132 запросить цену → | DECAL:OPERATE: печь (закрепление) |
| 12 | G1026334 запросить цену → | TENSION пружина: CLEANER:DENSIT Y датчик |
| 3 | 08025305 запросить цену → | TAPPING винт - M3X6 |
| 17 | M0266290 запросить цену → | держатель:рычаг:P RESSURE:TRANSF ER |
| 23 | M0266332 запросить цену → | INSULATING SHEE T:DENSITY SENSO R |
| 20 | M0266301 запросить цену → | рычаг:ON-OFF:TR ANSFER узел |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 18 | M0266291 запросить цену → | крышка:POWER P ACK:перенос U NIT |
| 16 | M0266166 запросить цену → | DENSITY датчик: ASS'Y |
| 21 | M0266302 запросить цену → | RAIL:MAIN:ASS'Y |
| 6 | 11050713 под заказ | CLAMP:LWSM-030 6H GRAY |

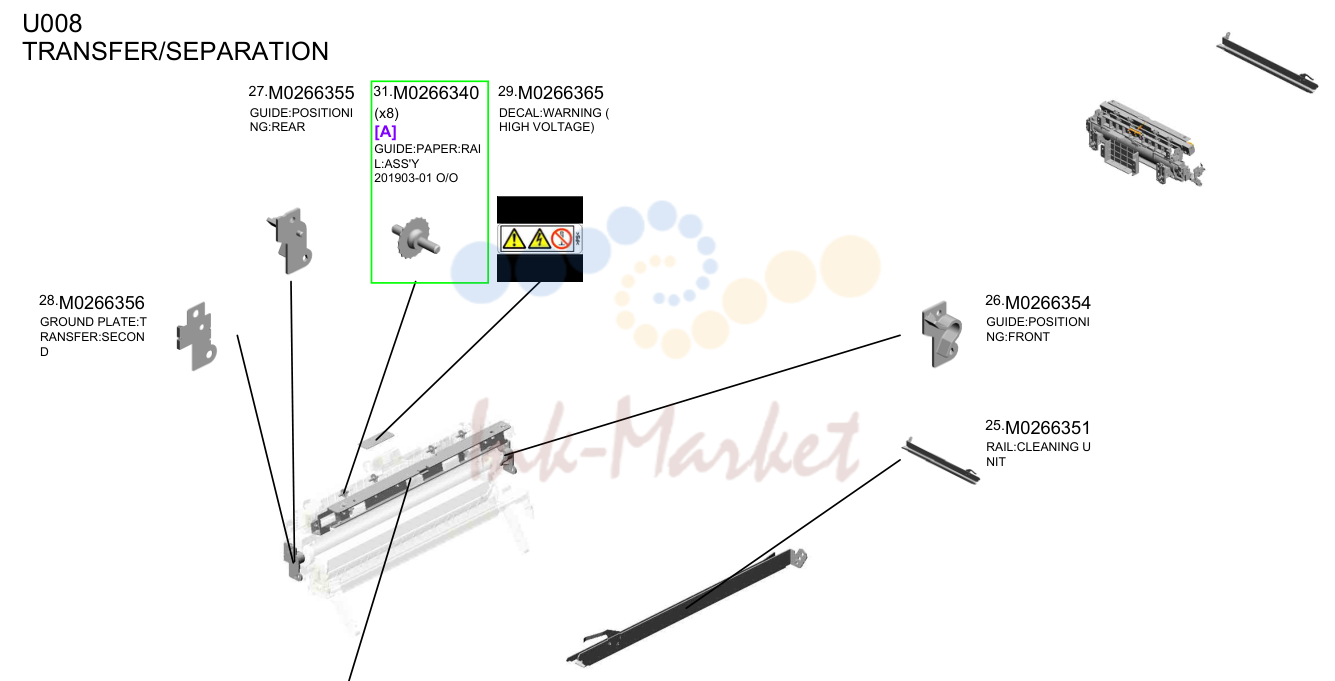

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 27 | M0266355 запросить цену → | направляющая:POSITIONI NG:REAR |
| 31 | M0266340 запросить цену → | [A] направляющая:PAPER:RAI L:ASS'Y 201903-01 O/O |
| 29 | M0266365 запросить цену → | DECAL:WARNING ( HIGH VOLTAGE) |
| 28 | M0266356 запросить цену → | GROUND пластина:T RANSFER:SECON D |
| 26 | M0266354 запросить цену → | направляющая:POSITIONI NG:FRONT |
| 25 | M0266351 запросить цену → | RAIL:CLEANING U NIT |
| 24 | M0266333 запросить цену → | держатель:DENSITY датчик B0042310 [A] SPUR 201903-01 O/O |
TONER COLLECTION
| № | Артикул | Наименование |
|---|---|---|
| 10 | M0266485 запросить цену → | DC мотор:2.64W |
| 9 | M0266482 запросить цену → | шестерня:IDLER:DC M OTOR:30Z |
| 5 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 4 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 13 | M0666490 запросить цену → | кронштейн:DRIVE:C OLLECTION BOTTL E |
| 3 | 07200040E запросить цену → | RETAINING RING - M4 |
| 8 | M0266481 запросить цену → | шестерня:IDLER:COLL ECTION BOTTLE:2 0Z |
| 7 | AW500023 запросить цену → | PUSH SWITCH |
| 6 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | M0666484 запросить цену → | COLLAR:IDLER:CO LLECTION BOTTLE |
| 11 | M0666483 запросить цену → | вал:шестерня:IDLE R:COLLECTION BO TTLE |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 39 | AW100106 запросить цену → | THERMOPILE |
| 10 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
| 49 | B2384366 запросить цену → | LENS крышка |
| 48 | B2384365 запросить цену → | LENS держатель |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 28 | M0281178 запросить цену → | DC STEPPER MOT OR:REVERSE:0.94 W |
| 10 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 11 | AA043339 запросить цену → | TIMING ремень:PAP ER EXIT:40S2M122 |
| 44 | M0664476 запросить цену → | кронштейн:REVERS E:DRIVE |
| 45 | M0664482 запросить цену → | шестерня:IDLER:REVE RSE |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 7 | 08050089 запросить цену → | RETAINING RING - M4 |
| 5 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 6 | 08025322 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X12 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 18 | AA082118 запросить цену → | втулка - M6 |
| 19 | AG071007 запросить цену → | LATCH - BY PASS FEED TABLE |
| 23 | AZ300132 запросить цену → | POWER PACK:D |
| 22 | AX640194 под заказ | FAN мотор - DC 2 .16W |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 14 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 7 | 07200060E запросить цену → | RETAINING RING - M6 |
| 13 | 11050516 запросить цену → | CLAMP |
| 10 | 08050089 запросить цену → | RETAINING RING - M4 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 5 | 07200030E запросить цену → | RETAINING RING - M3 |
| 15 | 52152621 запросить цену → | SNAP RING - M6 |
| 4 | 06320120G запросить цену → | PARALLEL PIN - 2X 12 |
| 12 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 24 | B2232676 запросить цену → | пружина - 11N |
| 11 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 8 | 08010236 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X8 |
| 9 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 16 | 54472681 запросить цену → | SNAP RING |
| 20 | AW010107 под заказ | подача бумаги SEN SOR |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 47 | GA140040 запросить цену → | вал:рычаг |
| 41 | GA063090 запросить цену → | COMPRESSION SP RING:PRESSURE пластина:крышка:INN ER |
| 33 | GA043033 запросить цену → | SYNCHRONOUS B ELT:S2M:L200 |
| 34 | GA043034 запросить цену → | SYNCHRONOUS B ELT:S2M:L170 |
| 43 | GA066030 запросить цену → | TORSION пружина: рычаг:дуплекс:LE FT |
| 44 | GA066031 запросить цену → | TORSION пружина: рычаг:дуплекс:RI GHT |
| 31 | GA001073 запросить цену → | DECAL:KNOB:Z |
| 35 | GA043035 запросить цену → | SYNCHRONOUS B ELT:S3M43 |
| 30 | GA000086 запросить цену → | DECAL:H-TEMP W ARNING:мотор |
| 46 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 36 | GA043036 запросить цену → | SYNCHRONOUS B ELT:S2M:L152 |
| 32 | GA043032 запросить цену → | SYNCHRONOUS B ELT:S2M:L230 |
| 51 | GB013083 запросить цену → | шестерня:IDLER:Z16:D UPLEX |
| 50 | GB013082 запросить цену → | шестерня:IDLER:Z19:D UPLEX |
| 49 | GB013081 запросить цену → | шестерня:Z16:дуплекс |
| 37 | GA043037 запросить цену → | SYNCHRONOUS B ELT:S3M:L171 |
| 48 | GA140041 запросить цену → | вал:MANUAL F EED |
| 29 | G0602652 запросить цену → | втулка - M4 |
| 27 | B3004566 запросить цену → | ролик TENSION |
| 42 | GA066028 запросить цену → | TORSION пружина: DRIVEN:дуплекс |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 55 | GF020056 запросить цену → | TRANSPORT ROLL ER:дуплекс |
| 90 | M0662784 запросить цену → | ролик:направляющая:M ANUAL FEED |
| 93 | M0664600 запросить цену → | крышка:INNER |
| 82 | M0662751 запросить цену → | DECAL:MANUAL F EED:CAUTION:SET |
| 61 | M0264585 запросить цену → | PULLEY:TRANSPO RT ролик:DUPL EX:T26 |
| 58 | GF031007 запросить цену → | подача бумаги ROL LER:MANUAL FEE D |
| 86 | M0662773 запросить цену → | направляющая пластина:MAN UAL FEED:UPPER: ASS'Y |
| 53 | GB017056 запросить цену → | PULLEY:MANUAL F EED |
| 89 | M0662783 запросить цену → | CAM:MANUAL FEE D |
| 52 | GB013084 запросить цену → | PULLEY:TRANSPO RT ролик:DUPL EX:T17 |
| 62 | M0264586 запросить цену → | PULLEY:CONNECT ING:T24/T24 |
| 59 | GX110022 запросить цену → | DC соленоид:24V :9.6W |
| 68 | M0662719 запросить цену → | шестерня:DRIVE:MAN UAL FEED |
| 54 | GB030046 запросить цену → | PULLEY:дуплекс:E XIT |
| 57 | GF022025 запросить цену → | ролик:DRIVEN:D UPLEX |
| 56 | GF020057 запросить цену → | TRANSPORT ROLL ER:дуплекс:EXIT |
| 91 | M0662867 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T |
| 92 | M0662881 запросить цену → | SHEET:OPPOSED: PHOTO REFIECTIO N датчик |
| 60 | M0262658 запросить цену → | вал:DRIVEN:VE RTICAL TRANSPO RT |
| 63 | M0662678 запросить цену → | направляющая:VERTICAL TRANSPORT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 104 | M0664680 запросить цену → | направляющая пластина:DUP LEX |
| 97 | M0664606 запросить цену → | PRESSURE пластина :крышка:INNER |
| 100 | M0664664 запросить цену → | SEAL:дуплекс:DU CT |
| 101 | M0664666 запросить цену → | DUCT:EXIT:LEFT |
| 109 | M0664702 запросить цену → | рычаг:PRESSURE RELEASE:LEFT |
| 102 | M0664667 запросить цену → | DUCT:EXIT:RIGHT |
| 111 | M0664712 запросить цену → | рычаг:PRESSURE RELEASE:RIGHT |
| 108 | M0664685 запросить цену → | GROUND пластина:D UPLEX |
| 112 | M0664713 запросить цену → | держатель:RIGHT |
| 105 | M0664682 запросить цену → | INNER крышка:SID E пластина:RIGHT |
| 106 | M0664683 запросить цену → | стопор:направляющая:I NNER |
| 110 | M0664703 запросить цену → | держатель:LEFT |
| 107 | M0664684 запросить цену → | COMPRESSION SP RING:стопор:G UIDE:INNER:10N |
| 103 | M0664673 запросить цену → | рычаг:SAFETY S WITCH:дуплекс |
| 95 | M0664602 запросить цену → | GROUND пластина:DI SCHARGE |
| 113 | M0664716 запросить цену → | HINGE:дуплекс:C ONTACT POINT:RI GHT |
| 98 | M0664607 запросить цену → | SPACER:крышка:I NNER |
| 99 | M0664650 запросить цену → | крышка:OUTER |
| 96 | M0664604 запросить цену → | кронштейн:SENSO R:дуплекс:EXIT |
| 94 | M0664601 запросить цену → | GROUND пластина:S ENSOR:дуплекс:E XIT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 117 | M0664725 запросить цену → | GRIP:рычаг:RIGH T |
| 127 | M0664868 запросить цену → | TORSION пружина: LINK:дуплекс:RIG HT |
| 115 | M0664723 запросить цену → | рычаг:LOCK:OUT ER |
| 120 | M0664742 запросить цену → | направляющая:жгут: дуплекс |
| 122 | M0664861 запросить цену → | LINK:дуплекс:MAI N |
| 123 | M0664862 запросить цену → | LINK:дуплекс |
| 126 | M0664867 запросить цену → | TORSION пружина: DAMPER:дуплекс: 63N |
| 116 | M0664724 запросить цену → | GRIP:рычаг:LEFT |
| 128 | M0664869 запросить цену → | вал:стопор: дуплекс:LEFT |
| 125 | M0664866 запросить цену → | стопор:дуплекс :LEFT |
| 114 | M0664717 запросить цену → | HINGE:дуплекс:C ONTACT POINT:LE FT |
| 118 | M0664731 запросить цену → | DC STEPPER MOT OR:MANUAL FEED: 1.6W |
| 124 | M0664864 запросить цену → | кронштейн:DAMPE R:RIGHT |
| 121 | M2574601 запросить цену → | GASKET:65TSV13- 7:L24 201704-03 O/O |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 19 | AA082101 запросить цену → | втулка - 6X10X6 |
| 13 | 11050534 запросить цену → | CLAMP |
| 7 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
| 6 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 9 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 201506-06 O/O |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 21 | AB010390 запросить цену → | шестерня:DRIVE:ON-O FF:SECOND |
| 20 | AA145294 запросить цену → | PARALLEL PIN - 2X 12MM |
| 12 | 11050516 запросить цену → | CLAMP |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 11 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 14 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 11050488 запросить цену → | жгут CLAMP |
| 17 | AA043604 запросить цену → | TIMING ремень:B40S 2M110 |
| 9 | 08050089 запросить цену → | RETAINING RING - M4 |
| 16 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 22 | AB011536 запросить цену → | шестерня:TRANSPOR T:DRIVE |
| 18 | AA043613 запросить цену → | TIMING ремень - 40S 3M177 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 43 | B6524213 запросить цену → | TENSION пружина: HOOK:GATE PAWL |
| 31 | AB017807 запросить цену → | шестерня:DRIVE узел: PAPER EXIT SUB- узел:NO.3 |
| 44 | G3612600 запросить цену → | TIMING ремень 40S3 M363CL |
| 30 | AB017806 запросить цену → | шестерня:DRIVE узел: PAPER EXIT SUB- узел:NO.2 |
| 29 | AB017805 запросить цену → | шестерня:DRIVE узел: PAPER EXIT SUB- узел:NO.1 |
| 33 | AB017809 запросить цену → | шестерня:IDLER:ON-O FF:SECOND |
| 32 | AB017808 запросить цену → | шестерня:SLOW DOW N:ON-OFF:SECON D |
| 28 | AB017794 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.4 |
| 49 | M0261127 запросить цену → | CAM:ON-OFF:TRA NSFER:SECOND |
| 26 | AB017792 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.2 |
| 27 | AB017793 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.3 |
| 37 | AX060385 запросить цену → | DC BRUSHLESS M OTOR:печь (закрепление)/EXI T:19.5W |
| 35 | AB017816 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.1 |
| 48 | M0261126 запросить цену → | SHIELDING пластина: ON-OFF:SECOND |
| 45 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 36 | AW500023 запросить цену → | PUSH SWITCH |
| 25 | AB017789 запросить цену → | шестерня:REGISTRATI ON:COUPLING |
| 50 | M0261130 запросить цену → | кронштейн:SENSO R:ON-OFF:SECON D |
| 34 | AB017810 запросить цену → | шестерня:TRANSPOR T |
| 51 | M0261188 запросить цену → | DC STEPPER MOT OR:подача бумаги:0 .94W |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 68 | M0661188 запросить цену → | PULLEY:DRIVE UNI T:печь (закрепление) SUB-UNI T:TIGHTENER |
| 64 | M0661169 запросить цену → | кронштейн:DRIVE U NIT:PAPER EXIT S UB-узел:NO.2:ASS' Y |
| 67 | M0661187 запросить цену → | направляющая:жгут: NO.2 |
| 63 | M0661165 запросить цену → | DRIVE узел:PAPE R EXIT SUB-узел: NO.1:ASS'Y |
| 65 | M0661176 запросить цену → | кронштейн:ON-OFF: SECOND:SUB-ASS' Y |
| 56 | M0281031 запросить цену → | DC мотор:ON-OF F:1.56W |
| 57 | M0281148 запросить цену → | вал:ON-OFF:SE COND:PRESS FIT |
| 53 | M0261190 запросить цену → | DC STEPPER MOT OR:REGIST:1.34W |
| 55 | M0265810 запросить цену → | крышка:жгут: DRIVE |
| 66 | M0661186 запросить цену → | направляющая:жгут: NO.1 |
| 60 | M0661135 запросить цену → | вал:TRANSPOR T |
| 61 | M0661137 запросить цену → | вал:PAPER FEE D |
| 58 | M0661125 запросить цену → | кронштейн:TRANSP ORT:NO.1:ASS'Y |
| 54 | M0261192 запросить цену → | JOINT:PAPER FEE D:DRIVE |
| 59 | M0661130 запросить цену → | кронштейн:TRANSP ORT:NO.2:SUB-AS S'Y |
| 52 | M0261189 запросить цену → | DC STEPPER MOT OR:TRANSPORT:1. 56W |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 24 | 14077677 под заказ | EEPROM:BR24T64- W |
| 4 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 11 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 19 | 11050534 запросить цену → | CLAMP |
| 16 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 21 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 13 | 11050761 запросить цену → | CLAMP:LWS-0511A 201506-02 O/O |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 17 | 11050516 запросить цену → | CLAMP |
| 23 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 6 | 04543025Q запросить цену → | TAPPING винт: ROUND POINT:3X2 5 |
| 12 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 201506-01 O/O |
| 18 | 11050517 запросить цену → | жгут CLAMP - LWS-2111Z |
| 15 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 3 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 22 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 14 | 11050488 запросить цену → | жгут CLAMP |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 20 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 7 | 08010236 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X8 |
| 8 | 08025305 запросить цену → | TAPPING винт - M3X6 |
| 25 | 16071574 запросить цену → | FERRITE CORE:RF C-H13 |
| 26 | 16072249 запросить цену → | FERRITE CORE:K3 NF-70-A(N)BK0 |
| 27 | 16072259 запросить цену → | FERRITE CORE:K3 NFR-14BK0 |
| 28 | AA143592 запросить цену → | винт- M4X6 |
| 29 | AA143594 запросить цену → | STEPPED винт: M3X5 |
Полный список запчастей доступен по запросу.
комментарии
