Ricoh sp C352DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- лазер узел
- лазер узел
- подача бумаги
- подача бумаги
- ITB узел
- USED TONER
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT

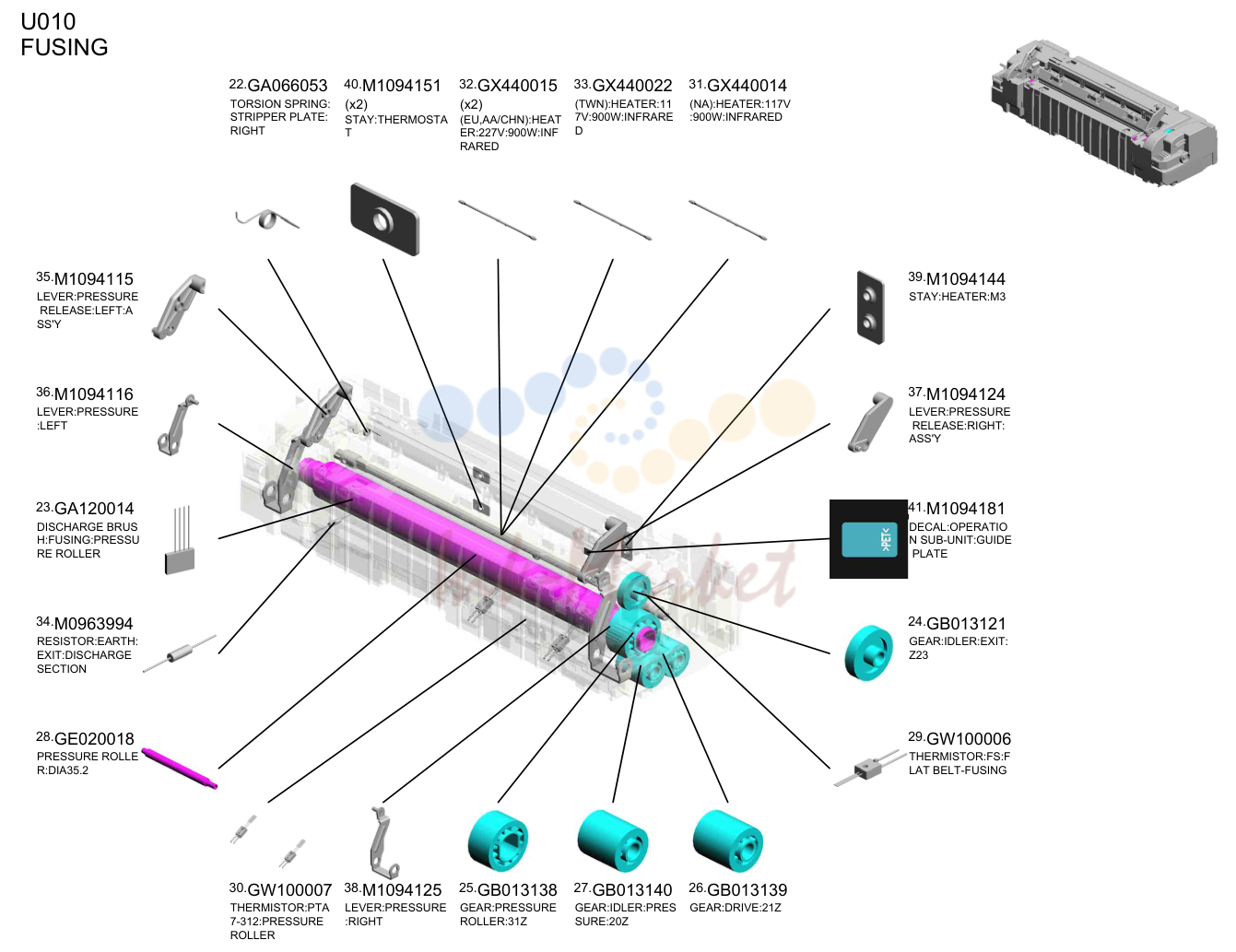

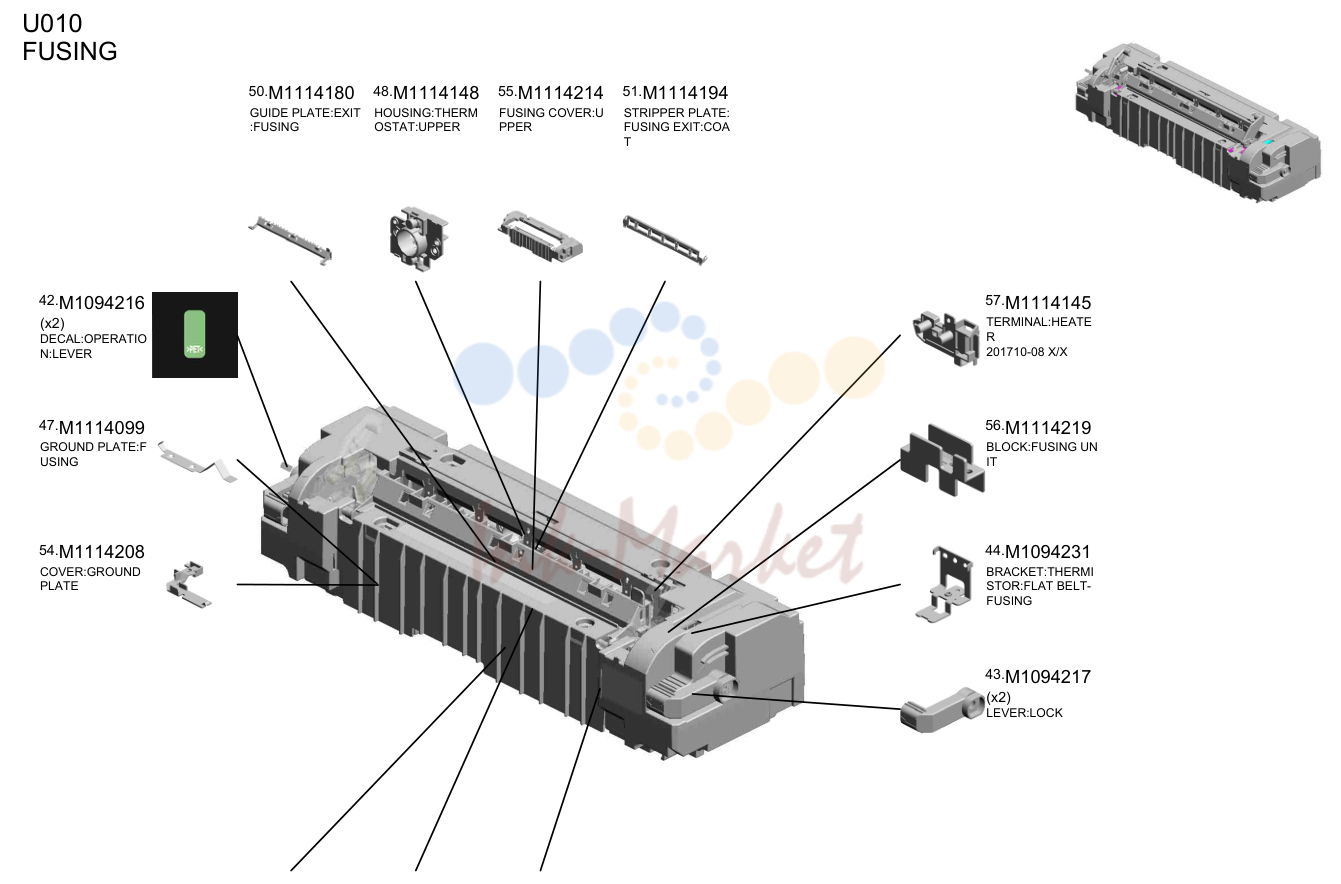

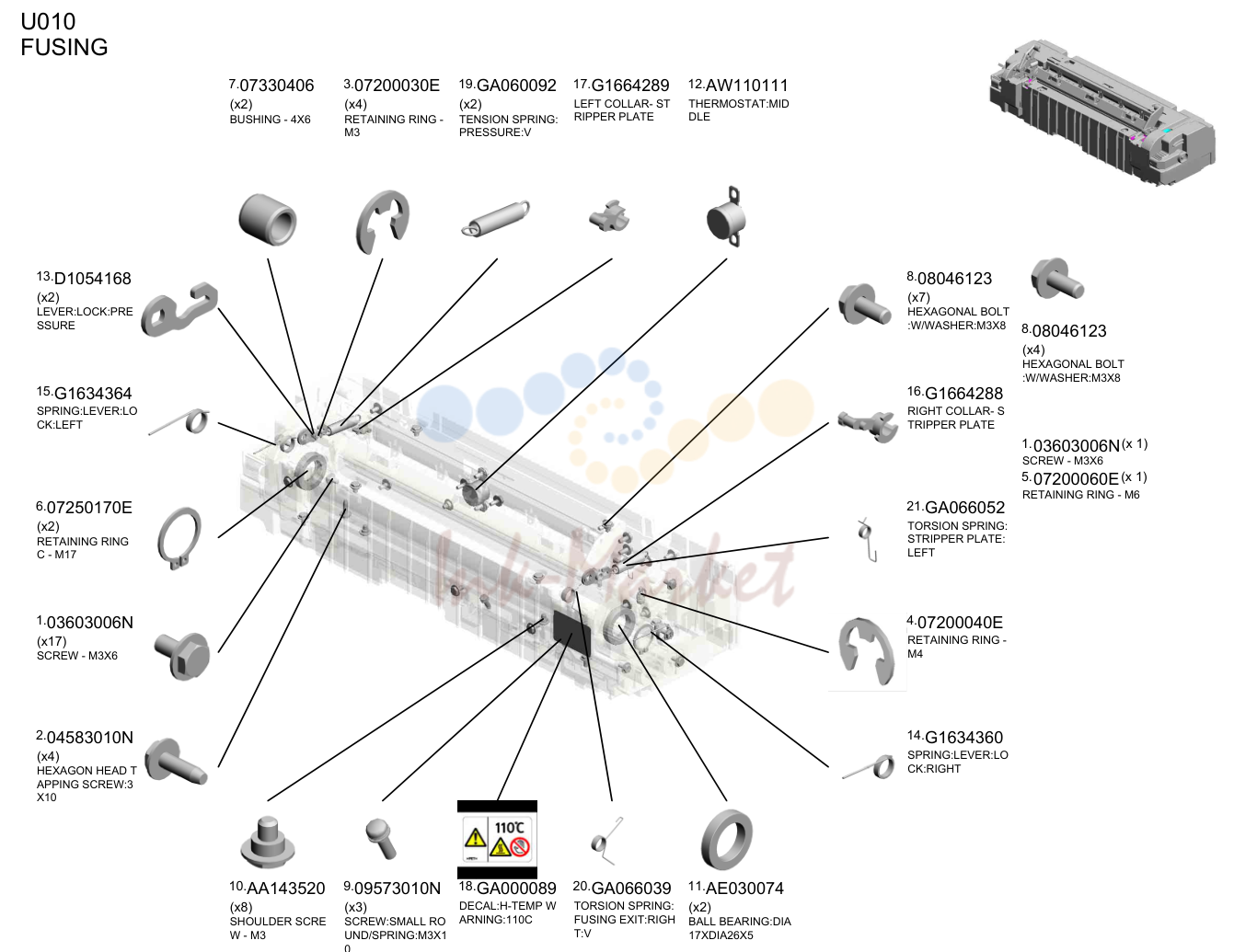

- печь (закрепление)
- печь (закрепление)
- печь (закрепление)

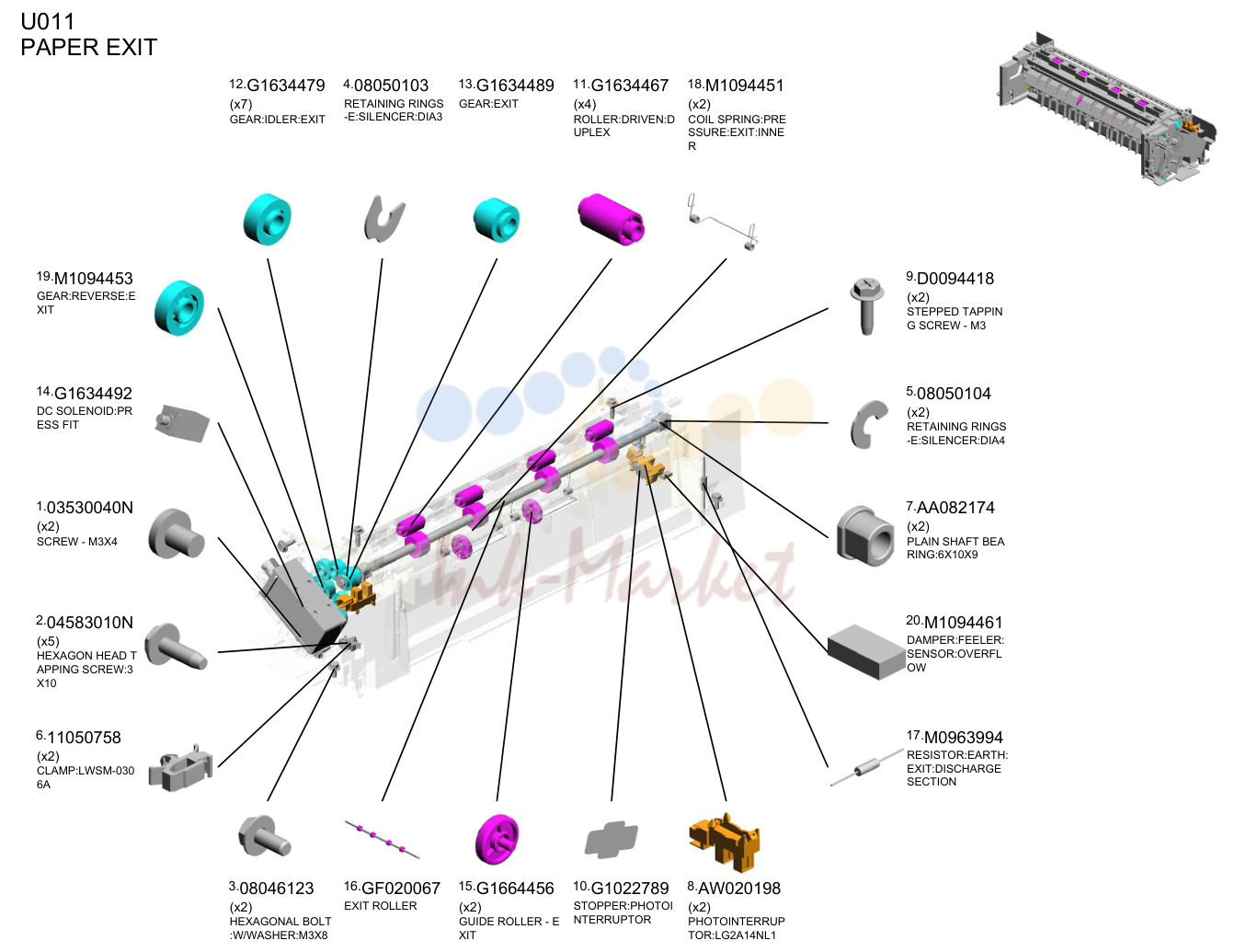

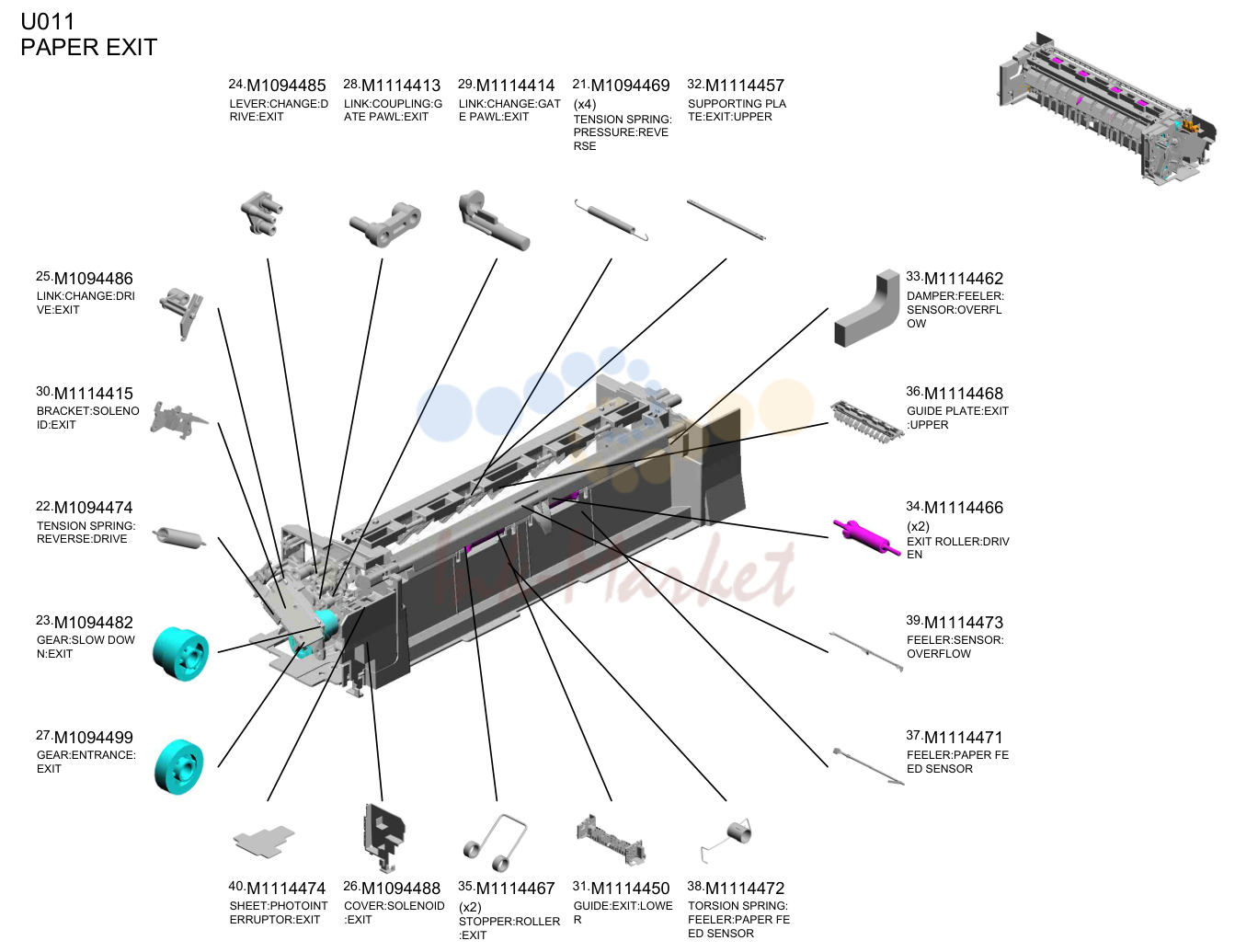

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

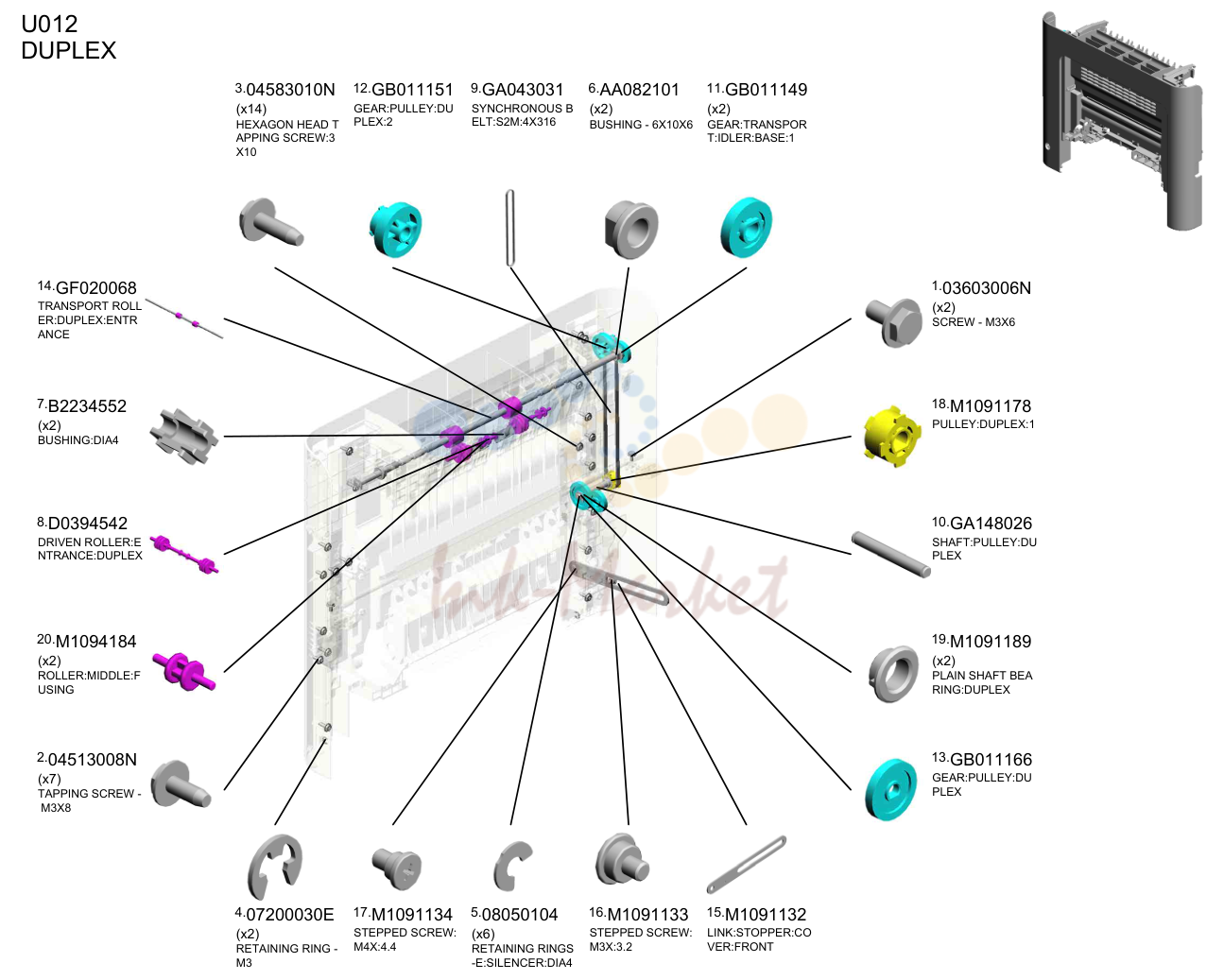

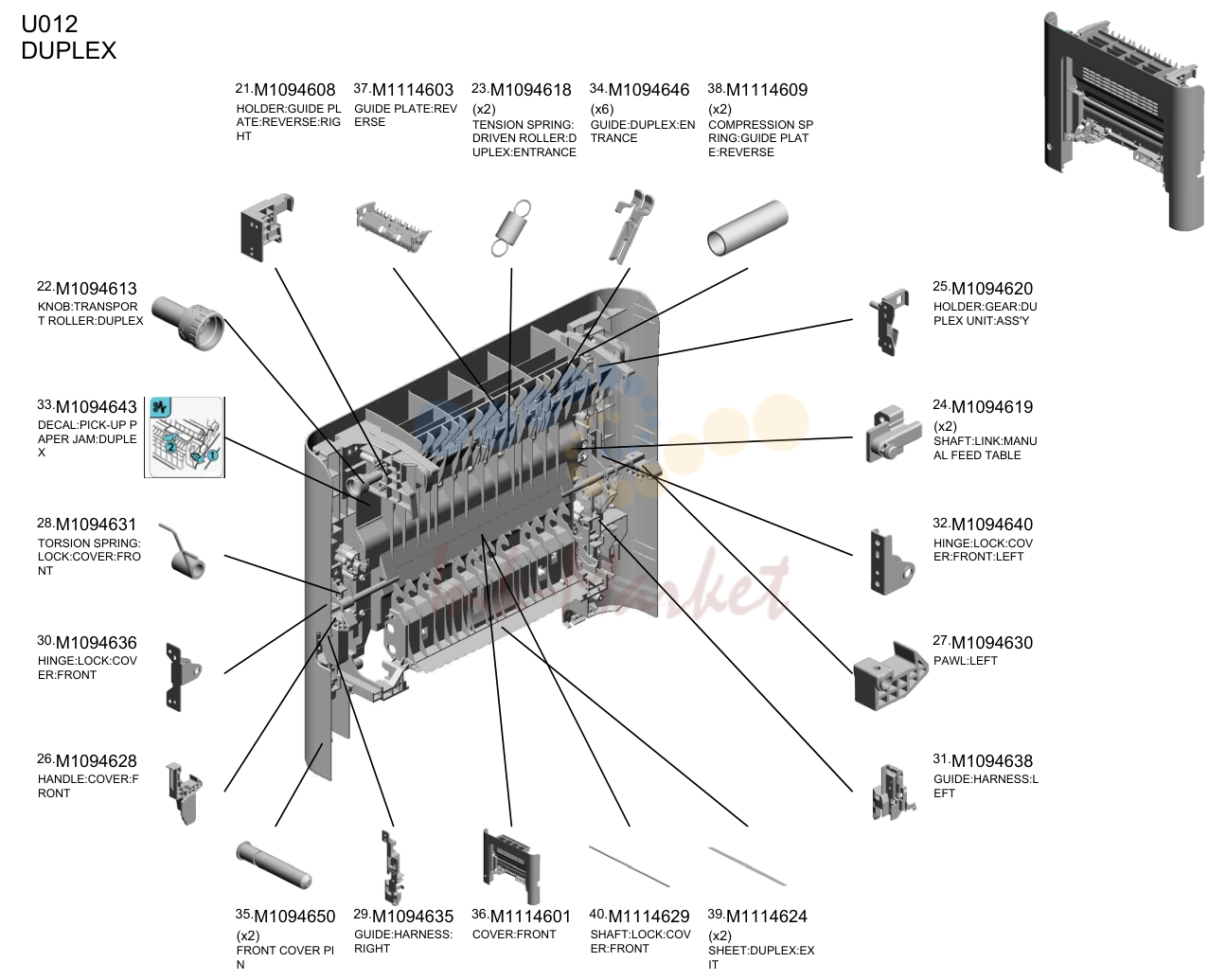

- дуплекс
- дуплекс

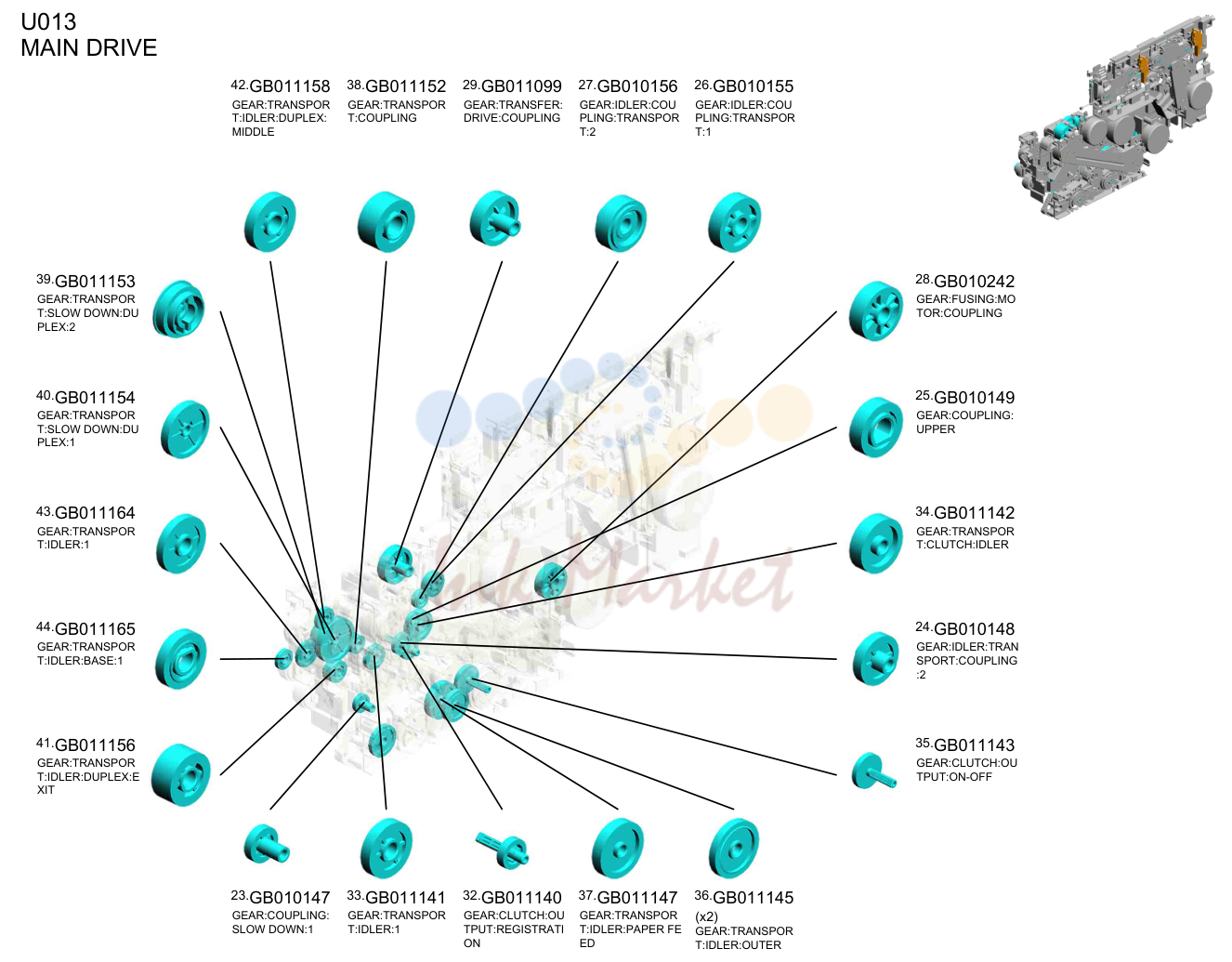

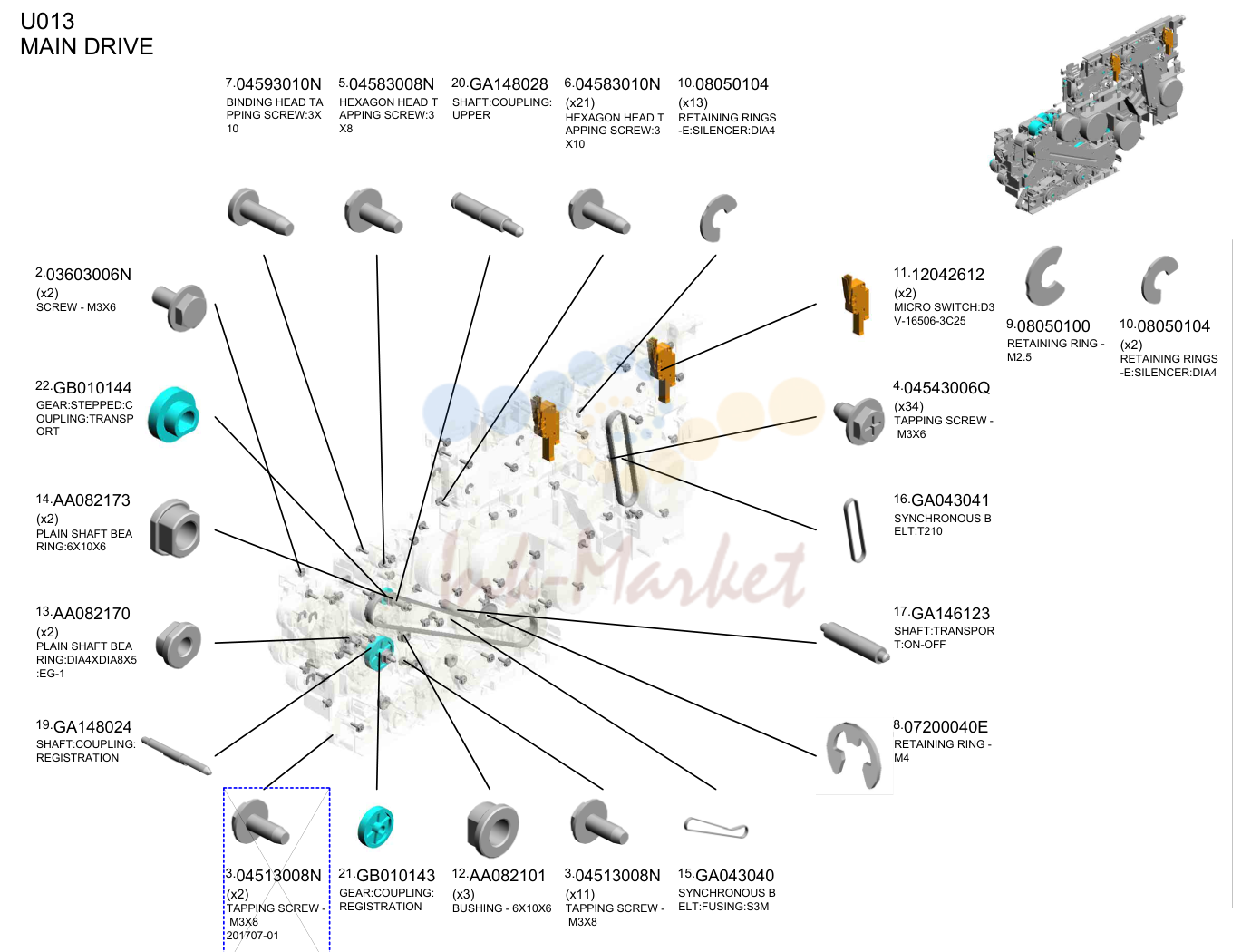

- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- ACCESSORIES

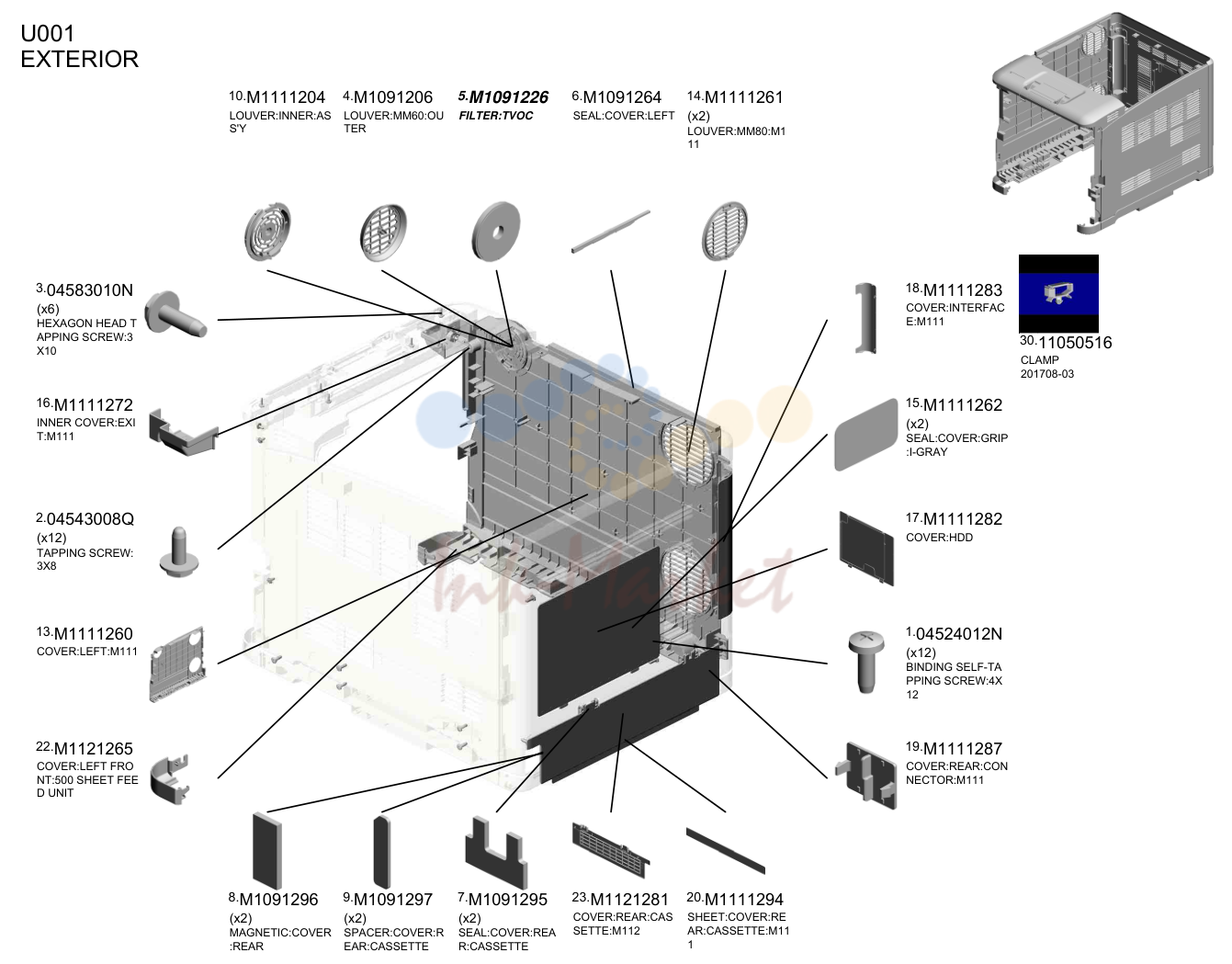

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 10 | M1111204 запросить цену → | LOUVER:INNER:AS S'Y |
| 4 | M1091206 запросить цену → | LOUVER:MM60:OU TER |
| 5 | M1091226 запросить цену → | FILTER:TVOC |
| 6 | M1091264 запросить цену → | SEAL:крышка:LEFT |
| 14 | M1111261 запросить цену → | LOUVER:MM80:M1 11 |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 16 | M1111272 запросить цену → | INNER крышка:EXI T:M111 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 13 | M1111260 запросить цену → | крышка:LEFT:M111 |
| 22 | M1121265 запросить цену → | крышка:LEFT FRO NT:500 SHEET FEE D узел |
| 18 | M1111283 запросить цену → | крышка:INTERFAC E:M111 |
| 15 | M1111262 запросить цену → | SEAL:крышка:GRIP :I-GRAY |
| 17 | M1111282 запросить цену → | крышка:HDD |
| 1 | 04524012N запросить цену → | BINDING SELF-TA PPING винт:4X 12 |
| 19 | M1111287 запросить цену → | крышка:REAR:CON NECTOR:M111 |
| 8 | M1091296 запросить цену → | MAGNETIC:крышка :REAR |
| 9 | M1091297 запросить цену → | SPACER:крышка:R EAR:CASSETTE |
| 7 | M1091295 запросить цену → | SEAL:крышка:REA R:CASSETTE |
| 23 | M1121281 запросить цену → | крышка:REAR:CAS SETTE:M112 |
| 20 | M1111294 запросить цену → | SHEET:крышка:RE AR:CASSETTE:M11 1 |
| 30 | 11050516 запросить цену → | CLAMP 201708-03 |

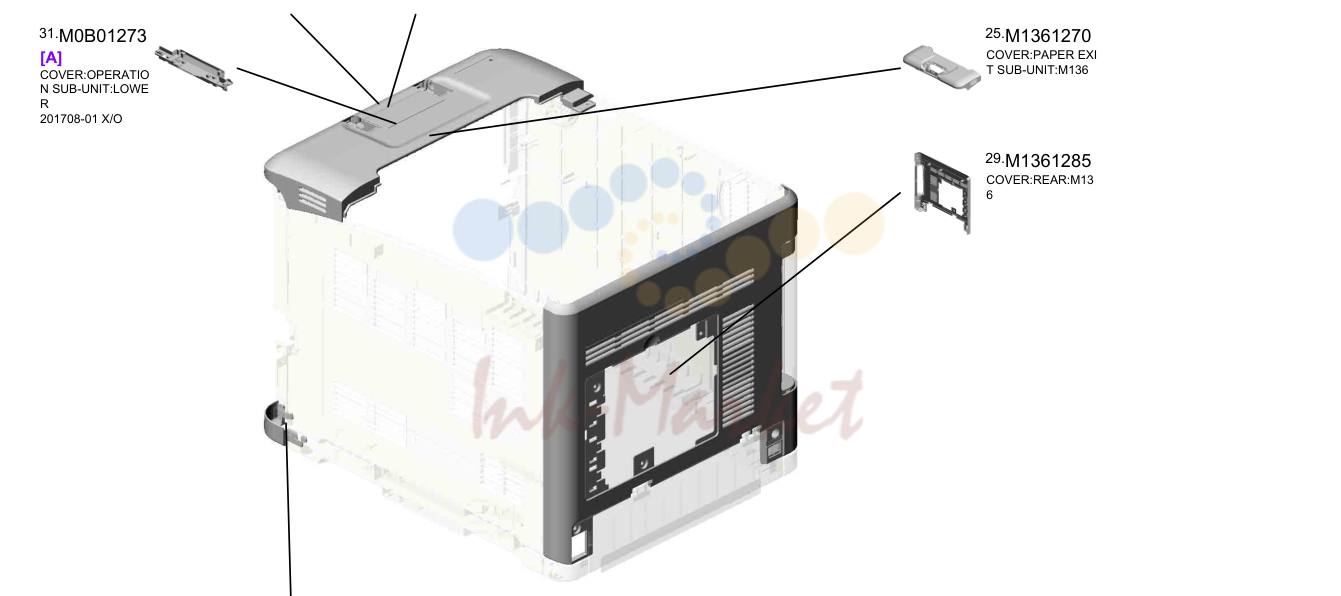

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 28 | M1361282 запросить цену → | крышка:SD/USB |
| 27 | M1361281 запросить цену → | крышка:SD/USB:U PPER |
| 31 | M0B01273 запросить цену → | [A] крышка:OPERATIO N SUB-узел:LOWE R 201708-01 X/O |
| 25 | M1361270 запросить цену → | крышка:PAPER EXI T SUB-узел:M136 |
| 29 | M1361285 запросить цену → | крышка:REAR:M13 6 |
| 24 | M1121292 запросить цену → | крышка:RIGHT FR ONT:500 SHEET F EED узел M1361273 [A] крышка:LOWER:PA PER EXIT SUB-UNI T:M136 201708-01 X/O |

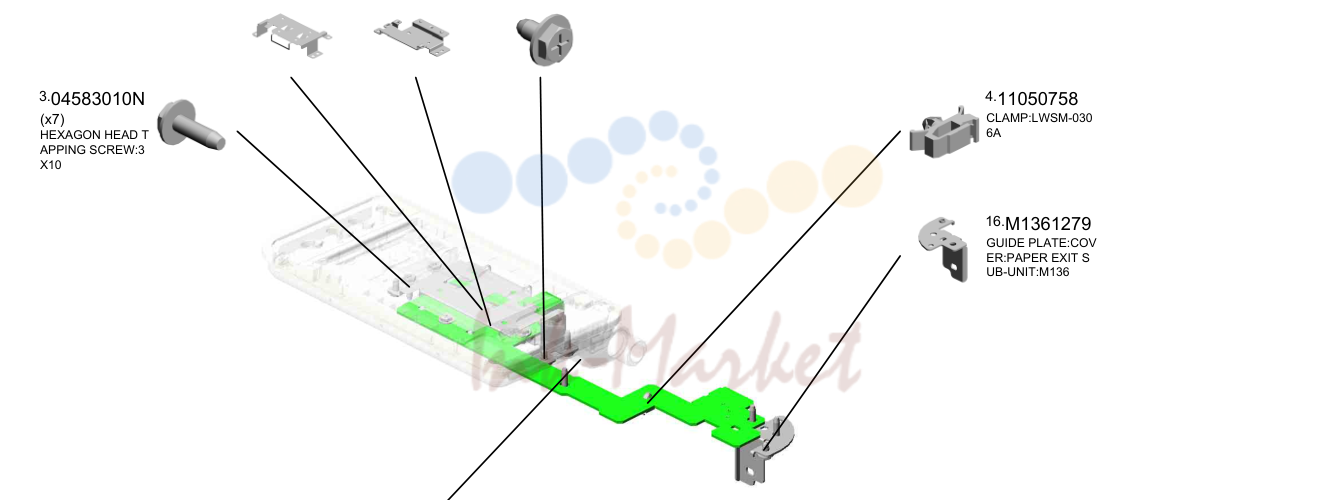

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 20 | M1361465 запросить цену → | SHIELD пластина:SD/ USB:OPERATION S UB-узел:M136 |
| 19 | M1361462 запросить цену → | направляющая пластина:SD/ USB:M136 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 4 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 16 | M1361279 запросить цену → | направляющая пластина:COV ER:PAPER EXIT S UB-узел:M136 |
| 17 | M1361457 запросить цену → | плата:SDUSB |

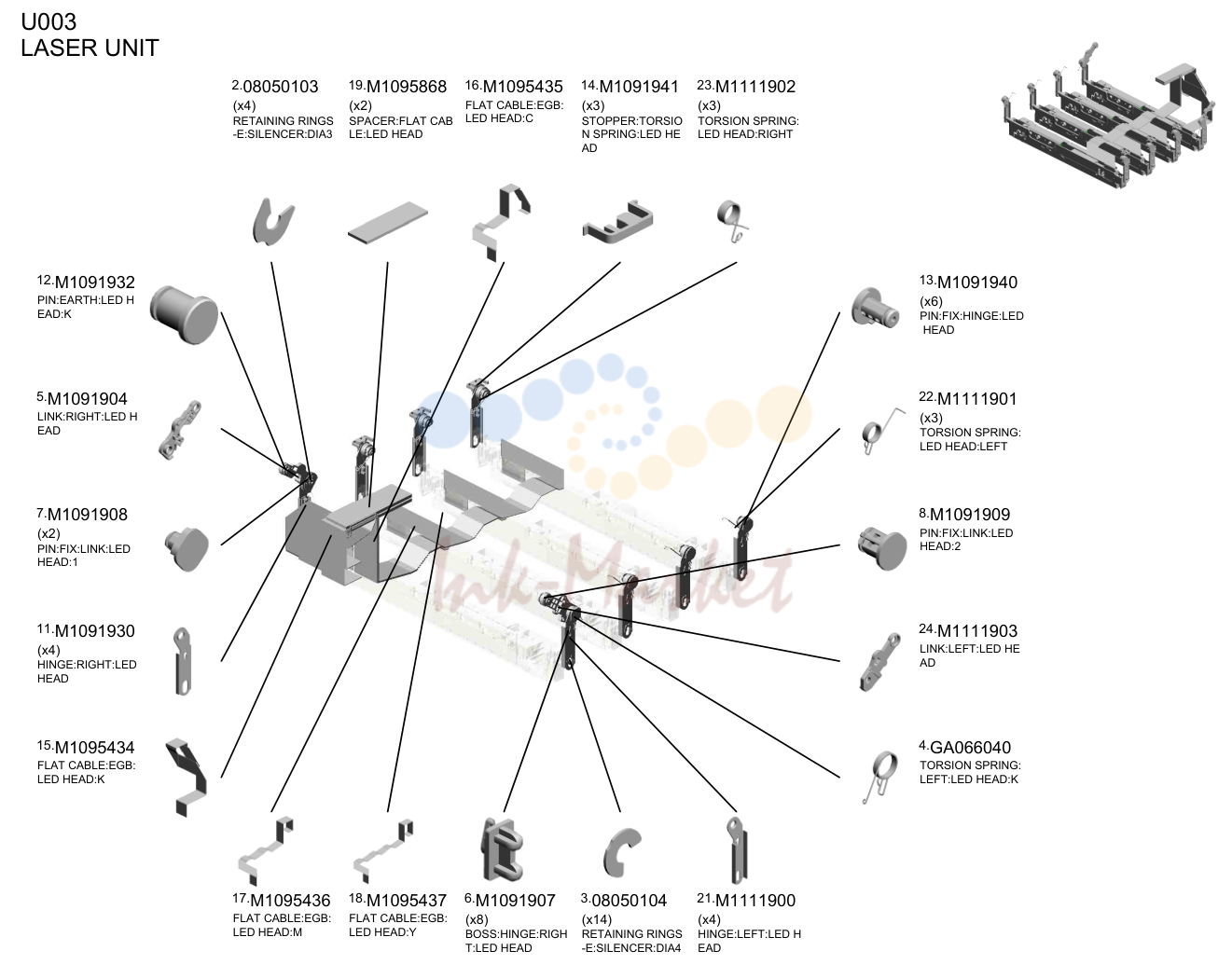

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 19 | M1095868 запросить цену → | SPACER:FLAT CAB LE:LED HEAD |
| 16 | M1095435 запросить цену → | FLAT кабель:EGB: LED HEAD:C |
| 14 | M1091941 запросить цену → | стопор:TORSIO N пружина:LED HE AD |
| 23 | M1111902 запросить цену → | TORSION пружина: LED HEAD:RIGHT |
| 12 | M1091932 запросить цену → | PIN:EARTH:LED H EAD:K |
| 5 | M1091904 запросить цену → | LINK:RIGHT:LED H EAD |
| 7 | M1091908 запросить цену → | PIN:FIX:LINK:LED HEAD:1 |
| 11 | M1091930 запросить цену → | HINGE:RIGHT:LED HEAD |
| 15 | M1095434 запросить цену → | FLAT кабель:EGB: LED HEAD:K |
| 13 | M1091940 запросить цену → | PIN:FIX:HINGE:LED HEAD |
| 22 | M1111901 запросить цену → | TORSION пружина: LED HEAD:LEFT |
| 8 | M1091909 запросить цену → | PIN:FIX:LINK:LED HEAD:2 |
| 24 | M1111903 запросить цену → | LINK:LEFT:LED HE AD |
| 4 | GA066040 запросить цену → | TORSION пружина: LEFT:LED HEAD:K |
| 17 | M1095436 запросить цену → | FLAT кабель:EGB: LED HEAD:M |
| 18 | M1095437 запросить цену → | FLAT кабель:EGB: LED HEAD:Y |
| 6 | M1091907 запросить цену → | BOSS:HINGE:RIGH T:LED HEAD |
| 3 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 21 | M1111900 запросить цену → | HINGE:LEFT:LED H EAD |

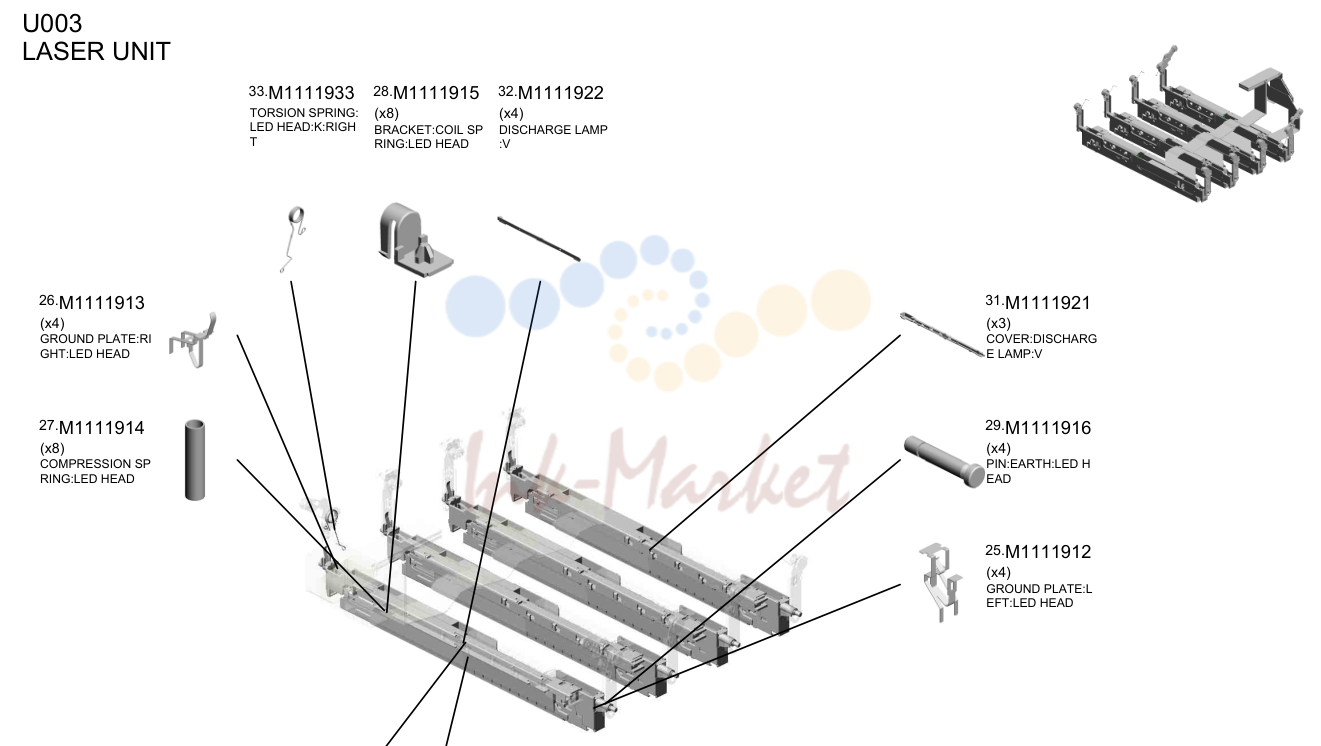

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 33 | M1111933 запросить цену → | TORSION пружина: LED HEAD:K:RIGH T |
| 28 | M1111915 запросить цену → | кронштейн:COIL SP RING:LED HEAD |
| 32 | M1111922 запросить цену → | DISCHARGE LAMP :V |
| 26 | M1111913 запросить цену → | GROUND пластина:RI GHT:LED HEAD |
| 27 | M1111914 запросить цену → | COMPRESSION SP RING:LED HEAD |
| 31 | M1111921 запросить цену → | крышка:DISCHARG E LAMP:V |
| 29 | M1111916 запросить цену → | PIN:EARTH:LED H EAD |
| 25 | M1111912 запросить цену → | GROUND пластина:L EFT:LED HEAD |
| 30 | M1111920 запросить цену → | держатель:LED HEA D:V2 |
| 34 | M1601900 запросить цену → | LED HEAD:1200DPI :211.3MM |

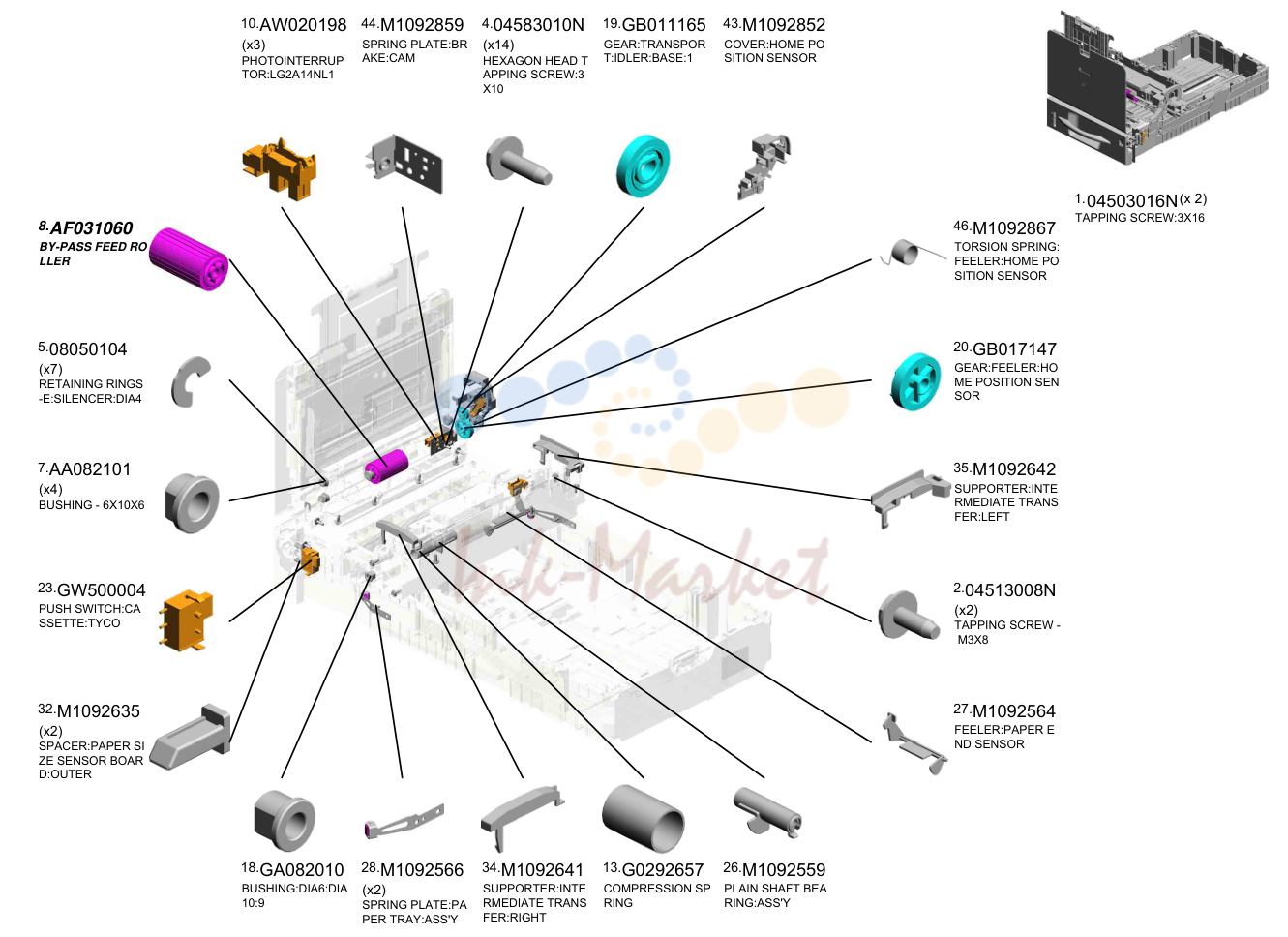

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 10 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 44 | M1092859 запросить цену → | пружина пластина:BR AKE:CAM |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 19 | GB011165 запросить цену → | шестерня:TRANSPOR T:IDLER:BASE:1 |
| 43 | M1092852 запросить цену → | крышка:HOME PO SITION датчик |
| 8 | AF031060 ✓ в наличии | BY-PASS FEED RO LLER |
| 5 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 7 | AA082101 запросить цену → | втулка - 6X10X6 |
| 23 | GW500004 запросить цену → | PUSH SWITCH:CA SSETTE:TYCO |
| 32 | M1092635 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:OUTER |
| 46 | M1092867 запросить цену → | TORSION пружина: FEELER:HOME PO SITION датчик |
| 20 | GB017147 запросить цену → | шестерня:FEELER:HO ME POSITION SEN SOR |
| 35 | M1092642 запросить цену → | SUPPORTER:INTE RMEDIATE TRANS FER:LEFT |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 27 | M1092564 запросить цену → | FEELER:PAPER E ND датчик |
| 18 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 28 | M1092566 запросить цену → | пружина пластина:PA PER TRAY:ASS'Y |
| 34 | M1092641 запросить цену → | SUPPORTER:INTE RMEDIATE TRANS FER:RIGHT |
| 13 | G0292657 запросить цену → | COMPRESSION SP RING |
| 26 | M1092559 запросить цену → | PLAIN вал BEA RING:ASS'Y 1.04503016N(x 2) TAPPING винт:3X16 |

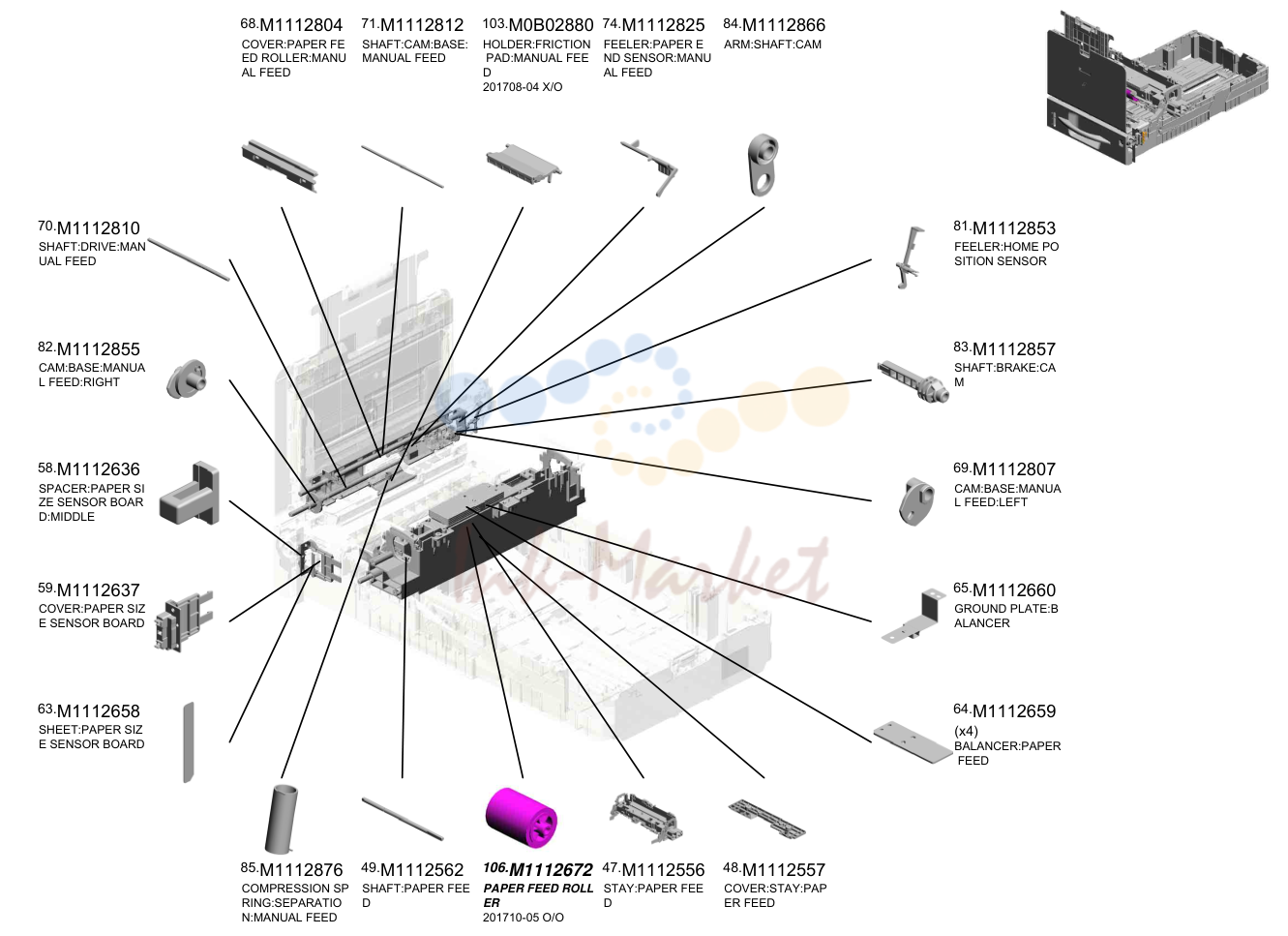

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 68 | M1112804 запросить цену → | крышка:PAPER FE ED ролик:MANU AL FEED |
| 71 | M1112812 запросить цену → | вал:CAM:BASE: MANUAL FEED |
| 103 | M0B02880 запросить цену → | держатель:FRICTION PAD:MANUAL FEE D 201708-04 X/O |
| 74 | M1112825 запросить цену → | FEELER:PAPER E ND датчик:MANU AL FEED |
| 84 | M1112866 запросить цену → | ARM:вал:CAM |
| 70 | M1112810 запросить цену → | вал:DRIVE:MAN UAL FEED |
| 82 | M1112855 запросить цену → | CAM:BASE:MANUA L FEED:RIGHT |
| 58 | M1112636 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:MIDDLE |
| 59 | M1112637 запросить цену → | крышка:PAPER SIZ E датчик BOARD |
| 63 | M1112658 запросить цену → | SHEET:PAPER SIZ E датчик BOARD |
| 81 | M1112853 запросить цену → | FEELER:HOME PO SITION датчик |
| 83 | M1112857 запросить цену → | вал:BRAKE:CA M |
| 69 | M1112807 запросить цену → | CAM:BASE:MANUA L FEED:LEFT |
| 65 | M1112660 запросить цену → | GROUND пластина:B ALANCER |
| 64 | M1112659 запросить цену → | BALANCER:подача бумаги |
| 85 | M1112876 запросить цену → | COMPRESSION SP RING:SEPARATIO N:MANUAL FEED |
| 49 | M1112562 запросить цену → | вал:PAPER FEE D |
| 106 | M1112672 запросить цену → | подача бумаги ROLL ER 201710-05 O/O |
| 47 | M1112556 запросить цену → | STAY:PAPER FEE D |
| 48 | M1112557 запросить цену → | крышка:STAY:PAP ER FEED |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 3 | 07200060E запросить цену → | RETAINING RING - M6 |
| 2 | 07200030E запросить цену → | RETAINING RING - M3 |
| 4 | G0205626 запросить цену → | PUSH SWITCH |
| 9 | M9080601 запросить цену → | INTERMEDIATE TR ANSFER SECTION: MAINTENANCE:AS S'Y 201803-04 |

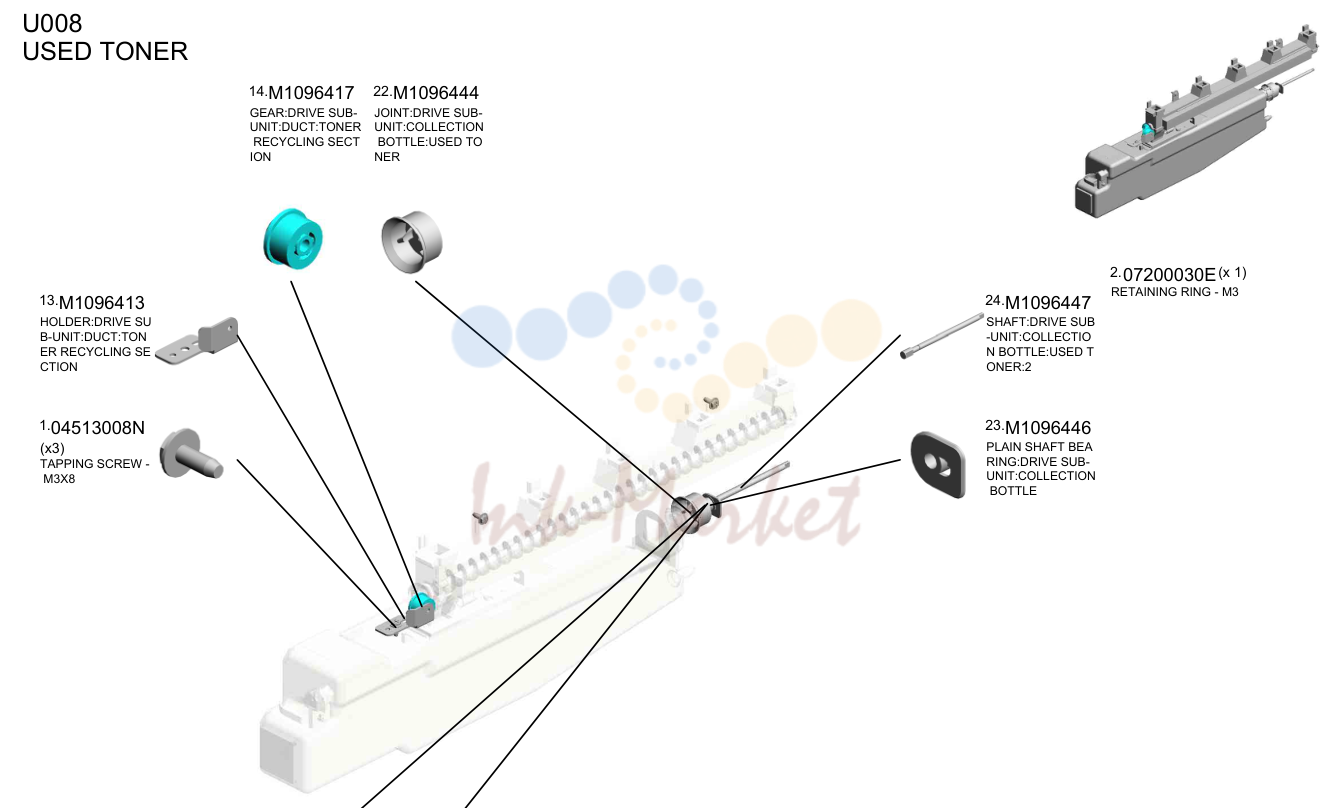

USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 14 | M1096417 запросить цену → | шестерня:DRIVE SUB- узел:DUCT:TONER RECYCLING SECT ION |
| 22 | M1096444 запросить цену → | JOINT:DRIVE SUB- узел:COLLECTION BOTTLE:USED TO NER |
| 13 | M1096413 запросить цену → | держатель:DRIVE SU B-узел:DUCT:TON ER RECYCLING SE CTION |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 24 | M1096447 запросить цену → | вал:DRIVE SUB -узел:COLLECTIO N BOTTLE:USED T ONER:2 |
| 23 | M1096446 запросить цену → | PLAIN вал BEA RING:DRIVE SUB- узел:COLLECTION BOTTLE |
| 5 | GA063098 запросить цену → | COMPRESSION SP RING:DRIVE SUB- узел:TONER RECY CLING SECTION |
| 25 | M1096448 запросить цену → | SPACER:DIA12:0.2 5MM 2.07200030E(x 1) RETAINING RING - M3 |

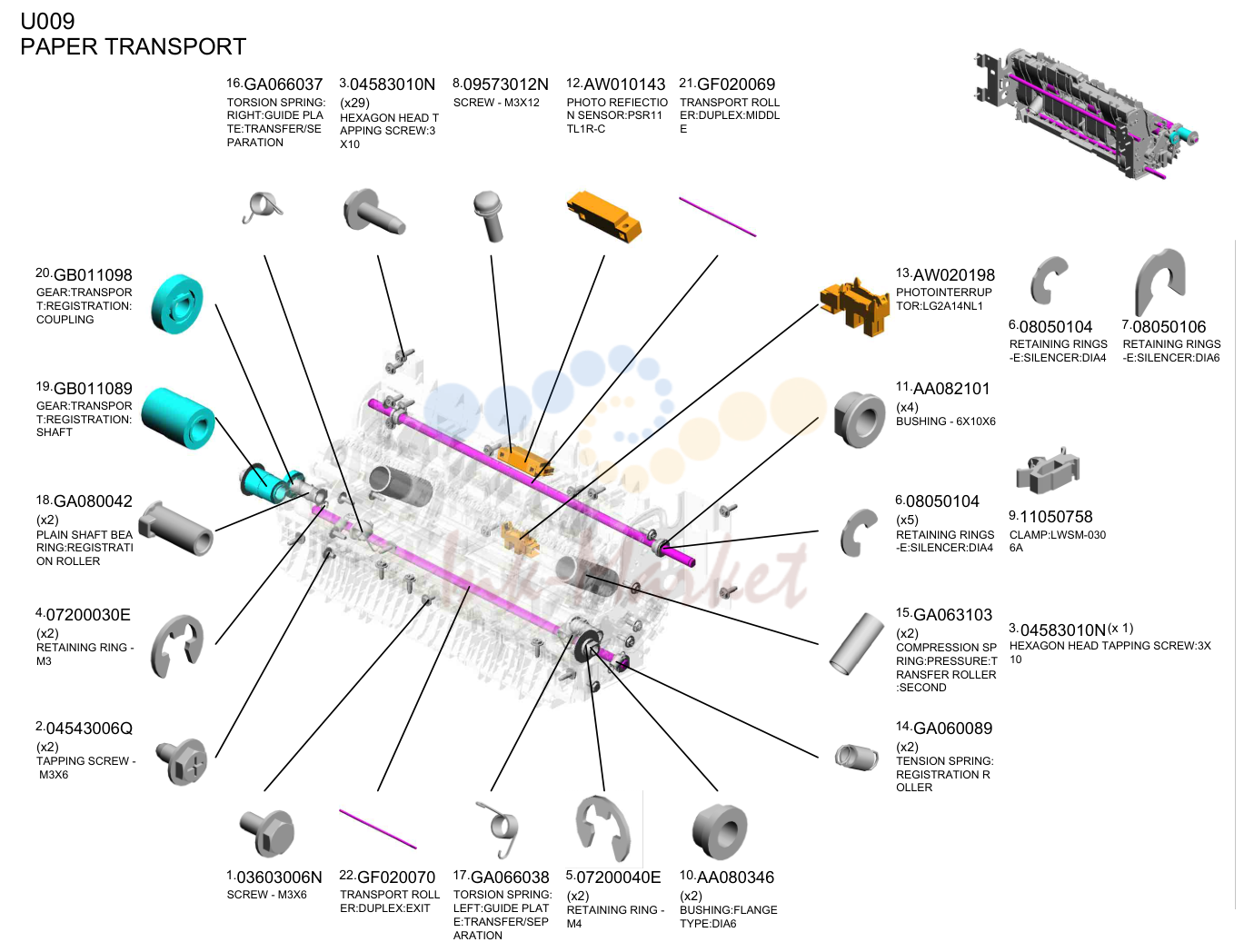

PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 16 | GA066037 запросить цену → | TORSION пружина: RIGHT:направляющая PLA TE:перенос/SE PARATION |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 8 | 09573012N запросить цену → | винт - M3X12 |
| 12 | AW010143 запросить цену → | PHOTO REFIECTIO N датчик:PSR11 TL1R-C |
| 21 | GF020069 запросить цену → | TRANSPORT ROLL ER:дуплекс:MIDDL E |
| 20 | GB011098 запросить цену → | шестерня:TRANSPOR T:регистрация: COUPLING |
| 19 | GB011089 запросить цену → | шестерня:TRANSPOR T:регистрация: вал |
| 18 | GA080042 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON ролик |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 11 | AA082101 запросить цену → | втулка - 6X10X6 |
| 6 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 15 | GA063103 запросить цену → | COMPRESSION SP RING:PRESSURE:T RANSFER ролик :SECOND |
| 14 | GA060089 запросить цену → | TENSION пружина: регистрация R OLLER |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 22 | GF020070 запросить цену → | TRANSPORT ROLL ER:дуплекс:EXIT |
| 17 | GA066038 запросить цену → | TORSION пружина: LEFT:направляющая PLAT E:перенос/SEP ARATION |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 10 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 7 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 9 | 11050758 запросить цену → | CLAMP:LWSM-030 6A 3.04583010N(x 1) HEXAGON HEAD TAPPING винт:3X 10 |

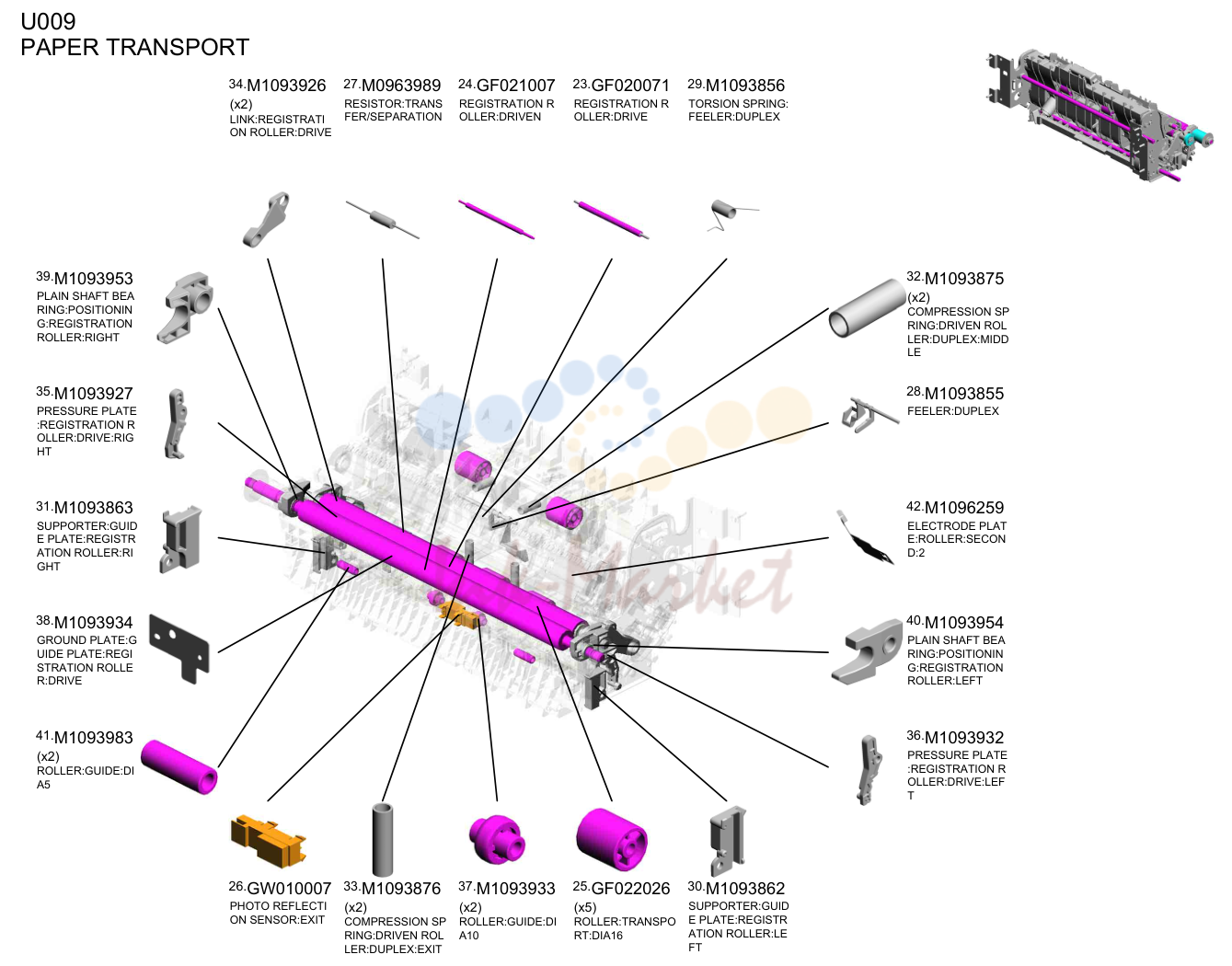

PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 34 | M1093926 запросить цену → | LINK:REGISTRATI ON ролик:DRIVE |
| 27 | M0963989 запросить цену → | RESISTOR:TRANS FER/SEPARATION |
| 24 | GF021007 запросить цену → | регистрация R OLLER:DRIVEN |
| 23 | GF020071 запросить цену → | регистрация R OLLER:DRIVE |
| 29 | M1093856 запросить цену → | TORSION пружина: FEELER:дуплекс |
| 39 | M1093953 запросить цену → | PLAIN вал BEA RING:POSITIONIN G:регистрация ролик:RIGHT |
| 35 | M1093927 запросить цену → | PRESSURE пластина :регистрация R OLLER:DRIVE:RIG HT |
| 31 | M1093863 запросить цену → | SUPPORTER:GUID E пластина:REGISTR ATION ролик:RI GHT |
| 38 | M1093934 запросить цену → | GROUND пластина:G UIDE пластина:REGI STRATION ROLLE R:DRIVE |
| 41 | M1093983 запросить цену → | ролик:направляющая:DI A5 |
| 32 | M1093875 запросить цену → | COMPRESSION SP RING:DRIVEN ROL LER:дуплекс:MIDD LE |
| 28 | M1093855 запросить цену → | FEELER:дуплекс |
| 42 | M1096259 запросить цену → | ELECTRODE PLAT E:ролик:SECON D:2 |
| 40 | M1093954 запросить цену → | PLAIN вал BEA RING:POSITIONIN G:регистрация ролик:LEFT |
| 36 | M1093932 запросить цену → | PRESSURE пластина :регистрация R OLLER:DRIVE:LEF T |
| 26 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 33 | M1093876 запросить цену → | COMPRESSION SP RING:DRIVEN ROL LER:дуплекс:EXIT |
| 37 | M1093933 запросить цену → | ролик:направляющая:DI A10 |
| 25 | GF022026 запросить цену → | ролик:TRANSPO RT:DIA16 |
| 30 | M1093862 запросить цену → | SUPPORTER:GUID E пластина:REGISTR ATION ролик:LE FT |
PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 56 | M1113873 запросить цену → | кронштейн:ELECTR OMAGNETIC CLUT CH:LOCK |
| 43 | M1096320 запросить цену → | крышка:COIL SPRI NG:PRESSURE:TR ANSFER ролик: SECOND |
| 52 | M1111541 запросить цену → | DECAL:OPERATE: рычаг |
| 53 | M1113852 запросить цену → | HOUSING:TRANSP ORT |
| 45 | M1096343 запросить цену → | крышка:PAPER FE ED датчик:FUSIN G:ENTRANCE |
| 44 | M1096329 запросить цену → | ELECTRODE PLAT E:DISCHARGE:2 |
| 51 | M1096380 запросить цену → | пластина:TORSION S PRING:перенос/ SEPARATION |
| 50 | M1096375 запросить цену → | ELECTRODE PLAT E:EARTH:направляющая:T RANSFER/SEPARA TION |
| 61 | M1113941 запросить цену → | DISCHARGE BRUS H:TRANSPORT:PE EN |
| 59 | M1113930 запросить цену → | SHEET:REGISTRA TION:LONG |
| 60 | M1113937 запросить цену → | крышка:жгут: дуплекс |
| 48 | M1096353 запросить цену → | ELECTRODE PLAT E:ролик:SECON D:3 |
| 46 | M1096350 запросить цену → | TERMINAL:BIAS:T RANSFER/SEPARA TION SECTION |
| 49 | M1096354 запросить цену → | ELECTRODE:ROLL ER:SECOND:4 |
| 47 | M1096351 запросить цену → | TERMINAL:ELECT RODE пластина:ROL LER:SECOND |
| 57 | M1113921 запросить цену → | направляющая пластина:REG ISTRATION ROLLE R:DRIVE |
| 62 | M1113942 запросить цену → | вал:DRIVEN RO LLER:TRANSPORT |
| 54 | M1113869 запросить цену → | направляющая пластина:TRA NSPORT:LOWER:A DHESION |
| 58 | M1113922 запросить цену → | SHEET:REGISTRA TION |
| 55 | M1113872 запросить цену → | держатель:FEELER: дуплекс |
PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 75 | M1116369 запросить цену → | направляющая пластина:TRA NSFER/SEPARATI ON:CONTACT POI NT:RIGHT LOWER |
| 73 | M1116367 запросить цену → | ELECTRODE:EART H:HOUSING:TRAN SPORT |
| 71 | M1116361 запросить цену → | ELECTRODE PLAT E:DISCHARGE:3 |
| 69 | M1116322 запросить цену → | направляющая:FRONT:TRA NSFER ролик:S ECOND |
| 76 | M1116370 запросить цену → | SPACER:направляющая PL ATE:перенос/S EPARATION:RIGHT |
| 77 | M1116374 запросить цену → | HOUSING:TORSIO N пружина:RIGHT |
| 67 | M1113986 запросить цену → | направляющая пластина:AUX ILIARY:TRANSPOR T ролик:CONNE CTING:RIGHT |
| 64 | M1113961 запросить цену → | направляющая пластина:REG ISTRATION ROLLE R:DRIVEN |
| 72 | M1116366 запросить цену → | ELECTRODE:EART H:подача бумаги SE NSOR:печь (закрепление) |
| 70 | M1116324 запросить цену → | SPACER:направляющая PL ATE:перенос/S EPARATION:LEFT |
| 74 | M1116368 запросить цену → | направляющая пластина:TRA NSFER/SEPARATI ON:CONTACT POI NT:LEFT LOWER |
| 78 | M1116379 запросить цену → | HOUSING:TORSIO N пружина:LEFT |
| 80 | M1113970 запросить цену → | направляющая пластина:TRA NSPORT ролик: CONNECTING:ADH ESION 201712-01 X/O |
| 63 | M1113955 запросить цену → | кронштейн:SENSO R:SMALL |
| 65 | M1113964 запросить цену → | кронштейн:REGIST RATION датчик |
| 66 | M1113985 запросить цену → | направляющая пластина:AUX ILIARY:TRANSPOR T ролик:CONNE CTING:LEFT |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 07330406 запросить цену → | втулка - 4X6 |
| 3 | 07200030E запросить цену → | RETAINING RING - M3 |
| 19 | GA060092 запросить цену → | TENSION пружина: PRESSURE:V |
| 17 | G1664289 запросить цену → | LEFT COLLAR- ST RIPPER пластина |
| 12 | AW110111 запросить цену → | THERMOSTAT:MID DLE |
| 13 | D1054168 запросить цену → | рычаг:LOCK:PRE SSURE |
| 15 | G1634364 запросить цену → | пружина:рычаг:LO CK:LEFT |
| 6 | 07250170E под заказ | RETAINING RING C - M17 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 16 | G1664288 запросить цену → | RIGHT COLLAR- S TRIPPER пластина |
| 21 | GA066052 запросить цену → | TORSION пружина: STRIPPER пластина: LEFT |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 14 | G1634360 запросить цену → | пружина:рычаг:LO CK:RIGHT |
| 10 | AA143520 запросить цену → | SHOULDER SCRE W - M3 |
| 9 | 09573010N запросить цену → | винт:SMALL RO UND/пружина:M3X1 0 |
| 18 | GA000089 запросить цену → | DECAL:H-TEMP W ARNING:110C |
| 20 | GA066039 запросить цену → | TORSION пружина: печь (закрепление) EXIT:RIGH T:V |
| 11 | AE030074 ✓ в наличии | BALL подшипник:DIA 17XDIA26X5 |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 22 | GA066053 запросить цену → | TORSION пружина: STRIPPER пластина: RIGHT |
| 40 | M1094151 запросить цену → | STAY:THERMOSTA T |
| 32 | GX440015 запросить цену → | (EU,AA/CHN):HEAT ER:227V:900W:INF RARED |
| 33 | GX440022 запросить цену → | (TWN):HEATER:11 7V:900W:INFRARE D |
| 31 | GX440014 запросить цену → | (NA):HEATER:117V :900W:INFRARED |
| 35 | M1094115 запросить цену → | рычаг:PRESSURE RELEASE:LEFT:A SS'Y |
| 36 | M1094116 запросить цену → | рычаг:PRESSURE :LEFT |
| 23 | GA120014 запросить цену → | DISCHARGE BRUS H:печь (закрепление):PRESSU RE ролик |
| 34 | M0963994 запросить цену → | RESISTOR:EARTH: EXIT:DISCHARGE SECTION |
| 28 | GE020018 запросить цену → | PRESSURE ROLLE R:DIA35.2 |
| 39 | M1094144 запросить цену → | STAY:HEATER:M3 |
| 37 | M1094124 запросить цену → | рычаг:PRESSURE RELEASE:RIGHT: ASS'Y |
| 41 | M1094181 запросить цену → | DECAL:OPERATIO N SUB-узел:направляющая пластина |
| 24 | GB013121 запросить цену → | шестерня:IDLER:EXIT: Z23 |
| 29 | GW100006 запросить цену → | THERMISTOR:FS:F LAT ремень-печь (закрепление) |
| 30 | GW100007 запросить цену → | THERMISTOR:PTA 7-312:PRESSURE ролик |
| 38 | M1094125 запросить цену → | рычаг:PRESSURE :RIGHT |
| 25 | GB013138 запросить цену → | шестерня:PRESSURE ролик:31Z |
| 27 | GB013140 запросить цену → | шестерня:IDLER:PRES SURE:20Z |
| 26 | GB013139 запросить цену → | шестерня:DRIVE:21Z |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 50 | M1114180 запросить цену → | направляющая пластина:EXIT :печь (закрепление) |
| 48 | M1114148 запросить цену → | HOUSING:THERM OSTAT:UPPER |
| 55 | M1114214 запросить цену → | печь (закрепление) крышка:U PPER |
| 51 | M1114194 запросить цену → | STRIPPER пластина: печь (закрепление) EXIT:COA T |
| 42 | M1094216 запросить цену → | DECAL:OPERATIO N:рычаг |
| 47 | M1114099 запросить цену → | GROUND пластина:F USING |
| 54 | M1114208 запросить цену → | крышка:GROUND пластина |
| 57 | M1114145 запросить цену → | TERMINAL:HEATE R 201710-08 X/X |
| 56 | M1114219 запросить цену → | BLOCK:печь (закрепление) UN IT |
| 44 | M1094231 запросить цену → | кронштейн:THERMI STOR:FLAT ремень- печь (закрепление) |
| 43 | M1094217 запросить цену → | рычаг:LOCK |
| 52 | M1114203 запросить цену → | направляющая пластина:ENT RANCE:печь (закрепление) |
| 53 | M1114207 запросить цену → | печь (закрепление) крышка:L OWER |
| 59 | M1114091 запросить цену → | кронштейн:THERMI STOR:PRESSURE ролик 201808-01 X/O |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 12 | G1634479 запросить цену → | шестерня:IDLER:EXIT |
| 4 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 13 | G1634489 запросить цену → | шестерня:EXIT |
| 11 | G1634467 запросить цену → | ролик:DRIVEN:D UPLEX |
| 18 | M1094451 запросить цену → | COIL пружина:PRE SSURE:EXIT:INNE R |
| 19 | M1094453 запросить цену → | шестерня:REVERSE:E XIT |
| 14 | G1634492 запросить цену → | DC соленоид:PR ESS FIT |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 6 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 9 | D0094418 запросить цену → | STEPPED TAPPIN G винт - M3 |
| 5 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 7 | AA082174 запросить цену → | PLAIN вал BEA RING:6X10X9 |
| 20 | M1094461 запросить цену → | DAMPER:FEELER: датчик:OVERFL OW |
| 17 | M0963994 запросить цену → | RESISTOR:EARTH: EXIT:DISCHARGE SECTION |
| 3 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 16 | GF020067 запросить цену → | EXIT ролик |
| 15 | G1664456 запросить цену → | направляющая ролик - E XIT |
| 10 | G1022789 запросить цену → | стопор:PHOTOI NTERRUPTOR |
| 8 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 24 | M1094485 запросить цену → | рычаг:CHANGE:D RIVE:EXIT |
| 28 | M1114413 запросить цену → | LINK:COUPLING:G ATE PAWL:EXIT |
| 29 | M1114414 запросить цену → | LINK:CHANGE:GAT E PAWL:EXIT |
| 21 | M1094469 запросить цену → | TENSION пружина: PRESSURE:REVE RSE |
| 32 | M1114457 запросить цену → | SUPPORTING PLA TE:EXIT:UPPER |
| 25 | M1094486 запросить цену → | LINK:CHANGE:DRI VE:EXIT |
| 30 | M1114415 запросить цену → | кронштейн:SOLENO ID:EXIT |
| 22 | M1094474 запросить цену → | TENSION пружина: REVERSE:DRIVE |
| 23 | M1094482 запросить цену → | шестерня:SLOW DOW N:EXIT |
| 27 | M1094499 запросить цену → | шестерня:ENTRANCE: EXIT |
| 33 | M1114462 запросить цену → | DAMPER:FEELER: датчик:OVERFL OW |
| 36 | M1114468 запросить цену → | направляющая пластина:EXIT :UPPER |
| 34 | M1114466 запросить цену → | EXIT ролик:DRIV EN |
| 39 | M1114473 запросить цену → | FEELER:датчик: OVERFLOW |
| 37 | M1114471 запросить цену → | FEELER:PAPER FE ED датчик |
| 40 | M1114474 запросить цену → | SHEET:PHOTOINT ERRUPTOR:EXIT |
| 26 | M1094488 запросить цену → | крышка:соленоид :EXIT |
| 35 | M1114467 запросить цену → | стопор:ролик :EXIT |
| 31 | M1114450 запросить цену → | направляющая:EXIT:LOWE R |
| 38 | M1114472 запросить цену → | TORSION пружина: FEELER:PAPER FE ED датчик |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 42 | M1114483 запросить цену → | кронштейн:шестерня:E XIT |
| 41 | M1114475 запросить цену → | GATE PAWL:REVE RSE EXIT |
| 43 | M1114487 запросить цену → | DISCHARGE BRUS H:EXIT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 12 | GB011151 запросить цену → | шестерня:PULLEY:DU PLEX:2 |
| 9 | GA043031 запросить цену → | SYNCHRONOUS B ELT:S2M:4X316 |
| 6 | AA082101 запросить цену → | втулка - 6X10X6 |
| 11 | GB011149 запросить цену → | шестерня:TRANSPOR T:IDLER:BASE:1 |
| 14 | GF020068 запросить цену → | TRANSPORT ROLL ER:дуплекс:ENTR ANCE |
| 7 | B2234552 запросить цену → | втулка:DIA4 |
| 8 | D0394542 запросить цену → | DRIVEN ролик:E NTRANCE:дуплекс |
| 20 | M1094184 запросить цену → | ролик:MIDDLE:F USING |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 18 | M1091178 запросить цену → | PULLEY:дуплекс:1 |
| 10 | GA148026 запросить цену → | вал:PULLEY:DU PLEX |
| 19 | M1091189 запросить цену → | PLAIN вал BEA RING:дуплекс |
| 13 | GB011166 запросить цену → | шестерня:PULLEY:DU PLEX |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 17 | M1091134 запросить цену → | STEPPED винт: M4X:4.4 |
| 5 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 16 | M1091133 запросить цену → | STEPPED винт: M3X:3.2 |
| 15 | M1091132 запросить цену → | LINK:стопор:CO VER:FRONT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 21 | M1094608 запросить цену → | держатель:направляющая PL ATE:REVERSE:RIG HT |
| 37 | M1114603 запросить цену → | направляющая пластина:REV ERSE |
| 23 | M1094618 запросить цену → | TENSION пружина: DRIVEN ролик:D UPLEX:ENTRANCE |
| 34 | M1094646 запросить цену → | направляющая:дуплекс:EN TRANCE |
| 38 | M1114609 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:REVERSE |
| 22 | M1094613 запросить цену → | KNOB:TRANSPOR T ролик:дуплекс |
| 33 | M1094643 запросить цену → | DECAL:PICK-UP P APER JAM:DUPLE X |
| 28 | M1094631 запросить цену → | TORSION пружина: LOCK:крышка:FRO NT |
| 30 | M1094636 запросить цену → | HINGE:LOCK:COV ER:FRONT |
| 26 | M1094628 запросить цену → | HANDLE:крышка:F RONT |
| 25 | M1094620 запросить цену → | держатель:шестерня:DU PLEX узел:ASS'Y |
| 24 | M1094619 запросить цену → | вал:LINK:MANU AL FEED TABLE |
| 32 | M1094640 запросить цену → | HINGE:LOCK:COV ER:FRONT:LEFT |
| 27 | M1094630 запросить цену → | PAWL:LEFT |
| 31 | M1094638 запросить цену → | направляющая:жгут:L EFT |
| 35 | M1094650 запросить цену → | FRONT крышка PI N |
| 29 | M1094635 запросить цену → | направляющая:жгут: RIGHT |
| 36 | M1114601 запросить цену → | крышка:FRONT |
| 40 | M1114629 запросить цену → | вал:LOCK:COV ER:FRONT |
| 39 | M1114624 запросить цену → | SHEET:дуплекс:EX IT |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 7 | 04593010N запросить цену → | BINDING HEAD TA PPING винт:3X 10 |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 20 | GA148028 запросить цену → | вал:COUPLING: UPPER |
| 6 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 10 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 22 | GB010144 запросить цену → | шестерня:STEPPED:C OUPLING:TRANSP ORT |
| 14 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 13 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 19 | GA148024 запросить цену → | вал:COUPLING: регистрация |
| 11 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | GA043041 запросить цену → | SYNCHRONOUS B ELT:T210 |
| 17 | GA146123 запросить цену → | вал:TRANSPOR T:ON-OFF |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 201707-01 |
| 21 | GB010143 запросить цену → | шестерня:COUPLING: регистрация |
| 12 | AA082101 запросить цену → | втулка - 6X10X6 |
| 15 | GA043040 запросить цену → | SYNCHRONOUS B ELT:печь (закрепление):S3M |
| 9 | 08050100 запросить цену → | RETAINING RING - M2.5 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 42 | GB011158 запросить цену → | шестерня:TRANSPOR T:IDLER:дуплекс: MIDDLE |
| 38 | GB011152 запросить цену → | шестерня:TRANSPOR T:COUPLING |
| 29 | GB011099 запросить цену → | шестерня:перенос: DRIVE:COUPLING |
| 27 | GB010156 запросить цену → | шестерня:IDLER:COU PLING:TRANSPOR T:2 |
| 26 | GB010155 запросить цену → | шестерня:IDLER:COU PLING:TRANSPOR T:1 |
| 39 | GB011153 запросить цену → | шестерня:TRANSPOR T:SLOW DOWN:DU PLEX:2 |
| 40 | GB011154 запросить цену → | шестерня:TRANSPOR T:SLOW DOWN:DU PLEX:1 |
| 43 | GB011164 запросить цену → | шестерня:TRANSPOR T:IDLER:1 |
| 44 | GB011165 запросить цену → | шестерня:TRANSPOR T:IDLER:BASE:1 |
| 41 | GB011156 запросить цену → | шестерня:TRANSPOR T:IDLER:дуплекс:E XIT |
| 28 | GB010242 запросить цену → | шестерня:печь (закрепление):MO TOR:COUPLING |
| 25 | GB010149 запросить цену → | шестерня:COUPLING: UPPER |
| 34 | GB011142 запросить цену → | шестерня:TRANSPOR T:муфта:IDLER |
| 24 | GB010148 запросить цену → | шестерня:IDLER:TRAN SPORT:COUPLING :2 |
| 35 | GB011143 запросить цену → | шестерня:муфта:OU TPUT:ON-OFF |
| 23 | GB010147 запросить цену → | шестерня:COUPLING: SLOW DOWN:1 |
| 33 | GB011141 запросить цену → | шестерня:TRANSPOR T:IDLER:1 |
| 32 | GB011140 запросить цену → | шестерня:муфта:OU TPUT:REGISTRATI ON |
| 37 | GB011147 запросить цену → | шестерня:TRANSPOR T:IDLER:PAPER FE ED |
| 36 | GB011145 запросить цену → | шестерня:TRANSPOR T:IDLER:OUTER |
Полный список запчастей доступен по запросу.
комментарии
