Ricoh sp C342DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- подача бумаги
- подача бумаги
- PCU
- ITB узел
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER EXIT
- PAPER EXIT
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE

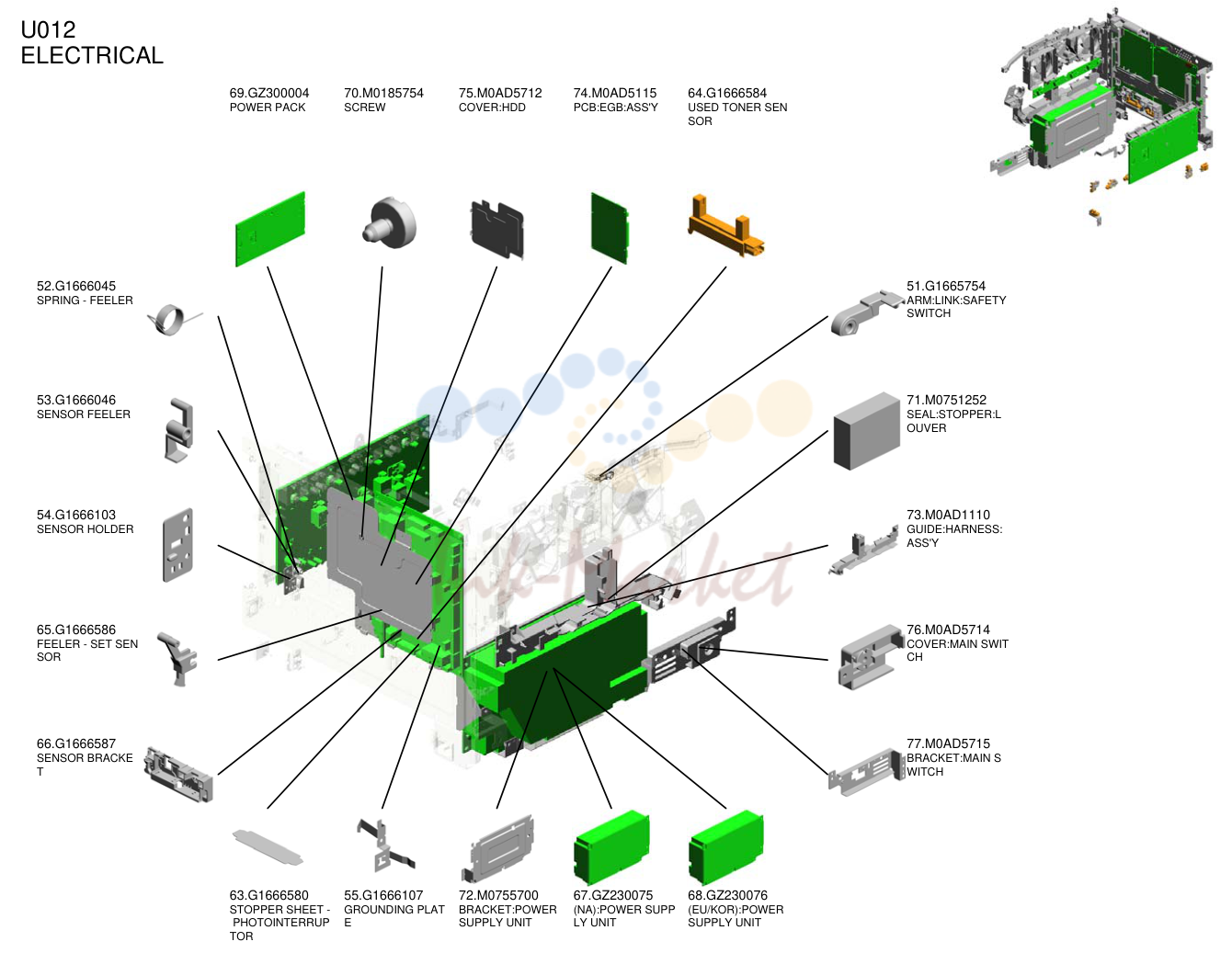

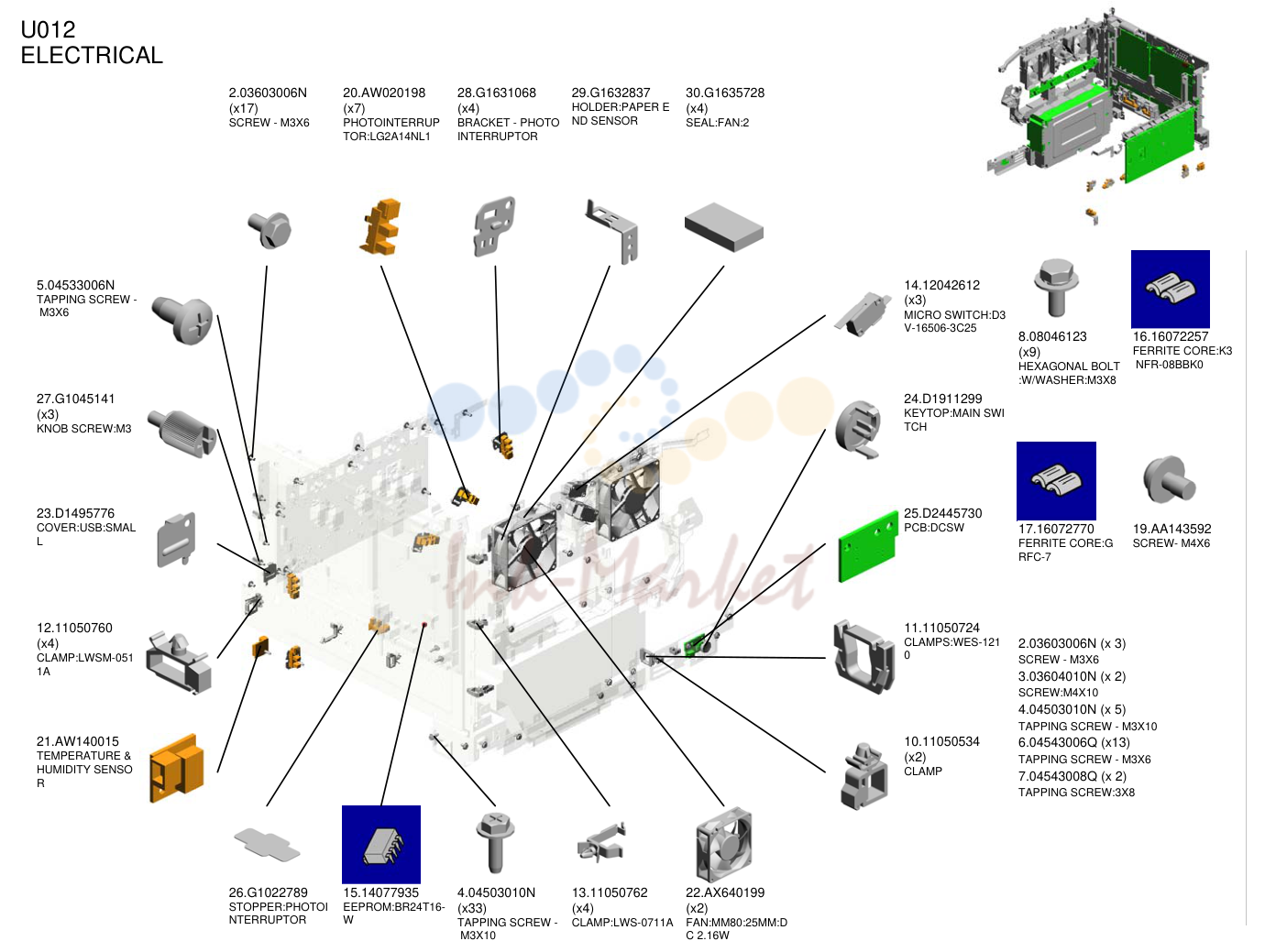

- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама
- основная рама

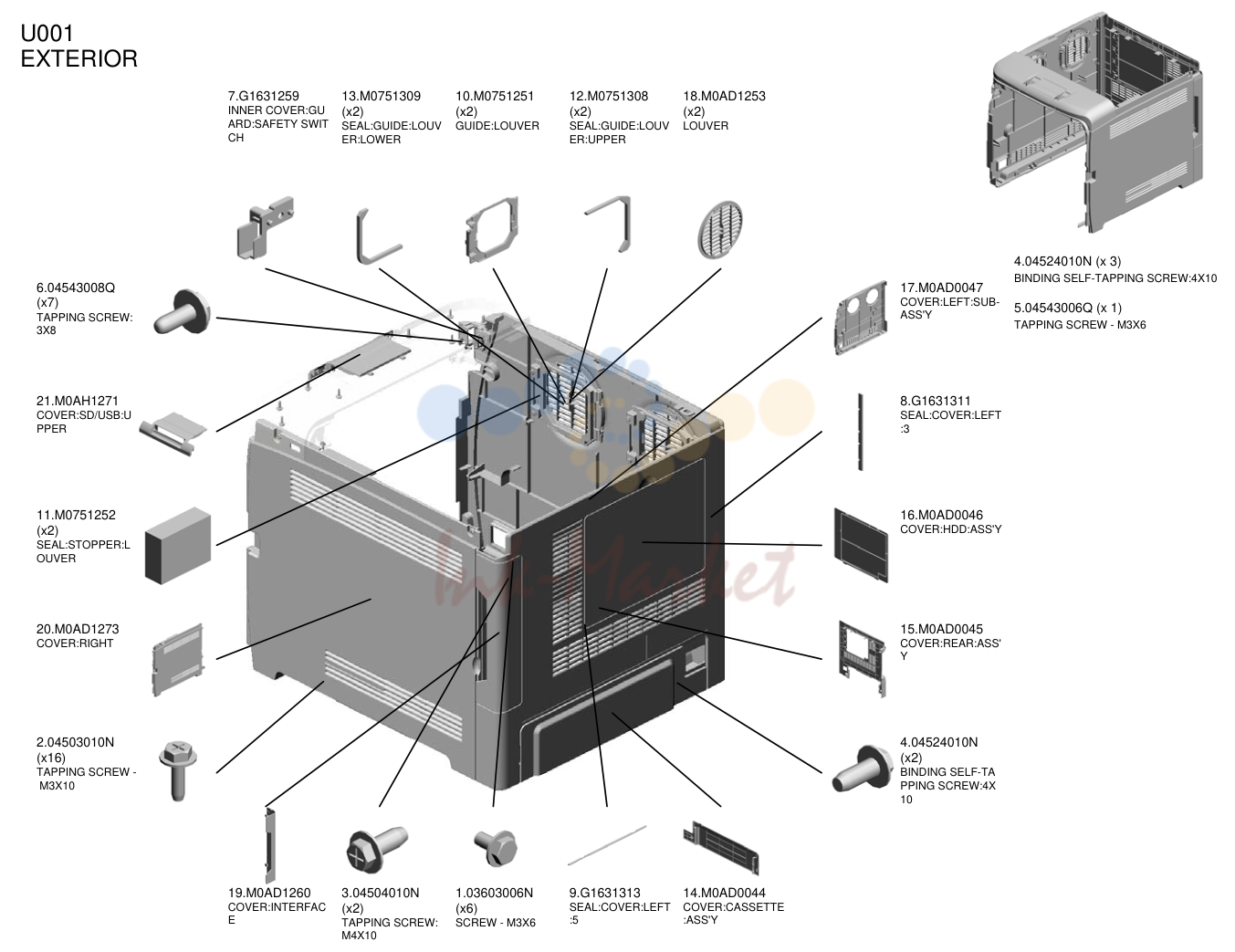

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 7 | G1631259 запросить цену → | INNER крышка:GU ARD:SAFETY SWIT CH |
| 13 | M0751309 запросить цену → | SEAL:направляющая:LOUV ER:LOWER |
| 10 | M0751251 запросить цену → | направляющая:LOUVER |
| 12 | M0751308 запросить цену → | SEAL:направляющая:LOUV ER:UPPER |
| 18 | M0AD1253 запросить цену → | LOUVER |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 21 | M0AH1271 запросить цену → | крышка:SD/USB:U PPER |
| 11 | M0751252 запросить цену → | SEAL:стопор:L OUVER |
| 20 | M0AD1273 запросить цену → | крышка:RIGHT |
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 17 | M0AD0047 запросить цену → | крышка:LEFT:SUB- ASS'Y |
| 8 | G1631311 запросить цену → | SEAL:крышка:LEFT :3 |
| 16 | M0AD0046 запросить цену → | крышка:HDD:ASS'Y |
| 15 | M0AD0045 запросить цену → | крышка:REAR:ASS' Y |
| 4 | 04524010N запросить цену → | BINDING SELF-TA PPING винт:4X 10 |
| 19 | M0AD1260 запросить цену → | крышка:INTERFAC E |
| 3 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 9 | G1631313 запросить цену → | SEAL:крышка:LEFT :5 |
| 14 | M0AD0044 запросить цену → | крышка:CASSETTE :ASS'Y 4.04524010N (x 3) BINDING SELF-TAPPING винт:4X10 5.04543006Q (x 1) TAPPING винт - M3X6 |

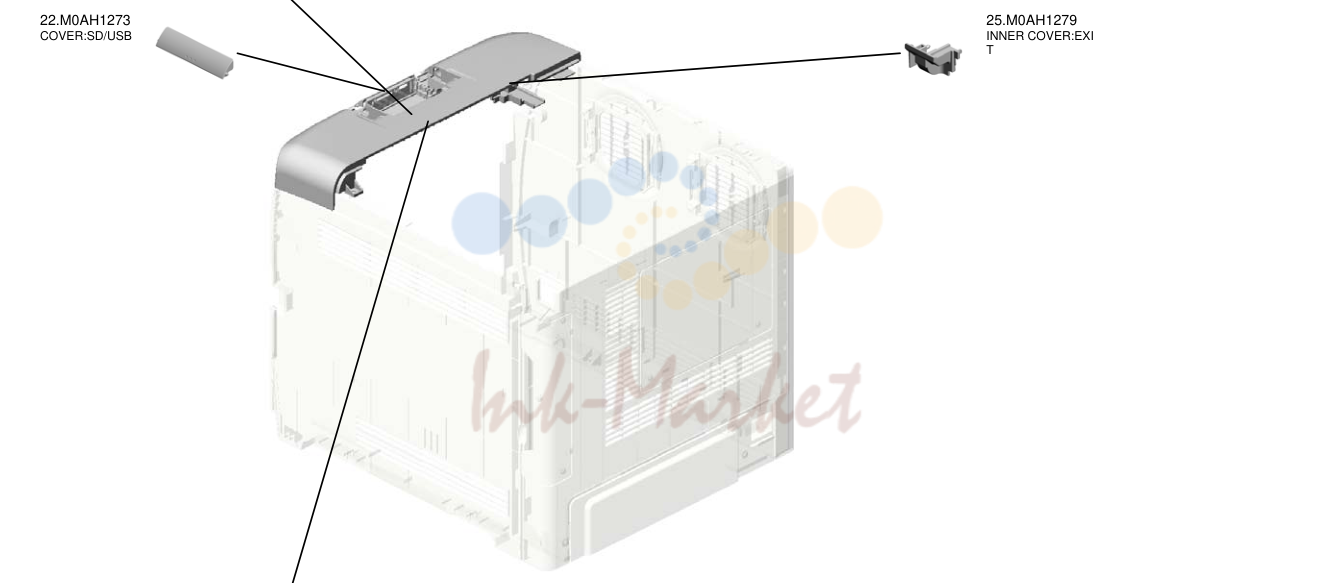

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 24 | M0AH1278 запросить цену → | крышка:LOWER:PA PER EXIT SUB-UNI T |
| 22 | M0AH1273 запросить цену → | крышка:SD/USB |
| 25 | M0AH1279 запросить цену → | INNER крышка:EXI T |
| 23 | M0AH1277 запросить цену → | крышка:UPPER:PA PER EXIT SUB-UNI T |

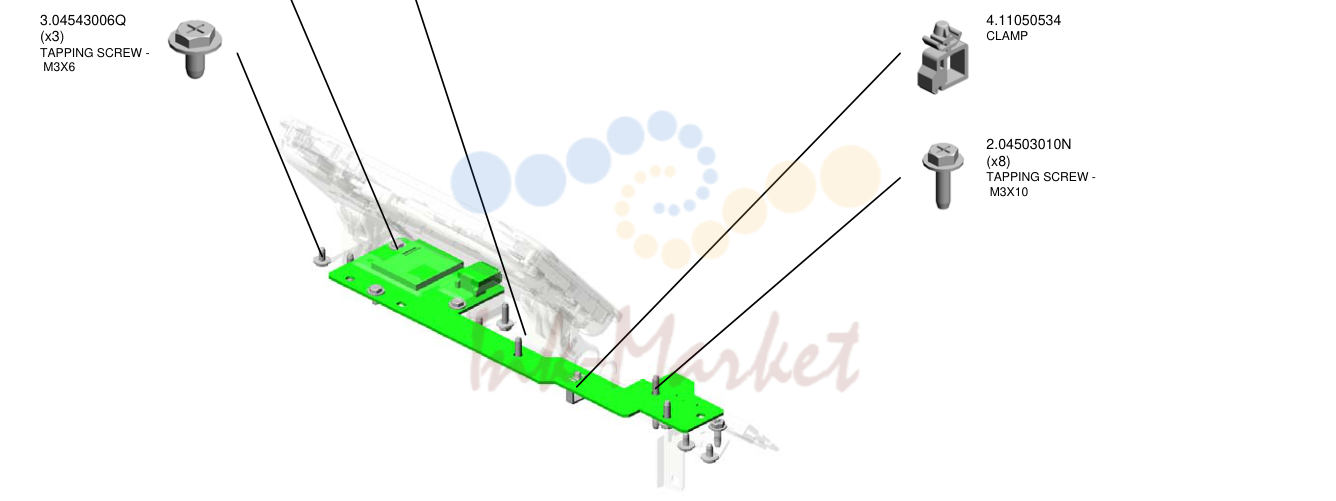

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 6 | M0AH1450 запросить цену → | плата:SDUSB |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 11050534 запросить цену → | CLAMP |
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |

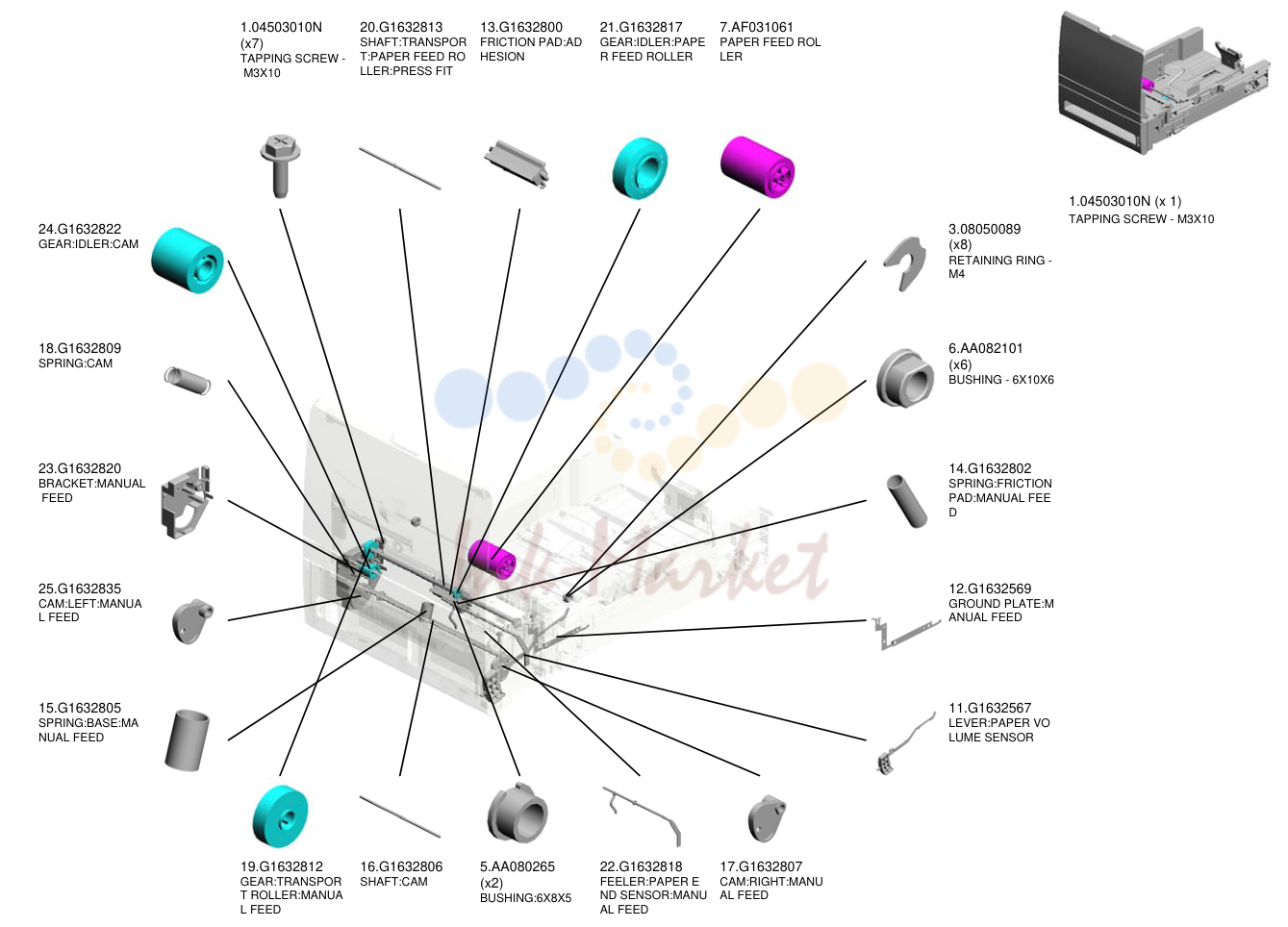

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 20 | G1632813 запросить цену → | вал:TRANSPOR T:подача бумаги RO LLER:PRESS FIT |
| 13 | G1632800 запросить цену → | FRICTION PAD:AD HESION |
| 21 | G1632817 запросить цену → | шестерня:IDLER:PAPE R FEED ролик |
| 7 | AF031061 ✓ в наличии | подача бумаги ROL LER |
| 24 | G1632822 запросить цену → | шестерня:IDLER:CAM |
| 18 | G1632809 запросить цену → | пружина:CAM |
| 23 | G1632820 запросить цену → | кронштейн:MANUAL FEED |
| 25 | G1632835 запросить цену → | CAM:LEFT:MANUA L FEED |
| 15 | G1632805 запросить цену → | пружина:BASE:MA NUAL FEED |
| 3 | 08050089 запросить цену → | RETAINING RING - M4 |
| 6 | AA082101 запросить цену → | втулка - 6X10X6 |
| 14 | G1632802 запросить цену → | пружина:FRICTION PAD:MANUAL FEE D |
| 12 | G1632569 запросить цену → | GROUND пластина:M ANUAL FEED |
| 11 | G1632567 запросить цену → | рычаг:PAPER VO LUME датчик |
| 19 | G1632812 запросить цену → | шестерня:TRANSPOR T ролик:MANUA L FEED |
| 16 | G1632806 запросить цену → | вал:CAM |
| 5 | AA080265 запросить цену → | втулка:6X8X5 |
| 22 | G1632818 запросить цену → | FEELER:PAPER E ND датчик:MANU AL FEED |
| 17 | G1632807 запросить цену → | CAM:RIGHT:MANU AL FEED 1.04503010N (x 1) TAPPING винт - M3X10 |

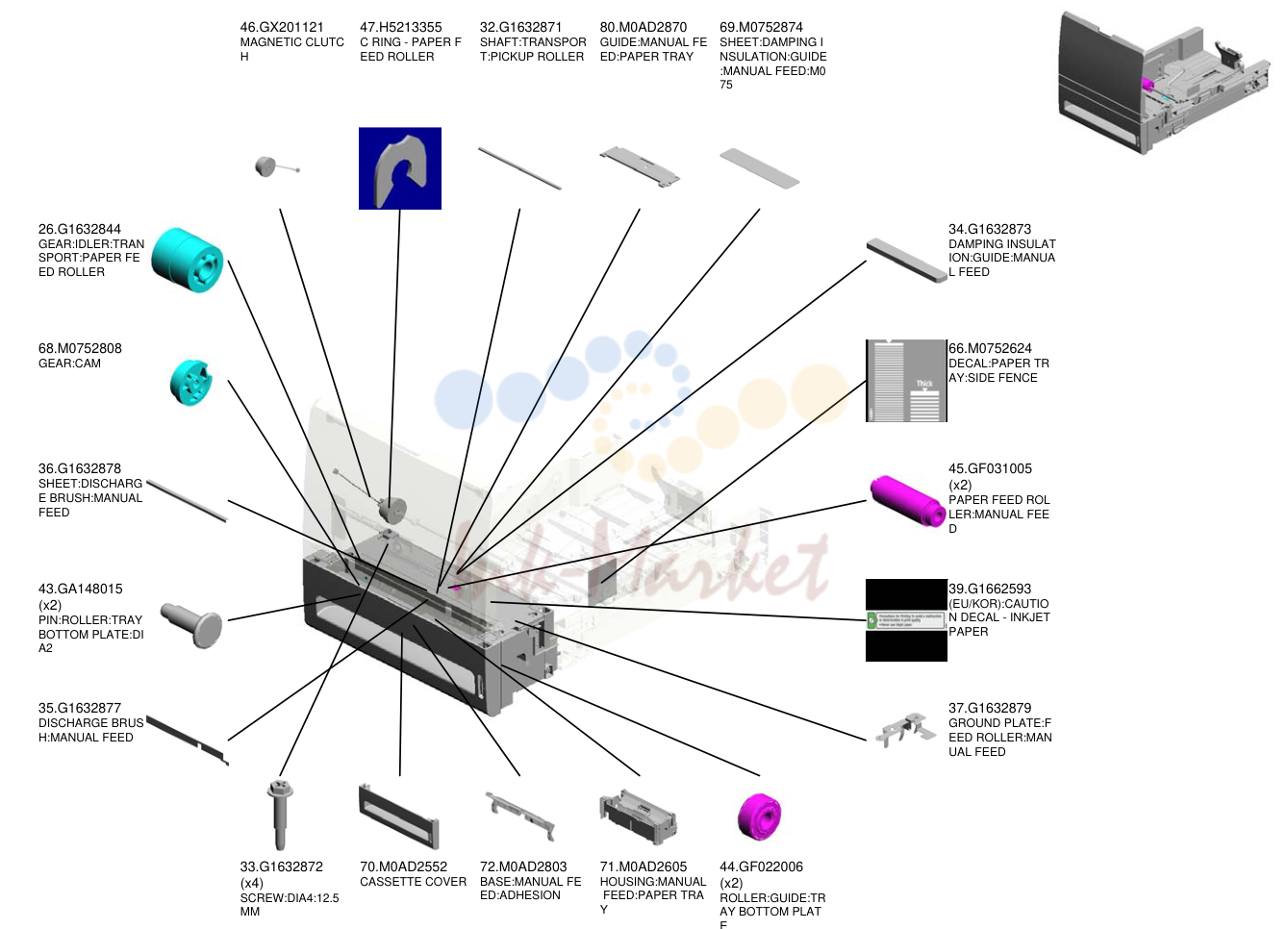

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 46 | GX201121 запросить цену → | MAGNETIC CLUTC H |
| 47 | H5213355 запросить цену → | C RING - PAPER F EED ролик |
| 32 | G1632871 запросить цену → | вал:TRANSPOR T:PICKUP ролик |
| 80 | M0AD2870 запросить цену → | направляющая:MANUAL FE ED:лоток бумаги |
| 69 | M0752874 запросить цену → | SHEET:DAMPING I NSULATION:направляющая :MANUAL FEED:M0 75 |
| 26 | G1632844 запросить цену → | шестерня:IDLER:TRAN SPORT:PAPER FE ED ролик |
| 68 | M0752808 запросить цену → | шестерня:CAM |
| 36 | G1632878 запросить цену → | SHEET:DISCHARG E BRUSH:MANUAL FEED |
| 43 | GA148015 запросить цену → | PIN:ролик:TRAY BOTTOM пластина:DI A2 |
| 35 | G1632877 запросить цену → | DISCHARGE BRUS H:MANUAL FEED |
| 34 | G1632873 запросить цену → | DAMPING INSULAT ION:направляющая:MANUA L FEED |
| 66 | M0752624 запросить цену → | DECAL:PAPER TR AY:SIDE FENCE |
| 45 | GF031005 запросить цену → | подача бумаги ROL LER:MANUAL FEE D |
| 39 | G1662593 запросить цену → | (EU/KOR):CAUTIO N DECAL - INKJET PAPER |
| 37 | G1632879 запросить цену → | GROUND пластина:F EED ролик:MAN UAL FEED |
| 33 | G1632872 запросить цену → | винт:DIA4:12.5 MM |
| 70 | M0AD2552 запросить цену → | CASSETTE крышка |
| 72 | M0AD2803 запросить цену → | BASE:MANUAL FE ED:ADHESION |
| 71 | M0AD2605 запросить цену → | HOUSING:MANUAL FEED:PAPER TRA Y |
| 44 | GF022006 запросить цену → | ролик:направляющая:TR AY BOTTOM PLAT E |

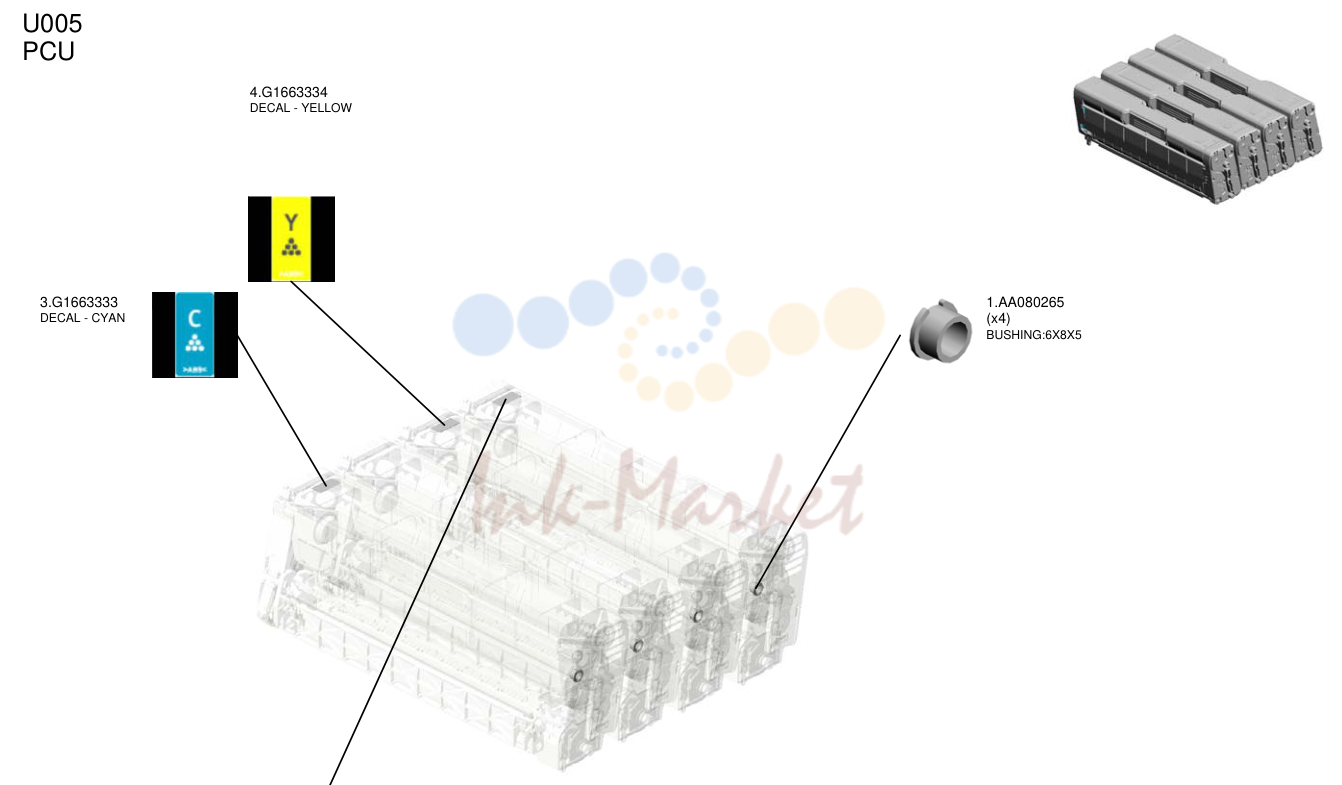

PCU
| № | Артикул | Наименование |
|---|---|---|
| 4 | G1663334 запросить цену → | DECAL - YELLOW |
| 3 | G1663333 запросить цену → | DECAL - CYAN |
| 1 | AA080265 запросить цену → | втулка:6X8X5 |
| 2 | G1663331 запросить цену → | DECAL - BLACK |

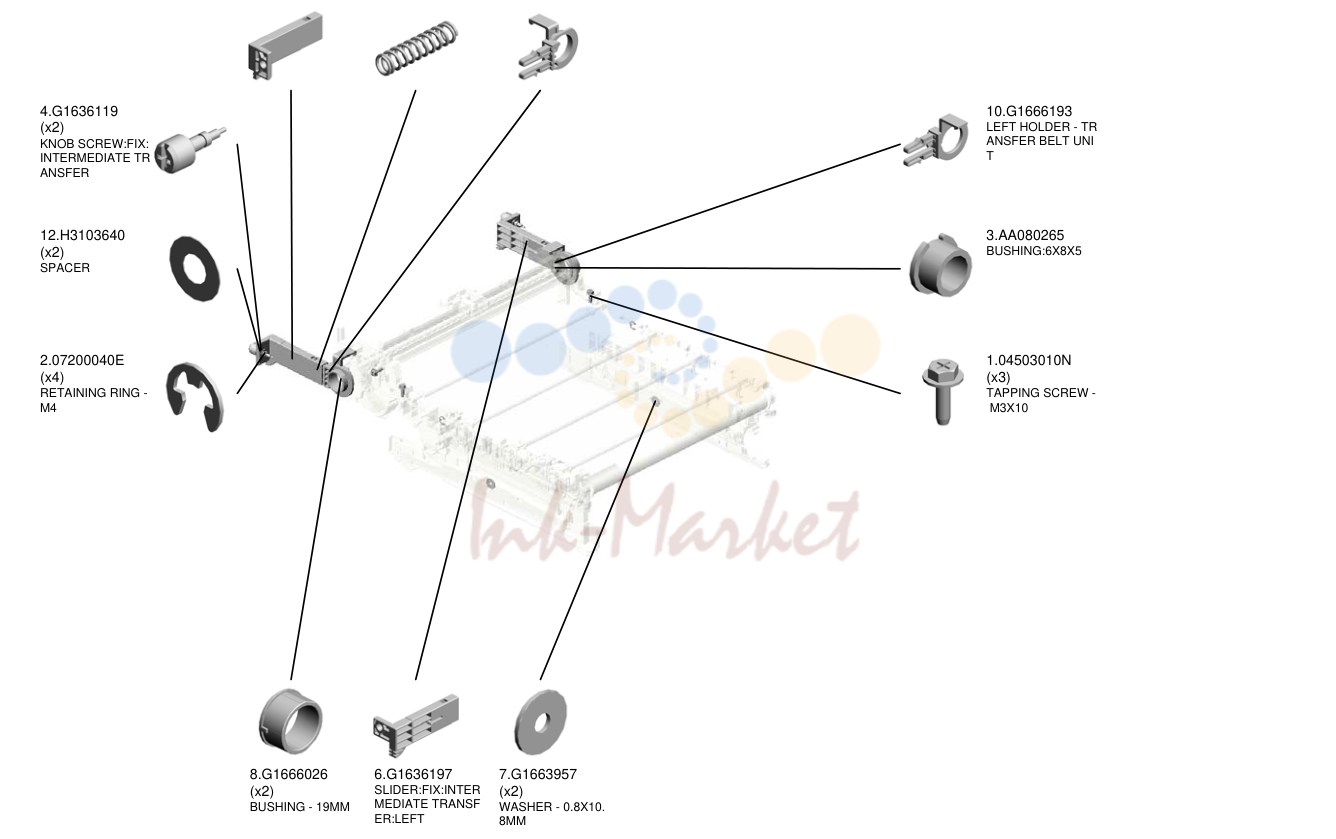

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 5 | G1636196 запросить цену → | SLIDER:FIX:INTER MEDIATE TRANSF ER:RIGHT |
| 9 | G1666099 запросить цену → | COMPRESSION SP RING |
| 11 | G1666194 запросить цену → | RIGHT держатель - T RANSFER ремень U NIT |
| 4 | G1636119 запросить цену → | KNOB винт:FIX: INTERMEDIATE TR ANSFER |
| 12 | H3103640 запросить цену → | SPACER |
| 2 | 07200040E запросить цену → | RETAINING RING - M4 |
| 10 | G1666193 запросить цену → | LEFT держатель - TR ANSFER ремень UNI T |
| 3 | AA080265 запросить цену → | втулка:6X8X5 |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 8 | G1666026 запросить цену → | втулка - 19MM |
| 6 | G1636197 запросить цену → | SLIDER:FIX:INTER MEDIATE TRANSF ER:LEFT |
| 7 | G1663957 запросить цену → | WASHER - 0.8X10. 8MM |

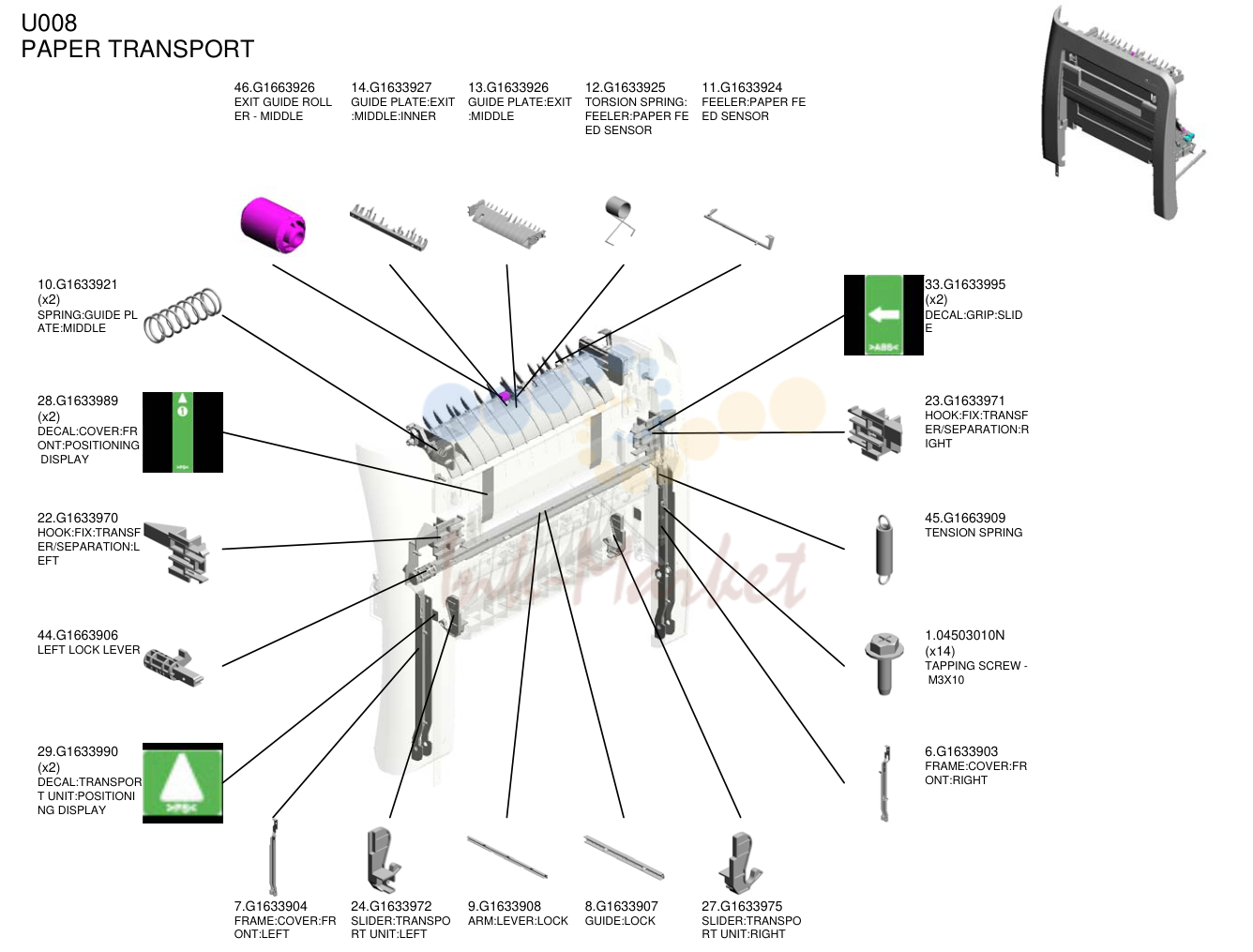

PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 46 | G1663926 запросить цену → | EXIT направляющая ROLL ER - MIDDLE |
| 14 | G1633927 запросить цену → | направляющая пластина:EXIT :MIDDLE:INNER |
| 13 | G1633926 запросить цену → | направляющая пластина:EXIT :MIDDLE |
| 12 | G1633925 запросить цену → | TORSION пружина: FEELER:PAPER FE ED датчик |
| 11 | G1633924 запросить цену → | FEELER:PAPER FE ED датчик |
| 10 | G1633921 запросить цену → | пружина:направляющая PL ATE:MIDDLE |
| 28 | G1633989 запросить цену → | DECAL:крышка:FR ONT:POSITIONING DISPLAY |
| 22 | G1633970 запросить цену → | HOOK:FIX:TRANSF ER/SEPARATION:L EFT |
| 44 | G1663906 под заказ | LEFT LOCK рычаг |
| 29 | G1633990 запросить цену → | DECAL:TRANSPOR T узел:POSITIONI NG DISPLAY |
| 33 | G1633995 запросить цену → | DECAL:GRIP:SLID E |
| 23 | G1633971 запросить цену → | HOOK:FIX:TRANSF ER/SEPARATION:R IGHT |
| 45 | G1663909 запросить цену → | TENSION пружина |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 6 | G1633903 запросить цену → | FRAME:крышка:FR ONT:RIGHT |
| 7 | G1633904 запросить цену → | FRAME:крышка:FR ONT:LEFT |
| 24 | G1633972 запросить цену → | SLIDER:TRANSPO RT узел:LEFT |
| 9 | G1633908 запросить цену → | ARM:рычаг:LOCK |
| 8 | G1633907 запросить цену → | направляющая:LOCK |
| 27 | G1633975 запросить цену → | SLIDER:TRANSPO RT узел:RIGHT |

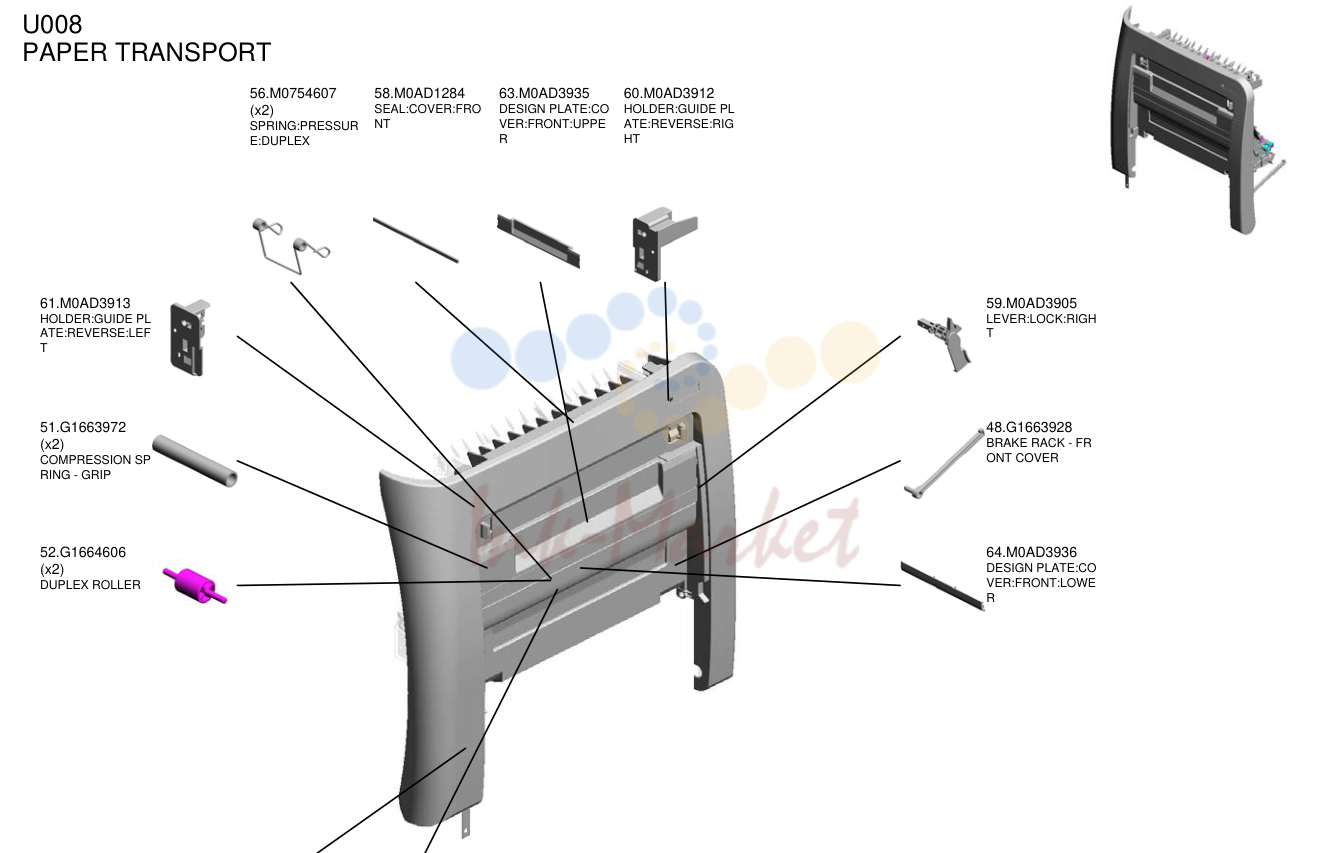

PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 56 | M0754607 запросить цену → | пружина:PRESSUR E:дуплекс |
| 58 | M0AD1284 запросить цену → | SEAL:крышка:FRO NT |
| 63 | M0AD3935 запросить цену → | DESIGN пластина:CO VER:FRONT:UPPE R |
| 60 | M0AD3912 запросить цену → | держатель:направляющая PL ATE:REVERSE:RIG HT |
| 61 | M0AD3913 запросить цену → | держатель:направляющая PL ATE:REVERSE:LEF T |
| 51 | G1663972 запросить цену → | COMPRESSION SP RING - GRIP |
| 52 | G1664606 запросить цену → | дуплекс ролик |
| 59 | M0AD3905 запросить цену → | рычаг:LOCK:RIGH T |
| 48 | G1663928 запросить цену → | BRAKE RACK - FR ONT крышка |
| 64 | M0AD3936 запросить цену → | DESIGN пластина:CO VER:FRONT:LOWE R |
| 47 | G1663927 запросить цену → | STOPER BAND |
| 62 | M0AD3932 запросить цену → | крышка:FRONT |

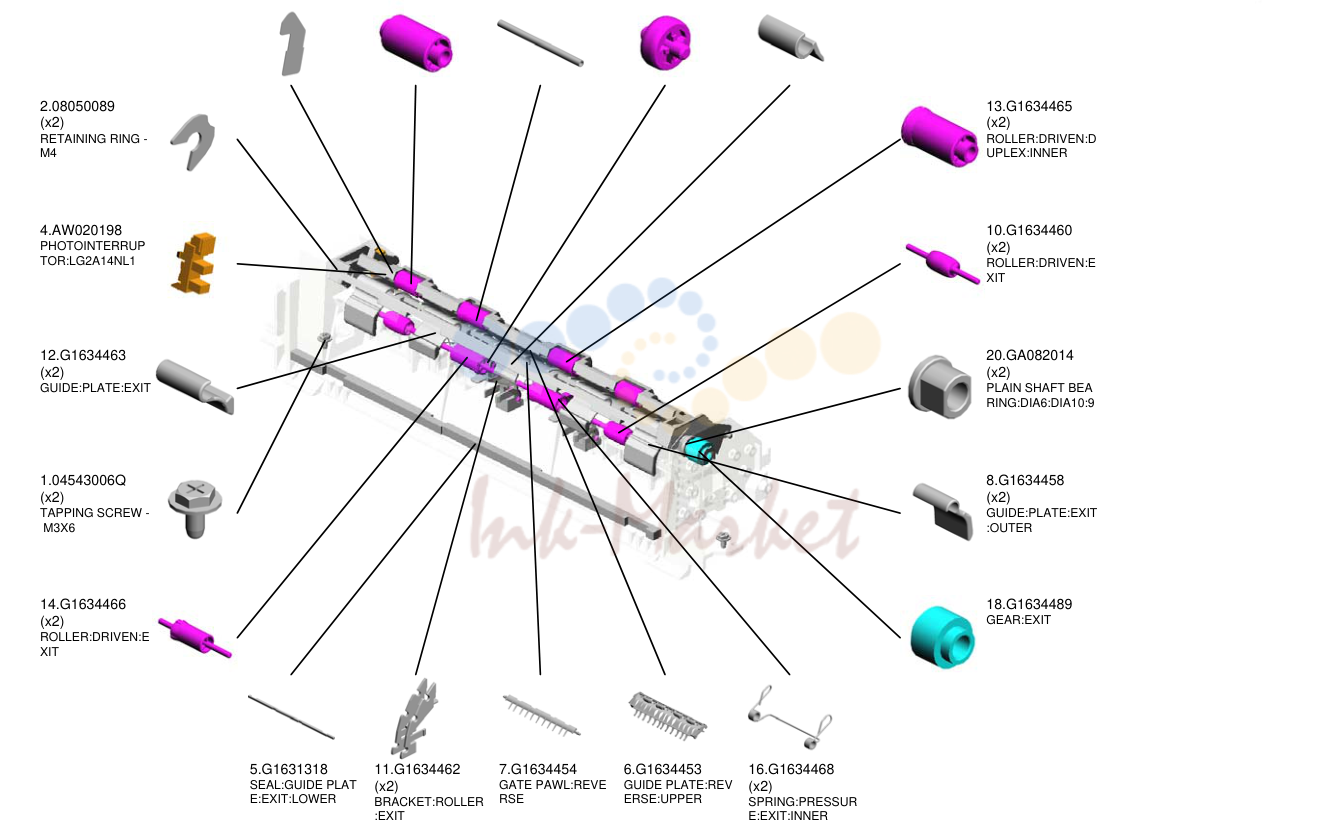

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 19 | G1664462 запросить цену → | стопор - PHOT OINTERRUPTOR |
| 15 | G1634467 запросить цену → | ролик:DRIVEN:D UPLEX |
| 17 | G1634469 запросить цену → | пружина:PRESSUR E:дуплекс |
| 3 | AF040574 запросить цену → | направляющая ролик |
| 9 | G1634459 запросить цену → | стопор:EXIT:EXI T |
| 2 | 08050089 запросить цену → | RETAINING RING - M4 |
| 4 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 12 | G1634463 запросить цену → | направляющая:пластина:EXIT |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | G1634466 запросить цену → | ролик:DRIVEN:E XIT |
| 13 | G1634465 запросить цену → | ролик:DRIVEN:D UPLEX:INNER |
| 10 | G1634460 запросить цену → | ролик:DRIVEN:E XIT |
| 20 | GA082014 запросить цену → | PLAIN вал BEA RING:DIA6:DIA10:9 |
| 8 | G1634458 запросить цену → | направляющая:пластина:EXIT :OUTER |
| 18 | G1634489 запросить цену → | шестерня:EXIT |
| 5 | G1631318 запросить цену → | SEAL:направляющая PLAT E:EXIT:LOWER |
| 11 | G1634462 запросить цену → | кронштейн:ролик :EXIT |
| 7 | G1634454 запросить цену → | GATE PAWL:REVE RSE |
| 6 | G1634453 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 16 | G1634468 запросить цену → | пружина:PRESSUR E:EXIT:INNER |

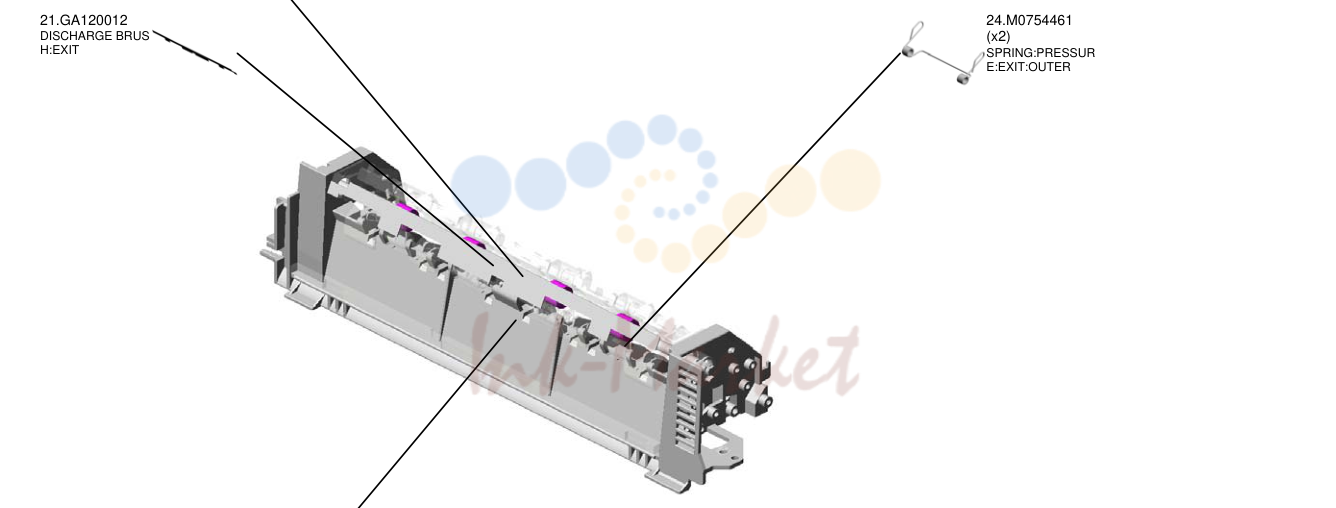

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 22 | GF020040 запросить цену → | EXIT ролик |
| 21 | GA120012 запросить цену → | DISCHARGE BRUS H:EXIT |
| 24 | M0754461 запросить цену → | пружина:PRESSUR E:EXIT:OUTER |
| 23 | M0754451 запросить цену → | направляющая пластина:EXIT :LOWER |

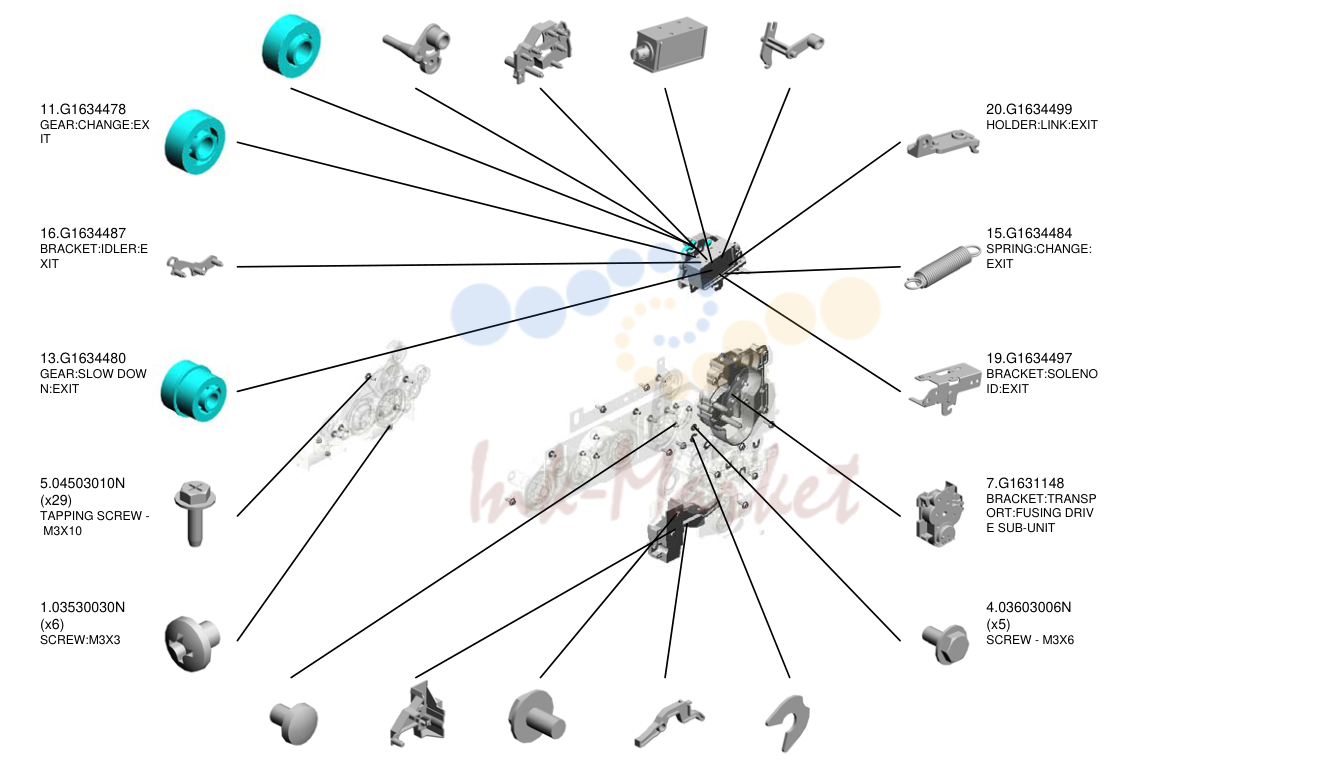

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 12 | G1634479 запросить цену → | шестерня:IDLER:EXIT |
| 14 | G1634481 запросить цену → | рычаг:CHANGE:E XIT |
| 10 | G1634473 запросить цену → | кронштейн:шестерня:E XIT |
| 17 | G1634492 запросить цену → | DC соленоид:PR ESS FIT |
| 18 | G1634495 запросить цену → | LINK:CHANGE:EXI T |
| 11 | G1634478 запросить цену → | шестерня:CHANGE:EX IT |
| 16 | G1634487 запросить цену → | кронштейн:IDLER:E XIT |
| 13 | G1634480 запросить цену → | шестерня:SLOW DOW N:EXIT |
| 5 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 20 | G1634499 ✓ в наличии | держатель:LINK:EXIT |
| 15 | G1634484 запросить цену → | пружина:CHANGE: EXIT |
| 19 | G1634497 запросить цену → | кронштейн:SOLENO ID:EXIT |
| 7 | G1631148 запросить цену → | кронштейн:TRANSP ORT:печь (закрепление) DRIV E SUB-узел |
| 4 | 03603006N запросить цену → | винт - M3X6 |
| 2 | 03530040N запросить цену → | винт - M3X4 |
| 9 | G1632839 запросить цену → | держатель:DC SOLE NOID:MANUAL FEE D |
| 3 | 03603005N запросить цену → | винт - M3X5 |
| 8 | G1632823 запросить цену → | LINK:CAM |
| 6 | 08050089 запросить цену → | RETAINING RING - M4 |

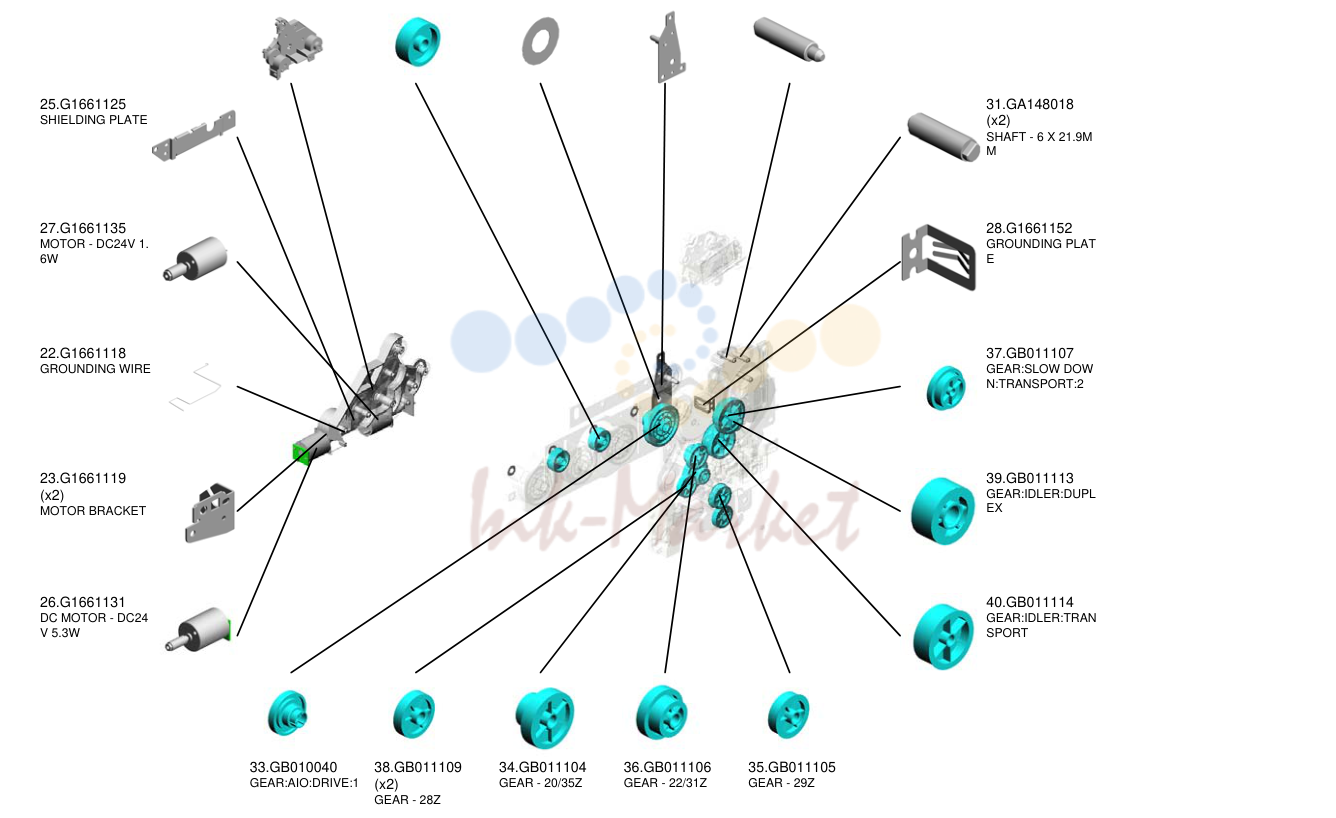

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 24 | G1661123 запросить цену → | FRAME - ON-OFF DRIVE узел |
| 32 | GB010039 запросить цену → | шестерня:AIO:DRIVE: MIDDLE |
| 29 | GA132101 запросить цену → | SPACER - 0.13 X 1 2MM |
| 21 | G1661111 запросить цену → | FRAME - TRANSFE R DRIVE узел |
| 30 | GA148016 запросить цену → | вал - 6 X 26.7M M |
| 25 | G1661125 запросить цену → | SHIELDING пластина |
| 27 | G1661135 запросить цену → | мотор - DC24V 1. 6W |
| 22 | G1661118 запросить цену → | GROUNDING WIRE |
| 23 | G1661119 запросить цену → | мотор кронштейн |
| 26 | G1661131 запросить цену → | DC мотор - DC24 V 5.3W |
| 31 | GA148018 запросить цену → | вал - 6 X 21.9M M |
| 28 | G1661152 запросить цену → | GROUNDING PLAT E |
| 37 | GB011107 запросить цену → | шестерня:SLOW DOW N:TRANSPORT:2 |
| 39 | GB011113 запросить цену → | шестерня:IDLER:DUPL EX |
| 40 | GB011114 запросить цену → | шестерня:IDLER:TRAN SPORT |
| 33 | GB010040 запросить цену → | шестерня:AIO:DRIVE:1 |
| 38 | GB011109 запросить цену → | шестерня - 28Z |
| 34 | GB011104 запросить цену → | шестерня - 20/35Z |
| 36 | GB011106 запросить цену → | шестерня - 22/31Z |
| 35 | GB011105 запросить цену → | шестерня - 29Z |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 48 | GB013115 запросить цену → | шестерня - 21Z |
| 49 | GB013117 запросить цену → | шестерня - 19Z |
| 58 | GB017123 запросить цену → | шестерня:AIO:DRIVE |
| 57 | GB017120 запросить цену → | шестерня:AIO:JOINT:2 |
| 45 | GB012102 запросить цену → | шестерня - 54Z |
| 47 | GB013114 запросить цену → | шестерня - 35Z |
| 56 | GB017116 запросить цену → | шестерня - 17/42Z |
| 53 | GB017112 запросить цену → | шестерня - 21/73Z |
| 54 | GB017113 запросить цену → | шестерня - 40/65Z |
| 52 | GB017111 запросить цену → | шестерня - 16/51Z |
| 46 | GB013079 запросить цену → | шестерня:IDLER:FUSI NG |
| 55 | GB017115 запросить цену → | шестерня:SLOW DOW N:печь (закрепление):2 |
| 51 | GB017107 запросить цену → | шестерня:SLOW DOW N:печь (закрепление):1 |
| 50 | GB017106 запросить цену → | шестерня:SLOW DOW N:TRANSPORT:1 |
| 41 | GB011116 запросить цену → | шестерня:муфта:OU TPUT:дуплекс |
| 59 | GB017124 запросить цену → | шестерня:перенос: DRIVE:MIDDLE |
| 60 | GX061145 запросить цену → | BRUSHLESS MOT OR:DC24V:26W |
| 43 | GB011118 запросить цену → | REGIST DRIVE GE AR |
| 44 | GB011128 запросить цену → | шестерня:SLOW DOW N:MANUAL FEED |
| 42 | GB011117 запросить цену → | шестерня:муфта:OU TPUT:MANUAL FE ED |

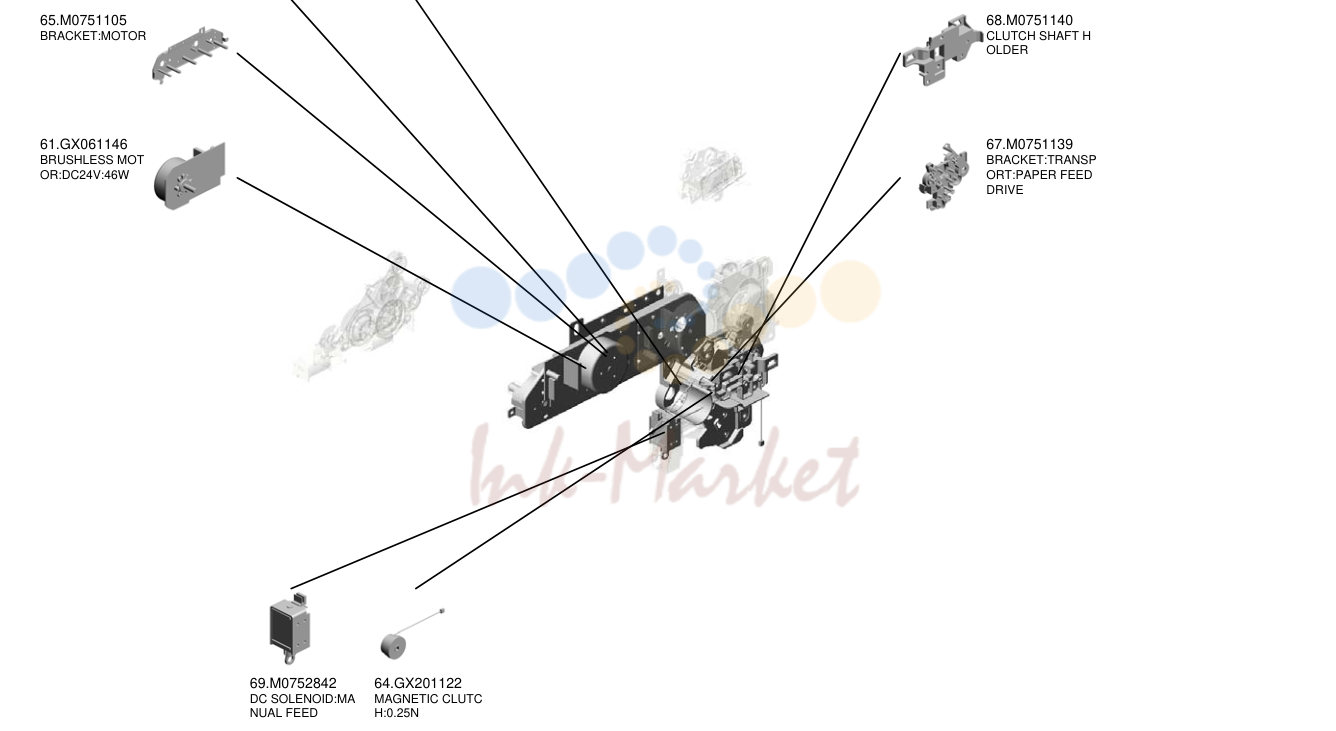

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 66 | M0751107 запросить цену → | SHIELDING пластина: шестерня:2 |
| 63 | GX201121 запросить цену → | MAGNETIC CLUTC H |
| 65 | M0751105 запросить цену → | кронштейн:мотор |
| 61 | GX061146 запросить цену → | BRUSHLESS MOT OR:DC24V:46W |
| 68 | M0751140 запросить цену → | муфта вал H OLDER |
| 67 | M0751139 запросить цену → | кронштейн:TRANSP ORT:подача бумаги DRIVE |
| 69 | M0752842 запросить цену → | DC соленоид:MA NUAL FEED |
| 64 | GX201122 запросить цену → | MAGNETIC CLUTC H:0.25N |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 20 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 28 | G1631068 запросить цену → | кронштейн - PHOTO INTERRUPTOR |
| 29 | G1632837 запросить цену → | держатель:PAPER E ND датчик |
| 30 | G1635728 запросить цену → | SEAL:FAN:2 |
| 5 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 27 | G1045141 запросить цену → | KNOB винт:M3 |
| 23 | D1495776 запросить цену → | крышка:USB:SMAL L |
| 12 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 21 | AW140015 под заказ | TEMPERATURE & HUMIDITY SENSO R |
| 14 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 24 | D1911299 запросить цену → | KEYTOP:MAIN SWI TCH |
| 25 | D2445730 запросить цену → | плата:DCSW |
| 11 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 10 | 11050534 запросить цену → | CLAMP |
| 26 | G1022789 запросить цену → | стопор:PHOTOI NTERRUPTOR |
| 15 | 14077935 запросить цену → | EEPROM:BR24T16- W |
| 4 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 13 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 22 | AX640199 запросить цену → | FAN:MM80:25MM:D C 2.16W |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 16 | 16072257 запросить цену → | FERRITE CORE:K3 NFR-08BBK0 |
| 17 | 16072770 запросить цену → | FERRITE CORE:G RFC-7 |
| 19 | AA143592 запросить цену → | винт- M4X6 2.03603006N (x 3) винт - M3X6 3.03604010N (x 2) винт:M4X10 4.04503010N (x 5) TAPPING винт - M3X10 6.04543006Q (x13) TAPPING винт - M3X6 7.04543008Q (x 2) TAPPING винт:3X8 |

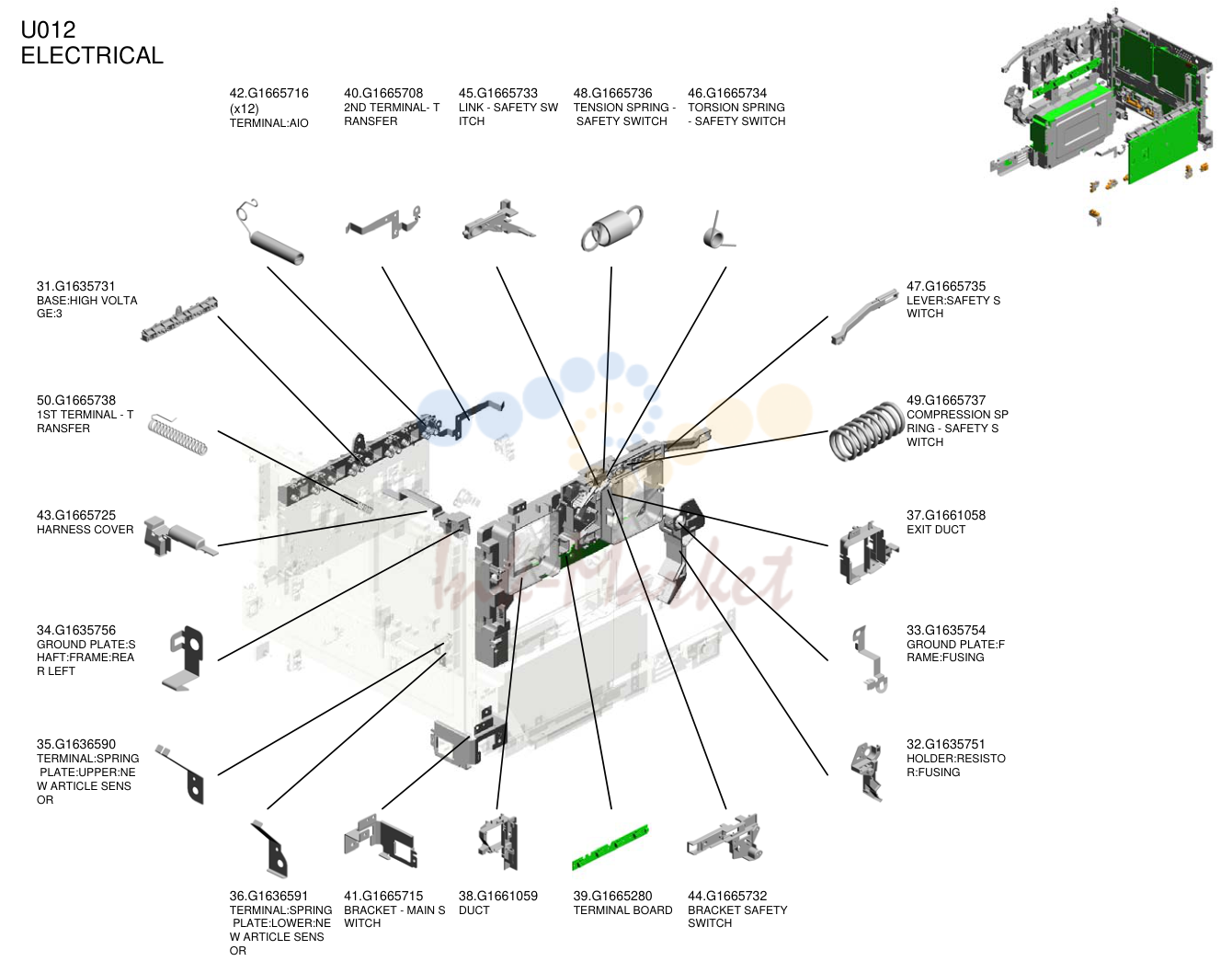

электрика
| № | Артикул | Наименование |
|---|---|---|
| 42 | G1665716 запросить цену → | TERMINAL:AIO |
| 40 | G1665708 запросить цену → | 2ND TERMINAL- T RANSFER |
| 45 | G1665733 запросить цену → | LINK - SAFETY SW ITCH |
| 48 | G1665736 запросить цену → | TENSION пружина - SAFETY SWITCH |
| 46 | G1665734 запросить цену → | TORSION пружина - SAFETY SWITCH |
| 31 | G1635731 запросить цену → | BASE:HIGH VOLTA GE:3 |
| 50 | G1665738 запросить цену → | 1ST TERMINAL - T RANSFER |
| 43 | G1665725 запросить цену → | жгут крышка |
| 34 | G1635756 запросить цену → | GROUND пластина:S HAFT:FRAME:REA R LEFT |
| 35 | G1636590 запросить цену → | TERMINAL:пружина пластина:UPPER:NE W ARTICLE SENS OR |
| 47 | G1665735 запросить цену → | рычаг:SAFETY S WITCH |
| 49 | G1665737 запросить цену → | COMPRESSION SP RING - SAFETY S WITCH |
| 37 | G1661058 запросить цену → | EXIT DUCT |
| 33 | G1635754 запросить цену → | GROUND пластина:F RAME:печь (закрепление) |
| 32 | G1635751 запросить цену → | держатель:RESISTO R:печь (закрепление) |
| 36 | G1636591 запросить цену → | TERMINAL:пружина пластина:LOWER:NE W ARTICLE SENS OR |
| 41 | G1665715 запросить цену → | кронштейн - MAIN S WITCH |
| 38 | G1661059 запросить цену → | DUCT |
| 39 | G1665280 запросить цену → | TERMINAL BOARD |
| 44 | G1665732 запросить цену → | кронштейн SAFETY SWITCH |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 69 | GZ300004 запросить цену → | POWER PACK |
| 70 | M0185754 запросить цену → | винт |
| 75 | M0AD5712 запросить цену → | крышка:HDD |
| 74 | M0AD5115 запросить цену → | плата:EGB:ASS'Y |
| 64 | G1666584 запросить цену → | USED TONER SEN SOR |
| 52 | G1666045 запросить цену → | пружина - FEELER |
| 53 | G1666046 запросить цену → | датчик FEELER |
| 54 | G1666103 запросить цену → | датчик держатель |
| 65 | G1666586 запросить цену → | FEELER - SET SEN SOR |
| 66 | G1666587 запросить цену → | датчик BRACKE T |
| 51 | G1665754 запросить цену → | ARM:LINK:SAFETY SWITCH |
| 71 | M0751252 запросить цену → | SEAL:стопор:L OUVER |
| 73 | M0AD1110 запросить цену → | направляющая:жгут: ASS'Y |
| 76 | M0AD5714 запросить цену → | крышка:MAIN SWIT CH |
| 77 | M0AD5715 запросить цену → | кронштейн:MAIN S WITCH |
| 63 | G1666580 запросить цену → | стопор SHEET - PHOTOINTERRUP TOR |
| 55 | G1666107 запросить цену → | GROUNDING PLAT E |
| 72 | M0755700 запросить цену → | кронштейн:POWER SUPPLY узел |
| 67 | GZ230075 запросить цену → | (NA):POWER SUPP LY узел |
| 68 | GZ230076 запросить цену → | (EU/KOR):POWER SUPPLY узел |

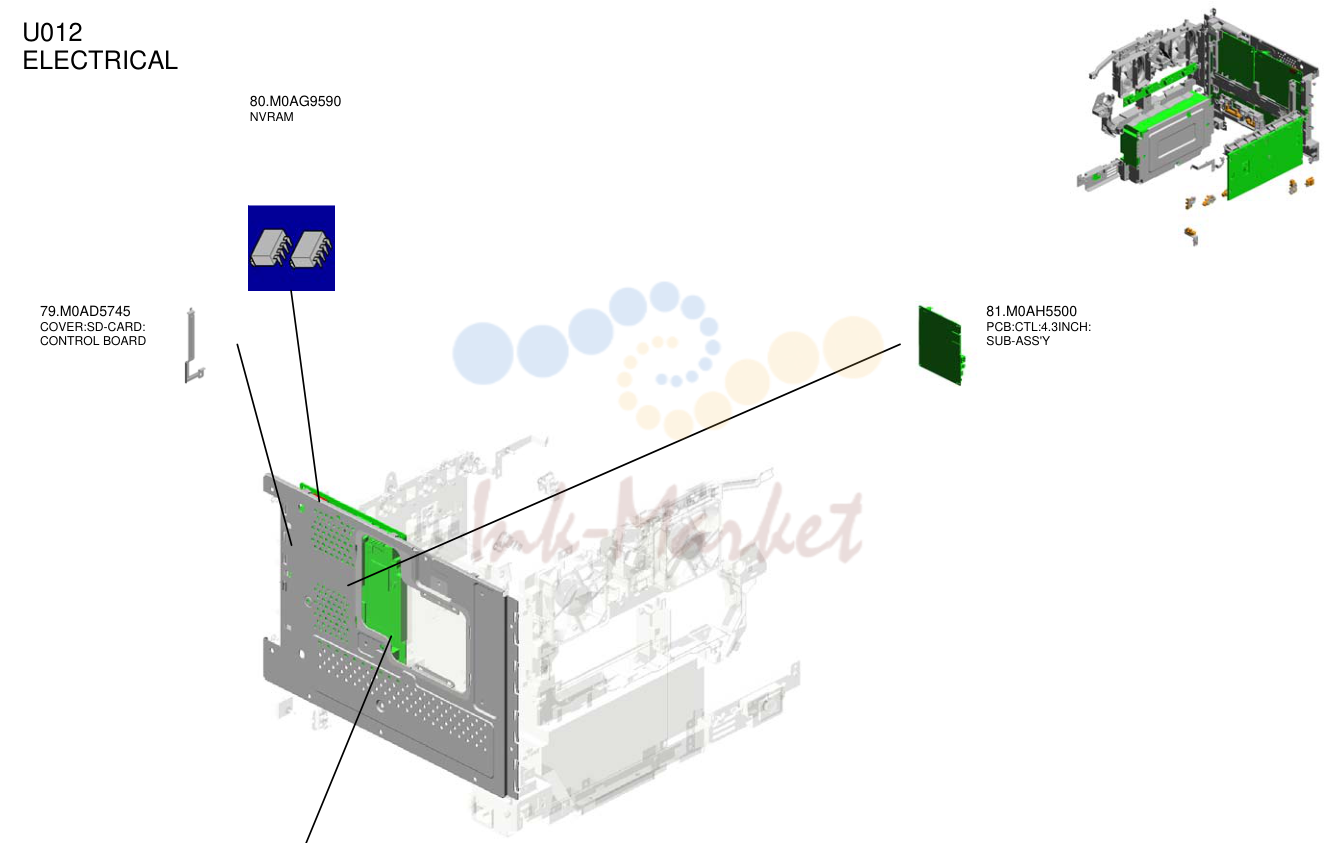

электрика
| № | Артикул | Наименование |
|---|---|---|
| 80 | M0AG9590 запросить цену → | NVRAM |
| 79 | M0AD5745 запросить цену → | крышка:SD-CARD: CONTROL BOARD |
| 81 | M0AH5500 запросить цену → | плата:CTL:4.3INCH: SUB-ASS'Y |
| 78 | M0AD5716 запросить цену → | крышка:CONTROL SECTION |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 13 | G1631096 запросить цену → | GROUND пластина:F RONT |
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 21 | G1633954 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
| 11 | G1631059 запросить цену → | TENSION пружина: BRAKE:крышка:FR ONT |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 7 | 07200030E запросить цену → | RETAINING RING - M3 |
| 19 | G1632577 запросить цену → | пружина:EARTH:PA PER FEED |
| 15 | G1632572 запросить цену → | кронштейн:RESIST OR:BASE |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 3 | 04503016N запросить цену → | TAPPING винт: 3X16 |
| 14 | G1631097 запросить цену → | GROUND пластина:AI O:LEFT |
| 12 | G1631060 запросить цену → | DUCT:FAN:SIROC CO |
| 16 | G1632573 запросить цену → | COMPRESSION SP RING:EARTH:BASE |
| 20 | G1632578 запросить цену → | пружина:PAPER TR AY:POSITIONING |
| 18 | G1632576 запросить цену → | держатель:FEELER |
| 17 | G1632575 запросить цену → | FEELER:PAPER E ND датчик |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |

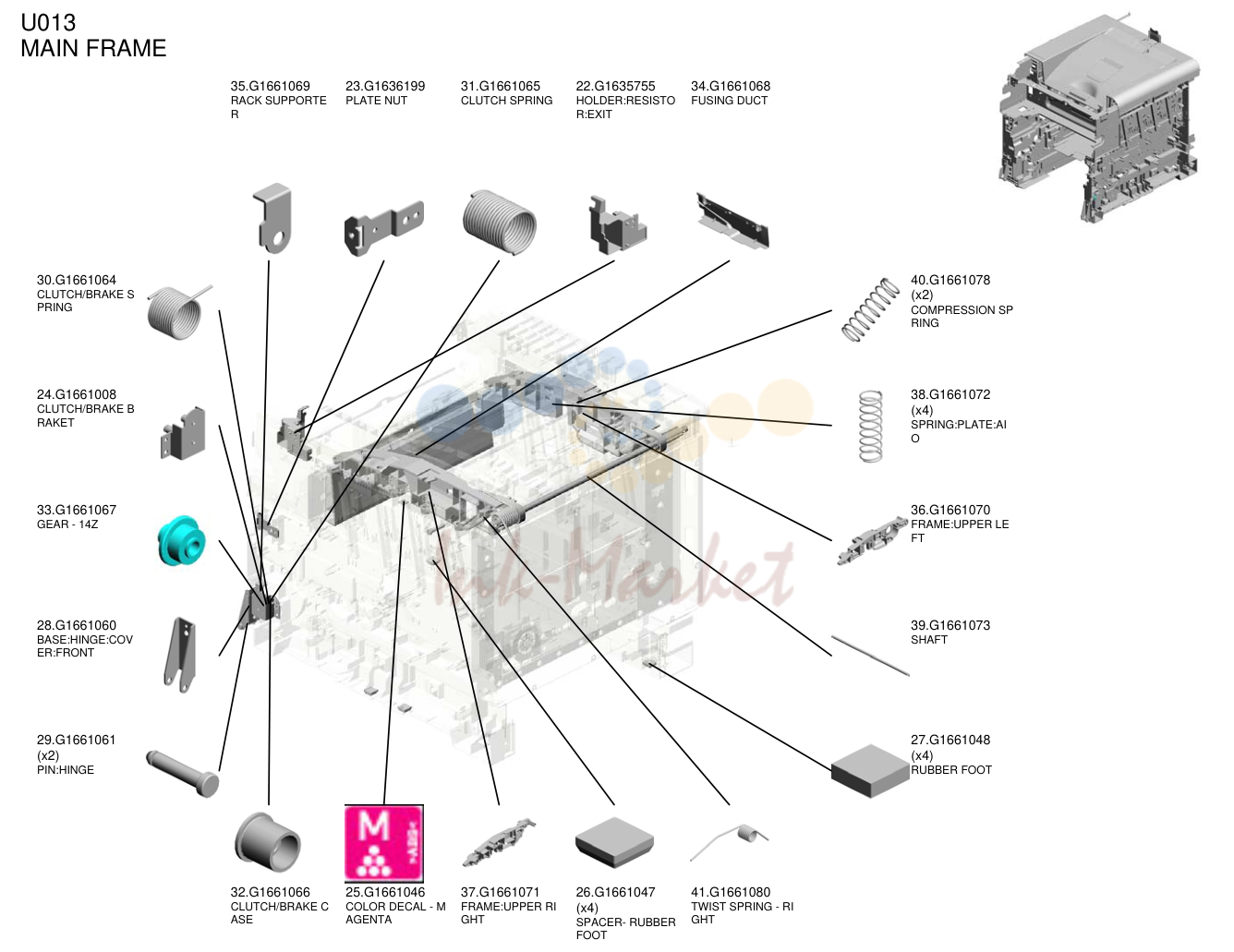

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 35 | G1661069 запросить цену → | RACK SUPPORTE R |
| 23 | G1636199 запросить цену → | пластина NUT |
| 31 | G1661065 запросить цену → | муфта пружина |
| 22 | G1635755 запросить цену → | держатель:RESISTO R:EXIT |
| 34 | G1661068 запросить цену → | печь (закрепление) DUCT |
| 30 | G1661064 запросить цену → | муфта/BRAKE S PRING |
| 24 | G1661008 запросить цену → | муфта/BRAKE B RAKET |
| 33 | G1661067 запросить цену → | шестерня - 14Z |
| 28 | G1661060 запросить цену → | BASE:HINGE:COV ER:FRONT |
| 29 | G1661061 запросить цену → | PIN:HINGE |
| 40 | G1661078 запросить цену → | COMPRESSION SP RING |
| 38 | G1661072 запросить цену → | пружина:пластина:AI O |
| 36 | G1661070 запросить цену → | FRAME:UPPER LE FT |
| 39 | G1661073 запросить цену → | вал |
| 27 | G1661048 запросить цену → | RUBBER FOOT |
| 32 | G1661066 запросить цену → | муфта/BRAKE C ASE |
| 25 | G1661046 запросить цену → | COLOR DECAL - M AGENTA |
| 37 | G1661071 запросить цену → | FRAME:UPPER RI GHT |
| 26 | G1661047 запросить цену → | SPACER- RUBBER FOOT |
| 41 | G1661080 запросить цену → | TWIST пружина - RI GHT |

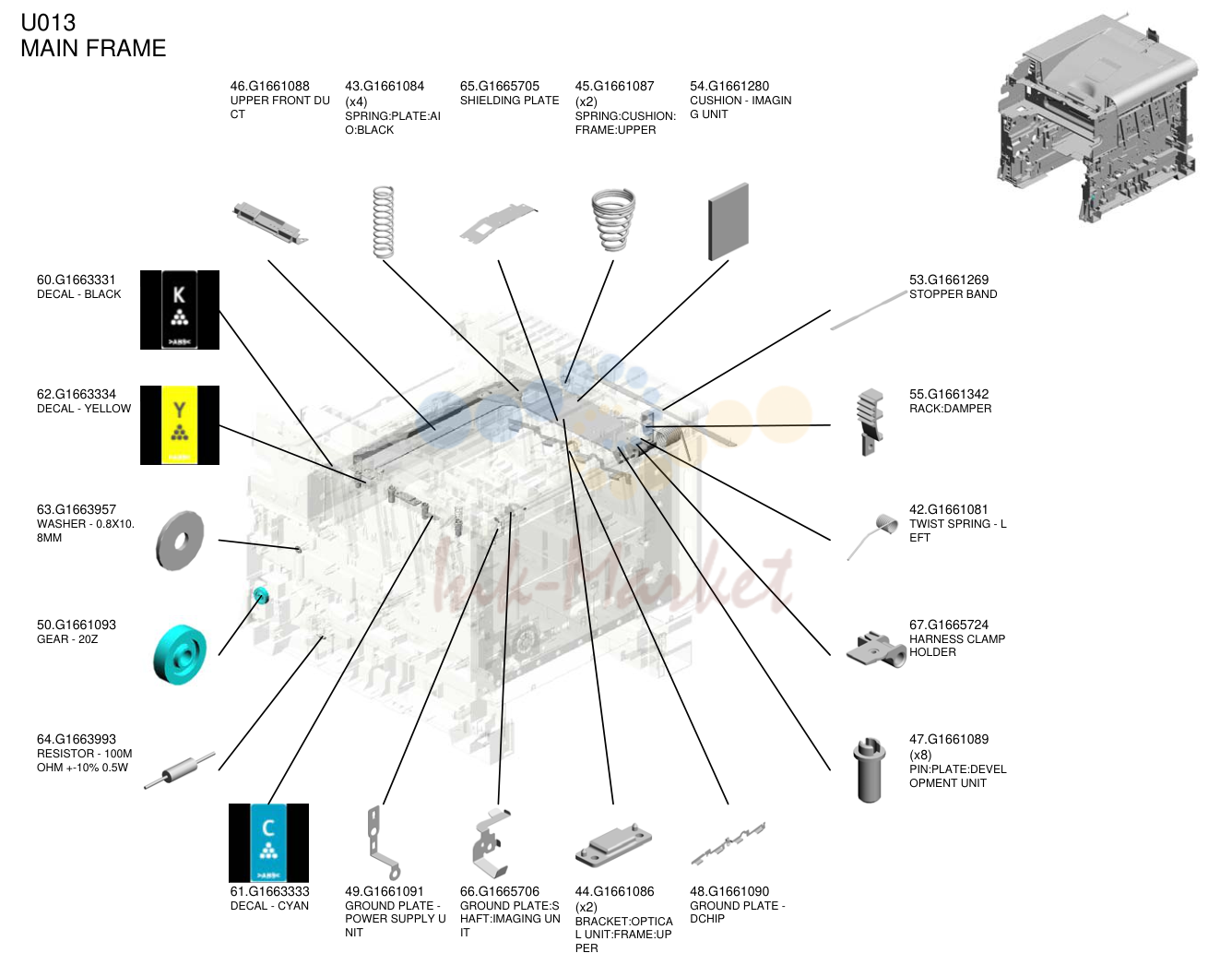

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 46 | G1661088 запросить цену → | UPPER FRONT DU CT |
| 43 | G1661084 запросить цену → | пружина:пластина:AI O:BLACK |
| 65 | G1665705 запросить цену → | SHIELDING пластина |
| 45 | G1661087 запросить цену → | пружина:CUSHION: FRAME:UPPER |
| 54 | G1661280 запросить цену → | CUSHION - IMAGIN G узел |
| 60 | G1663331 запросить цену → | DECAL - BLACK |
| 62 | G1663334 запросить цену → | DECAL - YELLOW |
| 63 | G1663957 запросить цену → | WASHER - 0.8X10. 8MM |
| 50 | G1661093 запросить цену → | шестерня - 20Z |
| 64 | G1663993 запросить цену → | RESISTOR - 100M OHM +-10% 0.5W |
| 53 | G1661269 запросить цену → | стопор BAND |
| 55 | G1661342 запросить цену → | RACK:DAMPER |
| 42 | G1661081 запросить цену → | TWIST пружина - L EFT |
| 67 | G1665724 запросить цену → | жгут CLAMP держатель |
| 47 | G1661089 запросить цену → | PIN:пластина:DEVEL OPMENT узел |
| 61 | G1663333 запросить цену → | DECAL - CYAN |
| 49 | G1661091 запросить цену → | GROUND пластина - POWER SUPPLY U NIT |
| 66 | G1665706 запросить цену → | GROUND пластина:S HAFT:IMAGING UN IT |
| 44 | G1661086 запросить цену → | кронштейн:OPTICA L узел:FRAME:UP PER |
| 48 | G1661090 запросить цену → | GROUND пластина - DCHIP |

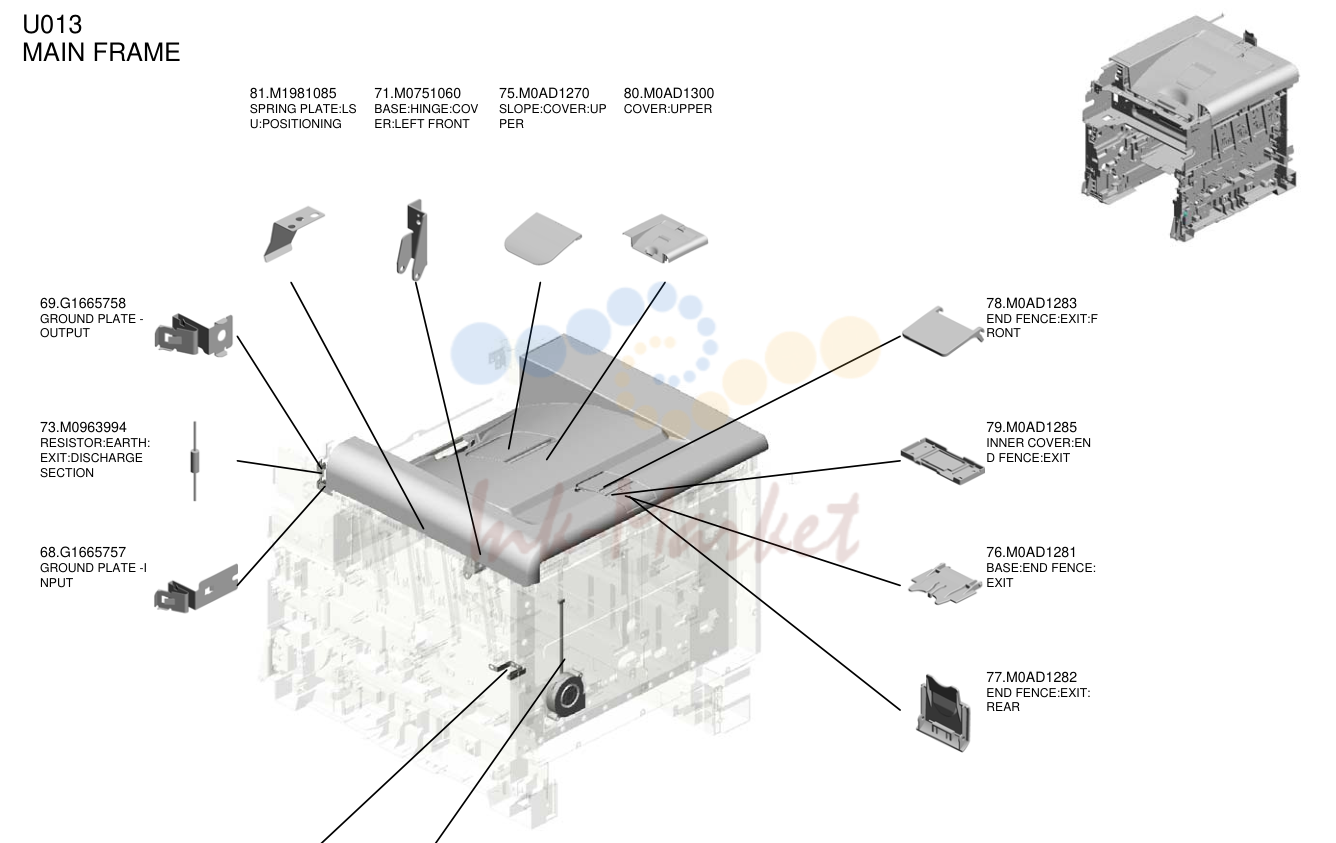

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 81 | M1981085 запросить цену → | пружина пластина:LS U:POSITIONING |
| 71 | M0751060 запросить цену → | BASE:HINGE:COV ER:LEFT FRONT |
| 75 | M0AD1270 запросить цену → | SLOPE:крышка:UP PER |
| 80 | M0AD1300 запросить цену → | крышка:UPPER |
| 69 | G1665758 запросить цену → | GROUND пластина - OUTPUT |
| 73 | M0963994 запросить цену → | RESISTOR:EARTH: EXIT:DISCHARGE SECTION |
| 68 | G1665757 запросить цену → | GROUND пластина -I NPUT |
| 78 | M0AD1283 запросить цену → | END FENCE:EXIT:F RONT |
| 79 | M0AD1285 запросить цену → | INNER крышка:EN D FENCE:EXIT |
| 76 | M0AD1281 запросить цену → | BASE:END FENCE: EXIT |
| 77 | M0AD1282 запросить цену → | END FENCE:EXIT: REAR |
| 72 | M0751083 запросить цену → | GROUND пластина:HI GH VOLTAGE |
| 70 | GX640030 под заказ | FAN мотор:SIRO CCO:DC 1.92W |
комментарии
