Ricoh sp 8400DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- подача бумаги
- подача бумаги
- TONNER SUPPLY
- PCDU
- перенос/SEPARATION
- USED TONER
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)

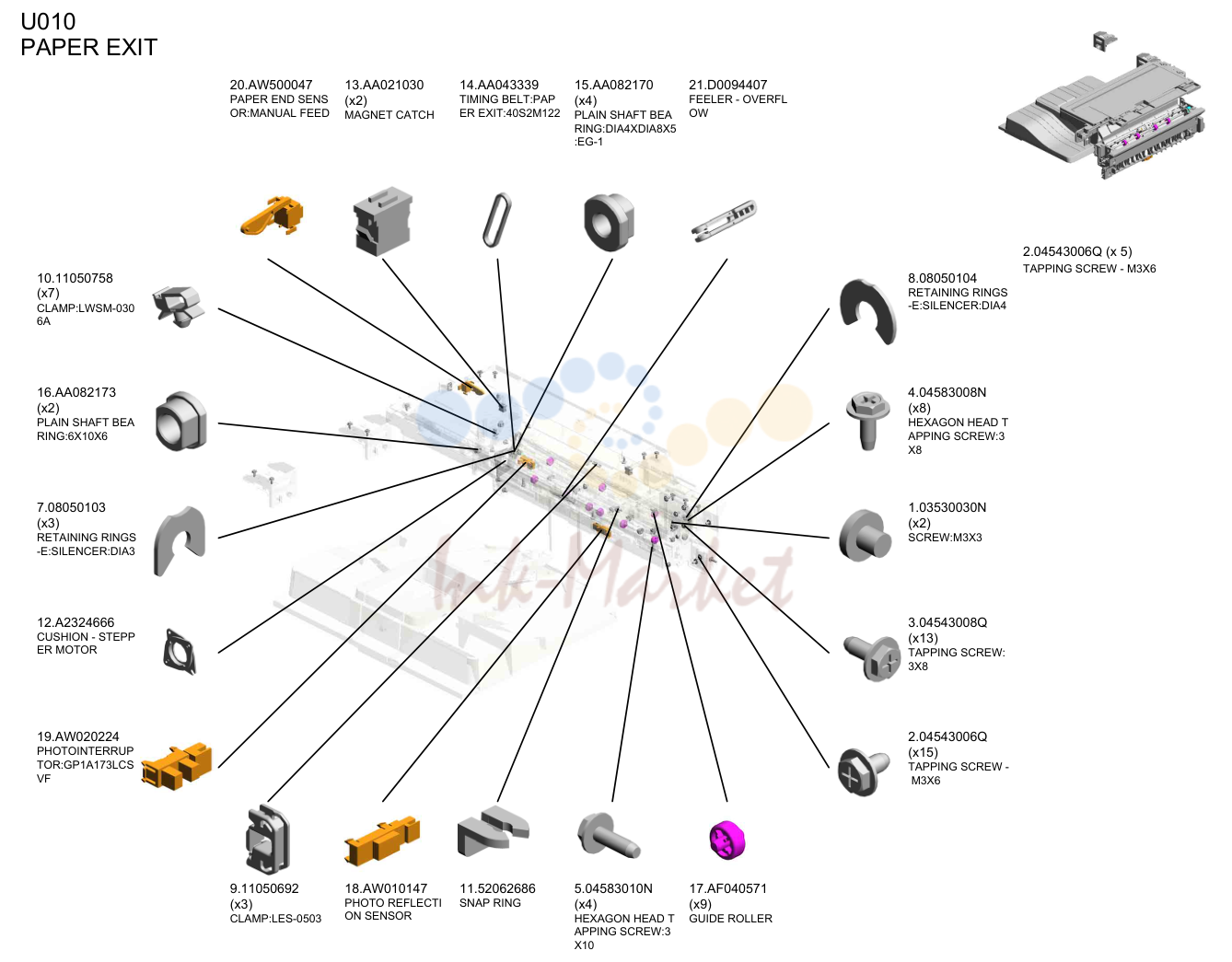

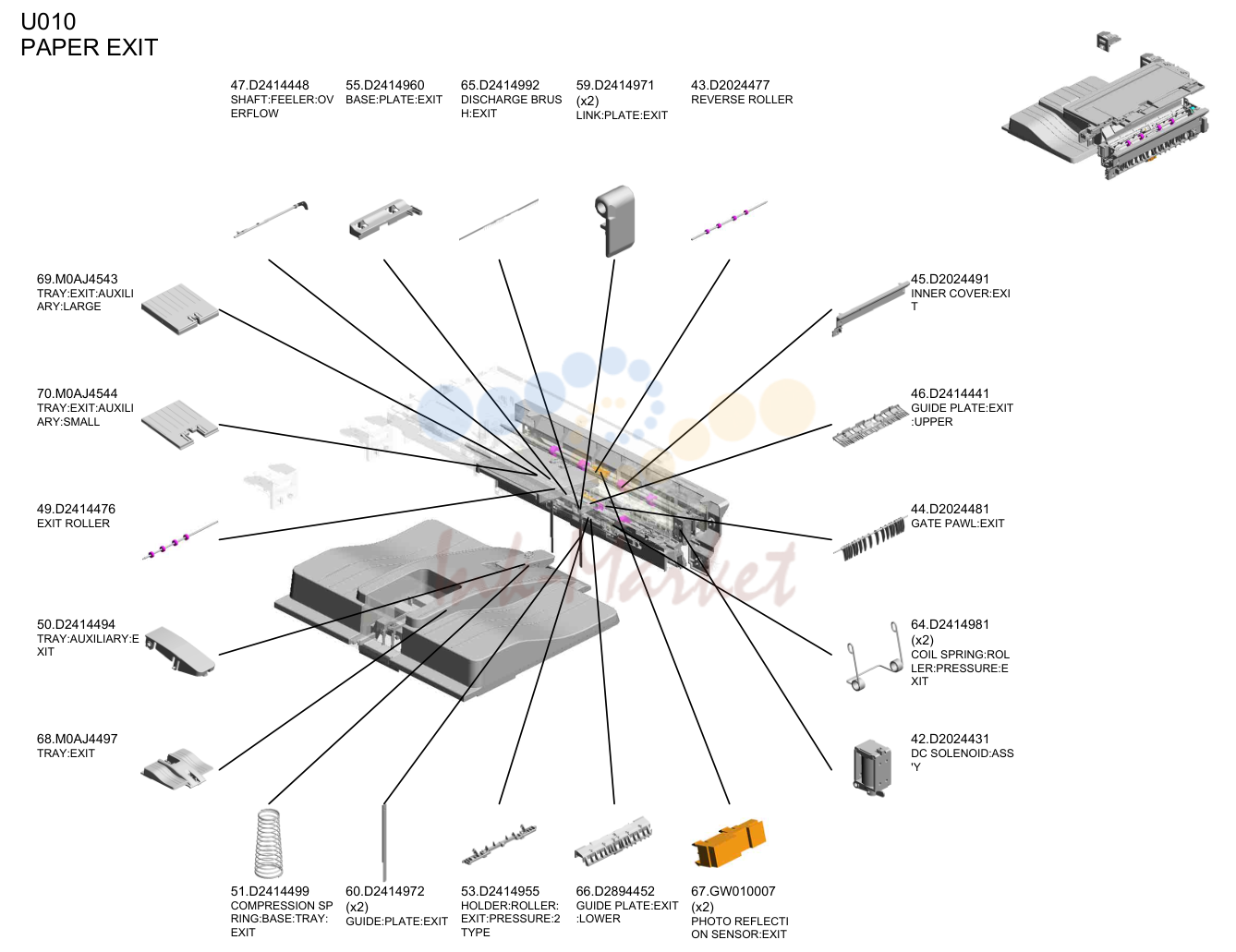

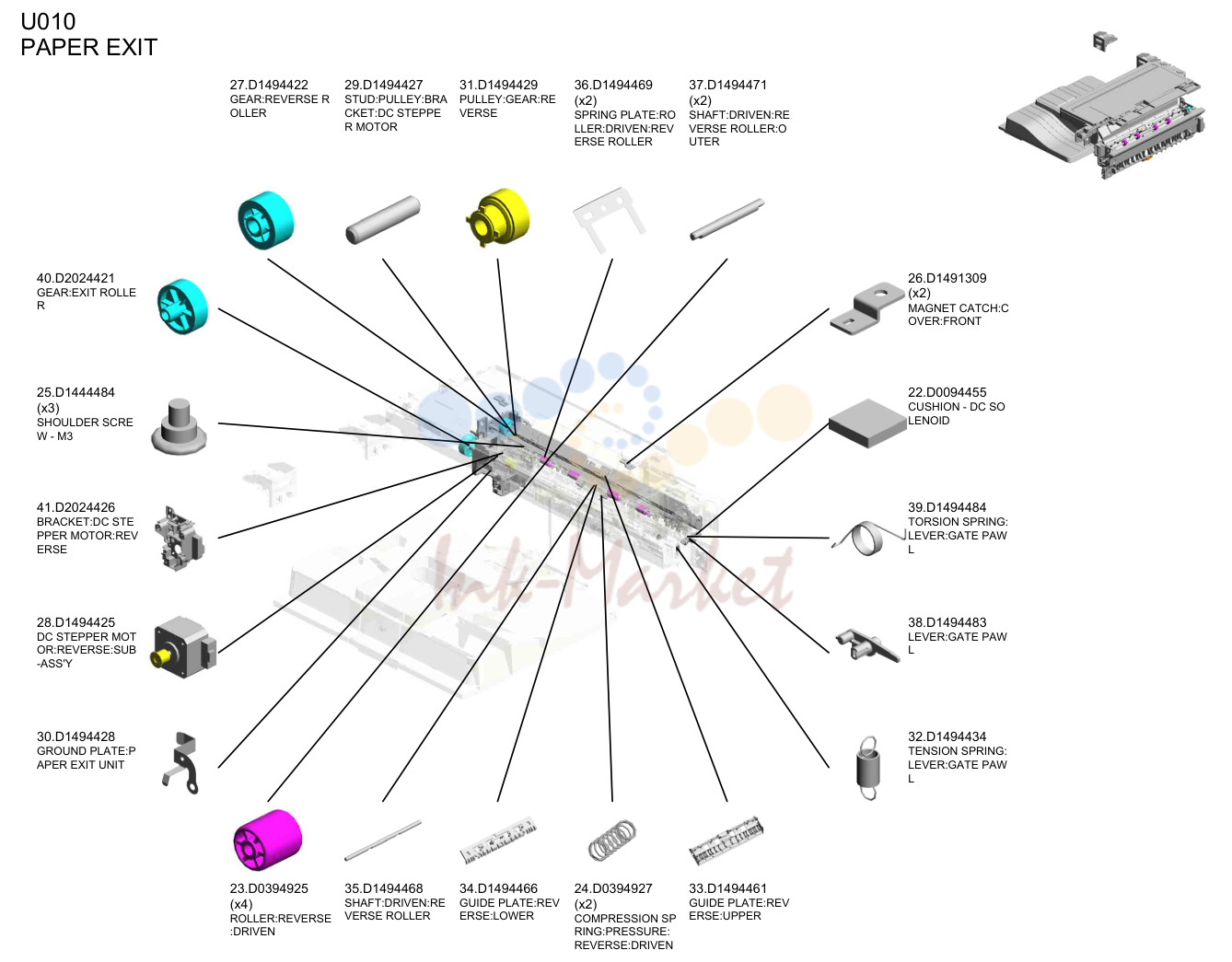

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

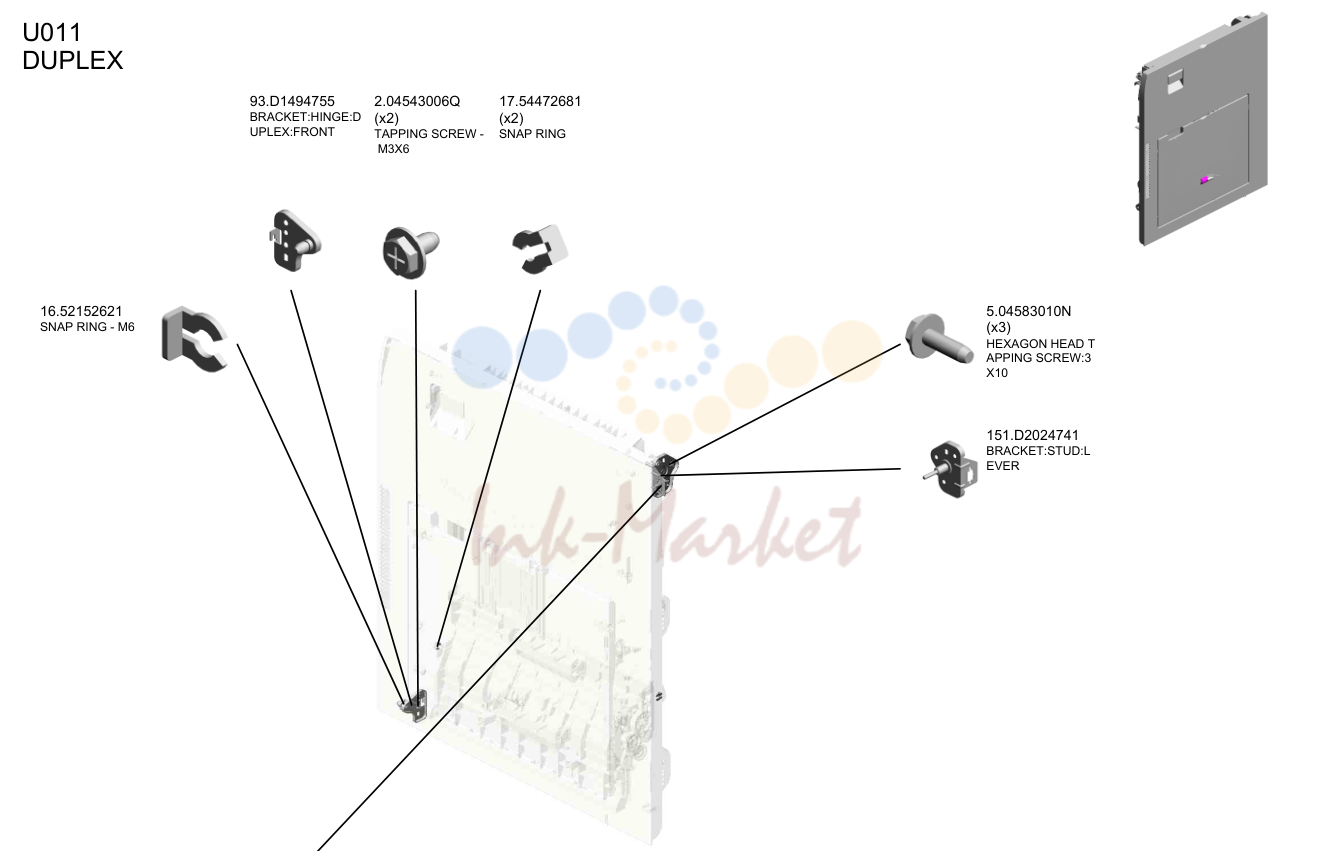

- дуплекс

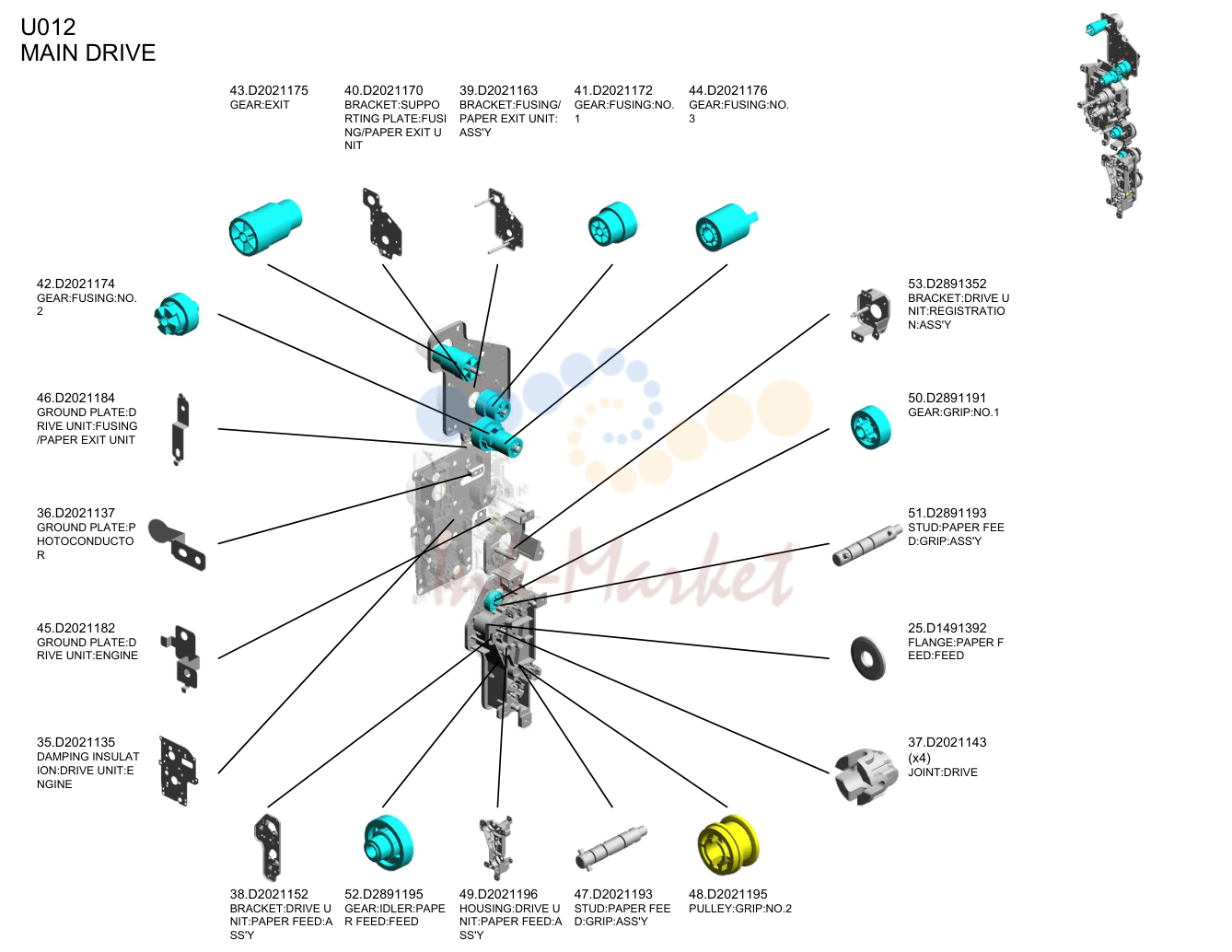

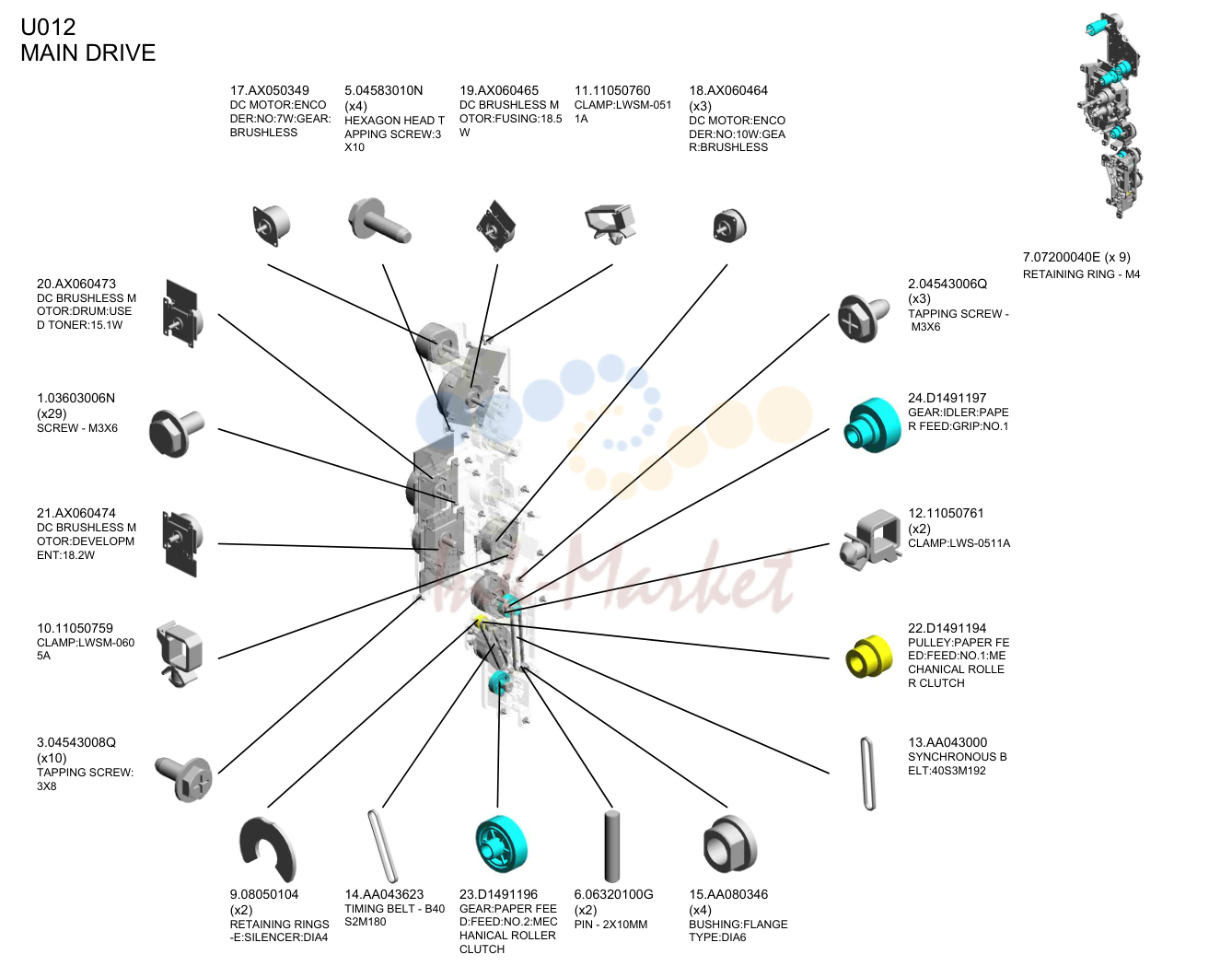

- MAIN DRIVE
- MAIN DRIVE

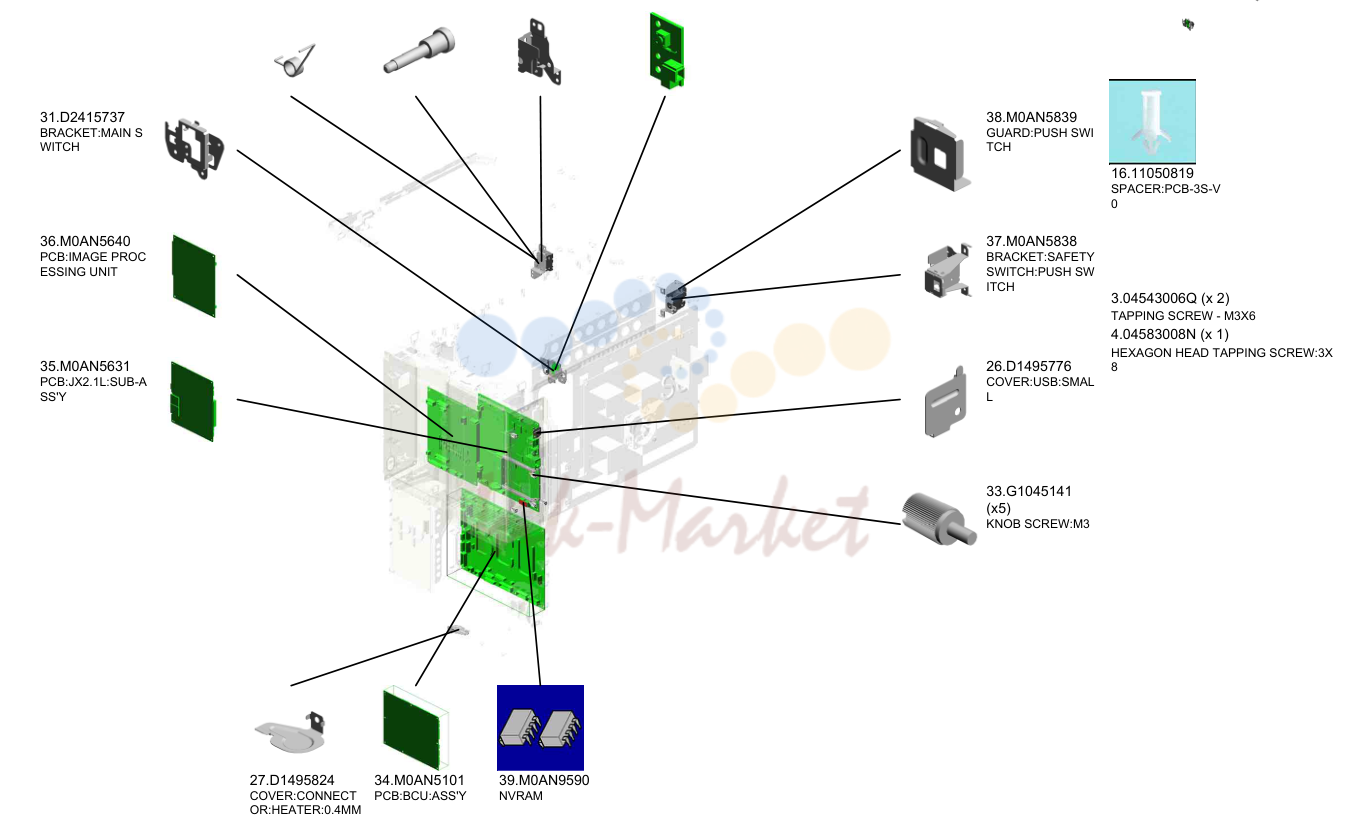

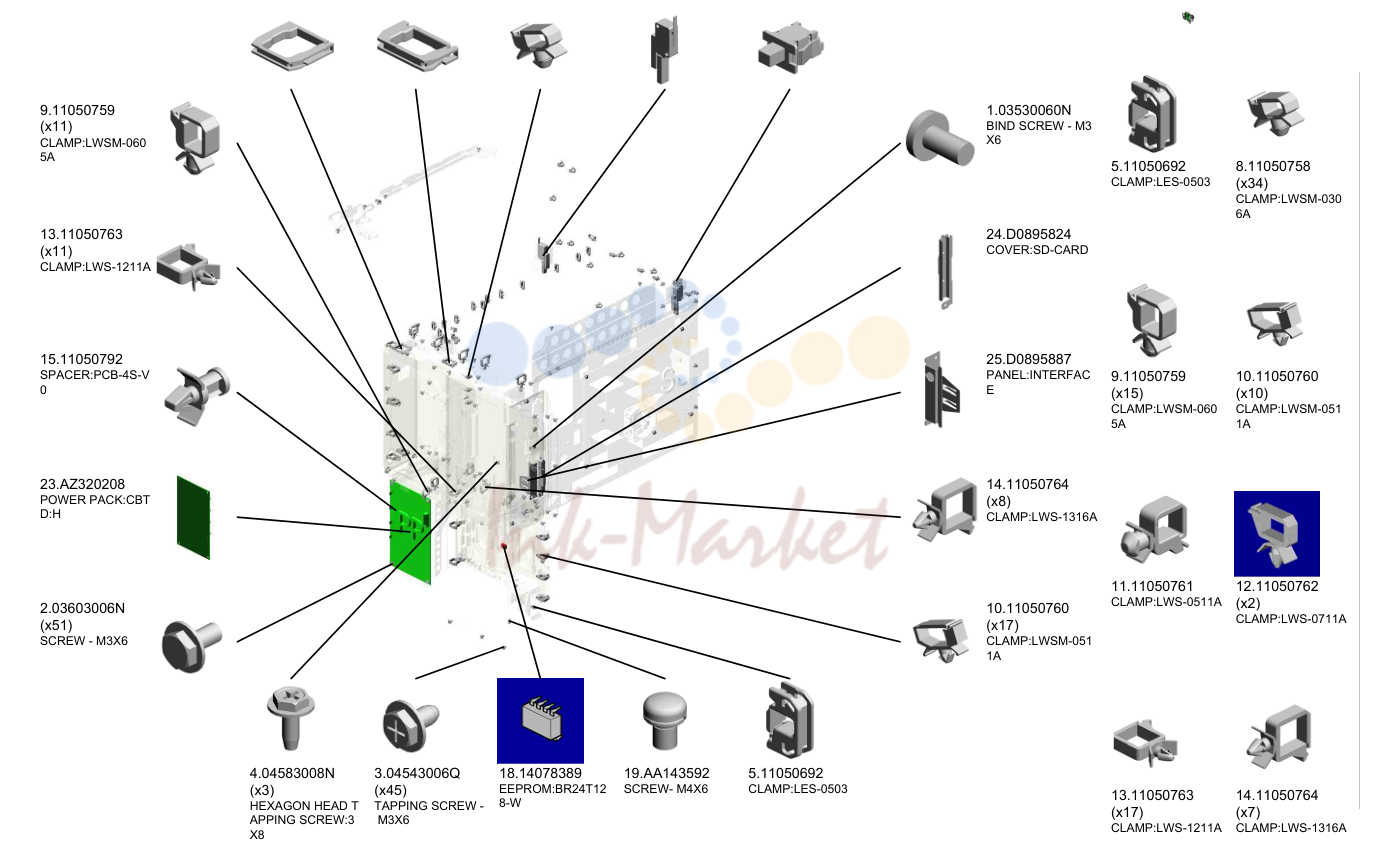

- электрика
- электрика

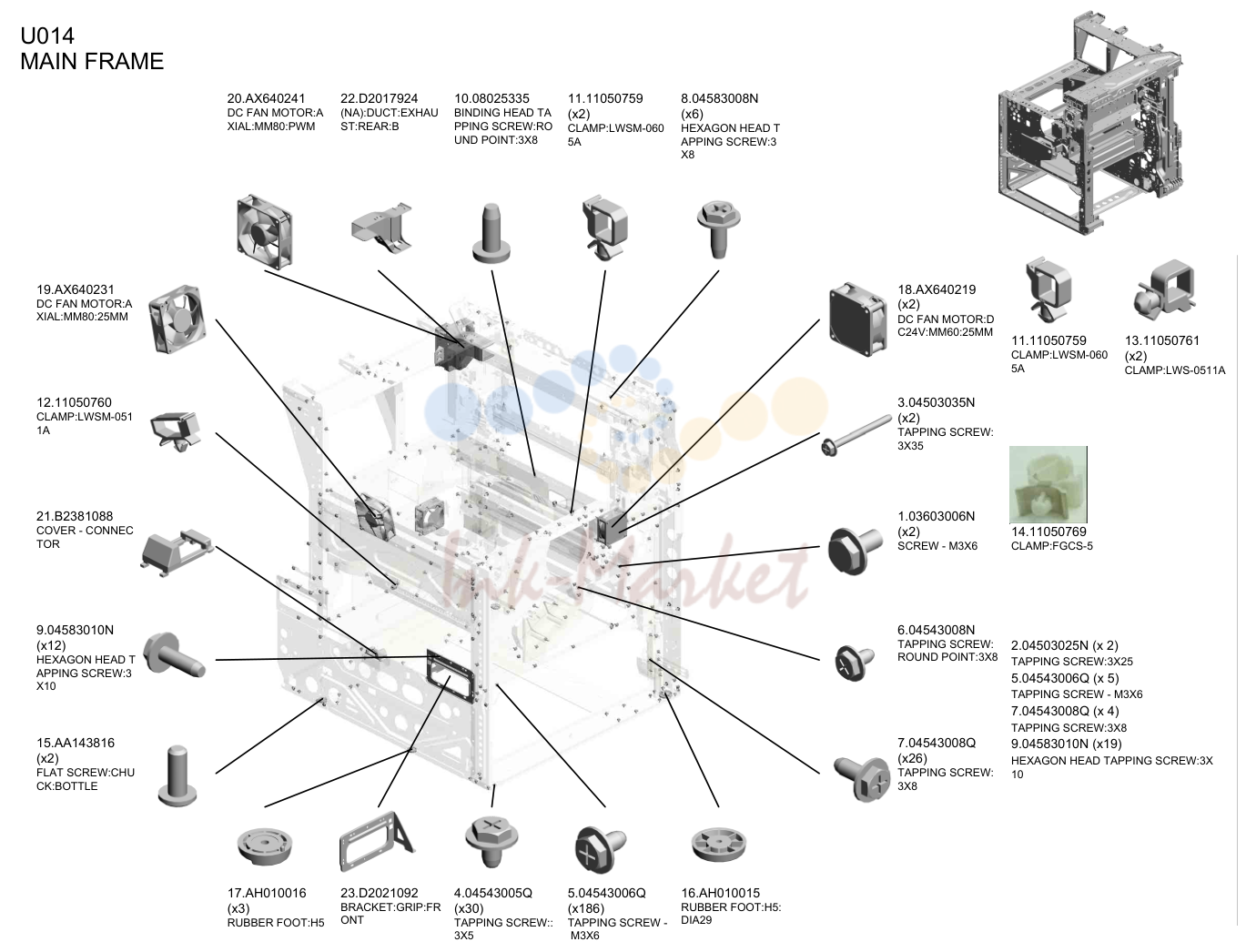

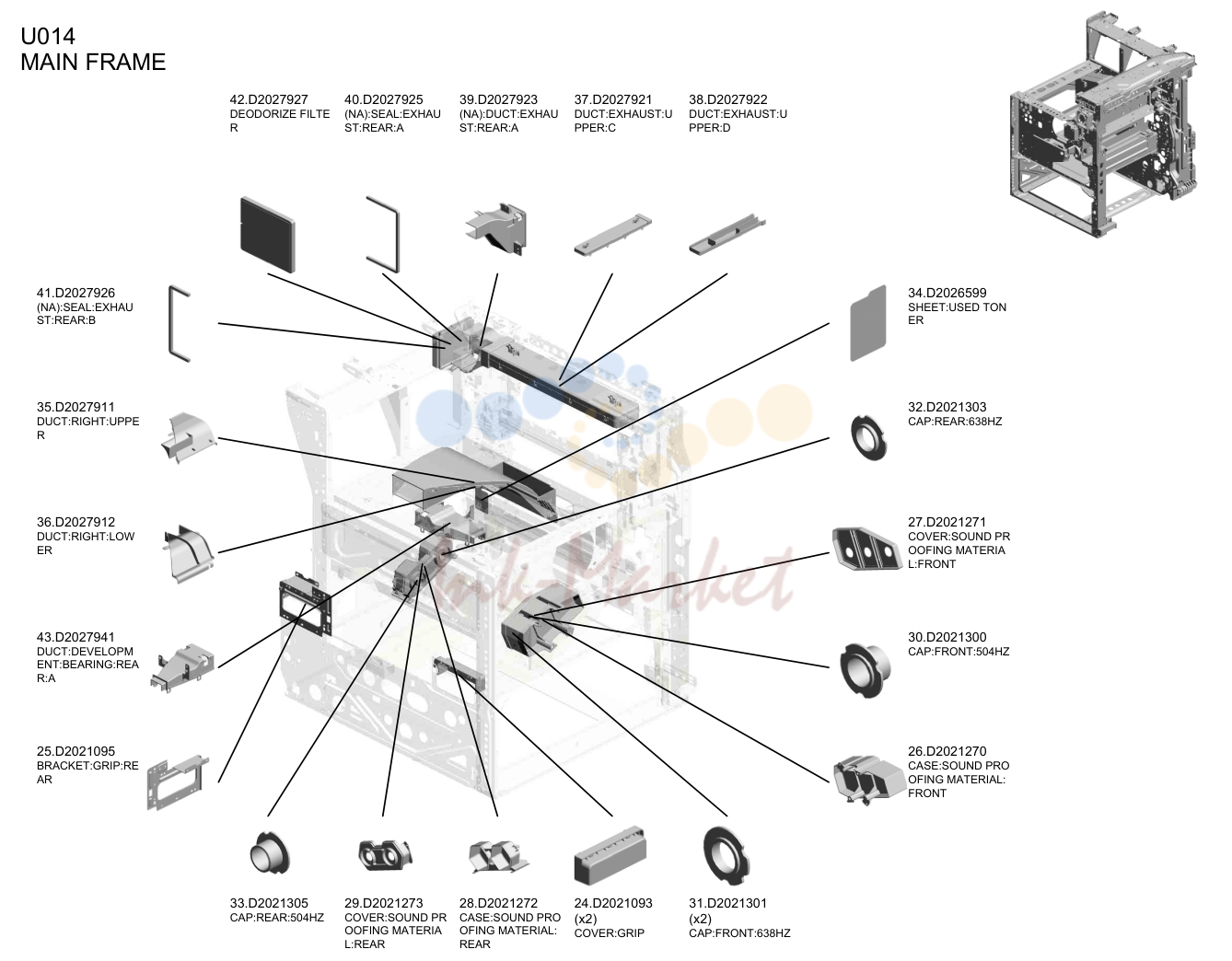

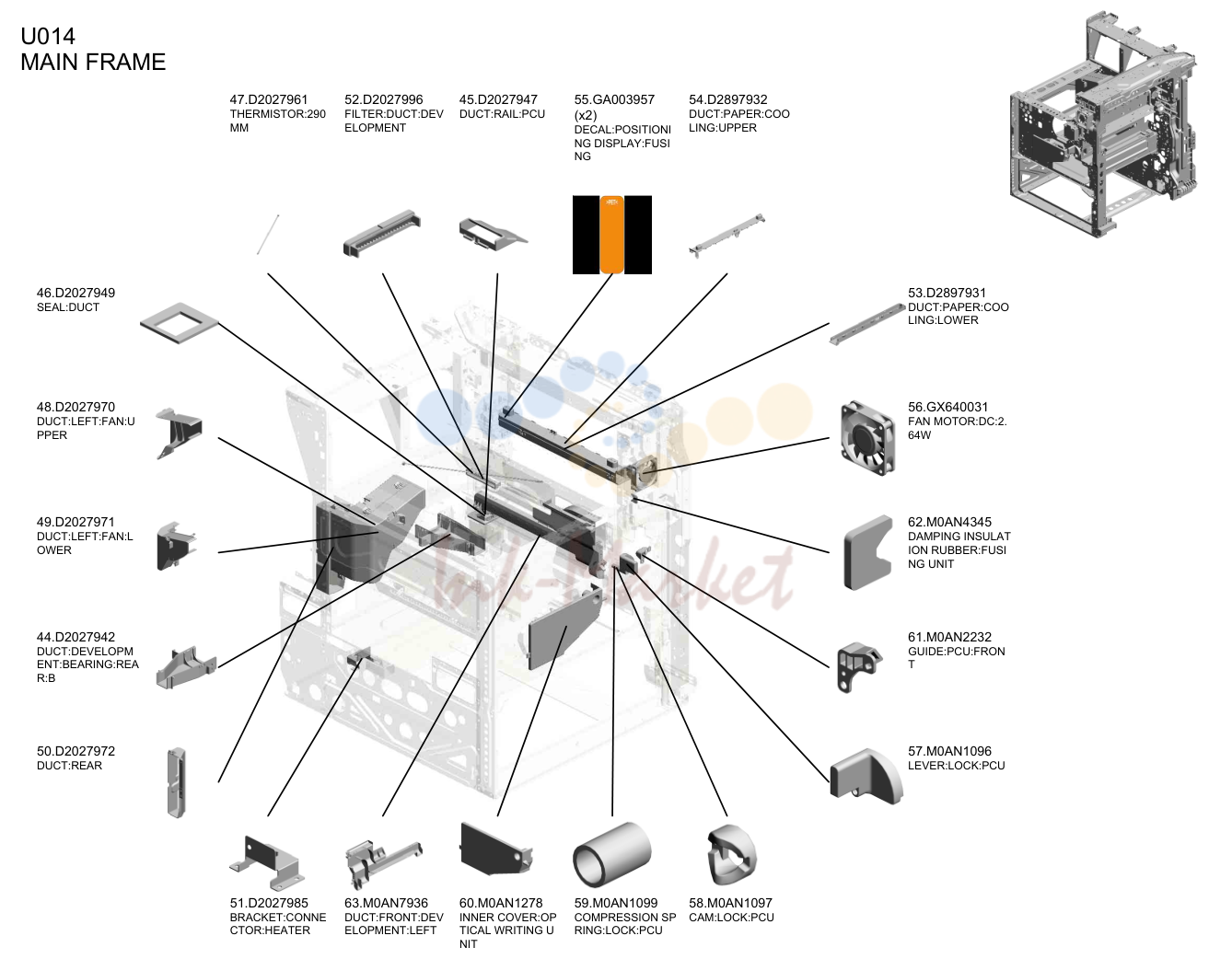

- основная рама
- основная рама
- основная рама
- основная рама
- ACCESSORIES
- KIT

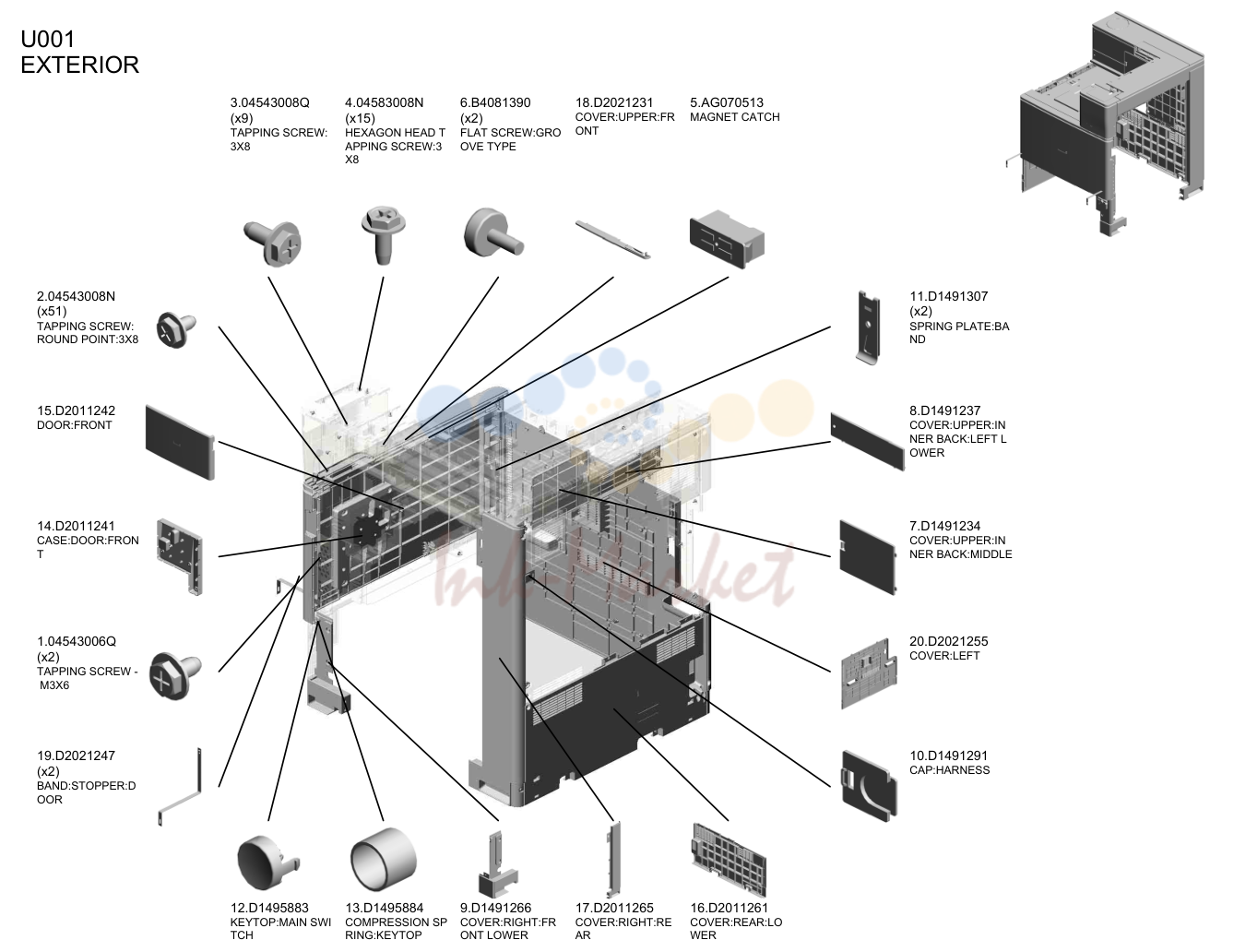

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 6 | B4081390 запросить цену → | FLAT винт:GRO OVE TYPE |
| 18 | D2021231 запросить цену → | крышка:UPPER:FR ONT |
| 5 | AG070513 запросить цену → | MAGNET CATCH |
| 2 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 15 | D2011242 запросить цену → | DOOR:FRONT |
| 14 | D2011241 запросить цену → | CASE:DOOR:FRON T |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 19 | D2021247 запросить цену → | BAND:стопор:D OOR |
| 11 | D1491307 запросить цену → | пружина пластина:BA ND |
| 8 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 7 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 20 | D2021255 запросить цену → | крышка:LEFT |
| 10 | D1491291 запросить цену → | CAP:жгут |
| 12 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 13 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 9 | D1491266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 17 | D2011265 запросить цену → | крышка:RIGHT:RE AR |
| 16 | D2011261 запросить цену → | крышка:REAR:LO WER |

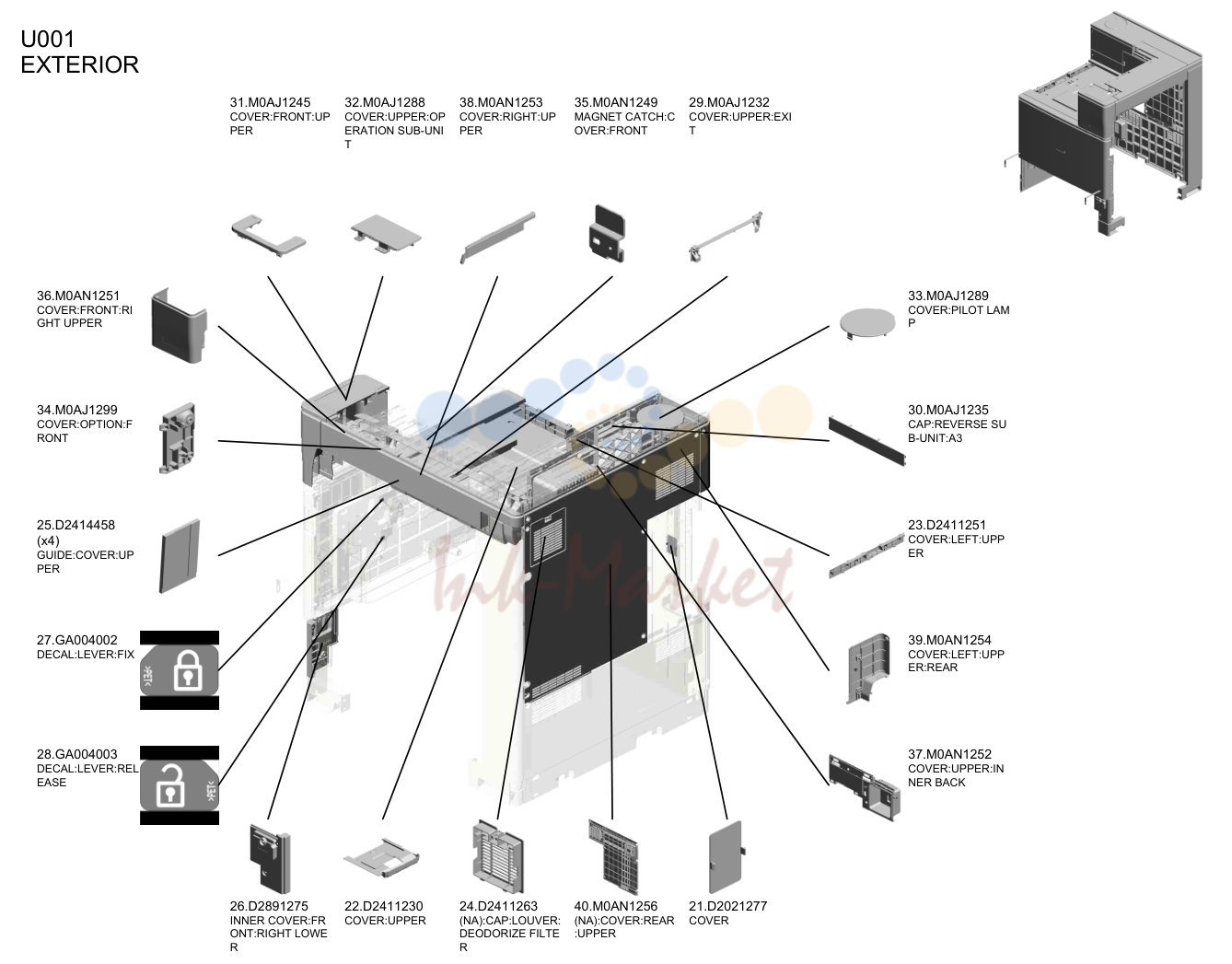

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 31 | M0AJ1245 запросить цену → | крышка:FRONT:UP PER |
| 32 | M0AJ1288 запросить цену → | крышка:UPPER:OP ERATION SUB-UNI T |
| 38 | M0AN1253 запросить цену → | крышка:RIGHT:UP PER |
| 35 | M0AN1249 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 29 | M0AJ1232 запросить цену → | крышка:UPPER:EXI T |
| 36 | M0AN1251 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 34 | M0AJ1299 запросить цену → | крышка:OPTION:F RONT |
| 25 | D2414458 запросить цену → | направляющая:крышка:UP PER |
| 27 | GA004002 запросить цену → | DECAL:рычаг:FIX |
| 28 | GA004003 запросить цену → | DECAL:рычаг:REL EASE |
| 33 | M0AJ1289 запросить цену → | крышка:PILOT LAM P |
| 30 | M0AJ1235 запросить цену → | CAP:REVERSE SU B-узел:A3 |
| 23 | D2411251 запросить цену → | крышка:LEFT:UPP ER |
| 39 | M0AN1254 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 37 | M0AN1252 запросить цену → | крышка:UPPER:IN NER BACK |
| 26 | D2891275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 22 | D2411230 запросить цену → | крышка:UPPER |
| 24 | D2411263 запросить цену → | (NA):CAP:LOUVER: DEODORIZE FILTE R |
| 40 | M0AN1256 запросить цену → | (NA):крышка:REAR :UPPER |
| 21 | D2021277 запросить цену → | крышка |

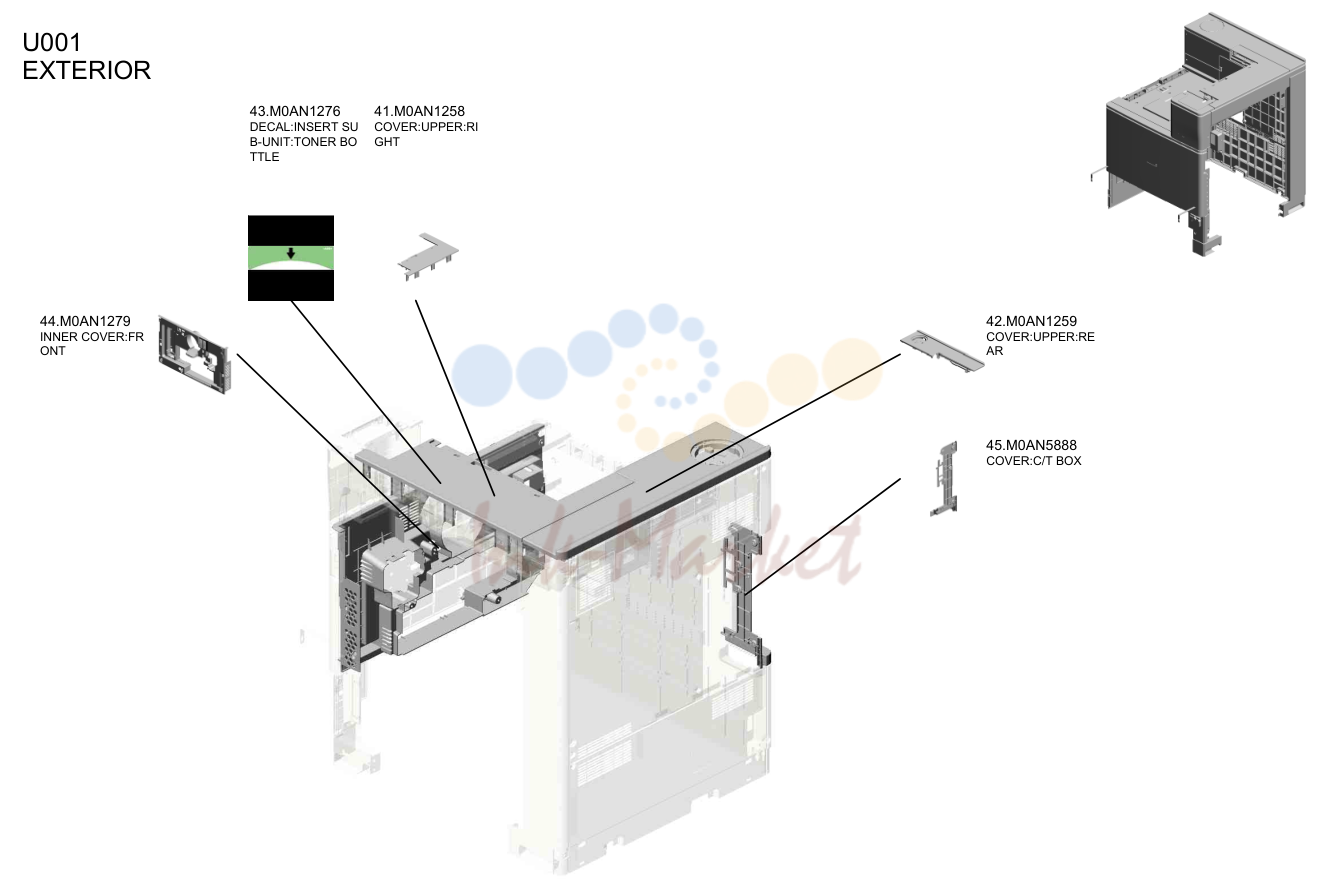

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 43 | M0AN1276 запросить цену → | DECAL:INSERT SU B-узел:TONER BO TTLE |
| 41 | M0AN1258 запросить цену → | крышка:UPPER:RI GHT |
| 44 | M0AN1279 запросить цену → | INNER крышка:FR ONT |
| 42 | M0AN1259 запросить цену → | крышка:UPPER:RE AR |
| 45 | M0AN5888 запросить цену → | крышка:C/T BOX |

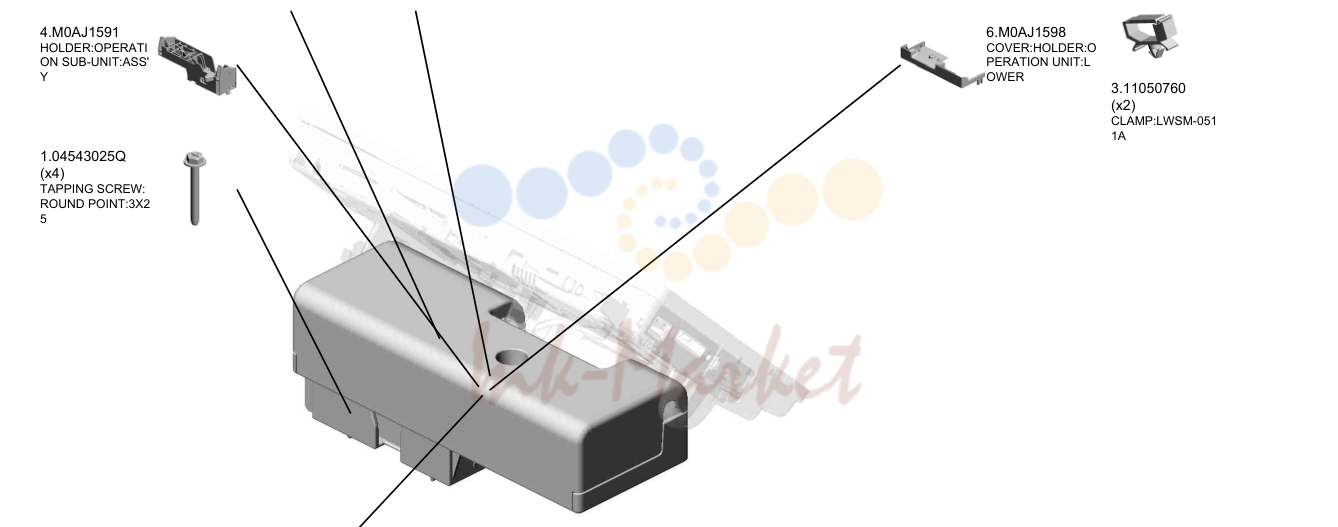

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 7 | M0AJ1599 запросить цену → | крышка:держатель:O PERATION узел:U PPER |
| 4 | M0AJ1591 запросить цену → | держатель:OPERATI ON SUB-узел:ASS' Y |
| 1 | 04543025Q запросить цену → | TAPPING винт: ROUND POINT:3X2 5 |
| 6 | M0AJ1598 запросить цену → | крышка:держатель:O PERATION узел:L OWER |
| 5 | M0AJ1597 запросить цену → | GROUND пластина:H OLDER:OPERATIO N узел |
| 3 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |

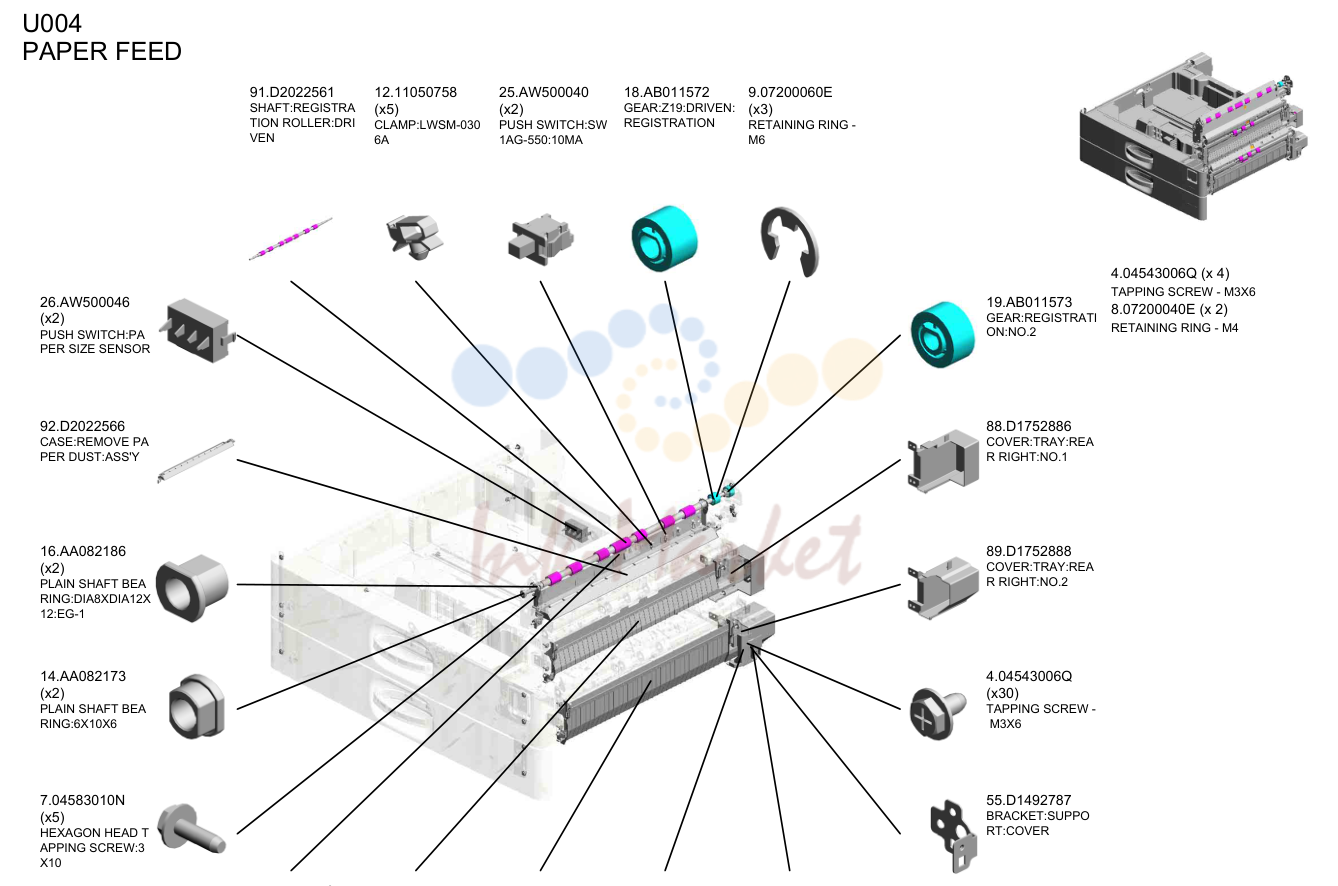

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 91 | D2022561 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 25 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 18 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 26 | AW500046 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 92 | D2022566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 16 | AA082186 запросить цену → | PLAIN вал BEA RING:DIA8XDIA12X 12:EG-1 |
| 14 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 19 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 88 | D1752886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 89 | D1752888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 55 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 90 | D2022551 запросить цену → | STAY:REGISTRATI ON:ASS'Y |
| 43 | D1492713 запросить цену → | направляющая пластина:SWI VEL:NO.1 |
| 44 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 56 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 4.04543006Q (x 4) TAPPING винт - M3X6 8.07200040E (x 2) RETAINING RING - M4 |

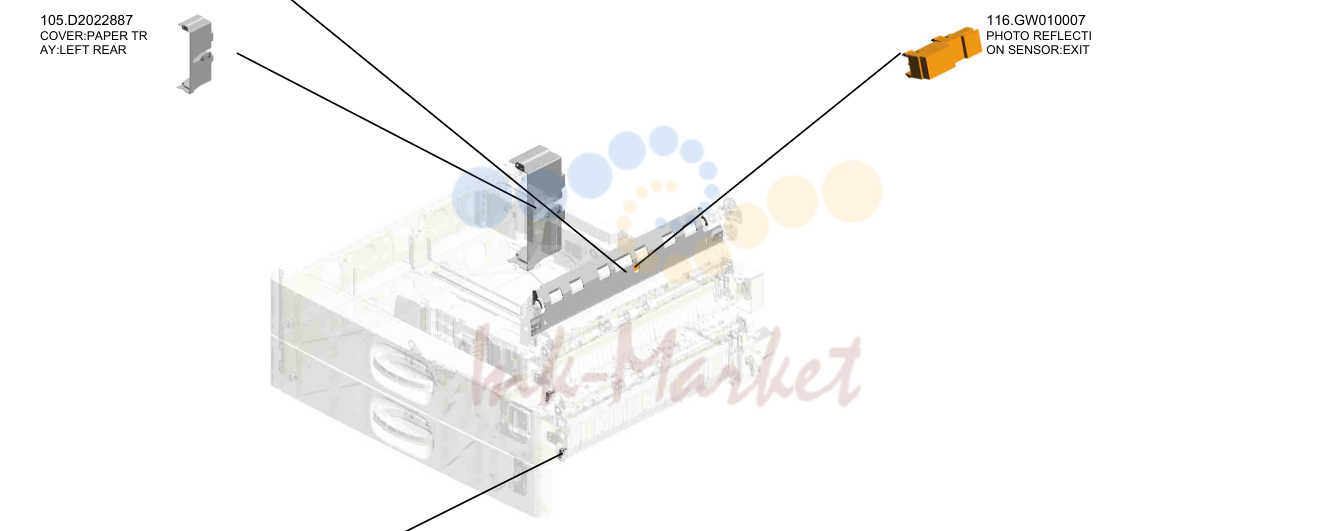

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 93 | D2022576 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE N |
| 105 | D2022887 запросить цену → | крышка:PAPER TR AY:LEFT REAR |
| 116 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 110 | D2412731 запросить цену → | стопор:направляющая P LATE:SWIVEL |

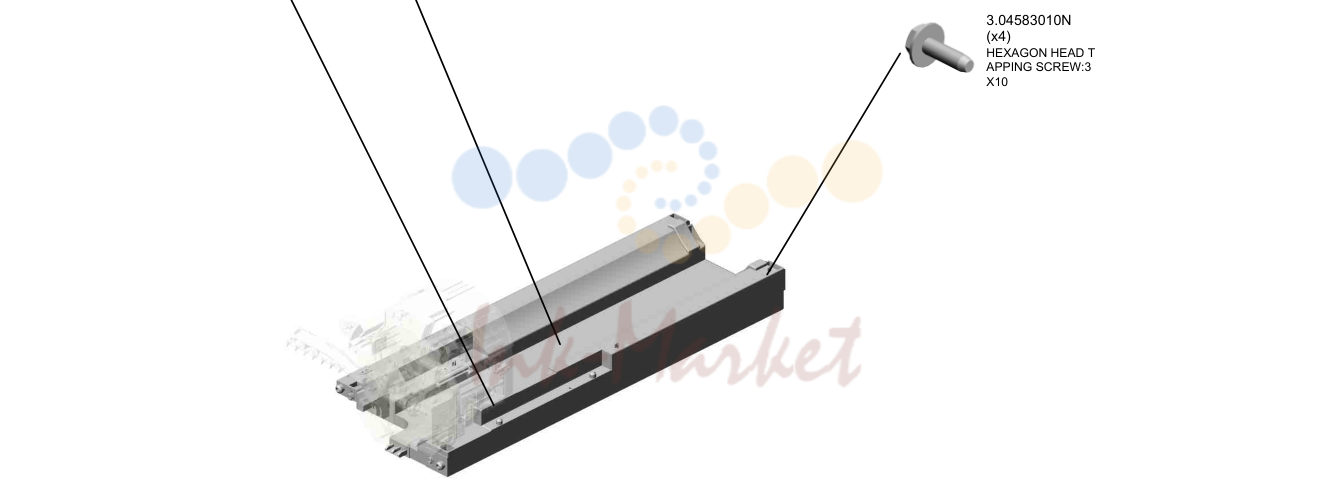

TONNER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 11 | D2023376 запросить цену → | SEAL:BASE:SLIDE RAIL:LOWER |
| 10 | D2023372 запросить цену → | BASE:TONER CAR TRIDGE |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |

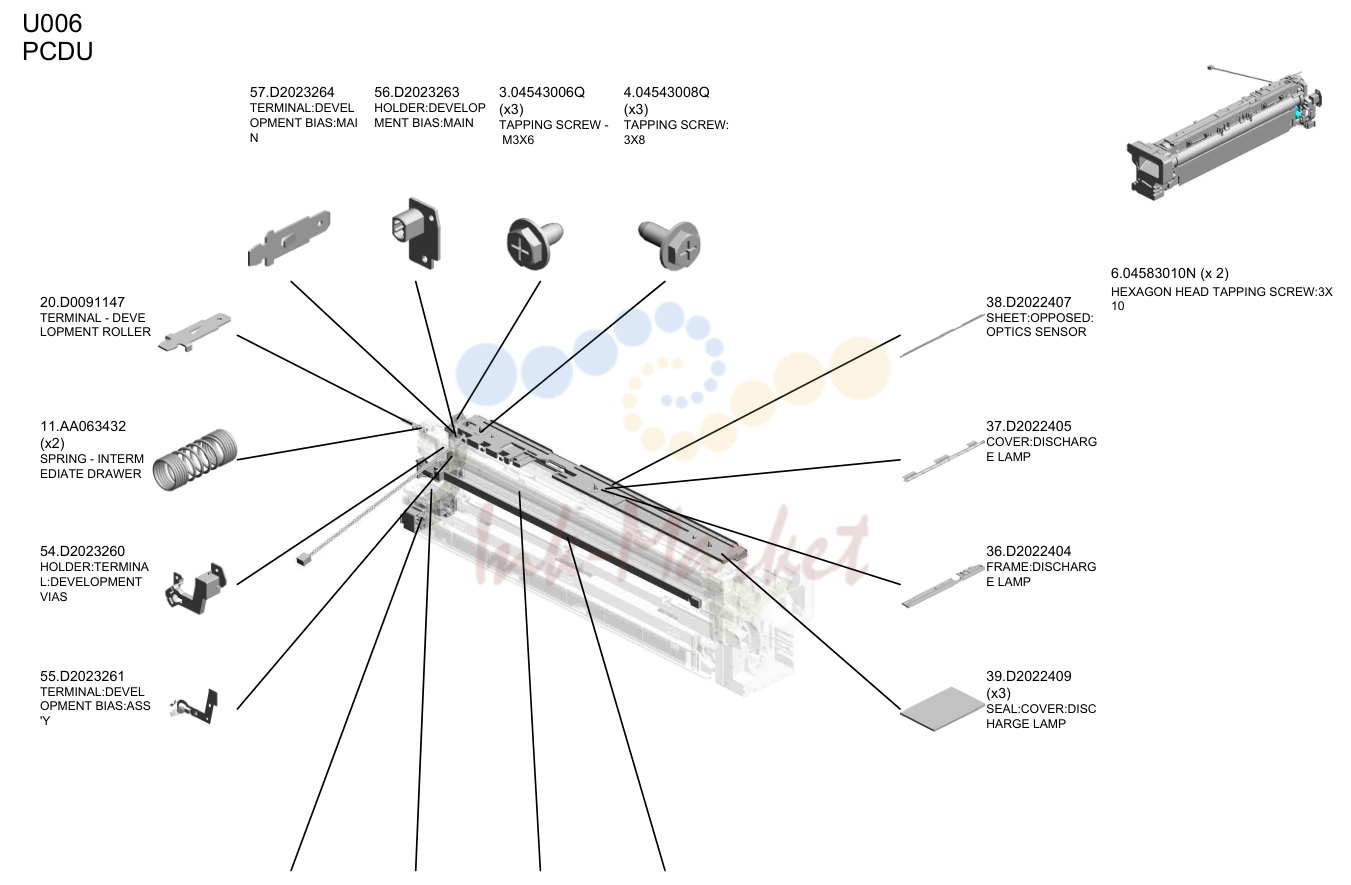

PCDU
| № | Артикул | Наименование |
|---|---|---|
| 57 | D2023264 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:MAI N |
| 56 | D2023263 запросить цену → | держатель:DEVELOP MENT BIAS:MAIN |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 20 | D0091147 запросить цену → | TERMINAL - DEVE LOPMENT ролик |
| 11 | AA063432 запросить цену → | пружина - INTERM EDIATE DRAWER |
| 54 | D2023260 запросить цену → | держатель:TERMINA L:проявка VIAS |
| 55 | D2023261 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:ASS 'Y |
| 38 | D2022407 запросить цену → | SHEET:OPPOSED: оптика датчик |
| 37 | D2022405 запросить цену → | крышка:DISCHARG E LAMP |
| 36 | D2022404 запросить цену → | FRAME:DISCHARG E LAMP |
| 39 | D2022409 запросить цену → | SEAL:крышка:DISC HARGE LAMP |
| 14 | AA143544 запросить цену → | винт - M3 |
| 65 | M0AN3283 запросить цену → | BASE:RECEPTACL E:ASS'Y |
| 35 | D2022401 запросить цену → | DISCHARGE LAMP :PCL:ASS'Y |
| 34 | D2022380 запросить цену → | DISCHARGE LAMP :ASS'Y 6.04583010N (x 2) HEXAGON HEAD TAPPING винт:3X 10 |

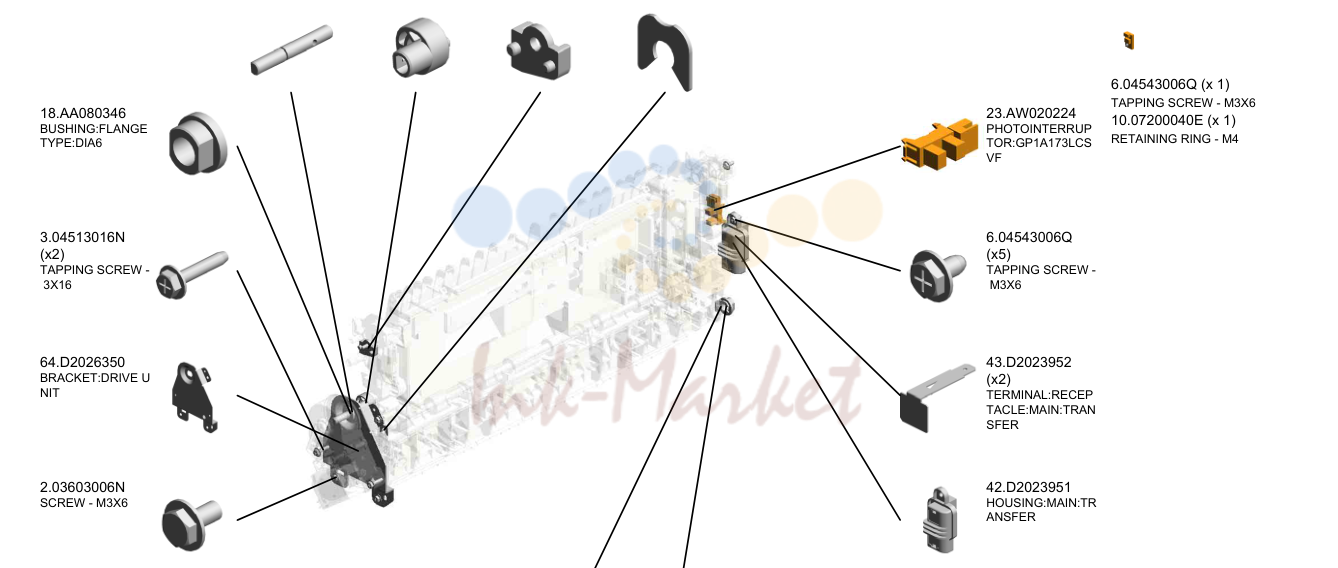

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 66 | D2026352 запросить цену → | вал:ON-OFF:DR IVE |
| 65 | D2026351 запросить цену → | CAM:ON-OFF:TRA NSFER |
| 36 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 12 | 08050089 запросить цену → | RETAINING RING - M4 |
| 18 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 3 | 04513016N запросить цену → | TAPPING винт - 3X16 |
| 64 | D2026350 запросить цену → | кронштейн:DRIVE U NIT |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 23 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 43 | D2023952 запросить цену → | TERMINAL:RECEP TACLE:MAIN:TRAN SFER |
| 42 | D2023951 запросить цену → | HOUSING:MAIN:TR ANSFER |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 24 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 14 | 52152621 запросить цену → | SNAP RING - M6 |
| 19 | AA082144 запросить цену → | втулка - 8X12X7 6.04543006Q (x 1) TAPPING винт - M3X6 10.07200040E (x 1) RETAINING RING - M4 |

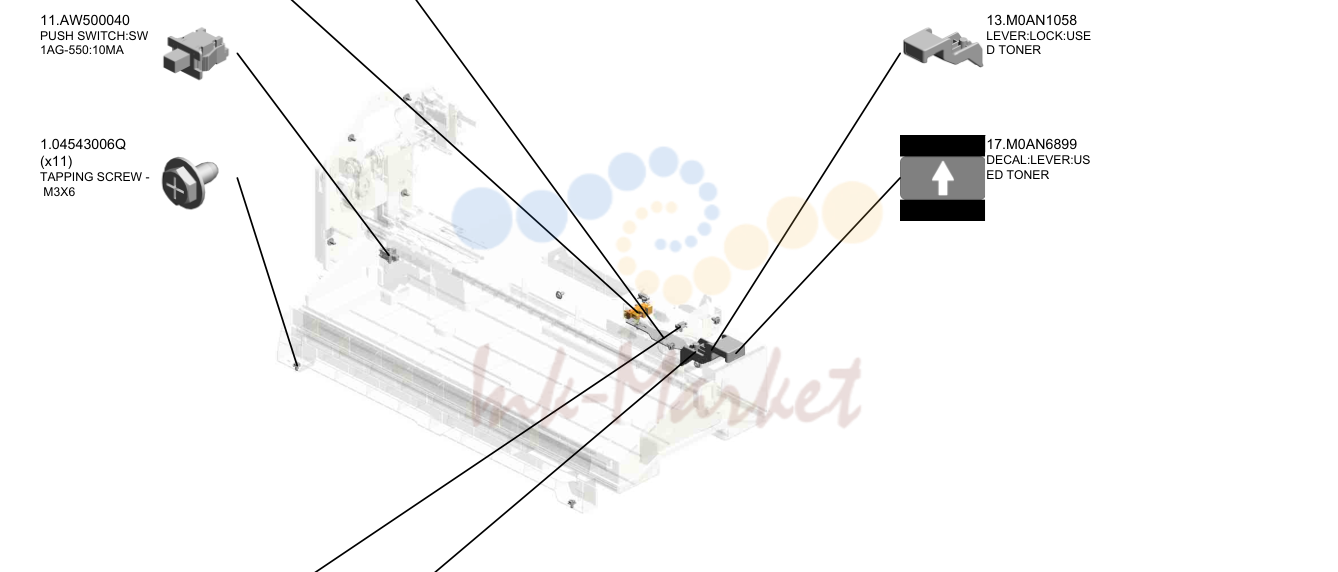

USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 10 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 14 | M0AN1059 запросить цену → | пружина пластина:LE VER:USED TONER |
| 11 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | M0AN1058 запросить цену → | рычаг:LOCK:USE D TONER |
| 17 | M0AN6899 запросить цену → | DECAL:рычаг:US ED TONER |
| 6 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |

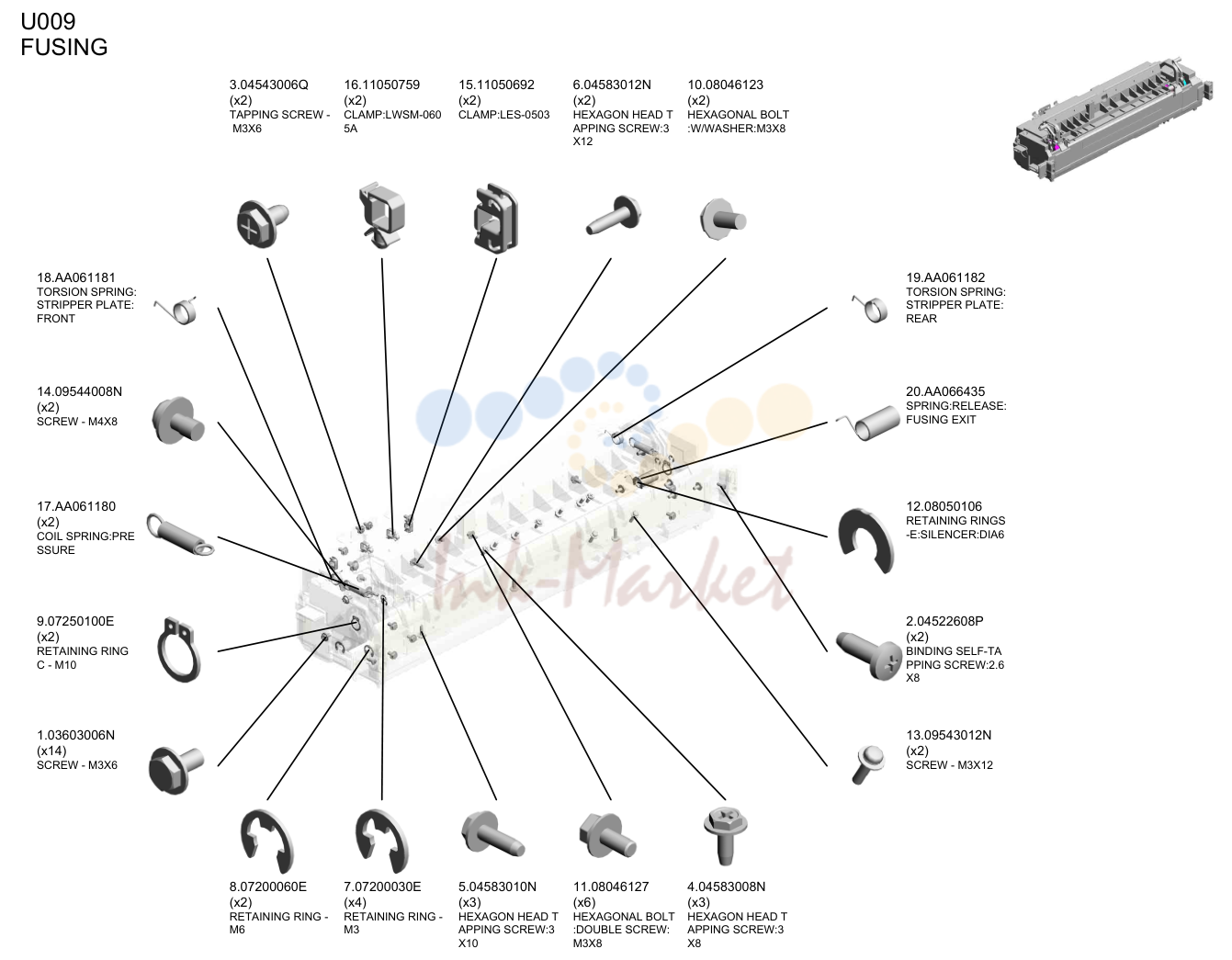

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 15 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 6 | 04583012N запросить цену → | HEXAGON HEAD T APPING винт:3 X12 |
| 10 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 18 | AA061181 запросить цену → | TORSION пружина: STRIPPER пластина: FRONT |
| 14 | 09544008N запросить цену → | винт - M4X8 |
| 17 | AA061180 запросить цену → | COIL пружина:PRE SSURE |
| 9 | 07250100E запросить цену → | RETAINING RING C - M10 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 19 | AA061182 запросить цену → | TORSION пружина: STRIPPER пластина: REAR |
| 20 | AA066435 запросить цену → | пружина:RELEASE: печь (закрепление) EXIT |
| 12 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 2 | 04522608P запросить цену → | BINDING SELF-TA PPING винт:2.6 X8 |
| 13 | 09543012N запросить цену → | винт - M3X12 |
| 8 | 07200060E запросить цену → | RETAINING RING - M6 |
| 7 | 07200030E запросить цену → | RETAINING RING - M3 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 11 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |

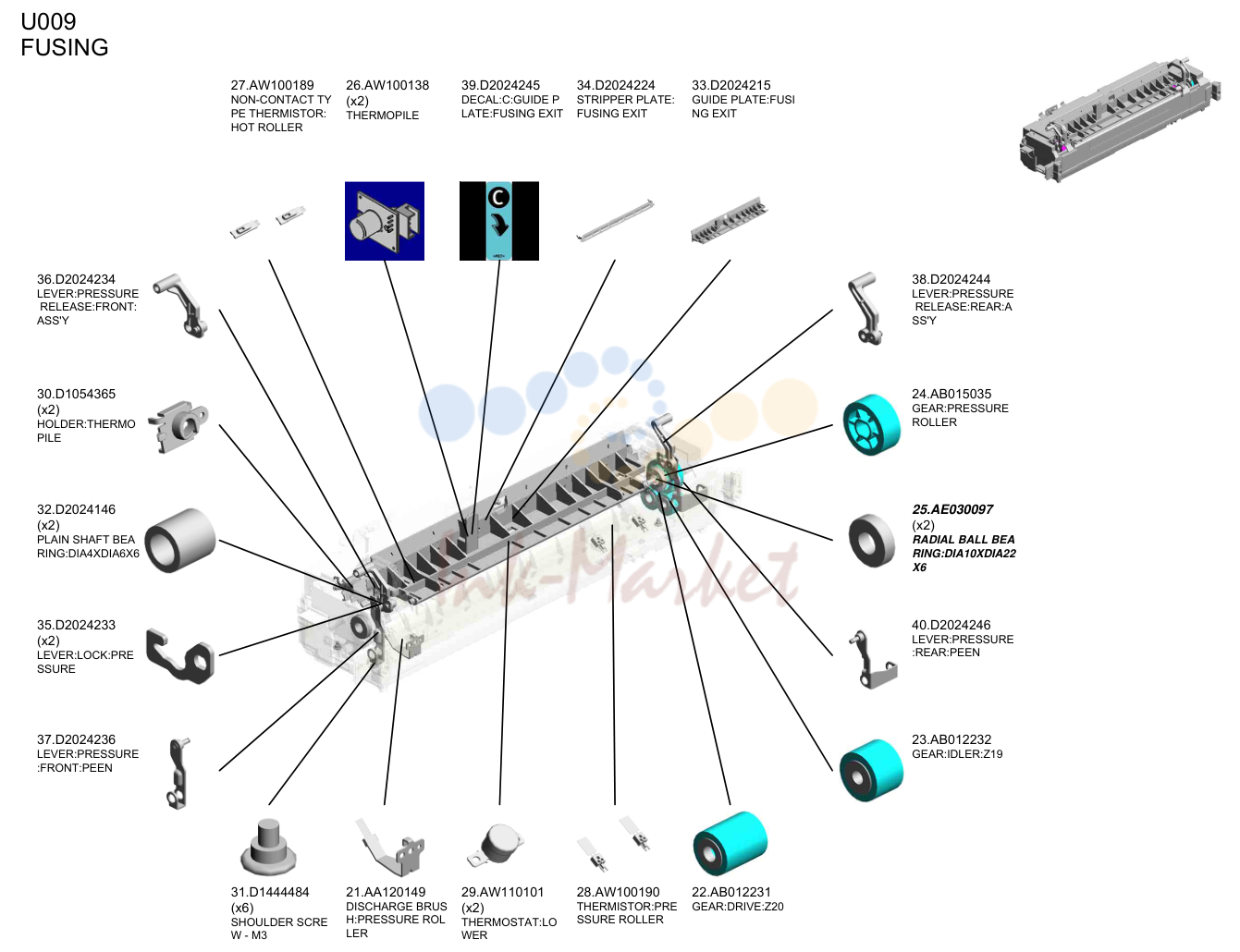

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 27 | AW100189 запросить цену → | NON-CONTACT TY PE THERMISTOR: HOT ролик |
| 26 | AW100138 запросить цену → | THERMOPILE |
| 39 | D2024245 запросить цену → | DECAL:C:направляющая P LATE:печь (закрепление) EXIT |
| 34 | D2024224 запросить цену → | STRIPPER пластина: печь (закрепление) EXIT |
| 33 | D2024215 запросить цену → | направляющая пластина:FUSI NG EXIT |
| 36 | D2024234 запросить цену → | рычаг:PRESSURE RELEASE:FRONT: ASS'Y |
| 30 | D1054365 запросить цену → | держатель:THERMO PILE |
| 32 | D2024146 запросить цену → | PLAIN вал BEA RING:DIA4XDIA6X6 |
| 35 | D2024233 запросить цену → | рычаг:LOCK:PRE SSURE |
| 37 | D2024236 запросить цену → | рычаг:PRESSURE :FRONT:PEEN |
| 38 | D2024244 запросить цену → | рычаг:PRESSURE RELEASE:REAR:A SS'Y |
| 24 | AB015035 ✓ в наличии | шестерня:PRESSURE ролик |
| 25 | AE030097 ✓ в наличии | RADIAL BALL BEA RING:DIA10XDIA22 X6 |
| 40 | D2024246 запросить цену → | рычаг:PRESSURE :REAR:PEEN |
| 23 | AB012232 запросить цену → | шестерня:IDLER:Z19 |
| 31 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 21 | AA120149 запросить цену → | DISCHARGE BRUS H:PRESSURE ROL LER |
| 29 | AW110101 запросить цену → | THERMOSTAT:LO WER |
| 28 | AW100190 запросить цену → | THERMISTOR:PRE SSURE ролик |
| 22 | AB012231 под заказ | шестерня:DRIVE:Z20 |

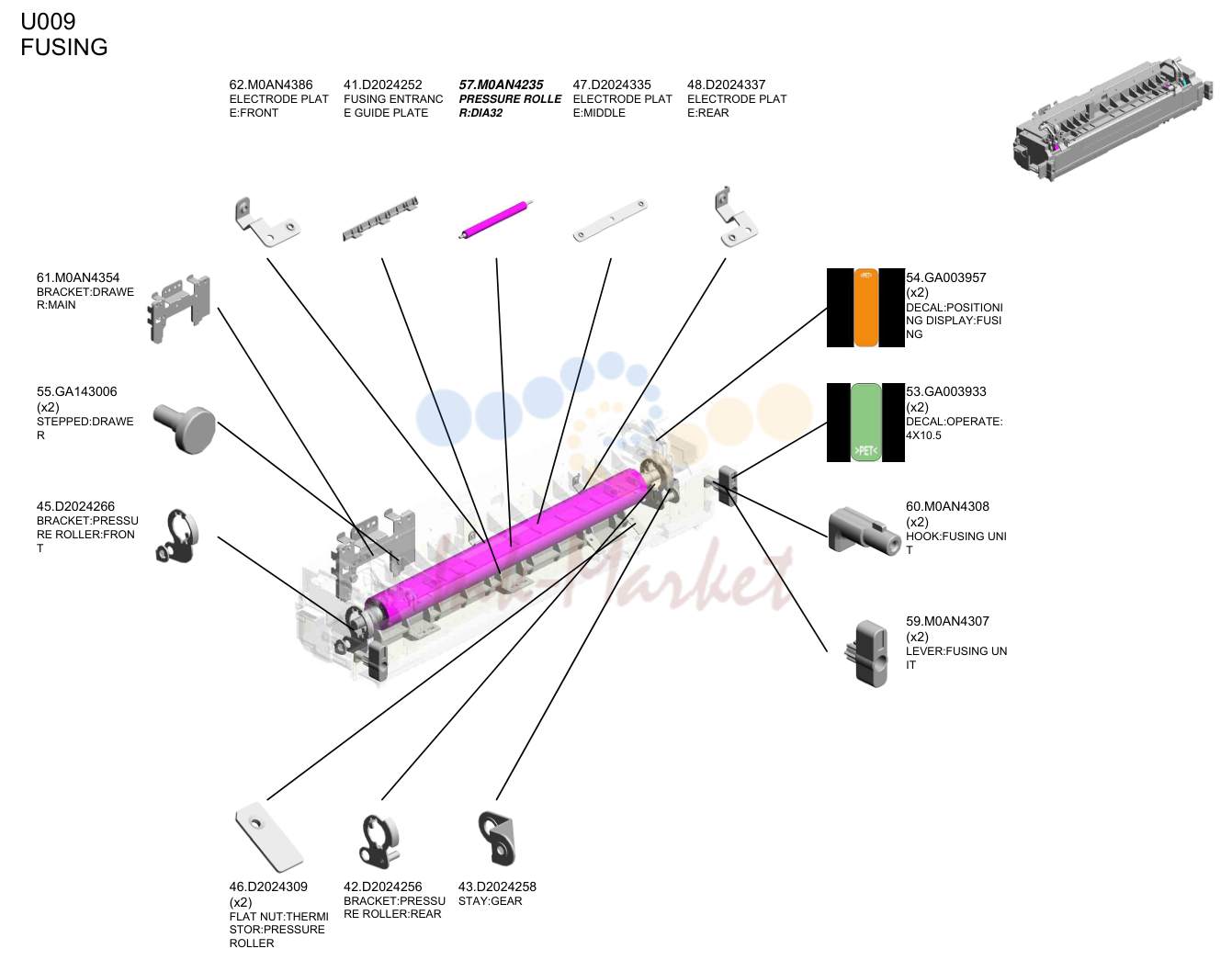

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 62 | M0AN4386 запросить цену → | ELECTRODE PLAT E:FRONT |
| 41 | D2024252 под заказ | печь (закрепление) ENTRANC E направляющая пластина |
| 57 | M0AN4235 запросить цену → | PRESSURE ROLLE R:DIA32 |
| 47 | D2024335 запросить цену → | ELECTRODE PLAT E:MIDDLE |
| 48 | D2024337 запросить цену → | ELECTRODE PLAT E:REAR |
| 61 | M0AN4354 запросить цену → | кронштейн:DRAWE R:MAIN |
| 55 | GA143006 запросить цену → | STEPPED:DRAWE R |
| 45 | D2024266 запросить цену → | кронштейн:PRESSU RE ролик:FRON T |
| 54 | GA003957 запросить цену → | DECAL:POSITIONI NG DISPLAY:FUSI NG |
| 53 | GA003933 запросить цену → | DECAL:OPERATE: 4X10.5 |
| 60 | M0AN4308 запросить цену → | HOOK:печь (закрепление) UNI T |
| 59 | M0AN4307 запросить цену → | рычаг:печь (закрепление) UN IT |
| 46 | D2024309 запросить цену → | FLAT NUT:THERMI STOR:PRESSURE ролик |
| 42 | D2024256 запросить цену → | кронштейн:PRESSU RE ролик:REAR |
| 43 | D2024258 запросить цену → | STAY:шестерня |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 20 | AW500047 запросить цену → | PAPER END SENS OR:MANUAL FEED |
| 13 | AA021030 запросить цену → | MAGNET CATCH |
| 14 | AA043339 запросить цену → | TIMING ремень:PAP ER EXIT:40S2M122 |
| 15 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 21 | D0094407 запросить цену → | FEELER - OVERFL OW |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 16 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 7 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 12 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 19 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 9 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 18 | AW010147 запросить цену → | PHOTO REFLECTI ON датчик |
| 11 | 52062686 запросить цену → | SNAP RING |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | AF040571 запросить цену → | направляющая ролик 2.04543006Q (x 5) TAPPING винт - M3X6 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 27 | D1494422 запросить цену → | шестерня:REVERSE R OLLER |
| 29 | D1494427 запросить цену → | STUD:PULLEY:BRA CKET:DC STEPPE R мотор |
| 31 | D1494429 запросить цену → | PULLEY:шестерня:RE VERSE |
| 36 | D1494469 запросить цену → | пружина пластина:RO LLER:DRIVEN:REV ERSE ролик |
| 37 | D1494471 запросить цену → | вал:DRIVEN:RE VERSE ролик:O UTER |
| 40 | D2024421 запросить цену → | шестерня:EXIT ROLLE R |
| 25 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 41 | D2024426 запросить цену → | кронштейн:DC STE PPER мотор:REV ERSE |
| 28 | D1494425 запросить цену → | DC STEPPER MOT OR:REVERSE:SUB -ASS'Y |
| 30 | D1494428 запросить цену → | GROUND пластина:P APER EXIT узел |
| 26 | D1491309 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 22 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 39 | D1494484 запросить цену → | TORSION пружина: рычаг:GATE PAW L |
| 38 | D1494483 запросить цену → | рычаг:GATE PAW L |
| 32 | D1494434 запросить цену → | TENSION пружина: рычаг:GATE PAW L |
| 23 | D0394925 запросить цену → | ролик:REVERSE :DRIVEN |
| 35 | D1494468 запросить цену → | вал:DRIVEN:RE VERSE ролик |
| 34 | D1494466 запросить цену → | направляющая пластина:REV ERSE:LOWER |
| 24 | D0394927 запросить цену → | COMPRESSION SP RING:PRESSURE: REVERSE:DRIVEN |
| 33 | D1494461 запросить цену → | направляющая пластина:REV ERSE:UPPER |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 47 | D2414448 запросить цену → | вал:FEELER:OV ERFLOW |
| 55 | D2414960 запросить цену → | BASE:пластина:EXIT |
| 65 | D2414992 запросить цену → | DISCHARGE BRUS H:EXIT |
| 59 | D2414971 запросить цену → | LINK:пластина:EXIT |
| 43 | D2024477 запросить цену → | REVERSE ролик |
| 69 | M0AJ4543 запросить цену → | TRAY:EXIT:AUXILI ARY:LARGE |
| 70 | M0AJ4544 запросить цену → | TRAY:EXIT:AUXILI ARY:SMALL |
| 49 | D2414476 запросить цену → | EXIT ролик |
| 50 | D2414494 запросить цену → | TRAY:AUXILIARY:E XIT |
| 68 | M0AJ4497 запросить цену → | TRAY:EXIT |
| 45 | D2024491 запросить цену → | INNER крышка:EXI T |
| 46 | D2414441 запросить цену → | направляющая пластина:EXIT :UPPER |
| 44 | D2024481 под заказ | GATE PAWL:EXIT |
| 64 | D2414981 запросить цену → | COIL пружина:ROL LER:PRESSURE:E XIT |
| 42 | D2024431 запросить цену → | DC соленоид:ASS 'Y |
| 51 | D2414499 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 60 | D2414972 запросить цену → | направляющая:пластина:EXIT |
| 53 | D2414955 запросить цену → | держатель:ролик: EXIT:PRESSURE:2 TYPE |
| 66 | D2894452 запросить цену → | направляющая пластина:EXIT :LOWER |
| 67 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 72 | M0AJ4562 запросить цену → | CUSHION:крышка: OPEN AND CLOSE |
| 71 | M0AJ4561 запросить цену → | крышка:OPEN/CLO SE:REVERSE:RIGH T |
| 82 | M0AN4552 запросить цену → | крышка:REVERSE: RIGHT |
| 81 | M0AN4542 запросить цену → | TRAY:REVERSE:RI GHT |
| 73 | M0AJ4563 запросить цену → | стопор:крышка: OPEN AND CLOSE: REVERSE |
| 83 | M0AN4580 запросить цену → | кронштейн:REVERS E:LEFT INNER REA R:ASS'Y |
| 77 | M0AJ4583 запросить цену → | SHOE:кронштейн:L EFT INNER REAR |
| 76 | M0AJ4577 запросить цену → | кронштейн:AUXILIA RY:REVERSE:RIG HT FRONT |
| 74 | M0AJ4571 запросить цену → | кронштейн:REVERS E:RIGHT FRONT:S UB-ASS'Y |
| 80 | M0AJ4992 запросить цену → | CUSHION:BRACKE T:REVERSE |
| 75 | M0AJ4573 запросить цену → | крышка:REVERSE: RIGHT FRONT |
| 79 | M0AJ4982 запросить цену → | DECAL:EXIT:GUID E P:LOWER:INNER BACK |
| 78 | M0AJ4981 запросить цену → | DECAL:EXIT:GUID E P:LOWER:MIDDL E |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 93 | D1494755 запросить цену → | кронштейн:HINGE:D UPLEX:FRONT |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 17 | 54472681 запросить цену → | SNAP RING |
| 16 | 52152621 запросить цену → | SNAP RING - M6 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 151 | D2024741 запросить цену → | кронштейн:STUD:L EVER |
| 37 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 17 | AX050349 запросить цену → | DC мотор:ENCO DER:NO:7W:шестерня: BRUSHLESS |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 19 | AX060465 запросить цену → | DC BRUSHLESS M OTOR:печь (закрепление):18.5 W |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 18 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 20 | AX060473 запросить цену → | DC BRUSHLESS M OTOR:барабан:USE D TONER:15.1W |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 21 | AX060474 запросить цену → | DC BRUSHLESS M OTOR:DEVELOPM ENT:18.2W |
| 10 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 24 | D1491197 запросить цену → | шестерня:IDLER:PAPE R FEED:GRIP:NO.1 |
| 12 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 22 | D1491194 запросить цену → | PULLEY:PAPER FE ED:FEED:NO.1:ME CHANICAL ROLLE R муфта |
| 13 | AA043000 запросить цену → | SYNCHRONOUS B ELT:40S3M192 |
| 9 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 14 | AA043623 запросить цену → | TIMING ремень - B40 S2M180 |
| 23 | D1491196 запросить цену → | шестерня:PAPER FEE D:FEED:NO.2:MEC HANICAL ролик муфта |
| 6 | 06320100G запросить цену → | PIN - 2X10MM |
| 15 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 7.07200040E (x 9) RETAINING RING - M4 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 43 | D2021175 запросить цену → | шестерня:EXIT |
| 40 | D2021170 запросить цену → | кронштейн:SUPPO RTING пластина:FUSI NG/PAPER EXIT U NIT |
| 39 | D2021163 запросить цену → | кронштейн:печь (закрепление)/ PAPER EXIT узел: ASS'Y |
| 41 | D2021172 под заказ | шестерня:печь (закрепление):NO. 1 |
| 44 | D2021176 запросить цену → | шестерня:печь (закрепление):NO. 3 |
| 42 | D2021174 под заказ | шестерня:печь (закрепление):NO. 2 |
| 46 | D2021184 запросить цену → | GROUND пластина:D RIVE узел:печь (закрепление) /PAPER EXIT узел |
| 36 | D2021137 запросить цену → | GROUND пластина:P HOTOCONDUCTO R |
| 45 | D2021182 запросить цену → | GROUND пластина:D RIVE узел:ENGINE |
| 35 | D2021135 запросить цену → | DAMPING INSULAT ION:DRIVE узел:E NGINE |
| 53 | D2891352 запросить цену → | кронштейн:DRIVE U NIT:REGISTRATIO N:ASS'Y |
| 50 | D2891191 запросить цену → | шестерня:GRIP:NO.1 |
| 51 | D2891193 запросить цену → | STUD:PAPER FEE D:GRIP:ASS'Y |
| 25 | D1491392 запросить цену → | FLANGE:PAPER F EED:FEED |
| 37 | D2021143 запросить цену → | JOINT:DRIVE |
| 38 | D2021152 запросить цену → | кронштейн:DRIVE U NIT:подача бумаги:A SS'Y |
| 52 | D2891195 запросить цену → | шестерня:IDLER:PAPE R FEED:FEED |
| 49 | D2021196 запросить цену → | HOUSING:DRIVE U NIT:подача бумаги:A SS'Y |
| 47 | D2021193 запросить цену → | STUD:PAPER FEE D:GRIP:ASS'Y |
| 48 | D2021195 запросить цену → | PULLEY:GRIP:NO.2 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 7 | 11050726 запросить цену → | CLAMPS:WES-221 7 |
| 6 | 11050725 запросить цену → | CLAMPS:WES-111 7 |
| 8 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 17 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 20 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 9 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 13 | 11050763 запросить цену → | CLAMP:LWS-1211A |
| 15 | 11050792 запросить цену → | SPACER:плата-4S-V 0 |
| 23 | AZ320208 запросить цену → | POWER PACK:CBT D:H |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 24 | D0895824 запросить цену → | крышка:SD-CARD |
| 25 | D0895887 запросить цену → | PANEL:INTERFAC E |
| 14 | 11050764 запросить цену → | CLAMP:LWS-1316A |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 18 | 14078389 запросить цену → | EEPROM:BR24T12 8-W |
| 19 | AA143592 запросить цену → | винт- M4X6 |
| 5 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 11 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 12 | 11050762 запросить цену → | CLAMP:LWS-0711A |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 30 | D2025829 запросить цену → | TORSION пружина: SAFETY SWITCH:3 .7N |
| 28 | D2025826 запросить цену → | STEPPED винт: SAFETY SWITCH: M2.5 |
| 29 | D2025827 запросить цену → | кронштейн:SAFETY SWITCH:RIGHT:2 |
| 32 | D2445730 запросить цену → | плата:DCSW |
| 31 | D2415737 запросить цену → | кронштейн:MAIN S WITCH |
| 36 | M0AN5640 под заказ | плата:IMAGE PROC ESSING узел |
| 35 | M0AN5631 запросить цену → | плата:JX2.1L:SUB-A SS'Y |
| 38 | M0AN5839 запросить цену → | GUARD:PUSH SWI TCH |
| 37 | M0AN5838 запросить цену → | кронштейн:SAFETY SWITCH:PUSH SW ITCH |
| 26 | D1495776 запросить цену → | крышка:USB:SMAL L |
| 33 | G1045141 запросить цену → | KNOB винт:M3 |
| 27 | D1495824 запросить цену → | крышка:CONNECT OR:HEATER:0.4MM |
| 34 | M0AN5101 запросить цену → | плата:BCU:ASS'Y |
| 39 | M0AN9590 запросить цену → | NVRAM |
| 16 | 11050819 запросить цену → | SPACER:плата-3S-V 0 3.04543006Q (x 2) TAPPING винт - M3X6 4.04583008N (x 1) HEXAGON HEAD TAPPING винт:3X 8 |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 20 | AX640241 запросить цену → | DC FAN мотор:A XIAL:MM80:PWM |
| 22 | D2017924 запросить цену → | (NA):DUCT:EXHAU ST:REAR:B |
| 10 | 08025335 запросить цену → | BINDING HEAD TA PPING винт:RO UND POINT:3X8 |
| 11 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 8 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 19 | AX640231 запросить цену → | DC FAN мотор:A XIAL:MM80:25MM |
| 12 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 21 | B2381088 запросить цену → | крышка - CONNEC TOR |
| 9 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 15 | AA143816 запросить цену → | FLAT винт:CHU CK:BOTTLE |
| 18 | AX640219 запросить цену → | DC FAN мотор:D C24V:MM60:25MM |
| 3 | 04503035N запросить цену → | TAPPING винт: 3X35 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 6 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 7 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 17 | AH010016 запросить цену → | RUBBER FOOT:H5 |
| 23 | D2021092 запросить цену → | кронштейн:GRIP:FR ONT |
| 4 | 04543005Q запросить цену → | TAPPING винт:: 3X5 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | AH010015 запросить цену → | RUBBER FOOT:H5: DIA29 |
| 13 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 14 | 11050769 запросить цену → | CLAMP:FGCS-5 2.04503025N (x 2) TAPPING винт:3X25 5.04543006Q (x 5) TAPPING винт - M3X6 7.04543008Q (x 4) TAPPING винт:3X8 9.04583010N (x19) HEXAGON HEAD TAPPING винт:3X 10 |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 42 | D2027927 запросить цену → | DEODORIZE FILTE R |
| 40 | D2027925 запросить цену → | (NA):SEAL:EXHAU ST:REAR:A |
| 39 | D2027923 запросить цену → | (NA):DUCT:EXHAU ST:REAR:A |
| 37 | D2027921 запросить цену → | DUCT:EXHAUST:U PPER:C |
| 38 | D2027922 запросить цену → | DUCT:EXHAUST:U PPER:D |
| 41 | D2027926 запросить цену → | (NA):SEAL:EXHAU ST:REAR:B |
| 35 | D2027911 запросить цену → | DUCT:RIGHT:UPPE R |
| 36 | D2027912 запросить цену → | DUCT:RIGHT:LOW ER |
| 43 | D2027941 запросить цену → | DUCT:DEVELOPM ENT:подшипник:REA R:A |
| 25 | D2021095 запросить цену → | кронштейн:GRIP:RE AR |
| 34 | D2026599 запросить цену → | SHEET:USED TON ER |
| 32 | D2021303 запросить цену → | CAP:REAR:638HZ |
| 27 | D2021271 запросить цену → | крышка:SOUND PR OOFING MATERIA L:FRONT |
| 30 | D2021300 запросить цену → | CAP:FRONT:504HZ |
| 26 | D2021270 запросить цену → | CASE:SOUND PRO OFING MATERIAL: FRONT |
| 33 | D2021305 запросить цену → | CAP:REAR:504HZ |
| 29 | D2021273 запросить цену → | крышка:SOUND PR OOFING MATERIA L:REAR |
| 28 | D2021272 запросить цену → | CASE:SOUND PRO OFING MATERIAL: REAR |
| 24 | D2021093 запросить цену → | крышка:GRIP |
| 31 | D2021301 запросить цену → | CAP:FRONT:638HZ |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 47 | D2027961 запросить цену → | THERMISTOR:290 MM |
| 52 | D2027996 запросить цену → | FILTER:DUCT:DEV ELOPMENT |
| 45 | D2027947 запросить цену → | DUCT:RAIL:PCU |
| 55 | GA003957 запросить цену → | DECAL:POSITIONI NG DISPLAY:FUSI NG |
| 54 | D2897932 запросить цену → | DUCT:PAPER:COO LING:UPPER |
| 46 | D2027949 запросить цену → | SEAL:DUCT |
| 48 | D2027970 запросить цену → | DUCT:LEFT:FAN:U PPER |
| 49 | D2027971 запросить цену → | DUCT:LEFT:FAN:L OWER |
| 44 | D2027942 запросить цену → | DUCT:DEVELOPM ENT:подшипник:REA R:B |
| 50 | D2027972 запросить цену → | DUCT:REAR |
| 53 | D2897931 запросить цену → | DUCT:PAPER:COO LING:LOWER |
| 56 | GX640031 запросить цену → | FAN мотор:DC:2. 64W |
| 62 | M0AN4345 запросить цену → | DAMPING INSULAT ION RUBBER:FUSI NG узел |
| 61 | M0AN2232 запросить цену → | направляющая:PCU:FRON T |
| 57 | M0AN1096 запросить цену → | рычаг:LOCK:PCU |
| 51 | D2027985 запросить цену → | кронштейн:CONNE CTOR:HEATER |
| 63 | M0AN7936 запросить цену → | DUCT:FRONT:DEV ELOPMENT:LEFT |
| 60 | M0AN1278 запросить цену → | INNER крышка:OP TICAL WRITING U NIT |
| 59 | M0AN1099 запросить цену → | COMPRESSION SP RING:LOCK:PCU |
| 58 | M0AN1097 запросить цену → | CAM:LOCK:PCU |
Полный список запчастей доступен по запросу.
комментарии
