Ricoh sp 6430 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- подача бумаги
- подача бумаги
- подача бумаги
- перенос/SEPARATION
- OPTICAL WRITING
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- дуплекс
- дуплекс

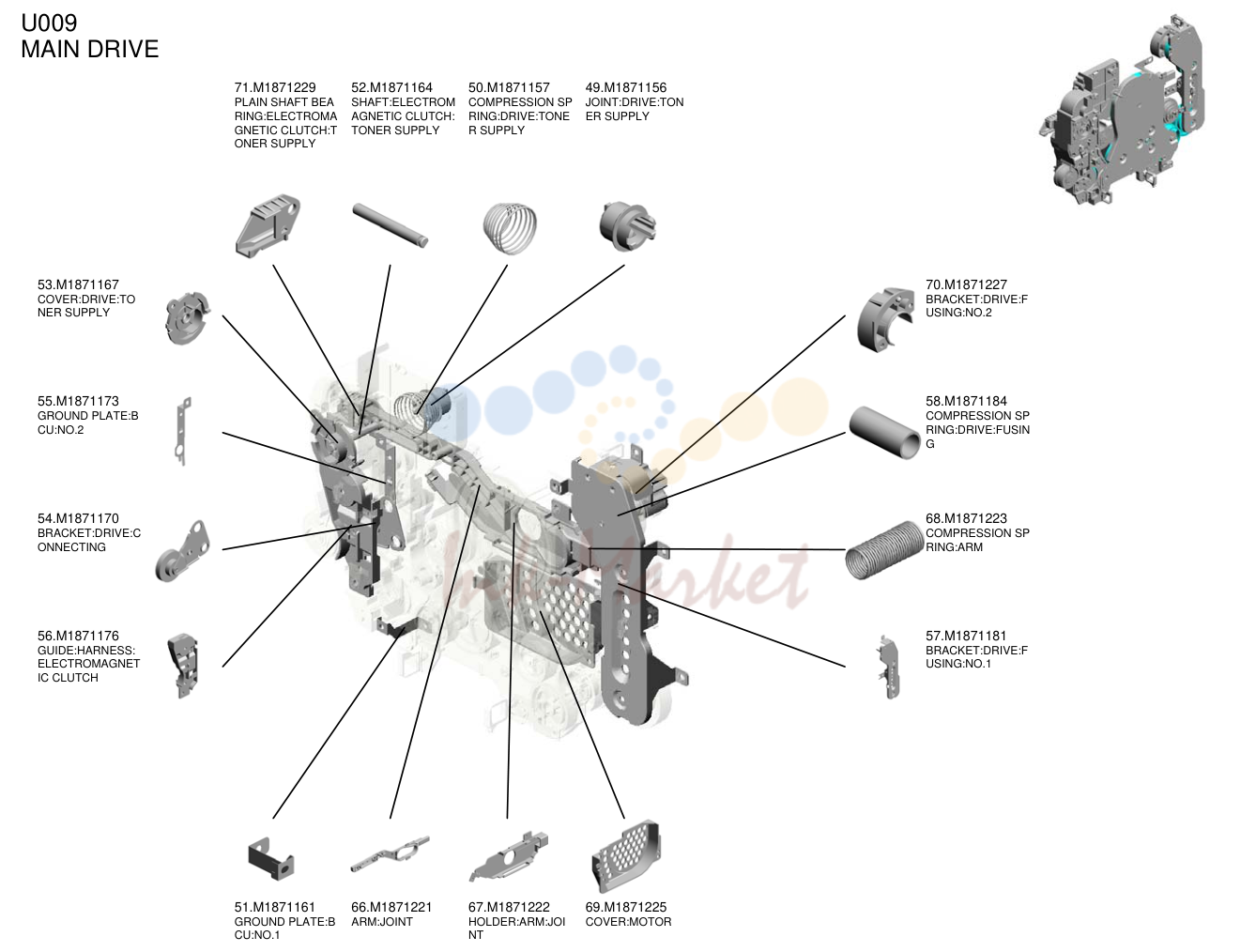

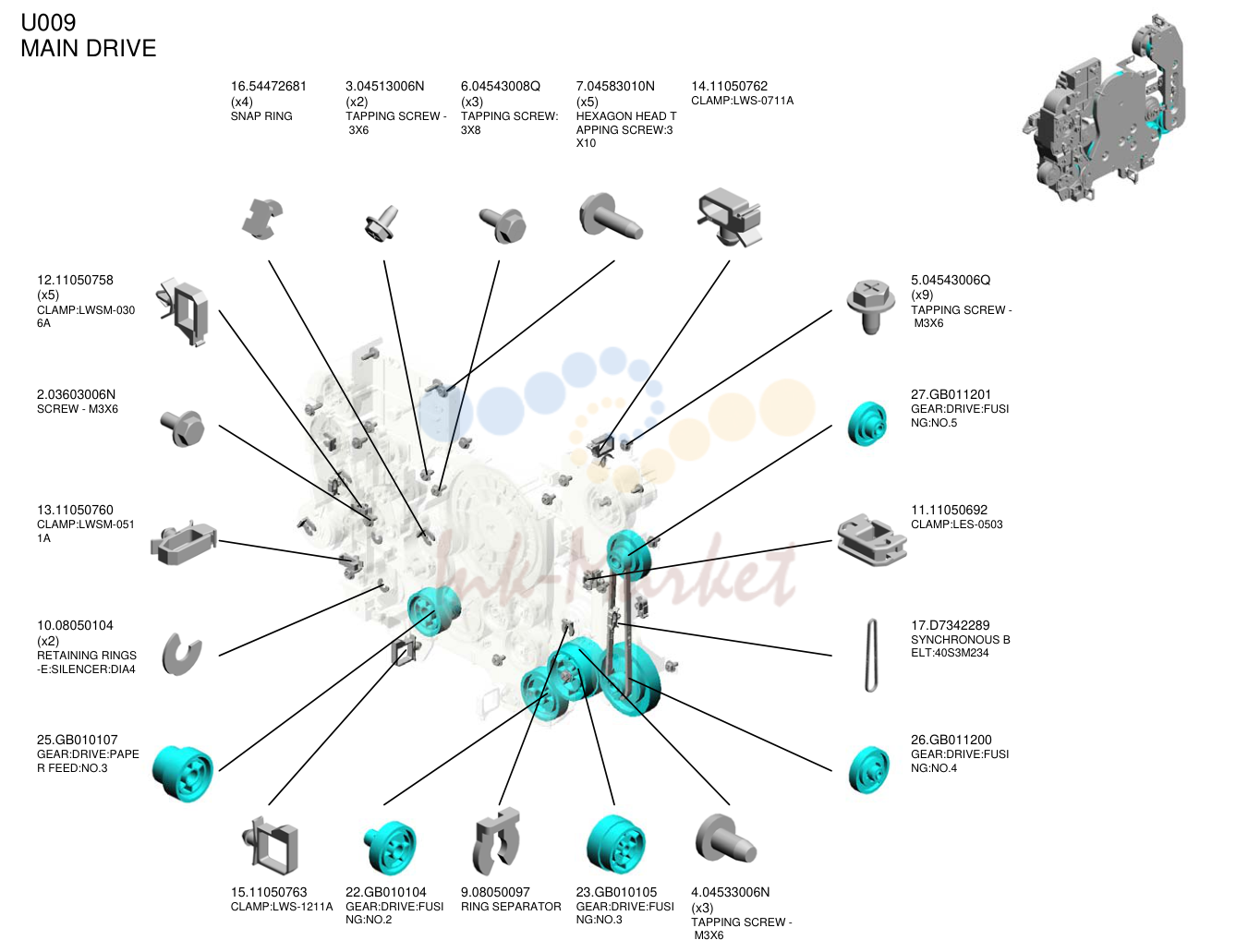

- MAIN DRIVE

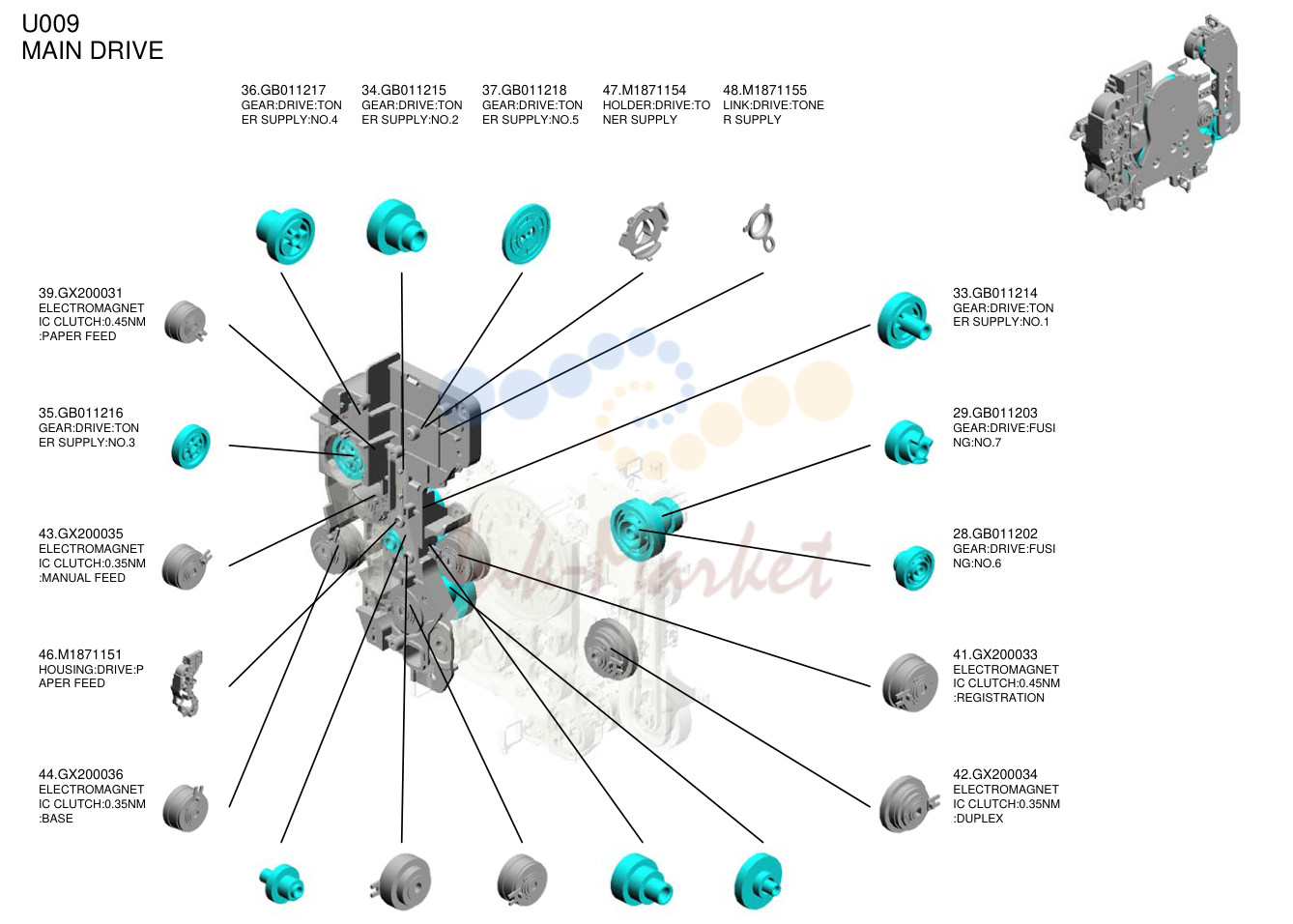

- MAIN DRIVE
- MAIN DRIVE

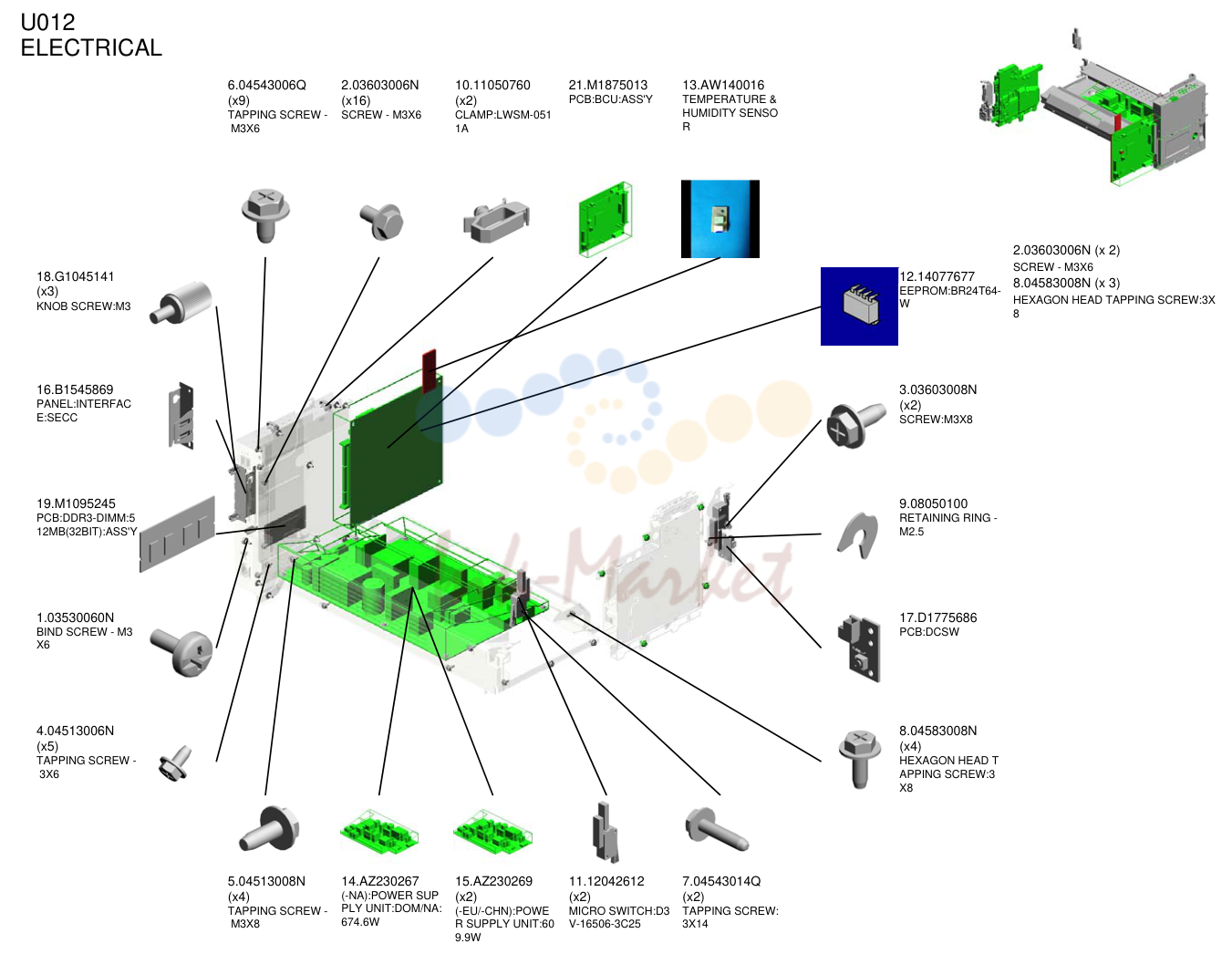

- электрика
- электрика
- основная рама
- основная рама

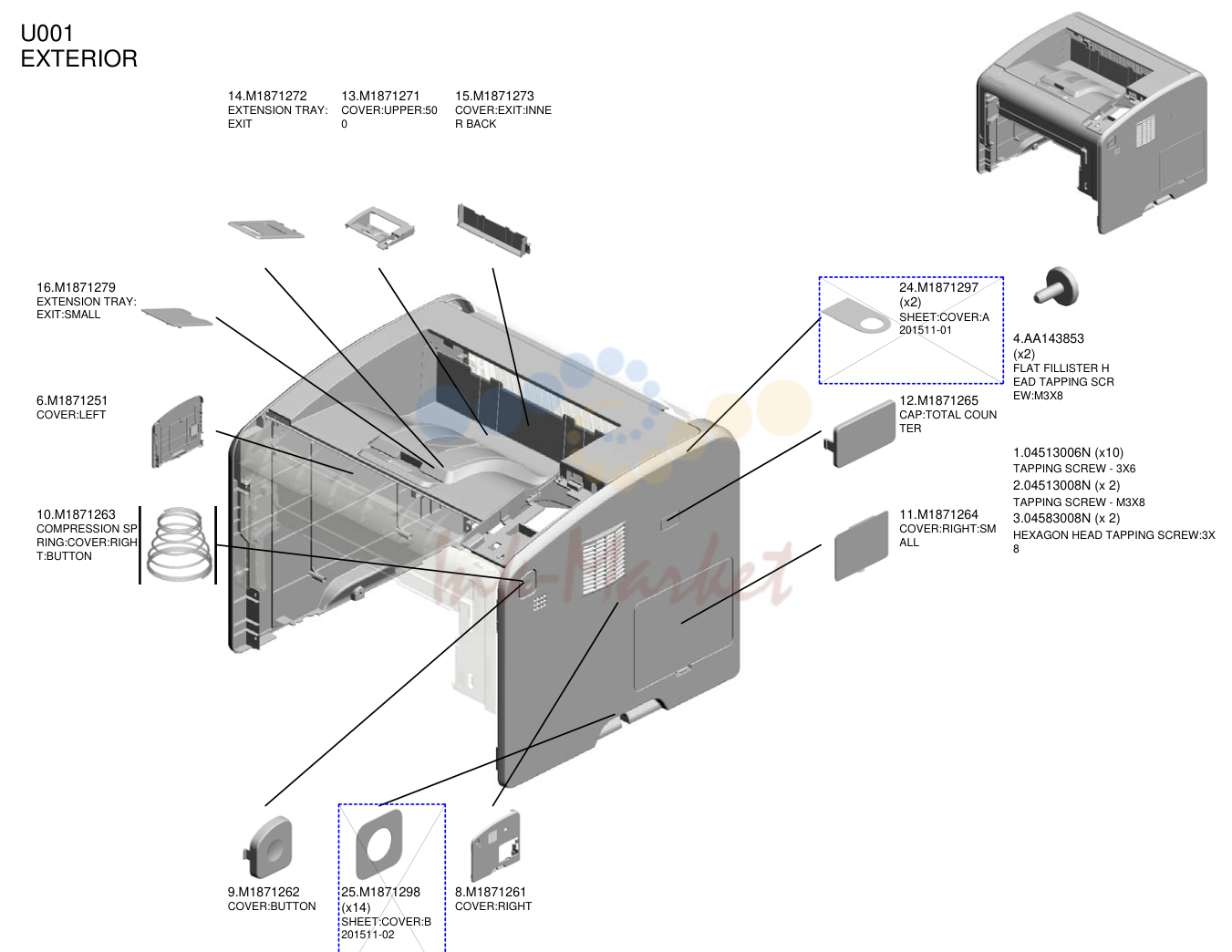

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 14 | M1871272 запросить цену → | EXTENSION TRAY: EXIT |
| 13 | M1871271 запросить цену → | крышка:UPPER:50 0 |
| 15 | M1871273 запросить цену → | крышка:EXIT:INNE R BACK |
| 16 | M1871279 запросить цену → | EXTENSION TRAY: EXIT:SMALL |
| 6 | M1871251 запросить цену → | крышка:LEFT |
| 10 | M1871263 запросить цену → | COMPRESSION SP RING:крышка:RIGH T:BUTTON |
| 24 | M1871297 запросить цену → | SHEET:крышка:A 201511-01 |
| 12 | M1871265 запросить цену → | CAP:TOTAL COUN TER |
| 11 | M1871264 запросить цену → | крышка:RIGHT:SM ALL |
| 9 | M1871262 запросить цену → | крышка:BUTTON |
| 25 | M1871298 запросить цену → | SHEET:крышка:B 201511-02 |
| 8 | M1871261 запросить цену → | крышка:RIGHT |
| 4 | AA143853 запросить цену → | FLAT FILLISTER H EAD TAPPING SCR EW:M3X8 1.04513006N (x10) TAPPING винт - 3X6 2.04513008N (x 2) TAPPING винт - M3X8 3.04583008N (x 2) HEXAGON HEAD TAPPING винт:3X 8 |

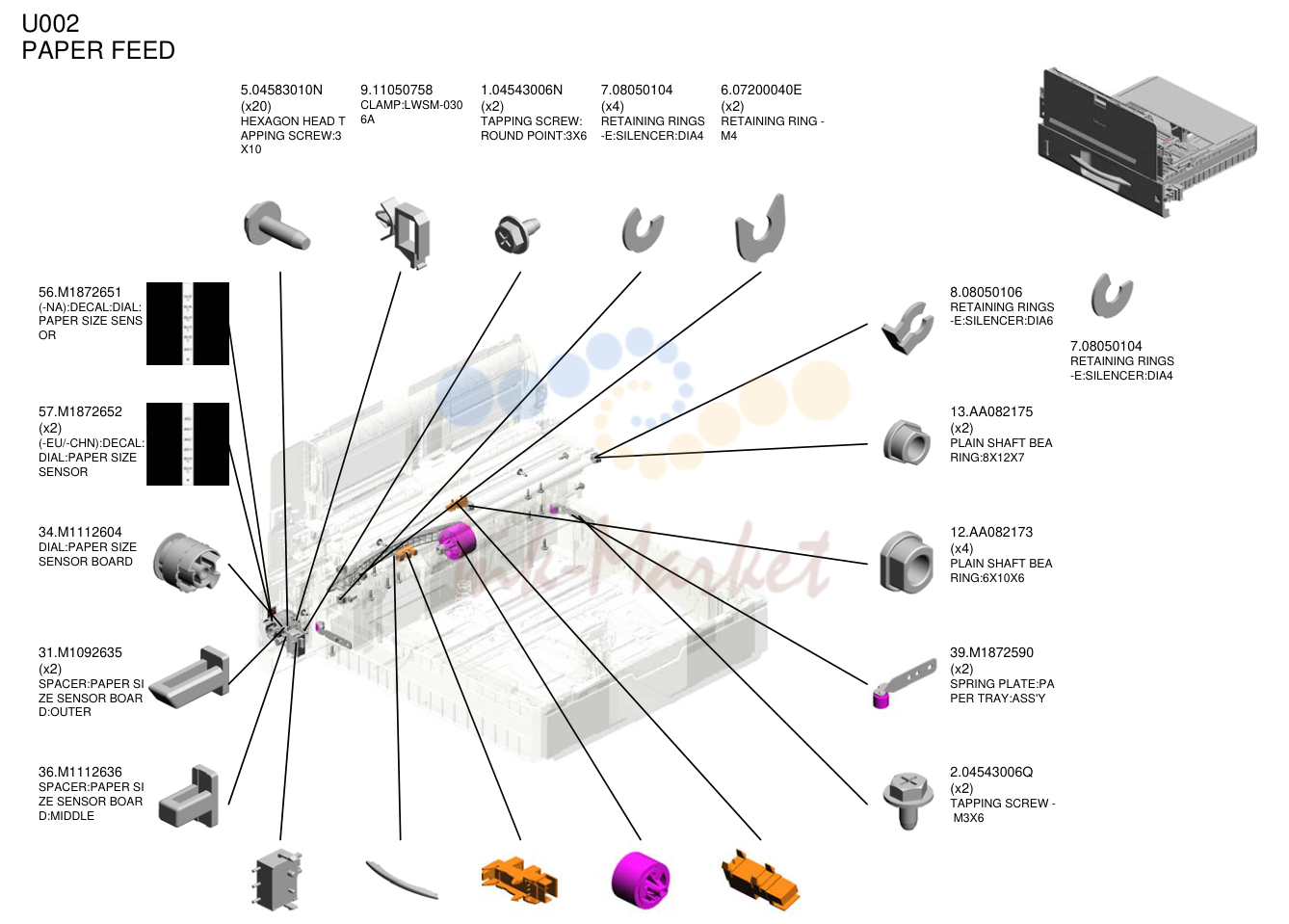

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 9 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 1 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 7 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 56 | M1872651 запросить цену → | (-NA):DECAL:DIAL: PAPER SIZE SENS OR |
| 57 | M1872652 запросить цену → | (-EU/-CHN):DECAL: DIAL:PAPER SIZE датчик |
| 34 | M1112604 запросить цену → | DIAL:PAPER SIZE датчик BOARD |
| 31 | M1092635 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:OUTER |
| 36 | M1112636 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:MIDDLE |
| 8 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 13 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 12 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 39 | M1872590 запросить цену → | пружина пластина:PA PER TRAY:ASS'Y |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 24 | GW500004 запросить цену → | PUSH SWITCH:CA SSETTE:TYCO |
| 30 | M1092631 запросить цену → | GRIP:лоток бумаги |
| 17 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 22 | GF031009 запросить цену → | подача бумаги ROL LER:BALANCER |
| 23 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |

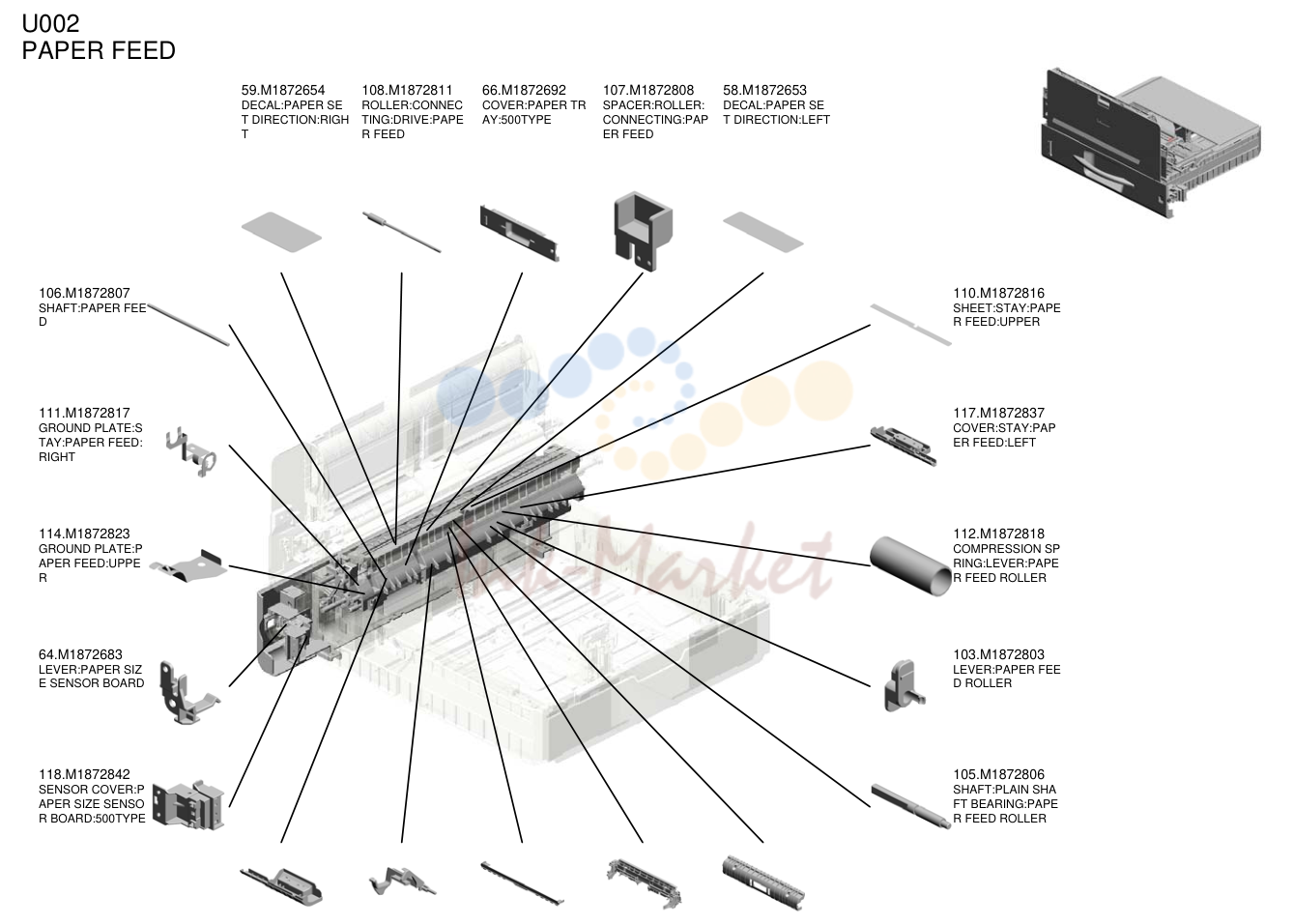

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 59 | M1872654 запросить цену → | DECAL:PAPER SE T DIRECTION:RIGH T |
| 108 | M1872811 запросить цену → | ролик:CONNEC TING:DRIVE:PAPE R FEED |
| 66 | M1872692 запросить цену → | крышка:PAPER TR AY:500TYPE |
| 107 | M1872808 запросить цену → | SPACER:ролик: CONNECTING:PAP ER FEED |
| 58 | M1872653 запросить цену → | DECAL:PAPER SE T DIRECTION:LEFT |
| 106 | M1872807 запросить цену → | вал:PAPER FEE D |
| 111 | M1872817 запросить цену → | GROUND пластина:S TAY:подача бумаги: RIGHT |
| 114 | M1872823 запросить цену → | GROUND пластина:P APER FEED:UPPE R |
| 64 | M1872683 запросить цену → | рычаг:PAPER SIZ E датчик BOARD |
| 118 | M1872842 запросить цену → | датчик крышка:P APER SIZE SENSO R BOARD:500TYPE |
| 110 | M1872816 запросить цену → | SHEET:STAY:PAPE R FEED:UPPER |
| 117 | M1872837 запросить цену → | крышка:STAY:PAP ER FEED:LEFT |
| 112 | M1872818 запросить цену → | COMPRESSION SP RING:рычаг:PAPE R FEED ролик |
| 103 | M1872803 запросить цену → | рычаг:PAPER FEE D ролик |
| 105 | M1872806 запросить цену → | вал:PLAIN SHA FT подшипник:PAPE R FEED ролик |
| 116 | M1872836 запросить цену → | крышка:STAY:PAP ER FEED:RIGHT |
| 113 | M1872822 запросить цену → | FEELER:PAPER E ND датчик |
| 115 | M1872831 запросить цену → | направляющая пластина:PAP ER FEED:ENTRAN CE:ASS'Y |
| 104 | M1872805 запросить цену → | STAY:PAPER FEE D |
| 109 | M1872813 запросить цену → | направляющая пластина:PAP ER FEED:UPPER |

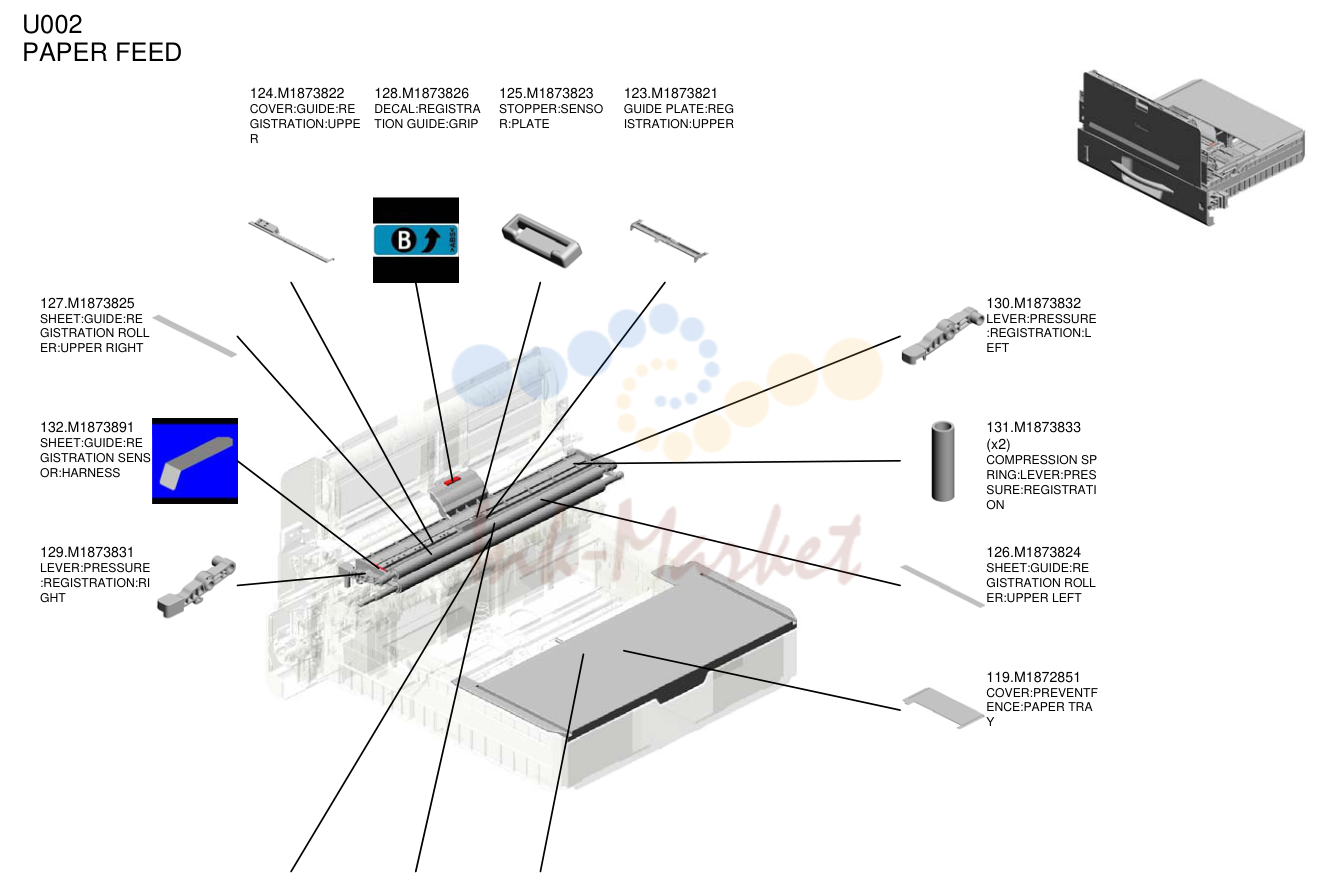

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 124 | M1873822 запросить цену → | крышка:направляющая:RE GISTRATION:UPPE R |
| 128 | M1873826 запросить цену → | DECAL:REGISTRA TION направляющая:GRIP |
| 125 | M1873823 запросить цену → | стопор:SENSO R:пластина |
| 123 | M1873821 запросить цену → | направляющая пластина:REG ISTRATION:UPPER |
| 127 | M1873825 запросить цену → | SHEET:направляющая:RE GISTRATION ROLL ER:UPPER RIGHT |
| 132 | M1873891 запросить цену → | SHEET:направляющая:RE GISTRATION SENS OR:жгут |
| 129 | M1873831 запросить цену → | рычаг:PRESSURE :регистрация:RI GHT |
| 130 | M1873832 запросить цену → | рычаг:PRESSURE :регистрация:L EFT |
| 131 | M1873833 запросить цену → | COMPRESSION SP RING:рычаг:PRES SURE:REGISTRATI ON |
| 126 | M1873824 запросить цену → | SHEET:направляющая:RE GISTRATION ROLL ER:UPPER LEFT |
| 119 | M1872851 запросить цену → | крышка:PREVENTF ENCE:PAPER TRA Y |
| 121 | M1873811 запросить цену → | регистрация R OLLER:DRIVE |
| 122 | M1873812 запросить цену → | регистрация R OLLER:DRIVEN |
| 120 | M1872856 запросить цену → | TENSION пружина: крышка:PREVENTF ENCE |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 2 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 1 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 3 | M1876202 запросить цену → | перенос ROLLE R:ASS'Y |

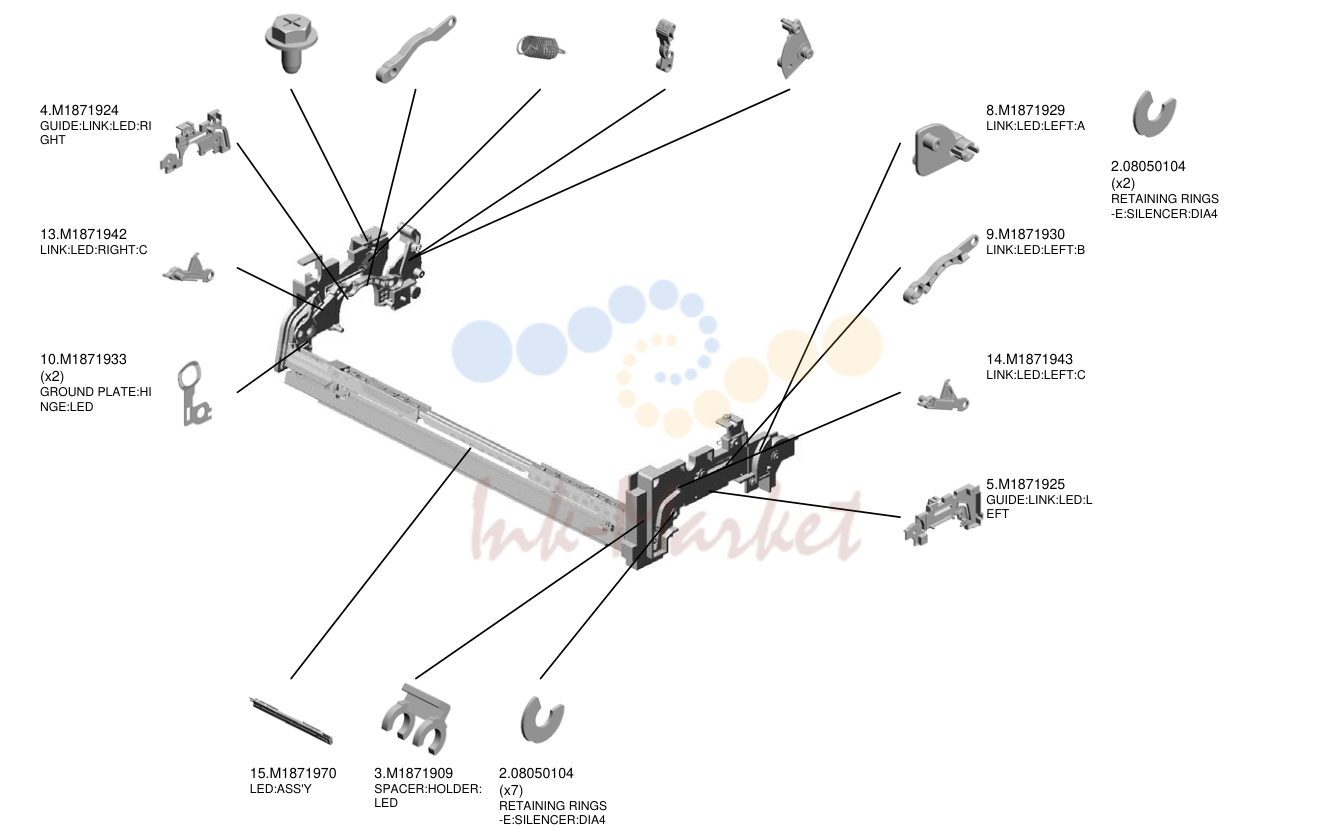

OPTICAL WRITING
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 7 | M1871927 запросить цену → | LINK:LED:RIGHT:B |
| 11 | M1871935 запросить цену → | COIL пружина:LINK :LED |
| 12 | M1871936 запросить цену → | рычаг:LINK:LED:R IGHT |
| 6 | M1871926 запросить цену → | LINK:LED:RIGHT:A |
| 4 | M1871924 запросить цену → | направляющая:LINK:LED:RI GHT |
| 13 | M1871942 запросить цену → | LINK:LED:RIGHT:C |
| 10 | M1871933 запросить цену → | GROUND пластина:HI NGE:LED |
| 8 | M1871929 запросить цену → | LINK:LED:LEFT:A |
| 9 | M1871930 запросить цену → | LINK:LED:LEFT:B |
| 14 | M1871943 запросить цену → | LINK:LED:LEFT:C |
| 5 | M1871925 запросить цену → | направляющая:LINK:LED:L EFT |
| 15 | M1871970 запросить цену → | LED:ASS'Y |
| 3 | M1871909 запросить цену → | SPACER:держатель: LED |
| 2 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |

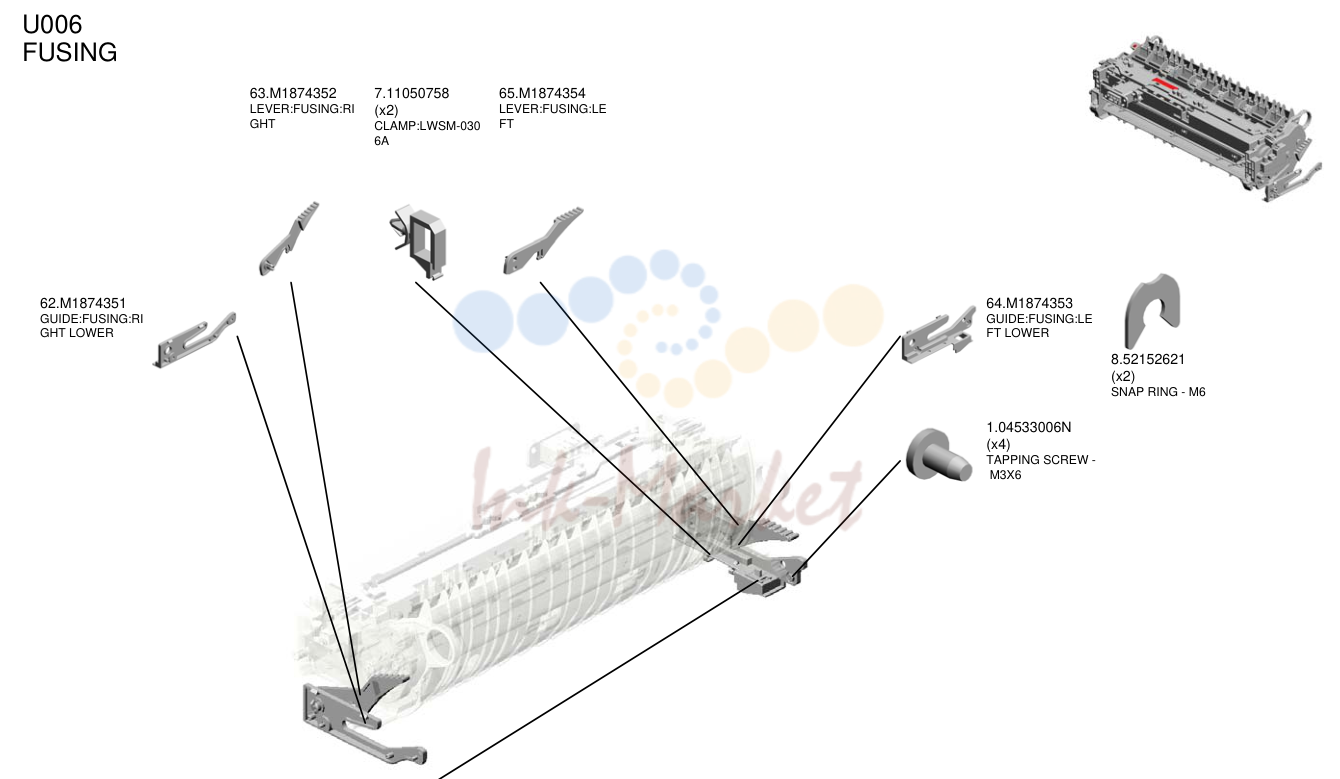

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 63 | M1874352 запросить цену → | рычаг:печь (закрепление):RI GHT |
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 65 | M1874354 запросить цену → | рычаг:печь (закрепление):LE FT |
| 62 | M1874351 запросить цену → | направляющая:печь (закрепление):RI GHT LOWER |
| 64 | M1874353 запросить цену → | направляющая:печь (закрепление):LE FT LOWER |
| 1 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 13 | G0205626 запросить цену → | PUSH SWITCH |
| 8 | 52152621 запросить цену → | SNAP RING - M6 |

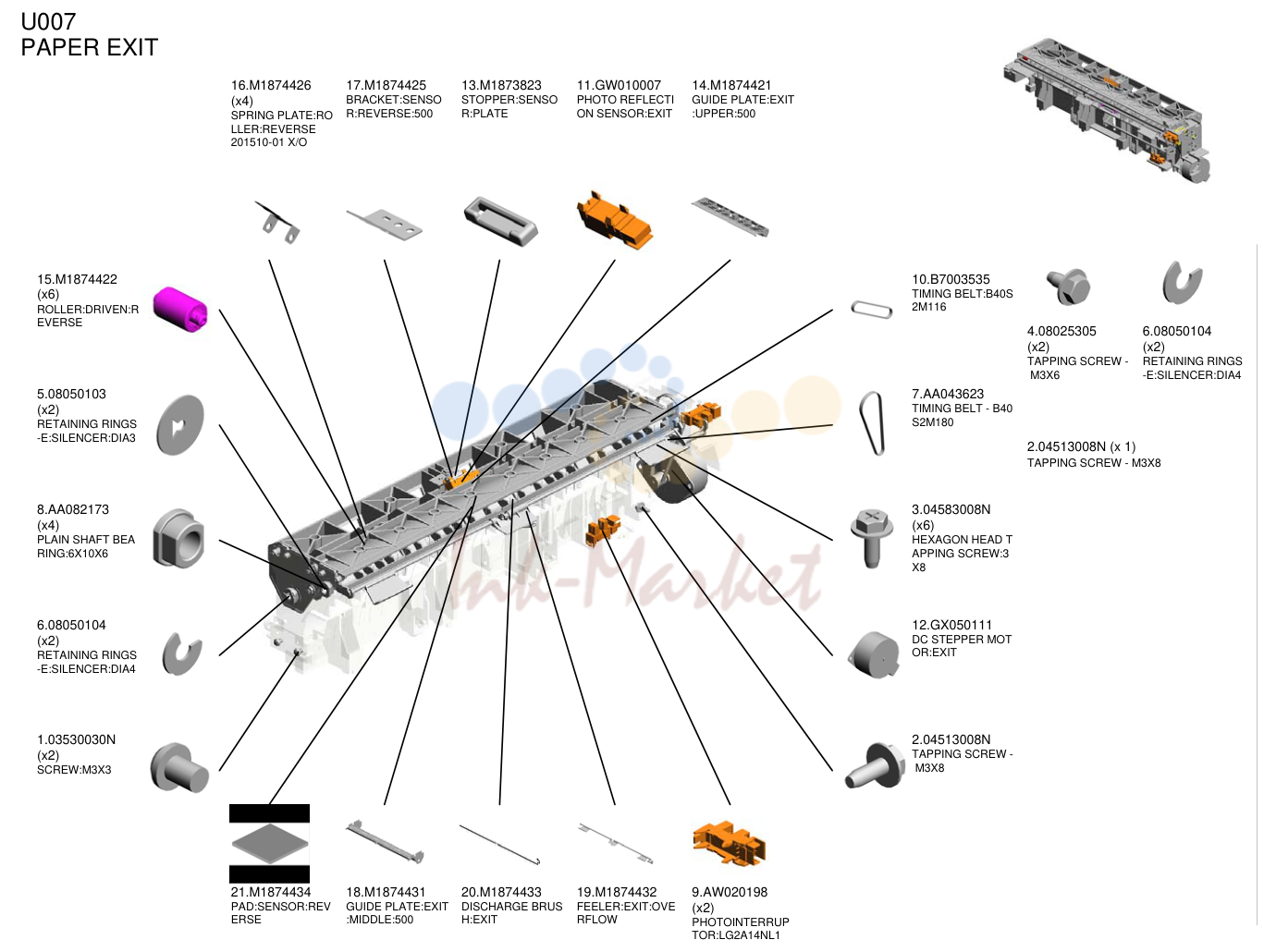

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 16 | M1874426 запросить цену → | пружина пластина:RO LLER:REVERSE 201510-01 X/O |
| 17 | M1874425 запросить цену → | кронштейн:SENSO R:REVERSE:500 |
| 13 | M1873823 запросить цену → | стопор:SENSO R:пластина |
| 11 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 14 | M1874421 запросить цену → | направляющая пластина:EXIT :UPPER:500 |
| 15 | M1874422 запросить цену → | ролик:DRIVEN:R EVERSE |
| 5 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 8 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 6 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 10 | B7003535 запросить цену → | TIMING ремень:B40S 2M116 |
| 7 | AA043623 запросить цену → | TIMING ремень - B40 S2M180 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 12 | GX050111 запросить цену → | DC STEPPER MOT OR:EXIT |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 21 | M1874434 запросить цену → | PAD:датчик:REV ERSE |
| 18 | M1874431 запросить цену → | направляющая пластина:EXIT :MIDDLE:500 |
| 20 | M1874433 запросить цену → | DISCHARGE BRUS H:EXIT |
| 19 | M1874432 запросить цену → | FEELER:EXIT:OVE RFLOW |
| 9 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 4 | 08025305 запросить цену → | TAPPING винт - M3X6 |

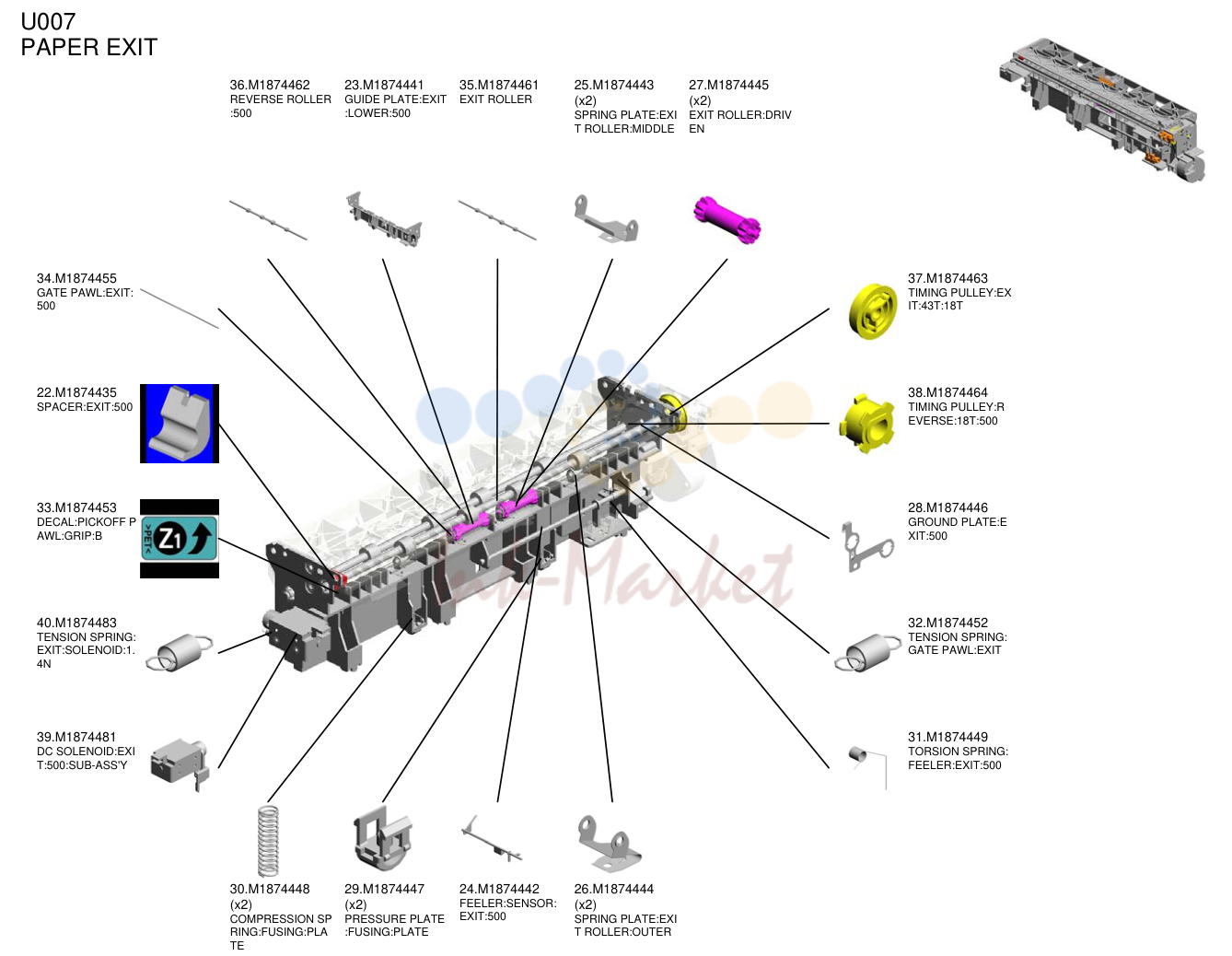

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 36 | M1874462 запросить цену → | REVERSE ролик :500 |
| 23 | M1874441 запросить цену → | направляющая пластина:EXIT :LOWER:500 |
| 35 | M1874461 запросить цену → | EXIT ролик |
| 25 | M1874443 запросить цену → | пружина пластина:EXI T ролик:MIDDLE |
| 27 | M1874445 запросить цену → | EXIT ролик:DRIV EN |
| 34 | M1874455 запросить цену → | GATE PAWL:EXIT: 500 |
| 22 | M1874435 запросить цену → | SPACER:EXIT:500 |
| 33 | M1874453 запросить цену → | DECAL:PICKOFF P AWL:GRIP:B |
| 40 | M1874483 запросить цену → | TENSION пружина: EXIT:соленоид:1. 4N |
| 39 | M1874481 запросить цену → | DC соленоид:EXI T:500:SUB-ASS'Y |
| 37 | M1874463 запросить цену → | TIMING PULLEY:EX IT:43T:18T |
| 38 | M1874464 запросить цену → | TIMING PULLEY:R EVERSE:18T:500 |
| 28 | M1874446 запросить цену → | GROUND пластина:E XIT:500 |
| 32 | M1874452 запросить цену → | TENSION пружина: GATE PAWL:EXIT |
| 31 | M1874449 запросить цену → | TORSION пружина: FEELER:EXIT:500 |
| 30 | M1874448 запросить цену → | COMPRESSION SP RING:печь (закрепление):PLA TE |
| 29 | M1874447 запросить цену → | PRESSURE пластина :печь (закрепление):пластина |
| 24 | M1874442 запросить цену → | FEELER:датчик: EXIT:500 |
| 26 | M1874444 запросить цену → | пружина пластина:EXI T ролик:OUTER |

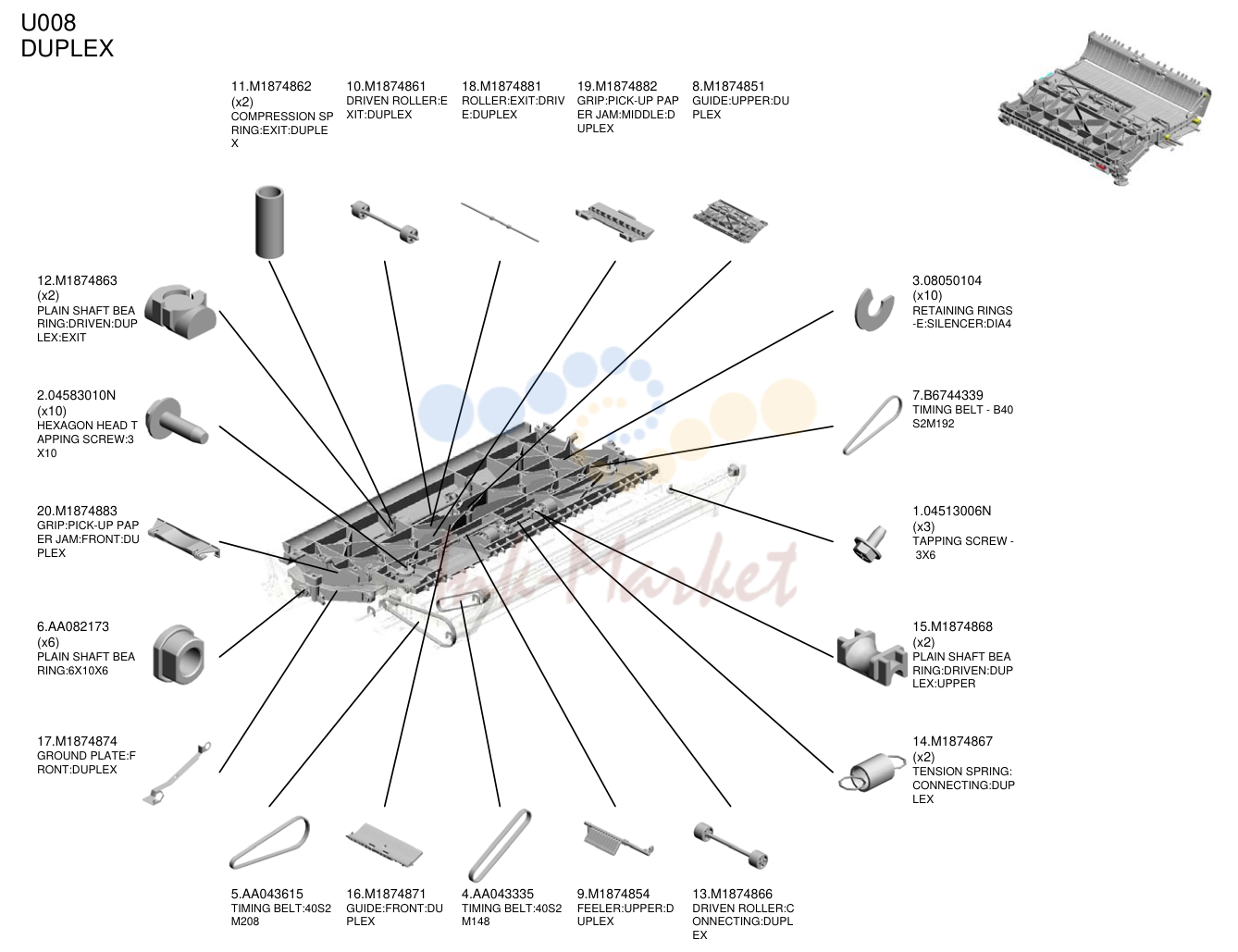

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 11 | M1874862 запросить цену → | COMPRESSION SP RING:EXIT:DUPLE X |
| 10 | M1874861 запросить цену → | DRIVEN ролик:E XIT:дуплекс |
| 18 | M1874881 запросить цену → | ролик:EXIT:DRIV E:дуплекс |
| 19 | M1874882 запросить цену → | GRIP:PICK-UP PAP ER JAM:MIDDLE:D UPLEX |
| 8 | M1874851 запросить цену → | направляющая:UPPER:DU PLEX |
| 12 | M1874863 запросить цену → | PLAIN вал BEA RING:DRIVEN:DUP LEX:EXIT |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 20 | M1874883 запросить цену → | GRIP:PICK-UP PAP ER JAM:FRONT:DU PLEX |
| 6 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 17 | M1874874 запросить цену → | GROUND пластина:F RONT:дуплекс |
| 3 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 7 | B6744339 запросить цену → | TIMING ремень - B40 S2M192 |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 15 | M1874868 запросить цену → | PLAIN вал BEA RING:DRIVEN:DUP LEX:UPPER |
| 14 | M1874867 запросить цену → | TENSION пружина: CONNECTING:DUP LEX |
| 5 | AA043615 запросить цену → | TIMING ремень:40S2 M208 |
| 16 | M1874871 запросить цену → | направляющая:FRONT:DU PLEX |
| 4 | AA043335 запросить цену → | TIMING ремень:40S2 M148 |
| 9 | M1874854 запросить цену → | FEELER:UPPER:D UPLEX |
| 13 | M1874866 запросить цену → | DRIVEN ролик:C ONNECTING:DUPL EX |

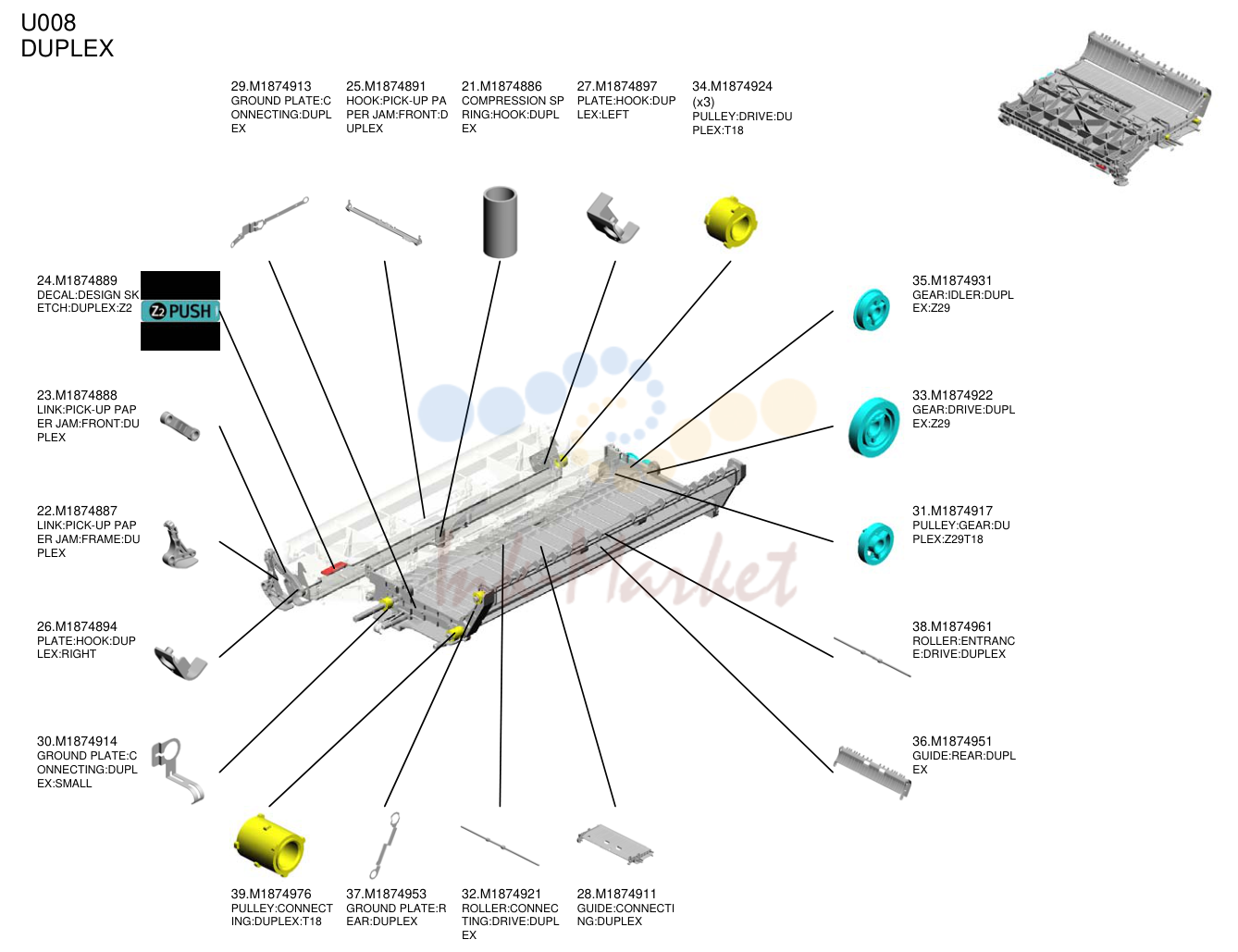

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 29 | M1874913 запросить цену → | GROUND пластина:C ONNECTING:DUPL EX |
| 25 | M1874891 запросить цену → | HOOK:PICK-UP PA PER JAM:FRONT:D UPLEX |
| 21 | M1874886 запросить цену → | COMPRESSION SP RING:HOOK:DUPL EX |
| 27 | M1874897 запросить цену → | пластина:HOOK:DUP LEX:LEFT |
| 34 | M1874924 запросить цену → | PULLEY:DRIVE:DU PLEX:T18 |
| 24 | M1874889 запросить цену → | DECAL:DESIGN SK ETCH:дуплекс:Z2 |
| 23 | M1874888 запросить цену → | LINK:PICK-UP PAP ER JAM:FRONT:DU PLEX |
| 22 | M1874887 запросить цену → | LINK:PICK-UP PAP ER JAM:FRAME:DU PLEX |
| 26 | M1874894 запросить цену → | пластина:HOOK:DUP LEX:RIGHT |
| 30 | M1874914 запросить цену → | GROUND пластина:C ONNECTING:DUPL EX:SMALL |
| 35 | M1874931 запросить цену → | шестерня:IDLER:DUPL EX:Z29 |
| 33 | M1874922 запросить цену → | шестерня:DRIVE:DUPL EX:Z29 |
| 31 | M1874917 запросить цену → | PULLEY:шестерня:DU PLEX:Z29T18 |
| 38 | M1874961 запросить цену → | ролик:ENTRANC E:DRIVE:дуплекс |
| 36 | M1874951 запросить цену → | направляющая:REAR:DUPL EX |
| 39 | M1874976 запросить цену → | PULLEY:CONNECT ING:дуплекс:T18 |
| 37 | M1874953 запросить цену → | GROUND пластина:R EAR:дуплекс |
| 32 | M1874921 запросить цену → | ролик:CONNEC TING:DRIVE:DUPL EX |
| 28 | M1874911 запросить цену → | направляющая:CONNECTI NG:дуплекс |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 16 | 54472681 запросить цену → | SNAP RING |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 14 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 13 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 10 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 25 | GB010107 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.3 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 27 | GB011201 запросить цену → | шестерня:DRIVE:FUSI NG:NO.5 |
| 11 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 17 | D7342289 запросить цену → | SYNCHRONOUS B ELT:40S3M234 |
| 26 | GB011200 запросить цену → | шестерня:DRIVE:FUSI NG:NO.4 |
| 15 | 11050763 запросить цену → | CLAMP:LWS-1211A |
| 22 | GB010104 запросить цену → | шестерня:DRIVE:FUSI NG:NO.2 |
| 9 | 08050097 запросить цену → | RING SEPARATOR |
| 23 | GB010105 запросить цену → | шестерня:DRIVE:FUSI NG:NO.3 |
| 4 | 04533006N запросить цену → | TAPPING винт - M3X6 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 36 | GB011217 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.4 |
| 34 | GB011215 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.2 |
| 37 | GB011218 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.5 |
| 47 | M1871154 запросить цену → | держатель:DRIVE:TO NER SUPPLY |
| 48 | M1871155 запросить цену → | LINK:DRIVE:TONE R SUPPLY |
| 39 | GX200031 запросить цену → | ELECTROMAGNET IC муфта:0.45NM :подача бумаги |
| 35 | GB011216 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.3 |
| 43 | GX200035 запросить цену → | ELECTROMAGNET IC муфта:0.35NM :MANUAL FEED |
| 46 | M1871151 запросить цену → | HOUSING:DRIVE:P APER FEED |
| 44 | GX200036 запросить цену → | ELECTROMAGNET IC муфта:0.35NM :BASE |
| 33 | GB011214 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.1 |
| 29 | GB011203 запросить цену → | шестерня:DRIVE:FUSI NG:NO.7 |
| 28 | GB011202 запросить цену → | шестерня:DRIVE:FUSI NG:NO.6 |
| 41 | GX200033 запросить цену → | ELECTROMAGNET IC муфта:0.45NM :регистрация |
| 42 | GX200034 запросить цену → | ELECTROMAGNET IC муфта:0.35NM :дуплекс |
| 32 | GB011212 запросить цену → | шестерня:DRIVE:CON NECTING:NO.2 |
| 40 | GX200032 запросить цену → | ELECTROMAGNET IC муфта:0.35NM :CONNECTING |
| 45 | GX200038 запросить цену → | ELECTROMAGNET IC муфта:0.45NM :подача бумаги:39 |
| 31 | GB011211 запросить цену → | шестерня:DRIVE:CON NECTING:NO.1 |
| 30 | GB011210 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.4 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 71 | M1871229 запросить цену → | PLAIN вал BEA RING:ELECTROMA GNETIC муфта:T ONER SUPPLY |
| 52 | M1871164 запросить цену → | вал:ELECTROM AGNETIC муфта: TONER SUPPLY |
| 50 | M1871157 запросить цену → | COMPRESSION SP RING:DRIVE:TONE R SUPPLY |
| 49 | M1871156 запросить цену → | JOINT:DRIVE:TON ER SUPPLY |
| 53 | M1871167 запросить цену → | крышка:DRIVE:TO NER SUPPLY |
| 55 | M1871173 запросить цену → | GROUND пластина:B CU:NO.2 |
| 54 | M1871170 запросить цену → | кронштейн:DRIVE:C ONNECTING |
| 56 | M1871176 запросить цену → | направляющая:жгут: ELECTROMAGNET IC муфта |
| 70 | M1871227 запросить цену → | кронштейн:DRIVE:F USING:NO.2 |
| 58 | M1871184 запросить цену → | COMPRESSION SP RING:DRIVE:FUSIN G |
| 68 | M1871223 запросить цену → | COMPRESSION SP RING:ARM |
| 57 | M1871181 запросить цену → | кронштейн:DRIVE:F USING:NO.1 |
| 51 | M1871161 запросить цену → | GROUND пластина:B CU:NO.1 |
| 66 | M1871221 запросить цену → | ARM:JOINT |
| 67 | M1871222 запросить цену → | держатель:ARM:JOI NT |
| 69 | M1871225 запросить цену → | крышка:мотор |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 21 | M1875013 запросить цену → | плата:BCU:ASS'Y |
| 13 | AW140016 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 18 | G1045141 запросить цену → | KNOB винт:M3 |
| 16 | B1545869 запросить цену → | PANEL:INTERFAC E:SECC |
| 19 | M1095245 запросить цену → | плата:DDR3-DIMM:5 12MB(32BIT):ASS'Y |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | 14077677 под заказ | EEPROM:BR24T64- W |
| 3 | 03603008N запросить цену → | винт:M3X8 |
| 9 | 08050100 запросить цену → | RETAINING RING - M2.5 |
| 17 | D1775686 запросить цену → | плата:DCSW |
| 8 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 5 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 14 | AZ230267 запросить цену → | (-NA):POWER SUP PLY узел:DOM/NA: 674.6W |
| 15 | AZ230269 запросить цену → | (-EU/-CHN):POWE R SUPPLY узел:60 9.9W |
| 11 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 7 | 04543014Q запросить цену → | TAPPING винт: 3X14 2.03603006N (x 2) винт - M3X6 8.04583008N (x 3) HEXAGON HEAD TAPPING винт:3X 8 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 34 | M1875863 запросить цену → | крышка:C/T BOX:S MALL |
| 24 | M1875792 запросить цену → | плата:CTL:DAI-P1D_ EXP:38CPM |
| 33 | M1875861 запросить цену → | крышка:C/T BOX |
| 39 | M1879590 запросить цену → | NV-RAM |
| 38 | M1875875 запросить цену → | INSULATING SHEE T:BCU |
| 36 | M1875868 запросить цену → | крышка:SD-CARD |
| 35 | M1875866 запросить цену → | BASE:C/T BOX |
| 37 | M1875869 запросить цену → | DECAL:INTERFAC E |
| 31 | M1875854 запросить цену → | кронштейн:SAFETY SWITCH:FRONT |
| 32 | M1875858 запросить цену → | TENSION пружина: SAFETY SWITCH |
| 29 | M1875821 запросить цену → | держатель:MAIN SWI TCH |
| 26 | M1875817 запросить цену → | крышка:POWER S UPPLY узел:FRON T |
| 28 | M1875819 запросить цену → | стопор:крышка: REAR |
| 27 | M1875818 запросить цену → | крышка:POWER S UPPLY узел:REAR |
| 25 | M1875810 запросить цену → | кронштейн:POWER SUPPLY узел:SUB -ASS'Y |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 17 | GX640031 запросить цену → | FAN мотор:DC:2. 64W |
| 3 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 22 | M1871065 запросить цену → | COIL пружина:TIGH TENER:PCDU |
| 10 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 13 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 9 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 20 | M1871063 запросить цену → | направляющая:PCDU:RIGH T UPPER |
| 21 | M1871064 запросить цену → | TIGHTENER:PCDU: RIGHT |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 23 | M1871086 запросить цену → | направляющая:печь (закрепление):RI GHT UPPER 201509-02 X/X |
| 12 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 1 | 04503035N запросить цену → | TAPPING винт: 3X35 |
| 18 | M1871057 запросить цену → | DUCT:PCU |
| 16 | AX640222 запросить цену → | DC FAN мотор:D C24V:MM60:25MM |
| 4 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 19 | M1871062 запросить цену → | направляющая:PCDU:RIGH T LOWER |
| 15 | AH010017 запросить цену → | RUBBER FOOT:H5 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 14 | AA143592 запросить цену → | винт- M4X6 2.04513006N (x 1) TAPPING винт - 3X6 5.04543006Q (x 2) TAPPING винт - M3X6 7.04583010N (x 2) HEXAGON HEAD TAPPING винт:3X 10 8.11029431 (x 1) CONNECTOR:1-1612256-2 |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 36 | M1871082 запросить цену → | STEPPED винт: M3:SECOND KIND: DRAWER |
| 32 | M1871087 запросить цену → | направляющая:печь (закрепление):LE FT UPPER 201509-03 X/X |
| 35 | M1871081 запросить цену → | DUCT:UPPER |
| 37 | M1871084 запросить цену → | DECAL:рычаг:EN VELOPE:печь (закрепление) |
| 30 | M1871075 запросить цену → | направляющая:PCDU:LEFT UPPER |
| 31 | M1871076 запросить цену → | TIGHTENER:PCDU: LEFT |
| 29 | M1871074 запросить цену → | направляющая:PCDU:LEFT LOWER |
| 33 | M1871078 запросить цену → | направляющая:PAPER TRA Y:LEFT |
| 34 | M1871080 запросить цену → | кронштейн:CHIP:PC DU |
| 38 | M1873360 запросить цену → | CONNECTOR:ID_C HIP |
| 26 | M1871069 запросить цену → | крышка:SIDE PLAT E:лоток бумаги |
| 25 | M1871068 запросить цену → | крышка:SIDE PLAT E:OPTION |
| 39 | M1873382 запросить цену → | DECAL:OPERATE: LOCK:TONER CAR TRIDGE |
| 27 | M1871070 запросить цену → | крышка:SIDE PLAT E:LOWER |
| 24 | M1871067 запросить цену → | направляющая:PAPER TRA Y:RIGHT |
| 28 | M1871071 запросить цену → | кронштейн:CONNE CTOR:OPTION |
комментарии
