Ricoh sp 6330N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- подача бумаги
- подача бумаги
- подача бумаги
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- перенос/SEPARATION

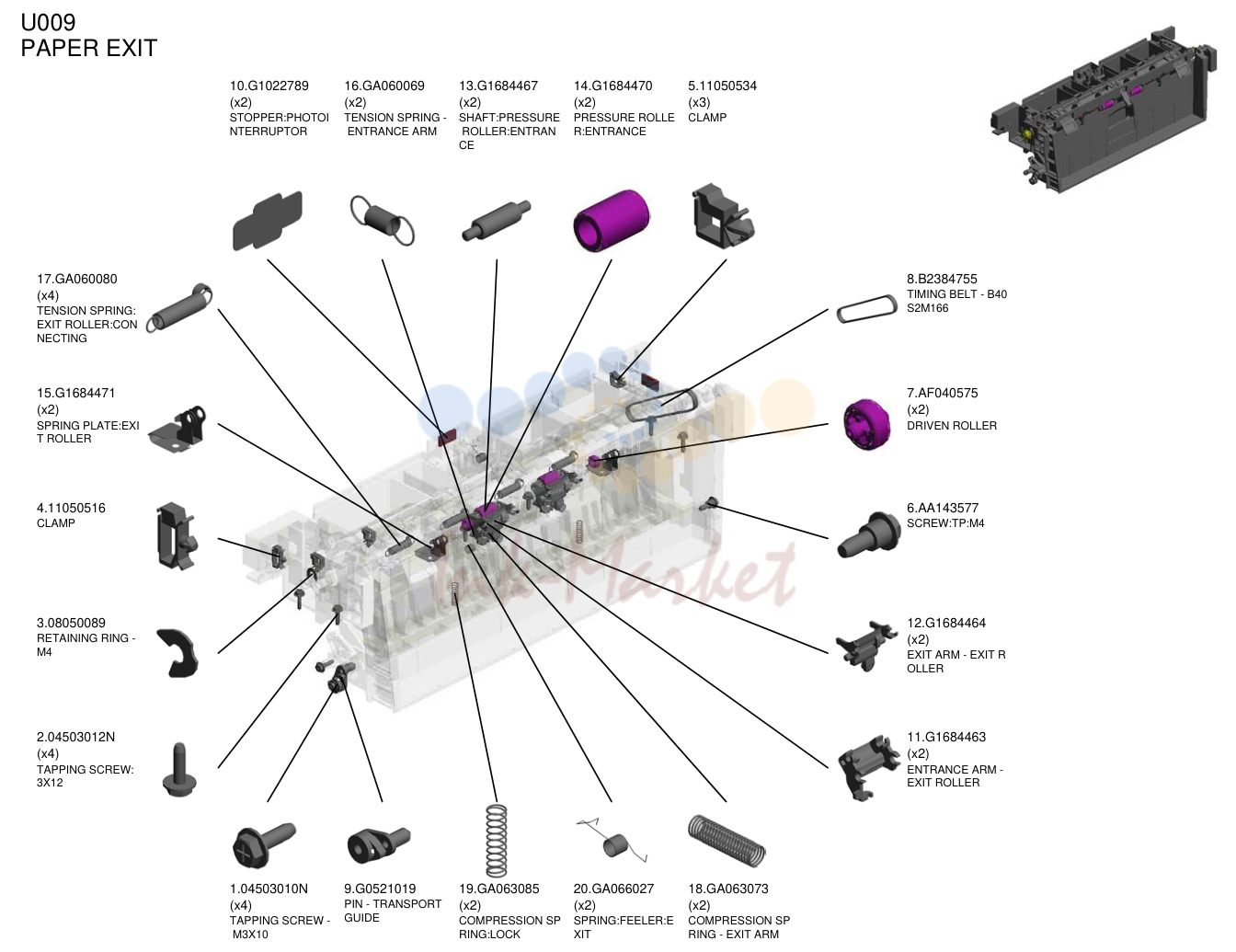

- PAPER EXIT

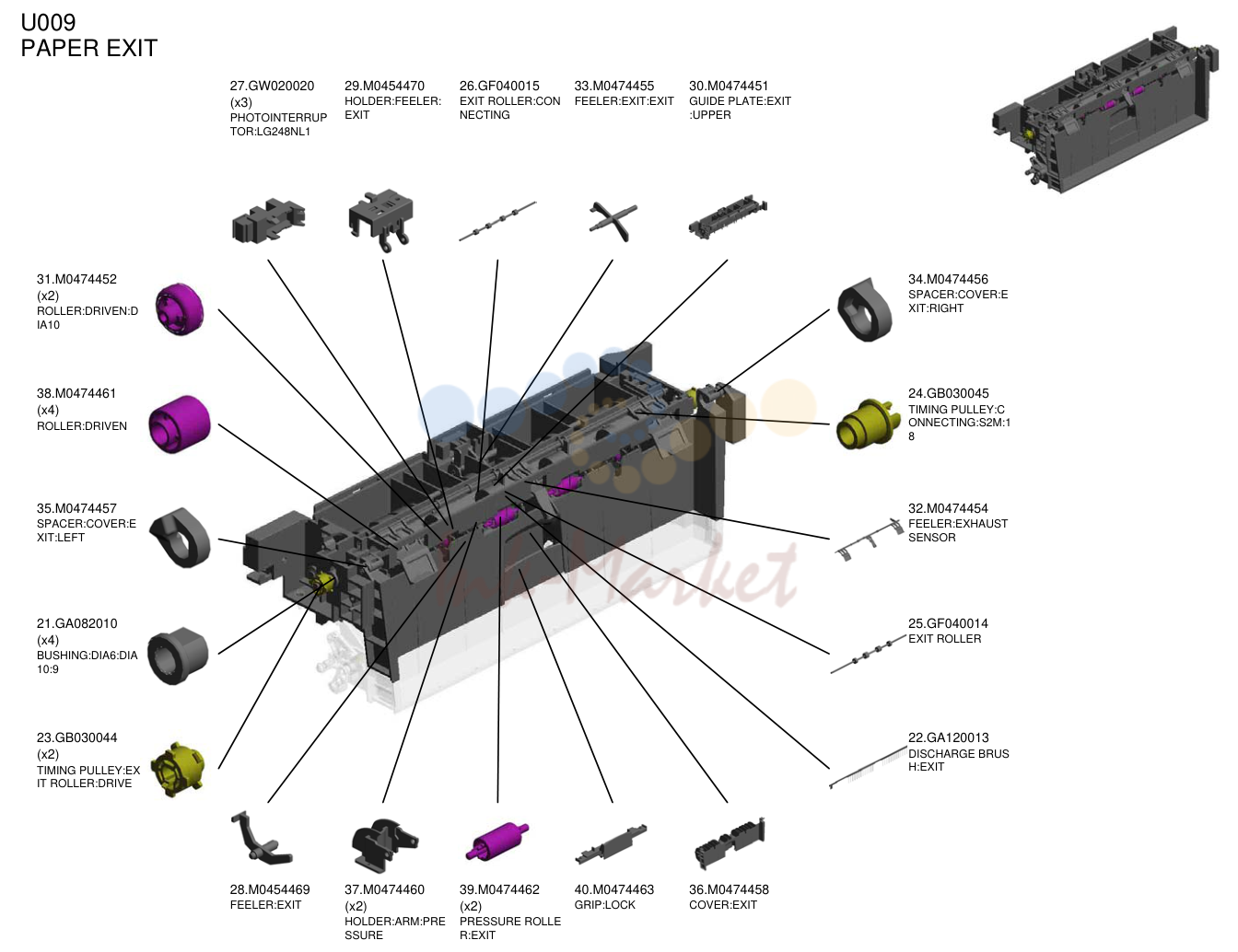

- PAPER EXIT
- PAPER EXIT

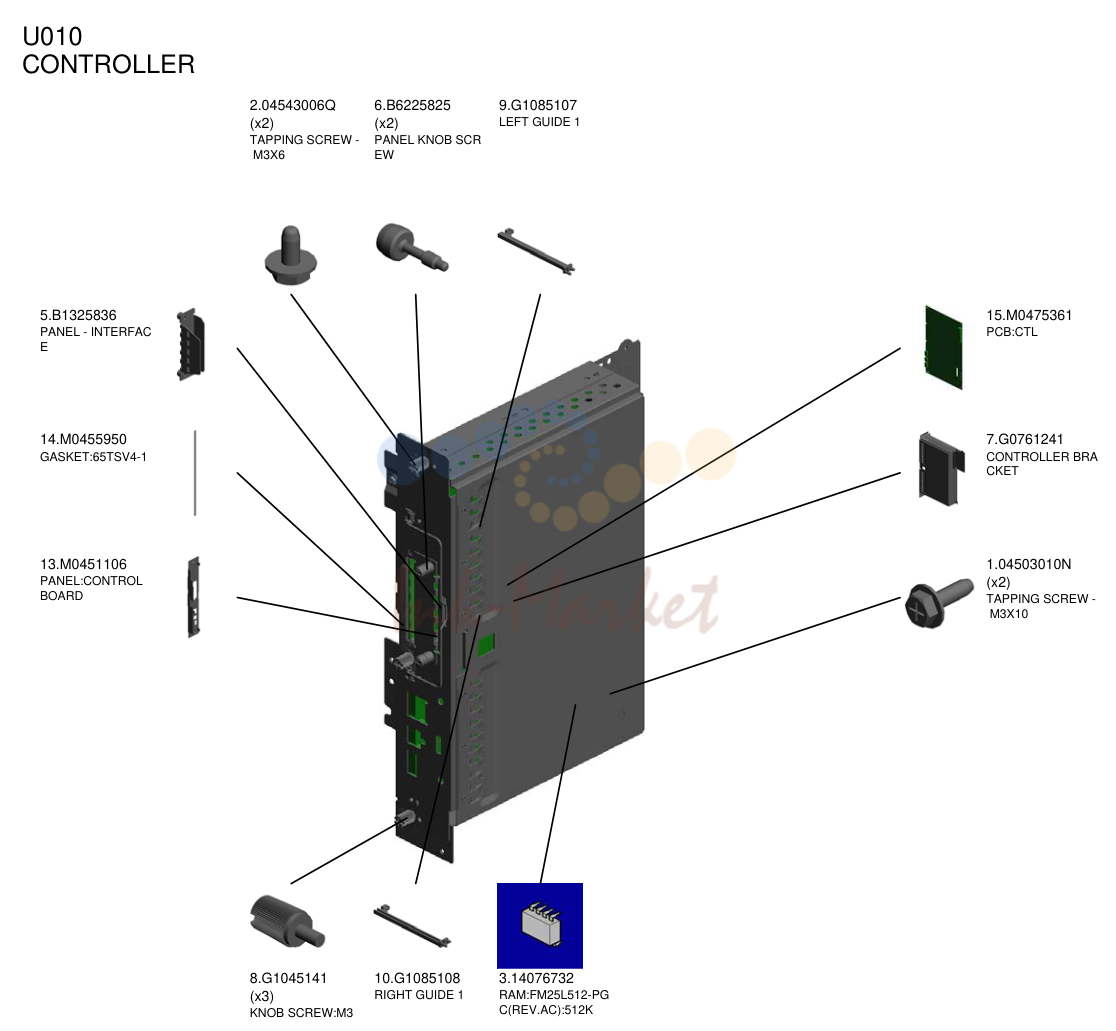

- CONTролик
- электрика
- электрика

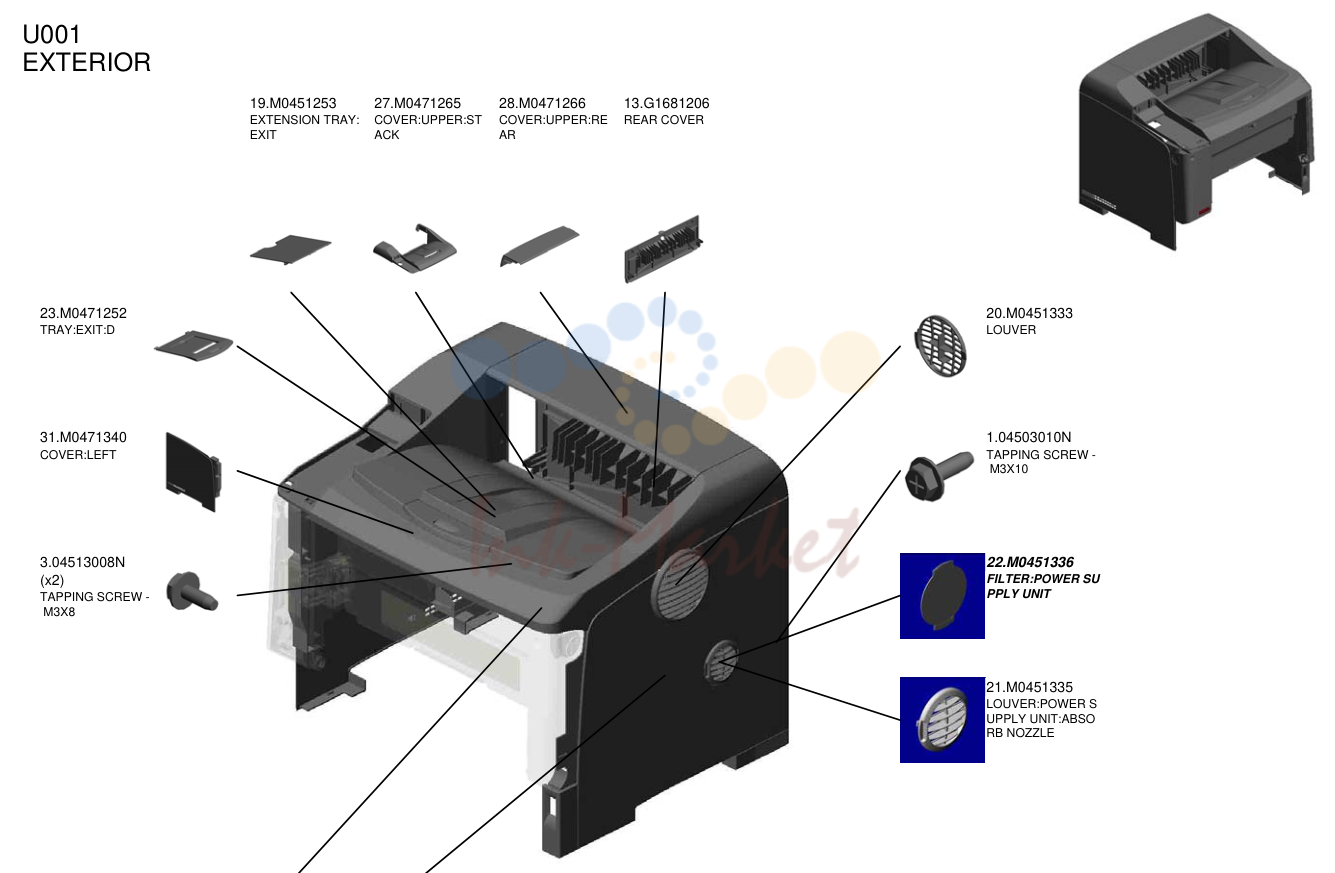

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 19 | M0451253 запросить цену → | EXTENSION TRAY: EXIT |
| 27 | M0471265 запросить цену → | крышка:UPPER:ST ACK |
| 28 | M0471266 запросить цену → | крышка:UPPER:RE AR |
| 13 | G1681206 запросить цену → | REAR крышка |
| 23 | M0471252 запросить цену → | TRAY:EXIT:D |
| 31 | M0471340 запросить цену → | крышка:LEFT |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 20 | M0451333 запросить цену → | LOUVER |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 22 | M0451336 запросить цену → | FILTER:POWER SU PPLY узел |
| 21 | M0451335 запросить цену → | LOUVER:POWER S UPPLY узел:ABSO RB NOZZLE |
| 2 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 30 | M0471330 запросить цену → | крышка:RIGHT |

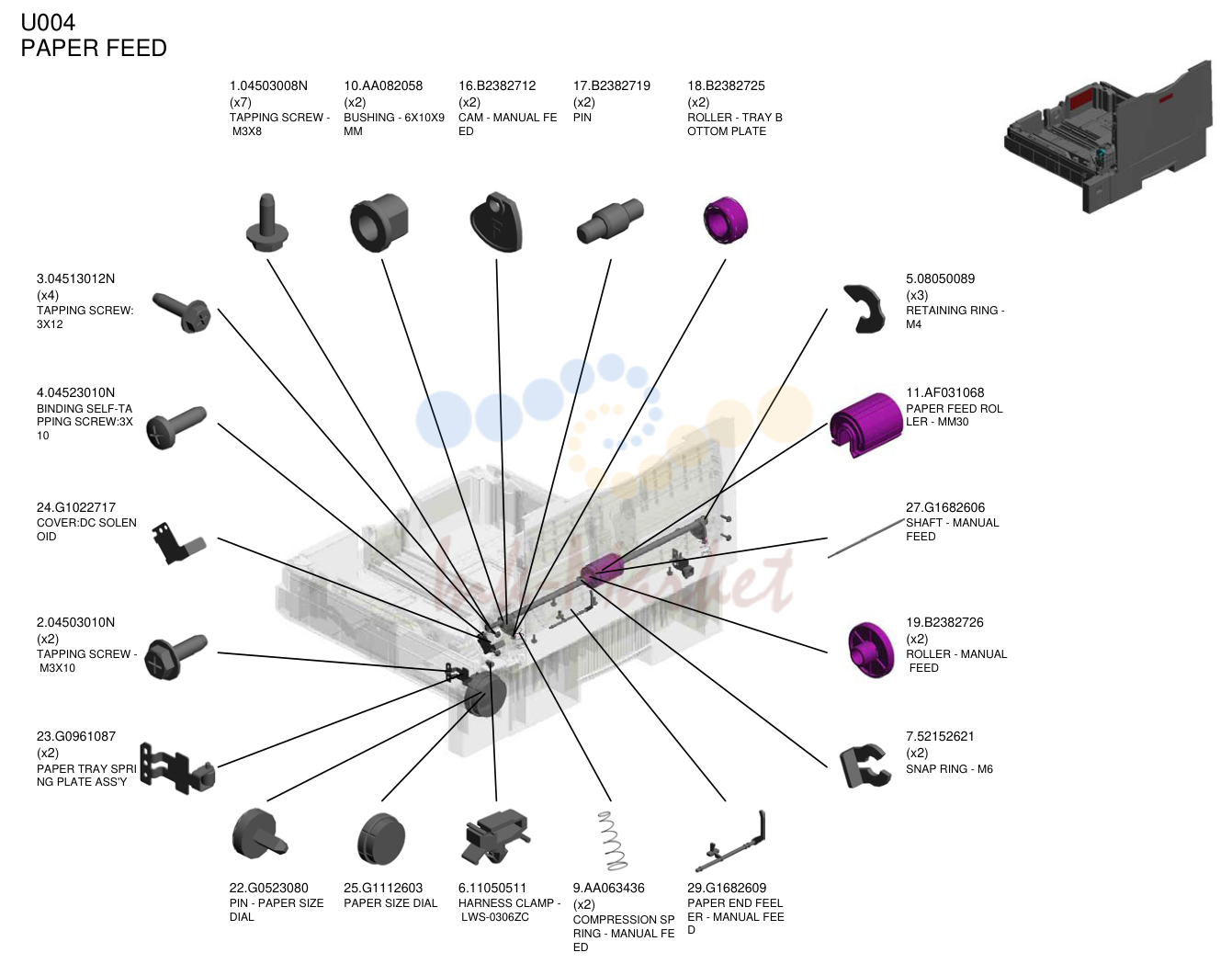

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 10 | AA082058 запросить цену → | втулка - 6X10X9 MM |
| 16 | B2382712 запросить цену → | CAM - MANUAL FE ED |
| 17 | B2382719 запросить цену → | PIN |
| 18 | B2382725 запросить цену → | ролик - TRAY B OTTOM пластина |
| 3 | 04513012N запросить цену → | TAPPING винт: 3X12 |
| 4 | 04523010N запросить цену → | BINDING SELF-TA PPING винт:3X 10 |
| 24 | G1022717 запросить цену → | крышка:DC SOLEN OID |
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 23 | G0961087 запросить цену → | лоток бумаги SPRI NG пластина ASS'Y |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 11 | AF031068 запросить цену → | подача бумаги ROL LER - MM30 |
| 27 | G1682606 запросить цену → | вал - MANUAL FEED |
| 19 | B2382726 запросить цену → | ролик - MANUAL FEED |
| 7 | 52152621 запросить цену → | SNAP RING - M6 |
| 22 | G0523080 запросить цену → | PIN - PAPER SIZE DIAL |
| 25 | G1112603 запросить цену → | PAPER SIZE DIAL |
| 6 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 9 | AA063436 запросить цену → | COMPRESSION SP RING - MANUAL FE ED |
| 29 | G1682609 запросить цену → | PAPER END FEEL ER - MANUAL FEE D |

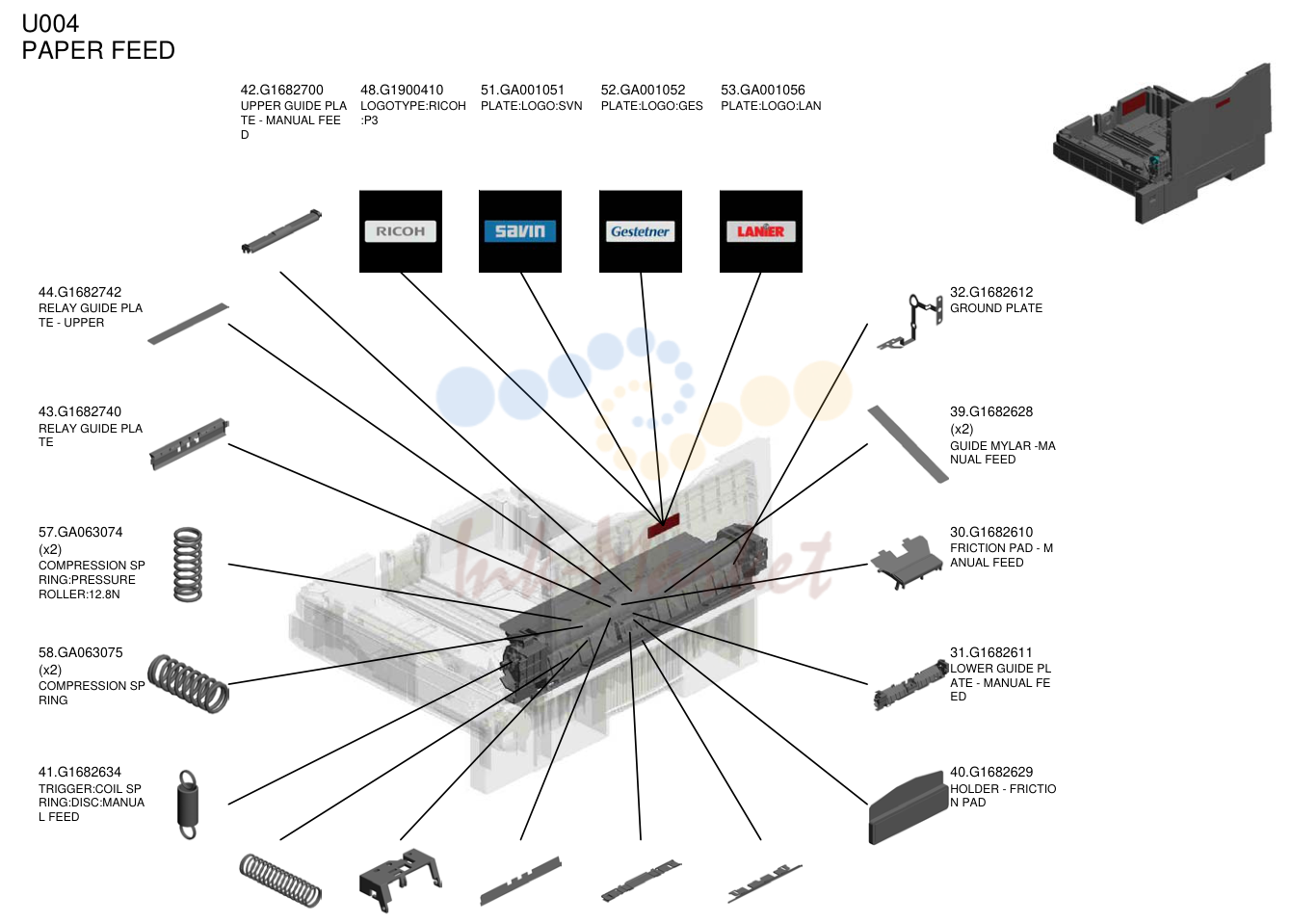

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 42 | G1682700 запросить цену → | UPPER направляющая PLA TE - MANUAL FEE D |
| 48 | G1900410 запросить цену → | LOGOTYPE:RICOH :P3 |
| 51 | GA001051 запросить цену → | пластина:LOGO:SVN |
| 52 | GA001052 запросить цену → | пластина:LOGO:GES |
| 53 | GA001056 запросить цену → | пластина:LOGO:LAN |
| 44 | G1682742 запросить цену → | RELAY направляющая PLA TE - UPPER |
| 43 | G1682740 запросить цену → | RELAY направляющая PLA TE |
| 57 | GA063074 запросить цену → | COMPRESSION SP RING:PRESSURE ролик:12.8N |
| 58 | GA063075 запросить цену → | COMPRESSION SP RING |
| 41 | G1682634 запросить цену → | TRIGGER:COIL SP RING:DISC:MANUA L FEED |
| 32 | G1682612 запросить цену → | GROUND пластина |
| 39 | G1682628 запросить цену → | направляющая MYLAR -MA NUAL FEED |
| 30 | G1682610 запросить цену → | FRICTION PAD - M ANUAL FEED |
| 31 | G1682611 запросить цену → | LOWER направляющая PL ATE - MANUAL FE ED |
| 40 | G1682629 запросить цену → | держатель - FRICTIO N PAD |
| 56 | GA063067 запросить цену → | COMPRESSION SP RING |
| 33 | G1682614 запросить цену → | держатель - PAPER END датчик |
| 45 | G1682744 запросить цену → | RELAY направляющая PLA TE - LOWER |
| 37 | G1682625 запросить цену → | LOWER крышка - MANUAL FEED UNI T |
| 36 | G1682621 запросить цену → | SLIDE крышка - MA NUAL FEED |

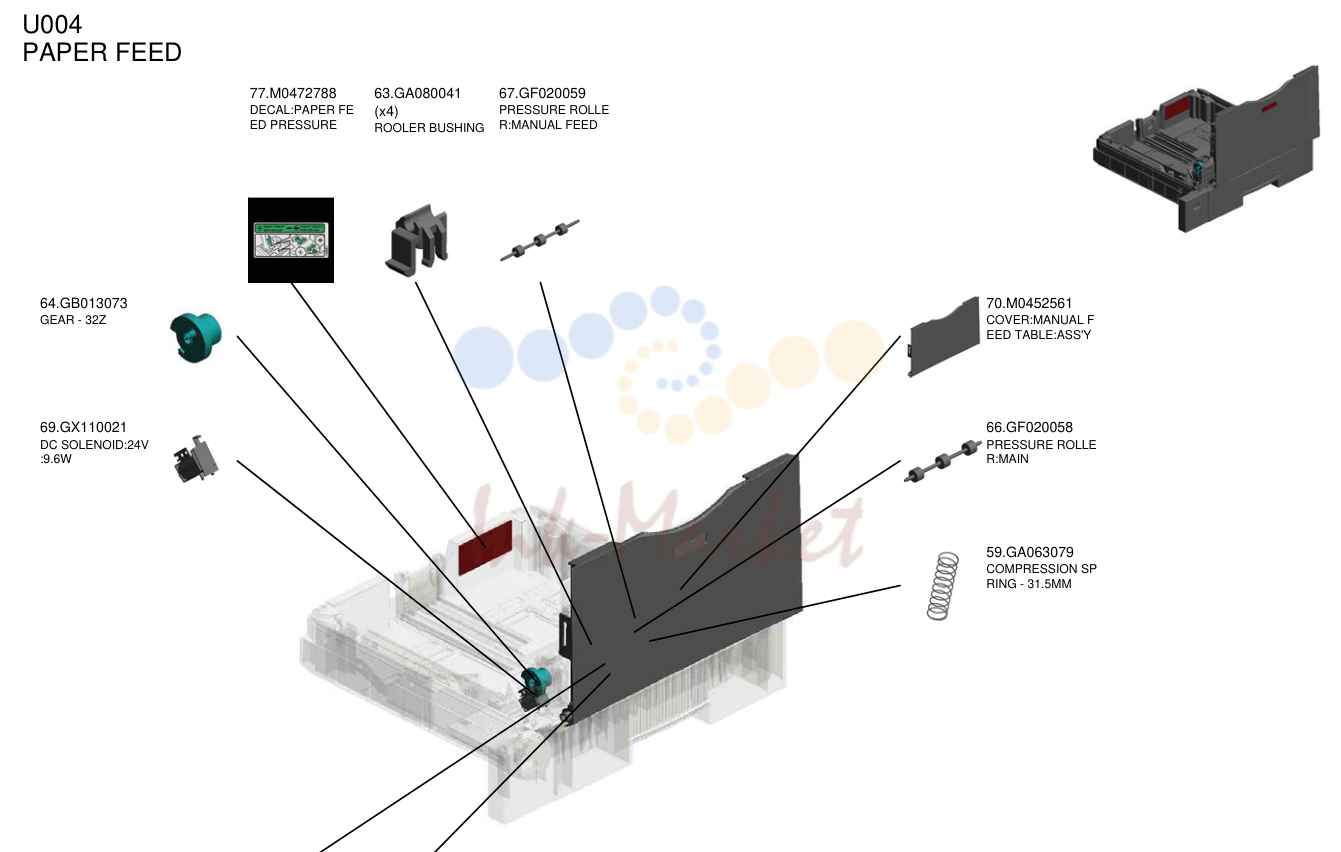

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 77 | M0472788 запросить цену → | DECAL:PAPER FE ED PRESSURE |
| 63 | GA080041 запросить цену → | ROOLER втулка |
| 67 | GF020059 запросить цену → | PRESSURE ROLLE R:MANUAL FEED |
| 64 | GB013073 запросить цену → | шестерня - 32Z |
| 69 | GX110021 запросить цену → | DC соленоид:24V :9.6W |
| 70 | M0452561 запросить цену → | крышка:MANUAL F EED TABLE:ASS'Y |
| 66 | GF020058 запросить цену → | PRESSURE ROLLE R:MAIN |
| 59 | GA063079 запросить цену → | COMPRESSION SP RING - 31.5MM |
| 68 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 62 | GA066022 запросить цену → | пружина - PAPER E ND FEELER |

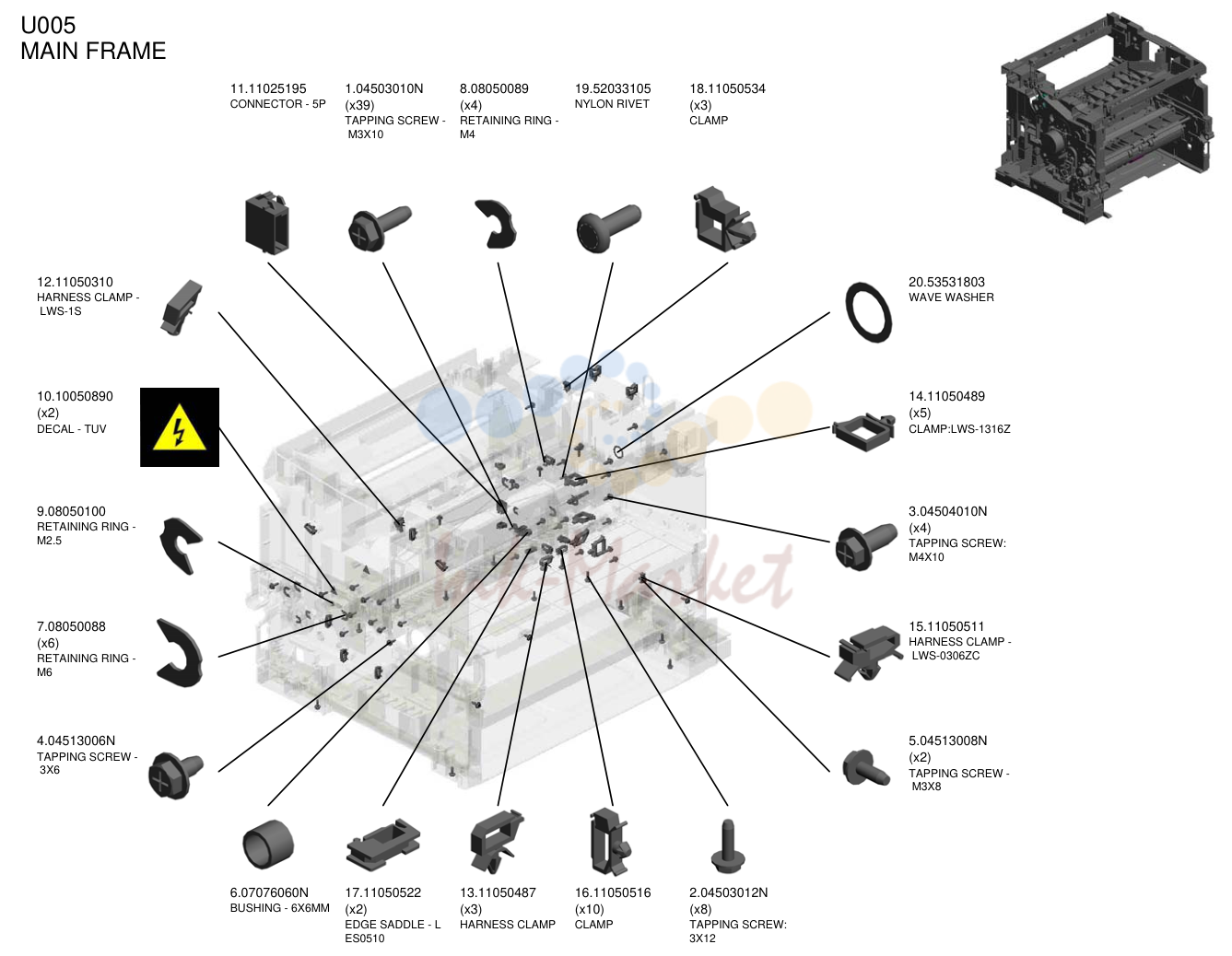

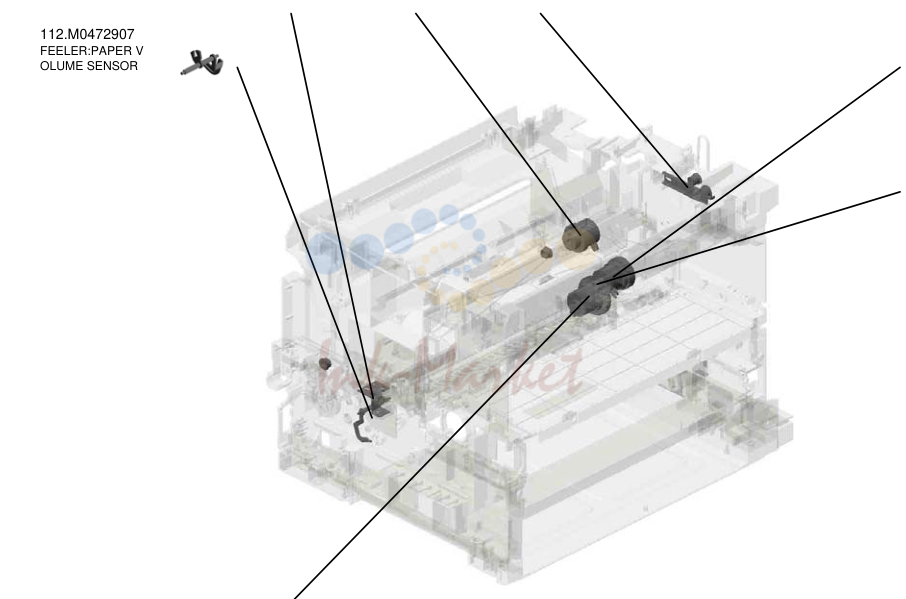

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 11 | 11025195 запросить цену → | CONNECTOR - 5P |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 8 | 08050089 запросить цену → | RETAINING RING - M4 |
| 19 | 52033105 запросить цену → | NYLON RIVET |
| 18 | 11050534 запросить цену → | CLAMP |
| 12 | 11050310 запросить цену → | жгут CLAMP - LWS-1S |
| 10 | 10050890 запросить цену → | DECAL - TUV |
| 9 | 08050100 запросить цену → | RETAINING RING - M2.5 |
| 7 | 08050088 запросить цену → | RETAINING RING - M6 |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 20 | 53531803 запросить цену → | WAVE WASHER |
| 14 | 11050489 запросить цену → | CLAMP:LWS-1316Z |
| 3 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 15 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 5 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 6 | 07076060N запросить цену → | втулка - 6X6MM |
| 17 | 11050522 запросить цену → | EDGE SADDLE - L ES0510 |
| 13 | 11050487 запросить цену → | жгут CLAMP |
| 16 | 11050516 запросить цену → | CLAMP |
| 2 | 04503012N запросить цену → | TAPPING винт: 3X12 |

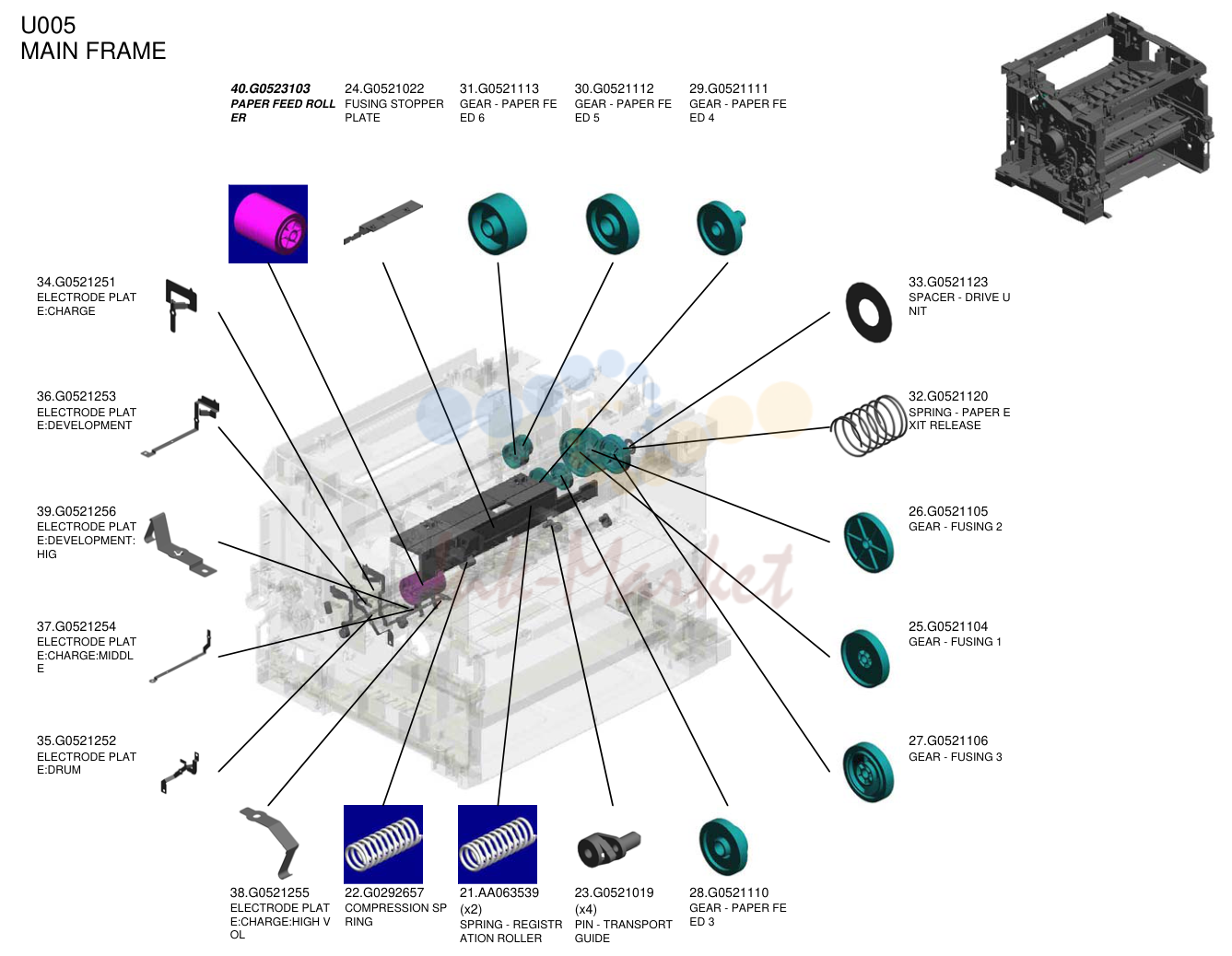

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 40 | G0523103 под заказ | подача бумаги ROLL ER |
| 24 | G0521022 запросить цену → | печь (закрепление) стопор пластина |
| 31 | G0521113 запросить цену → | шестерня - PAPER FE ED 6 |
| 30 | G0521112 запросить цену → | шестерня - PAPER FE ED 5 |
| 29 | G0521111 запросить цену → | шестерня - PAPER FE ED 4 |
| 34 | G0521251 запросить цену → | ELECTRODE PLAT E:CHARGE |
| 36 | G0521253 запросить цену → | ELECTRODE PLAT E:проявка |
| 39 | G0521256 запросить цену → | ELECTRODE PLAT E:проявка: HIG |
| 37 | G0521254 запросить цену → | ELECTRODE PLAT E:CHARGE:MIDDL E |
| 35 | G0521252 запросить цену → | ELECTRODE PLAT E:барабан |
| 33 | G0521123 запросить цену → | SPACER - DRIVE U NIT |
| 32 | G0521120 запросить цену → | пружина - PAPER E XIT RELEASE |
| 26 | G0521105 запросить цену → | шестерня - печь (закрепление) 2 |
| 25 | G0521104 запросить цену → | шестерня - печь (закрепление) 1 |
| 27 | G0521106 запросить цену → | шестерня - печь (закрепление) 3 |
| 38 | G0521255 запросить цену → | ELECTRODE PLAT E:CHARGE:HIGH V OL |
| 22 | G0292657 запросить цену → | COMPRESSION SP RING |
| 21 | AA063539 запросить цену → | пружина - REGISTR ATION ролик |
| 23 | G0521019 запросить цену → | PIN - TRANSPORT направляющая |
| 28 | G0521110 запросить цену → | шестерня - PAPER FE ED 3 |

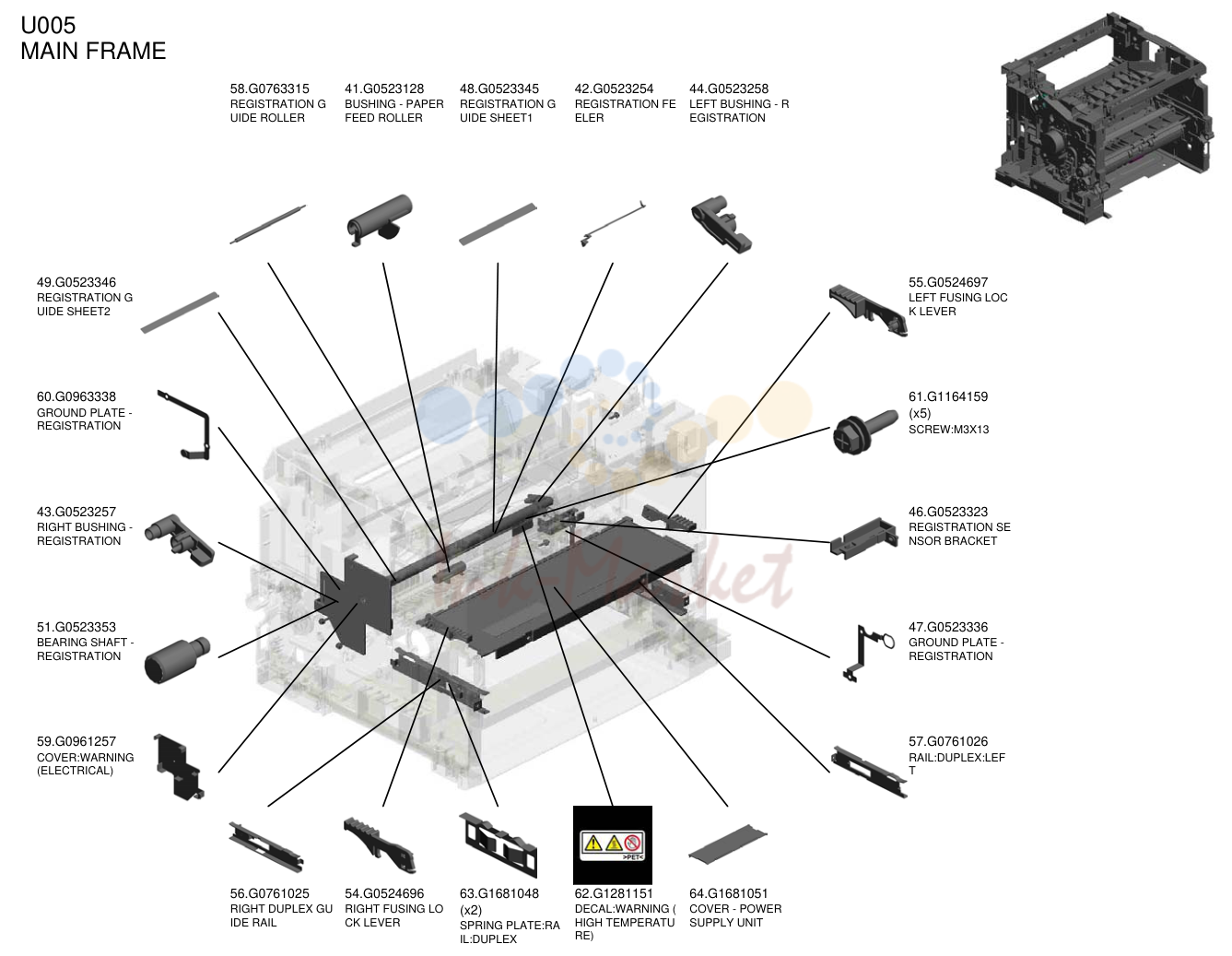

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 58 | G0763315 запросить цену → | регистрация G UIDE ролик |
| 41 | G0523128 запросить цену → | втулка - подача бумаги ролик |
| 48 | G0523345 запросить цену → | регистрация G UIDE SHEET1 |
| 42 | G0523254 запросить цену → | регистрация FE ELER |
| 44 | G0523258 запросить цену → | LEFT втулка - R EGISTRATION |
| 49 | G0523346 запросить цену → | регистрация G UIDE SHEET2 |
| 60 | G0963338 запросить цену → | GROUND пластина - регистрация |
| 43 | G0523257 запросить цену → | RIGHT втулка - регистрация |
| 51 | G0523353 запросить цену → | подшипник вал - регистрация |
| 59 | G0961257 запросить цену → | крышка:WARNING (электрика) |
| 55 | G0524697 запросить цену → | LEFT печь (закрепление) LOC K рычаг |
| 61 | G1164159 запросить цену → | винт:M3X13 |
| 46 | G0523323 запросить цену → | регистрация SE NSOR кронштейн |
| 47 | G0523336 запросить цену → | GROUND пластина - регистрация |
| 57 | G0761026 запросить цену → | RAIL:дуплекс:LEF T |
| 56 | G0761025 запросить цену → | RIGHT дуплекс GU IDE RAIL |
| 54 | G0524696 запросить цену → | RIGHT печь (закрепление) LO CK рычаг |
| 63 | G1681048 запросить цену → | пружина пластина:RA IL:дуплекс |
| 62 | G1281151 запросить цену → | DECAL:WARNING ( HIGH TEMPERATU RE) |
| 64 | G1681051 запросить цену → | крышка - POWER SUPPLY узел |

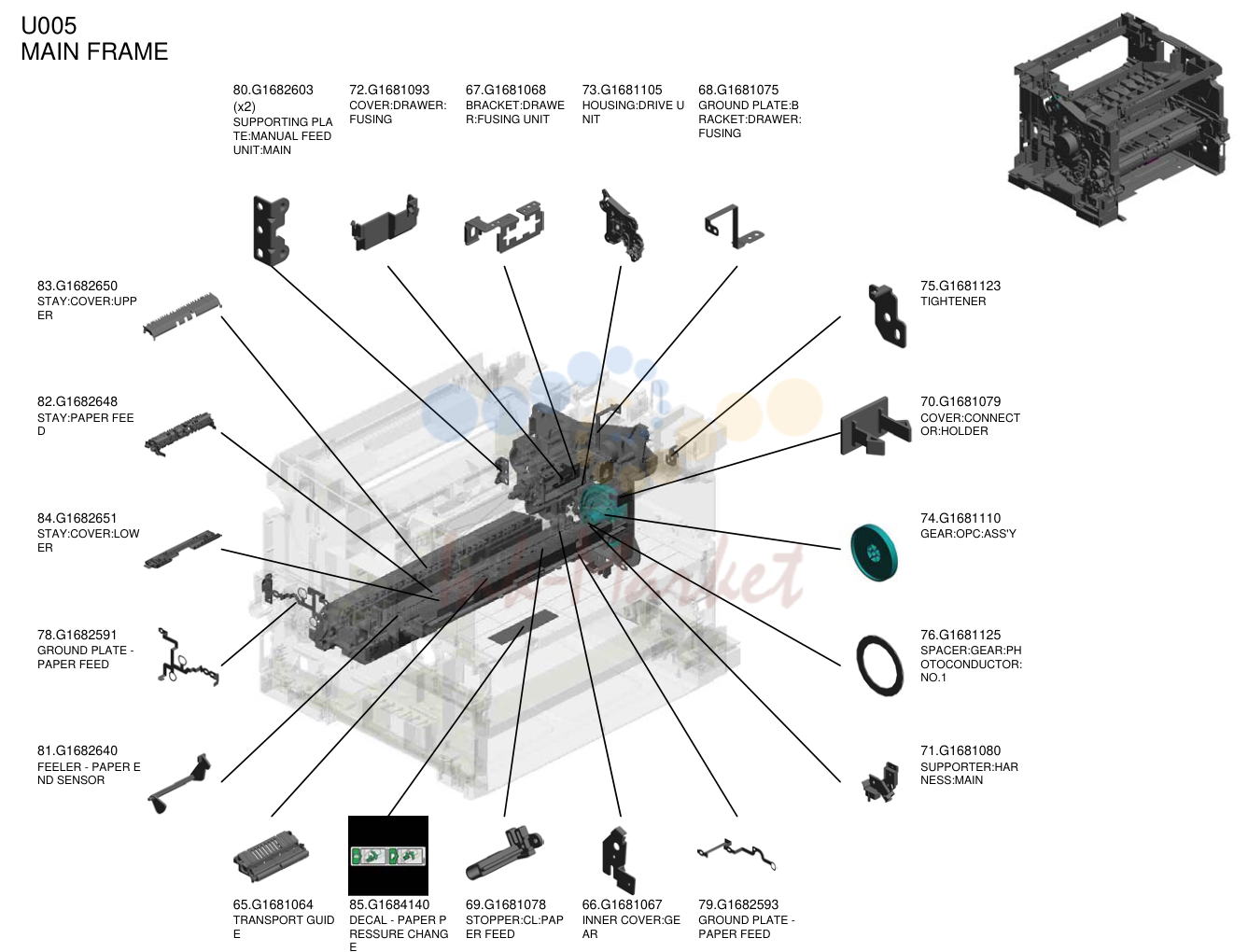

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 80 | G1682603 запросить цену → | SUPPORTING PLA TE:MANUAL FEED узел:MAIN |
| 72 | G1681093 запросить цену → | крышка:DRAWER: печь (закрепление) |
| 67 | G1681068 запросить цену → | кронштейн:DRAWE R:печь (закрепление) узел |
| 73 | G1681105 запросить цену → | HOUSING:DRIVE U NIT |
| 68 | G1681075 запросить цену → | GROUND пластина:B RACKET:DRAWER: печь (закрепление) |
| 83 | G1682650 запросить цену → | STAY:крышка:UPP ER |
| 82 | G1682648 запросить цену → | STAY:PAPER FEE D |
| 84 | G1682651 запросить цену → | STAY:крышка:LOW ER |
| 78 | G1682591 запросить цену → | GROUND пластина - подача бумаги |
| 81 | G1682640 запросить цену → | FEELER - PAPER E ND датчик |
| 75 | G1681123 запросить цену → | TIGHTENER |
| 70 | G1681079 запросить цену → | крышка:CONNECT OR:держатель |
| 74 | G1681110 запросить цену → | шестерня:OPC:ASS'Y |
| 76 | G1681125 запросить цену → | SPACER:шестерня:PH OTOCONDUCTOR: NO.1 |
| 71 | G1681080 запросить цену → | SUPPORTER:HAR NESS:MAIN |
| 65 | G1681064 запросить цену → | TRANSPORT GUID E |
| 85 | G1684140 запросить цену → | DECAL - PAPER P RESSURE CHANG E |
| 69 | G1681078 запросить цену → | стопор:CL:PAP ER FEED |
| 66 | G1681067 запросить цену → | INNER крышка:GE AR |
| 79 | G1682593 запросить цену → | GROUND пластина - подача бумаги |

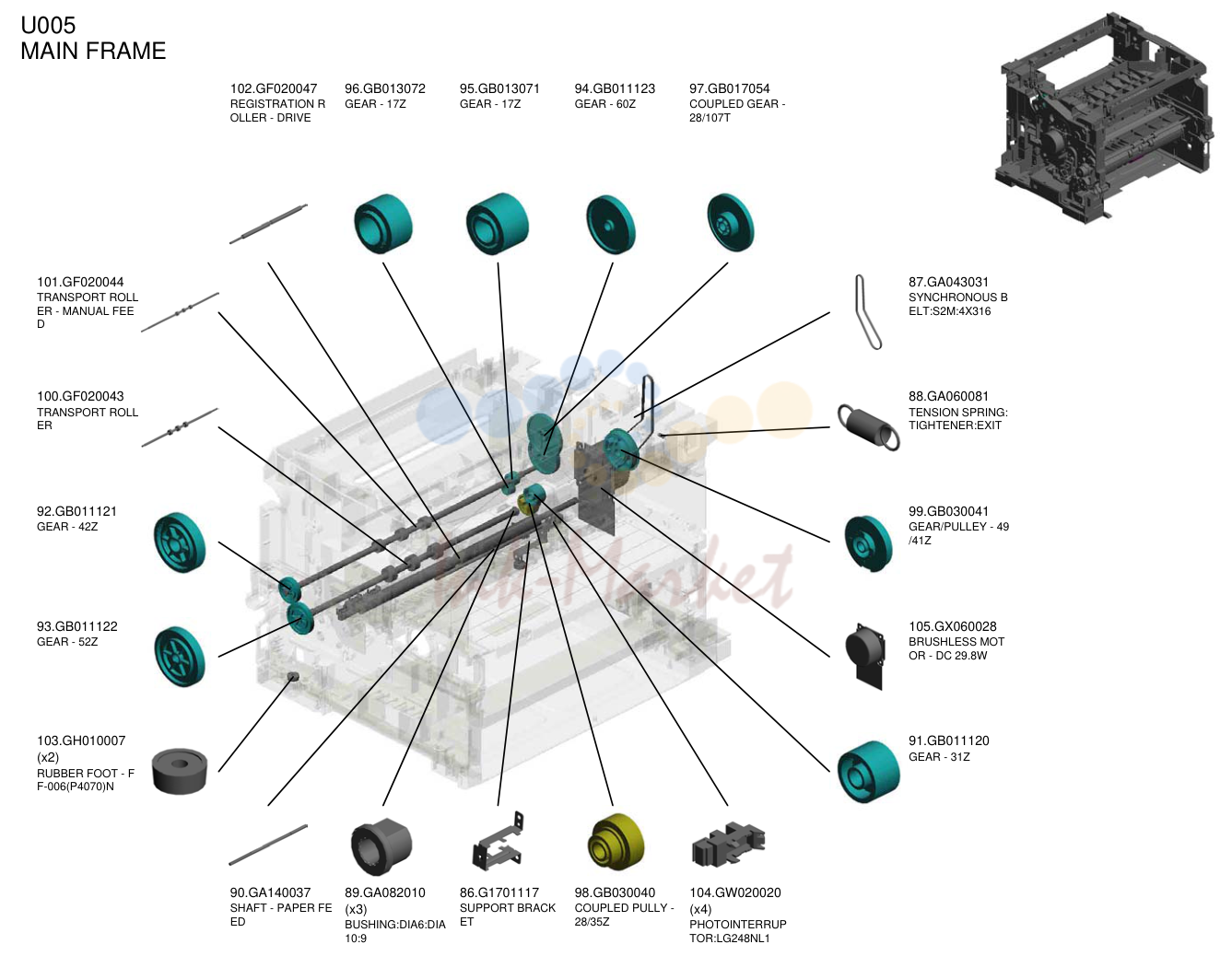

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 102 | GF020047 запросить цену → | регистрация R OLLER - DRIVE |
| 96 | GB013072 запросить цену → | шестерня - 17Z |
| 95 | GB013071 запросить цену → | шестерня - 17Z |
| 94 | GB011123 запросить цену → | шестерня - 60Z |
| 97 | GB017054 запросить цену → | COUPLED шестерня - 28/107T |
| 101 | GF020044 запросить цену → | TRANSPORT ROLL ER - MANUAL FEE D |
| 100 | GF020043 запросить цену → | TRANSPORT ROLL ER |
| 92 | GB011121 запросить цену → | шестерня - 42Z |
| 93 | GB011122 запросить цену → | шестерня - 52Z |
| 103 | GH010007 запросить цену → | RUBBER FOOT - F F-006(P4070)N |
| 87 | GA043031 запросить цену → | SYNCHRONOUS B ELT:S2M:4X316 |
| 88 | GA060081 запросить цену → | TENSION пружина: TIGHTENER:EXIT |
| 99 | GB030041 запросить цену → | шестерня/PULLEY - 49 /41Z |
| 105 | GX060028 запросить цену → | BRUSHLESS MOT OR - DC 29.8W |
| 91 | GB011120 запросить цену → | шестерня - 31Z |
| 90 | GA140037 запросить цену → | вал - PAPER FE ED |
| 89 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 86 | G1701117 запросить цену → | SUPPORT BRACK ET |
| 98 | GB030040 запросить цену → | COUPLED PULLY - 28/35Z |
| 104 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 111 | M0472906 запросить цену → | кронштейн:PAPER VOLUME датчик: подача бумаги |
| 107 | GX200018 запросить цену → | MAGNETIC CLUTC H - RELAY |
| 110 | M0471151 запросить цену → | кронштейн:PULLEY: TIGHTENER |
| 112 | M0472907 запросить цену → | FEELER:PAPER V OLUME датчик |
| 106 | GX200016 запросить цену → | MAGNETIC CLUTC H - регистрация |
| 109 | H5211311 запросить цену → | BUSING |
| 108 | GX200022 запросить цену → | MAGNETIC CLUTC H - подача бумаги |

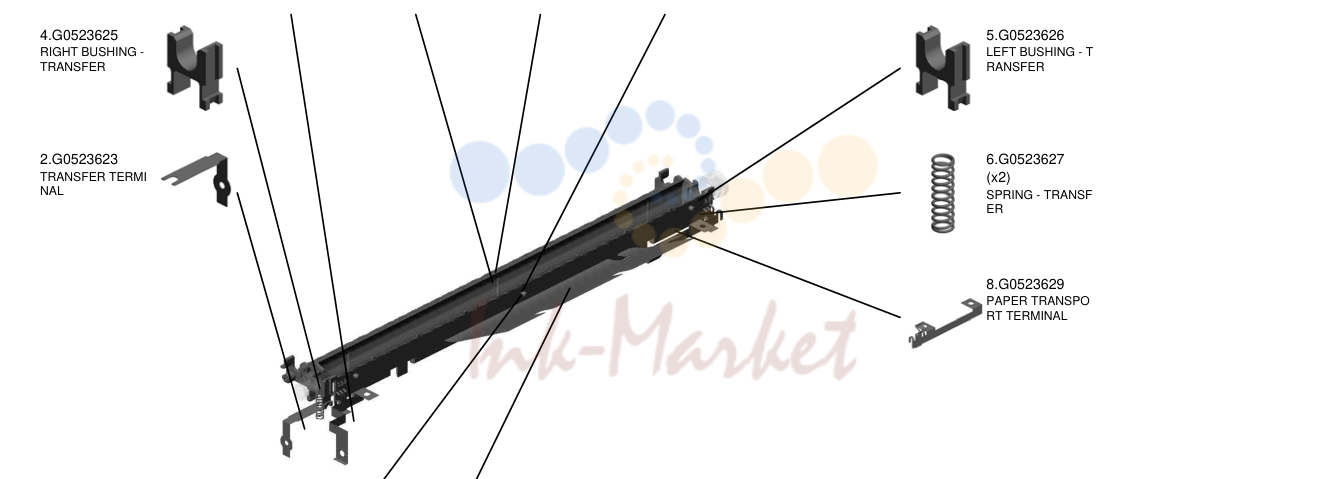

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 3 | G0523624 запросить цену → | SEPARATION TER MINAL |
| 10 | G0523644 запросить цену → | перенос ROLLE R направляющая |
| 9 | G0523641 запросить цену → | перенос направляющая SHEET |
| 1 | G0523621 запросить цену → | SEPARATION PLA TE |
| 4 | G0523625 запросить цену → | RIGHT втулка - перенос |
| 2 | G0523623 запросить цену → | перенос TERMI NAL |
| 5 | G0523626 запросить цену → | LEFT втулка - T RANSFER |
| 6 | G0523627 запросить цену → | пружина - TRANSF ER |
| 8 | G0523629 запросить цену → | PAPER TRANSPO RT TERMINAL |
| 11 | G0763622 запросить цену → | SEPARATION PLA TE крышка |
| 7 | G0523628 запросить цену → | GROUND пластина - PAPER TRANSPO RT |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 10 | G1022789 запросить цену → | стопор:PHOTOI NTERRUPTOR |
| 16 | GA060069 запросить цену → | TENSION пружина - ENTRANCE ARM |
| 13 | G1684467 запросить цену → | вал:PRESSURE ролик:ENTRAN CE |
| 14 | G1684470 запросить цену → | PRESSURE ROLLE R:ENTRANCE |
| 5 | 11050534 запросить цену → | CLAMP |
| 17 | GA060080 запросить цену → | TENSION пружина: EXIT ролик:CON NECTING |
| 15 | G1684471 запросить цену → | пружина пластина:EXI T ролик |
| 4 | 11050516 запросить цену → | CLAMP |
| 3 | 08050089 запросить цену → | RETAINING RING - M4 |
| 2 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 8 | B2384755 запросить цену → | TIMING ремень - B40 S2M166 |
| 7 | AF040575 запросить цену → | DRIVEN ролик |
| 6 | AA143577 запросить цену → | винт:TP:M4 |
| 12 | G1684464 запросить цену → | EXIT ARM - EXIT R OLLER |
| 11 | G1684463 запросить цену → | ENTRANCE ARM - EXIT ролик |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 9 | G0521019 запросить цену → | PIN - TRANSPORT направляющая |
| 19 | GA063085 запросить цену → | COMPRESSION SP RING:LOCK |
| 20 | GA066027 запросить цену → | пружина:FEELER:E XIT |
| 18 | GA063073 запросить цену → | COMPRESSION SP RING - EXIT ARM |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 27 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 29 | M0454470 запросить цену → | держатель:FEELER: EXIT |
| 26 | GF040015 запросить цену → | EXIT ролик:CON NECTING |
| 33 | M0474455 запросить цену → | FEELER:EXIT:EXIT |
| 30 | M0474451 запросить цену → | направляющая пластина:EXIT :UPPER |
| 31 | M0474452 запросить цену → | ролик:DRIVEN:D IA10 |
| 38 | M0474461 запросить цену → | ролик:DRIVEN |
| 35 | M0474457 запросить цену → | SPACER:крышка:E XIT:LEFT |
| 21 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 23 | GB030044 запросить цену → | TIMING PULLEY:EX IT ролик:DRIVE |
| 34 | M0474456 запросить цену → | SPACER:крышка:E XIT:RIGHT |
| 24 | GB030045 запросить цену → | TIMING PULLEY:C ONNECTING:S2M:1 8 |
| 32 | M0474454 запросить цену → | FEELER:EXHAUST датчик |
| 25 | GF040014 запросить цену → | EXIT ролик |
| 22 | GA120013 запросить цену → | DISCHARGE BRUS H:EXIT |
| 28 | M0454469 запросить цену → | FEELER:EXIT |
| 37 | M0474460 запросить цену → | держатель:ARM:PRE SSURE |
| 39 | M0474462 запросить цену → | PRESSURE ROLLE R:EXIT |
| 40 | M0474463 запросить цену → | GRIP:LOCK |
| 36 | M0474458 запросить цену → | крышка:EXIT |

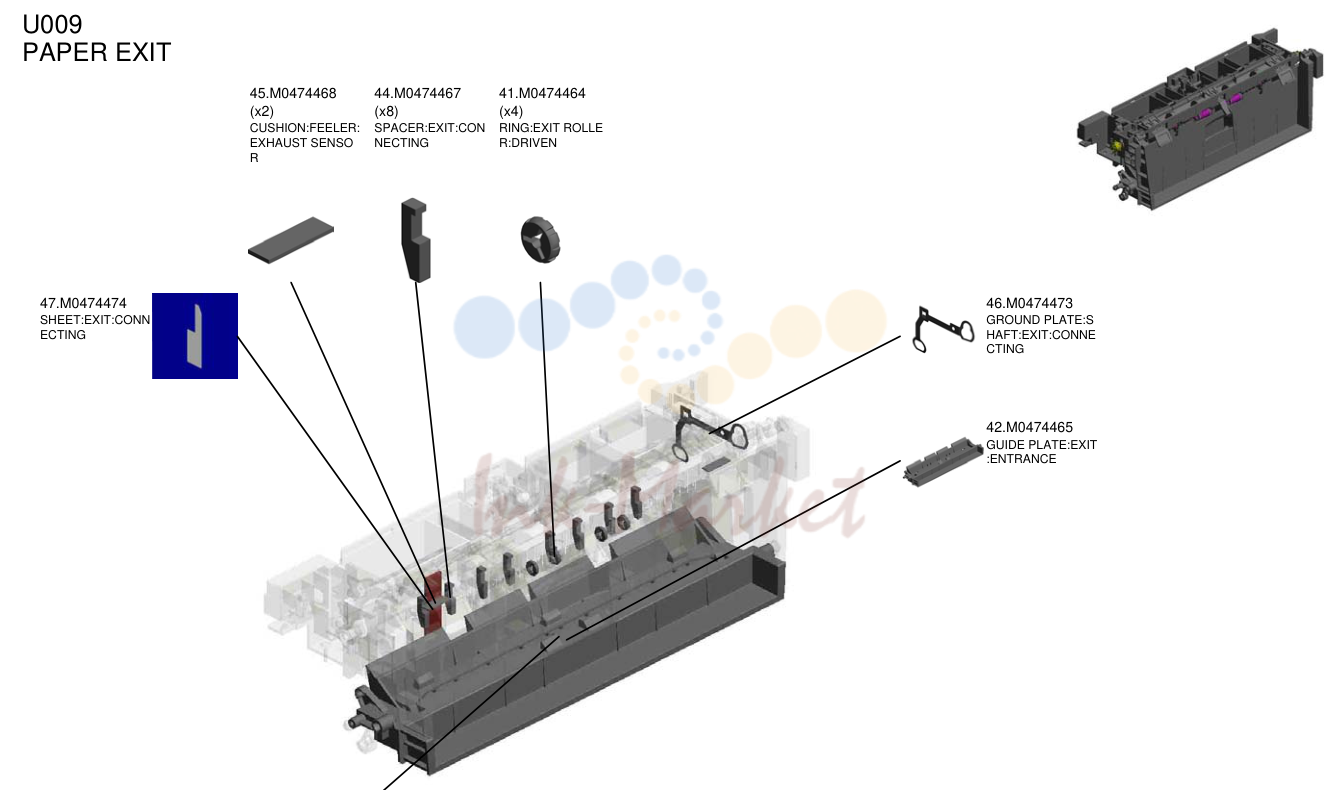

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 45 | M0474468 запросить цену → | CUSHION:FEELER: EXHAUST SENSO R |
| 44 | M0474467 запросить цену → | SPACER:EXIT:CON NECTING |
| 41 | M0474464 запросить цену → | RING:EXIT ROLLE R:DRIVEN |
| 47 | M0474474 запросить цену → | SHEET:EXIT:CONN ECTING |
| 46 | M0474473 запросить цену → | GROUND пластина:S HAFT:EXIT:CONNE CTING |
| 42 | M0474465 запросить цену → | направляющая пластина:EXIT :ENTRANCE |
| 43 | M0474466 запросить цену → | FRAME:PRESSUR E |
CONTролик
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 6 | B6225825 запросить цену → | PANEL KNOB SCR EW |
| 9 | G1085107 запросить цену → | LEFT направляющая 1 |
| 5 | B1325836 запросить цену → | PANEL - INTERFAC E |
| 14 | M0455950 запросить цену → | GASKET:65TSV4-1 |
| 13 | M0451106 запросить цену → | PANEL:CONTROL BOARD |
| 15 | M0475361 запросить цену → | плата:CTL |
| 7 | G0761241 запросить цену → | CONTролик BRA CKET |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 8 | G1045141 запросить цену → | KNOB винт:M3 |
| 10 | G1085108 запросить цену → | RIGHT направляющая 1 |
| 3 | 14076732 запросить цену → | RAM:FM25L512-PG C(REV.AC):512K |

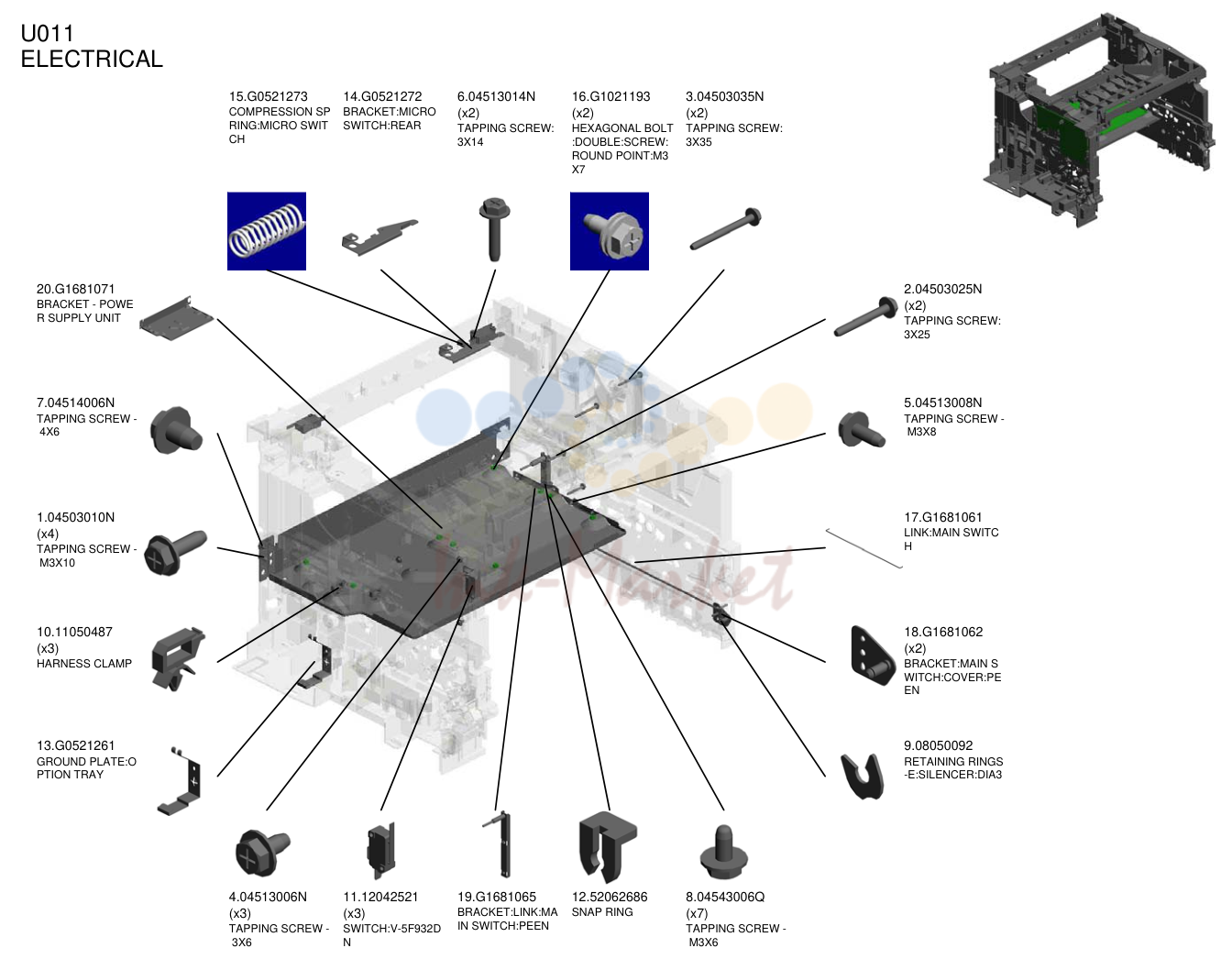

электрика
| № | Артикул | Наименование |
|---|---|---|
| 15 | G0521273 запросить цену → | COMPRESSION SP RING:MICRO SWIT CH |
| 14 | G0521272 запросить цену → | кронштейн:MICRO SWITCH:REAR |
| 6 | 04513014N запросить цену → | TAPPING винт: 3X14 |
| 16 | G1021193 запросить цену → | HEXAGONAL BOLT :DOUBLE:винт: ROUND POINT:M3 X7 |
| 3 | 04503035N запросить цену → | TAPPING винт: 3X35 |
| 20 | G1681071 запросить цену → | кронштейн - POWE R SUPPLY узел |
| 7 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 10 | 11050487 запросить цену → | жгут CLAMP |
| 13 | G0521261 запросить цену → | GROUND пластина:O PTION TRAY |
| 2 | 04503025N запросить цену → | TAPPING винт: 3X25 |
| 5 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 17 | G1681061 запросить цену → | LINK:MAIN SWITC H |
| 18 | G1681062 запросить цену → | кронштейн:MAIN S WITCH:крышка:PE EN |
| 9 | 08050092 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 11 | 12042521 запросить цену → | SWITCH:V-5F932D N |
| 19 | G1681065 запросить цену → | кронштейн:LINK:MA IN SWITCH:PEEN |
| 12 | 52062686 запросить цену → | SNAP RING |
| 8 | 04543006Q запросить цену → | TAPPING винт - M3X6 |

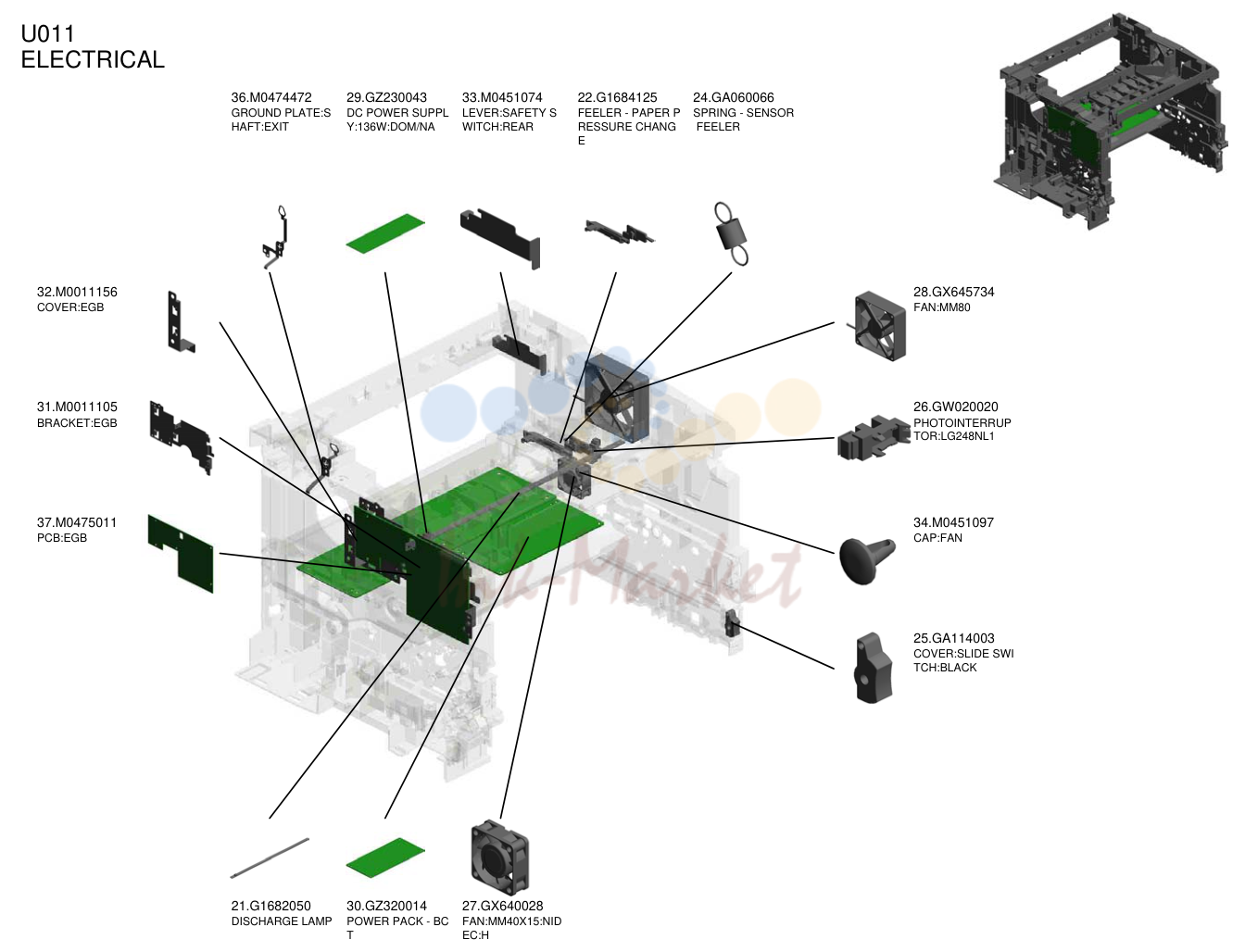

электрика
| № | Артикул | Наименование |
|---|---|---|
| 36 | M0474472 запросить цену → | GROUND пластина:S HAFT:EXIT |
| 29 | GZ230043 запросить цену → | DC POWER SUPPL Y:136W:DOM/NA |
| 33 | M0451074 запросить цену → | рычаг:SAFETY S WITCH:REAR |
| 22 | G1684125 запросить цену → | FEELER - PAPER P RESSURE CHANG E |
| 24 | GA060066 запросить цену → | пружина - датчик FEELER |
| 32 | M0011156 запросить цену → | крышка:EGB |
| 31 | M0011105 запросить цену → | кронштейн:EGB |
| 37 | M0475011 запросить цену → | плата:EGB |
| 28 | GX645734 запросить цену → | FAN:MM80 |
| 26 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 34 | M0451097 запросить цену → | CAP:FAN |
| 25 | GA114003 запросить цену → | крышка:SLIDE SWI TCH:BLACK |
| 21 | G1682050 запросить цену → | DISCHARGE LAMP |
| 30 | GZ320014 запросить цену → | POWER PACK - BC T |
| 27 | GX640028 запросить цену → | FAN:MM40X15:NID EC:H |
комментарии
