Ricoh sp 330SN 330SFN 3710SF M0C4 M0C5 M0C7 euaa — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

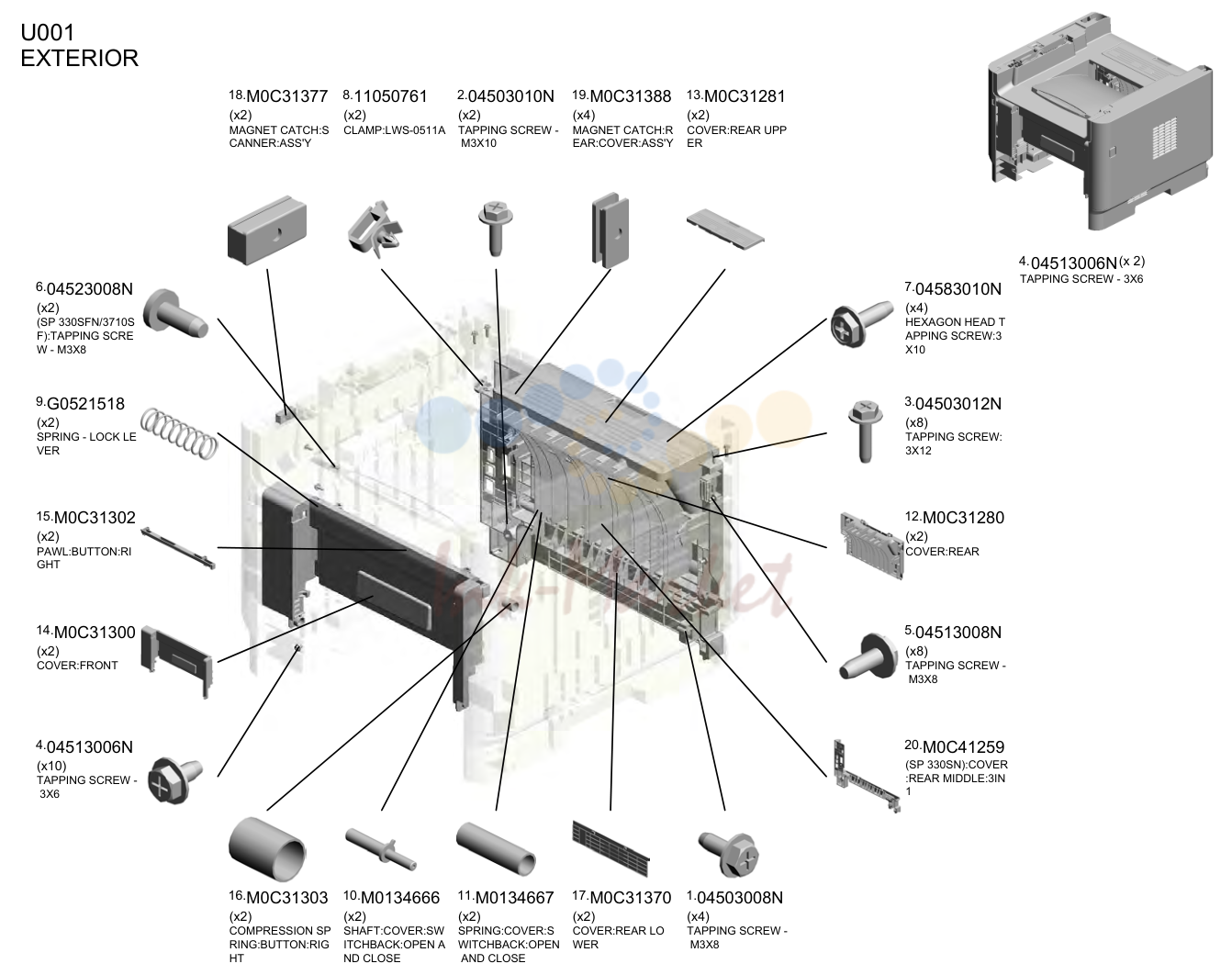

внешние детали

внешние детали

№АртикулНаименование
18M0C31377 запросить цену →MAGNET CATCH:S CANNER:ASS'Y
811050761 запросить цену →CLAMP:LWS-0511A
204503010N запросить цену →TAPPING винт - M3X10
19M0C31388 запросить цену →MAGNET CATCH:R EAR:крышка:ASS'Y
13M0C31281 запросить цену →крышка:REAR UPP ER
604523008N запросить цену →(SP 330SFN/3710S F):TAPPING SCRE W - M3X8
9G0521518 запросить цену →пружина - LOCK LE VER
15M0C31302 запросить цену →PAWL:BUTTON:RI GHT
14M0C31300 запросить цену →крышка:FRONT
404513006N запросить цену →TAPPING винт - 3X6
704583010N запросить цену →HEXAGON HEAD T APPING винт:3 X10
304503012N запросить цену →TAPPING винт: 3X12
12M0C31280 запросить цену →крышка:REAR
504513008N запросить цену →TAPPING винт - M3X8
20M0C41259 запросить цену →(SP 330SN):крышка :REAR MIDDLE:3IN 1
16M0C31303 запросить цену →COMPRESSION SP RING:BUTTON:RIG HT
10M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
11M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
17M0C31370 запросить цену →крышка:REAR LO WER
104503008N запросить цену →TAPPING винт - M3X8 4.04513006N(x 2) TAPPING винт - 3X6

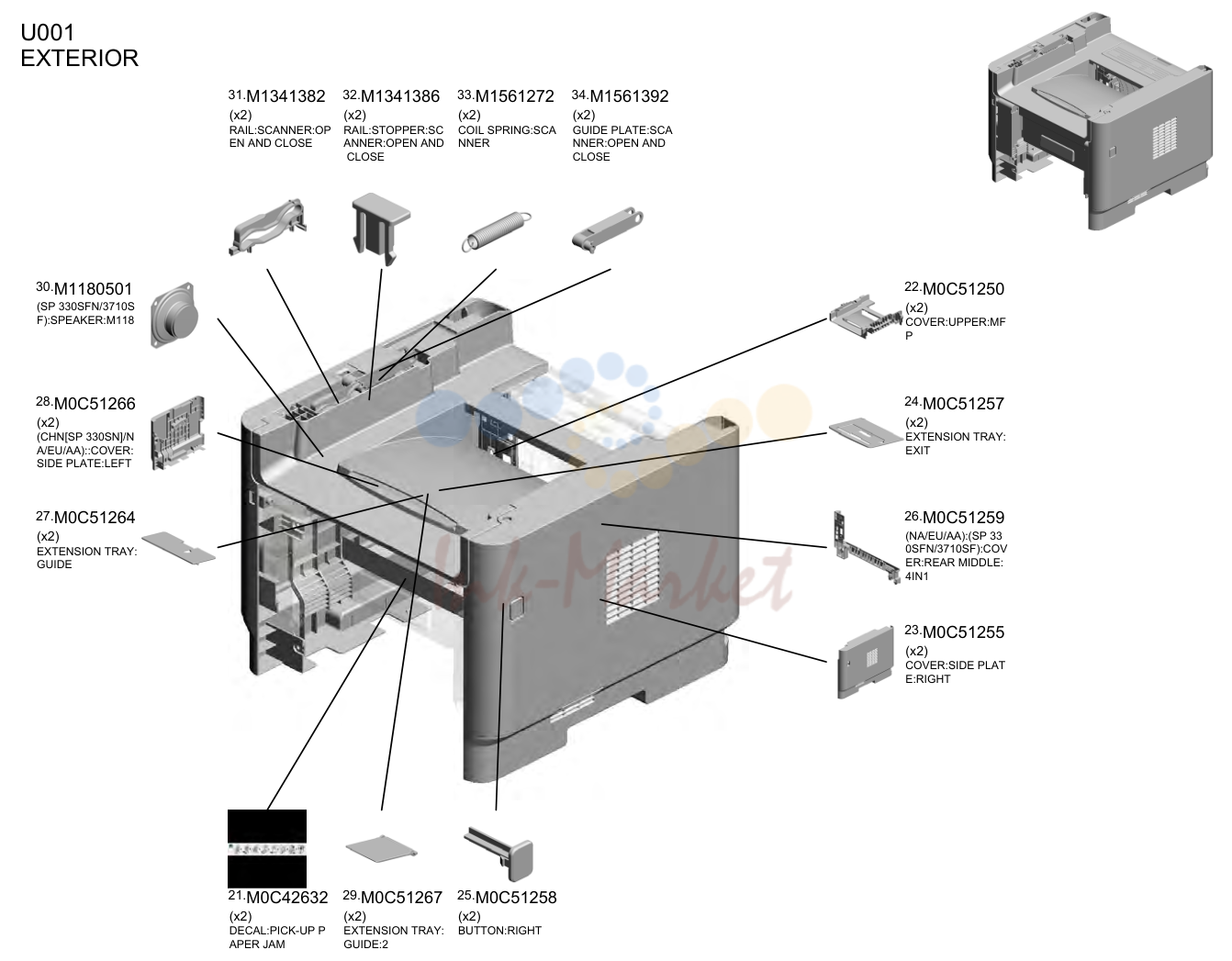

внешние детали

внешние детали

№АртикулНаименование
31M1341382 запросить цену →RAIL:сканер:OP EN AND CLOSE
32M1341386 запросить цену →RAIL:стопор:SC ANNER:OPEN AND CLOSE
33M1561272 запросить цену →COIL пружина:SCA NNER
34M1561392 запросить цену →направляющая пластина:SCA NNER:OPEN AND CLOSE
30M1180501 запросить цену →(SP 330SFN/3710S F):SPEAKER:M118
28M0C51266 запросить цену →(CHN[SP 330SN]/N A/EU/AA)::крышка: SIDE пластина:LEFT
27M0C51264 запросить цену →EXTENSION TRAY: направляющая
22M0C51250 запросить цену →крышка:UPPER:MF P
24M0C51257 запросить цену →EXTENSION TRAY: EXIT
26M0C51259 запросить цену →(NA/EU/AA):(SP 33 0SFN/3710SF):COV ER:REAR MIDDLE: 4IN1
23M0C51255 запросить цену →крышка:SIDE PLAT E:RIGHT
21M0C42632 запросить цену →DECAL:PICK-UP P APER JAM
29M0C51267 запросить цену →EXTENSION TRAY: направляющая:2
25M0C51258 запросить цену →BUTTON:RIGHT

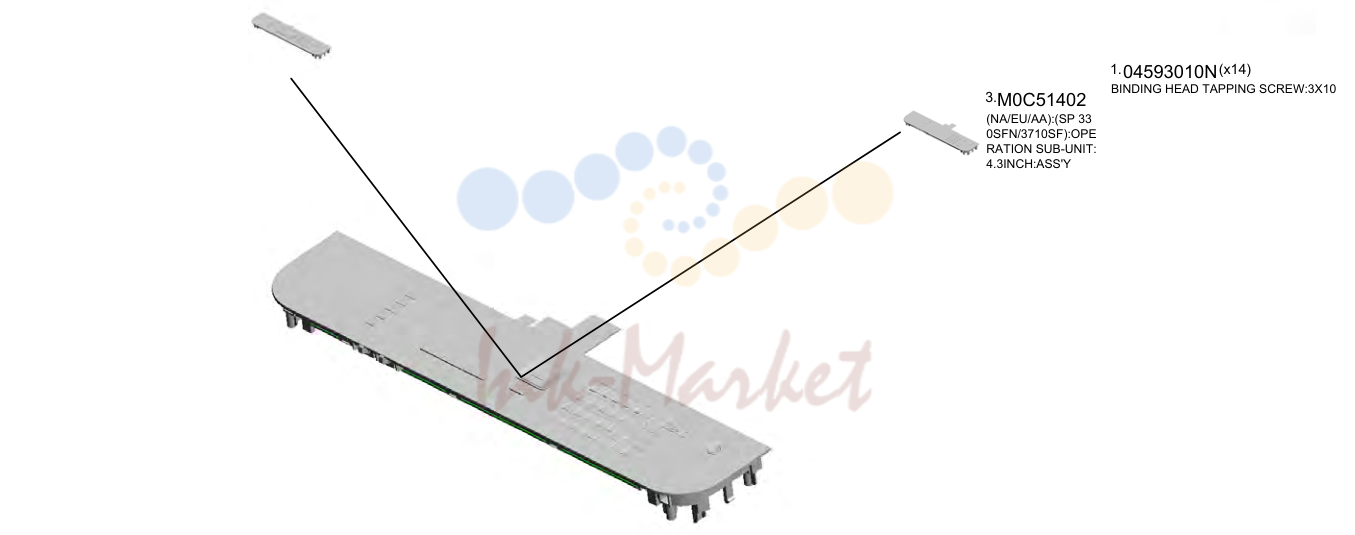

OPERATION

OPERATION

№АртикулНаименование
2M0C41402 запросить цену →(EU/AA):(SP 330SN ):OPERATION SUB- узел:4L:3IN1:ASS' Y
3M0C51402 запросить цену →(NA/EU/AA):(SP 33 0SFN/3710SF):OPE RATION SUB-узел: 4.3INCH:ASS'Y 1.04593010N(x14) BINDING HEAD TAPPING винт:3X10

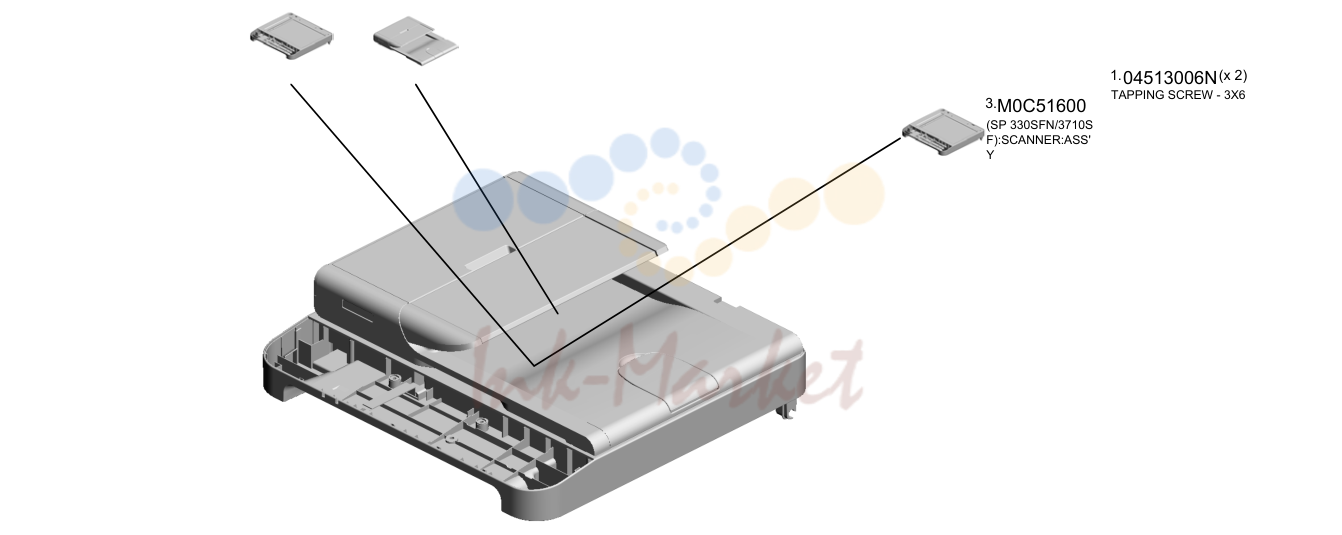

автоподатчик (АПД)/автоподатчик (ARDF)/сканер

автоподатчик (АПД)/автоподатчик (ARDF)/сканер

№АртикулНаименование
2M0C41600 под заказ(SP 330SN):SCANN ER:ASS'Y
72M2891601 запросить цену →(SP 330SFN/3710S F):автоподатчик (ARDF):ASS'Y
3M0C51600 под заказ(SP 330SFN/3710S F):сканер:ASS' Y 1.04513006N(x 2) TAPPING винт - 3X6

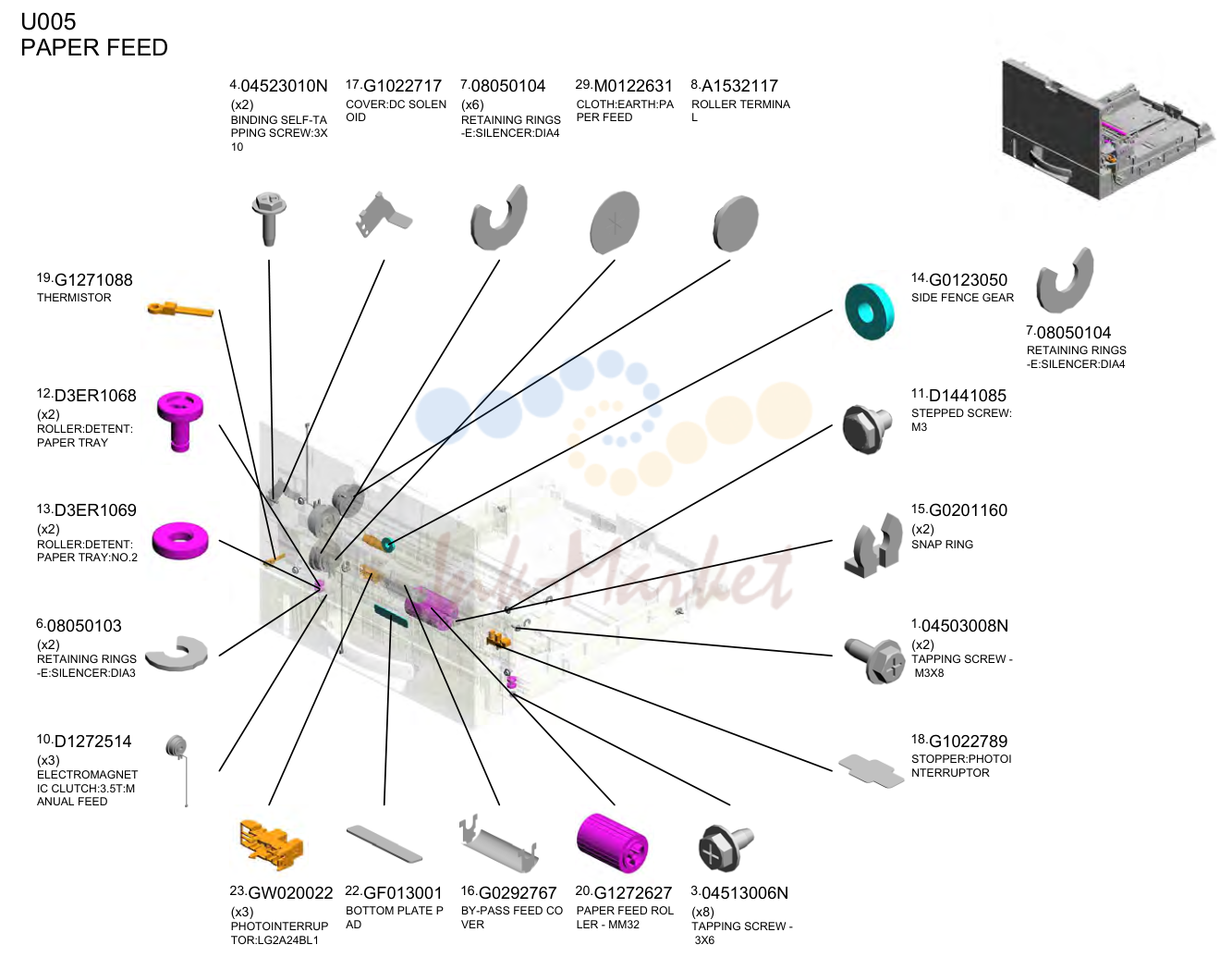

подача бумаги

подача бумаги

№АртикулНаименование
404523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
17G1022717 запросить цену →крышка:DC SOLEN OID
708050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
29M0122631 запросить цену →CLOTH:EARTH:PA PER FEED
8A1532117 запросить цену →ролик TERMINA L
19G1271088 запросить цену →THERMISTOR
12D3ER1068 под заказролик:DETENT: лоток бумаги
13D3ER1069 под заказролик:DETENT: лоток бумаги:NO.2
608050103 запросить цену →RETAINING RINGS -E:SILENCER:DIA3
10D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
14G0123050 запросить цену →SIDE FENCE шестерня
11D1441085 запросить цену →STEPPED винт: M3
15G0201160 запросить цену →SNAP RING
104503008N запросить цену →TAPPING винт - M3X8
18G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
23GW020022 запросить цену →PHOTOINTERRUP TOR:LG2A24BL1
22GF013001 под заказBOTTOM пластина P AD
16G0292767 запросить цену →BY-PASS FEED CO VER
20G1272627 под заказподача бумаги ROL LER - MM32
304513006N запросить цену →TAPPING винт - 3X6

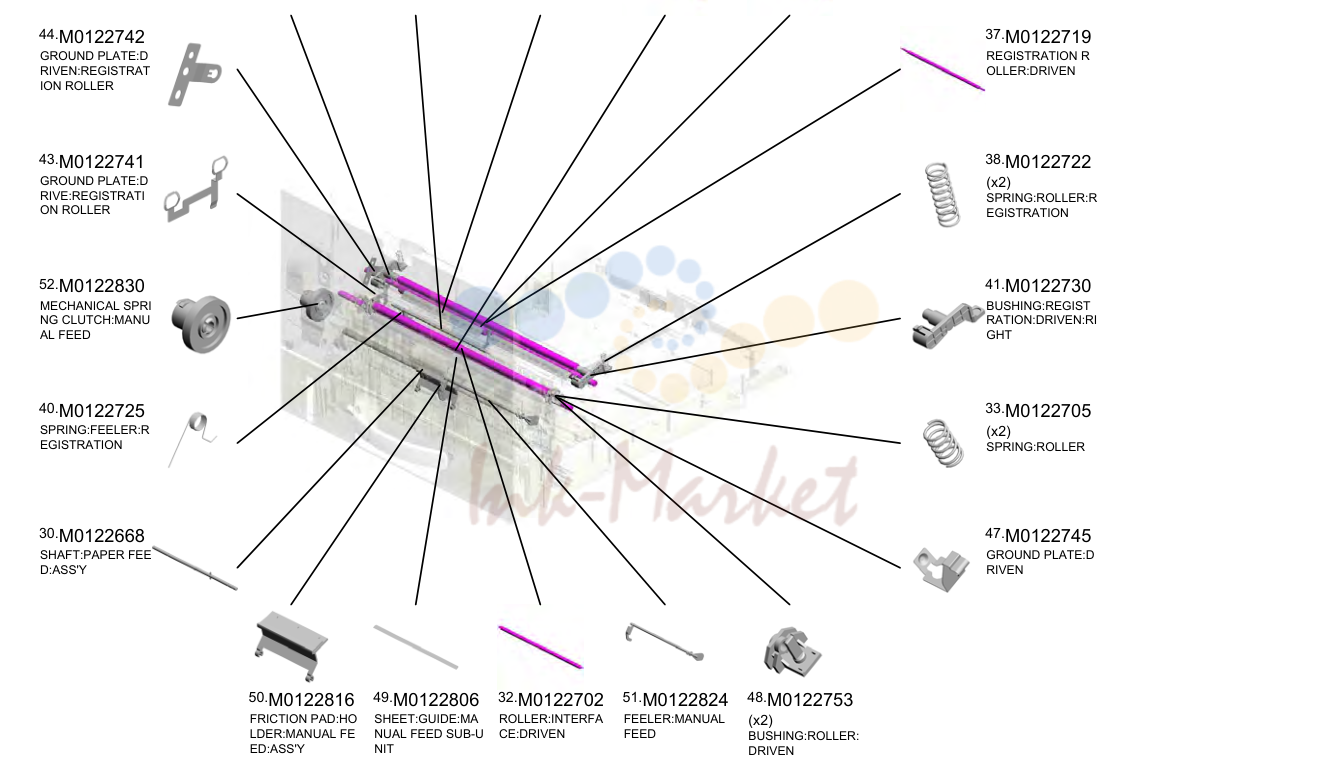

подача бумаги

подача бумаги

№АртикулНаименование
34M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
39M0122723 запросить цену →FEELER:REGISTR ATION:датчик
46M0122744 запросить цену →направляющая:REGISTRAT ION
31M0122701 запросить цену →ролик:INTERFA CE:DRIVE
36M0122718 запросить цену →регистрация R OLLER:DRIVE
44M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
43M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
52M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
40M0122725 запросить цену →пружина:FEELER:R EGISTRATION
30M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
37M0122719 запросить цену →регистрация R OLLER:DRIVEN
38M0122722 запросить цену →пружина:ролик:R EGISTRATION
41M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
33M0122705 запросить цену →пружина:ролик
47M0122745 запросить цену →GROUND пластина:D RIVEN
50M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
49M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
32M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
51M0122824 запросить цену →FEELER:MANUAL FEED
48M0122753 запросить цену →втулка:ролик: DRIVEN

подача бумаги

подача бумаги

№АртикулНаименование
94M2872876 запросить цену →SIDE FENCE:MAN UAL FEED:LEFT
78M1542879 запросить цену →EXTENSION TRAY: MANUAL FEED
93M2872875 запросить цену →SIDE FENCE:MAN UAL FEED:RIGHT
95M2872878 запросить цену →RACK:MANUAL FE ED
53M0122833 запросить цену →DECAL:SIDE FENC E:MANUAL FEED
76M1542815 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
77M1542831 запросить цену →DC соленоид:9.6 W:24V
69M0C32881 запросить цену →крышка:MANUAL F EED TABLE
65M0C32678 запросить цену →COMPRESSION SP RING:DETENT:PAP ER TRAY
66M0C32681 под заказDETENT:PAPER T RAY
63M0C32672 запросить цену →RAIL:лоток бумаги: LEFT
67M0C32804 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
75M1542707 запросить цену →STAY:PAPER FEE D
57M0124488 запросить цену →втулка:DIA6XDI A10X6
64M0C32673 запросить цену →RAIL:лоток бумаги: RIGHT
54M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
68M0C32805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER
55M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
92M2872671 запросить цену →FEELER:PAPER E ND датчик
56M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N

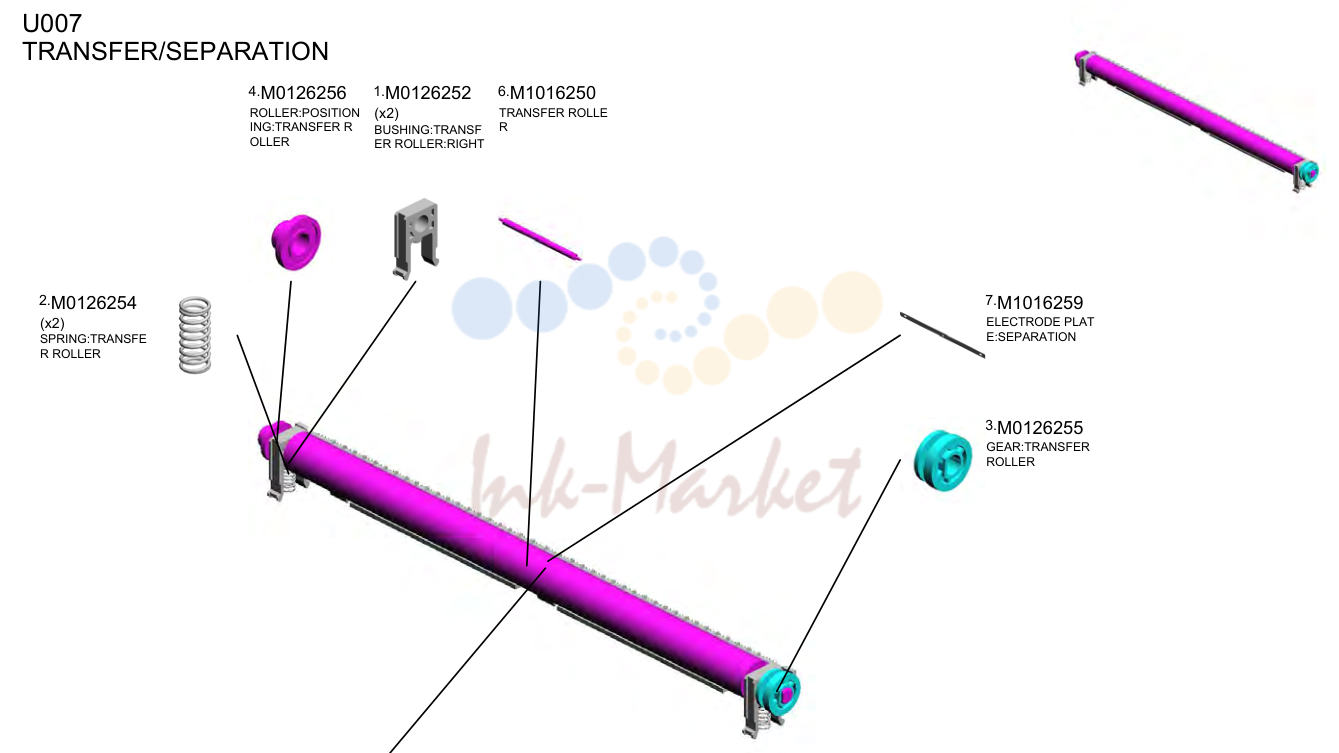

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
4M0126256 под заказролик:POSITION ING:перенос R OLLER
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
6M1016250 под заказперенос ROLLE R
2M0126254 запросить цену →пружина:TRANSFE R ролик
7M1016259 запросить цену →ELECTRODE PLAT E:SEPARATION
3M0126255 под заказшестерня:перенос ролик
5M0126260 запросить цену →крышка:ELECTRO DE пластина

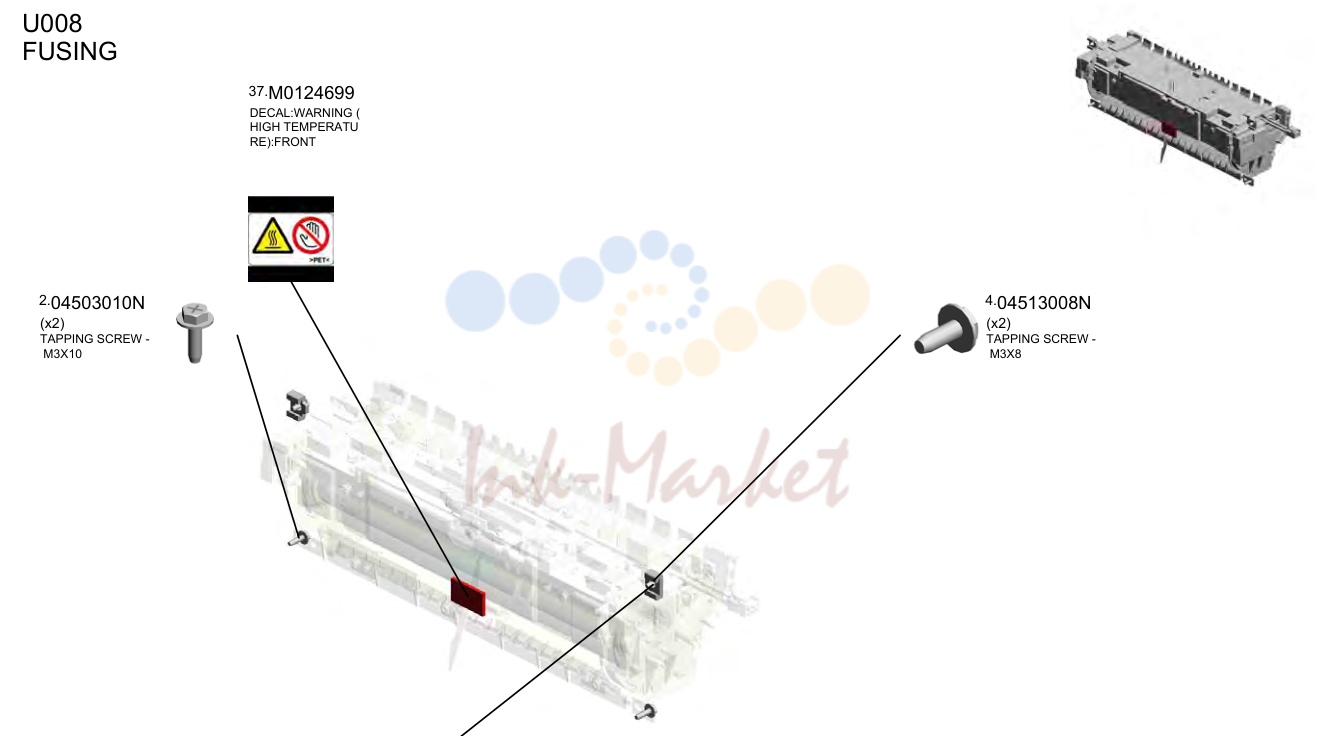

печь (закрепление)

печь (закрепление)

№АртикулНаименование
37M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT
204503010N запросить цену →TAPPING винт - M3X10
404513008N запросить цену →TAPPING винт - M3X8
29M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел

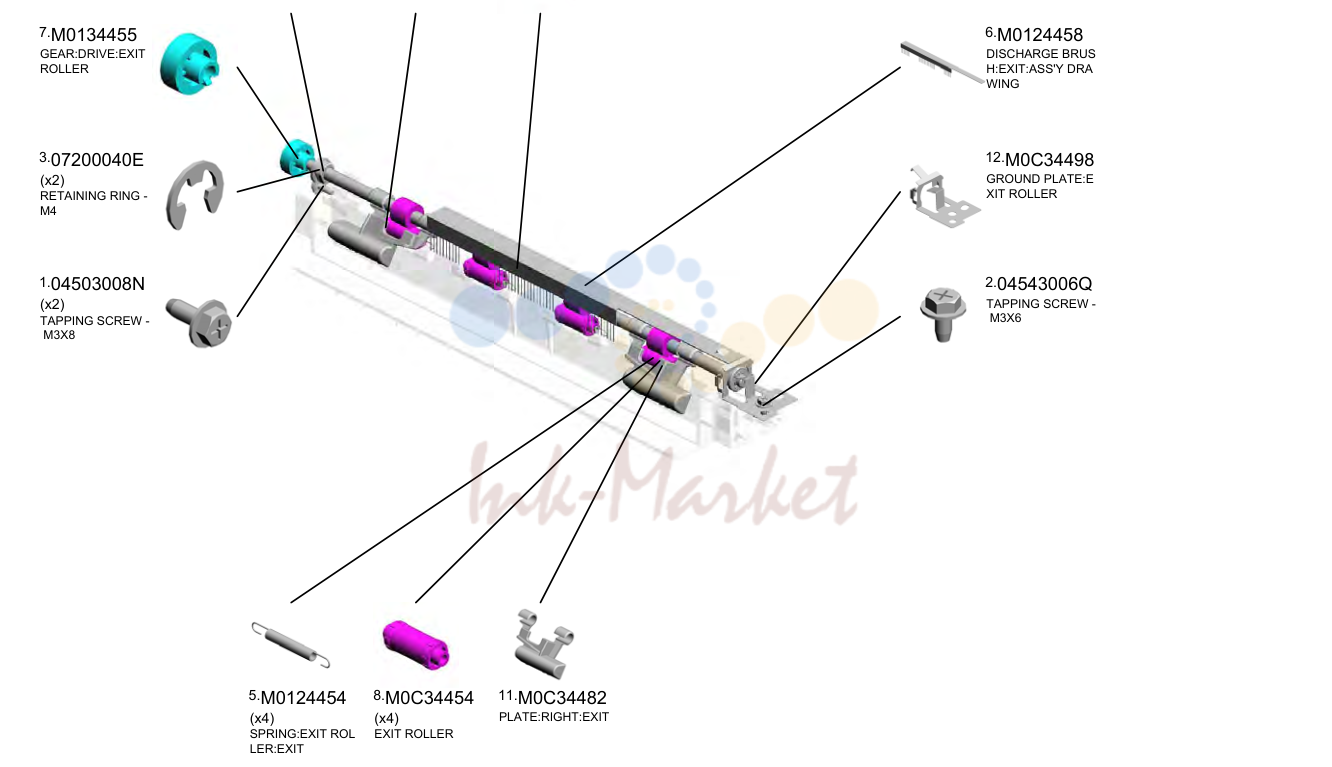

PAPER EXIT

PAPER EXIT

№АртикулНаименование
4GA082014 запросить цену →PLAIN вал BEA RING:DIA6:DIA10:9
10M0C34481 запросить цену →пластина:LEFT:EXIT
9M0C34470 запросить цену →EXIT ролик:DUP LEX:ASS'Y
7M0134455 запросить цену →шестерня:DRIVE:EXIT ролик
307200040E запросить цену →RETAINING RING - M4
104503008N запросить цену →TAPPING винт - M3X8
6M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING
12M0C34498 запросить цену →GROUND пластина:E XIT ролик
204543006Q запросить цену →TAPPING винт - M3X6
5M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
8M0C34454 запросить цену →EXIT ролик
11M0C34482 запросить цену →пластина:RIGHT:EXIT

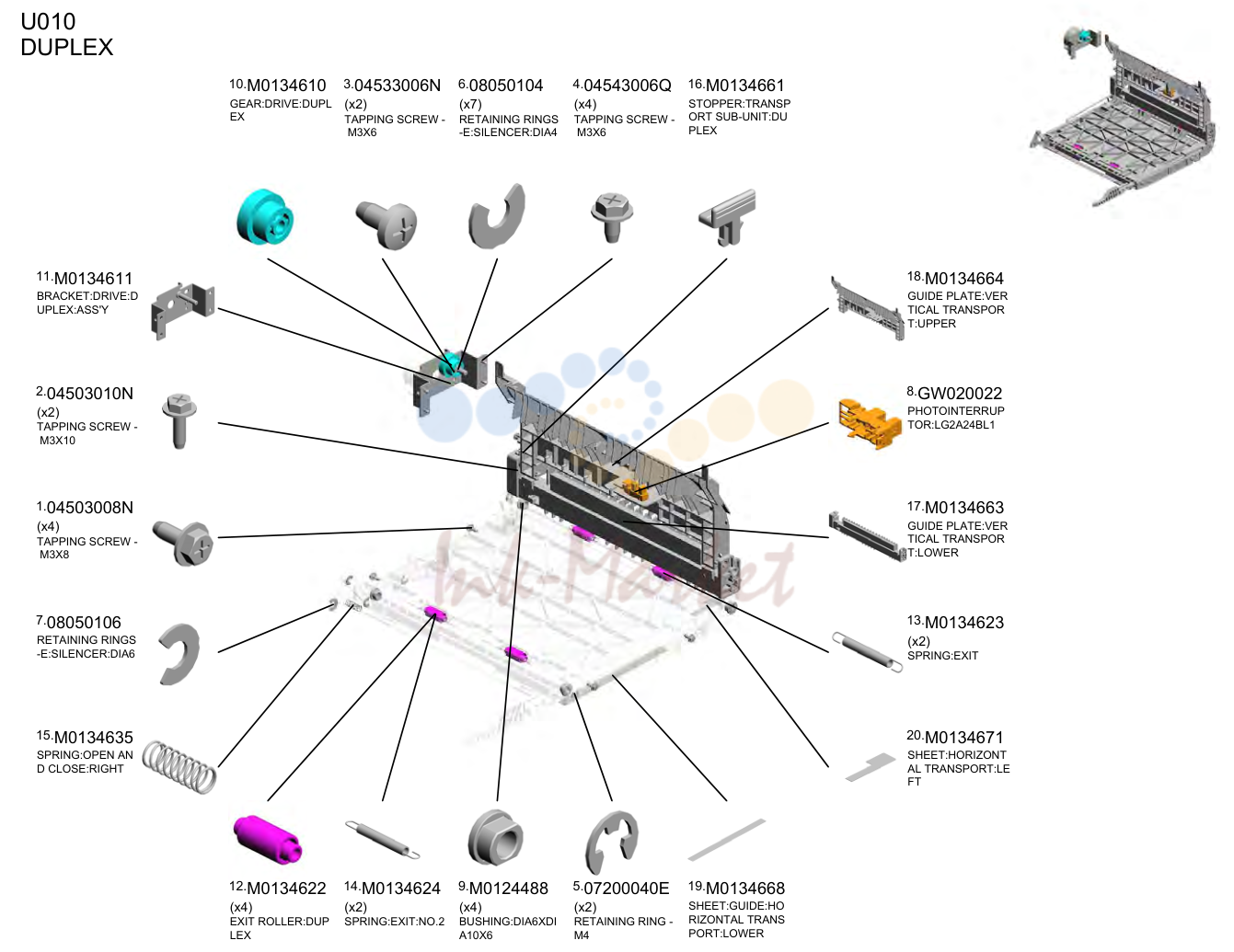

дуплекс

дуплекс

№АртикулНаименование
10M0134610 запросить цену →шестерня:DRIVE:DUPL EX
304533006N запросить цену →TAPPING винт - M3X6
608050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
404543006Q запросить цену →TAPPING винт - M3X6
16M0134661 запросить цену →стопор:TRANSP ORT SUB-узел:DU PLEX
11M0134611 запросить цену →кронштейн:DRIVE:D UPLEX:ASS'Y
204503010N запросить цену →TAPPING винт - M3X10
104503008N запросить цену →TAPPING винт - M3X8
708050106 запросить цену →RETAINING RINGS -E:SILENCER:DIA6
15M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT
18M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER
8GW020022 запросить цену →PHOTOINTERRUP TOR:LG2A24BL1
17M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER
13M0134623 запросить цену →пружина:EXIT
20M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT
12M0134622 запросить цену →EXIT ролик:DUP LEX
14M0134624 запросить цену →пружина:EXIT:NO.2
9M0124488 запросить цену →втулка:DIA6XDI A10X6
507200040E запросить цену →RETAINING RING - M4
19M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER

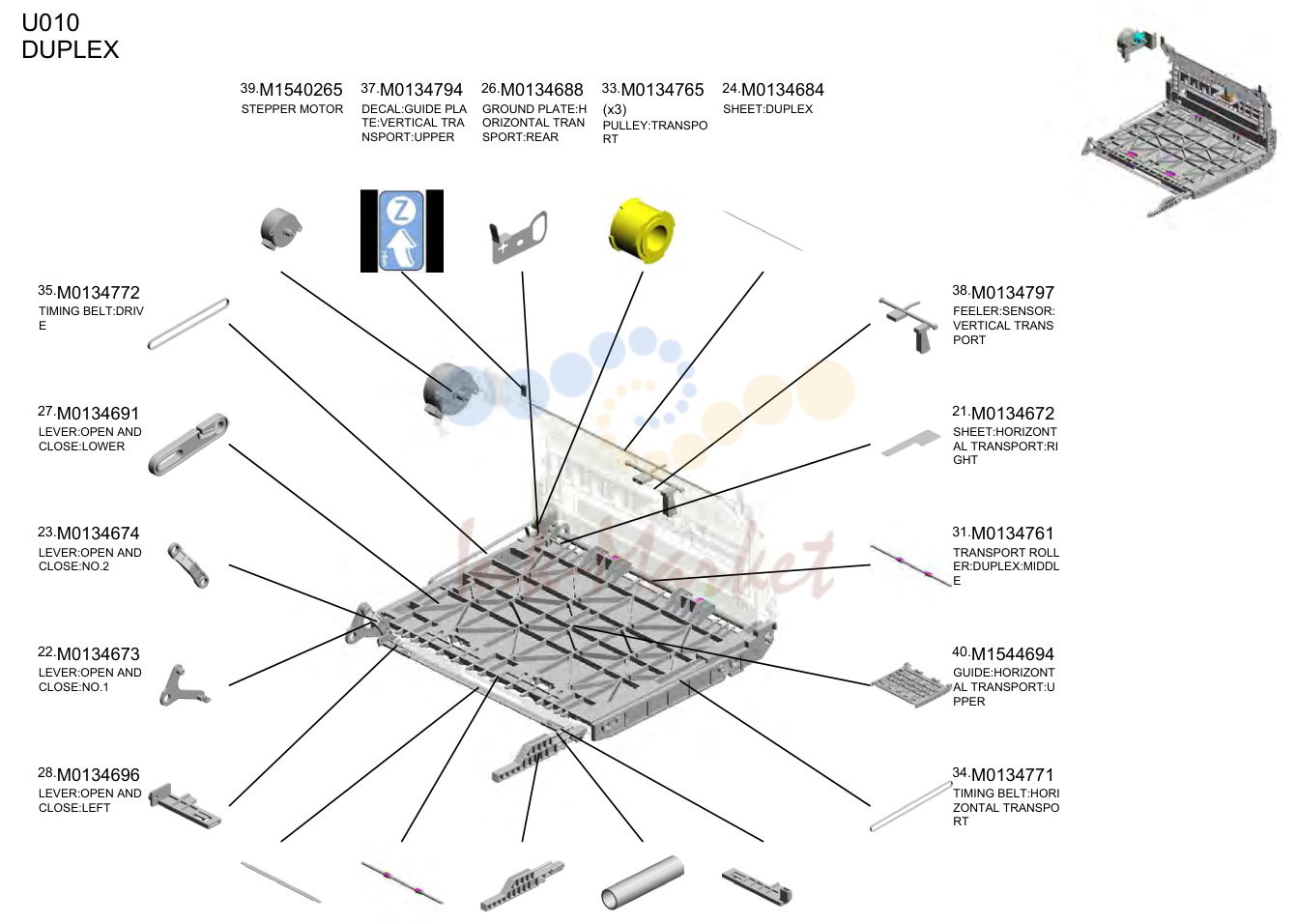

дуплекс

дуплекс

№АртикулНаименование
39M1540265 запросить цену →STEPPER мотор
37M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER
26M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR
33M0134765 запросить цену →PULLEY:TRANSPO RT
24M0134684 запросить цену →SHEET:дуплекс
35M0134772 запросить цену →TIMING ремень:DRIV E
27M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER
23M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2
22M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1
28M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT
38M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT
21M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT
31M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E
40M1544694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER
34M0134771 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT
30M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER
32M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT
25M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER
36M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
29M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT

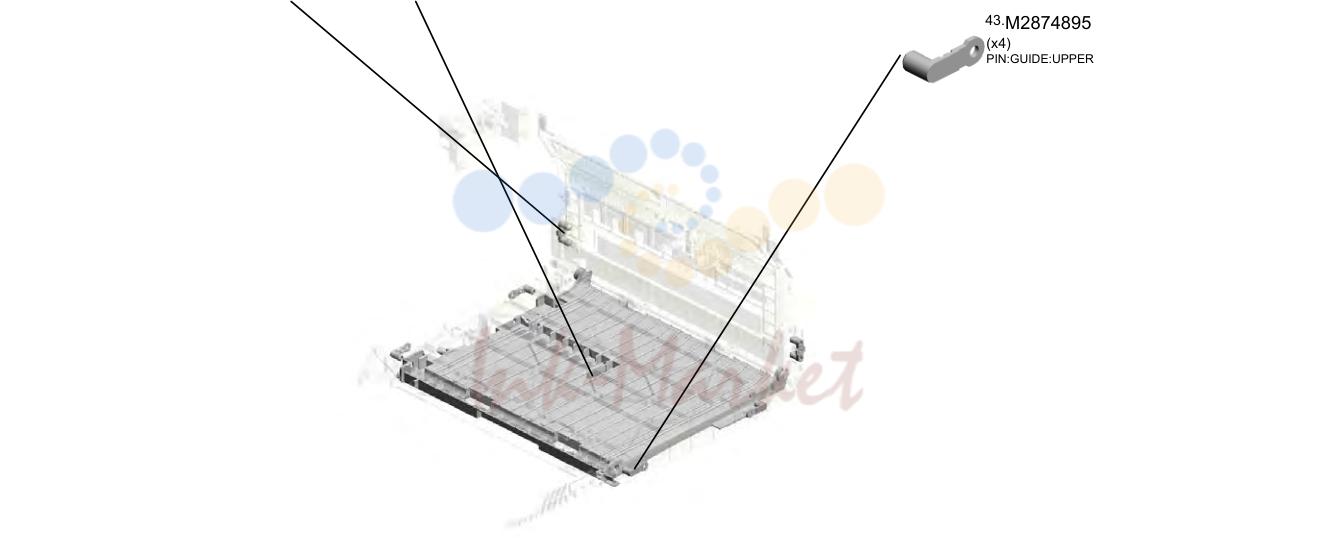

дуплекс

дуплекс

№АртикулНаименование
42M2874719 запросить цену →PIN:направляющая:TRANS PORT
41M1544695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER
43M2874895 запросить цену →PIN:направляющая:UPPER

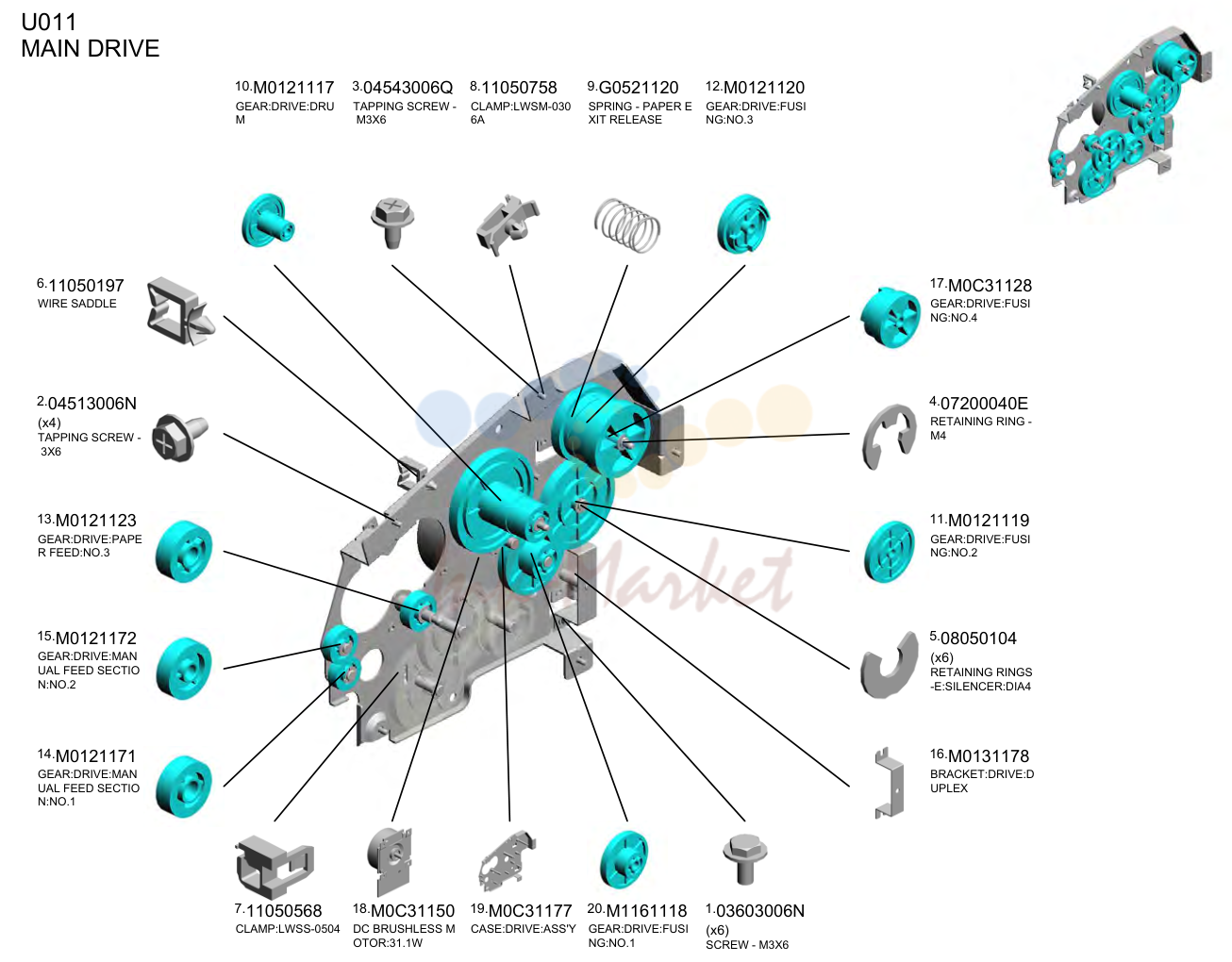

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
10M0121117 ✓ в наличиишестерня:DRIVE:DRU M
304543006Q запросить цену →TAPPING винт - M3X6
811050758 запросить цену →CLAMP:LWSM-030 6A
9G0521120 запросить цену →пружина - PAPER E XIT RELEASE
12M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
611050197 запросить цену →WIRE SADDLE
204513006N запросить цену →TAPPING винт - 3X6
13M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
15M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
14M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
17M0C31128 под заказшестерня:DRIVE:FUSI NG:NO.4
407200040E запросить цену →RETAINING RING - M4
11M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
508050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
16M0131178 запросить цену →кронштейн:DRIVE:D UPLEX
711050568 запросить цену →CLAMP:LWSS-0504
18M0C31150 запросить цену →DC BRUSHLESS M OTOR:31.1W
19M0C31177 запросить цену →CASE:DRIVE:ASS'Y
20M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1
103603006N запросить цену →винт - M3X6

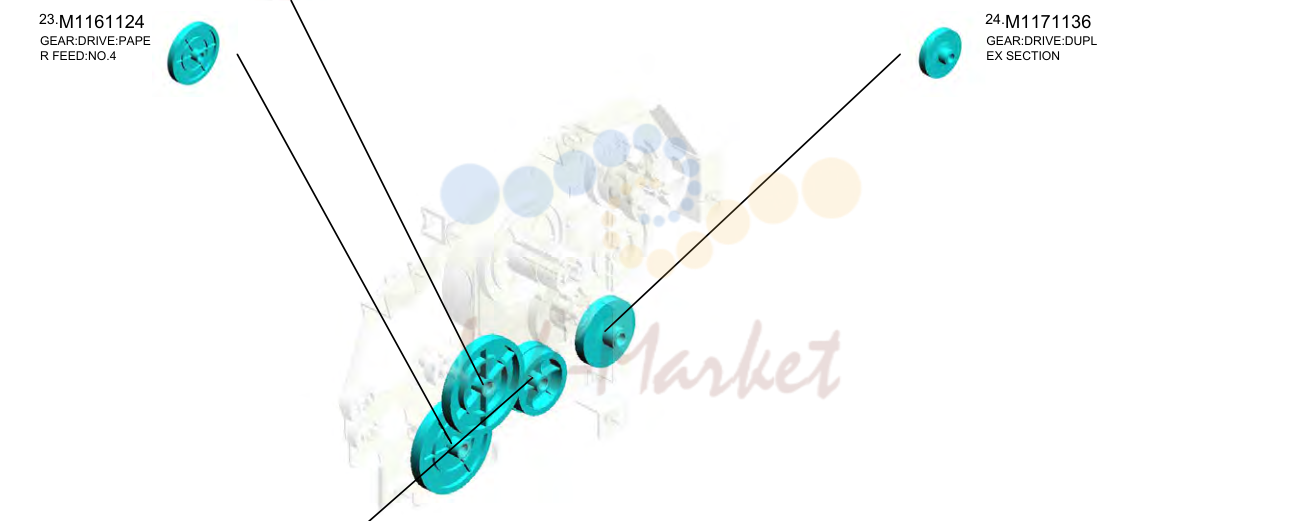

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
22M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
23M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4
24M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION
21M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1

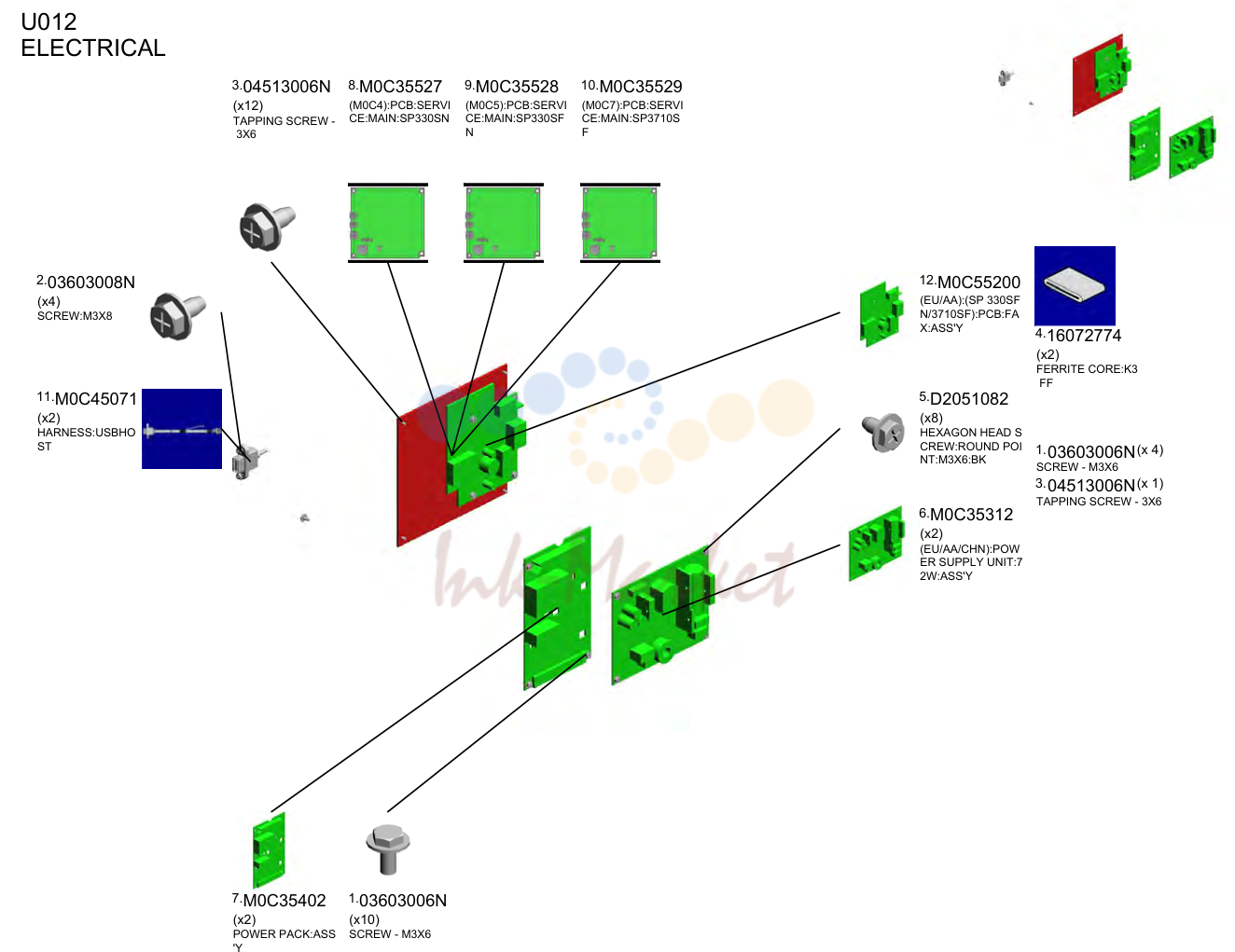

электрика

электрика

№АртикулНаименование
304513006N запросить цену →TAPPING винт - 3X6
8M0C35527 запросить цену →(M0C4):плата:SERVI CE:MAIN:SP330SN
9M0C35528 под заказ(M0C5):плата:SERVI CE:MAIN:SP330SF N
10M0C35529 запросить цену →(M0C7):плата:SERVI CE:MAIN:SP3710S F
203603008N запросить цену →винт:M3X8
11M0C45071 запросить цену →жгут:USBHO ST
12M0C55200 запросить цену →(EU/AA):(SP 330SF N/3710SF):плата:FA X:ASS'Y
5D2051082 запросить цену →HEXAGON HEAD S CREW:ROUND POI NT:M3X6:BK
6M0C35312 запросить цену →(EU/AA/CHN):POW ER SUPPLY узел:7 2W:ASS'Y
7M0C35402 запросить цену →POWER PACK:ASS 'Y
103603006N запросить цену →винт - M3X6
416072774 запросить цену →FERRITE CORE:K3 FF 1.03603006N(x 4) винт - M3X6 3.04513006N(x 1) TAPPING винт - 3X6

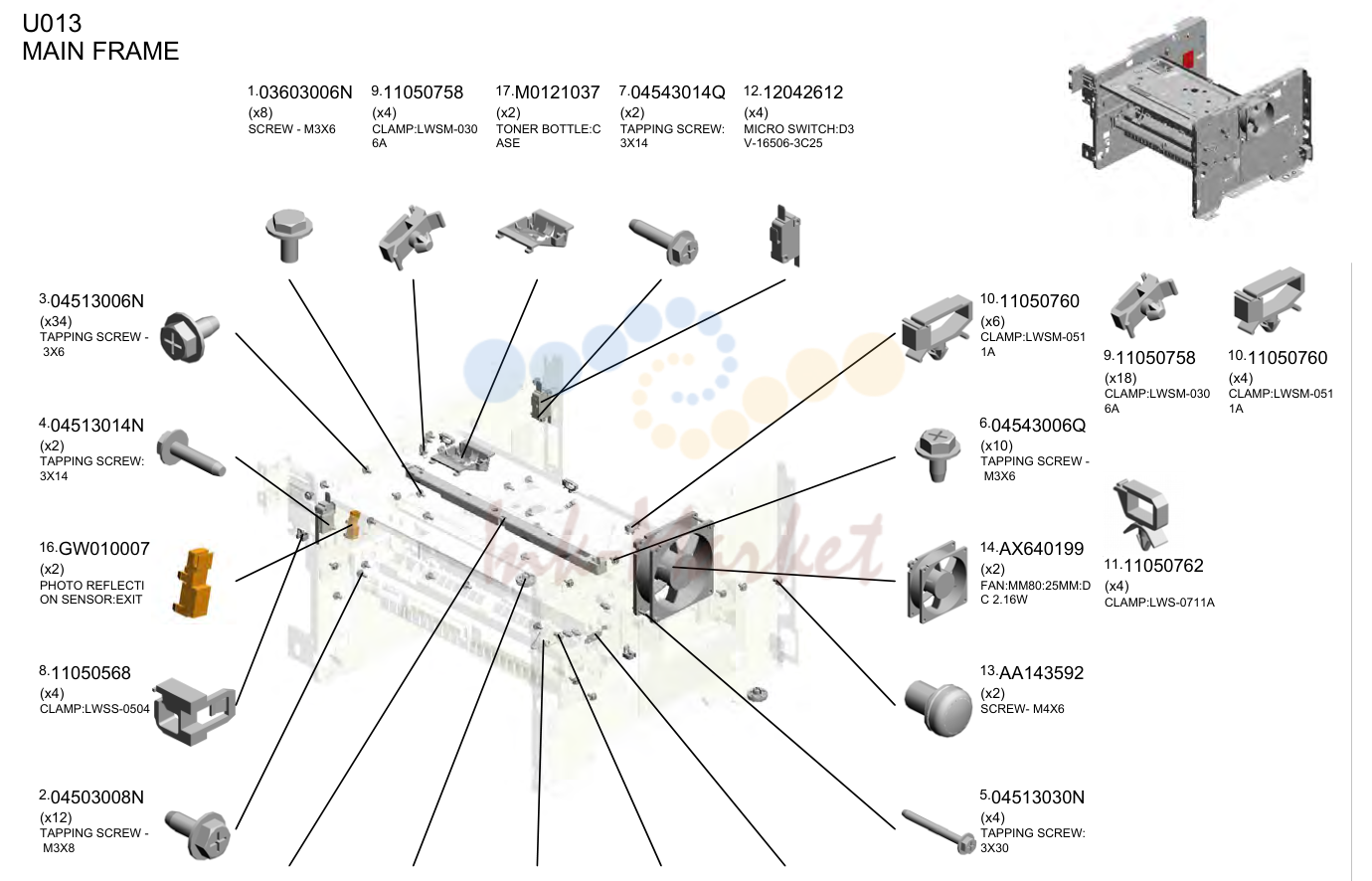

основная рама

основная рама

№АртикулНаименование
103603006N запросить цену →винт - M3X6
911050758 запросить цену →CLAMP:LWSM-030 6A
17M0121037 запросить цену →TONER BOTTLE:C ASE
704543014Q запросить цену →TAPPING винт: 3X14
1212042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
304513006N запросить цену →TAPPING винт - 3X6
404513014N запросить цену →TAPPING винт: 3X14
16GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
811050568 запросить цену →CLAMP:LWSS-0504
204503008N запросить цену →TAPPING винт - M3X8
1011050760 запросить цену →CLAMP:LWSM-051 1A
604543006Q запросить цену →TAPPING винт - M3X6
14AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
13AA143592 запросить цену →винт- M4X6
504513030N запросить цену →TAPPING винт: 3X30
18M0121040 запросить цену →CASE:DISCHARGE LAMP
15G0271180 запросить цену →RUBBER FOOT - G F
21M0121088 запросить цену →COIL пружина:RAIL :RIGHT
19M0121063 запросить цену →TERMINAL:CHARG E
20M0121064 запросить цену →GROUND пластина:O PC
1111050762 запросить цену →CLAMP:LWS-0711A

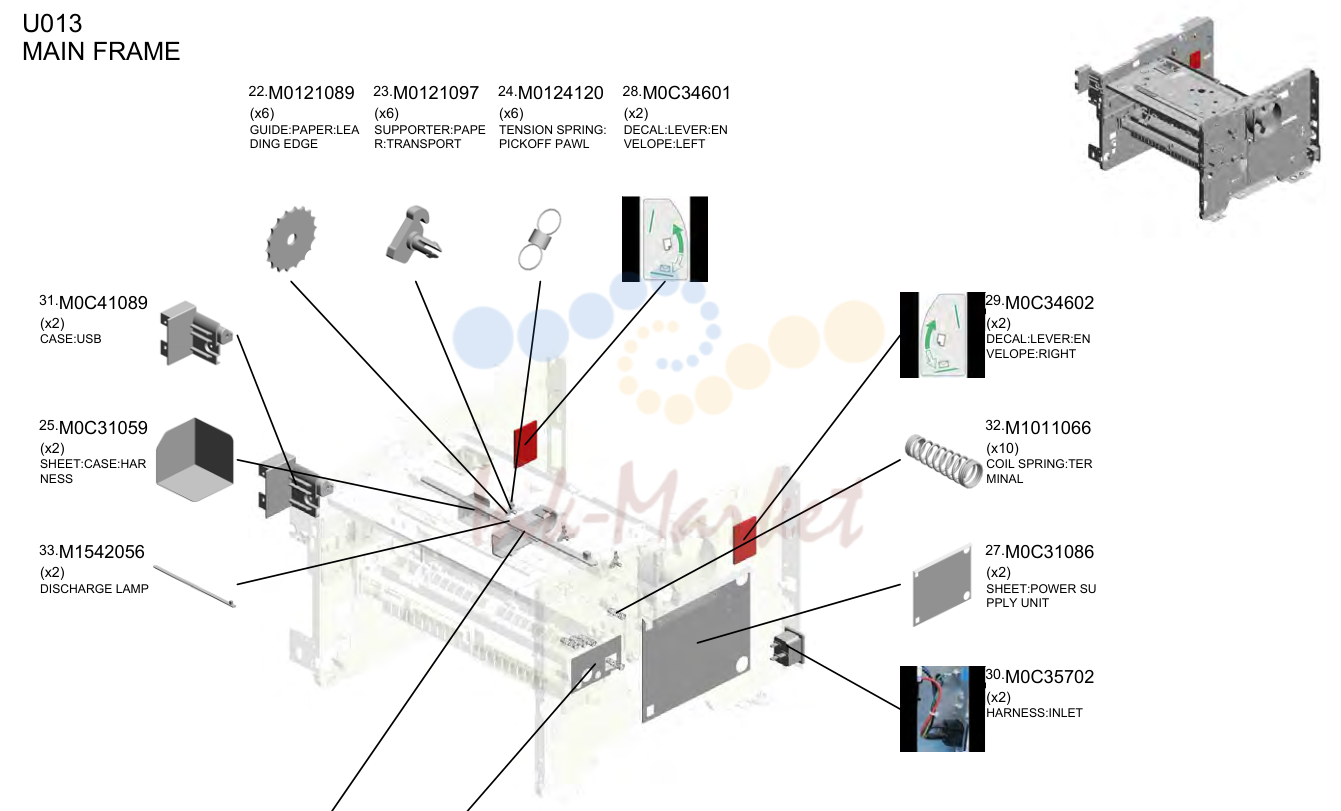

основная рама

основная рама

№АртикулНаименование
22M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
23M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
24M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
28M0C34601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
31M0C41089 запросить цену →CASE:USB
25M0C31059 запросить цену →SHEET:CASE:HAR NESS
33M1542056 запросить цену →DISCHARGE LAMP
29M0C34602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
32M1011066 запросить цену →COIL пружина:TER MINAL
27M0C31086 запросить цену →SHEET:POWER SU PPLY узел
30M0C35702 запросить цену →жгут:INLET
34M2871043 запросить цену →крышка:U CONVEY ER ремень:дуплекс
26M0C31085 запросить цену →SEAL:REGISTRATI ON ролик:RIGHT

ACCESSORIES

ACCESSORIES

№АртикулНаименование
7M1011301 запросить цену →пластина:LOGO:RIC
3M0C40431 запросить цену →(SP 330SN):MODEL NAME пластина:NOR MAL:3IN1
4M0C50431 запросить цену →(SP 330SFN):MOD EL NAME пластина:N ORMAL:4IN1
6M0C70431 запросить цену →(NA/EU/AA):(SP 37 10SF):MODEL NAM E пластина:EXTRAL:4 IN1
2AA001577 запросить цену →(NA/EU/AA/TWN):D ECAL:ENERGY-ST AR
5M0C55300 запросить цену →(EU/AA/CHN):(SP 3 30SFN/3710SF):HA RNESS:MODULER CORD 1.11500491(x 3) (EU/AA):POWER SUPPLY CODE:250V: 10A
Источник: Инк-Маркет.ру.
