Ricoh sp 325SFNW 377SFNWX — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

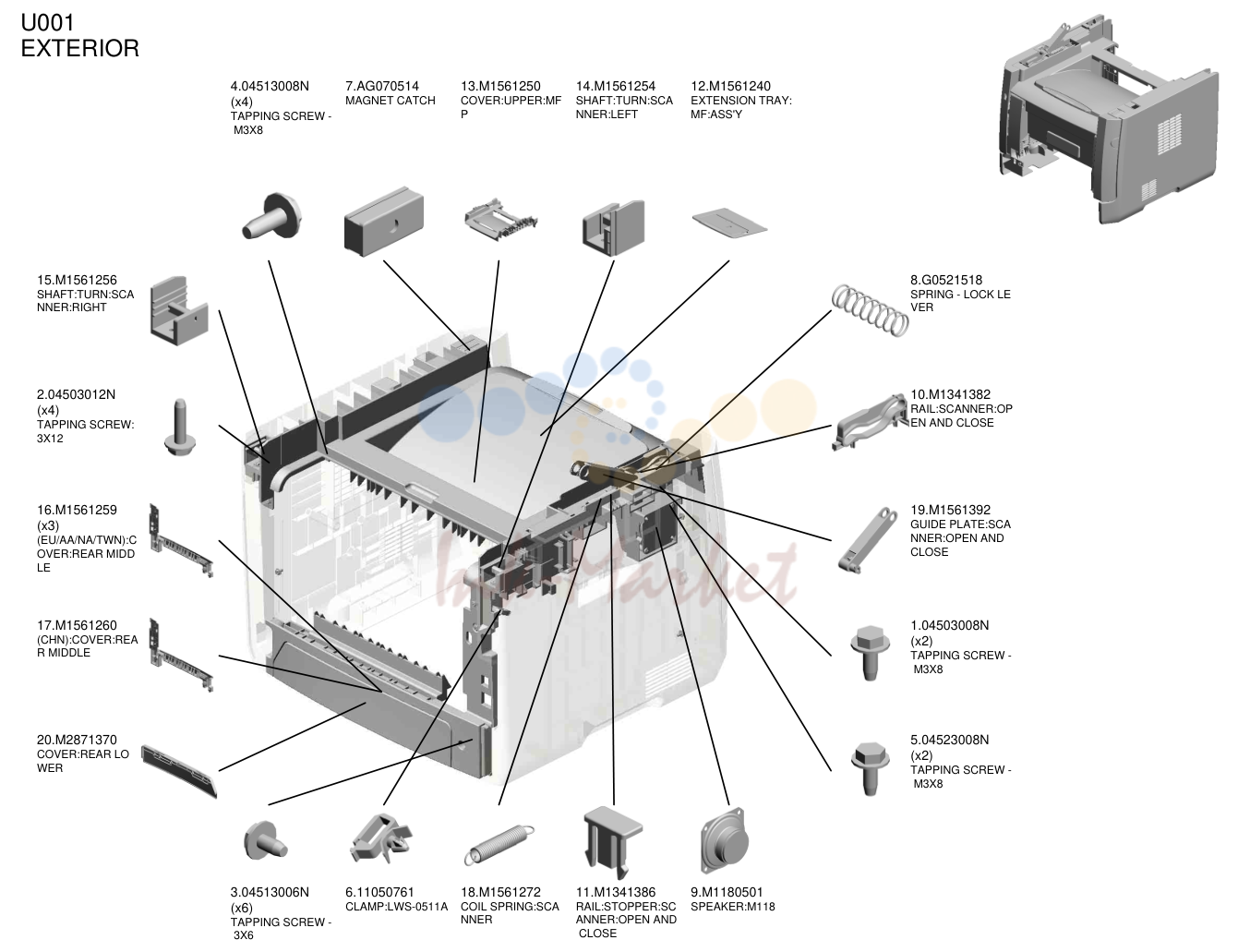

внешние детали

внешние детали

№АртикулНаименование
404513008N запросить цену →TAPPING винт - M3X8
7AG070514 запросить цену →MAGNET CATCH
13M1561250 запросить цену →крышка:UPPER:MF P
14M1561254 запросить цену →вал:TURN:SCA NNER:LEFT
12M1561240 запросить цену →EXTENSION TRAY: MF:ASS'Y
15M1561256 запросить цену →вал:TURN:SCA NNER:RIGHT
204503012N запросить цену →TAPPING винт: 3X12
16M1561259 запросить цену →(EU/AA/NA/TWN):C OVER:REAR MIDD LE
17M1561260 запросить цену →(CHN):крышка:REA R MIDDLE
20M2871370 запросить цену →крышка:REAR LO WER
8G0521518 запросить цену →пружина - LOCK LE VER
10M1341382 запросить цену →RAIL:сканер:OP EN AND CLOSE
19M1561392 запросить цену →направляющая пластина:SCA NNER:OPEN AND CLOSE
104503008N запросить цену →TAPPING винт - M3X8
504523008N запросить цену →TAPPING винт - M3X8
304513006N запросить цену →TAPPING винт - 3X6
611050761 запросить цену →CLAMP:LWS-0511A
18M1561272 запросить цену →COIL пружина:SCA NNER
11M1341386 запросить цену →RAIL:стопор:SC ANNER:OPEN AND CLOSE
9M1180501 запросить цену →SPEAKER:M118

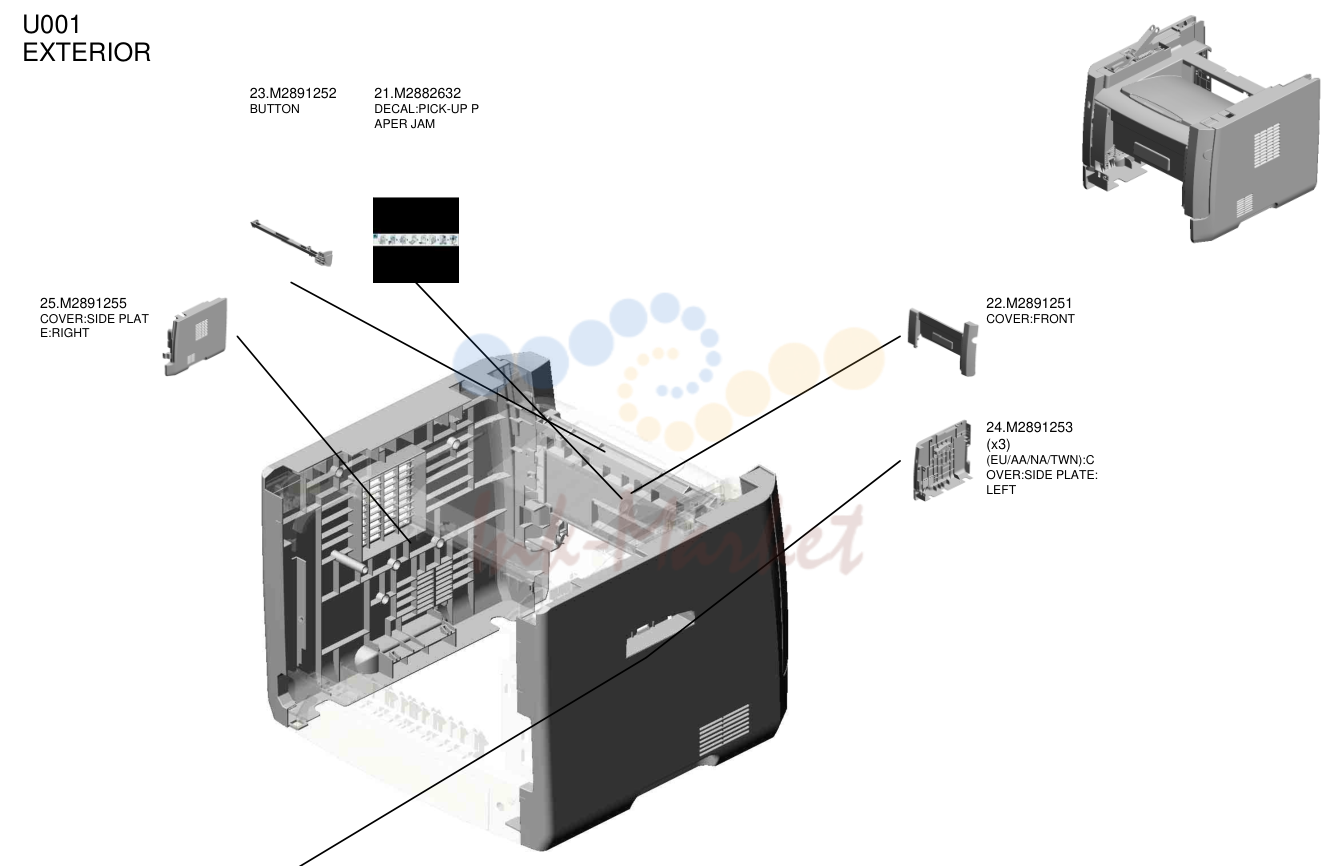

внешние детали

внешние детали

№АртикулНаименование
23M2891252 запросить цену →BUTTON
21M2882632 запросить цену →DECAL:PICK-UP P APER JAM
25M2891255 запросить цену →крышка:SIDE PLAT E:RIGHT
22M2891251 запросить цену →крышка:FRONT
24M2891253 запросить цену →(EU/AA/NA/TWN):C OVER:SIDE пластина: LEFT
26M2891264 запросить цену →(CHN):крышка:SID E пластина:LEFT

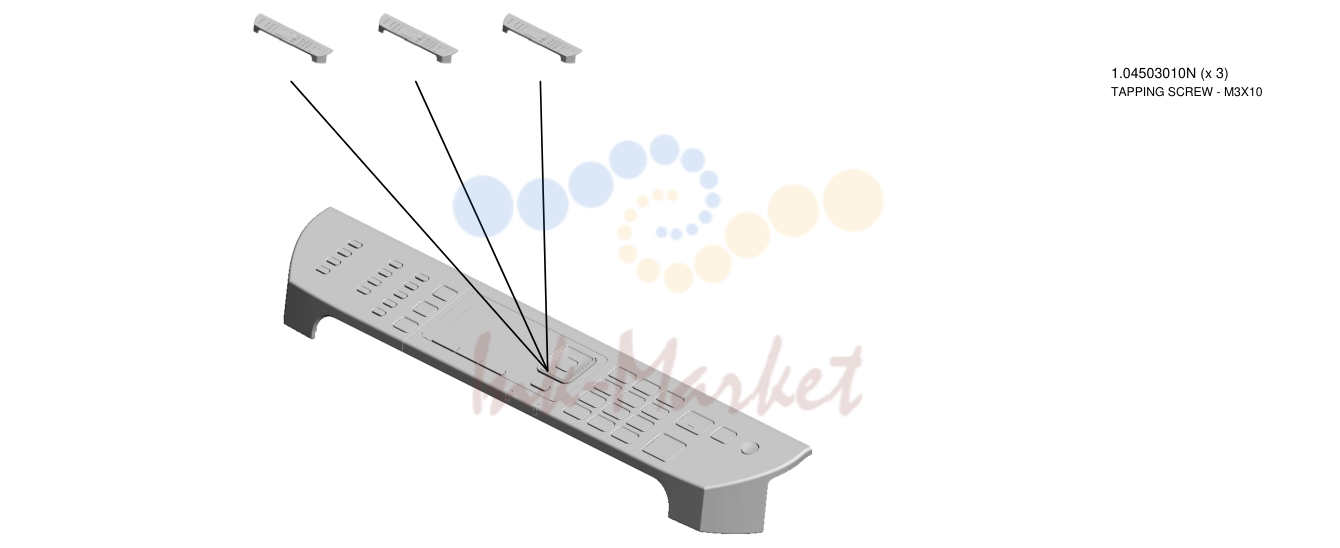

OPERATION

OPERATION

№АртикулНаименование
2M2891402 запросить цену →(EU/AA/NA):OPERA TION PANEL:4IN1: ASS'Y
3M2891403 запросить цену →(TWN):OPERATION PANEL:4IN1:ASS'Y
4M2891404 запросить цену →(CHN):OPERATION PANEL:4IN1:ASS'Y 1.04503010N (x 3) TAPPING винт - M3X10

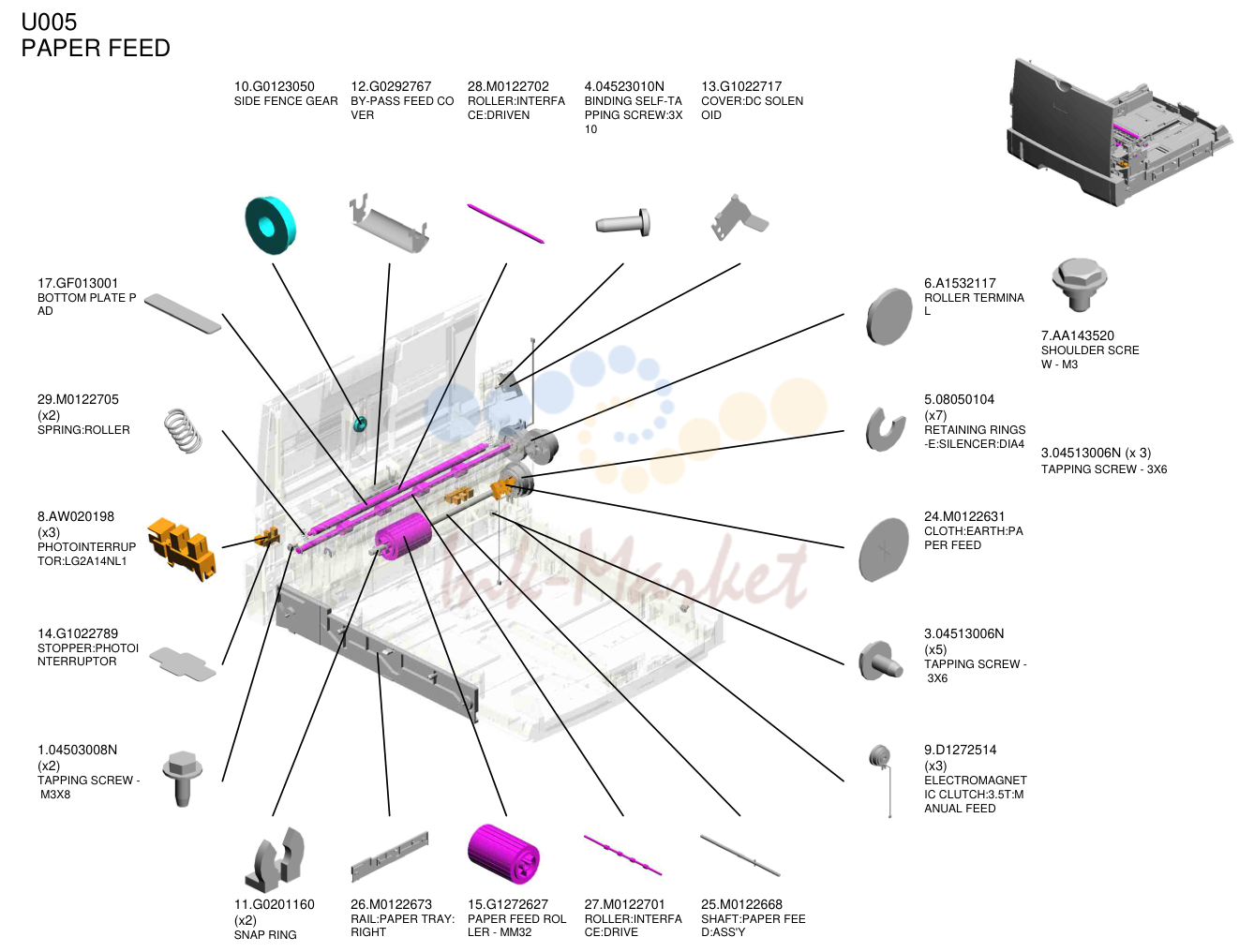

подача бумаги

подача бумаги

№АртикулНаименование
10G0123050 запросить цену →SIDE FENCE шестерня
12G0292767 запросить цену →BY-PASS FEED CO VER
28M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
404523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
13G1022717 запросить цену →крышка:DC SOLEN OID
17GF013001 под заказBOTTOM пластина P AD
29M0122705 запросить цену →пружина:ролик
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
14G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
104503008N запросить цену →TAPPING винт - M3X8
6A1532117 запросить цену →ролик TERMINA L
508050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
24M0122631 запросить цену →CLOTH:EARTH:PA PER FEED
304513006N запросить цену →TAPPING винт - 3X6
9D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
11G0201160 запросить цену →SNAP RING
26M0122673 запросить цену →RAIL:лоток бумаги: RIGHT
15G1272627 под заказподача бумаги ROL LER - MM32
27M0122701 запросить цену →ролик:INTERFA CE:DRIVE
25M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
7AA143520 запросить цену →SHOULDER SCRE W - M3 3.04513006N (x 3) TAPPING винт - 3X6

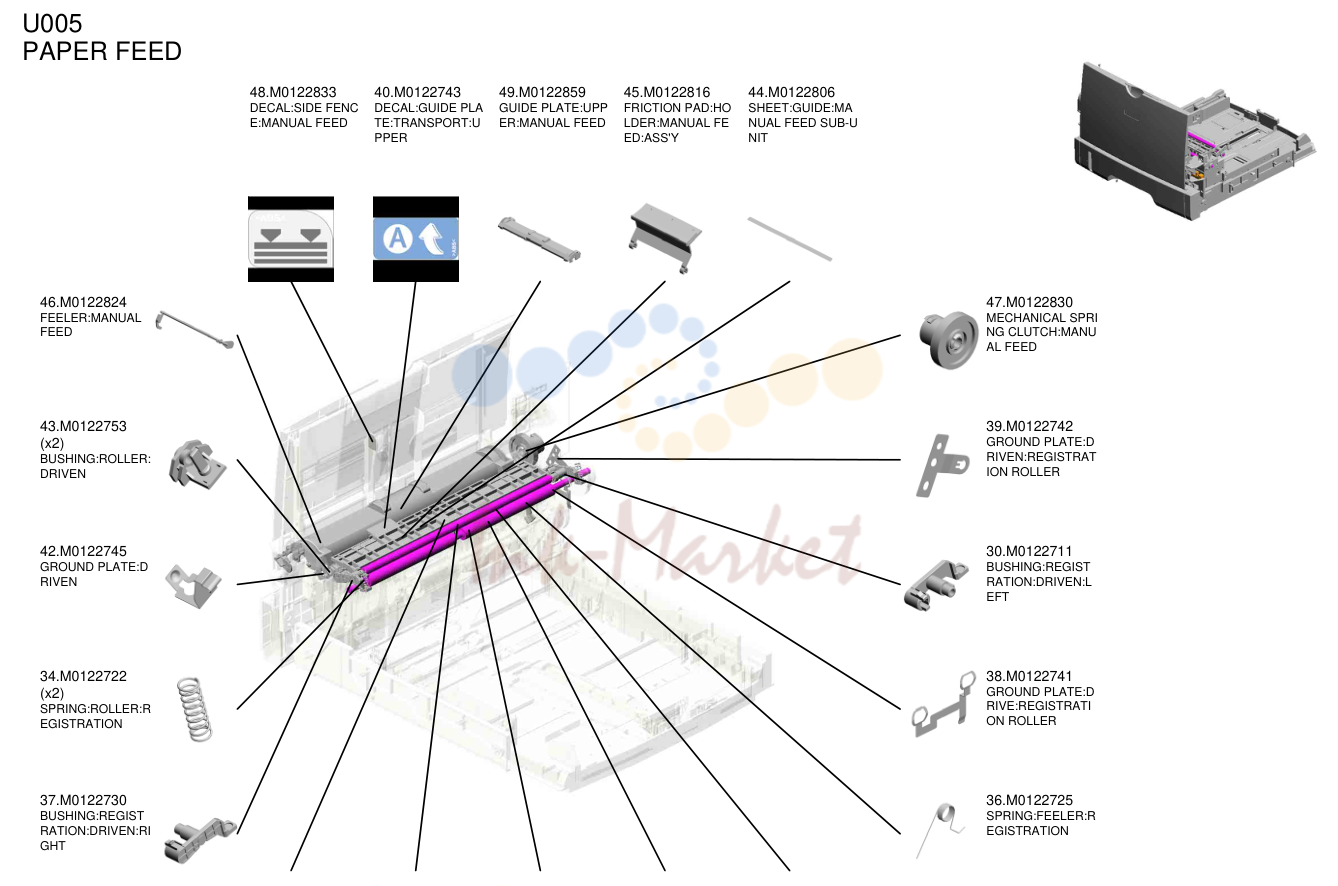

подача бумаги

подача бумаги

№АртикулНаименование
48M0122833 запросить цену →DECAL:SIDE FENC E:MANUAL FEED
40M0122743 запросить цену →DECAL:направляющая PLA TE:TRANSPORT:U PPER
49M0122859 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
45M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
44M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
46M0122824 запросить цену →FEELER:MANUAL FEED
43M0122753 запросить цену →втулка:ролик: DRIVEN
42M0122745 запросить цену →GROUND пластина:D RIVEN
34M0122722 запросить цену →пружина:ролик:R EGISTRATION
37M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
47M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
39M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
30M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
38M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
36M0122725 запросить цену →пружина:FEELER:R EGISTRATION
31M0122715 запросить цену →направляющая пластина:TRA NSPORT:UPPER
33M0122719 запросить цену →регистрация R OLLER:DRIVEN
32M0122718 запросить цену →регистрация R OLLER:DRIVE
35M0122723 запросить цену →FEELER:REGISTR ATION:датчик
41M0122744 запросить цену →направляющая:REGISTRAT ION

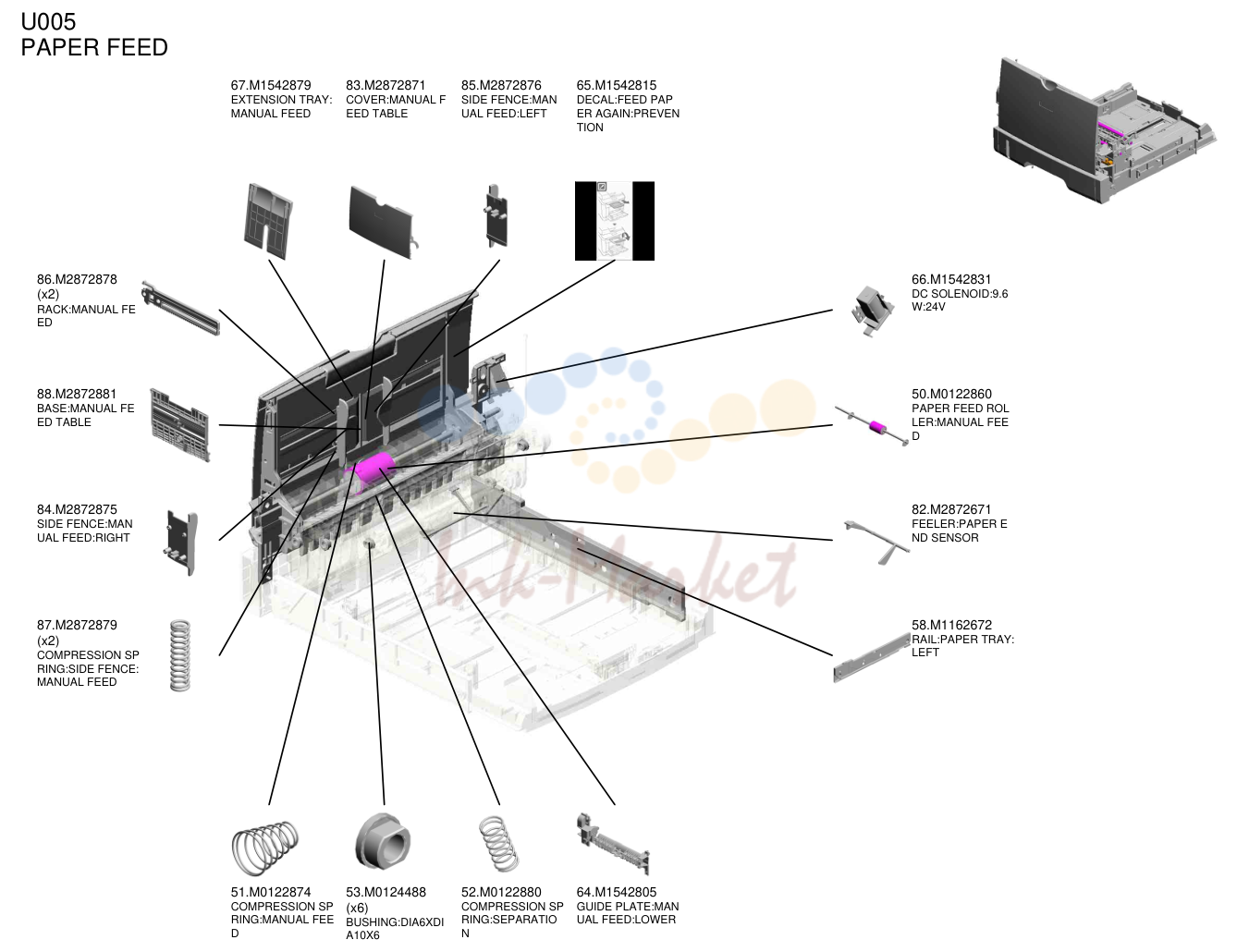

подача бумаги

подача бумаги

№АртикулНаименование
67M1542879 запросить цену →EXTENSION TRAY: MANUAL FEED
83M2872871 запросить цену →крышка:MANUAL F EED TABLE
85M2872876 запросить цену →SIDE FENCE:MAN UAL FEED:LEFT
65M1542815 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
86M2872878 запросить цену →RACK:MANUAL FE ED
88M2872881 под заказBASE:MANUAL FE ED TABLE
84M2872875 запросить цену →SIDE FENCE:MAN UAL FEED:RIGHT
87M2872879 запросить цену →COMPRESSION SP RING:SIDE FENCE: MANUAL FEED
66M1542831 запросить цену →DC соленоид:9.6 W:24V
50M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
82M2872671 запросить цену →FEELER:PAPER E ND датчик
58M1162672 под заказRAIL:лоток бумаги: LEFT
51M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
53M0124488 запросить цену →втулка:DIA6XDI A10X6
52M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N
64M1542805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER

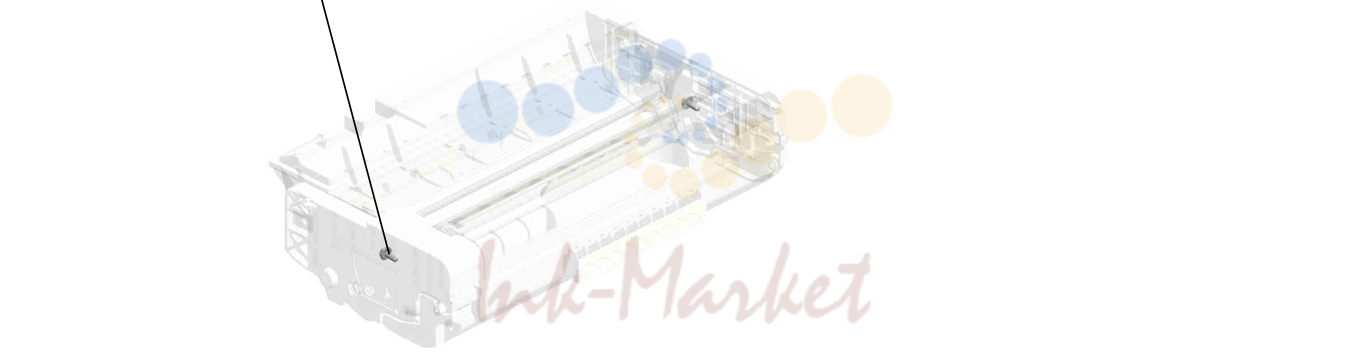

PCU

PCU

№АртикулНаименование
104503008N запросить цену →TAPPING винт - M3X8 1.04503008N (x 4) TAPPING винт - M3X8 2.04523010N (x 2) BINDING SELF-TAPPING винт:3X10

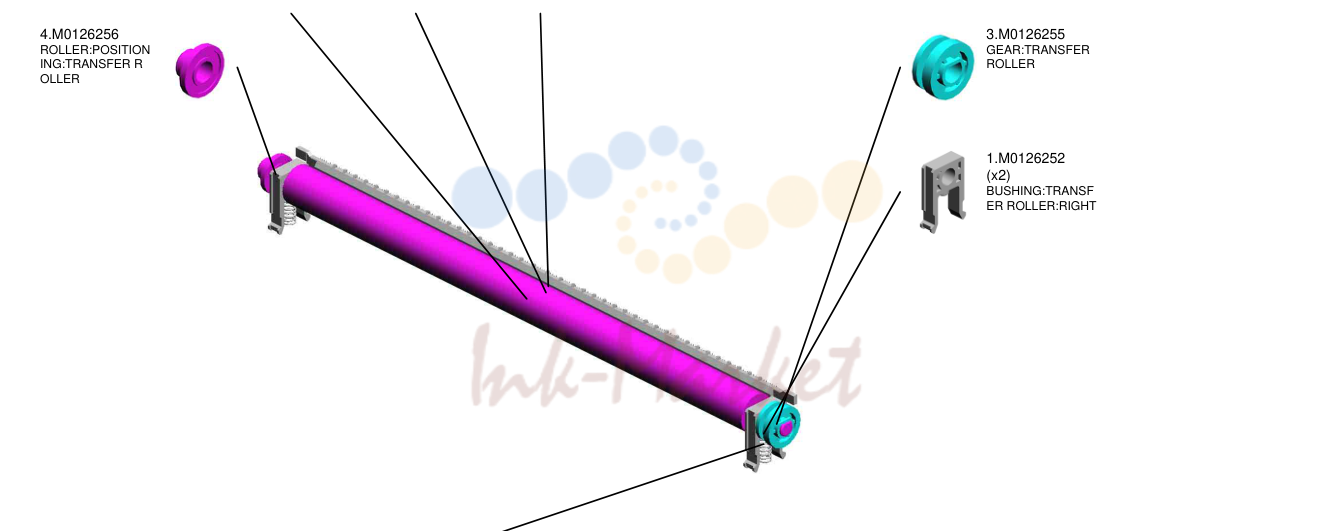

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
6M1016250 под заказперенос ROLLE R
5M0126260 запросить цену →крышка:ELECTRO DE пластина
7M1016259 запросить цену →ELECTRODE PLAT E:SEPARATION
4M0126256 под заказролик:POSITION ING:перенос R OLLER
3M0126255 под заказшестерня:перенос ролик
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
2M0126254 запросить цену →пружина:TRANSFE R ролик

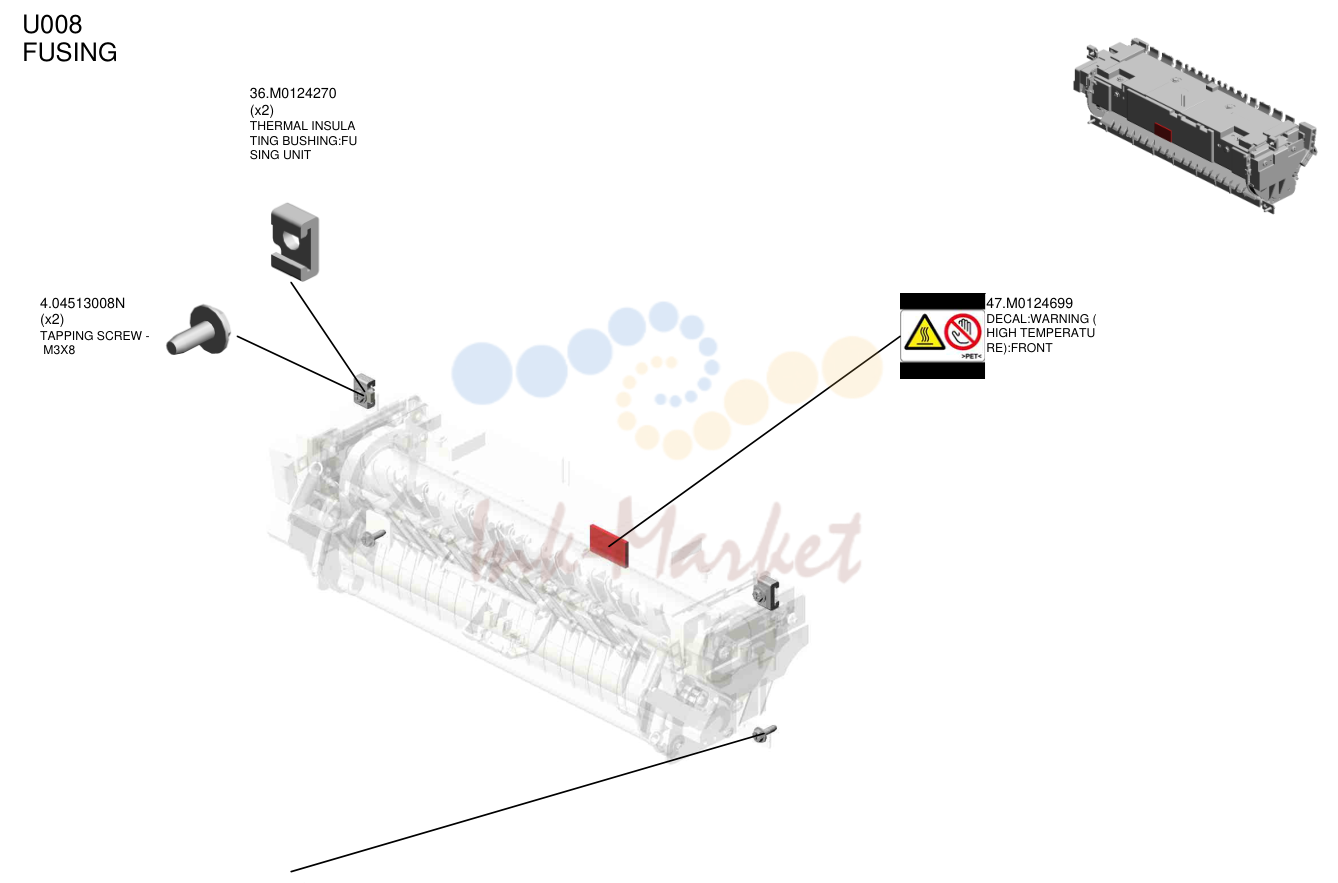

печь (закрепление)

печь (закрепление)

№АртикулНаименование
36M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел
404513008N запросить цену →TAPPING винт - M3X8
47M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT
204503010N запросить цену →TAPPING винт - M3X10

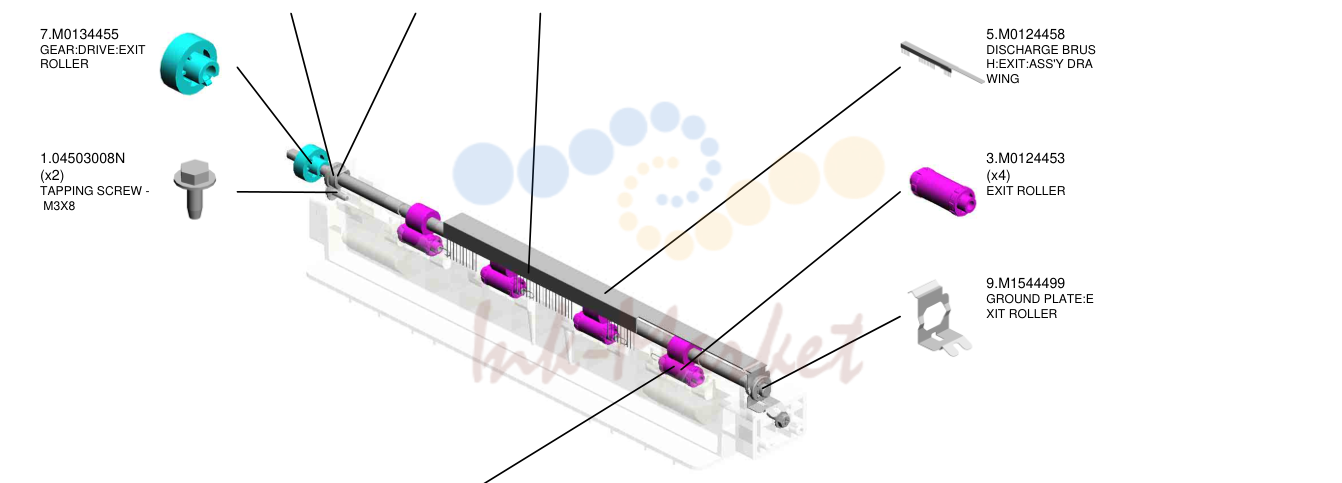

PAPER EXIT

PAPER EXIT

№АртикулНаименование
207200040E запросить цену →RETAINING RING - M4
6M0124488 запросить цену →втулка:DIA6XDI A10X6
8M0134470 запросить цену →EXIT ролик:DUP LEX
7M0134455 запросить цену →шестерня:DRIVE:EXIT ролик
104503008N запросить цену →TAPPING винт - M3X8
5M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING
3M0124453 запросить цену →EXIT ролик
9M1544499 запросить цену →GROUND пластина:E XIT ролик
4M0124454 запросить цену →пружина:EXIT ROL LER:EXIT

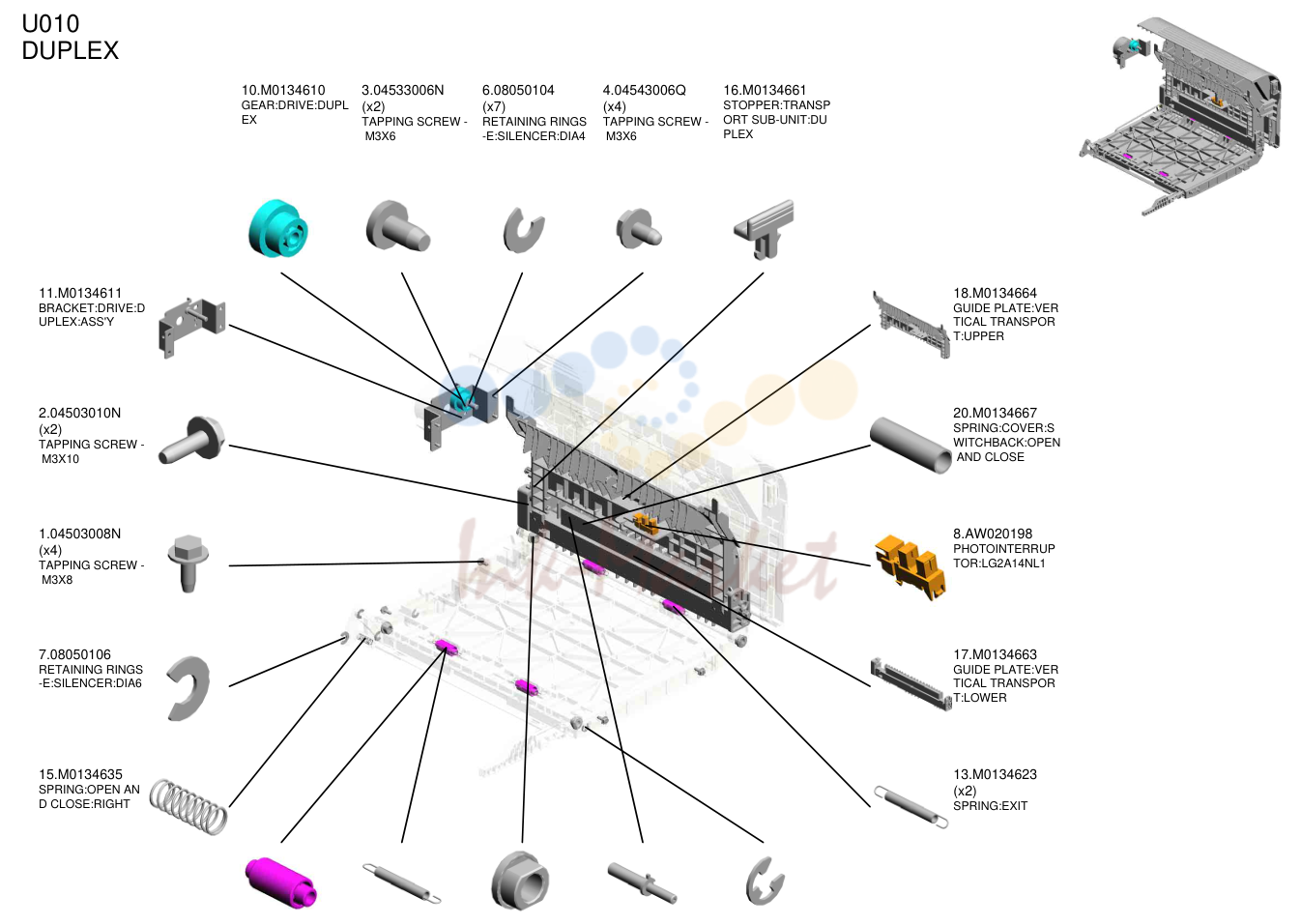

дуплекс

дуплекс

№АртикулНаименование
10M0134610 запросить цену →шестерня:DRIVE:DUPL EX
304533006N запросить цену →TAPPING винт - M3X6
608050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
404543006Q запросить цену →TAPPING винт - M3X6
16M0134661 запросить цену →стопор:TRANSP ORT SUB-узел:DU PLEX
11M0134611 запросить цену →кронштейн:DRIVE:D UPLEX:ASS'Y
204503010N запросить цену →TAPPING винт - M3X10
104503008N запросить цену →TAPPING винт - M3X8
708050106 запросить цену →RETAINING RINGS -E:SILENCER:DIA6
15M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT
18M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER
20M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
17M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER
13M0134623 запросить цену →пружина:EXIT
12M0134622 запросить цену →EXIT ролик:DUP LEX
14M0134624 запросить цену →пружина:EXIT:NO.2
9M0124488 запросить цену →втулка:DIA6XDI A10X6
19M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
507200040E запросить цену →RETAINING RING - M4

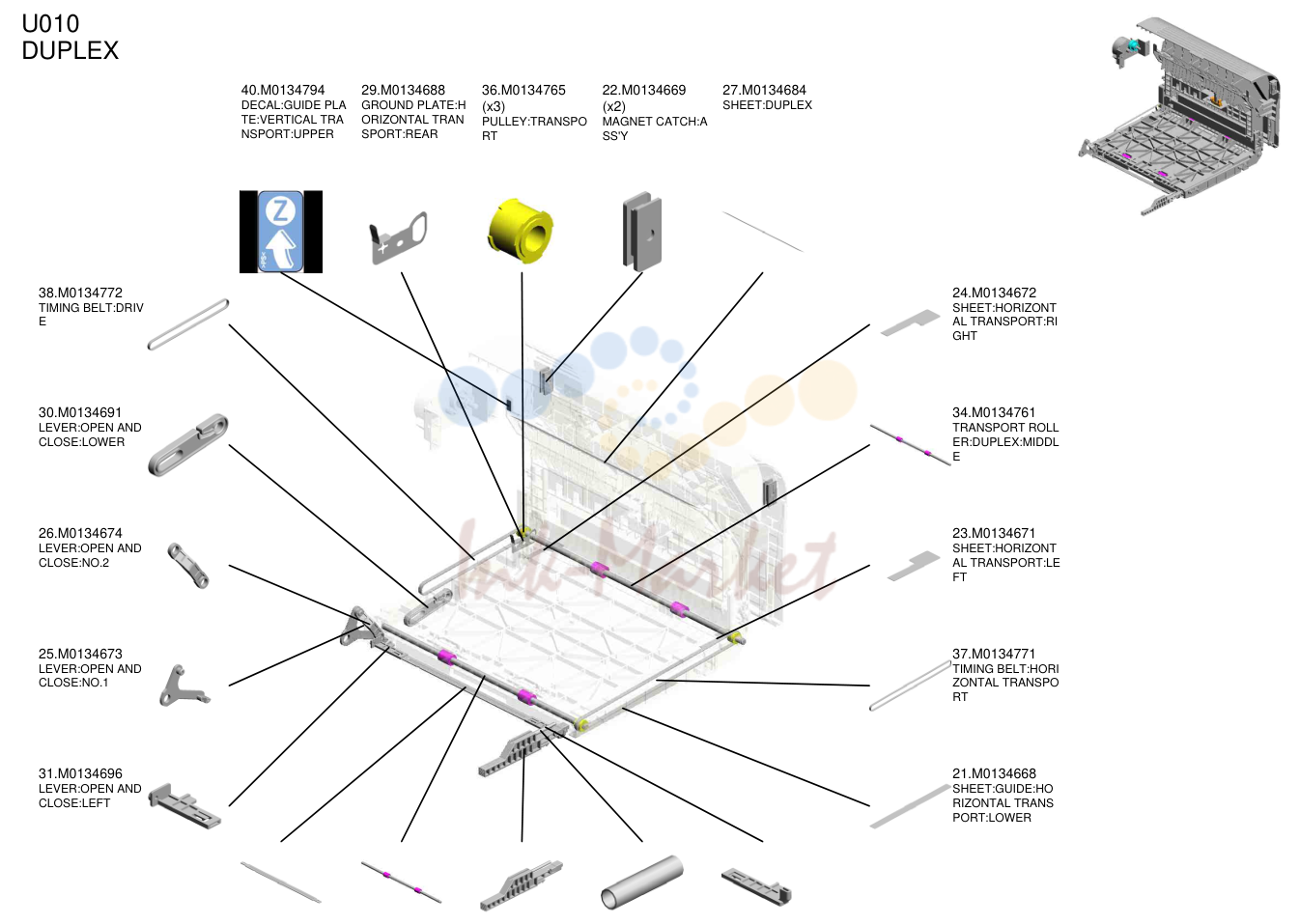

дуплекс

дуплекс

№АртикулНаименование
40M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER
29M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR
36M0134765 запросить цену →PULLEY:TRANSPO RT
22M0134669 запросить цену →MAGNET CATCH:A SS'Y
27M0134684 запросить цену →SHEET:дуплекс
38M0134772 запросить цену →TIMING ремень:DRIV E
30M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER
26M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2
25M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1
31M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT
24M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT
34M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E
23M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT
37M0134771 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT
21M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER
33M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER
35M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT
28M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER
39M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
32M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT

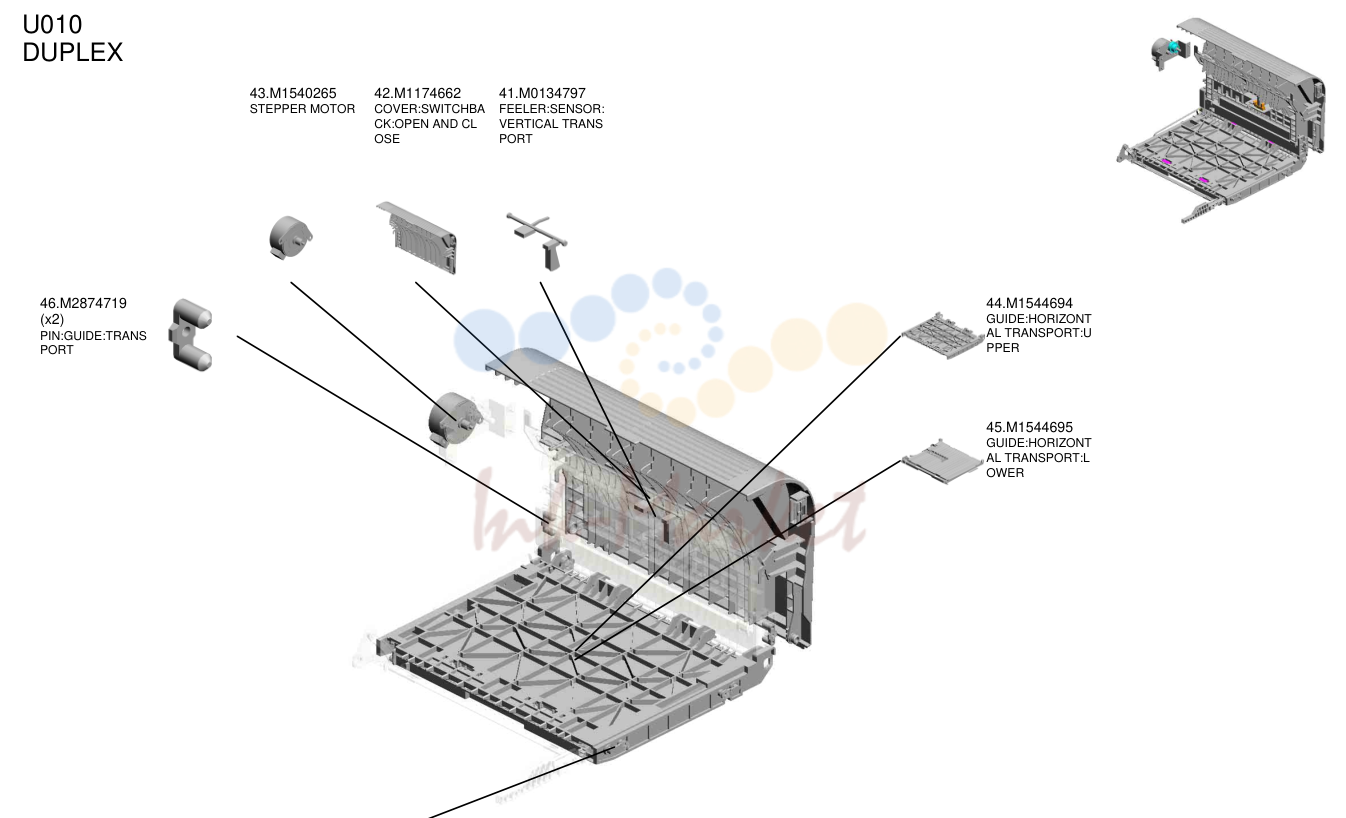

дуплекс

дуплекс

№АртикулНаименование
43M1540265 запросить цену →STEPPER мотор
42M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
41M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT
46M2874719 запросить цену →PIN:направляющая:TRANS PORT
44M1544694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER
45M1544695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER
47M2874895 запросить цену →PIN:направляющая:UPPER

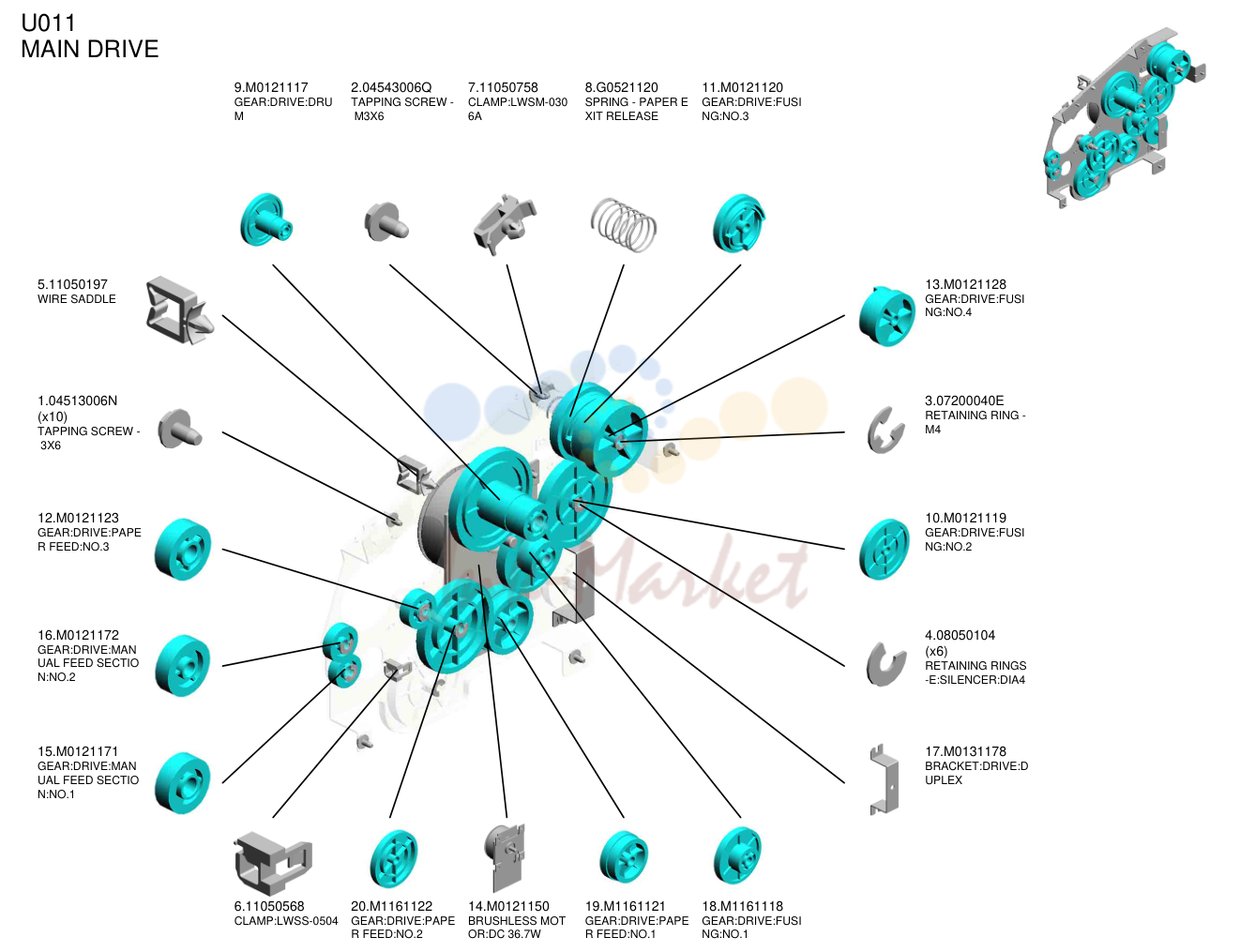

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
9M0121117 ✓ в наличиишестерня:DRIVE:DRU M
204543006Q запросить цену →TAPPING винт - M3X6
711050758 запросить цену →CLAMP:LWSM-030 6A
8G0521120 запросить цену →пружина - PAPER E XIT RELEASE
11M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
511050197 запросить цену →WIRE SADDLE
104513006N запросить цену →TAPPING винт - 3X6
12M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
16M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
15M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
13M0121128 запросить цену →шестерня:DRIVE:FUSI NG:NO.4
307200040E запросить цену →RETAINING RING - M4
10M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
408050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
17M0131178 запросить цену →кронштейн:DRIVE:D UPLEX
611050568 запросить цену →CLAMP:LWSS-0504
20M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
14M0121150 запросить цену →BRUSHLESS MOT OR:DC 36.7W
19M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1
18M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1

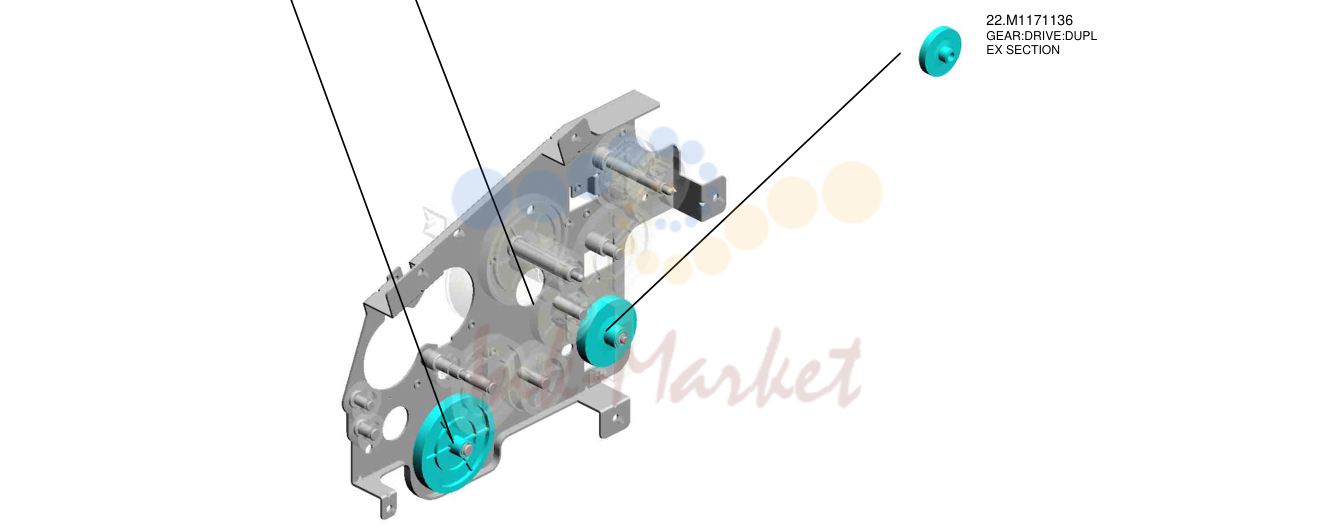

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
21M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4
23M1541177 запросить цену →CASE:DRIVE:ASS'Y
22M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION

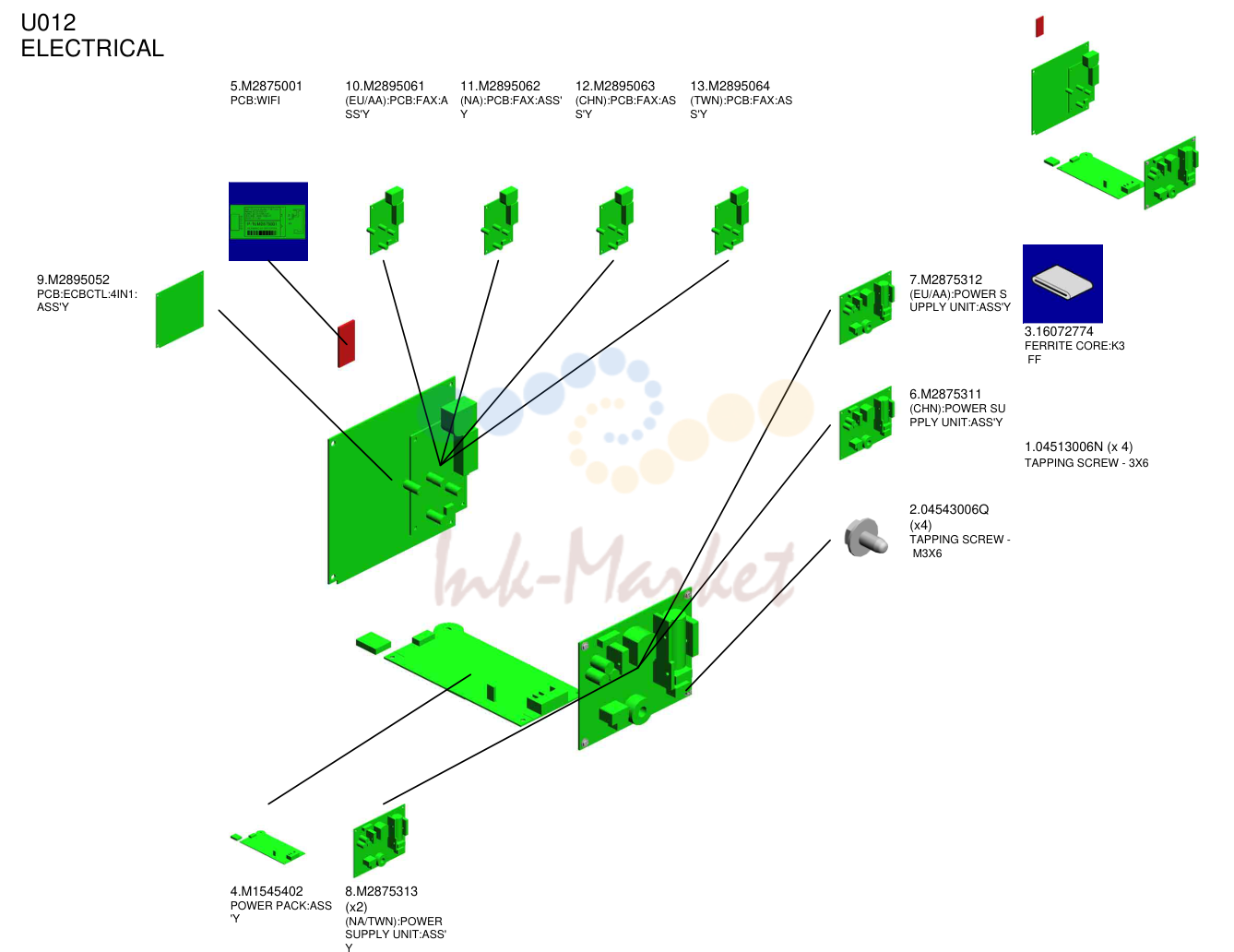

электрика

электрика

№АртикулНаименование
5M2875001 запросить цену →плата:WIFI
10M2895061 запросить цену →(EU/AA):плата:FAX:A SS'Y
11M2895062 запросить цену →(NA):плата:FAX:ASS' Y
12M2895063 запросить цену →(CHN):плата:FAX:AS S'Y
13M2895064 запросить цену →(TWN):плата:FAX:AS S'Y
9M2895052 запросить цену →плата:ECBCTL:4IN1: ASS'Y
7M2875312 запросить цену →(EU/AA):POWER S UPPLY узел:ASS'Y
6M2875311 запросить цену →(CHN):POWER SU PPLY узел:ASS'Y
204543006Q запросить цену →TAPPING винт - M3X6
4M1545402 запросить цену →POWER PACK:ASS 'Y
8M2875313 запросить цену →(NA/TWN):POWER SUPPLY узел:ASS' Y
316072774 запросить цену →FERRITE CORE:K3 FF 1.04513006N (x 4) TAPPING винт - 3X6

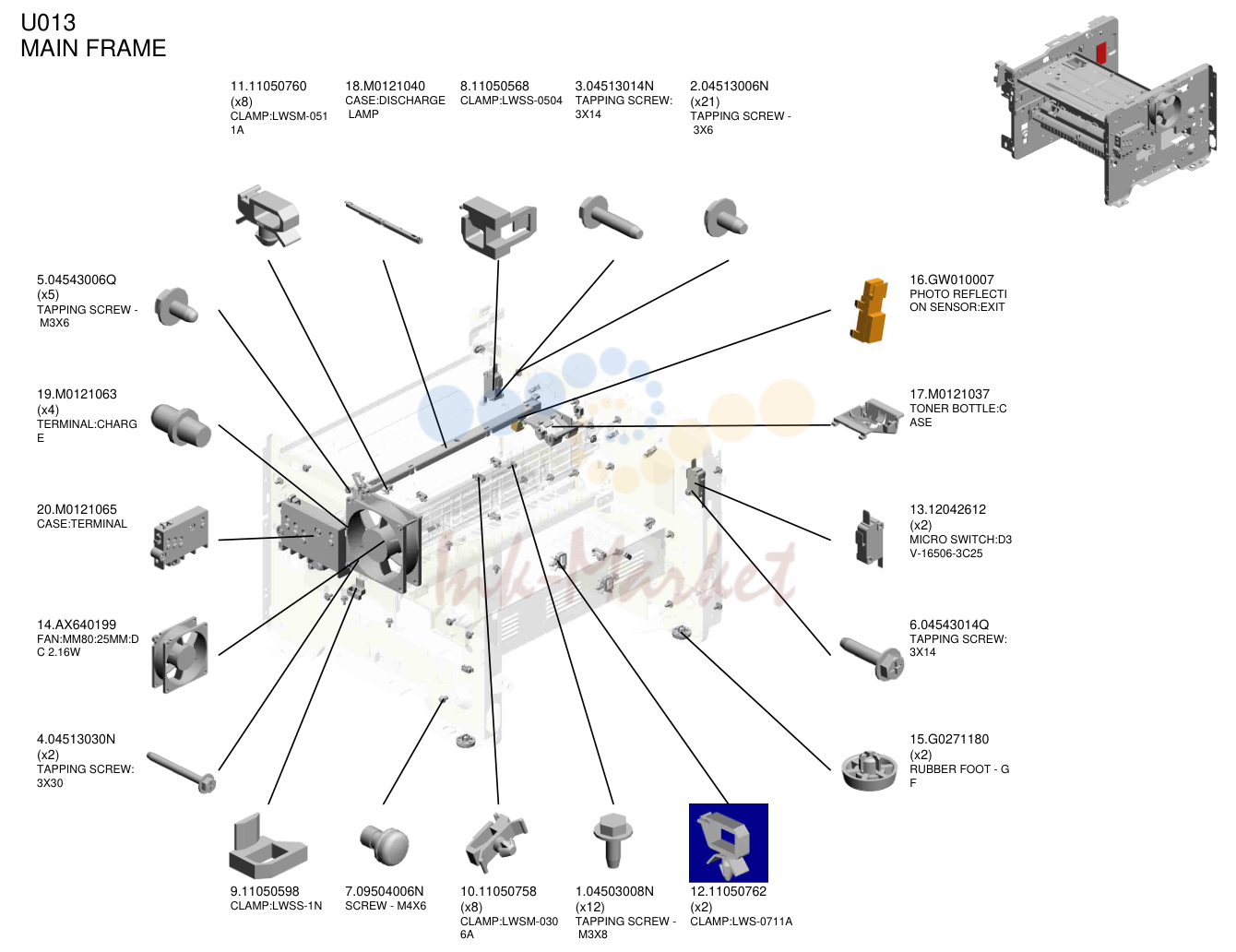

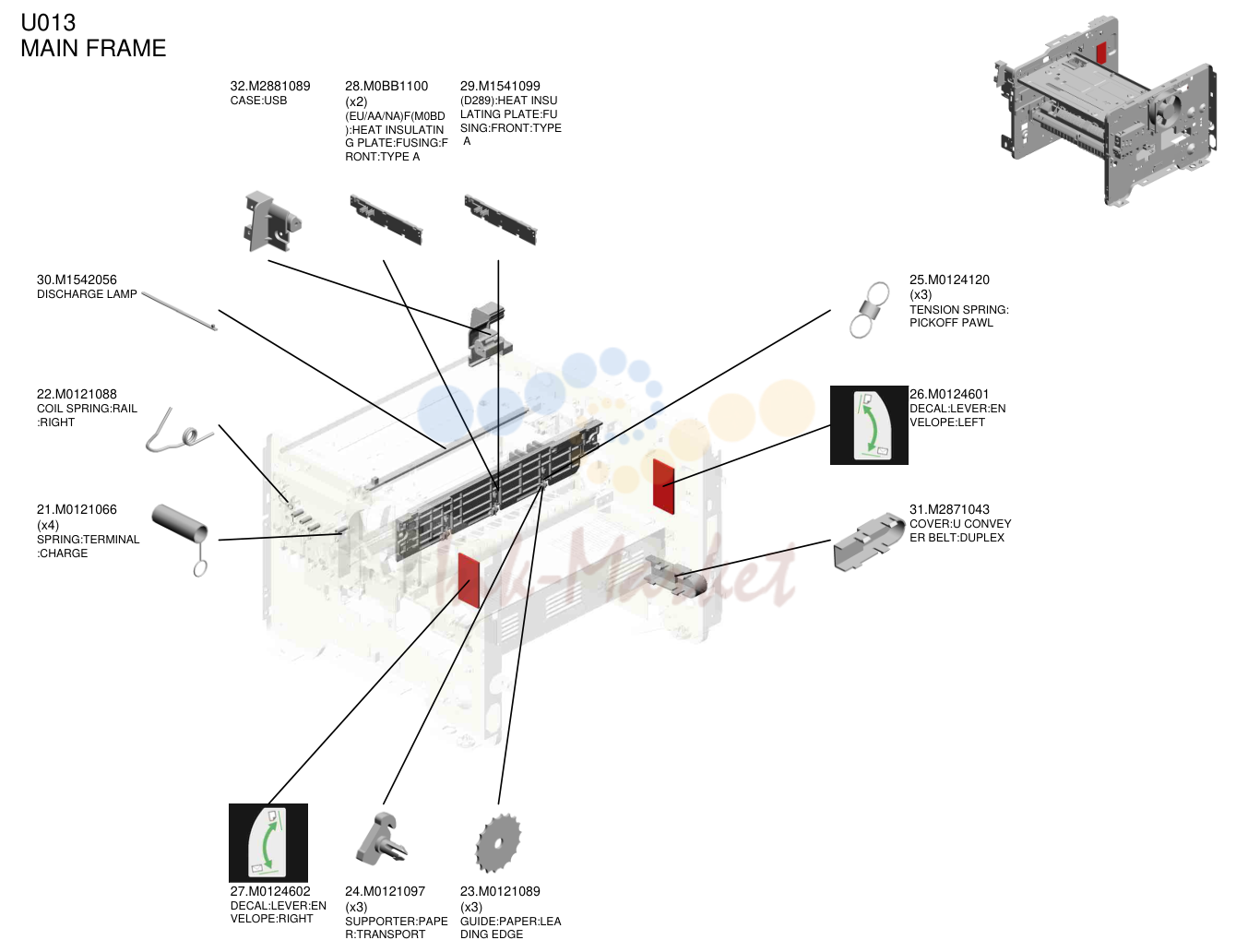

основная рама

основная рама

№АртикулНаименование
1111050760 запросить цену →CLAMP:LWSM-051 1A
18M0121040 запросить цену →CASE:DISCHARGE LAMP
811050568 запросить цену →CLAMP:LWSS-0504
304513014N запросить цену →TAPPING винт: 3X14
204513006N запросить цену →TAPPING винт - 3X6
504543006Q запросить цену →TAPPING винт - M3X6
19M0121063 запросить цену →TERMINAL:CHARG E
20M0121065 запросить цену →CASE:TERMINAL
14AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
404513030N запросить цену →TAPPING винт: 3X30
16GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
17M0121037 запросить цену →TONER BOTTLE:C ASE
1312042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
604543014Q запросить цену →TAPPING винт: 3X14
15G0271180 запросить цену →RUBBER FOOT - G F
911050598 запросить цену →CLAMP:LWSS-1N
709504006N запросить цену →винт - M4X6
1011050758 запросить цену →CLAMP:LWSM-030 6A
104503008N запросить цену →TAPPING винт - M3X8
1211050762 запросить цену →CLAMP:LWS-0711A

основная рама

основная рама

№АртикулНаименование
32M2881089 запросить цену →CASE:USB
28M0BB1100 запросить цену →(EU/AA/NA)F(M0BD ):HEAT INSULATIN G пластина:печь (закрепление):F RONT:TYPE A
29M1541099 запросить цену →(D289):HEAT INSU LATING пластина:FU SING:FRONT:TYPE A
30M1542056 запросить цену →DISCHARGE LAMP
22M0121088 запросить цену →COIL пружина:RAIL :RIGHT
21M0121066 запросить цену →пружина:TERMINAL :CHARGE
25M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
26M0124601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
31M2871043 запросить цену →крышка:U CONVEY ER ремень:дуплекс
27M0124602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
24M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
23M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
Источник: Инк-Маркет.ру.
