Ricoh sp 320SN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

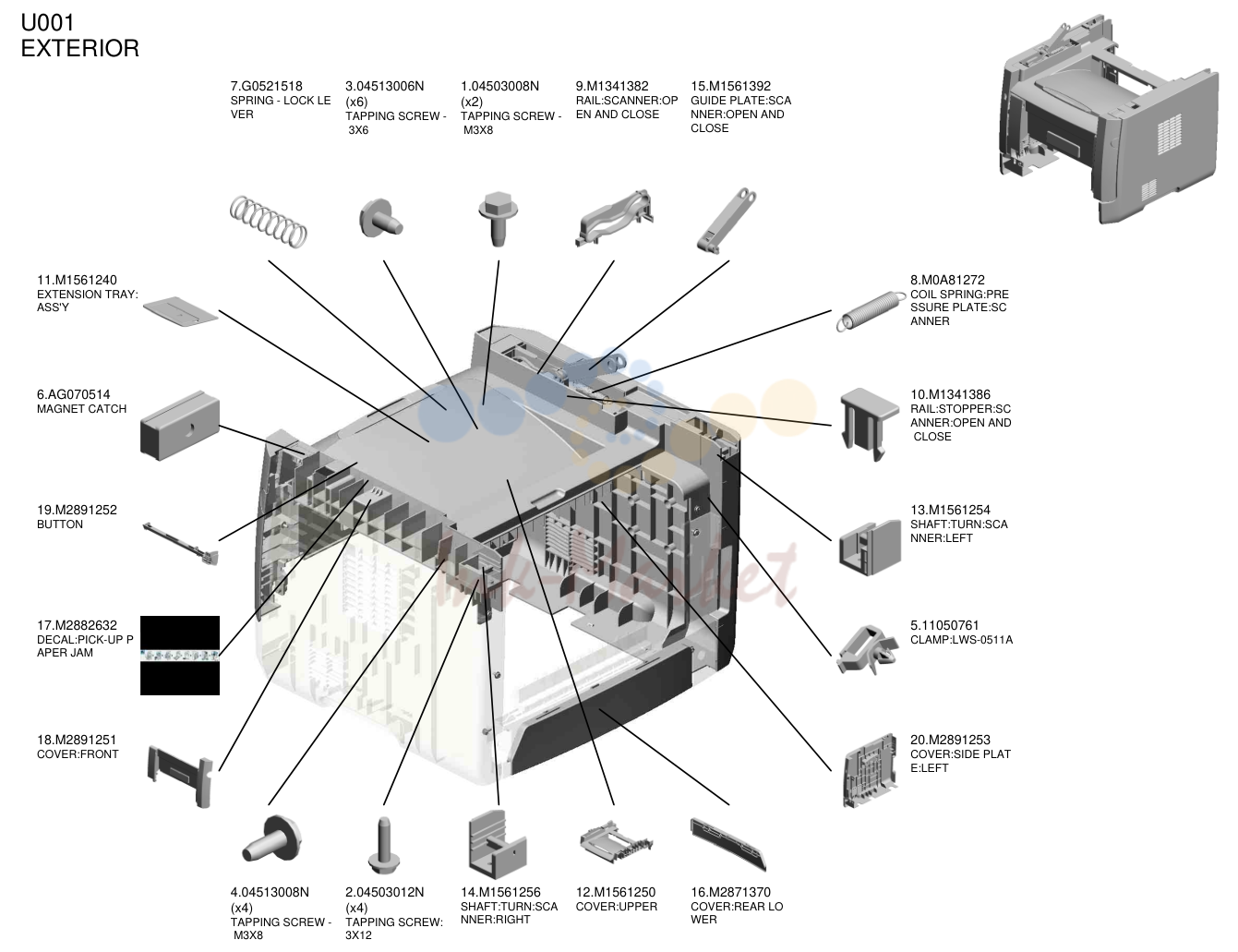

внешние детали

внешние детали

№АртикулНаименование
7G0521518 запросить цену →пружина - LOCK LE VER
304513006N запросить цену →TAPPING винт - 3X6
104503008N запросить цену →TAPPING винт - M3X8
9M1341382 запросить цену →RAIL:сканер:OP EN AND CLOSE
15M1561392 запросить цену →направляющая пластина:SCA NNER:OPEN AND CLOSE
11M1561240 запросить цену →EXTENSION TRAY: ASS'Y
6AG070514 запросить цену →MAGNET CATCH
19M2891252 запросить цену →BUTTON
17M2882632 запросить цену →DECAL:PICK-UP P APER JAM
18M2891251 запросить цену →крышка:FRONT
8M0A81272 запросить цену →COIL пружина:PRE SSURE пластина:SC ANNER
10M1341386 запросить цену →RAIL:стопор:SC ANNER:OPEN AND CLOSE
13M1561254 запросить цену →вал:TURN:SCA NNER:LEFT
511050761 запросить цену →CLAMP:LWS-0511A
20M2891253 запросить цену →крышка:SIDE PLAT E:LEFT
404513008N запросить цену →TAPPING винт - M3X8
204503012N запросить цену →TAPPING винт: 3X12
14M1561256 запросить цену →вал:TURN:SCA NNER:RIGHT
12M1561250 запросить цену →крышка:UPPER
16M2871370 запросить цену →крышка:REAR LO WER

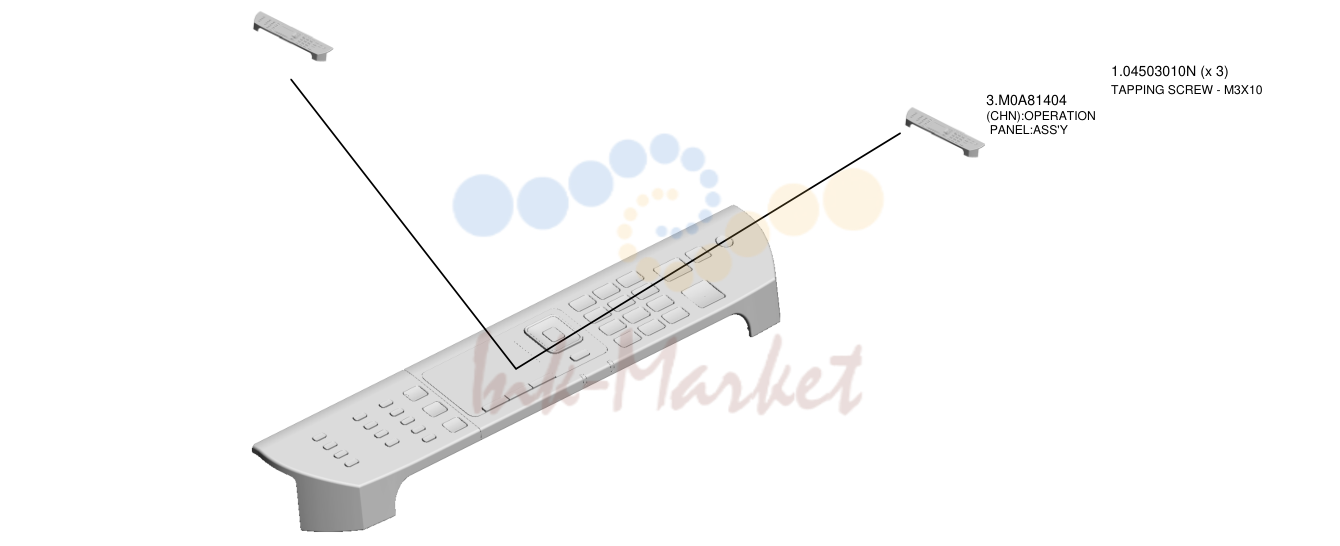

OPERATION

OPERATION

№АртикулНаименование
2M0A81402 запросить цену →(EU/AA):OPERATIO N PANEL:ASS'Y
3M0A81404 запросить цену →(CHN):OPERATION PANEL:ASS'Y 1.04503010N (x 3) TAPPING винт - M3X10

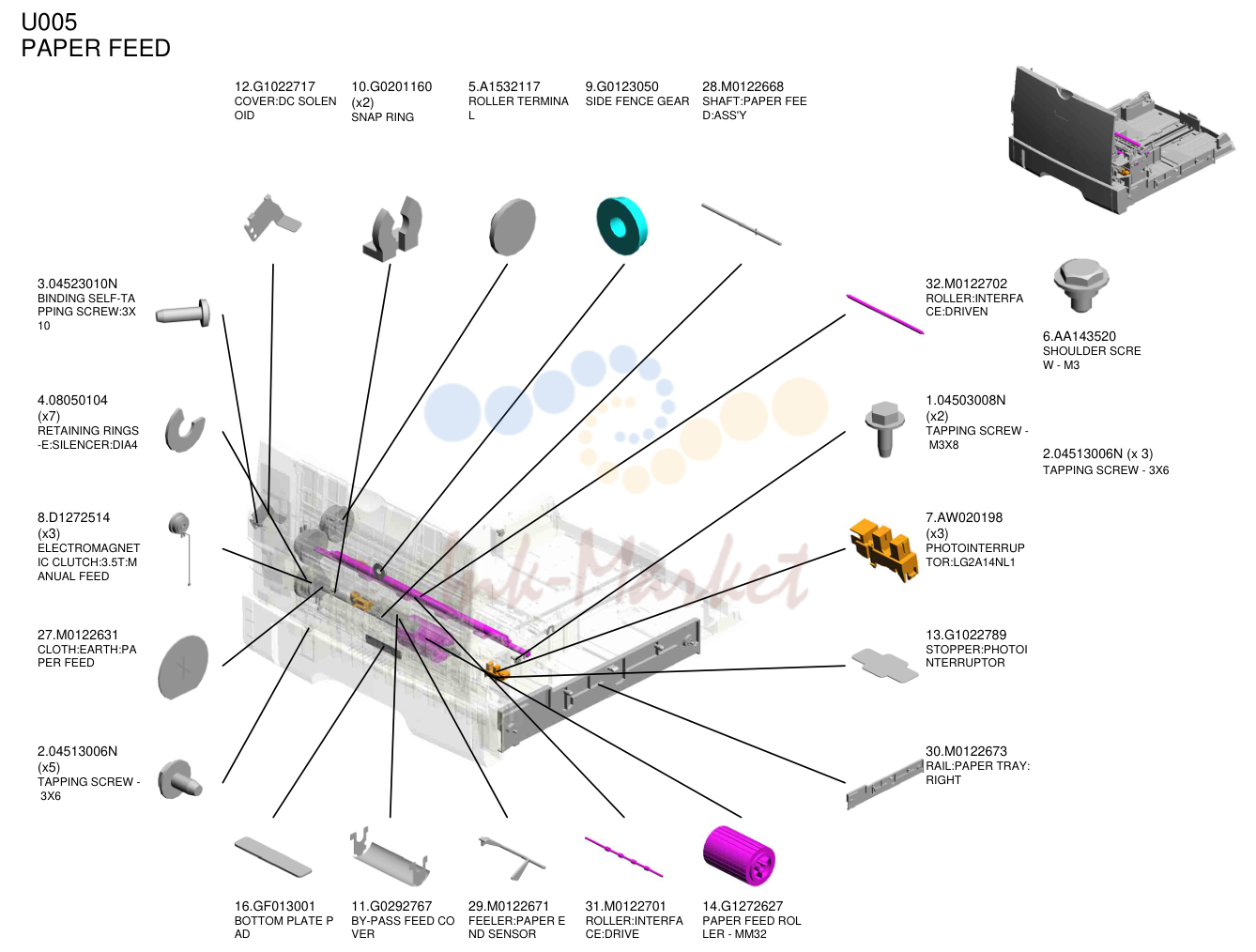

подача бумаги

подача бумаги

№АртикулНаименование
12G1022717 запросить цену →крышка:DC SOLEN OID
10G0201160 запросить цену →SNAP RING
5A1532117 запросить цену →ролик TERMINA L
9G0123050 запросить цену →SIDE FENCE шестерня
28M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
304523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
408050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
8D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
27M0122631 запросить цену →CLOTH:EARTH:PA PER FEED
204513006N запросить цену →TAPPING винт - 3X6
32M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
104503008N запросить цену →TAPPING винт - M3X8
7AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
13G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
30M0122673 запросить цену →RAIL:лоток бумаги: RIGHT
16GF013001 под заказBOTTOM пластина P AD
11G0292767 запросить цену →BY-PASS FEED CO VER
29M0122671 запросить цену →FEELER:PAPER E ND датчик
31M0122701 запросить цену →ролик:INTERFA CE:DRIVE
14G1272627 под заказподача бумаги ROL LER - MM32
6AA143520 запросить цену →SHOULDER SCRE W - M3 2.04513006N (x 3) TAPPING винт - 3X6

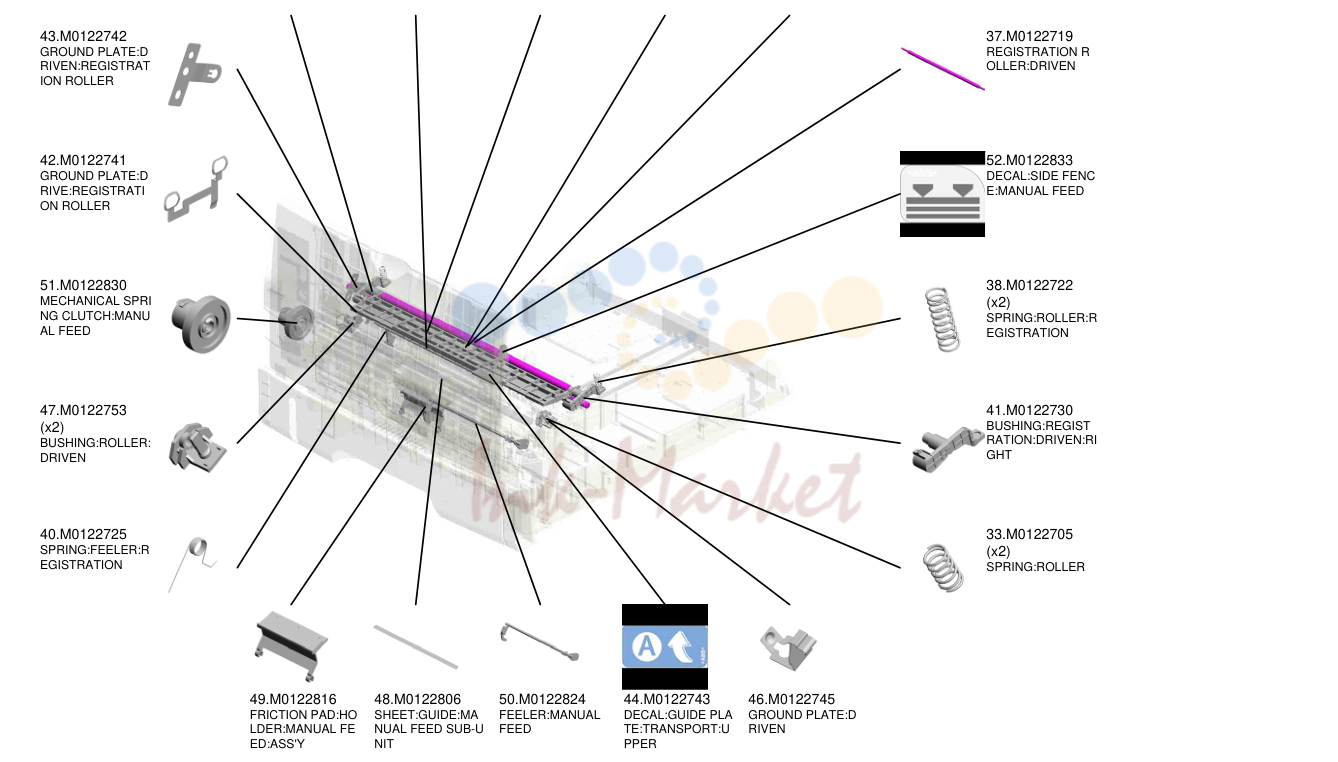

подача бумаги

подача бумаги

№АртикулНаименование
34M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
39M0122723 запросить цену →FEELER:REGISTR ATION:датчик
45M0122744 запросить цену →направляющая:REGISTRAT ION
35M0122715 запросить цену →направляющая пластина:TRA NSPORT:UPPER
36M0122718 запросить цену →регистрация R OLLER:DRIVE
43M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
42M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
51M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
47M0122753 запросить цену →втулка:ролик: DRIVEN
40M0122725 запросить цену →пружина:FEELER:R EGISTRATION
37M0122719 запросить цену →регистрация R OLLER:DRIVEN
52M0122833 запросить цену →DECAL:SIDE FENC E:MANUAL FEED
38M0122722 запросить цену →пружина:ролик:R EGISTRATION
41M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
33M0122705 запросить цену →пружина:ролик
49M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
48M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
50M0122824 запросить цену →FEELER:MANUAL FEED
44M0122743 запросить цену →DECAL:направляющая PLA TE:TRANSPORT:U PPER
46M0122745 запросить цену →GROUND пластина:D RIVEN

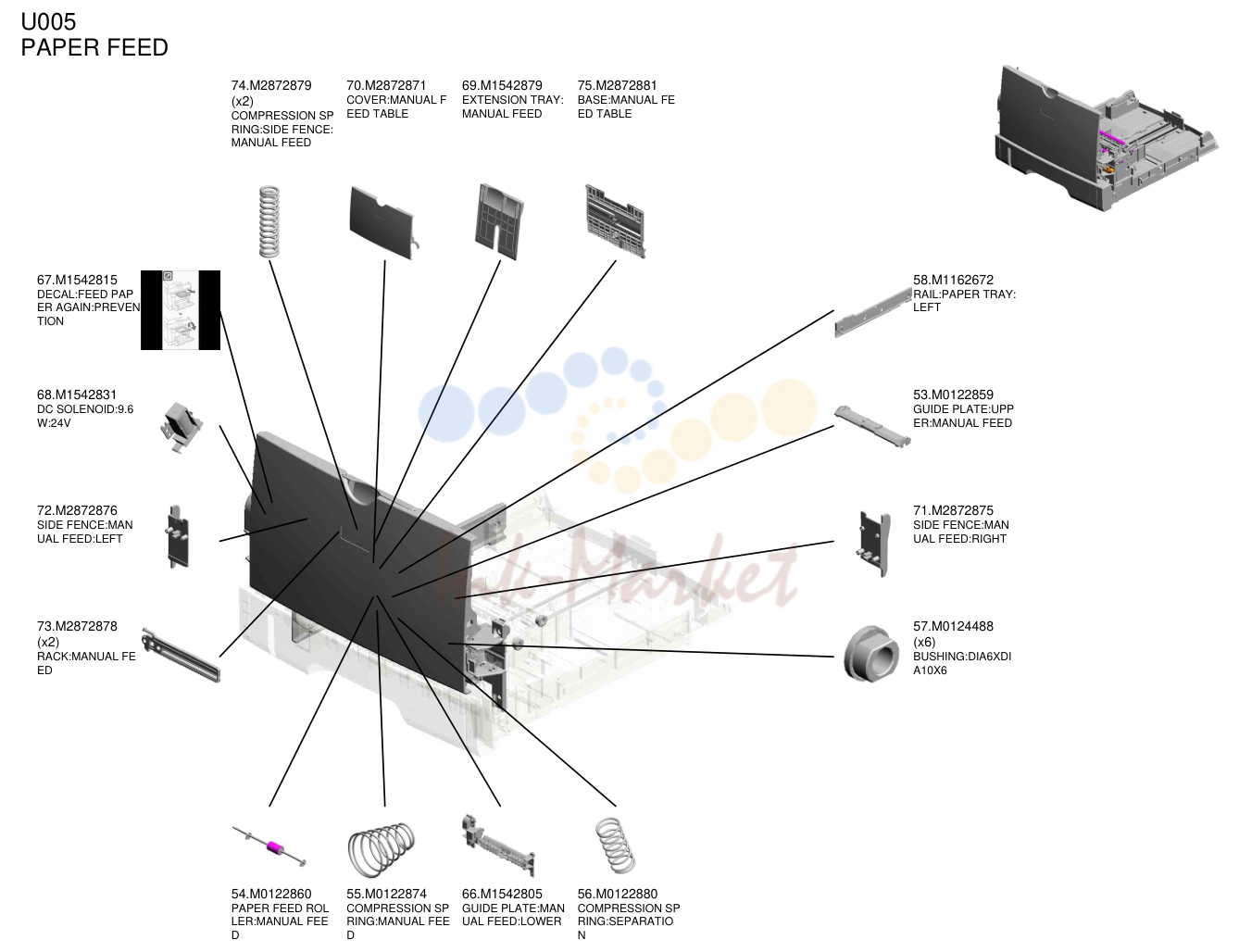

подача бумаги

подача бумаги

№АртикулНаименование
74M2872879 запросить цену →COMPRESSION SP RING:SIDE FENCE: MANUAL FEED
70M2872871 запросить цену →крышка:MANUAL F EED TABLE
69M1542879 запросить цену →EXTENSION TRAY: MANUAL FEED
75M2872881 под заказBASE:MANUAL FE ED TABLE
67M1542815 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
68M1542831 запросить цену →DC соленоид:9.6 W:24V
72M2872876 запросить цену →SIDE FENCE:MAN UAL FEED:LEFT
73M2872878 запросить цену →RACK:MANUAL FE ED
58M1162672 под заказRAIL:лоток бумаги: LEFT
53M0122859 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
71M2872875 запросить цену →SIDE FENCE:MAN UAL FEED:RIGHT
57M0124488 запросить цену →втулка:DIA6XDI A10X6
54M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
55M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
66M1542805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER
56M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N

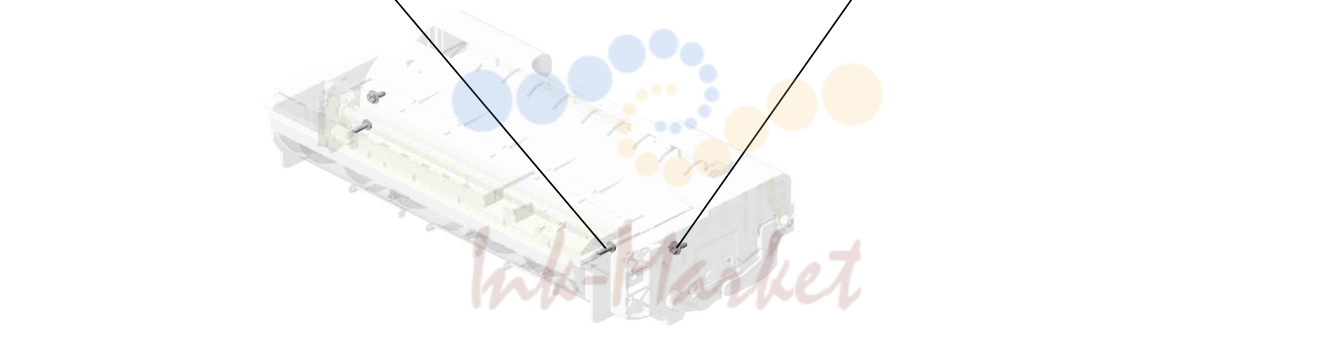

PCU

PCU

№АртикулНаименование
204523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
104503008N запросить цену →TAPPING винт - M3X8 1.04503008N (x 4) TAPPING винт - M3X8

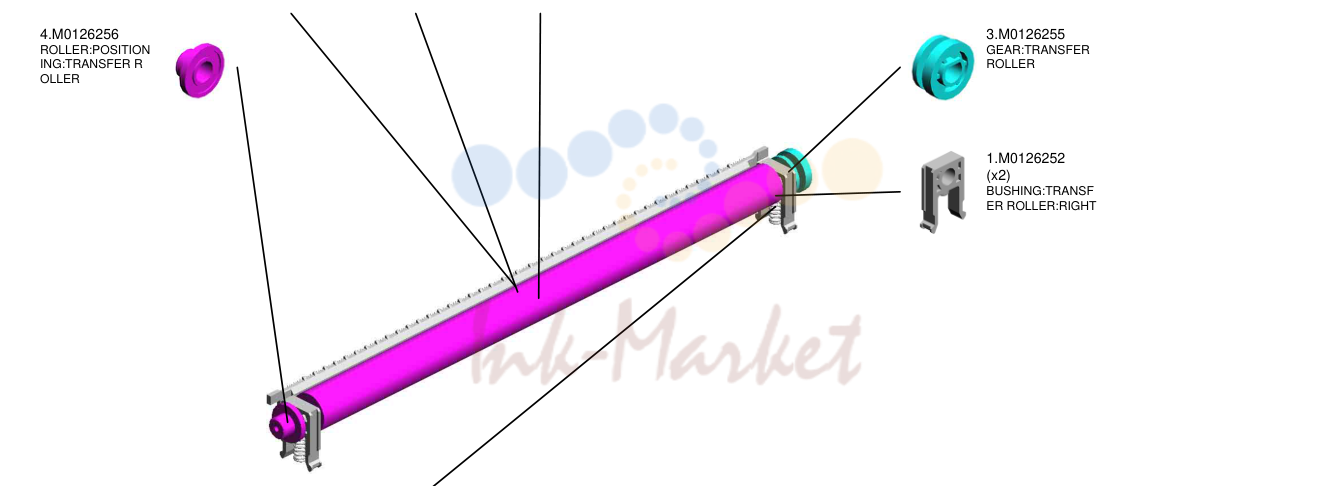

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
7M1016259 запросить цену →ELECTRODE PLAT E:SEPARATION
5M0126260 запросить цену →крышка:ELECTRO DE пластина
6M1016250 под заказперенос ROLLE R
4M0126256 под заказролик:POSITION ING:перенос R OLLER
3M0126255 под заказшестерня:перенос ролик
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
2M0126254 запросить цену →пружина:TRANSFE R ролик

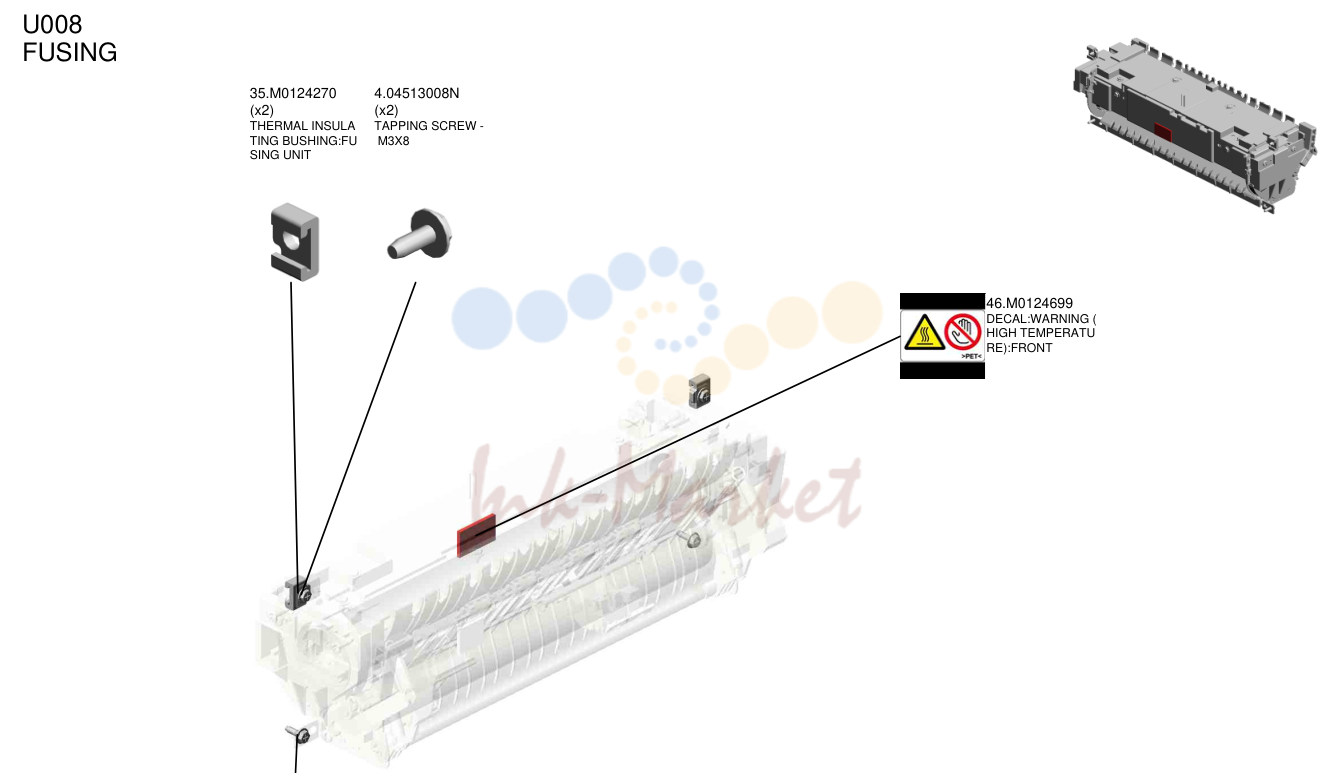

печь (закрепление)

печь (закрепление)

№АртикулНаименование
35M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел
404513008N запросить цену →TAPPING винт - M3X8
46M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT
204503010N запросить цену →TAPPING винт - M3X10

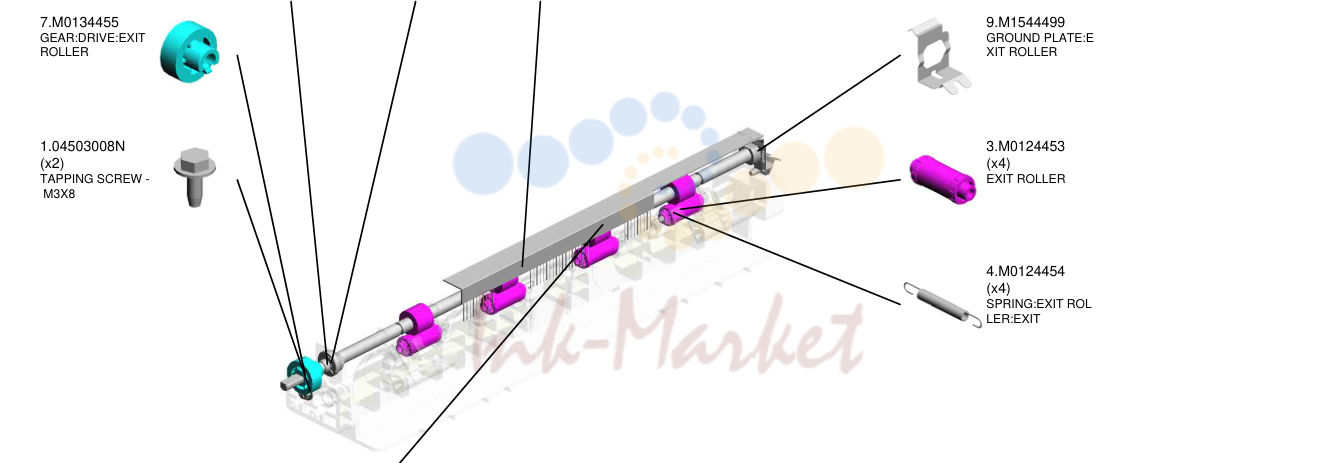

PAPER EXIT

PAPER EXIT

№АртикулНаименование
207200040E запросить цену →RETAINING RING - M4
6M0124488 запросить цену →втулка:DIA6XDI A10X6
8M0134470 запросить цену →EXIT ролик:DUP LEX
7M0134455 запросить цену →шестерня:DRIVE:EXIT ролик
104503008N запросить цену →TAPPING винт - M3X8
9M1544499 запросить цену →GROUND пластина:E XIT ролик
3M0124453 запросить цену →EXIT ролик
4M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
5M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING

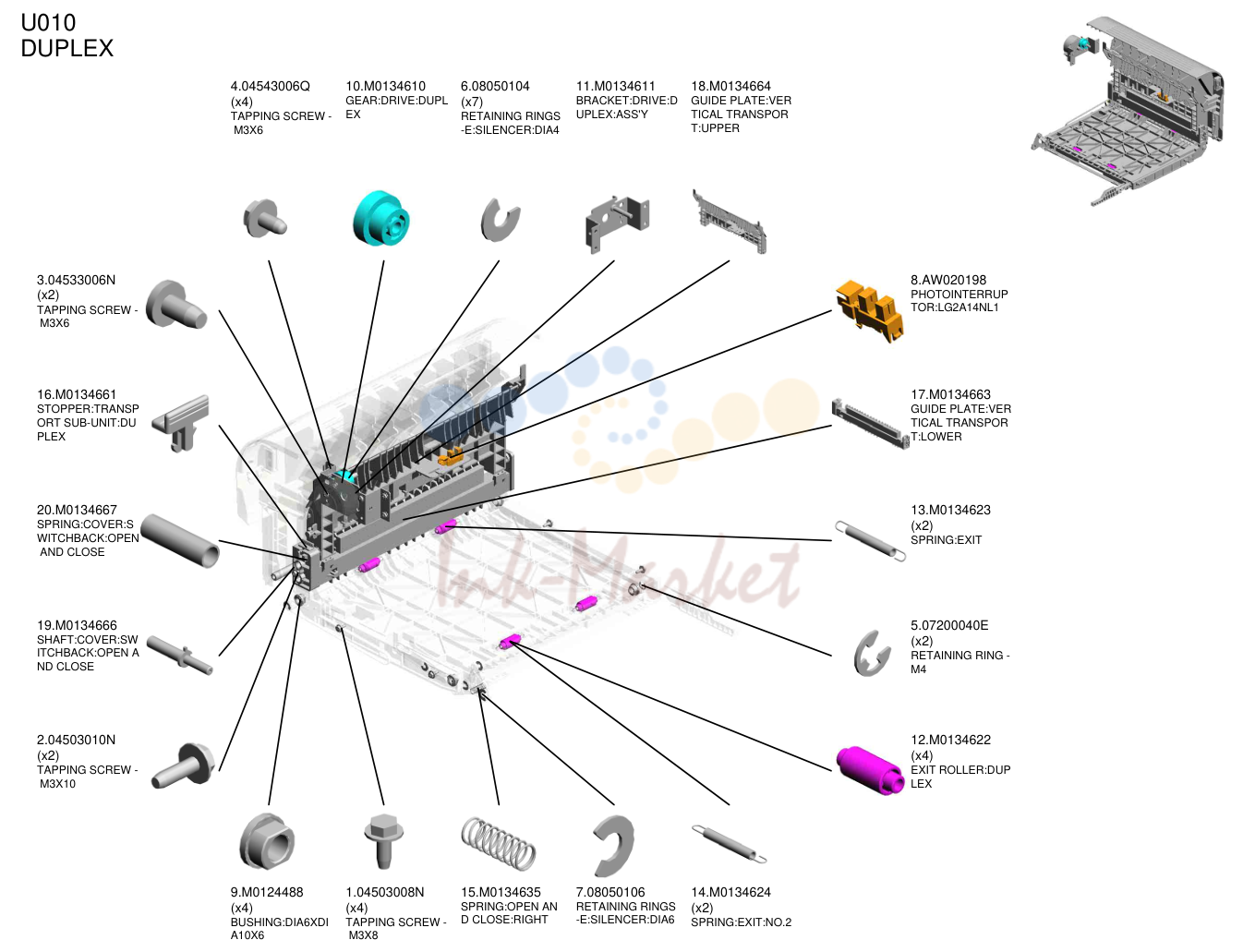

дуплекс

дуплекс

№АртикулНаименование
404543006Q запросить цену →TAPPING винт - M3X6
10M0134610 запросить цену →шестерня:DRIVE:DUPL EX
608050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
11M0134611 запросить цену →кронштейн:DRIVE:D UPLEX:ASS'Y
18M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER
304533006N запросить цену →TAPPING винт - M3X6
16M0134661 запросить цену →стопор:TRANSP ORT SUB-узел:DU PLEX
20M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
19M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
204503010N запросить цену →TAPPING винт - M3X10
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
17M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER
13M0134623 запросить цену →пружина:EXIT
507200040E запросить цену →RETAINING RING - M4
12M0134622 запросить цену →EXIT ролик:DUP LEX
9M0124488 запросить цену →втулка:DIA6XDI A10X6
104503008N запросить цену →TAPPING винт - M3X8
15M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT
708050106 запросить цену →RETAINING RINGS -E:SILENCER:DIA6
14M0134624 запросить цену →пружина:EXIT:NO.2

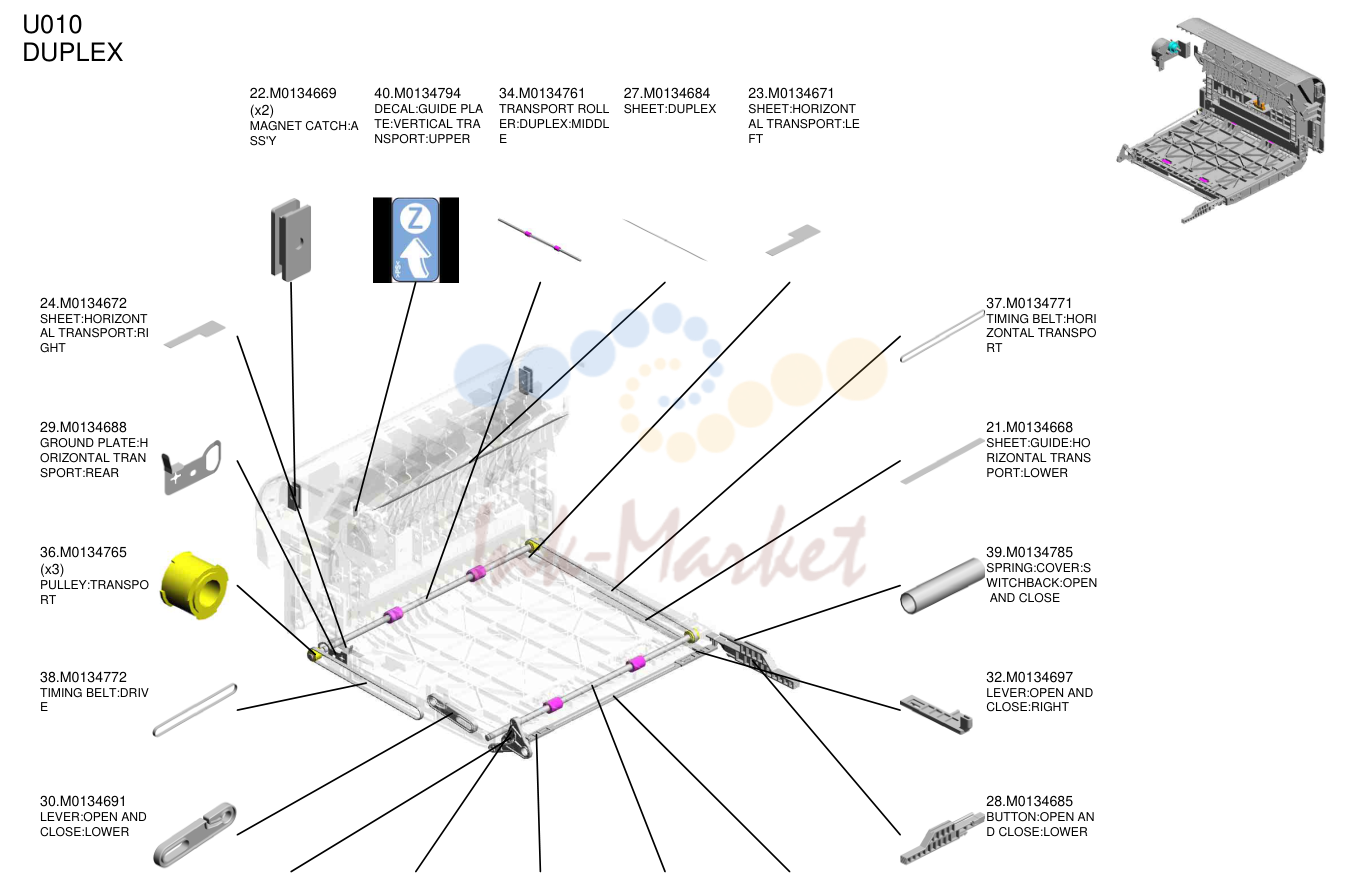

дуплекс

дуплекс

№АртикулНаименование
22M0134669 запросить цену →MAGNET CATCH:A SS'Y
40M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER
34M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E
27M0134684 запросить цену →SHEET:дуплекс
23M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT
24M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT
29M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR
36M0134765 запросить цену →PULLEY:TRANSPO RT
38M0134772 запросить цену →TIMING ремень:DRIV E
30M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER
37M0134771 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT
21M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER
39M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
32M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT
28M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER
25M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1
26M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2
31M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT
35M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT
33M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER

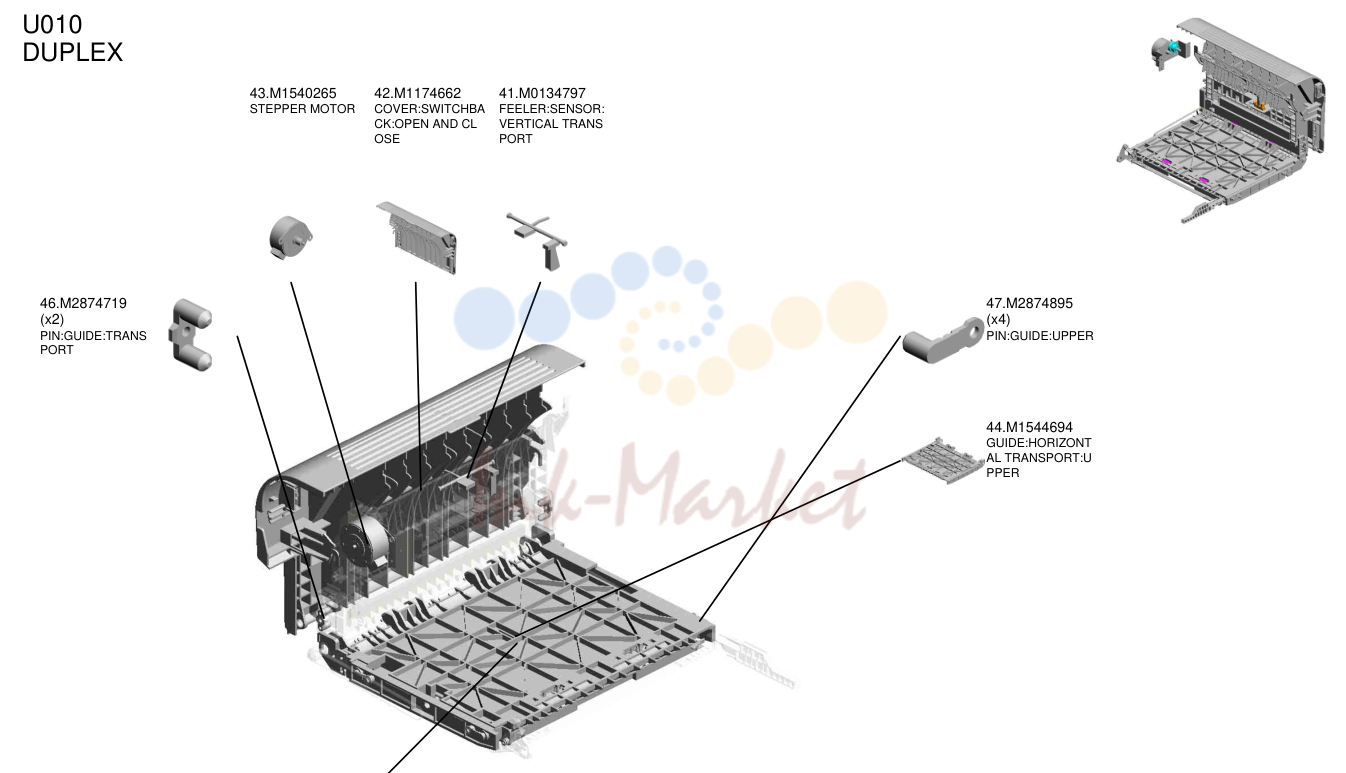

дуплекс

дуплекс

№АртикулНаименование
43M1540265 запросить цену →STEPPER мотор
42M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
41M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT
46M2874719 запросить цену →PIN:направляющая:TRANS PORT
47M2874895 запросить цену →PIN:направляющая:UPPER
44M1544694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER
45M1544695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER

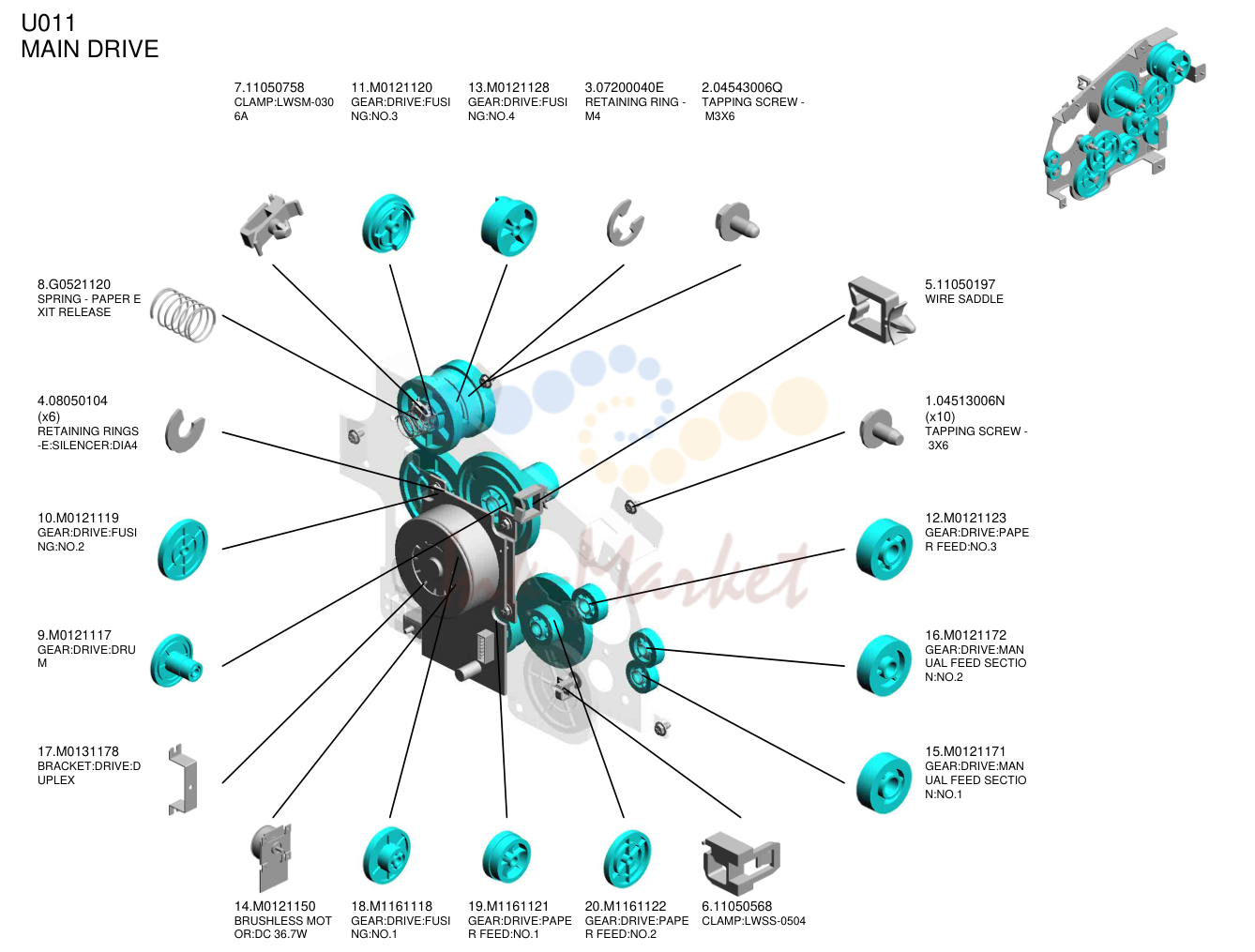

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
711050758 запросить цену →CLAMP:LWSM-030 6A
11M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
13M0121128 запросить цену →шестерня:DRIVE:FUSI NG:NO.4
307200040E запросить цену →RETAINING RING - M4
204543006Q запросить цену →TAPPING винт - M3X6
8G0521120 запросить цену →пружина - PAPER E XIT RELEASE
408050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
10M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
9M0121117 ✓ в наличиишестерня:DRIVE:DRU M
17M0131178 запросить цену →кронштейн:DRIVE:D UPLEX
511050197 запросить цену →WIRE SADDLE
104513006N запросить цену →TAPPING винт - 3X6
12M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
16M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
15M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
14M0121150 запросить цену →BRUSHLESS MOT OR:DC 36.7W
18M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1
19M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1
20M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
611050568 запросить цену →CLAMP:LWSS-0504

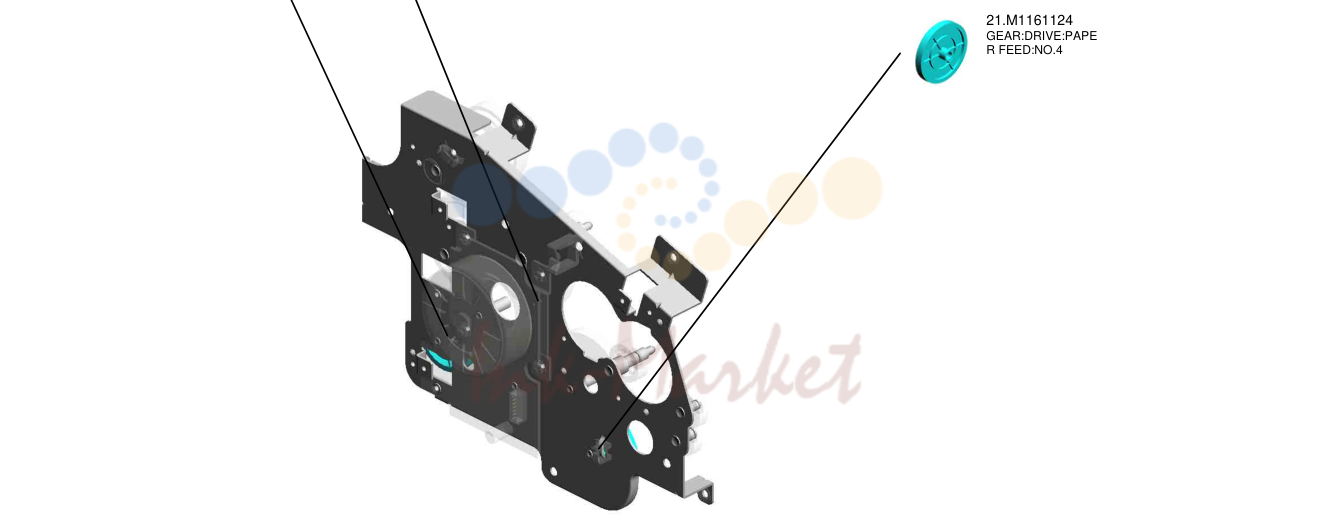

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
22M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION
23M1541177 запросить цену →CASE:DRIVE:ASS'Y
21M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4

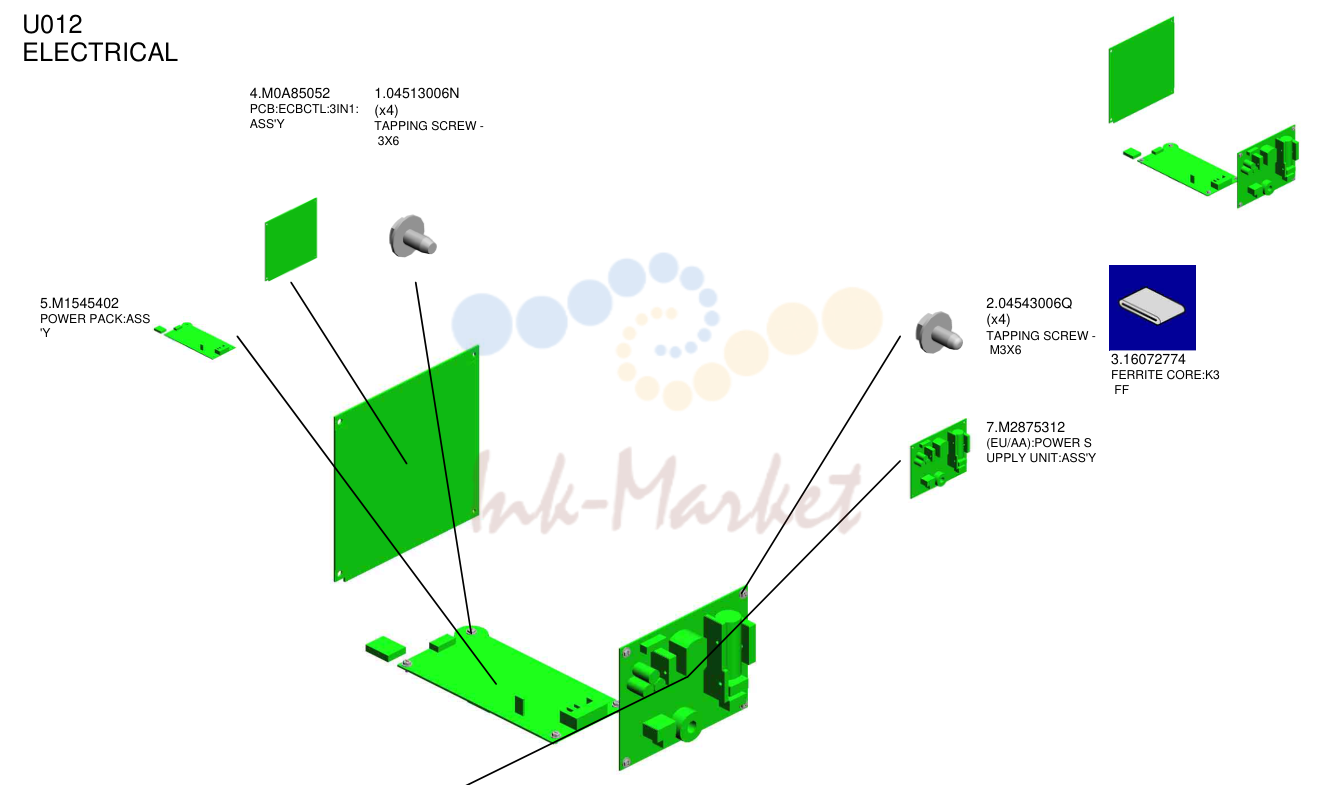

электрика

электрика

№АртикулНаименование
4M0A85052 запросить цену →плата:ECBCTL:3IN1: ASS'Y
104513006N запросить цену →TAPPING винт - 3X6
5M1545402 запросить цену →POWER PACK:ASS 'Y
204543006Q запросить цену →TAPPING винт - M3X6
7M2875312 запросить цену →(EU/AA):POWER S UPPLY узел:ASS'Y
6M2875311 запросить цену →(CHN):POWER SU PPLY узел:ASS'Y
316072774 запросить цену →FERRITE CORE:K3 FF

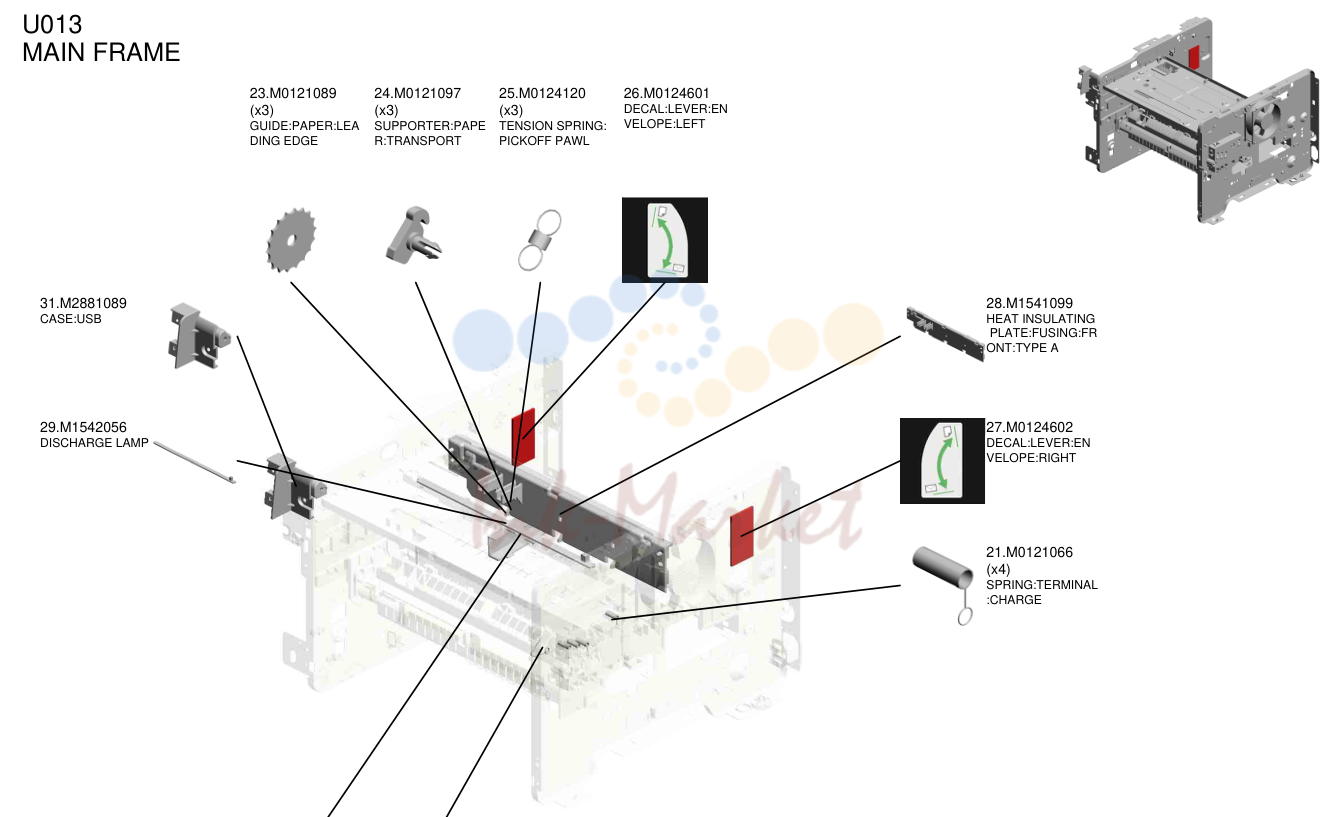

основная рама

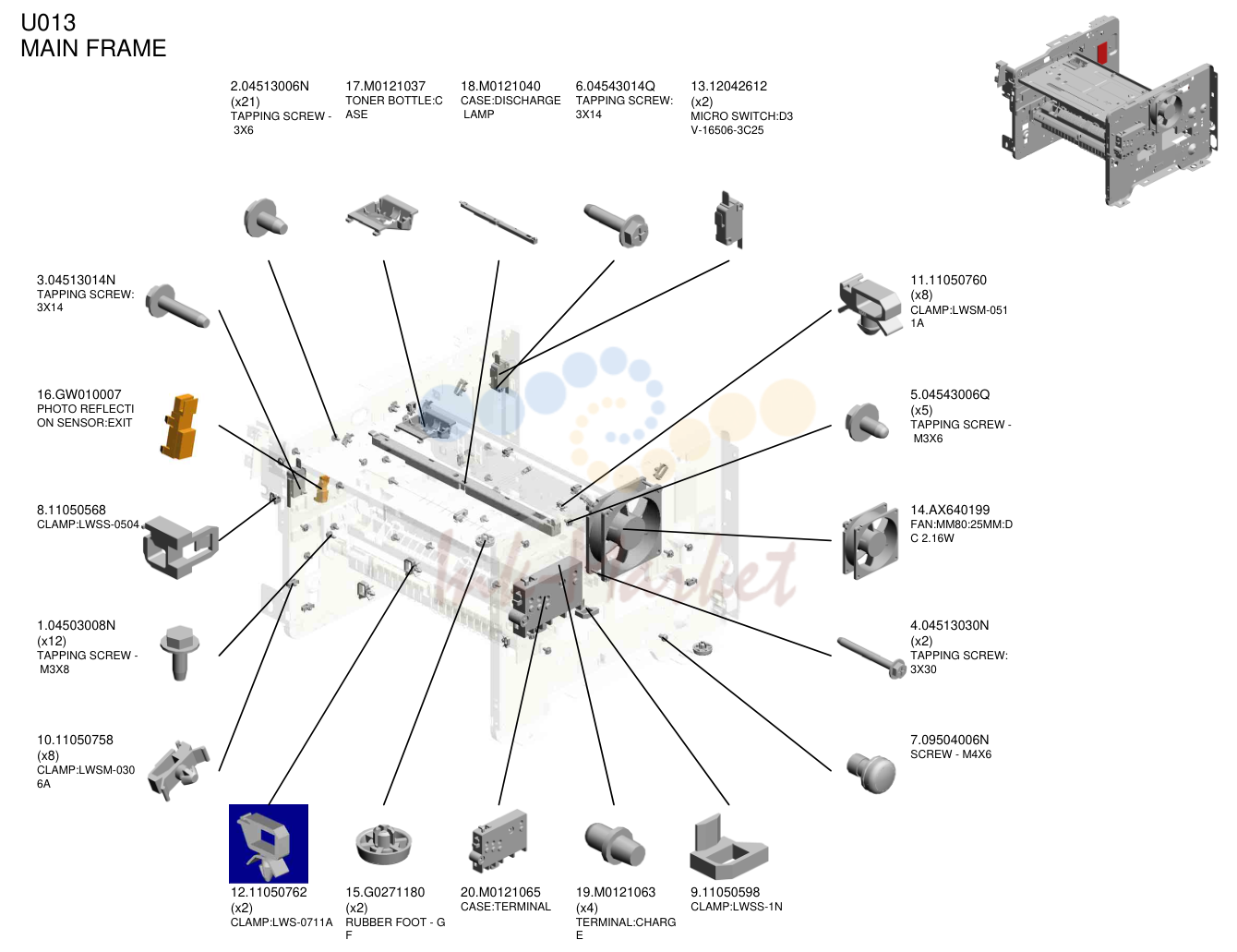

основная рама

№АртикулНаименование
204513006N запросить цену →TAPPING винт - 3X6
17M0121037 запросить цену →TONER BOTTLE:C ASE
18M0121040 запросить цену →CASE:DISCHARGE LAMP
604543014Q запросить цену →TAPPING винт: 3X14
1312042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
304513014N запросить цену →TAPPING винт: 3X14
16GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
811050568 запросить цену →CLAMP:LWSS-0504
104503008N запросить цену →TAPPING винт - M3X8
1011050758 запросить цену →CLAMP:LWSM-030 6A
1111050760 запросить цену →CLAMP:LWSM-051 1A
504543006Q запросить цену →TAPPING винт - M3X6
14AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
404513030N запросить цену →TAPPING винт: 3X30
709504006N запросить цену →винт - M4X6
1211050762 запросить цену →CLAMP:LWS-0711A
15G0271180 запросить цену →RUBBER FOOT - G F
20M0121065 запросить цену →CASE:TERMINAL
19M0121063 запросить цену →TERMINAL:CHARG E
911050598 запросить цену →CLAMP:LWSS-1N

основная рама

основная рама

№АртикулНаименование
23M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
24M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
25M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
26M0124601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
31M2881089 запросить цену →CASE:USB
29M1542056 запросить цену →DISCHARGE LAMP
28M1541099 запросить цену →HEAT INSULATING пластина:печь (закрепление):FR ONT:TYPE A
27M0124602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
21M0121066 запросить цену →пружина:TERMINAL :CHARGE
30M2871043 запросить цену →крышка:U CONVEY ER ремень:дуплекс
22M0121088 запросить цену →COIL пружина:RAIL :RIGHT
Источник: Инк-Маркет.ру.
