Ricoh sp 320DN 325DNW 377DNWX — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

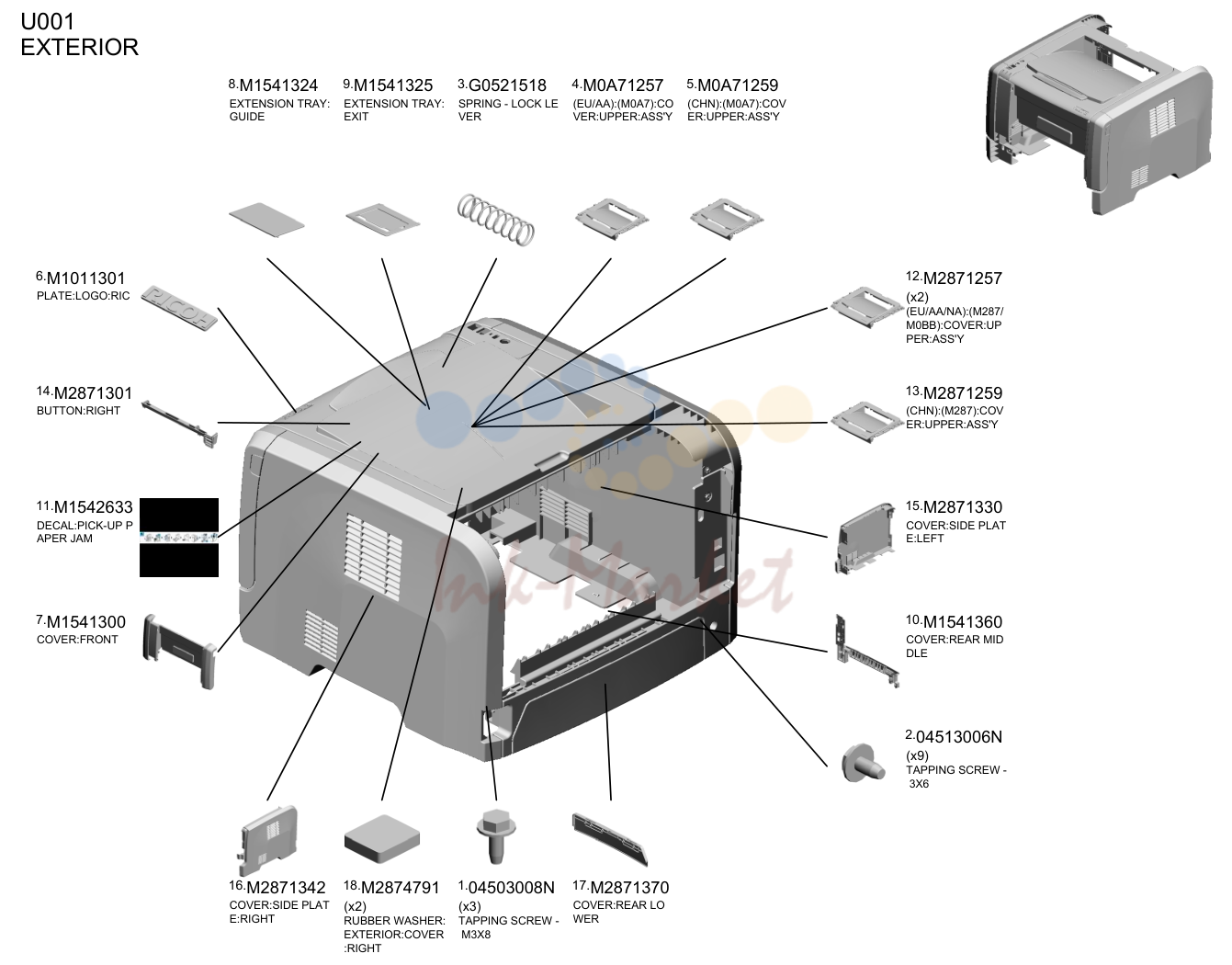

внешние детали

внешние детали

№АртикулНаименование
8M1541324 запросить цену →EXTENSION TRAY: направляющая
9M1541325 запросить цену →EXTENSION TRAY: EXIT
3G0521518 запросить цену →пружина - LOCK LE VER
4M0A71257 запросить цену →(EU/AA):(M0A7):CO VER:UPPER:ASS'Y
5M0A71259 запросить цену →(CHN):(M0A7):COV ER:UPPER:ASS'Y
6M1011301 запросить цену →пластина:LOGO:RIC
14M2871301 запросить цену →BUTTON:RIGHT
11M1542633 запросить цену →DECAL:PICK-UP P APER JAM
7M1541300 запросить цену →крышка:FRONT
12M2871257 запросить цену →(EU/AA/NA):(M287/ M0BB):крышка:UP PER:ASS'Y
13M2871259 запросить цену →(CHN):(M287):COV ER:UPPER:ASS'Y
15M2871330 запросить цену →крышка:SIDE PLAT E:LEFT
10M1541360 запросить цену →крышка:REAR MID DLE
204513006N запросить цену →TAPPING винт - 3X6
16M2871342 запросить цену →крышка:SIDE PLAT E:RIGHT
18M2874791 запросить цену →RUBBER WASHER: внешние детали:крышка :RIGHT
104503008N запросить цену →TAPPING винт - M3X8
17M2871370 запросить цену →крышка:REAR LO WER

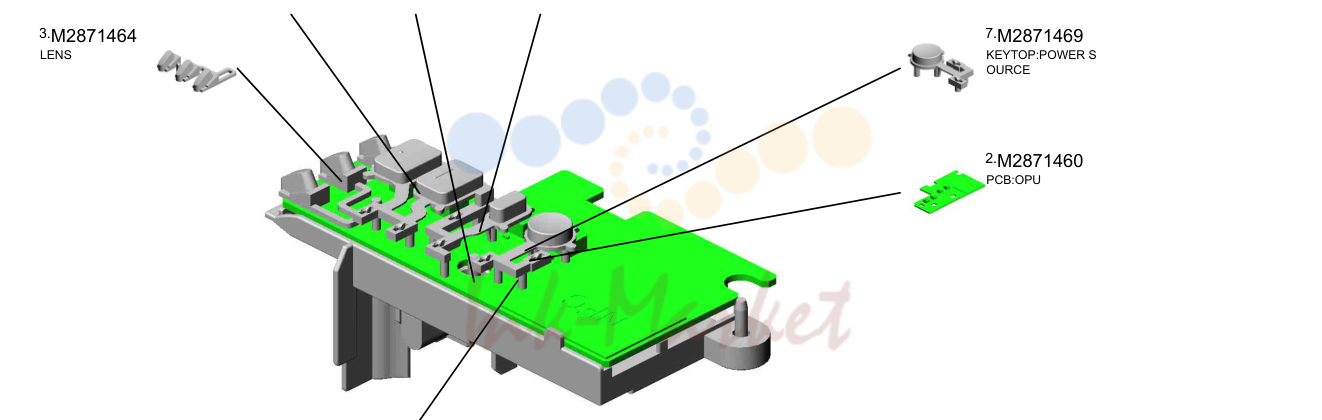

OPERATION

OPERATION

№АртикулНаименование
5M2871467 запросить цену →KEYTOP:START/ST OP
104503010N запросить цену →TAPPING винт - M3X10
6M2871468 запросить цену →(M287/M0BB):KEYT OP:WIFI
3M2871464 запросить цену →LENS
7M2871469 ✓ в наличииKEYTOP:POWER S OURCE
2M2871460 запросить цену →плата:OPU
4M2871465 запросить цену →CASE:OPERATION SUB-узел

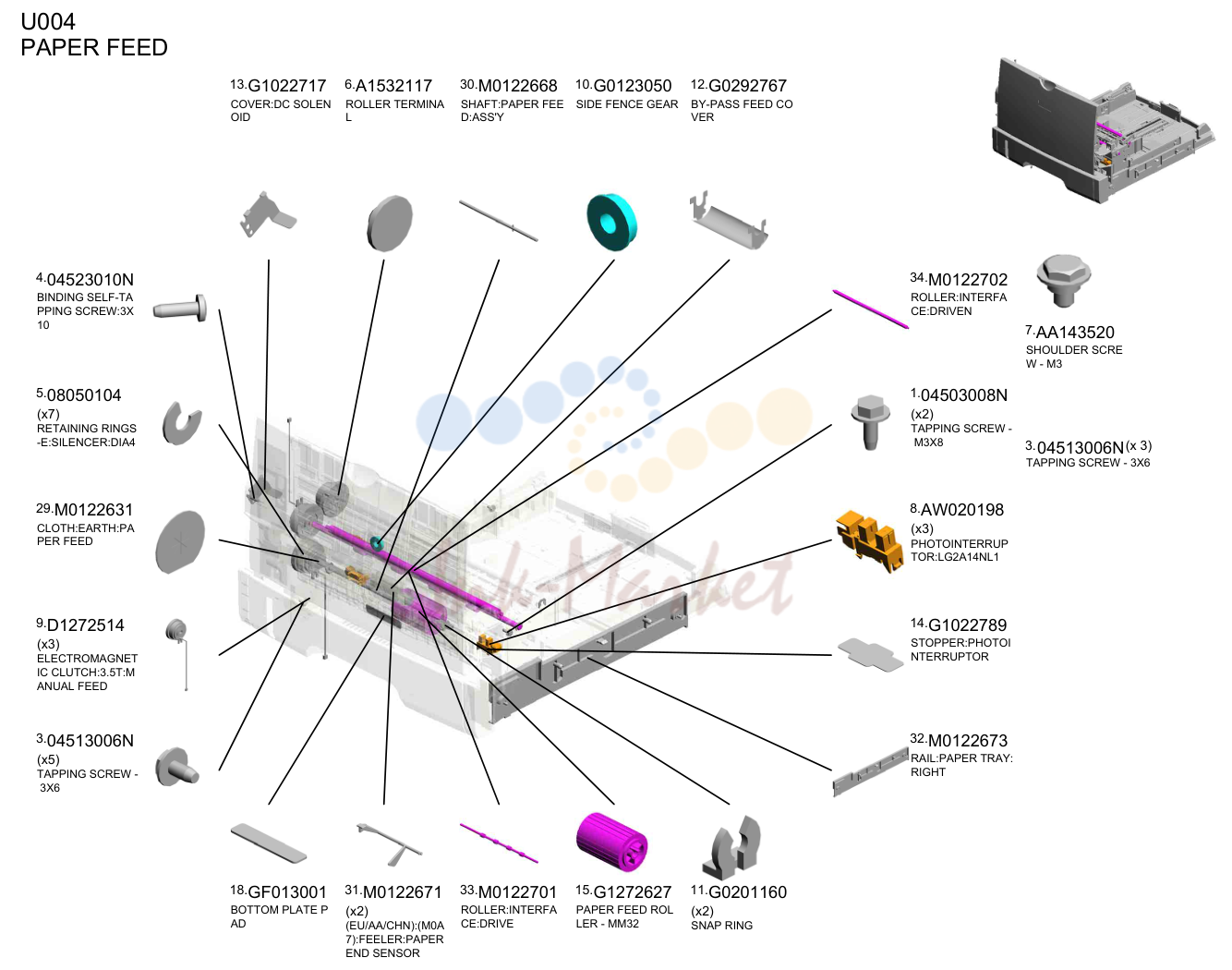

подача бумаги

подача бумаги

№АртикулНаименование
13G1022717 запросить цену →крышка:DC SOLEN OID
6A1532117 запросить цену →ролик TERMINA L
30M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
10G0123050 запросить цену →SIDE FENCE шестерня
12G0292767 запросить цену →BY-PASS FEED CO VER
404523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
508050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
29M0122631 запросить цену →CLOTH:EARTH:PA PER FEED
9D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
304513006N запросить цену →TAPPING винт - 3X6
34M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
104503008N запросить цену →TAPPING винт - M3X8
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
14G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
32M0122673 запросить цену →RAIL:лоток бумаги: RIGHT
18GF013001 под заказBOTTOM пластина P AD
31M0122671 запросить цену →(EU/AA/CHN):(M0A 7):FEELER:PAPER END датчик
33M0122701 запросить цену →ролик:INTERFA CE:DRIVE
15G1272627 под заказподача бумаги ROL LER - MM32
11G0201160 запросить цену →SNAP RING
7AA143520 запросить цену →SHOULDER SCRE W - M3 3.04513006N(x 3) TAPPING винт - 3X6

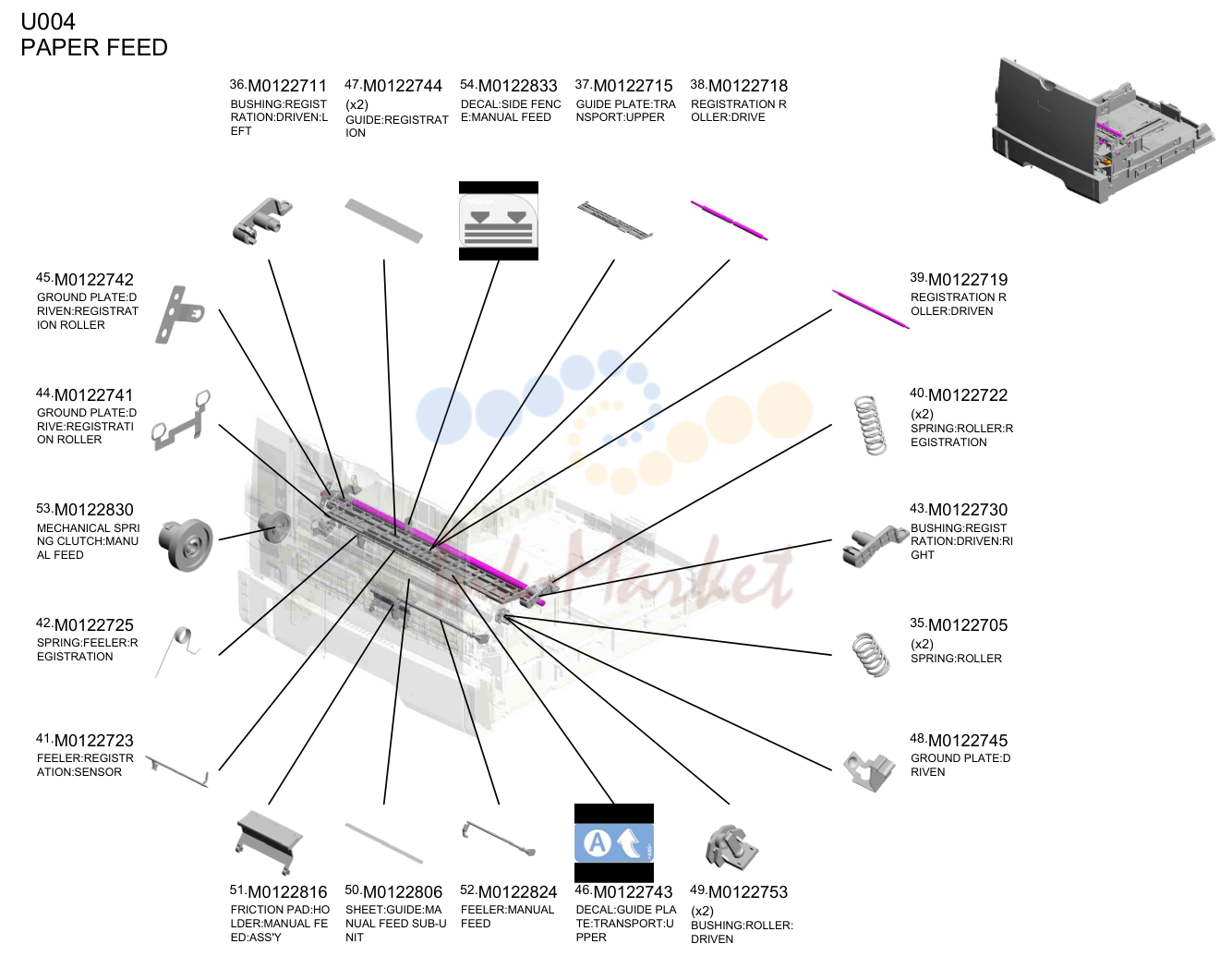

подача бумаги

подача бумаги

№АртикулНаименование
36M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
47M0122744 запросить цену →направляющая:REGISTRAT ION
54M0122833 запросить цену →DECAL:SIDE FENC E:MANUAL FEED
37M0122715 запросить цену →направляющая пластина:TRA NSPORT:UPPER
38M0122718 запросить цену →регистрация R OLLER:DRIVE
45M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
44M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
53M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
42M0122725 запросить цену →пружина:FEELER:R EGISTRATION
41M0122723 запросить цену →FEELER:REGISTR ATION:датчик
39M0122719 запросить цену →регистрация R OLLER:DRIVEN
40M0122722 запросить цену →пружина:ролик:R EGISTRATION
43M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
35M0122705 запросить цену →пружина:ролик
48M0122745 запросить цену →GROUND пластина:D RIVEN
51M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
50M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
52M0122824 запросить цену →FEELER:MANUAL FEED
46M0122743 запросить цену →DECAL:направляющая PLA TE:TRANSPORT:U PPER
49M0122753 запросить цену →втулка:ролик: DRIVEN

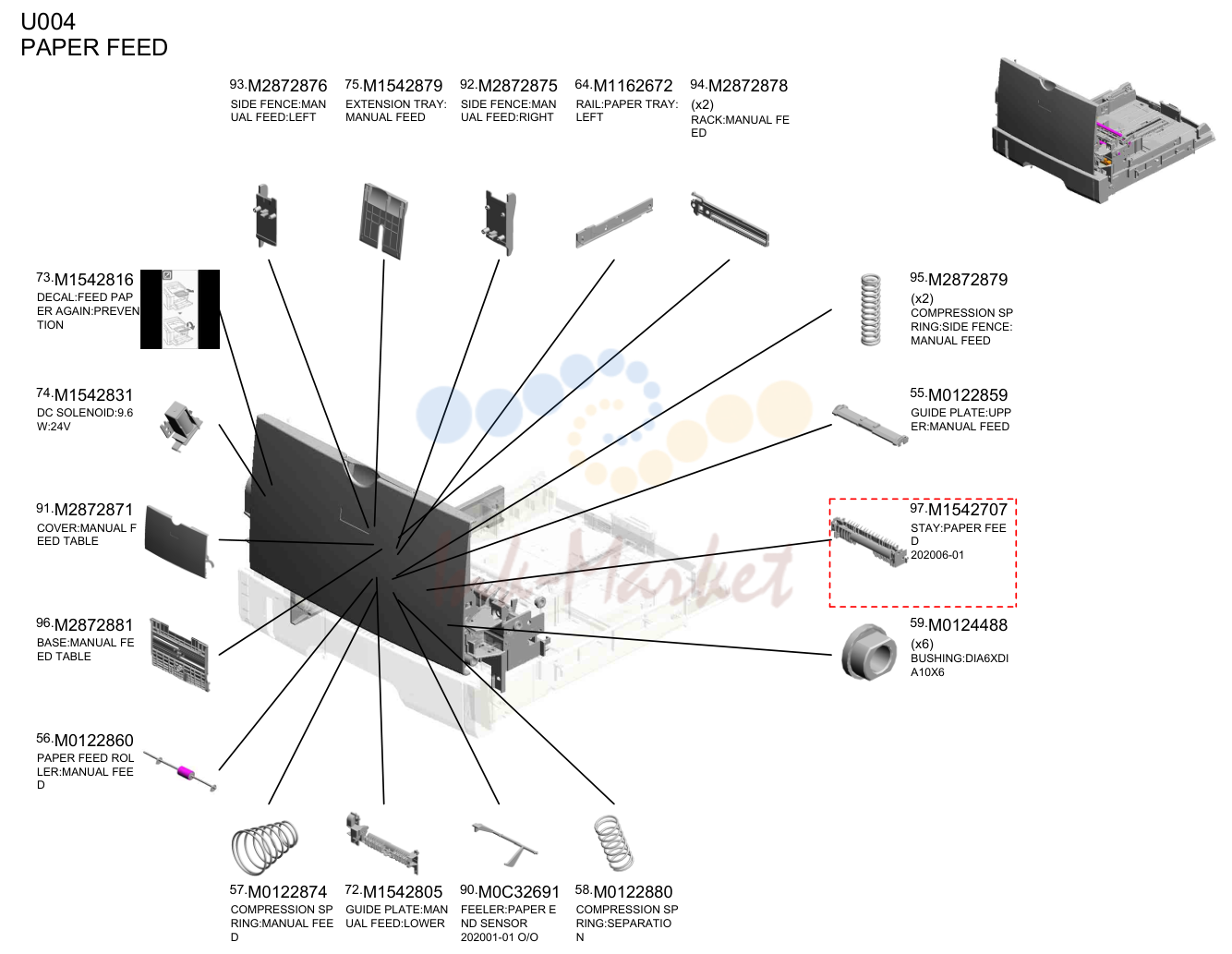

подача бумаги

подача бумаги

№АртикулНаименование
93M2872876 запросить цену →SIDE FENCE:MAN UAL FEED:LEFT
75M1542879 запросить цену →EXTENSION TRAY: MANUAL FEED
92M2872875 запросить цену →SIDE FENCE:MAN UAL FEED:RIGHT
64M1162672 под заказRAIL:лоток бумаги: LEFT
94M2872878 запросить цену →RACK:MANUAL FE ED
73M1542816 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
74M1542831 запросить цену →DC соленоид:9.6 W:24V
91M2872871 запросить цену →крышка:MANUAL F EED TABLE
96M2872881 под заказBASE:MANUAL FE ED TABLE
56M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
95M2872879 запросить цену →COMPRESSION SP RING:SIDE FENCE: MANUAL FEED
55M0122859 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
97M1542707 запросить цену →STAY:PAPER FEE D 202006-01
59M0124488 запросить цену →втулка:DIA6XDI A10X6
57M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
72M1542805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER
90M0C32691 запросить цену →FEELER:PAPER E ND датчик 202001-01 O/O
58M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N

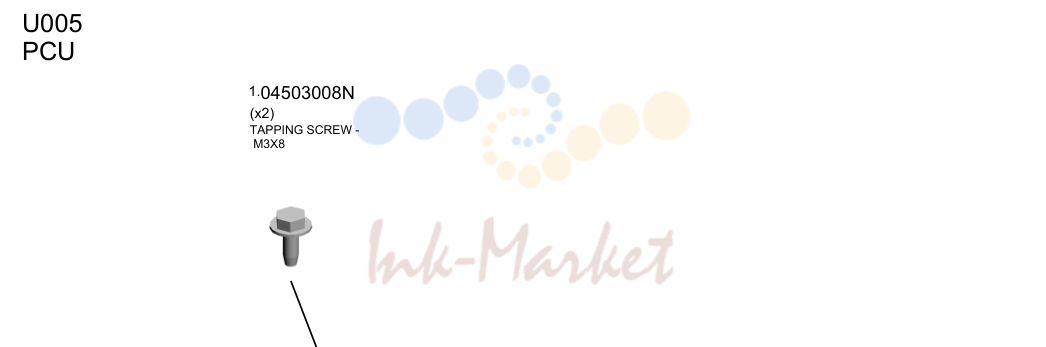

PCU

PCU

№АртикулНаименование
104503008N запросить цену →TAPPING винт - M3X8 1.04503008N(x 4) TAPPING винт - M3X8 2.04523010N(x 2) BINDING SELF-TAPPING винт:3X10

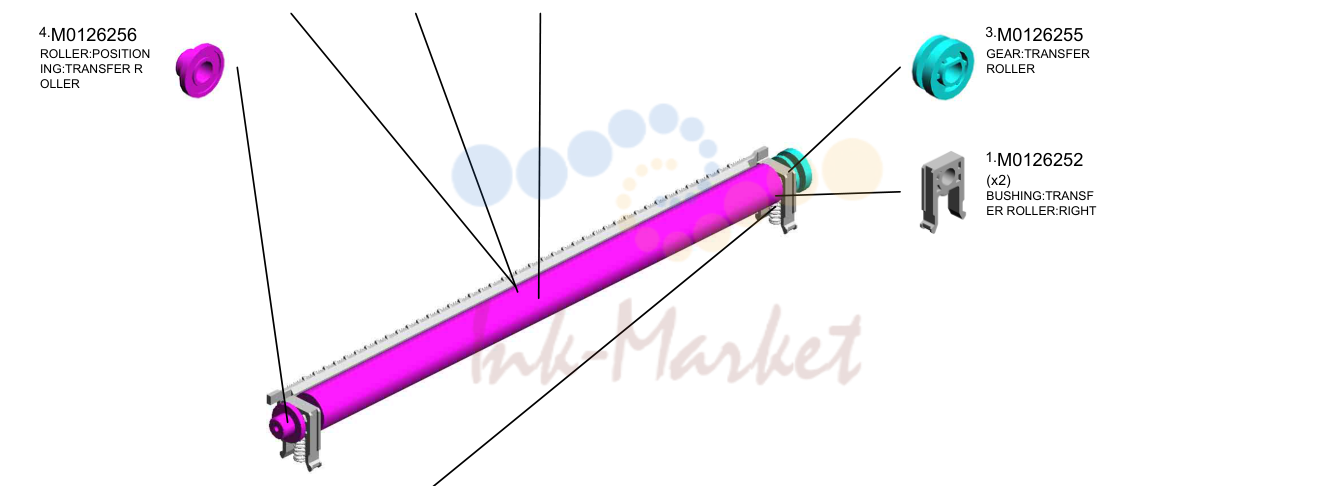

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
7M1016259 запросить цену →ELECTRODE PLAT E:SEPARATION
5M0126260 запросить цену →крышка:ELECTRO DE пластина
6M1016250 под заказперенос ROLLE R
4M0126256 под заказролик:POSITION ING:перенос R OLLER
3M0126255 под заказшестерня:перенос ролик
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
2M0126254 запросить цену →пружина:TRANSFE R ролик

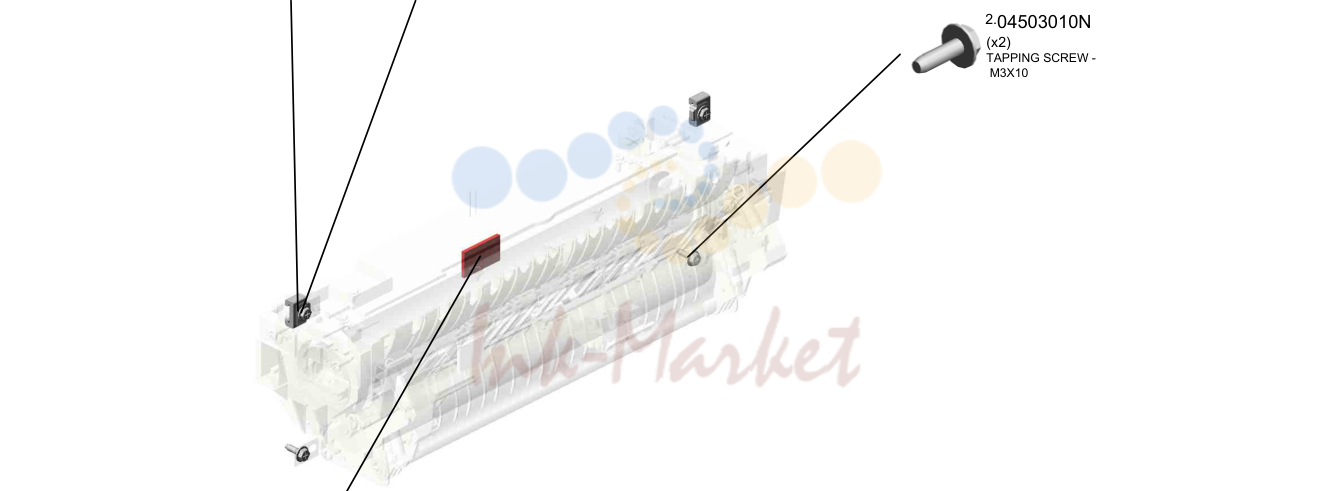

печь (закрепление)

печь (закрепление)

№АртикулНаименование
36M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел
404513008N запросить цену →TAPPING винт - M3X8
204503010N запросить цену →TAPPING винт - M3X10
47M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT

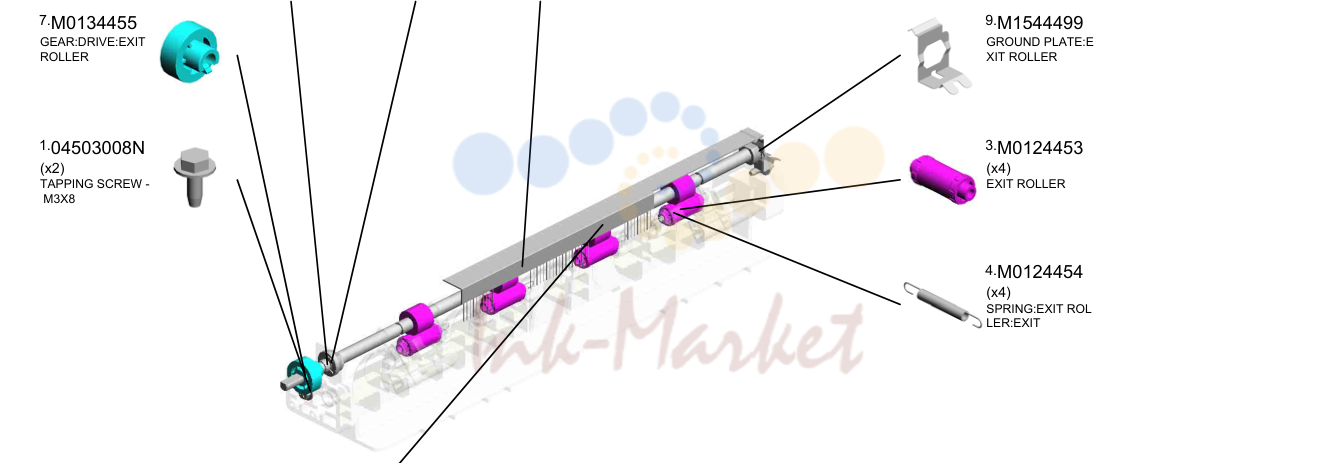

PAPER EXIT

PAPER EXIT

№АртикулНаименование
207200040E запросить цену →RETAINING RING - M4
6M0124488 запросить цену →втулка:DIA6XDI A10X6
8M0134470 запросить цену →EXIT ролик:DUP LEX
7M0134455 запросить цену →шестерня:DRIVE:EXIT ролик
104503008N запросить цену →TAPPING винт - M3X8
9M1544499 запросить цену →GROUND пластина:E XIT ролик
3M0124453 запросить цену →EXIT ролик
4M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
5M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING

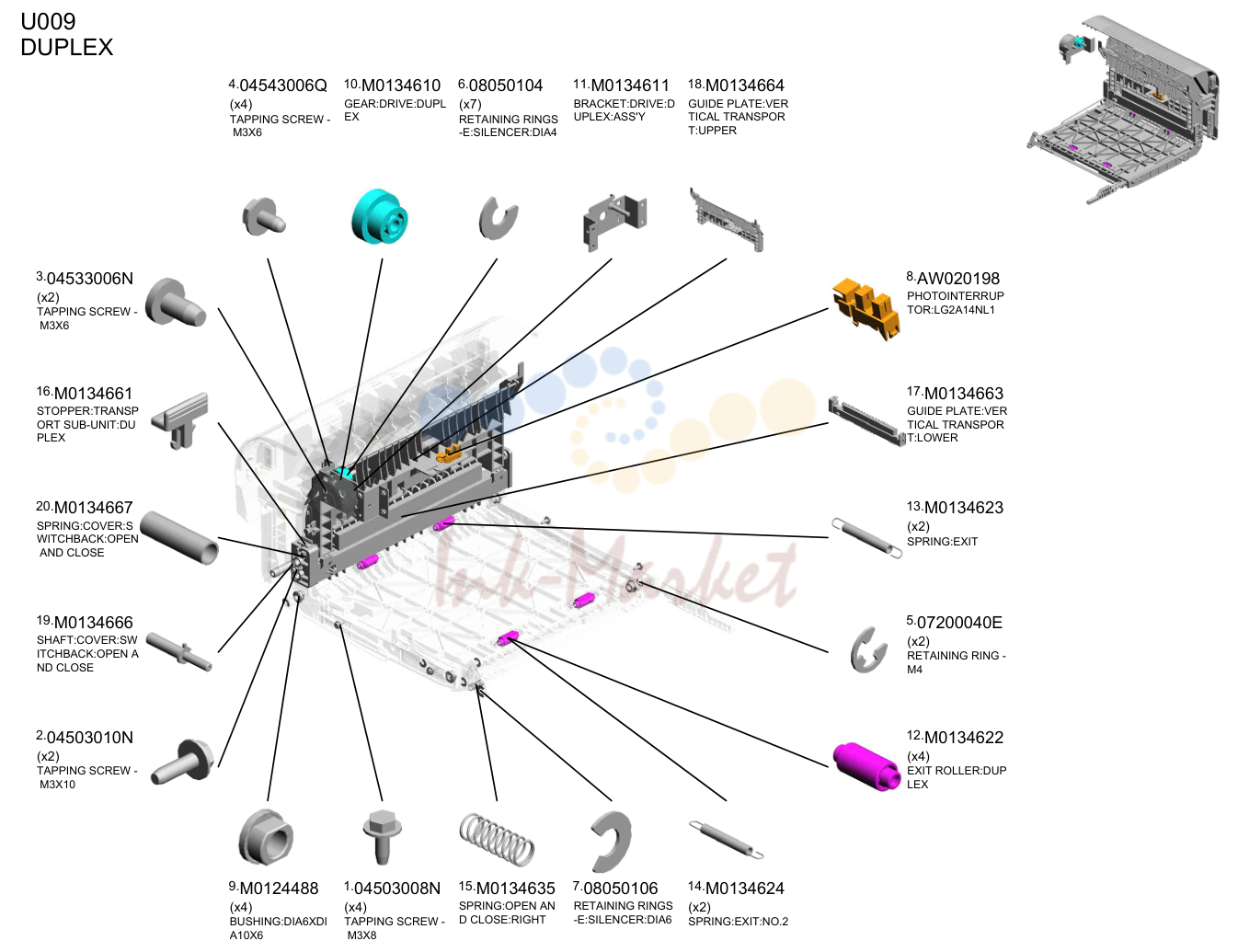

дуплекс

дуплекс

№АртикулНаименование
404543006Q запросить цену →TAPPING винт - M3X6
10M0134610 запросить цену →шестерня:DRIVE:DUPL EX
608050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
11M0134611 запросить цену →кронштейн:DRIVE:D UPLEX:ASS'Y
18M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER
304533006N запросить цену →TAPPING винт - M3X6
16M0134661 запросить цену →стопор:TRANSP ORT SUB-узел:DU PLEX
20M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
19M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
204503010N запросить цену →TAPPING винт - M3X10
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
17M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER
13M0134623 запросить цену →пружина:EXIT
507200040E запросить цену →RETAINING RING - M4
12M0134622 запросить цену →EXIT ролик:DUP LEX
9M0124488 запросить цену →втулка:DIA6XDI A10X6
104503008N запросить цену →TAPPING винт - M3X8
15M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT
708050106 запросить цену →RETAINING RINGS -E:SILENCER:DIA6
14M0134624 запросить цену →пружина:EXIT:NO.2

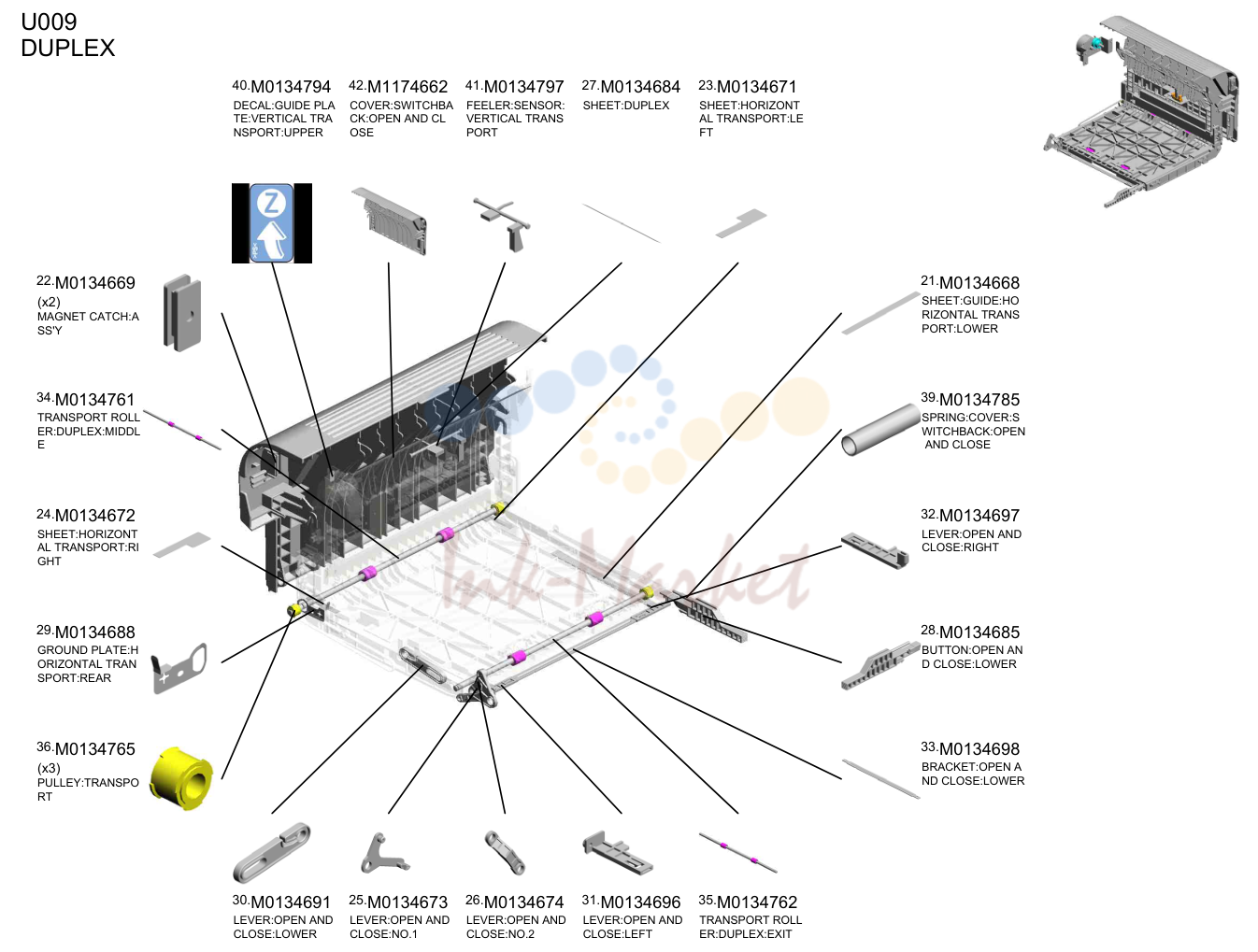

дуплекс

дуплекс

№АртикулНаименование
40M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER
42M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
41M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT
27M0134684 запросить цену →SHEET:дуплекс
23M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT
22M0134669 запросить цену →MAGNET CATCH:A SS'Y
34M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E
24M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT
29M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR
36M0134765 запросить цену →PULLEY:TRANSPO RT
21M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER
39M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
32M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT
28M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER
33M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER
30M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER
25M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1
26M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2
31M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT
35M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT

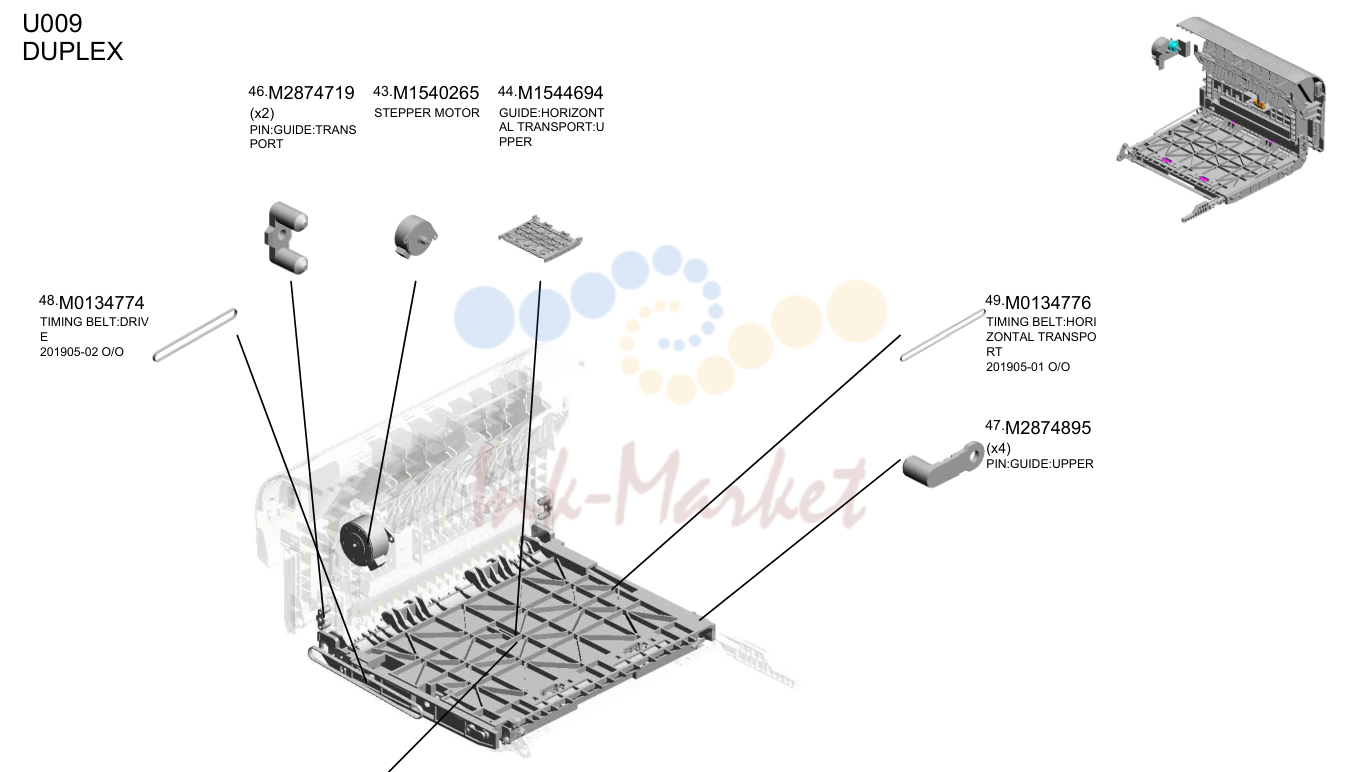

дуплекс

дуплекс

№АртикулНаименование
46M2874719 запросить цену →PIN:направляющая:TRANS PORT
43M1540265 запросить цену →STEPPER мотор
44M1544694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER
48M0134774 запросить цену →TIMING ремень:DRIV E 201905-02 O/O
49M0134776 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT 201905-01 O/O
47M2874895 запросить цену →PIN:направляющая:UPPER
45M1544695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER

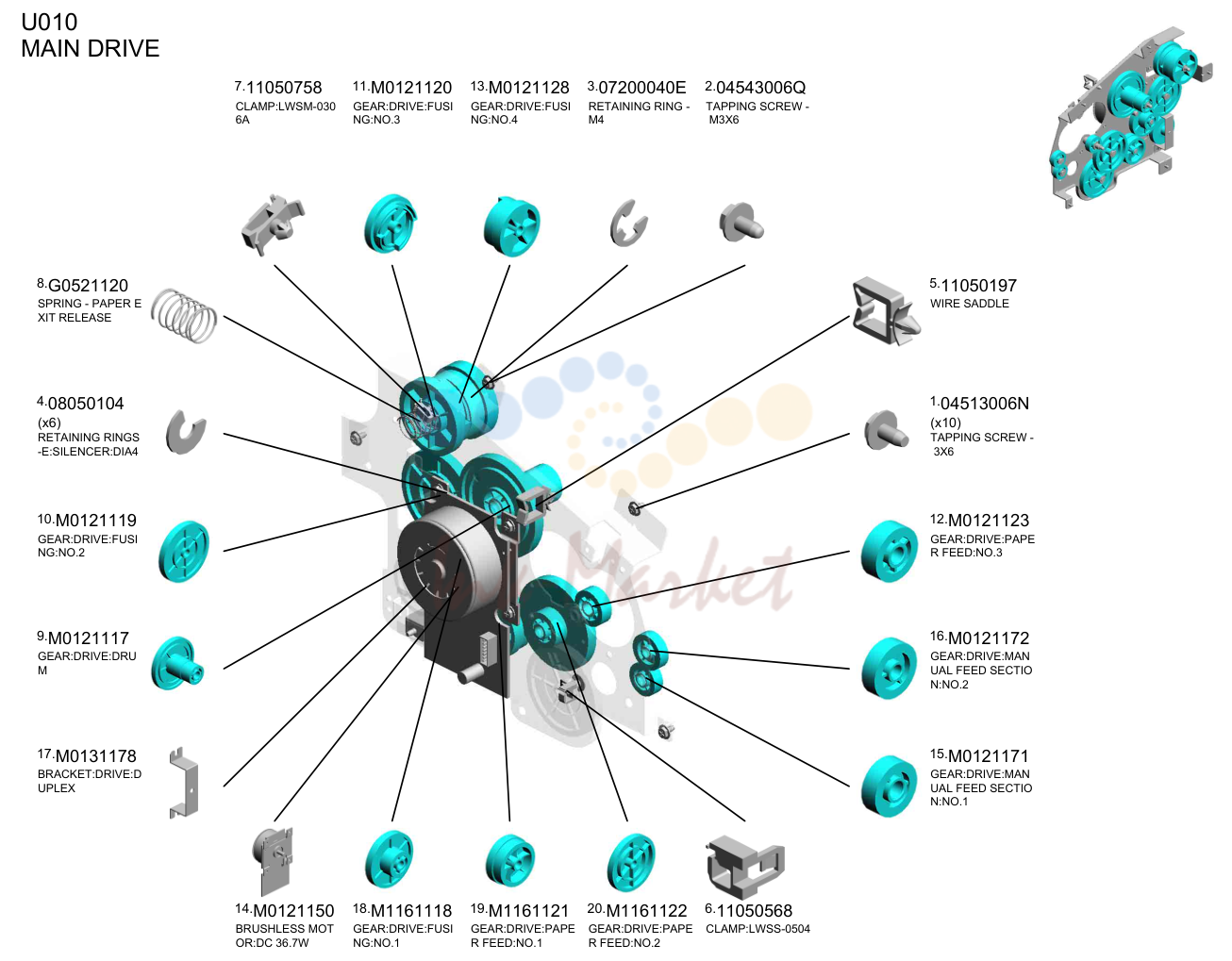

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
711050758 запросить цену →CLAMP:LWSM-030 6A
11M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
13M0121128 запросить цену →шестерня:DRIVE:FUSI NG:NO.4
307200040E запросить цену →RETAINING RING - M4
204543006Q запросить цену →TAPPING винт - M3X6
8G0521120 запросить цену →пружина - PAPER E XIT RELEASE
408050104 запросить цену →RETAINING RINGS -E:SILENCER:DIA4
10M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
9M0121117 ✓ в наличиишестерня:DRIVE:DRU M
17M0131178 запросить цену →кронштейн:DRIVE:D UPLEX
511050197 запросить цену →WIRE SADDLE
104513006N запросить цену →TAPPING винт - 3X6
12M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
16M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
15M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
14M0121150 запросить цену →BRUSHLESS MOT OR:DC 36.7W
18M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1
19M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1
20M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
611050568 запросить цену →CLAMP:LWSS-0504

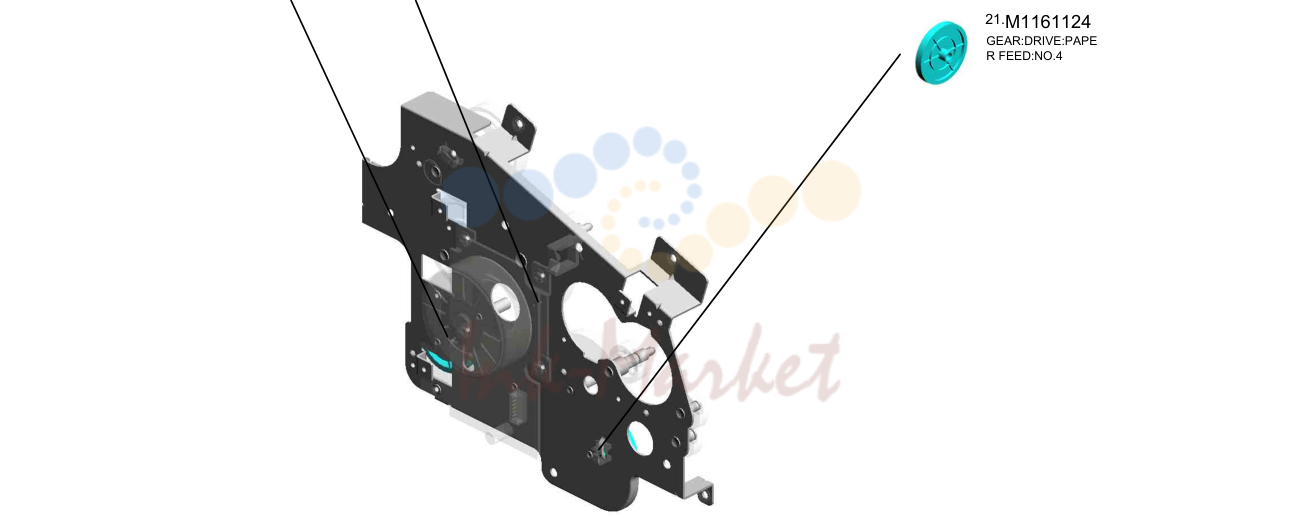

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
22M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION
23M1541177 запросить цену →CASE:DRIVE:ASS'Y
21M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4

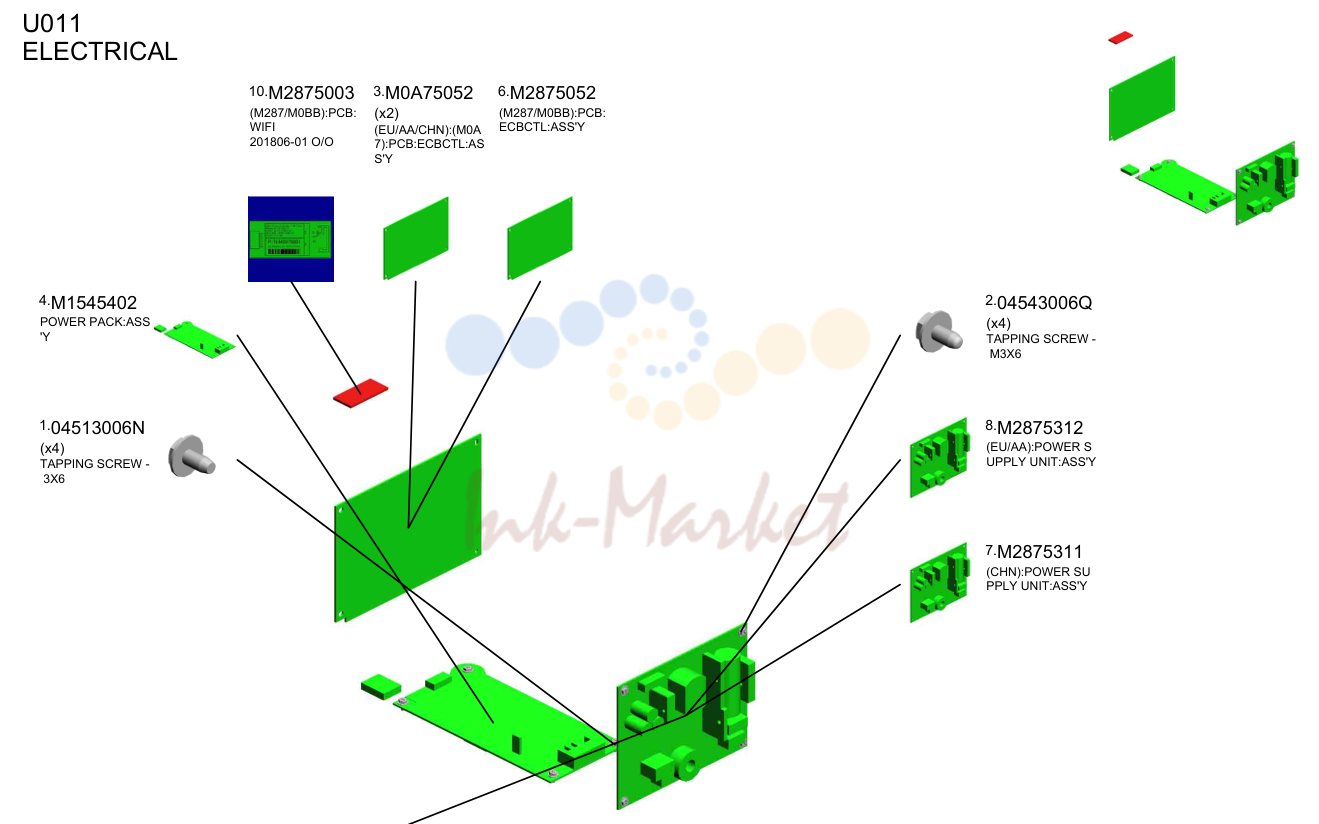

электрика

электрика

№АртикулНаименование
10M2875003 запросить цену →(M287/M0BB):плата: WIFI 201806-01 O/O
3M0A75052 запросить цену →(EU/AA/CHN):(M0A 7):плата:ECBCTL:AS S'Y
6M2875052 запросить цену →(M287/M0BB):плата: ECBCTL:ASS'Y
4M1545402 запросить цену →POWER PACK:ASS 'Y
104513006N запросить цену →TAPPING винт - 3X6
204543006Q запросить цену →TAPPING винт - M3X6
8M2875312 запросить цену →(EU/AA):POWER S UPPLY узел:ASS'Y
7M2875311 запросить цену →(CHN):POWER SU PPLY узел:ASS'Y
9M2875313 запросить цену →(NA/TWN):POWER SUPPLY узел:ASS' Y

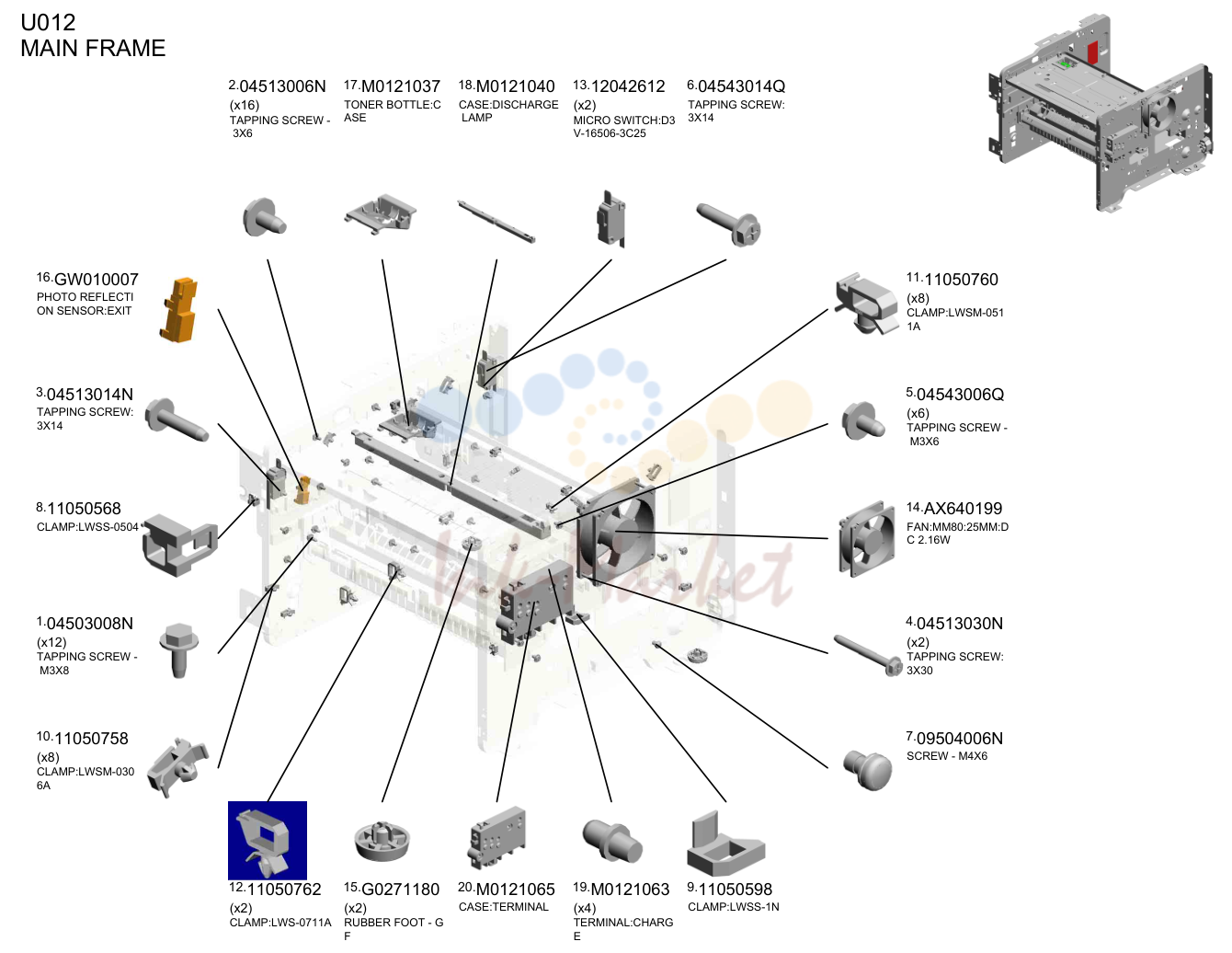

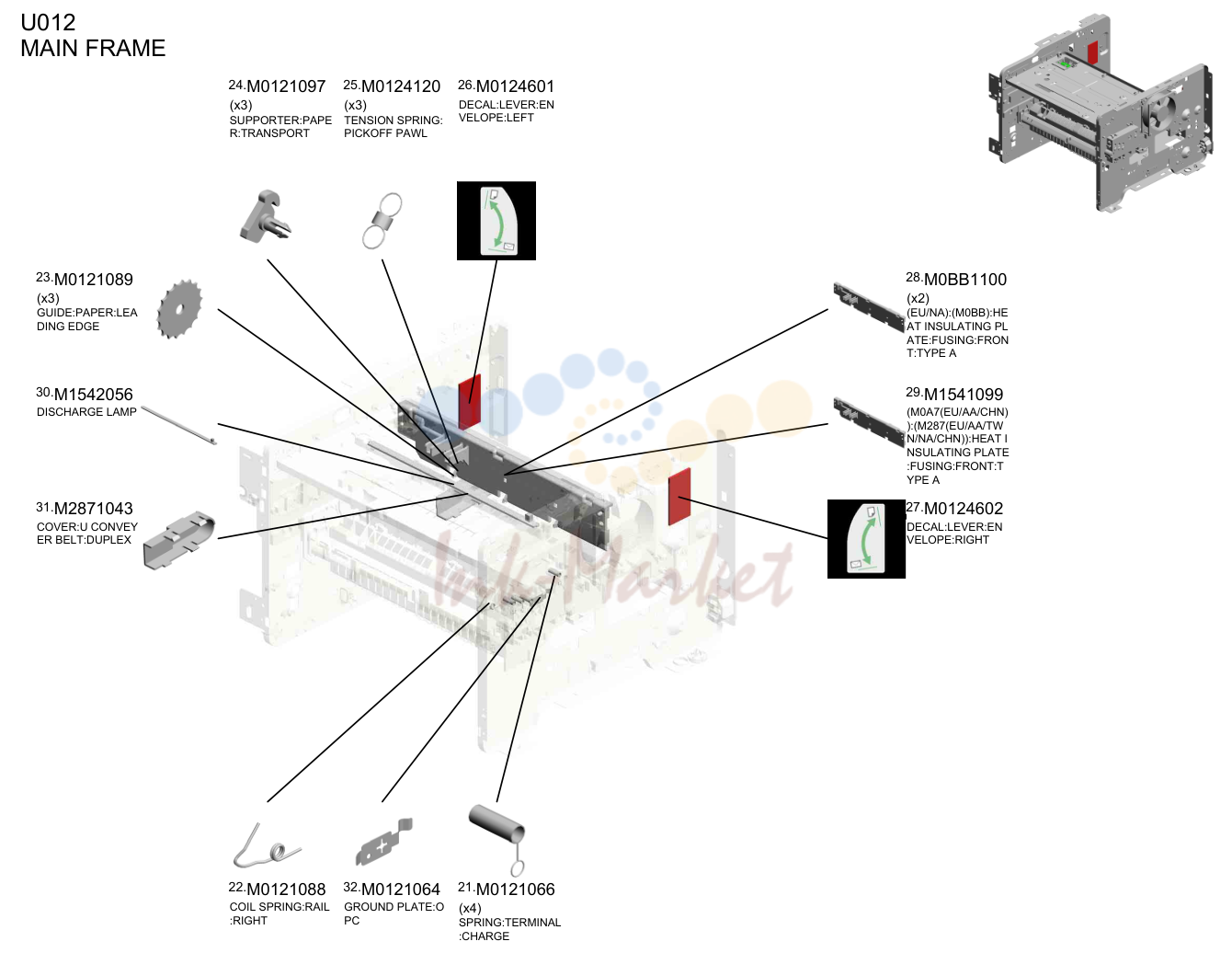

основная рама

основная рама

№АртикулНаименование
204513006N запросить цену →TAPPING винт - 3X6
17M0121037 запросить цену →TONER BOTTLE:C ASE
18M0121040 запросить цену →CASE:DISCHARGE LAMP
1312042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
604543014Q запросить цену →TAPPING винт: 3X14
16GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
304513014N запросить цену →TAPPING винт: 3X14
811050568 запросить цену →CLAMP:LWSS-0504
104503008N запросить цену →TAPPING винт - M3X8
1011050758 запросить цену →CLAMP:LWSM-030 6A
1111050760 запросить цену →CLAMP:LWSM-051 1A
504543006Q запросить цену →TAPPING винт - M3X6
14AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
404513030N запросить цену →TAPPING винт: 3X30
709504006N запросить цену →винт - M4X6
1211050762 запросить цену →CLAMP:LWS-0711A
15G0271180 запросить цену →RUBBER FOOT - G F
20M0121065 запросить цену →CASE:TERMINAL
19M0121063 запросить цену →TERMINAL:CHARG E
911050598 запросить цену →CLAMP:LWSS-1N

основная рама

основная рама

№АртикулНаименование
24M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
25M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
26M0124601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
23M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
30M1542056 запросить цену →DISCHARGE LAMP
31M2871043 запросить цену →крышка:U CONVEY ER ремень:дуплекс
28M0BB1100 запросить цену →(EU/NA):(M0BB):HE AT INSULATING PL ATE:печь (закрепление):FRON T:TYPE A
29M1541099 запросить цену →(M0A7(EU/AA/CHN) ):(M287(EU/AA/TW N/NA/CHN)):HEAT I NSULATING пластина :печь (закрепление):FRONT:T YPE A
27M0124602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
22M0121088 запросить цену →COIL пружина:RAIL :RIGHT
32M0121064 запросить цену →GROUND пластина:O PC
21M0121066 запросить цену →пружина:TERMINAL :CHARGE
Источник: Инк-Маркет.ру.
