Ricoh pro C9100 C9110 imaging section — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- CHARGE/DISCHARGE
- лазер узел
- TONER SUPPLY
- TONER SUPPLY
- PCDU
- PCDU
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел

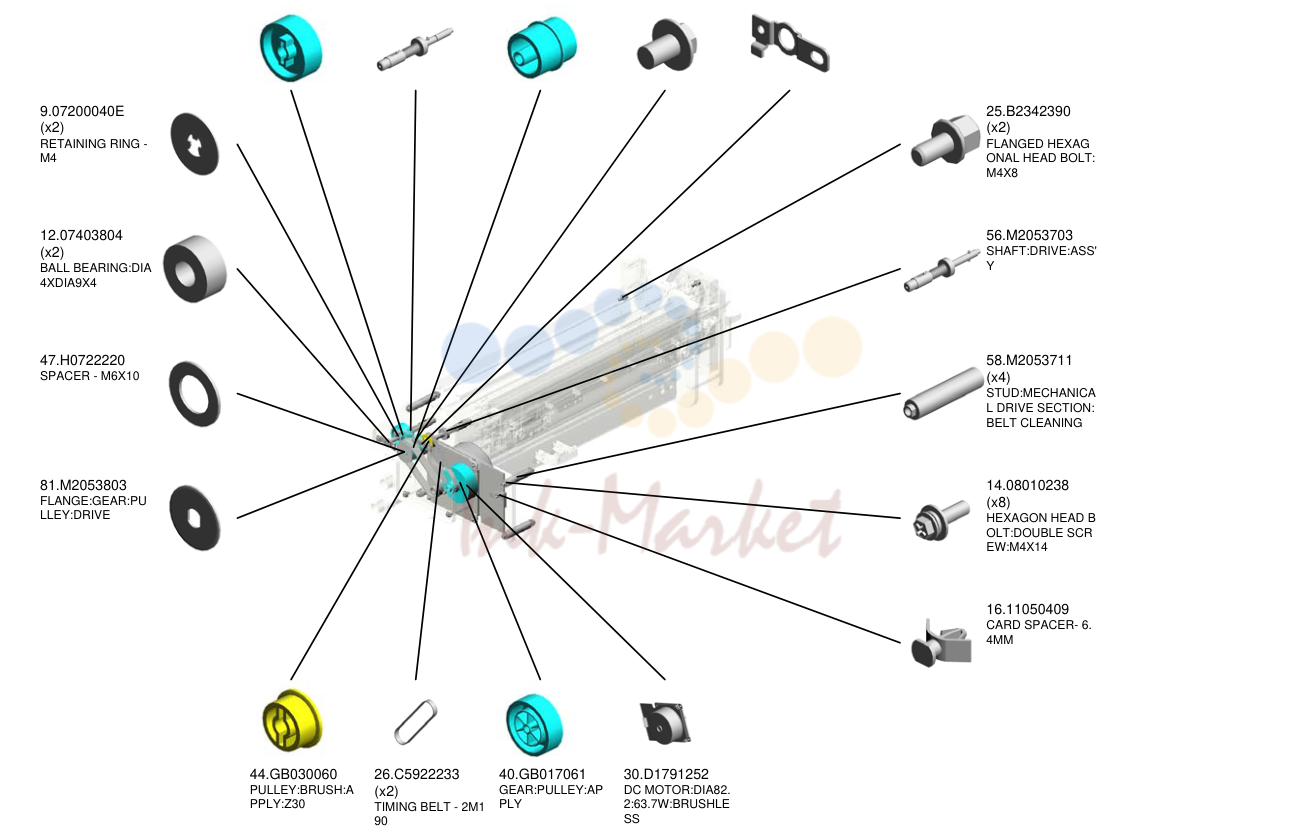

- ITB CLEANING
- перенос/SEPARATION
- SEPARATION/PAPER TRANSPORT
- SEPARATION/PAPER TRANSPORT
- USED TONER
- USED TONER
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

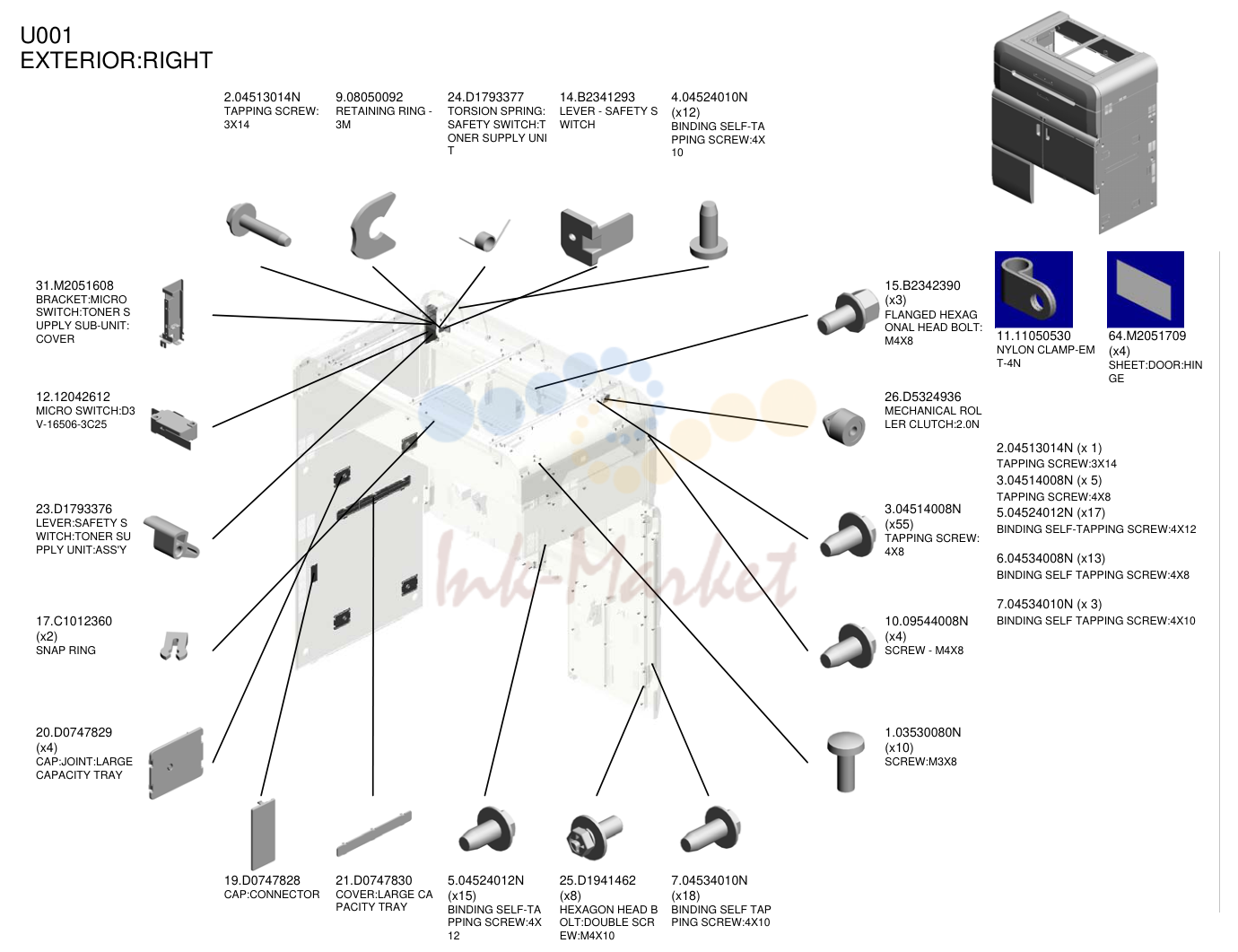

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04513014N запросить цену → | TAPPING винт: 3X14 |
| 9 | 08050092 запросить цену → | RETAINING RING - 3M |
| 24 | D1793377 запросить цену → | TORSION пружина: SAFETY SWITCH:T ONER SUPPLY UNI T |
| 14 | B2341293 запросить цену → | рычаг - SAFETY S WITCH |
| 4 | 04524010N запросить цену → | BINDING SELF-TA PPING винт:4X 10 |
| 31 | M2051608 запросить цену → | кронштейн:MICRO SWITCH:TONER S UPPLY SUB-узел: крышка |
| 12 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 23 | D1793376 запросить цену → | рычаг:SAFETY S WITCH:TONER SU PPLY узел:ASS'Y |
| 17 | C1012360 запросить цену → | SNAP RING |
| 20 | D0747829 запросить цену → | CAP:JOINT:LARGE CAPACITY TRAY |
| 15 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 26 | D5324936 под заказ | MECHANICAL ROL LER муфта:2.0N |
| 3 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 10 | 09544008N запросить цену → | винт - M4X8 |
| 1 | 03530080N запросить цену → | винт:M3X8 |
| 19 | D0747828 запросить цену → | CAP:CONNECTOR |
| 21 | D0747830 запросить цену → | крышка:LARGE CA PACITY TRAY |
| 5 | 04524012N запросить цену → | BINDING SELF-TA PPING винт:4X 12 |
| 25 | D1941462 запросить цену → | HEXAGON HEAD B OLT:DOUBLE SCR EW:M4X10 |
| 7 | 04534010N запросить цену → | BINDING SELF TAP PING винт:4X10 |
| 11 | 11050530 запросить цену → | NYLON CLAMP-EM T-4N |
| 64 | M2051709 запросить цену → | SHEET:DOOR:HIN GE 2.04513014N (x 1) TAPPING винт:3X14 3.04514008N (x 5) TAPPING винт:4X8 5.04524012N (x17) BINDING SELF-TAPPING винт:4X12 6.04534008N (x13) BINDING SELF TAPPING винт:4X8 7.04534010N (x 3) BINDING SELF TAPPING винт:4X10 |

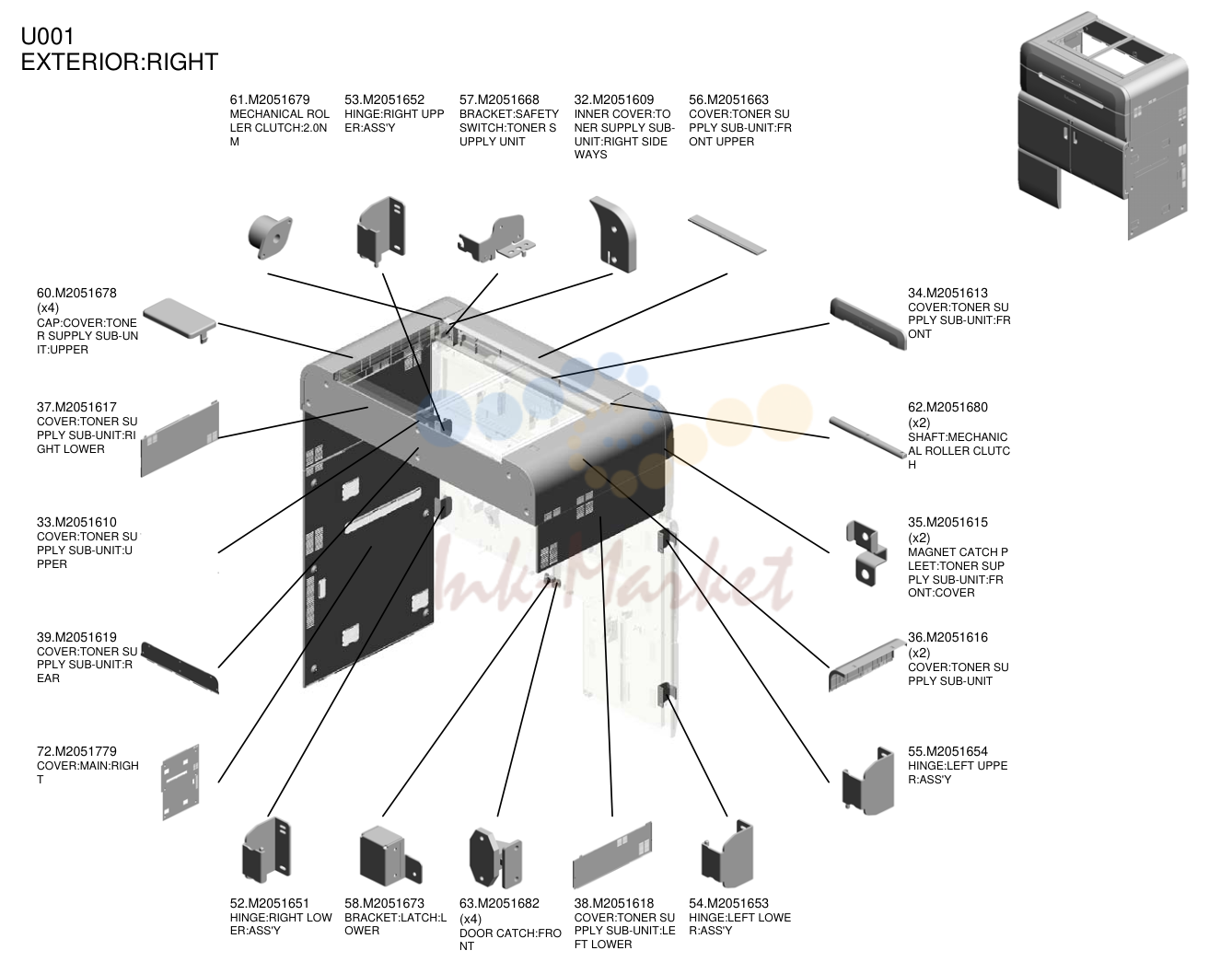

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 61 | M2051679 под заказ | MECHANICAL ROL LER муфта:2.0N M |
| 53 | M2051652 запросить цену → | HINGE:RIGHT UPP ER:ASS'Y |
| 57 | M2051668 запросить цену → | кронштейн:SAFETY SWITCH:TONER S UPPLY узел |
| 32 | M2051609 запросить цену → | INNER крышка:TO NER SUPPLY SUB- узел:RIGHT SIDE WAYS |
| 56 | M2051663 запросить цену → | крышка:TONER SU PPLY SUB-узел:FR ONT UPPER |
| 60 | M2051678 запросить цену → | CAP:крышка:TONE R SUPPLY SUB-UN IT:UPPER |
| 37 | M2051617 запросить цену → | крышка:TONER SU PPLY SUB-узел:RI GHT LOWER |
| 33 | M2051610 запросить цену → | крышка:TONER SU PPLY SUB-узел:U PPER |
| 39 | M2051619 запросить цену → | крышка:TONER SU PPLY SUB-узел:R EAR |
| 72 | M2051779 запросить цену → | крышка:MAIN:RIGH T |
| 34 | M2051613 запросить цену → | крышка:TONER SU PPLY SUB-узел:FR ONT |
| 62 | M2051680 запросить цену → | вал:MECHANIC AL ролик CLUTC H |
| 35 | M2051615 запросить цену → | MAGNET CATCH P LEET:TONER SUP PLY SUB-узел:FR ONT:крышка |
| 36 | M2051616 запросить цену → | крышка:TONER SU PPLY SUB-узел |
| 55 | M2051654 запросить цену → | HINGE:LEFT UPPE R:ASS'Y |
| 52 | M2051651 запросить цену → | HINGE:RIGHT LOW ER:ASS'Y |
| 58 | M2051673 запросить цену → | кронштейн:LATCH:L OWER |
| 63 | M2051682 под заказ | DOOR CATCH:FRO NT |
| 38 | M2051618 запросить цену → | крышка:TONER SU PPLY SUB-узел:LE FT LOWER |
| 54 | M2051653 запросить цену → | HINGE:LEFT LOWE R:ASS'Y |

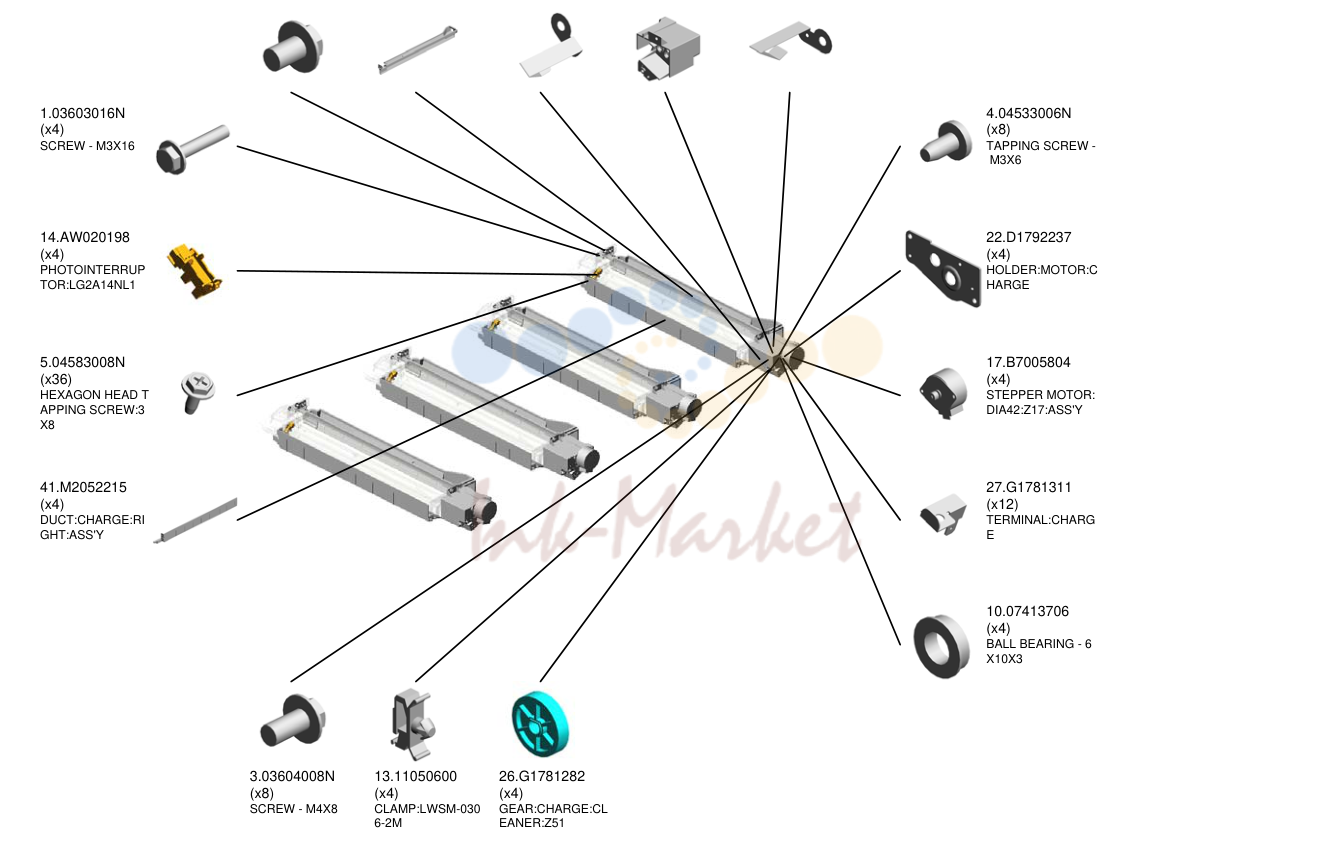

CHARGE/DISCHARGE
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03604006N запросить цену → | винт - M4X6 |
| 42 | M2052220 запросить цену → | DUCT:CHARGE:LE FT:ASS'Y |
| 28 | G1781313 запросить цену → | пружина:пластина:RI GHT:CHARGE |
| 23 | D1792238 запросить цену → | SOCKET:CHARGE |
| 29 | G1781316 запросить цену → | пружина:пластина:LE FT:CHARGE |
| 1 | 03603016N запросить цену → | винт - M3X16 |
| 14 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 41 | M2052215 запросить цену → | DUCT:CHARGE:RI GHT:ASS'Y |
| 4 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 22 | D1792237 запросить цену → | держатель:мотор:C HARGE |
| 17 | B7005804 запросить цену → | STEPPER мотор: DIA42:Z17:ASS'Y |
| 27 | G1781311 запросить цену → | TERMINAL:CHARG E |
| 10 | 07413706 запросить цену → | BALL подшипник - 6 X10X3 |
| 3 | 03604008N запросить цену → | винт - M4X8 |
| 13 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 26 | G1781282 запросить цену → | шестерня:CHARGE:CL EANER:Z51 |
лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 3 | 03604008N запросить цену → | винт - M4X8 |
| 2 | 03603006N запросить цену → | винт - M3X6 2.03603006N (x16) винт - M3X6 |

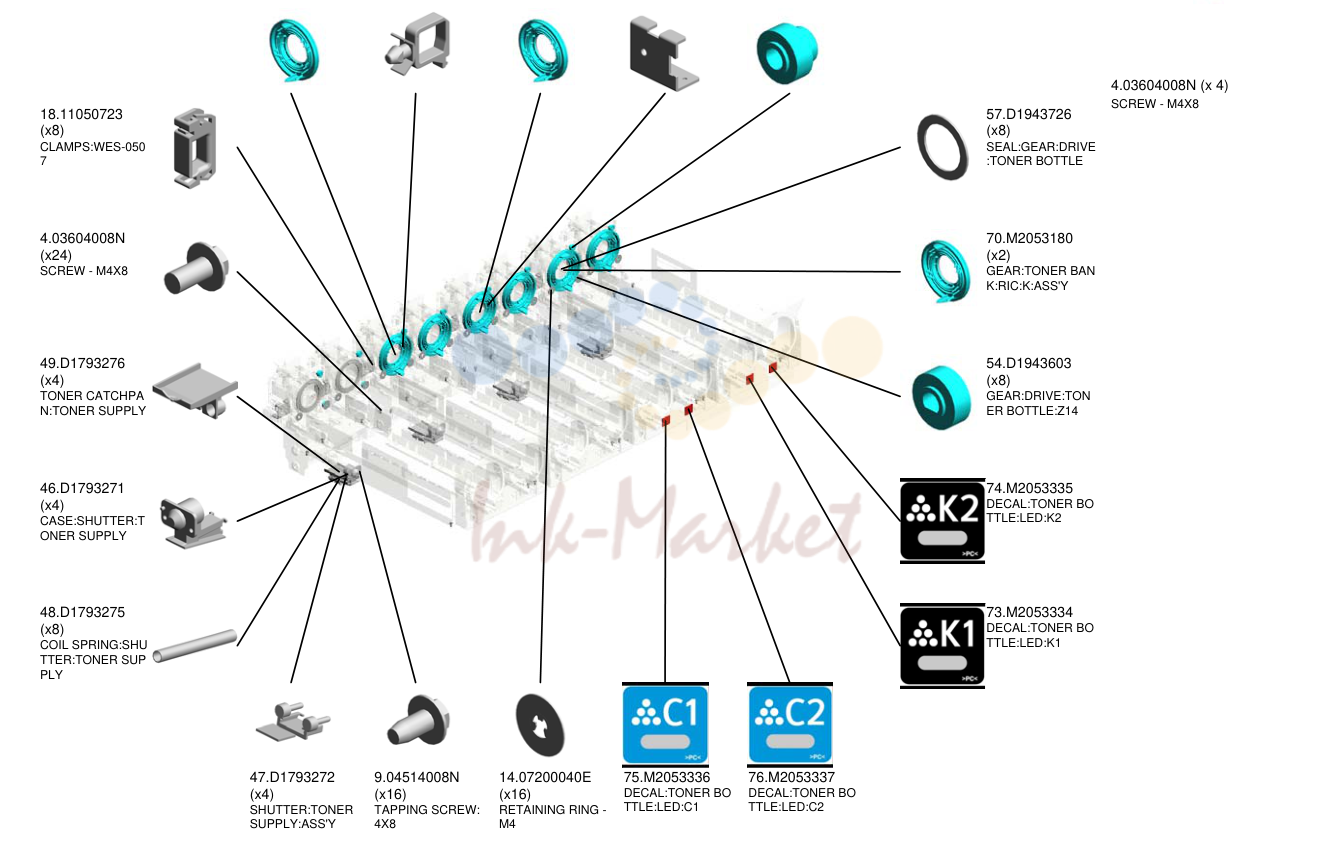

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 72 | M2053182 запросить цену → | шестерня:TONER BAN K:RIC:M:ASS'Y |
| 21 | 11050763 запросить цену → | CLAMP:LWS-1211A |
| 71 | M2053181 запросить цену → | шестерня:TONER BAN K:RIC:C:ASS'Y |
| 66 | M2053167 запросить цену → | SUPPORTER:TON ER BANK:REAR |
| 33 | AB012005 запросить цену → | шестерня - 13Z |
| 18 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 4 | 03604008N запросить цену → | винт - M4X8 |
| 49 | D1793276 запросить цену → | TONER CATCHPA N:TONER SUPPLY |
| 46 | D1793271 запросить цену → | CASE:SHUTTER:T ONER SUPPLY |
| 48 | D1793275 запросить цену → | COIL пружина:SHU TTER:TONER SUP PLY |
| 57 | D1943726 под заказ | SEAL:шестерня:DRIVE :TONER BOTTLE |
| 70 | M2053180 запросить цену → | шестерня:TONER BAN K:RIC:K:ASS'Y |
| 54 | D1943603 запросить цену → | шестерня:DRIVE:TON ER BOTTLE:Z14 |
| 74 | M2053335 запросить цену → | DECAL:TONER BO TTLE:LED:K2 |
| 73 | M2053334 запросить цену → | DECAL:TONER BO TTLE:LED:K1 |
| 47 | D1793272 запросить цену → | SHUTTER:TONER SUPPLY:ASS'Y |
| 9 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 14 | 07200040E запросить цену → | RETAINING RING - M4 |
| 75 | M2053336 запросить цену → | DECAL:TONER BO TTLE:LED:C1 |
| 76 | M2053337 запросить цену → | DECAL:TONER BO TTLE:LED:C2 4.03604008N (x 4) винт - M4X8 |

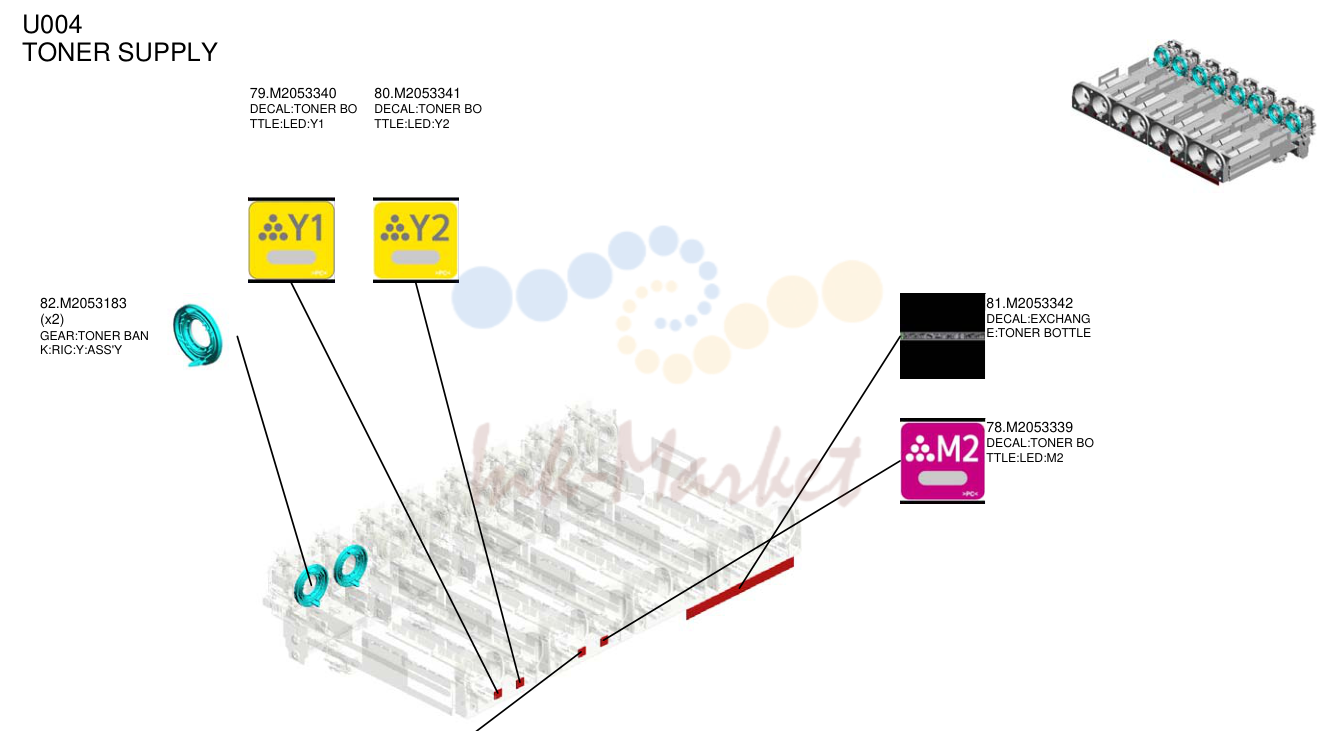

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 79 | M2053340 запросить цену → | DECAL:TONER BO TTLE:LED:Y1 |
| 80 | M2053341 запросить цену → | DECAL:TONER BO TTLE:LED:Y2 |
| 82 | M2053183 запросить цену → | шестерня:TONER BAN K:RIC:Y:ASS'Y |
| 81 | M2053342 запросить цену → | DECAL:EXCHANG E:TONER BOTTLE |
| 78 | M2053339 запросить цену → | DECAL:TONER BO TTLE:LED:M2 |
| 77 | M2053338 запросить цену → | DECAL:TONER BO TTLE:LED:M1 |

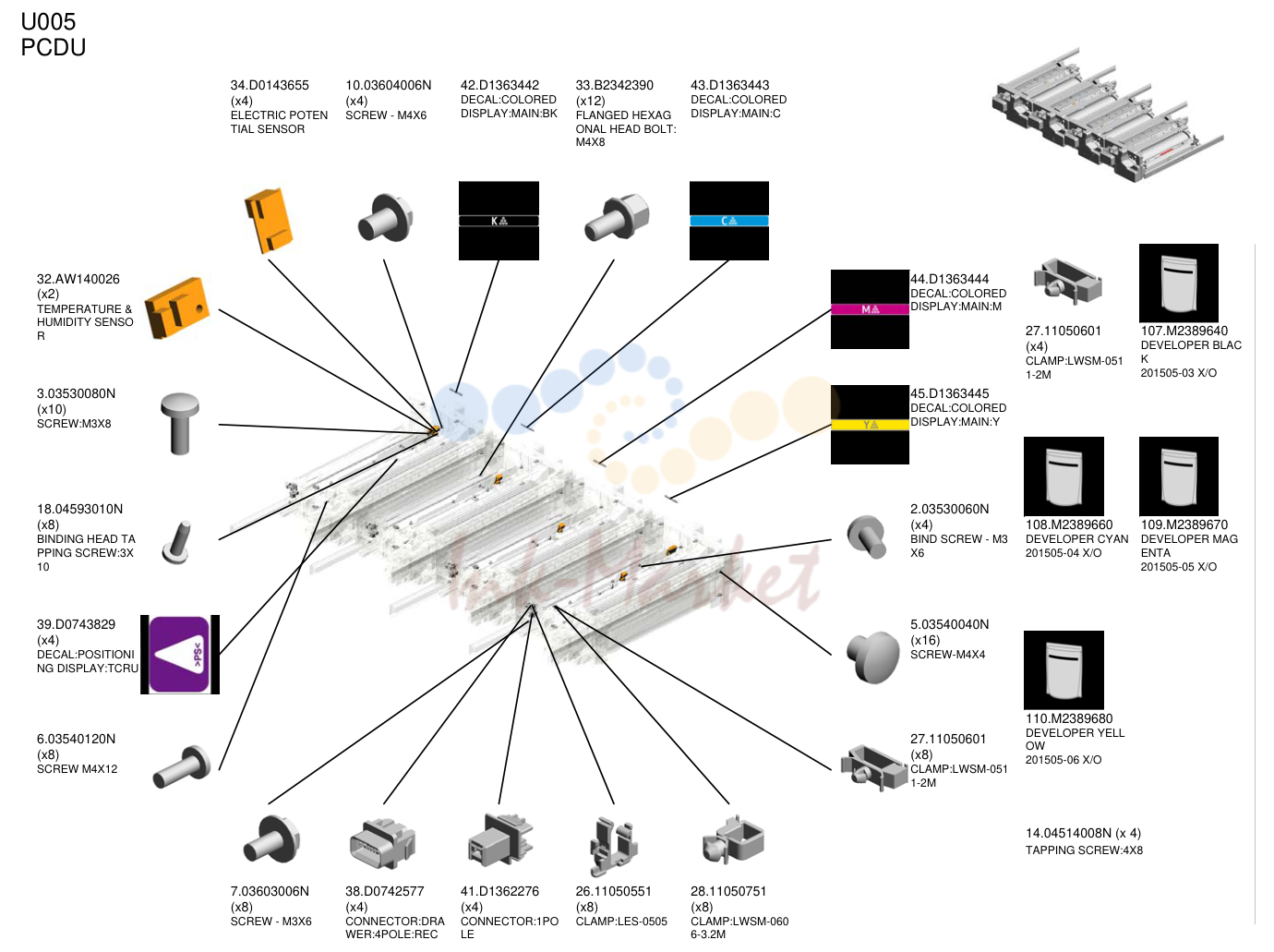

PCDU
| № | Артикул | Наименование |
|---|---|---|
| 34 | D0143655 под заказ | ELECTRIC POTEN TIAL датчик |
| 10 | 03604006N запросить цену → | винт - M4X6 |
| 42 | D1363442 запросить цену → | DECAL:COLORED DISPLAY:MAIN:BK |
| 33 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 43 | D1363443 запросить цену → | DECAL:COLORED DISPLAY:MAIN:C |
| 32 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 3 | 03530080N запросить цену → | винт:M3X8 |
| 18 | 04593010N запросить цену → | BINDING HEAD TA PPING винт:3X 10 |
| 39 | D0743829 запросить цену → | DECAL:POSITIONI NG DISPLAY:TCRU |
| 6 | 03540120N запросить цену → | винт M4X12 |
| 44 | D1363444 запросить цену → | DECAL:COLORED DISPLAY:MAIN:M |
| 45 | D1363445 запросить цену → | DECAL:COLORED DISPLAY:MAIN:Y |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 5 | 03540040N запросить цену → | винт-M4X4 |
| 27 | 11050601 запросить цену → | CLAMP:LWSM-051 1-2M |
| 7 | 03603006N запросить цену → | винт - M3X6 |
| 38 | D0742577 запросить цену → | CONNECTOR:DRA WER:4POLE:REC |
| 41 | D1362276 под заказ | CONNECTOR:1PO LE |
| 26 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 28 | 11050751 запросить цену → | CLAMP:LWSM-060 6-3.2M |
| 107 | M2389640 запросить цену → | DEVELOPER BLAC K 201505-03 X/O |
| 108 | M2389660 запросить цену → | DEVELOPER CYAN 201505-04 X/O |
| 109 | M2389670 запросить цену → | DEVELOPER MAG ENTA 201505-05 X/O |
| 110 | M2389680 запросить цену → | DEVELOPER YELL OW 201505-06 X/O 14.04514008N (x 4) TAPPING винт:4X8 |

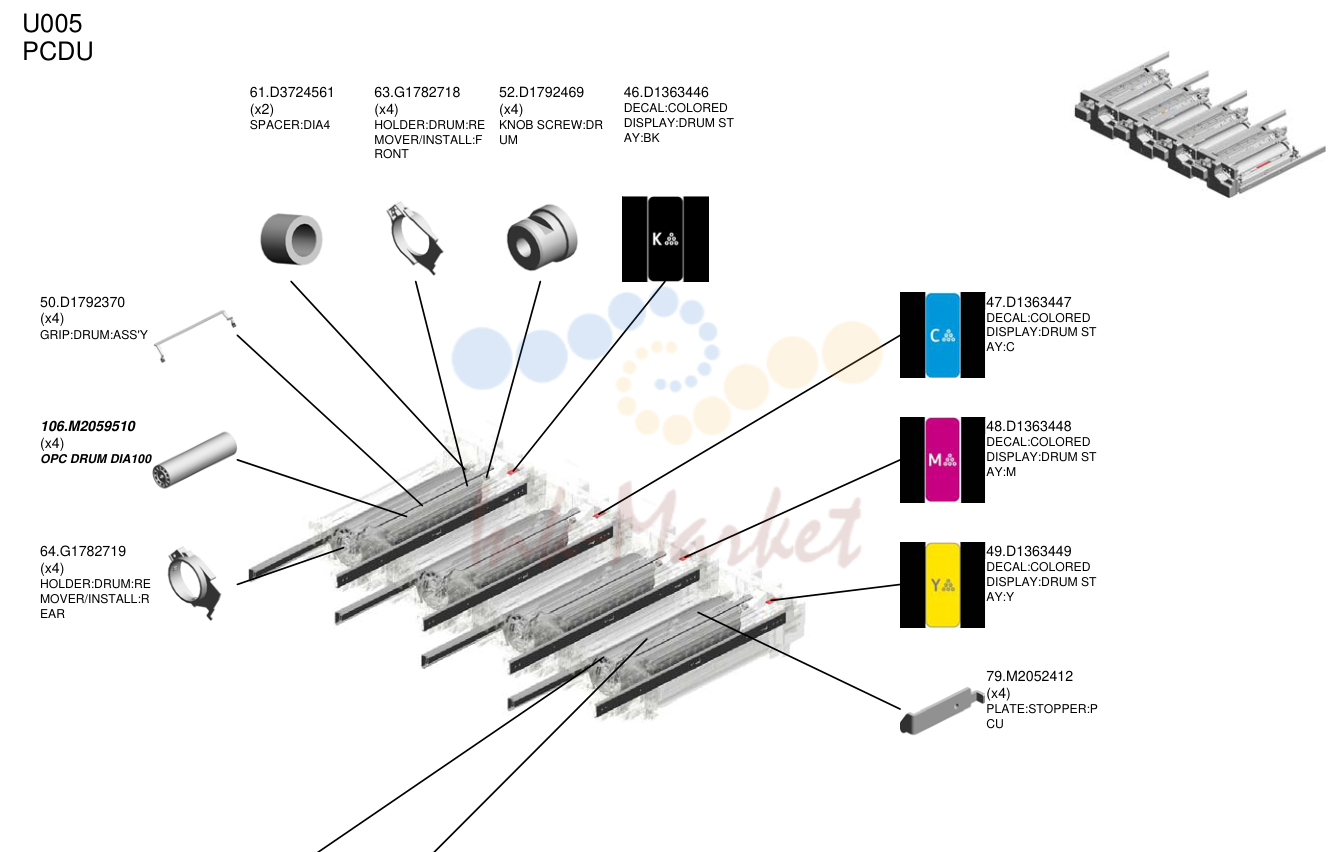

PCDU
| № | Артикул | Наименование |
|---|---|---|
| 61 | D3724561 запросить цену → | SPACER:DIA4 |
| 63 | G1782718 запросить цену → | держатель:барабан:RE MOVER/INSTALL:F RONT |
| 52 | D1792469 запросить цену → | KNOB винт:DR UM |
| 46 | D1363446 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:BK |
| 50 | D1792370 запросить цену → | GRIP:барабан:ASS'Y |
| 106 | M2059510 ✓ в наличии | OPC барабан DIA100 |
| 64 | G1782719 запросить цену → | держатель:барабан:RE MOVER/INSTALL:R EAR |
| 47 | D1363447 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:C |
| 48 | D1363448 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:M |
| 49 | D1363449 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:Y |
| 79 | M2052412 запросить цену → | пластина:стопор:P CU |
| 78 | M2052411 запросить цену → | SLIDE RAIL:PCU |
| 65 | G1783271 запросить цену → | держатель:SLIDE RA IL:проявка узел |

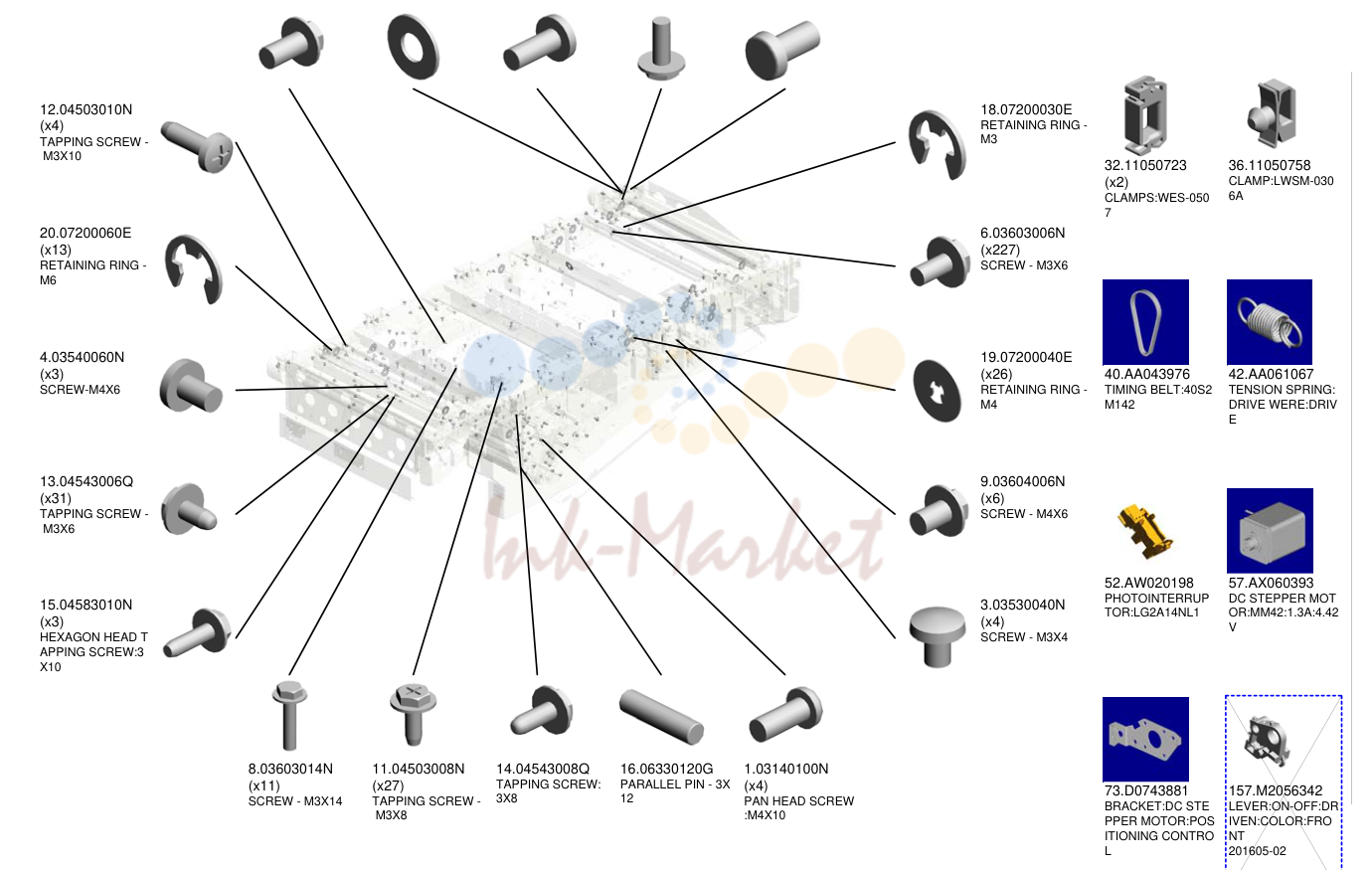

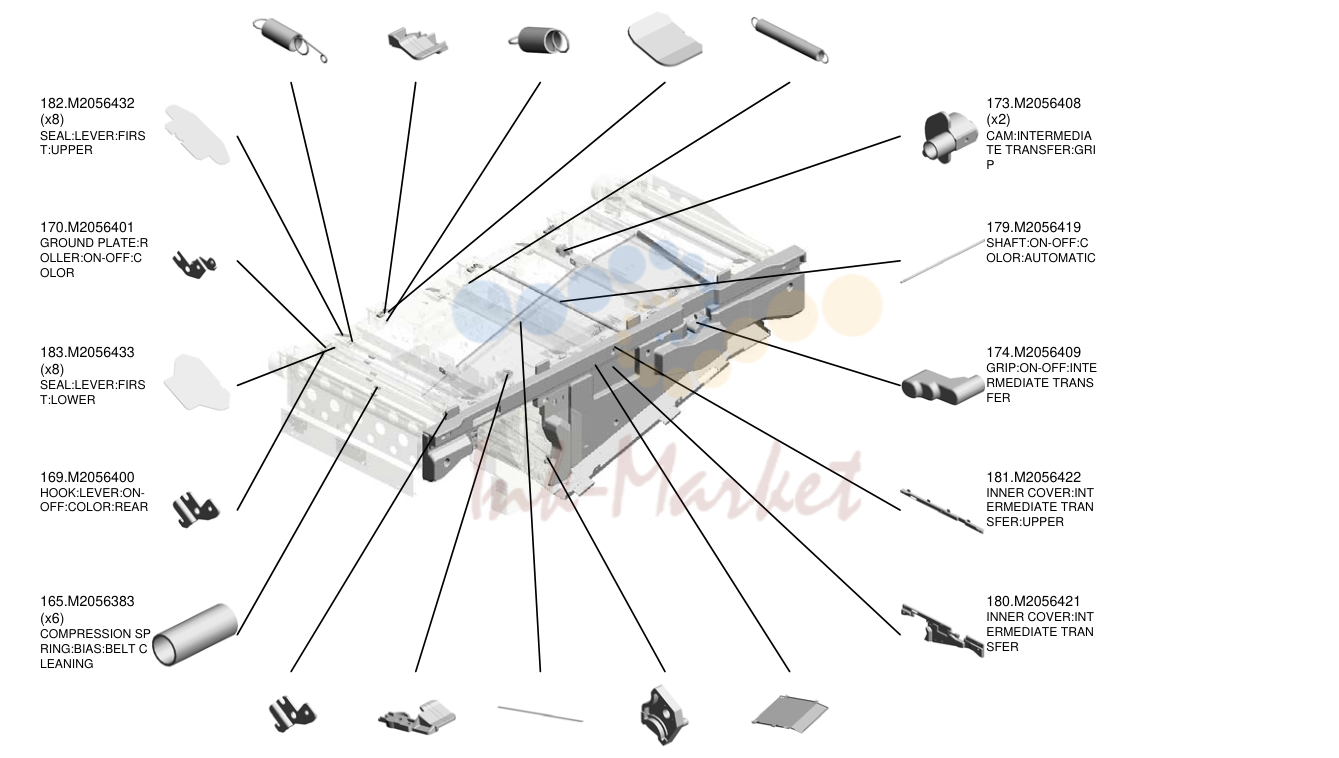

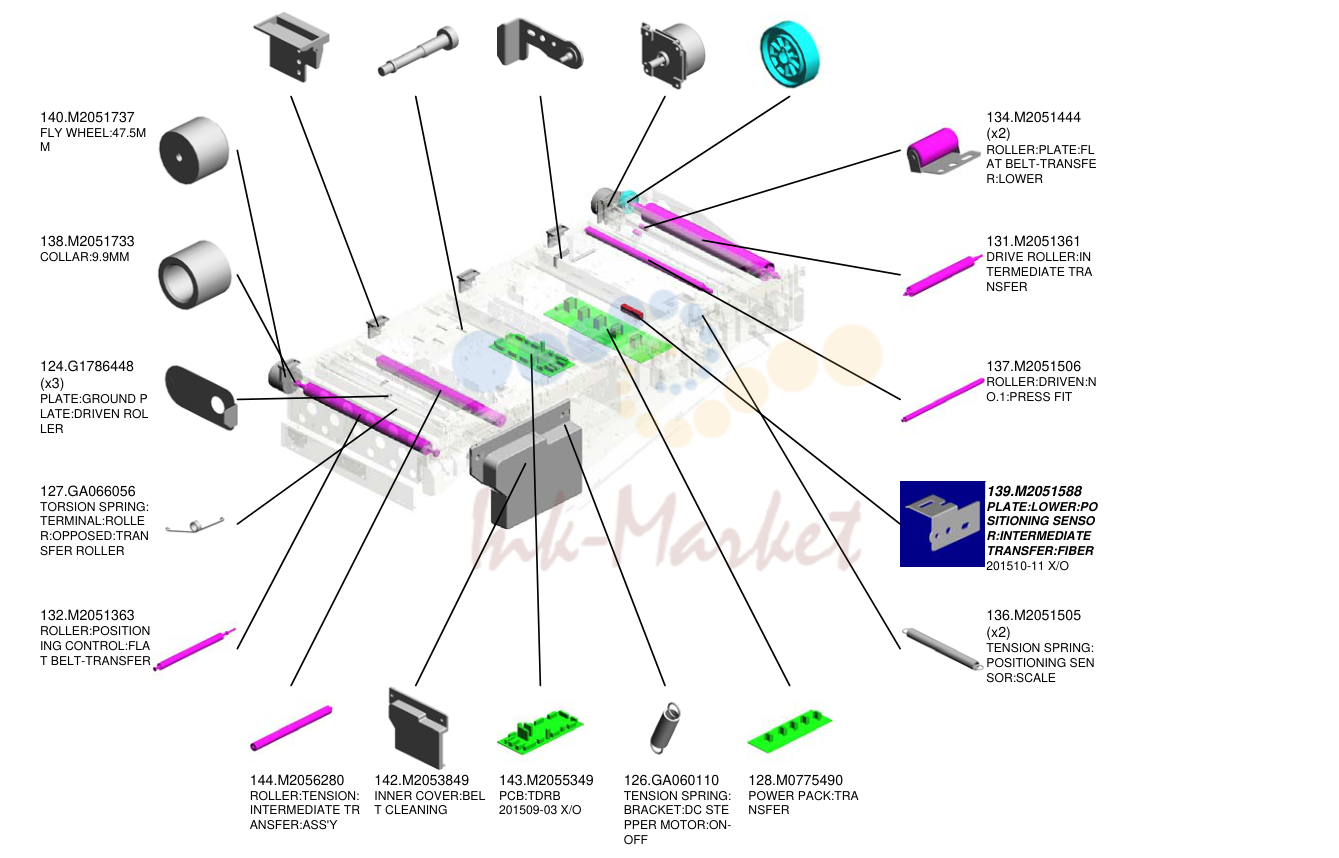

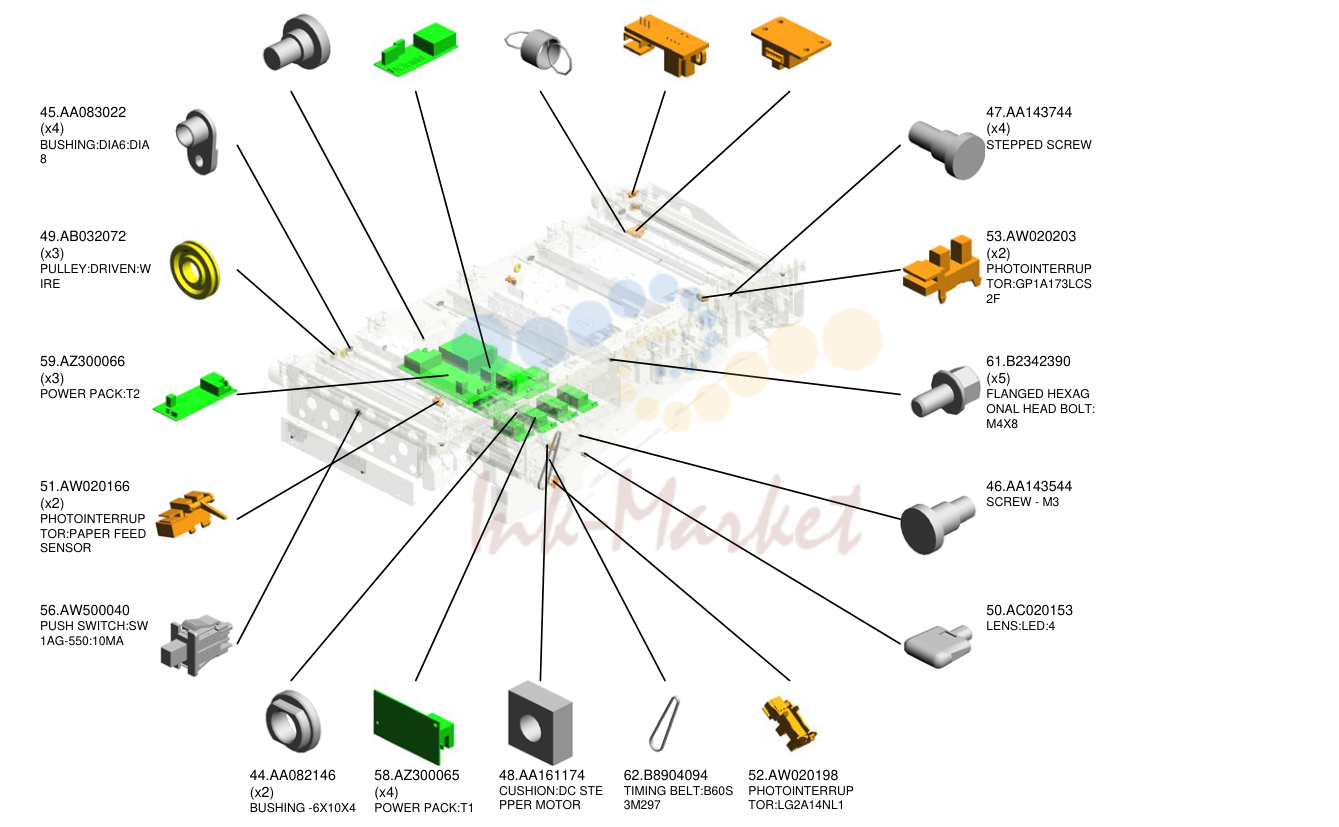

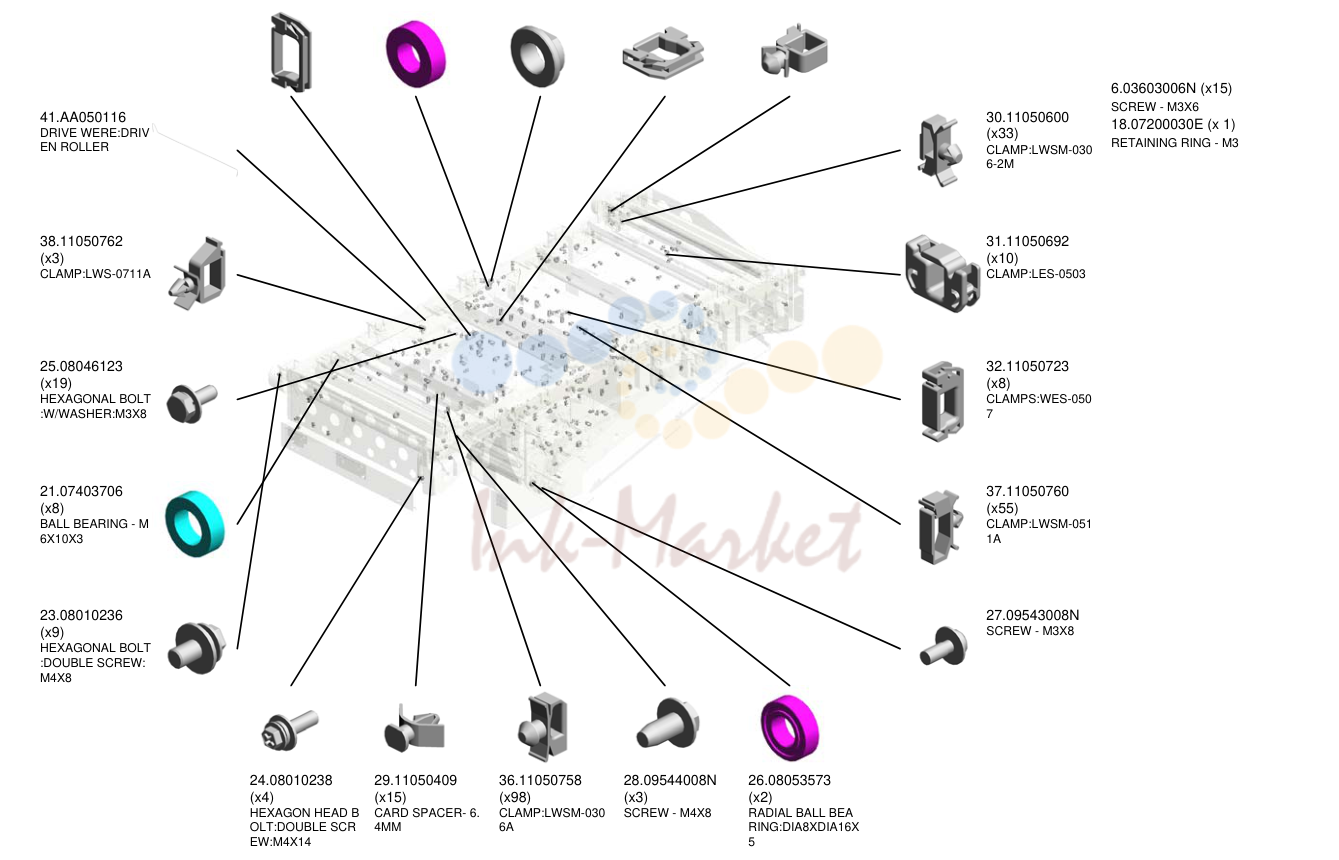

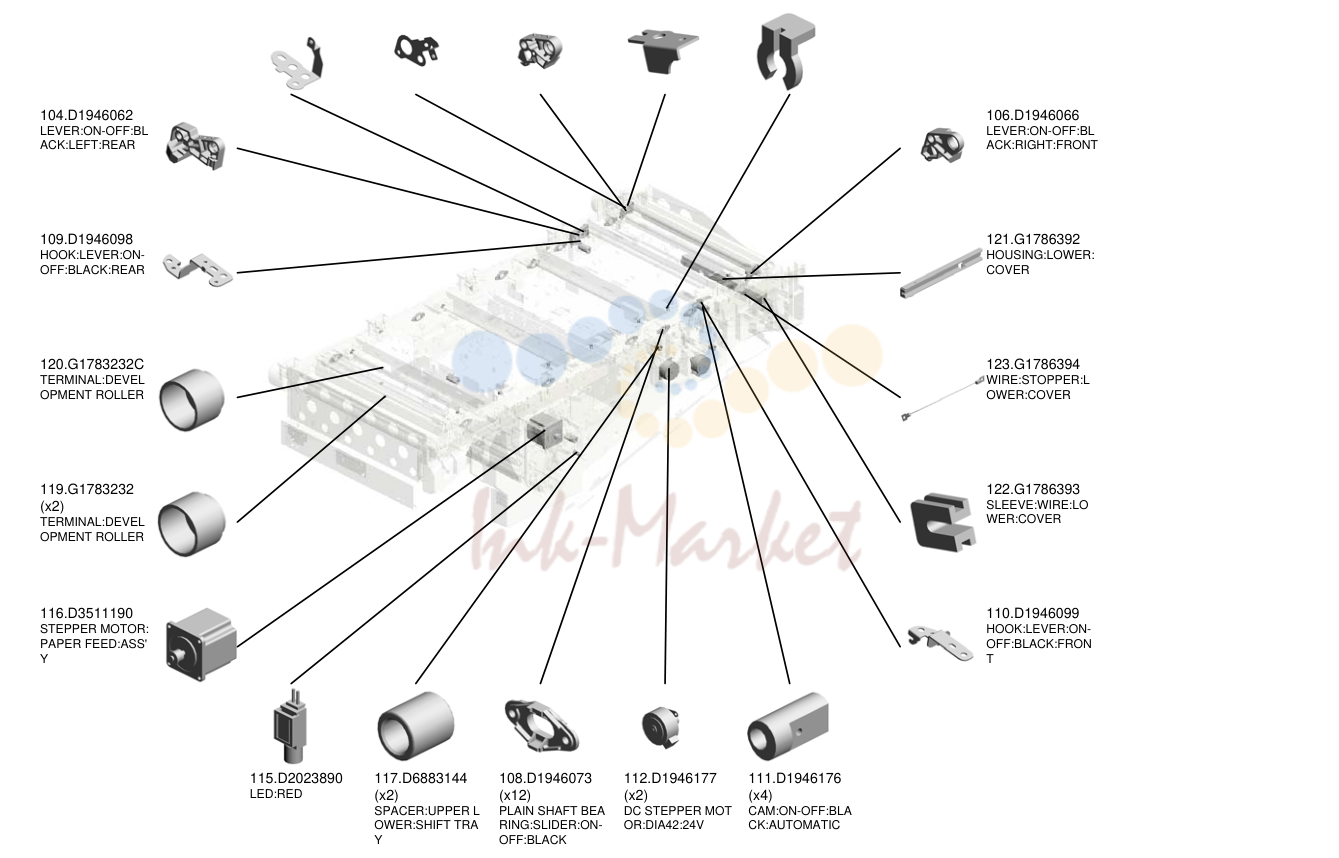

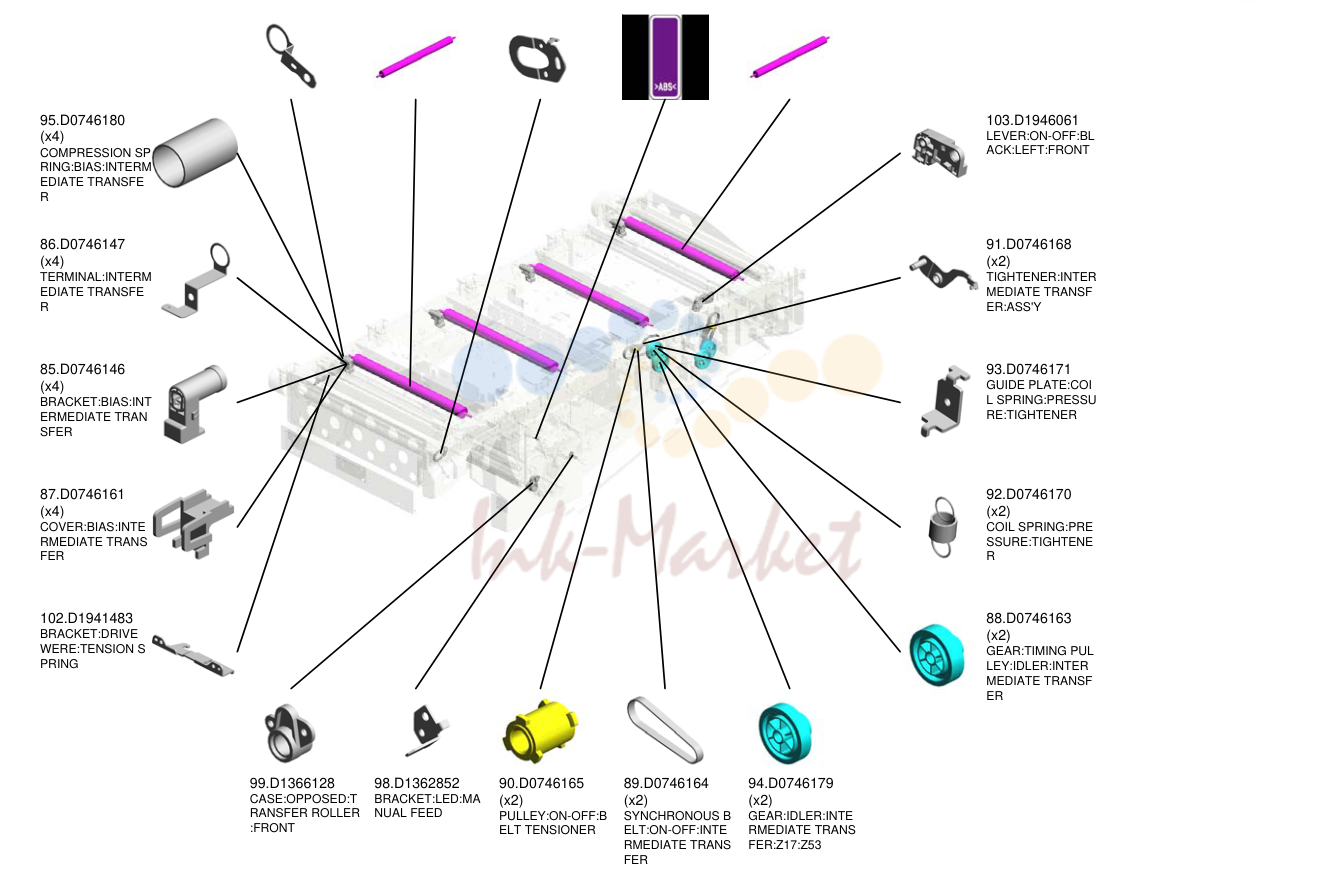

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 10 | 03604008N запросить цену → | винт - M4X8 |
| 17 | 07010050N запросить цену → | WASHER:DIA5 |
| 5 | 03540100N запросить цену → | винт - M4X10 |
| 7 | 03603008N запросить цену → | винт:M3X8 |
| 2 | 03520040N запросить цену → | винт M2X4 |
| 12 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 20 | 07200060E запросить цену → | RETAINING RING - M6 |
| 4 | 03540060N запросить цену → | винт-M4X6 |
| 13 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 18 | 07200030E запросить цену → | RETAINING RING - M3 |
| 6 | 03603006N запросить цену → | винт - M3X6 |
| 19 | 07200040E запросить цену → | RETAINING RING - M4 |
| 9 | 03604006N запросить цену → | винт - M4X6 |
| 3 | 03530040N запросить цену → | винт - M3X4 |
| 8 | 03603014N запросить цену → | винт - M3X14 |
| 11 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 14 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | 06330120G запросить цену → | PARALLEL PIN - 3X 12 |
| 1 | 03140100N запросить цену → | PAN HEAD винт :M4X10 |
| 32 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 36 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 40 | AA043976 запросить цену → | TIMING ремень:40S2 M142 |
| 42 | AA061067 запросить цену → | TENSION пружина: DRIVE WERE:DRIV E |
| 52 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 57 | AX060393 запросить цену → | DC STEPPER MOT OR:MM42:1.3A:4.42 V |
| 73 | D0743881 запросить цену → | кронштейн:DC STE PPER мотор:POS ITIONING CONTRO L |
| 157 | M2056342 запросить цену → | рычаг:ON-OFF:DR IVEN:COLOR:FRO NT 201605-02 |

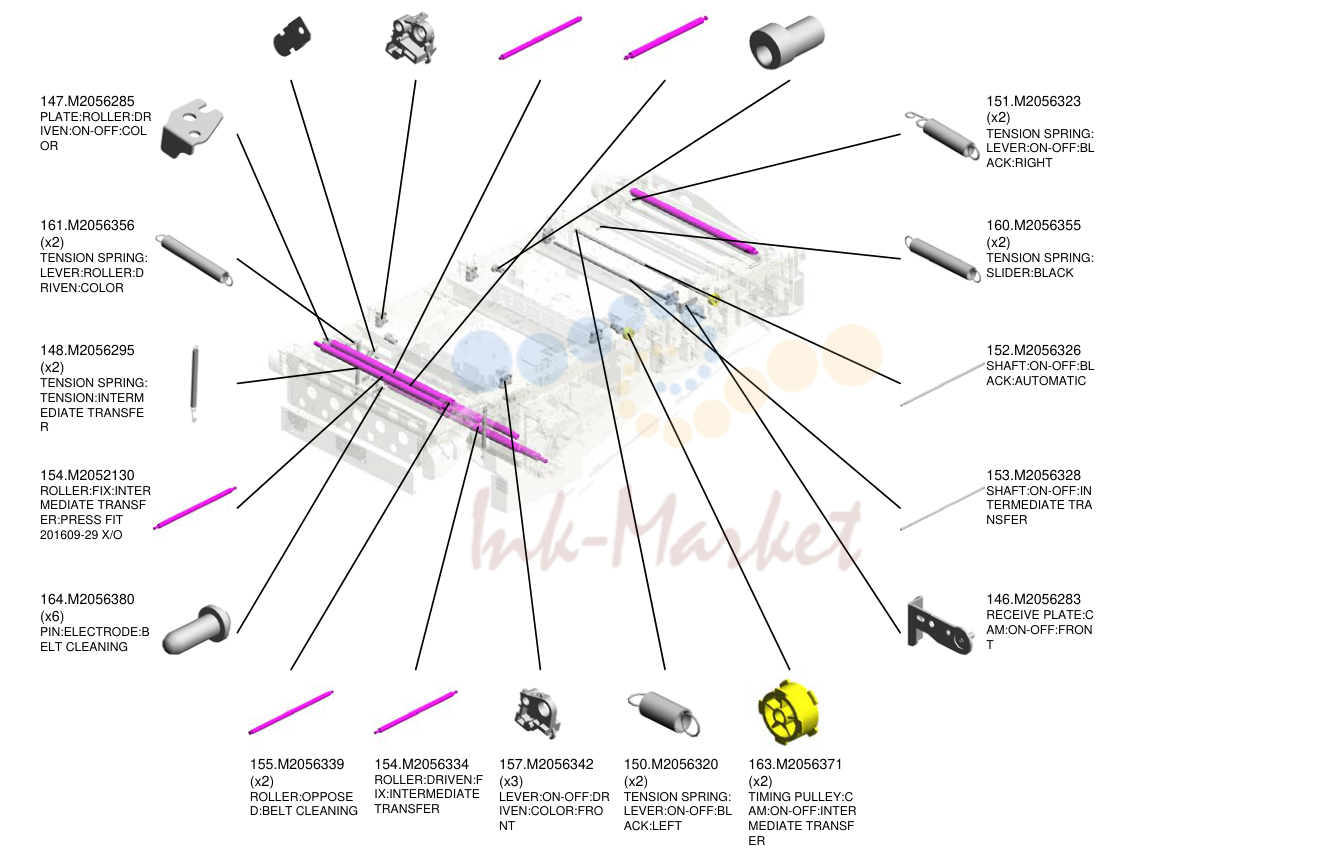

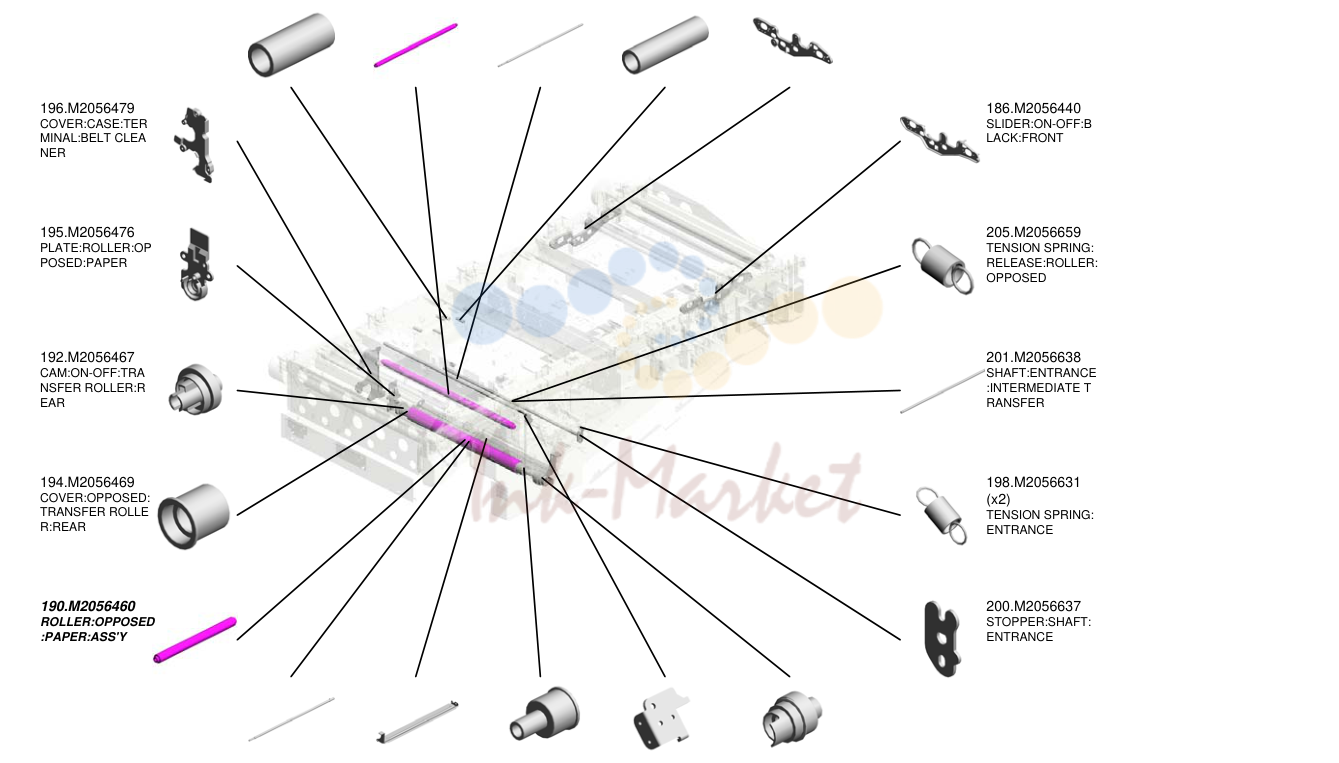

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 34 | 11050725 запросить цену → | CLAMPS:WES-111 7 |
| 22 | 07403808 запросить цену → | BALL подшипник - 8 X16X5MM |
| 39 | 54466214 запросить цену → | вал держатель - PICK-UP ролик |
| 33 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 35 | 11050751 запросить цену → | CLAMP:LWSM-060 6-3.2M |
| 41 | AA050116 запросить цену → | DRIVE WERE:DRIV EN ролик |
| 38 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 25 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 21 | 07403706 запросить цену → | BALL подшипник - M 6X10X3 |
| 23 | 08010236 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X8 |
| 30 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 31 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 32 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 37 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 27 | 09543008N запросить цену → | винт - M3X8 |
| 24 | 08010238 запросить цену → | HEXAGON HEAD B OLT:DOUBLE SCR EW:M4X14 |
| 29 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 36 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 28 | 09544008N запросить цену → | винт - M4X8 |
| 26 | 08053573 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 6.03603006N (x15) винт - M3X6 18.07200030E (x 1) RETAINING RING - M3 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 63 | C2672944 запросить цену → | винт:ACTUATO R:SURFACE OF PA PER датчик |
| 60 | AZ310041 запросить цену → | POWER PACK:TRA NSFER |
| 43 | AA061114 запросить цену → | TENSION пружина: POSITIONING SEN SOR |
| 54 | AW020210 запросить цену → | оптика датчик:E NCODER:300LPI |
| 55 | AW020218 запросить цену → | POSITIONING SEN SOR:FLAT ремень-T RANSFER |
| 45 | AA083022 запросить цену → | втулка:DIA6:DIA 8 |
| 49 | AB032072 запросить цену → | PULLEY:DRIVEN:W IRE |
| 59 | AZ300066 запросить цену → | POWER PACK:T2 |
| 51 | AW020166 запросить цену → | PHOTOINTERRUP TOR:подача бумаги датчик |
| 56 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 47 | AA143744 запросить цену → | STEPPED винт |
| 53 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 61 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 46 | AA143544 запросить цену → | винт - M3 |
| 50 | AC020153 запросить цену → | LENS:LED:4 |
| 44 | AA082146 запросить цену → | втулка -6X10X4 |
| 58 | AZ300065 запросить цену → | POWER PACK:T1 |
| 48 | AA161174 запросить цену → | CUSHION:DC STE PPER мотор |
| 62 | B8904094 запросить цену → | TIMING ремень:B60S 3M297 |
| 52 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 76 | D0743899 под заказ | рычаг:POSITIONI NG датчик:SLAC K PREVENTION |
| 77 | D0744351 запросить цену → | STEPPED винт: DIA5.4DIA:DIA3.5:M 3 |
| 81 | D0746125 запросить цену → | FEELER:ON-OFF:I NTERMEDIATE TR ANSFER:BLACK |
| 69 | D0743871 запросить цену → | стопор:WIRE:P ULLEY |
| 70 | D0743872 запросить цену → | PULLEY:DRIVE WE RE:ASS'Y |
| 84 | D0746145 запросить цену → | кронштейн:INTERM EDIATE TRANSFE R:REAR |
| 71 | D0743873 запросить цену → | FEELER:DRIVE WE RE |
| 72 | D0743878 запросить цену → | держатель:RADIAL B ALL подшипник:DRI VEN ролик:INNE R BACK |
| 64 | D0742577 запросить цену → | CONNECTOR:DRA WER:4POLE:REC |
| 75 | D0743898 запросить цену → | кронштейн:POSITIO NING датчик:SLA CK PREVENTION |
| 74 | D0743896 запросить цену → | крышка:POSITIONI NG датчик:FLAT ремень-перенос |
| 78 | D0746074 запросить цену → | TENSION пружина: SLEEVE:WIRE:INT ERMEDIATE TRAN SFER |
| 68 | D0743860 запросить цену → | INNER крышка:INT ERMEDIATE TRAN SFER:рычаг |
| 66 | D0743829 запросить цену → | DECAL:POSITIONI NG DISPLAY:TCRU |
| 80 | D0746121 запросить цену → | кронштейн:SENSO R:ON-OFF:TRANSF ER ролик |
| 83 | D0746144 запросить цену → | кронштейн:INTERM EDIATE TRANSFE R:FRONT |
| 82 | D0746134 запросить цену → | PLAIN вал BEA RING:INSULATE |
| 67 | D0743845 запросить цену → | FLAT NUT:INNER C OVER:INTERMEDI ATE перенос |
| 79 | D0746075 запросить цену → | GRIP:INTERMEDIA TE перенос:LEF T |
| 65 | D0743824 запросить цену → | пластина:ролик:IN TERMEDIATE TRA NSFER |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 96 | D0746197 запросить цену → | TERMINAL:CONNE CTING:BIAS:INTER MEDIATE TRANSF ER |
| 100 | D1796051 под заказ | (C/M/Y):ролик:IN TERMEDIATE TRA NSFER:ASS'Y |
| 101 | D1941481 запросить цену → | стопор:DRIVEN ролик:FRONT L EFT |
| 97 | D0746241 запросить цену → | DECAL:GRIP:TRAN SFER/SEPARATIO N узел |
| 100 | M2056684 запросить цену → | (BLACK):ролик:I NTERMEDIATE TR ANSFER:ASS'Y 201603-11 X/O |
| 95 | D0746180 запросить цену → | COMPRESSION SP RING:BIAS:INTERM EDIATE TRANSFE R |
| 86 | D0746147 запросить цену → | TERMINAL:INTERM EDIATE TRANSFE R |
| 85 | D0746146 запросить цену → | кронштейн:BIAS:INT ERMEDIATE TRAN SFER |
| 87 | D0746161 запросить цену → | крышка:BIAS:INTE RMEDIATE TRANS FER |
| 102 | D1941483 запросить цену → | кронштейн:DRIVE WERE:TENSION S PRING |
| 103 | D1946061 запросить цену → | рычаг:ON-OFF:BL ACK:LEFT:FRONT |
| 91 | D0746168 запросить цену → | TIGHTENER:INTER MEDIATE TRANSF ER:ASS'Y |
| 93 | D0746171 запросить цену → | направляющая пластина:COI L пружина:PRESSU RE:TIGHTENER |
| 92 | D0746170 запросить цену → | COIL пружина:PRE SSURE:TIGHTENE R |
| 88 | D0746163 запросить цену → | шестерня:TIMING PUL LEY:IDLER:INTER MEDIATE TRANSF ER |
| 99 | D1366128 под заказ | CASE:OPPOSED:T RANSFER ролик :FRONT |
| 98 | D1362852 запросить цену → | кронштейн:LED:MA NUAL FEED |
| 90 | D0746165 запросить цену → | PULLEY:ON-OFF:B ELT TENSIONER |
| 89 | D0746164 запросить цену → | SYNCHRONOUS B ELT:ON-OFF:INTE RMEDIATE TRANS FER |
| 94 | D0746179 запросить цену → | шестерня:IDLER:INTE RMEDIATE TRANS FER:Z17:Z53 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 113 | D1946396 запросить цену → | GROUND пластина:R OLLER:DRIVEN:LE FT |
| 114 | D1946499 запросить цену → | GROUND пластина:R OLLER:DRIVEN:RI GHT |
| 107 | D1946067 запросить цену → | рычаг:ON-OFF:BL ACK:RIGHT:REAR |
| 105 | D1946065 запросить цену → | пластина:ролик:DR IVEN:BLACK |
| 118 | G0143291 запросить цену → | SNAP RING - PICK UP |
| 104 | D1946062 запросить цену → | рычаг:ON-OFF:BL ACK:LEFT:REAR |
| 109 | D1946098 запросить цену → | HOOK:рычаг:ON- OFF:BLACK:REAR |
| 120 | G1783232C запросить цену → | TERMINAL:DEVEL OPMENT ролик |
| 119 | G1783232 запросить цену → | TERMINAL:DEVEL OPMENT ролик |
| 116 | D3511190 запросить цену → | STEPPER мотор: подача бумаги:ASS' Y |
| 106 | D1946066 запросить цену → | рычаг:ON-OFF:BL ACK:RIGHT:FRONT |
| 121 | G1786392 запросить цену → | HOUSING:LOWER: крышка |
| 123 | G1786394 запросить цену → | WIRE:стопор:L OWER:крышка |
| 122 | G1786393 запросить цену → | SLEEVE:WIRE:LO WER:крышка |
| 110 | D1946099 запросить цену → | HOOK:рычаг:ON- OFF:BLACK:FRON T |
| 115 | D2023890 запросить цену → | LED:RED |
| 117 | D6883144 запросить цену → | SPACER:UPPER L OWER:SHIFT TRA Y |
| 108 | D1946073 запросить цену → | PLAIN вал BEA RING:SLIDER:ON- OFF:BLACK |
| 112 | D1946177 запросить цену → | DC STEPPER MOT OR:DIA42:24V |
| 111 | D1946176 запросить цену → | CAM:ON-OFF:BLA CK:AUTOMATIC |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 141 | M2053352 запросить цену → | держатель:DEVELOP ER:перенос:AS S'Y |
| 125 | G1787515 запросить цену → | CONNECTOR GUI DE PIN:CONNECT OR |
| 145 | M2056282 запросить цену → | RECEIVE пластина:C AM:ON-OFF:REAR |
| 129 | M2051351 запросить цену → | DC мотор:DIA63: 24V:23.1W |
| 130 | M2051360 запросить цену → | шестерня:DRIVE:INTE RMEDIATE TRANS FER |
| 140 | M2051737 запросить цену → | FLY WHEEL:47.5M M |
| 138 | M2051733 запросить цену → | COLLAR:9.9MM |
| 124 | G1786448 запросить цену → | пластина:GROUND P LATE:DRIVEN ROL LER |
| 127 | GA066056 запросить цену → | TORSION пружина: TERMINAL:ROLLE R:OPPOSED:TRAN SFER ролик |
| 132 | M2051363 под заказ | ролик:POSITION ING CONTROL:FLA T ремень-перенос |
| 134 | M2051444 запросить цену → | ролик:пластина:FL AT ремень-TRANSFE R:LOWER |
| 131 | M2051361 запросить цену → | DRIVE ролик:IN TERMEDIATE TRA NSFER |
| 137 | M2051506 запросить цену → | ролик:DRIVEN:N O.1:PRESS FIT |
| 139 | M2051588 запросить цену → | пластина:LOWER:PO SITIONING SENSO R:INTERMEDIATE перенос:FIBER 201510-11 X/O |
| 136 | M2051505 запросить цену → | TENSION пружина: POSITIONING SEN SOR:SCALE |
| 144 | M2056280 запросить цену → | ролик:TENSION: INTERMEDIATE TR ANSFER:ASS'Y |
| 142 | M2053849 запросить цену → | INNER крышка:BEL T CLEANING |
| 143 | M2055349 запросить цену → | плата:TDRB 201509-03 X/O |
| 126 | GA060110 запросить цену → | TENSION пружина: кронштейн:DC STE PPER мотор:ON- OFF |
| 128 | M0775490 запросить цену → | POWER PACK:TRA NSFER |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 162 | M2056367 запросить цену → | TERMINAL:CLEANI NG BIAS |
| 156 | M2056341 запросить цену → | рычаг:ON-OFF:DR IVEN:COLOR:REA R |
| 149 | M2056316 запросить цену → | ролик:DRIVEN:N O.1:PRESS FIT |
| 158 | M2056350 запросить цену → | ролик:OPPOSE D:APPLY |
| 159 | M2056353 запросить цену → | CAM:ON-OFF:INTE RMEDIATE TRANS FER:COLOR |
| 147 | M2056285 запросить цену → | пластина:ролик:DR IVEN:ON-OFF:COL OR |
| 161 | M2056356 запросить цену → | TENSION пружина: рычаг:ролик:D RIVEN:COLOR |
| 148 | M2056295 запросить цену → | TENSION пружина: TENSION:INTERM EDIATE TRANSFE R |
| 154 | M2052130 запросить цену → | ролик:FIX:INTER MEDIATE TRANSF ER:PRESS FIT 201609-29 X/O |
| 164 | M2056380 запросить цену → | PIN:ELECTRODE:B ELT CLEANING |
| 151 | M2056323 запросить цену → | TENSION пружина: рычаг:ON-OFF:BL ACK:RIGHT |
| 160 | M2056355 запросить цену → | TENSION пружина: SLIDER:BLACK |
| 152 | M2056326 запросить цену → | вал:ON-OFF:BL ACK:AUTOMATIC |
| 153 | M2056328 запросить цену → | вал:ON-OFF:IN TERMEDIATE TRA NSFER |
| 146 | M2056283 запросить цену → | RECEIVE пластина:C AM:ON-OFF:FRON T |
| 155 | M2056339 запросить цену → | ролик:OPPOSE D:ремень CLEANING |
| 154 | M2056334 под заказ | ролик:DRIVEN:F IX:INTERMEDIATE перенос |
| 157 | M2056342 запросить цену → | рычаг:ON-OFF:DR IVEN:COLOR:FRO NT |
| 150 | M2056320 запросить цену → | TENSION пружина: рычаг:ON-OFF:BL ACK:LEFT |
| 163 | M2056371 запросить цену → | TIMING PULLEY:C AM:ON-OFF:INTER MEDIATE TRANSF ER |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 172 | M2056407 запросить цену → | TENSION пружина: ролик:PRESSUR E:COLOR:7.73N |
| 175 | M2056410 запросить цену → | пластина:FLAT ремень- перенос:ON-OF F:REAR |
| 177 | M2056415 запросить цену → | TENSION пружина: рычаг:пластина:FLA T ремень-перенос |
| 168 | M2056393 запросить цену → | SEAL:пластина:FLAT ремень-перенос: REAR:NO.2 |
| 178 | M2056417 запросить цену → | TENSION пружина: SLIDER:COLOR |
| 182 | M2056432 запросить цену → | SEAL:рычаг:FIRS T:UPPER |
| 170 | M2056401 запросить цену → | GROUND пластина:R OLLER:ON-OFF:C OLOR |
| 183 | M2056433 запросить цену → | SEAL:рычаг:FIRS T:LOWER |
| 169 | M2056400 запросить цену → | HOOK:рычаг:ON- OFF:COLOR:REAR |
| 165 | M2056383 запросить цену → | COMPRESSION SP RING:BIAS:ремень C LEANING |
| 173 | M2056408 запросить цену → | CAM:INTERMEDIA TE перенос:GRI P |
| 179 | M2056419 запросить цену → | вал:ON-OFF:C OLOR:AUTOMATIC |
| 174 | M2056409 запросить цену → | GRIP:ON-OFF:INTE RMEDIATE TRANS FER |
| 181 | M2056422 запросить цену → | INNER крышка:INT ERMEDIATE TRAN SFER:UPPER |
| 180 | M2056421 запросить цену → | INNER крышка:INT ERMEDIATE TRAN SFER |
| 169 | M2052132 запросить цену → | HOOK:рычаг:ON- OFF:COLOR:REAR 201609-30 X/O |
| 176 | M2056414 запросить цену → | пластина:FLAT ремень- перенос:ON-OF F:FRONT |
| 167 | M2056390 запросить цену → | SEAL:крышка:INTE RMEDIATE TRANS FER:LOWER |
| 171 | M2056406 запросить цену → | пластина:ролик:DR IVEN:INTERMEDIA TE перенос:FR ONT |
| 166 | M2056386 запросить цену → | крышка:INTERMED IATE перенос:L OWER |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 184 | M2056436 запросить цену → | COMPRESSION SP RING:DRAWER:INT ERMEDIATE TRAN SFER:NO.2 |
| 202 | M2056656 под заказ | ролик:OPPOSE D:ремень CLEANING: PRESS FIT |
| 203 | M2056657 запросить цену → | вал:RELEASE:R OLLER:CLEANING |
| 185 | M2056437 запросить цену → | COMPRESSION SP RING:DRAWER:INT ERMEDIATE TRAN SFER |
| 187 | M2056441 запросить цену → | SLIDER:ON-OFF:B LACK:REAR |
| 196 | M2056479 запросить цену → | крышка:CASE:TER MINAL:ремень CLEA NER |
| 195 | M2056476 запросить цену → | пластина:ролик:OP POSED:PAPER |
| 192 | M2056467 запросить цену → | CAM:ON-OFF:TRA NSFER ролик:R EAR |
| 194 | M2056469 запросить цену → | крышка:OPPOSED: перенос ROLLE R:REAR |
| 190 | M2056460 запросить цену → | ролик:OPPOSED :PAPER:ASS'Y |
| 186 | M2056440 запросить цену → | SLIDER:ON-OFF:B LACK:FRONT |
| 205 | M2056659 запросить цену → | TENSION пружина: RELEASE:ролик: OPPOSED |
| 201 | M2056638 запросить цену → | вал:ENTRANCE :INTERMEDIATE T RANSFER |
| 198 | M2056631 запросить цену → | TENSION пружина: ENTRANCE |
| 200 | M2056637 запросить цену → | стопор:вал: ENTRANCE |
| 189 | M2056458 запросить цену → | CORE:OPPOSED:T RANSFER ролик |
| 188 | M2056453 запросить цену → | направляющая:TRANSPOR T:INTERMEDIATE перенос:ASS'Y |
| 193 | M2056468 запросить цену → | крышка:OPPOSED: перенос ROLLE R:FRONT |
| 204 | M2056658 запросить цену → | GRIP:RELEASE:RO LLER:OPPOSED:B ELT CLEANER |
| 191 | M2056466 запросить цену → | CAM:ON-OFF:TRA NSFER ролик:F RONT |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 207 | M2056661 запросить цену → | кронштейн:ролик :ремень CLEANING:R EAR:PEEN |
| 218 | M2052136 запросить цену → | рычаг:ON-OFF:DR IVEN:YELLOW:FR ONT 201609-27 O/O |
| 211 | M2056695 запросить цену → | FLAT ремень-TRANS FER:ASS'Y 201510-01 O/O |
| 217 | M2051353 запросить цену → | держатель:ENCODE R:ASS'Y |
| 219 | M2052091 запросить цену → | BRUSH ролик:C OVER:ASS'Y 201609-06 |
| 221 | M2052128 под заказ | CAP:ролик:INTE RMEDIATE TRANS FER:PRESS FIT 201609-07 |
| 222 | M2052134 запросить цену → | пластина:RADIAL BA LL подшипник 201609-08 |
| 216 | M2051599 запросить цену → | BASE:ролик:PLA TE:FLAT ремень-TRA NSFER:LOWER 201510-09 |
| 223 | M2052140 запросить цену → | пластина:UPPER:PO SITIONING SENSO R:INTERMEDIATE перенос:ASS'Y 201609-04 X/O |
| 212 | 03540040N запросить цену → | винт-M4X4 201504-01 X/O |
| 206 | M2056660 запросить цену → | стопор:GRIP:R OLLER:ремень CLEA NER:NO.3 |
| 209 | M2056671 запросить цену → | пластина:ролик:OP POSED:ремень CLEA NER:NO.3 |
| 208 | M2056669 запросить цену → | кронштейн:ролик :ремень CLEANING:F RONT:PEEN |
| 210 | M2056677 запросить цену → | GRIP:RELEASE:NO .2 |
ITB CLEANING
| № | Артикул | Наименование |
|---|---|---|
| 38 | GB011170 запросить цену → | шестерня:DRIVE:CLEA NING |
| 57 | M2053708 запросить цену → | вал:DRIVE:ASS' Y |
| 39 | GB017060 запросить цену → | шестерня:PULLEY:DRI VE |
| 3 | 03604006N запросить цену → | винт - M4X6 |
| 59 | M2053712 запросить цену → | пластина:вал:DRI VE |
| 9 | 07200040E запросить цену → | RETAINING RING - M4 |
| 12 | 07403804 запросить цену → | BALL подшипник:DIA 4XDIA9X4 |
| 47 | H0722220 запросить цену → | SPACER - M6X10 |
| 81 | M2053803 запросить цену → | FLANGE:шестерня:PU LLEY:DRIVE |
| 25 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 56 | M2053703 запросить цену → | вал:DRIVE:ASS' Y |
| 58 | M2053711 запросить цену → | STUD:MECHANICA L DRIVE SECTION: ремень CLEANING |
| 14 | 08010238 запросить цену → | HEXAGON HEAD B OLT:DOUBLE SCR EW:M4X14 |
| 16 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 44 | GB030060 запросить цену → | PULLEY:BRUSH:A PPLY:Z30 |
| 26 | C5922233 запросить цену → | TIMING ремень - 2M1 90 |
| 40 | GB017061 запросить цену → | шестерня:PULLEY:AP PLY |
| 30 | D1791252 запросить цену → | DC мотор:DIA82. 2:63.7W:BRUSHLE SS |
Полный список запчастей доступен по запросу.
комментарии
