Ricoh pro C9100 C9110 fusing section — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- SEPARATION/TRANSPORT
- SEPARATION/TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- TRANSPORT
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама

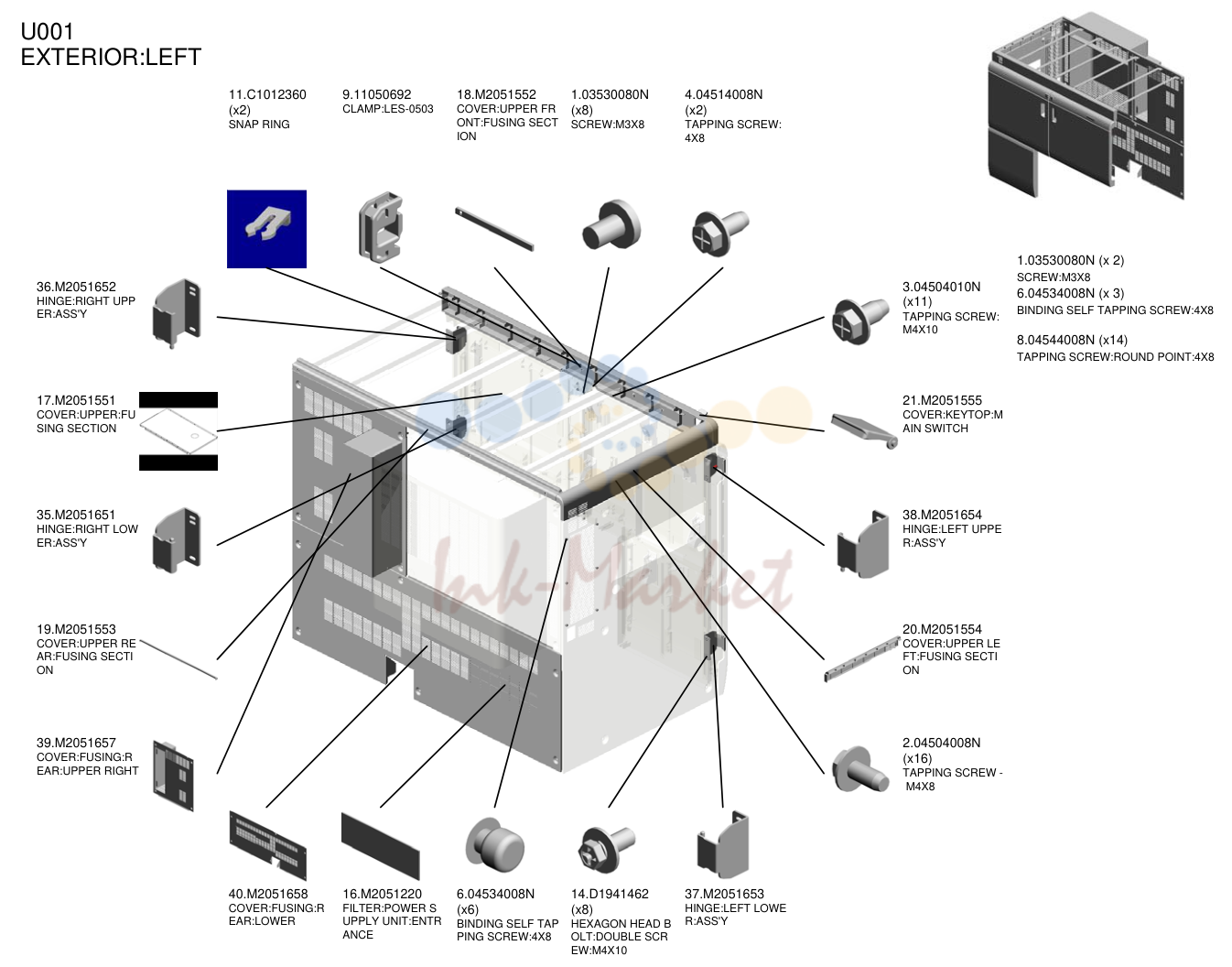

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 11 | C1012360 запросить цену → | SNAP RING |
| 9 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 18 | M2051552 запросить цену → | крышка:UPPER FR ONT:печь (закрепление) SECT ION |
| 1 | 03530080N запросить цену → | винт:M3X8 |
| 4 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 36 | M2051652 запросить цену → | HINGE:RIGHT UPP ER:ASS'Y |
| 17 | M2051551 запросить цену → | крышка:UPPER:FU SING SECTION |
| 35 | M2051651 запросить цену → | HINGE:RIGHT LOW ER:ASS'Y |
| 19 | M2051553 запросить цену → | крышка:UPPER RE AR:печь (закрепление) SECTI ON |
| 39 | M2051657 запросить цену → | крышка:печь (закрепление):R EAR:UPPER RIGHT |
| 3 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 21 | M2051555 запросить цену → | крышка:KEYTOP:M AIN SWITCH |
| 38 | M2051654 запросить цену → | HINGE:LEFT UPPE R:ASS'Y |
| 20 | M2051554 запросить цену → | крышка:UPPER LE FT:печь (закрепление) SECTI ON |
| 2 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 40 | M2051658 запросить цену → | крышка:печь (закрепление):R EAR:LOWER |
| 16 | M2051220 ✓ в наличии | FILTER:POWER S UPPLY узел:ENTR ANCE |
| 6 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 14 | D1941462 запросить цену → | HEXAGON HEAD B OLT:DOUBLE SCR EW:M4X10 |
| 37 | M2051653 запросить цену → | HINGE:LEFT LOWE R:ASS'Y 1.03530080N (x 2) винт:M3X8 6.04534008N (x 3) BINDING SELF TAPPING винт:4X8 8.04544008N (x14) TAPPING винт:ROUND POINT:4X8 |

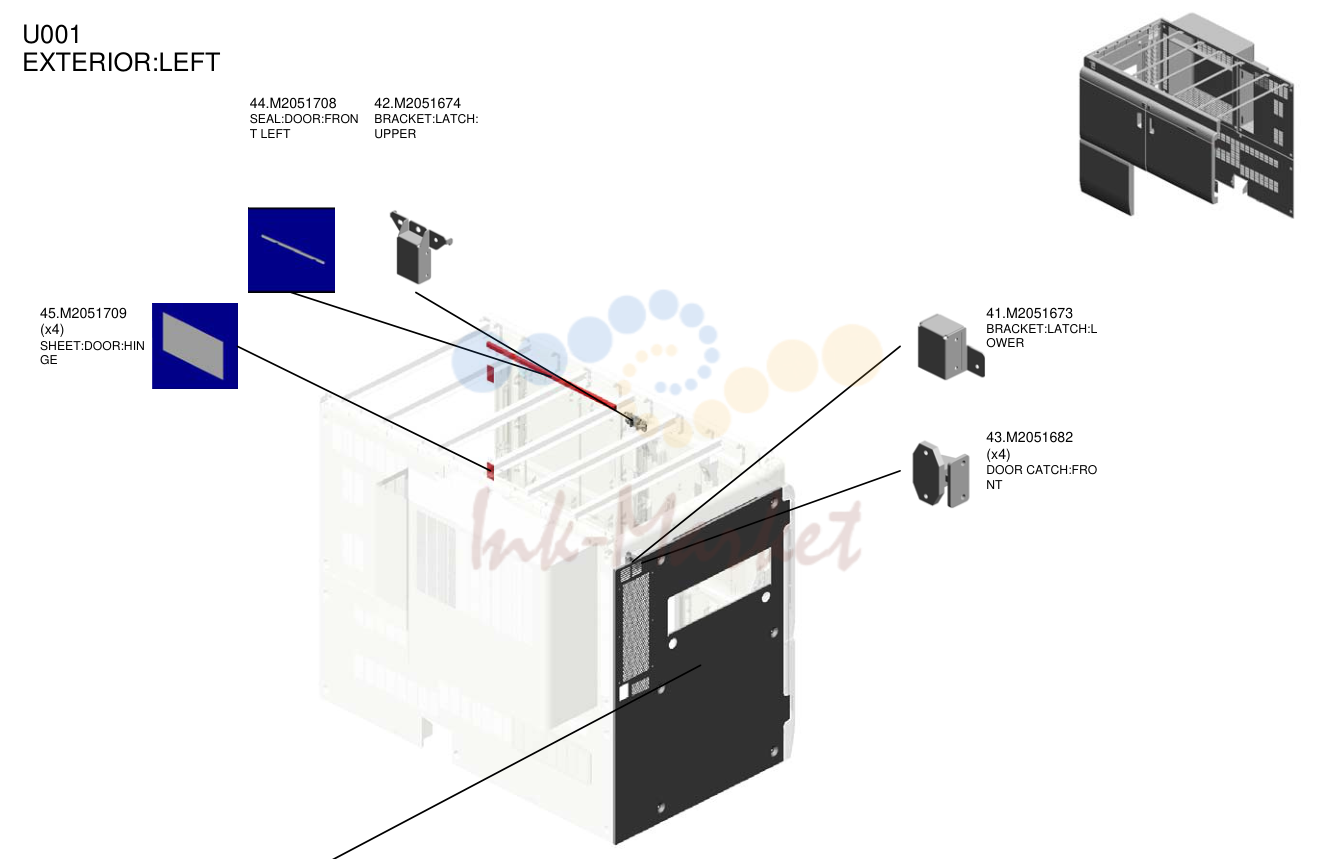

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 44 | M2051708 запросить цену → | SEAL:DOOR:FRON T LEFT |
| 42 | M2051674 запросить цену → | кронштейн:LATCH: UPPER |
| 45 | M2051709 запросить цену → | SHEET:DOOR:HIN GE |
| 41 | M2051673 запросить цену → | кронштейн:LATCH:L OWER |
| 43 | M2051682 под заказ | DOOR CATCH:FRO NT |
| 51 | M2051784 запросить цену → | крышка:MAIN:LEFT :PEEN |

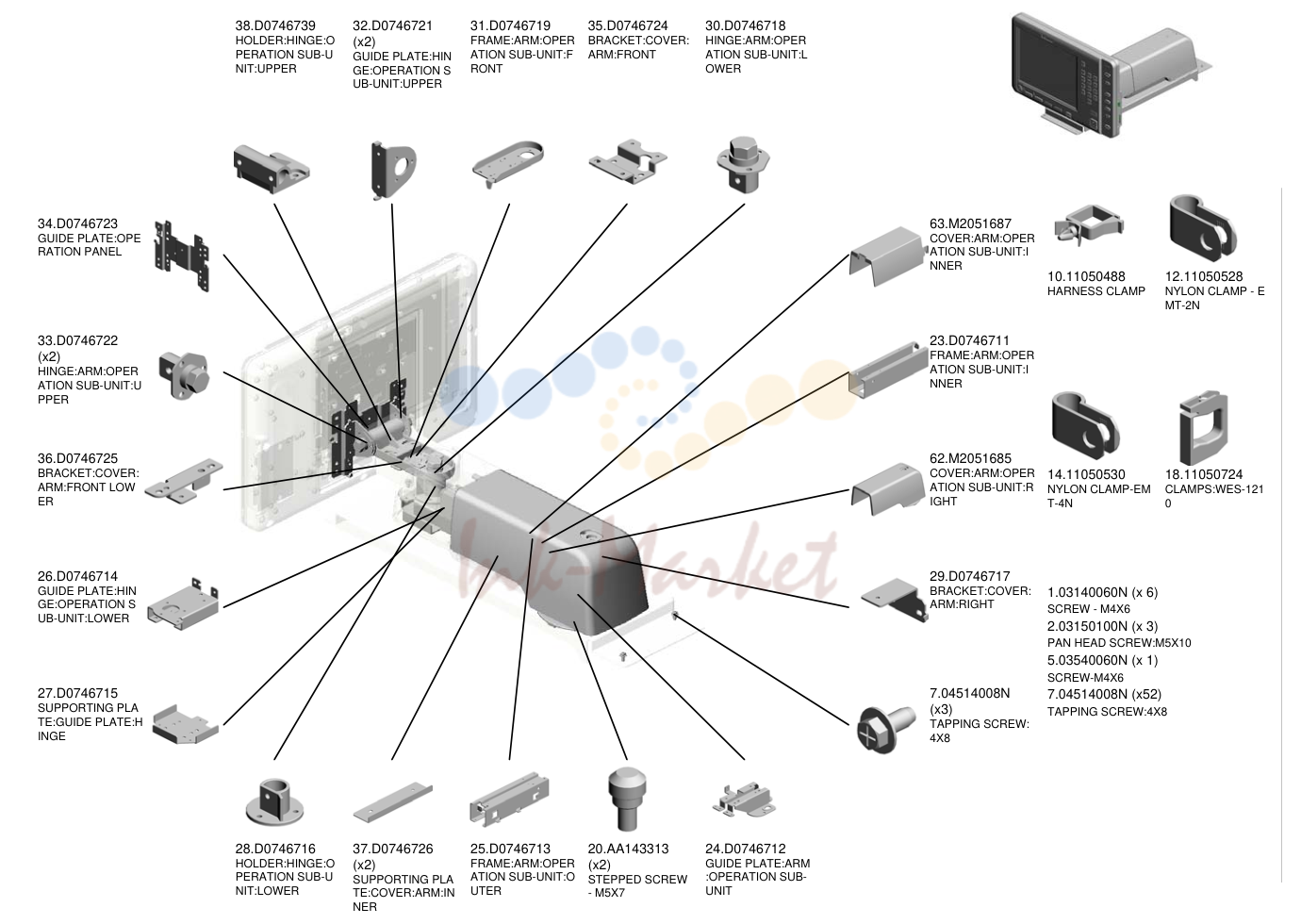

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 38 | D0746739 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:UPPER |
| 32 | D0746721 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:UPPER |
| 31 | D0746719 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:F RONT |
| 35 | D0746724 запросить цену → | кронштейн:крышка: ARM:FRONT |
| 30 | D0746718 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:L OWER |
| 34 | D0746723 запросить цену → | направляющая пластина:OPE RATION PANEL |
| 33 | D0746722 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:U PPER |
| 36 | D0746725 запросить цену → | кронштейн:крышка: ARM:FRONT LOW ER |
| 26 | D0746714 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:LOWER |
| 27 | D0746715 запросить цену → | SUPPORTING PLA TE:направляющая пластина:H INGE |
| 63 | M2051687 запросить цену → | крышка:ARM:OPER ATION SUB-узел:I NNER |
| 23 | D0746711 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:I NNER |
| 62 | M2051685 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT |
| 29 | D0746717 запросить цену → | кронштейн:крышка: ARM:RIGHT |
| 7 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 28 | D0746716 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:LOWER |
| 37 | D0746726 запросить цену → | SUPPORTING PLA TE:крышка:ARM:IN NER |
| 25 | D0746713 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:O UTER |
| 20 | AA143313 запросить цену → | STEPPED винт - M5X7 |
| 24 | D0746712 запросить цену → | направляющая пластина:ARM :OPERATION SUB- узел |
| 10 | 11050488 запросить цену → | жгут CLAMP |
| 12 | 11050528 запросить цену → | NYLON CLAMP - E MT-2N |
| 14 | 11050530 запросить цену → | NYLON CLAMP-EM T-4N |
| 18 | 11050724 запросить цену → | CLAMPS:WES-121 0 1.03140060N (x 6) винт - M4X6 2.03150100N (x 3) PAN HEAD винт:M5X10 5.03540060N (x 1) винт-M4X6 7.04514008N (x52) TAPPING винт:4X8 |

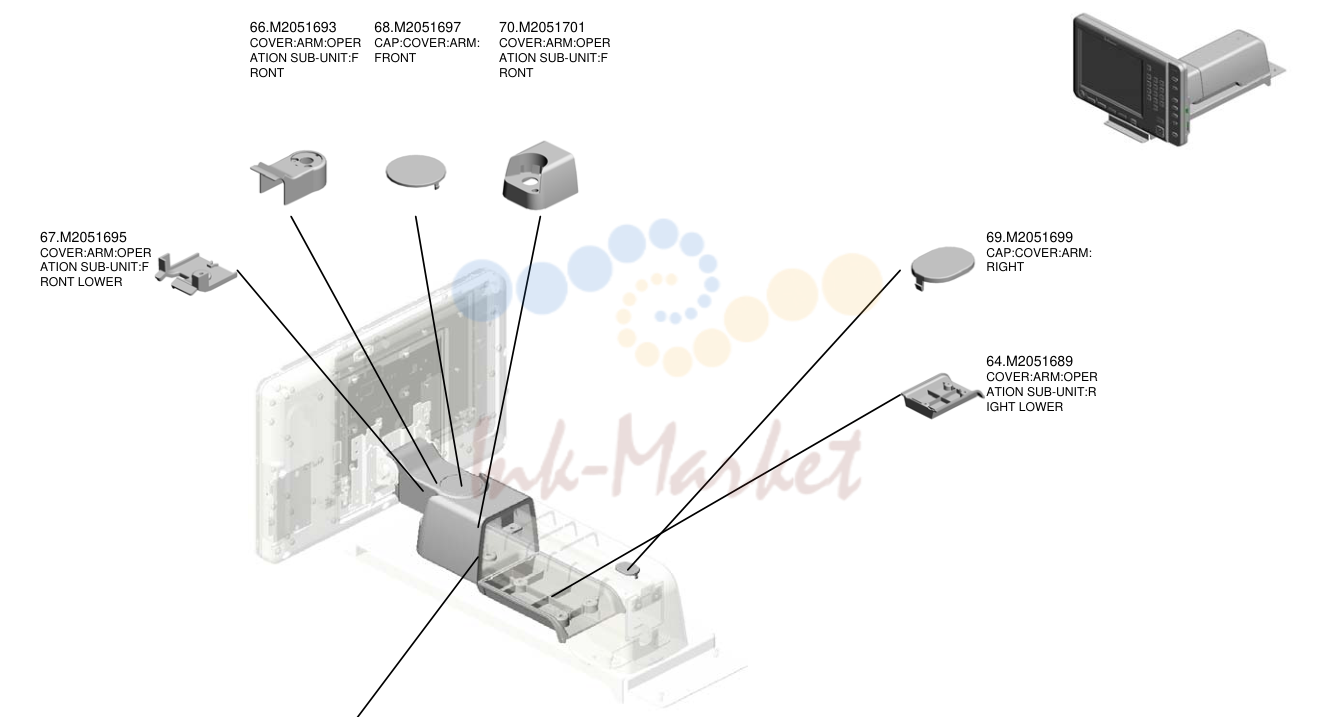

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 66 | M2051693 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
| 68 | M2051697 запросить цену → | CAP:крышка:ARM: FRONT |
| 70 | M2051701 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
| 67 | M2051695 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT LOWER |
| 69 | M2051699 запросить цену → | CAP:крышка:ARM: RIGHT |
| 64 | M2051689 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT LOWER |
| 65 | M2051691 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT LOWER |

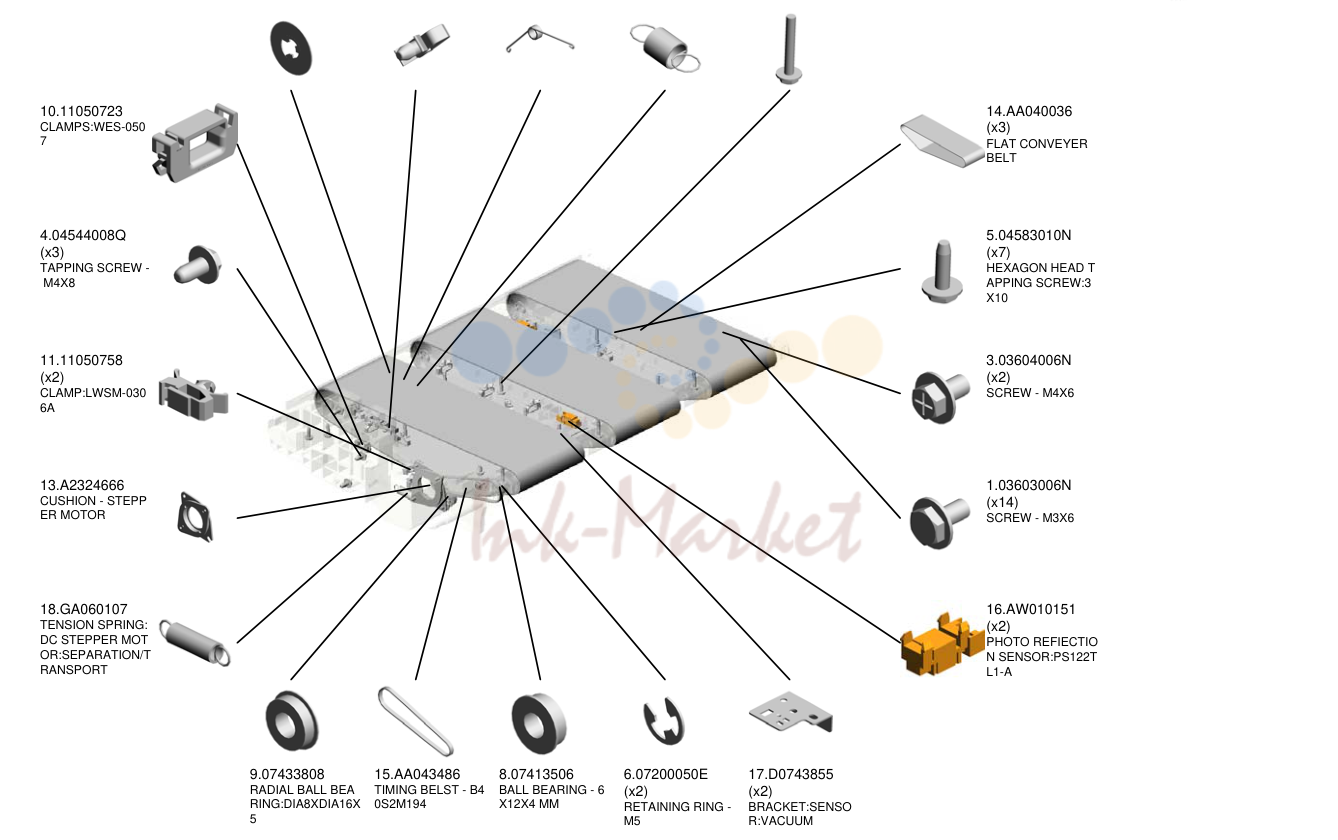

SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 7 | 07200060E запросить цену → | RETAINING RING - M6 |
| 12 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 20 | GA066057 запросить цену → | TORSION пружина: EARTH:DRIVEN R OLLER:INNER BAC K |
| 19 | GA060108 запросить цену → | TENSION пружина: EARTH:направляющая |
| 2 | 03603020N запросить цену → | винт:M3X20 |
| 10 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 4 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 11 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 13 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 18 | GA060107 запросить цену → | TENSION пружина: DC STEPPER MOT OR:SEPARATION/T RANSPORT |
| 14 | AA040036 запросить цену → | FLAT CONVEYER ремень |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 3 | 03604006N запросить цену → | винт - M4X6 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 16 | AW010151 запросить цену → | PHOTO REFIECTIO N датчик:PS122T L1-A |
| 9 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 15 | AA043486 запросить цену → | TIMING BELST - B4 0S2M194 |
| 8 | 07413506 ✓ в наличии | BALL подшипник - 6 X12X4 MM |
| 6 | 07200050E запросить цену → | RETAINING RING - M5 |
| 17 | D0743855 запросить цену → | кронштейн:SENSO R:VACUUM |

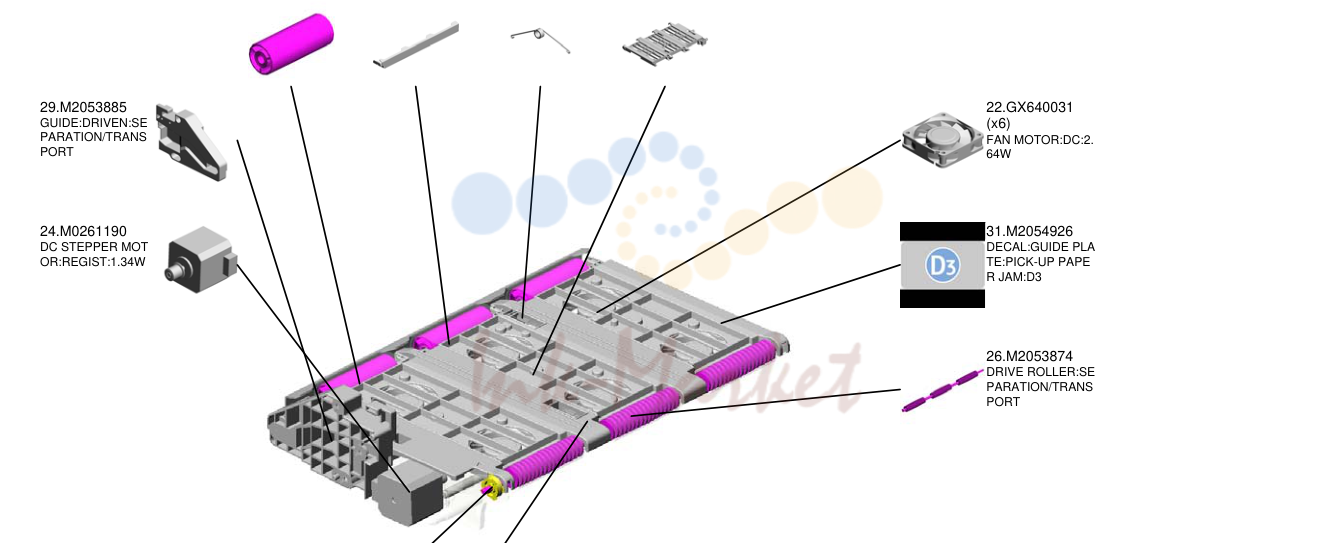

SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 30 | M2053893 запросить цену → | DRIVEN ролик:P RESS FIT |
| 28 | M2053882 запросить цену → | направляющая:ENTRANCE :PAPER |
| 21 | GA066058 запросить цену → | TORSION пружина: EARTH:DRIVEN R OLLER:FRONT MID DLE |
| 25 | M2053857 запросить цену → | VACUUM |
| 29 | M2053885 запросить цену → | направляющая:DRIVEN:SE PARATION/TRANS PORT |
| 24 | M0261190 запросить цену → | DC STEPPER MOT OR:REGIST:1.34W |
| 22 | GX640031 запросить цену → | FAN мотор:DC:2. 64W |
| 31 | M2054926 запросить цену → | DECAL:направляющая PLA TE:PICK-UP PAPE R JAM:D3 |
| 26 | M2053874 запросить цену → | DRIVE ролик:SE PARATION/TRANS PORT |
| 23 | J0254116 запросить цену → | TIMING PULLEY:P UMP |
| 27 | M2053876 запросить цену → | вал:DRIVEN:FL AT CONVEYER BE LT |

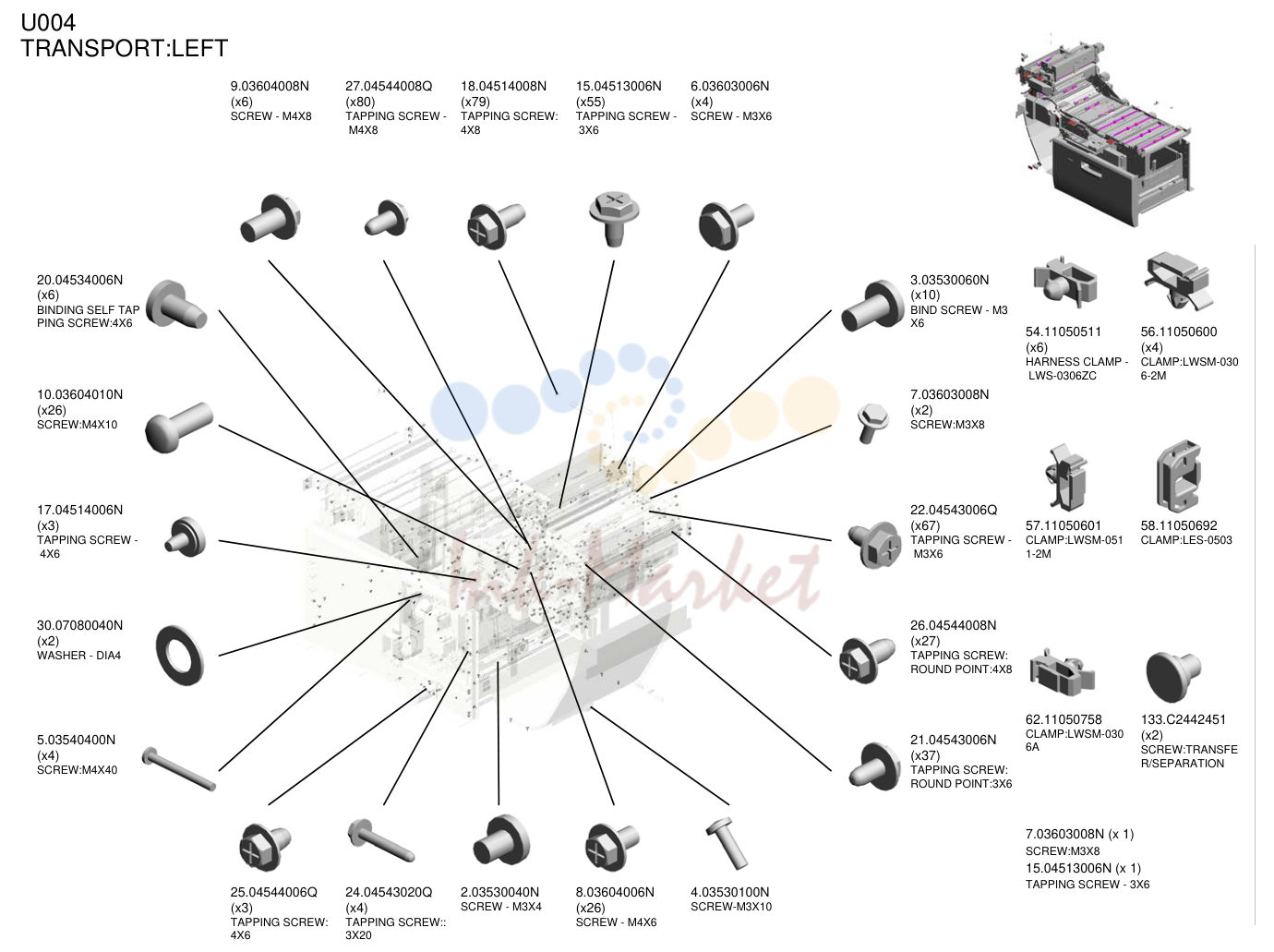

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 9 | 03604008N запросить цену → | винт - M4X8 |
| 27 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 18 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 15 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 6 | 03603006N запросить цену → | винт - M3X6 |
| 20 | 04534006N запросить цену → | BINDING SELF TAP PING винт:4X6 |
| 10 | 03604010N запросить цену → | винт:M4X10 |
| 17 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 30 | 07080040N запросить цену → | WASHER - DIA4 |
| 5 | 03540400N запросить цену → | винт:M4X40 |
| 3 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 7 | 03603008N запросить цену → | винт:M3X8 |
| 22 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 26 | 04544008N запросить цену → | TAPPING винт: ROUND POINT:4X8 |
| 21 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 25 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 24 | 04543020Q запросить цену → | TAPPING винт:: 3X20 |
| 2 | 03530040N запросить цену → | винт - M3X4 |
| 8 | 03604006N запросить цену → | винт - M4X6 |
| 4 | 03530100N запросить цену → | винт-M3X10 |
| 54 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 56 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 57 | 11050601 запросить цену → | CLAMP:LWSM-051 1-2M |
| 58 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 62 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 133 | C2442451 запросить цену → | винт:TRANSFE R/SEPARATION 7.03603008N (x 1) винт:M3X8 15.04513006N (x 1) TAPPING винт - 3X6 |

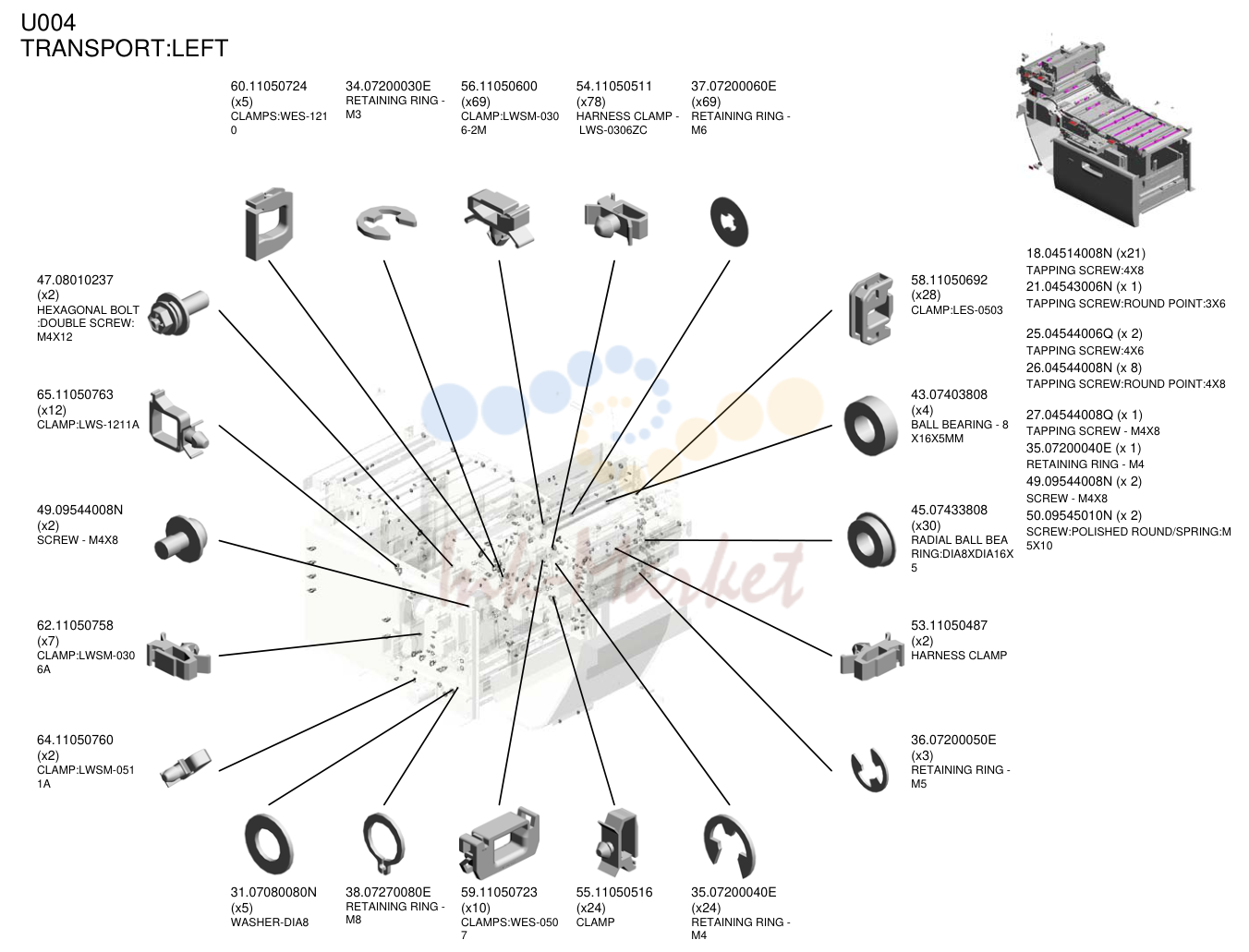

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 60 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 34 | 07200030E запросить цену → | RETAINING RING - M3 |
| 56 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 54 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 37 | 07200060E запросить цену → | RETAINING RING - M6 |
| 47 | 08010237 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X12 |
| 65 | 11050763 запросить цену → | CLAMP:LWS-1211A |
| 49 | 09544008N запросить цену → | винт - M4X8 |
| 62 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 64 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 58 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 43 | 07403808 запросить цену → | BALL подшипник - 8 X16X5MM |
| 45 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 53 | 11050487 запросить цену → | жгут CLAMP |
| 36 | 07200050E запросить цену → | RETAINING RING - M5 |
| 31 | 07080080N запросить цену → | WASHER-DIA8 |
| 38 | 07270080E запросить цену → | RETAINING RING - M8 |
| 59 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 55 | 11050516 запросить цену → | CLAMP |
| 35 | 07200040E запросить цену → | RETAINING RING - M4 18.04514008N (x21) TAPPING винт:4X8 21.04543006N (x 1) TAPPING винт:ROUND POINT:3X6 25.04544006Q (x 2) TAPPING винт:4X6 26.04544008N (x 8) TAPPING винт:ROUND POINT:4X8 27.04544008Q (x 1) TAPPING винт - M4X8 35.07200040E (x 1) RETAINING RING - M4 49.09544008N (x 2) винт - M4X8 50.09545010N (x 2) винт:POLISHED ROUND/пружина:M 5X10 |

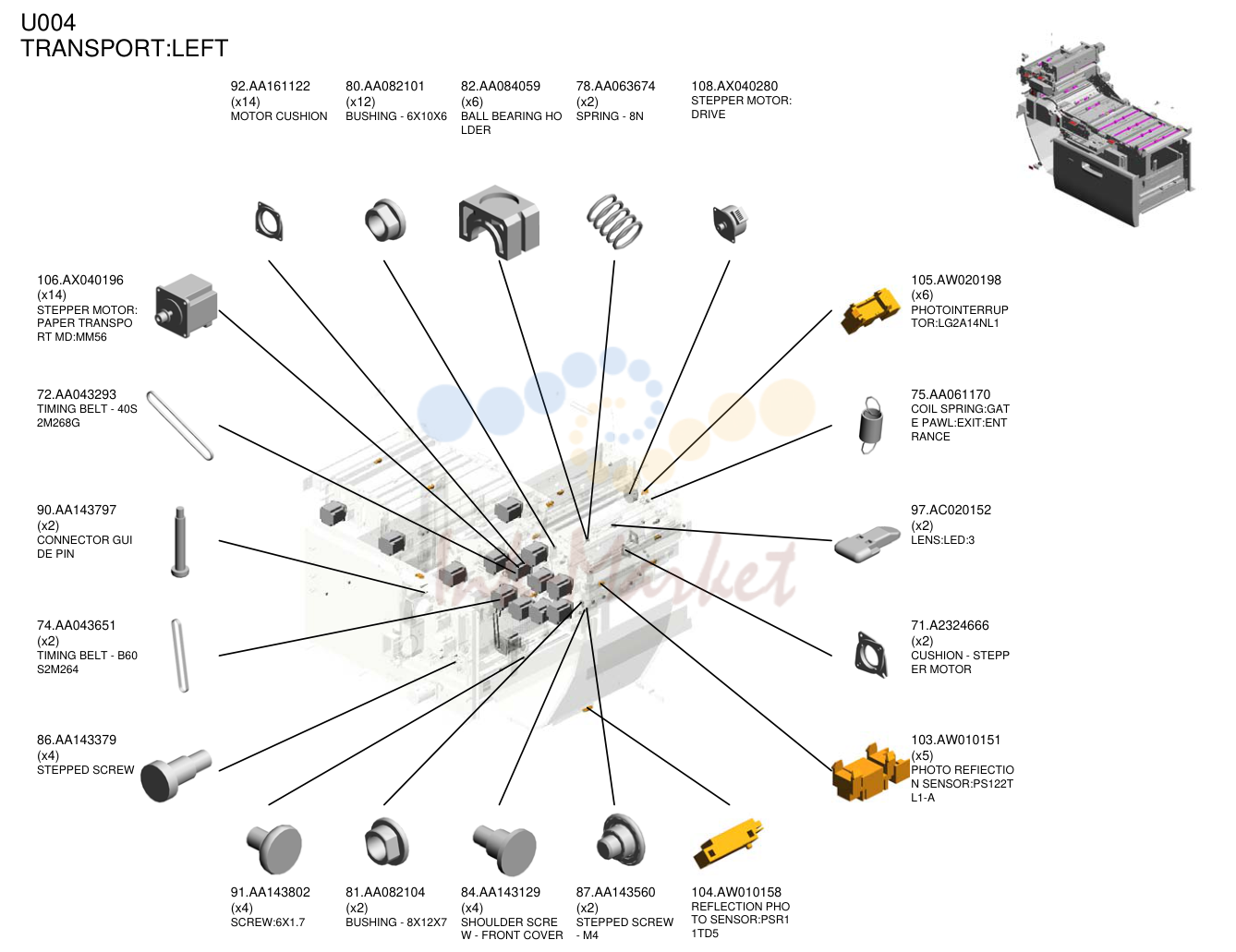

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 92 | AA161122 запросить цену → | мотор CUSHION |
| 80 | AA082101 запросить цену → | втулка - 6X10X6 |
| 82 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 78 | AA063674 запросить цену → | пружина - 8N |
| 108 | AX040280 запросить цену → | STEPPER мотор: DRIVE |
| 106 | AX040196 запросить цену → | STEPPER мотор: PAPER TRANSPO RT MD:MM56 |
| 72 | AA043293 запросить цену → | TIMING ремень - 40S 2M268G |
| 90 | AA143797 запросить цену → | CONNECTOR GUI DE PIN |
| 74 | AA043651 запросить цену → | TIMING ремень - B60 S2M264 |
| 86 | AA143379 запросить цену → | STEPPED винт |
| 105 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 75 | AA061170 запросить цену → | COIL пружина:GAT E PAWL:EXIT:ENT RANCE |
| 97 | AC020152 запросить цену → | LENS:LED:3 |
| 71 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 103 | AW010151 запросить цену → | PHOTO REFIECTIO N датчик:PS122T L1-A |
| 91 | AA143802 запросить цену → | винт:6X1.7 |
| 81 | AA082104 запросить цену → | втулка - 8X12X7 |
| 84 | AA143129 запросить цену → | SHOULDER SCRE W - FRONT крышка |
| 87 | AA143560 запросить цену → | STEPPED винт - M4 |
| 104 | AW010158 запросить цену → | REFLECTION PHO TO датчик:PSR1 1TD5 |

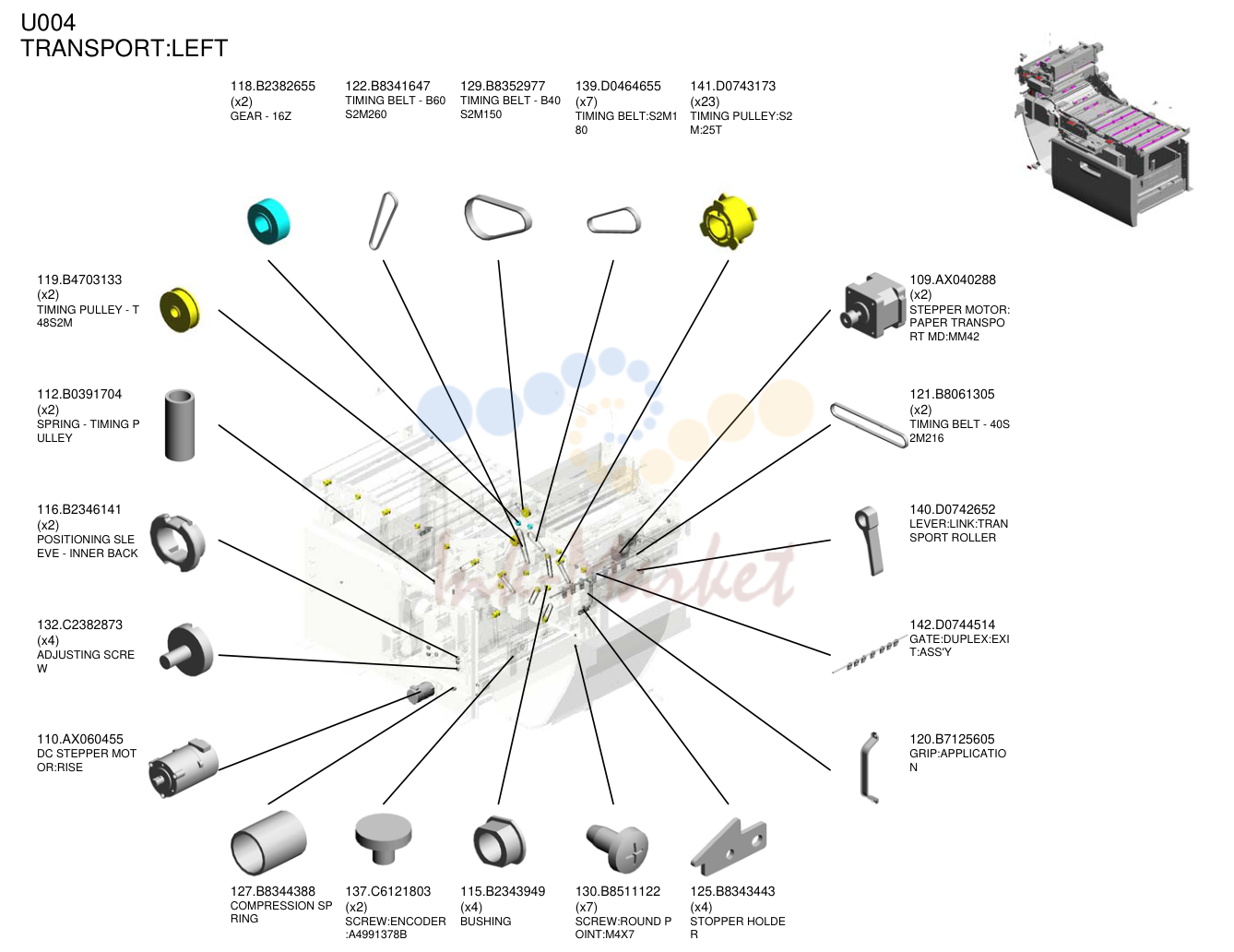

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 118 | B2382655 под заказ | шестерня - 16Z |
| 122 | B8341647 запросить цену → | TIMING ремень - B60 S2M260 |
| 129 | B8352977 запросить цену → | TIMING ремень - B40 S2M150 |
| 139 | D0464655 запросить цену → | TIMING ремень:S2M1 80 |
| 141 | D0743173 под заказ | TIMING PULLEY:S2 M:25T |
| 119 | B4703133 запросить цену → | TIMING PULLEY - T 48S2M |
| 112 | B0391704 запросить цену → | пружина - TIMING P ULLEY |
| 116 | B2346141 запросить цену → | POSITIONING SLE EVE - INNER BACK |
| 132 | C2382873 запросить цену → | ADJUSTING SCRE W |
| 110 | AX060455 запросить цену → | DC STEPPER MOT OR:RISE |
| 109 | AX040288 запросить цену → | STEPPER мотор: PAPER TRANSPO RT MD:MM42 |
| 121 | B8061305 запросить цену → | TIMING ремень - 40S 2M216 |
| 140 | D0742652 запросить цену → | рычаг:LINK:TRAN SPORT ролик |
| 142 | D0744514 запросить цену → | GATE:дуплекс:EXI T:ASS'Y |
| 120 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 127 | B8344388 запросить цену → | COMPRESSION SP RING |
| 137 | C6121803 запросить цену → | винт:ENCODER :A4991378B |
| 115 | B2343949 запросить цену → | втулка |
| 130 | B8511122 запросить цену → | винт:ROUND P OINT:M4X7 |
| 125 | B8343443 запросить цену → | стопор HOLDE R |

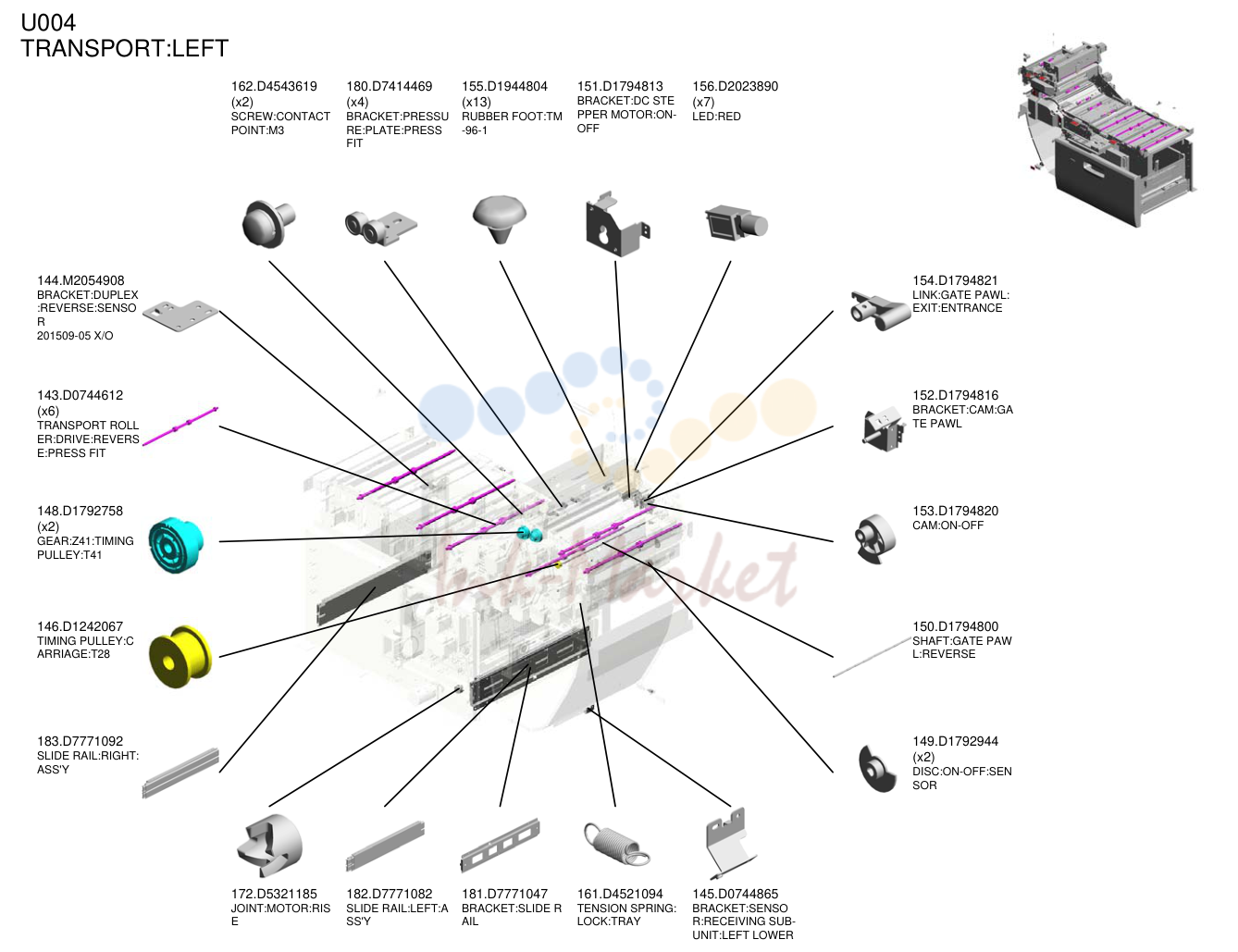

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 162 | D4543619 запросить цену → | винт:CONTACT POINT:M3 |
| 180 | D7414469 запросить цену → | кронштейн:PRESSU RE:пластина:PRESS FIT |
| 155 | D1944804 запросить цену → | RUBBER FOOT:TM -96-1 |
| 151 | D1794813 запросить цену → | кронштейн:DC STE PPER мотор:ON- OFF |
| 156 | D2023890 запросить цену → | LED:RED |
| 144 | M2054908 запросить цену → | кронштейн:дуплекс :REVERSE:SENSO R 201509-05 X/O |
| 143 | D0744612 запросить цену → | TRANSPORT ROLL ER:DRIVE:REVERS E:PRESS FIT |
| 148 | D1792758 под заказ | шестерня:Z41:TIMING PULLEY:T41 |
| 146 | D1242067 запросить цену → | TIMING PULLEY:C ARRIAGE:T28 |
| 183 | D7771092 запросить цену → | SLIDE RAIL:RIGHT: ASS'Y |
| 154 | D1794821 запросить цену → | LINK:GATE PAWL: EXIT:ENTRANCE |
| 152 | D1794816 запросить цену → | кронштейн:CAM:GA TE PAWL |
| 153 | D1794820 запросить цену → | CAM:ON-OFF |
| 150 | D1794800 запросить цену → | вал:GATE PAW L:REVERSE |
| 149 | D1792944 запросить цену → | DISC:ON-OFF:SEN SOR |
| 172 | D5321185 запросить цену → | JOINT:мотор:RIS E |
| 182 | D7771082 запросить цену → | SLIDE RAIL:LEFT:A SS'Y |
| 181 | D7771047 запросить цену → | кронштейн:SLIDE R AIL |
| 161 | D4521094 запросить цену → | TENSION пружина: LOCK:TRAY |
| 145 | D0744865 запросить цену → | кронштейн:SENSO R:RECEIVING SUB- узел:LEFT LOWER |
TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 188 | D7771161 запросить цену → | DUCT:UPPER:VAC UUM:ASS'Y |
| 192 | D7771179 запросить цену → | кронштейн:DRAWE R:CORE |
| 321 | G0205835 запросить цену → | RELEASE пружина - печь (закрепление) DRIVE |
| 262 | D7772782 запросить цену → | PAWL:TRAY BOTT OM пластина:AUXILIA RY:LARGE 201506-02 |
| 323 | G1781136 запросить цену → | WASHER:3336813 |
| 207 | D7771459 запросить цену → | кронштейн:DAMPE R |
| 191 | D7771178 запросить цену → | кронштейн:DRAWE R:TRAY:CORE:TEN SION |
| 193 | D7771181 запросить цену → | шестерня:RISE:DRIVE |
| 196 | D7771191 запросить цену → | муфта/BRAKE:T URN |
| 195 | D7771188 запросить цену → | шестерня:RISE:DRIVE N |
| 185 | D7771094 запросить цену → | пластина:TRAY:LOCK |
| 184 | D7771093 запросить цену → | стопор:TRAY:L OCK |
| 324 | G1784822 запросить цену → | пружина:PRESSUR E:0.8N:DIA0.65 |
| 209 | D7771463 запросить цену → | кронштейн:DAMPE R:SUPPORT:SMAL L |
| 205 | D7771454 запросить цену → | OIL DAMPER:TRAY :SET:8N |
| 194 | D7771187 запросить цену → | вал:RISE:DRIV EN |
| 210 | D7771465 запросить цену → | кронштейн:DAMPE R:SUPPORT |
| 206 | D7771458 запросить цену → | кронштейн:DAMPE R |
| 211 | D7771466 запросить цену → | пружина:DAMPER: TRAY |
| 208 | D7771462 запросить цену → | кронштейн:DAMPE R:SUPPORT:LARG E |

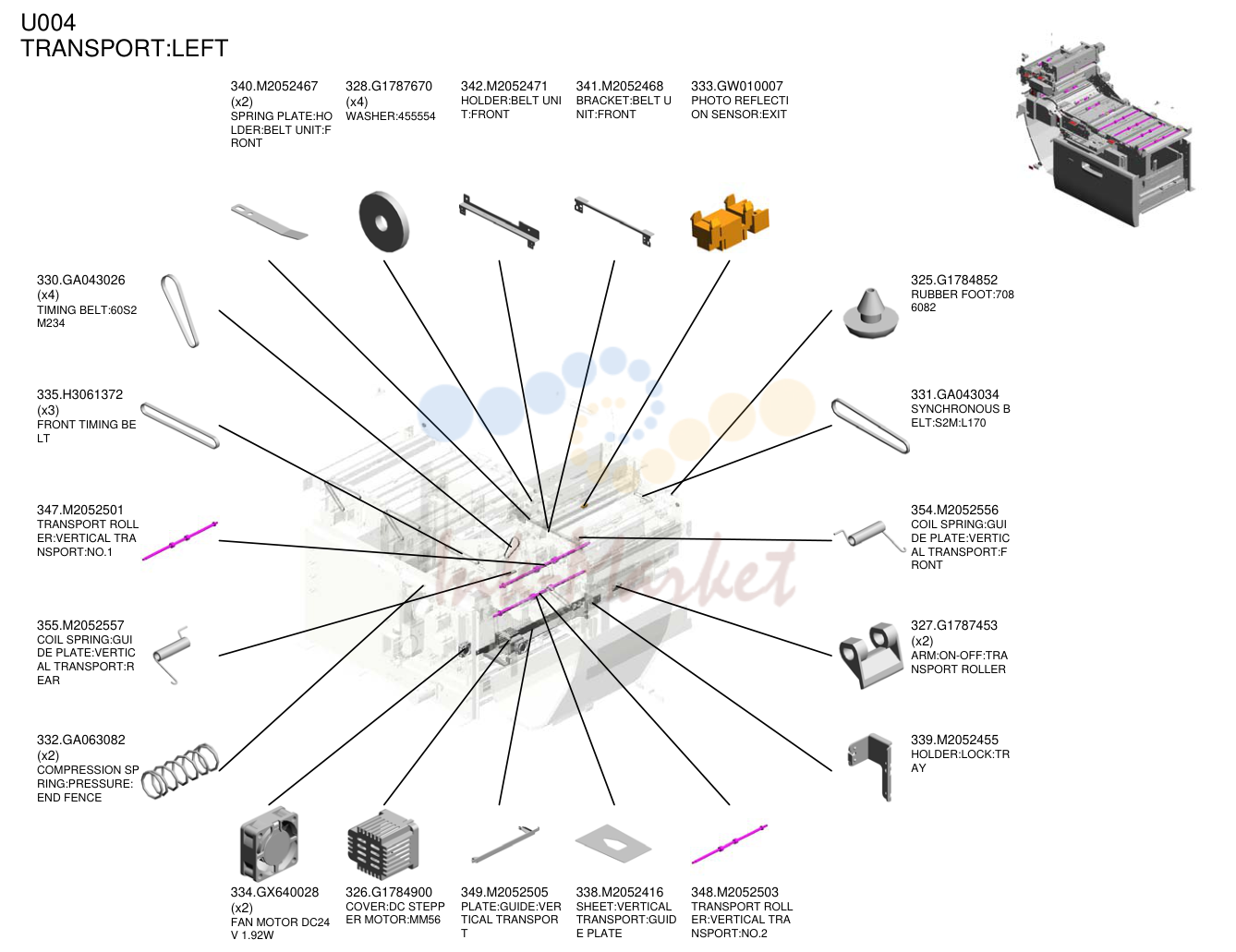

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 340 | M2052467 запросить цену → | пружина пластина:HO LDER:ремень узел:F RONT |
| 328 | G1787670 запросить цену → | WASHER:455554 |
| 342 | M2052471 запросить цену → | держатель:ремень UNI T:FRONT |
| 341 | M2052468 запросить цену → | кронштейн:ремень U NIT:FRONT |
| 333 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 330 | GA043026 под заказ | TIMING ремень:60S2 M234 |
| 335 | H3061372 запросить цену → | FRONT TIMING BE LT |
| 347 | M2052501 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:NO.1 |
| 355 | M2052557 запросить цену → | COIL пружина:GUI DE пластина:VERTIC AL TRANSPORT:R EAR |
| 332 | GA063082 запросить цену → | COMPRESSION SP RING:PRESSURE: END FENCE |
| 325 | G1784852 запросить цену → | RUBBER FOOT:708 6082 |
| 331 | GA043034 запросить цену → | SYNCHRONOUS B ELT:S2M:L170 |
| 354 | M2052556 запросить цену → | COIL пружина:GUI DE пластина:VERTIC AL TRANSPORT:F RONT |
| 327 | G1787453 запросить цену → | ARM:ON-OFF:TRA NSPORT ролик |
| 339 | M2052455 запросить цену → | держатель:LOCK:TR AY |
| 334 | GX640028 запросить цену → | FAN мотор DC24 V 1.92W |
| 326 | G1784900 запросить цену → | крышка:DC STEPP ER мотор:MM56 |
| 349 | M2052505 запросить цену → | пластина:направляющая:VER TICAL TRANSPOR T |
| 338 | M2052416 запросить цену → | SHEET:VERTICAL TRANSPORT:GUID E пластина |
| 348 | M2052503 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:NO.2 |
TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 371 | M2054547 запросить цену → | направляющая пластина:DEC URA:MIDDLE |
| 361 | M2054507 запросить цену → | TRANSPORT ROLL ER:DECURA |
| 372 | M2054549 запросить цену → | направляющая пластина:DEC URA:EXIT:LOWER |
| 360 | M2054501 запросить цену → | TRANSPORT ROLL ER:REVERSE |
| 374 | M2054561 запросить цену → | кронштейн:STOPPE R:EXIT:UPPER |
| 370 | M2054545 запросить цену → | направляющая пластина:DEC URA:ENTRANCE:L OWER |
| 376 | M2054566 запросить цену → | направляющая пластина:REV ERSE:ENTRANCE: UPPER |
| 359 | M2054498 запросить цену → | направляющая пластина:PAP ER FEED SUB-UNI T:EXIT:LOWER |
| 356 | M2052558 запросить цену → | вал:CONTACT POINT:направляющая PLA TE:VERTICAL TRA NSPORT |
| 362 | M2054516 запросить цену → | SYNCHRONOUS B ELT:60DS2M370 |
| 377 | M2054569 запросить цену → | направляющая пластина:REV ERSE:EXIT:PEEN |
| 382 | M2054589 запросить цену → | направляющая пластина:EXIT :EXIT:LOWER |
| 369 | M2054543 запросить цену → | COIL пружина:GAT E PAWL:дуплекс:E NTRANCE |
| 381 | M2054587 запросить цену → | вал:CAM:ON-O FF |
| 380 | M2054585 под заказ | CAM:TRANSPORT ролик:ON-OFF |
| 375 | M2054565 запросить цену → | направляющая пластина:REV ERSE:ENTRANCE: LOWER |
| 383 | M2054591 запросить цену → | направляющая пластина:DUP LEX:REVERSE |
| 368 | M2054541 запросить цену → | GATE PAWL:SWIT CHBACK |
| 385 | M2054596 запросить цену → | направляющая пластина:REV ERSE EXIT:LEFT L OWER |
| 384 | M2054594 запросить цену → | вал:ON-OFF:DU PLEX:REVERSE |

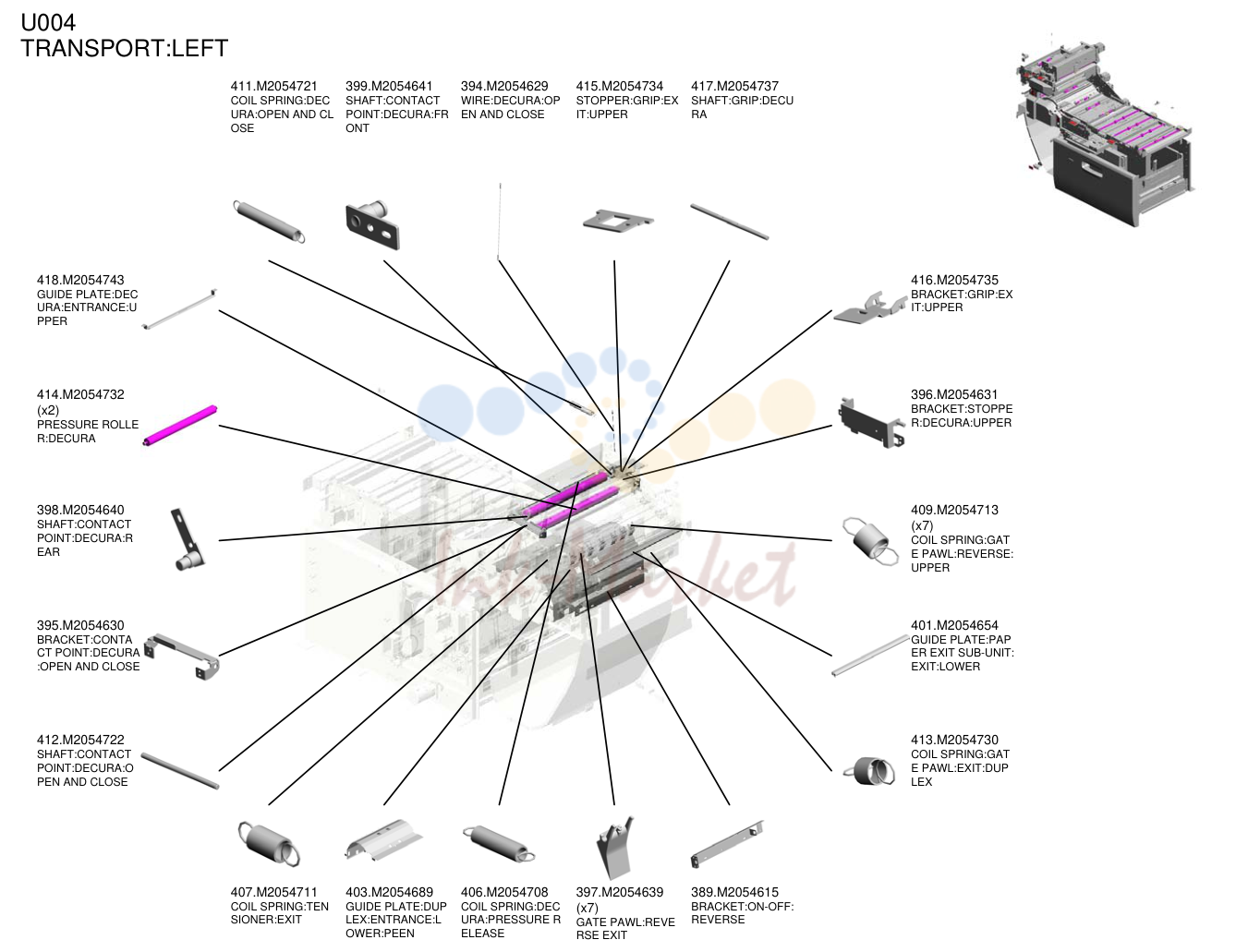

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 411 | M2054721 запросить цену → | COIL пружина:DEC URA:OPEN AND CL OSE |
| 399 | M2054641 запросить цену → | вал:CONTACT POINT:DECURA:FR ONT |
| 394 | M2054629 запросить цену → | WIRE:DECURA:OP EN AND CLOSE |
| 415 | M2054734 запросить цену → | стопор:GRIP:EX IT:UPPER |
| 417 | M2054737 запросить цену → | вал:GRIP:DECU RA |
| 418 | M2054743 запросить цену → | направляющая пластина:DEC URA:ENTRANCE:U PPER |
| 414 | M2054732 запросить цену → | PRESSURE ROLLE R:DECURA |
| 398 | M2054640 запросить цену → | вал:CONTACT POINT:DECURA:R EAR |
| 395 | M2054630 запросить цену → | кронштейн:CONTA CT POINT:DECURA :OPEN AND CLOSE |
| 412 | M2054722 запросить цену → | вал:CONTACT POINT:DECURA:O PEN AND CLOSE |
| 416 | M2054735 запросить цену → | кронштейн:GRIP:EX IT:UPPER |
| 396 | M2054631 запросить цену → | кронштейн:STOPPE R:DECURA:UPPER |
| 409 | M2054713 запросить цену → | COIL пружина:GAT E PAWL:REVERSE: UPPER |
| 401 | M2054654 запросить цену → | направляющая пластина:PAP ER EXIT SUB-узел: EXIT:LOWER |
| 413 | M2054730 запросить цену → | COIL пружина:GAT E PAWL:EXIT:DUP LEX |
| 407 | M2054711 запросить цену → | COIL пружина:TEN SIONER:EXIT |
| 403 | M2054689 запросить цену → | направляющая пластина:DUP LEX:ENTRANCE:L OWER:PEEN |
| 406 | M2054708 запросить цену → | COIL пружина:DEC URA:PRESSURE R ELEASE |
| 397 | M2054639 запросить цену → | GATE PAWL:REVE RSE EXIT |
| 389 | M2054615 запросить цену → | кронштейн:ON-OFF: REVERSE |
TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 446 | M2054907 запросить цену → | LED:WHITE |
| 439 | M2054860 запросить цену → | направляющая пластина:DUP LEX:CONNECTING: UPPER |
| 440 | M2054861 запросить цену → | направляющая пластина:DUP LEX:CONNECTING: LOWER |
| 430 | M2054778 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: F3 |
| 419 | M2054750 запросить цену → | направляющая пластина:DEC URA:MIDDLE:UPPE R |
| 438 | M2054854 запросить цену → | держатель:датчик: дуплекс:NO.1 |
| 444 | M2054902 запросить цену → | кронштейн:направляющая P LATE:дуплекс:EXI T |
| 445 | M2054903 запросить цену → | направляющая пластина:DUP LEX:EXIT |
| 443 | M2054909 запросить цену → | направляющая пластина:DUP LEX MD:UPPER:PE EN 201510-07 X/O |
| 435 | M2054790 запросить цену → | вал:HINGE:DUP LEX:NO.2 |
| 426 | M2054774 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: E2 |
| 427 | M2054775 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: E3 |
| 424 | M2054772 запросить цену → | SPACER:DIA12.5:D IA20 |
| 422 | M2054768 запросить цену → | INNER крышка:RE VERSE EXIT |
| 428 | M2054776 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: F1 |
| 421 | M2054763 запросить цену → | кронштейн:GUARD: HEATER |
| 420 | M2054751 запросить цену → | направляющая пластина:DEC URA:EXIT:UPPER |
| 437 | M2054793 запросить цену → | направляющая:EXIT:RECEI VING SUB-узел |
| 429 | M2054777 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: F2 |
| 431 | M2054779 запросить цену → | DECAL:направляющая PLA TE:PICK-UP PAPE R JAM:G3 |

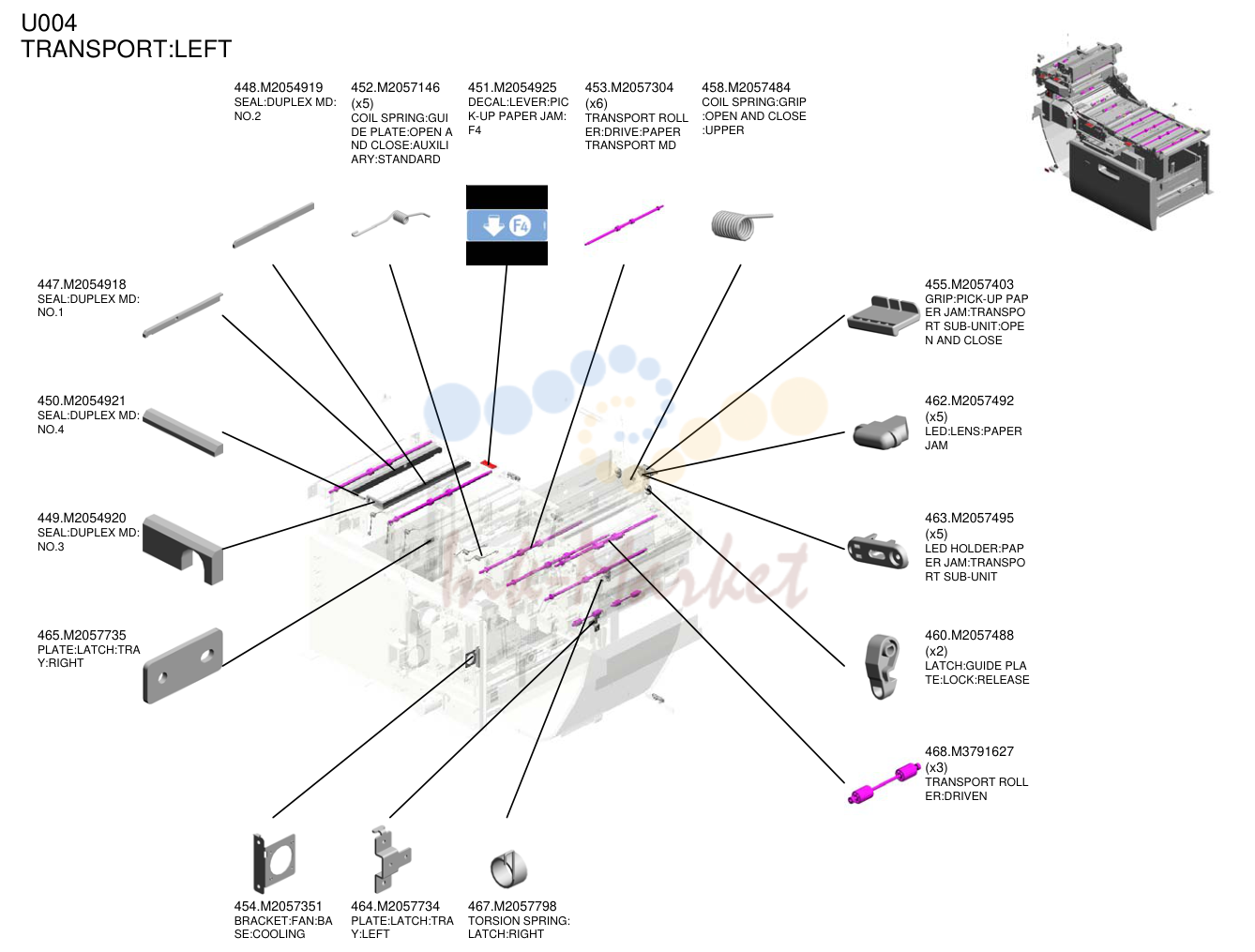

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 448 | M2054919 запросить цену → | SEAL:дуплекс MD: NO.2 |
| 452 | M2057146 запросить цену → | COIL пружина:GUI DE пластина:OPEN A ND CLOSE:AUXILI ARY:STANDARD |
| 451 | M2054925 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: F4 |
| 453 | M2057304 запросить цену → | TRANSPORT ROLL ER:DRIVE:PAPER TRANSPORT MD |
| 458 | M2057484 запросить цену → | COIL пружина:GRIP :OPEN AND CLOSE :UPPER |
| 447 | M2054918 запросить цену → | SEAL:дуплекс MD: NO.1 |
| 450 | M2054921 запросить цену → | SEAL:дуплекс MD: NO.4 |
| 449 | M2054920 запросить цену → | SEAL:дуплекс MD: NO.3 |
| 465 | M2057735 запросить цену → | пластина:LATCH:TRA Y:RIGHT |
| 455 | M2057403 запросить цену → | GRIP:PICK-UP PAP ER JAM:TRANSPO RT SUB-узел:OPE N AND CLOSE |
| 462 | M2057492 запросить цену → | LED:LENS:PAPER JAM |
| 463 | M2057495 запросить цену → | LED держатель:PAP ER JAM:TRANSPO RT SUB-узел |
| 460 | M2057488 запросить цену → | LATCH:направляющая PLA TE:LOCK:RELEASE |
| 468 | M3791627 запросить цену → | TRANSPORT ROLL ER:DRIVEN |
| 454 | M2057351 запросить цену → | кронштейн:FAN:BA SE:COOLING |
| 464 | M2057734 запросить цену → | пластина:LATCH:TRA Y:LEFT |
| 467 | M2057798 запросить цену → | TORSION пружина: LATCH:RIGHT |

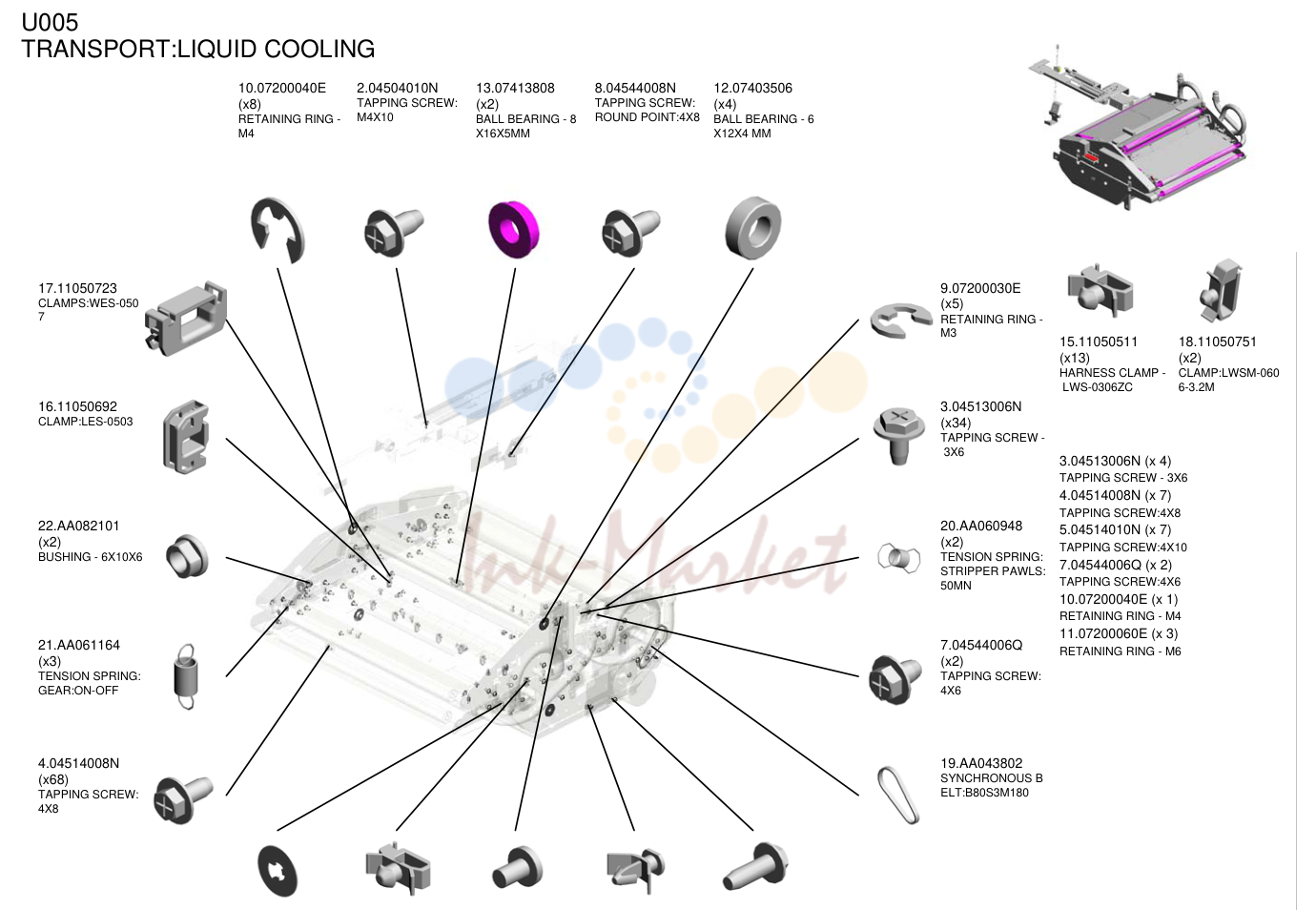

TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 2 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 13 | 07413808 запросить цену → | BALL подшипник - 8 X16X5MM |
| 8 | 04544008N запросить цену → | TAPPING винт: ROUND POINT:4X8 |
| 12 | 07403506 запросить цену → | BALL подшипник - 6 X12X4 MM |
| 17 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 16 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 22 | AA082101 запросить цену → | втулка - 6X10X6 |
| 21 | AA061164 запросить цену → | TENSION пружина: шестерня:ON-OFF |
| 4 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 9 | 07200030E запросить цену → | RETAINING RING - M3 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 20 | AA060948 запросить цену → | TENSION пружина: STRIPPER PAWLS: 50MN |
| 7 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 19 | AA043802 под заказ | SYNCHRONOUS B ELT:B80S3M180 |
| 11 | 07200060E запросить цену → | RETAINING RING - M6 |
| 15 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 1 | 03530050N запросить цену → | винт-M3X5 |
| 14 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 6 | 04514012N запросить цену → | TAPPING винт: 4X12 |
| 18 | 11050751 запросить цену → | CLAMP:LWSM-060 6-3.2M 3.04513006N (x 4) TAPPING винт - 3X6 4.04514008N (x 7) TAPPING винт:4X8 5.04514010N (x 7) TAPPING винт:4X10 7.04544006Q (x 2) TAPPING винт:4X6 10.07200040E (x 1) RETAINING RING - M4 11.07200060E (x 3) RETAINING RING - M6 |
TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 35 | D7772842 запросить цену → | PULLEY:RISE |
| 38 | G1784852 запросить цену → | RUBBER FOOT:708 6082 |
| 24 | AA143852 запросить цену → | винт |
| 27 | B7143823 запросить цену → | CUSHION - JUNCTI ON GATE |
| 36 | D7772843 запросить цену → | крышка:WIRE:TRA Y BOTTOM пластина |
| 28 | B8344032 запросить цену → | CUSHION:TRAY:N O.1 |
| 26 | B3514538 запросить цену → | CUSHION - PICKU P ролик ARM |
| 29 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 33 | D7342838 запросить цену → | COMPRESSION SP RING:TORQUE LIM ITER MECHANICAL муфта:18N |
| 23 | AA143790 запросить цену → | винт:CONTACT POINT |
| 40 | M2052702 запросить цену → | ролик:DRIVE:BE LT:LIQUID COOLIN G:ASS'Y |
| 32 | D4544212 запросить цену → | TIMING PULLEY:S3 M:T35 |
| 31 | D4543349 запросить цену → | ролик:DIA15:PR ESS FIT |
| 34 | D7344780 запросить цену → | TIMING PULLEY:ID LER:S2MT73:S3MT 20 |
| 37 | D7773633 запросить цену → | SYNCHRONOUS B ELT:80S2M196 |
| 39 | G1787670 запросить цену → | WASHER:455554 |
| 42 | M2052708 под заказ | ролик:SUPPORT :ремень:ASS'Y |
| 30 | D2023890 запросить цену → | LED:RED |
| 41 | M2052705 запросить цену → | ролик:TENSION: ремень:ASS'Y |
| 25 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 54 | M2057403 запросить цену → | GRIP:PICK-UP PAP ER JAM:TRANSPO RT SUB-узел:OPE N AND CLOSE |
| 60 | M2057702 запросить цену → | DECAL:рычаг:PIC K-UP PAPER JAM: E1 |
| 48 | M2052844 запросить цену → | HANDLE:LATCH:LI QUID COOLING |
| 51 | M2054721 запросить цену → | COIL пружина:DEC URA:OPEN AND CL OSE |
| 50 | M2054629 запросить цену → | WIRE:DECURA:OP EN AND CLOSE |
| 56 | M2057484 запросить цену → | COIL пружина:GRIP :OPEN AND CLOSE :UPPER |
| 55 | M2057404 запросить цену → | LINK:направляющая пластина :OPEN AND CLOSE :UN LOCK |
| 49 | M2052845 запросить цену → | вал:LATCH:LIQ UID COOLING |
| 44 | M2052772 запросить цену → | INNER крышка:LIQ UID COOLING:LO WER |
| 57 | M2057488 запросить цену → | LATCH:направляющая PLA TE:LOCK:RELEASE |
| 52 | M2054744 запросить цену → | кронштейн:FIX:WIR E:DECURA |
| 43 | M2057806 запросить цену → | шестерня:DRIVE:UPPE R LOWER 201511-02 O/O |
| 46 | M2052816 запросить цену → | направляющая пластина:EXIT :LOWER:ASS'Y |
| 61 | M2057712 запросить цену → | направляющая:PRESSURE ролик:LIQUID C OOLING |
| 53 | M2057015 запросить цену → | BAND:COIL SPRIN G:TUBE:LIQUID CO OLING |
| 58 | M2057492 запросить цену → | LED:LENS:PAPER JAM |
| 59 | M2057495 запросить цену → | LED держатель:PAP ER JAM:TRANSPO RT SUB-узел |
| 62 | M2057731 запросить цену → | ролик:PRESSUR E:ремень:SPONGE 201512-11 X/O |
| 45 | M2052812 под заказ | CAM:SWIVEL:LIQU ID COOLING:ASS'Y |
| 47 | M2052821 запросить цену → | DC мотор:LIQUID COOLING:ASS'Y |
Полный список запчастей доступен по запросу.
комментарии
