Ricoh pro C901S C901 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (D095/M077)
- внешние детали 2 (D095/M077)
- внешние детали 3 (D095/M077)
- внешние детали 4 (D095/M077)
- Operation Panel 2 (D095/M077)
- Operation Panel 3 (D095/M077)
- Tandem Tray 1 (D095/M077)
- Tandem Tray 2 (D095/M077)
- Tandem Tray 3 (D095/M077)
- Universal Tray (D095/M077)
- подача бумаги узел 1 (D095/M077)
- подача бумаги узел 2 (D095/M077)
- подача бумаги узел 3 (D095/M077)

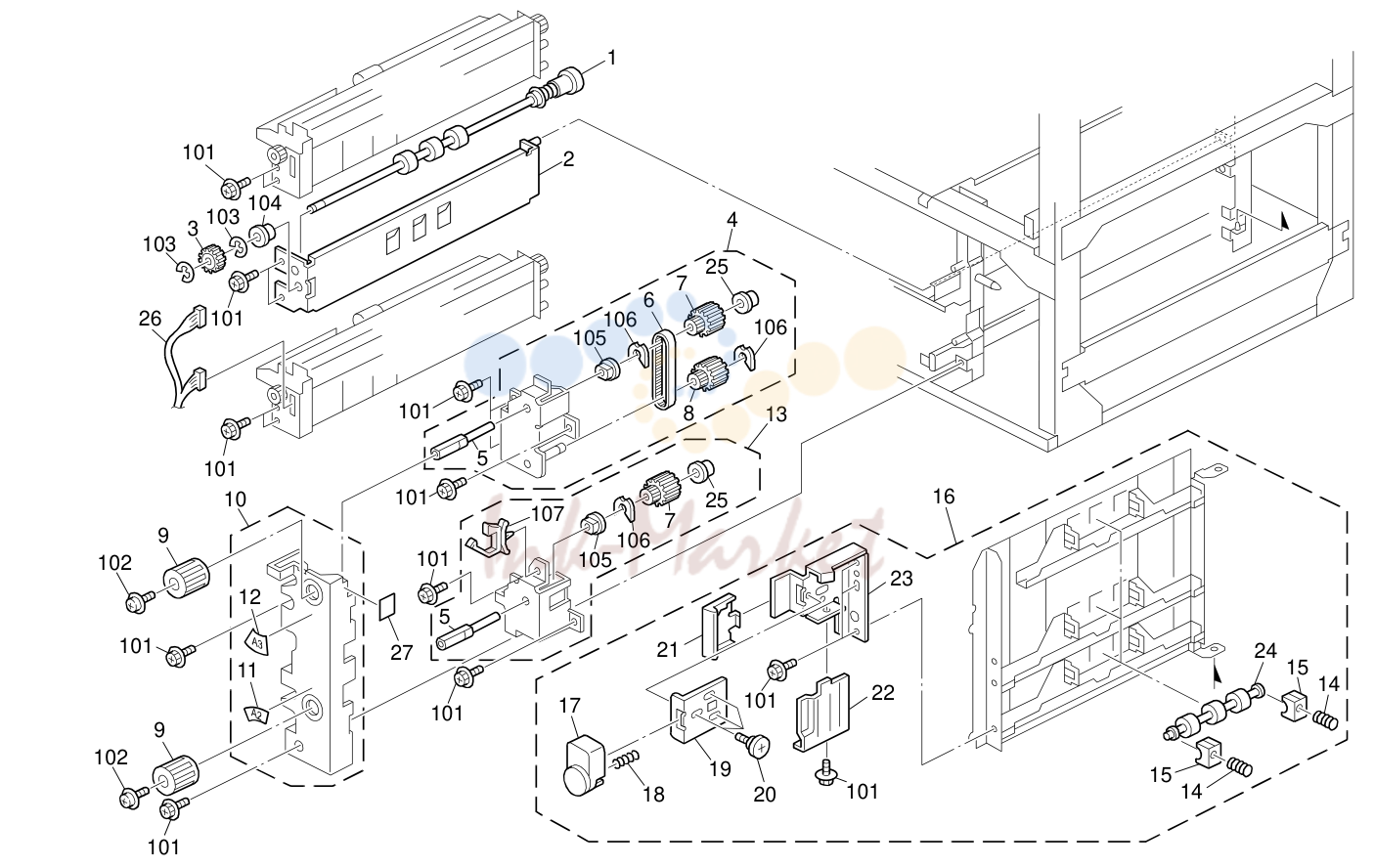

- Vertical Transport (D095/M077)

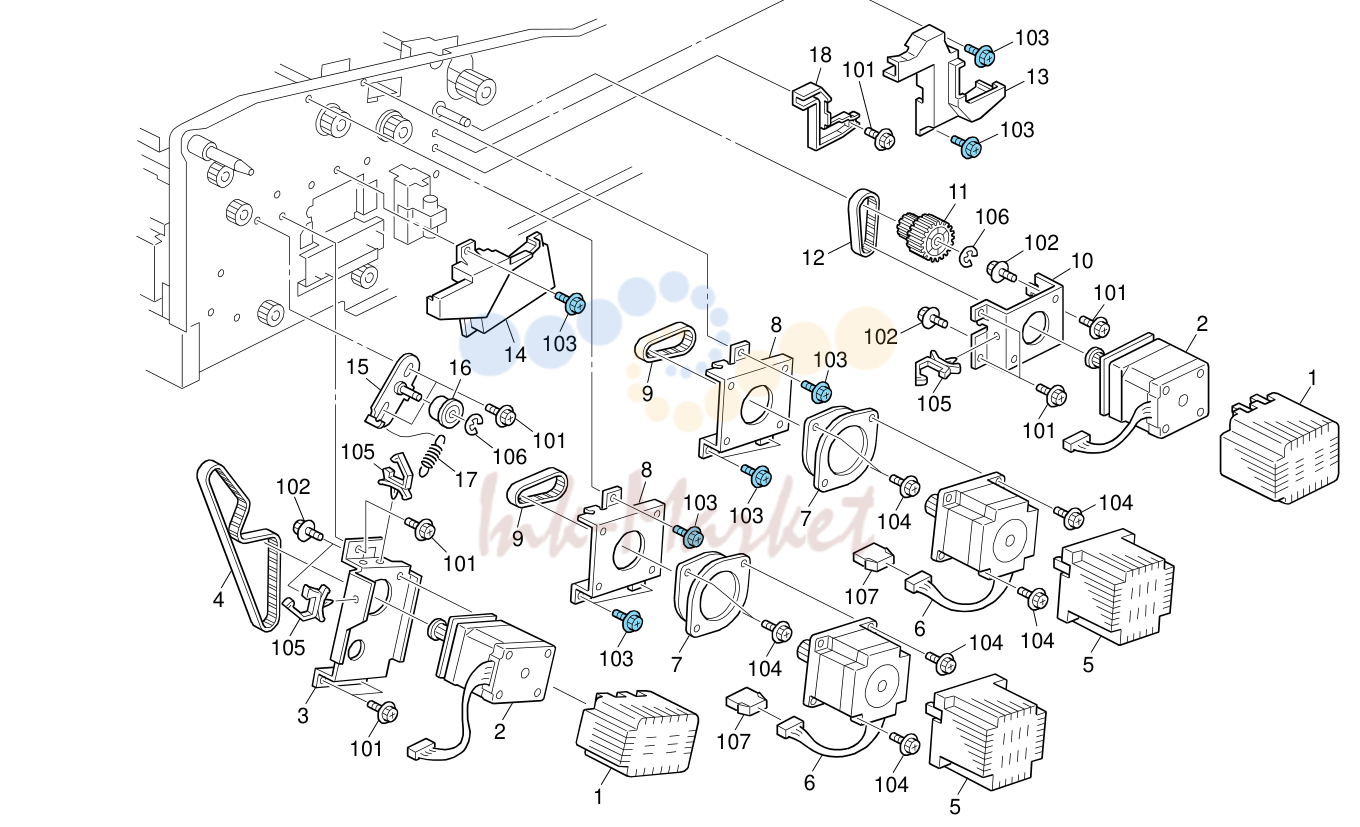

- Paper регистрация 2 (D095/M077)

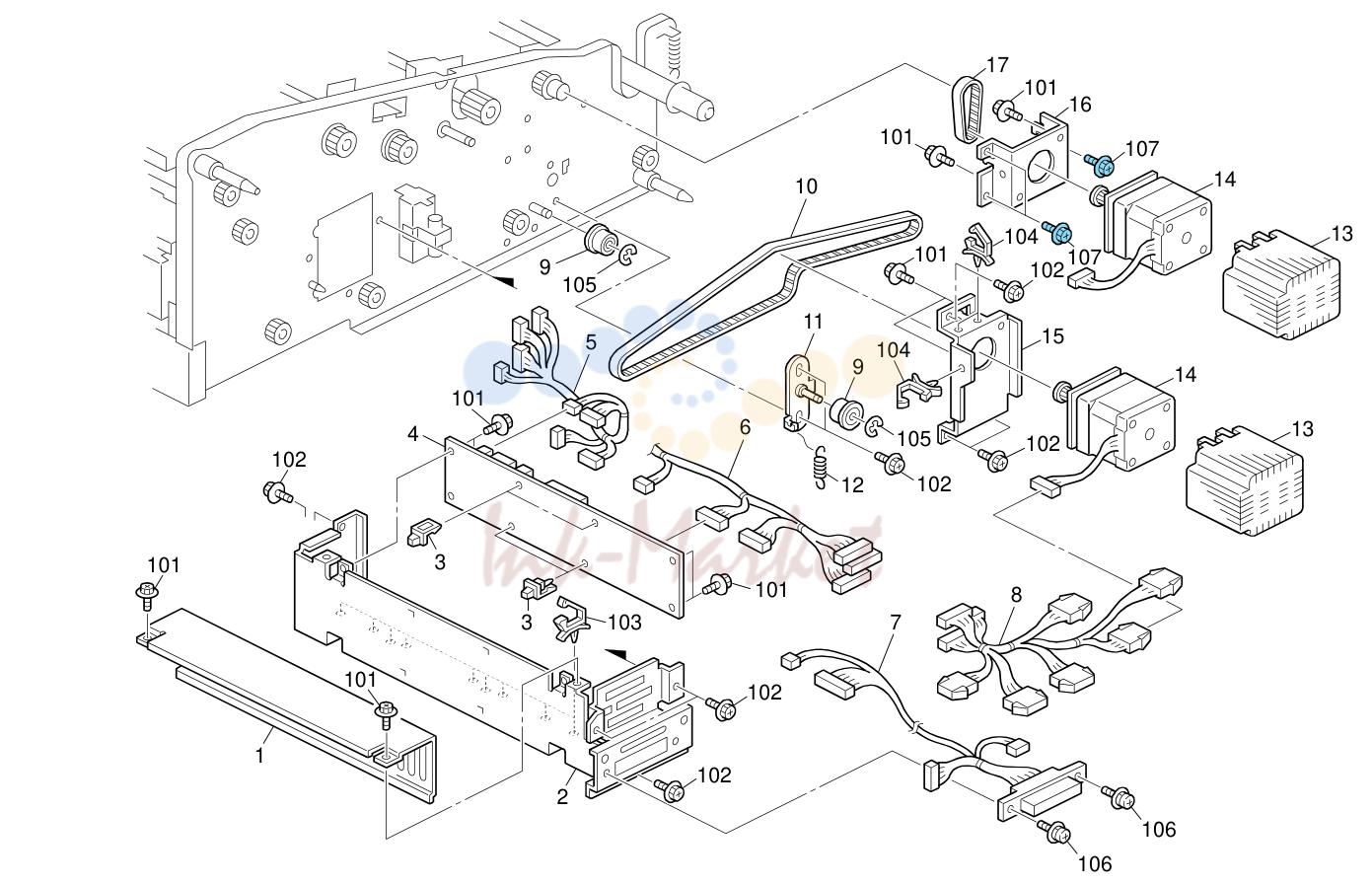

- Paper регистрация 3 (D095/M077)

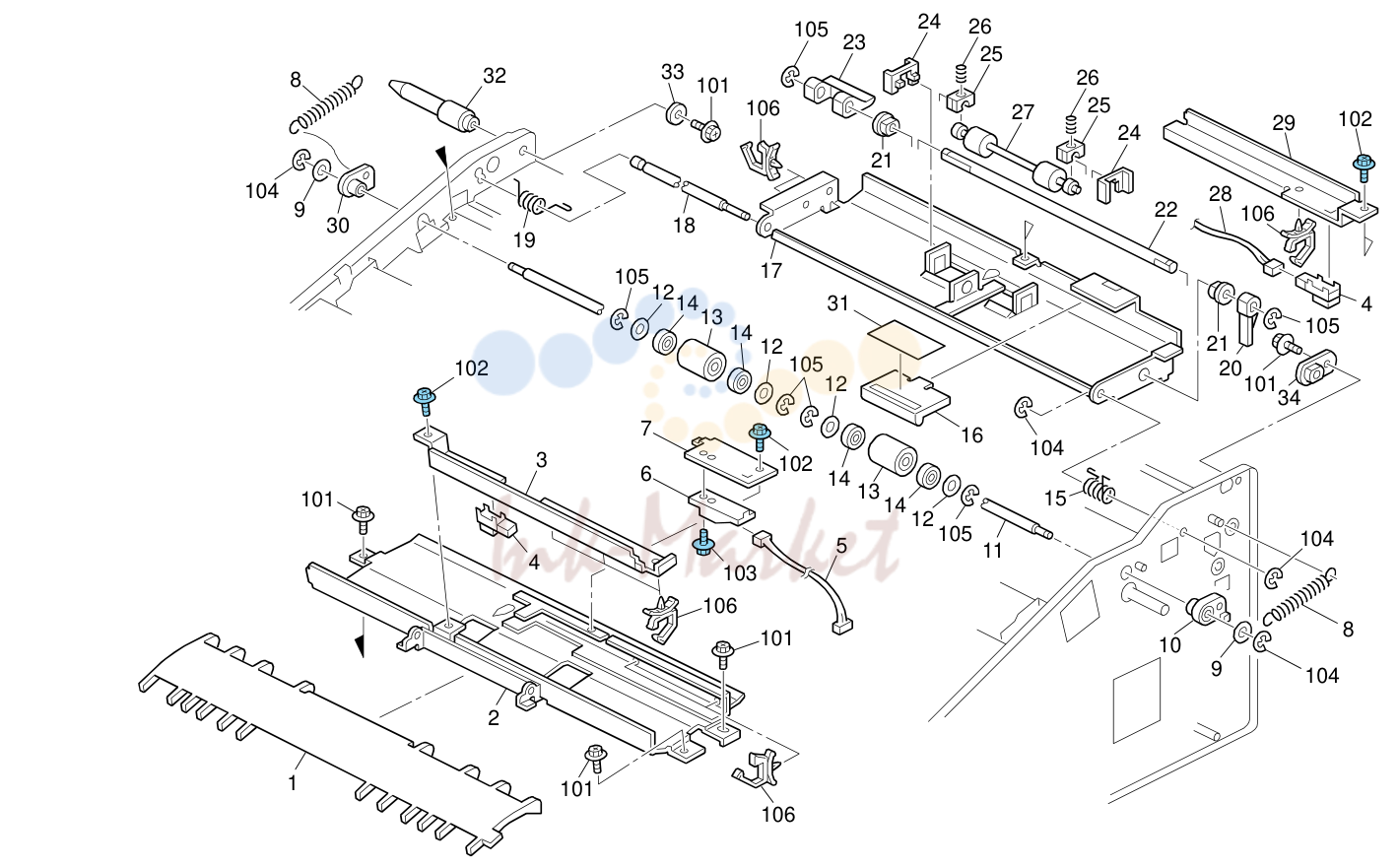

- Paper регистрация 4 (D095/M077)

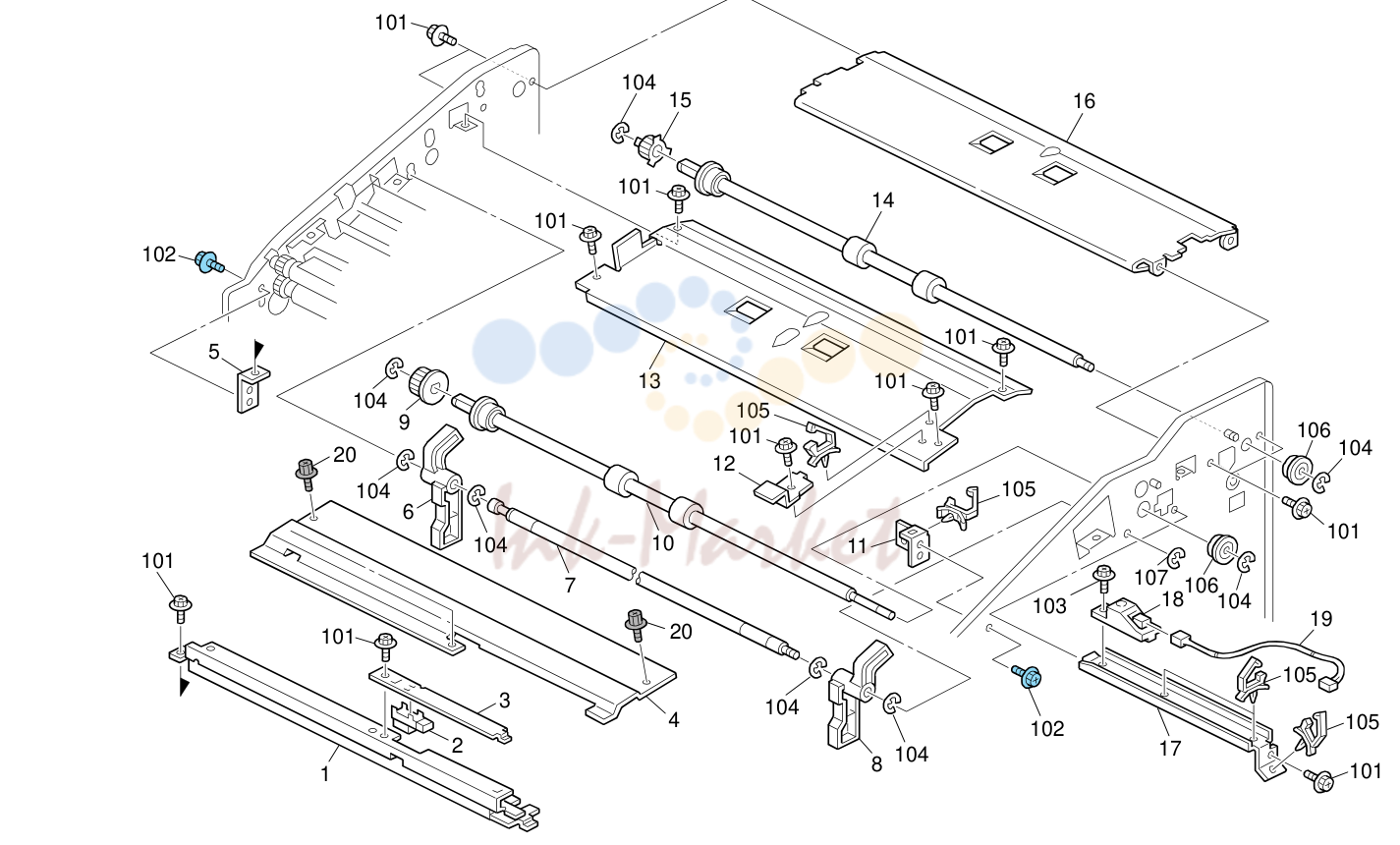

- Paper регистрация 5 (D095/M077)

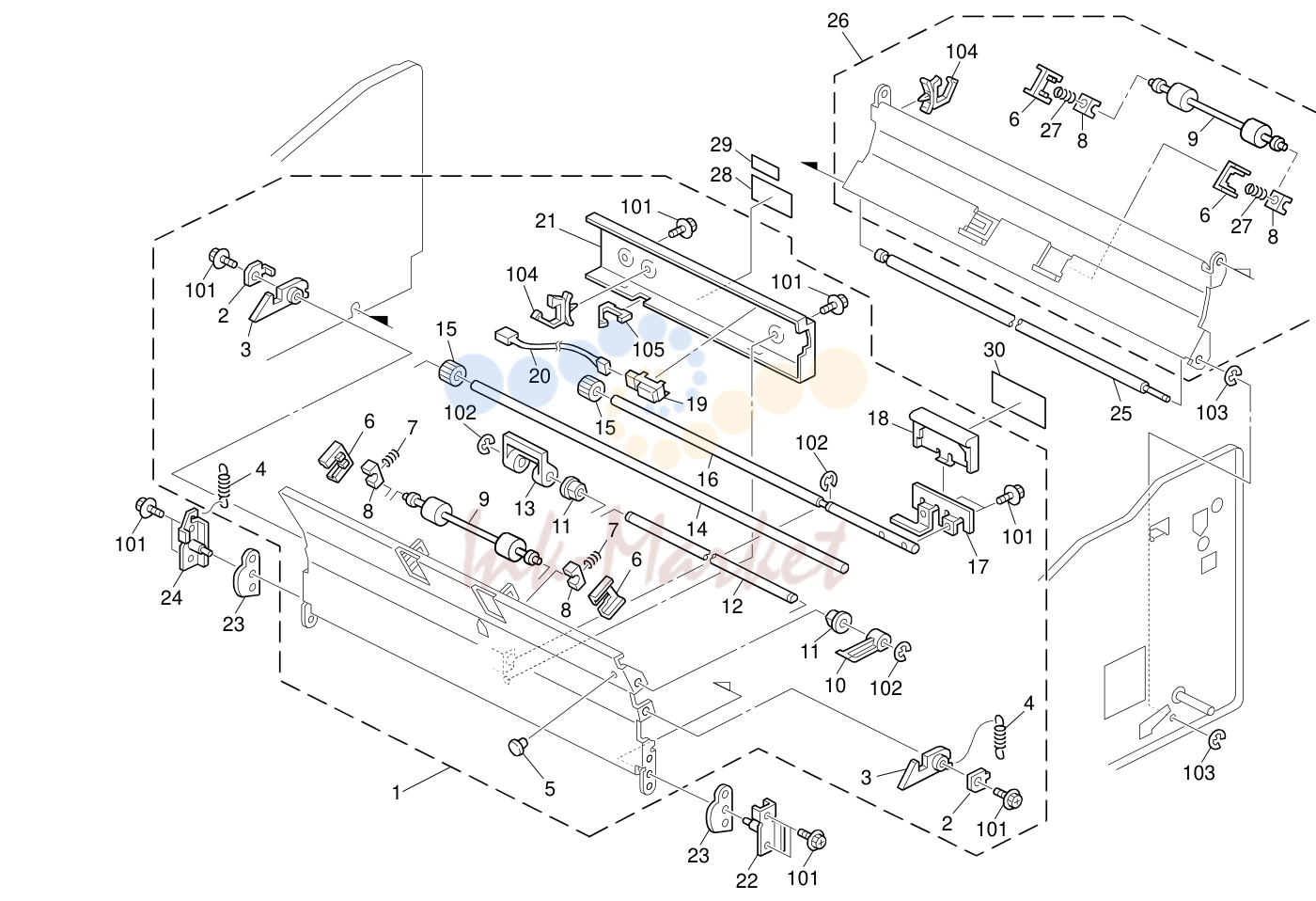

- Paper регистрация 6 (D095/M077)

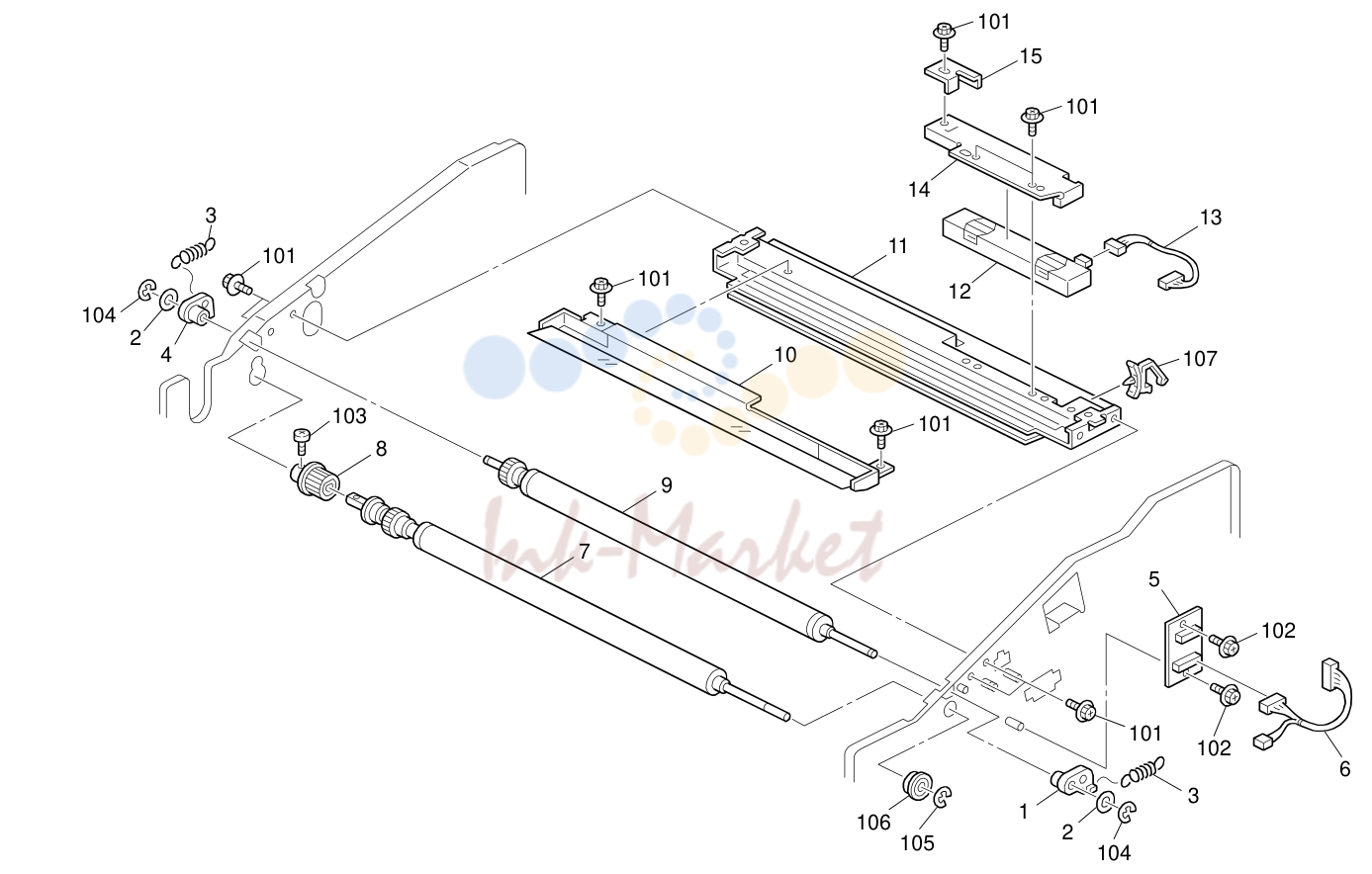

- Paper регистрация 8 (D095/M077)

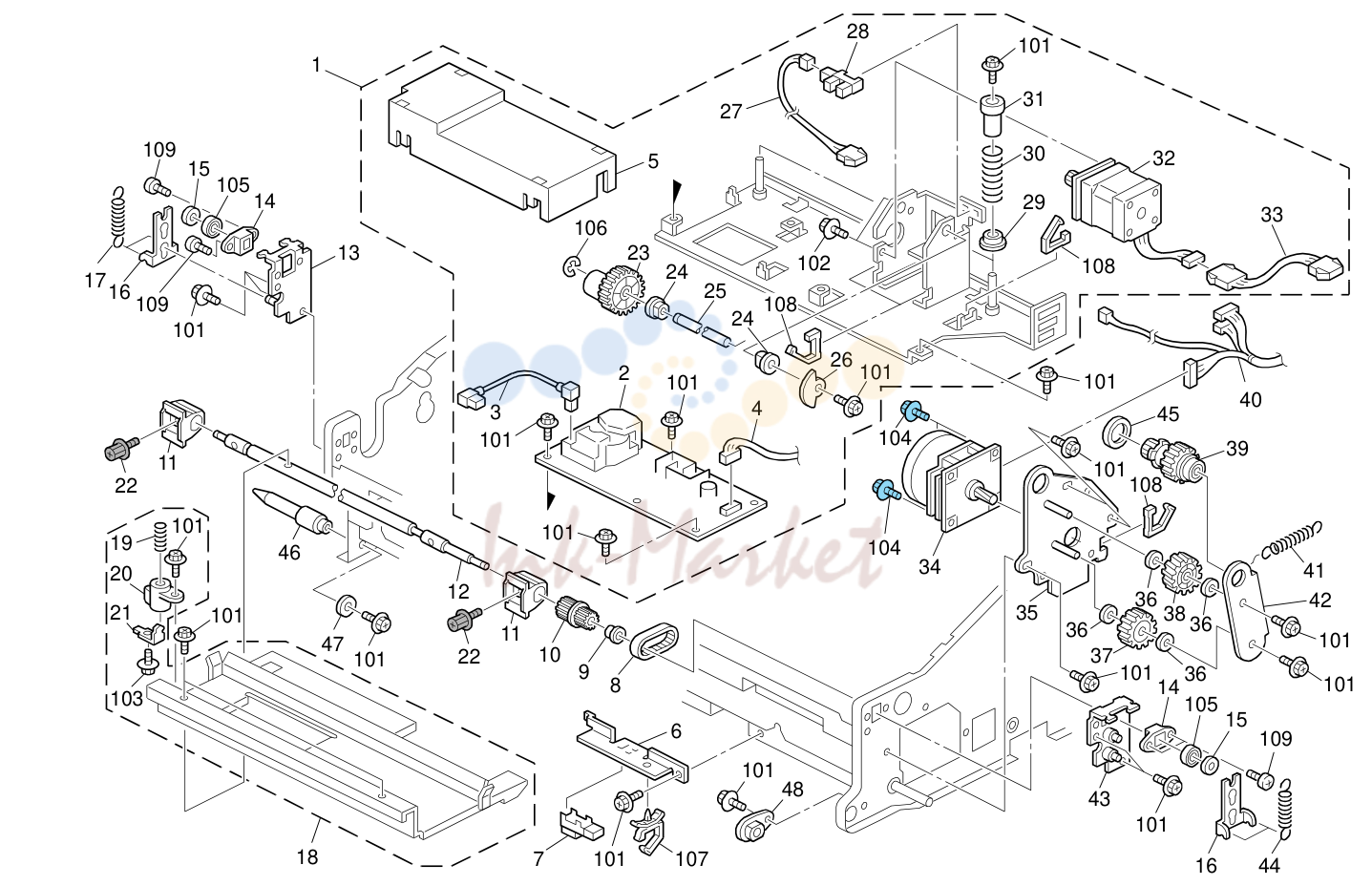

- Paper регистрация 9 (D095/M077)

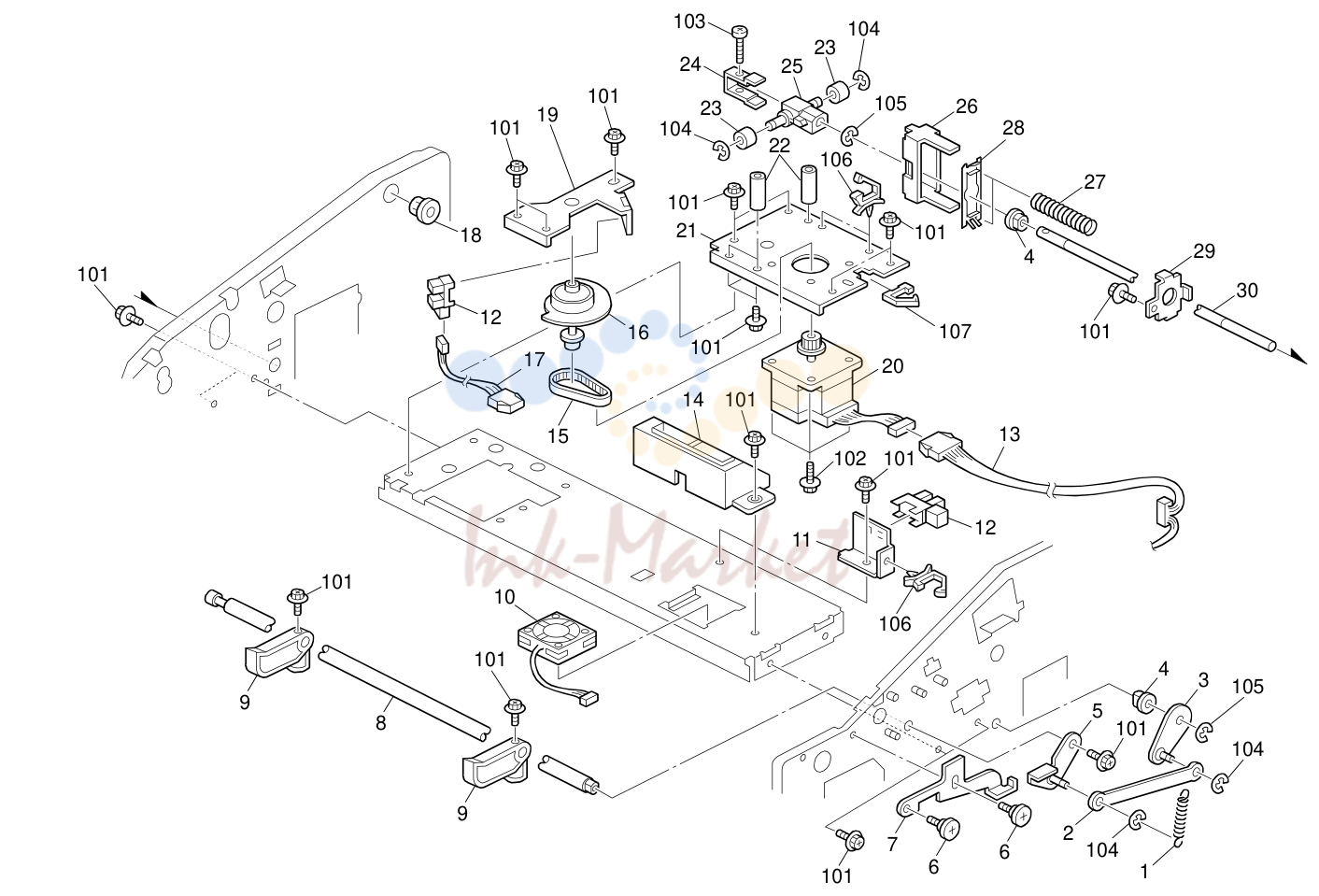

- Paper регистрация 10 (D095/M077)

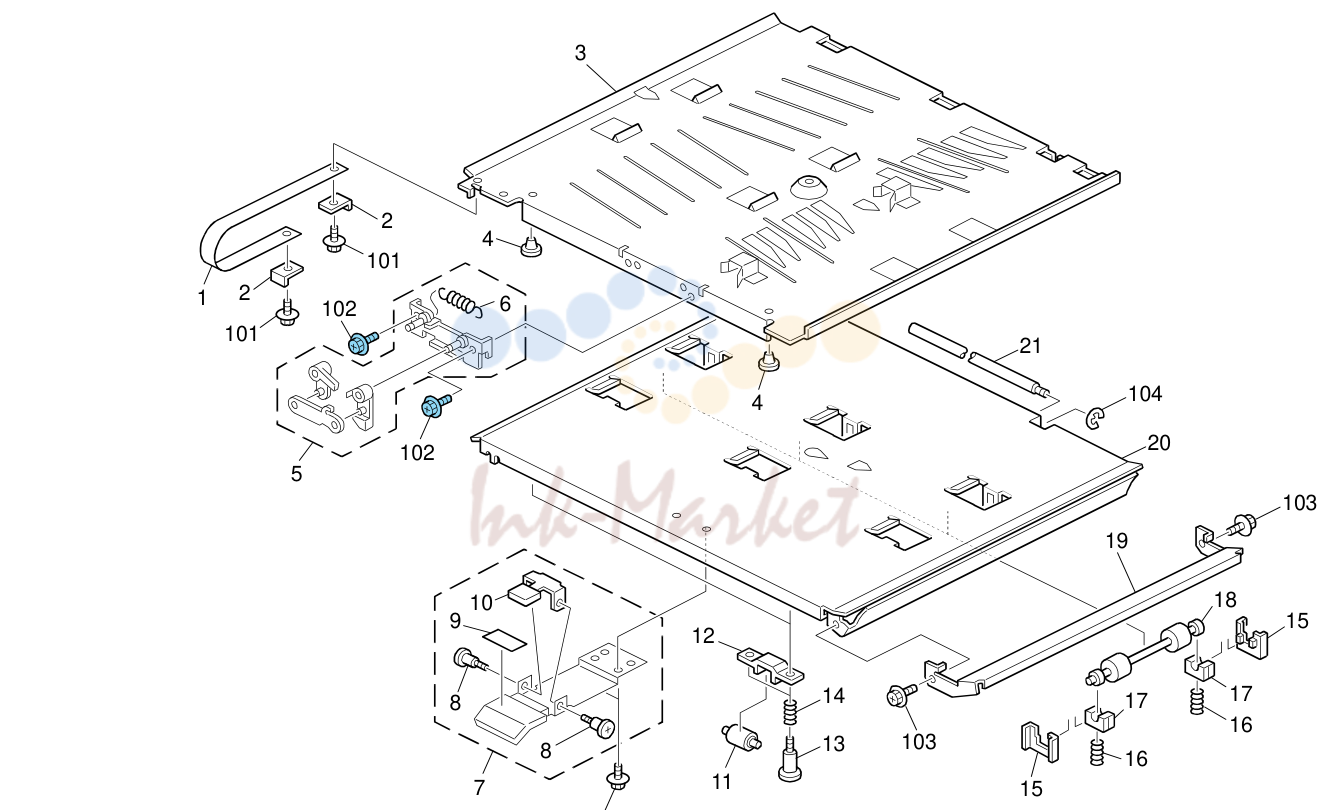

- Paper регистрация 12 (D095/M077)

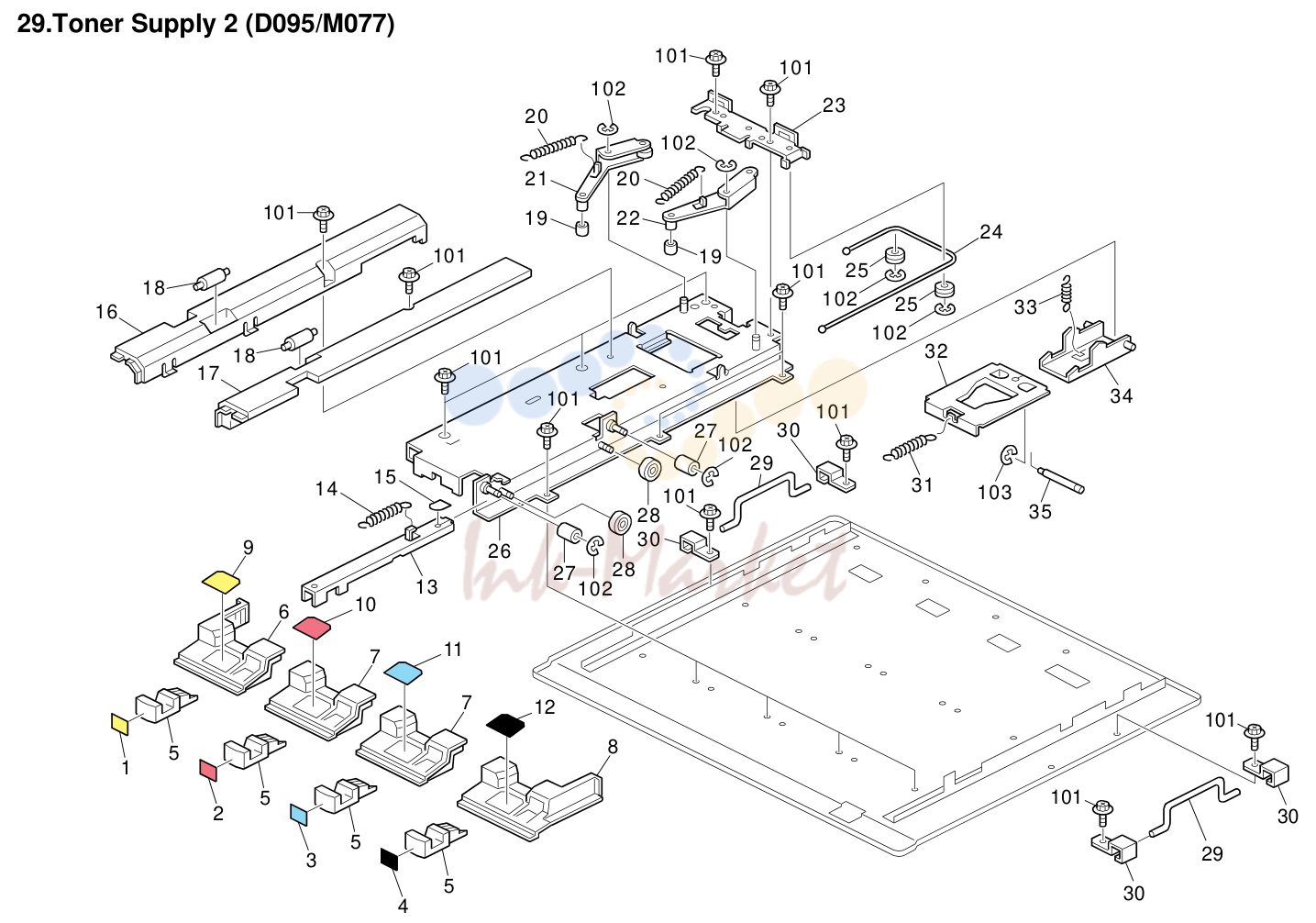

- Toner Supply 2 (D095/M077)

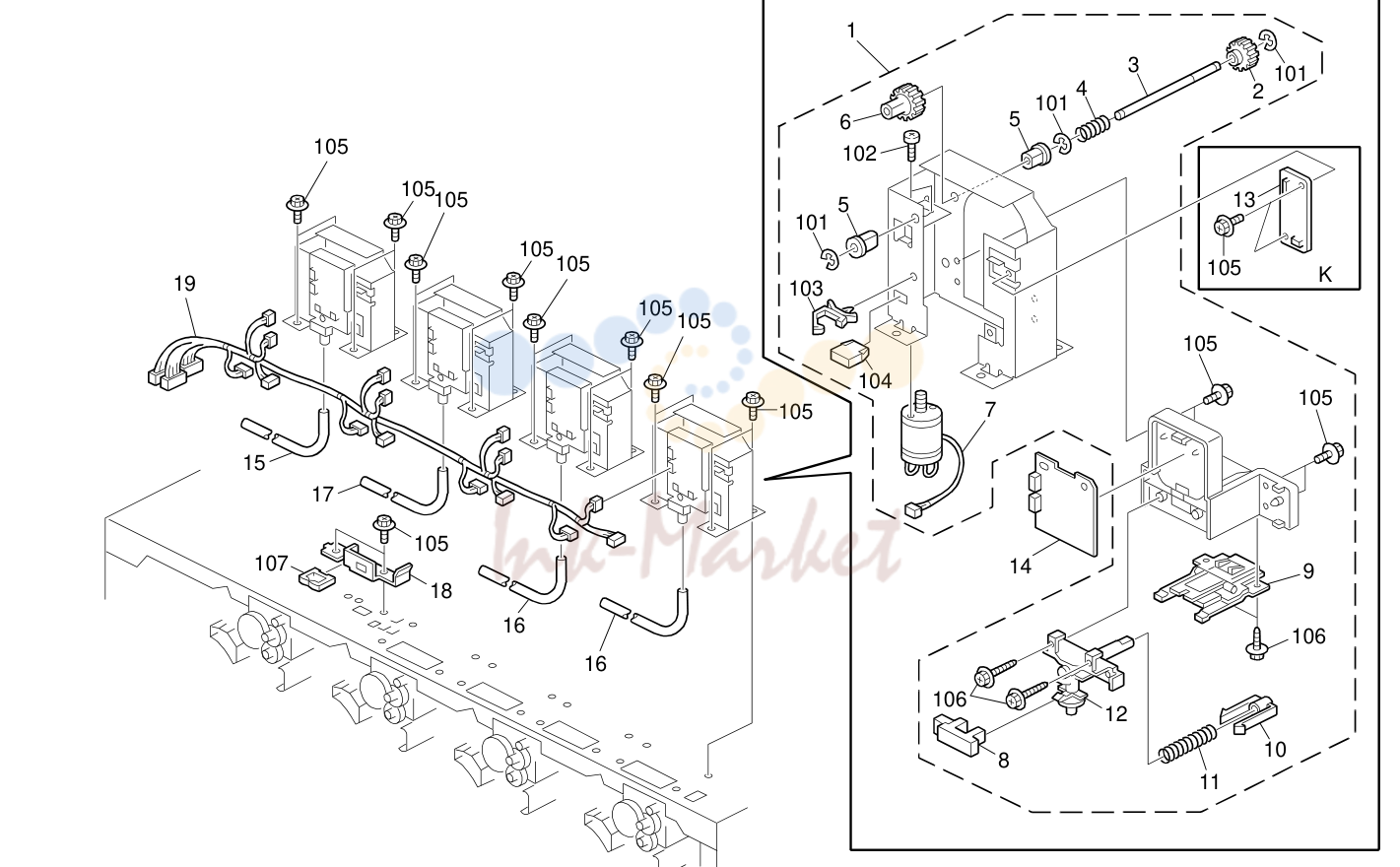

- Toner Supply 3 (D095/M077)

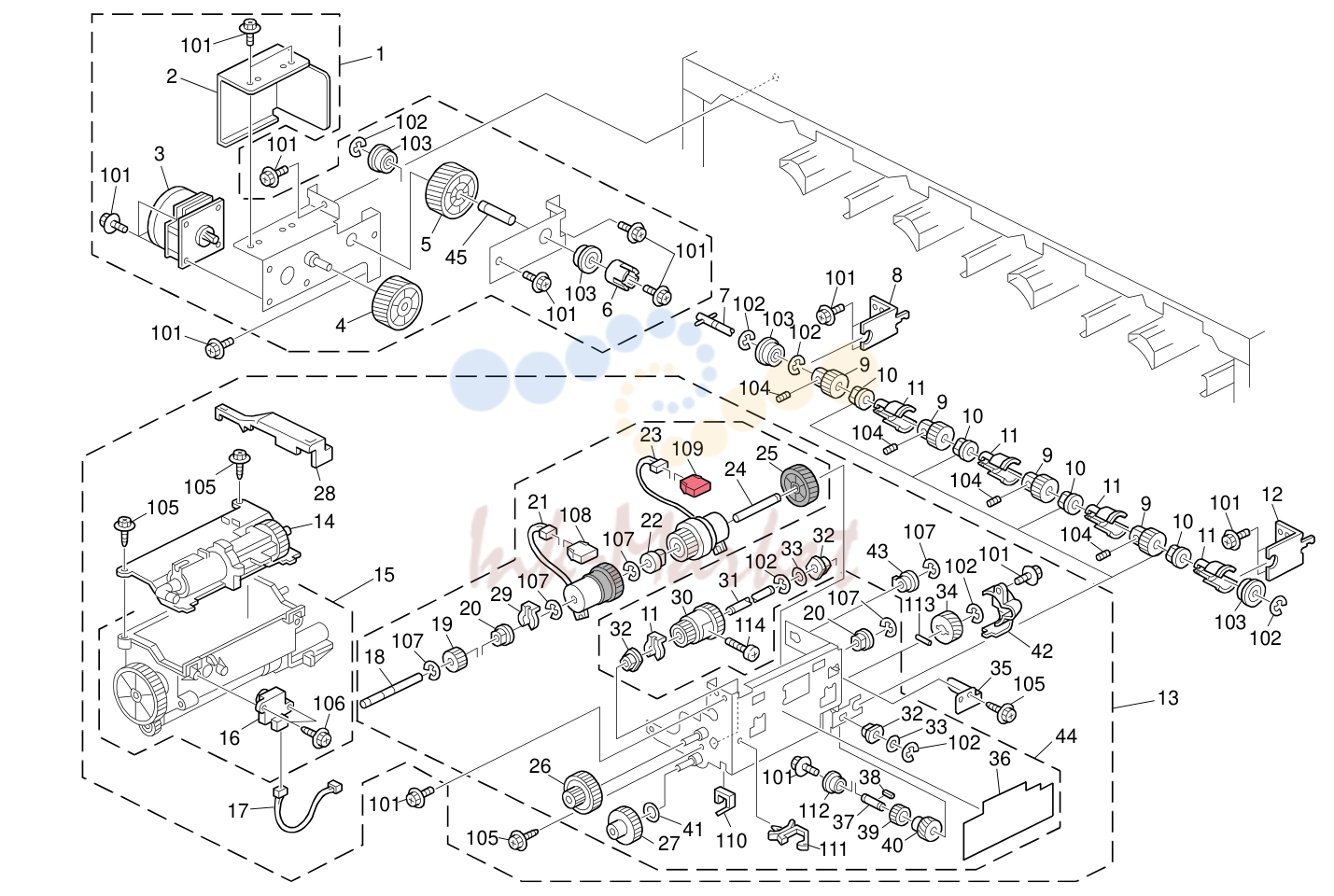

- Toner Supply 4 (D095/M077)

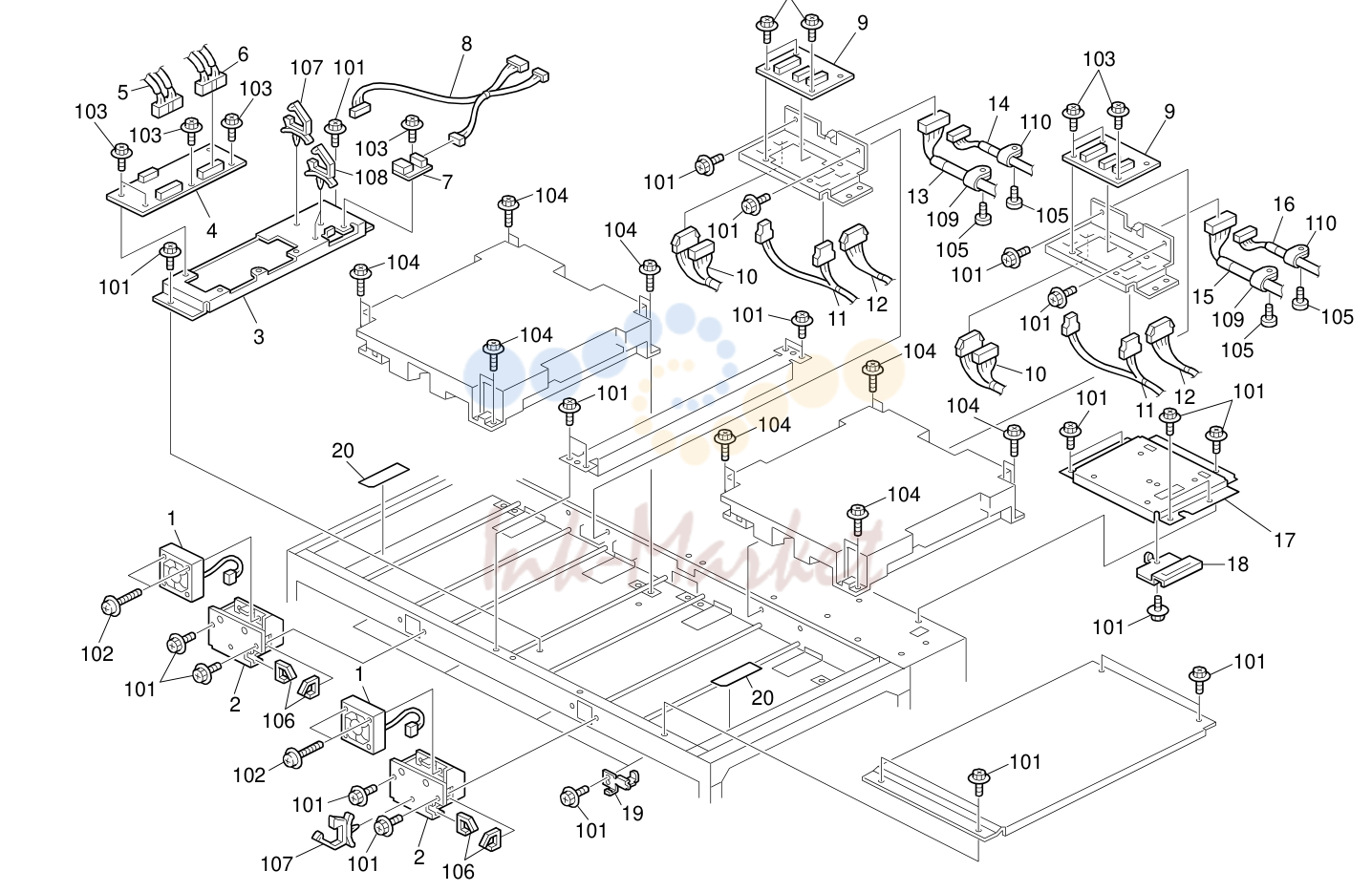

- лазер узел 1 (D095/M077)

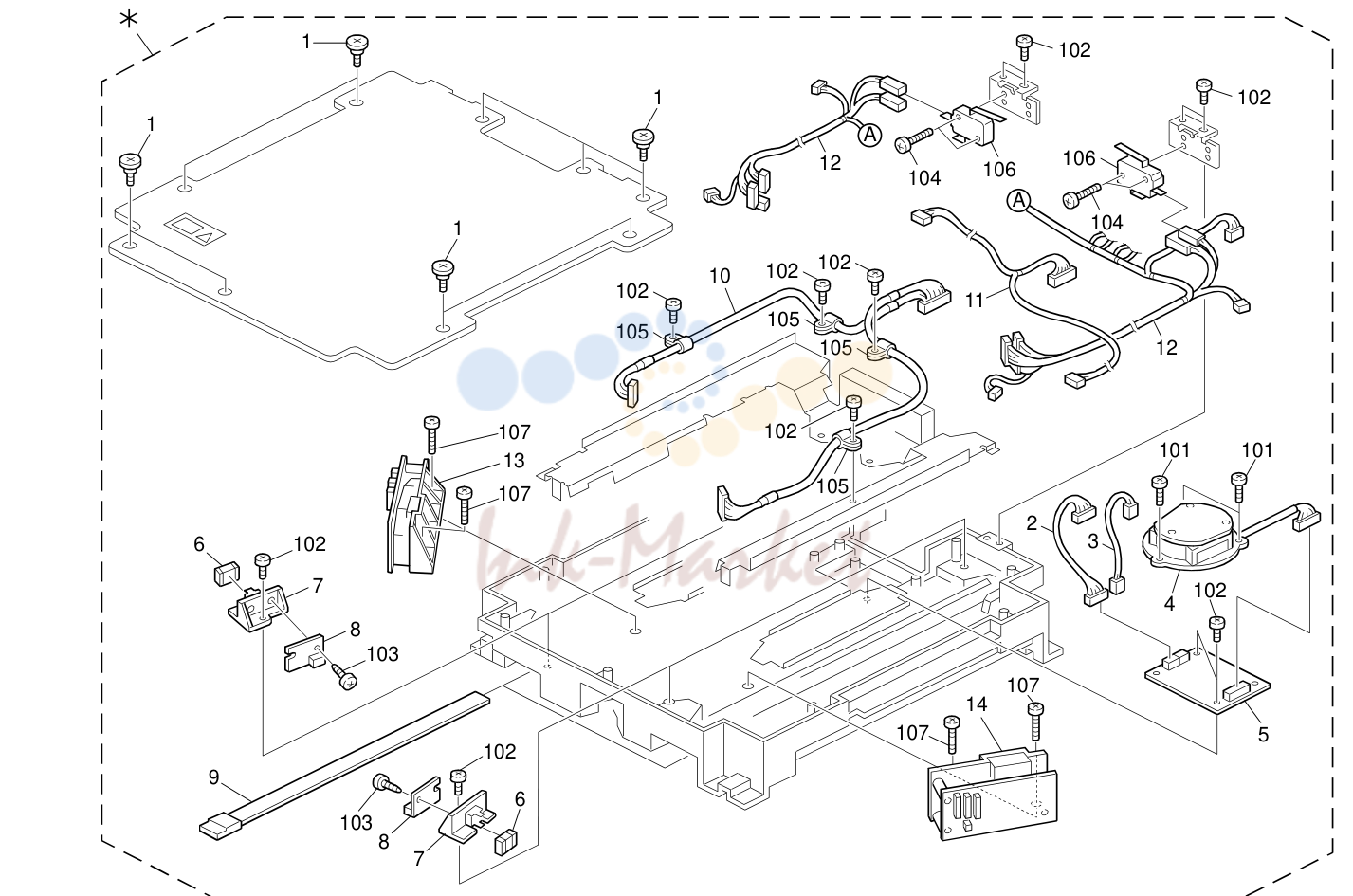

- лазер узел 2 (D095/M077)

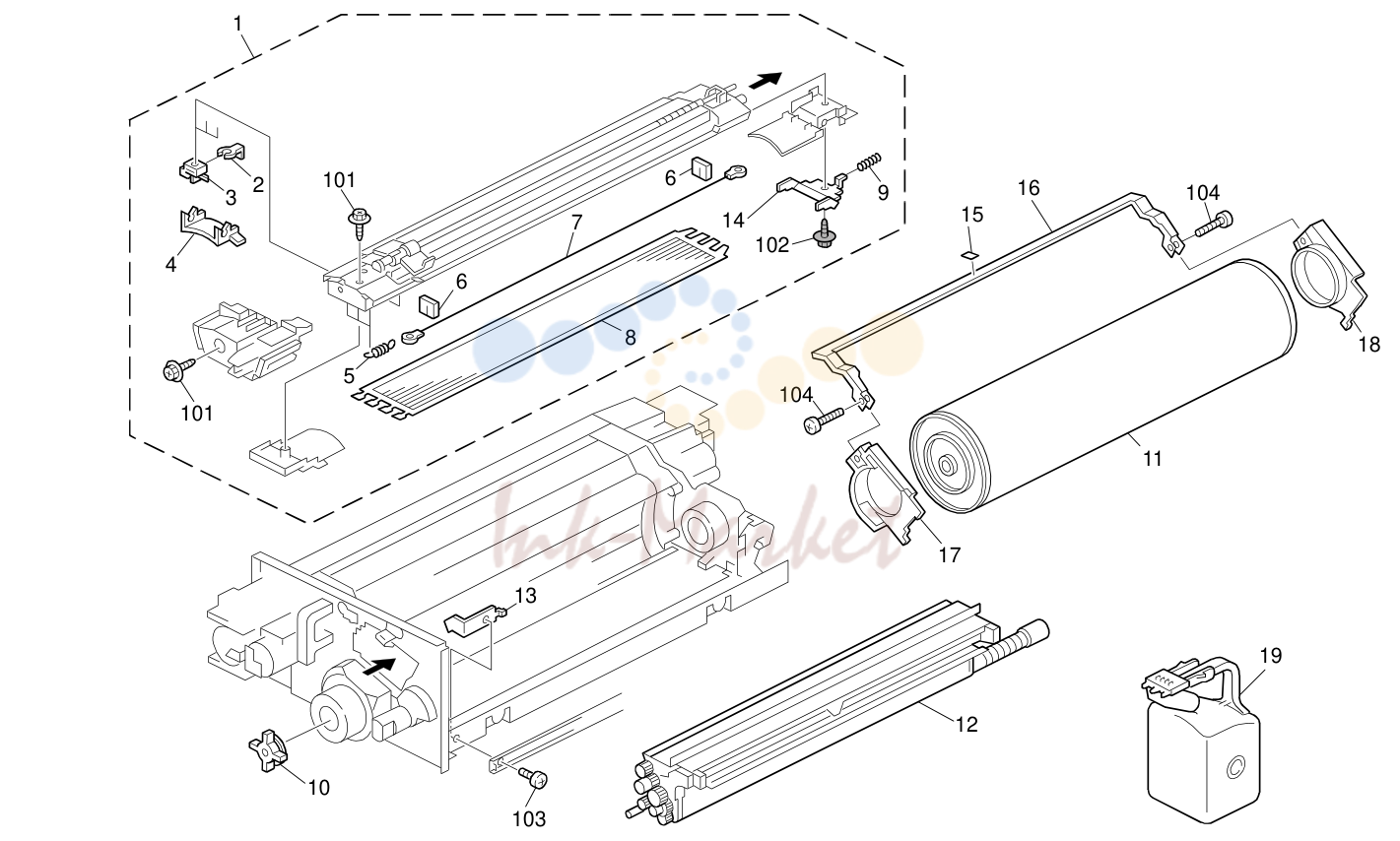

- PCDU 1 (D095/M077)

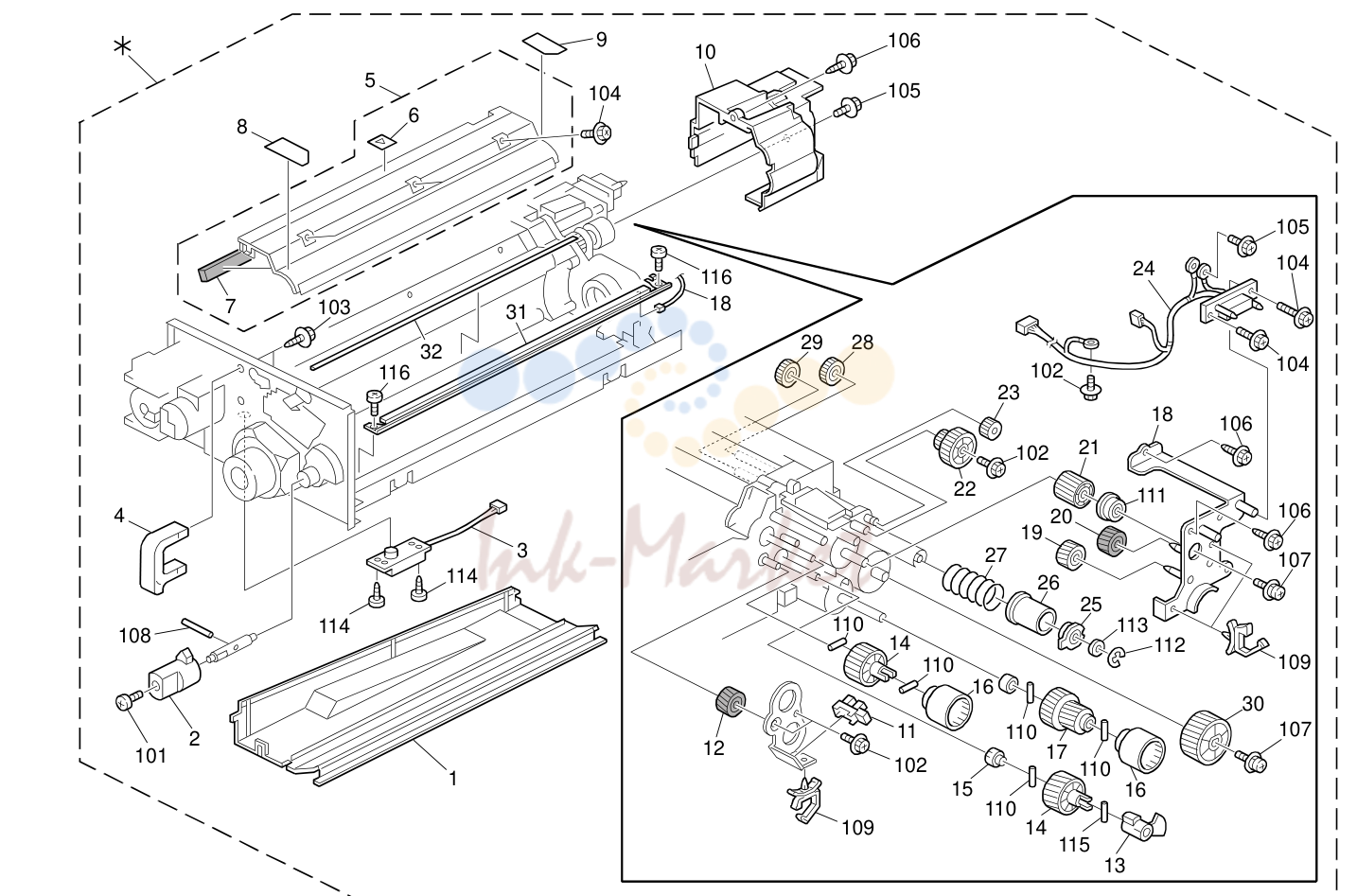

- PCDU 2 (D095/M077)

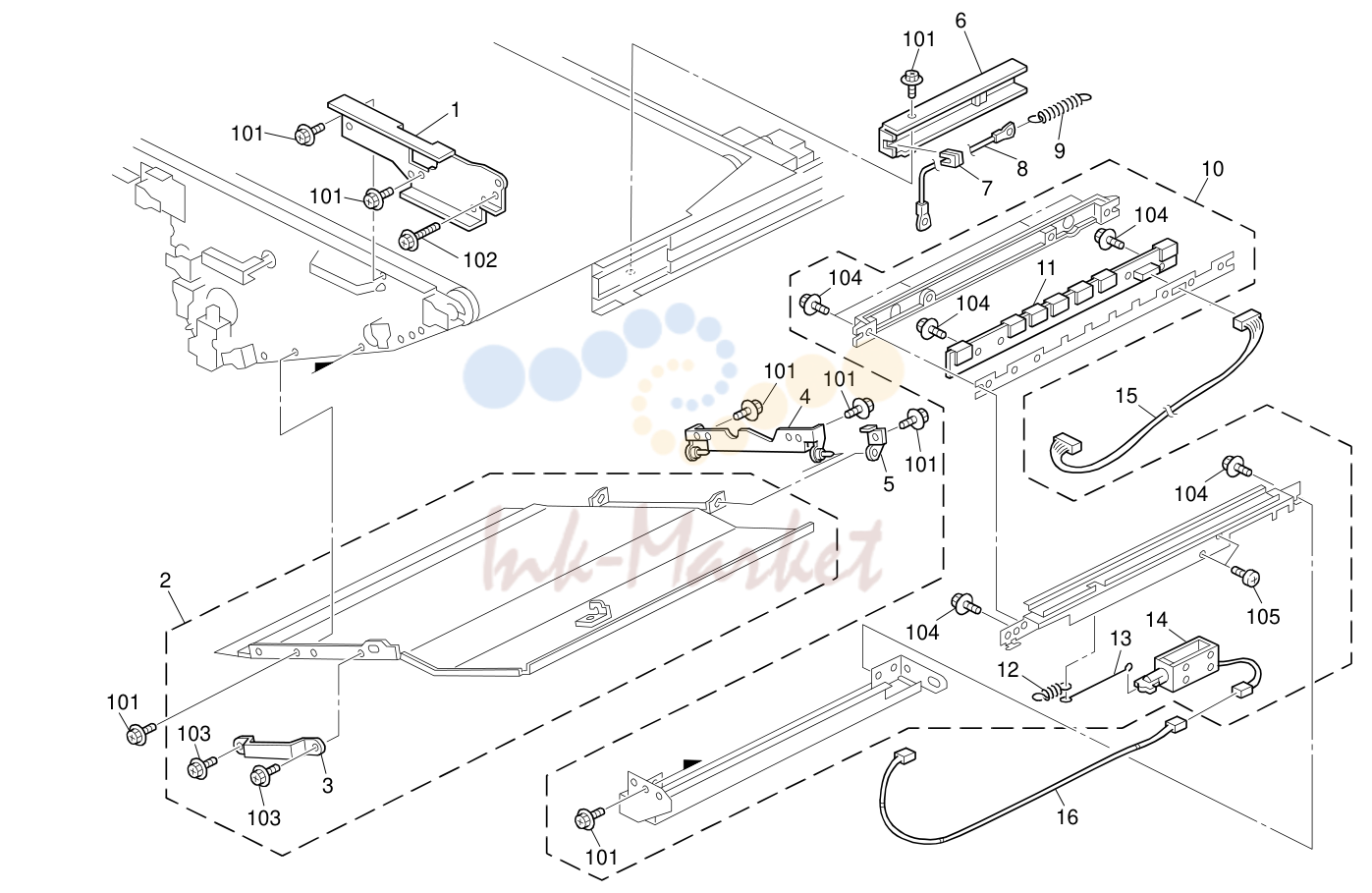

- перенос ремень узел 1 (D095/M077)

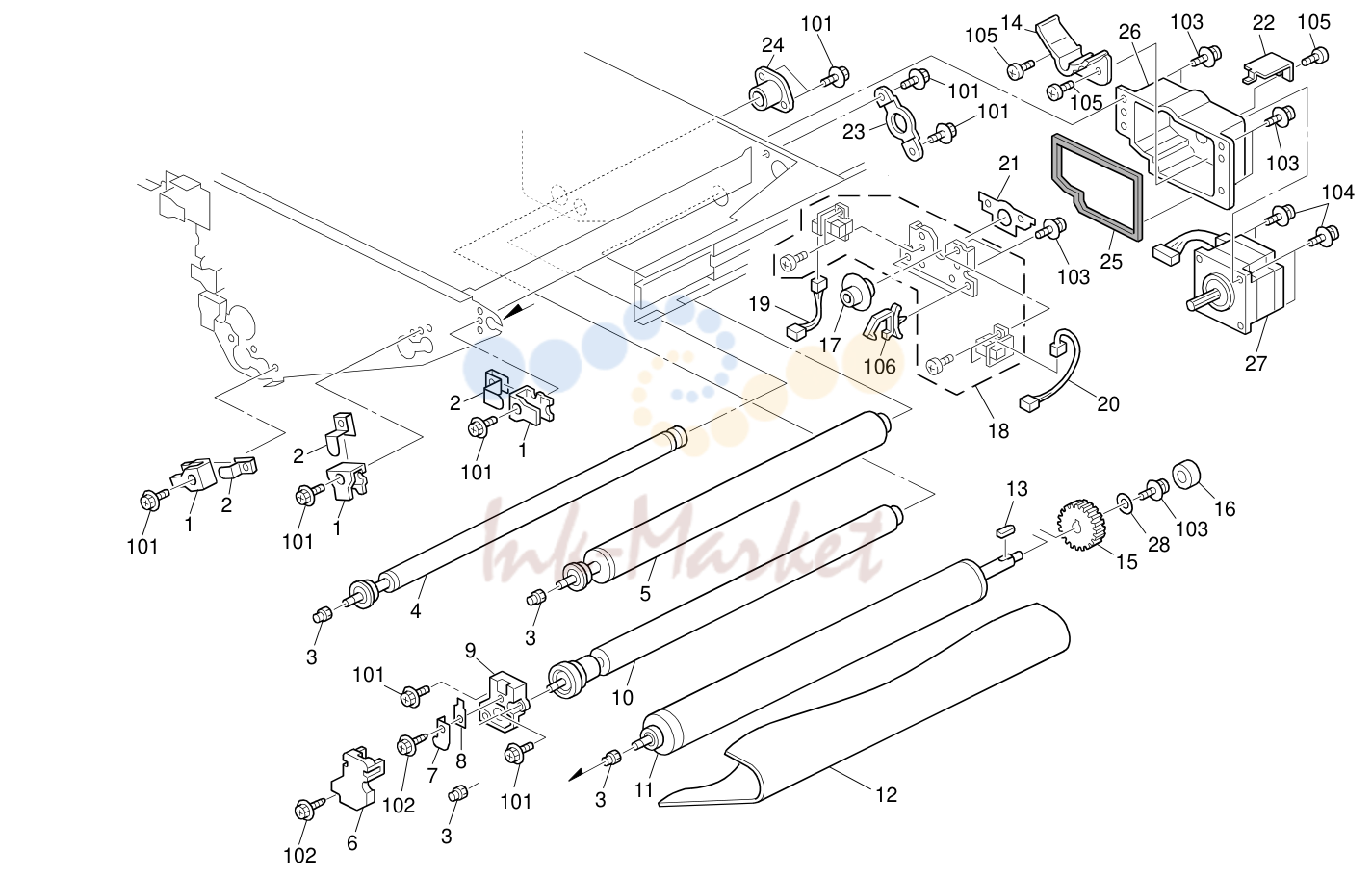

- перенос ремень узел 5 (D095/M077)

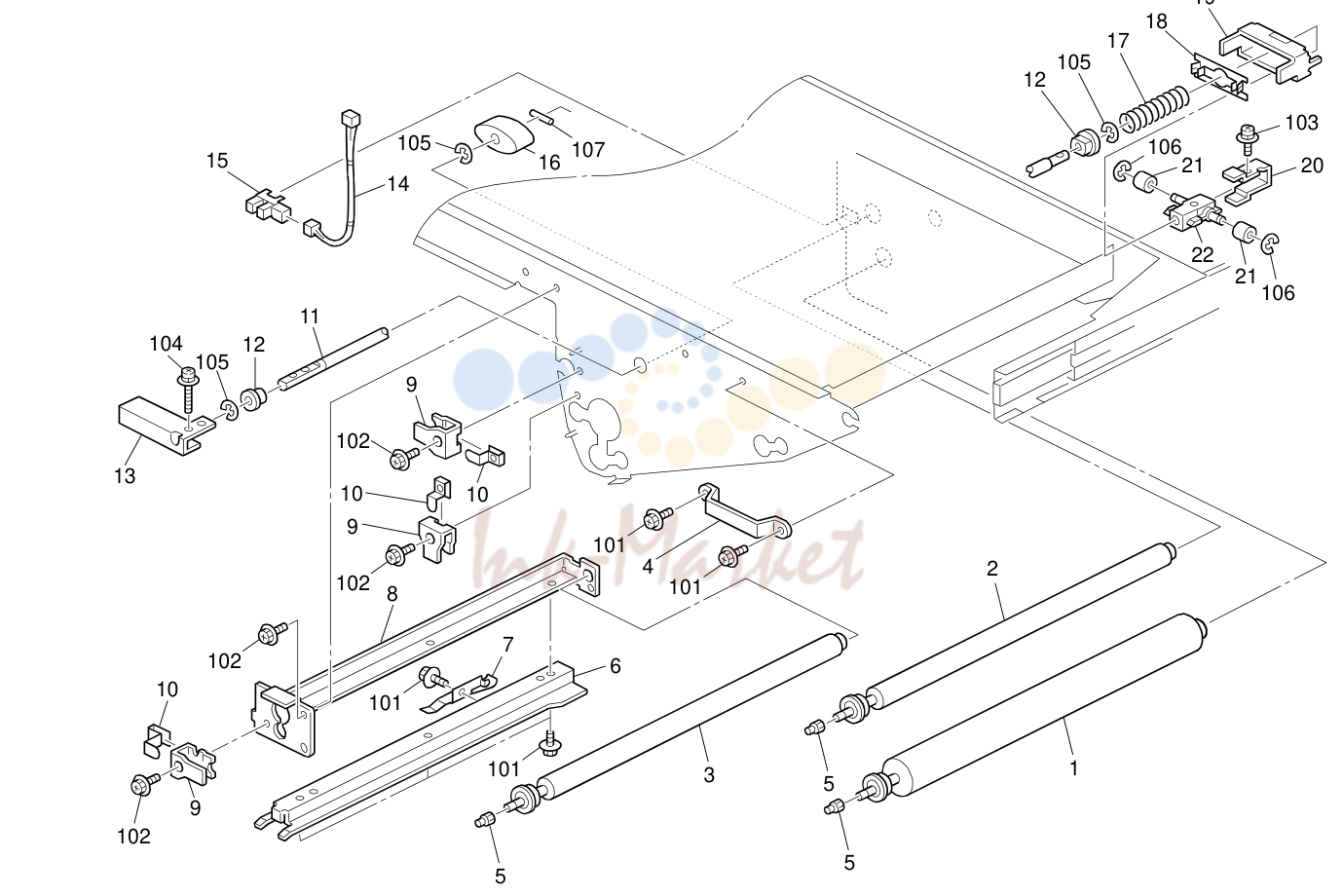

- перенос ремень узел 7 (D095/M077)

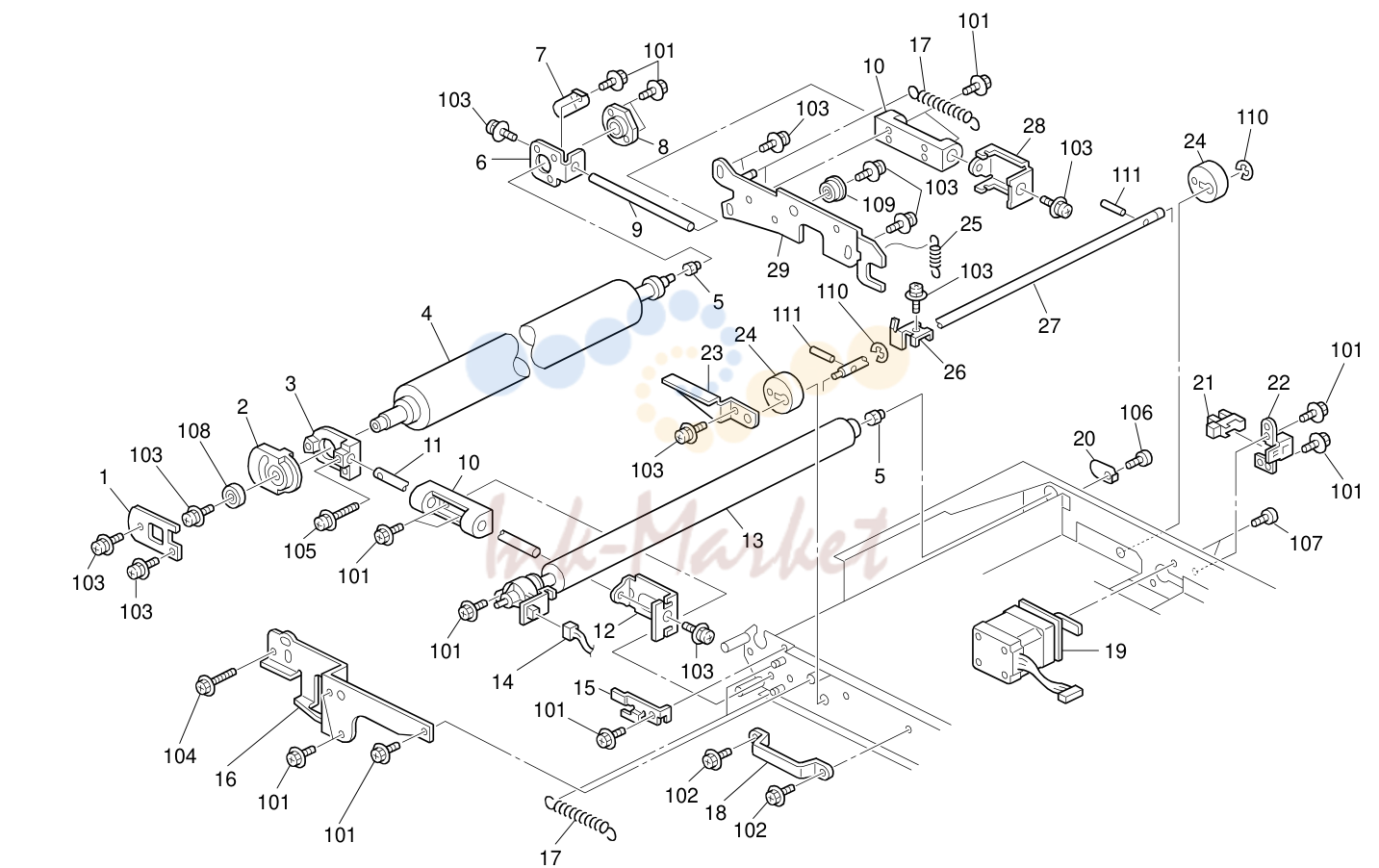

- перенос ремень узел 8 (D095/M077)

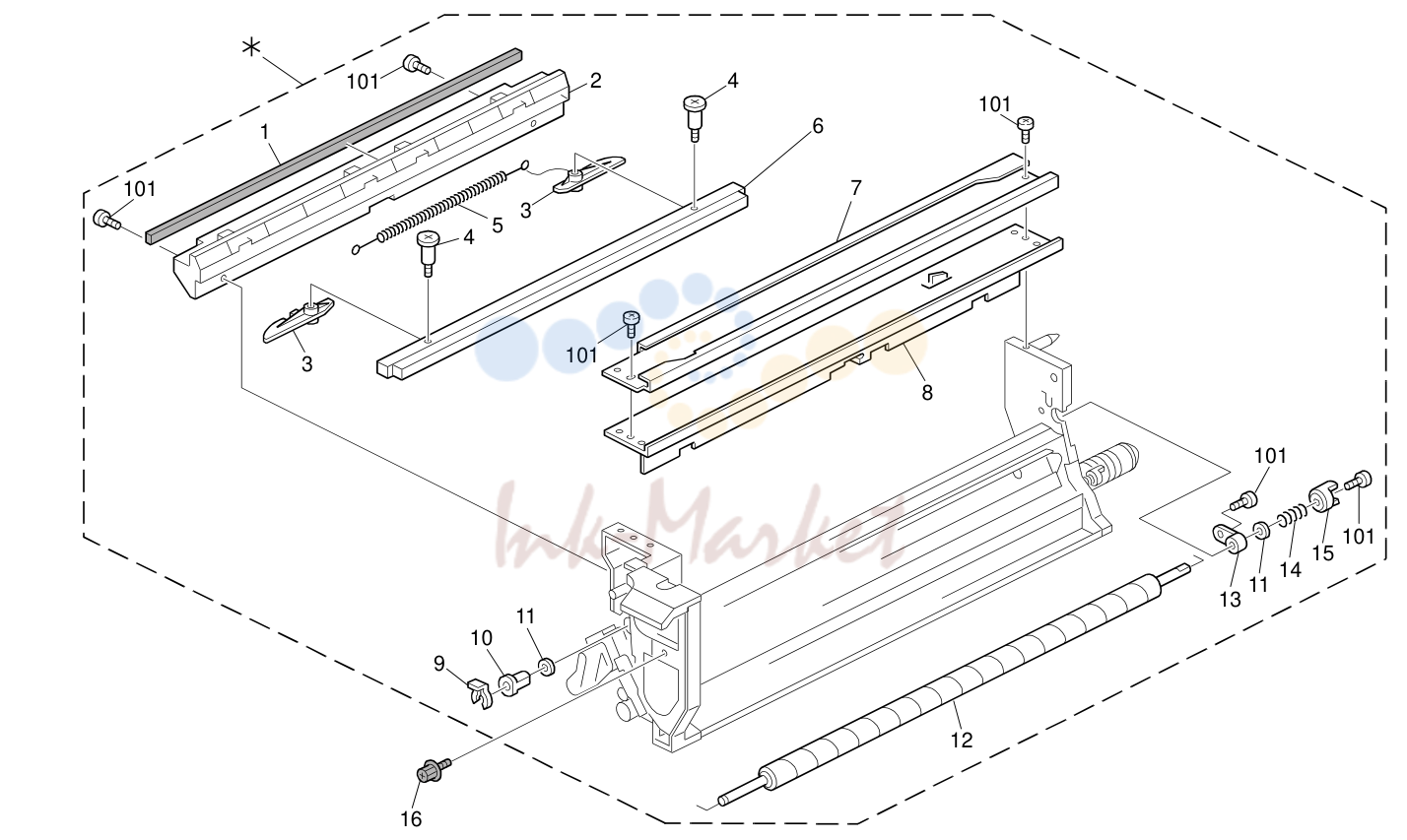

- перенос ремень Cleaning 1 (D095/M077)

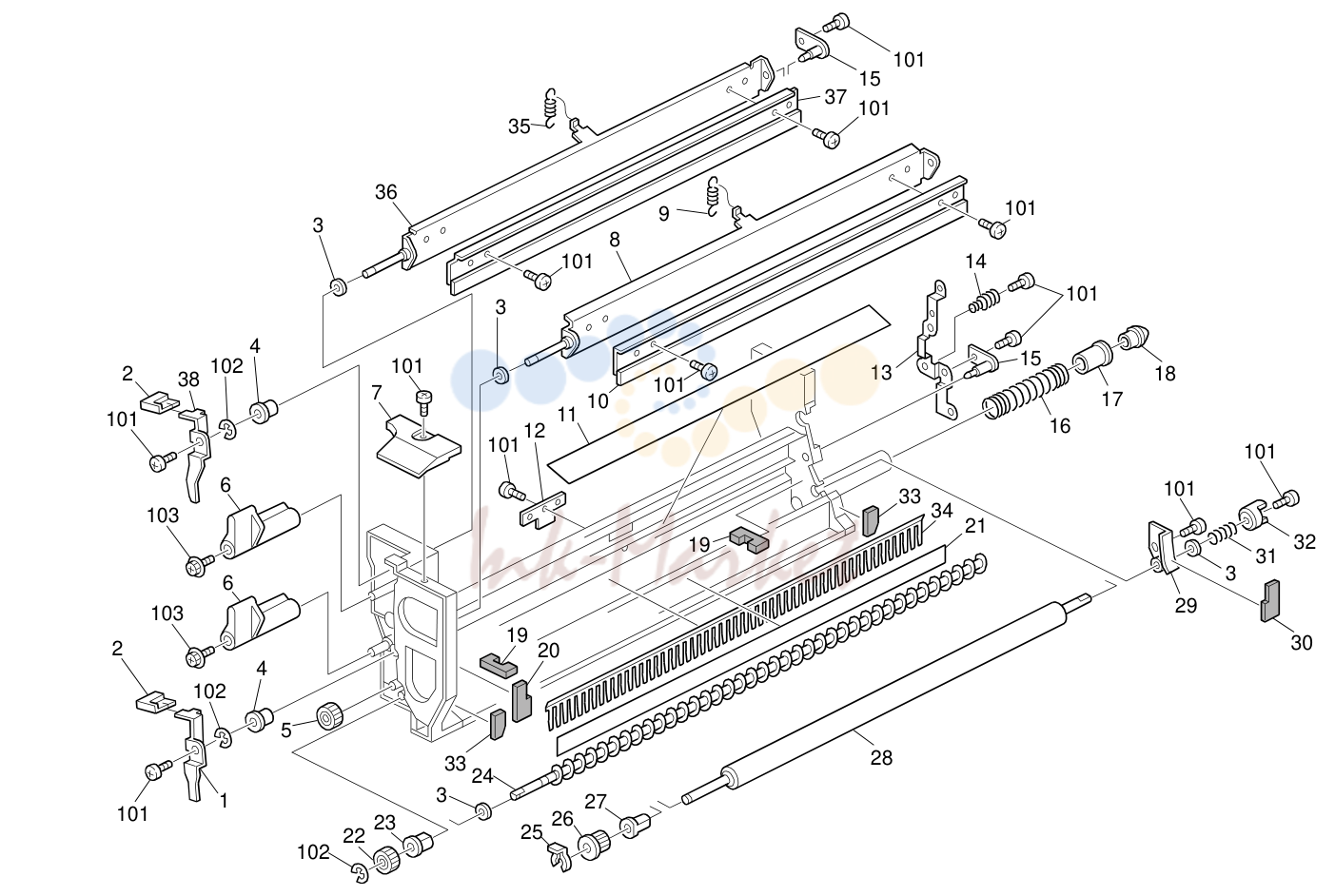

- перенос ремень Cleaning 2 (D095/M077)

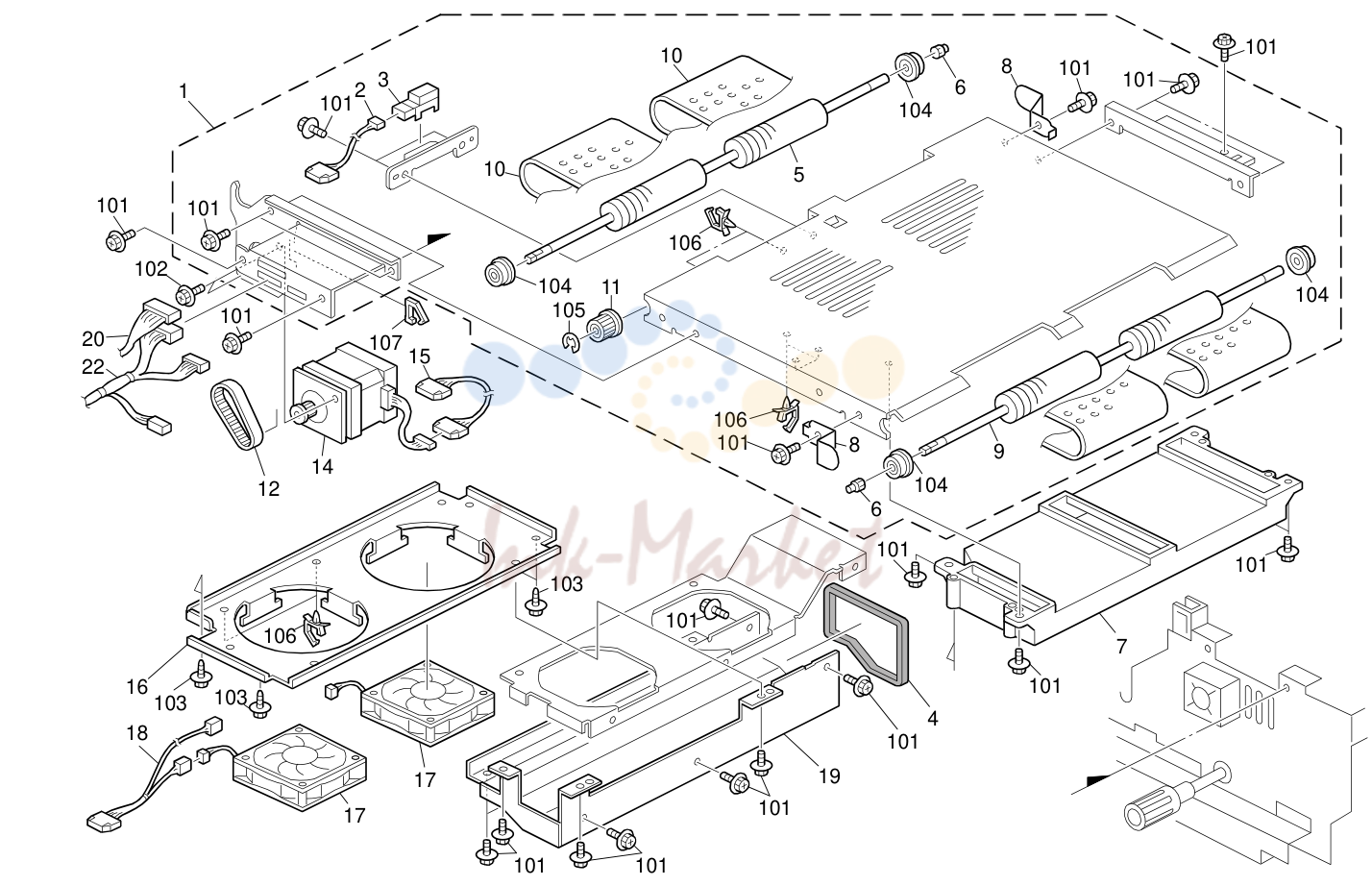

- Paper перенос (D095/M077)

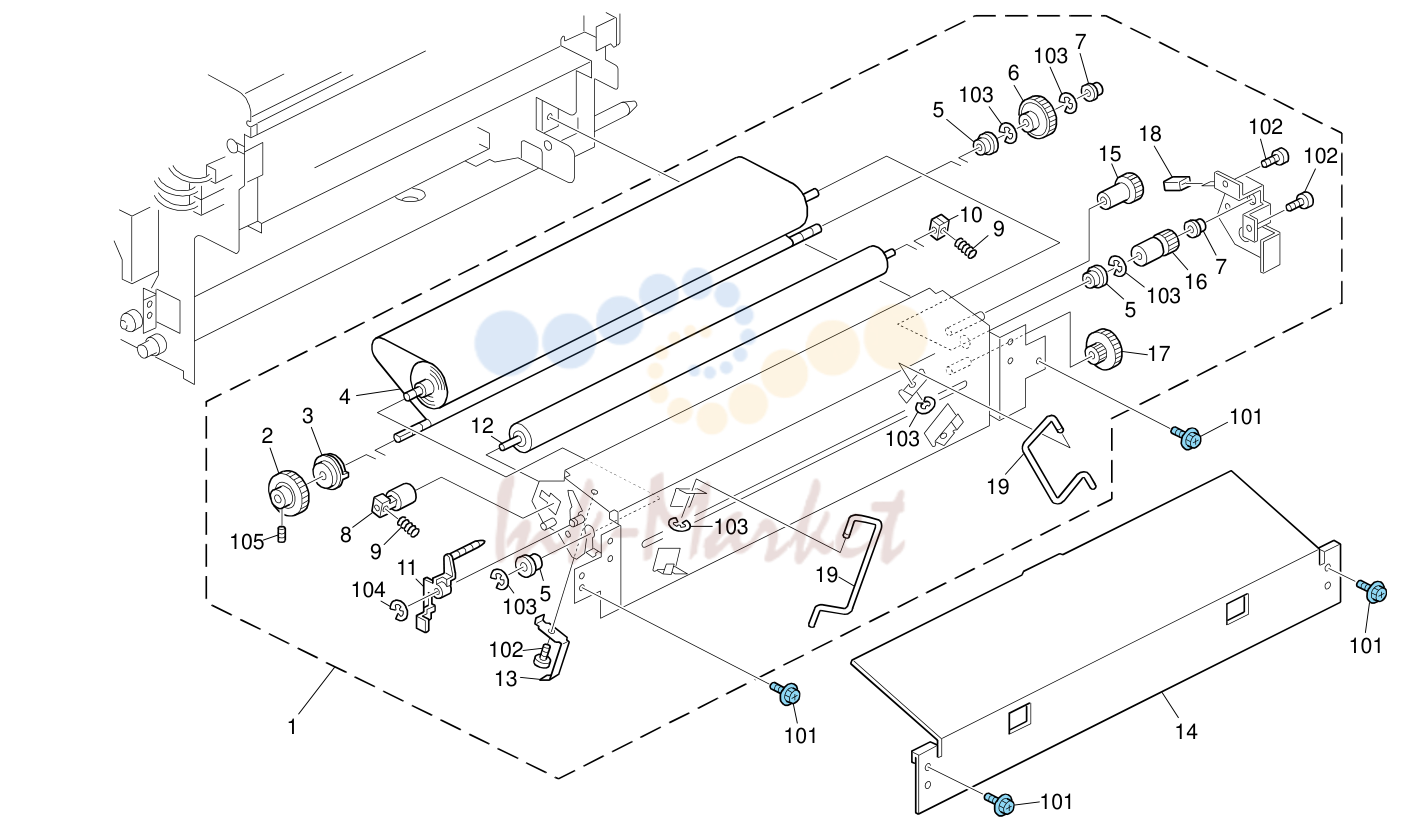

- печь (закрепление) узел 2 (D095/M077)

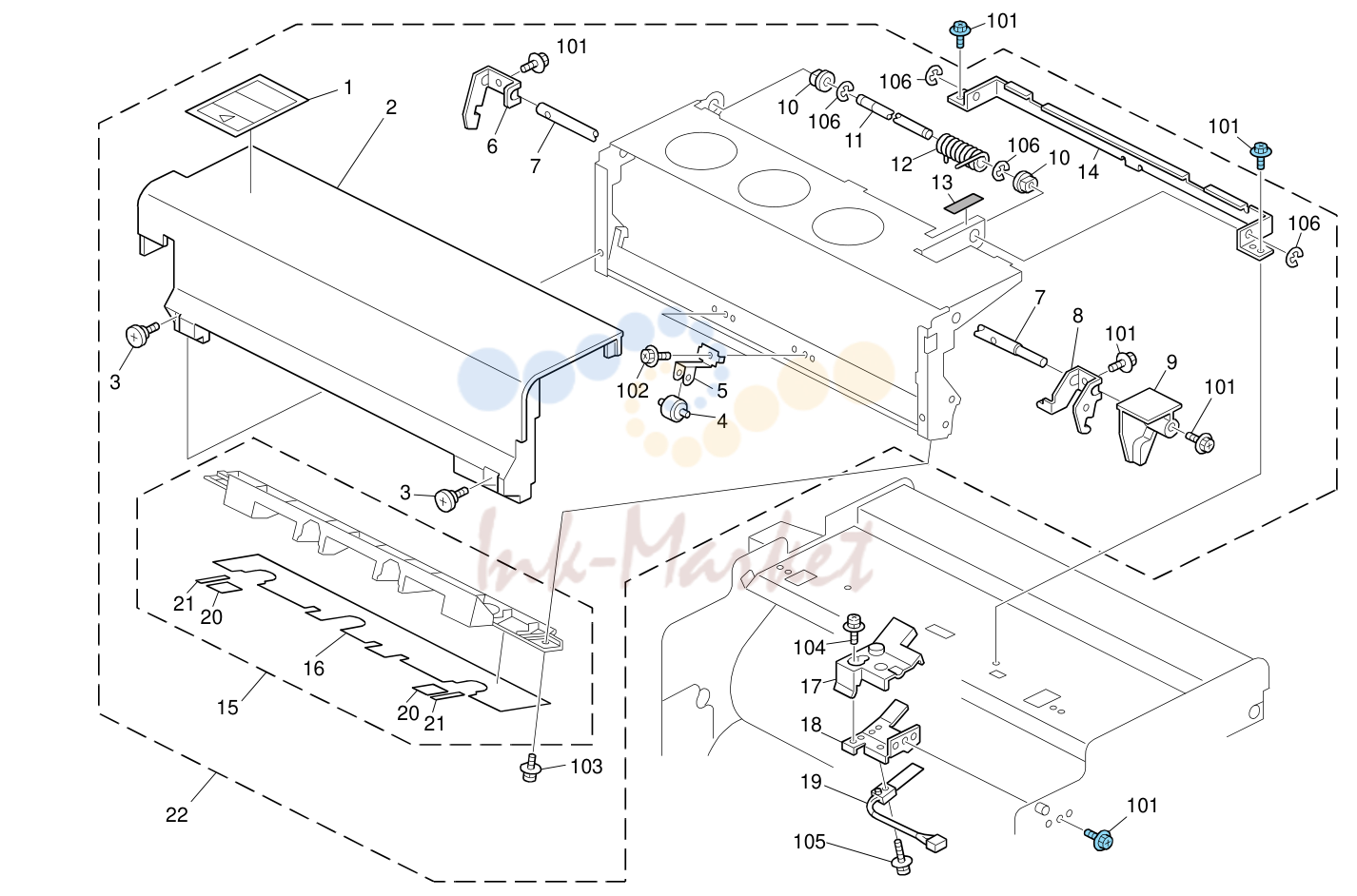

- печь (закрепление) узел 4 (D095/M077)

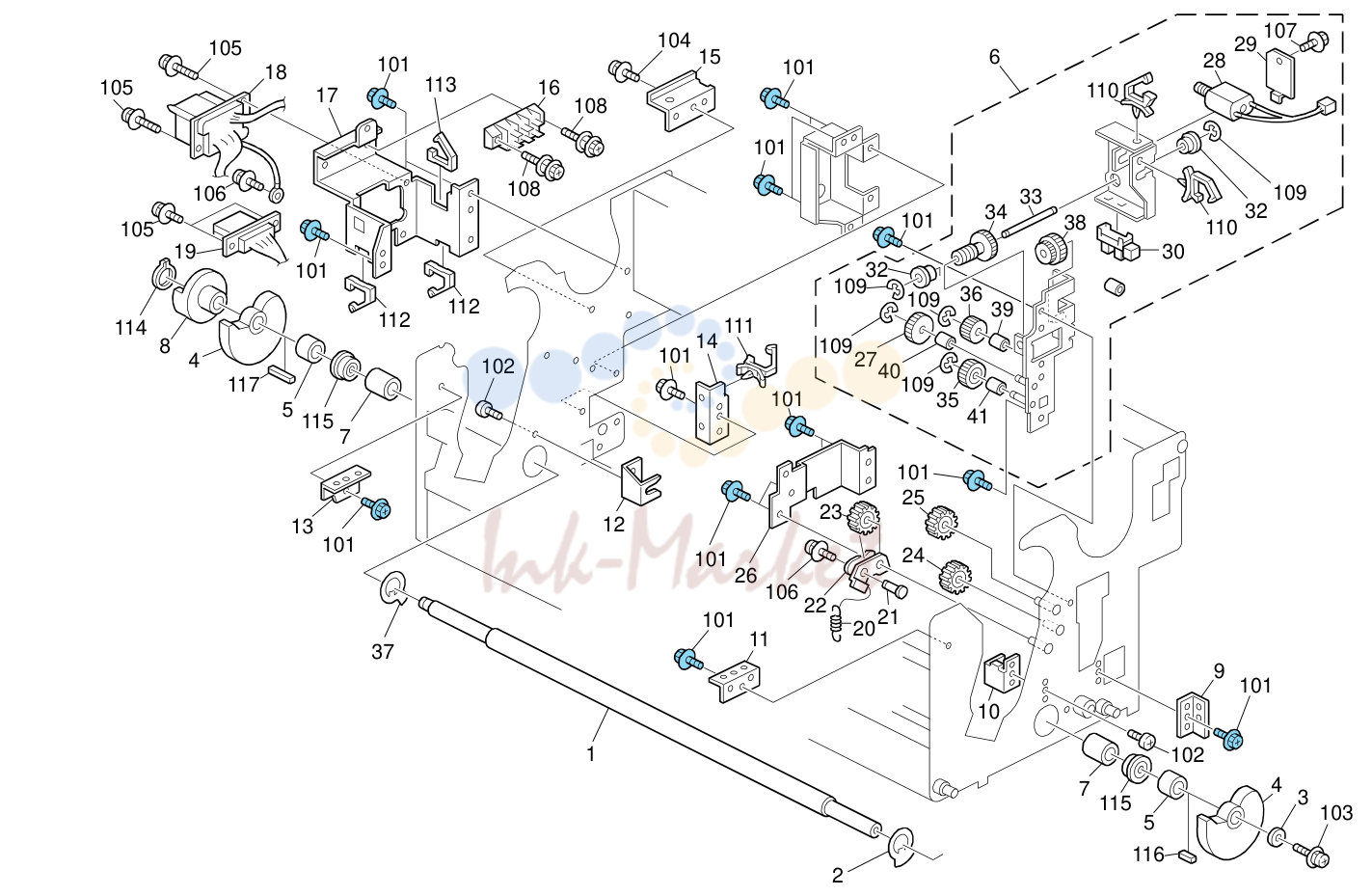

- печь (закрепление) узел 7 (D095/M077)

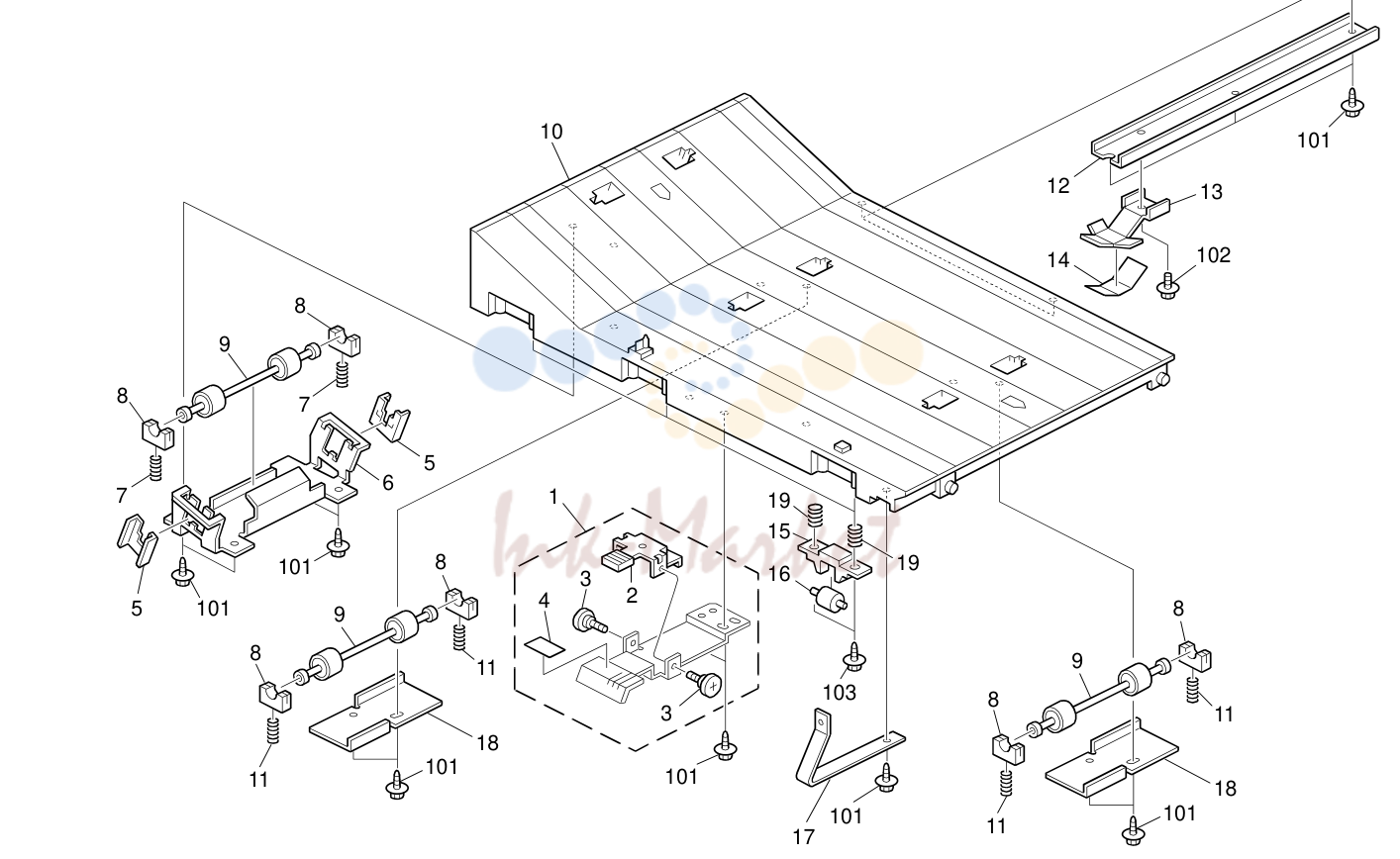

- Paper Exit Section 2 (D095/M077)

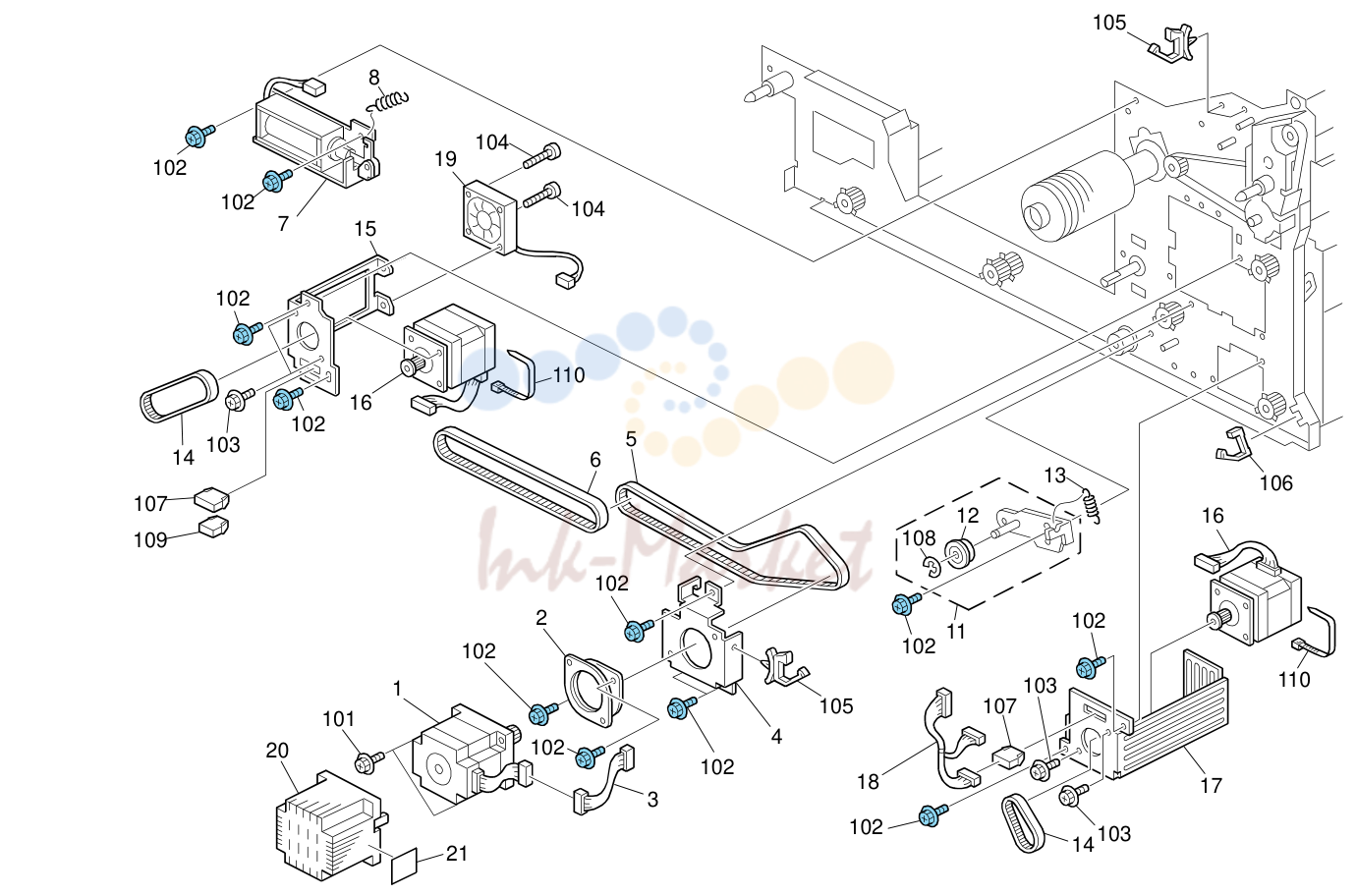

- Paper Exit Section 3 (D095/M077)

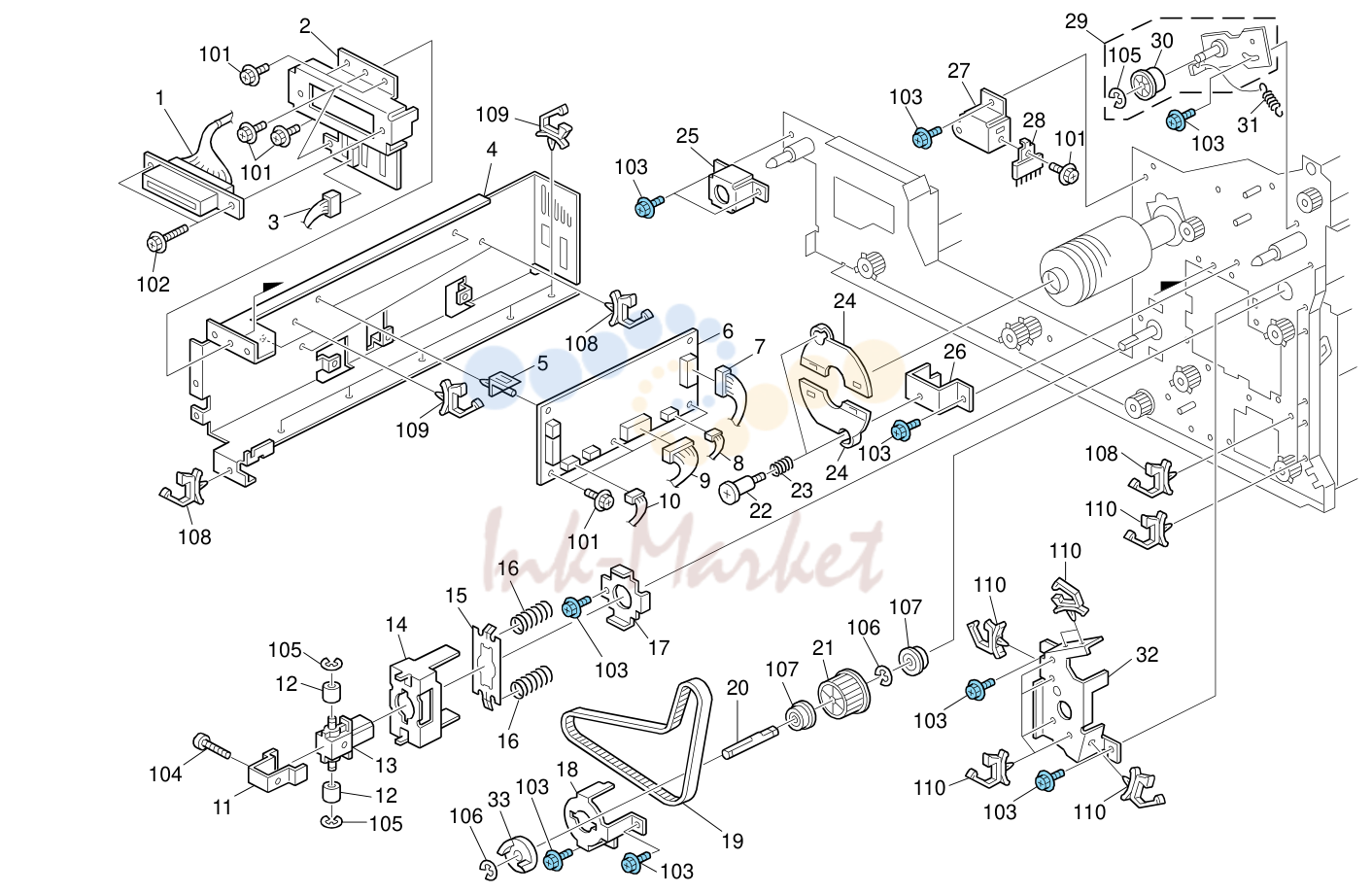

- Paper Exit Section 4 (D095/M077)

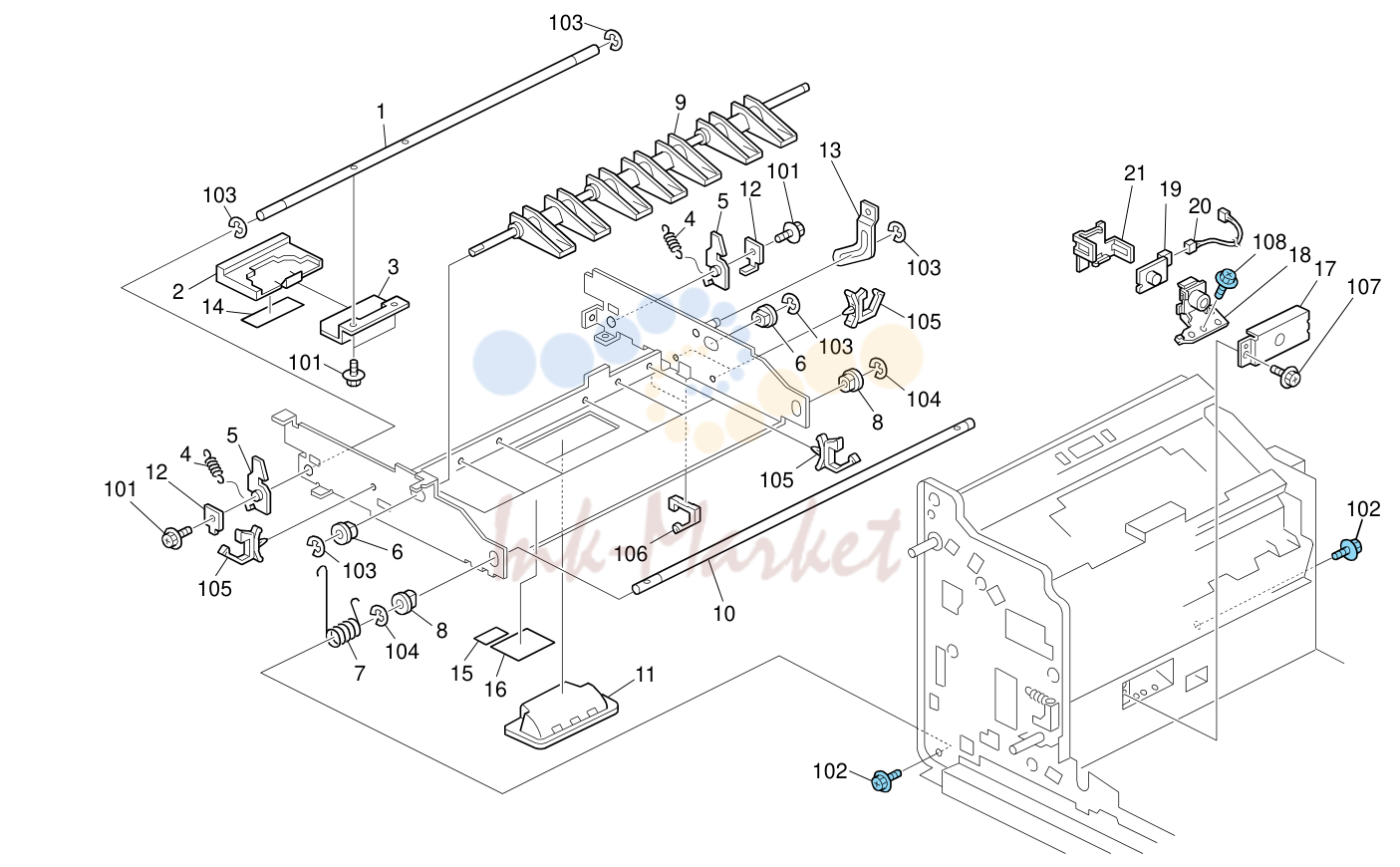

- Paper Exit Section 5 (D095/M077)

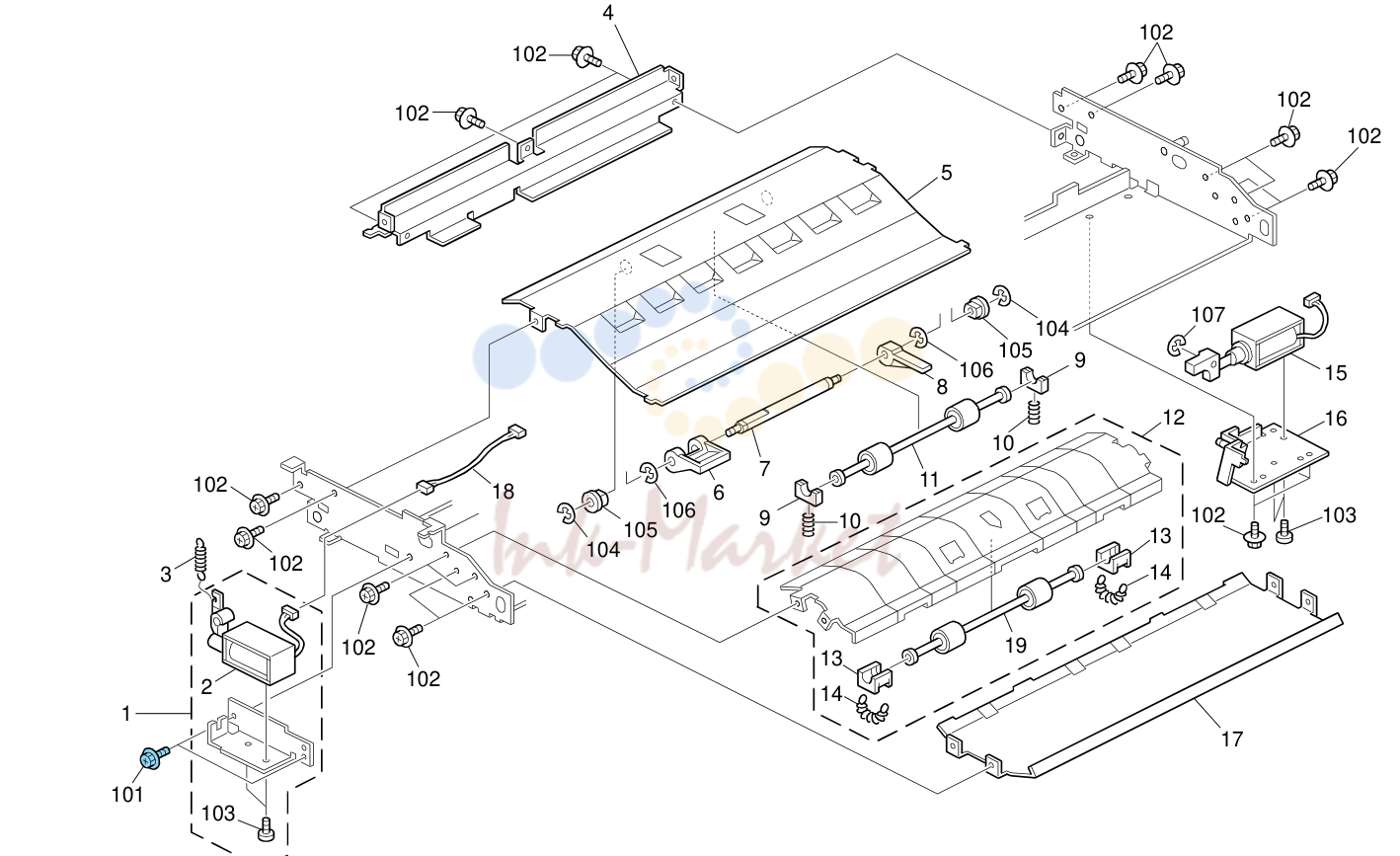

- Paper Exit Section 6 (D095/M077)

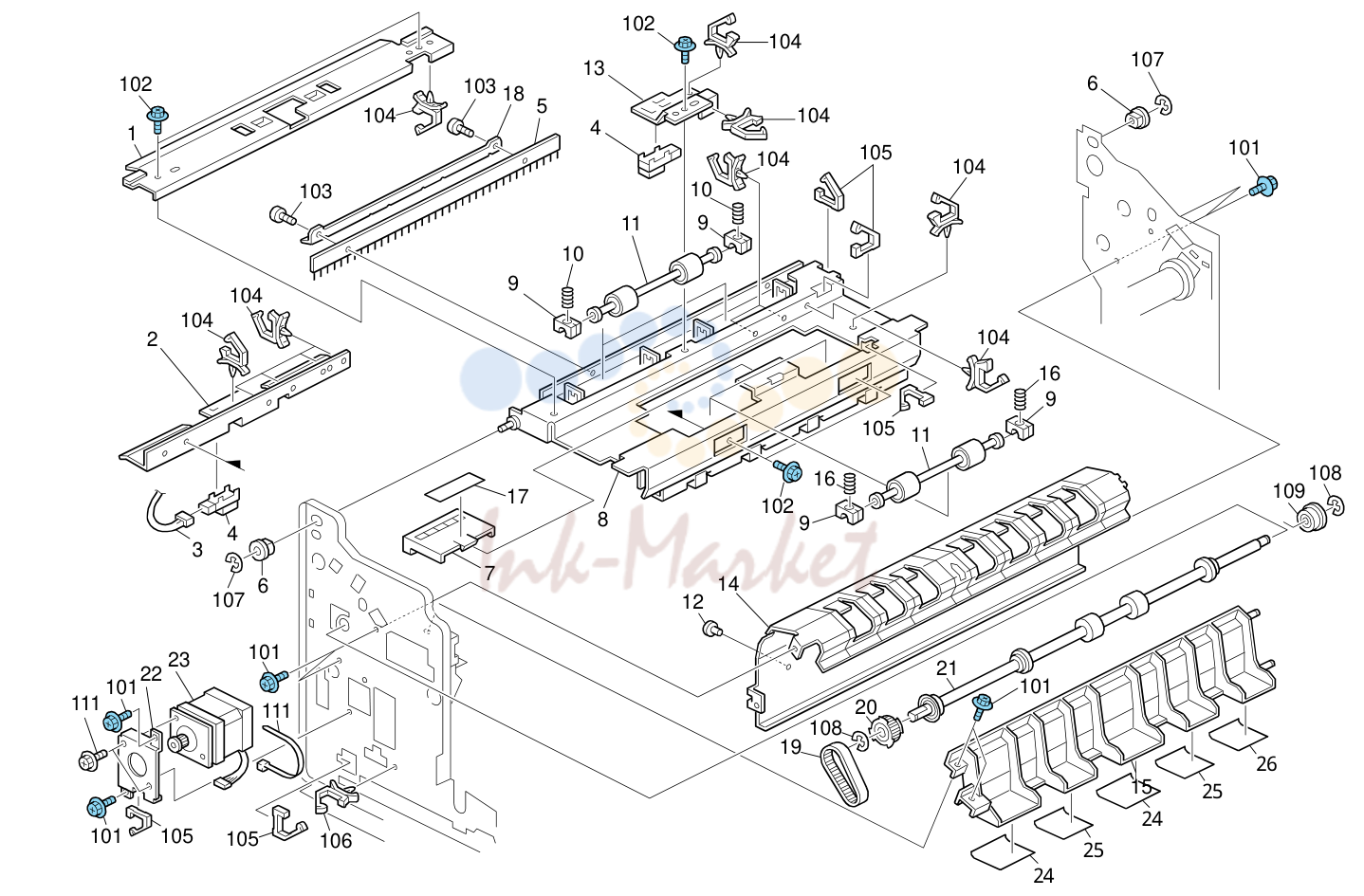

- Paper Exit Section 8 (D095/M077)

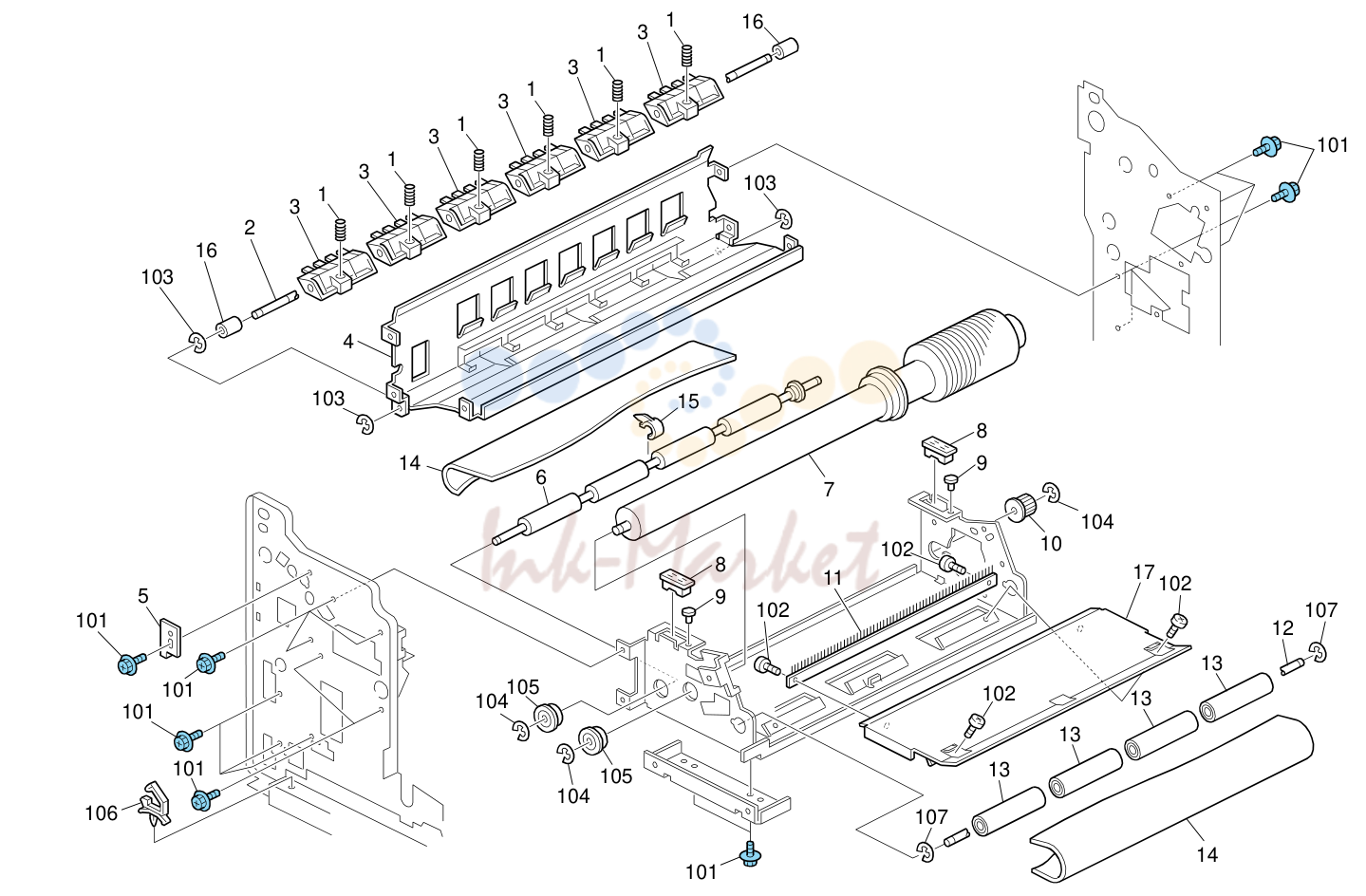

- Paper Exit Section 9 (D095/M077)

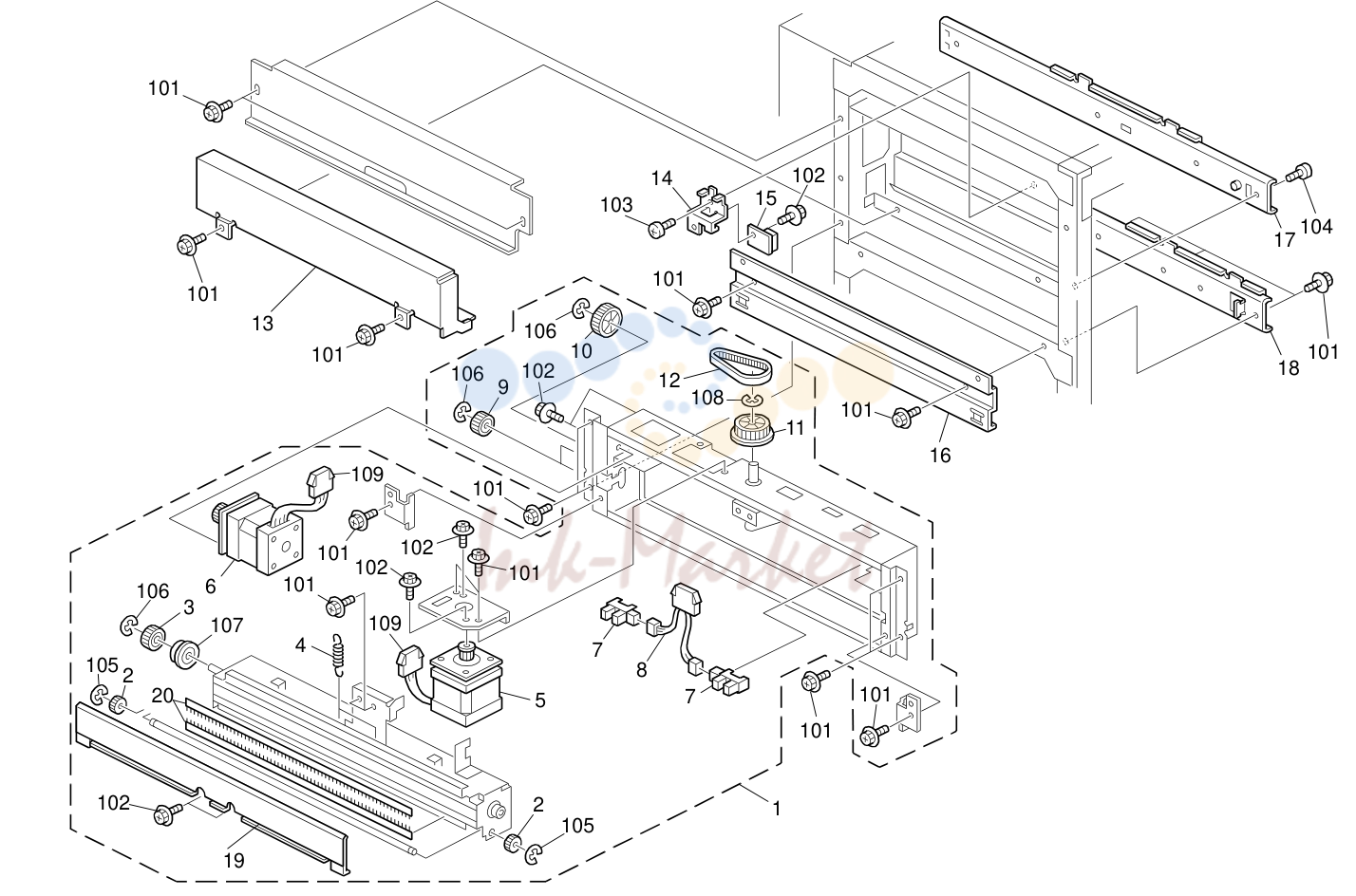

- Paper Exit Section 13 (D095/M077)

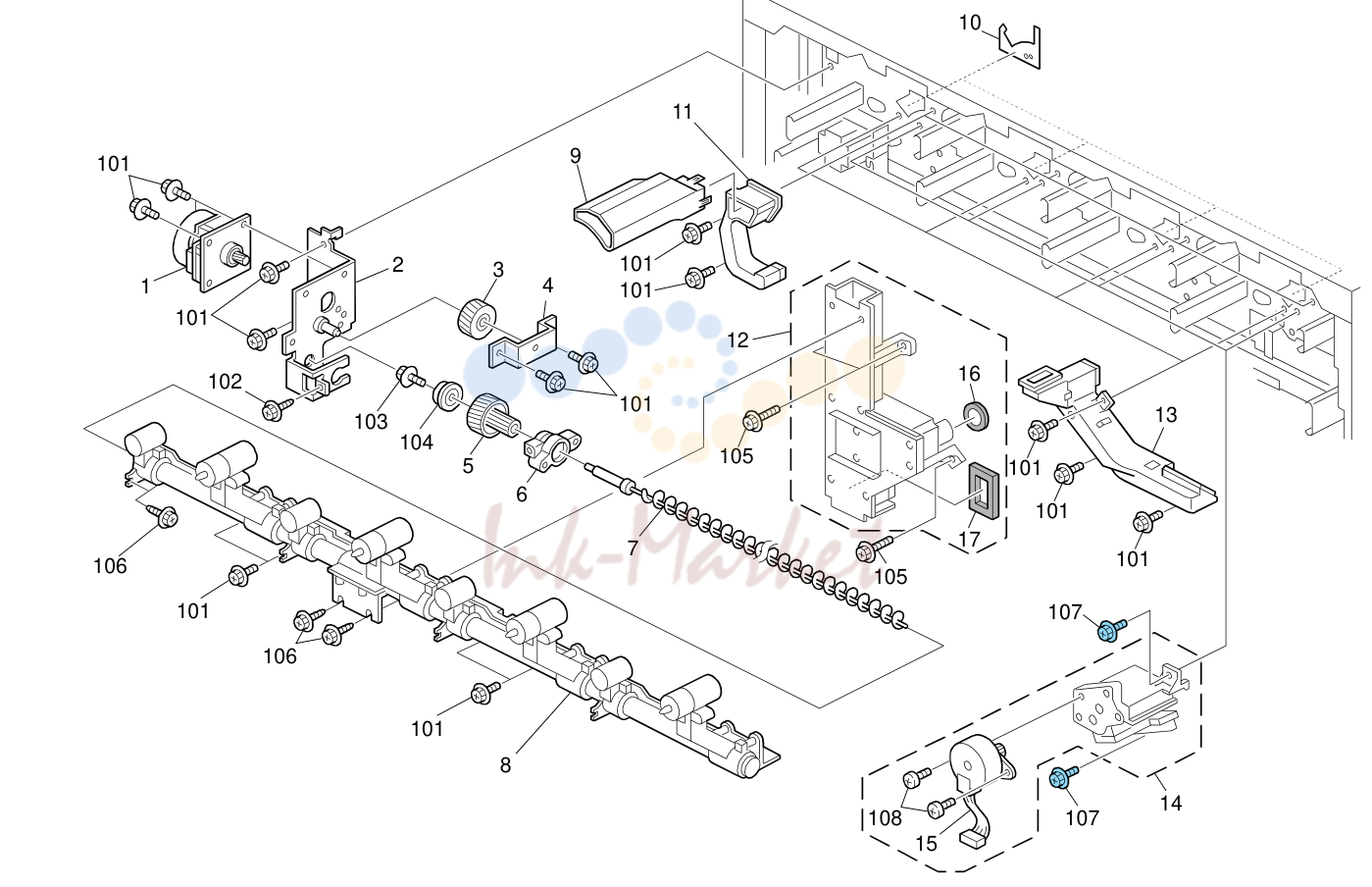

- Used Toner Section 1 (D095/M077)

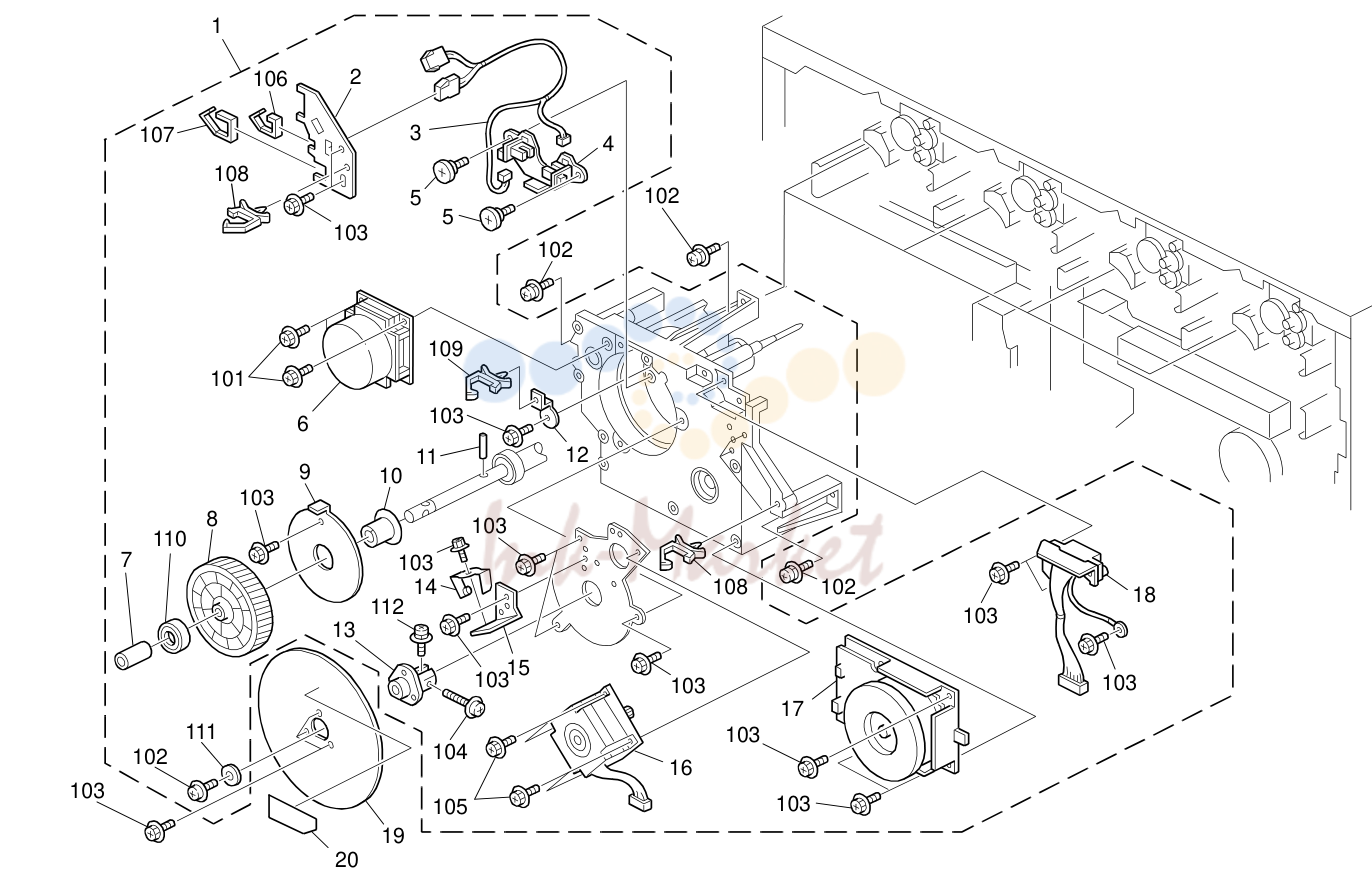

- Drive Section 1 (D095/M077)

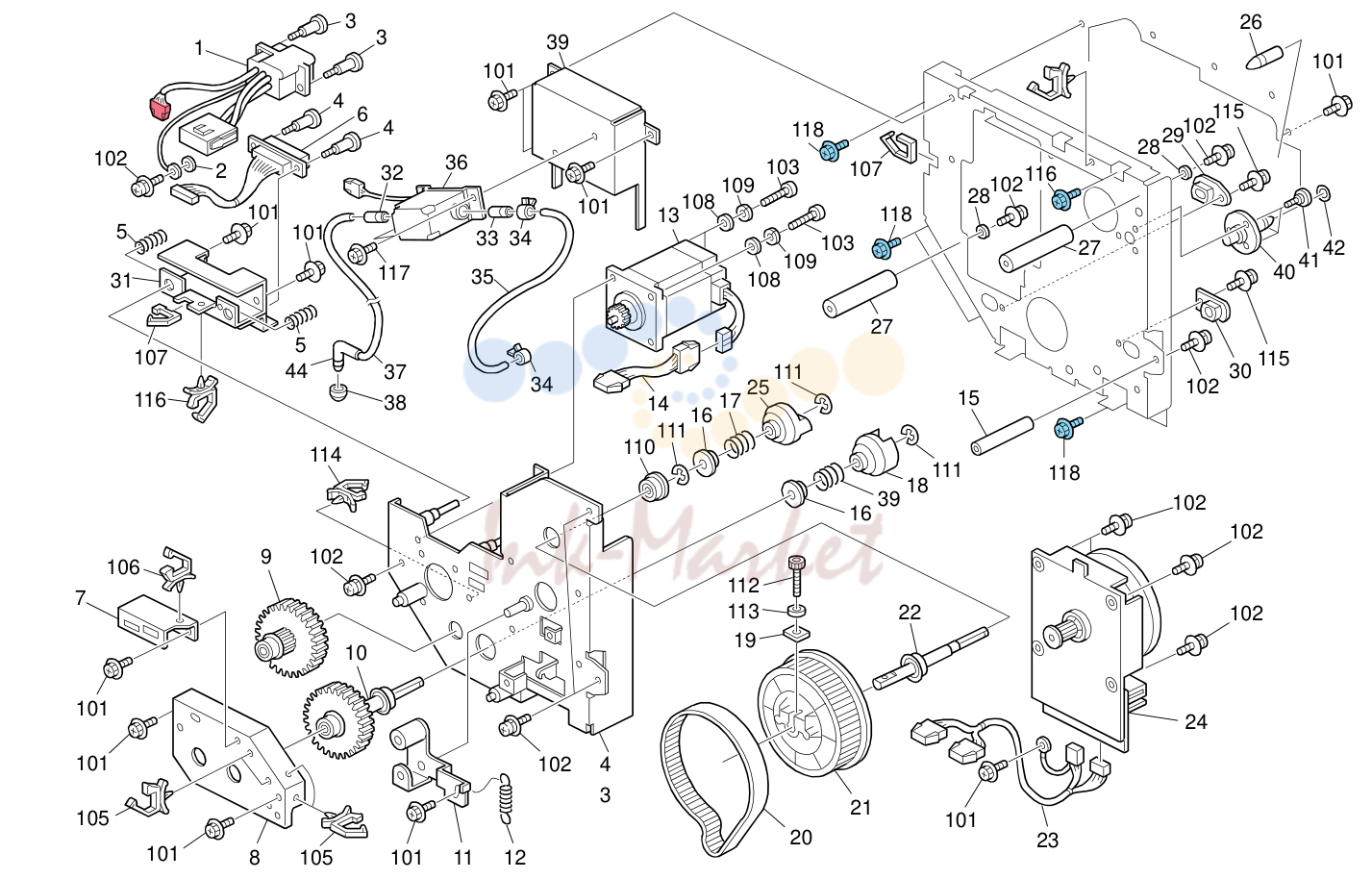

- Drive Section 3 (D095/M077)

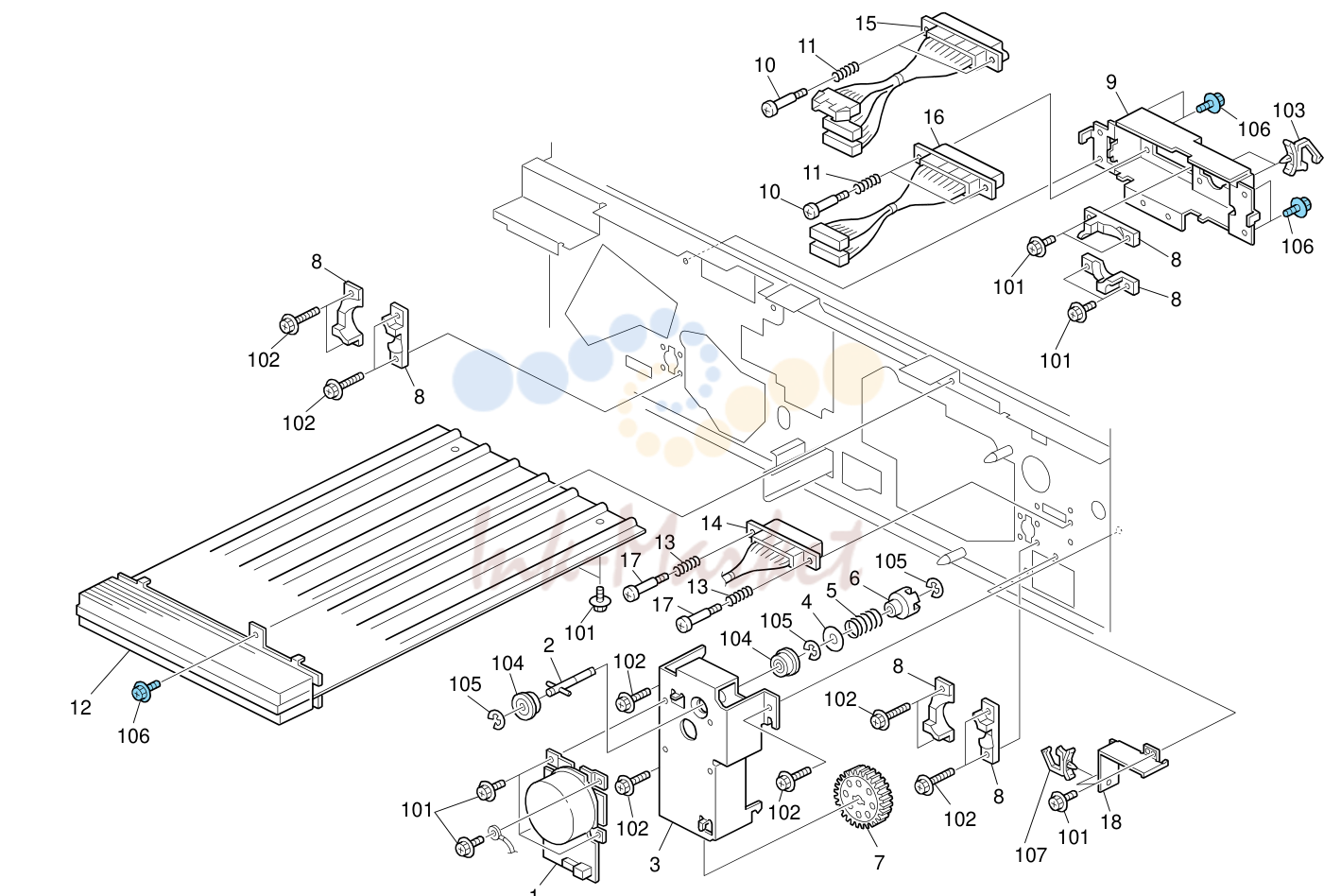

- Drive Section 4 (D095/M077)

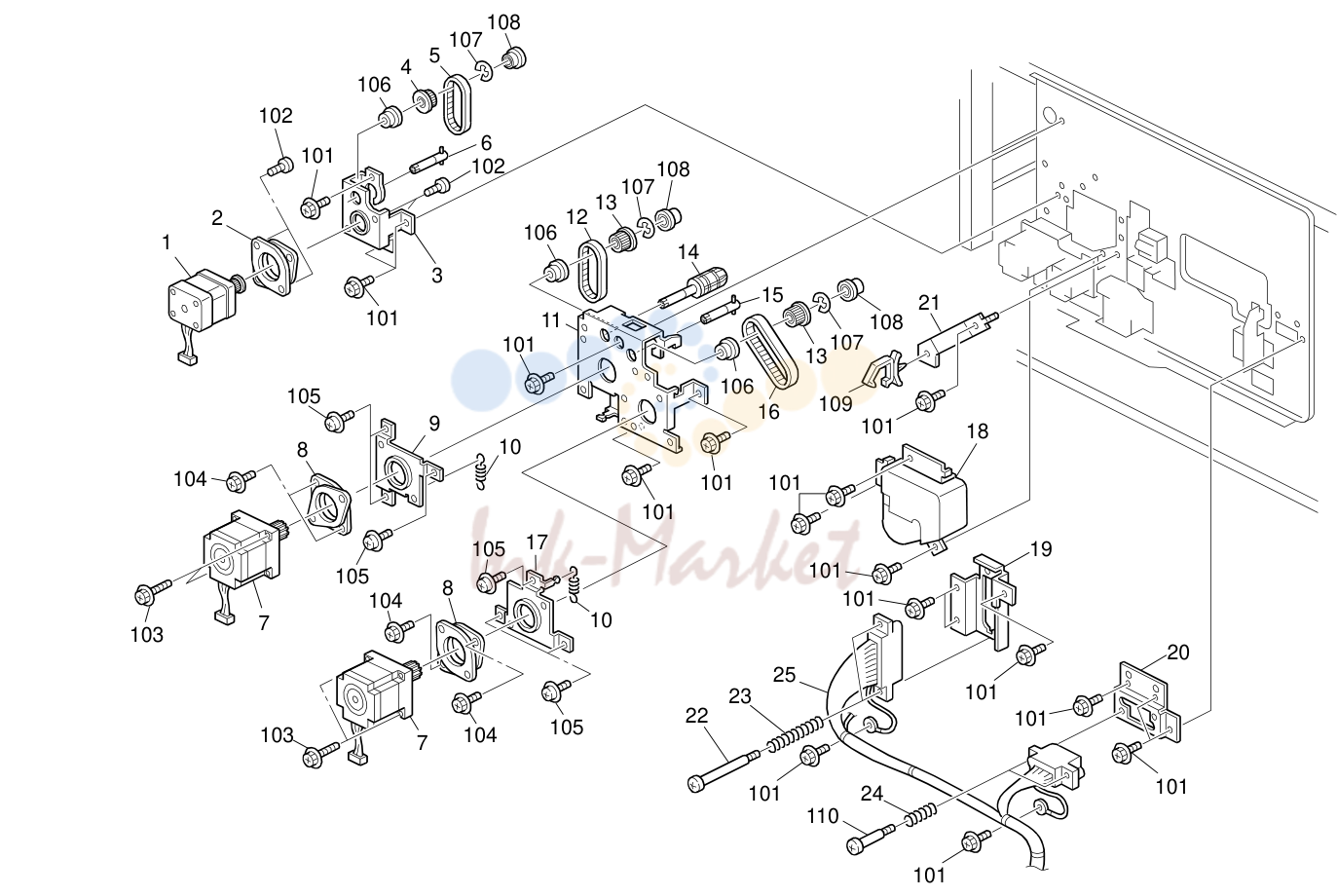

- Drive Section 5 (D095/M077)

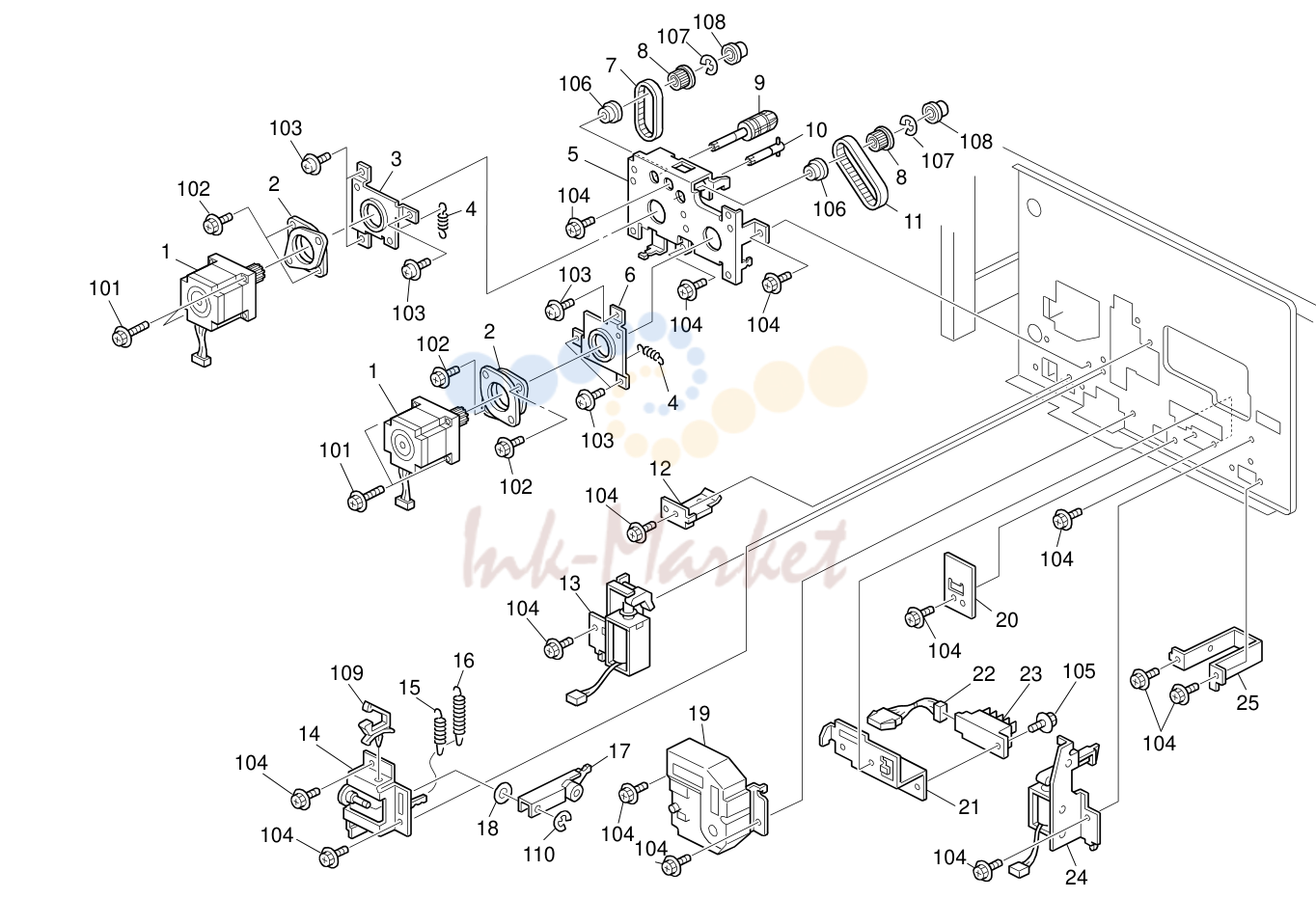

- Drive Section 6 (D095/M077)

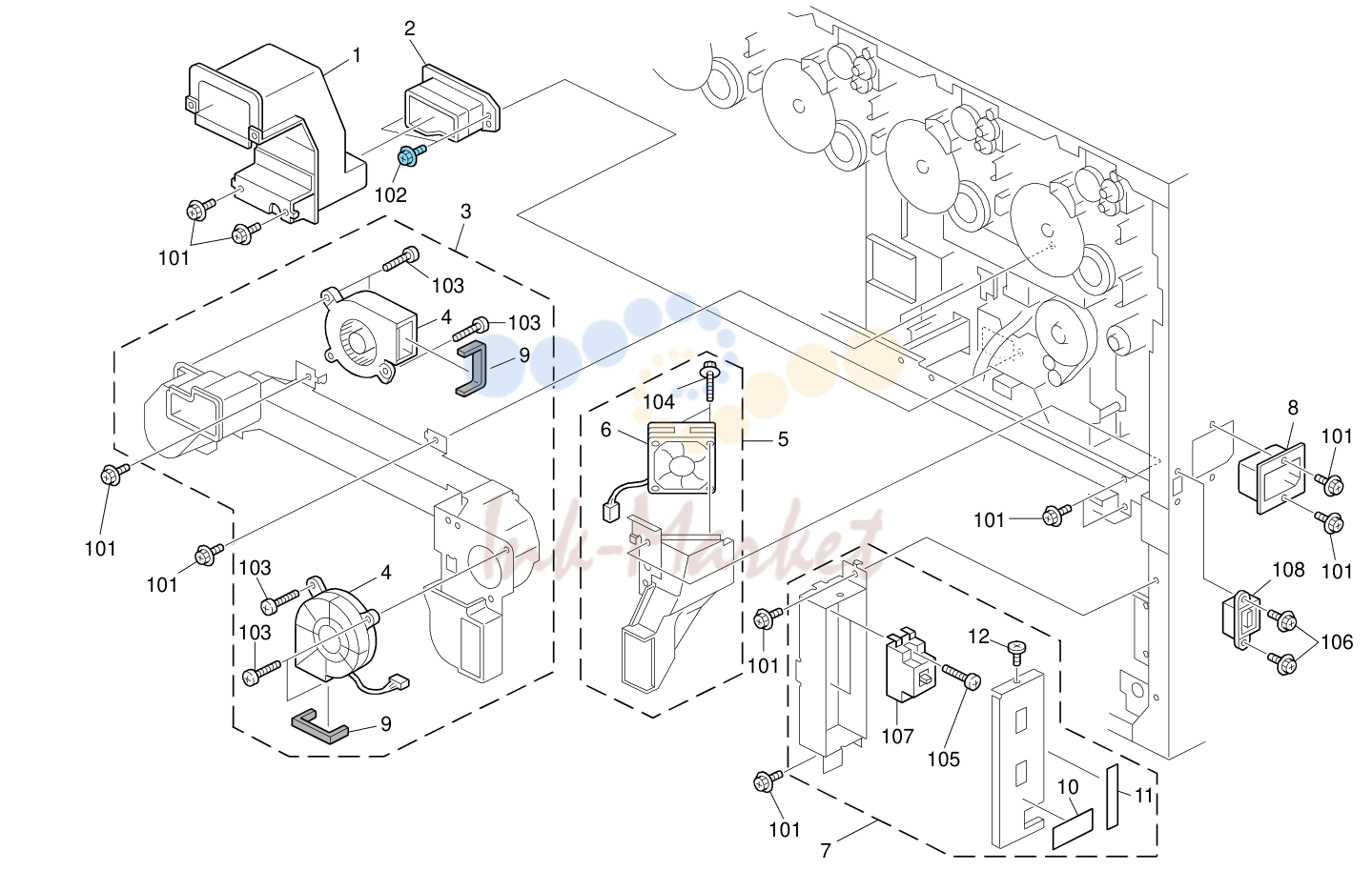

- электрика Section 2 (D095/M077)

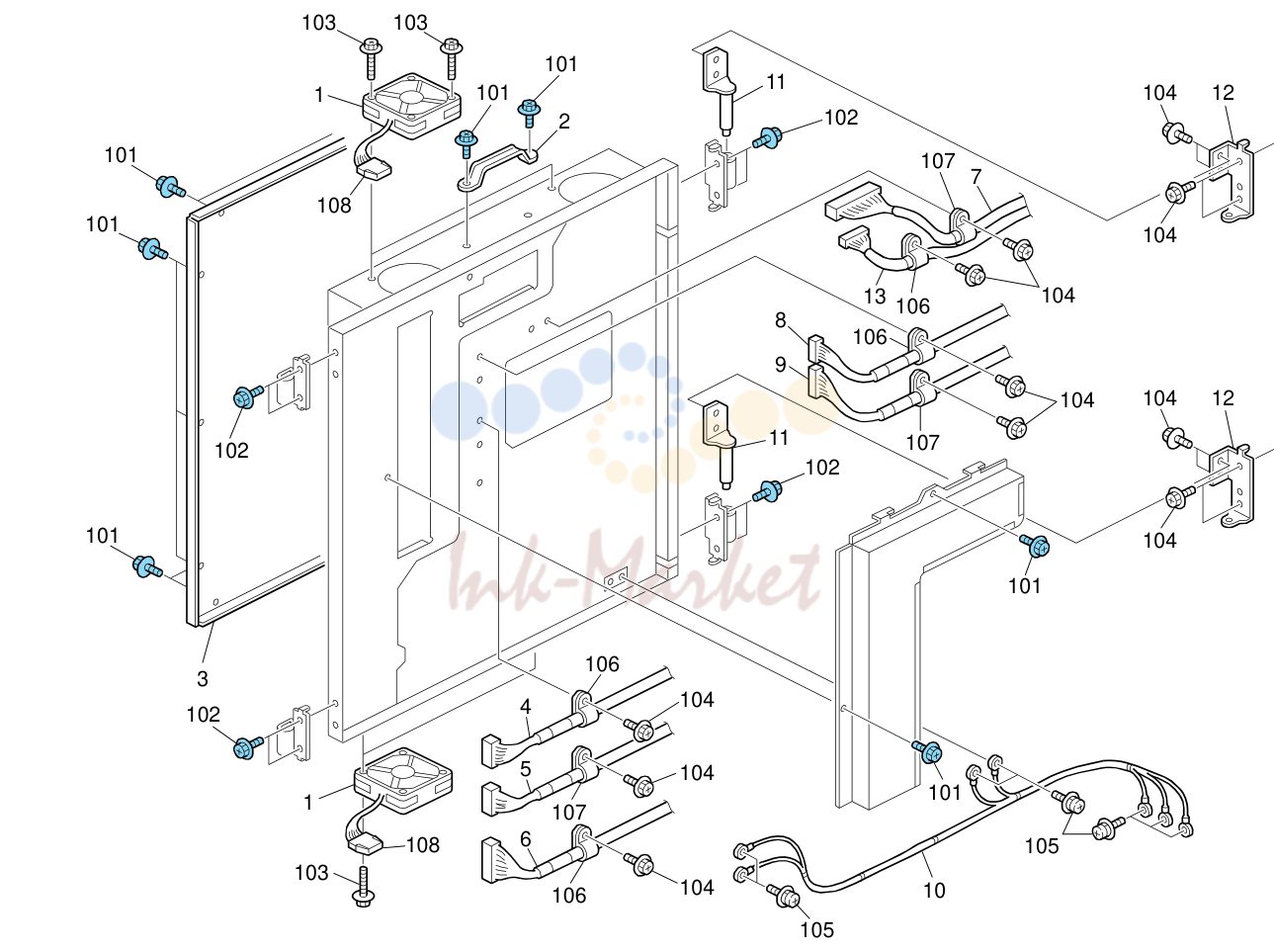

- электрика Section 8 (D095/M077)

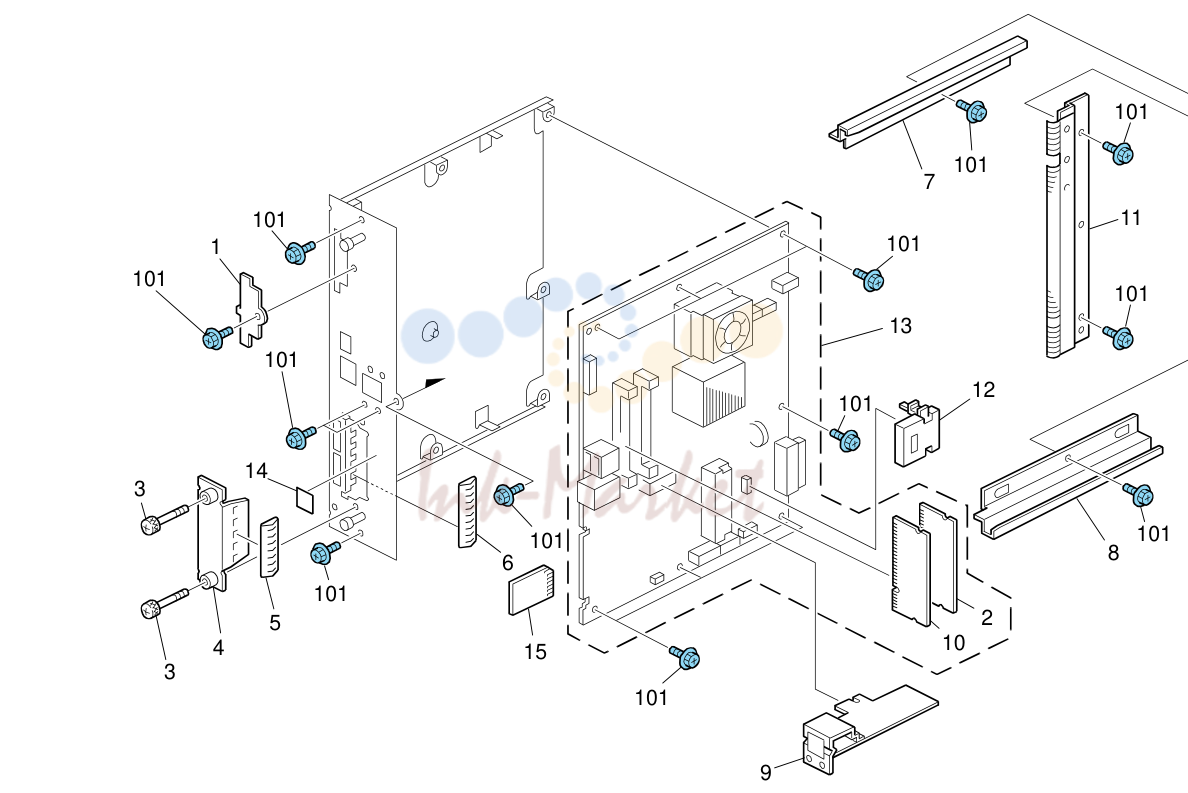

- электрика Section 9 (D095/M077)

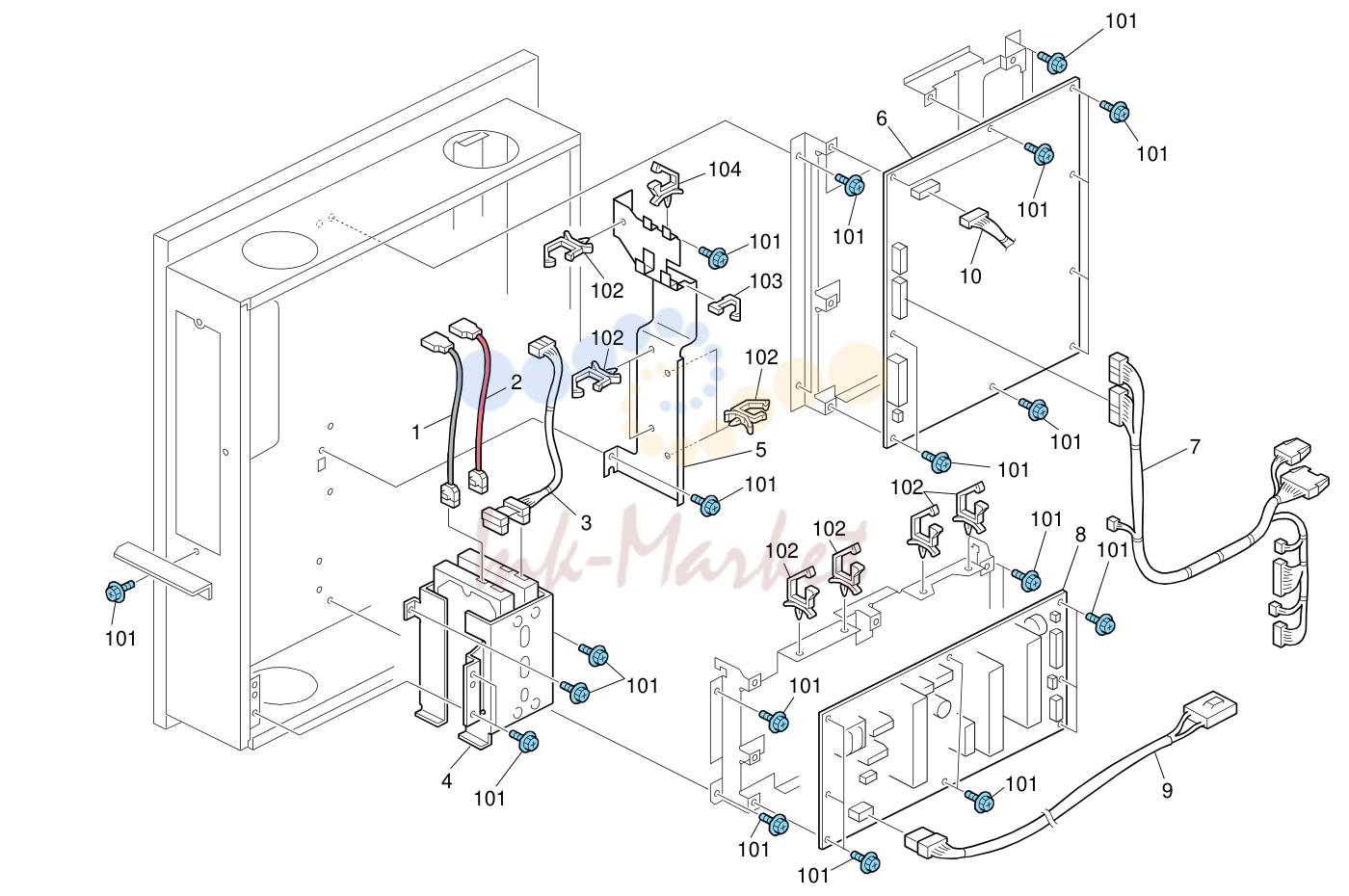

- электрика Section 10 (D095/M077)

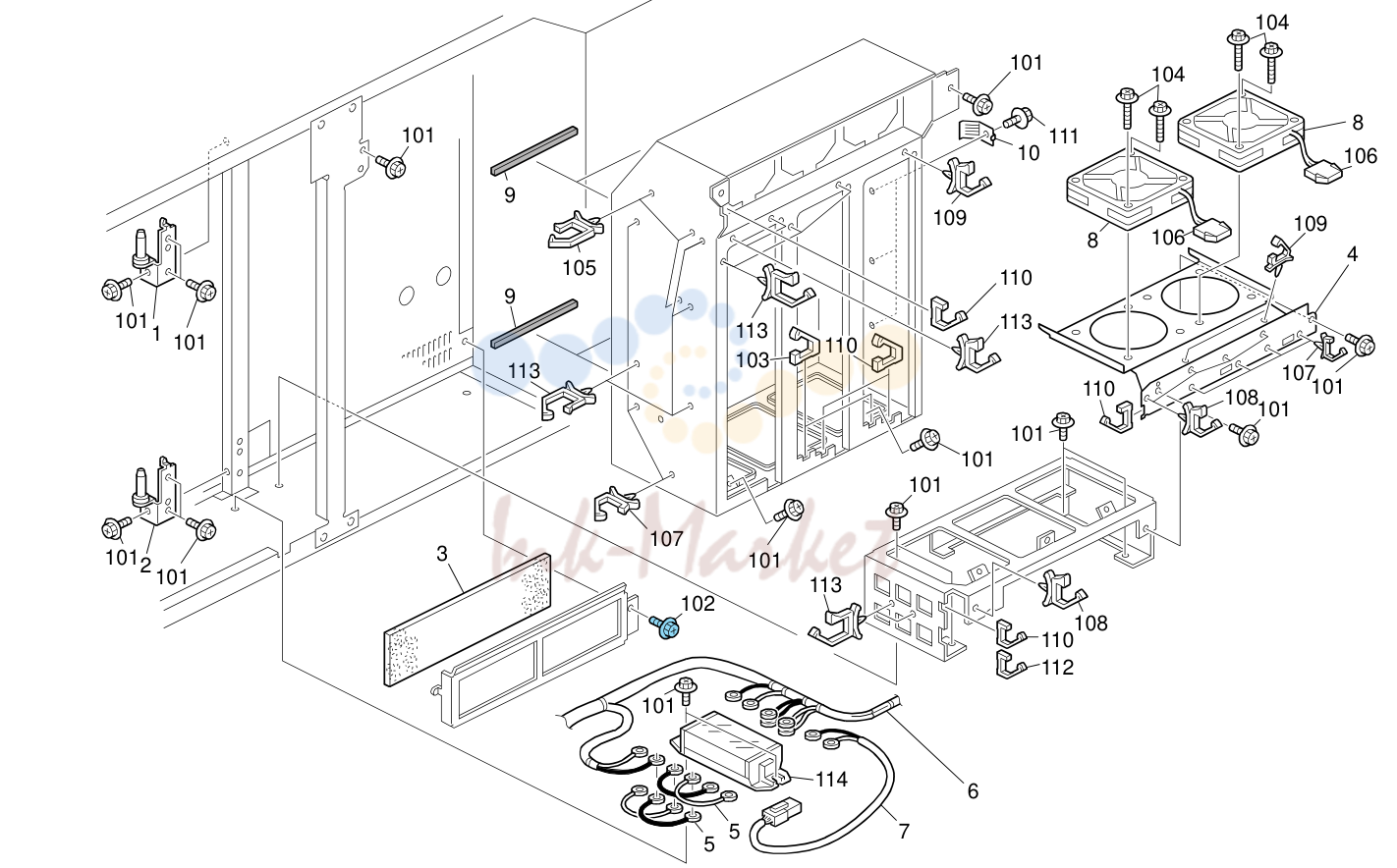

- электрика Section 12 (D095/M077)

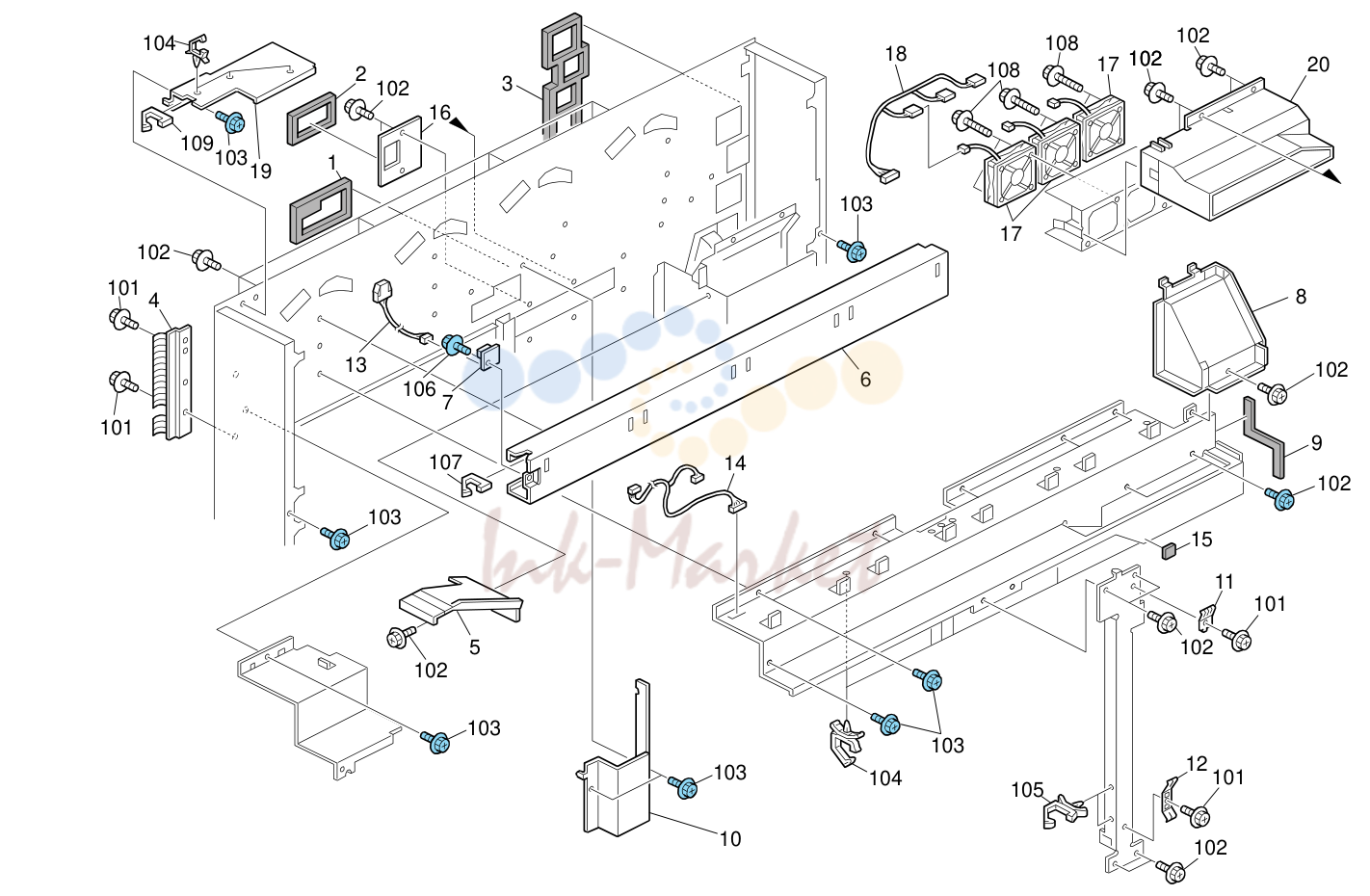

- электрика Section 14 (D095/M077)

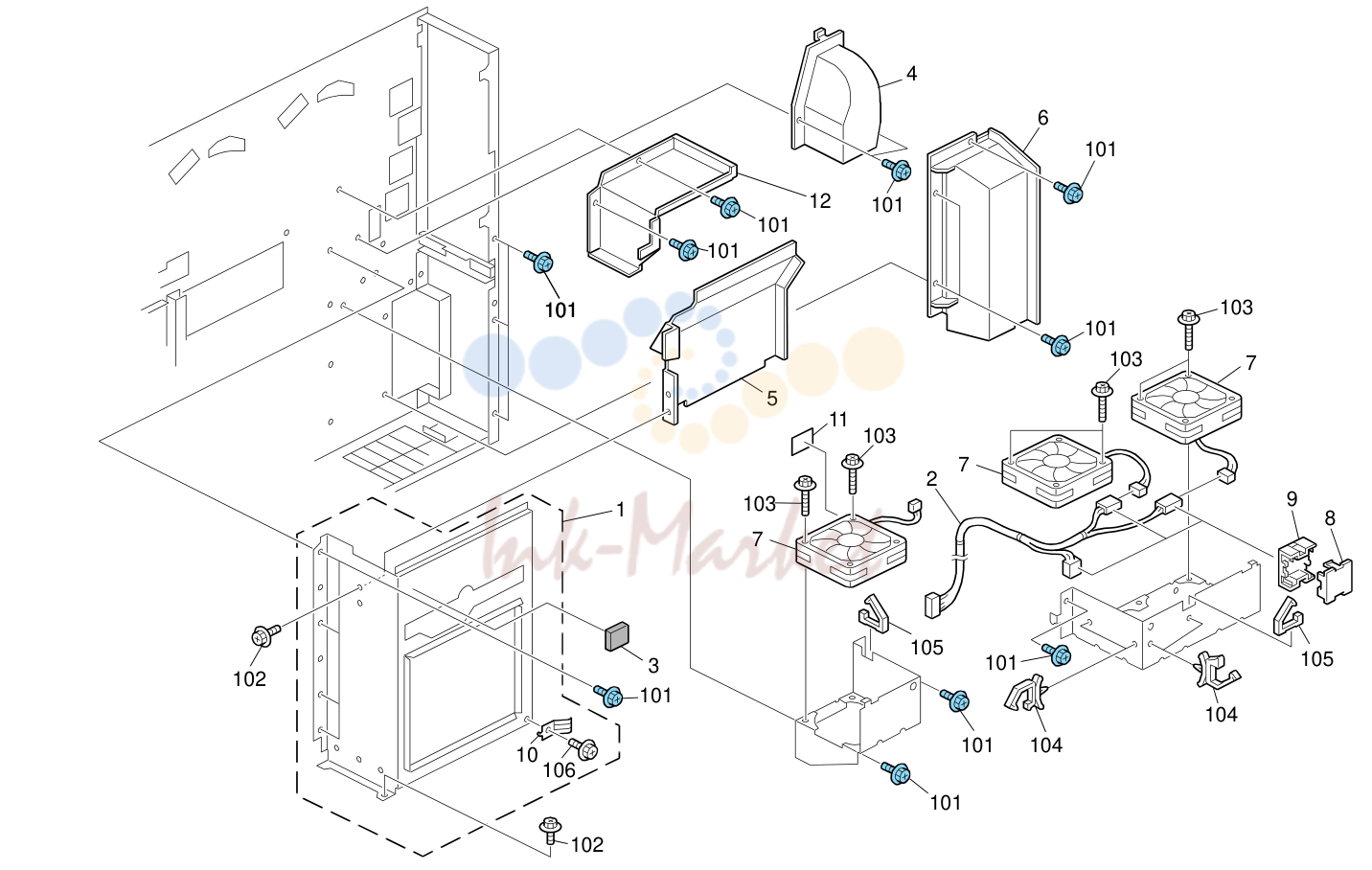

- электрика Section 15 (D095/M077)

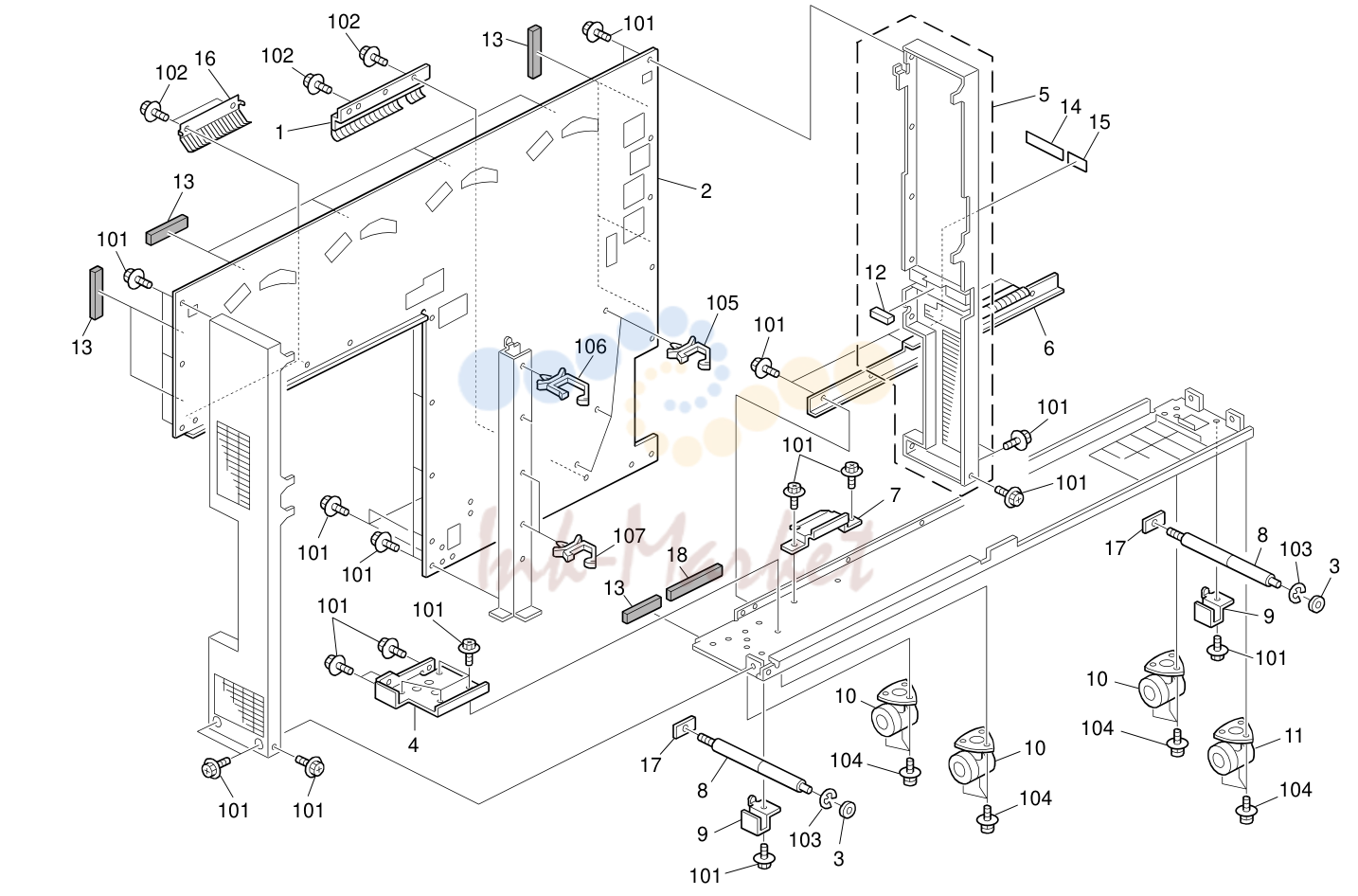

- электрика Section 16 (D095/M077)

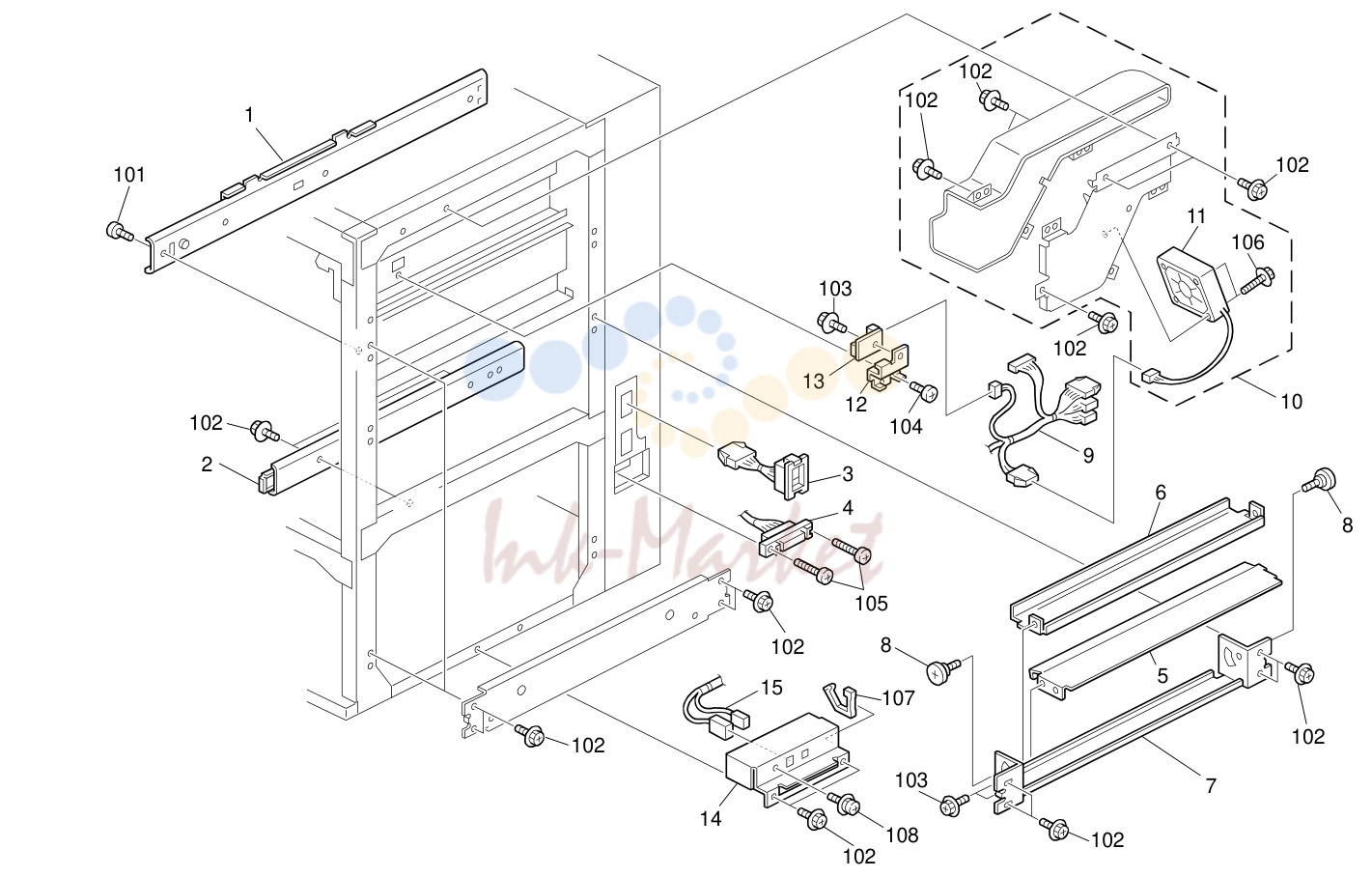

- Frame Section 1 (D095/M077)

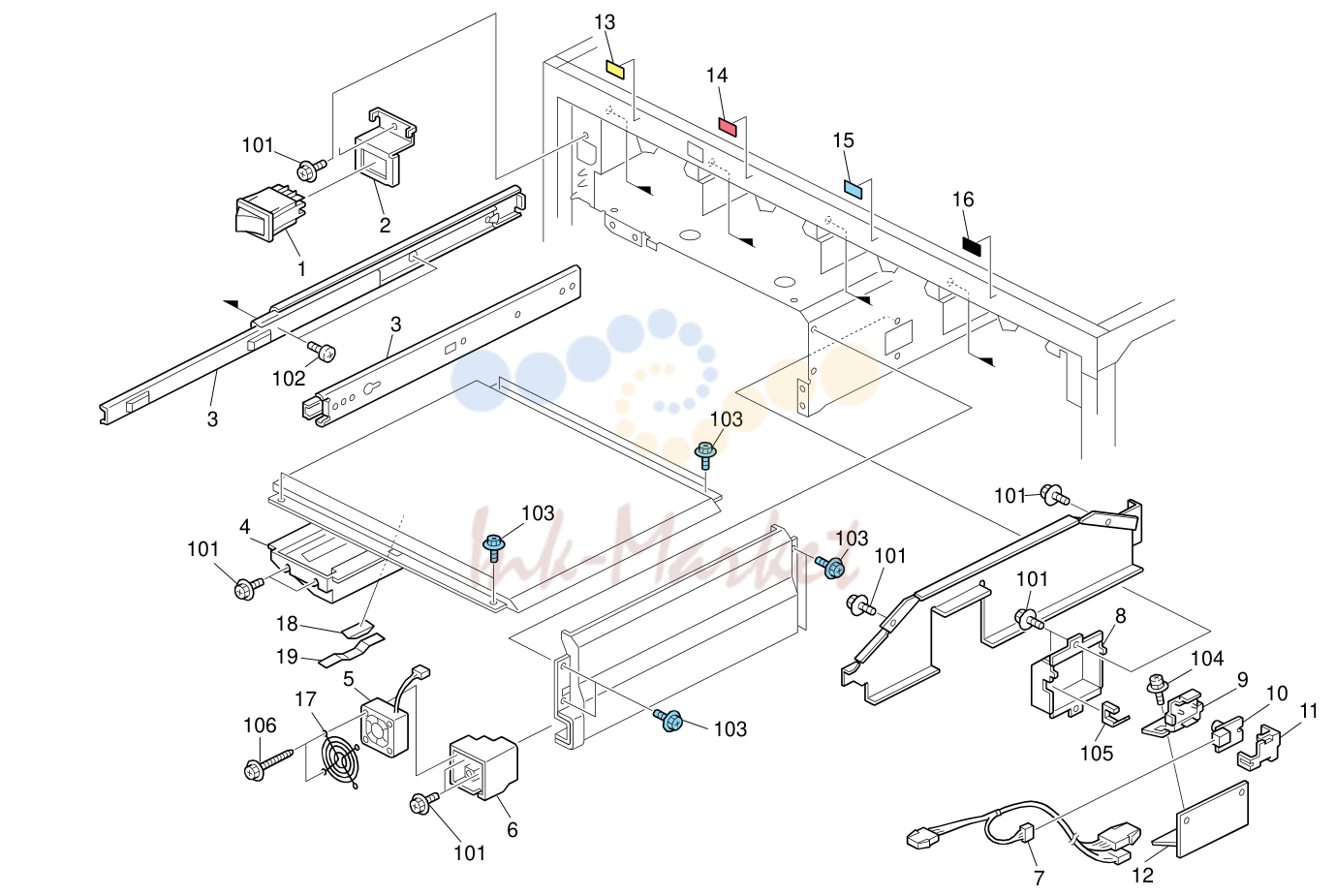

- Frame Section 3 (D095/M077)

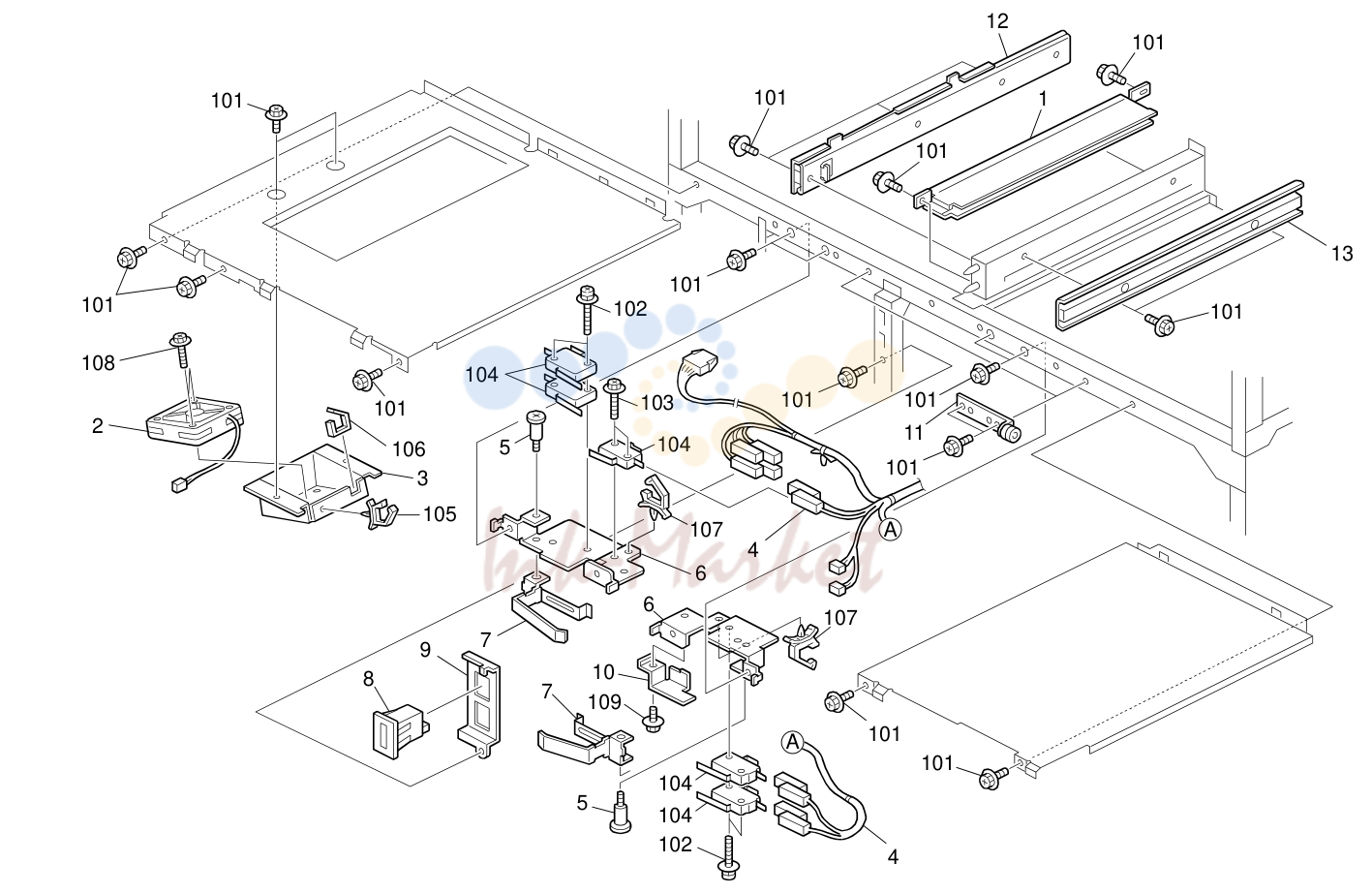

- Frame Section 4 (D095/M077)

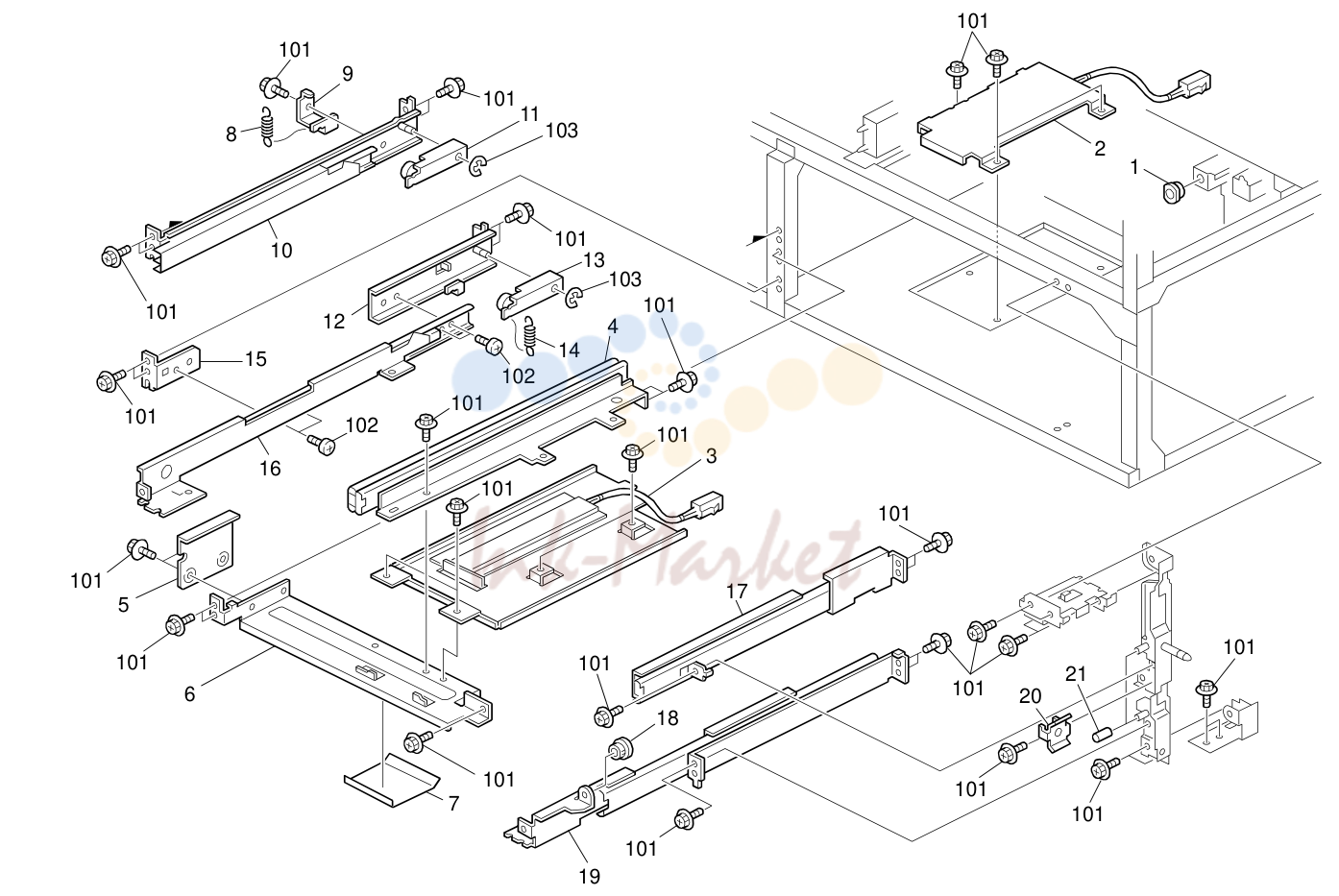

- Frame Section 5 (D095/M077)

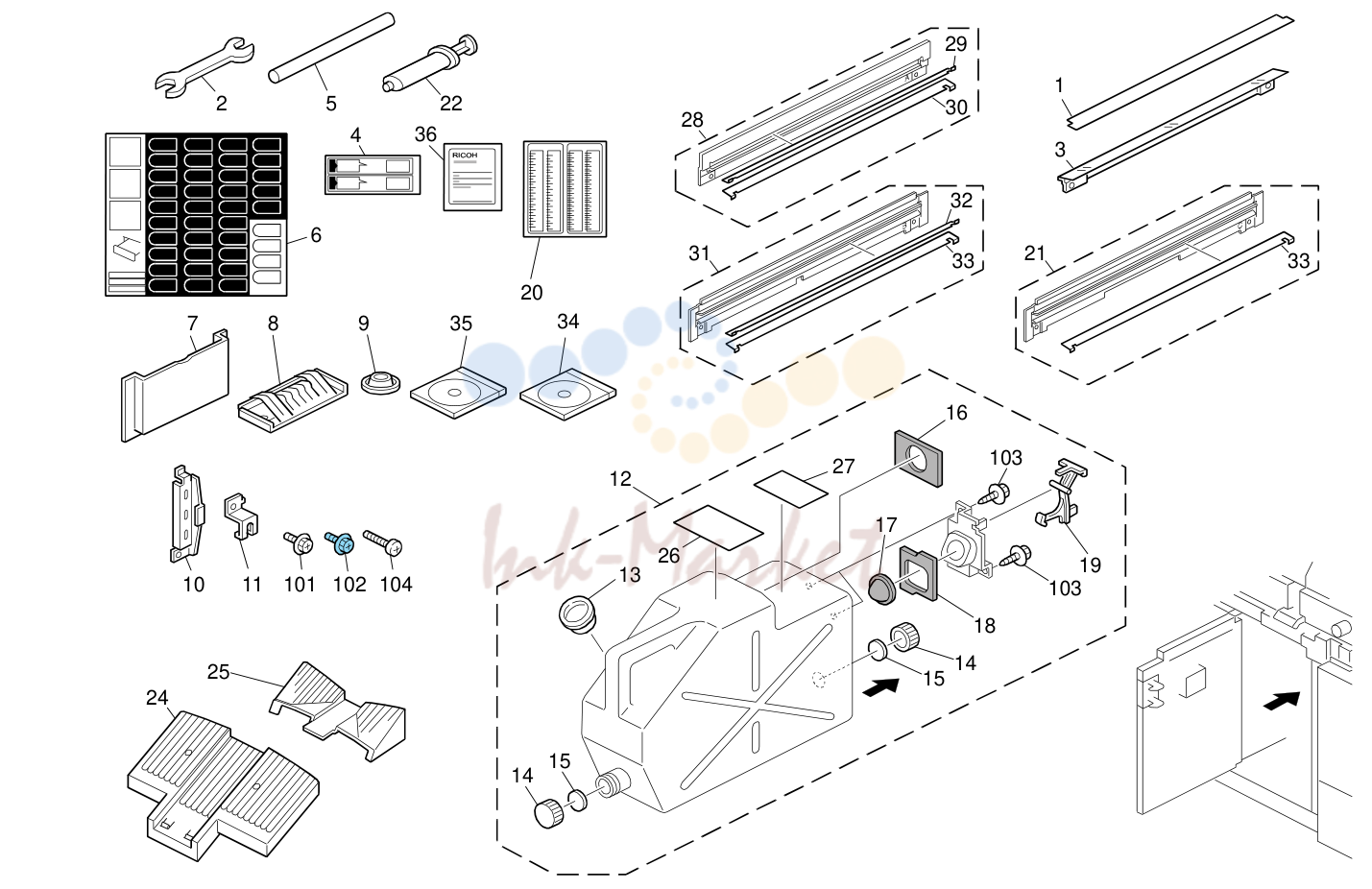

- Accessory (D095/M077)

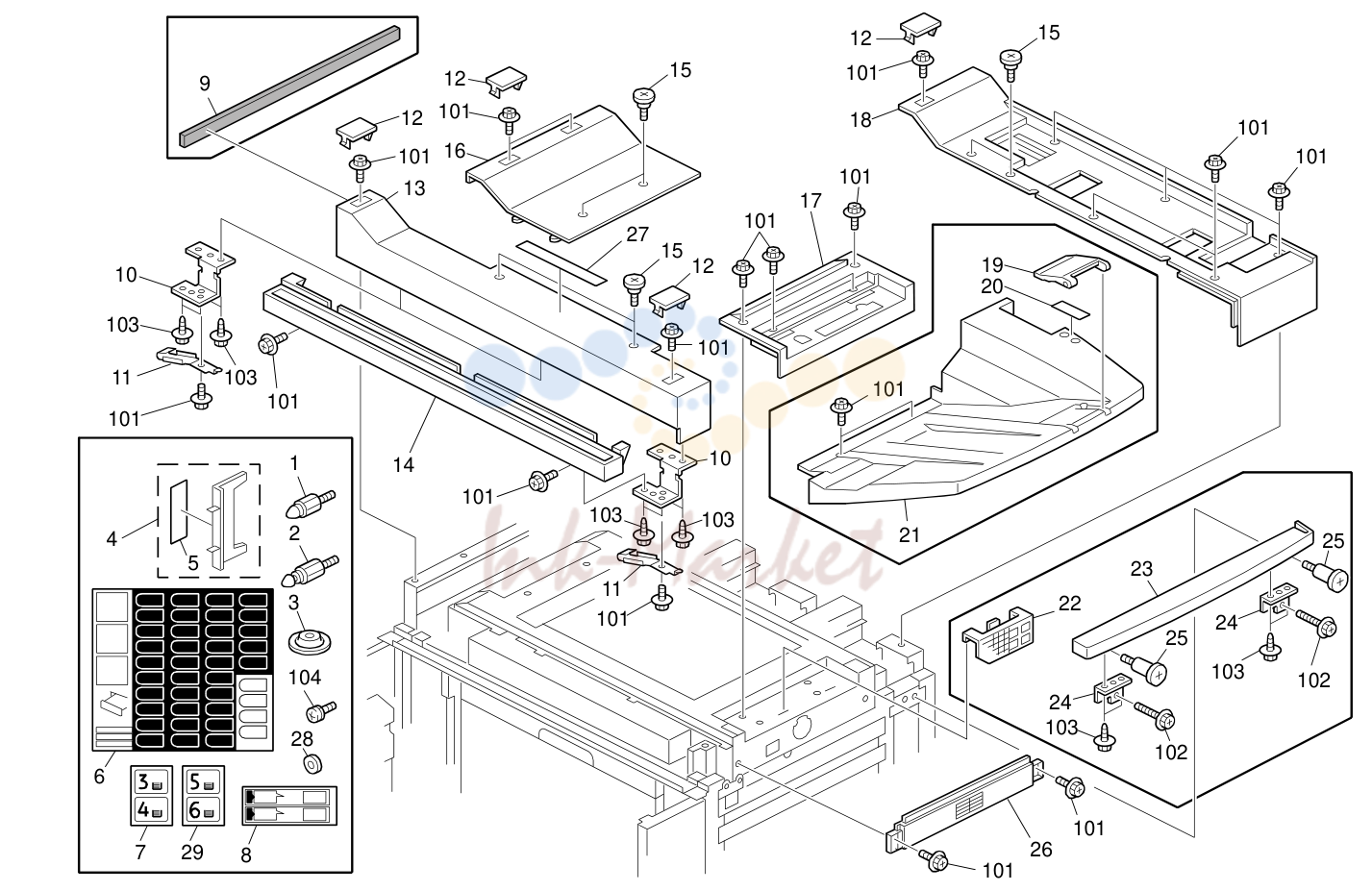

- внешние детали 1 (D095)

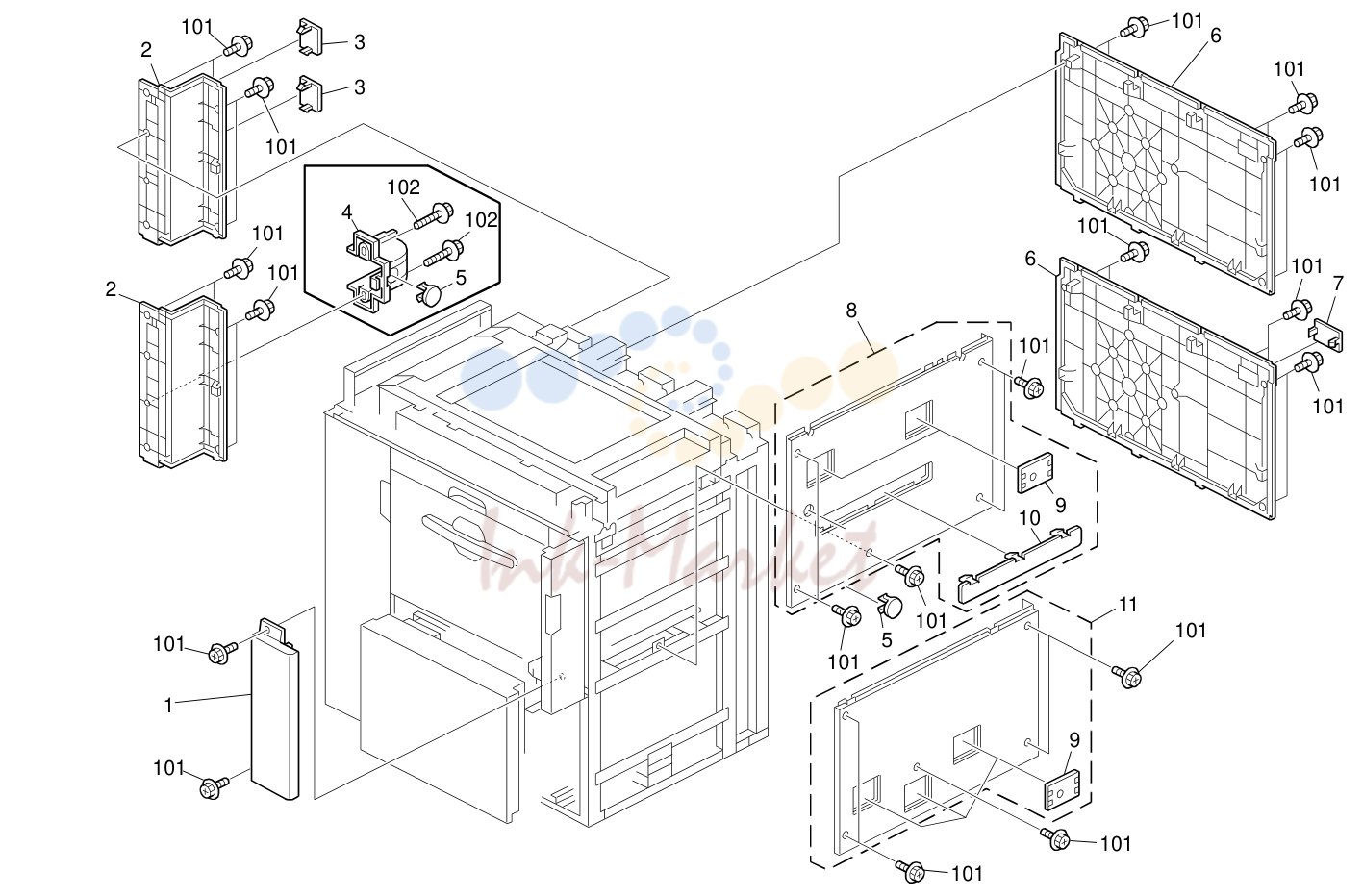

- внешние детали 2 (D095)

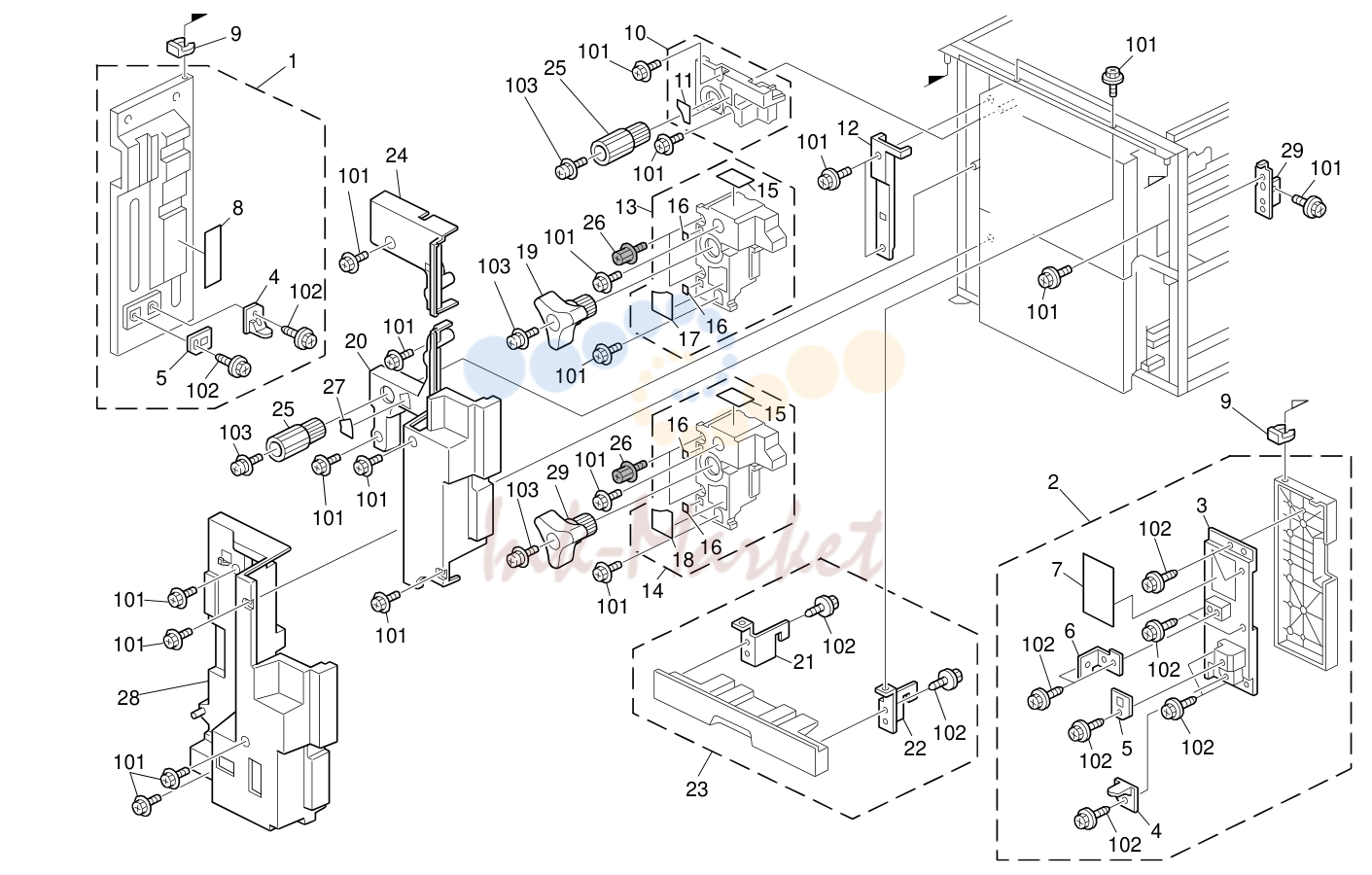

- внешние детали 3 (D095)
- автоподатчик (АПД) 1 (D095)
- автоподатчик (АПД) 2 (D095)
- автоподатчик (АПД) 3 (D095)
- автоподатчик (АПД) 4 (D095)
- автоподатчик (АПД) 5 (D095)
- автоподатчик (АПД) 6 (D095)
- автоподатчик (АПД) 7 (D095)
- автоподатчик (АПД) 8 (D095)
- автоподатчик (АПД) 9 (D095)
- автоподатчик (АПД) 10 (D095)
- оптика Section 1 (D095)
- оптика Section 2 (D095)
- оптика Section 3 (D095)
- оптика Section 4 (D095)
- оптика Section 5 (D095)
- лоток бумаги 1 (D095)
- лоток бумаги 2 (D095)
- лоток бумаги 3 (D095)
- лоток бумаги 4 (D095)
- лоток бумаги 5 (D095)
- лоток бумаги 6 (D095)
- лоток бумаги 7 (D095)
- лоток бумаги 8 (D095)
- подача бумаги Section 1 (D095)
- подача бумаги Section 2 (D095)
- перенос Section 2 (D095)
- перенос Section 3 (D095)
- перенос Section 4 (D095)
- Drive Section 1 (D095)
- Drive Section 2 (D095)
- электрика Section (D095)
- Frame Section 1 (D095)
- Frame Section 2 (D095)
- Frame Section 3 (D095)
- Decals and Documents (D095/M077)
- Special Tools (D095/M077)
внешние детали 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 6 | B234 1293 запросить цену → | рычаг - Safety Switch |
| 16 | B714 3115 запросить цену → | Knob винт:Document Feeder:Fix |
| 24 | G178 5893 запросить цену → | Connecting |

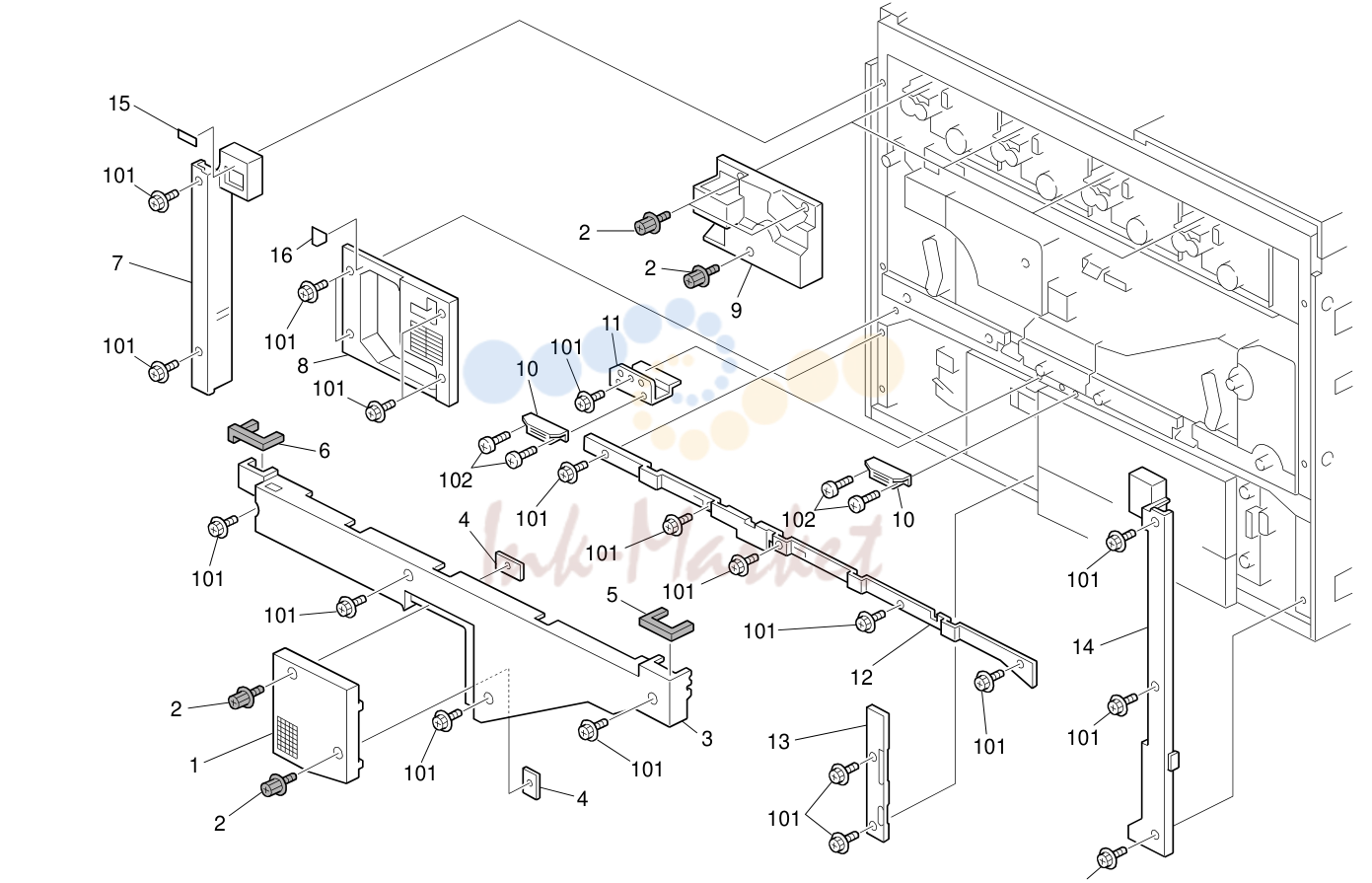

внешние детали 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |
| 9 | G178 3243 запросить цену → | Around The Photoconductor:Ass'y |

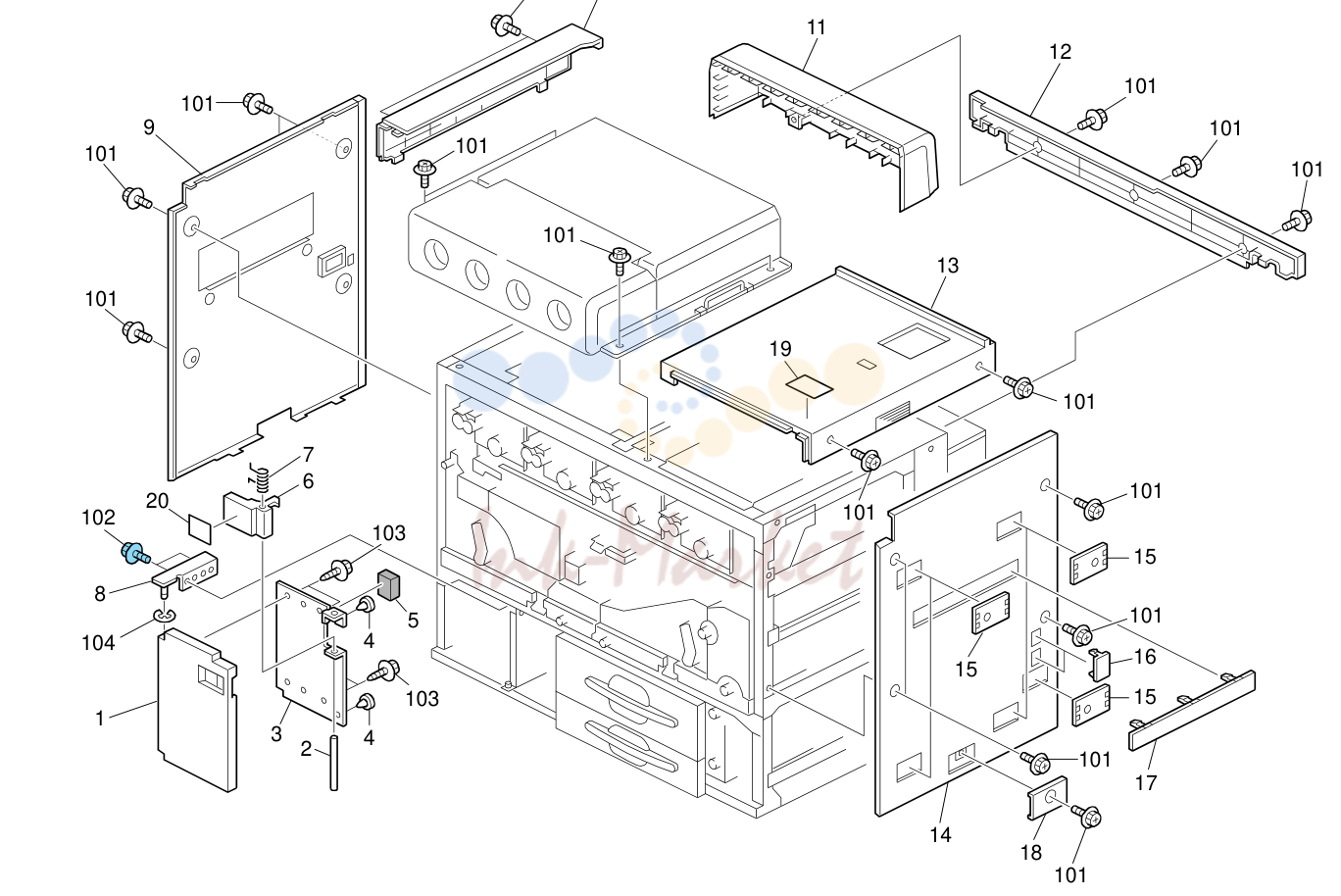

внешние детали 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 15 | B070 1312 запросить цену → | Cap:Joint:Large Capacity Tray |
| 16 | B065 1341 запросить цену → | Connector Cap |
| 17 | B234 1313 запросить цену → | крышка - Large Capacity Tray |
| 19 | B132 1562 запросить цену → | Decal - Inkjet:Paper |

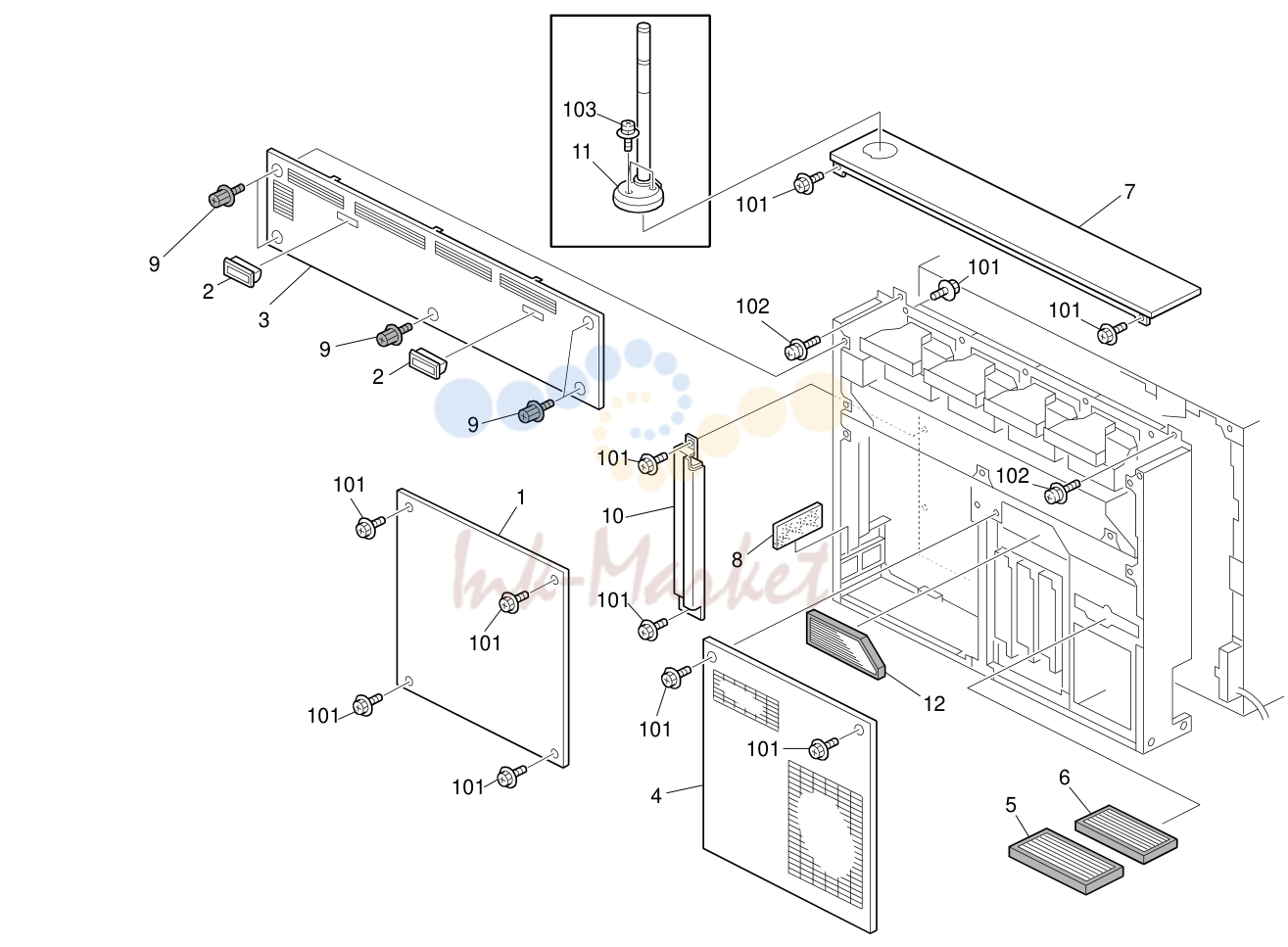

внешние детали 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |

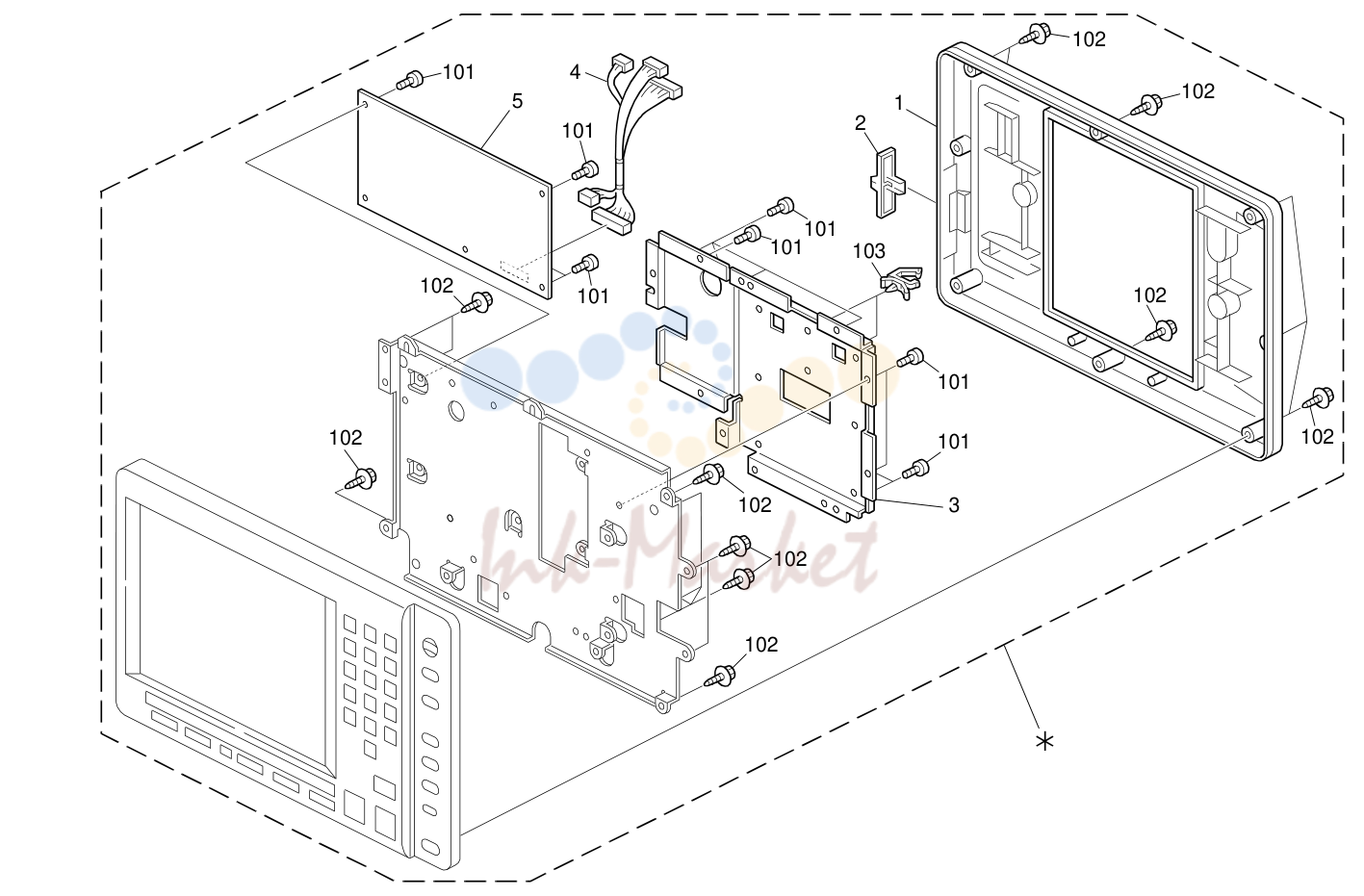

Operation Panel 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | M077 1835 запросить цену → | Ipu-led:Connecting |

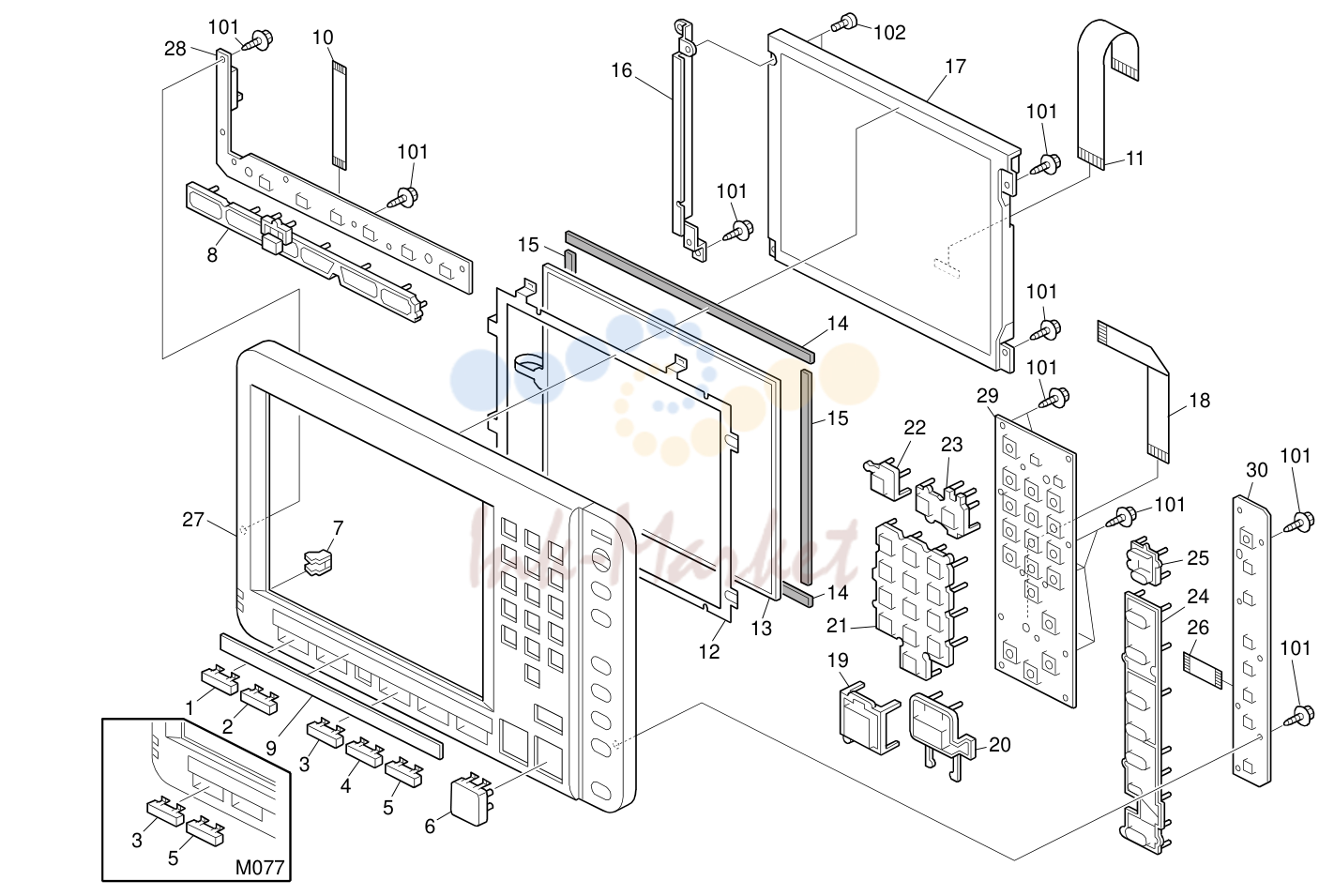

Operation Panel 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 14 | B234 1542 запросить цену → | Spacer - Touch Panel L |
| 15 | B234 1543 запросить цену → | Spacer - Touch Panel S |

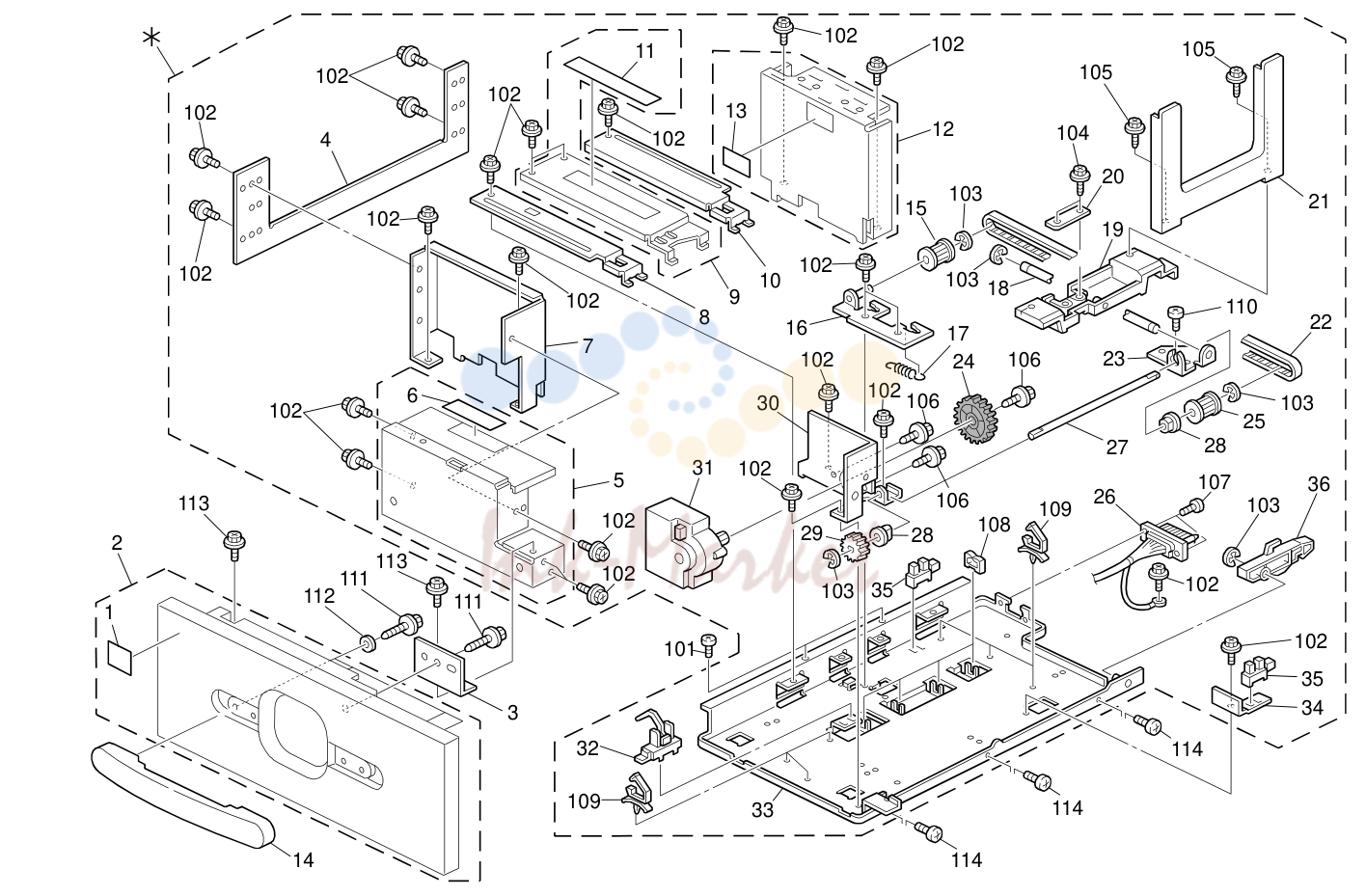

Tandem Tray 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 41 | B234 6611 запросить цену → | Tandem LCT узел - Left DOM |
| 4 | A294 6645 запросить цену → | Left Side пластина |
| 5 | B070 6516 запросить цену → | кронштейн:крышка:Tandem Lct:Ass'y |
| 6 | B065 6846 запросить цену → | Decal - Paper Set - Left |
| 7 | A294 6643 запросить цену → | Left Front Fence |
| 8 | B234 7540 запросить цену → | Tray Bottom пластина:Left Front |
| 9 | B098 6639 запросить цену → | Tray Bottom пластина:Left Middle:Ass'y |
| 10 | B132 7541 запросить цену → | Tray Bottom пластина:Left Rear |
| 11 | A096 6678 запросить цену → | Decal - Left Paper Set |
| 12 | A294 6630 запросить цену → | Left Rear Fence |
| 16 | B247 6951 запросить цену → | кронштейн:Pulley:Driven:Ass'y |
| 18 | B247 6950 запросить цену → | вал:Slider:Back Fence |
| 19 | B132 7564 запросить цену → | Slider:Back Fence:Left |
| 20 | B065 6823 запросить цену → | Timing ремень крышка |
| 21 | B132 7561 запросить цену → | Back Fence:Left |
| 23 | B065 6830 запросить цену → | Pulley кронштейн |
| 26 | B070 5473 запросить цену → | DC жгут - Left |
| 30 | B070 6666 запросить цену → | Left DC мотор кронштейн |
| 33 | B247 6970 запросить цену → | Base:Tandem Lct:Left:Ass'y |
| 34 | B065 6831 запросить цену → | датчик кронштейн |
| 36 | A248 6615 запросить цену → | Coupling рычаг - Left |

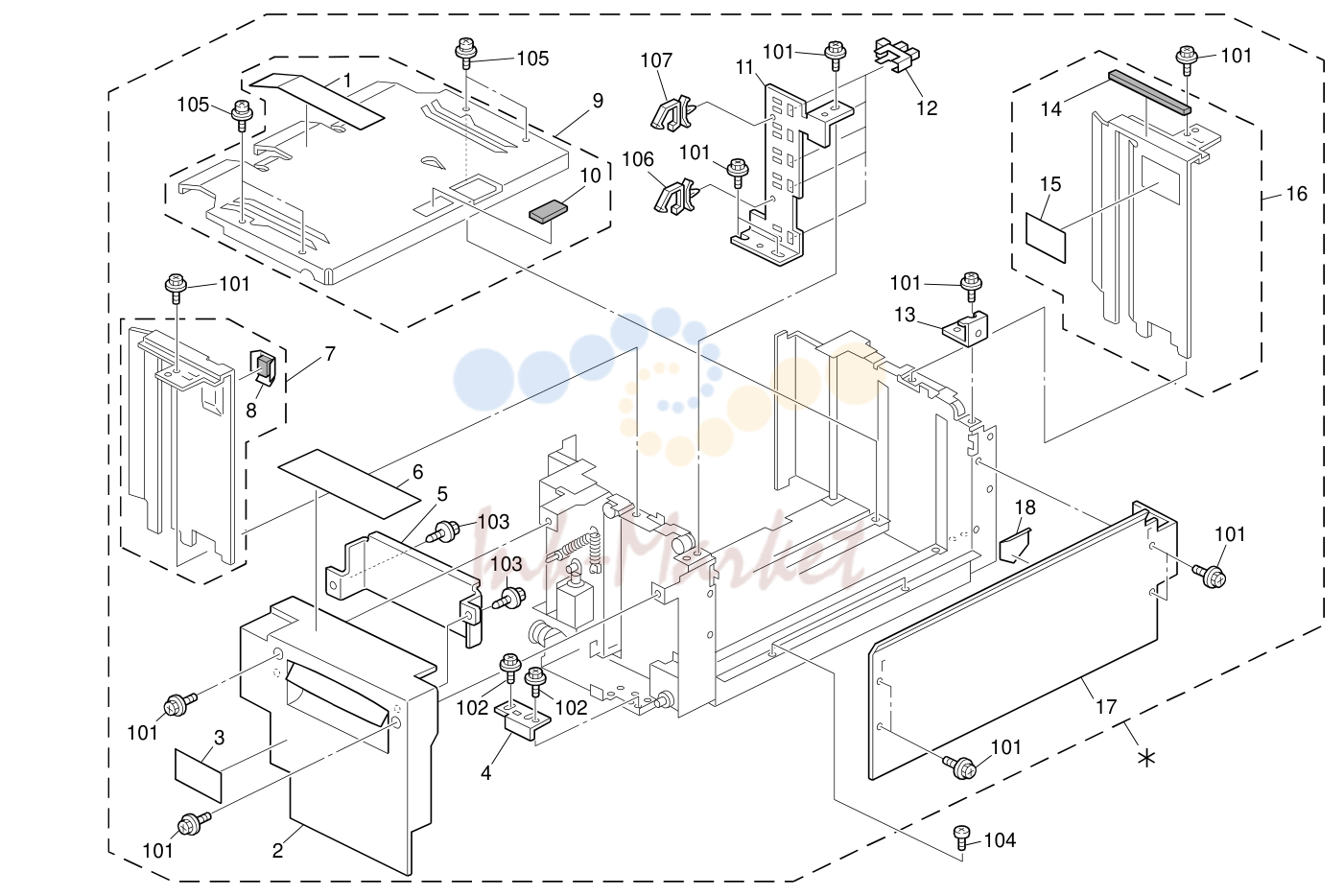

Tandem Tray 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A096 6677 запросить цену → | Decal - Right Paper Set |
| 2 | B132 7586 запросить цену → | Inner крышка:Tandem LCT |
| 4 | B065 6859 запросить цену → | Right стопор |
| 5 | B065 6875 запросить цену → | Protection -inner крышка |
| 6 | B065 6877 запросить цену → | Decal - Paper Set - Right |
| 7 | B234 6686 запросить цену → | Side Fence - Right Front |
| 9 | B234 6680 запросить цену → | Base:Tandem LCT:Right:Adhesion |
| 11 | B234 6606 запросить цену → | датчик кронштейн |
| 13 | B247 6695 запросить цену → | направляющая:Misfeed Removal:лоток бумаги |
| 14 | B475 6855 запросить цену → | Shield:Tandem Lct:Rear Right |
| 16 | B234 6691 запросить цену → | Side Fence:Tandem Lct:Right:Ass'y |
| 17 | B234 6667 запросить цену → | Side пластина - Side |

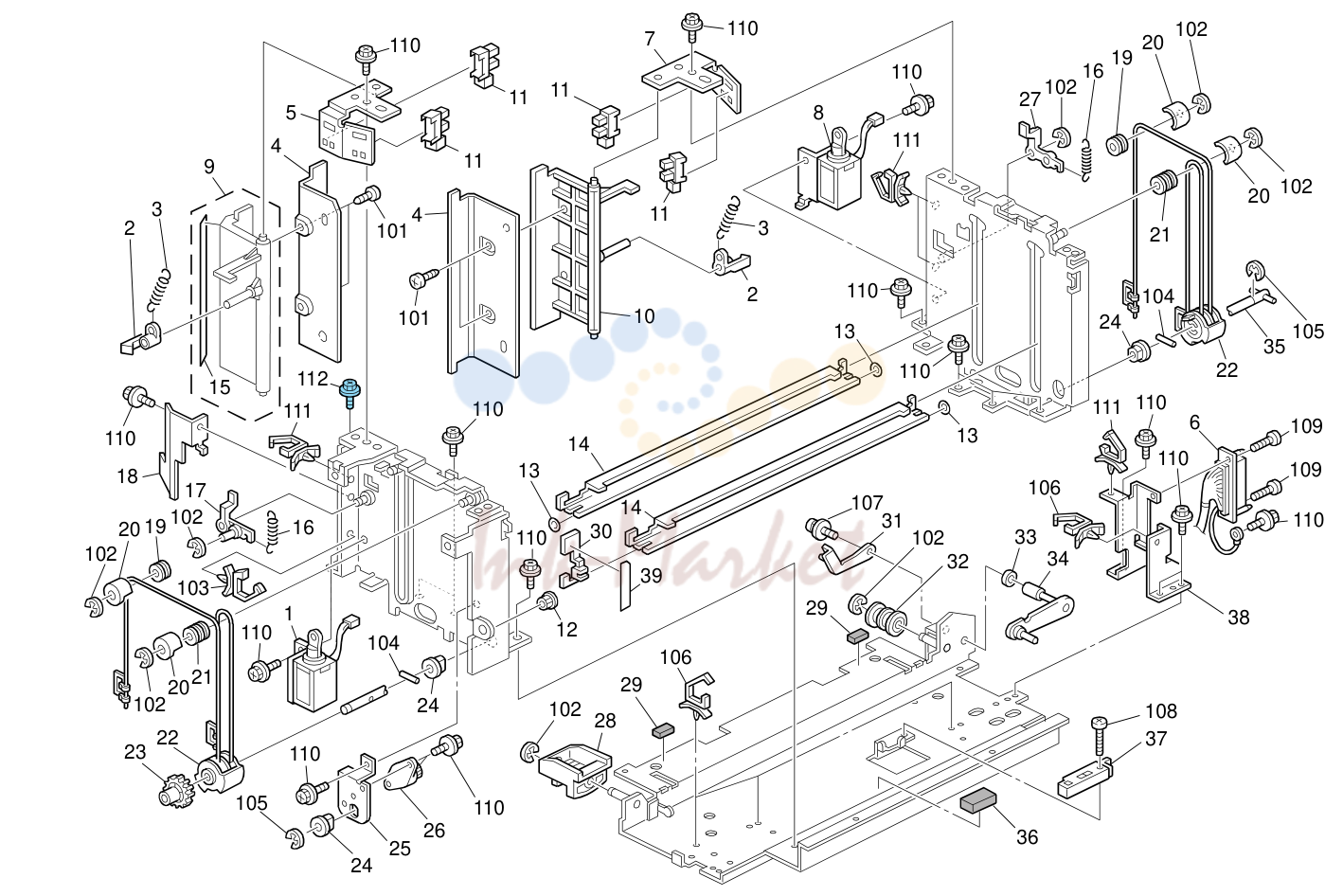

Tandem Tray 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B132 7547 запросить цену → | DC соленоид:End Fence:Front:Ass'y |
| 2 | A248 6713 запросить цену → | Hook - Tension пружина |
| 4 | B234 6630 запросить цену → | направляющая пластина - End Fence |
| 6 | B234 5673 запросить цену → | жгут - Tandem LCT Right |
| 8 | B132 7571 запросить цену → | DC соленоид:End Fence:Rear:Ass'y |
| 9 | B234 6612 запросить цену → | End Fence - Front |
| 10 | B234 6625 запросить цену → | End Fence - Rear |
| 12 | B234 6141 запросить цену → | Positioning Sleeve - Inner Back |
| 13 | A248 6694 запросить цену → | Wire Ring |
| 14 | B065 6870 запросить цену → | Stay -rightbase |
| 15 | A294 6713 запросить цену → | Shield - Front Side Fence |
| 17 | B070 6683 запросить цену → | рычаг:Release:Front |
| 18 | B070 6667 запросить цену → | End Fence крышка Front |
| 20 | A248 6695 запросить цену → | направляющая - Pulley |
| 22 | B132 7550 запросить цену → | крышка:Pulley:Drive Were |
| 25 | B065 6872 запросить цену → | Oil Damper кронштейн |
| 26 | B247 6901 запросить цену → | Oil Damper:Fall |
| 27 | B070 6684 запросить цену → | рычаг:Release:Rear |
| 28 | A294 6655 запросить цену → | Front ролик - Slide Rail |
| 30 | A294 6690 запросить цену → | Feeler - Paper Height датчик |
| 31 | B065 6864 запросить цену → | Small рычаг |
| 34 | B065 6862 запросить цену → | Large рычаг |
| 35 | A248 6687 запросить цену → | Right Drive вал |
| 38 | B132 7575 запросить цену → | кронштейн:Connector:Tandem LCT |
| 39 | B065 6717 запросить цену → | Paper Volume Shield пластина |

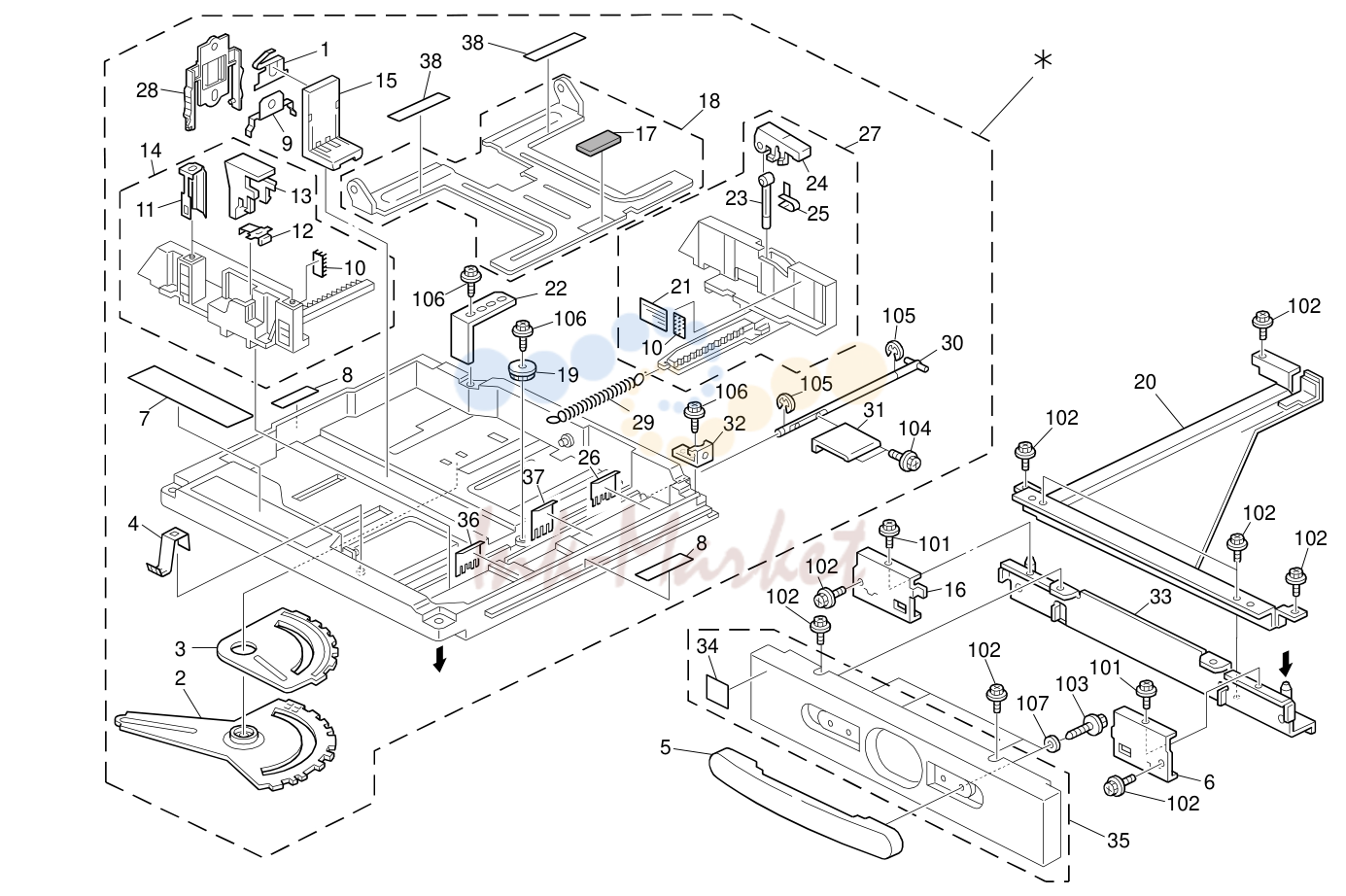

Universal Tray (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 47 | B234 6771 запросить цену → | лоток бумаги:Universal:DOM:Ass'y |
| 2 | B181 6780 запросить цену → | Link:End Fence:Paper Size датчик:Ass'y |
| 3 | B181 6789 запросить цену → | Link:Side Fence:Paper Size датчик |
| 4 | B132 6798 запросить цену → | пружина пластина:лоток бумаги:Earth |
| 6 | B065 6588 запросить цену → | Right Support пластина |
| 8 | B065 6545 запросить цену → | Decal - Positioning |
| 10 | B234 2864 запросить цену → | Pad:Cleaner |
| 11 | B132 6791 запросить цену → | пластина:Side Fence |
| 12 | A134 2978 запросить цену → | пружина пластина |
| 13 | B065 6538 запросить цену → | Positioning стопор рычаг |
| 14 | B132 6793 запросить цену → | Side Fence:Front:Ass'y |
| 16 | B065 6589 запросить цену → | Left Support пластина |
| 18 | B132 6785 запросить цену → | Tray Bottom пластина:Ass'y |
| 20 | B065 6591 запросить цену → | лоток бумаги держатель Base |
| 21 | B223 2873 запросить цену → | Decal - Side Fence Rear |
| 22 | B132 6797 запросить цену → | Side Fence:Rear:Auxiliary |
| 23 | A267 2859 запросить цену → | Side Fence стопор |
| 24 | A267 2860 запросить цену → | Rear рычаг стопор |
| 25 | A267 2857 запросить цену → | пружина пластина - Side Fence |
| 26 | B234 6497 запросить цену → | направляющая:Rear:лоток бумаги |
| 27 | B234 6490 запросить цену → | Side Fence:Rear:Ass'y |
| 30 | B065 6524 запросить цену → | Bottom пластина Lift вал |
| 31 | B065 6526 запросить цену → | Lift рычаг |
| 32 | B247 6695 запросить цену → | направляющая:Misfeed Removal:лоток бумаги |
| 33 | B065 6581 запросить цену → | лоток бумаги держатель Stay |
| 36 | B234 6495 запросить цену → | направляющая:Front:лоток бумаги |
| 38 | B234 6498 запросить цену → | Sheet:Tray Bottom пластина |

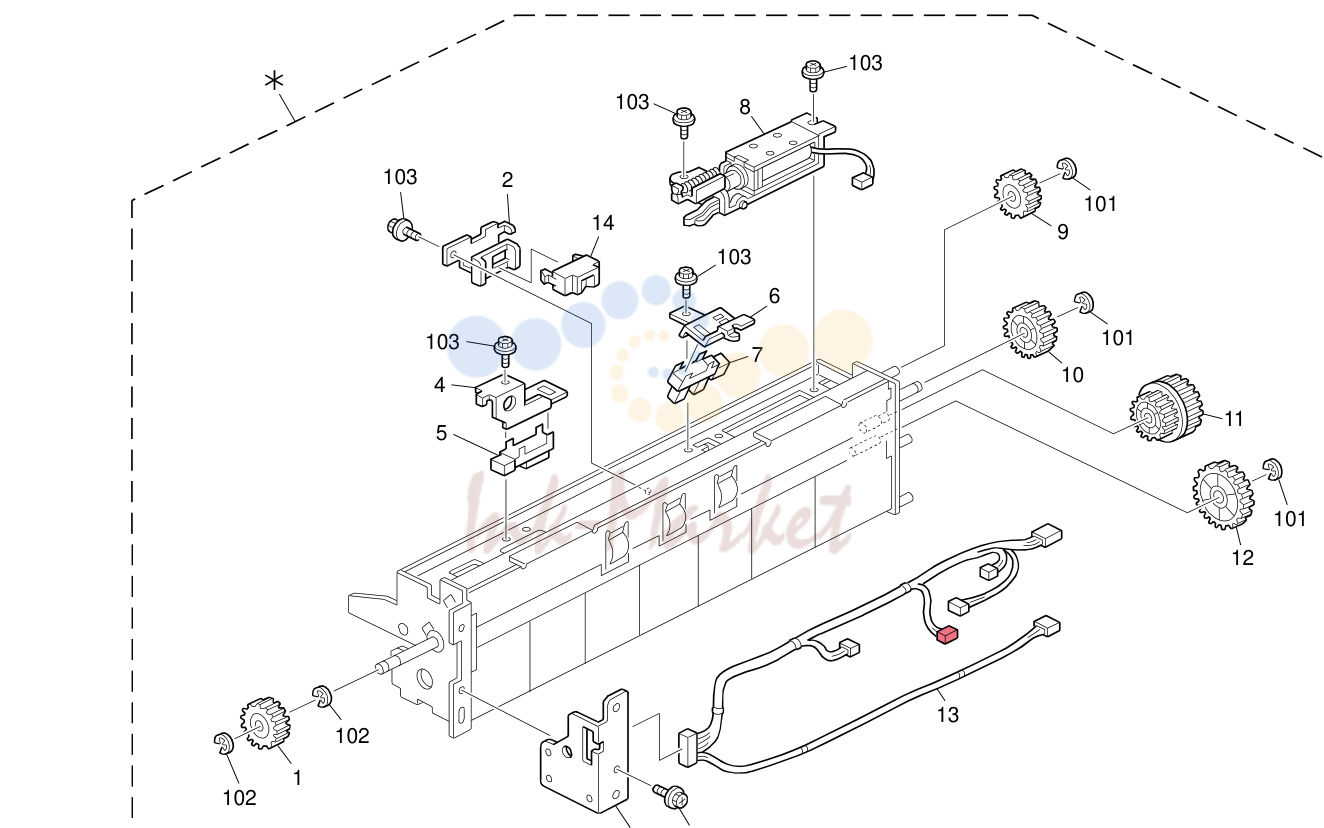

подача бумаги узел 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 49 | B234 6200 запросить цену → | подача бумаги узел |
| 2 | B234 6286 запросить цену → | датчик кронштейн - Vertical Transport |
| 3 | B234 6208 запросить цену → | подача бумаги узел Stay |
| 4 | B234 6287 запросить цену → | датчик кронштейн - подача бумаги |
| 6 | B234 6288 запросить цену → | Bдатчик кронштейн - датчик |
| 8 | B234 6282 запросить цену → | Pickup DC соленоид |
| 13 | B234 5670 запросить цену → | жгут - подача бумаги узел |

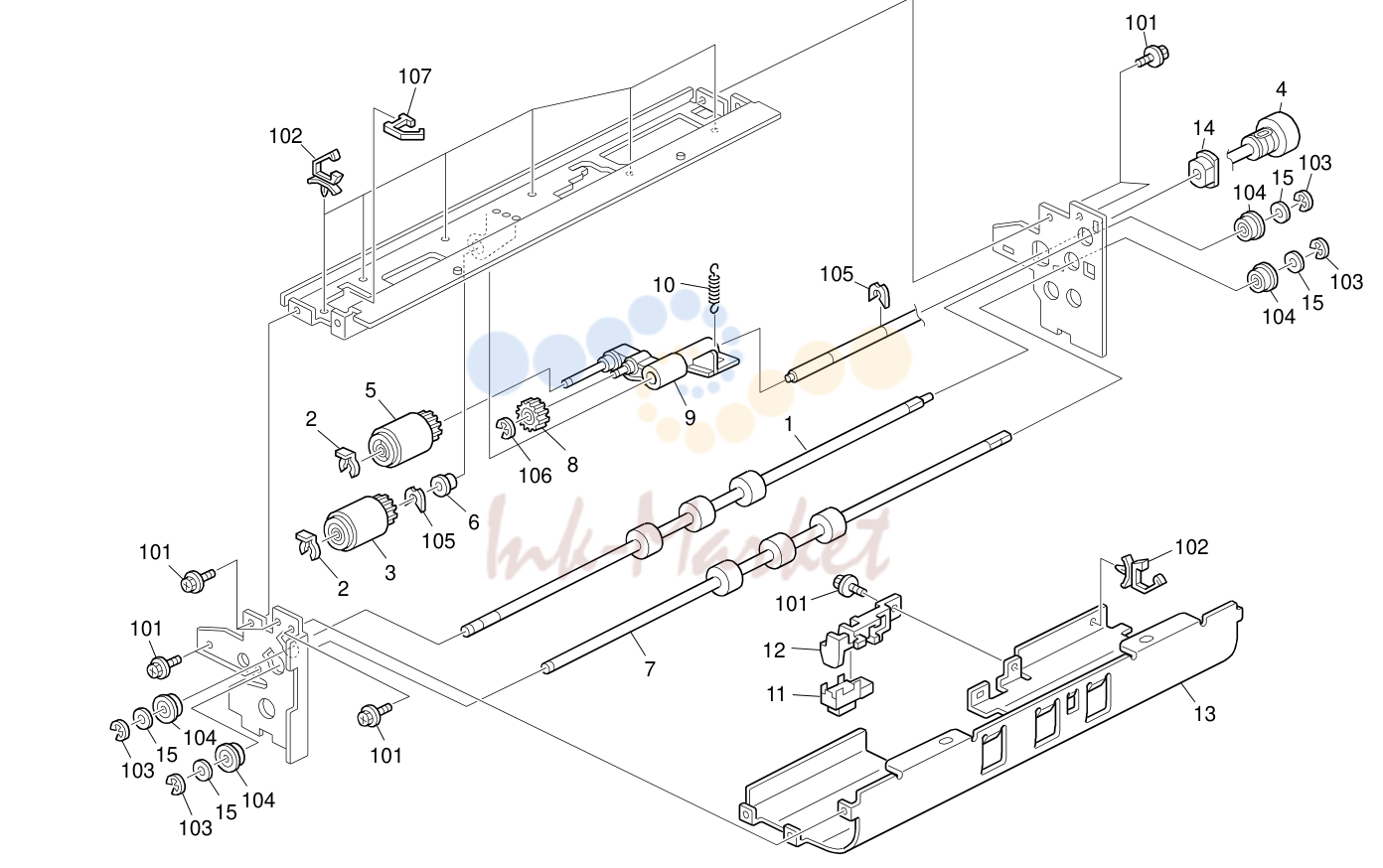

подача бумаги узел 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B234 6272 запросить цену → | Feed вал |
| 6 | B234 2624 запросить цену → | Ball подшипник - 8x12x5 |
| 9 | B234 6275 запросить цену → | Pickup Arm |
| 12 | B065 6345 запросить цену → | Paper End датчик кронштейн |
| 13 | B234 6254 запросить цену → | направляющая пластина - Feed |

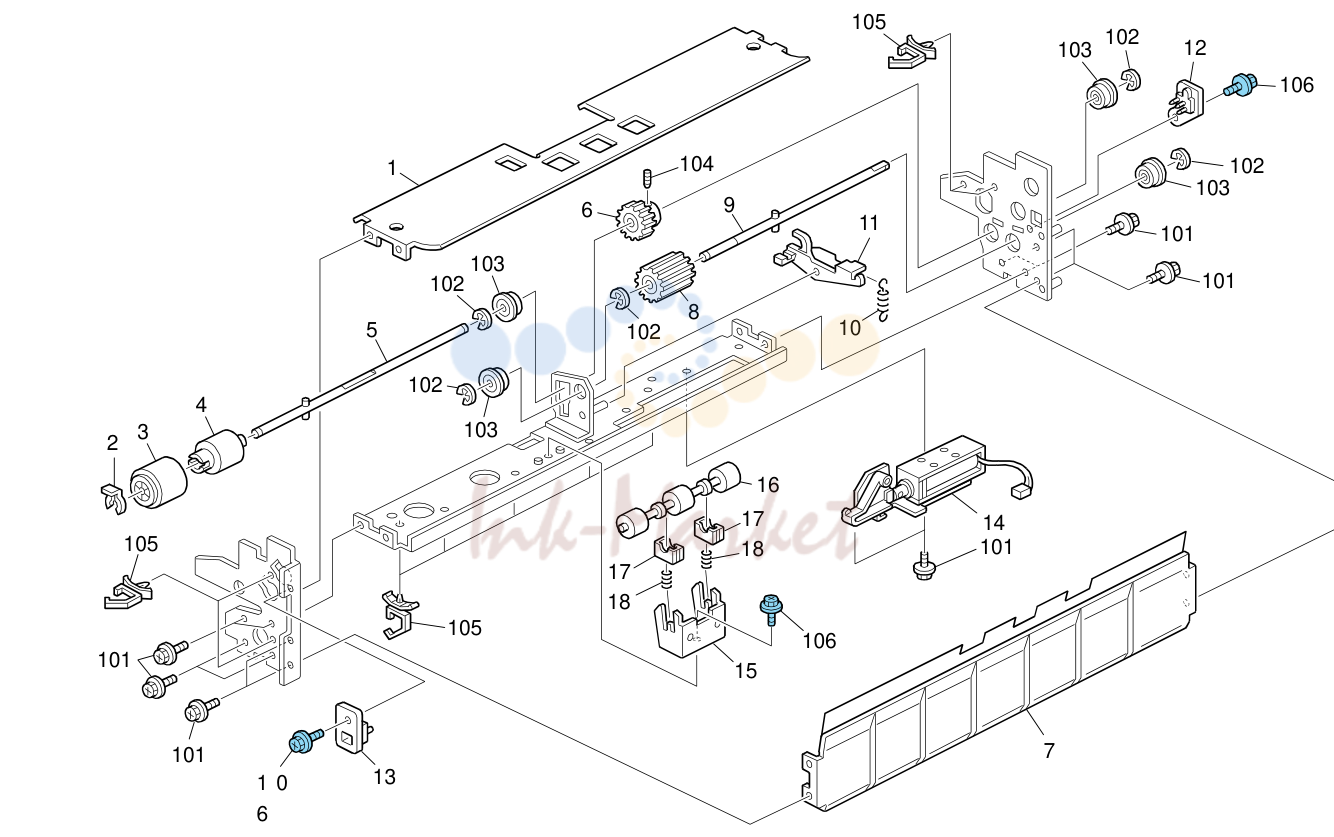

подача бумаги узел 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 6253 запросить цену → | направляющая пластина - Reverse |
| 4 | B234 6301 запросить цену → | Torque Limiter:75mN m |
| 5 | B234 6223 запросить цену → | Driven Reverse вал |
| 7 | B234 6245 запросить цену → | направляющая пластина - Vertical Transport |
| 9 | B234 6222 запросить цену → | Reverse Drive вал |
| 11 | B234 6212 запросить цену → | Reverse рычаг |
| 12 | B234 6256 запросить цену → | направляющая - Rear |
| 13 | B234 6255 запросить цену → | направляющая - Front |
| 14 | B234 6231 запросить цену → | DC соленоид:Reverse:Ass'y |
| 15 | B234 6242 запросить цену → | направляющая - ролик:Driven Pressure |
Vertical Transport (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 6360 запросить цену → | Transport ролик:Joint узел:Ass'y |
| 2 | B234 6355 запросить цену → | направляющая пластина - Joint узел |
| 6 | B700 3305 запросить цену → | Timing ремень:B40S2M152 |
| 17 | B065 6428 запросить цену → | Release Button - Vertical Transport |
| 21 | B234 6424 запросить цену → | Release Grip |
| 22 | B234 6427 запросить цену → | крышка:Release:Vertical Transport |
Paper регистрация 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
Paper регистрация 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 14 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
| 17 | B702 7210 запросить цену → | Timing ремень:B60S2M122 |
Paper регистрация 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 10 | B234 2628 запросить цену → | Ball подшипник - Front |
| 16 | B234 6424 запросить цену → | Release Grip |
| 30 | B234 2629 запросить цену → | Ball подшипник - Rear |
Paper регистрация 5 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B234 6506 запросить цену → | Timing Pulley - 30T |
| 20 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |
Paper регистрация 6 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 18 | B234 6424 запросить цену → | Release Grip |
| 26 | M077 7579 запросить цену → | Right Lower:Ass'y |
Paper регистрация 8 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 2628 запросить цену → | Ball подшипник - Front |
| 4 | B234 2629 запросить цену → | Ball подшипник - Rear |
| 5 | B234 5280 запросить цену → | плата CRB |
| 12 | B234 2750 запросить цену → | Contact Image датчик |
Paper регистрация 9 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B132 1220 запросить цену → | крышка:Base:Pull Out |
| 22 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |
Paper регистрация 10 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 24 | B132 1224 запросить цену → | Supporting пластина:кронштейн:Lock |
| 25 | B132 1183 запросить цену → | кронштейн:Lock |
| 28 | B132 1221 запросить цену → | держатель:пружина:Pull Out |
Paper регистрация 12 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A096 4928 запросить цену → | направляющая пластина Band |
| 10 | B065 4933 запросить цену → | направляющая пластина рычаг Hook |
| 12 | A229 4727 запросить цену → | направляющая пластина Pressure держатель |
Toner Supply 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 27 | B302 4239 запросить цену → | направляющая ролик |
| 29 | B132 2366 запросить цену → | рычаг:барабан Stay:Left |
Toner Supply 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 7 | B234 3372 запросить цену → | DC мотор:Toner Bottle:DC21V 5.85W |
| 9 | B223 3334 запросить цену → | держатель:стопор:Shutter:Ass'y |
| 10 | B223 3207 запросить цену → | Shutter:Nozzle |
| 11 | B223 3208 запросить цену → | пружина:Shutter:Nozzle |
Toner Supply 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 24 | B132 3344 запросить цену → | вал:Magnetic муфта:Drive:Rotor |
| 25 | B132 3348 запросить цену → | шестерня:Drive:Rotor:Supply |
| 30 | B132 3223 запросить цену → | шестерня:21/32Z |
| 43 | B004 4438 запросить цену → | втулка |
лазер узел 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B132 5415 запросить цену → | Base:Electric Potential датчик |
| 5 | M077 5547 запросить цену → | CK:Connecting |
| 6 | M077 5546 запросить цену → | YM:Connecting |
лазер узел 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B234 5380 запросить цену → | мотор Control Board |
| 7 | A294 1942 запросить цену → | держатель - Sync Detector Board |
| 8 | B234 5365 запросить цену → | плата Sync Detector |
PCDU 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B234 2125 запросить цену → | пружина:Terminal:Grid |
| 15 | B234 3177 запросить цену → | Decal:Positioning Display:проявка |
PCDU 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B234 2327 запросить цену → | Grip - Tray узел |
| 6 | B234 3177 запросить цену → | Decal:Positioning Display:проявка |
перенос ремень узел 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B712 5605 запросить цену → | Grip:Application |
перенос ремень узел 5 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 11 | G178 4091 запросить цену → | Press Fit |
перенос ремень узел 7 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B712 5605 запросить цену → | Grip:Application |
| 19 | B132 1190 запросить цену → | кронштейн:Release:Lock |
| 20 | B132 1224 запросить цену → | Supporting пластина:кронштейн:Lock |
| 22 | B132 1183 запросить цену → | кронштейн:Lock |
перенос ремень узел 8 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 18 | B712 5605 запросить цену → | Grip:Application |
перенос ремень Cleaning 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 16 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |
перенос ремень Cleaning 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B132 2264 запросить цену → | втулка:Terminal |
| 10 | GD04 1027 запросить цену → | Intermediate перенос:Ass'y |
| 35 | GA06 0085 запросить цену → | Intermediate перенос |
| 37 | GD04 1029 запросить цену → | Intermediate перенос:Ass'y |
Paper перенос (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 14 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
печь (закрепление) узел 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 18 | B065 4247 запросить цену → | Brake Pad |
печь (закрепление) узел 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | M077 4321 запросить цену → | печь (закрепление) узел |
| 5 | A294 4164 запросить цену → | ролик пружина пластина |
| 14 | M077 4308 запросить цену → | крышка |
печь (закрепление) узел 7 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 16 | A247 4249 запросить цену → | Connector - 3P |
Paper Exit Section 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B065 4933 запросить цену → | направляющая пластина рычаг Hook |
| 17 | A096 4928 запросить цену → | направляющая пластина Band |
Paper Exit Section 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 16 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
Paper Exit Section 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 11 | B132 1224 запросить цену → | Supporting пластина:кронштейн:Lock |
| 13 | B132 1183 запросить цену → | кронштейн:Lock |
| 15 | B132 1221 запросить цену → | держатель:пружина:Pull Out |
| 24 | B234 4258 запросить цену → | Cap:Heat Pipe |
Paper Exit Section 5 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B234 6424 запросить цену → | Release Grip |
| 18 | B223 4332 запросить цену → | держатель:Thermopile |
| 21 | B223 4331 запросить цену → | крышка:Thermopile |
Paper Exit Section 6 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 13 | B234 4858 запросить цену → | Driven ролик держатель |
Paper Exit Section 8 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 7 | B234 6424 запросить цену → | Release Grip |
| 23 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
Paper Exit Section 9 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 11 | B234 4460 запросить цену → | Discharge Brush - L=341 SUS |
Paper Exit Section 13 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B132 6655 запросить цену → | Stepper мотор:подача бумаги узел:Ass'y |
| 20 | B301 1216 запросить цену → | Discharge Brush |
Used Toner Section 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 15 | B700 5804 запросить цену → | Stepper мотор:DIA42:Z17:Ass'y |
Drive Section 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 13 | B234 1118 запросить цену → | Fly Wheel Flange |
Drive Section 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 16 | A079 1203 запросить цену → | печь (закрепление) Drive стопор |
| 17 | B234 1132 запросить цену → | пружина:Joint:печь (закрепление) |
| 25 | A079 1201 запросить цену → | печь (закрепление) Drive Joint |
| 33 | M077 1416 запросить цену → | печь (закрепление) Drive Sub-узел |
| 36 | M077 1426 запросить цену → | печь (закрепление) Drive Sub-узел:Ass'y |
Drive Section 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 4325 запросить цену → | Brushless мотор DC24V 20W |
| 4 | B234 4320 запросить цену → | держатель:Compression пружина:Joint |
| 7 | B234 4428 запросить цену → | шестерня - 66Z |
Drive Section 5 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A232 4666 запросить цену → | Cushion - Stepper мотор |
| 3 | B234 6520 запросить цену → | кронштейн |
| 4 | B234 6507 запросить цену → | Timing Pulley - 25T |
| 5 | B234 6523 запросить цену → | Timing ремень - S2M100 |
| 6 | B234 6543 запросить цену → | Drive вал |
| 9 | B234 6512 запросить цену → | Tightener кронштейн |
| 10 | B234 6508 запросить цену → | Tension пружина |
| 11 | B234 6510 запросить цену → | Tandem LCT кронштейн |
| 12 | B234 6514 запросить цену → | Timing ремень - S2M126 |
| 13 | B234 6506 запросить цену → | Timing Pulley - 30T |
| 14 | B234 6542 запросить цену → | Grip Drive вал |
| 15 | B234 6541 запросить цену → | Feed Drive вал |
| 16 | B234 6513 запросить цену → | Timing ремень - S2M180 |
| 17 | B234 6511 запросить цену → | Tightener кронштейн |
| 18 | B132 6759 запросить цену → | DC мотор:Rise:Tandem Lct:Ass'y |
| 19 | B132 6764 запросить цену → | кронштейн:Connector:Right |
| 20 | B132 6763 запросить цену → | кронштейн:Connector:Left |
| 21 | B234 6565 запросить цену → | жгут Clamp кронштейн |
Drive Section 6 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B234 6532 запросить цену → | Tightener кронштейн |
| 4 | B234 6508 запросить цену → | Tension пружина |
| 5 | B234 6530 запросить цену → | кронштейн |
| 6 | B234 6531 запросить цену → | Tightener кронштейн |
| 7 | B234 6514 запросить цену → | Timing ремень - S2M126 |
| 8 | B234 6506 запросить цену → | Timing Pulley - 30T |
| 9 | B234 6542 запросить цену → | Grip Drive вал |
| 10 | B234 6541 запросить цену → | Feed Drive вал |
| 11 | B234 6533 запросить цену → | Timing ремень - S2M152 |
| 12 | B234 6120 запросить цену → | кронштейн:Positioning:лоток бумаги |
| 13 | B132 6762 запросить цену → | DC соленоид:Coupling:Ass'y |
| 14 | B132 6726 запросить цену → | кронштейн:Arm:Ass'y |
| 15 | B247 6754 запросить цену → | Lock пружина - Small |
| 16 | B247 6753 запросить цену → | Lock пружина - Large |
| 17 | B065 6769 запросить цену → | Lock Arm |
| 21 | B234 6151 запросить цену → | Paper Size датчик кронштейн |
| 22 | B234 5671 запросить цену → | жгут - Paper Size датчик |
| 24 | B132 6765 запросить цену → | DC соленоид:Lock:Ass'y |
| 25 | B065 6172 запросить цену → | лоток бумаги стопор |
электрика Section 2 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 5 | M077 7288 запросить цену → | Rear:Ass'y |
| 108 | G178 5869 запросить цену → | Description |
электрика Section 8 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B712 5605 запросить цену → | Grip:Application |
электрика Section 9 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B132 5925 запросить цену → | крышка:Connector:Control Board |
| 4 | B132 5836 запросить цену → | Panel - Interface |
| 5 | B070 6899 запросить цену → | Ground пластина:Panel |
| 6 | B070 6877 запросить цену → | Large барабан Stay Ground пластина |
| 11 | B132 5807 запросить цену → | Ground пластина:Base:Control Board |
электрика Section 10 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 5527 запросить цену → | кабель:HDD:S-ATA:Gray:Rohs |
| 2 | B234 5526 запросить цену → | кабель:HDD:S-ATA:Red:Rohs |
электрика Section 12 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B188 1391 запросить цену → | Gasket:5x10x100 |
электрика Section 14 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B132 5807 запросить цену → | Ground пластина:Base:Control Board |
| 11 | A294 1838 запросить цену → | Ground пластина - Lens Stay |
| 13 | M077 5545 запросить цену → | Connecting |
электрика Section 15 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 10 | A294 1838 запросить цену → | Ground пластина - Lens Stay |
электрика Section 16 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B132 5807 запросить цену → | Ground пластина:Base:Control Board |
| 13 | B275 1186 запросить цену → | Gasket:Tray:IPU/MCU:Upper |
Frame Section 1 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B234 4490 запросить цену → | Slide Rail - печь (закрепление)/Paper Exit узел |
| 3 | D059 5632 запросить цену → | Connecting |
Frame Section 3 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B223 4332 запросить цену → | держатель:Thermopile |
| 11 | B223 4331 запросить цену → | крышка:Thermopile |
Frame Section 4 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 13 | B234 4490 запросить цену → | Slide Rail - печь (закрепление)/Paper Exit узел |
Frame Section 5 (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 6141 запросить цену → | Positioning Sleeve - Inner Back |
| 2 | B234 6191 запросить цену → | Heater узел - Lower |
| 3 | B234 6190 запросить цену → | Heater узел - Upper |
| 4 | B234 6138 запросить цену → | Rail - Tandem LCT |
| 5 | B065 6777 запросить цену → | Supporting пластина |
| 6 | B234 6169 запросить цену → | Stay - Tandem LCT |
| 9 | B132 6742 запросить цену → | Left Rail кронштейн |
| 10 | B234 6160 запросить цену → | Tandem LCT Rail - Left |
| 11 | B065 6135 запросить цену → | Lock Arm - Tandem Tray |
| 12 | B234 6173 запросить цену → | Rail Stay - Left |
| 13 | B065 6136 запросить цену → | Tray Lock Arm |
| 15 | B234 6170 запросить цену → | Slide Rail кронштейн - Left |
| 16 | B132 6692 запросить цену → | Slide Rail:Left:Sub-ass'y |
| 17 | B132 7591 запросить цену → | Rail:лоток бумаги:Ass'y |
| 18 | B234 6188 запросить цену → | Slide Sleeve Positioning |
| 19 | B234 6181 запросить цену → | Slide Rail - Right |
| 20 | B234 6125 запросить цену → | жгут направляющая кронштейн |
| 21 | B004 2995 запросить цену → | Cap - Positioning |
Accessory (D095/M077)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B070 1307 запросить цену → | Decal:Paper Set Direction |
| 7 | B027 8521 запросить цену → | O/i держатель - в сборе |
| 13 | B132 6594 запросить цену → | Cap:Tank:DIA35 |
| 14 | A134 2380 запросить цену → | Toner Collection Bottle Cap |
| 24 | B830 3333 запросить цену → | Tray:Slide |
внешние детали 1 (D095)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B832 1101 запросить цену → | Positioning Pin - Lower |
| 2 | B832 1100 запросить цену → | Positioning Pin - Upper |
| 3 | B132 1226 запросить цену → | держатель:Stand |
| 8 | B070 1307 запросить цену → | Decal:Paper Set Direction |
| 9 | B832 1371 запросить цену → | Spacer Cushion |
| 19 | B234 1263 запросить цену → | стопор - автоподатчик (АПД) Exit Tray |
| 21 | B234 1265 запросить цену → | Tray:Exit:автоподатчик (АПД) |
| 22 | B234 1845 запросить цену → | Filter:Ass'y |
| 25 | B706 1859 запросить цену → | винт:Slider:Lock |
внешние детали 2 (D095)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B065 1343 запросить цену → | Ncu Cap |
| 5 | B065 1299 запросить цену → | Cap:Mm22 |
| 7 | B065 1341 запросить цену → | Connector Cap |
| 9 | B070 1312 запросить цену → | Cap:Joint:Large Capacity Tray |
| 10 | B234 1313 запросить цену → | крышка - Large Capacity Tray |
внешние детали 3 (D095)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B234 1296 запросить цену → | пластина:Magnet Catch |
| 26 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 |
Полный список запчастей доступен по запросу.
комментарии
