Ricoh pro C900S C720S C900 C720 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

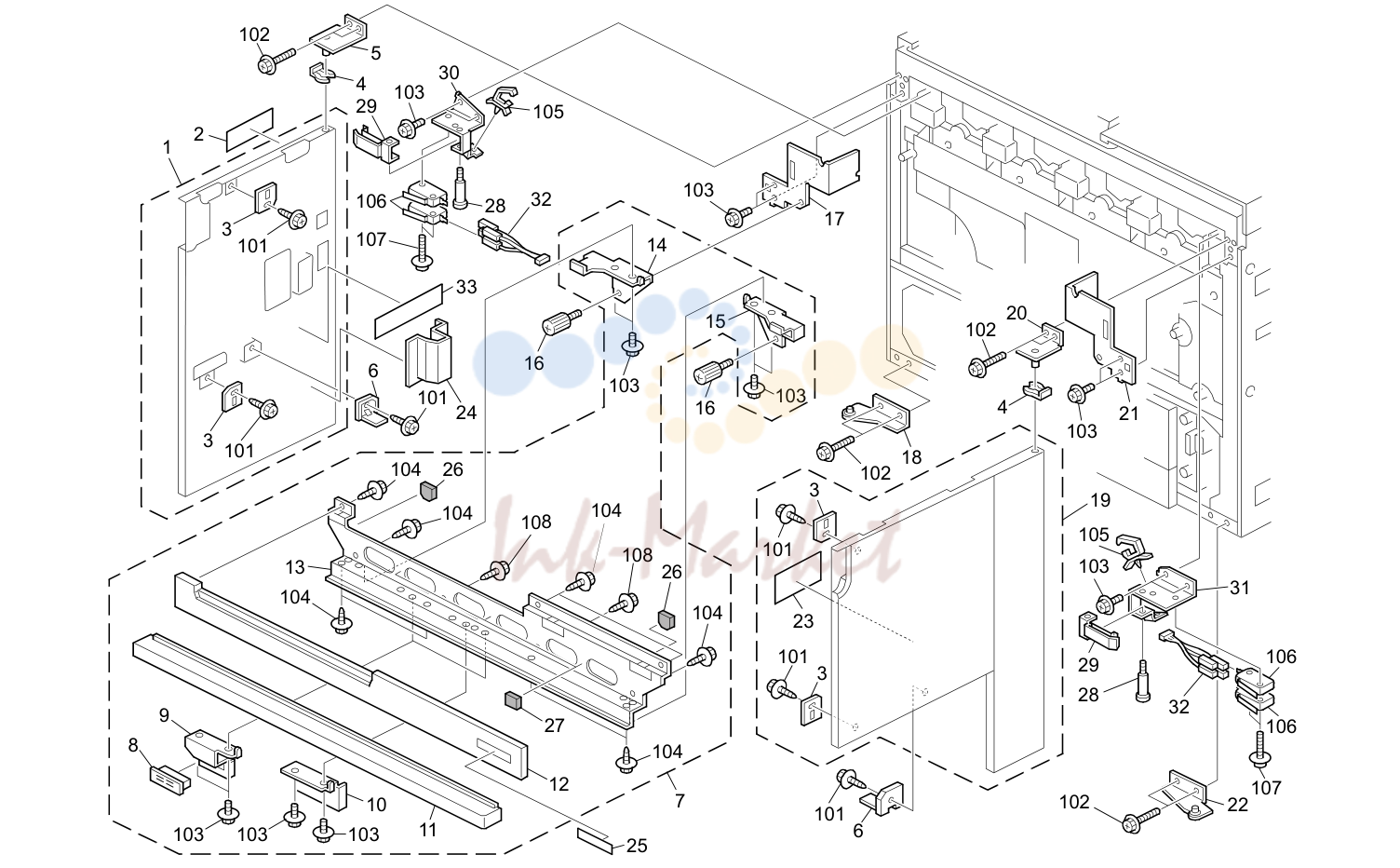

внешние детали 1 (D016/D097/G178/M078)

внешние детали 1 (D016/D097/G178/M078)

№АртикулНаименование
6B234 1293 запросить цену →рычаг - Safety Switch
16B714 3115 запросить цену →Knob винт: Document Feeder: Fix
25M078 1658 запросить цену →пластина: Name пластина: C720
25D097 1658 запросить цену →пластина: Name пластина: C720S

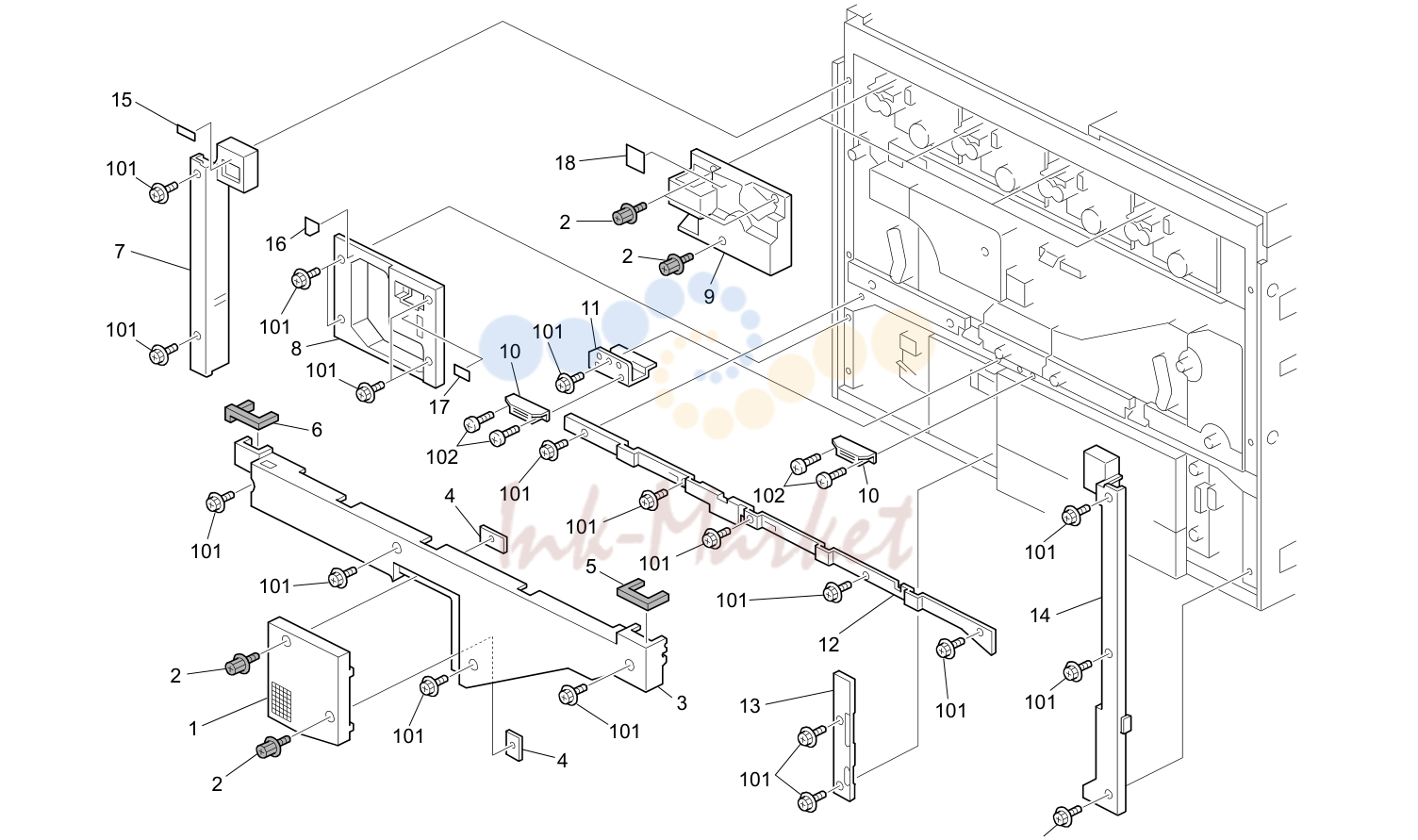

внешние детали 2 (D016/D097/G178/M078)

внешние детали 2 (D016/D097/G178/M078)

№АртикулНаименование
2B234 2390 запросить цену →Flanged Hexagonal Head Bolt: M4x8

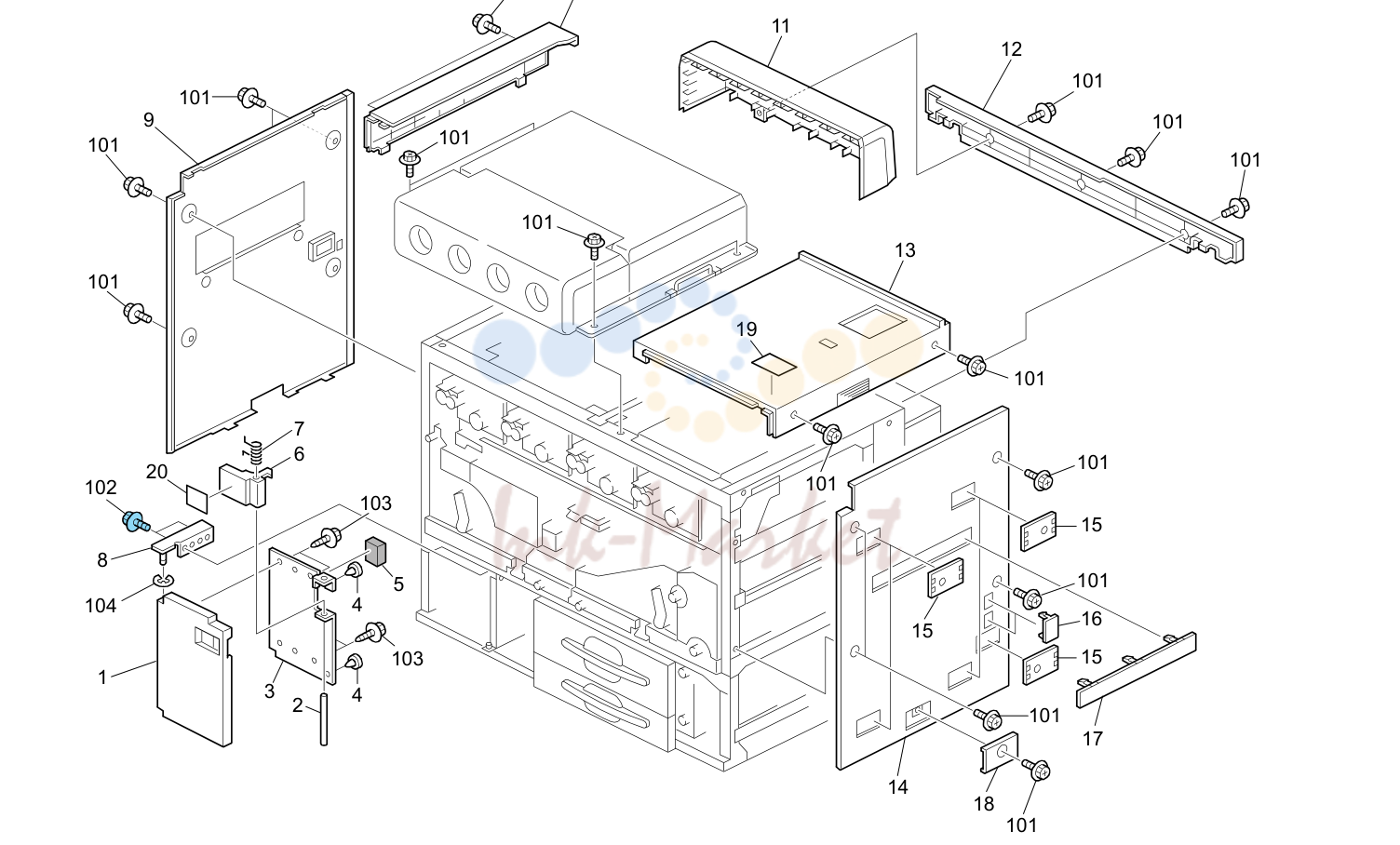

внешние детали 3 (D016/D097/G178/M078)

внешние детали 3 (D016/D097/G178/M078)

№АртикулНаименование
15B070 1312 запросить цену →Cap: Joint: Large Capacity Tray
16B065 1341 запросить цену →Connector Cap
17B234 1313 запросить цену →крышка - Large Capacity Tray
19B132 1562 запросить цену →Decal - Inkjet: Paper

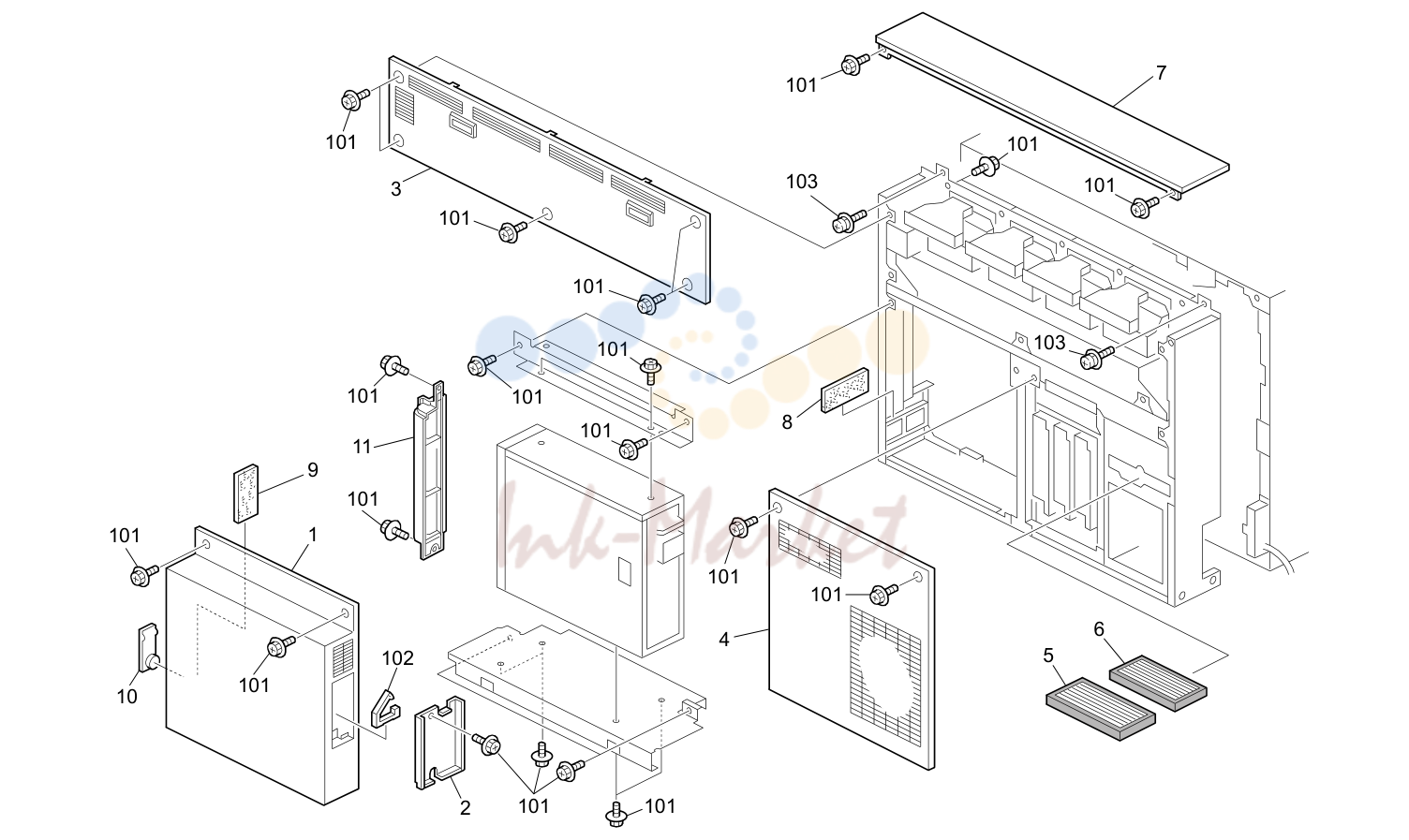

внешние детали 4 (D016/D097/G178/M078)

внешние детали 4 (D016/D097/G178/M078)

№АртикулНаименование
13A294 1838 запросить цену →Ground пластина: Lenst Stay [TSB G178-032]

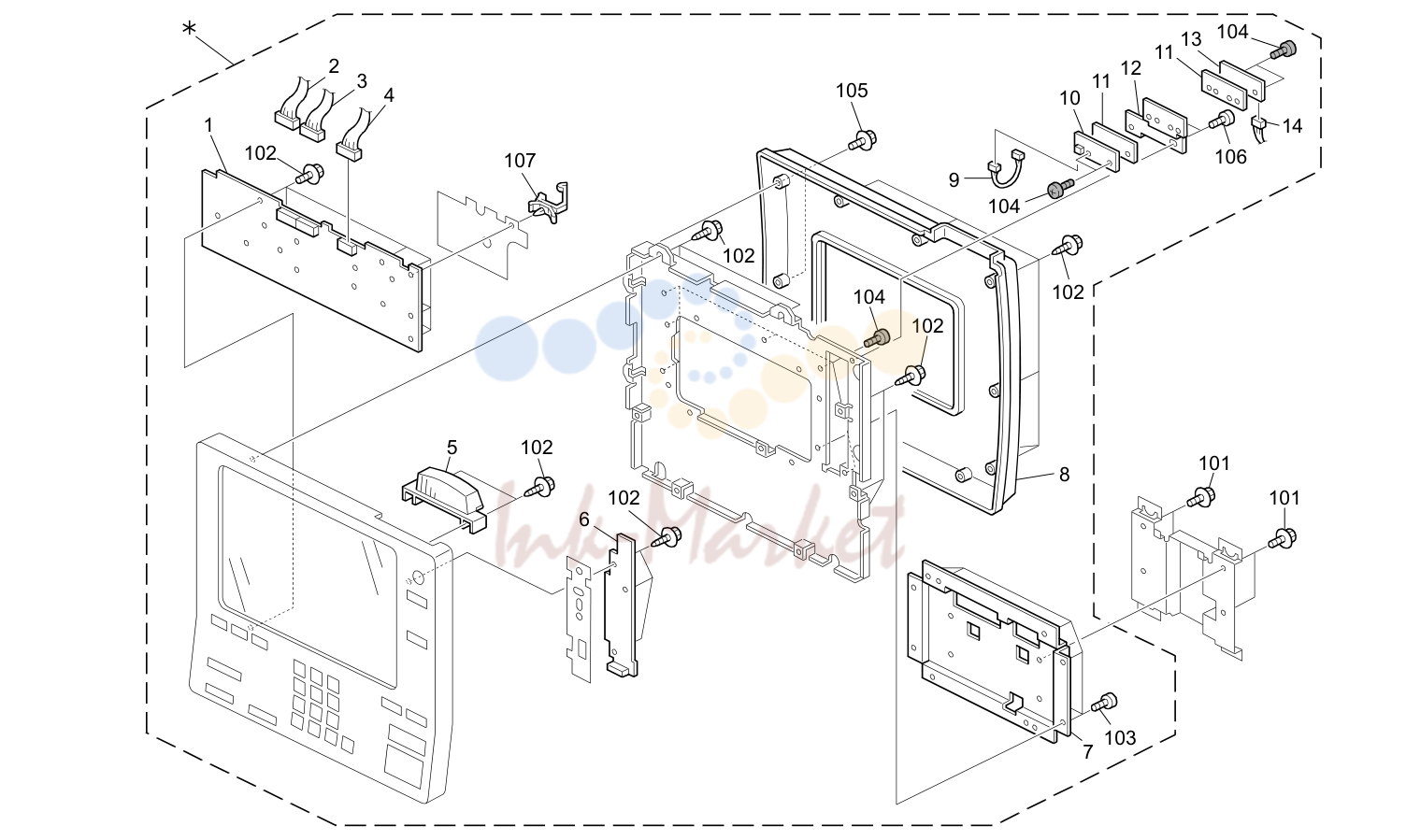

Operation Panel 2 (D016/D097/G178/M078)

Operation Panel 2 (D016/D097/G178/M078)

№АртикулНаименование
5B234 1504 запросить цену →крышка - Pilot Lamp
6B234 1463 запросить цену →плата Key Sub
8B234 1502 запросить цену →крышка: Rear
9B234 1477 запросить цену →жгут - LED
10B234 1466 запросить цену →плата LED F
11B234 1538 запросить цену →Sheet: Heat
12B234 1535 запросить цену →LED Heat Sinker
13B234 1469 запросить цену →плата LED R

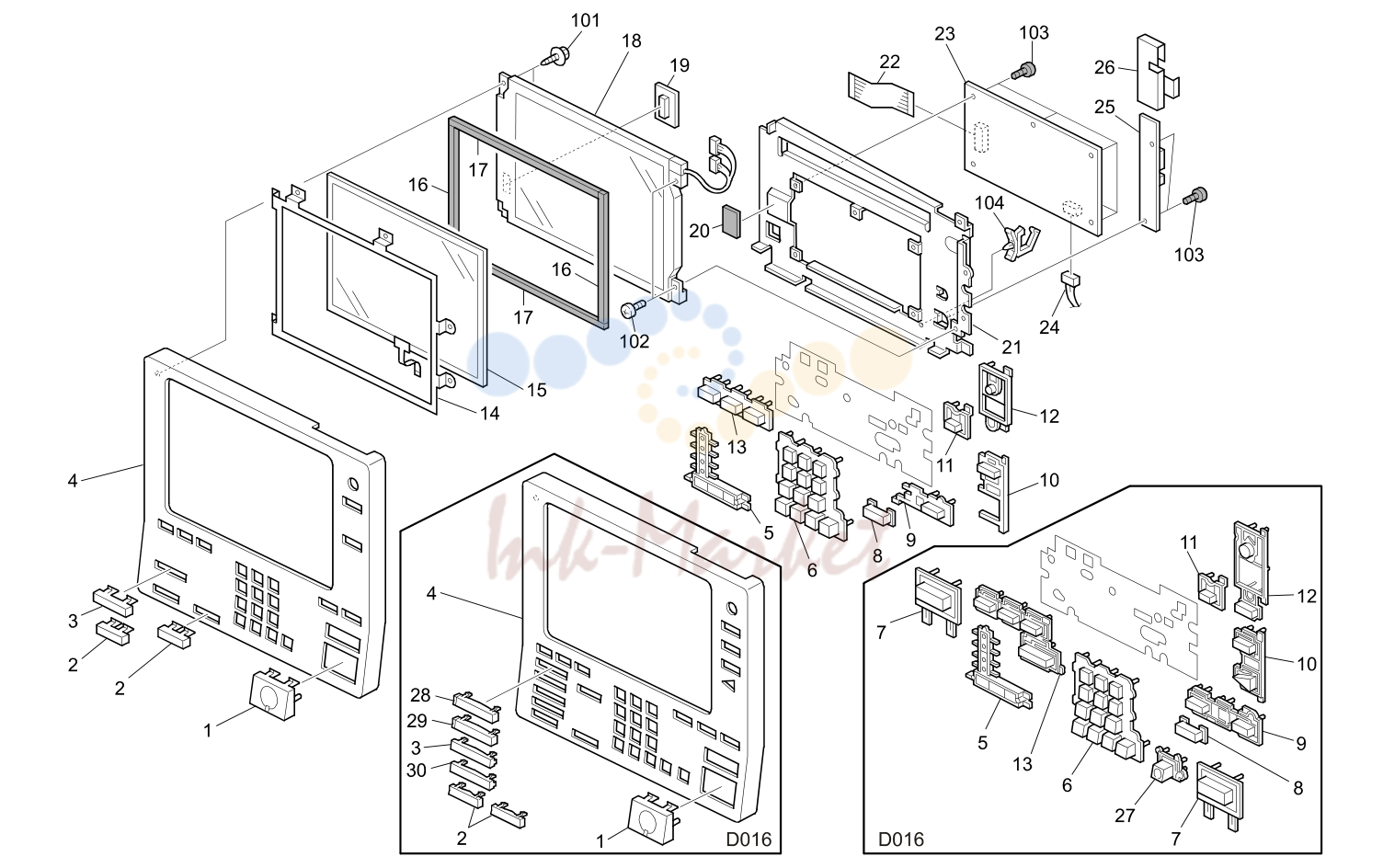

Operation Panel 3 (D016/D097/G178/M078)

Operation Panel 3 (D016/D097/G178/M078)

№АртикулНаименование
1B234 1505 запросить цену →Keytop - Start
3B234 1582 запросить цену →Keytop - EFI Normal
3B234 1571 запросить цену →Keytop – Printer NA E80 or C80 [TSB#066]
3B234 1577 запросить цену →Keytop – Printer EU
5B234 1515 запросить цену →Keytop - Spacer Application
6B234 1507 запросить цену →Keytop - 10key
7B234 1506 запросить цену →Keytop - Stop
8B234 1559 запросить цену →Keytop - Reset Switch
9B234 1517 запросить цену →Keytop – Program D016
10B234 1520 запросить цену →Keytop – Interrupt D016
11B234 1521 запросить цену →Keytop - Login_Logout
12B234 1519 запросить цену →Keytop - Power Source D016
13B234 1558 запросить цену →Keytop - Counter NA D016
13B234 1568 запросить цену →Keytop - Counter EU
14B234 1531 запросить цену →Shading пластина
15B234 1479 запросить цену →Touch Panel S-VGA
16B234 1543 запросить цену →Spacer - Touch Panel S
17B234 1542 запросить цену →Spacer - Touch Panel L
19B234 1472 запросить цену →плата LCD
20B234 1544 запросить цену →Cushion - пластина LCDплата
25B234 1480 запросить цену →Invertor S-VGA
26B234 1539 запросить цену →Insulator - Invertor
27B234 1508 запросить цену →Keytop - Try Print
28B234 1569 запросить цену →Keytop - Copy NA
28B234 1575 запросить цену →Keytop - Copy EU
29B234 1570 запросить цену →Keytop - DOCBOX NA
29B234 1576 запросить цену →Keytop - DOCBOX EU
30B234 1572 запросить цену →Keytop - сканер NA
30B234 1578 запросить цену →Keytop - сканер EU

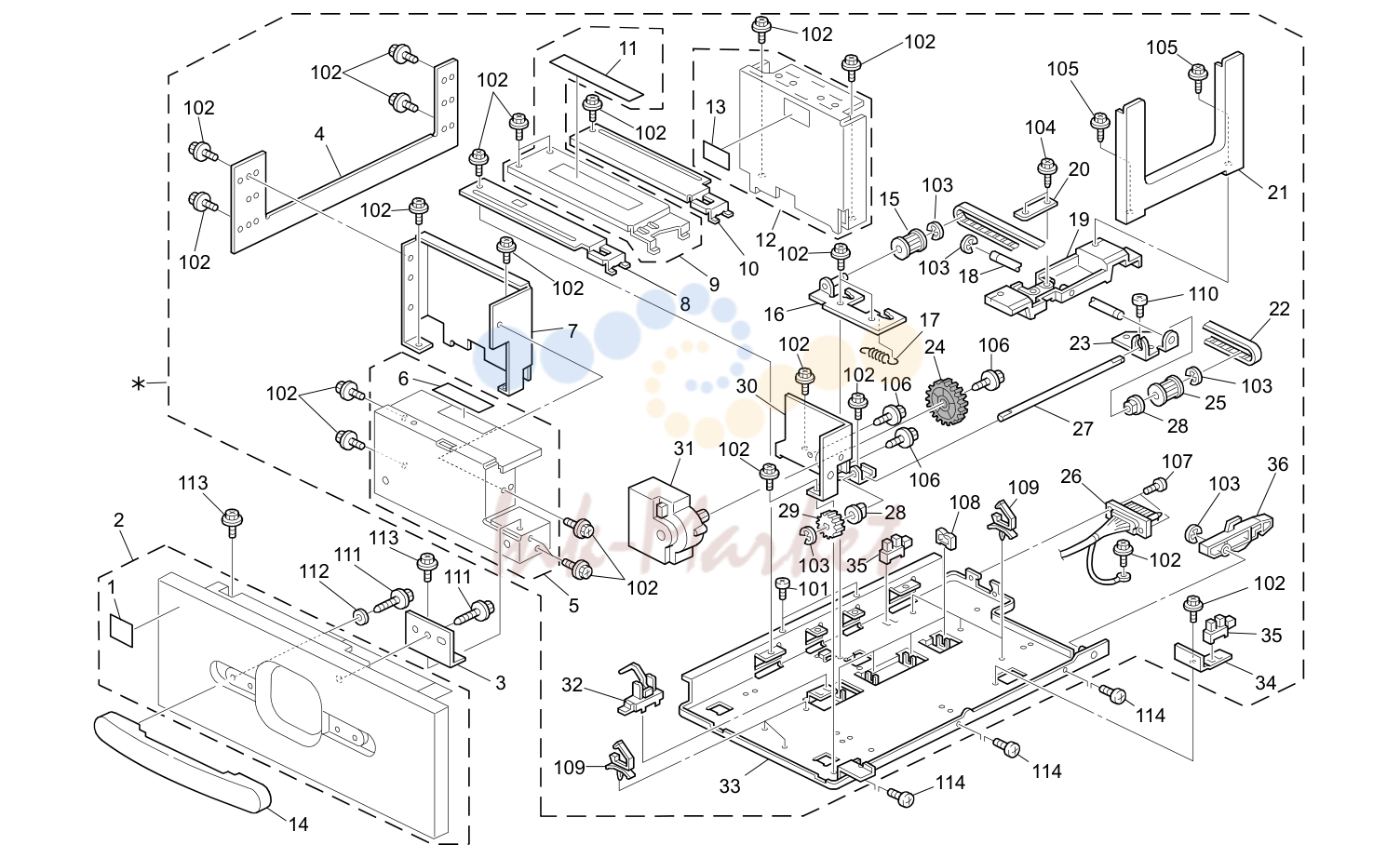

Tandem Tray 1 (D016/D097/G178/M078)

Tandem Tray 1 (D016/D097/G178/M078)

№АртикулНаименование
35B234 6616 запросить цену →Tandem LCT узел – Left NA
1B234 6611 запросить цену →Tandem LCT узел - Left Japan
4A294 6645 запросить цену →Left Side пластина
5B070 6516 запросить цену →кронштейн: крышка: Tandem LCT: Ass'y
6B065 6846 запросить цену →Decal - Paper Set - Left
7A294 6643 запросить цену →Left Front Fence
8B234 7540 запросить цену →Tray Bottom пластина: Left Front
9B098 6639 запросить цену →Tray Bottom пластина: Left Middle: Ass'y
10B132 7541 запросить цену →Tray Bottom пластина: Left Rear
11A096 6678 запросить цену →Decal - Left Paper Set
12A294 6630 запросить цену →Left Rear Fence
16B247 6951 запросить цену →кронштейн: Pulley: Driven: Ass'y
18B247 6950 запросить цену →вал: Slider: Back Fence
19B132 7564 запросить цену →Slider: Back Fence: Left
20B065 6823 запросить цену →Timing ремень крышка
21B132 7561 запросить цену →Back Fence: Left
23B065 6830 запросить цену →Pulley кронштейн
26B070 5473 запросить цену →DC жгут - Left
30B070 6666 запросить цену →Left DC мотор кронштейн
33B247 6970 запросить цену →Base: Tandem LCT: Left: Ass'y
34B065 6831 запросить цену →датчик кронштейн
36A248 6615 запросить цену →Coupling рычаг - Left

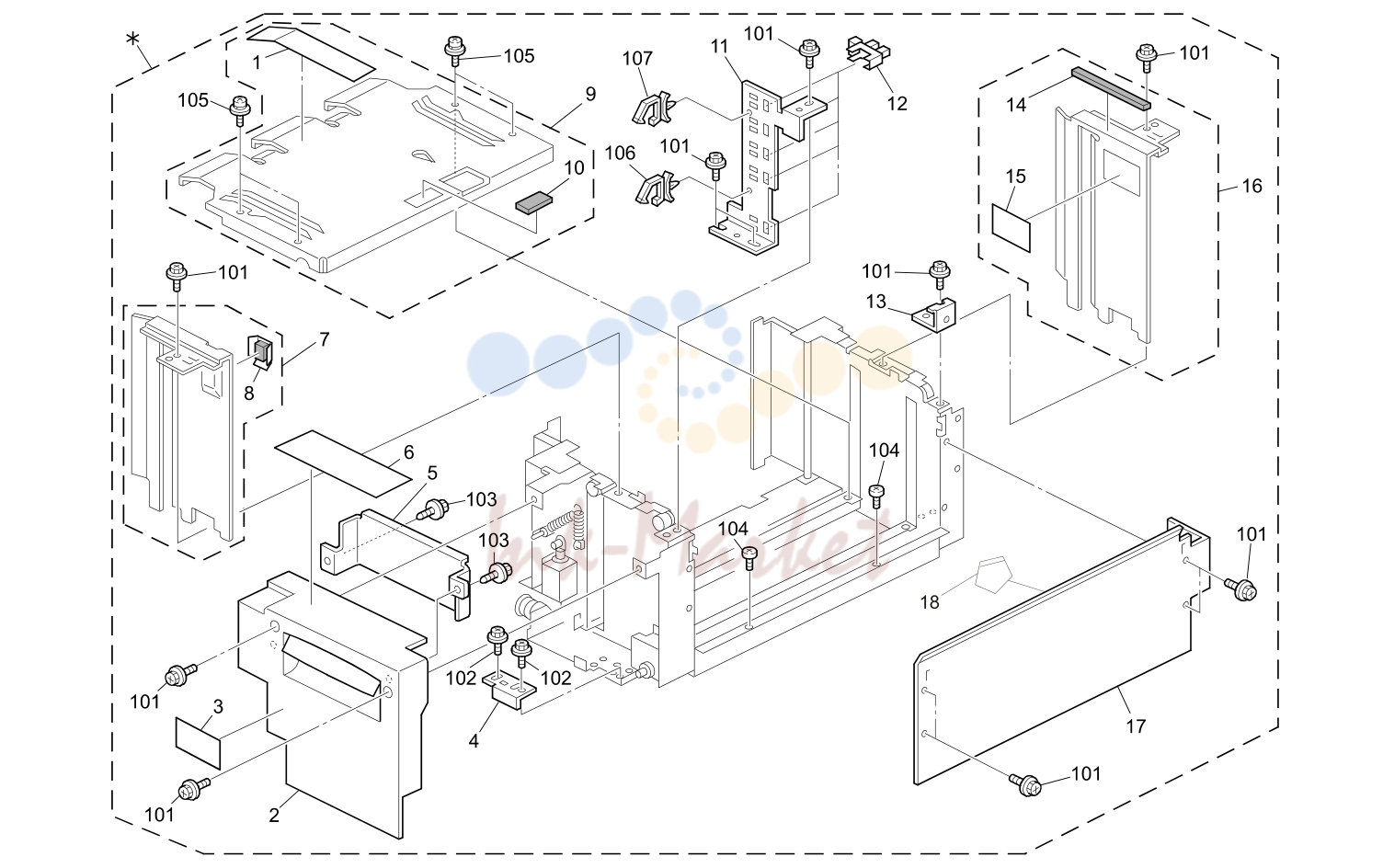

Tandem Tray 2 (D016/D097/G178/M078)

Tandem Tray 2 (D016/D097/G178/M078)

№АртикулНаименование
1B234 6610 запросить цену →Tandem LCT узел - Right Japan
1A096 6677 запросить цену →Decal - Right Paper Set
2B132 7586 запросить цену →Inner крышка: Tandem LCT
4B065 6859 запросить цену →Right стопор
5B065 6875 запросить цену →Protection -Inner крышка
6B065 6877 запросить цену →Decal - Paper Set - Right
7B234 6686 запросить цену →Side Fence - Right Front
9B234 6680 запросить цену →Base: Tandem Lct: Right: Adhesion
11B234 6606 запросить цену →датчик кронштейн
13B247 6695 запросить цену →направляющая: Misfeed Removal: лоток бумаги
14B475 6855 запросить цену →Shield: Tandem LCT: Rear Right
16B234 6691 запросить цену →Side Fence: Tandem Lct: Right: Ass'y
17B234 6667 запросить цену →Side пластина - Side
18G178 2979 запросить цену →направляющая: Middle: лоток бумаги [TSB G178-080]

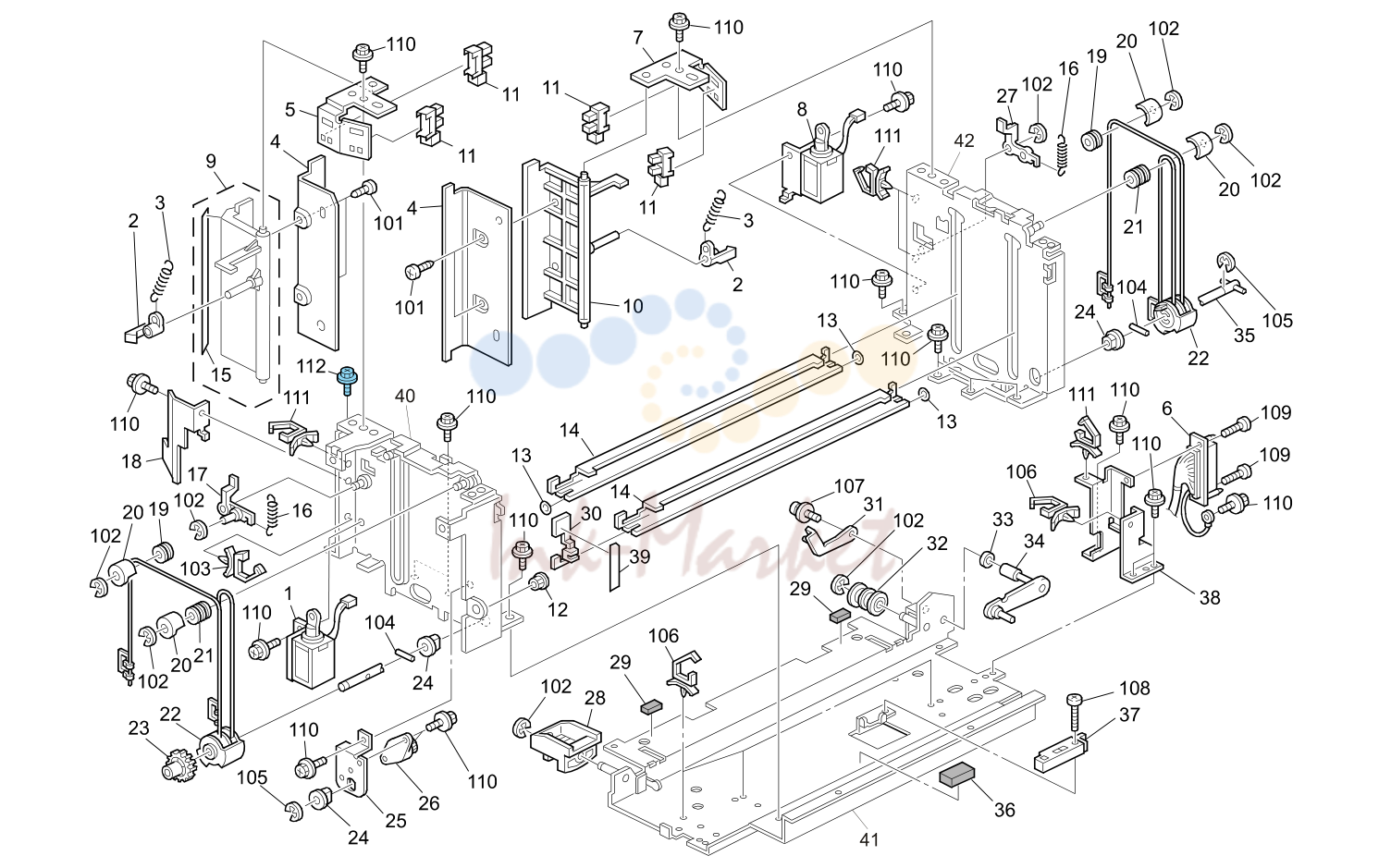

Tandem Tray 3 (D016/D097/G178/M078)

Tandem Tray 3 (D016/D097/G178/M078)

№АртикулНаименование
1B132 7547 запросить цену →DC соленоид: End Fence: Front: Ass'y
2A248 6713 запросить цену →Hook - Tension пружина
4B234 6630 запросить цену →направляющая пластина - End Fence
6B234 5673 запросить цену →жгут - Tandem LCT Right
8B132 7571 запросить цену →DC соленоид: End Fence: Rear: Ass'y
9B234 6612 запросить цену →End Fence - Front
10B234 6625 запросить цену →End Fence - Rear
12B234 6141 запросить цену →Positioning Sleeve - Inner Back
13A248 6694 запросить цену →Wire Ring
14B065 6870 запросить цену →Stay - Rightbase
15A294 6713 запросить цену →Shield - Front Side Fence
17B070 6683 запросить цену →рычаг: Release: Front
18B070 6667 запросить цену →End Fence крышка Front
20A248 6695 запросить цену →направляющая - Pulley
22B132 7550 запросить цену →крышка: Pulley: Drive Were
25B065 6872 запросить цену →Oil Damper кронштейн
26B247 6901 запросить цену →Oil Damper: Fall
27B070 6684 запросить цену →рычаг: Release: Rear
28A294 6655 запросить цену →Front ролик - Slide Rail
30A294 6690 запросить цену →Feeler - Paper Height датчик
31B065 6864 запросить цену →Small рычаг
34B065 6862 запросить цену →Large рычаг
35A248 6687 запросить цену →Right Drive вал
38B132 7575 запросить цену →кронштейн: Connector: Tandem LCT
39B065 6717 запросить цену →Paper Volume Shield пластина
40B234 6668 запросить цену →Side пластина: Tandem LCT: Right Front: Ass'y
41B132 7545 запросить цену →Base: Tandem LCT: Right: Welding
42B234 6676 запросить цену →Side пластина: Tandem LCT: Right Rear: Ass'y

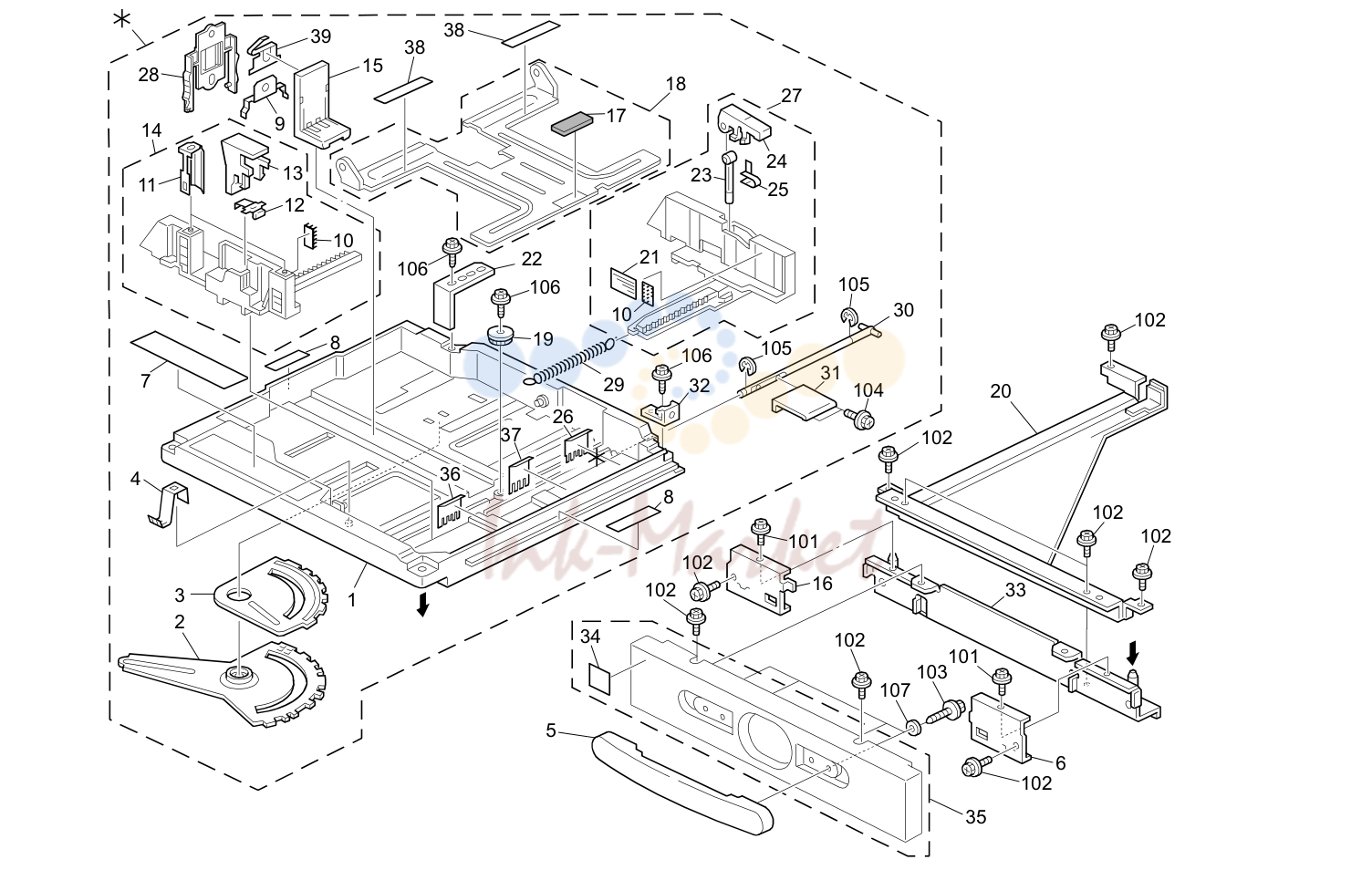

Universal Tray (D016/D097/G178/M078)

Universal Tray (D016/D097/G178/M078)

№АртикулНаименование
41B234 6771 запросить цену →лоток бумаги: Universal: DOM: Ass'y
2B181 6780 запросить цену →Link: End Fence: Paper Size датчик: Ass'y
3B181 6789 запросить цену →Link: Side Fence: Paper Size датчик
4B132 6798 запросить цену →пружина пластина: лоток бумаги: Earth
6B065 6588 запросить цену →Right Support пластина
8B065 6545 запросить цену →Decal - Positioning
10B234 2864 запросить цену →Pad: Cleaner
11B132 6791 запросить цену →пластина: Side Fence
12A134 2978 запросить цену →пружина пластина
13B065 6538 запросить цену →Positioning стопор рычаг
14B132 6793 запросить цену →Side Fence: Front: Ass'y
16B065 6589 запросить цену →Left Support пластина
18B132 6785 запросить цену →Tray Bottom пластина: Ass'y
20B065 6591 запросить цену →лоток бумаги держатель Base
21B223 2873 запросить цену →Decal - Side Fence Rear
22B132 6797 запросить цену →Side Fence: Rear: Auxiliary
23A267 2859 запросить цену →Side Fence стопор
24A267 2860 запросить цену →Rear рычаг стопор
25A267 2857 запросить цену →пружина пластина - Side Fence
26B234 6497 запросить цену →направляющая: Rear: лоток бумаги
27B234 6490 запросить цену →Side Fence: Rear: Ass'y
30B065 6524 запросить цену →Bottom пластина Lift вал
31B065 6526 запросить цену →Lift рычаг
32B247 6695 запросить цену →направляющая: Misfeed Removal: лоток бумаги
33B065 6581 запросить цену →лоток бумаги держатель Stay
36B234 6495 запросить цену →направляющая: Front: лоток бумаги
38B234 6498 запросить цену →Sheet: Tray Bottom пластина

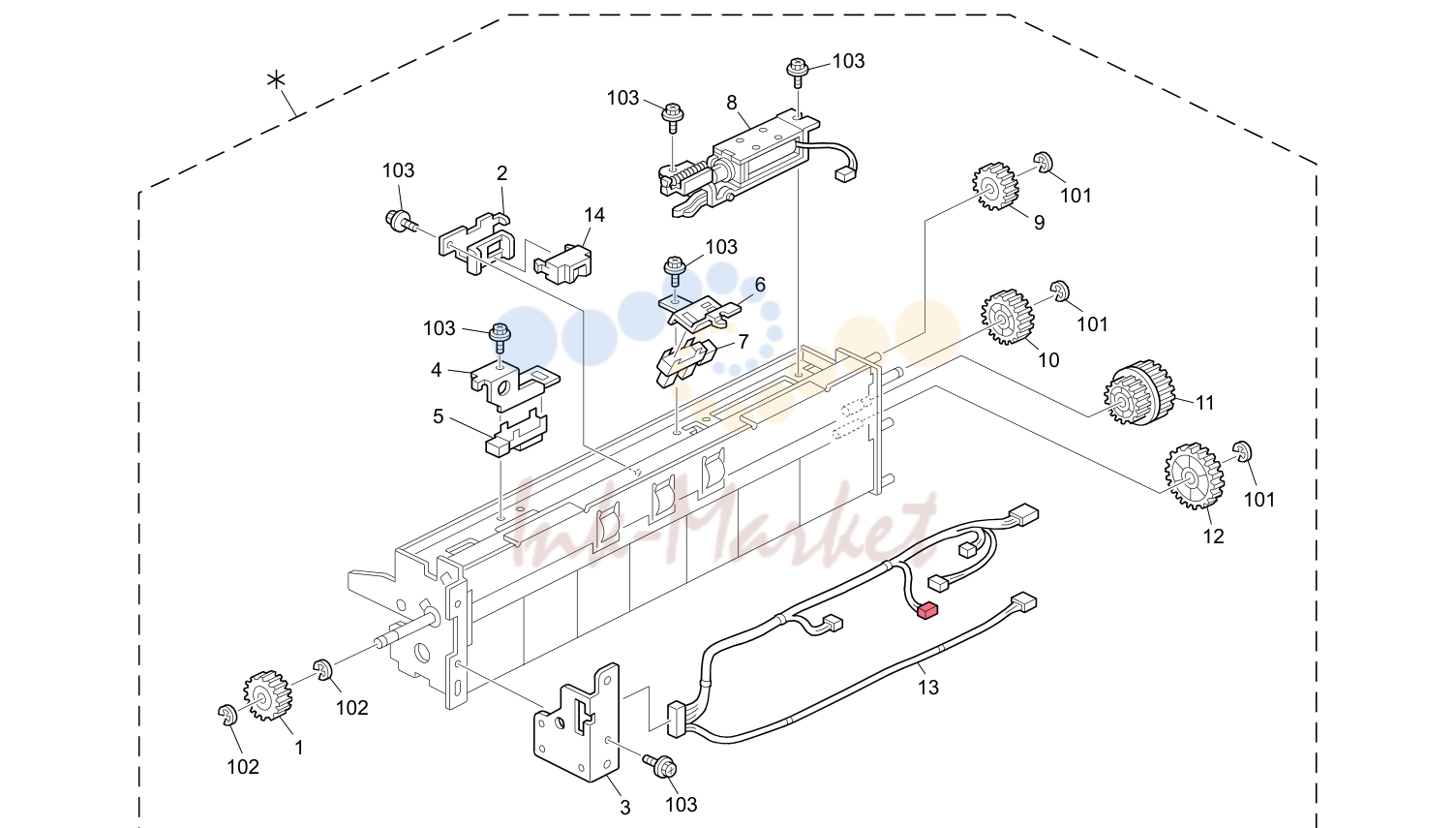

подача бумаги узел 1 (D016/D097/G178/M078)

подача бумаги узел 1 (D016/D097/G178/M078)

№АртикулНаименование
43B234 6200 запросить цену →подача бумаги узел
2B234 6286 запросить цену →датчик кронштейн - Vertical Transport
3B234 6208 запросить цену →подача бумаги узел Stay
4B234 6287 запросить цену →датчик кронштейн - подача бумаги
6B234 6288 запросить цену →Bдатчик кронштейн - датчик
8B234 6282 запросить цену →Pickup DC соленоид
13B234 5670 запросить цену →жгут - подача бумаги узел

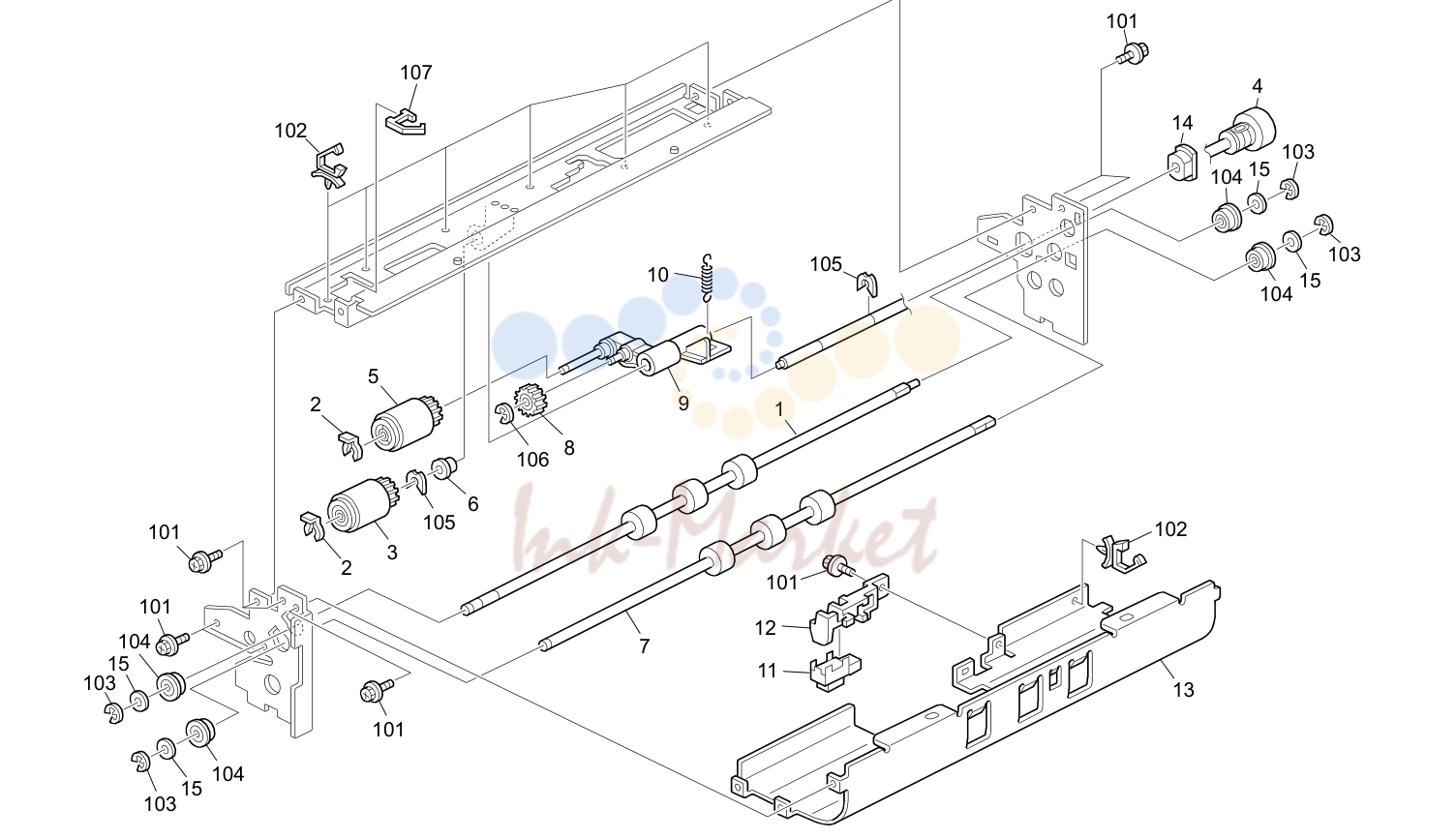

подача бумаги узел 2 (D016/D097/G178/M078)

подача бумаги узел 2 (D016/D097/G178/M078)

№АртикулНаименование
4B234 6272 запросить цену →Feed вал
6B234 2624 запросить цену →Ball подшипник - 8x12x5
9B234 6275 запросить цену →Pickup Arm
12B065 6345 запросить цену →Paper End датчик кронштейн
13B234 6254 запросить цену →направляющая пластина - Feed

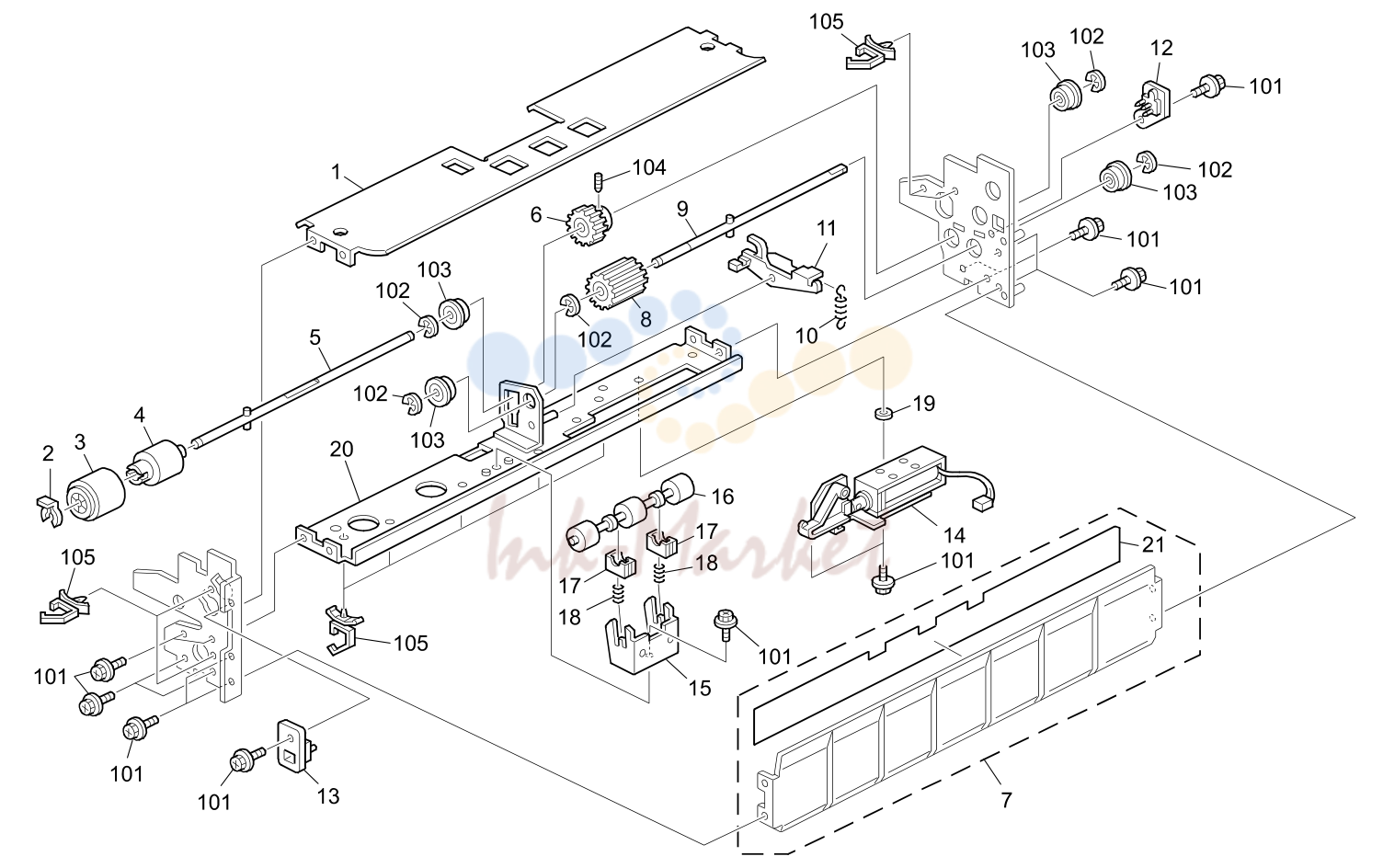

подача бумаги узел 3 (D016/D097/G178/M078)

подача бумаги узел 3 (D016/D097/G178/M078)

№АртикулНаименование
1B234 6253 запросить цену →направляющая пластина - Reverse
4B234 6301 запросить цену →Torque Limiter: 75mN m
5B234 6223 запросить цену →Driven Reverse вал
7B234 6245 запросить цену →направляющая пластина - Vertical Transport
9B234 6222 запросить цену →Reverse Drive вал
11B234 6212 запросить цену →Reverse рычаг
12B234 6256 запросить цену →направляющая - Rear
13B234 6255 запросить цену →направляющая - Front
14B234 6231 запросить цену →DC соленоид: Reverse: Ass'y
15B234 6242 запросить цену →направляющая - ролик: Driven Pressure
20B234 6215 запросить цену →Stay: Reverse: Ass'y

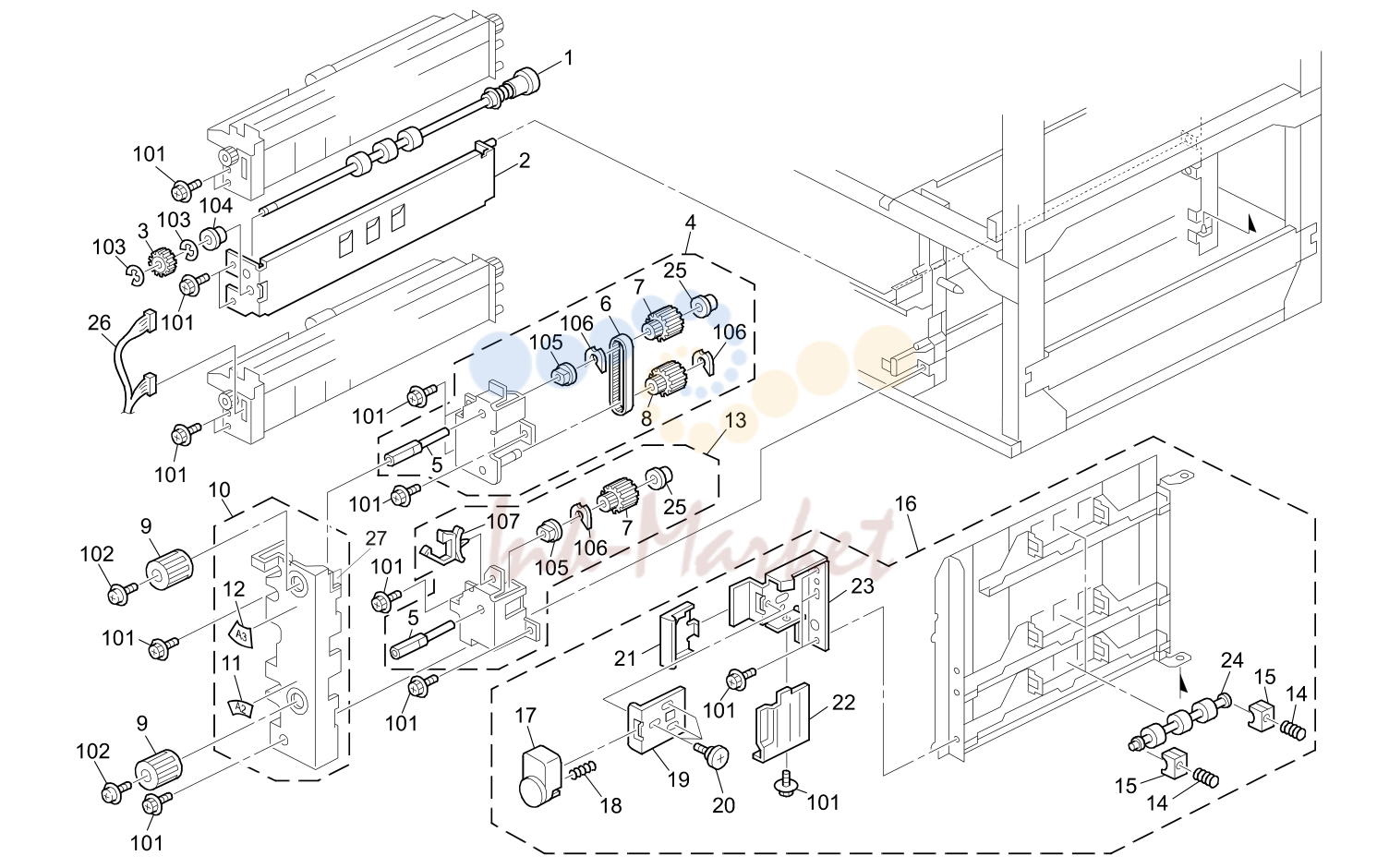

Vertical Transport (D016/D097/G178/M078)

Vertical Transport (D016/D097/G178/M078)

№АртикулНаименование
1B234 6360 запросить цену →Transport ролик: Joint узел: Ass'y
2B234 6355 запросить цену →направляющая пластина - Joint узел
6B700 3305 запросить цену →Timing ремень: B40S2M152
17B065 6428 запросить цену →Release Button - Vertical Transport
21B234 6424 запросить цену →Release Grip
22B234 6427 запросить цену →крышка: Release: Vertical Transport
27G178 2977 запросить цену →Seal: Inner крышка: Front

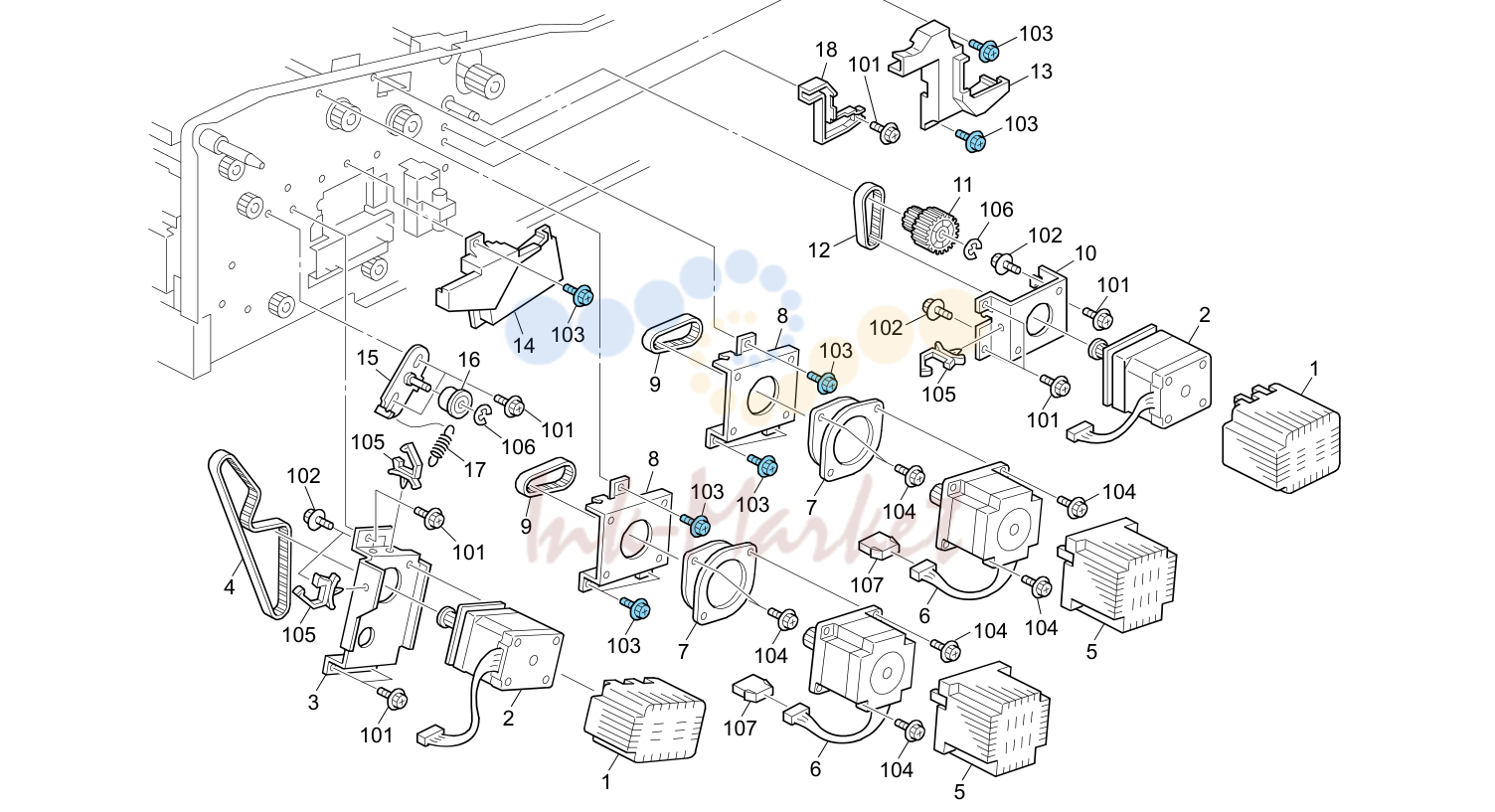

Paper регистрация 2 (D016/D097/G178/M078)

Paper регистрация 2 (D016/D097/G178/M078)

№АртикулНаименование
2B132 6655 запросить цену →Stepper мотор: подача бумаги узел: Ass'y

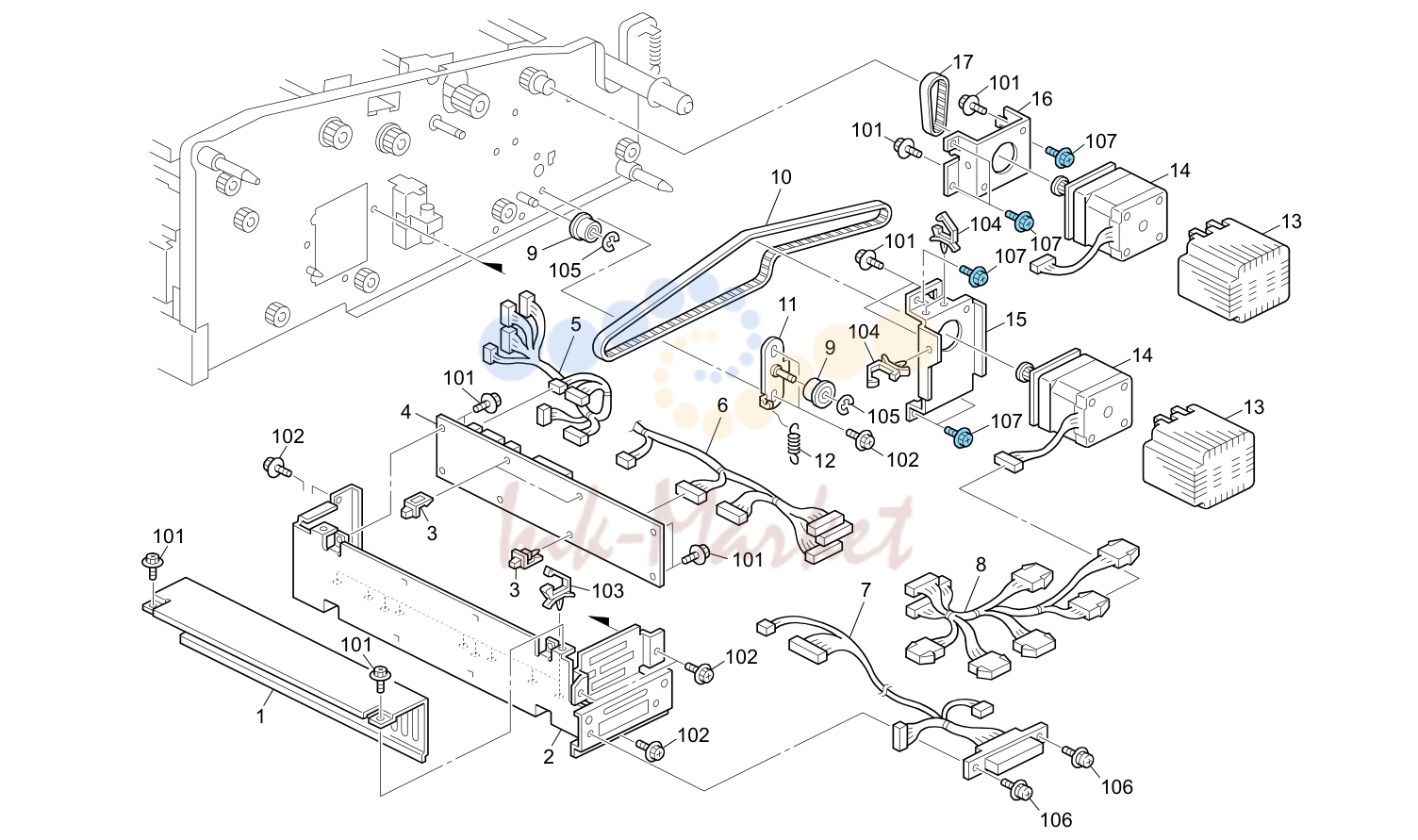

Paper регистрация 3 (D016/D097/G178/M078)

Paper регистрация 3 (D016/D097/G178/M078)

№АртикулНаименование
14B132 6655 запросить цену →Stepper мотор: подача бумаги узел: Ass'y
17B702 7210 запросить цену →Timing ремень: B60S2M122

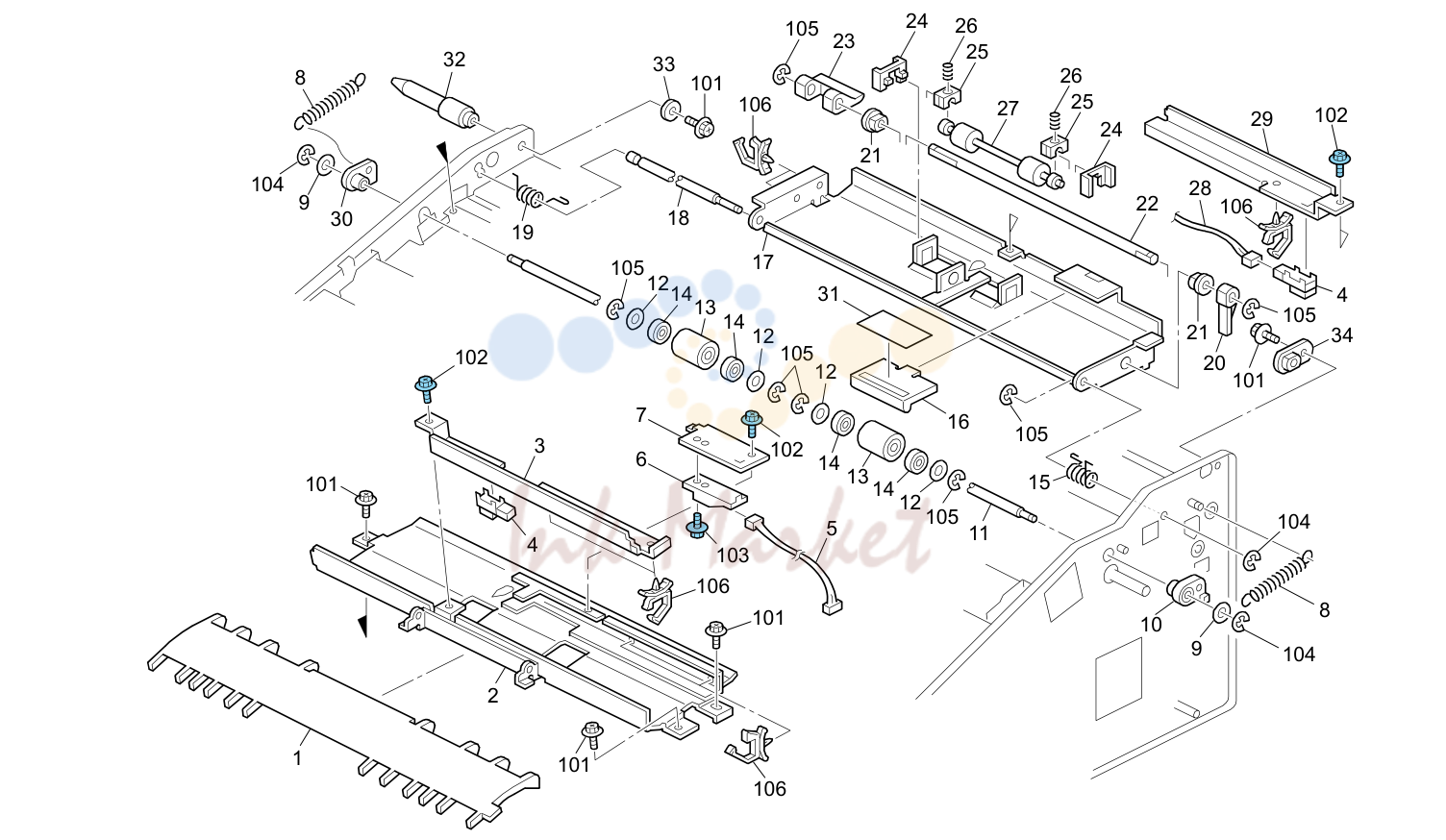

Paper регистрация 4 (D016/D097/G178/M078)

Paper регистрация 4 (D016/D097/G178/M078)

№АртикулНаименование
10B234 2628 запросить цену →Ball подшипник - Front
16B234 6424 запросить цену →Release Grip
30B234 2629 запросить цену →Ball подшипник - Rear

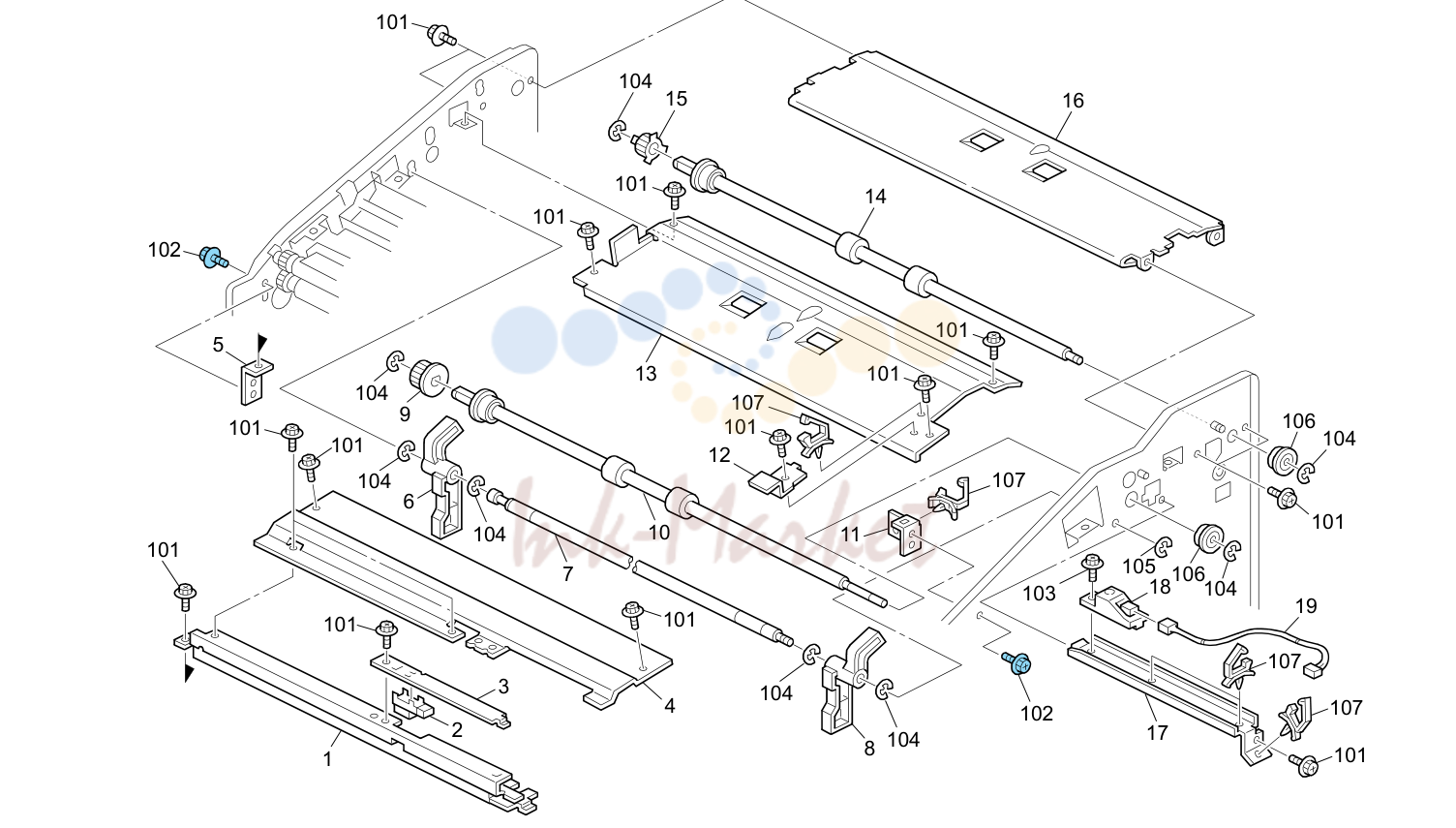

Paper регистрация 5 (D016/D097/G178/M078)

Paper регистрация 5 (D016/D097/G178/M078)

№АртикулНаименование
9B234 6506 запросить цену →Timing Pulley - 30T

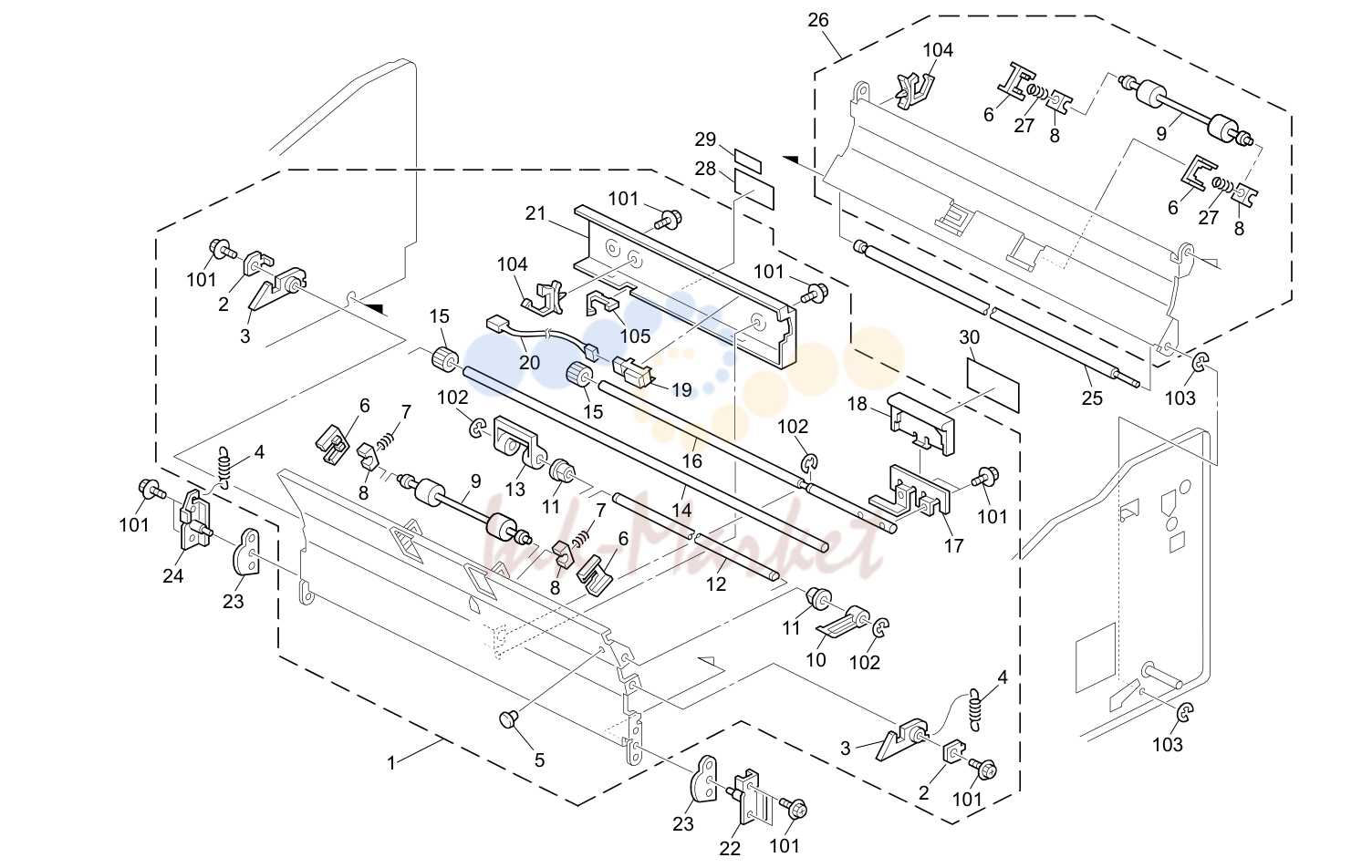

Paper регистрация 6 (D016/D097/G178/M078)

Paper регистрация 6 (D016/D097/G178/M078)

№АртикулНаименование
18B234 6424 запросить цену →Release Grip

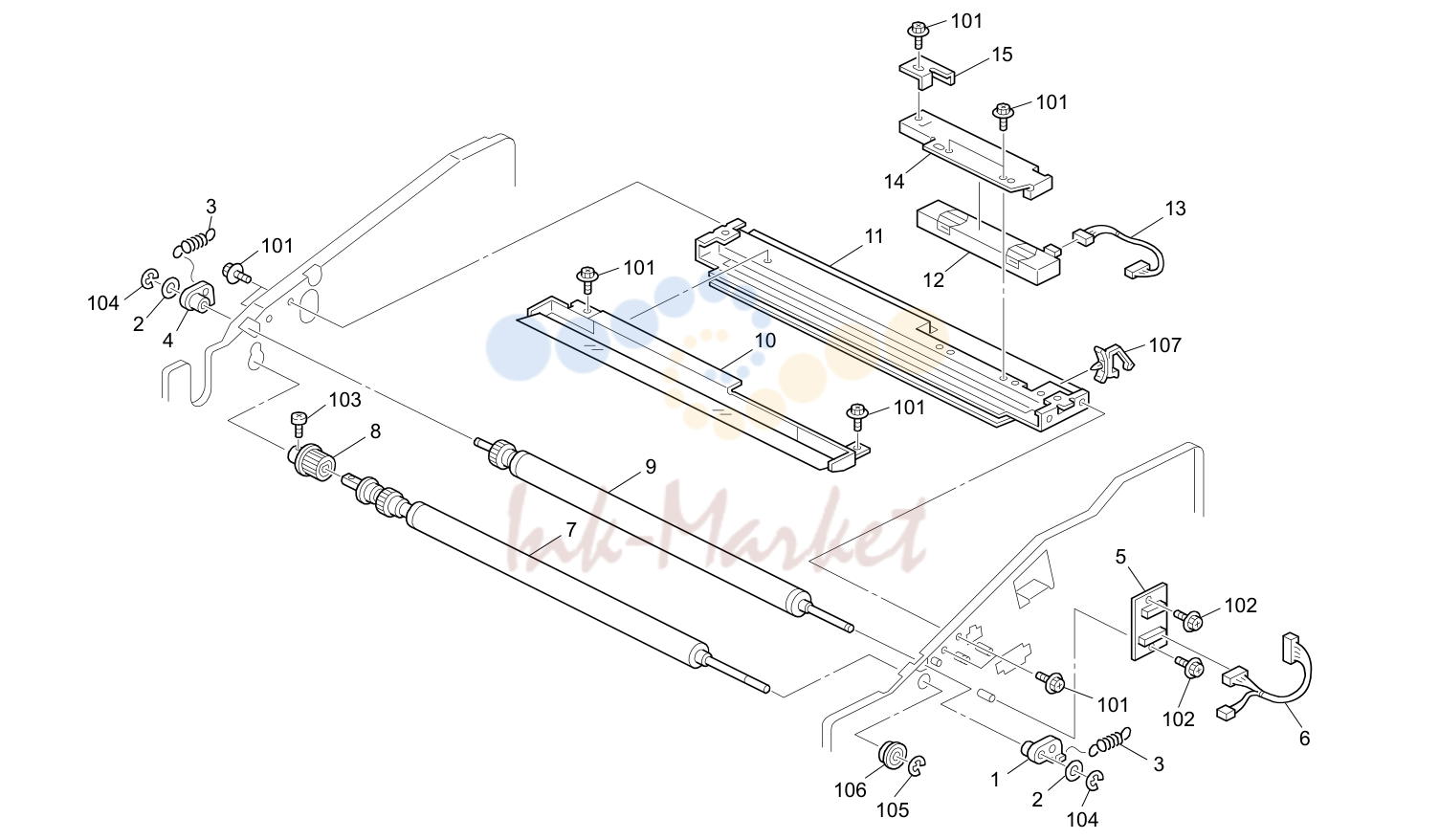

Paper регистрация 8 (D016/D097/G178/M078)

Paper регистрация 8 (D016/D097/G178/M078)

№АртикулНаименование
1B234 2628 запросить цену →Ball подшипник - Front
4B234 2629 запросить цену →Ball подшипник - Rear
5B234 5280 запросить цену →плата CRB
12B234 2750 запросить цену →Contact Image датчик

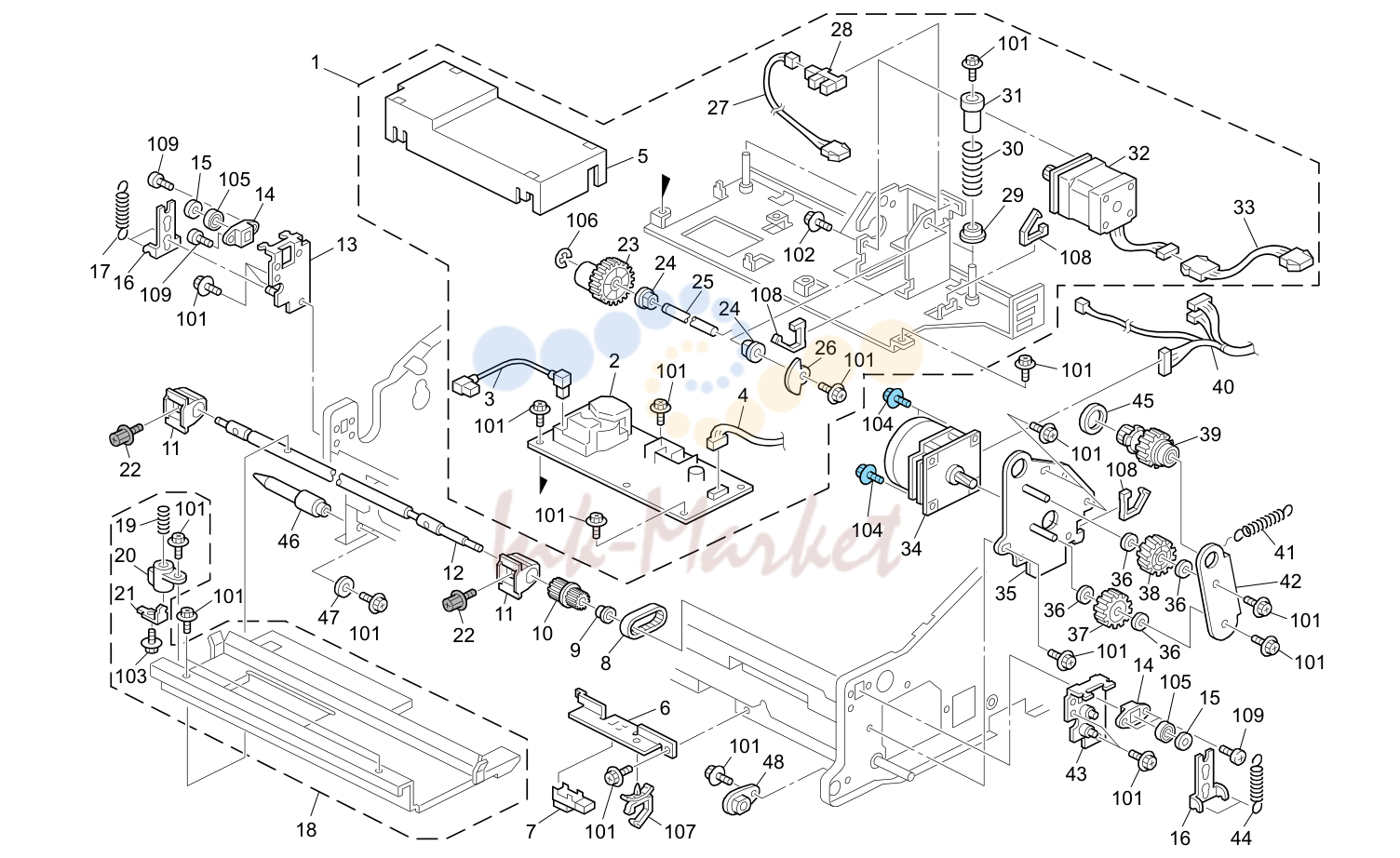

Paper регистрация 9 (D016/D097/G178/M078)

Paper регистрация 9 (D016/D097/G178/M078)

№АртикулНаименование
5B132 1220 запросить цену →крышка: Base: Pull Out
22B234 2390 запросить цену →Flanged Hexagonal Head Bolt: M4x8

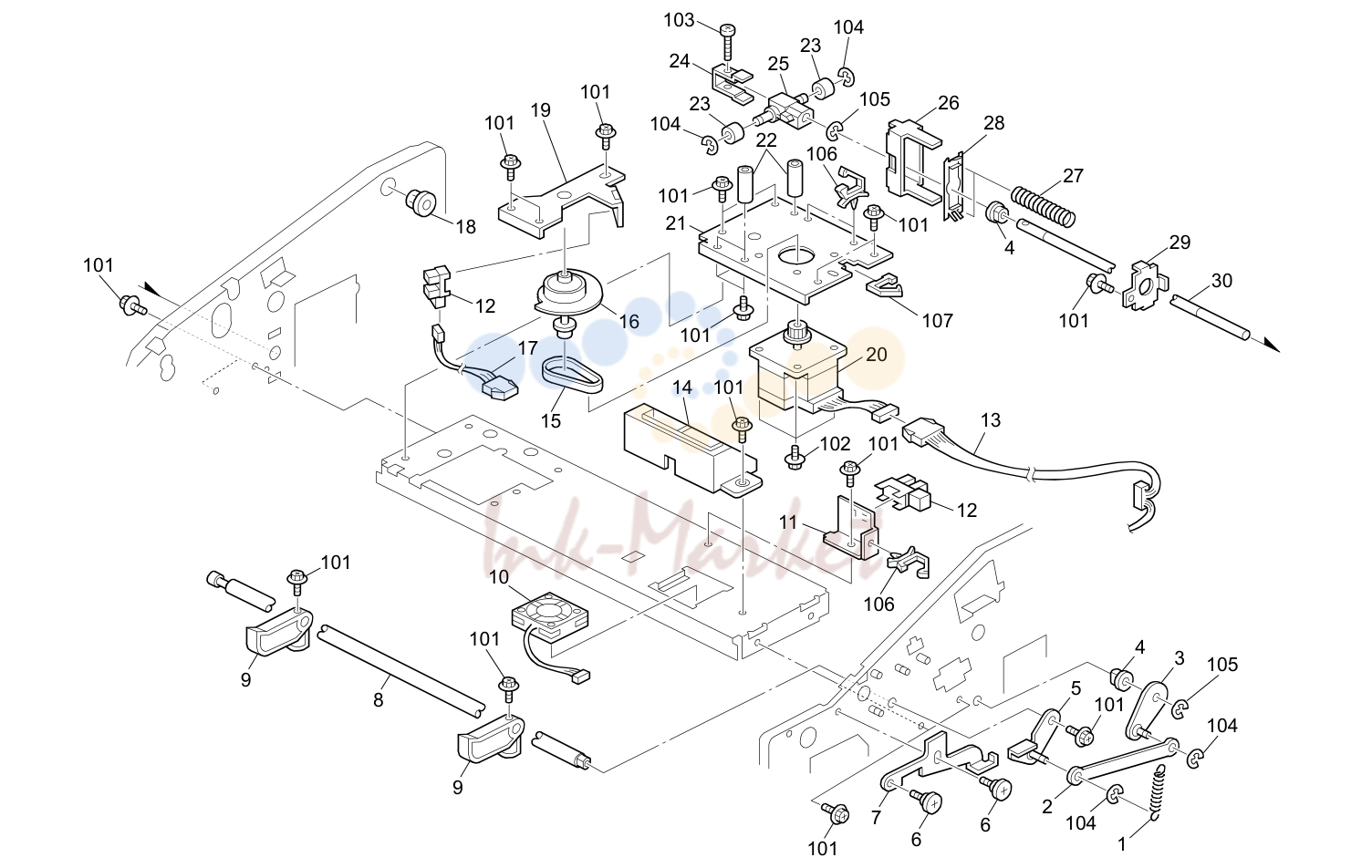

Paper регистрация 10 (D016/D097/G178/M078)

Paper регистрация 10 (D016/D097/G178/M078)

№АртикулНаименование
24B132 1224 запросить цену →Supporting пластина: кронштейн: Lock
25B132 1183 запросить цену →кронштейн: Lock
28B132 1221 запросить цену →держатель: пружина: Pull Out

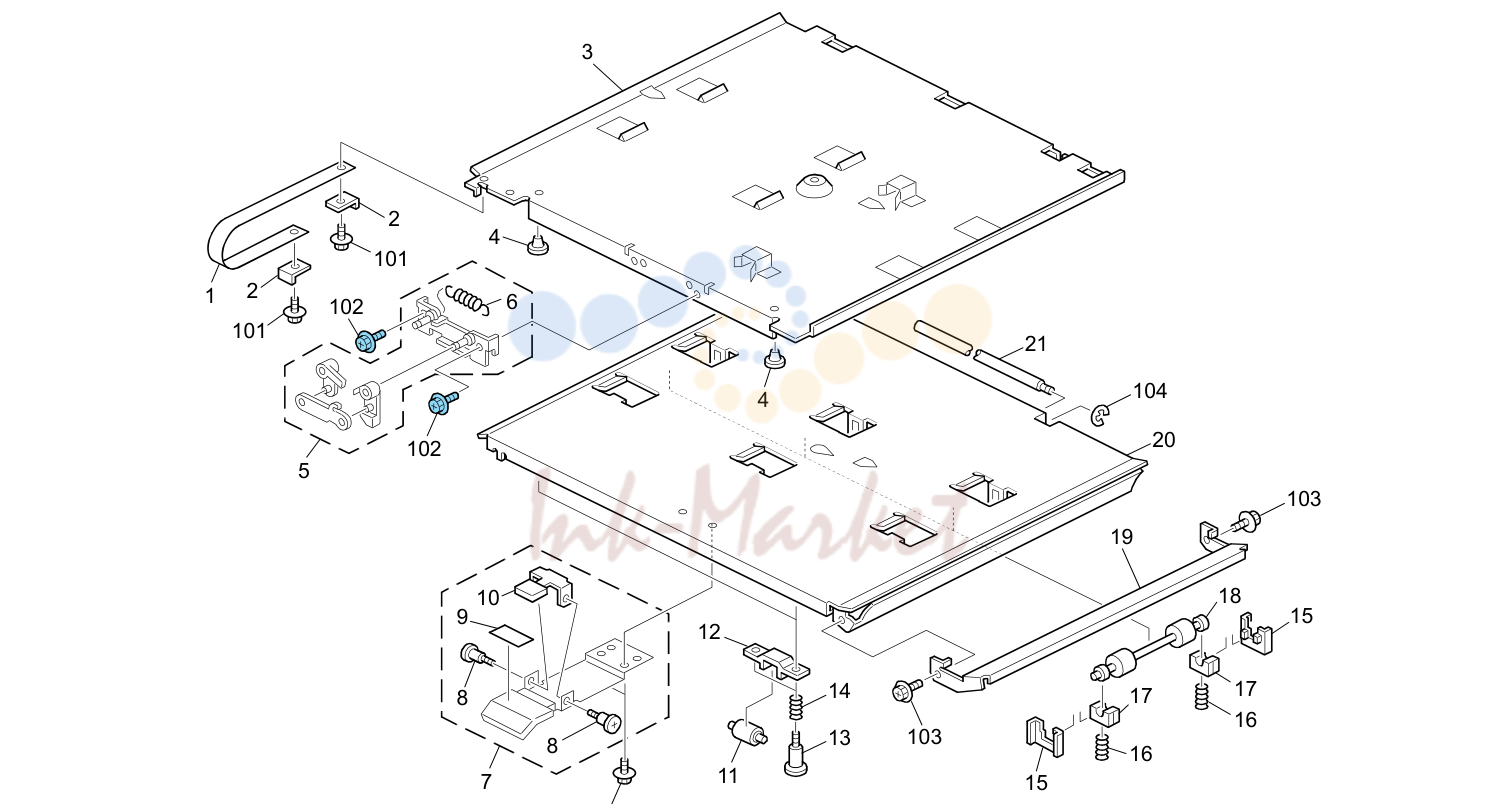

Paper регистрация 12 (D016/D097/G178/M078)

Paper регистрация 12 (D016/D097/G178/M078)

№АртикулНаименование
1A096 4928 запросить цену →направляющая пластина Band
10B065 4933 запросить цену →направляющая пластина рычаг Hook
12A229 4727 запросить цену →направляющая пластина Pressure держатель

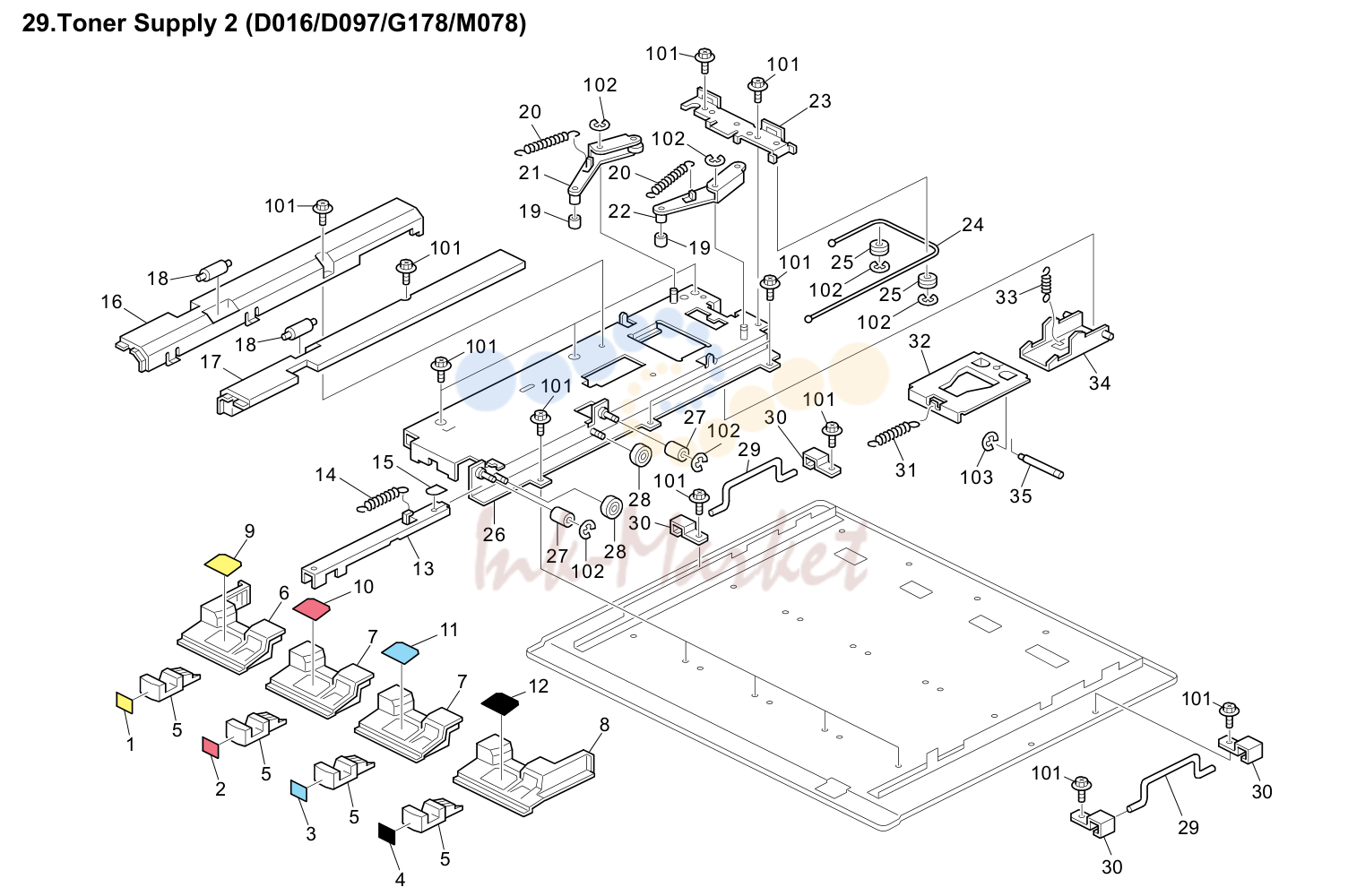

Toner Supply 2 (D016/D097/G178/M078)

Toner Supply 2 (D016/D097/G178/M078)

№АртикулНаименование
27B302 4239 запросить цену →направляющая ролик
29B132 2366 запросить цену →рычаг: барабан Stay: Left

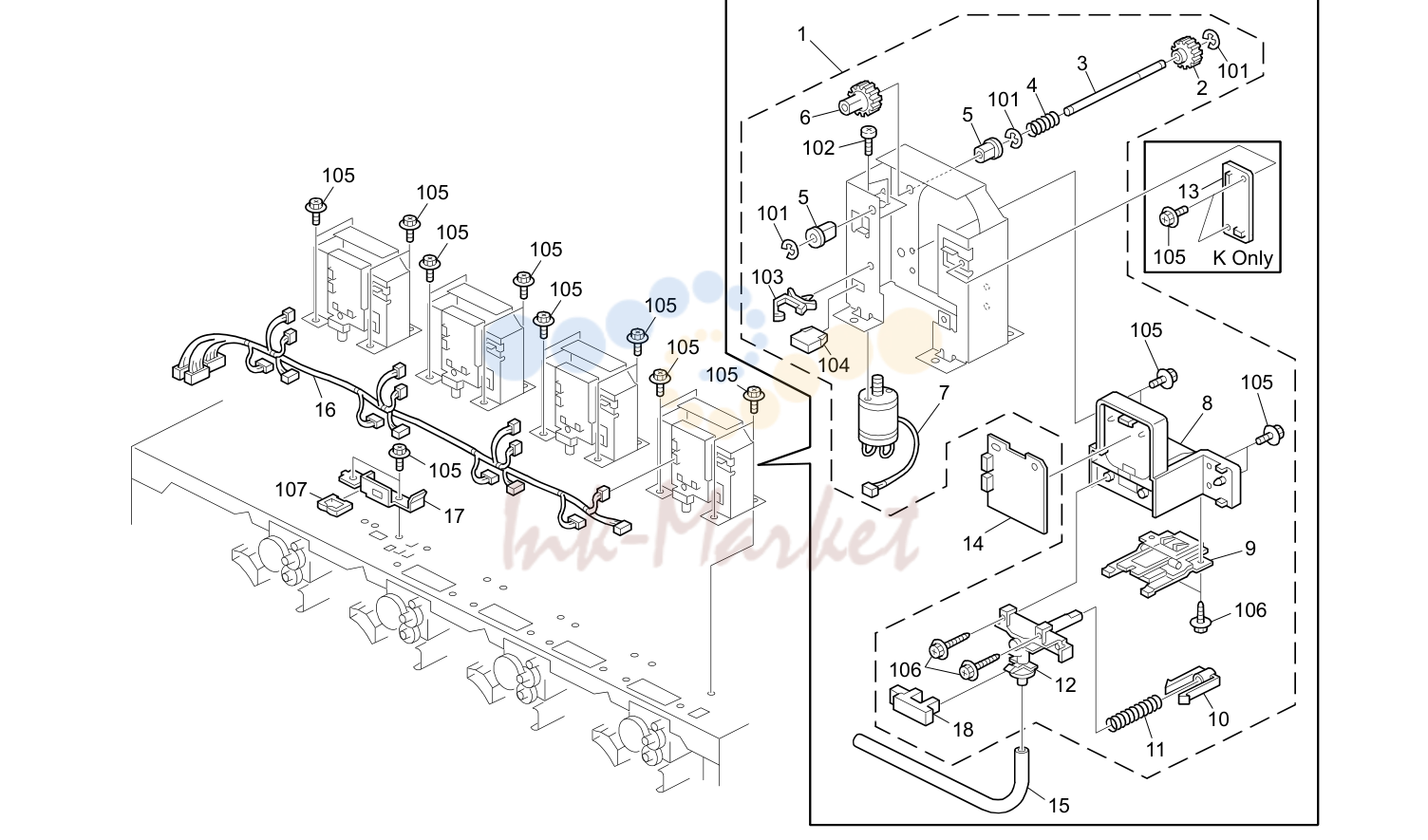

Toner Supply 3 (D016/D097/G178/M078)

Toner Supply 3 (D016/D097/G178/M078)

№АртикулНаименование
7B234 3372 запросить цену →DC мотор: Toner Bottle: DC21V 5.85W
9B223 3334 запросить цену →держатель: стопор: Shutter: Ass'y
10B223 3207 запросить цену →Shutter: Nozzle
11B223 3208 запросить цену →пружина: Shutter: Nozzle

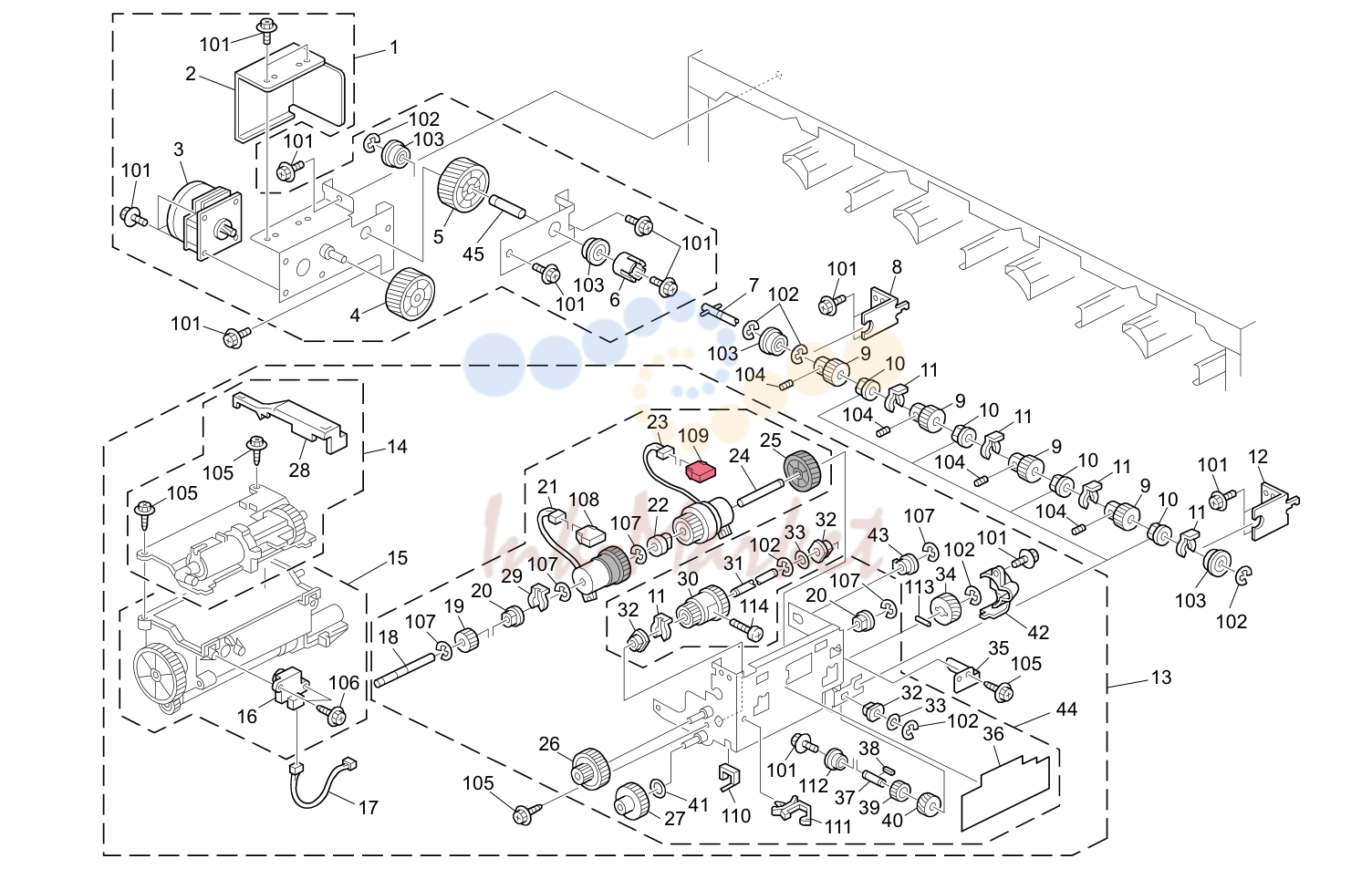

Toner Supply 4 (D016/D097/G178/M078)

Toner Supply 4 (D016/D097/G178/M078)

№АртикулНаименование
24B132 3344 запросить цену →вал: Magnetic муфта: Drive: Rotor
25B132 3348 запросить цену →шестерня: Drive: Rotor: Supply
30B132 3223 запросить цену →шестерня: 21/32Z
43B004 4438 запросить цену →втулка

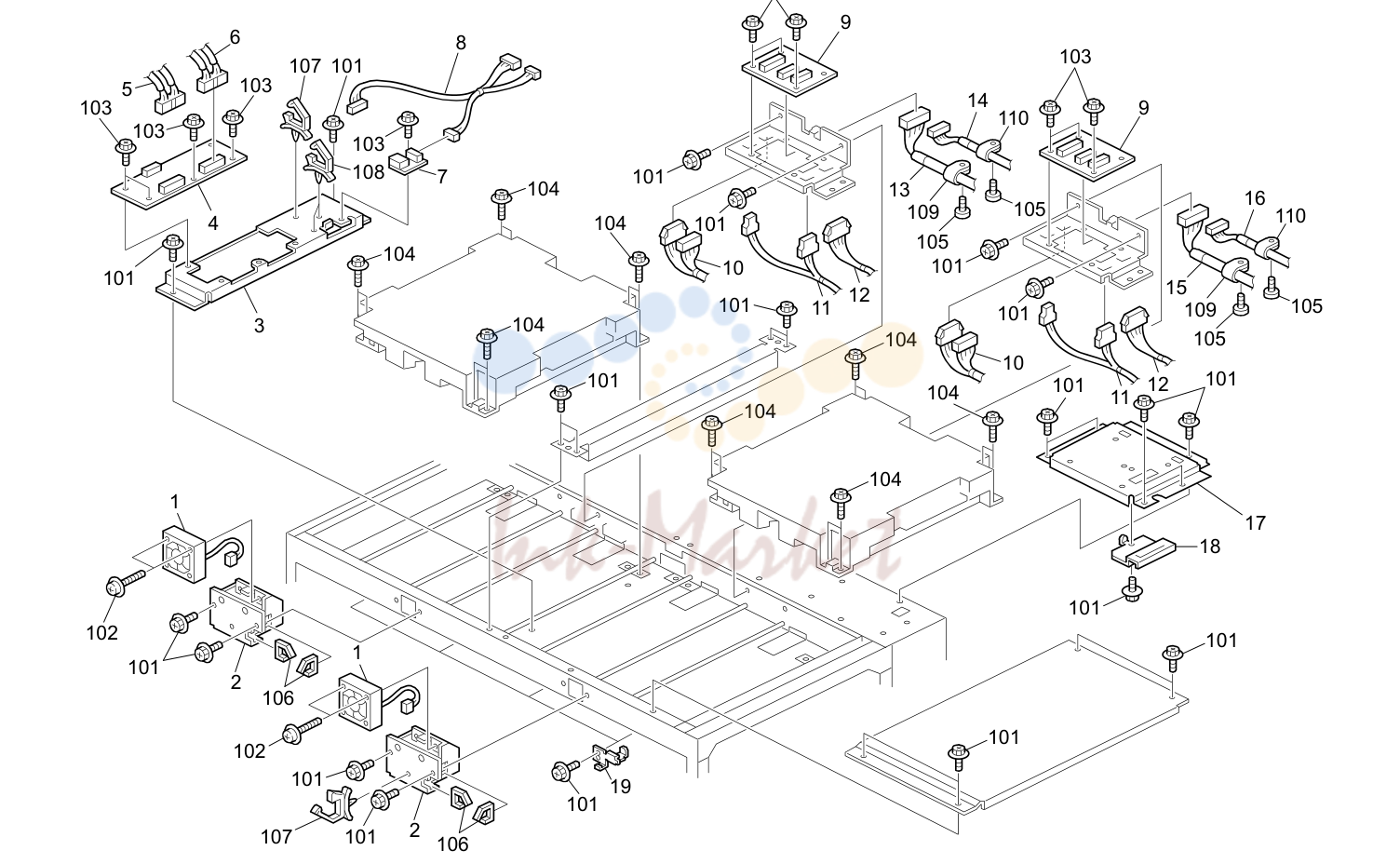

лазер узел 1 (D016/D097/G178/M078)

лазер узел 1 (D016/D097/G178/M078)

№АртикулНаименование
4B132 5415 запросить цену →Base: Electric Potential датчик

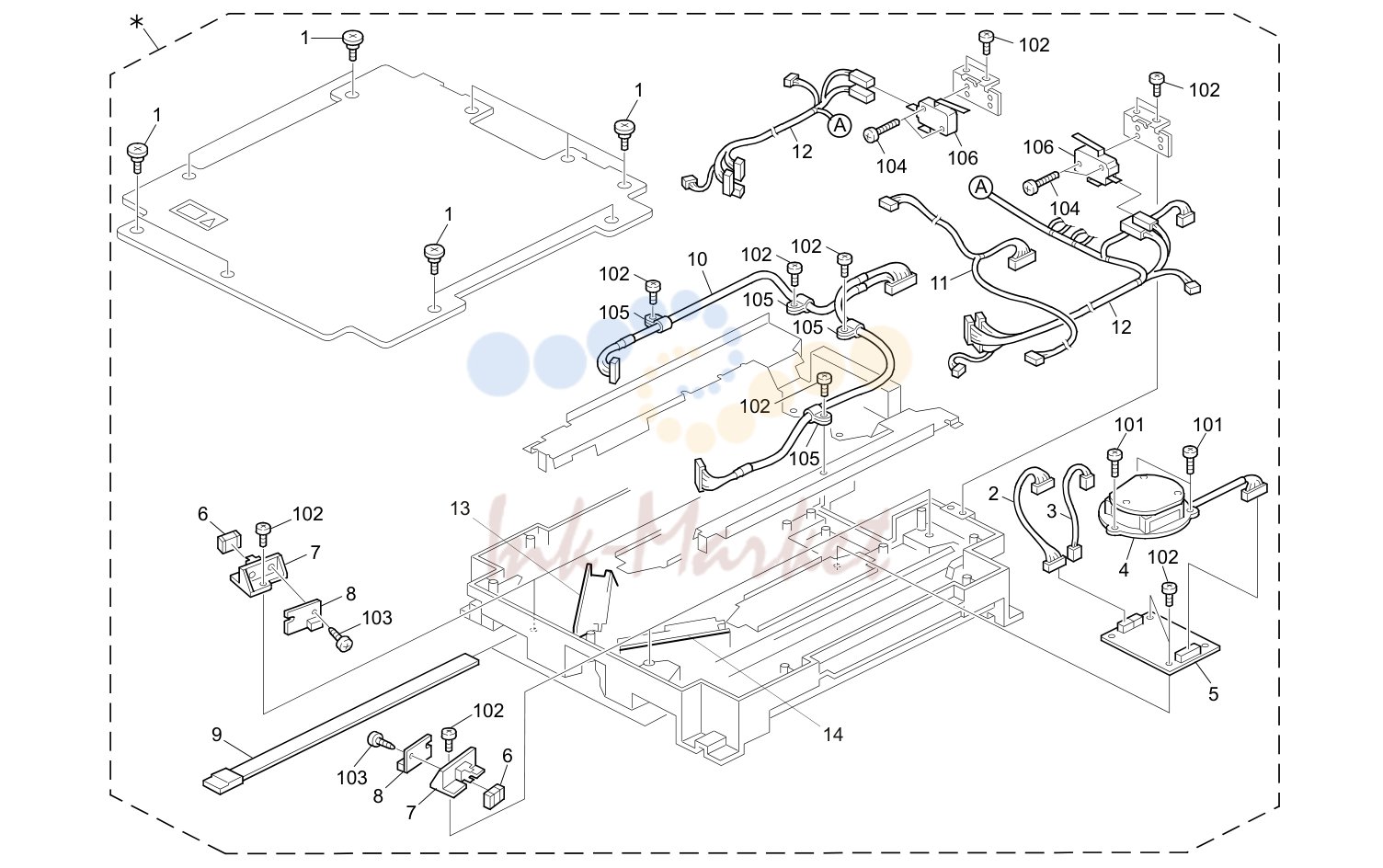

лазер узел 2 (D016/D097/G178/M078)

лазер узел 2 (D016/D097/G178/M078)

№АртикулНаименование
5B234 5380 запросить цену →мотор Control Board
7A294 1942 запросить цену →держатель - Sync Detector Board
8B234 5365 запросить цену →плата Sync Detector
13G178 2041 запросить цену →лазер Diode узел: MK: Ass’y [TSB#072]
14G178 2042 запросить цену →лазер Diode узел: YC: Ass’y [TSB#072]

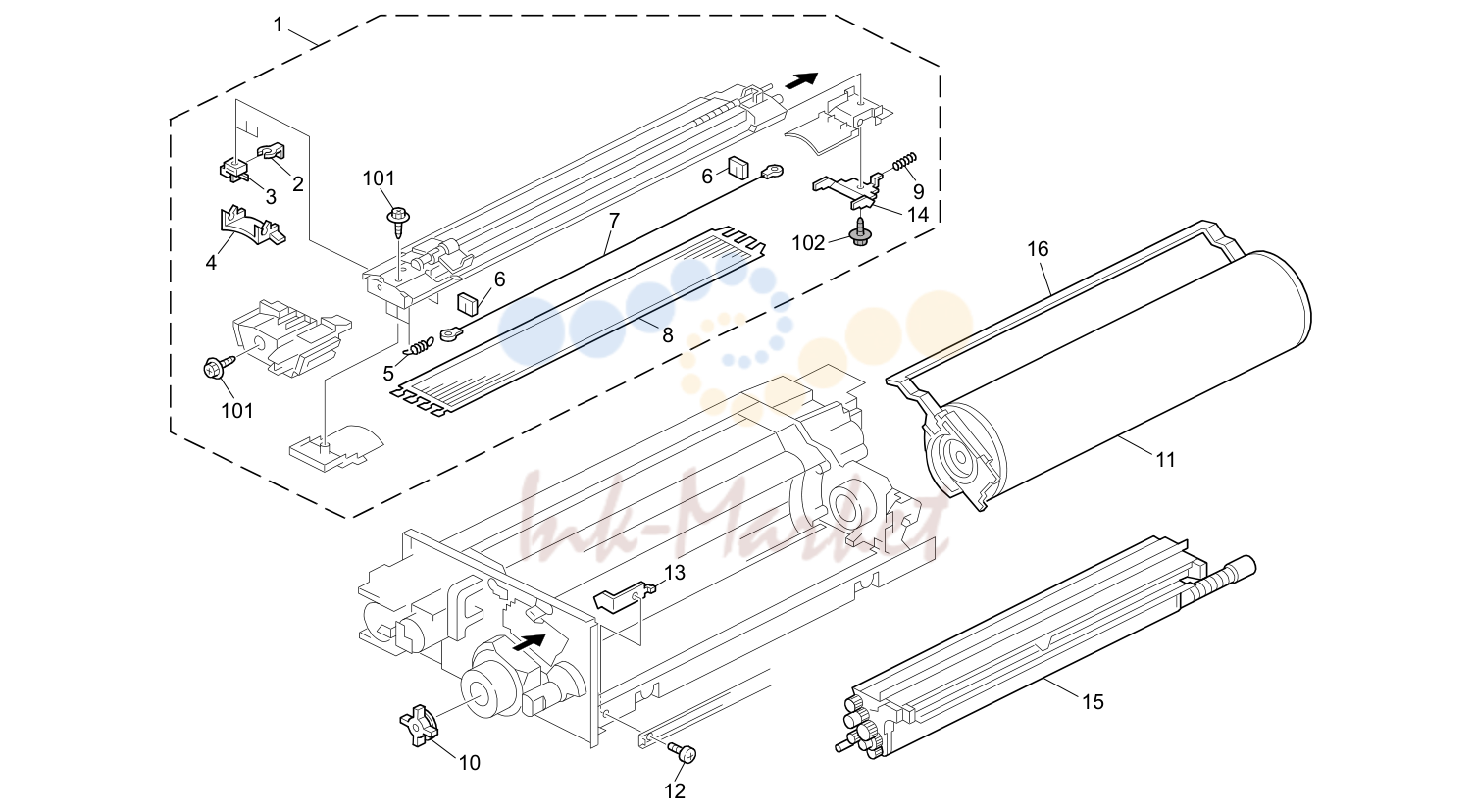

PCDU 1 (D016/D097/G178/M078)

PCDU 1 (D016/D097/G178/M078)

№АртикулНаименование
9B234 2125 запросить цену →пружина: Terminal: Grid

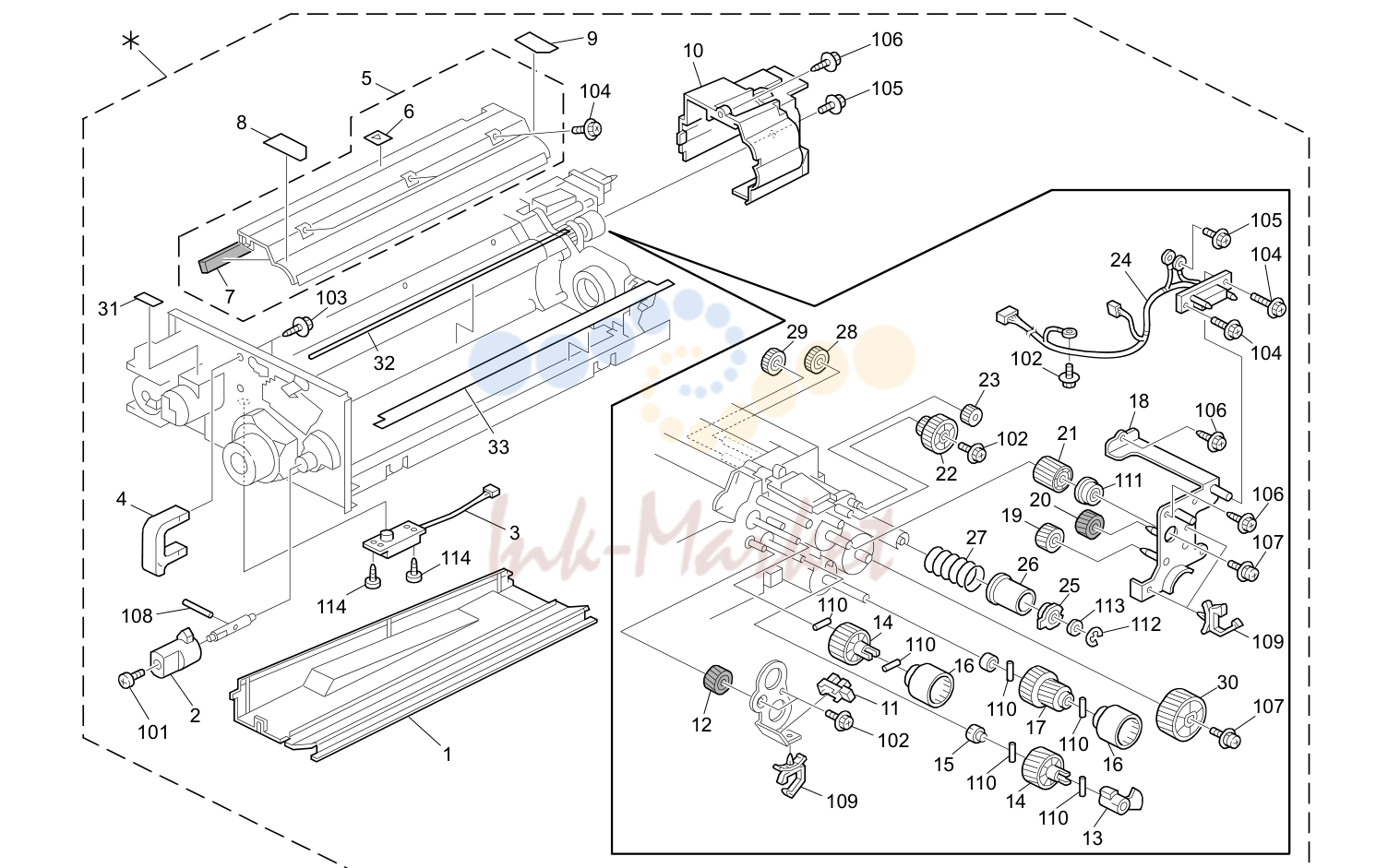

PCDU 2 (D016/D097/G178/M078)

PCDU 2 (D016/D097/G178/M078)

№АртикулНаименование
4B234 2327 запросить цену →Grip - Tray узел
6B234 3177 запросить цену →Decal: Positioning Display: проявка

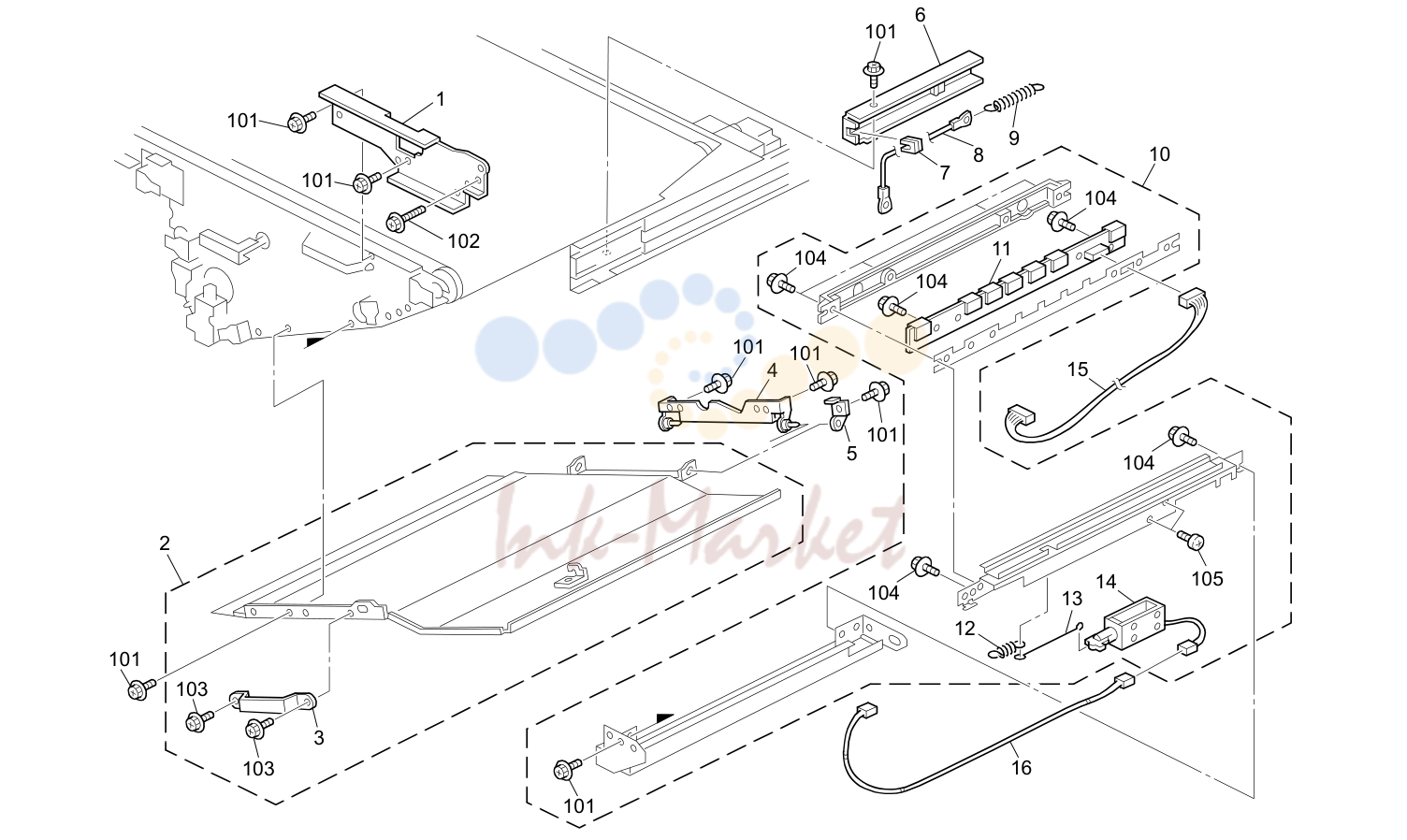

перенос ремень узел 1 (D016/D097/G178/M078)

перенос ремень узел 1 (D016/D097/G178/M078)

№АртикулНаименование
3B712 5605 запросить цену →Grip: Application

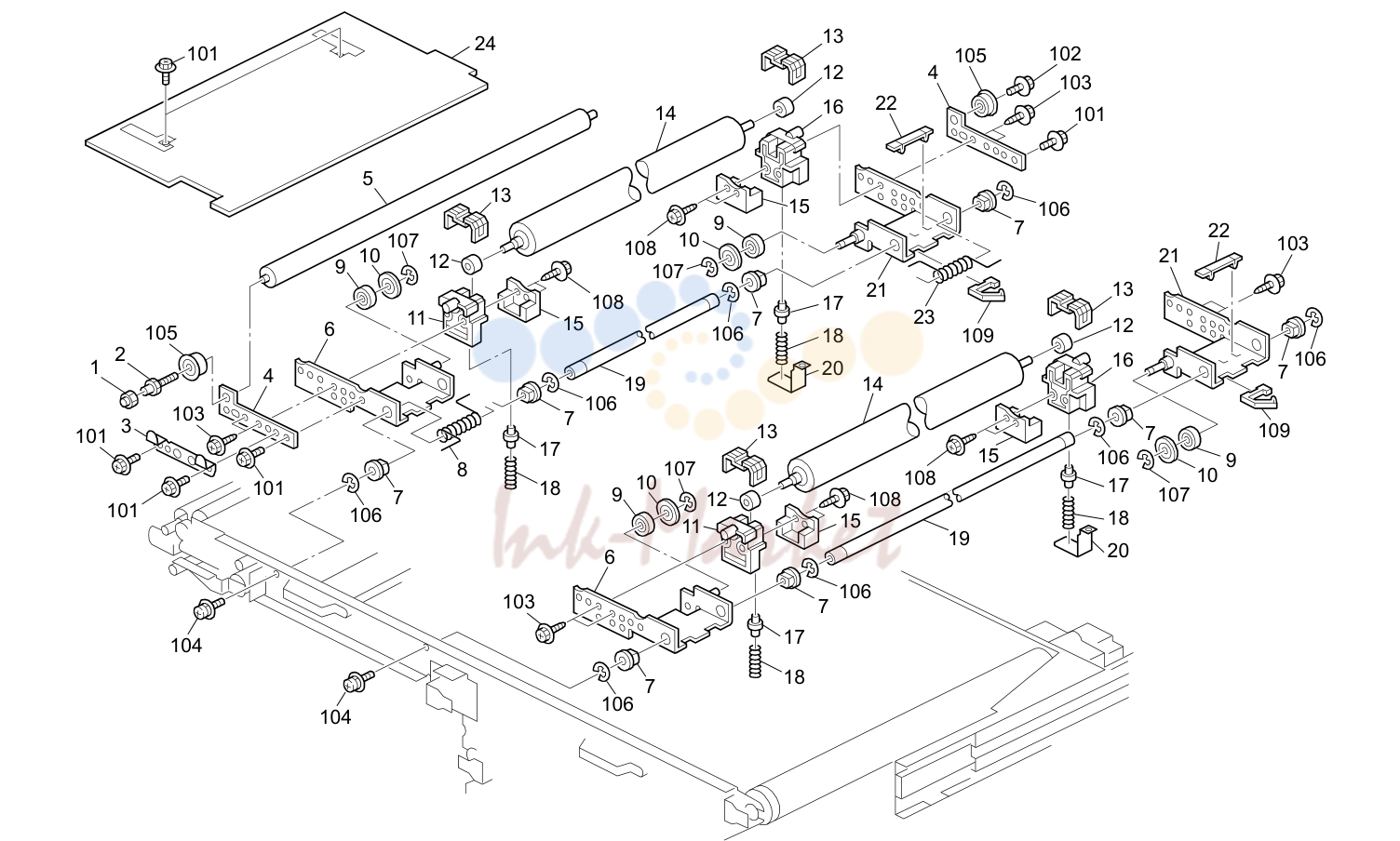

перенос ремень узел 2 (D016/D097/G178/M078)

перенос ремень узел 2 (D016/D097/G178/M078)

№АртикулНаименование
24D016 6501 запросить цену →No.1: Ass'y [TSB G178-062]

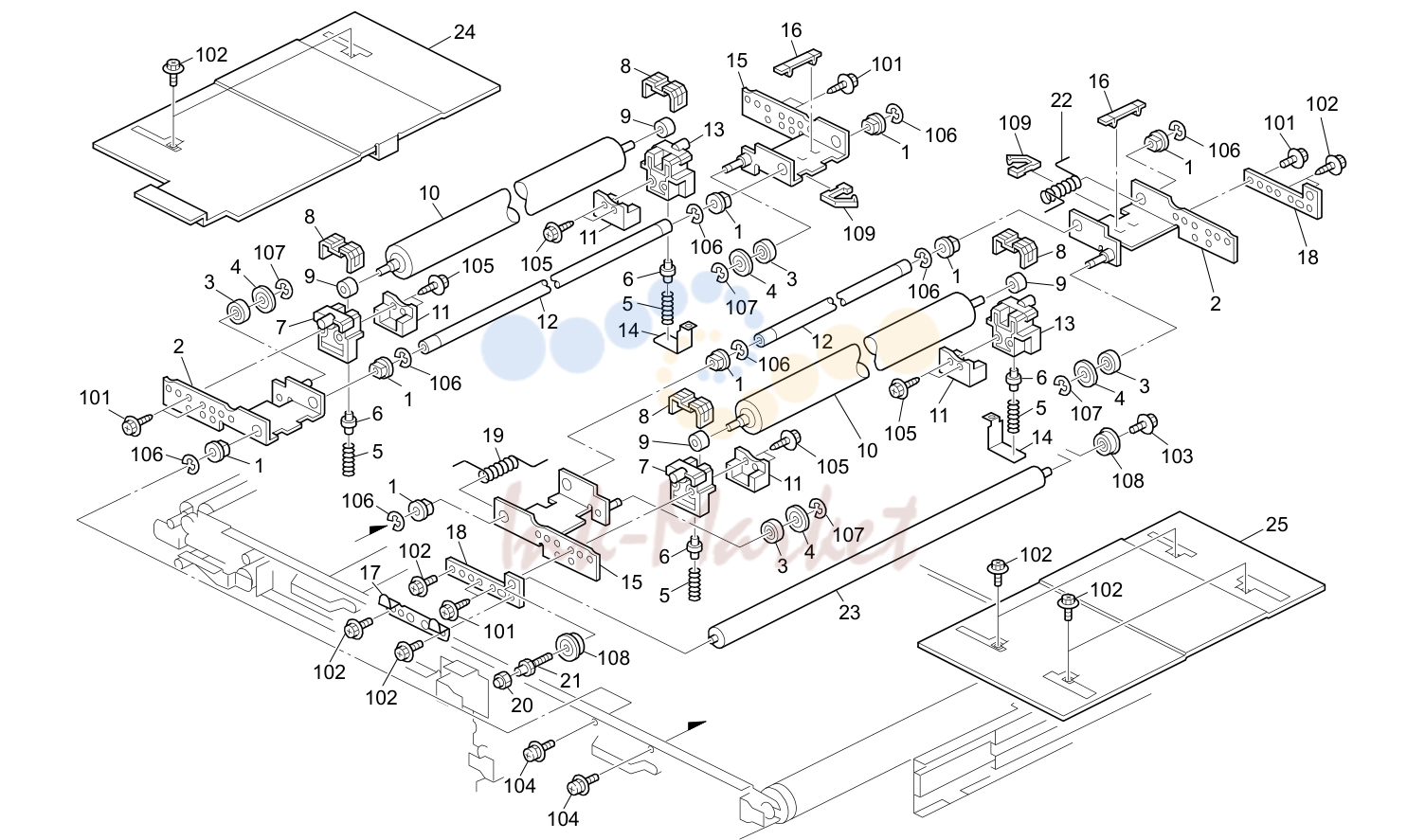

перенос ремень узел 3 (D016/D097/G178/M078)

перенос ремень узел 3 (D016/D097/G178/M078)

№АртикулНаименование
24D016 6503 запросить цену →No.2: Ass'y [TSB G178-062]

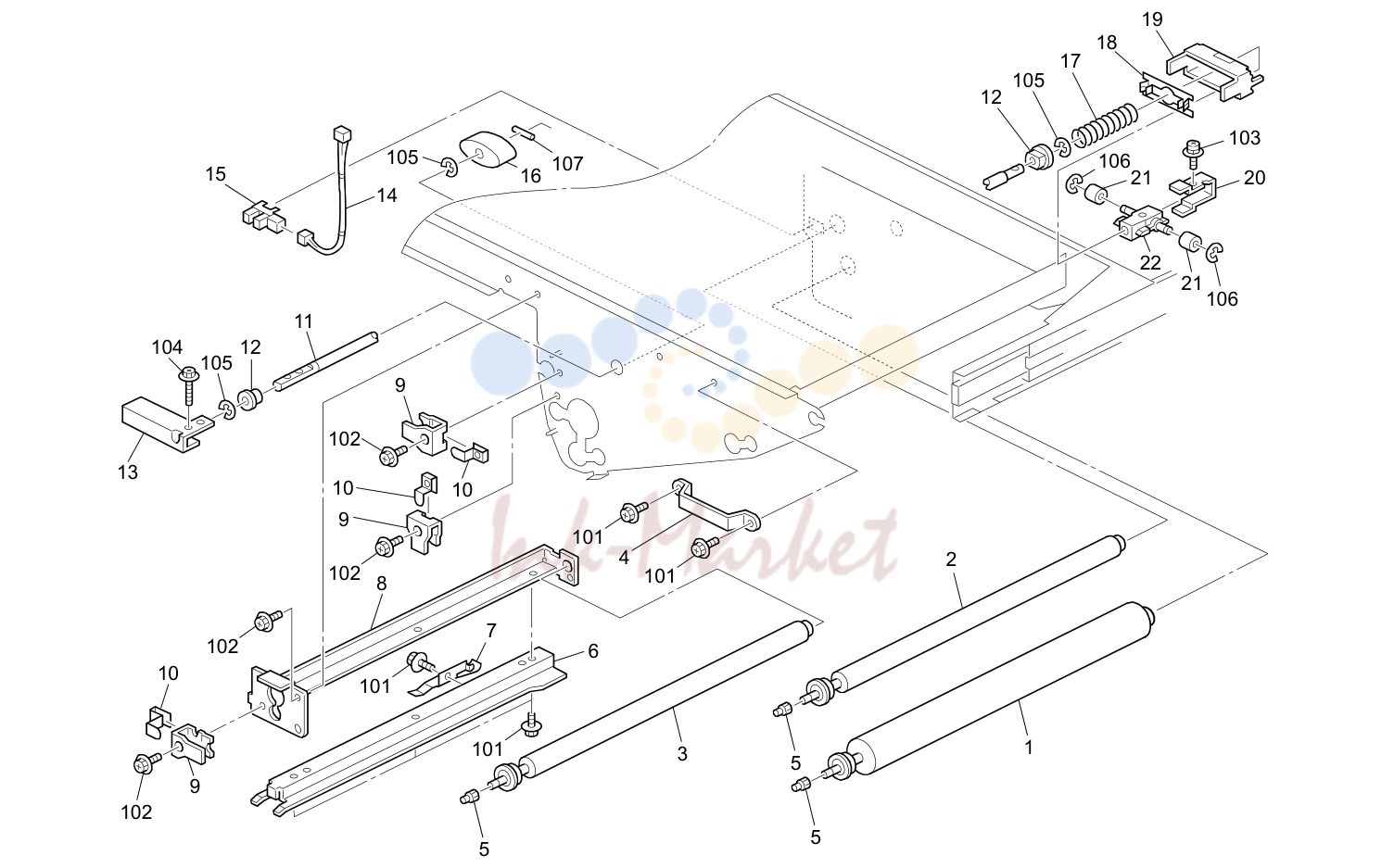

перенос ремень узел 7 (D016/D097/G178/M078)

перенос ремень узел 7 (D016/D097/G178/M078)

№АртикулНаименование
4B712 5605 запросить цену →Grip: Application
19B132 1190 запросить цену →кронштейн: Release: Lock
20B132 1224 запросить цену →Supporting пластина: кронштейн: Lock
22B132 1183 запросить цену →кронштейн: Lock

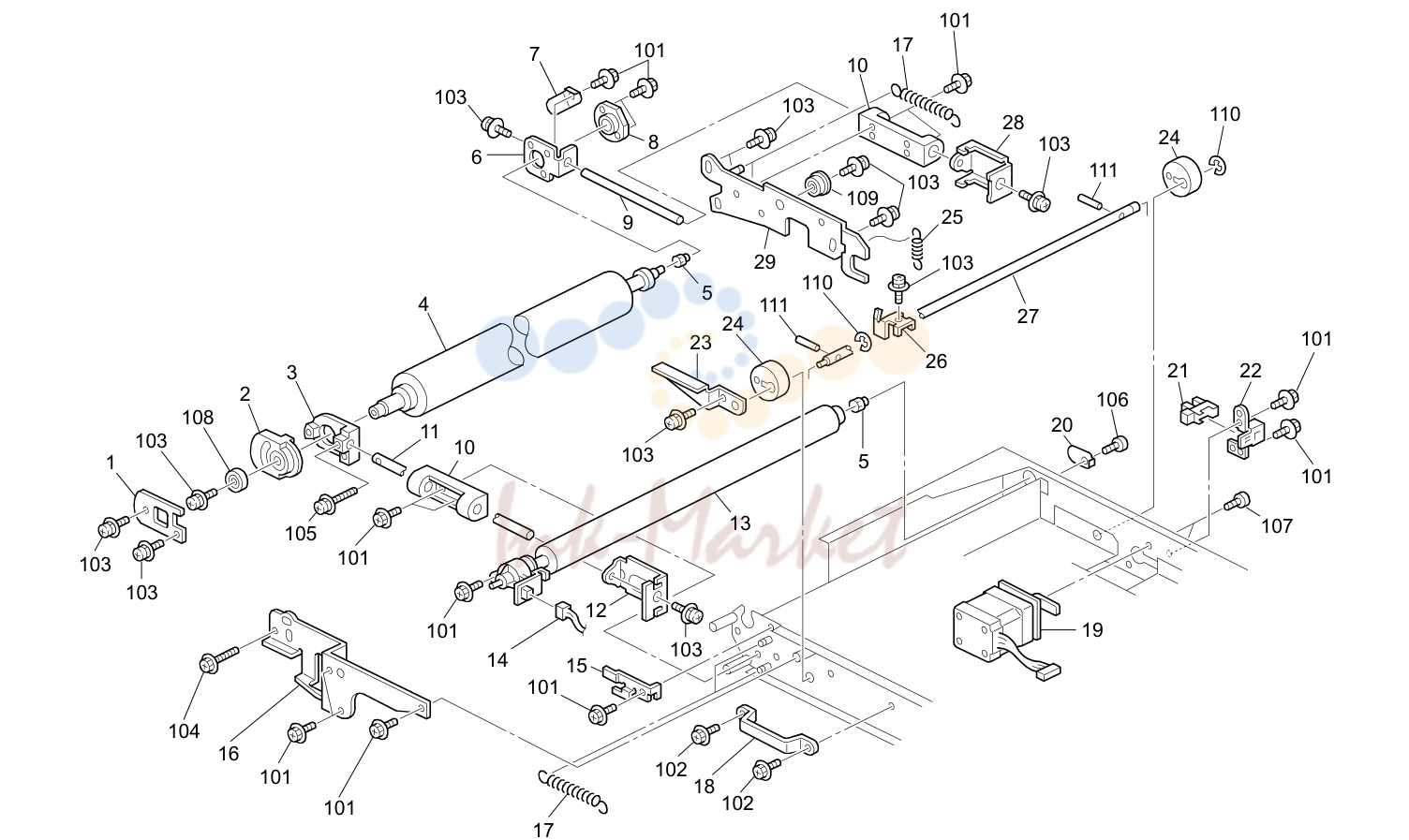

перенос ремень узел 8 (D016/D097/G178/M078)

перенос ремень узел 8 (D016/D097/G178/M078)

№АртикулНаименование
18B712 5605 запросить цену →Grip: Application

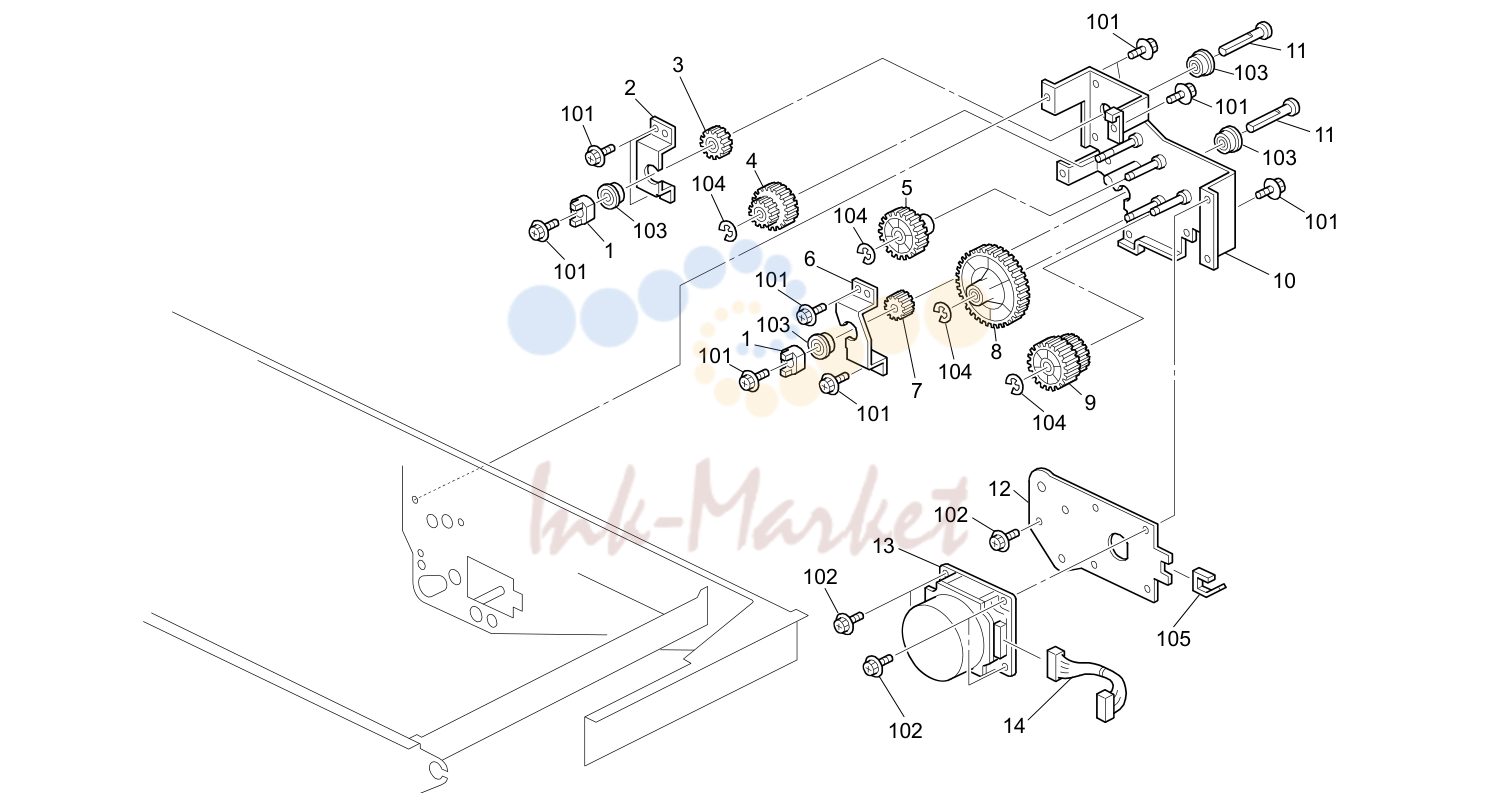

перенос ремень узел 10 (D016/D097/G178/M078)

перенос ремень узел 10 (D016/D097/G178/M078)

№АртикулНаименование
16B234 2390 запросить цену →Flanged Hexagonal Head Bolt: M4x8
4B132 2264 запросить цену →втулка: Terminal

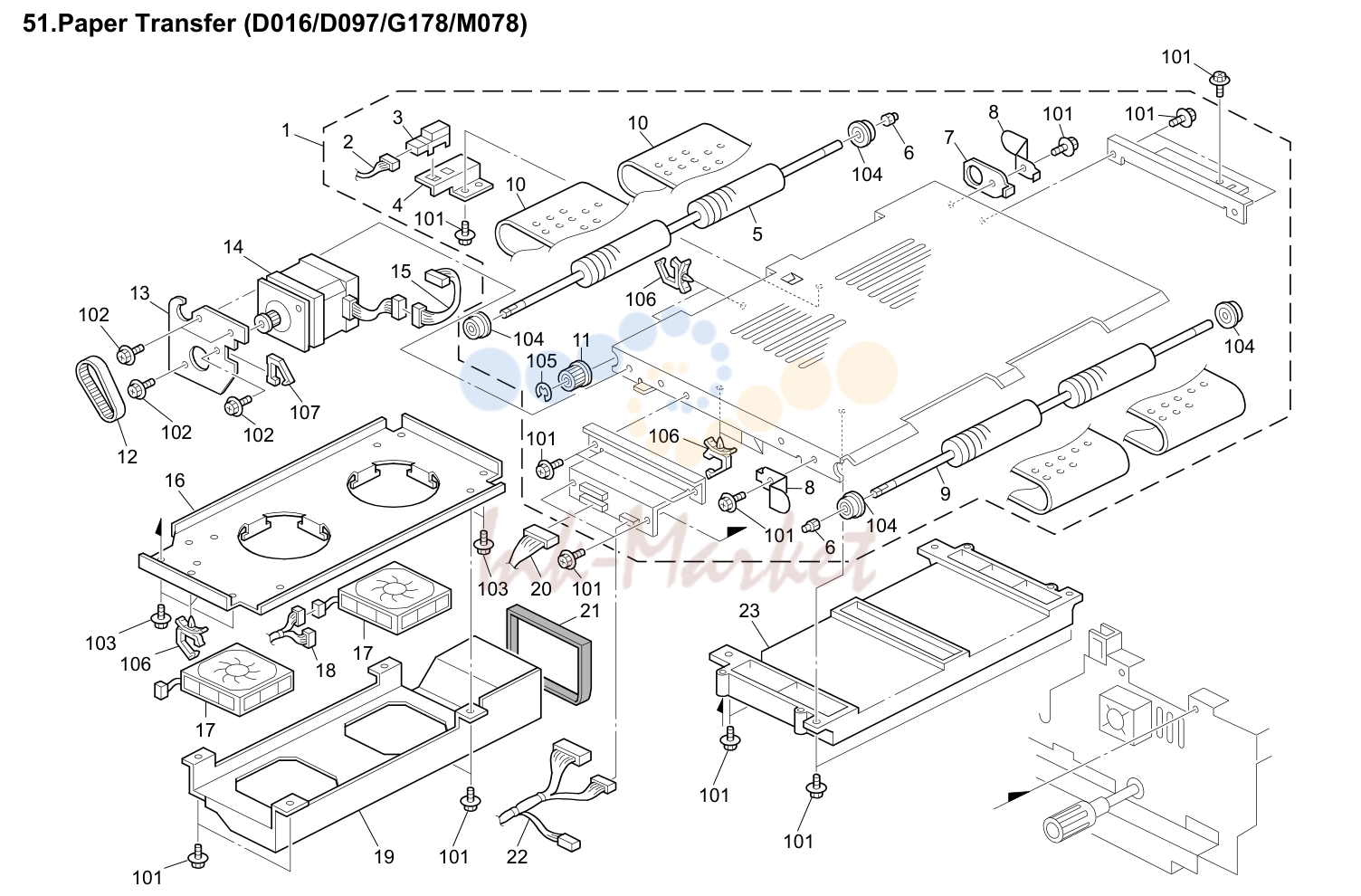

Paper перенос (D016/D097/G178/M078)

Paper перенос (D016/D097/G178/M078)

№АртикулНаименование
14B132 6655 запросить цену →Stepper мотор: подача бумаги узел: Ass'y

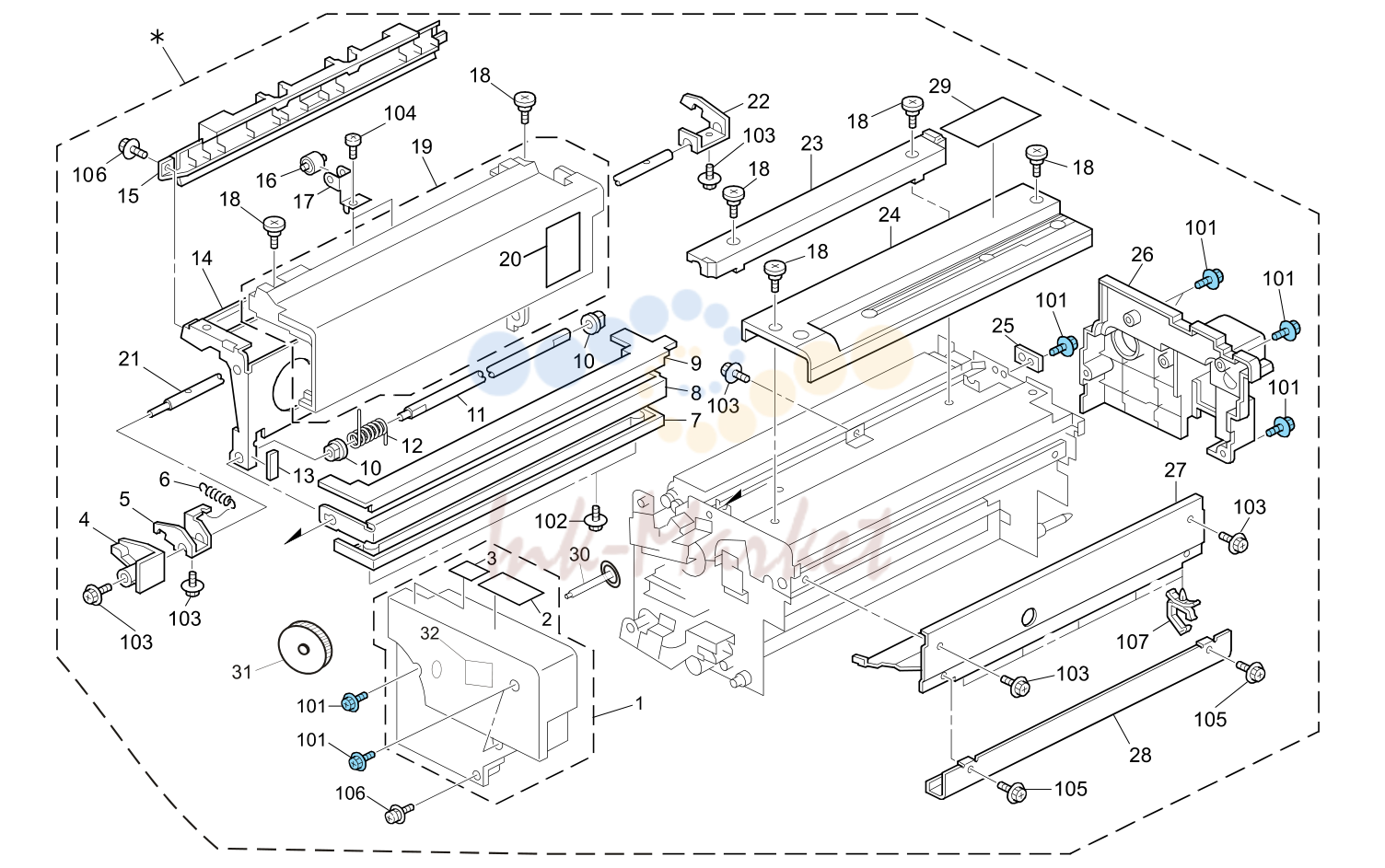

печь (закрепление) узел 1 (D016/D097/G178/M078)

печь (закрепление) узел 1 (D016/D097/G178/M078)

№АртикулНаименование
17A294 4164 запросить цену →ролик пружина пластина
30D016 4241 запросить цену →Stay: вал: Knob: Hot [TSB G178-080]
31D016 4244 запросить цену →Knob: печь (закрепление): Mechanical ролик [TSB G178-080] 1
32D016 4245 запросить цену →Decal: Rotation [TSB G178-080]
101G832 7900 запросить цену →[TSB#063]

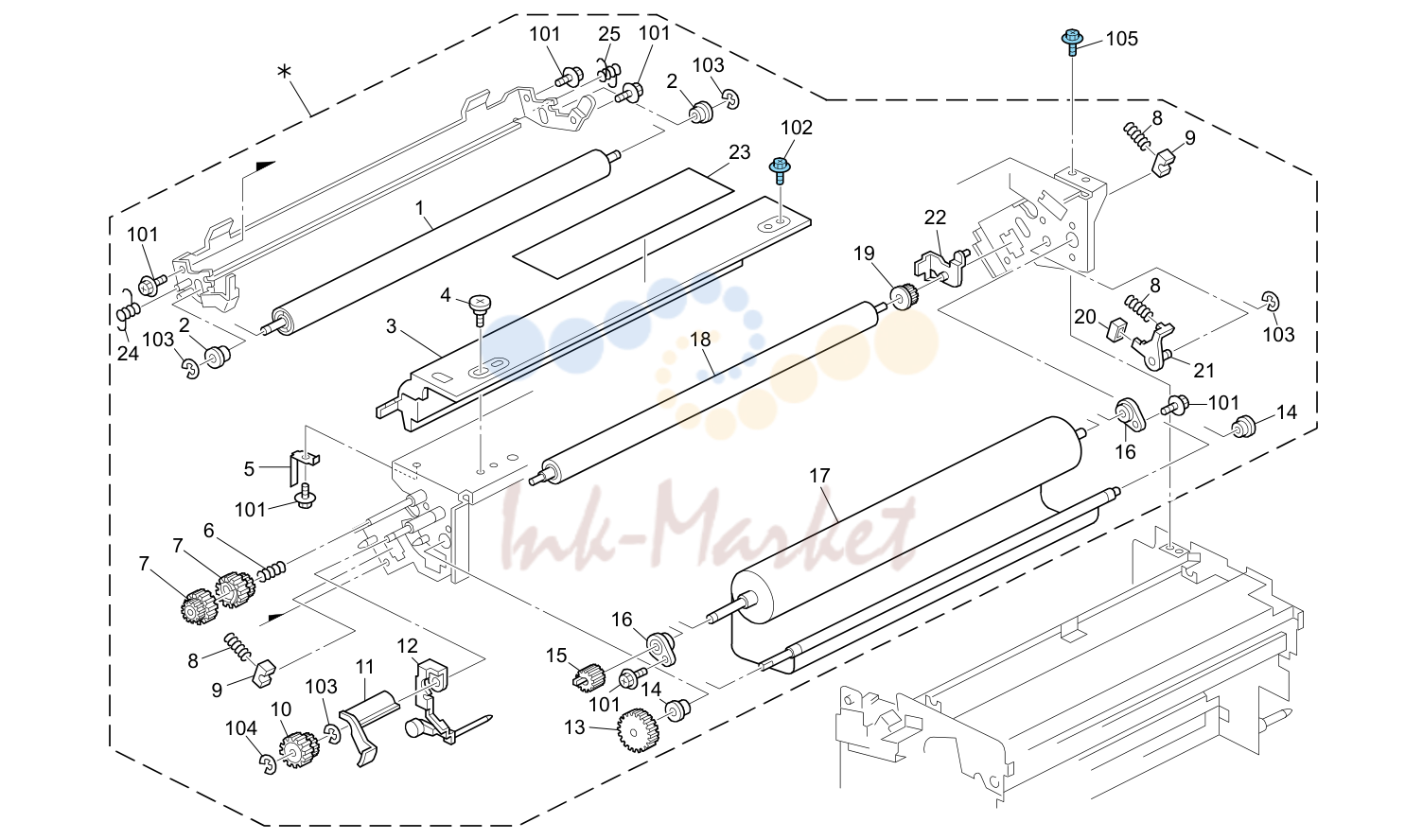

печь (закрепление) узел 2 (D016/D097/G178/M078)

печь (закрепление) узел 2 (D016/D097/G178/M078)

№АртикулНаименование
5A294 4433 запросить цену →Web пружина пластина
7A294 4158 запросить цену →Coupled шестерня - 25Z/32Z
10A294 4171 запросить цену →Coupled шестерня - 17Z/32Z
13B234 4244 запросить цену →шестерня - 50Z
15A294 4156 запросить цену →шестерня - 23Z
19A294 4116 запросить цену →пластина Ratchet
20B070 4418 запросить цену →Web Brake Pad

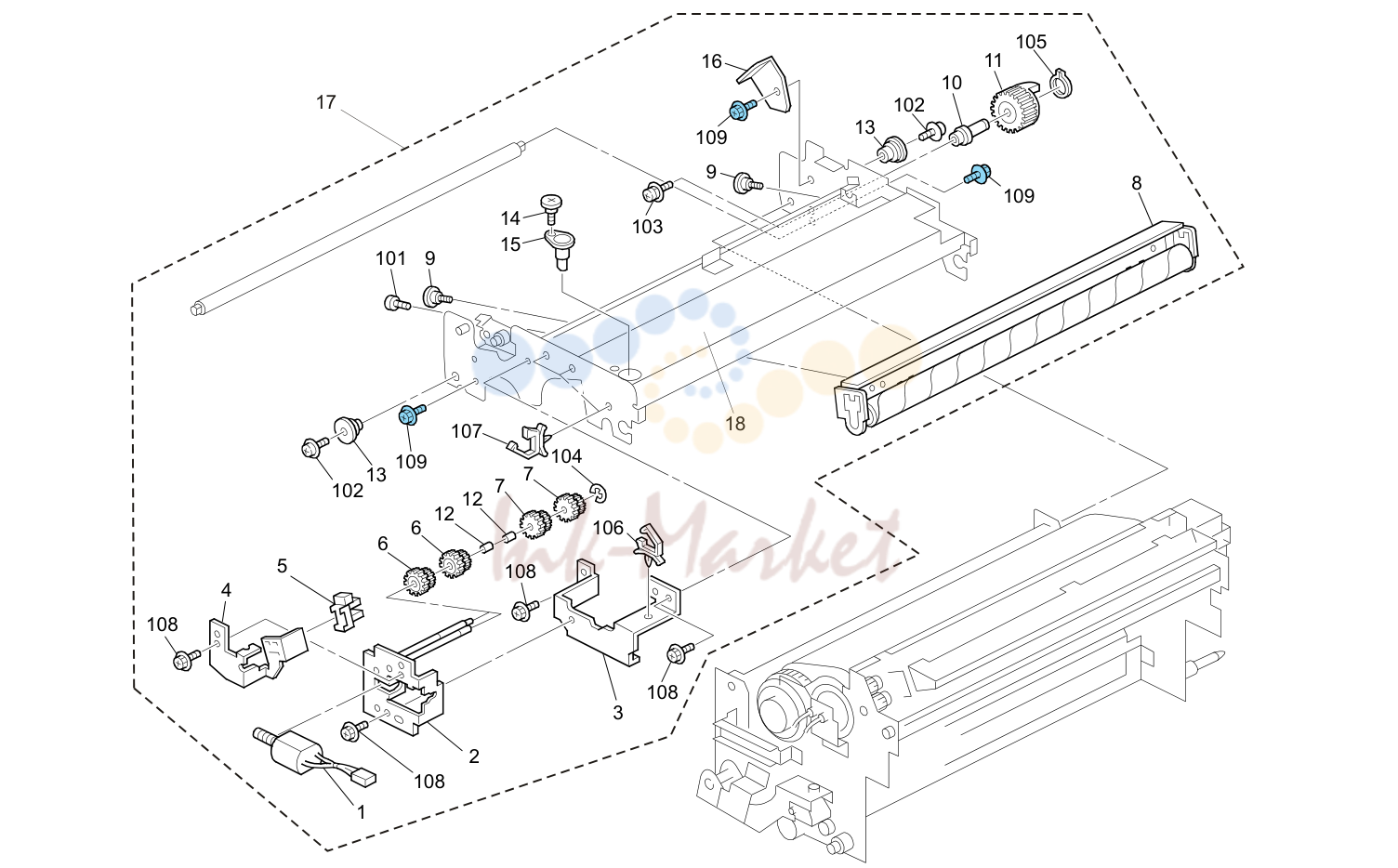

печь (закрепление) узел 3 (D016/D097/G178/M078)

печь (закрепление) узел 3 (D016/D097/G178/M078)

№АртикулНаименование
6A294 4171 запросить цену →Coupled шестерня - 17Z/32Z
17G178 4126 запросить цену →Frame: Upper: Ass’y [TSB-050]
18D016 4221 запросить цену →Stay: Frame: Upper [TSB-050]

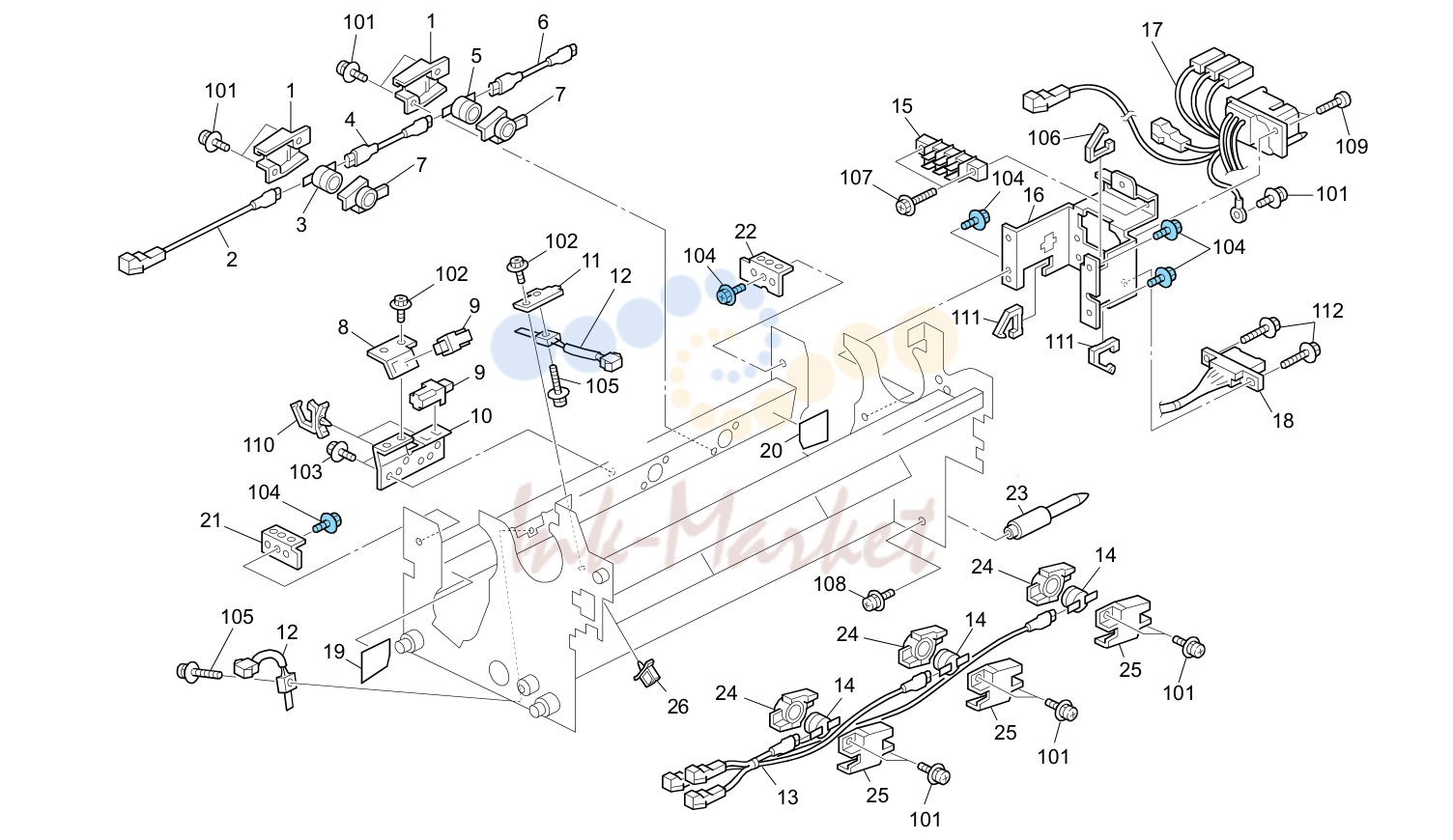

печь (закрепление) узел 7 (D016/D097/G178/M078)

печь (закрепление) узел 7 (D016/D097/G178/M078)

№АртикулНаименование
15A247 4249 запросить цену →Connector - 3P
26B132 4189 запросить цену →жгут Clamp

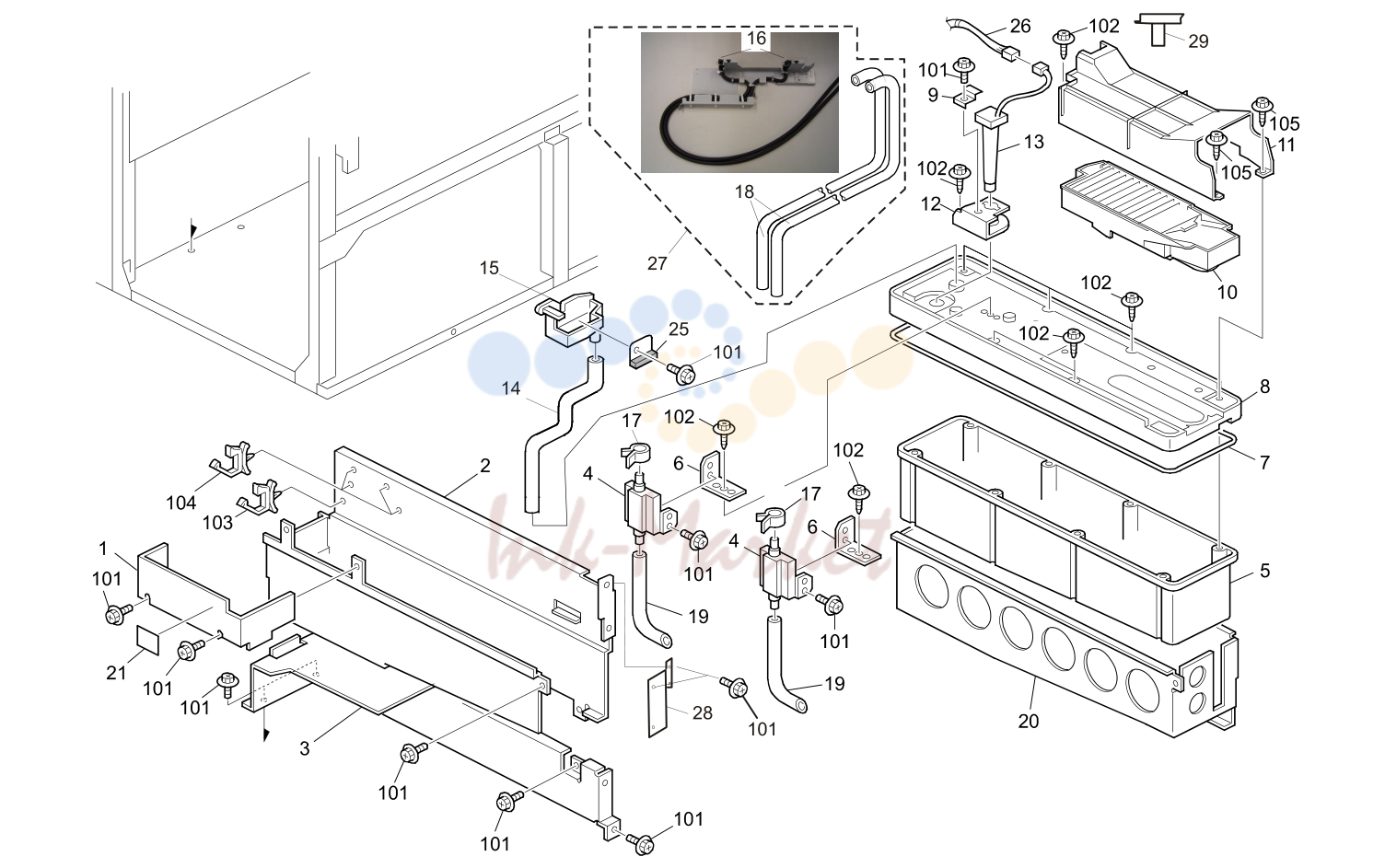

Oil Tank Section (D016/D097/G178/M078)

Oil Tank Section (D016/D097/G178/M078)

№АртикулНаименование
27D016 4231 запросить цену →Oil Supply Sub-узел: Main: в сборе
28D016 4158 запросить цену →стопор Case
29D016 4403 запросить цену →держатель: Used Developer: Oil Tank

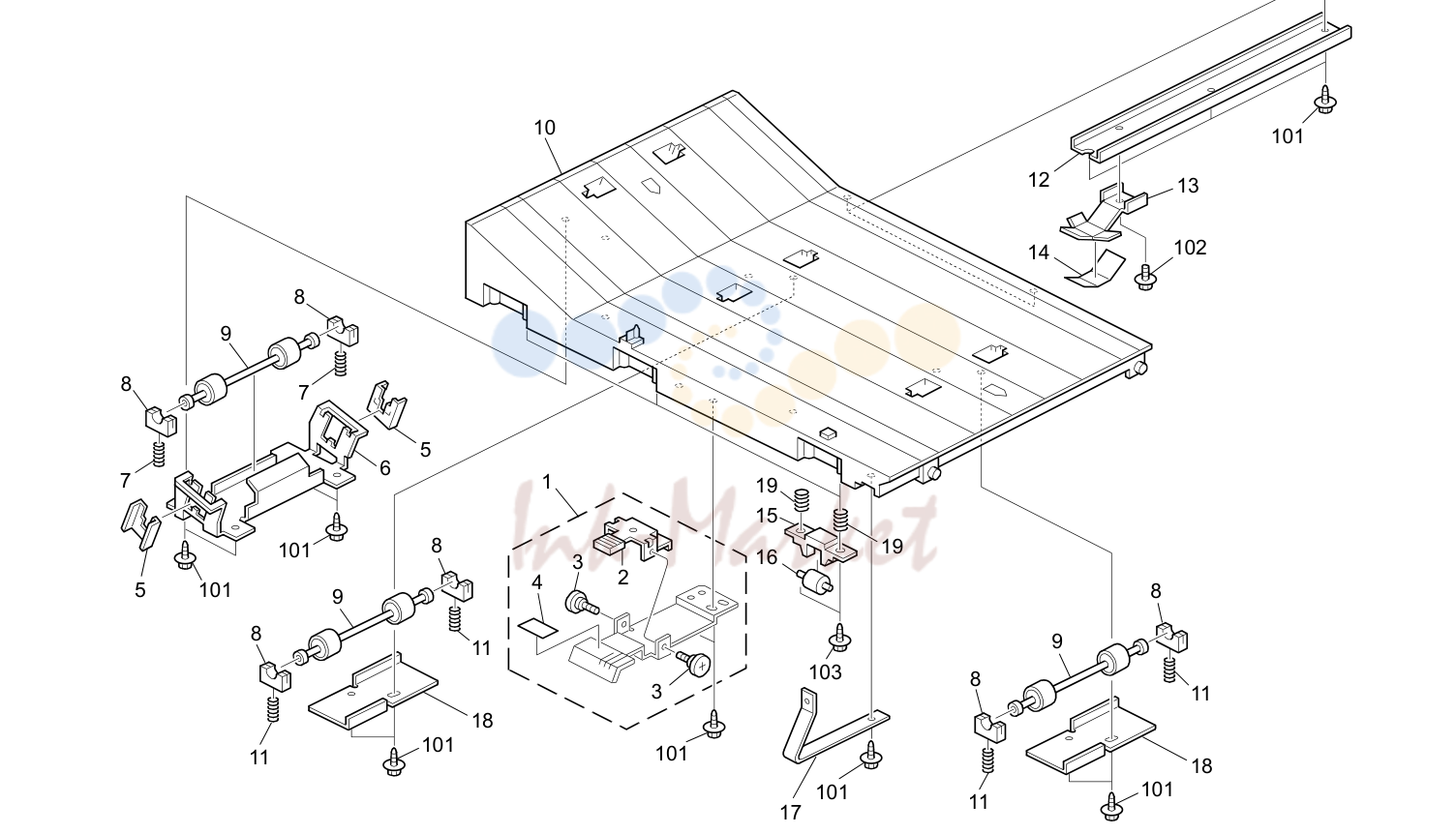

Paper Exit Section 2 (D016/D097/G178/M078)

Paper Exit Section 2 (D016/D097/G178/M078)

№АртикулНаименование
2B065 4933 запросить цену →направляющая пластина рычаг Hook
17A096 4928 запросить цену →направляющая пластина Band

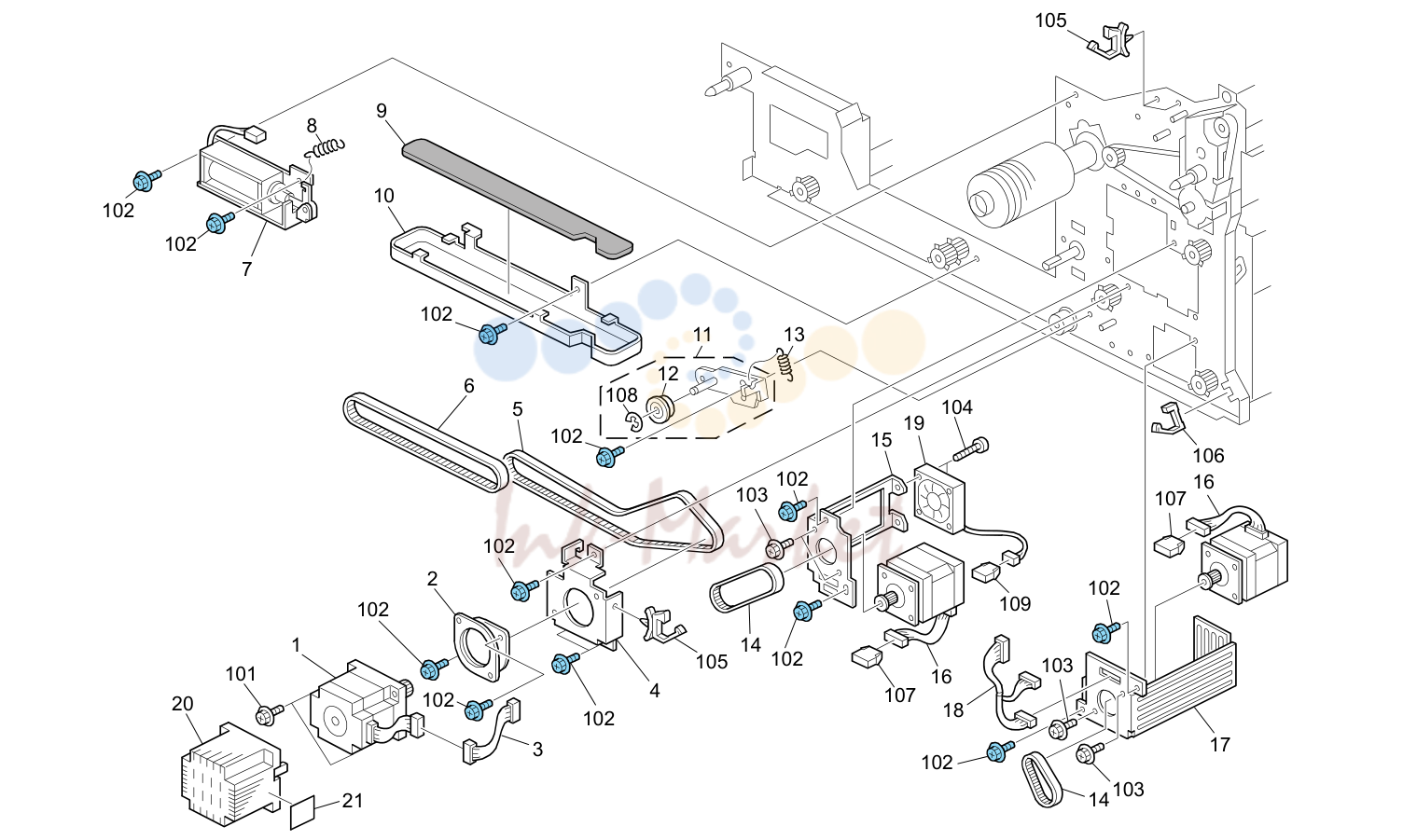

Paper Exit Section 3 (D016/D097/G178/M078)

Paper Exit Section 3 (D016/D097/G178/M078)

№АртикулНаименование
16B132 6655 запросить цену →Stepper мотор: подача бумаги узел: Ass'y

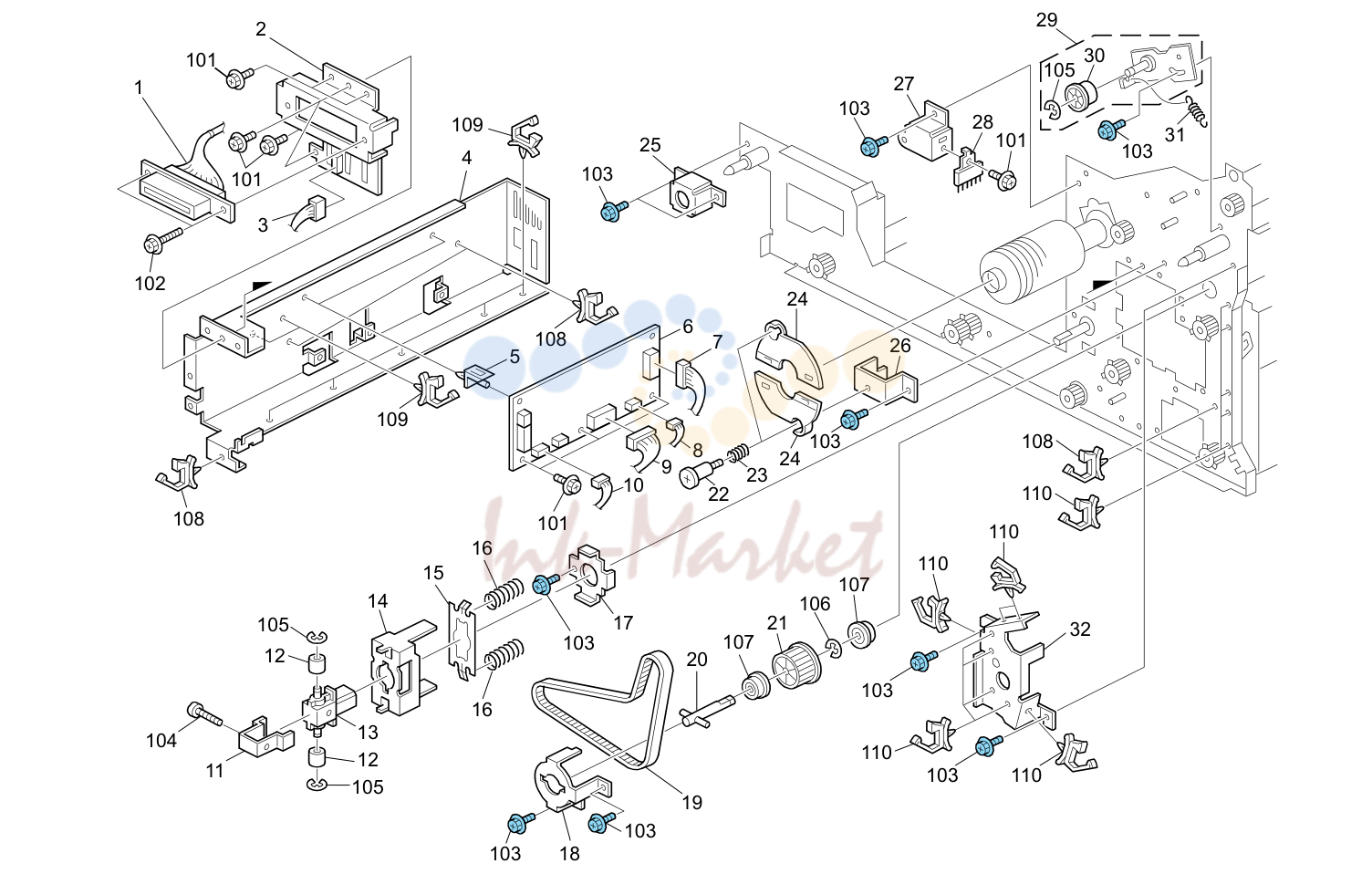

Paper Exit Section 4 (D016/D097/G178/M078)

Paper Exit Section 4 (D016/D097/G178/M078)

№АртикулНаименование
11B132 1224 запросить цену →Supporting пластина: кронштейн: Lock
13B132 1183 запросить цену →кронштейн: Lock
15B132 1221 запросить цену →держатель: пружина: Pull Out
24B234 4258 запросить цену →Cap: Heat Pipe

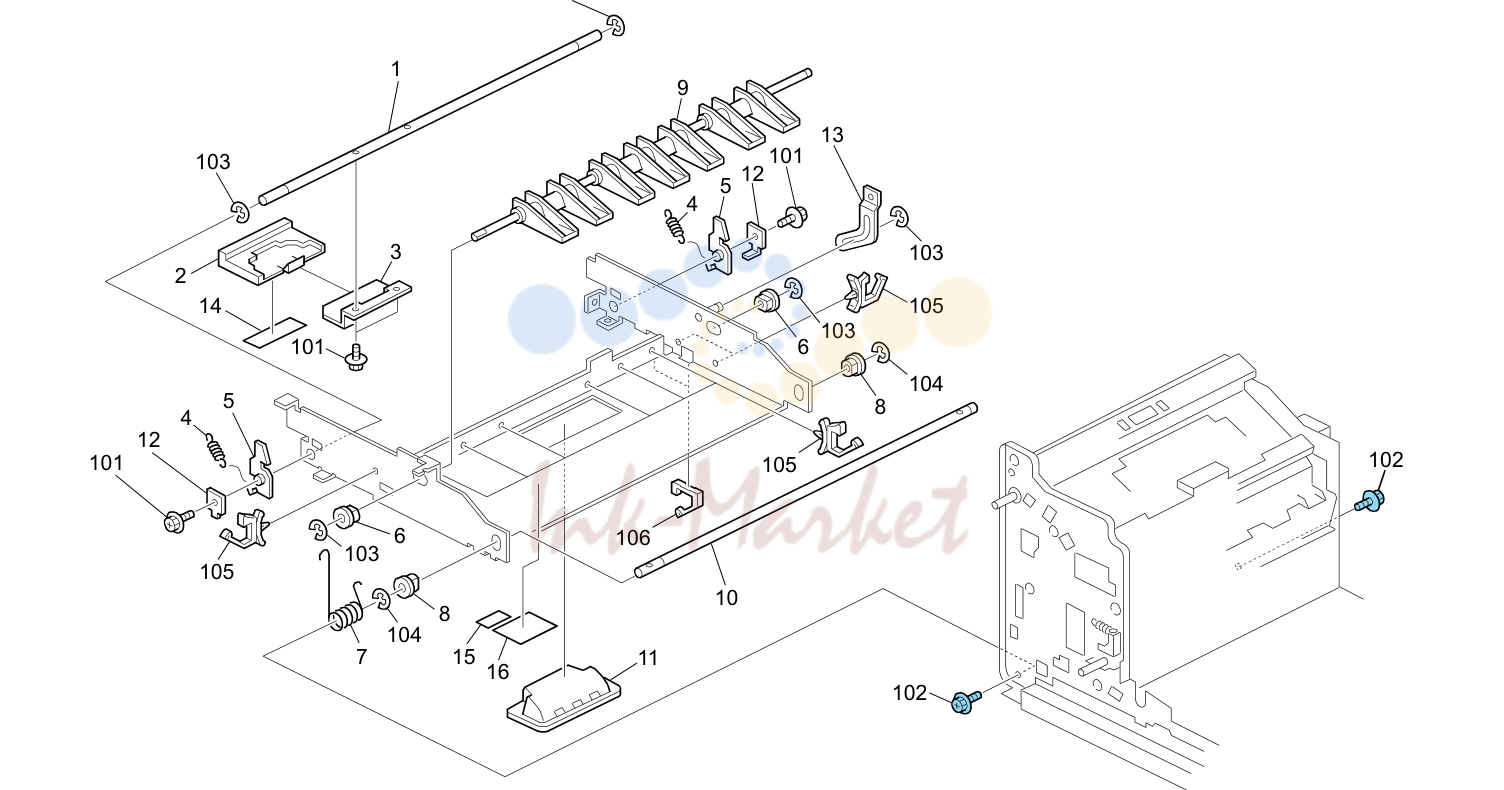

Paper Exit Section 5 (D016/D097/G178/M078)

Paper Exit Section 5 (D016/D097/G178/M078)

№АртикулНаименование
2B234 6424 запросить цену →Release Grip

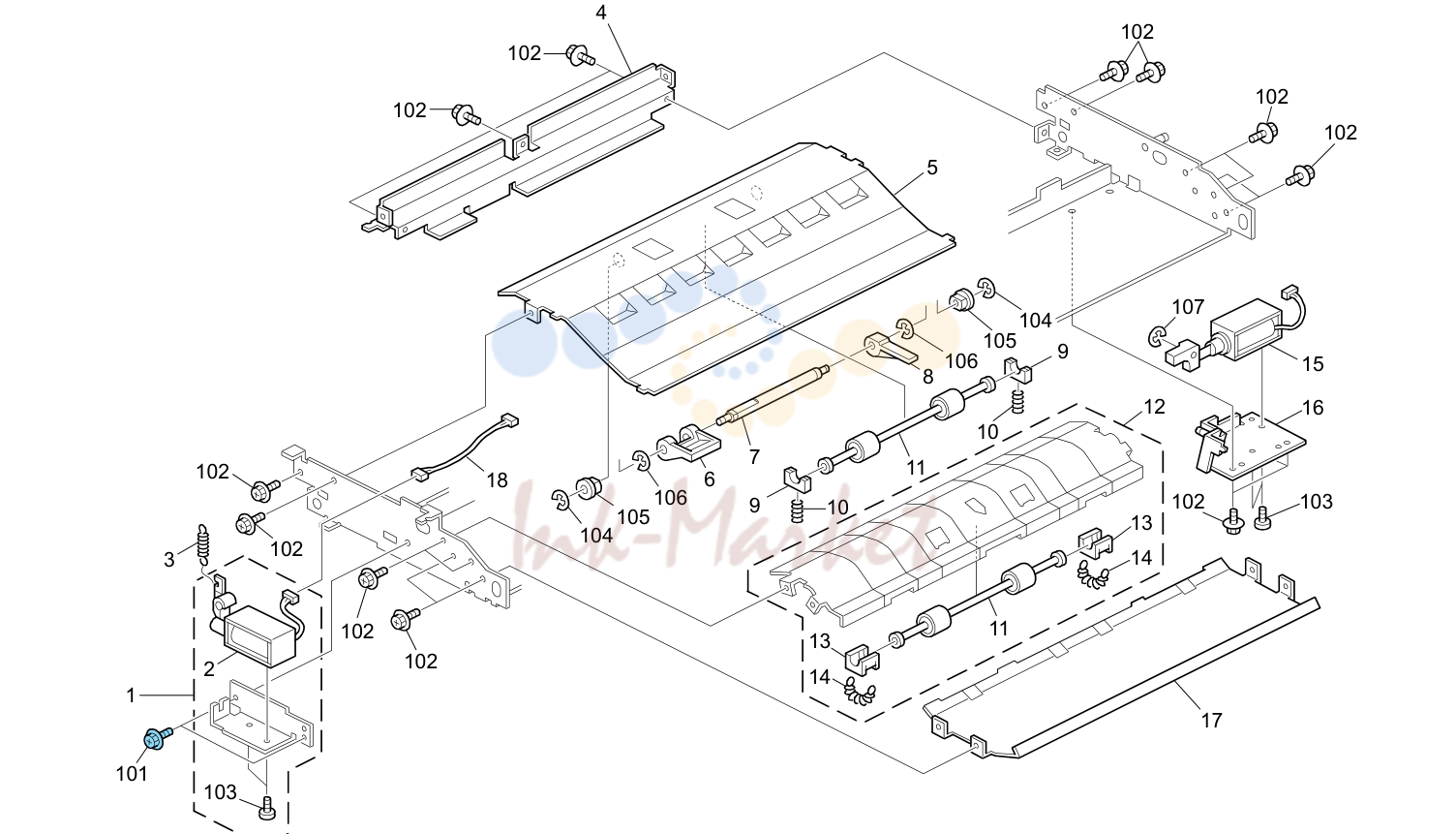

Paper Exit Section 6 (D016/D097/G178/M078)

Paper Exit Section 6 (D016/D097/G178/M078)

№АртикулНаименование
13B234 4858 запросить цену →Driven ролик держатель

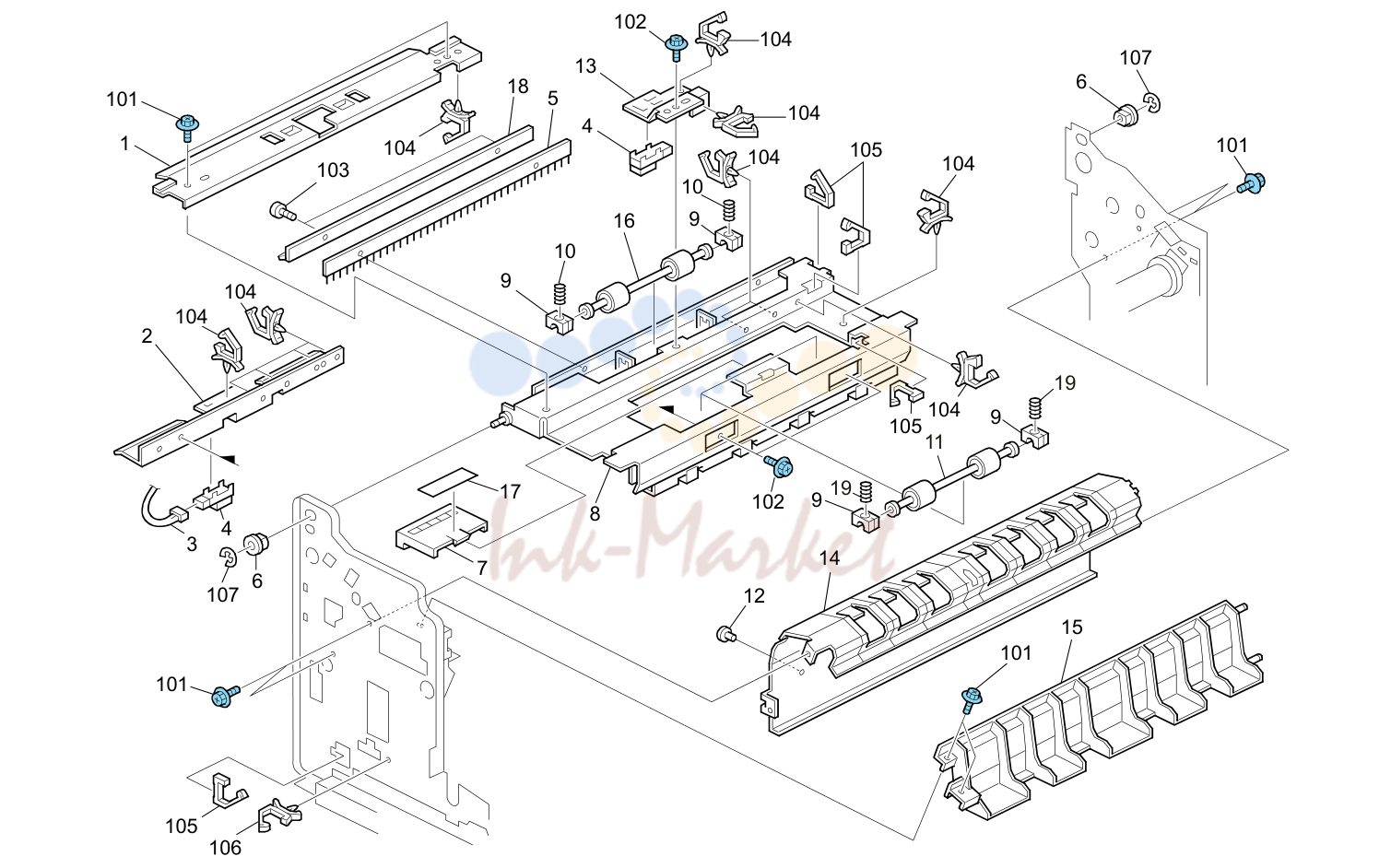

Paper Exit Section 8 (D016/D097/G178/M078)

Paper Exit Section 8 (D016/D097/G178/M078)

№АртикулНаименование
7B234 6424 запросить цену →Release Grip
18G178 4945 запросить цену →направляющая пластина: Paper Exit узел: Exit

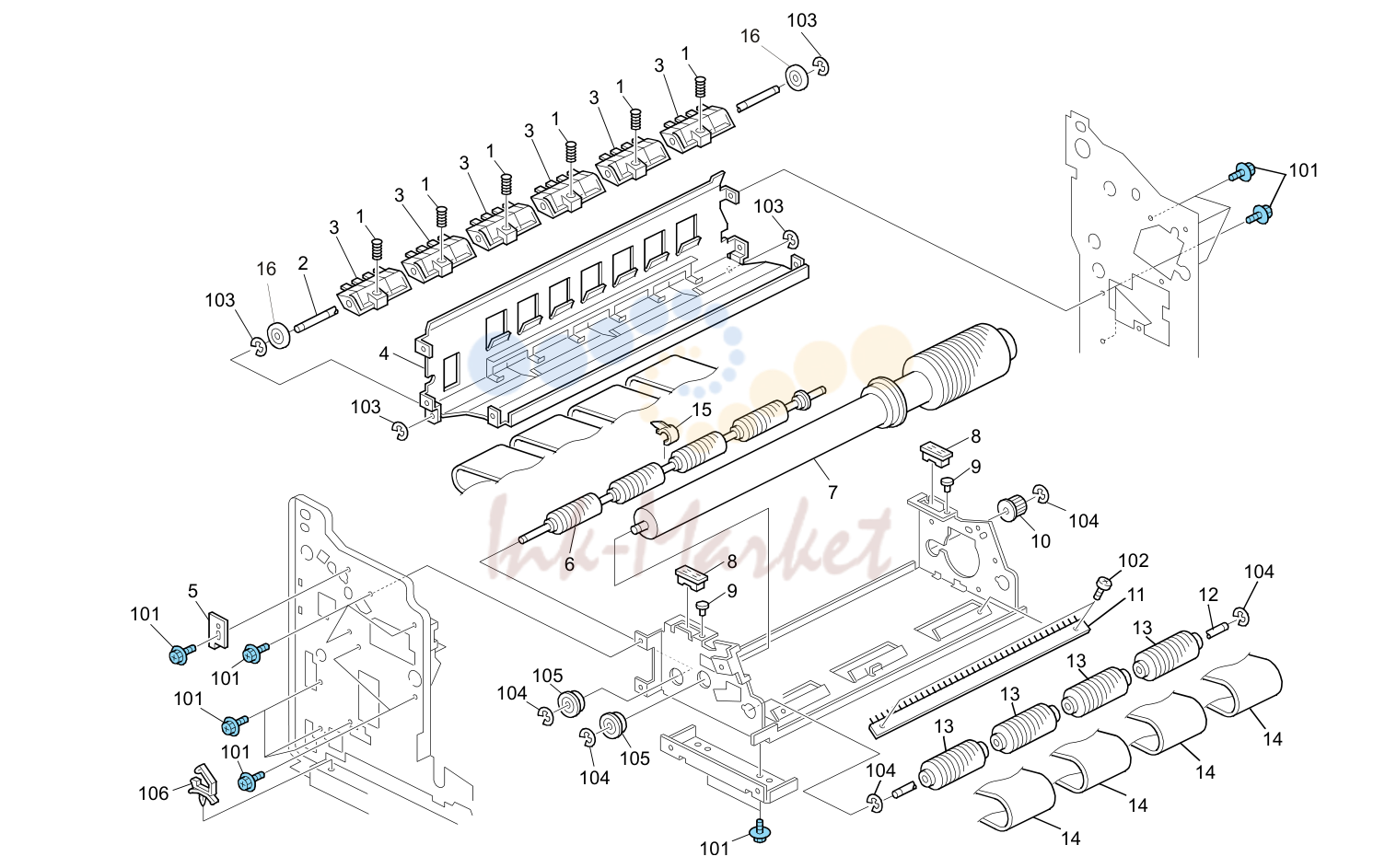

Paper Exit Section 9 (D016/D097/G178/M078)

Paper Exit Section 9 (D016/D097/G178/M078)

№АртикулНаименование
6B234 4319 запросить цену →Transport ролик: Cooling Sub-узел: Exit
11B234 4460 запросить цену →Discharge Brush - L=341 SUS
13B234 4498 запросить цену →Transport ролик - Cooling Entrance
16H110 3157 запросить цену →ролик: ремень Tensioner [TSB#064]

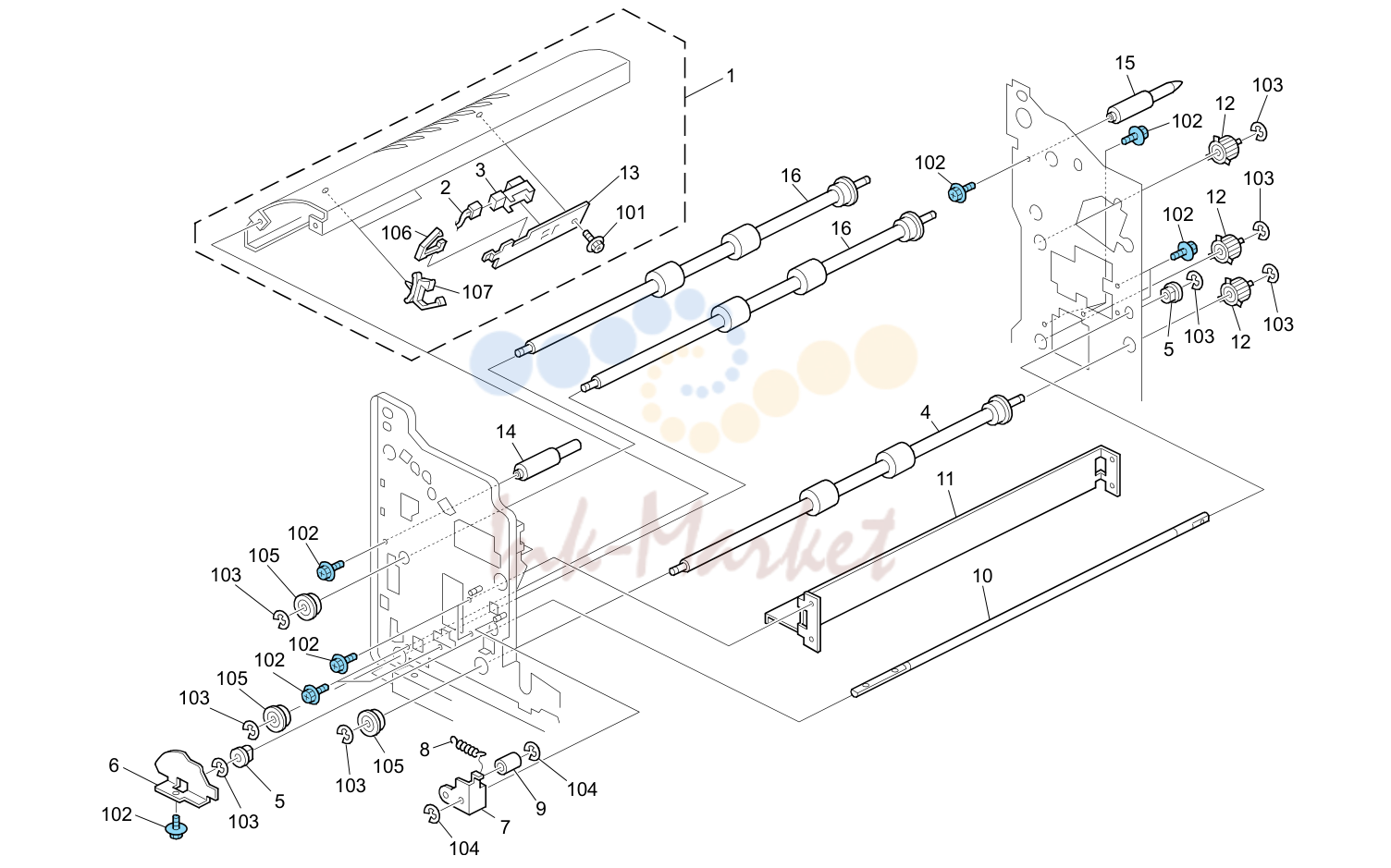

Paper Exit Section 10 (D016/D097/G178/M078)

Paper Exit Section 10 (D016/D097/G178/M078)

№АртикулНаименование
16G178 4944 запросить цену →Transport ролик: Reverse: Press Fit [TSB#062] 2

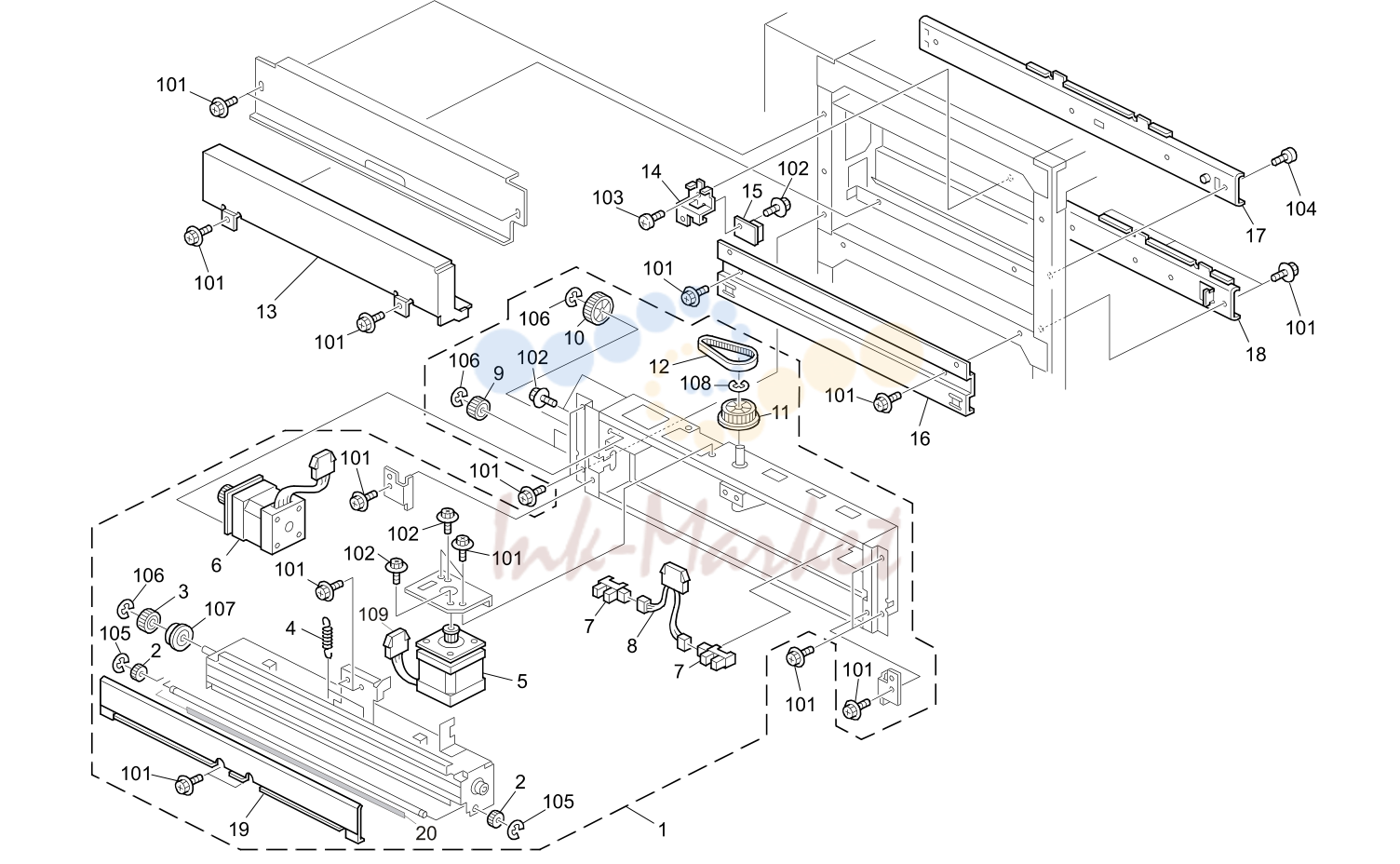

Paper Exit Section 13 (D016/D097/G178/M078)

Paper Exit Section 13 (D016/D097/G178/M078)

№АртикулНаименование
5B132 6655 запросить цену →Stepper мотор: подача бумаги узел: Ass'y
20B301 1216 запросить цену →Discharge Brush [TSB G178-064]

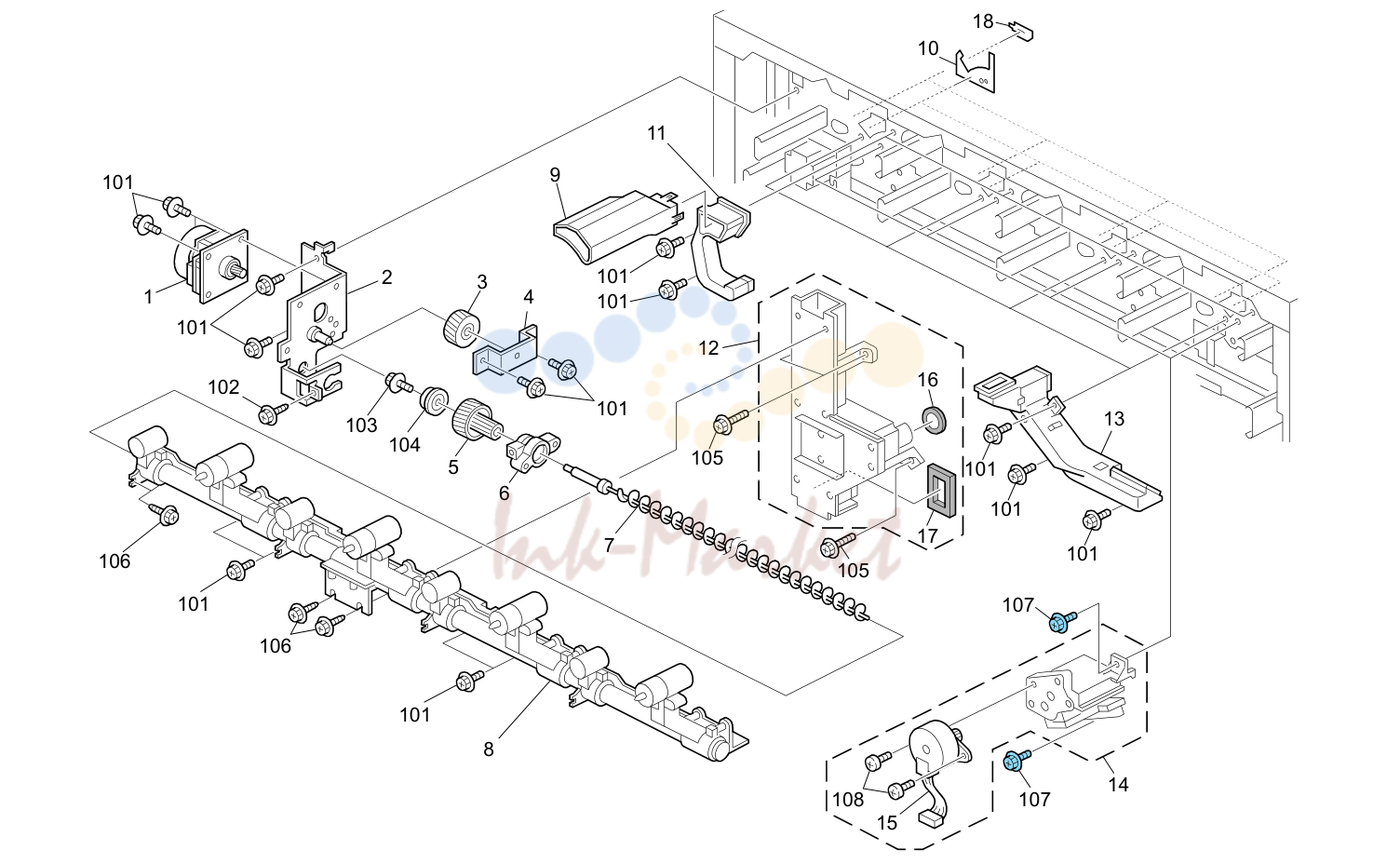

Used Toner Section 1 (D016/D097/G178/M078)

Used Toner Section 1 (D016/D097/G178/M078)

№АртикулНаименование
15B700 5804 запросить цену →Stepper мотор: DIA42: Z17: Ass'y

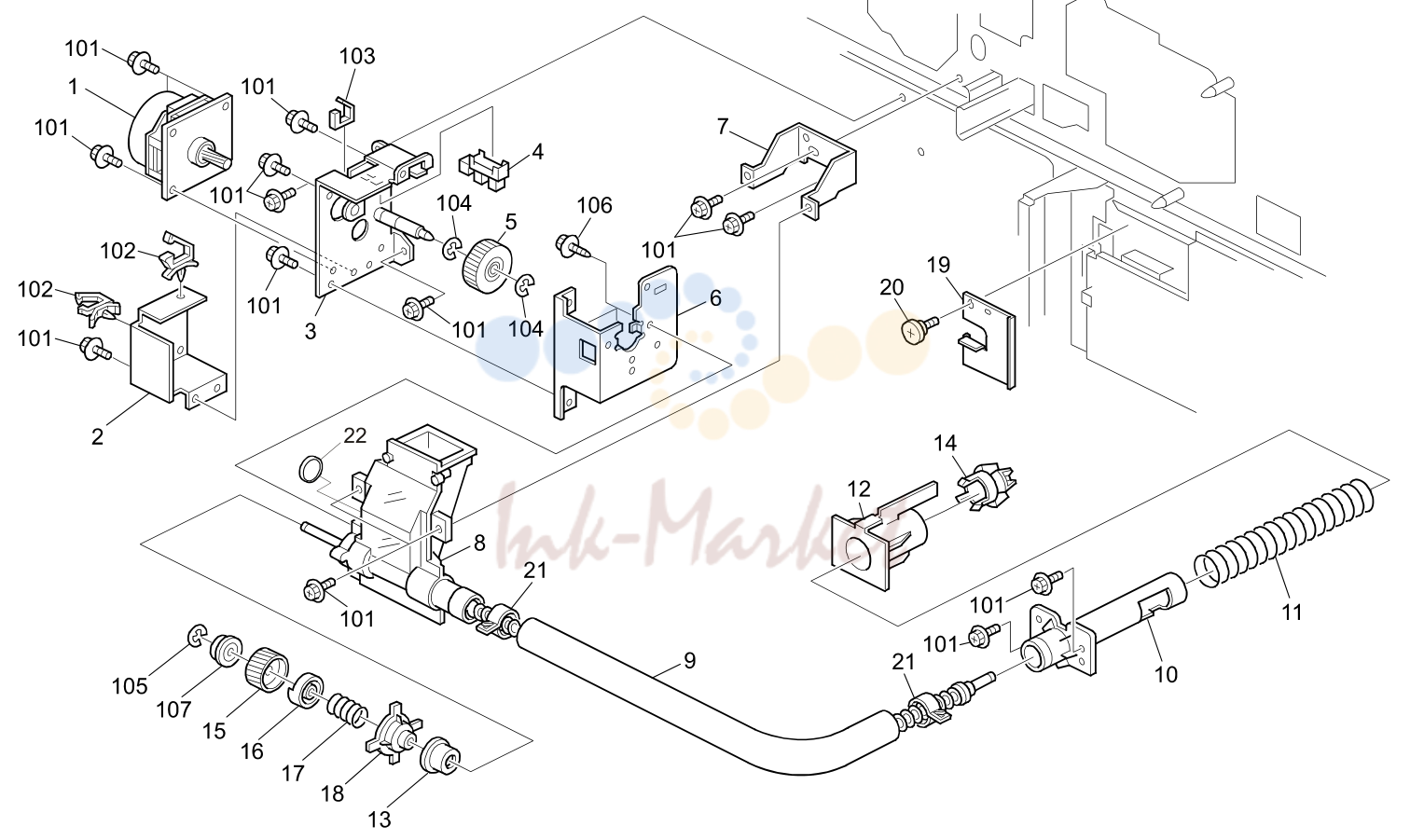

Used Toner Section 2 (D016/D097/G178/M078)

Used Toner Section 2 (D016/D097/G178/M078)

№АртикулНаименование
22G178 7818 запросить цену →ролик: Rubber: Toner Recycling [TSB G178-080] 1

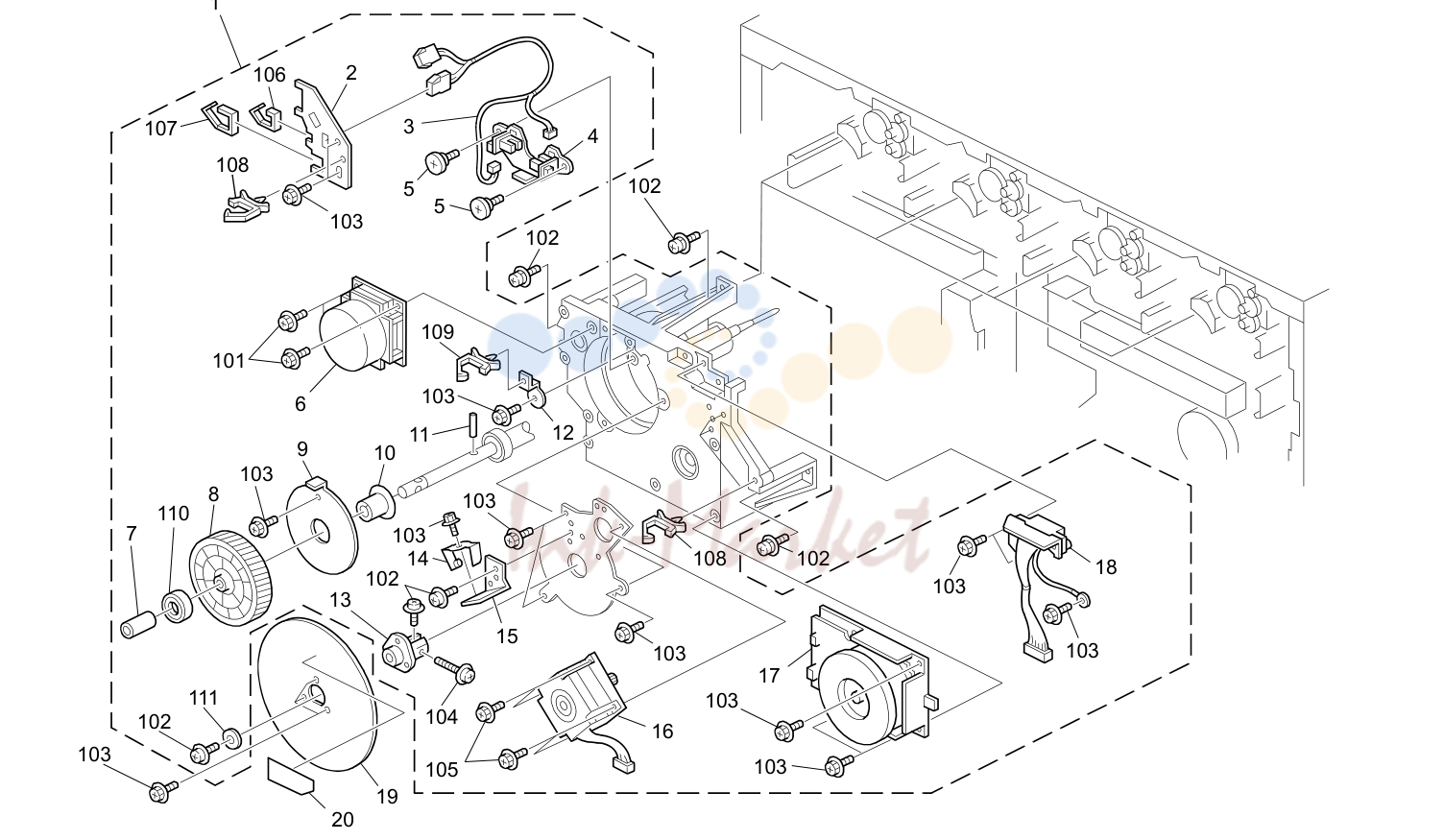

Drive Section 1 (D016/D097/G178/M078)

Drive Section 1 (D016/D097/G178/M078)

№АртикулНаименование
13B234 1118 запросить цену →Fly Wheel Flange

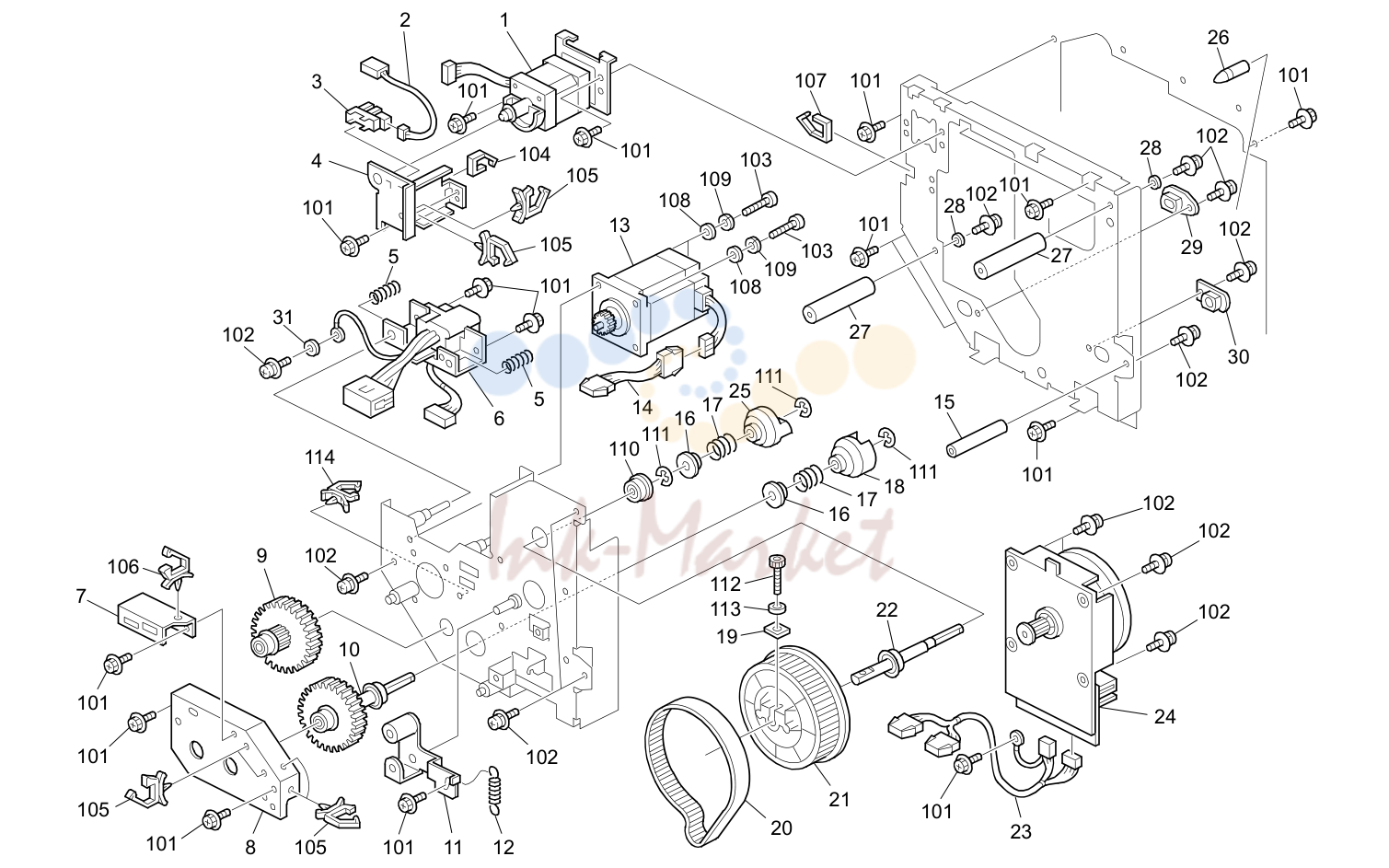

Drive Section 3 (D016/D097/G178/M078)

Drive Section 3 (D016/D097/G178/M078)

№АртикулНаименование
16A079 1203 запросить цену →печь (закрепление) Drive стопор
17B234 1132 запросить цену →пружина: Joint: печь (закрепление)
25A079 1201 запросить цену →печь (закрепление) Drive Joint
31G178 1769 запросить цену →Washer: M4 [TSB#065]

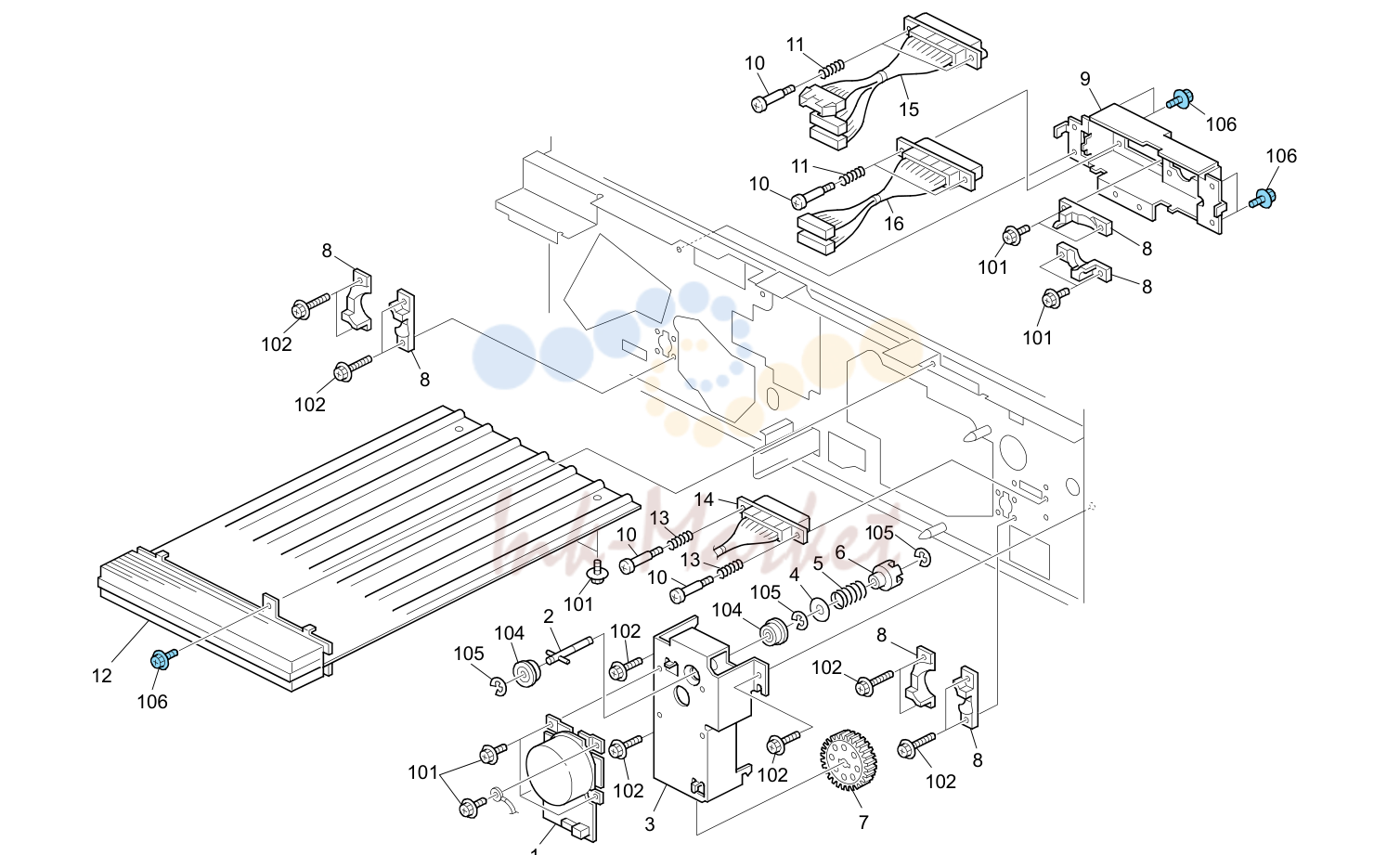

Drive Section 4 (D016/D097/G178/M078)

Drive Section 4 (D016/D097/G178/M078)

№АртикулНаименование
1B234 4325 запросить цену →Brushless мотор DC24V 20W
4B234 4320 запросить цену →держатель: Compression пружина: Joint
6B234 4385 запросить цену →Joint: Paper Exit узел: Drive
7B234 4428 запросить цену →шестерня - 66Z

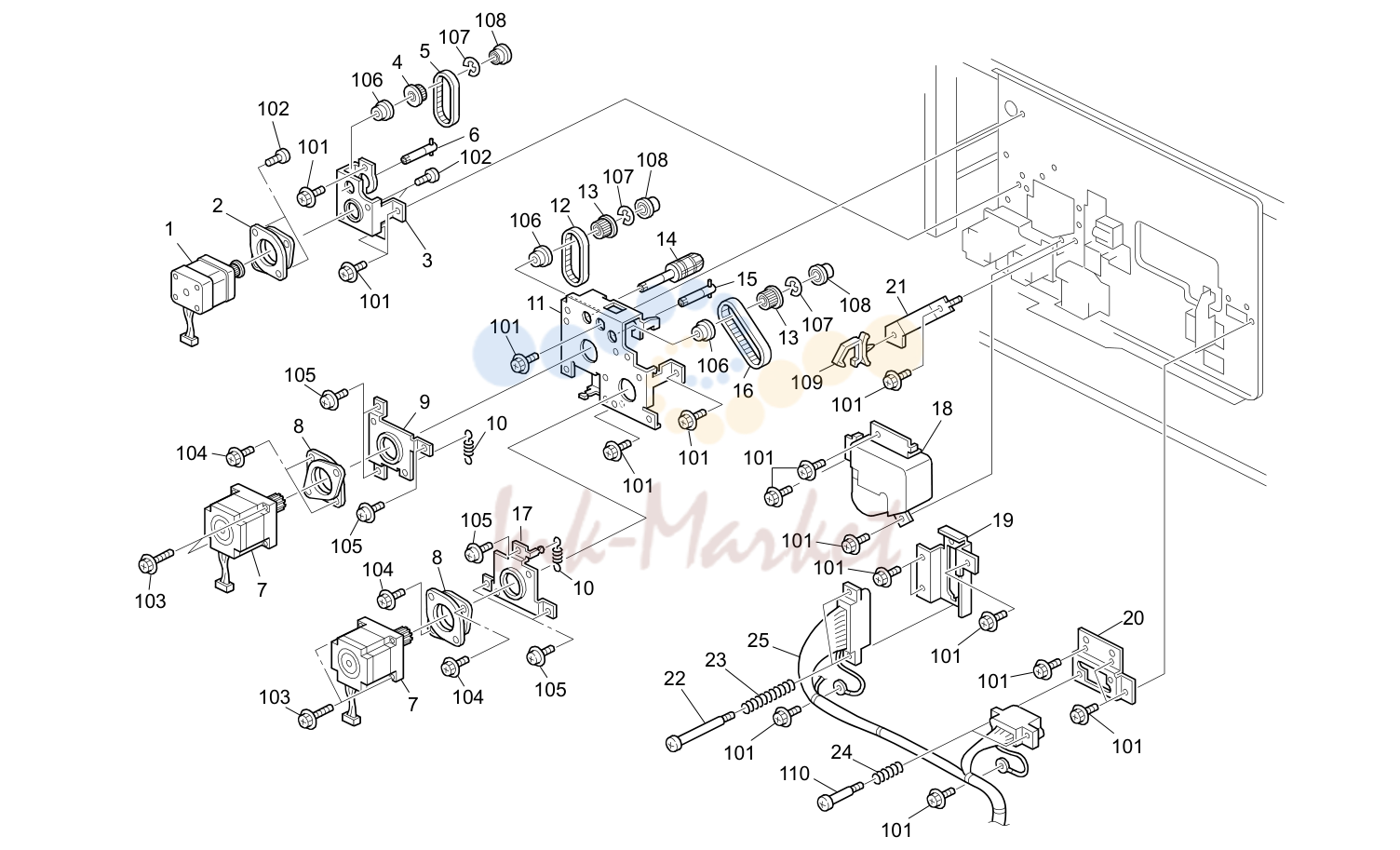

Drive Section 5 (D016/D097/G178/M078)

Drive Section 5 (D016/D097/G178/M078)

№АртикулНаименование
2A232 4666 запросить цену →Cushion - Stepper мотор
3B234 6520 запросить цену →кронштейн
4B234 6507 запросить цену →Timing Pulley - 25T
5B234 6523 запросить цену →Timing ремень - S2M100
6B234 6543 запросить цену →Drive вал
9B234 6512 запросить цену →Tightener кронштейн
10B234 6508 запросить цену →Tension пружина
11B234 6510 запросить цену →Tandem LCT кронштейн
12B234 6514 запросить цену →Timing ремень - S2M126
13B234 6506 запросить цену →Timing Pulley - 30T
14B234 6542 запросить цену →Grip Drive вал
15B234 6541 запросить цену →Feed Drive вал
16B234 6513 запросить цену →Timing ремень - S2M180
17B234 6511 запросить цену →Tightener кронштейн
18B132 6759 запросить цену →DC мотор: Rise: Tandem LCT: Ass'y
19B132 6764 запросить цену →кронштейн: Connector: Right
20B132 6763 запросить цену →кронштейн: Connector: Left
21B234 6565 запросить цену →жгут Clamp кронштейн

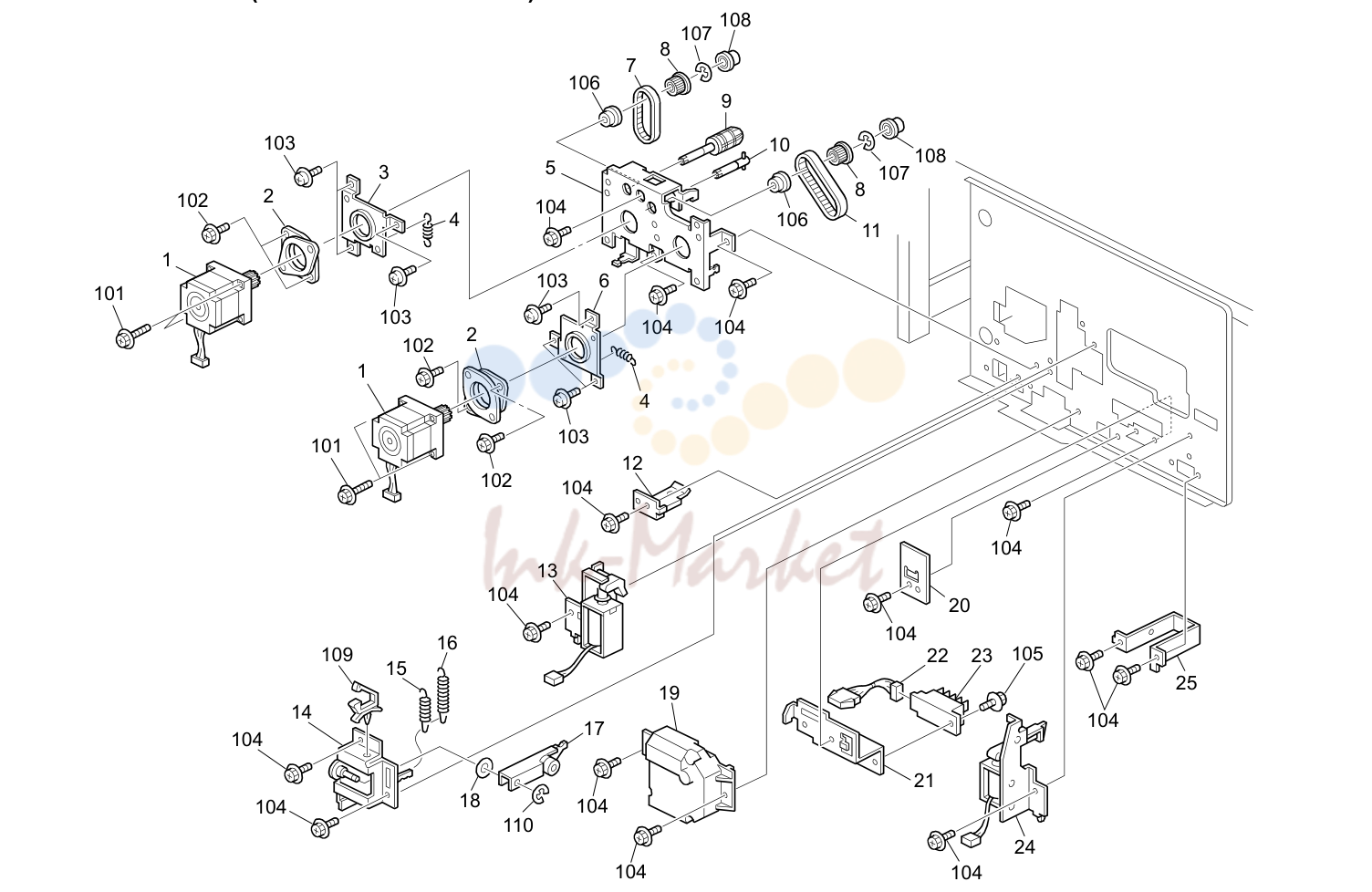

Drive Section 6 (D016/D097/G178/M078)

Drive Section 6 (D016/D097/G178/M078)

№АртикулНаименование
3B234 6532 запросить цену →Tightener кронштейн
4B234 6508 запросить цену →Tension пружина
5B234 6530 запросить цену →кронштейн
6B234 6531 запросить цену →Tightener кронштейн
7B234 6514 запросить цену →Timing ремень - S2M126
8B234 6506 запросить цену →Timing Pulley - 30T
9B234 6542 запросить цену →Grip Drive вал
10B234 6541 запросить цену →Feed Drive вал
11B234 6533 запросить цену →Timing ремень - S2M152
12B234 6120 запросить цену →кронштейн: Positioning: лоток бумаги
13B132 6762 запросить цену →DC соленоид: Coupling: Ass'y
14B132 6726 запросить цену →кронштейн: Arm: Ass'y
15B247 6754 запросить цену →Lock пружина - Small
16B247 6753 запросить цену →Lock пружина - Large
17B065 6769 запросить цену →Lock Arm
21B234 6151 запросить цену →Paper Size датчик кронштейн
22B234 5671 запросить цену →жгут - Paper Size датчик
24B132 6765 запросить цену →DC соленоид: Lock: Ass'y
25B065 6172 запросить цену →лоток бумаги стопор

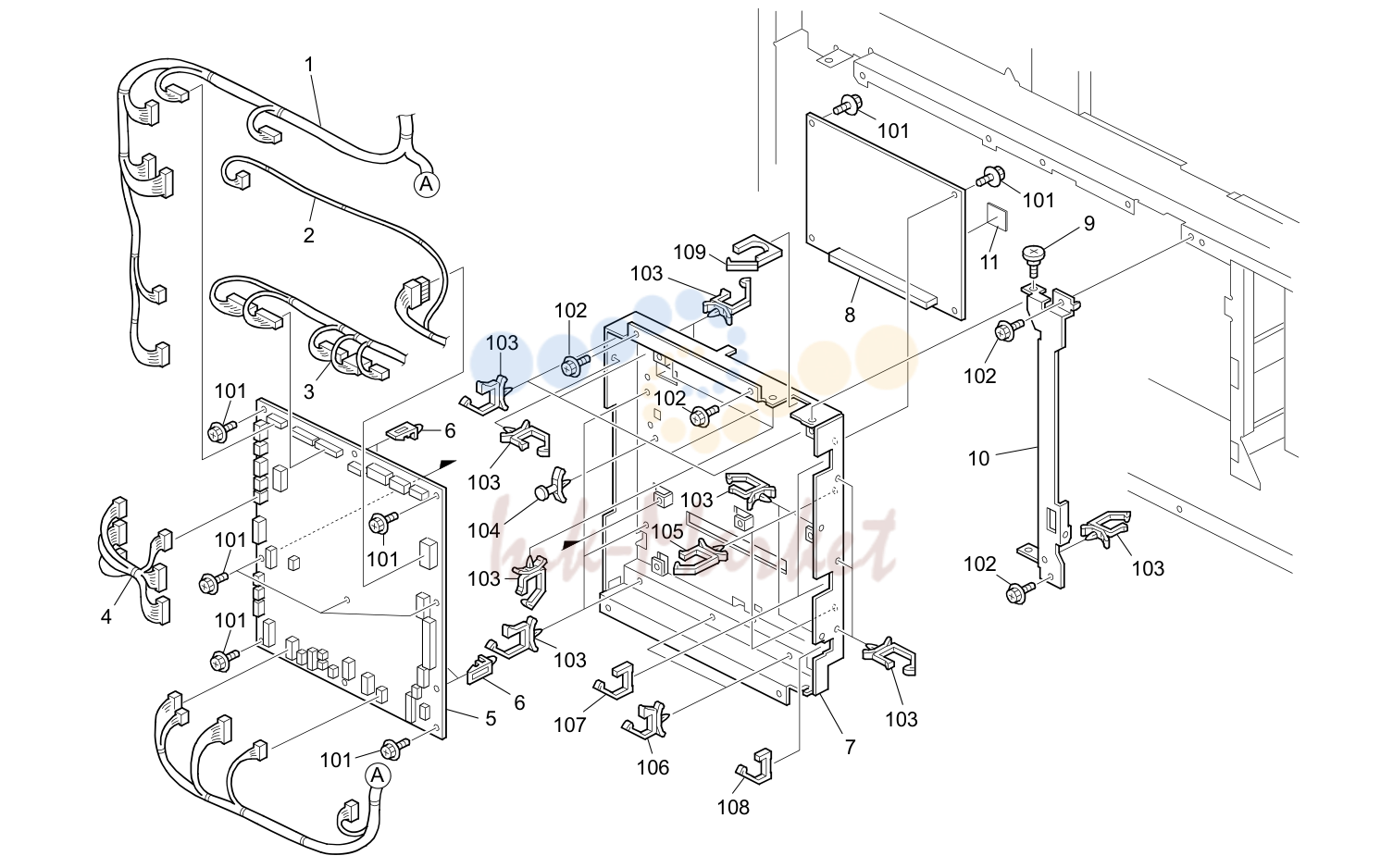

электрика Section 5 (D016/D097/G178/M078)

электрика Section 5 (D016/D097/G178/M078)

№АртикулНаименование
8D097 5301 запросить цену →плата: BCU: Sub-Ass’y (D097)
8M078 5300 запросить цену →плата: BCU: Sub-Ass’y (M078)

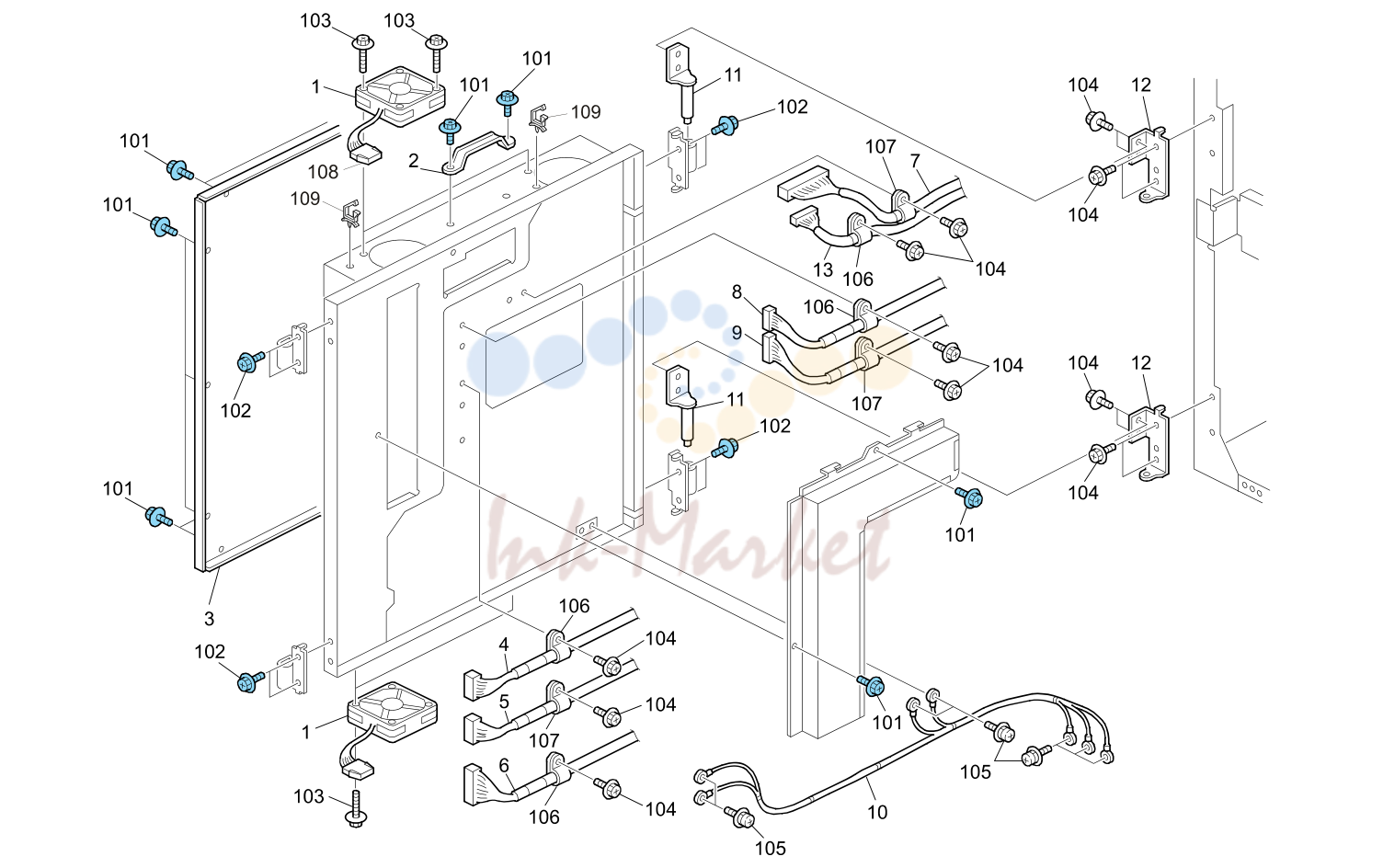

электрика Section 8 (D016/D097/G178/M078)

электрика Section 8 (D016/D097/G178/M078)

№АртикулНаименование
2B712 5605 запросить цену →Grip: Application

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
