Ricoh pro C751 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1
- внешние детали 2
- внешние детали 2
- Operation 2
- Operation 2
- Tandem Tray 1
- Tandem Tray 1
- Universal Tray 1
- Universal Tray 2
- подача бумаги 2 (1st)
- подача бумаги 3 (1st)
- подача бумаги 2 (2nd)

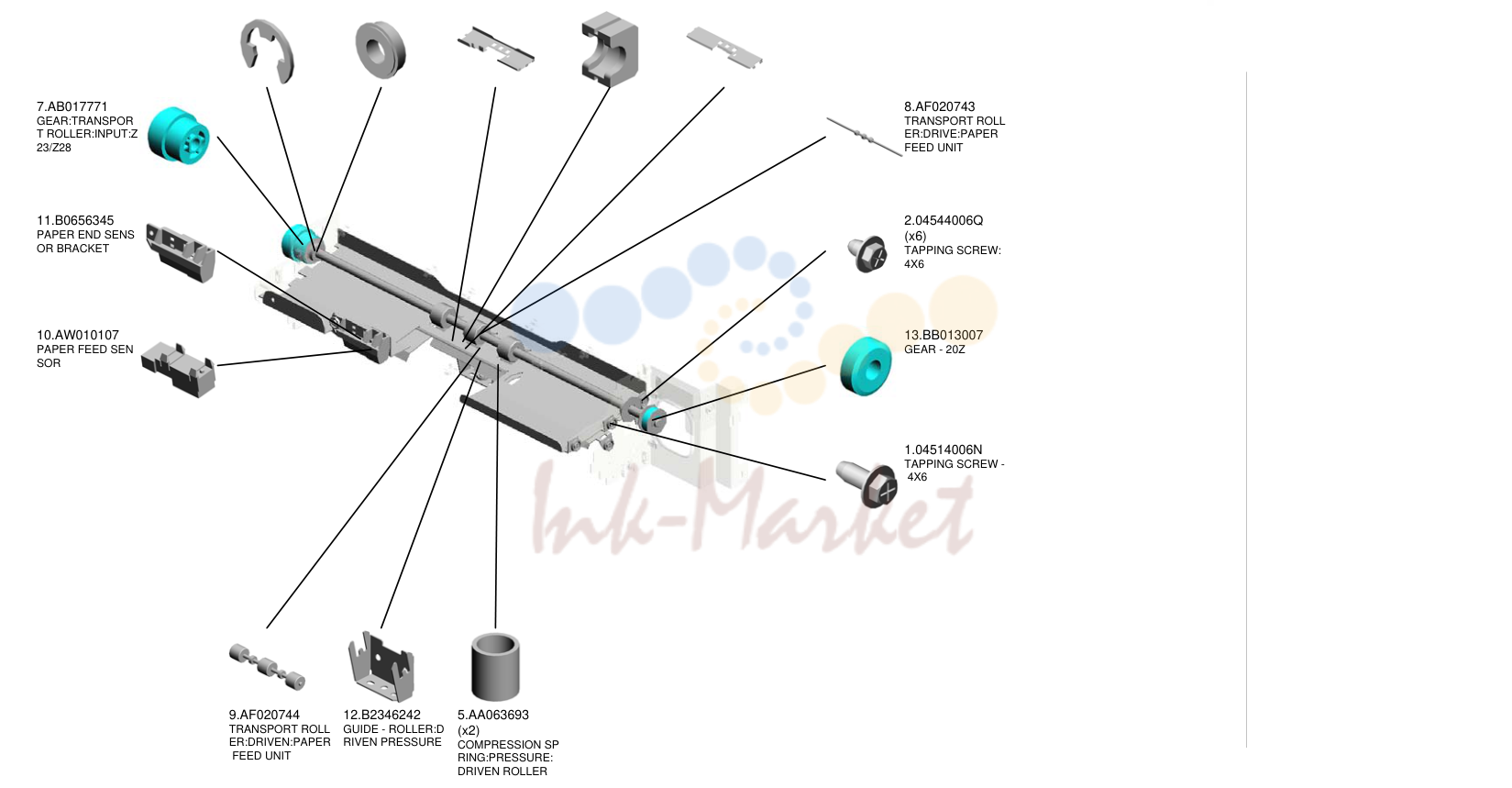

- подача бумаги 3 (2nd)

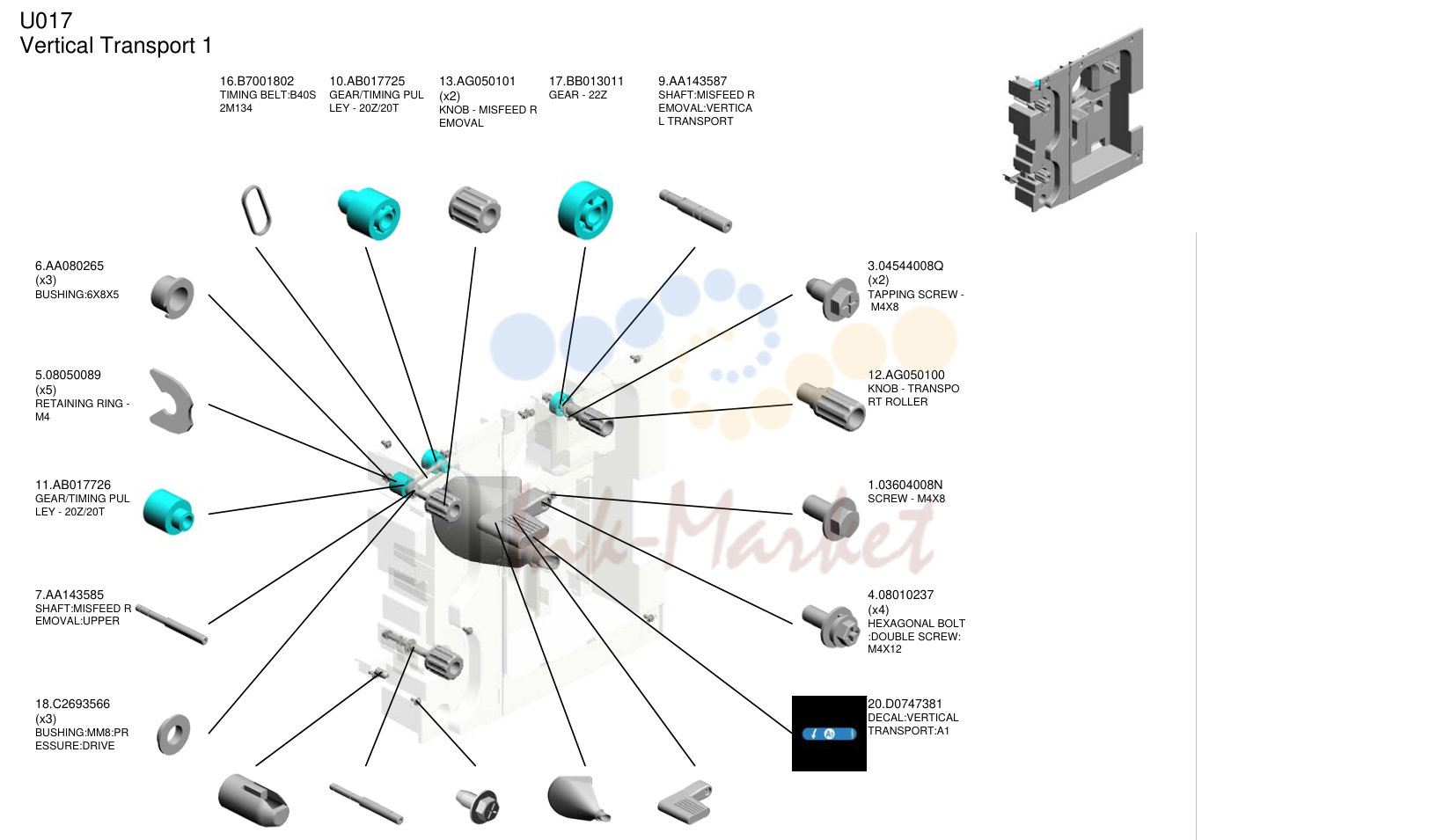

- Vertical Transport 1

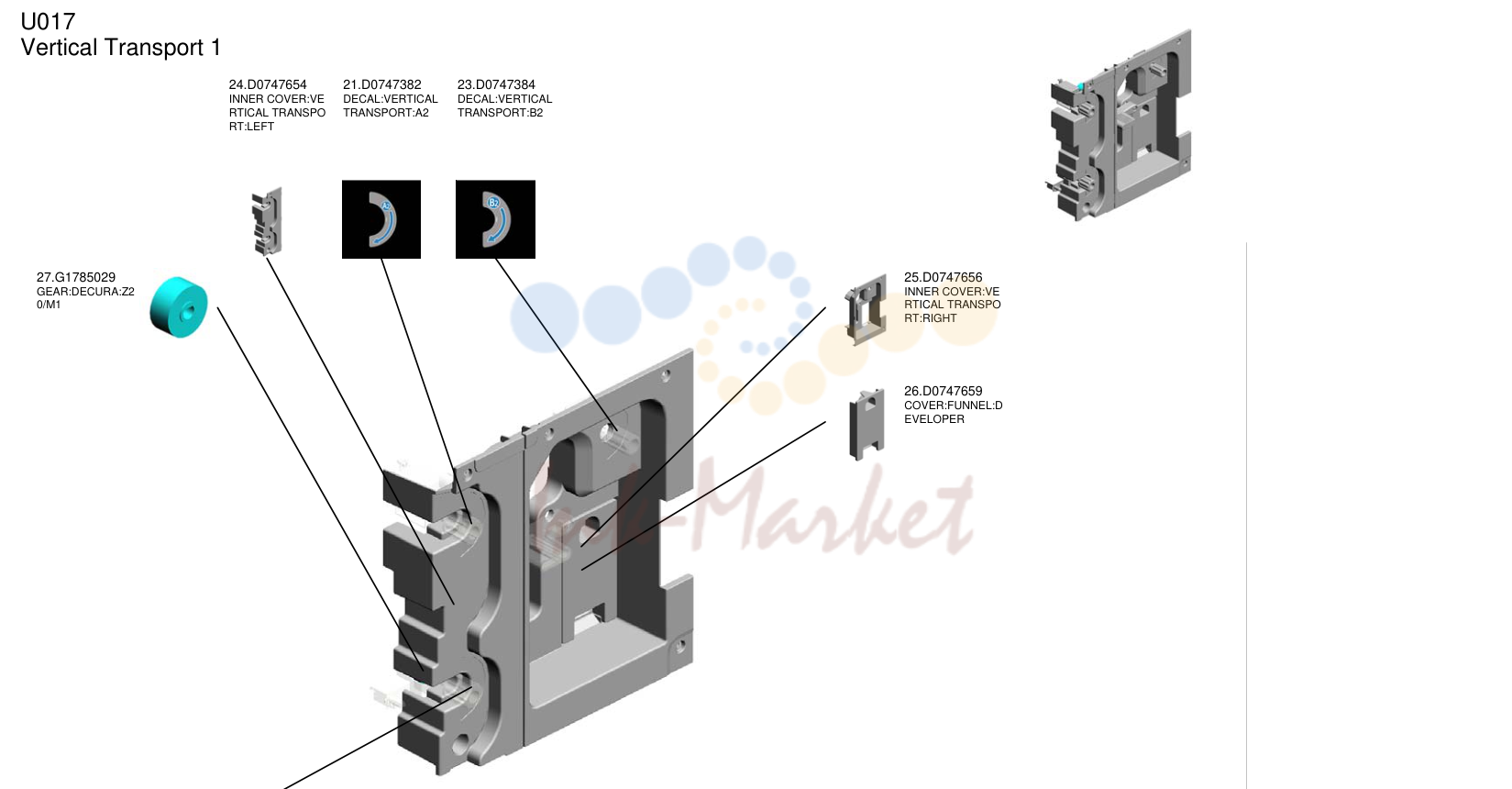

- Vertical Transport 1

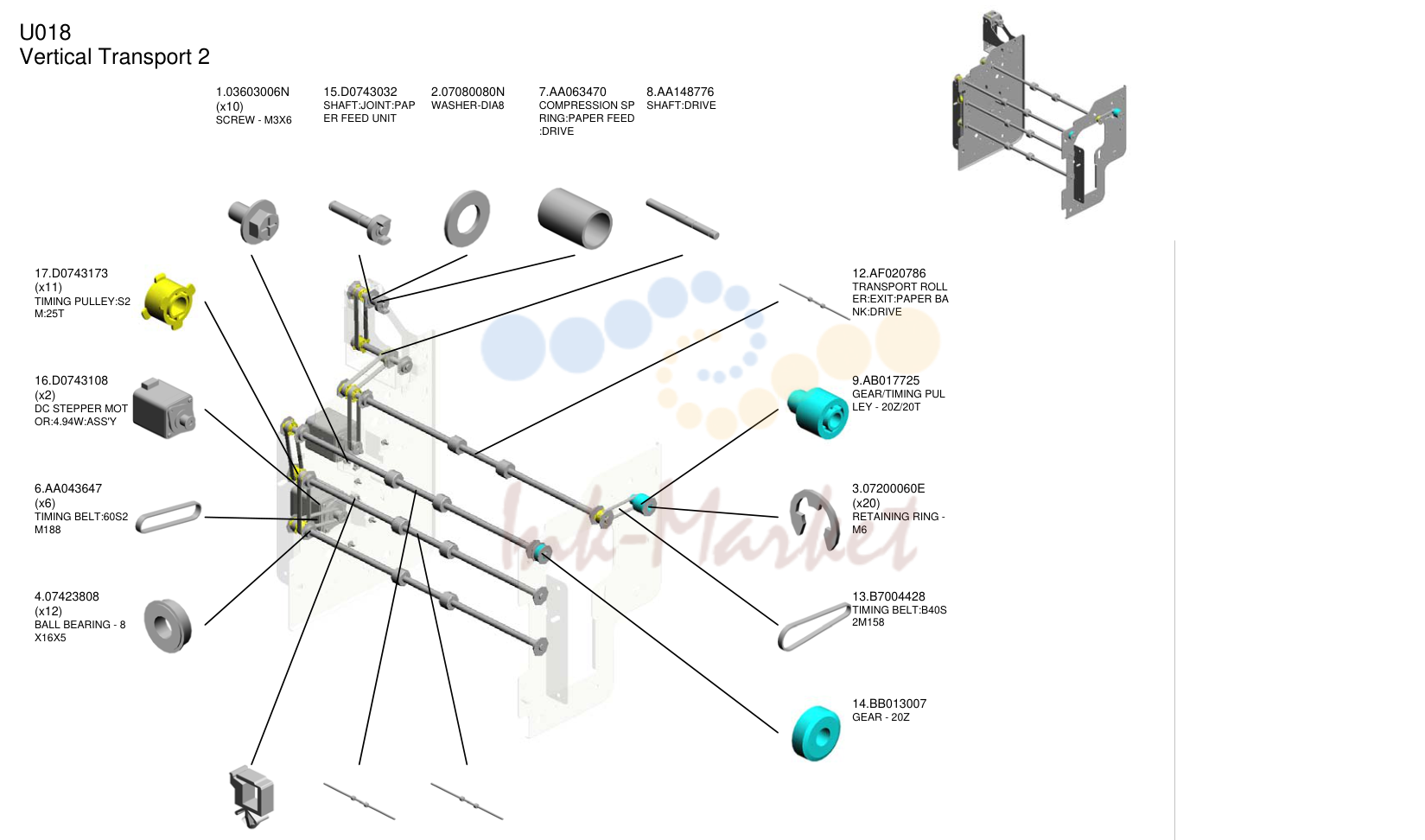

- Vertical Transport 2

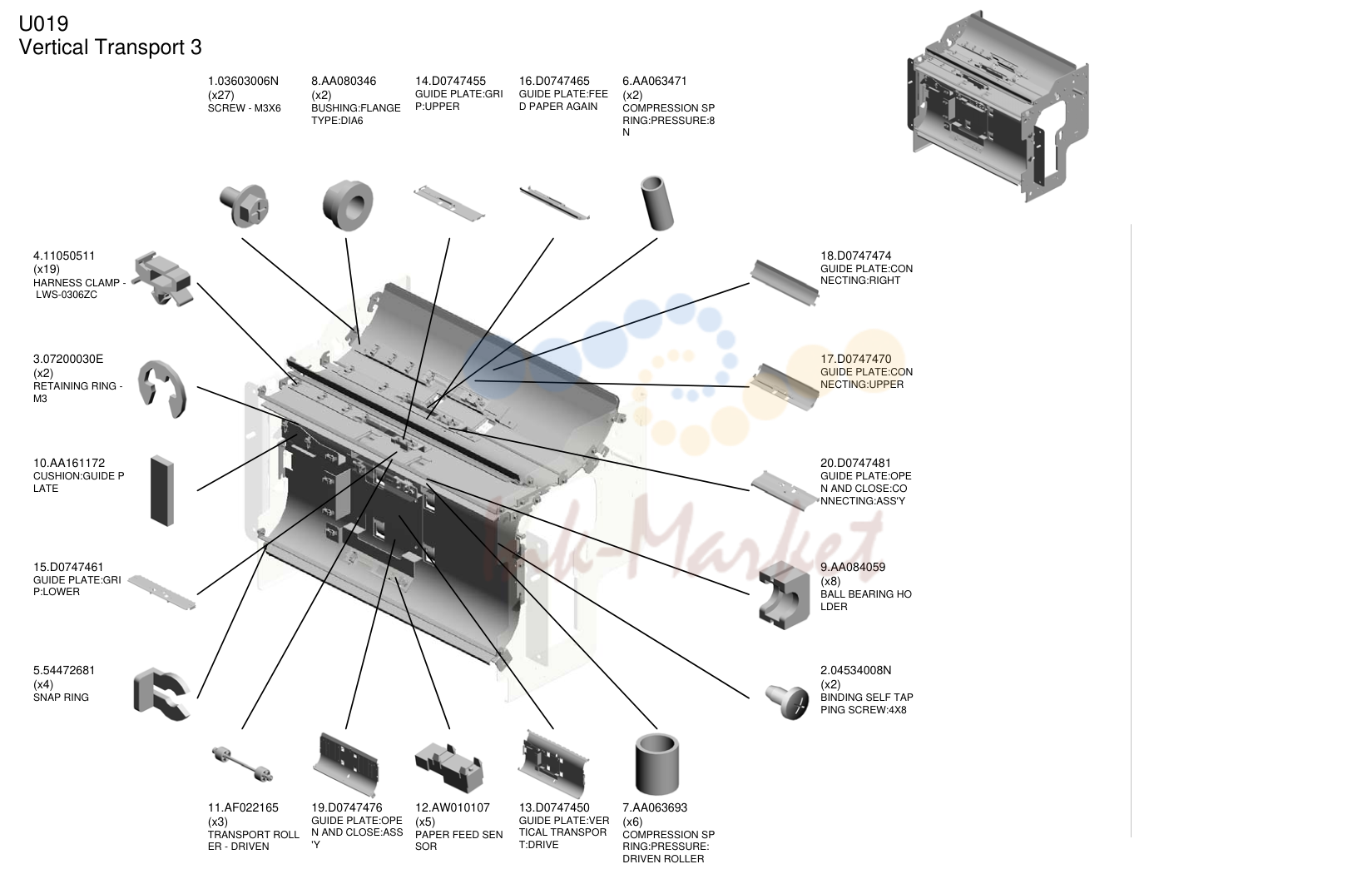

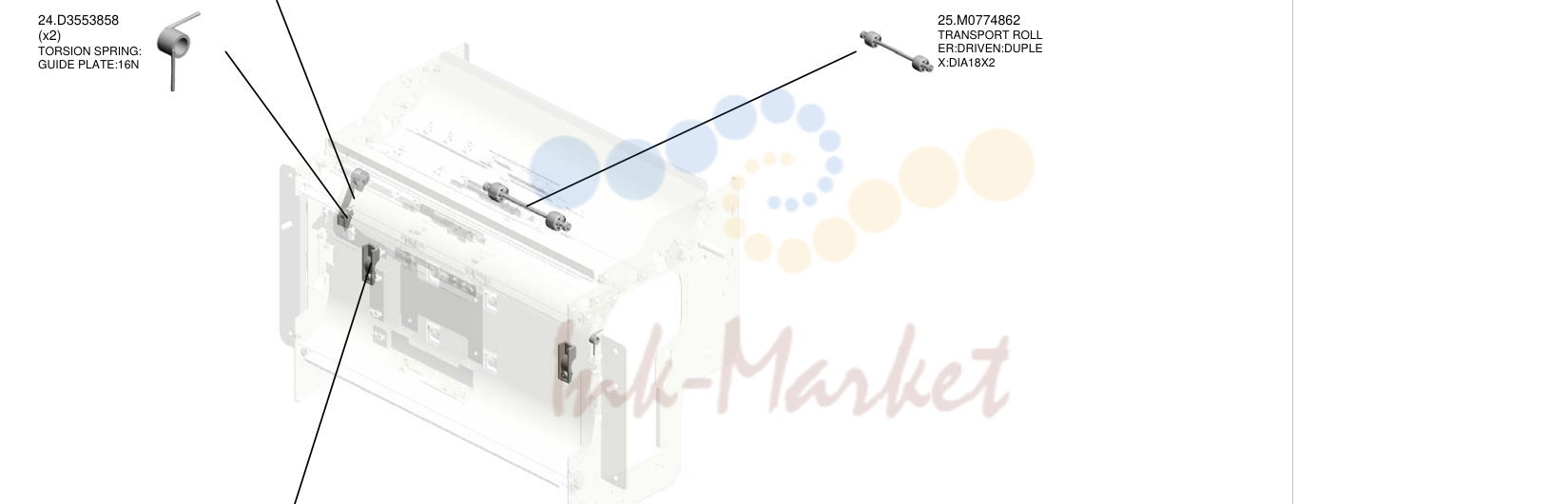

- Vertical Transport 3
- Vertical Transport 3

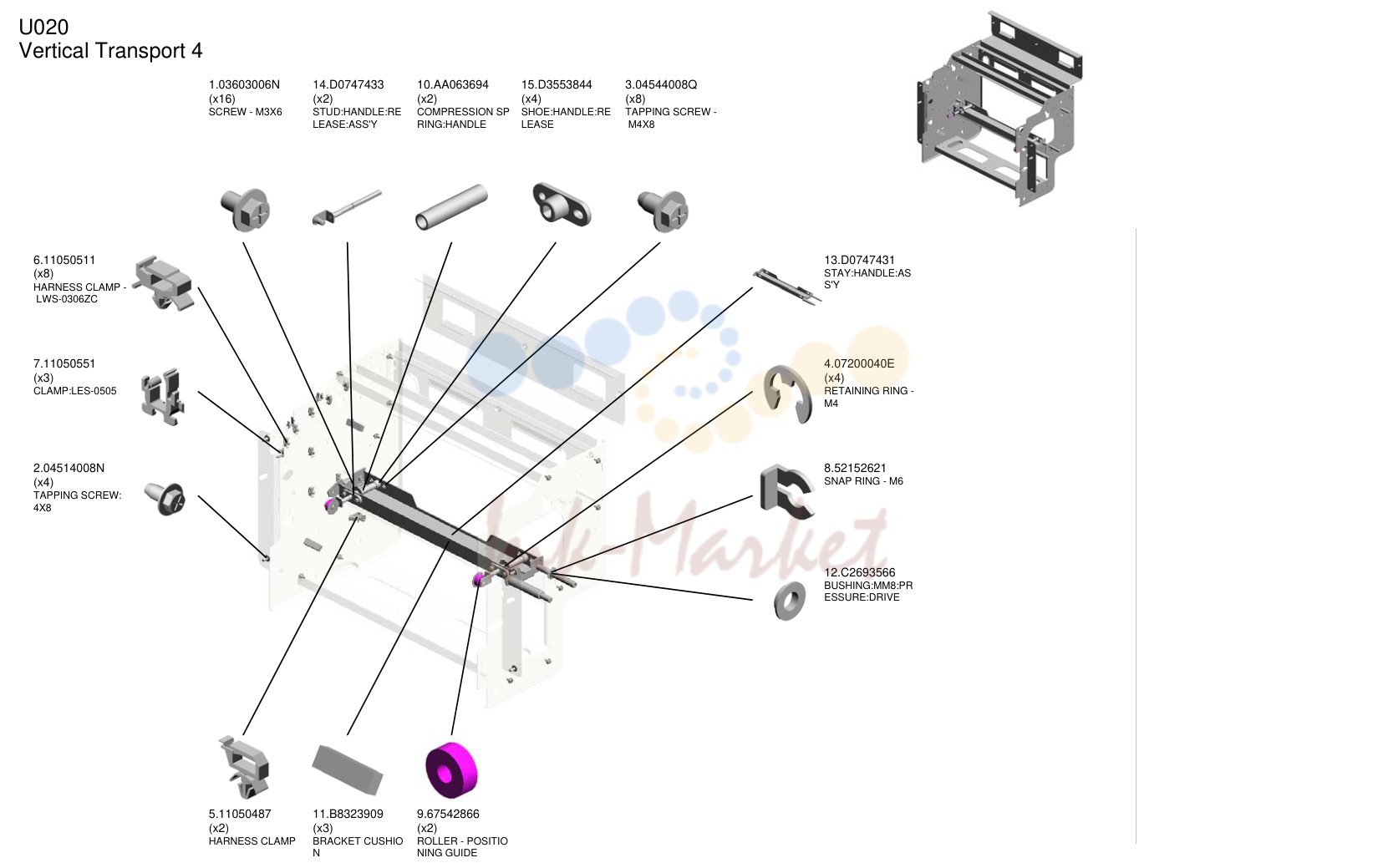

- Vertical Transport 4

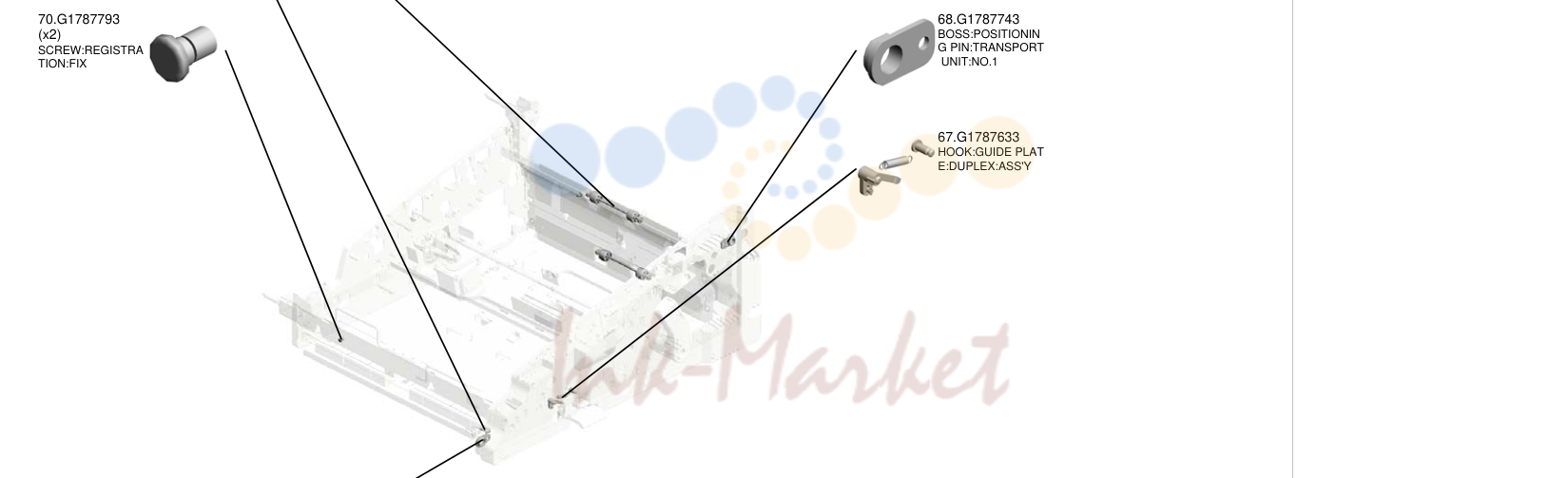

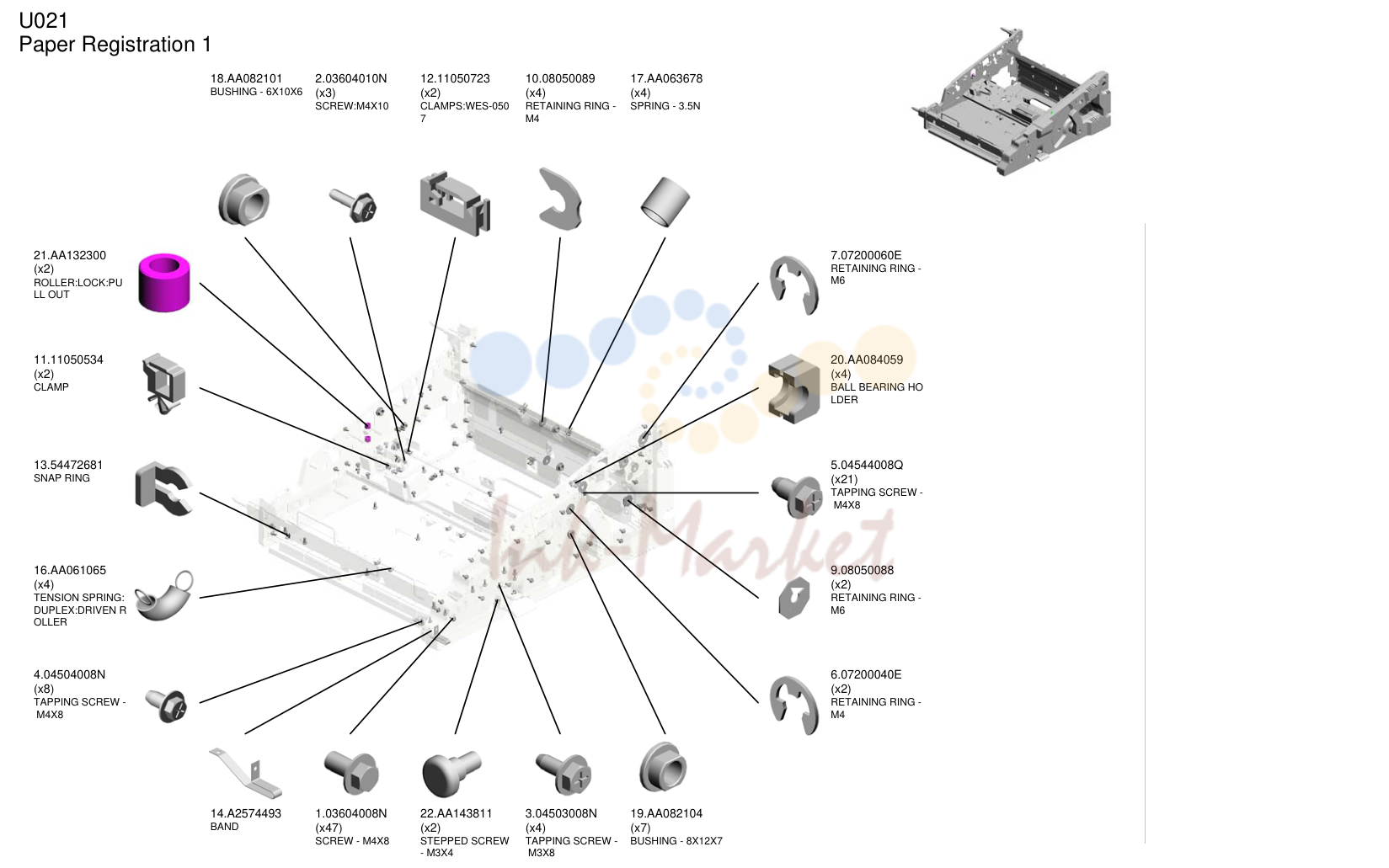

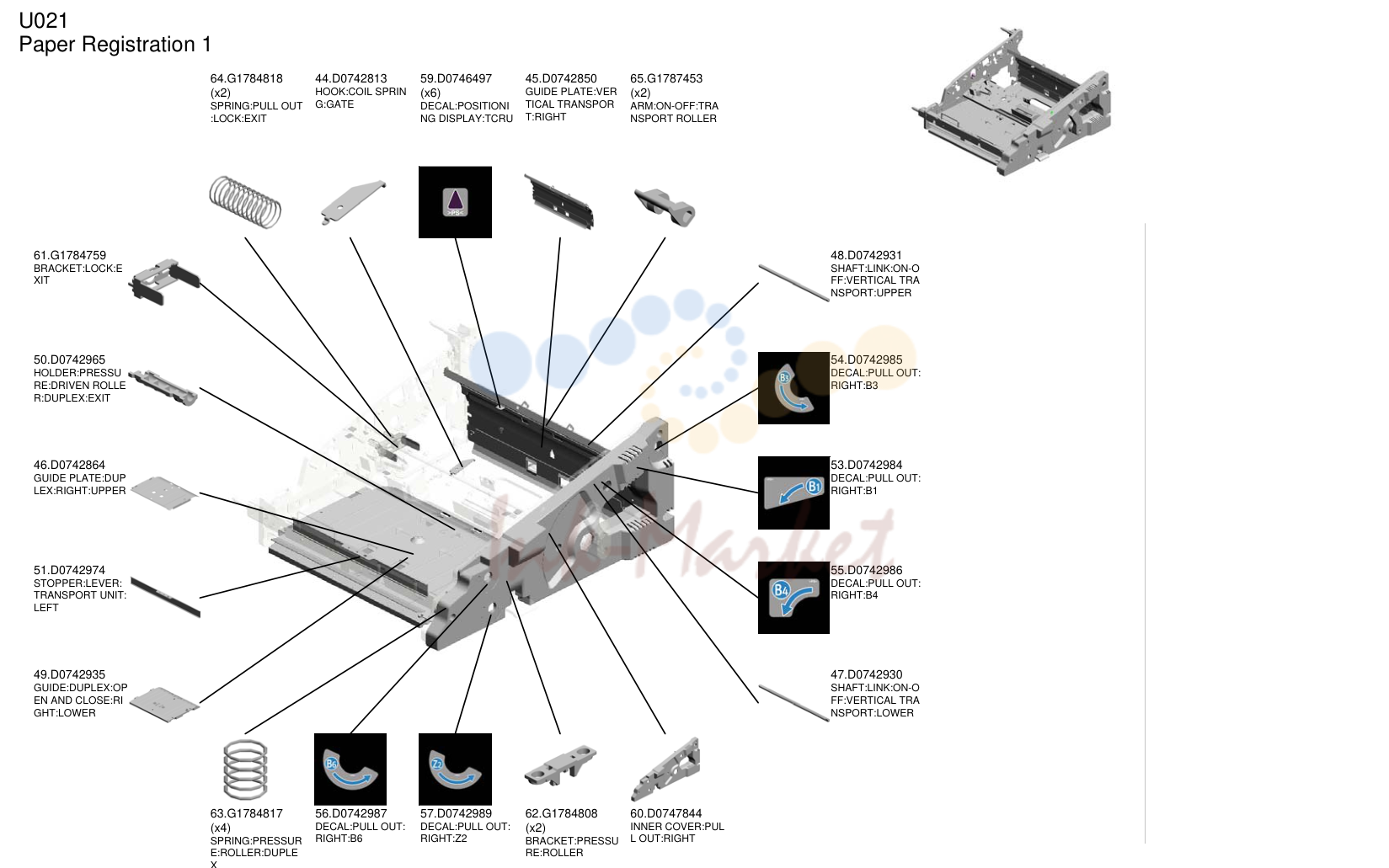

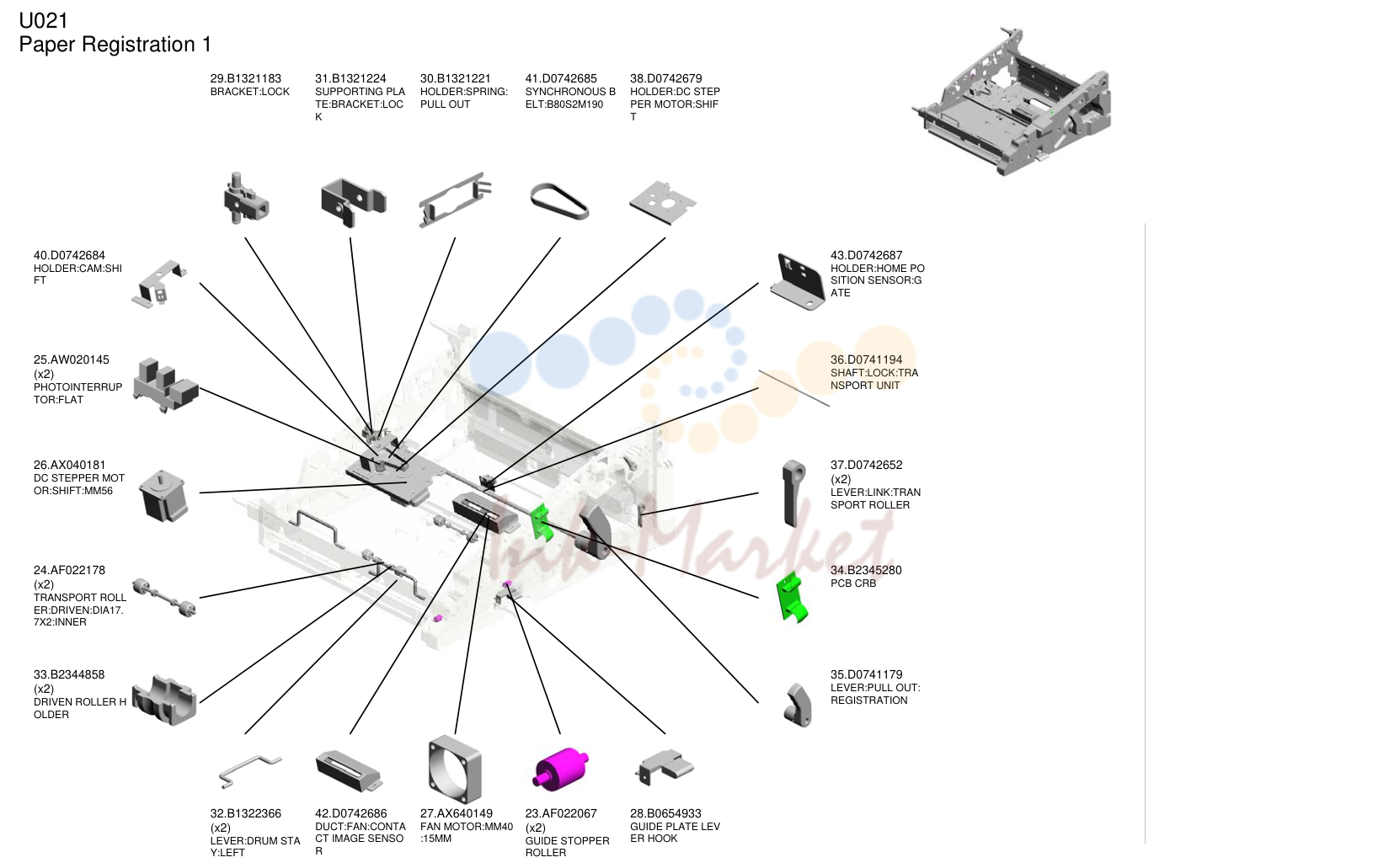

- Paper регистрация 1
- Paper регистрация 1
- Paper регистрация 1
- Paper регистрация 1

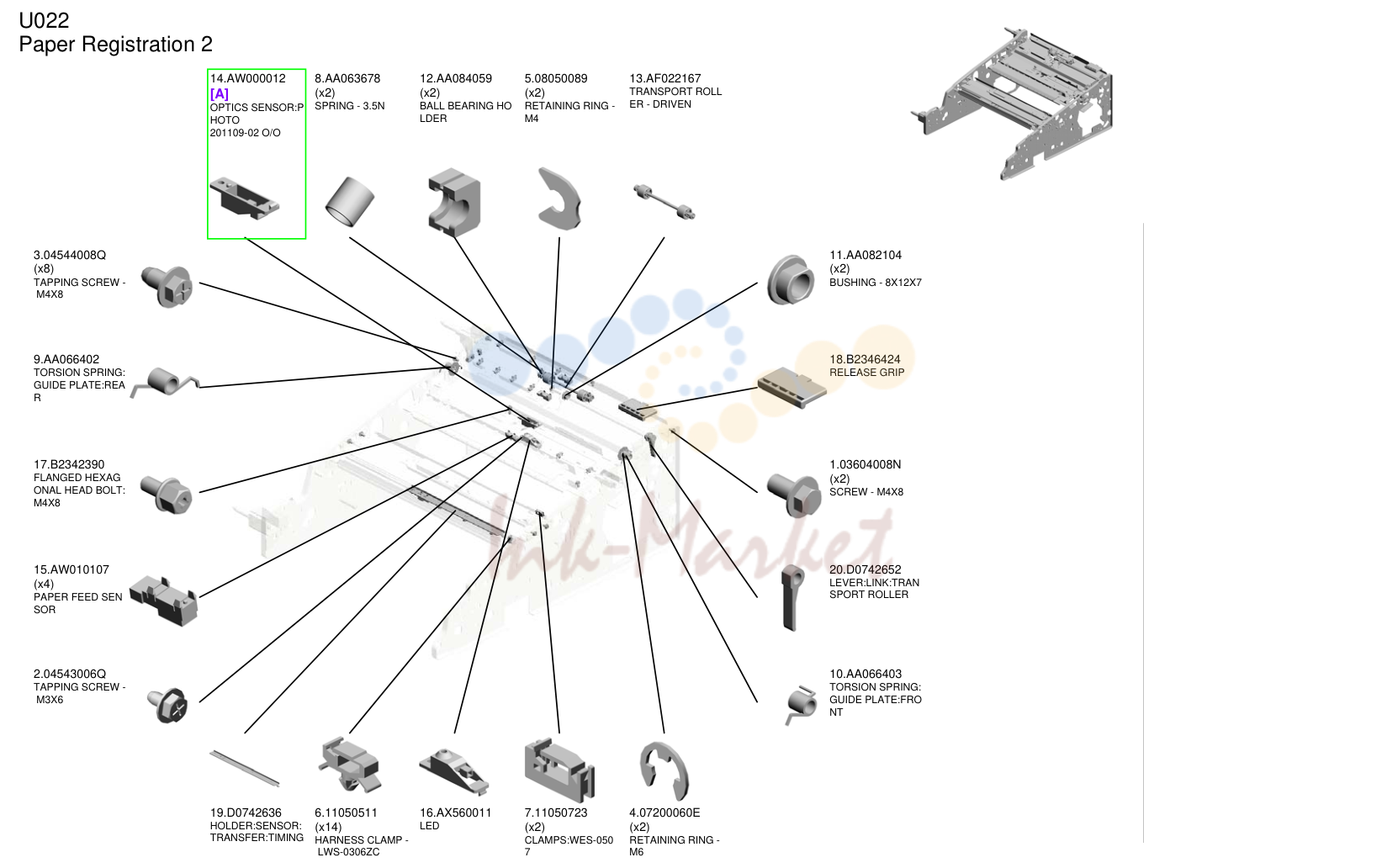

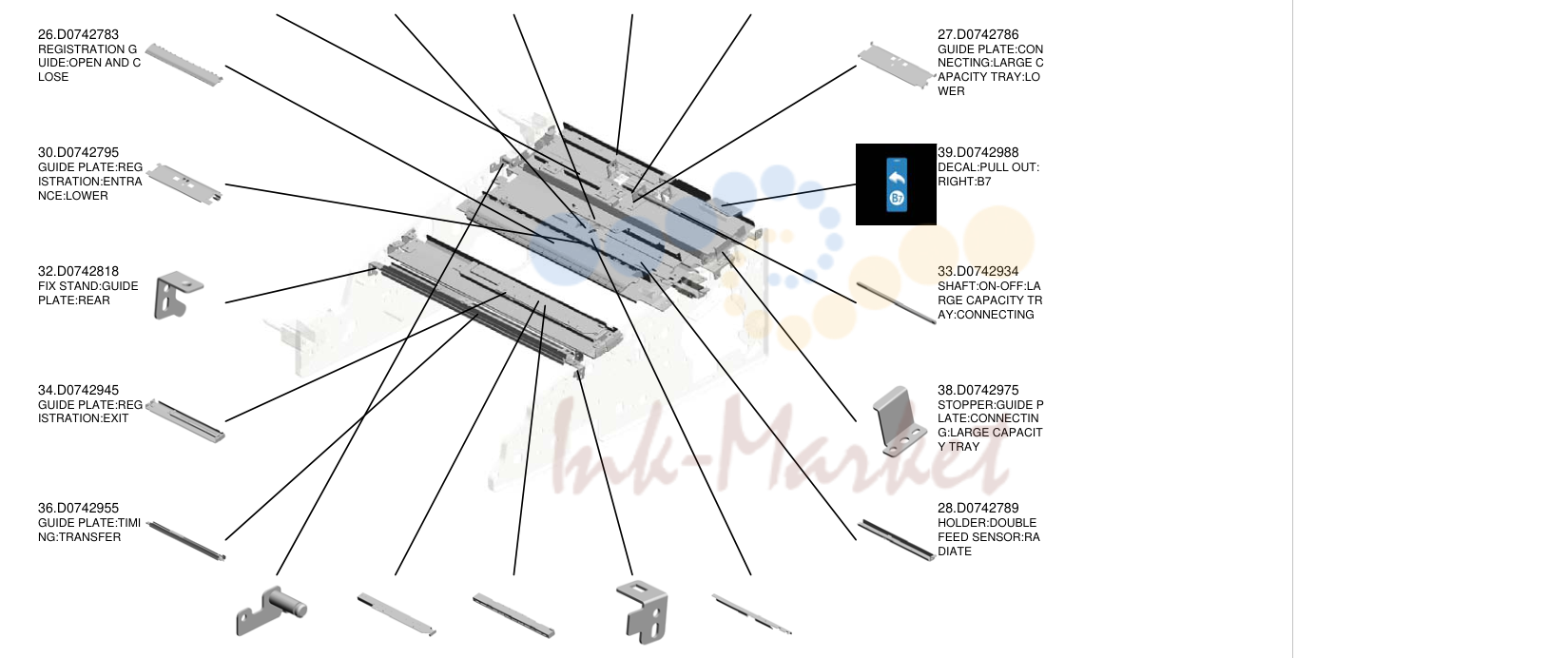

- Paper регистрация 2
- Paper регистрация 2
- Paper регистрация 3
- Paper регистрация 4
- Paper регистрация 4
- Paper регистрация 4
- Paper регистрация 4
- Paper регистрация 5
- Paper регистрация 5
- Paper регистрация 6
- Paper регистрация 6
- Paper регистрация 6
- Toner Suppry 1
- Toner Suppry 1
- Toner Suppry 1
- Toner Suppry 2
- Toner Suppry 2
- PCDU
- ITB узел 1
- ITB узел 2
- ITB узел 2
- ITB узел 2
- ITB узел 2
- ITB узел 3
- ITB узел 3
- ITB узел 3
- ITB узел 3
- ITB узел 3
- Used Toner 1
- Used Toner 2
- Used Toner 2
- Paper Transport
- печь (закрепление) 2
- печь (закрепление) 2
- печь (закрепление) 3
- печь (закрепление) 3
- печь (закрепление) 3
- печь (закрепление) 3
- печь (закрепление) Cleaning 2
- печь (закрепление) Cleaning 2
- Paper Exit 1
- Paper Exit 1
- Paper Exit 1
- Paper Exit 2
- Paper Exit 2
- Paper Exit 3
- Paper Exit 3
- Paper Exit 4
- Paper Exit 4
- Paper Exit 5
- Paper Exit 6
- Paper Exit 6
- дуплекс 1
- дуплекс 1
- дуплекс 1
- дуплекс 2
- Drive 1 (барабан)
- Drive 2 (Cleaning/проявка)
- Drive 2 (Cleaning/проявка)
- Drive 3 (Paper перенос)
- Drive 4 (печь (закрепление))
- Drive 5 (Paper Exit)
- Drive 6 (Used Toner)
- Drive 6 (Used Toner)
- Drive 7 (подача бумаги)
- Cooling 1
- Cooling 1
- Cooling 2
- Cooling 2
- Cooling 3
- Cooling 3
- Cooling 4
- Cooling 4
- Cooling 5
- Cooling 5
- Cooling 6
- электрика 1 (Rear)
- электрика 2 (Front)
- электрика 3 (Upper)
- электрика 3 (Upper)
- электрика 4 (подача бумаги)
- электрика 4 (подача бумаги)
- электрика 5 (Control)
- электрика 6 (Back 1)
- электрика 7 (Back 2)
- электрика 7 (Back 2)
- электрика 7 (Back 2)
- основная рама
- основная рама
- основная рама

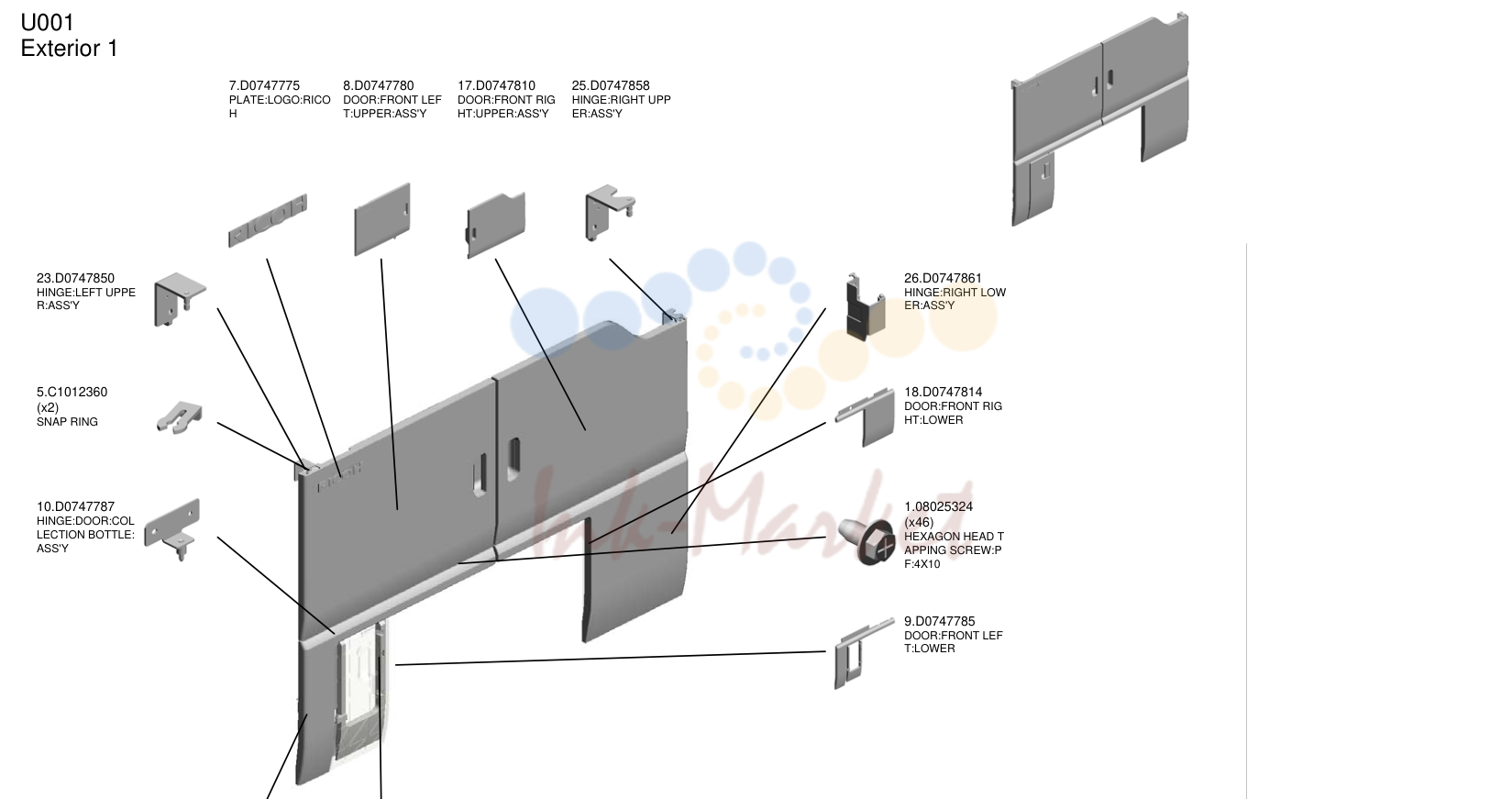

внешние детали 1
| № | Артикул | Наименование |
|---|---|---|
| 7 | D0747775 запросить цену → | пластина:LOGO:RICO H |
| 8 | D0747780 запросить цену → | DOOR:FRONT LEF T:UPPER:ASS'Y |
| 17 | D0747810 запросить цену → | DOOR:FRONT RIG HT:UPPER:ASS'Y |
| 25 | D0747858 запросить цену → | HINGE:RIGHT UPP ER:ASS'Y |
| 23 | D0747850 запросить цену → | HINGE:LEFT UPPE R:ASS'Y |
| 5 | C1012360 запросить цену → | SNAP RING |
| 10 | D0747787 запросить цену → | HINGE:DOOR:COL LECTION BOTTLE: ASS'Y |
| 26 | D0747861 запросить цену → | HINGE:RIGHT LOW ER:ASS'Y |
| 18 | D0747814 запросить цену → | DOOR:FRONT RIG HT:LOWER |
| 1 | 08025324 запросить цену → | HEXAGON HEAD T APPING винт:P F:4X10 |
| 9 | D0747785 запросить цену → | DOOR:FRONT LEF T:LOWER |
| 24 | D0747854 запросить цену → | HINGE:LEFT LOWE R:ASS'Y |
| 15 | D0747797 запросить цену → | пружина пластина:DO OR:LEFT LOWER |

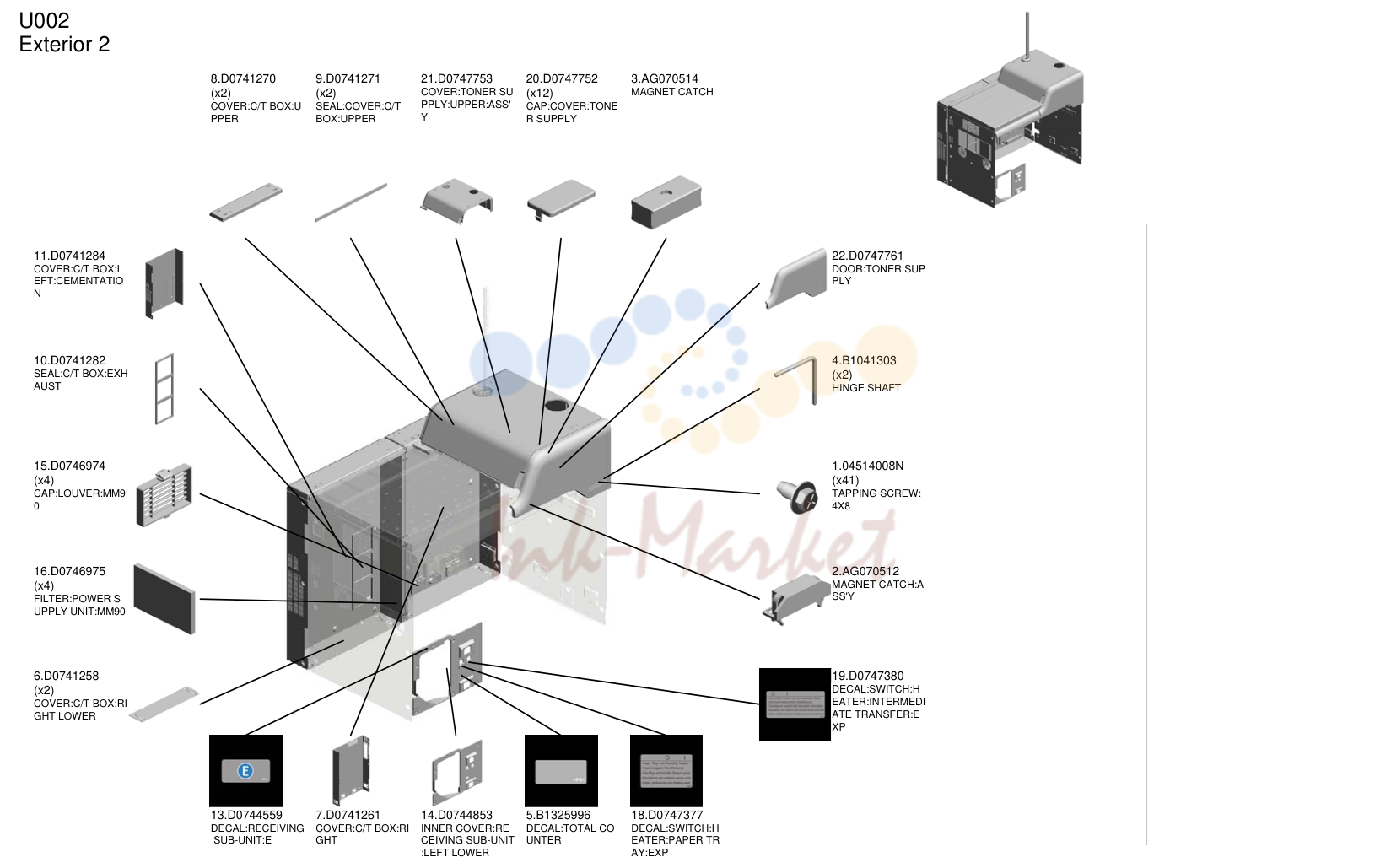

внешние детали 2
| № | Артикул | Наименование |
|---|---|---|
| 8 | D0741270 запросить цену → | крышка:C/T BOX:U PPER |
| 9 | D0741271 запросить цену → | SEAL:крышка:C/T BOX:UPPER |
| 21 | D0747753 запросить цену → | крышка:TONER SU PPLY:UPPER:ASS' Y |
| 20 | D0747752 запросить цену → | CAP:крышка:TONE R SUPPLY |
| 3 | AG070514 запросить цену → | MAGNET CATCH |
| 11 | D0741284 запросить цену → | крышка:C/T BOX:L EFT:CEMENTATIO N |
| 10 | D0741282 запросить цену → | SEAL:C/T BOX:EXH AUST |
| 15 | D0746974 запросить цену → | CAP:LOUVER:MM9 0 |
| 16 | D0746975 запросить цену → | FILTER:POWER S UPPLY узел:MM90 |
| 6 | D0741258 запросить цену → | крышка:C/T BOX:RI GHT LOWER |
| 22 | D0747761 запросить цену → | DOOR:TONER SUP PLY |
| 4 | B1041303 запросить цену → | HINGE вал |
| 1 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 2 | AG070512 запросить цену → | MAGNET CATCH:A SS'Y |
| 19 | D0747380 запросить цену → | DECAL:SWITCH:H EATER:INTERMEDI ATE перенос:E XP |
| 13 | D0744559 запросить цену → | DECAL:RECEIVING SUB-узел:E |
| 7 | D0741261 запросить цену → | крышка:C/T BOX:RI GHT |
| 14 | D0744853 запросить цену → | INNER крышка:RE CEIVING SUB-узел :LEFT LOWER |
| 5 | B1325996 запросить цену → | DECAL:TOTAL CO UNTER |
| 18 | D0747377 запросить цену → | DECAL:SWITCH:H EATER:PAPER TR AY:EXP |

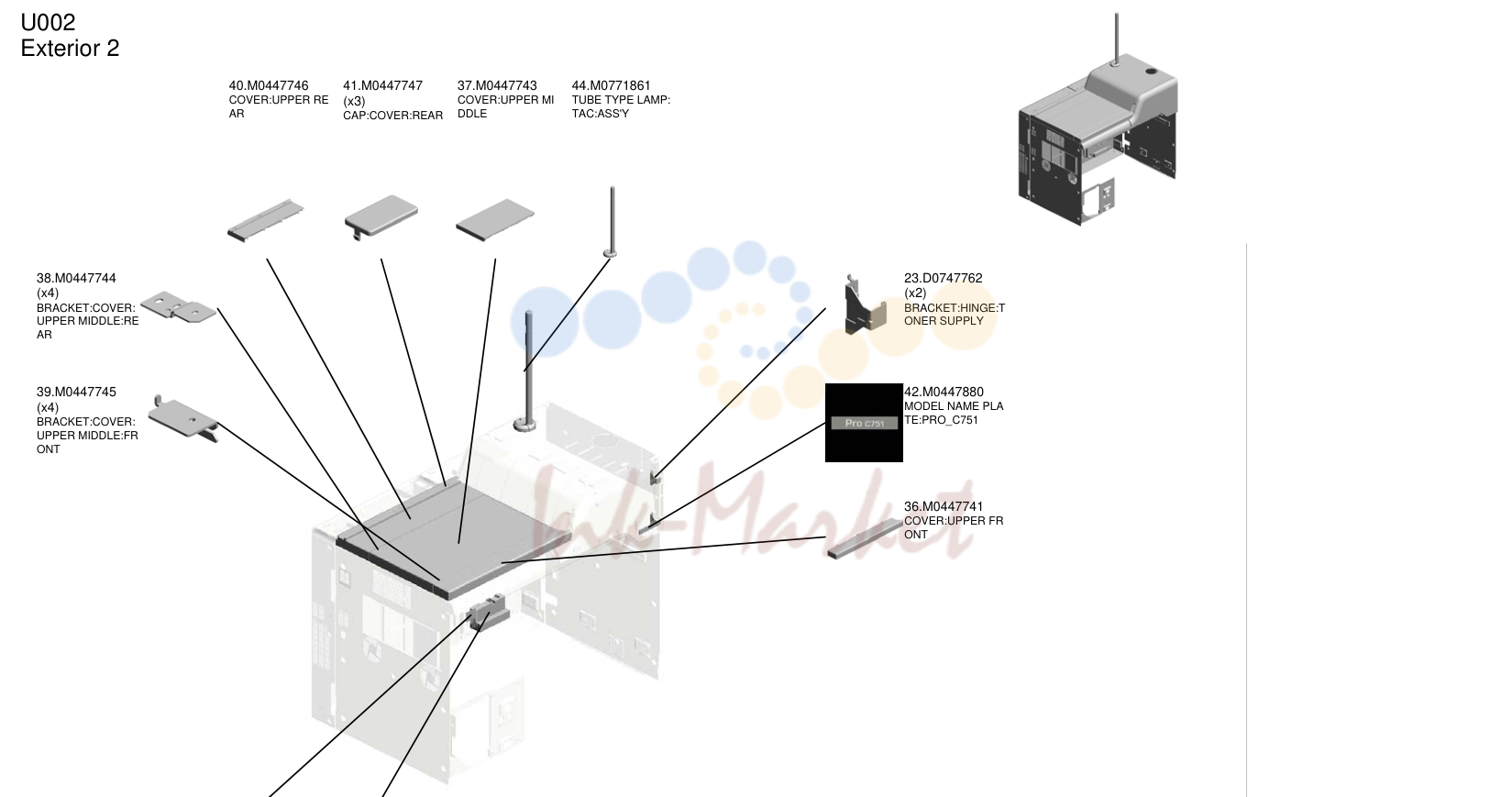

внешние детали 2
| № | Артикул | Наименование |
|---|---|---|
| 40 | M0447746 запросить цену → | крышка:UPPER RE AR |
| 41 | M0447747 запросить цену → | CAP:крышка:REAR |
| 37 | M0447743 запросить цену → | крышка:UPPER MI DDLE |
| 44 | M0771861 запросить цену → | TUBE TYPE LAMP: TAC:ASS'Y |
| 38 | M0447744 запросить цену → | кронштейн:крышка: UPPER MIDDLE:RE AR |
| 39 | M0447745 запросить цену → | кронштейн:крышка: UPPER MIDDLE:FR ONT |
| 23 | D0747762 запросить цену → | кронштейн:HINGE:T ONER SUPPLY |
| 42 | M0447880 запросить цену → | MODEL NAME PLA TE:PRO_C751 |
| 36 | M0447741 запросить цену → | крышка:UPPER FR ONT |
| 43 | M0447898 запросить цену → | DECAL:POWER SO URCE:OFF:ENGLIS H |
| 33 | D0747845 запросить цену → | INNER крышка:5ST |
Operation 2
| № | Артикул | Наименование |
|---|---|---|
| 17 | D0746724 запросить цену → | кронштейн:крышка: ARM:FRONT |
| 13 | D0746719 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:F RONT |
| 18 | D0746725 запросить цену → | кронштейн:крышка: ARM:FRONT LOW ER |
| 15 | D0746722 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:U PPER |
| 7 | D0746713 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:O UTER |
| 12 | D0746718 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:L OWER |
| 2 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 10 | D0746716 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:LOWER |
| 8 | D0746714 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:LOWER |
| 9 | D0746715 запросить цену → | SUPPORTING PLA TE:направляющая пластина:H INGE |
| 11 | D0746717 запросить цену → | кронштейн:крышка: ARM:RIGHT |
| 20 | D0746728 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT |
| 6 | D0746712 запросить цену → | направляющая пластина:ARM :OPERATION SUB- узел |
| 4 | D0746708 запросить цену → | BASE:ARM:OPERA TION SUB-узел:AS S'Y |
| 3 | AA143313 запросить цену → | STEPPED винт - M5X7 |
| 1 | 03140060N запросить цену → | винт - M4X6 |
| 16 | D0746723 запросить цену → | направляющая пластина:OPE RATION PANEL |
| 14 | D0746721 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:UPPER |
| 19 | D0746726 запросить цену → | SUPPORTING PLA TE:крышка:ARM:IN NER |
| 5 | D0746711 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:I NNER |

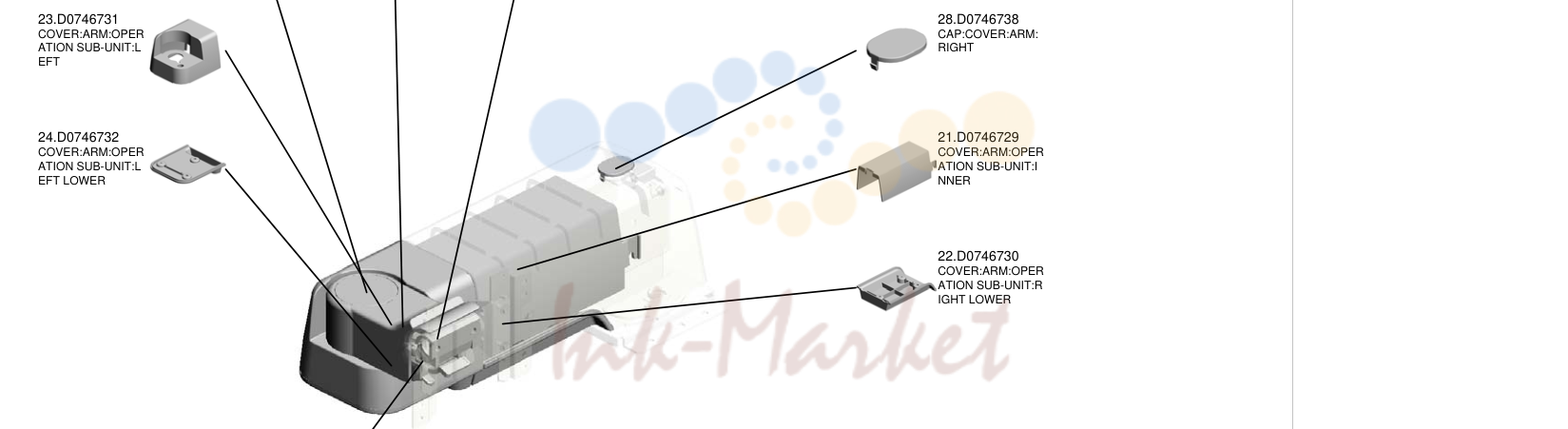

Operation 2
| № | Артикул | Наименование |
|---|---|---|
| 27 | D0746737 запросить цену → | CAP:крышка:ARM: FRONT |
| 25 | D0746733 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
| 29 | D0746739 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:UPPER |
| 23 | D0746731 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT |
| 24 | D0746732 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT LOWER |
| 28 | D0746738 запросить цену → | CAP:крышка:ARM: RIGHT |
| 21 | D0746729 запросить цену → | крышка:ARM:OPER ATION SUB-узел:I NNER |
| 22 | D0746730 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT LOWER |
| 26 | D0746736 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT LOWER |

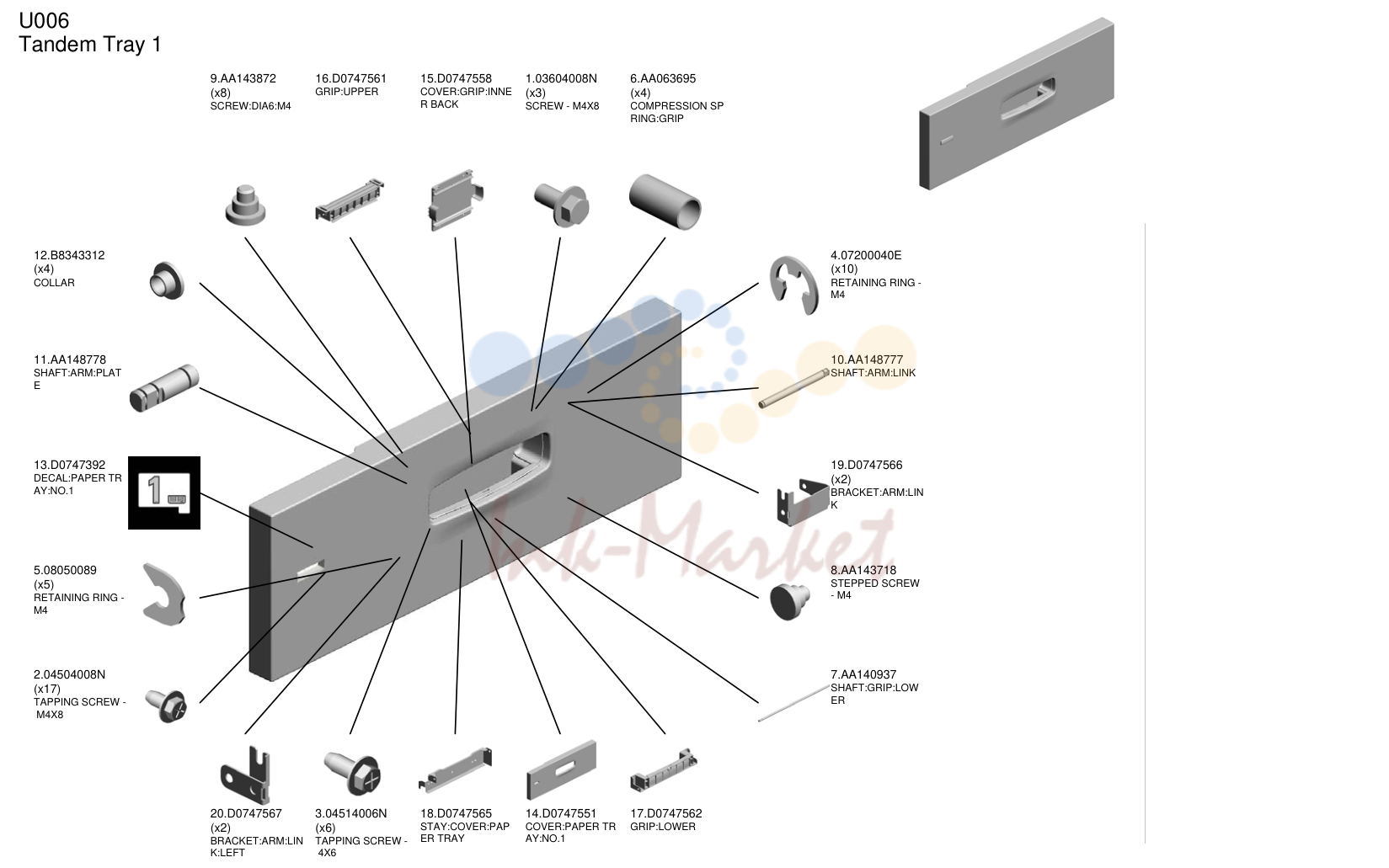

Tandem Tray 1
| № | Артикул | Наименование |
|---|---|---|
| 9 | AA143872 под заказ | винт:DIA6:M4 |
| 16 | D0747561 запросить цену → | GRIP:UPPER |
| 15 | D0747558 запросить цену → | крышка:GRIP:INNE R BACK |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 6 | AA063695 запросить цену → | COMPRESSION SP RING:GRIP |
| 12 | B8343312 запросить цену → | COLLAR |
| 11 | AA148778 запросить цену → | вал:ARM:PLAT E |
| 13 | D0747392 запросить цену → | DECAL:PAPER TR AY:NO.1 |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 2 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 10 | AA148777 запросить цену → | вал:ARM:LINK |
| 19 | D0747566 запросить цену → | кронштейн:ARM:LIN K |
| 8 | AA143718 запросить цену → | STEPPED винт - M4 |
| 7 | AA140937 запросить цену → | вал:GRIP:LOW ER |
| 20 | D0747567 запросить цену → | кронштейн:ARM:LIN K:LEFT |
| 3 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 18 | D0747565 запросить цену → | STAY:крышка:PAP ER TRAY |
| 14 | D0747551 запросить цену → | крышка:PAPER TR AY:NO.1 |
| 17 | D0747562 запросить цену → | GRIP:LOWER |

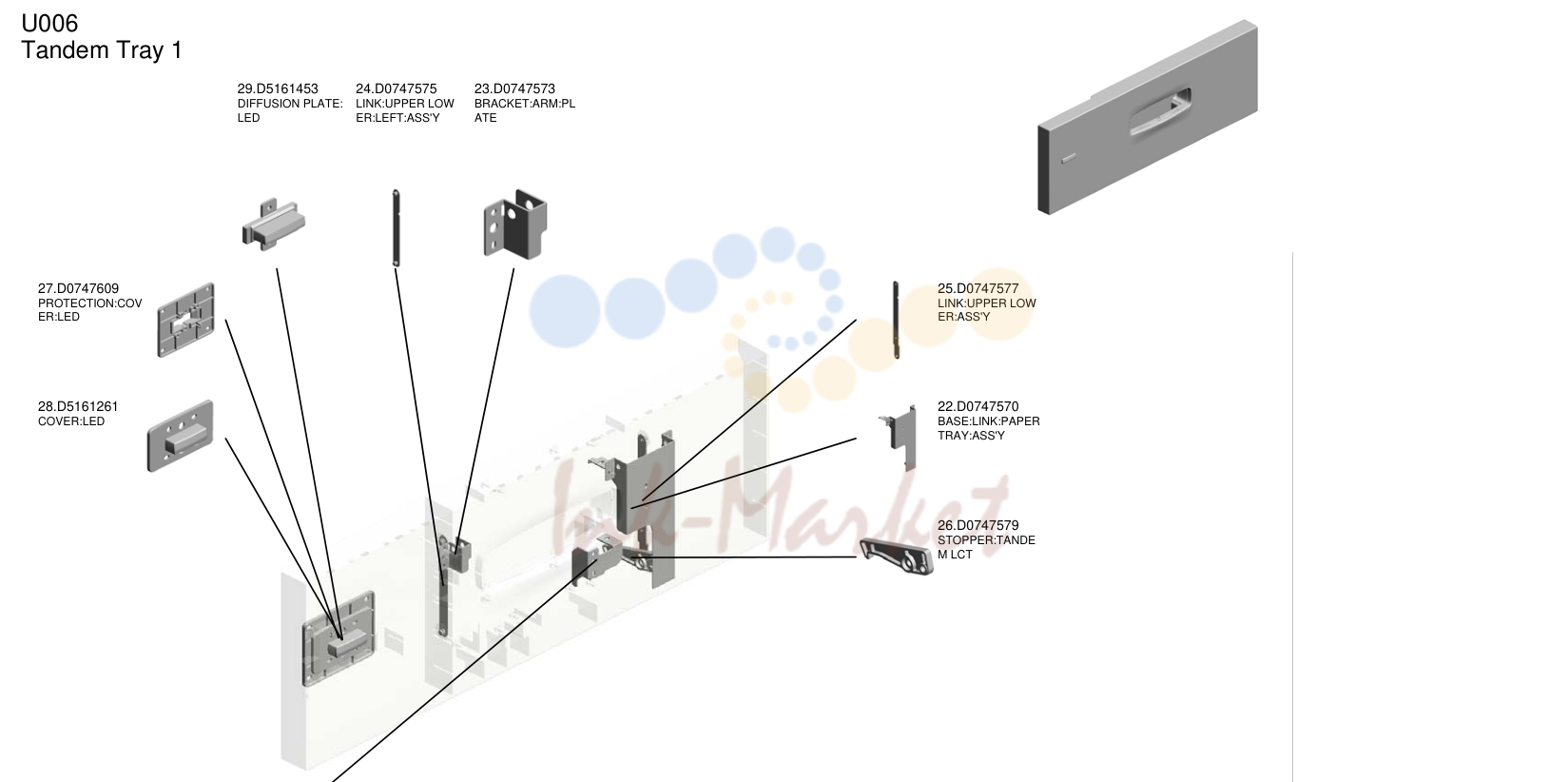

Tandem Tray 1
| № | Артикул | Наименование |
|---|---|---|
| 29 | D5161453 запросить цену → | DIFFUSION пластина: LED |
| 24 | D0747575 запросить цену → | LINK:UPPER LOW ER:LEFT:ASS'Y |
| 23 | D0747573 запросить цену → | кронштейн:ARM:PL ATE |
| 27 | D0747609 запросить цену → | PROTECTION:COV ER:LED |
| 28 | D5161261 запросить цену → | крышка:LED |
| 25 | D0747577 запросить цену → | LINK:UPPER LOW ER:ASS'Y |
| 22 | D0747570 запросить цену → | BASE:LINK:лоток бумаги:ASS'Y |
| 26 | D0747579 запросить цену → | стопор:TANDE M LCT |
| 21 | D0747568 запросить цену → | кронштейн:FIX:AUXI LIARY:крышка |

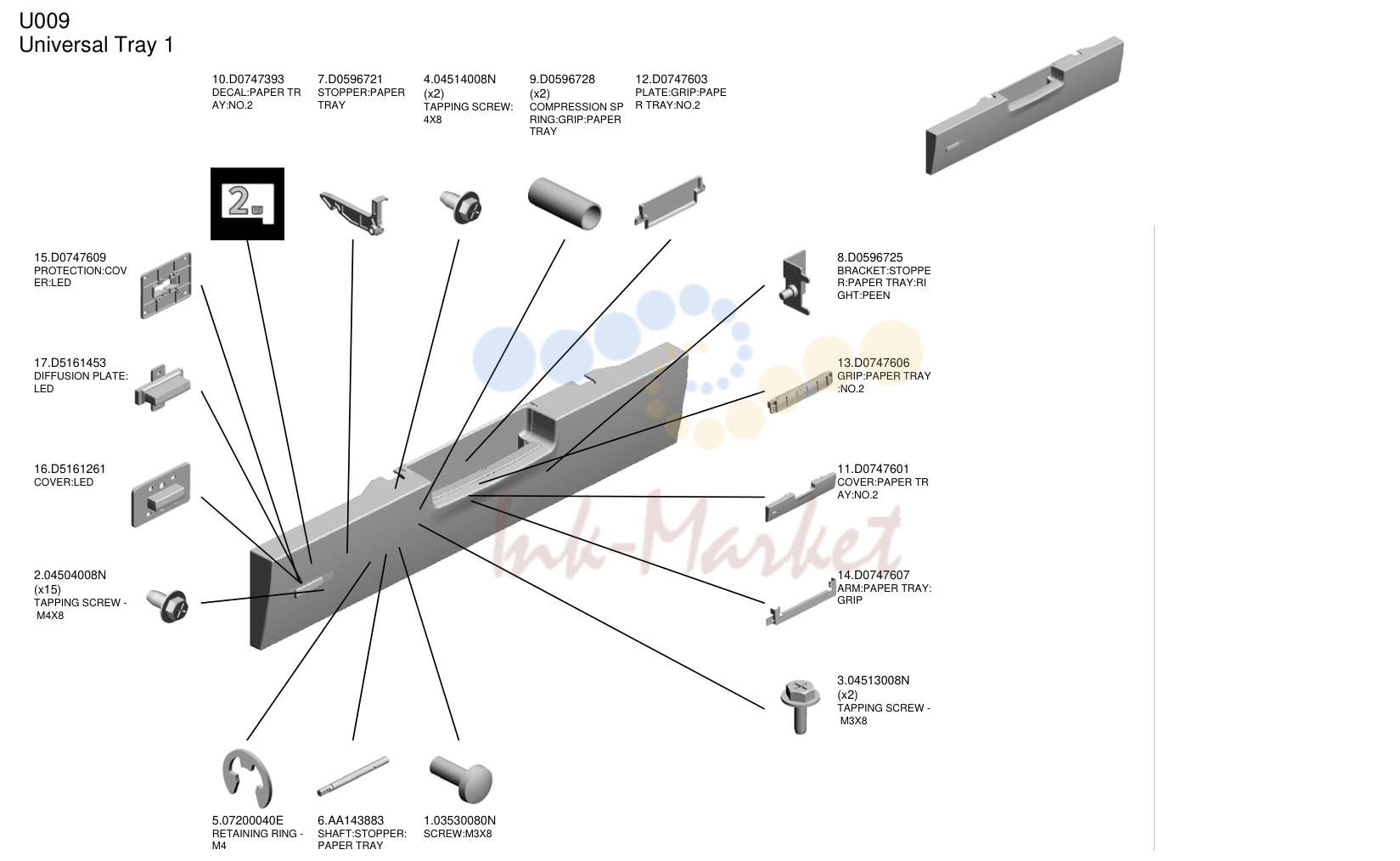

Universal Tray 1
| № | Артикул | Наименование |
|---|---|---|
| 10 | D0747393 запросить цену → | DECAL:PAPER TR AY:NO.2 |
| 7 | D0596721 запросить цену → | стопор:лоток бумаги |
| 4 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 9 | D0596728 запросить цену → | COMPRESSION SP RING:GRIP:лоток бумаги |
| 12 | D0747603 запросить цену → | пластина:GRIP:PAPE R TRAY:NO.2 |
| 15 | D0747609 запросить цену → | PROTECTION:COV ER:LED |
| 17 | D5161453 запросить цену → | DIFFUSION пластина: LED |
| 16 | D5161261 запросить цену → | крышка:LED |
| 2 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 8 | D0596725 запросить цену → | кронштейн:STOPPE R:лоток бумаги:RI GHT:PEEN |
| 13 | D0747606 запросить цену → | GRIP:лоток бумаги :NO.2 |
| 11 | D0747601 запросить цену → | крышка:PAPER TR AY:NO.2 |
| 14 | D0747607 запросить цену → | ARM:лоток бумаги: GRIP |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 6 | AA143883 запросить цену → | вал:стопор: лоток бумаги |
| 1 | 03530080N запросить цену → | винт:M3X8 |

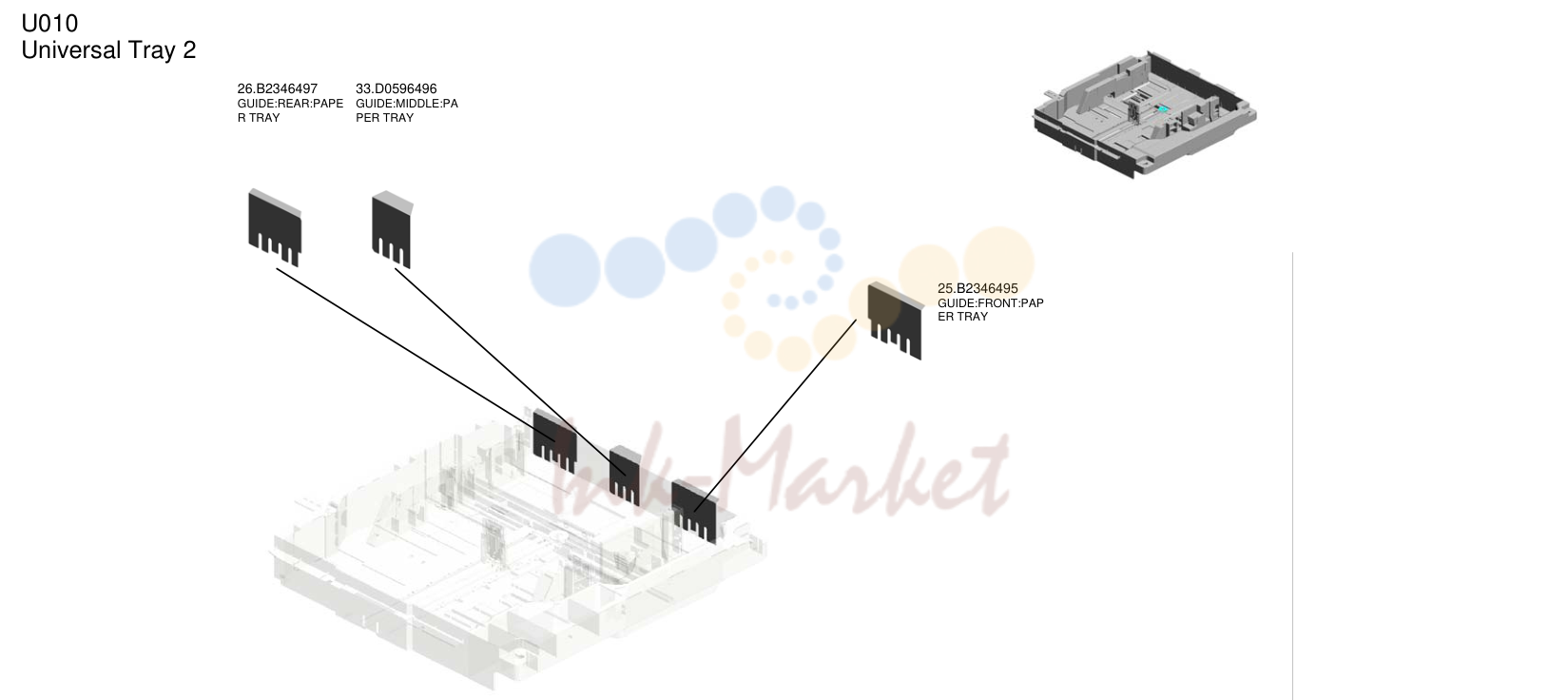

Universal Tray 2
| № | Артикул | Наименование |
|---|---|---|
| 26 | B2346497 запросить цену → | направляющая:REAR:PAPE R TRAY |
| 33 | D0596496 запросить цену → | направляющая:MIDDLE:PA PER TRAY |
| 25 | B2346495 запросить цену → | направляющая:FRONT:PAP ER TRAY |

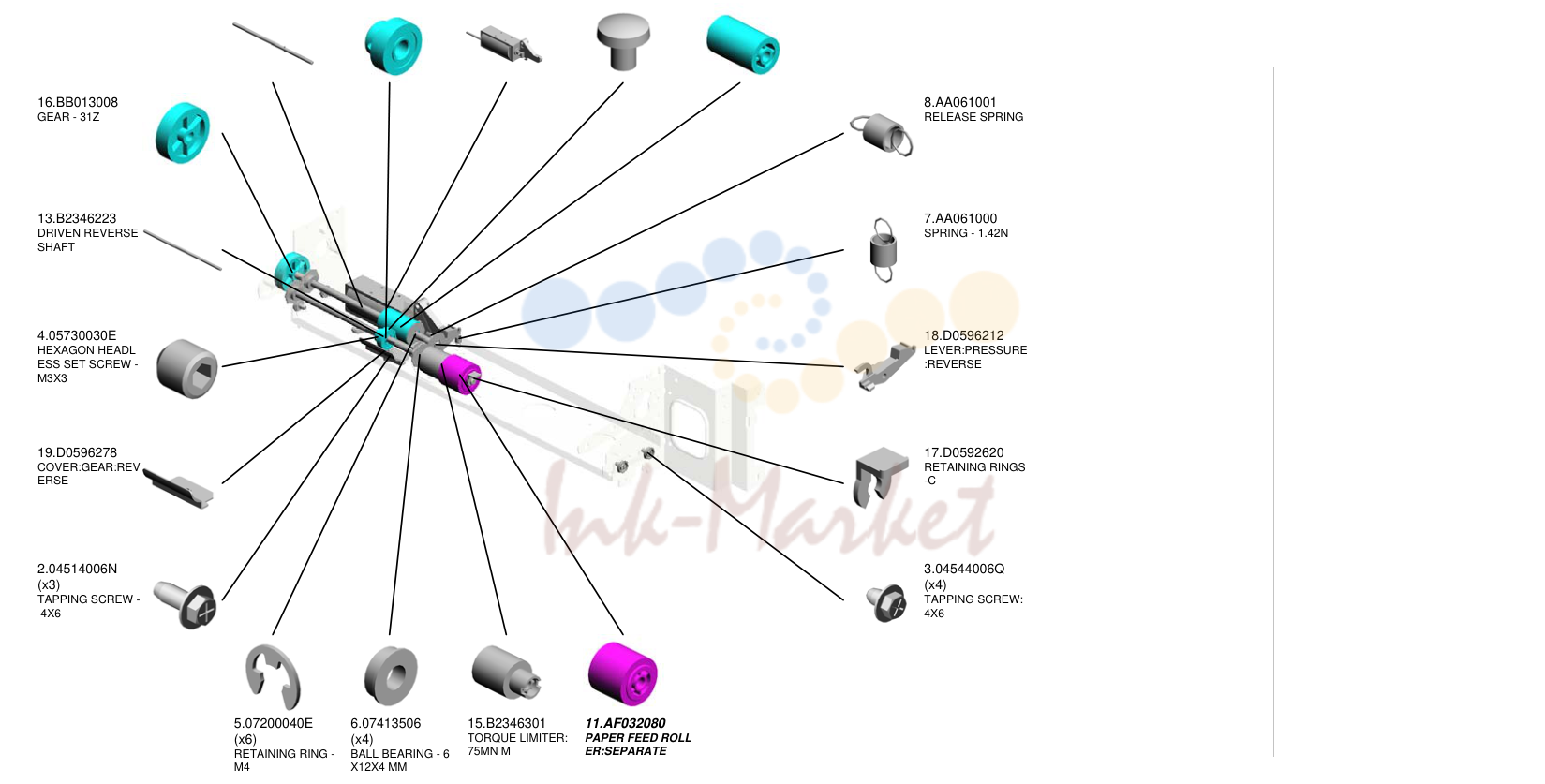

подача бумаги 2 (1st)
| № | Артикул | Наименование |
|---|---|---|
| 12 | B2346222 запросить цену → | REVERSE DRIVE S HAFT |
| 10 | AB011591 под заказ | шестерня:REVERSE |
| 14 | B2346233 запросить цену → | DC соленоид:RE VERSE:SUB-ASS'Y |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 9 | AB011392 запросить цену → | DRIVE REVERSE G EAR - 24Z |
| 16 | BB013008 запросить цену → | шестерня - 31Z |
| 13 | B2346223 запросить цену → | DRIVEN REVERSE вал |
| 4 | 05730030E запросить цену → | HEXAGON HEADL ESS SET винт - M3X3 |
| 19 | D0596278 запросить цену → | крышка:шестерня:REV ERSE |
| 2 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 8 | AA061001 запросить цену → | RELEASE пружина |
| 7 | AA061000 запросить цену → | пружина - 1.42N |
| 18 | D0596212 запросить цену → | рычаг:PRESSURE :REVERSE |
| 17 | D0592620 под заказ | RETAINING RINGS -C |
| 3 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 6 | 07413506 ✓ в наличии | BALL подшипник - 6 X12X4 MM |
| 15 | B2346301 запросить цену → | TORQUE LIMITER: 75MN M |
| 11 | AF032080 ✓ в наличии | подача бумаги ROLL ER:SEPARATE |
подача бумаги 3 (1st)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 07200060E запросить цену → | RETAINING RING - M6 |
| 4 | 07423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 14 | D0747521 запросить цену → | направляющая пластина:UPP ER:подача бумаги U NIT |
| 6 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 15 | D0747522 запросить цену → | направляющая пластина:LO WER:подача бумаги узел |
| 7 | AB017771 запросить цену → | шестерня:TRANSPOR T ролик:INPUT:Z 23/Z28 |
| 11 | B0656345 запросить цену → | PAPER END SENS OR кронштейн |
| 10 | AW010107 под заказ | подача бумаги SEN SOR |
| 8 | AF020743 запросить цену → | TRANSPORT ROLL ER:DRIVE:подача бумаги узел |
| 2 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 13 | BB013007 запросить цену → | шестерня - 20Z |
| 1 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 9 | AF020744 запросить цену → | TRANSPORT ROLL ER:DRIVEN:подача бумаги узел |
| 12 | B2346242 запросить цену → | направляющая - ролик:D RIVEN PRESSURE |
| 5 | AA063693 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVEN ролик |
подача бумаги 2 (2nd)
| № | Артикул | Наименование |
|---|---|---|
| 12 | B2346222 запросить цену → | REVERSE DRIVE S HAFT |
| 10 | AB011591 под заказ | шестерня:REVERSE |
| 14 | B2346233 запросить цену → | DC соленоид:RE VERSE:SUB-ASS'Y |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 9 | AB011392 запросить цену → | DRIVE REVERSE G EAR - 24Z |
| 16 | BB013008 запросить цену → | шестерня - 31Z |
| 13 | B2346223 запросить цену → | DRIVEN REVERSE вал |
| 4 | 05730030E запросить цену → | HEXAGON HEADL ESS SET винт - M3X3 |
| 19 | D0596278 запросить цену → | крышка:шестерня:REV ERSE |
| 2 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 8 | AA061001 запросить цену → | RELEASE пружина |
| 7 | AA061000 запросить цену → | пружина - 1.42N |
| 18 | D0596212 запросить цену → | рычаг:PRESSURE :REVERSE |
| 17 | D0592620 под заказ | RETAINING RINGS -C |
| 3 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 6 | 07413506 ✓ в наличии | BALL подшипник - 6 X12X4 MM |
| 15 | B2346301 запросить цену → | TORQUE LIMITER: 75MN M |
| 11 | AF032080 ✓ в наличии | подача бумаги ROLL ER:SEPARATE |
подача бумаги 3 (2nd)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 07200060E запросить цену → | RETAINING RING - M6 |
| 4 | 07423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 14 | D0747521 запросить цену → | направляющая пластина:UPP ER:подача бумаги U NIT |
| 6 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 15 | D0747522 запросить цену → | направляющая пластина:LO WER:подача бумаги узел |
| 7 | AB017771 запросить цену → | шестерня:TRANSPOR T ролик:INPUT:Z 23/Z28 |
| 11 | B0656345 запросить цену → | PAPER END SENS OR кронштейн |
| 10 | AW010107 под заказ | подача бумаги SEN SOR |
| 8 | AF020743 запросить цену → | TRANSPORT ROLL ER:DRIVE:подача бумаги узел |
| 2 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 13 | BB013007 запросить цену → | шестерня - 20Z |
| 1 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 9 | AF020744 запросить цену → | TRANSPORT ROLL ER:DRIVEN:подача бумаги узел |
| 12 | B2346242 запросить цену → | направляющая - ролик:D RIVEN PRESSURE |
| 5 | AA063693 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVEN ролик |
Vertical Transport 1
| № | Артикул | Наименование |
|---|---|---|
| 16 | B7001802 запросить цену → | TIMING ремень:B40S 2M134 |
| 10 | AB017725 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 13 | AG050101 запросить цену → | KNOB - MISFEED R EMOVAL |
| 17 | BB013011 запросить цену → | шестерня - 22Z |
| 9 | AA143587 запросить цену → | вал:MISFEED R EMOVAL:VERTICA L TRANSPORT |
| 6 | AA080265 запросить цену → | втулка:6X8X5 |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 11 | AB017726 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 7 | AA143585 запросить цену → | вал:MISFEED R EMOVAL:UPPER |
| 18 | C2693566 запросить цену → | втулка:MM8:PR ESSURE:DRIVE |
| 3 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 12 | AG050100 запросить цену → | KNOB - TRANSPO RT ролик |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 4 | 08010237 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X12 |
| 20 | D0747381 запросить цену → | DECAL:VERTICAL TRANSPORT:A1 |
| 14 | B0042995 запросить цену → | CAP - POSITIONIN G |
| 8 | AA143586 запросить цену → | вал:MISFEED R EMOVAL:LOWER |
| 2 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 19 | D0743490 запросить цену → | FUNNEL:DEVELOP ER |
| 15 | B3033682 запросить цену → | MISFEED REMOVA L KNOB |
Vertical Transport 1
| № | Артикул | Наименование |
|---|---|---|
| 24 | D0747654 запросить цену → | INNER крышка:VE RTICAL TRANSPO RT:LEFT |
| 21 | D0747382 запросить цену → | DECAL:VERTICAL TRANSPORT:A2 |
| 23 | D0747384 запросить цену → | DECAL:VERTICAL TRANSPORT:B2 |
| 27 | G1785029 запросить цену → | шестерня:DECURA:Z2 0/M1 |
| 25 | D0747656 запросить цену → | INNER крышка:VE RTICAL TRANSPO RT:RIGHT |
| 26 | D0747659 запросить цену → | крышка:FUNNEL:D EVELOPER |
| 22 | D0747383 запросить цену → | DECAL:VERTICAL TRANSPORT:A3 |
Vertical Transport 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 15 | D0743032 запросить цену → | вал:JOINT:PAP ER FEED узел |
| 2 | 07080080N запросить цену → | WASHER-DIA8 |
| 7 | AA063470 запросить цену → | COMPRESSION SP RING:подача бумаги :DRIVE |
| 8 | AA148776 запросить цену → | вал:DRIVE |
| 17 | D0743173 под заказ | TIMING PULLEY:S2 M:25T |
| 16 | D0743108 запросить цену → | DC STEPPER MOT OR:4.94W:ASS'Y |
| 6 | AA043647 под заказ | TIMING ремень:60S2 M188 |
| 4 | 07423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 12 | AF020786 под заказ | TRANSPORT ROLL ER:EXIT:PAPER BA NK:DRIVE |
| 9 | AB017725 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 3 | 07200060E запросить цену → | RETAINING RING - M6 |
| 13 | B7004428 запросить цену → | TIMING ремень:B40S 2M158 |
| 14 | BB013007 запросить цену → | шестерня - 20Z |
| 5 | 11050534 запросить цену → | CLAMP |
| 11 | AF020741 запросить цену → | TRANSPORT ROLL ER:GRIP:DRIVE |
| 10 | AF020740 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:DRIVE |
Vertical Transport 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 8 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 14 | D0747455 запросить цену → | направляющая пластина:GRI P:UPPER |
| 16 | D0747465 запросить цену → | направляющая пластина:FEE D PAPER AGAIN |
| 6 | AA063471 запросить цену → | COMPRESSION SP RING:PRESSURE:8 N |
| 4 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 3 | 07200030E запросить цену → | RETAINING RING - M3 |
| 10 | AA161172 запросить цену → | CUSHION:направляющая P LATE |
| 15 | D0747461 запросить цену → | направляющая пластина:GRI P:LOWER |
| 5 | 54472681 запросить цену → | SNAP RING |
| 18 | D0747474 запросить цену → | направляющая пластина:CON NECTING:RIGHT |
| 17 | D0747470 запросить цену → | направляющая пластина:CON NECTING:UPPER |
| 20 | D0747481 запросить цену → | направляющая пластина:OPE N AND CLOSE:CO NNECTING:ASS'Y |
| 9 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 2 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 11 | AF022165 запросить цену → | TRANSPORT ROLL ER - DRIVEN |
| 19 | D0747476 запросить цену → | направляющая пластина:OPE N AND CLOSE:ASS 'Y |
| 12 | AW010107 под заказ | подача бумаги SEN SOR |
| 13 | D0747450 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:DRIVE |
| 7 | AA063693 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVEN ролик |
Vertical Transport 3
| № | Артикул | Наименование |
|---|---|---|
| 21 | D3553810 запросить цену → | кронштейн:DETENT :RIGHT:ASS'Y |
| 24 | D3553858 запросить цену → | TORSION пружина: направляющая пластина:16N |
| 25 | M0774862 запросить цену → | TRANSPORT ROLL ER:DRIVEN:DUPLE X:DIA18X2 |
| 22 | D3553828 запросить цену → | держатель:STAY:GUI DE пластина |
Vertical Transport 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 14 | D0747433 запросить цену → | STUD:HANDLE:RE LEASE:ASS'Y |
| 10 | AA063694 запросить цену → | COMPRESSION SP RING:HANDLE |
| 15 | D3553844 запросить цену → | SHOE:HANDLE:RE LEASE |
| 3 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 6 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 7 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 2 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 13 | D0747431 запросить цену → | STAY:HANDLE:AS S'Y |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 8 | 52152621 запросить цену → | SNAP RING - M6 |
| 12 | C2693566 запросить цену → | втулка:MM8:PR ESSURE:DRIVE |
| 5 | 11050487 запросить цену → | жгут CLAMP |
| 11 | B8323909 запросить цену → | кронштейн CUSHIO N |
| 9 | 67542866 запросить цену → | ролик - POSITIO NING направляющая |
Paper регистрация 1
| № | Артикул | Наименование |
|---|---|---|
| 18 | AA082101 запросить цену → | втулка - 6X10X6 |
| 2 | 03604010N запросить цену → | винт:M4X10 |
| 12 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 10 | 08050089 запросить цену → | RETAINING RING - M4 |
| 17 | AA063678 запросить цену → | пружина - 3.5N |
| 21 | AA132300 запросить цену → | ролик:LOCK:PU LL OUT |
| 11 | 11050534 запросить цену → | CLAMP |
| 13 | 54472681 запросить цену → | SNAP RING |
| 16 | AA061065 запросить цену → | TENSION пружина: дуплекс:DRIVEN R OLLER |
| 4 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 7 | 07200060E запросить цену → | RETAINING RING - M6 |
| 20 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 5 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 9 | 08050088 запросить цену → | RETAINING RING - M6 |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 14 | A2574493 запросить цену → | BAND |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 22 | AA143811 запросить цену → | STEPPED винт - M3X4 |
| 3 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 19 | AA082104 запросить цену → | втулка - 8X12X7 |
Paper регистрация 1
| № | Артикул | Наименование |
|---|---|---|
| 29 | B1321183 запросить цену → | кронштейн:LOCK |
| 31 | B1321224 запросить цену → | SUPPORTING PLA TE:кронштейн:LOC K |
| 30 | B1321221 запросить цену → | держатель:пружина: PULL OUT |
| 41 | D0742685 запросить цену → | SYNCHRONOUS B ELT:B80S2M190 |
| 38 | D0742679 запросить цену → | держатель:DC STEP PER мотор:SHIF T |
| 40 | D0742684 запросить цену → | держатель:CAM:SHI FT |
| 25 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 26 | AX040181 запросить цену → | DC STEPPER MOT OR:SHIFT:MM56 |
| 24 | AF022178 запросить цену → | TRANSPORT ROLL ER:DRIVEN:DIA17. 7X2:INNER |
| 33 | B2344858 запросить цену → | DRIVEN ролик H OLDER |
| 43 | D0742687 запросить цену → | держатель:HOME PO SITION датчик:G ATE |
| 36 | D0741194 запросить цену → | вал:LOCK:TRA NSPORT узел |
| 37 | D0742652 запросить цену → | рычаг:LINK:TRAN SPORT ролик |
| 34 | B2345280 запросить цену → | плата CRB |
| 35 | D0741179 запросить цену → | рычаг:PULL OUT: регистрация |
| 32 | B1322366 запросить цену → | рычаг:барабан STA Y:LEFT |
| 42 | D0742686 под заказ | DUCT:FAN:CONTA CT IMAGE SENSO R |
| 27 | AX640149 запросить цену → | FAN мотор:MM40 :15MM |
| 23 | AF022067 запросить цену → | направляющая стопор ролик |
| 28 | B0654933 запросить цену → | направляющая пластина LEV ER HOOK |
Paper регистрация 1
| № | Артикул | Наименование |
|---|---|---|
| 64 | G1784818 запросить цену → | пружина:PULL OUT :LOCK:EXIT |
| 44 | D0742813 запросить цену → | HOOK:COIL SPRIN G:GATE |
| 59 | D0746497 запросить цену → | DECAL:POSITIONI NG DISPLAY:TCRU |
| 45 | D0742850 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:RIGHT |
| 65 | G1787453 запросить цену → | ARM:ON-OFF:TRA NSPORT ролик |
| 61 | G1784759 запросить цену → | кронштейн:LOCK:E XIT |
| 50 | D0742965 запросить цену → | держатель:PRESSU RE:DRIVEN ROLLE R:дуплекс:EXIT |
| 46 | D0742864 запросить цену → | направляющая пластина:DUP LEX:RIGHT:UPPER |
| 51 | D0742974 запросить цену → | стопор:рычаг: TRANSPORT узел: LEFT |
| 49 | D0742935 запросить цену → | направляющая:дуплекс:OP EN AND CLOSE:RI GHT:LOWER |
| 48 | D0742931 запросить цену → | вал:LINK:ON-O FF:VERTICAL TRA NSPORT:UPPER |
| 54 | D0742985 запросить цену → | DECAL:PULL OUT: RIGHT:B3 |
| 53 | D0742984 запросить цену → | DECAL:PULL OUT: RIGHT:B1 |
| 55 | D0742986 запросить цену → | DECAL:PULL OUT: RIGHT:B4 |
| 47 | D0742930 запросить цену → | вал:LINK:ON-O FF:VERTICAL TRA NSPORT:LOWER |
| 63 | G1784817 запросить цену → | пружина:PRESSUR E:ролик:DUPLE X |
| 56 | D0742987 запросить цену → | DECAL:PULL OUT: RIGHT:B6 |
| 57 | D0742989 запросить цену → | DECAL:PULL OUT: RIGHT:Z2 |
| 62 | G1784808 запросить цену → | кронштейн:PRESSU RE:ролик |
| 60 | D0747844 запросить цену → | INNER крышка:PUL L OUT:RIGHT |
Paper регистрация 1
| № | Артикул | Наименование |
|---|---|---|
| 66 | G1787618 запросить цену → | пластина:FIX:BAND |
| 71 | M0774862 запросить цену → | TRANSPORT ROLL ER:DRIVEN:DUPLE X:DIA18X2 |
| 70 | G1787793 запросить цену → | винт:REGISTRA TION:FIX |
| 68 | G1787743 запросить цену → | BOSS:POSITIONIN G PIN:TRANSPORT узел:NO.1 |
| 67 | G1787633 запросить цену → | HOOK:направляющая PLAT E:дуплекс:ASS'Y |
| 69 | G1787744 запросить цену → | BOSS:POSITIONIN G PIN:TRANSPORT узел:NO.2 |
Paper регистрация 2
| № | Артикул | Наименование |
|---|---|---|
| 14 | AW000012 запросить цену → | [A] оптика датчик:P HOTO 201109-02 O/O |
| 8 | AA063678 запросить цену → | пружина - 3.5N |
| 12 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 13 | AF022167 запросить цену → | TRANSPORT ROLL ER - DRIVEN |
| 3 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 9 | AA066402 запросить цену → | TORSION пружина: направляющая пластина:REA R |
| 17 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 15 | AW010107 под заказ | подача бумаги SEN SOR |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | AA082104 запросить цену → | втулка - 8X12X7 |
| 18 | B2346424 запросить цену → | RELEASE GRIP |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 20 | D0742652 запросить цену → | рычаг:LINK:TRAN SPORT ролик |
| 10 | AA066403 запросить цену → | TORSION пружина: направляющая пластина:FRO NT |
| 19 | D0742636 запросить цену → | держатель:датчик: перенос:TIMING |
| 6 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 16 | AX560011 запросить цену → | LED |
| 7 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 4 | 07200060E запросить цену → | RETAINING RING - M6 |
Paper регистрация 2
| № | Артикул | Наименование |
|---|---|---|
| 24 | D0742757 запросить цену → | держатель:датчик: CONNECTING:LCT: NO.2 |
| 37 | D0742960 запросить цену → | направляющая пластина:REG ISTRATION:ENTRA NCE:UPPER |
| 29 | D0742794 запросить цену → | держатель:DOUBLE FEED датчик:PH OTO |
| 23 | D0742756 запросить цену → | держатель:датчик: CONNECTING:LCT: NO.1 |
| 22 | D0742753 запросить цену → | направляющая пластина:CON NECTING:LARGE C APACITY TRAY:UP PER |
| 26 | D0742783 запросить цену → | регистрация G UIDE:OPEN AND C LOSE |
| 30 | D0742795 запросить цену → | направляющая пластина:REG ISTRATION:ENTRA NCE:LOWER |
| 32 | D0742818 запросить цену → | FIX STAND:направляющая пластина:REAR |
| 34 | D0742945 запросить цену → | направляющая пластина:REG ISTRATION:EXIT |
| 36 | D0742955 запросить цену → | направляющая пластина:TIMI NG:перенос |
| 27 | D0742786 запросить цену → | направляющая пластина:CON NECTING:LARGE C APACITY TRAY:LO WER |
| 39 | D0742988 запросить цену → | DECAL:PULL OUT: RIGHT:B7 |
| 33 | D0742934 запросить цену → | вал:ON-OFF:LA RGE CAPACITY TR AY:CONNECTING |
| 38 | D0742975 запросить цену → | стопор:направляющая P LATE:CONNECTIN G:LARGE CAPACIT Y TRAY |
| 28 | D0742789 запросить цену → | держатель:DOUBLE FEED датчик:RA DIATE |
| 31 | D0742815 запросить цену → | кронштейн:CONTA CT POINT:направляющая P LATE:REAR |
| 35 | D0742952 запросить цену → | кронштейн:CONTA CT IMAGE SENSO R |
| 40 | D0743168 запросить цену → | CONTACT IMAGE датчик:REGISTR ATION:MAIN SCAN NING:214MM |
| 25 | D0742773 запросить цену → | FIX STAND:направляющая пластина:TIMING:TR ANSFER:EXIT |
| 21 | D0742663 запросить цену → | держатель:датчик: регистрация:TI MING |
Полный список запчастей доступен по запросу.
комментарии
