Ricoh pro C7100S 7110S 7100SX 7110SX C7100 C7110 C7100X C7110X — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- автоподатчик (АПД)
- сканер
- сканер
- сканер
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT
- PAPER BANK/подача бумаги/VERTICAL TRANSPORT

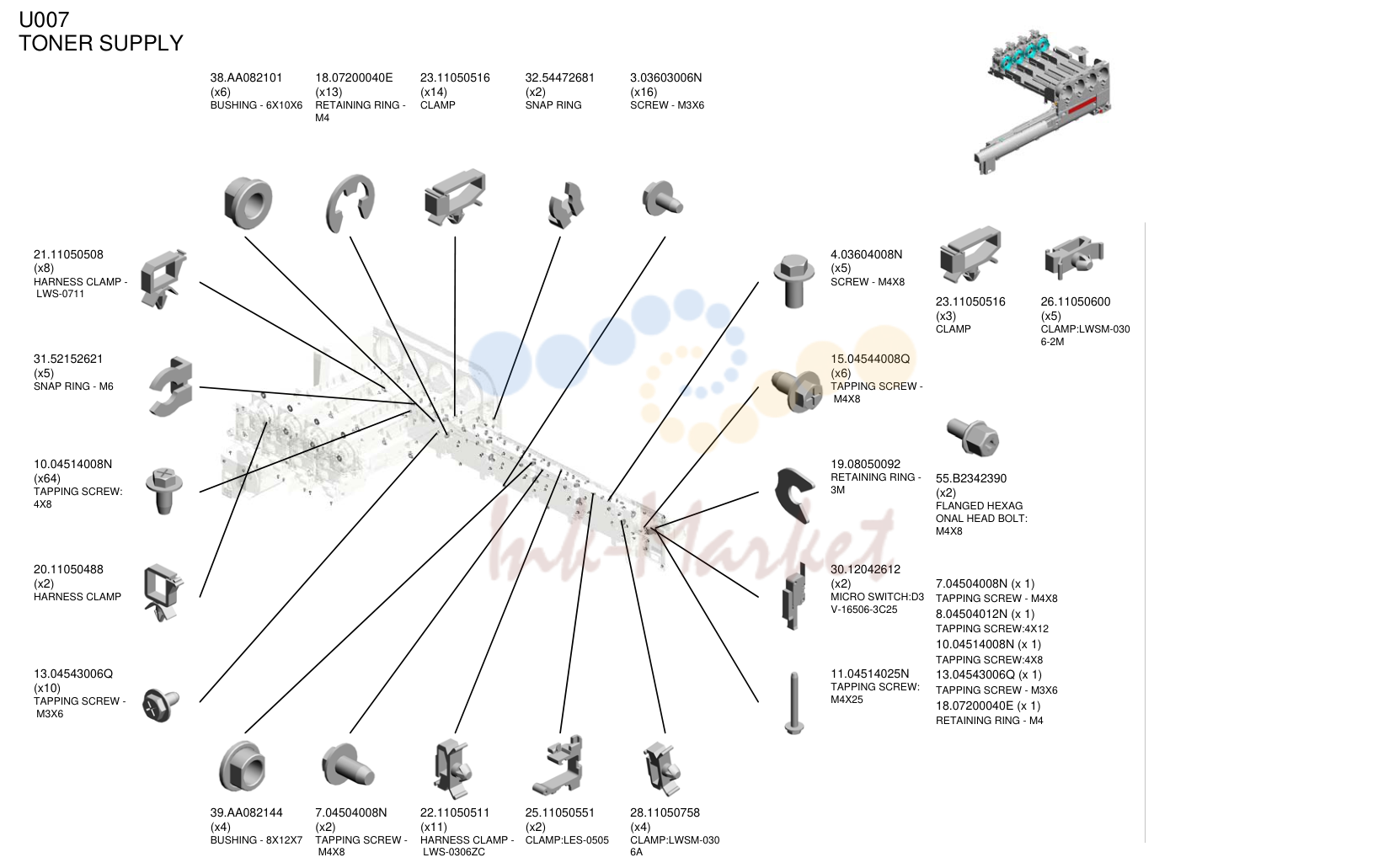

- TONER SUPPLY
- TONER SUPPLY
- TONER SUPPLY
- TONER SUPPLY
- PCDU
- PCDU
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- USED TONER
- USED TONER
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- подача бумаги(MAIN)
- SEPARATION/PAPER TRANSPORT
- печь (закрепление)
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- CONTролик
- CONTролик
- CONTролик
- CONTролик
- CONTролик
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама

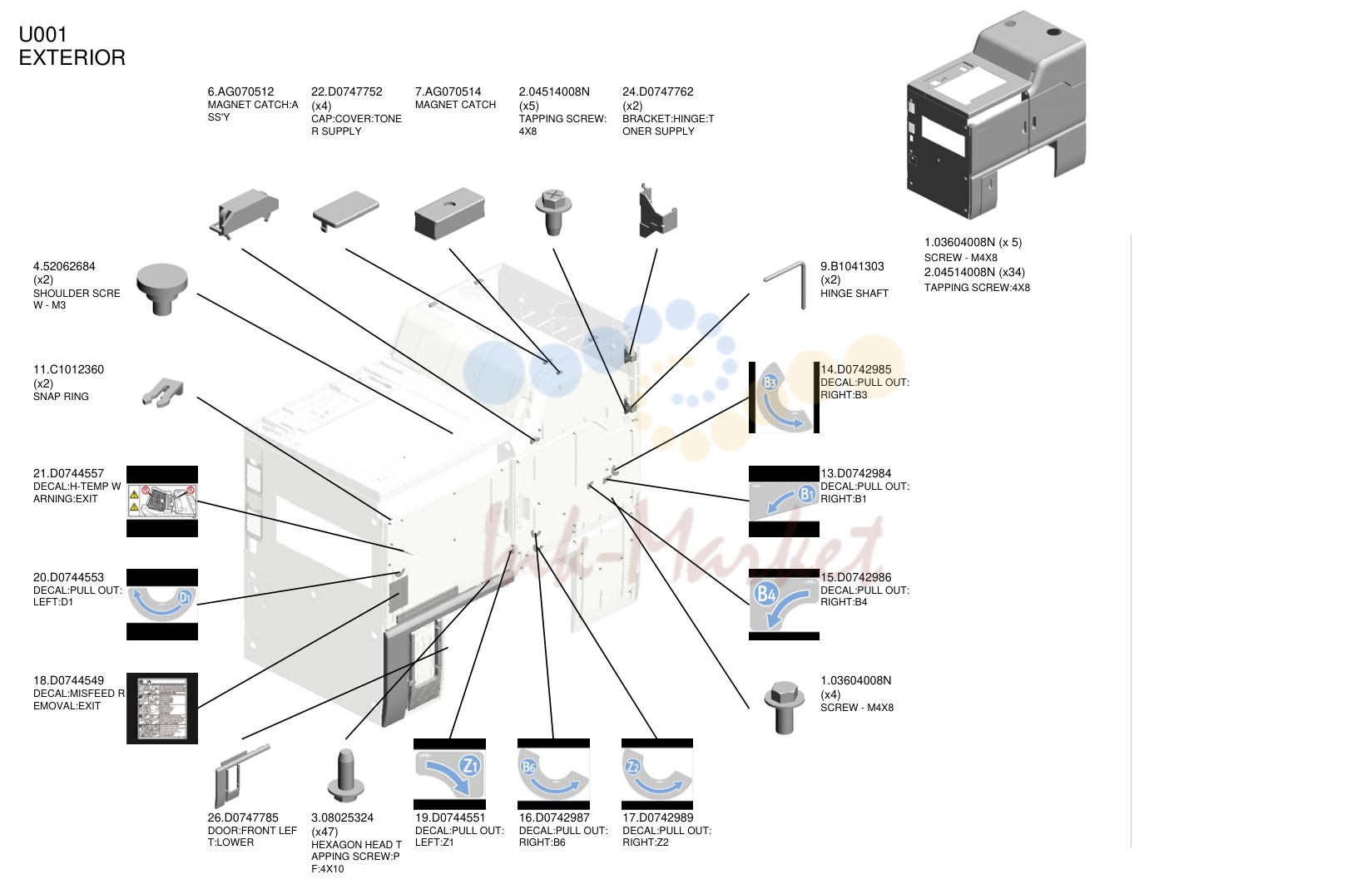

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 6 | AG070512 запросить цену → | MAGNET CATCH:A SS'Y |
| 22 | D0747752 запросить цену → | CAP:крышка:TONE R SUPPLY |
| 7 | AG070514 запросить цену → | MAGNET CATCH |
| 2 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 24 | D0747762 запросить цену → | кронштейн:HINGE:T ONER SUPPLY |
| 4 | 52062684 запросить цену → | SHOULDER SCRE W - M3 |
| 11 | C1012360 запросить цену → | SNAP RING |
| 21 | D0744557 запросить цену → | DECAL:H-TEMP W ARNING:EXIT |
| 20 | D0744553 запросить цену → | DECAL:PULL OUT: LEFT:D1 |
| 18 | D0744549 запросить цену → | DECAL:MISFEED R EMOVAL:EXIT |
| 9 | B1041303 запросить цену → | HINGE вал |
| 14 | D0742985 запросить цену → | DECAL:PULL OUT: RIGHT:B3 |
| 13 | D0742984 запросить цену → | DECAL:PULL OUT: RIGHT:B1 |
| 15 | D0742986 запросить цену → | DECAL:PULL OUT: RIGHT:B4 |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 26 | D0747785 запросить цену → | DOOR:FRONT LEF T:LOWER |
| 3 | 08025324 запросить цену → | HEXAGON HEAD T APPING винт:P F:4X10 |
| 19 | D0744551 запросить цену → | DECAL:PULL OUT: LEFT:Z1 |
| 16 | D0742987 запросить цену → | DECAL:PULL OUT: RIGHT:B6 |
| 17 | D0742989 запросить цену → | DECAL:PULL OUT: RIGHT:Z2 1.03604008N (x 5) винт - M4X8 2.04514008N (x34) TAPPING винт:4X8 |

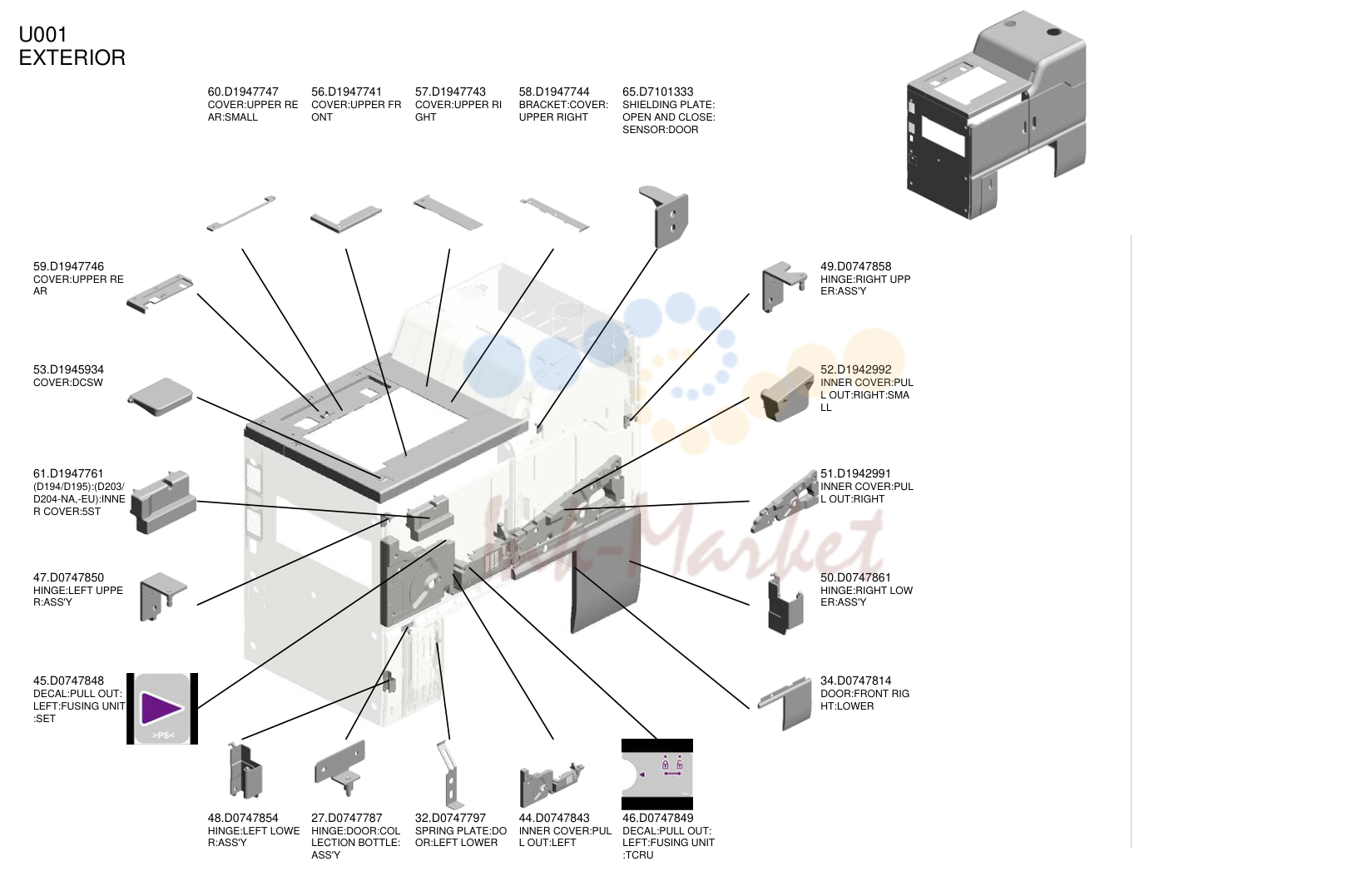

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 60 | D1947747 запросить цену → | крышка:UPPER RE AR:SMALL |
| 56 | D1947741 запросить цену → | крышка:UPPER FR ONT |
| 57 | D1947743 запросить цену → | крышка:UPPER RI GHT |
| 58 | D1947744 запросить цену → | кронштейн:крышка: UPPER RIGHT |
| 65 | D7101333 запросить цену → | SHIELDING пластина: OPEN AND CLOSE: датчик:DOOR |
| 59 | D1947746 запросить цену → | крышка:UPPER RE AR |
| 53 | D1945934 запросить цену → | крышка:DCSW |
| 61 | D1947761 запросить цену → | (D194/D195):(D203/ D204-NA,-EU):INNE R крышка:5ST |
| 47 | D0747850 запросить цену → | HINGE:LEFT UPPE R:ASS'Y |
| 45 | D0747848 запросить цену → | DECAL:PULL OUT: LEFT:печь (закрепление) узел :SET |
| 49 | D0747858 запросить цену → | HINGE:RIGHT UPP ER:ASS'Y |
| 52 | D1942992 запросить цену → | INNER крышка:PUL L OUT:RIGHT:SMA LL |
| 51 | D1942991 запросить цену → | INNER крышка:PUL L OUT:RIGHT |
| 50 | D0747861 запросить цену → | HINGE:RIGHT LOW ER:ASS'Y |
| 34 | D0747814 запросить цену → | DOOR:FRONT RIG HT:LOWER |
| 48 | D0747854 запросить цену → | HINGE:LEFT LOWE R:ASS'Y |
| 27 | D0747787 запросить цену → | HINGE:DOOR:COL LECTION BOTTLE: ASS'Y |
| 32 | D0747797 запросить цену → | пружина пластина:DO OR:LEFT LOWER |
| 44 | D0747843 запросить цену → | INNER крышка:PUL L OUT:LEFT |
| 46 | D0747849 запросить цену → | DECAL:PULL OUT: LEFT:печь (закрепление) узел :TCRU |

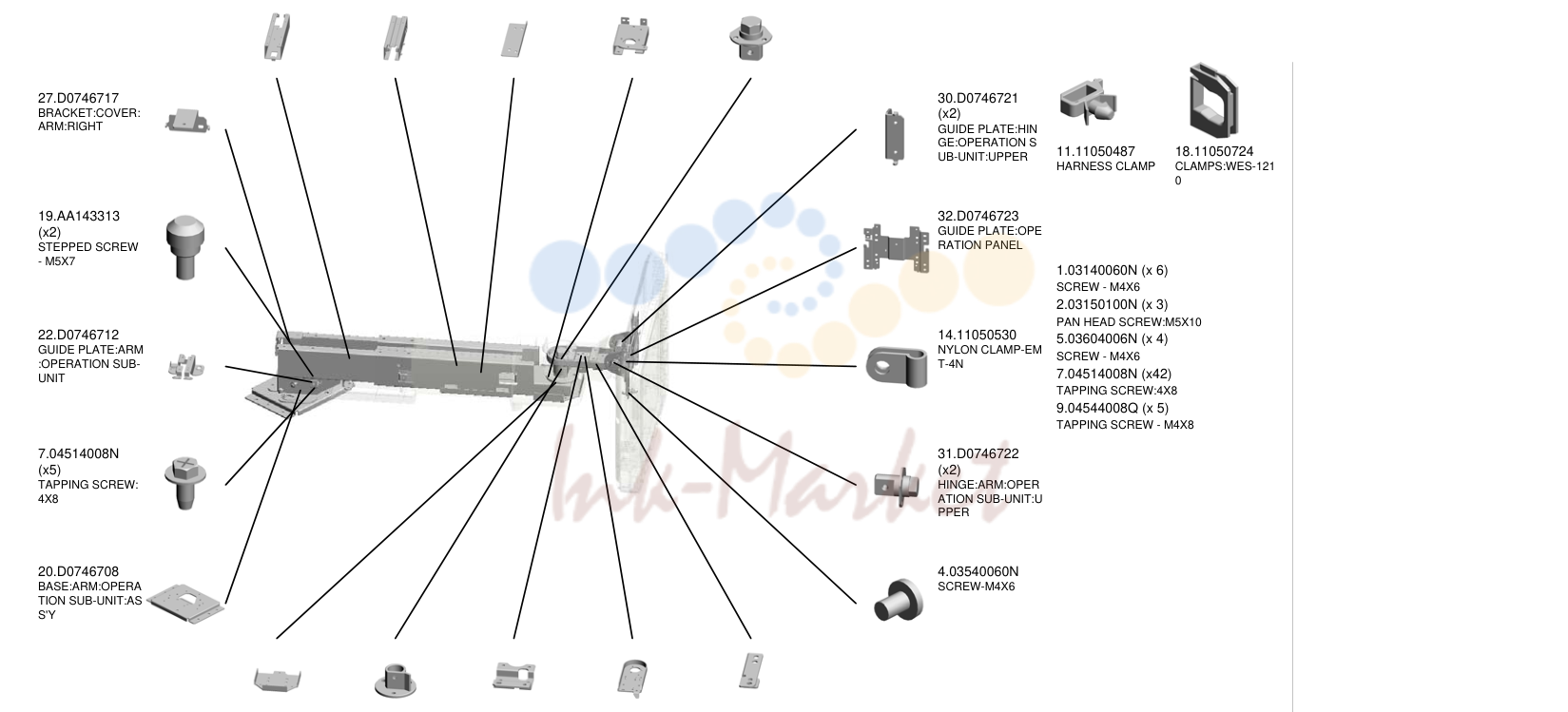

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 21 | D0746711 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:I NNER |
| 23 | D0746713 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:O UTER |
| 35 | D0746726 запросить цену → | SUPPORTING PLA TE:крышка:ARM:IN NER |
| 24 | D0746714 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:LOWER |
| 28 | D0746718 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:L OWER |
| 27 | D0746717 запросить цену → | кронштейн:крышка: ARM:RIGHT |
| 19 | AA143313 запросить цену → | STEPPED винт - M5X7 |
| 22 | D0746712 запросить цену → | направляющая пластина:ARM :OPERATION SUB- узел |
| 7 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 20 | D0746708 запросить цену → | BASE:ARM:OPERA TION SUB-узел:AS S'Y |
| 30 | D0746721 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:UPPER |
| 32 | D0746723 запросить цену → | направляющая пластина:OPE RATION PANEL |
| 14 | 11050530 запросить цену → | NYLON CLAMP-EM T-4N |
| 31 | D0746722 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:U PPER |
| 4 | 03540060N запросить цену → | винт-M4X6 |
| 25 | D0746715 запросить цену → | SUPPORTING PLA TE:направляющая пластина:H INGE |
| 26 | D0746716 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:LOWER |
| 33 | D0746724 запросить цену → | кронштейн:крышка: ARM:FRONT |
| 29 | D0746719 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:F RONT |
| 34 | D0746725 запросить цену → | кронштейн:крышка: ARM:FRONT LOW ER |
| 11 | 11050487 запросить цену → | жгут CLAMP |
| 18 | 11050724 запросить цену → | CLAMPS:WES-121 0 1.03140060N (x 6) винт - M4X6 2.03150100N (x 3) PAN HEAD винт:M5X10 5.03604006N (x 4) винт - M4X6 7.04514008N (x42) TAPPING винт:4X8 9.04544008Q (x 5) TAPPING винт - M4X8 |
OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 38 | D0746731 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT |
| 42 | D0746737 запросить цену → | CAP:крышка:ARM: FRONT |
| 36 | D0746729 запросить цену → | крышка:ARM:OPER ATION SUB-узел:I NNER |
| 37 | D0746730 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT LOWER |
| 43 | D0746739 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:UPPER |
| 41 | D0746736 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT LOWER |
| 39 | D0746732 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT LOWER |
| 40 | D0746733 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
автоподатчик (АПД)
| № | Артикул | Наименование |
|---|---|---|
| 36 | A8597211 запросить цену → | STEPPED винт 4.04514008N (x 2) TAPPING винт:4X8 17.09514010N (x 2) винт:POLISHED ROUND:M4X10 |

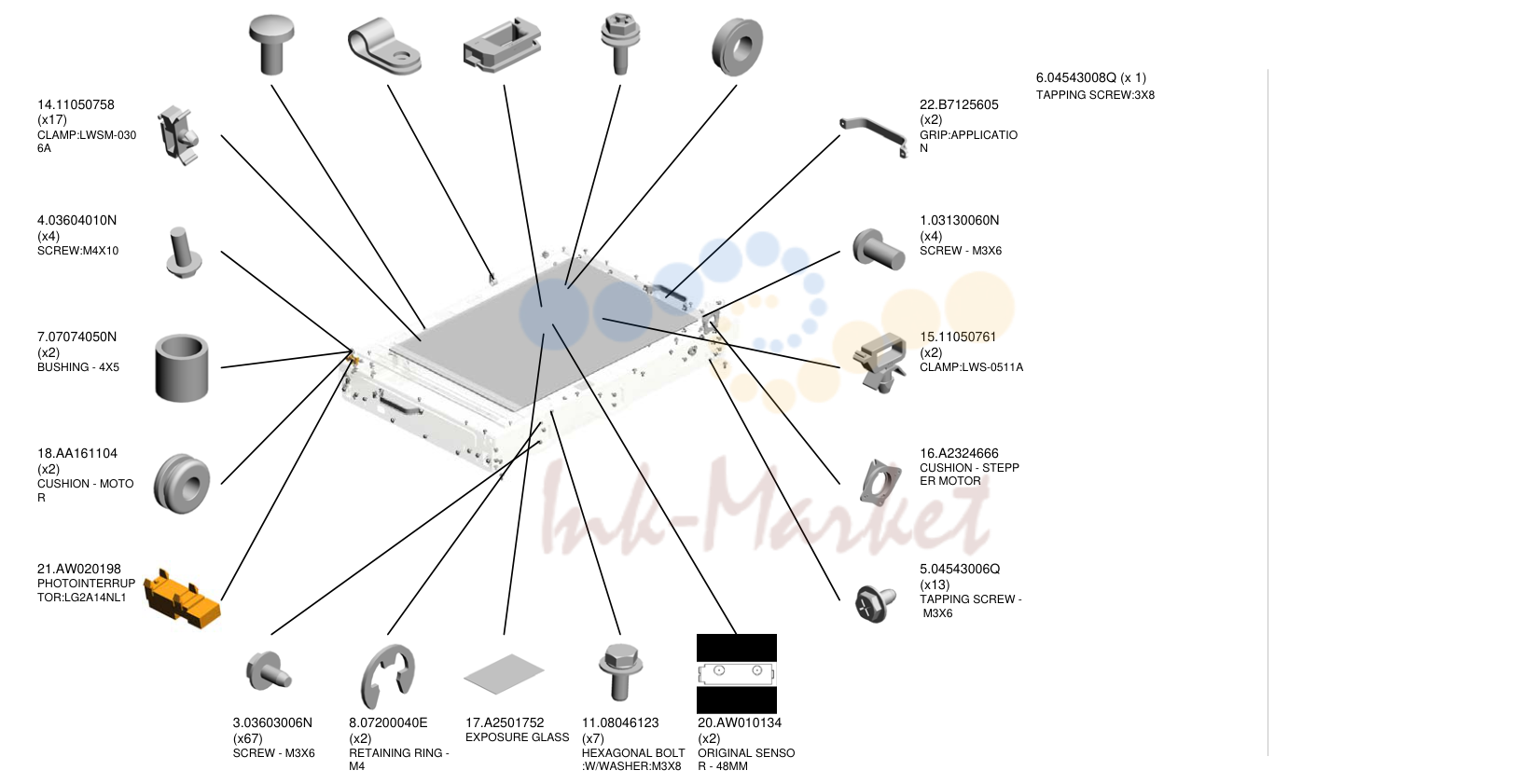

сканер
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 12 | 11050559 запросить цену → | CLAMP:EMT-5N |
| 13 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 10 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 9 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 4 | 03604010N запросить цену → | винт:M4X10 |
| 7 | 07074050N запросить цену → | втулка - 4X5 |
| 18 | AA161104 запросить цену → | CUSHION - MOTO R |
| 21 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 22 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 15 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 16 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 17 | A2501752 запросить цену → | EXPOSURE GLASS |
| 11 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 20 | AW010134 запросить цену → | ORIGINAL SENSO R - 48MM 6.04543008Q (x 1) TAPPING винт:3X8 |

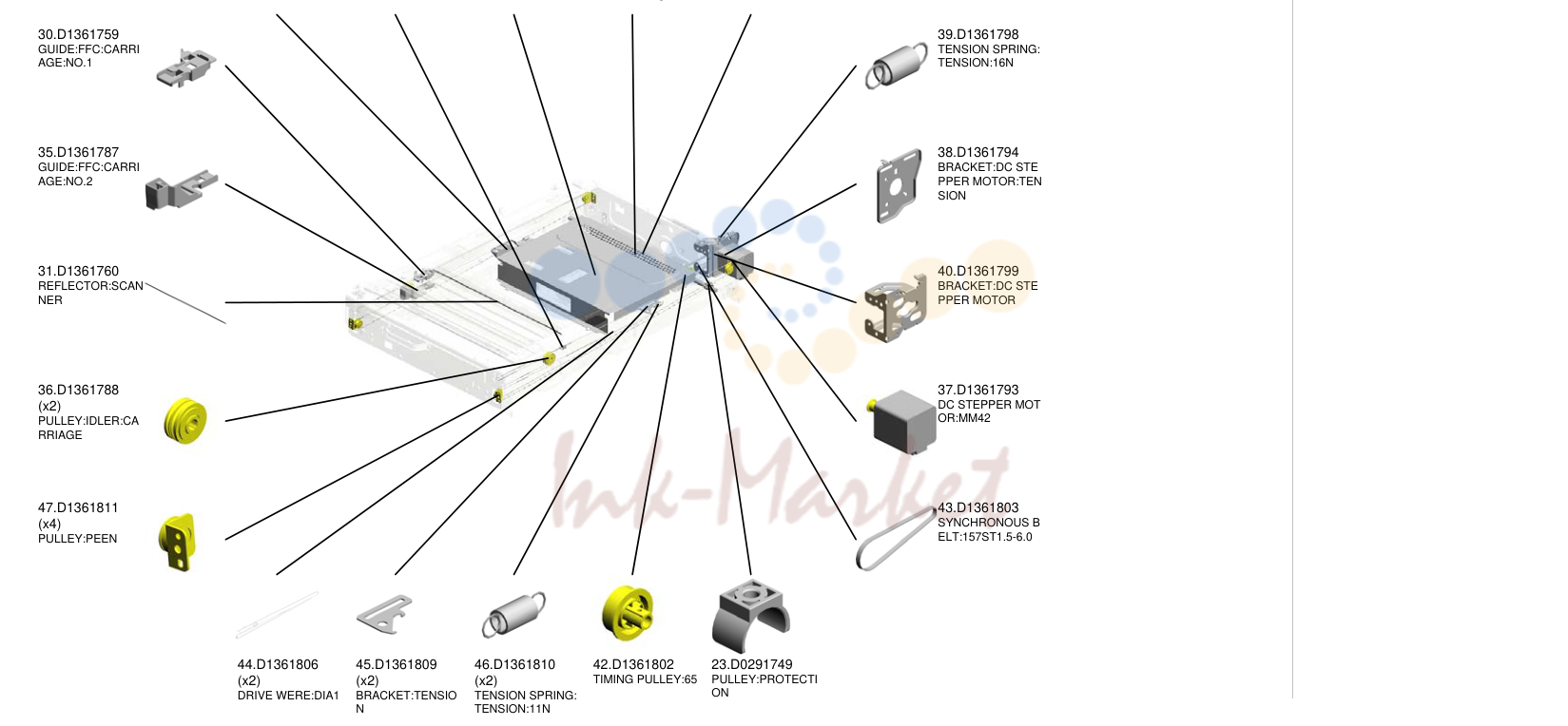

сканер
| № | Артикул | Наименование |
|---|---|---|
| 24 | D1361715 запросить цену → | направляющая:жгут:L ED |
| 29 | D1361758 запросить цену → | CLAMP:WIRE |
| 26 | D1361727 запросить цену → | INNER крышка:SC ANNER |
| 25 | D1361717 запросить цену → | крышка:вал:SC ANNER |
| 41 | D1361801 запросить цену → | вал:DRIVE:SCA NNER |
| 30 | D1361759 запросить цену → | направляющая:FFC:CARRI AGE:NO.1 |
| 35 | D1361787 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 31 | D1361760 запросить цену → | REFLECTOR:SCAN NER |
| 36 | D1361788 запросить цену → | PULLEY:IDLER:CA RRIAGE |
| 47 | D1361811 запросить цену → | PULLEY:PEEN |
| 39 | D1361798 запросить цену → | TENSION пружина: TENSION:16N |
| 38 | D1361794 запросить цену → | кронштейн:DC STE PPER мотор:TEN SION |
| 40 | D1361799 запросить цену → | кронштейн:DC STE PPER мотор |
| 37 | D1361793 запросить цену → | DC STEPPER MOT OR:MM42 |
| 43 | D1361803 запросить цену → | SYNCHRONOUS B ELT:157ST1.5-6.0 |
| 44 | D1361806 запросить цену → | DRIVE WERE:DIA1 |
| 45 | D1361809 запросить цену → | кронштейн:TENSIO N |
| 46 | D1361810 запросить цену → | TENSION пружина: TENSION:11N |
| 42 | D1361802 запросить цену → | TIMING PULLEY:65 |
| 23 | D0291749 запросить цену → | PULLEY:PROTECTI ON |

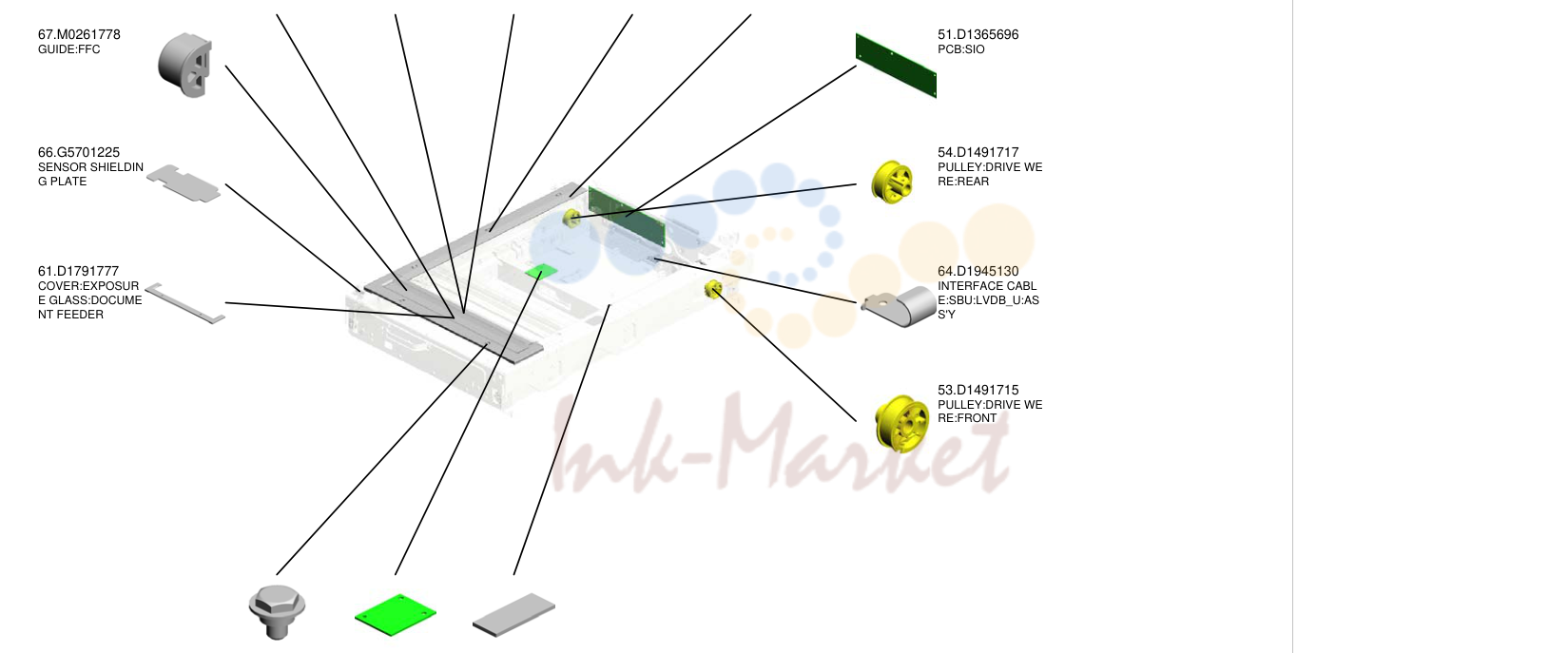

сканер
| № | Артикул | Наименование |
|---|---|---|
| 60 | D1791768 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER |
| 58 | D1791763 запросить цену → | (-AA,-EU,-CHN):SC ALE:LEFT:ASS'Y |
| 59 | D1791764 запросить цену → | (-NA):SCALE:LEFT: ASS'Y |
| 62 | D1791789 запросить цену → | SCALE:REAR:PRIN TING |
| 57 | D1491805 запросить цену → | держатель:EXPOSU RE GLASS |
| 67 | M0261778 запросить цену → | направляющая:FFC |
| 66 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 61 | D1791777 запросить цену → | крышка:EXPOSUR E GLASS:DOCUME NT FEEDER |
| 51 | D1365696 запросить цену → | плата:SIO |
| 54 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 64 | D1945130 запросить цену → | INTERFACE CABL E:SBU:LVDB_U:AS S'Y |
| 53 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 52 | D1441085 запросить цену → | STEPPED винт: M3 |
| 63 | D1945124 запросить цену → | плата:IDB |
| 56 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |

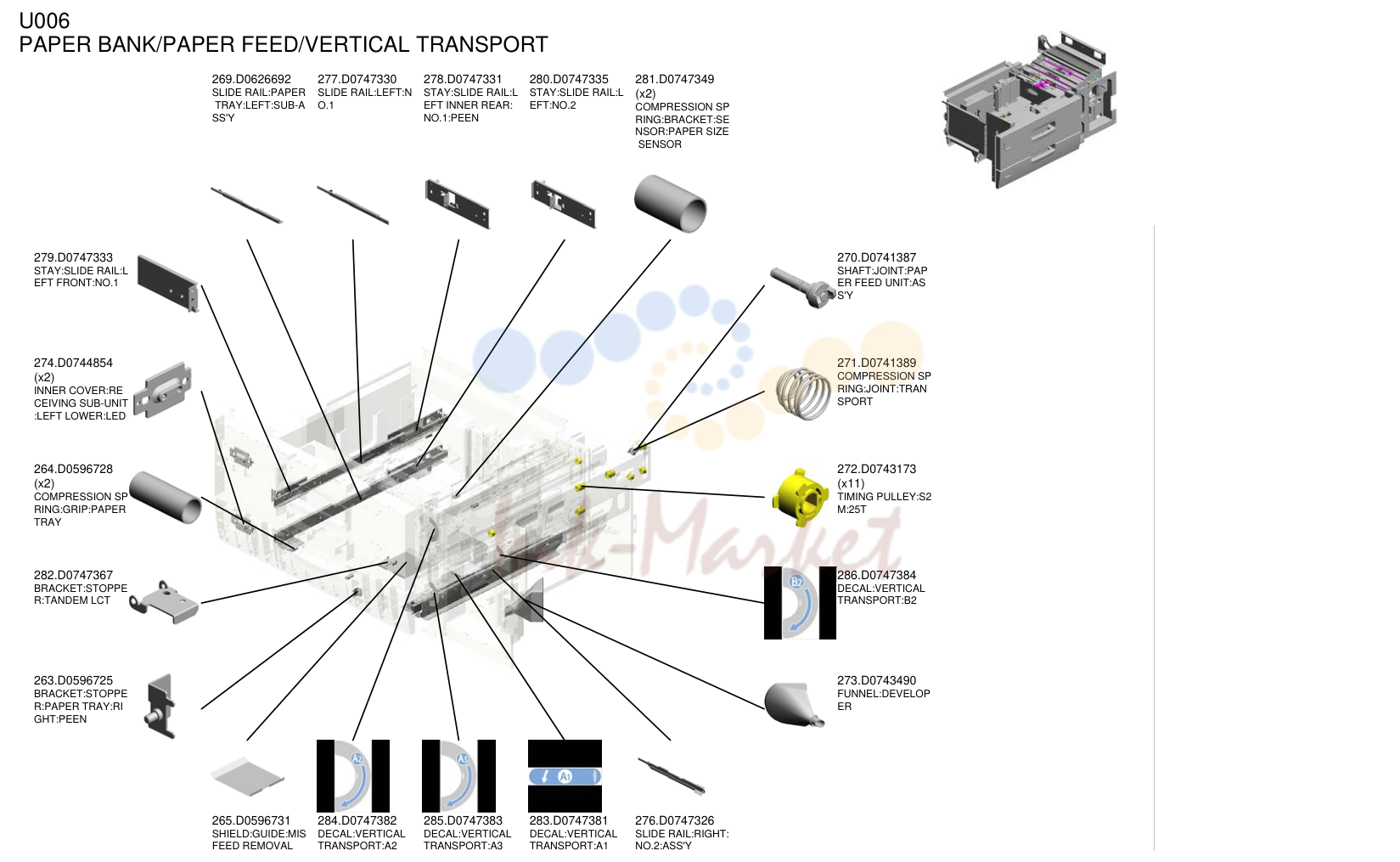

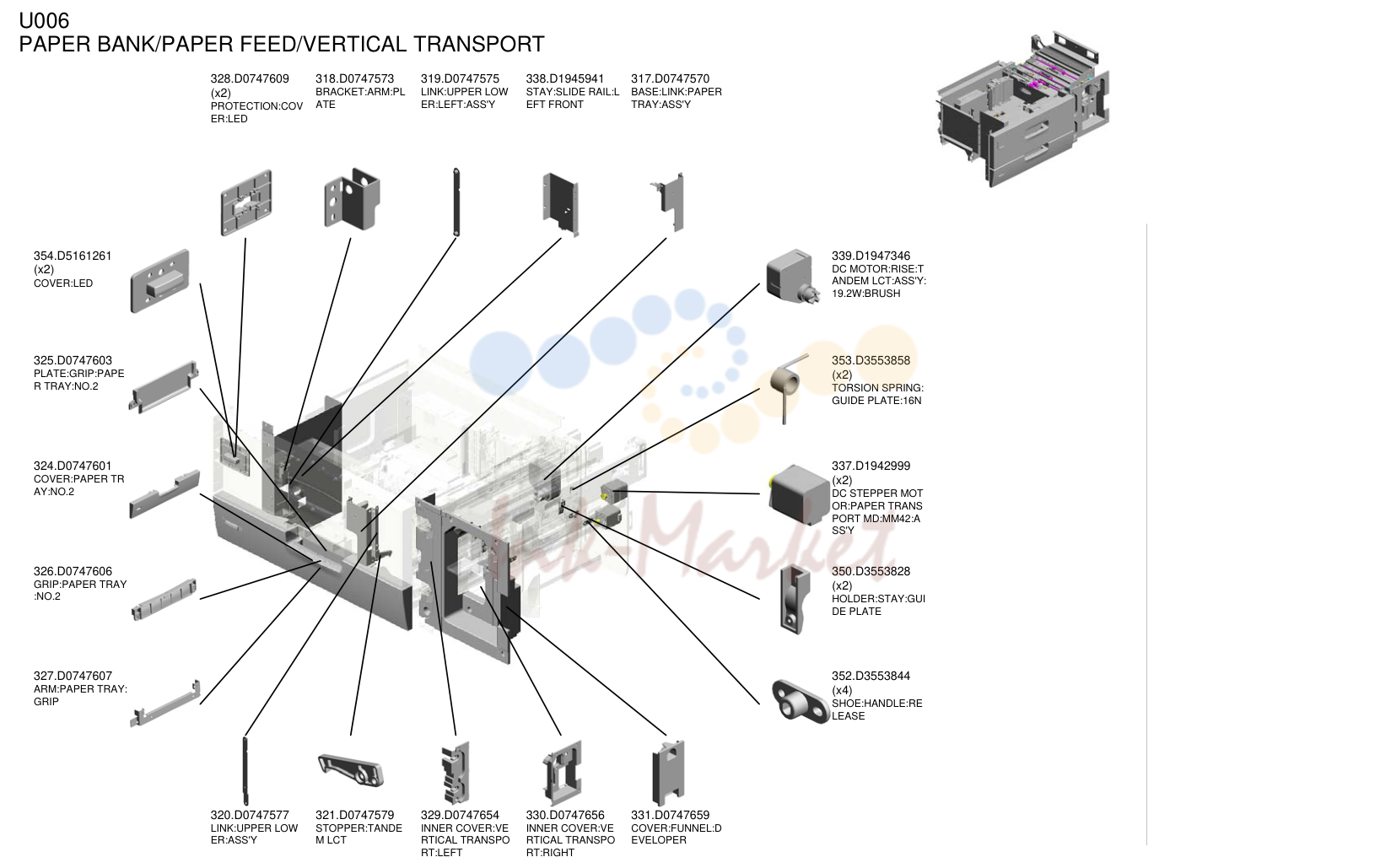

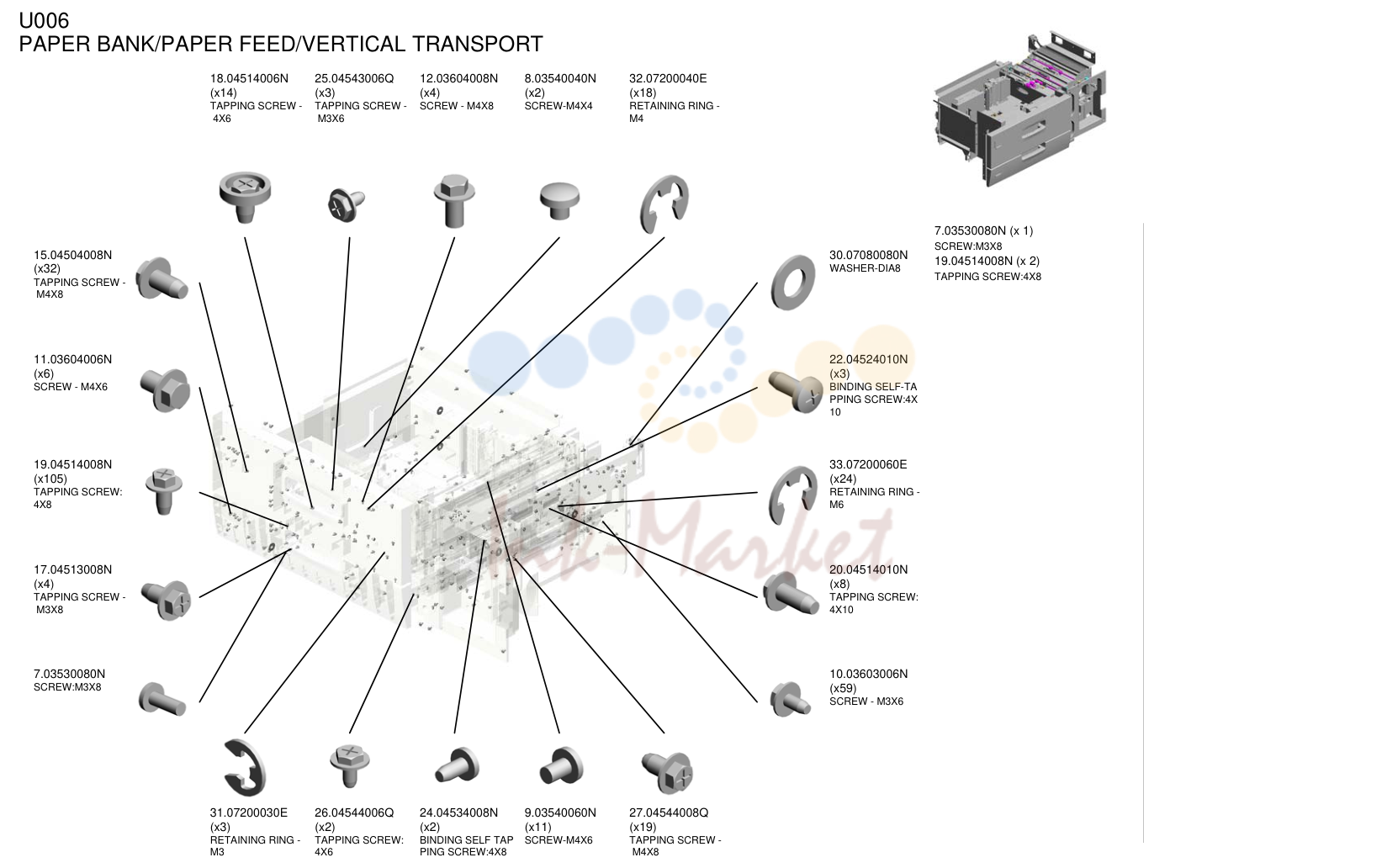

PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 18 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 25 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 03604008N запросить цену → | винт - M4X8 |
| 8 | 03540040N запросить цену → | винт-M4X4 |
| 32 | 07200040E запросить цену → | RETAINING RING - M4 |
| 15 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 11 | 03604006N запросить цену → | винт - M4X6 |
| 19 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 17 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 7 | 03530080N запросить цену → | винт:M3X8 |
| 30 | 07080080N запросить цену → | WASHER-DIA8 |
| 22 | 04524010N запросить цену → | BINDING SELF-TA PPING винт:4X 10 |
| 33 | 07200060E запросить цену → | RETAINING RING - M6 |
| 20 | 04514010N запросить цену → | TAPPING винт: 4X10 |
| 10 | 03603006N запросить цену → | винт - M3X6 |
| 31 | 07200030E запросить цену → | RETAINING RING - M3 |
| 26 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 24 | 04534008N запросить цену → | BINDING SELF TAP PING винт:4X8 |
| 9 | 03540060N запросить цену → | винт-M4X6 |
| 27 | 04544008Q запросить цену → | TAPPING винт - M4X8 7.03530080N (x 1) винт:M3X8 19.04514008N (x 2) TAPPING винт:4X8 |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 38 | 08025220 запросить цену → | TAPPING винт - M4X8 |
| 40 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 62 | 67542866 запросить цену → | ролик - POSITIO NING направляющая |
| 54 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 51 | 11050518 запросить цену → | EDGE SADDLE - L ES-1010 |
| 56 | 12042570 запросить цену → | ROCKER SWITCH: SDDJE13200 |
| 42 | 08050089 запросить цену → | RETAINING RING - M4 |
| 48 | 11050488 запросить цену → | жгут CLAMP |
| 50 | 11050516 запросить цену → | CLAMP |
| 41 | 08050088 запросить цену → | RETAINING RING - M6 |
| 49 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 53 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 52 | 11050534 запросить цену → | CLAMP |
| 35 | 07413708 запросить цену → | BALL подшипник - 8 X12X3.5MM |
| 36 | 07423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 37 | 08010237 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X12 |
| 59 | 52152621 запросить цену → | SNAP RING - M6 |
| 47 | 11050487 запросить цену → | жгут CLAMP |
| 44 | 09514006N запросить цену → | винт:POLISHED ROUND:M4X6 |
| 60 | 54472681 запросить цену → | SNAP RING |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 100 | AA143585 запросить цену → | вал:MISFEED R EMOVAL:UPPER |
| 85 | AA063268 запросить цену → | CONNECTOR SPRI NG |
| 90 | AA080265 запросить цену → | втулка:6X8X5 |
| 96 | AA140912 запросить цену → | винт - 8X14X2.8 |
| 94 | AA132203 запросить цену → | SPACER - 6MM |
| 104 | AA143872 под заказ | винт:DIA6:M4 |
| 89 | AA063695 запросить цену → | COMPRESSION SP RING:GRIP |
| 97 | AA140937 запросить цену → | вал:GRIP:LOW ER |
| 105 | AA143883 запросить цену → | вал:стопор: лоток бумаги |
| 103 | AA143718 запросить цену → | STEPPED винт - M4 |
| 98 | AA143550 запросить цену → | винт:DIA4:M3 |
| 91 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 86 | AA063471 запросить цену → | COMPRESSION SP RING:PRESSURE:8 N |
| 77 | AA043647 под заказ | TIMING ремень:60S2 M188 |
| 88 | AA063694 запросить цену → | COMPRESSION SP RING:HANDLE |
| 101 | AA143586 запросить цену → | вал:MISFEED R EMOVAL:LOWER |
| 99 | AA143569 запросить цену → | винт |
| 87 | AA063693 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVEN ролик |
| 93 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 102 | AA143587 запросить цену → | вал:MISFEED R EMOVAL:VERTICA L TRANSPORT |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 151 | B0656136 запросить цену → | TRAY LOCK ARM |
| 118 | AB017725 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 143 | AW500010 запросить цену → | PUSH SWITCH |
| 144 | AW500023 запросить цену → | PUSH SWITCH |
| 158 | B0656769 запросить цену → | LOCK ARM |
| 108 | AA148778 запросить цену → | вал:ARM:PLAT E |
| 107 | AA148777 запросить цену → | вал:ARM:LINK |
| 119 | AB017726 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 138 | AG050101 запросить цену → | KNOB - MISFEED R EMOVAL |
| 156 | B0656591 запросить цену → | лоток бумаги HOL DER BASE |
| 106 | AA148776 запросить цену → | вал:DRIVE |
| 112 | AA161172 запросить цену → | CUSHION:направляющая P LATE |
| 131 | AF020786 под заказ | TRANSPORT ROLL ER:EXIT:PAPER BA NK:DRIVE |
| 146 | AX040157 запросить цену → | STEPPER мотор DC1.68V 6.7W |
| 109 | AA161122 запросить цену → | мотор CUSHION |
| 149 | B0042995 запросить цену → | CAP - POSITIONIN G |
| 137 | AG050100 запросить цену → | KNOB - TRANSPO RT ролик |
| 133 | AF022165 запросить цену → | TRANSPORT ROLL ER - DRIVEN |
| 128 | AF020741 запросить цену → | TRANSPORT ROLL ER:GRIP:DRIVE |
| 127 | AF020740 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:DRIVE |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 192 | B2346141 запросить цену → | POSITIONING SLE EVE - INNER BACK |
| 170 | B1326726 запросить цену → | кронштейн:ARM:AS S'Y |
| 174 | B1326764 запросить цену → | кронштейн:CONNE CTOR:RIGHT |
| 171 | B1326738 запросить цену → | кронштейн:LIFT MO TOR:TANDEM LCT |
| 209 | B2346531 запросить цену → | TIGHTENER BRAC KET |
| 191 | B2346138 запросить цену → | RAIL - TANDEM LC T |
| 185 | B1327591 под заказ | RAIL:лоток бумаги: ASS'Y |
| 203 | B2346497 запросить цену → | направляющая:REAR:PAPE R TRAY |
| 202 | B2346495 запросить цену → | направляющая:FRONT:PAP ER TRAY |
| 193 | B2346188 запросить цену → | SLIDE SLEEVE PO SITIONING |
| 205 | B2346506 запросить цену → | TIMING PULLEY - 3 0T |
| 212 | B2346541 запросить цену → | FEED DRIVE SHAF T |
| 213 | B2346542 под заказ | GRIP DRIVE SHAF T |
| 207 | B2346514 запросить цену → | TIMING ремень - S2 M126 |
| 210 | B2346532 запросить цену → | TIGHTENER BRAC KET |
| 173 | D1316511 запросить цену → | кронштейн:CONNE CTOR:LEFT 201502-02 O/O |
| 190 | B2346120 запросить цену → | кронштейн:POSITIO NING:лоток бумаги |
| 211 | B2346533 запросить цену → | TIMING ремень - S2 M152 |
| 208 | B2346530 запросить цену → | кронштейн |
| 206 | B2346508 запросить цену → | TENSION пружина |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 243 | D0590761 запросить цену → | пружина:TANDEM TRAY:LOCK |
| 253 | D0596591 запросить цену → | пружина:PAPER TR AY:LOCK |
| 248 | D0596172 запросить цену → | лоток бумаги STO PPER |
| 234 | BB013007 запросить цену → | шестерня - 20Z |
| 222 | B2476753 запросить цену → | LOCK пружина - LA RGE |
| 232 | B8343312 запросить цену → | COLLAR |
| 237 | C2693566 запросить цену → | втулка:MM8:PR ESSURE:DRIVE |
| 247 | D0596170 запросить цену → | кронштейн:SLIDE R AIL:лоток бумаги:2 :ASS'Y |
| 262 | D0596721 запросить цену → | стопор:лоток бумаги |
| 233 | BA146065 запросить цену → | вал:стопор: TANDEM LCT |
| 246 | D0596121 запросить цену → | пружина:CONNECT OR:TANDEM LCT |
| 223 | B2476754 запросить цену → | LOCK пружина - S MALL |
| 257 | D0596664 запросить цену → | направляющая:MIDDLE:PA PER TRAY |
| 244 | D0592399 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M3*4 |
| 231 | B8323909 запросить цену → | кронштейн CUSHIO N |
| 229 | B7001802 запросить цену → | TIMING ремень:B40S 2M134 |
| 227 | B3033682 запросить цену → | MISFEED REMOVA L KNOB |
| 252 | D0596496 запросить цену → | направляющая:MIDDLE:PA PER TRAY |
| 230 | B7004428 запросить цену → | TIMING ремень:B40S 2M158 |
| 236 | BB013011 запросить цену → | шестерня - 22Z |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 269 | D0626692 запросить цену → | SLIDE RAIL:лоток бумаги:LEFT:SUB-A SS'Y |
| 277 | D0747330 запросить цену → | SLIDE RAIL:LEFT:N O.1 |
| 278 | D0747331 запросить цену → | STAY:SLIDE RAIL:L EFT INNER REAR: NO.1:PEEN |
| 280 | D0747335 запросить цену → | STAY:SLIDE RAIL:L EFT:NO.2 |
| 281 | D0747349 запросить цену → | COMPRESSION SP RING:кронштейн:SE NSOR:PAPER SIZE датчик |
| 279 | D0747333 запросить цену → | STAY:SLIDE RAIL:L EFT FRONT:NO.1 |
| 274 | D0744854 запросить цену → | INNER крышка:RE CEIVING SUB-узел :LEFT LOWER:LED |
| 264 | D0596728 запросить цену → | COMPRESSION SP RING:GRIP:лоток бумаги |
| 282 | D0747367 запросить цену → | кронштейн:STOPPE R:TANDEM LCT |
| 263 | D0596725 запросить цену → | кронштейн:STOPPE R:лоток бумаги:RI GHT:PEEN |
| 270 | D0741387 запросить цену → | вал:JOINT:PAP ER FEED узел:AS S'Y |
| 271 | D0741389 запросить цену → | COMPRESSION SP RING:JOINT:TRAN SPORT |
| 272 | D0743173 под заказ | TIMING PULLEY:S2 M:25T |
| 286 | D0747384 запросить цену → | DECAL:VERTICAL TRANSPORT:B2 |
| 273 | D0743490 запросить цену → | FUNNEL:DEVELOP ER |
| 265 | D0596731 запросить цену → | SHIELD:направляющая:MIS FEED REMOVAL |
| 284 | D0747382 запросить цену → | DECAL:VERTICAL TRANSPORT:A2 |
| 285 | D0747383 запросить цену → | DECAL:VERTICAL TRANSPORT:A3 |
| 283 | D0747381 запросить цену → | DECAL:VERTICAL TRANSPORT:A1 |
| 276 | D0747326 запросить цену → | SLIDE RAIL:RIGHT: NO.2:ASS'Y |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 309 | D0747551 запросить цену → | крышка:PAPER TR AY:NO.1 |
| 310 | D0747558 запросить цену → | крышка:GRIP:INNE R BACK |
| 311 | D0747561 запросить цену → | GRIP:UPPER |
| 316 | D0747568 запросить цену → | кронштейн:FIX:AUXI LIARY:крышка |
| 314 | D0747566 запросить цену → | кронштейн:ARM:LIN K |
| 291 | D0747392 запросить цену → | DECAL:PAPER TR AY:NO.1 |
| 315 | D0747567 запросить цену → | кронштейн:ARM:LIN K:LEFT |
| 312 | D0747562 запросить цену → | GRIP:LOWER |
| 292 | D0747393 запросить цену → | DECAL:PAPER TR AY:NO.2 |
| 313 | D0747565 запросить цену → | STAY:крышка:PAP ER TRAY |
| 295 | D0747446 запросить цену → | кронштейн:DC STE PPER мотор:TRA NSPORT узел |
| 299 | D0747470 запросить цену → | направляющая пластина:CON NECTING:UPPER |
| 300 | D0747474 запросить цену → | направляющая пластина:CON NECTING:RIGHT |
| 302 | D0747481 запросить цену → | направляющая пластина:OPE N AND CLOSE:CO NNECTING:ASS'Y |
| 294 | D0747433 запросить цену → | STUD:HANDLE:RE LEASE:ASS'Y |
| 298 | D0747461 запросить цену → | направляющая пластина:GRI P:LOWER |
| 301 | D0747476 запросить цену → | направляющая пластина:OPE N AND CLOSE:ASS 'Y |
| 296 | D0747450 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:DRIVE |
| 297 | D0747455 запросить цену → | направляющая пластина:GRI P:UPPER |
| 293 | D0747431 запросить цену → | STAY:HANDLE:AS S'Y |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 328 | D0747609 запросить цену → | PROTECTION:COV ER:LED |
| 318 | D0747573 запросить цену → | кронштейн:ARM:PL ATE |
| 319 | D0747575 запросить цену → | LINK:UPPER LOW ER:LEFT:ASS'Y |
| 338 | D1945941 запросить цену → | STAY:SLIDE RAIL:L EFT FRONT |
| 317 | D0747570 запросить цену → | BASE:LINK:лоток бумаги:ASS'Y |
| 354 | D5161261 запросить цену → | крышка:LED |
| 325 | D0747603 запросить цену → | пластина:GRIP:PAPE R TRAY:NO.2 |
| 324 | D0747601 запросить цену → | крышка:PAPER TR AY:NO.2 |
| 326 | D0747606 запросить цену → | GRIP:лоток бумаги :NO.2 |
| 327 | D0747607 запросить цену → | ARM:лоток бумаги: GRIP |
| 339 | D1947346 запросить цену → | DC мотор:RISE:T ANDEM LCT:ASS'Y: 19.2W:BRUSH |
| 353 | D3553858 запросить цену → | TORSION пружина: направляющая пластина:16N |
| 337 | D1942999 запросить цену → | DC STEPPER MOT OR:PAPER TRANS PORT MD:MM42:A SS'Y |
| 350 | D3553828 запросить цену → | держатель:STAY:GUI DE пластина |
| 352 | D3553844 запросить цену → | SHOE:HANDLE:RE LEASE |
| 320 | D0747577 запросить цену → | LINK:UPPER LOW ER:ASS'Y |
| 321 | D0747579 запросить цену → | стопор:TANDE M LCT |
| 329 | D0747654 запросить цену → | INNER крышка:VE RTICAL TRANSPO RT:LEFT |
| 330 | D0747656 запросить цену → | INNER крышка:VE RTICAL TRANSPO RT:RIGHT |
| 331 | D0747659 запросить цену → | крышка:FUNNEL:D EVELOPER |
PAPER BANK/подача бумаги/VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 356 | D5165200 запросить цену → | плата:LED:ASS'Y |
| 360 | AA143797 запросить цену → | CONNECTOR GUI DE PIN 201502-03 X/O |
| 355 | D5161453 запросить цену → | DIFFUSION пластина: LED |
| 359 | M0774862 запросить цену → | TRANSPORT ROLL ER:DRIVEN:DUPLE X:DIA18X2 |
| 358 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 357 | G1785029 запросить цену → | шестерня:DECURA:Z2 0/M1 |
TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 38 | AA082101 запросить цену → | втулка - 6X10X6 |
| 18 | 07200040E запросить цену → | RETAINING RING - M4 |
| 23 | 11050516 запросить цену → | CLAMP |
| 32 | 54472681 запросить цену → | SNAP RING |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 21 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 31 | 52152621 запросить цену → | SNAP RING - M6 |
| 10 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 20 | 11050488 запросить цену → | жгут CLAMP |
| 13 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 03604008N запросить цену → | винт - M4X8 |
| 15 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 19 | 08050092 запросить цену → | RETAINING RING - 3M |
| 30 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 11 | 04514025N запросить цену → | TAPPING винт: M4X25 |
| 39 | AA082144 запросить цену → | втулка - 8X12X7 |
| 7 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 22 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 25 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 28 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 26 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 55 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 7.04504008N (x 1) TAPPING винт - M4X8 8.04504012N (x 1) TAPPING винт:4X12 10.04514008N (x 1) TAPPING винт:4X8 13.04543006Q (x 1) TAPPING винт - M3X6 18.07200040E (x 1) RETAINING RING - M4 |
Полный список запчастей доступен по запросу.
комментарии
