Ricoh pro C5100 C5110 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- автоподатчик (АПД)
- сканер
- сканер
- сканер
- BY-PASS FEED
- BY-PASS FEED

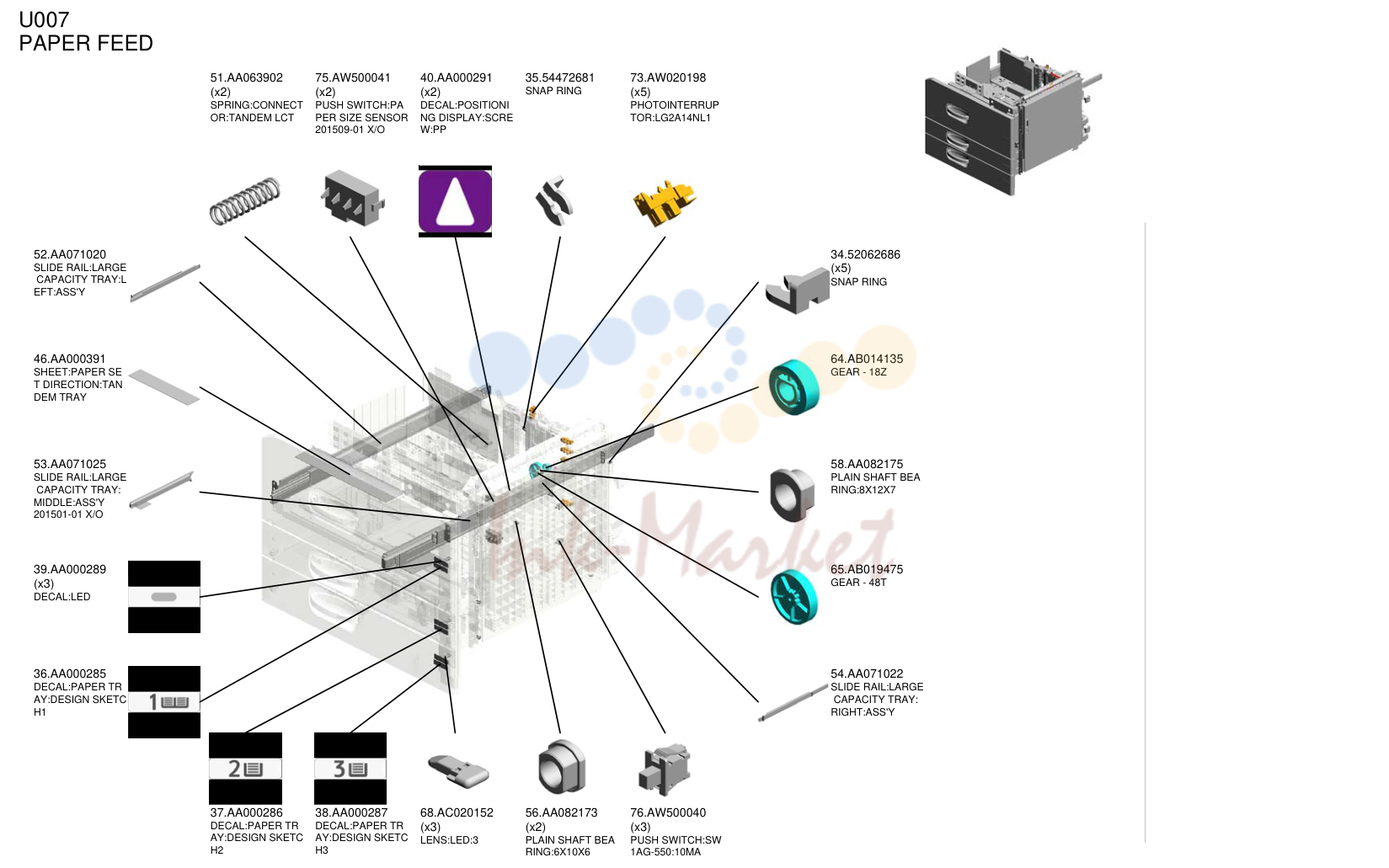

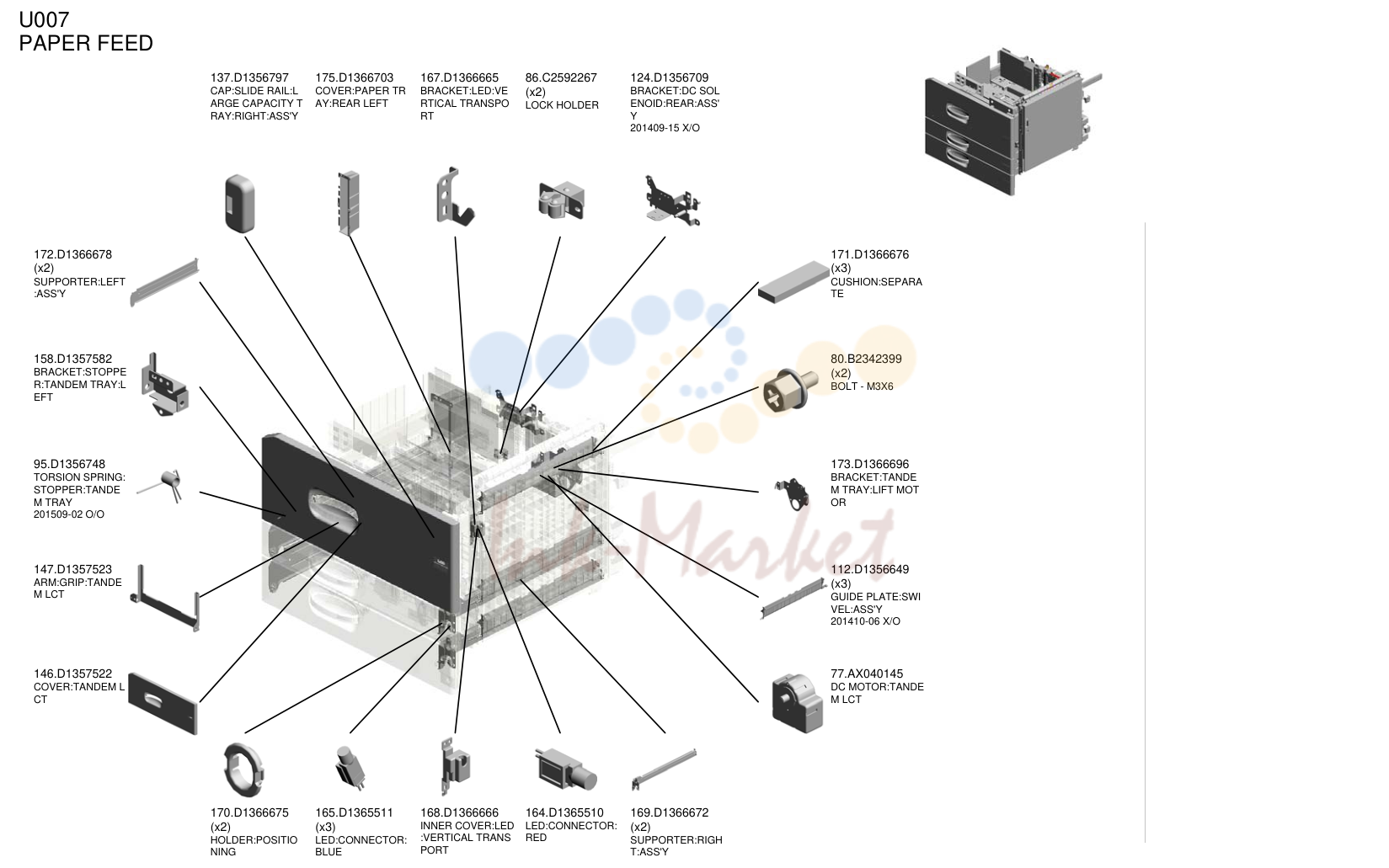

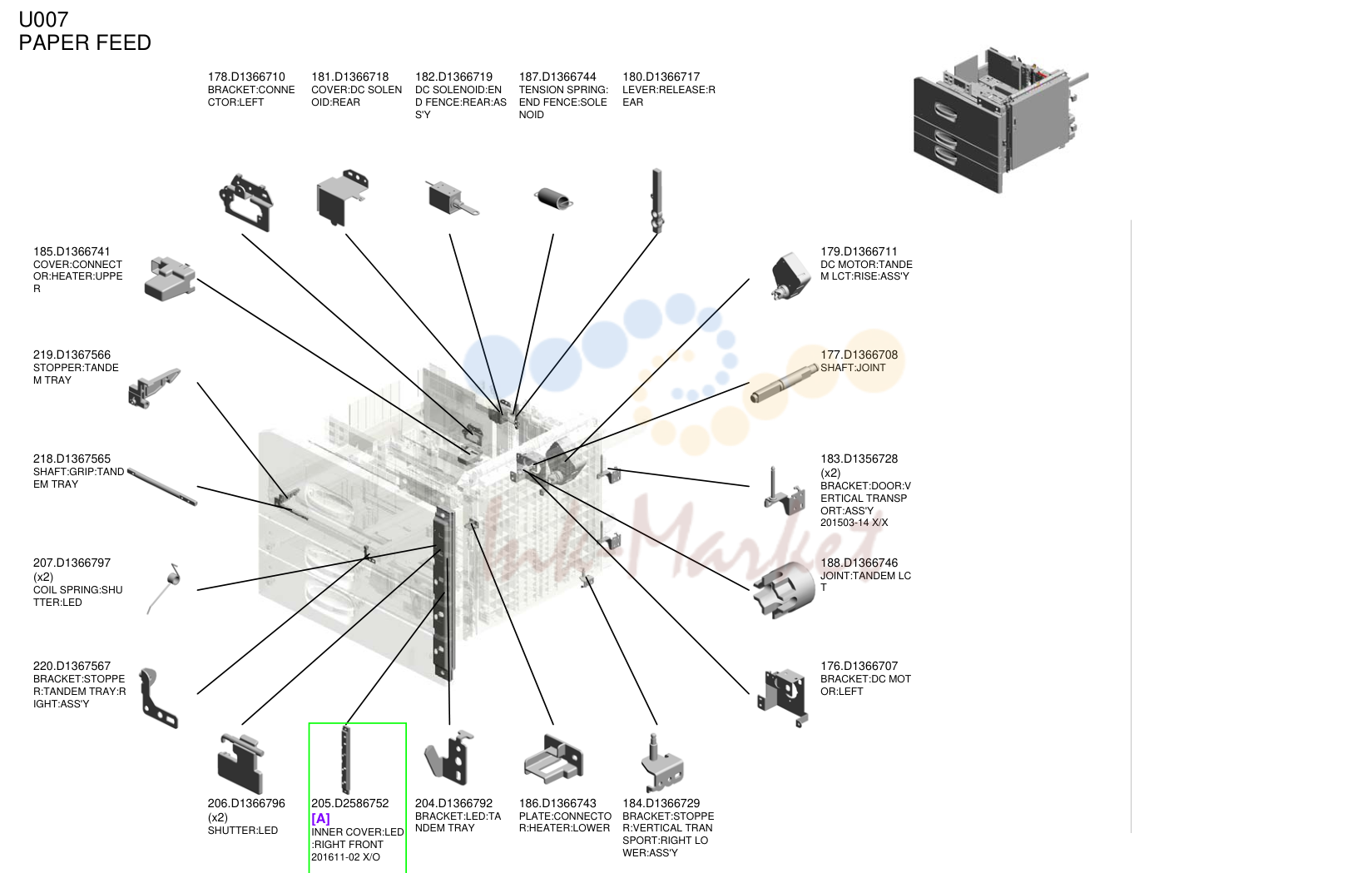

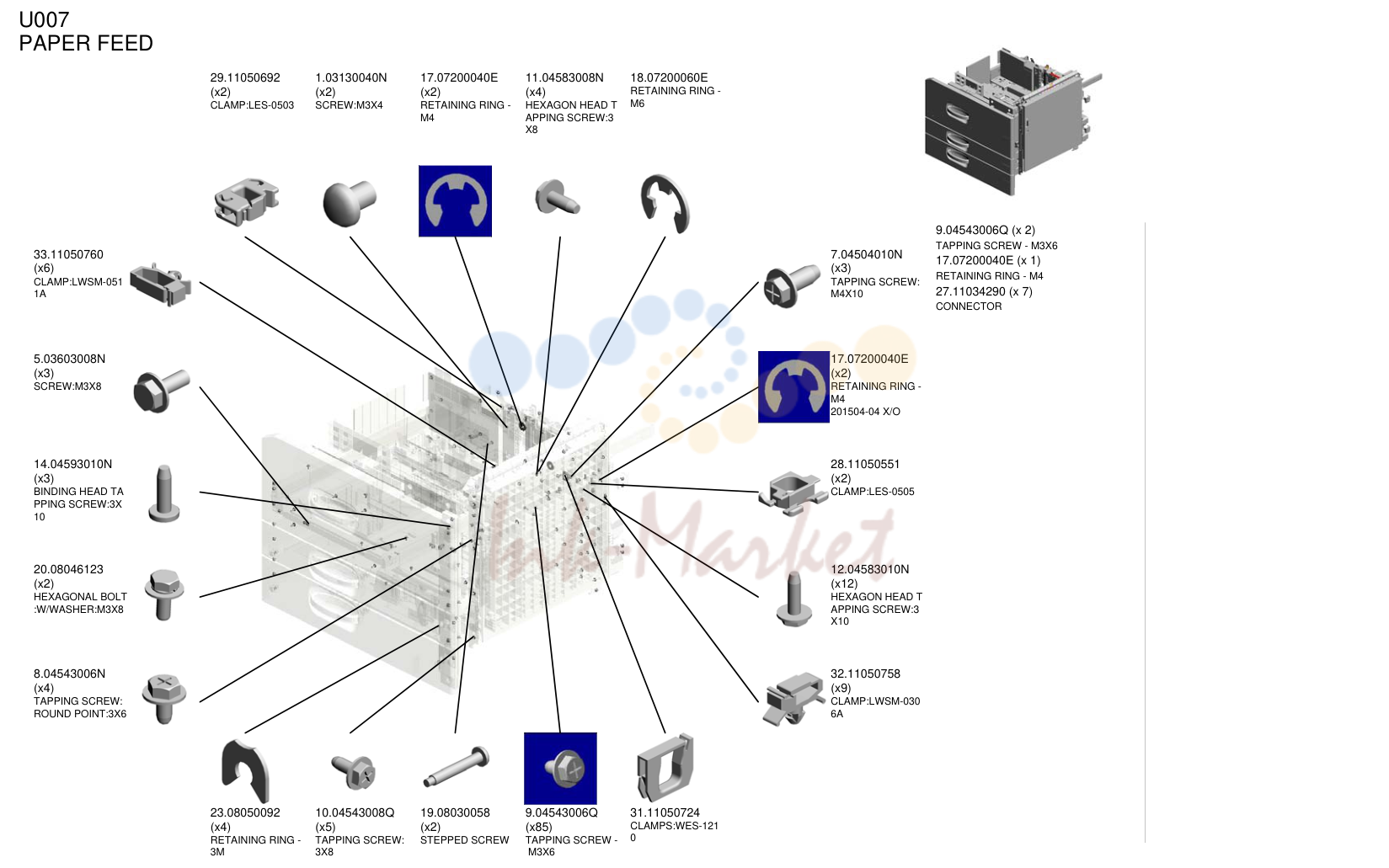

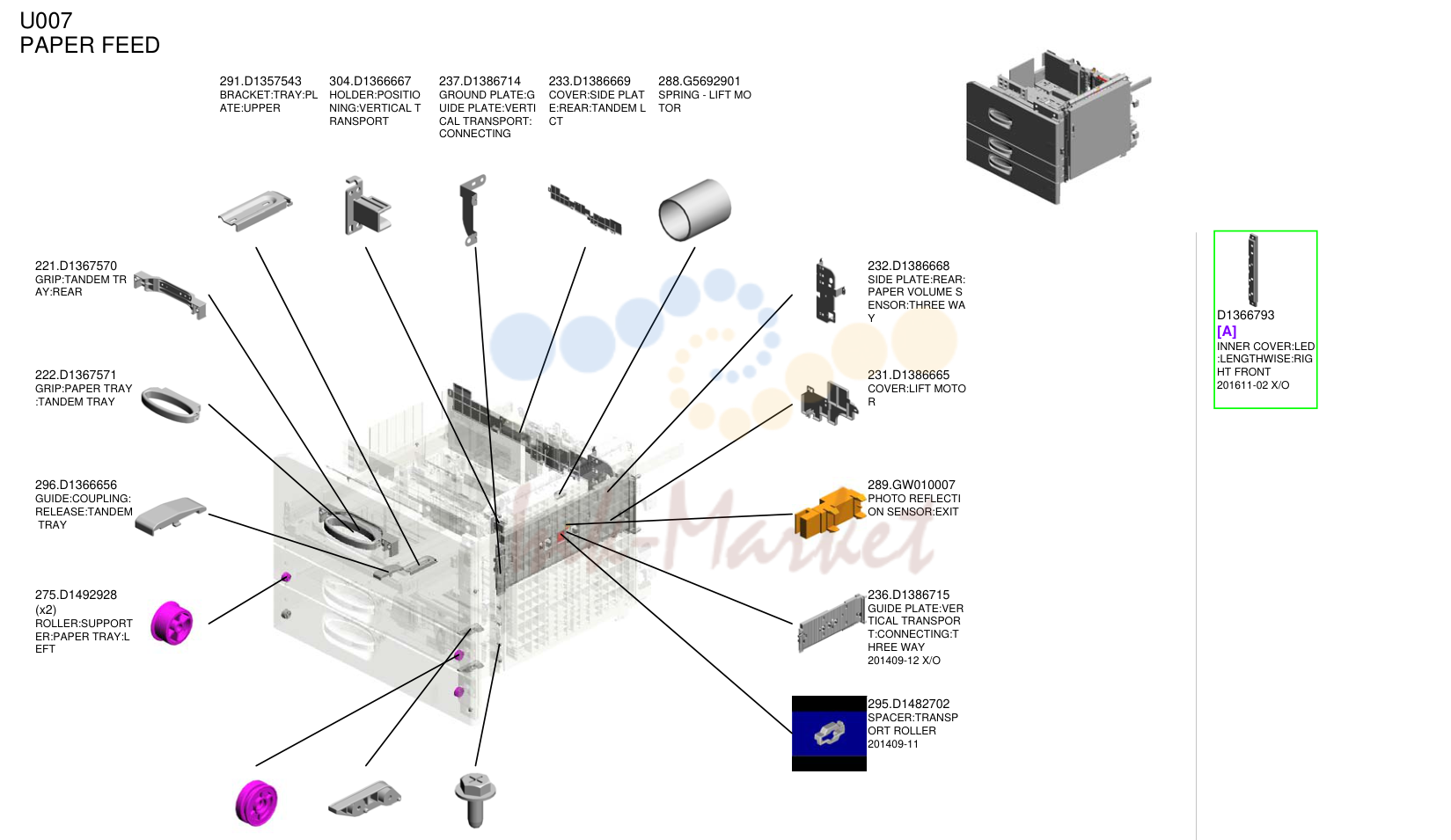

- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги

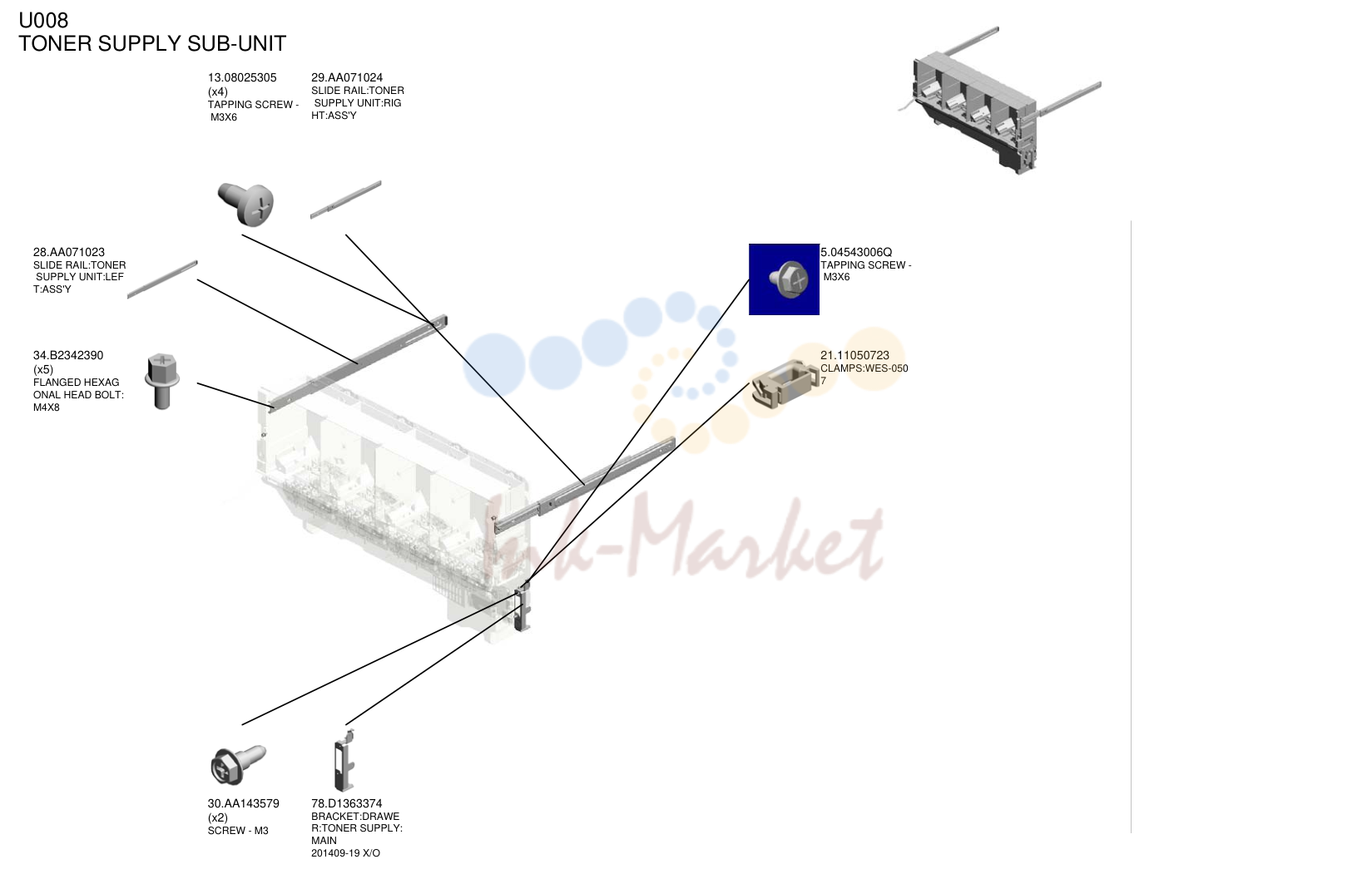

- TONER SUPPLY SUB-узел

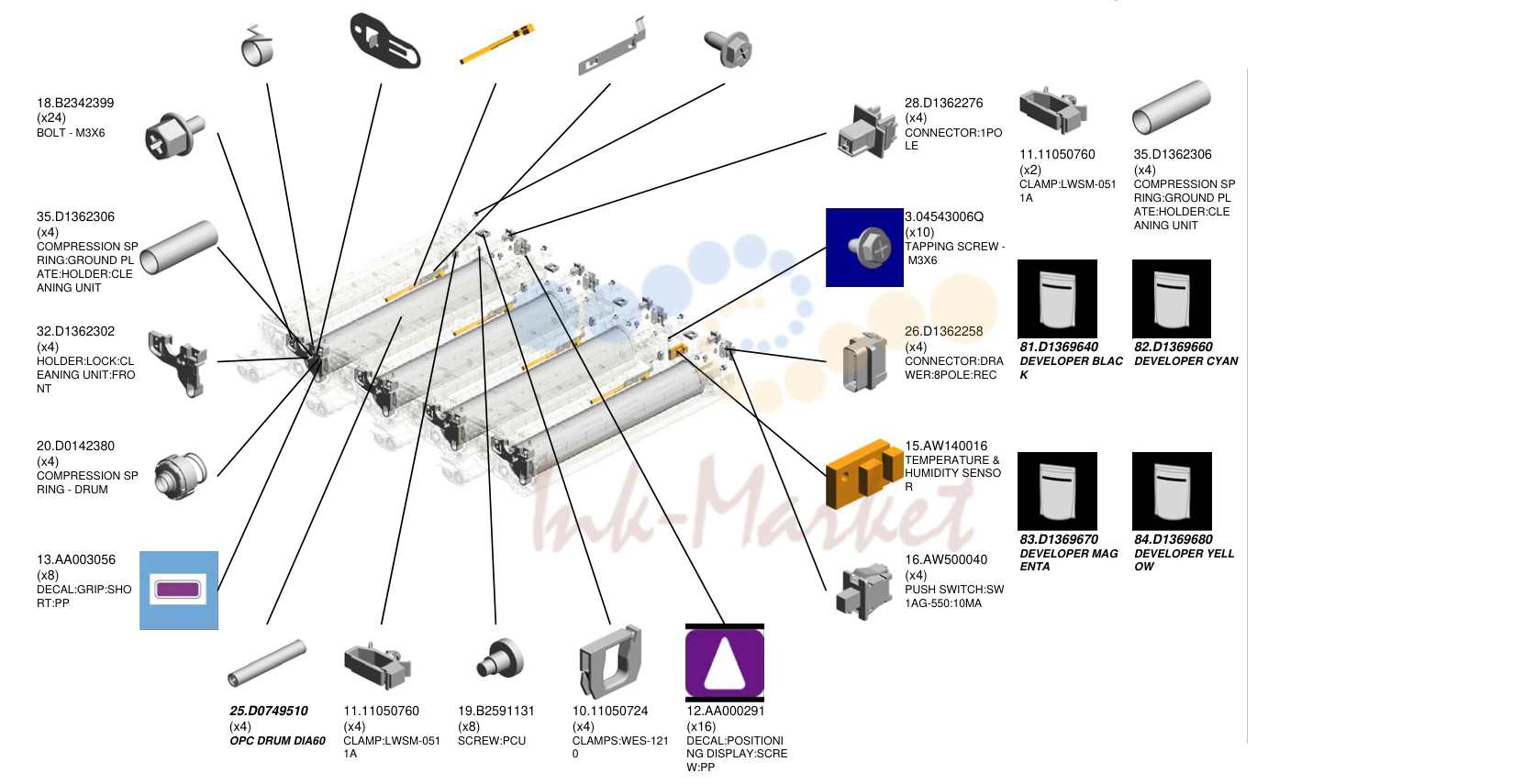

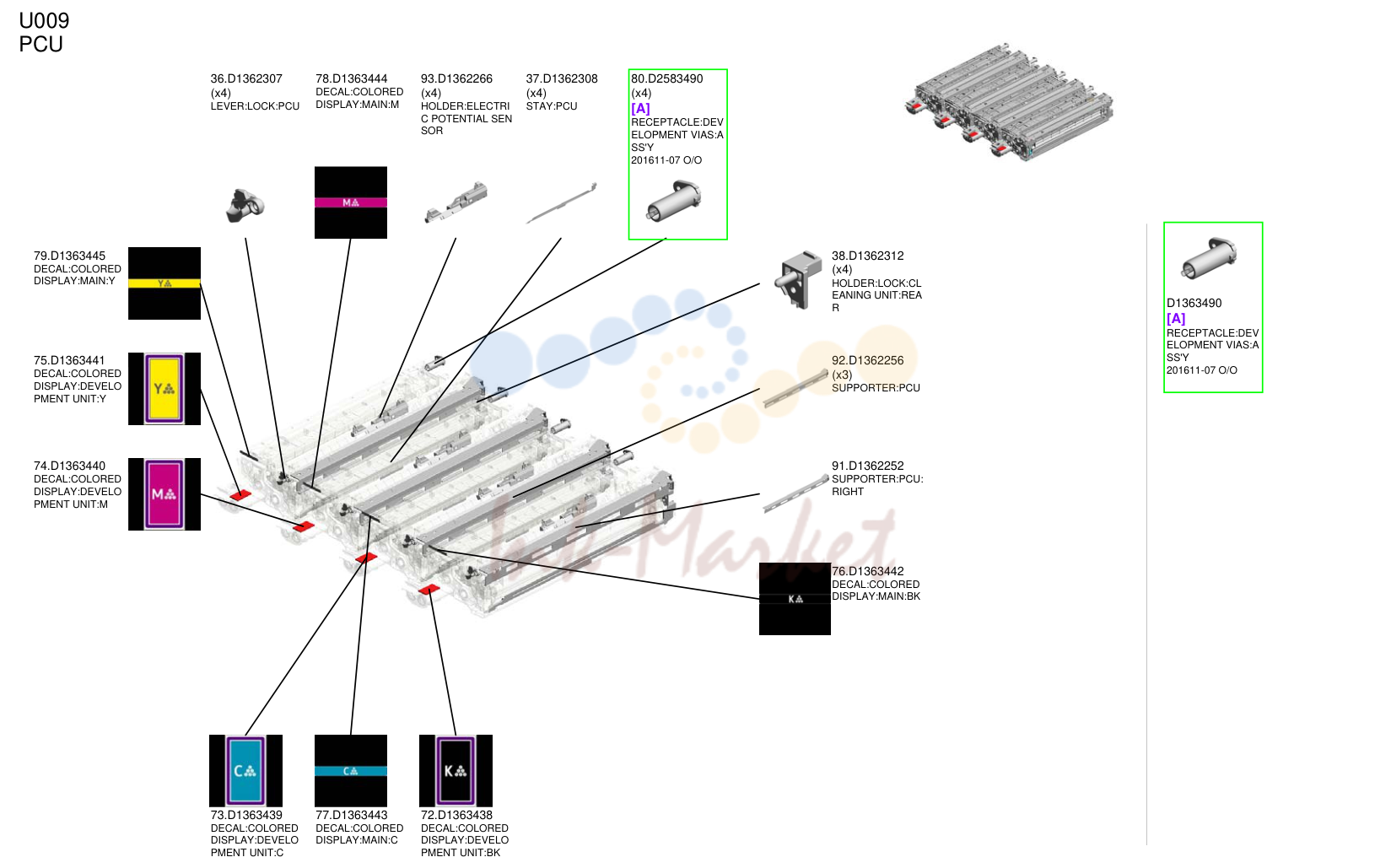

- PCU
- PCU

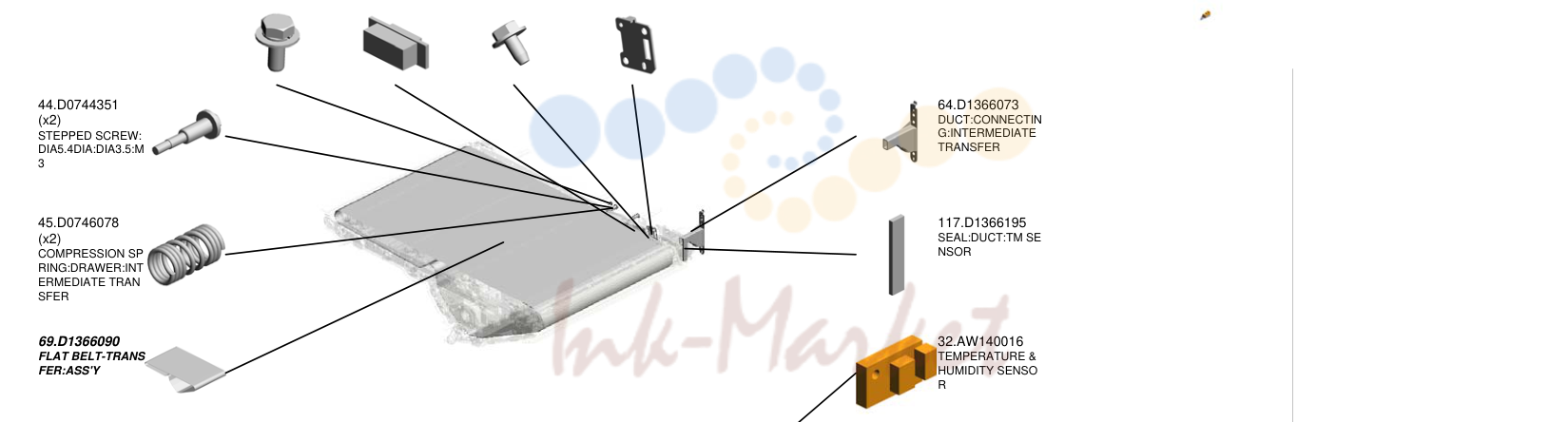

- ITB узел
- перенос/SEPARATION

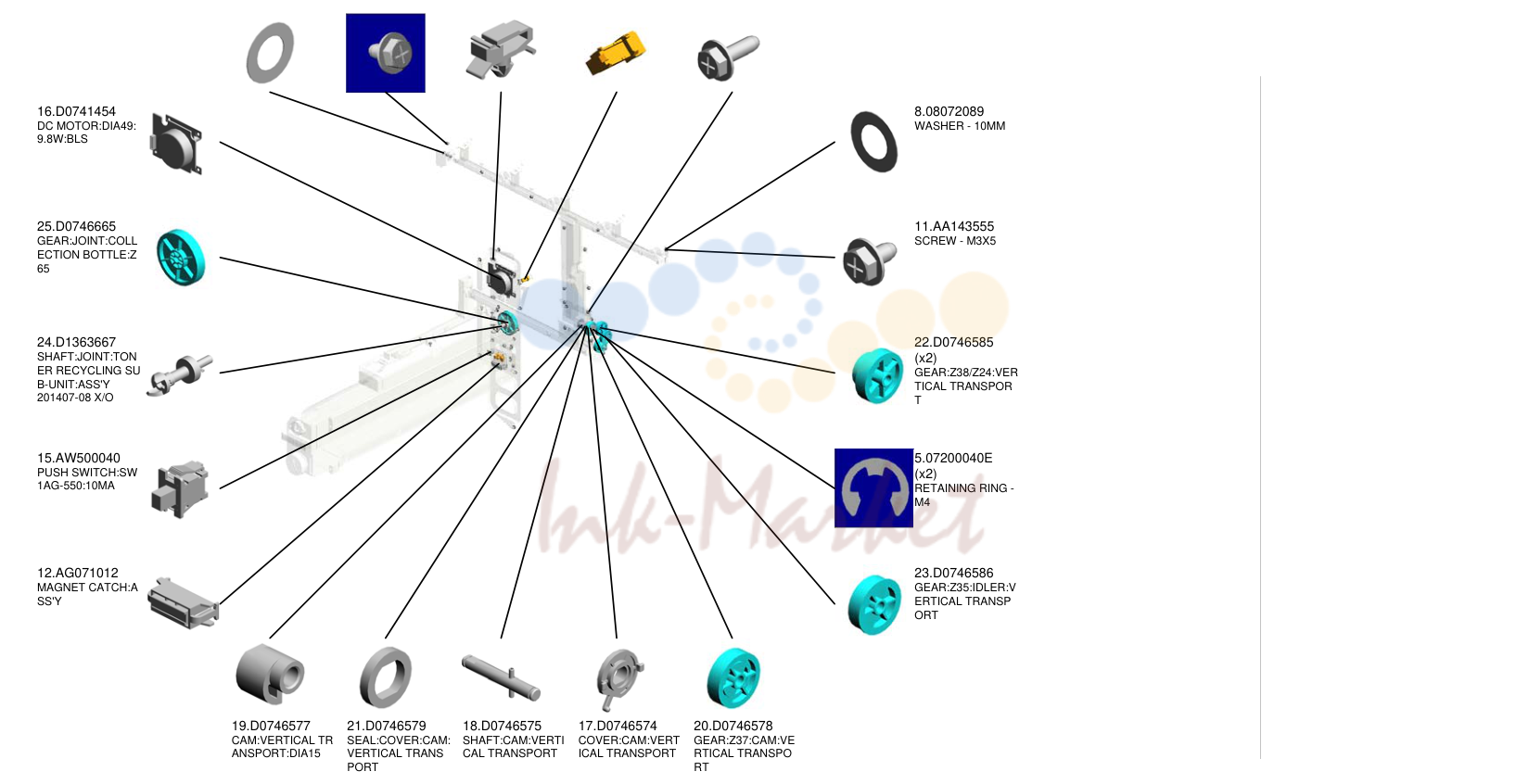

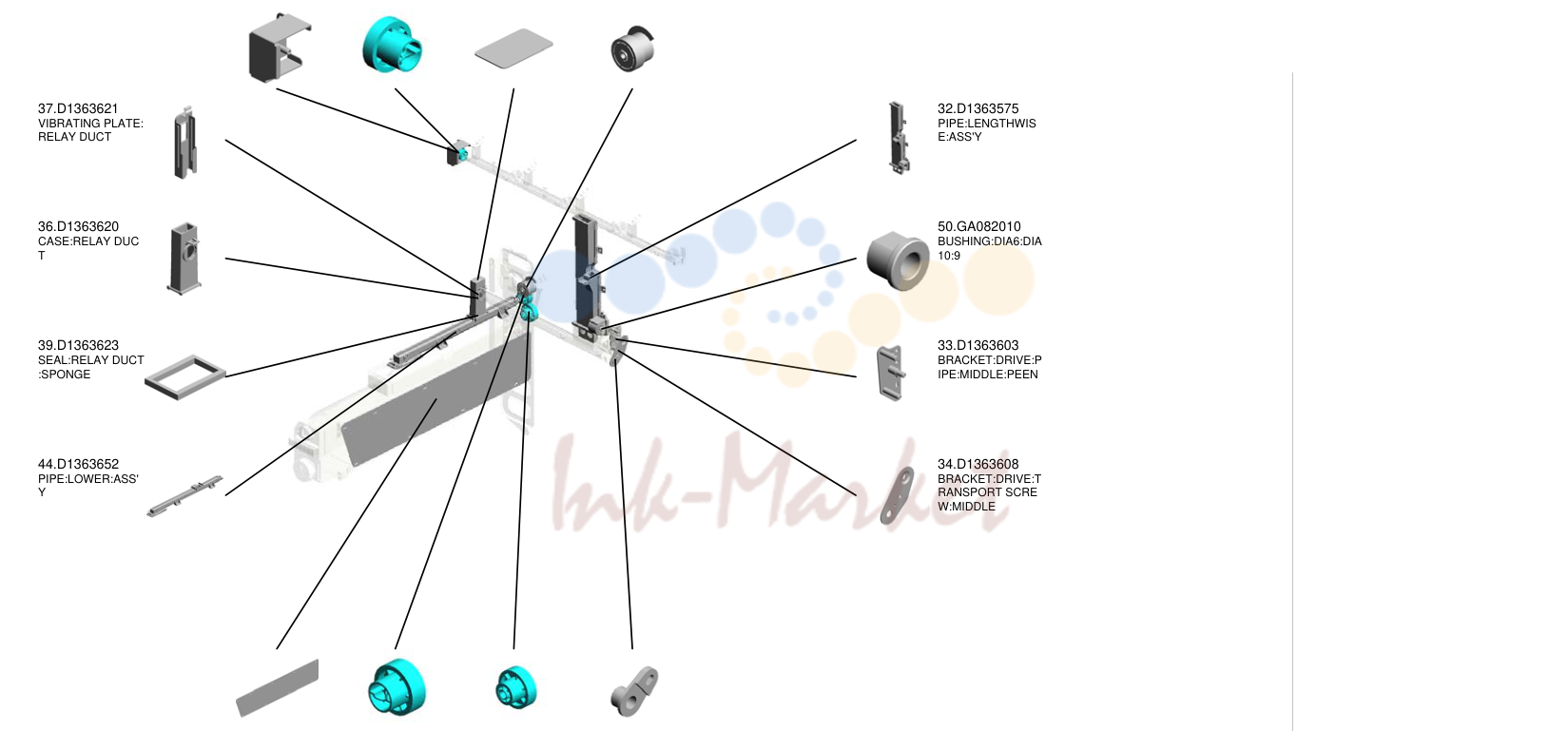

- USED TONER
- USED TONER
- PAPER TRANSPORT
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- PAPER EXIT
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

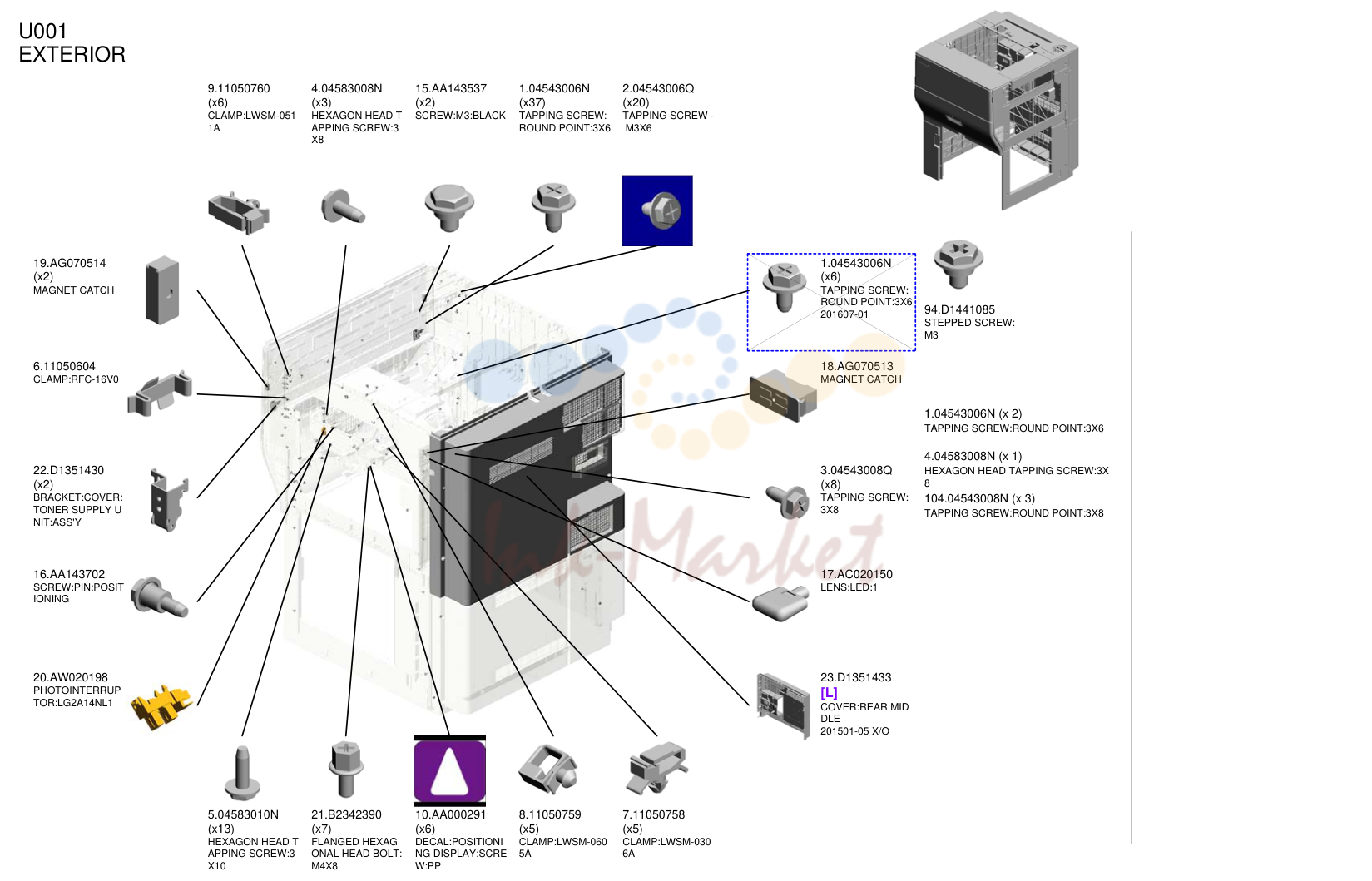

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 9 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 15 | AA143537 запросить цену → | винт:M3:BLACK |
| 1 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 19 | AG070514 запросить цену → | MAGNET CATCH |
| 6 | 11050604 запросить цену → | CLAMP:RFC-16V0 |
| 22 | D1351430 запросить цену → | кронштейн:крышка: TONER SUPPLY U NIT:ASS'Y |
| 16 | AA143702 запросить цену → | винт:PIN:POSIT IONING |
| 20 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 18 | AG070513 запросить цену → | MAGNET CATCH |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 17 | AC020150 запросить цену → | LENS:LED:1 |
| 23 | D1351433 запросить цену → | [L] крышка:REAR MID DLE 201501-05 X/O |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 21 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 10 | AA000291 запросить цену → | DECAL:POSITIONI NG DISPLAY:SCRE W:PP |
| 8 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 94 | D1441085 запросить цену → | STEPPED винт: M3 1.04543006N (x 2) TAPPING винт:ROUND POINT:3X6 4.04583008N (x 1) HEXAGON HEAD TAPPING винт:3X 8 104.04543008N (x 3) TAPPING винт:ROUND POINT:3X8 |

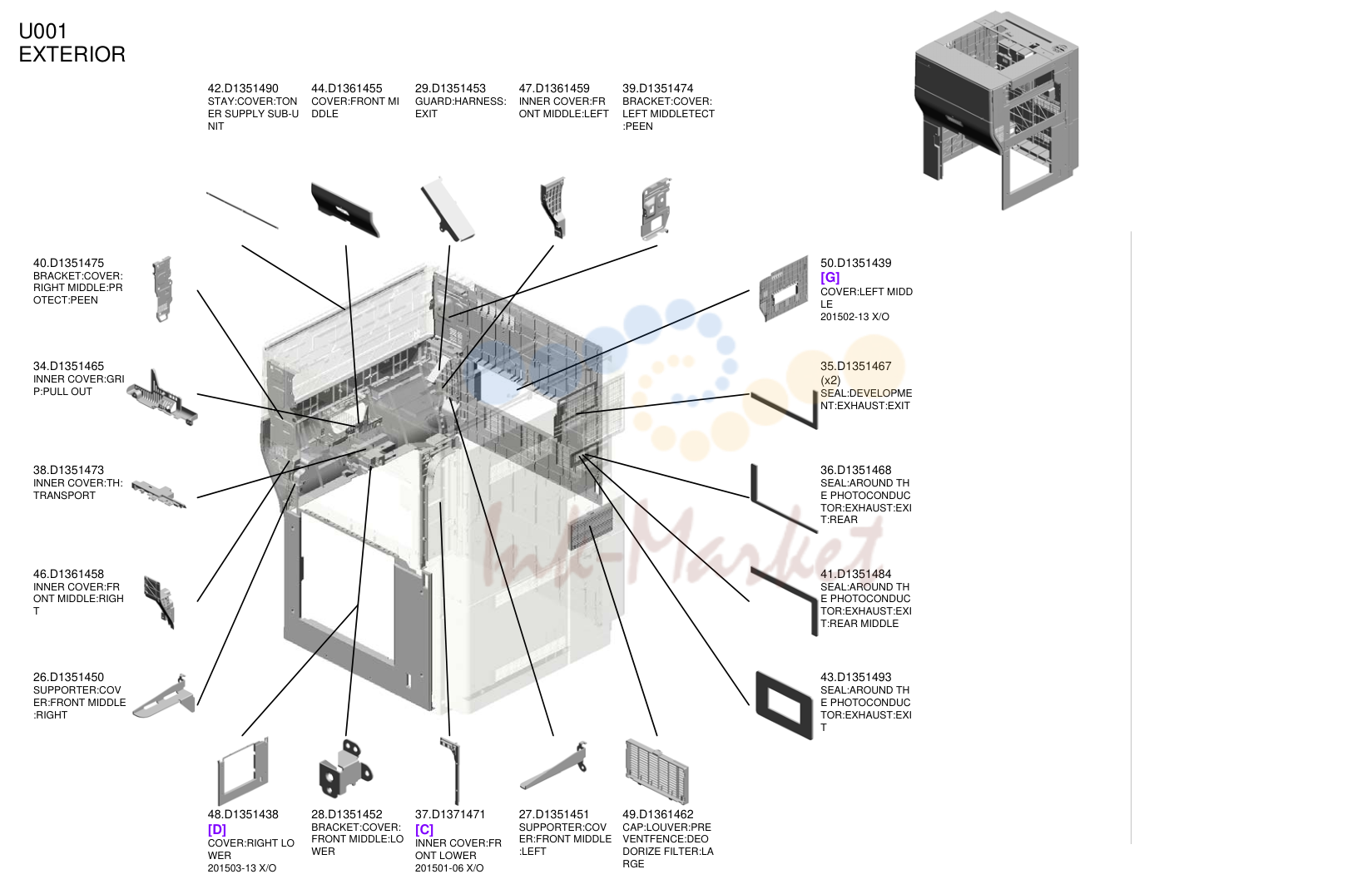

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 42 | D1351490 запросить цену → | STAY:крышка:TON ER SUPPLY SUB-U NIT |
| 44 | D1361455 запросить цену → | крышка:FRONT MI DDLE |
| 29 | D1351453 запросить цену → | GUARD:жгут: EXIT |
| 47 | D1361459 запросить цену → | INNER крышка:FR ONT MIDDLE:LEFT |
| 39 | D1351474 запросить цену → | кронштейн:крышка: LEFT MIDDLETECT :PEEN |
| 40 | D1351475 запросить цену → | кронштейн:крышка: RIGHT MIDDLE:PR OTECT:PEEN |
| 34 | D1351465 запросить цену → | INNER крышка:GRI P:PULL OUT |
| 38 | D1351473 запросить цену → | INNER крышка:TH: TRANSPORT |
| 46 | D1361458 запросить цену → | INNER крышка:FR ONT MIDDLE:RIGH T |
| 26 | D1351450 запросить цену → | SUPPORTER:COV ER:FRONT MIDDLE :RIGHT |
| 50 | D1351439 запросить цену → | [G] крышка:LEFT MIDD LE 201502-13 X/O |
| 35 | D1351467 запросить цену → | SEAL:DEVELOPME NT:EXHAUST:EXIT |
| 36 | D1351468 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T:REAR |
| 41 | D1351484 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T:REAR MIDDLE |
| 43 | D1351493 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T |
| 48 | D1351438 запросить цену → | [D] крышка:RIGHT LO WER 201503-13 X/O |
| 28 | D1351452 запросить цену → | кронштейн:крышка: FRONT MIDDLE:LO WER |
| 37 | D1371471 запросить цену → | [C] INNER крышка:FR ONT LOWER 201501-06 X/O |
| 27 | D1351451 запросить цену → | SUPPORTER:COV ER:FRONT MIDDLE :LEFT |
| 49 | D1361462 запросить цену → | CAP:LOUVER:PRE VENTFENCE:DEO DORIZE FILTER:LA RGE |

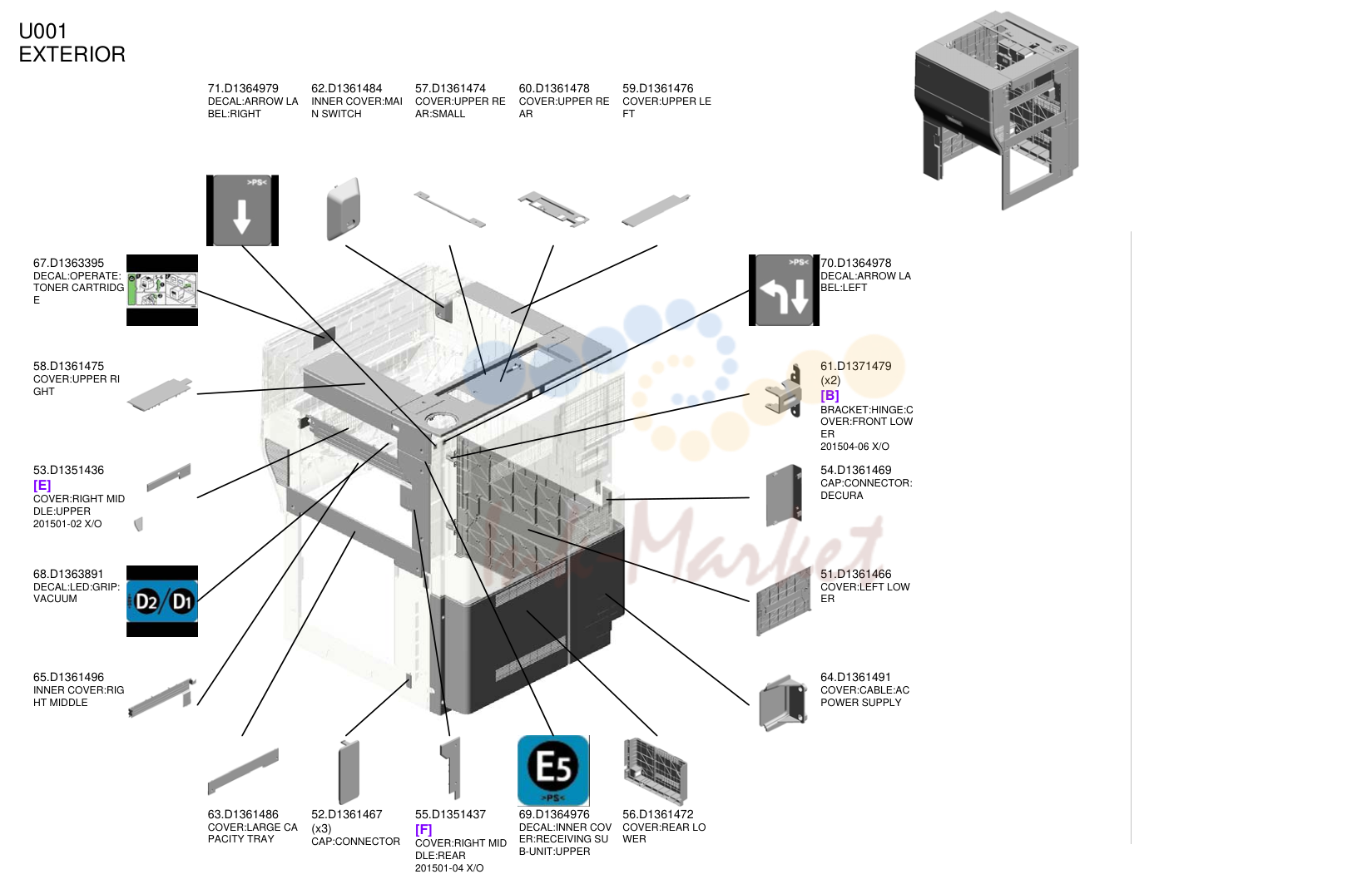

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 71 | D1364979 запросить цену → | DECAL:ARROW LA BEL:RIGHT |
| 62 | D1361484 запросить цену → | INNER крышка:MAI N SWITCH |
| 57 | D1361474 запросить цену → | крышка:UPPER RE AR:SMALL |
| 60 | D1361478 запросить цену → | крышка:UPPER RE AR |
| 59 | D1361476 запросить цену → | крышка:UPPER LE FT |
| 67 | D1363395 запросить цену → | DECAL:OPERATE: TONER CARTRIDG E |
| 58 | D1361475 запросить цену → | крышка:UPPER RI GHT |
| 53 | D1351436 запросить цену → | [E] крышка:RIGHT MID DLE:UPPER 201501-02 X/O |
| 68 | D1363891 запросить цену → | DECAL:LED:GRIP: VACUUM |
| 65 | D1361496 запросить цену → | INNER крышка:RIG HT MIDDLE |
| 70 | D1364978 запросить цену → | DECAL:ARROW LA BEL:LEFT |
| 61 | D1371479 запросить цену → | [B] кронштейн:HINGE:C OVER:FRONT LOW ER 201504-06 X/O |
| 54 | D1361469 запросить цену → | CAP:CONNECTOR: DECURA |
| 51 | D1361466 запросить цену → | крышка:LEFT LOW ER |
| 64 | D1361491 запросить цену → | крышка:кабель:AC POWER SUPPLY |
| 63 | D1361486 запросить цену → | крышка:LARGE CA PACITY TRAY |
| 52 | D1361467 запросить цену → | CAP:CONNECTOR |
| 55 | D1351437 запросить цену → | [F] крышка:RIGHT MID DLE:REAR 201501-04 X/O |
| 69 | D1364976 запросить цену → | DECAL:INNER COV ER:RECEIVING SU B-узел:UPPER |
| 56 | D1361472 запросить цену → | крышка:REAR LO WER |

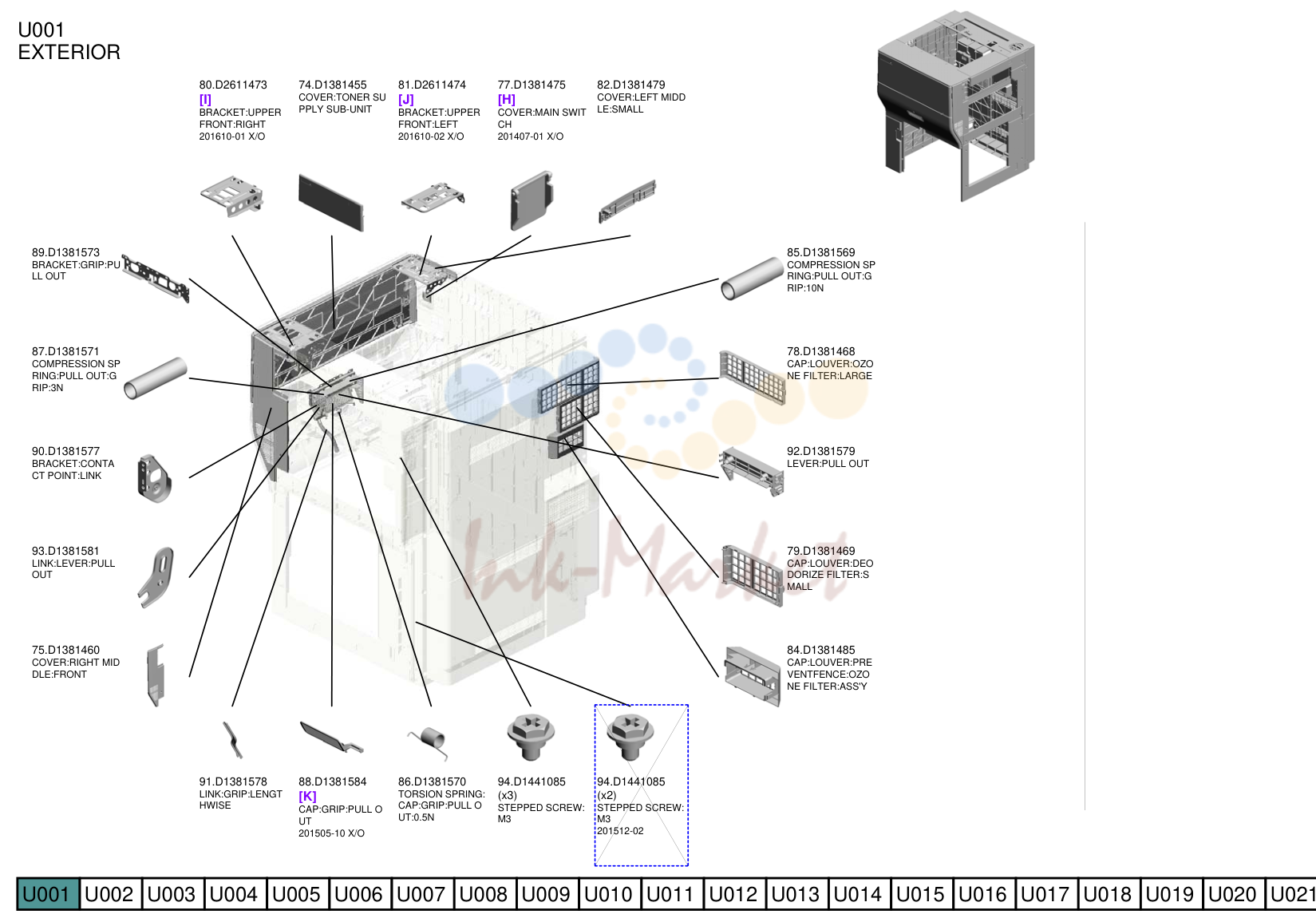

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 80 | D2611473 запросить цену → | [I] кронштейн:UPPER FRONT:RIGHT 201610-01 X/O |
| 74 | D1381455 запросить цену → | крышка:TONER SU PPLY SUB-узел |
| 81 | D2611474 запросить цену → | [J] кронштейн:UPPER FRONT:LEFT 201610-02 X/O |
| 77 | D1381475 запросить цену → | [H] крышка:MAIN SWIT CH 201407-01 X/O |
| 82 | D1381479 запросить цену → | крышка:LEFT MIDD LE:SMALL |
| 89 | D1381573 запросить цену → | кронштейн:GRIP:PU LL OUT |
| 87 | D1381571 запросить цену → | COMPRESSION SP RING:PULL OUT:G RIP:3N |
| 90 | D1381577 запросить цену → | кронштейн:CONTA CT POINT:LINK |
| 93 | D1381581 запросить цену → | LINK:рычаг:PULL OUT |
| 75 | D1381460 запросить цену → | крышка:RIGHT MID DLE:FRONT |
| 85 | D1381569 запросить цену → | COMPRESSION SP RING:PULL OUT:G RIP:10N |
| 78 | D1381468 запросить цену → | CAP:LOUVER:OZO NE FILTER:LARGE |
| 92 | D1381579 запросить цену → | рычаг:PULL OUT |
| 79 | D1381469 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER:S MALL |
| 84 | D1381485 запросить цену → | CAP:LOUVER:PRE VENTFENCE:OZO NE FILTER:ASS'Y |
| 91 | D1381578 запросить цену → | LINK:GRIP:LENGT HWISE |
| 88 | D1381584 запросить цену → | [K] CAP:GRIP:PULL O UT 201505-10 X/O |
| 86 | D1381570 запросить цену → | TORSION пружина: CAP:GRIP:PULL O UT:0.5N |
| 94 | D1441085 запросить цену → | STEPPED винт: M3 |

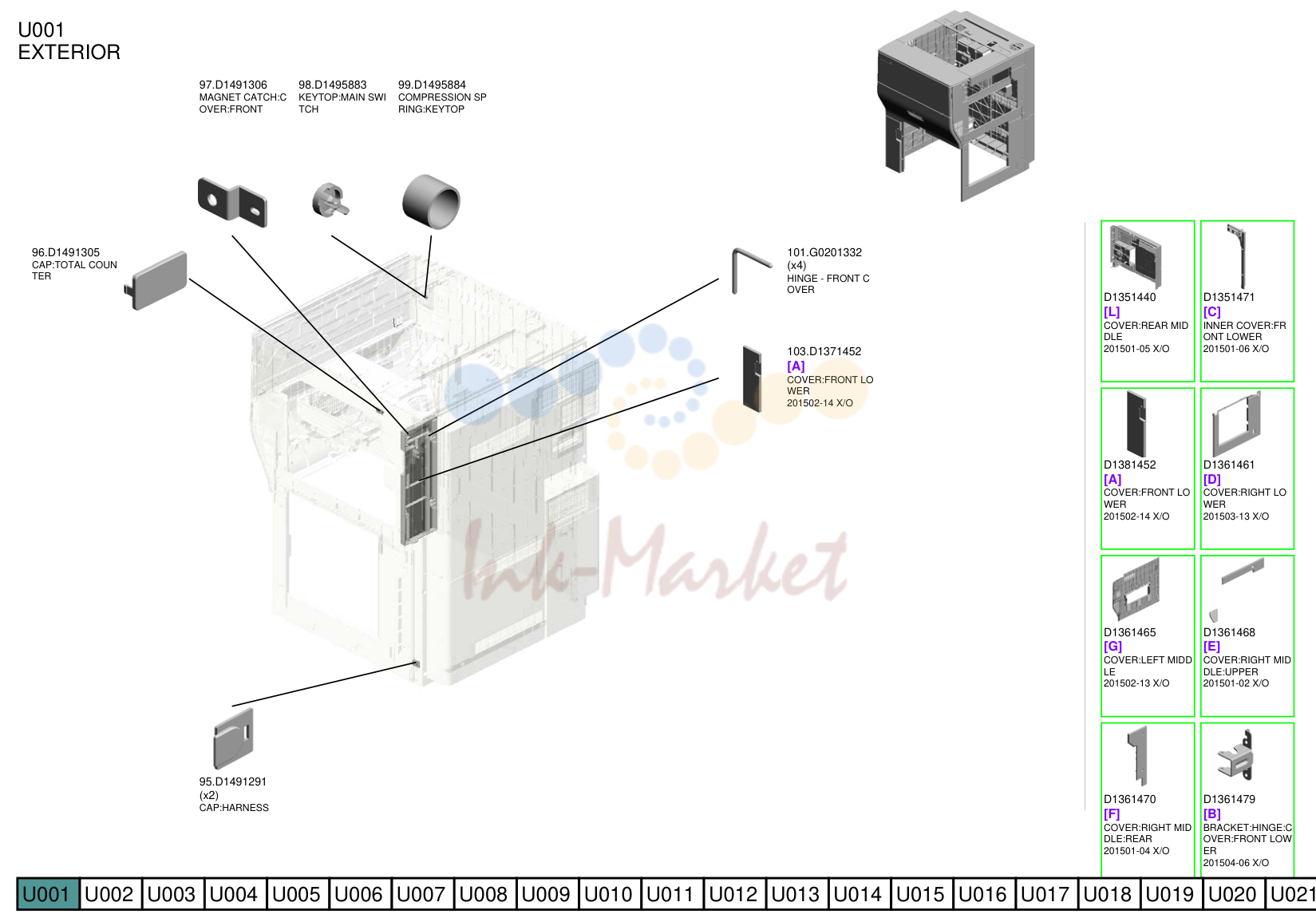

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 97 | D1491306 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 98 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 99 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 96 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 101 | G0201332 запросить цену → | HINGE - FRONT C OVER |
| 103 | D1371452 запросить цену → | [A] крышка:FRONT LO WER 201502-14 X/O |
| 95 | D1491291 запросить цену → | CAP:жгут D1351440 [L] крышка:REAR MID DLE 201501-05 X/O D1351471 [C] INNER крышка:FR ONT LOWER 201501-06 X/O D1381452 [A] крышка:FRONT LO WER 201502-14 X/O D1361461 [D] крышка:RIGHT LO WER 201503-13 X/O D1361465 [G] крышка:LEFT MIDD LE 201502-13 X/O D1361468 [E] крышка:RIGHT MID DLE:UPPER 201501-02 X/O D1361470 [F] крышка:RIGHT MID DLE:REAR 201501-04 X/O D1361479 [B] кронштейн:HINGE:C OVER:FRONT LOW ER 201504-06 X/O |
OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 8 | 11050516 запросить цену → | CLAMP |
| 31 | D1387281 запросить цену → | кронштейн:PILOT L AMP |
| 4 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
автоподатчик (АПД)
| № | Артикул | Наименование |
|---|---|---|
| 88 | D5406121 запросить цену → | FULL DUG POINT винт:FIX:HINGE |
| 37 | A8597211 запросить цену → | STEPPED винт 5.04543006Q (x 4) TAPPING винт - M3X6 |

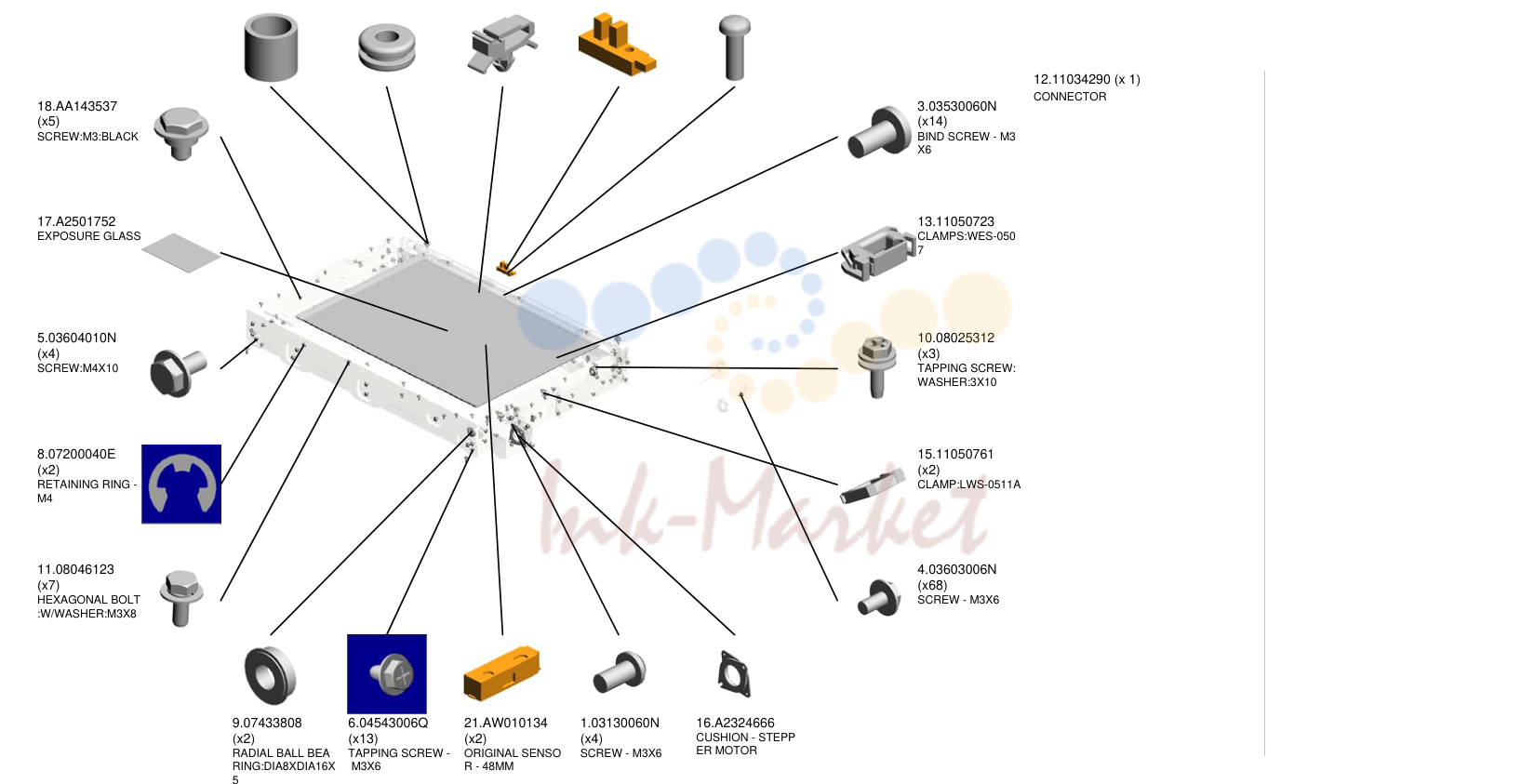

сканер
| № | Артикул | Наименование |
|---|---|---|
| 7 | 07074050N запросить цену → | втулка - 4X5 |
| 19 | AA161104 запросить цену → | CUSHION - MOTO R |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 22 | AW020146 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 18 | AA143537 запросить цену → | винт:M3:BLACK |
| 17 | A2501752 запросить цену → | EXPOSURE GLASS |
| 5 | 03604010N запросить цену → | винт:M4X10 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 11 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 3 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 13 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 10 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 15 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 4 | 03603006N запросить цену → | винт - M3X6 |
| 9 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 21 | AW010134 запросить цену → | ORIGINAL SENSO R - 48MM |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 16 | A2324666 запросить цену → | CUSHION - STEPP ER мотор 12.11034290 (x 1) CONNECTOR |

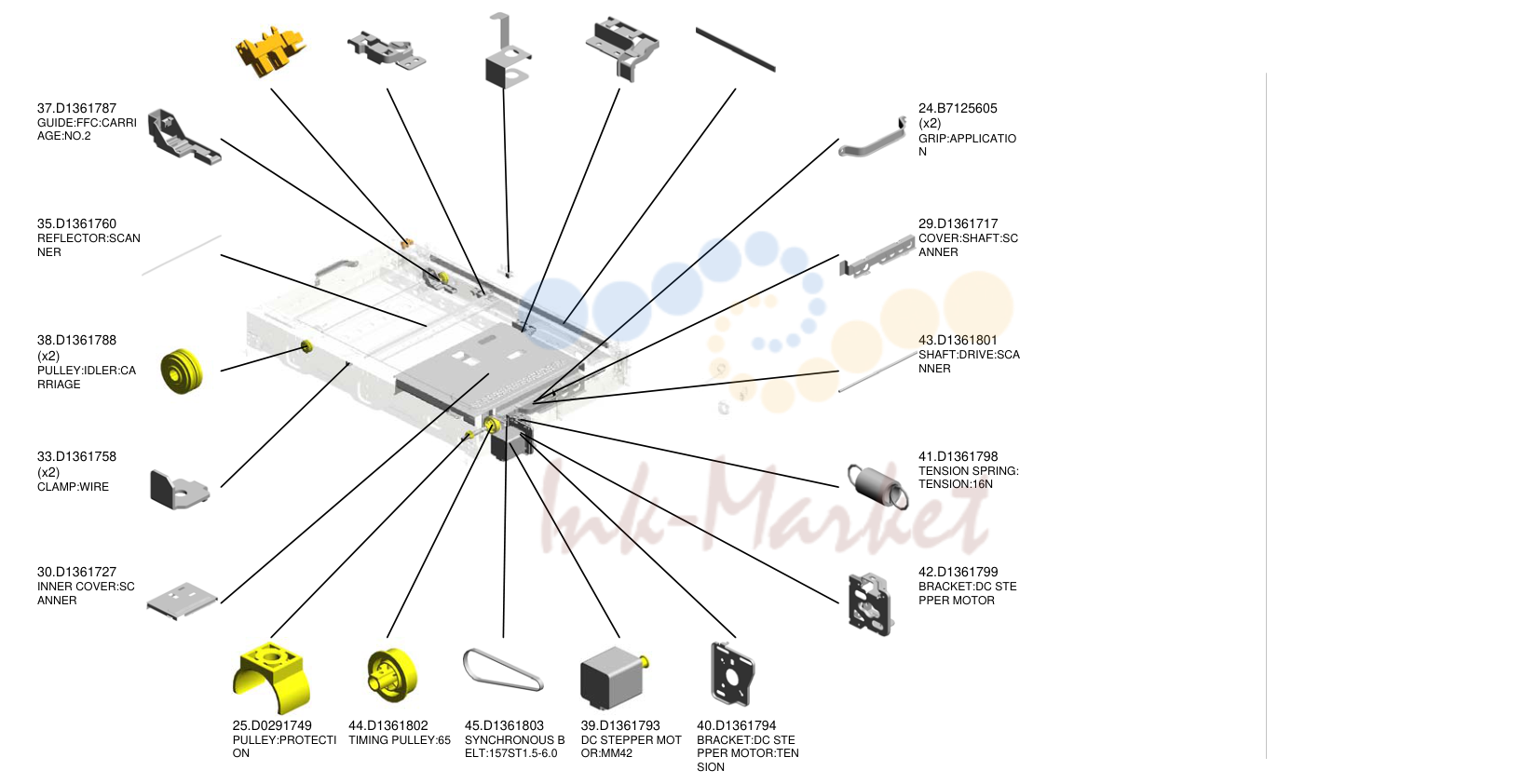

сканер
| № | Артикул | Наименование |
|---|---|---|
| 23 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 34 | D1361759 запросить цену → | направляющая:FFC:CARRI AGE:NO.1 |
| 27 | D1361687 запросить цену → | GROUND пластина:S ENSOR:AKS |
| 28 | D1361715 запросить цену → | направляющая:жгут:L ED |
| 26 | D1355912 запросить цену → | GASKET:13X3X227 .5 |
| 37 | D1361787 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 35 | D1361760 запросить цену → | REFLECTOR:SCAN NER |
| 38 | D1361788 запросить цену → | PULLEY:IDLER:CA RRIAGE |
| 33 | D1361758 запросить цену → | CLAMP:WIRE |
| 30 | D1361727 запросить цену → | INNER крышка:SC ANNER |
| 24 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 29 | D1361717 запросить цену → | крышка:вал:SC ANNER |
| 43 | D1361801 запросить цену → | вал:DRIVE:SCA NNER |
| 41 | D1361798 запросить цену → | TENSION пружина: TENSION:16N |
| 42 | D1361799 запросить цену → | кронштейн:DC STE PPER мотор |
| 25 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 44 | D1361802 запросить цену → | TIMING PULLEY:65 |
| 45 | D1361803 запросить цену → | SYNCHRONOUS B ELT:157ST1.5-6.0 |
| 39 | D1361793 запросить цену → | DC STEPPER MOT OR:MM42 |
| 40 | D1361794 запросить цену → | кронштейн:DC STE PPER мотор:TEN SION |

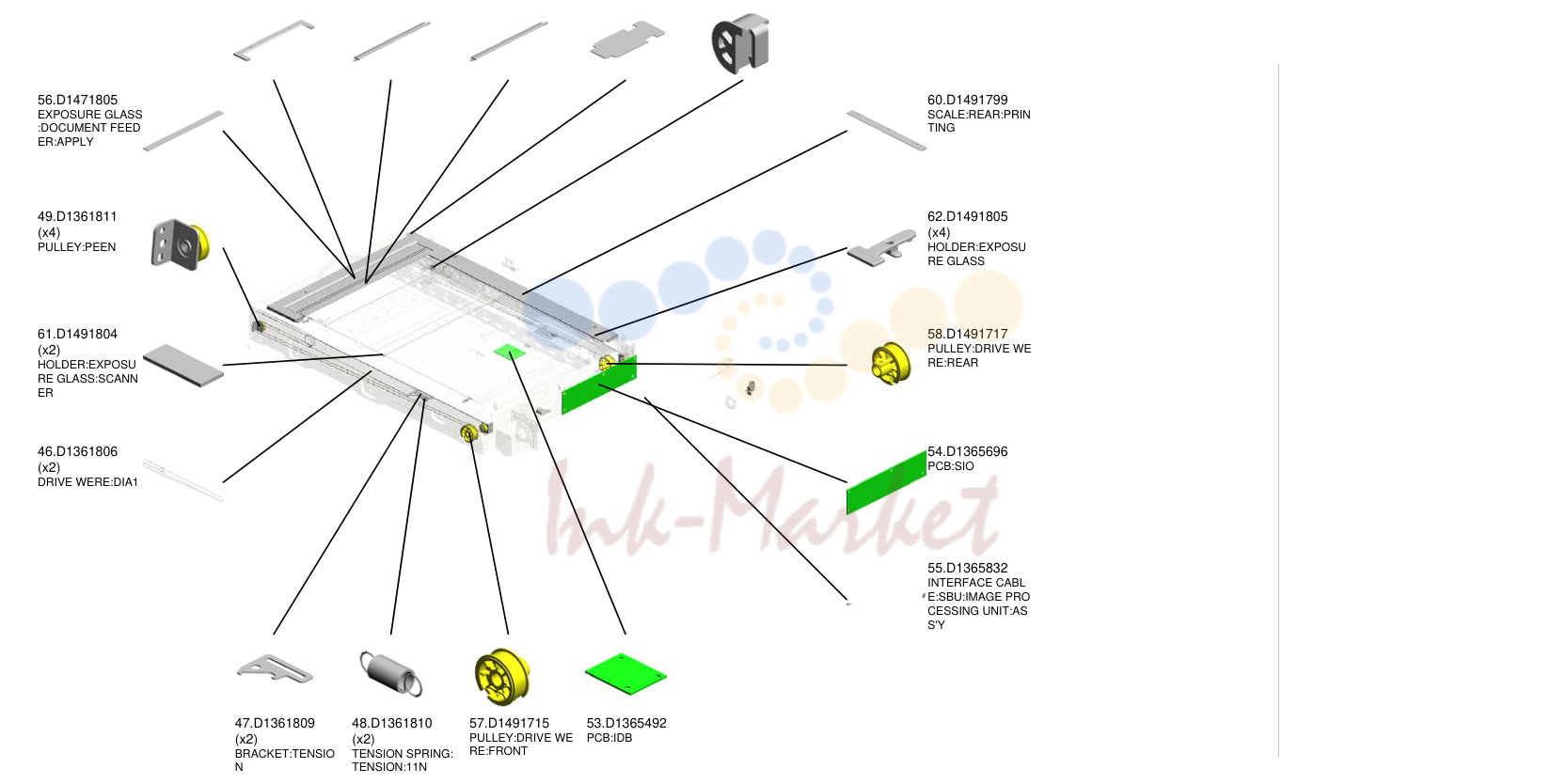

сканер
| № | Артикул | Наименование |
|---|---|---|
| 50 | D1361821 запросить цену → | крышка:EXPOSUR E GLASS:DOCUME NT FEEDER |
| 51 | D1361822 запросить цену → | (CHN/EU/AA):SCAL E:LEFT:ASS'Y |
| 52 | D1361828 запросить цену → | (NA):SCALE:LEFT: ASS'Y |
| 64 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 65 | M0261778 запросить цену → | направляющая:FFC |
| 56 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 49 | D1361811 запросить цену → | PULLEY:PEEN |
| 61 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 46 | D1361806 запросить цену → | DRIVE WERE:DIA1 |
| 60 | D1491799 запросить цену → | SCALE:REAR:PRIN TING |
| 62 | D1491805 запросить цену → | держатель:EXPOSU RE GLASS |
| 58 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 54 | D1365696 запросить цену → | плата:SIO |
| 55 | D1365832 запросить цену → | INTERFACE CABL E:SBU:IMAGE PRO CESSING узел:AS S'Y |
| 47 | D1361809 запросить цену → | кронштейн:TENSIO N |
| 48 | D1361810 запросить цену → | TENSION пружина: TENSION:11N |
| 57 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 53 | D1365492 запросить цену → | плата:IDB |

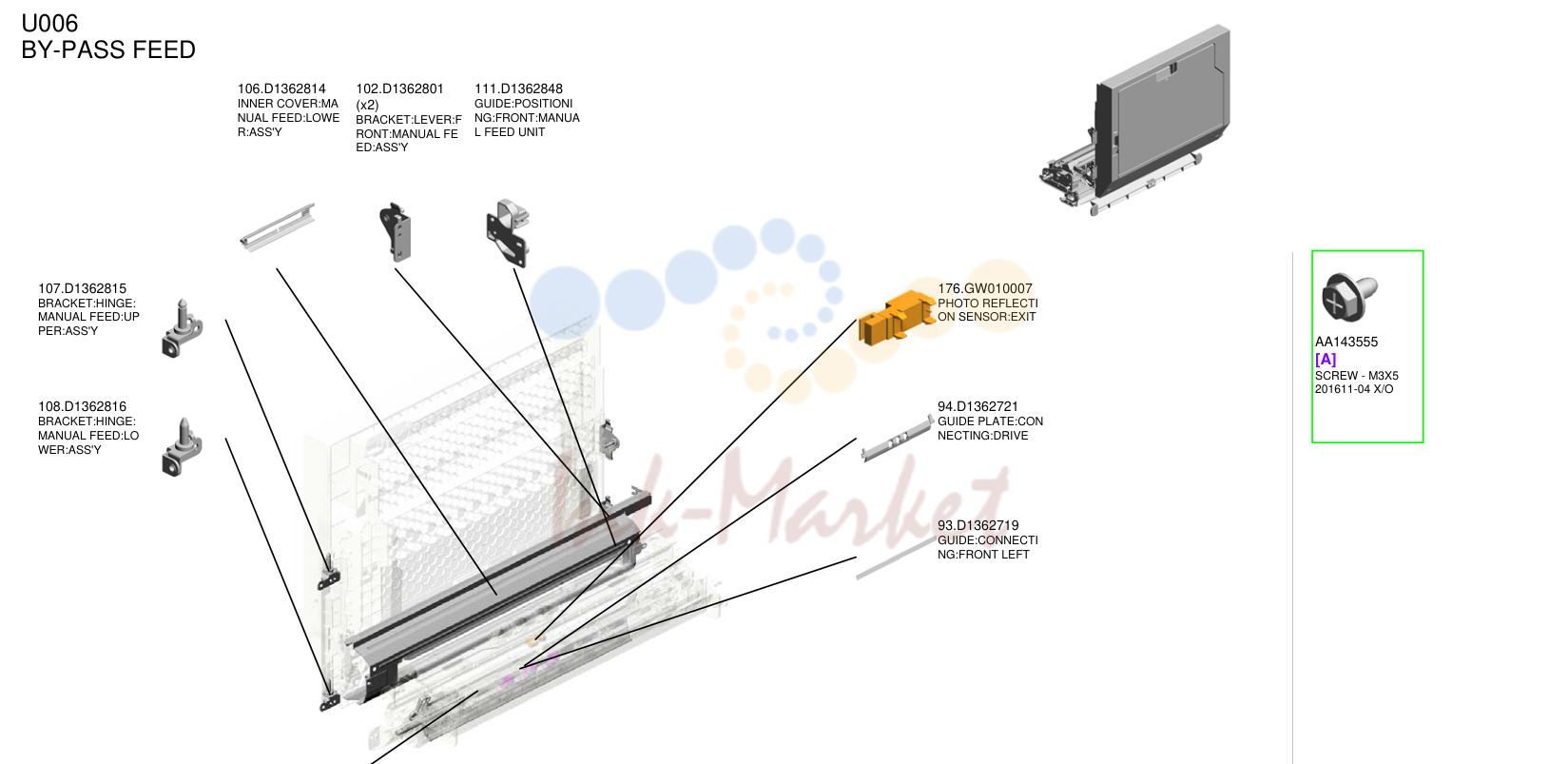

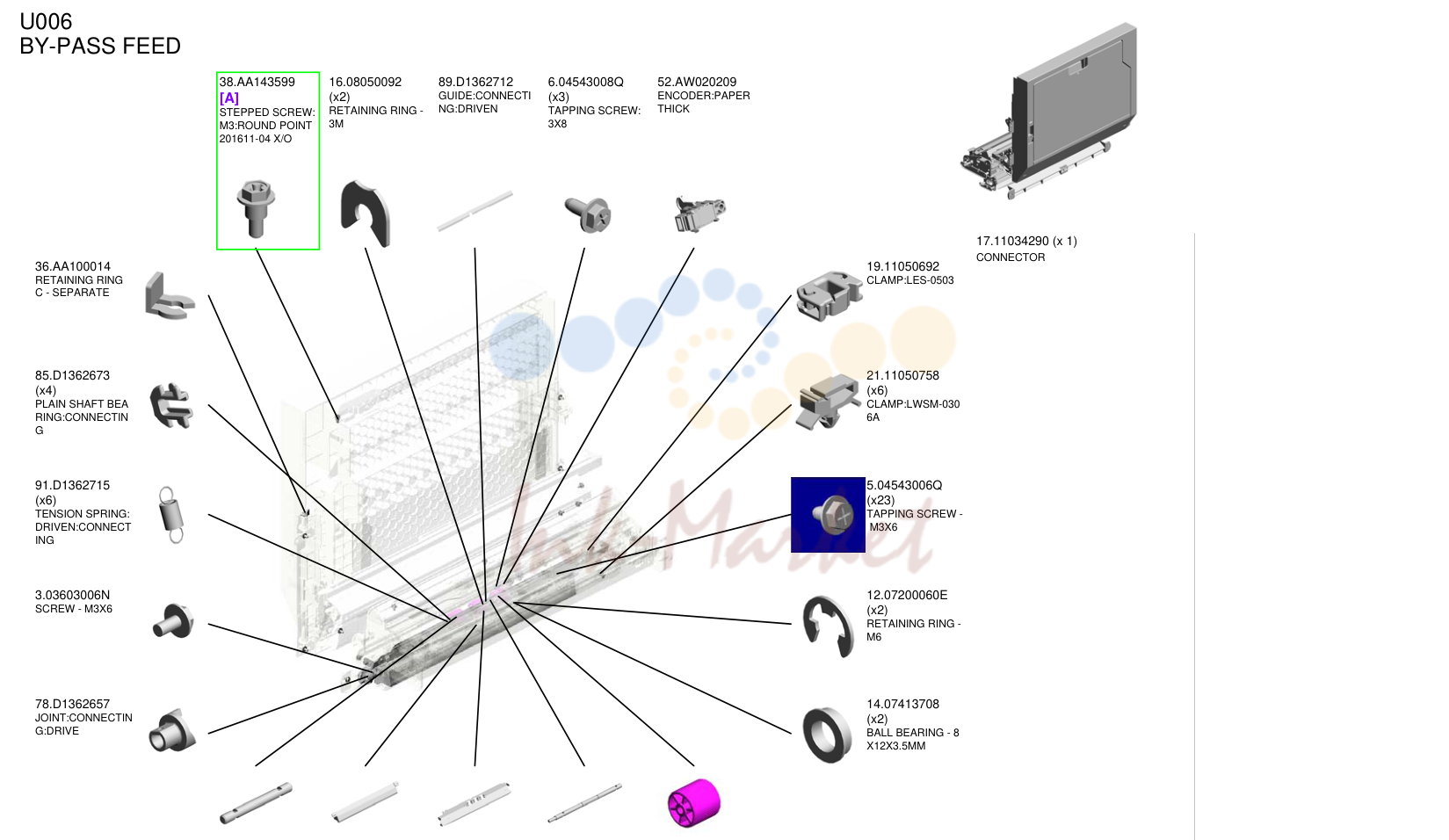

BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 38 | AA143599 запросить цену → | [A] STEPPED винт: M3:ROUND POINT 201611-04 X/O |
| 16 | 08050092 запросить цену → | RETAINING RING - 3M |
| 89 | D1362712 запросить цену → | направляющая:CONNECTI NG:DRIVEN |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 52 | AW020209 запросить цену → | ENCODER:PAPER THICK |
| 36 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 85 | D1362673 запросить цену → | PLAIN вал BEA RING:CONNECTIN G |
| 91 | D1362715 запросить цену → | TENSION пружина: DRIVEN:CONNECT ING |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 78 | D1362657 запросить цену → | JOINT:CONNECTIN G:DRIVE |
| 19 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 21 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 07200060E запросить цену → | RETAINING RING - M6 |
| 14 | 07413708 запросить цену → | BALL подшипник - 8 X12X3.5MM |
| 84 | D1362672 запросить цену → | вал:DRIVEN RO LLER |
| 92 | D1362718 запросить цену → | направляющая пластина:CON NECTING:FRONT L EFT |
| 88 | D1362708 запросить цену → | направляющая пластина:DRI VEN:CONNECTING :ASS'Y |
| 83 | D1362671 запросить цену → | вал:DRIVEN RO LLER:ENCODER |
| 90 | D1362714 запросить цену → | ролик:CONNEC TING:DIA20 17.11034290 (x 1) CONNECTOR |
BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 106 | D1362814 запросить цену → | INNER крышка:MA NUAL FEED:LOWE R:ASS'Y |
| 102 | D1362801 запросить цену → | кронштейн:рычаг:F RONT:MANUAL FE ED:ASS'Y |
| 111 | D1362848 запросить цену → | направляющая:POSITIONI NG:FRONT:MANUA L FEED узел |
| 107 | D1362815 запросить цену → | кронштейн:HINGE: MANUAL FEED:UP PER:ASS'Y |
| 108 | D1362816 запросить цену → | кронштейн:HINGE: MANUAL FEED:LO WER:ASS'Y |
| 176 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 94 | D1362721 запросить цену → | направляющая пластина:CON NECTING:DRIVE |
| 93 | D1362719 запросить цену → | направляющая:CONNECTI NG:FRONT LEFT |
| 95 | D1362729 запросить цену → | TRANSPORT ROLL ER:CONNECTING: DRIVE AA143555 [A] винт - M3X5 201611-04 X/O |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 29 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 1 | 03130040N запросить цену → | винт:M3X4 |
| 17 | 07200040E запросить цену → | RETAINING RING - M4 |
| 11 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 18 | 07200060E запросить цену → | RETAINING RING - M6 |
| 33 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 5 | 03603008N запросить цену → | винт:M3X8 |
| 14 | 04593010N запросить цену → | BINDING HEAD TA PPING винт:3X 10 |
| 20 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 8 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 7 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 28 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 12 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 32 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 23 | 08050092 запросить цену → | RETAINING RING - 3M |
| 10 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 19 | 08030058 запросить цену → | STEPPED винт |
| 9 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 31 | 11050724 запросить цену → | CLAMPS:WES-121 0 9.04543006Q (x 2) TAPPING винт - M3X6 17.07200040E (x 1) RETAINING RING - M4 27.11034290 (x 7) CONNECTOR |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 51 | AA063902 запросить цену → | пружина:CONNECT OR:TANDEM LCT |
| 75 | AW500041 запросить цену → | PUSH SWITCH:PA PER SIZE датчик 201509-01 X/O |
| 40 | AA000291 запросить цену → | DECAL:POSITIONI NG DISPLAY:SCRE W:PP |
| 35 | 54472681 запросить цену → | SNAP RING |
| 73 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 52 | AA071020 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY:L EFT:ASS'Y |
| 46 | AA000391 запросить цену → | SHEET:PAPER SE T DIRECTION:TAN DEM TRAY |
| 53 | AA071025 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY: MIDDLE:ASS'Y 201501-01 X/O |
| 39 | AA000289 запросить цену → | DECAL:LED |
| 36 | AA000285 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H1 |
| 34 | 52062686 запросить цену → | SNAP RING |
| 64 | AB014135 запросить цену → | шестерня - 18Z |
| 58 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 65 | AB019475 запросить цену → | шестерня - 48T |
| 54 | AA071022 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY: RIGHT:ASS'Y |
| 37 | AA000286 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H2 |
| 38 | AA000287 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H3 |
| 68 | AC020152 запросить цену → | LENS:LED:3 |
| 56 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 76 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 137 | D1356797 запросить цену → | CAP:SLIDE RAIL:L ARGE CAPACITY T RAY:RIGHT:ASS'Y |
| 175 | D1366703 запросить цену → | крышка:PAPER TR AY:REAR LEFT |
| 167 | D1366665 запросить цену → | кронштейн:LED:VE RTICAL TRANSPO RT |
| 86 | C2592267 запросить цену → | LOCK держатель |
| 124 | D1356709 запросить цену → | кронштейн:DC SOL ENOID:REAR:ASS' Y 201409-15 X/O |
| 172 | D1366678 запросить цену → | SUPPORTER:LEFT :ASS'Y |
| 158 | D1357582 запросить цену → | кронштейн:STOPPE R:TANDEM TRAY:L EFT |
| 95 | D1356748 запросить цену → | TORSION пружина: стопор:TANDE M TRAY 201509-02 O/O |
| 147 | D1357523 запросить цену → | ARM:GRIP:TANDE M LCT |
| 146 | D1357522 запросить цену → | крышка:TANDEM L CT |
| 171 | D1366676 запросить цену → | CUSHION:SEPARA TE |
| 80 | B2342399 запросить цену → | BOLT - M3X6 |
| 173 | D1366696 запросить цену → | кронштейн:TANDE M TRAY:LIFT MOT OR |
| 112 | D1356649 запросить цену → | направляющая пластина:SWI VEL:ASS'Y 201410-06 X/O |
| 77 | AX040145 запросить цену → | DC мотор:TANDE M LCT |
| 170 | D1366675 запросить цену → | держатель:POSITIO NING |
| 165 | D1365511 запросить цену → | LED:CONNECTOR: BLUE |
| 168 | D1366666 запросить цену → | INNER крышка:LED :VERTICAL TRANS PORT |
| 164 | D1365510 запросить цену → | LED:CONNECTOR: RED |
| 169 | D1366672 запросить цену → | SUPPORTER:RIGH T:ASS'Y |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 178 | D1366710 запросить цену → | кронштейн:CONNE CTOR:LEFT |
| 181 | D1366718 запросить цену → | крышка:DC SOLEN OID:REAR |
| 182 | D1366719 запросить цену → | DC соленоид:EN D FENCE:REAR:AS S'Y |
| 187 | D1366744 запросить цену → | TENSION пружина: END FENCE:SOLE NOID |
| 180 | D1366717 запросить цену → | рычаг:RELEASE:R EAR |
| 185 | D1366741 запросить цену → | крышка:CONNECT OR:HEATER:UPPE R |
| 219 | D1367566 запросить цену → | стопор:TANDE M TRAY |
| 218 | D1367565 запросить цену → | вал:GRIP:TAND EM TRAY |
| 207 | D1366797 запросить цену → | COIL пружина:SHU TTER:LED |
| 220 | D1367567 запросить цену → | кронштейн:STOPPE R:TANDEM TRAY:R IGHT:ASS'Y |
| 179 | D1366711 запросить цену → | DC мотор:TANDE M LCT:RISE:ASS'Y |
| 177 | D1366708 запросить цену → | вал:JOINT |
| 183 | D1356728 запросить цену → | кронштейн:DOOR:V ERTICAL TRANSP ORT:ASS'Y 201503-14 X/X |
| 188 | D1366746 запросить цену → | JOINT:TANDEM LC T |
| 176 | D1366707 запросить цену → | кронштейн:DC MOT OR:LEFT |
| 206 | D1366796 запросить цену → | SHUTTER:LED |
| 205 | D2586752 запросить цену → | [A] INNER крышка:LED :RIGHT FRONT 201611-02 X/O |
| 204 | D1366792 запросить цену → | кронштейн:LED:TA NDEM TRAY |
| 186 | D1366743 запросить цену → | пластина:CONNECTO R:HEATER:LOWER |
| 184 | D1366729 запросить цену → | кронштейн:STOPPE R:VERTICAL TRAN SPORT:RIGHT LO WER:ASS'Y |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 291 | D1357543 запросить цену → | кронштейн:TRAY:PL ATE:UPPER |
| 304 | D1366667 запросить цену → | держатель:POSITIO NING:VERTICAL T RANSPORT |
| 237 | D1386714 запросить цену → | GROUND пластина:G UIDE пластина:VERTI CAL TRANSPORT: CONNECTING |
| 233 | D1386669 запросить цену → | крышка:SIDE PLAT E:REAR:TANDEM L CT |
| 288 | G5692901 запросить цену → | пружина - LIFT MO TOR |
| 221 | D1367570 запросить цену → | GRIP:TANDEM TR AY:REAR |
| 222 | D1367571 запросить цену → | GRIP:лоток бумаги :TANDEM TRAY |
| 296 | D1366656 запросить цену → | направляющая:COUPLING: RELEASE:TANDEM TRAY |
| 275 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 232 | D1386668 запросить цену → | SIDE пластина:REAR: PAPER VOLUME S ENSOR:THREE WA Y |
| 231 | D1386665 запросить цену → | крышка:LIFT MOTO R |
| 289 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 236 | D1386715 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:CONNECTING:T HREE WAY 201409-12 X/O |
| 295 | D1482702 запросить цену → | SPACER:TRANSP ORT ролик 201409-11 |
| 273 | D1492923 запросить цену → | ролик:SUPPORT ER:лоток бумаги |
| 274 | D1492924 под заказ | стопор:лоток бумаги |
| 305 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 D1366793 [A] INNER крышка:LED :LENGTHWISE:RIG HT FRONT 201611-02 X/O |
TONER SUPPLY SUB-узел
| № | Артикул | Наименование |
|---|---|---|
| 13 | 08025305 запросить цену → | TAPPING винт - M3X6 |
| 29 | AA071024 запросить цену → | SLIDE RAIL:TONER SUPPLY узел:RIG HT:ASS'Y |
| 28 | AA071023 запросить цену → | SLIDE RAIL:TONER SUPPLY узел:LEF T:ASS'Y |
| 34 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 21 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 30 | AA143579 запросить цену → | винт - M3 |
| 78 | D1363374 запросить цену → | кронштейн:DRAWE R:TONER SUPPLY: MAIN 201409-19 X/O |
PCU
| № | Артикул | Наименование |
|---|---|---|
| 33 | D1362304 под заказ | TORSION пружина: LOCK:PCU |
| 34 | D1362305 под заказ | GROUND пластина:H OLDER:CLEANING узел |
| 21 | D0143655 под заказ | ELECTRIC POTEN TIAL датчик |
| 27 | D1362268 запросить цену → | SHIELDING пластина: ELECTRIC POTEN TIAL датчик |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 18 | B2342399 запросить цену → | BOLT - M3X6 |
| 35 | D1362306 запросить цену → | COMPRESSION SP RING:GROUND PL ATE:держатель:CLE ANING узел |
| 32 | D1362302 запросить цену → | держатель:LOCK:CL EANING узел:FRO NT |
| 20 | D0142380 запросить цену → | COMPRESSION SP RING - барабан |
| 13 | AA003056 запросить цену → | DECAL:GRIP:SHO RT:PP |
| 28 | D1362276 под заказ | CONNECTOR:1PO LE |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 26 | D1362258 запросить цену → | CONNECTOR:DRA WER:8POLE:REC |
| 15 | AW140016 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 16 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 25 | D0749510 запросить цену → | OPC барабан DIA60 |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 19 | B2591131 запросить цену → | винт:PCU |
| 10 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 12 | AA000291 запросить цену → | DECAL:POSITIONI NG DISPLAY:SCRE W:PP |
| 81 | D1369640 ✓ в наличии | DEVELOPER BLAC K |
| 82 | D1369660 запросить цену → | DEVELOPER CYAN |
| 83 | D1369670 запросить цену → | DEVELOPER MAG ENTA |
| 84 | D1369680 запросить цену → | DEVELOPER YELL OW |
PCU
| № | Артикул | Наименование |
|---|---|---|
| 36 | D1362307 запросить цену → | рычаг:LOCK:PCU |
| 78 | D1363444 запросить цену → | DECAL:COLORED DISPLAY:MAIN:M |
| 93 | D1362266 запросить цену → | держатель:ELECTRI C POTENTIAL SEN SOR |
| 37 | D1362308 запросить цену → | STAY:PCU |
| 80 | D2583490 запросить цену → | [A] RECEPTACLE:DEV ELOPMENT VIAS:A SS'Y 201611-07 O/O |
| 79 | D1363445 запросить цену → | DECAL:COLORED DISPLAY:MAIN:Y |
| 75 | D1363441 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:Y |
| 74 | D1363440 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:M |
| 38 | D1362312 запросить цену → | держатель:LOCK:CL EANING узел:REA R |
| 92 | D1362256 запросить цену → | SUPPORTER:PCU |
| 91 | D1362252 запросить цену → | SUPPORTER:PCU: RIGHT |
| 76 | D1363442 запросить цену → | DECAL:COLORED DISPLAY:MAIN:BK |
| 73 | D1363439 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:C |
| 77 | D1363443 запросить цену → | DECAL:COLORED DISPLAY:MAIN:C |
| 72 | D1363438 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:BK D1363490 [A] RECEPTACLE:DEV ELOPMENT VIAS:A SS'Y 201611-07 O/O |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 16 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 20 | 11029783 запросить цену → | CONNECTOR:5594 9-3919 |
| 5 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 79 | D1366118 запросить цену → | SEPARATION PLA TE:INTERMEDIATE перенос:MAIN: 240V |
| 44 | D0744351 запросить цену → | STEPPED винт: DIA5.4DIA:DIA3.5:M 3 |
| 45 | D0746078 запросить цену → | COMPRESSION SP RING:DRAWER:INT ERMEDIATE TRAN SFER |
| 69 | D1366090 запросить цену → | FLAT ремень-TRANS FER:ASS'Y |
| 64 | D1366073 запросить цену → | DUCT:CONNECTIN G:INTERMEDIATE перенос |
| 117 | D1366195 запросить цену → | SEAL:DUCT:TM SE NSOR |
| 32 | AW140016 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 7 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 48 | D1055899 запросить цену → | держатель:TEMPER ATURE & HUMIDIT Y датчик |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 30 | D1366352 запросить цену → | LINK:RELEASE:LO WER |
| 9 | 52152621 запросить цену → | SNAP RING - M6 |
| 12 | AA143183 запросить цену → | STEPPED винт |
| 4 | 07200030G запросить цену → | RETAINING RING - M3 |
| 29 | D1366350 запросить цену → | LINK:RELEASE:RIG HT |
| 31 | D1366354 запросить цену → | LINK:CONNECTIN G |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 28 | D1363564 запросить цену → | SPACER:DIA9:0.13 MM |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 9 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 13 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 2 | 04543010Q запросить цену → | TAPPING винт: 3X10 |
| 16 | D0741454 под заказ | DC мотор:DIA49: 9.8W:BLS |
| 25 | D0746665 запросить цену → | шестерня:JOINT:COLL ECTION BOTTLE:Z 65 |
| 24 | D1363667 запросить цену → | вал:JOINT:TON ER RECYCLING SU B-узел:ASS'Y 201407-08 X/O |
| 15 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 12 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 8 | 08072089 запросить цену → | WASHER - 10MM |
| 11 | AA143555 запросить цену → | винт - M3X5 |
| 22 | D0746585 запросить цену → | шестерня:Z38/Z24:VER TICAL TRANSPOR T |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 23 | D0746586 запросить цену → | шестерня:Z35:IDLER:V ERTICAL TRANSP ORT |
| 19 | D0746577 запросить цену → | CAM:VERTICAL TR ANSPORT:DIA15 |
| 21 | D0746579 запросить цену → | SEAL:крышка:CAM: VERTICAL TRANS PORT |
| 18 | D0746575 запросить цену → | вал:CAM:VERTI CAL TRANSPORT |
| 17 | D0746574 запросить цену → | крышка:CAM:VERT ICAL TRANSPORT |
| 20 | D0746578 запросить цену → | шестерня:Z37:CAM:VE RTICAL TRANSPO RT |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 29 | D1363566 запросить цену → | кронштейн:шестерня:U SED TONER:PCU:P EEN |
| 30 | D1363569 запросить цену → | шестерня:Z35:TRANSP ORT винт:PCU: MAIN |
| 38 | D1363622 запросить цену → | SEAL:RELAY DUCT |
| 42 | D1363646 запросить цену → | TORQUE LIMITER MECHANICAL CLU TCH:шестерня:Z65/Z35 |
| 37 | D1363621 запросить цену → | VIBRATING пластина: RELAY DUCT |
| 36 | D1363620 запросить цену → | CASE:RELAY DUC T |
| 39 | D1363623 запросить цену → | SEAL:RELAY DUCT :SPONGE |
| 44 | D1363652 запросить цену → | PIPE:LOWER:ASS' Y |
| 32 | D1363575 запросить цену → | PIPE:LENGTHWIS E:ASS'Y |
| 50 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 33 | D1363603 запросить цену → | кронштейн:DRIVE:P IPE:MIDDLE:PEEN |
| 34 | D1363608 запросить цену → | кронштейн:DRIVE:T RANSPORT SCRE W:MIDDLE |
| 45 | D1363662 запросить цену → | SEPARATION PLA TE:COLLECTION B OTTLE |
| 40 | D1363641 запросить цену → | шестерня:TRANSPOR T винт:LOWER: Z41 |
| 43 | D1363647 запросить цену → | шестерня:IDLER:Z49/Z 27 |
| 49 | D1366089 запросить цену → | PLAIN вал BEA RING:CONTACT P OINT:кронштейн:EN CODER |
Полный список запчастей доступен по запросу.
комментарии
