Ricoh pro 8100EX pro 8110S pro 8120S — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- сканер
- сканер
- сканер

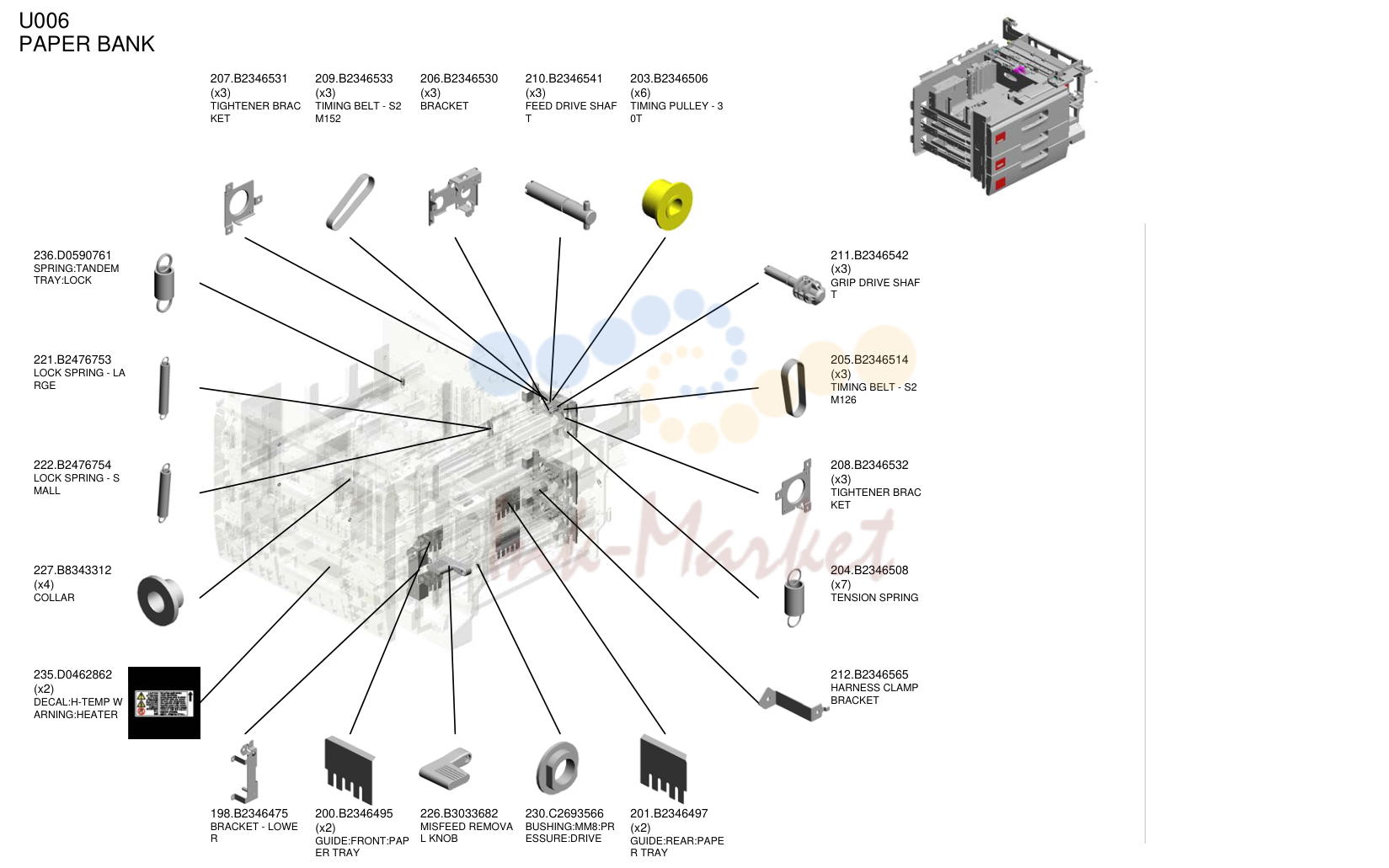

- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK
- PAPER BANK

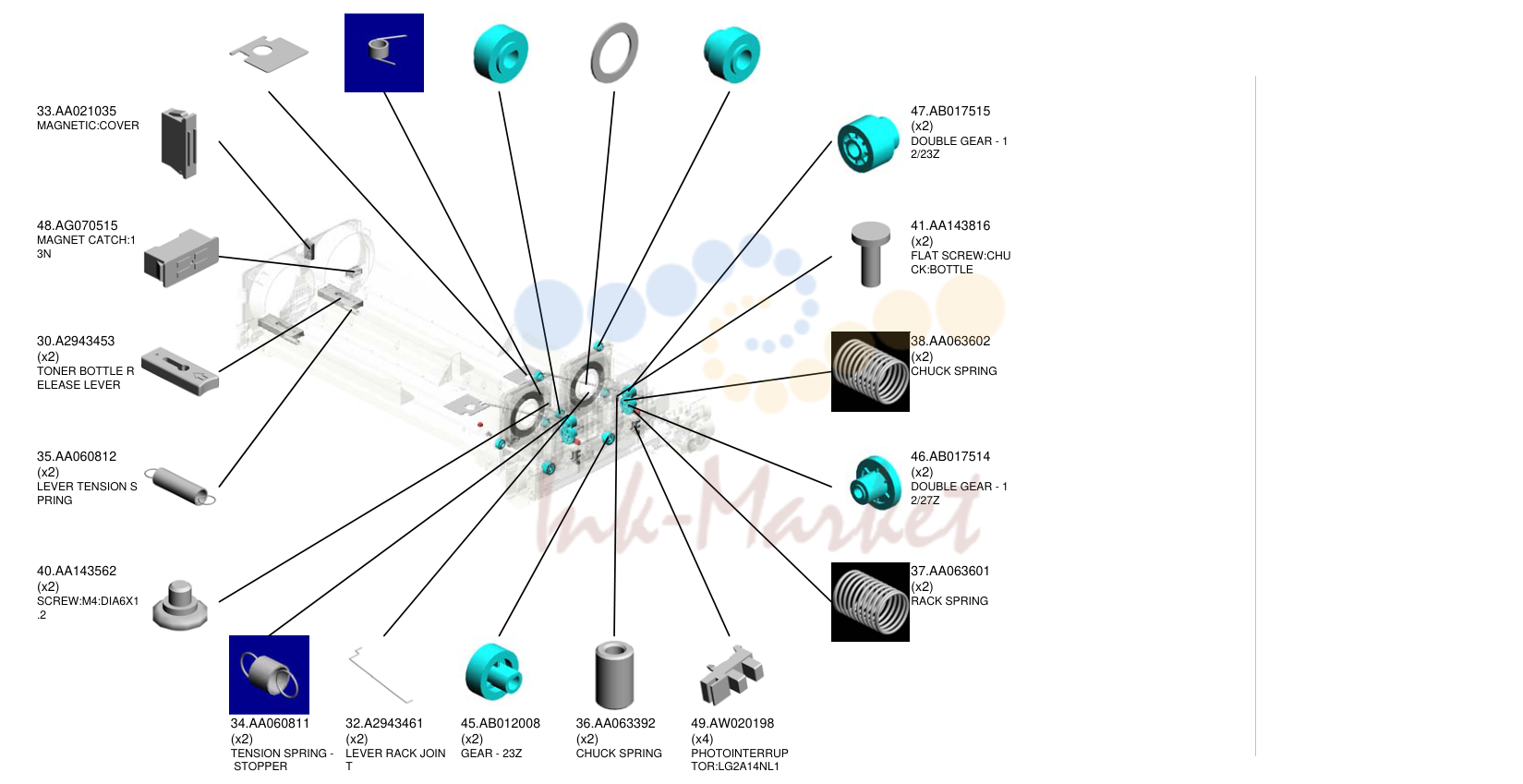

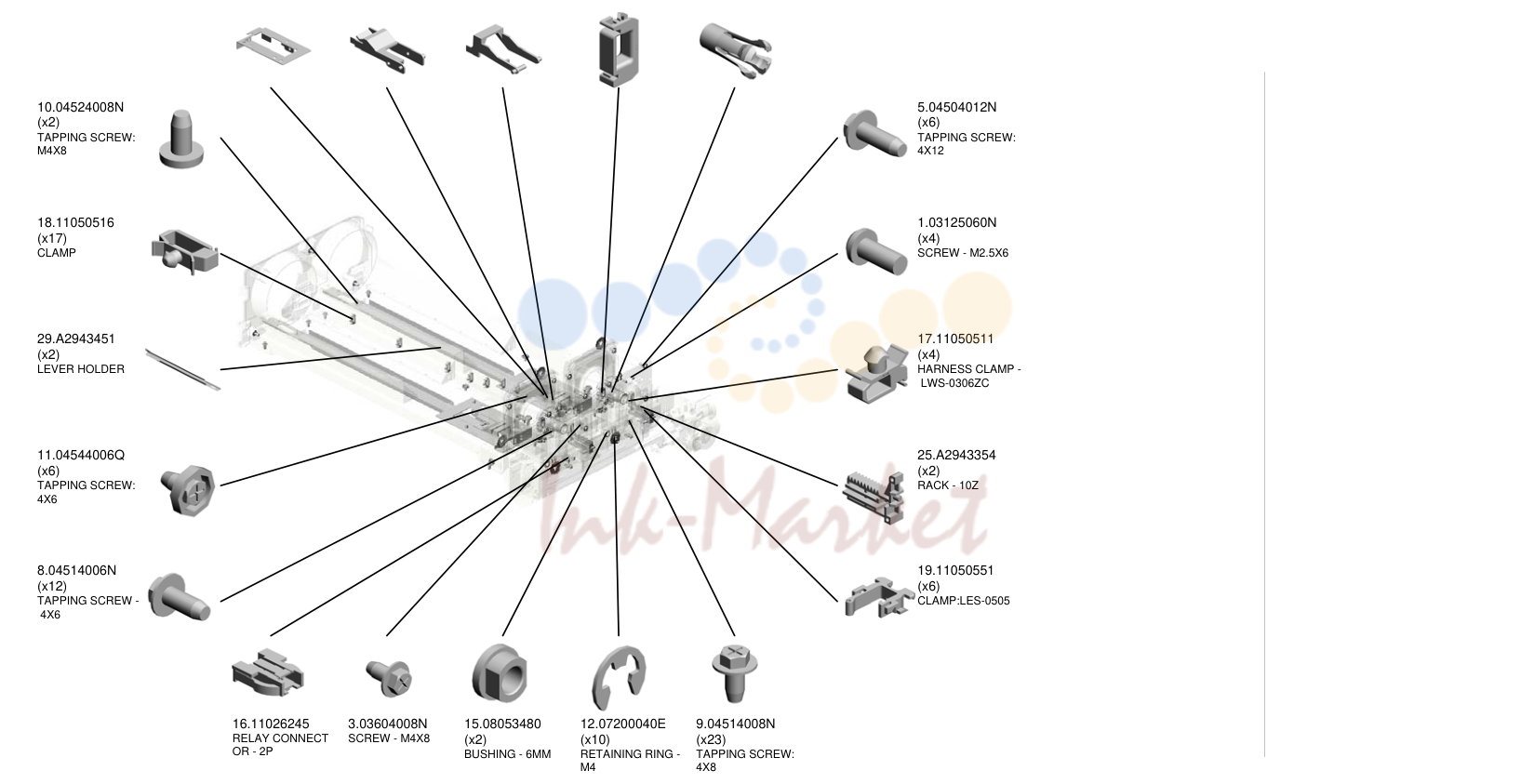

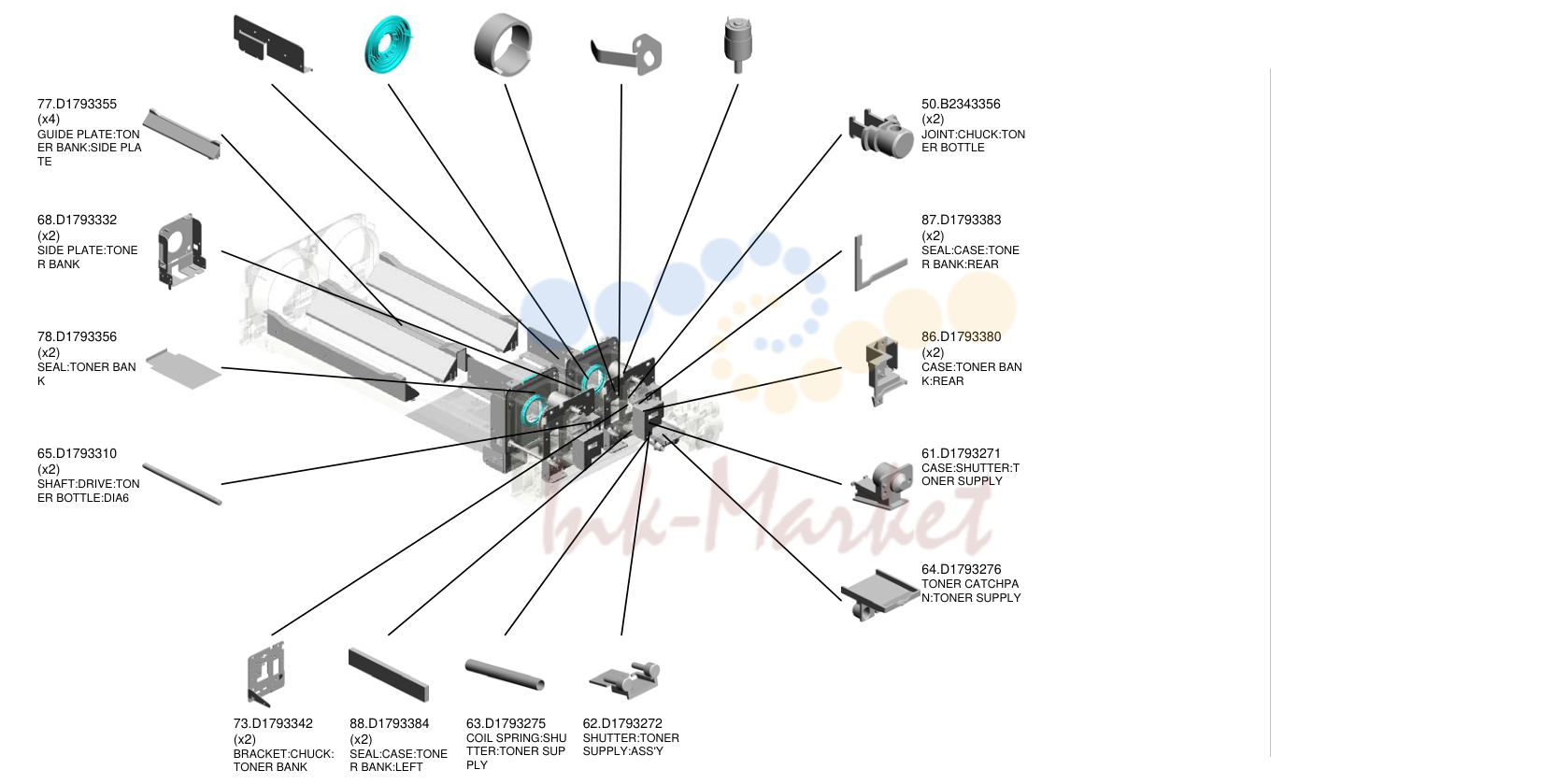

- TONNER SUPPRY
- TONNER SUPPRY
- TONNER SUPPRY
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- PCU
- PCU
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- перенос/SEPARATION
- перенос/SEPARATION
- USED TONER
- USED TONER
- SEPARATION/TRANSPORT
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- CONTролик
- CONTролик
- CONTролик
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама

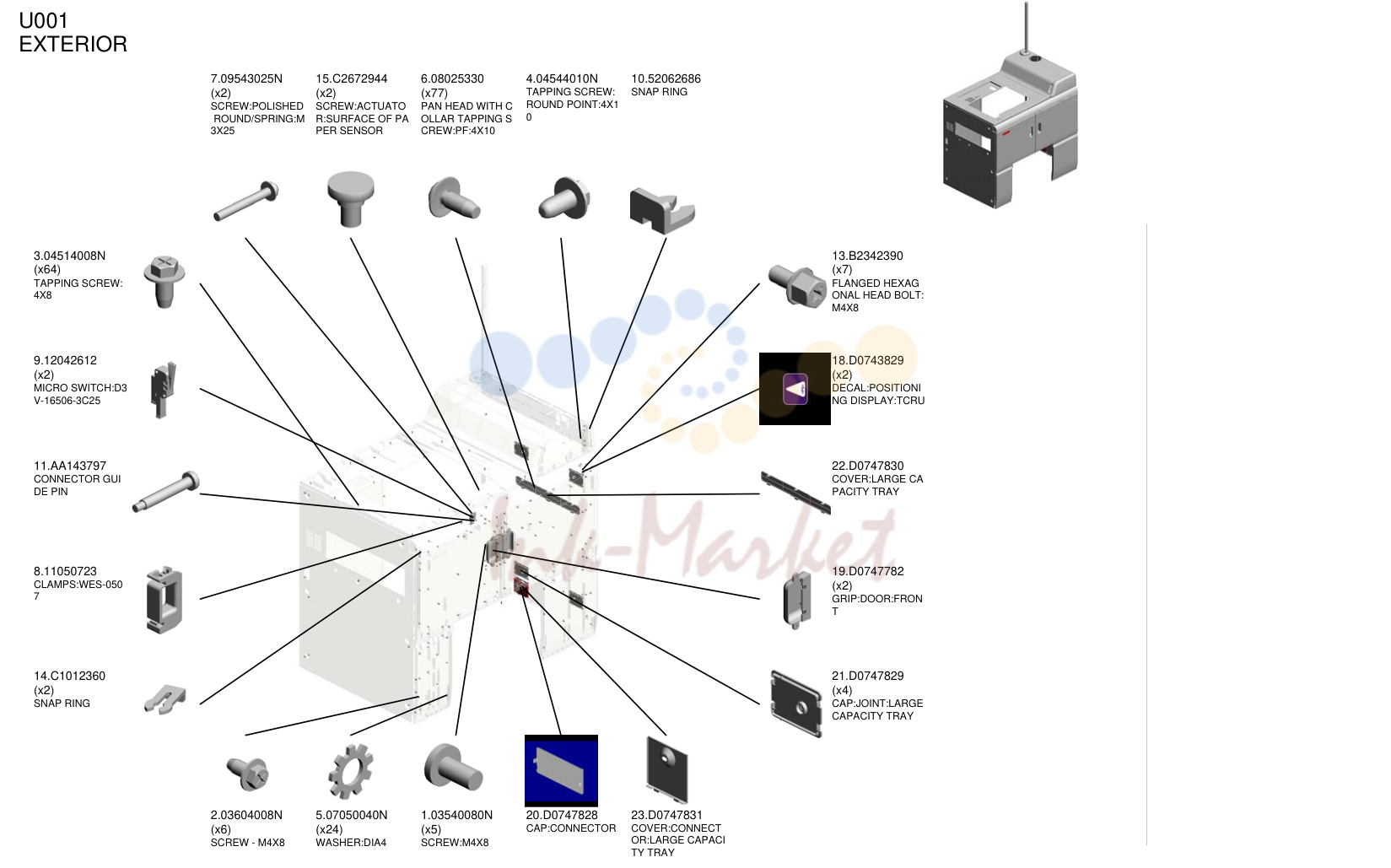

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 7 | 09543025N запросить цену → | винт:POLISHED ROUND/пружина:M 3X25 |
| 15 | C2672944 запросить цену → | винт:ACTUATO R:SURFACE OF PA PER датчик |
| 6 | 08025330 запросить цену → | PAN HEAD WITH C OLLAR TAPPING S CREW:PF:4X10 |
| 4 | 04544010N запросить цену → | TAPPING винт: ROUND POINT:4X1 0 |
| 10 | 52062686 запросить цену → | SNAP RING |
| 3 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 9 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 11 | AA143797 запросить цену → | CONNECTOR GUI DE PIN |
| 8 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 14 | C1012360 запросить цену → | SNAP RING |
| 13 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 18 | D0743829 запросить цену → | DECAL:POSITIONI NG DISPLAY:TCRU |
| 22 | D0747830 запросить цену → | крышка:LARGE CA PACITY TRAY |
| 19 | D0747782 запросить цену → | GRIP:DOOR:FRON T |
| 21 | D0747829 запросить цену → | CAP:JOINT:LARGE CAPACITY TRAY |
| 2 | 03604008N запросить цену → | винт - M4X8 |
| 5 | 07050040N запросить цену → | WASHER:DIA4 |
| 1 | 03540080N запросить цену → | винт:M4X8 |
| 20 | D0747828 запросить цену → | CAP:CONNECTOR |
| 23 | D0747831 запросить цену → | крышка:CONNECT OR:LARGE CAPACI TY TRAY |

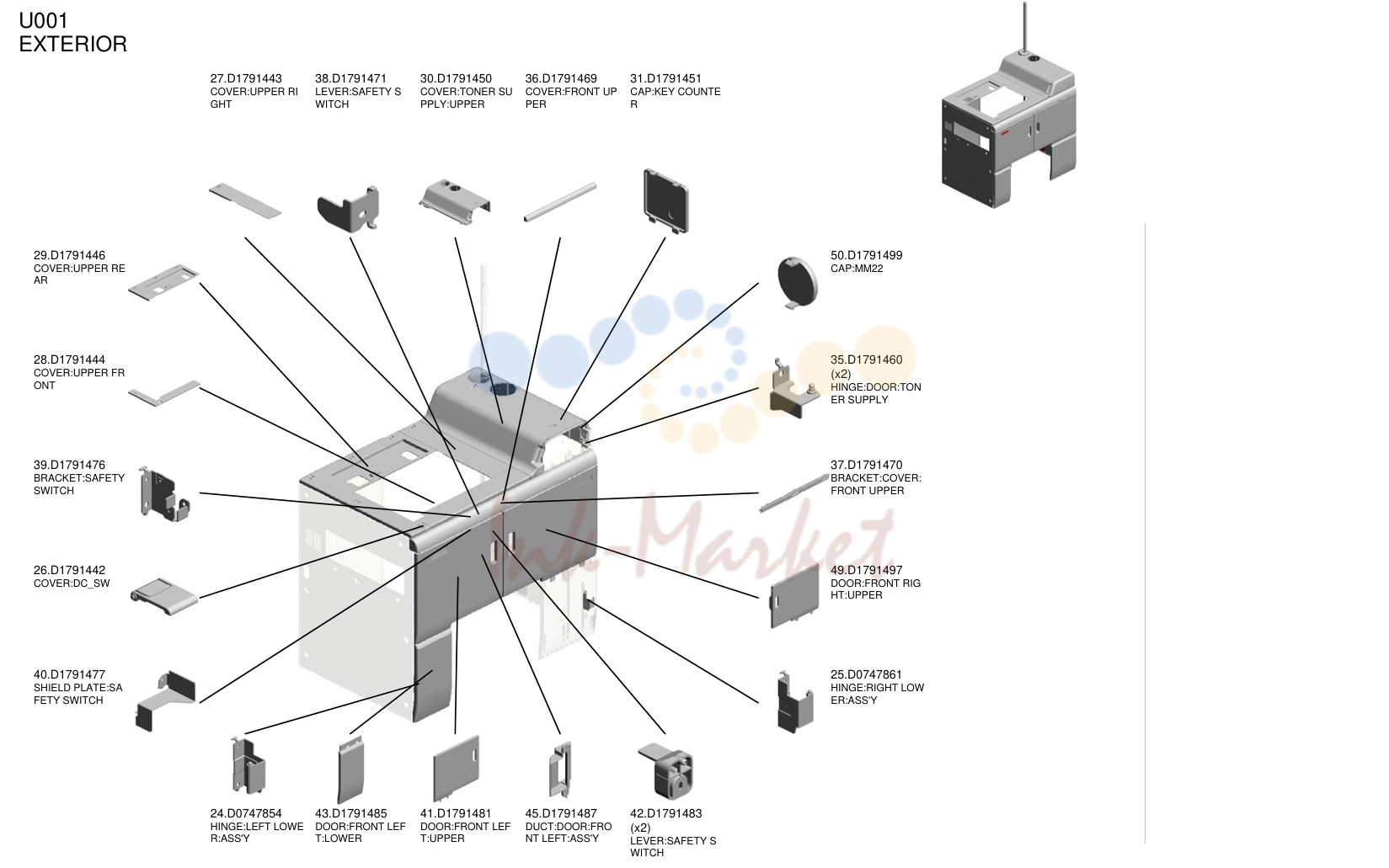

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 27 | D1791443 запросить цену → | крышка:UPPER RI GHT |
| 38 | D1791471 запросить цену → | рычаг:SAFETY S WITCH |
| 30 | D1791450 запросить цену → | крышка:TONER SU PPLY:UPPER |
| 36 | D1791469 запросить цену → | крышка:FRONT UP PER |
| 31 | D1791451 запросить цену → | CAP:KEY COUNTE R |
| 29 | D1791446 запросить цену → | крышка:UPPER RE AR |
| 28 | D1791444 запросить цену → | крышка:UPPER FR ONT |
| 39 | D1791476 запросить цену → | кронштейн:SAFETY SWITCH |
| 26 | D1791442 запросить цену → | крышка:DC_SW |
| 40 | D1791477 запросить цену → | SHIELD пластина:SA FETY SWITCH |
| 50 | D1791499 запросить цену → | CAP:MM22 |
| 35 | D1791460 запросить цену → | HINGE:DOOR:TON ER SUPPLY |
| 37 | D1791470 запросить цену → | кронштейн:крышка: FRONT UPPER |
| 49 | D1791497 запросить цену → | DOOR:FRONT RIG HT:UPPER |
| 25 | D0747861 запросить цену → | HINGE:RIGHT LOW ER:ASS'Y |
| 24 | D0747854 запросить цену → | HINGE:LEFT LOWE R:ASS'Y |
| 43 | D1791485 запросить цену → | DOOR:FRONT LEF T:LOWER |
| 41 | D1791481 запросить цену → | DOOR:FRONT LEF T:UPPER |
| 45 | D1791487 запросить цену → | DUCT:DOOR:FRO NT LEFT:ASS'Y |
| 42 | D1791483 запросить цену → | рычаг:SAFETY S WITCH |

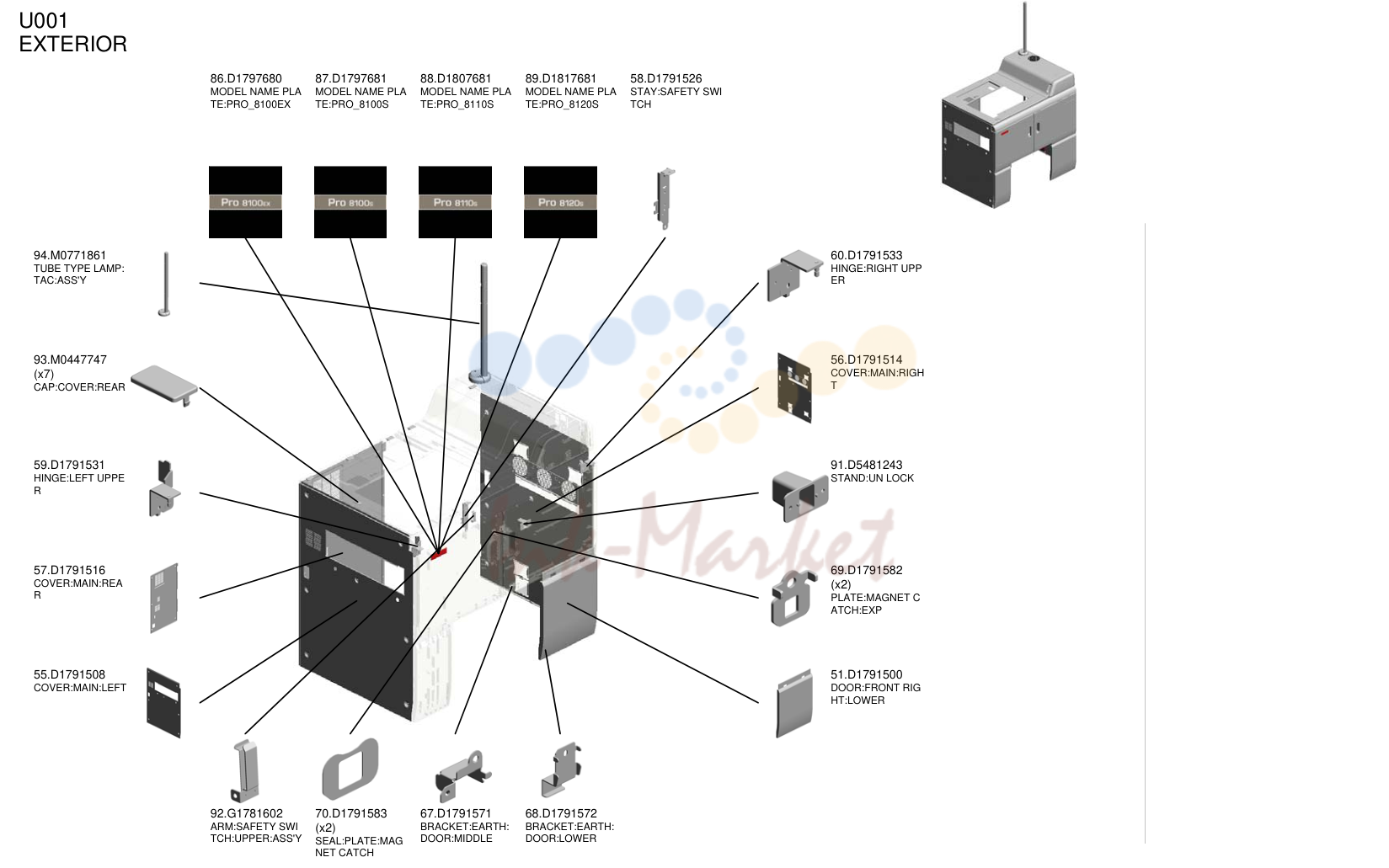

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 86 | D1797680 запросить цену → | MODEL NAME PLA TE:PRO_8100EX |
| 87 | D1797681 запросить цену → | MODEL NAME PLA TE:PRO_8100S |
| 88 | D1807681 запросить цену → | MODEL NAME PLA TE:PRO_8110S |
| 89 | D1817681 запросить цену → | MODEL NAME PLA TE:PRO_8120S |
| 58 | D1791526 запросить цену → | STAY:SAFETY SWI TCH |
| 94 | M0771861 запросить цену → | TUBE TYPE LAMP: TAC:ASS'Y |
| 93 | M0447747 запросить цену → | CAP:крышка:REAR |
| 59 | D1791531 запросить цену → | HINGE:LEFT UPPE R |
| 57 | D1791516 запросить цену → | крышка:MAIN:REA R |
| 55 | D1791508 запросить цену → | крышка:MAIN:LEFT |
| 60 | D1791533 запросить цену → | HINGE:RIGHT UPP ER |
| 56 | D1791514 запросить цену → | крышка:MAIN:RIGH T |
| 91 | D5481243 запросить цену → | STAND:UN LOCK |
| 69 | D1791582 запросить цену → | пластина:MAGNET C ATCH:EXP |
| 51 | D1791500 запросить цену → | DOOR:FRONT RIG HT:LOWER |
| 92 | G1781602 запросить цену → | ARM:SAFETY SWI TCH:UPPER:ASS'Y |
| 70 | D1791583 запросить цену → | SEAL:пластина:MAG NET CATCH |
| 67 | D1791571 запросить цену → | кронштейн:EARTH: DOOR:MIDDLE |
| 68 | D1791572 запросить цену → | кронштейн:EARTH: DOOR:LOWER |

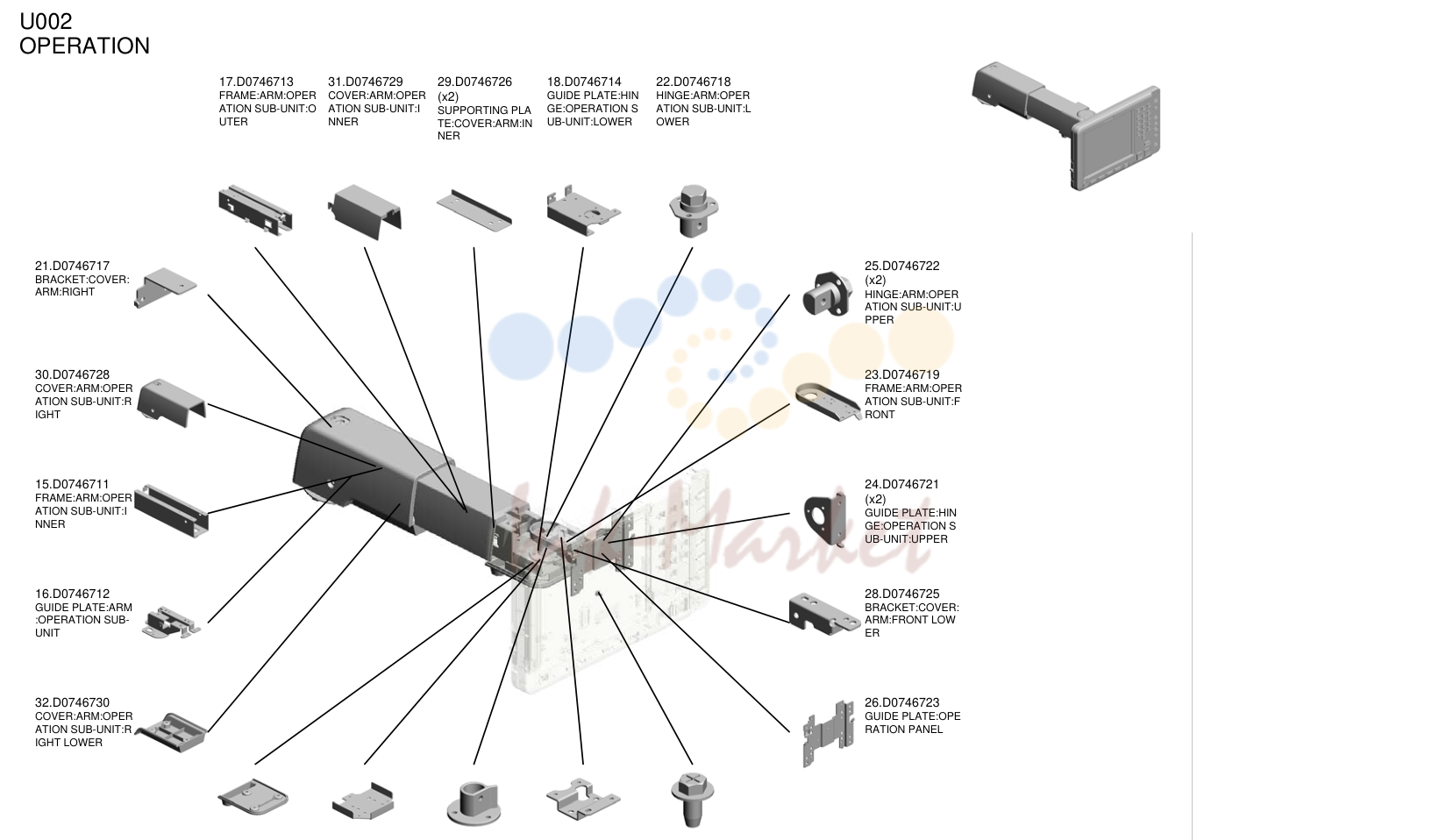

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 17 | D0746713 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:O UTER |
| 31 | D0746729 запросить цену → | крышка:ARM:OPER ATION SUB-узел:I NNER |
| 29 | D0746726 запросить цену → | SUPPORTING PLA TE:крышка:ARM:IN NER |
| 18 | D0746714 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:LOWER |
| 22 | D0746718 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:L OWER |
| 21 | D0746717 запросить цену → | кронштейн:крышка: ARM:RIGHT |
| 30 | D0746728 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT |
| 15 | D0746711 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:I NNER |
| 16 | D0746712 запросить цену → | направляющая пластина:ARM :OPERATION SUB- узел |
| 32 | D0746730 запросить цену → | крышка:ARM:OPER ATION SUB-узел:R IGHT LOWER |
| 25 | D0746722 запросить цену → | HINGE:ARM:OPER ATION SUB-узел:U PPER |
| 23 | D0746719 запросить цену → | FRAME:ARM:OPER ATION SUB-узел:F RONT |
| 24 | D0746721 запросить цену → | направляющая пластина:HIN GE:OPERATION S UB-узел:UPPER |
| 28 | D0746725 запросить цену → | кронштейн:крышка: ARM:FRONT LOW ER |
| 26 | D0746723 запросить цену → | направляющая пластина:OPE RATION PANEL |
| 33 | D0746732 запросить цену → | крышка:ARM:OPER ATION SUB-узел:L EFT LOWER |
| 19 | D0746715 запросить цену → | SUPPORTING PLA TE:направляющая пластина:H INGE |
| 20 | D0746716 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:LOWER |
| 27 | D0746724 запросить цену → | кронштейн:крышка: ARM:FRONT |
| 4 | 04514008N запросить цену → | TAPPING винт: 4X8 |
OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 42 | D1797220 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
| 35 | D0746737 запросить цену → | CAP:крышка:ARM: FRONT |
| 36 | D0746738 запросить цену → | CAP:крышка:ARM: RIGHT |
| 43 | D1797233 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT |
| 37 | D0746739 запросить цену → | держатель:HINGE:O PERATION SUB-U NIT:UPPER |
| 34 | D0746736 запросить цену → | крышка:ARM:OPER ATION SUB-узел:F RONT LOWER |

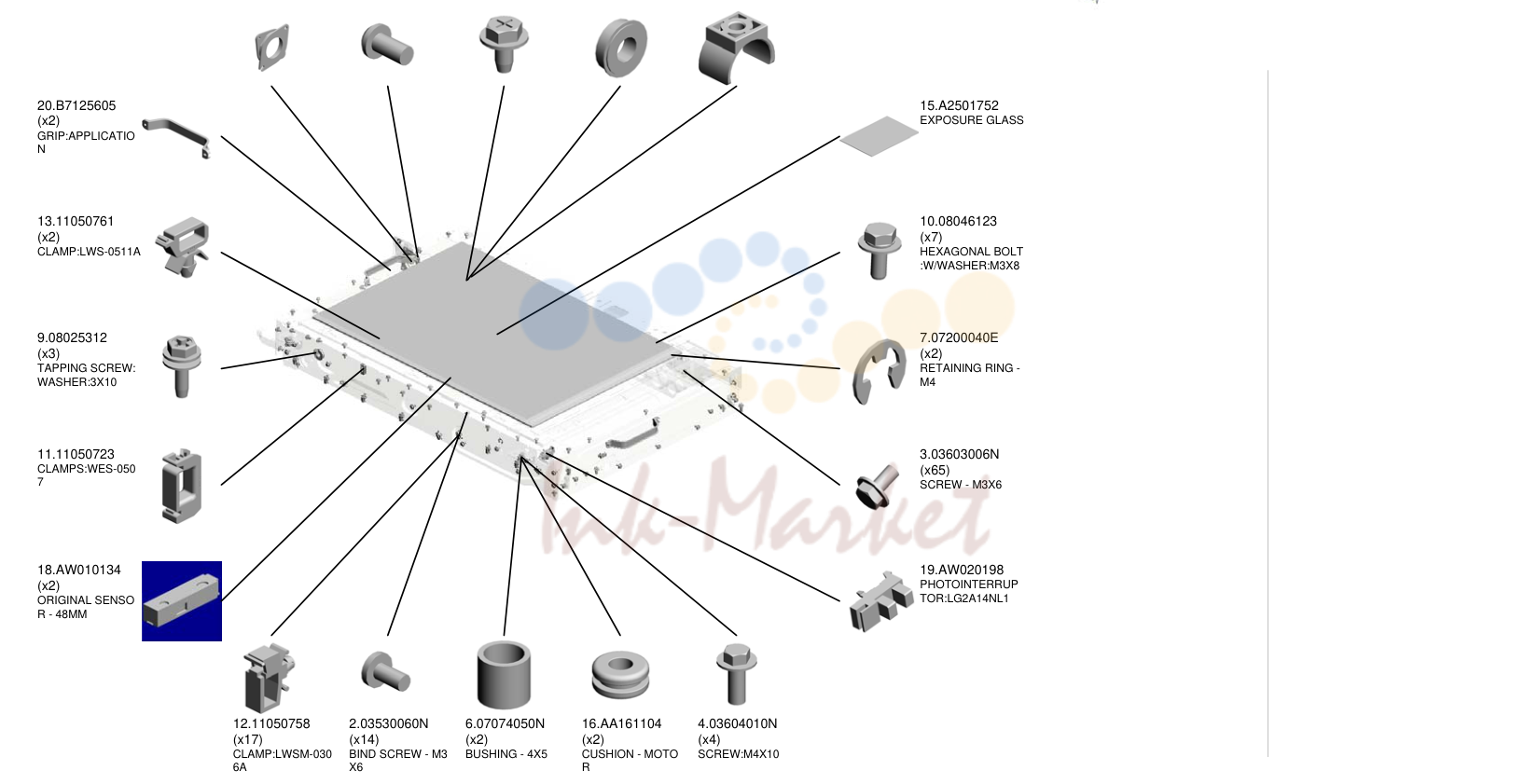

сканер
| № | Артикул | Наименование |
|---|---|---|
| 14 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 21 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 20 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 13 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 9 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 11 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 18 | AW010134 запросить цену → | ORIGINAL SENSO R - 48MM |
| 15 | A2501752 запросить цену → | EXPOSURE GLASS |
| 10 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 19 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 6 | 07074050N запросить цену → | втулка - 4X5 |
| 16 | AA161104 запросить цену → | CUSHION - MOTO R |
| 4 | 03604010N запросить цену → | винт:M4X10 |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 37 | D1361798 запросить цену → | TENSION пружина: TENSION:16N |
| 36 | D1361794 запросить цену → | кронштейн:DC STE PPER мотор:TEN SION |
| 35 | D1361793 запросить цену → | DC STEPPER MOT OR:MM42 |
| 41 | D1361803 запросить цену → | SYNCHRONOUS B ELT:157ST1.5-6.0 |
| 40 | D1361802 запросить цену → | TIMING PULLEY:65 |
| 38 | D1361799 запросить цену → | кронштейн:DC STE PPER мотор |
| 39 | D1361801 запросить цену → | вал:DRIVE:SCA NNER |
| 23 | D1361717 запросить цену → | крышка:вал:SC ANNER |
| 24 | D1361727 запросить цену → | INNER крышка:SC ANNER |
| 22 | D1361715 запросить цену → | направляющая:жгут:L ED |
| 44 | D1361810 запросить цену → | TENSION пружина: TENSION:11N |
| 43 | D1361809 запросить цену → | кронштейн:TENSIO N |
| 42 | D1361806 запросить цену → | DRIVE WERE:DIA1 |
| 27 | D1361758 запросить цену → | CLAMP:WIRE |
| 34 | D1361788 запросить цену → | PULLEY:IDLER:CA RRIAGE |
| 25 | D1361731 запросить цену → | LENSBLOCK SMD: ASS'Y |
| 28 | D1361759 запросить цену → | направляющая:FFC:CARRI AGE:NO.1 |
| 33 | D1361787 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 45 | D1361811 запросить цену → | PULLEY:PEEN |
| 29 | D1361760 запросить цену → | REFLECTOR:SCAN NER |

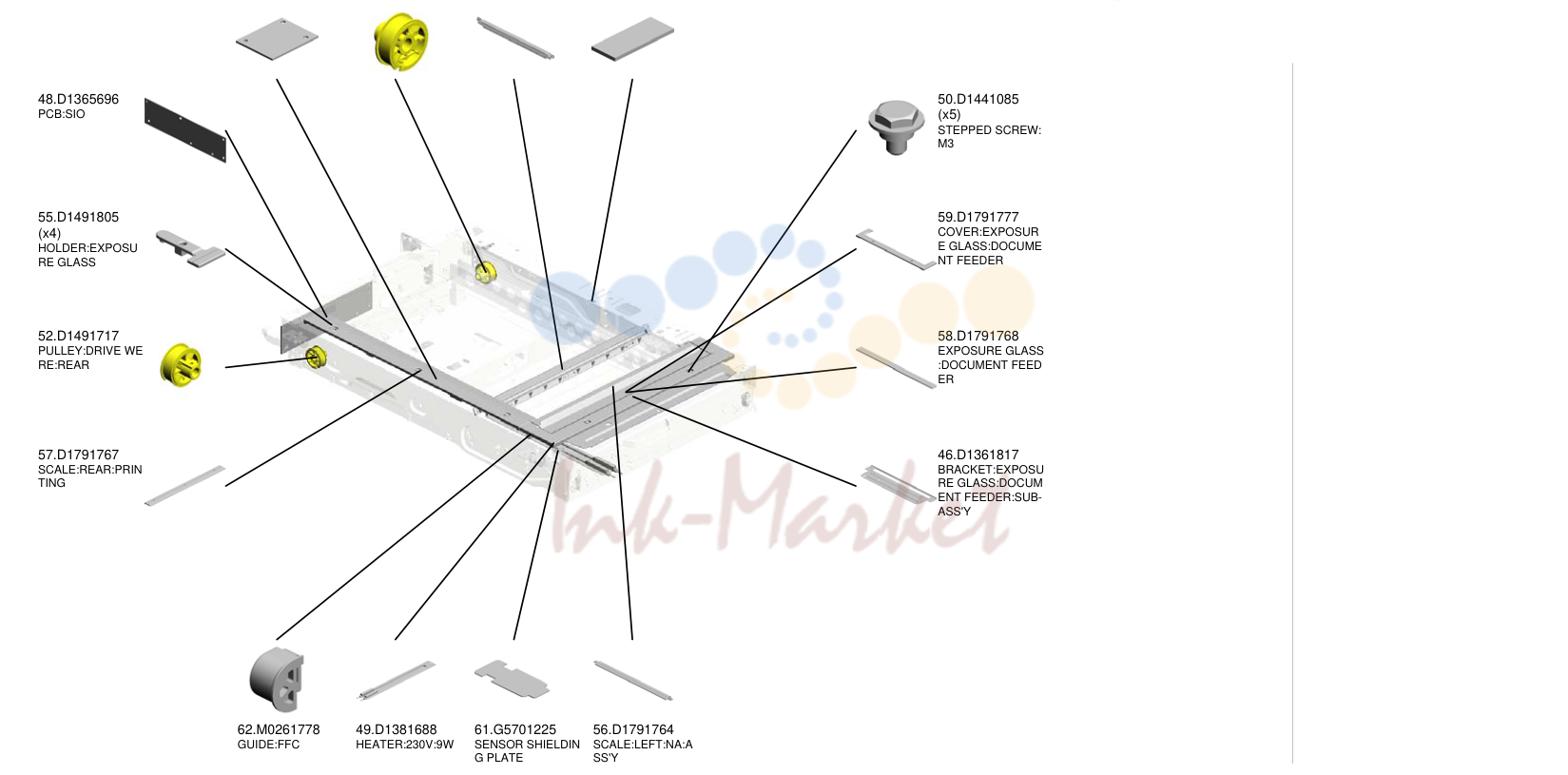

сканер
| № | Артикул | Наименование |
|---|---|---|
| 47 | D1365492 запросить цену → | плата:IDB |
| 51 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 53 | D1491721 запросить цену → | ILLUMINATION UNI T:LED-B:ASS'Y |
| 54 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 48 | D1365696 запросить цену → | плата:SIO |
| 55 | D1491805 запросить цену → | держатель:EXPOSU RE GLASS |
| 52 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 57 | D1791767 запросить цену → | SCALE:REAR:PRIN TING |
| 50 | D1441085 запросить цену → | STEPPED винт: M3 |
| 59 | D1791777 запросить цену → | крышка:EXPOSUR E GLASS:DOCUME NT FEEDER |
| 58 | D1791768 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER |
| 46 | D1361817 запросить цену → | кронштейн:EXPOSU RE GLASS:DOCUM ENT FEEDER:SUB- ASS'Y |
| 62 | M0261778 запросить цену → | направляющая:FFC |
| 49 | D1381688 запросить цену → | HEATER:230V:9W |
| 61 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 56 | D1791764 запросить цену → | SCALE:LEFT:NA:A SS'Y |

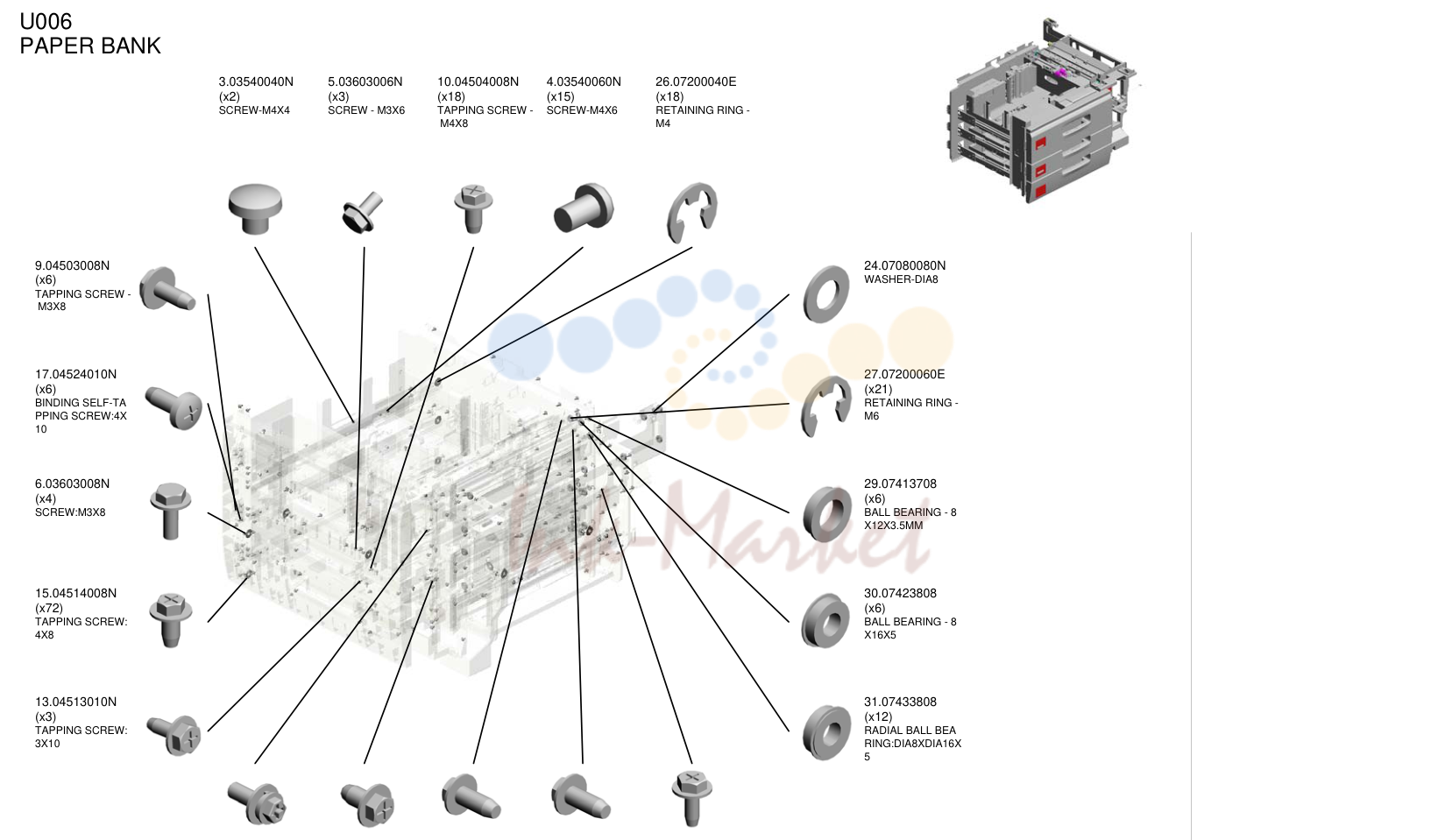

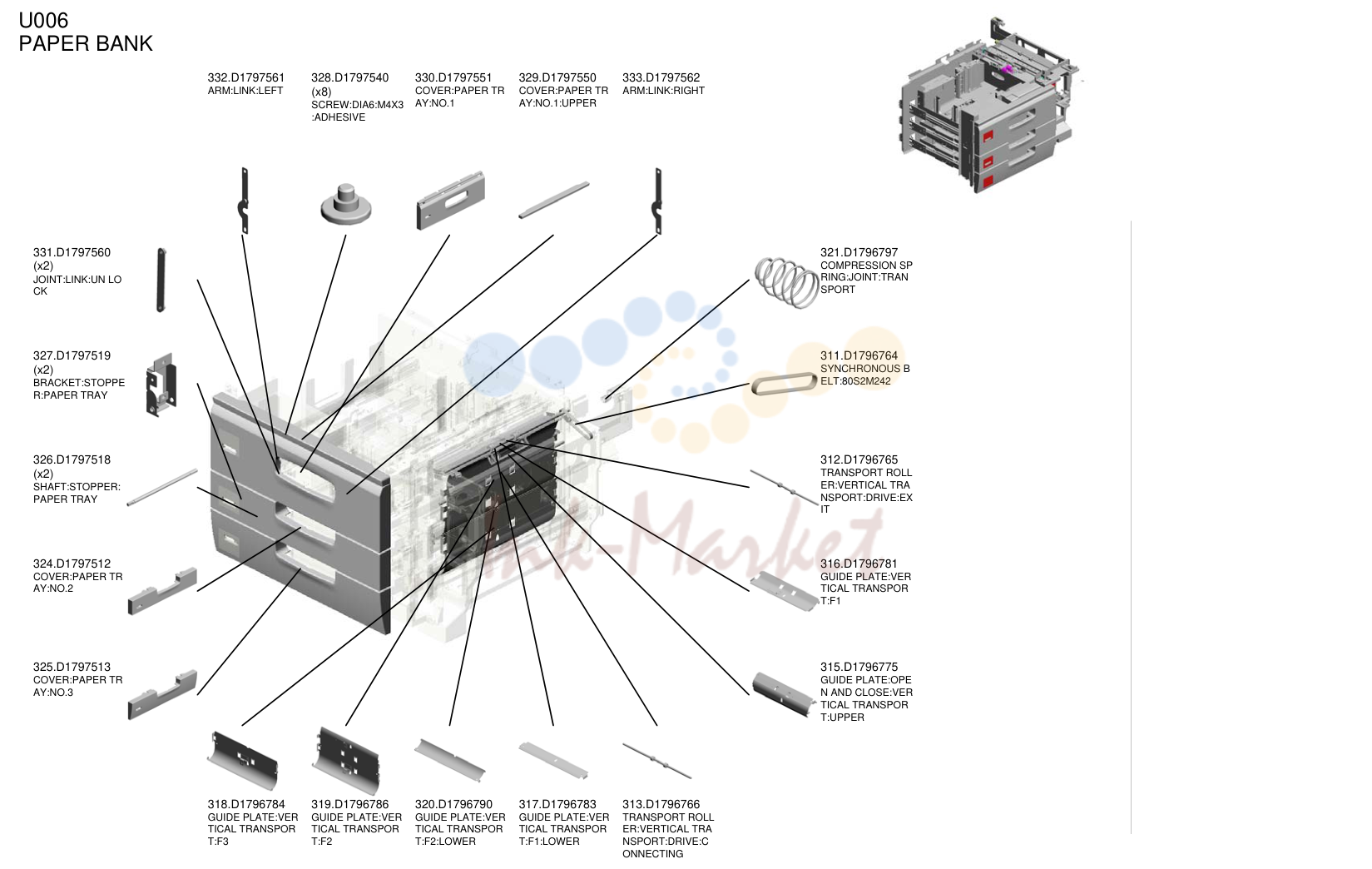

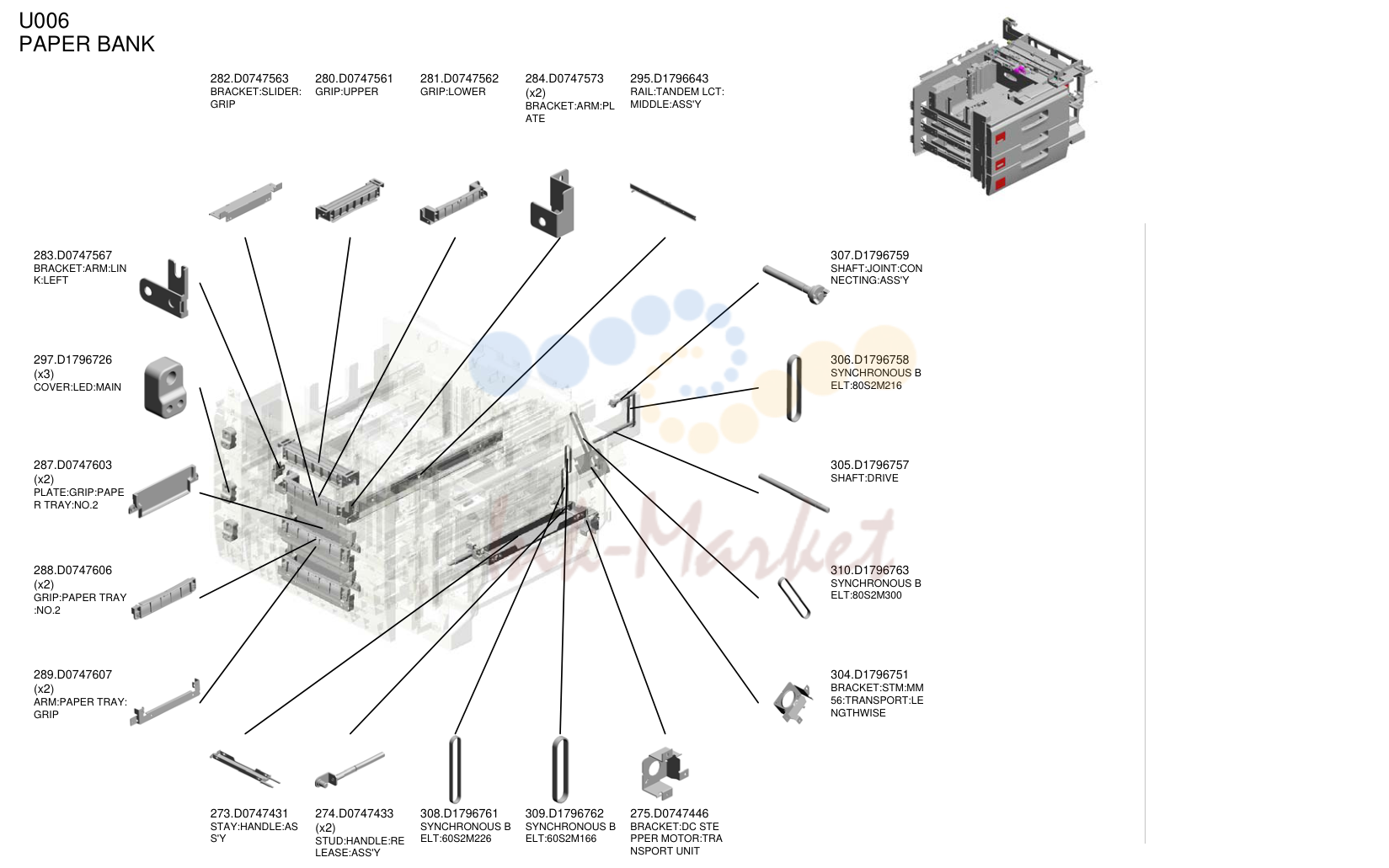

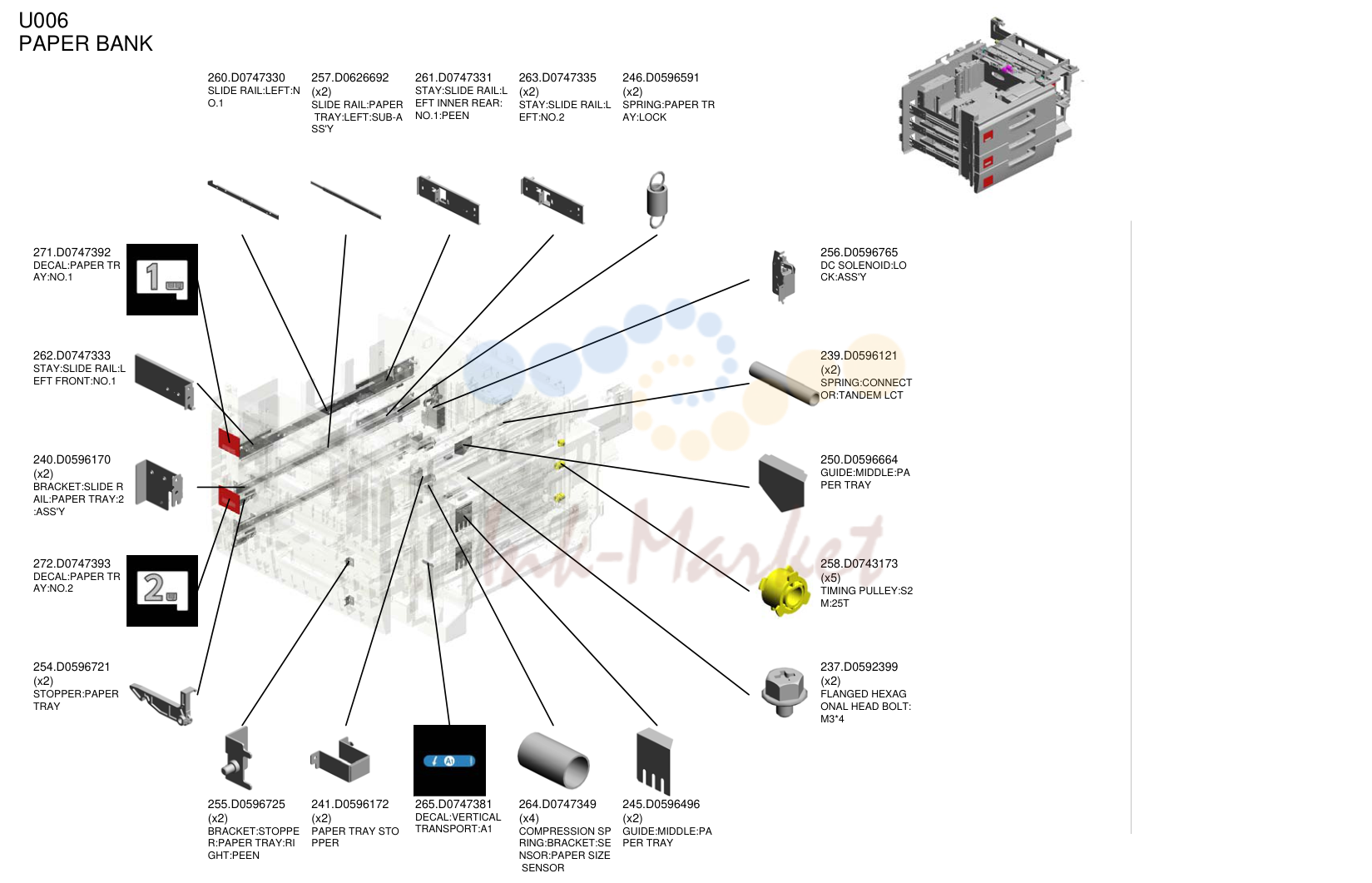

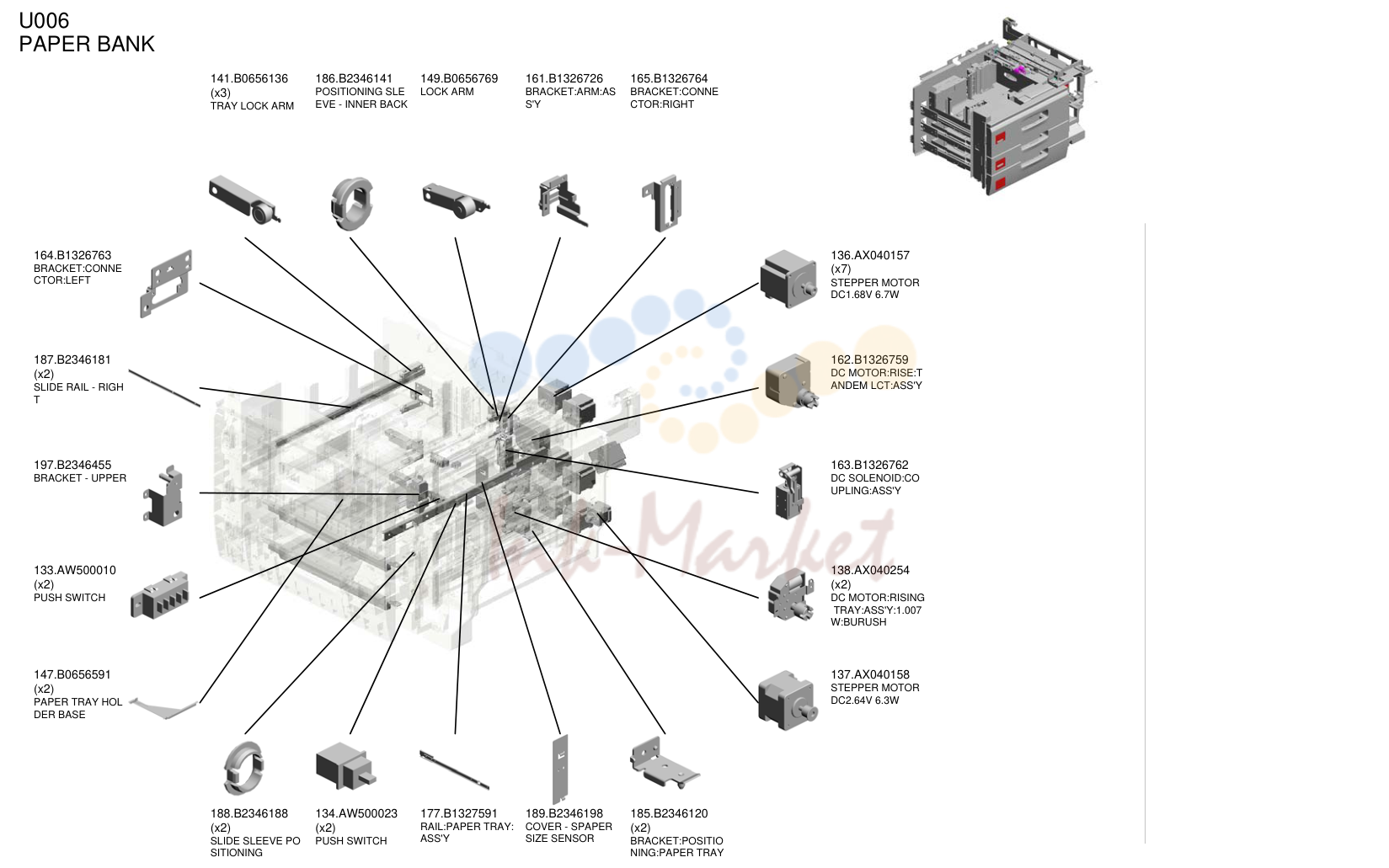

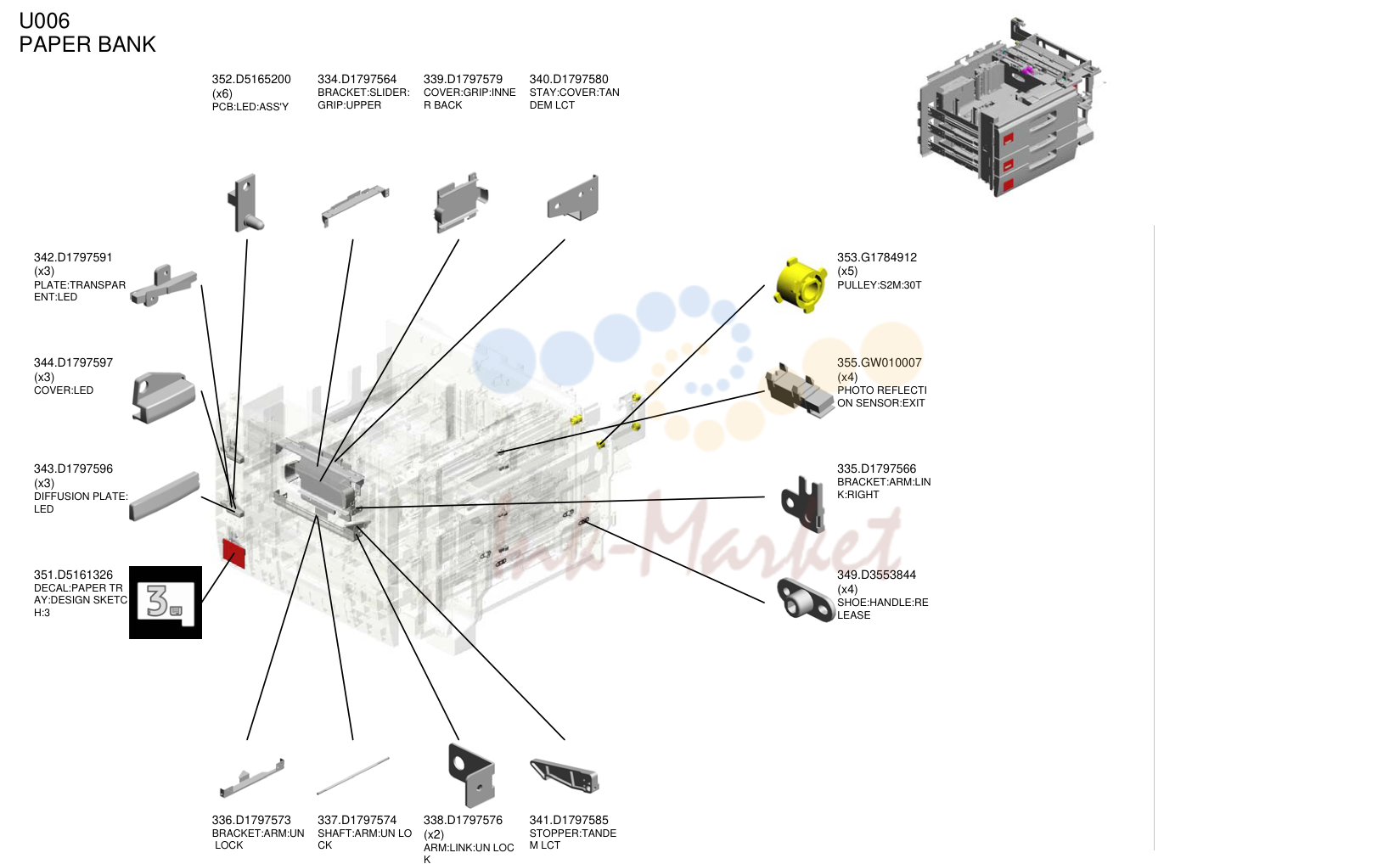

PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 3 | 03540040N запросить цену → | винт-M4X4 |
| 5 | 03603006N запросить цену → | винт - M3X6 |
| 10 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 4 | 03540060N запросить цену → | винт-M4X6 |
| 26 | 07200040E запросить цену → | RETAINING RING - M4 |
| 9 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 17 | 04524010N запросить цену → | BINDING SELF-TA PPING винт:4X 10 |
| 6 | 03603008N запросить цену → | винт:M3X8 |
| 15 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 13 | 04513010N запросить цену → | TAPPING винт: 3X10 |
| 24 | 07080080N запросить цену → | WASHER-DIA8 |
| 27 | 07200060E запросить цену → | RETAINING RING - M6 |
| 29 | 07413708 запросить цену → | BALL подшипник - 8 X12X3.5MM |
| 30 | 07423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 31 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 32 | 08010237 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X12 |
| 21 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 16 | 04514010N запросить цену → | TAPPING винт: 4X10 |
| 14 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 12 | 04513006N запросить цену → | TAPPING винт - 3X6 |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 47 | 11050516 запросить цену → | CLAMP |
| 34 | 08030058 запросить цену → | STEPPED винт |
| 33 | 08025220 запросить цену → | TAPPING винт - M4X8 |
| 45 | 11050490 запросить цену → | жгут CLAMP - IWS-2218 |
| 52 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 46 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 35 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 76 | AA043324 запросить цену → | TIMING ремень - B40 S2M152 |
| 50 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 37 | 08050089 запросить цену → | RETAINING RING - M4 |
| 40 | 09514006N запросить цену → | винт:POLISHED ROUND:M4X6 |
| 56 | 54472681 запросить цену → | SNAP RING |
| 43 | 11050487 запросить цену → | жгут CLAMP |
| 78 | AA043647 под заказ | TIMING ремень:60S2 M188 |
| 60 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 77 | AA043325 запросить цену → | TIMING ремень - B40 S2M250 |
| 58 | 67542866 запросить цену → | ролик - POSITIO NING направляющая |
| 55 | 52152621 запросить цену → | SNAP RING - M6 |
| 48 | 11050534 запросить цену → | CLAMP |
| 51 | 11050723 под заказ | CLAMPS:WES-050 7 |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 110 | AB017725 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 111 | AB017726 запросить цену → | шестерня/TIMING PUL LEY - 20Z/20T |
| 86 | AA063268 запросить цену → | CONNECTOR SPRI NG |
| 90 | AA080265 запросить цену → | втулка:6X8X5 |
| 94 | AA132203 запросить цену → | SPACER - 6MM |
| 99 | AA143570 запросить цену → | MISFEED REMOVA L вал |
| 101 | AA148778 запросить цену → | вал:ARM:PLAT E |
| 128 | AG050101 запросить цену → | KNOB - MISFEED R EMOVAL |
| 100 | AA143810 запросить цену → | проявка C OVER винт |
| 89 | AA063695 запросить цену → | COMPRESSION SP RING:GRIP |
| 102 | AA161122 запросить цену → | мотор CUSHION |
| 97 | AA143550 запросить цену → | винт:DIA4:M3 |
| 124 | AF022165 запросить цену → | TRANSPORT ROLL ER - DRIVEN |
| 93 | AA084059 запросить цену → | BALL подшипник HO LDER |
| 88 | AA063694 запросить цену → | COMPRESSION SP RING:HANDLE |
| 96 | AA140912 запросить цену → | винт - 8X14X2.8 |
| 98 | AA143569 запросить цену → | винт |
| 87 | AA063693 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVEN ролик |
| 120 | AF020740 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:DRIVE |
| 91 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 141 | B0656136 запросить цену → | TRAY LOCK ARM |
| 186 | B2346141 запросить цену → | POSITIONING SLE EVE - INNER BACK |
| 149 | B0656769 запросить цену → | LOCK ARM |
| 161 | B1326726 запросить цену → | кронштейн:ARM:AS S'Y |
| 165 | B1326764 запросить цену → | кронштейн:CONNE CTOR:RIGHT |
| 164 | B1326763 запросить цену → | кронштейн:CONNE CTOR:LEFT |
| 187 | B2346181 запросить цену → | SLIDE RAIL - RIGH T |
| 197 | B2346455 запросить цену → | кронштейн - UPPER |
| 133 | AW500010 запросить цену → | PUSH SWITCH |
| 147 | B0656591 запросить цену → | лоток бумаги HOL DER BASE |
| 136 | AX040157 запросить цену → | STEPPER мотор DC1.68V 6.7W |
| 162 | B1326759 запросить цену → | DC мотор:RISE:T ANDEM LCT:ASS'Y |
| 163 | B1326762 запросить цену → | DC соленоид:CO UPLING:ASS'Y |
| 138 | AX040254 запросить цену → | DC мотор:RISING TRAY:ASS'Y:1.007 W:BURUSH |
| 137 | AX040158 запросить цену → | STEPPER мотор DC2.64V 6.3W |
| 188 | B2346188 запросить цену → | SLIDE SLEEVE PO SITIONING |
| 134 | AW500023 запросить цену → | PUSH SWITCH |
| 177 | B1327591 под заказ | RAIL:лоток бумаги: ASS'Y |
| 189 | B2346198 запросить цену → | крышка - SPAPER SIZE датчик |
| 185 | B2346120 запросить цену → | кронштейн:POSITIO NING:лоток бумаги |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 207 | B2346531 запросить цену → | TIGHTENER BRAC KET |
| 209 | B2346533 запросить цену → | TIMING ремень - S2 M152 |
| 206 | B2346530 запросить цену → | кронштейн |
| 210 | B2346541 запросить цену → | FEED DRIVE SHAF T |
| 203 | B2346506 запросить цену → | TIMING PULLEY - 3 0T |
| 236 | D0590761 запросить цену → | пружина:TANDEM TRAY:LOCK |
| 221 | B2476753 запросить цену → | LOCK пружина - LA RGE |
| 222 | B2476754 запросить цену → | LOCK пружина - S MALL |
| 227 | B8343312 запросить цену → | COLLAR |
| 235 | D0462862 запросить цену → | DECAL:H-TEMP W ARNING:HEATER |
| 211 | B2346542 под заказ | GRIP DRIVE SHAF T |
| 205 | B2346514 запросить цену → | TIMING ремень - S2 M126 |
| 208 | B2346532 запросить цену → | TIGHTENER BRAC KET |
| 204 | B2346508 запросить цену → | TENSION пружина |
| 212 | B2346565 запросить цену → | жгут CLAMP кронштейн |
| 198 | B2346475 запросить цену → | кронштейн - LOWE R |
| 200 | B2346495 запросить цену → | направляющая:FRONT:PAP ER TRAY |
| 226 | B3033682 запросить цену → | MISFEED REMOVA L KNOB |
| 230 | C2693566 запросить цену → | втулка:MM8:PR ESSURE:DRIVE |
| 201 | B2346497 запросить цену → | направляющая:REAR:PAPE R TRAY |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 260 | D0747330 запросить цену → | SLIDE RAIL:LEFT:N O.1 |
| 257 | D0626692 запросить цену → | SLIDE RAIL:лоток бумаги:LEFT:SUB-A SS'Y |
| 261 | D0747331 запросить цену → | STAY:SLIDE RAIL:L EFT INNER REAR: NO.1:PEEN |
| 263 | D0747335 запросить цену → | STAY:SLIDE RAIL:L EFT:NO.2 |
| 246 | D0596591 запросить цену → | пружина:PAPER TR AY:LOCK |
| 271 | D0747392 запросить цену → | DECAL:PAPER TR AY:NO.1 |
| 262 | D0747333 запросить цену → | STAY:SLIDE RAIL:L EFT FRONT:NO.1 |
| 240 | D0596170 запросить цену → | кронштейн:SLIDE R AIL:лоток бумаги:2 :ASS'Y |
| 272 | D0747393 запросить цену → | DECAL:PAPER TR AY:NO.2 |
| 254 | D0596721 запросить цену → | стопор:лоток бумаги |
| 256 | D0596765 запросить цену → | DC соленоид:LO CK:ASS'Y |
| 239 | D0596121 запросить цену → | пружина:CONNECT OR:TANDEM LCT |
| 250 | D0596664 запросить цену → | направляющая:MIDDLE:PA PER TRAY |
| 258 | D0743173 под заказ | TIMING PULLEY:S2 M:25T |
| 237 | D0592399 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M3*4 |
| 255 | D0596725 запросить цену → | кронштейн:STOPPE R:лоток бумаги:RI GHT:PEEN |
| 241 | D0596172 запросить цену → | лоток бумаги STO PPER |
| 265 | D0747381 запросить цену → | DECAL:VERTICAL TRANSPORT:A1 |
| 264 | D0747349 запросить цену → | COMPRESSION SP RING:кронштейн:SE NSOR:PAPER SIZE датчик |
| 245 | D0596496 запросить цену → | направляющая:MIDDLE:PA PER TRAY |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 282 | D0747563 запросить цену → | кронштейн:SLIDER: GRIP |
| 280 | D0747561 запросить цену → | GRIP:UPPER |
| 281 | D0747562 запросить цену → | GRIP:LOWER |
| 284 | D0747573 запросить цену → | кронштейн:ARM:PL ATE |
| 295 | D1796643 запросить цену → | RAIL:TANDEM LCT: MIDDLE:ASS'Y |
| 283 | D0747567 запросить цену → | кронштейн:ARM:LIN K:LEFT |
| 297 | D1796726 запросить цену → | крышка:LED:MAIN |
| 287 | D0747603 запросить цену → | пластина:GRIP:PAPE R TRAY:NO.2 |
| 288 | D0747606 запросить цену → | GRIP:лоток бумаги :NO.2 |
| 289 | D0747607 запросить цену → | ARM:лоток бумаги: GRIP |
| 307 | D1796759 запросить цену → | вал:JOINT:CON NECTING:ASS'Y |
| 306 | D1796758 запросить цену → | SYNCHRONOUS B ELT:80S2M216 |
| 305 | D1796757 запросить цену → | вал:DRIVE |
| 310 | D1796763 запросить цену → | SYNCHRONOUS B ELT:80S2M300 |
| 304 | D1796751 запросить цену → | кронштейн:STM:MM 56:TRANSPORT:LE NGTHWISE |
| 273 | D0747431 запросить цену → | STAY:HANDLE:AS S'Y |
| 274 | D0747433 запросить цену → | STUD:HANDLE:RE LEASE:ASS'Y |
| 308 | D1796761 запросить цену → | SYNCHRONOUS B ELT:60S2M226 |
| 309 | D1796762 запросить цену → | SYNCHRONOUS B ELT:60S2M166 |
| 275 | D0747446 запросить цену → | кронштейн:DC STE PPER мотор:TRA NSPORT узел |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 332 | D1797561 запросить цену → | ARM:LINK:LEFT |
| 328 | D1797540 запросить цену → | винт:DIA6:M4X3 :ADHESIVE |
| 330 | D1797551 запросить цену → | крышка:PAPER TR AY:NO.1 |
| 329 | D1797550 запросить цену → | крышка:PAPER TR AY:NO.1:UPPER |
| 333 | D1797562 запросить цену → | ARM:LINK:RIGHT |
| 331 | D1797560 запросить цену → | JOINT:LINK:UN LO CK |
| 327 | D1797519 запросить цену → | кронштейн:STOPPE R:лоток бумаги |
| 326 | D1797518 запросить цену → | вал:стопор: лоток бумаги |
| 324 | D1797512 запросить цену → | крышка:PAPER TR AY:NO.2 |
| 325 | D1797513 запросить цену → | крышка:PAPER TR AY:NO.3 |
| 321 | D1796797 запросить цену → | COMPRESSION SP RING:JOINT:TRAN SPORT |
| 311 | D1796764 запросить цену → | SYNCHRONOUS B ELT:80S2M242 |
| 312 | D1796765 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:DRIVE:EX IT |
| 316 | D1796781 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:F1 |
| 315 | D1796775 запросить цену → | направляющая пластина:OPE N AND CLOSE:VER TICAL TRANSPOR T:UPPER |
| 318 | D1796784 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:F3 |
| 319 | D1796786 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:F2 |
| 320 | D1796790 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:F2:LOWER |
| 317 | D1796783 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:F1:LOWER |
| 313 | D1796766 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:DRIVE:C ONNECTING |
PAPER BANK
| № | Артикул | Наименование |
|---|---|---|
| 352 | D5165200 запросить цену → | плата:LED:ASS'Y |
| 334 | D1797564 запросить цену → | кронштейн:SLIDER: GRIP:UPPER |
| 339 | D1797579 под заказ | крышка:GRIP:INNE R BACK |
| 340 | D1797580 запросить цену → | STAY:крышка:TAN DEM LCT |
| 342 | D1797591 запросить цену → | пластина:TRANSPAR ENT:LED |
| 344 | D1797597 запросить цену → | крышка:LED |
| 343 | D1797596 запросить цену → | DIFFUSION пластина: LED |
| 351 | D5161326 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H:3 |
| 353 | G1784912 запросить цену → | PULLEY:S2M:30T |
| 355 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 335 | D1797566 запросить цену → | кронштейн:ARM:LIN K:RIGHT |
| 349 | D3553844 запросить цену → | SHOE:HANDLE:RE LEASE |
| 336 | D1797573 запросить цену → | кронштейн:ARM:UN LOCK |
| 337 | D1797574 запросить цену → | вал:ARM:UN LO CK |
| 338 | D1797576 запросить цену → | ARM:LINK:UN LOC K |
| 341 | D1797585 запросить цену → | стопор:TANDE M LCT |
TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 26 | A2943445 запросить цену → | стопор SUPPO RT пластина |
| 27 | A2943446 запросить цену → | TONER BOTTLE S TOPPER |
| 28 | A2943447 запросить цену → | TONER BOTTLE S ET FEELER |
| 20 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 22 | A1343180 запросить цену → | BOTTLE CHUCK |
| 10 | 04524008N запросить цену → | TAPPING винт: M4X8 |
| 18 | 11050516 запросить цену → | CLAMP |
| 29 | A2943451 запросить цену → | рычаг держатель |
| 11 | 04544006Q запросить цену → | TAPPING винт: 4X6 |
| 8 | 04514006N запросить цену → | TAPPING винт - 4X6 |
| 5 | 04504012N запросить цену → | TAPPING винт: 4X12 |
| 1 | 03125060N запросить цену → | винт - M2.5X6 |
| 17 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 25 | A2943354 запросить цену → | RACK - 10Z |
| 19 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 16 | 11026245 запросить цену → | RELAY CONNECT OR - 2P |
| 3 | 03604008N запросить цену → | винт - M4X8 |
| 15 | 08053480 запросить цену → | втулка - 6MM |
| 12 | 07200040E запросить цену → | RETAINING RING - M4 |
| 9 | 04514008N запросить цену → | TAPPING винт: 4X8 |
TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 31 | A2943454 запросить цену → | рычаг стопор |
| 39 | AA066320 запросить цену → | FEELER TORTION пружина |
| 44 | AB012007 запросить цену → | шестерня - 14Z |
| 42 | AA152299 запросить цену → | BOTTLE HOLD SE AL |
| 43 | AB012005 запросить цену → | шестерня - 13Z |
| 33 | AA021035 запросить цену → | MAGNETIC:крышка |
| 48 | AG070515 запросить цену → | MAGNET CATCH:1 3N |
| 30 | A2943453 запросить цену → | TONER BOTTLE R ELEASE рычаг |
| 35 | AA060812 запросить цену → | рычаг TENSION S PRING |
| 40 | AA143562 запросить цену → | винт:M4:DIA6X1 .2 |
| 47 | AB017515 под заказ | DOUBLE шестерня - 1 2/23Z |
| 41 | AA143816 запросить цену → | FLAT винт:CHU CK:BOTTLE |
| 38 | AA063602 запросить цену → | CHUCK пружина |
| 46 | AB017514 запросить цену → | DOUBLE шестерня - 1 2/27Z |
| 37 | AA063601 запросить цену → | RACK пружина |
| 34 | AA060811 запросить цену → | TENSION пружина - стопор |
| 32 | A2943461 запросить цену → | рычаг RACK JOIN T |
| 45 | AB012008 запросить цену → | шестерня - 23Z |
| 36 | AA063392 запросить цену → | CHUCK пружина |
| 49 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 79 | D1793361 запросить цену → | кронштейн:JOINT:R ACK:рычаг |
| 66 | D1793314 запросить цену → | шестерня:DRIVE:TON ER BOTTLE:TYPE- K:ASS'Y |
| 67 | D1793322 запросить цену → | SLIDER:TONER BA NK:ASS'Y |
| 72 | D1793339 запросить цену → | GROUND пластина:B OTTLE:TONER SU PPLY узел |
| 75 | D1793346 запросить цену → | DC мотор:DRIVE: TONER BOTTLE:A SS'Y:5.85W:BRUSH |
| 77 | D1793355 запросить цену → | направляющая пластина:TON ER BANK:SIDE PLA TE |
| 68 | D1793332 запросить цену → | SIDE пластина:TONE R BANK |
| 78 | D1793356 запросить цену → | SEAL:TONER BAN K |
| 65 | D1793310 запросить цену → | вал:DRIVE:TON ER BOTTLE:DIA6 |
| 50 | B2343356 запросить цену → | JOINT:CHUCK:TON ER BOTTLE |
| 87 | D1793383 запросить цену → | SEAL:CASE:TONE R BANK:REAR |
| 86 | D1793380 запросить цену → | CASE:TONER BAN K:REAR |
| 61 | D1793271 запросить цену → | CASE:SHUTTER:T ONER SUPPLY |
| 64 | D1793276 запросить цену → | TONER CATCHPA N:TONER SUPPLY |
| 73 | D1793342 запросить цену → | кронштейн:CHUCK: TONER BANK |
| 88 | D1793384 запросить цену → | SEAL:CASE:TONE R BANK:LEFT |
| 63 | D1793275 запросить цену → | COIL пружина:SHU TTER:TONER SUP PLY |
| 62 | D1793272 запросить цену → | SHUTTER:TONER SUPPLY:ASS'Y |
Полный список запчастей доступен по запросу.
комментарии
