Ricoh paper feed unit TK2000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

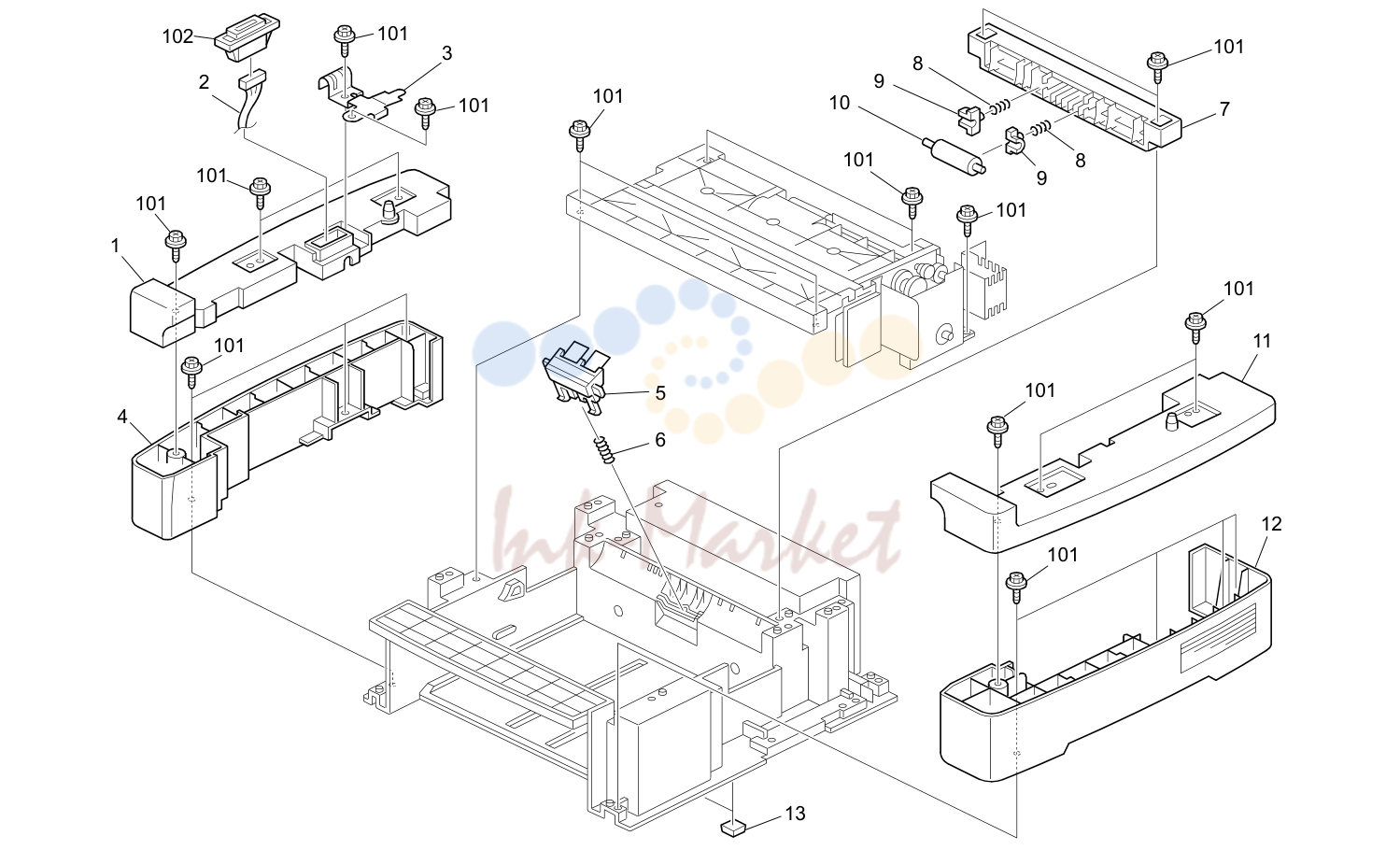

подача бумаги узел 1 (J509)
| № | Артикул | Наименование |
|---|---|---|
| 1 | J509 1082 запросить цену → | крышка:Frame:Left Upper |
| 2 | J506 5300 запросить цену → | жгут:I/F:Ass'y |
| 3 | J506 1099 запросить цену → | Ground пластина:Safety |
| 4 | J509 1084 запросить цену → | крышка:Frame:Left Lower |
| 5 | J503 3250 запросить цену → | Friction Pad:Ass'y |
| 7 | J509 3210 запросить цену → | Inner крышка:Vertical Transport:C1 |
| 8 | J502 3220 запросить цену → | Compression пружина:Vertical Transport:6N |
| 11 | J509 1083 запросить цену → | крышка:Frame:Right Upper |
| 12 | J509 1085 запросить цену → | крышка:Frame:Right Lower |

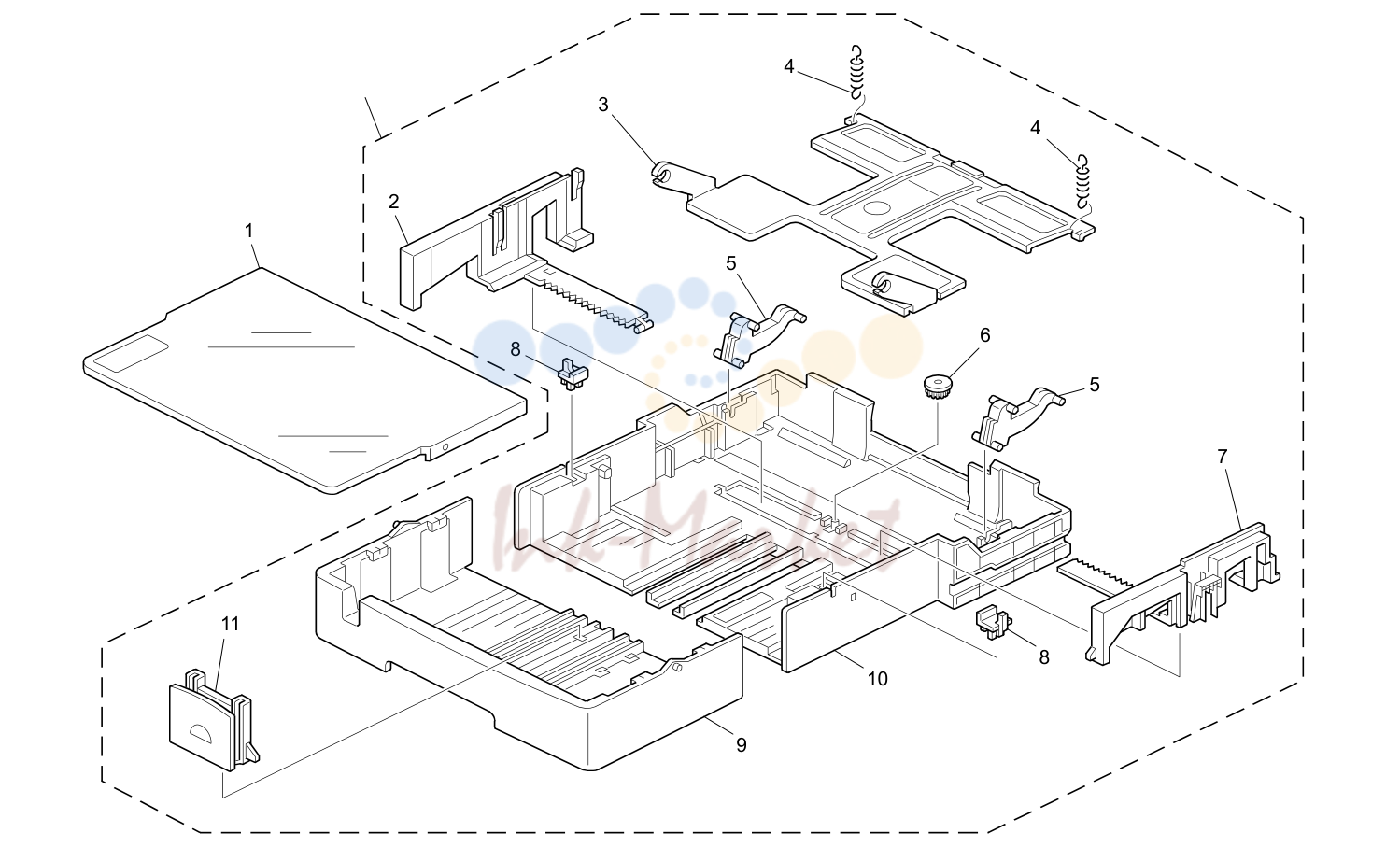

подача бумаги узел 2 (J509)
| № | Артикул | Наименование |
|---|---|---|
| 5 | J509 3505 запросить цену → | лоток бумаги:C1:Ass'y |
| 1 | J509 3540 запросить цену → | крышка:Cassette:C1:Ass'y |
| 2 | J506 3058 запросить цену → | Side Fence:Left |
| 3 | J506 3070 запросить цену → | Base пластина:Mustard:Ass'y |
| 4 | J506 3049 запросить цену → | Tension пружина:подача бумаги |
| 5 | J506 3056 запросить цену → | Arm:Base пластина |
| 7 | J506 3057 запросить цену → | Side Fence:Right |
| 8 | J506 3066 запросить цену → | Protection:Cassette:Paper Bank:Pie-P1 |
| 9 | J504 3075 запросить цену → | End Fence:Ass'y |
| 10 | J509 3511 запросить цену → | лоток бумаги:C1:Ass'y |
| 11 | J509 3075 запросить цену → | End Fence:C1:Ass'y |

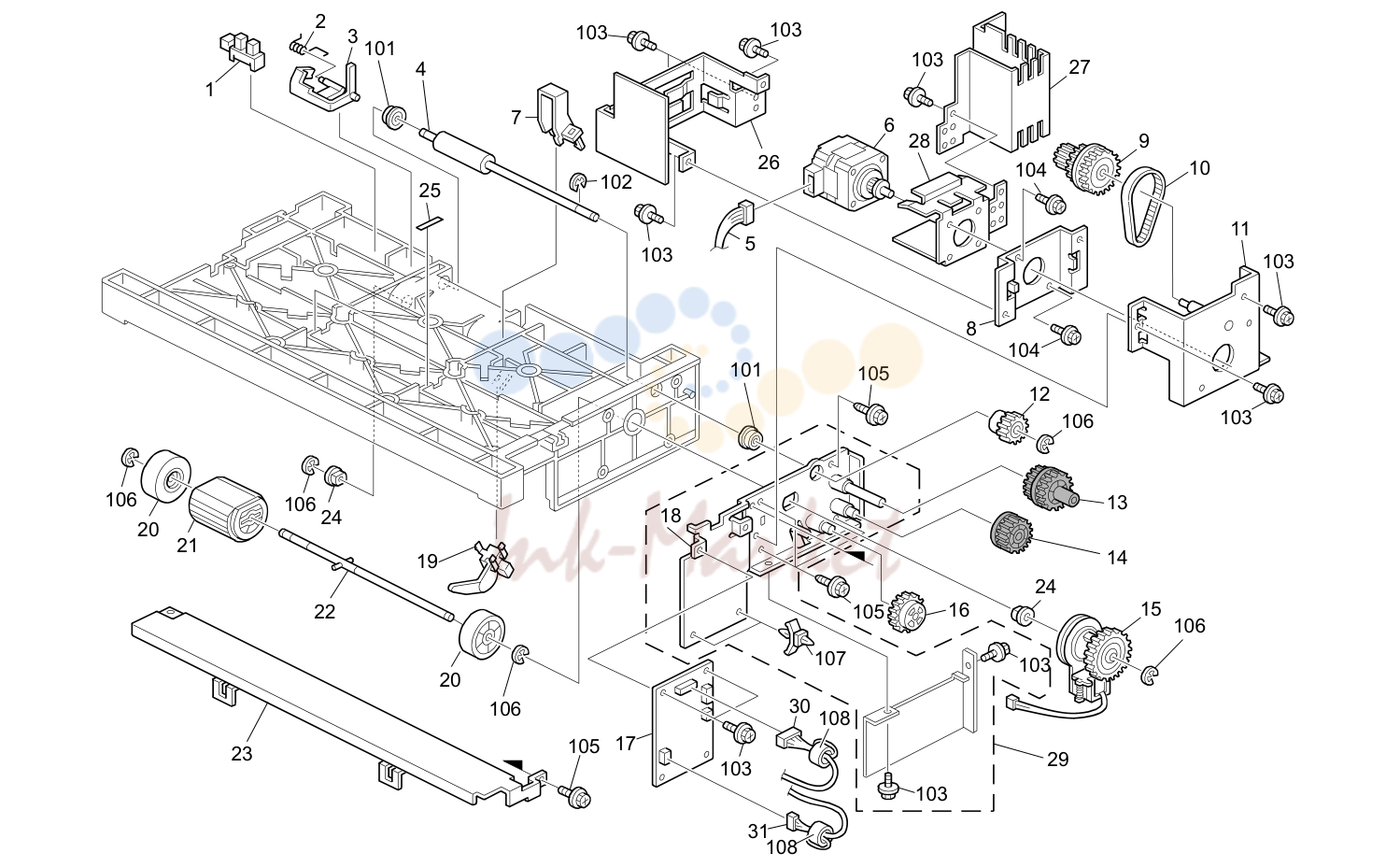

подача бумаги узел 3 (J509)
| № | Артикул | Наименование |
|---|---|---|
| 3 | J506 3030 запросить цену → | Feeler:Transport датчик |
| 4 | J506 3006 запросить цену → | Transport ролик |
| 5 | J506 5320 запросить цену → | жгут:мотор:Ass'y |
| 6 | J506 7000 запросить цену → | Stepper мотор DC4.29V |
| 7 | J506 3041 запросить цену → | пластина:Pe-sw |
| 8 | J506 3016 запросить цену → | кронштейн:мотор |
| 9 | J506 3026 запросить цену → | Pulley:48t:шестерня:Z21 |
| 11 | J506 3020 запросить цену → | кронштейн:Drive Sub-узел:Front:Peen |
| 12 | J502 3118 запросить цену → | шестерня:ролик муфта |
| 13 | J506 3028 запросить цену → | шестерня:17Z:29Z |
| 14 | J502 3116 запросить цену → | шестерня:20Z |
| 15 | J007 3016 запросить цену → | пружина муфта:Feed |
| 16 | J502 3115 запросить цену → | шестерня:подача бумаги:Z21 |
| 17 | J506 5100 запросить цену → | плата Main |
| 18 | J506 3010 запросить цену → | кронштейн:Drive Sub-узел:Inner Back:Peen |
| 19 | J506 3048 запросить цену → | Paper End датчик |
| 20 | J502 3013 запросить цену → | Pressure ролик:Separation:Paper Bank |
| 21 | J502 3010 запросить цену → | подача бумаги ролик |
| 22 | J506 3004 запросить цену → | вал:подача бумаги ролик:Ass'y |
| 23 | J506 3001 запросить цену → | крышка:жгут |
| 25 | J506 3040 запросить цену → | Sheet:пластина:жгут:I/F |
| 26 | J506 3027 запросить цену → | Heat Sink:Rear:мотор |
| 27 | J506 3031 запросить цену → | Heat Sink:Side:мотор |
| 28 | J506 3029 запросить цену → | Heat Sink:Front:мотор |
| 29 | J506 3009 запросить цену → | кронштейн:Drive Sub-узел:Inner Back:Ass'y |
| 30 | J506 5300 запросить цену → | жгут:I/F:Ass'y |
| 31 | J506 5310 запросить цену → | жгут:датчик:Ass'y |
