Ricoh mp C6503SP C8003SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- автоподатчик (АПД)
- сканер
- сканер
- сканер
- BY-PASS FEED
- BY-PASS FEED
- BY-PASS FEED
- BY-PASS FEED

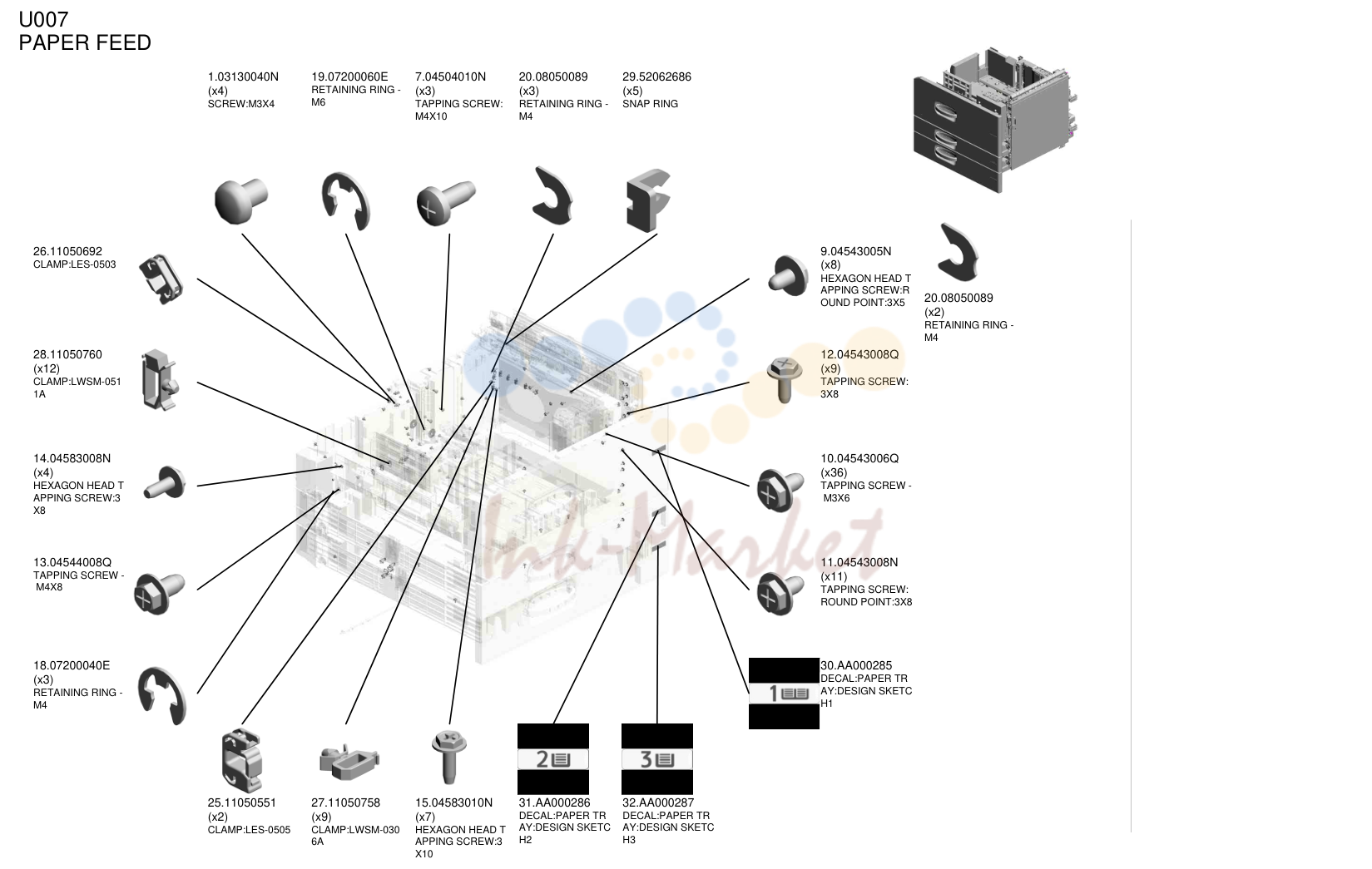

- подача бумаги
- подача бумаги
- подача бумаги
- TONER SUPPLY SUB-узел

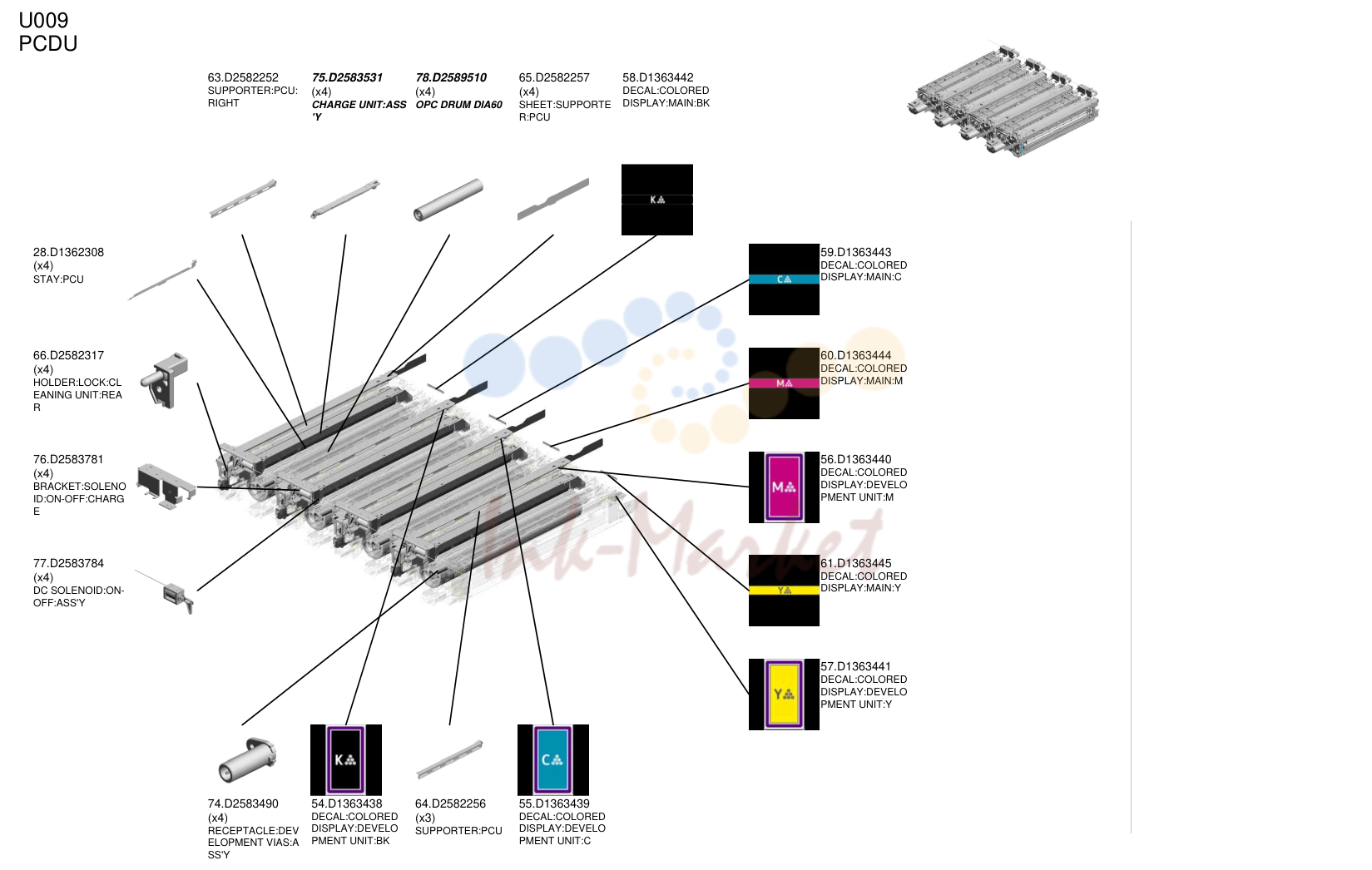

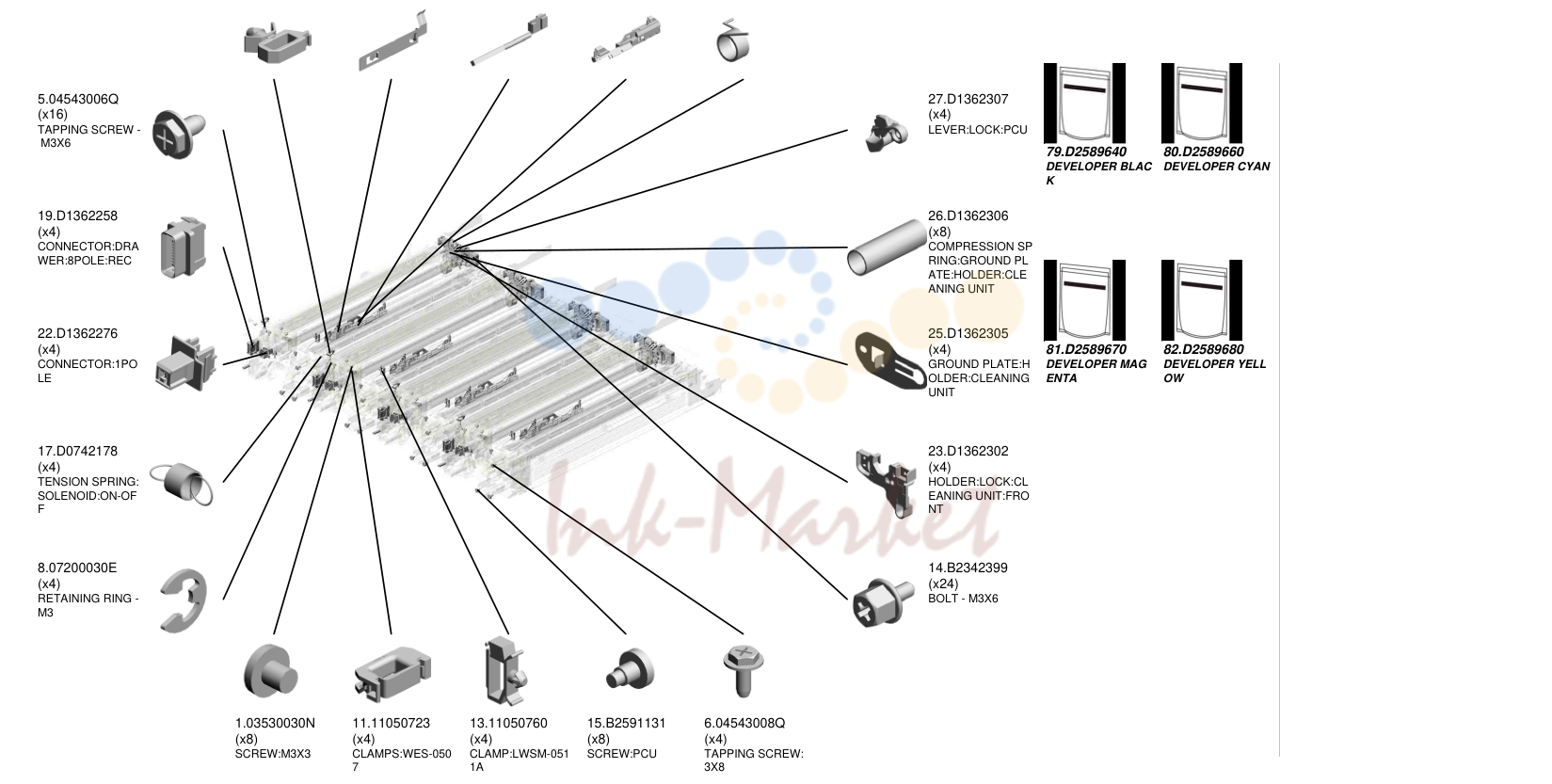

- PCDU
- PCDU

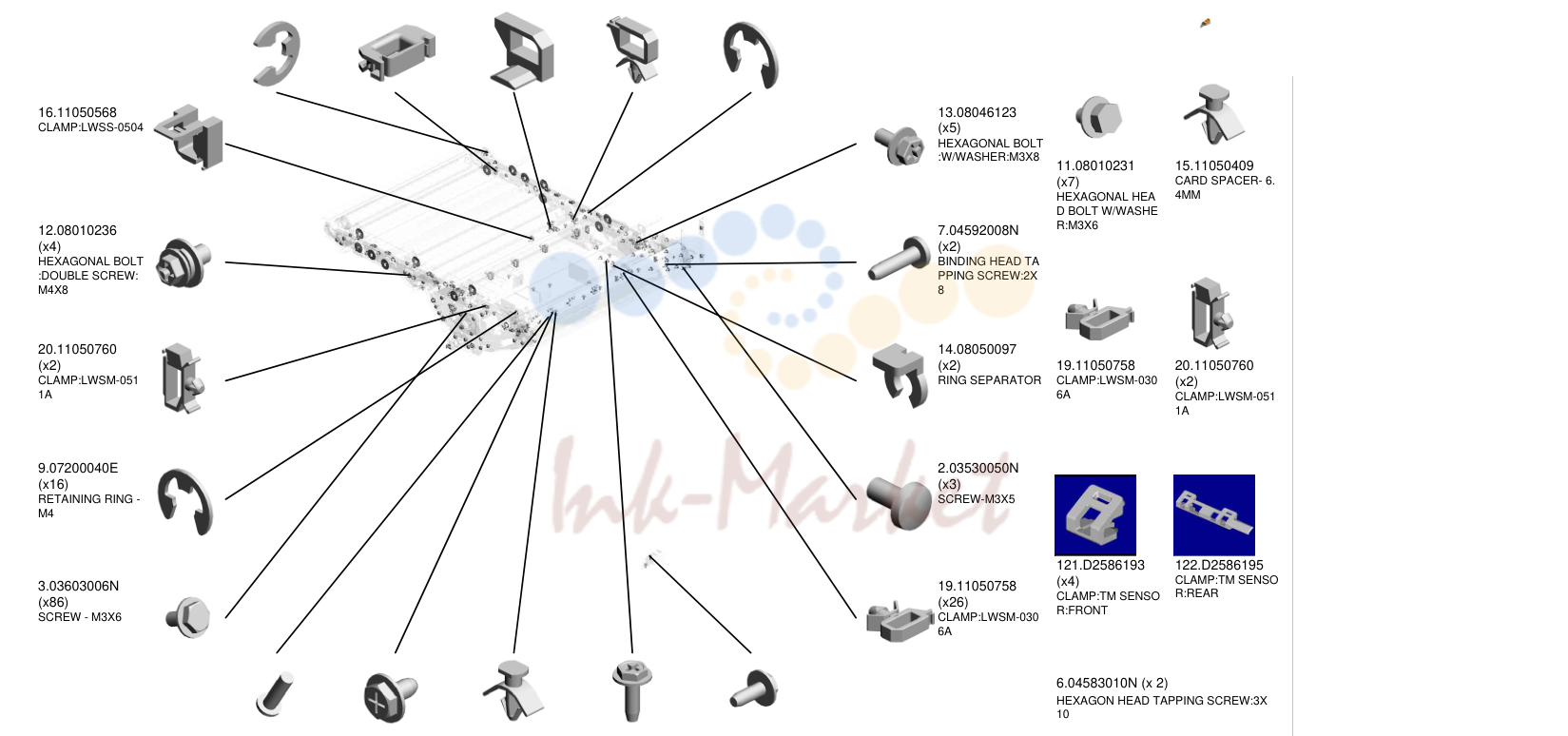

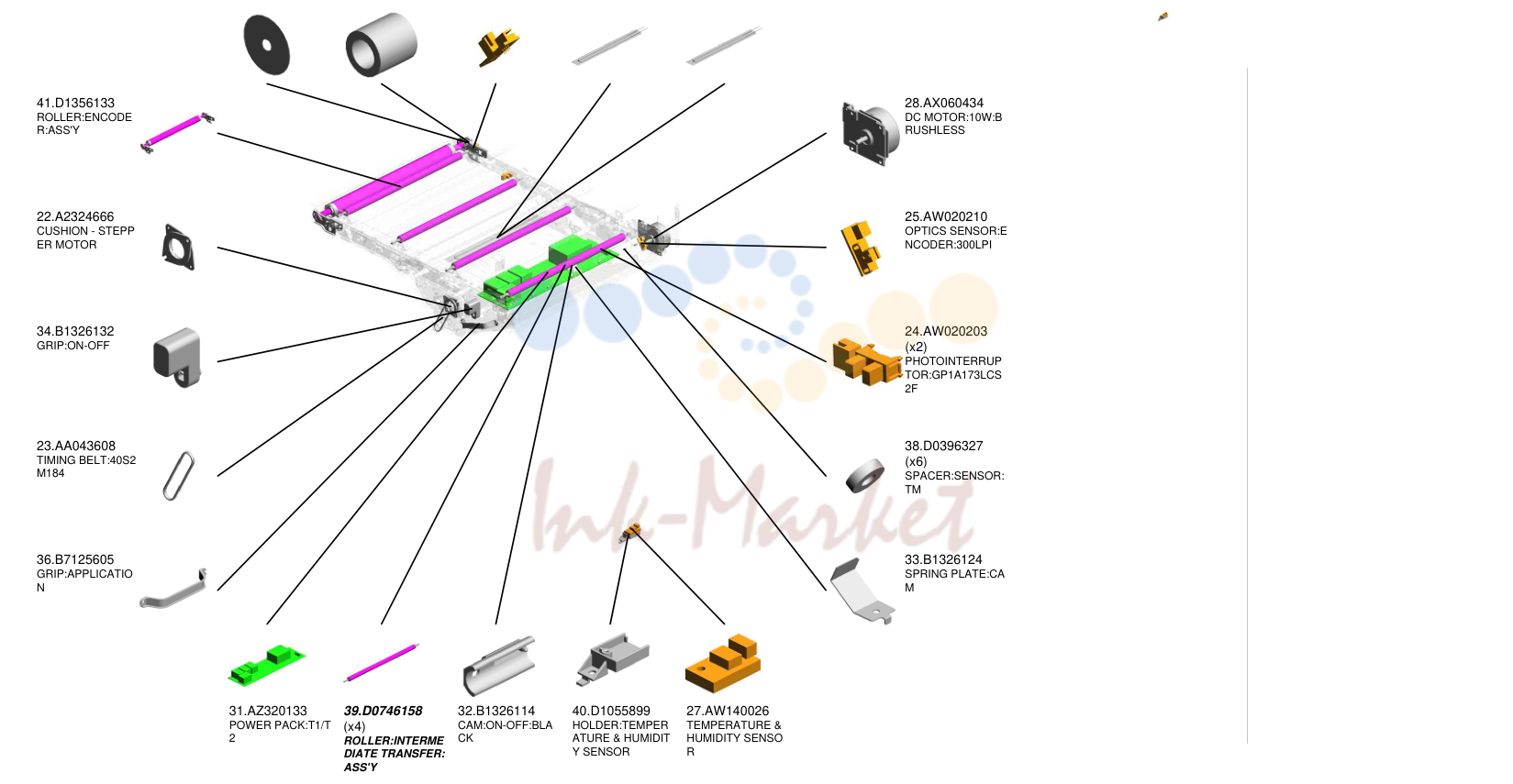

- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- перенос/SEPARATION
- USED TONER
- USED TONER
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- печь (закрепление)
- PAPER EXIT
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

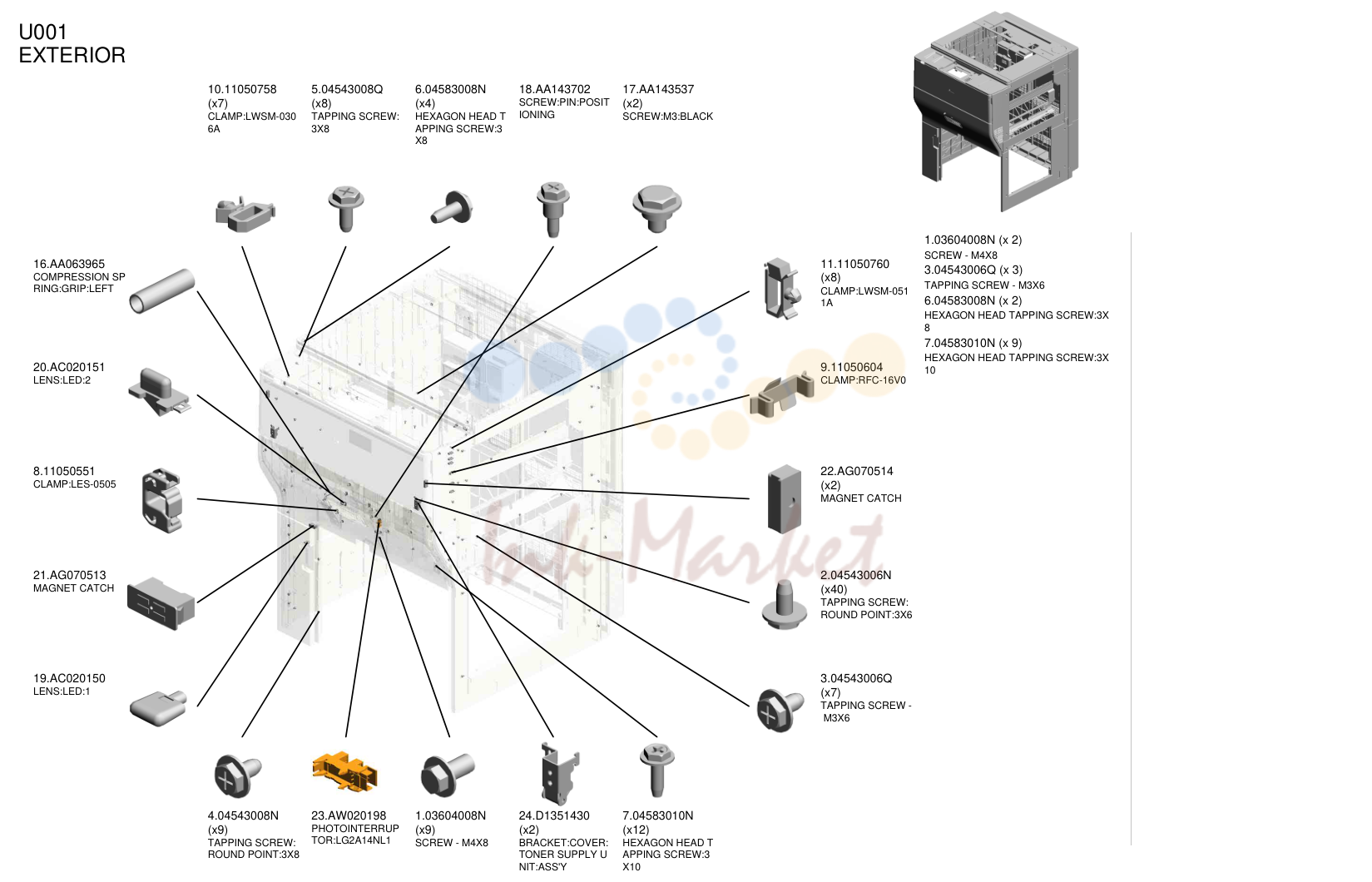

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 18 | AA143702 запросить цену → | винт:PIN:POSIT IONING |
| 17 | AA143537 запросить цену → | винт:M3:BLACK |
| 16 | AA063965 запросить цену → | COMPRESSION SP RING:GRIP:LEFT |
| 20 | AC020151 запросить цену → | LENS:LED:2 |
| 8 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 21 | AG070513 запросить цену → | MAGNET CATCH |
| 19 | AC020150 запросить цену → | LENS:LED:1 |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 9 | 11050604 запросить цену → | CLAMP:RFC-16V0 |
| 22 | AG070514 запросить цену → | MAGNET CATCH |
| 2 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 23 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 1 | 03604008N запросить цену → | винт - M4X8 |
| 24 | D1351430 запросить цену → | кронштейн:крышка: TONER SUPPLY U NIT:ASS'Y |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 1.03604008N (x 2) винт - M4X8 3.04543006Q (x 3) TAPPING винт - M3X6 6.04583008N (x 2) HEXAGON HEAD TAPPING винт:3X 8 7.04583010N (x 9) HEXAGON HEAD TAPPING винт:3X 10 |
внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1362150 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 25 | D1351432 запросить цену → | крышка:сканер: FRONT |
| 40 | D1361489 запросить цену → | крышка:сканер: UPPER FRONT |
| 35 | D1361474 запросить цену → | крышка:UPPER RE AR:SMALL |
| 36 | D1361478 запросить цену → | крышка:UPPER RE AR |
| 43 | D1361547 запросить цену → | HANDLE:барабан ST AY |
| 29 | D1351490 запросить цену → | STAY:крышка:TON ER SUPPLY SUB-U NIT |
| 45 | D1363395 запросить цену → | DECAL:OPERATE: TONER CARTRIDG E |
| 48 | D1367617 запросить цену → | DECAL:CAUTION:P ULL OUT |
| 47 | D1364978 запросить цену → | DECAL:ARROW LA BEL:LEFT |
| 38 | D1361483 запросить цену → | крышка:PILOT LAM P |
| 27 | D1351437 запросить цену → | крышка:RIGHT MID DLE:REAR |
| 41 | D1361496 запросить цену → | INNER крышка:RIG HT MIDDLE |
| 26 | D1351436 запросить цену → | крышка:RIGHT MID DLE:UPPER |
| 32 | D1361467 запросить цену → | CAP:CONNECTOR |
| 49 | D1371452 запросить цену → | крышка:FRONT LO WER |
| 37 | D1361480 запросить цену → | крышка:IC CARD:R /W |
| 30 | D1361458 запросить цену → | INNER крышка:FR ONT MIDDLE:RIGH T |
| 31 | D1361460 запросить цену → | крышка:RIGHT MID DLE:FRONT |
| 34 | D1361472 запросить цену → | крышка:REAR LO WER |

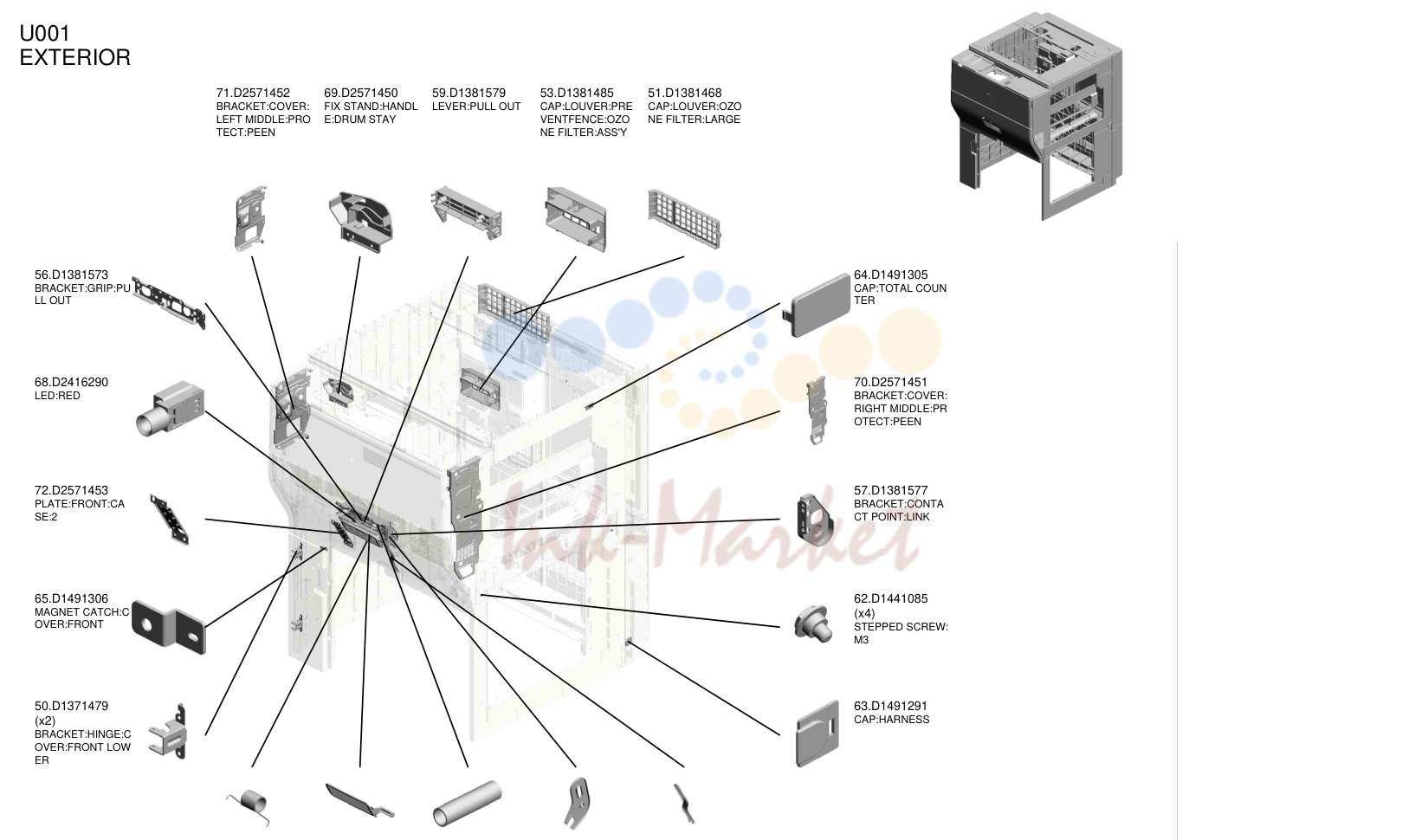

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 71 | D2571452 запросить цену → | кронштейн:крышка: LEFT MIDDLE:PRO TECT:PEEN |
| 69 | D2571450 запросить цену → | FIX STAND:HANDL E:барабан STAY |
| 59 | D1381579 запросить цену → | рычаг:PULL OUT |
| 53 | D1381485 запросить цену → | CAP:LOUVER:PRE VENTFENCE:OZO NE FILTER:ASS'Y |
| 51 | D1381468 запросить цену → | CAP:LOUVER:OZO NE FILTER:LARGE |
| 56 | D1381573 запросить цену → | кронштейн:GRIP:PU LL OUT |
| 68 | D2416290 под заказ | LED:RED |
| 72 | D2571453 запросить цену → | пластина:FRONT:CA SE:2 |
| 65 | D1491306 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 50 | D1371479 запросить цену → | кронштейн:HINGE:C OVER:FRONT LOW ER |
| 64 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 70 | D2571451 запросить цену → | кронштейн:крышка: RIGHT MIDDLE:PR OTECT:PEEN |
| 57 | D1381577 запросить цену → | кронштейн:CONTA CT POINT:LINK |
| 62 | D1441085 запросить цену → | STEPPED винт: M3 |
| 63 | D1491291 запросить цену → | CAP:жгут |
| 54 | D1381570 запросить цену → | TORSION пружина: CAP:GRIP:PULL O UT:0.5N |
| 61 | D1381584 запросить цену → | CAP:GRIP:PULL O UT |
| 55 | D1381571 запросить цену → | COMPRESSION SP RING:PULL OUT:G RIP:3N |
| 60 | D1381581 запросить цену → | LINK:рычаг:PULL OUT |
| 58 | D1381578 запросить цену → | LINK:GRIP:LENGT HWISE |

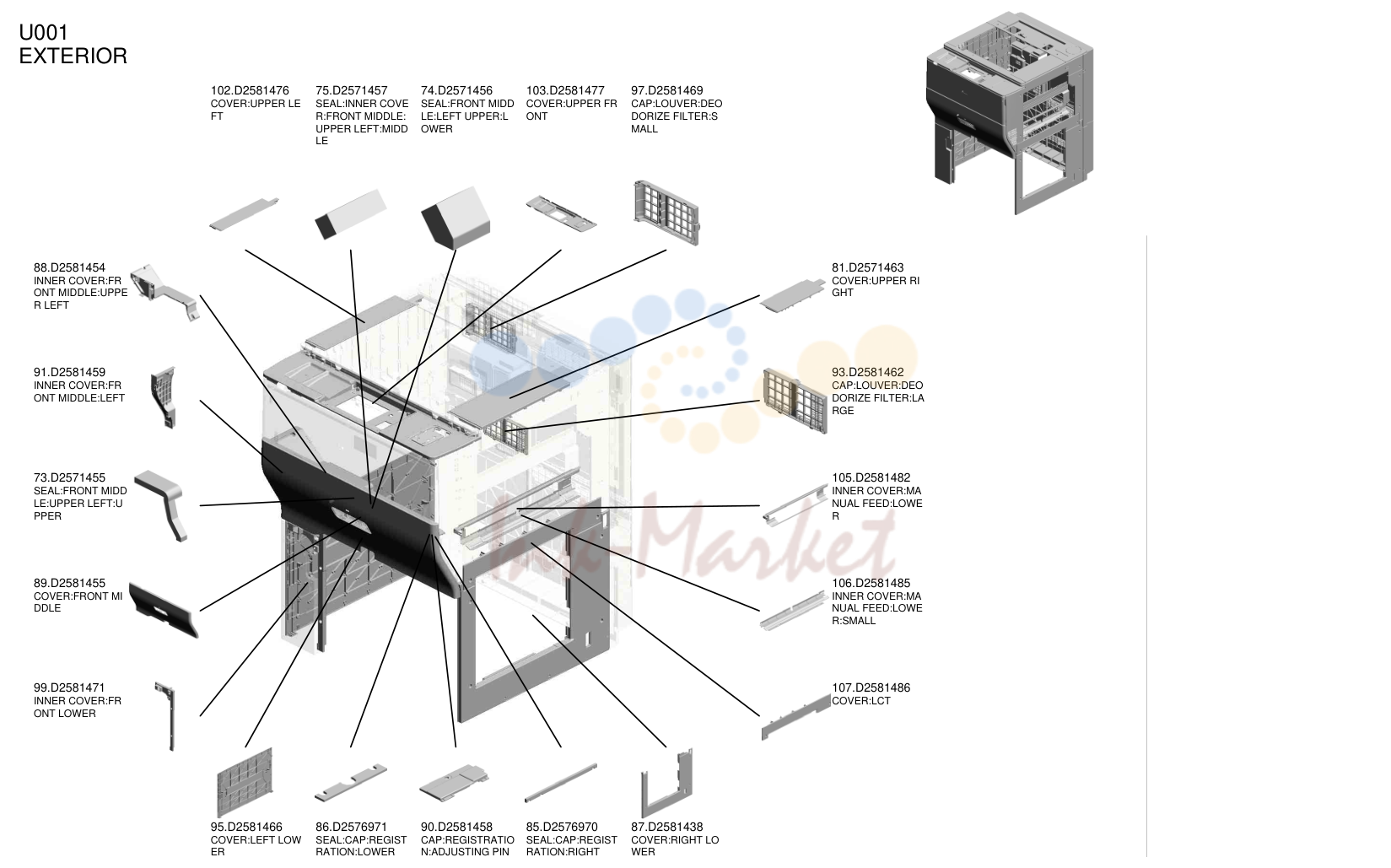

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 102 | D2581476 запросить цену → | крышка:UPPER LE FT |
| 75 | D2571457 запросить цену → | SEAL:INNER COVE R:FRONT MIDDLE: UPPER LEFT:MIDD LE |
| 74 | D2571456 запросить цену → | SEAL:FRONT MIDD LE:LEFT UPPER:L OWER |
| 103 | D2581477 запросить цену → | крышка:UPPER FR ONT |
| 97 | D2581469 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER:S MALL |
| 88 | D2581454 запросить цену → | INNER крышка:FR ONT MIDDLE:UPPE R LEFT |
| 91 | D2581459 запросить цену → | INNER крышка:FR ONT MIDDLE:LEFT |
| 73 | D2571455 запросить цену → | SEAL:FRONT MIDD LE:UPPER LEFT:U PPER |
| 89 | D2581455 запросить цену → | крышка:FRONT MI DDLE |
| 99 | D2581471 запросить цену → | INNER крышка:FR ONT LOWER |
| 81 | D2571463 запросить цену → | крышка:UPPER RI GHT |
| 93 | D2581462 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER:LA RGE |
| 105 | D2581482 запросить цену → | INNER крышка:MA NUAL FEED:LOWE R |
| 106 | D2581485 запросить цену → | INNER крышка:MA NUAL FEED:LOWE R:SMALL |
| 107 | D2581486 запросить цену → | крышка:LCT |
| 95 | D2581466 запросить цену → | крышка:LEFT LOW ER |
| 86 | D2576971 запросить цену → | SEAL:CAP:REGIST RATION:LOWER |
| 90 | D2581458 запросить цену → | CAP:REGISTRATIO N:ADJUSTING PIN |
| 85 | D2576970 запросить цену → | SEAL:CAP:REGIST RATION:RIGHT |
| 87 | D2581438 запросить цену → | крышка:RIGHT LO WER |
внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 114 | D2581538 запросить цену → | кронштейн:DRAWE R:LED:2 |
| 112 | D2581498 запросить цену → | FIX STAND:CLEAN ER:SHIELD GLASS: 1 |
| 113 | D2581499 запросить цену → | FIX STAND:CLEAN ER:SHIELD GLASS: 2 |
| 108 | D2581487 запросить цену → | пластина:FRONT:CA SE:1 |
| 118 | G0201332 запросить цену → | HINGE - FRONT C OVER |
| 109 | D2581489 запросить цену → | пластина:FRONT:CA SE:3 |
| 110 | D2581490 запросить цену → | пластина:FRONT:CA SE:4 |
OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 6 | D2587252 запросить цену → | кронштейн:OPERAT ION PANEL:ASS'Y |
| 3 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 1 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |

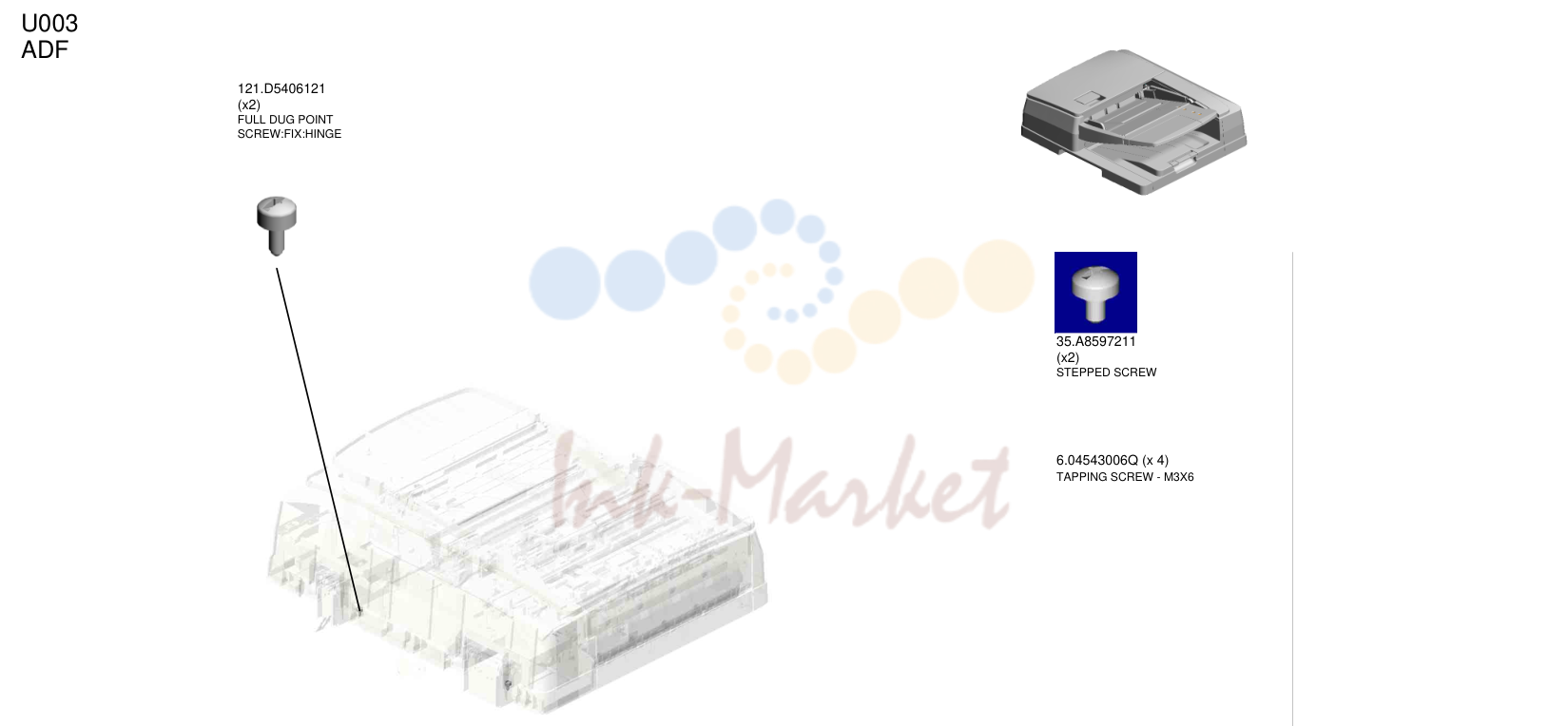

автоподатчик (АПД)
| № | Артикул | Наименование |
|---|---|---|
| 121 | D5406121 запросить цену → | FULL DUG POINT винт:FIX:HINGE |
| 35 | A8597211 запросить цену → | STEPPED винт 6.04543006Q (x 4) TAPPING винт - M3X6 |

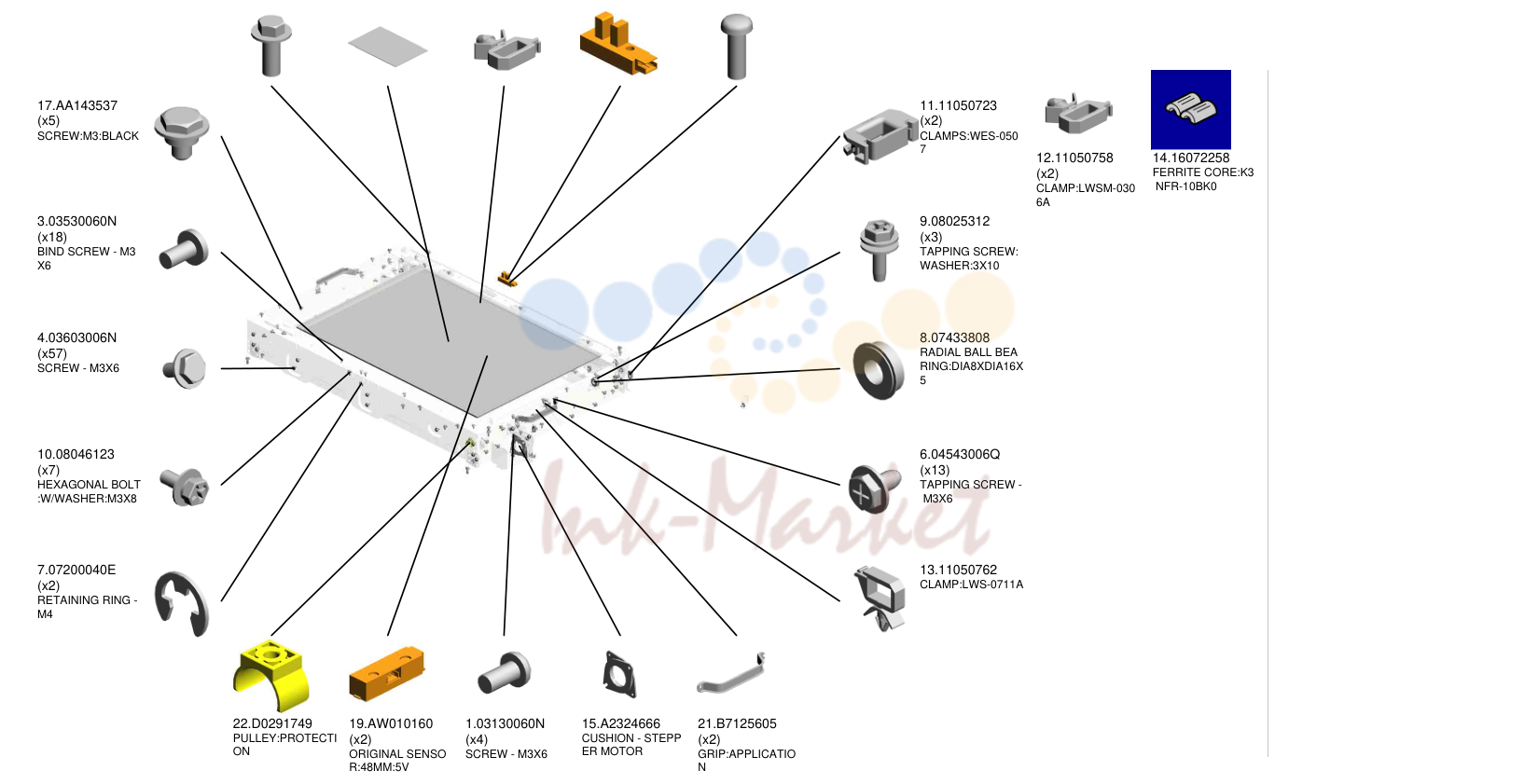

сканер
| № | Артикул | Наименование |
|---|---|---|
| 5 | 03604010N запросить цену → | винт:M4X10 |
| 16 | A2501752 запросить цену → | EXPOSURE GLASS |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 20 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 17 | AA143537 запросить цену → | винт:M3:BLACK |
| 3 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 4 | 03603006N запросить цену → | винт - M3X6 |
| 10 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 11 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 9 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 8 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 22 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 19 | AW010160 запросить цену → | ORIGINAL SENSO R:48MM:5V |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 15 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 21 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 14 | 16072258 запросить цену → | FERRITE CORE:K3 NFR-10BK0 |

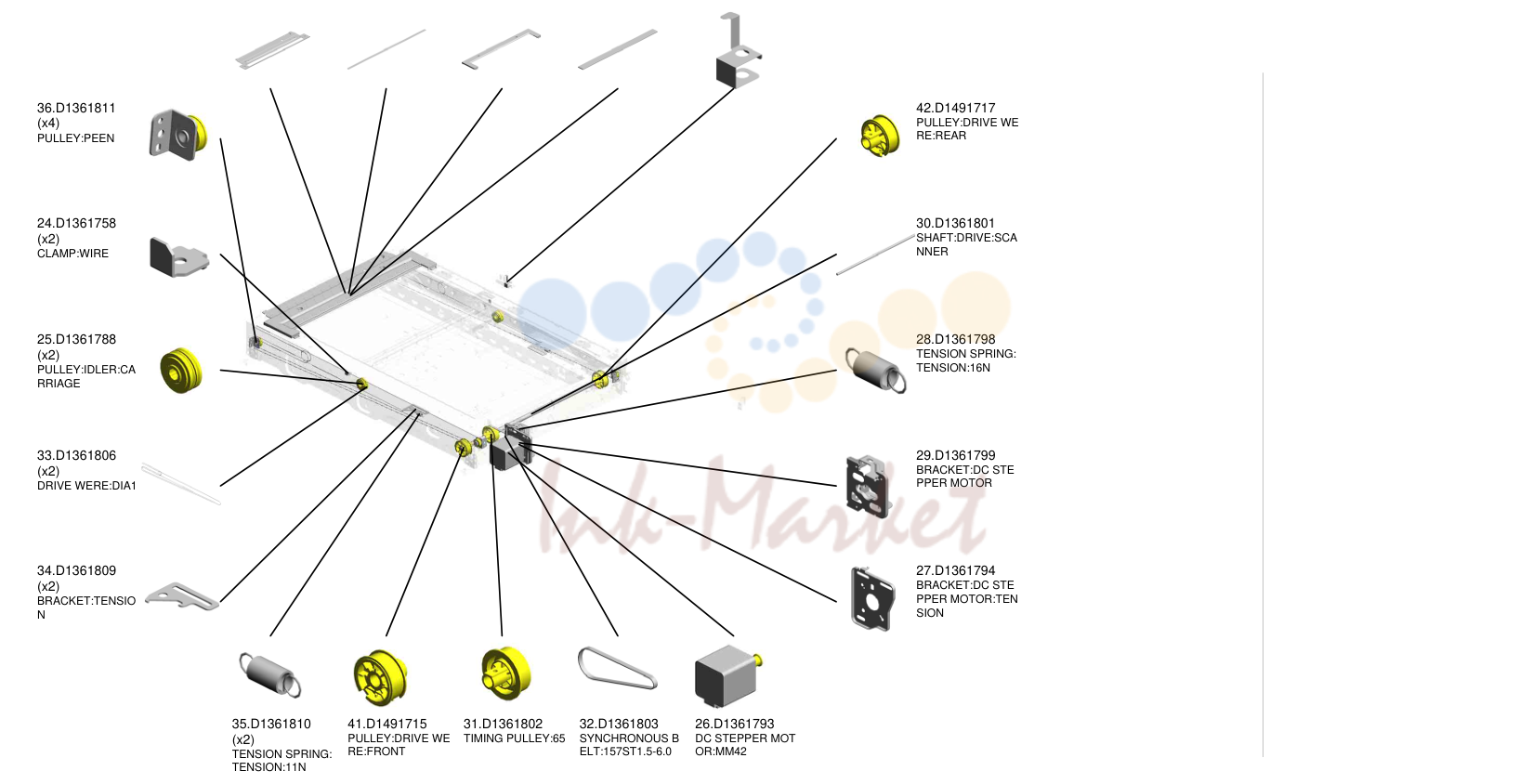

сканер
| № | Артикул | Наименование |
|---|---|---|
| 37 | D1361817 запросить цену → | кронштейн:EXPOSU RE GLASS:DOCUM ENT FEEDER:SUB- ASS'Y |
| 39 | D1471750 запросить цену → | SHEET:GAP:ASS'Y |
| 38 | D1361821 запросить цену → | крышка:EXPOSUR E GLASS:DOCUME NT FEEDER |
| 40 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 23 | D1361687 запросить цену → | GROUND пластина:S ENSOR:AKS |
| 36 | D1361811 запросить цену → | PULLEY:PEEN |
| 24 | D1361758 запросить цену → | CLAMP:WIRE |
| 25 | D1361788 запросить цену → | PULLEY:IDLER:CA RRIAGE |
| 33 | D1361806 запросить цену → | DRIVE WERE:DIA1 |
| 34 | D1361809 запросить цену → | кронштейн:TENSIO N |
| 42 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 30 | D1361801 запросить цену → | вал:DRIVE:SCA NNER |
| 28 | D1361798 запросить цену → | TENSION пружина: TENSION:16N |
| 29 | D1361799 запросить цену → | кронштейн:DC STE PPER мотор |
| 27 | D1361794 запросить цену → | кронштейн:DC STE PPER мотор:TEN SION |
| 35 | D1361810 запросить цену → | TENSION пружина: TENSION:11N |
| 41 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 31 | D1361802 запросить цену → | TIMING PULLEY:65 |
| 32 | D1361803 запросить цену → | SYNCHRONOUS B ELT:157ST1.5-6.0 |
| 26 | D1361793 запросить цену → | DC STEPPER MOT OR:MM42 |

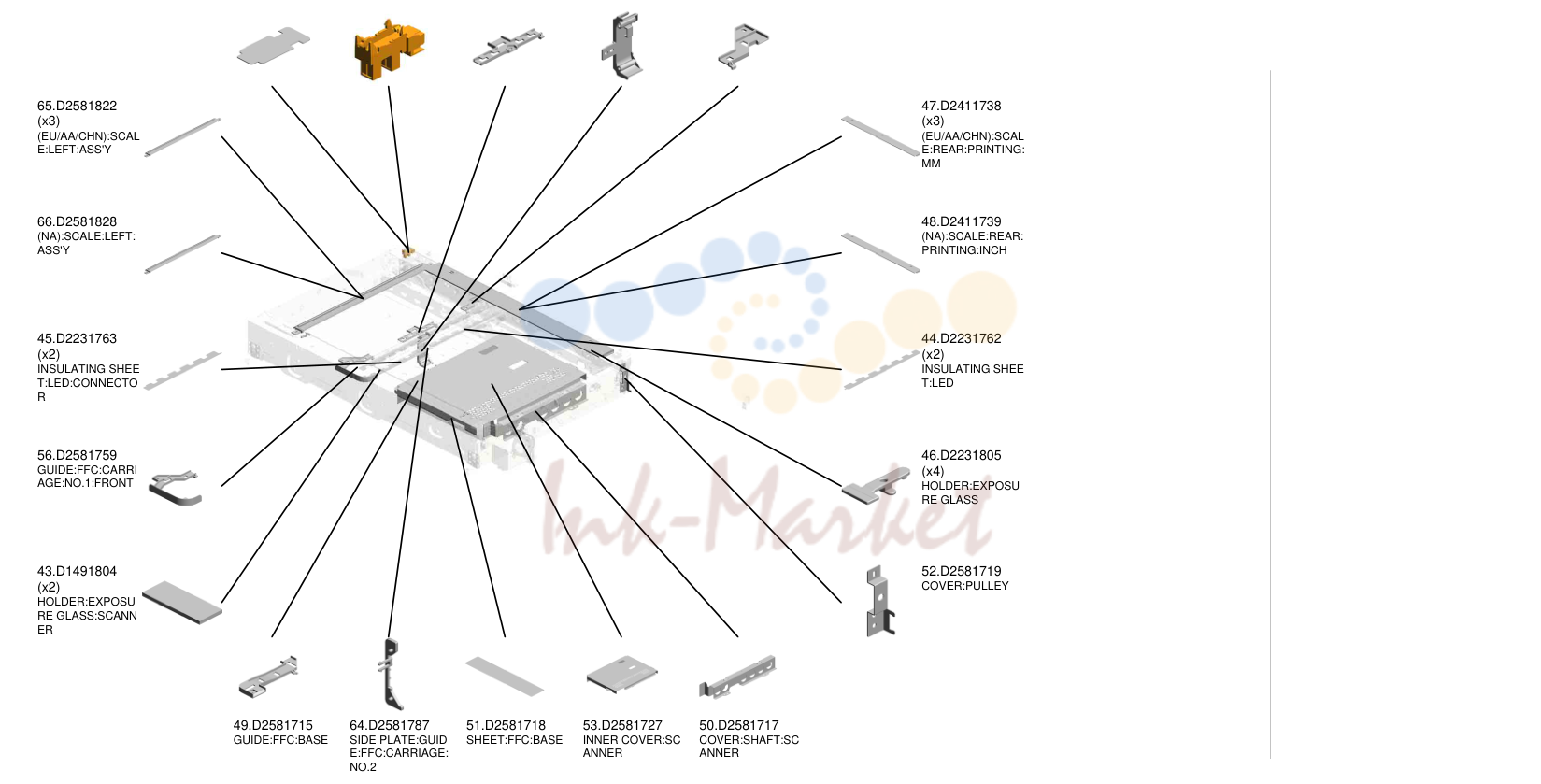

сканер
| № | Артикул | Наименование |
|---|---|---|
| 68 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 69 | GW020022 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1 |
| 57 | D2581760 запросить цену → | направляющая:FFC:CARRI AGE:NO.1:MIDDLE |
| 63 | D2581786 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 58 | D2581761 запросить цену → | направляющая:FFC:CARRI AGE:NO.1:REAR |
| 65 | D2581822 запросить цену → | (EU/AA/CHN):SCAL E:LEFT:ASS'Y |
| 66 | D2581828 запросить цену → | (NA):SCALE:LEFT: ASS'Y |
| 45 | D2231763 запросить цену → | INSULATING SHEE T:LED:CONNECTO R |
| 56 | D2581759 запросить цену → | направляющая:FFC:CARRI AGE:NO.1:FRONT |
| 43 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 47 | D2411738 запросить цену → | (EU/AA/CHN):SCAL E:REAR:PRINTING: MM |
| 48 | D2411739 запросить цену → | (NA):SCALE:REAR: PRINTING:INCH |
| 44 | D2231762 запросить цену → | INSULATING SHEE T:LED |
| 46 | D2231805 запросить цену → | держатель:EXPOSU RE GLASS |
| 52 | D2581719 запросить цену → | крышка:PULLEY |
| 49 | D2581715 запросить цену → | направляющая:FFC:BASE |
| 64 | D2581787 запросить цену → | SIDE пластина:GUID E:FFC:CARRIAGE: NO.2 |
| 51 | D2581718 запросить цену → | SHEET:FFC:BASE |
| 53 | D2581727 запросить цену → | INNER крышка:SC ANNER |
| 50 | D2581717 запросить цену → | крышка:вал:SC ANNER |

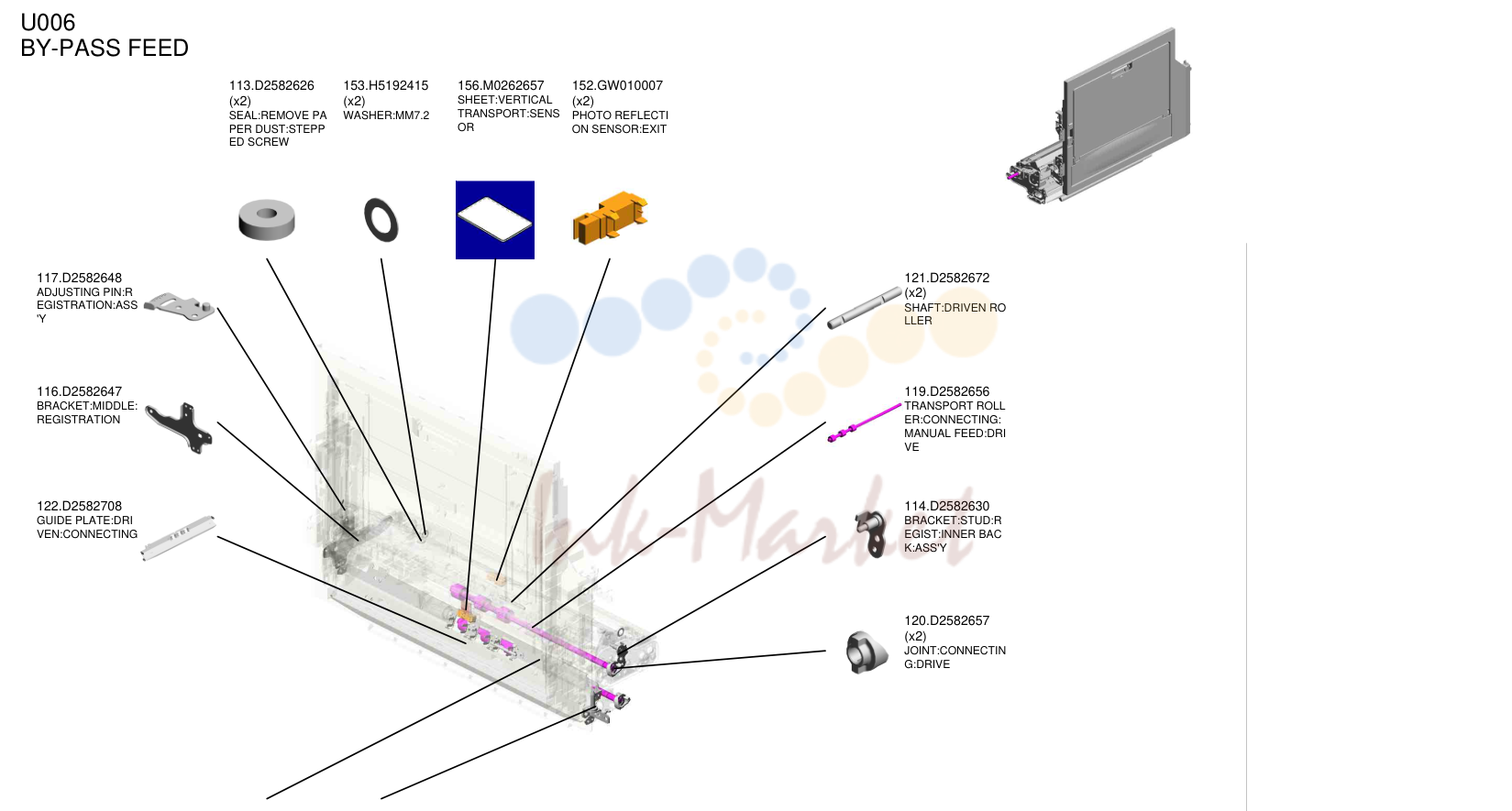

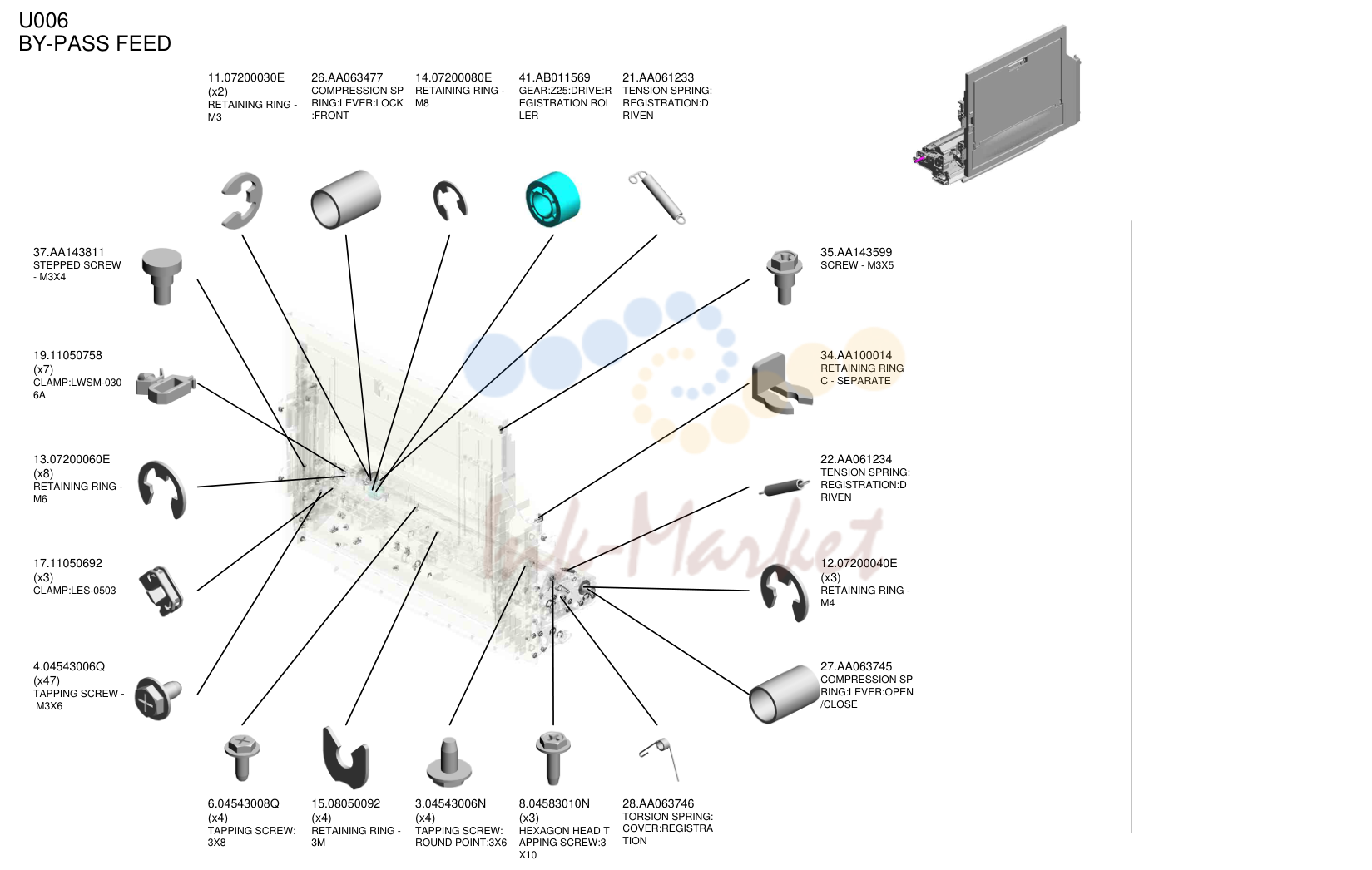

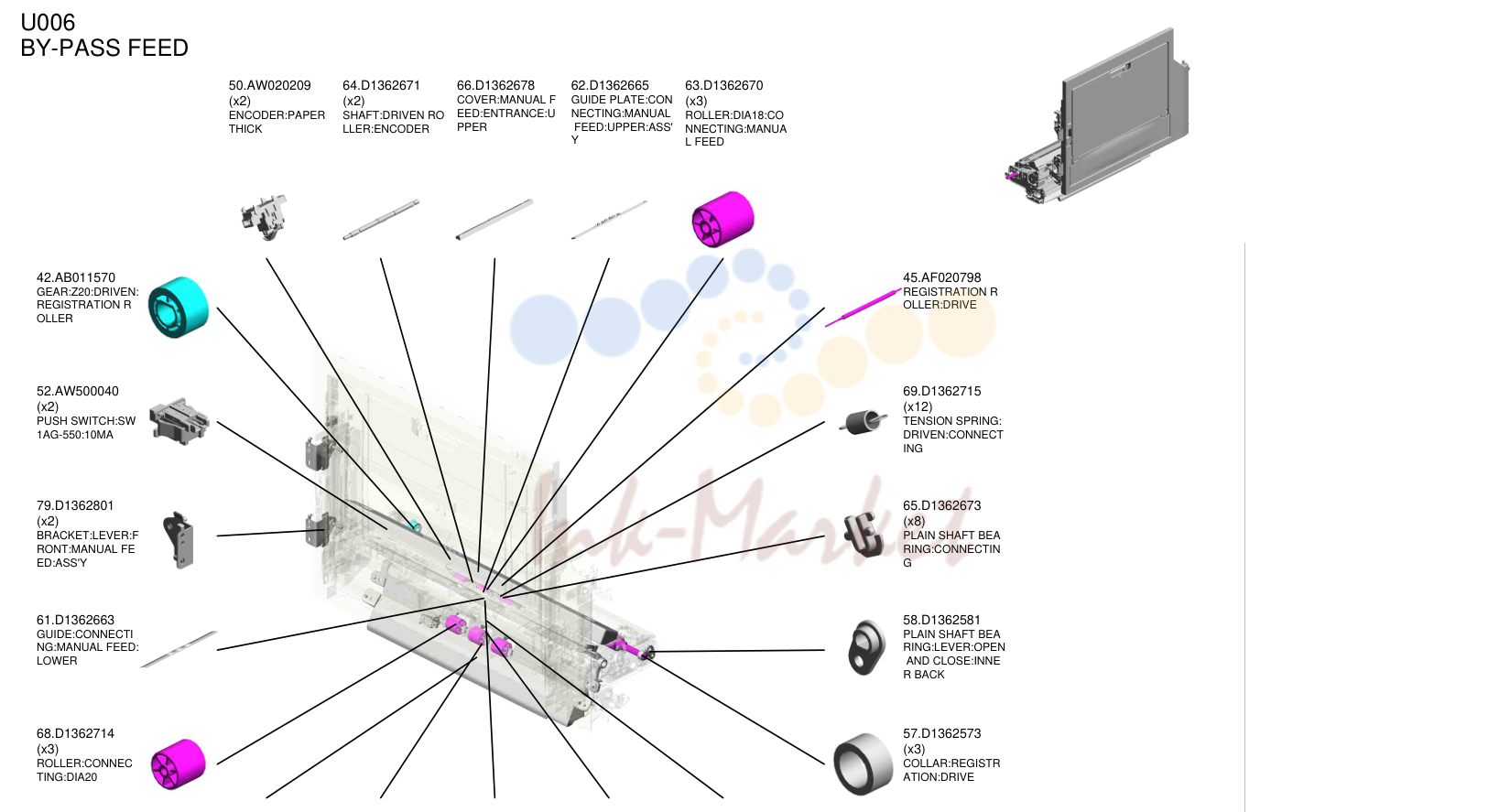

BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 11 | 07200030E запросить цену → | RETAINING RING - M3 |
| 26 | AA063477 запросить цену → | COMPRESSION SP RING:рычаг:LOCK :FRONT |
| 14 | 07200080E запросить цену → | RETAINING RING - M8 |
| 41 | AB011569 запросить цену → | шестерня:Z25:DRIVE:R EGISTRATION ROL LER |
| 21 | AA061233 запросить цену → | TENSION пружина: регистрация:D RIVEN |
| 37 | AA143811 запросить цену → | STEPPED винт - M3X4 |
| 19 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 13 | 07200060E запросить цену → | RETAINING RING - M6 |
| 17 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 35 | AA143599 запросить цену → | винт - M3X5 |
| 34 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 22 | AA061234 запросить цену → | TENSION пружина: регистрация:D RIVEN |
| 12 | 07200040E запросить цену → | RETAINING RING - M4 |
| 27 | AA063745 запросить цену → | COMPRESSION SP RING:рычаг:OPEN /CLOSE |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 15 | 08050092 запросить цену → | RETAINING RING - 3M |
| 3 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 8 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 28 | AA063746 запросить цену → | TORSION пружина: крышка:REGISTRA TION |
BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 50 | AW020209 запросить цену → | ENCODER:PAPER THICK |
| 64 | D1362671 запросить цену → | вал:DRIVEN RO LLER:ENCODER |
| 66 | D1362678 запросить цену → | крышка:MANUAL F EED:ENTRANCE:U PPER |
| 62 | D1362665 запросить цену → | направляющая пластина:CON NECTING:MANUAL FEED:UPPER:ASS' Y |
| 63 | D1362670 запросить цену → | ролик:DIA18:CO NNECTING:MANUA L FEED |
| 42 | AB011570 запросить цену → | шестерня:Z20:DRIVEN: регистрация R OLLER |
| 52 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 79 | D1362801 запросить цену → | кронштейн:рычаг:F RONT:MANUAL FE ED:ASS'Y |
| 61 | D1362663 запросить цену → | направляющая:CONNECTI NG:MANUAL FEED: LOWER |
| 68 | D1362714 запросить цену → | ролик:CONNEC TING:DIA20 |
| 45 | AF020798 запросить цену → | регистрация R OLLER:DRIVE |
| 69 | D1362715 запросить цену → | TENSION пружина: DRIVEN:CONNECT ING |
| 65 | D1362673 запросить цену → | PLAIN вал BEA RING:CONNECTIN G |
| 58 | D1362581 запросить цену → | PLAIN вал BEA RING:рычаг:OPEN AND CLOSE:INNE R BACK |
| 57 | D1362573 запросить цену → | COLLAR:REGISTR ATION:DRIVE |
| 70 | D1362718 запросить цену → | направляющая пластина:CON NECTING:FRONT L EFT |
| 71 | D1362719 запросить цену → | направляющая:CONNECTI NG:FRONT LEFT |
| 60 | D1362660 запросить цену → | направляющая пластина:CON NECTING:MANUAL FEED:LOWER:AS S'Y |
| 72 | D1362721 запросить цену → | направляющая пластина:CON NECTING:DRIVE |
| 67 | D1362712 запросить цену → | направляющая:CONNECTI NG:DRIVEN |
BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 88 | D1362853 запросить цену → | INNER крышка:LED :MANUAL FEED |
| 97 | D2416290 под заказ | LED:RED |
| 87 | D1362852 запросить цену → | кронштейн:LED:MA NUAL FEED |
| 105 | D2582598 запросить цену → | рычаг:LOCK:FRO NT:PAWL |
| 109 | D2582611 запросить цену → | COLLAR:REGISTR ATION:DRIVEN |
| 104 | D2582597 запросить цену → | рычаг:LOCK:FRO NT:OPERATION U NIT |
| 110 | D2582616 запросить цену → | HINGE:направляющая PLA TE:FRONT |
| 106 | D2582605 запросить цену → | PLAIN вал BEA RING:REGIST:FRO NT |
| 103 | D2582586 запросить цену → | STEPPED винт: M3X3 |
| 86 | D1362848 запросить цену → | направляющая:POSITIONI NG:FRONT:MANUA L FEED узел |
| 108 | D2582608 под заказ | регистрация R OLLER:DRIVEN |
| 83 | D1362815 запросить цену → | кронштейн:HINGE: MANUAL FEED:UP PER:ASS'Y |
| 107 | D2582607 запросить цену → | PLAIN вал BEA RING:REGIST:INNE R BACK |
| 101 | D2582579 запросить цену → | рычаг:LOCK:INNE R BACK |
| 111 | D2582618 запросить цену → | HINGE:направляющая PLA TE:INNER BACK |
| 102 | D2582583 запросить цену → | SEAL:REMOVE PA PER DUST |
| 112 | D2582622 запросить цену → | кронштейн:REMOV E PAPER DUST:AS S'Y |
| 98 | D2582538 запросить цену → | направляющая пластина:REG ISTRATION:UPPER :ASS'Y |
| 99 | D2582541 запросить цену → | направляющая пластина:REG ISTRATION:LOWE R:ASS'Y |
| 100 | D2582544 запросить цену → | вал:рычаг:OP EN AND CLOSE |
BY-PASS FEED
| № | Артикул | Наименование |
|---|---|---|
| 113 | D2582626 запросить цену → | SEAL:REMOVE PA PER DUST:STEPP ED винт |
| 153 | H5192415 запросить цену → | WASHER:MM7.2 |
| 156 | M0262657 запросить цену → | SHEET:VERTICAL TRANSPORT:SENS OR |
| 152 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 117 | D2582648 запросить цену → | ADJUSTING PIN:R EGISTRATION:ASS 'Y |
| 116 | D2582647 запросить цену → | кронштейн:MIDDLE: регистрация |
| 122 | D2582708 запросить цену → | направляющая пластина:DRI VEN:CONNECTING |
| 121 | D2582672 запросить цену → | вал:DRIVEN RO LLER |
| 119 | D2582656 запросить цену → | TRANSPORT ROLL ER:CONNECTING: MANUAL FEED:DRI VE |
| 114 | D2582630 запросить цену → | кронштейн:STUD:R EGIST:INNER BAC K:ASS'Y |
| 120 | D2582657 запросить цену → | JOINT:CONNECTIN G:DRIVE |
| 124 | D2582729 запросить цену → | TRANSPORT ROLL ER:CONNECTING: DRIVE |
| 131 | D2582816 запросить цену → | кронштейн:HINGE: MANUAL FEED:LO WER:ASS'Y |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03130040N запросить цену → | винт:M3X4 |
| 19 | 07200060E запросить цену → | RETAINING RING - M6 |
| 7 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 20 | 08050089 запросить цену → | RETAINING RING - M4 |
| 29 | 52062686 запросить цену → | SNAP RING |
| 26 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 28 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 14 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 13 | 04544008Q запросить цену → | TAPPING винт - M4X8 |
| 18 | 07200040E запросить цену → | RETAINING RING - M4 |
| 9 | 04543005N запросить цену → | HEXAGON HEAD T APPING винт:R OUND POINT:3X5 |
| 12 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 10 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 30 | AA000285 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H1 |
| 25 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 27 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 15 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 31 | AA000286 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H2 |
| 32 | AA000287 запросить цену → | DECAL:PAPER TR AY:DESIGN SKETC H3 |

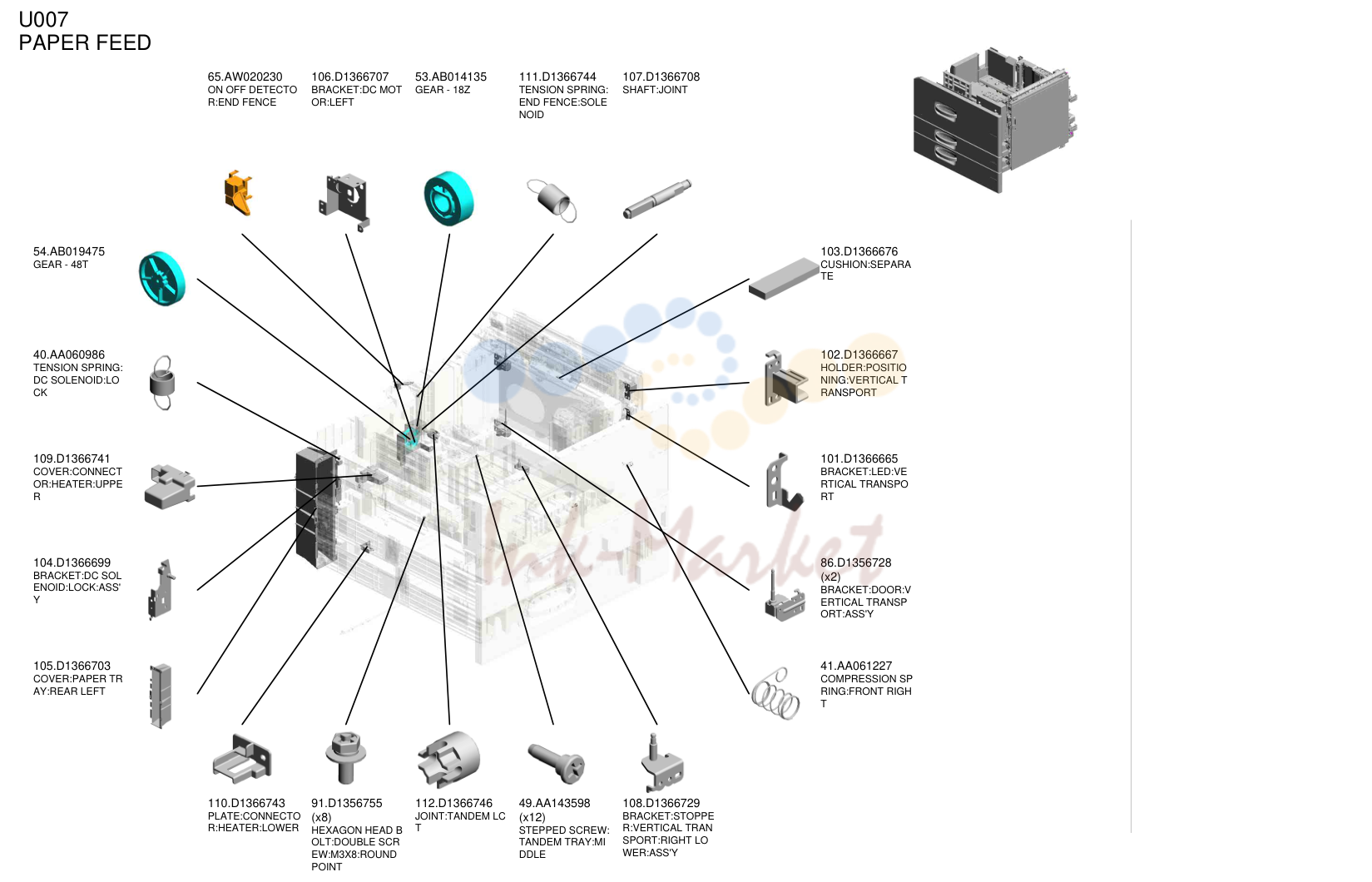

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 65 | AW020230 запросить цену → | ON OFF DETECTO R:END FENCE |
| 106 | D1366707 запросить цену → | кронштейн:DC MOT OR:LEFT |
| 53 | AB014135 запросить цену → | шестерня - 18Z |
| 111 | D1366744 запросить цену → | TENSION пружина: END FENCE:SOLE NOID |
| 107 | D1366708 запросить цену → | вал:JOINT |
| 54 | AB019475 запросить цену → | шестерня - 48T |
| 40 | AA060986 запросить цену → | TENSION пружина: DC соленоид:LO CK |
| 109 | D1366741 запросить цену → | крышка:CONNECT OR:HEATER:UPPE R |
| 104 | D1366699 запросить цену → | кронштейн:DC SOL ENOID:LOCK:ASS' Y |
| 105 | D1366703 запросить цену → | крышка:PAPER TR AY:REAR LEFT |
| 103 | D1366676 запросить цену → | CUSHION:SEPARA TE |
| 102 | D1366667 запросить цену → | держатель:POSITIO NING:VERTICAL T RANSPORT |
| 101 | D1366665 запросить цену → | кронштейн:LED:VE RTICAL TRANSPO RT |
| 86 | D1356728 запросить цену → | кронштейн:DOOR:V ERTICAL TRANSP ORT:ASS'Y |
| 41 | AA061227 запросить цену → | COMPRESSION SP RING:FRONT RIGH T |
| 110 | D1366743 запросить цену → | пластина:CONNECTO R:HEATER:LOWER |
| 91 | D1356755 запросить цену → | HEXAGON HEAD B OLT:DOUBLE SCR EW:M3X8:ROUND POINT |
| 112 | D1366746 запросить цену → | JOINT:TANDEM LC T |
| 49 | AA143598 запросить цену → | STEPPED винт: TANDEM TRAY:MI DDLE |
| 108 | D1366729 запросить цену → | кронштейн:STOPPE R:VERTICAL TRAN SPORT:RIGHT LO WER:ASS'Y |

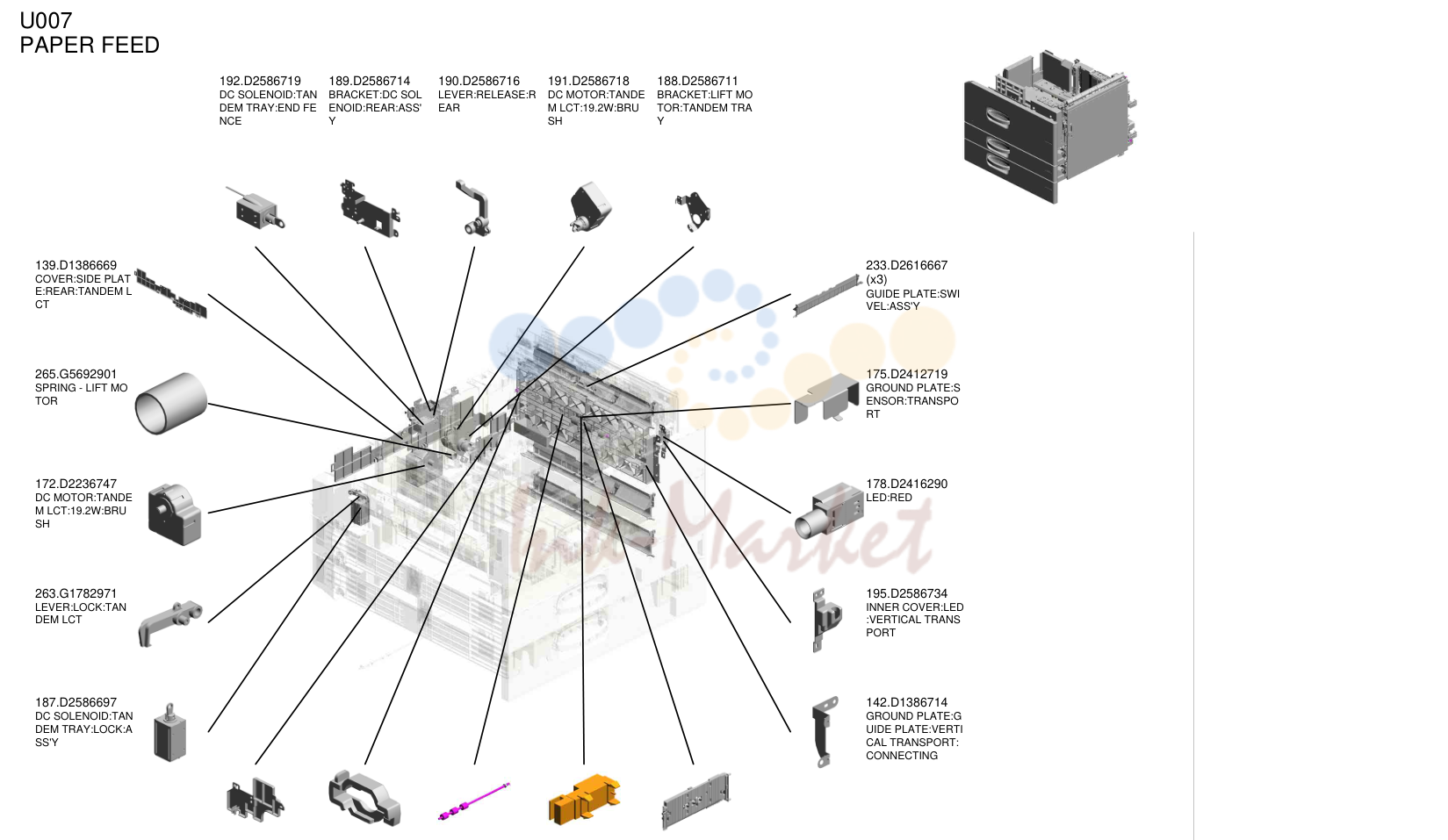

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 192 | D2586719 запросить цену → | DC соленоид:TAN DEM TRAY:END FE NCE |
| 189 | D2586714 запросить цену → | кронштейн:DC SOL ENOID:REAR:ASS' Y |
| 190 | D2586716 запросить цену → | рычаг:RELEASE:R EAR |
| 191 | D2586718 запросить цену → | DC мотор:TANDE M LCT:19.2W:BRU SH |
| 188 | D2586711 запросить цену → | кронштейн:LIFT MO TOR:TANDEM TRA Y |
| 139 | D1386669 запросить цену → | крышка:SIDE PLAT E:REAR:TANDEM L CT |
| 265 | G5692901 запросить цену → | пружина - LIFT MO TOR |
| 172 | D2236747 запросить цену → | DC мотор:TANDE M LCT:19.2W:BRU SH |
| 263 | G1782971 запросить цену → | рычаг:LOCK:TAN DEM LCT |
| 187 | D2586697 запросить цену → | DC соленоид:TAN DEM TRAY:LOCK:A SS'Y |
| 233 | D2616667 под заказ | направляющая пластина:SWI VEL:ASS'Y |
| 175 | D2412719 запросить цену → | GROUND пластина:S ENSOR:TRANSPO RT |
| 178 | D2416290 под заказ | LED:RED |
| 195 | D2586734 запросить цену → | INNER крышка:LED :VERTICAL TRANS PORT |
| 142 | D1386714 запросить цену → | GROUND пластина:G UIDE пластина:VERTI CAL TRANSPORT: CONNECTING |
| 138 | D1386665 запросить цену → | крышка:LIFT MOTO R |
| 145 | D1482702 запросить цену → | SPACER:TRANSP ORT ролик |
| 176 | D2412759 запросить цену → | TRANSPORT ROLL ER:VERTICAL TRA NSPORT:ASS'Y |
| 267 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 234 | D2616679 запросить цену → | направляющая пластина:V TR ANSPORT:THREE WAY |

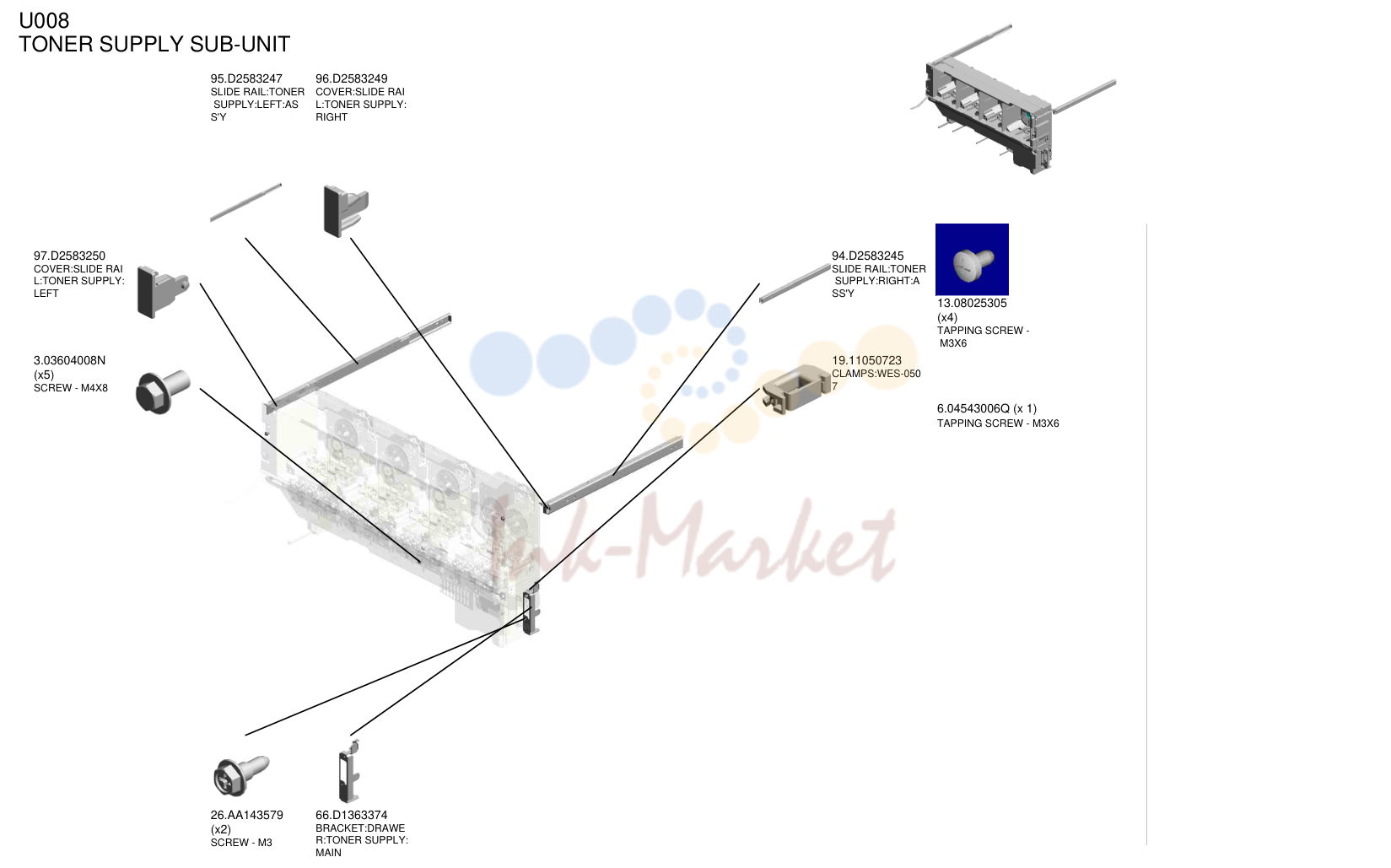

TONER SUPPLY SUB-узел
| № | Артикул | Наименование |
|---|---|---|
| 95 | D2583247 запросить цену → | SLIDE RAIL:TONER SUPPLY:LEFT:AS S'Y |
| 96 | D2583249 запросить цену → | крышка:SLIDE RAI L:TONER SUPPLY: RIGHT |
| 97 | D2583250 запросить цену → | крышка:SLIDE RAI L:TONER SUPPLY: LEFT |
| 3 | 03604008N запросить цену → | винт - M4X8 |
| 94 | D2583245 запросить цену → | SLIDE RAIL:TONER SUPPLY:RIGHT:A SS'Y |
| 19 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 26 | AA143579 запросить цену → | винт - M3 |
| 66 | D1363374 запросить цену → | кронштейн:DRAWE R:TONER SUPPLY: MAIN |
| 13 | 08025305 запросить цену → | TAPPING винт - M3X6 6.04543006Q (x 1) TAPPING винт - M3X6 |
PCDU
| № | Артикул | Наименование |
|---|---|---|
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 21 | D1362268 запросить цену → | SHIELDING пластина: ELECTRIC POTEN TIAL датчик |
| 16 | D0143655 под заказ | ELECTRIC POTEN TIAL датчик |
| 20 | D1362266 запросить цену → | держатель:ELECTRI C POTENTIAL SEN SOR |
| 24 | D1362304 под заказ | TORSION пружина: LOCK:PCU |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 19 | D1362258 запросить цену → | CONNECTOR:DRA WER:8POLE:REC |
| 22 | D1362276 под заказ | CONNECTOR:1PO LE |
| 17 | D0742178 запросить цену → | TENSION пружина: соленоид:ON-OF F |
| 8 | 07200030E запросить цену → | RETAINING RING - M3 |
| 27 | D1362307 запросить цену → | рычаг:LOCK:PCU |
| 26 | D1362306 запросить цену → | COMPRESSION SP RING:GROUND PL ATE:держатель:CLE ANING узел |
| 25 | D1362305 под заказ | GROUND пластина:H OLDER:CLEANING узел |
| 23 | D1362302 запросить цену → | держатель:LOCK:CL EANING узел:FRO NT |
| 14 | B2342399 запросить цену → | BOLT - M3X6 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 11 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 13 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 15 | B2591131 запросить цену → | винт:PCU |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 79 | D2589640 ✓ в наличии | DEVELOPER BLAC K |
| 80 | D2589660 ✓ в наличии | DEVELOPER CYAN |
| 81 | D2589670 ✓ в наличии | DEVELOPER MAG ENTA |
| 82 | D2589680 ✓ в наличии | DEVELOPER YELL OW |
PCDU
| № | Артикул | Наименование |
|---|---|---|
| 63 | D2582252 запросить цену → | SUPPORTER:PCU: RIGHT |
| 75 | D2583531 запросить цену → | CHARGE узел:ASS 'Y |
| 78 | D2589510 ✓ в наличии | OPC барабан DIA60 |
| 65 | D2582257 запросить цену → | SHEET:SUPPORTE R:PCU |
| 58 | D1363442 запросить цену → | DECAL:COLORED DISPLAY:MAIN:BK |
| 28 | D1362308 запросить цену → | STAY:PCU |
| 66 | D2582317 запросить цену → | держатель:LOCK:CL EANING узел:REA R |
| 76 | D2583781 запросить цену → | кронштейн:SOLENO ID:ON-OFF:CHARG E |
| 77 | D2583784 запросить цену → | DC соленоид:ON- OFF:ASS'Y |
| 59 | D1363443 запросить цену → | DECAL:COLORED DISPLAY:MAIN:C |
| 60 | D1363444 запросить цену → | DECAL:COLORED DISPLAY:MAIN:M |
| 56 | D1363440 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:M |
| 61 | D1363445 запросить цену → | DECAL:COLORED DISPLAY:MAIN:Y |
| 57 | D1363441 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:Y |
| 74 | D2583490 запросить цену → | RECEPTACLE:DEV ELOPMENT VIAS:A SS'Y |
| 54 | D1363438 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:BK |
| 64 | D2582256 запросить цену → | SUPPORTER:PCU |
| 55 | D1363439 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:C |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 8 | 07200030E запросить цену → | RETAINING RING - M3 |
| 18 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 17 | 11050598 запросить цену → | CLAMP:LWSS-1N |
| 21 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 10 | 07200060E запросить цену → | RETAINING RING - M6 |
| 16 | 11050568 запросить цену → | CLAMP:LWSS-0504 |
| 12 | 08010236 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M4X8 |
| 20 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 9 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 13 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 7 | 04592008N запросить цену → | BINDING HEAD TA PPING винт:2X 8 |
| 14 | 08050097 запросить цену → | RING SEPARATOR |
| 2 | 03530050N запросить цену → | винт-M3X5 |
| 19 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 1 | 03130100N запросить цену → | PAN HEAD винт :M3X10 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 6 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 11 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 121 | D2586193 запросить цену → | CLAMP:TM SENSO R:FRONT |
| 122 | D2586195 запросить цену → | CLAMP:TM SENSO R:REAR 6.04583010N (x 2) HEXAGON HEAD TAPPING винт:3X 10 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 37 | D0396137 запросить цену → | ENCODER:ASS'Y |
| 35 | B2236171 запросить цену → | RUBBER втулка :ENCODER |
| 26 | AW020213 запросить цену → | оптика датчик:E NCODER:300LPI |
| 29 | AX400245 запросить цену → | (NA(D257)):HEATE R:115V:9W |
| 30 | AX400246 запросить цену → | (EU/AA/CHN/NA(D2 58)):HEATER:240V: 9W |
| 41 | D1356133 запросить цену → | ролик:ENCODE R:ASS'Y |
| 22 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 34 | B1326132 запросить цену → | GRIP:ON-OFF |
| 23 | AA043608 запросить цену → | TIMING ремень:40S2 M184 |
| 36 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 28 | AX060434 запросить цену → | DC мотор:10W:B RUSHLESS |
| 25 | AW020210 запросить цену → | оптика датчик:E NCODER:300LPI |
| 24 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 38 | D0396327 запросить цену → | SPACER:датчик: TM |
| 33 | B1326124 запросить цену → | пружина пластина:CA M |
| 31 | AZ320133 запросить цену → | POWER PACK:T1/T 2 |
| 39 | D0746158 под заказ | ролик:INTERME DIATE перенос: ASS'Y |
| 32 | B1326114 запросить цену → | CAM:ON-OFF:BLA CK |
| 40 | D1055899 запросить цену → | держатель:TEMPER ATURE & HUMIDIT Y датчик |
| 27 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
Полный список запчастей доступен по запросу.
комментарии
