Ricoh mp C6502SP C8002SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- сканер
- сканер
- сканер
- лазер узел
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги

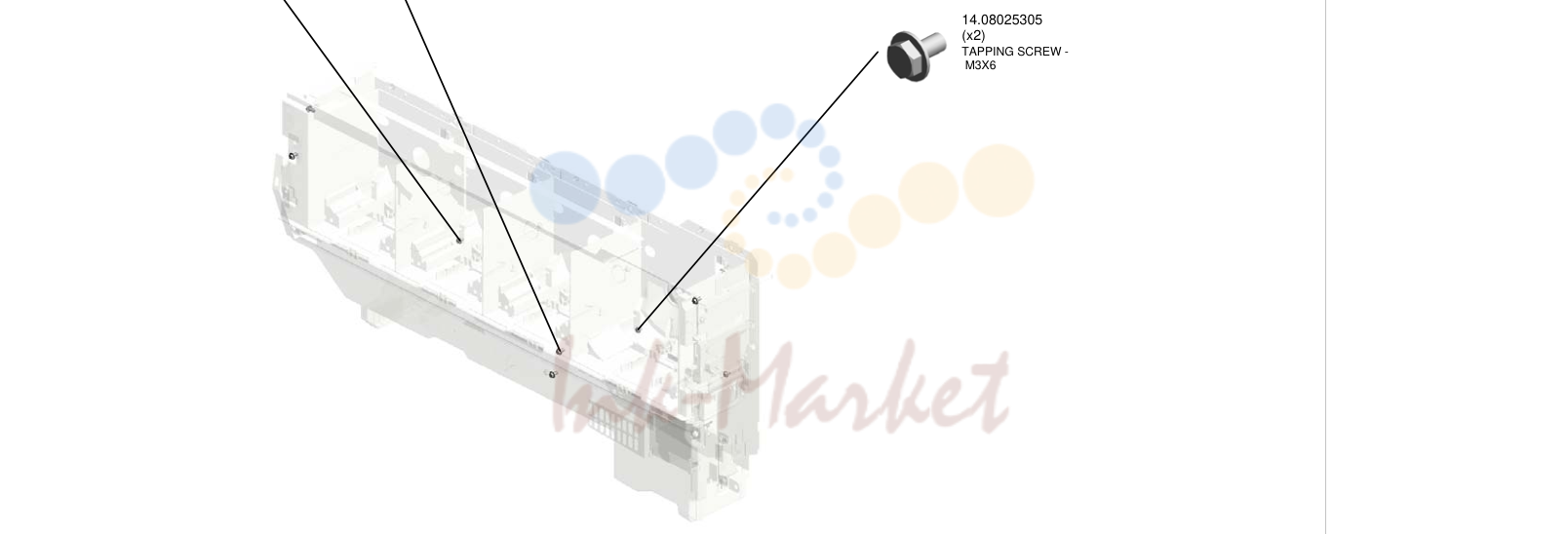

- TONNER SUPPRY

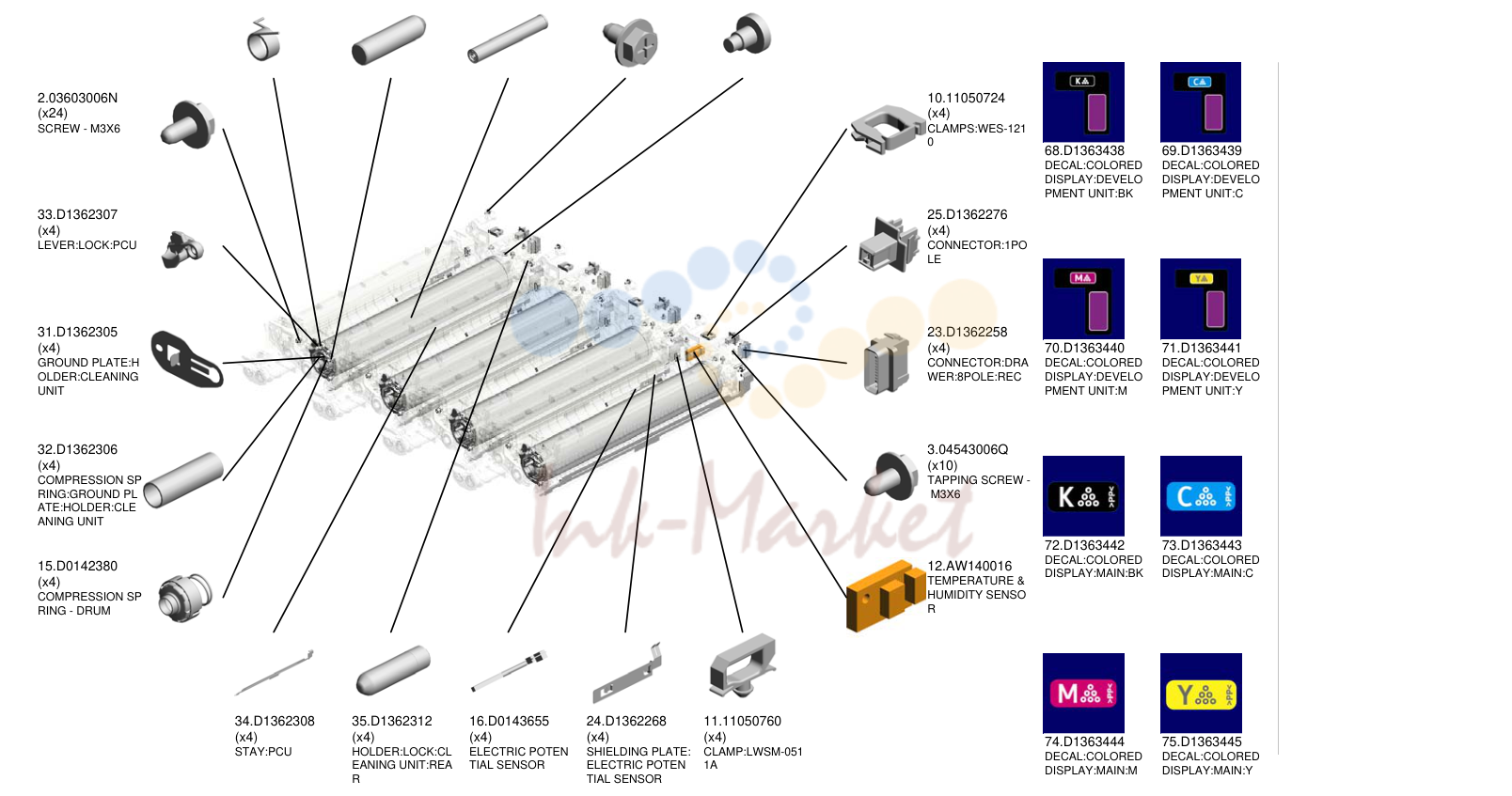

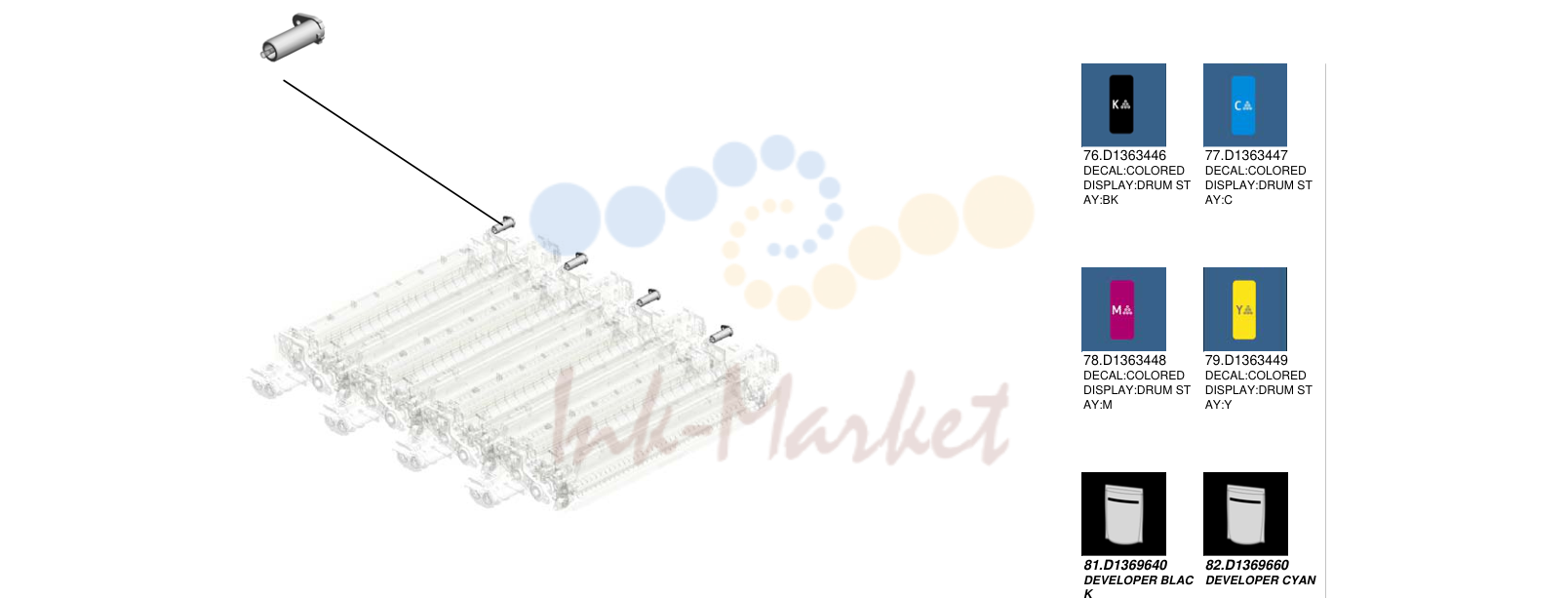

- PCU
- PCU
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- ITB узел
- PAPER перенос
- USUD TONER
- USUD TONER
- PAPER TRANSPORT
- PAPER TRANSPORT
- печь (закрепление)
- PAPER EXIT
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- основная рама

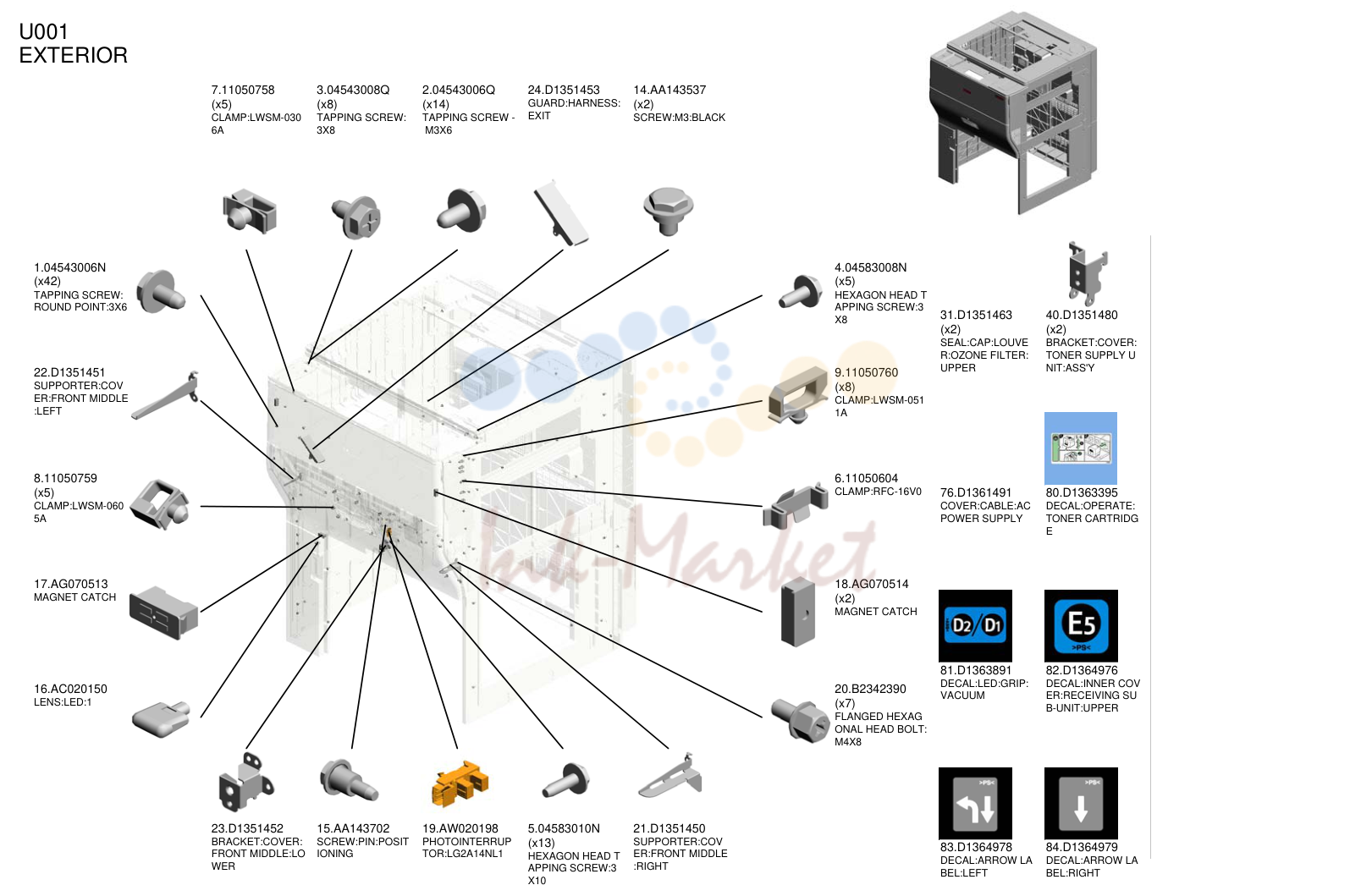

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 24 | D1351453 запросить цену → | GUARD:жгут: EXIT |
| 14 | AA143537 запросить цену → | винт:M3:BLACK |
| 1 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 22 | D1351451 запросить цену → | SUPPORTER:COV ER:FRONT MIDDLE :LEFT |
| 8 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 17 | AG070513 запросить цену → | MAGNET CATCH |
| 16 | AC020150 запросить цену → | LENS:LED:1 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 9 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 6 | 11050604 запросить цену → | CLAMP:RFC-16V0 |
| 18 | AG070514 запросить цену → | MAGNET CATCH |
| 20 | B2342390 запросить цену → | FLANGED HEXAG ONAL HEAD BOLT: M4X8 |
| 23 | D1351452 запросить цену → | кронштейн:крышка: FRONT MIDDLE:LO WER |
| 15 | AA143702 запросить цену → | винт:PIN:POSIT IONING |
| 19 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 21 | D1351450 запросить цену → | SUPPORTER:COV ER:FRONT MIDDLE :RIGHT |
| 31 | D1351463 запросить цену → | SEAL:CAP:LOUVE R:OZONE FILTER: UPPER |
| 40 | D1351480 запросить цену → | кронштейн:крышка: TONER SUPPLY U NIT:ASS'Y |
| 76 | D1361491 запросить цену → | крышка:кабель:AC POWER SUPPLY |
| 80 | D1363395 запросить цену → | DECAL:OPERATE: TONER CARTRIDG E |
| 81 | D1363891 запросить цену → | DECAL:LED:GRIP: VACUUM |
| 82 | D1364976 запросить цену → | DECAL:INNER COV ER:RECEIVING SU B-узел:UPPER |
| 83 | D1364978 запросить цену → | DECAL:ARROW LA BEL:LEFT |
| 84 | D1364979 запросить цену → | DECAL:ARROW LA BEL:RIGHT |

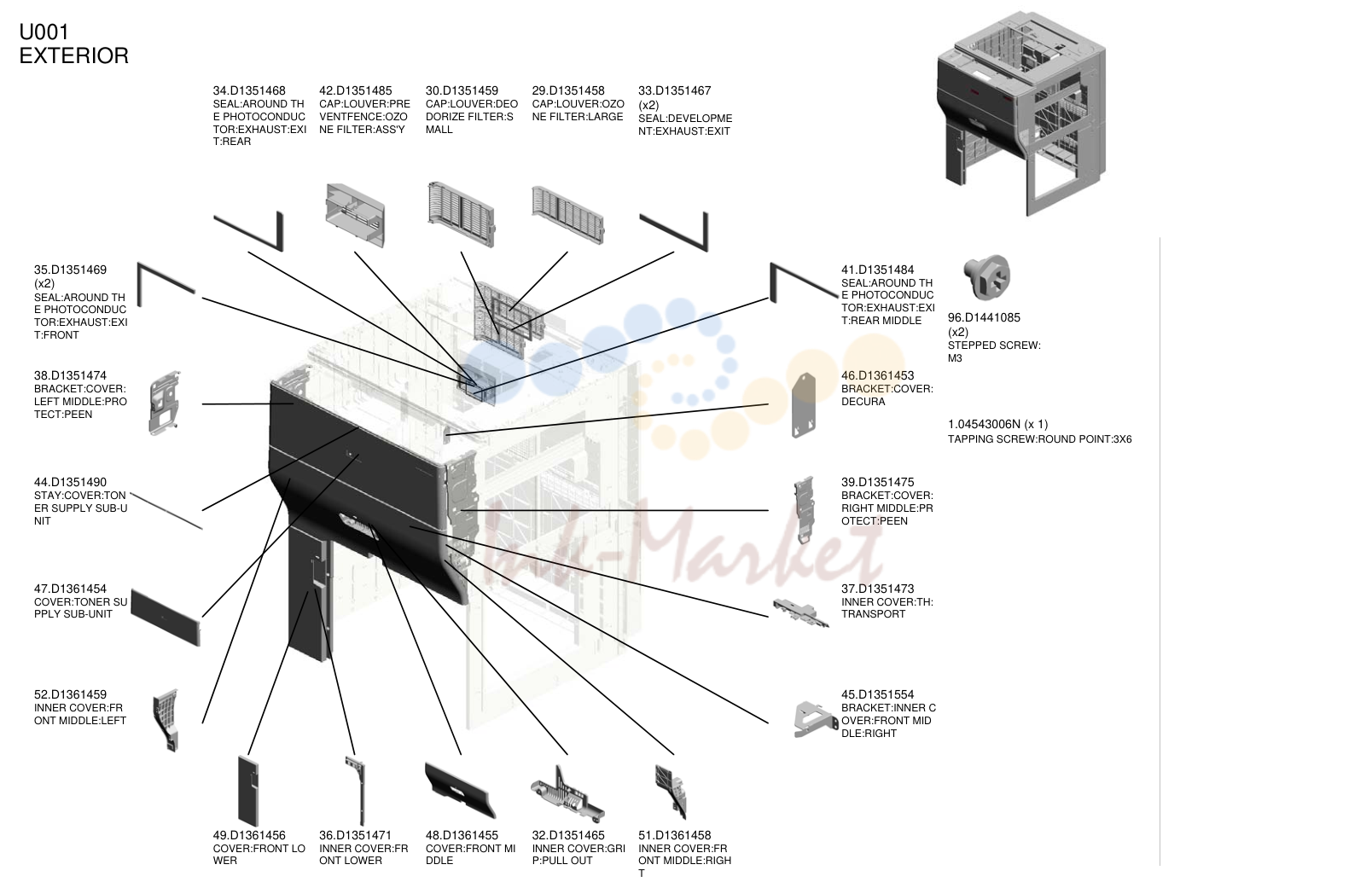

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 34 | D1351468 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T:REAR |
| 42 | D1351485 запросить цену → | CAP:LOUVER:PRE VENTFENCE:OZO NE FILTER:ASS'Y |
| 30 | D1351459 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER:S MALL |
| 29 | D1351458 запросить цену → | CAP:LOUVER:OZO NE FILTER:LARGE |
| 33 | D1351467 запросить цену → | SEAL:DEVELOPME NT:EXHAUST:EXIT |
| 35 | D1351469 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T:FRONT |
| 38 | D1351474 запросить цену → | кронштейн:крышка: LEFT MIDDLE:PRO TECT:PEEN |
| 44 | D1351490 запросить цену → | STAY:крышка:TON ER SUPPLY SUB-U NIT |
| 47 | D1361454 запросить цену → | крышка:TONER SU PPLY SUB-узел |
| 52 | D1361459 запросить цену → | INNER крышка:FR ONT MIDDLE:LEFT |
| 41 | D1351484 запросить цену → | SEAL:AROUND TH E PHOTOCONDUC TOR:EXHAUST:EXI T:REAR MIDDLE |
| 46 | D1361453 запросить цену → | кронштейн:крышка: DECURA |
| 39 | D1351475 запросить цену → | кронштейн:крышка: RIGHT MIDDLE:PR OTECT:PEEN |
| 37 | D1351473 запросить цену → | INNER крышка:TH: TRANSPORT |
| 45 | D1351554 запросить цену → | кронштейн:INNER C OVER:FRONT MID DLE:RIGHT |
| 49 | D1361456 запросить цену → | крышка:FRONT LO WER |
| 36 | D1351471 запросить цену → | INNER крышка:FR ONT LOWER |
| 48 | D1361455 запросить цену → | крышка:FRONT MI DDLE |
| 32 | D1351465 запросить цену → | INNER крышка:GRI P:PULL OUT |
| 51 | D1361458 запросить цену → | INNER крышка:FR ONT MIDDLE:RIGH T |
| 96 | D1441085 запросить цену → | STEPPED винт: M3 1.04543006N (x 1) TAPPING винт:ROUND POINT:3X6 |

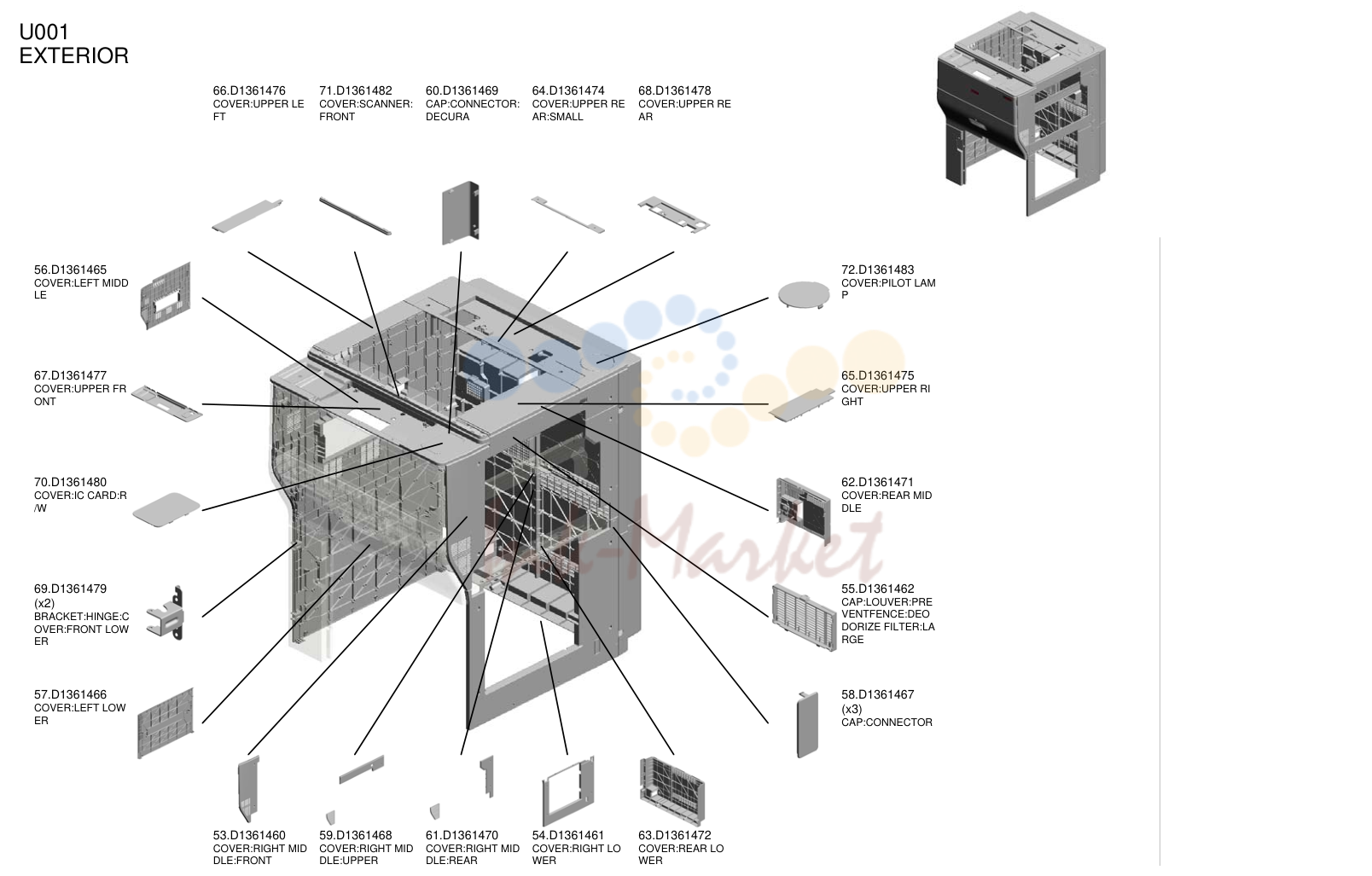

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 66 | D1361476 запросить цену → | крышка:UPPER LE FT |
| 71 | D1361482 запросить цену → | крышка:сканер: FRONT |
| 60 | D1361469 запросить цену → | CAP:CONNECTOR: DECURA |
| 64 | D1361474 запросить цену → | крышка:UPPER RE AR:SMALL |
| 68 | D1361478 запросить цену → | крышка:UPPER RE AR |
| 56 | D1361465 запросить цену → | крышка:LEFT MIDD LE |
| 67 | D1361477 запросить цену → | крышка:UPPER FR ONT |
| 70 | D1361480 запросить цену → | крышка:IC CARD:R /W |
| 69 | D1361479 запросить цену → | кронштейн:HINGE:C OVER:FRONT LOW ER |
| 57 | D1361466 запросить цену → | крышка:LEFT LOW ER |
| 72 | D1361483 запросить цену → | крышка:PILOT LAM P |
| 65 | D1361475 запросить цену → | крышка:UPPER RI GHT |
| 62 | D1361471 запросить цену → | крышка:REAR MID DLE |
| 55 | D1361462 запросить цену → | CAP:LOUVER:PRE VENTFENCE:DEO DORIZE FILTER:LA RGE |
| 58 | D1361467 запросить цену → | CAP:CONNECTOR |
| 53 | D1361460 запросить цену → | крышка:RIGHT MID DLE:FRONT |
| 59 | D1361468 запросить цену → | крышка:RIGHT MID DLE:UPPER |
| 61 | D1361470 запросить цену → | крышка:RIGHT MID DLE:REAR |
| 54 | D1361461 запросить цену → | крышка:RIGHT LO WER |
| 63 | D1361472 запросить цену → | крышка:REAR LO WER |

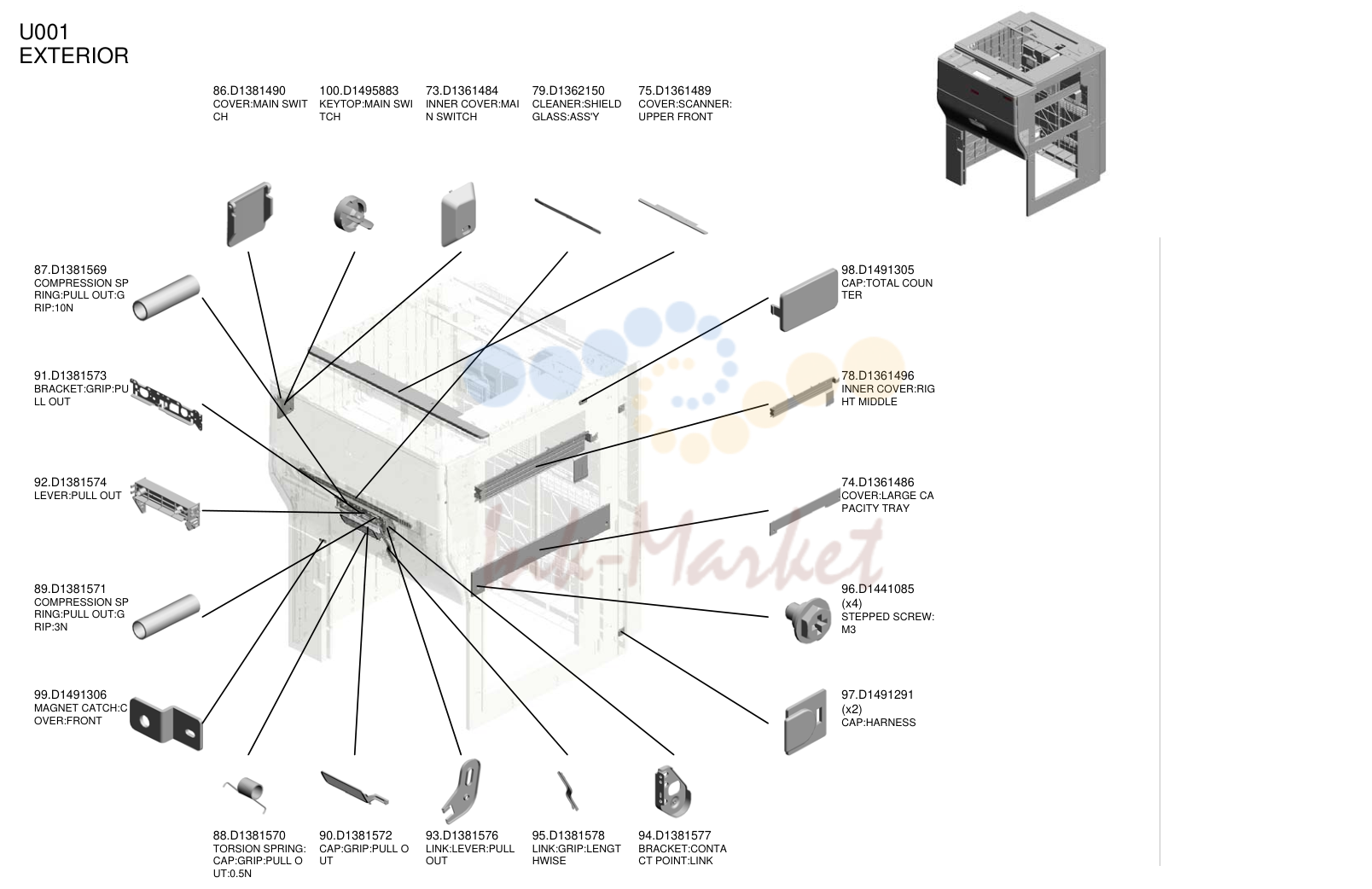

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 86 | D1381490 запросить цену → | крышка:MAIN SWIT CH |
| 100 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 73 | D1361484 запросить цену → | INNER крышка:MAI N SWITCH |
| 79 | D1362150 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 75 | D1361489 запросить цену → | крышка:сканер: UPPER FRONT |
| 87 | D1381569 запросить цену → | COMPRESSION SP RING:PULL OUT:G RIP:10N |
| 91 | D1381573 запросить цену → | кронштейн:GRIP:PU LL OUT |
| 92 | D1381574 запросить цену → | рычаг:PULL OUT |
| 89 | D1381571 запросить цену → | COMPRESSION SP RING:PULL OUT:G RIP:3N |
| 99 | D1491306 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 98 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 78 | D1361496 запросить цену → | INNER крышка:RIG HT MIDDLE |
| 74 | D1361486 запросить цену → | крышка:LARGE CA PACITY TRAY |
| 96 | D1441085 запросить цену → | STEPPED винт: M3 |
| 97 | D1491291 запросить цену → | CAP:жгут |
| 88 | D1381570 запросить цену → | TORSION пружина: CAP:GRIP:PULL O UT:0.5N |
| 90 | D1381572 запросить цену → | CAP:GRIP:PULL O UT |
| 93 | D1381576 запросить цену → | LINK:рычаг:PULL OUT |
| 95 | D1381578 запросить цену → | LINK:GRIP:LENGT HWISE |
| 94 | D1381577 запросить цену → | кронштейн:CONTA CT POINT:LINK |

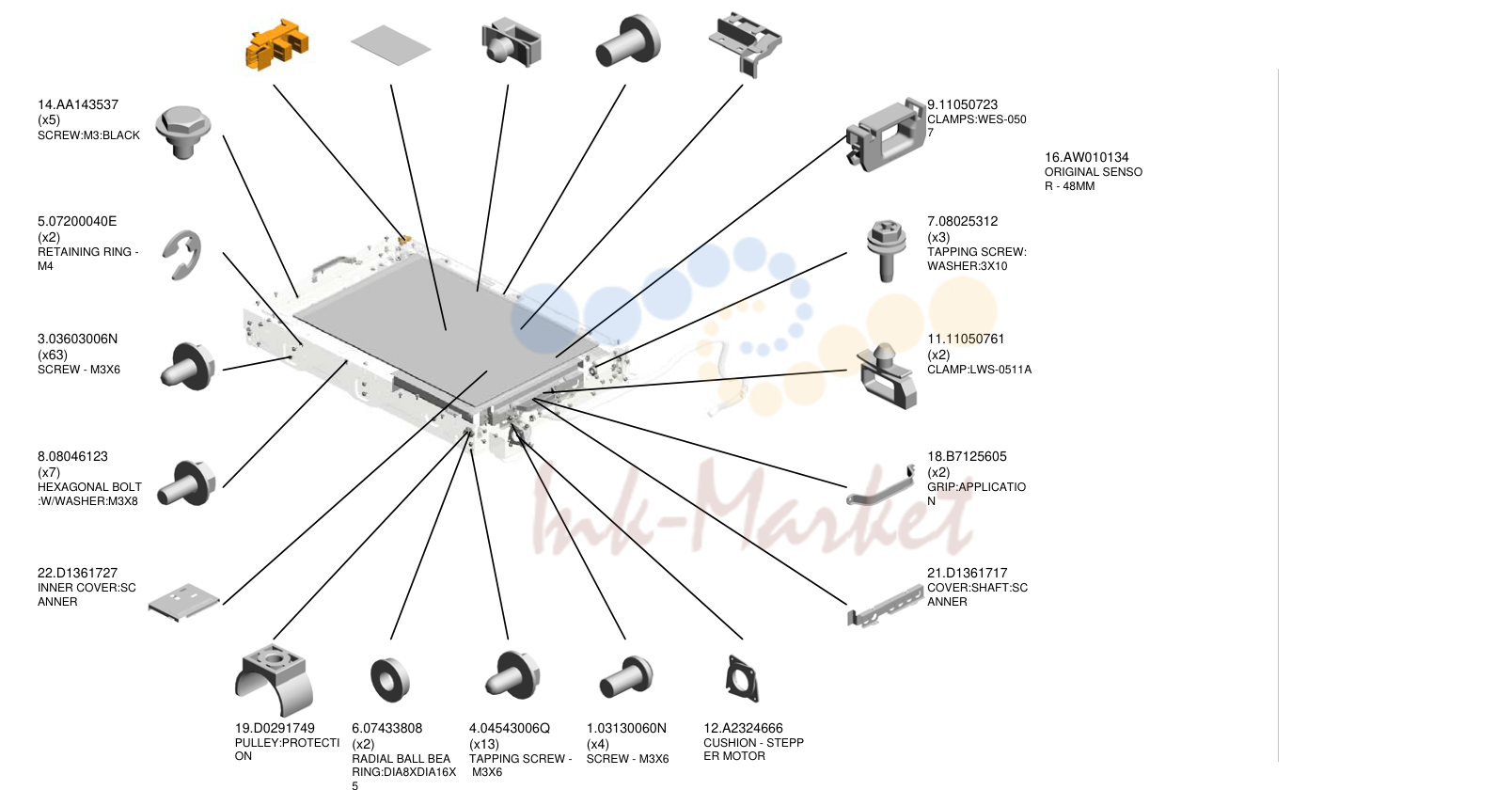

сканер
| № | Артикул | Наименование |
|---|---|---|
| 17 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 13 | A2501752 запросить цену → | EXPOSURE GLASS |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 20 | D1361715 запросить цену → | направляющая:жгут:L ED |
| 14 | AA143537 запросить цену → | винт:M3:BLACK |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 03603006N запросить цену → | винт - M3X6 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 22 | D1361727 запросить цену → | INNER крышка:SC ANNER |
| 9 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 7 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 11 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 18 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 21 | D1361717 запросить цену → | крышка:вал:SC ANNER |
| 19 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 6 | 07433808 запросить цену → | RADIAL BALL BEA RING:DIA8XDIA16X 5 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 12 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 16 | AW010134 запросить цену → | ORIGINAL SENSO R - 48MM |

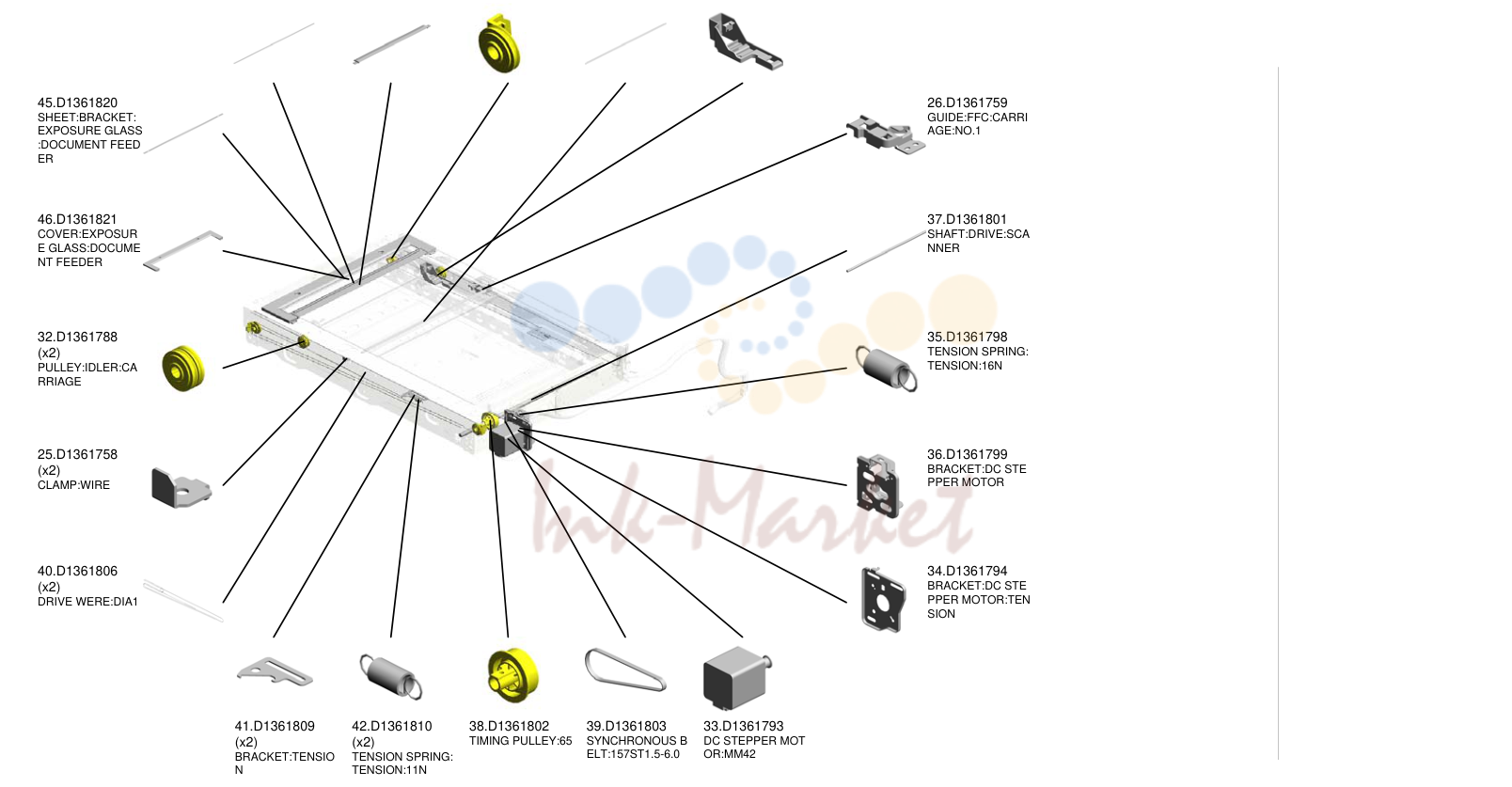

сканер
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1361819 запросить цену → | SEAL:кронштейн:EX POSURE GLASS:D OCUMENT FEEDE R |
| 47 | D1361828 запросить цену → | SCALE:LEFT:NA:A SS'Y |
| 43 | D1361811 запросить цену → | PULLEY:PEEN |
| 27 | D1361760 запросить цену → | REFLECTOR:SCAN NER |
| 31 | D1361787 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 45 | D1361820 запросить цену → | SHEET:кронштейн: EXPOSURE GLASS :DOCUMENT FEED ER |
| 46 | D1361821 запросить цену → | крышка:EXPOSUR E GLASS:DOCUME NT FEEDER |
| 32 | D1361788 запросить цену → | PULLEY:IDLER:CA RRIAGE |
| 25 | D1361758 запросить цену → | CLAMP:WIRE |
| 40 | D1361806 запросить цену → | DRIVE WERE:DIA1 |
| 26 | D1361759 запросить цену → | направляющая:FFC:CARRI AGE:NO.1 |
| 37 | D1361801 запросить цену → | вал:DRIVE:SCA NNER |
| 35 | D1361798 запросить цену → | TENSION пружина: TENSION:16N |
| 36 | D1361799 запросить цену → | кронштейн:DC STE PPER мотор |
| 34 | D1361794 запросить цену → | кронштейн:DC STE PPER мотор:TEN SION |
| 41 | D1361809 запросить цену → | кронштейн:TENSIO N |
| 42 | D1361810 запросить цену → | TENSION пружина: TENSION:11N |
| 38 | D1361802 запросить цену → | TIMING PULLEY:65 |
| 39 | D1361803 запросить цену → | SYNCHRONOUS B ELT:157ST1.5-6.0 |
| 33 | D1361793 запросить цену → | DC STEPPER MOT OR:MM42 |

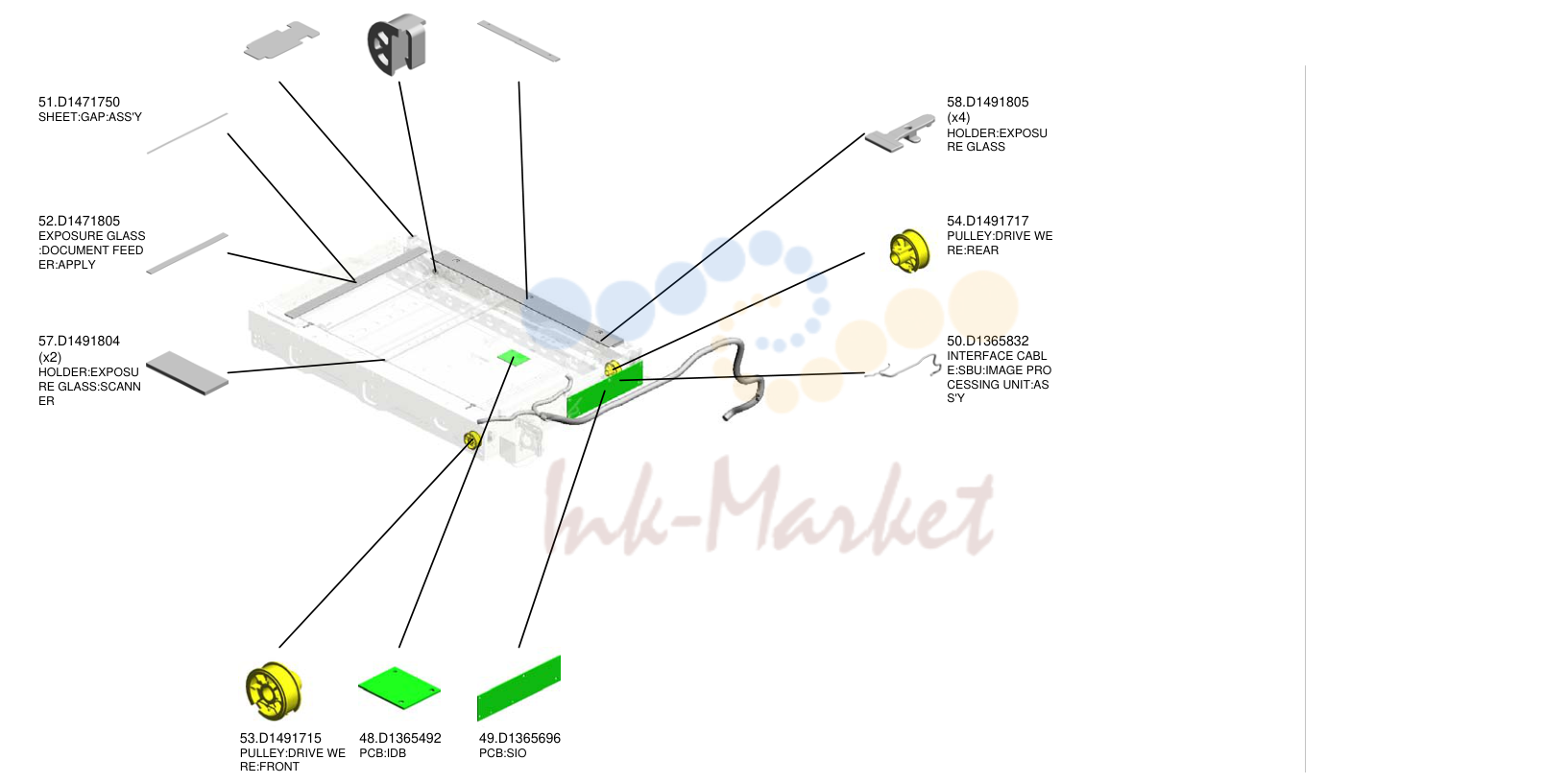

сканер
| № | Артикул | Наименование |
|---|---|---|
| 60 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 61 | M0261778 запросить цену → | направляющая:FFC |
| 56 | D1491795 запросить цену → | SCALE:REAR:PRIN TING |
| 51 | D1471750 запросить цену → | SHEET:GAP:ASS'Y |
| 52 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 57 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 58 | D1491805 запросить цену → | держатель:EXPOSU RE GLASS |
| 54 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 50 | D1365832 запросить цену → | INTERFACE CABL E:SBU:IMAGE PRO CESSING узел:AS S'Y |
| 53 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 48 | D1365492 запросить цену → | плата:IDB |
| 49 | D1365696 запросить цену → | плата:SIO |

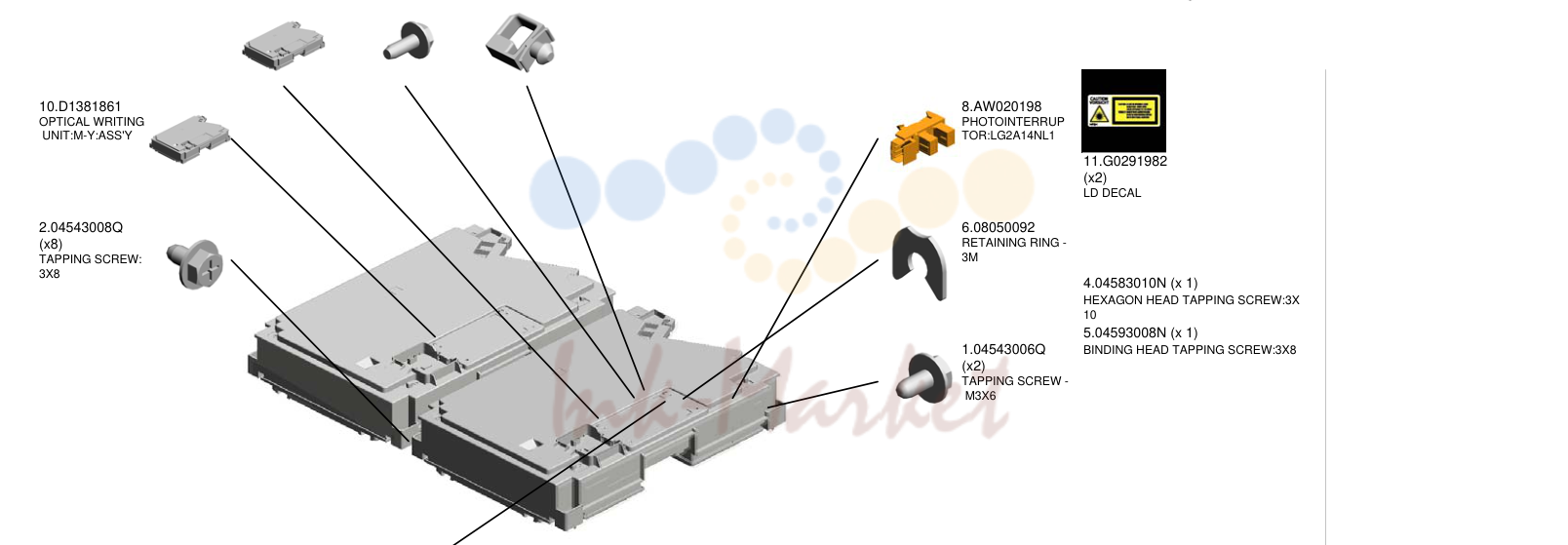

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 9 | D1381860 запросить цену → | OPTICAL WRITING узел:BK-C:ASS'Y |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 7 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 10 | D1381861 запросить цену → | OPTICAL WRITING узел:M-Y:ASS'Y |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 8 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 6 | 08050092 запросить цену → | RETAINING RING - 3M |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 11 | G0291982 запросить цену → | LD DECAL 4.04583010N (x 1) HEXAGON HEAD TAPPING винт:3X 10 5.04593008N (x 1) BINDING HEAD TAPPING винт:3X8 |

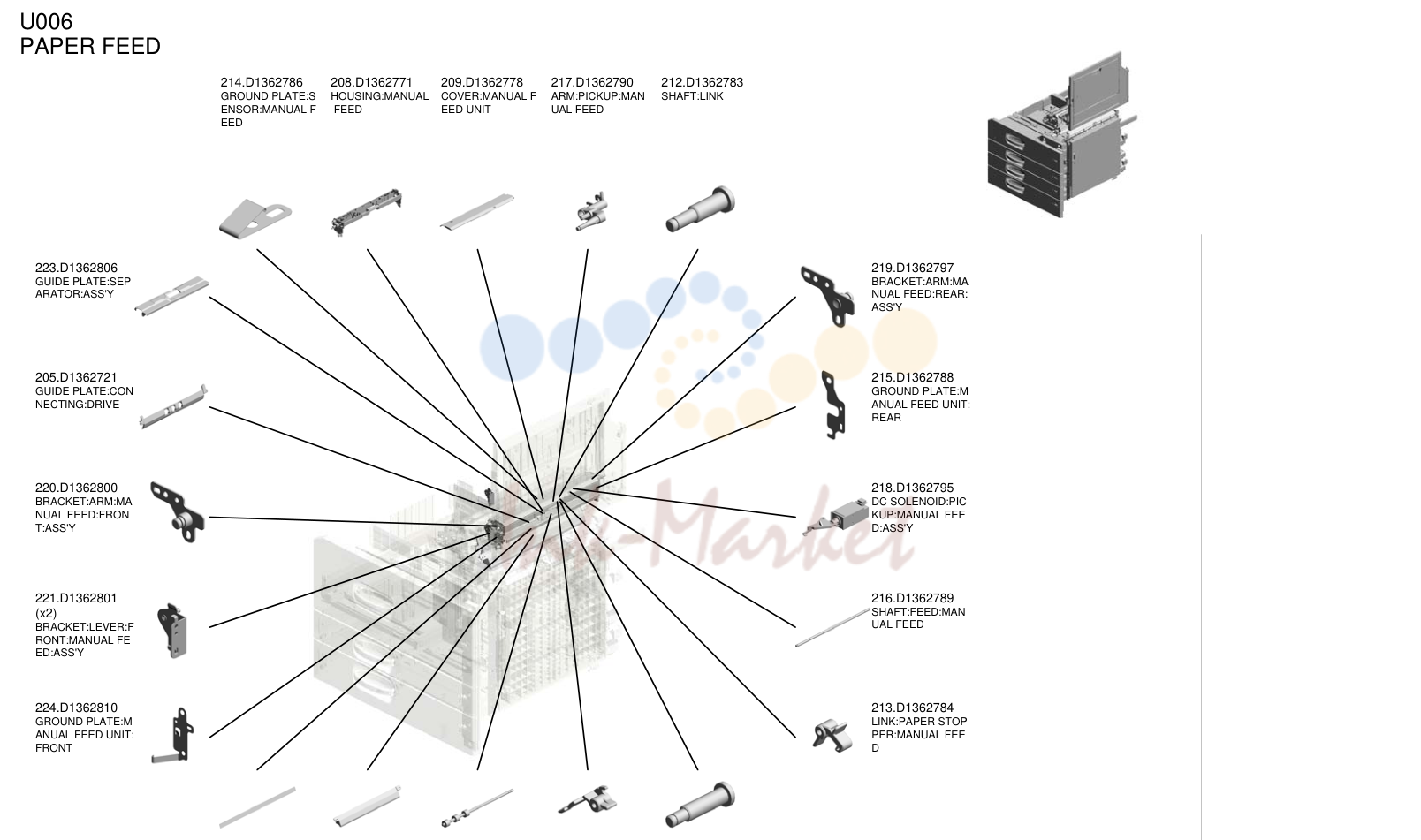

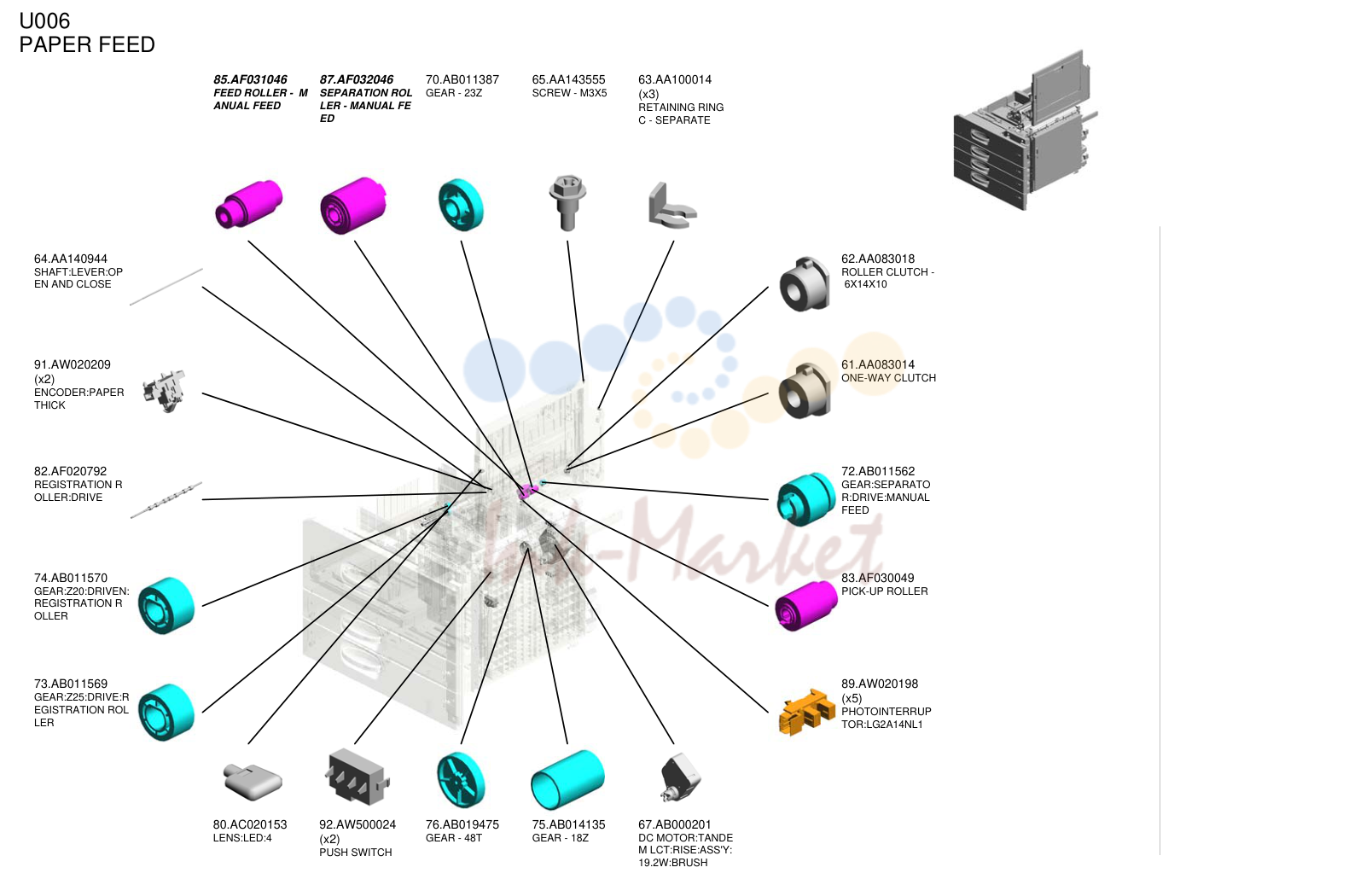

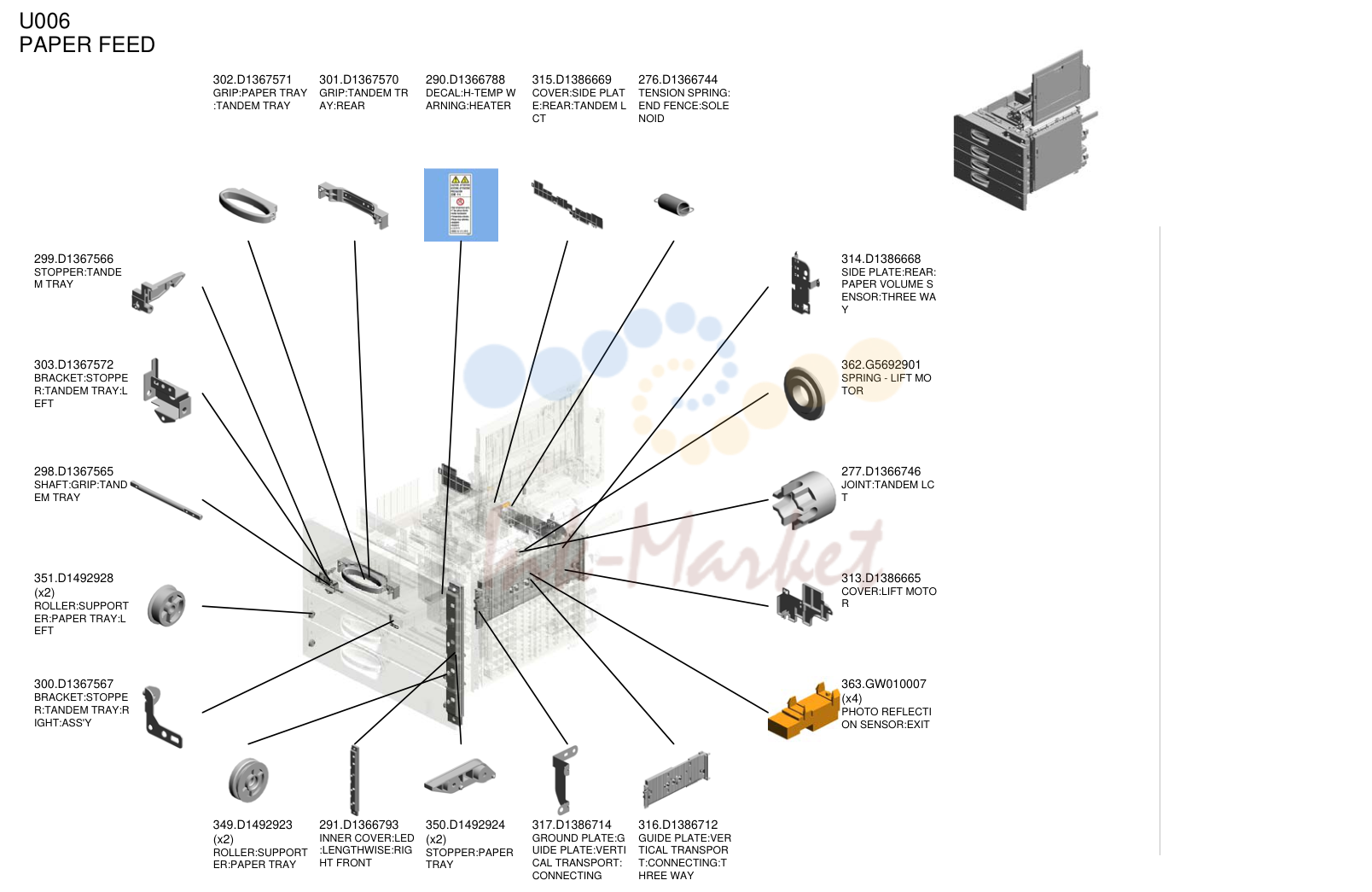

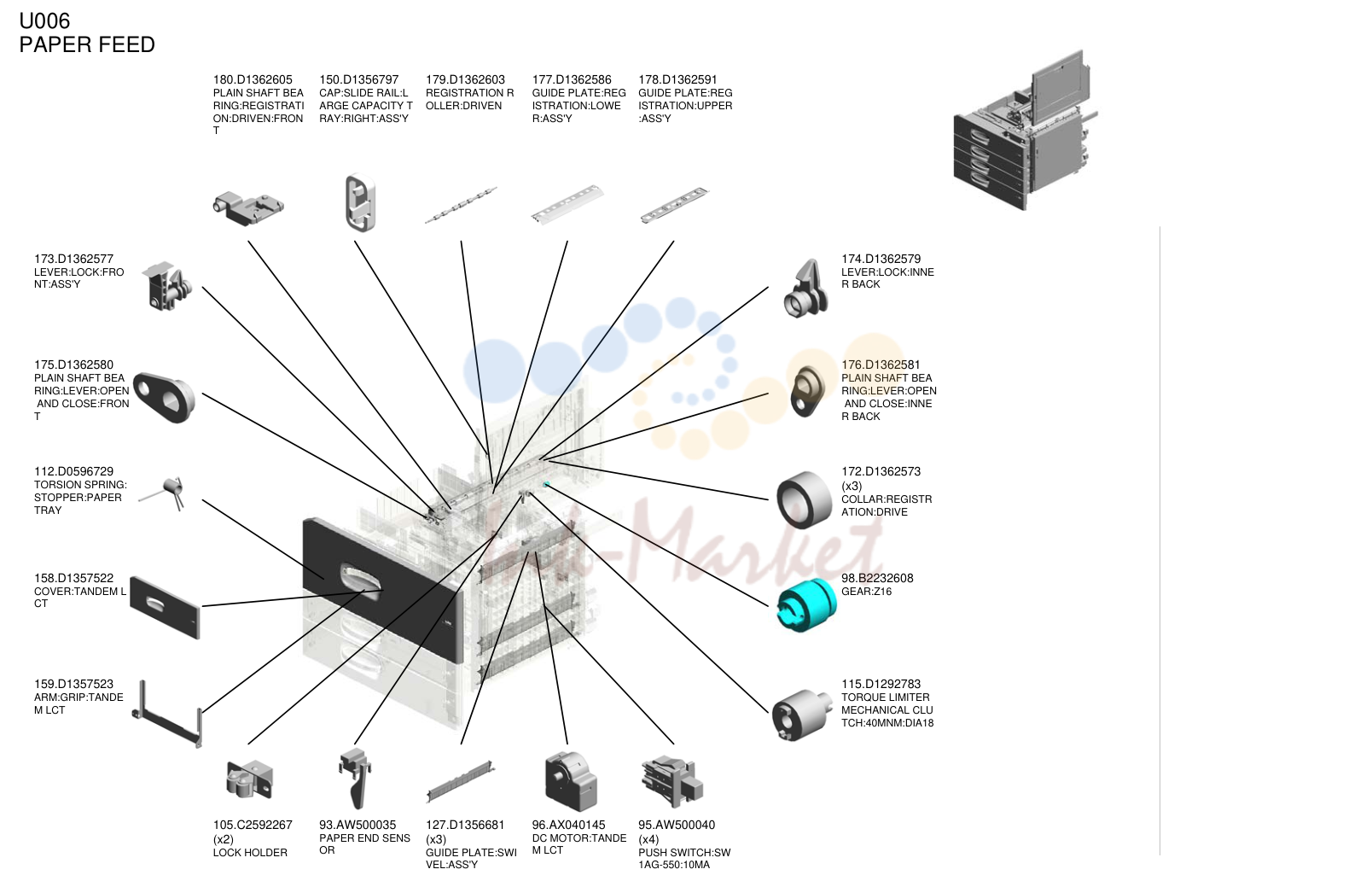

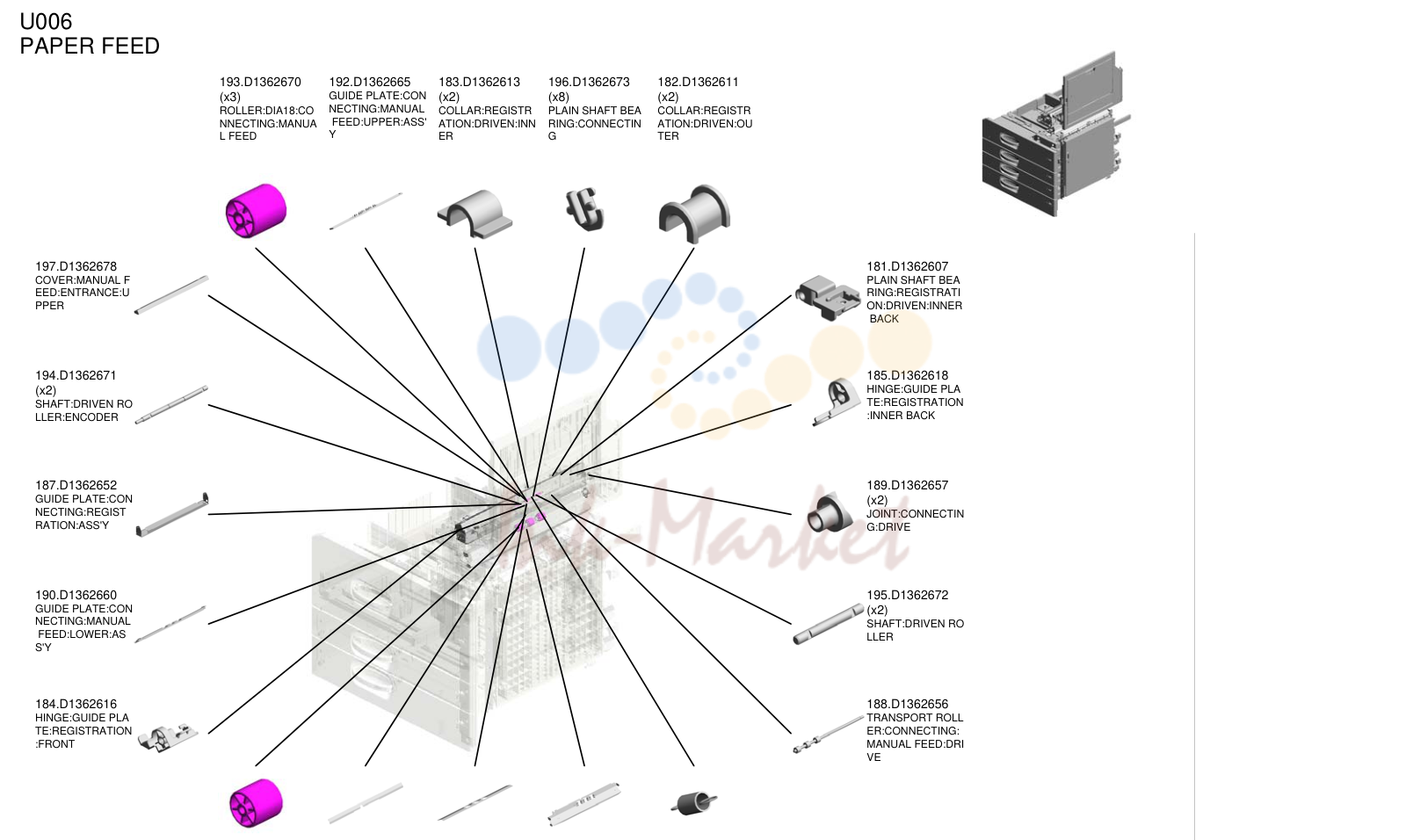

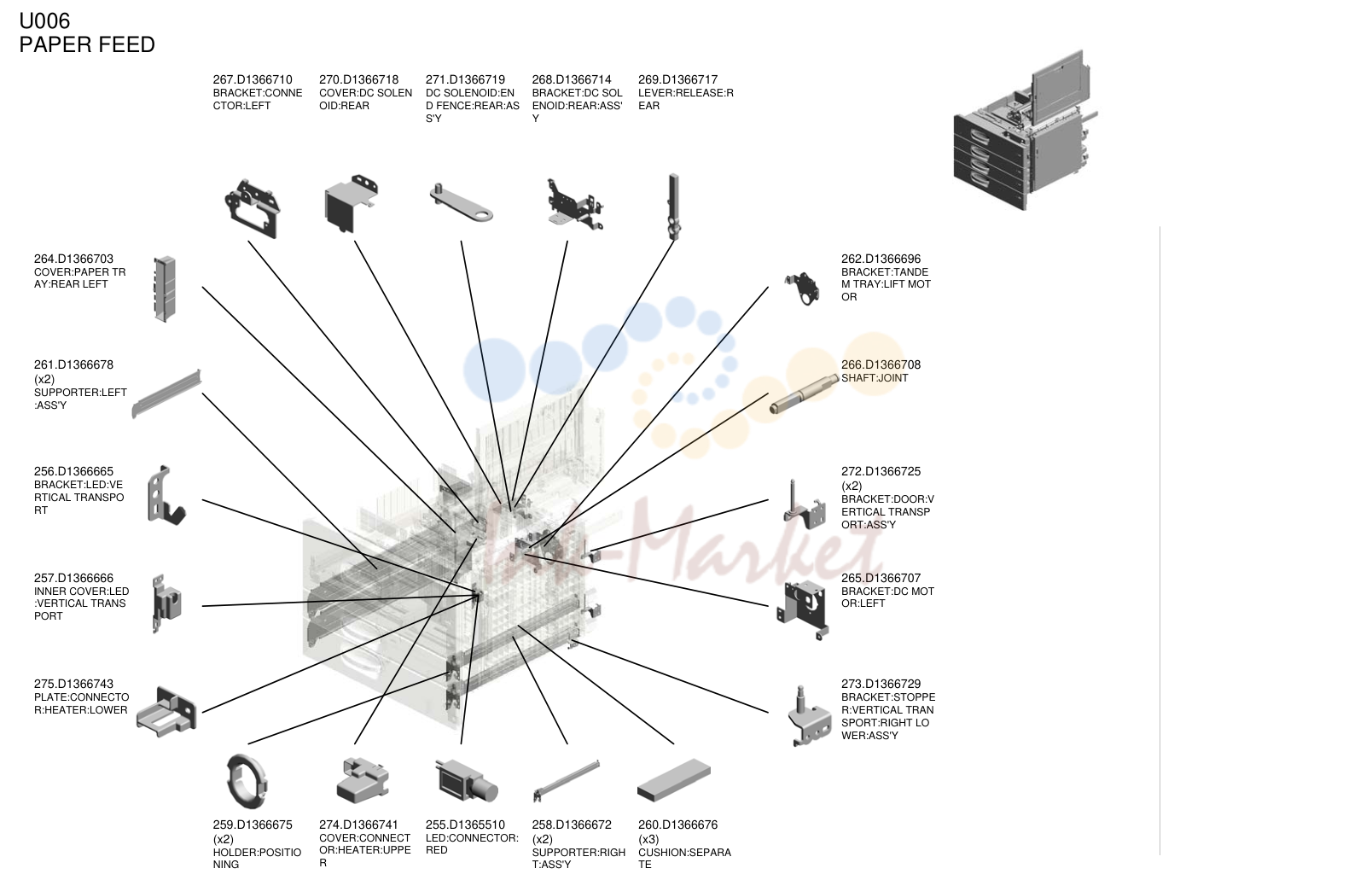

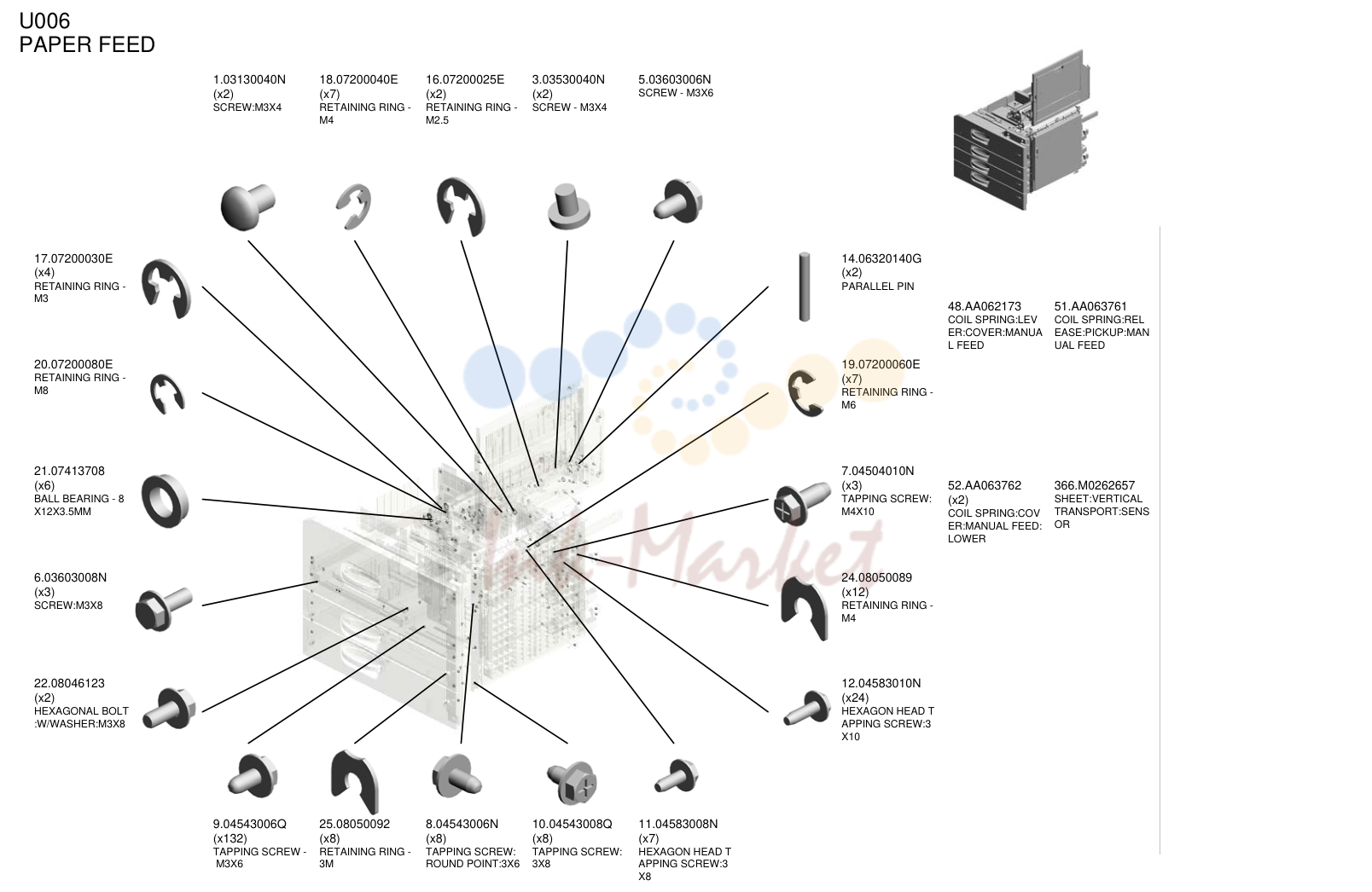

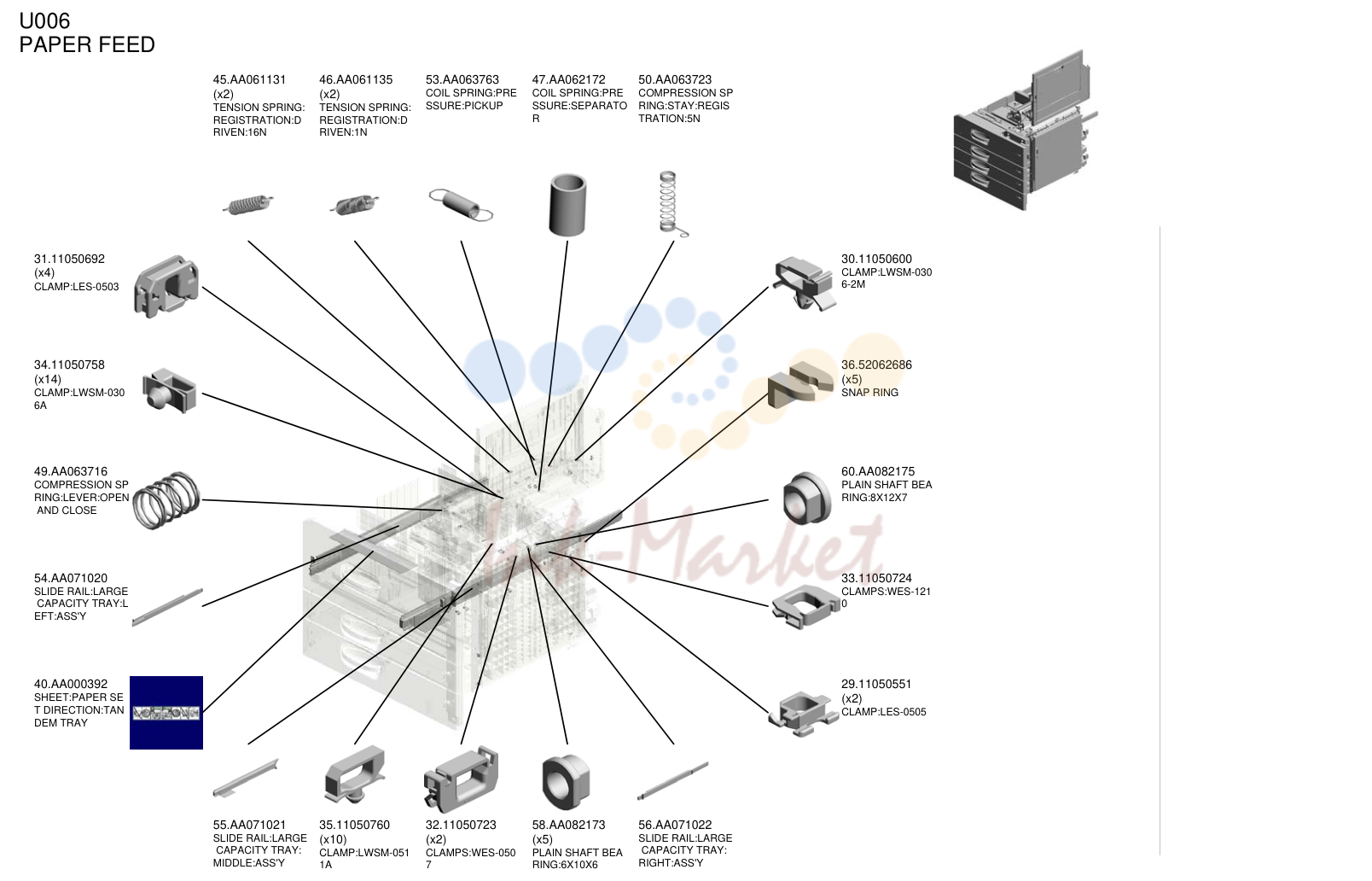

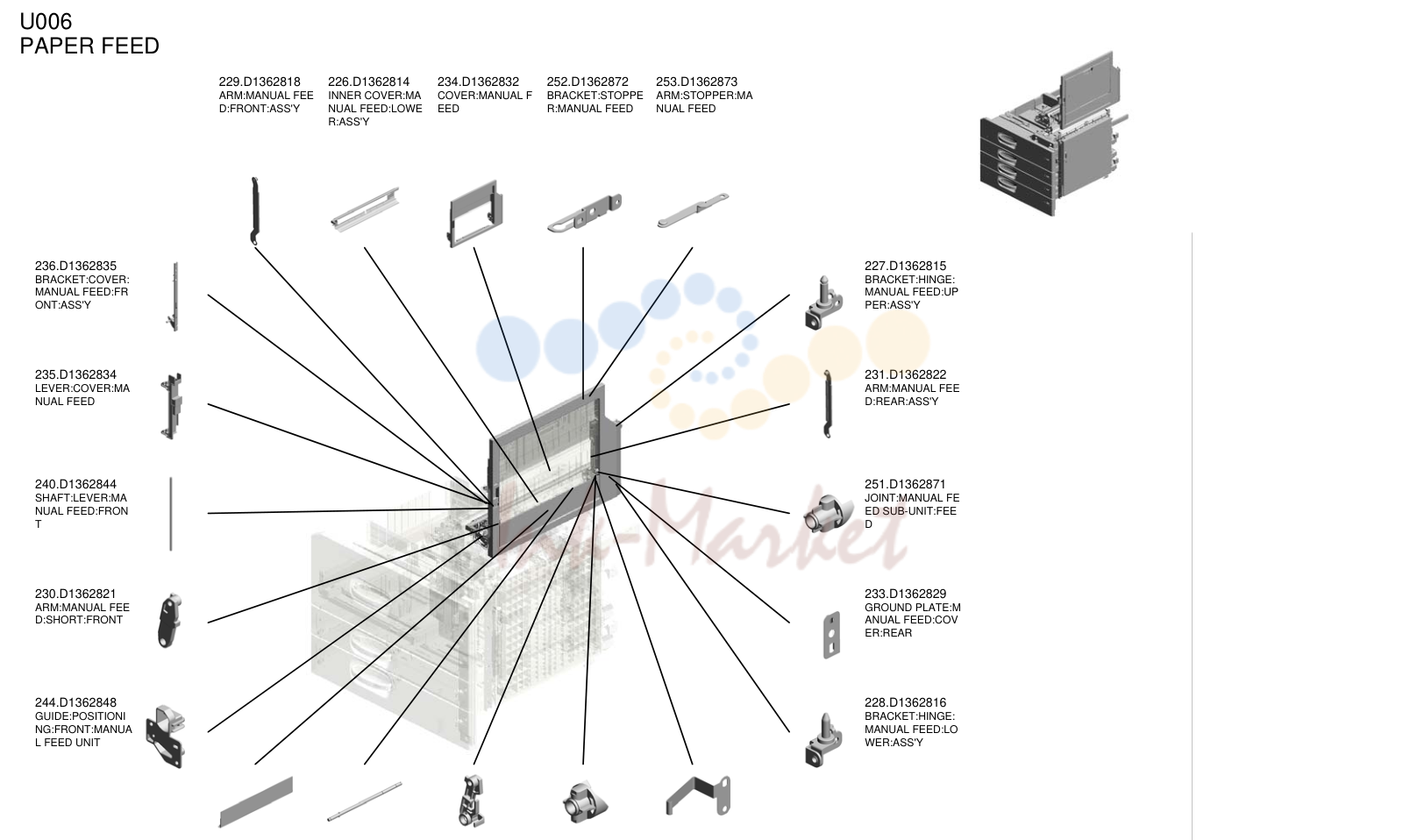

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03130040N запросить цену → | винт:M3X4 |
| 18 | 07200040E запросить цену → | RETAINING RING - M4 |
| 16 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 3 | 03530040N запросить цену → | винт - M3X4 |
| 5 | 03603006N запросить цену → | винт - M3X6 |
| 17 | 07200030E запросить цену → | RETAINING RING - M3 |
| 20 | 07200080E запросить цену → | RETAINING RING - M8 |
| 21 | 07413708 запросить цену → | BALL подшипник - 8 X12X3.5MM |
| 6 | 03603008N запросить цену → | винт:M3X8 |
| 22 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 14 | 06320140G запросить цену → | PARALLEL PIN |
| 19 | 07200060E запросить цену → | RETAINING RING - M6 |
| 7 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 24 | 08050089 запросить цену → | RETAINING RING - M4 |
| 12 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 9 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 25 | 08050092 запросить цену → | RETAINING RING - 3M |
| 8 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 10 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 11 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 48 | AA062173 запросить цену → | COIL пружина:LEV ER:крышка:MANUA L FEED |
| 51 | AA063761 запросить цену → | COIL пружина:REL EASE:PICKUP:MAN UAL FEED |
| 52 | AA063762 запросить цену → | COIL пружина:COV ER:MANUAL FEED: LOWER |
| 366 | M0262657 запросить цену → | SHEET:VERTICAL TRANSPORT:SENS OR |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 45 | AA061131 запросить цену → | TENSION пружина: регистрация:D RIVEN:16N |
| 46 | AA061135 запросить цену → | TENSION пружина: регистрация:D RIVEN:1N |
| 53 | AA063763 запросить цену → | COIL пружина:PRE SSURE:PICKUP |
| 47 | AA062172 запросить цену → | COIL пружина:PRE SSURE:SEPARATO R |
| 50 | AA063723 запросить цену → | COMPRESSION SP RING:STAY:REGIS TRATION:5N |
| 31 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 34 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 49 | AA063716 запросить цену → | COMPRESSION SP RING:рычаг:OPEN AND CLOSE |
| 54 | AA071020 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY:L EFT:ASS'Y |
| 40 | AA000392 запросить цену → | SHEET:PAPER SE T DIRECTION:TAN DEM TRAY |
| 30 | 11050600 запросить цену → | CLAMP:LWSM-030 6-2M |
| 36 | 52062686 запросить цену → | SNAP RING |
| 60 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 33 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 29 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 55 | AA071021 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY: MIDDLE:ASS'Y |
| 35 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 32 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 58 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 56 | AA071022 запросить цену → | SLIDE RAIL:LARGE CAPACITY TRAY: RIGHT:ASS'Y |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 85 | AF031046 ✓ в наличии | FEED ролик - M ANUAL FEED |
| 87 | AF032046 ✓ в наличии | SEPARATION ROL LER - MANUAL FE ED |
| 70 | AB011387 запросить цену → | шестерня - 23Z |
| 65 | AA143555 запросить цену → | винт - M3X5 |
| 63 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 64 | AA140944 запросить цену → | вал:рычаг:OP EN AND CLOSE |
| 91 | AW020209 запросить цену → | ENCODER:PAPER THICK |
| 82 | AF020792 запросить цену → | регистрация R OLLER:DRIVE |
| 74 | AB011570 запросить цену → | шестерня:Z20:DRIVEN: регистрация R OLLER |
| 73 | AB011569 запросить цену → | шестерня:Z25:DRIVE:R EGISTRATION ROL LER |
| 62 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 61 | AA083014 запросить цену → | ONE-WAY муфта |
| 72 | AB011562 запросить цену → | шестерня:SEPARATO R:DRIVE:MANUAL FEED |
| 83 | AF030049 ✓ в наличии | PICK-UP ролик |
| 89 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 80 | AC020153 запросить цену → | LENS:LED:4 |
| 92 | AW500024 запросить цену → | PUSH SWITCH |
| 76 | AB019475 запросить цену → | шестерня - 48T |
| 75 | AB014135 запросить цену → | шестерня - 18Z |
| 67 | AB000201 запросить цену → | DC мотор:TANDE M LCT:RISE:ASS'Y: 19.2W:BRUSH |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 180 | D1362605 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON:DRIVEN:FRON T |
| 150 | D1356797 запросить цену → | CAP:SLIDE RAIL:L ARGE CAPACITY T RAY:RIGHT:ASS'Y |
| 179 | D1362603 запросить цену → | регистрация R OLLER:DRIVEN |
| 177 | D1362586 запросить цену → | направляющая пластина:REG ISTRATION:LOWE R:ASS'Y |
| 178 | D1362591 запросить цену → | направляющая пластина:REG ISTRATION:UPPER :ASS'Y |
| 173 | D1362577 запросить цену → | рычаг:LOCK:FRO NT:ASS'Y |
| 175 | D1362580 запросить цену → | PLAIN вал BEA RING:рычаг:OPEN AND CLOSE:FRON T |
| 112 | D0596729 запросить цену → | TORSION пружина: стопор:лоток бумаги |
| 158 | D1357522 запросить цену → | крышка:TANDEM L CT |
| 159 | D1357523 запросить цену → | ARM:GRIP:TANDE M LCT |
| 174 | D1362579 запросить цену → | рычаг:LOCK:INNE R BACK |
| 176 | D1362581 запросить цену → | PLAIN вал BEA RING:рычаг:OPEN AND CLOSE:INNE R BACK |
| 172 | D1362573 запросить цену → | COLLAR:REGISTR ATION:DRIVE |
| 98 | B2232608 запросить цену → | шестерня:Z16 |
| 115 | D1292783 запросить цену → | TORQUE LIMITER MECHANICAL CLU TCH:40MNM:DIA18 |
| 105 | C2592267 запросить цену → | LOCK держатель |
| 93 | AW500035 запросить цену → | PAPER END SENS OR |
| 127 | D1356681 запросить цену → | направляющая пластина:SWI VEL:ASS'Y |
| 96 | AX040145 запросить цену → | DC мотор:TANDE M LCT |
| 95 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 193 | D1362670 запросить цену → | ролик:DIA18:CO NNECTING:MANUA L FEED |
| 192 | D1362665 запросить цену → | направляющая пластина:CON NECTING:MANUAL FEED:UPPER:ASS' Y |
| 183 | D1362613 запросить цену → | COLLAR:REGISTR ATION:DRIVEN:INN ER |
| 196 | D1362673 запросить цену → | PLAIN вал BEA RING:CONNECTIN G |
| 182 | D1362611 запросить цену → | COLLAR:REGISTR ATION:DRIVEN:OU TER |
| 197 | D1362678 запросить цену → | крышка:MANUAL F EED:ENTRANCE:U PPER |
| 194 | D1362671 запросить цену → | вал:DRIVEN RO LLER:ENCODER |
| 187 | D1362652 запросить цену → | направляющая пластина:CON NECTING:REGIST RATION:ASS'Y |
| 190 | D1362660 запросить цену → | направляющая пластина:CON NECTING:MANUAL FEED:LOWER:AS S'Y |
| 184 | D1362616 под заказ | HINGE:направляющая PLA TE:регистрация :FRONT |
| 181 | D1362607 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON:DRIVEN:INNER BACK |
| 185 | D1362618 запросить цену → | HINGE:направляющая PLA TE:регистрация :INNER BACK |
| 189 | D1362657 запросить цену → | JOINT:CONNECTIN G:DRIVE |
| 195 | D1362672 запросить цену → | вал:DRIVEN RO LLER |
| 188 | D1362656 запросить цену → | TRANSPORT ROLL ER:CONNECTING: MANUAL FEED:DRI VE |
| 201 | D1362714 запросить цену → | ролик:CONNEC TING:DIA20 |
| 200 | D1362712 запросить цену → | направляющая:CONNECTI NG:DRIVEN |
| 191 | D1362663 запросить цену → | направляющая:CONNECTI NG:MANUAL FEED: LOWER |
| 199 | D1362708 запросить цену → | направляющая пластина:DRI VEN:CONNECTING :ASS'Y |
| 202 | D1362715 запросить цену → | TENSION пружина: DRIVEN:CONNECT ING |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 214 | D1362786 запросить цену → | GROUND пластина:S ENSOR:MANUAL F EED |
| 208 | D1362771 запросить цену → | HOUSING:MANUAL FEED |
| 209 | D1362778 запросить цену → | крышка:MANUAL F EED узел |
| 217 | D1362790 запросить цену → | ARM:PICKUP:MAN UAL FEED |
| 212 | D1362783 запросить цену → | вал:LINK |
| 223 | D1362806 запросить цену → | направляющая пластина:SEP ARATOR:ASS'Y |
| 205 | D1362721 запросить цену → | направляющая пластина:CON NECTING:DRIVE |
| 220 | D1362800 запросить цену → | кронштейн:ARM:MA NUAL FEED:FRON T:ASS'Y |
| 221 | D1362801 запросить цену → | кронштейн:рычаг:F RONT:MANUAL FE ED:ASS'Y |
| 224 | D1362810 запросить цену → | GROUND пластина:M ANUAL FEED узел: FRONT |
| 219 | D1362797 запросить цену → | кронштейн:ARM:MA NUAL FEED:REAR: ASS'Y |
| 215 | D1362788 запросить цену → | GROUND пластина:M ANUAL FEED узел: REAR |
| 218 | D1362795 запросить цену → | DC соленоид:PIC KUP:MANUAL FEE D:ASS'Y |
| 216 | D1362789 запросить цену → | вал:FEED:MAN UAL FEED |
| 213 | D1362784 запросить цену → | LINK:PAPER STOP PER:MANUAL FEE D |
| 204 | D1362719 запросить цену → | направляющая:CONNECTI NG:FRONT LEFT |
| 203 | D1362718 запросить цену → | направляющая пластина:CON NECTING:FRONT L EFT |
| 206 | D1362729 запросить цену → | TRANSPORT ROLL ER:CONNECTING: DRIVE |
| 210 | D1362781 запросить цену → | PAPER стопор: MANUAL FEED |
| 211 | D1362782 запросить цену → | вал:PAPER ST OPPER |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 229 | D1362818 запросить цену → | ARM:MANUAL FEE D:FRONT:ASS'Y |
| 226 | D1362814 запросить цену → | INNER крышка:MA NUAL FEED:LOWE R:ASS'Y |
| 234 | D1362832 запросить цену → | крышка:MANUAL F EED |
| 252 | D1362872 запросить цену → | кронштейн:STOPPE R:MANUAL FEED |
| 253 | D1362873 запросить цену → | ARM:стопор:MA NUAL FEED |
| 236 | D1362835 запросить цену → | кронштейн:крышка: MANUAL FEED:FR ONT:ASS'Y |
| 235 | D1362834 запросить цену → | рычаг:крышка:MA NUAL FEED |
| 240 | D1362844 запросить цену → | вал:рычаг:MA NUAL FEED:FRON T |
| 230 | D1362821 запросить цену → | ARM:MANUAL FEE D:SHORT:FRONT |
| 244 | D1362848 запросить цену → | направляющая:POSITIONI NG:FRONT:MANUA L FEED узел |
| 227 | D1362815 запросить цену → | кронштейн:HINGE: MANUAL FEED:UP PER:ASS'Y |
| 231 | D1362822 запросить цену → | ARM:MANUAL FEE D:REAR:ASS'Y |
| 251 | D1362871 запросить цену → | JOINT:MANUAL FE ED SUB-узел:FEE D |
| 233 | D1362829 запросить цену → | GROUND пластина:M ANUAL FEED:COV ER:REAR |
| 228 | D1362816 запросить цену → | кронштейн:HINGE: MANUAL FEED:LO WER:ASS'Y |
| 249 | D1362868 запросить цену → | крышка:MANUAL F EED:LOWER |
| 225 | D1362812 запросить цену → | вал:SEPARATO R:DRIVE |
| 232 | D1362825 запросить цену → | ARM:MANUAL FEE D:SHORT:REAR |
| 250 | D1362870 запросить цену → | JOINT:MANUAL FE ED SUB-узел:REV ERSE |
| 246 | D1362854 запросить цену → | GROUND пластина:M ANUAL FEED:REA R |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 267 | D1366710 запросить цену → | кронштейн:CONNE CTOR:LEFT |
| 270 | D1366718 запросить цену → | крышка:DC SOLEN OID:REAR |
| 271 | D1366719 запросить цену → | DC соленоид:EN D FENCE:REAR:AS S'Y |
| 268 | D1366714 запросить цену → | кронштейн:DC SOL ENOID:REAR:ASS' Y |
| 269 | D1366717 запросить цену → | рычаг:RELEASE:R EAR |
| 264 | D1366703 запросить цену → | крышка:PAPER TR AY:REAR LEFT |
| 261 | D1366678 запросить цену → | SUPPORTER:LEFT :ASS'Y |
| 256 | D1366665 запросить цену → | кронштейн:LED:VE RTICAL TRANSPO RT |
| 257 | D1366666 запросить цену → | INNER крышка:LED :VERTICAL TRANS PORT |
| 275 | D1366743 запросить цену → | пластина:CONNECTO R:HEATER:LOWER |
| 262 | D1366696 запросить цену → | кронштейн:TANDE M TRAY:LIFT MOT OR |
| 266 | D1366708 запросить цену → | вал:JOINT |
| 272 | D1366725 запросить цену → | кронштейн:DOOR:V ERTICAL TRANSP ORT:ASS'Y |
| 265 | D1366707 запросить цену → | кронштейн:DC MOT OR:LEFT |
| 273 | D1366729 запросить цену → | кронштейн:STOPPE R:VERTICAL TRAN SPORT:RIGHT LO WER:ASS'Y |
| 259 | D1366675 запросить цену → | держатель:POSITIO NING |
| 274 | D1366741 запросить цену → | крышка:CONNECT OR:HEATER:UPPE R |
| 255 | D1365510 запросить цену → | LED:CONNECTOR: RED |
| 258 | D1366672 запросить цену → | SUPPORTER:RIGH T:ASS'Y |
| 260 | D1366676 запросить цену → | CUSHION:SEPARA TE |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 302 | D1367571 запросить цену → | GRIP:лоток бумаги :TANDEM TRAY |
| 301 | D1367570 запросить цену → | GRIP:TANDEM TR AY:REAR |
| 290 | D1366788 запросить цену → | DECAL:H-TEMP W ARNING:HEATER |
| 315 | D1386669 запросить цену → | крышка:SIDE PLAT E:REAR:TANDEM L CT |
| 276 | D1366744 запросить цену → | TENSION пружина: END FENCE:SOLE NOID |
| 299 | D1367566 запросить цену → | стопор:TANDE M TRAY |
| 303 | D1367572 запросить цену → | кронштейн:STOPPE R:TANDEM TRAY:L EFT |
| 298 | D1367565 запросить цену → | вал:GRIP:TAND EM TRAY |
| 351 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 300 | D1367567 запросить цену → | кронштейн:STOPPE R:TANDEM TRAY:R IGHT:ASS'Y |
| 314 | D1386668 запросить цену → | SIDE пластина:REAR: PAPER VOLUME S ENSOR:THREE WA Y |
| 362 | G5692901 запросить цену → | пружина - LIFT MO TOR |
| 277 | D1366746 запросить цену → | JOINT:TANDEM LC T |
| 313 | D1386665 запросить цену → | крышка:LIFT MOTO R |
| 363 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 349 | D1492923 запросить цену → | ролик:SUPPORT ER:лоток бумаги |
| 291 | D1366793 запросить цену → | INNER крышка:LED :LENGTHWISE:RIG HT FRONT |
| 350 | D1492924 под заказ | стопор:лоток бумаги |
| 317 | D1386714 запросить цену → | GROUND пластина:G UIDE пластина:VERTI CAL TRANSPORT: CONNECTING |
| 316 | D1386712 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:CONNECTING:T HREE WAY |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 365 | M0262636 запросить цену → | TORSION пружина: LINK |
| 368 | M0662749 запросить цену → | OIL DAMPER:STRA IGHT:30N |
| 364 | M0262635 запросить цену → | TORSION пружина: PAPER стопор |
| 367 | M0262734 запросить цену → | DECAL:H-TEMP W ARNING:HEATER |
TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 03604008N запросить цену → | винт - M4X8 |
| 14 | 08025305 запросить цену → | TAPPING винт - M3X6 |
PCU
| № | Артикул | Наименование |
|---|---|---|
| 30 | D1362304 под заказ | TORSION пружина: LOCK:PCU |
| 29 | D1362302 запросить цену → | держатель:LOCK:CL EANING узел:FRO NT |
| 20 | D0749510 запросить цену → | OPC барабан DIA60 |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 14 | B2591131 запросить цену → | винт:PCU |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 33 | D1362307 запросить цену → | рычаг:LOCK:PCU |
| 31 | D1362305 под заказ | GROUND пластина:H OLDER:CLEANING узел |
| 32 | D1362306 запросить цену → | COMPRESSION SP RING:GROUND PL ATE:держатель:CLE ANING узел |
| 15 | D0142380 запросить цену → | COMPRESSION SP RING - барабан |
| 10 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 25 | D1362276 под заказ | CONNECTOR:1PO LE |
| 23 | D1362258 запросить цену → | CONNECTOR:DRA WER:8POLE:REC |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | AW140016 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 34 | D1362308 запросить цену → | STAY:PCU |
| 35 | D1362312 запросить цену → | держатель:LOCK:CL EANING узел:REA R |
| 16 | D0143655 под заказ | ELECTRIC POTEN TIAL датчик |
| 24 | D1362268 запросить цену → | SHIELDING пластина: ELECTRIC POTEN TIAL датчик |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 68 | D1363438 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:BK |
| 69 | D1363439 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:C |
| 70 | D1363440 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:M |
| 71 | D1363441 запросить цену → | DECAL:COLORED DISPLAY:DEVELO PMENT узел:Y |
| 72 | D1363442 запросить цену → | DECAL:COLORED DISPLAY:MAIN:BK |
| 73 | D1363443 запросить цену → | DECAL:COLORED DISPLAY:MAIN:C |
| 74 | D1363444 запросить цену → | DECAL:COLORED DISPLAY:MAIN:M |
| 75 | D1363445 запросить цену → | DECAL:COLORED DISPLAY:MAIN:Y |
PCU
| № | Артикул | Наименование |
|---|---|---|
| 80 | D1363490 запросить цену → | RECEPTACLE:DEV ELOPMENT VIAS:A SS'Y |
| 76 | D1363446 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:BK |
| 77 | D1363447 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:C |
| 78 | D1363448 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:M |
| 79 | D1363449 запросить цену → | DECAL:COLORED DISPLAY:барабан ST AY:Y |
| 81 | D1369640 ✓ в наличии | DEVELOPER BLAC K |
| 82 | D1369660 запросить цену → | DEVELOPER CYAN |
| 83 | D1369670 запросить цену → | DEVELOPER MAG ENTA |
| 84 | D1369680 запросить цену → | DEVELOPER YELL OW |
Полный список запчастей доступен по запросу.
комментарии
