Ricoh mp C6501SP C7501SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- сканер
- сканер
- сканер
- сканер
- сканер

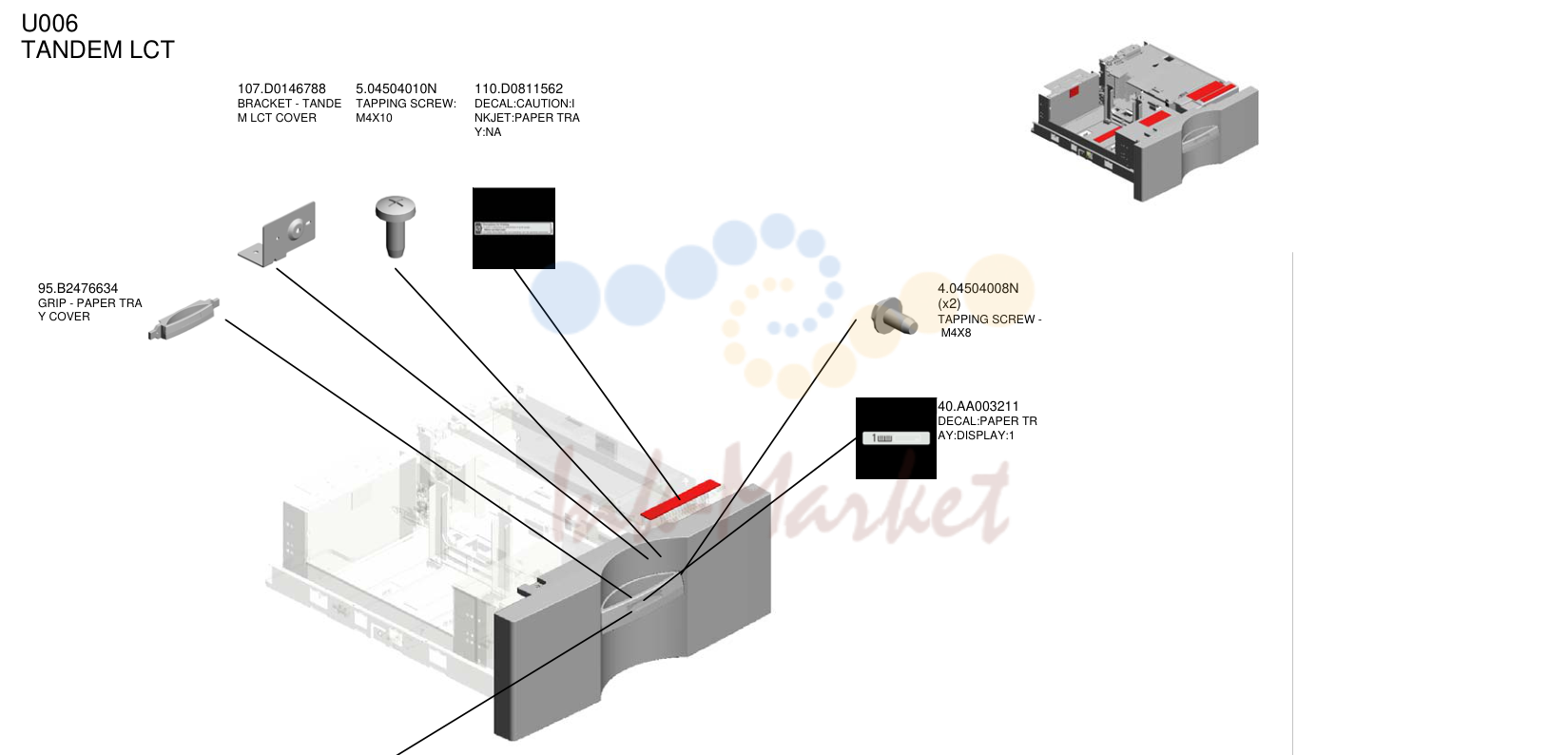

- TANDEM LCT

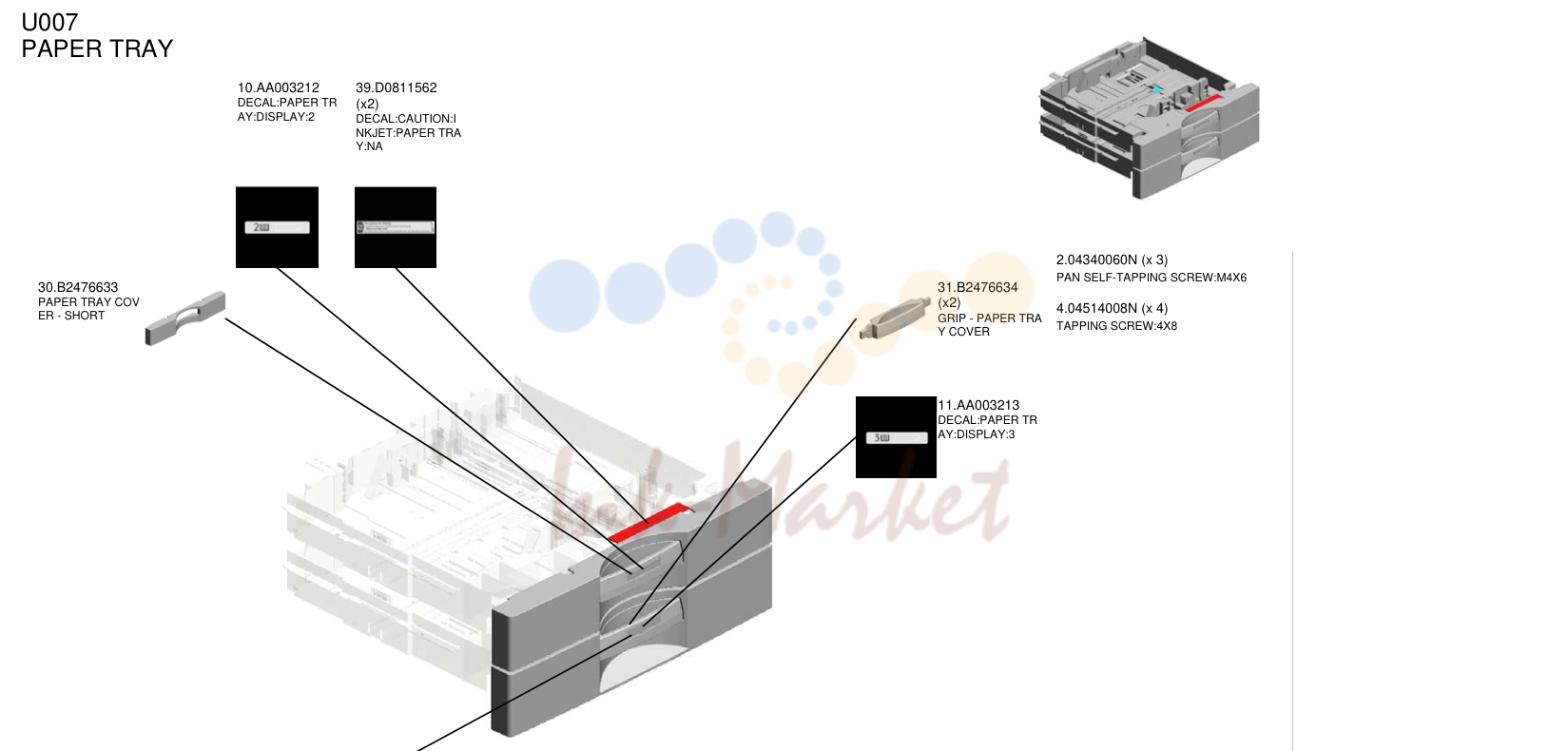

- лоток бумаги
- VERTICAL TRANSPORT

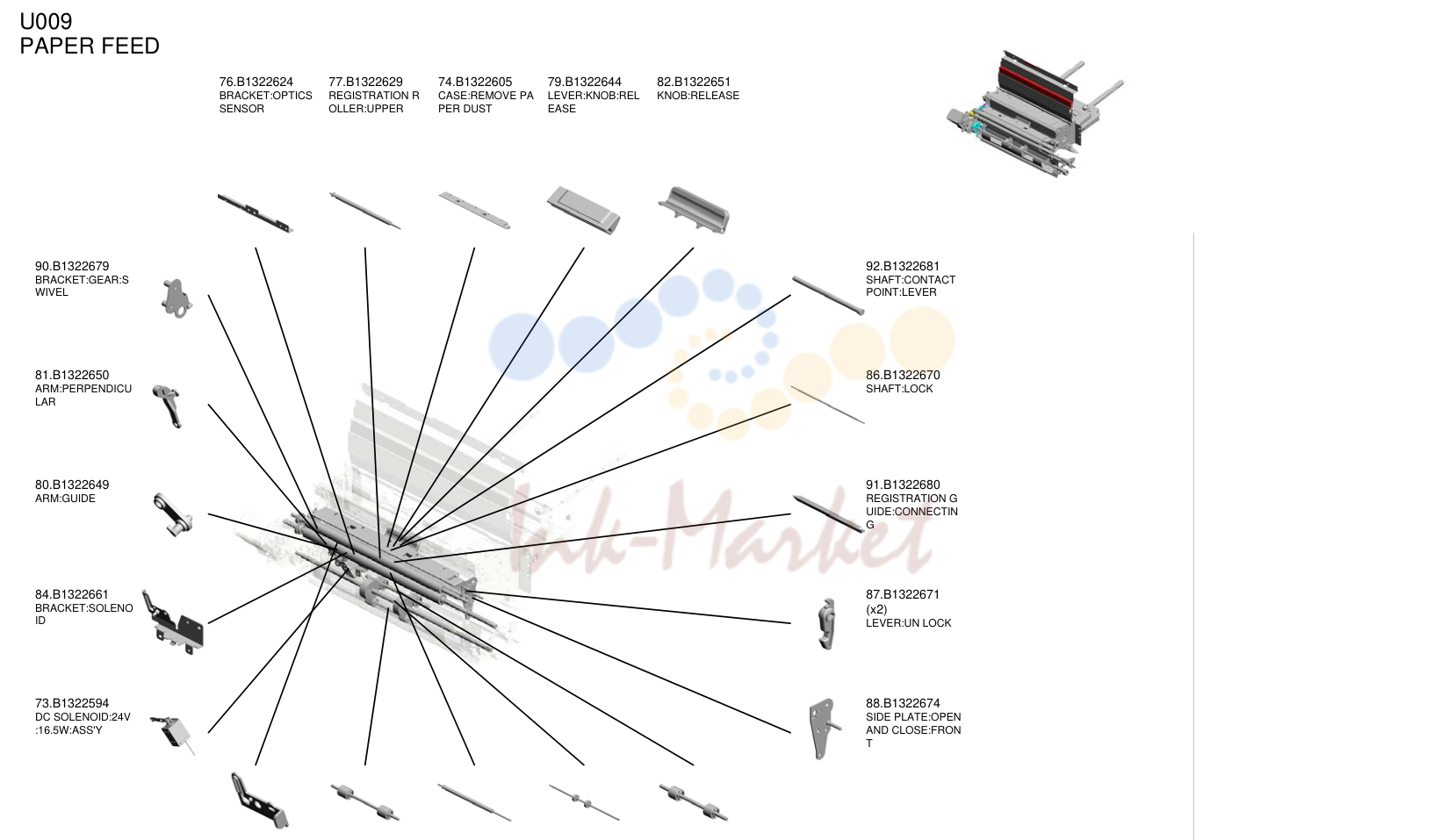

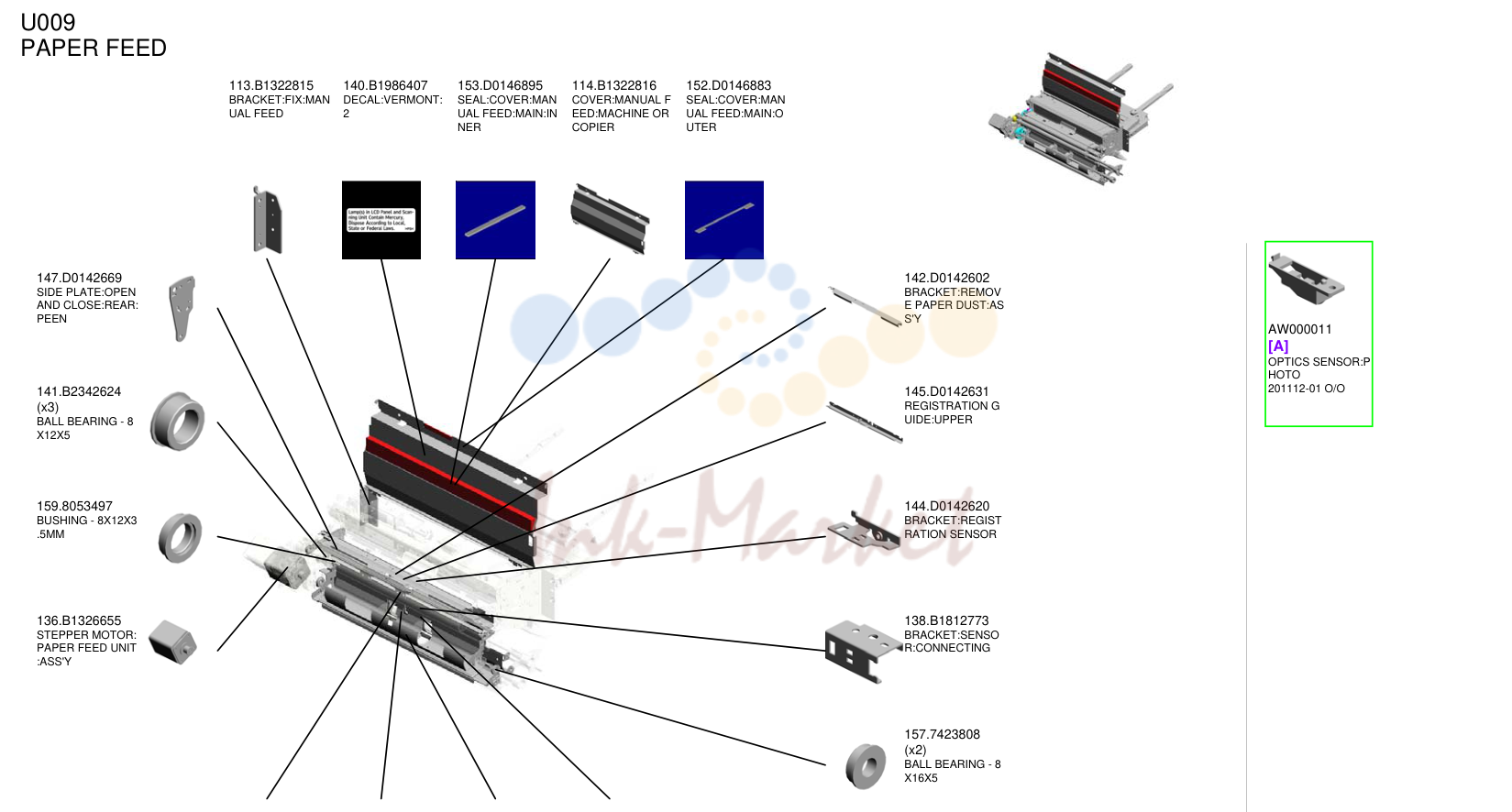

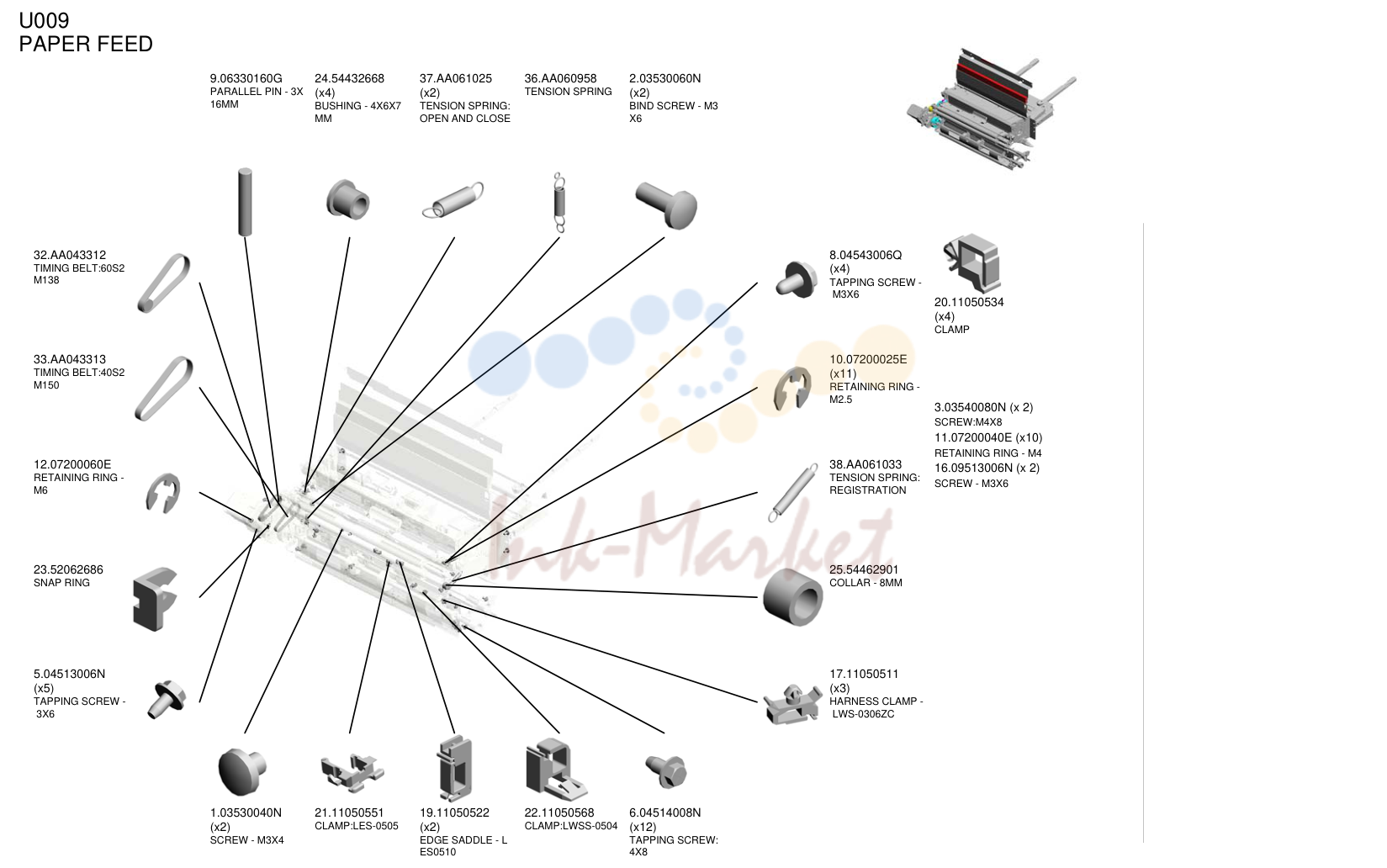

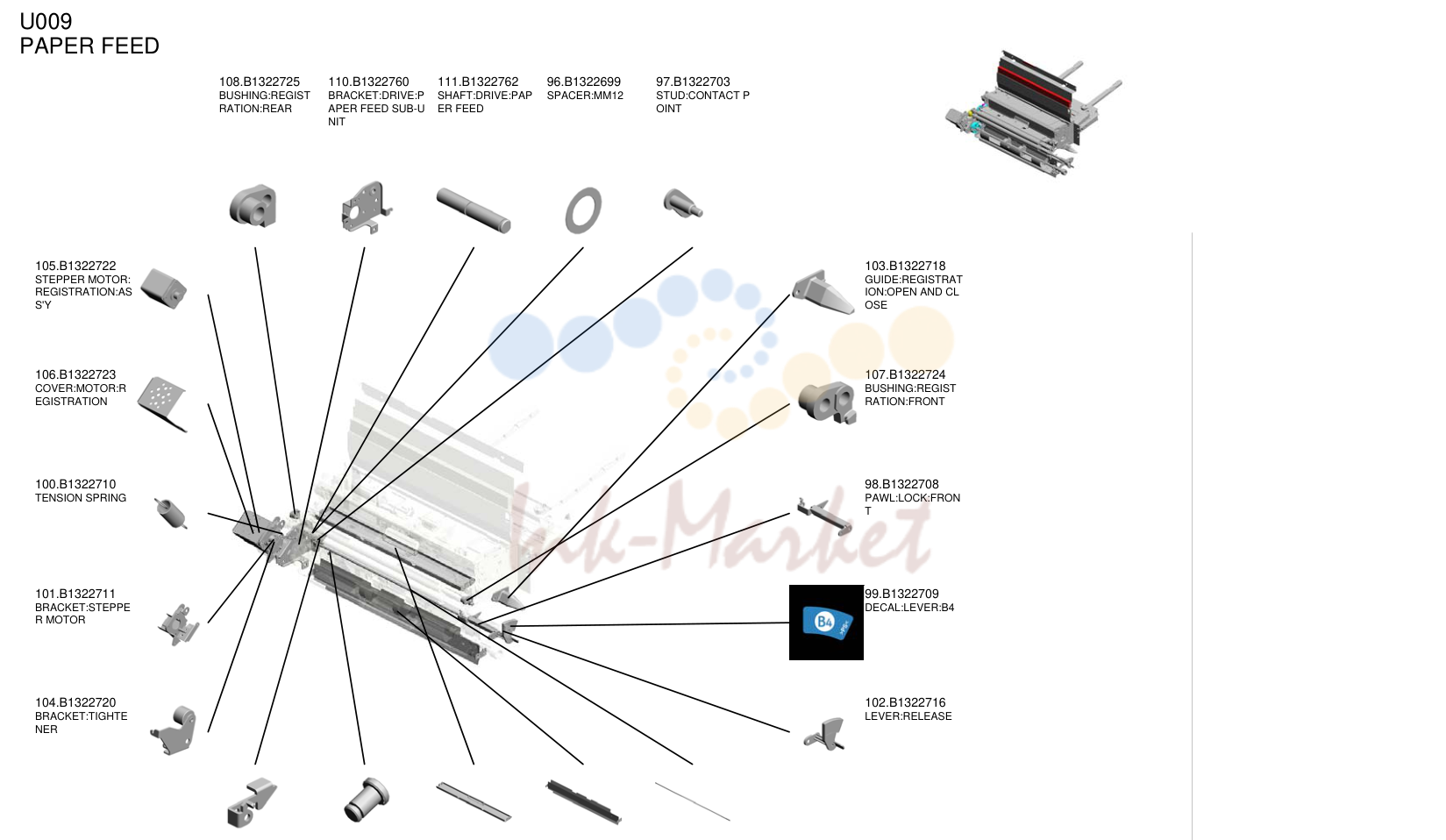

- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги

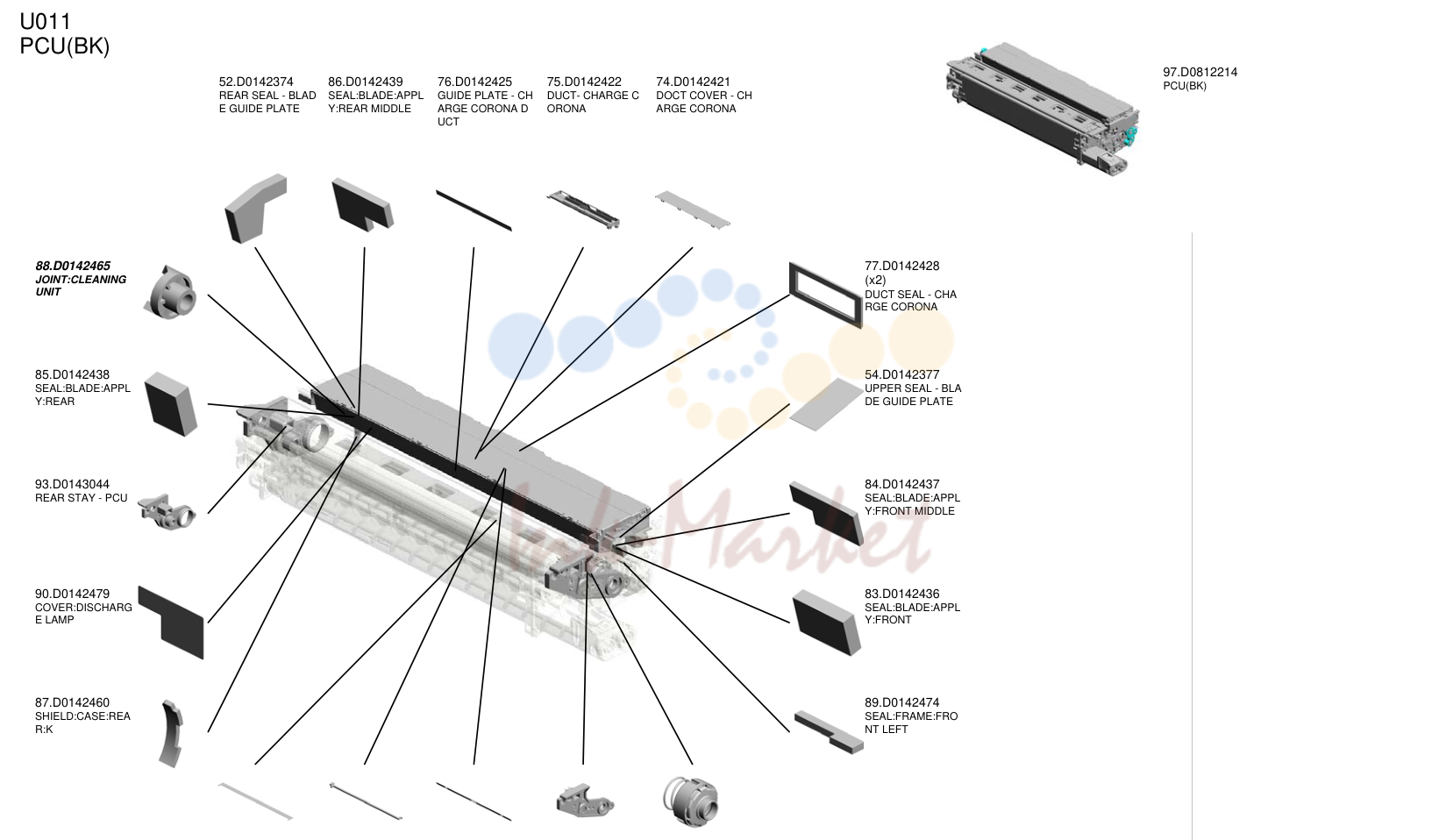

- PCU(BK)

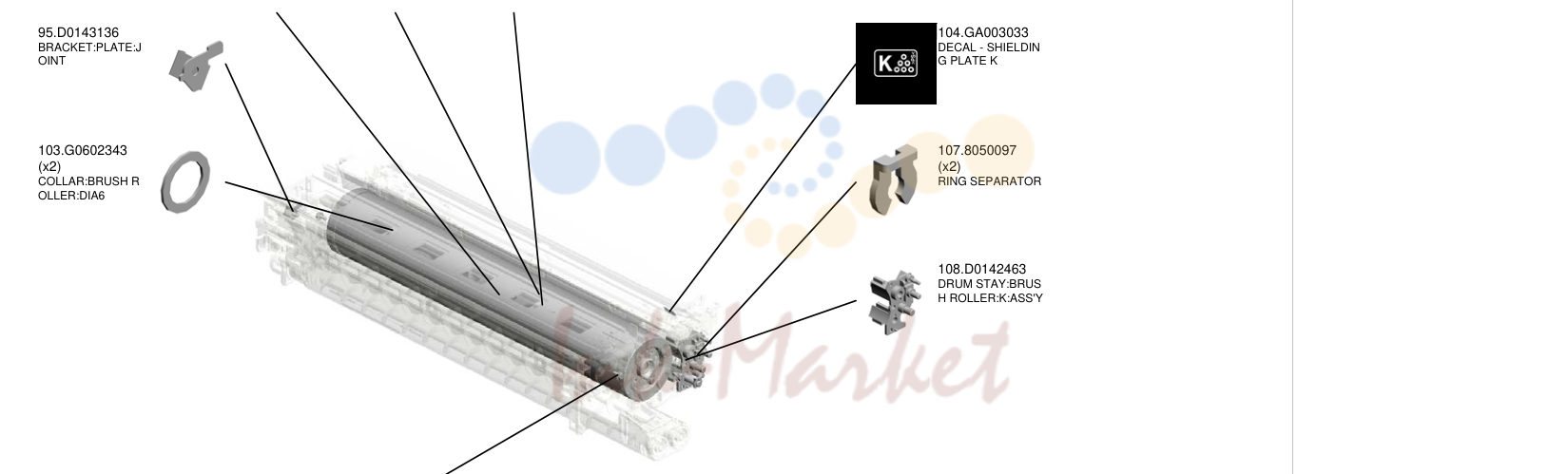

- PCU(BK)
- PCU(BK)
- PCU(BK)

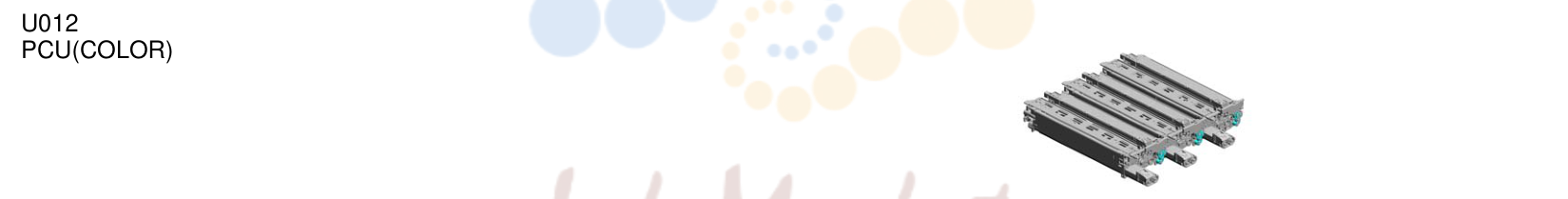

- PCU(COLOR)
- перенос/SEPARATION
- перенос/SEPARATION
- TONER COLLECTION
- TONER COLLECTION
- TONER COLLECTION
- TRANSPORT
- печь (закрепление)
- печь (закрепление)
- дуплекс
- PAPER EXIT
- PAPER EXIT
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

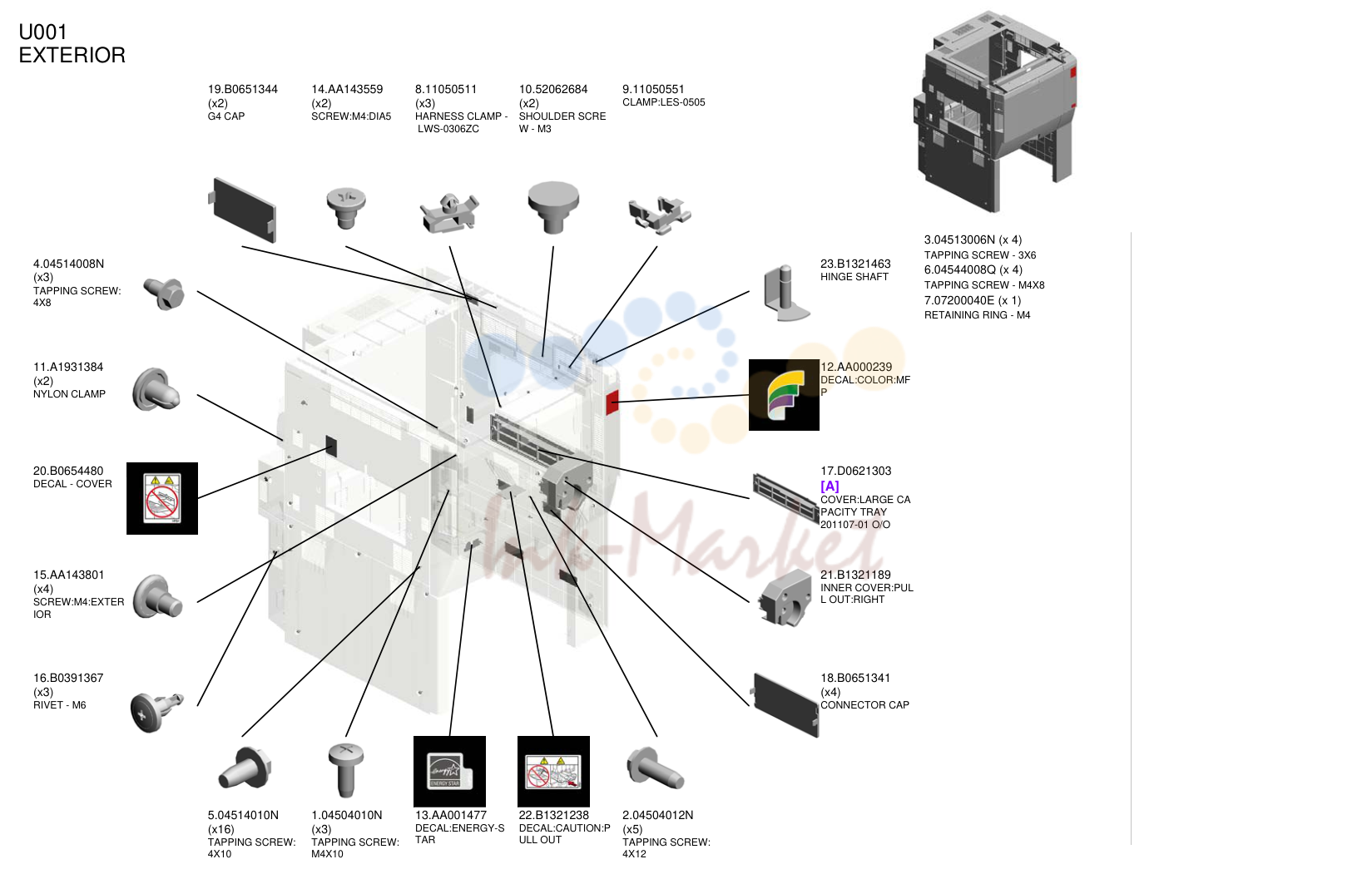

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 19 | B0651344 запросить цену → | G4 CAP |
| 14 | AA143559 запросить цену → | винт:M4:DIA5 |
| 8 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 10 | 52062684 запросить цену → | SHOULDER SCRE W - M3 |
| 9 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 4 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 11 | A1931384 запросить цену → | NYLON CLAMP |
| 20 | B0654480 запросить цену → | DECAL - крышка |
| 15 | AA143801 запросить цену → | винт:M4:EXTER IOR |
| 16 | B0391367 запросить цену → | RIVET - M6 |
| 23 | B1321463 запросить цену → | HINGE вал |
| 12 | AA000239 запросить цену → | DECAL:COLOR:MF P |
| 17 | D0621303 запросить цену → | [A] крышка:LARGE CA PACITY TRAY 201107-01 O/O |
| 21 | B1321189 запросить цену → | INNER крышка:PUL L OUT:RIGHT |
| 18 | B0651341 запросить цену → | CONNECTOR CAP |
| 5 | 04514010N запросить цену → | TAPPING винт: 4X10 |
| 1 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 13 | AA001477 запросить цену → | DECAL:ENERGY-S TAR |
| 22 | B1321238 запросить цену → | DECAL:CAUTION:P ULL OUT |
| 2 | 04504012N запросить цену → | TAPPING винт: 4X12 3.04513006N (x 4) TAPPING винт - 3X6 6.04544008Q (x 4) TAPPING винт - M4X8 7.07200040E (x 1) RETAINING RING - M4 |

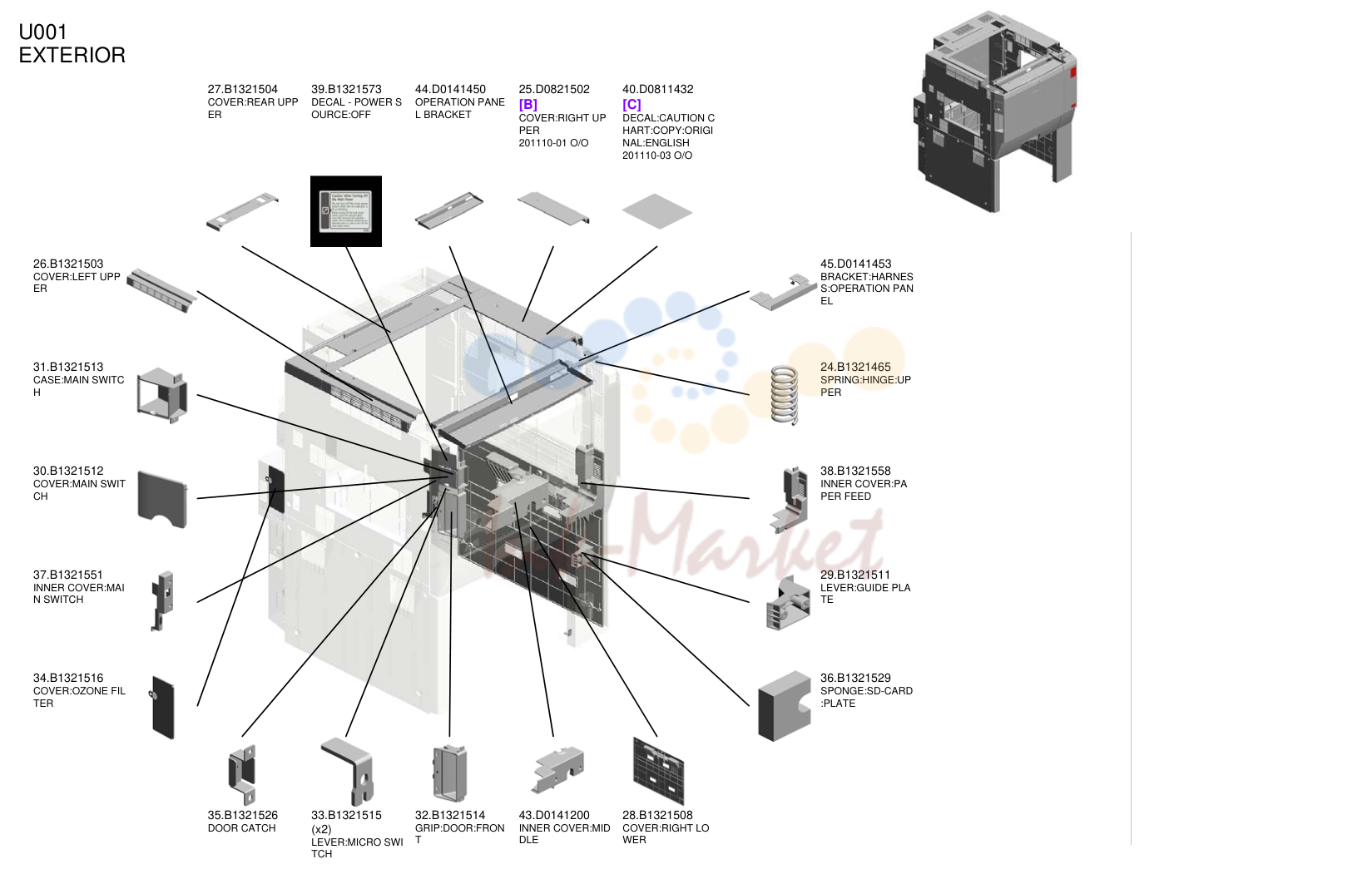

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 27 | B1321504 запросить цену → | крышка:REAR UPP ER |
| 39 | B1321573 запросить цену → | DECAL - POWER S OURCE:OFF |
| 44 | D0141450 запросить цену → | OPERATION PANE L кронштейн |
| 25 | D0821502 запросить цену → | [B] крышка:RIGHT UP PER 201110-01 O/O |
| 40 | D0811432 запросить цену → | [C] DECAL:CAUTION C HART:COPY:ORIGI NAL:ENGLISH 201110-03 O/O |
| 26 | B1321503 запросить цену → | крышка:LEFT UPP ER |
| 31 | B1321513 запросить цену → | CASE:MAIN SWITC H |
| 30 | B1321512 запросить цену → | крышка:MAIN SWIT CH |
| 37 | B1321551 запросить цену → | INNER крышка:MAI N SWITCH |
| 34 | B1321516 запросить цену → | крышка:OZONE FIL TER |
| 45 | D0141453 запросить цену → | кронштейн:HARNES S:OPERATION PAN EL |
| 24 | B1321465 запросить цену → | пружина:HINGE:UP PER |
| 38 | B1321558 запросить цену → | INNER крышка:PA PER FEED |
| 29 | B1321511 запросить цену → | рычаг:направляющая PLA TE |
| 36 | B1321529 запросить цену → | SPONGE:SD-CARD :пластина |
| 35 | B1321526 запросить цену → | DOOR CATCH |
| 33 | B1321515 запросить цену → | рычаг:MICRO SWI TCH |
| 32 | B1321514 запросить цену → | GRIP:DOOR:FRON T |
| 43 | D0141200 запросить цену → | INNER крышка:MID DLE |
| 28 | B1321508 запросить цену → | крышка:RIGHT LO WER |

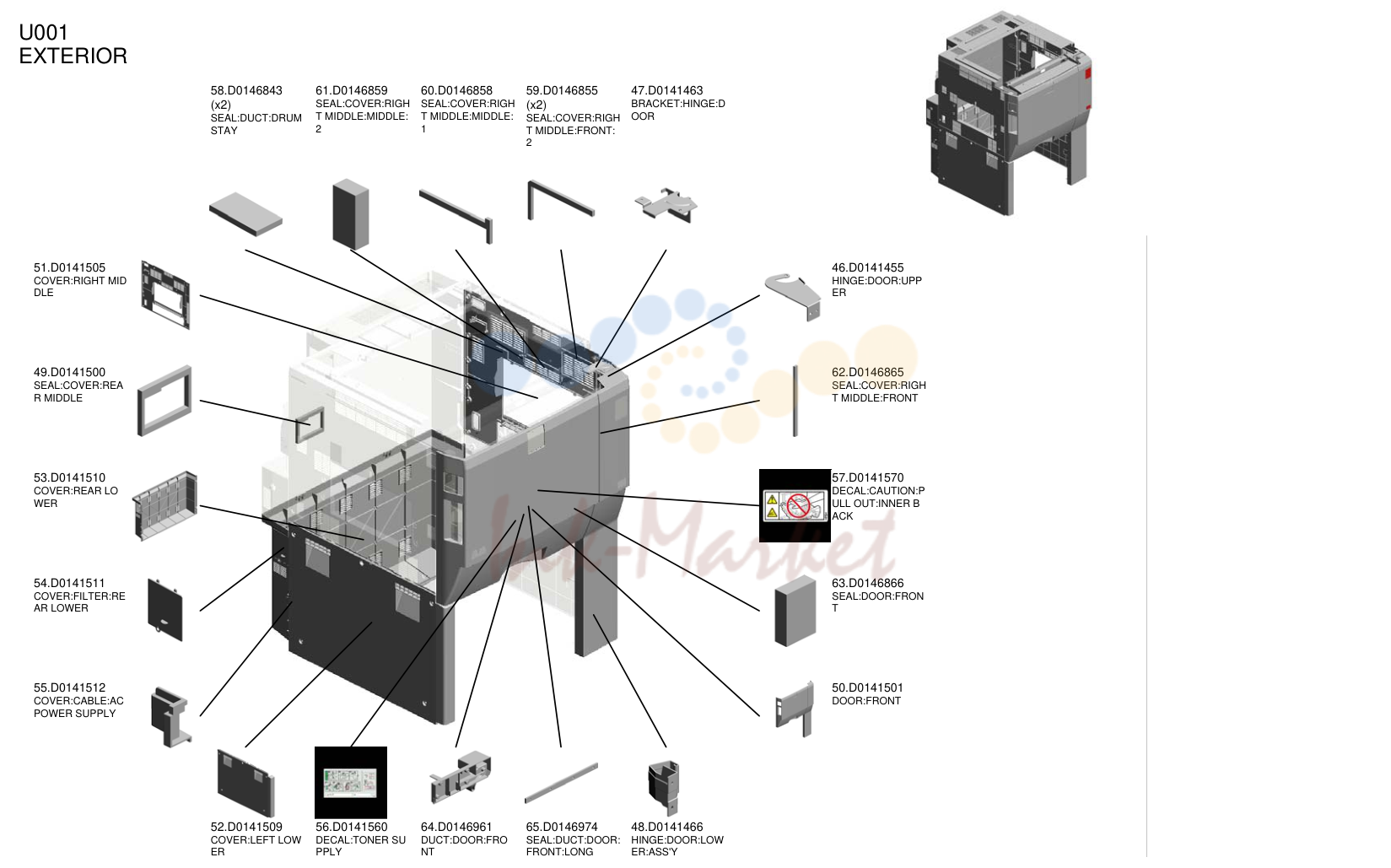

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 58 | D0146843 запросить цену → | SEAL:DUCT:барабан STAY |
| 61 | D0146859 запросить цену → | SEAL:крышка:RIGH T MIDDLE:MIDDLE: 2 |
| 60 | D0146858 запросить цену → | SEAL:крышка:RIGH T MIDDLE:MIDDLE: 1 |
| 59 | D0146855 запросить цену → | SEAL:крышка:RIGH T MIDDLE:FRONT: 2 |
| 47 | D0141463 запросить цену → | кронштейн:HINGE:D OOR |
| 51 | D0141505 запросить цену → | крышка:RIGHT MID DLE |
| 49 | D0141500 запросить цену → | SEAL:крышка:REA R MIDDLE |
| 53 | D0141510 запросить цену → | крышка:REAR LO WER |
| 54 | D0141511 запросить цену → | крышка:FILTER:RE AR LOWER |
| 55 | D0141512 запросить цену → | крышка:кабель:AC POWER SUPPLY |
| 46 | D0141455 запросить цену → | HINGE:DOOR:UPP ER |
| 62 | D0146865 запросить цену → | SEAL:крышка:RIGH T MIDDLE:FRONT |
| 57 | D0141570 запросить цену → | DECAL:CAUTION:P ULL OUT:INNER B ACK |
| 63 | D0146866 запросить цену → | SEAL:DOOR:FRON T |
| 50 | D0141501 запросить цену → | DOOR:FRONT |
| 52 | D0141509 запросить цену → | крышка:LEFT LOW ER |
| 56 | D0141560 запросить цену → | DECAL:TONER SU PPLY |
| 64 | D0146961 запросить цену → | DUCT:DOOR:FRO NT |
| 65 | D0146974 запросить цену → | SEAL:DUCT:DOOR: FRONT:LONG |
| 48 | D0141466 запросить цену → | HINGE:DOOR:LOW ER:ASS'Y |

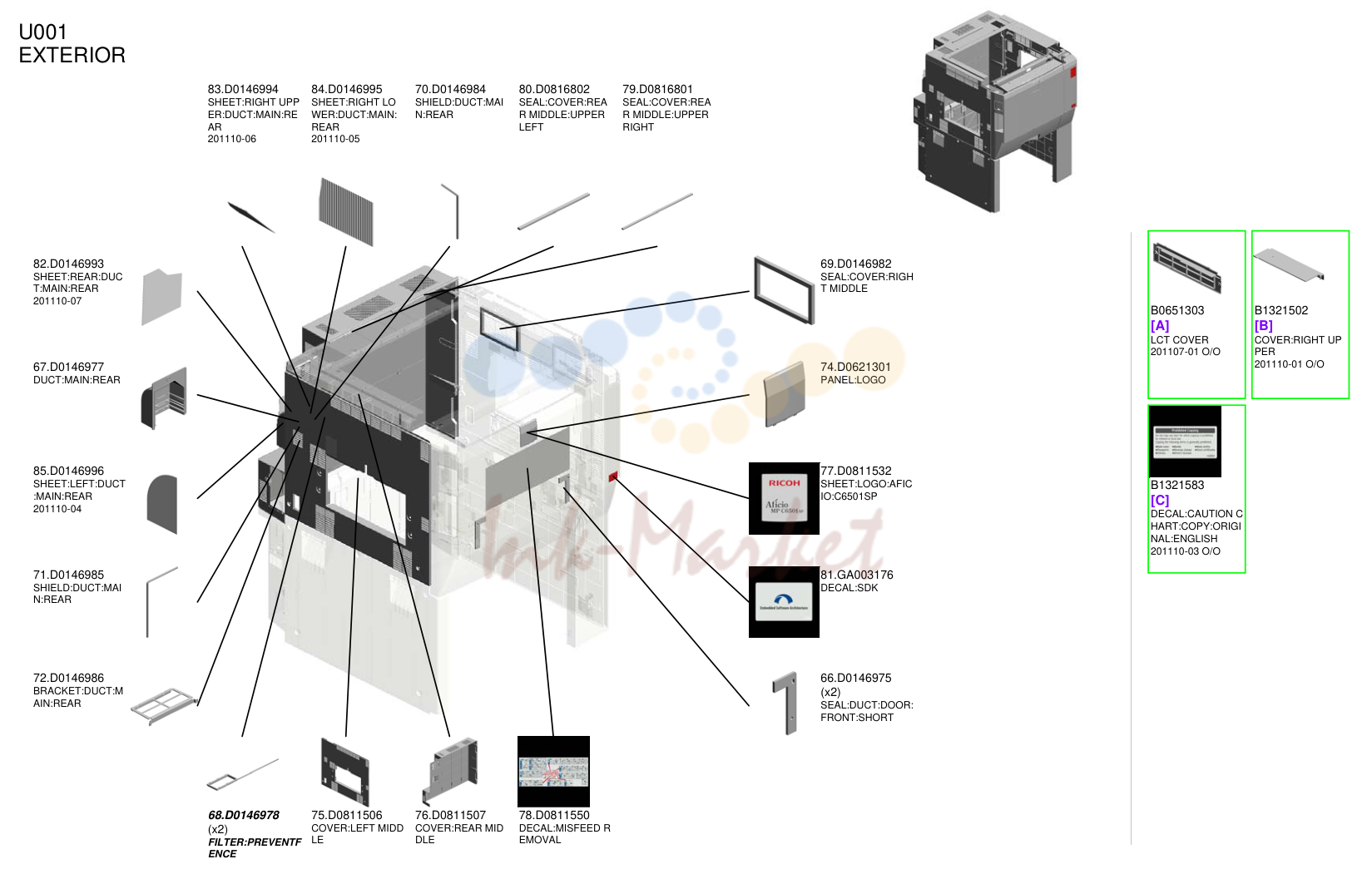

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 83 | D0146994 запросить цену → | SHEET:RIGHT UPP ER:DUCT:MAIN:RE AR 201110-06 |
| 84 | D0146995 запросить цену → | SHEET:RIGHT LO WER:DUCT:MAIN: REAR 201110-05 |
| 70 | D0146984 запросить цену → | SHIELD:DUCT:MAI N:REAR |
| 80 | D0816802 запросить цену → | SEAL:крышка:REA R MIDDLE:UPPER LEFT |
| 79 | D0816801 запросить цену → | SEAL:крышка:REA R MIDDLE:UPPER RIGHT |
| 82 | D0146993 запросить цену → | SHEET:REAR:DUC T:MAIN:REAR 201110-07 |
| 67 | D0146977 запросить цену → | DUCT:MAIN:REAR |
| 85 | D0146996 запросить цену → | SHEET:LEFT:DUCT :MAIN:REAR 201110-04 |
| 71 | D0146985 запросить цену → | SHIELD:DUCT:MAI N:REAR |
| 72 | D0146986 запросить цену → | кронштейн:DUCT:M AIN:REAR |
| 69 | D0146982 запросить цену → | SEAL:крышка:RIGH T MIDDLE |
| 74 | D0621301 запросить цену → | PANEL:LOGO |
| 77 | D0811532 запросить цену → | SHEET:LOGO:AFIC IO:C6501SP |
| 81 | GA003176 запросить цену → | DECAL:SDK |
| 66 | D0146975 запросить цену → | SEAL:DUCT:DOOR: FRONT:SHORT |
| 68 | D0146978 запросить цену → | FILTER:PREVENTF ENCE |
| 75 | D0811506 запросить цену → | крышка:LEFT MIDD LE |
| 76 | D0811507 запросить цену → | крышка:REAR MID DLE |
| 78 | D0811550 запросить цену → | DECAL:MISFEED R EMOVAL B0651303 [A] LCT крышка 201107-01 O/O B1321502 [B] крышка:RIGHT UP PER 201110-01 O/O B1321583 [C] DECAL:CAUTION C HART:COPY:ORIGI NAL:ENGLISH 201110-03 O/O |

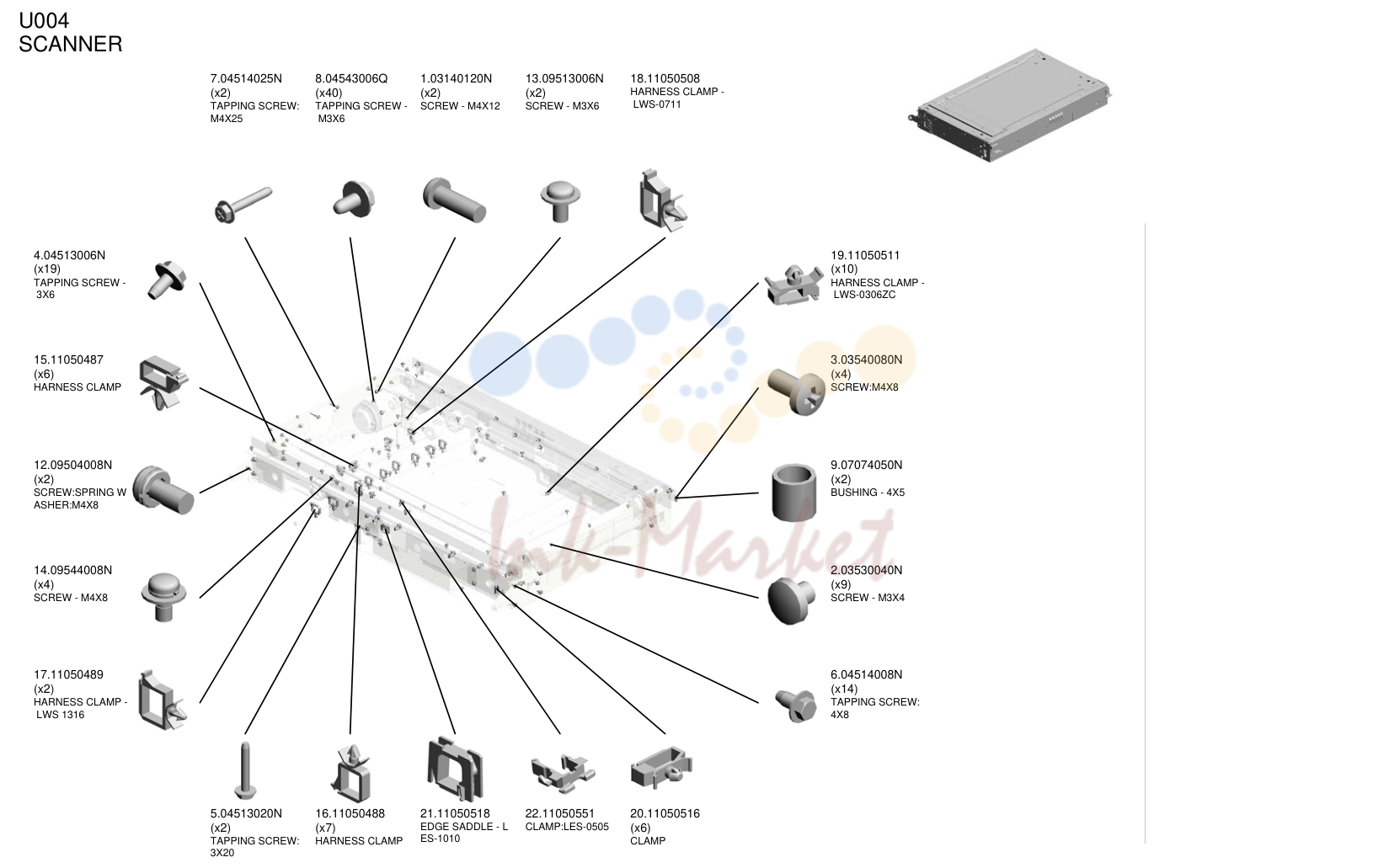

сканер
| № | Артикул | Наименование |
|---|---|---|
| 7 | 04514025N запросить цену → | TAPPING винт: M4X25 |
| 8 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 1 | 03140120N запросить цену → | винт - M4X12 |
| 13 | 09513006N запросить цену → | винт - M3X6 |
| 18 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 15 | 11050487 запросить цену → | жгут CLAMP |
| 12 | 09504008N запросить цену → | винт:пружина W ASHER:M4X8 |
| 14 | 09544008N запросить цену → | винт - M4X8 |
| 17 | 11050489 запросить цену → | жгут CLAMP - LWS 1316 |
| 19 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 3 | 03540080N запросить цену → | винт:M4X8 |
| 9 | 07074050N запросить цену → | втулка - 4X5 |
| 2 | 03530040N запросить цену → | винт - M3X4 |
| 6 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 5 | 04513020N запросить цену → | TAPPING винт: 3X20 |
| 16 | 11050488 запросить цену → | жгут CLAMP |
| 21 | 11050518 запросить цену → | EDGE SADDLE - L ES-1010 |
| 22 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 20 | 11050516 запросить цену → | CLAMP |

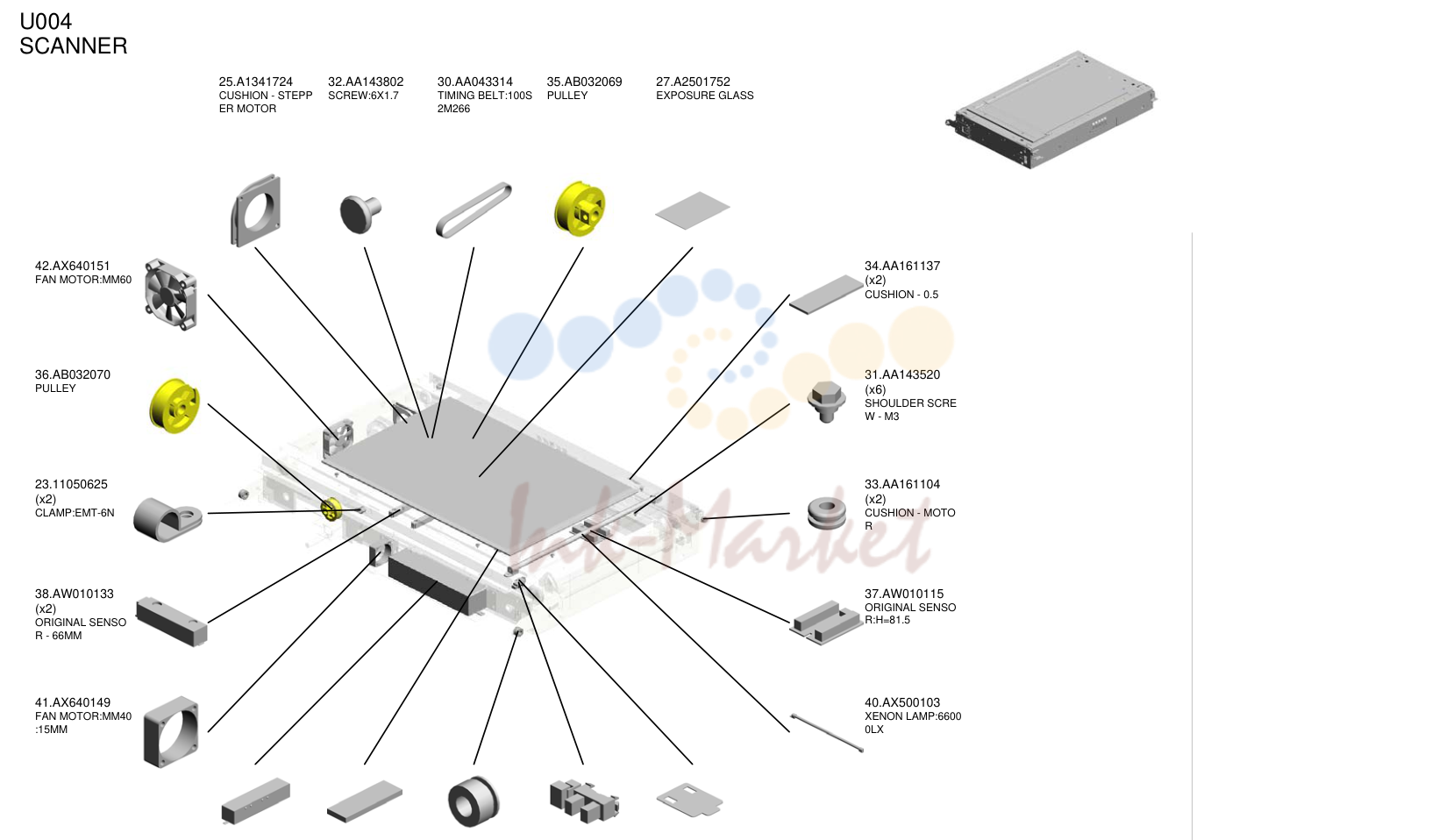

сканер
| № | Артикул | Наименование |
|---|---|---|
| 25 | A1341724 запросить цену → | CUSHION - STEPP ER мотор |
| 32 | AA143802 запросить цену → | винт:6X1.7 |
| 30 | AA043314 запросить цену → | TIMING ремень:100S 2M266 |
| 35 | AB032069 запросить цену → | PULLEY |
| 27 | A2501752 запросить цену → | EXPOSURE GLASS |
| 42 | AX640151 запросить цену → | FAN мотор:MM60 |
| 36 | AB032070 запросить цену → | PULLEY |
| 23 | 11050625 запросить цену → | CLAMP:EMT-6N |
| 38 | AW010133 запросить цену → | ORIGINAL SENSO R - 66MM |
| 41 | AX640149 запросить цену → | FAN мотор:MM40 :15MM |
| 34 | AA161137 запросить цену → | CUSHION - 0.5 |
| 31 | AA143520 запросить цену → | SHOULDER SCRE W - M3 |
| 33 | AA161104 запросить цену → | CUSHION - MOTO R |
| 37 | AW010115 запросить цену → | ORIGINAL SENSO R:H=81.5 |
| 40 | AX500103 запросить цену → | XENON LAMP:6600 0LX |
| 43 | AZ500076 запросить цену → | STABILIZER |
| 24 | 54421924 запросить цену → | EXPOSURE GLASS CUSHION |
| 28 | A2571884 запросить цену → | RUBBER втулка |
| 39 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 29 | A2671820 ✓ в наличии | SHEET - PHOTOIN TERRUPTER |

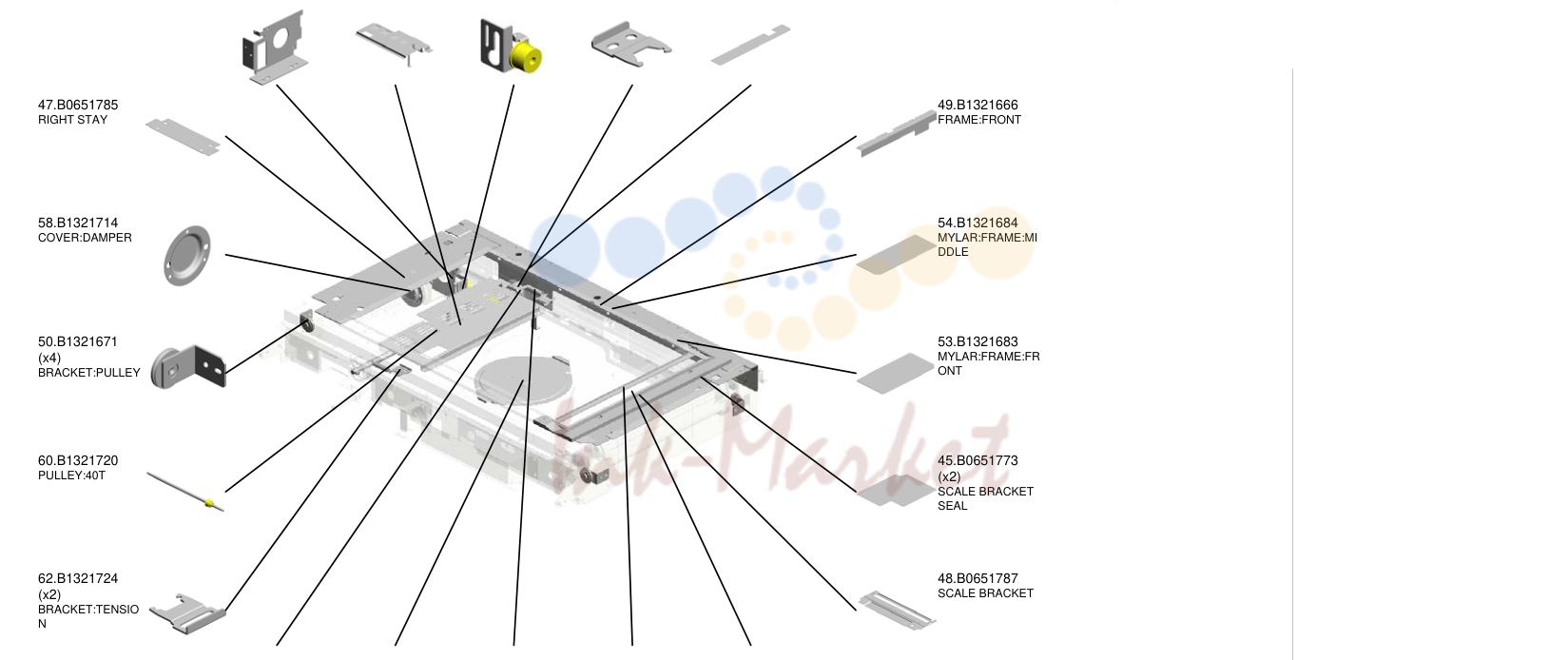

сканер
| № | Артикул | Наименование |
|---|---|---|
| 56 | B1321702 запросить цену → | кронштейн:мотор |
| 51 | B1321674 запросить цену → | крышка |
| 57 | B1321710 запросить цену → | PULLEY:TENSION: TIMING ремень:ASS' Y |
| 63 | B1321725 запросить цену → | кронштейн:TENSIO N:FIX |
| 55 | B1321685 запросить цену → | MYLAR:FRAME:RE AR |
| 47 | B0651785 запросить цену → | RIGHT STAY |
| 58 | B1321714 запросить цену → | крышка:DAMPER |
| 50 | B1321671 запросить цену → | кронштейн:PULLEY |
| 60 | B1321720 запросить цену → | PULLEY:40T |
| 62 | B1321724 запросить цену → | кронштейн:TENSIO N |
| 49 | B1321666 запросить цену → | FRAME:FRONT |
| 54 | B1321684 запросить цену → | MYLAR:FRAME:MI DDLE |
| 53 | B1321683 запросить цену → | MYLAR:FRAME:FR ONT |
| 45 | B0651773 запросить цену → | SCALE кронштейн SEAL |
| 48 | B0651787 запросить цену → | SCALE кронштейн |
| 59 | B1321719 запросить цену → | винт:MECHANI CAL DRIVE SECTI ON |
| 52 | B1321675 запросить цену → | крышка:полигон (сканер) MIRROR мотор |
| 61 | B1321723 запросить цену → | пружина:DRIVE WE RE |
| 46 | B0651782 запросить цену → | SEAL |
| 44 | B0651772 запросить цену → | LEFT SCALE |

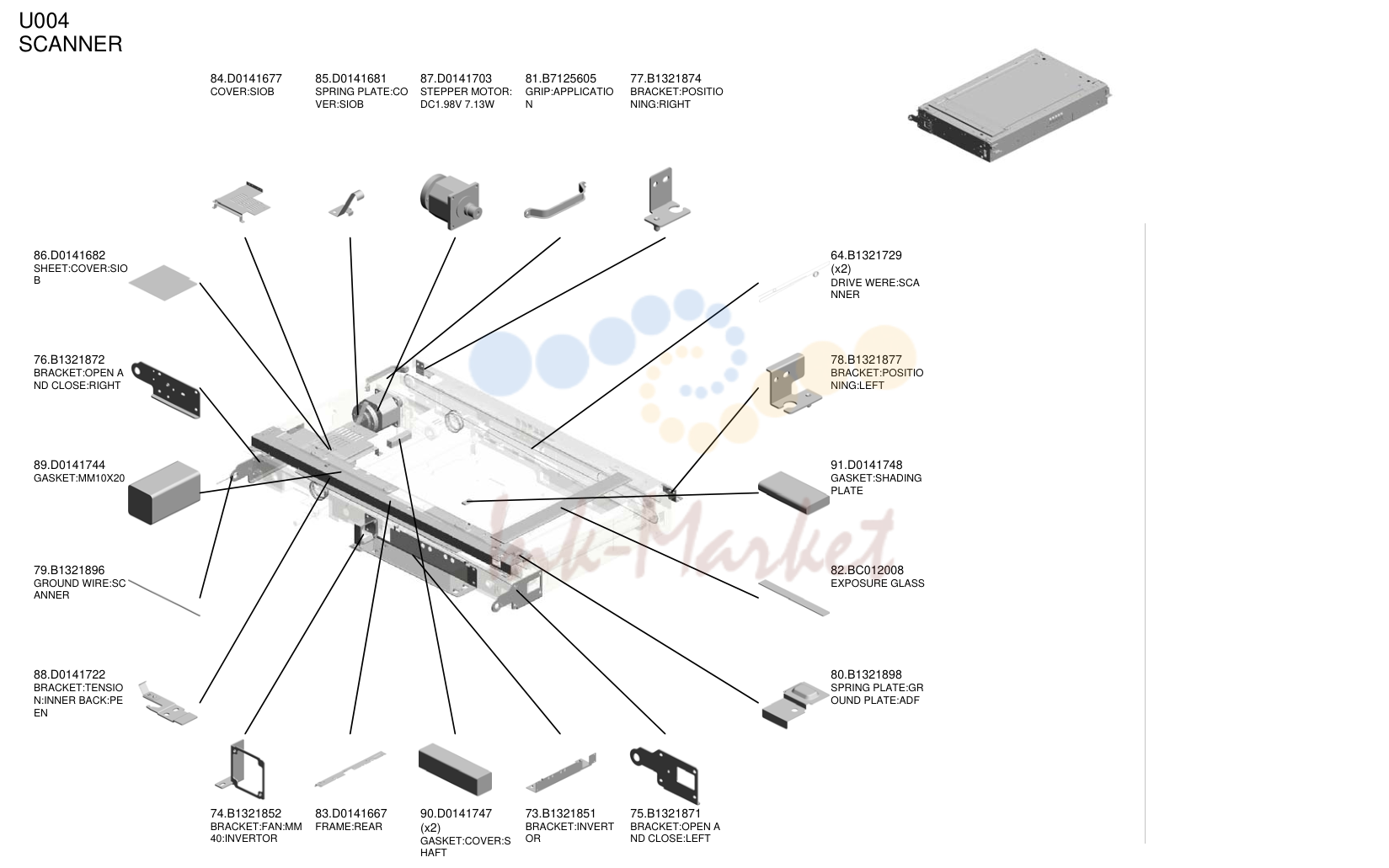

сканер
| № | Артикул | Наименование |
|---|---|---|
| 84 | D0141677 запросить цену → | крышка:SIOB |
| 85 | D0141681 запросить цену → | пружина пластина:CO VER:SIOB |
| 87 | D0141703 запросить цену → | STEPPER мотор: DC1.98V 7.13W |
| 81 | B7125605 запросить цену → | GRIP:APPLICATIO N |
| 77 | B1321874 запросить цену → | кронштейн:POSITIO NING:RIGHT |
| 86 | D0141682 запросить цену → | SHEET:крышка:SIO B |
| 76 | B1321872 запросить цену → | кронштейн:OPEN A ND CLOSE:RIGHT |
| 89 | D0141744 запросить цену → | GASKET:MM10X20 |
| 79 | B1321896 запросить цену → | GROUND WIRE:SC ANNER |
| 88 | D0141722 запросить цену → | кронштейн:TENSIO N:INNER BACK:PE EN |
| 64 | B1321729 запросить цену → | DRIVE WERE:SCA NNER |
| 78 | B1321877 запросить цену → | кронштейн:POSITIO NING:LEFT |
| 91 | D0141748 запросить цену → | GASKET:SHADING пластина |
| 82 | BC012008 запросить цену → | EXPOSURE GLASS |
| 80 | B1321898 запросить цену → | пружина пластина:GR OUND пластина:автоподатчик (АПД) |
| 74 | B1321852 запросить цену → | кронштейн:FAN:MM 40:INVERTOR |
| 83 | D0141667 запросить цену → | FRAME:REAR |
| 90 | D0141747 запросить цену → | GASKET:крышка:S HAFT |
| 73 | B1321851 запросить цену → | кронштейн:INVERT OR |
| 75 | B1321871 запросить цену → | кронштейн:OPEN A ND CLOSE:LEFT |

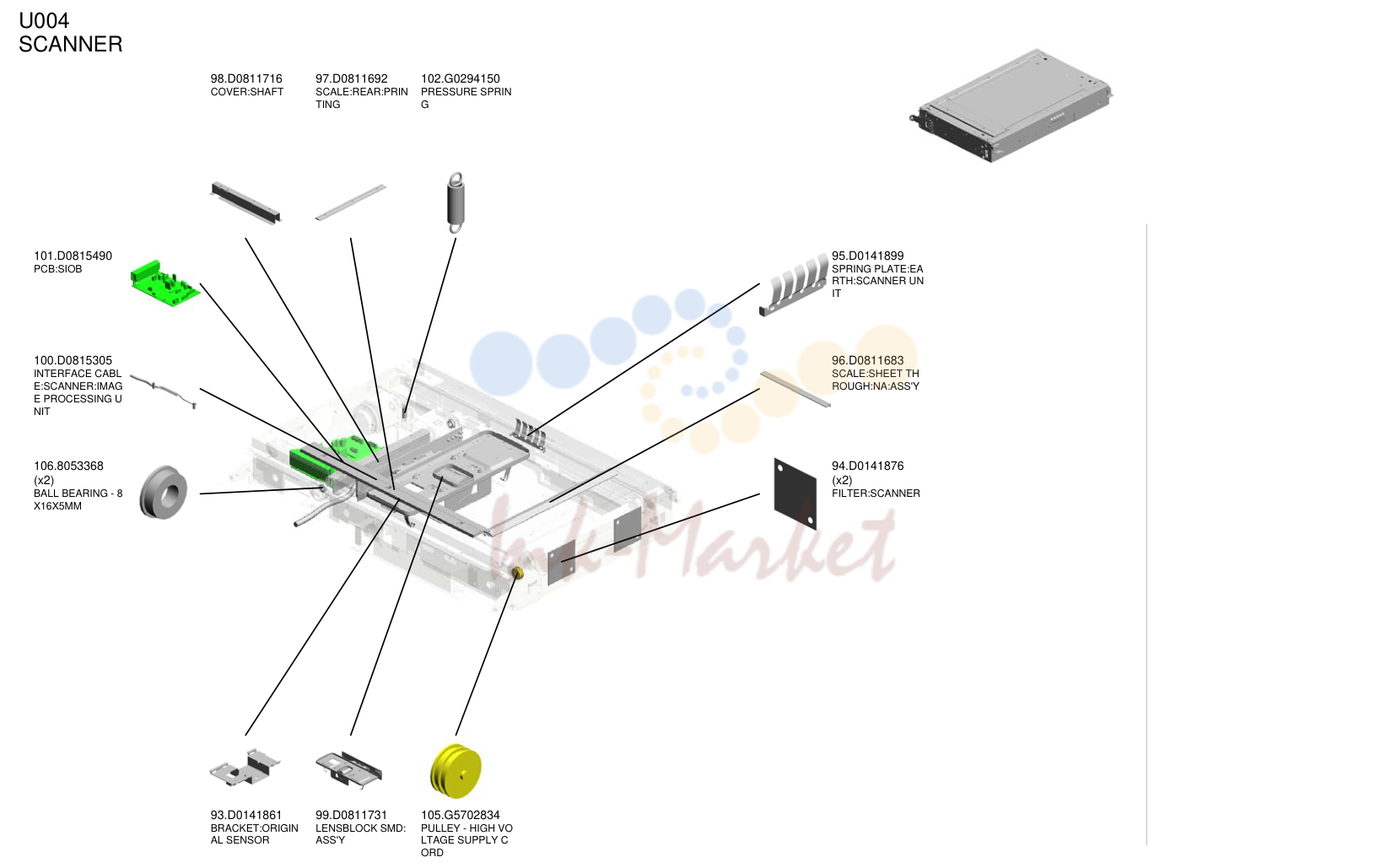

сканер
| № | Артикул | Наименование |
|---|---|---|
| 98 | D0811716 запросить цену → | крышка:вал |
| 97 | D0811692 запросить цену → | SCALE:REAR:PRIN TING |
| 102 | G0294150 запросить цену → | PRESSURE SPRIN G |
| 101 | D0815490 запросить цену → | плата:SIOB |
| 100 | D0815305 запросить цену → | INTERFACE CABL E:сканер:IMAG E PROCESSING U NIT |
| 106 | 8053368 запросить цену → | BALL подшипник - 8 X16X5MM |
| 95 | D0141899 запросить цену → | пружина пластина:EA RTH:сканер UN IT |
| 96 | D0811683 запросить цену → | SCALE:SHEET TH ROUGH:NA:ASS'Y |
| 94 | D0141876 запросить цену → | FILTER:сканер |
| 93 | D0141861 запросить цену → | кронштейн:ORIGIN AL датчик |
| 99 | D0811731 запросить цену → | LENSBLOCK SMD: ASS'Y |
| 105 | G5702834 запросить цену → | PULLEY - HIGH VO LTAGE SUPPLY C ORD |
TANDEM LCT
| № | Артикул | Наименование |
|---|---|---|
| 107 | D0146788 запросить цену → | кронштейн - TANDE M LCT крышка |
| 5 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 110 | D0811562 запросить цену → | DECAL:CAUTION:I NKJET:PAPER TRA Y:NA |
| 95 | B2476634 запросить цену → | GRIP - PAPER TRA Y крышка |
| 4 | 04504008N запросить цену → | TAPPING винт - M4X8 |
| 40 | AA003211 запросить цену → | DECAL:PAPER TR AY:DISPLAY:1 |
| 105 | D0146671 запросить цену → | крышка - TANDEM LCT |
лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 10 | AA003212 запросить цену → | DECAL:PAPER TR AY:DISPLAY:2 |
| 39 | D0811562 запросить цену → | DECAL:CAUTION:I NKJET:PAPER TRA Y:NA |
| 30 | B2476633 запросить цену → | лоток бумаги COV ER - SHORT |
| 31 | B2476634 запросить цену → | GRIP - PAPER TRA Y крышка |
| 11 | AA003213 запросить цену → | DECAL:PAPER TR AY:DISPLAY:3 |
| 29 | B2476632 запросить цену → | лоток бумаги COV ER - LONG 2.04340060N (x 3) PAN SELF-TAPPING винт:M4X6 4.04514008N (x 4) TAPPING винт:4X8 |

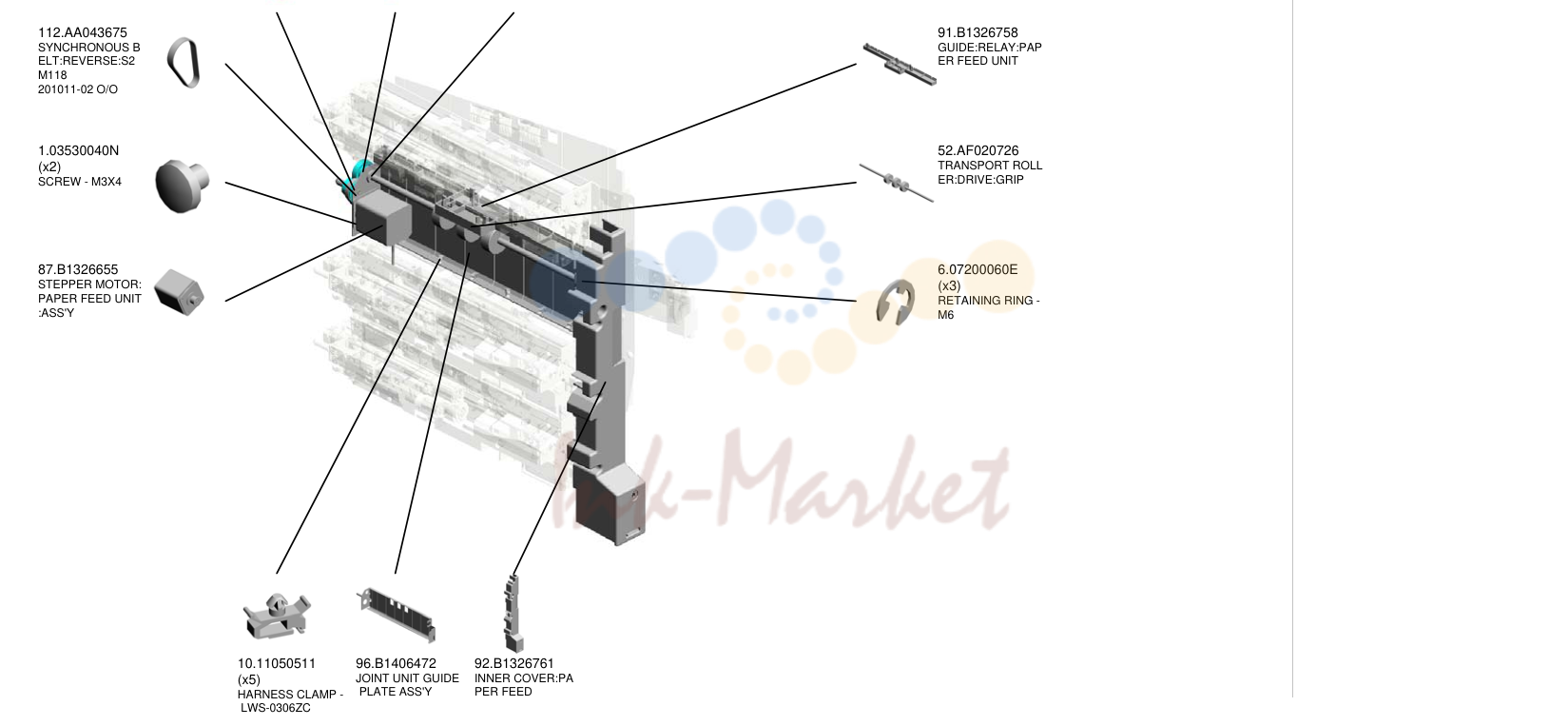

VERTICAL TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 47 | AB017619 запросить цену → | шестерня - 24Z/40Z |
| 39 | AB011466 ✓ в наличии | шестерня - 35Z |
| 110 | 7423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 112 | AA043675 запросить цену → | SYNCHRONOUS B ELT:REVERSE:S2 M118 201011-02 O/O |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 87 | B1326655 запросить цену → | STEPPER мотор: подача бумаги узел :ASS'Y |
| 91 | B1326758 запросить цену → | направляющая:RELAY:PAP ER FEED узел |
| 52 | AF020726 запросить цену → | TRANSPORT ROLL ER:DRIVE:GRIP |
| 6 | 07200060E запросить цену → | RETAINING RING - M6 |
| 10 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 96 | B1406472 запросить цену → | JOINT узел направляющая пластина ASS'Y |
| 92 | B1326761 запросить цену → | INNER крышка:PA PER FEED |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 9 | 06330160G запросить цену → | PARALLEL PIN - 3X 16MM |
| 24 | 54432668 запросить цену → | втулка - 4X6X7 MM |
| 37 | AA061025 запросить цену → | TENSION пружина: OPEN AND CLOSE |
| 36 | AA060958 запросить цену → | TENSION пружина |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 32 | AA043312 запросить цену → | TIMING ремень:60S2 M138 |
| 33 | AA043313 запросить цену → | TIMING ремень:40S2 M150 |
| 12 | 07200060E запросить цену → | RETAINING RING - M6 |
| 23 | 52062686 запросить цену → | SNAP RING |
| 5 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 8 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 38 | AA061033 запросить цену → | TENSION пружина: регистрация |
| 25 | 54462901 запросить цену → | COLLAR - 8MM |
| 17 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 21 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 19 | 11050522 запросить цену → | EDGE SADDLE - L ES0510 |
| 22 | 11050568 запросить цену → | CLAMP:LWSS-0504 |
| 6 | 04514008N запросить цену → | TAPPING винт: 4X8 |
| 20 | 11050534 запросить цену → | CLAMP 3.03540080N (x 2) винт:M4X8 11.07200040E (x10) RETAINING RING - M4 16.09513006N (x 2) винт - M3X6 |

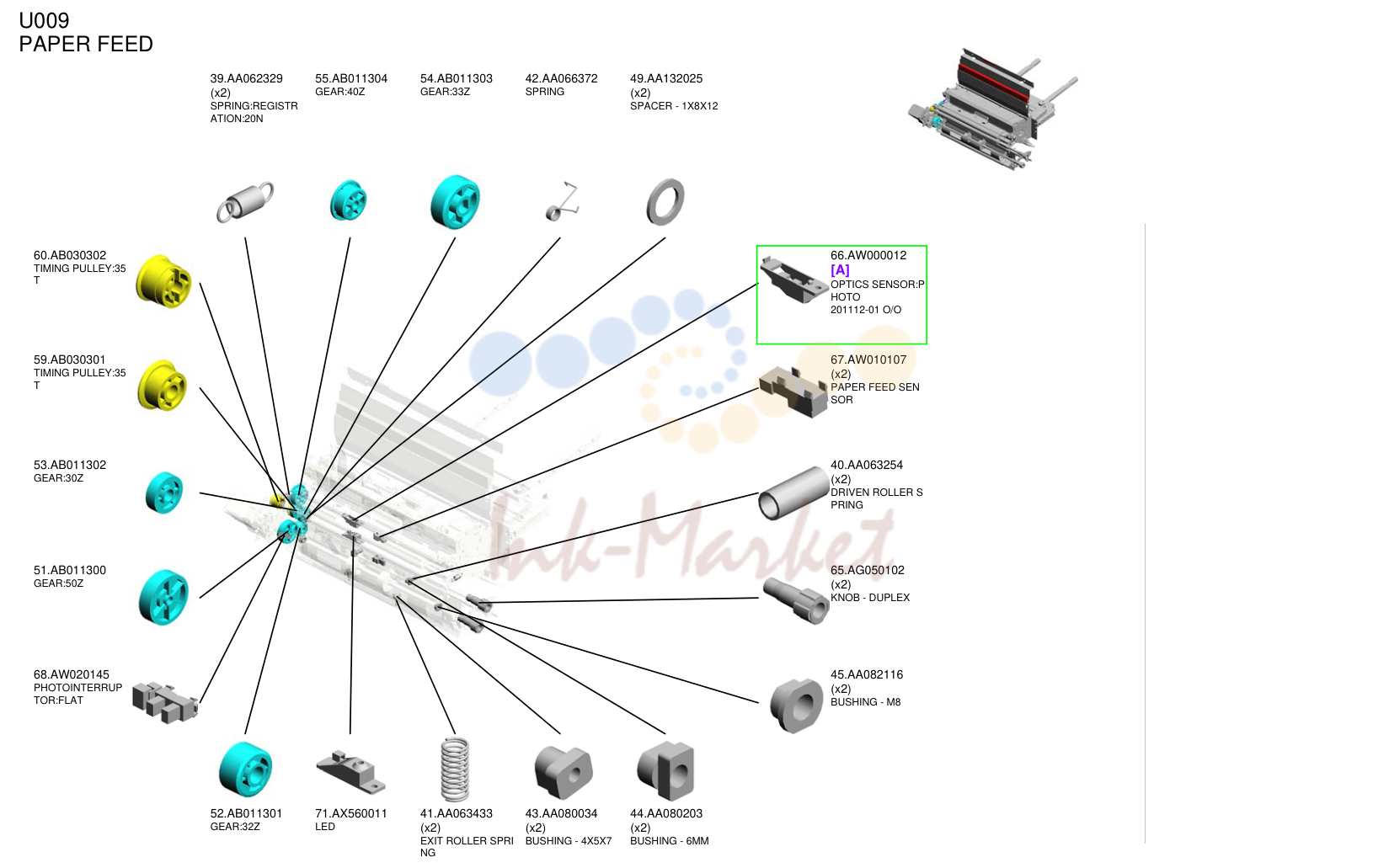

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 39 | AA062329 запросить цену → | пружина:REGISTR ATION:20N |
| 55 | AB011304 запросить цену → | шестерня:40Z |
| 54 | AB011303 запросить цену → | шестерня:33Z |
| 42 | AA066372 запросить цену → | пружина |
| 49 | AA132025 запросить цену → | SPACER - 1X8X12 |
| 60 | AB030302 запросить цену → | TIMING PULLEY:35 T |
| 59 | AB030301 запросить цену → | TIMING PULLEY:35 T |
| 53 | AB011302 запросить цену → | шестерня:30Z |
| 51 | AB011300 запросить цену → | шестерня:50Z |
| 68 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 66 | AW000012 запросить цену → | [A] оптика датчик:P HOTO 201112-01 O/O |
| 67 | AW010107 под заказ | подача бумаги SEN SOR |
| 40 | AA063254 запросить цену → | DRIVEN ролик S PRING |
| 65 | AG050102 запросить цену → | KNOB - дуплекс |
| 45 | AA082116 под заказ | втулка - M8 |
| 52 | AB011301 запросить цену → | шестерня:32Z |
| 71 | AX560011 запросить цену → | LED |
| 41 | AA063433 запросить цену → | EXIT ролик SPRI NG |
| 43 | AA080034 запросить цену → | втулка - 4X5X7 |
| 44 | AA080203 запросить цену → | втулка - 6MM |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 76 | B1322624 запросить цену → | кронштейн:оптика датчик |
| 77 | B1322629 запросить цену → | регистрация R OLLER:UPPER |
| 74 | B1322605 запросить цену → | CASE:REMOVE PA PER DUST |
| 79 | B1322644 запросить цену → | рычаг:KNOB:REL EASE |
| 82 | B1322651 запросить цену → | KNOB:RELEASE |
| 90 | B1322679 запросить цену → | кронштейн:шестерня:S WIVEL |
| 81 | B1322650 запросить цену → | ARM:PERPENDICU LAR |
| 80 | B1322649 запросить цену → | ARM:направляющая |
| 84 | B1322661 запросить цену → | кронштейн:SOLENO ID |
| 73 | B1322594 запросить цену → | DC соленоид:24V :16.5W:ASS'Y |
| 92 | B1322681 запросить цену → | вал:CONTACT POINT:рычаг |
| 86 | B1322670 запросить цену → | вал:LOCK |
| 91 | B1322680 запросить цену → | регистрация G UIDE:CONNECTIN G |
| 87 | B1322671 запросить цену → | рычаг:UN LOCK |
| 88 | B1322674 запросить цену → | SIDE пластина:OPEN AND CLOSE:FRON T |
| 85 | B1322667 запросить цену → | RAIL:соленоид:R ELEASE |
| 89 | B1322675 запросить цену → | TRANSPORT ROLL ER:DRIVEN:DUPLE X |
| 75 | B1322617 запросить цену → | регистрация R OLLER:LOWER |
| 83 | B1322658 запросить цену → | ролик:CONNEC TING:DRIVE |
| 78 | B1322639 запросить цену → | TRANSPORT ROLL ER:DRIVEN |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 108 | B1322725 запросить цену → | втулка:REGIST RATION:REAR |
| 110 | B1322760 запросить цену → | кронштейн:DRIVE:P APER FEED SUB-U NIT |
| 111 | B1322762 запросить цену → | вал:DRIVE:PAP ER FEED |
| 96 | B1322699 запросить цену → | SPACER:MM12 |
| 97 | B1322703 запросить цену → | STUD:CONTACT P OINT |
| 105 | B1322722 запросить цену → | STEPPER мотор: регистрация:AS S'Y |
| 106 | B1322723 запросить цену → | крышка:мотор:R EGISTRATION |
| 100 | B1322710 запросить цену → | TENSION пружина |
| 101 | B1322711 запросить цену → | кронштейн:STEPPE R мотор |
| 104 | B1322720 запросить цену → | кронштейн:TIGHTE NER |
| 103 | B1322718 запросить цену → | направляющая:REGISTRAT ION:OPEN AND CL OSE |
| 107 | B1322724 запросить цену → | втулка:REGIST RATION:FRONT |
| 98 | B1322708 запросить цену → | PAWL:LOCK:FRON T |
| 99 | B1322709 запросить цену → | DECAL:рычаг:B4 |
| 102 | B1322716 запросить цену → | рычаг:RELEASE |
| 95 | B1322692 запросить цену → | PAWL:LOCK:REAR |
| 109 | B1322753 запросить цену → | SUPPORT STAY:S OLENOID |
| 93 | B1322682 запросить цену → | регистрация G UIDE:UPPER |
| 112 | B1322767 запросить цену → | направляющая пластина:PAP ER BANK:ASS'Y |
| 94 | B1322691 запросить цену → | вал:LOCK |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 113 | B1322815 запросить цену → | кронштейн:FIX:MAN UAL FEED |
| 140 | B1986407 запросить цену → | DECAL:VERMONT: 2 |
| 153 | D0146895 запросить цену → | SEAL:крышка:MAN UAL FEED:MAIN:IN NER |
| 114 | B1322816 запросить цену → | крышка:MANUAL F EED:MACHINE OR COPIER |
| 152 | D0146883 запросить цену → | SEAL:крышка:MAN UAL FEED:MAIN:O UTER |
| 147 | D0142669 запросить цену → | SIDE пластина:OPEN AND CLOSE:REAR: PEEN |
| 141 | B2342624 запросить цену → | BALL подшипник - 8 X12X5 |
| 159 | 8053497 запросить цену → | втулка - 8X12X3 .5MM |
| 136 | B1326655 запросить цену → | STEPPER мотор: подача бумаги узел :ASS'Y |
| 142 | D0142602 запросить цену → | кронштейн:REMOV E PAPER DUST:AS S'Y |
| 145 | D0142631 запросить цену → | регистрация G UIDE:UPPER |
| 144 | D0142620 запросить цену → | кронштейн:REGIST RATION датчик |
| 138 | B1812773 запросить цену → | кронштейн:SENSO R:CONNECTING |
| 157 | 7423808 запросить цену → | BALL подшипник - 8 X16X5 |
| 143 | D0142610 запросить цену → | регистрация G UIDE:LOWER |
| 137 | B1812641 запросить цену → | направляющая пластина:OPE N AND CLOSE:MID DLE |
| 139 | B1812790 запросить цену → | направляющая пластина:ENT RANCE:LOWER LE FT:PEEN |
| 146 | D0142636 запросить цену → | направляющая пластина:CON NECTING:RIGHT U PPER:ADHESION AW000011 [A] оптика датчик:P HOTO 201112-01 O/O |

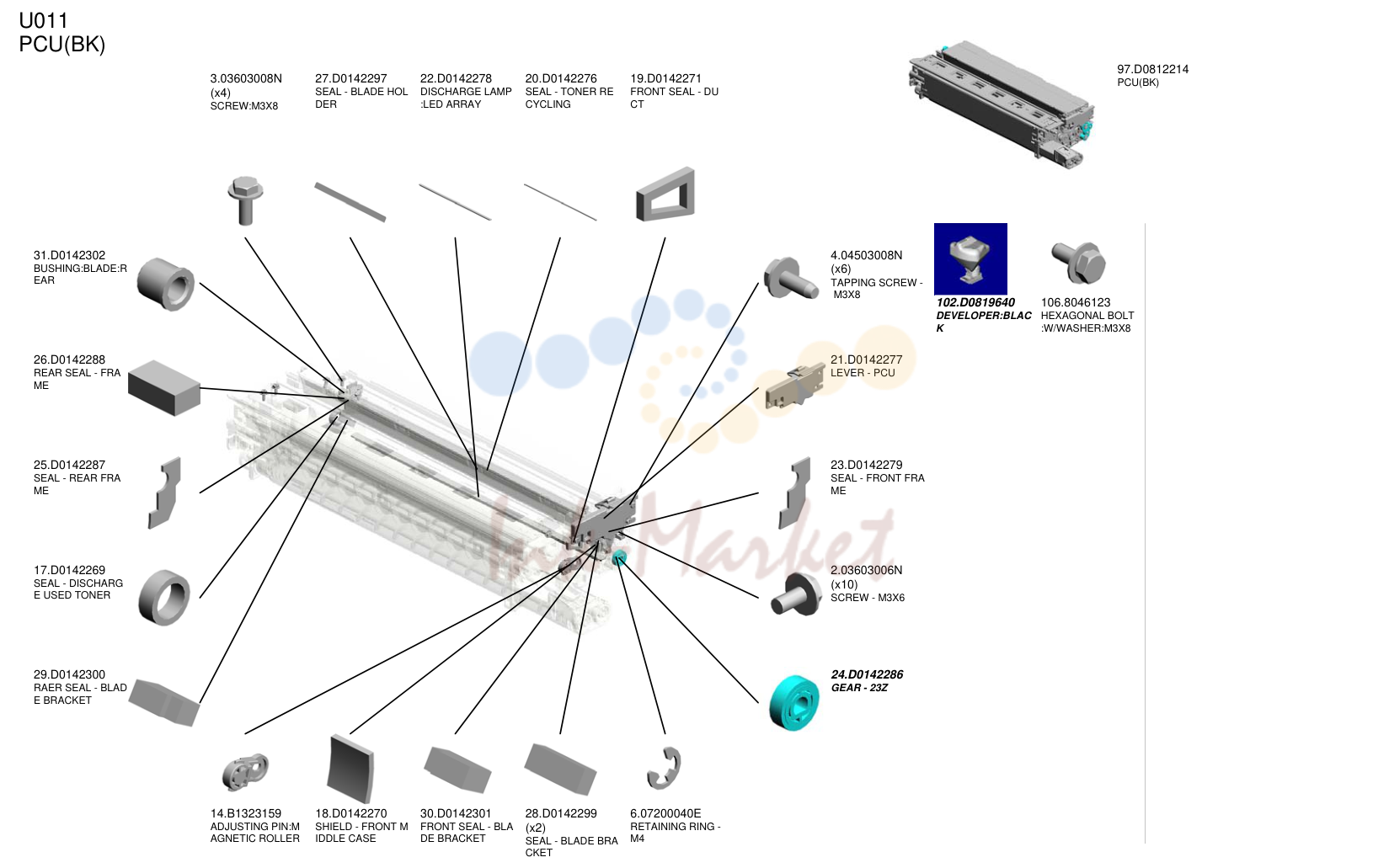

PCU(BK)
| № | Артикул | Наименование |
|---|---|---|
| 97 | D0812214 запросить цену → | PCU(BK) |
| 3 | 03603008N запросить цену → | винт:M3X8 |
| 27 | D0142297 запросить цену → | SEAL - BLADE HOL DER |
| 22 | D0142278 запросить цену → | DISCHARGE LAMP :LED ARRAY |
| 20 | D0142276 запросить цену → | SEAL - TONER RE CYCLING |
| 19 | D0142271 запросить цену → | FRONT SEAL - DU CT |
| 31 | D0142302 запросить цену → | втулка:BLADE:R EAR |
| 26 | D0142288 запросить цену → | REAR SEAL - FRA ME |
| 25 | D0142287 запросить цену → | SEAL - REAR FRA ME |
| 17 | D0142269 запросить цену → | SEAL - DISCHARG E USED TONER |
| 29 | D0142300 запросить цену → | RAER SEAL - BLAD E кронштейн |
| 4 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 21 | D0142277 запросить цену → | рычаг - PCU |
| 23 | D0142279 запросить цену → | SEAL - FRONT FRA ME |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 24 | D0142286 запросить цену → | шестерня - 23Z |
| 14 | B1323159 запросить цену → | ADJUSTING PIN:M AGNETIC ролик |
| 18 | D0142270 запросить цену → | SHIELD - FRONT M IDDLE CASE |
| 30 | D0142301 запросить цену → | FRONT SEAL - BLA DE кронштейн |
| 28 | D0142299 запросить цену → | SEAL - BLADE BRA CKET |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 102 | D0819640 запросить цену → | DEVELOPER:BLAC K |
| 106 | 8046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |

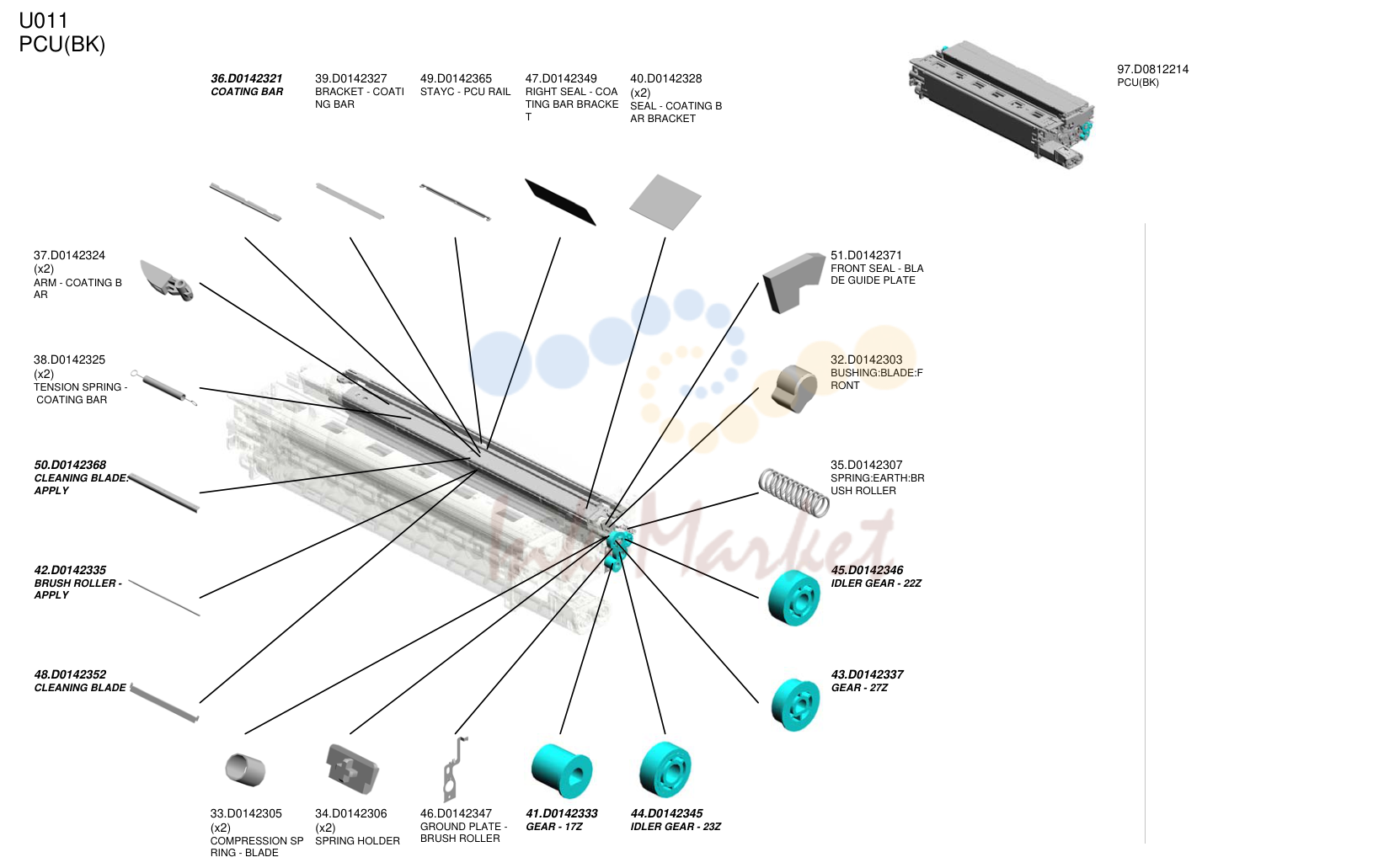

PCU(BK)
| № | Артикул | Наименование |
|---|---|---|
| 97 | D0812214 запросить цену → | PCU(BK) |
| 36 | D0142321 под заказ | COATING BAR |
| 39 | D0142327 запросить цену → | кронштейн - COATI NG BAR |
| 49 | D0142365 запросить цену → | STAYC - PCU RAIL |
| 47 | D0142349 запросить цену → | RIGHT SEAL - COA TING BAR BRACKE T |
| 40 | D0142328 запросить цену → | SEAL - COATING B AR кронштейн |
| 37 | D0142324 запросить цену → | ARM - COATING B AR |
| 38 | D0142325 запросить цену → | TENSION пружина - COATING BAR |
| 50 | D0142368 под заказ | CLEANING BLADE: APPLY |
| 42 | D0142335 под заказ | BRUSH ролик - APPLY |
| 48 | D0142352 запросить цену → | CLEANING BLADE |
| 51 | D0142371 запросить цену → | FRONT SEAL - BLA DE направляющая пластина |
| 32 | D0142303 запросить цену → | втулка:BLADE:F RONT |
| 35 | D0142307 запросить цену → | пружина:EARTH:BR USH ролик |
| 45 | D0142346 запросить цену → | IDLER шестерня - 22Z |
| 43 | D0142337 запросить цену → | шестерня - 27Z |
| 33 | D0142305 запросить цену → | COMPRESSION SP RING - BLADE |
| 34 | D0142306 запросить цену → | пружина держатель |
| 46 | D0142347 запросить цену → | GROUND пластина - BRUSH ролик |
| 41 | D0142333 запросить цену → | шестерня - 17Z |
| 44 | D0142345 запросить цену → | IDLER шестерня - 23Z |
PCU(BK)
| № | Артикул | Наименование |
|---|---|---|
| 97 | D0812214 запросить цену → | PCU(BK) |
| 52 | D0142374 запросить цену → | REAR SEAL - BLAD E направляющая пластина |
| 86 | D0142439 запросить цену → | SEAL:BLADE:APPL Y:REAR MIDDLE |
| 76 | D0142425 запросить цену → | направляющая пластина - CH ARGE CORONA D UCT |
| 75 | D0142422 запросить цену → | DUCT- CHARGE C ORONA |
| 74 | D0142421 запросить цену → | DOCT крышка - CH ARGE CORONA |
| 88 | D0142465 под заказ | JOINT:CLEANING узел |
| 85 | D0142438 запросить цену → | SEAL:BLADE:APPL Y:REAR |
| 93 | D0143044 запросить цену → | REAR STAY - PCU |
| 90 | D0142479 запросить цену → | крышка:DISCHARG E LAMP |
| 87 | D0142460 запросить цену → | SHIELD:CASE:REA R:K |
| 77 | D0142428 запросить цену → | DUCT SEAL - CHA RGE CORONA |
| 54 | D0142377 запросить цену → | UPPER SEAL - BLA DE направляющая пластина |
| 84 | D0142437 запросить цену → | SEAL:BLADE:APPL Y:FRONT MIDDLE |
| 83 | D0142436 запросить цену → | SEAL:BLADE:APPL Y:FRONT |
| 89 | D0142474 запросить цену → | SEAL:FRAME:FRO NT LEFT |
| 53 | D0142376 запросить цену → | SHEET:DISCHARG E LAMP |
| 80 | D0142433 под заказ | SEAL - BLADE GUI DE пластина |
| 79 | D0142432 запросить цену → | RIGHT MIDDLE SE AL - BAR кронштейн |
| 92 | D0143043 запросить цену → | FRONT STAY - PC U |
| 55 | D0142380 запросить цену → | COMPRESSION SP RING - барабан |
PCU(BK)
| № | Артикул | Наименование |
|---|---|---|
| 97 | D0812214 запросить цену → | PCU(BK) |
| 96 | D0149510 ✓ в наличии | OPC барабан |
| 98 | D0812281 запросить цену → | TRANSPORT SCR EW:ASS'Y |
| 101 | D0812485 запросить цену → | COLLECTION COIL :ASS'Y |
| 95 | D0143136 запросить цену → | кронштейн:пластина:J OINT |
| 103 | G0602343 запросить цену → | COLLAR:BRUSH R OLLER:DIA6 |
| 104 | GA003033 запросить цену → | DECAL - SHIELDIN G пластина K |
| 107 | 8050097 под заказ | RING SEPARATOR |
| 108 | D0142463 запросить цену → | барабан STAY:BRUS H ролик:K:ASS'Y |
| 106 | 8046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
PCU(COLOR)
| № | Артикул | Наименование |
|---|---|---|
| 75 | D0819660 ✓ в наличии | DEVELOPER:CYAN |
| 76 | D0819670 запросить цену → | DEVELOPER:MAG ENTA |
| 77 | D0819680 запросить цену → | DEVELOPER:YELL OW |
Полный список запчастей доступен по запросу.
комментарии
