Ricoh mp C4504 C5504 C6004 C4504EX C5504EX C6004EX — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- подача бумаги

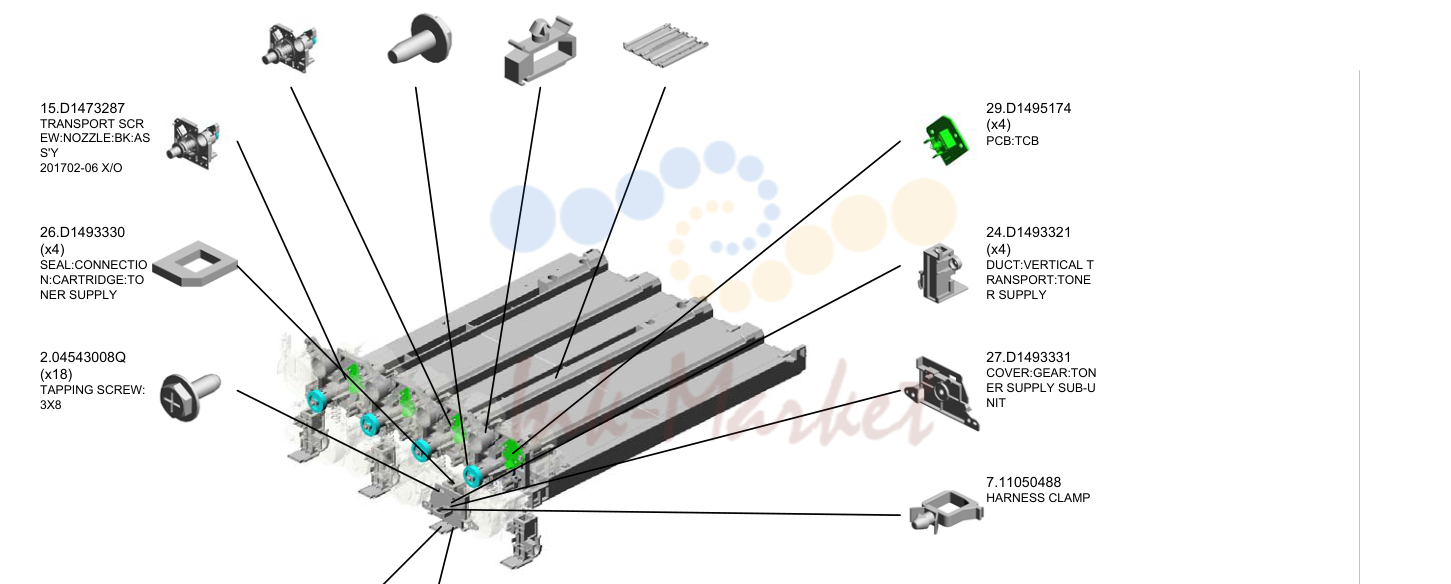

- TONER SUPPLY

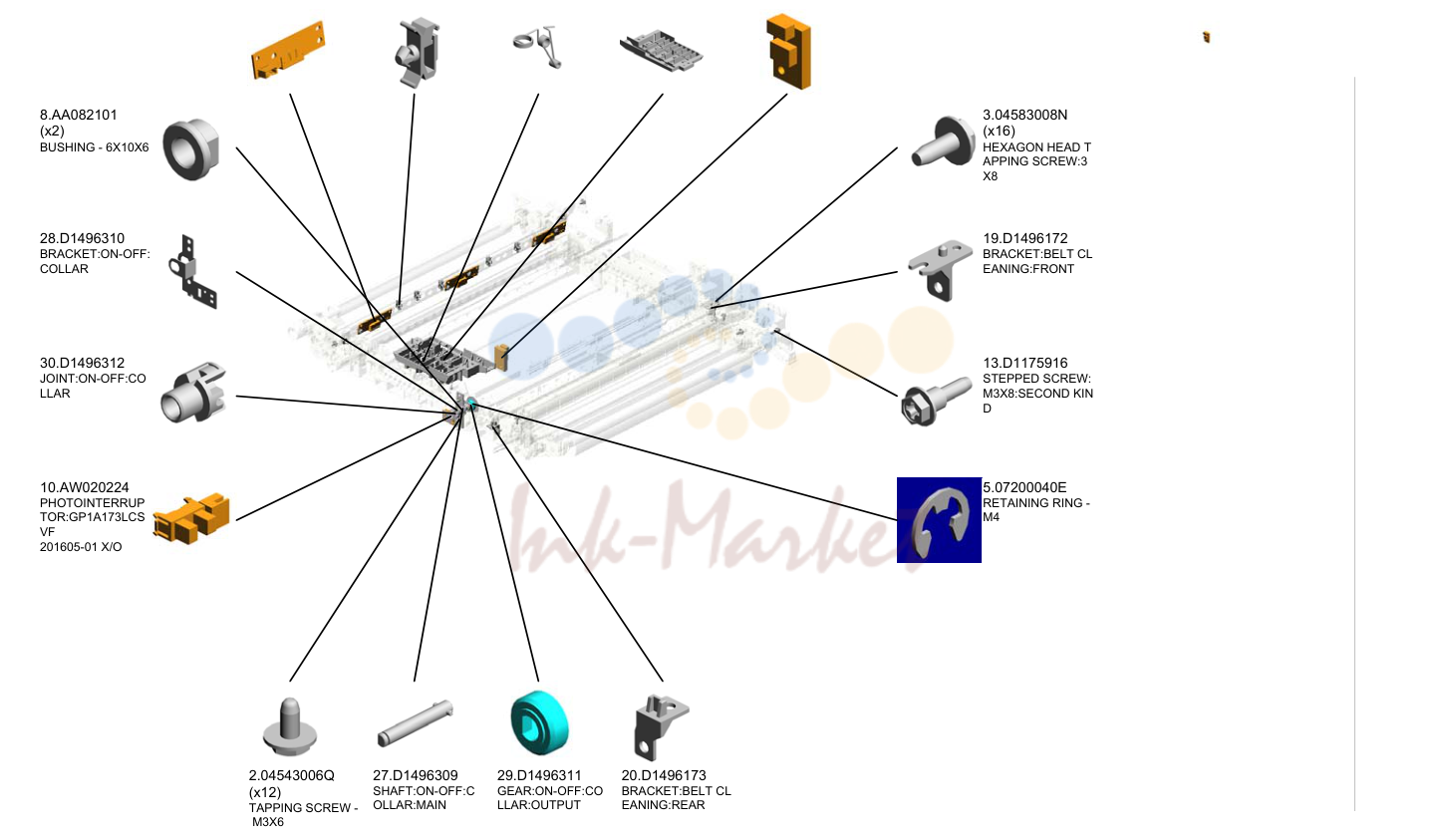

- ITB узел

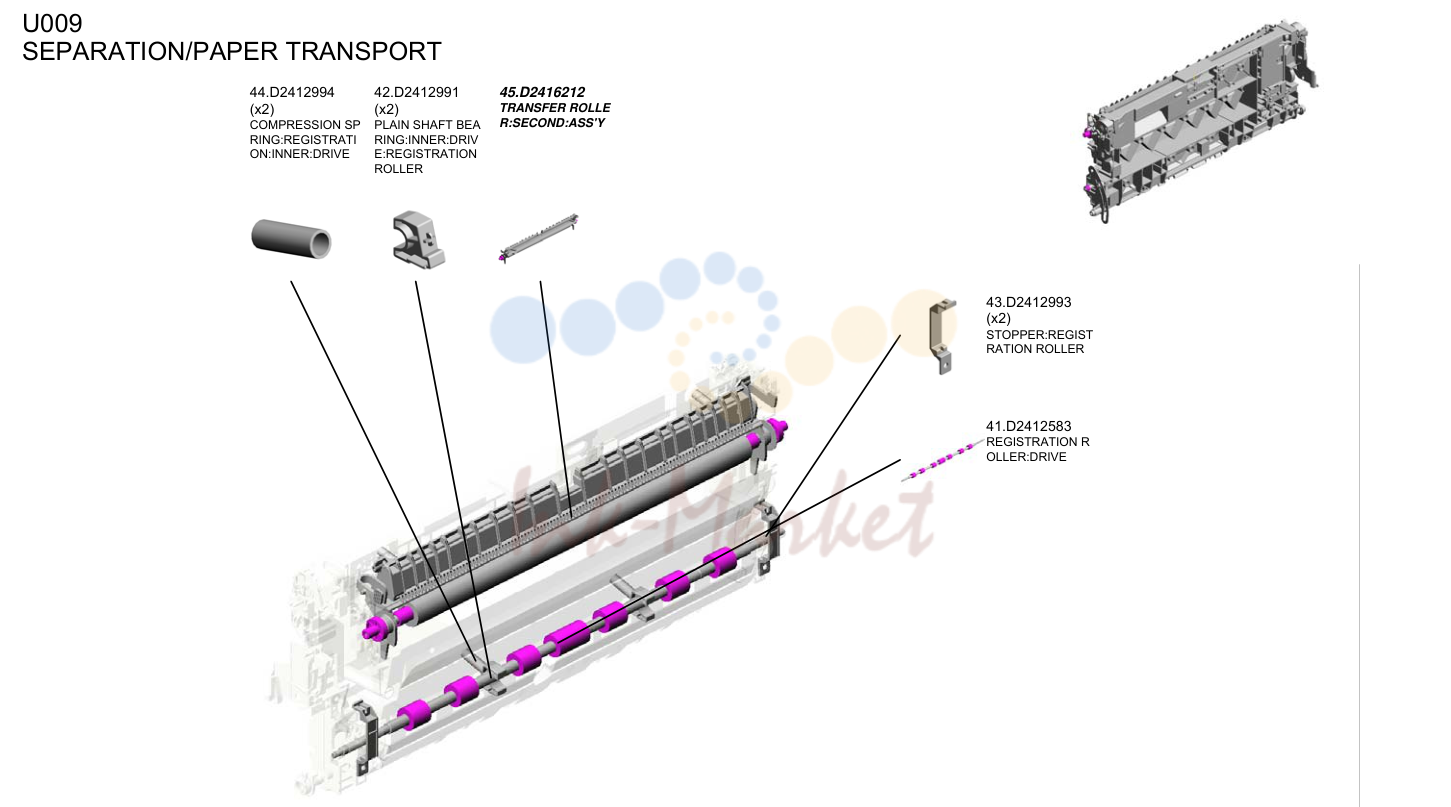

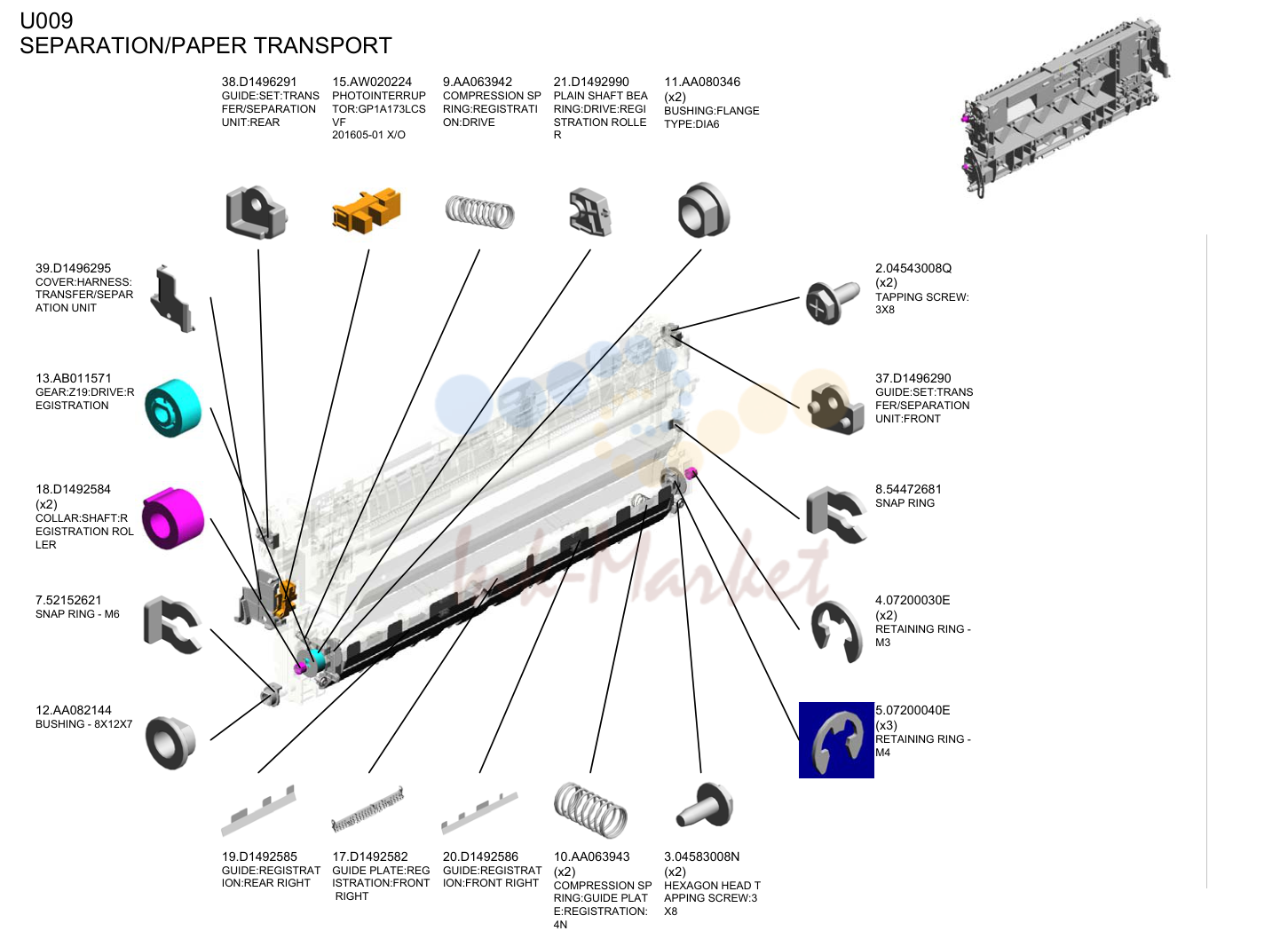

- SEPARATION/PAPER TRANSPORT
- SEPARATION/PAPER TRANSPORT

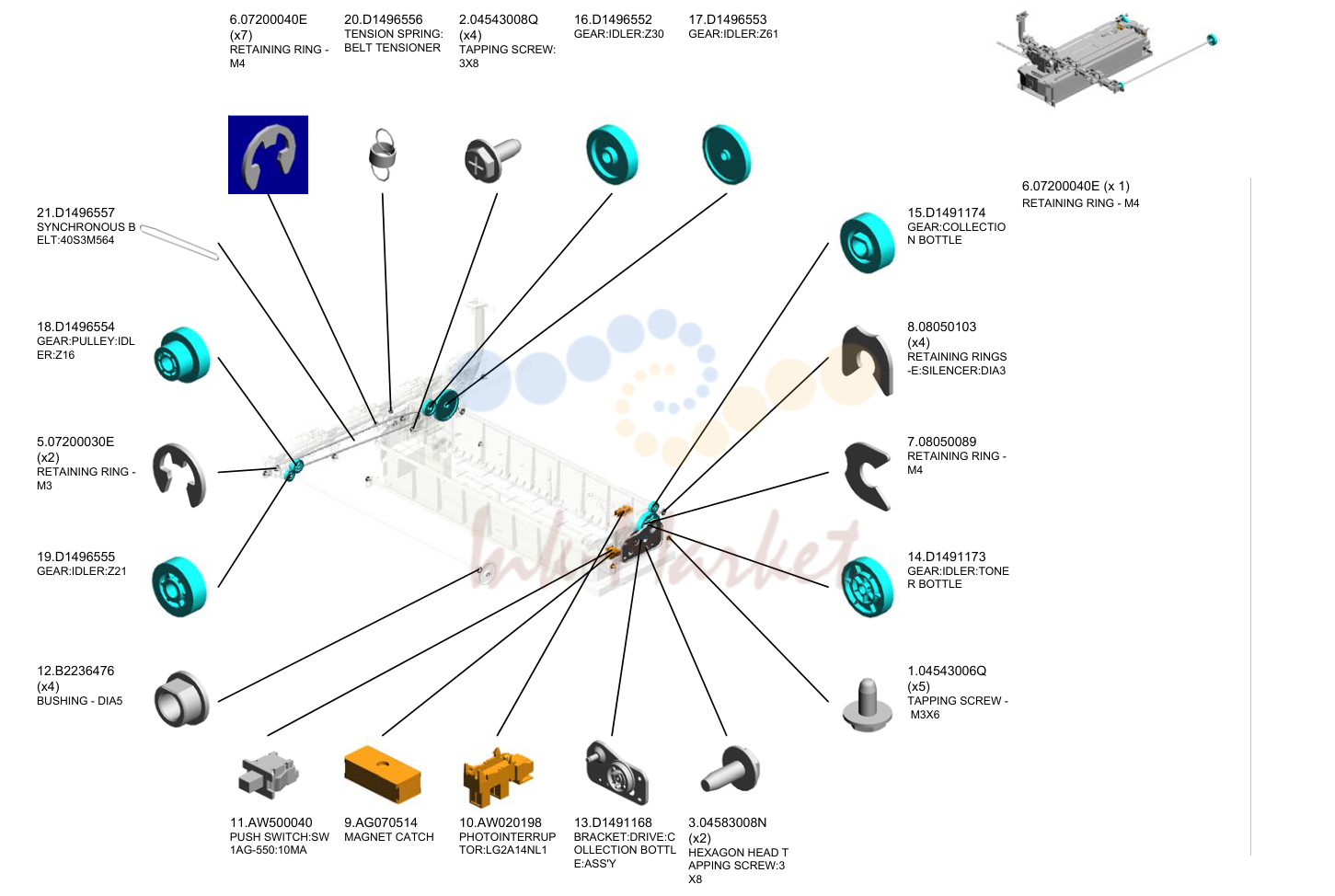

- USED TONER
- USED TONER

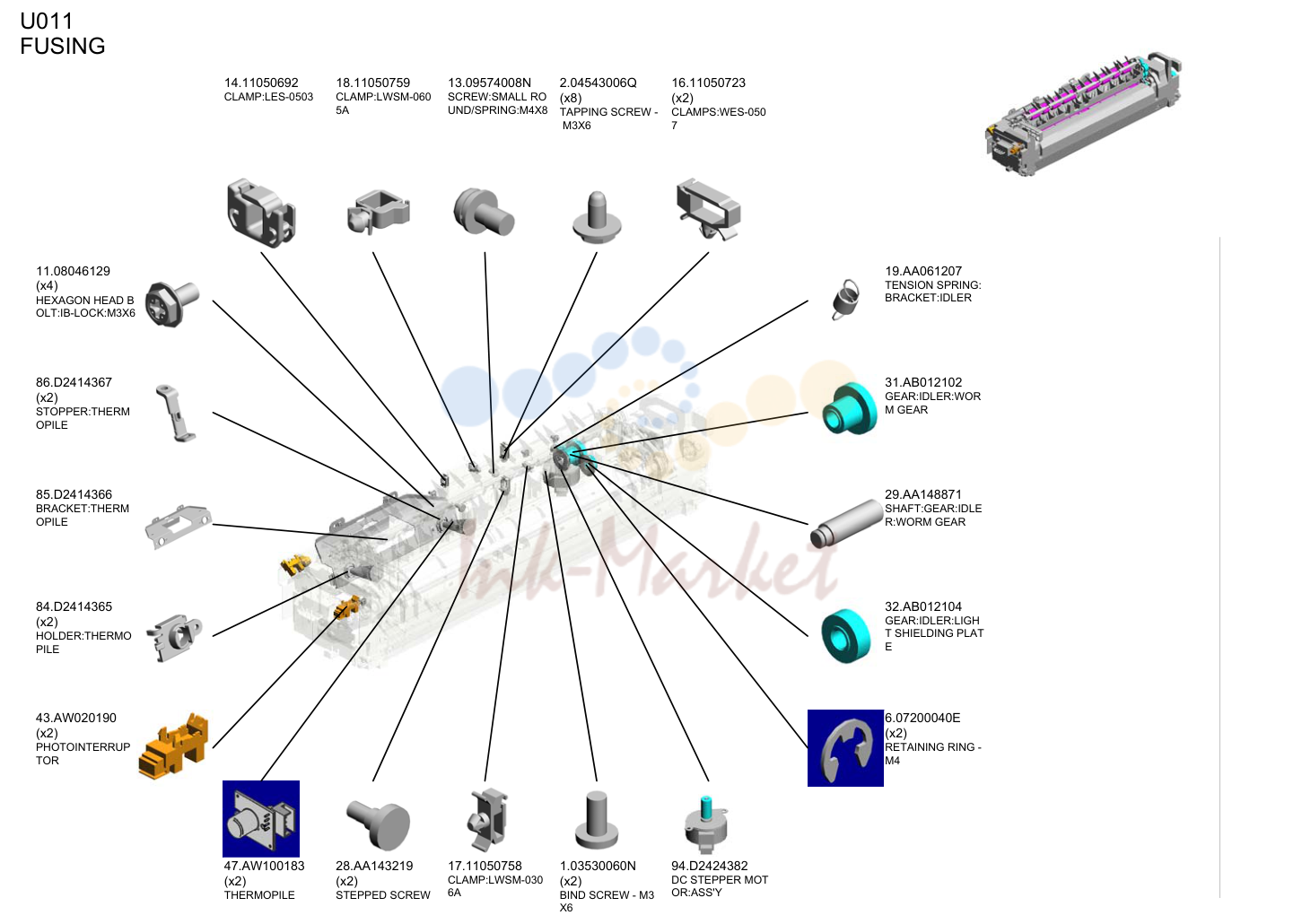

- печь (закрепление)

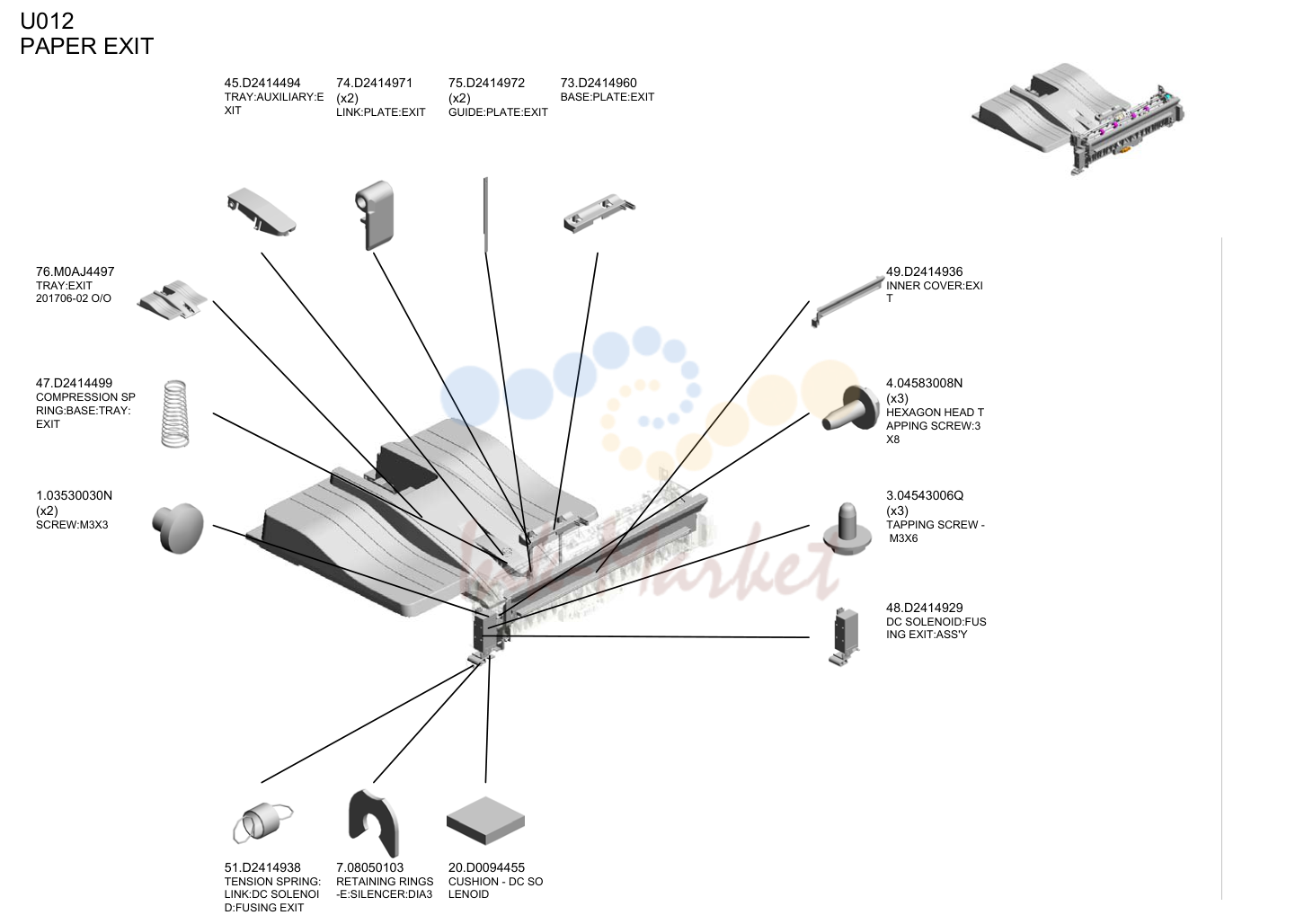

- PAPER EXIT
- дуплекс
- MAIN DRIVE

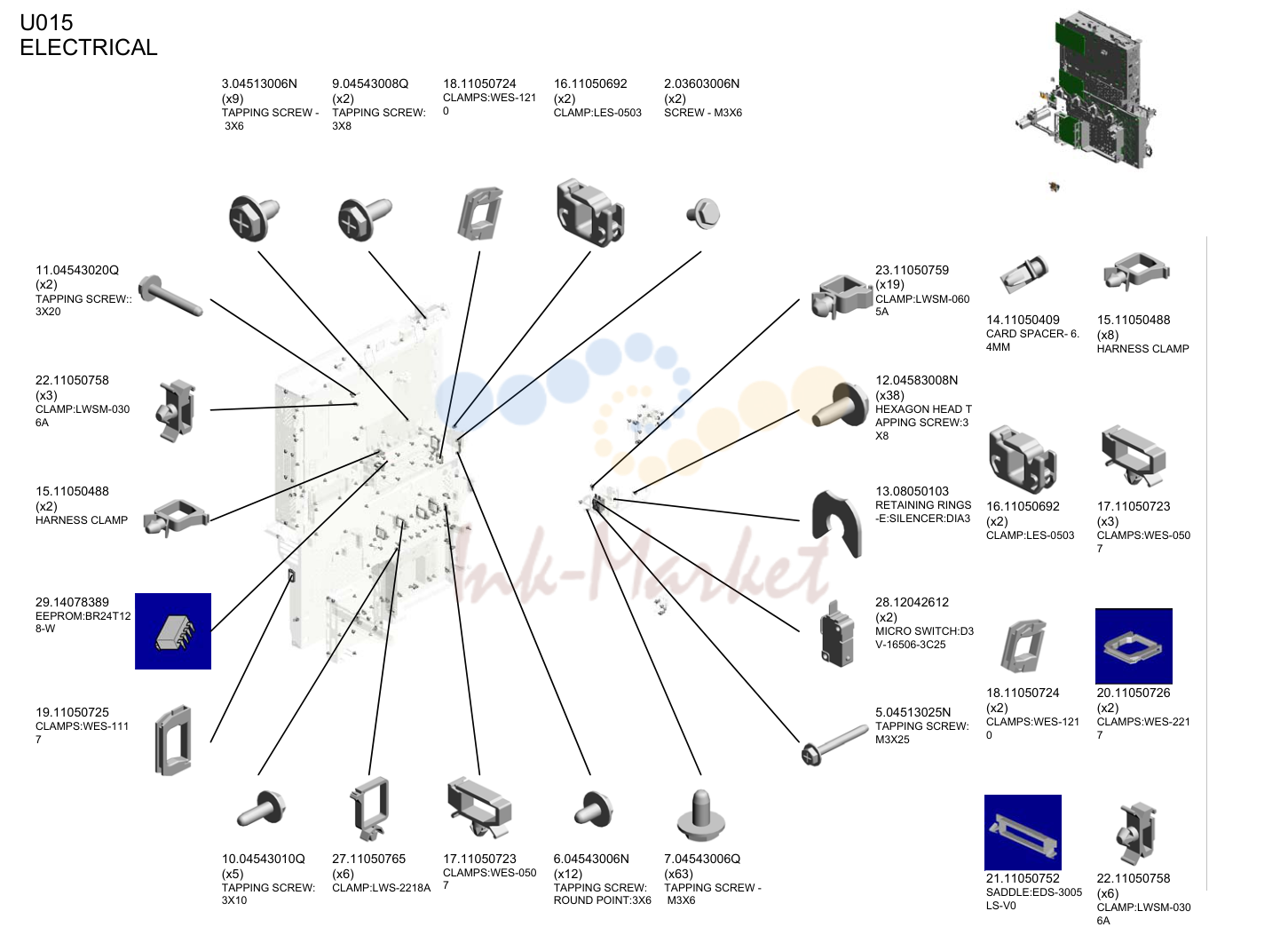

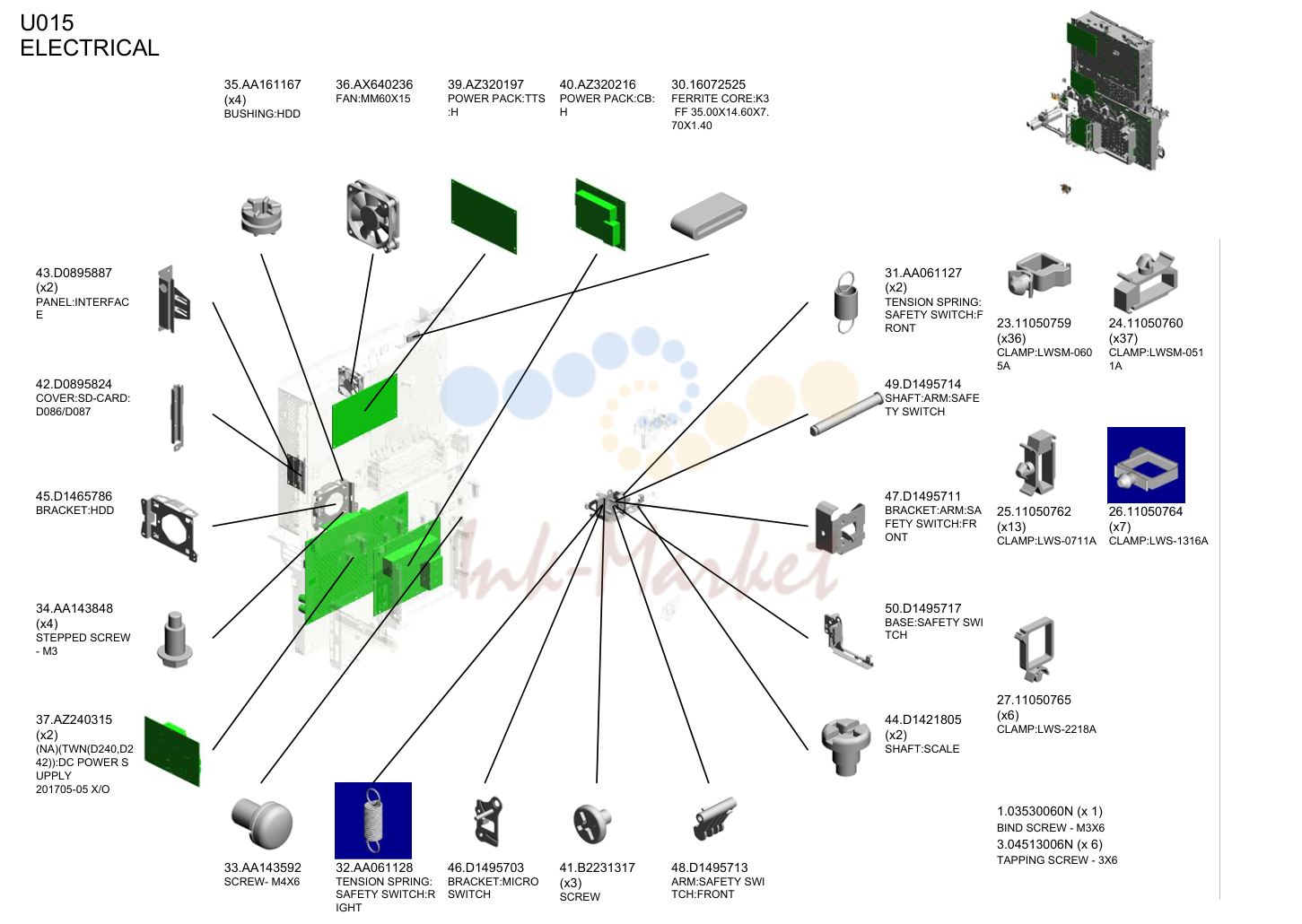

- электрика
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама
- OPTION
- ACCESSORIES
- ACCESSORIES

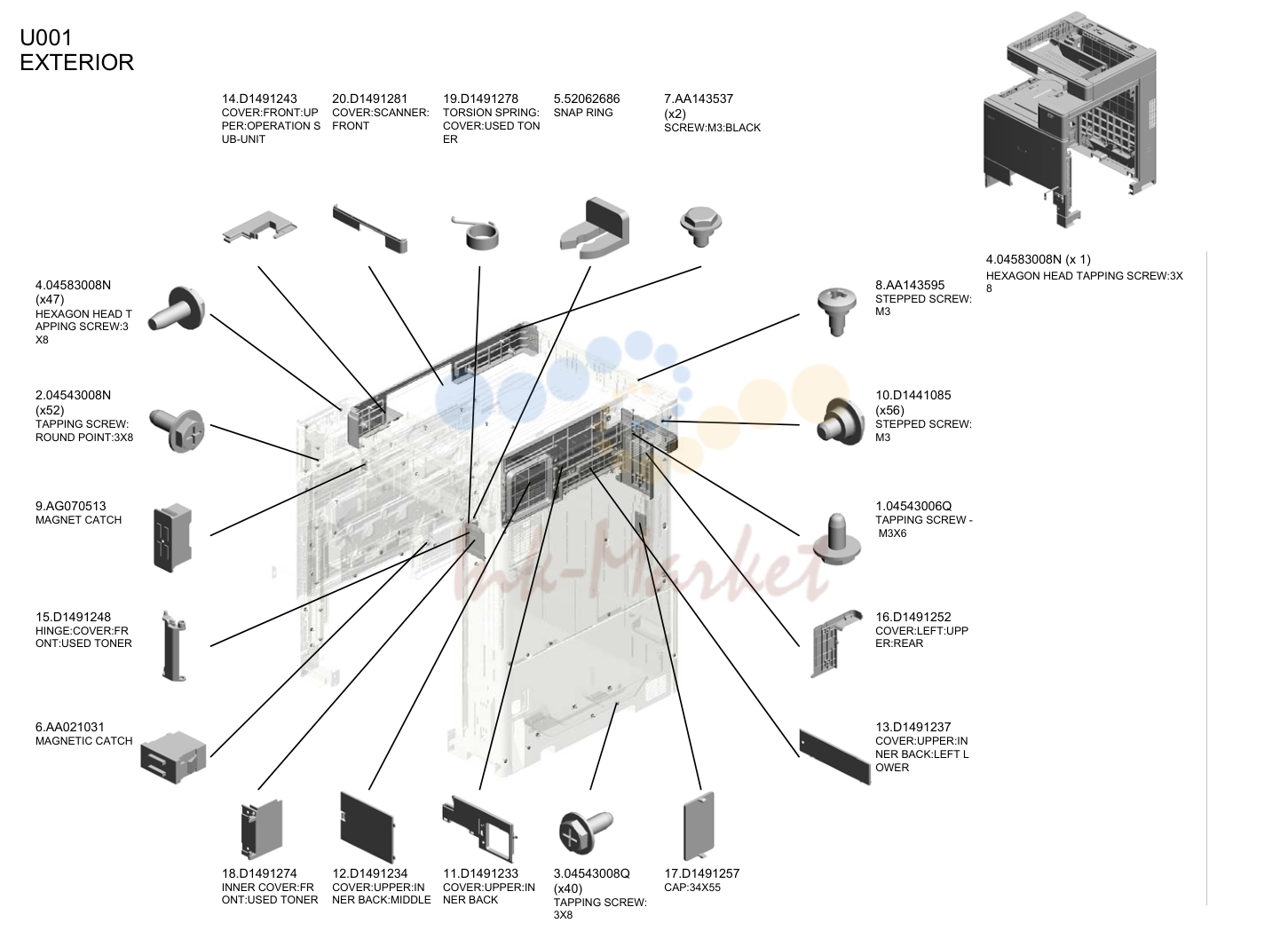

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 14 | D1491243 запросить цену → | крышка:FRONT:UP PER:OPERATION S UB-узел |
| 20 | D1491281 запросить цену → | крышка:сканер: FRONT |
| 19 | D1491278 запросить цену → | TORSION пружина: крышка:USED TON ER |
| 5 | 52062686 запросить цену → | SNAP RING |
| 7 | AA143537 запросить цену → | винт:M3:BLACK |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 2 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 9 | AG070513 запросить цену → | MAGNET CATCH |
| 15 | D1491248 запросить цену → | HINGE:крышка:FR ONT:USED TONER |
| 6 | AA021031 ✓ в наличии | MAGNETIC CATCH |
| 8 | AA143595 запросить цену → | STEPPED винт: M3 |
| 10 | D1441085 запросить цену → | STEPPED винт: M3 |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | D1491252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 13 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 18 | D1491274 запросить цену → | INNER крышка:FR ONT:USED TONER |
| 12 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 11 | D1491233 запросить цену → | крышка:UPPER:IN NER BACK |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 17 | D1491257 запросить цену → | CAP:34X55 4.04583008N (x 1) HEXAGON HEAD TAPPING винт:3X 8 |

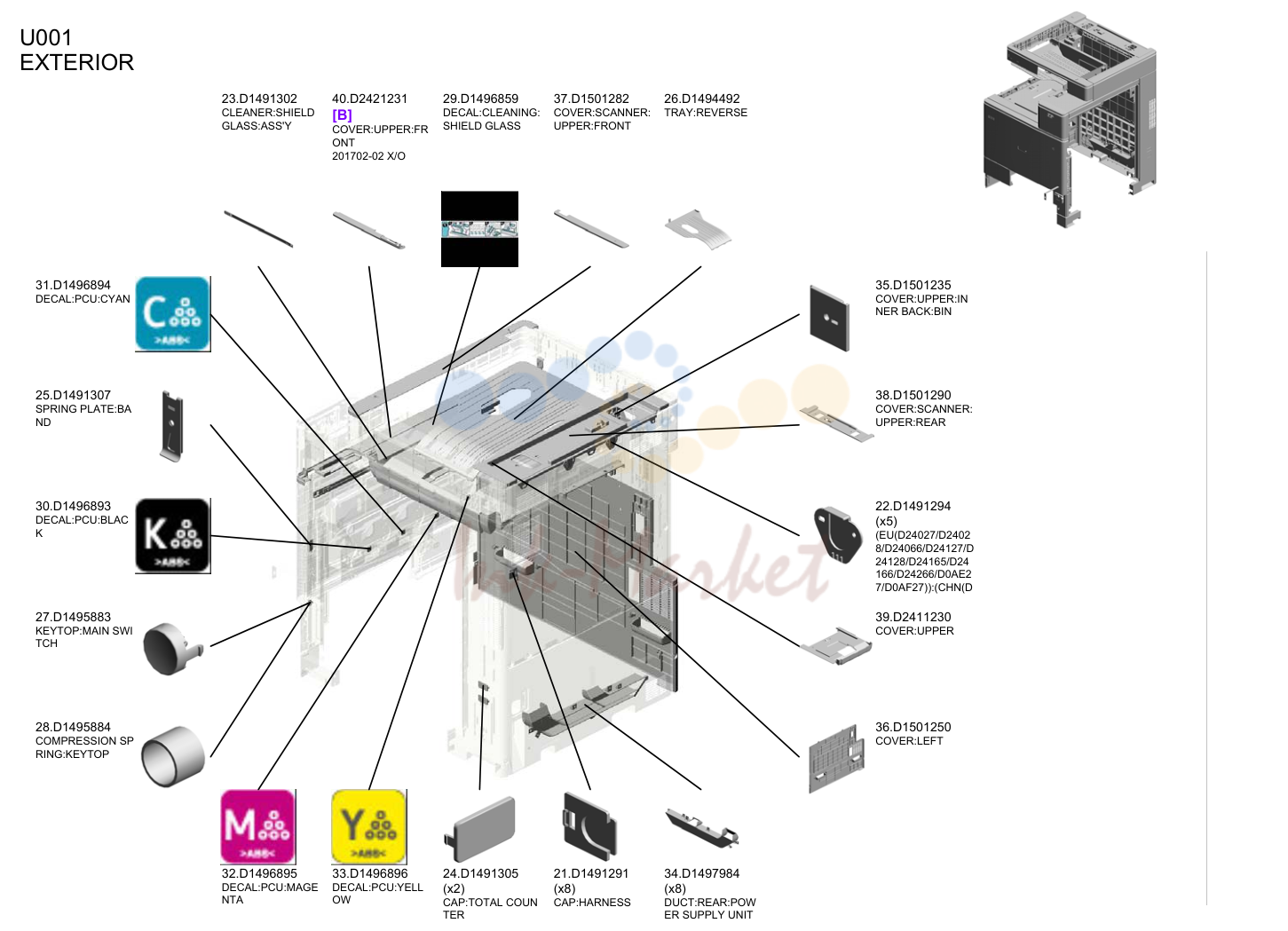

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 23 | D1491302 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 40 | D2421231 запросить цену → | [B] крышка:UPPER:FR ONT 201702-02 X/O |
| 29 | D1496859 запросить цену → | DECAL:CLEANING: SHIELD GLASS |
| 37 | D1501282 запросить цену → | крышка:сканер: UPPER:FRONT |
| 26 | D1494492 запросить цену → | TRAY:REVERSE |
| 31 | D1496894 запросить цену → | DECAL:PCU:CYAN |
| 25 | D1491307 запросить цену → | пружина пластина:BA ND |
| 30 | D1496893 запросить цену → | DECAL:PCU:BLAC K |
| 27 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 28 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 35 | D1501235 запросить цену → | крышка:UPPER:IN NER BACK:BIN |
| 38 | D1501290 запросить цену → | крышка:сканер: UPPER:REAR |
| 22 | D1491294 запросить цену → | (EU(D24027/D2402 8/D24066/D24127/D 24128/D24165/D24 166/D24266/D0AE2 7/D0AF27)):(CHN(D |
| 39 | D2411230 запросить цену → | крышка:UPPER |
| 36 | D1501250 запросить цену → | крышка:LEFT |
| 32 | D1496895 запросить цену → | DECAL:PCU:MAGE NTA |
| 33 | D1496896 запросить цену → | DECAL:PCU:YELL OW |
| 24 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 21 | D1491291 запросить цену → | CAP:жгут |
| 34 | D1497984 запросить цену → | DUCT:REAR:POW ER SUPPLY узел |

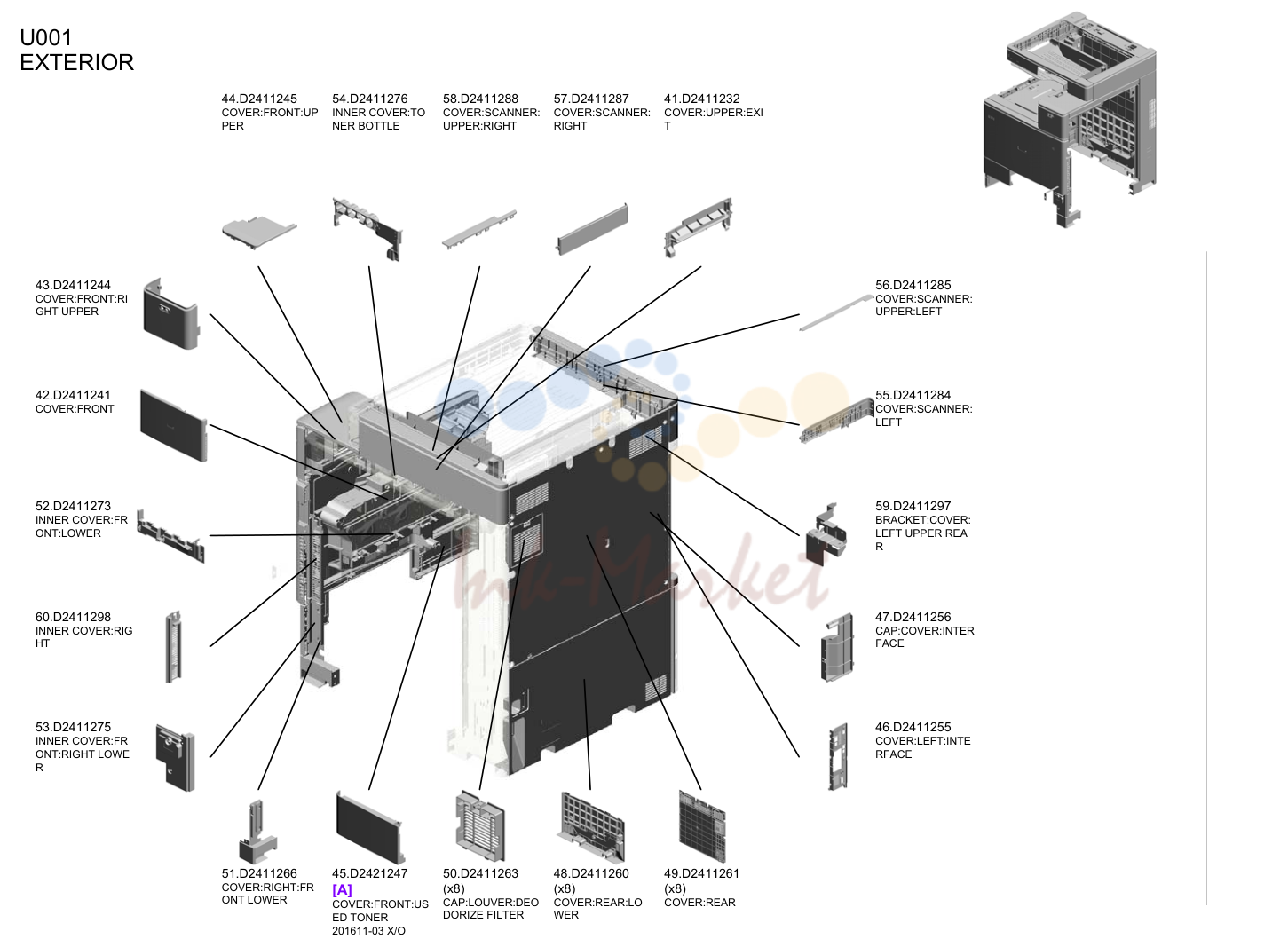

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 44 | D2411245 запросить цену → | крышка:FRONT:UP PER |
| 54 | D2411276 запросить цену → | INNER крышка:TO NER BOTTLE |
| 58 | D2411288 запросить цену → | крышка:сканер: UPPER:RIGHT |
| 57 | D2411287 запросить цену → | крышка:сканер: RIGHT |
| 41 | D2411232 запросить цену → | крышка:UPPER:EXI T |
| 43 | D2411244 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 42 | D2411241 запросить цену → | крышка:FRONT |
| 52 | D2411273 запросить цену → | INNER крышка:FR ONT:LOWER |
| 60 | D2411298 запросить цену → | INNER крышка:RIG HT |
| 53 | D2411275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 56 | D2411285 запросить цену → | крышка:сканер: UPPER:LEFT |
| 55 | D2411284 запросить цену → | крышка:сканер: LEFT |
| 59 | D2411297 запросить цену → | кронштейн:крышка: LEFT UPPER REA R |
| 47 | D2411256 запросить цену → | CAP:крышка:INTER FACE |
| 46 | D2411255 запросить цену → | крышка:LEFT:INTE RFACE |
| 51 | D2411266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 45 | D2421247 запросить цену → | [A] крышка:FRONT:US ED TONER 201611-03 X/O |
| 50 | D2411263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 48 | D2411260 запросить цену → | крышка:REAR:LO WER |
| 49 | D2411261 запросить цену → | крышка:REAR |

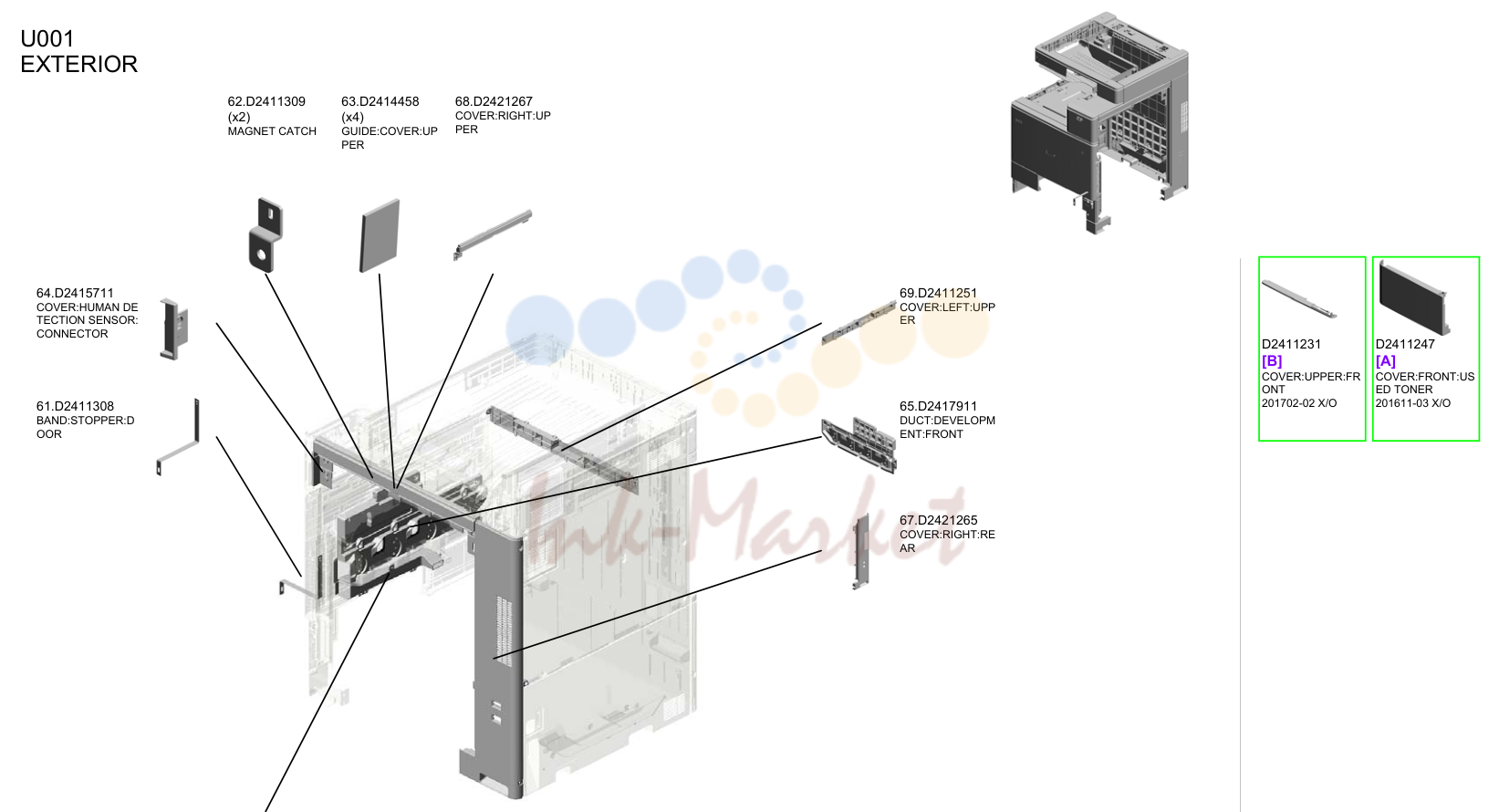

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 62 | D2411309 запросить цену → | MAGNET CATCH |
| 63 | D2414458 запросить цену → | направляющая:крышка:UP PER |
| 68 | D2421267 запросить цену → | крышка:RIGHT:UP PER |
| 64 | D2415711 запросить цену → | крышка:HUMAN DE TECTION датчик: CONNECTOR |
| 61 | D2411308 запросить цену → | BAND:стопор:D OOR |
| 69 | D2411251 запросить цену → | крышка:LEFT:UPP ER |
| 65 | D2417911 запросить цену → | DUCT:DEVELOPM ENT:FRONT |
| 67 | D2421265 запросить цену → | крышка:RIGHT:RE AR |
| 66 | D2417913 запросить цену → | DUCT:OPTICAL W RITING узел D2411231 [B] крышка:UPPER:FR ONT 201702-02 X/O D2411247 [A] крышка:FRONT:US ED TONER 201611-03 X/O |

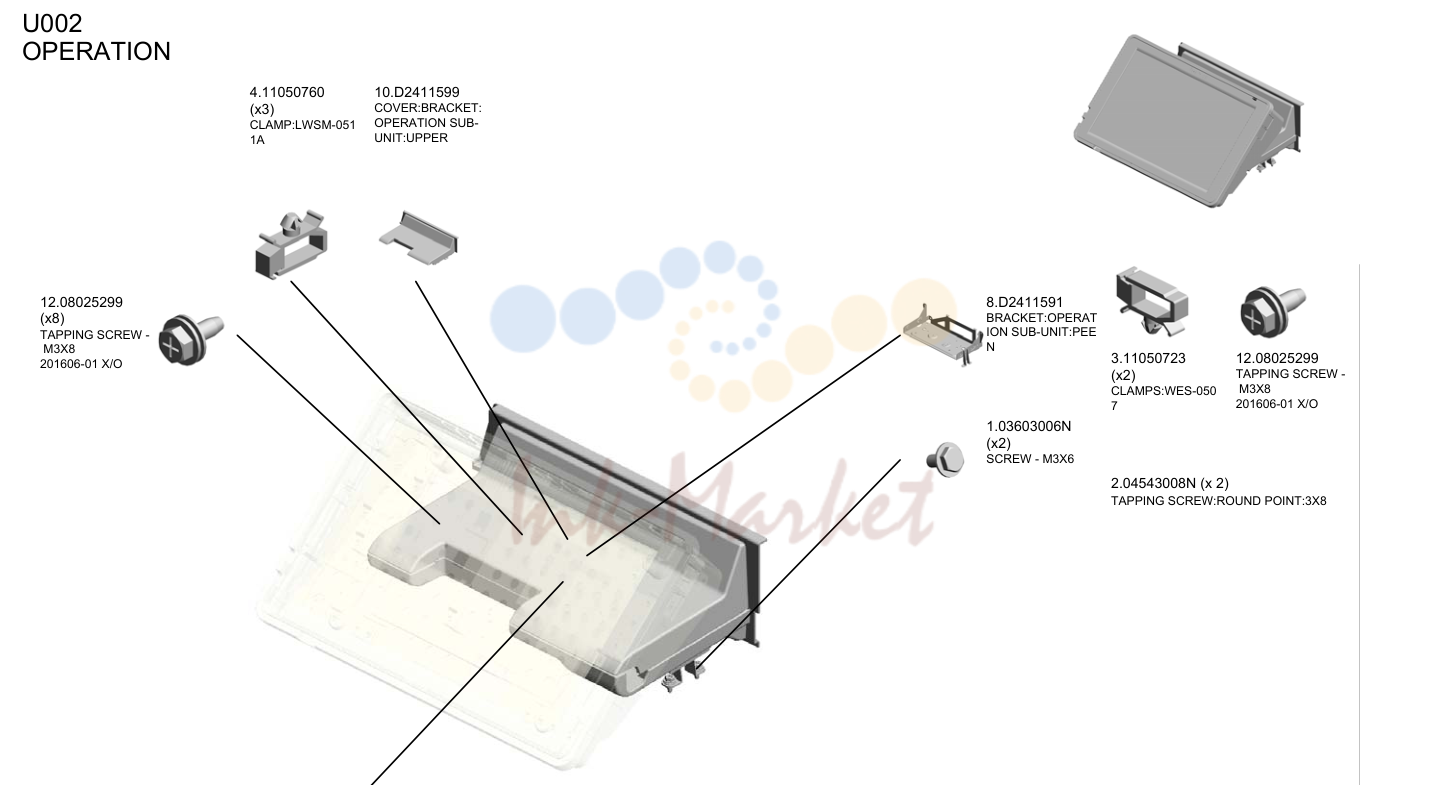

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 4 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 10 | D2411599 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 12 | 08025299 запросить цену → | TAPPING винт - M3X8 201606-01 X/O |
| 8 | D2411591 запросить цену → | кронштейн:OPERAT ION SUB-узел:PEE N |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 9 | D2411598 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 3 | 11050723 под заказ | CLAMPS:WES-050 7 |

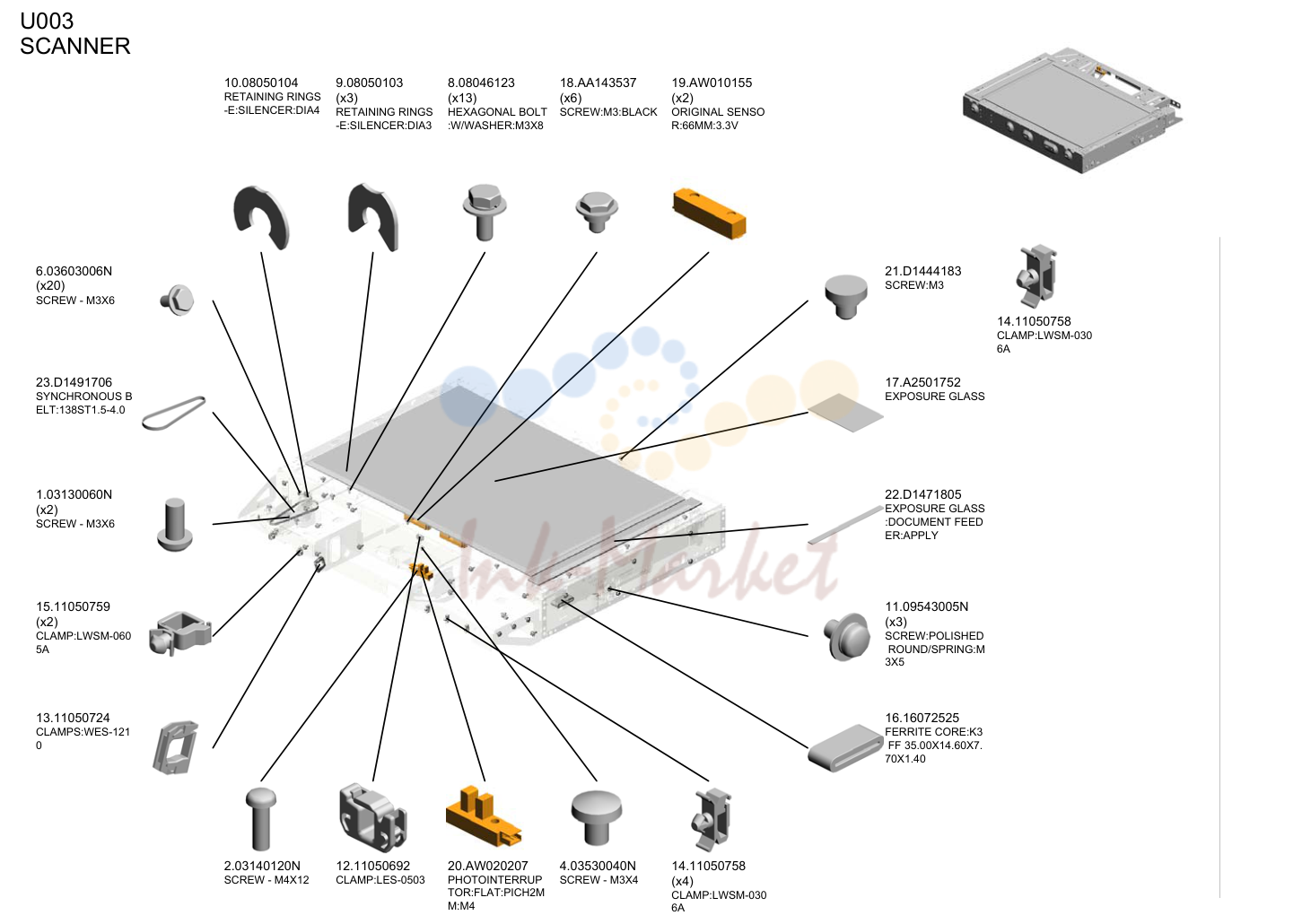

сканер
| № | Артикул | Наименование |
|---|---|---|
| 10 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 9 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 18 | AA143537 запросить цену → | винт:M3:BLACK |
| 19 | AW010155 запросить цену → | ORIGINAL SENSO R:66MM:3.3V |
| 6 | 03603006N запросить цену → | винт - M3X6 |
| 23 | D1491706 запросить цену → | SYNCHRONOUS B ELT:138ST1.5-4.0 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 15 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 13 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 21 | D1444183 запросить цену → | винт:M3 |
| 17 | A2501752 запросить цену → | EXPOSURE GLASS |
| 22 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 11 | 09543005N запросить цену → | винт:POLISHED ROUND/пружина:M 3X5 |
| 16 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 12 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 20 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 4 | 03530040N запросить цену → | винт - M3X4 |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |

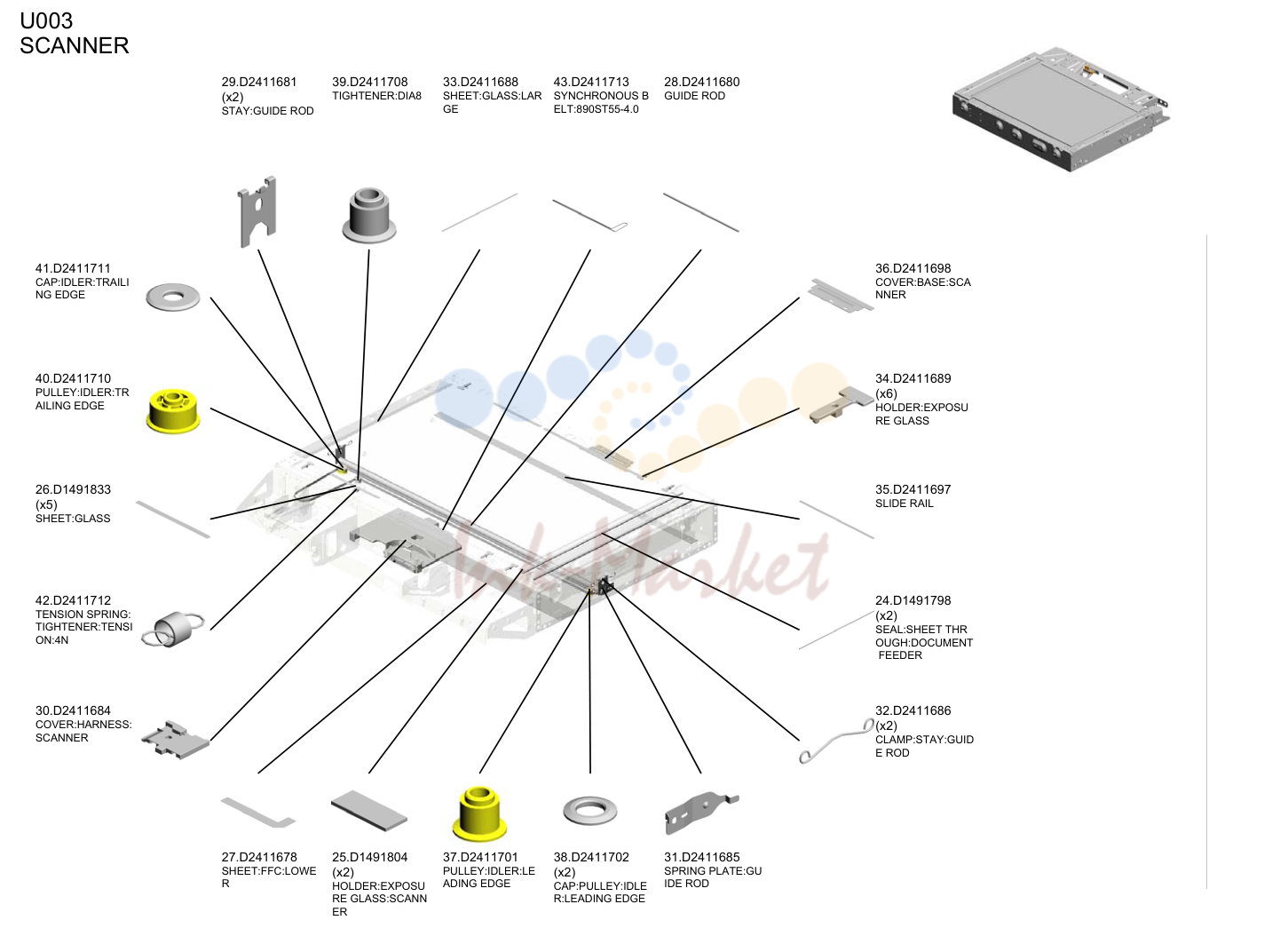

сканер
| № | Артикул | Наименование |
|---|---|---|
| 29 | D2411681 запросить цену → | STAY:направляющая ROD |
| 39 | D2411708 запросить цену → | TIGHTENER:DIA8 |
| 33 | D2411688 запросить цену → | SHEET:GLASS:LAR GE |
| 43 | D2411713 запросить цену → | SYNCHRONOUS B ELT:890ST55-4.0 |
| 28 | D2411680 запросить цену → | направляющая ROD |
| 41 | D2411711 запросить цену → | CAP:IDLER:TRAILI NG EDGE |
| 40 | D2411710 запросить цену → | PULLEY:IDLER:TR AILING EDGE |
| 26 | D1491833 запросить цену → | SHEET:GLASS |
| 42 | D2411712 запросить цену → | TENSION пружина: TIGHTENER:TENSI ON:4N |
| 30 | D2411684 запросить цену → | крышка:жгут: сканер |
| 36 | D2411698 запросить цену → | крышка:BASE:SCA NNER |
| 34 | D2411689 запросить цену → | держатель:EXPOSU RE GLASS |
| 35 | D2411697 запросить цену → | SLIDE RAIL |
| 24 | D1491798 запросить цену → | SEAL:SHEET THR OUGH:DOCUMENT FEEDER |
| 32 | D2411686 запросить цену → | CLAMP:STAY:GUID E ROD |
| 27 | D2411678 запросить цену → | SHEET:FFC:LOWE R |
| 25 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 37 | D2411701 запросить цену → | PULLEY:IDLER:LE ADING EDGE |
| 38 | D2411702 запросить цену → | CAP:PULLEY:IDLE R:LEADING EDGE |
| 31 | D2411685 запросить цену → | пружина пластина:GU IDE ROD |

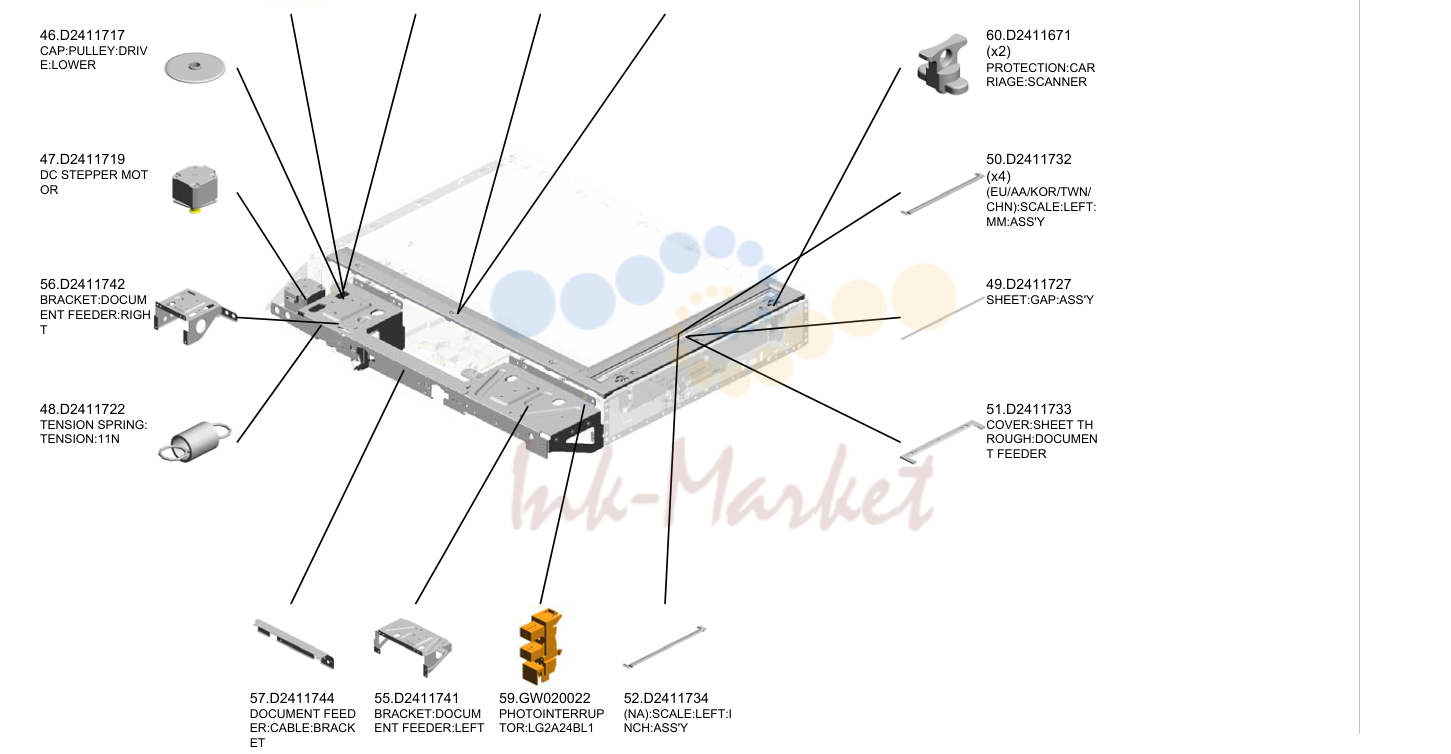

сканер
| № | Артикул | Наименование |
|---|---|---|
| 44 | D2411715 запросить цену → | PULLEY:DRIVE |
| 45 | D2411716 запросить цену → | CAP:PULLEY:DRIV E:UPPER |
| 53 | D2411738 запросить цену → | (EU/AA/KOR/TWN/ CHN):SCALE:REAR :PRINTING:MM |
| 54 | D2411739 запросить цену → | (NA):SCALE:REAR: PRINTING:INCH |
| 46 | D2411717 запросить цену → | CAP:PULLEY:DRIV E:LOWER |
| 47 | D2411719 запросить цену → | DC STEPPER MOT OR |
| 56 | D2411742 запросить цену → | кронштейн:DOCUM ENT FEEDER:RIGH T |
| 48 | D2411722 запросить цену → | TENSION пружина: TENSION:11N |
| 60 | D2411671 запросить цену → | PROTECTION:CAR RIAGE:сканер |
| 50 | D2411732 запросить цену → | (EU/AA/KOR/TWN/ CHN):SCALE:LEFT: MM:ASS'Y |
| 49 | D2411727 запросить цену → | SHEET:GAP:ASS'Y |
| 51 | D2411733 запросить цену → | крышка:SHEET TH ROUGH:DOCUMEN T FEEDER |
| 57 | D2411744 запросить цену → | DOCUMENT FEED ER:кабель:BRACK ET |
| 55 | D2411741 запросить цену → | кронштейн:DOCUM ENT FEEDER:LEFT |
| 59 | GW020022 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1 |
| 52 | D2411734 запросить цену → | (NA):SCALE:LEFT:I NCH:ASS'Y |

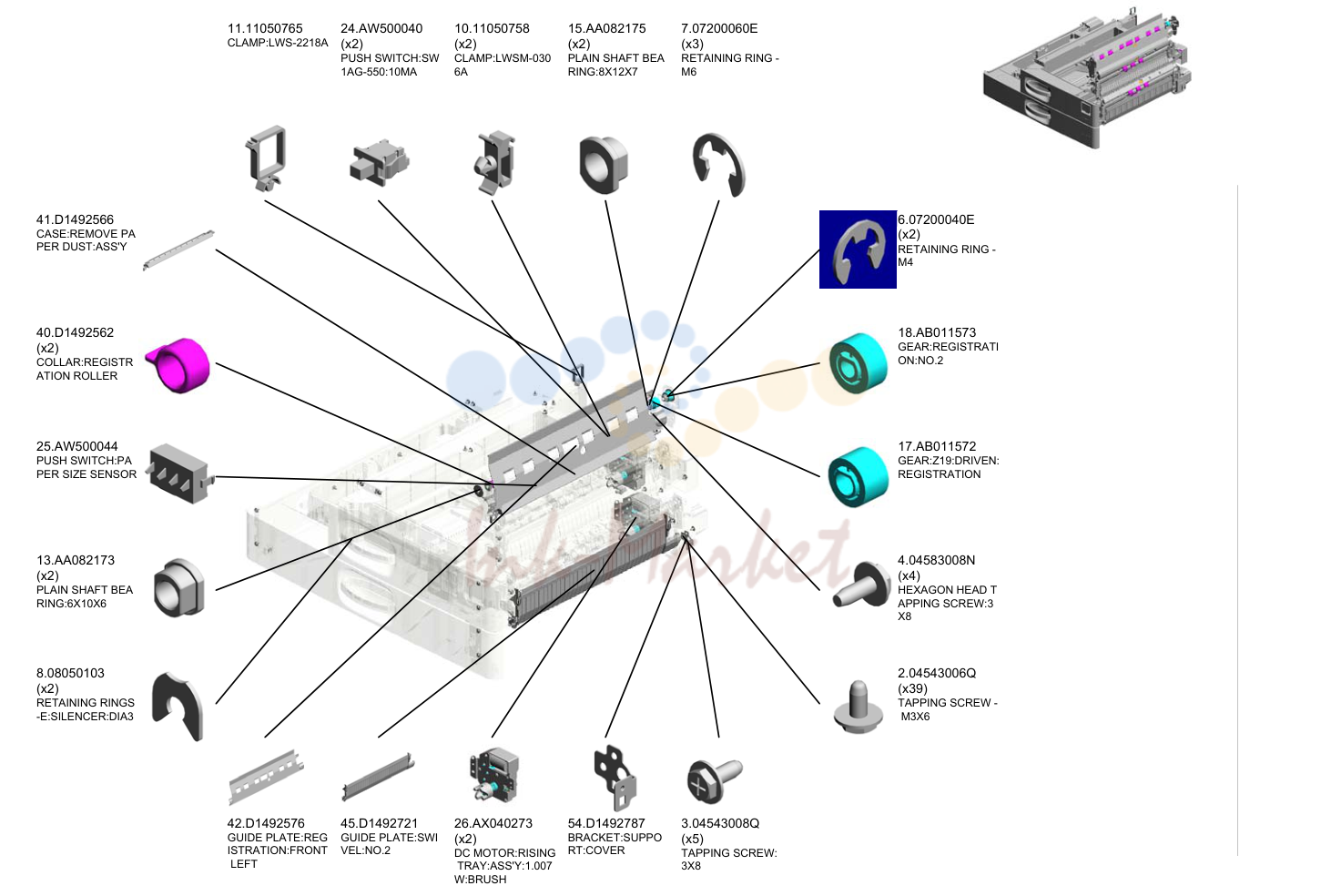

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 11 | 11050765 запросить цену → | CLAMP:LWS-2218A |
| 24 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 15 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 7 | 07200060E запросить цену → | RETAINING RING - M6 |
| 41 | D1492566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 40 | D1492562 запросить цену → | COLLAR:REGISTR ATION ролик |
| 25 | AW500044 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 13 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 8 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 18 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 17 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 42 | D1492576 запросить цену → | направляющая пластина:REG ISTRATION:FRONT LEFT |
| 45 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 26 | AX040273 запросить цену → | DC мотор:RISING TRAY:ASS'Y:1.007 W:BRUSH |
| 54 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |

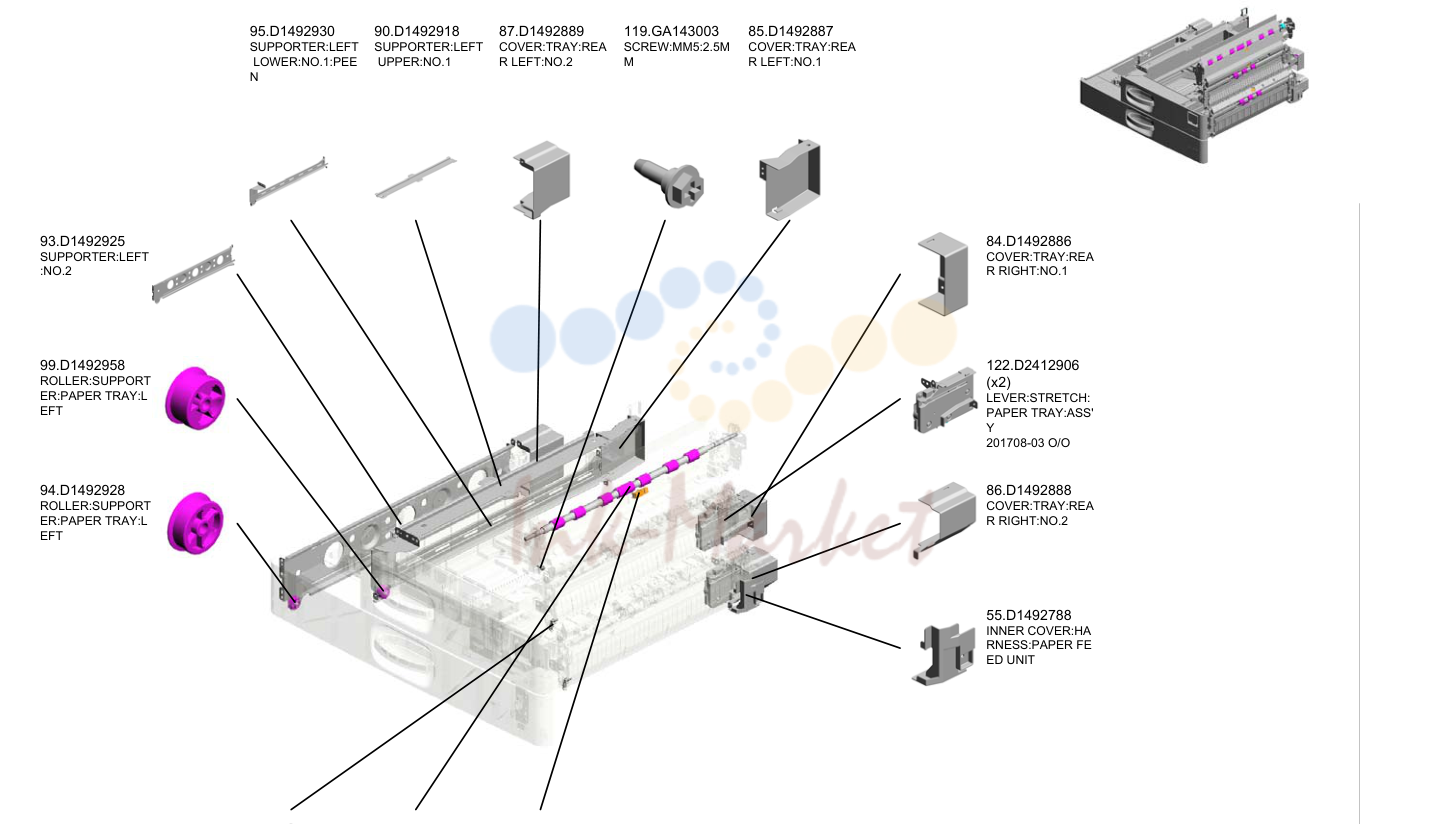

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 95 | D1492930 запросить цену → | SUPPORTER:LEFT LOWER:NO.1:PEE N |
| 90 | D1492918 запросить цену → | SUPPORTER:LEFT UPPER:NO.1 |
| 87 | D1492889 запросить цену → | крышка:TRAY:REA R LEFT:NO.2 |
| 119 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 85 | D1492887 запросить цену → | крышка:TRAY:REA R LEFT:NO.1 |
| 93 | D1492925 запросить цену → | SUPPORTER:LEFT :NO.2 |
| 99 | D1492958 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 94 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 84 | D1492886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 122 | D2412906 под заказ | рычаг:STRETCH: лоток бумаги:ASS' Y 201708-03 O/O |
| 86 | D1492888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 55 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 121 | D2412731 запросить цену → | стопор:направляющая P LATE:SWIVEL 201702-04 |
| 101 | D2412559 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 120 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 16 | D1473288 запросить цену → | TRANSPORT SCR EW:NOZZLE:CMY: ASS'Y 201705-08 X/O |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 9 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 22 | D1493307 запросить цену → | BASE:TONER SUP PLY |
| 15 | D1473287 запросить цену → | TRANSPORT SCR EW:NOZZLE:BK:AS S'Y 201702-06 X/O |
| 26 | D1493330 запросить цену → | SEAL:CONNECTIO N:CARTRIDGE:TO NER SUPPLY |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 29 | D1495174 запросить цену → | плата:TCB |
| 24 | D1493321 запросить цену → | DUCT:VERTICAL T RANSPORT:TONE R SUPPLY |
| 27 | D1493331 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT |
| 7 | 11050488 запросить цену → | жгут CLAMP |
| 25 | D1493322 запросить цену → | SHUTTER:DUCT:T ONER SUPPLY |
| 11 | B2233241 запросить цену → | пружина:SHUTTER: PUMP узел |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 39 | GW010009 под заказ | DENSITY датчик |
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 31 | D1496320 запросить цену → | TERMINAL:BIAS:IN TERMEDIATE TRA NSFER:MAIN |
| 32 | D1496321 запросить цену → | держатель:TERMINA L:INTERMEDIATE T RANSFER:MAIN |
| 11 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 8 | AA082101 запросить цену → | втулка - 6X10X6 |
| 28 | D1496310 запросить цену → | кронштейн:ON-OFF: COLLAR |
| 30 | D1496312 запросить цену → | JOINT:ON-OFF:CO LLAR |
| 10 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF 201605-01 X/O |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 19 | D1496172 запросить цену → | кронштейн:ремень CL EANING:FRONT |
| 13 | D1175916 запросить цену → | STEPPED винт: M3X8:SECOND KIN D |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 27 | D1496309 запросить цену → | вал:ON-OFF:C OLLAR:MAIN |
| 29 | D1496311 запросить цену → | шестерня:ON-OFF:CO LLAR:OUTPUT |
| 20 | D1496173 запросить цену → | кронштейн:ремень CL EANING:REAR |
SEPARATION/PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 38 | D1496291 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:REAR |
| 15 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF 201605-01 X/O |
| 9 | AA063942 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:DRIVE |
| 21 | D1492990 запросить цену → | PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R |
| 11 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 39 | D1496295 запросить цену → | крышка:жгут: перенос/SEPAR ATION узел |
| 13 | AB011571 запросить цену → | шестерня:Z19:DRIVE:R EGISTRATION |
| 18 | D1492584 запросить цену → | COLLAR:вал:R EGISTRATION ROL LER |
| 7 | 52152621 запросить цену → | SNAP RING - M6 |
| 12 | AA082144 запросить цену → | втулка - 8X12X7 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 37 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 8 | 54472681 запросить цену → | SNAP RING |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 19 | D1492585 запросить цену → | направляющая:REGISTRAT ION:REAR RIGHT |
| 17 | D1492582 запросить цену → | направляющая пластина:REG ISTRATION:FRONT RIGHT |
| 20 | D1492586 запросить цену → | направляющая:REGISTRAT ION:FRONT RIGHT |
| 10 | AA063943 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
SEPARATION/PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 44 | D2412994 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE |
| 42 | D2412991 запросить цену → | PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик |
| 45 | D2416212 запросить цену → | перенос ROLLE R:SECOND:ASS'Y |
| 43 | D2412993 запросить цену → | стопор:REGIST RATION ролик |
| 41 | D2412583 запросить цену → | регистрация R OLLER:DRIVE |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 20 | D1496556 запросить цену → | TENSION пружина: ремень TENSIONER |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | D1496552 запросить цену → | шестерня:IDLER:Z30 |
| 17 | D1496553 запросить цену → | шестерня:IDLER:Z61 |
| 21 | D1496557 запросить цену → | SYNCHRONOUS B ELT:40S3M564 |
| 18 | D1496554 запросить цену → | шестерня:PULLEY:IDL ER:Z16 |
| 5 | 07200030E запросить цену → | RETAINING RING - M3 |
| 19 | D1496555 запросить цену → | шестерня:IDLER:Z21 |
| 12 | B2236476 запросить цену → | втулка - DIA5 |
| 15 | D1491174 запросить цену → | шестерня:COLLECTIO N BOTTLE |
| 8 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 7 | 08050089 запросить цену → | RETAINING RING - M4 |
| 14 | D1491173 запросить цену → | шестерня:IDLER:TONE R BOTTLE |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 9 | AG070514 запросить цену → | MAGNET CATCH |
| 10 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 13 | D1491168 запросить цену → | кронштейн:DRIVE:C OLLECTION BOTTL E:ASS'Y |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 6.07200040E (x 1) RETAINING RING - M4 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 24 | D1496571 запросить цену → | кронштейн:PULLEY: IDLER:USED TONE R |
| 25 | D1496574 запросить цену → | шестерня:PULLEY:IDL ER:Z18 |
| 26 | D1496575 запросить цену → | FLANGE:IDLER:US ED TONER |
| 31 | D1496587 запросить цену → | шестерня:USED TONE R:LEFT |
| 23 | D1496562 запросить цену → | кронштейн:TIGHTE NER:USED TONER |
| 22 | D1496561 запросить цену → | PULLEY:USED TO NER |
| 28 | D1496582 запросить цену → | шестерня:USED TONE R:RIGHT |
| 30 | D1496586 запросить цену → | вал:DRIVE:USE D TONER:LEFT |
| 33 | D2426400 ✓ в наличии | COLLECTION BOT TLE:ASS'Y |
| 32 | D1496592 запросить цену → | RAIL:COLLECTION BOTTLE |
| 35 | D1496542 запросить цену → | кронштейн:USED T ONER датчик |
| 27 | D1496581 запросить цену → | вал:DRIVE:USE D TONER:RIGHT |
| 29 | D1496583 запросить цену → | шестерня:USED TONE R:INPUT |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 18 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 13 | 09574008N запросить цену → | винт:SMALL RO UND/пружина:M4X8 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 11 | 08046129 запросить цену → | HEXAGON HEAD B OLT:IB-LOCK:M3X6 |
| 86 | D2414367 запросить цену → | стопор:THERM OPILE |
| 85 | D2414366 запросить цену → | кронштейн:THERM OPILE |
| 84 | D2414365 запросить цену → | держатель:THERMO PILE |
| 43 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 19 | AA061207 запросить цену → | TENSION пружина: кронштейн:IDLER |
| 31 | AB012102 запросить цену → | шестерня:IDLER:WOR M шестерня |
| 29 | AA148871 запросить цену → | вал:шестерня:IDLE R:WORM шестерня |
| 32 | AB012104 запросить цену → | шестерня:IDLER:LIGH T SHIELDING PLAT E |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 47 | AW100183 под заказ | THERMOPILE |
| 28 | AA143219 запросить цену → | STEPPED винт |
| 17 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 94 | D2424382 запросить цену → | DC STEPPER MOT OR:ASS'Y |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 45 | D2414494 запросить цену → | TRAY:AUXILIARY:E XIT |
| 74 | D2414971 запросить цену → | LINK:пластина:EXIT |
| 75 | D2414972 запросить цену → | направляющая:пластина:EXIT |
| 73 | D2414960 запросить цену → | BASE:пластина:EXIT |
| 76 | M0AJ4497 запросить цену → | TRAY:EXIT 201706-02 O/O |
| 47 | D2414499 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 49 | D2414936 запросить цену → | INNER крышка:EXI T |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 48 | D2414929 запросить цену → | DC соленоид:FUS ING EXIT:ASS'Y |
| 51 | D2414938 запросить цену → | TENSION пружина: LINK:DC SOLENOI D:печь (закрепление) EXIT |
| 7 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 20 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 173 | D2414755 запросить цену → | шестерня:OUTPUT:DU PLEX:ENTRANCE |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 172 | D2414750 запросить цену → | кронштейн:мотор: дуплекс |
| 41 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 40 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 184 | D2414757 запросить цену → | SPACER:DC MOTO R:дуплекс 201609-01 |
| 18 | 52152621 запросить цену → | SNAP RING - M6 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 19 | 54472681 запросить цену → | SNAP RING |
| 98 | D1494755 запросить цену → | кронштейн:HINGE:D UPLEX:FRONT 2.03603006N (x 1) винт - M3X6 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 34 | D1491199 запросить цену → | DRIVE узел:ON-OF F:перенос |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 40 | D1491394 запросить цену → | GROUND пластина:D RIVE узел:печь (закрепление) /PAPER EXIT узел |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 2 | 03603016N запросить цену → | винт - M3X16 |
| 26 | AX061001 запросить цену → | DC BRUSHLESS M OTOR:40W:NMB |
| 49 | D2411113 запросить цену → | направляющая:жгут: RIGHT |
| 38 | D1491387 запросить цену → | GROUND пластина:D RIVE узел:ENGINE |
| 27 | AX061101 запросить цену → | DC BRUSHLESS M OTOR:25W:NMB |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 28 | AX061201 запросить цену → | DC BRUSHLESS M OTOR:25W:NID:DE VELOPMENT:BLAC K |
| 50 | D2411115 запросить цену → | направляющая:жгут:L EFT |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 9 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 18 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 16 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 11 | 04543020Q запросить цену → | TAPPING винт:: 3X20 |
| 22 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 15 | 11050488 запросить цену → | жгут CLAMP |
| 29 | 14078389 запросить цену → | EEPROM:BR24T12 8-W |
| 19 | 11050725 запросить цену → | CLAMPS:WES-111 7 |
| 23 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 12 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 13 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 28 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 5 | 04513025N запросить цену → | TAPPING винт: M3X25 |
| 10 | 04543010Q запросить цену → | TAPPING винт: 3X10 |
| 27 | 11050765 запросить цену → | CLAMP:LWS-2218A |
| 17 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 6 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 7 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 20 | 11050726 запросить цену → | CLAMPS:WES-221 7 |
| 21 | 11050752 запросить цену → | SADDLE:EDS-3005 LS-V0 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 35 | AA161167 запросить цену → | втулка:HDD |
| 36 | AX640236 запросить цену → | FAN:MM60X15 |
| 39 | AZ320197 запросить цену → | POWER PACK:TTS :H |
| 40 | AZ320216 запросить цену → | POWER PACK:CB: H |
| 30 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 43 | D0895887 запросить цену → | PANEL:INTERFAC E |
| 42 | D0895824 запросить цену → | крышка:SD-CARD: D086/D087 |
| 45 | D1465786 запросить цену → | кронштейн:HDD |
| 34 | AA143848 запросить цену → | STEPPED винт - M3 |
| 37 | AZ240315 запросить цену → | (NA)(TWN(D240,D2 42)):DC POWER S UPPLY 201705-05 X/O |
| 31 | AA061127 запросить цену → | TENSION пружина: SAFETY SWITCH:F RONT |
| 49 | D1495714 запросить цену → | вал:ARM:SAFE TY SWITCH |
| 47 | D1495711 запросить цену → | кронштейн:ARM:SA FETY SWITCH:FR ONT |
| 50 | D1495717 запросить цену → | BASE:SAFETY SWI TCH |
| 44 | D1421805 запросить цену → | вал:SCALE |
| 33 | AA143592 запросить цену → | винт- M4X6 |
| 32 | AA061128 запросить цену → | TENSION пружина: SAFETY SWITCH:R IGHT |
| 46 | D1495703 запросить цену → | кронштейн:MICRO SWITCH |
| 41 | B2231317 запросить цену → | винт |
| 48 | D1495713 запросить цену → | ARM:SAFETY SWI TCH:FRONT |
| 23 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 24 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 25 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 26 | 11050764 запросить цену → | CLAMP:LWS-1316A |
| 27 | 11050765 запросить цену → | CLAMP:LWS-2218A 1.03530060N (x 1) BIND винт - M3X6 3.04513006N (x 6) TAPPING винт - 3X6 |
Полный список запчастей доступен по запросу.
комментарии
