Ricoh mp C406ZSPF C406ZSP C306ZSP C306ZSPF C406ZSPF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- проявка
- ITB узел
- ITB узел

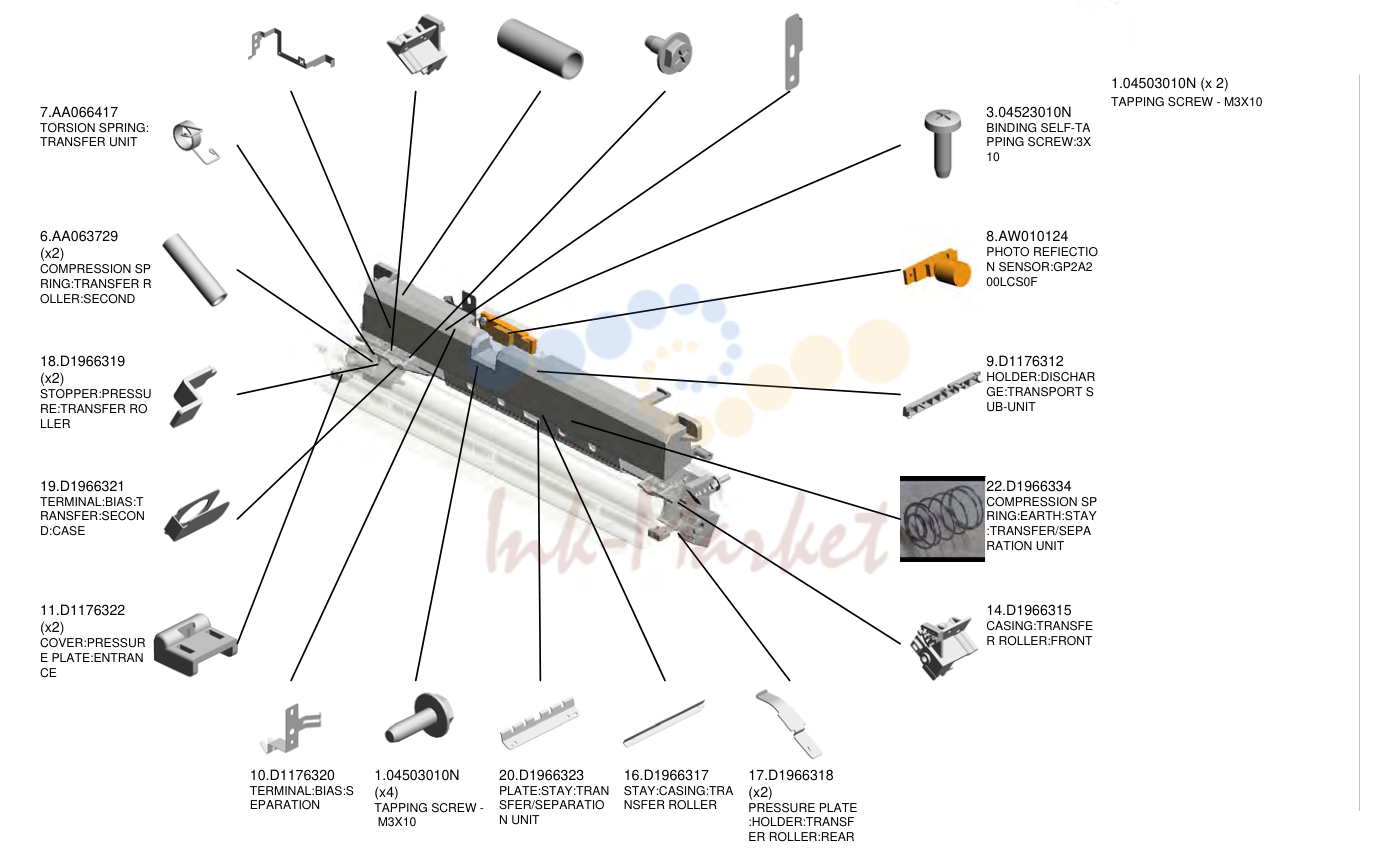

- SEPARATION/TRANSPORT

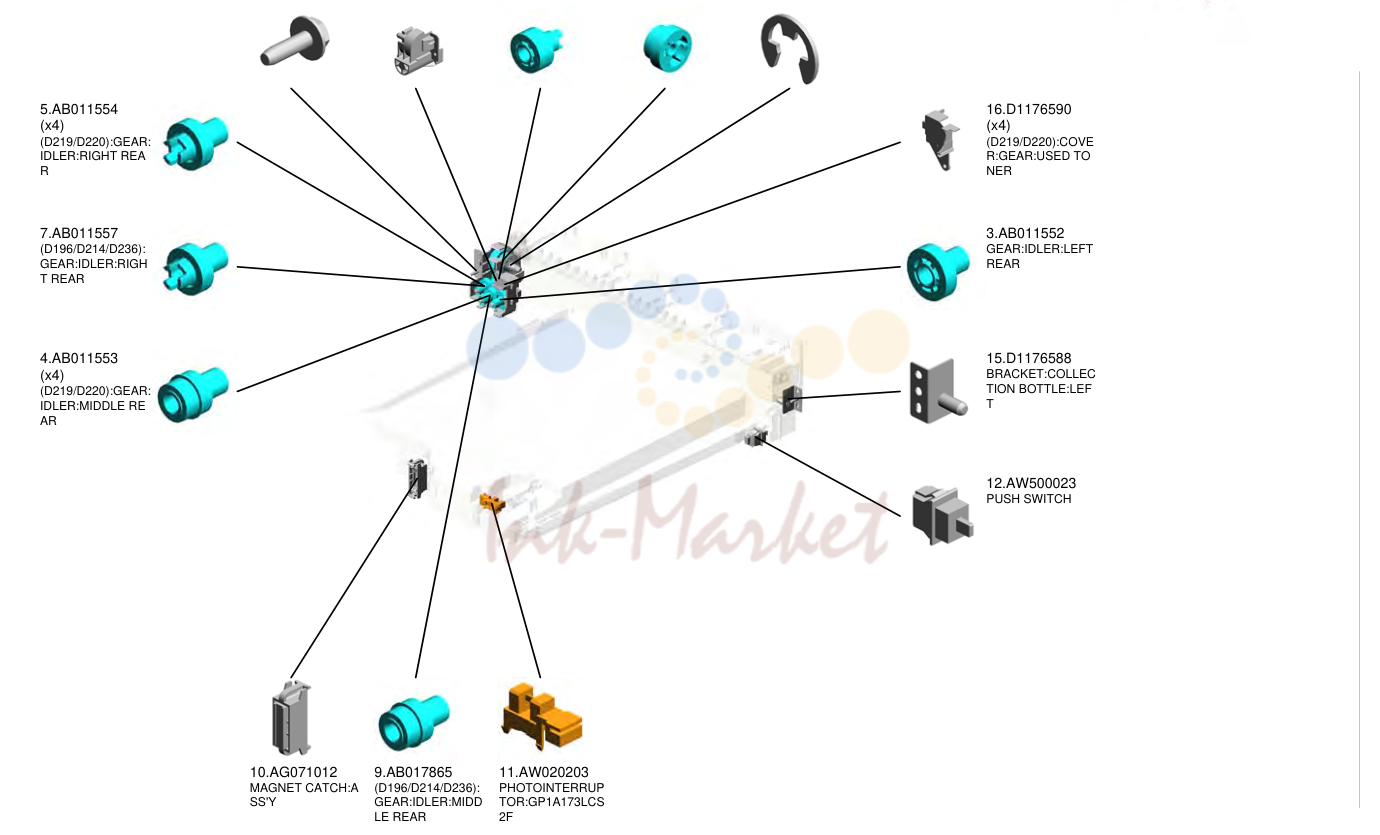

- USED TONER
- печь (закрепление)

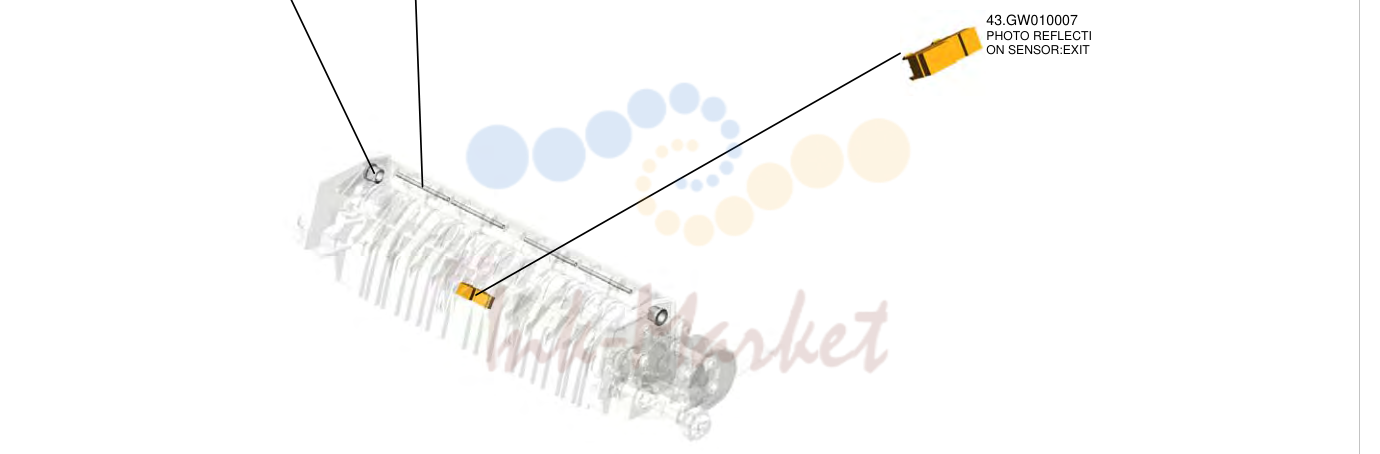

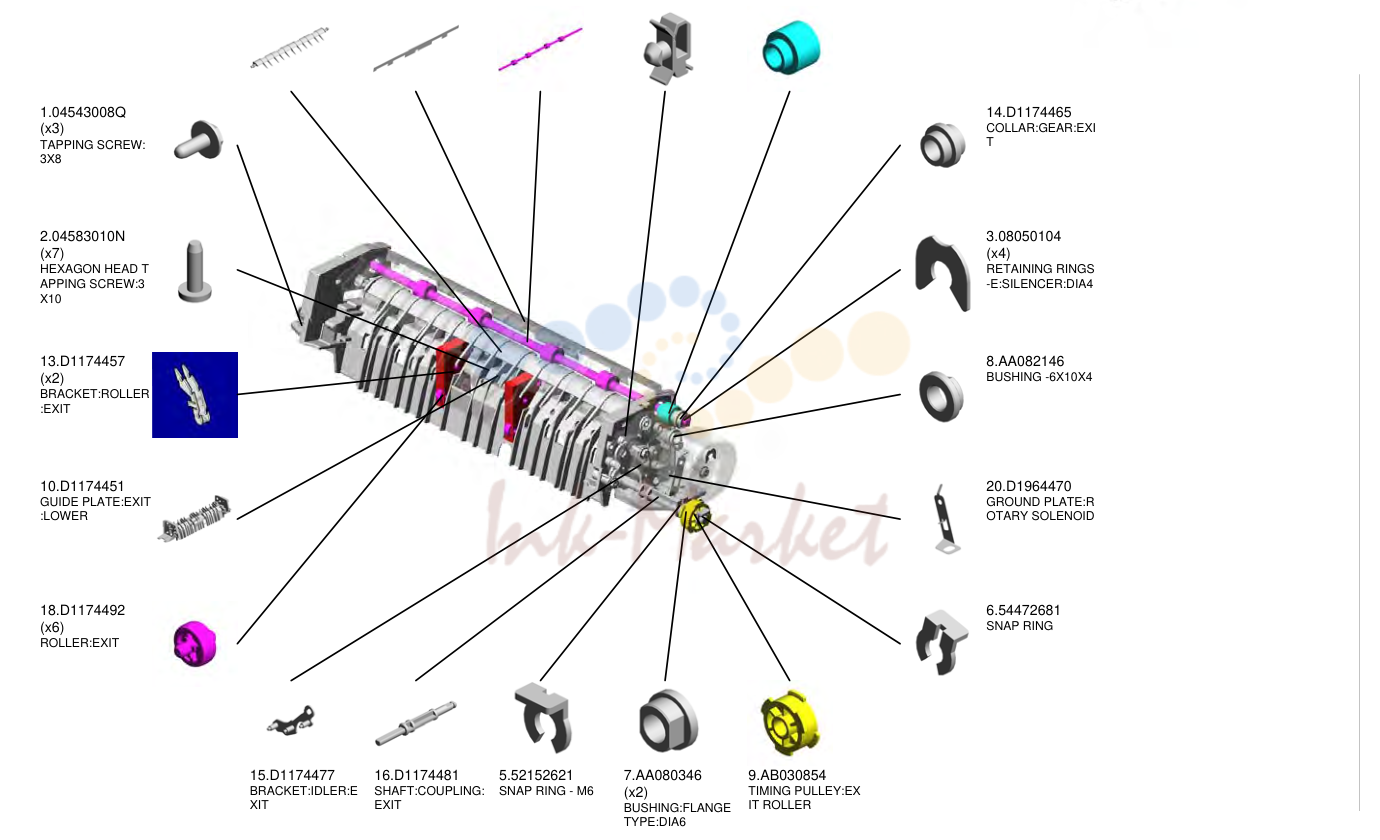

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

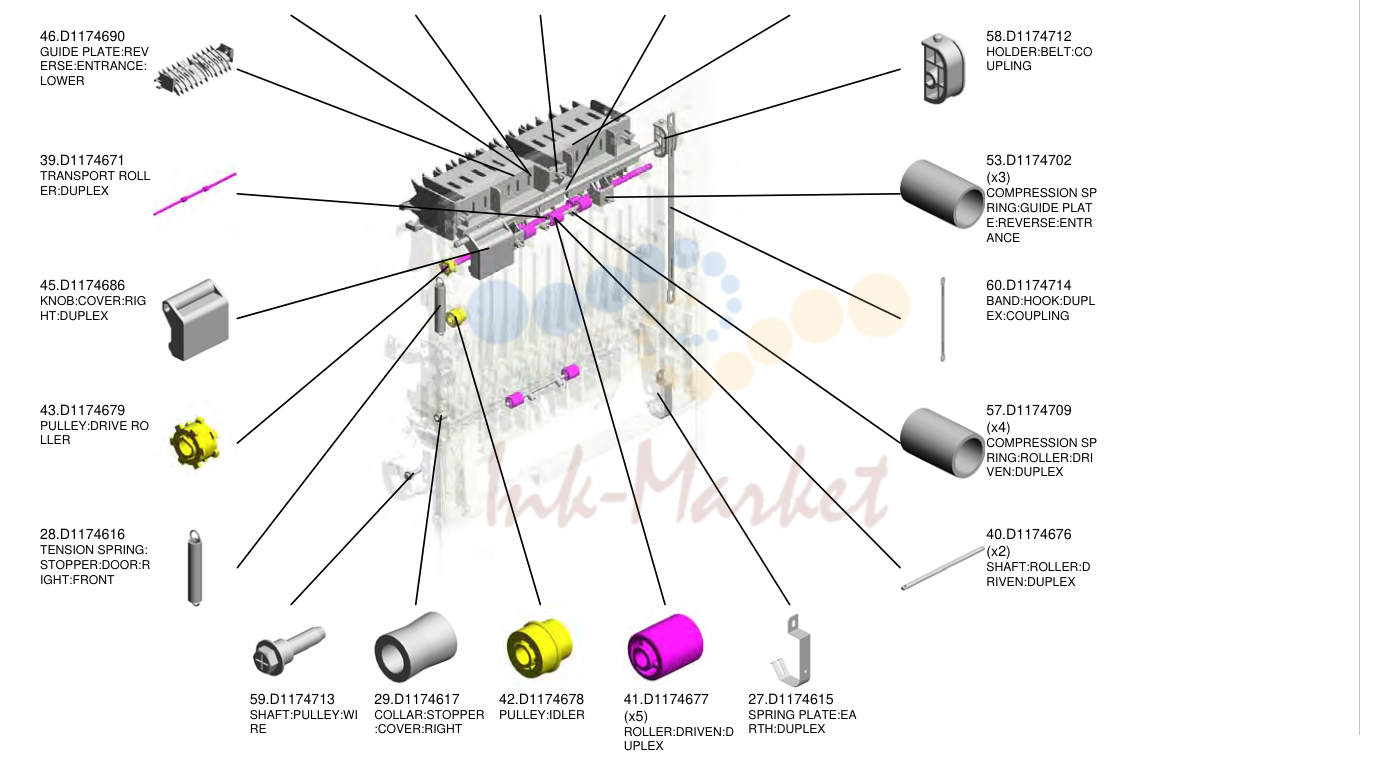

- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- OPTION

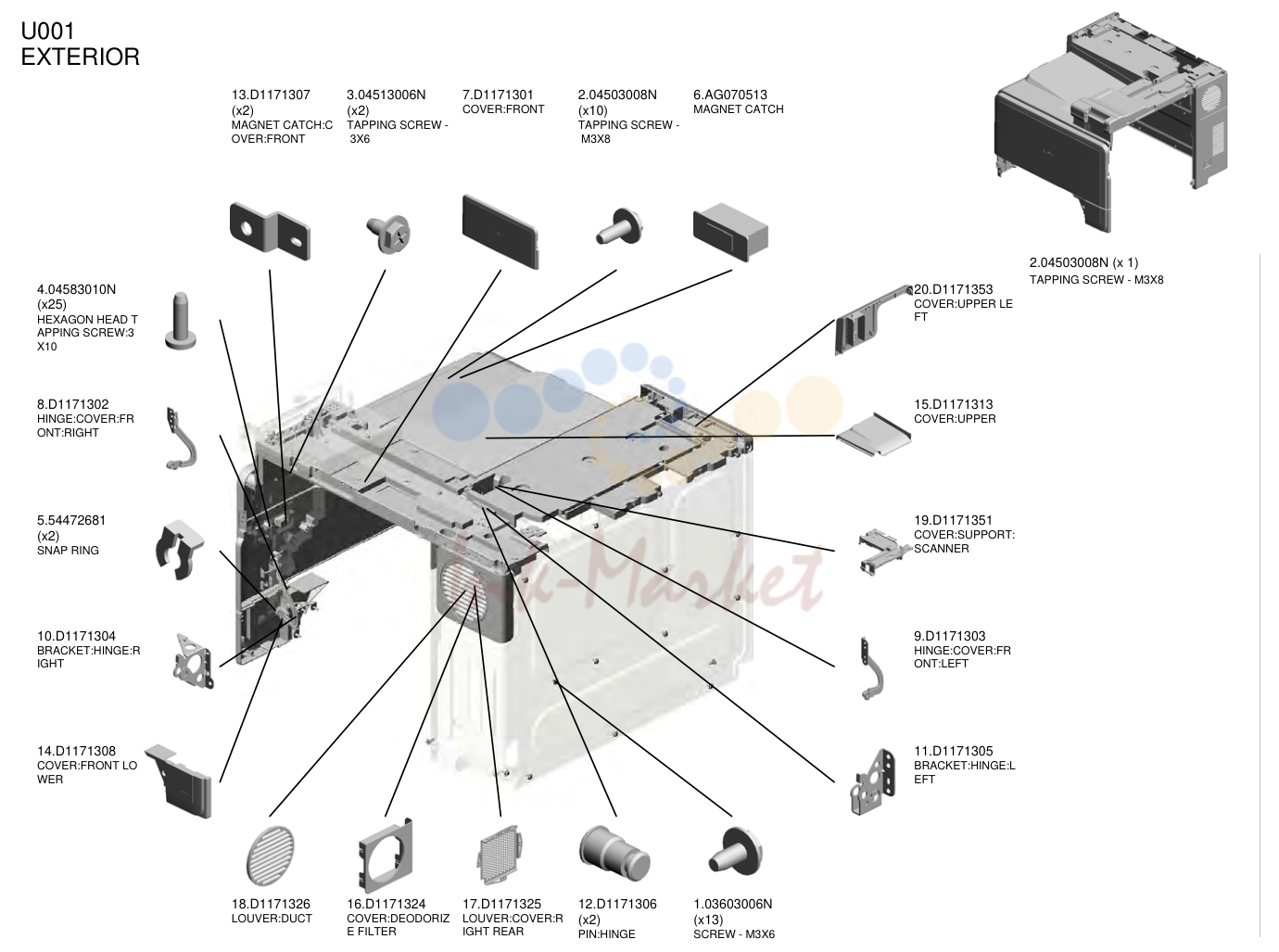

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 13 | D1171307 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | D1171301 запросить цену → | крышка:FRONT |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 6 | AG070513 запросить цену → | MAGNET CATCH |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 8 | D1171302 запросить цену → | HINGE:крышка:FR ONT:RIGHT |
| 5 | 54472681 запросить цену → | SNAP RING |
| 10 | D1171304 запросить цену → | кронштейн:HINGE:R IGHT |
| 14 | D1171308 запросить цену → | крышка:FRONT LO WER |
| 20 | D1171353 запросить цену → | крышка:UPPER LE FT |
| 15 | D1171313 запросить цену → | крышка:UPPER |
| 19 | D1171351 запросить цену → | крышка:SUPPORT: сканер |
| 9 | D1171303 запросить цену → | HINGE:крышка:FR ONT:LEFT |
| 11 | D1171305 запросить цену → | кронштейн:HINGE:L EFT |
| 18 | D1171326 запросить цену → | LOUVER:DUCT |
| 16 | D1171324 запросить цену → | крышка:DEODORIZ E FILTER |
| 17 | D1171325 запросить цену → | LOUVER:крышка:R IGHT REAR |
| 12 | D1171306 запросить цену → | PIN:HINGE |
| 1 | 03603006N запросить цену → | винт - M3X6 2.04503008N (x 1) TAPPING винт - M3X8 |

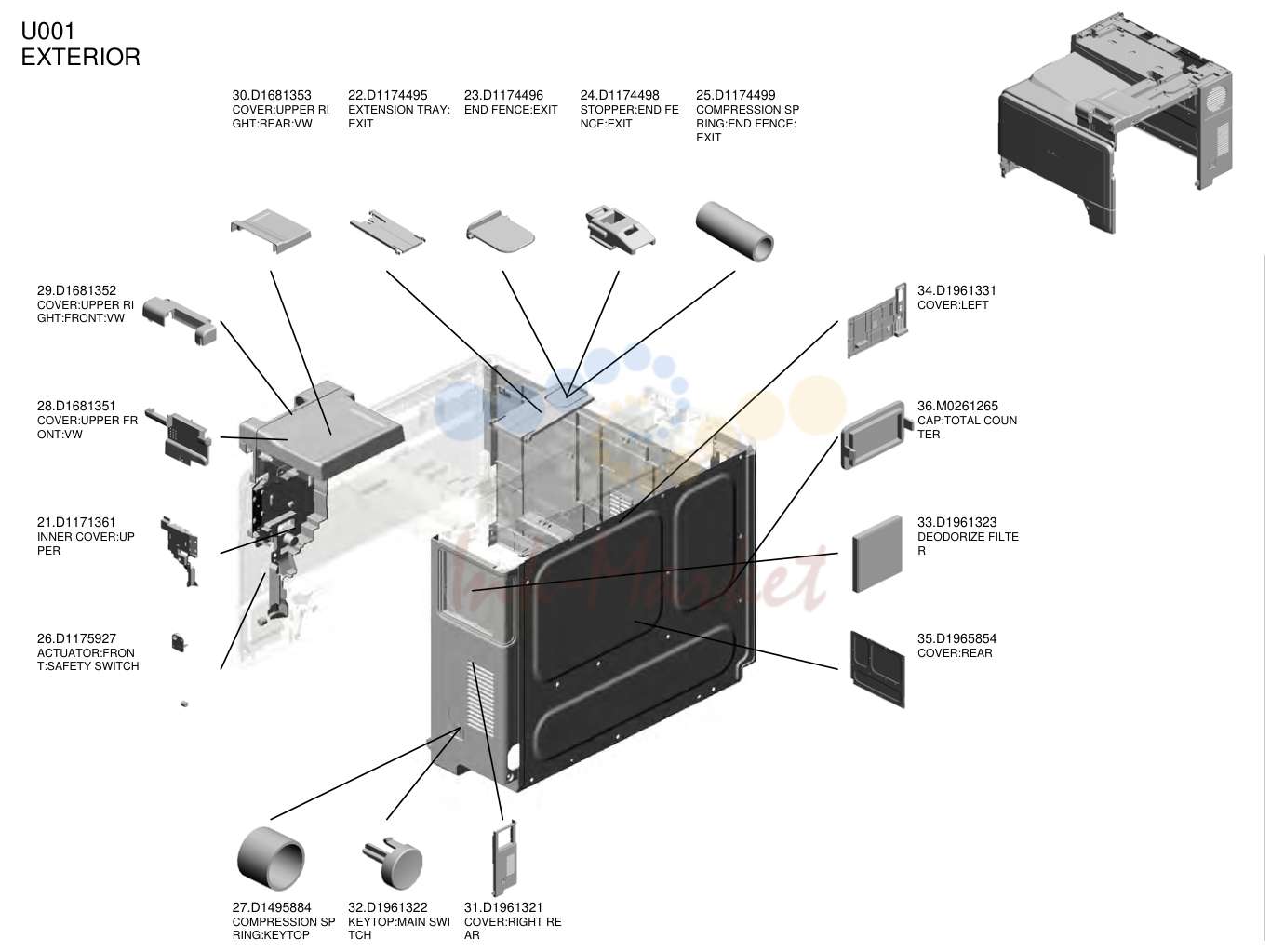

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 30 | D1681353 запросить цену → | крышка:UPPER RI GHT:REAR:VW |
| 22 | D1174495 запросить цену → | EXTENSION TRAY: EXIT |
| 23 | D1174496 запросить цену → | END FENCE:EXIT |
| 24 | D1174498 запросить цену → | стопор:END FE NCE:EXIT |
| 25 | D1174499 запросить цену → | COMPRESSION SP RING:END FENCE: EXIT |
| 29 | D1681352 запросить цену → | крышка:UPPER RI GHT:FRONT:VW |
| 28 | D1681351 запросить цену → | крышка:UPPER FR ONT:VW |
| 21 | D1171361 запросить цену → | INNER крышка:UP PER |
| 26 | D1175927 запросить цену → | ACTUATOR:FRON T:SAFETY SWITCH |
| 34 | D1961331 запросить цену → | крышка:LEFT |
| 36 | M0261265 запросить цену → | CAP:TOTAL COUN TER |
| 33 | D1961323 запросить цену → | DEODORIZE FILTE R |
| 35 | D1965854 запросить цену → | крышка:REAR |
| 27 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 32 | D1961322 запросить цену → | KEYTOP:MAIN SWI TCH |
| 31 | D1961321 запросить цену → | крышка:RIGHT RE AR |

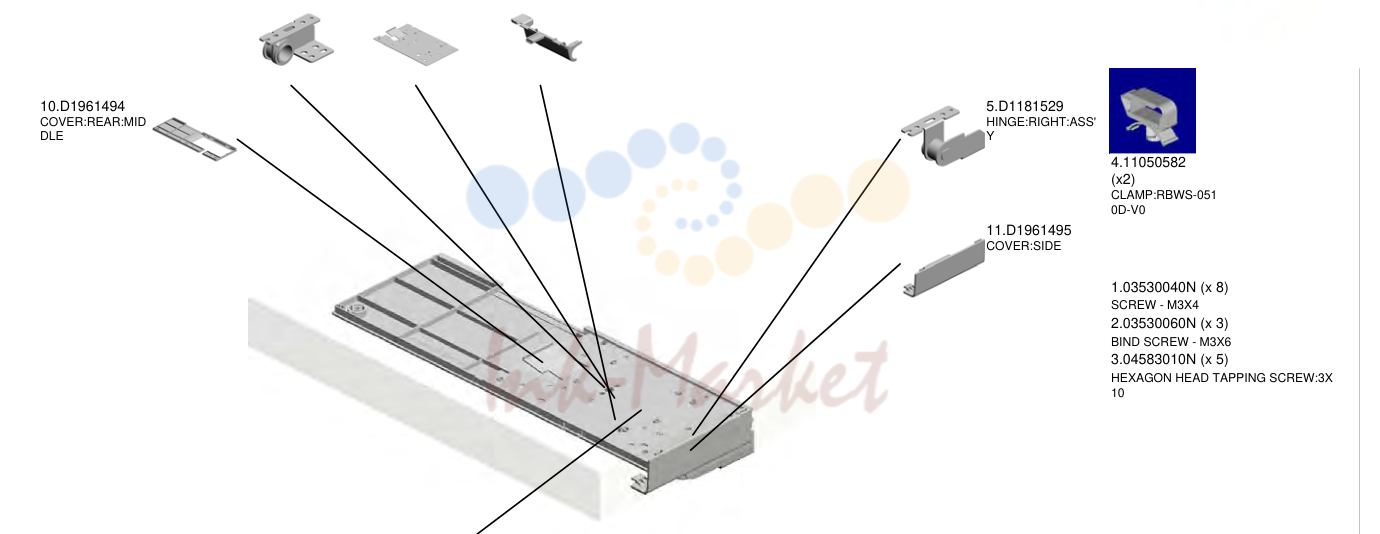

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 6 | D1181530 запросить цену → | HINGE:LEFT:ASS'Y |
| 12 | D1961496 запросить цену → | пластина:HINGE |
| 9 | D1961493 запросить цену → | крышка:HINGE:G2 |
| 10 | D1961494 запросить цену → | крышка:REAR:MID DLE |
| 5 | D1181529 запросить цену → | HINGE:RIGHT:ASS' Y |
| 11 | D1961495 запросить цену → | крышка:SIDE |
| 8 | D1961492 запросить цену → | крышка:HINGE:G1 |
| 4 | 11050582 запросить цену → | CLAMP:RBWS-051 0D-V0 1.03530040N (x 8) винт - M3X4 2.03530060N (x 3) BIND винт - M3X6 3.04583010N (x 5) HEXAGON HEAD TAPPING винт:3X 10 |

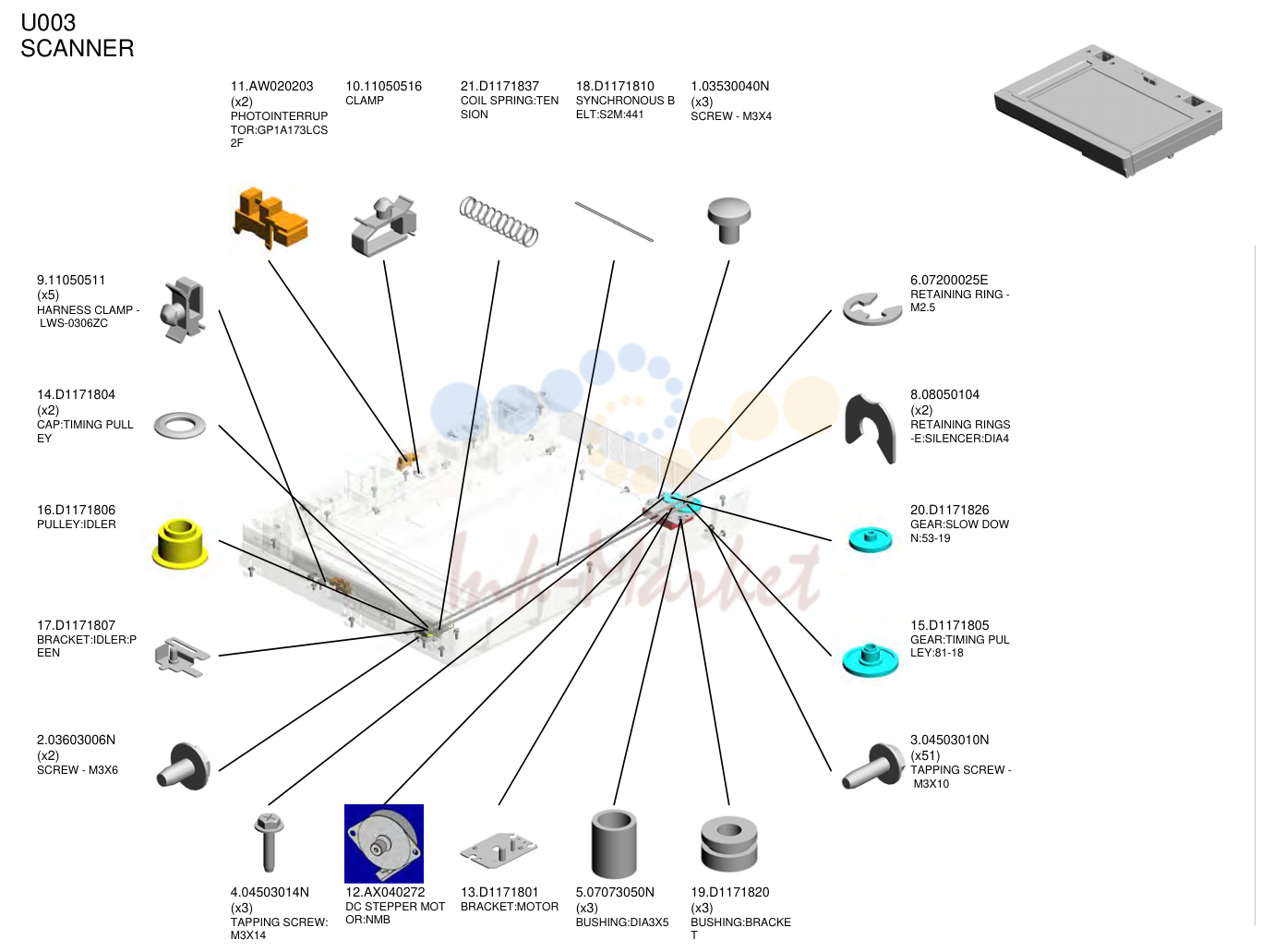

сканер
| № | Артикул | Наименование |
|---|---|---|
| 11 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 10 | 11050516 запросить цену → | CLAMP |
| 21 | D1171837 запросить цену → | COIL пружина:TEN SION |
| 18 | D1171810 запросить цену → | SYNCHRONOUS B ELT:S2M:441 |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 9 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 14 | D1171804 запросить цену → | CAP:TIMING PULL EY |
| 16 | D1171806 запросить цену → | PULLEY:IDLER |
| 17 | D1171807 запросить цену → | кронштейн:IDLER:P EEN |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 6 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 20 | D1171826 запросить цену → | шестерня:SLOW DOW N:53-19 |
| 15 | D1171805 запросить цену → | шестерня:TIMING PUL LEY:81-18 |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 4 | 04503014N запросить цену → | TAPPING винт: M3X14 |
| 12 | AX040272 под заказ | DC STEPPER MOT OR:NMB |
| 13 | D1171801 запросить цену → | кронштейн:мотор |
| 5 | 07073050N запросить цену → | втулка:DIA3X5 |
| 19 | D1171820 запросить цену → | втулка:BRACKE T |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 23 | D1171845 запросить цену → | крышка:сканер: REAR |
| 27 | D1961747 запросить цену → | (-EU,-AA,-KOR,-CH N,-TWN):DECAL:S CALE:LEFT |
| 28 | D1961748 запросить цену → | (-NA):DECAL:SCAL E:LEFT |
| 25 | D1961657 запросить цену → | (-NA):ORIGINAL TR AY:сканер:ASS' Y |
| 22 | D1171840 запросить цену → | крышка:сканер: FRONT:ASS'Y |
| 26 | D1961658 запросить цену → | (-EU,-AA,-KOR,-CH N,-TWN):ORIGINAL TRAY:сканер:A SS'Y |

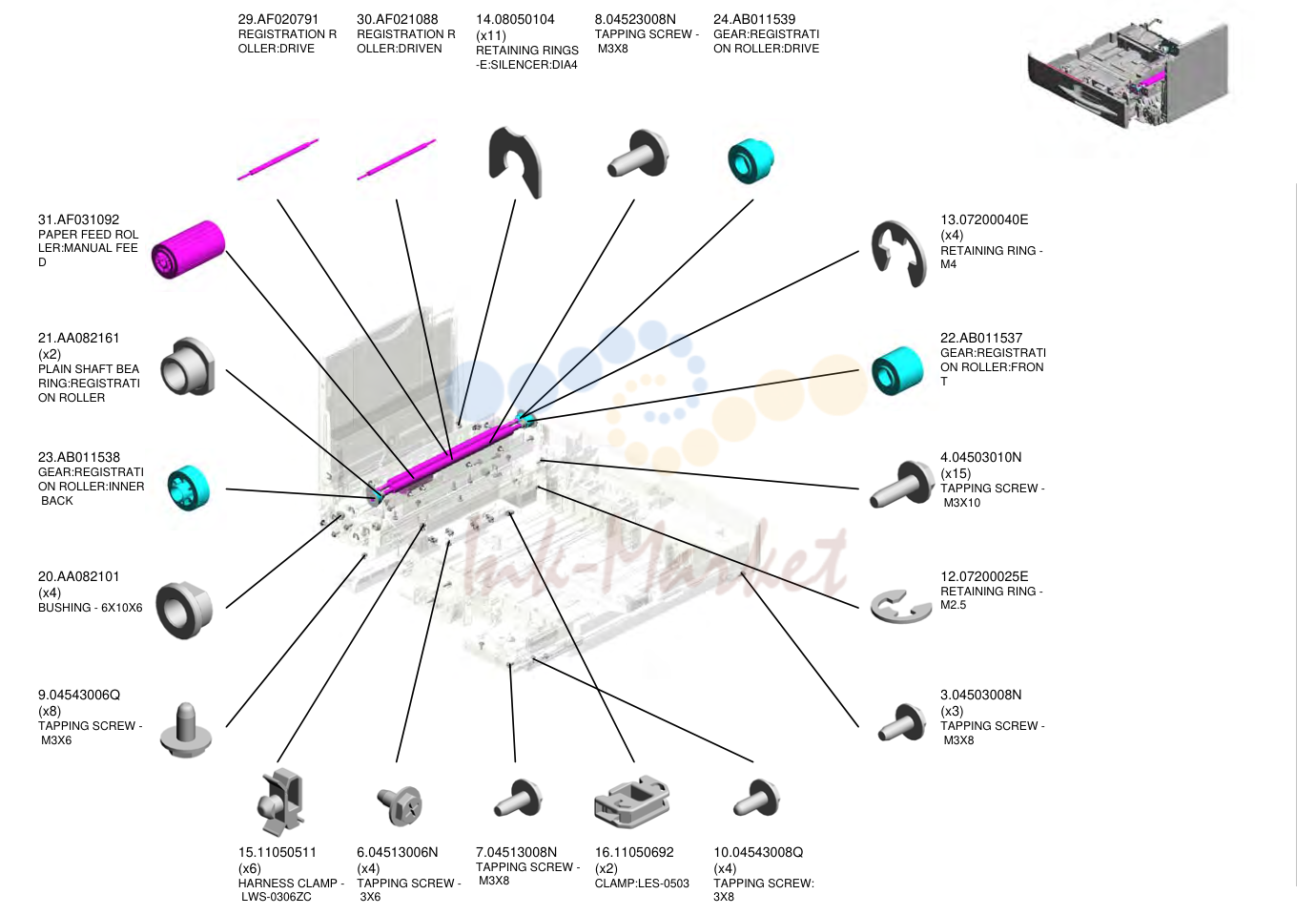

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 29 | AF020791 запросить цену → | регистрация R OLLER:DRIVE |
| 30 | AF021088 запросить цену → | регистрация R OLLER:DRIVEN |
| 14 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 8 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 24 | AB011539 запросить цену → | шестерня:REGISTRATI ON ролик:DRIVE |
| 31 | AF031092 запросить цену → | подача бумаги ROL LER:MANUAL FEE D |
| 21 | AA082161 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON ролик |
| 23 | AB011538 запросить цену → | шестерня:REGISTRATI ON ролик:INNER BACK |
| 20 | AA082101 запросить цену → | втулка - 6X10X6 |
| 9 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | 07200040E запросить цену → | RETAINING RING - M4 |
| 22 | AB011537 запросить цену → | шестерня:REGISTRATI ON ролик:FRON T |
| 4 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 12 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 3 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 15 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 6 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 16 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 10 | 04543008Q под заказ | TAPPING винт: 3X8 |

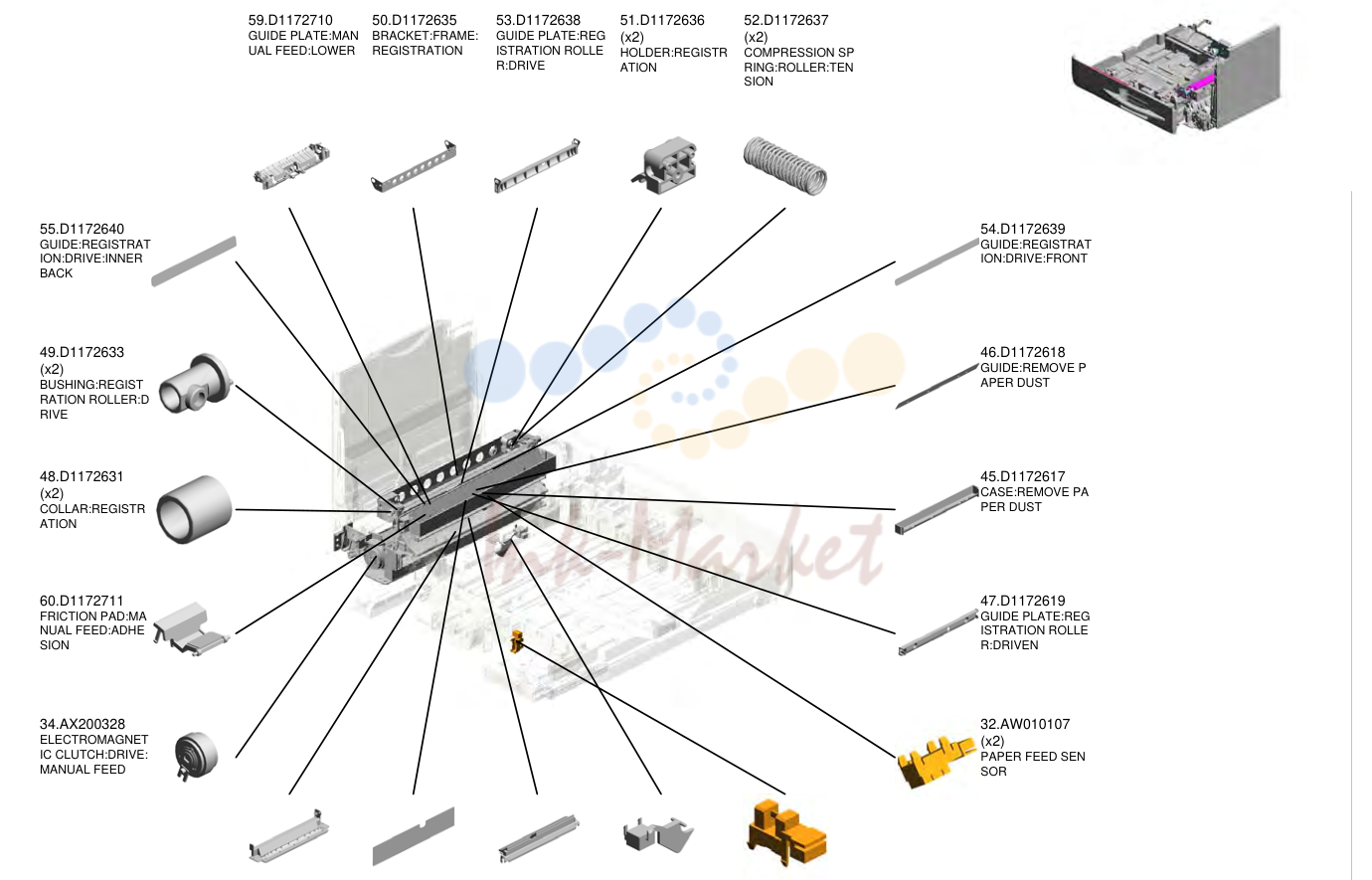

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 59 | D1172710 запросить цену → | направляющая пластина:MAN UAL FEED:LOWER |
| 50 | D1172635 запросить цену → | кронштейн:FRAME: регистрация |
| 53 | D1172638 запросить цену → | направляющая пластина:REG ISTRATION ROLLE R:DRIVE |
| 51 | D1172636 запросить цену → | держатель:REGISTR ATION |
| 52 | D1172637 запросить цену → | COMPRESSION SP RING:ролик:TEN SION |
| 55 | D1172640 запросить цену → | направляющая:REGISTRAT ION:DRIVE:INNER BACK |
| 49 | D1172633 запросить цену → | втулка:REGIST RATION ролик:D RIVE |
| 48 | D1172631 запросить цену → | COLLAR:REGISTR ATION |
| 60 | D1172711 запросить цену → | FRICTION PAD:MA NUAL FEED:ADHE SION |
| 34 | AX200328 запросить цену → | ELECTROMAGNET IC муфта:DRIVE: MANUAL FEED |
| 54 | D1172639 запросить цену → | направляющая:REGISTRAT ION:DRIVE:FRONT |
| 46 | D1172618 запросить цену → | направляющая:REMOVE P APER DUST |
| 45 | D1172617 запросить цену → | CASE:REMOVE PA PER DUST |
| 47 | D1172619 запросить цену → | направляющая пластина:REG ISTRATION ROLLE R:DRIVEN |
| 32 | AW010107 под заказ | подача бумаги SEN SOR |
| 42 | D1172611 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:LOWER |
| 44 | D1172613 запросить цену → | направляющая:VERTICAL TRANSPORT |
| 43 | D1172612 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:UPPER |
| 35 | B0392730 ✓ в наличии | PAPER END SENS OR |
| 33 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |

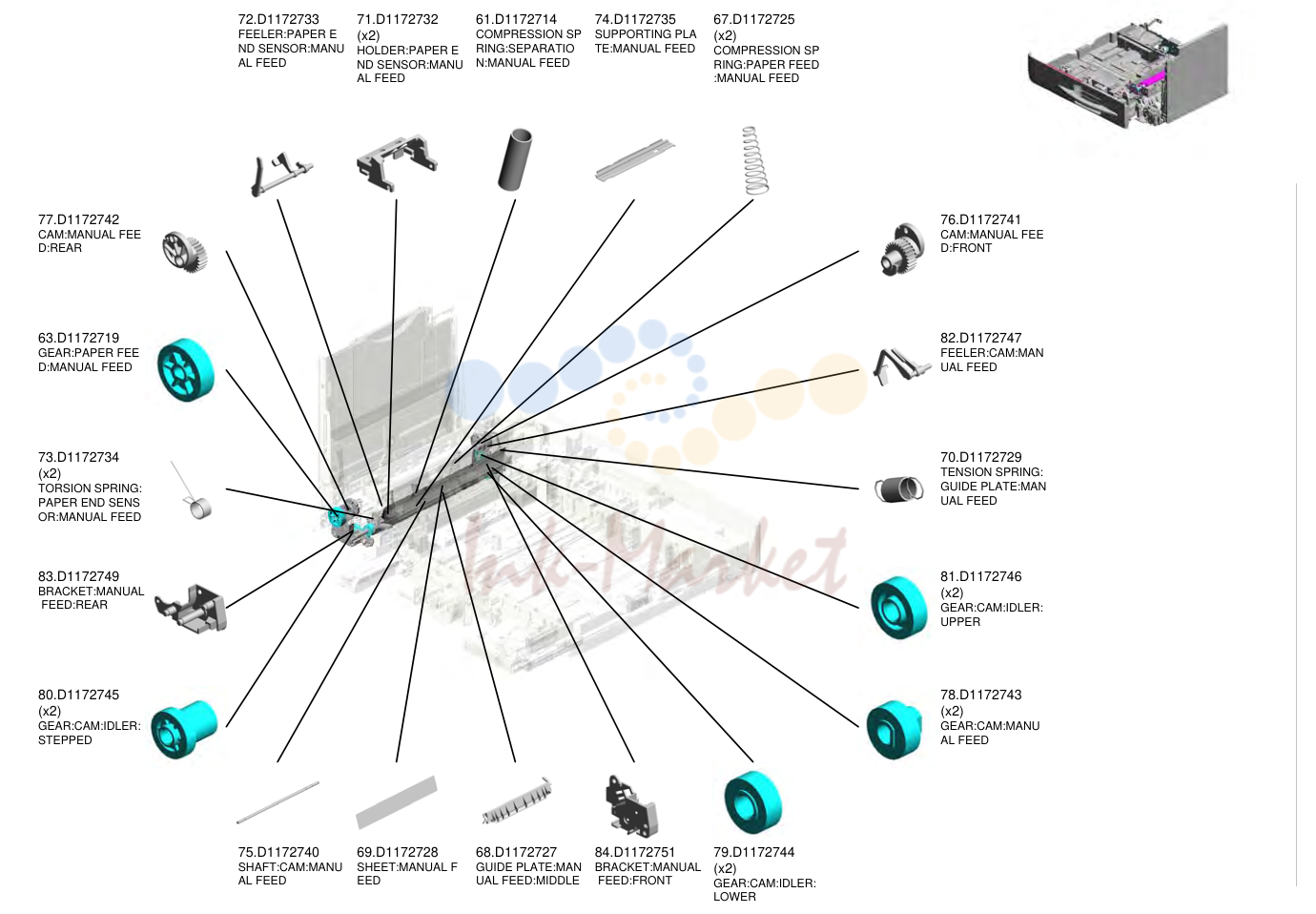

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 72 | D1172733 запросить цену → | FEELER:PAPER E ND датчик:MANU AL FEED |
| 71 | D1172732 запросить цену → | держатель:PAPER E ND датчик:MANU AL FEED |
| 61 | D1172714 запросить цену → | COMPRESSION SP RING:SEPARATIO N:MANUAL FEED |
| 74 | D1172735 запросить цену → | SUPPORTING PLA TE:MANUAL FEED |
| 67 | D1172725 запросить цену → | COMPRESSION SP RING:подача бумаги :MANUAL FEED |
| 77 | D1172742 запросить цену → | CAM:MANUAL FEE D:REAR |
| 63 | D1172719 запросить цену → | шестерня:PAPER FEE D:MANUAL FEED |
| 73 | D1172734 запросить цену → | TORSION пружина: PAPER END SENS OR:MANUAL FEED |
| 83 | D1172749 запросить цену → | кронштейн:MANUAL FEED:REAR |
| 80 | D1172745 запросить цену → | шестерня:CAM:IDLER: STEPPED |
| 76 | D1172741 запросить цену → | CAM:MANUAL FEE D:FRONT |
| 82 | D1172747 запросить цену → | FEELER:CAM:MAN UAL FEED |
| 70 | D1172729 запросить цену → | TENSION пружина: направляющая пластина:MAN UAL FEED |
| 81 | D1172746 запросить цену → | шестерня:CAM:IDLER: UPPER |
| 78 | D1172743 запросить цену → | шестерня:CAM:MANU AL FEED |
| 75 | D1172740 запросить цену → | вал:CAM:MANU AL FEED |
| 69 | D1172728 запросить цену → | SHEET:MANUAL F EED |
| 68 | D1172727 запросить цену → | направляющая пластина:MAN UAL FEED:MIDDLE |
| 84 | D1172751 запросить цену → | кронштейн:MANUAL FEED:FRONT |
| 79 | D1172744 запросить цену → | шестерня:CAM:IDLER: LOWER |

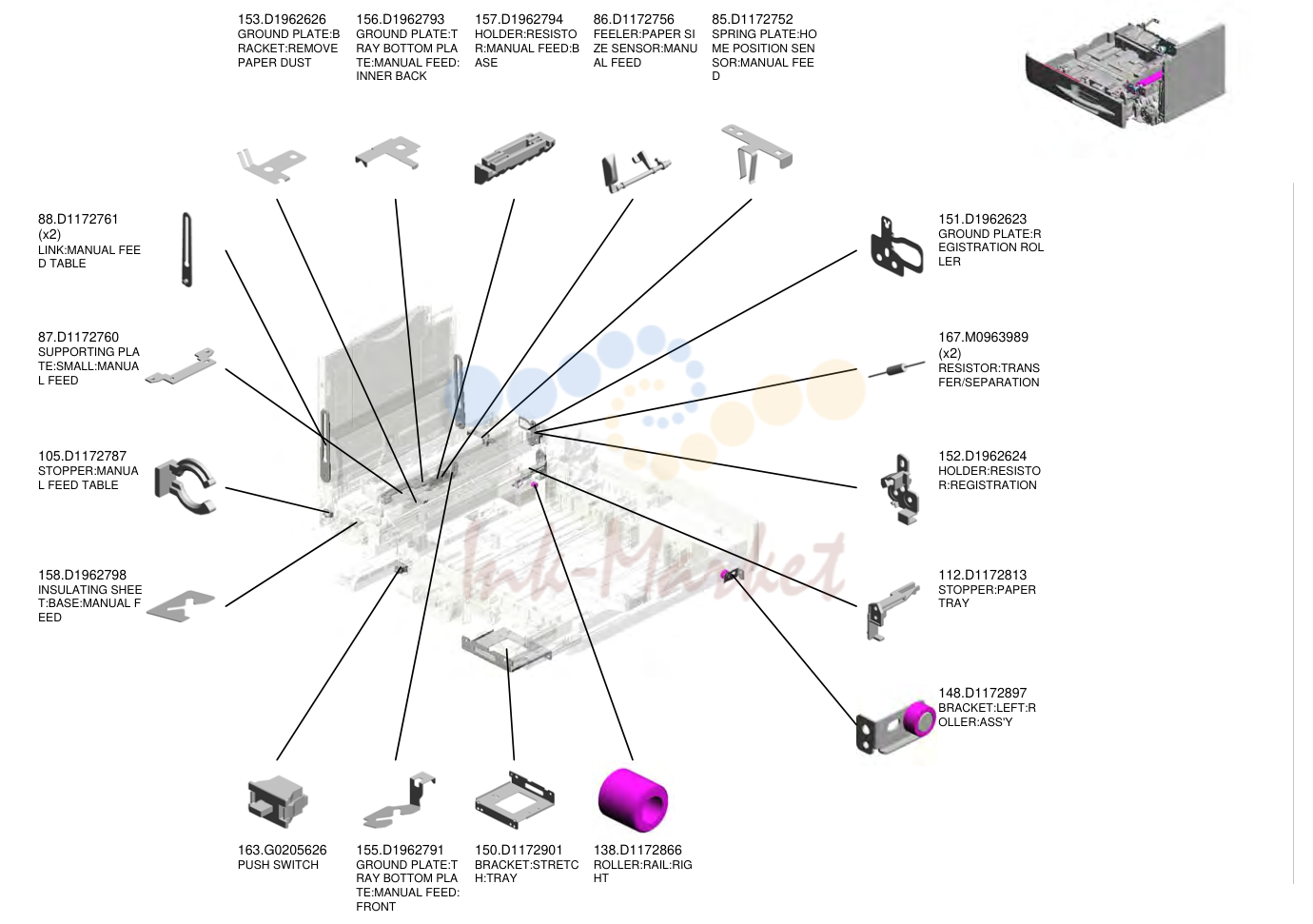

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 153 | D1962626 запросить цену → | GROUND пластина:B RACKET:REMOVE PAPER DUST |
| 156 | D1962793 запросить цену → | GROUND пластина:T RAY BOTTOM PLA TE:MANUAL FEED: INNER BACK |
| 157 | D1962794 запросить цену → | держатель:RESISTO R:MANUAL FEED:B ASE |
| 86 | D1172756 запросить цену → | FEELER:PAPER SI ZE датчик:MANU AL FEED |
| 85 | D1172752 запросить цену → | пружина пластина:HO ME POSITION SEN SOR:MANUAL FEE D |
| 88 | D1172761 запросить цену → | LINK:MANUAL FEE D TABLE |
| 87 | D1172760 запросить цену → | SUPPORTING PLA TE:SMALL:MANUA L FEED |
| 105 | D1172787 запросить цену → | стопор:MANUA L FEED TABLE |
| 158 | D1962798 запросить цену → | INSULATING SHEE T:BASE:MANUAL F EED |
| 151 | D1962623 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
| 167 | M0963989 запросить цену → | RESISTOR:TRANS FER/SEPARATION |
| 152 | D1962624 запросить цену → | держатель:RESISTO R:регистрация |
| 112 | D1172813 запросить цену → | стопор:лоток бумаги |
| 148 | D1172897 запросить цену → | кронштейн:LEFT:R OLLER:ASS'Y |
| 163 | G0205626 запросить цену → | PUSH SWITCH |
| 155 | D1962791 запросить цену → | GROUND пластина:T RAY BOTTOM PLA TE:MANUAL FEED: FRONT |
| 150 | D1172901 запросить цену → | кронштейн:STRETC H:TRAY |
| 138 | D1172866 запросить цену → | ролик:RAIL:RIG HT |

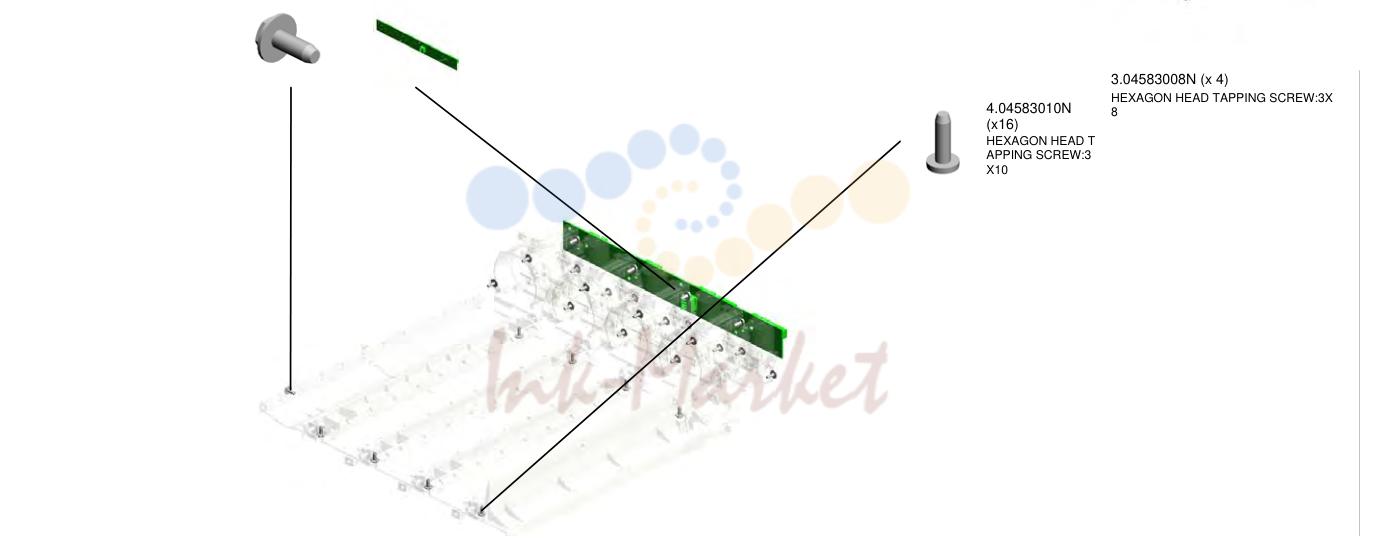

проявка
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 20 | D1965160 под заказ | плата:BRB |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 3.04583008N (x 4) HEXAGON HEAD TAPPING винт:3X 8 |

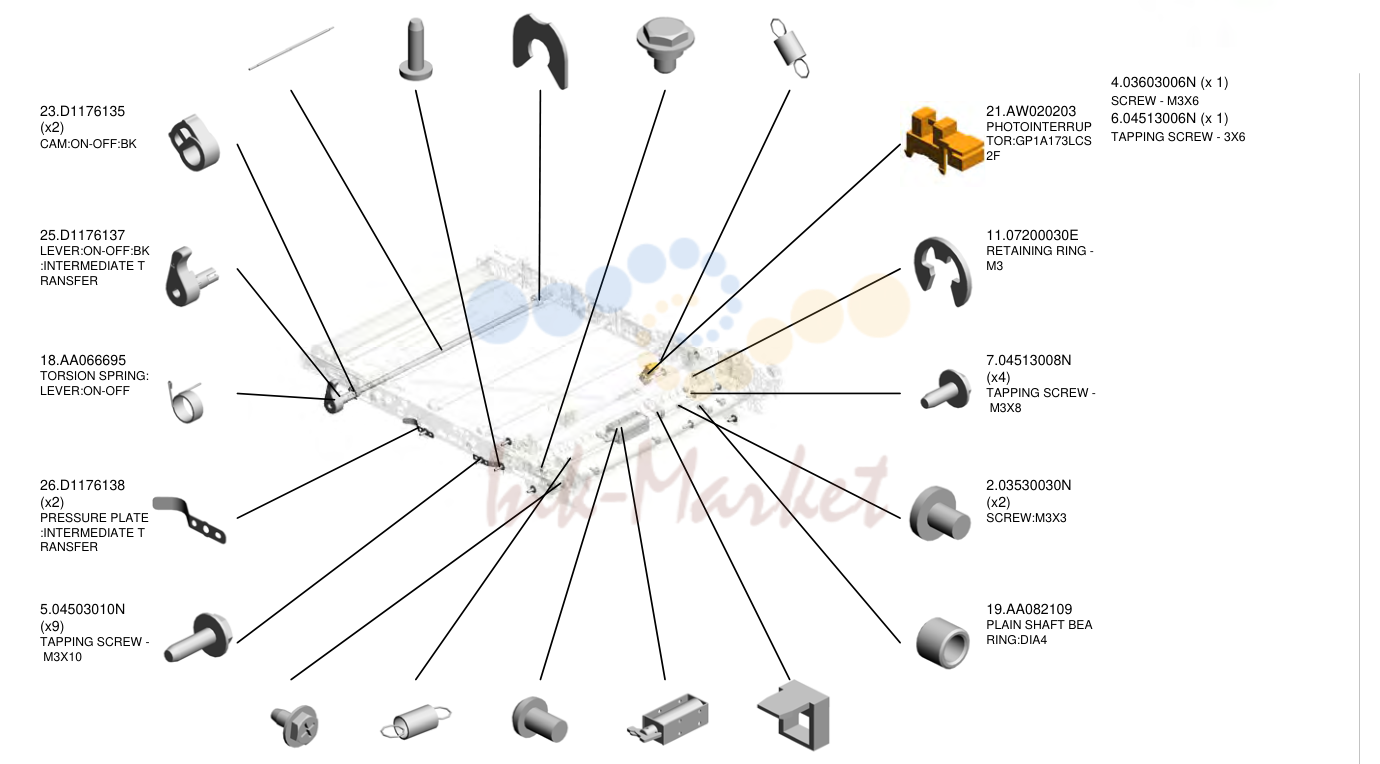

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 24 | D1176136 запросить цену → | вал:CAM:ON-O FF:BK |
| 10 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 14 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 20 | AA143520 запросить цену → | SHOULDER SCRE W - M3 |
| 17 | AA061084 запросить цену → | TENSION пружина: FEELER |
| 23 | D1176135 запросить цену → | CAM:ON-OFF:BK |
| 25 | D1176137 запросить цену → | рычаг:ON-OFF:BK :INTERMEDIATE T RANSFER |
| 18 | AA066695 запросить цену → | TORSION пружина: рычаг:ON-OFF |
| 26 | D1176138 запросить цену → | PRESSURE пластина :INTERMEDIATE T RANSFER |
| 5 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 21 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 11 | 07200030E запросить цену → | RETAINING RING - M3 |
| 7 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 2 | 03530030N запросить цену → | винт:M3X3 |
| 19 | AA082109 запросить цену → | PLAIN вал BEA RING:DIA4 |
| 6 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 16 | AA060151 запросить цену → | TENSION пружина |
| 1 | 03125040N запросить цену → | винт - M2.5X4 |
| 22 | B2385875 запросить цену → | DC соленоид DC2 4V |
| 15 | 11050542 запросить цену → | жгут CLAMP - MSBS-1207 4.03603006N (x 1) винт - M3X6 6.04513006N (x 1) TAPPING винт - 3X6 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 45 | D1966390 запросить цену → | SHUTTER:DENSIT Y датчик |
| 34 | D1176375 запросить цену → | кронштейн:FEELER: ON-OFF |
| 35 | D1176376 запросить цену → | FEELER:ON-OFF:FI RST |
| 29 | D1176350 запросить цену → | DC мотор:ON-OF F:FIRST:ASS'Y:5.3 W:BRUSH |
| 33 | D1176366 запросить цену → | шестерня:ON-OFF:FIR ST:NO.3 |
| 37 | D1176389 запросить цену → | SPACER:SHUTTER :TM датчик |
| 36 | D1176386 запросить цену → | HOOK:SHUTTER:D ENSITY датчик |
| 27 | D1176181 запросить цену → | рычаг:SUPPORT: SHUTTER |
| 28 | D1176185 запросить цену → | рычаг:OPEN AND CLOSE:SHUTTER |
| 42 | D1966381 запросить цену → | направляющая пластина:BRA CKET:DENSITY SE NSOR:FRONT:ASS' Y |
| 41 | D1966362 запросить цену → | крышка:кронштейн: DRIVE:ON-OFF |
| 40 | D1966356 запросить цену → | кронштейн:DRIVE:O N-OFF:ASS'Y |
| 31 | D1176364 запросить цену → | шестерня:ON-OFF:FIR ST:NO.1 |
| 32 | D1176365 запросить цену → | шестерня:ON-OFF:FIR ST:NO.2 |
| 43 | D1966383 запросить цену → | направляющая пластина:BRA CKET:DENSITY SE NSOR:REAR:ASS'Y |
| 44 | D1966388 запросить цену → | кронштейн:DENSIT Y датчик |
| 47 | D1966395 запросить цену → | DENSITY датчик: P/TM |
| 46 | D1966391 запросить цену → | направляющая пластина:REL AY |
| 38 | D1176392 запросить цену → | SPACER:SHUTTER :датчик:TM |
| 30 | D1176363 запросить цену → | шестерня:ON-OFF:FIR ST |
SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 21 | D1966328 запросить цену → | TERMINAL:BIAS:T RANSFER ролик |
| 15 | D1966316 запросить цену → | CASING:TRANSFE R ролик:REAR |
| 5 | AA063483 запросить цену → | COMPRESSION SP RING:TRANSPORT SUB-узел |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | D1176327 запросить цену → | рычаг:GROUND P LATE |
| 7 | AA066417 запросить цену → | TORSION пружина: перенос узел |
| 6 | AA063729 запросить цену → | COMPRESSION SP RING:перенос R OLLER:SECOND |
| 18 | D1966319 запросить цену → | стопор:PRESSU RE:перенос RO LLER |
| 19 | D1966321 запросить цену → | TERMINAL:BIAS:T RANSFER:SECON D:CASE |
| 11 | D1176322 запросить цену → | крышка:PRESSUR E пластина:ENTRAN CE |
| 3 | 04523010N запросить цену → | BINDING SELF-TA PPING винт:3X 10 |
| 8 | AW010124 запросить цену → | PHOTO REFIECTIO N датчик:GP2A2 00LCS0F |
| 9 | D1176312 запросить цену → | держатель:DISCHAR GE:TRANSPORT S UB-узел |
| 22 | D1966334 запросить цену → | COMPRESSION SP RING:EARTH:STAY :перенос/SEPA RATION узел |
| 14 | D1966315 запросить цену → | CASING:TRANSFE R ролик:FRONT |
| 10 | D1176320 запросить цену → | TERMINAL:BIAS:S EPARATION |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 20 | D1966323 запросить цену → | пластина:STAY:TRAN SFER/SEPARATIO N узел |
| 16 | D1966317 запросить цену → | STAY:CASING:TRA NSFER ролик |
| 17 | D1966318 запросить цену → | PRESSURE пластина :держатель:TRANSF ER ролик:REAR 1.04503010N (x 2) TAPPING винт - M3X10 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 14 | D1176585 запросить цену → | (D219/D220):BRAC KET:COLLECTION BOTTLE:RIGHT:PR ESS FIT |
| 6 | AB011555 запросить цену → | шестерня:IDLER:RIGH T FRONT |
| 8 | AB017827 запросить цену → | шестерня:IDLER:COLL ECTION BOTTLE:R IGHT UPPER |
| 2 | 07200040E запросить цену → | RETAINING RING - M4 |
| 5 | AB011554 запросить цену → | (D219/D220):шестерня: IDLER:RIGHT REA R |
| 7 | AB011557 запросить цену → | (D196/D214/D236): шестерня:IDLER:RIGH T REAR |
| 4 | AB011553 запросить цену → | (D219/D220):шестерня: IDLER:MIDDLE RE AR |
| 16 | D1176590 запросить цену → | (D219/D220):COVE R:шестерня:USED TO NER |
| 3 | AB011552 запросить цену → | шестерня:IDLER:LEFT REAR |
| 15 | D1176588 запросить цену → | кронштейн:COLLEC TION BOTTLE:LEF T |
| 12 | AW500023 запросить цену → | PUSH SWITCH |
| 10 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 9 | AB017865 запросить цену → | (D196/D214/D236): шестерня:IDLER:MIDD LE REAR |
| 11 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |

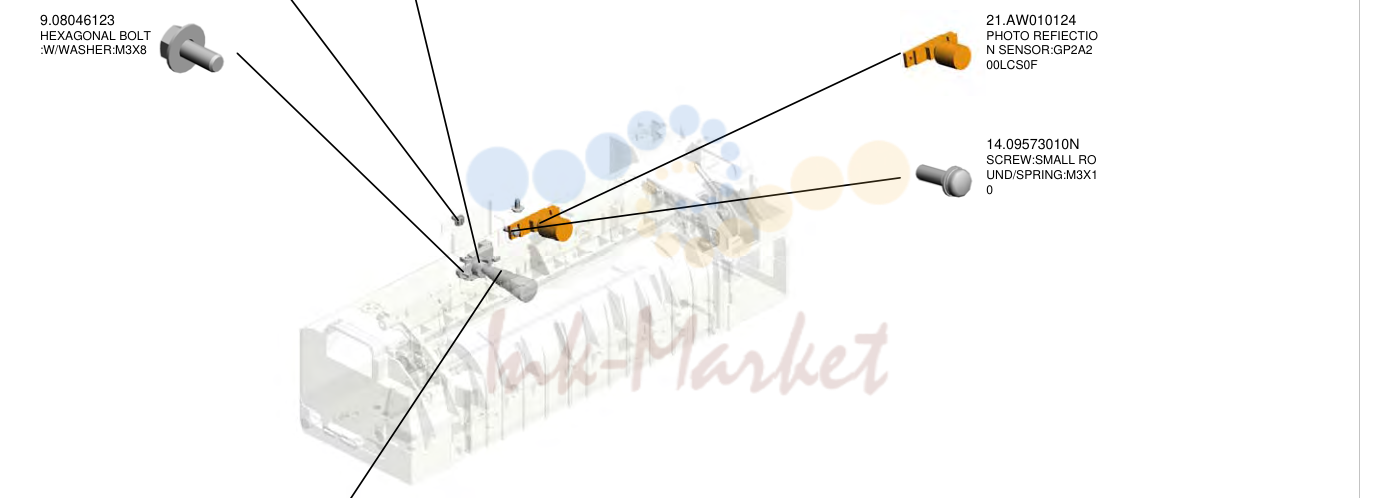

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 30 | D1054365 запросить цену → | держатель:THERMO PILE |
| 9 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 21 | AW010124 запросить цену → | PHOTO REFIECTIO N датчик:GP2A2 00LCS0F |
| 14 | 09573010N запросить цену → | винт:SMALL RO UND/пружина:M3X1 0 |
| 22 | AW100138 запросить цену → | THERMOPILE |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 11 | D1174452 запросить цену → | GATE PAWL:REVE RSE |
| 17 | D1174489 запросить цену → | DISCHARGE BRUS H:EXIT |
| 12 | D1174454 запросить цену → | EXIT ролик |
| 4 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 19 | D1964455 запросить цену → | шестерня:EXIT |
| 1 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 13 | D1174457 запросить цену → | кронштейн:ролик :EXIT |
| 10 | D1174451 запросить цену → | направляющая пластина:EXIT :LOWER |
| 18 | D1174492 запросить цену → | ролик:EXIT |
| 14 | D1174465 запросить цену → | COLLAR:шестерня:EXI T |
| 3 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 8 | AA082146 запросить цену → | втулка -6X10X4 |
| 20 | D1964470 запросить цену → | GROUND пластина:R OTARY соленоид |
| 6 | 54472681 запросить цену → | SNAP RING |
| 15 | D1174477 запросить цену → | кронштейн:IDLER:E XIT |
| 16 | D1174481 запросить цену → | вал:COUPLING: EXIT |
| 5 | 52152621 запросить цену → | SNAP RING - M6 |
| 7 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 9 | AB030854 запросить цену → | TIMING PULLEY:EX IT ролик |

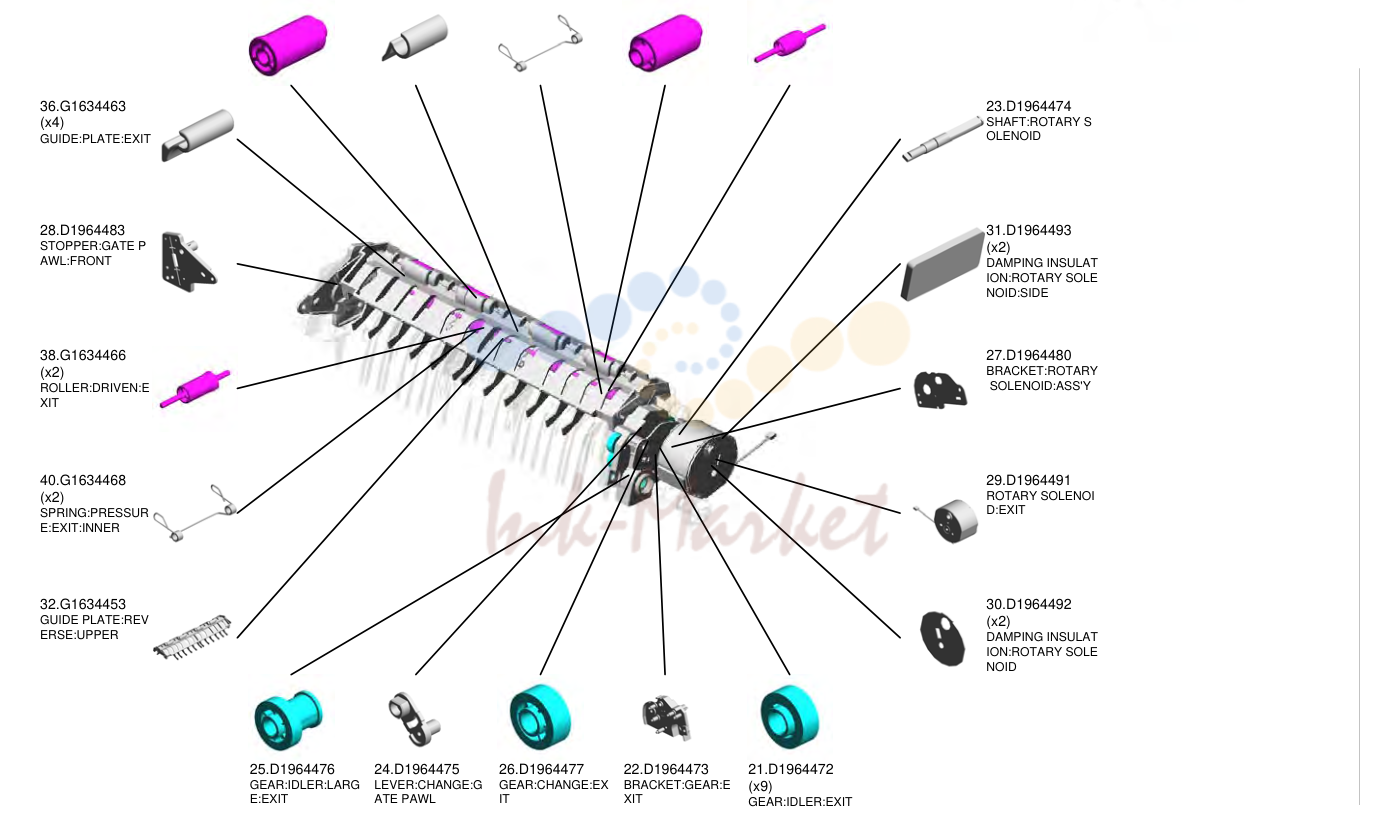

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 37 | G1634465 запросить цену → | ролик:DRIVEN:D UPLEX:INNER |
| 33 | G1634459 запросить цену → | стопор:EXIT:EXI T |
| 35 | G1634461 запросить цену → | пружина:PRESSUR E:EXIT:OUTER |
| 39 | G1634467 запросить цену → | ролик:DRIVEN:D UPLEX |
| 34 | G1634460 запросить цену → | ролик:DRIVEN:E XIT |
| 36 | G1634463 запросить цену → | направляющая:пластина:EXIT |
| 28 | D1964483 запросить цену → | стопор:GATE P AWL:FRONT |
| 38 | G1634466 запросить цену → | ролик:DRIVEN:E XIT |
| 40 | G1634468 запросить цену → | пружина:PRESSUR E:EXIT:INNER |
| 32 | G1634453 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 23 | D1964474 запросить цену → | вал:ROTARY S OLENOID |
| 31 | D1964493 запросить цену → | DAMPING INSULAT ION:ROTARY SOLE NOID:SIDE |
| 27 | D1964480 запросить цену → | кронштейн:ROTARY соленоид:ASS'Y |
| 29 | D1964491 запросить цену → | ROTARY SOLENOI D:EXIT |
| 30 | D1964492 запросить цену → | DAMPING INSULAT ION:ROTARY SOLE NOID |
| 25 | D1964476 запросить цену → | шестерня:IDLER:LARG E:EXIT |
| 24 | D1964475 запросить цену → | рычаг:CHANGE:G ATE PAWL |
| 26 | D1964477 запросить цену → | шестерня:CHANGE:EX IT |
| 22 | D1964473 запросить цену → | кронштейн:шестерня:E XIT |
| 21 | D1964472 запросить цену → | шестерня:IDLER:EXIT |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 42 | GA082014 запросить цену → | PLAIN вал BEA RING:DIA6:DIA10:9 |
| 41 | G1634469 запросить цену → | пружина:PRESSUR E:дуплекс |
| 43 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |

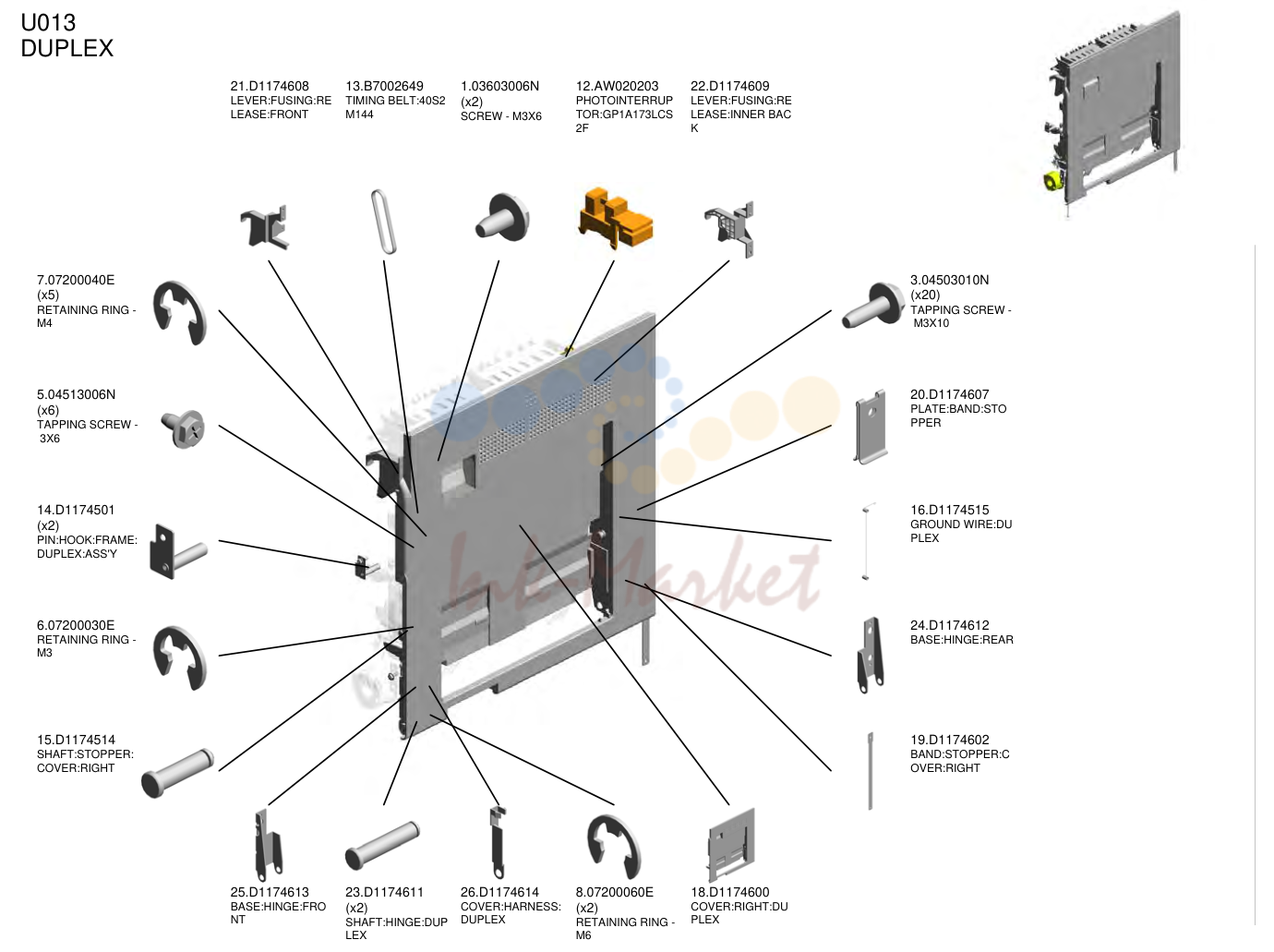

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 21 | D1174608 запросить цену → | рычаг:печь (закрепление):RE LEASE:FRONT |
| 13 | B7002649 запросить цену → | TIMING ремень:40S2 M144 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 12 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 22 | D1174609 запросить цену → | рычаг:печь (закрепление):RE LEASE:INNER BAC K |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 5 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 14 | D1174501 запросить цену → | PIN:HOOK:FRAME: дуплекс:ASS'Y |
| 6 | 07200030E запросить цену → | RETAINING RING - M3 |
| 15 | D1174514 запросить цену → | вал:стопор: крышка:RIGHT |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 20 | D1174607 запросить цену → | пластина:BAND:STO PPER |
| 16 | D1174515 запросить цену → | GROUND WIRE:DU PLEX |
| 24 | D1174612 запросить цену → | BASE:HINGE:REAR |
| 19 | D1174602 запросить цену → | BAND:стопор:C OVER:RIGHT |
| 25 | D1174613 запросить цену → | BASE:HINGE:FRO NT |
| 23 | D1174611 запросить цену → | вал:HINGE:DUP LEX |
| 26 | D1174614 запросить цену → | крышка:жгут: дуплекс |
| 8 | 07200060E запросить цену → | RETAINING RING - M6 |
| 18 | D1174600 запросить цену → | крышка:RIGHT:DU PLEX |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 61 | D1174716 запросить цену → | TORSION пружина: FEELER:ENTRANC E датчик |
| 50 | D1174698 запросить цену → | направляющая пластина:REV ERSE:ENTRANCE: UPPER |
| 51 | D1174699 запросить цену → | вал:направляющая PLA TE:REVERSE:ENT RANCE:UPPER |
| 44 | D1174682 запросить цену → | вал:HOOK:STO PPER |
| 52 | D1174700 запросить цену → | FEELER:ENTRANC E датчик:REVER SE:дуплекс |
| 46 | D1174690 запросить цену → | направляющая пластина:REV ERSE:ENTRANCE: LOWER |
| 39 | D1174671 запросить цену → | TRANSPORT ROLL ER:дуплекс |
| 45 | D1174686 запросить цену → | KNOB:крышка:RIG HT:дуплекс |
| 43 | D1174679 запросить цену → | PULLEY:DRIVE RO LLER |
| 28 | D1174616 запросить цену → | TENSION пружина: стопор:DOOR:R IGHT:FRONT |
| 58 | D1174712 запросить цену → | держатель:ремень:CO UPLING |
| 53 | D1174702 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:REVERSE:ENTR ANCE |
| 60 | D1174714 запросить цену → | BAND:HOOK:DUPL EX:COUPLING |
| 57 | D1174709 запросить цену → | COMPRESSION SP RING:ролик:DRI VEN:дуплекс |
| 40 | D1174676 запросить цену → | вал:ролик:D RIVEN:дуплекс |
| 59 | D1174713 запросить цену → | вал:PULLEY:WI RE |
| 29 | D1174617 запросить цену → | COLLAR:стопор :крышка:RIGHT |
| 42 | D1174678 запросить цену → | PULLEY:IDLER |
| 41 | D1174677 запросить цену → | ролик:DRIVEN:D UPLEX |
| 27 | D1174615 запросить цену → | пружина пластина:EA RTH:дуплекс |

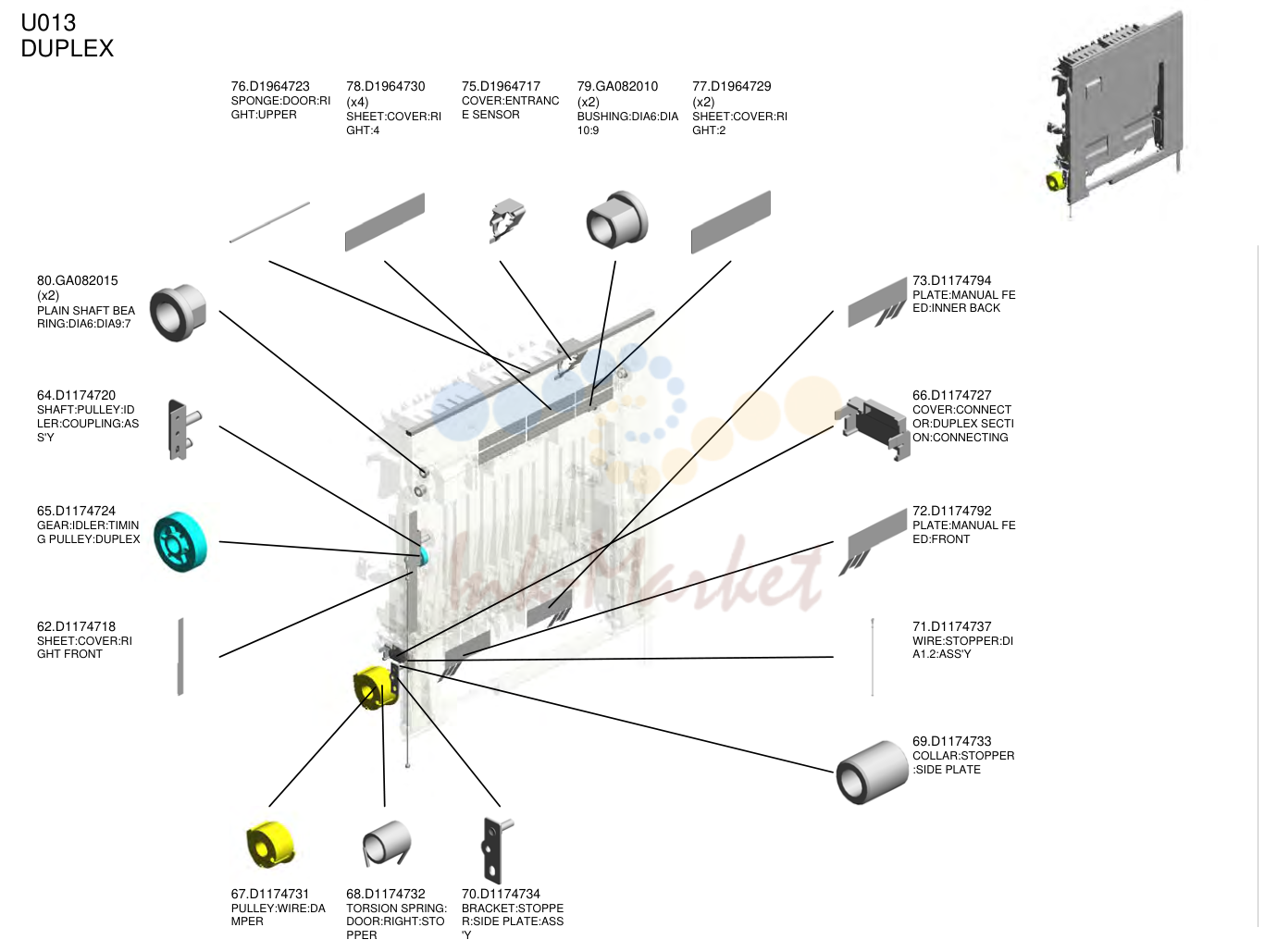

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 76 | D1964723 запросить цену → | SPONGE:DOOR:RI GHT:UPPER |
| 78 | D1964730 запросить цену → | SHEET:крышка:RI GHT:4 |
| 75 | D1964717 запросить цену → | крышка:ENTRANC E датчик |
| 79 | GA082010 запросить цену → | втулка:DIA6:DIA 10:9 |
| 77 | D1964729 запросить цену → | SHEET:крышка:RI GHT:2 |
| 80 | GA082015 запросить цену → | PLAIN вал BEA RING:DIA6:DIA9:7 |
| 64 | D1174720 запросить цену → | вал:PULLEY:ID LER:COUPLING:AS S'Y |
| 65 | D1174724 запросить цену → | шестерня:IDLER:TIMIN G PULLEY:дуплекс |
| 62 | D1174718 запросить цену → | SHEET:крышка:RI GHT FRONT |
| 73 | D1174794 запросить цену → | пластина:MANUAL FE ED:INNER BACK |
| 66 | D1174727 запросить цену → | крышка:CONNECT OR:дуплекс SECTI ON:CONNECTING |
| 72 | D1174792 запросить цену → | пластина:MANUAL FE ED:FRONT |
| 71 | D1174737 запросить цену → | WIRE:стопор:DI A1.2:ASS'Y |
| 69 | D1174733 запросить цену → | COLLAR:стопор :SIDE пластина |
| 67 | D1174731 запросить цену → | PULLEY:WIRE:DA MPER |
| 68 | D1174732 запросить цену → | TORSION пружина: DOOR:RIGHT:STO PPER |
| 70 | D1174734 запросить цену → | кронштейн:STOPPE R:SIDE пластина:ASS 'Y |

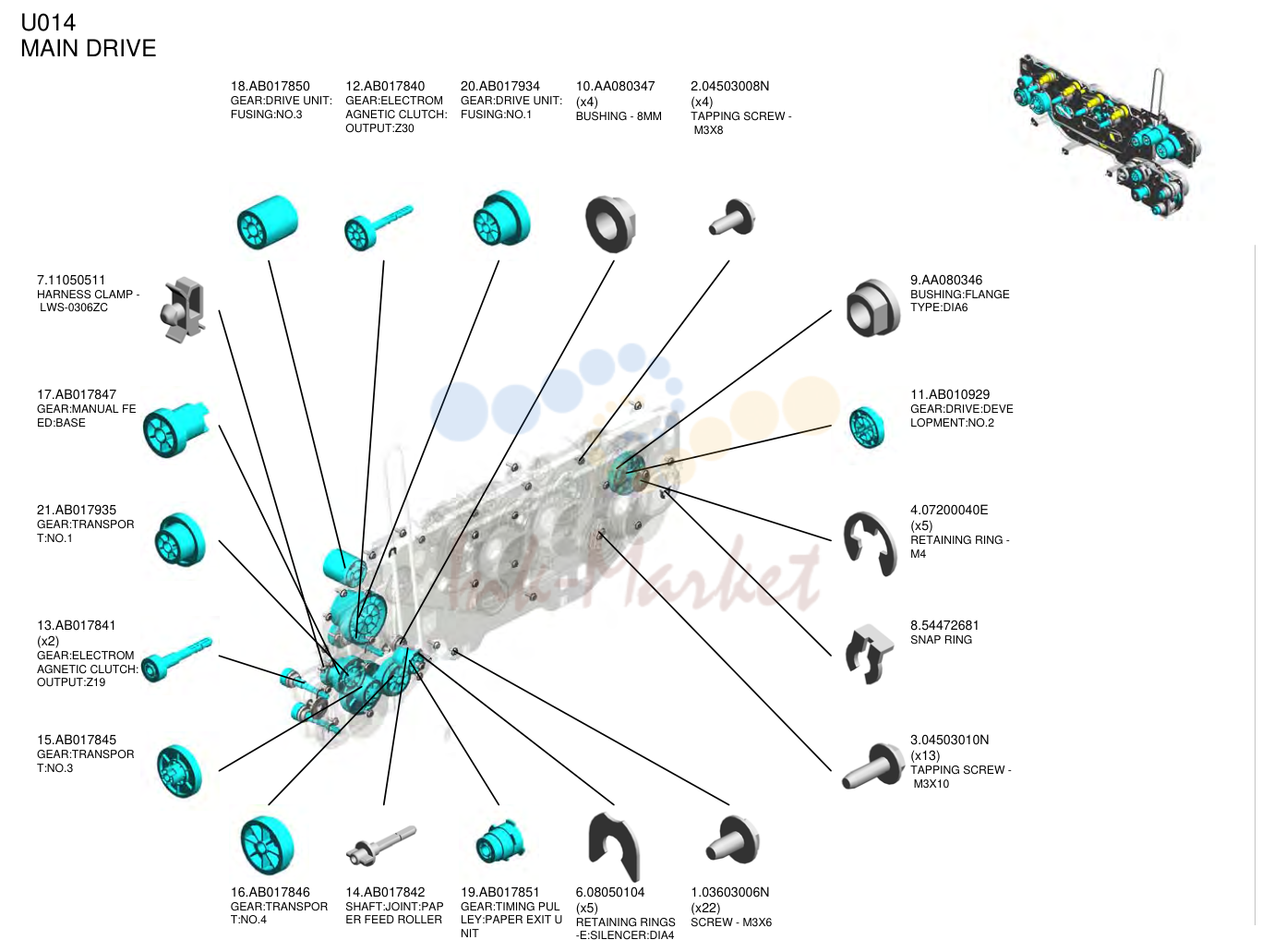

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 18 | AB017850 под заказ | шестерня:DRIVE узел: печь (закрепление):NO.3 |
| 12 | AB017840 запросить цену → | шестерня:ELECTROM AGNETIC муфта: OUTPUT:Z30 |
| 20 | AB017934 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.1 |
| 10 | AA080347 запросить цену → | втулка - 8MM |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 7 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 17 | AB017847 запросить цену → | шестерня:MANUAL FE ED:BASE |
| 21 | AB017935 запросить цену → | шестерня:TRANSPOR T:NO.1 |
| 13 | AB017841 запросить цену → | шестерня:ELECTROM AGNETIC муфта: OUTPUT:Z19 |
| 15 | AB017845 запросить цену → | шестерня:TRANSPOR T:NO.3 |
| 9 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 11 | AB010929 запросить цену → | шестерня:DRIVE:DEVE LOPMENT:NO.2 |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 8 | 54472681 запросить цену → | SNAP RING |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 16 | AB017846 запросить цену → | шестерня:TRANSPOR T:NO.4 |
| 14 | AB017842 запросить цену → | вал:JOINT:PAP ER FEED ролик |
| 19 | AB017851 запросить цену → | шестерня:TIMING PUL LEY:PAPER EXIT U NIT |
| 6 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
Полный список запчастей доступен по запросу.
комментарии
