Ricoh mp C401SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- автоподатчик (АПД)
- сканер
- сканер
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- TONER SUPPLY
- TONER SUPPLY

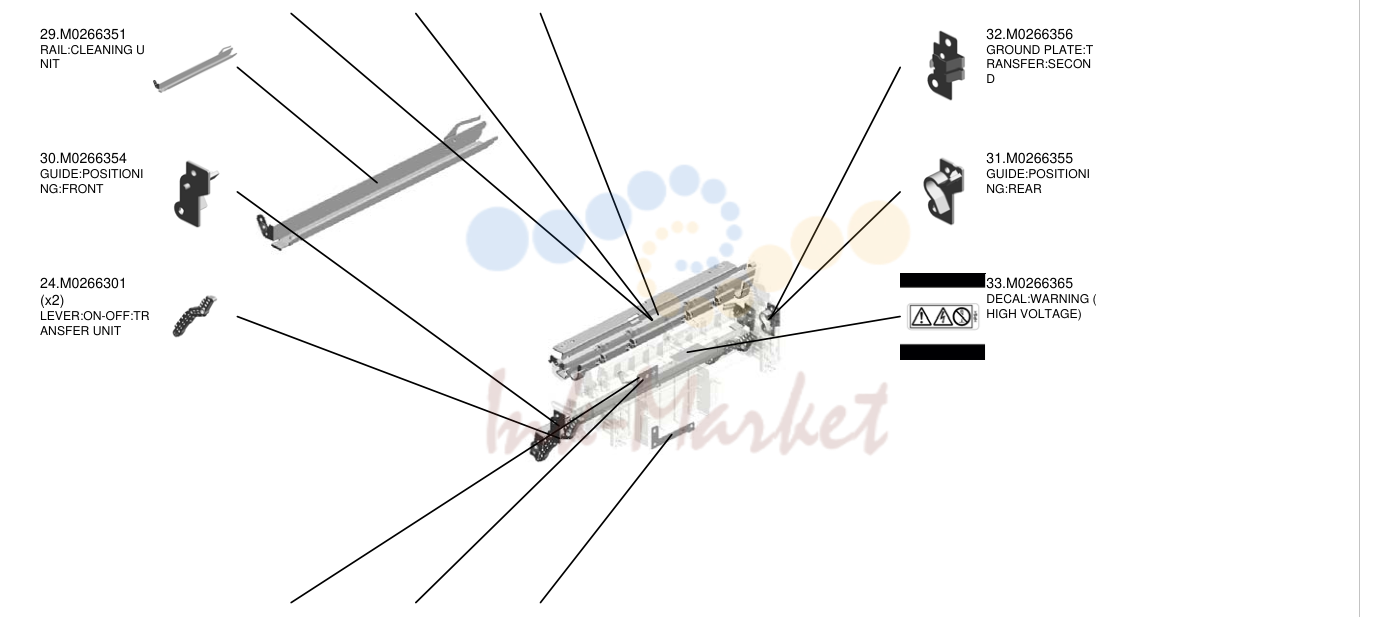

- перенос/SEPARATION
- перенос/SEPARATION
- печь (закрепление)

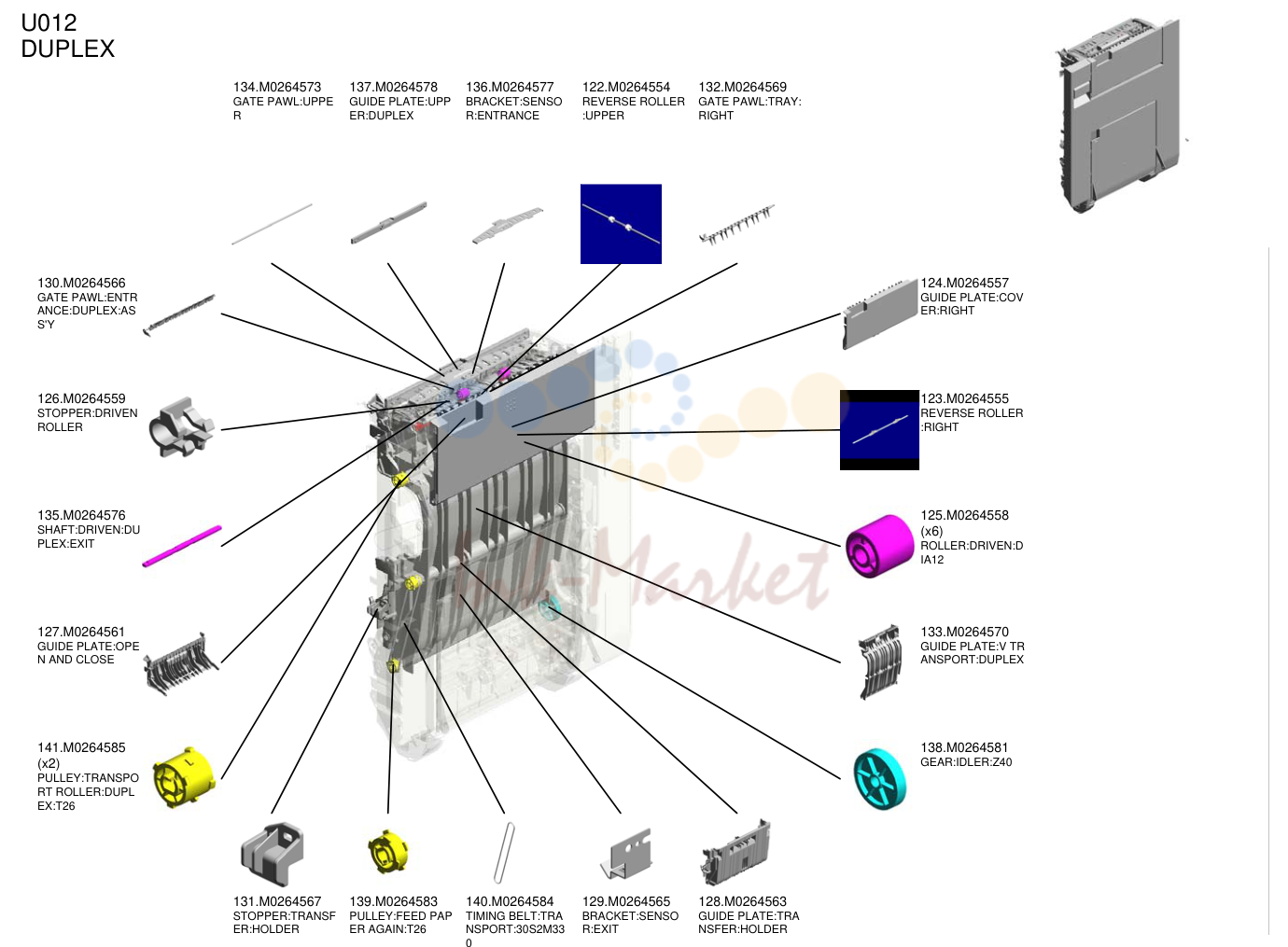

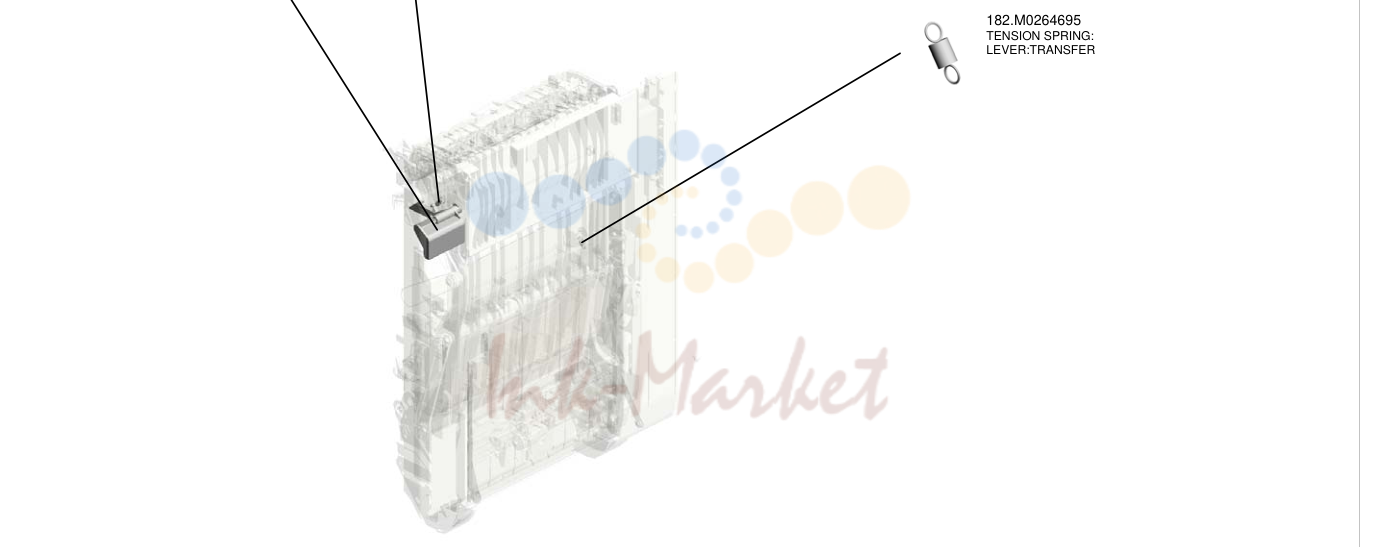

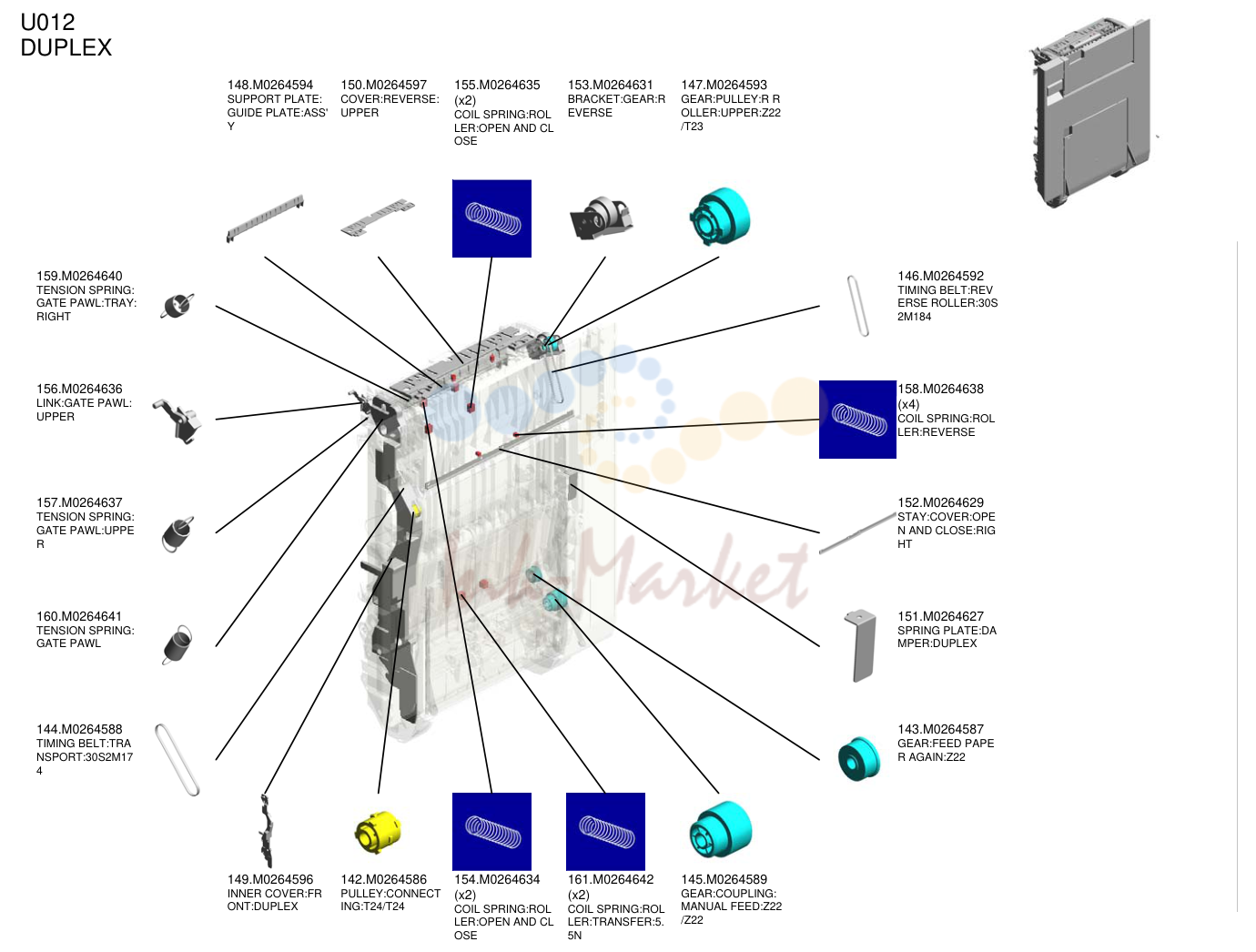

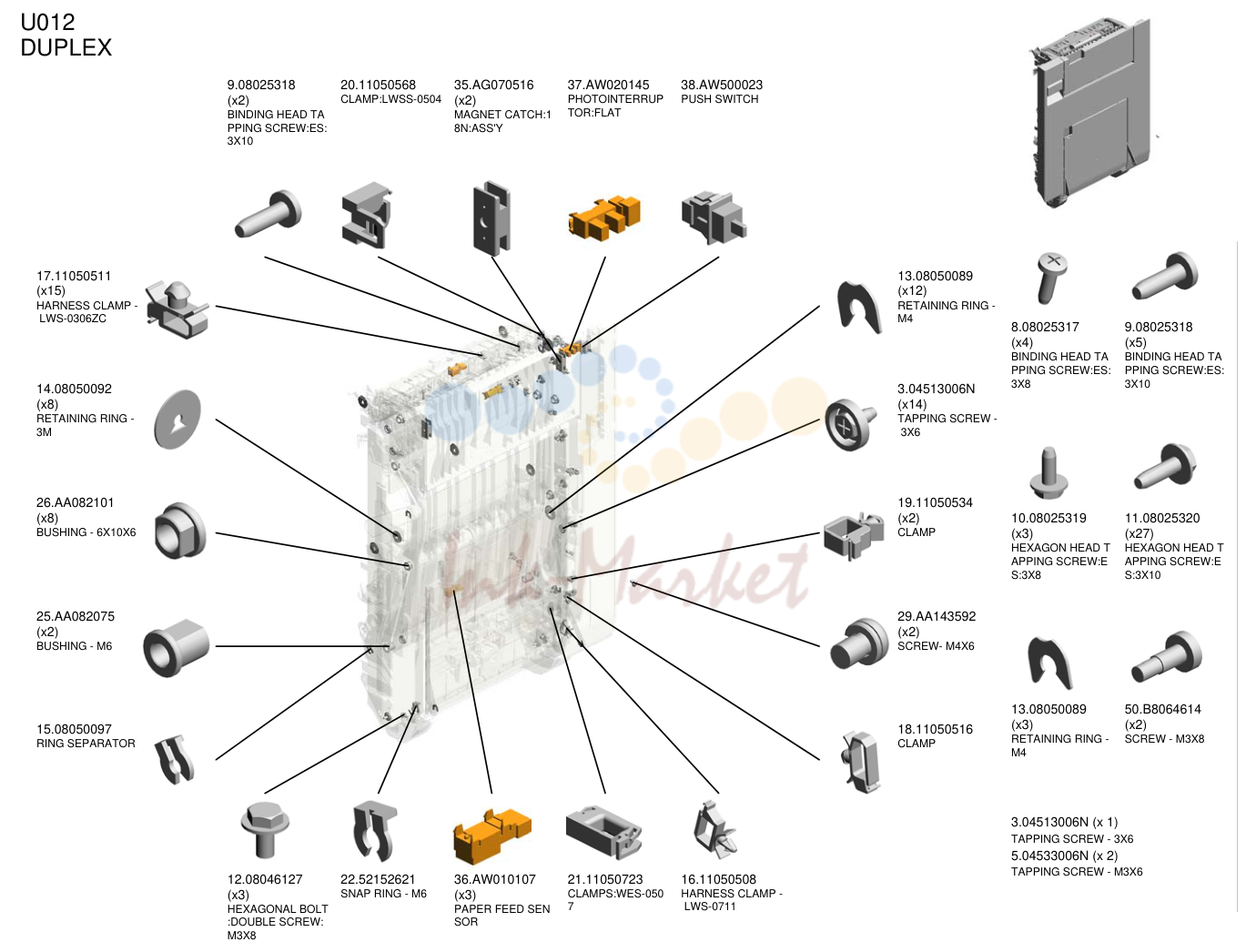

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- TONER RECYCLING

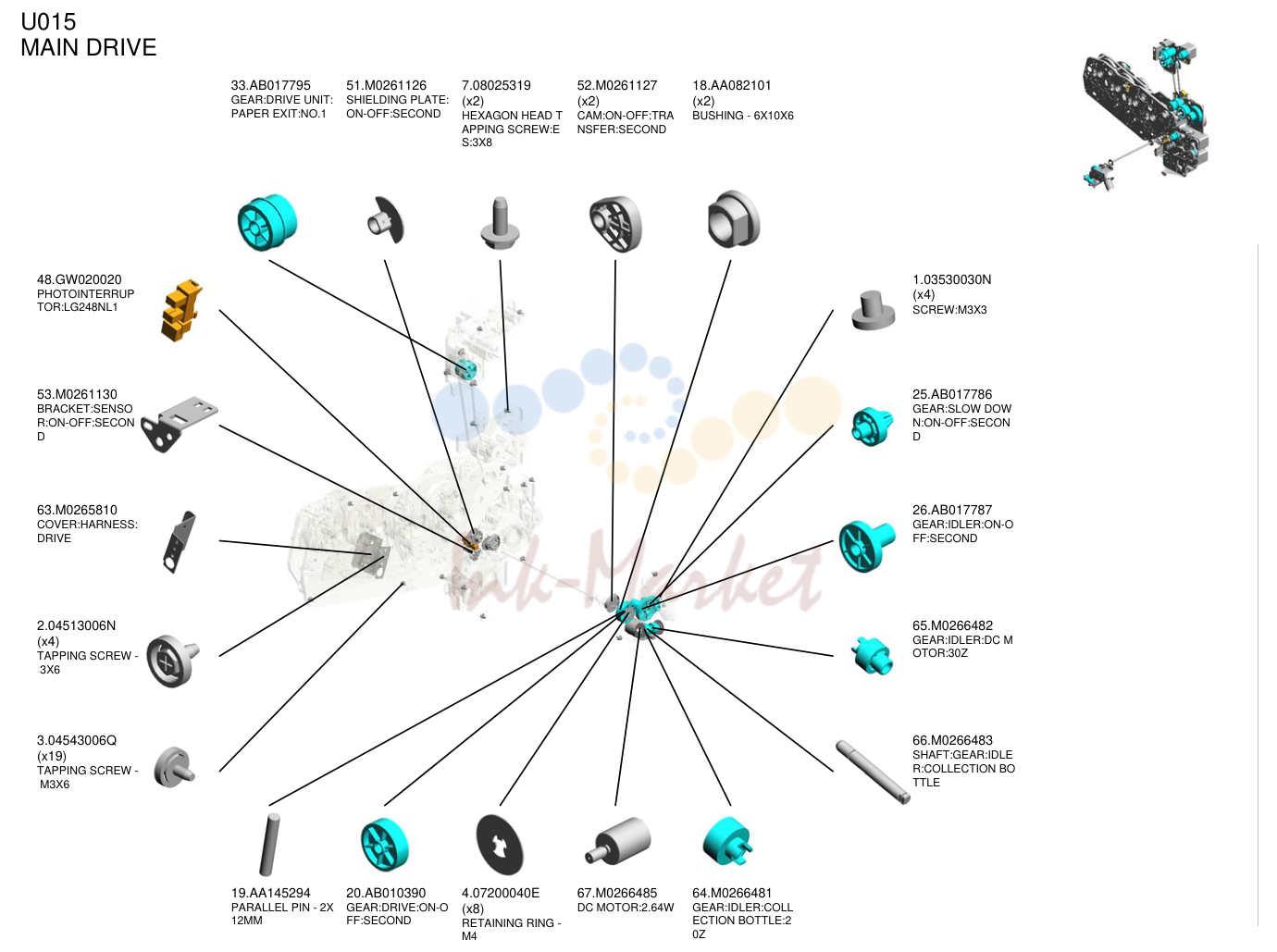

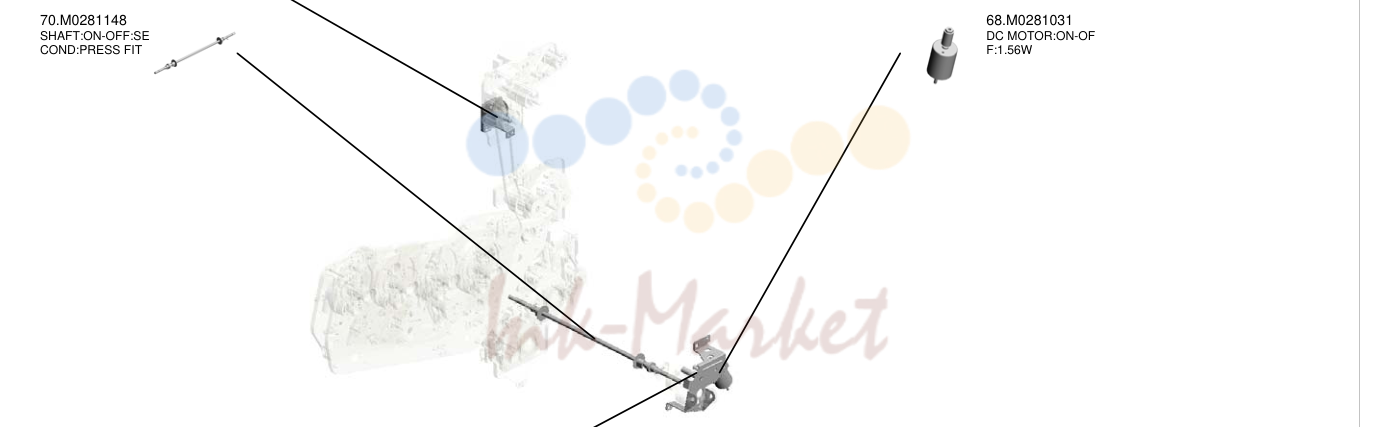

- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама

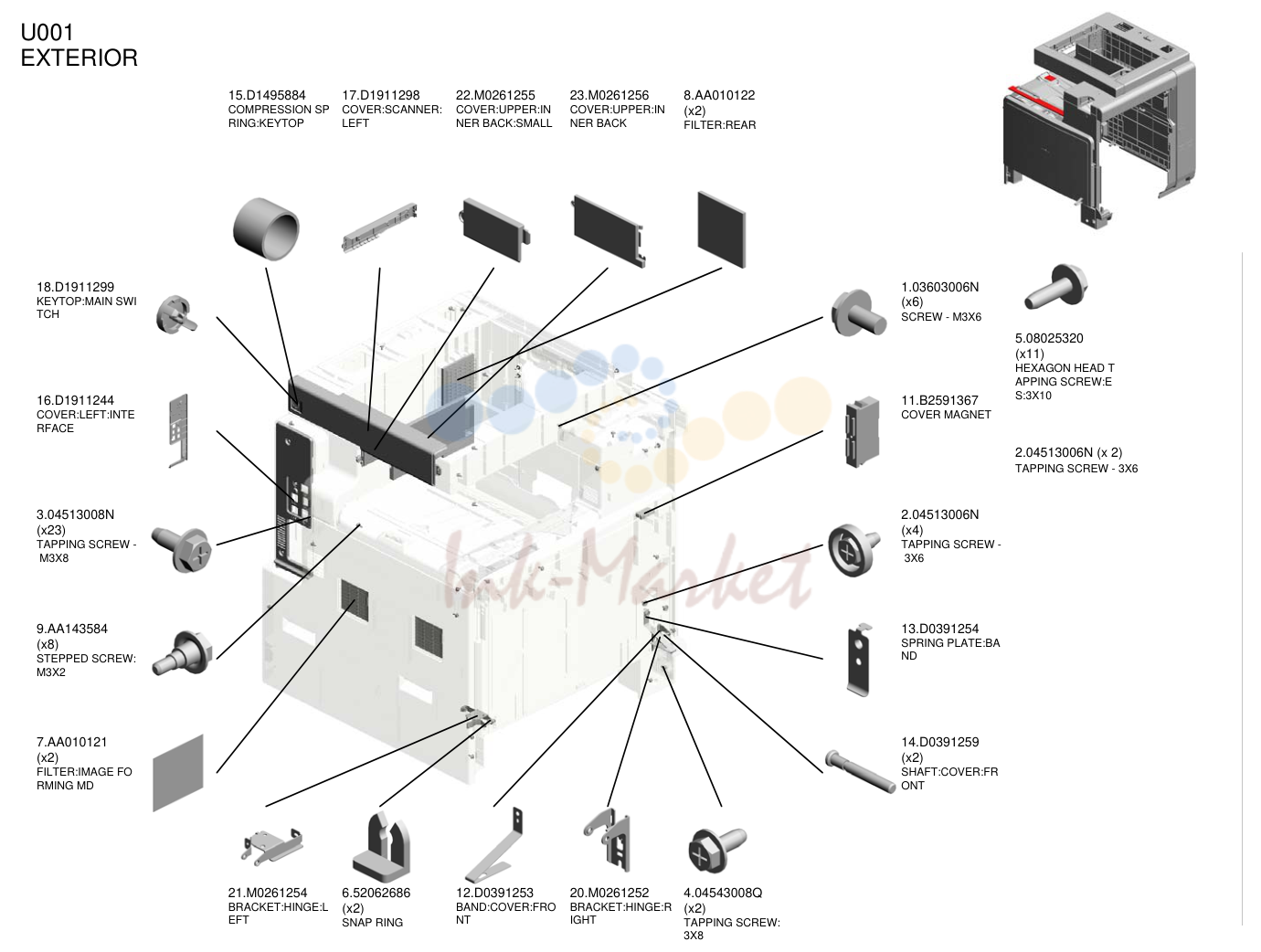

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 15 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 17 | D1911298 запросить цену → | крышка:сканер: LEFT |
| 22 | M0261255 запросить цену → | крышка:UPPER:IN NER BACK:SMALL |
| 23 | M0261256 запросить цену → | крышка:UPPER:IN NER BACK |
| 8 | AA010122 запросить цену → | FILTER:REAR |
| 18 | D1911299 запросить цену → | KEYTOP:MAIN SWI TCH |
| 16 | D1911244 запросить цену → | крышка:LEFT:INTE RFACE |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 9 | AA143584 запросить цену → | STEPPED винт: M3X2 |
| 7 | AA010121 запросить цену → | FILTER:IMAGE FO RMING MD |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 11 | B2591367 запросить цену → | крышка MAGNET |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 13 | D0391254 запросить цену → | пружина пластина:BA ND |
| 14 | D0391259 запросить цену → | вал:крышка:FR ONT |
| 21 | M0261254 запросить цену → | кронштейн:HINGE:L EFT |
| 6 | 52062686 запросить цену → | SNAP RING |
| 12 | D0391253 запросить цену → | BAND:крышка:FRO NT |
| 20 | M0261252 запросить цену → | кронштейн:HINGE:R IGHT |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 5 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 2.04513006N (x 2) TAPPING винт - 3X6 |

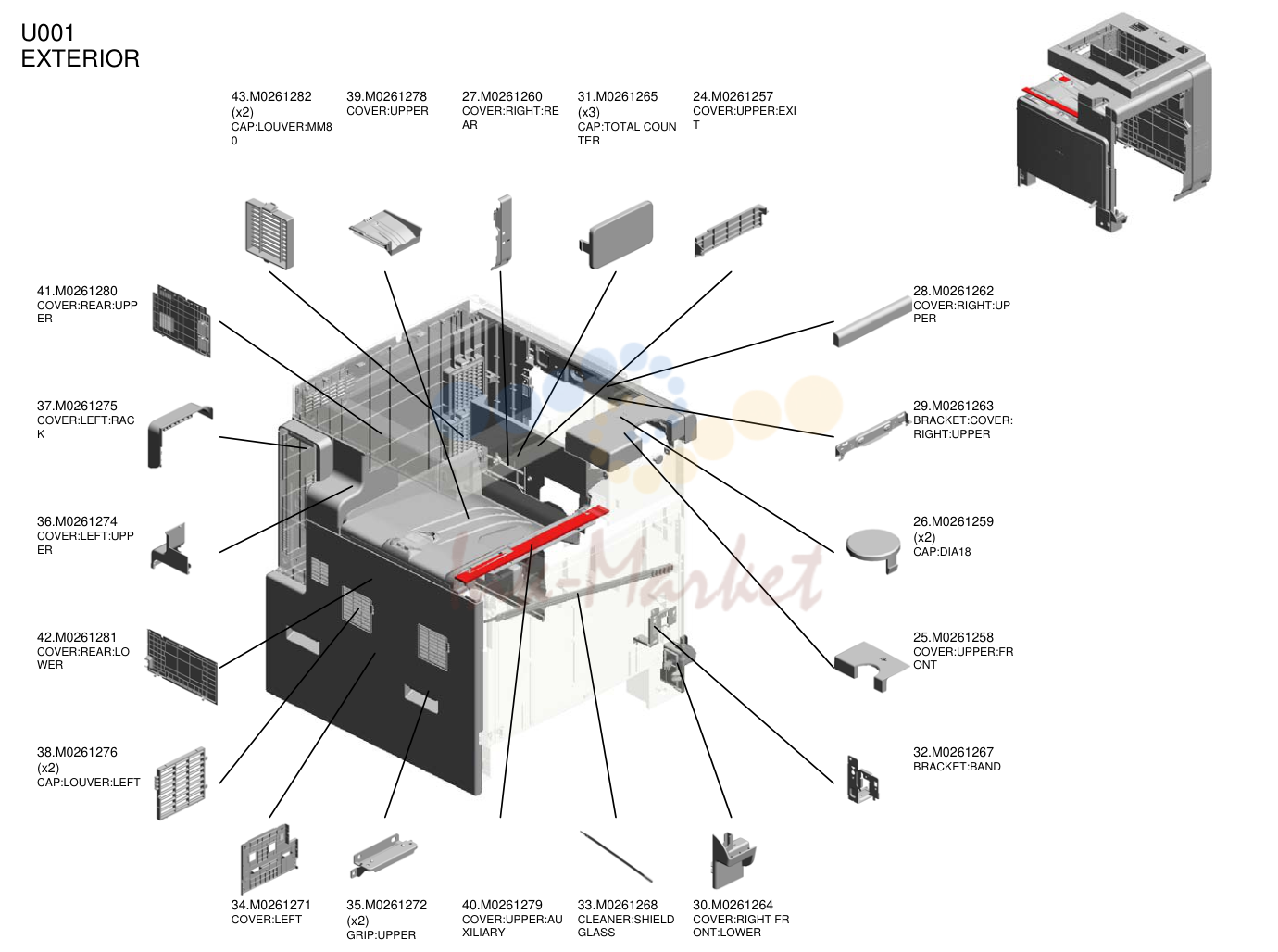

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 43 | M0261282 запросить цену → | CAP:LOUVER:MM8 0 |
| 39 | M0261278 запросить цену → | крышка:UPPER |
| 27 | M0261260 запросить цену → | крышка:RIGHT:RE AR |
| 31 | M0261265 запросить цену → | CAP:TOTAL COUN TER |
| 24 | M0261257 запросить цену → | крышка:UPPER:EXI T |
| 41 | M0261280 запросить цену → | крышка:REAR:UPP ER |
| 37 | M0261275 запросить цену → | крышка:LEFT:RAC K |
| 36 | M0261274 запросить цену → | крышка:LEFT:UPP ER |
| 42 | M0261281 запросить цену → | крышка:REAR:LO WER |
| 38 | M0261276 запросить цену → | CAP:LOUVER:LEFT |
| 28 | M0261262 запросить цену → | крышка:RIGHT:UP PER |
| 29 | M0261263 запросить цену → | кронштейн:крышка: RIGHT:UPPER |
| 26 | M0261259 запросить цену → | CAP:DIA18 |
| 25 | M0261258 запросить цену → | крышка:UPPER:FR ONT |
| 32 | M0261267 запросить цену → | кронштейн:BAND |
| 34 | M0261271 запросить цену → | крышка:LEFT |
| 35 | M0261272 запросить цену → | GRIP:UPPER |
| 40 | M0261279 запросить цену → | крышка:UPPER:AU XILIARY |
| 33 | M0261268 запросить цену → | CLEANER:SHIELD GLASS |
| 30 | M0261264 запросить цену → | крышка:RIGHT FR ONT:LOWER |

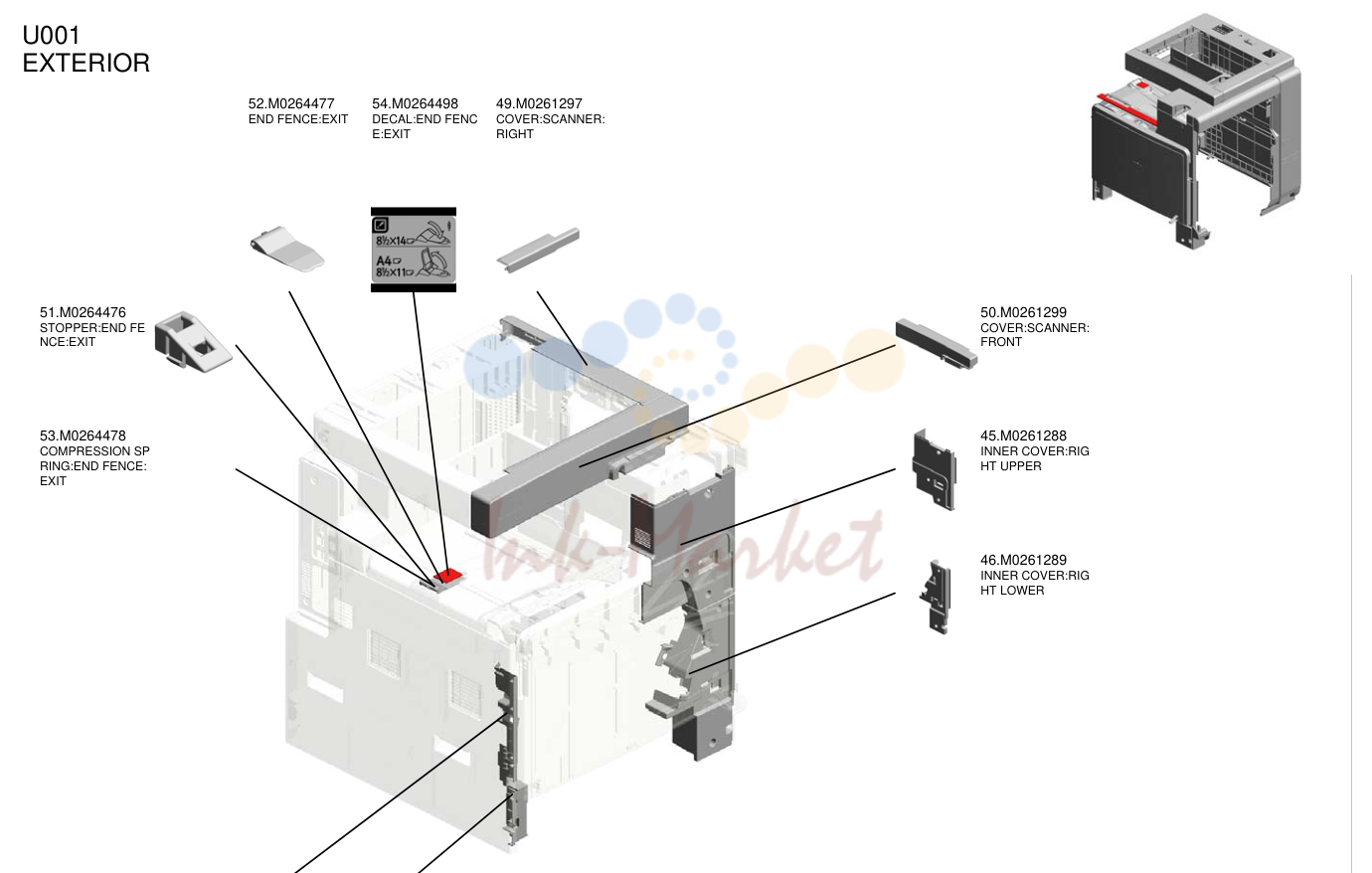

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 52 | M0264477 запросить цену → | END FENCE:EXIT |
| 54 | M0264498 запросить цену → | DECAL:END FENC E:EXIT |
| 49 | M0261297 запросить цену → | крышка:сканер: RIGHT |
| 51 | M0264476 запросить цену → | стопор:END FE NCE:EXIT |
| 53 | M0264478 запросить цену → | COMPRESSION SP RING:END FENCE: EXIT |
| 50 | M0261299 запросить цену → | крышка:сканер: FRONT |
| 45 | M0261288 запросить цену → | INNER крышка:RIG HT UPPER |
| 46 | M0261289 запросить цену → | INNER крышка:RIG HT LOWER |
| 47 | M0261290 запросить цену → | INNER крышка:LEF T UPPER |
| 48 | M0261291 запросить цену → | INNER крышка:LEF T LOWER |

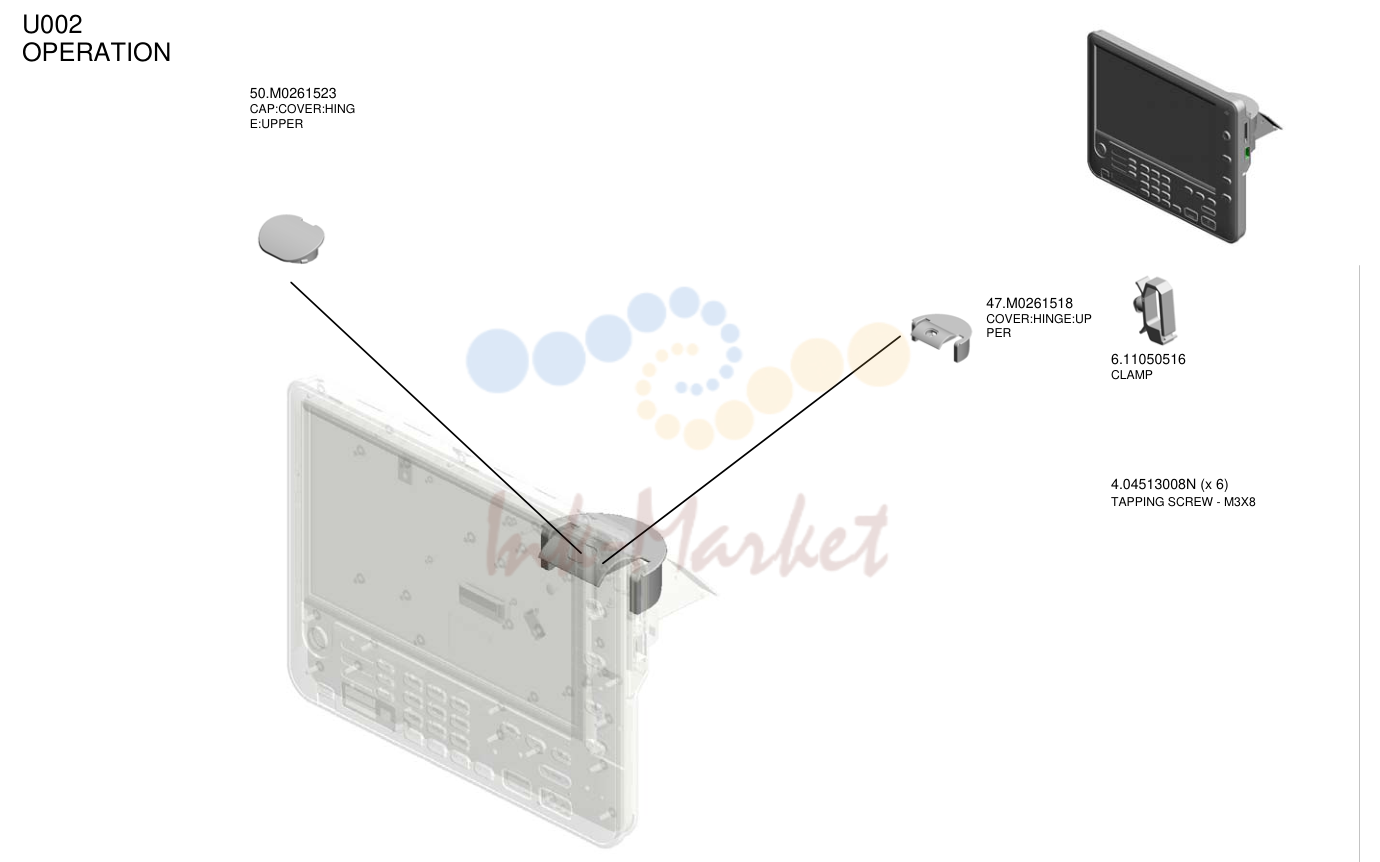

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 50 | M0261523 запросить цену → | CAP:крышка:HING E:UPPER |
| 47 | M0261518 запросить цену → | крышка:HINGE:UP PER |
| 6 | 11050516 запросить цену → | CLAMP 4.04513008N (x 6) TAPPING винт - M3X8 |

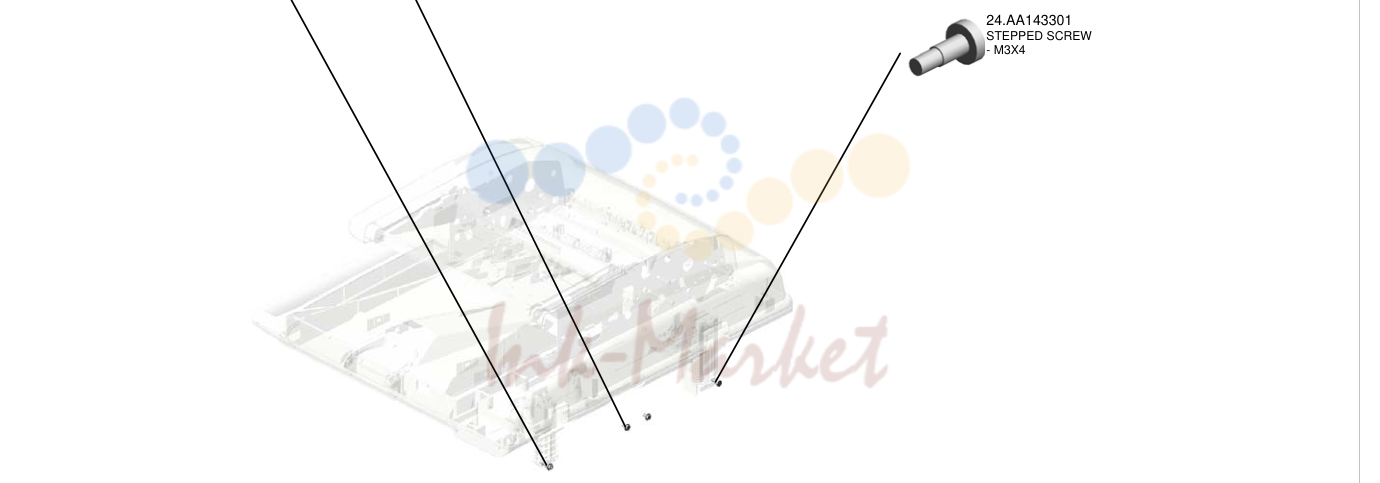

автоподатчик (АПД)
| № | Артикул | Наименование |
|---|---|---|
| 35 | D1175916 запросить цену → | STEPPED винт: M3X8:SECOND KIN D |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 24 | AA143301 запросить цену → | STEPPED винт - M3X4 |

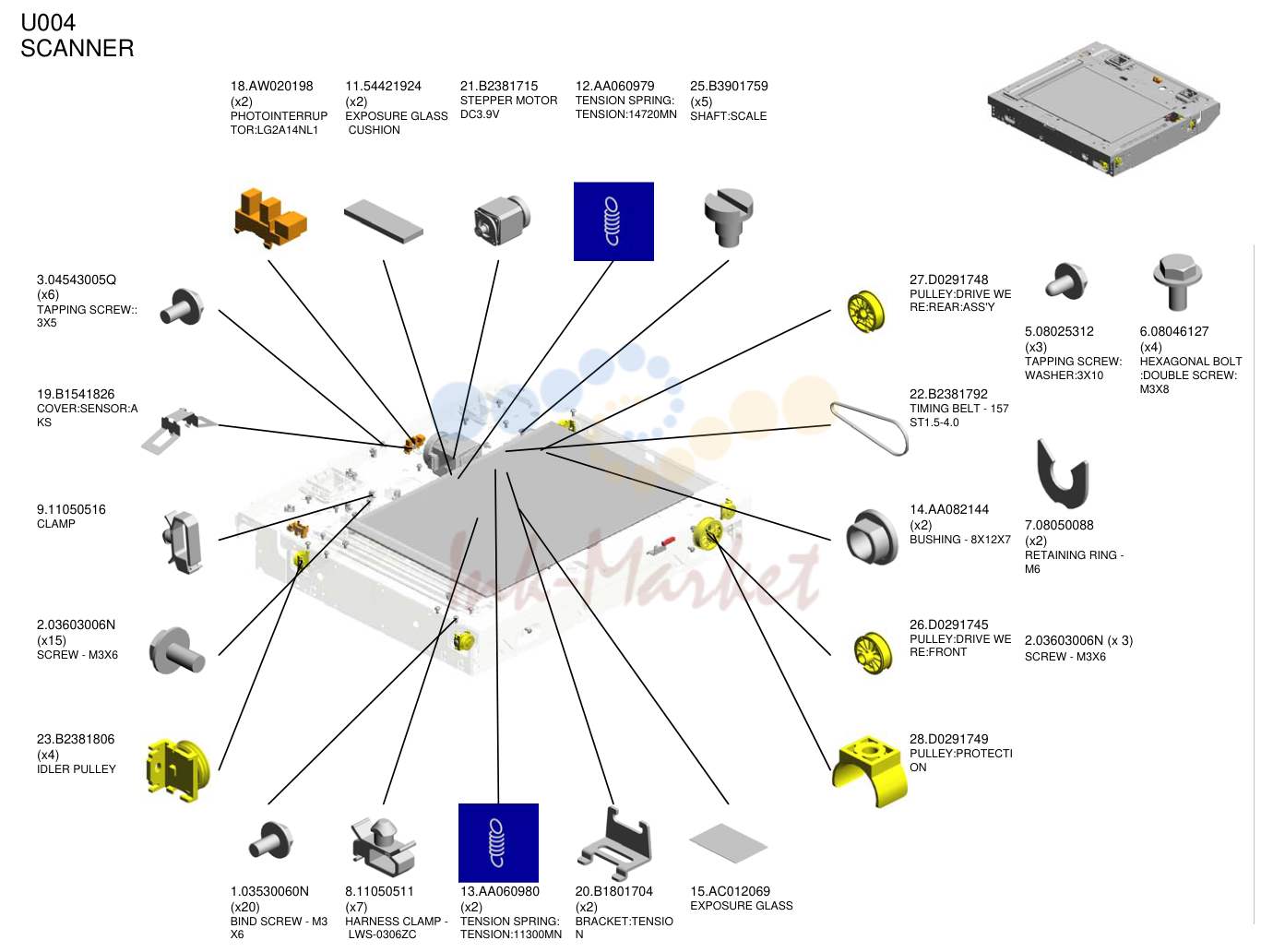

сканер
| № | Артикул | Наименование |
|---|---|---|
| 18 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 11 | 54421924 запросить цену → | EXPOSURE GLASS CUSHION |
| 21 | B2381715 запросить цену → | STEPPER мотор DC3.9V |
| 12 | AA060979 запросить цену → | TENSION пружина: TENSION:14720MN |
| 25 | B3901759 запросить цену → | вал:SCALE |
| 3 | 04543005Q запросить цену → | TAPPING винт:: 3X5 |
| 19 | B1541826 запросить цену → | крышка:датчик:A KS |
| 9 | 11050516 запросить цену → | CLAMP |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 23 | B2381806 запросить цену → | IDLER PULLEY |
| 27 | D0291748 запросить цену → | PULLEY:DRIVE WE RE:REAR:ASS'Y |
| 22 | B2381792 запросить цену → | TIMING ремень - 157 ST1.5-4.0 |
| 14 | AA082144 запросить цену → | втулка - 8X12X7 |
| 26 | D0291745 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 28 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 8 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 13 | AA060980 запросить цену → | TENSION пружина: TENSION:11300MN |
| 20 | B1801704 запросить цену → | кронштейн:TENSIO N |
| 15 | AC012069 запросить цену → | EXPOSURE GLASS |
| 5 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 6 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
| 7 | 08050088 запросить цену → | RETAINING RING - M6 2.03603006N (x 3) винт - M3X6 |

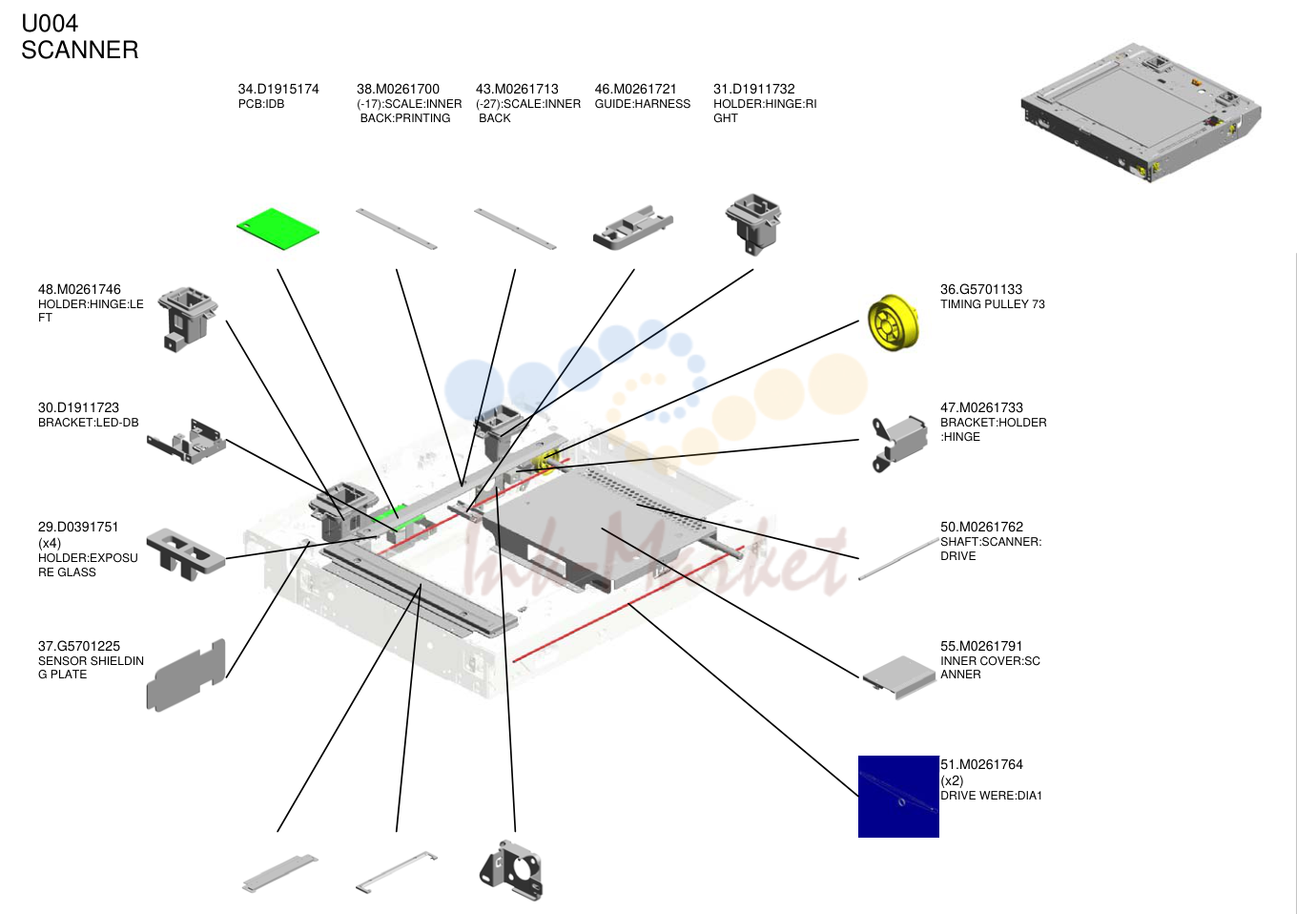

сканер
| № | Артикул | Наименование |
|---|---|---|
| 34 | D1915174 запросить цену → | плата:IDB |
| 38 | M0261700 запросить цену → | (-17):SCALE:INNER BACK:PRINTING |
| 43 | M0261713 запросить цену → | (-27):SCALE:INNER BACK |
| 46 | M0261721 запросить цену → | направляющая:жгут |
| 31 | D1911732 запросить цену → | держатель:HINGE:RI GHT |
| 48 | M0261746 запросить цену → | держатель:HINGE:LE FT |
| 30 | D1911723 запросить цену → | кронштейн:LED-DB |
| 29 | D0391751 запросить цену → | держатель:EXPOSU RE GLASS |
| 37 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 36 | G5701133 запросить цену → | TIMING PULLEY 73 |
| 47 | M0261733 запросить цену → | кронштейн:держатель :HINGE |
| 50 | M0261762 запросить цену → | вал:сканер: DRIVE |
| 55 | M0261791 запросить цену → | INNER крышка:SC ANNER |
| 51 | M0261764 запросить цену → | DRIVE WERE:DIA1 |
| 42 | M0261712 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:ASS'Y |
| 41 | M0261711 запросить цену → | SCALE:MAIN |
| 52 | M0261768 запросить цену → | кронштейн:DC STE PPER мотор |

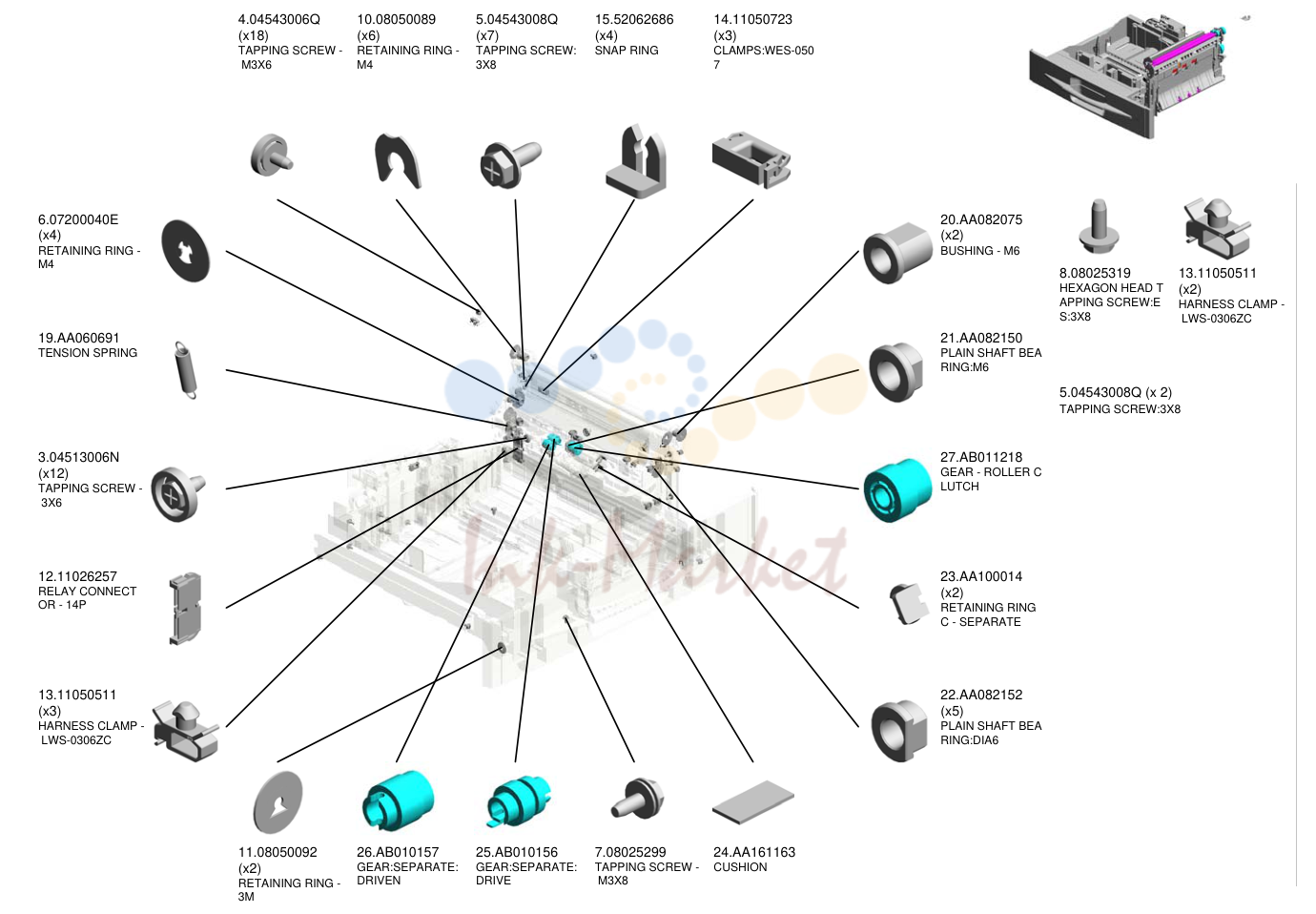

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 08050089 запросить цену → | RETAINING RING - M4 |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 15 | 52062686 запросить цену → | SNAP RING |
| 14 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 19 | AA060691 запросить цену → | TENSION пружина |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | 11026257 запросить цену → | RELAY CONNECT OR - 14P |
| 13 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 20 | AA082075 запросить цену → | втулка - M6 |
| 21 | AA082150 запросить цену → | PLAIN вал BEA RING:M6 |
| 27 | AB011218 под заказ | шестерня - ролик C LUTCH |
| 23 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 22 | AA082152 запросить цену → | PLAIN вал BEA RING:DIA6 |
| 11 | 08050092 запросить цену → | RETAINING RING - 3M |
| 26 | AB010157 запросить цену → | шестерня:SEPARATE: DRIVEN |
| 25 | AB010156 запросить цену → | шестерня:SEPARATE: DRIVE |
| 7 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 24 | AA161163 запросить цену → | CUSHION |
| 8 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |

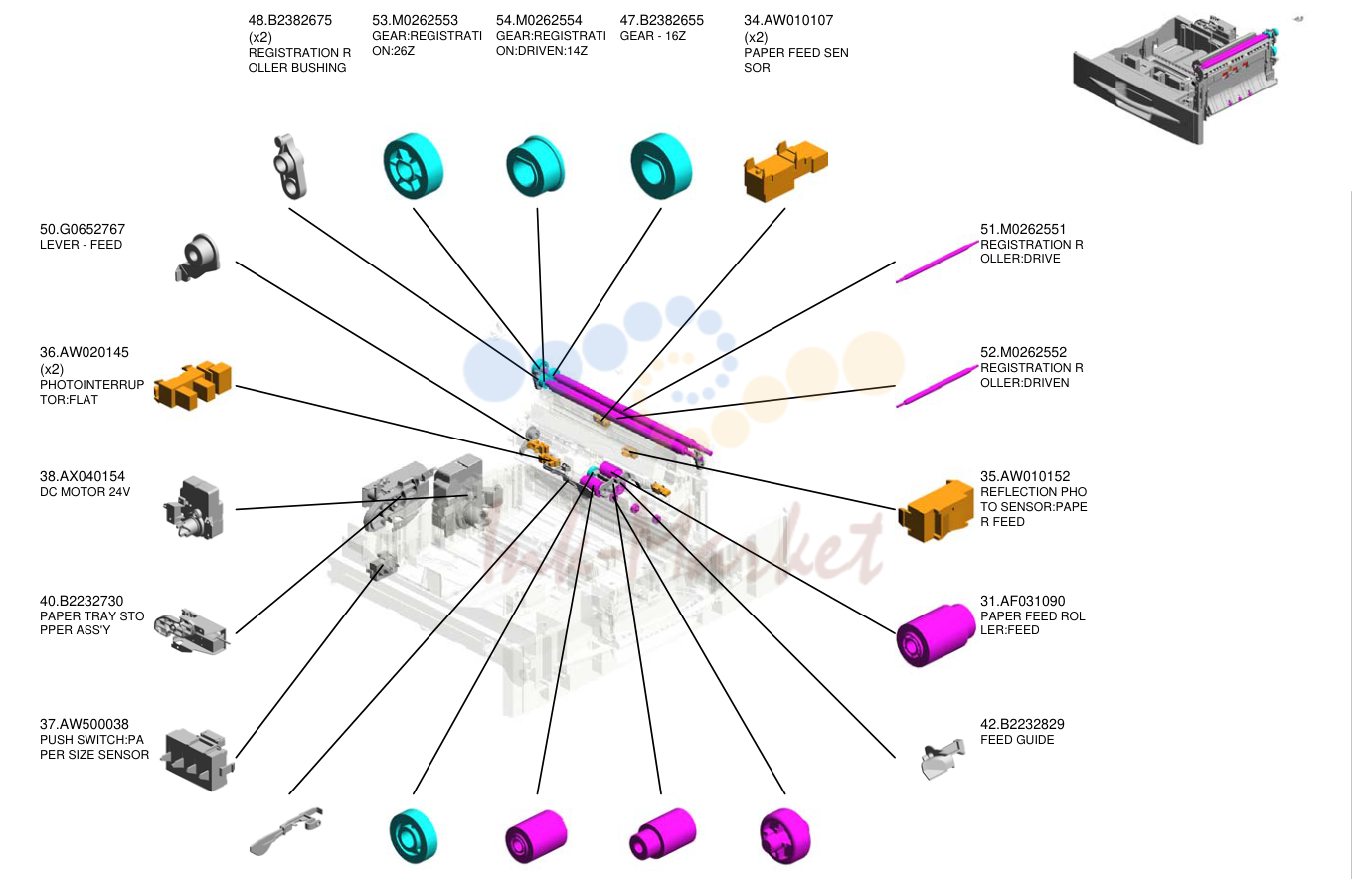

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 48 | B2382675 запросить цену → | регистрация R OLLER втулка |
| 53 | M0262553 запросить цену → | шестерня:REGISTRATI ON:26Z |
| 54 | M0262554 запросить цену → | шестерня:REGISTRATI ON:DRIVEN:14Z |
| 47 | B2382655 под заказ | шестерня - 16Z |
| 34 | AW010107 под заказ | подача бумаги SEN SOR |
| 50 | G0652767 запросить цену → | рычаг - FEED |
| 36 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 38 | AX040154 запросить цену → | DC мотор 24V |
| 40 | B2232730 запросить цену → | лоток бумаги STO PPER ASS'Y |
| 37 | AW500038 под заказ | PUSH SWITCH:PA PER SIZE датчик |
| 51 | M0262551 запросить цену → | регистрация R OLLER:DRIVE |
| 52 | M0262552 запросить цену → | регистрация R OLLER:DRIVEN |
| 35 | AW010152 запросить цену → | REFLECTION PHO TO датчик:PAPE R FEED |
| 31 | AF031090 ✓ в наличии | подача бумаги ROL LER:FEED |
| 42 | B2232829 запросить цену → | FEED направляющая |
| 41 | B2232767 запросить цену → | PAPER END FEEL ER |
| 28 | AB011252 запросить цену → | шестерня - 20Z |
| 30 | AF030090 ✓ в наличии | подача бумаги ROL LER:PICKUP |
| 32 | AF032090 ✓ в наличии | подача бумаги ROL LER:SEPARATE |
| 33 | AF040571 запросить цену → | направляющая ролик |

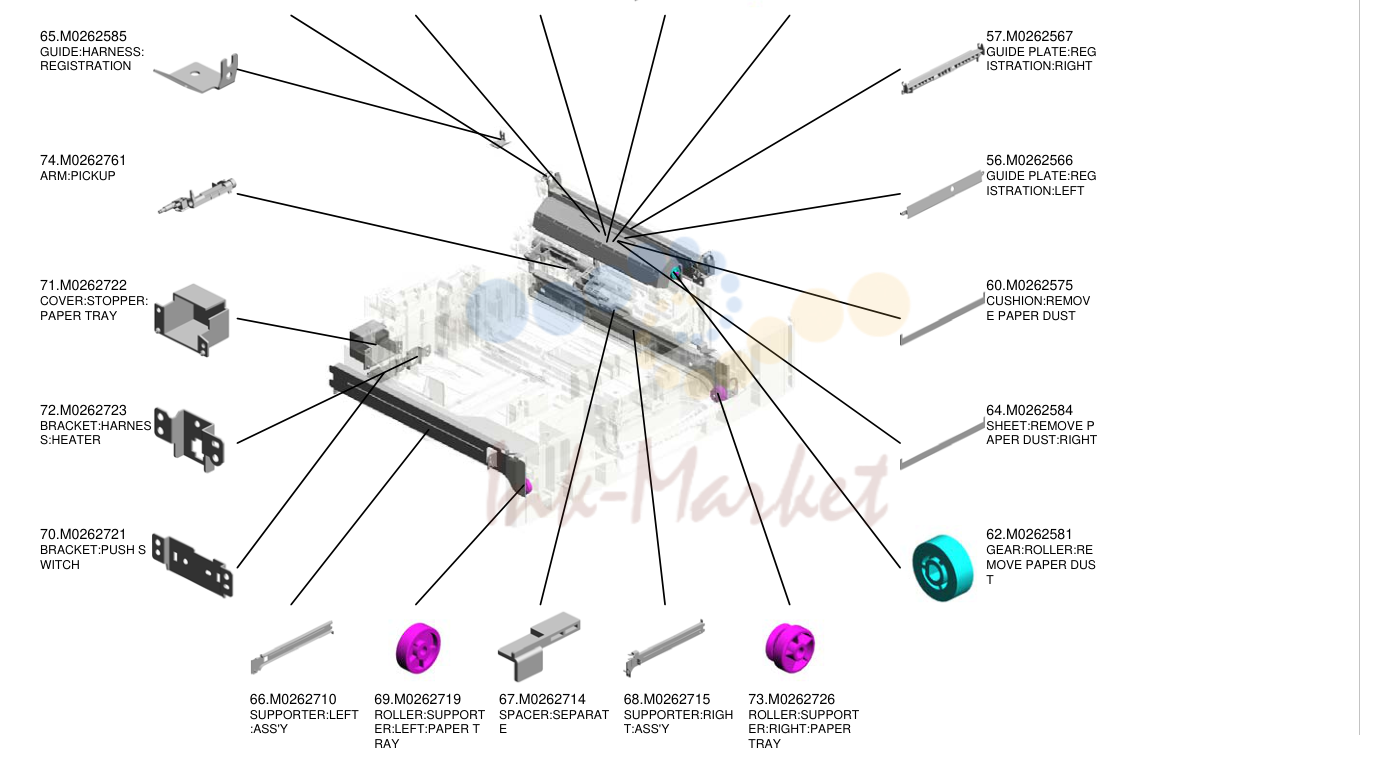

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 55 | M0262555 запросить цену → | TENSION пружина: регистрация:7N |
| 61 | M0262577 запросить цену → | SHEET:крышка:RE MOVE PAPER DUS T |
| 63 | M0262583 запросить цену → | крышка:REMOVE P APER DUST:ADHE SION |
| 58 | M0262571 запросить цену → | CASE:REMOVE PA PER DUST |
| 59 | M0262574 запросить цену → | ролик:REMOVE PAPER DUST |
| 65 | M0262585 запросить цену → | направляющая:жгут: регистрация |
| 74 | M0262761 запросить цену → | ARM:PICKUP |
| 71 | M0262722 запросить цену → | крышка:стопор: лоток бумаги |
| 72 | M0262723 запросить цену → | кронштейн:HARNES S:HEATER |
| 70 | M0262721 запросить цену → | кронштейн:PUSH S WITCH |
| 57 | M0262567 запросить цену → | направляющая пластина:REG ISTRATION:RIGHT |
| 56 | M0262566 запросить цену → | направляющая пластина:REG ISTRATION:LEFT |
| 60 | M0262575 запросить цену → | CUSHION:REMOV E PAPER DUST |
| 64 | M0262584 запросить цену → | SHEET:REMOVE P APER DUST:RIGHT |
| 62 | M0262581 запросить цену → | шестерня:ролик:RE MOVE PAPER DUS T |
| 66 | M0262710 запросить цену → | SUPPORTER:LEFT :ASS'Y |
| 69 | M0262719 запросить цену → | ролик:SUPPORT ER:LEFT:PAPER T RAY |
| 67 | M0262714 запросить цену → | SPACER:SEPARAT E |
| 68 | M0262715 запросить цену → | SUPPORTER:RIGH T:ASS'Y |
| 73 | M0262726 запросить цену → | ролик:SUPPORT ER:RIGHT:лоток бумаги |

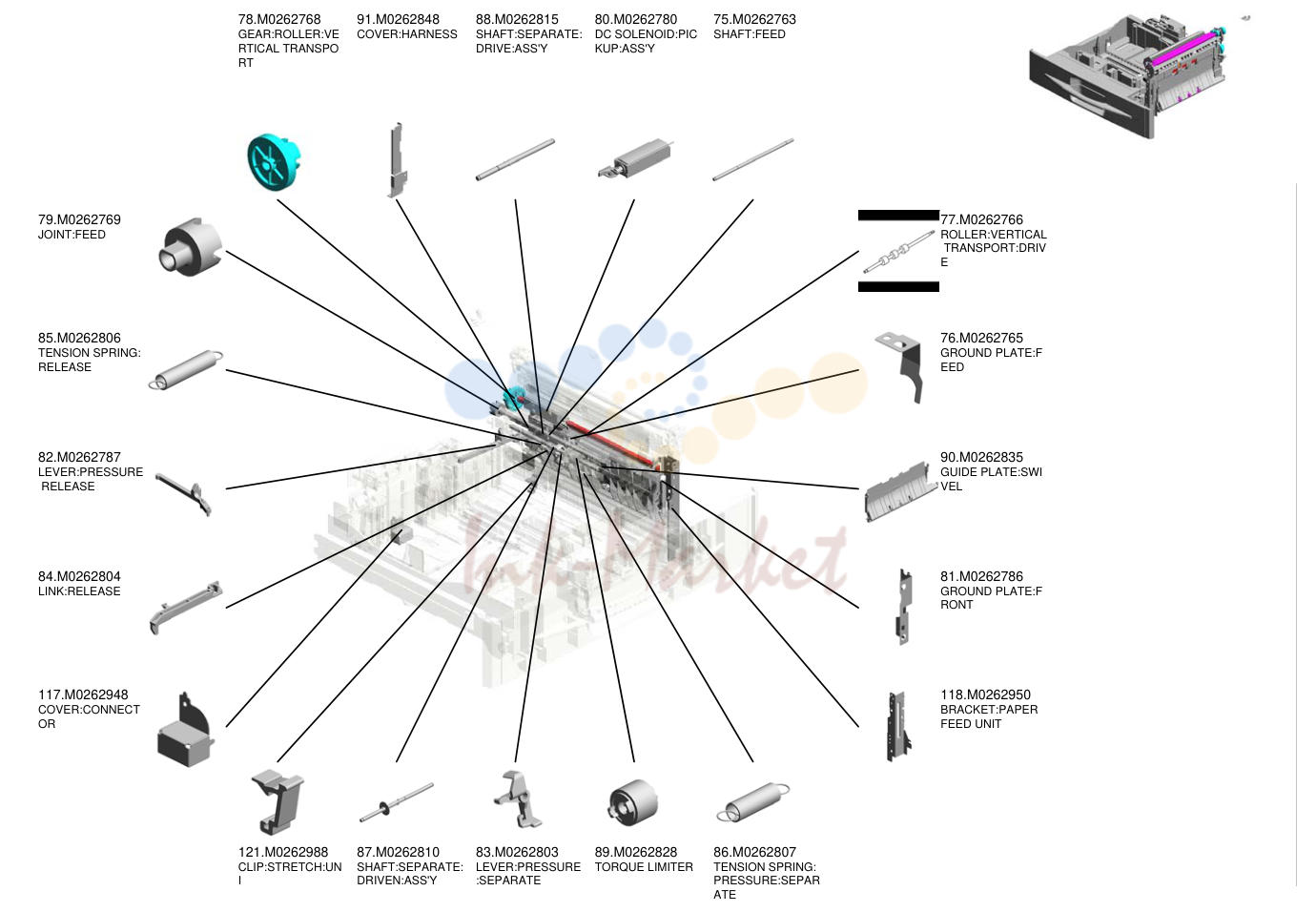

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 78 | M0262768 запросить цену → | шестерня:ролик:VE RTICAL TRANSPO RT |
| 91 | M0262848 запросить цену → | крышка:жгут |
| 88 | M0262815 запросить цену → | вал:SEPARATE: DRIVE:ASS'Y |
| 80 | M0262780 запросить цену → | DC соленоид:PIC KUP:ASS'Y |
| 75 | M0262763 запросить цену → | вал:FEED |
| 79 | M0262769 запросить цену → | JOINT:FEED |
| 85 | M0262806 запросить цену → | TENSION пружина: RELEASE |
| 82 | M0262787 запросить цену → | рычаг:PRESSURE RELEASE |
| 84 | M0262804 запросить цену → | LINK:RELEASE |
| 117 | M0262948 запросить цену → | крышка:CONNECT OR |
| 77 | M0262766 запросить цену → | ролик:VERTICAL TRANSPORT:DRIV E |
| 76 | M0262765 запросить цену → | GROUND пластина:F EED |
| 90 | M0262835 запросить цену → | направляющая пластина:SWI VEL |
| 81 | M0262786 запросить цену → | GROUND пластина:F RONT |
| 118 | M0262950 запросить цену → | кронштейн:подача бумаги узел |
| 121 | M0262988 запросить цену → | CLIP:STRETCH:UN I |
| 87 | M0262810 запросить цену → | вал:SEPARATE: DRIVEN:ASS'Y |
| 83 | M0262803 запросить цену → | рычаг:PRESSURE :SEPARATE |
| 89 | M0262828 запросить цену → | TORQUE LIMITER |
| 86 | M0262807 запросить цену → | TENSION пружина: PRESSURE:SEPAR ATE |

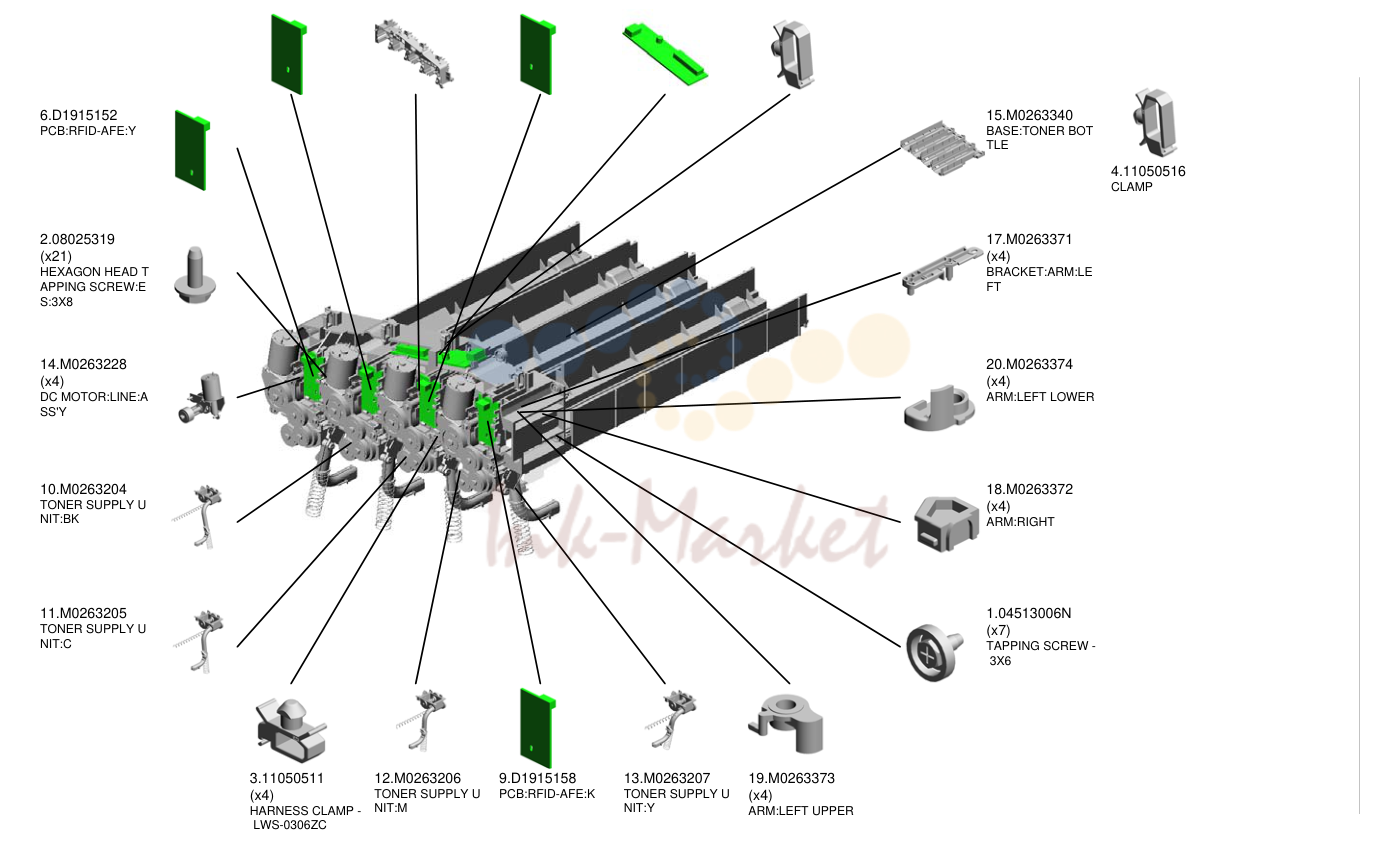

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 7 | D1915154 запросить цену → | плата:RFID-AFE:M |
| 16 | M0263341 запросить цену → | HOUSING:TONER BOTTLE |
| 8 | D1915156 запросить цену → | плата:RFID-AFE:C |
| 5 | D1915150 запросить цену → | плата:RFID-CPU |
| 4 | 11050516 запросить цену → | CLAMP |
| 6 | D1915152 запросить цену → | плата:RFID-AFE:Y |
| 2 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 14 | M0263228 запросить цену → | DC мотор:LINE:A SS'Y |
| 10 | M0263204 запросить цену → | TONER SUPPLY U NIT:BK |
| 11 | M0263205 запросить цену → | TONER SUPPLY U NIT:C |
| 15 | M0263340 запросить цену → | BASE:TONER BOT TLE |
| 17 | M0263371 запросить цену → | кронштейн:ARM:LE FT |
| 20 | M0263374 запросить цену → | ARM:LEFT LOWER |
| 18 | M0263372 запросить цену → | ARM:RIGHT |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 3 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 12 | M0263206 запросить цену → | TONER SUPPLY U NIT:M |
| 9 | D1915158 запросить цену → | плата:RFID-AFE:K |
| 13 | M0263207 запросить цену → | TONER SUPPLY U NIT:Y |
| 19 | M0263373 запросить цену → | ARM:LEFT UPPER |

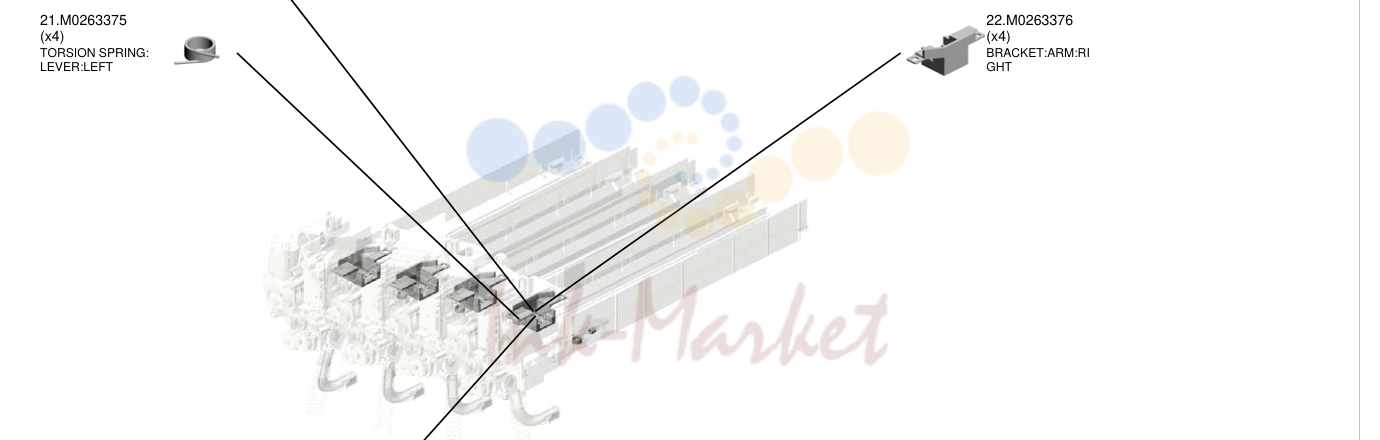

TONER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 24 | M0263380 запросить цену → | TENSION пружина: ARM:LEFT |
| 21 | M0263375 запросить цену → | TORSION пружина: рычаг:LEFT |
| 22 | M0263376 запросить цену → | кронштейн:ARM:RI GHT |
| 23 | M0263377 запросить цену → | COMPRESSION SP RING:ARM:RIGHT: 10N |

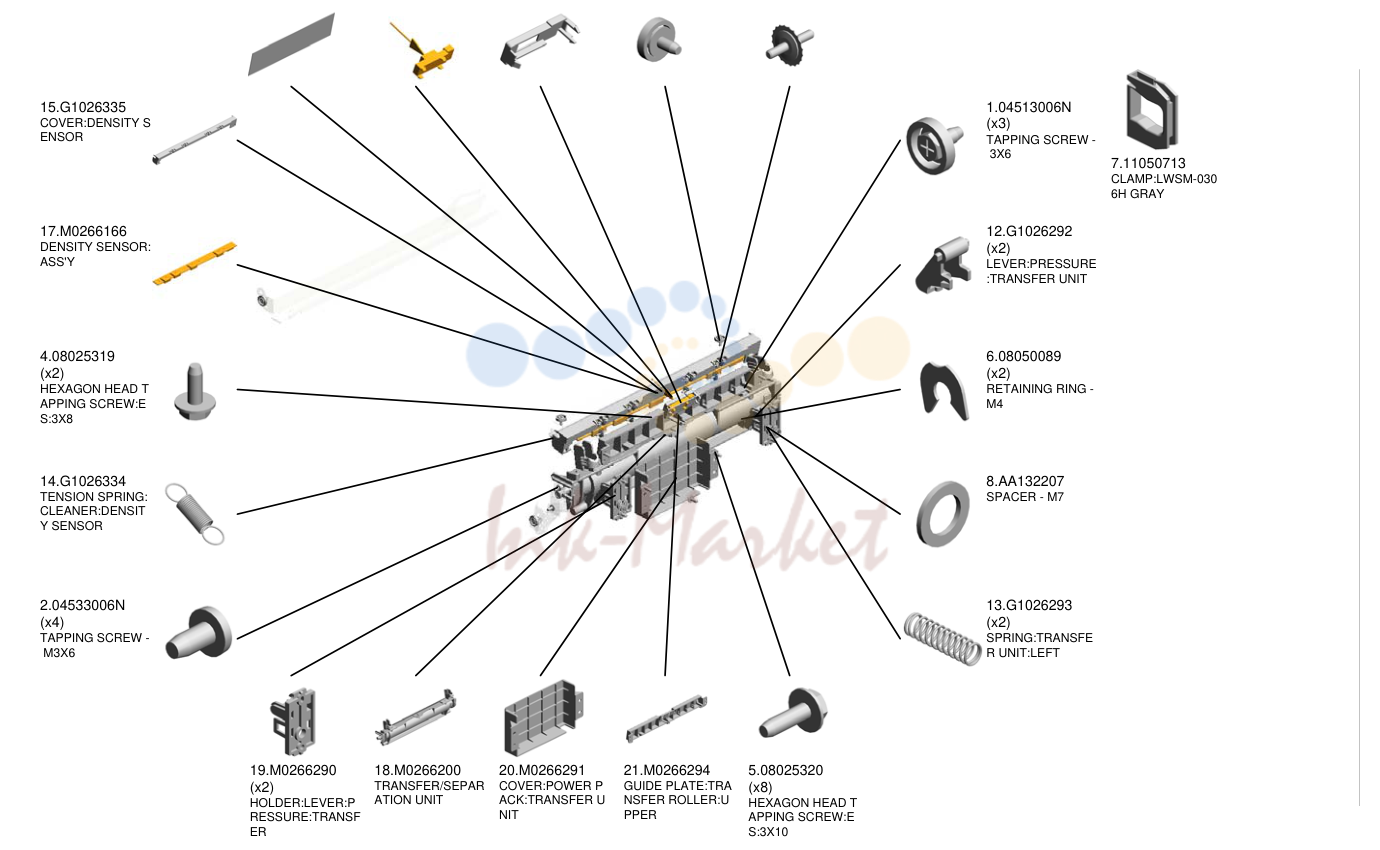

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 16 | G1026341 запросить цену → | SHEET:датчик |
| 9 | AW010118 запросить цену → | подача бумаги SEN SOR |
| 11 | G1024661 запросить цену → | крышка:печь (закрепление):E NTRANCE SENSO R |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | B0042310 запросить цену → | SPUR |
| 15 | G1026335 запросить цену → | крышка:DENSITY S ENSOR |
| 17 | M0266166 запросить цену → | DENSITY датчик: ASS'Y |
| 4 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 14 | G1026334 запросить цену → | TENSION пружина: CLEANER:DENSIT Y датчик |
| 2 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | G1026292 запросить цену → | рычаг:PRESSURE :перенос узел |
| 6 | 08050089 запросить цену → | RETAINING RING - M4 |
| 8 | AA132207 запросить цену → | SPACER - M7 |
| 13 | G1026293 запросить цену → | пружина:TRANSFE R узел:LEFT |
| 19 | M0266290 запросить цену → | держатель:рычаг:P RESSURE:TRANSF ER |
| 18 | M0266200 запросить цену → | перенос/SEPAR ATION узел |
| 20 | M0266291 запросить цену → | крышка:POWER P ACK:перенос U NIT |
| 21 | M0266294 запросить цену → | направляющая пластина:TRA NSFER ролик:U PPER |
| 5 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 7 | 11050713 под заказ | CLAMP:LWSM-030 6H GRAY |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 26 | M0266329 запросить цену → | SHUTTER:DENSIT Y датчик |
| 28 | M0266333 запросить цену → | держатель:DENSITY датчик |
| 27 | M0266332 запросить цену → | INSULATING SHEE T:DENSITY SENSO R |
| 29 | M0266351 запросить цену → | RAIL:CLEANING U NIT |
| 30 | M0266354 запросить цену → | направляющая:POSITIONI NG:FRONT |
| 24 | M0266301 запросить цену → | рычаг:ON-OFF:TR ANSFER узел |
| 32 | M0266356 запросить цену → | GROUND пластина:T RANSFER:SECON D |
| 31 | M0266355 запросить цену → | направляющая:POSITIONI NG:REAR |
| 33 | M0266365 запросить цену → | DECAL:WARNING ( HIGH VOLTAGE) |
| 22 | M0266295 запросить цену → | пружина пластина:DI SCHARGE |
| 25 | M0266302 запросить цену → | RAIL:MAIN:ASS'Y |
| 23 | M0266296 запросить цену → | GROUND пластина:P OWER SOURCE:T RANSFER |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 49 | B2384366 запросить цену → | LENS крышка |
| 39 | AW100106 запросить цену → | THERMOPILE |
| 48 | B2384365 запросить цену → | LENS держатель |
| 10 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 9 | 08025318 запросить цену → | BINDING HEAD TA PPING винт:ES: 3X10 |
| 20 | 11050568 запросить цену → | CLAMP:LWSS-0504 |
| 35 | AG070516 запросить цену → | MAGNET CATCH:1 8N:ASS'Y |
| 37 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 38 | AW500023 запросить цену → | PUSH SWITCH |
| 17 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 14 | 08050092 запросить цену → | RETAINING RING - 3M |
| 26 | AA082101 запросить цену → | втулка - 6X10X6 |
| 25 | AA082075 запросить цену → | втулка - M6 |
| 15 | 08050097 запросить цену → | RING SEPARATOR |
| 13 | 08050089 запросить цену → | RETAINING RING - M4 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 19 | 11050534 запросить цену → | CLAMP |
| 29 | AA143592 запросить цену → | винт- M4X6 |
| 18 | 11050516 запросить цену → | CLAMP |
| 12 | 08046127 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X8 |
| 22 | 52152621 запросить цену → | SNAP RING - M6 |
| 36 | AW010107 под заказ | подача бумаги SEN SOR |
| 21 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 16 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 8 | 08025317 запросить цену → | BINDING HEAD TA PPING винт:ES: 3X8 |
| 10 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 11 | 08025320 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X10 |
| 50 | B8064614 запросить цену → | винт - M3X8 3.04513006N (x 1) TAPPING винт - 3X6 5.04533006N (x 2) TAPPING винт - M3X6 |

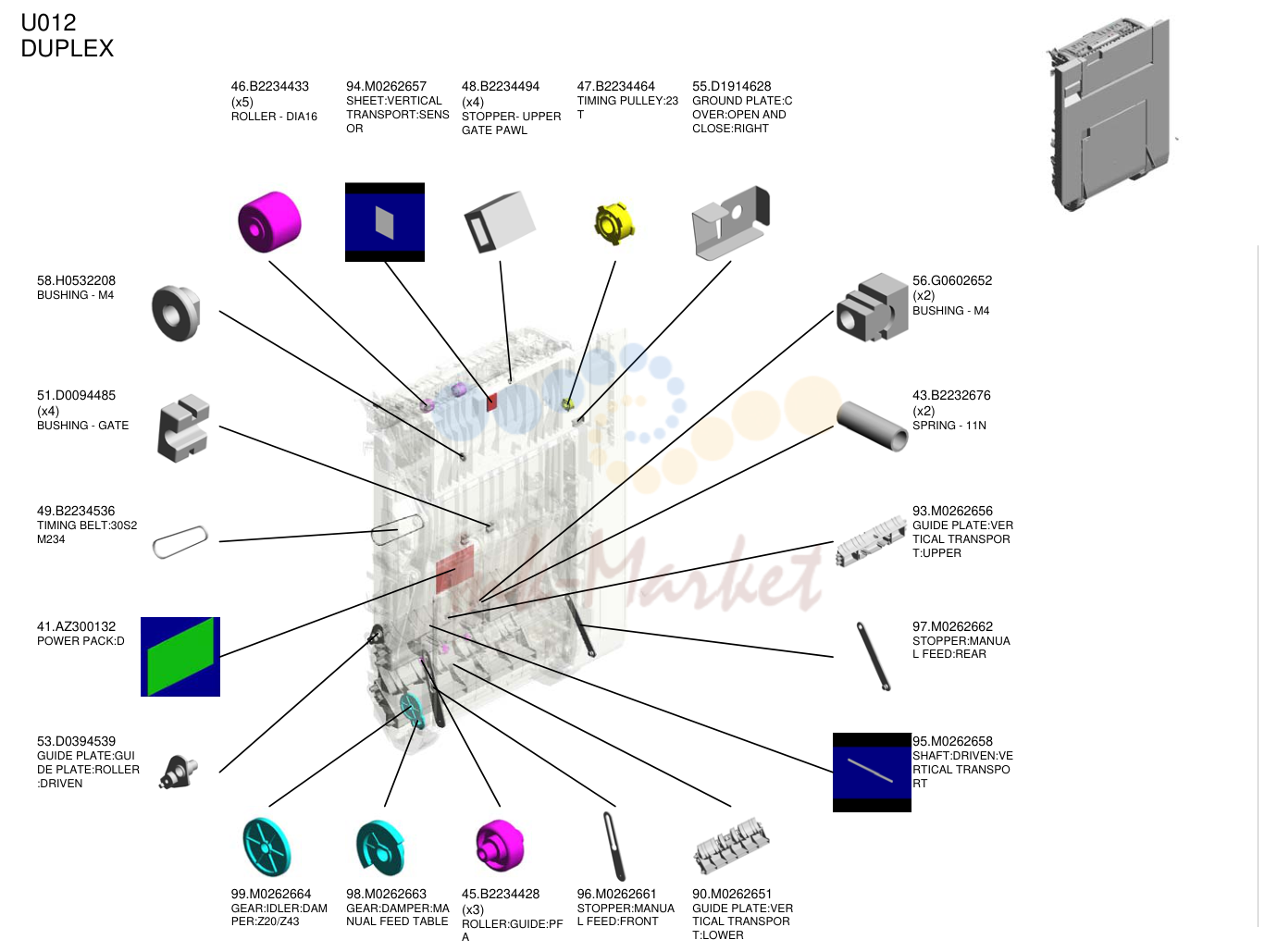

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 46 | B2234433 запросить цену → | ролик - DIA16 |
| 94 | M0262657 запросить цену → | SHEET:VERTICAL TRANSPORT:SENS OR |
| 48 | B2234494 запросить цену → | стопор- UPPER GATE PAWL |
| 47 | B2234464 запросить цену → | TIMING PULLEY:23 T |
| 55 | D1914628 запросить цену → | GROUND пластина:C OVER:OPEN AND CLOSE:RIGHT |
| 58 | H0532208 запросить цену → | втулка - M4 |
| 51 | D0094485 запросить цену → | втулка - GATE |
| 49 | B2234536 запросить цену → | TIMING ремень:30S2 M234 |
| 41 | AZ300132 запросить цену → | POWER PACK:D |
| 53 | D0394539 запросить цену → | направляющая пластина:GUI DE пластина:ролик :DRIVEN |
| 56 | G0602652 запросить цену → | втулка - M4 |
| 43 | B2232676 запросить цену → | пружина - 11N |
| 93 | M0262656 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:UPPER |
| 97 | M0262662 запросить цену → | стопор:MANUA L FEED:REAR |
| 95 | M0262658 запросить цену → | вал:DRIVEN:VE RTICAL TRANSPO RT |
| 99 | M0262664 запросить цену → | шестерня:IDLER:DAM PER:Z20/Z43 |
| 98 | M0262663 запросить цену → | шестерня:DAMPER:MA NUAL FEED TABLE |
| 45 | B2234428 запросить цену → | ролик:направляющая:PF A |
| 96 | M0262661 запросить цену → | стопор:MANUA L FEED:FRONT |
| 90 | M0262651 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:LOWER |

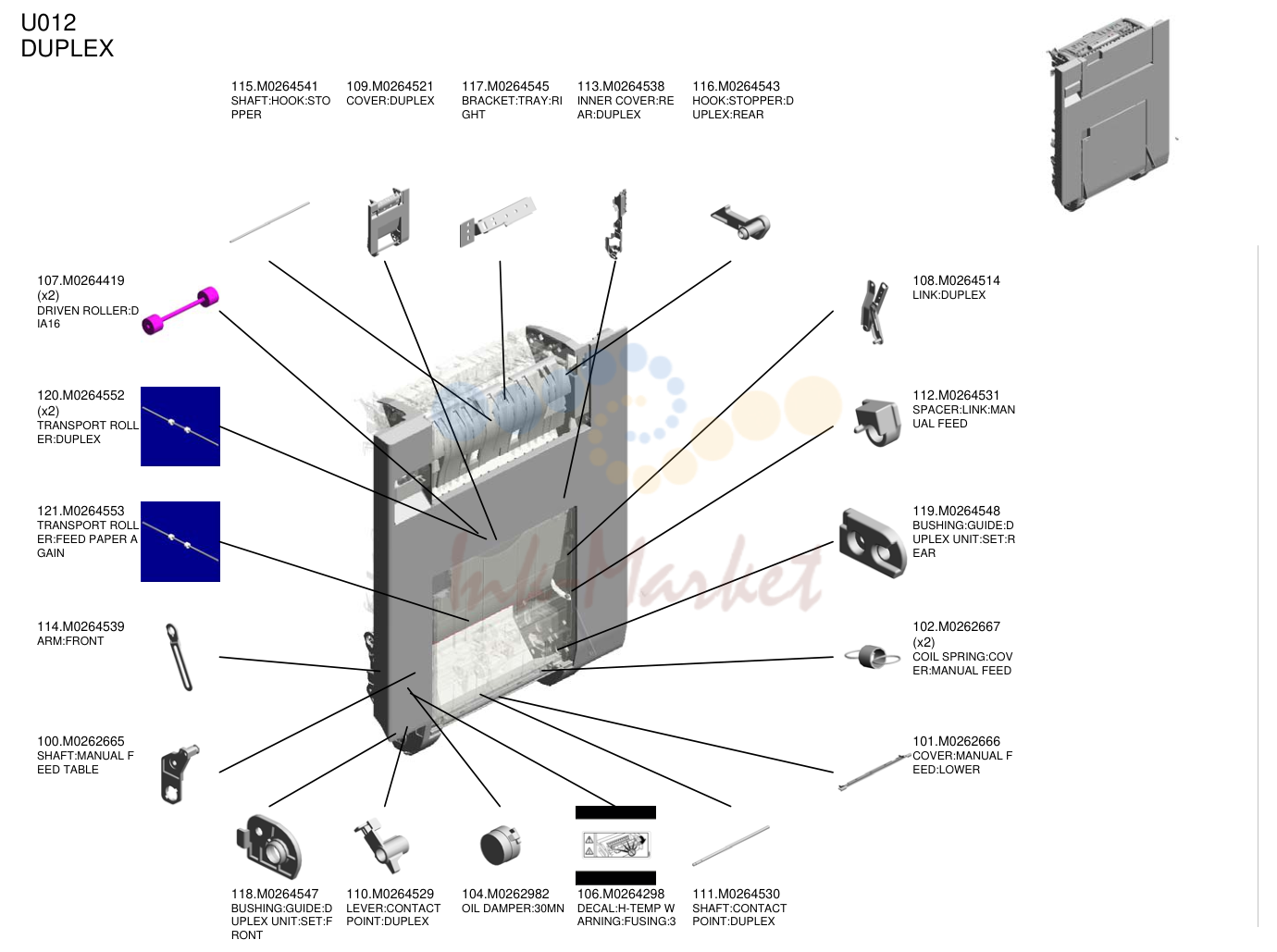

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 115 | M0264541 запросить цену → | вал:HOOK:STO PPER |
| 109 | M0264521 запросить цену → | крышка:дуплекс |
| 117 | M0264545 запросить цену → | кронштейн:TRAY:RI GHT |
| 113 | M0264538 запросить цену → | INNER крышка:RE AR:дуплекс |
| 116 | M0264543 запросить цену → | HOOK:стопор:D UPLEX:REAR |
| 107 | M0264419 запросить цену → | DRIVEN ролик:D IA16 |
| 120 | M0264552 запросить цену → | TRANSPORT ROLL ER:дуплекс |
| 121 | M0264553 запросить цену → | TRANSPORT ROLL ER:FEED PAPER A GAIN |
| 114 | M0264539 запросить цену → | ARM:FRONT |
| 100 | M0262665 запросить цену → | вал:MANUAL F EED TABLE |
| 108 | M0264514 запросить цену → | LINK:дуплекс |
| 112 | M0264531 запросить цену → | SPACER:LINK:MAN UAL FEED |
| 119 | M0264548 запросить цену → | втулка:направляющая:D UPLEX узел:SET:R EAR |
| 102 | M0262667 запросить цену → | COIL пружина:COV ER:MANUAL FEED |
| 101 | M0262666 запросить цену → | крышка:MANUAL F EED:LOWER |
| 118 | M0264547 запросить цену → | втулка:направляющая:D UPLEX узел:SET:F RONT |
| 110 | M0264529 запросить цену → | рычаг:CONTACT POINT:дуплекс |
| 104 | M0262982 запросить цену → | OIL DAMPER:30MN |
| 106 | M0264298 запросить цену → | DECAL:H-TEMP W ARNING:печь (закрепление):3 |
| 111 | M0264530 запросить цену → | вал:CONTACT POINT:дуплекс |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 134 | M0264573 запросить цену → | GATE PAWL:UPPE R |
| 137 | M0264578 запросить цену → | направляющая пластина:UPP ER:дуплекс |
| 136 | M0264577 запросить цену → | кронштейн:SENSO R:ENTRANCE |
| 122 | M0264554 запросить цену → | REVERSE ролик :UPPER |
| 132 | M0264569 запросить цену → | GATE PAWL:TRAY: RIGHT |
| 130 | M0264566 запросить цену → | GATE PAWL:ENTR ANCE:дуплекс:AS S'Y |
| 126 | M0264559 запросить цену → | стопор:DRIVEN ролик |
| 135 | M0264576 запросить цену → | вал:DRIVEN:DU PLEX:EXIT |
| 127 | M0264561 запросить цену → | направляющая пластина:OPE N AND CLOSE |
| 141 | M0264585 запросить цену → | PULLEY:TRANSPO RT ролик:DUPL EX:T26 |
| 124 | M0264557 запросить цену → | направляющая пластина:COV ER:RIGHT |
| 123 | M0264555 запросить цену → | REVERSE ролик :RIGHT |
| 125 | M0264558 запросить цену → | ролик:DRIVEN:D IA12 |
| 133 | M0264570 запросить цену → | направляющая пластина:V TR ANSPORT:дуплекс |
| 138 | M0264581 запросить цену → | шестерня:IDLER:Z40 |
| 131 | M0264567 запросить цену → | стопор:TRANSF ER:держатель |
| 139 | M0264583 запросить цену → | PULLEY:FEED PAP ER AGAIN:T26 |
| 140 | M0264584 запросить цену → | TIMING ремень:TRA NSPORT:30S2M33 0 |
| 129 | M0264565 запросить цену → | кронштейн:SENSO R:EXIT |
| 128 | M0264563 запросить цену → | направляющая пластина:TRA NSFER:держатель |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 148 | M0264594 запросить цену → | SUPPORT пластина: направляющая пластина:ASS' Y |
| 150 | M0264597 запросить цену → | крышка:REVERSE: UPPER |
| 155 | M0264635 запросить цену → | COIL пружина:ROL LER:OPEN AND CL OSE |
| 153 | M0264631 запросить цену → | кронштейн:шестерня:R EVERSE |
| 147 | M0264593 запросить цену → | шестерня:PULLEY:R R OLLER:UPPER:Z22 /T23 |
| 159 | M0264640 запросить цену → | TENSION пружина: GATE PAWL:TRAY: RIGHT |
| 156 | M0264636 запросить цену → | LINK:GATE PAWL: UPPER |
| 157 | M0264637 запросить цену → | TENSION пружина: GATE PAWL:UPPE R |
| 160 | M0264641 запросить цену → | TENSION пружина: GATE PAWL |
| 144 | M0264588 запросить цену → | TIMING ремень:TRA NSPORT:30S2M17 4 |
| 146 | M0264592 под заказ | TIMING ремень:REV ERSE ролик:30S 2M184 |
| 158 | M0264638 запросить цену → | COIL пружина:ROL LER:REVERSE |
| 152 | M0264629 запросить цену → | STAY:крышка:OPE N AND CLOSE:RIG HT |
| 151 | M0264627 запросить цену → | пружина пластина:DA MPER:дуплекс |
| 143 | M0264587 запросить цену → | шестерня:FEED PAPE R AGAIN:Z22 |
| 149 | M0264596 запросить цену → | INNER крышка:FR ONT:дуплекс |
| 142 | M0264586 запросить цену → | PULLEY:CONNECT ING:T24/T24 |
| 154 | M0264634 запросить цену → | COIL пружина:ROL LER:OPEN AND CL OSE |
| 161 | M0264642 запросить цену → | COIL пружина:ROL LER:перенос:5. 5N |
| 145 | M0264589 запросить цену → | шестерня:COUPLING: MANUAL FEED:Z22 /Z22 |

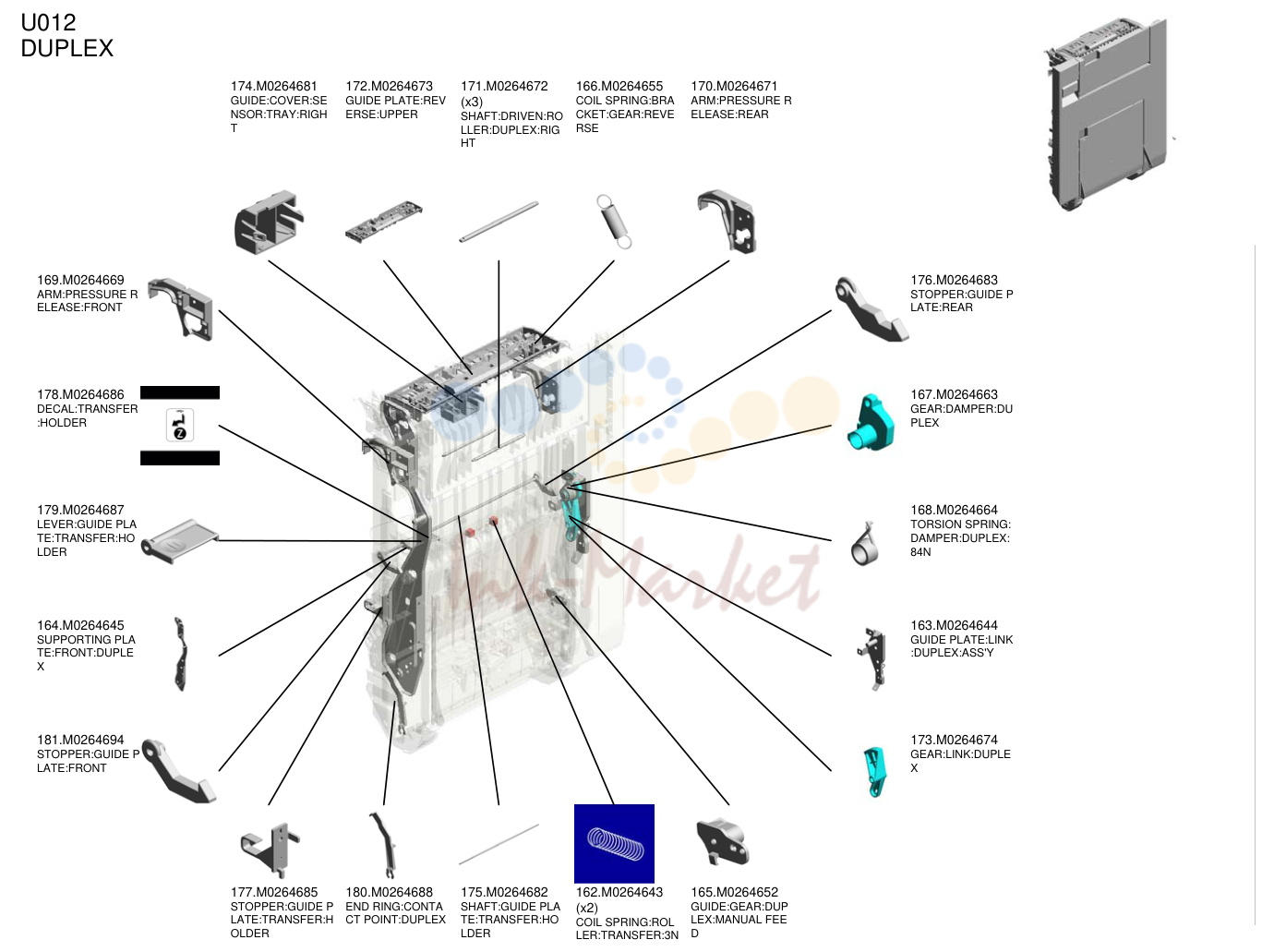

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 174 | M0264681 запросить цену → | направляющая:крышка:SE NSOR:TRAY:RIGH T |
| 172 | M0264673 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 171 | M0264672 запросить цену → | вал:DRIVEN:RO LLER:дуплекс:RIG HT |
| 166 | M0264655 запросить цену → | COIL пружина:BRA CKET:шестерня:REVE RSE |
| 170 | M0264671 запросить цену → | ARM:PRESSURE R ELEASE:REAR |
| 169 | M0264669 запросить цену → | ARM:PRESSURE R ELEASE:FRONT |
| 178 | M0264686 запросить цену → | DECAL:перенос :держатель |
| 179 | M0264687 запросить цену → | рычаг:направляющая PLA TE:перенос:HO LDER |
| 164 | M0264645 запросить цену → | SUPPORTING PLA TE:FRONT:DUPLE X |
| 181 | M0264694 запросить цену → | стопор:направляющая P LATE:FRONT |
| 176 | M0264683 запросить цену → | стопор:направляющая P LATE:REAR |
| 167 | M0264663 запросить цену → | шестерня:DAMPER:DU PLEX |
| 168 | M0264664 запросить цену → | TORSION пружина: DAMPER:дуплекс: 84N |
| 163 | M0264644 запросить цену → | направляющая пластина:LINK :дуплекс:ASS'Y |
| 173 | M0264674 запросить цену → | шестерня:LINK:DUPLE X |
| 177 | M0264685 запросить цену → | стопор:направляющая P LATE:перенос:H OLDER |
| 180 | M0264688 запросить цену → | END RING:CONTA CT POINT:дуплекс |
| 175 | M0264682 запросить цену → | вал:направляющая PLA TE:перенос:HO LDER |
| 162 | M0264643 запросить цену → | COIL пружина:ROL LER:перенос:3N |
| 165 | M0264652 запросить цену → | направляющая:шестерня:DUP LEX:MANUAL FEE D |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 184 | M0264697 запросить цену → | HOOK:стопор:D UPLEX:FRONT |
| 183 | M0264696 запросить цену → | TENSION пружина: рычаг:дуплекс |
| 182 | M0264695 запросить цену → | TENSION пружина: рычаг:перенос |

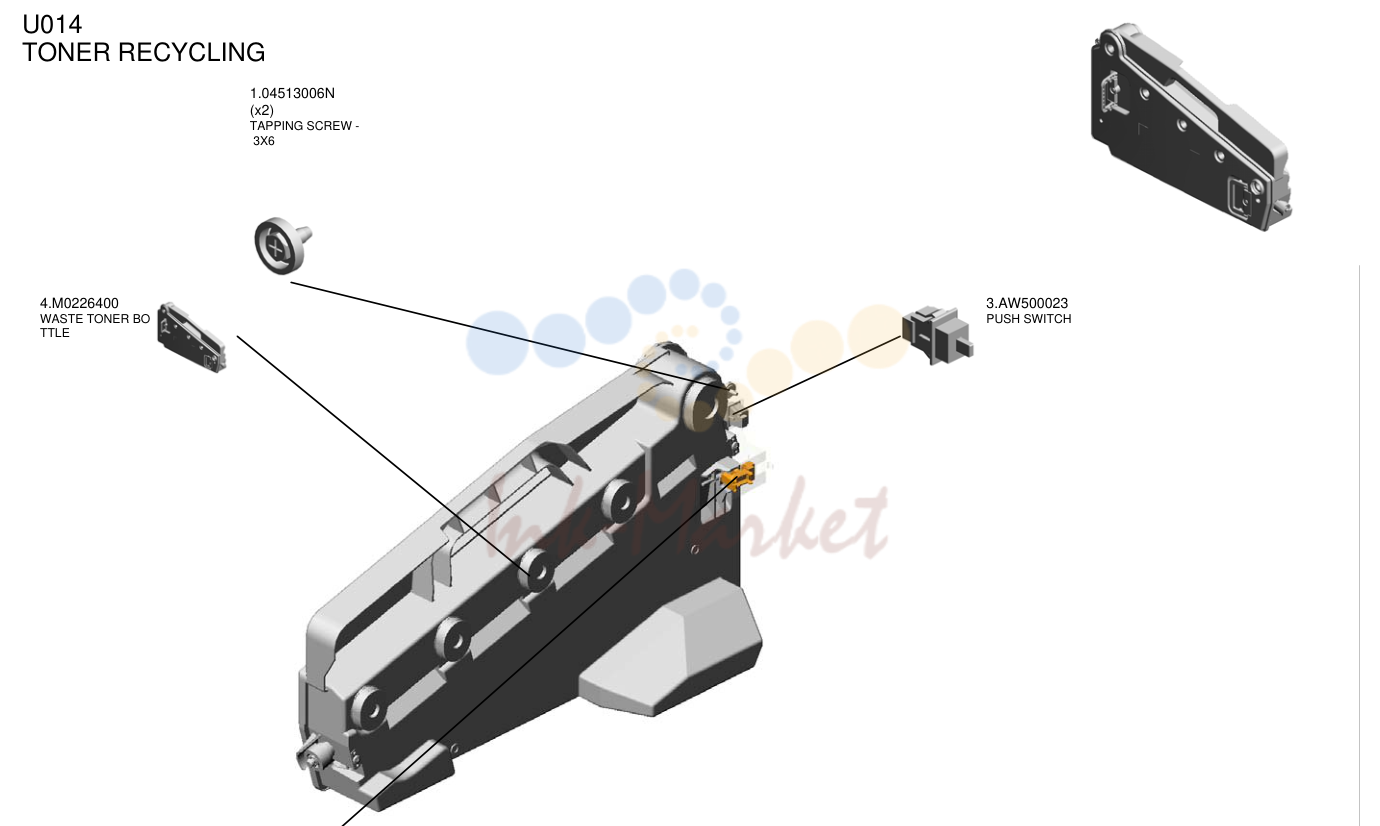

TONER RECYCLING
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 4 | M0226400 запросить цену → | WASTE TONER BO TTLE |
| 3 | AW500023 запросить цену → | PUSH SWITCH |
| 2 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 33 | AB017795 запросить цену → | шестерня:DRIVE узел: PAPER EXIT:NO.1 |
| 51 | M0261126 запросить цену → | SHIELDING пластина: ON-OFF:SECOND |
| 7 | 08025319 запросить цену → | HEXAGON HEAD T APPING винт:E S:3X8 |
| 52 | M0261127 запросить цену → | CAM:ON-OFF:TRA NSFER:SECOND |
| 18 | AA082101 запросить цену → | втулка - 6X10X6 |
| 48 | GW020020 запросить цену → | PHOTOINTERRUP TOR:LG248NL1 |
| 53 | M0261130 запросить цену → | кронштейн:SENSO R:ON-OFF:SECON D |
| 63 | M0265810 запросить цену → | крышка:жгут: DRIVE |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 25 | AB017786 запросить цену → | шестерня:SLOW DOW N:ON-OFF:SECON D |
| 26 | AB017787 запросить цену → | шестерня:IDLER:ON-O FF:SECOND |
| 65 | M0266482 запросить цену → | шестерня:IDLER:DC M OTOR:30Z |
| 66 | M0266483 запросить цену → | вал:шестерня:IDLE R:COLLECTION BO TTLE |
| 19 | AA145294 запросить цену → | PARALLEL PIN - 2X 12MM |
| 20 | AB010390 запросить цену → | шестерня:DRIVE:ON-O FF:SECOND |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 67 | M0266485 запросить цену → | DC мотор:2.64W |
| 64 | M0266481 запросить цену → | шестерня:IDLER:COLL ECTION BOTTLE:2 0Z |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 71 | M0281165 запросить цену → | кронштейн:DRIVE U NIT:PAPER EXIT:N O.1 |
| 70 | M0281148 запросить цену → | вал:ON-OFF:SE COND:PRESS FIT |
| 68 | M0281031 запросить цену → | DC мотор:ON-OF F:1.56W |
| 69 | M0281032 запросить цену → | кронштейн:ON-OFF: USED TONER |
Полный список запчастей доступен по запросу.
комментарии
