Ricoh mp C307SP C307SPF C307SPFG C407SP C407SPF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- проявка
- ITB узел
- ITB узел

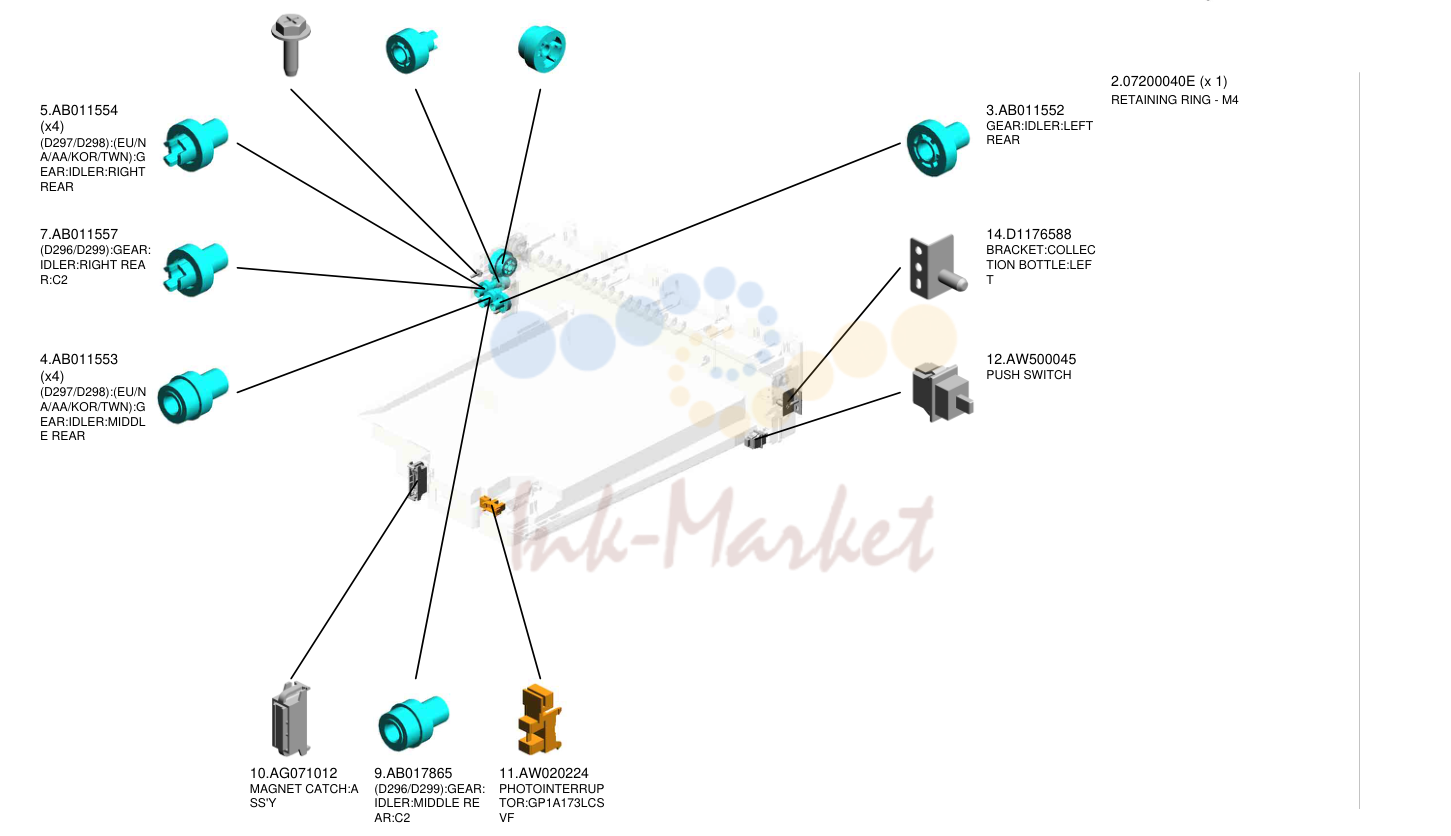

- USED TONER
- печь (закрепление)

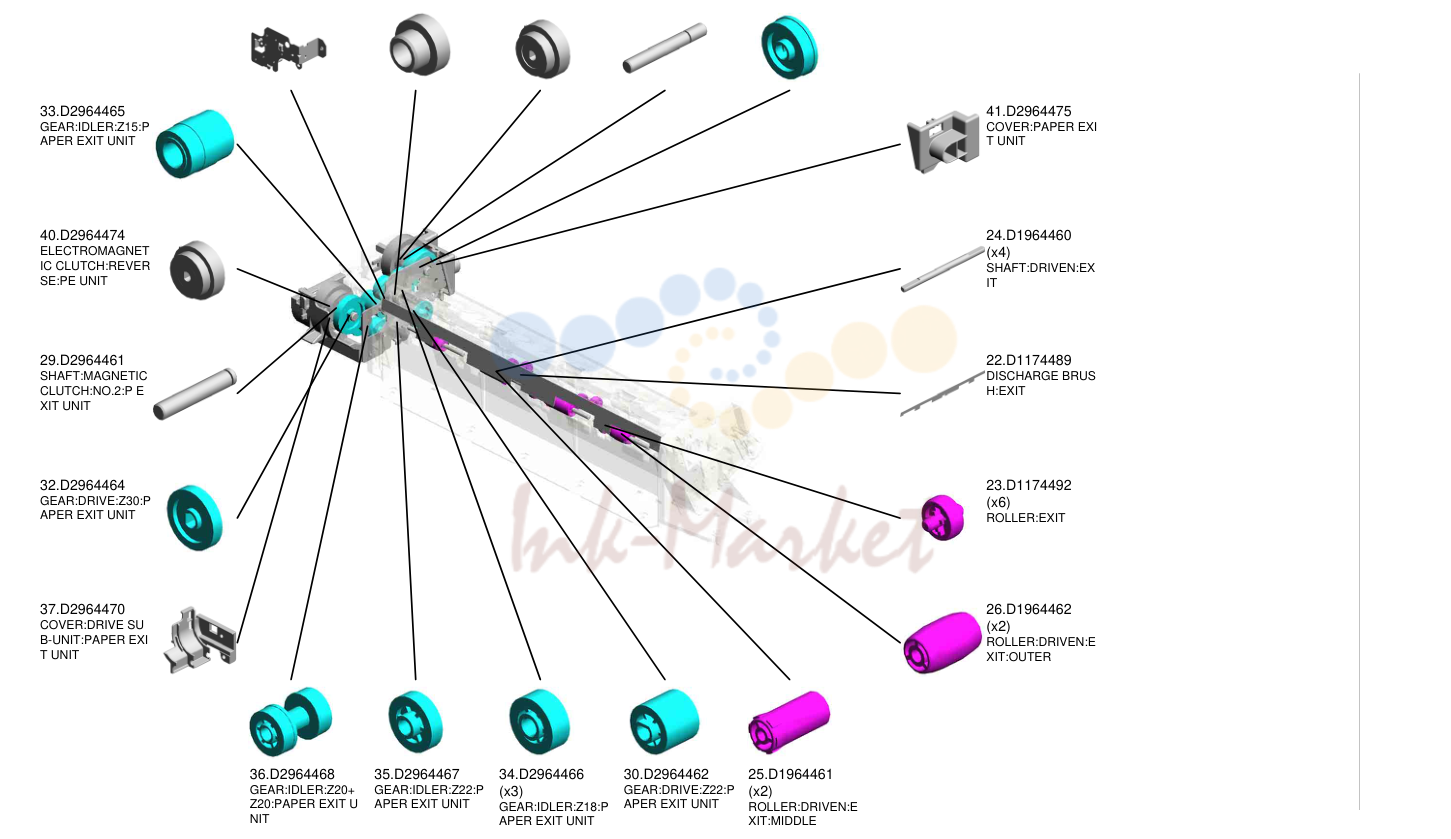

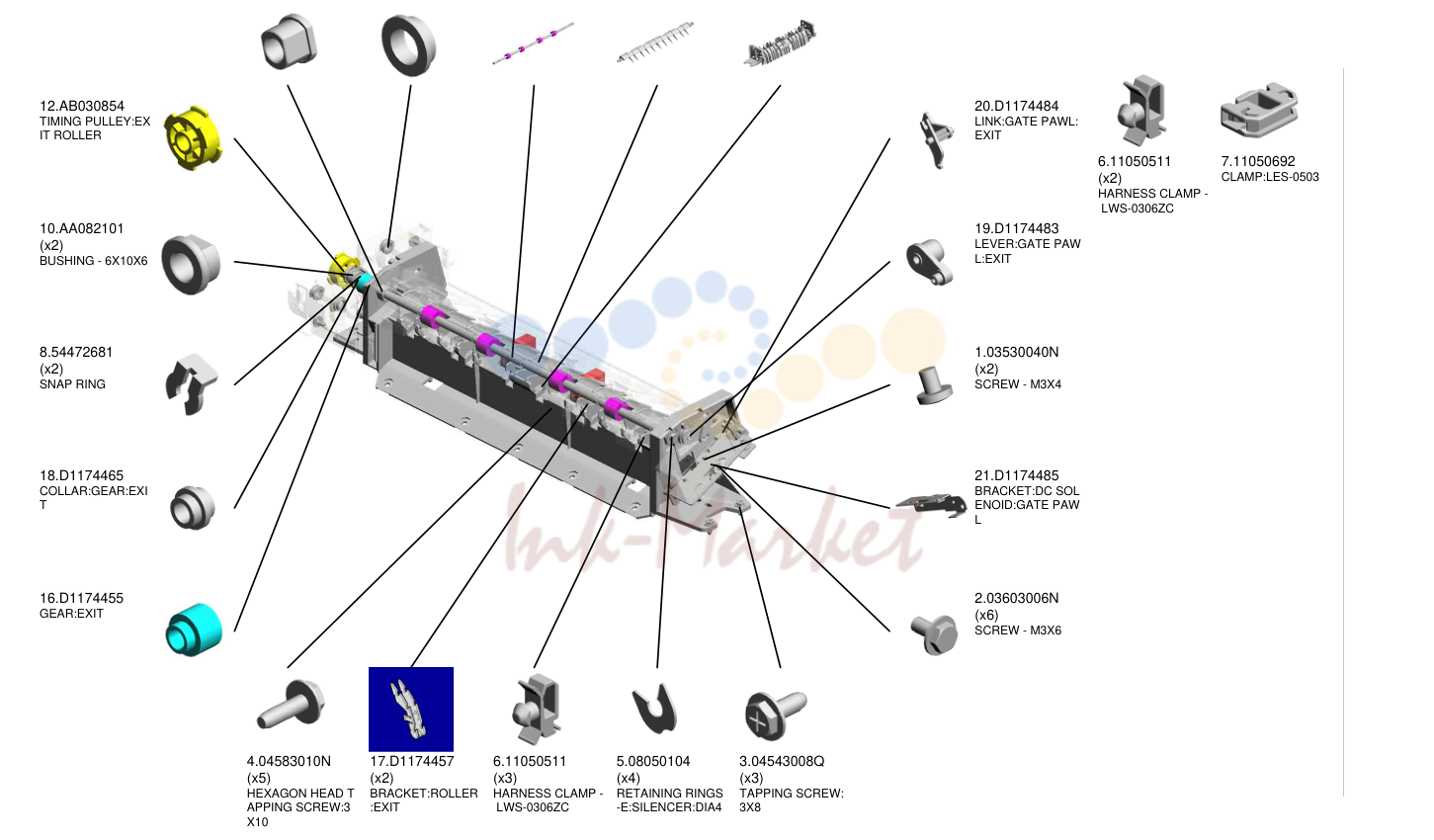

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- дуплекс

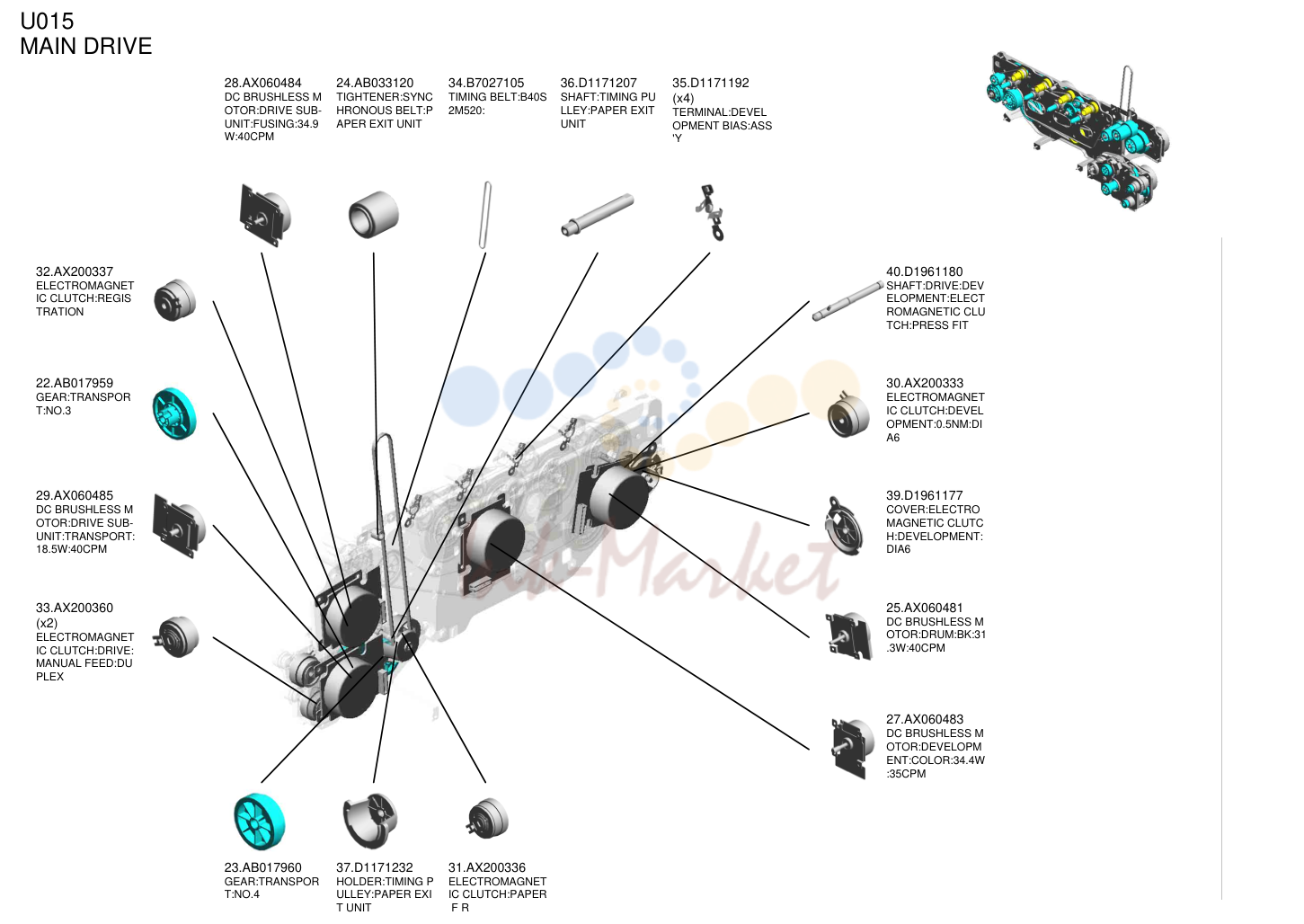

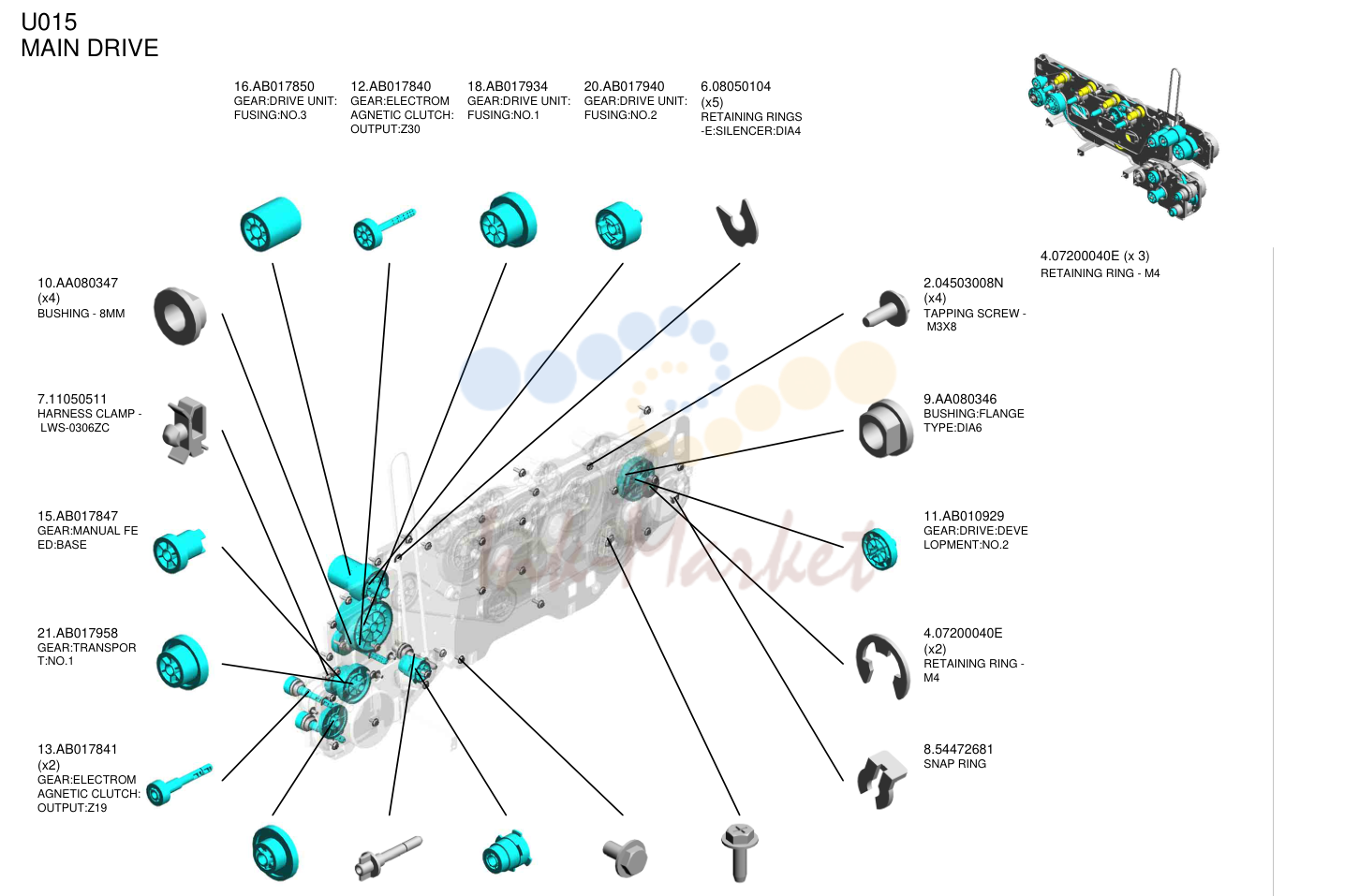

- MAIN DRIVE
- MAIN DRIVE

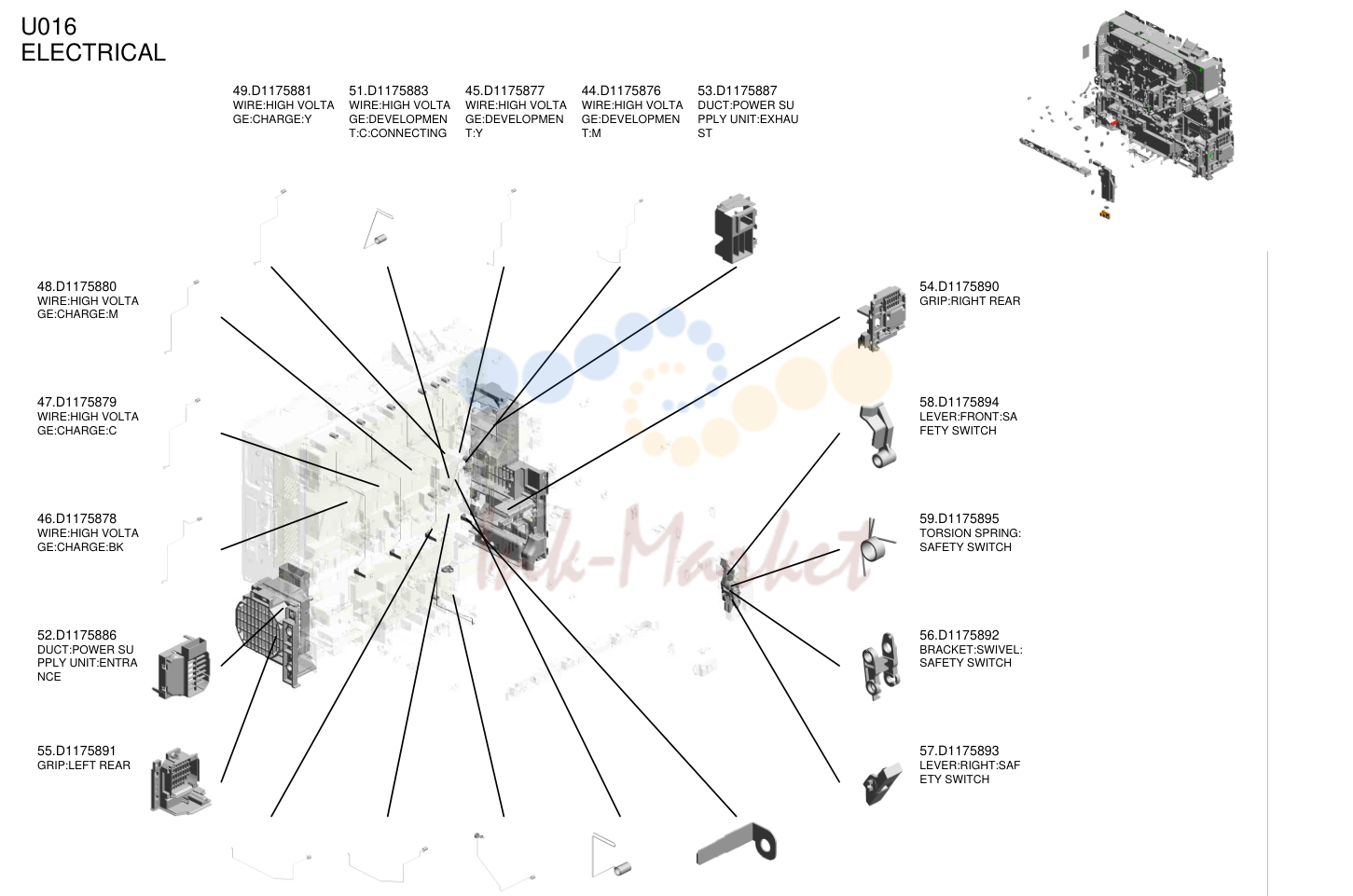

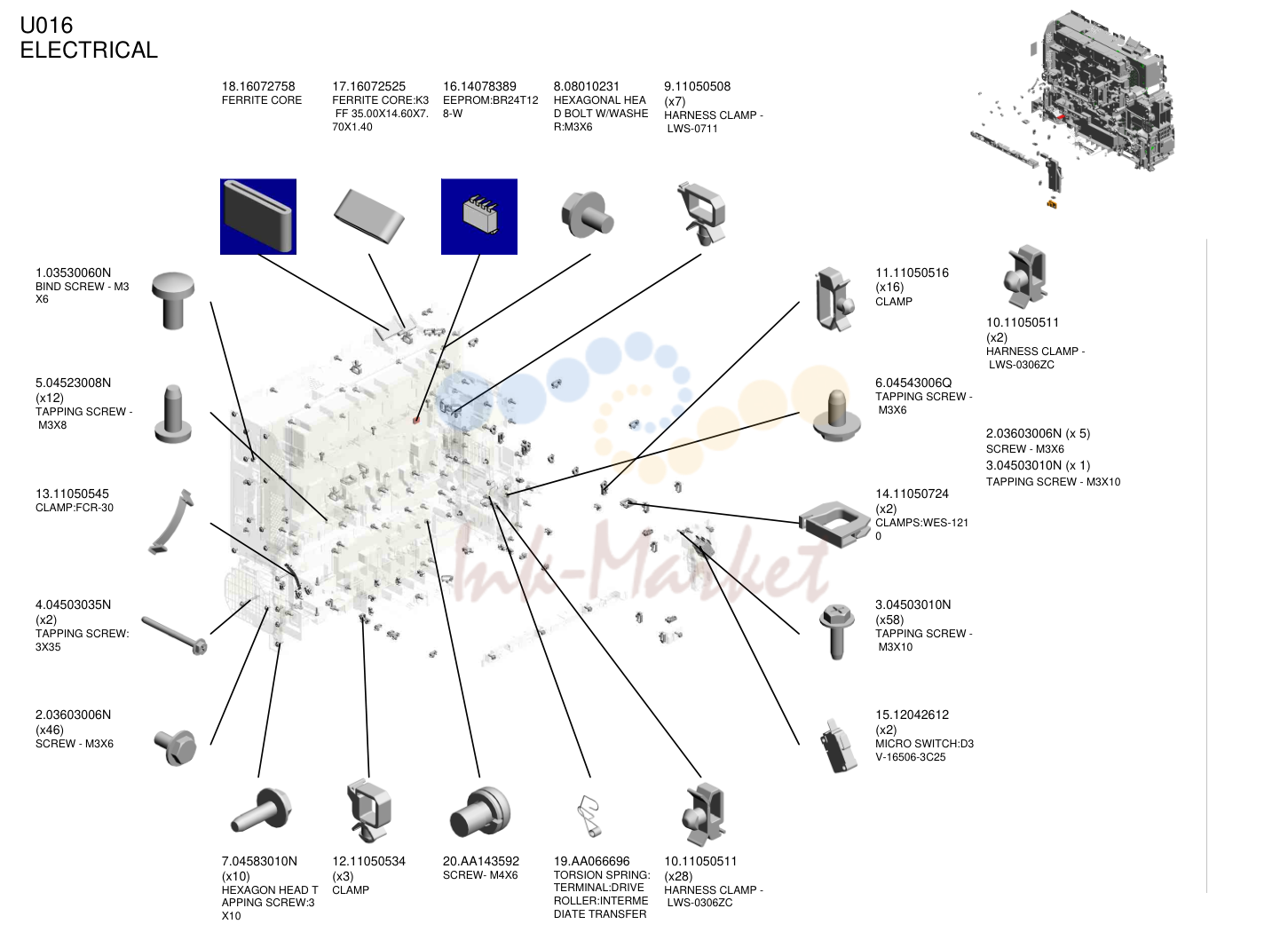

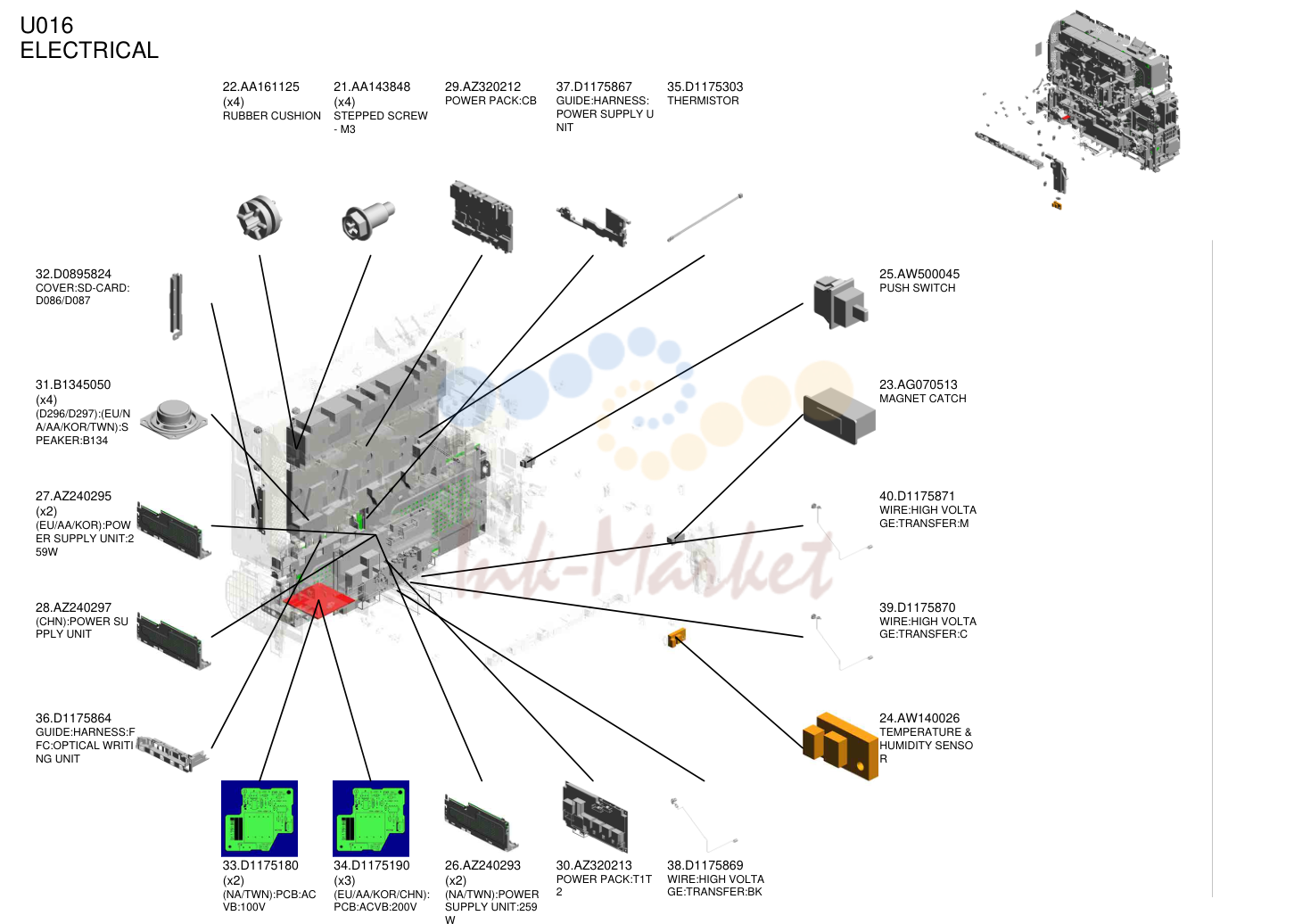

- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- OPTION

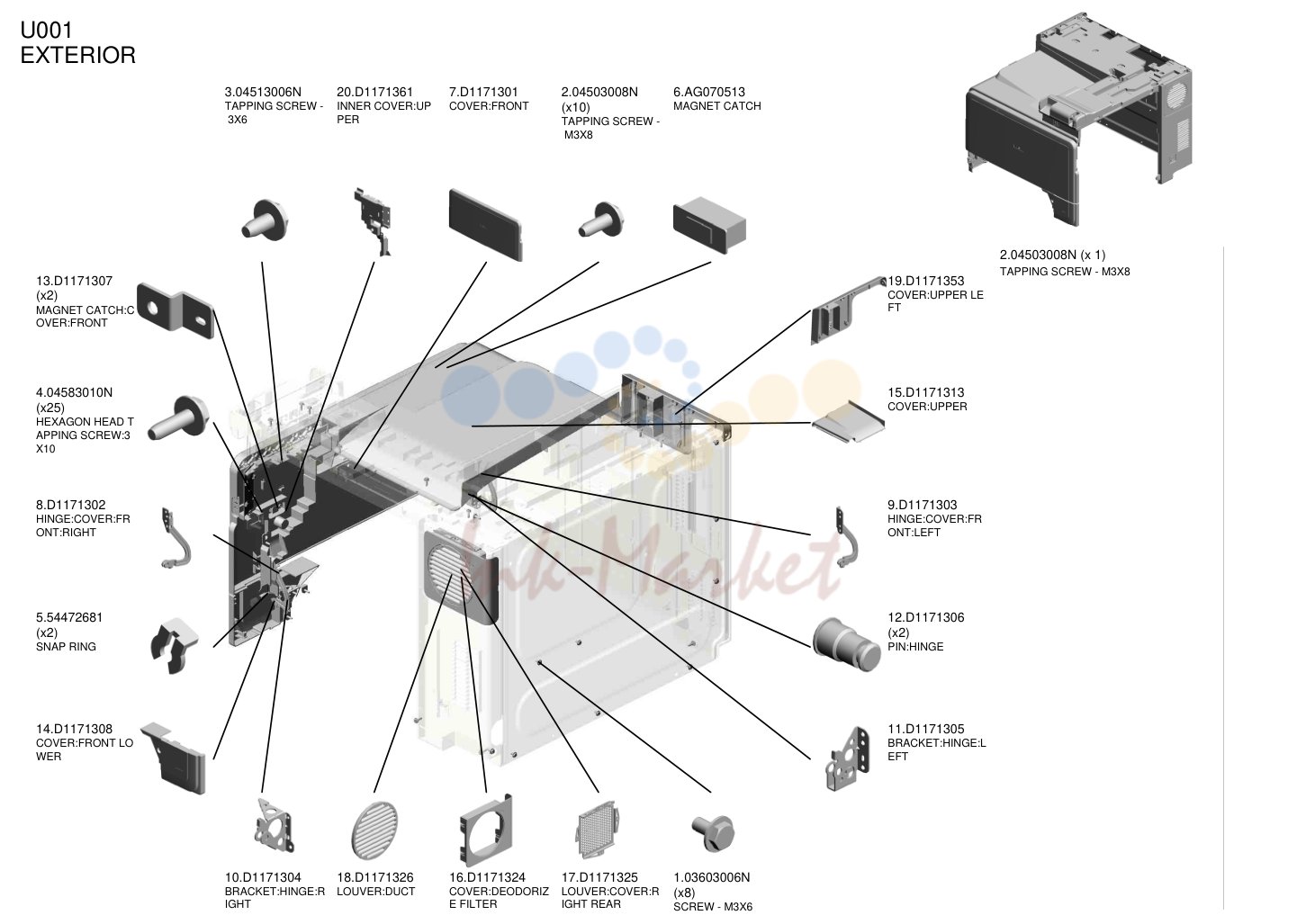

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 20 | D1171361 запросить цену → | INNER крышка:UP PER |
| 7 | D1171301 запросить цену → | крышка:FRONT |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 6 | AG070513 запросить цену → | MAGNET CATCH |
| 13 | D1171307 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 8 | D1171302 запросить цену → | HINGE:крышка:FR ONT:RIGHT |
| 5 | 54472681 запросить цену → | SNAP RING |
| 14 | D1171308 запросить цену → | крышка:FRONT LO WER |
| 19 | D1171353 запросить цену → | крышка:UPPER LE FT |
| 15 | D1171313 запросить цену → | крышка:UPPER |
| 9 | D1171303 запросить цену → | HINGE:крышка:FR ONT:LEFT |
| 12 | D1171306 запросить цену → | PIN:HINGE |
| 11 | D1171305 запросить цену → | кронштейн:HINGE:L EFT |
| 10 | D1171304 запросить цену → | кронштейн:HINGE:R IGHT |
| 18 | D1171326 запросить цену → | LOUVER:DUCT |
| 16 | D1171324 запросить цену → | крышка:DEODORIZ E FILTER |
| 17 | D1171325 запросить цену → | LOUVER:крышка:R IGHT REAR |
| 1 | 03603006N запросить цену → | винт - M3X6 2.04503008N (x 1) TAPPING винт - M3X8 |

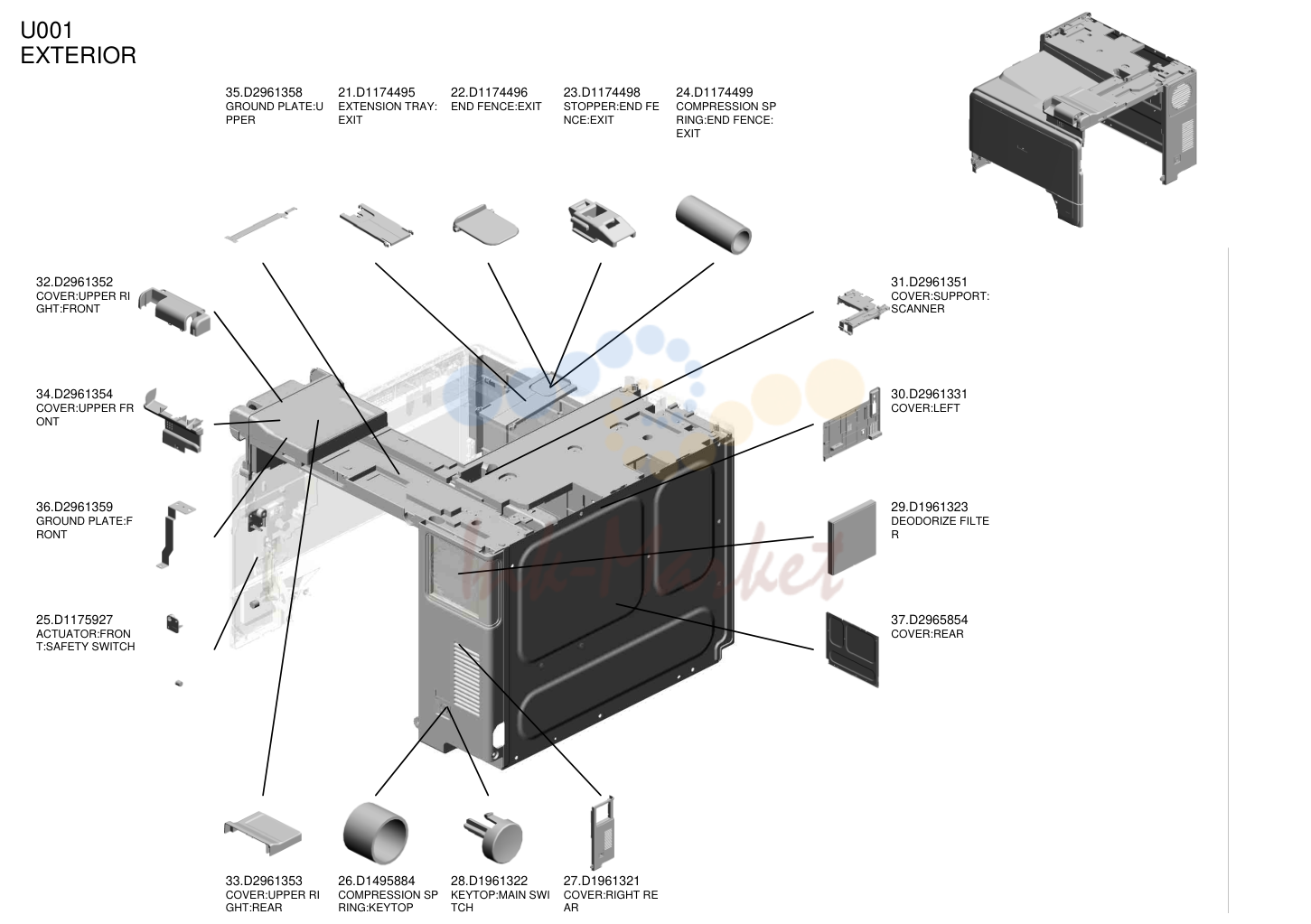

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 35 | D2961358 запросить цену → | GROUND пластина:U PPER |
| 21 | D1174495 запросить цену → | EXTENSION TRAY: EXIT |
| 22 | D1174496 запросить цену → | END FENCE:EXIT |
| 23 | D1174498 запросить цену → | стопор:END FE NCE:EXIT |
| 24 | D1174499 запросить цену → | COMPRESSION SP RING:END FENCE: EXIT |
| 32 | D2961352 запросить цену → | крышка:UPPER RI GHT:FRONT |
| 34 | D2961354 запросить цену → | крышка:UPPER FR ONT |
| 36 | D2961359 запросить цену → | GROUND пластина:F RONT |
| 25 | D1175927 запросить цену → | ACTUATOR:FRON T:SAFETY SWITCH |
| 31 | D2961351 запросить цену → | крышка:SUPPORT: сканер |
| 30 | D2961331 запросить цену → | крышка:LEFT |
| 29 | D1961323 запросить цену → | DEODORIZE FILTE R |
| 37 | D2965854 запросить цену → | крышка:REAR |
| 33 | D2961353 запросить цену → | крышка:UPPER RI GHT:REAR |
| 26 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 28 | D1961322 запросить цену → | KEYTOP:MAIN SWI TCH |
| 27 | D1961321 запросить цену → | крышка:RIGHT RE AR |

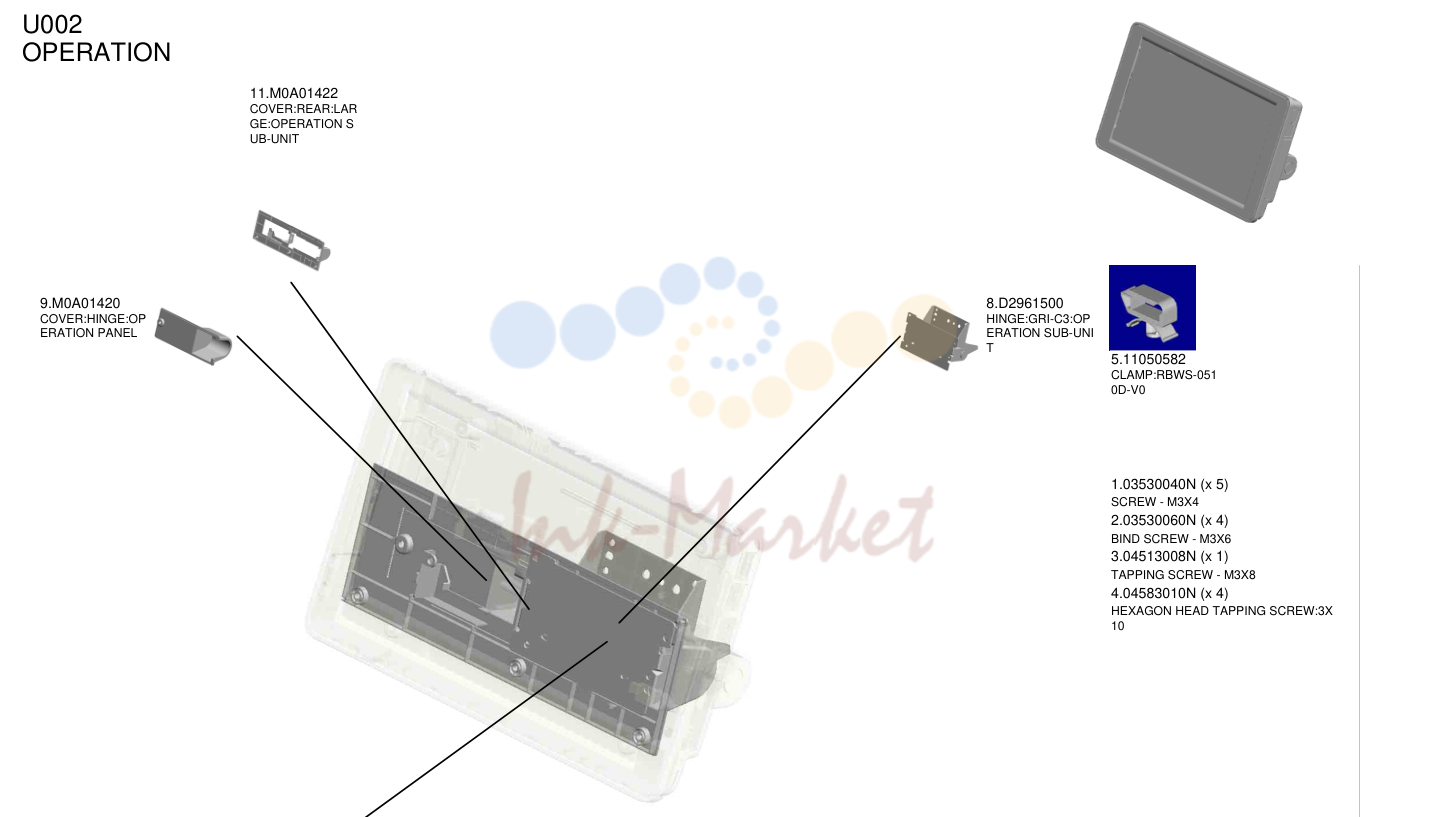

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 11 | M0A01422 запросить цену → | крышка:REAR:LAR GE:OPERATION S UB-узел |
| 9 | M0A01420 запросить цену → | крышка:HINGE:OP ERATION PANEL |
| 8 | D2961500 запросить цену → | HINGE:GRI-C3:OP ERATION SUB-UNI T |
| 10 | M0A01421 запросить цену → | крышка:REAR:SMA LL:OPERATION SU B-узел |
| 5 | 11050582 запросить цену → | CLAMP:RBWS-051 0D-V0 1.03530040N (x 5) винт - M3X4 2.03530060N (x 4) BIND винт - M3X6 3.04513008N (x 1) TAPPING винт - M3X8 4.04583010N (x 4) HEXAGON HEAD TAPPING винт:3X 10 |

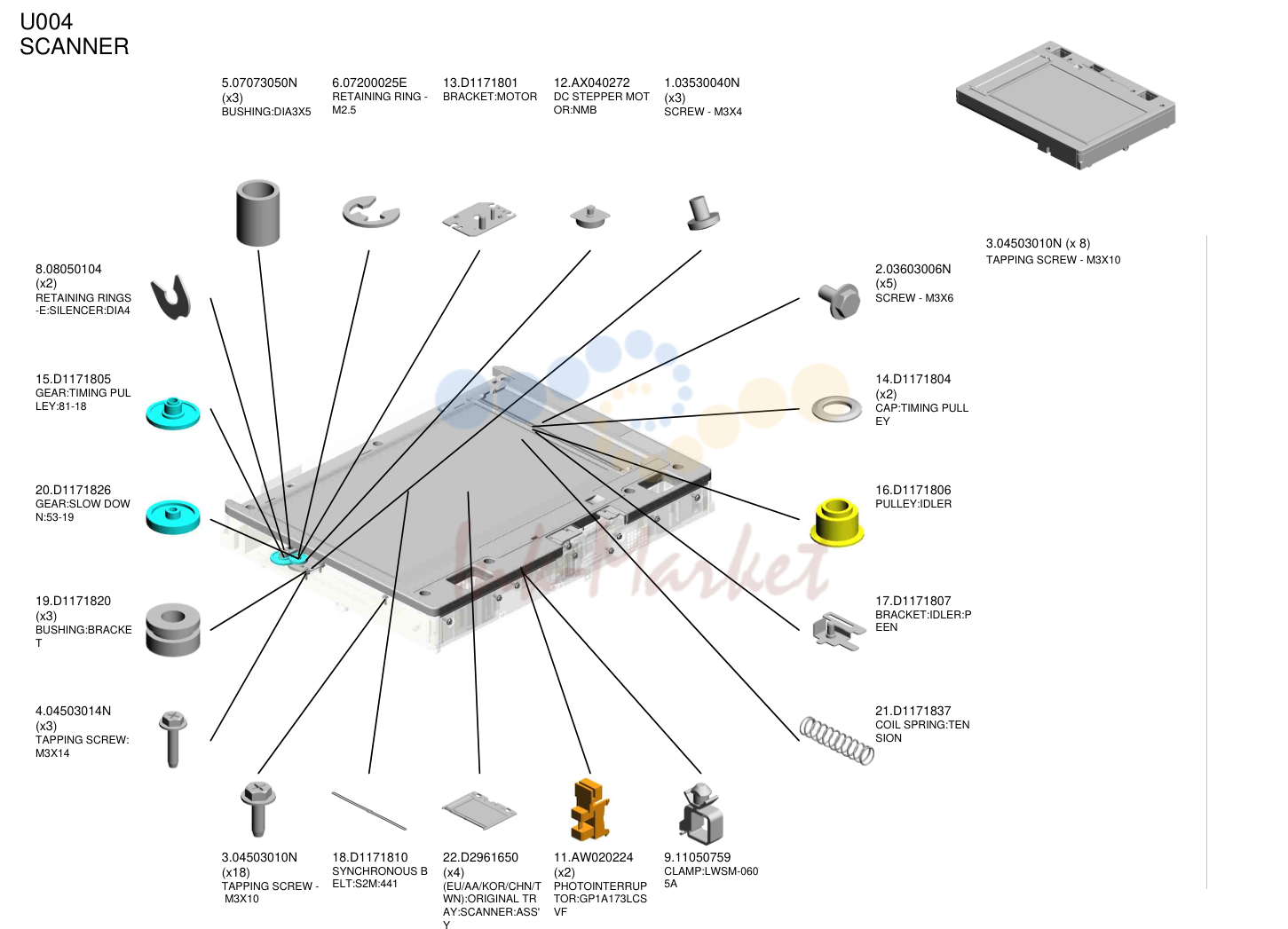

сканер
| № | Артикул | Наименование |
|---|---|---|
| 5 | 07073050N запросить цену → | втулка:DIA3X5 |
| 6 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 13 | D1171801 запросить цену → | кронштейн:мотор |
| 12 | AX040272 под заказ | DC STEPPER MOT OR:NMB |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 15 | D1171805 запросить цену → | шестерня:TIMING PUL LEY:81-18 |
| 20 | D1171826 запросить цену → | шестерня:SLOW DOW N:53-19 |
| 19 | D1171820 запросить цену → | втулка:BRACKE T |
| 4 | 04503014N запросить цену → | TAPPING винт: M3X14 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 14 | D1171804 запросить цену → | CAP:TIMING PULL EY |
| 16 | D1171806 запросить цену → | PULLEY:IDLER |
| 17 | D1171807 запросить цену → | кронштейн:IDLER:P EEN |
| 21 | D1171837 запросить цену → | COIL пружина:TEN SION |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 18 | D1171810 запросить цену → | SYNCHRONOUS B ELT:S2M:441 |
| 22 | D2961650 запросить цену → | (EU/AA/KOR/CHN/T WN):ORIGINAL TR AY:сканер:ASS' Y |
| 11 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 9 | 11050759 запросить цену → | CLAMP:LWSM-060 5A 3.04503010N (x 8) TAPPING винт - M3X10 |

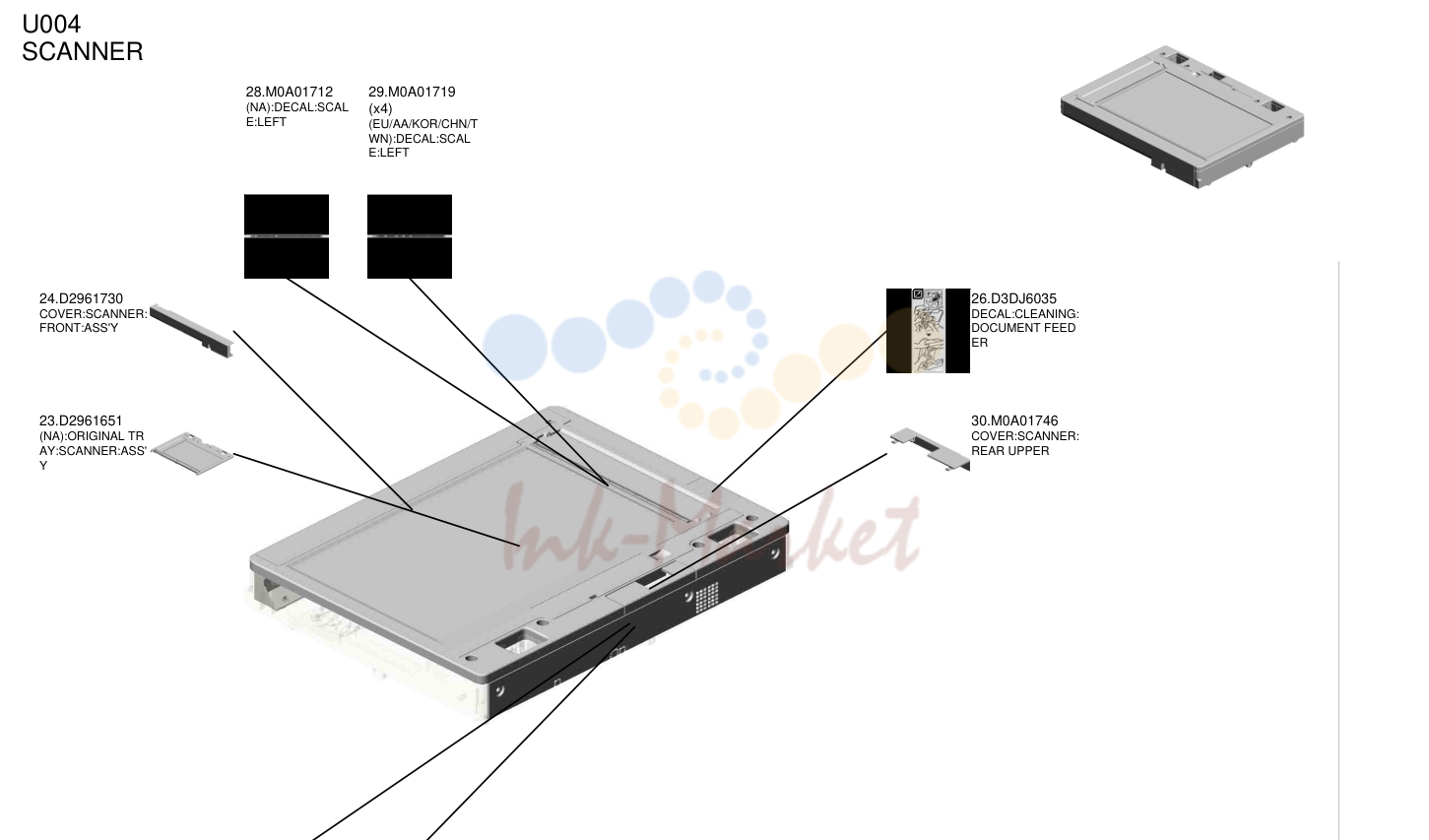

сканер
| № | Артикул | Наименование |
|---|---|---|
| 28 | M0A01712 запросить цену → | (NA):DECAL:SCAL E:LEFT |
| 29 | M0A01719 запросить цену → | (EU/AA/KOR/CHN/T WN):DECAL:SCAL E:LEFT |
| 24 | D2961730 запросить цену → | крышка:сканер: FRONT:ASS'Y |
| 23 | D2961651 запросить цену → | (NA):ORIGINAL TR AY:сканер:ASS' Y |
| 26 | D3DJ6035 запросить цену → | DECAL:CLEANING: DOCUMENT FEED ER |
| 30 | M0A01746 запросить цену → | крышка:сканер: REAR UPPER |
| 31 | M0A05928 запросить цену → | плата:CNB |
| 25 | D2961743 запросить цену → | крышка:сканер: REAR:SPDF |

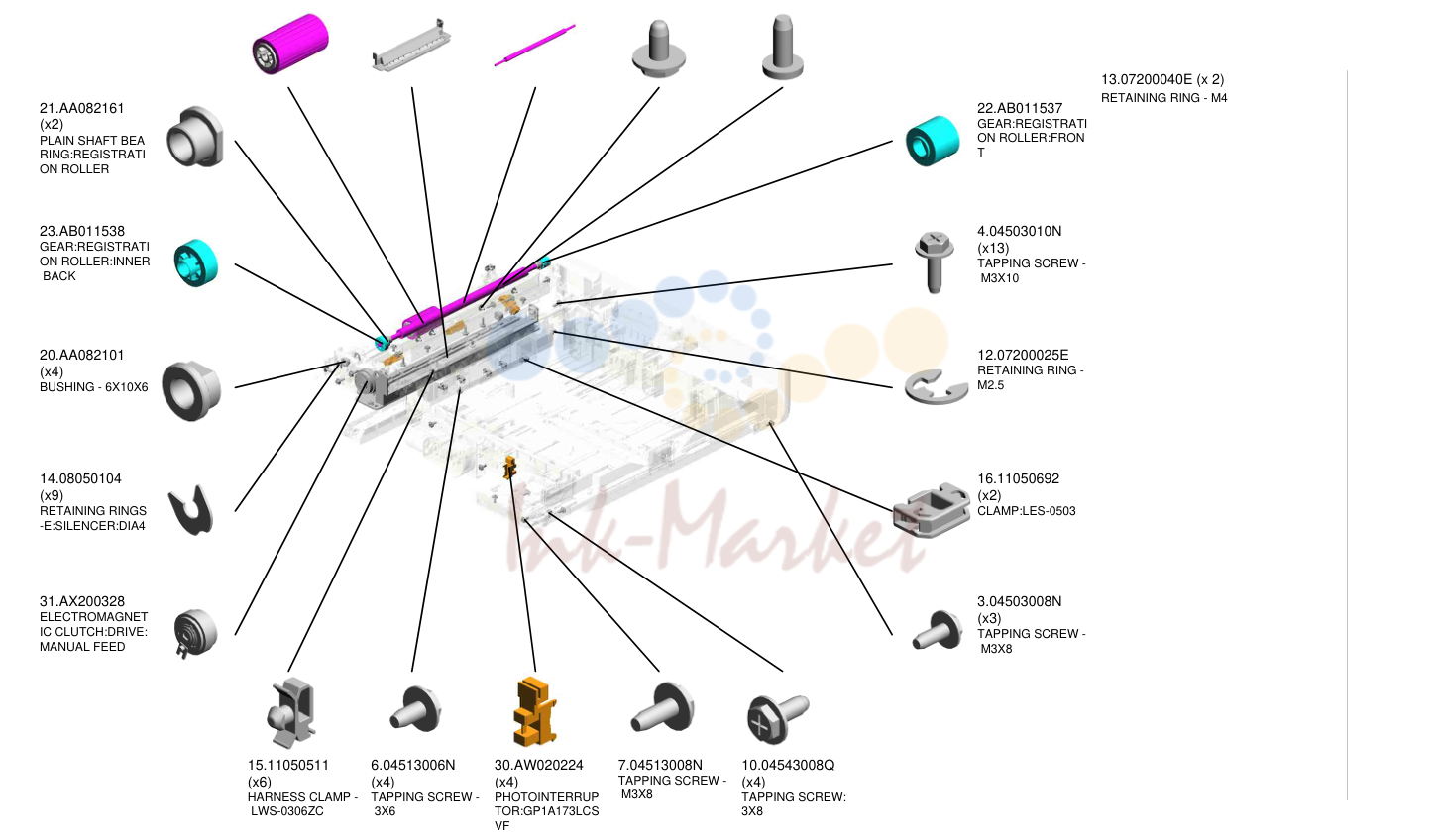

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 29 | AF031092 запросить цену → | подача бумаги ROLL ER:MANUAL FEED |
| 37 | D1172611 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:LOWER |
| 28 | AF021088 запросить цену → | регистрация R OLLER:DRIVEN |
| 9 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 21 | AA082161 запросить цену → | PLAIN вал BEA RING:REGISTRATI ON ролик |
| 23 | AB011538 запросить цену → | шестерня:REGISTRATI ON ролик:INNER BACK |
| 20 | AA082101 запросить цену → | втулка - 6X10X6 |
| 14 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 31 | AX200328 запросить цену → | ELECTROMAGNET IC муфта:DRIVE: MANUAL FEED |
| 22 | AB011537 запросить цену → | шестерня:REGISTRATI ON ролик:FRON T |
| 4 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 12 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 16 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 3 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 15 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 6 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 30 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 7 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 10 | 04543008Q под заказ | TAPPING винт: 3X8 13.07200040E (x 2) RETAINING RING - M4 |

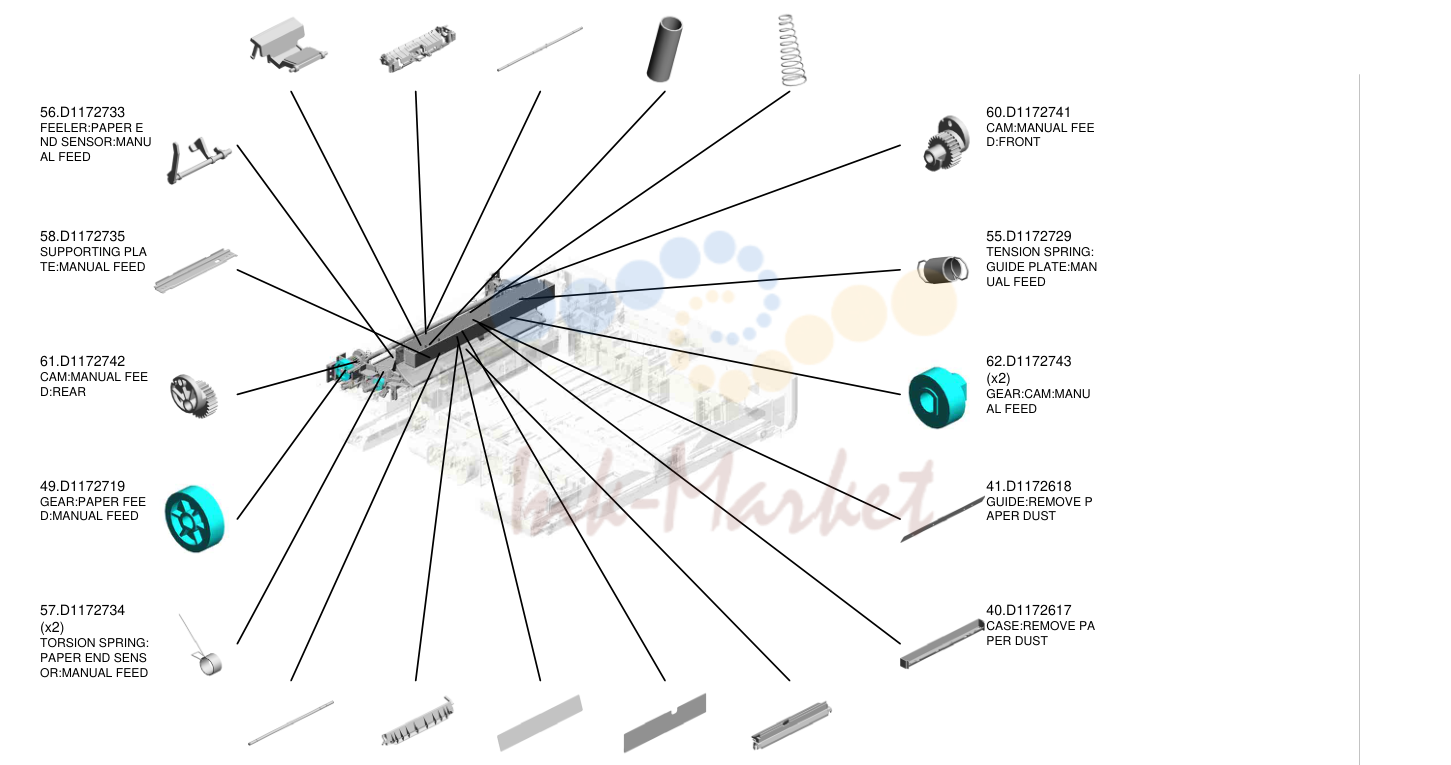

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 46 | D1172711 запросить цену → | FRICTION PAD:MA NUAL FEED:ADHE SION |
| 45 | D1172710 запросить цену → | направляющая пластина:MAN UAL FEED:LOWER |
| 48 | D1172717 запросить цену → | вал:PAPER FEE D:MANUAL FEED |
| 47 | D1172714 запросить цену → | COMPRESSION SP RING:SEPARATIO N:MANUAL FEED |
| 52 | D1172725 запросить цену → | COMPRESSION SP RING:подача бумаги :MANUAL FEED |
| 56 | D1172733 запросить цену → | FEELER:PAPER E ND датчик:MANU AL FEED |
| 58 | D1172735 запросить цену → | SUPPORTING PLA TE:MANUAL FEED |
| 61 | D1172742 запросить цену → | CAM:MANUAL FEE D:REAR |
| 49 | D1172719 запросить цену → | шестерня:PAPER FEE D:MANUAL FEED |
| 57 | D1172734 запросить цену → | TORSION пружина: PAPER END SENS OR:MANUAL FEED |
| 60 | D1172741 запросить цену → | CAM:MANUAL FEE D:FRONT |
| 55 | D1172729 запросить цену → | TENSION пружина: направляющая пластина:MAN UAL FEED |
| 62 | D1172743 запросить цену → | шестерня:CAM:MANU AL FEED |
| 41 | D1172618 запросить цену → | направляющая:REMOVE P APER DUST |
| 40 | D1172617 запросить цену → | CASE:REMOVE PA PER DUST |
| 59 | D1172740 запросить цену → | вал:CAM:MANU AL FEED |
| 53 | D1172727 запросить цену → | направляющая пластина:MAN UAL FEED:MIDDLE |
| 54 | D1172728 запросить цену → | SHEET:MANUAL F EED |
| 39 | D1172613 запросить цену → | направляющая:VERTICAL TRANSPORT |
| 38 | D1172612 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T:UPPER |

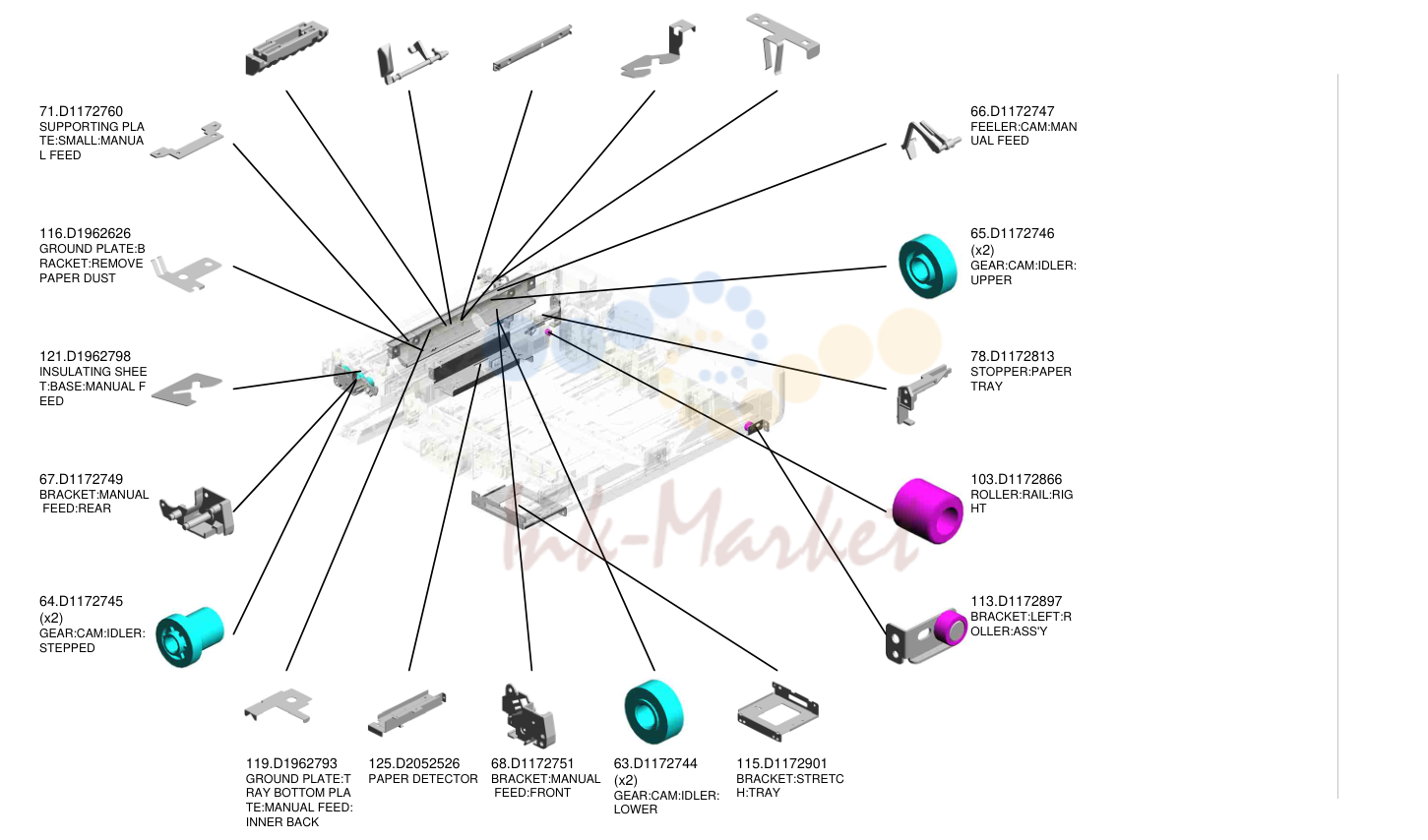

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 120 | D1962794 запросить цену → | держатель:RESISTO R:MANUAL FEED:B ASE |
| 70 | D1172756 запросить цену → | FEELER:PAPER SI ZE датчик:MANU AL FEED |
| 126 | D2962619 запросить цену → | направляющая пластина:REG ISTRATION ROLLE R:DRIVEN |
| 118 | D1962791 запросить цену → | GROUND пластина:T RAY BOTTOM PLA TE:MANUAL FEED: FRONT |
| 69 | D1172752 запросить цену → | пружина пластина:HO ME POSITION SEN SOR:MANUAL FEE D |
| 71 | D1172760 запросить цену → | SUPPORTING PLA TE:SMALL:MANUA L FEED |
| 116 | D1962626 запросить цену → | GROUND пластина:B RACKET:REMOVE PAPER DUST |
| 121 | D1962798 запросить цену → | INSULATING SHEE T:BASE:MANUAL F EED |
| 67 | D1172749 запросить цену → | кронштейн:MANUAL FEED:REAR |
| 64 | D1172745 запросить цену → | шестерня:CAM:IDLER: STEPPED |
| 66 | D1172747 запросить цену → | FEELER:CAM:MAN UAL FEED |
| 65 | D1172746 запросить цену → | шестерня:CAM:IDLER: UPPER |
| 78 | D1172813 запросить цену → | стопор:лоток бумаги |
| 103 | D1172866 запросить цену → | ролик:RAIL:RIG HT |
| 113 | D1172897 запросить цену → | кронштейн:LEFT:R OLLER:ASS'Y |
| 119 | D1962793 запросить цену → | GROUND пластина:T RAY BOTTOM PLA TE:MANUAL FEED: INNER BACK |
| 125 | D2052526 запросить цену → | PAPER DETECTOR |
| 68 | D1172751 запросить цену → | кронштейн:MANUAL FEED:FRONT |
| 63 | D1172744 запросить цену → | шестерня:CAM:IDLER: LOWER |
| 115 | D1172901 запросить цену → | кронштейн:STRETC H:TRAY |

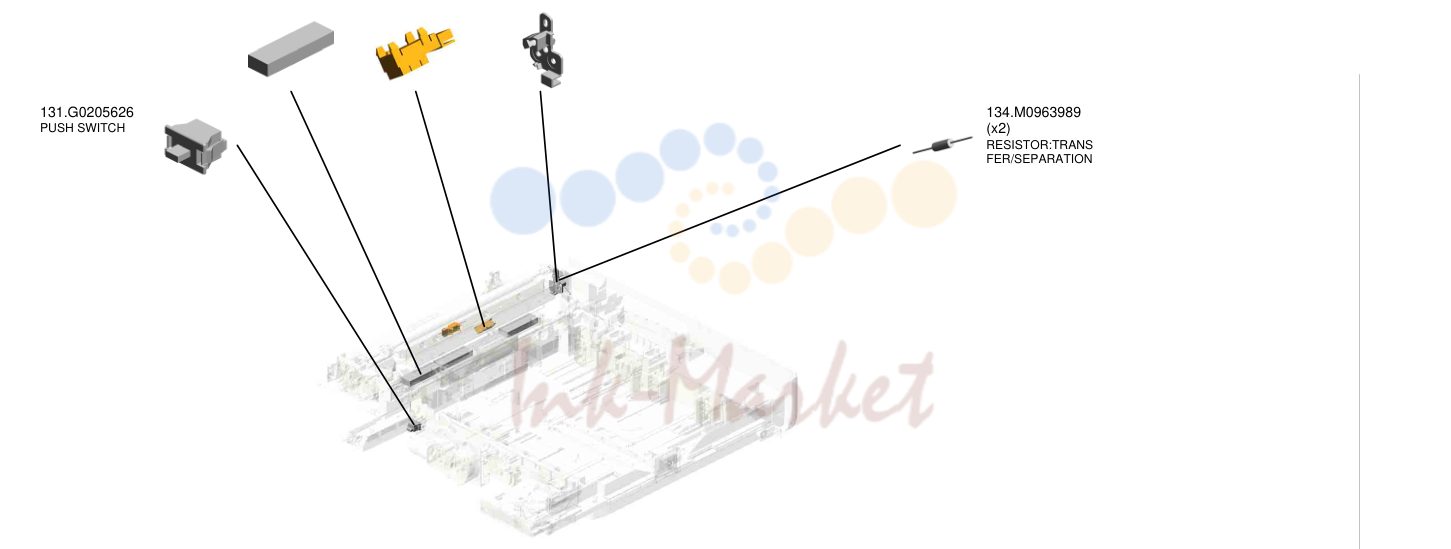

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 127 | D2962641 запросить цену → | CUSHION:направляющая P LATE:V TRANSPO RT |
| 133 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 128 | D2962642 запросить цену → | держатель:RESISTO R:регистрация |
| 131 | G0205626 запросить цену → | PUSH SWITCH |
| 134 | M0963989 запросить цену → | RESISTOR:TRANS FER/SEPARATION |

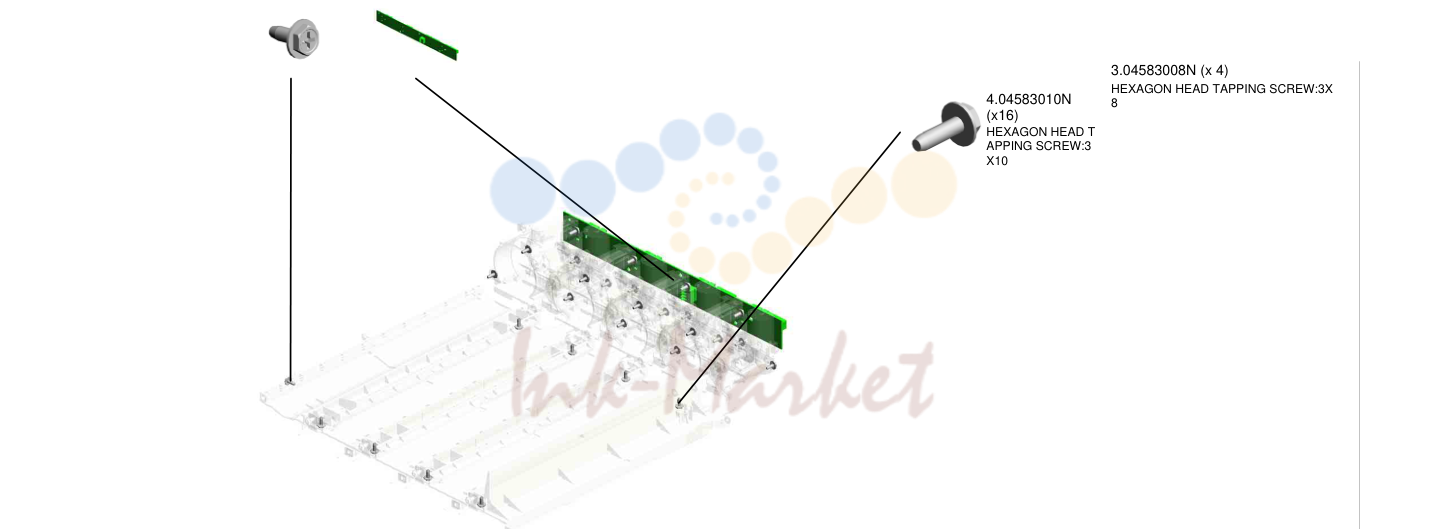

проявка
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 19 | D1965160 под заказ | плата:BRB:GRI-C2 |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 3.04583008N (x 4) HEXAGON HEAD TAPPING винт:3X 8 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 22 | D1176136 запросить цену → | вал:CAM:ON-O FF:BK |
| 10 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 26 | D1176185 запросить цену → | рычаг:OPEN AND CLOSE:SHUTTER |
| 25 | D1176181 запросить цену → | рычаг:SUPPORT: SHUTTER |
| 13 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 21 | D1176135 запросить цену → | CAM:ON-OFF:BK |
| 23 | D1176137 запросить цену → | рычаг:ON-OFF:BK :INTERMEDIATE T RANSFER |
| 17 | AA066695 запросить цену → | TORSION пружина: рычаг:ON-OFF |
| 24 | D1176138 запросить цену → | PRESSURE пластина :INTERMEDIATE T RANSFER |
| 5 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 16 | AA061084 запросить цену → | TENSION пружина: FEELER |
| 19 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 11 | 07200030E запросить цену → | RETAINING RING - M3 |
| 7 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 18 | AA082109 запросить цену → | PLAIN вал BEA RING:DIA4 |
| 15 | AA060151 запросить цену → | TENSION пружина |
| 1 | 03125040N запросить цену → | винт - M2.5X4 |
| 20 | B2385875 запросить цену → | DC соленоид DC2 4V |
| 14 | 11050542 запросить цену → | жгут CLAMP - MSBS-1207 |
| 2 | 03530030N запросить цену → | винт:M3X3 4.03603006N (x 1) винт - M3X6 5.04503010N (x 2) TAPPING винт - M3X10 6.04513006N (x 4) TAPPING винт - 3X6 |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 47 | G1666057 запросить цену → | PLAIN вал BEA RING:ролик:BLA DE |
| 32 | D1176375 запросить цену → | кронштейн:FEELER: ON-OFF |
| 33 | D1176376 запросить цену → | FEELER:ON-OFF:FI RST |
| 27 | D1176350 запросить цену → | DC мотор:ON-OF F:FIRST:ASS'Y:5.3 W:BRUSH |
| 31 | D1176366 запросить цену → | шестерня:ON-OFF:FIR ST:NO.3 |
| 44 | D1966390 запросить цену → | SHUTTER:DENSIT Y датчик |
| 35 | D1176389 запросить цену → | SPACER:SHUTTER :TM датчик |
| 43 | D1966388 запросить цену → | кронштейн:DENSIT Y датчик |
| 34 | D1176386 запросить цену → | HOOK:SHUTTER:D ENSITY датчик |
| 41 | D1966381 запросить цену → | направляющая пластина:BRA CKET:DENSITY SE NSOR:FRONT:ASS' Y |
| 40 | D1966362 запросить цену → | крышка:кронштейн: DRIVE:ON-OFF |
| 39 | D1966356 запросить цену → | кронштейн:DRIVE:O N-OFF:ASS'Y |
| 29 | D1176364 запросить цену → | шестерня:ON-OFF:FIR ST:NO.1 |
| 30 | D1176365 запросить цену → | шестерня:ON-OFF:FIR ST:NO.2 |
| 42 | D1966383 запросить цену → | направляющая пластина:BRA CKET:DENSITY SE NSOR:REAR:ASS'Y |
| 46 | D1966395 запросить цену → | DENSITY датчик: P/TM |
| 45 | D1966391 запросить цену → | направляющая пластина:REL AY |
| 36 | D1176392 запросить цену → | SPACER:SHUTTER :датчик:TM |
| 37 | D1441085 запросить цену → | STEPPED винт: M3 |
| 28 | D1176363 запросить цену → | шестерня:ON-OFF:FIR ST |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 6 | AB011555 запросить цену → | шестерня:IDLER:RIGH T FRONT |
| 8 | AB017827 запросить цену → | шестерня:IDLER:COLL ECTION BOTTLE:R IGHT UPPER |
| 5 | AB011554 запросить цену → | (D297/D298):(EU/N A/AA/KOR/TWN):G EAR:IDLER:RIGHT REAR |
| 7 | AB011557 запросить цену → | (D296/D299):шестерня: IDLER:RIGHT REA R:C2 |
| 4 | AB011553 запросить цену → | (D297/D298):(EU/N A/AA/KOR/TWN):G EAR:IDLER:MIDDL E REAR |
| 3 | AB011552 запросить цену → | шестерня:IDLER:LEFT REAR |
| 14 | D1176588 запросить цену → | кронштейн:COLLEC TION BOTTLE:LEF T |
| 12 | AW500045 запросить цену → | PUSH SWITCH |
| 10 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 9 | AB017865 запросить цену → | (D296/D299):шестерня: IDLER:MIDDLE RE AR:C2 |
| 11 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF 2.07200040E (x 1) RETAINING RING - M4 |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 29 | D1054365 запросить цену → | держатель:THERMO PILE |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 20 | AW010124 запросить цену → | PHOTO REFIECTIO N датчик:GP2A2 00LCS0F |
| 13 | 09573010N запросить цену → | винт:SMALL RO UND/пружина:M3X1 0 |
| 21 | AW100138 запросить цену → | THERMOPILE |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 11 | AA082174 запросить цену → | PLAIN вал BEA RING:6X10X9 |
| 9 | AA080247 запросить цену → | втулка - B-F6-3 |
| 15 | D1174454 запросить цену → | EXIT ролик |
| 14 | D1174452 запросить цену → | GATE PAWL:REVE RSE |
| 13 | D1174451 запросить цену → | направляющая пластина:EXIT :LOWER |
| 12 | AB030854 запросить цену → | TIMING PULLEY:EX IT ролик |
| 10 | AA082101 запросить цену → | втулка - 6X10X6 |
| 8 | 54472681 запросить цену → | SNAP RING |
| 18 | D1174465 запросить цену → | COLLAR:шестерня:EXI T |
| 16 | D1174455 ✓ в наличии | шестерня:EXIT |
| 20 | D1174484 запросить цену → | LINK:GATE PAWL: EXIT |
| 19 | D1174483 запросить цену → | рычаг:GATE PAW L:EXIT |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 21 | D1174485 запросить цену → | кронштейн:DC SOL ENOID:GATE PAW L |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | D1174457 запросить цену → | кронштейн:ролик :EXIT |
| 6 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 5 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 7 | 11050692 запросить цену → | CLAMP:LES-0503 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 27 | D2964451 запросить цену → | кронштейн:шестерня:N O.1:PAPER EXIT U NIT |
| 38 | D2964471 запросить цену → | PLAIN вал BEA RING:GATE PAWL: P EXIT узел |
| 39 | D2964473 запросить цену → | ELECTROMAGNET IC муфта:EXIT:P E узел |
| 28 | D2964460 запросить цену → | вал:MAGNETIC муфта:NO.1:P E XIT узел |
| 31 | D2964463 запросить цену → | шестерня:DRIVE:Z28:P APER EXIT узел |
| 33 | D2964465 запросить цену → | шестерня:IDLER:Z15:P APER EXIT узел |
| 40 | D2964474 запросить цену → | ELECTROMAGNET IC муфта:REVER SE:PE узел |
| 29 | D2964461 запросить цену → | вал:MAGNETIC муфта:NO.2:P E XIT узел |
| 32 | D2964464 запросить цену → | шестерня:DRIVE:Z30:P APER EXIT узел |
| 37 | D2964470 запросить цену → | крышка:DRIVE SU B-узел:PAPER EXI T узел |
| 41 | D2964475 запросить цену → | крышка:PAPER EXI T узел |
| 24 | D1964460 запросить цену → | вал:DRIVEN:EX IT |
| 22 | D1174489 запросить цену → | DISCHARGE BRUS H:EXIT |
| 23 | D1174492 запросить цену → | ролик:EXIT |
| 26 | D1964462 запросить цену → | ролик:DRIVEN:E XIT:OUTER |
| 36 | D2964468 запросить цену → | шестерня:IDLER:Z20+ Z20:PAPER EXIT U NIT |
| 35 | D2964467 запросить цену → | шестерня:IDLER:Z22:P APER EXIT узел |
| 34 | D2964466 запросить цену → | шестерня:IDLER:Z18:P APER EXIT узел |
| 30 | D2964462 запросить цену → | шестерня:DRIVE:Z22:P APER EXIT узел |
| 25 | D1964461 запросить цену → | ролик:DRIVEN:E XIT:MIDDLE |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 43 | G1634453 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 47 | G1634465 запросить цену → | ролик:DRIVEN:D UPLEX:INNER |
| 49 | G1634468 запросить цену → | пружина:PRESSUR E:EXIT:INNER |
| 54 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 42 | D2964476 запросить цену → | вал:COUPLING: EXIT |
| 50 | G1634469 запросить цену → | пружина:PRESSUR E:дуплекс |
| 44 | G1634459 запросить цену → | стопор:EXIT:EXI T |
| 48 | G1634467 запросить цену → | ролик:DRIVEN:D UPLEX |
| 53 | G1634499 ✓ в наличии | держатель:LINK:EXIT |
| 51 | G1634484 запросить цену → | пружина:CHANGE: EXIT |
| 52 | G1634492 запросить цену → | DC соленоид:PR ESS FIT |
| 46 | G1634463 запросить цену → | направляющая:пластина:EXIT |
| 45 | G1634461 запросить цену → | пружина:PRESSUR E:EXIT:OUTER |

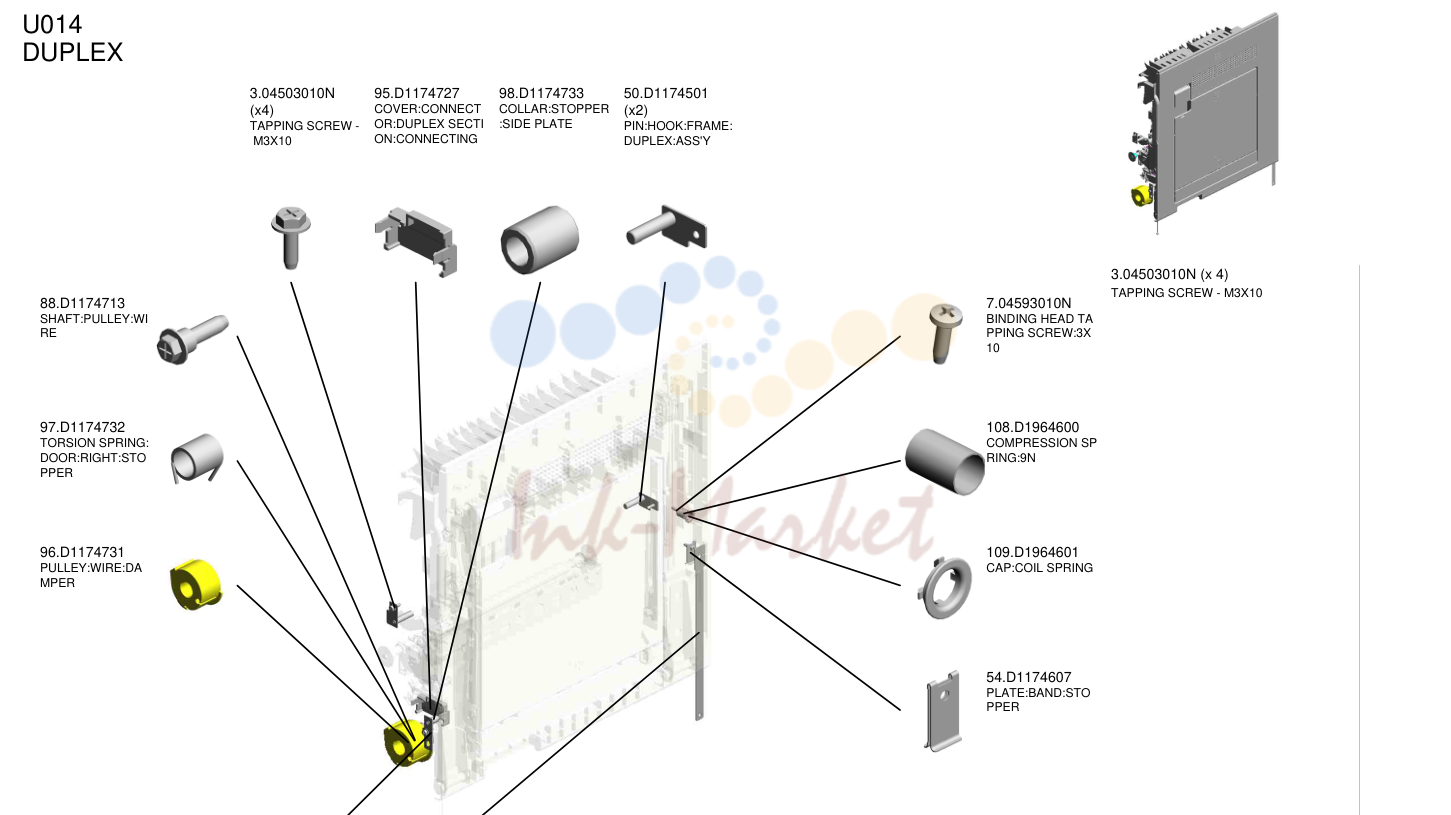

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 95 | D1174727 запросить цену → | крышка:CONNECT OR:дуплекс SECTI ON:CONNECTING |
| 98 | D1174733 запросить цену → | COLLAR:стопор :SIDE пластина |
| 50 | D1174501 запросить цену → | PIN:HOOK:FRAME: дуплекс:ASS'Y |
| 88 | D1174713 запросить цену → | вал:PULLEY:WI RE |
| 97 | D1174732 запросить цену → | TORSION пружина: DOOR:RIGHT:STO PPER |
| 96 | D1174731 запросить цену → | PULLEY:WIRE:DA MPER |
| 7 | 04593010N запросить цену → | BINDING HEAD TA PPING винт:3X 10 |
| 108 | D1964600 запросить цену → | COMPRESSION SP RING:9N |
| 109 | D1964601 запросить цену → | CAP:COIL пружина |
| 54 | D1174607 запросить цену → | пластина:BAND:STO PPER |
| 99 | D1174734 запросить цену → | кронштейн:STOPPE R:SIDE пластина:ASS 'Y |
| 53 | D1174602 запросить цену → | BAND:стопор:C OVER:RIGHT 3.04503010N (x 4) TAPPING винт - M3X10 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 16 | AB017850 под заказ | шестерня:DRIVE узел: печь (закрепление):NO.3 |
| 12 | AB017840 запросить цену → | шестерня:ELECTROM AGNETIC муфта: OUTPUT:Z30 |
| 18 | AB017934 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.1 |
| 20 | AB017940 запросить цену → | шестерня:DRIVE узел: печь (закрепление):NO.2 |
| 6 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 10 | AA080347 запросить цену → | втулка - 8MM |
| 7 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 15 | AB017847 запросить цену → | шестерня:MANUAL FE ED:BASE |
| 21 | AB017958 запросить цену → | шестерня:TRANSPOR T:NO.1 |
| 13 | AB017841 запросить цену → | шестерня:ELECTROM AGNETIC муфта: OUTPUT:Z19 |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 9 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 11 | AB010929 запросить цену → | шестерня:DRIVE:DEVE LOPMENT:NO.2 |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 8 | 54472681 запросить цену → | SNAP RING |
| 19 | AB017936 запросить цену → | шестерня:TRANSPOR T:NO.2 |
| 14 | AB017842 запросить цену → | вал:JOINT:PAP ER FEED ролик |
| 17 | AB017851 запросить цену → | шестерня:TIMING PUL LEY:PAPER EXIT U NIT |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 4.07200040E (x 3) RETAINING RING - M4 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 28 | AX060484 запросить цену → | DC BRUSHLESS M OTOR:DRIVE SUB- узел:печь (закрепление):34.9 W:40CPM |
| 24 | AB033120 запросить цену → | TIGHTENER:SYNC HRONOUS ремень:P APER EXIT узел |
| 34 | B7027105 запросить цену → | TIMING ремень:B40S 2M520: |
| 36 | D1171207 запросить цену → | вал:TIMING PU LLEY:PAPER EXIT узел |
| 35 | D1171192 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:ASS 'Y |
| 32 | AX200337 под заказ | ELECTROMAGNET IC муфта:REGIS TRATION |
| 22 | AB017959 запросить цену → | шестерня:TRANSPOR T:NO.3 |
| 29 | AX060485 запросить цену → | DC BRUSHLESS M OTOR:DRIVE SUB- узел:TRANSPORT: 18.5W:40CPM |
| 33 | AX200360 под заказ | ELECTROMAGNET IC муфта:DRIVE: MANUAL FEED:DU PLEX |
| 40 | D1961180 запросить цену → | вал:DRIVE:DEV ELOPMENT:ELECT ROMAGNETIC CLU TCH:PRESS FIT |
| 30 | AX200333 запросить цену → | ELECTROMAGNET IC муфта:DEVEL OPMENT:0.5NM:DI A6 |
| 39 | D1961177 запросить цену → | крышка:ELECTRO MAGNETIC CLUTC H:проявка: DIA6 |
| 25 | AX060481 запросить цену → | DC BRUSHLESS M OTOR:барабан:BK:31 .3W:40CPM |
| 27 | AX060483 запросить цену → | DC BRUSHLESS M OTOR:DEVELOPM ENT:COLOR:34.4W :35CPM |
| 23 | AB017960 запросить цену → | шестерня:TRANSPOR T:NO.4 |
| 37 | D1171232 запросить цену → | держатель:TIMING P ULLEY:PAPER EXI T узел |
| 31 | AX200336 запросить цену → | ELECTROMAGNET IC муфта:PAPER F R |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 18 | 16072758 запросить цену → | FERRITE CORE |
| 17 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 16 | 14078389 запросить цену → | EEPROM:BR24T12 8-W |
| 8 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 9 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 5 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 13 | 11050545 запросить цену → | CLAMP:FCR-30 |
| 4 | 04503035N запросить цену → | TAPPING винт: 3X35 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 11 | 11050516 запросить цену → | CLAMP |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 15 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 12 | 11050534 запросить цену → | CLAMP |
| 20 | AA143592 запросить цену → | винт- M4X6 |
| 19 | AA066696 запросить цену → | TORSION пружина: TERMINAL:DRIVE ролик:INTERME DIATE перенос |
| 10 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 22 | AA161125 запросить цену → | RUBBER CUSHION |
| 21 | AA143848 запросить цену → | STEPPED винт - M3 |
| 29 | AZ320212 запросить цену → | POWER PACK:CB |
| 37 | D1175867 запросить цену → | направляющая:жгут: POWER SUPPLY U NIT |
| 35 | D1175303 запросить цену → | THERMISTOR |
| 32 | D0895824 запросить цену → | крышка:SD-CARD: D086/D087 |
| 31 | B1345050 запросить цену → | (D296/D297):(EU/N A/AA/KOR/TWN):S PEAKER:B134 |
| 27 | AZ240295 запросить цену → | (EU/AA/KOR):POW ER SUPPLY узел:2 59W |
| 28 | AZ240297 запросить цену → | (CHN):POWER SU PPLY узел |
| 36 | D1175864 запросить цену → | направляющая:жгут:F FC:OPTICAL WRITI NG узел |
| 25 | AW500045 запросить цену → | PUSH SWITCH |
| 23 | AG070513 запросить цену → | MAGNET CATCH |
| 40 | D1175871 запросить цену → | WIRE:HIGH VOLTA GE:перенос:M |
| 39 | D1175870 запросить цену → | WIRE:HIGH VOLTA GE:перенос:C |
| 24 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 33 | D1175180 запросить цену → | (NA/TWN):плата:AC VB:100V |
| 34 | D1175190 запросить цену → | (EU/AA/KOR/CHN): плата:ACVB:200V |
| 26 | AZ240293 запросить цену → | (NA/TWN):POWER SUPPLY узел:259 W |
| 30 | AZ320213 запросить цену → | POWER PACK:T1T 2 |
| 38 | D1175869 запросить цену → | WIRE:HIGH VOLTA GE:перенос:BK |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 49 | D1175881 запросить цену → | WIRE:HIGH VOLTA GE:CHARGE:Y |
| 51 | D1175883 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:C:CONNECTING |
| 45 | D1175877 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:Y |
| 44 | D1175876 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:M |
| 53 | D1175887 запросить цену → | DUCT:POWER SU PPLY узел:EXHAU ST |
| 48 | D1175880 запросить цену → | WIRE:HIGH VOLTA GE:CHARGE:M |
| 47 | D1175879 запросить цену → | WIRE:HIGH VOLTA GE:CHARGE:C |
| 46 | D1175878 запросить цену → | WIRE:HIGH VOLTA GE:CHARGE:BK |
| 52 | D1175886 запросить цену → | DUCT:POWER SU PPLY узел:ENTRA NCE |
| 55 | D1175891 запросить цену → | GRIP:LEFT REAR |
| 54 | D1175890 запросить цену → | GRIP:RIGHT REAR |
| 58 | D1175894 запросить цену → | рычаг:FRONT:SA FETY SWITCH |
| 59 | D1175895 запросить цену → | TORSION пружина: SAFETY SWITCH |
| 56 | D1175892 запросить цену → | кронштейн:SWIVEL: SAFETY SWITCH |
| 57 | D1175893 запросить цену → | рычаг:RIGHT:SAF ETY SWITCH |
| 42 | D1175874 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:BK |
| 43 | D1175875 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:C |
| 41 | D1175872 запросить цену → | WIRE:HIGH VOLTA GE:перенос:Y |
| 50 | D1175882 запросить цену → | WIRE:HIGH VOLTA GE:DEVELOPMEN T:BK:CONNECTIN G |
| 60 | D1175899 запросить цену → | TERMINAL:CHARG E |
Полный список запчастей доступен по запросу.
комментарии
