Ricoh mp C3003 C3503 C4503 C5503 C6003 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги

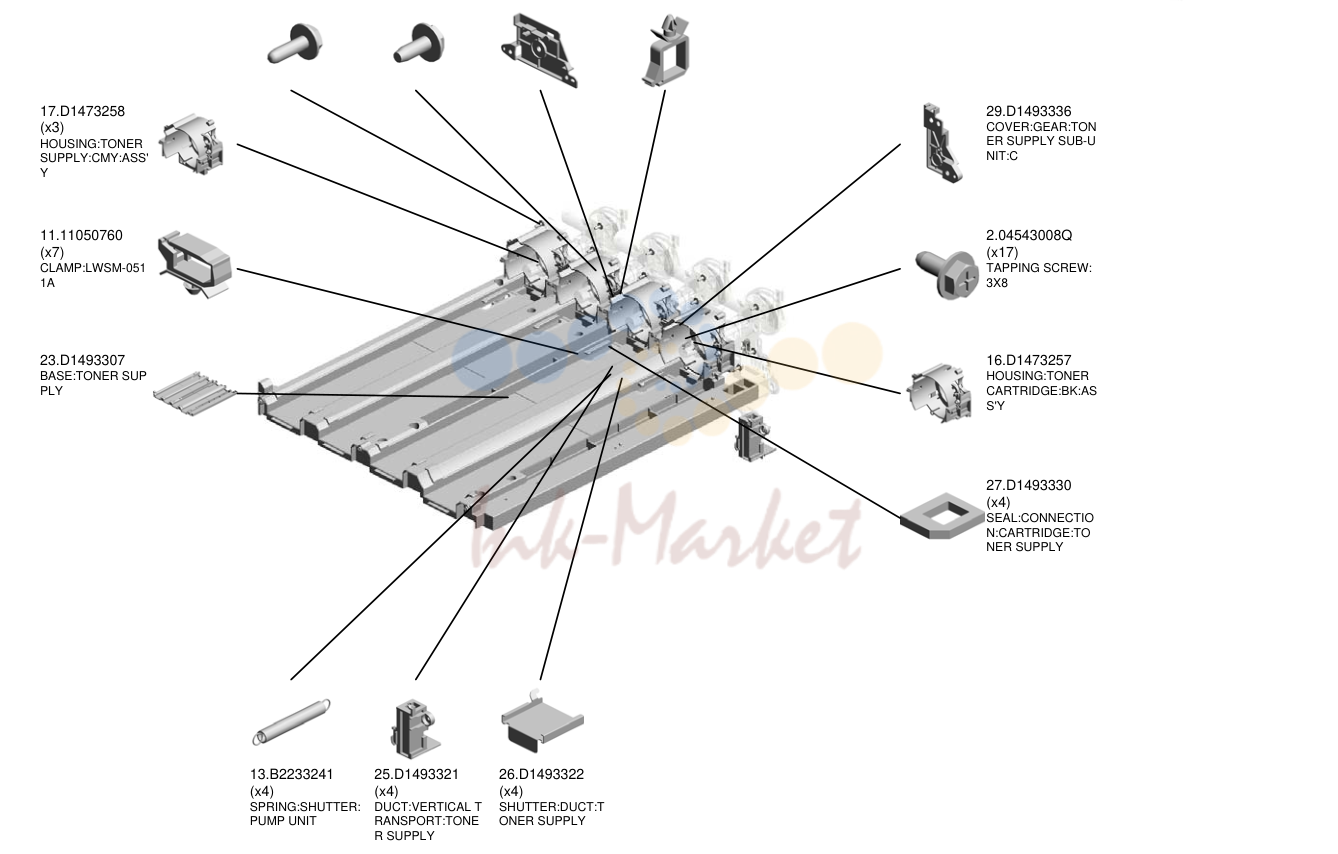

- TONNER SUPPRY
- ITB узел

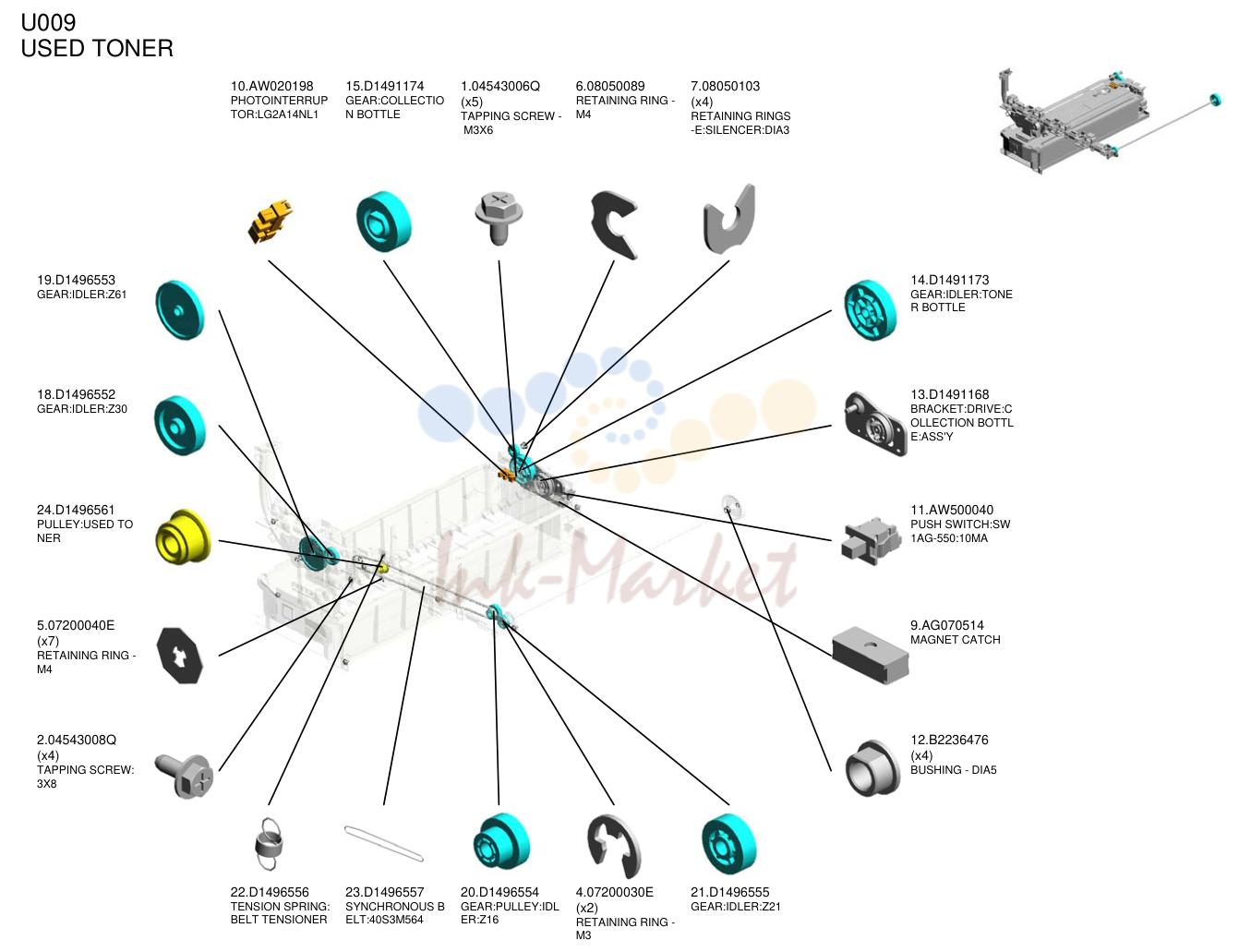

- USED TONER

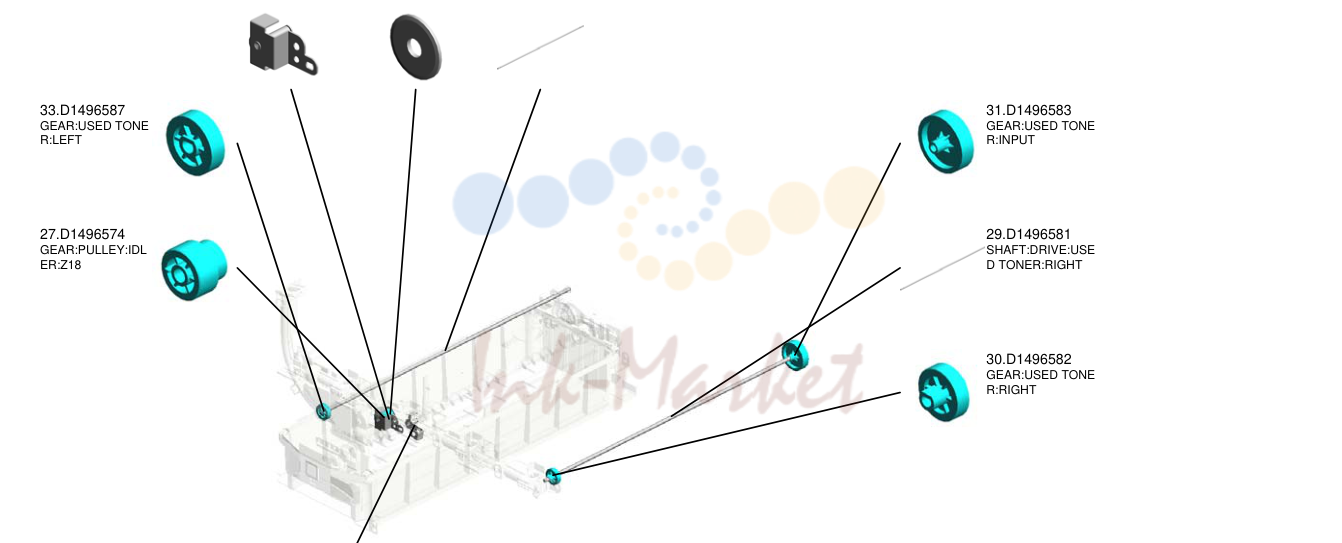

- USED TONER

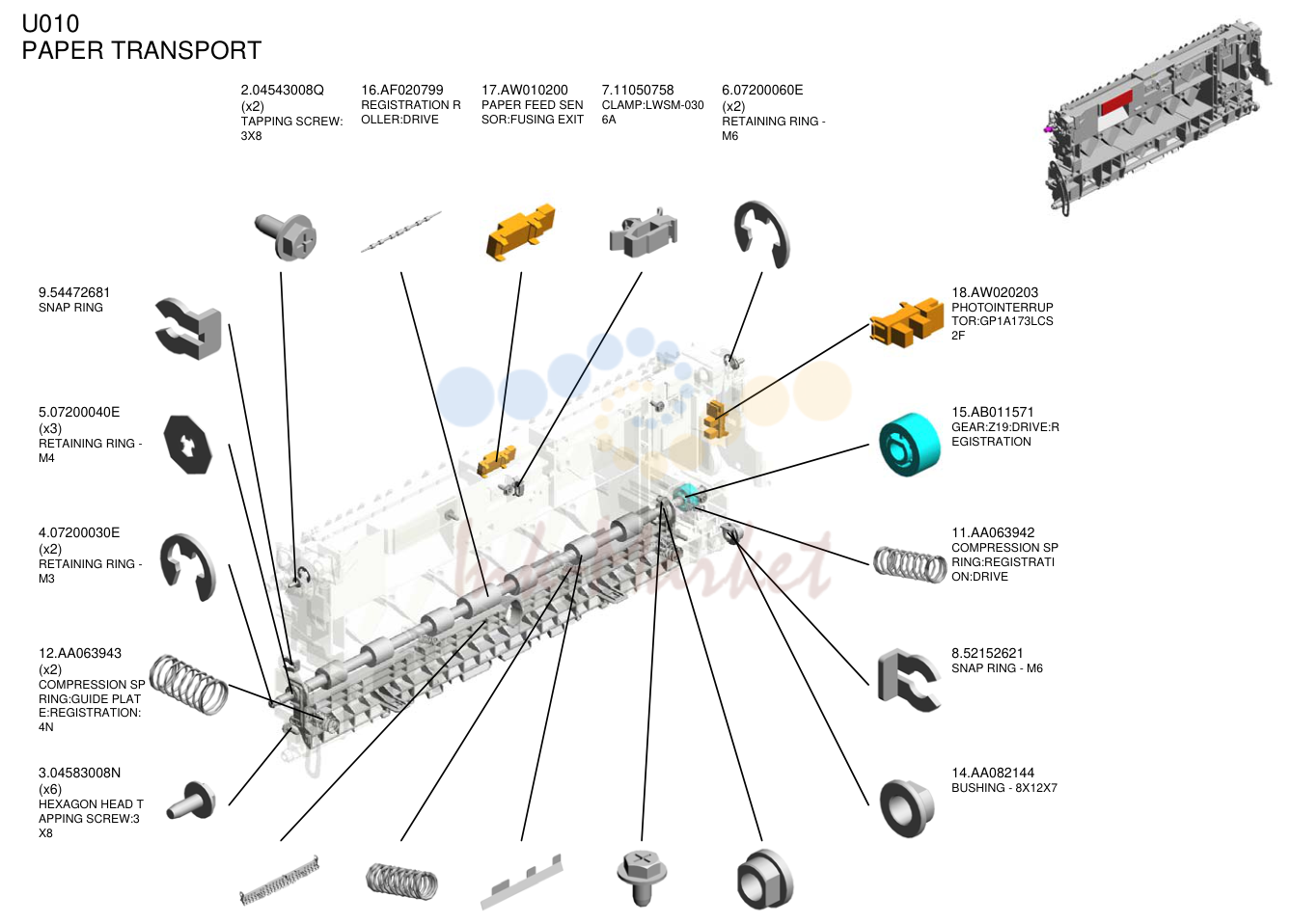

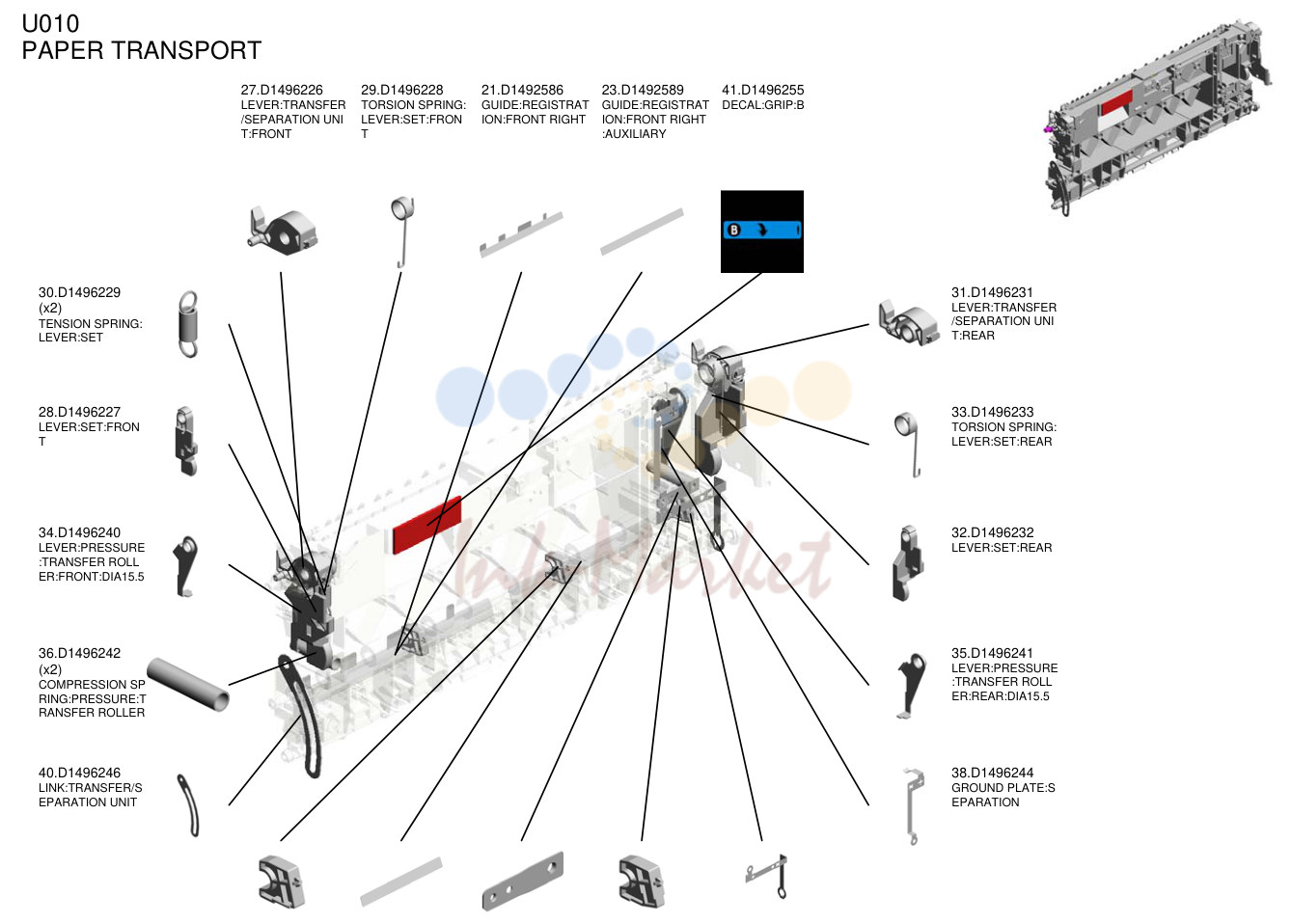

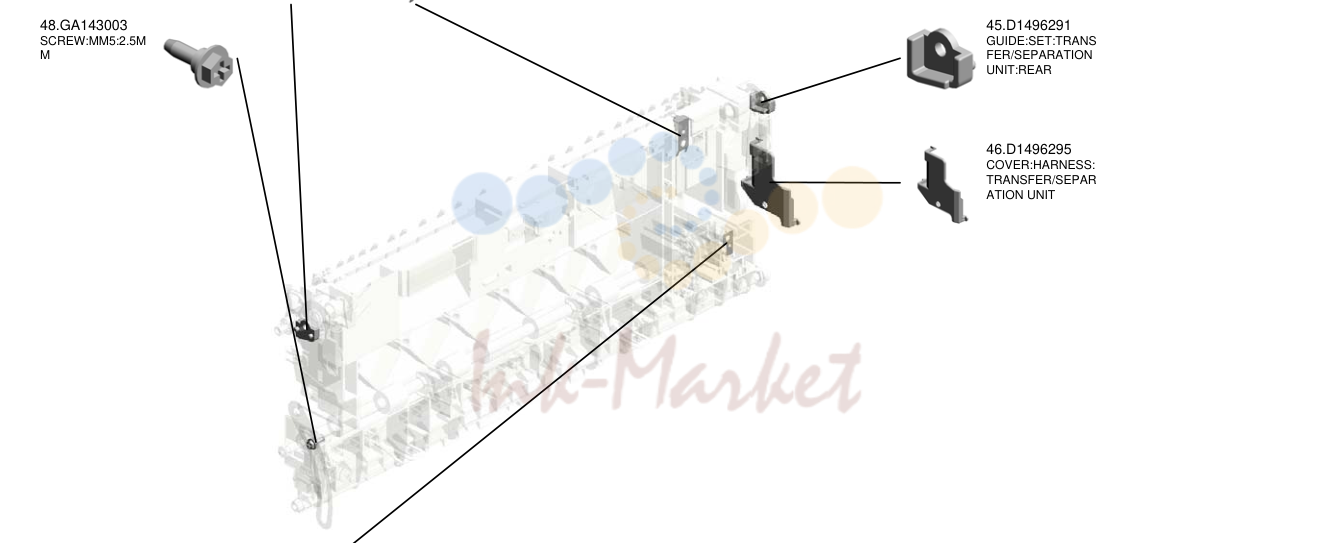

- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT

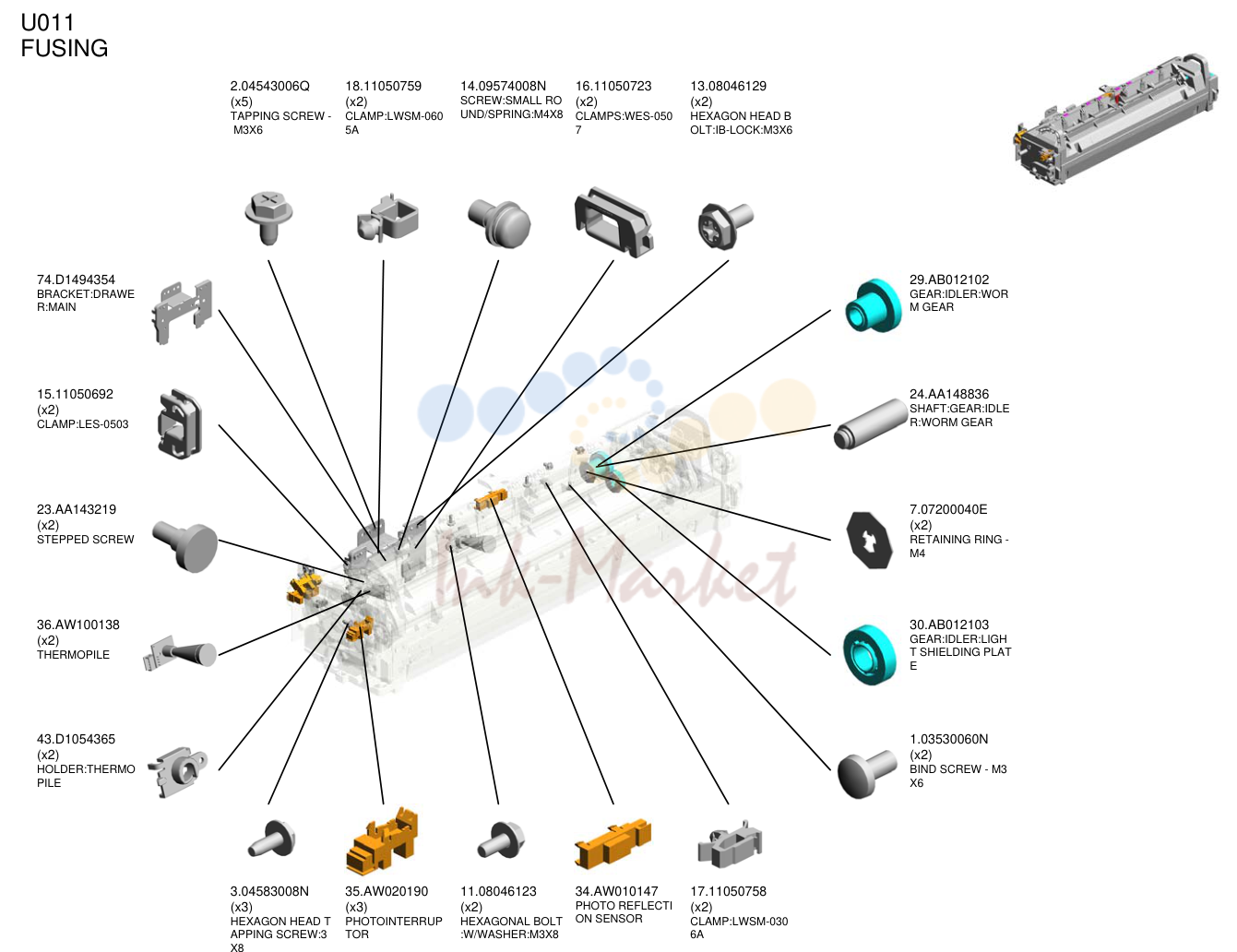

- печь (закрепление)
- PAPER EXIT

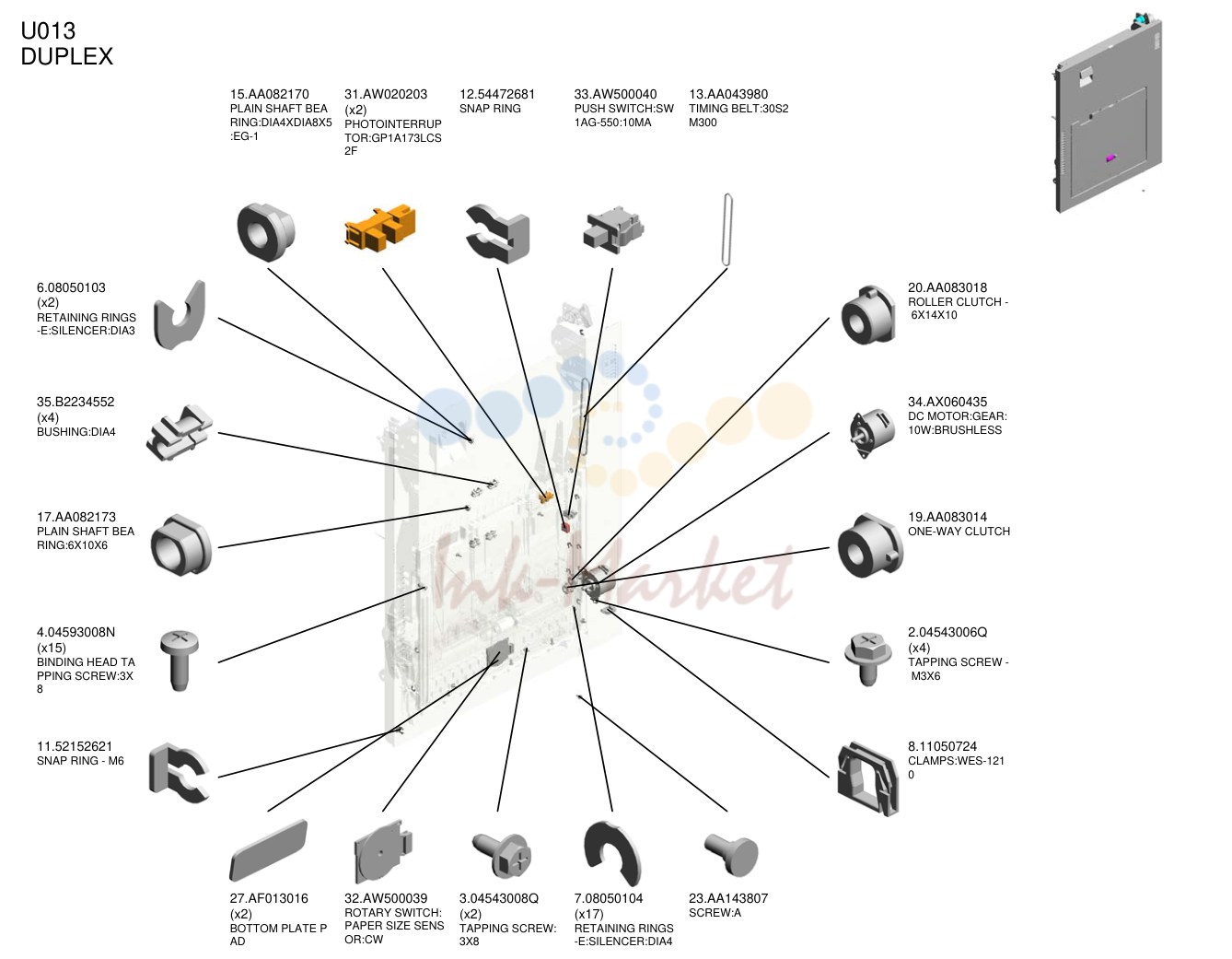

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- подача бумаги
- TONNER SUPPRY
- ITB узел
- USED TONER
- USED TONER
- PAPER TRANSPORT
- PAPER TRANSPORT
- PAPER TRANSPORT
- печь (закрепление)
- PAPER EXIT
- дуплекс
- MAIN DRIVE
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама

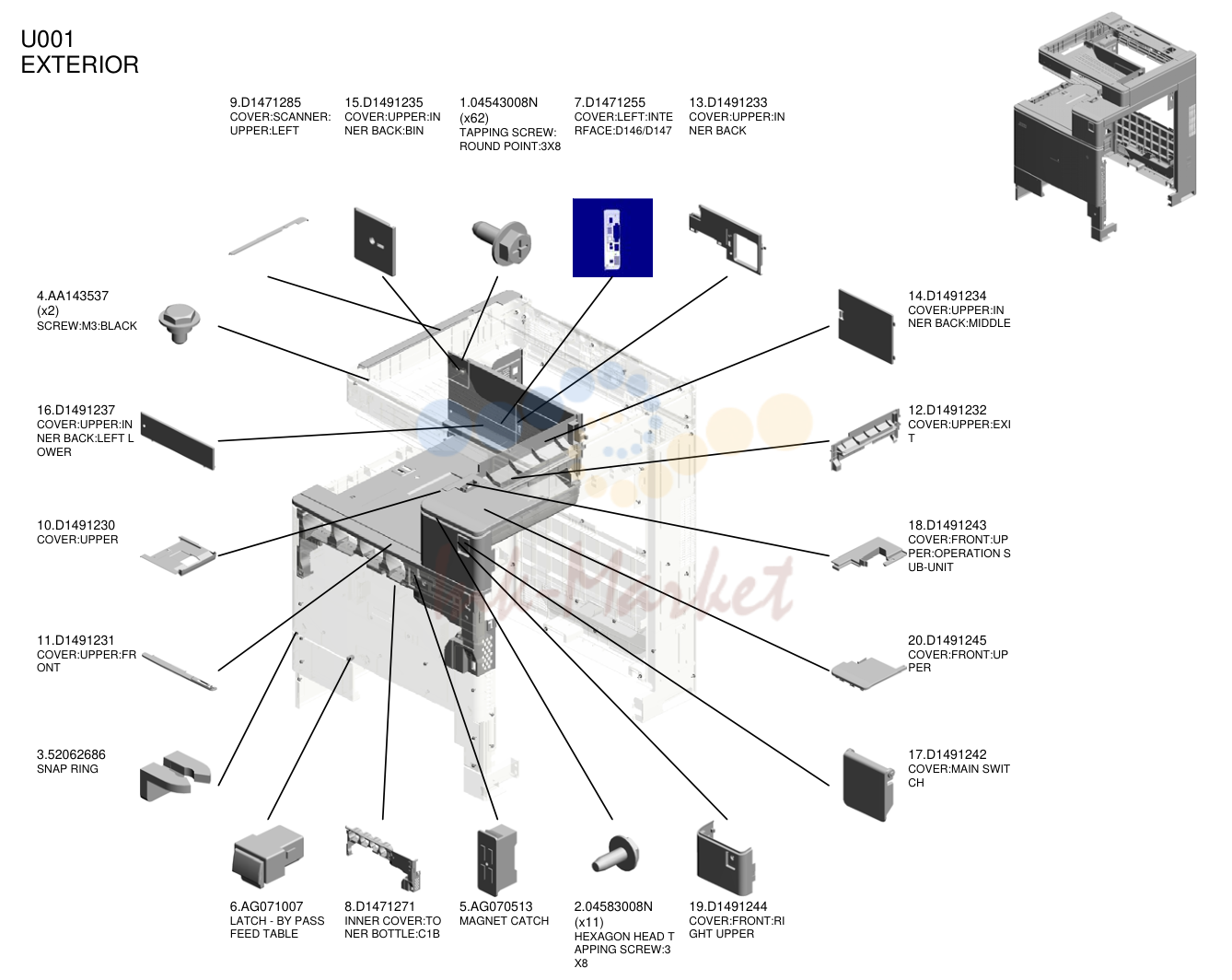

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 9 | D1471285 запросить цену → | крышка:сканер: UPPER:LEFT |
| 15 | D1491235 запросить цену → | крышка:UPPER:IN NER BACK:BIN |
| 1 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 7 | D1471255 запросить цену → | крышка:LEFT:INTE RFACE:D146/D147 |
| 13 | D1491233 запросить цену → | крышка:UPPER:IN NER BACK |
| 4 | AA143537 запросить цену → | винт:M3:BLACK |
| 16 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 10 | D1491230 запросить цену → | крышка:UPPER |
| 11 | D1491231 запросить цену → | крышка:UPPER:FR ONT |
| 3 | 52062686 запросить цену → | SNAP RING |
| 14 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 12 | D1491232 запросить цену → | крышка:UPPER:EXI T |
| 18 | D1491243 запросить цену → | крышка:FRONT:UP PER:OPERATION S UB-узел |
| 20 | D1491245 запросить цену → | крышка:FRONT:UP PER |
| 17 | D1491242 запросить цену → | крышка:MAIN SWIT CH |
| 6 | AG071007 запросить цену → | LATCH - BY PASS FEED TABLE |
| 8 | D1471271 запросить цену → | INNER крышка:TO NER BOTTLE:C1B |
| 5 | AG070513 запросить цену → | MAGNET CATCH |
| 2 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 19 | D1491244 запросить цену → | крышка:FRONT:RI GHT UPPER |

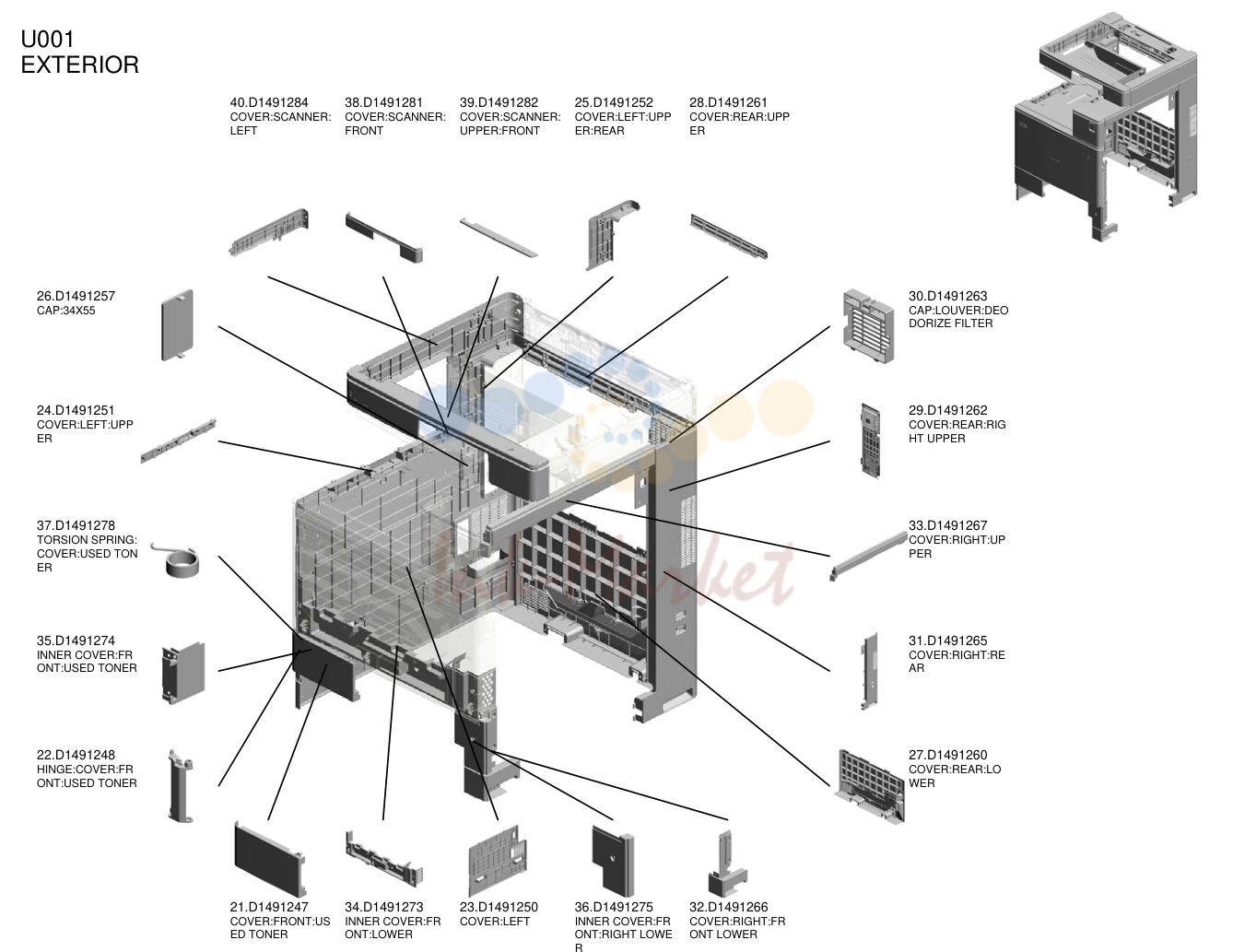

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 40 | D1491284 запросить цену → | крышка:сканер: LEFT |
| 38 | D1491281 запросить цену → | крышка:сканер: FRONT |
| 39 | D1491282 запросить цену → | крышка:сканер: UPPER:FRONT |
| 25 | D1491252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 28 | D1491261 запросить цену → | крышка:REAR:UPP ER |
| 26 | D1491257 запросить цену → | CAP:34X55 |
| 24 | D1491251 запросить цену → | крышка:LEFT:UPP ER |
| 37 | D1491278 запросить цену → | TORSION пружина: крышка:USED TON ER |
| 35 | D1491274 запросить цену → | INNER крышка:FR ONT:USED TONER |
| 22 | D1491248 запросить цену → | HINGE:крышка:FR ONT:USED TONER |
| 30 | D1491263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 29 | D1491262 запросить цену → | крышка:REAR:RIG HT UPPER |
| 33 | D1491267 запросить цену → | крышка:RIGHT:UP PER |
| 31 | D1491265 запросить цену → | крышка:RIGHT:RE AR |
| 27 | D1491260 запросить цену → | крышка:REAR:LO WER |
| 21 | D1491247 запросить цену → | крышка:FRONT:US ED TONER |
| 34 | D1491273 запросить цену → | INNER крышка:FR ONT:LOWER |
| 23 | D1491250 запросить цену → | крышка:LEFT |
| 36 | D1491275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 32 | D1491266 запросить цену → | крышка:RIGHT:FR ONT LOWER |

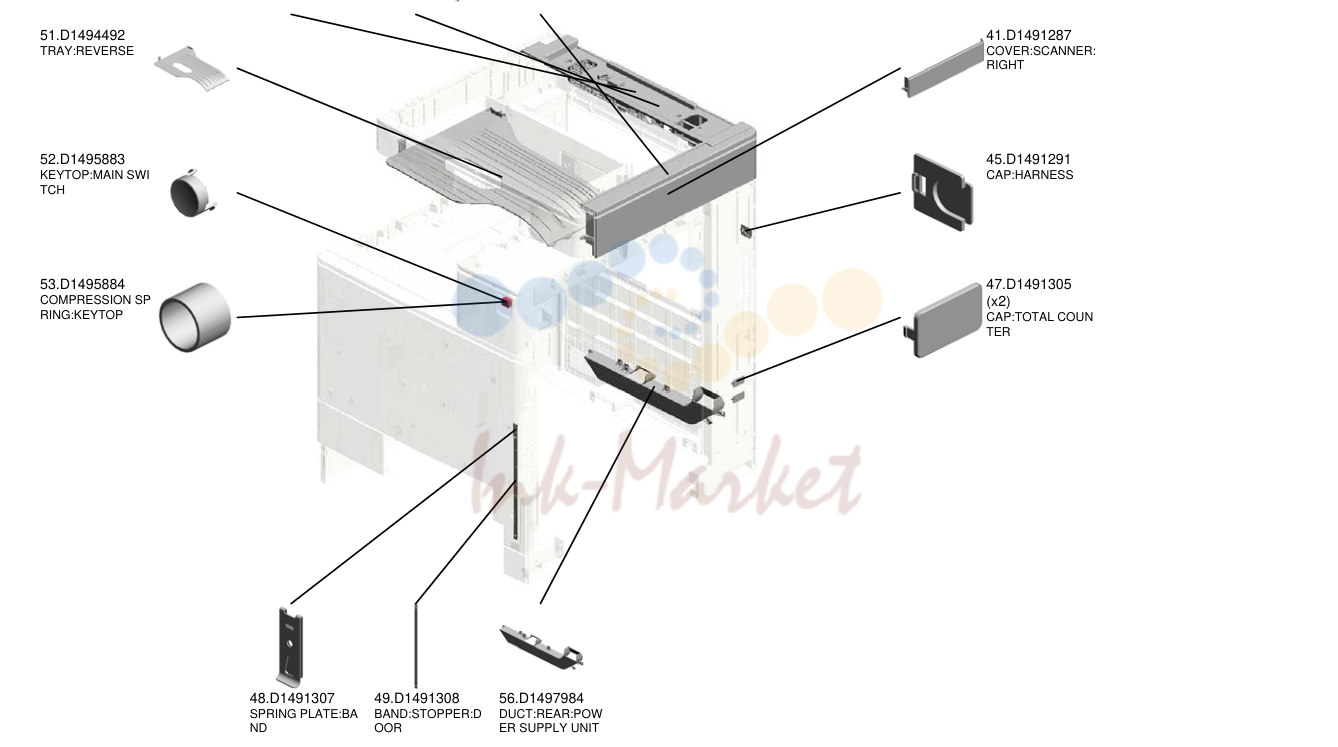

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1491290 запросить цену → | крышка:сканер: UPPER:REAR |
| 43 | D1491289 запросить цену → | крышка:сканер: REAR |
| 42 | D1491288 запросить цену → | крышка:сканер: UPPER:RIGHT |
| 51 | D1494492 запросить цену → | TRAY:REVERSE |
| 52 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 53 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 41 | D1491287 запросить цену → | крышка:сканер: RIGHT |
| 45 | D1491291 запросить цену → | CAP:жгут |
| 47 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 48 | D1491307 запросить цену → | пружина пластина:BA ND |
| 49 | D1491308 запросить цену → | BAND:стопор:D OOR |
| 56 | D1497984 запросить цену → | DUCT:REAR:POW ER SUPPLY узел |

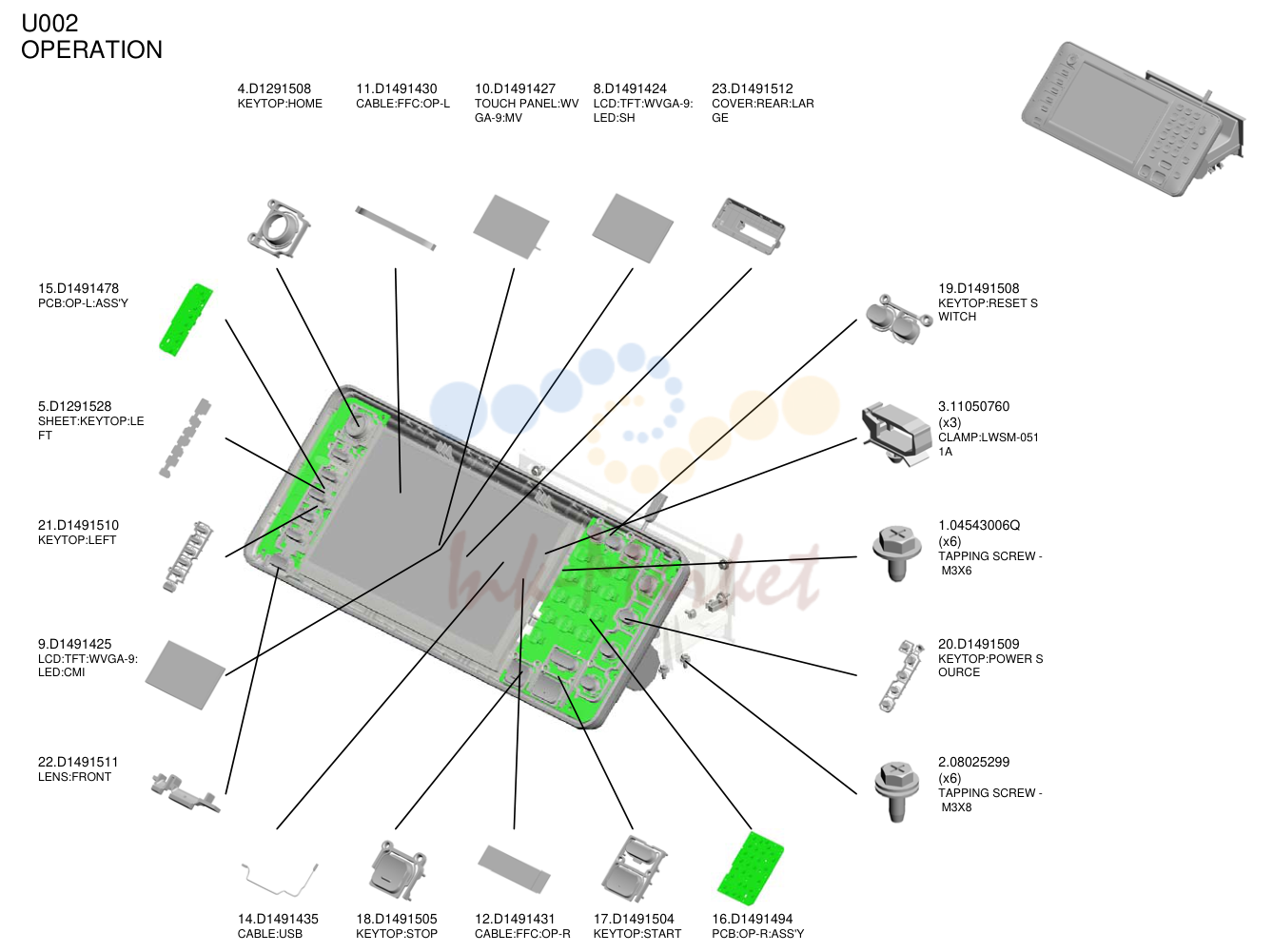

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 4 | D1291508 запросить цену → | KEYTOP:HOME |
| 11 | D1491430 запросить цену → | кабель:FFC:OP-L |
| 10 | D1491427 запросить цену → | TOUCH PANEL:WV GA-9:MV |
| 8 | D1491424 запросить цену → | LCD:TFT:WVGA-9: LED:SH |
| 23 | D1491512 запросить цену → | крышка:REAR:LAR GE |
| 15 | D1491478 запросить цену → | плата:OP-L:ASS'Y |
| 5 | D1291528 запросить цену → | SHEET:KEYTOP:LE FT |
| 21 | D1491510 запросить цену → | KEYTOP:LEFT |
| 9 | D1491425 запросить цену → | LCD:TFT:WVGA-9: LED:CMI |
| 22 | D1491511 запросить цену → | LENS:FRONT |
| 19 | D1491508 запросить цену → | KEYTOP:RESET S WITCH |
| 3 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 20 | D1491509 запросить цену → | KEYTOP:POWER S OURCE |
| 2 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 14 | D1491435 запросить цену → | кабель:USB |
| 18 | D1491505 запросить цену → | KEYTOP:STOP |
| 12 | D1491431 запросить цену → | кабель:FFC:OP-R |
| 17 | D1491504 запросить цену → | KEYTOP:START |
| 16 | D1491494 запросить цену → | плата:OP-R:ASS'Y |

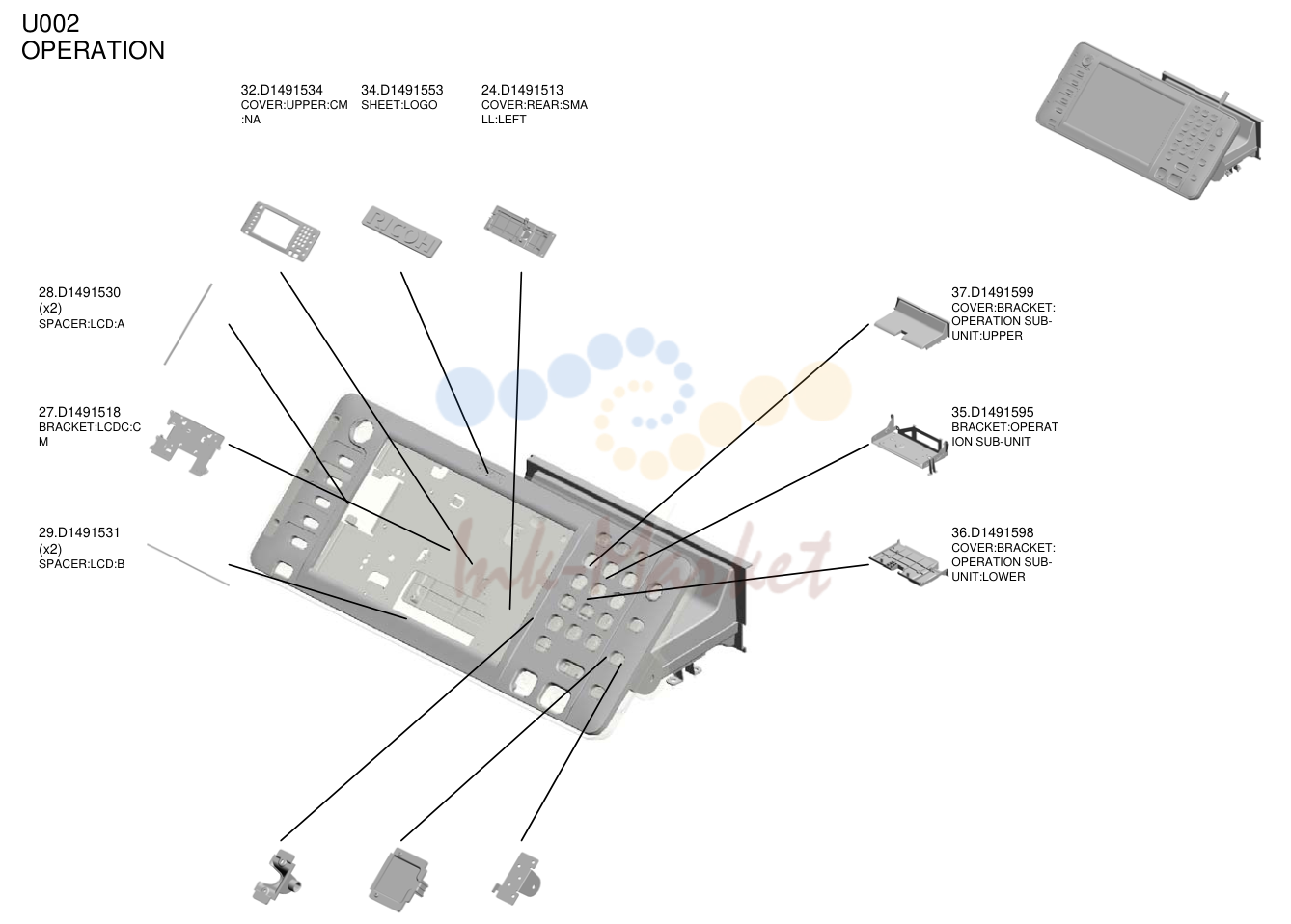

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 32 | D1491534 запросить цену → | крышка:UPPER:CM :NA |
| 34 | D1491553 запросить цену → | SHEET:LOGO |
| 24 | D1491513 запросить цену → | крышка:REAR:SMA LL:LEFT |
| 28 | D1491530 запросить цену → | SPACER:LCD:A |
| 27 | D1491518 запросить цену → | кронштейн:LCDC:C M |
| 29 | D1491531 запросить цену → | SPACER:LCD:B |
| 37 | D1491599 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 35 | D1491595 запросить цену → | кронштейн:OPERAT ION SUB-узел |
| 36 | D1491598 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 25 | D1491514 запросить цену → | крышка:REAR:SMA LL:MIDDLE |
| 26 | D1491515 запросить цену → | крышка:REAR:SMA LL:RIGHT |
| 30 | D1491532 запросить цену → | HINGE:ASS'Y |

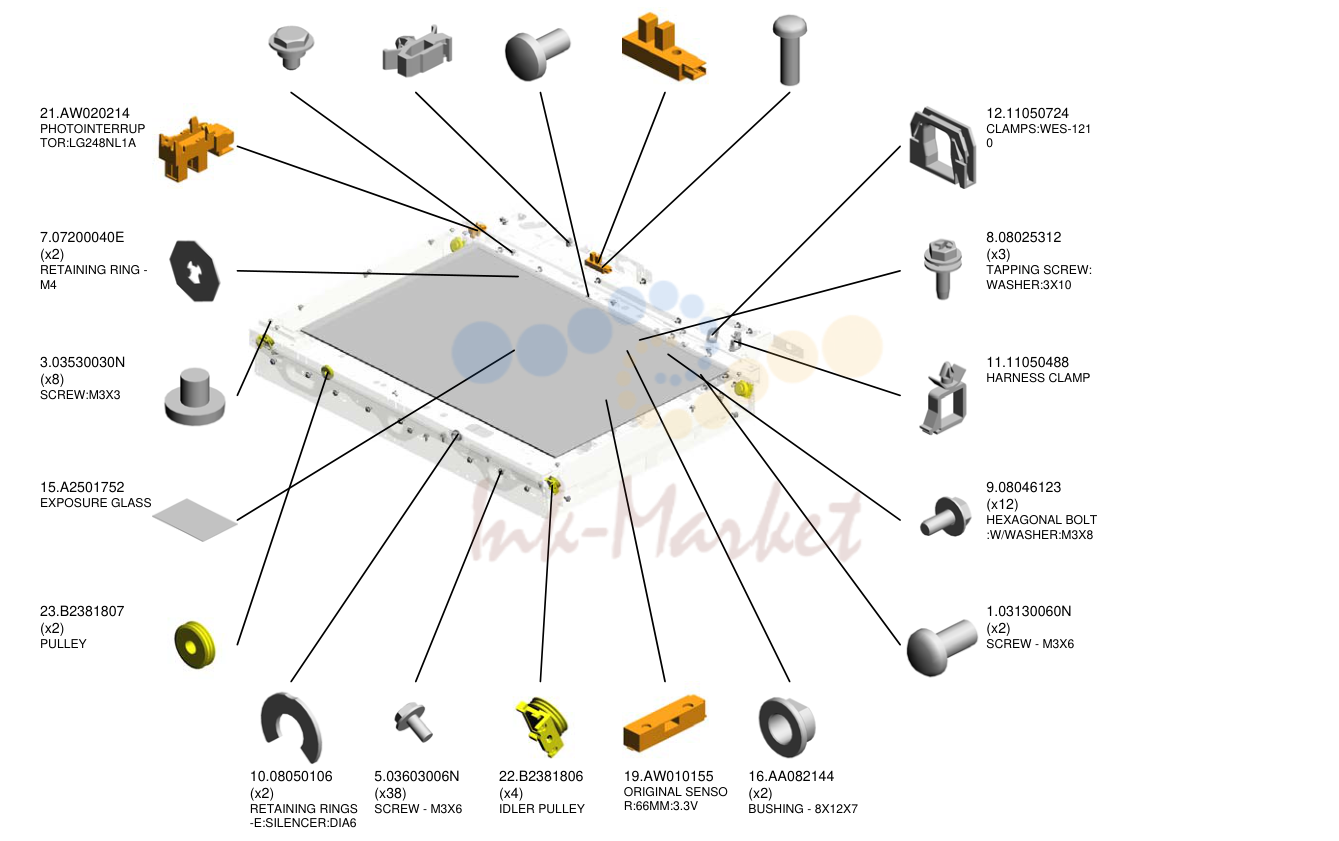

сканер
| № | Артикул | Наименование |
|---|---|---|
| 17 | AA143537 запросить цену → | винт:M3:BLACK |
| 13 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 4 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 20 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 21 | AW020214 под заказ | PHOTOINTERRUP TOR:LG248NL1A |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 3 | 03530030N запросить цену → | винт:M3X3 |
| 15 | A2501752 запросить цену → | EXPOSURE GLASS |
| 23 | B2381807 запросить цену → | PULLEY |
| 12 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 8 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 11 | 11050488 запросить цену → | жгут CLAMP |
| 9 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 10 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 5 | 03603006N запросить цену → | винт - M3X6 |
| 22 | B2381806 запросить цену → | IDLER PULLEY |
| 19 | AW010155 запросить цену → | ORIGINAL SENSO R:66MM:3.3V |
| 16 | AA082144 запросить цену → | втулка - 8X12X7 |

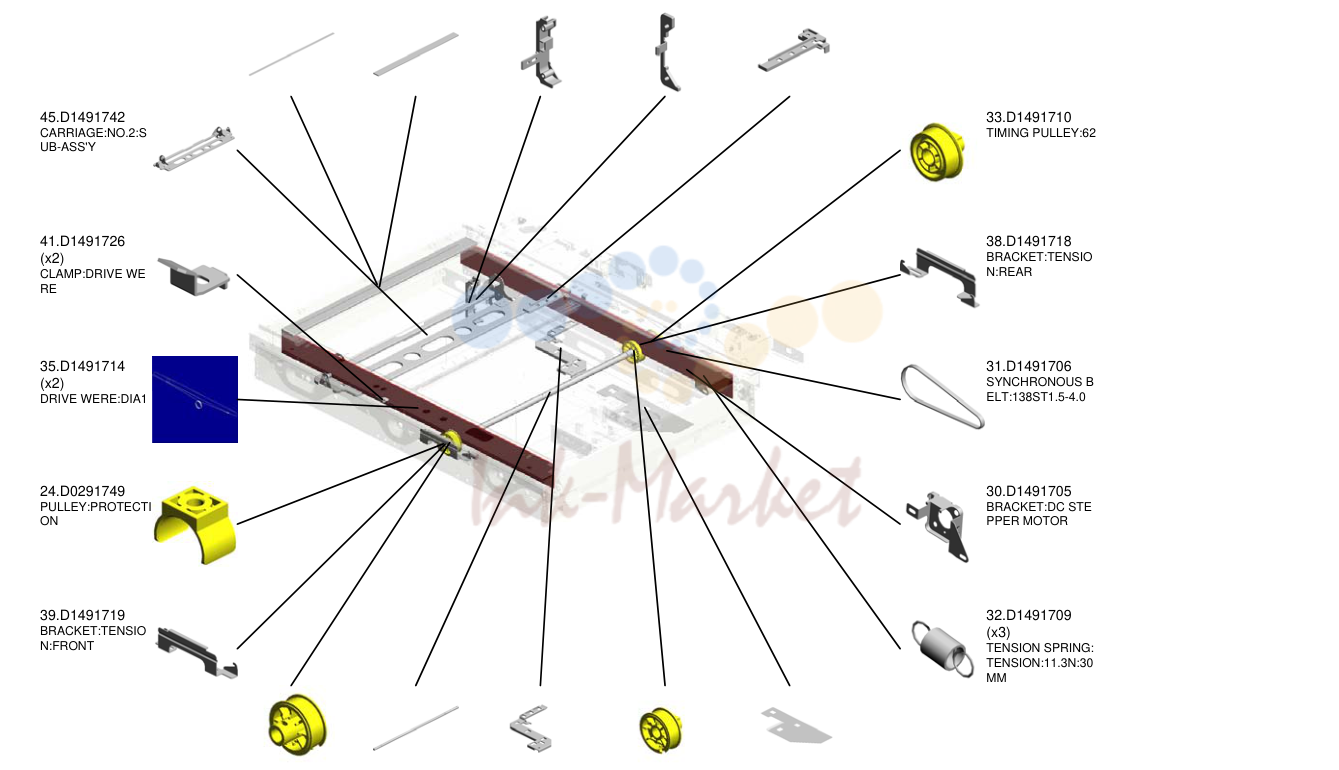

сканер
| № | Артикул | Наименование |
|---|---|---|
| 25 | D1471750 запросить цену → | SHEET:GAP:ASS'Y |
| 26 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 46 | D1491754 запросить цену → | направляющая:FFC:CARRI AGE:NO.2 |
| 47 | D1491755 запросить цену → | крышка:FFC:CARRI AGE:NO.2 |
| 42 | D1491728 запросить цену → | направляющая:жгут:L ED-B |
| 45 | D1491742 запросить цену → | CARRIAGE:NO.2:S UB-ASS'Y |
| 41 | D1491726 запросить цену → | CLAMP:DRIVE WE RE |
| 35 | D1491714 запросить цену → | DRIVE WERE:DIA1 |
| 24 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 39 | D1491719 запросить цену → | кронштейн:TENSIO N:FRONT |
| 33 | D1491710 запросить цену → | TIMING PULLEY:62 |
| 38 | D1491718 запросить цену → | кронштейн:TENSIO N:REAR |
| 31 | D1491706 запросить цену → | SYNCHRONOUS B ELT:138ST1.5-4.0 |
| 30 | D1491705 запросить цену → | кронштейн:DC STE PPER мотор |
| 32 | D1491709 запросить цену → | TENSION пружина: TENSION:11.3N:30 MM |
| 36 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 34 | D1491711 запросить цену → | вал:сканер: DRIVE |
| 27 | D1491693 запросить цену → | направляющая:FFC |
| 37 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 28 | D1491694 запросить цену → | пластина SEAL:APS: жгут |

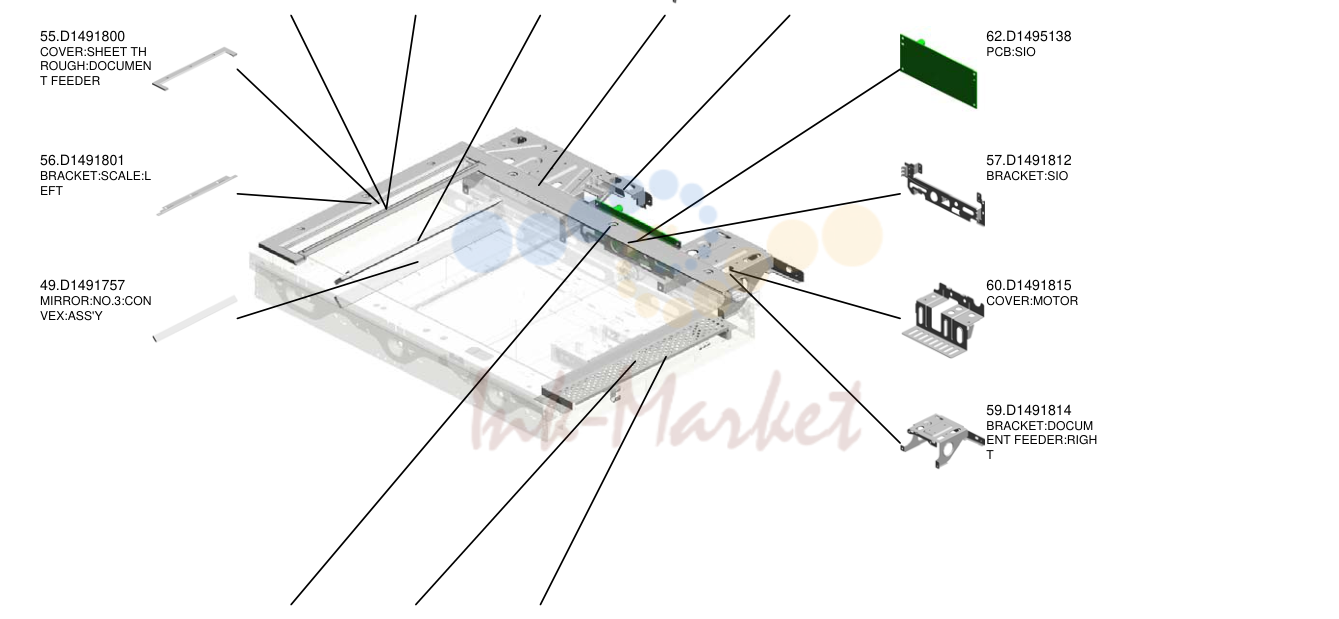

сканер
| № | Артикул | Наименование |
|---|---|---|
| 52 | D1491793 запросить цену → | SCALE:LEFT:NA:A SS'Y |
| 54 | D1491798 запросить цену → | SEAL:SHEET THR OUGH:DOCUMENT FEEDER |
| 48 | D1491756 запросить цену → | MIRROR:NO.2:CON CAVE:ASS'Y |
| 58 | D1491813 запросить цену → | кронштейн:DOCUM ENT FEEDER:LEFT |
| 61 | D1491816 запросить цену → | DOCUMENT FEED ER:кабель:BRACK ET |
| 55 | D1491800 запросить цену → | крышка:SHEET TH ROUGH:DOCUMEN T FEEDER |
| 56 | D1491801 запросить цену → | кронштейн:SCALE:L EFT |
| 49 | D1491757 запросить цену → | MIRROR:NO.3:CON VEX:ASS'Y |
| 62 | D1495138 запросить цену → | плата:SIO |
| 57 | D1491812 запросить цену → | кронштейн:SIO |
| 60 | D1491815 запросить цену → | крышка:мотор |
| 59 | D1491814 запросить цену → | кронштейн:DOCUM ENT FEEDER:RIGH T |
| 53 | D1491795 запросить цену → | SCALE:REAR:PRIN TING |
| 51 | D1491780 запросить цену → | INNER крышка |
| 63 | D1495201 запросить цену → | INTERFACE CABL E:сканер:LVDS: ASS'Y |

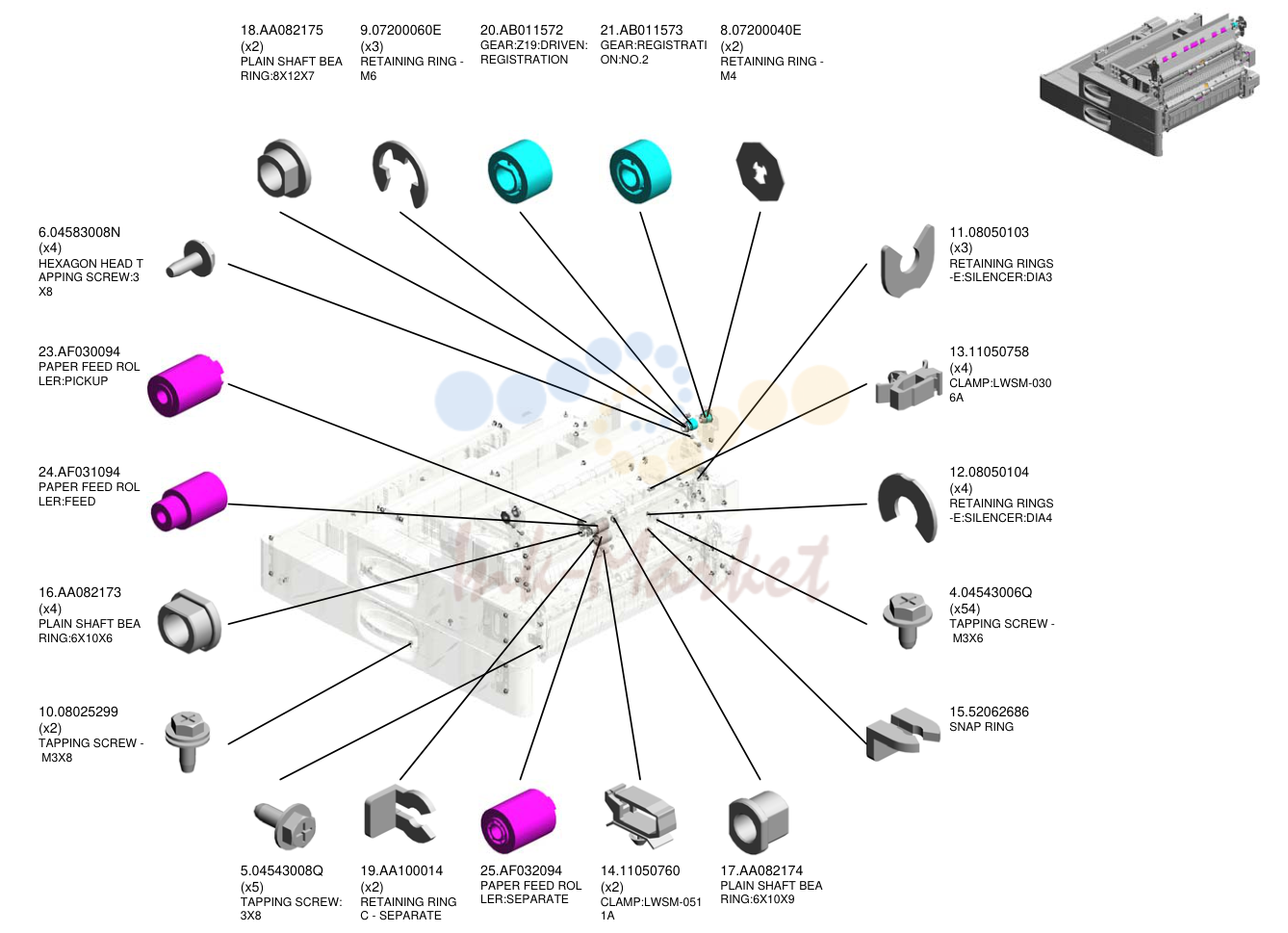

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 18 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 20 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 21 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 23 | AF030094 под заказ | подача бумаги ROL LER:PICKUP |
| 24 | AF031094 ✓ в наличии | подача бумаги ROL LER:FEED |
| 16 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 10 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 11 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 13 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 12 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | 52062686 запросить цену → | SNAP RING |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 19 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 25 | AF032094 ✓ в наличии | подача бумаги ROL LER:SEPARATE |
| 14 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 17 | AA082174 запросить цену → | PLAIN вал BEA RING:6X10X9 |

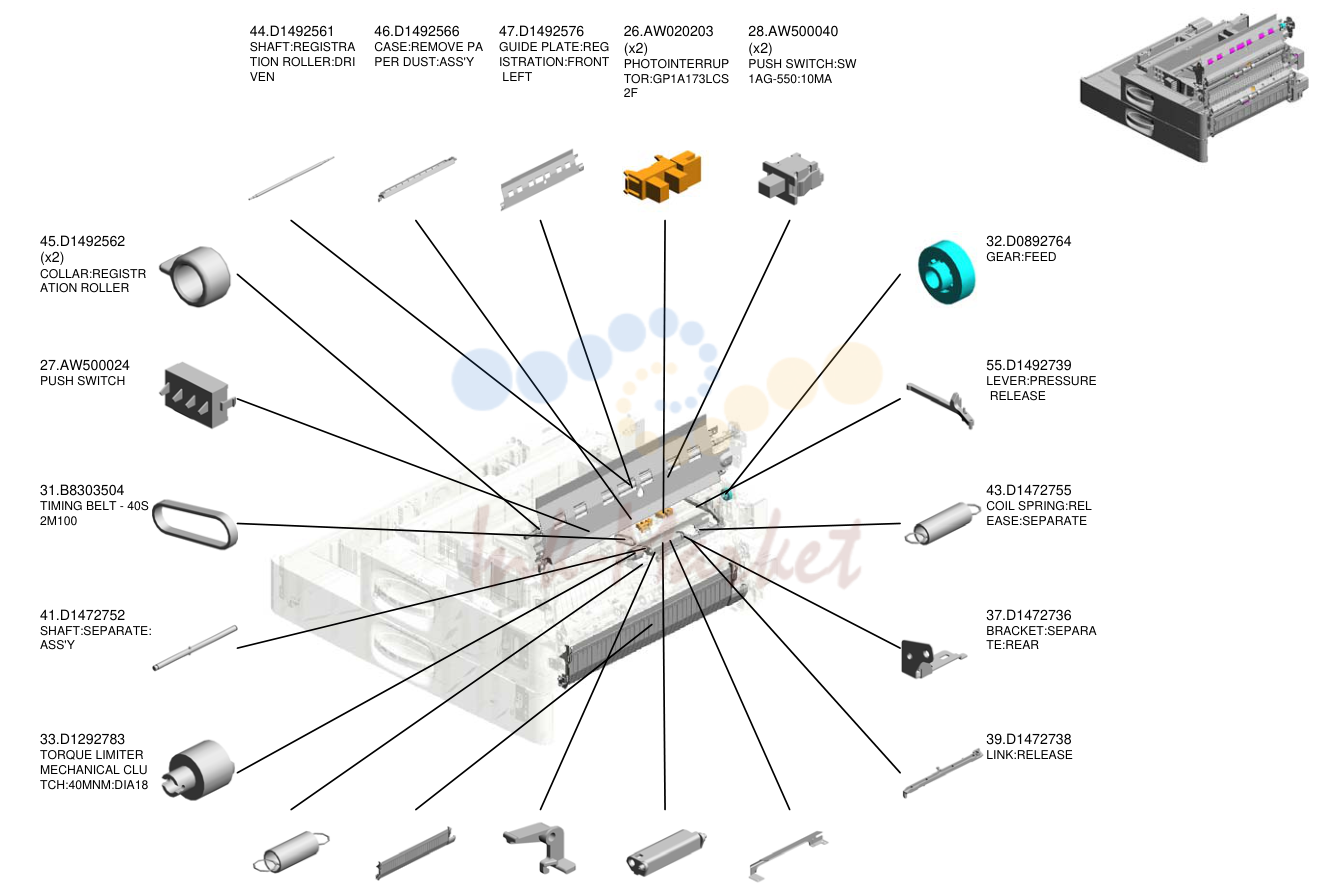

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1492561 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 46 | D1492566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 47 | D1492576 запросить цену → | направляющая пластина:REG ISTRATION:FRONT LEFT |
| 26 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 28 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 45 | D1492562 запросить цену → | COLLAR:REGISTR ATION ролик |
| 27 | AW500024 запросить цену → | PUSH SWITCH |
| 31 | B8303504 запросить цену → | TIMING ремень - 40S 2M100 |
| 41 | D1472752 под заказ | вал:SEPARATE: ASS'Y |
| 33 | D1292783 запросить цену → | TORQUE LIMITER MECHANICAL CLU TCH:40MNM:DIA18 |
| 32 | D0892764 запросить цену → | шестерня:FEED |
| 55 | D1492739 запросить цену → | рычаг:PRESSURE RELEASE |
| 43 | D1472755 запросить цену → | COIL пружина:REL EASE:SEPARATE |
| 37 | D1472736 запросить цену → | кронштейн:SEPARA TE:REAR |
| 39 | D1472738 запросить цену → | LINK:RELEASE |
| 42 | D1472754 запросить цену → | COIL пружина:PRE SSURE:SEPARATE |
| 52 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 38 | D1472737 запросить цену → | рычаг:PRESSURE :SEPARATE |
| 40 | D1472751 запросить цену → | ARM:PRESSURE:S EPARATE |
| 36 | D1472734 запросить цену → | направляющая пластина:SEP ARATE |

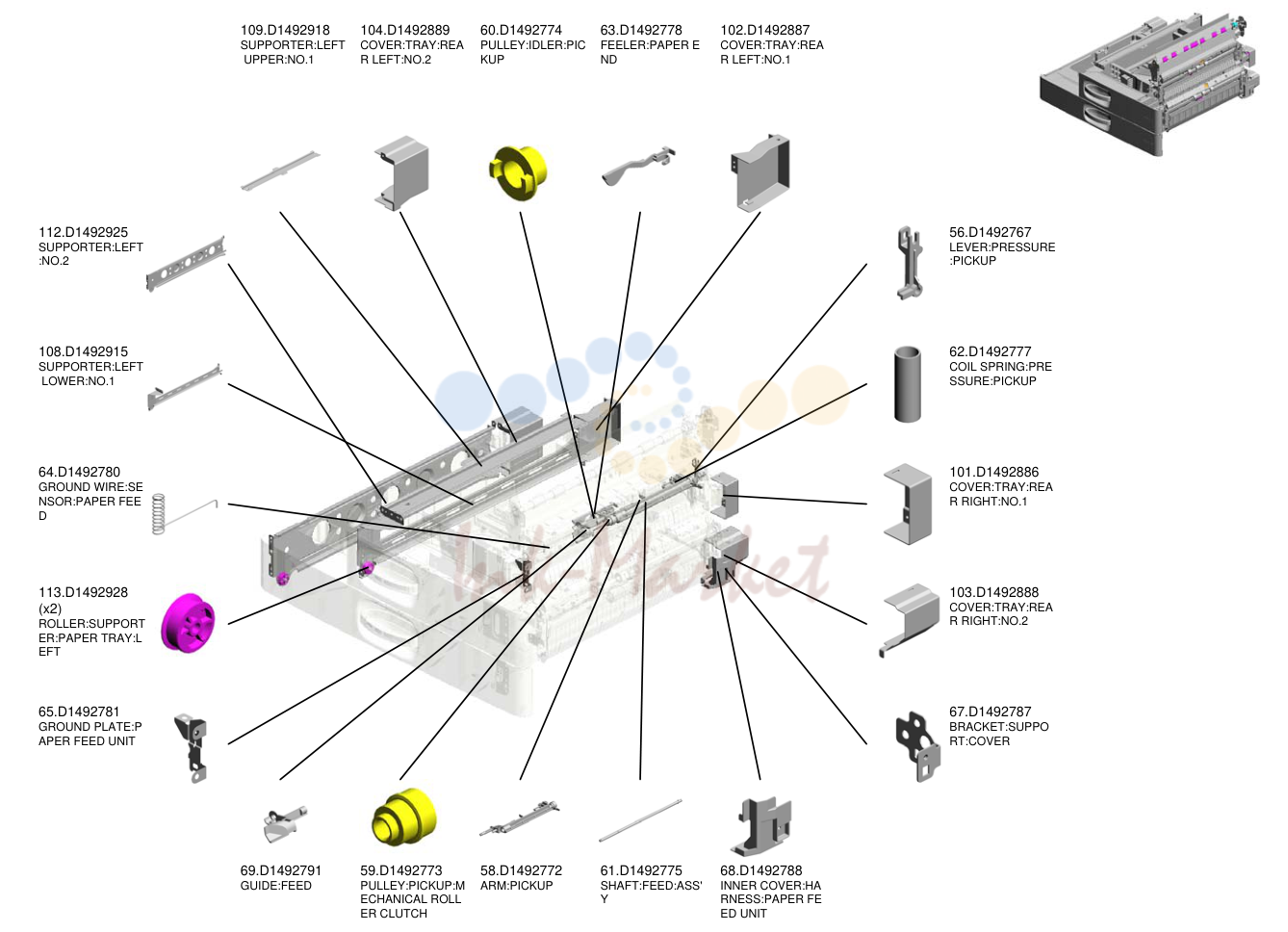

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 109 | D1492918 запросить цену → | SUPPORTER:LEFT UPPER:NO.1 |
| 104 | D1492889 запросить цену → | крышка:TRAY:REA R LEFT:NO.2 |
| 60 | D1492774 запросить цену → | PULLEY:IDLER:PIC KUP |
| 63 | D1492778 ✓ в наличии | FEELER:PAPER E ND |
| 102 | D1492887 запросить цену → | крышка:TRAY:REA R LEFT:NO.1 |
| 112 | D1492925 запросить цену → | SUPPORTER:LEFT :NO.2 |
| 108 | D1492915 запросить цену → | SUPPORTER:LEFT LOWER:NO.1 |
| 64 | D1492780 запросить цену → | GROUND WIRE:SE NSOR:PAPER FEE D |
| 113 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 65 | D1492781 запросить цену → | GROUND пластина:P APER FEED узел |
| 56 | D1492767 запросить цену → | рычаг:PRESSURE :PICKUP |
| 62 | D1492777 запросить цену → | COIL пружина:PRE SSURE:PICKUP |
| 101 | D1492886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 103 | D1492888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 67 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 69 | D1492791 запросить цену → | направляющая:FEED |
| 59 | D1492773 под заказ | PULLEY:PICKUP:M ECHANICAL ROLL ER муфта |
| 58 | D1492772 запросить цену → | ARM:PICKUP |
| 61 | D1492775 запросить цену → | вал:FEED:ASS' Y |
| 68 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |

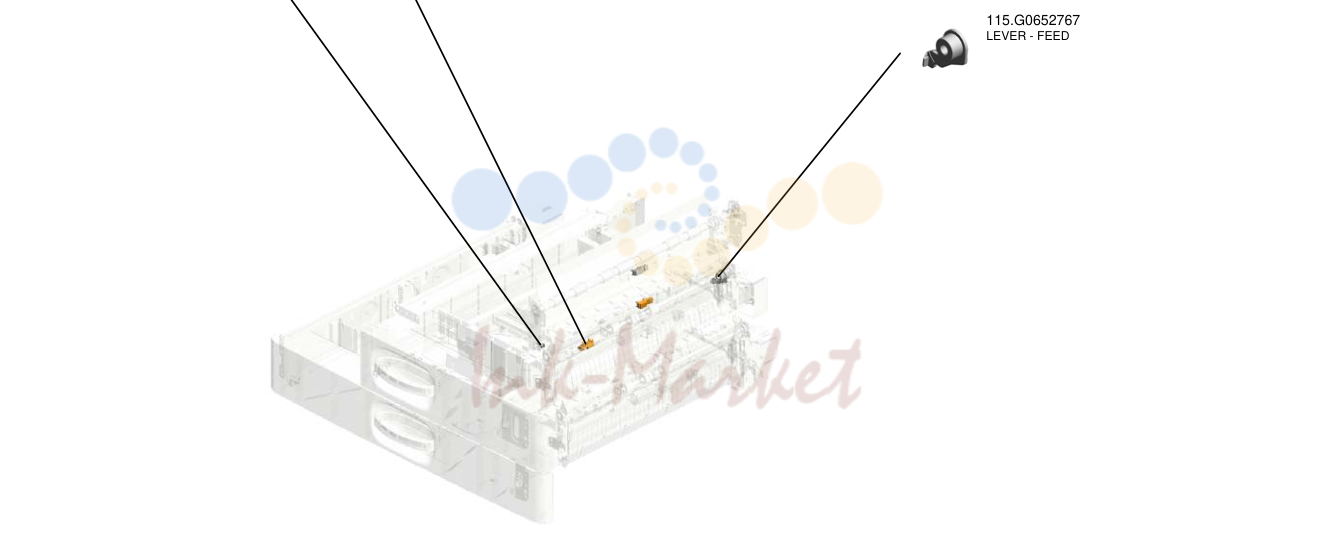

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 116 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 117 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 115 | G0652767 запросить цену → | рычаг - FEED |
TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04543010Q запросить цену → | TAPPING винт: 3X10 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 28 | D1493331 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT |
| 8 | 11050488 запросить цену → | жгут CLAMP |
| 17 | D1473258 запросить цену → | HOUSING:TONER SUPPLY:CMY:ASS' Y |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 23 | D1493307 запросить цену → | BASE:TONER SUP PLY |
| 29 | D1493336 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT:C |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | D1473257 запросить цену → | HOUSING:TONER CARTRIDGE:BK:AS S'Y |
| 27 | D1493330 запросить цену → | SEAL:CONNECTIO N:CARTRIDGE:TO NER SUPPLY |
| 13 | B2233241 запросить цену → | пружина:SHUTTER: PUMP узел |
| 25 | D1493321 запросить цену → | DUCT:VERTICAL T RANSPORT:TONE R SUPPLY |
| 26 | D1493322 запросить цену → | SHUTTER:DUCT:T ONER SUPPLY |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 4 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 3 | 07200040E запросить цену → | RETAINING RING - M4 |
| 22 | D1496311 запросить цену → | шестерня:ON-OFF:CO LLAR:OUTPUT |
| 21 | D1496309 запросить цену → | вал:ON-OFF:C OLLAR:MAIN |
| 23 | D1496312 запросить цену → | JOINT:ON-OFF:CO LLAR |
| 14 | D1175916 запросить цену → | STEPPED винт: M3X8:SECOND KIN D |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 9 | AA082101 запросить цену → | втулка - 6X10X6 |
| 11 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 25 | D1496321 запросить цену → | держатель:TERMINA L:INTERMEDIATE T RANSFER:MAIN |
| 24 | D1496320 запросить цену → | TERMINAL:BIAS:IN TERMEDIATE TRA NSFER:MAIN |
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 8 | AA060151 запросить цену → | TENSION пружина |
| 10 | AA143882 запросить цену → | винт:DIA5:1.5T |
| 12 | AW140016 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 27 | GW010009 под заказ | DENSITY датчик |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 10 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 15 | D1491174 запросить цену → | шестерня:COLLECTIO N BOTTLE |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 6 | 08050089 запросить цену → | RETAINING RING - M4 |
| 7 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 19 | D1496553 запросить цену → | шестерня:IDLER:Z61 |
| 18 | D1496552 запросить цену → | шестерня:IDLER:Z30 |
| 24 | D1496561 запросить цену → | PULLEY:USED TO NER |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 14 | D1491173 запросить цену → | шестерня:IDLER:TONE R BOTTLE |
| 13 | D1491168 запросить цену → | кронштейн:DRIVE:C OLLECTION BOTTL E:ASS'Y |
| 11 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 9 | AG070514 запросить цену → | MAGNET CATCH |
| 12 | B2236476 запросить цену → | втулка - DIA5 |
| 22 | D1496556 запросить цену → | TENSION пружина: ремень TENSIONER |
| 23 | D1496557 запросить цену → | SYNCHRONOUS B ELT:40S3M564 |
| 20 | D1496554 запросить цену → | шестерня:PULLEY:IDL ER:Z16 |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 21 | D1496555 запросить цену → | шестерня:IDLER:Z21 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 26 | D1496571 запросить цену → | кронштейн:PULLEY: IDLER:USED TONE R |
| 28 | D1496575 запросить цену → | FLANGE:IDLER:US ED TONER |
| 32 | D1496586 запросить цену → | вал:DRIVE:USE D TONER:LEFT |
| 33 | D1496587 запросить цену → | шестерня:USED TONE R:LEFT |
| 27 | D1496574 запросить цену → | шестерня:PULLEY:IDL ER:Z18 |
| 31 | D1496583 запросить цену → | шестерня:USED TONE R:INPUT |
| 29 | D1496581 запросить цену → | вал:DRIVE:USE D TONER:RIGHT |
| 30 | D1496582 запросить цену → | шестерня:USED TONE R:RIGHT |
| 25 | D1496562 запросить цену → | кронштейн:TIGHTE NER:USED TONER |
PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | AF020799 запросить цену → | регистрация R OLLER:DRIVE |
| 17 | AW010200 под заказ | подача бумаги SEN SOR:печь (закрепление) EXIT |
| 7 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 6 | 07200060E запросить цену → | RETAINING RING - M6 |
| 9 | 54472681 запросить цену → | SNAP RING |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 12 | AA063943 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 18 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 15 | AB011571 запросить цену → | шестерня:Z19:DRIVE:R EGISTRATION |
| 11 | AA063942 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:DRIVE |
| 8 | 52152621 запросить цену → | SNAP RING - M6 |
| 14 | AA082144 запросить цену → | втулка - 8X12X7 |
| 19 | D1492582 запросить цену → | направляющая пластина:REG ISTRATION:FRONT RIGHT |
| 10 | AA063941 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE |
| 20 | D1492585 запросить цену → | направляющая:REGISTRAT ION:REAR RIGHT |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 27 | D1496226 под заказ | рычаг:перенос /SEPARATION UNI T:FRONT |
| 29 | D1496228 запросить цену → | TORSION пружина: рычаг:SET:FRON T |
| 21 | D1492586 запросить цену → | направляющая:REGISTRAT ION:FRONT RIGHT |
| 23 | D1492589 запросить цену → | направляющая:REGISTRAT ION:FRONT RIGHT :AUXILIARY |
| 41 | D1496255 запросить цену → | DECAL:GRIP:B |
| 30 | D1496229 запросить цену → | TENSION пружина: рычаг:SET |
| 28 | D1496227 запросить цену → | рычаг:SET:FRON T |
| 34 | D1496240 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:FRONT:DIA15.5 |
| 36 | D1496242 запросить цену → | COMPRESSION SP RING:PRESSURE:T RANSFER ролик |
| 40 | D1496246 запросить цену → | LINK:перенос/S EPARATION узел |
| 31 | D1496231 под заказ | рычаг:перенос /SEPARATION UNI T:REAR |
| 33 | D1496233 запросить цену → | TORSION пружина: рычаг:SET:REAR |
| 32 | D1496232 запросить цену → | рычаг:SET:REAR |
| 35 | D1496241 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:REAR:DIA15.5 |
| 38 | D1496244 запросить цену → | GROUND пластина:S EPARATION |
| 25 | D1492991 запросить цену → | PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик |
| 22 | D1492588 запросить цену → | направляющая:REGISTRAT ION:REAR RIGHT:A UXILIARY |
| 37 | D1496243 запросить цену → | RECEIVE пластина:C OMPRESSION SPR ING:перенос R OLLER |
| 24 | D1492990 запросить цену → | PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R |
| 39 | D1496245 запросить цену → | GROUND пластина:T RANSFER/SEPARA TION узел |
PAPER TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 42 | D1496256 запросить цену → | GROUND пластина:G UIDE:TRANSPORT |
| 48 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 45 | D1496291 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:REAR |
| 46 | D1496295 запросить цену → | крышка:жгут: перенос/SEPAR ATION узел |
| 43 | D1496257 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 18 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 14 | 09574008N запросить цену → | винт:SMALL RO UND/пружина:M4X8 |
| 16 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 13 | 08046129 запросить цену → | HEXAGON HEAD B OLT:IB-LOCK:M3X6 |
| 74 | D1494354 запросить цену → | кронштейн:DRAWE R:MAIN |
| 15 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 23 | AA143219 запросить цену → | STEPPED винт |
| 36 | AW100138 запросить цену → | THERMOPILE |
| 43 | D1054365 запросить цену → | держатель:THERMO PILE |
| 29 | AB012102 запросить цену → | шестерня:IDLER:WOR M шестерня |
| 24 | AA148836 запросить цену → | вал:шестерня:IDLE R:WORM шестерня |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 30 | AB012103 запросить цену → | шестерня:IDLER:LIGH T SHIELDING PLAT E |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 35 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 11 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 34 | AW010147 запросить цену → | PHOTO REFLECTI ON датчик |
| 17 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |

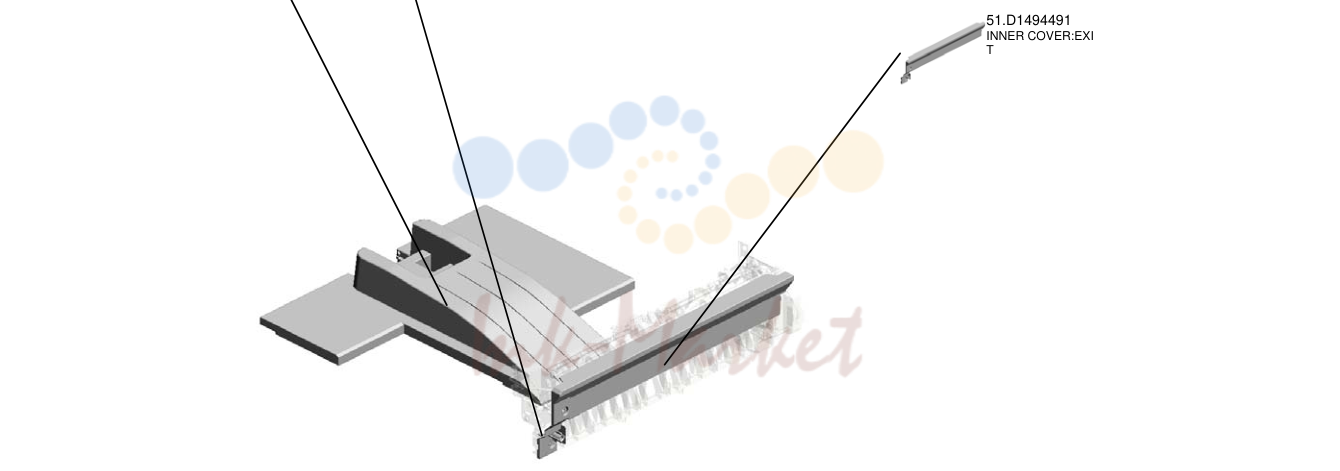

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 52 | D1494496 запросить цену → | TRAY:EXIT |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 51 | D1494491 запросить цену → | INNER крышка:EXI T |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 15 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 31 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 12 | 54472681 запросить цену → | SNAP RING |
| 33 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 13 | AA043980 запросить цену → | TIMING ремень:30S2 M300 |
| 6 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 35 | B2234552 запросить цену → | втулка:DIA4 |
| 17 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 4 | 04593008N запросить цену → | BINDING HEAD TA PPING винт:3X 8 |
| 11 | 52152621 запросить цену → | SNAP RING - M6 |
| 20 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 34 | AX060435 запросить цену → | DC мотор:шестерня: 10W:BRUSHLESS |
| 19 | AA083014 запросить цену → | ONE-WAY муфта |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 27 | AF013016 запросить цену → | BOTTOM пластина P AD |
| 32 | AW500039 запросить цену → | ROTARY SWITCH: PAPER SIZE SENS OR:CW |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 7 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 23 | AA143807 запросить цену → | винт:A |
Полный список запчастей доступен по запросу.
комментарии
