Ricoh mp C2004 C2504 C2094 C2594 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- подача бумаги
- TONNER SUPPRY

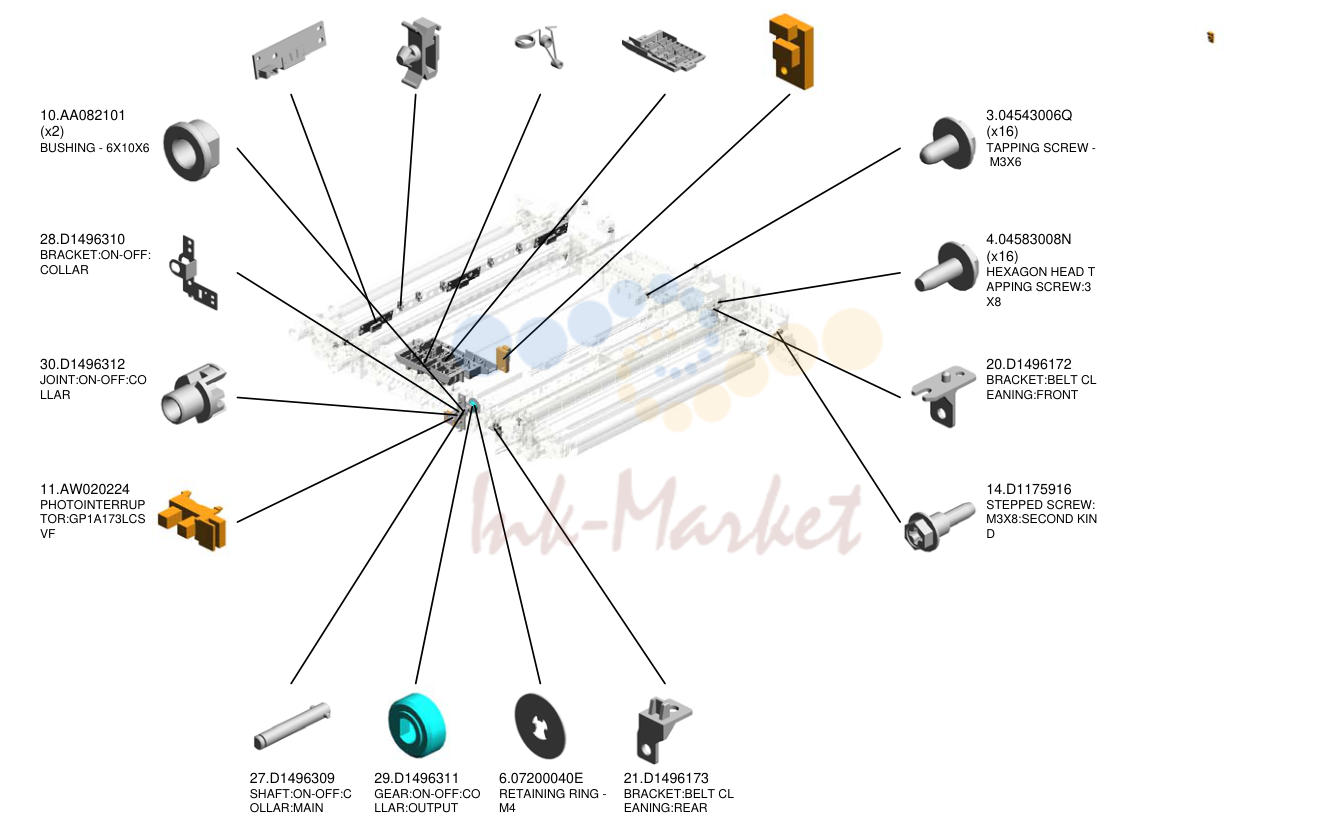

- ITB узел

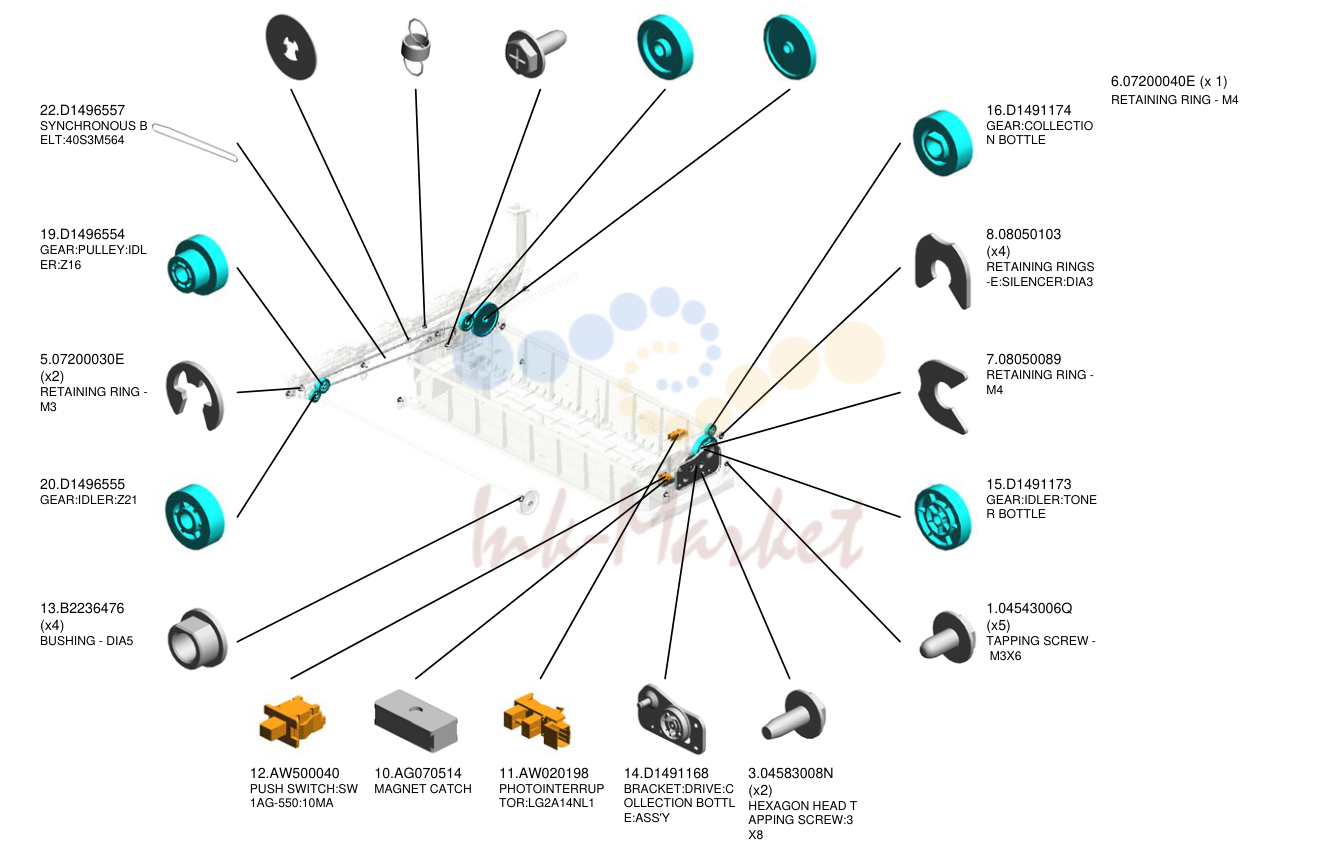

- USED TONER
- USED TONER

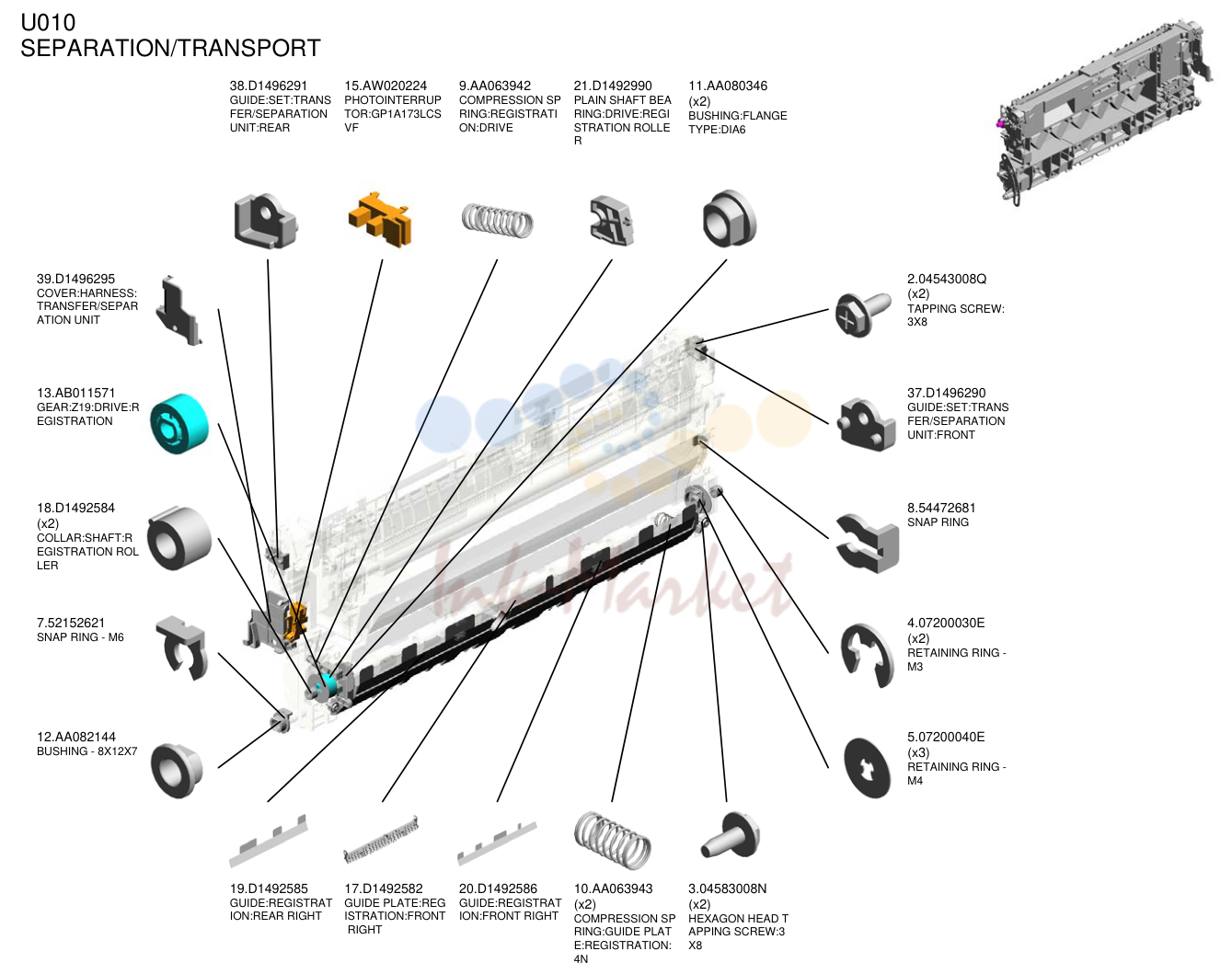

- SEPARATION/TRANSPORT
- SEPARATION/TRANSPORT

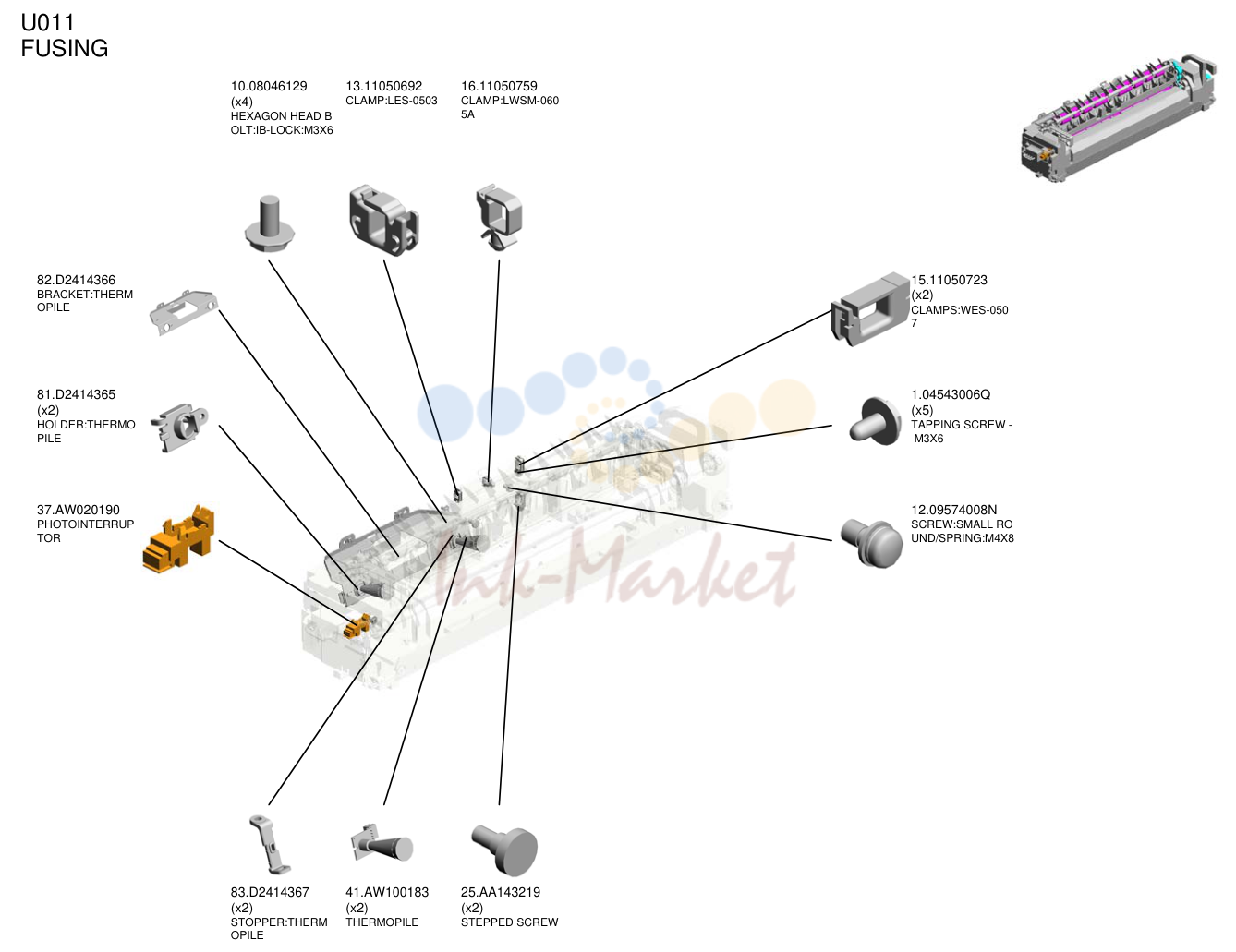

- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

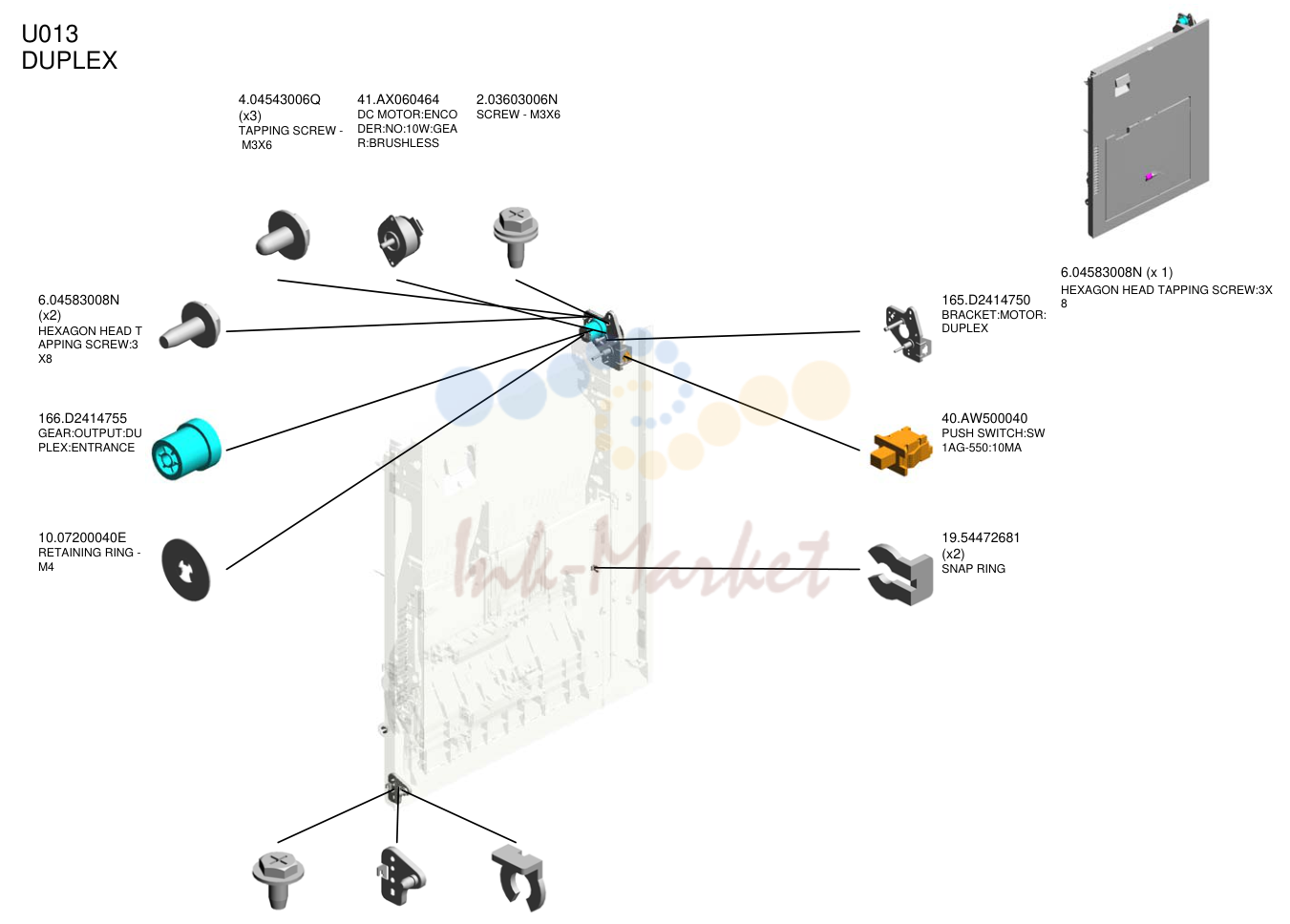

- дуплекс

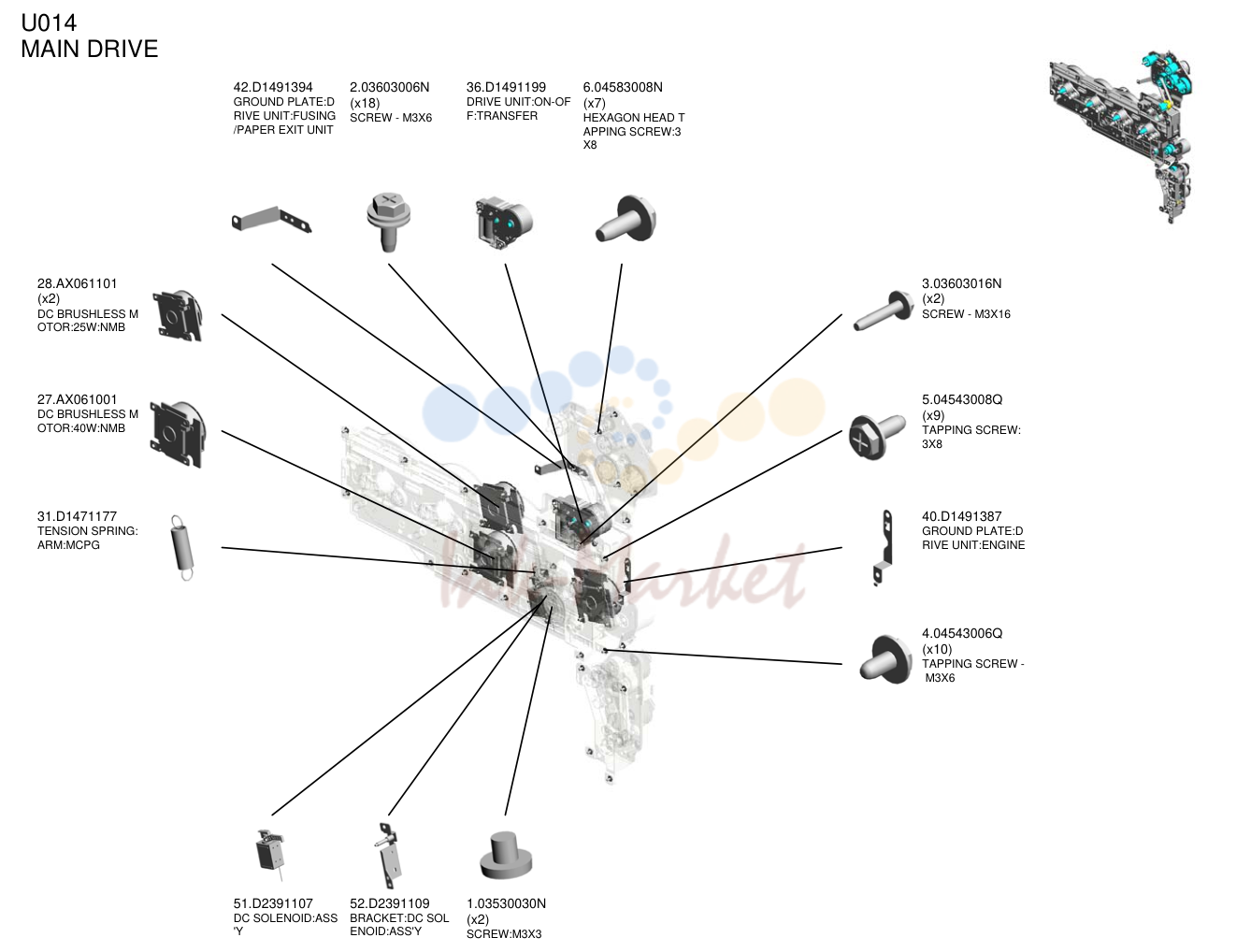

- MAIN DRIVE

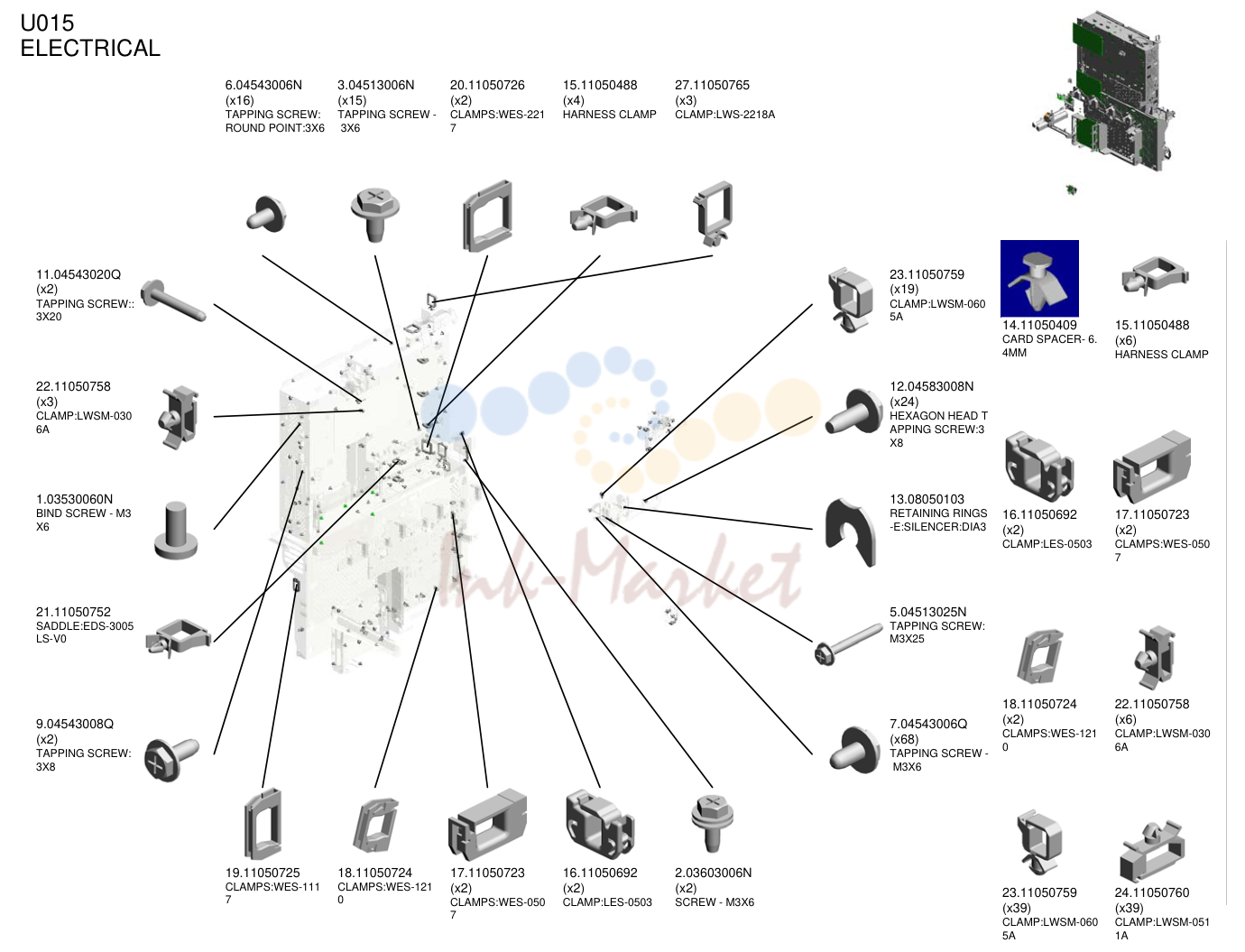

- электрика
- электрика
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама

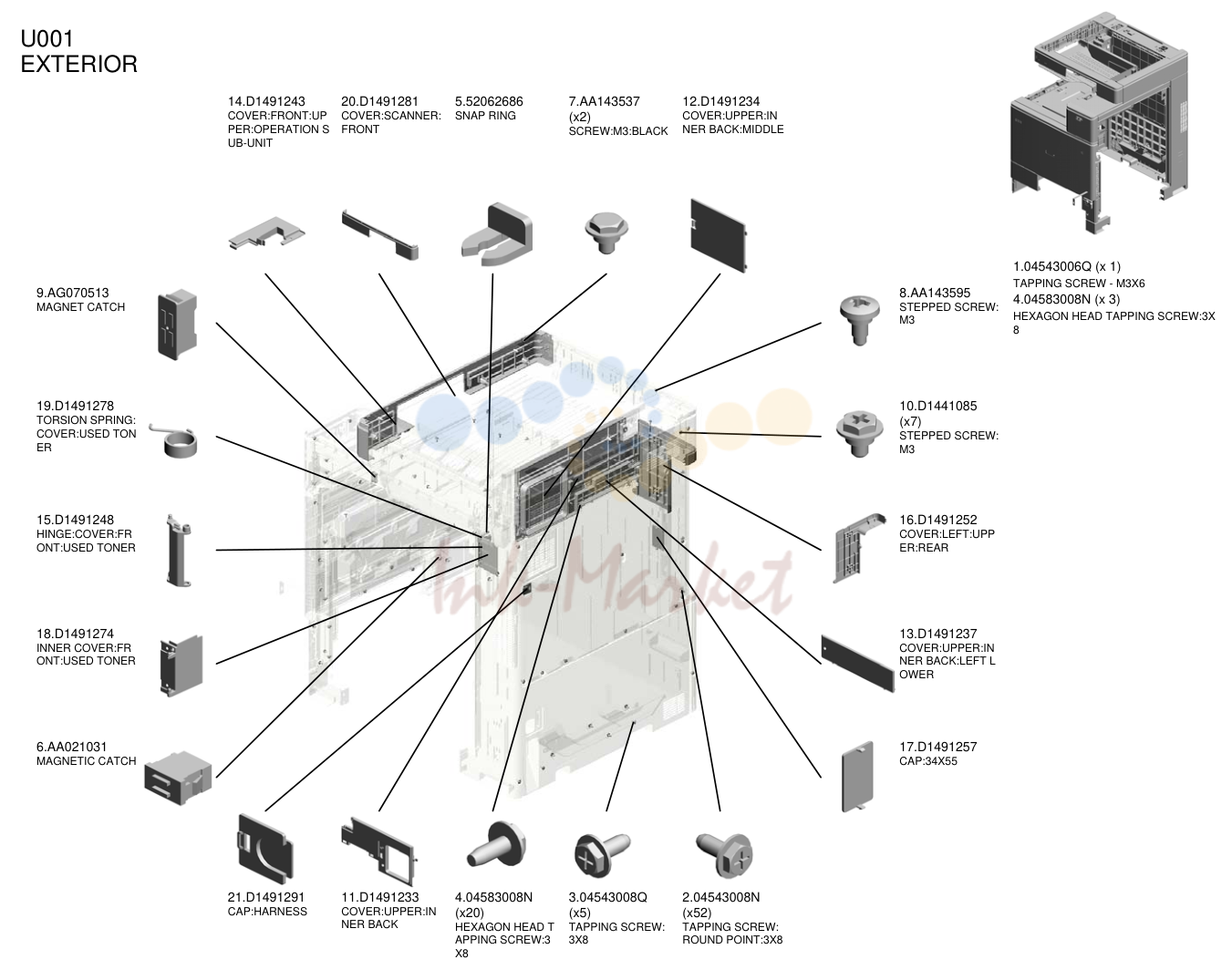

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 14 | D1491243 запросить цену → | крышка:FRONT:UP PER:OPERATION S UB-узел |
| 20 | D1491281 запросить цену → | крышка:сканер: FRONT |
| 5 | 52062686 запросить цену → | SNAP RING |
| 7 | AA143537 запросить цену → | винт:M3:BLACK |
| 12 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 9 | AG070513 запросить цену → | MAGNET CATCH |
| 19 | D1491278 запросить цену → | TORSION пружина: крышка:USED TON ER |
| 15 | D1491248 запросить цену → | HINGE:крышка:FR ONT:USED TONER |
| 18 | D1491274 запросить цену → | INNER крышка:FR ONT:USED TONER |
| 6 | AA021031 ✓ в наличии | MAGNETIC CATCH |
| 8 | AA143595 запросить цену → | STEPPED винт: M3 |
| 10 | D1441085 запросить цену → | STEPPED винт: M3 |
| 16 | D1491252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 13 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 17 | D1491257 запросить цену → | CAP:34X55 |
| 21 | D1491291 запросить цену → | CAP:жгут |
| 11 | D1491233 запросить цену → | крышка:UPPER:IN NER BACK |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 2 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 1.04543006Q (x 1) TAPPING винт - M3X6 4.04583008N (x 3) HEXAGON HEAD TAPPING винт:3X 8 |

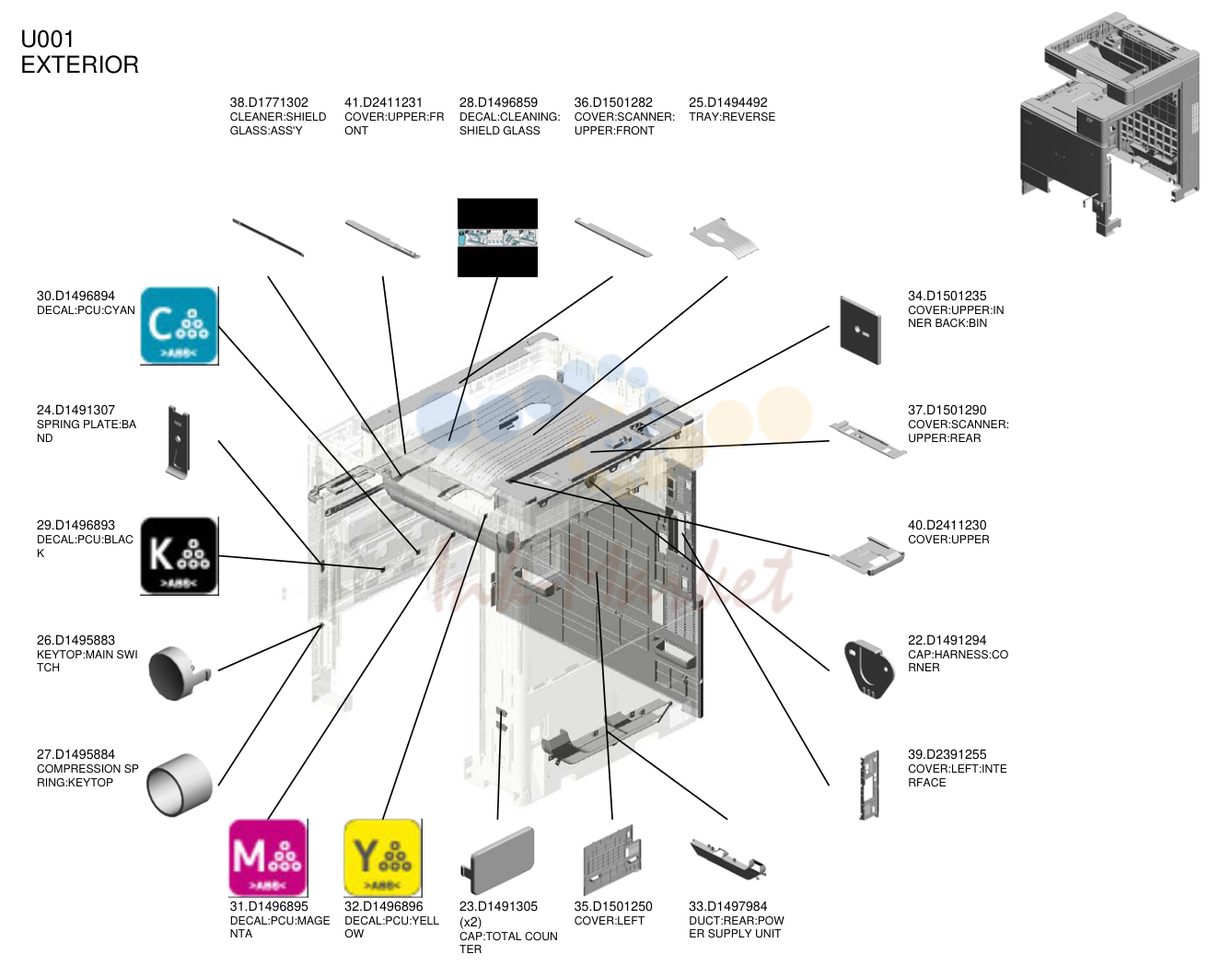

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 38 | D1771302 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 41 | D2411231 запросить цену → | крышка:UPPER:FR ONT |
| 28 | D1496859 запросить цену → | DECAL:CLEANING: SHIELD GLASS |
| 36 | D1501282 запросить цену → | крышка:сканер: UPPER:FRONT |
| 25 | D1494492 запросить цену → | TRAY:REVERSE |
| 30 | D1496894 запросить цену → | DECAL:PCU:CYAN |
| 24 | D1491307 запросить цену → | пружина пластина:BA ND |
| 29 | D1496893 запросить цену → | DECAL:PCU:BLAC K |
| 26 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 27 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 34 | D1501235 запросить цену → | крышка:UPPER:IN NER BACK:BIN |
| 37 | D1501290 запросить цену → | крышка:сканер: UPPER:REAR |
| 40 | D2411230 запросить цену → | крышка:UPPER |
| 22 | D1491294 запросить цену → | CAP:жгут:CO RNER |
| 39 | D2391255 запросить цену → | крышка:LEFT:INTE RFACE |
| 31 | D1496895 запросить цену → | DECAL:PCU:MAGE NTA |
| 32 | D1496896 запросить цену → | DECAL:PCU:YELL OW |
| 23 | D1491305 запросить цену → | CAP:TOTAL COUN TER |
| 35 | D1501250 запросить цену → | крышка:LEFT |
| 33 | D1497984 запросить цену → | DUCT:REAR:POW ER SUPPLY узел |

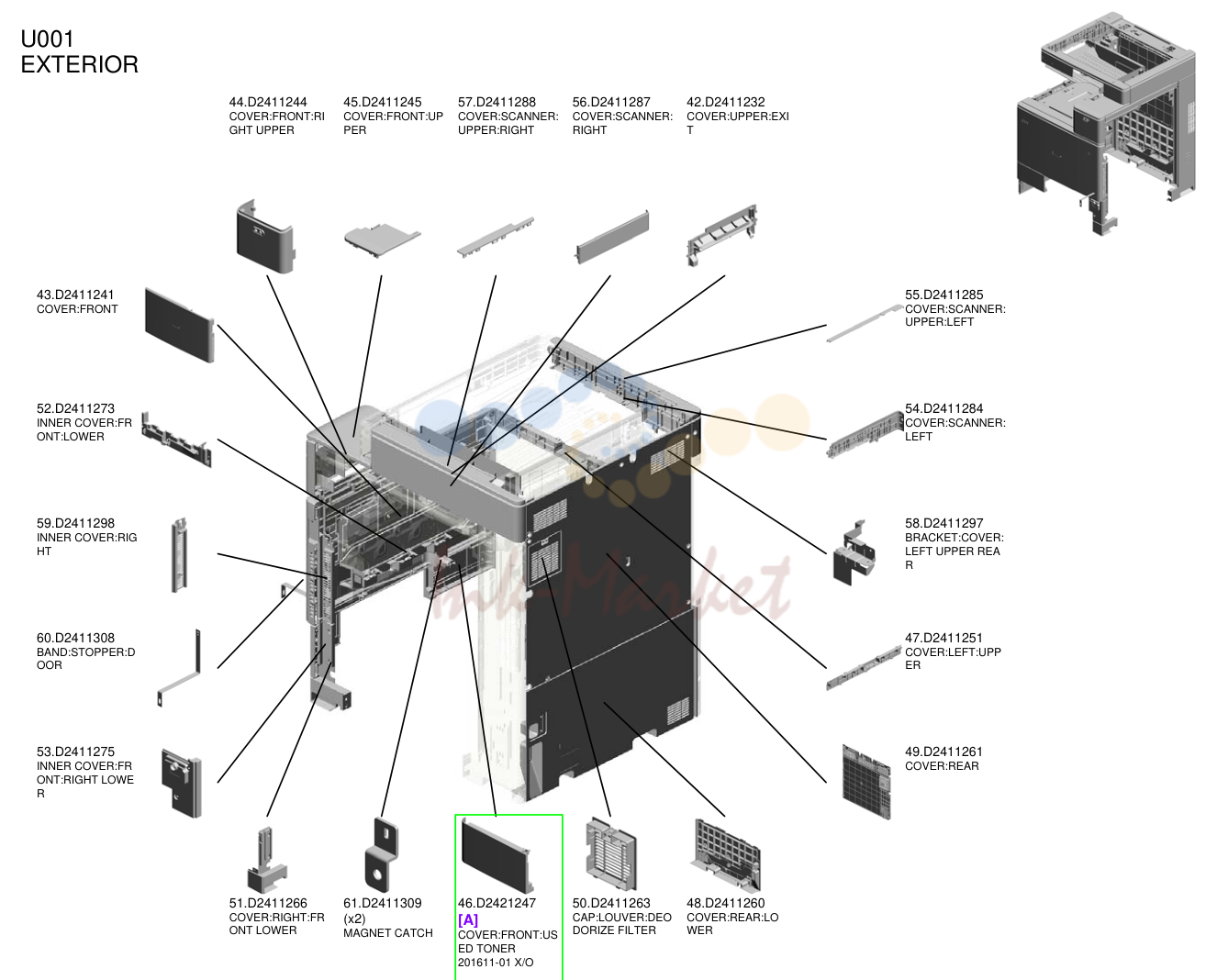

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 44 | D2411244 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 45 | D2411245 запросить цену → | крышка:FRONT:UP PER |
| 57 | D2411288 запросить цену → | крышка:сканер: UPPER:RIGHT |
| 56 | D2411287 запросить цену → | крышка:сканер: RIGHT |
| 42 | D2411232 запросить цену → | крышка:UPPER:EXI T |
| 43 | D2411241 запросить цену → | крышка:FRONT |
| 52 | D2411273 запросить цену → | INNER крышка:FR ONT:LOWER |
| 59 | D2411298 запросить цену → | INNER крышка:RIG HT |
| 60 | D2411308 запросить цену → | BAND:стопор:D OOR |
| 53 | D2411275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 55 | D2411285 запросить цену → | крышка:сканер: UPPER:LEFT |
| 54 | D2411284 запросить цену → | крышка:сканер: LEFT |
| 58 | D2411297 запросить цену → | кронштейн:крышка: LEFT UPPER REA R |
| 47 | D2411251 запросить цену → | крышка:LEFT:UPP ER |
| 49 | D2411261 запросить цену → | крышка:REAR |
| 51 | D2411266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 61 | D2411309 запросить цену → | MAGNET CATCH |
| 46 | D2421247 запросить цену → | [A] крышка:FRONT:US ED TONER 201611-01 X/O |
| 50 | D2411263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 48 | D2411260 запросить цену → | крышка:REAR:LO WER |

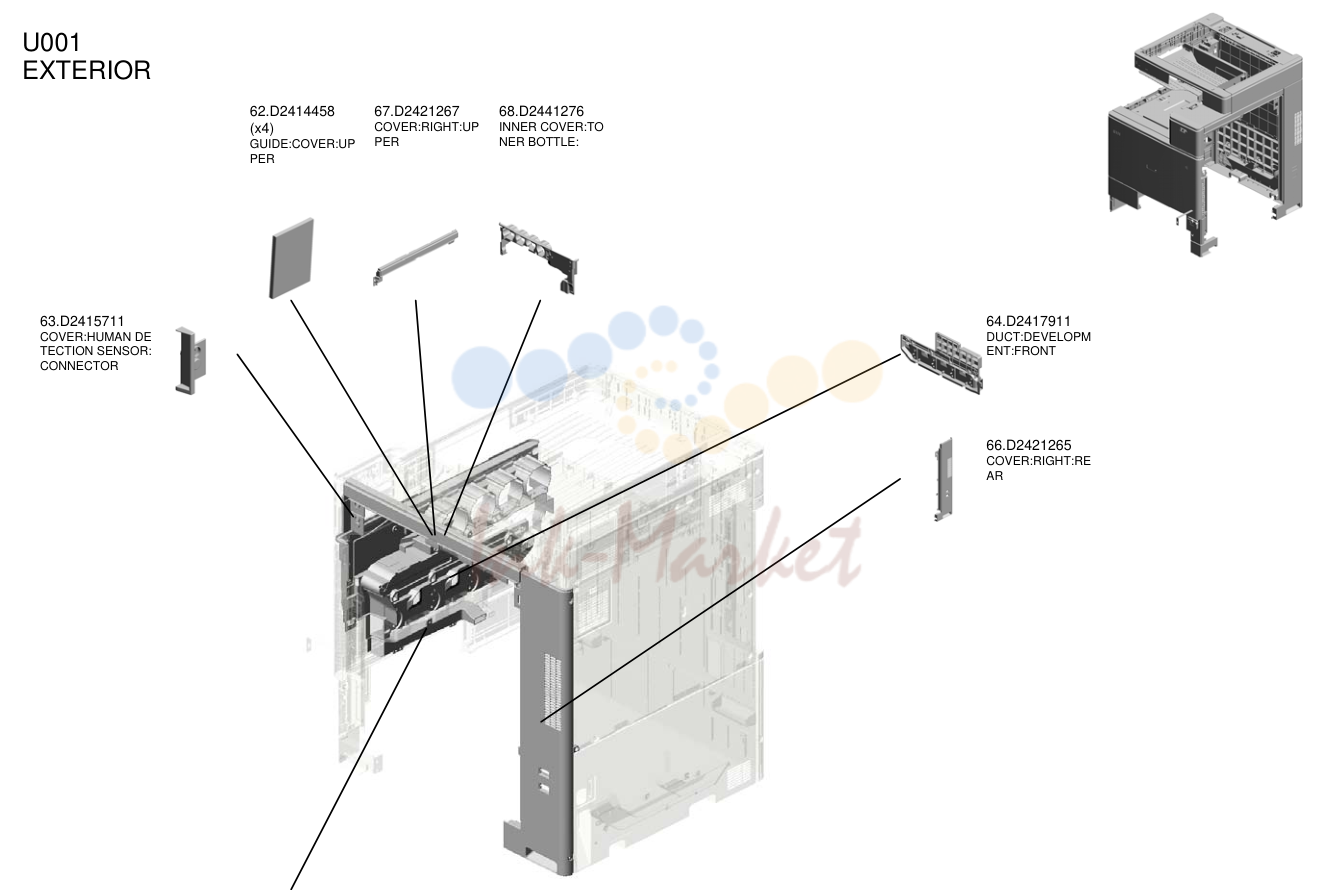

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 62 | D2414458 запросить цену → | направляющая:крышка:UP PER |
| 67 | D2421267 запросить цену → | крышка:RIGHT:UP PER |
| 68 | D2441276 запросить цену → | INNER крышка:TO NER BOTTLE: |
| 63 | D2415711 запросить цену → | крышка:HUMAN DE TECTION датчик: CONNECTOR |
| 64 | D2417911 запросить цену → | DUCT:DEVELOPM ENT:FRONT |
| 66 | D2421265 запросить цену → | крышка:RIGHT:RE AR |
| 65 | D2417913 запросить цену → | DUCT:OPTICAL W RITING узел D2411247 [A] крышка:FRONT:US ED TONER 201611-01 X/O |

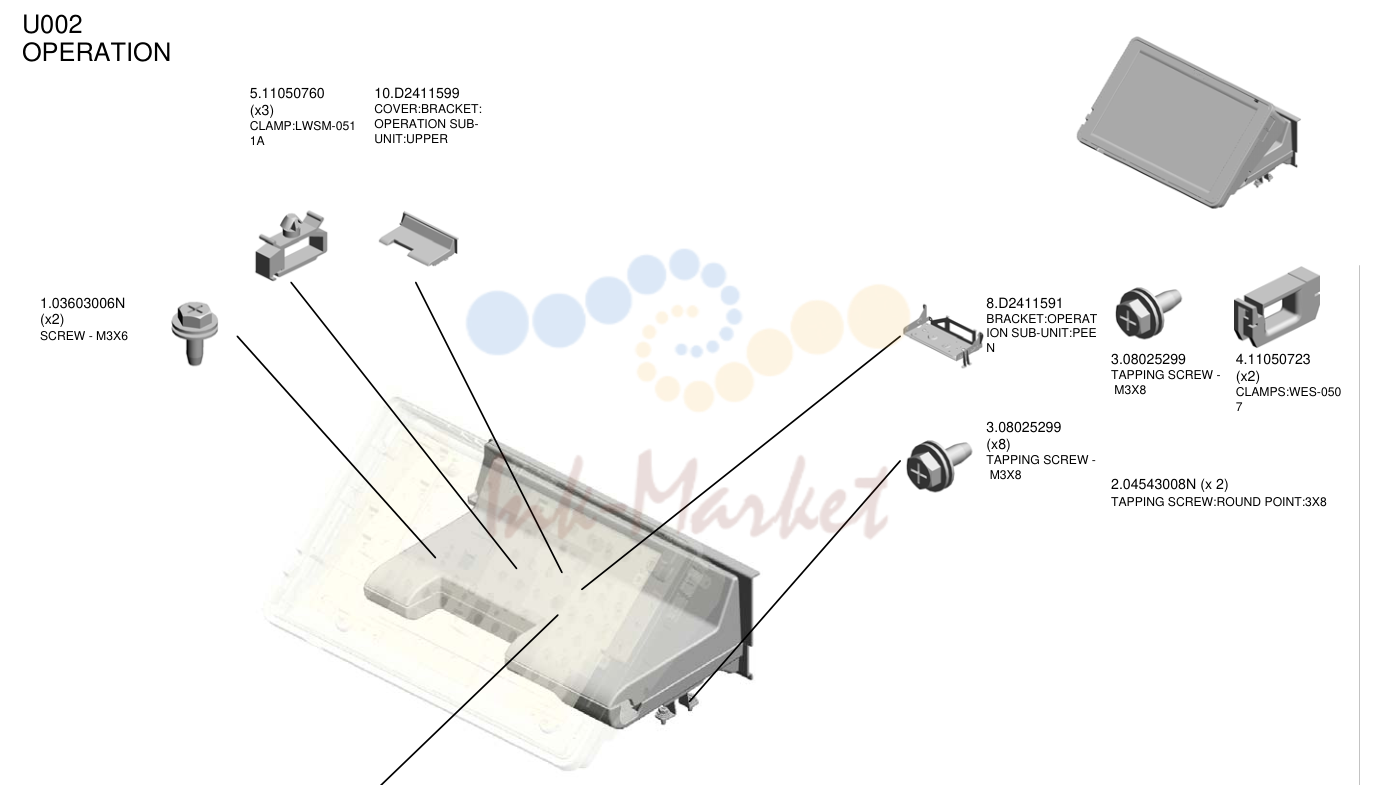

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 5 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 10 | D2411599 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 8 | D2411591 запросить цену → | кронштейн:OPERAT ION SUB-узел:PEE N |
| 3 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 9 | D2411598 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 4 | 11050723 под заказ | CLAMPS:WES-050 7 2.04543008N (x 2) TAPPING винт:ROUND POINT:3X8 |

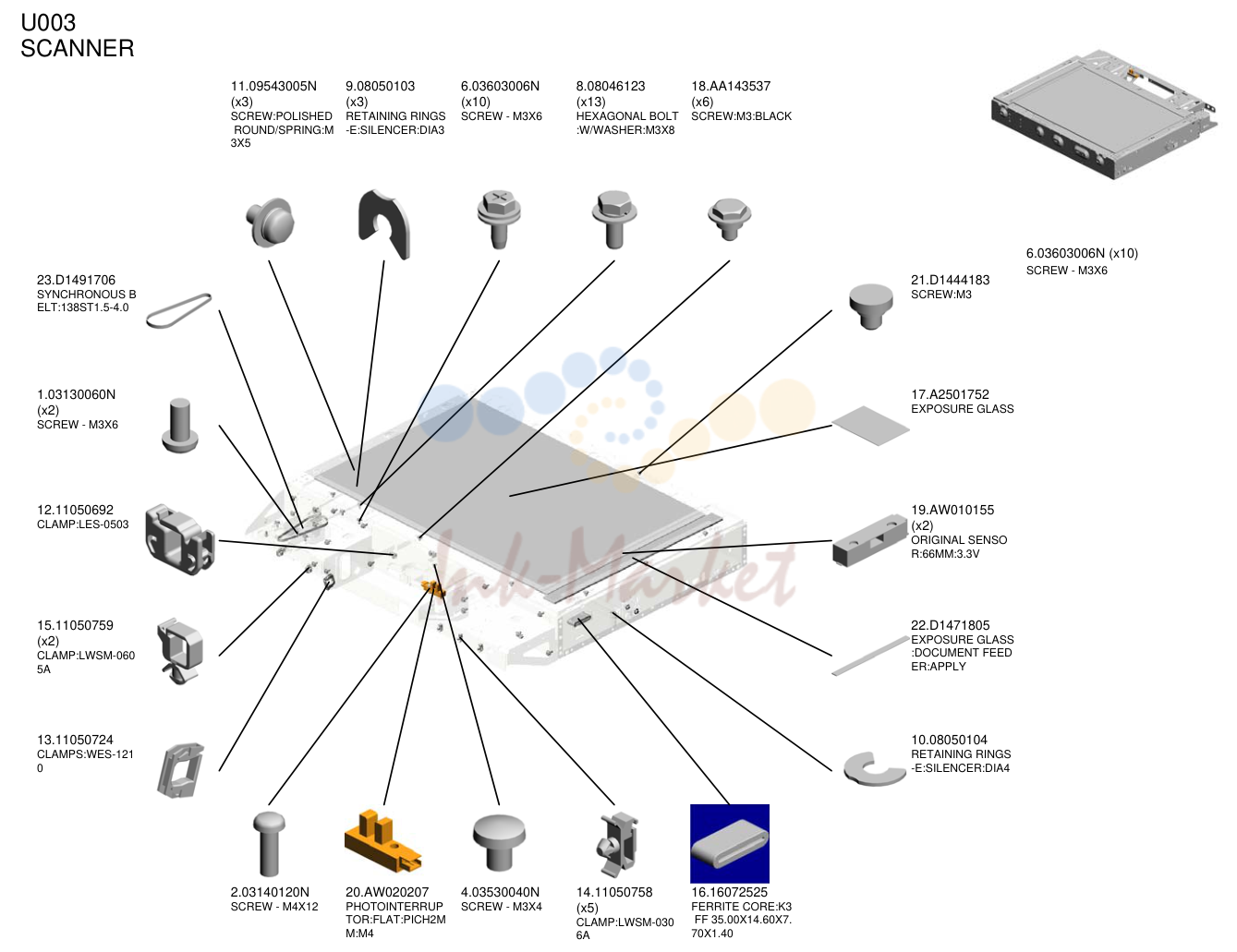

сканер
| № | Артикул | Наименование |
|---|---|---|
| 11 | 09543005N запросить цену → | винт:POLISHED ROUND/пружина:M 3X5 |
| 9 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 6 | 03603006N запросить цену → | винт - M3X6 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 18 | AA143537 запросить цену → | винт:M3:BLACK |
| 23 | D1491706 запросить цену → | SYNCHRONOUS B ELT:138ST1.5-4.0 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 12 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 15 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 13 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 21 | D1444183 запросить цену → | винт:M3 |
| 17 | A2501752 запросить цену → | EXPOSURE GLASS |
| 19 | AW010155 запросить цену → | ORIGINAL SENSO R:66MM:3.3V |
| 22 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 10 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 20 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 4 | 03530040N запросить цену → | винт - M3X4 |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 16 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 6.03603006N (x10) винт - M3X6 |

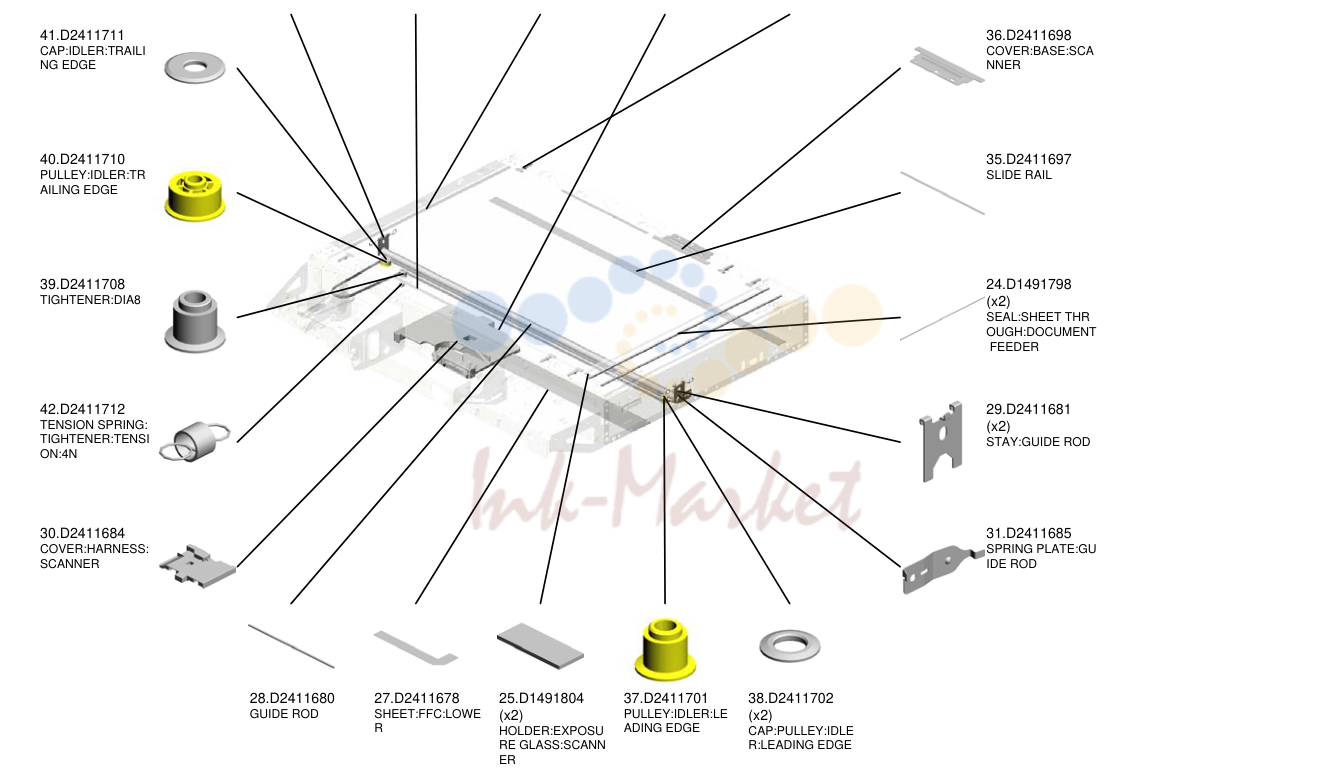

сканер
| № | Артикул | Наименование |
|---|---|---|
| 32 | D2411686 запросить цену → | CLAMP:STAY:GUID E ROD |
| 26 | D1491833 запросить цену → | SHEET:GLASS |
| 33 | D2411688 запросить цену → | SHEET:GLASS:LAR GE |
| 43 | D2411713 запросить цену → | SYNCHRONOUS B ELT:890ST55-4.0 |
| 34 | D2411689 запросить цену → | держатель:EXPOSU RE GLASS |
| 41 | D2411711 запросить цену → | CAP:IDLER:TRAILI NG EDGE |
| 40 | D2411710 запросить цену → | PULLEY:IDLER:TR AILING EDGE |
| 39 | D2411708 запросить цену → | TIGHTENER:DIA8 |
| 42 | D2411712 запросить цену → | TENSION пружина: TIGHTENER:TENSI ON:4N |
| 30 | D2411684 запросить цену → | крышка:жгут: сканер |
| 36 | D2411698 запросить цену → | крышка:BASE:SCA NNER |
| 35 | D2411697 запросить цену → | SLIDE RAIL |
| 24 | D1491798 запросить цену → | SEAL:SHEET THR OUGH:DOCUMENT FEEDER |
| 29 | D2411681 запросить цену → | STAY:направляющая ROD |
| 31 | D2411685 запросить цену → | пружина пластина:GU IDE ROD |
| 28 | D2411680 запросить цену → | направляющая ROD |
| 27 | D2411678 запросить цену → | SHEET:FFC:LOWE R |
| 25 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 37 | D2411701 запросить цену → | PULLEY:IDLER:LE ADING EDGE |
| 38 | D2411702 запросить цену → | CAP:PULLEY:IDLE R:LEADING EDGE |

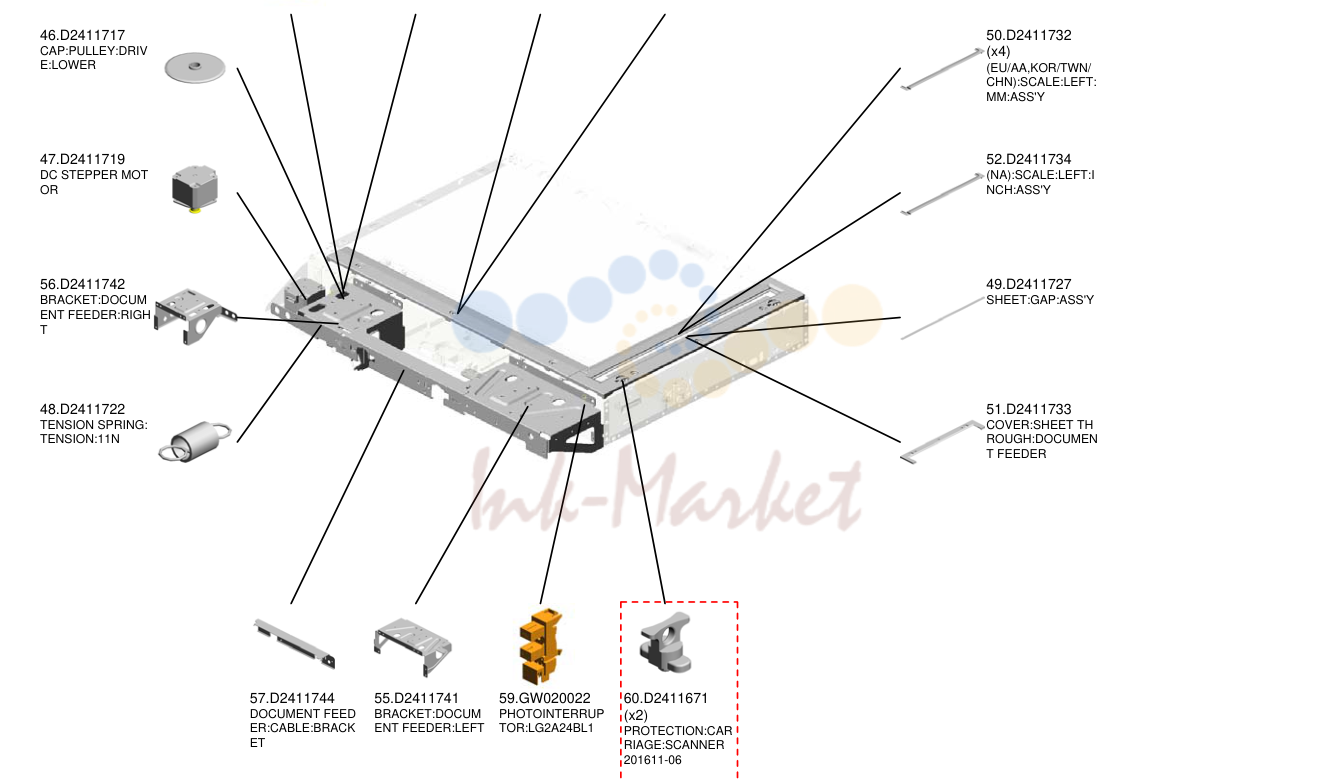

сканер
| № | Артикул | Наименование |
|---|---|---|
| 44 | D2411715 запросить цену → | PULLEY:DRIVE |
| 45 | D2411716 запросить цену → | CAP:PULLEY:DRIV E:UPPER |
| 53 | D2411738 запросить цену → | (EU/AA,KOR/TWN/ CHN):SCALE:REAR :PRINTING:MM |
| 54 | D2411739 запросить цену → | (NA):SCALE:REAR: PRINTING:INCH |
| 46 | D2411717 запросить цену → | CAP:PULLEY:DRIV E:LOWER |
| 47 | D2411719 запросить цену → | DC STEPPER MOT OR |
| 56 | D2411742 запросить цену → | кронштейн:DOCUM ENT FEEDER:RIGH T |
| 48 | D2411722 запросить цену → | TENSION пружина: TENSION:11N |
| 50 | D2411732 запросить цену → | (EU/AA,KOR/TWN/ CHN):SCALE:LEFT: MM:ASS'Y |
| 52 | D2411734 запросить цену → | (NA):SCALE:LEFT:I NCH:ASS'Y |
| 49 | D2411727 запросить цену → | SHEET:GAP:ASS'Y |
| 51 | D2411733 запросить цену → | крышка:SHEET TH ROUGH:DOCUMEN T FEEDER |
| 57 | D2411744 запросить цену → | DOCUMENT FEED ER:кабель:BRACK ET |
| 55 | D2411741 запросить цену → | кронштейн:DOCUM ENT FEEDER:LEFT |
| 59 | GW020022 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1 |
| 60 | D2411671 запросить цену → | PROTECTION:CAR RIAGE:сканер 201611-06 |

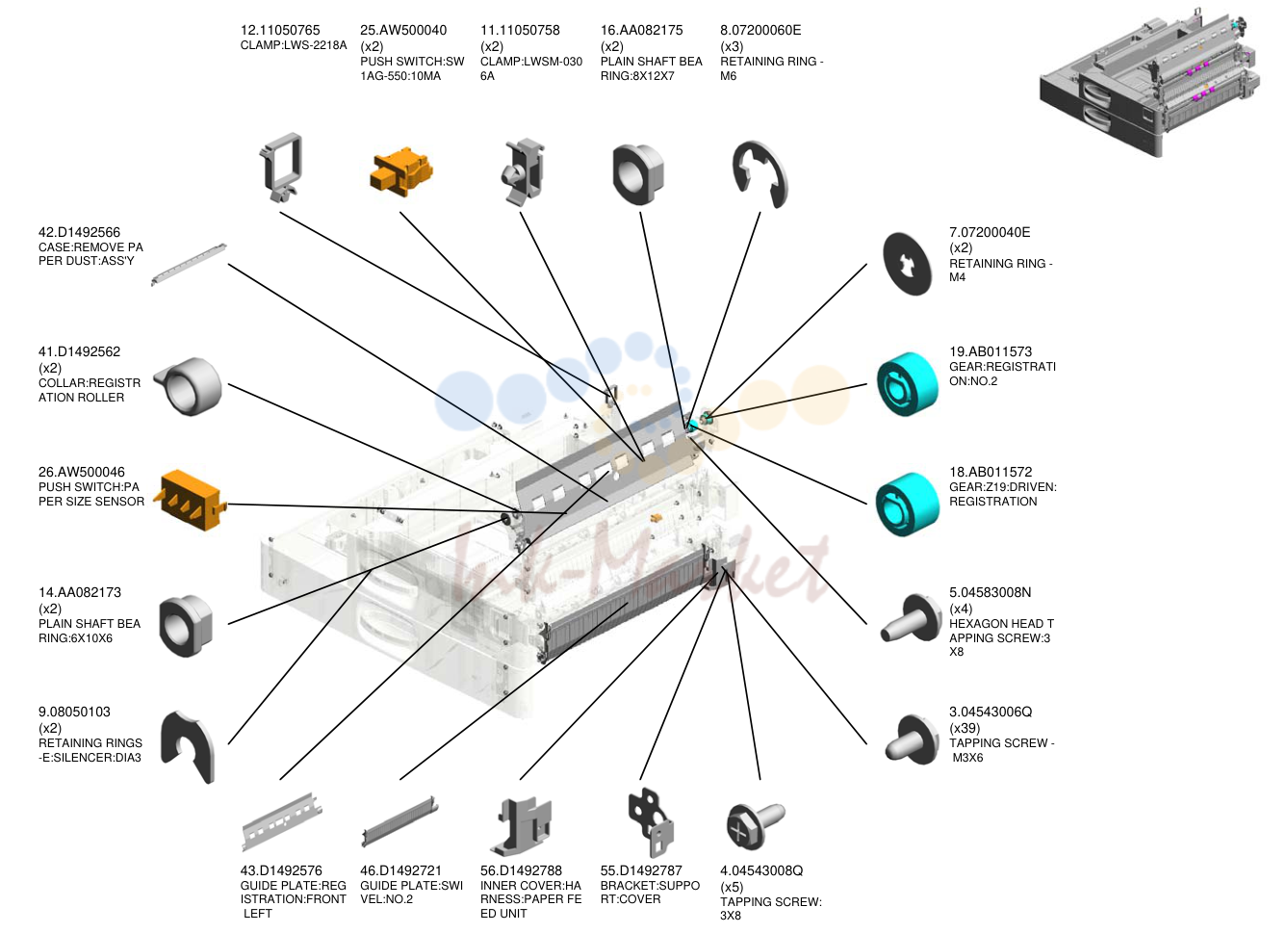

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 12 | 11050765 запросить цену → | CLAMP:LWS-2218A |
| 25 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 11 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 16 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 8 | 07200060E запросить цену → | RETAINING RING - M6 |
| 42 | D1492566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 41 | D1492562 запросить цену → | COLLAR:REGISTR ATION ролик |
| 26 | AW500046 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 14 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 9 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 19 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 18 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 43 | D1492576 запросить цену → | направляющая пластина:REG ISTRATION:FRONT LEFT |
| 46 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 56 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 55 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |

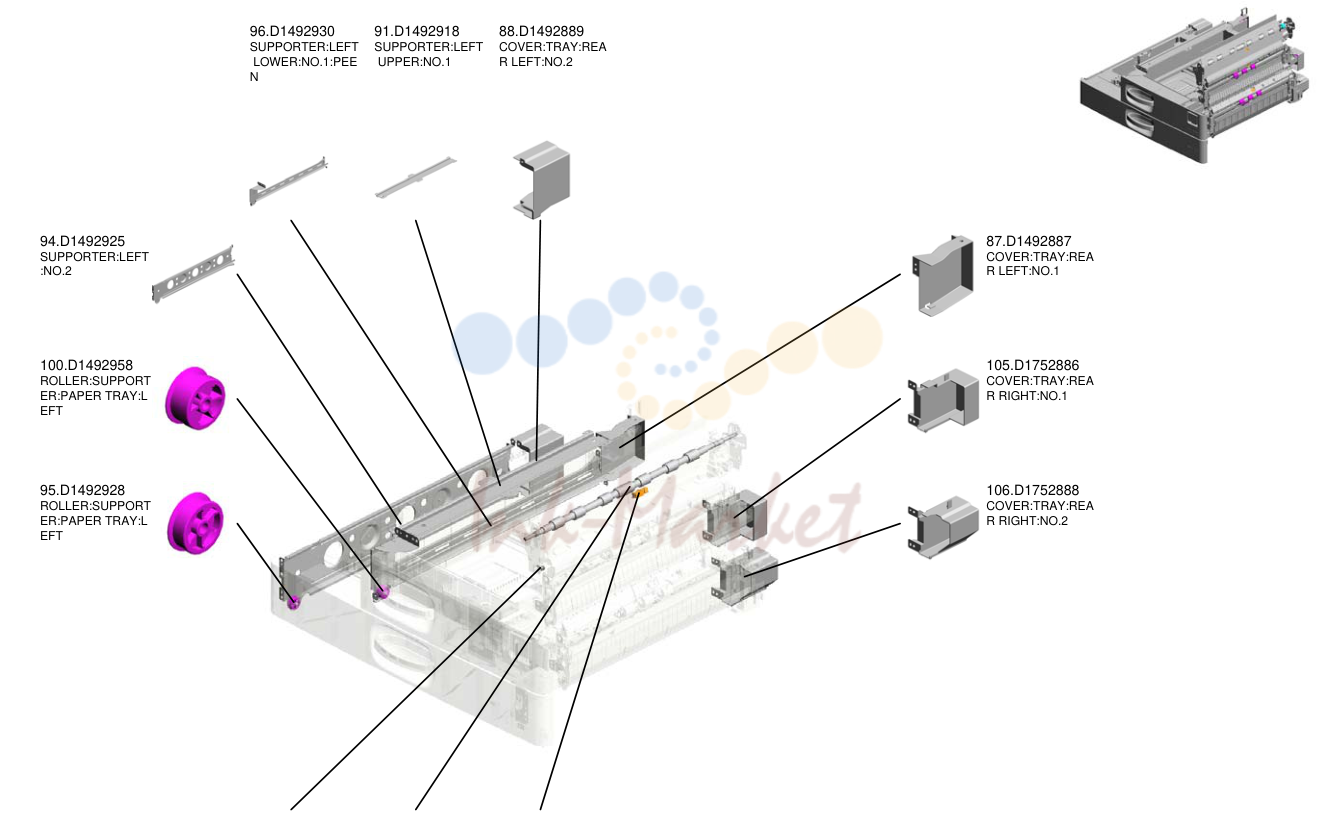

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 96 | D1492930 запросить цену → | SUPPORTER:LEFT LOWER:NO.1:PEE N |
| 91 | D1492918 запросить цену → | SUPPORTER:LEFT UPPER:NO.1 |
| 88 | D1492889 запросить цену → | крышка:TRAY:REA R LEFT:NO.2 |
| 94 | D1492925 запросить цену → | SUPPORTER:LEFT :NO.2 |
| 100 | D1492958 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 95 | D1492928 запросить цену → | ролик:SUPPORT ER:лоток бумаги:L EFT |
| 87 | D1492887 запросить цену → | крышка:TRAY:REA R LEFT:NO.1 |
| 105 | D1752886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 106 | D1752888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 132 | GA143003 запросить цену → | винт:MM5:2.5M M |
| 108 | D2412559 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 133 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |

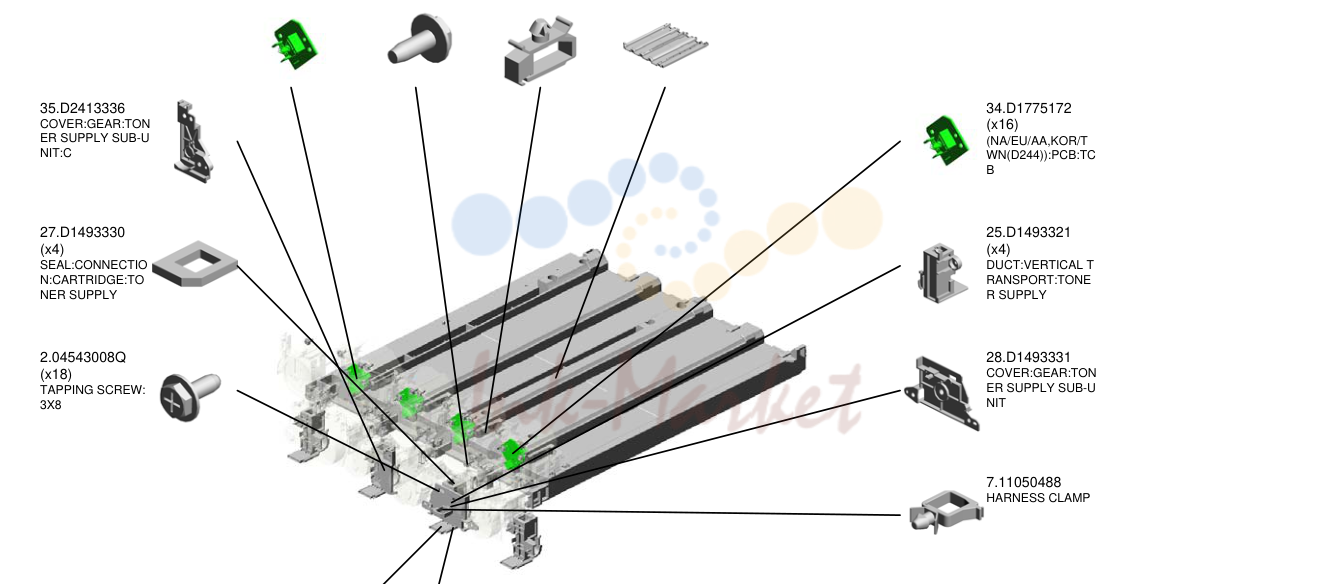

TONNER SUPPRY
| № | Артикул | Наименование |
|---|---|---|
| 30 | D1495174 запросить цену → | (TWN(D243)/CHN): плата:TCB |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 23 | D1493307 запросить цену → | BASE:TONER SUP PLY |
| 35 | D2413336 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT:C |
| 27 | D1493330 запросить цену → | SEAL:CONNECTIO N:CARTRIDGE:TO NER SUPPLY |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 34 | D1775172 запросить цену → | (NA/EU/AA,KOR/T WN(D244)):плата:TC B |
| 25 | D1493321 запросить цену → | DUCT:VERTICAL T RANSPORT:TONE R SUPPLY |
| 28 | D1493331 запросить цену → | крышка:шестерня:TON ER SUPPLY SUB-U NIT |
| 7 | 11050488 запросить цену → | жгут CLAMP |
| 26 | D1493322 запросить цену → | SHUTTER:DUCT:T ONER SUPPLY |
| 12 | B2233241 запросить цену → | пружина:SHUTTER: PUMP узел |
ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 38 | GW010009 под заказ | DENSITY датчик |
| 9 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 31 | D1496320 запросить цену → | TERMINAL:BIAS:IN TERMEDIATE TRA NSFER:MAIN |
| 32 | D1496321 запросить цену → | держатель:TERMINA L:INTERMEDIATE T RANSFER:MAIN |
| 12 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 10 | AA082101 запросить цену → | втулка - 6X10X6 |
| 28 | D1496310 запросить цену → | кронштейн:ON-OFF: COLLAR |
| 30 | D1496312 запросить цену → | JOINT:ON-OFF:CO LLAR |
| 11 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 20 | D1496172 запросить цену → | кронштейн:ремень CL EANING:FRONT |
| 14 | D1175916 запросить цену → | STEPPED винт: M3X8:SECOND KIN D |
| 27 | D1496309 запросить цену → | вал:ON-OFF:C OLLAR:MAIN |
| 29 | D1496311 запросить цену → | шестерня:ON-OFF:CO LLAR:OUTPUT |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 21 | D1496173 запросить цену → | кронштейн:ремень CL EANING:REAR |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 21 | D1496556 запросить цену → | TENSION пружина: ремень TENSIONER |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 17 | D1496552 запросить цену → | шестерня:IDLER:Z30 |
| 18 | D1496553 запросить цену → | шестерня:IDLER:Z61 |
| 22 | D1496557 запросить цену → | SYNCHRONOUS B ELT:40S3M564 |
| 19 | D1496554 запросить цену → | шестерня:PULLEY:IDL ER:Z16 |
| 5 | 07200030E запросить цену → | RETAINING RING - M3 |
| 20 | D1496555 запросить цену → | шестерня:IDLER:Z21 |
| 13 | B2236476 запросить цену → | втулка - DIA5 |
| 16 | D1491174 запросить цену → | шестерня:COLLECTIO N BOTTLE |
| 8 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 7 | 08050089 запросить цену → | RETAINING RING - M4 |
| 15 | D1491173 запросить цену → | шестерня:IDLER:TONE R BOTTLE |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 10 | AG070514 запросить цену → | MAGNET CATCH |
| 11 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 14 | D1491168 запросить цену → | кронштейн:DRIVE:C OLLECTION BOTTL E:ASS'Y |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 6.07200040E (x 1) RETAINING RING - M4 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 23 | D1496561 запросить цену → | PULLEY:USED TO NER |
| 25 | D1496571 запросить цену → | кронштейн:PULLEY: IDLER:USED TONE R |
| 26 | D1496574 запросить цену → | шестерня:PULLEY:IDL ER:Z18 |
| 27 | D1496575 запросить цену → | FLANGE:IDLER:US ED TONER |
| 24 | D1496562 запросить цену → | кронштейн:TIGHTE NER:USED TONER |
| 29 | D1496582 запросить цену → | шестерня:USED TONE R:RIGHT |
| 32 | D1496587 запросить цену → | шестерня:USED TONE R:LEFT |
| 31 | D1496586 запросить цену → | вал:DRIVE:USE D TONER:LEFT |
| 33 | D1496592 запросить цену → | RAIL:COLLECTION BOTTLE |
| 28 | D1496581 запросить цену → | вал:DRIVE:USE D TONER:RIGHT |
| 30 | D1496583 запросить цену → | шестерня:USED TONE R:INPUT |
SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 38 | D1496291 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:REAR |
| 15 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 9 | AA063942 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:DRIVE |
| 21 | D1492990 запросить цену → | PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R |
| 11 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 39 | D1496295 запросить цену → | крышка:жгут: перенос/SEPAR ATION узел |
| 13 | AB011571 запросить цену → | шестерня:Z19:DRIVE:R EGISTRATION |
| 18 | D1492584 запросить цену → | COLLAR:вал:R EGISTRATION ROL LER |
| 7 | 52152621 запросить цену → | SNAP RING - M6 |
| 12 | AA082144 запросить цену → | втулка - 8X12X7 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 37 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 8 | 54472681 запросить цену → | SNAP RING |
| 4 | 07200030E запросить цену → | RETAINING RING - M3 |
| 5 | 07200040E запросить цену → | RETAINING RING - M4 |
| 19 | D1492585 запросить цену → | направляющая:REGISTRAT ION:REAR RIGHT |
| 17 | D1492582 запросить цену → | направляющая пластина:REG ISTRATION:FRONT RIGHT |
| 20 | D1492586 запросить цену → | направляющая:REGISTRAT ION:FRONT RIGHT |
| 10 | AA063943 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
SEPARATION/TRANSPORT
| № | Артикул | Наименование |
|---|---|---|
| 45 | D2412994 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE |
| 43 | D2412991 запросить цену → | PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик |
| 44 | D2412993 запросить цену → | стопор:REGIST RATION ролик |
| 42 | D2412583 запросить цену → | регистрация R OLLER:DRIVE |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 08046129 запросить цену → | HEXAGON HEAD B OLT:IB-LOCK:M3X6 |
| 13 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 16 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 82 | D2414366 запросить цену → | кронштейн:THERM OPILE |
| 81 | D2414365 запросить цену → | держатель:THERMO PILE |
| 37 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 15 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 12 | 09574008N запросить цену → | винт:SMALL RO UND/пружина:M4X8 |
| 83 | D2414367 запросить цену → | стопор:THERM OPILE |
| 41 | AW100183 под заказ | THERMOPILE |
| 25 | AA143219 запросить цену → | STEPPED винт |

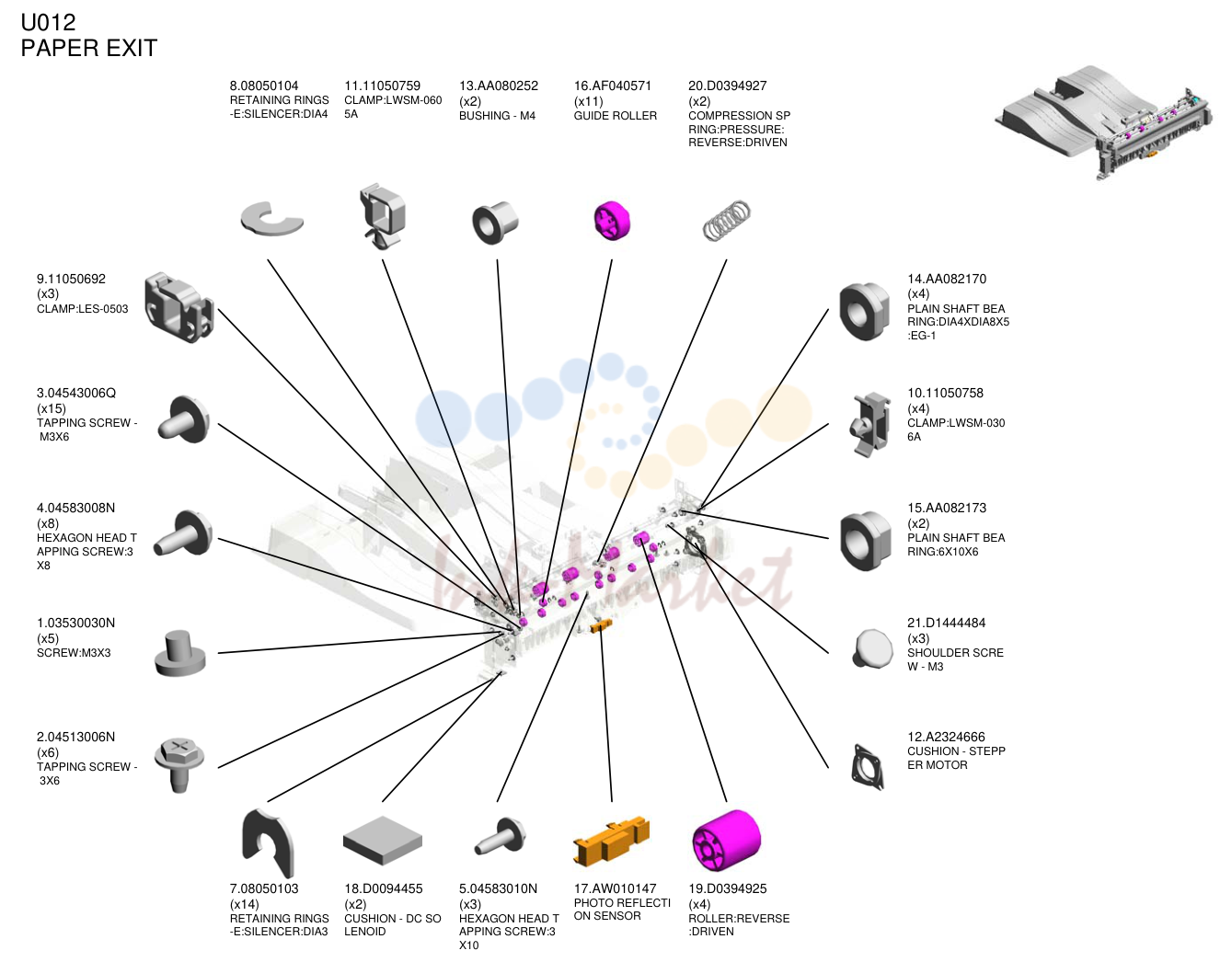

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 11 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 13 | AA080252 запросить цену → | втулка - M4 |
| 16 | AF040571 запросить цену → | направляющая ролик |
| 20 | D0394927 запросить цену → | COMPRESSION SP RING:PRESSURE: REVERSE:DRIVEN |
| 9 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 14 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 15 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 21 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 12 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 7 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 18 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | AW010147 запросить цену → | PHOTO REFLECTI ON датчик |
| 19 | D0394925 запросить цену → | ролик:REVERSE :DRIVEN |

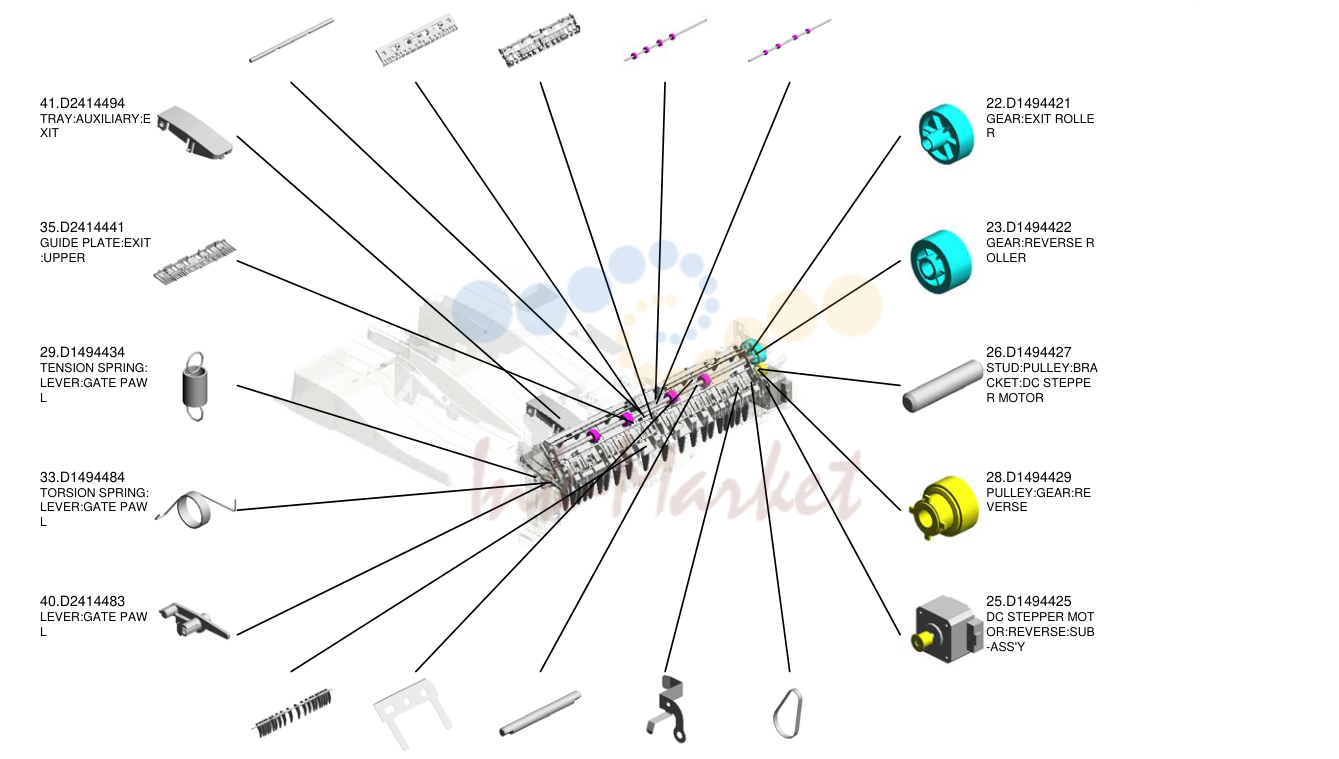

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 30 | D1494468 запросить цену → | вал:DRIVEN:RE VERSE ролик |
| 37 | D2414466 запросить цену → | направляющая пластина:REV ERSE:LOWER |
| 36 | D2414461 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 38 | D2414476 запросить цену → | EXIT ролик |
| 34 | D2024477 запросить цену → | REVERSE ролик |
| 41 | D2414494 запросить цену → | TRAY:AUXILIARY:E XIT |
| 35 | D2414441 запросить цену → | направляющая пластина:EXIT :UPPER |
| 29 | D1494434 запросить цену → | TENSION пружина: рычаг:GATE PAW L |
| 33 | D1494484 запросить цену → | TORSION пружина: рычаг:GATE PAW L |
| 40 | D2414483 запросить цену → | рычаг:GATE PAW L |
| 22 | D1494421 запросить цену → | шестерня:EXIT ROLLE R |
| 23 | D1494422 запросить цену → | шестерня:REVERSE R OLLER |
| 26 | D1494427 запросить цену → | STUD:PULLEY:BRA CKET:DC STEPPE R мотор |
| 28 | D1494429 запросить цену → | PULLEY:шестерня:RE VERSE |
| 25 | D1494425 запросить цену → | DC STEPPER MOT OR:REVERSE:SUB -ASS'Y |
| 39 | D2414481 запросить цену → | GATE PAWL:EXIT |
| 31 | D1494469 запросить цену → | пружина пластина:RO LLER:DRIVEN:REV ERSE ролик |
| 32 | D1494471 запросить цену → | вал:DRIVEN:RE VERSE ролик:O UTER |
| 27 | D1494428 запросить цену → | GROUND пластина:P APER EXIT узел |
| 24 | D1494423 запросить цену → | SYNCHRONOUS B ELT:40S2M122 |

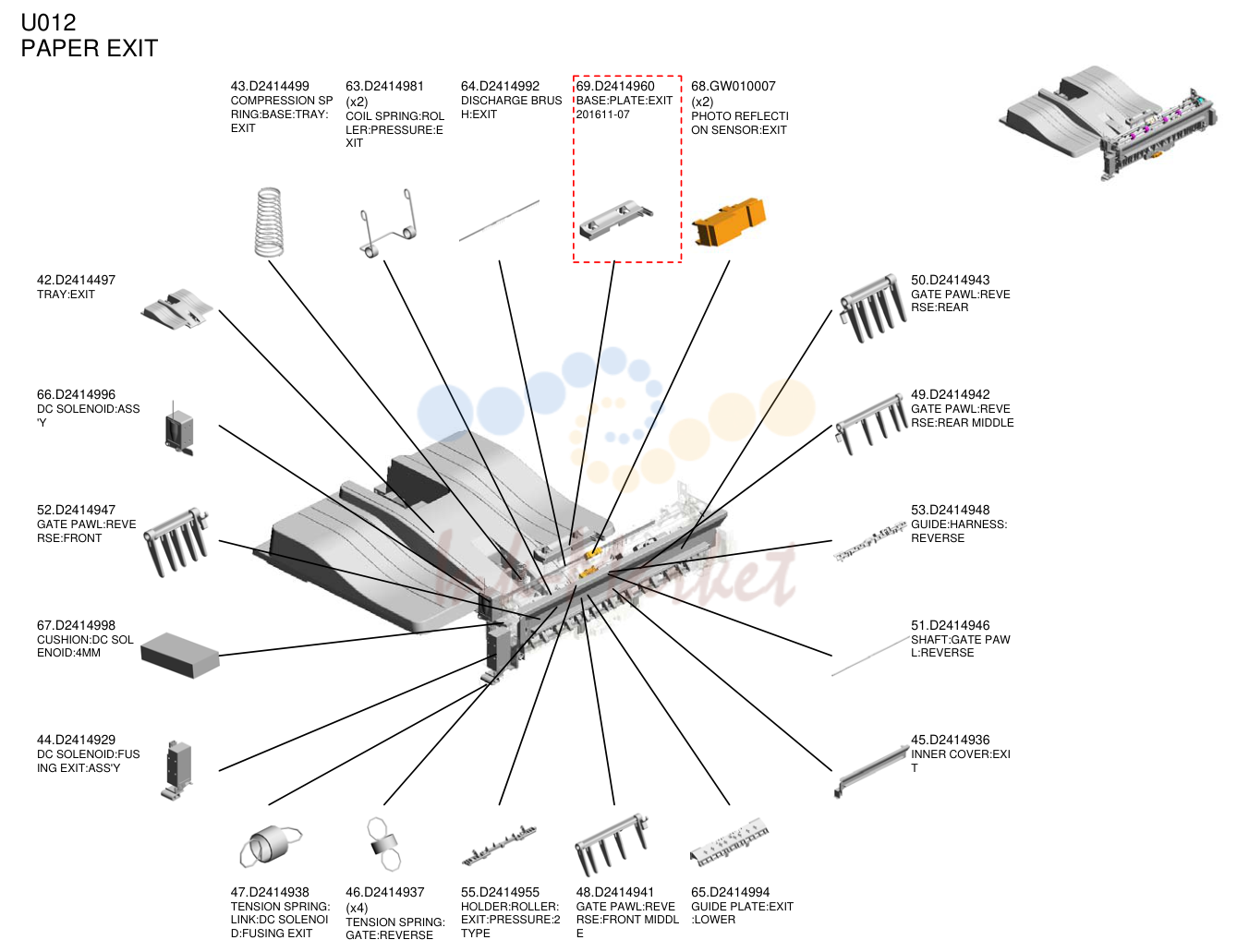

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 43 | D2414499 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 63 | D2414981 запросить цену → | COIL пружина:ROL LER:PRESSURE:E XIT |
| 64 | D2414992 запросить цену → | DISCHARGE BRUS H:EXIT |
| 69 | D2414960 запросить цену → | BASE:пластина:EXIT 201611-07 |
| 68 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 42 | D2414497 запросить цену → | TRAY:EXIT |
| 66 | D2414996 запросить цену → | DC соленоид:ASS 'Y |
| 52 | D2414947 запросить цену → | GATE PAWL:REVE RSE:FRONT |
| 67 | D2414998 запросить цену → | CUSHION:DC SOL ENOID:4MM |
| 44 | D2414929 запросить цену → | DC соленоид:FUS ING EXIT:ASS'Y |
| 50 | D2414943 запросить цену → | GATE PAWL:REVE RSE:REAR |
| 49 | D2414942 запросить цену → | GATE PAWL:REVE RSE:REAR MIDDLE |
| 53 | D2414948 запросить цену → | направляющая:жгут: REVERSE |
| 51 | D2414946 запросить цену → | вал:GATE PAW L:REVERSE |
| 45 | D2414936 запросить цену → | INNER крышка:EXI T |
| 47 | D2414938 запросить цену → | TENSION пружина: LINK:DC SOLENOI D:печь (закрепление) EXIT |
| 46 | D2414937 запросить цену → | TENSION пружина: GATE:REVERSE |
| 55 | D2414955 запросить цену → | держатель:ролик: EXIT:PRESSURE:2 TYPE |
| 48 | D2414941 запросить цену → | GATE PAWL:REVE RSE:FRONT MIDDL E |
| 65 | D2414994 запросить цену → | направляющая пластина:EXIT :LOWER |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 41 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 166 | D2414755 запросить цену → | шестерня:OUTPUT:DU PLEX:ENTRANCE |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 165 | D2414750 запросить цену → | кронштейн:мотор: дуплекс |
| 40 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 19 | 54472681 запросить цену → | SNAP RING |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 96 | D1494755 запросить цену → | кронштейн:HINGE:D UPLEX:FRONT |
| 18 | 52152621 запросить цену → | SNAP RING - M6 6.04583008N (x 1) HEXAGON HEAD TAPPING винт:3X 8 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 42 | D1491394 запросить цену → | GROUND пластина:D RIVE узел:печь (закрепление) /PAPER EXIT узел |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 36 | D1491199 запросить цену → | DRIVE узел:ON-OF F:перенос |
| 6 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 28 | AX061101 запросить цену → | DC BRUSHLESS M OTOR:25W:NMB |
| 27 | AX061001 запросить цену → | DC BRUSHLESS M OTOR:40W:NMB |
| 31 | D1471177 запросить цену → | TENSION пружина: ARM:MCPG |
| 3 | 03603016N запросить цену → | винт - M3X16 |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 40 | D1491387 запросить цену → | GROUND пластина:D RIVE узел:ENGINE |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 51 | D2391107 запросить цену → | DC соленоид:ASS 'Y |
| 52 | D2391109 запросить цену → | кронштейн:DC SOL ENOID:ASS'Y |
| 1 | 03530030N запросить цену → | винт:M3X3 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 6 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 20 | 11050726 запросить цену → | CLAMPS:WES-221 7 |
| 15 | 11050488 запросить цену → | жгут CLAMP |
| 27 | 11050765 запросить цену → | CLAMP:LWS-2218A |
| 11 | 04543020Q запросить цену → | TAPPING винт:: 3X20 |
| 22 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 21 | 11050752 запросить цену → | SADDLE:EDS-3005 LS-V0 |
| 9 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 23 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 12 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 13 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 5 | 04513025N запросить цену → | TAPPING винт: M3X25 |
| 7 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 19 | 11050725 запросить цену → | CLAMPS:WES-111 7 |
| 18 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 17 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 16 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 14 | 11050409 запросить цену → | CARD SPACER- 6. 4MM |
| 24 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
Полный список запчастей доступен по запросу.
комментарии
