Ricoh mp 4054SP mp 5054SP mp 6054SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- подача бумаги
- PCU

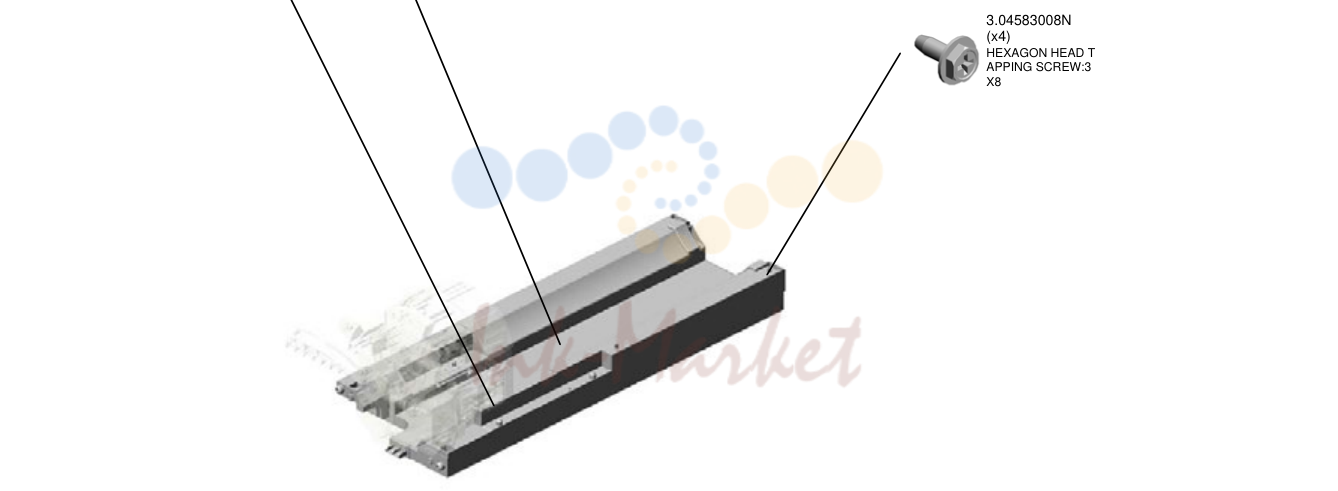

- проявка

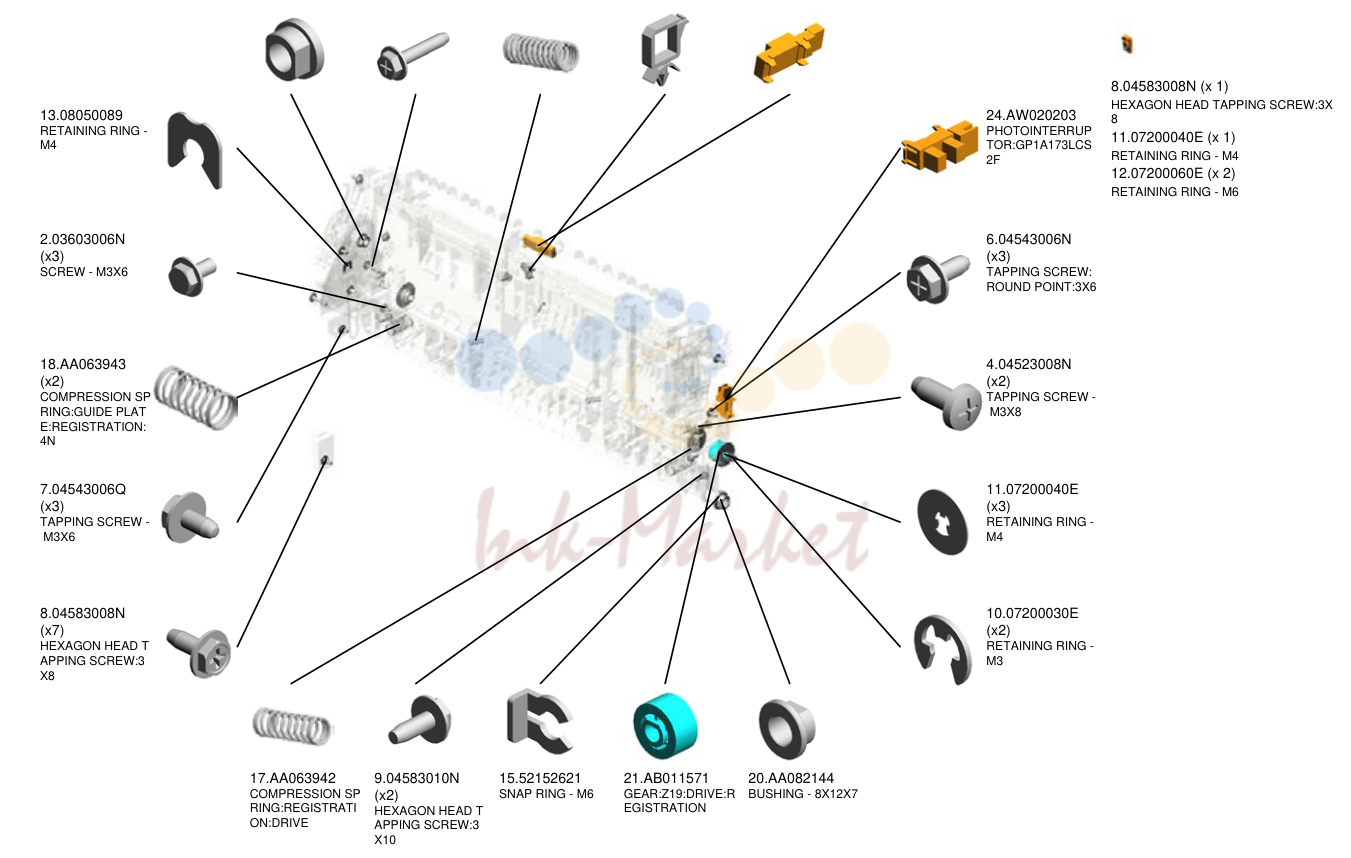

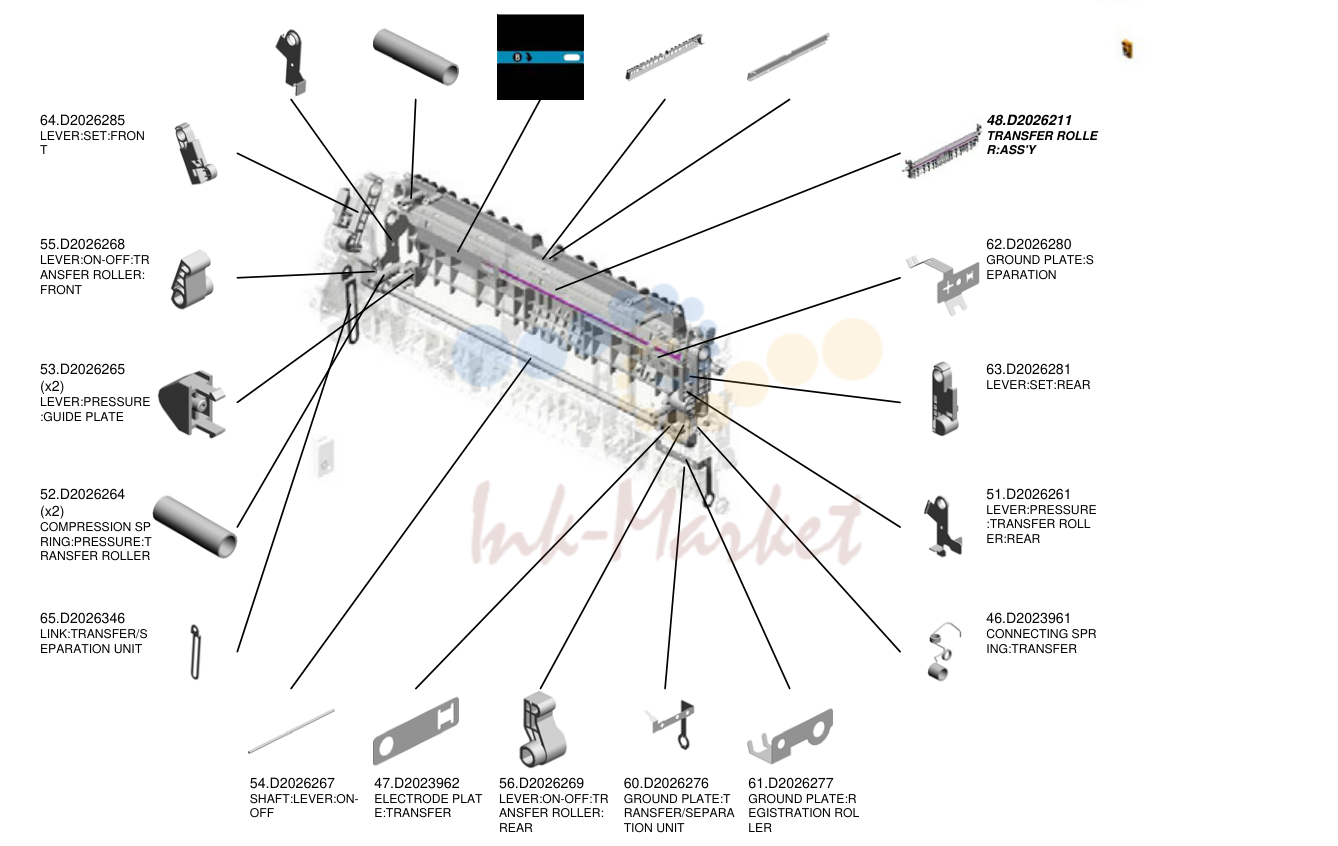

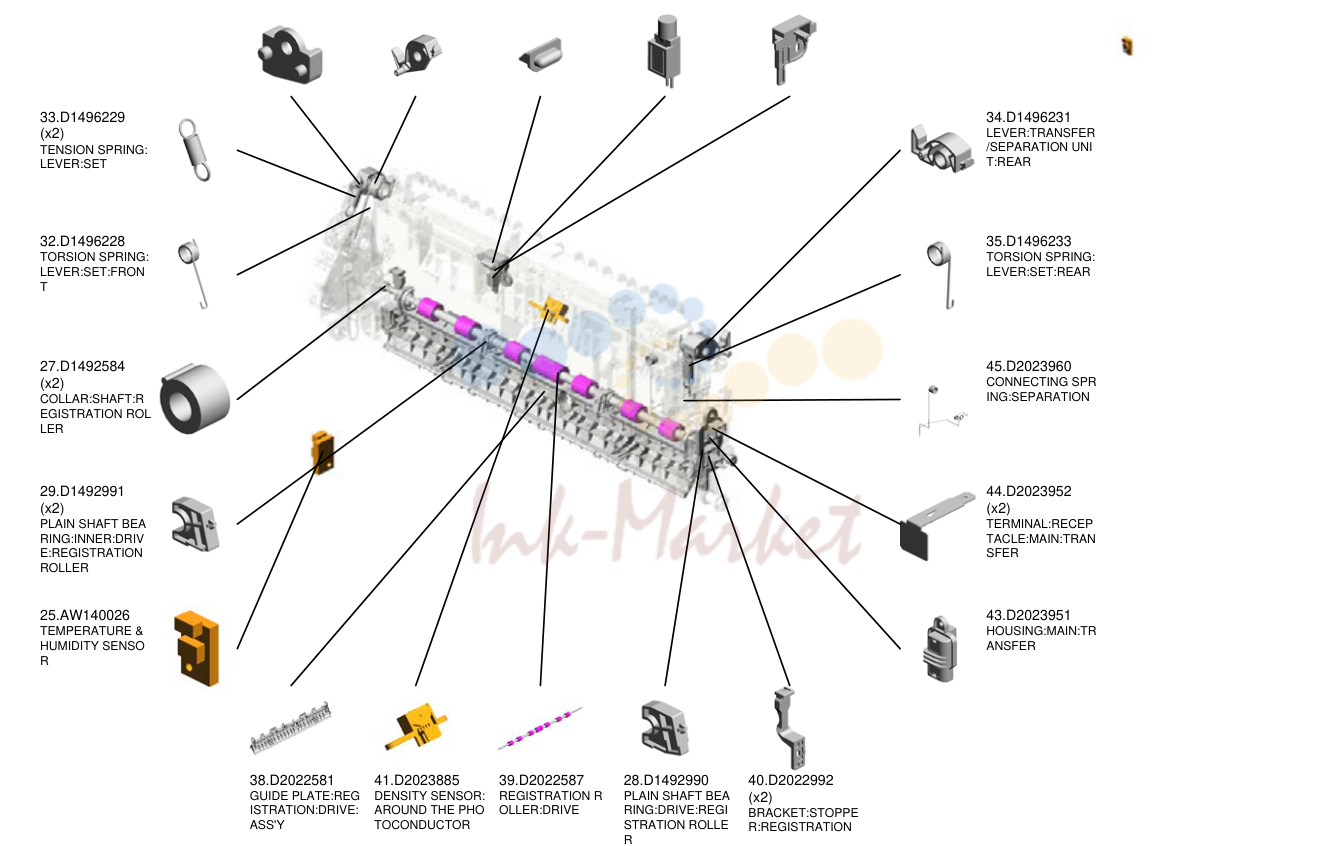

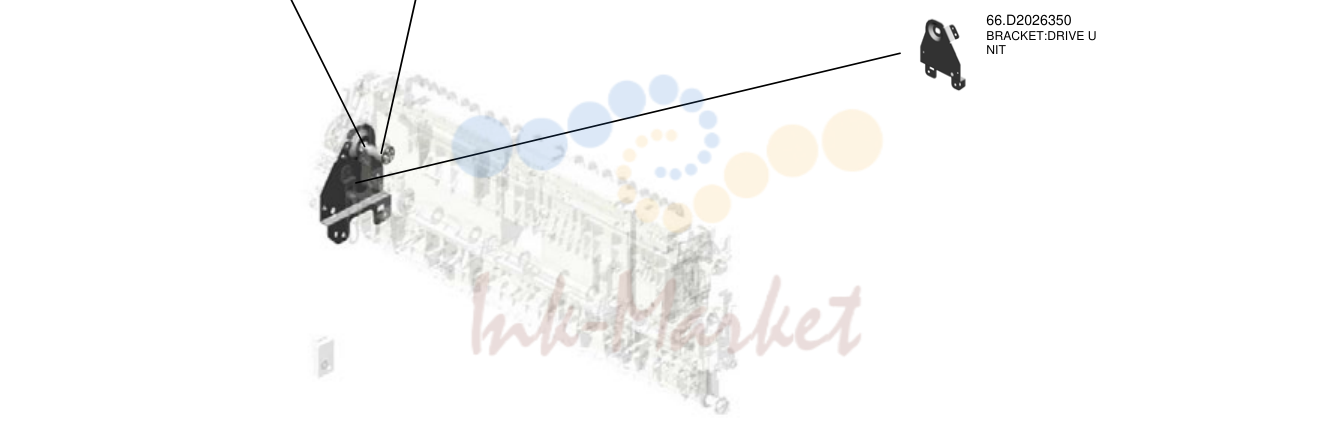

- перенос/SEPARATION
- перенос/SEPARATION
- перенос/SEPARATION
- перенос/SEPARATION

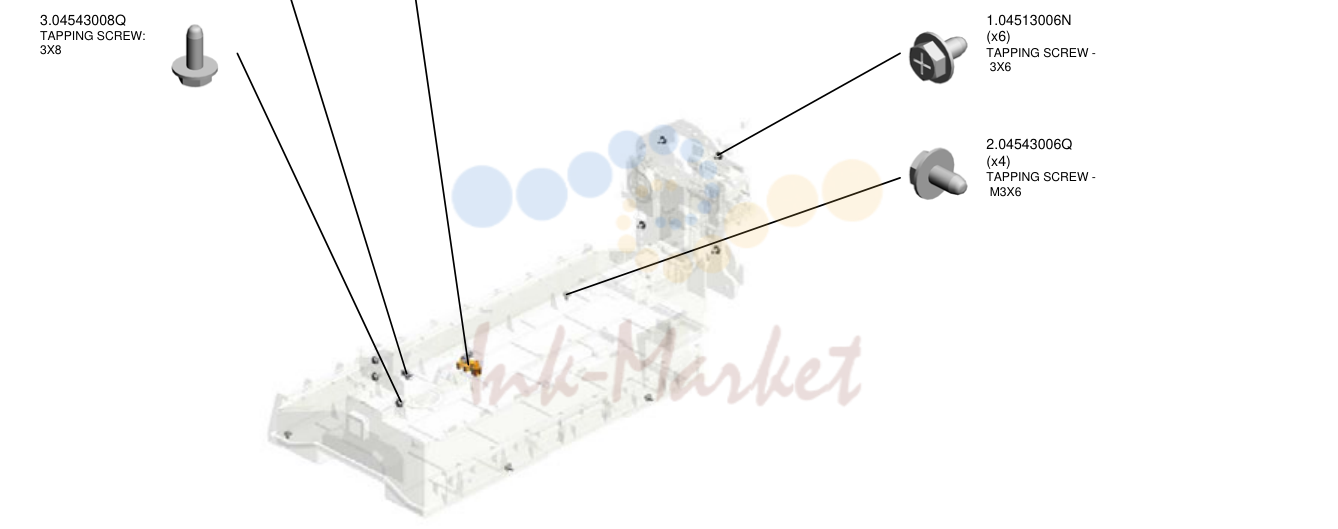

- USED TONER

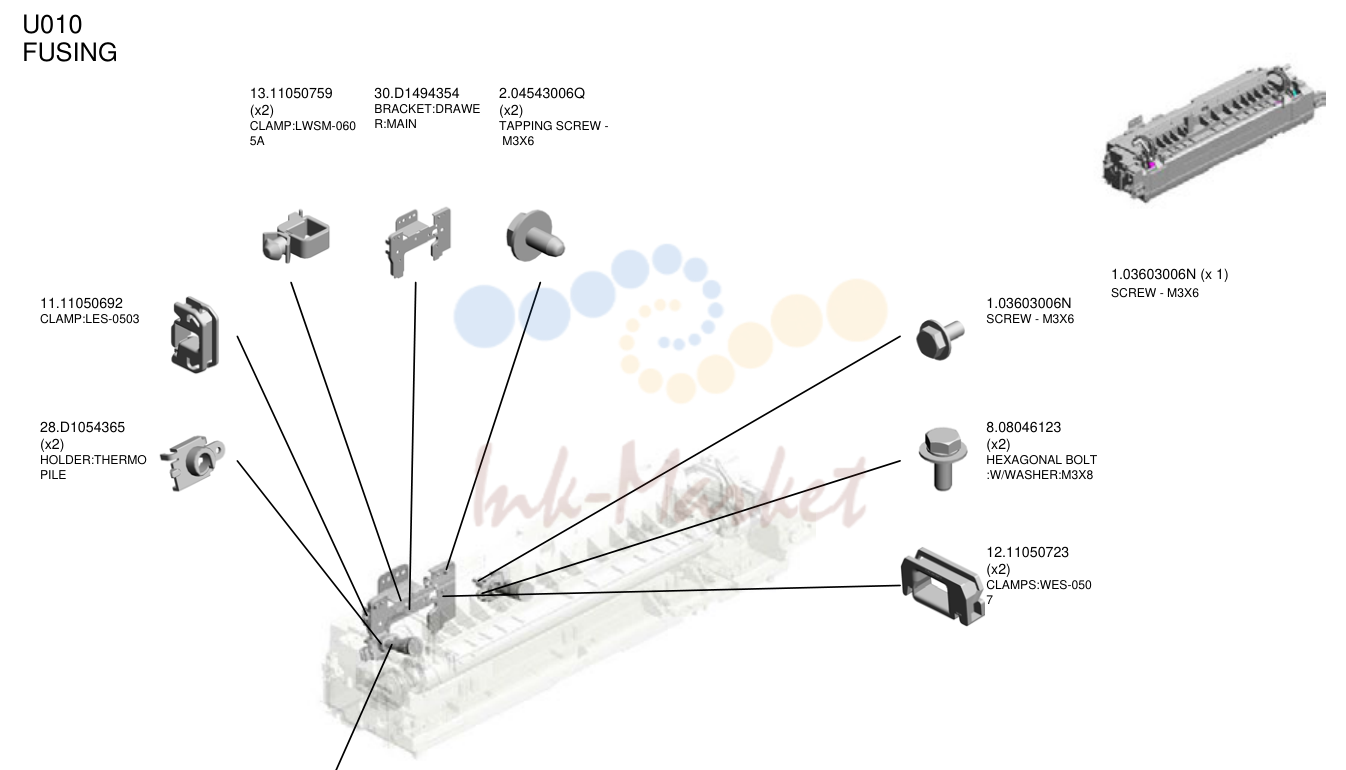

- печь (закрепление)

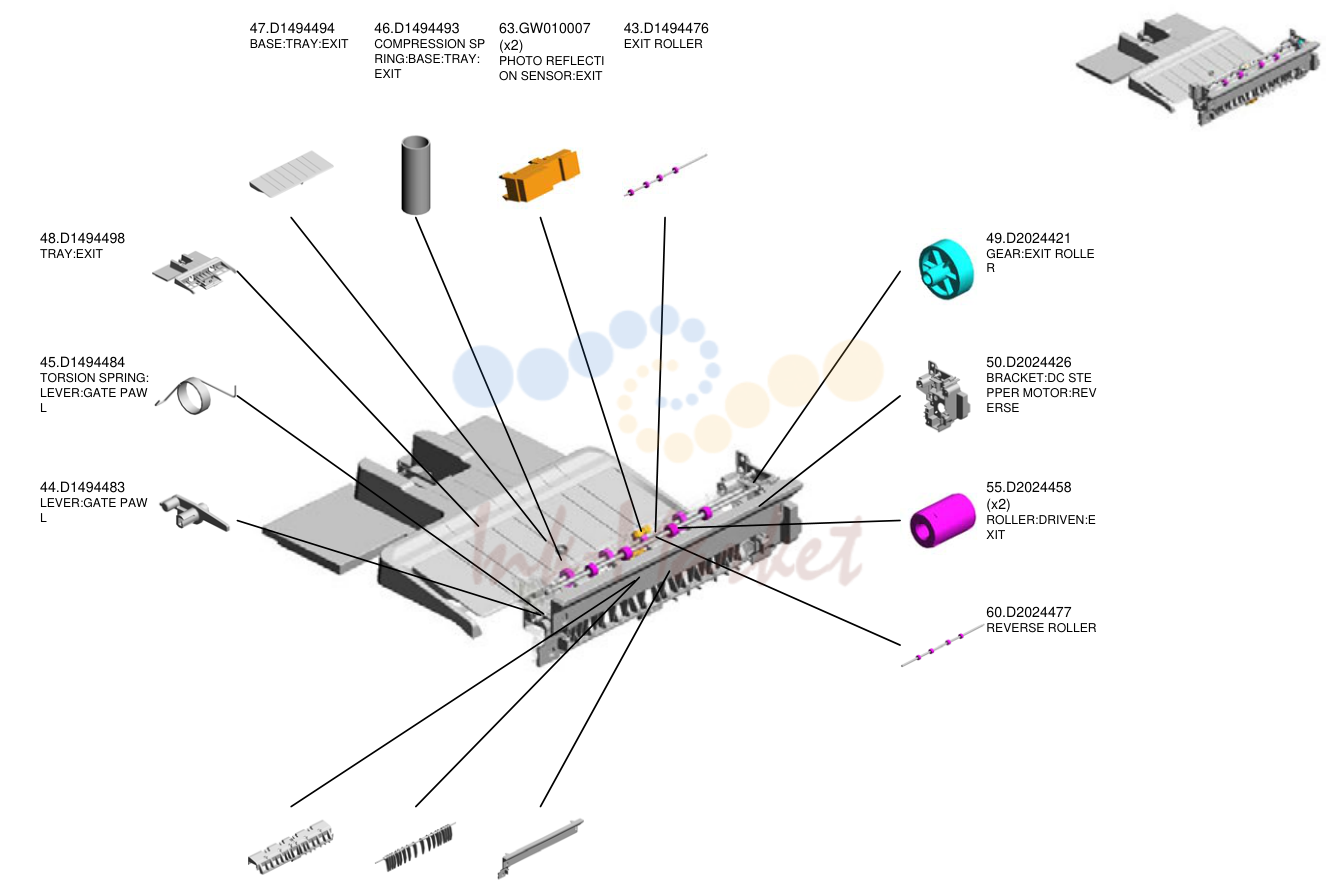

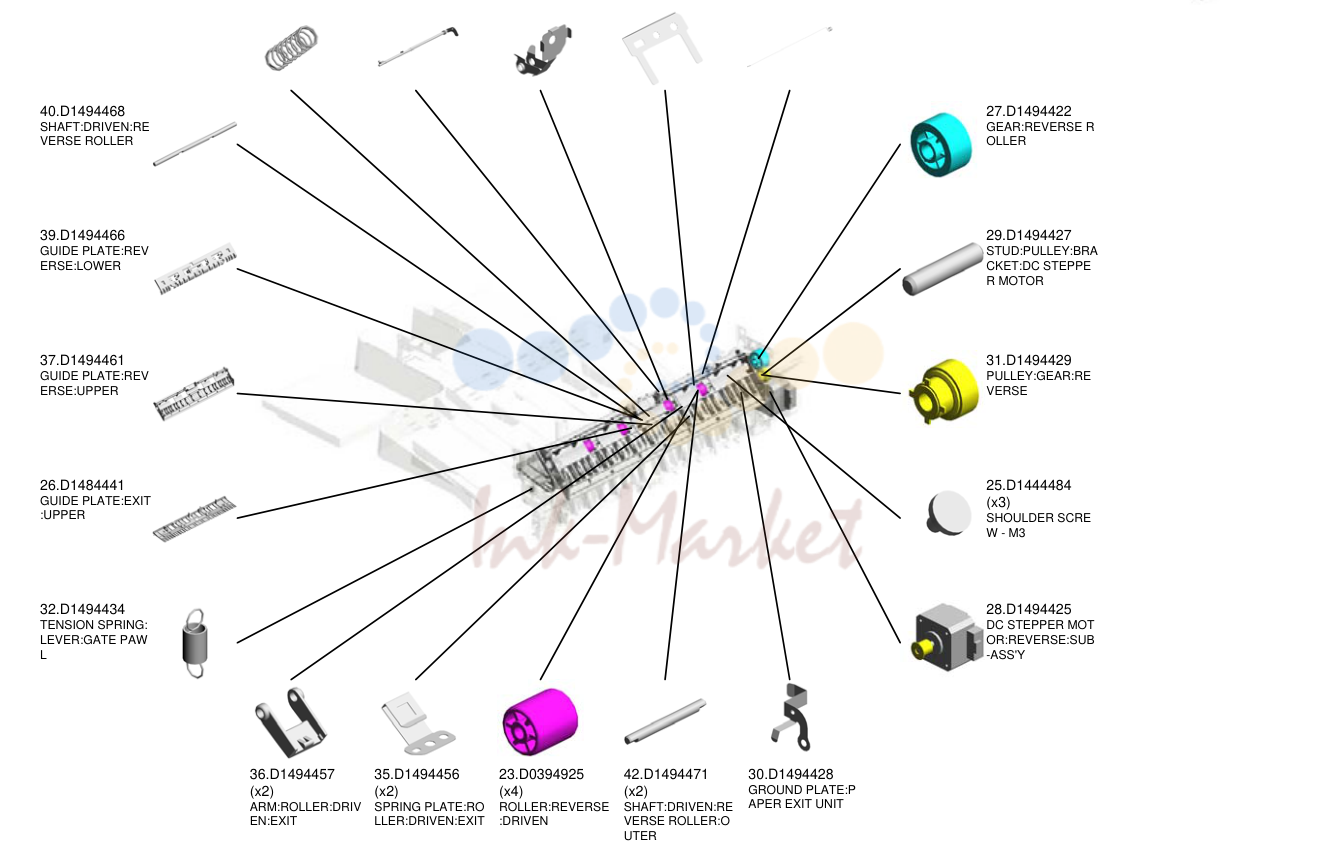

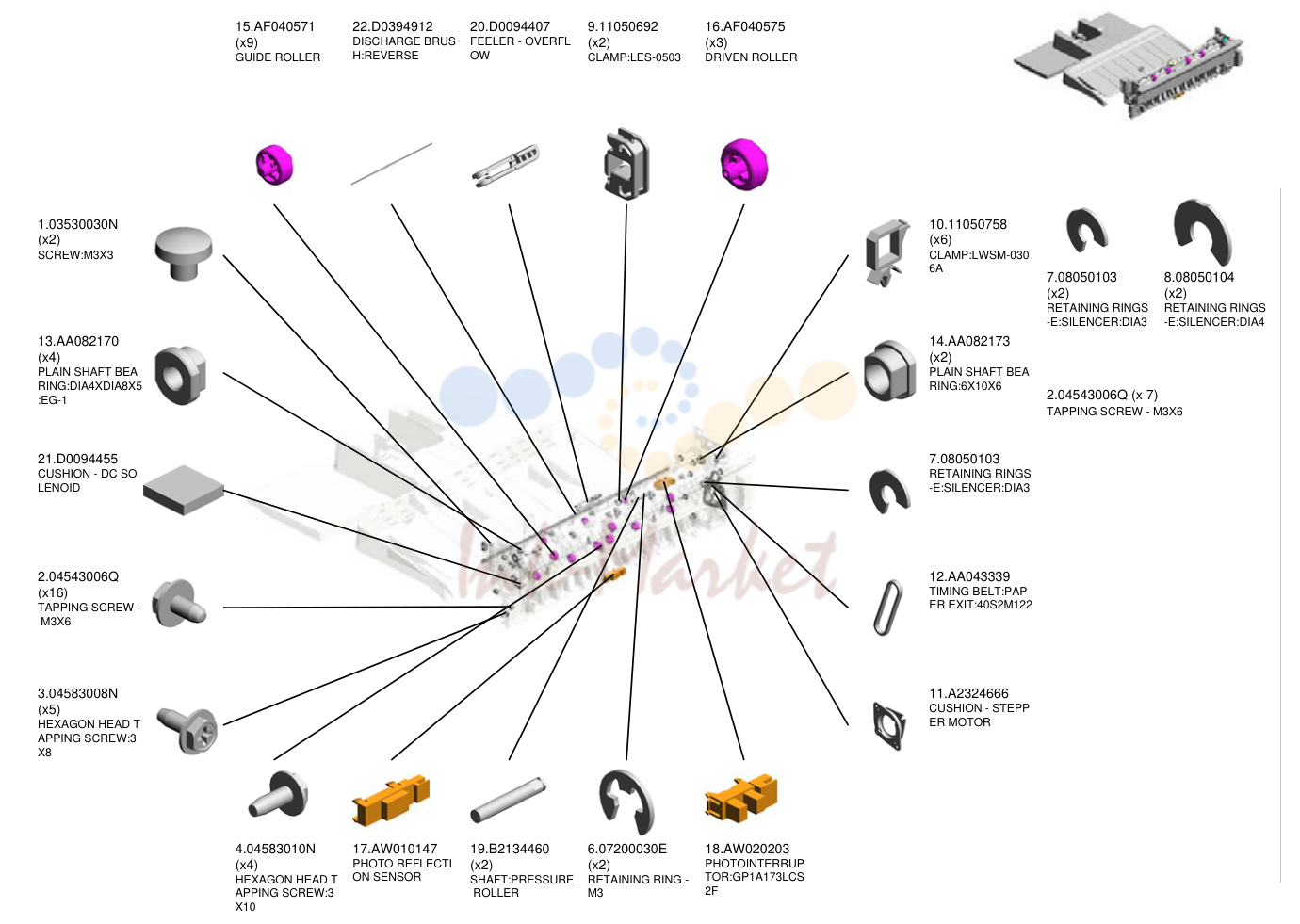

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

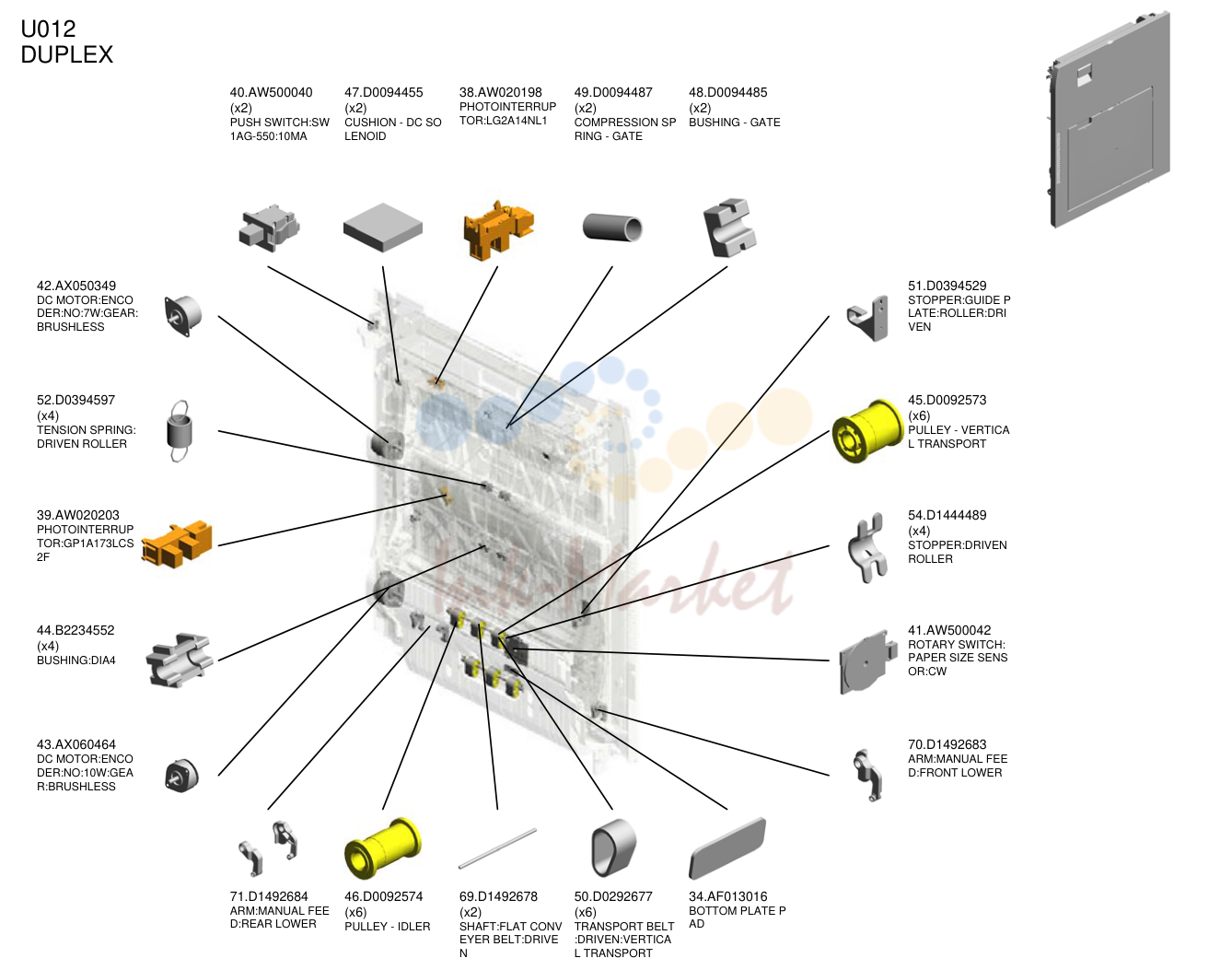

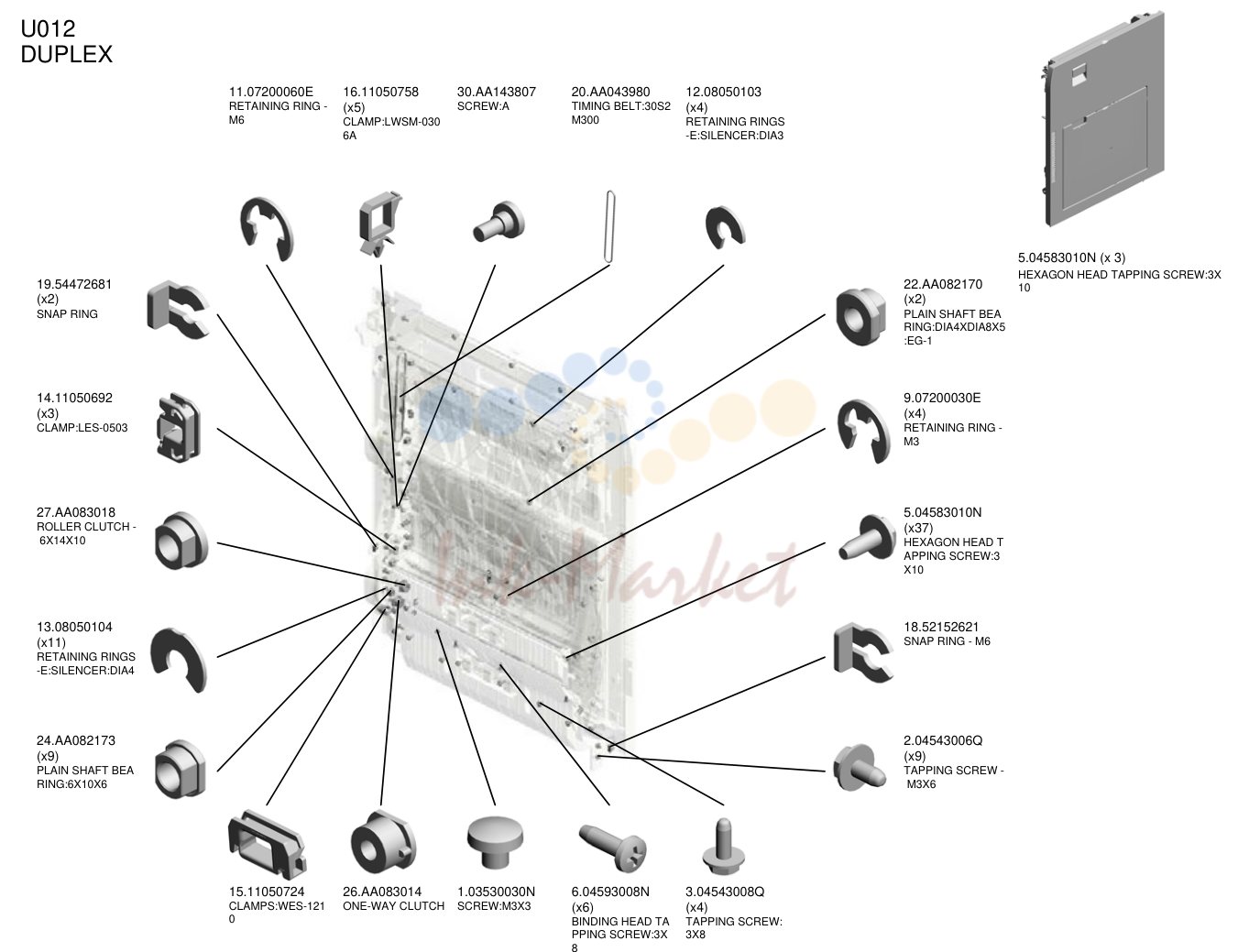

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама

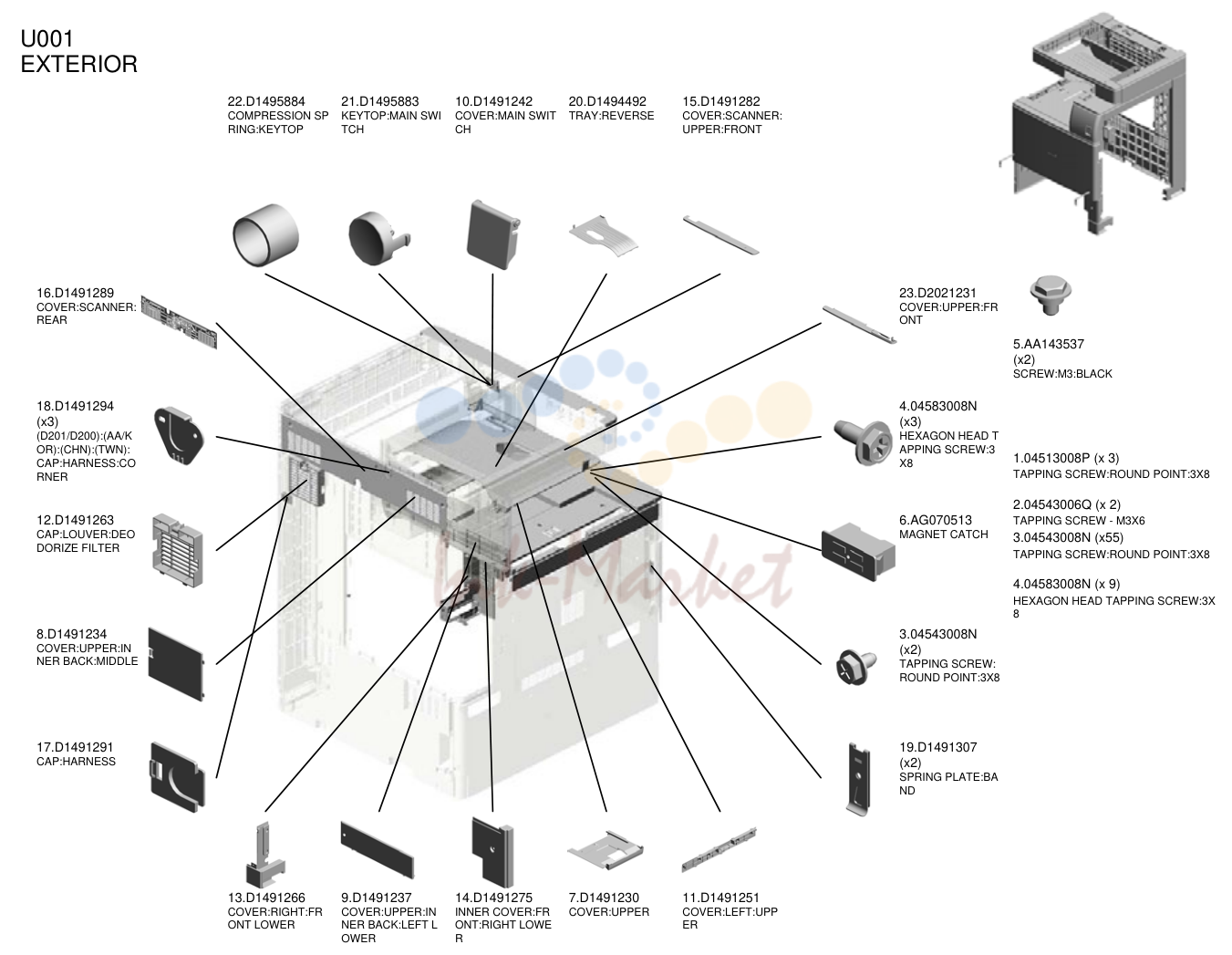

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 22 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 21 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 10 | D1491242 запросить цену → | крышка:MAIN SWIT CH |
| 20 | D1494492 запросить цену → | TRAY:REVERSE |
| 15 | D1491282 запросить цену → | крышка:сканер: UPPER:FRONT |
| 16 | D1491289 запросить цену → | крышка:сканер: REAR |
| 18 | D1491294 запросить цену → | (D201/D200):(AA/K OR):(CHN):(TWN): CAP:жгут:CO RNER |
| 12 | D1491263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 8 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 17 | D1491291 запросить цену → | CAP:жгут |
| 23 | D2021231 запросить цену → | крышка:UPPER:FR ONT |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 6 | AG070513 запросить цену → | MAGNET CATCH |
| 3 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 19 | D1491307 запросить цену → | пружина пластина:BA ND |
| 13 | D1491266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 9 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 14 | D1491275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |
| 7 | D1491230 запросить цену → | крышка:UPPER |
| 11 | D1491251 запросить цену → | крышка:LEFT:UPP ER |
| 5 | AA143537 запросить цену → | винт:M3:BLACK 1.04513008P (x 3) TAPPING винт:ROUND POINT:3X8 2.04543006Q (x 2) TAPPING винт - M3X6 3.04543008N (x55) TAPPING винт:ROUND POINT:3X8 4.04583008N (x 9) HEXAGON HEAD TAPPING винт:3X 8 |

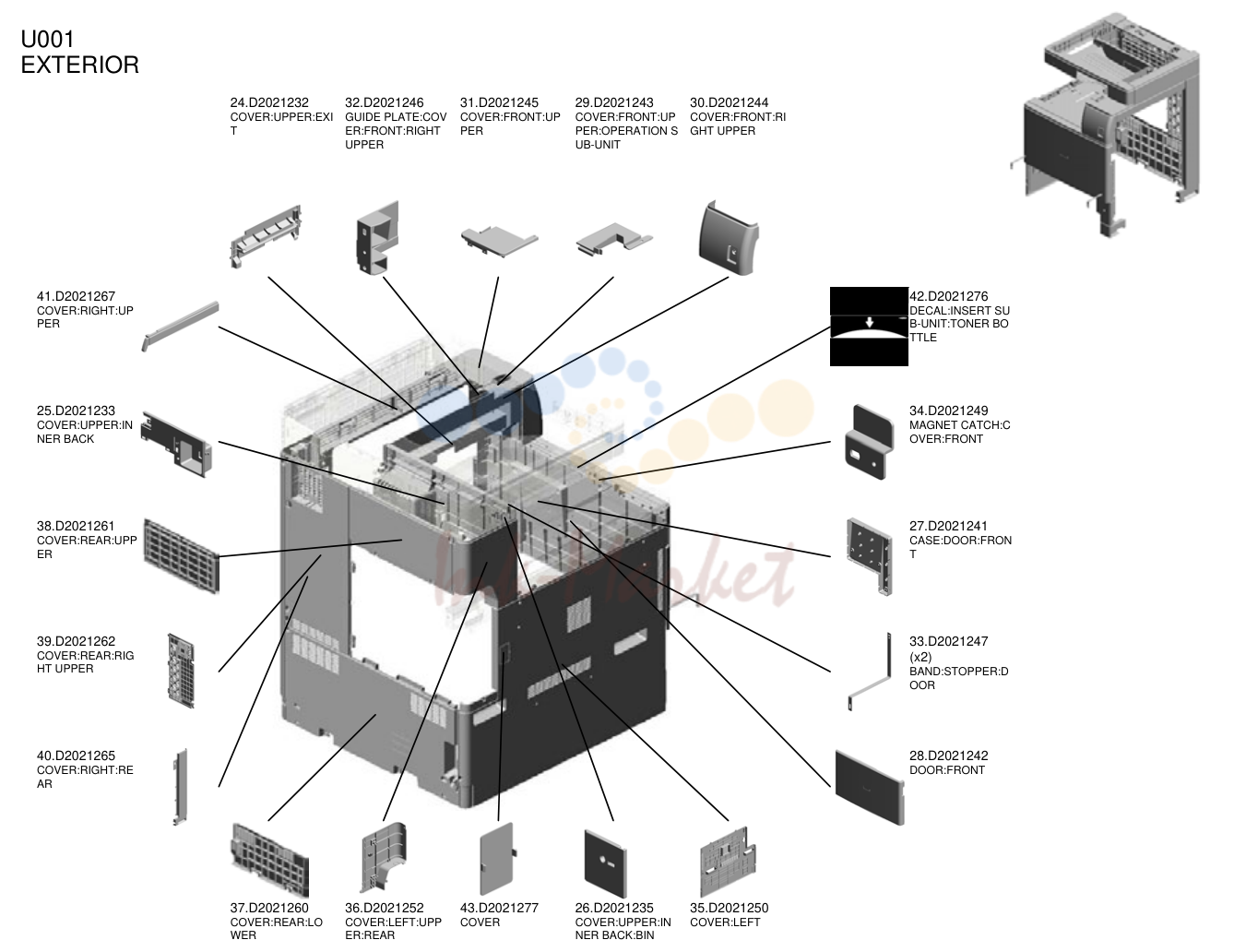

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 24 | D2021232 запросить цену → | крышка:UPPER:EXI T |
| 32 | D2021246 запросить цену → | направляющая пластина:COV ER:FRONT:RIGHT UPPER |
| 31 | D2021245 запросить цену → | крышка:FRONT:UP PER |
| 29 | D2021243 запросить цену → | крышка:FRONT:UP PER:OPERATION S UB-узел |
| 30 | D2021244 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 41 | D2021267 запросить цену → | крышка:RIGHT:UP PER |
| 25 | D2021233 запросить цену → | крышка:UPPER:IN NER BACK |
| 38 | D2021261 запросить цену → | крышка:REAR:UPP ER |
| 39 | D2021262 запросить цену → | крышка:REAR:RIG HT UPPER |
| 40 | D2021265 запросить цену → | крышка:RIGHT:RE AR |
| 42 | D2021276 запросить цену → | DECAL:INSERT SU B-узел:TONER BO TTLE |
| 34 | D2021249 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 27 | D2021241 запросить цену → | CASE:DOOR:FRON T |
| 33 | D2021247 запросить цену → | BAND:стопор:D OOR |
| 28 | D2021242 запросить цену → | DOOR:FRONT |
| 37 | D2021260 запросить цену → | крышка:REAR:LO WER |
| 36 | D2021252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 43 | D2021277 запросить цену → | крышка |
| 26 | D2021235 запросить цену → | крышка:UPPER:IN NER BACK:BIN |
| 35 | D2021250 запросить цену → | крышка:LEFT |

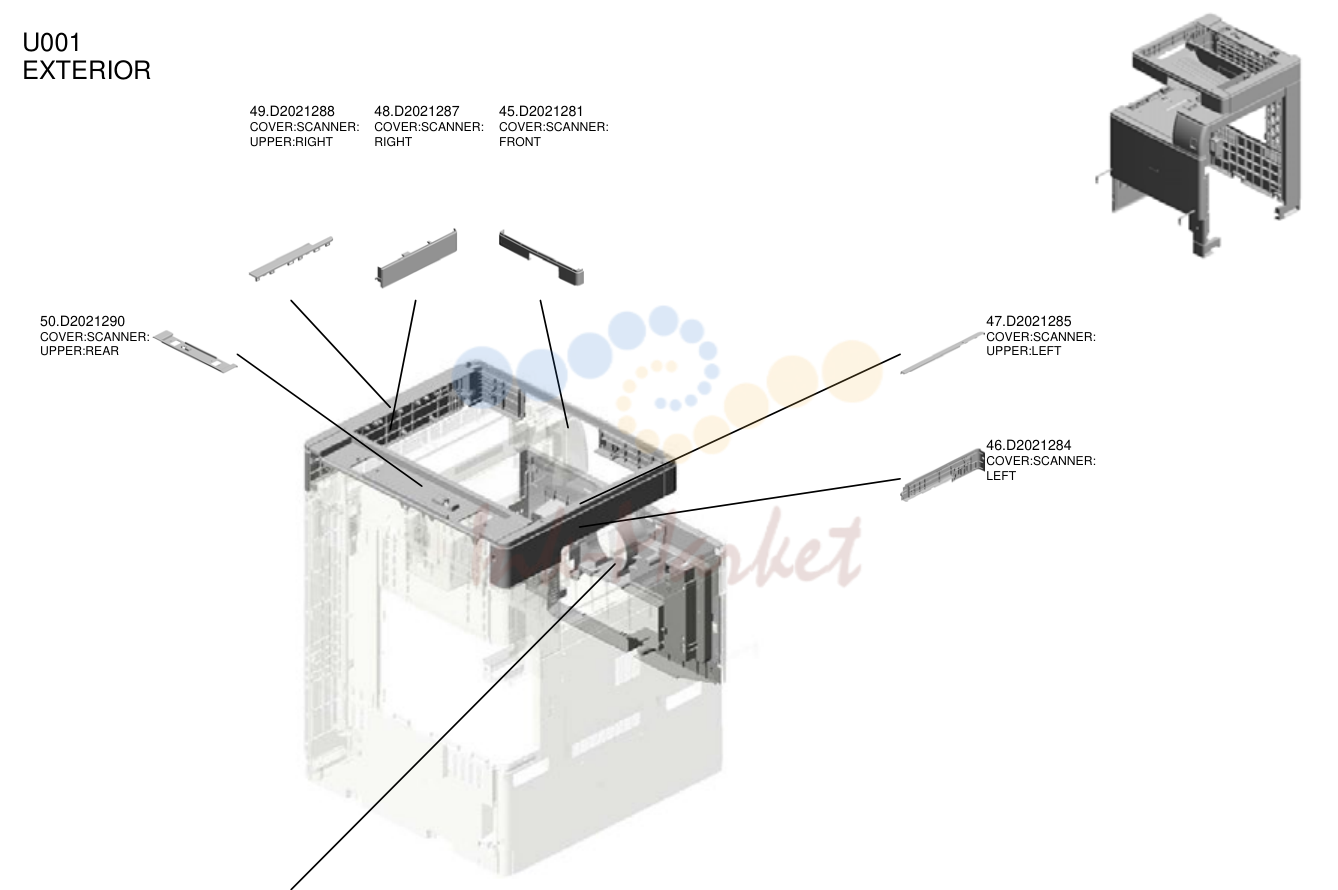

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 49 | D2021288 запросить цену → | крышка:сканер: UPPER:RIGHT |
| 48 | D2021287 запросить цену → | крышка:сканер: RIGHT |
| 45 | D2021281 запросить цену → | крышка:сканер: FRONT |
| 50 | D2021290 запросить цену → | крышка:сканер: UPPER:REAR |
| 47 | D2021285 запросить цену → | крышка:сканер: UPPER:LEFT |
| 46 | D2021284 запросить цену → | крышка:сканер: LEFT |
| 44 | D2021279 запросить цену → | INNER крышка:FR ONT |

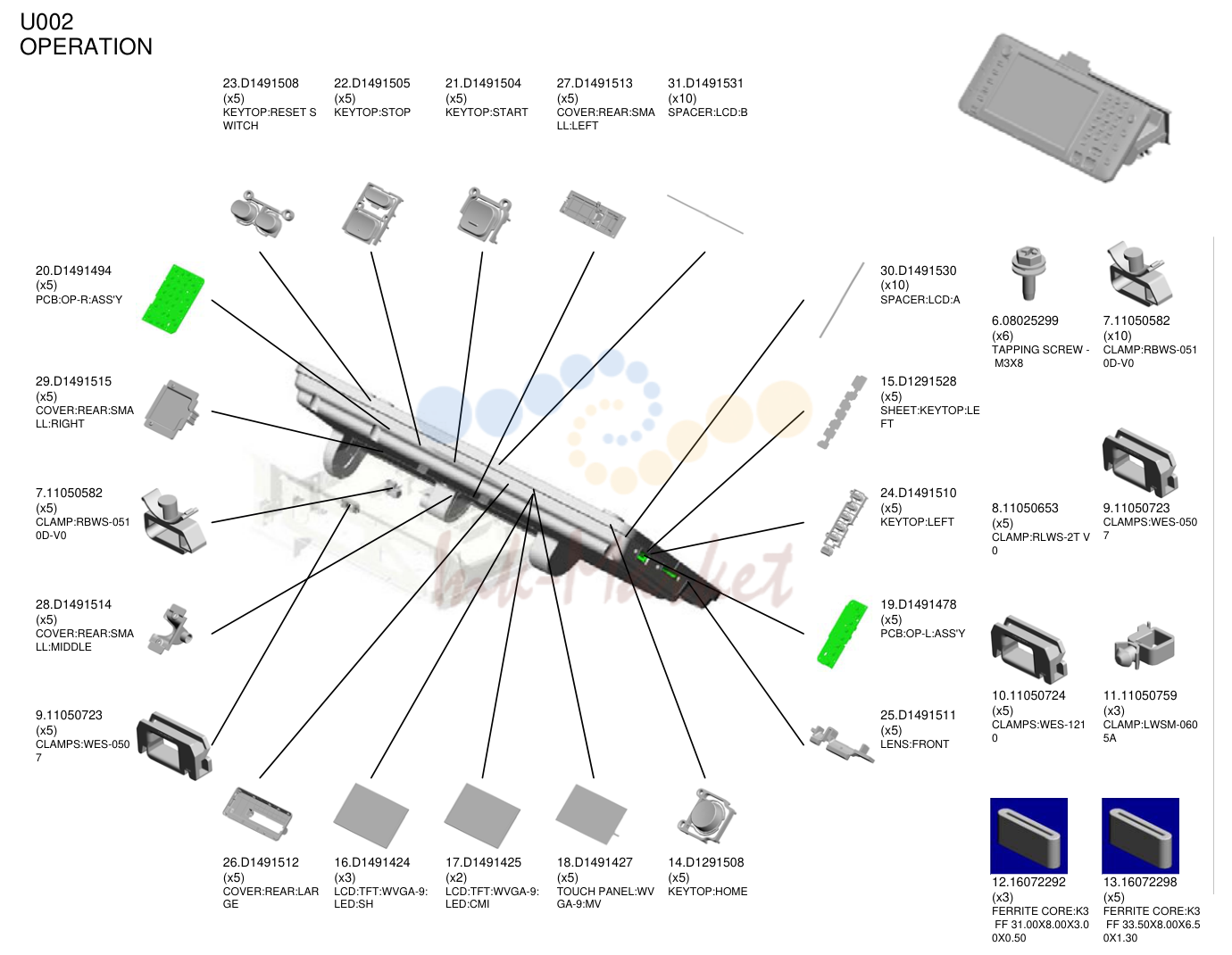

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 23 | D1491508 запросить цену → | KEYTOP:RESET S WITCH |
| 22 | D1491505 запросить цену → | KEYTOP:STOP |
| 21 | D1491504 запросить цену → | KEYTOP:START |
| 27 | D1491513 запросить цену → | крышка:REAR:SMA LL:LEFT |
| 31 | D1491531 запросить цену → | SPACER:LCD:B |
| 20 | D1491494 запросить цену → | плата:OP-R:ASS'Y |
| 29 | D1491515 запросить цену → | крышка:REAR:SMA LL:RIGHT |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-051 0D-V0 |
| 28 | D1491514 запросить цену → | крышка:REAR:SMA LL:MIDDLE |
| 9 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 30 | D1491530 запросить цену → | SPACER:LCD:A |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LE FT |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT |
| 19 | D1491478 запросить цену → | плата:OP-L:ASS'Y |
| 25 | D1491511 запросить цену → | LENS:FRONT |
| 26 | D1491512 запросить цену → | крышка:REAR:LAR GE |
| 16 | D1491424 запросить цену → | LCD:TFT:WVGA-9: LED:SH |
| 17 | D1491425 запросить цену → | LCD:TFT:WVGA-9: LED:CMI |
| 18 | D1491427 запросить цену → | TOUCH PANEL:WV GA-9:MV |
| 14 | D1291508 запросить цену → | KEYTOP:HOME |
| 6 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V 0 |
| 10 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 11 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 12 | 16072292 запросить цену → | FERRITE CORE:K3 FF 31.00X8.00X3.0 0X0.50 |
| 13 | 16072298 запросить цену → | FERRITE CORE:K3 FF 33.50X8.00X6.5 0X1.30 |

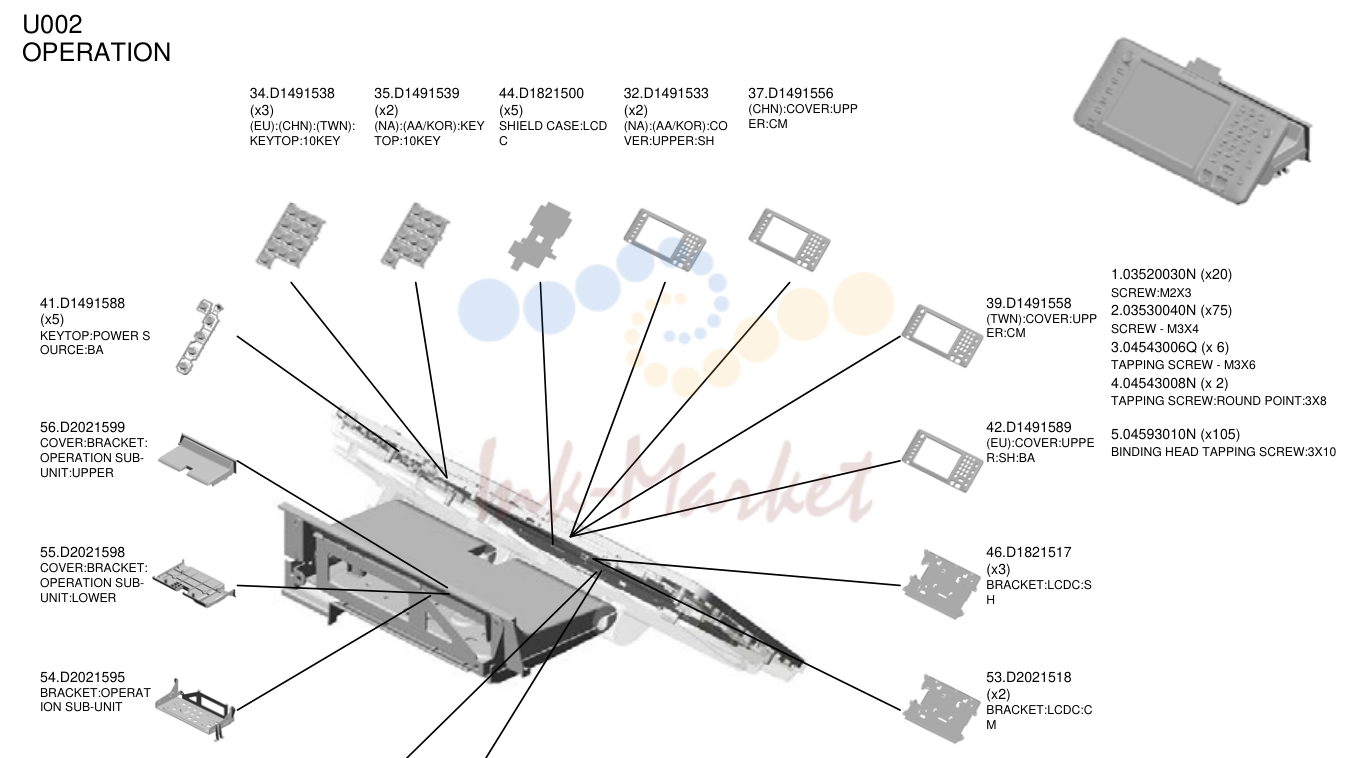

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 34 | D1491538 запросить цену → | (EU):(CHN):(TWN): KEYTOP:10KEY |
| 35 | D1491539 запросить цену → | (NA):(AA/KOR):KEY TOP:10KEY |
| 44 | D1821500 запросить цену → | SHIELD CASE:LCD C |
| 32 | D1491533 запросить цену → | (NA):(AA/KOR):CO VER:UPPER:SH |
| 37 | D1491556 запросить цену → | (CHN):крышка:UPP ER:CM |
| 41 | D1491588 запросить цену → | KEYTOP:POWER S OURCE:BA |
| 56 | D2021599 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER |
| 55 | D2021598 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER |
| 54 | D2021595 запросить цену → | кронштейн:OPERAT ION SUB-узел |
| 39 | D1491558 запросить цену → | (TWN):крышка:UPP ER:CM |
| 42 | D1491589 запросить цену → | (EU):крышка:UPPE R:SH:BA |
| 46 | D1821517 запросить цену → | кронштейн:LCDC:S H |
| 53 | D2021518 запросить цену → | кронштейн:LCDC:C M |
| 45 | D1821502 запросить цену → | SHIELD TAPE:FFC |
| 52 | D2021500 запросить цену → | SHEET:LCD:LOWE R 1.03520030N (x20) винт:M2X3 2.03530040N (x75) винт - M3X4 3.04543006Q (x 6) TAPPING винт - M3X6 4.04543008N (x 2) TAPPING винт:ROUND POINT:3X8 5.04593010N (x105) BINDING HEAD TAPPING винт:3X10 |

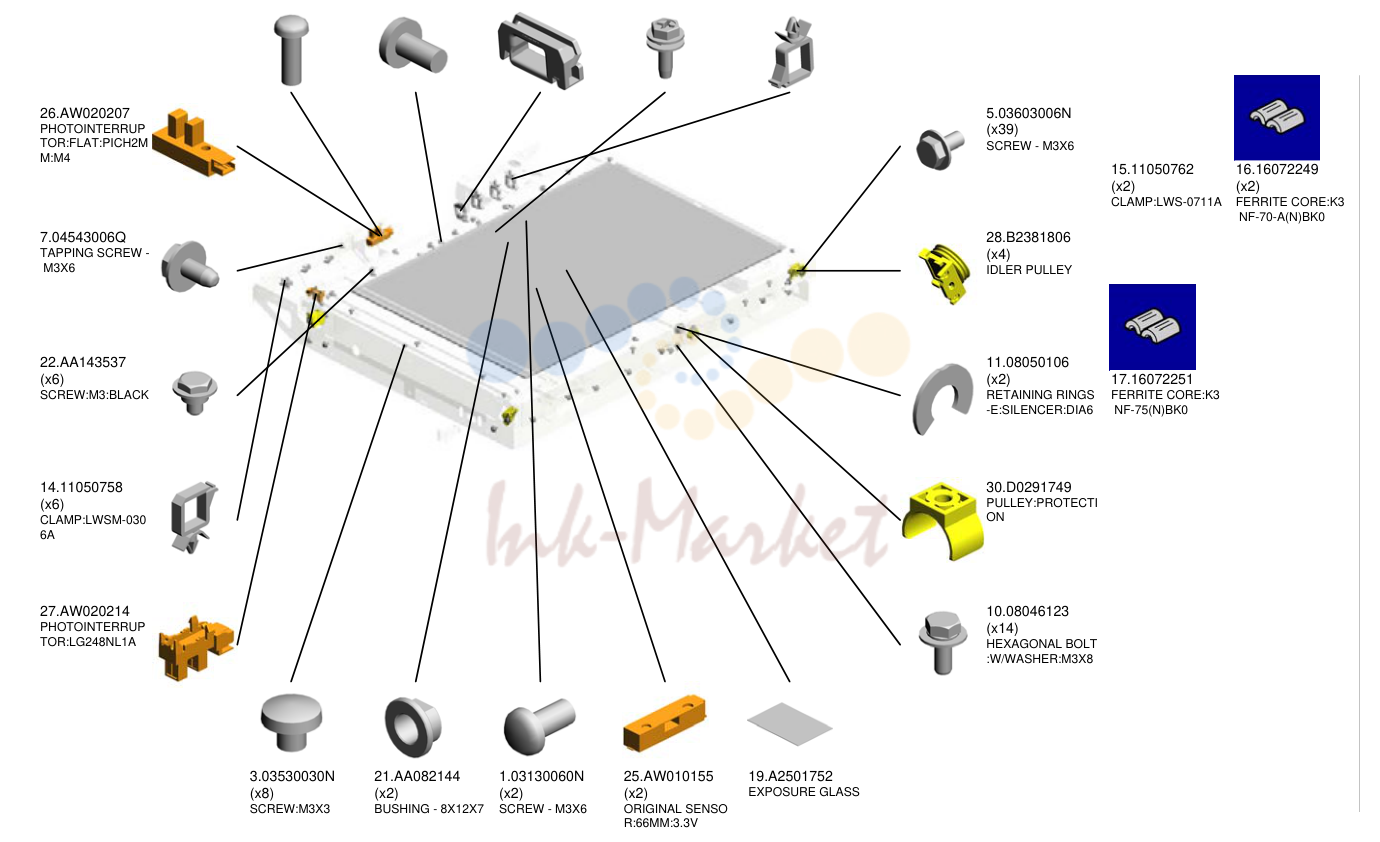

сканер
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 4 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 13 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 9 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 12 | 11050488 запросить цену → | жгут CLAMP |
| 26 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 7 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 22 | AA143537 запросить цену → | винт:M3:BLACK |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 27 | AW020214 под заказ | PHOTOINTERRUP TOR:LG248NL1A |
| 5 | 03603006N запросить цену → | винт - M3X6 |
| 28 | B2381806 запросить цену → | IDLER PULLEY |
| 11 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 30 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 10 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 3 | 03530030N запросить цену → | винт:M3X3 |
| 21 | AA082144 запросить цену → | втулка - 8X12X7 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 25 | AW010155 запросить цену → | ORIGINAL SENSO R:66MM:3.3V |
| 19 | A2501752 запросить цену → | EXPOSURE GLASS |
| 15 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 16 | 16072249 запросить цену → | FERRITE CORE:K3 NF-70-A(N)BK0 |
| 17 | 16072251 запросить цену → | FERRITE CORE:K3 NF-75(N)BK0 |

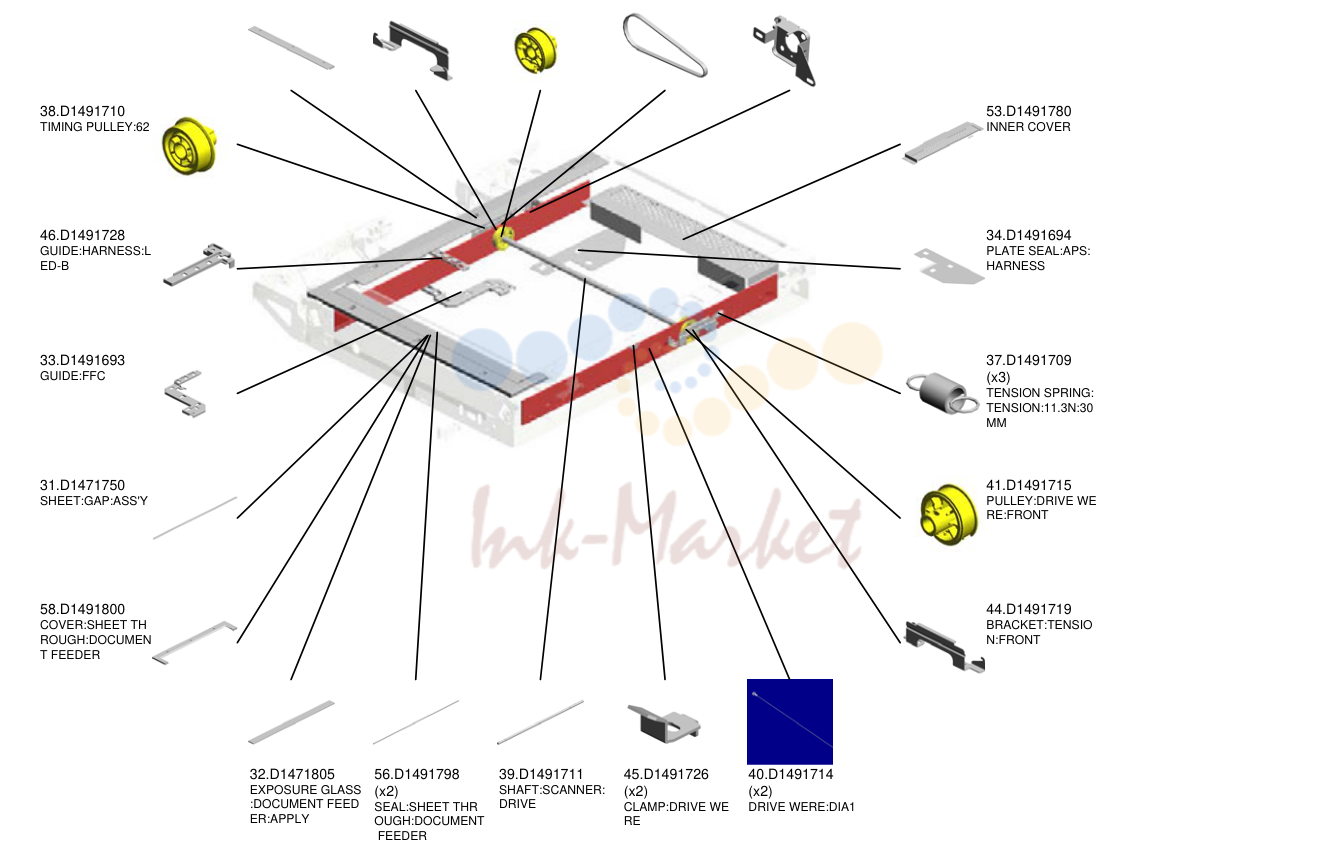

сканер
| № | Артикул | Наименование |
|---|---|---|
| 57 | D1491799 запросить цену → | SCALE:REAR:PRIN TING |
| 43 | D1491718 запросить цену → | кронштейн:TENSIO N:REAR |
| 42 | D1491717 запросить цену → | PULLEY:DRIVE WE RE:REAR |
| 36 | D1491706 запросить цену → | SYNCHRONOUS B ELT:138ST1.5-4.0 |
| 35 | D1491705 запросить цену → | кронштейн:DC STE PPER мотор |
| 38 | D1491710 запросить цену → | TIMING PULLEY:62 |
| 46 | D1491728 запросить цену → | направляющая:жгут:L ED-B |
| 33 | D1491693 запросить цену → | направляющая:FFC |
| 31 | D1471750 запросить цену → | SHEET:GAP:ASS'Y |
| 58 | D1491800 запросить цену → | крышка:SHEET TH ROUGH:DOCUMEN T FEEDER |
| 53 | D1491780 запросить цену → | INNER крышка |
| 34 | D1491694 запросить цену → | пластина SEAL:APS: жгут |
| 37 | D1491709 запросить цену → | TENSION пружина: TENSION:11.3N:30 MM |
| 41 | D1491715 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 44 | D1491719 запросить цену → | кронштейн:TENSIO N:FRONT |
| 32 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 56 | D1491798 запросить цену → | SEAL:SHEET THR OUGH:DOCUMENT FEEDER |
| 39 | D1491711 запросить цену → | вал:сканер: DRIVE |
| 45 | D1491726 запросить цену → | CLAMP:DRIVE WE RE |
| 40 | D1491714 запросить цену → | DRIVE WERE:DIA1 |

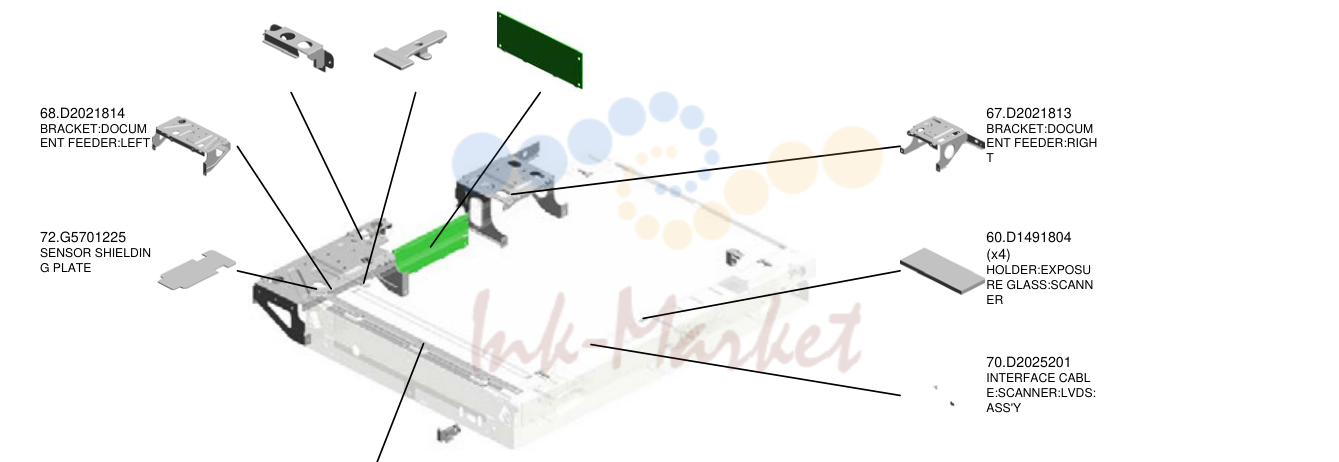

сканер
| № | Артикул | Наименование |
|---|---|---|
| 62 | D1491816 запросить цену → | DOCUMENT FEED ER:кабель:BRACK ET |
| 61 | D1491805 запросить цену → | держатель:EXPOSU RE GLASS |
| 69 | D2025138 запросить цену → | плата:SIO |
| 68 | D2021814 запросить цену → | кронштейн:DOCUM ENT FEEDER:LEFT |
| 72 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 67 | D2021813 запросить цену → | кронштейн:DOCUM ENT FEEDER:RIGH T |
| 60 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 70 | D2025201 запросить цену → | INTERFACE CABL E:сканер:LVDS: ASS'Y |
| 59 | D1491801 запросить цену → | кронштейн:SCALE:L EFT |

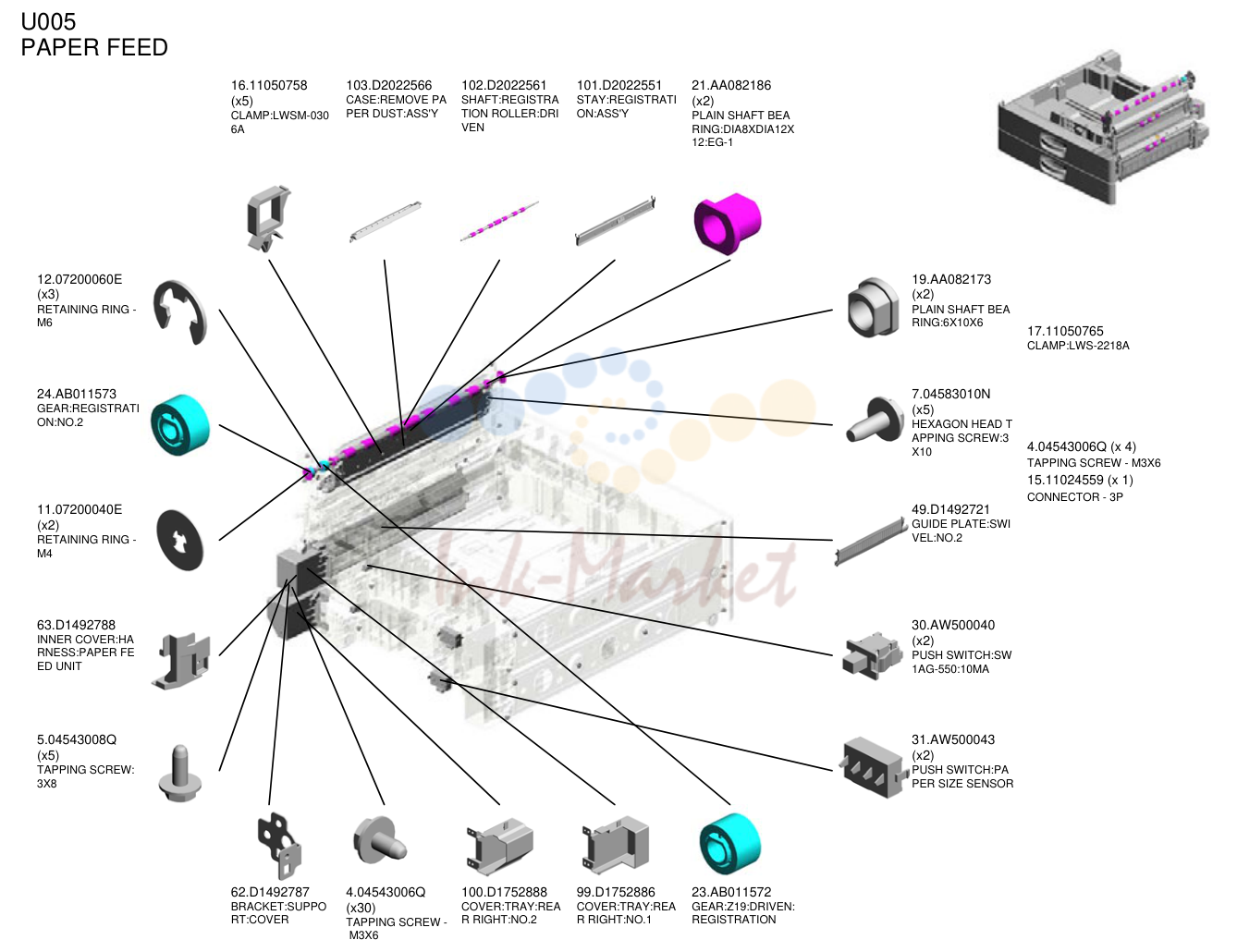

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 16 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 103 | D2022566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 102 | D2022561 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 101 | D2022551 запросить цену → | STAY:REGISTRATI ON:ASS'Y |
| 21 | AA082186 запросить цену → | PLAIN вал BEA RING:DIA8XDIA12X 12:EG-1 |
| 12 | 07200060E запросить цену → | RETAINING RING - M6 |
| 24 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 11 | 07200040E запросить цену → | RETAINING RING - M4 |
| 63 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 19 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 49 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 30 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 31 | AW500043 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 62 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 100 | D1752888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 |
| 99 | D1752886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 23 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 17 | 11050765 запросить цену → | CLAMP:LWS-2218A 4.04543006Q (x 4) TAPPING винт - M3X6 15.11024559 (x 1) CONNECTOR - 3P |

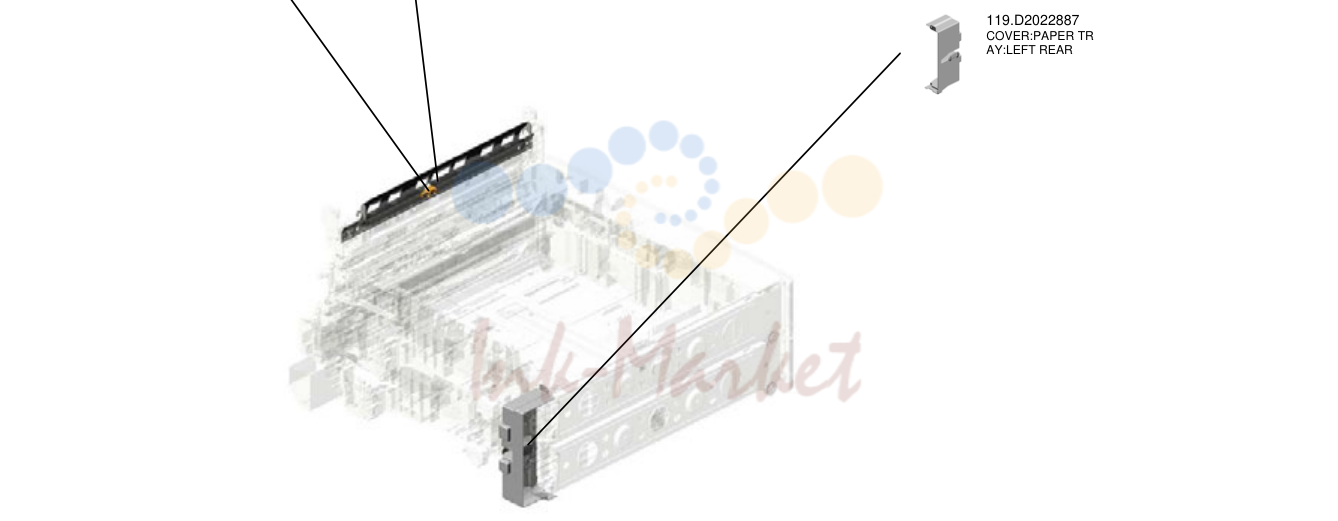

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 123 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 104 | D2022576 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE N |
| 119 | D2022887 запросить цену → | крышка:PAPER TR AY:LEFT REAR |

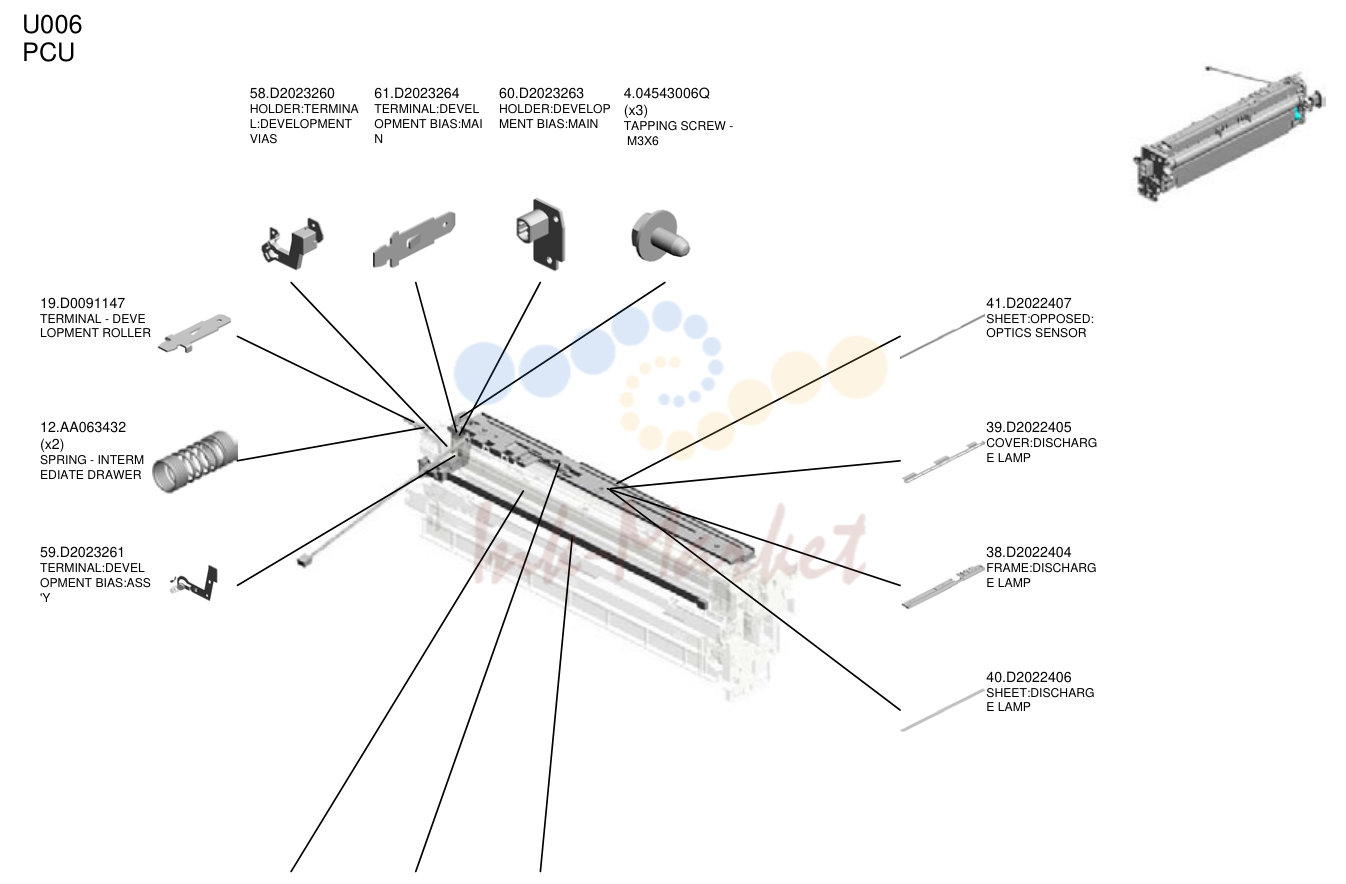

PCU
| № | Артикул | Наименование |
|---|---|---|
| 58 | D2023260 запросить цену → | держатель:TERMINA L:проявка VIAS |
| 61 | D2023264 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:MAI N |
| 60 | D2023263 запросить цену → | держатель:DEVELOP MENT BIAS:MAIN |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 19 | D0091147 запросить цену → | TERMINAL - DEVE LOPMENT ролик |
| 12 | AA063432 запросить цену → | пружина - INTERM EDIATE DRAWER |
| 59 | D2023261 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:ASS 'Y |
| 41 | D2022407 запросить цену → | SHEET:OPPOSED: оптика датчик |
| 39 | D2022405 запросить цену → | крышка:DISCHARG E LAMP |
| 38 | D2022404 запросить цену → | FRAME:DISCHARG E LAMP |
| 40 | D2022406 запросить цену → | SHEET:DISCHARG E LAMP |
| 37 | D2022401 запросить цену → | DISCHARGE LAMP :PCL:ASS'Y |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 36 | D2022380 запросить цену → | DISCHARGE LAMP :ASS'Y |
проявка
| № | Артикул | Наименование |
|---|---|---|
| 13 | D2023376 запросить цену → | SEAL:BASE:SLIDE RAIL:LOWER |
| 12 | D2023372 запросить цену → | BASE:TONER CAR TRIDGE |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 19 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 3 | 04513016N запросить цену → | TAPPING винт - 3X16 |
| 16 | AA063941 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 22 | AW010200 под заказ | подача бумаги SEN SOR:печь (закрепление) EXIT |
| 13 | 08050089 запросить цену → | RETAINING RING - M4 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 18 | AA063943 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N |
| 7 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 24 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 6 | 04543006N под заказ | TAPPING винт: ROUND POINT:3X6 |
| 4 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 11 | 07200040E запросить цену → | RETAINING RING - M4 |
| 10 | 07200030E запросить цену → | RETAINING RING - M3 |
| 17 | AA063942 запросить цену → | COMPRESSION SP RING:REGISTRATI ON:DRIVE |
| 9 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 15 | 52152621 запросить цену → | SNAP RING - M6 |
| 21 | AB011571 запросить цену → | шестерня:Z19:DRIVE:R EGISTRATION |
| 20 | AA082144 запросить цену → | втулка - 8X12X7 8.04583008N (x 1) HEXAGON HEAD TAPPING винт:3X 8 11.07200040E (x 1) RETAINING RING - M4 12.07200060E (x 2) RETAINING RING - M6 |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 37 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 31 | D1496226 под заказ | рычаг:перенос /SEPARATION UNI T:FRONT |
| 30 | D1494662 запросить цену → | DIFFUSION пластина: LED |
| 42 | D2023890 запросить цену → | LED:RED |
| 36 | D1496248 запросить цену → | CAP:LED |
| 33 | D1496229 запросить цену → | TENSION пружина: рычаг:SET |
| 32 | D1496228 запросить цену → | TORSION пружина: рычаг:SET:FRON T |
| 27 | D1492584 запросить цену → | COLLAR:вал:R EGISTRATION ROL LER |
| 29 | D1492991 запросить цену → | PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик |
| 25 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 34 | D1496231 под заказ | рычаг:перенос /SEPARATION UNI T:REAR |
| 35 | D1496233 запросить цену → | TORSION пружина: рычаг:SET:REAR |
| 45 | D2023960 запросить цену → | CONNECTING SPR ING:SEPARATION |
| 44 | D2023952 запросить цену → | TERMINAL:RECEP TACLE:MAIN:TRAN SFER |
| 43 | D2023951 запросить цену → | HOUSING:MAIN:TR ANSFER |
| 38 | D2022581 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE: ASS'Y |
| 41 | D2023885 запросить цену → | DENSITY датчик: AROUND THE PHO TOCONDUCTOR |
| 39 | D2022587 под заказ | регистрация R OLLER:DRIVE |
| 28 | D1492990 запросить цену → | PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R |
| 40 | D2022992 запросить цену → | кронштейн:STOPPE R:регистрация |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 50 | D2026260 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:FRONT |
| 59 | D2026273 запросить цену → | COMPRESSION SP RING:TRANSPORT SUB-узел |
| 49 | D2026255 запросить цену → | DECAL:GRIP:B |
| 57 | D2026271 запросить цену → | направляющая:TRANSPOR T:перенос |
| 58 | D2026272 запросить цену → | BASE:направляющая:TRAN SFER |
| 64 | D2026285 запросить цену → | рычаг:SET:FRON T |
| 55 | D2026268 запросить цену → | рычаг:ON-OFF:TR ANSFER ролик: FRONT |
| 53 | D2026265 запросить цену → | рычаг:PRESSURE :направляющая пластина |
| 52 | D2026264 запросить цену → | COMPRESSION SP RING:PRESSURE:T RANSFER ролик |
| 65 | D2026346 запросить цену → | LINK:перенос/S EPARATION узел |
| 48 | D2026211 запросить цену → | перенос ROLLE R:ASS'Y |
| 62 | D2026280 запросить цену → | GROUND пластина:S EPARATION |
| 63 | D2026281 запросить цену → | рычаг:SET:REAR |
| 51 | D2026261 запросить цену → | рычаг:PRESSURE :перенос ROLL ER:REAR |
| 46 | D2023961 запросить цену → | CONNECTING SPR ING:перенос |
| 54 | D2026267 запросить цену → | вал:рычаг:ON- OFF |
| 47 | D2023962 запросить цену → | ELECTRODE PLAT E:перенос |
| 56 | D2026269 запросить цену → | рычаг:ON-OFF:TR ANSFER ролик: REAR |
| 60 | D2026276 запросить цену → | GROUND пластина:T RANSFER/SEPARA TION узел |
| 61 | D2026277 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 68 | D2026352 запросить цену → | вал:ON-OFF:DR IVE |
| 67 | D2026351 запросить цену → | CAM:ON-OFF:TRA NSFER |
| 66 | D2026350 запросить цену → | кронштейн:DRIVE U NIT |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 8 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 13 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 13 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 30 | D1494354 запросить цену → | кронштейн:DRAWE R:MAIN |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 28 | D1054365 запросить цену → | держатель:THERMO PILE |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 12 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 23 | AW100138 запросить цену → | THERMOPILE 1.03603006N (x 1) винт - M3X6 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 15 | AF040571 запросить цену → | направляющая ролик |
| 22 | D0394912 запросить цену → | DISCHARGE BRUS H:REVERSE |
| 20 | D0094407 запросить цену → | FEELER - OVERFL OW |
| 9 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 16 | AF040575 запросить цену → | DRIVEN ролик |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 13 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 21 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 14 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 7 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 12 | AA043339 запросить цену → | TIMING ремень:PAP ER EXIT:40S2M122 |
| 11 | A2324666 запросить цену → | CUSHION - STEPP ER мотор |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | AW010147 запросить цену → | PHOTO REFLECTI ON датчик |
| 19 | B2134460 запросить цену → | вал:PRESSURE ролик |
| 6 | 07200030E запросить цену → | RETAINING RING - M3 |
| 18 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 2.04543006Q (x 7) TAPPING винт - M3X6 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 24 | D0394927 запросить цену → | COMPRESSION SP RING:PRESSURE: REVERSE:DRIVEN |
| 34 | D1494448 запросить цену → | вал:FEELER:OV ERFLOW |
| 33 | D1494446 запросить цену → | пружина пластина:RO LLER:DRIVEN |
| 41 | D1494469 запросить цену → | пружина пластина:RO LLER:DRIVEN:REV ERSE ролик |
| 38 | D1494463 запросить цену → | GROUND WIRE:SE NSOR:REVERSE |
| 40 | D1494468 запросить цену → | вал:DRIVEN:RE VERSE ролик |
| 39 | D1494466 запросить цену → | направляющая пластина:REV ERSE:LOWER |
| 37 | D1494461 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 26 | D1484441 запросить цену → | направляющая пластина:EXIT :UPPER |
| 32 | D1494434 запросить цену → | TENSION пружина: рычаг:GATE PAW L |
| 27 | D1494422 запросить цену → | шестерня:REVERSE R OLLER |
| 29 | D1494427 запросить цену → | STUD:PULLEY:BRA CKET:DC STEPPE R мотор |
| 31 | D1494429 запросить цену → | PULLEY:шестерня:RE VERSE |
| 25 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 28 | D1494425 запросить цену → | DC STEPPER MOT OR:REVERSE:SUB -ASS'Y |
| 36 | D1494457 запросить цену → | ARM:ролик:DRIV EN:EXIT |
| 35 | D1494456 запросить цену → | пружина пластина:RO LLER:DRIVEN:EXIT |
| 23 | D0394925 запросить цену → | ролик:REVERSE :DRIVEN |
| 42 | D1494471 запросить цену → | вал:DRIVEN:RE VERSE ролик:O UTER |
| 30 | D1494428 запросить цену → | GROUND пластина:P APER EXIT узел |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 47 | D1494494 запросить цену → | BASE:TRAY:EXIT |
| 46 | D1494493 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 63 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 43 | D1494476 запросить цену → | EXIT ролик |
| 48 | D1494498 запросить цену → | TRAY:EXIT |
| 45 | D1494484 запросить цену → | TORSION пружина: рычаг:GATE PAW L |
| 44 | D1494483 запросить цену → | рычаг:GATE PAW L |
| 49 | D2024421 запросить цену → | шестерня:EXIT ROLLE R |
| 50 | D2024426 запросить цену → | кронштейн:DC STE PPER мотор:REV ERSE |
| 55 | D2024458 запросить цену → | ролик:DRIVEN:E XIT |
| 60 | D2024477 запросить цену → | REVERSE ролик |
| 52 | D2024452 запросить цену → | направляющая пластина:EXIT :LOWER |
| 61 | D2024481 под заказ | GATE PAWL:EXIT |
| 62 | D2024491 запросить цену → | INNER крышка:EXI T |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 11 | 07200060E запросить цену → | RETAINING RING - M6 |
| 16 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 30 | AA143807 запросить цену → | винт:A |
| 20 | AA043980 запросить цену → | TIMING ремень:30S2 M300 |
| 12 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 19 | 54472681 запросить цену → | SNAP RING |
| 14 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 27 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 13 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 24 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 22 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 9 | 07200030E запросить цену → | RETAINING RING - M3 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 18 | 52152621 запросить цену → | SNAP RING - M6 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 26 | AA083014 запросить цену → | ONE-WAY муфта |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 6 | 04593008N запросить цену → | BINDING HEAD TA PPING винт:3X 8 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 5.04583010N (x 3) HEXAGON HEAD TAPPING винт:3X 10 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 40 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 47 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 38 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 49 | D0094487 запросить цену → | COMPRESSION SP RING - GATE |
| 48 | D0094485 запросить цену → | втулка - GATE |
| 42 | AX050349 запросить цену → | DC мотор:ENCO DER:NO:7W:шестерня: BRUSHLESS |
| 52 | D0394597 запросить цену → | TENSION пружина: DRIVEN ролик |
| 39 | AW020203 запросить цену → | PHOTOINTERRUP TOR:GP1A173LCS 2F |
| 44 | B2234552 запросить цену → | втулка:DIA4 |
| 43 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 51 | D0394529 запросить цену → | стопор:направляющая P LATE:ролик:DRI VEN |
| 45 | D0092573 под заказ | PULLEY - VERTICA L TRANSPORT |
| 54 | D1444489 запросить цену → | стопор:DRIVEN ролик |
| 41 | AW500042 запросить цену → | ROTARY SWITCH: PAPER SIZE SENS OR:CW |
| 70 | D1492683 запросить цену → | ARM:MANUAL FEE D:FRONT LOWER |
| 71 | D1492684 запросить цену → | ARM:MANUAL FEE D:REAR LOWER |
| 46 | D0092574 запросить цену → | PULLEY - IDLER |
| 69 | D1492678 запросить цену → | вал:FLAT CONV EYER ремень:DRIVE N |
| 50 | D0292677 под заказ | TRANSPORT ремень :DRIVEN:VERTICA L TRANSPORT |
| 34 | AF013016 запросить цену → | BOTTOM пластина P AD |
Полный список запчастей доступен по запросу.
комментарии
