Ricoh mp 2555 mp 3055 mp 3555 series dsm 2625 dsm 2630 dsm 2635SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- сканер
- подача бумаги
- TONNER SUPPLY
- PCDU
- перенос/SEPARATION
- USED TONER

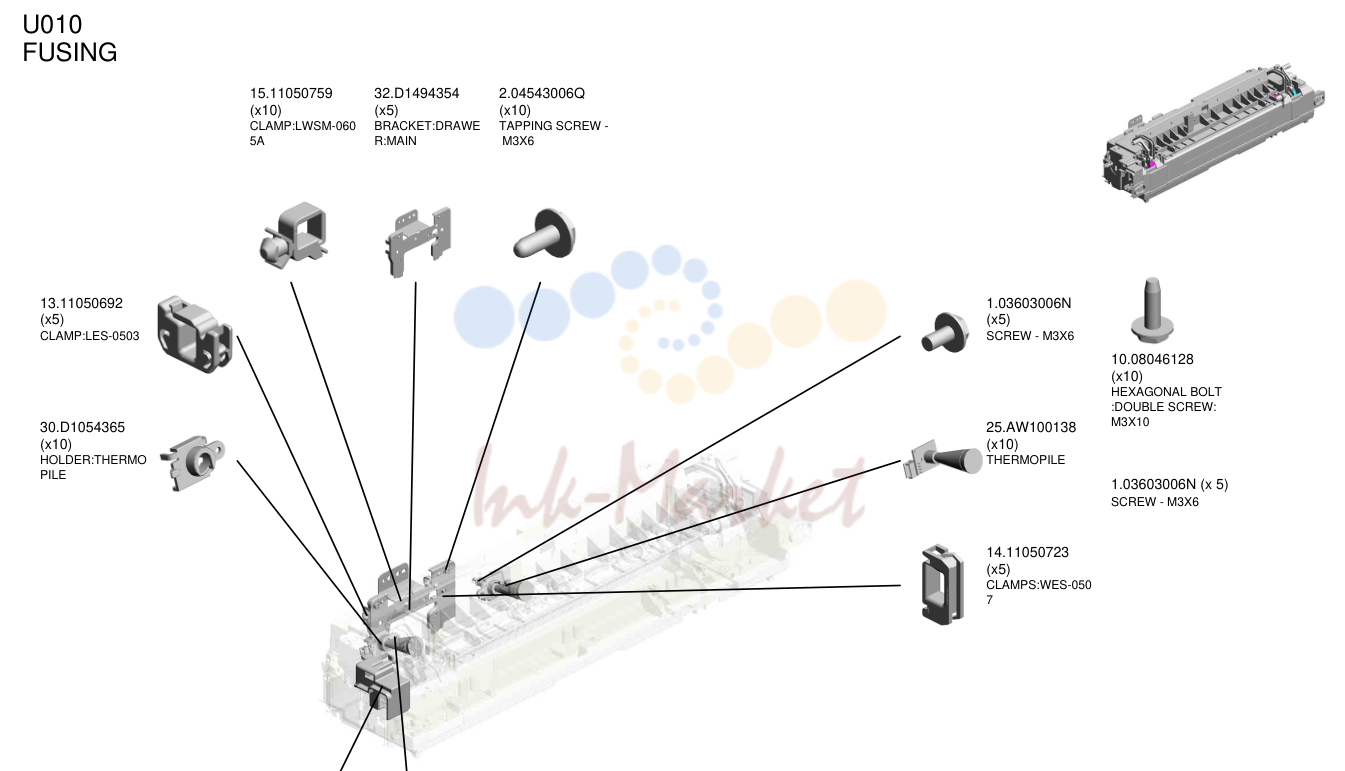

- печь (закрепление)

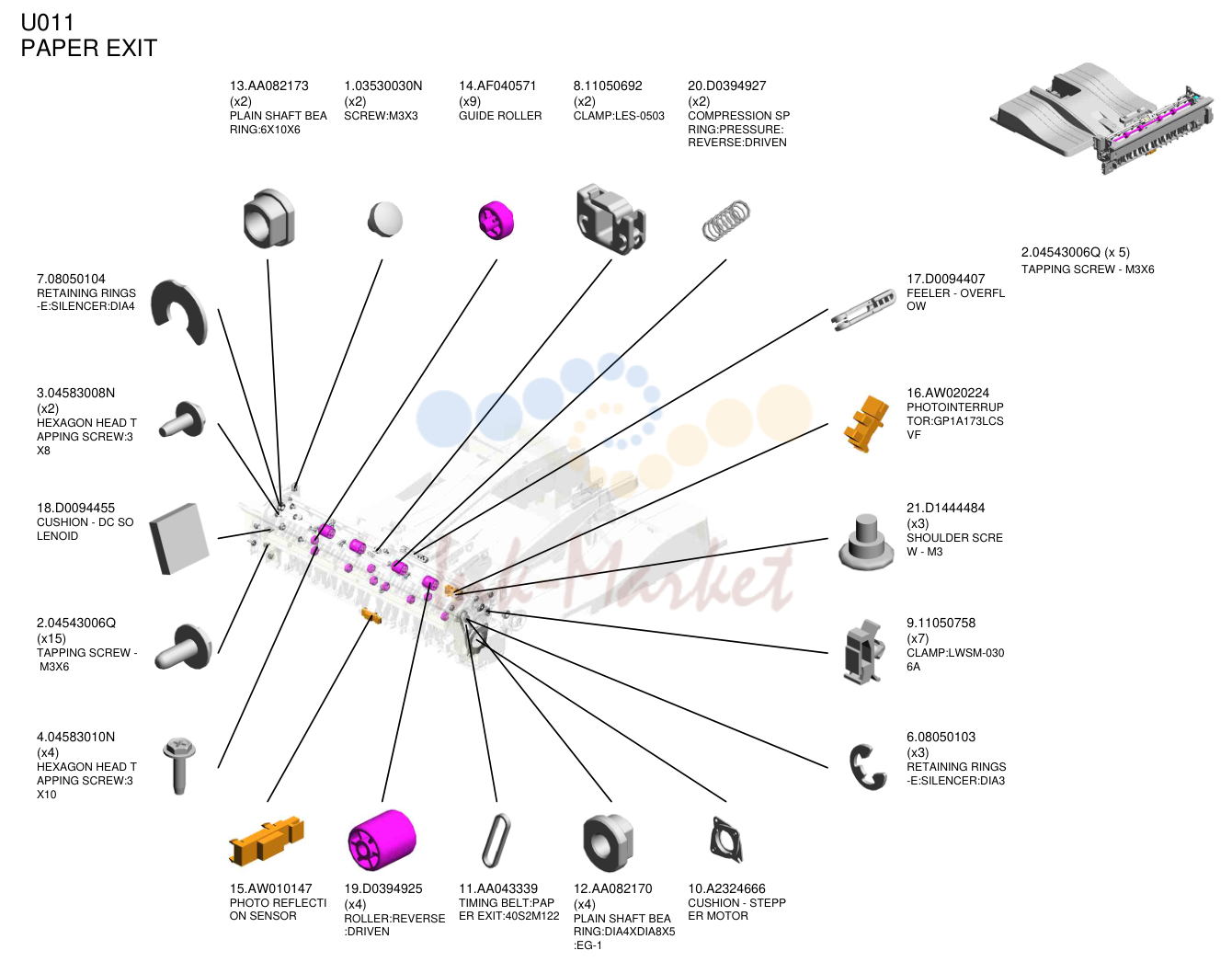

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

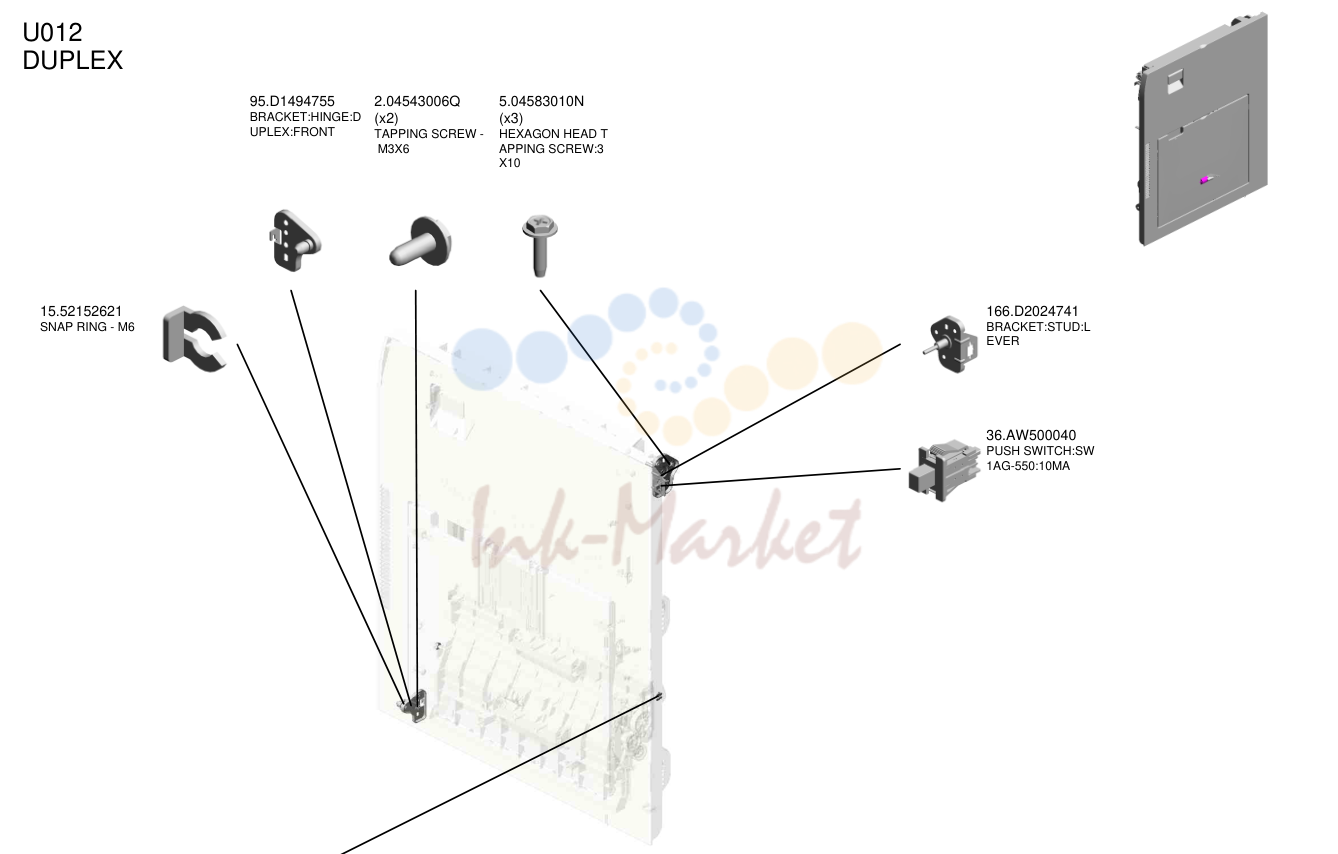

- дуплекс

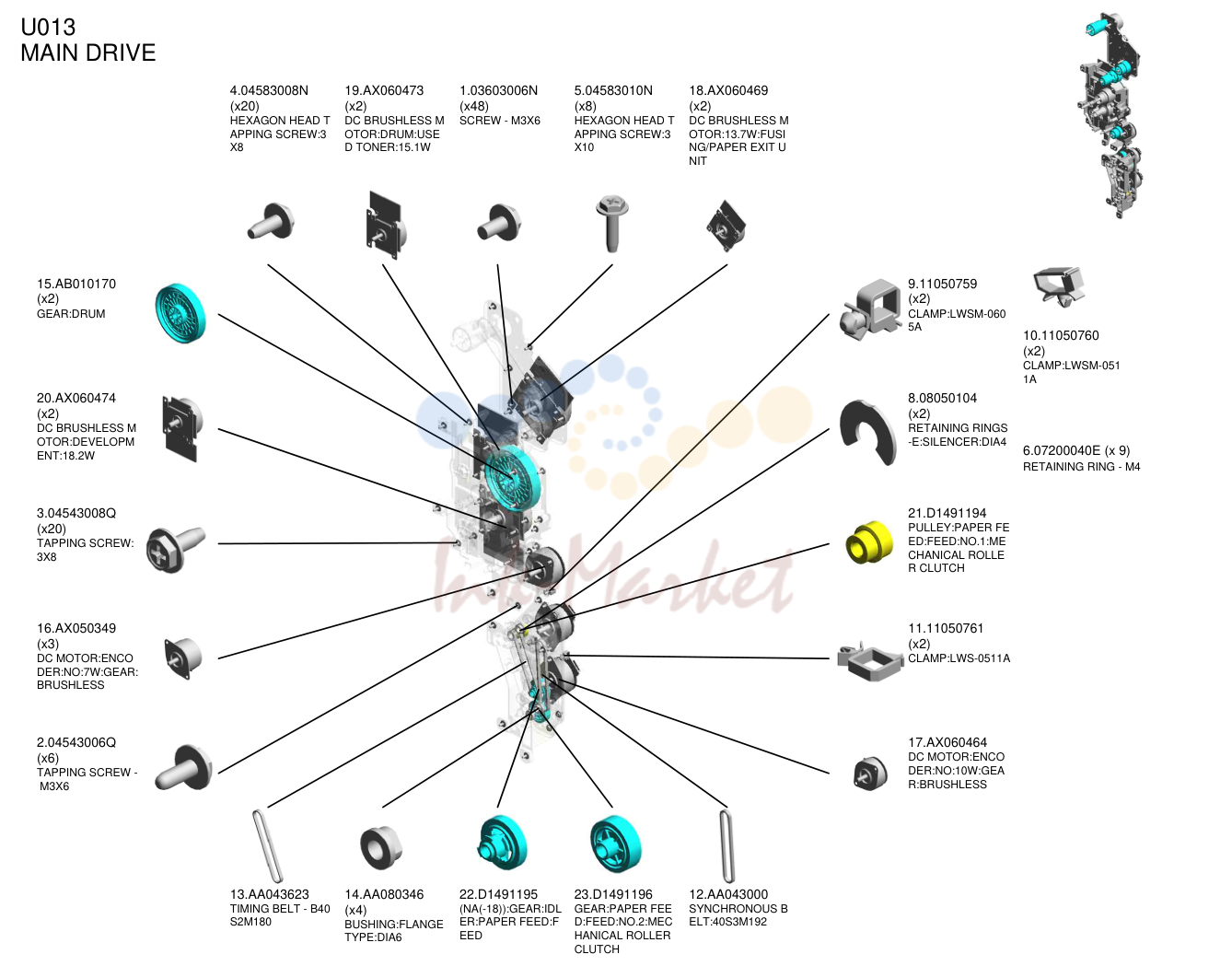

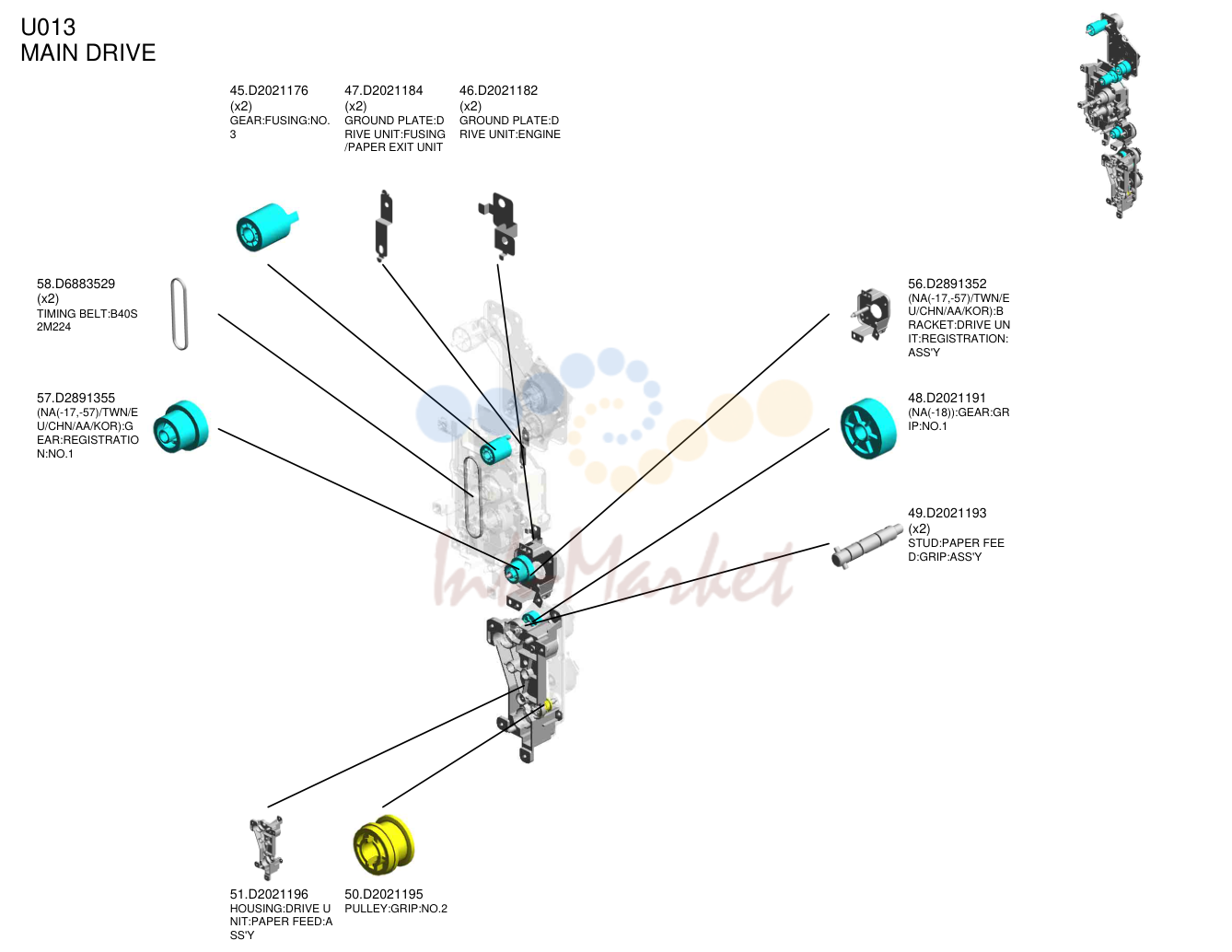

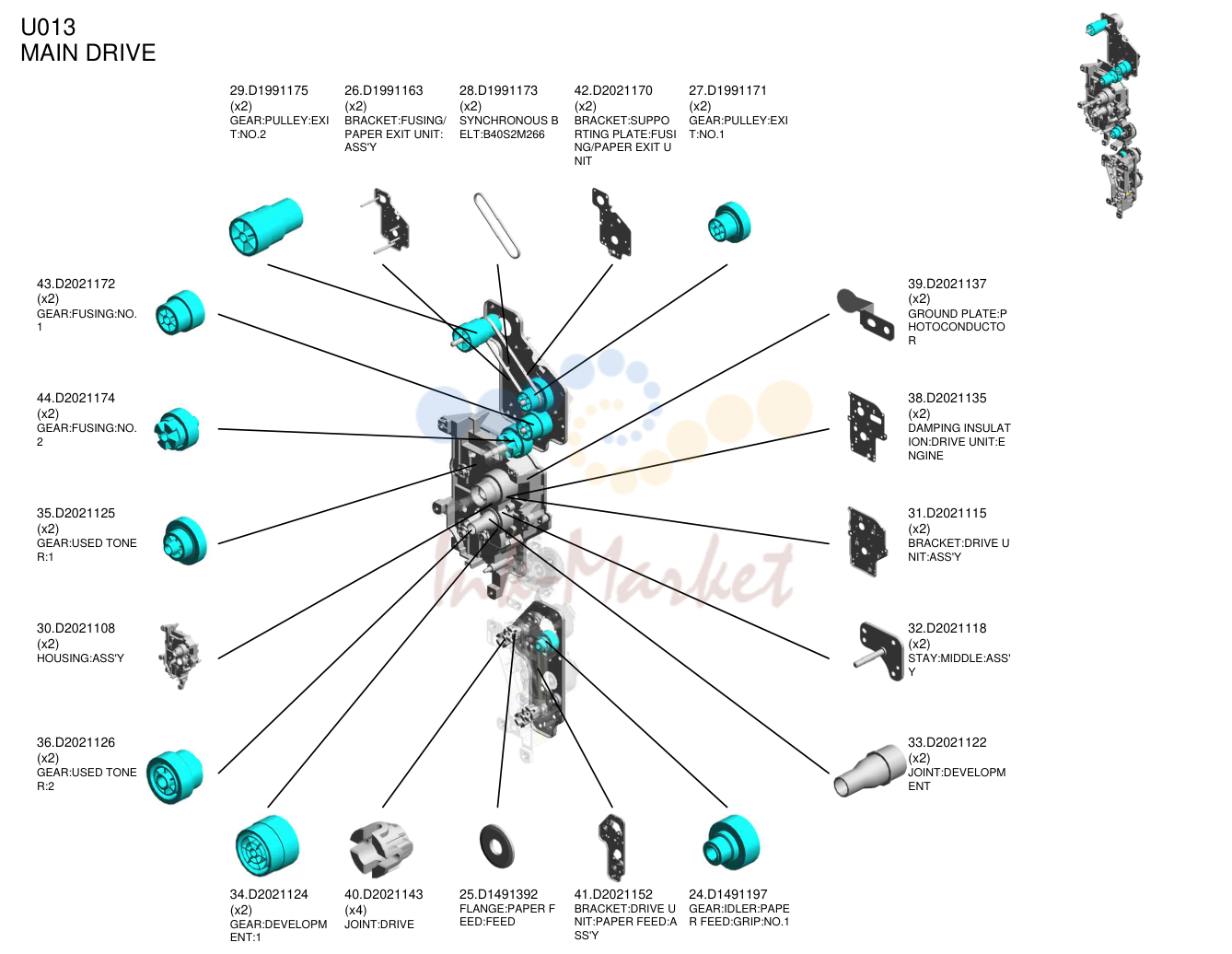

- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- основная рама
- основная рама
- основная рама

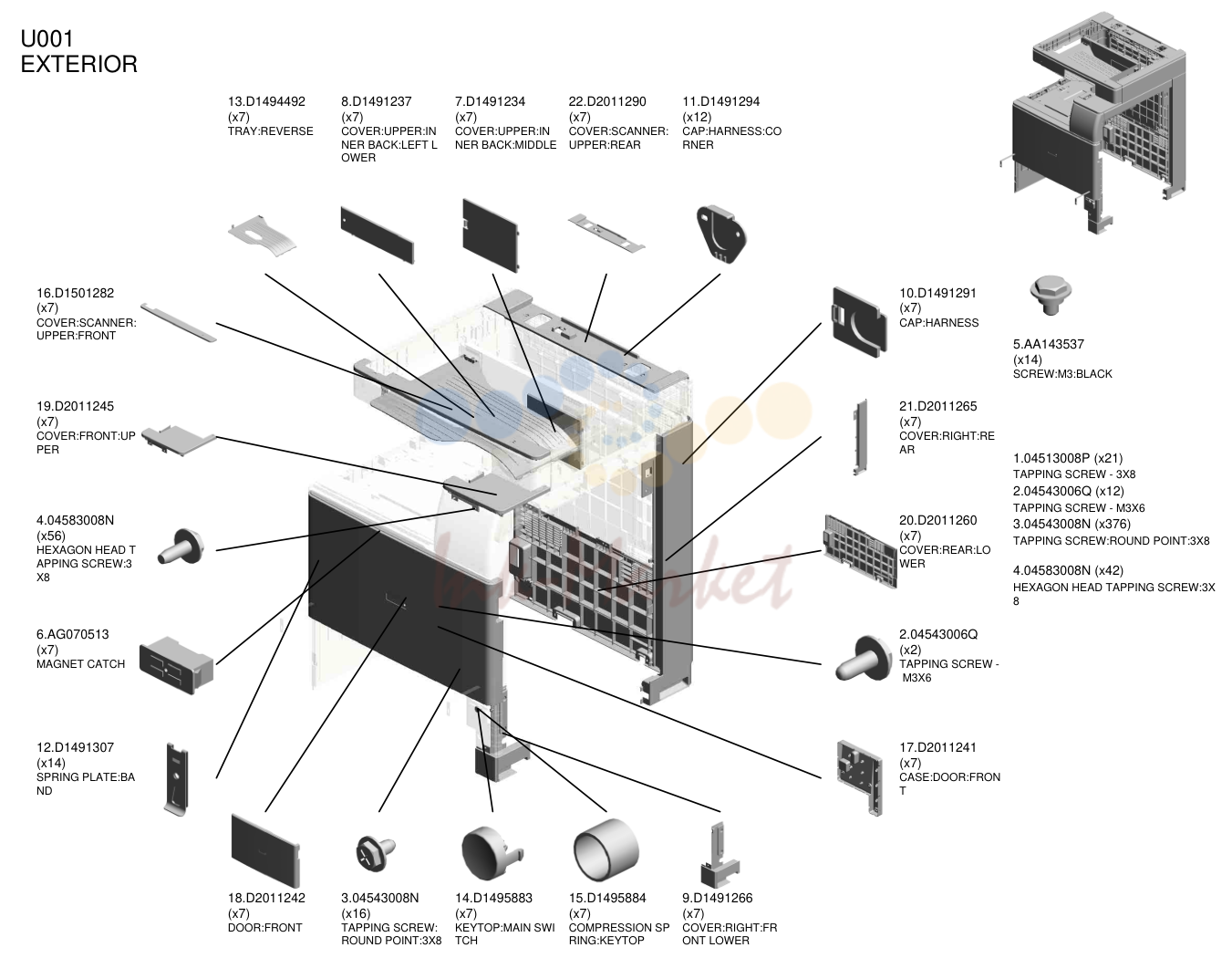

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 13 | D1494492 запросить цену → | TRAY:REVERSE |
| 8 | D1491237 запросить цену → | крышка:UPPER:IN NER BACK:LEFT L OWER |
| 7 | D1491234 запросить цену → | крышка:UPPER:IN NER BACK:MIDDLE |
| 22 | D2011290 запросить цену → | крышка:сканер: UPPER:REAR |
| 11 | D1491294 запросить цену → | CAP:жгут:CO RNER |
| 16 | D1501282 запросить цену → | крышка:сканер: UPPER:FRONT |
| 19 | D2011245 запросить цену → | крышка:FRONT:UP PER |
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 6 | AG070513 запросить цену → | MAGNET CATCH |
| 12 | D1491307 запросить цену → | пружина пластина:BA ND |
| 10 | D1491291 запросить цену → | CAP:жгут |
| 21 | D2011265 запросить цену → | крышка:RIGHT:RE AR |
| 20 | D2011260 запросить цену → | крышка:REAR:LO WER |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 17 | D2011241 запросить цену → | CASE:DOOR:FRON T |
| 18 | D2011242 запросить цену → | DOOR:FRONT |
| 3 | 04543008N запросить цену → | TAPPING винт: ROUND POINT:3X8 |
| 14 | D1495883 запросить цену → | KEYTOP:MAIN SWI TCH |
| 15 | D1495884 запросить цену → | COMPRESSION SP RING:KEYTOP |
| 9 | D1491266 запросить цену → | крышка:RIGHT:FR ONT LOWER |
| 5 | AA143537 запросить цену → | винт:M3:BLACK 1.04513008P (x21) TAPPING винт - 3X8 2.04543006Q (x12) TAPPING винт - M3X6 3.04543008N (x376) TAPPING винт:ROUND POINT:3X8 4.04583008N (x42) HEXAGON HEAD TAPPING винт:3X 8 |

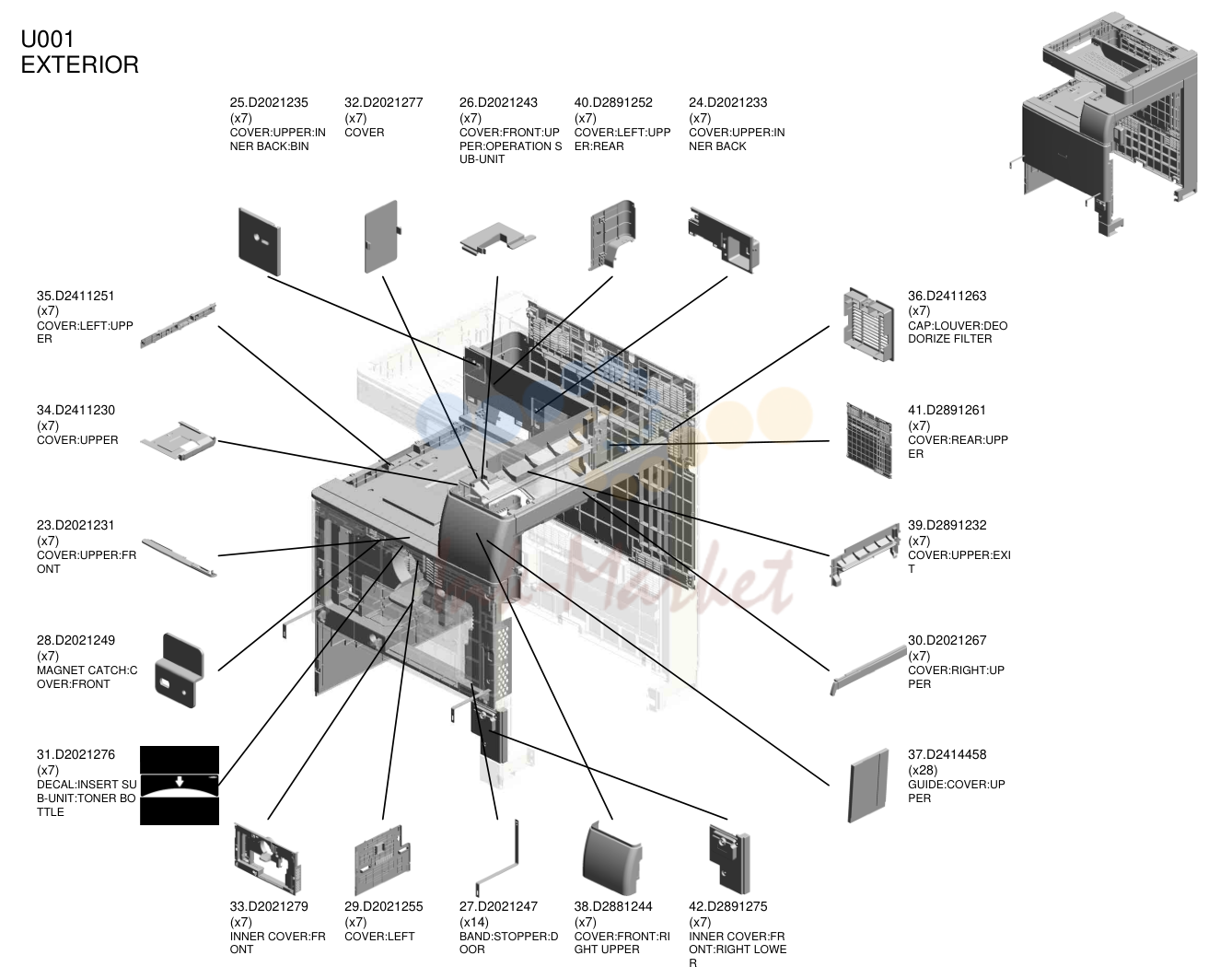

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 25 | D2021235 запросить цену → | крышка:UPPER:IN NER BACK:BIN |
| 32 | D2021277 запросить цену → | крышка |
| 26 | D2021243 запросить цену → | крышка:FRONT:UP PER:OPERATION S UB-узел |
| 40 | D2891252 запросить цену → | крышка:LEFT:UPP ER:REAR |
| 24 | D2021233 запросить цену → | крышка:UPPER:IN NER BACK |
| 35 | D2411251 запросить цену → | крышка:LEFT:UPP ER |
| 34 | D2411230 запросить цену → | крышка:UPPER |
| 23 | D2021231 запросить цену → | крышка:UPPER:FR ONT |
| 28 | D2021249 запросить цену → | MAGNET CATCH:C OVER:FRONT |
| 31 | D2021276 запросить цену → | DECAL:INSERT SU B-узел:TONER BO TTLE |
| 36 | D2411263 запросить цену → | CAP:LOUVER:DEO DORIZE FILTER |
| 41 | D2891261 запросить цену → | крышка:REAR:UPP ER |
| 39 | D2891232 запросить цену → | крышка:UPPER:EXI T |
| 30 | D2021267 запросить цену → | крышка:RIGHT:UP PER |
| 37 | D2414458 запросить цену → | направляющая:крышка:UP PER |
| 33 | D2021279 запросить цену → | INNER крышка:FR ONT |
| 29 | D2021255 запросить цену → | крышка:LEFT |
| 27 | D2021247 запросить цену → | BAND:стопор:D OOR |
| 38 | D2881244 запросить цену → | крышка:FRONT:RI GHT UPPER |
| 42 | D2891275 запросить цену → | INNER крышка:FR ONT:RIGHT LOWE R |

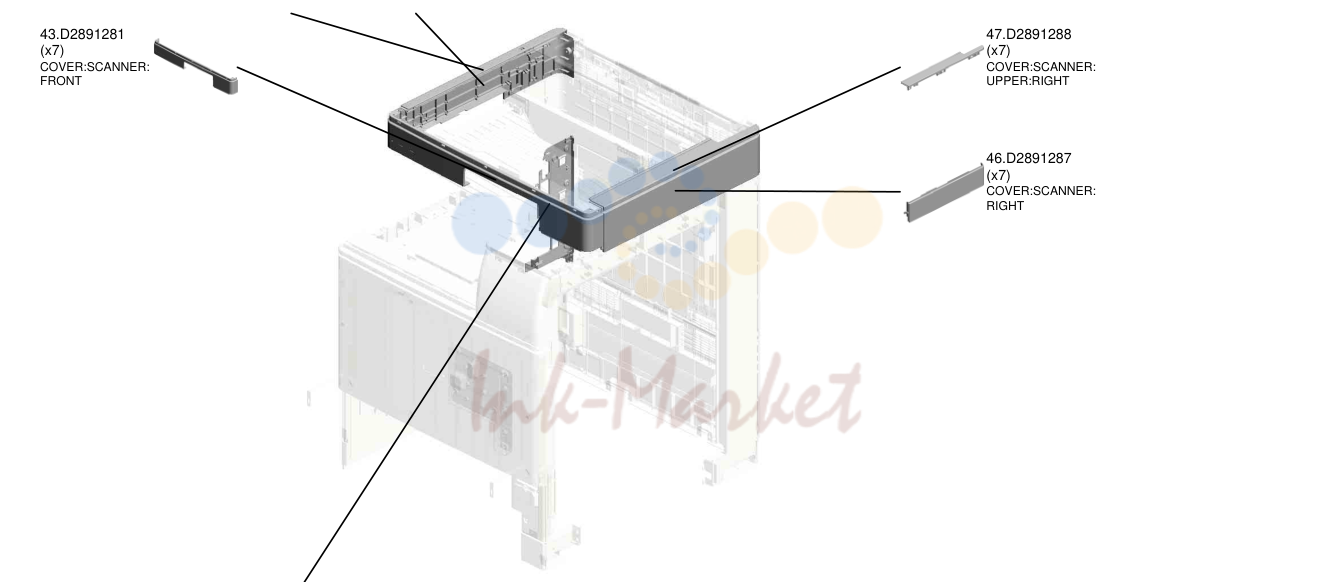

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 45 | D2891285 запросить цену → | крышка:сканер: UPPER:LEFT |
| 44 | D2891284 запросить цену → | крышка:сканер: LEFT |
| 43 | D2891281 запросить цену → | крышка:сканер: FRONT |
| 47 | D2891288 запросить цену → | крышка:сканер: UPPER:RIGHT |
| 46 | D2891287 запросить цену → | крышка:сканер: RIGHT |
| 48 | D2895888 запросить цену → | крышка:C/T BOX |

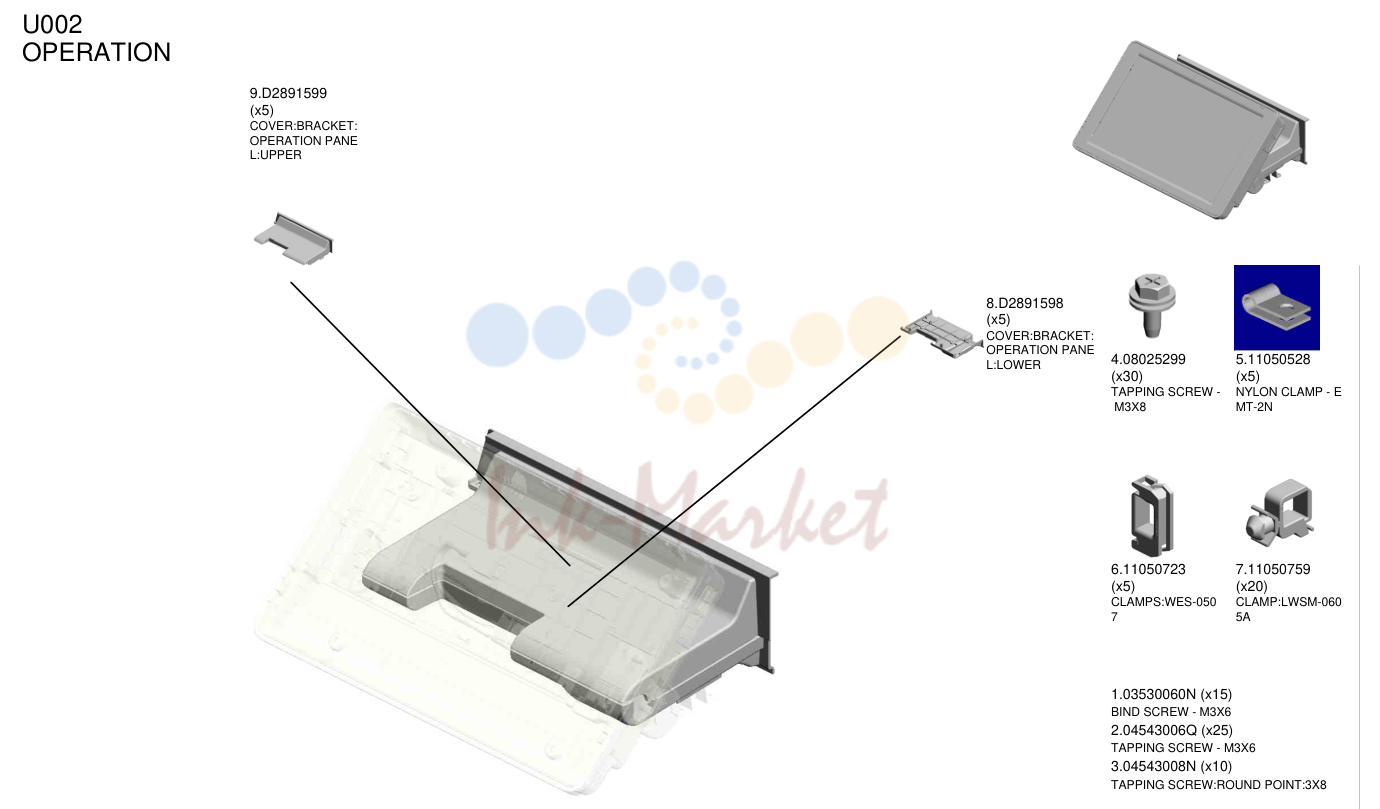

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 9 | D2891599 запросить цену → | крышка:кронштейн: OPERATION PANE L:UPPER |
| 8 | D2891598 запросить цену → | крышка:кронштейн: OPERATION PANE L:LOWER |
| 4 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 5 | 11050528 запросить цену → | NYLON CLAMP - E MT-2N |
| 6 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 7 | 11050759 запросить цену → | CLAMP:LWSM-060 5A 1.03530060N (x15) BIND винт - M3X6 2.04543006Q (x25) TAPPING винт - M3X6 3.04543008N (x10) TAPPING винт:ROUND POINT:3X8 |

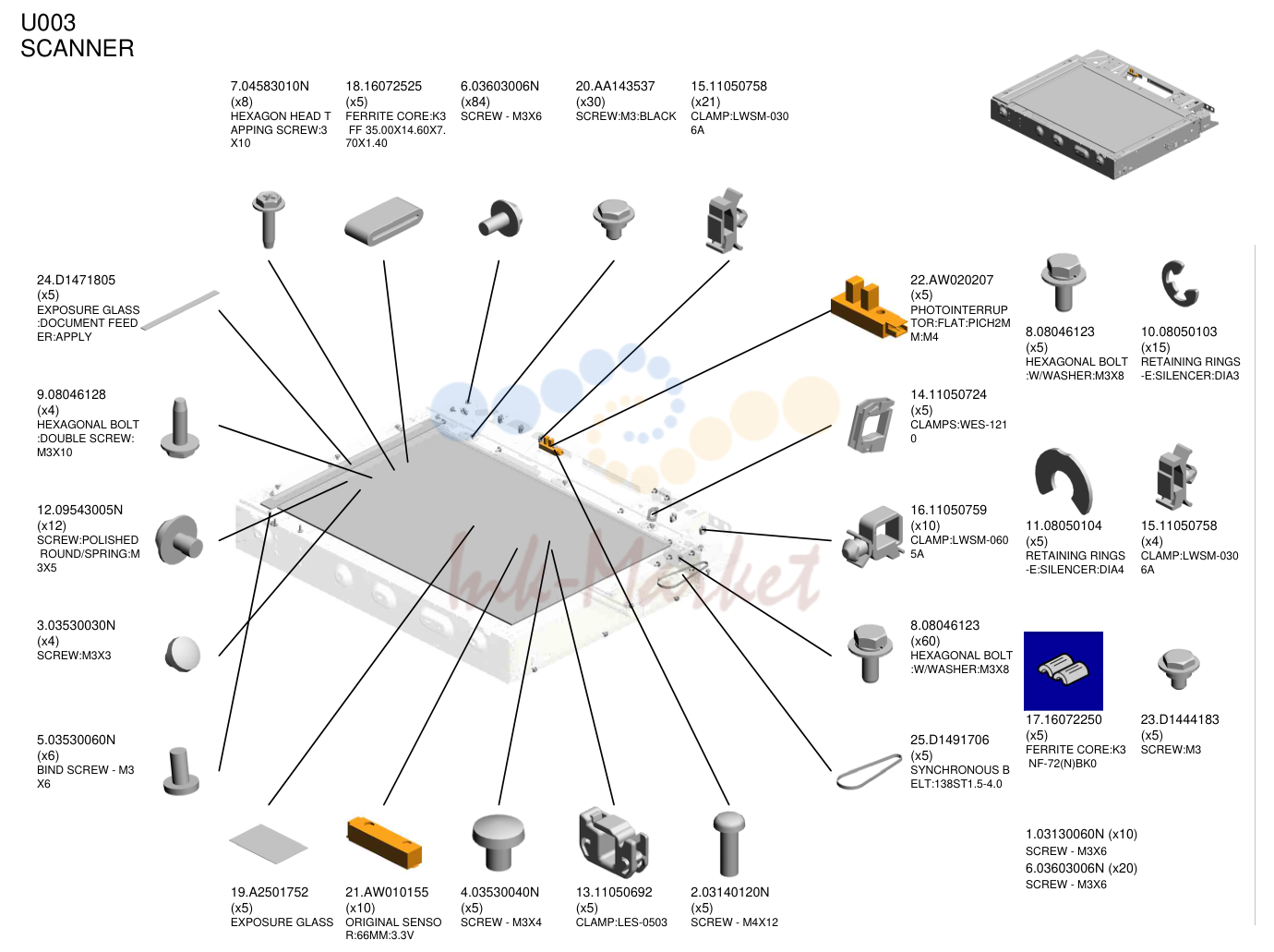

сканер
| № | Артикул | Наименование |
|---|---|---|
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 18 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 6 | 03603006N запросить цену → | винт - M3X6 |
| 20 | AA143537 запросить цену → | винт:M3:BLACK |
| 15 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 24 | D1471805 запросить цену → | EXPOSURE GLASS :DOCUMENT FEED ER:APPLY |
| 9 | 08046128 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X10 |
| 12 | 09543005N запросить цену → | винт:POLISHED ROUND/пружина:M 3X5 |
| 3 | 03530030N запросить цену → | винт:M3X3 |
| 5 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 22 | AW020207 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 14 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 16 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 25 | D1491706 запросить цену → | SYNCHRONOUS B ELT:138ST1.5-4.0 |
| 19 | A2501752 запросить цену → | EXPOSURE GLASS |
| 21 | AW010155 запросить цену → | ORIGINAL SENSO R:66MM:3.3V |
| 4 | 03530040N запросить цену → | винт - M3X4 |
| 13 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 2 | 03140120N запросить цену → | винт - M4X12 |
| 10 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 11 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 17 | 16072250 запросить цену → | FERRITE CORE:K3 NF-72(N)BK0 |
| 23 | D1444183 запросить цену → | винт:M3 1.03130060N (x10) винт - M3X6 6.03603006N (x20) винт - M3X6 |

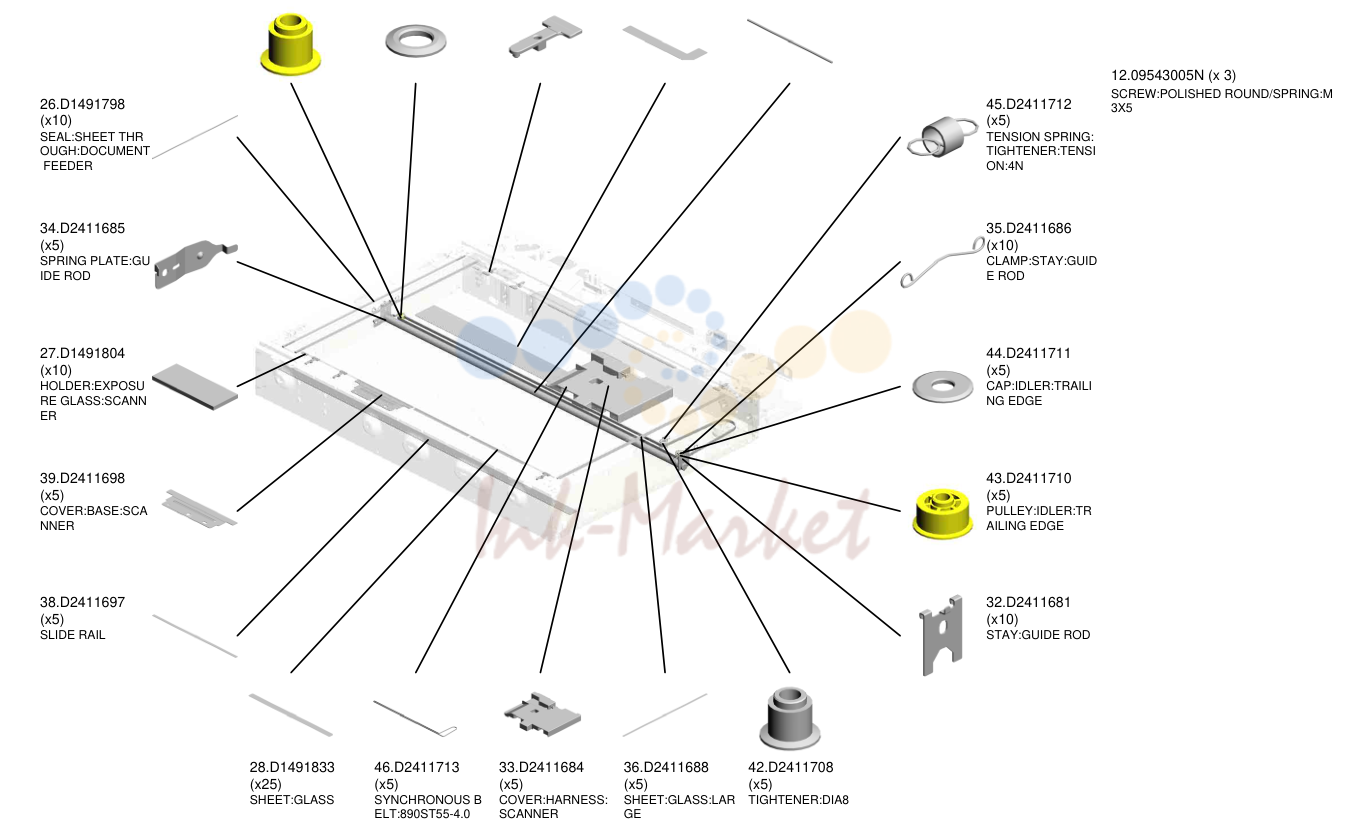

сканер
| № | Артикул | Наименование |
|---|---|---|
| 40 | D2411701 запросить цену → | PULLEY:IDLER:LE ADING EDGE |
| 41 | D2411702 запросить цену → | CAP:PULLEY:IDLE R:LEADING EDGE |
| 37 | D2411689 запросить цену → | держатель:EXPOSU RE GLASS:C2 |
| 30 | D2411678 запросить цену → | SHEET:FFC:LOWE R |
| 31 | D2411680 запросить цену → | направляющая ROD |
| 26 | D1491798 запросить цену → | SEAL:SHEET THR OUGH:DOCUMENT FEEDER |
| 34 | D2411685 запросить цену → | пружина пластина:GU IDE ROD |
| 27 | D1491804 запросить цену → | держатель:EXPOSU RE GLASS:SCANN ER |
| 39 | D2411698 запросить цену → | крышка:BASE:SCA NNER |
| 38 | D2411697 запросить цену → | SLIDE RAIL |
| 45 | D2411712 запросить цену → | TENSION пружина: TIGHTENER:TENSI ON:4N |
| 35 | D2411686 запросить цену → | CLAMP:STAY:GUID E ROD |
| 44 | D2411711 запросить цену → | CAP:IDLER:TRAILI NG EDGE |
| 43 | D2411710 запросить цену → | PULLEY:IDLER:TR AILING EDGE |
| 32 | D2411681 запросить цену → | STAY:направляющая ROD |
| 28 | D1491833 запросить цену → | SHEET:GLASS |
| 46 | D2411713 запросить цену → | SYNCHRONOUS B ELT:890ST55-4.0 |
| 33 | D2411684 запросить цену → | крышка:жгут: сканер |
| 36 | D2411688 запросить цену → | SHEET:GLASS:LAR GE |
| 42 | D2411708 запросить цену → | TIGHTENER:DIA8 12.09543005N (x 3) винт:POLISHED ROUND/пружина:M 3X5 |

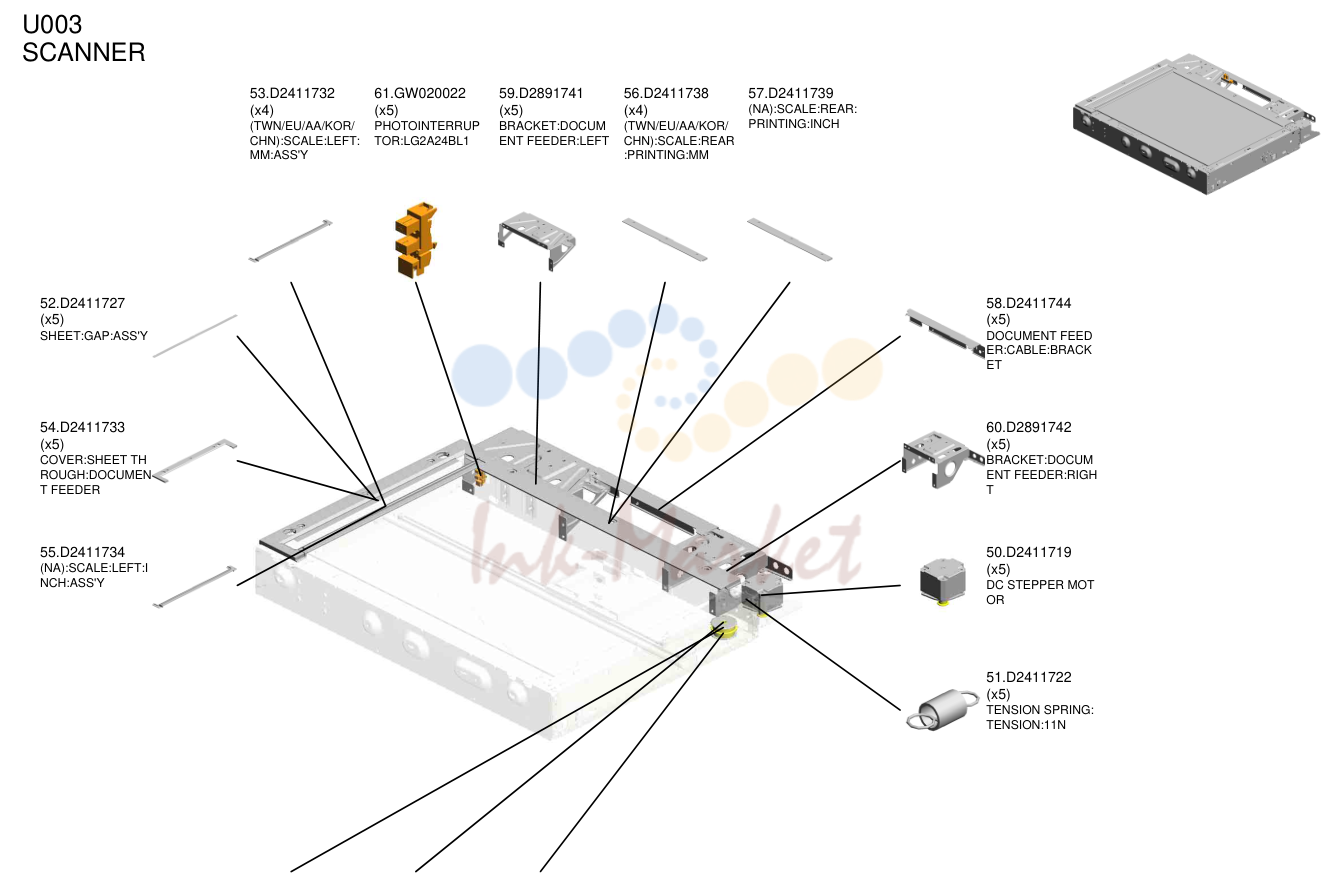

сканер
| № | Артикул | Наименование |
|---|---|---|
| 53 | D2411732 запросить цену → | (TWN/EU/AA/KOR/ CHN):SCALE:LEFT: MM:ASS'Y |
| 61 | GW020022 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1 |
| 59 | D2891741 запросить цену → | кронштейн:DOCUM ENT FEEDER:LEFT |
| 56 | D2411738 запросить цену → | (TWN/EU/AA/KOR/ CHN):SCALE:REAR :PRINTING:MM |
| 57 | D2411739 запросить цену → | (NA):SCALE:REAR: PRINTING:INCH |
| 52 | D2411727 запросить цену → | SHEET:GAP:ASS'Y |
| 54 | D2411733 запросить цену → | крышка:SHEET TH ROUGH:DOCUMEN T FEEDER |
| 55 | D2411734 запросить цену → | (NA):SCALE:LEFT:I NCH:ASS'Y |
| 58 | D2411744 запросить цену → | DOCUMENT FEED ER:кабель:BRACK ET |
| 60 | D2891742 запросить цену → | кронштейн:DOCUM ENT FEEDER:RIGH T |
| 50 | D2411719 запросить цену → | DC STEPPER MOT OR |
| 51 | D2411722 запросить цену → | TENSION пружина: TENSION:11N |
| 47 | D2411715 запросить цену → | PULLEY:DRIVE |
| 48 | D2411716 запросить цену → | CAP:PULLEY:DRIV E:UPPER |
| 49 | D2411717 запросить цену → | CAP:PULLEY:DRIV E:LOWER |

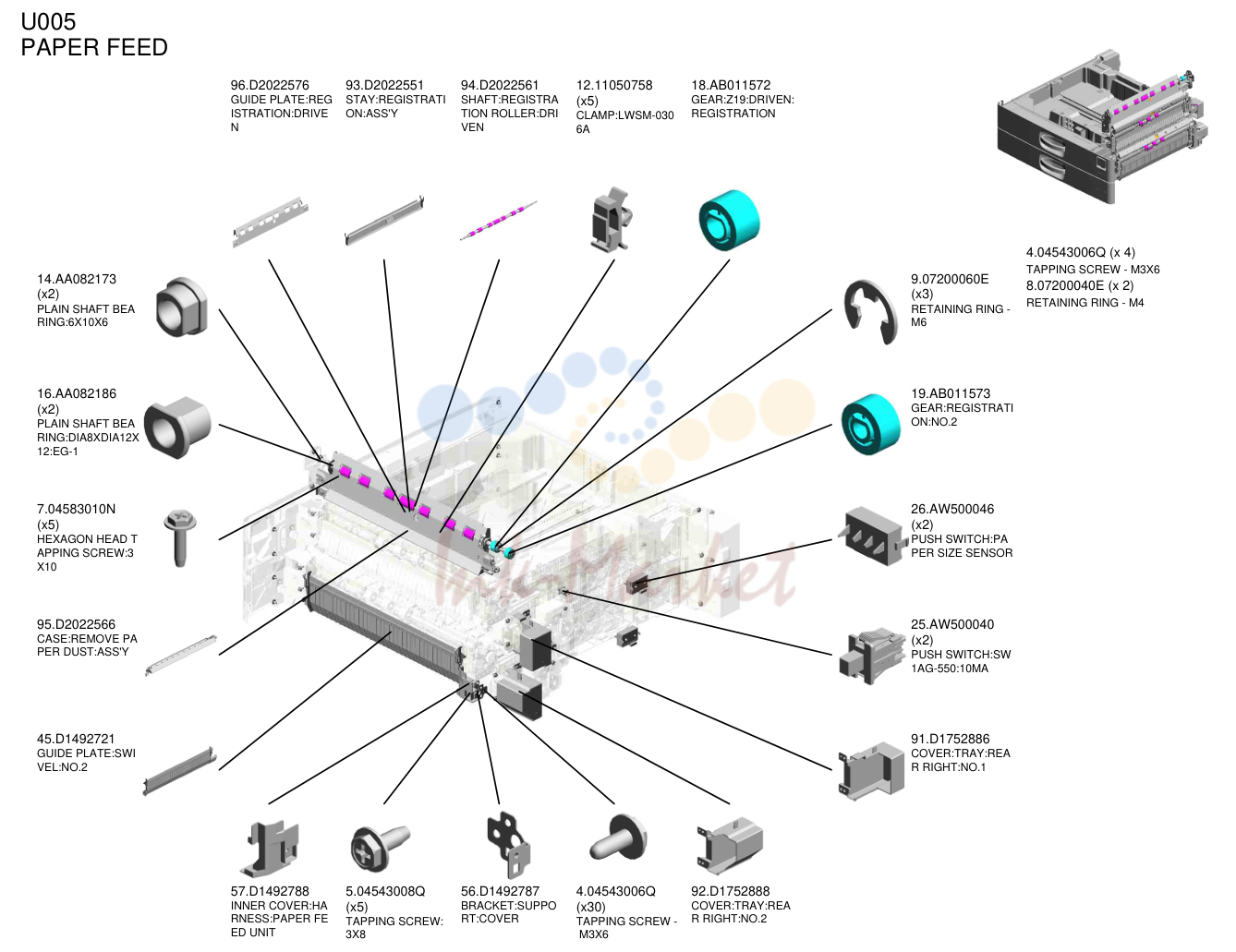

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 96 | D2022576 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE N |
| 93 | D2022551 запросить цену → | STAY:REGISTRATI ON:ASS'Y |
| 94 | D2022561 запросить цену → | вал:REGISTRA TION ролик:DRI VEN |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 18 | AB011572 запросить цену → | шестерня:Z19:DRIVEN: регистрация |
| 14 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 16 | AA082186 запросить цену → | PLAIN вал BEA RING:DIA8XDIA12X 12:EG-1 |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 95 | D2022566 запросить цену → | CASE:REMOVE PA PER DUST:ASS'Y |
| 45 | D1492721 запросить цену → | направляющая пластина:SWI VEL:NO.2 |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 19 | AB011573 запросить цену → | шестерня:REGISTRATI ON:NO.2 |
| 26 | AW500046 запросить цену → | PUSH SWITCH:PA PER SIZE датчик |
| 25 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 91 | D1752886 запросить цену → | крышка:TRAY:REA R RIGHT:NO.1 |
| 57 | D1492788 запросить цену → | INNER крышка:HA RNESS:PAPER FE ED узел |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 56 | D1492787 запросить цену → | кронштейн:SUPPO RT:крышка |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 92 | D1752888 запросить цену → | крышка:TRAY:REA R RIGHT:NO.2 4.04543006Q (x 4) TAPPING винт - M3X6 8.07200040E (x 2) RETAINING RING - M4 |

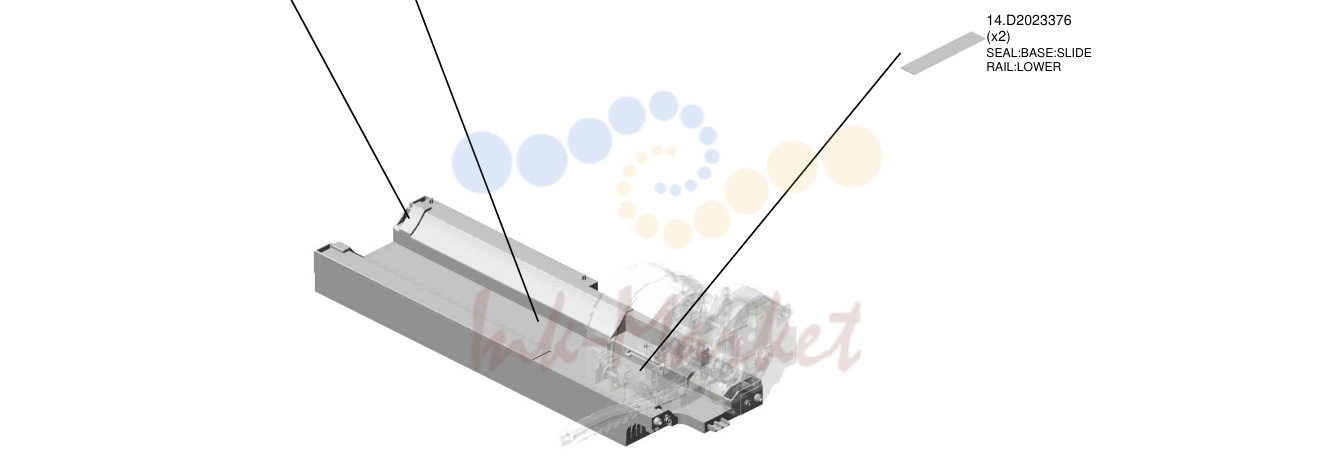

TONNER SUPPLY
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 13 | D2023372 запросить цену → | BASE:TONER CAR TRIDGE |
| 14 | D2023376 запросить цену → | SEAL:BASE:SLIDE RAIL:LOWER |

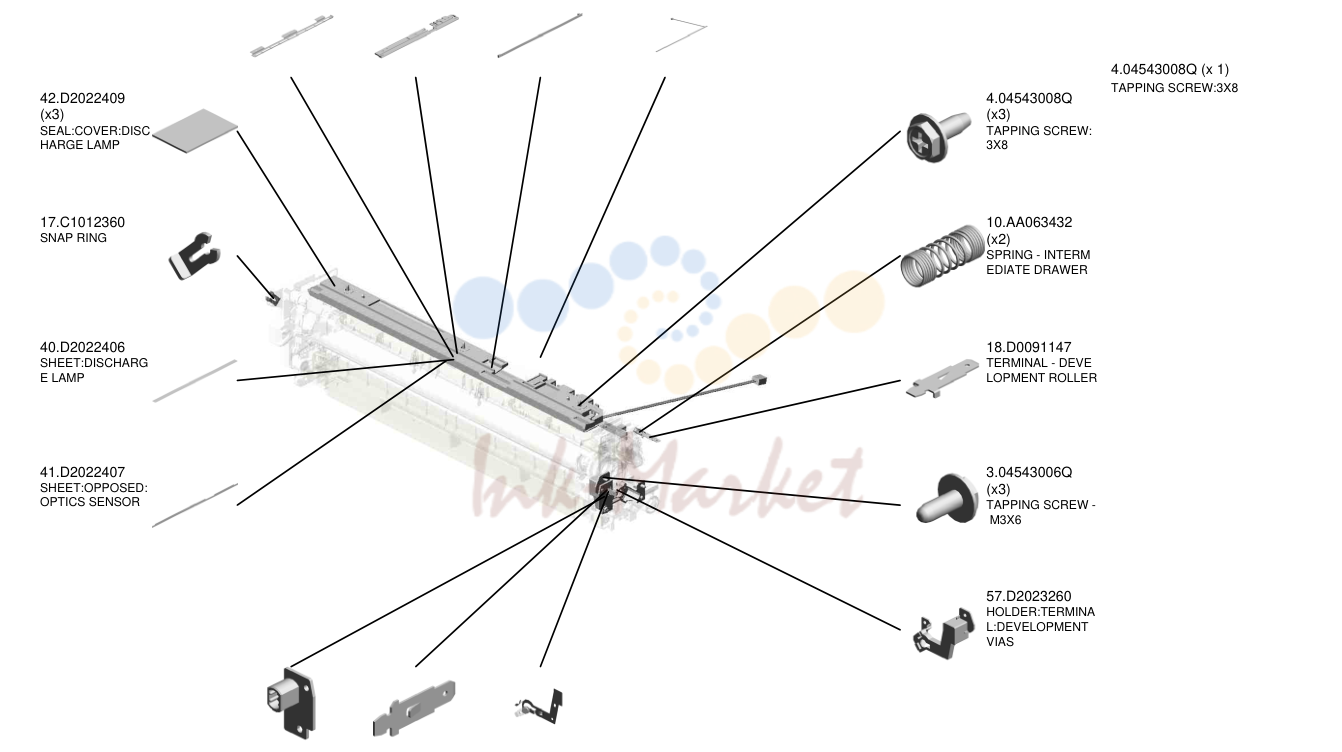

PCDU
| № | Артикул | Наименование |
|---|---|---|
| 39 | D2022405 запросить цену → | крышка:DISCHARG E LAMP |
| 38 | D2022404 запросить цену → | FRAME:DISCHARG E LAMP |
| 36 | D2022380 запросить цену → | DISCHARGE LAMP :ASS'Y |
| 37 | D2022401 запросить цену → | DISCHARGE LAMP :PCL:ASS'Y |
| 42 | D2022409 запросить цену → | SEAL:крышка:DISC HARGE LAMP |
| 17 | C1012360 запросить цену → | SNAP RING |
| 40 | D2022406 запросить цену → | SHEET:DISCHARG E LAMP |
| 41 | D2022407 запросить цену → | SHEET:OPPOSED: оптика датчик |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 10 | AA063432 запросить цену → | пружина - INTERM EDIATE DRAWER |
| 18 | D0091147 запросить цену → | TERMINAL - DEVE LOPMENT ролик |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 57 | D2023260 запросить цену → | держатель:TERMINA L:проявка VIAS |
| 59 | D2023263 запросить цену → | держатель:DEVELOP MENT BIAS:MAIN |
| 60 | D2023264 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:MAI N |
| 58 | D2023261 запросить цену → | TERMINAL:DEVEL OPMENT BIAS:ASS 'Y 4.04543008Q (x 1) TAPPING винт:3X8 |

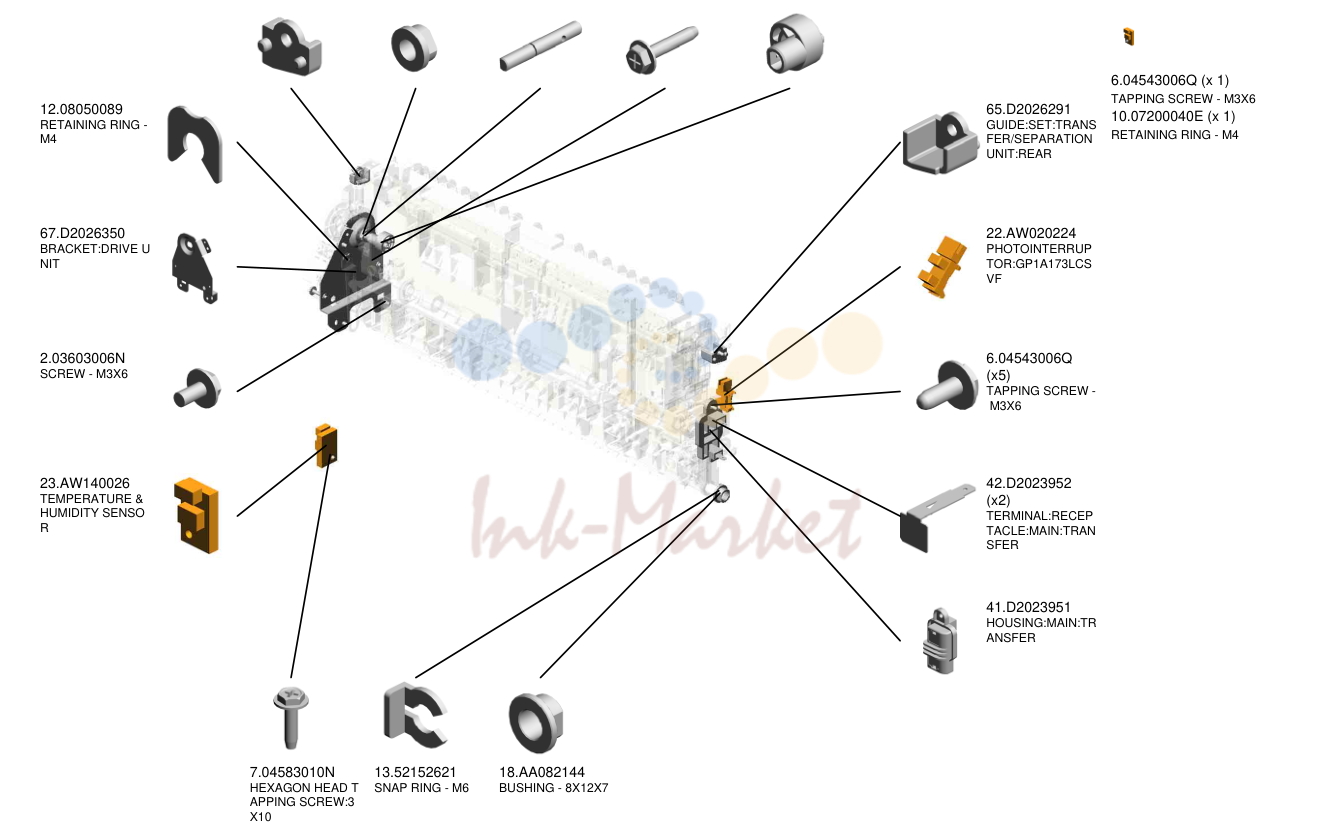

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 35 | D1496290 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:FRONT |
| 17 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 69 | D2026352 запросить цену → | вал:ON-OFF:DR IVE |
| 3 | 04513016N запросить цену → | TAPPING винт - 3X16 |
| 68 | D2026351 запросить цену → | CAM:ON-OFF:TRA NSFER |
| 12 | 08050089 запросить цену → | RETAINING RING - M4 |
| 67 | D2026350 запросить цену → | кронштейн:DRIVE U NIT |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 23 | AW140026 запросить цену → | TEMPERATURE & HUMIDITY SENSO R |
| 65 | D2026291 запросить цену → | направляющая:SET:TRANS FER/SEPARATION узел:REAR |
| 22 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 42 | D2023952 запросить цену → | TERMINAL:RECEP TACLE:MAIN:TRAN SFER |
| 41 | D2023951 запросить цену → | HOUSING:MAIN:TR ANSFER |
| 7 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 13 | 52152621 запросить цену → | SNAP RING - M6 |
| 18 | AA082144 запросить цену → | втулка - 8X12X7 6.04543006Q (x 1) TAPPING винт - M3X6 10.07200040E (x 1) RETAINING RING - M4 |
USED TONER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 6 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 10 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 15 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 32 | D1494354 запросить цену → | кронштейн:DRAWE R:MAIN |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 30 | D1054365 запросить цену → | держатель:THERMO PILE |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 25 | AW100138 запросить цену → | THERMOPILE |
| 14 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 51 | D2024374 запросить цену → | крышка:жгут |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 10 | 08046128 запросить цену → | HEXAGONAL BOLT :DOUBLE винт: M3X10 1.03603006N (x 5) винт - M3X6 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 13 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 14 | AF040571 запросить цену → | направляющая ролик |
| 8 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 20 | D0394927 запросить цену → | COMPRESSION SP RING:PRESSURE: REVERSE:DRIVEN |
| 7 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 3 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 18 | D0094455 запросить цену → | CUSHION - DC SO LENOID |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 17 | D0094407 запросить цену → | FEELER - OVERFL OW |
| 16 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF |
| 21 | D1444484 запросить цену → | SHOULDER SCRE W - M3 |
| 9 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 6 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 15 | AW010147 запросить цену → | PHOTO REFLECTI ON датчик |
| 19 | D0394925 запросить цену → | ролик:REVERSE :DRIVEN |
| 11 | AA043339 запросить цену → | TIMING ремень:PAP ER EXIT:40S2M122 |
| 12 | AA082170 запросить цену → | PLAIN вал BEA RING:DIA4XDIA8X5 :EG-1 |
| 10 | A2324666 запросить цену → | CUSHION - STEPP ER мотор 2.04543006Q (x 5) TAPPING винт - M3X6 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 28 | D1494461 запросить цену → | направляющая пластина:REV ERSE:UPPER |
| 29 | D1494466 запросить цену → | направляющая пластина:REV ERSE:LOWER |
| 30 | D1494468 запросить цену → | вал:DRIVEN:RE VERSE ролик |
| 38 | D2024477 запросить цену → | REVERSE ролик |
| 41 | D2414441 запросить цену → | направляющая пластина:EXIT :UPPER |
| 33 | D1494483 запросить цену → | рычаг:GATE PAW L |
| 34 | D1494484 запросить цену → | TORSION пружина: рычаг:GATE PAW L |
| 27 | D1494434 запросить цену → | TENSION пружина: рычаг:GATE PAW L |
| 40 | D2024491 запросить цену → | INNER крышка:EXI T |
| 39 | D2024481 под заказ | GATE PAWL:EXIT |
| 31 | D1494469 запросить цену → | пружина пластина:RO LLER:DRIVEN:REV ERSE ролик |
| 22 | D1494422 запросить цену → | шестерня:REVERSE R OLLER |
| 35 | D2024421 запросить цену → | шестерня:EXIT ROLLE R |
| 36 | D2024426 запросить цену → | кронштейн:DC STE PPER мотор:REV ERSE |
| 25 | D1494428 запросить цену → | GROUND пластина:P APER EXIT узел |
| 37 | D2024431 запросить цену → | DC соленоид:ASS 'Y |
| 32 | D1494471 запросить цену → | вал:DRIVEN:RE VERSE ролик:O UTER |
| 26 | D1494429 запросить цену → | PULLEY:шестерня:RE VERSE |
| 24 | D1494427 запросить цену → | STUD:PULLEY:BRA CKET:DC STEPPE R мотор |
| 23 | D1494425 запросить цену → | DC STEPPER MOT OR:REVERSE:SUB -ASS'Y |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 58 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT |
| 47 | D2414955 запросить цену → | держатель:ролик: EXIT:PRESSURE:2 TYPE |
| 56 | D2414992 запросить цену → | DISCHARGE BRUS H:EXIT |
| 55 | D2414981 запросить цену → | COIL пружина:ROL LER:PRESSURE:E XIT |
| 57 | D2894452 запросить цену → | направляющая пластина:EXIT :LOWER |
| 59 | M0AJ4497 запросить цену → | TRAY:EXIT |
| 44 | D2414494 запросить цену → | TRAY:AUXILIARY:E XIT |
| 45 | D2414499 запросить цену → | COMPRESSION SP RING:BASE:TRAY: EXIT |
| 43 | D2414476 запросить цену → | EXIT ролик |
| 42 | D2414448 запросить цену → | вал:FEELER:OV ERFLOW |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 95 | D1494755 запросить цену → | кронштейн:HINGE:D UPLEX:FRONT |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 15 | 52152621 запросить цену → | SNAP RING - M6 |
| 166 | D2024741 запросить цену → | кронштейн:STUD:L EVER |
| 36 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 16 | 54472681 запросить цену → | SNAP RING |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 4 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 19 | AX060473 запросить цену → | DC BRUSHLESS M OTOR:барабан:USE D TONER:15.1W |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 18 | AX060469 запросить цену → | DC BRUSHLESS M OTOR:13.7W:FUSI NG/PAPER EXIT U NIT |
| 15 | AB010170 запросить цену → | шестерня:барабан |
| 20 | AX060474 запросить цену → | DC BRUSHLESS M OTOR:DEVELOPM ENT:18.2W |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | AX050349 запросить цену → | DC мотор:ENCO DER:NO:7W:шестерня: BRUSHLESS |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 9 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 8 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 21 | D1491194 запросить цену → | PULLEY:PAPER FE ED:FEED:NO.1:ME CHANICAL ROLLE R муфта |
| 11 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 17 | AX060464 запросить цену → | DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS |
| 13 | AA043623 запросить цену → | TIMING ремень - B40 S2M180 |
| 14 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 22 | D1491195 запросить цену → | (NA(-18)):шестерня:IDL ER:подача бумаги:F EED |
| 23 | D1491196 запросить цену → | шестерня:PAPER FEE D:FEED:NO.2:MEC HANICAL ролик муфта |
| 12 | AA043000 запросить цену → | SYNCHRONOUS B ELT:40S3M192 |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A 6.07200040E (x 9) RETAINING RING - M4 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 29 | D1991175 под заказ | шестерня:PULLEY:EXI T:NO.2 |
| 26 | D1991163 запросить цену → | кронштейн:печь (закрепление)/ PAPER EXIT узел: ASS'Y |
| 28 | D1991173 запросить цену → | SYNCHRONOUS B ELT:B40S2M266 |
| 42 | D2021170 запросить цену → | кронштейн:SUPPO RTING пластина:FUSI NG/PAPER EXIT U NIT |
| 27 | D1991171 под заказ | шестерня:PULLEY:EXI T:NO.1 |
| 43 | D2021172 под заказ | шестерня:печь (закрепление):NO. 1 |
| 44 | D2021174 под заказ | шестерня:печь (закрепление):NO. 2 |
| 35 | D2021125 ✓ в наличии | шестерня:USED TONE R:1 |
| 30 | D2021108 запросить цену → | HOUSING:ASS'Y |
| 36 | D2021126 запросить цену → | шестерня:USED TONE R:2 |
| 39 | D2021137 запросить цену → | GROUND пластина:P HOTOCONDUCTO R |
| 38 | D2021135 запросить цену → | DAMPING INSULAT ION:DRIVE узел:E NGINE |
| 31 | D2021115 запросить цену → | кронштейн:DRIVE U NIT:ASS'Y |
| 32 | D2021118 запросить цену → | STAY:MIDDLE:ASS' Y |
| 33 | D2021122 запросить цену → | JOINT:DEVELOPM ENT |
| 34 | D2021124 запросить цену → | шестерня:DEVELOPM ENT:1 |
| 40 | D2021143 запросить цену → | JOINT:DRIVE |
| 25 | D1491392 запросить цену → | FLANGE:PAPER F EED:FEED |
| 41 | D2021152 запросить цену → | кронштейн:DRIVE U NIT:подача бумаги:A SS'Y |
| 24 | D1491197 запросить цену → | шестерня:IDLER:PAPE R FEED:GRIP:NO.1 |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 45 | D2021176 запросить цену → | шестерня:печь (закрепление):NO. 3 |
| 47 | D2021184 запросить цену → | GROUND пластина:D RIVE узел:печь (закрепление) /PAPER EXIT узел |
| 46 | D2021182 запросить цену → | GROUND пластина:D RIVE узел:ENGINE |
| 58 | D6883529 запросить цену → | TIMING ремень:B40S 2M224 |
| 57 | D2891355 запросить цену → | (NA(-17,-57)/TWN/E U/CHN/AA/KOR):G EAR:REGISTRATIO N:NO.1 |
| 56 | D2891352 запросить цену → | (NA(-17,-57)/TWN/E U/CHN/AA/KOR):B RACKET:DRIVE UN IT:регистрация: ASS'Y |
| 48 | D2021191 запросить цену → | (NA(-18)):шестерня:GR IP:NO.1 |
| 49 | D2021193 запросить цену → | STUD:PAPER FEE D:GRIP:ASS'Y |
| 51 | D2021196 запросить цену → | HOUSING:DRIVE U NIT:подача бумаги:A SS'Y |
| 50 | D2021195 запросить цену → | PULLEY:GRIP:NO.2 |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 21 | AA143848 запросить цену → | STEPPED винт - M3 |
| 6 | 11050725 запросить цену → | CLAMPS:WES-111 7 |
| 14 | 11050764 запросить цену → | CLAMP:LWS-1316A |
| 19 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 22 | AA161167 запросить цену → | втулка:HDD |
| 23 | AZ230317 запросить цену → | (NA/TWN):POWER SUPPLY узел |
| 24 | AZ230319 запросить цену → | (EU/AA/KOR):POW ER SUPPLY узел |
| 25 | AZ230321 запросить цену → | (CHN):POWER SU PPLY узел |
| 17 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 7 | 11050726 запросить цену → | CLAMPS:WES-221 7 |
| 13 | 11050763 запросить цену → | CLAMP:LWS-1211A |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | 11050792 запросить цену → | SPACER:плата-4S-V 0 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 8 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 5 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 9 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 10 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 20 | AA143592 запросить цену → | винт- M4X6 |
| 11 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 12 | 11050762 запросить цену → | CLAMP:LWS-0711A |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 29 | D1495776 запросить цену → | крышка:USB:SMAL L |
| 28 | D0895887 запросить цену → | PANEL:INTERFAC E |
| 40 | D2865605 запросить цену → | (D284/D290):плата:C TL:ASS'Y |
| 41 | D2865606 запросить цену → | (D285/D291):плата:C TL:ASS'Y |
| 42 | D2865607 запросить цену → | (D286/D292):плата:C TL:ASS'Y |
| 27 | D0895824 запросить цену → | крышка:SD-CARD: D086/D087 |
| 35 | D2025838 запросить цену → | кронштейн:SAFETY SWITCH:LEFT:2 |
| 34 | D2025829 запросить цену → | TORSION пружина: SAFETY SWITCH:3 .7N |
| 32 | D2025826 запросить цену → | STEPPED винт: SAFETY SWITCH: M2.5 |
| 31 | D2025187 запросить цену → | (EU/AA/KOR/TWN): CHOKE COIL |
| 37 | D2415802 запросить цену → | (NA(-17,-57)/TWN/E U/CHN/AA/KOR):G UIDE:FFC:SCANNE R |
| 45 | D2895800 запросить цену → | крышка:RACK |
| 39 | D2849590 запросить цену → | NVRAM |
| 44 | D2895640 запросить цену → | (NA/TWN):плата:IMA GE PROCESSING узел:C |
| 26 | AZ320207 запросить цену → | POWER PACK:CBT D:L |
| 38 | D2445730 запросить цену → | плата:DCSW |
| 36 | D2415737 запросить цену → | кронштейн:MAIN S WITCH |
| 33 | D2025827 запросить цену → | кронштейн:SAFETY SWITCH:RIGHT:2 |
| 43 | D2895103 запросить цену → | (NA/TWN):плата:BC U:RMT:ASS'Y |
| 30 | D1495824 запросить цену → | крышка:CONNECT OR:HEATER:0.4MM |
| 15 | 11050792 запросить цену → | SPACER:плата-4S-V 0 |
| 16 | 11050819 запросить цену → | SPACER:плата-3S-V 0 |
| 18 | 16072251 запросить цену → | FERRITE CORE:K3 NF-75(N)BK0 2.03603006N (x34) винт - M3X6 3.04543006Q (x30) TAPPING винт - M3X6 4.04583008N (x 6) HEXAGON HEAD TAPPING винт:3X 8 |
Полный список запчастей доступен по запросу.
комментарии
