Ricoh mp 2001 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- подача бумаги
- подача бумаги
- подача бумаги
- печь (закрепление)
- PAPER EXIT
- PAPER EXIT
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE

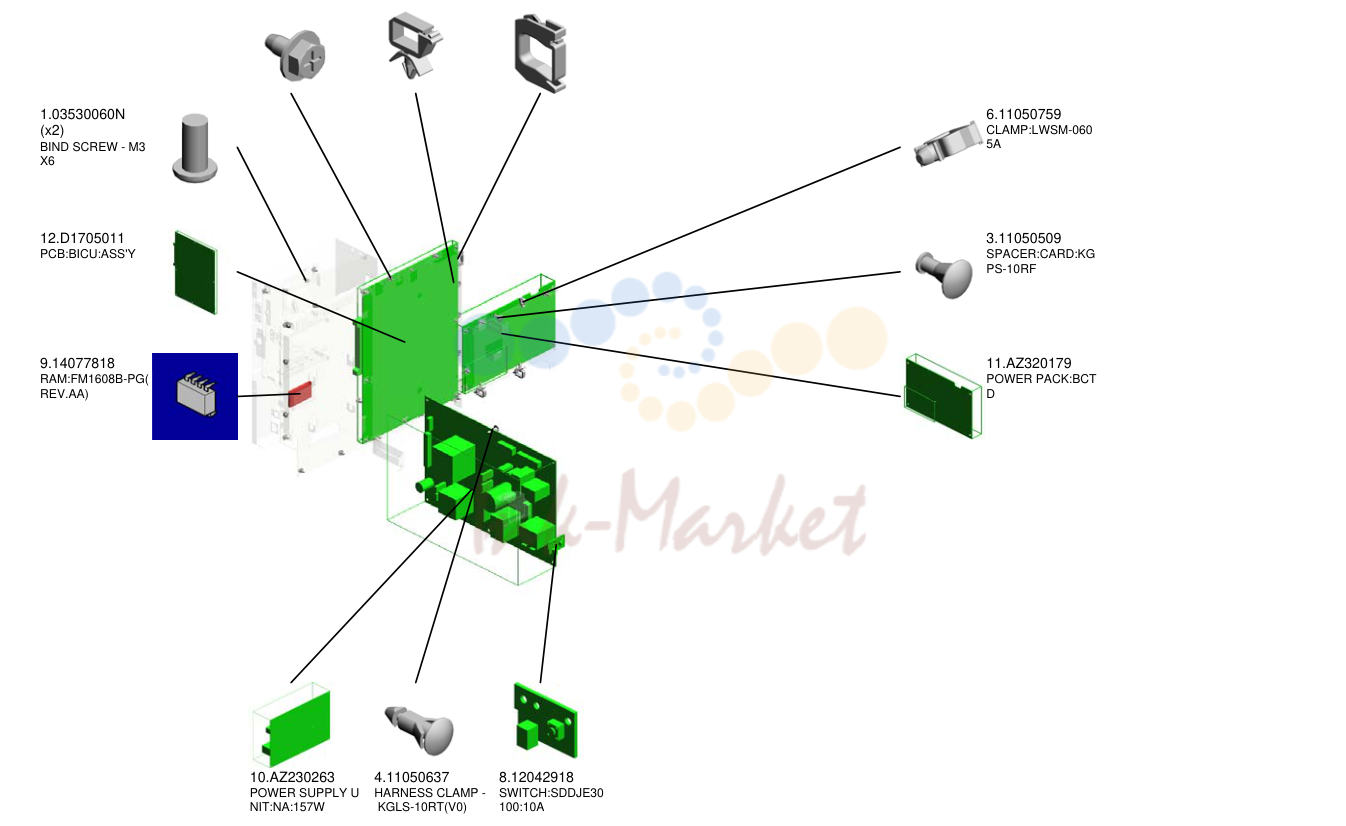

- электрика

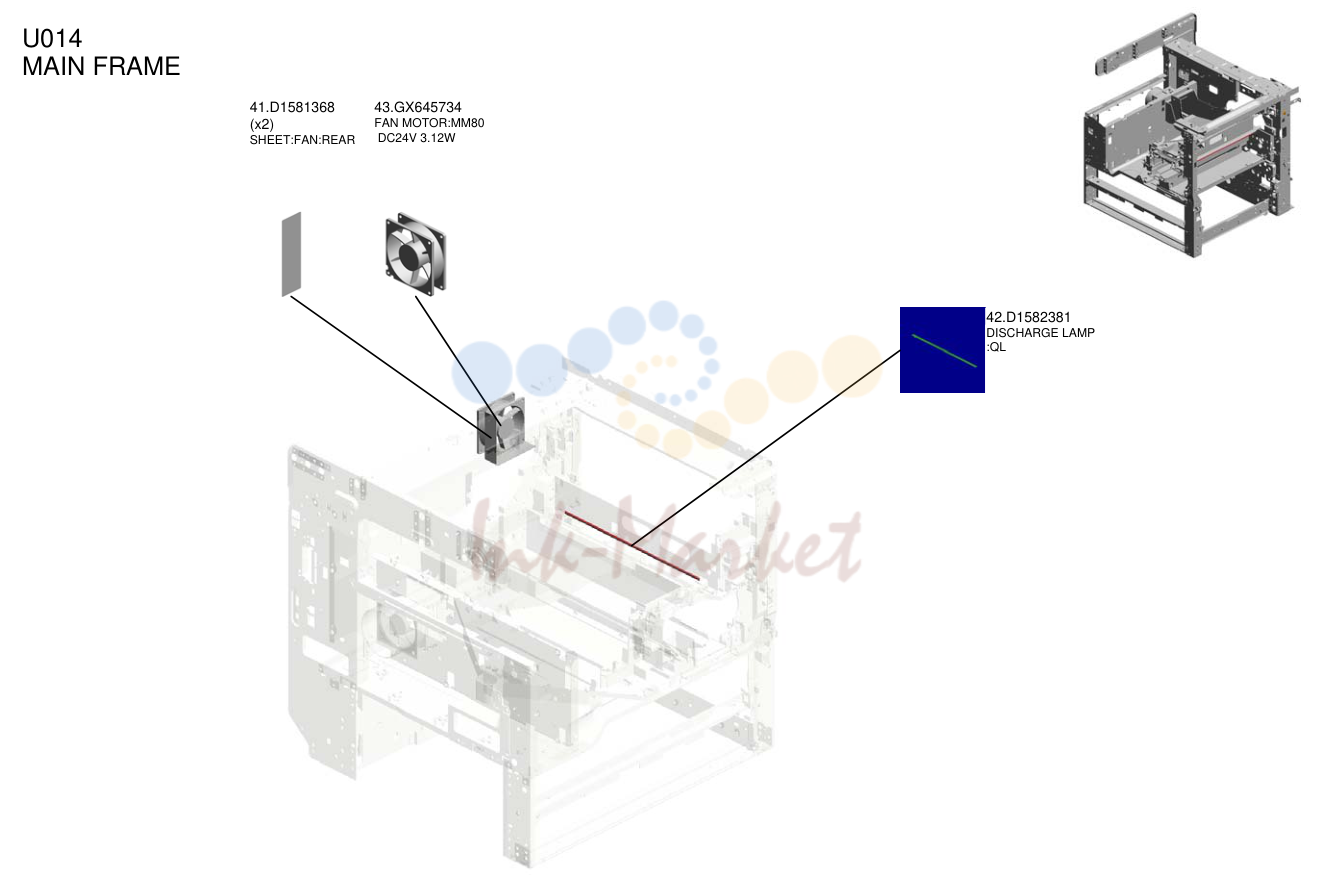

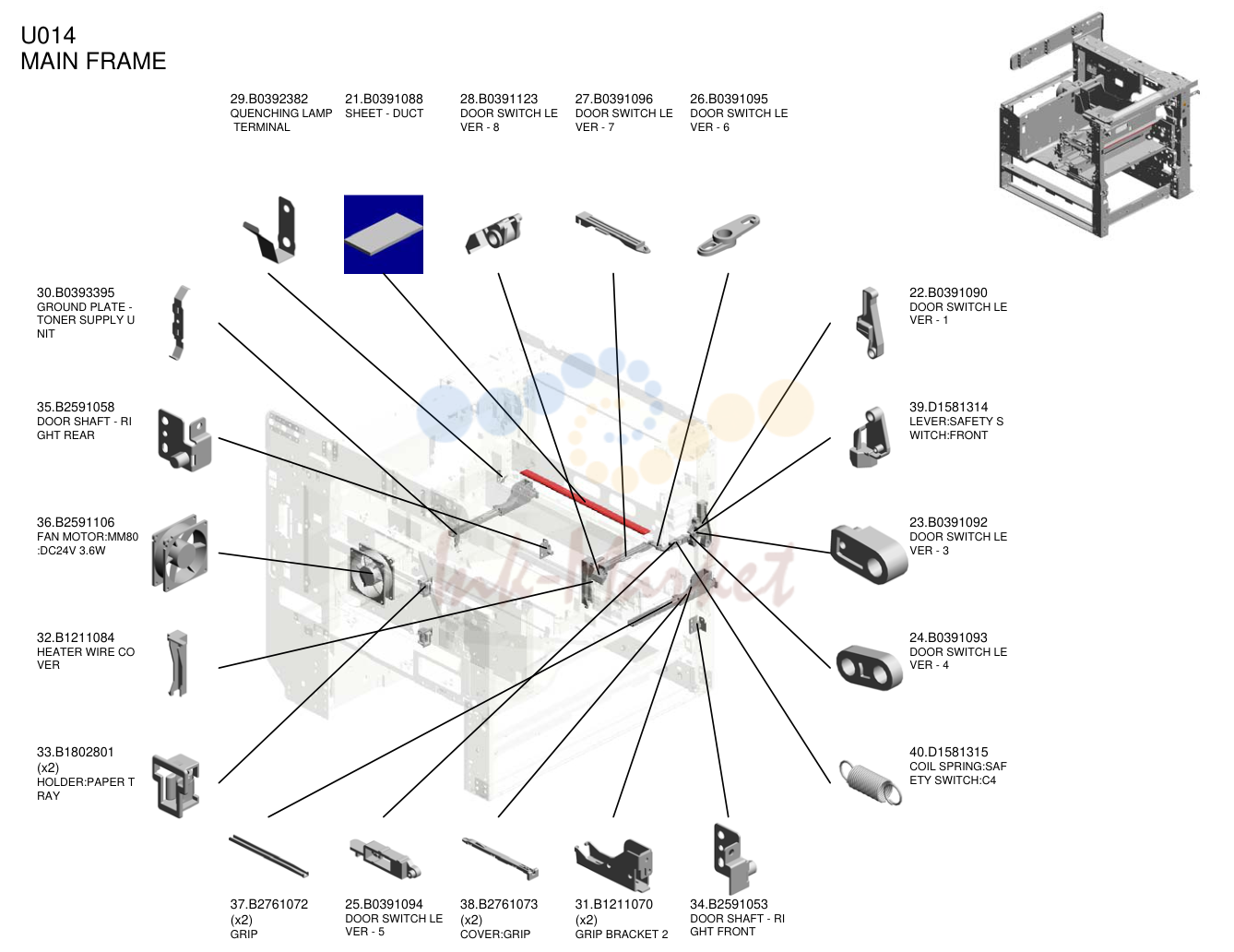

- основная рама
- основная рама
- основная рама

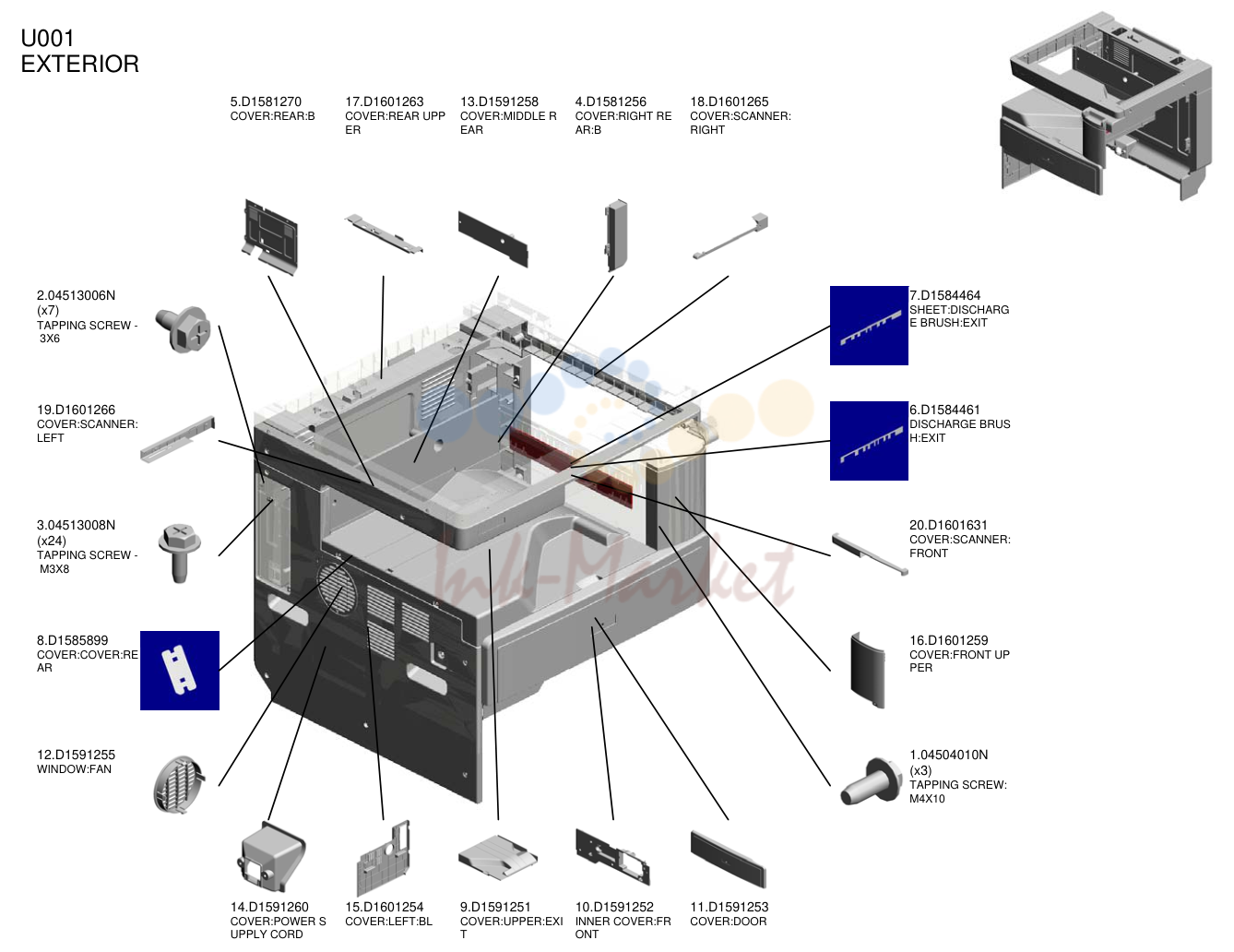

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 5 | D1581270 запросить цену → | крышка:REAR:B |
| 17 | D1601263 запросить цену → | крышка:REAR UPP ER |
| 13 | D1591258 запросить цену → | крышка:MIDDLE R EAR |
| 4 | D1581256 запросить цену → | крышка:RIGHT RE AR:B |
| 18 | D1601265 запросить цену → | крышка:сканер: RIGHT |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 19 | D1601266 запросить цену → | крышка:сканер: LEFT |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 8 | D1585899 запросить цену → | крышка:крышка:RE AR |
| 12 | D1591255 запросить цену → | WINDOW:FAN |
| 7 | D1584464 запросить цену → | SHEET:DISCHARG E BRUSH:EXIT |
| 6 | D1584461 запросить цену → | DISCHARGE BRUS H:EXIT |
| 20 | D1601631 запросить цену → | крышка:сканер: FRONT |
| 16 | D1601259 запросить цену → | крышка:FRONT UP PER |
| 1 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 14 | D1591260 запросить цену → | крышка:POWER S UPPLY CORD |
| 15 | D1601254 запросить цену → | крышка:LEFT:BL |
| 9 | D1591251 запросить цену → | крышка:UPPER:EXI T |
| 10 | D1591252 запросить цену → | INNER крышка:FR ONT |
| 11 | D1591253 запросить цену → | крышка:DOOR |

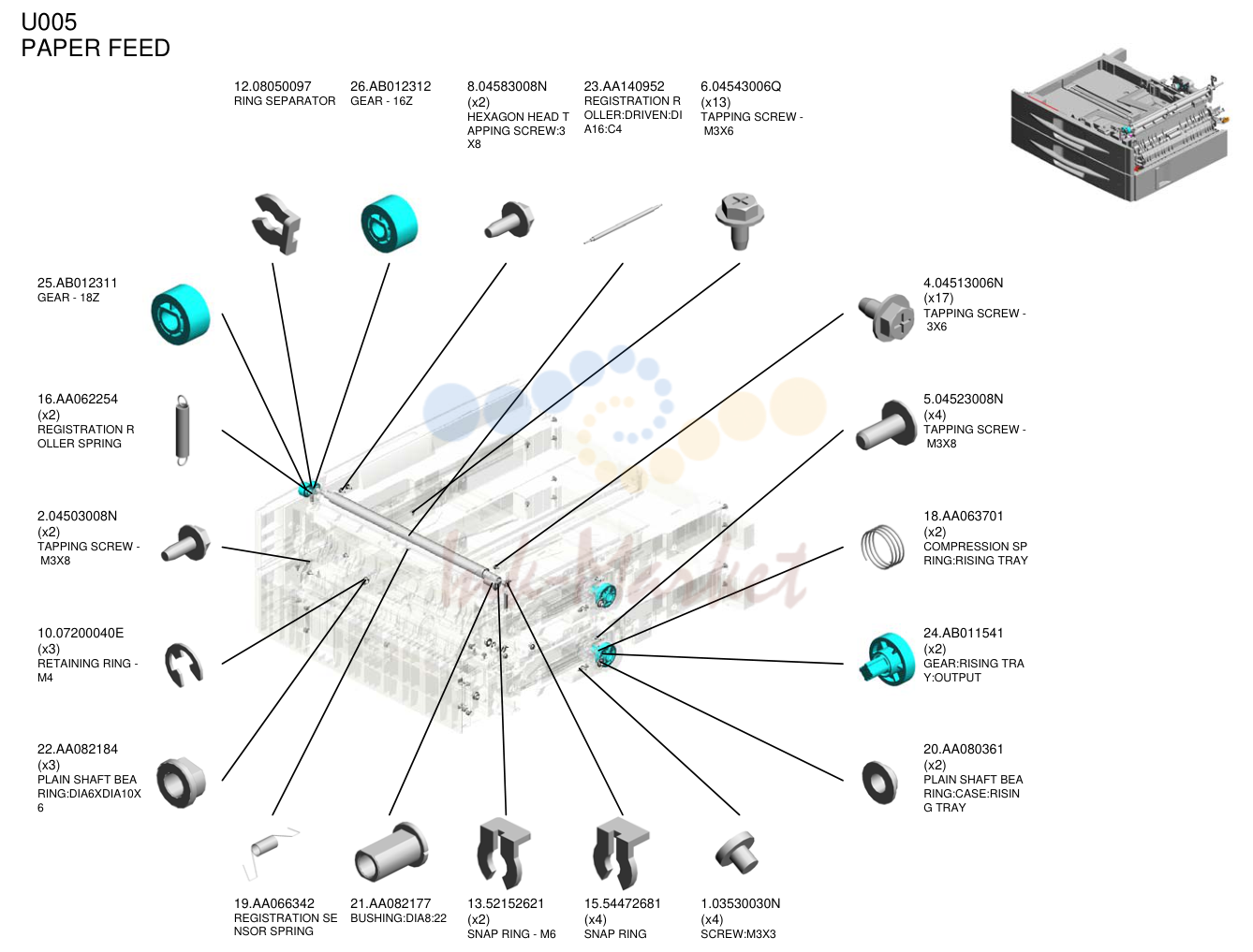

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 12 | 08050097 запросить цену → | RING SEPARATOR |
| 26 | AB012312 запросить цену → | шестерня - 16Z |
| 8 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 23 | AA140952 запросить цену → | регистрация R OLLER:DRIVEN:DI A16:C4 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 25 | AB012311 запросить цену → | шестерня - 18Z |
| 16 | AA062254 запросить цену → | регистрация R OLLER пружина |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 22 | AA082184 под заказ | PLAIN вал BEA RING:DIA6XDIA10X 6 |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 5 | 04523008N запросить цену → | TAPPING винт - M3X8 |
| 18 | AA063701 запросить цену → | COMPRESSION SP RING:RISING TRAY |
| 24 | AB011541 запросить цену → | шестерня:RISING TRA Y:OUTPUT |
| 20 | AA080361 запросить цену → | PLAIN вал BEA RING:CASE:RISIN G TRAY |
| 19 | AA066342 запросить цену → | регистрация SE NSOR пружина |
| 21 | AA082177 запросить цену → | втулка:DIA8:22 |
| 13 | 52152621 запросить цену → | SNAP RING - M6 |
| 15 | 54472681 запросить цену → | SNAP RING |
| 1 | 03530030N запросить цену → | винт:M3X3 |

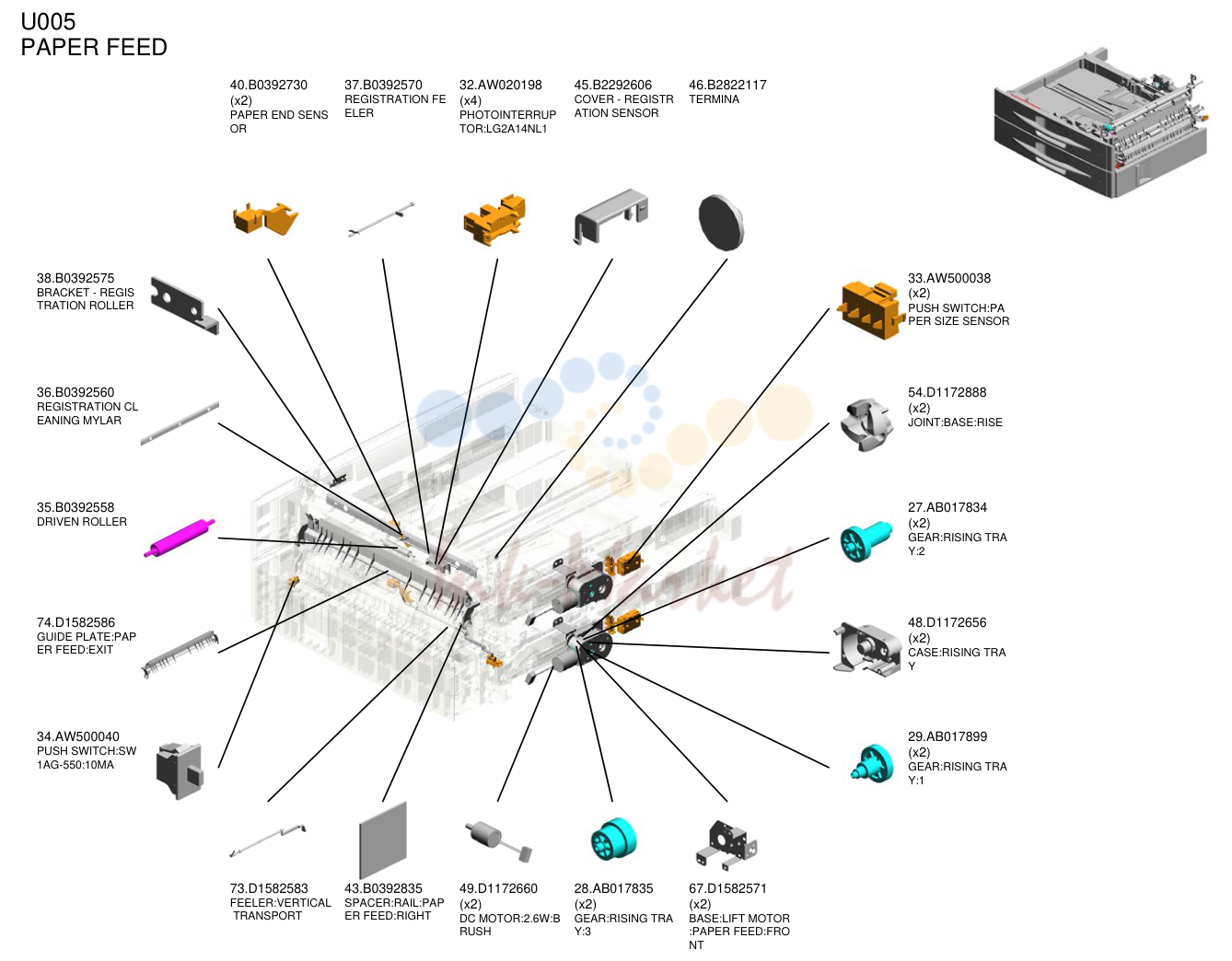

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 40 | B0392730 ✓ в наличии | PAPER END SENS OR |
| 37 | B0392570 запросить цену → | регистрация FE ELER |
| 32 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 45 | B2292606 запросить цену → | крышка - REGISTR ATION датчик |
| 46 | B2822117 запросить цену → | TERMINA |
| 38 | B0392575 запросить цену → | кронштейн - REGIS TRATION ролик |
| 36 | B0392560 запросить цену → | регистрация CL EANING MYLAR |
| 35 | B0392558 под заказ | DRIVEN ролик |
| 74 | D1582586 запросить цену → | направляющая пластина:PAP ER FEED:EXIT |
| 34 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 33 | AW500038 под заказ | PUSH SWITCH:PA PER SIZE датчик |
| 54 | D1172888 запросить цену → | JOINT:BASE:RISE |
| 27 | AB017834 запросить цену → | шестерня:RISING TRA Y:2 |
| 48 | D1172656 запросить цену → | CASE:RISING TRA Y |
| 29 | AB017899 запросить цену → | шестерня:RISING TRA Y:1 |
| 73 | D1582583 запросить цену → | FEELER:VERTICAL TRANSPORT |
| 43 | B0392835 запросить цену → | SPACER:RAIL:PAP ER FEED:RIGHT |
| 49 | D1172660 запросить цену → | DC мотор:2.6W:B RUSH |
| 28 | AB017835 запросить цену → | шестерня:RISING TRA Y:3 |
| 67 | D1582571 запросить цену → | BASE:LIFT мотор :подача бумаги:FRO NT |

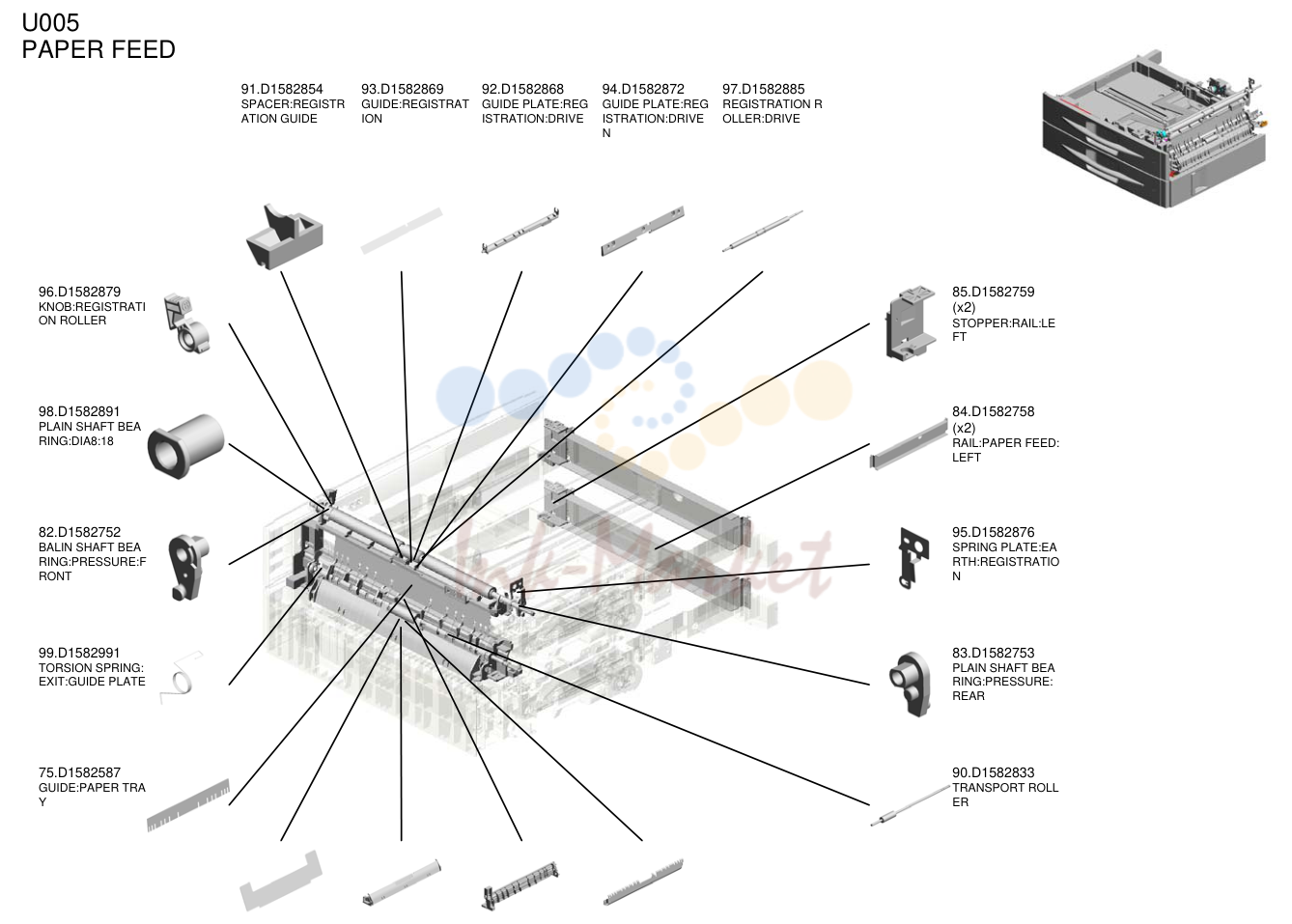

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 91 | D1582854 запросить цену → | SPACER:REGISTR ATION направляющая |
| 93 | D1582869 запросить цену → | направляющая:REGISTRAT ION |
| 92 | D1582868 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE |
| 94 | D1582872 запросить цену → | направляющая пластина:REG ISTRATION:DRIVE N |
| 97 | D1582885 запросить цену → | регистрация R OLLER:DRIVE |
| 96 | D1582879 запросить цену → | KNOB:REGISTRATI ON ролик |
| 98 | D1582891 запросить цену → | PLAIN вал BEA RING:DIA8:18 |
| 82 | D1582752 запросить цену → | BALIN вал BEA RING:PRESSURE:F RONT |
| 99 | D1582991 запросить цену → | TORSION пружина: EXIT:направляющая пластина |
| 75 | D1582587 запросить цену → | направляющая:PAPER TRA Y |
| 85 | D1582759 запросить цену → | стопор:RAIL:LE FT |
| 84 | D1582758 запросить цену → | RAIL:подача бумаги: LEFT |
| 95 | D1582876 запросить цену → | пружина пластина:EA RTH:REGISTRATIO N |
| 83 | D1582753 запросить цену → | PLAIN вал BEA RING:PRESSURE: REAR |
| 90 | D1582833 запросить цену → | TRANSPORT ROLL ER |
| 87 | D1582776 запросить цену → | направляющая:VERTICAL TRANSPORT:NO.2 |
| 88 | D1582798 запросить цену → | направляющая пластина:CON NECTING:B |
| 81 | D1582750 запросить цену → | RAIL:подача бумаги: RIGHT |
| 86 | D1582766 запросить цену → | направляющая пластина:TRA NSPORT ролик: CONNECTING |

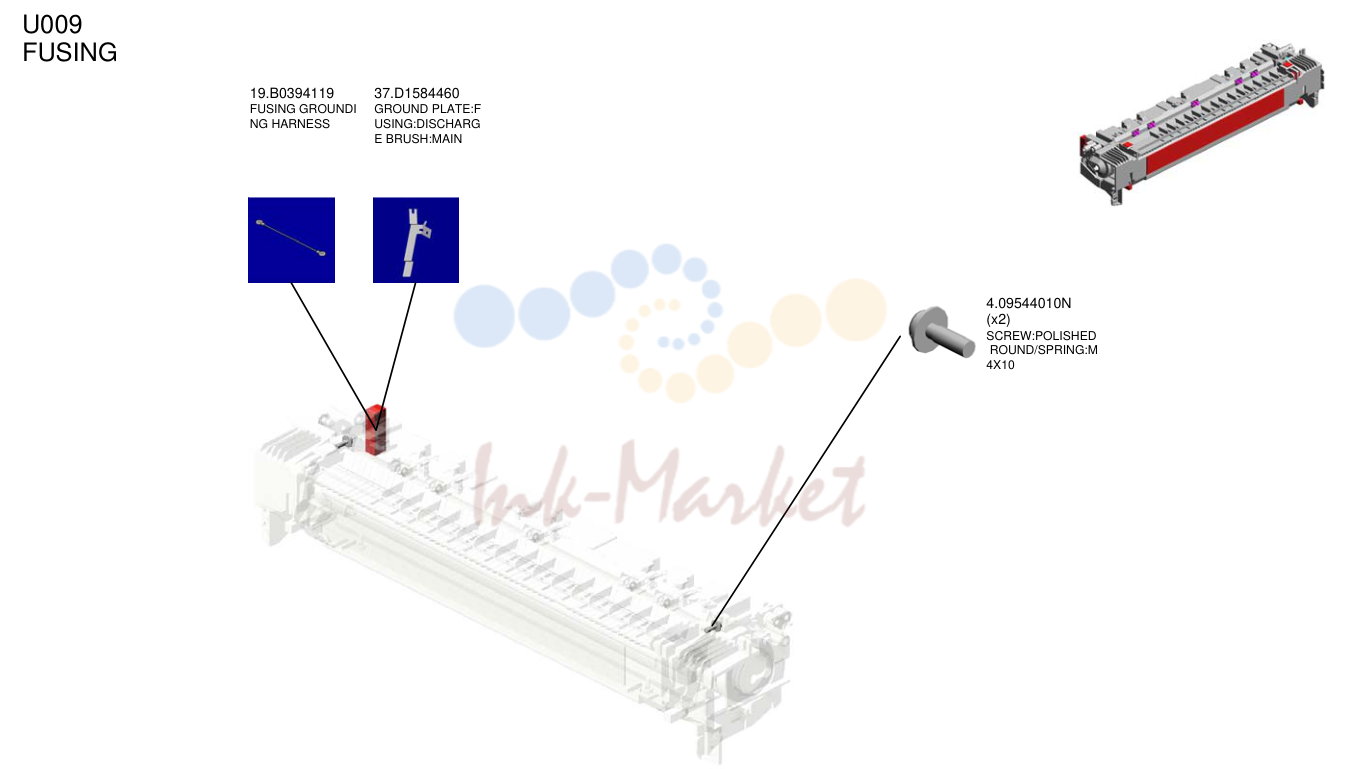

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 19 | B0394119 запросить цену → | печь (закрепление) GROUNDI NG жгут |
| 37 | D1584460 запросить цену → | GROUND пластина:F USING:DISCHARG E BRUSH:MAIN |
| 4 | 09544010N запросить цену → | винт:POLISHED ROUND/пружина:M 4X10 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 13 | B1214461 запросить цену → | EXIT LOWER GUID E пластина |
| 12 | B1214451 под заказ | EXIT MIDDLE GUID E пластина |
| 17 | B1214473 запросить цену → | EXIT ролик RIN G MM14 |
| 19 | B1214503 запросить цену → | EXIT PHOTOINTER RUPTOR BRACKE T |
| 20 | B2594471 запросить цену → | EXIT ролик 2 |
| 8 | AA082181 запросить цену → | PLAIN вал BEA RING:MM4 |
| 3 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 14 | B1214465 запросить цену → | SHORT FRONT OU TER держатель |
| 10 | B0394459 запросить цену → | EXIT ролик HOL DER - INNER |
| 15 | B1214467 запросить цену → | LONG FRONT MID DLE держатель |
| 4 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 1 | 03130060N запросить цену → | винт - M3X6 |
| 9 | B0391163 запросить цену → | PULLEY - 23Z |
| 7 | AA066641 запросить цену → | GATE PAWL SPRI NG |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 16 | B1214469 запросить цену → | LONG REAR MIDD LE держатель |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 11 | B0394473 запросить цену → | RING:EXIT ROLLE R |
| 18 | B1214477 запросить цену → | SHORT REAR OUT ER держатель |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 23 | G0524873 запросить цену → | OUTER EXIT COVE R ролик |
| 22 | D1584451 запросить цену → | ролик:TURN:PA PER EXIT SUB-UNI T |
| 24 | G3615570 запросить цену → | PHOTOINTERRUP TOR - дуплекс |
| 21 | B2614983 запросить цену → | GATE PAWL |

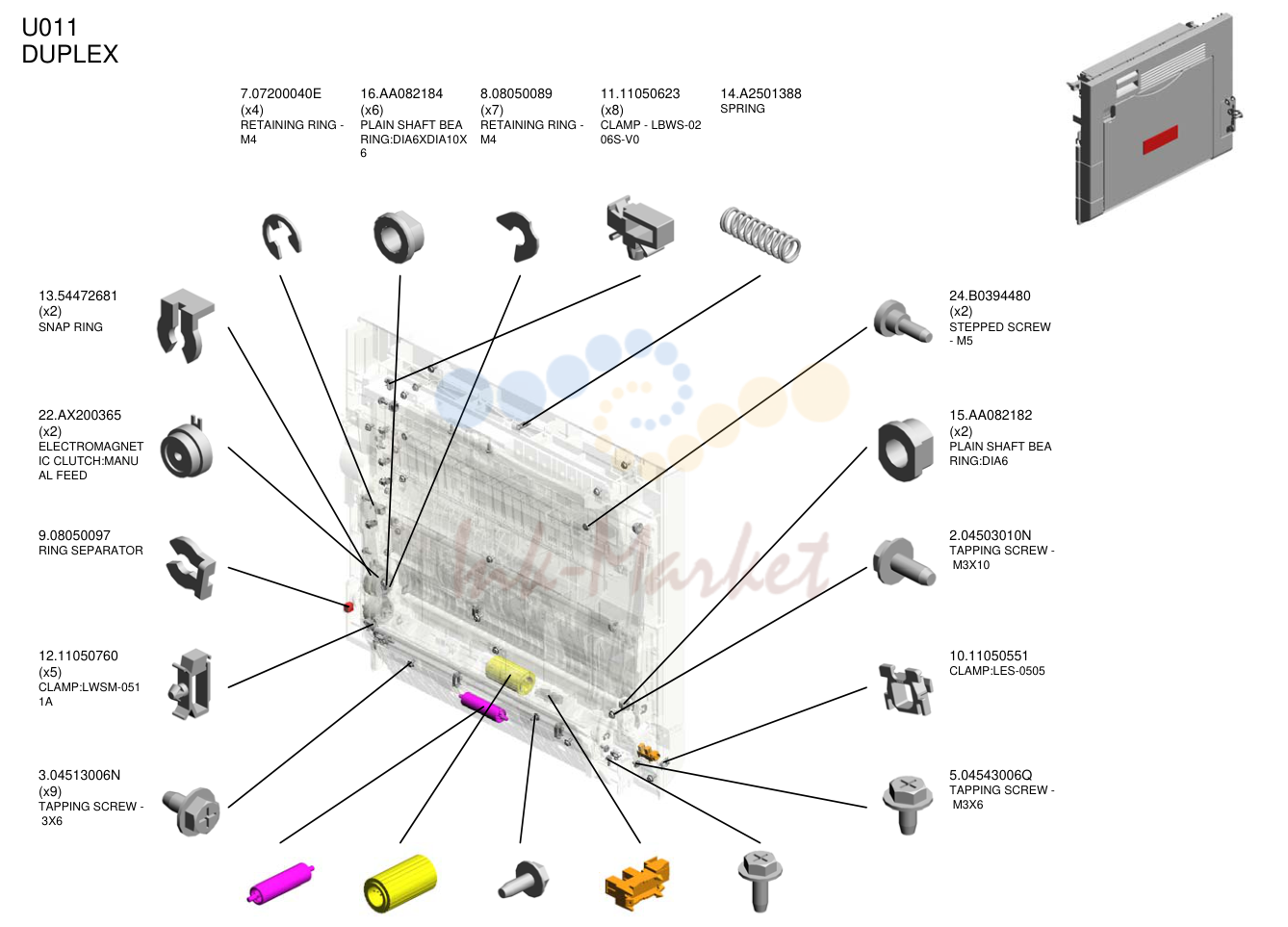

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 16 | AA082184 под заказ | PLAIN вал BEA RING:DIA6XDIA10X 6 |
| 8 | 08050089 запросить цену → | RETAINING RING - M4 |
| 11 | 11050623 запросить цену → | CLAMP - LBWS-02 06S-V0 |
| 14 | A2501388 ✓ в наличии | пружина |
| 13 | 54472681 запросить цену → | SNAP RING |
| 22 | AX200365 запросить цену → | ELECTROMAGNET IC муфта:MANU AL FEED |
| 9 | 08050097 запросить цену → | RING SEPARATOR |
| 12 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 24 | B0394480 запросить цену → | STEPPED винт - M5 |
| 15 | AA082182 запросить цену → | PLAIN вал BEA RING:DIA6 |
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 10 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 17 | AF022138 запросить цену → | VERTICAL TRANS PORT ролик |
| 18 | AF031060 ✓ в наличии | BY-PASS FEED RO LLER |
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 20 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |

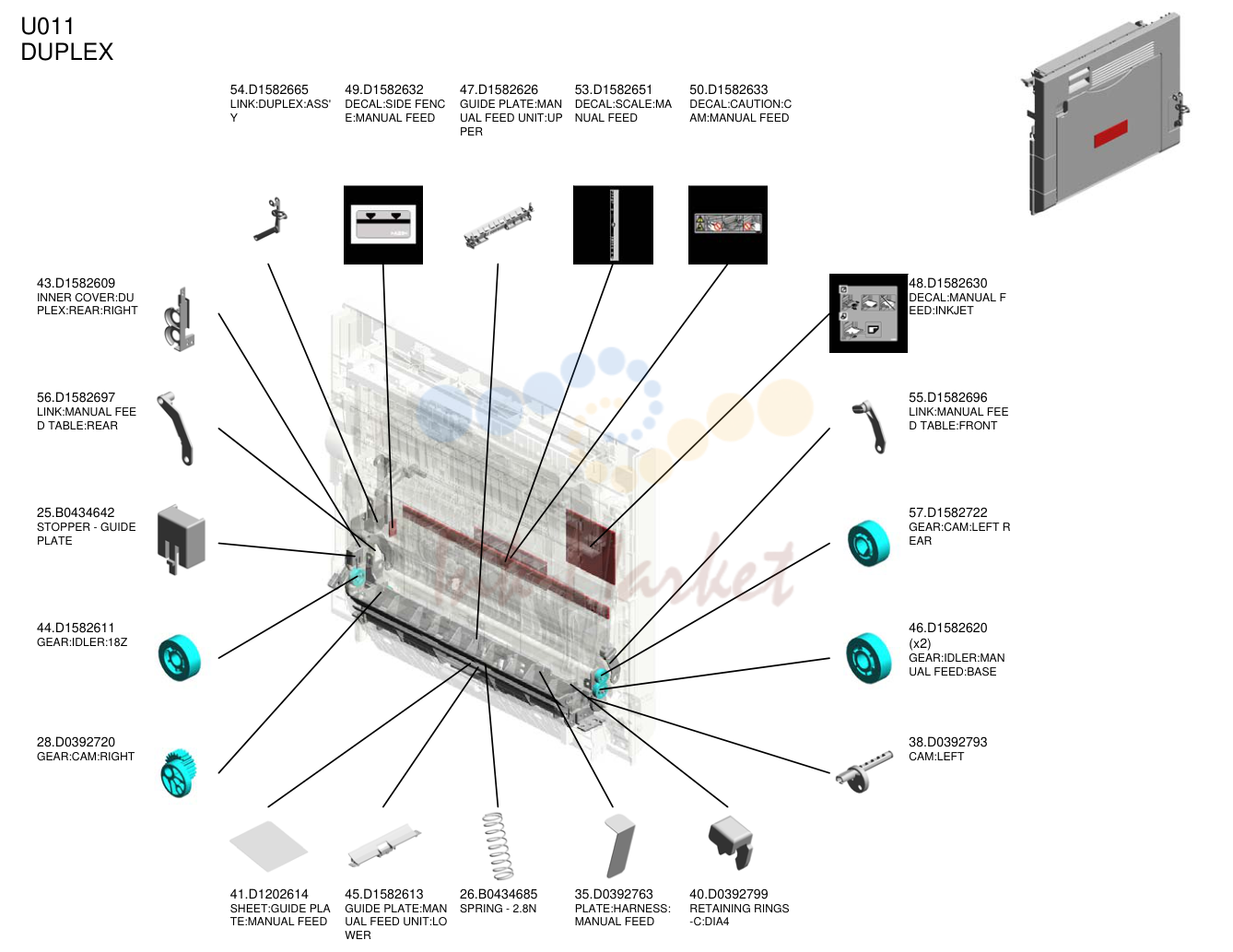

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 54 | D1582665 запросить цену → | LINK:дуплекс:ASS' Y |
| 49 | D1582632 запросить цену → | DECAL:SIDE FENC E:MANUAL FEED |
| 47 | D1582626 запросить цену → | направляющая пластина:MAN UAL FEED узел:UP PER |
| 53 | D1582651 запросить цену → | DECAL:SCALE:MA NUAL FEED |
| 50 | D1582633 запросить цену → | DECAL:CAUTION:C AM:MANUAL FEED |
| 43 | D1582609 запросить цену → | INNER крышка:DU PLEX:REAR:RIGHT |
| 56 | D1582697 запросить цену → | LINK:MANUAL FEE D TABLE:REAR |
| 25 | B0434642 запросить цену → | стопор - направляющая пластина |
| 44 | D1582611 запросить цену → | шестерня:IDLER:18Z |
| 28 | D0392720 запросить цену → | шестерня:CAM:RIGHT |
| 48 | D1582630 запросить цену → | DECAL:MANUAL F EED:INKJET |
| 55 | D1582696 запросить цену → | LINK:MANUAL FEE D TABLE:FRONT |
| 57 | D1582722 запросить цену → | шестерня:CAM:LEFT R EAR |
| 46 | D1582620 запросить цену → | шестерня:IDLER:MAN UAL FEED:BASE |
| 38 | D0392793 запросить цену → | CAM:LEFT |
| 41 | D1202614 запросить цену → | SHEET:направляющая PLA TE:MANUAL FEED |
| 45 | D1582613 запросить цену → | направляющая пластина:MAN UAL FEED узел:LO WER |
| 26 | B0434685 запросить цену → | пружина - 2.8N |
| 35 | D0392763 запросить цену → | пластина:жгут: MANUAL FEED |
| 40 | D0392799 запросить цену → | RETAINING RINGS -C:DIA4 |

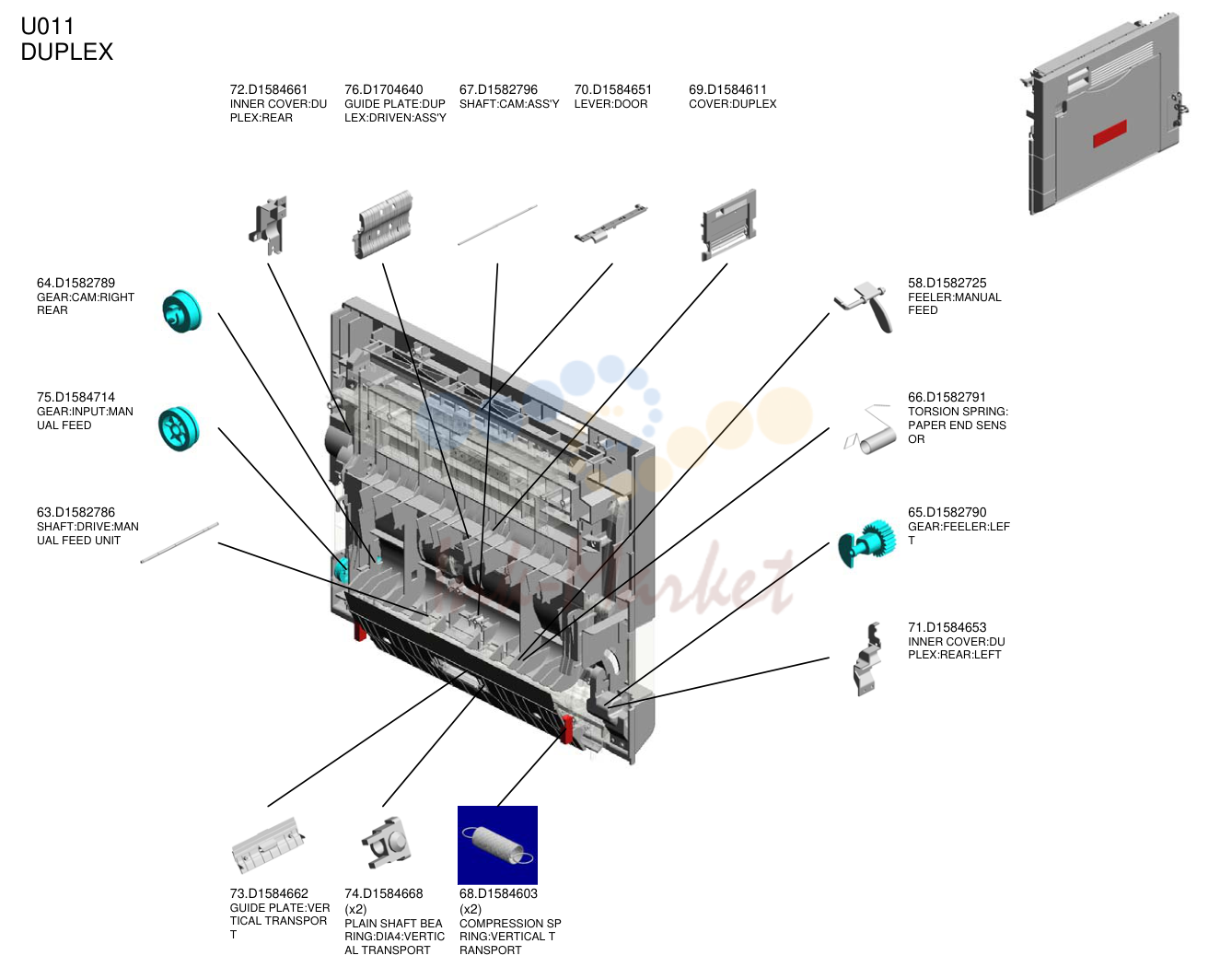

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 72 | D1584661 запросить цену → | INNER крышка:DU PLEX:REAR |
| 76 | D1704640 запросить цену → | направляющая пластина:DUP LEX:DRIVEN:ASS'Y |
| 67 | D1582796 запросить цену → | вал:CAM:ASS'Y |
| 70 | D1584651 запросить цену → | рычаг:DOOR |
| 69 | D1584611 запросить цену → | крышка:дуплекс |
| 64 | D1582789 запросить цену → | шестерня:CAM:RIGHT REAR |
| 75 | D1584714 запросить цену → | шестерня:INPUT:MAN UAL FEED |
| 63 | D1582786 запросить цену → | вал:DRIVE:MAN UAL FEED узел |
| 58 | D1582725 запросить цену → | FEELER:MANUAL FEED |
| 66 | D1582791 запросить цену → | TORSION пружина: PAPER END SENS OR |
| 65 | D1582790 запросить цену → | шестерня:FEELER:LEF T |
| 71 | D1584653 запросить цену → | INNER крышка:DU PLEX:REAR:LEFT |
| 73 | D1584662 запросить цену → | направляющая пластина:VER TICAL TRANSPOR T |
| 74 | D1584668 запросить цену → | PLAIN вал BEA RING:DIA4:VERTIC AL TRANSPORT |
| 68 | D1584603 запросить цену → | COMPRESSION SP RING:VERTICAL T RANSPORT |

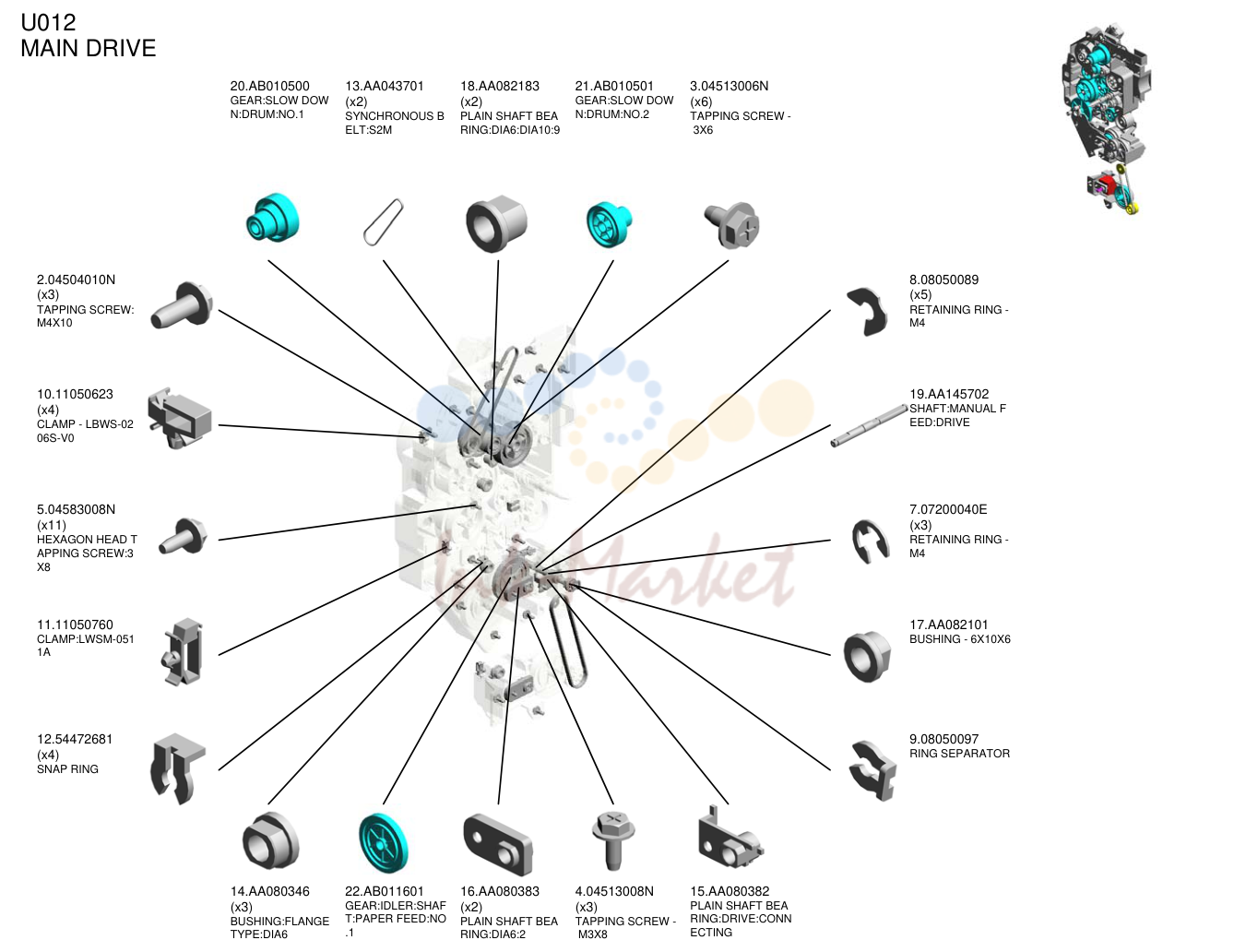

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 20 | AB010500 запросить цену → | шестерня:SLOW DOW N:барабан:NO.1 |
| 13 | AA043701 запросить цену → | SYNCHRONOUS B ELT:S2M |
| 18 | AA082183 запросить цену → | PLAIN вал BEA RING:DIA6:DIA10:9 |
| 21 | AB010501 запросить цену → | шестерня:SLOW DOW N:барабан:NO.2 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 2 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 10 | 11050623 запросить цену → | CLAMP - LBWS-02 06S-V0 |
| 5 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 11 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 12 | 54472681 запросить цену → | SNAP RING |
| 8 | 08050089 запросить цену → | RETAINING RING - M4 |
| 19 | AA145702 запросить цену → | вал:MANUAL F EED:DRIVE |
| 7 | 07200040E запросить цену → | RETAINING RING - M4 |
| 17 | AA082101 запросить цену → | втулка - 6X10X6 |
| 9 | 08050097 запросить цену → | RING SEPARATOR |
| 14 | AA080346 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 22 | AB011601 запросить цену → | шестерня:IDLER:SHAF T:подача бумаги:NO .1 |
| 16 | AA080383 запросить цену → | PLAIN вал BEA RING:DIA6:2 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 15 | AA080382 запросить цену → | PLAIN вал BEA RING:DRIVE:CONN ECTING |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 25 | AX060502 запросить цену → | DC BRUSHLESS M OTOR:MAIN:24.7W |
| 31 | B0391155 запросить цену → | шестерня/PULLEY - 61 /34Z (11) |
| 38 | B0391173 под заказ | шестерня - 78Z (06) |
| 32 | B0391156 запросить цену → | COUPLED шестерня - 20/49Z (12) |
| 42 | B1211132 запросить цену → | печь (закрепление) DRIVE RE LEASE кронштейн |
| 30 | B0391154 запросить цену → | COUPLED шестерня - 37/97Z (05) |
| 33 | B0391165 запросить цену → | COUPLED шестерня - 49/59/38Z (08) |
| 35 | B0391167 запросить цену → | шестерня - 22Z (09) |
| 34 | B0391166 запросить цену → | шестерня - 37Z (07) |
| 37 | B0391170 запросить цену → | шестерня - 63Z |
| 27 | AX200362 под заказ | ELECTROMAGNET IC муфта:Z39 |
| 36 | B0391168 под заказ | шестерня - 32Z (10) |
| 41 | B0391199 запросить цену → | пружина - BY-PASS FEED |
| 24 | AB011605 запросить цену → | шестерня:IDLER:CON NECTING |
| 40 | B0391191 запросить цену → | шестерня - 19Z |
| 29 | B0391141 запросить цену → | вал - PAPER FE ED FRAME |
| 26 | AX200361 под заказ | MAGNETIC CLUTC H:Z49 |
| 39 | B0391187 запросить цену → | шестерня - 30Z |
| 28 | AX200363 запросить цену → | ELECTROMAGNET IC муфта:Z30 |
| 23 | AB011602 запросить цену → | шестерня:MANUAL FE ED SECTION |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 44 | B1211161 запросить цену → | LARGE пружина |
| 48 | B2591157 под заказ | печь (закрепление) SWIVEL B RACKET |
| 45 | B1211162 запросить цену → | SMALL пружина |
| 43 | B1211145 запросить цену → | жгут HOOK |
| 53 | D1581150 запросить цену → | направляющая:жгут |
| 49 | B2591194 запросить цену → | MANUAL FEED DRI VEкронштейн |
| 46 | B2591131 запросить цену → | винт:PCU |
| 55 | D1581165 запросить цену → | вал:PAPER FEE D:DRIVE:ASS'Y |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 5 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 1 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 12 | D1705011 запросить цену → | плата:BICU:ASS'Y |
| 9 | 14077818 запросить цену → | RAM:FM1608B-PG( REV.AA) |
| 6 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 3 | 11050509 запросить цену → | SPACER:CARD:KG PS-10RF |
| 11 | AZ320179 под заказ | POWER PACK:BCT D |
| 10 | AZ230263 запросить цену → | POWER SUPPLY U NIT:NA:157W |
| 4 | 11050637 запросить цену → | жгут CLAMP - KGLS-10RT(V0) |
| 8 | 12042918 запросить цену → | SWITCH:SDDJE30 100:10A |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 11 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 5 | 04513030N запросить цену → | TAPPING винт: 3X30 |
| 10 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 7 | 04583008N запросить цену → | HEXAGON HEAD T APPING винт:3 X8 |
| 18 | AW500040 запросить цену → | PUSH SWITCH:SW 1AG-550:10MA |
| 12 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 15 | 11050762 запросить цену → | CLAMP:LWS-0711A |
| 2 | 04503035N запросить цену → | TAPPING винт: 3X35 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 13 | 11050760 запросить цену → | CLAMP:LWSM-051 1A |
| 19 | B0391073 запросить цену → | RIGHT DOOR STO PPER |
| 20 | B0391082 запросить цену → | DOOR SWITCH BR ACKET |
| 16 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 17 | AH010010 запросить цену → | RUBBER FOOT:H5 |
| 14 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 11050509 запросить цену → | SPACER:CARD:KG PS-10RF |
| 9 | 11050623 запросить цену → | CLAMP - LBWS-02 06S-V0 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 29 | B0392382 запросить цену → | QUENCHING LAMP TERMINAL |
| 21 | B0391088 запросить цену → | SHEET - DUCT |
| 28 | B0391123 запросить цену → | DOOR SWITCH LE VER - 8 |
| 27 | B0391096 запросить цену → | DOOR SWITCH LE VER - 7 |
| 26 | B0391095 запросить цену → | DOOR SWITCH LE VER - 6 |
| 30 | B0393395 запросить цену → | GROUND пластина - TONER SUPPLY U NIT |
| 35 | B2591058 запросить цену → | DOOR вал - RI GHT REAR |
| 36 | B2591106 ✓ в наличии | FAN мотор:MM80 :DC24V 3.6W |
| 32 | B1211084 запросить цену → | HEATER WIRE CO VER |
| 33 | B1802801 ✓ в наличии | держатель:PAPER T RAY |
| 22 | B0391090 запросить цену → | DOOR SWITCH LE VER - 1 |
| 39 | D1581314 запросить цену → | рычаг:SAFETY S WITCH:FRONT |
| 23 | B0391092 запросить цену → | DOOR SWITCH LE VER - 3 |
| 24 | B0391093 запросить цену → | DOOR SWITCH LE VER - 4 |
| 40 | D1581315 запросить цену → | COIL пружина:SAF ETY SWITCH:C4 |
| 37 | B2761072 запросить цену → | GRIP |
| 25 | B0391094 запросить цену → | DOOR SWITCH LE VER - 5 |
| 38 | B2761073 запросить цену → | крышка:GRIP |
| 31 | B1211070 запросить цену → | GRIP кронштейн 2 |
| 34 | B2591053 запросить цену → | DOOR вал - RI GHT FRONT |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 41 | D1581368 запросить цену → | SHEET:FAN:REAR |
| 43 | GX645734 запросить цену → | FAN мотор:MM80 DC24V 3.12W |
| 42 | D1582381 запросить цену → | DISCHARGE LAMP :QL |
комментарии
