Ricoh M148 M166 27 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- подача бумаги
- подача бумаги
- PCU
- перенос/SEPARATION
- печь (закрепление)
- PAPER EXIT
- MAIN DRIVE
- электрика
- основная рама

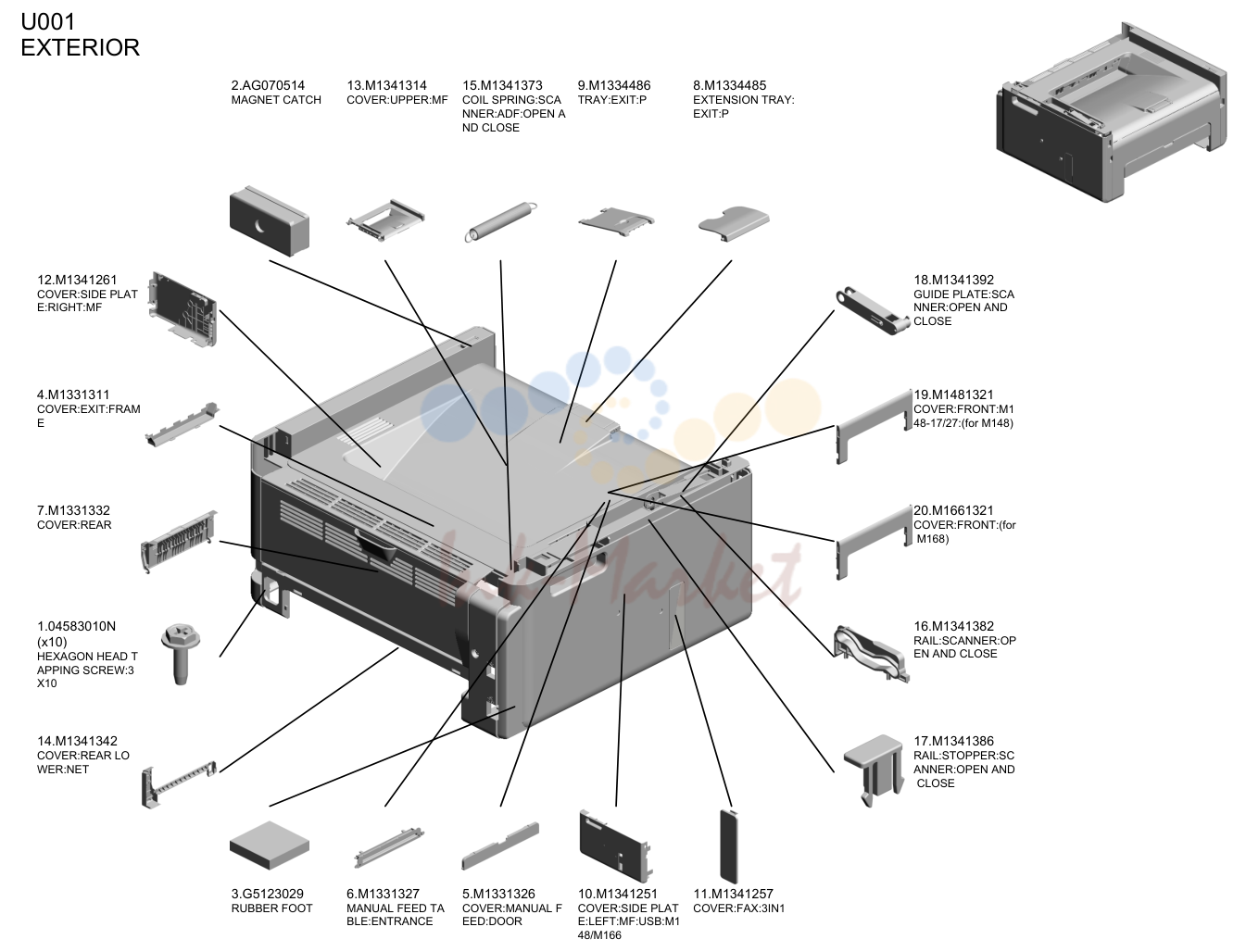

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 2 | AG070514 запросить цену → | MAGNET CATCH |
| 13 | M1341314 запросить цену → | крышка:UPPER:MF |
| 15 | M1341373 запросить цену → | COIL пружина:SCA NNER:автоподатчик (АПД):OPEN A ND CLOSE |
| 9 | M1334486 запросить цену → | TRAY:EXIT:P |
| 8 | M1334485 запросить цену → | EXTENSION TRAY: EXIT:P |
| 12 | M1341261 запросить цену → | крышка:SIDE PLAT E:RIGHT:MF |
| 4 | M1331311 запросить цену → | крышка:EXIT:FRAM E |
| 7 | M1331332 запросить цену → | крышка:REAR |
| 1 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 14 | M1341342 запросить цену → | крышка:REAR LO WER:NET |
| 18 | M1341392 запросить цену → | направляющая пластина:SCA NNER:OPEN AND CLOSE |
| 19 | M1481321 запросить цену → | крышка:FRONT:M1 48-17/27:(for M148) |
| 20 | M1661321 запросить цену → | крышка:FRONT:(for M168) |
| 16 | M1341382 запросить цену → | RAIL:сканер:OP EN AND CLOSE |
| 17 | M1341386 запросить цену → | RAIL:стопор:SC ANNER:OPEN AND CLOSE |
| 3 | G5123029 запросить цену → | RUBBER FOOT |
| 6 | M1331327 запросить цену → | MANUAL FEED TA BLE:ENTRANCE |
| 5 | M1331326 запросить цену → | крышка:MANUAL F EED:DOOR |
| 10 | M1341251 запросить цену → | крышка:SIDE PLAT E:LEFT:MF:USB:M1 48/M166 |
| 11 | M1341257 запросить цену → | крышка:FAX:3IN1 |

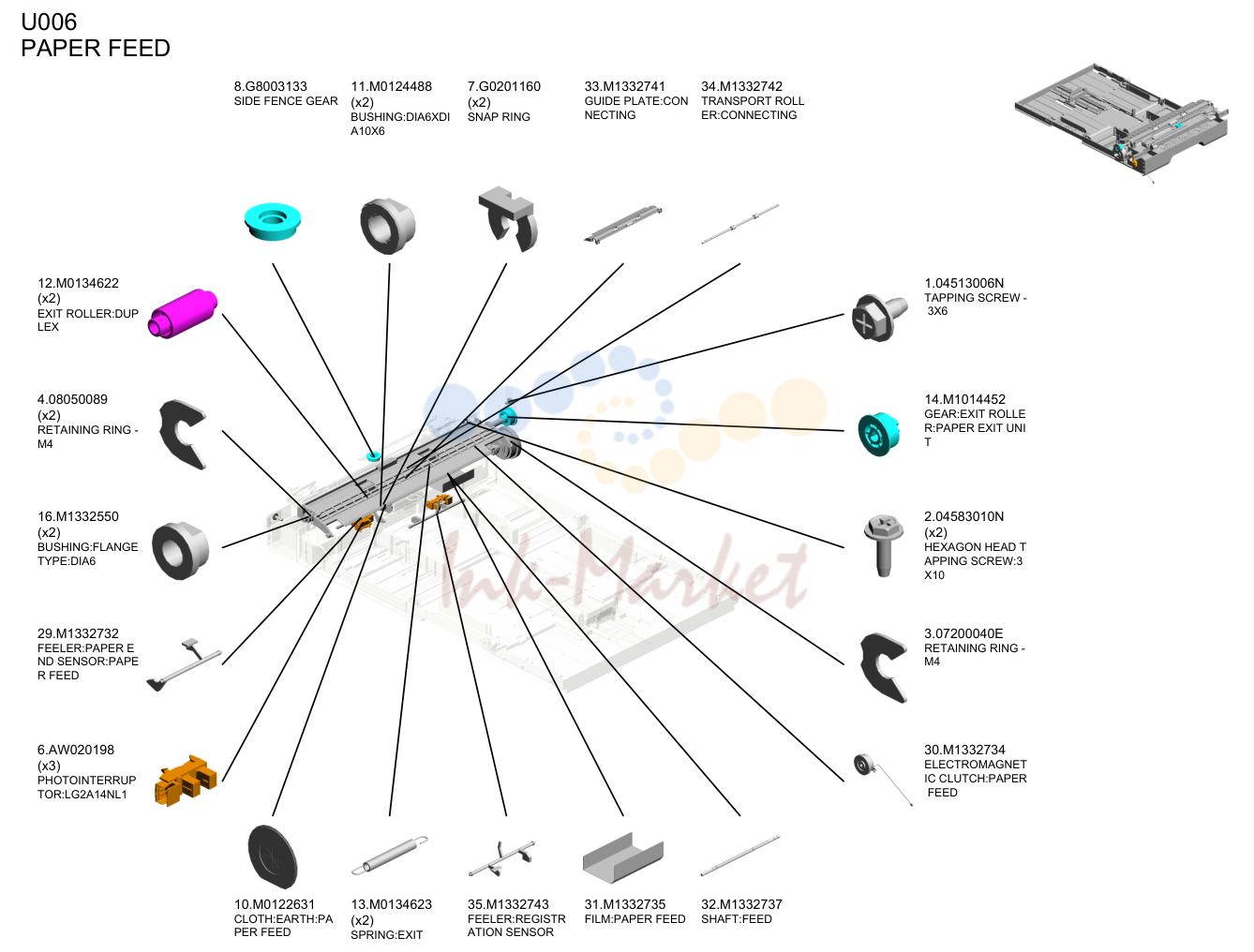

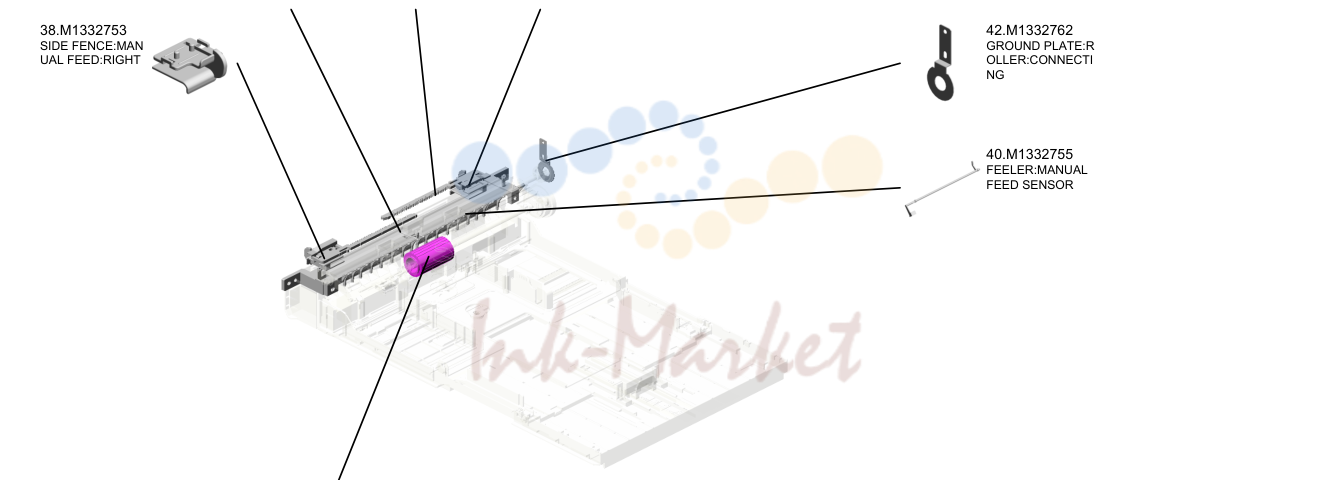

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 8 | G8003133 запросить цену → | SIDE FENCE шестерня |
| 11 | M0124488 запросить цену → | втулка:DIA6XDI A10X6 |
| 7 | G0201160 запросить цену → | SNAP RING |
| 33 | M1332741 запросить цену → | направляющая пластина:CON NECTING |
| 34 | M1332742 запросить цену → | TRANSPORT ROLL ER:CONNECTING |
| 12 | M0134622 запросить цену → | EXIT ролик:DUP LEX |
| 4 | 08050089 запросить цену → | RETAINING RING - M4 |
| 16 | M1332550 запросить цену → | втулка:FLANGE TYPE:DIA6 |
| 29 | M1332732 запросить цену → | FEELER:PAPER E ND датчик:PAPE R FEED |
| 6 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 14 | M1014452 запросить цену → | шестерня:EXIT ROLLE R:PAPER EXIT UNI T |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 3 | 07200040E запросить цену → | RETAINING RING - M4 |
| 30 | M1332734 запросить цену → | ELECTROMAGNET IC муфта:подача бумаги |
| 10 | M0122631 запросить цену → | CLOTH:EARTH:PA PER FEED |
| 13 | M0134623 запросить цену → | пружина:EXIT |
| 35 | M1332743 запросить цену → | FEELER:REGISTR ATION датчик |
| 31 | M1332735 запросить цену → | FILM:подача бумаги |
| 32 | M1332737 запросить цену → | вал:FEED |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 36 | M1332750 запросить цену → | направляющая пластина:MAN UAL FEED:ASS'Y |
| 39 | M1332754 запросить цену → | RACK:SIDE FENCE |
| 37 | M1332752 запросить цену → | SIDE FENCE:MAN UAL FEED:LEFT |
| 38 | M1332753 запросить цену → | SIDE FENCE:MAN UAL FEED:RIGHT |
| 42 | M1332762 запросить цену → | GROUND пластина:R OLLER:CONNECTI NG |
| 40 | M1332755 запросить цену → | FEELER:MANUAL FEED датчик |
| 41 | M1332759 ✓ в наличии | подача бумаги ROL LER |

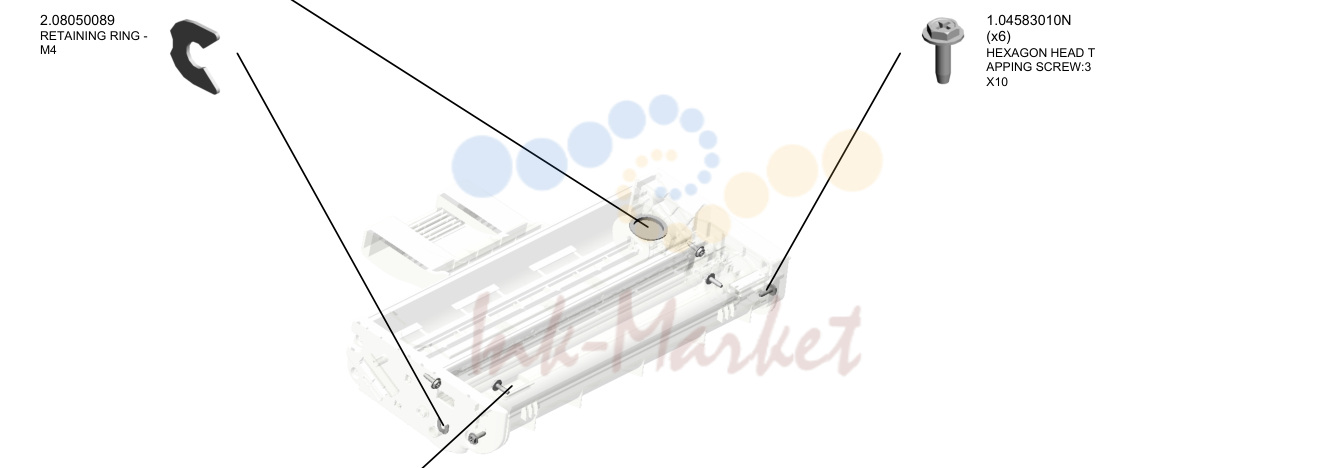

PCU
| № | Артикул | Наименование |
|---|---|---|
| 3 | G0113941 запросить цену → | CAP:TONER HOPP ER:(for M166) |
| 2 | 08050089 запросить цену → | RETAINING RING - M4 |
| 1 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 4 | M1013651 запросить цену → | CAP:USED TONER: (for M166) 201406-01 |

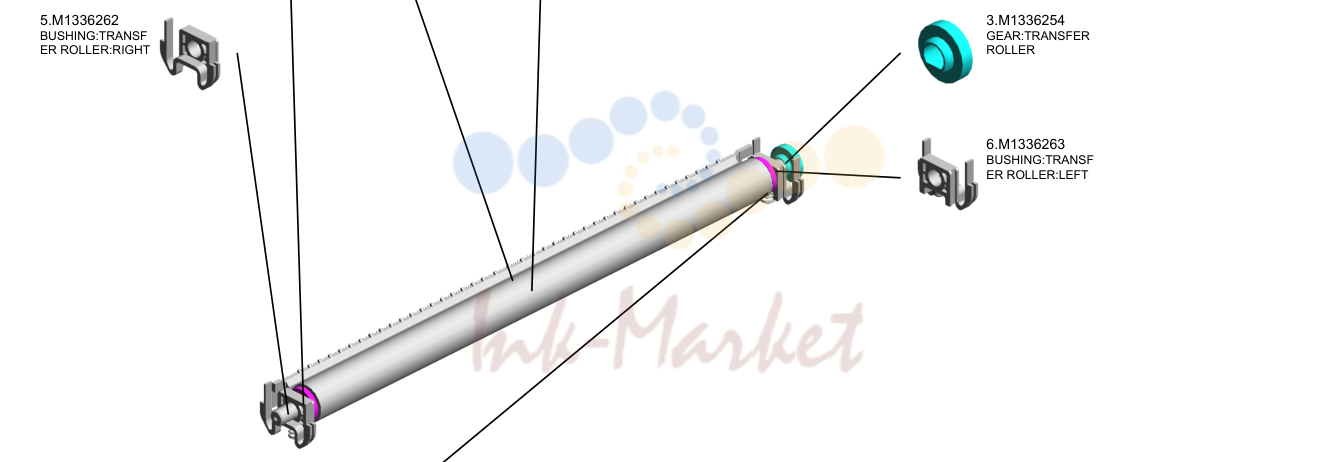

перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 4 | M1336259 запросить цену → | ролик:POSITION ING:перенос R OLLER |
| 1 | M1336201 запросить цену → | SEPARATION узел :ASS'Y |
| 2 | M1336250 запросить цену → | перенос ROLLE R |
| 5 | M1336262 запросить цену → | втулка:TRANSF ER ролик:RIGHT |
| 3 | M1336254 запросить цену → | шестерня:перенос ролик |
| 6 | M1336263 запросить цену → | втулка:TRANSF ER ролик:LEFT |
| 7 | M1336264 запросить цену → | пружина:TRANSFE R ролик |

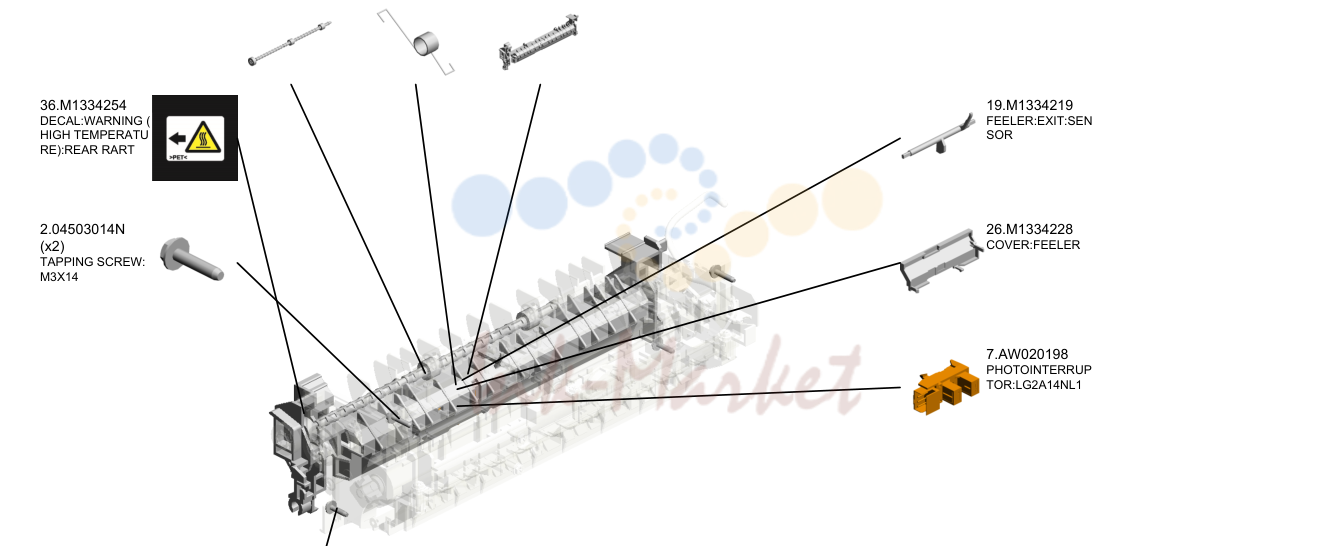

печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 30 | M1334240 запросить цену → | EXIT ролик:STR AIGHT |
| 20 | M1334220 запросить цену → | COIL пружина:FEE LER:EXIT |
| 16 | M1334216 запросить цену → | направляющая пластина:STR AIGHT |
| 36 | M1334254 запросить цену → | DECAL:WARNING ( HIGH TEMPERATU RE):REAR RART |
| 2 | 04503014N запросить цену → | TAPPING винт: M3X14 |
| 19 | M1334219 запросить цену → | FEELER:EXIT:SEN SOR |
| 26 | M1334228 запросить цену → | крышка:FEELER |
| 7 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 5 | 04583012N запросить цену → | HEXAGON HEAD T APPING винт:3 X12 |

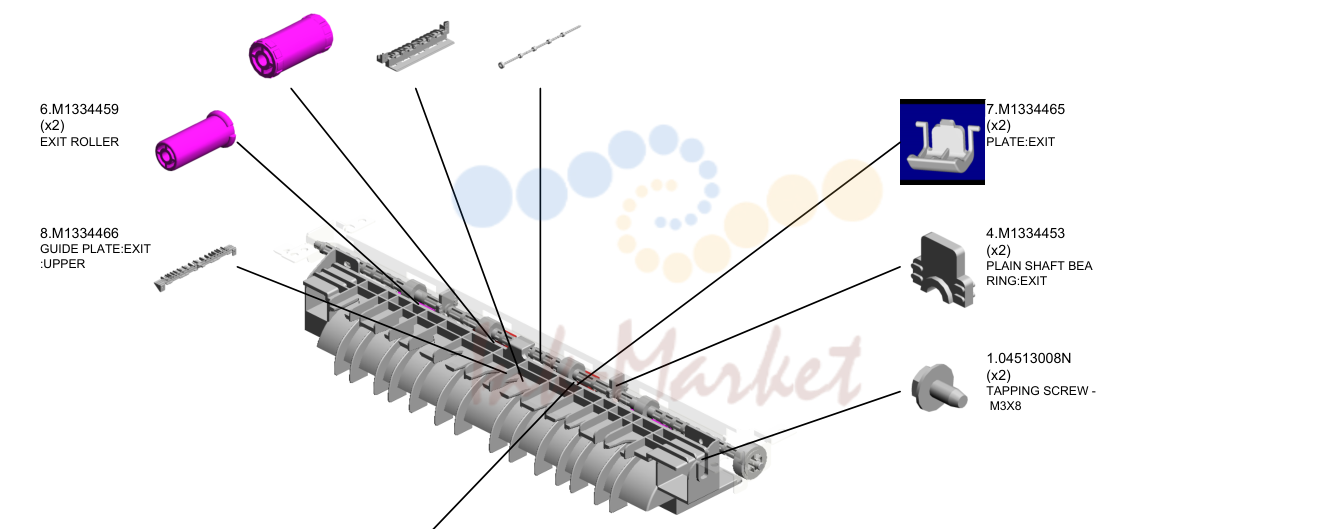

PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 5 | M1334457 запросить цену → | EXIT ролик |
| 9 | M1334467 запросить цену → | направляющая пластина:EXIT :LOWER |
| 3 | M1334451 запросить цену → | EXIT ролик:PAP ER EXIT узел |
| 6 | M1334459 запросить цену → | EXIT ролик |
| 8 | M1334466 запросить цену → | направляющая пластина:EXIT :UPPER |
| 7 | M1334465 запросить цену → | пластина:EXIT |
| 4 | M1334453 запросить цену → | PLAIN вал BEA RING:EXIT |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 2 | M0124454 запросить цену → | пружина:EXIT ROL LER:EXIT |

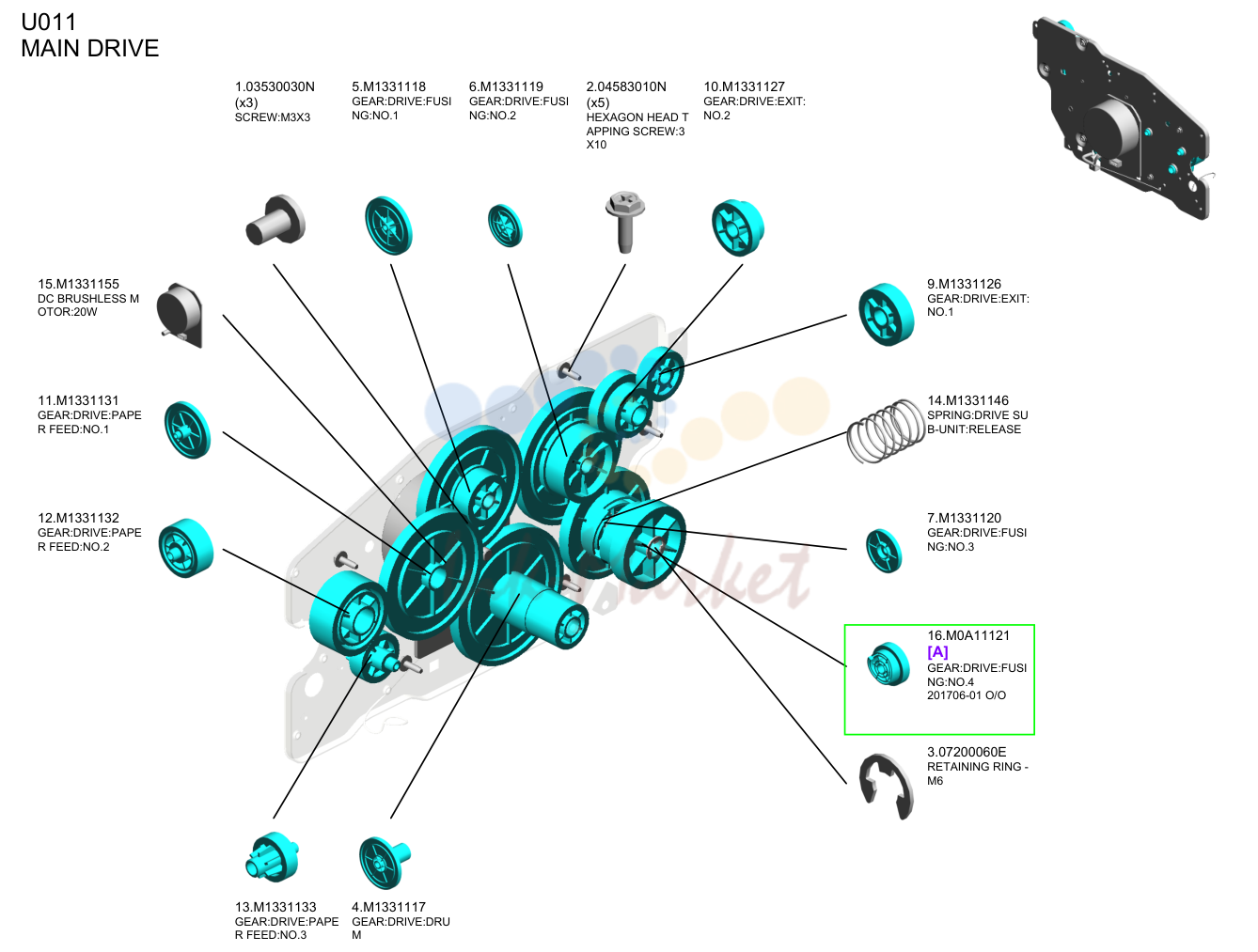

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 5 | M1331118 запросить цену → | шестерня:DRIVE:FUSI NG:NO.1 |
| 6 | M1331119 запросить цену → | шестерня:DRIVE:FUSI NG:NO.2 |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 10 | M1331127 запросить цену → | шестерня:DRIVE:EXIT: NO.2 |
| 15 | M1331155 запросить цену → | DC BRUSHLESS M OTOR:20W |
| 11 | M1331131 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.1 |
| 12 | M1331132 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.2 |
| 9 | M1331126 запросить цену → | шестерня:DRIVE:EXIT: NO.1 |
| 14 | M1331146 запросить цену → | пружина:DRIVE SU B-узел:RELEASE |
| 7 | M1331120 под заказ | шестерня:DRIVE:FUSI NG:NO.3 |
| 16 | M0A11121 ✓ в наличии | [A] шестерня:DRIVE:FUSI NG:NO.4 201706-01 O/O |
| 3 | 07200060E запросить цену → | RETAINING RING - M6 |
| 13 | M1331133 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.3 |
| 4 | M1331117 запросить цену → | шестерня:DRIVE:DRU M M1331121 [A] шестерня:DRIVE:FUSI NG:NO.4 201706-01 O/O |

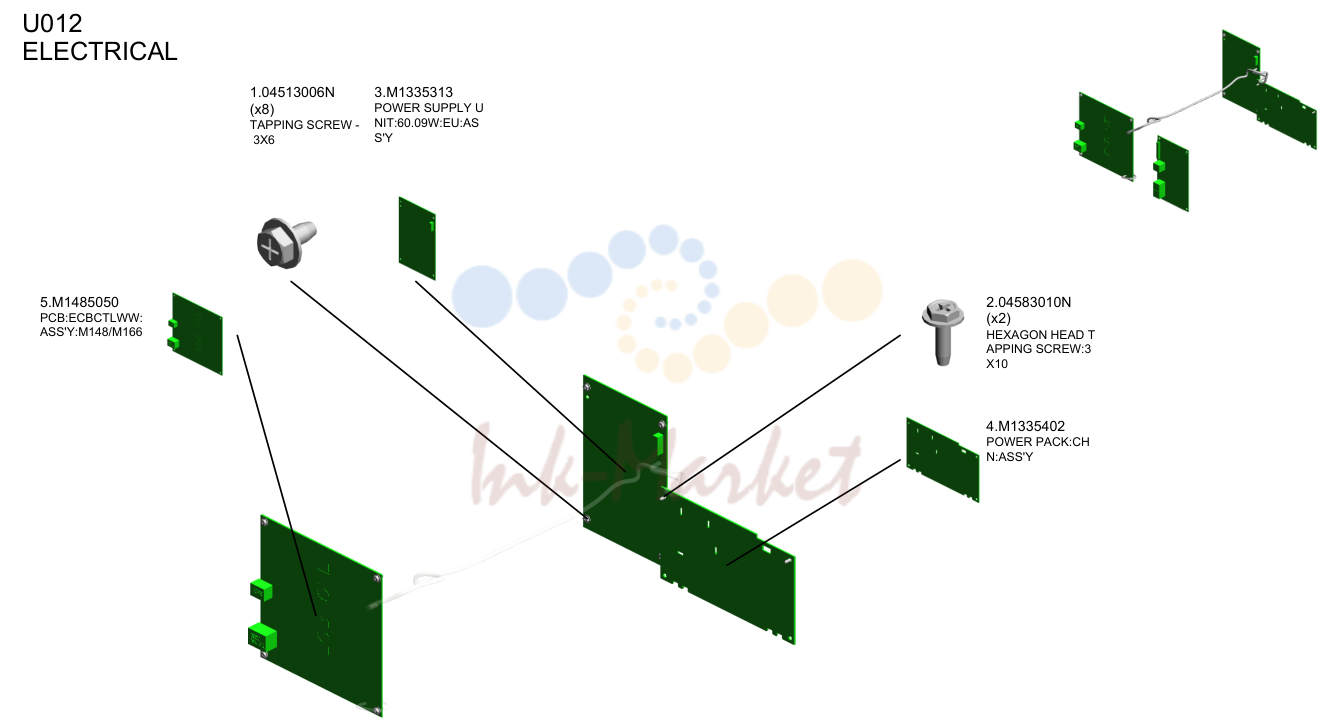

электрика
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 3 | M1335313 запросить цену → | POWER SUPPLY U NIT:60.09W:EU:AS S'Y |
| 5 | M1485050 запросить цену → | плата:ECBCTLWW: ASS'Y:M148/M166 |
| 2 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 4 | M1335402 запросить цену → | POWER PACK:CH N:ASS'Y |

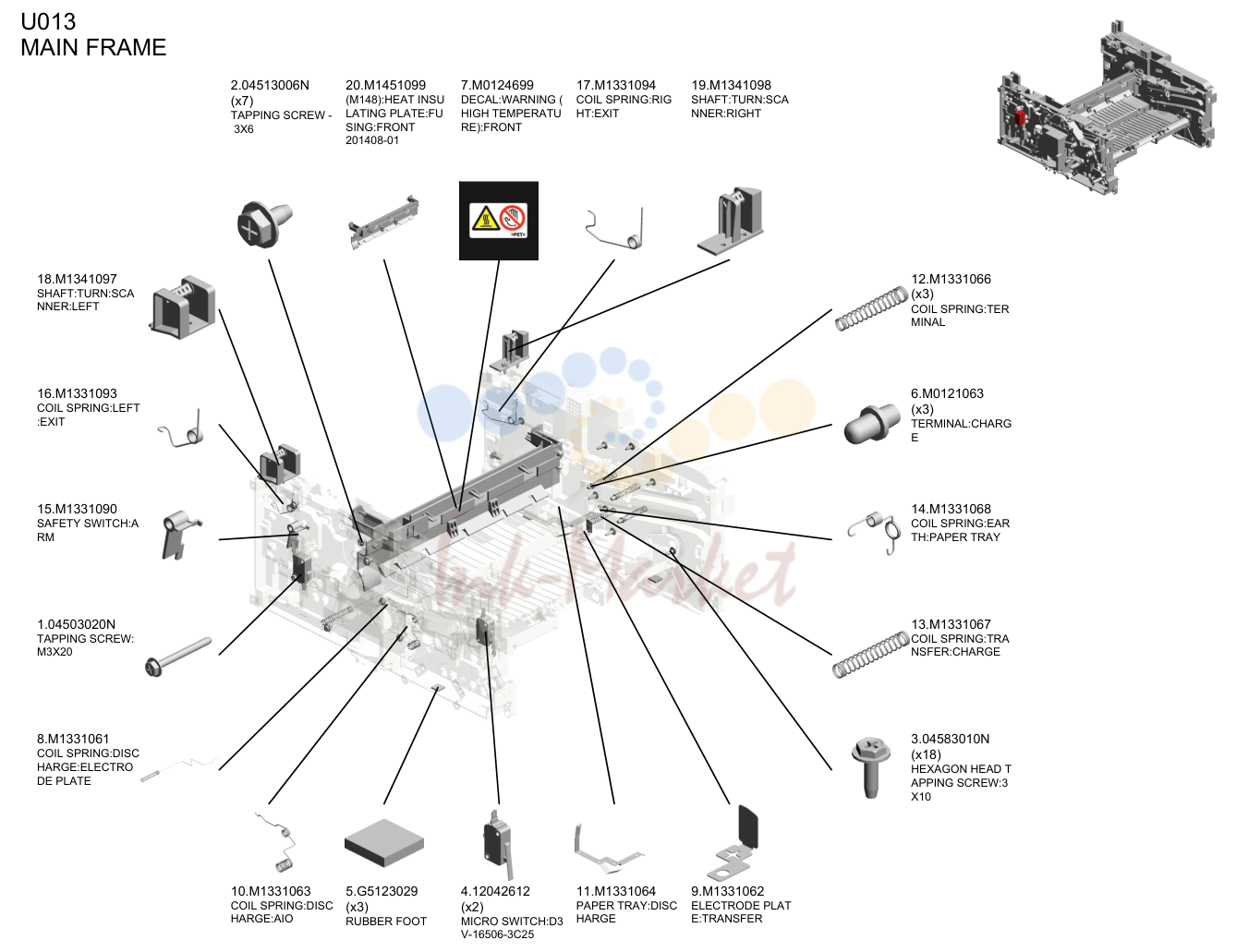

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 20 | M1451099 запросить цену → | (M148):HEAT INSU LATING пластина:FU SING:FRONT 201408-01 |
| 7 | M0124699 запросить цену → | DECAL:WARNING ( HIGH TEMPERATU RE):FRONT |
| 17 | M1331094 запросить цену → | COIL пружина:RIG HT:EXIT |
| 19 | M1341098 запросить цену → | вал:TURN:SCA NNER:RIGHT |
| 18 | M1341097 запросить цену → | вал:TURN:SCA NNER:LEFT |
| 16 | M1331093 запросить цену → | COIL пружина:LEFT :EXIT |
| 15 | M1331090 запросить цену → | SAFETY SWITCH:A RM |
| 1 | 04503020N запросить цену → | TAPPING винт: M3X20 |
| 8 | M1331061 запросить цену → | COIL пружина:DISC HARGE:ELECTRO DE пластина |
| 12 | M1331066 запросить цену → | COIL пружина:TER MINAL |
| 6 | M0121063 запросить цену → | TERMINAL:CHARG E |
| 14 | M1331068 запросить цену → | COIL пружина:EAR TH:лоток бумаги |
| 13 | M1331067 запросить цену → | COIL пружина:TRA NSFER:CHARGE |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 10 | M1331063 запросить цену → | COIL пружина:DISC HARGE:AIO |
| 5 | G5123029 запросить цену → | RUBBER FOOT |
| 4 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 11 | M1331064 запросить цену → | лоток бумаги:DISC HARGE |
| 9 | M1331062 запросить цену → | ELECTRODE PLAT E:перенос |
