Ricoh im 350F 430F 430FB — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- OPERATION
- сканер
- сканер
- лазер узел
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги
- подача бумаги

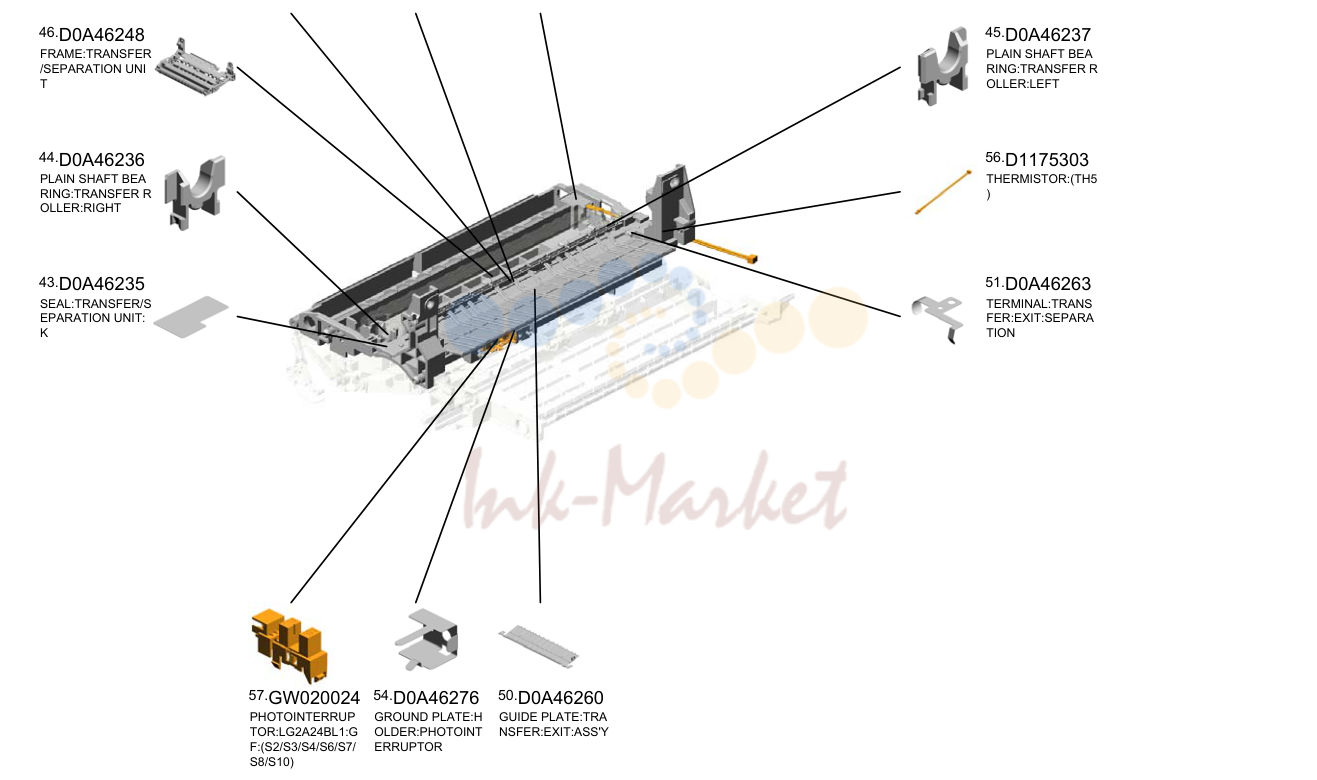

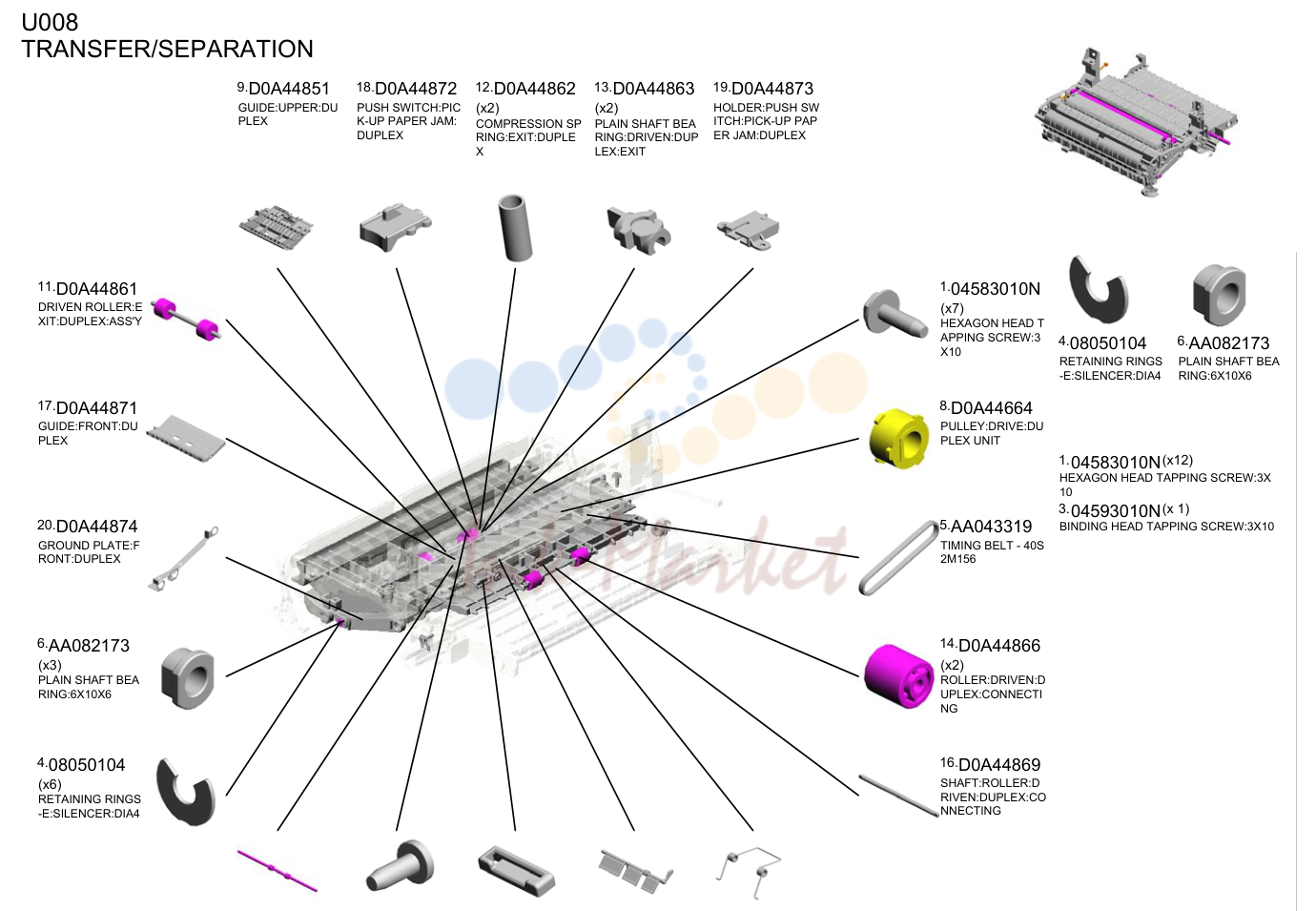

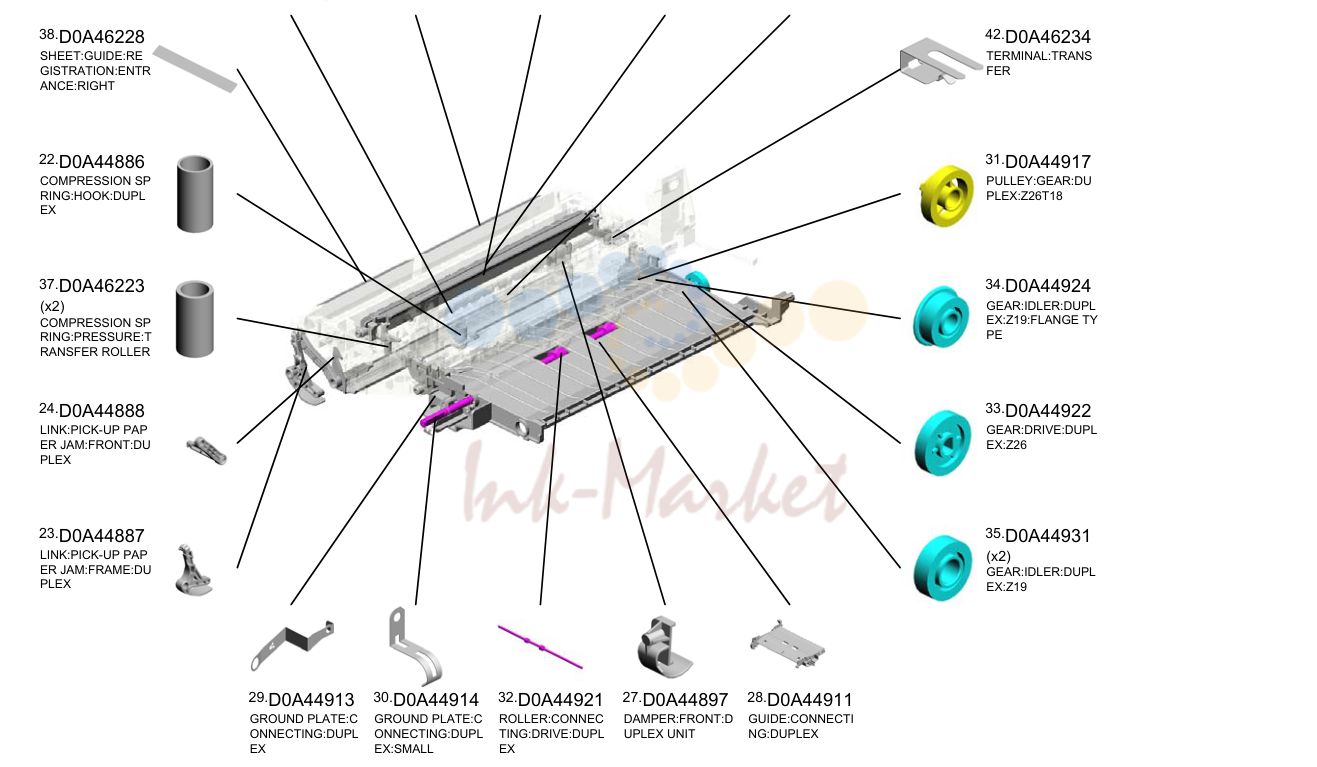

- перенос/SEPARATION
- перенос/SEPARATION
- перенос/SEPARATION

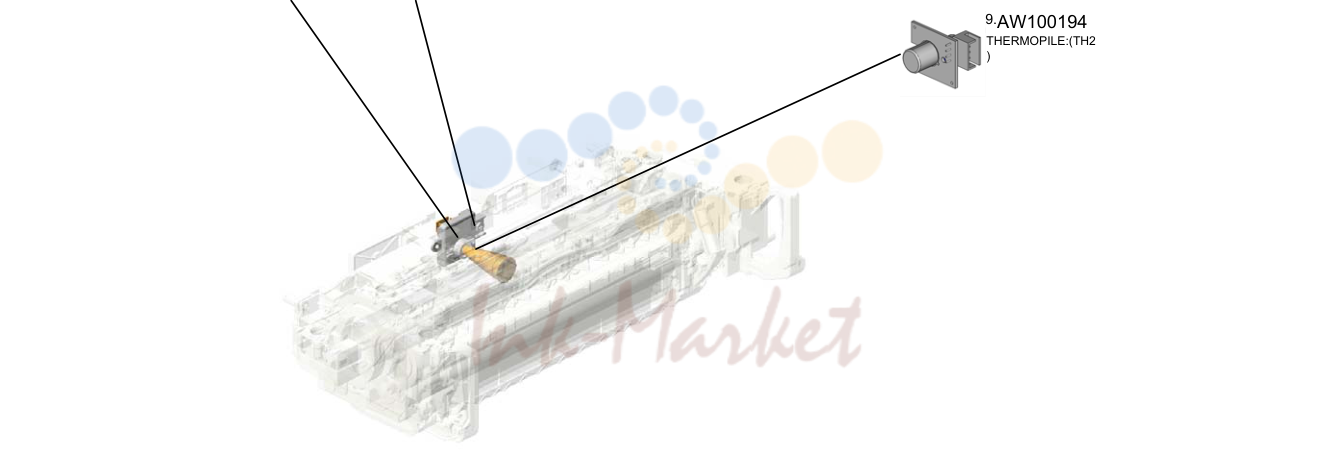

- печь (закрепление)

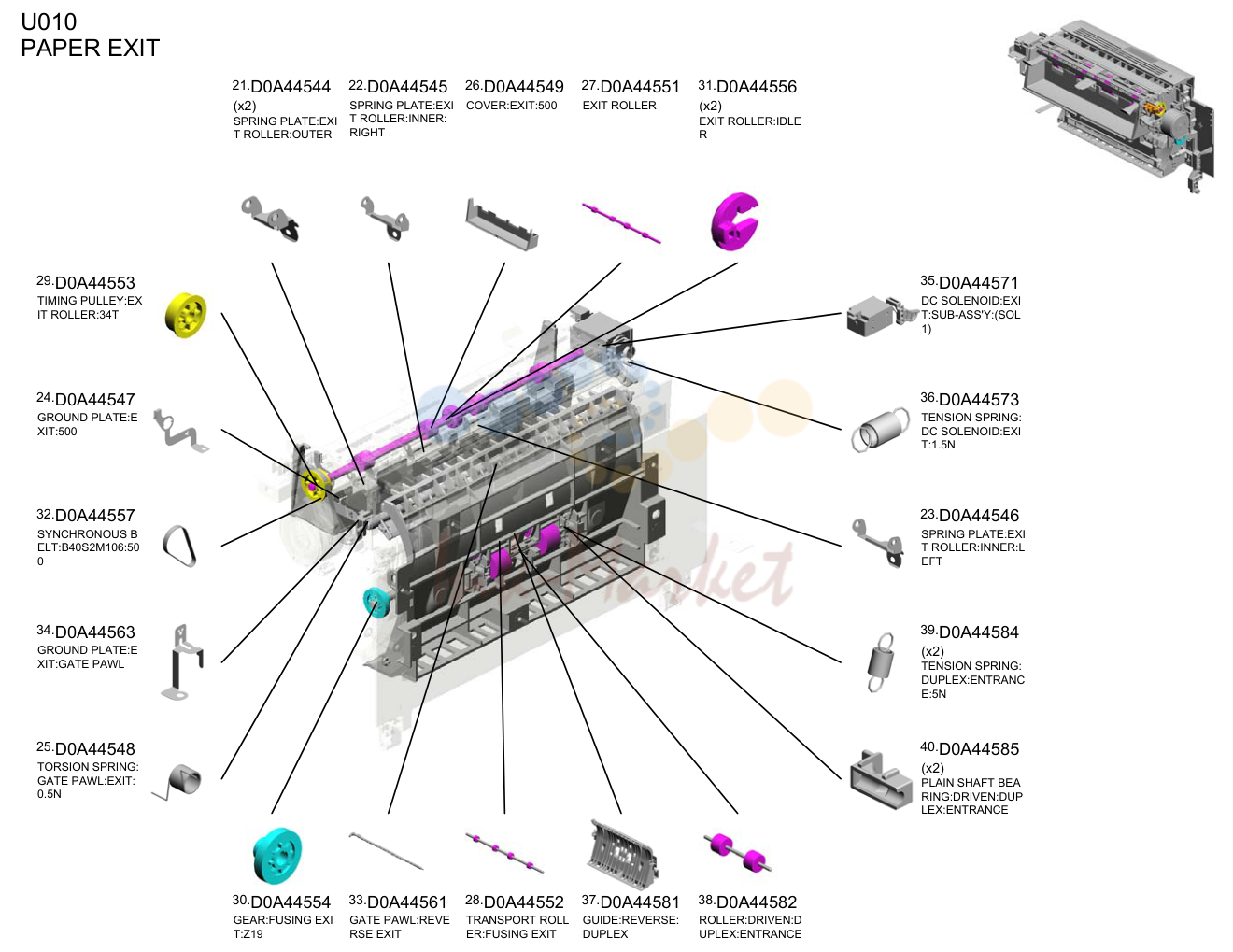

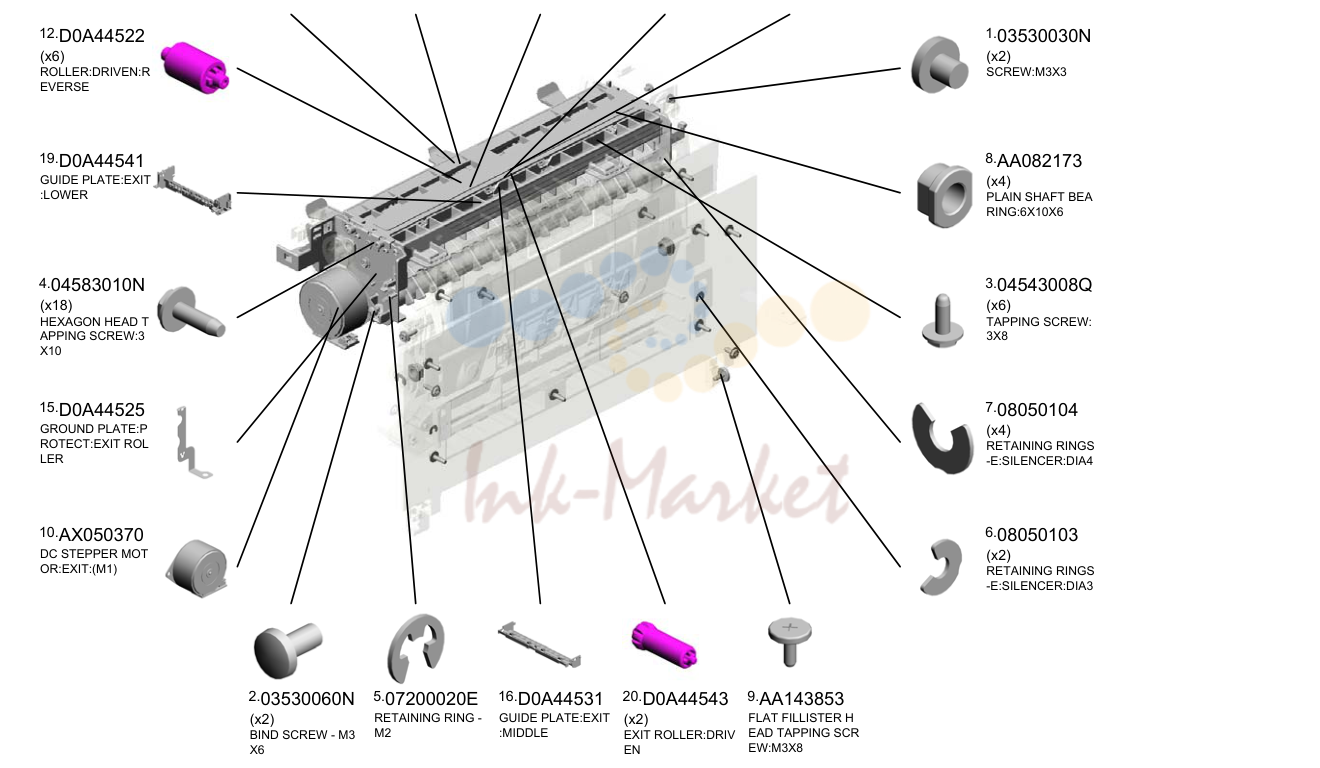

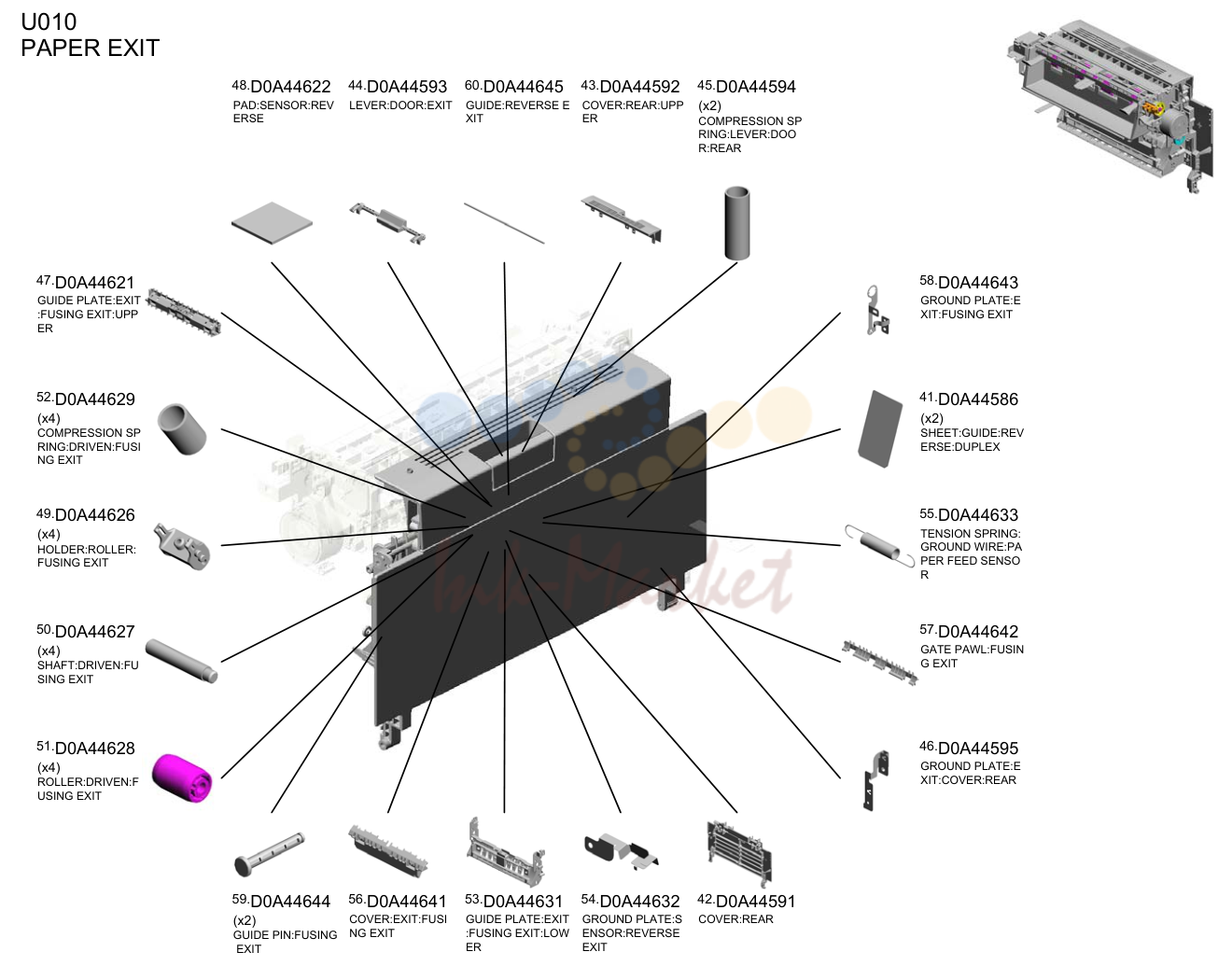

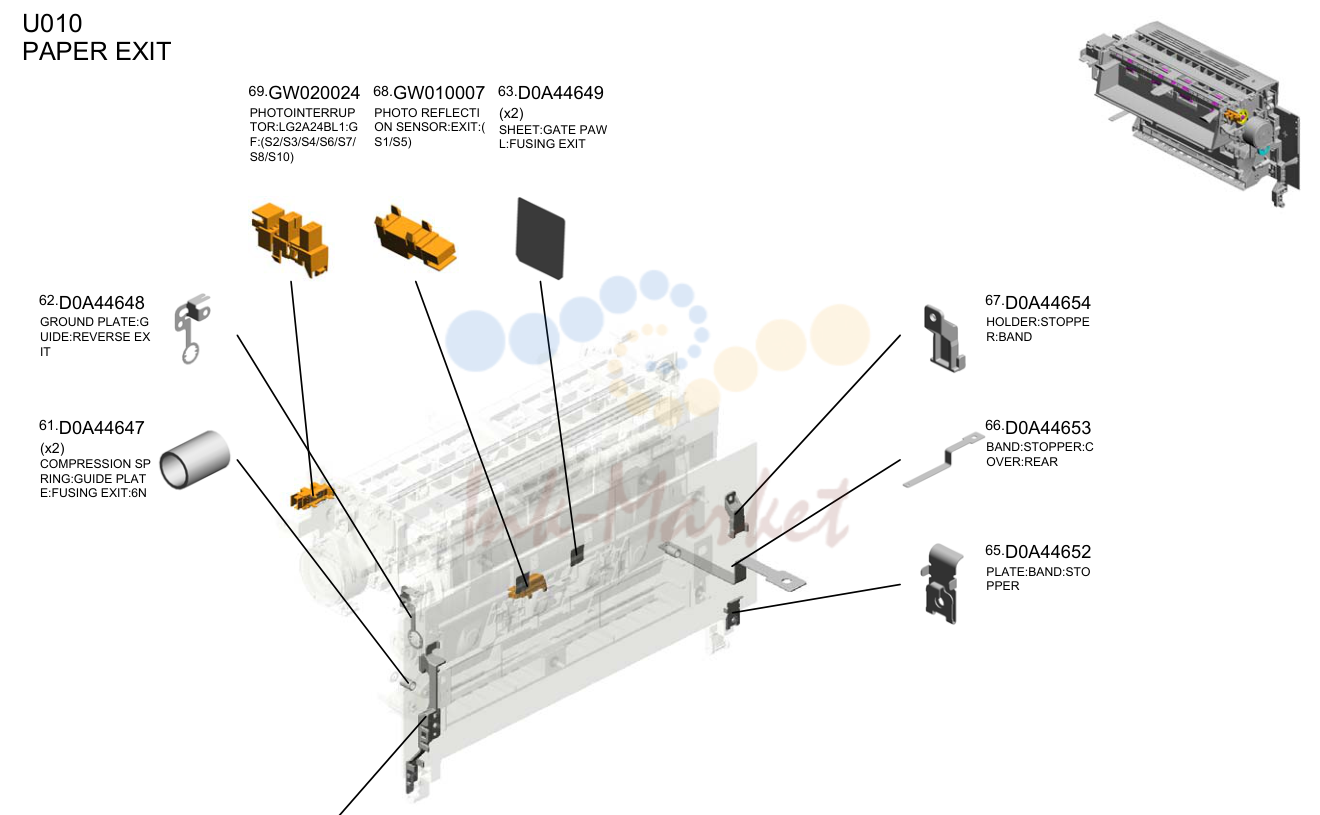

- PAPER EXIT
- PAPER EXIT
- PAPER EXIT
- PAPER EXIT

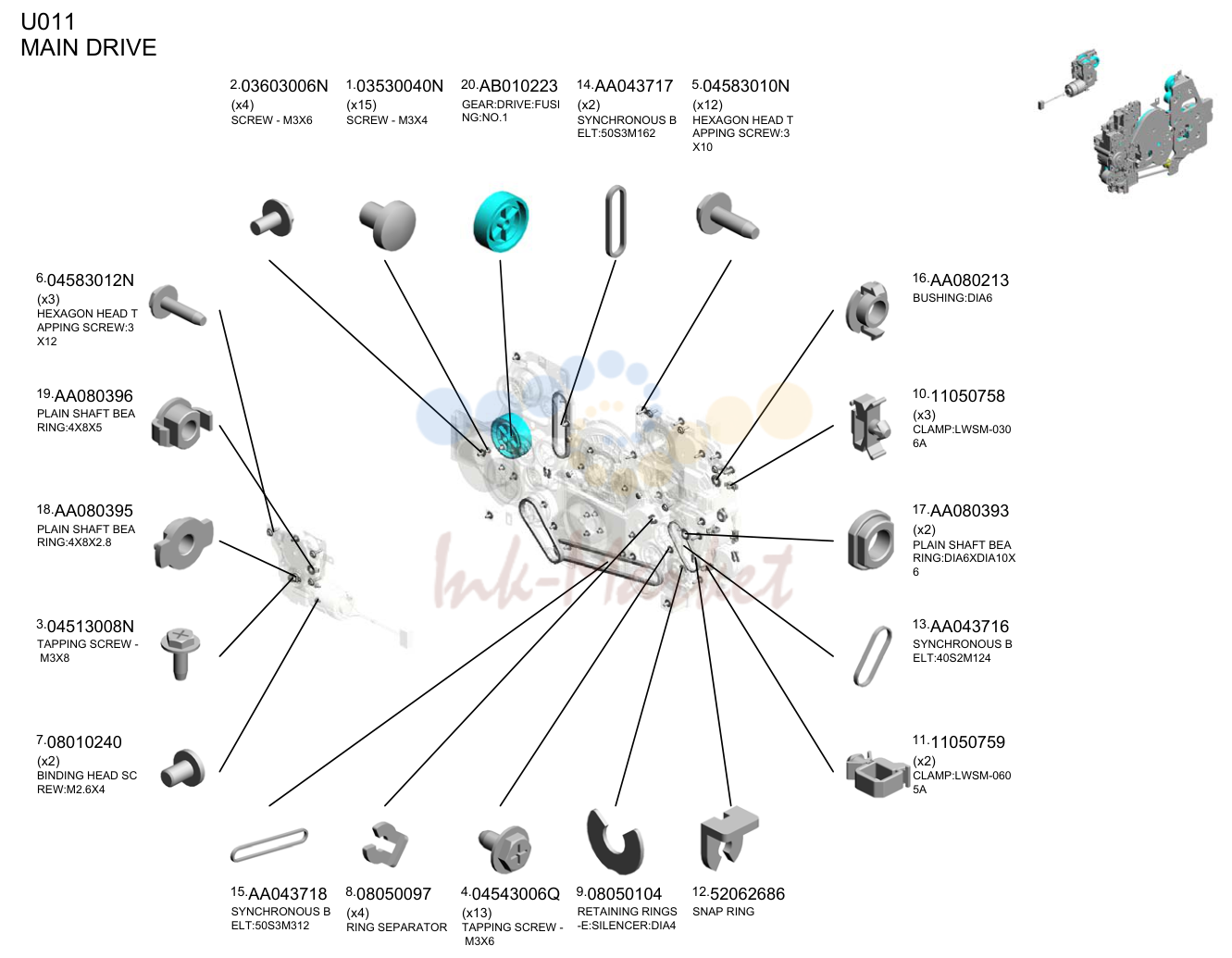

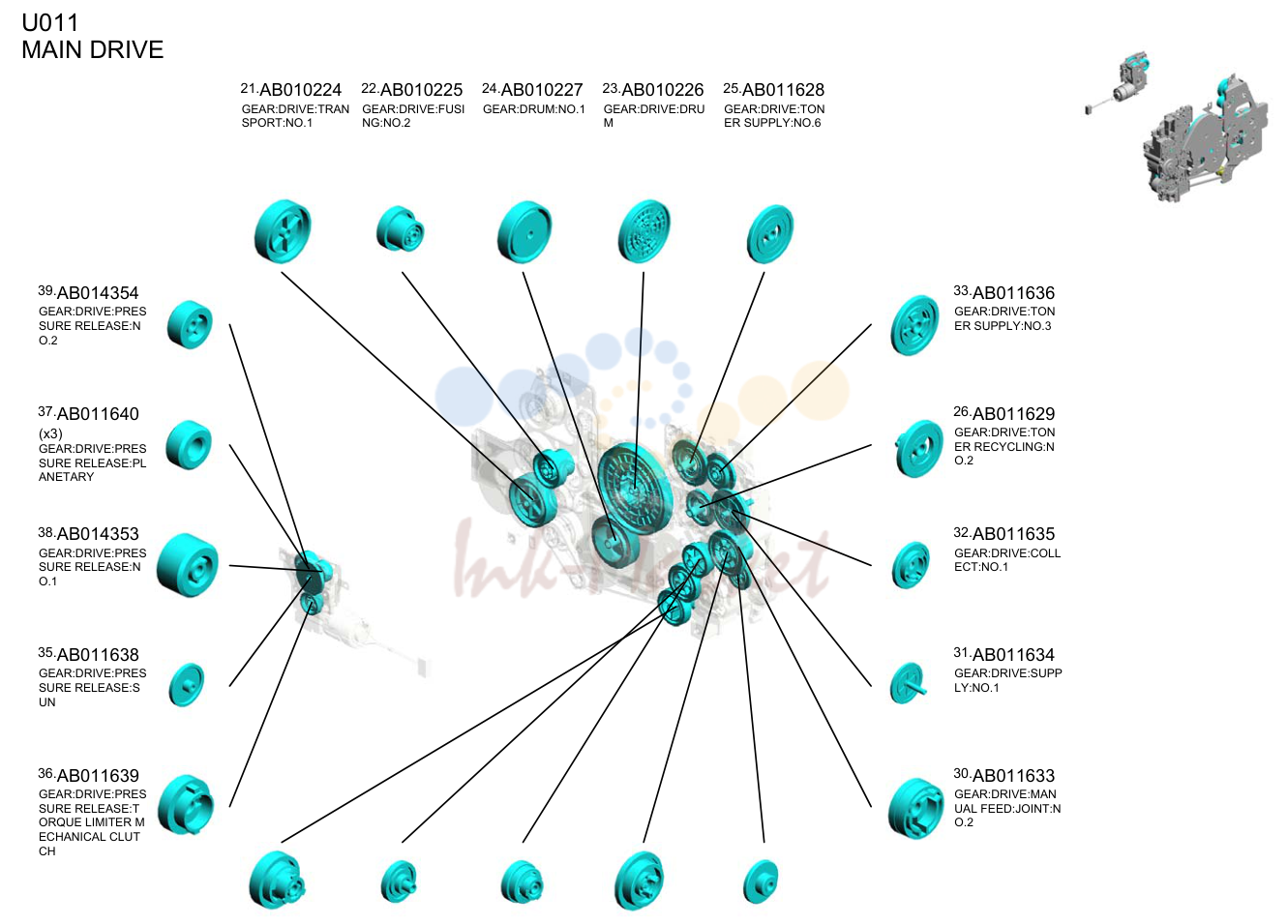

- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- MAIN DRIVE
- электрика
- электрика
- электрика
- AIR COOLING
- AIR COOLING
- основная рама
- основная рама
- основная рама
- ACCESSORIES

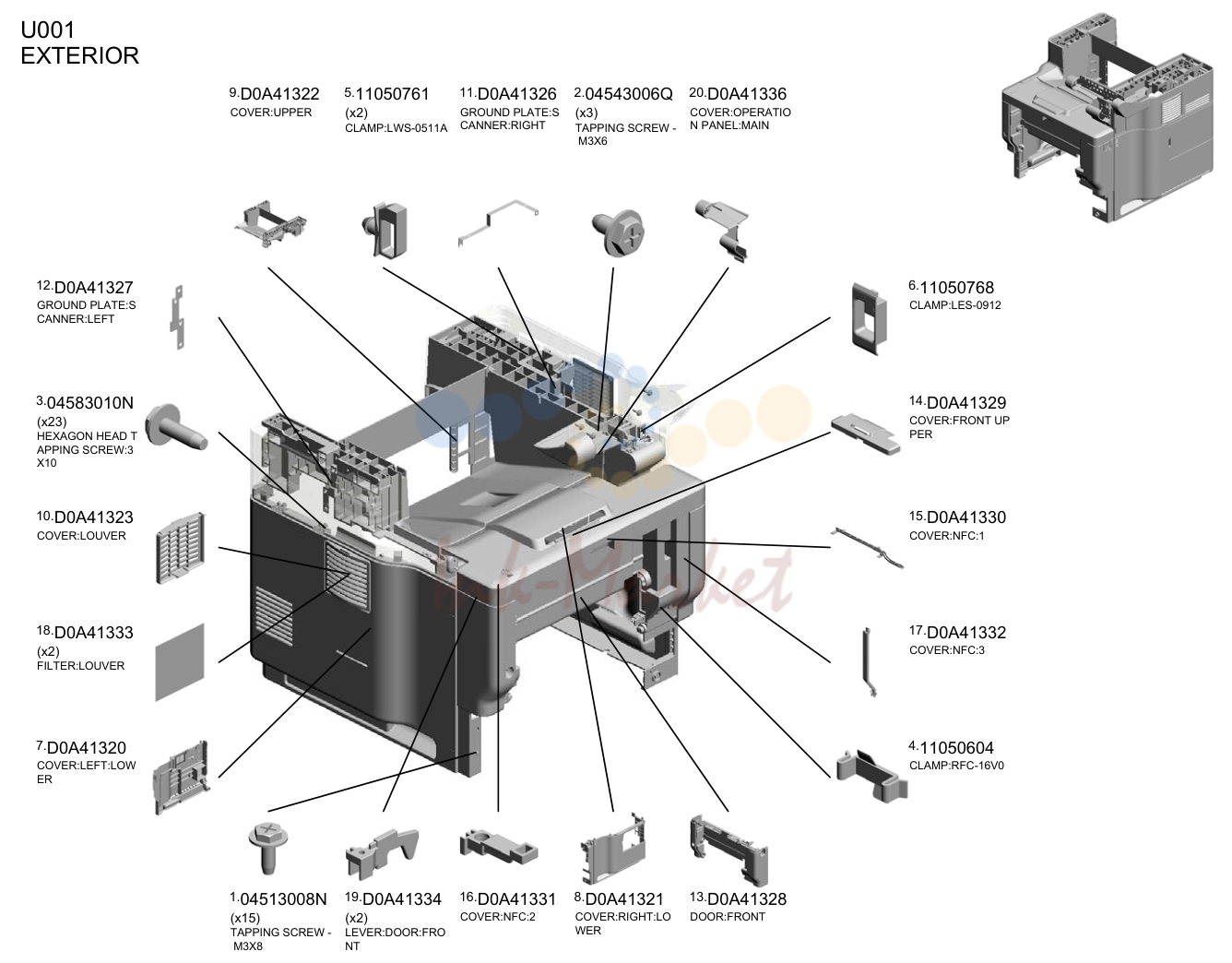

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 9 | D0A41322 запросить цену → | крышка:UPPER |
| 5 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 11 | D0A41326 запросить цену → | GROUND пластина:S CANNER:RIGHT |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 20 | D0A41336 запросить цену → | крышка:OPERATIO N PANEL:MAIN |
| 12 | D0A41327 запросить цену → | GROUND пластина:S CANNER:LEFT |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 10 | D0A41323 запросить цену → | крышка:LOUVER |
| 18 | D0A41333 под заказ | FILTER:LOUVER |
| 7 | D0A41320 запросить цену → | крышка:LEFT:LOW ER |
| 6 | 11050768 запросить цену → | CLAMP:LES-0912 |
| 14 | D0A41329 запросить цену → | крышка:FRONT UP PER |
| 15 | D0A41330 запросить цену → | крышка:NFC:1 |
| 17 | D0A41332 запросить цену → | крышка:NFC:3 |
| 4 | 11050604 запросить цену → | CLAMP:RFC-16V0 |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 19 | D0A41334 запросить цену → | рычаг:DOOR:FRO NT |
| 16 | D0A41331 запросить цену → | крышка:NFC:2 |
| 8 | D0A41321 запросить цену → | крышка:RIGHT:LO WER |
| 13 | D0A41328 под заказ | DOOR:FRONT |

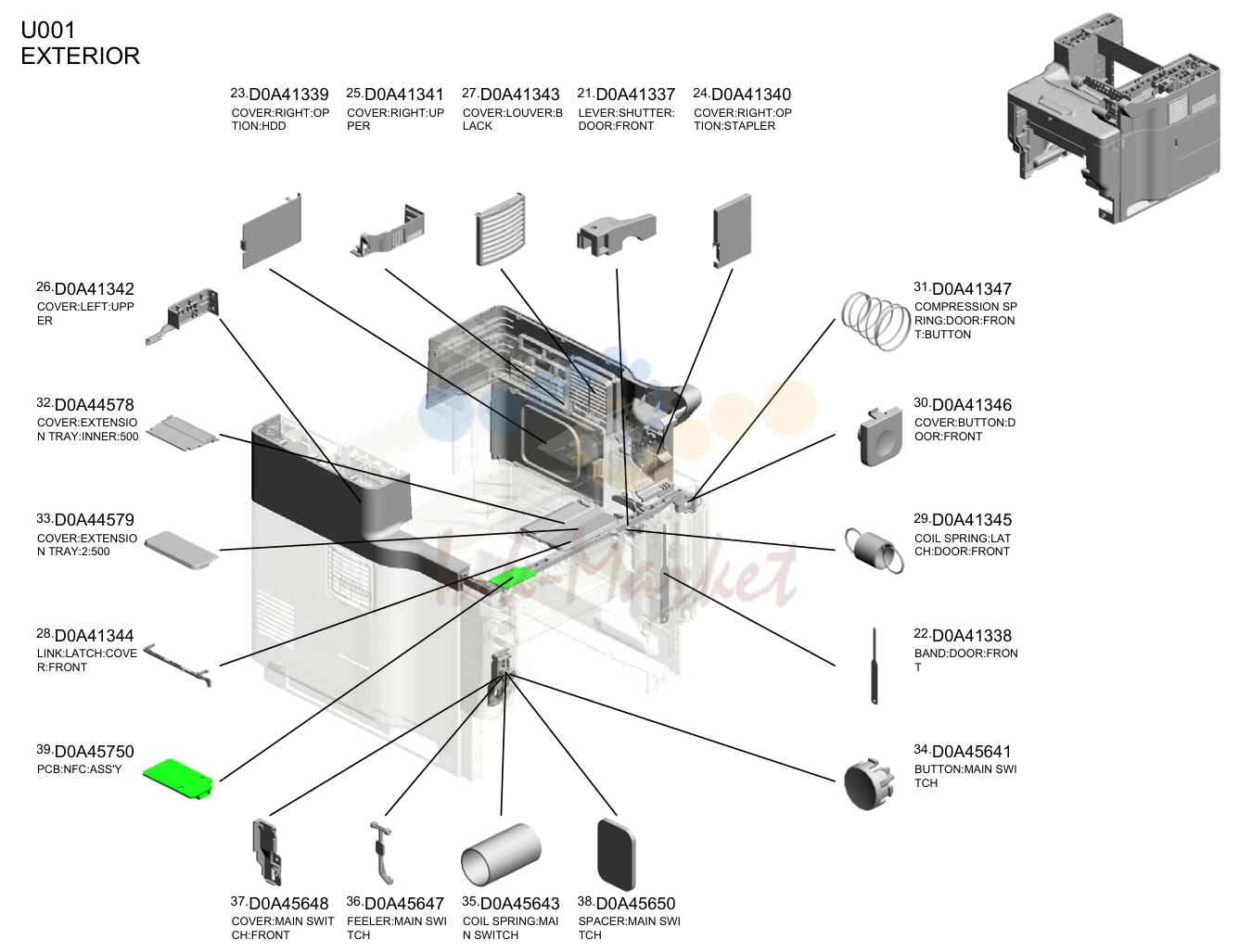

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 23 | D0A41339 запросить цену → | крышка:RIGHT:OP TION:HDD |
| 25 | D0A41341 запросить цену → | крышка:RIGHT:UP PER |
| 27 | D0A41343 запросить цену → | крышка:LOUVER:B LACK |
| 21 | D0A41337 под заказ | рычаг:SHUTTER: DOOR:FRONT |
| 24 | D0A41340 запросить цену → | крышка:RIGHT:OP TION:STAPLER |
| 26 | D0A41342 запросить цену → | крышка:LEFT:UPP ER |
| 32 | D0A44578 запросить цену → | крышка:EXTENSIO N TRAY:INNER:500 |
| 33 | D0A44579 запросить цену → | крышка:EXTENSIO N TRAY:2:500 |
| 28 | D0A41344 запросить цену → | LINK:LATCH:COVE R:FRONT |
| 39 | D0A45750 запросить цену → | плата:NFC:ASS'Y |
| 31 | D0A41347 запросить цену → | COMPRESSION SP RING:DOOR:FRON T:BUTTON |
| 30 | D0A41346 запросить цену → | крышка:BUTTON:D OOR:FRONT |
| 29 | D0A41345 запросить цену → | COIL пружина:LAT CH:DOOR:FRONT |
| 22 | D0A41338 запросить цену → | BAND:DOOR:FRON T |
| 34 | D0A45641 запросить цену → | BUTTON:MAIN SWI TCH |
| 37 | D0A45648 запросить цену → | крышка:MAIN SWIT CH:FRONT |
| 36 | D0A45647 запросить цену → | FEELER:MAIN SWI TCH |
| 35 | D0A45643 запросить цену → | COIL пружина:MAI N SWITCH |
| 38 | D0A45650 запросить цену → | SPACER:MAIN SWI TCH |

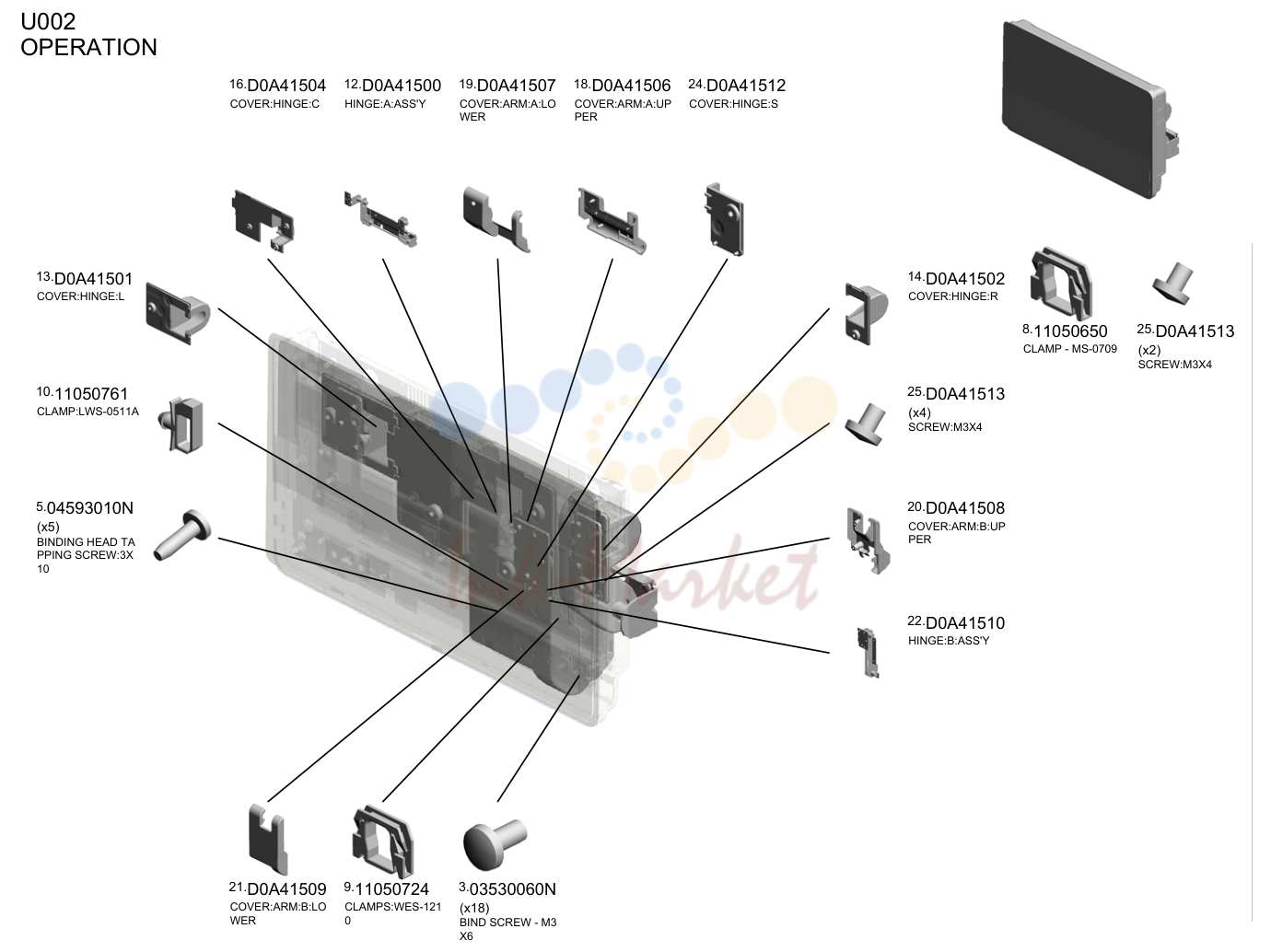

OPERATION
| № | Артикул | Наименование |
|---|---|---|
| 16 | D0A41504 запросить цену → | крышка:HINGE:C |
| 12 | D0A41500 запросить цену → | HINGE:A:ASS'Y |
| 19 | D0A41507 запросить цену → | крышка:ARM:A:LO WER |
| 18 | D0A41506 запросить цену → | крышка:ARM:A:UP PER |
| 24 | D0A41512 запросить цену → | крышка:HINGE:S |
| 13 | D0A41501 запросить цену → | крышка:HINGE:L |
| 10 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 5 | 04593010N запросить цену → | BINDING HEAD TA PPING винт:3X 10 |
| 14 | D0A41502 запросить цену → | крышка:HINGE:R |
| 25 | D0A41513 запросить цену → | винт:M3X4 |
| 20 | D0A41508 запросить цену → | крышка:ARM:B:UP PER |
| 22 | D0A41510 запросить цену → | HINGE:B:ASS'Y |
| 21 | D0A41509 запросить цену → | крышка:ARM:B:LO WER |
| 9 | 11050724 запросить цену → | CLAMPS:WES-121 0 |
| 3 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 8 | 11050650 запросить цену → | CLAMP - MS-0709 |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 24 | D0A41796 запросить цену → | GROUND пластина:S UPPORTER:LEFT I NNER REAR |
| 21 | D0A41746 запросить цену → | крышка:сканер: REAR UPPER |
| 20 | D0A41745 запросить цену → | крышка:сканер: REAR |
| 22 | D0A41755 запросить цену → | FEELER:ON OFF D ETECTOR |
| 8 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 9 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 15 | AW020224 под заказ | PHOTOINTERRUP TOR:GP1A173LCS VF:(S12/S13/S14/S 15/S17) |
| 17 | D0A41651 запросить цену → | CARRIAGE:SCANN ER:ASS'Y |
| 13 | 16072525 запросить цену → | FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40 |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 6 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 7 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 3 | 04503014N запросить цену → | TAPPING винт: M3X14 |
| 10 | 11050761 запросить цену → | CLAMP:LWS-0511A |
| 23 | D0A41771 запросить цену → | держатель:SCANNE R:CORE |
| 14 | 16072758 запросить цену → | FERRITE CORE |
| 5 | 07073050N запросить цену → | втулка:DIA3X5 |
| 16 | AX040272 под заказ | DC STEPPER MOT OR:NMB:(M5) |
| 11 | 16072211 запросить цену → | FERRITE CORE:K3 NF-110(N)BK0 |
| 12 | 16072291 запросить цену → | FERRITE CORE:K3 FF 20.00X12.00X6. 50X1.30 |
| 38 | G1164159 запросить цену → | винт:M3X13 2.03603006N(x 3) винт - M3X6 4.04583010N(x 9) HEXAGON HEAD TAPPING винт:3X 10 |

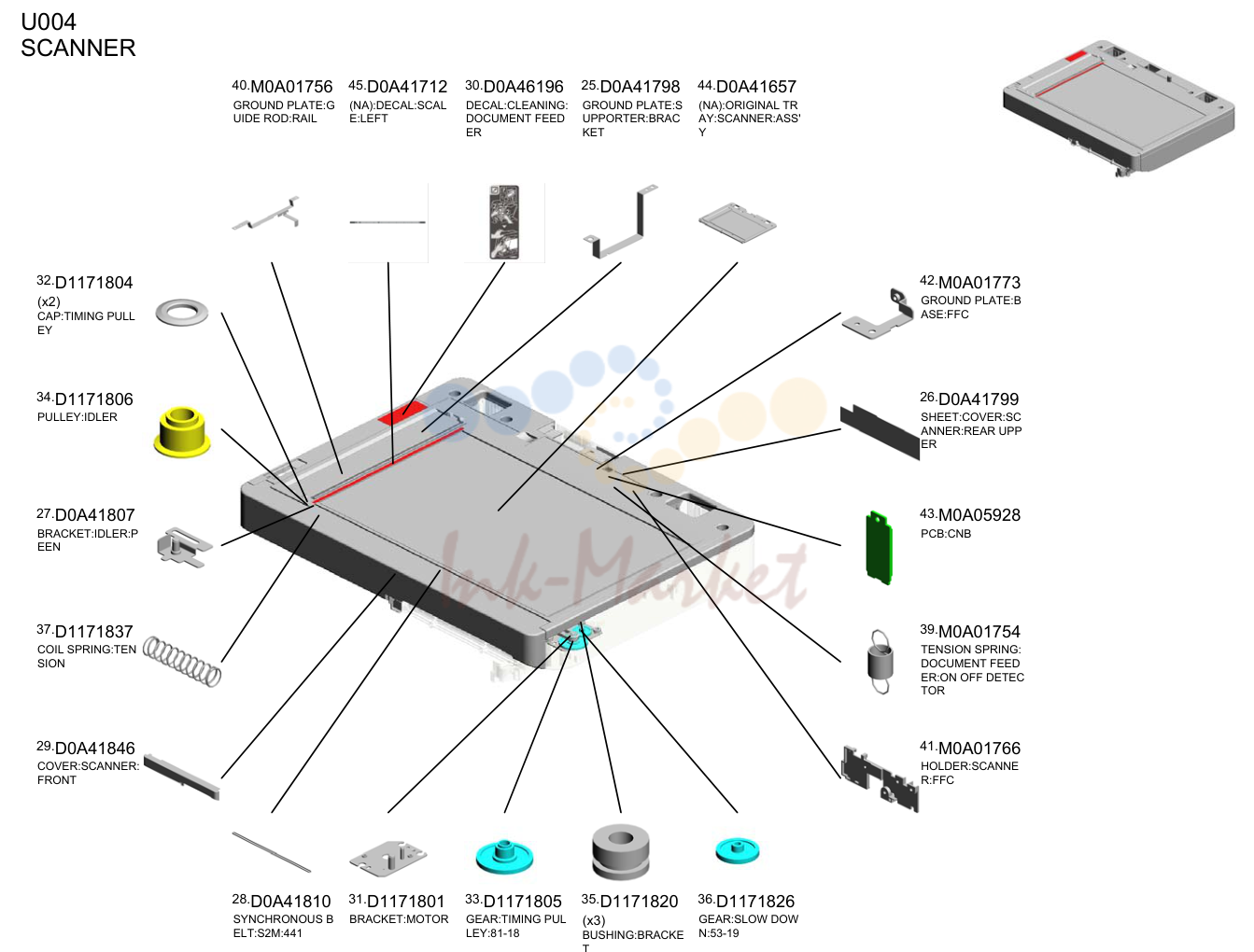

сканер
| № | Артикул | Наименование |
|---|---|---|
| 40 | M0A01756 запросить цену → | GROUND пластина:G UIDE ROD:RAIL |
| 45 | D0A41712 запросить цену → | (NA):DECAL:SCAL E:LEFT |
| 30 | D0A46196 запросить цену → | DECAL:CLEANING: DOCUMENT FEED ER |
| 25 | D0A41798 запросить цену → | GROUND пластина:S UPPORTER:BRAC KET |
| 44 | D0A41657 запросить цену → | (NA):ORIGINAL TR AY:сканер:ASS' Y |
| 32 | D1171804 запросить цену → | CAP:TIMING PULL EY |
| 34 | D1171806 запросить цену → | PULLEY:IDLER |
| 27 | D0A41807 запросить цену → | кронштейн:IDLER:P EEN |
| 37 | D1171837 запросить цену → | COIL пружина:TEN SION |
| 29 | D0A41846 под заказ | крышка:сканер: FRONT |
| 42 | M0A01773 запросить цену → | GROUND пластина:B ASE:FFC |
| 26 | D0A41799 запросить цену → | SHEET:крышка:SC ANNER:REAR UPP ER |
| 43 | M0A05928 запросить цену → | плата:CNB |
| 39 | M0A01754 запросить цену → | TENSION пружина: DOCUMENT FEED ER:ON OFF DETEC TOR |
| 41 | M0A01766 запросить цену → | держатель:SCANNE R:FFC |
| 28 | D0A41810 запросить цену → | SYNCHRONOUS B ELT:S2M:441 |
| 31 | D1171801 запросить цену → | кронштейн:мотор |
| 33 | D1171805 запросить цену → | шестерня:TIMING PUL LEY:81-18 |
| 35 | D1171820 запросить цену → | втулка:BRACKE T |
| 36 | D1171826 запросить цену → | шестерня:SLOW DOW N:53-19 |

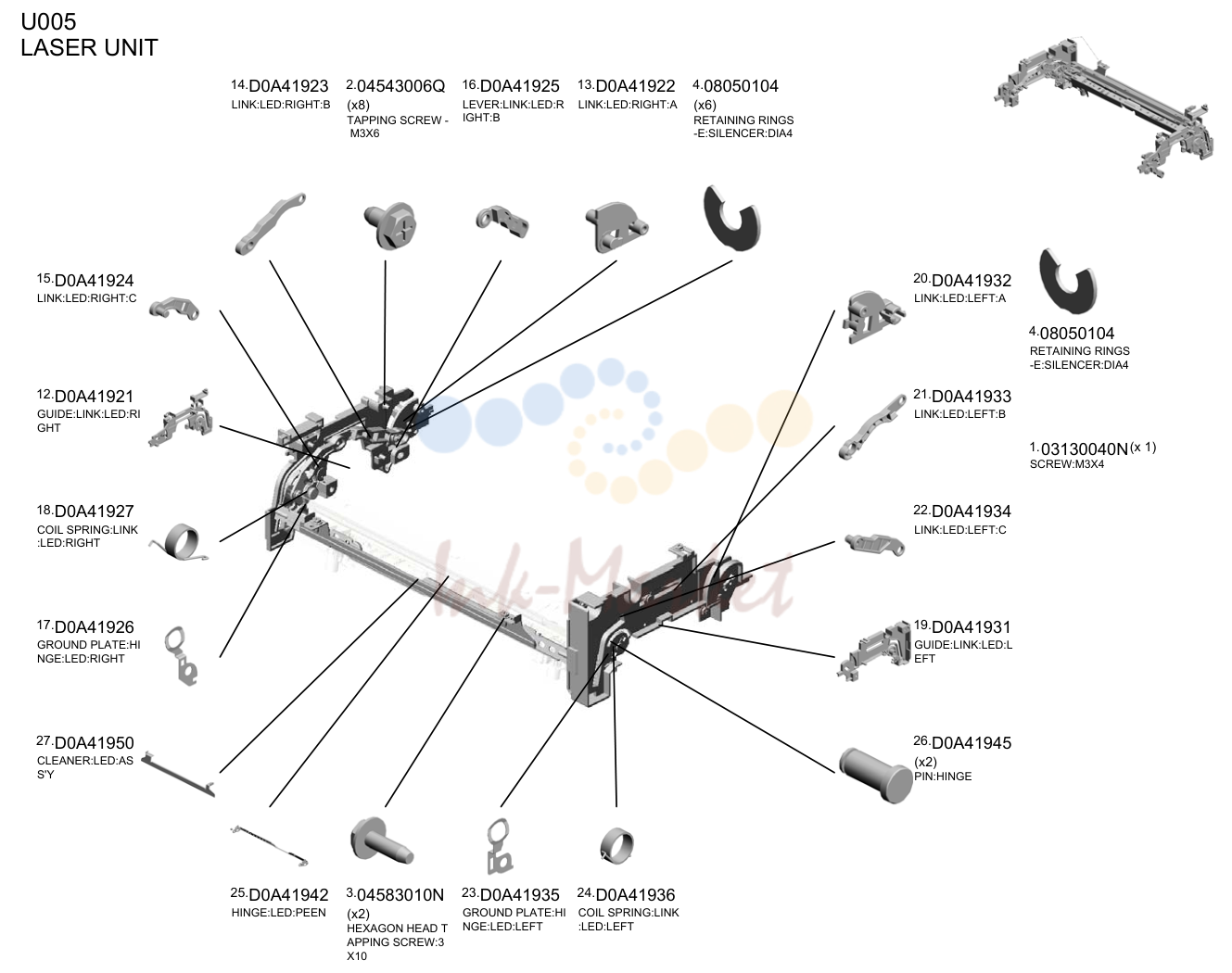

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 14 | D0A41923 запросить цену → | LINK:LED:RIGHT:B |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | D0A41925 под заказ | рычаг:LINK:LED:R IGHT:B |
| 13 | D0A41922 под заказ | LINK:LED:RIGHT:A |
| 4 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 15 | D0A41924 запросить цену → | LINK:LED:RIGHT:C |
| 12 | D0A41921 под заказ | направляющая:LINK:LED:RI GHT |
| 18 | D0A41927 запросить цену → | COIL пружина:LINK :LED:RIGHT |
| 17 | D0A41926 запросить цену → | GROUND пластина:HI NGE:LED:RIGHT |
| 27 | D0A41950 запросить цену → | CLEANER:LED:AS S'Y |
| 20 | D0A41932 запросить цену → | LINK:LED:LEFT:A |
| 21 | D0A41933 запросить цену → | LINK:LED:LEFT:B |
| 22 | D0A41934 запросить цену → | LINK:LED:LEFT:C |
| 19 | D0A41931 запросить цену → | направляющая:LINK:LED:L EFT |
| 26 | D0A41945 запросить цену → | PIN:HINGE |
| 25 | D0A41942 запросить цену → | HINGE:LED:PEEN |
| 3 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 23 | D0A41935 запросить цену → | GROUND пластина:HI NGE:LED:LEFT |
| 24 | D0A41936 запросить цену → | COIL пружина:LINK :LED:LEFT |

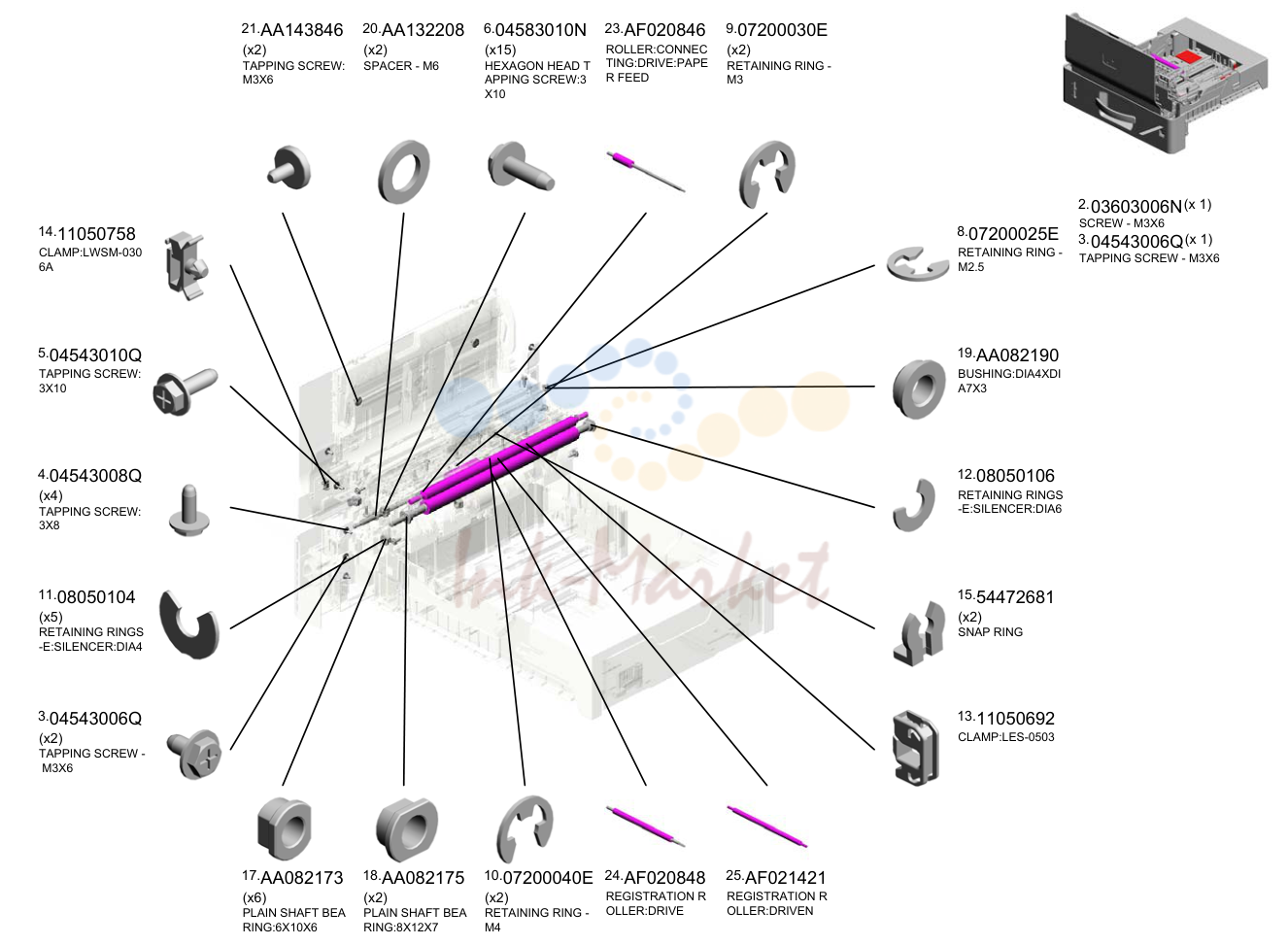

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 21 | AA143846 запросить цену → | TAPPING винт: M3X6 |
| 20 | AA132208 запросить цену → | SPACER - M6 |
| 6 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 23 | AF020846 запросить цену → | ролик:CONNEC TING:DRIVE:PAPE R FEED |
| 9 | 07200030E запросить цену → | RETAINING RING - M3 |
| 14 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 5 | 04543010Q запросить цену → | TAPPING винт: 3X10 |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 11 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | 07200025E запросить цену → | RETAINING RING - M2.5 |
| 19 | AA082190 запросить цену → | втулка:DIA4XDI A7X3 |
| 12 | 08050106 запросить цену → | RETAINING RINGS -E:SILENCER:DIA6 |
| 15 | 54472681 запросить цену → | SNAP RING |
| 13 | 11050692 запросить цену → | CLAMP:LES-0503 |
| 17 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 18 | AA082175 запросить цену → | PLAIN вал BEA RING:8X12X7 |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 24 | AF020848 запросить цену → | регистрация R OLLER:DRIVE |
| 25 | AF021421 запросить цену → | регистрация R OLLER:DRIVEN 2.03603006N(x 1) винт - M3X6 3.04543006Q(x 1) TAPPING винт - M3X6 |

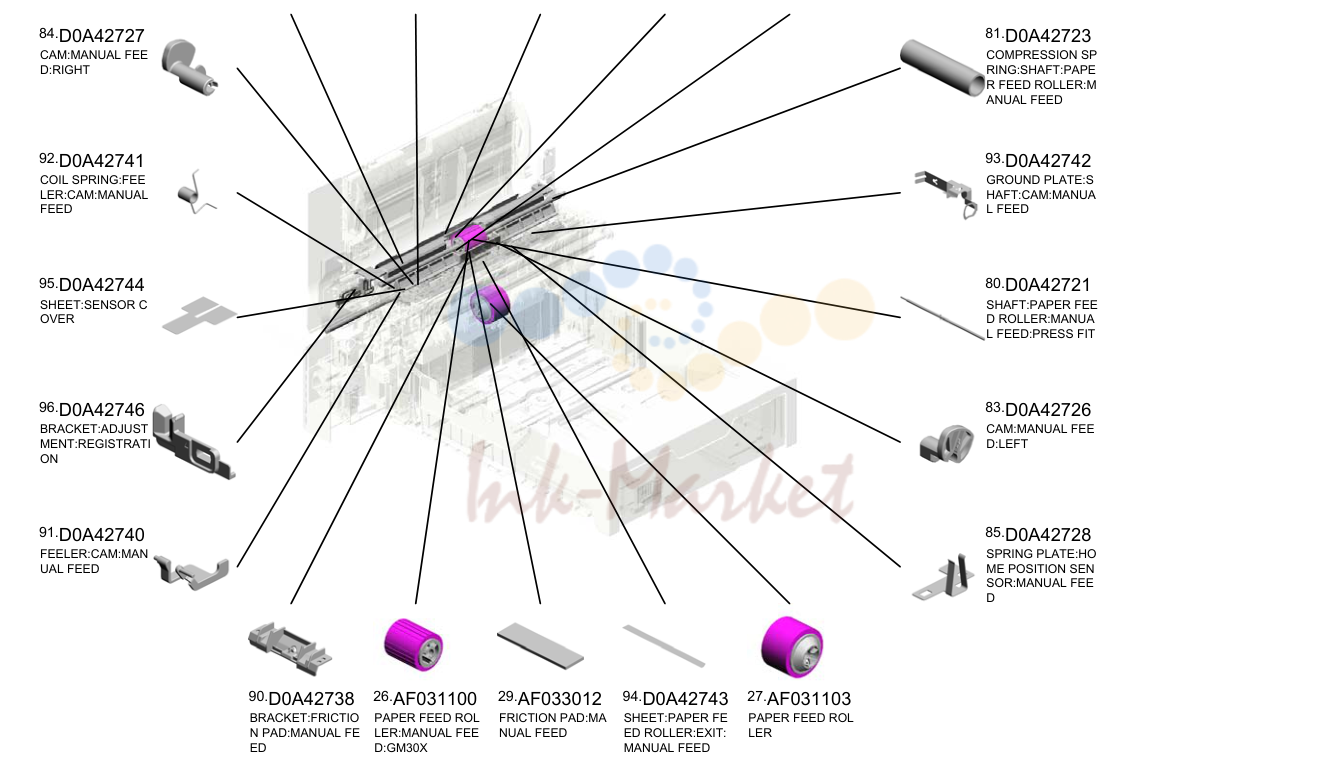

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 87 | D0A42730 запросить цену → | FEELER:PAPER E ND датчик:MANU AL FEED |
| 82 | D0A42724 запросить цену → | вал:CAM:MANU AL FEED:PRESS FI T |
| 88 | D0A42733 запросить цену → | SHEET:BASE:MAN UAL FEED |
| 86 | D0A42729 запросить цену → | направляющая:FEED INLE T:MANUAL FEED |
| 89 | D0A42737 запросить цену → | держатель:FRICTION PAD:MANUAL FEE D |
| 84 | D0A42727 запросить цену → | CAM:MANUAL FEE D:RIGHT |
| 92 | D0A42741 запросить цену → | COIL пружина:FEE LER:CAM:MANUAL FEED |
| 95 | D0A42744 запросить цену → | SHEET:датчик C OVER |
| 96 | D0A42746 запросить цену → | кронштейн:ADJUST MENT:REGISTRATI ON |
| 91 | D0A42740 запросить цену → | FEELER:CAM:MAN UAL FEED |
| 81 | D0A42723 запросить цену → | COMPRESSION SP RING:вал:PAPE R FEED ролик:M ANUAL FEED |
| 93 | D0A42742 запросить цену → | GROUND пластина:S HAFT:CAM:MANUA L FEED |
| 80 | D0A42721 запросить цену → | вал:PAPER FEE D ролик:MANUA L FEED:PRESS FIT |
| 83 | D0A42726 запросить цену → | CAM:MANUAL FEE D:LEFT |
| 85 | D0A42728 запросить цену → | пружина пластина:HO ME POSITION SEN SOR:MANUAL FEE D |
| 90 | D0A42738 запросить цену → | кронштейн:FRICTIO N PAD:MANUAL FE ED |
| 26 | AF031100 под заказ | подача бумаги ROL LER:MANUAL FEE D:GM30X |
| 29 | AF033012 запросить цену → | FRICTION PAD:MA NUAL FEED |
| 94 | D0A42743 запросить цену → | SHEET:PAPER FE ED ролик:EXIT: MANUAL FEED |
| 27 | AF031103 запросить цену → | подача бумаги ROL LER |

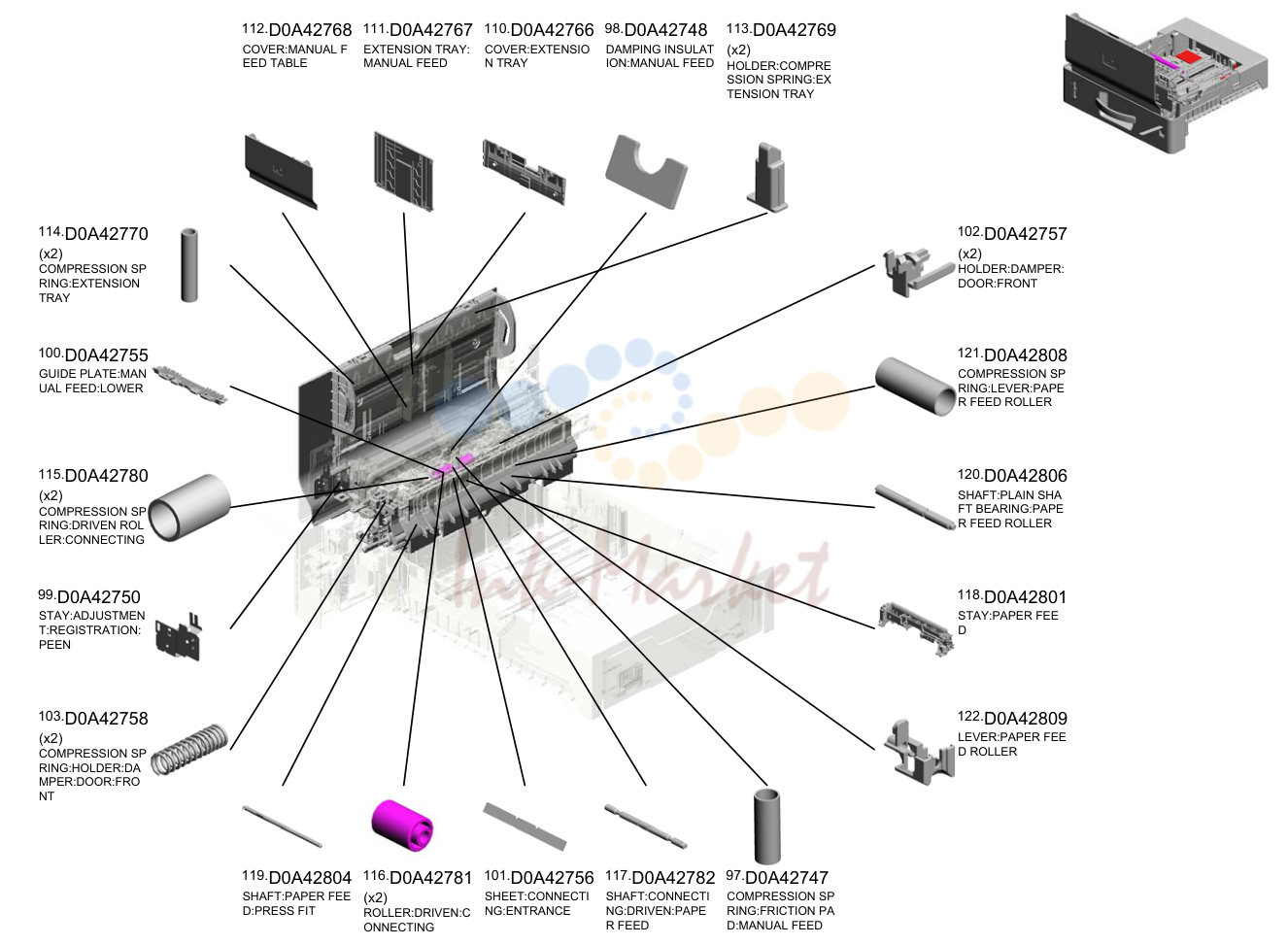

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 112 | D0A42768 запросить цену → | крышка:MANUAL F EED TABLE |
| 111 | D0A42767 запросить цену → | EXTENSION TRAY: MANUAL FEED |
| 110 | D0A42766 запросить цену → | крышка:EXTENSIO N TRAY |
| 98 | D0A42748 запросить цену → | DAMPING INSULAT ION:MANUAL FEED |
| 113 | D0A42769 запросить цену → | держатель:COMPRE SSION пружина:EX TENSION TRAY |
| 114 | D0A42770 запросить цену → | COMPRESSION SP RING:EXTENSION TRAY |
| 100 | D0A42755 запросить цену → | направляющая пластина:MAN UAL FEED:LOWER |
| 115 | D0A42780 запросить цену → | COMPRESSION SP RING:DRIVEN ROL LER:CONNECTING |
| 99 | D0A42750 запросить цену → | STAY:ADJUSTMEN T:регистрация: PEEN |
| 103 | D0A42758 запросить цену → | COMPRESSION SP RING:держатель:DA MPER:DOOR:FRO NT |
| 102 | D0A42757 запросить цену → | держатель:DAMPER: DOOR:FRONT |
| 121 | D0A42808 запросить цену → | COMPRESSION SP RING:рычаг:PAPE R FEED ролик |
| 120 | D0A42806 запросить цену → | вал:PLAIN SHA FT подшипник:PAPE R FEED ролик |
| 118 | D0A42801 запросить цену → | STAY:PAPER FEE D |
| 122 | D0A42809 запросить цену → | рычаг:PAPER FEE D ролик |
| 119 | D0A42804 запросить цену → | вал:PAPER FEE D:PRESS FIT |
| 116 | D0A42781 под заказ | ролик:DRIVEN:C ONNECTING |
| 101 | D0A42756 запросить цену → | SHEET:CONNECTI NG:ENTRANCE |
| 117 | D0A42782 запросить цену → | вал:CONNECTI NG:DRIVEN:PAPE R FEED |
| 97 | D0A42747 запросить цену → | COMPRESSION SP RING:FRICTION PA D:MANUAL FEED |
подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 126 | D0A42821 запросить цену → | GROUND пластина:S TAY:подача бумаги: RIGHT |
| 136 | D0A42848 запросить цену → | COMPRESSION SP RING:PRESSURE: DRIVE:CONNECTI NG |
| 134 | D0A42844 запросить цену → | SPACER:ролик: CONNECTING:PAP ER FEED |
| 140 | D0A43822 запросить цену → | крышка:направляющая:RE GISTRATION:UPPE R |
| 139 | D0A43815 запросить цену → | DECAL:B |
| 127 | D0A42822 запросить цену → | GROUND пластина:S HAFT:PAPER FEE D |
| 130 | D0A42840 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:OUTER |
| 132 | D0A42842 запросить цену → | датчик CASE:PA PER SIZE датчик BOARD |
| 131 | D0A42841 запросить цену → | SPACER:PAPER SI ZE датчик BOAR D:MIDDLE |
| 133 | D0A42843 запросить цену → | GROUND пластина:P APER SIZE SENSO R:подача бумаги:TR AY |
| 142 | D0A43824 запросить цену → | SHEET:направляющая:RE GISTRATION ROLL ER:UPPER LEFT |
| 141 | D0A43823 запросить цену → | стопор:SENSO R:пластина |
| 124 | D0A42816 запросить цену → | SHEET:STAY:PAPE R FEED:UPPER |
| 128 | D0A42826 запросить цену → | FEELER:PAPER V OLUME датчик |
| 138 | D0A42853 запросить цену → | крышка:PREVENTF ENCE:PAPER TRA Y |
| 135 | D0A42847 запросить цену → | FEELER:PAPER E ND датчик |
| 125 | D0A42820 запросить цену → | направляющая пластина:PAP ER FEED:ENTRAN CE |
| 129 | D0A42833 запросить цену → | SHEET:PAPER FE ED:ENTRANCE |
| 123 | D0A42813 запросить цену → | направляющая пластина:PAP ER FEED:UPPER |
| 137 | D0A42852 запросить цену → | TENSION пружина: крышка:PREVENTF ENCE:PAPER TRA Y |

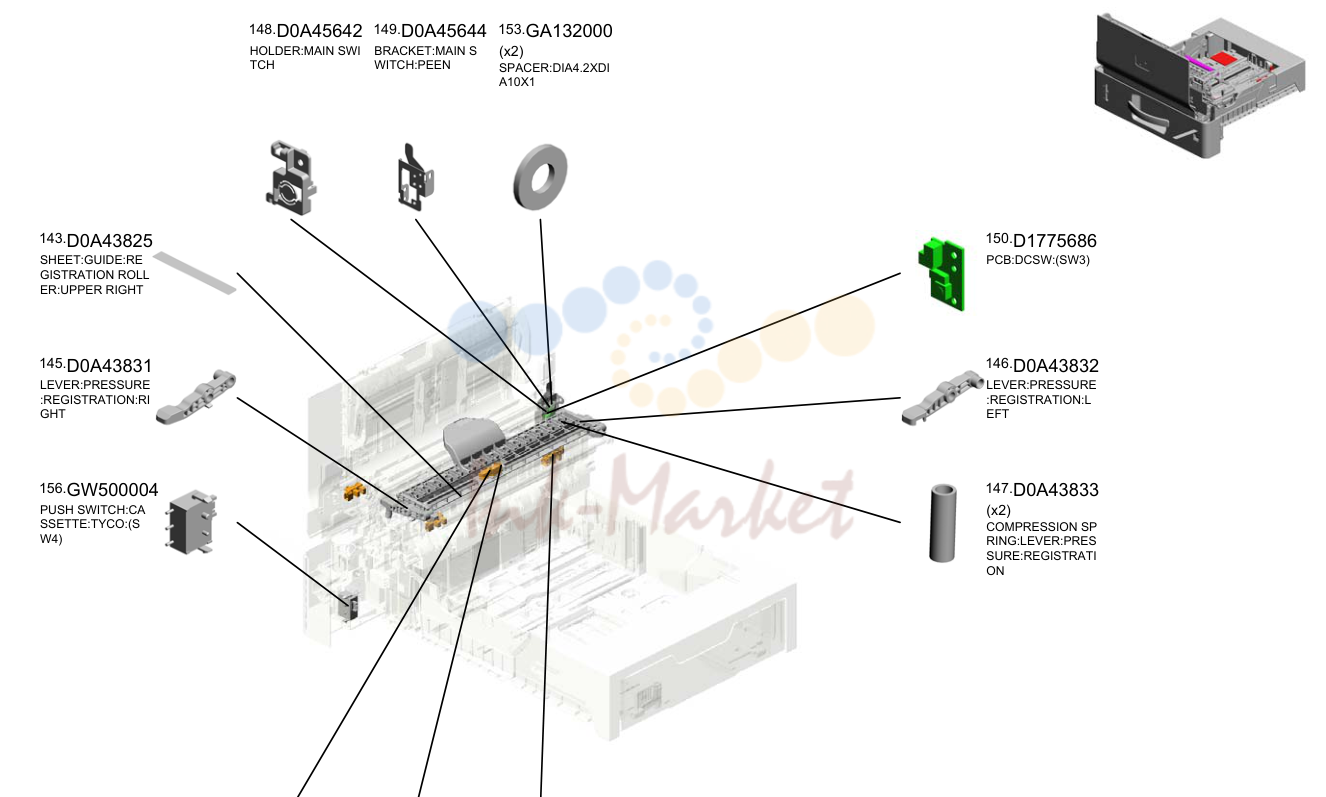

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 148 | D0A45642 запросить цену → | держатель:MAIN SWI TCH |
| 149 | D0A45644 запросить цену → | кронштейн:MAIN S WITCH:PEEN |
| 153 | GA132000 запросить цену → | SPACER:DIA4.2XDI A10X1 |
| 143 | D0A43825 запросить цену → | SHEET:направляющая:RE GISTRATION ROLL ER:UPPER RIGHT |
| 145 | D0A43831 запросить цену → | рычаг:PRESSURE :регистрация:RI GHT |
| 156 | GW500004 запросить цену → | PUSH SWITCH:CA SSETTE:TYCO:(S W4) |
| 150 | D1775686 запросить цену → | плата:DCSW:(SW3) |
| 146 | D0A43832 запросить цену → | рычаг:PRESSURE :регистрация:L EFT |
| 147 | D0A43833 запросить цену → | COMPRESSION SP RING:рычаг:PRES SURE:REGISTRATI ON |
| 154 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT:( S1/S5) |
| 144 | D0A43826 запросить цену → | направляющая пластина:REG ISTRATION:UPPER |
| 155 | GW020024 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1:G F:(S2/S3/S4/S6/S7/ S8/S10) |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 9 | D0A44851 запросить цену → | направляющая:UPPER:DU PLEX |
| 18 | D0A44872 запросить цену → | PUSH SWITCH:PIC K-UP PAPER JAM: дуплекс |
| 12 | D0A44862 запросить цену → | COMPRESSION SP RING:EXIT:DUPLE X |
| 13 | D0A44863 запросить цену → | PLAIN вал BEA RING:DRIVEN:DUP LEX:EXIT |
| 19 | D0A44873 запросить цену → | держатель:PUSH SW ITCH:PICK-UP PAP ER JAM:дуплекс |
| 11 | D0A44861 запросить цену → | DRIVEN ролик:E XIT:дуплекс:ASS'Y |
| 17 | D0A44871 запросить цену → | направляющая:FRONT:DU PLEX |
| 20 | D0A44874 запросить цену → | GROUND пластина:F RONT:дуплекс |
| 6 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 4 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 1 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 8 | D0A44664 запросить цену → | PULLEY:DRIVE:DU PLEX узел |
| 5 | AA043319 запросить цену → | TIMING ремень - 40S 2M156 |
| 14 | D0A44866 запросить цену → | ролик:DRIVEN:D UPLEX:CONNECTI NG |
| 16 | D0A44869 запросить цену → | вал:ролик:D RIVEN:дуплекс:CO NNECTING |
| 21 | D0A44881 запросить цену → | ролик:EXIT:DRIV E:дуплекс |
| 2 | 04593008N запросить цену → | BINDING HEAD TA PPING винт:3X 8 |
| 7 | D0A43823 запросить цену → | стопор:SENSO R:пластина |
| 10 | D0A44854 запросить цену → | FEELER:UPPER:D UPLEX |
| 15 | D0A44867 запросить цену → | TORSION пружина: PRESSURE:DUPLE X:CONNECTING |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 25 | D0A44891 запросить цену → | HOOK:PICK-UP PA PER JAM:FRONT:D UPLEX |
| 39 | D0A46230 запросить цену → | SHEET:направляющая:RE GISTRATION:ENTR ANCE:LEFT |
| 41 | D0A46233 запросить цену → | направляющая пластина:TRA NSFER:ENTRANCE |
| 40 | D0A46232 запросить цену → | SHEET:направляющая PLA TE:перенос |
| 26 | D0A44892 запросить цену → | держатель:HOOK:PI CK-UP PAPER JAM :дуплекс |
| 38 | D0A46228 запросить цену → | SHEET:направляющая:RE GISTRATION:ENTR ANCE:RIGHT |
| 22 | D0A44886 запросить цену → | COMPRESSION SP RING:HOOK:DUPL EX |
| 37 | D0A46223 запросить цену → | COMPRESSION SP RING:PRESSURE:T RANSFER ролик |
| 24 | D0A44888 запросить цену → | LINK:PICK-UP PAP ER JAM:FRONT:DU PLEX |
| 23 | D0A44887 запросить цену → | LINK:PICK-UP PAP ER JAM:FRAME:DU PLEX |
| 42 | D0A46234 запросить цену → | TERMINAL:TRANS FER |
| 31 | D0A44917 запросить цену → | PULLEY:шестерня:DU PLEX:Z26T18 |
| 34 | D0A44924 запросить цену → | шестерня:IDLER:DUPL EX:Z19:FLANGE TY PE |
| 33 | D0A44922 запросить цену → | шестерня:DRIVE:DUPL EX:Z26 |
| 35 | D0A44931 запросить цену → | шестерня:IDLER:DUPL EX:Z19 |
| 29 | D0A44913 запросить цену → | GROUND пластина:C ONNECTING:DUPL EX |
| 30 | D0A44914 запросить цену → | GROUND пластина:C ONNECTING:DUPL EX:SMALL |
| 32 | D0A44921 запросить цену → | ролик:CONNEC TING:DRIVE:DUPL EX |
| 27 | D0A44897 запросить цену → | DAMPER:FRONT:D UPLEX узел |
| 28 | D0A44911 запросить цену → | направляющая:CONNECTI NG:дуплекс |
перенос/SEPARATION
| № | Артикул | Наименование |
|---|---|---|
| 52 | D0A46270 запросить цену → | ELECTRODE PLAT E:STRIPPER PLAT E |
| 53 | D0A46271 запросить цену → | крышка:ELECTRO DE пластина |
| 55 | D0A46280 запросить цену → | SEAL:THERMISTO R |
| 46 | D0A46248 запросить цену → | FRAME:перенос /SEPARATION UNI T |
| 44 | D0A46236 запросить цену → | PLAIN вал BEA RING:перенос R OLLER:RIGHT |
| 43 | D0A46235 запросить цену → | SEAL:перенос/S EPARATION узел: K |
| 45 | D0A46237 запросить цену → | PLAIN вал BEA RING:перенос R OLLER:LEFT |
| 56 | D1175303 запросить цену → | THERMISTOR:(TH5 ) |
| 51 | D0A46263 запросить цену → | TERMINAL:TRANS FER:EXIT:SEPARA TION |
| 57 | GW020024 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1:G F:(S2/S3/S4/S6/S7/ S8/S10) |
| 54 | D0A46276 запросить цену → | GROUND пластина:H OLDER:PHOTOINT ERRUPTOR |
| 50 | D0A46260 запросить цену → | направляющая пластина:TRA NSFER:EXIT:ASS'Y |
печь (закрепление)
| № | Артикул | Наименование |
|---|---|---|
| 51 | D0A44241 запросить цену → | держатель:THERMO PILE |
| 1 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 9 | AW100194 запросить цену → | THERMOPILE:(TH2 ) |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 17 | D0A44532 запросить цену → | FEELER:датчик: OVERFLOW |
| 18 | D0A44533 запросить цену → | DISCHARGE BRUS H:EXIT |
| 13 | D0A44523 запросить цену → | пружина пластина:RO LLER:REVERSE |
| 11 | D0A44521 запросить цену → | направляющая пластина:EXIT :UPPER |
| 14 | D0A44524 запросить цену → | SUPPORTING PLA TE:направляющая:EXIT:UP PER |
| 12 | D0A44522 запросить цену → | ролик:DRIVEN:R EVERSE |
| 19 | D0A44541 запросить цену → | направляющая пластина:EXIT :LOWER |
| 4 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 15 | D0A44525 запросить цену → | GROUND пластина:P ROTECT:EXIT ROL LER |
| 10 | AX050370 запросить цену → | DC STEPPER MOT OR:EXIT:(M1) |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 8 | AA082173 запросить цену → | PLAIN вал BEA RING:6X10X6 |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 7 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 6 | 08050103 запросить цену → | RETAINING RINGS -E:SILENCER:DIA3 |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 5 | 07200020E запросить цену → | RETAINING RING - M2 |
| 16 | D0A44531 запросить цену → | направляющая пластина:EXIT :MIDDLE |
| 20 | D0A44543 запросить цену → | EXIT ролик:DRIV EN |
| 9 | AA143853 запросить цену → | FLAT FILLISTER H EAD TAPPING SCR EW:M3X8 |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 21 | D0A44544 запросить цену → | пружина пластина:EXI T ролик:OUTER |
| 22 | D0A44545 запросить цену → | пружина пластина:EXI T ролик:INNER: RIGHT |
| 26 | D0A44549 запросить цену → | крышка:EXIT:500 |
| 27 | D0A44551 запросить цену → | EXIT ролик |
| 31 | D0A44556 запросить цену → | EXIT ролик:IDLE R |
| 29 | D0A44553 запросить цену → | TIMING PULLEY:EX IT ролик:34T |
| 24 | D0A44547 запросить цену → | GROUND пластина:E XIT:500 |
| 32 | D0A44557 запросить цену → | SYNCHRONOUS B ELT:B40S2M106:50 0 |
| 34 | D0A44563 запросить цену → | GROUND пластина:E XIT:GATE PAWL |
| 25 | D0A44548 запросить цену → | TORSION пружина: GATE PAWL:EXIT: 0.5N |
| 35 | D0A44571 запросить цену → | DC соленоид:EXI T:SUB-ASS'Y:(SOL 1) |
| 36 | D0A44573 запросить цену → | TENSION пружина: DC соленоид:EXI T:1.5N |
| 23 | D0A44546 запросить цену → | пружина пластина:EXI T ролик:INNER:L EFT |
| 39 | D0A44584 запросить цену → | TENSION пружина: дуплекс:ENTRANC E:5N |
| 40 | D0A44585 запросить цену → | PLAIN вал BEA RING:DRIVEN:DUP LEX:ENTRANCE |
| 30 | D0A44554 запросить цену → | шестерня:печь (закрепление) EXI T:Z19 |
| 33 | D0A44561 запросить цену → | GATE PAWL:REVE RSE EXIT |
| 28 | D0A44552 запросить цену → | TRANSPORT ROLL ER:печь (закрепление) EXIT |
| 37 | D0A44581 запросить цену → | направляющая:REVERSE: дуплекс |
| 38 | D0A44582 запросить цену → | ролик:DRIVEN:D UPLEX:ENTRANCE |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 48 | D0A44622 запросить цену → | PAD:датчик:REV ERSE |
| 44 | D0A44593 запросить цену → | рычаг:DOOR:EXIT |
| 60 | D0A44645 запросить цену → | направляющая:REVERSE E XIT |
| 43 | D0A44592 запросить цену → | крышка:REAR:UPP ER |
| 45 | D0A44594 запросить цену → | COMPRESSION SP RING:рычаг:DOO R:REAR |
| 47 | D0A44621 запросить цену → | направляющая пластина:EXIT :печь (закрепление) EXIT:UPP ER |
| 52 | D0A44629 запросить цену → | COMPRESSION SP RING:DRIVEN:FUSI NG EXIT |
| 49 | D0A44626 запросить цену → | держатель:ролик: печь (закрепление) EXIT |
| 50 | D0A44627 запросить цену → | вал:DRIVEN:FU SING EXIT |
| 51 | D0A44628 запросить цену → | ролик:DRIVEN:F USING EXIT |
| 58 | D0A44643 запросить цену → | GROUND пластина:E XIT:печь (закрепление) EXIT |
| 41 | D0A44586 запросить цену → | SHEET:направляющая:REV ERSE:дуплекс |
| 55 | D0A44633 запросить цену → | TENSION пружина: GROUND WIRE:PA PER FEED SENSO R |
| 57 | D0A44642 запросить цену → | GATE PAWL:FUSIN G EXIT |
| 46 | D0A44595 запросить цену → | GROUND пластина:E XIT:крышка:REAR |
| 59 | D0A44644 запросить цену → | направляющая PIN:печь (закрепление) EXIT |
| 56 | D0A44641 запросить цену → | крышка:EXIT:FUSI NG EXIT |
| 53 | D0A44631 запросить цену → | направляющая пластина:EXIT :печь (закрепление) EXIT:LOW ER |
| 54 | D0A44632 запросить цену → | GROUND пластина:S ENSOR:REVERSE EXIT |
| 42 | D0A44591 запросить цену → | крышка:REAR |
PAPER EXIT
| № | Артикул | Наименование |
|---|---|---|
| 69 | GW020024 запросить цену → | PHOTOINTERRUP TOR:LG2A24BL1:G F:(S2/S3/S4/S6/S7/ S8/S10) |
| 68 | GW010007 под заказ | PHOTO REFLECTI ON датчик:EXIT:( S1/S5) |
| 63 | D0A44649 запросить цену → | SHEET:GATE PAW L:печь (закрепление) EXIT |
| 62 | D0A44648 запросить цену → | GROUND пластина:G UIDE:REVERSE EX IT |
| 61 | D0A44647 запросить цену → | COMPRESSION SP RING:направляющая PLAT E:печь (закрепление) EXIT:6N |
| 67 | D0A44654 запросить цену → | держатель:STOPPE R:BAND |
| 66 | D0A44653 запросить цену → | BAND:стопор:C OVER:REAR |
| 65 | D0A44652 запросить цену → | пластина:BAND:STO PPER |
| 64 | D0A44651 запросить цену → | крышка:жгут: REAR:DOOR |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 20 | AB010223 запросить цену → | шестерня:DRIVE:FUSI NG:NO.1 |
| 14 | AA043717 запросить цену → | SYNCHRONOUS B ELT:50S3M162 |
| 5 | 04583010N запросить цену → | HEXAGON HEAD T APPING винт:3 X10 |
| 6 | 04583012N запросить цену → | HEXAGON HEAD T APPING винт:3 X12 |
| 19 | AA080396 запросить цену → | PLAIN вал BEA RING:4X8X5 |
| 18 | AA080395 запросить цену → | PLAIN вал BEA RING:4X8X2.8 |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 7 | 08010240 запросить цену → | BINDING HEAD SC REW:M2.6X4 |
| 16 | AA080213 запросить цену → | втулка:DIA6 |
| 10 | 11050758 запросить цену → | CLAMP:LWSM-030 6A |
| 17 | AA080393 запросить цену → | PLAIN вал BEA RING:DIA6XDIA10X 6 |
| 13 | AA043716 запросить цену → | SYNCHRONOUS B ELT:40S2M124 |
| 11 | 11050759 запросить цену → | CLAMP:LWSM-060 5A |
| 15 | AA043718 запросить цену → | SYNCHRONOUS B ELT:50S3M312 |
| 8 | 08050097 запросить цену → | RING SEPARATOR |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 9 | 08050104 запросить цену → | RETAINING RINGS -E:SILENCER:DIA4 |
| 12 | 52062686 запросить цену → | SNAP RING |
MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 21 | AB010224 запросить цену → | шестерня:DRIVE:TRAN SPORT:NO.1 |
| 22 | AB010225 запросить цену → | шестерня:DRIVE:FUSI NG:NO.2 |
| 24 | AB010227 запросить цену → | шестерня:барабан:NO.1 |
| 23 | AB010226 запросить цену → | шестерня:DRIVE:DRU M |
| 25 | AB011628 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.6 |
| 39 | AB014354 запросить цену → | шестерня:DRIVE:PRES SURE RELEASE:N O.2 |
| 37 | AB011640 запросить цену → | шестерня:DRIVE:PRES SURE RELEASE:PL ANETARY |
| 38 | AB014353 запросить цену → | шестерня:DRIVE:PRES SURE RELEASE:N O.1 |
| 35 | AB011638 запросить цену → | шестерня:DRIVE:PRES SURE RELEASE:S UN |
| 36 | AB011639 запросить цену → | шестерня:DRIVE:PRES SURE RELEASE:T ORQUE LIMITER M ECHANICAL CLUT CH |
| 33 | AB011636 запросить цену → | шестерня:DRIVE:TON ER SUPPLY:NO.3 |
| 26 | AB011629 запросить цену → | шестерня:DRIVE:TON ER RECYCLING:N O.2 |
| 32 | AB011635 запросить цену → | шестерня:DRIVE:COLL ECT:NO.1 |
| 31 | AB011634 запросить цену → | шестерня:DRIVE:SUPP LY:NO.1 |
| 30 | AB011633 запросить цену → | шестерня:DRIVE:MAN UAL FEED:JOINT:N O.2 |
| 27 | AB011630 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.1 |
| 40 | AB017963 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.2 |
| 28 | AB011631 запросить цену → | шестерня:DRIVE:PAPE R FEED:NO.3 |
| 29 | AB011632 запросить цену → | шестерня:DRIVE:MAN UAL FEED:JOINT:N O.1 |
| 34 | AB011637 запросить цену → | шестерня:DRIVE:CON NECTING:NO.3 |
Полный список запчастей доступен по запросу.
комментарии
