Ricoh FW740 FW750 FW760 FW770 FW780 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали (A163/A251/A252)
- ORIGINAL FEED SECTION (A163/A251)

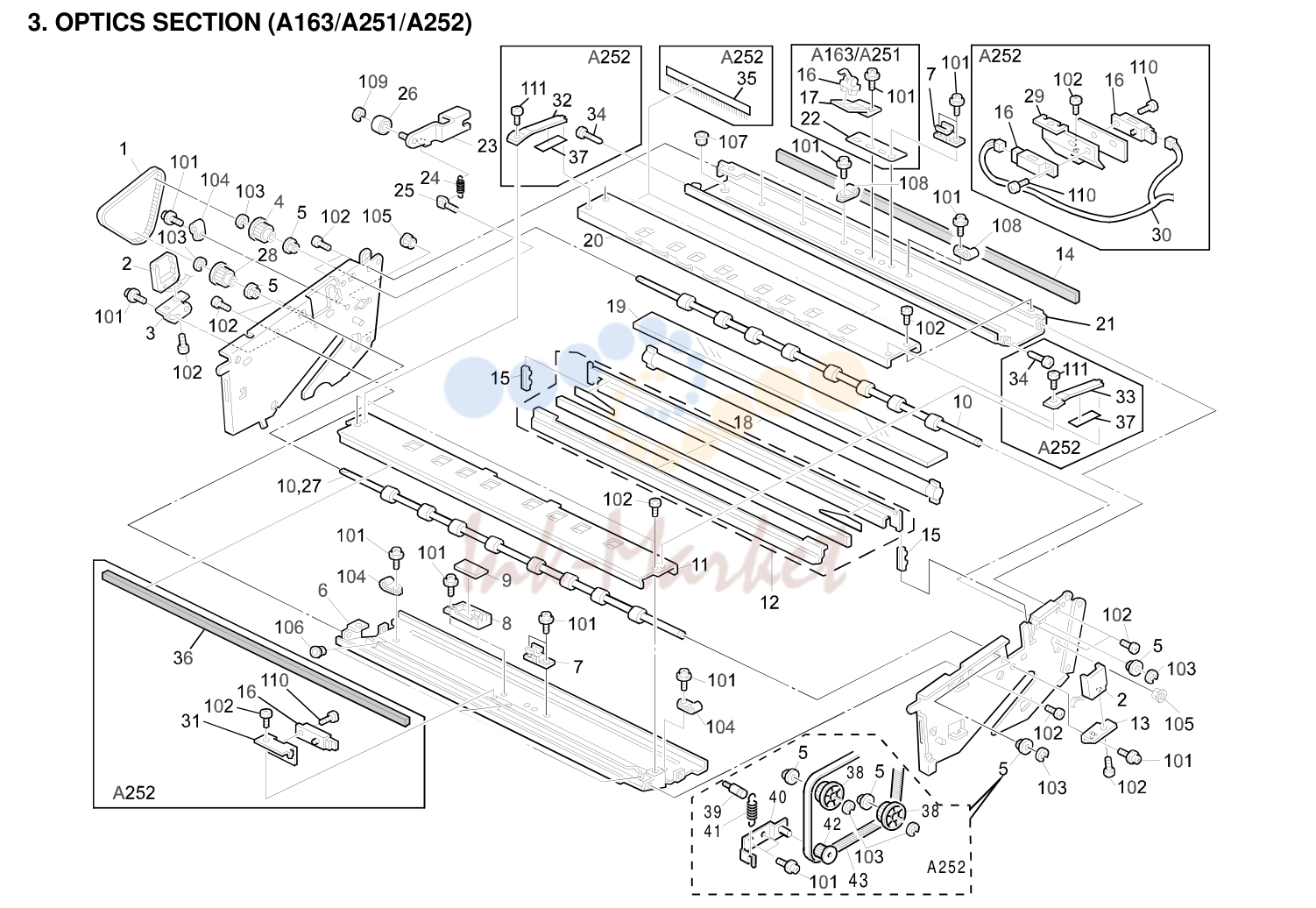

- оптика SECTION (A163/A251/A252)

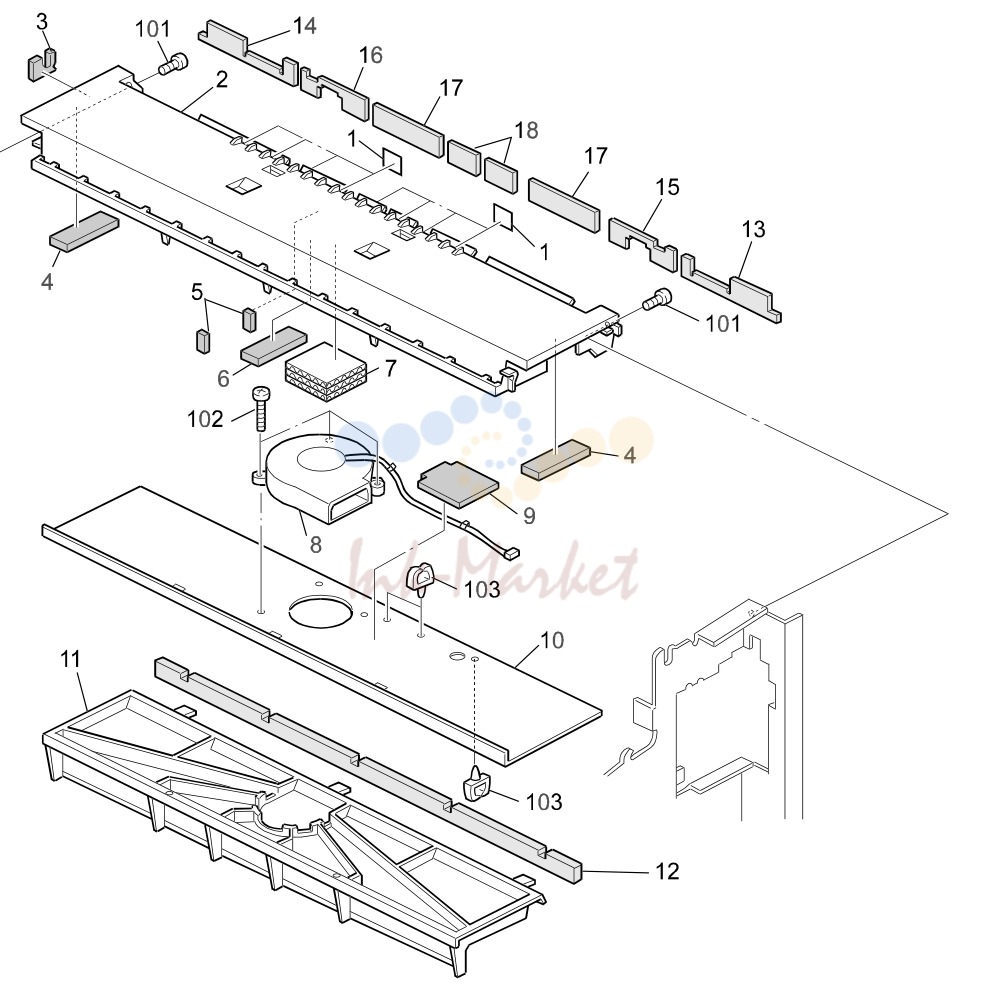

- VACUUM FAN (A163/A251)

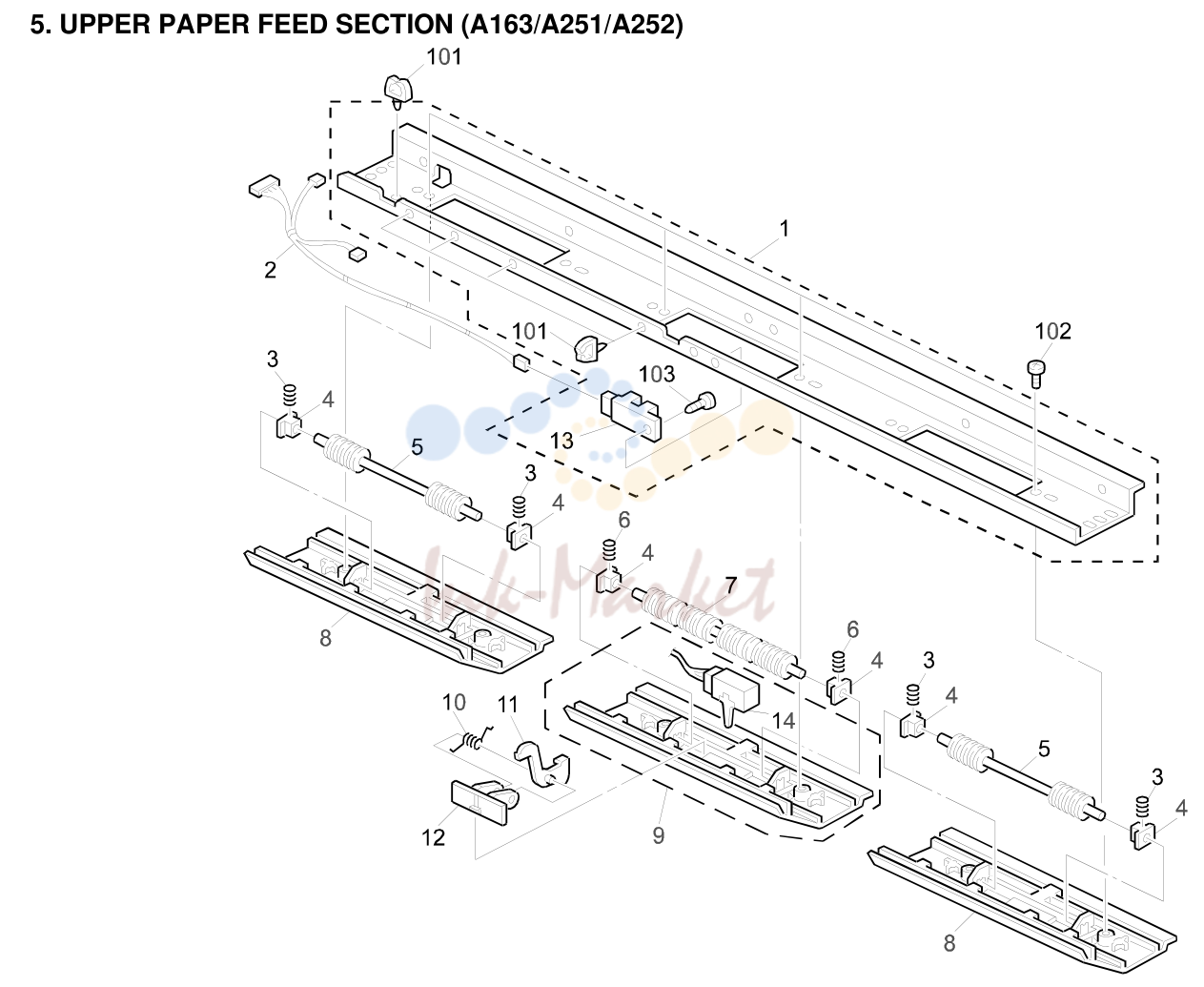

- UPPER подача бумаги SECTION (A163/A251/A252)

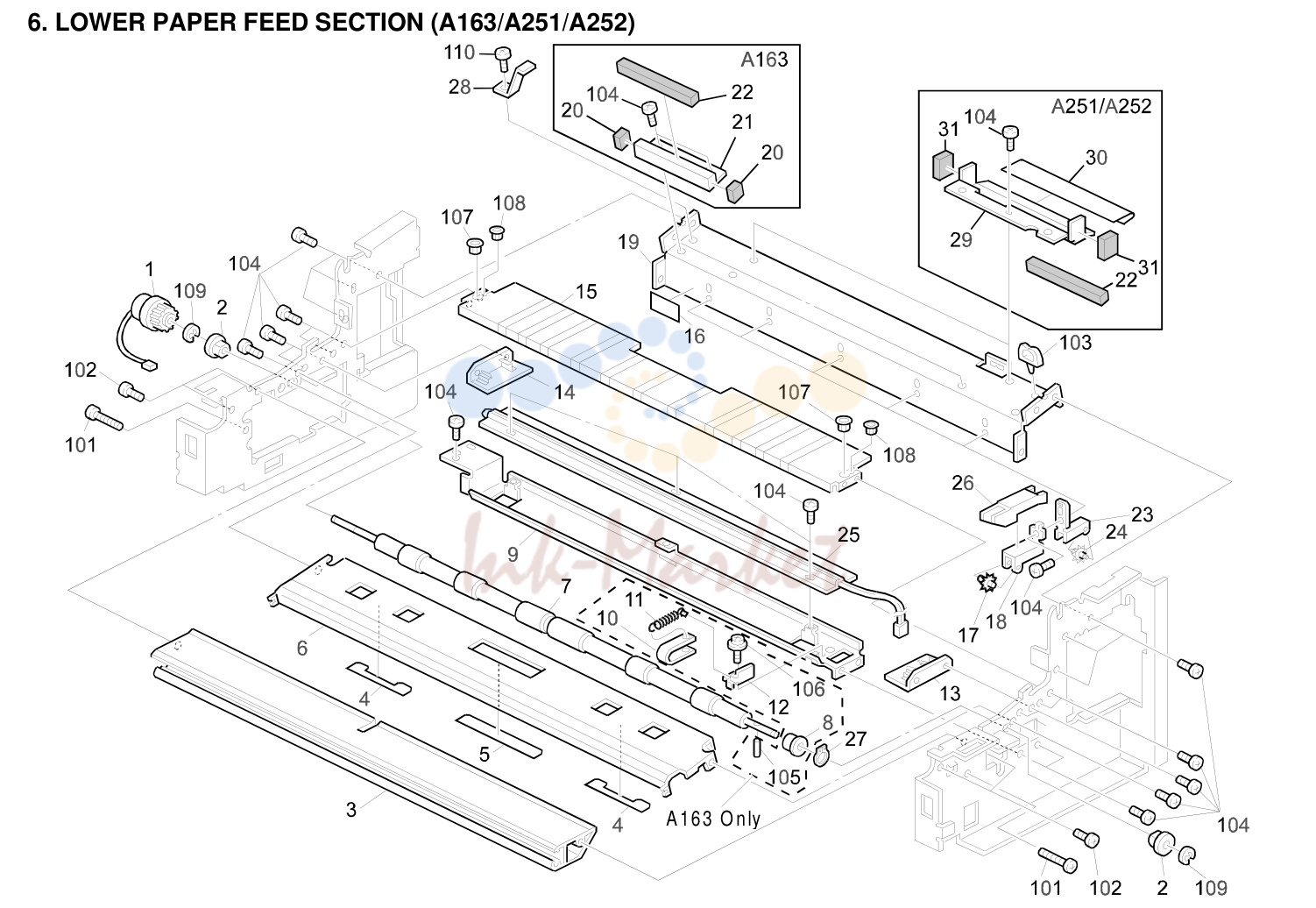

- LOWER подача бумаги SECTION (A163/A251/A252)

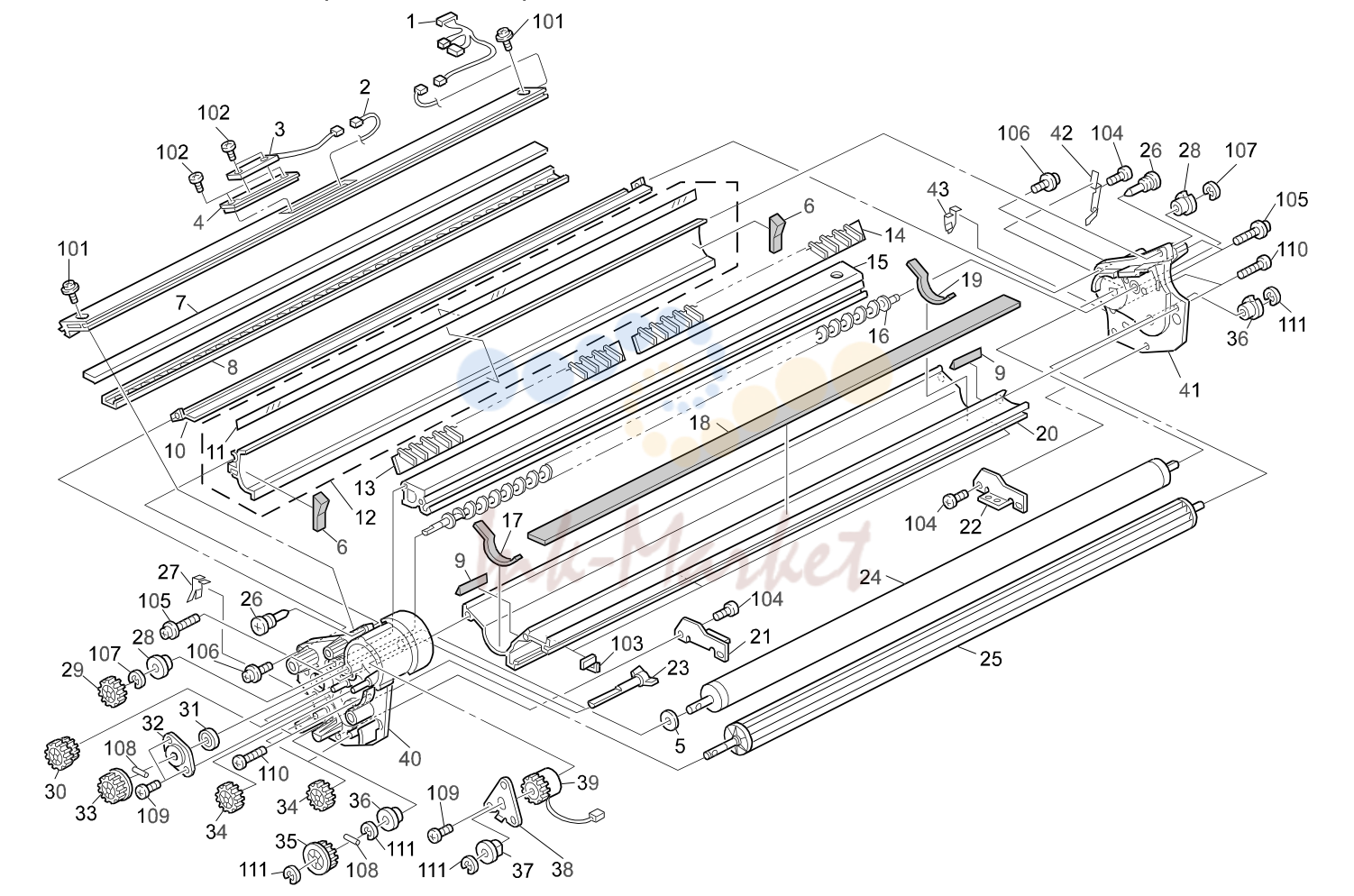

- проявка узел (A163/A251/A252)

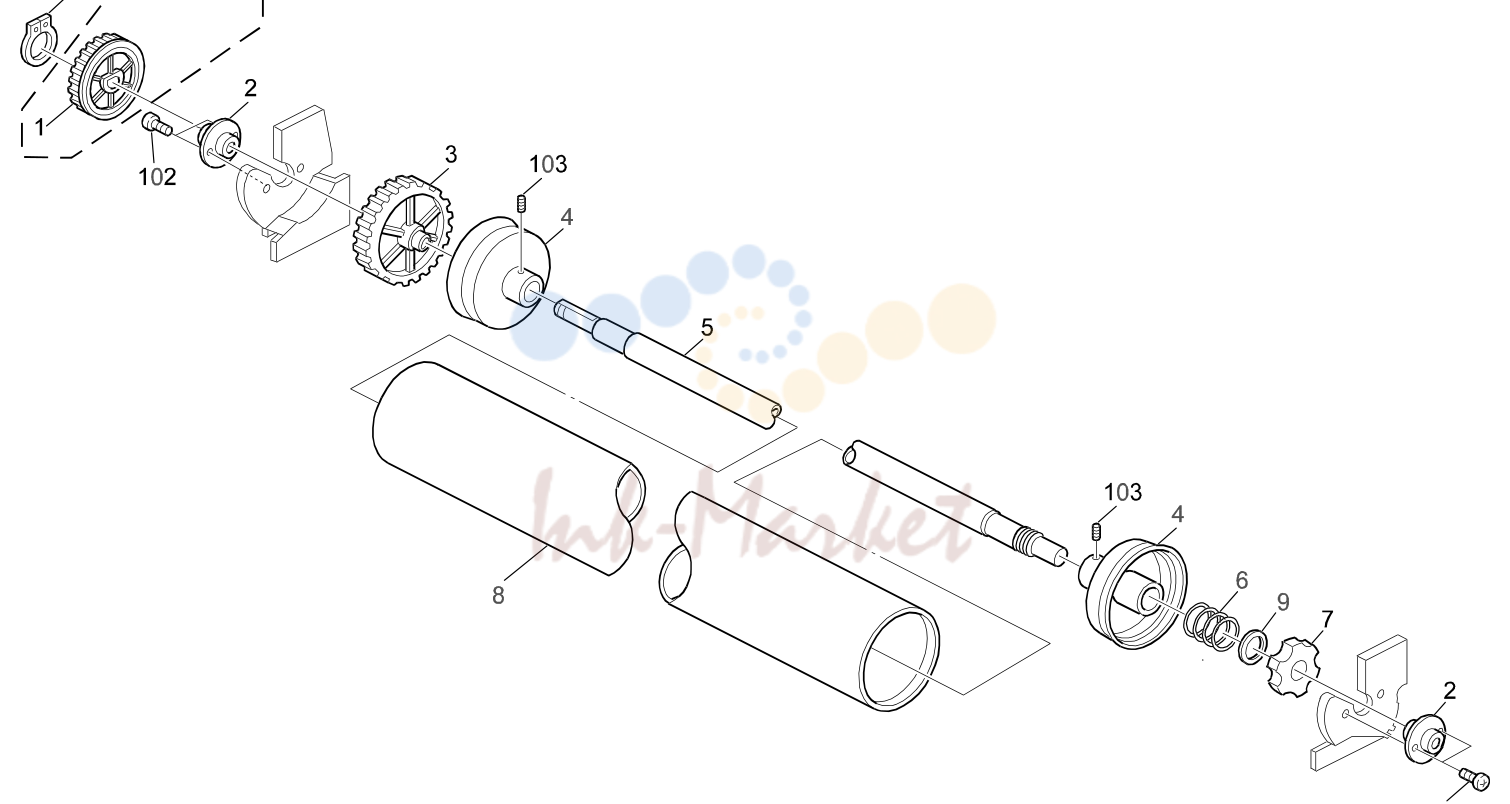

- барабан SECTION (A163/A251/A252)

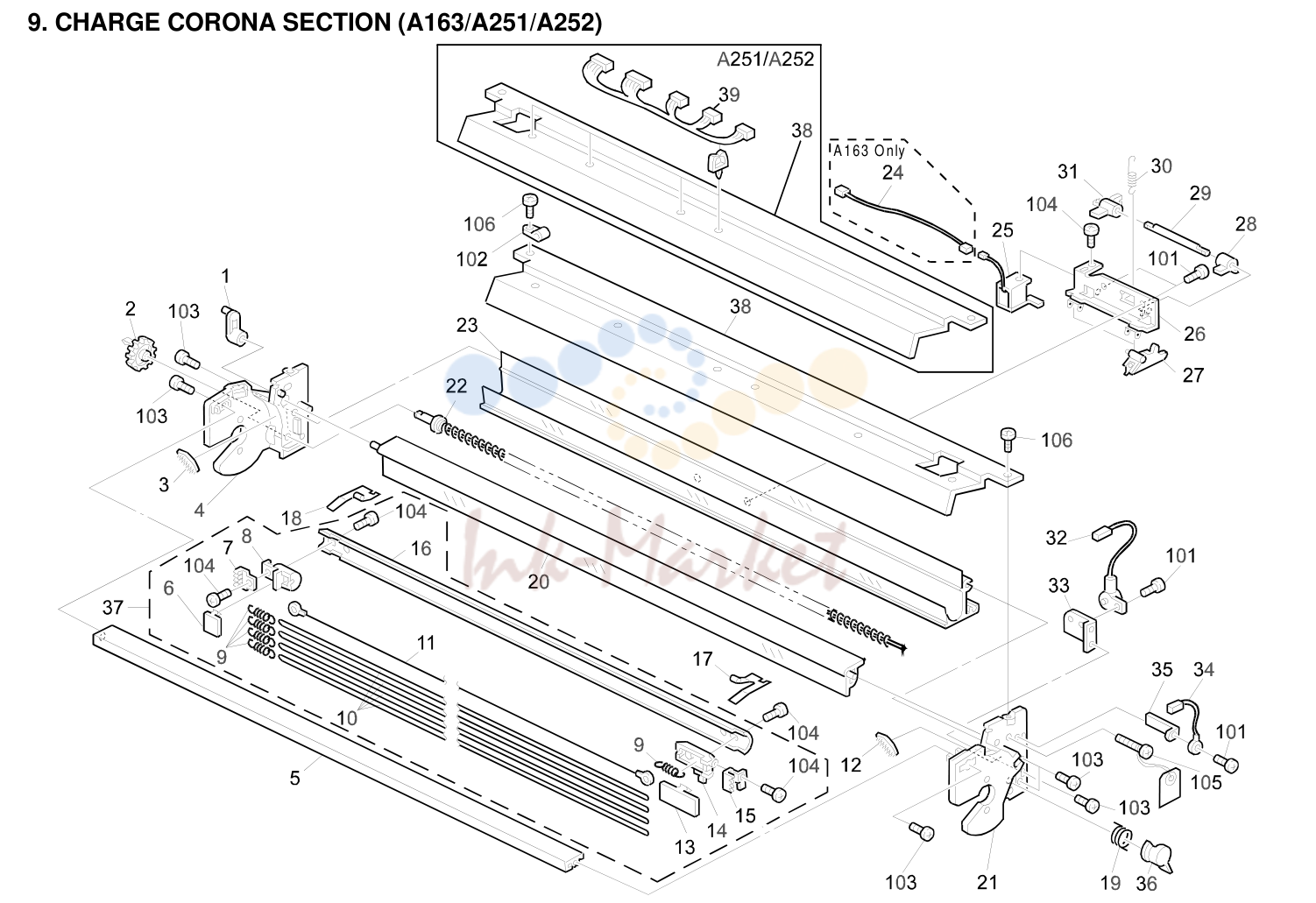

- CHARGE CORONA SECTION (A163/A251/A252)

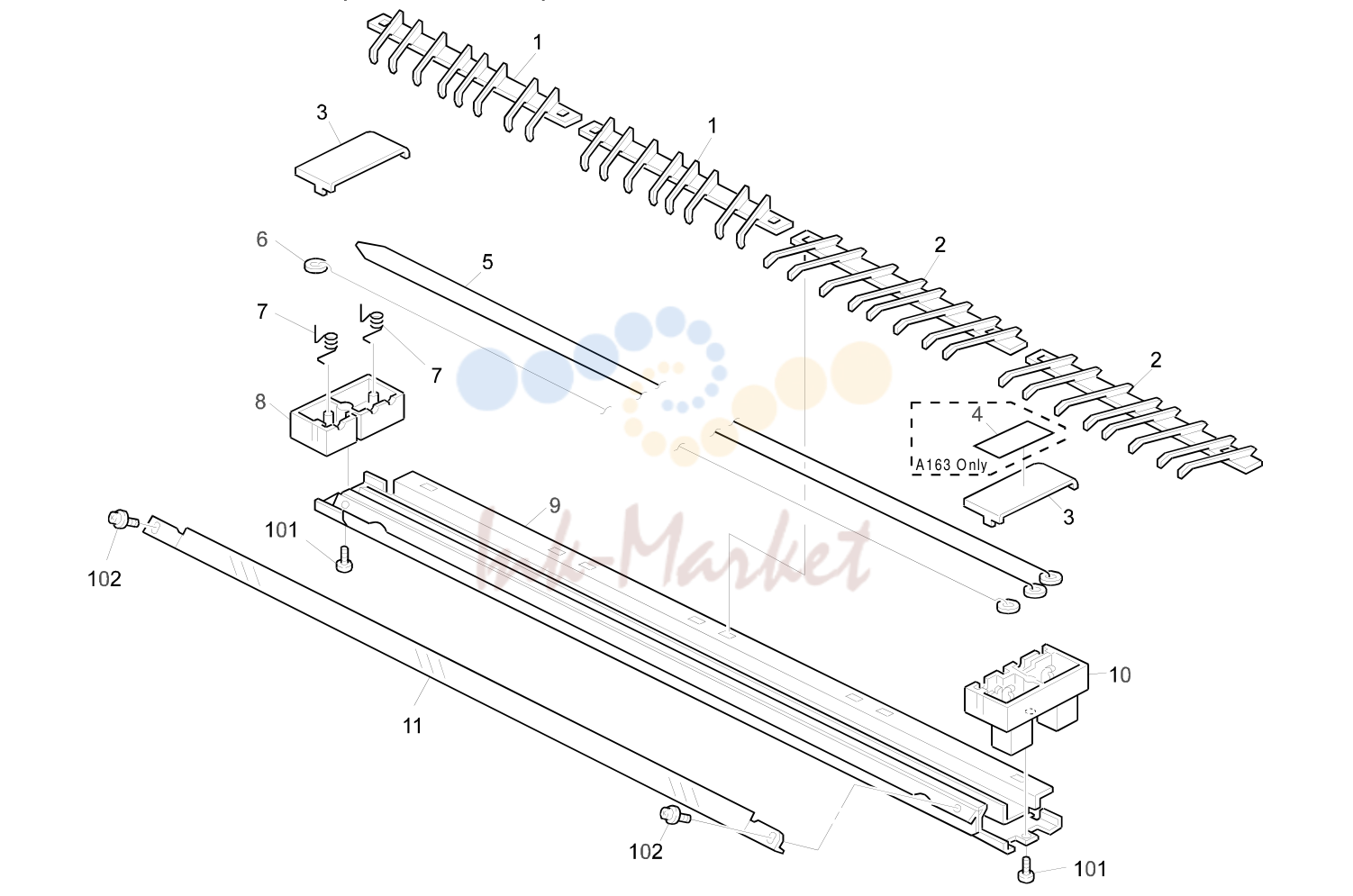

- T/S CORONA SECTION (A163/A251/A252)
- печь (закрепление) узел (A163/A251/A252)
- PAPER EXIT SECTION 1 (A163/A251)
- PAPER EXIT SECTION 2 (A163/A251/A252)
- DRIVE SECTION (A163/A251/A252)
- электрика SECTION (A163/A251/A252)
- FRAME SECTION (A163/A251/A252)
- DECAL AND DOCUMENT (A163/A251/A252)
- SPECIAL TOOLS (A163/A251/A252)
- ORIGINAL FEED SECTION (A252)
- VACUUM FAN (A252)
- PAPER EXIT SECTION 1 (A252)
- MAIN CONTROL BOARD (A251/A252)
- AC DRIVE BOARD (A251/A252)
- внешние детали (B047/B048)
- ORIGINAL FEED SECTION (B047)
- ORIGINAL FEED SECTION (B048)
- оптика SECTION (B047/B048)
- VACUUM FAN (B047)
- VACUUM FAN (B048)
- UPPER подача бумаги SECTION (B047/B048)
- LOWER подача бумаги SECTION (B047/B048)
- проявка узел (B047/B048)
- барабан SECTION (B047/B048)
- CHARGE CORONA SECTION (B047/B048)
- T/S CORONA SECTION (B047/B048)
- печь (закрепление) узел (B047/B048)
- PAPER EXIT SECTION 1 (B047)
- PAPER EXIT SECTION 1 (B048)
- PAPER EXIT SECTION 2 (B047/B048)
- DRIVE SECTION (B047/B048)
- электрика SECTION (B047/B048)
- FRAME SECTION (B047/B048)
- MAIN CONTROL BOARD (B047)
- MAIN CONTROL BOARD (B048)
- DECAL AND DOCUMENT (B047/B048)
- SPECIAL TOOLS (B047/B048)
- внешние детали (A571)
- DRIVE AND подача бумаги (A571)
- электрика SECTION (A571)
- CUTTER узел (A571)
- CUTTER (A571)
- Table & Copy Tray Type 760 (A836)

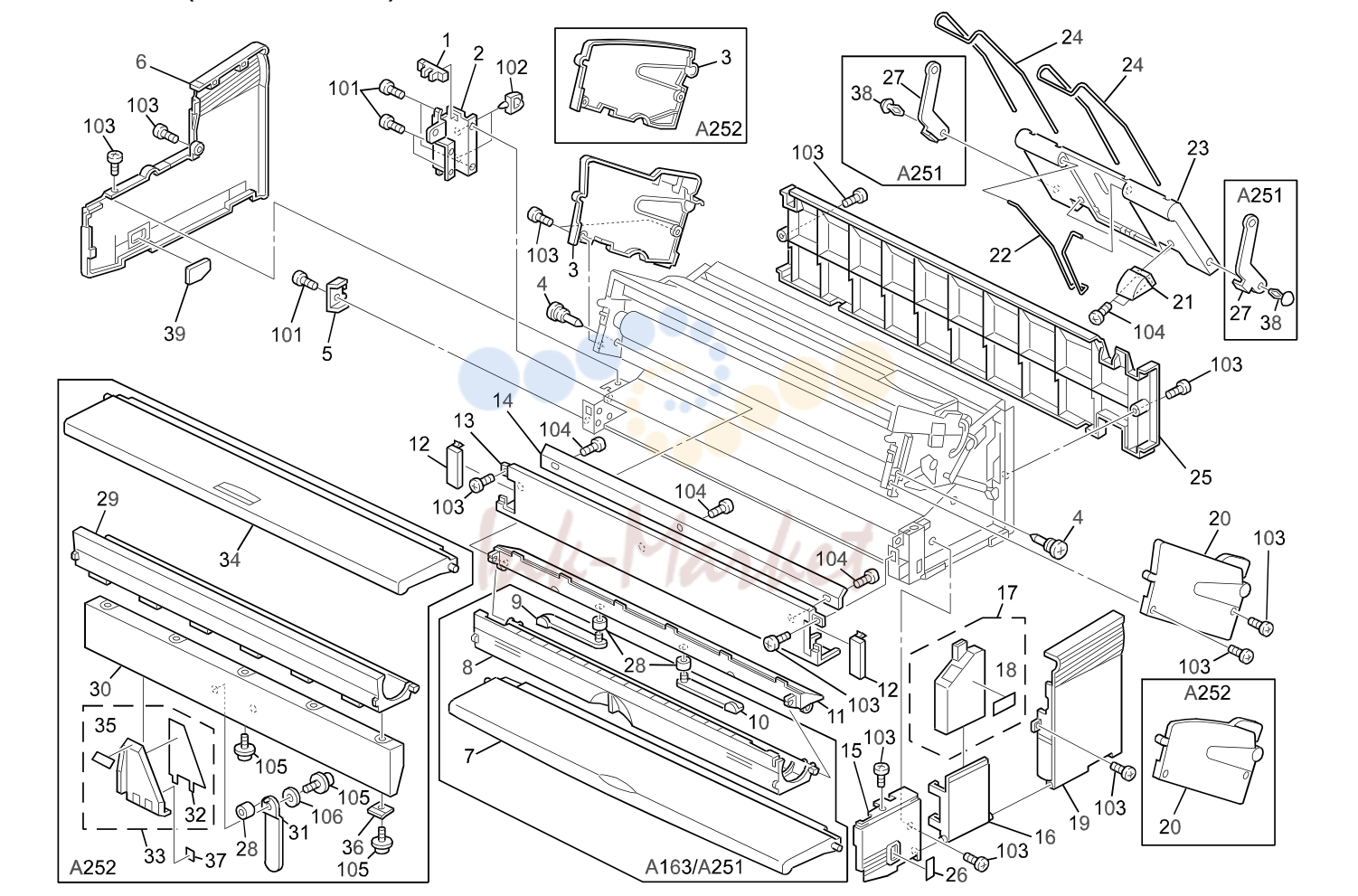

внешние детали (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AW02 0056 запросить цену → | Photointerruptor - EE-SX4235A-P1 |
| 2 | A163 1099 запросить цену → | Left Latch кронштейн |
| 3 | A163 1291 запросить цену → | Upper Left крышка (A163 RIC/NRG)/(A251) |
| 3 | A163 1292 запросить цену → | Upper Left крышка (A163 K+E) |
| 3 | A163 1293 запросить цену → | Upper Left крышка (A163 HOECHST/REGMA) |
| 3 | A252 1291 запросить цену → | Left Upper крышка (A252) |
| 5 | A163 1139 запросить цену → | Left Reinforcement пластина |
| 6 | A163 1301 запросить цену → | Lower Left крышка |
| 6 | A163 1302 запросить цену → | Lower Left крышка (A163 K+E) |
| 6 | A163 1303 запросить цену → | Lower Left крышка (A163 HOECHST/REGMA) |
| 7 | A163 2690 запросить цену → | Manual Feed Table - LT (A163 RIC)/(A251) |
| 7 | A163 2693 запросить цену → | Manual Feed Table - LT (A163 K+E) |
| 7 | A163 2691 запросить цену → | Manual Feed Table - A4 |
| 7 | A163 2692 запросить цену → | Manual Feed Table - A4 |
| 8 | A163 1351 запросить цену → | Toner Supply крышка (A163 RIC/NRG)/(A251) |
| 8 | A163 1352 запросить цену → | Toner Supply крышка (A163 K+E) |
| 8 | A163 1353 запросить цену → | Toner Supply крышка |
| 9 | A163 1366 запросить цену → | Left Original стопор (A163/A251) |
| 10 | A163 1362 запросить цену → | Right Original стопор (A163/A251) |
| 11 | A163 1341 запросить цену → | Manual Feed крышка |
| 11 | A163 1342 запросить цену → | Manual Feed крышка (A163 K+E) |
| 11 | A163 1343 запросить цену → | Manual Feed крышка |
| 12 | A163 1331 запросить цену → | Receiving Tray крышка |
| 12 | A163 1332 запросить цену → | Receiving Tray крышка (A163 K+E) |
| 12 | A163 1333 запросить цену → | Receiving Tray крышка |
| 13 | A163 1311 запросить цену → | Lower Front крышка |
| 13 | A163 1312 запросить цену → | Lower Front крышка (A163 K+E) |
| 13 | A163 1313 запросить цену → | Lower Front крышка |
| 14 | A163 1318 запросить цену → | крышка кронштейн |
| 15 | A163 1257 запросить цену → | Lower Right Front крышка -115V (A163 RIC) |
| 15 | A163 1261 запросить цену → | Lower Right Front крышка -230V (A163 RIC) |
| 15 | A163 1259 запросить цену → | Lower Right Front крышка (A163 K+E) |
| 15 | A163 1263 запросить цену → | Lower Right Front крышка |
| 15 | A252 1266 запросить цену → | Lower Right Front крышка (A251/A252) |
| 16 | A163 1271 запросить цену → | Lower Right Middle крышка |
| 16 | A163 1272 запросить цену → | Lower Right Middle крышка (A163 K+E) |
| 16 | A163 1273 запросить цену → | Lower Right Middle крышка |
| 17 | A163 9502 запросить цену → | Toner Collection Bottle |
| 18 | AA00 0630 запросить цену → | Caution Decal - English (A163) |
| 18 | AA00 0631 запросить цену → | Caution Decal - German (A163) |
| 18 | AA00 0632 запросить цену → | Caution Decal - French (A163) |
| 18 | AA00 0633 запросить цену → | Caution Decal - Italian (A163) |
| 18 | AA00 0634 запросить цену → | Caution Decal - Spanish (A163) |
| 18 | AA00 0639 запросить цену → | Decal - Toner Collection English |
| 18 | AA00 0640 запросить цену → | Decal - Toner Collection - 4Language |
| 18 | A163 3629 запросить цену → | Caution Decal - Chinese |
| 19 | A163 1281 запросить цену → | Lower Right Rear крышка |
| 19 | A163 1282 запросить цену → | Lower Right Rear крышка (A163 K+E) |
| 19 | A163 1283 запросить цену → | Lower Right Rear крышка |
| 20 | A163 1251 запросить цену → | Upper Right крышка (A163 RIC/NRG)/(A251) |
| 20 | A163 1252 запросить цену → | Upper Right крышка (A163 K+E) |
| 20 | A163 1253 запросить цену → | Upper Right крышка |
| 20 | A252 1251 запросить цену → | Right Upper крышка (A252) |
| 21 | A163 4492 запросить цену → | Copy Tray Stand (A163 RIC/NRG)/(A251) |
| 21 | A163 4497 запросить цену → | Copy Tray Stand (A163 K+E) |
| 21 | A163 4498 запросить цену → | Copy Tray Stand (A163 HOECHST/REGMA) |
| 22 | A163 4493 запросить цену → | Copy Tray Pocket держатель (A163) |
| 23 | A163 4491 запросить цену → | Copy Tray (A163 RIC/NRG) |
| 23 | A163 4495 запросить цену → | Copy Tray (A163 K+E) |
| 23 | A163 4496 запросить цену → | Copy Tray (A163 HOECHST/REGMA) |
| 23 | A251 4491 запросить цену → | Copy Tray (A251) |
| 24 | A163 4494 запросить цену → | Copy Tray направляющая Rod (A163/A251) |
| 25 | A163 1321 запросить цену → | Lower Rear крышка |
| 25 | A163 1322 запросить цену → | Lower Rear крышка (A163 K+E) |
| 25 | A163 1323 запросить цену → | Lower Rear крышка |
| 26 | A163 1380 запросить цену → | Main Switch Decal (115V Only)(A163) |
| 26 | A163 1381 запросить цену → | Main Switch Decal (115V Only)(A163 K+E) |
| 27 | A251 4492 запросить цену → | Change Arm - Copy Tray (A251) |
| 28 | AA16 1118 запросить цену → | Tube - 3x4.5x3 |
| 29 | A252 4590 запросить цену → | Original Feed Table (A252) |
| 30 | A252 4591 запросить цену → | Original направляющая Scale - LT (A252) |
| 30 | A252 4592 запросить цену → | Original направляющая Scale - A4 (A252) |
| 31 | A252 4611 запросить цену → | Original стопор (A252) |
| 32 | A228 4652 запросить цену → | Left Side Fence Sheet (A252) |
| 33 | A252 4545 запросить цену → | Left Side Fence (A252) |
| 34 | A252 3850 запросить цену → | By-pass Feed Table - LT (A252) |
| 34 | A252 3851 запросить цену → | By-pass Feed Table - A4 (A252) |
| 35 | A228 4656 запросить цену → | Side Fence Sheet - Original Feed (A252) |
| 36 | A252 4617 запросить цену → | Original Spacer (A252) |
| 37 | A252 4620 запросить цену → | Small Sheet - 13x17 (A252) |
| 38 | A251 4493 запросить цену → | Revet (A251) |
| 39 | A252 1110 запросить цену → | Total Counter крышка (A251/A252) |

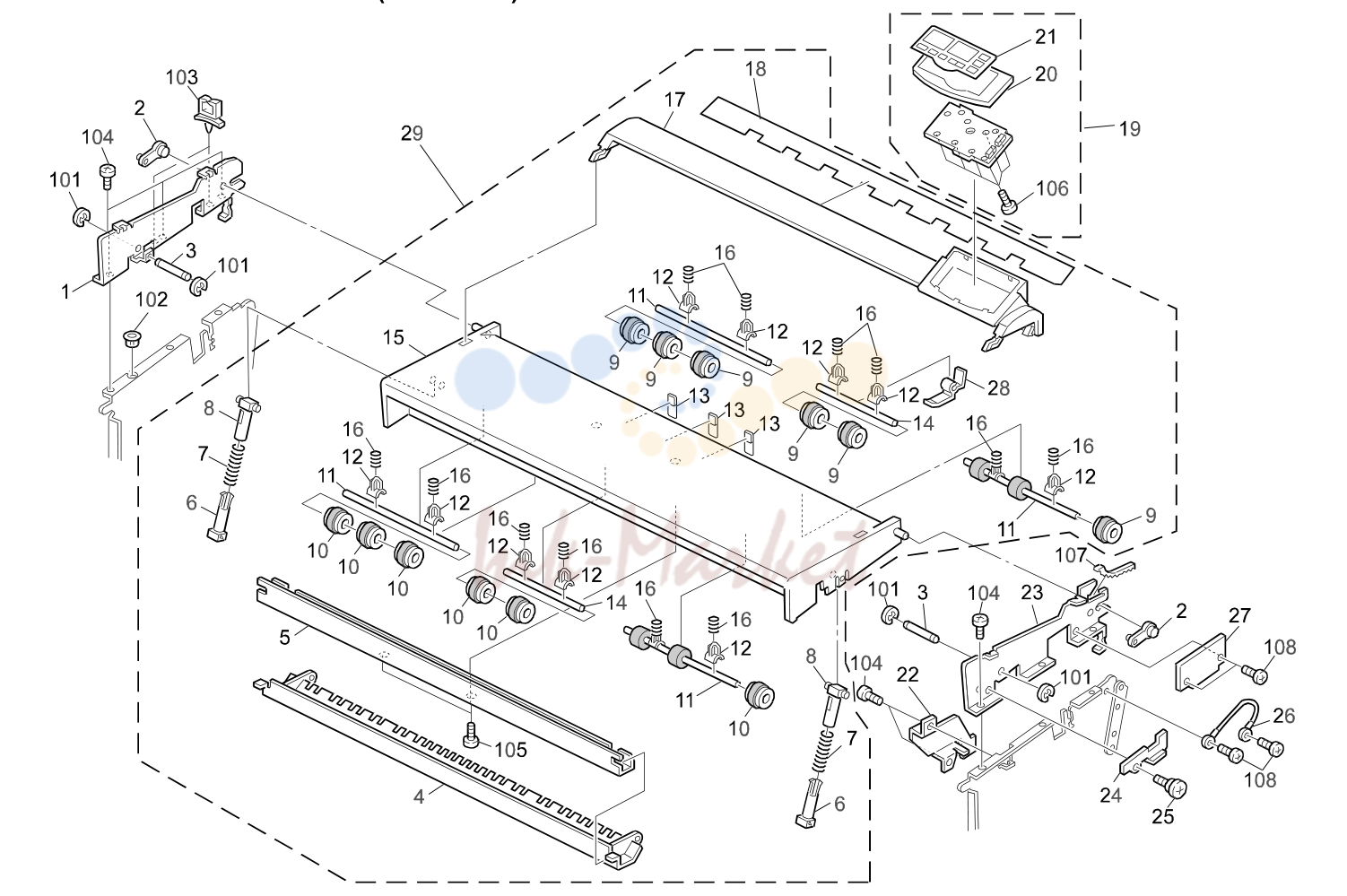

ORIGINAL FEED SECTION (A163/A251)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A163 6051 запросить цену → | Original Feed Left пластина |
| 2 | A163 6052 запросить цену → | Original Table втулка |
| 3 | A163 6056 запросить цену → | стопор Pin |
| 4 | A163 6162 запросить цену → | пластинаn пластина |
| 5 | A163 6161 запросить цену → | Original Table Channel |
| 6 | A163 6202 запросить цену → | Original Table стопор |
| 7 | AA06 3275 запросить цену → | стопор пружина |
| 8 | A163 6203 запросить цену → | Original стопор Pin |
| 9 | AF02 2081 запросить цену → | Front Driven ролик |
| 10 | A163 6175 запросить цену → | Front Drive ролик |
| 11 | A163 6172 запросить цену → | End ролик вал |
| 12 | A163 6181 запросить цену → | Original Driven втулка |
| 13 | A163 6256 запросить цену → | направляющая Mylar |
| 14 | A163 6171 запросить цену → | Middle ролик вал |
| 15 | A163 6131 запросить цену → | Original Feed Table - LT (A163 RIC) |
| 15 | A163 6132 запросить цену → | Original Feed Table - LT (A163 K+E) |
| 15 | A251 6131 запросить цену → | Original Feed Table крышка - LT (A251) |
| 15 | A163 6136 запросить цену → | Original Feed Table - A4 (A163 HOECHST) |
| 15 | A163 6133 запросить цену → | Original Feed Table - A4 (A163 RIC/NRG) |
| 15 | A251 6133 запросить цену → | Original Feed Table крышка - A4 (A251) |
| 16 | AA06 3274 запросить цену → | Center пружина |
| 17 | A163 6231 запросить цену → | Rear Original крышка (A163 RIC) |
| 17 | A163 6232 запросить цену → | Rear Original крышка (A163 K+E) |
| 17 | A163 6236 запросить цену → | Rear Original крышка (A163 HOECHST) |
| 17 | A163 6237 запросить цену → | Rear Original крышка (A163 REGMA) |
| 17 | A163 6233 запросить цену → | Rear Original крышка (A163 NRG) |
| 17 | A251 6231 запросить цену → | Rear Original крышка (A251 RIC) |
| 17 | A251 6234 запросить цену → | Rear Original крышка (A251 K+E) |
| 17 | A163 6264 запросить цену → | Rear Original крышка (A251 REGMA/NRG) |
| 18 | A163 6251 запросить цену → | Original Entrance Sheet |
| 19 | A163 1463 запросить цену → | Operation Panel - LT (A163 RIC/NRG) |
| 19 | A163 1465 запросить цену → | Operation Panel - LT (A163 K+E) |
| 19 | A163 1464 запросить цену → | Operation Panel - A4 (A163 RIC) |
| 19 | A163 1466 запросить цену → | Operation Panel - A4 |
| 19 | A251 1463 запросить цену → | Operation Panel Ass’y - LT (A251) |
| 19 | A251 1464 запросить цену → | Operation Panel Ass’y - A4 (A251) |
| 20 | A163 1471 запросить цену → | Operation Panel крышка (A163 RIC/NRG) |
| 20 | A163 1472 запросить цену → | Operation Panel крышка (A163 K+E) |
| 20 | A163 1473 запросить цену → | Operation Panel крышка |
| 20 | A252 1471 запросить цену → | Operation Panel крышка (A251) |
| 21 | A163 1481 запросить цену → | Operation Panel Sheet - LT (A163) |
| 21 | A163 1482 запросить цену → | Operation Panel Sheet - A4 (A163) |
| 21 | A251 1482 запросить цену → | Operation Panel Sheet - A4 (A251) |
| 21 | A251 1481 запросить цену → | Operation Panel Sheet - LT (A251) |
| 22 | A163 1376 запросить цену → | крышка рычаг кронштейн |
| 23 | A163 6061 запросить цену → | Original Feed Right пластина |
| 24 | A163 6066 запросить цену → | Upper рычаг |
| 26 | A163 5640 запросить цену → | Grounding Wire |
| 27 | A163 6065 запросить цену → | Right кронштейн |
| 28 | A163 6191 запросить цену → | Feeler Clip |
| 29 | A163 6111 запросить цену → | Original Feed Table Ass’y (A163 RIC-LT) |
| 29 | A163 6113 запросить цену → | Original Feed Table Ass’y (A163 RIC-A4) |
| 29 | A163 6112 запросить цену → | Original Feed Table Ass’y (A163 K+E) |
| 29 | A163 6114 запросить цену → | Original Feed Table Ass’y (A163 NRG) |
| 29 | A163 6116 запросить цену → | Original Feed Table Ass’y (A163 HOECHST) |
| 29 | A163 6117 запросить цену → | Original Feed Table Ass’y (A163 REGMA) |
| 29 | A251 6113 запросить цену → | Original Feed Table - A4 (A251 RIC) |
| 29 | A251 6117 запросить цену → | Original Feed Table Ass’y (A251 REGMA) |
| 29 | A251 6111 запросить цену → | Original Feed Table Ass’y - LT (A251 RIC) |
| 29 | A251 6114 запросить цену → | Original Feed Table Ass’y (A251 K+E) |
| 29 | A251 6115 запросить цену → | Original Feed Table Ass’y (A251 NRG) |
оптика SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AA04 3405 запросить цену → | Timing ремень - 411P3M6 |
| 2 | A163 5620 запросить цену → | Fluorescent Lamp жгут |
| 3 | A163 1671 запросить цену → | Left Socket кронштейн |
| 4 | AB03 0505 запросить цену → | Pulley - 24Z |
| 6 | A163 1650 запросить цену → | Front оптика Stay (A163) |
| 6 | A163 1653 запросить цену → | Front оптика Stay (A251) |
| 6 | A252 1655 запросить цену → | Front Stay (A252) |
| 7 | A163 6081 запросить цену → | Arm втулка |
| 8 | A163 1721 запросить цену → | Light датчик держатель |
| 9 | A163 5300 запросить цену → | Light датчик Board |
| 10 | A163 6071 запросить цену → | 2nd Original Drive ролик (A163/A251) |
| 10 | AF02 0451 запросить цену → | Original Feed ролик (A252) |
| 11 | A163 6101 запросить цену → | Front Original направляющая пластина (A163/A251) |
| 11 | A252 4580 запросить цену → | Front Lower направляющая (A252) |
| 12 | A163 1680 запросить цену → | Fiber оптика (A163/A251) |
| 12 | A252 1611 запросить цену → | Fiber оптика (A252) |
| 13 | A163 1672 запросить цену → | Right Socket кронштейн |
| 14 | AA15 1989 запросить цену → | Seal - 23x1029x7 |
| 15 | A163 1701 запросить цену → | Fiber оптика держатель |
| 16 | AW02 0008 запросить цену → | Photointerruptor (A163/A251) |
| 16 | AW01 0070 запросить цену → | Photoдатчик - PS-R11D1-B (A252) |
| 17 | A163 6091 запросить цену → | датчик кронштейн (A163/A251) |
| 18 | AX50 0053 запросить цену → | Fluorescent Lamp - 140V/26W |
| 19 | A163 1711 запросить цену → | Exposure Glass (A163/A251) |
| 19 | AC01 0004 запросить цену → | Exposure Glass (A252) |
| 20 | A163 6102 запросить цену → | Rear Original направляющая пластина (A163/A251) |
| 20 | A252 4581 запросить цену → | Rear Lower направляющая (A252) |
| 21 | A163 1661 запросить цену → | Rear оптика Stay (A163) |
| 21 | A163 1662 запросить цену → | Rear оптика Stay (A251) |
| 21 | A252 1659 запросить цену → | Rear Stay (A252) |
| 22 | A163 6095 запросить цену → | Original регистрация датчик Spacer |
| 23 | A163 1155 запросить цену → | Tension кронштейн |
| 24 | AA06 0456 запросить цену → | печь (закрепление) крышка пружина |
| 26 | A163 1158 запросить цену → | Tension Pulley |
| 27 | A163 6075 запросить цену → | 1st Original Drive ролик (A163/A251) |
| 28 | A163 6085 запросить цену → | One-way Pulley - 24Z |
| 29 | A252 4586 запросить цену → | Original датчик кронштейн (A252) |
| 30 | A251 5660 запросить цену → | DC Relay жгут (A251) |
| 30 | A252 5662 запросить цену → | Relay жгут - Original датчик (A252) |
| 31 | A252 4585 запросить цену → | Original датчик кронштейн - Feed (A252) |
| 32 | A252 1651 запросить цену → | пружина пластина - Left (A252) |
| 33 | A252 1652 запросить цену → | пружина пластина - Right (A252) |
| 35 | AA12 0078 запросить цену → | Antistatic Brush (A252) |
| 36 | AA15 2392 запросить цену → | Original Seal (A252) |
| 37 | A252 1653 запросить цену → | пружина пластина Sheet - Exposure Glass (A252) |
| 38 | AB03 0597 запросить цену → | Timing Pulley - 40 (A252) |
| 40 | A252 4572 запросить цену → | ремень Tightner (A252) |
| 41 | AA06 0824 запросить цену → | втулка Lock пружина (A252) |
| 42 | AB03 0598 запросить цену → | Idler Pulley - 20 (A252) |
| 43 | AA04 3275 запросить цену → | Timing ремень - 400 S2M80 (A252) |
VACUUM FAN (A163/A251)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A163 4293 запросить цену → | Blower Sheet - 51x57 |
| 2 | A163 4281 запросить цену → | Rear Feed крышка - LT (A163 RIC)/(A251) |
| 2 | A163 4285 запросить цену → | Rear Feed крышка - LT (A163 K+E) |
| 2 | A163 4282 запросить цену → | Rear Feed крышка - A4 |
| 2 | A163 4286 запросить цену → | Rear Feed крышка - A4 |
| 3 | AA15 1988 запросить цену → | Left Seal |
| 4 | AA15 1981 запросить цену → | Seal - 30x168x9 |
| 5 | AA15 1983 запросить цену → | Seal - 12x36x3 |
| 6 | AA15 1982 запросить цену → | Fan Seal |
| 7 | AA01 0087 запросить цену → | Ozone Filter |
| 8 | AX66 0007 запросить цену → | Fan мотор - DC 14.4W (A163) |
| 8 | AX66 0008 запросить цену → | Fan мотор - DC24V 14.4W (A251) |
| 9 | AA15 1984 запросить цену → | Support Duct Seal |
| 10 | A163 4291 запросить цену → | Fan Support пластина |
| 11 | A163 4322 запросить цену → | Blower Duct |
| 12 | A163 4311 запросить цену → | Seal - 8x16x570 |
| 13 | A163 4314 запросить цену → | Right Seal |
| 14 | A163 4315 запросить цену → | Left Seal |
| 15 | A163 4316 запросить цену → | Right Middle Seal |
| 16 | A163 4317 запросить цену → | Left Middle Seal |
| 17 | A163 4318 запросить цену → | Seal - 6x24x116.5 |
| 18 | A163 4319 запросить цену → | Seal - 6x24x38 |
UPPER подача бумаги SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A163 5439 запросить цену → | Pre - перенос Lamp - 24V 7.2W (A163) |
| 1 | A252 5440 запросить цену → | Pre - перенос Lamp - 24V 7.2W (A251/A252) |
| 2 | A163 5612 запросить цену → | DC жгут - подача бумаги (A163) |
| 2 | A252 5611 запросить цену → | DC жгут - подача бумаги (A251/A252) |
| 3 | AA06 3279 запросить цену → | направляющая пластина пружина |
| 4 | A163 2569 запросить цену → | подача бумаги втулка |
| 5 | A163 2576 запросить цену → | Driven ролик - направляющая пластина |
| 6 | AA06 3277 запросить цену → | Middle пластина пружина |
| 7 | A163 2560 запросить цену → | Driven ролик |
| 8 | A163 2574 запросить цену → | направляющая пластина |
| 9 | A163 2554 запросить цену → | Middle направляющая пластина |
| 10 | AA06 6255 запросить цену → | Feeler пружина |
| 11 | A163 2566 запросить цену → | регистрация датчик Feeler |
| 12 | A163 2562 запросить цену → | Feeler кронштейн |
| 13 | AW02 0012 запросить цену → | Photointerruptor |
| 14 | AW02 0024 запросить цену → | Photointerruptor |
LOWER подача бумаги SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AX21 0050 запросить цену → | регистрация муфта (A163) |
| 1 | AX26 0001 запросить цену → | Magnetic муфта (A251/A252) |
| 3 | A163 2652 запросить цену → | Middle направляющая пластина |
| 4 | A163 2612 запросить цену → | End Manual Feed Sheet |
| 5 | A163 2610 запросить цену → | Middle Manual Feed Sheet |
| 6 | A163 2602 запросить цену → | Lower направляющая пластина |
| 7 | AF02 0339 запросить цену → | регистрация ролик |
| 8 | A163 2586 запросить цену → | Brake Disk (A163) |
| 9 | B047 3869 запросить цену → | T & S Corona направляющая пластина |
| 11 | AA06 0302 запросить цену → | регистрация Brake пружина (A163) |
| 12 | A163 2588 запросить цену → | Brake кронштейн (A163) |
| 13 | A163 3859 запросить цену → | Right Positioning кронштейн |
| 14 | A163 3861 запросить цену → | Left Positioning кронштейн |
| 15 | A163 3865 запросить цену → | Transport направляющая пластина |
| 16 | AA00 0401 запросить цену → | Decal - High Temperature (A163) |
| 16 | A163 4192 запросить цену → | Decal - High Temperature - Chinese |
| 16 | A174 4302 запросить цену → | High Temperature Panel (A251/A252) |
| 17 | A163 4347 запросить цену → | Separation ролик |
| 18 | A163 4351 запросить цену → | ролик кронштейн |
| 19 | A163 1081 запросить цену → | Upper печь (закрепление) узел Stay |
| 20 | AA15 1986 запросить цену → | Seal - 30x15x12 (A163) |
| 21 | A163 4330 запросить цену → | Shutter пластина (A163) |
| 22 | AA15 1985 запросить цену → | Seal - 185x15x12 (A163) |
| 22 | AA15 2396 запросить цену → | Short Shielding Seal - печь (закрепление) (A251/A252) |
| 23 | A163 4349 запросить цену → | Small ролик кронштейн |
| 24 | A163 4350 запросить цену → | Small Separation ролик |
| 25 | A163 5422 запросить цену → | Heater - 30W 115V (Option) |
| 25 | A163 5423 запросить цену → | Heater - 30W 230V (Option) |
| 26 | A163 4352 запросить цену → | печь (закрепление) направляющая Mylar |
| 28 | A163 4361 запросить цену → | Grounding пластина |
| 29 | A252 4287 запросить цену → | Shielding пластина - печь (закрепление) (A251/A252) |
| 30 | A252 4288 запросить цену → | Shield (A251/A252) |
| 31 | AA15 2389 запросить цену → | Short Shielding Seal - печь (закрепление) (A251/A252) |
проявка узел (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| AD00 1036 запросить цену → | проявка узел (RIC/NRG) | |
| 1 | AD00 1038 запросить цену → | проявка узел (K+E/A163 HOECHST) |
| 1 | AD00 1037 запросить цену → | проявка узел (REGMA) |
| 1 | A163 5610 запросить цену → | проявка жгут |
| 2 | A163 5618 запросить цену → | Toner датчик жгут |
| 3 | AW23 0006 запросить цену → | Toner Density датчик |
| 4 | A163 3089 запросить цену → | Upper Toner датчик держатель |
| 5 | A163 3170 запросить цену → | проявка Sleeve Flange |
| 6 | A163 3107 запросить цену → | Seal - Toner Supply узел Casing |
| 7 | AA01 2081 запросить цену → | проявка Filter |
| 8 | A163 3101 запросить цену → | Filter кронштейн |
| 9 | AA15 1952 запросить цену → | Seal - 10x142x2.5 |
| 10 | A163 3090 запросить цену → | Entrance Seal кронштейн |
| 11 | AA15 0109 запросить цену → | Seal - 12x837 |
| 12 | A163 3105 запросить цену → | Toner Supply узел Casing |
| 13 | AD03 6053 запросить цену → | Left Backspill пластина |
| 14 | AD03 6052 запросить цену → | Right Backspill пластина |
| 15 | A163 3065 запросить цену → | Auger Casing |
| 16 | AD03 7047 запросить цену → | проявка Auger |
| 17 | AA15 1954 запросить цену → | Left Cartridge Seal |
| 18 | AA15 1955 запросить цену → | Seal - 20x950x3 |
| 19 | AA15 1953 запросить цену → | Right Cartridge Seal |
| 20 | A163 3110 запросить цену → | Lower Toner Supply Casing |
| 21 | A163 2596 запросить цену → | Left Positioning кронштейн |
| 22 | A163 2590 запросить цену → | Right Positioning кронштейн |
| 23 | A163 3147 запросить цену → | Joint вал (RIC/NRG) |
| 23 | A163 3160 запросить цену → | Joint вал (K+E/A163 HOECHST) |
| 23 | A163 3155 запросить цену → | Joint вал (REGMA) |
| 24 | AD03 1289 запросить цену → | проявка Sleeve |
| 25 | AD03 8063 запросить цену → | Paddle ролик |
| 27 | AA15 0646 запросить цену → | Right Side пластина Seal |
| 29 | AB01 3921 запросить цену → | шестерня - 20Z |
| 30 | AB01 7378 запросить цену → | Coupled шестерня - 28/24Z |
| 33 | AB01 3920 запросить цену → | шестерня - 30Z |
| 34 | AB01 3924 запросить цену → | шестерня - 28Z |
| 35 | AB01 3922 запросить цену → | шестерня - 28Z |
| 38 | A163 3145 запросить цену → | Toner Supply узел пластина |
| 39 | AX20 0115 запросить цену → | пружина муфта |
| 40 | A163 3141 запросить цену → | Left Side пластина |
| 41 | A163 3136 запросить цену → | Right Side пластина |
| 42 | A163 3125 запросить цену → | проявка узел Terminal |
| 43 | AA15 0647 запросить цену → | Left Side пластина Seal |
барабан SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | AB03 0506 запросить цену → | Pulley - 60Z (A163/A251) |
| 2 | A163 2252 запросить цену → | подшипник держатель |
| 3 | AB01 1168 запросить цену → | шестерня - 96Z |
| 4 | AD01 4030 запросить цену → | барабан Flange |
| 5 | AD01 5015 запросить цену → | барабан вал |
| 6 | AA06 3276 запросить цену → | Pressure пружина |
| 7 | A163 2251 запросить цену → | барабан Knob |
| 8 | A098 9510 запросить цену → | барабан |
| 9 | A163 2255 запросить цену → | Spacer |
CHARGE CORONA SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A163 3593 запросить цену → | Cleaning Blade втулка |
| 2 | AB01 1365 запросить цену → | шестерня - 27Z |
| 3 | A163 3558 запросить цену → | Left Cleaning Seal |
| 4 | A163 3556 запросить цену → | Left Side пластина - барабан |
| 5 | A163 3592 запросить цену → | барабан Stay |
| 6 | AD02 2317 запросить цену → | Left End Block крышка - Charge |
| 7 | A163 2052 запросить цену → | Left Grid Terminal |
| 8 | AD02 2316 запросить цену → | Left End Block - Charge |
| 9 | AA06 0749 запросить цену → | пружина |
| 10 | A163 9501 запросить цену → | Charge Grid Wire - 4pcs/set |
| 11 | A163 9500 запросить цену → | Corona Wire - 2pcs/set (A163) |
| 11 | AD02 0079 запросить цену → | Main Corona Wire (A251/A252) |
| 12 | A163 3553 запросить цену → | Right Cleaning Seal |
| 13 | AD02 2315 запросить цену → | Right End Block крышка - Charge |
| 14 | AD02 2347 запросить цену → | Right End Block - Charge |
| 15 | A163 2051 запросить цену → | Right Grid Terminal |
| 16 | AD02 3112 запросить цену → | Charge Corona Casing |
| 17 | A163 2053 запросить цену → | Right пластина пружина |
| 18 | A163 2054 запросить цену → | Left пластина пружина |
| 19 | A163 3555 запросить цену → | Shutter пружина |
| 20 | A163 3570 запросить цену → | Cleaning Blade |
| 21 | A163 3551 запросить цену → | Right Side пластина - барабан |
| 22 | AD04 3039 запросить цену → | Toner Collection винт |
| 23 | A163 3560 запросить цену → | Cleaning узел Casing |
| 24 | A163 5614 запросить цену → | Separation жгут (A163) |
| 25 | AX10 0026 запросить цену → | DC соленоид - Pick-off Pawl |
| 26 | A163 3600 запросить цену → | Pick-off Pawl кронштейн |
| 27 | A163 3611 запросить цену → | Pick-off Pawl |
| 28 | A163 3607 запросить цену → | Right Pressure рычаг |
| 29 | A163 3609 запросить цену → | рычаг вал |
| 30 | A163 3594 запросить цену → | Cleaning Blade Pressure пружина |
| 31 | A163 3608 запросить цену → | Left Pressure рычаг |
| 32 | AD02 1113 запросить цену → | Relay Receptacle - Charge Corona |
| 33 | A163 2057 запросить цену → | Relay Receptacle кронштейн |
| 34 | A163 5633 запросить цену → | Power Pack жгут - Grid |
| 35 | A163 2058 запросить цену → | Grid Relay Terminal пластина |
| 36 | A163 3554 запросить цену → | Toner Shutter |
| 37 | A163 2050 запросить цену → | Charge Corona узел (A163) |
| 37 | A252 2050 запросить цену → | Charge Corona узел (A251/A252) |
| 38 | A163 5455 запросить цену → | Quenching Lamp (A163) |
| 38 | A252 2100 запросить цену → | Quenching Lamp (A251/A252) |
| 39 | A252 5614 запросить цену → | DC Relay жгут (A251/A252) |
T/S CORONA SECTION (A163/A251/A252)
| № | Артикул | Наименование |
|---|---|---|
| A163 3850 запросить цену → | T/S Corona узел | |
| 1 | B047 3858 запросить цену → | Left Paper направляющая |
| 2 | B047 3857 запросить цену → | направляющая: Paper: T/S Corona: Left |
| 3 | AD02 2320 запросить цену → | направляющая: Paper: T/S Corona: Right |
| 4 | AA00 0160 запросить цену → | High Voltage Decal - English (A163) |
| 4 | AA00 0161 запросить цену → | High Voltage Decal - German (A163) |
| 4 | AA00 0162 запросить цену → | High Voltage Decal - French (A163) |
| 4 | AA00 0163 запросить цену → | High Voltage Decal - Italian (A163) |
| 4 | AA00 0164 запросить цену → | High Voltage Decal - Spanish (A163) |
| 4 | A163 3871 запросить цену → | High Voltage Decal - Chinese (A163) |
| 5 | AD02 0080 запросить цену → | Corona Wire - Separation |
| 6 | A163 9500 запросить цену → | Corona Wire - 2pcs/set |
| 7 | AA06 6254 запросить цену → | Corona Wire пружина |
| 8 | AD02 2319 запросить цену → | Left End Block - T & S |
| 9 | AD02 3113 запросить цену → | T & S Corona Casing |
| 10 | AD02 2318 запросить цену → | Right End Block - T & S |
| 11 | A163 3854 запросить цену → | Entrance Sheet кронштейн |
Полный список запчастей доступен по запросу.
комментарии
