Ricoh duplex unit AD3000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- дуплекс узел 1 (D369)
- дуплекс узел 2 (D369)
- дуплекс узел 3 (D369)
- дуплекс узел 4 (D369)
- дуплекс узел 5 (D369)
- дуплекс узел 6 (D369)

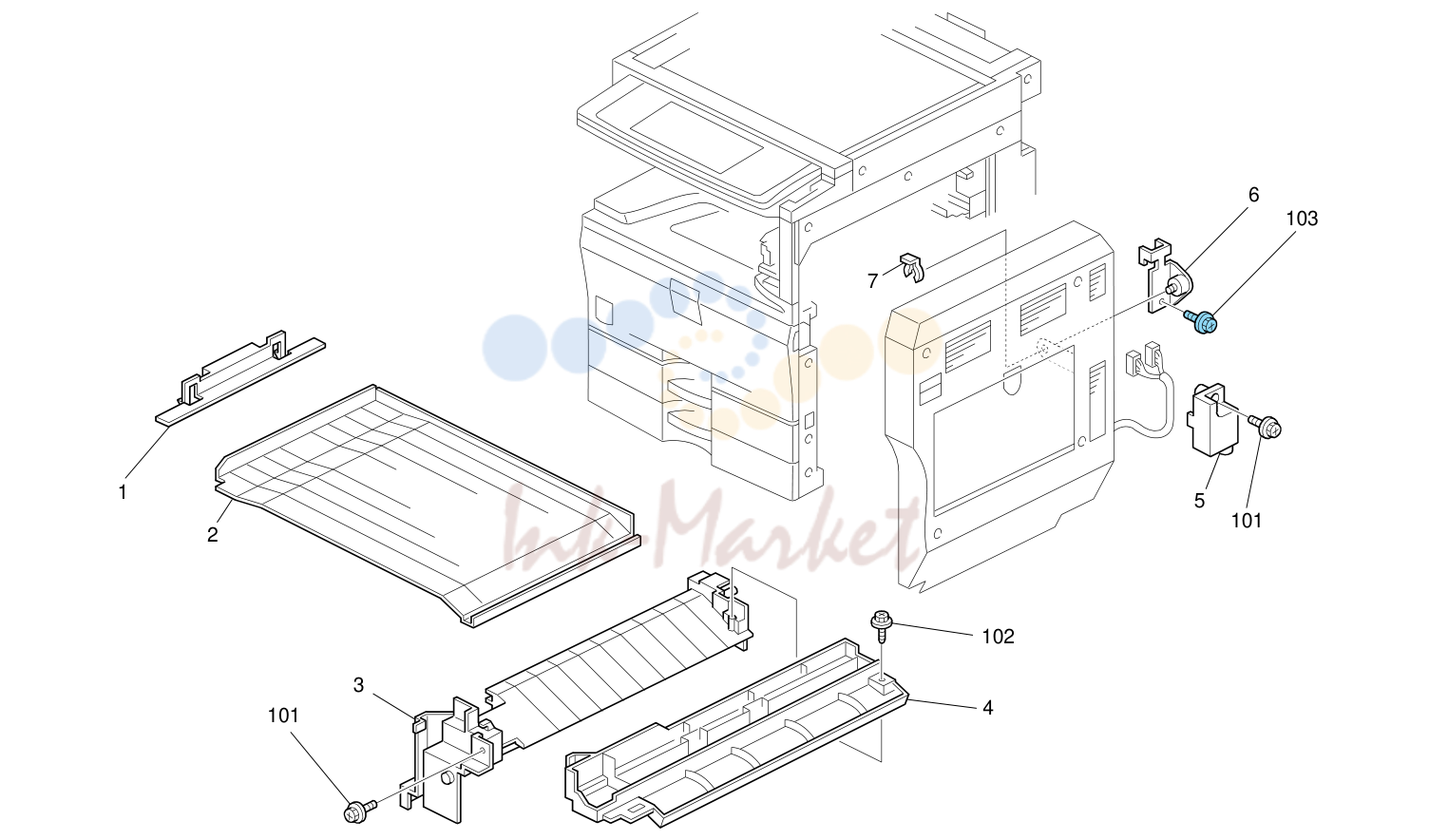

дуплекс узел 1 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 7 | B090 2622 запросить цену → | External Circlip: DIA4 |

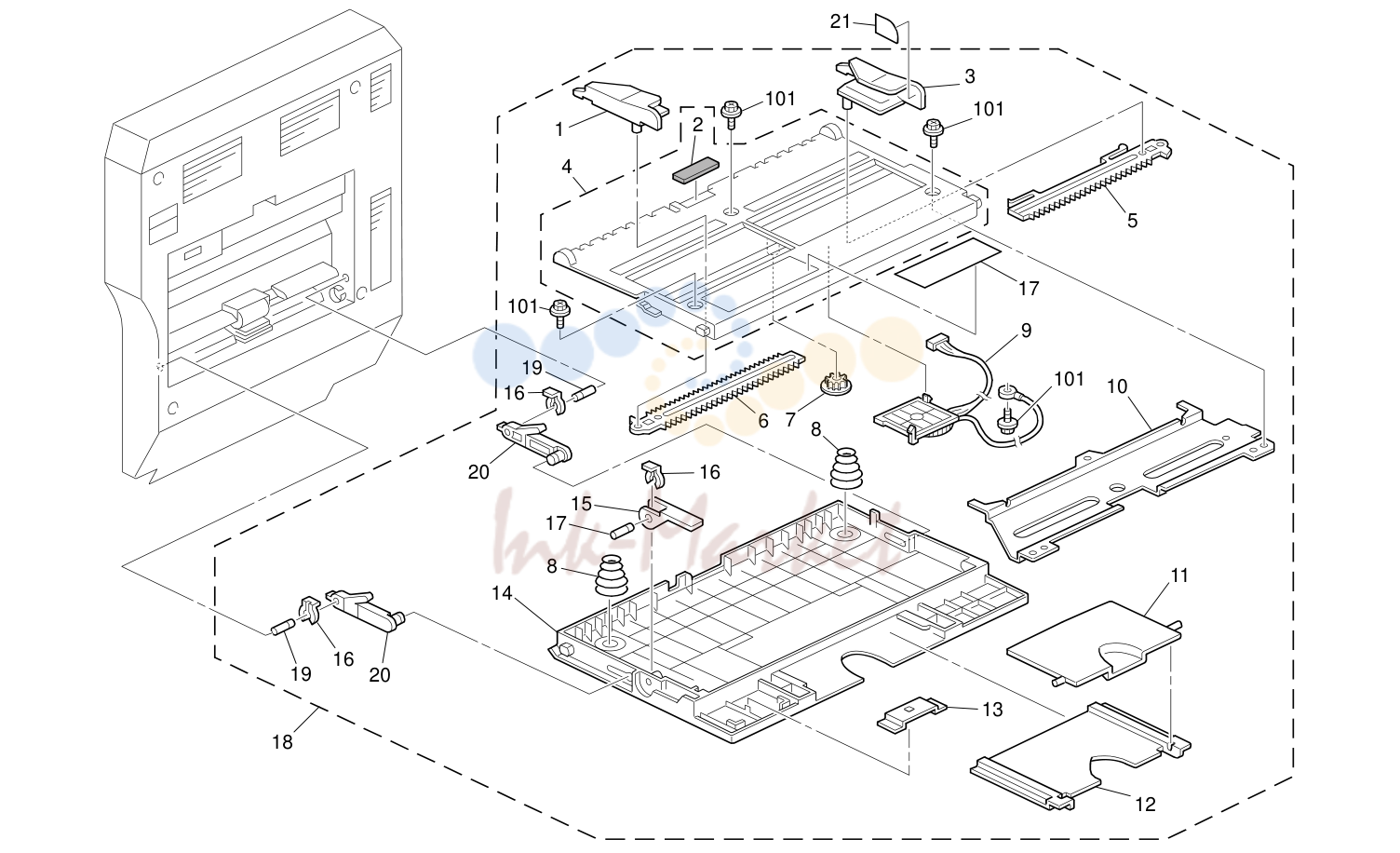

дуплекс узел 2 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B039 2631 запросить цену → | Front Side Fence |
| 2 | B039 2628 запросить цену → | Bottom пластина Pad |
| 3 | B039 2632 запросить цену → | Rear Side Fence |
| 4 | B039 2630 запросить цену → | Tray Bottom пластина |
| 5 | B039 2638 запросить цену → | Rack - Rear Side Fence |
| 6 | B039 2637 запросить цену → | Rack - Front Side Fence |
| 10 | B039 2629 запросить цену → | Stay - Tray Bottom пластина |
| 11 | B039 2620 запросить цену → | Paper направляющая - Extension |
| 12 | B039 2621 запросить цену → | Paper направляющая |
| 13 | B121 2617 запросить цену → | Magnet Catch - By-pass Feed |
| 17 | B259 2786 запросить цену → | рычаг вал |
| 19 | B259 2642 запросить цену → | Pin - MM6 |
| 20 | B039 2643 запросить цену → | Link - By-Pass Feed Table |
| 21 | B238 2753 запросить цену → | Decal- Side Fence |

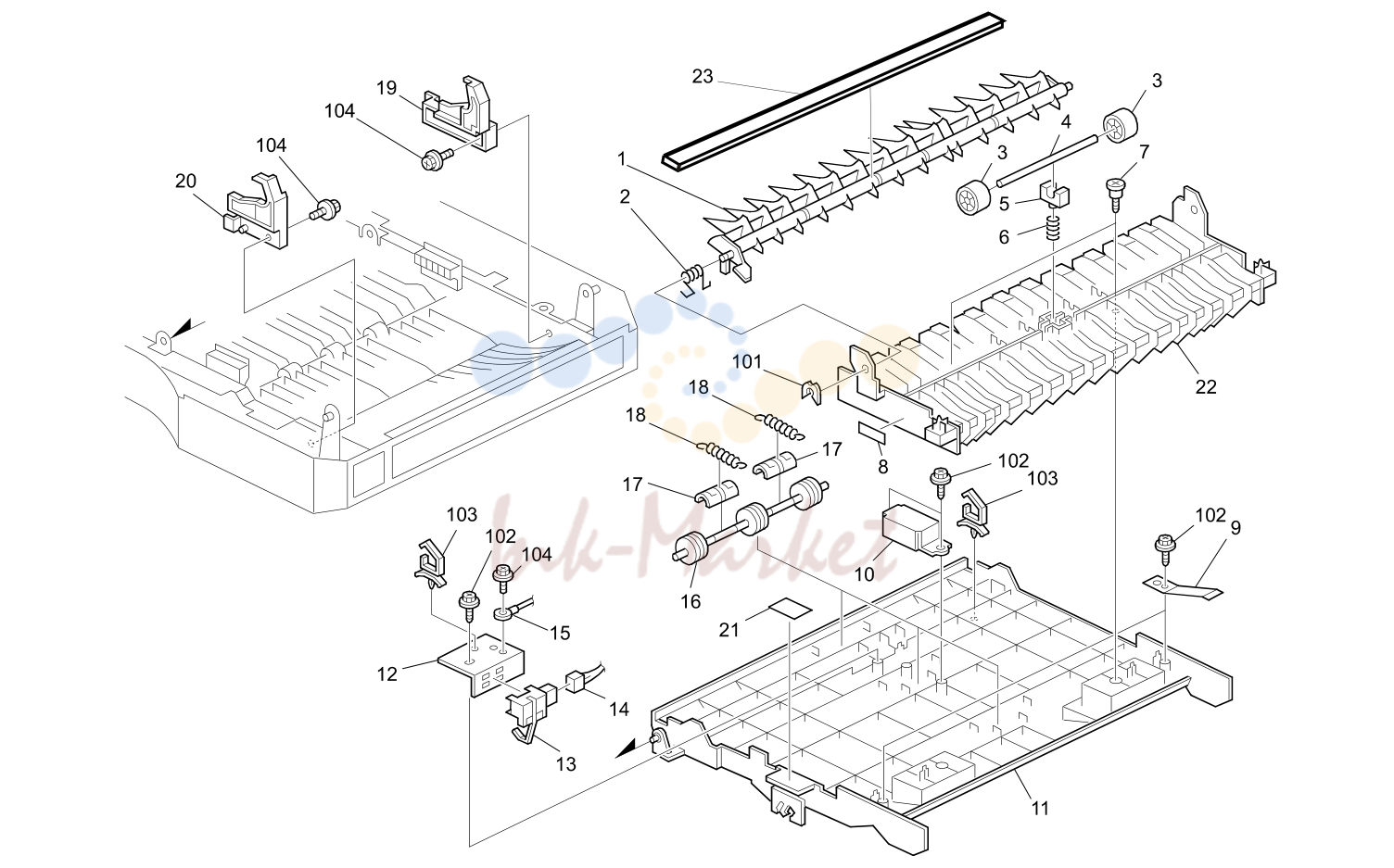

дуплекс узел 3 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B416 7166 запросить цену → | ролик: Tension: Gate |
| 5 | B416 7159 запросить цену → | втулка: Pressure: DIA4 |
| 6 | B416 7127 запросить цену → | пружина: Exit |
| 8 | B414 4765 запросить цену → | Decal - Misfeed Removal |
| 21 | A896 4781 запросить цену → | Decal- Grip Upper |
| 23 | D369 4674 запросить цену → | Seal: дуплекс: 3X7X300 [TSB#003] |

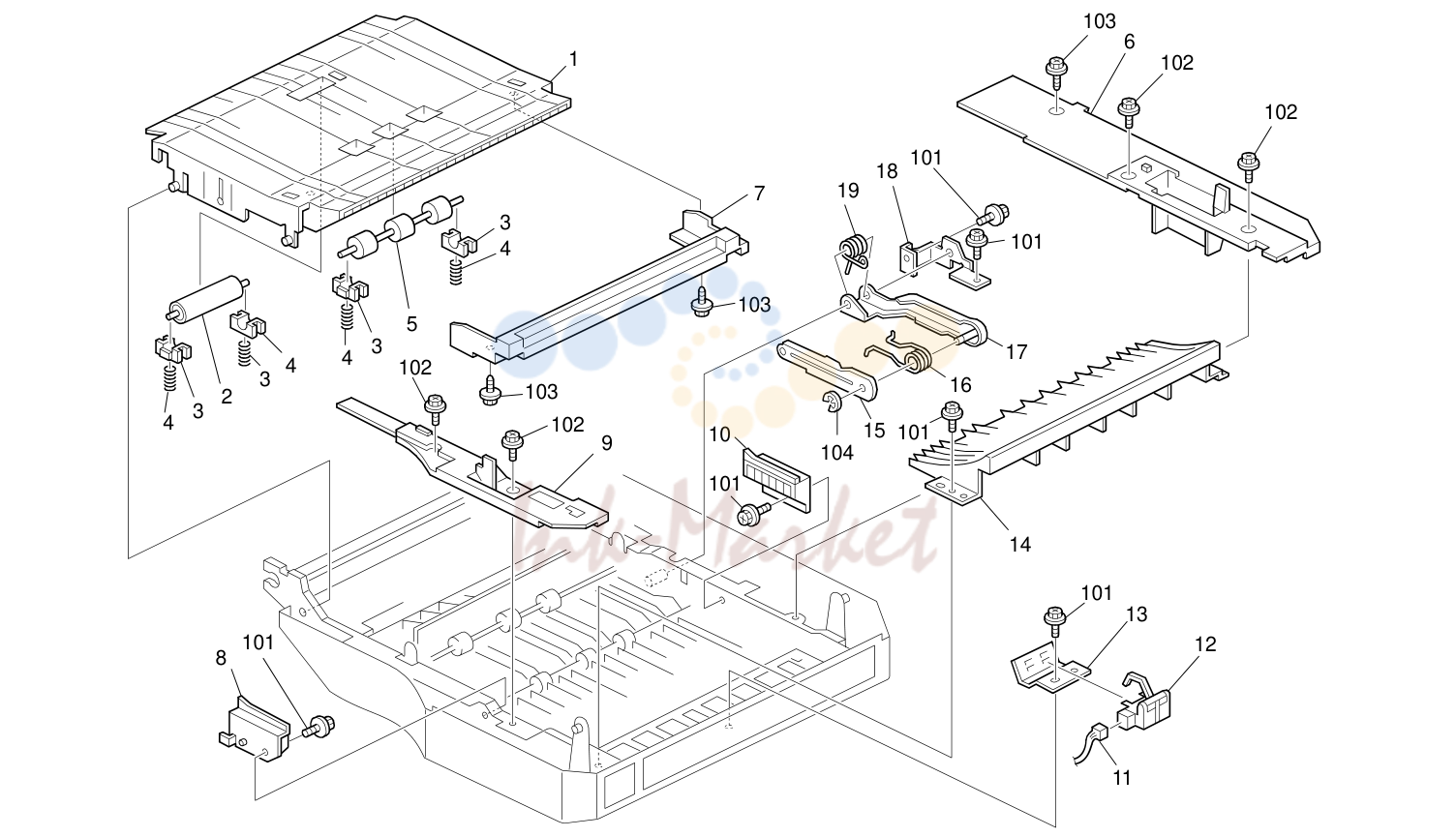

дуплекс узел 4 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B090 2742 запросить цену → | ролик: Pull Out: Option Tray |
| 17 | B238 4677 запросить цену → | стопор Arm |

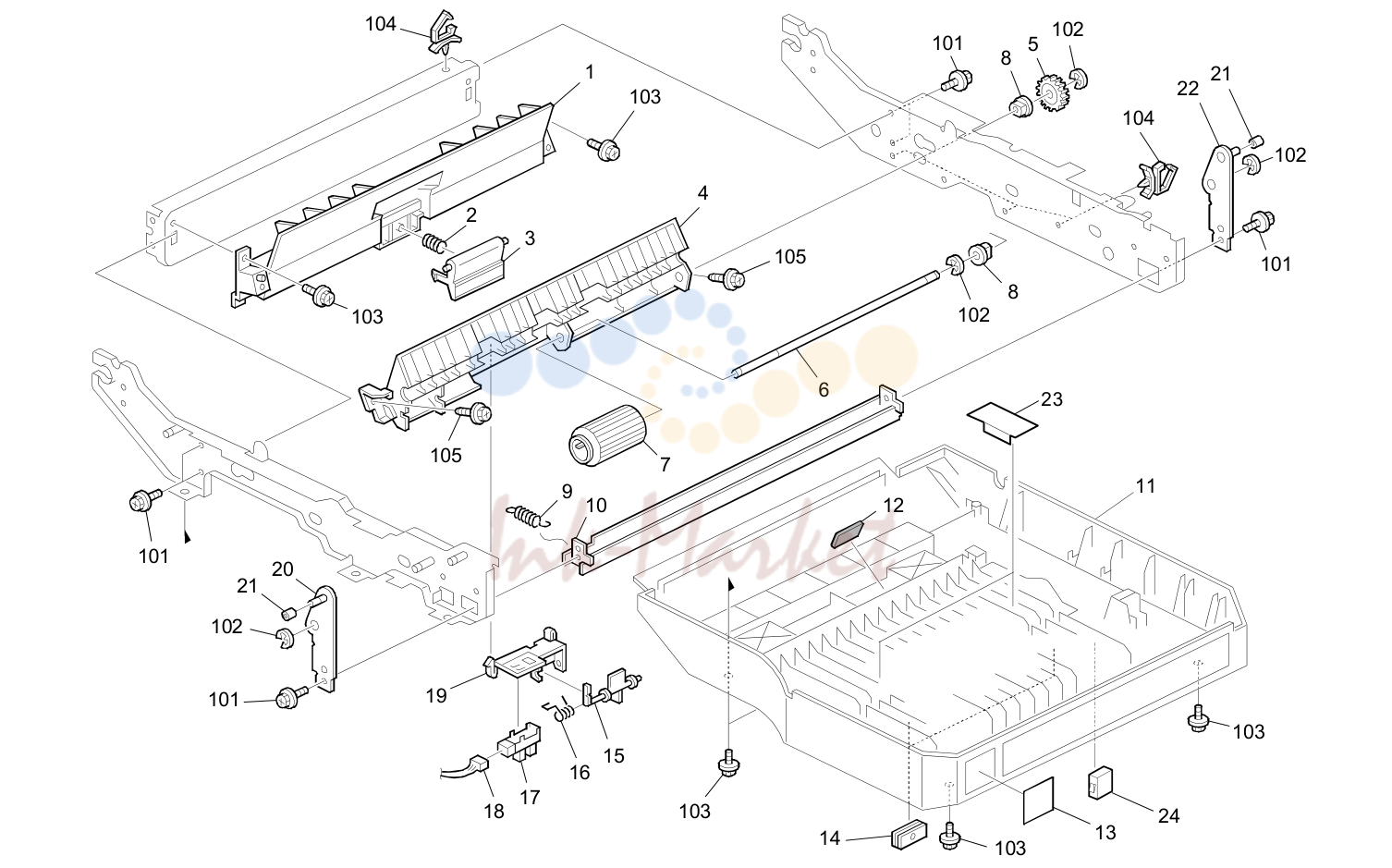

дуплекс узел 5 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B043 4685 запросить цену → | пружина - 2.8N |
| 12 | B043 4688 запросить цену → | Pad: 13x26 |
| 13 | B414 4755 запросить цену → | Decal - дуплекс Upper узел |
| 19 | B039 2610 запросить цену → | кронштейн - Paper End датчик |
| 21 | A267 3958 запросить цену → | ролик - рычаг |
| 23 | D369 4620 запросить цену → | Sheet: дуплекс [TSB#001] |
| 24 | AA02 1031 запросить цену → | Magnet Catch [TSB#002] |

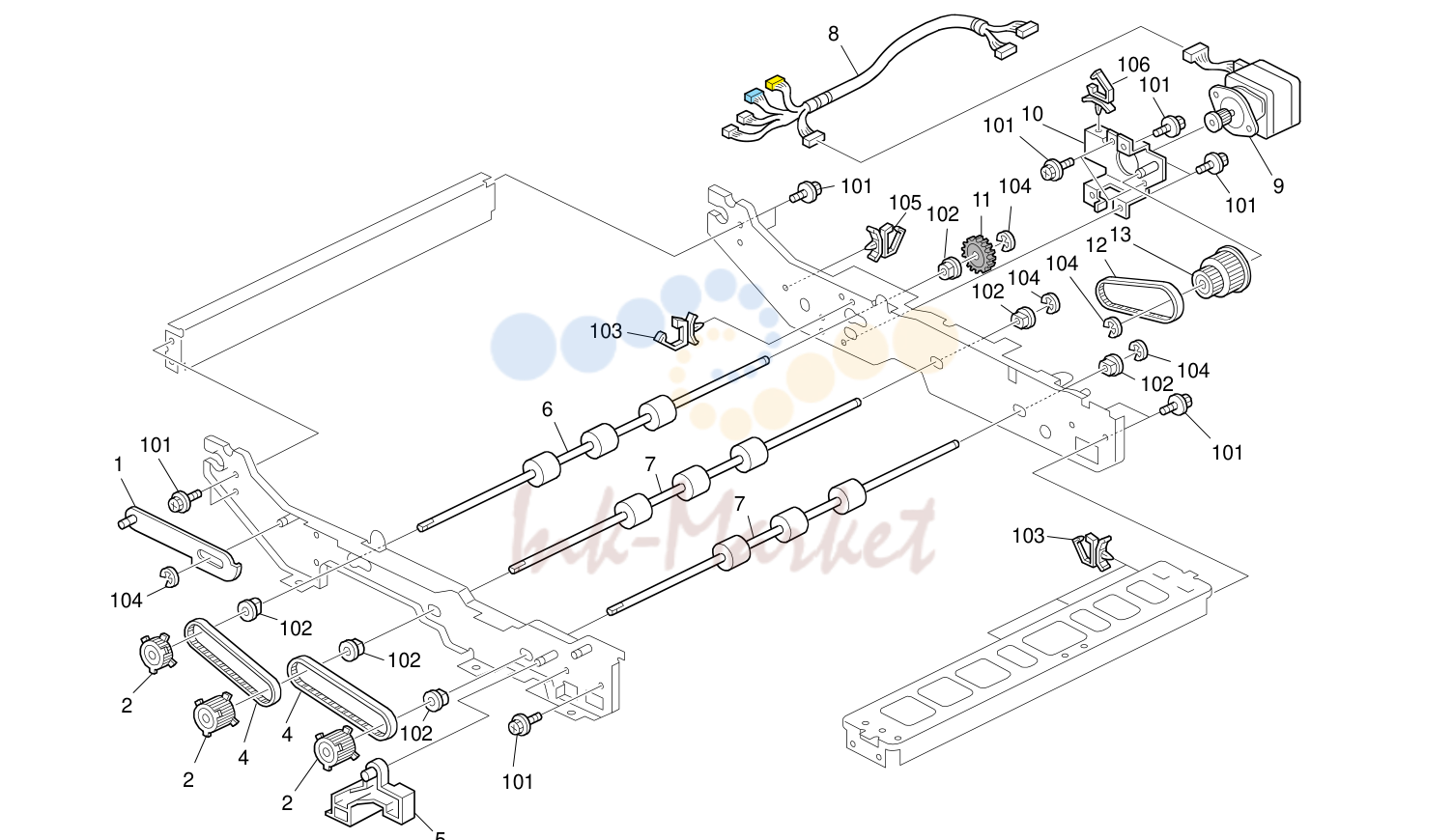

дуплекс узел 6 (D369)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B123 4505 запросить цену → | Timing ремень - 40S2M290 |
| 9 | B414 4667 запросить цену → | DC мотор - 19W |
