Ricoh auto reverse document feeder DF83 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

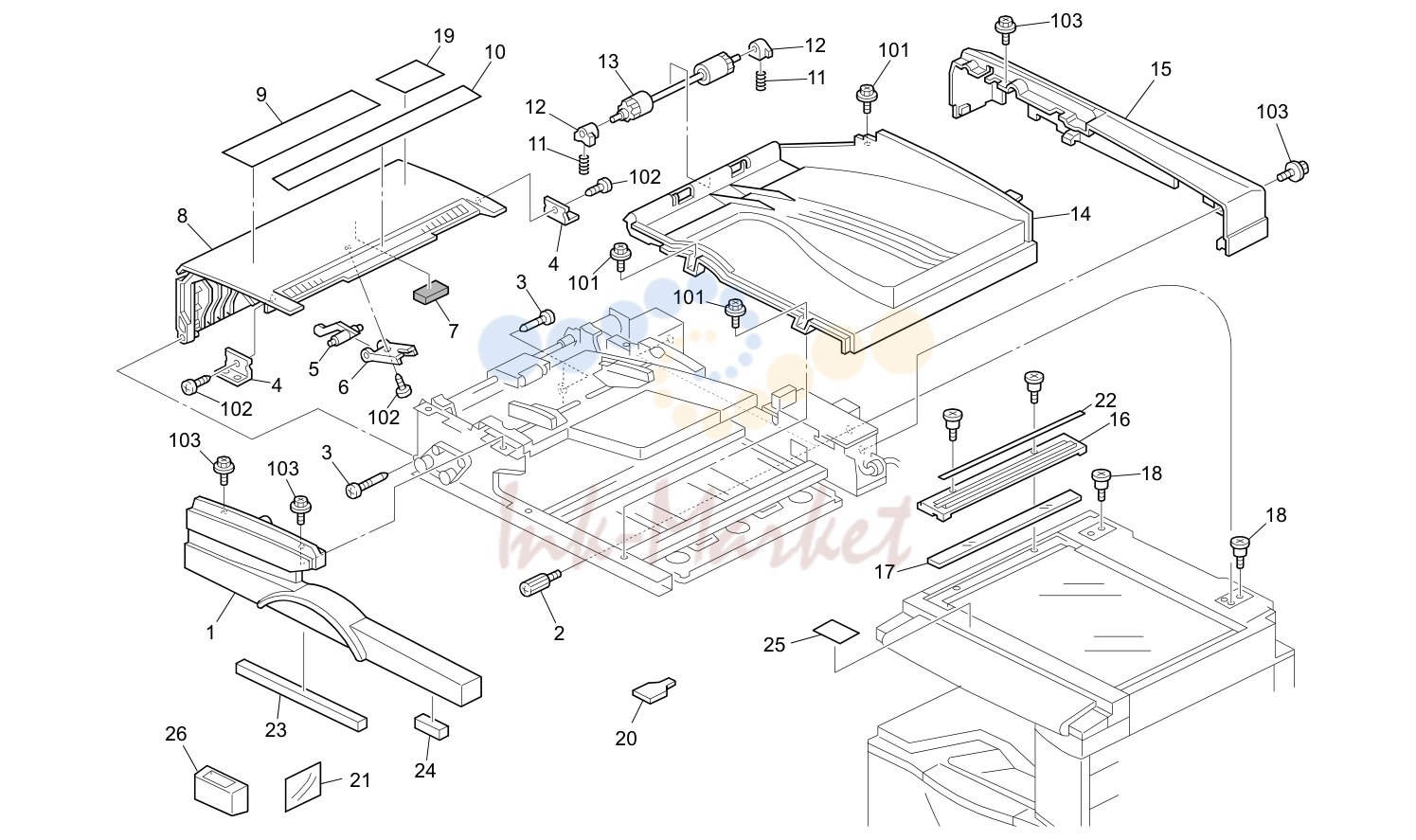

автоподатчик (ARDF) 1 (B810)

автоподатчик (ARDF) 1 (B810)

№АртикулНаименование
1B386 4811 запросить цену →Front крышка
2B714 3115 запросить цену →Knob винт: Document Feeder: Fix
4B386 4873 запросить цену →Positioning пластина
5A859 4871 запросить цену →Original датчик Feeler
6A859 4872 запросить цену →Feeler кронштейн
7A859 4881 запросить цену →Cushion подача бумаги
8B386 4842 запросить цену →Left крышка
9B386 6014 запросить цену →Decal - Removal Misfeed
10B387 6021 запросить цену →Size Indication Decal
12A859 4836 запросить цену →втулка - Exit Driven ролик
13A859 4837 запросить цену →Exit Driven ролик
14B386 4871 запросить цену →Upper крышка
15B386 4821 запросить цену →Rear крышка
16B386 7102 запросить цену →Original Scale
18A859 7211 запросить цену →Stepped винт
20B386 3118 запросить цену →Standard винт Driver: Document Feeder
21B065 1374 запросить цену →Cloth - DF Exposure Glass
22B387 6053 запросить цену →Original Scale Decal - A4
22B387 6054 запросить цену →Original Scale Decal - LT
23B386 4874 запросить цену →Sponge: крышка: Front
24B386 4872 запросить цену →Sponge: крышка: Front Right
26B065 1371 запросить цену →держатель: Exposure Glass: Ass'y

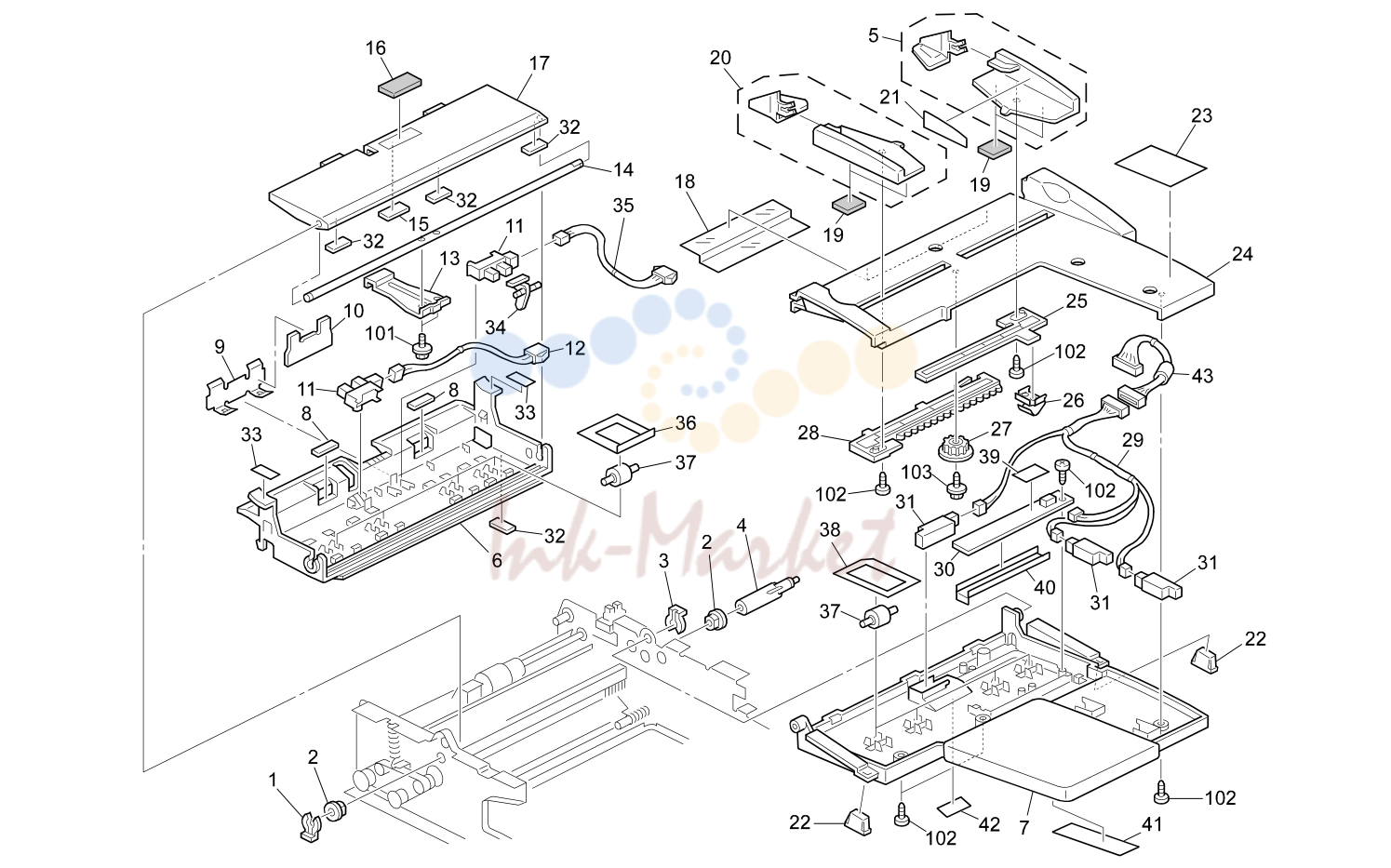

автоподатчик (ARDF) 2 (B810)

автоподатчик (ARDF) 2 (B810)

№АртикулНаименование
4A859 2355 запросить цену →Pressure пластина рычаг
5B386 4720 запросить цену →Rear Side Fence
6A859 2311 запросить цену →направляющая пластина - подача бумаги
7B810 4630 запросить цену →лоток бумаги: Behind: Alps-F
8A859 2319 запросить цену →Base Cushion
9A859 2317 запросить цену →направляющая - Separation Pad
10A859 2315 запросить цену →Separation Pad
12B617 5705 запросить цену →датчик Relay жгут
13B386 2353 запросить цену →Pressure пластина - Base
14A859 2354 запросить цену →Base вал
15A859 4876 запросить цену →Left Cushion
16A859 2352 запросить цену →Pressure пластина Pad
17B386 2351 запросить цену →Original Feed пластина
18A858 4681 запросить цену →Sheet - лоток бумаги
19A351 4951 запросить цену →направляющая Pad - Side Fence
20B386 4710 запросить цену →Front Side Fence
21B386 6043 запросить цену →Decal - Side Fence
22B352 2650 запросить цену →Magnet Catch – 5N
23B387 6033 запросить цену →Decal - Original Table
24B386 4621 запросить цену →Upper Original Table
25A859 4662 запросить цену →Rack - Rear Side Fence
26A859 4663 запросить цену →Electrode пластина - Side Fence
27A859 4665 запросить цену →шестерня - 16Z
28A859 4661 запросить цену →Rack - Front Side Fence
29B617 5715 запросить цену →жгут - Original Tray
30B386 5550 запросить цену →Paper Size датчик Board
32A859 2356 запросить цену →Base Bottom Cushion
33A858 6022 запросить цену →Decal - Blue
34A858 2319 запросить цену →Reverse датчик Feeler
35B617 5706 запросить цену →жгут - Reverse датчик
36A858 2313 запросить цену →пружина пластина - Pressure ролик
37A858 4671 запросить цену →ролик Driven
38A858 4676 запросить цену →пружина пластина - Pressure ролик
39A859 4664 запросить цену →Sheet - Paper Size датчик Board
40B386 4693 запросить цену →Mylar Seal
41B386 4691 запросить цену →Mylar Seal - 28x107
42B386 4692 запросить цену →Mylar Seal - 16x45
43B386 5713 запросить цену →жгут: Original Tray: Connecting

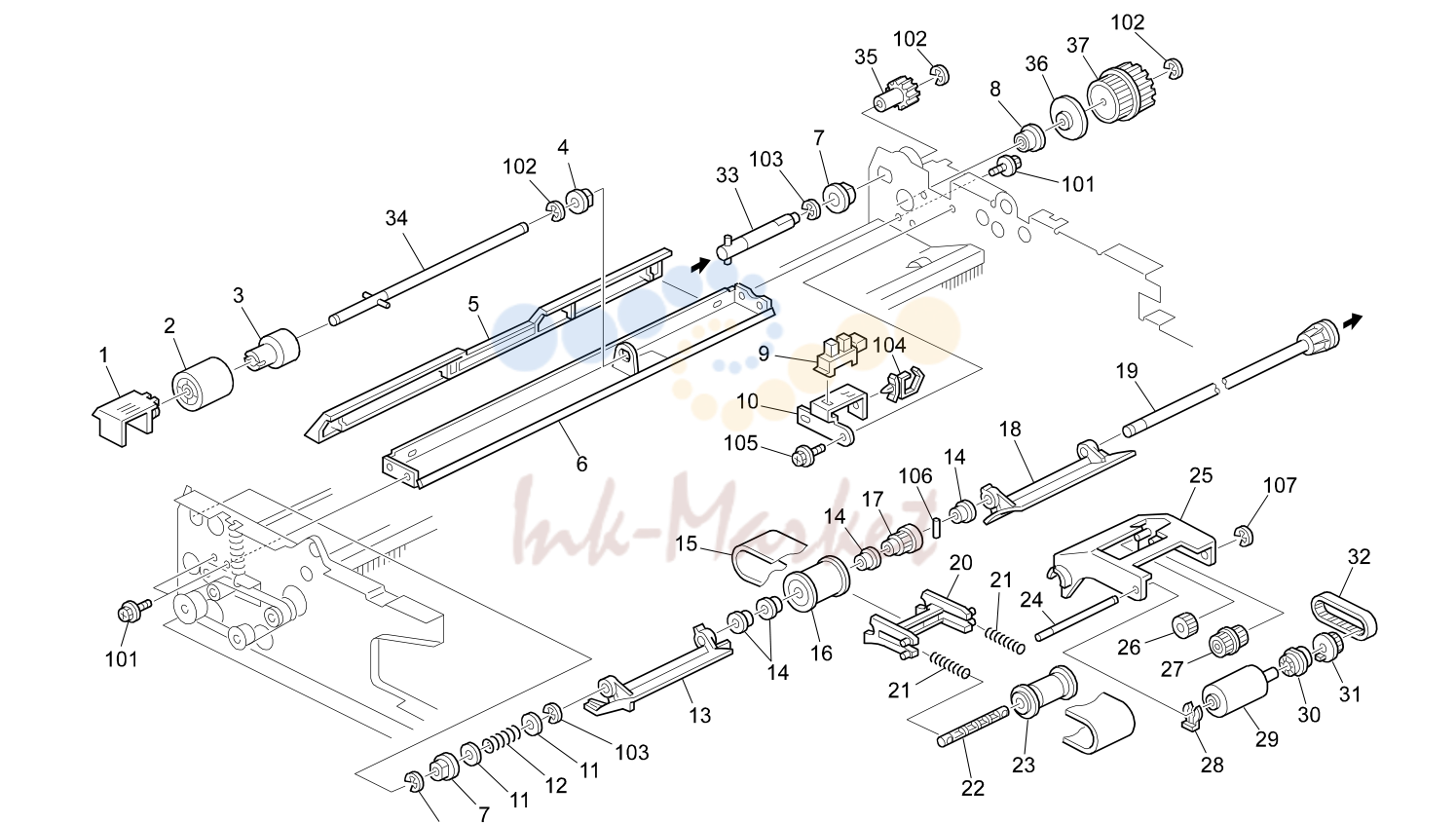

автоподатчик (ARDF) 3 (B810)

автоподатчик (ARDF) 3 (B810)

№АртикулНаименование
1A859 2220 запросить цену →Reverse ролик крышка
5A859 1621 запросить цену →Separation направляющая
6B386 1610 запросить цену →Separation Stay
8A859 2230 запросить цену →Ball подшипник - 6x13x5
10B386 1129 запросить цену →кронштейн: датчик: Right: On Off Detector
13A859 2132 запросить цену →Front направляющая - подача бумаги
14A628 1225 запросить цену →втулка - 8mm
16A859 2114 запросить цену →Drive ролик - подача бумаги ремень
17A859 2121 запросить цену →шестерня - 22Z
18A859 2131 запросить цену →Rear направляющая - подача бумаги
19A859 2120 запросить цену →Drive вал - подача бумаги ремень
20A859 2110 запросить цену →ремень держатель
21B386 3320 запросить цену →пружина ремень: подача бумаги: 8N
22A859 2112 запросить цену →Drive вал - подача бумаги ремень
23B387 2113 запросить цену →ролик - подача бумаги ремень
24A859 2162 запросить цену →Pick-up ролик вал
26A859 2167 запросить цену →шестерня - 22Z
30A859 2163 запросить цену →Pick-up Collar
31A859 2164 запросить цену →Pulley - 2Z
32B830 3504 запросить цену →Timing ремень – 40S2M100
33A859 4216 запросить цену →вал Electromagnetic муфта
34A859 2210 запросить цену →Reverse ролик вал
35A858 4231 запросить цену →шестерня - 20Z
36A859 4222 запросить цену →Pulley Flange
37A858 4221 запросить цену →шестерня - 31Z

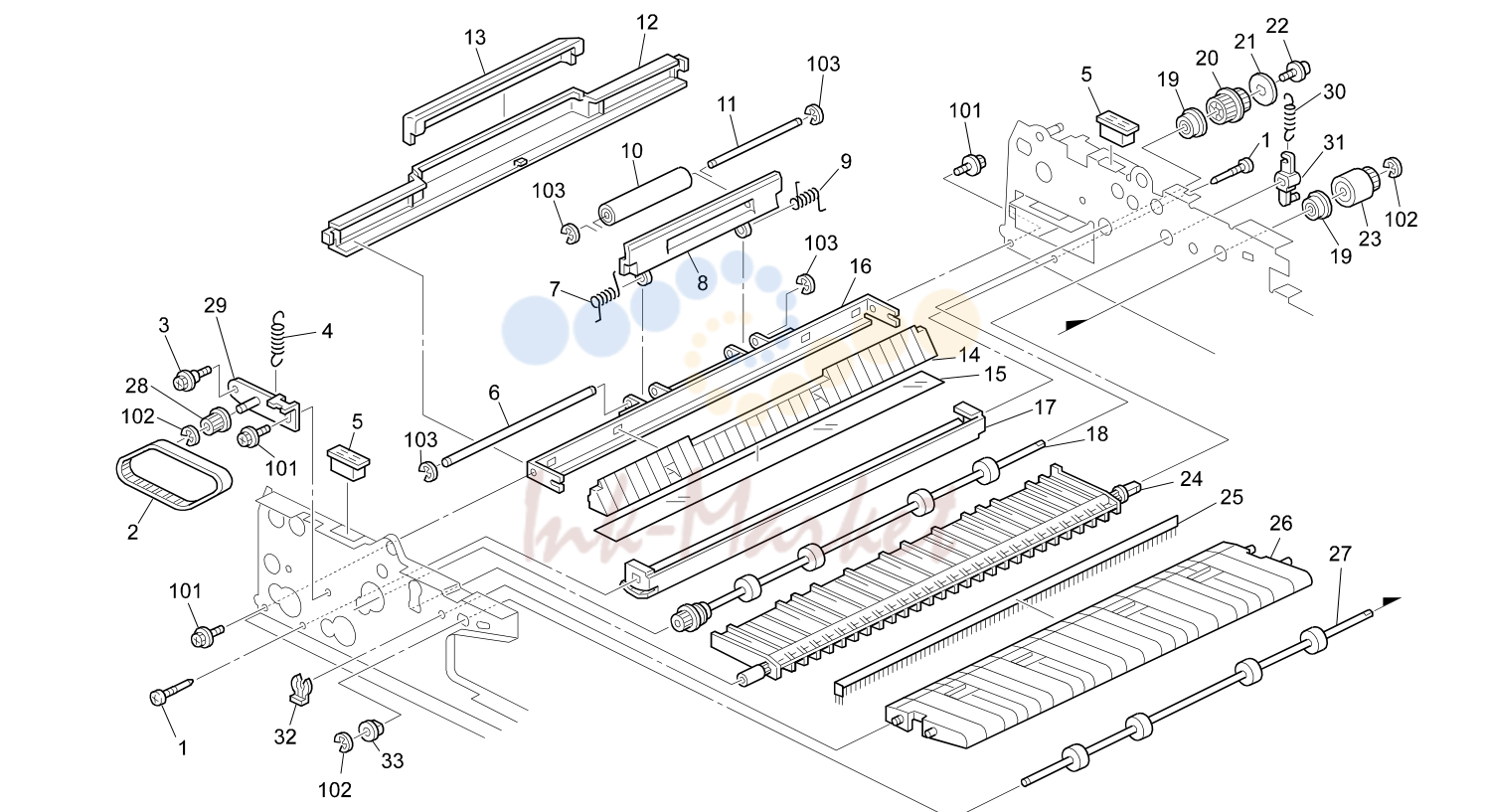

автоподатчик (ARDF) 4 (B810)

автоподатчик (ARDF) 4 (B810)

№АртикулНаименование
2A859 4331 запросить цену →Timing ремень - 2XL
4A859 4341 запросить цену →Tension пружина
6A859 3317 запросить цену →Contact Point вал
7B386 3322 запросить цену →Torsion пружина:Pressure:Front:20N
8A859 3316 запросить цену →Pullout рычаг
9B386 3321 запросить цену →Torsion пружина:Pressure:Rear:20N
10B386 3387 запросить цену →ролик:Driven:Transport ролик:Middle
11A859 3313 запросить цену →Pressure Driven вал
12B386 4881 запросить цену →Left Lower крышка
13B386 4856 запросить цену →крышка - Transport Driven ролик
14A859 1723 запросить цену →Left Lower направляющая
16B386 1710 запросить цену →Left Lower Stay
17B386 3513 запросить цену →направляющая:Exposure Glass
18B386 3130 запросить цену →Exit Drive ролик
19A859 2230 запросить цену →Ball подшипник - 6x13x5
20A859 4271 запросить цену →Pulley - 31/32Z
21A859 4272 запросить цену →Flange
22B386 2214 запросить цену →винт:M3x5
23A858 4392 запросить цену →Torque Limiter
24A858 3710 запросить цену →Exchange Reverse Powl
25A859 3225 запросить цену →Discharge Brush
26B386 4861 запросить цену →Reverse Tray
27B386 3140 запросить цену →Reverse Drive ролик
28A859 4321 запросить цену →Pulley-20z
29B386 4311 запросить цену →Adjusting Pin - M6
30A858 3717 запросить цену →Tension пружина - Exchange Powl
31A858 3715 запросить цену →Exchange Powl рычаг

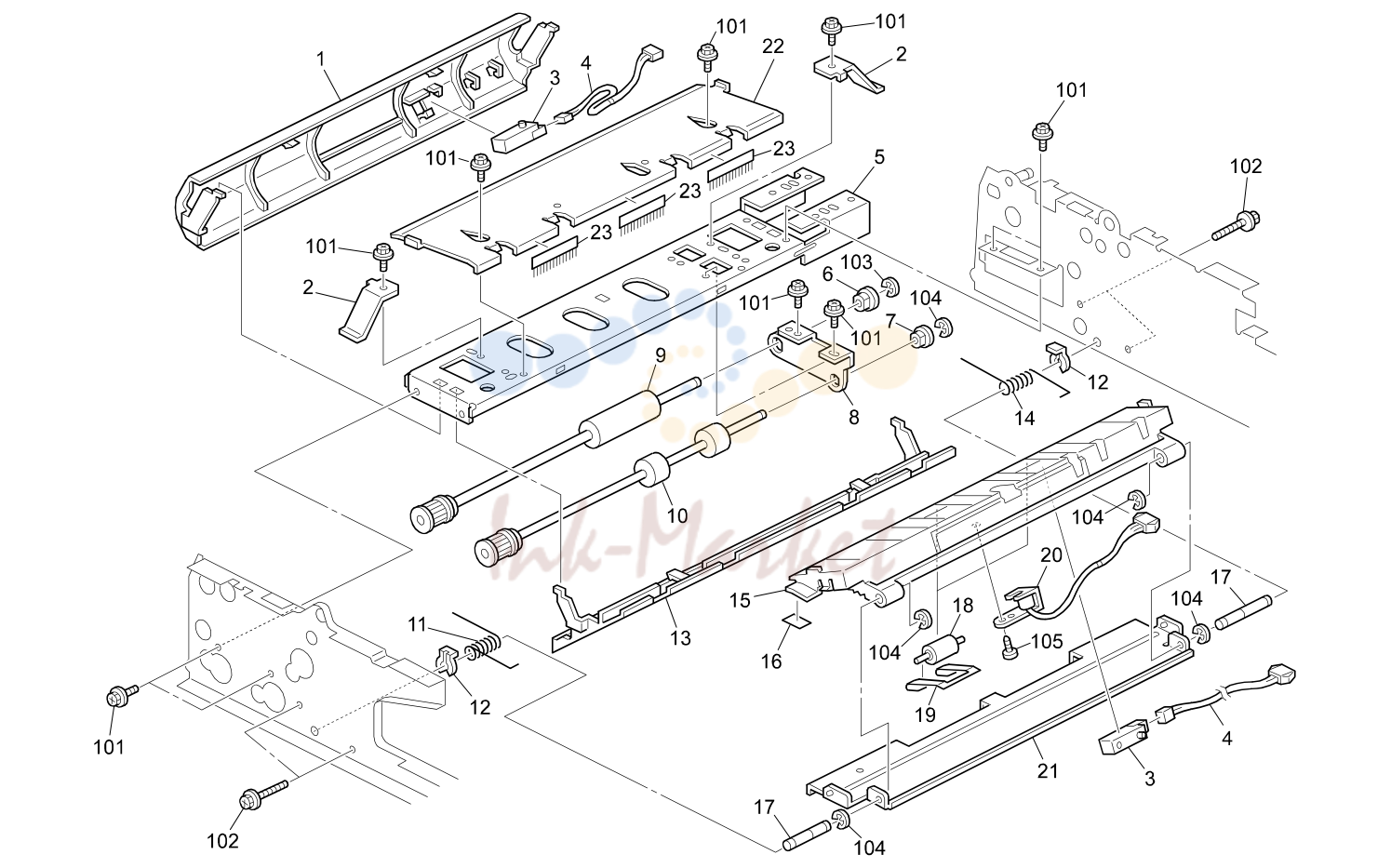

автоподатчик (ARDF) 5 (B810)

автоподатчик (ARDF) 5 (B810)

№АртикулНаименование
1A859 3210 запросить цену →направляющая пластина - Transport ролик
2B386 1322 запросить цену →пружина пластина направляющая
4B617 5705 запросить цену →датчик Relay жгут
5B386 1311 запросить цену →Left Stay
8B386 1320 запросить цену →кронштейн - Transport ролик
9A859 3110 запросить цену →Transport ролик
10B386 3121 запросить цену →Middle Transport ролик
11A859 3431 запросить цену →Front пружина
13A859 3220 запросить цену →направляющая пластина - Upper Exit
14A859 3430 запросить цену →Rear пружина
15A859 3411 запросить цену →Exit направляющая пластина
16A859 6023 запросить цену →Decal Green
17A859 3412 запросить цену →вал - Exit направляющая пластина
18B386 3389 запросить цену →ролик:Driven:Middle:EP35
19A859 3425 запросить цену →пружина пластина
20B714 5006 запросить цену →DC соленоид:Transmited Rubber Stamp
21B386 3413 запросить цену →крышка - Exit направляющая пластина
22B386 3234 запросить цену →направляющая пластина:Reverse:Ass'y
23B386 3236 запросить цену →Discharge Brush - l50

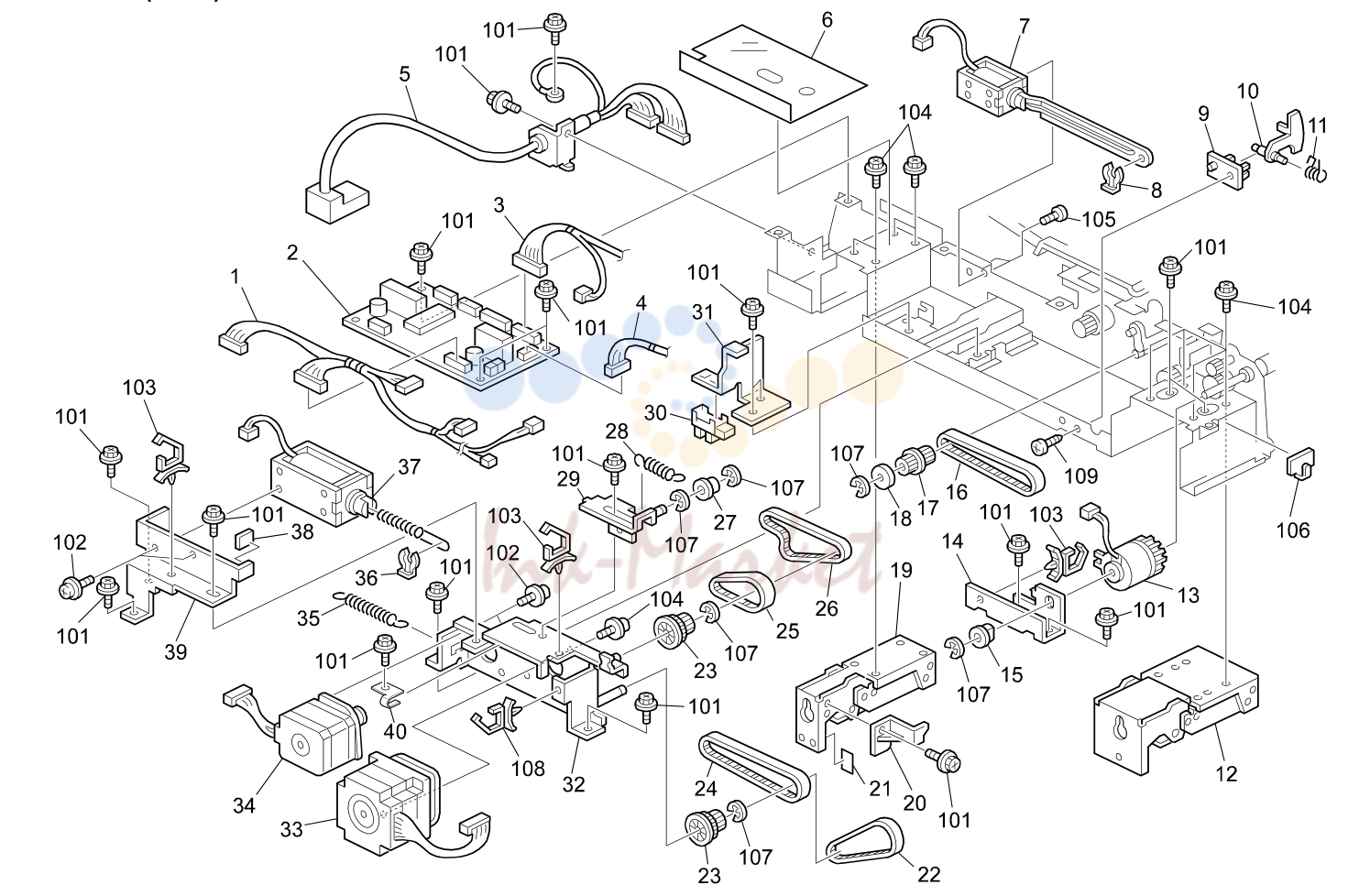

автоподатчик (ARDF) 6 (B810)

автоподатчик (ARDF) 6 (B810)

№АртикулНаименование
1B386 5704 запросить цену →жгут: Stepper мотор: Ass'y
2B386 5575 запросить цену →Main Control Board:
3B386 5700 запросить цену →жгут: датчик: Main
4B386 5701 запросить цену →жгут: датчик: Exit: Connecting
5B386 5810 запросить цену →жгут: Interface
6A859 1131 запросить цену →Insulating Sheet
7A858 4431 запросить цену →DC соленоид - 24V
9B386 1125 запросить цену →APS Feeler кронштейн
10B386 1121 запросить цену →APS Feeler
11B387 1951 запросить цену →пружина - Paper Size датчик
12B386 1812 запросить цену →Hinge: Left: Ass'y
14B386 1315 запросить цену →кронштейн - Electromagnetic муфта
16A858 4261 запросить цену →Timing ремень - 2XL
17B386 4251 запросить цену →Pulley - T20/T19
18B386 4252 запросить цену →Flange - Mm16.5
19B386 1832 запросить цену →Hinge: Right: Ass'y
20A859 1841 запросить цену →Filler - DF Open датчик
21A334 4678 запросить цену →Rack Shield Mylar
22B386 4161 запросить цену →Timing ремень - B40S2M158
23B386 1884 запросить цену →Pulley - T20/T37
24B386 4181 запросить цену →Timing ремень - B60S2M198
26B386 4191 запросить цену →Timing ремень - B40S2M254
27A859 4141 запросить цену →Pulley Idler
28A858 4134 запросить цену →Idler Tension пружина
29B386 4131 запросить цену →Idler Adjusting Pin
31B386 1122 запросить цену →Right датчик кронштейн
32B386 4111 запросить цену →Stepper мотор кронштейн
33B386 4122 запросить цену →Stepper мотор: подача бумаги: Ass'y
34B386 4152 запросить цену →Stepper мотор: Transport: Ass'y
35A859 4197 запросить цену →Tension пружина - мотор
37B386 4421 запросить цену →DC соленоид: Base: Ass’y
38A028 3264 запросить цену →стопор Cushion
39B386 4411 запросить цену →соленоид кронштейн
40B386 4141 запросить цену →пружина пластина - Stepper мотор

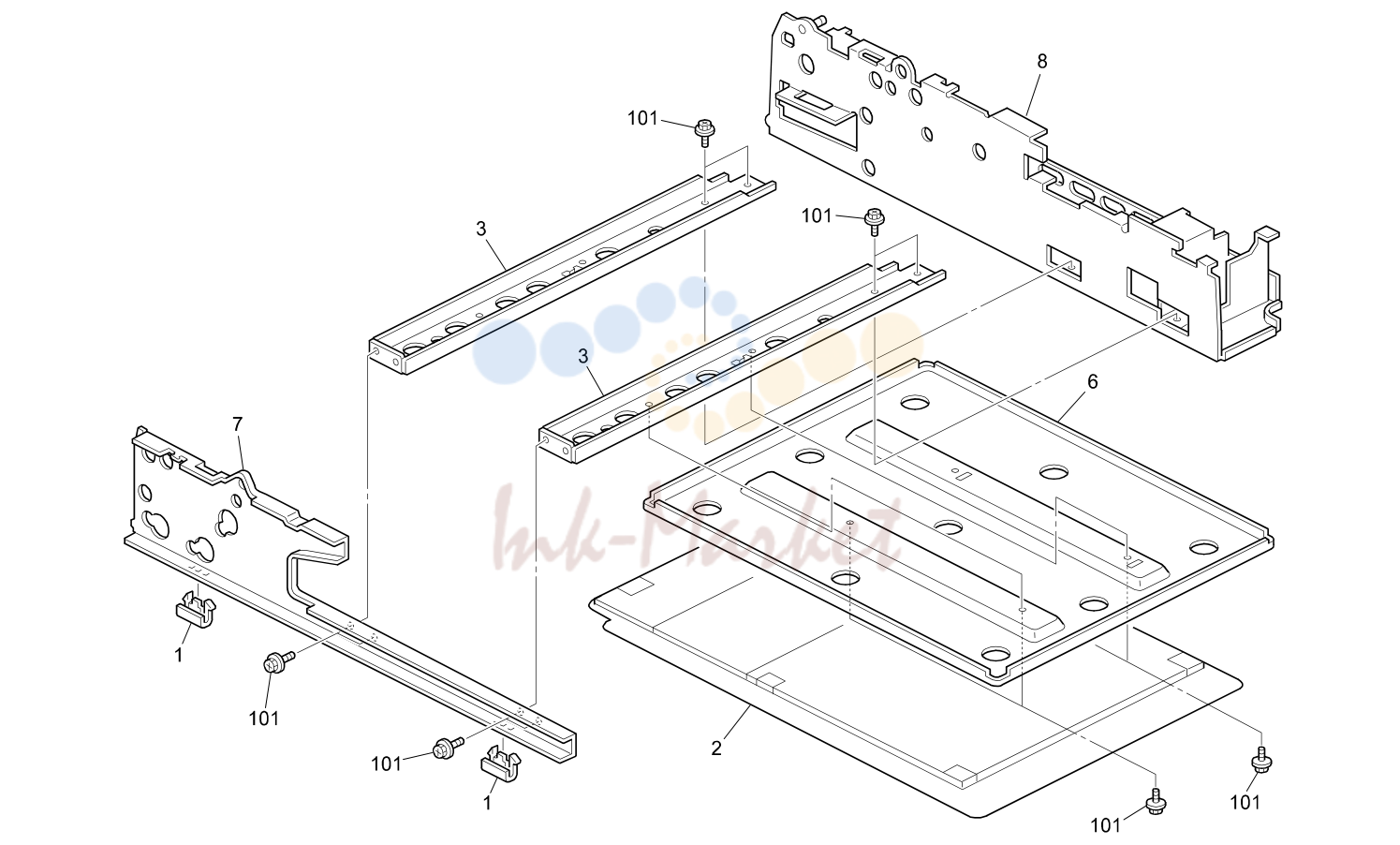

автоподатчик (ARDF) 7 (B810)

автоподатчик (ARDF) 7 (B810)

№АртикулНаименование
1A859 1221 запросить цену →Spacer
2B386 3634 запросить цену →Sheet:Ass'y
3B386 1511 запросить цену →Middle Stay
4B386 3625 запросить цену →Sponge:Pressure пластина:Left
5B386 1110 запросить цену →Rear Side пластина
6B386 3615 запросить цену →Base - крышка стекла
7B386 1211 запросить цену →Front Side пластина

Decals And Documents (B810)

Decals And Documents (B810)

№АртикулНаименование
1B387 6053 запросить цену →Original Scale Decal - A4
1B387 6054 запросить цену →Original Scale Decal - LT
2B386 6014 запросить цену →Decal - Removal Misfeed
3B387 6021 запросить цену →Size Indication Decal
4A858 6022 запросить цену →Decal Blue
4A859 6023 запросить цену →Decal Green
5B387 6033 запросить цену →Decal - Original Table
6B386 6043 запросить цену →Decal - Side Fence
