Ricoh auto reverse document feeder DF82 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали (B714)
- ORIGINAL FEED 1 (B714)
- ORIGINAL FEED 2 (B714)
- ORIGINAL FEED 3 (B714)
- ORIGINAL перенос (B714)
- ORIGINAL EXIT (B714)
- электрика AND DRIVE 1 (B714)
- электрика AND DRIVE 2 (B714)
- FRAME SECTION (B714)
- DECAL AND DOCUMENTS (B714)

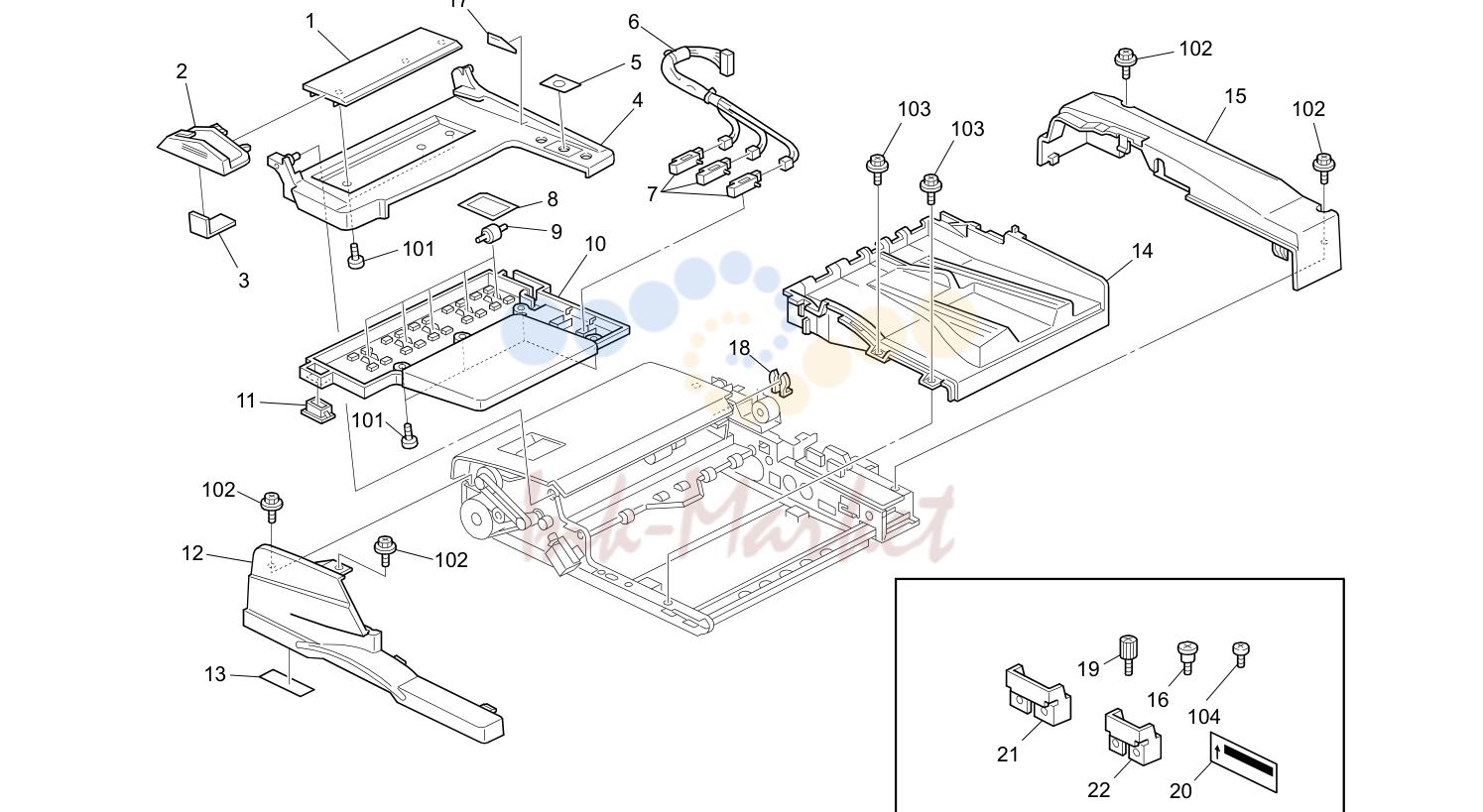

внешние детали (B714)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A376 4599 запросить цену → | Side Fence Pad |
| 4 | B541 4123 запросить цену → | Original Table |
| 5 | B541 6011 запросить цену → | Decal:Display:Original Table |
| 6 | B714 5330 запросить цену → | жгут:Connecting:Original датчик |
| 8 | A858 4676 запросить цену → | пружина пластина - Pressure ролик |
| 9 | A858 4671 запросить цену → | ролик Driven |
| 10 | B541 4133 запросить цену → | Original Table:Behind |
| 16 | A376 4911 запросить цену → | Stepped винт - Left Hinge |
| 17 | B386 6043 запросить цену → | Decal - Side Fence |
| 19 | A628 3115 запросить цену → | Knob винт - M4 |
| 21 | B714 1251 запросить цену → | стопор:Hinge:Left |
| 22 | B714 1252 запросить цену → | стопор:Hinge:Right |

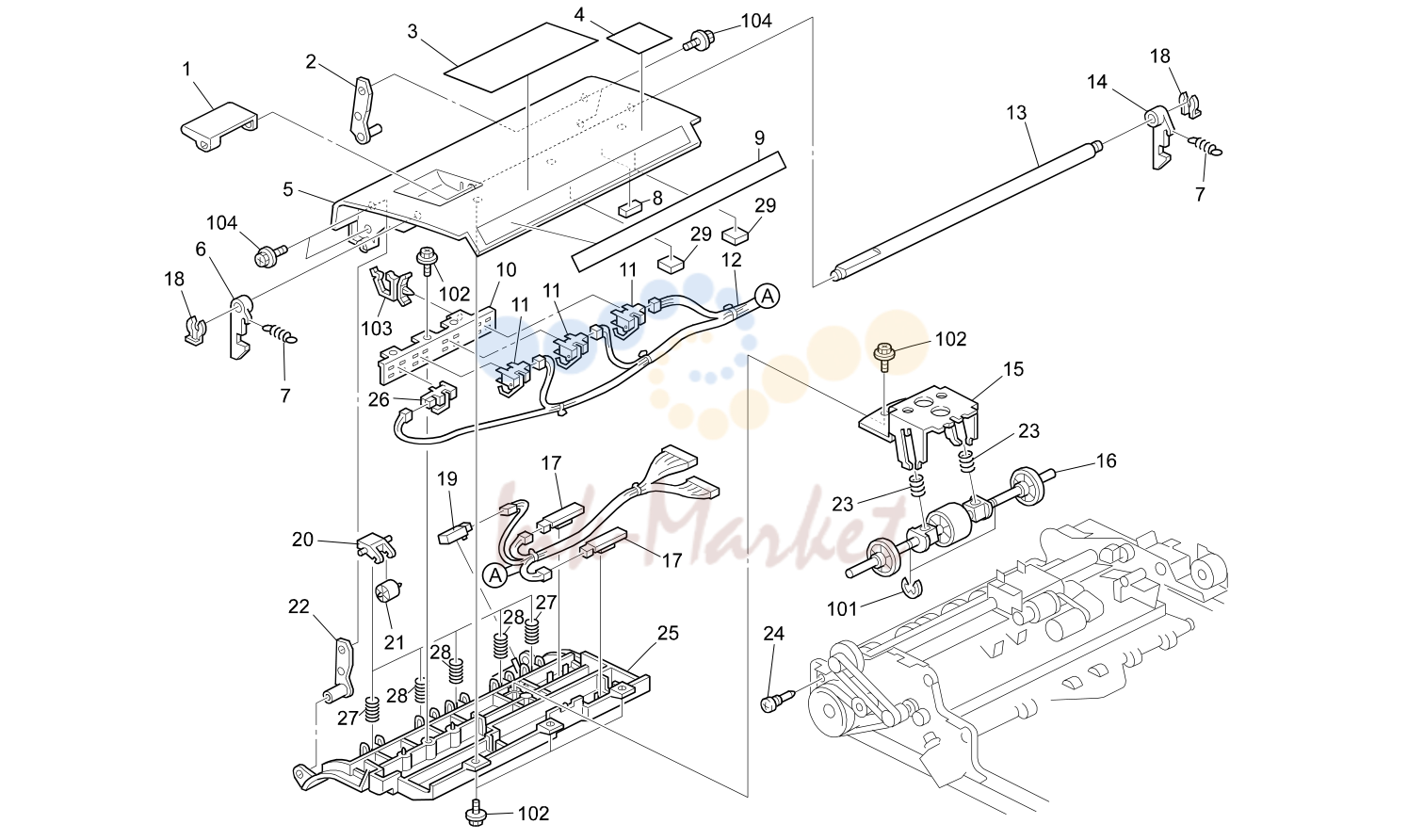

ORIGINAL FEED 1 (B714)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B714 1371 запросить цену → | Supporting пластина:крышка:Rear:Ass'y |
| 6 | B351 4522 запросить цену → | Front рычаг - Top крышка |
| 8 | B351 4536 запросить цену → | Cushion - подача бумаги |
| 10 | B541 3165 запросить цену → | кронштейн:Paper Size датчик |
| 12 | B541 5310 запросить цену → | жгут:Connecting:регистрация |
| 13 | B351 4512 запросить цену → | вал - рычаг |
| 14 | B351 4526 запросить цену → | Rear рычаг - Top крышка |
| 15 | B541 3171 запросить цену → | кронштейн:Pressure пластина:Pull Out |
| 16 | B351 3141 запросить цену → | Pull-out ролик |
| 20 | B351 3183 запросить цену → | держатель - Driven ролик |
| 21 | B351 3182 запросить цену → | Driven ролик |
| 22 | B714 1375 запросить цену → | Supporting пластина:крышка:Front:Ass'y |
| 25 | B541 3115 запросить цену → | направляющая:крышка:подача бумаги |
| 29 | B351 4538 запросить цену → | Cushion - Pickup ролик Arm |

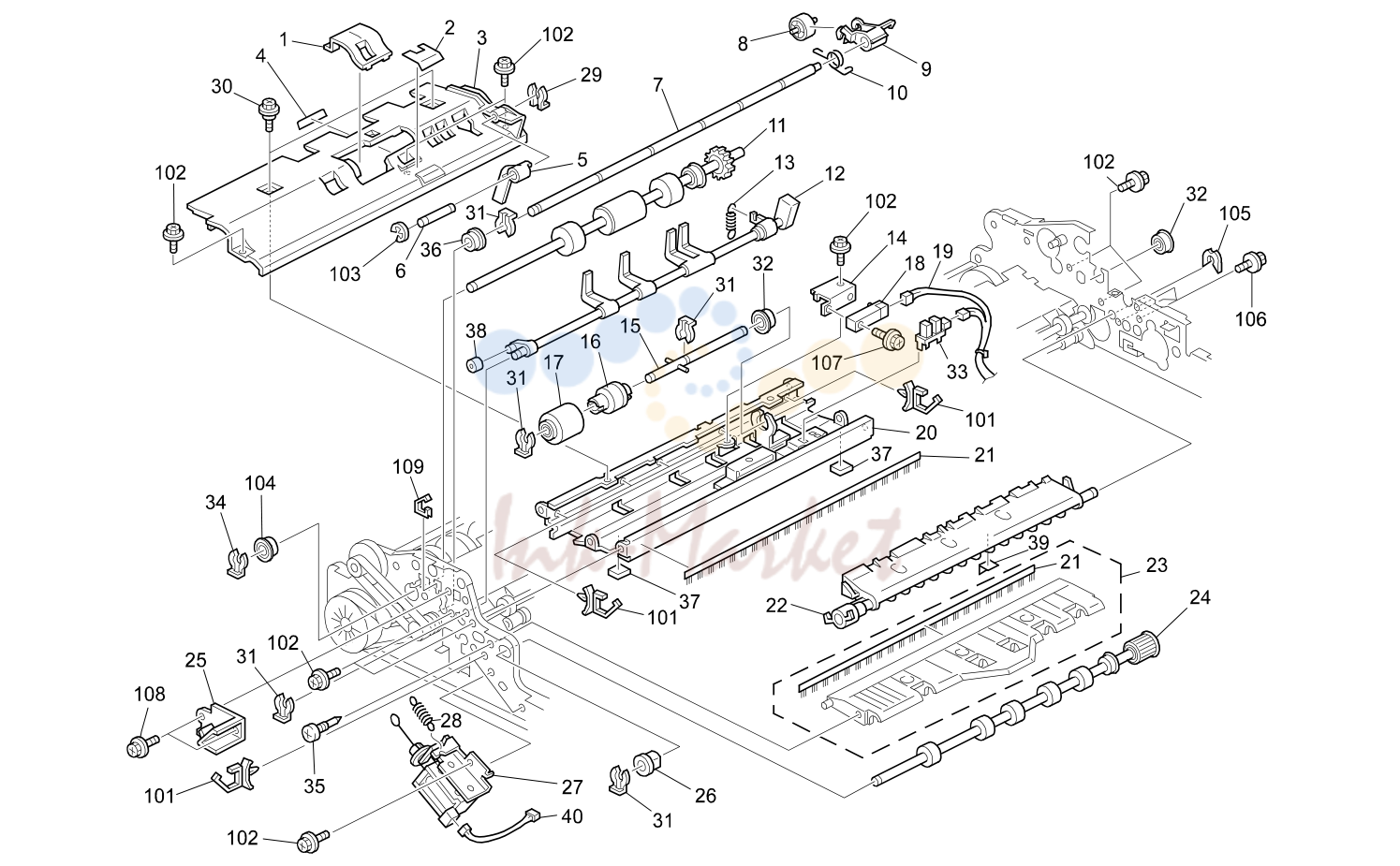

ORIGINAL FEED 2 (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B351 2522 запросить цену → | Cap:направляющая:Separation:Upper |
| 2 | B351 2571 запросить цену → | Sheet - Pick-up ролик |
| 3 | B351 2511 запросить цену → | Upper направляющая - Paper Separation |
| 4 | B351 2561 запросить цену → | Entrance Sheet - Separation |
| 5 | B351 2541 запросить цену → | Feeler - Original датчик |
| 6 | B351 2531 запросить цену → | Stud - Original датчик Feeler |
| 7 | B351 3933 запросить цену → | вал - Reverse ролик |
| 8 | A680 3161 запросить цену → | Driven ролик |
| 9 | B351 3932 запросить цену → | Arm - Reverse ролик |
| 11 | B351 2321 запросить цену → | Pull Out ролик |
| 12 | B351 2311 запросить цену → | Original стопор |
| 14 | B541 3952 запросить цену → | кронштейн:датчик:Reverse |
| 15 | B351 2410 запросить цену → | вал - Reverse ролик |
| 16 | A294 6700 запросить цену → | Torque Limiter - 53MNXM |
| 19 | B541 5220 запросить цену → | жгут:датчик:Original датчик |
| 20 | B541 1161 запросить цену → | Stay:подача бумаги:Ass'y |
| 21 | B351 3835 запросить цену → | Discharge Brush - Exit |
| 22 | B351 3822 запросить цену → | Inverter Gate |
| 24 | B351 3882 запросить цену → | Inverter ролик |
| 25 | B351 4142 запросить цену → | стопор - Original Table |
| 27 | B714 3861 запросить цену → | DC соленоид:Reverse:Outer:Ass'y |
| 32 | A859 2230 запросить цену → | Ball подшипник - 6x13x5 |
| 36 | A376 1465 запросить цену → | Feed ролик втулка |
| 37 | B351 3825 запросить цену → | Cushion - Inverter Gate |
| 38 | A458 2251 запросить цену → | Cushion - Bin соленоид рычаг |
| 39 | B351 3827 запросить цену → | Exit направляющая |
| 40 | B541 5290 запросить цену → | жгут:мотор:Pick Up |

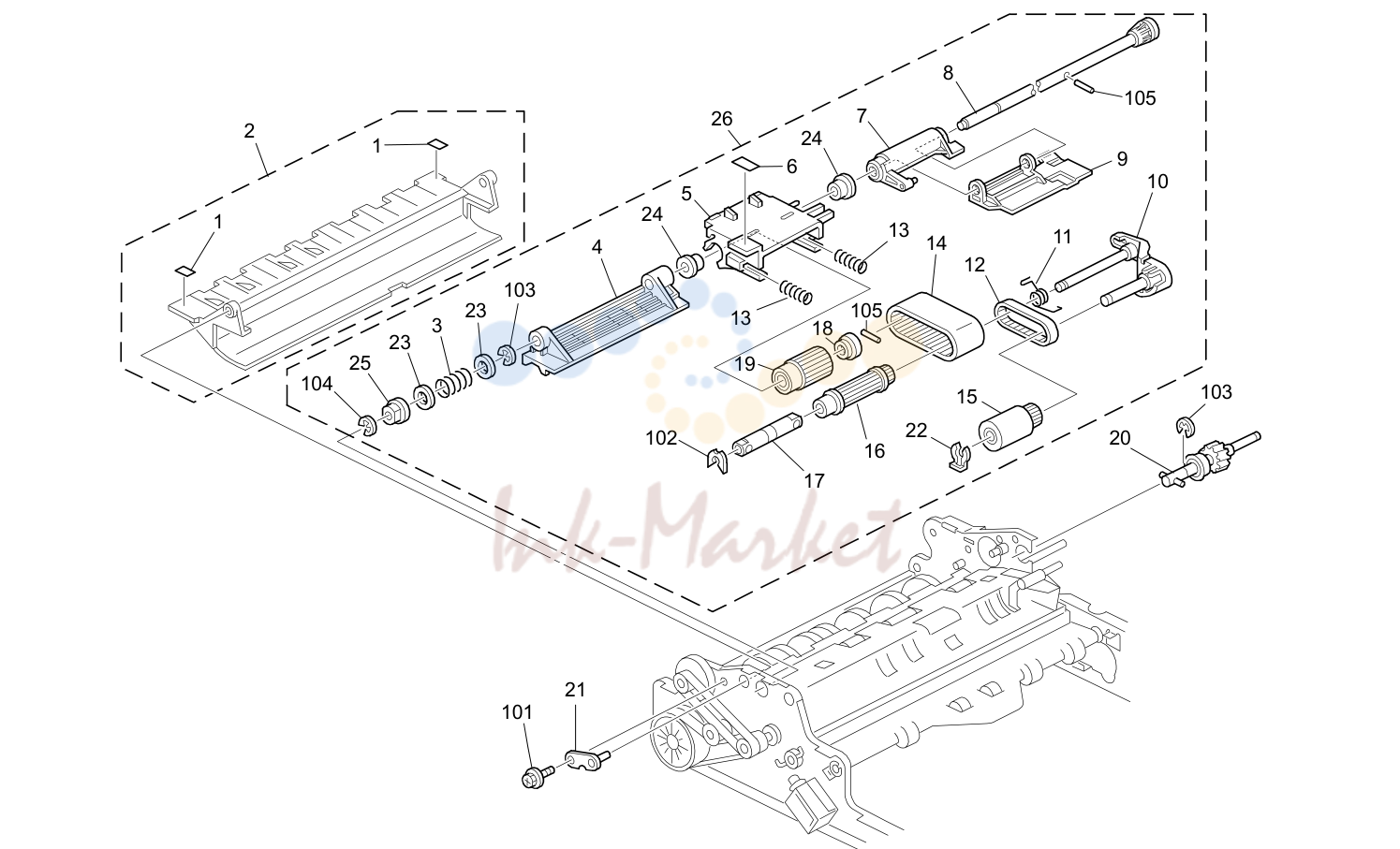

ORIGINAL FEED 3 (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A054 2977 запросить цену → | Decal - Vertical Transport направляющая |
| 2 | B351 3191 запросить цену → | направляющая пластина:Transport:Lower |
| 4 | B351 2151 запросить цену → | Front направляющая - подача бумаги |
| 5 | B351 2252 запросить цену → | кронштейн:подача бумаги ремень |
| 6 | A858 6022 запросить цену → | Decal Blue |
| 7 | B351 2131 запросить цену → | Pick-up рычаг |
| 8 | B351 2111 запросить цену → | вал - подача бумаги |
| 9 | B351 2141 запросить цену → | Rear направляющая - подача бумаги |
| 10 | B351 2161 запросить цену → | Arm - Pick-up ролик |
| 16 | B351 2242 запросить цену → | Timing Pulley - 26/30Z |
| 17 | A680 1865 запросить цену → | вал - ремень направляющая ролик |
| 18 | B351 2181 запросить цену → | втулка - 8mm |
| 19 | B351 2231 запросить цену → | Timing Pulley - 36Z |
| 20 | B351 1741 запросить цену → | Drive шестерня - подача бумаги |
| 21 | B541 1321 запросить цену → | Stud:Contact Point:направляющая:Ass'y |
| 24 | A628 1225 запросить цену → | втулка - 8mm |
| 26 | B714 2010 запросить цену → | подача бумаги ремень:Ass'y |

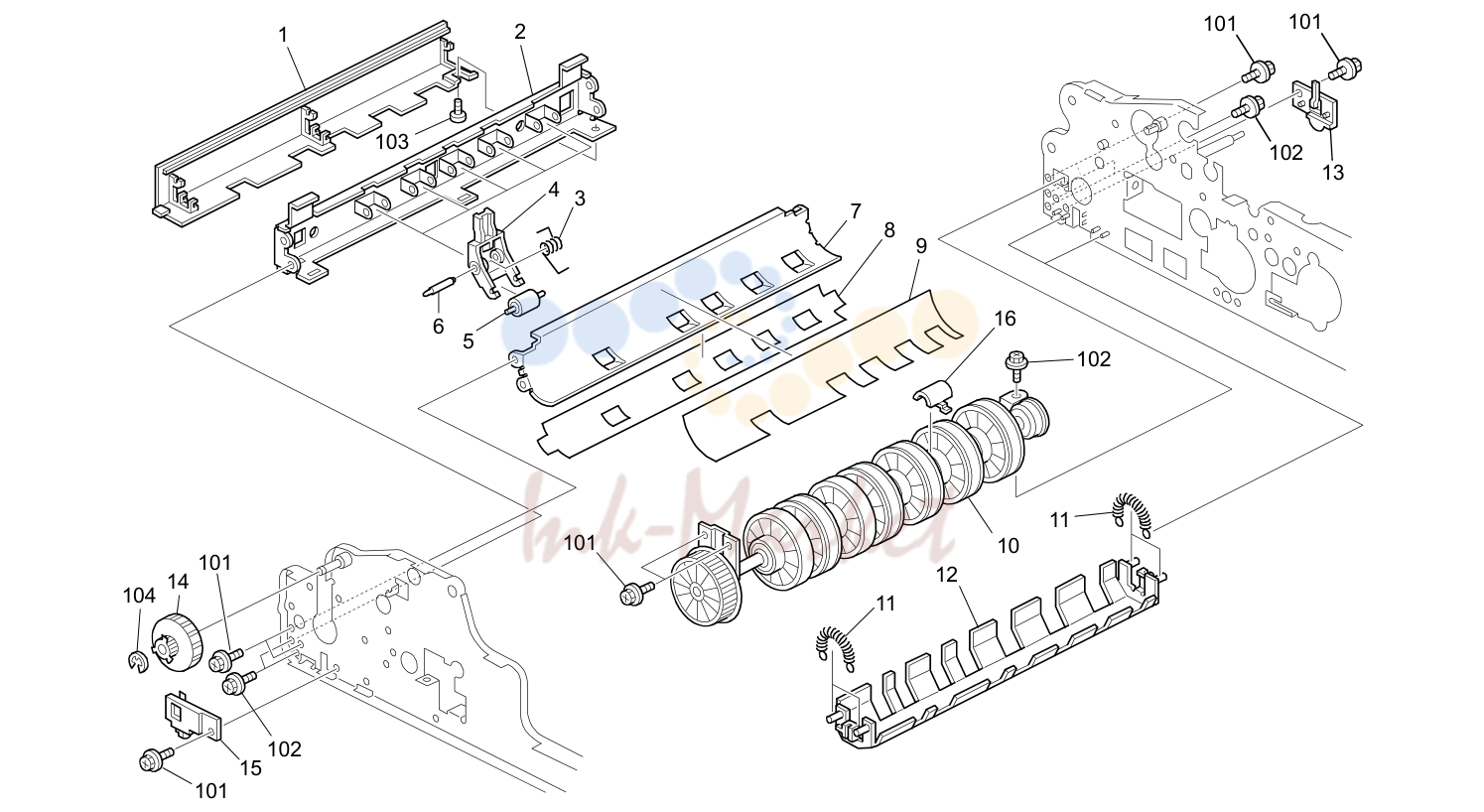

ORIGINAL перенос (B714)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B541 1131 запросить цену → | Stay:Left:Ass'y |
| 4 | B351 1135 запросить цену → | Arm - Driven ролик |
| 5 | B597 1136 запросить цену → | ролик:Scanning:Front |
| 6 | B351 1137 запросить цену → | вал - Driven ролик |
| 7 | B541 3332 запросить цену → | направляющая пластина:Scanning:Outer |
| 8 | B351 3338 запросить цену → | Shield - Transport направляющая |
| 9 | B351 3335 запросить цену → | Mylar - Transport направляющая |
| 10 | B541 3351 запросить цену → | ролик:Scanning |
| 12 | B541 3311 запросить цену → | направляющая пластина:Scanning:Ass'y |
| 13 | B351 3323 запросить цену → | Rear стопор - Scanning |
| 14 | B351 1965 запросить цену → | рычаг - Transport ролик |
| 15 | B351 3322 запросить цену → | Front стопор - Scanning |
| 16 | B351 3775 запросить цену → | ролик направляющая |

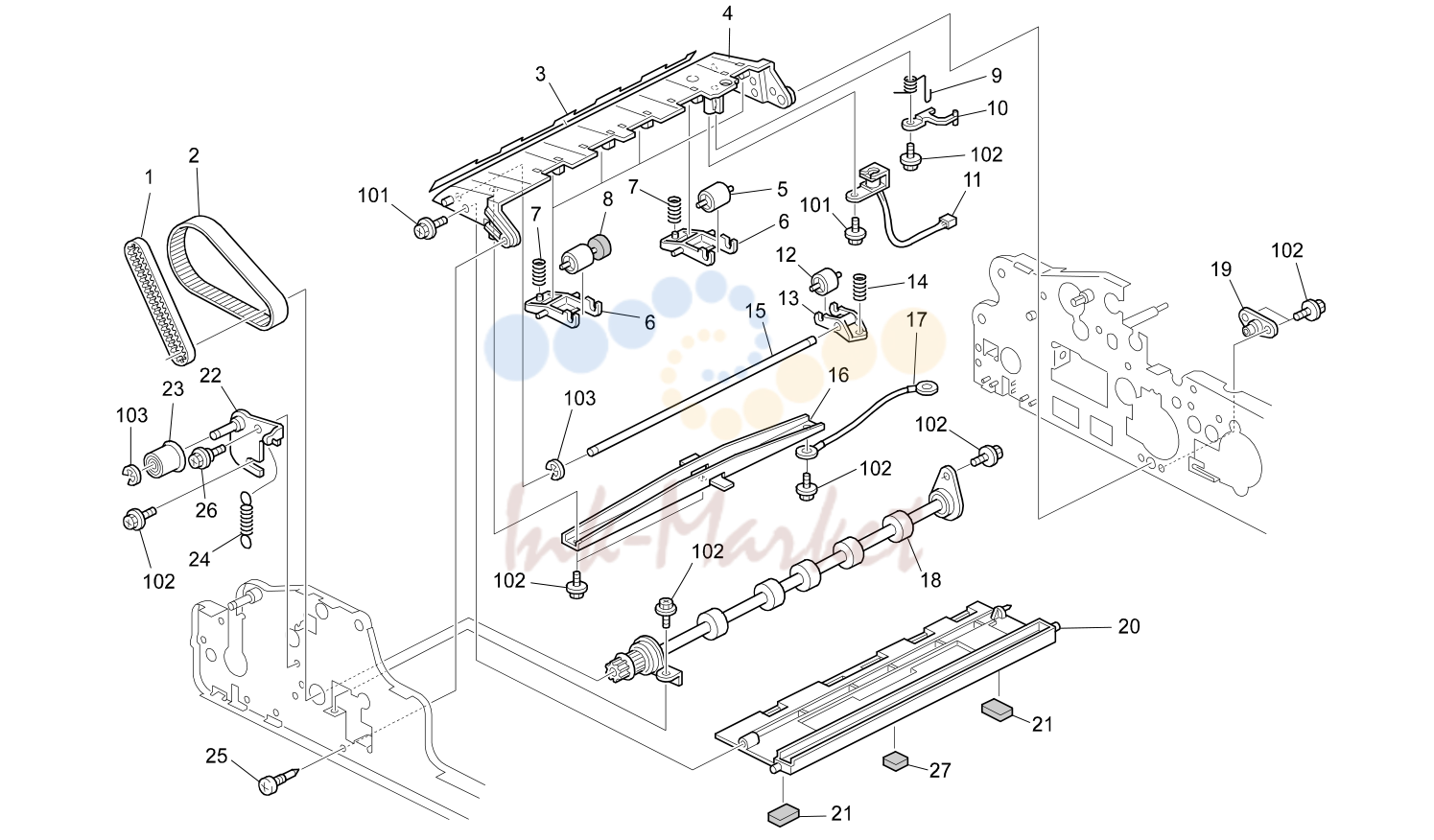

ORIGINAL EXIT (B714)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B351 3639 запросить цену → | направляющая пластина - Pressure ролик |
| 4 | B351 3612 запросить цену → | Lower Exit направляющая |
| 5 | B351 3743 запросить цену → | Driven ролик |
| 6 | B351 3632 запросить цену → | Arm - Driven ролик - Exit |
| 8 | B351 3640 запросить цену → | Driven ролик - Sponge |
| 10 | B351 3791 запросить цену → | стопор - Stamp |
| 11 | B714 5006 запросить цену → | DC соленоид:Transmited Rubber Stamp |
| 12 | B597 3752 запросить цену → | ролик:Scanning:Rear |
| 13 | B351 3642 запросить цену → | Arm - Pressure ролик |
| 15 | B351 3634 запросить цену → | вал - Pressure Arm |
| 16 | B541 3635 запросить цену → | Supporting пластина:Paper Exit узел:Lower:Ass'y |
| 17 | B714 5270 запросить цену → | жгут:Earth:Paper Exit узел |
| 18 | B541 3701 запросить цену → | ролик:Exit:Drive |
| 19 | B351 3613 запросить цену → | держатель - направляющая пластина |
| 20 | B351 3617 запросить цену → | Lower направляющая - Exit ролик |
| 21 | B714 3634 запросить цену → | Cushion:Pressure пластина:Both Ends |
| 22 | B541 1951 запросить цену → | кронштейн:Tightener:Scanning:Ass'y |
| 23 | B351 1942 запросить цену → | Pulley - 20T |
| 27 | B714 3633 запросить цену → | Cushion:Pressure пластина:Middle |

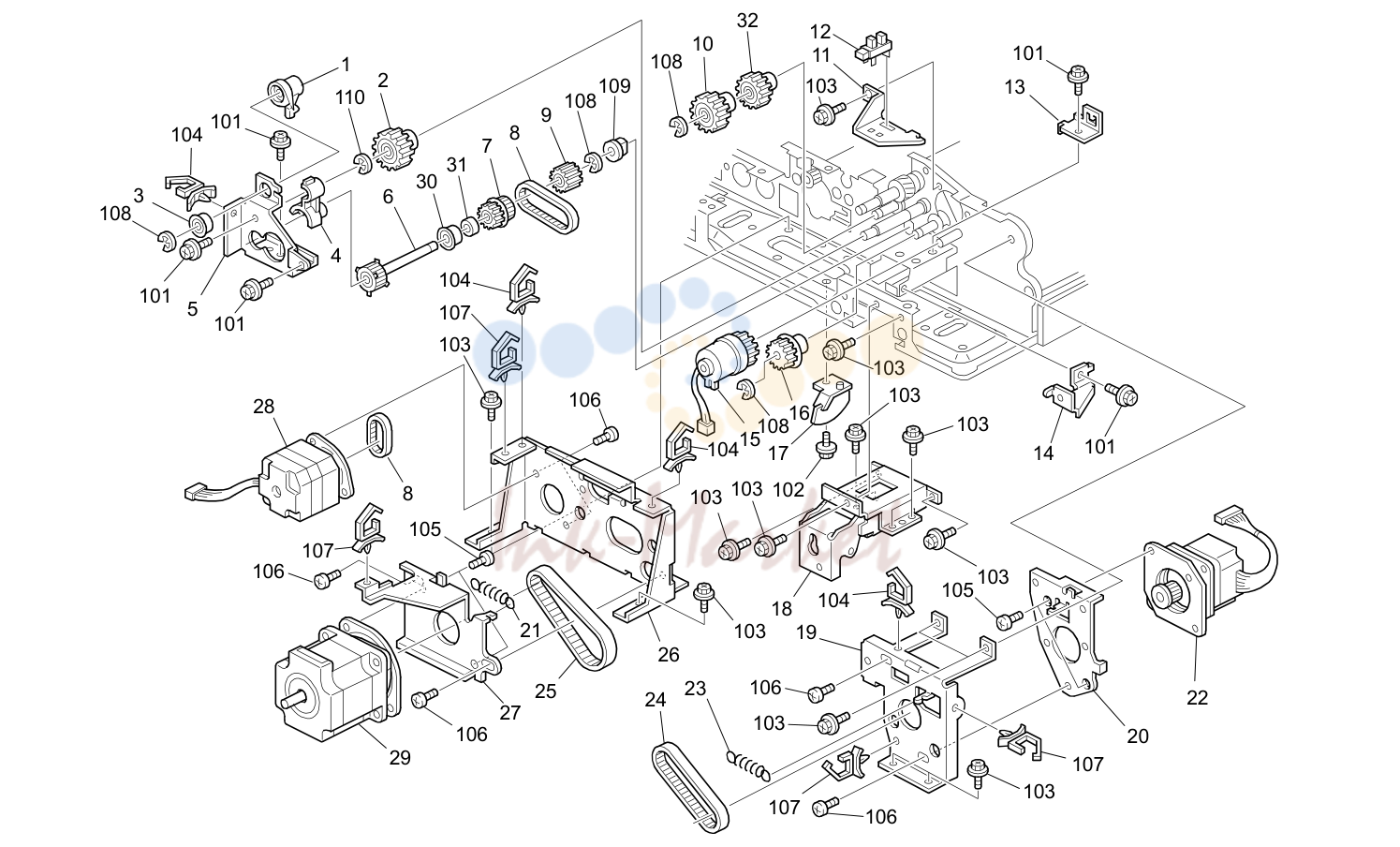

электрика AND DRIVE 1 (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B351 1651 запросить цену → | стопор - Separation вал |
| 2 | B351 1731 запросить цену → | шестерня - 28Z |
| 3 | A859 2230 запросить цену → | Ball подшипник - 6x13x5 |
| 4 | B351 1626 запросить цену → | стопор - шестерня |
| 5 | B541 1611 запросить цену → | Side пластина:Drive:Auxiliary |
| 6 | B351 1711 запросить цену → | Timing Pulley - 30Z |
| 7 | B351 1721 запросить цену → | шестерня Pulley - 19T/31Z |
| 9 | B351 1722 запросить цену → | шестерня - 18Z |
| 10 | B351 2431 запросить цену → | шестерня - 35Z |
| 11 | B541 1335 запросить цену → | кронштейн:датчик:подача бумаги |
| 13 | B541 1691 запросить цену → | стопор:пружина муфта:Pull Out |
| 14 | B541 1146 запросить цену → | Supporting пластина:Side пластина:Rear |
| 16 | B351 2331 запросить цену → | Timing Pulley - 32Z |
| 17 | B351 1196 запросить цену → | датчик Feeler |
| 18 | B714 1211 запросить цену → | Hinge:Left:Ass'y |
| 19 | B541 1621 запросить цену → | кронштейн:мотор:подача бумаги |
| 20 | B541 1641 запросить цену → | Stay:мотор:подача бумаги |
| 22 | B714 1811 запросить цену → | Stepper мотор:подача бумаги:Ass'y |
| 26 | B541 1912 запросить цену → | кронштейн:мотор:Scanning:Reverse |
| 27 | B541 1932 запросить цену → | кронштейн:Scanning:Link |
| 28 | B714 1971 запросить цену → | Stepper мотор:Reverse:Ass'y |
| 29 | B714 1921 запросить цену → | Stepper мотор:Scanning:Ass'y |
| 31 | B351 1717 запросить цену → | Spacer - подача бумаги |
| 32 | B351 2421 запросить цену → | шестерня - 28Z |

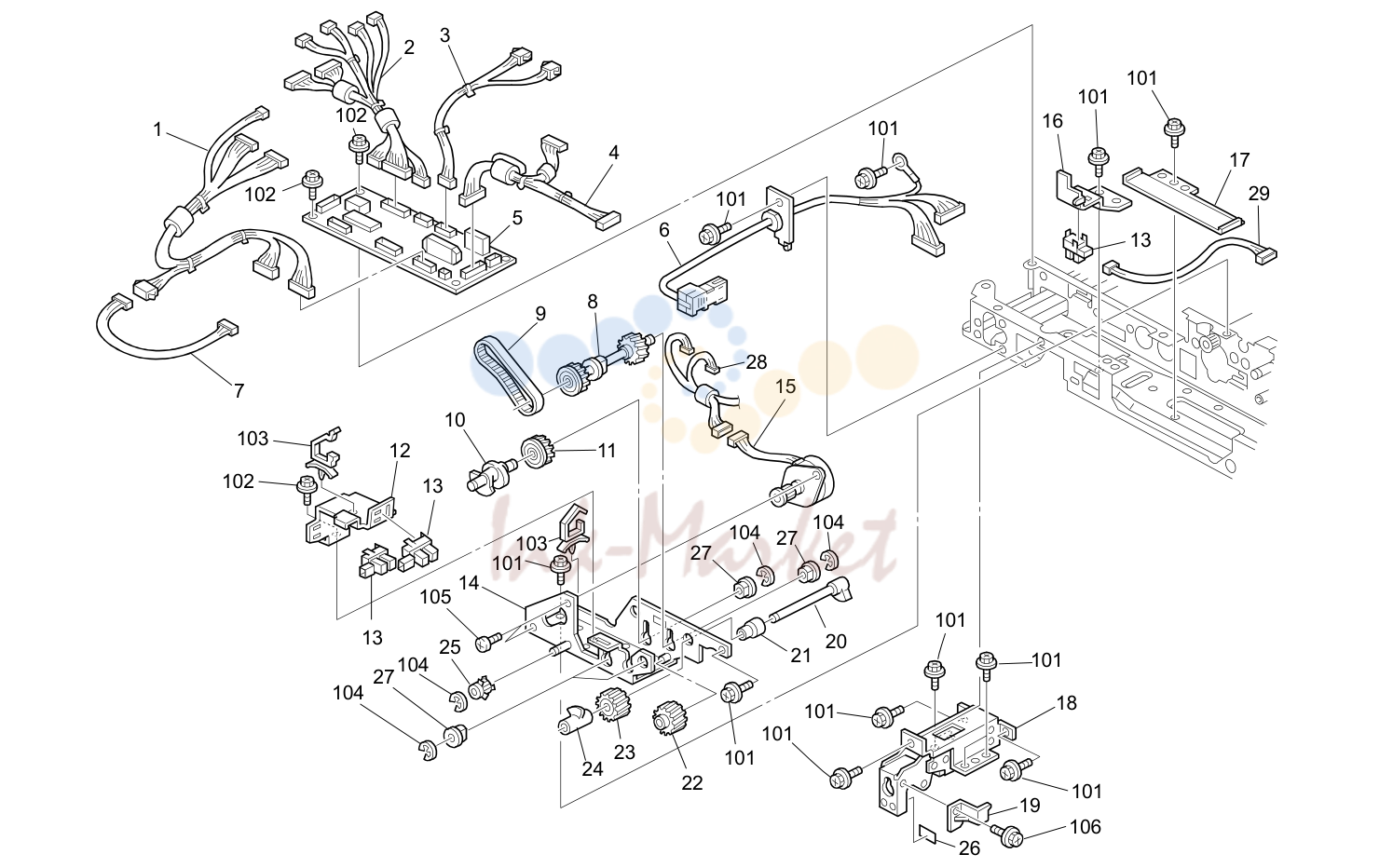

электрика AND DRIVE 2 (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B541 5340 запросить цену → | жгут:датчик:регистрация |
| 2 | B541 5220 запросить цену → | жгут:датчик:Original датчик |
| 3 | B541 5260 запросить цену → | жгут:соленоид:Stamp |
| 4 | B714 5280 запросить цену → | жгут:мотор:подача бумаги |
| 5 | B714 5120 запросить цену → | плата:Main Control |
| 6 | B714 5201 запросить цену → | жгут:Interface:Ass'y |
| 7 | B541 5320 запросить цену → | жгут:Connecting:Exit |
| 8 | A680 2251 запросить цену → | шестерня - 17Z |
| 10 | B351 1761 запросить цену → | Cam - подача бумаги |
| 11 | B351 1791 запросить цену → | шестерня - 25Z |
| 12 | B541 1671 запросить цену → | кронштейн:Photointerruptor:стопор:подача бумаги |
| 14 | B541 1661 запросить цену → | кронштейн:Pickup:Drive:Ass'y |
| 16 | B541 1192 запросить цену → | кронштейн:датчик:Open And Close |
| 17 | B541 1181 запросить цену → | кронштейн:направляющая:жгут |
| 18 | B714 1221 запросить цену → | Hinge:Right:Ass'y |
| 19 | A859 1841 запросить цену → | Filter - DF Open датчик |
| 20 | B351 1751 запросить цену → | Cam - Pick-up ролик |
| 21 | A548 2343 запросить цену → | муфта стопор |
| 22 | B351 1781 запросить цену → | шестерня - 18Z |
| 23 | A680 2261 запросить цену → | шестерня - 24Z |
| 24 | B351 1756 запросить цену → | Actuator - Pick-up ролик |
| 25 | A680 2241 запросить цену → | Pulley - 18T |
| 26 | A334 4678 запросить цену → | Rack Shield Mylar |
| 28 | B541 5290 запросить цену → | жгут:мотор:Pick Up |
| 29 | B541 5230 запросить цену → | жгут:датчик:Lift-Up |

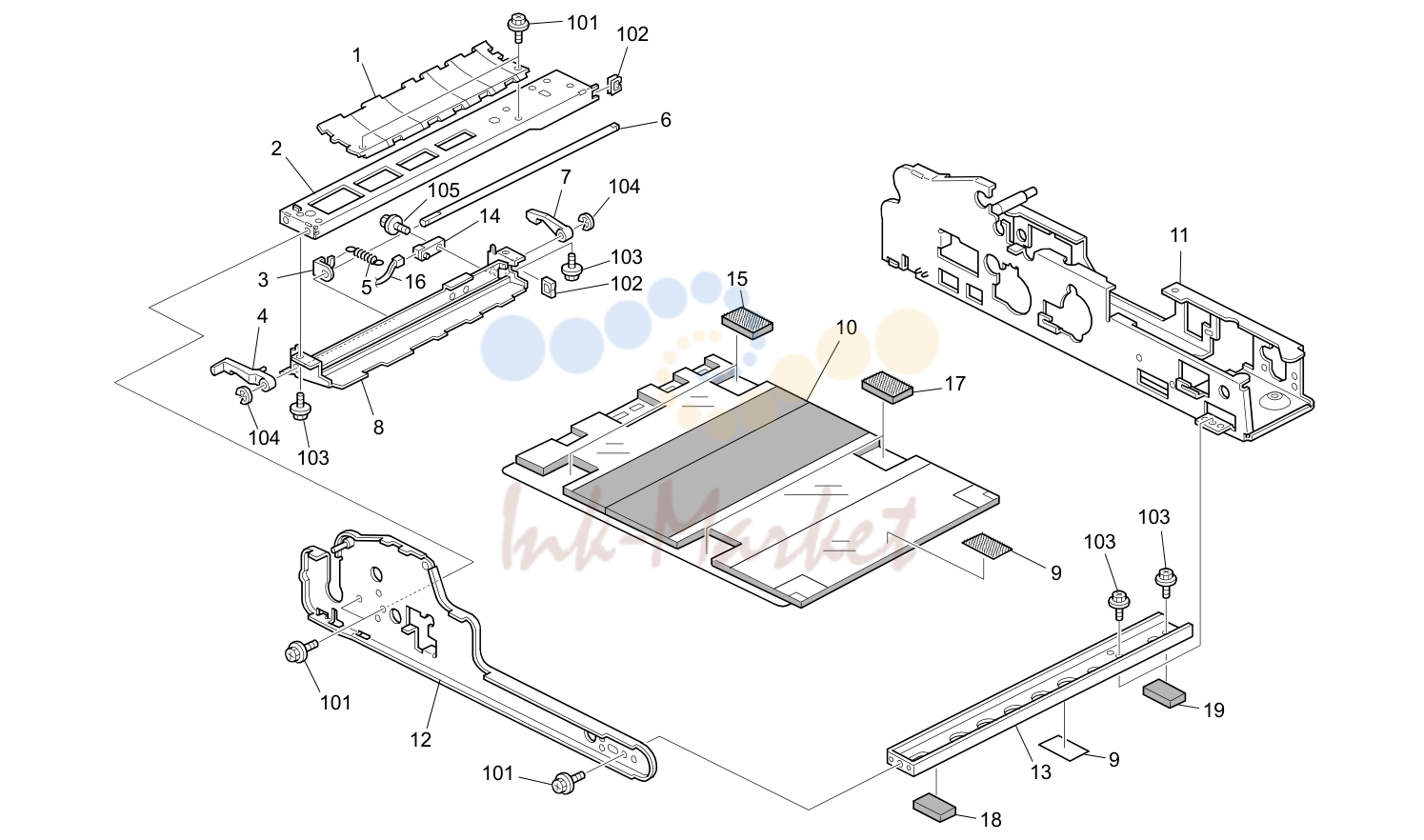

FRAME SECTION (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B541 3912 запросить цену → | направляющая пластина:Reverse:Lower |
| 2 | B541 1142 запросить цену → | Stay:Middle |
| 3 | B541 3649 запросить цену → | Anchor:пружина:Hook |
| 4 | B351 3666 запросить цену → | Front Hook - Paper Exit |
| 6 | B351 3663 запросить цену → | вал - Lock рычаг |
| 7 | B351 3669 запросить цену → | Rear Hook - Paper Exit |
| 8 | B541 3721 запросить цену → | направляющая пластина:Exit:Upper:Welding |
| 9 | B351 4322 запросить цену → | Tape - пластинаn Sheet |
| 10 | B714 4311 запросить цену → | Pressure пластина:Ass'y |
| 11 | B541 1121 запросить цену → | Side пластина:Rear:Ass'y |
| 12 | B541 1111 запросить цену → | Side пластина:Front:Ass'y |
| 13 | B541 1153 запросить цену → | Right Stay |
| 15 | B597 4326 запросить цену → | Cushion:Tape:Left |
| 16 | B541 5320 запросить цену → | жгут:Connecting:Exit |
| 17 | B597 4333 запросить цену → | Cushion:Tape:Middle |
| 18 | B714 3632 запросить цену → | Cushion:Right:T8 |
| 19 | B714 3631 запросить цену → | Cushion:Right Inner Rear:T5 |
DECAL AND DOCUMENTS (B714)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A054 2977 запросить цену → | Decal - Vertical Transport направляющая |
| 2 | A858 6022 запросить цену → | Decal - Blue |
| 4 | B386 6043 запросить цену → | Decal - Side Fence |
| 5 | B541 6011 запросить цену → | Decal - Display:Original Table |
комментарии
