Ricoh auto reverse document feeder DF3010 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

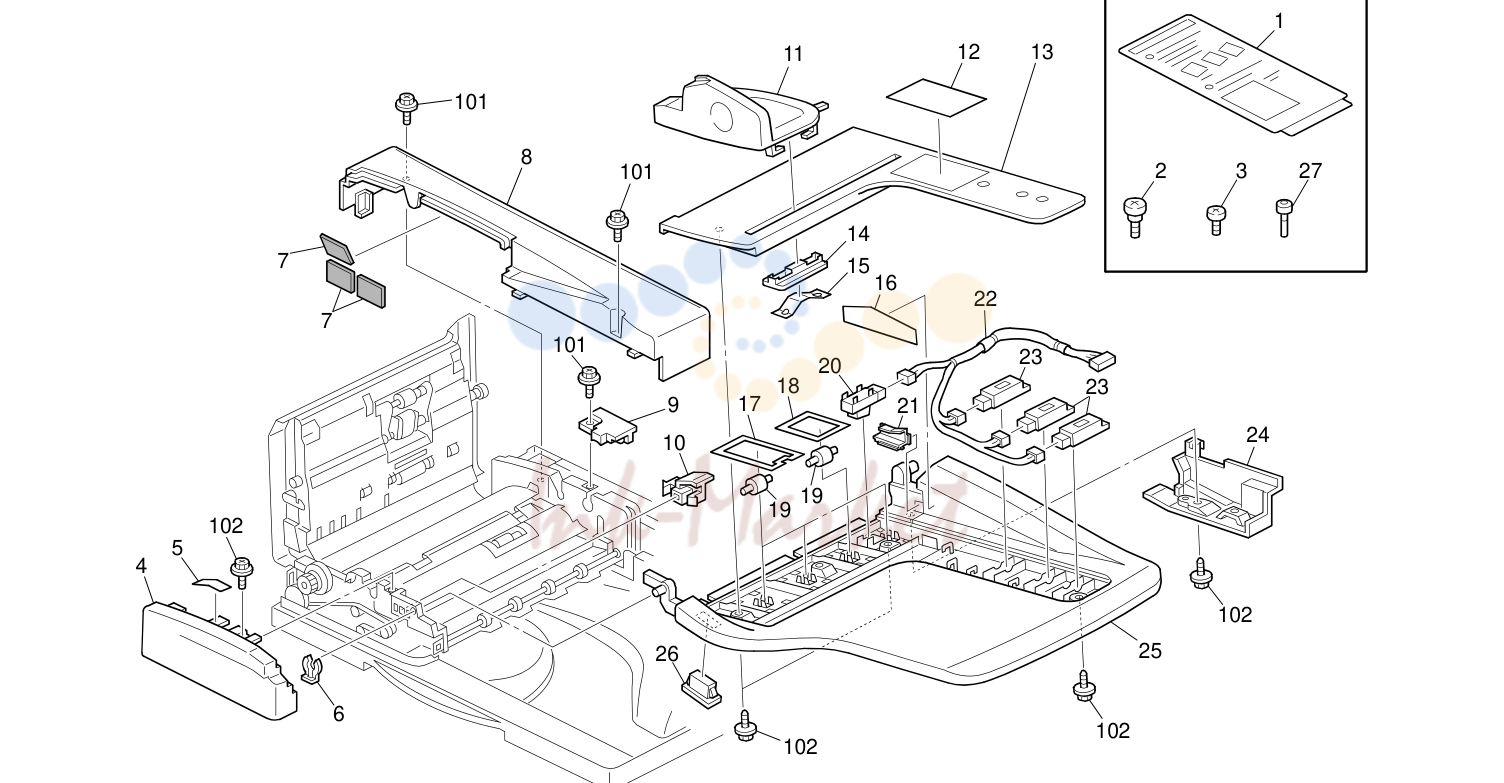

внешние детали (B802)

внешние детали (B802)

№АртикулНаименование
1B652 2379 запросить цену →Decal: Caution: Original: 5-Lang
2A859 7211 запросить цену →Stepped винт
3B802 6121 запросить цену →винт: Fix: Hinge
4B802 4411 запросить цену →крышка: Front
5B802 6013 запросить цену →Decal: Display: Misfeed Removal: P1
7B802 4712 запросить цену →Sound Proofing Material: крышка: Rear
8B802 4511 запросить цену →крышка: Rear
9B802 2551 запросить цену →Stay: Original Table: Contact Point
10B802 2581 запросить цену →стопор: Original Table
11B802 2526 запросить цену →Side Fence
12B789 6031 запросить цену →Decal - Original Table
13B802 2522 запросить цену →Original Table: Face Front
14B802 2536 запросить цену →Slider: Side Fence
15B802 2532 запросить цену →пружина пластина: Side Fence
16B802 6011 запросить цену →Decal: Side Fence
17B802 2571 запросить цену →пружина пластина: 0.2t
18A858 4676 запросить цену →пружина пластина - Pressure ролик
19A858 4671 запросить цену →ролик Driven
21B802 2541 запросить цену →направляющая: Original Insert
22B802 5880 запросить цену →жгут: датчик: Original Table [TSB#003]
24B802 2562 запросить цену →пластина: Contact Point
25B802 2512 запросить цену →Original Table

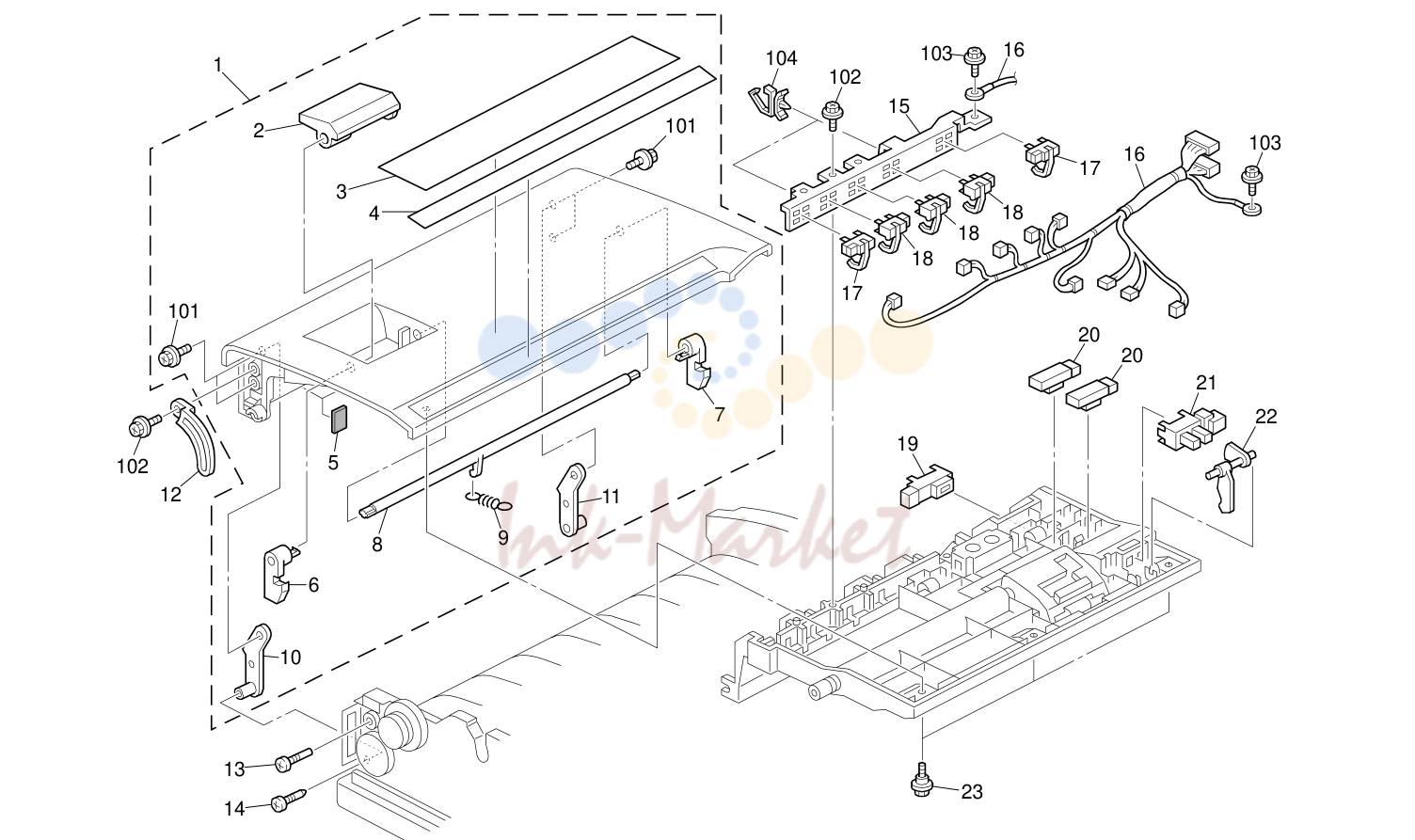

Original Feed 1 (B802)

Original Feed 1 (B802)

№АртикулНаименование
1B802 4121 запросить цену →крышка: подача бумаги
2B802 4152 запросить цену →Grip: крышка
3B802 6012 запросить цену →Decal: Misfeed Removal: Original
4B652 1807 запросить цену →Decal: Size: Original
5B802 4711 запросить цену →Sound Proofing Material
6B802 4154 запросить цену →Hook: Grip: крышка: Front
7B802 4155 запросить цену →Hook: Grip: крышка: Inner Back
8B802 4158 запросить цену →вал: Grip: крышка
10B802 4241 запросить цену →кронштейн: крышка: Front
11B802 4231 запросить цену →кронштейн: крышка: Inner Back
12B802 4162 запросить цену →стопор: крышка
15B802 4252 запросить цену →кронштейн: Paper Size датчик
16B802 5870 запросить цену →жгут: датчик: подача бумаги [TSB#003]
22B802 4263 запросить цену →Feeler: Original датчик

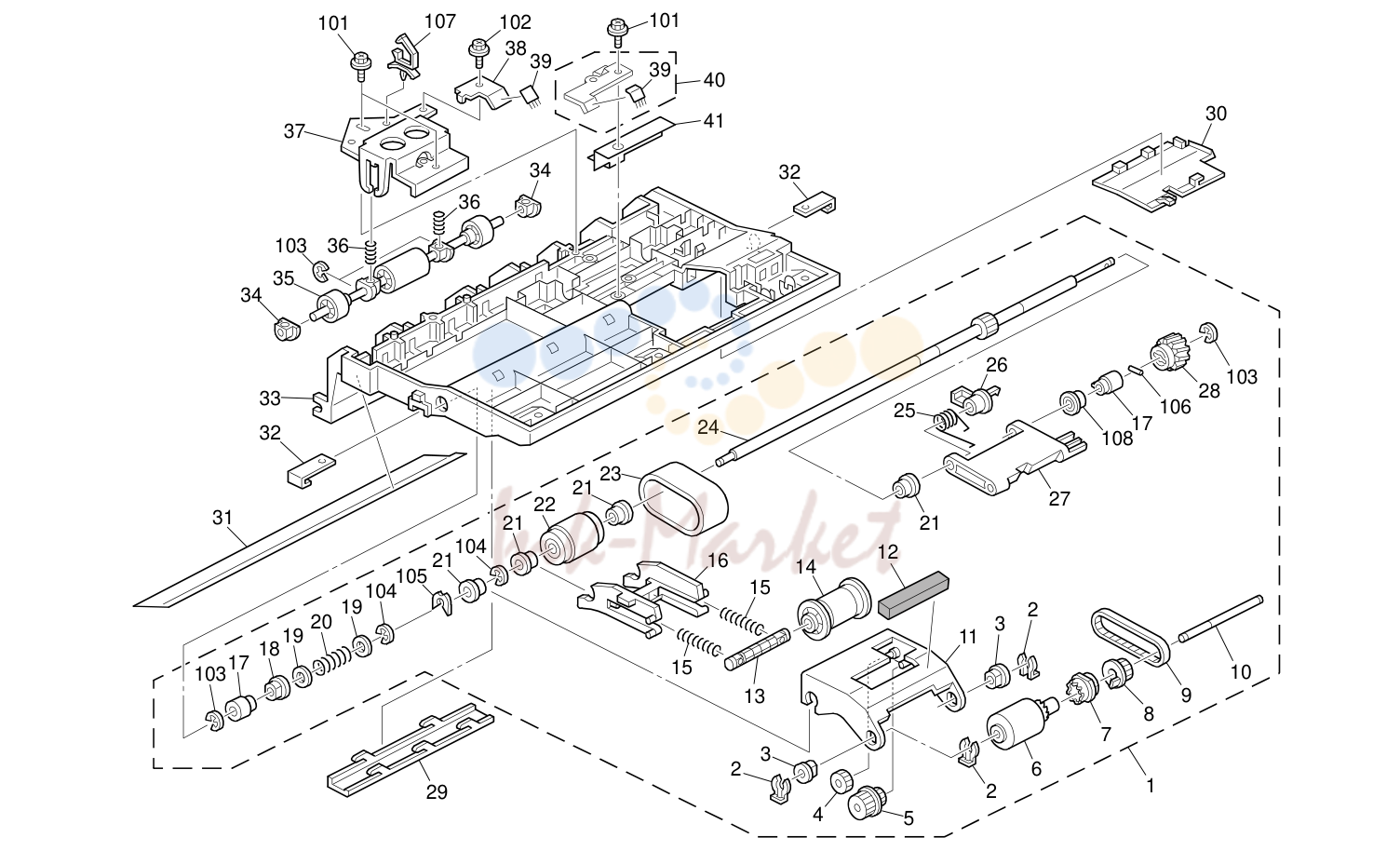

Original Feed 2 (B802)

Original Feed 2 (B802)

№АртикулНаименование
1B802 4311 запросить цену →подача бумаги: узел
4B802 4357 запросить цену →шестерня: Z19
5B802 4358 запросить цену →Timing Pulley: шестерня: T19/Z22
6B802 4361 запросить цену →ролик: Pickup
7B387 2163 запросить цену →Pickup Collar
8B802 4372 запросить цену →Timing Pulley: T21
10B802 4352 запросить цену →вал: Pickup
11B802 4355 запросить цену →кронштейн: Pickup
12B802 4359 запросить цену →Cushion: Pickup
13A859 2112 запросить цену →Drive вал - подача бумаги ремень
14B387 2113 запросить цену →ролик - подача бумаги ремень
15B386 3320 запросить цену →пружина: ремень: подача бумаги: 8N
16B802 4333 запросить цену →кронштейн: подача бумаги ремень
17B802 4326 запросить цену →Collar: вал
21A628 1225 запросить цену →втулка - 8mm
22B789 2114 запросить цену →подача бумаги ремень ролик
23A806 1295 запросить цену →Feed ремень
24B802 4322 запросить цену →вал: Drive
26B802 4323 запросить цену →держатель
27B802 4325 запросить цену →рычаг: Pickup: Release
28B802 4328 запросить цену →шестерня: Z20
29B802 4228 запросить цену →барабан Stay: Upper: Front
30B802 4227 запросить цену →барабан Stay: Upper: Inner Back
31B802 4229 запросить цену →Sheet: направляющая: Upper
32B802 4224 запросить цену →пружина пластина: Upper
33B802 4222 запросить цену →направляющая: Upper
35B802 4295 запросить цену →Driven ролик: Pull Out
37B802 4282 запросить цену →кронштейн: Driven ролик: Pull Out
38B802 4292 запросить цену →Ground пластина: Driven ролик: Pull Out
40B802 4265 запросить цену →Ground пластина
41B802 4225 запросить цену →Sheet: Driven ролик: Pull Out

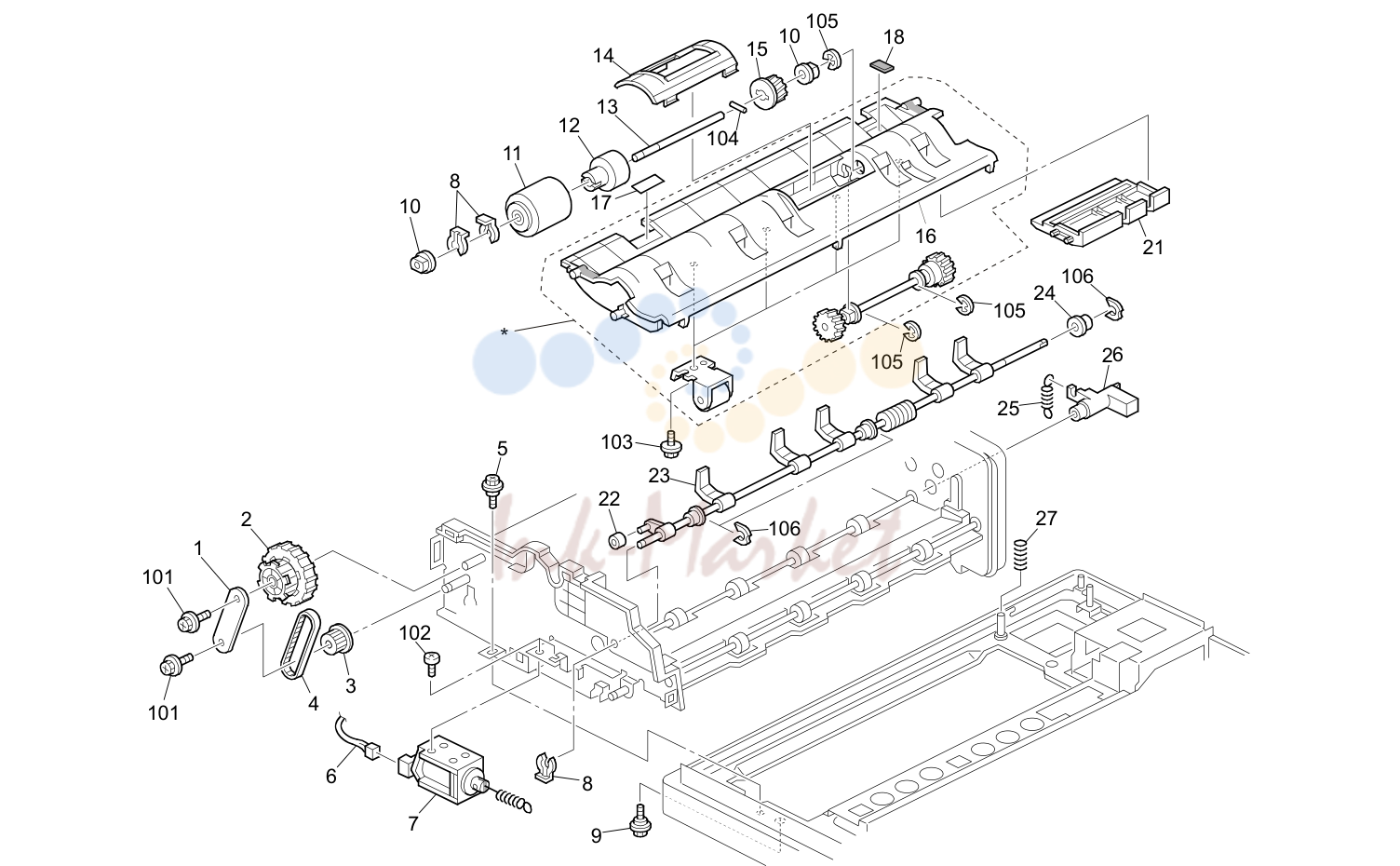

Original Feed 3 (B802)

Original Feed 3 (B802)

№АртикулНаименование
9B802 2220 запросить цену →направляющая: Reverse: Open and Close: Sub-Ass’y
1B802 1773 запросить цену →кронштейн: вал: Side пластина: Front
2B802 1777 запросить цену →Knob: Misfeed Removal: T27
3B312 1615 запросить цену →Tension ролик
4B802 1772 запросить цену →Timing ремень: 40S3M189
6B802 5790 запросить цену →жгут: соленоид
7B802 3811 запросить цену →DC соленоид: 24V
11A859 2241 запросить цену →Reverse ролик
12B802 2255 запросить цену →Torque Limiter Mechanical муфта Separator
13B802 2252 запросить цену →вал: ролик: Reverse
14B802 2225 запросить цену →барабан Stay: направляющая: Reverse
15B802 2253 запросить цену →шестерня: Z20
16B802 2226 запросить цену →направляющая: Reverse: Open & Close
17B802 6014 запросить цену →Decal: Display: Misfeed Removal: P2
18A422 1063 запросить цену →Seal - 0.7x13x20
21B802 2227 запросить цену →направляющая: Reverse: Open And Close: Behind
22A458 2251 запросить цену →Cushion - Bin соленоид рычаг
23B802 2111 запросить цену →стопор Pawl: подача бумаги
26B802 2115 запросить цену →рычаг: стопор Pawl

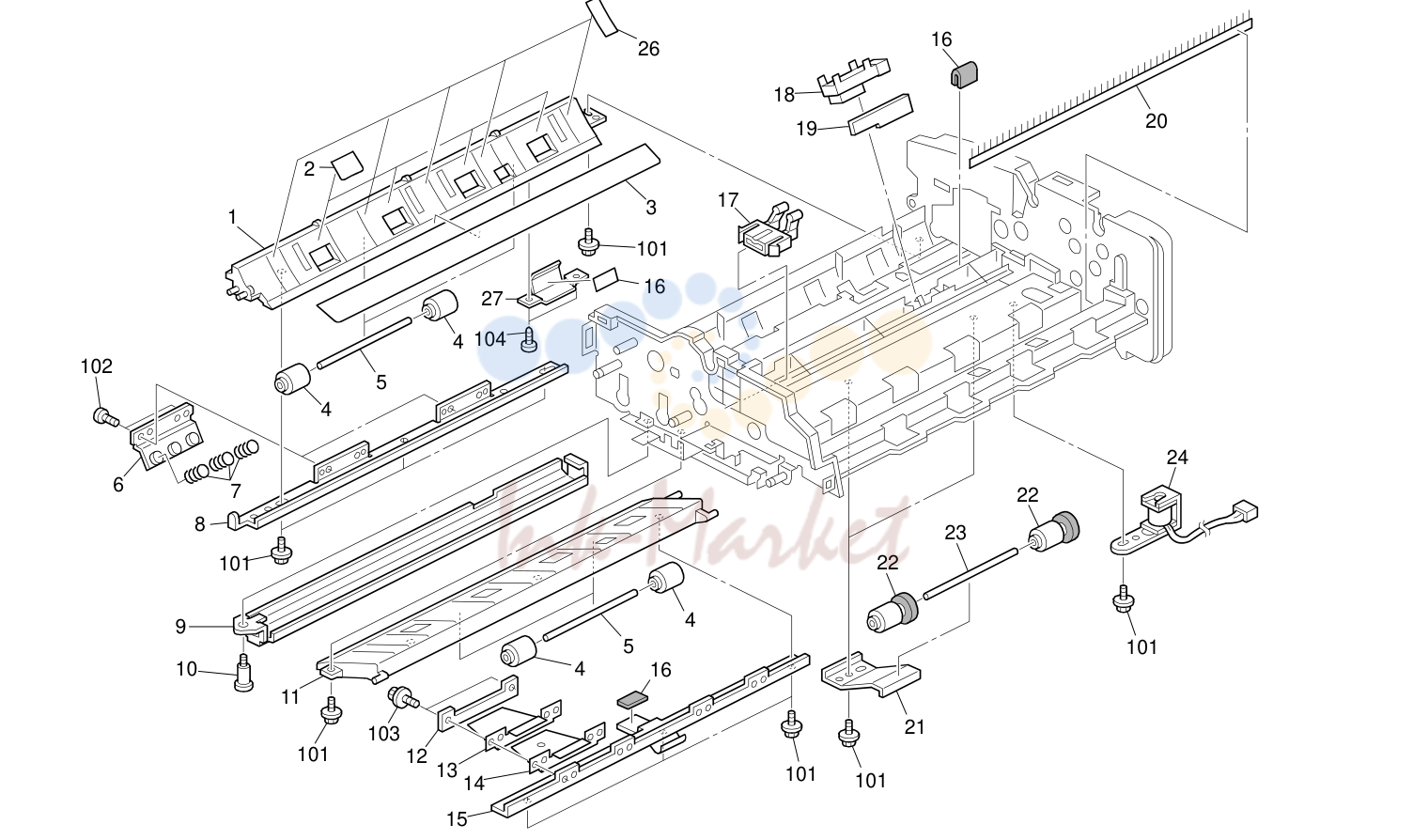

Original перенос 1 (B802)

Original перенос 1 (B802)

№АртикулНаименование
1B802 3415 запросить цену →направляющая: Scanning: Entrance: Lower
2B802 3413 запросить цену →Sheet: ролик: Scanning: Entrance
3B802 3414 запросить цену →Sheet: Scanning: Entrance
4B802 3471 запросить цену →ролик: Scanning: Driven
5B802 3592 запросить цену →вал: Driven: Exit
6B802 3431 запросить цену →кронштейн: Entrance: Pressure: Ass'y
7B802 3435 запросить цену →Compression пружина: 3.3n
8B802 3422 запросить цену →Stay: Scanning: Entrance: Lower
9B802 3511 запросить цену →направляющая пластина: Scanning
11B802 3553 запросить цену →направляющая: Scanning: Exit: Lower
12B802 3566 запросить цену →пластина: Exit: Pressure: Auxiliary
13B802 3567 запросить цену →пружина пластина: Scanning: Exit: Driven: Upper
14B802 3569 запросить цену →пружина пластина: Scanning: Exit: Driven: Lower
15B802 3561 запросить цену →Stay: Scanning: Exit: Lower
16A422 1063 запросить цену →Seal - 0.7x13x20
17B802 2291 запросить цену →стопор: направляющая: Reverse
19B802 3851 запросить цену →кронштейн: датчик: Scanning: Exit
20B802 3755 запросить цену →Discharge Brush: Reverse
21B802 3711 запросить цену →пружина пластина
22B789 3712 запросить цену →Exit Driven ролик
23B789 3491 запросить цену →Scanning Driven вал
24B714 5006 запросить цену →DC соленоид: Transmitted Rubber Stamp
25B802 3492 запросить цену →вал: Driven: Entrance
26B802 3417 запросить цену →Sheet: Auxiliary: Scanning: Entrance
27B802 3442 запросить цену →датчик кронштейн

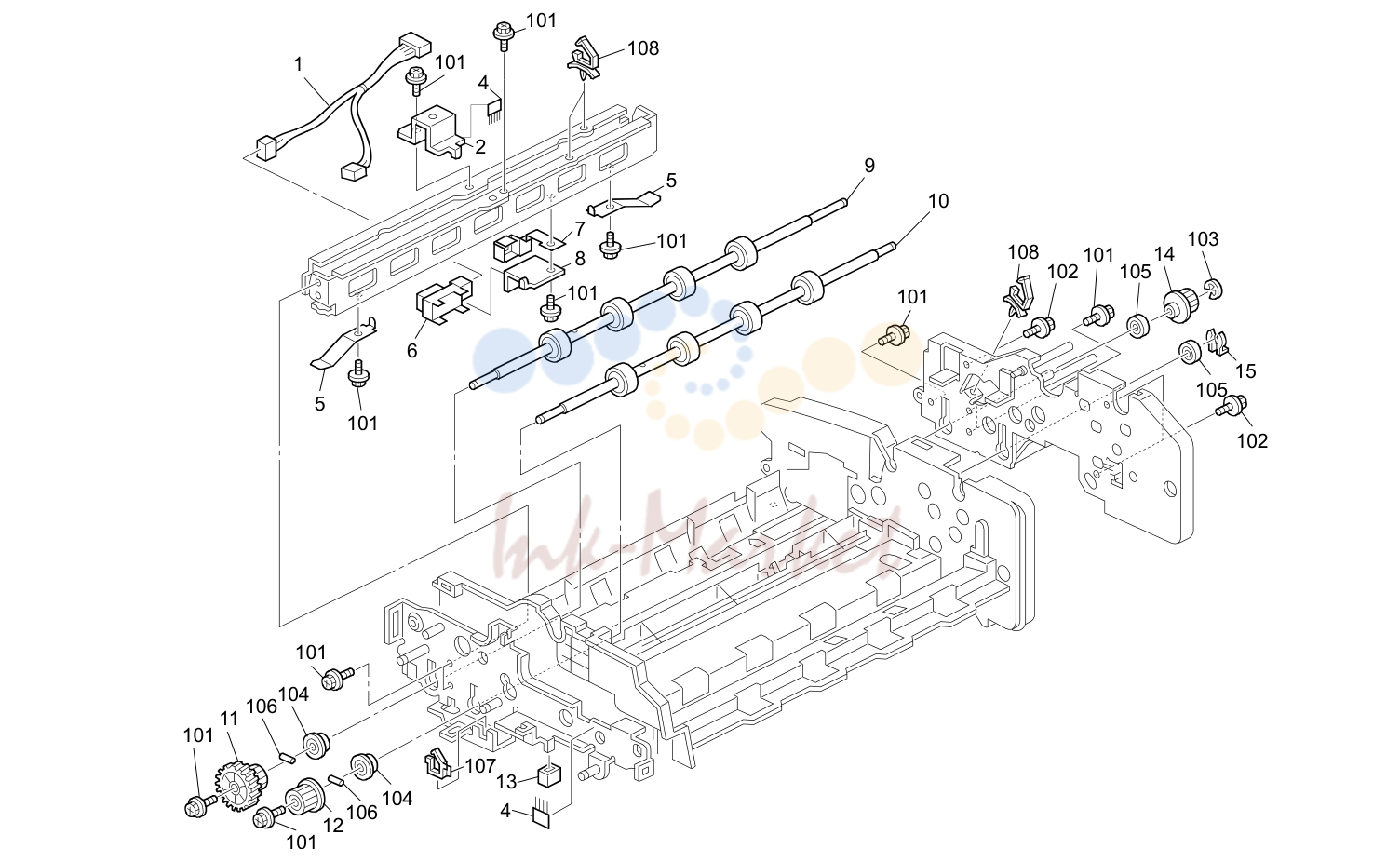

Original перенос 2 (B802)

Original перенос 2 (B802)

№АртикулНаименование
1B802 5810 запросить цену →жгут: регистрация датчик
2B802 3382 запросить цену →кронштейн: направляющая: подача бумаги: Lower [TSB#002] 1
5B802 3145 запросить цену →пружина пластина
7B802 3833 запросить цену →Shielding пластина: датчик
8B802 3834 запросить цену →кронштейн: регистрация датчик
9B802 3231 запросить цену →ролик: Scanning: Entrance
10B802 3251 запросить цену →ролик: Scanning: Exit
11B802 3234 запросить цену →Timing Pulley: T33/T24
12B802 3252 запросить цену →Timing Pulley: T33
13A697 2102 запросить цену →Damper - Junction Gate соленоид
14B802 3233 запросить цену →Timing Pulley: T33

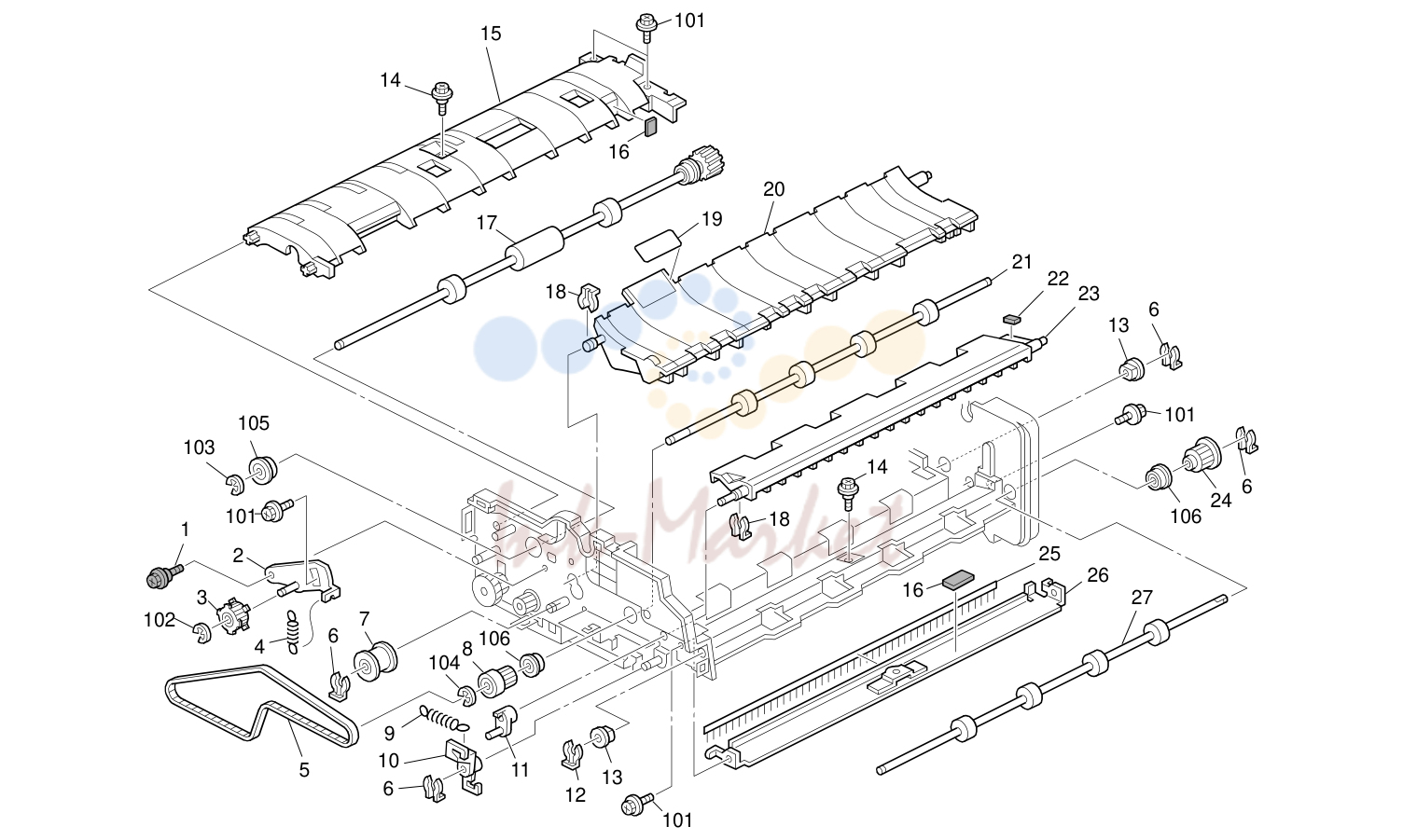

Original перенос 3 (B802)

Original перенос 3 (B802)

№АртикулНаименование
1B238 4483 запросить цену →винт
2B802 1755 запросить цену →кронштейн: Tension
3B802 1762 запросить цену →Timing Pulley: T31
7B802 1767 запросить цену →Pulley: Idler: DIA16
8B802 3312 запросить цену →Timing Pulley: T26
10B802 3631 запросить цену →Link: соленоид
11B802 3615 запросить цену →рычаг: Exchange Pawl: Reverse
15B802 3351 запросить цену →направляющая: подача бумаги: Lower
16A422 1063 запросить цену →Seal - 0.7x13x20
17B802 3211 запросить цену →ролик: Pull Out
19B802 6016 запросить цену →Decal: Display: Misfeed Removal: P3
20B802 3655 запросить цену →направляющая: Exit: Upper: Sub-Ass’y [TSB#006]
21B802 3311 запросить цену →ролик: Exit
22B802 3612 запросить цену →Cushion: Exchange Pawl
23B802 3611 запросить цену →Exchange Pawl: Reverse
24B802 3332 запросить цену →Timing Pulley: T23
25B802 3756 запросить цену →Discharge Brush: Exit
26B802 3751 запросить цену →Stay: Reverse
27B802 3331 запросить цену →ролик: Reverse

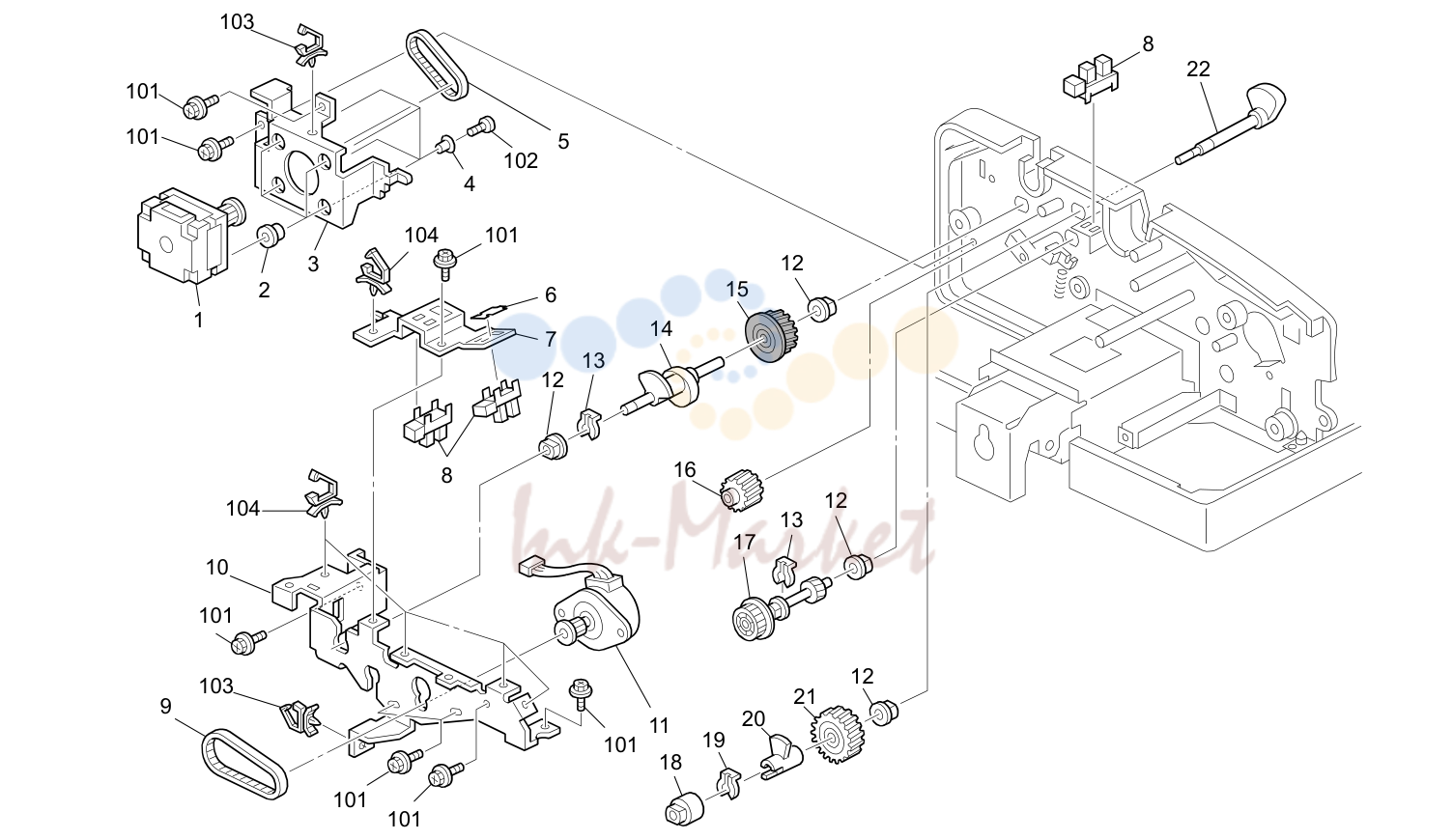

Drive Section 1 (B802)

Drive Section 1 (B802)

№АртикулНаименование
1B802 1812 запросить цену →Stepper мотор: DC4.08V 2.4W
3B802 1815 запросить цену →кронштейн: Reverse: Drive
4B044 1825 запросить цену →Collar
5J503 3116 запросить цену →Timing ремень: 40S2M128
7B802 1985 запросить цену →кронштейн: датчик: Pickup
10B802 1925 запросить цену →кронштейн: Pickup: Drive
11B700 5805 запросить цену →Stepper мотор: Pm: S2m: T15: Ass'y
14B802 1951 запросить цену →Cam: стопор Pawl
15B351 1956 запросить цену →шестерня: стопор; Original insert: Z25 [TSB#004]
16B351 1781 запросить цену →шестерня - 18Z
17B802 1931 запросить цену →Timing Pulley: T33-Z17
18B802 1942 запросить цену →стопор: Cam: Pickup
20B802 1943 запросить цену →Feeler: Cam: Pickup
21B802 1946 запросить цену →шестерня: Drive: Arm: Pickup [TSB#004]
22B802 1941 запросить цену →Cam: Pickup

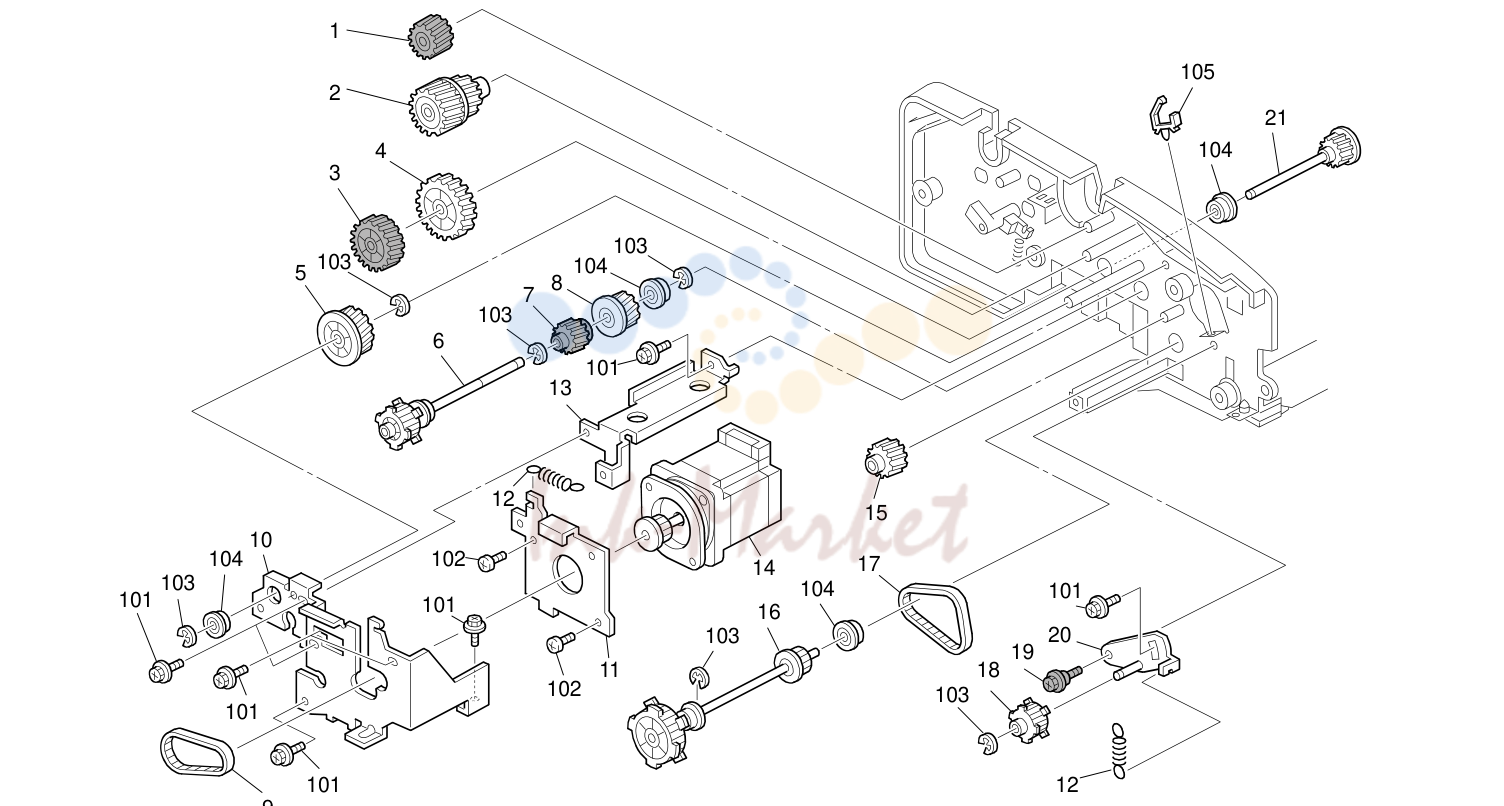

Drive Section 2 (B802)

Drive Section 2 (B802)

№АртикулНаименование
1B802 1671 запросить цену →шестерня: Z17
2B802 1661 запросить цену →шестерня: Z21/Z23
3B802 1642 запросить цену →шестерня: Z37
4B802 1643 запросить цену →шестерня: Z26
5B802 1651 запросить цену →шестерня: Z25
6B802 1631 запросить цену →Timing Pulley: T31
7B802 1632 запросить цену →шестерня: Z18
8B802 1633 запросить цену →шестерня: Z19
10B802 1715 запросить цену →кронштейн: Stepper мотор
11B802 1731 запросить цену →Stay: мотор: Scanning
13B802 1736 запросить цену →кронштейн: Protect: Drive
14B802 1721 запросить цену →Stepper мотор: DC1.76V 3.7W
15B802 1681 запросить цену →шестерня: Z18
16B802 1741 запросить цену →Timing Pulley: T31/T61
18B802 1762 запросить цену →Timing Pulley: T31
19B238 4483 запросить цену →винт
20B802 1755 запросить цену →кронштейн: Tension
21B802 1641 запросить цену →шестерня: Z18

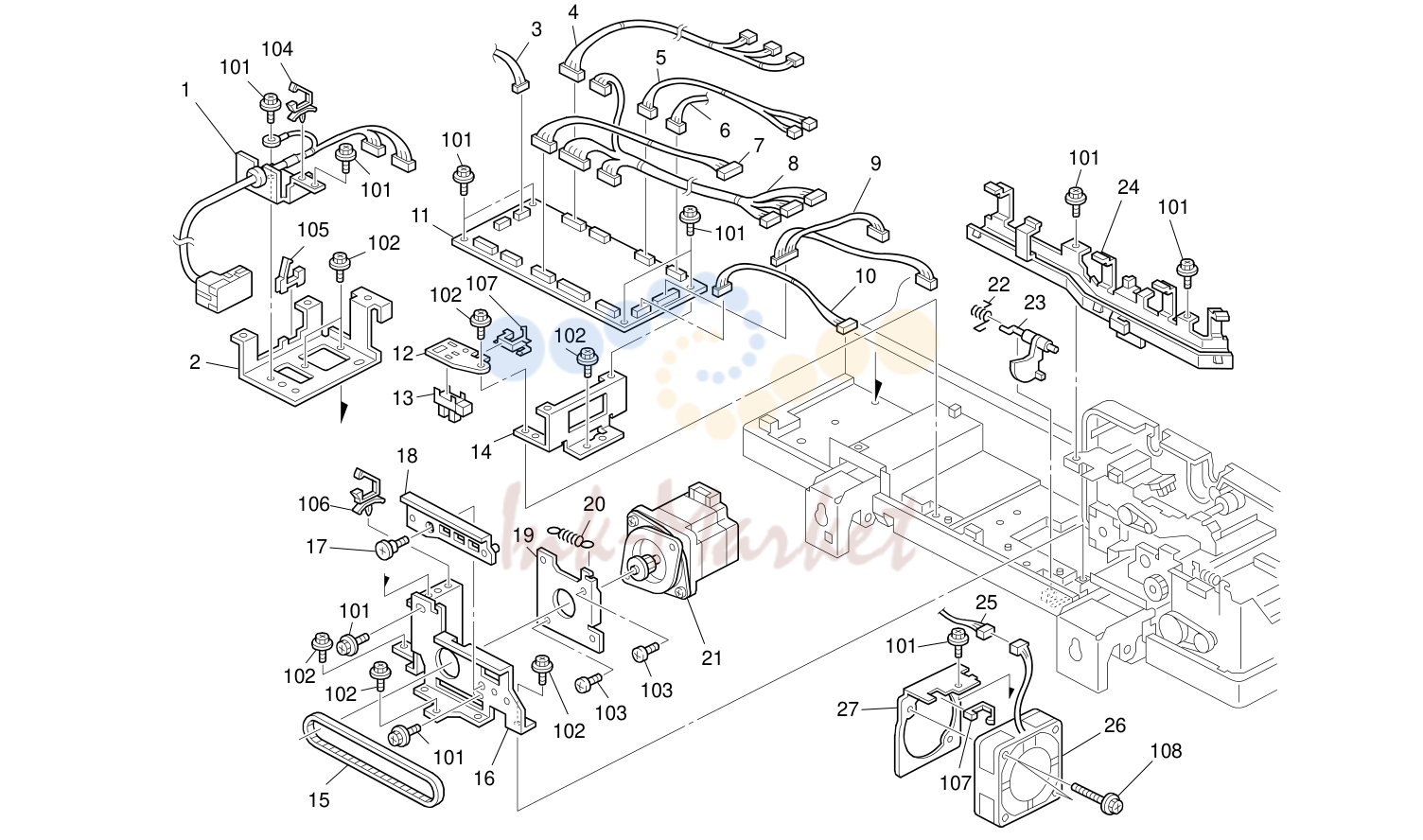

электрика Section (B802)

электрика Section (B802)

№АртикулНаименование
1B802 5710 запросить цену →жгут: Interface
2B802 1231 запросить цену →кронштейн: плата: Right
3B802 5780 запросить цену →жгут: Lift_Up
4B802 5730 запросить цену →жгут: подача бумаги
5B802 5800 запросить цену →жгут: соленоид
6B802 5770 запросить цену →жгут: мотор: Reverse
7B802 5880 запросить цену →жгут: датчик: Original Table [TSB#003]
8B802 5870 запросить цену →жгут: датчик: подача бумаги [TSB#003]
9B802 5760 запросить цену →жгут: мотор: подача бумаги
10B802 5820 запросить цену →жгут: мотор: Pick Up
11B802 5501 запросить цену →автоподатчик (АПД)main Board
12B802 1246 запросить цену →кронштейн: On Off Detector
14B802 1236 запросить цену →кронштейн: плата: Left
15B703 1165 запросить цену →Timing ремень: B40S2M390
16B802 1612 запросить цену →кронштейн: мотор
18B802 1624 запросить цену →кронштейн: Coupling
19B802 1616 запросить цену →Stay: мотор
21B802 1621 запросить цену →Stepper мотор: DC24V 4.8W
22B387 1951 запросить цену →пружина - Paper Size датчик
23B802 1252 запросить цену →Feeler: Paper Size датчик
24B802 1412 запросить цену →пластина: жгут: направляющая
25B802 5850 запросить цену →Interfaceжгут - Fan
27B802 1629 запросить цену →Cooling Fan кронштейн

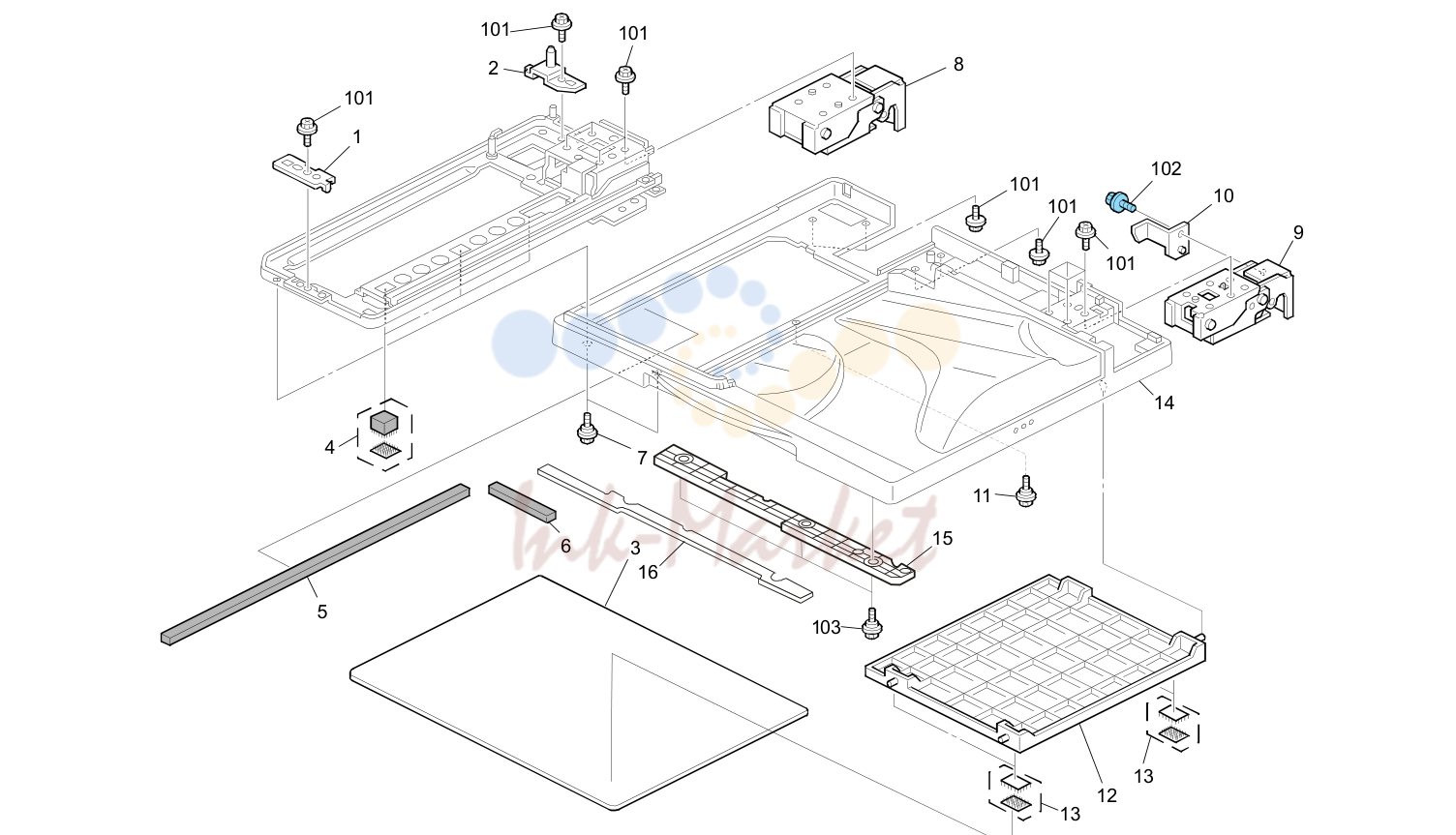

Frame Section (B802)

Frame Section (B802)

№АртикулНаименование
1B802 1121 запросить цену →Positioning пластина: Front
2B802 1131 запросить цену →Positioning пластина: Rear
3B802 4611 запросить цену →Pressure пластина
4B802 4631 запросить цену →Cushion: Left
5B802 4713 запросить цену →Cushion: Left
6B802 4714 запросить цену →Cushion: Inner Back
8B802 1313 запросить цену →Hinge: Left: Ass’y [TSB#005]
9B802 1361 запросить цену →Damper: Hinge: Right: Ass’y [TSB#004]
10A859 1841 запросить цену →Filter - DF Open датчик
12B802 4621 запросить цену →барабан Stay: Pressure пластина
13B477 2715 запросить цену →Pressure пластина Tape
14B802 1212 запросить цену →Frame: Base [TSB#005]
15B802 1261 запросить цену →Grip: Lower [TSB#005]
16B802 1266 запросить цену →Sponge: Base: 2MM [TSB#005]

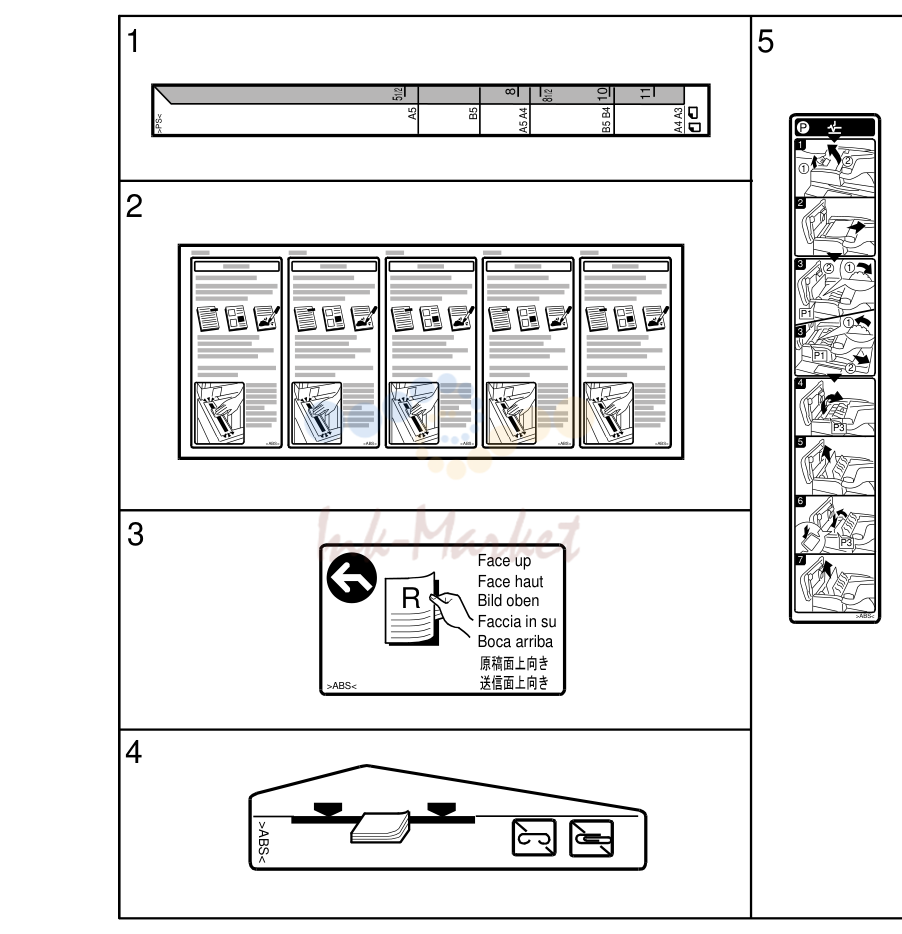

Decals and Documents (B802)

Decals and Documents (B802)

№АртикулНаименование
1B652 1807 запросить цену →Decal: Size: Original
2B652 2379 запросить цену →Decal: Caution: Original: 5-Lang
3B789 6031 запросить цену →Decal - Original Table
4B802 6011 запросить цену →Decal: Side Fence
5B802 6012 запросить цену →Decal: Misfeed Removal: Original
6B802 6013 запросить цену →Decal: Display: Misfeed Removal: P1
7B802 6014 запросить цену →Decal: Display: Misfeed Removal: P2
8B802 6016 запросить цену →Decal: Display: Misfeed Removal: P3
Источник: Инк-Маркет.ру.
