Ricoh auto reverse document feeder DF2010 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

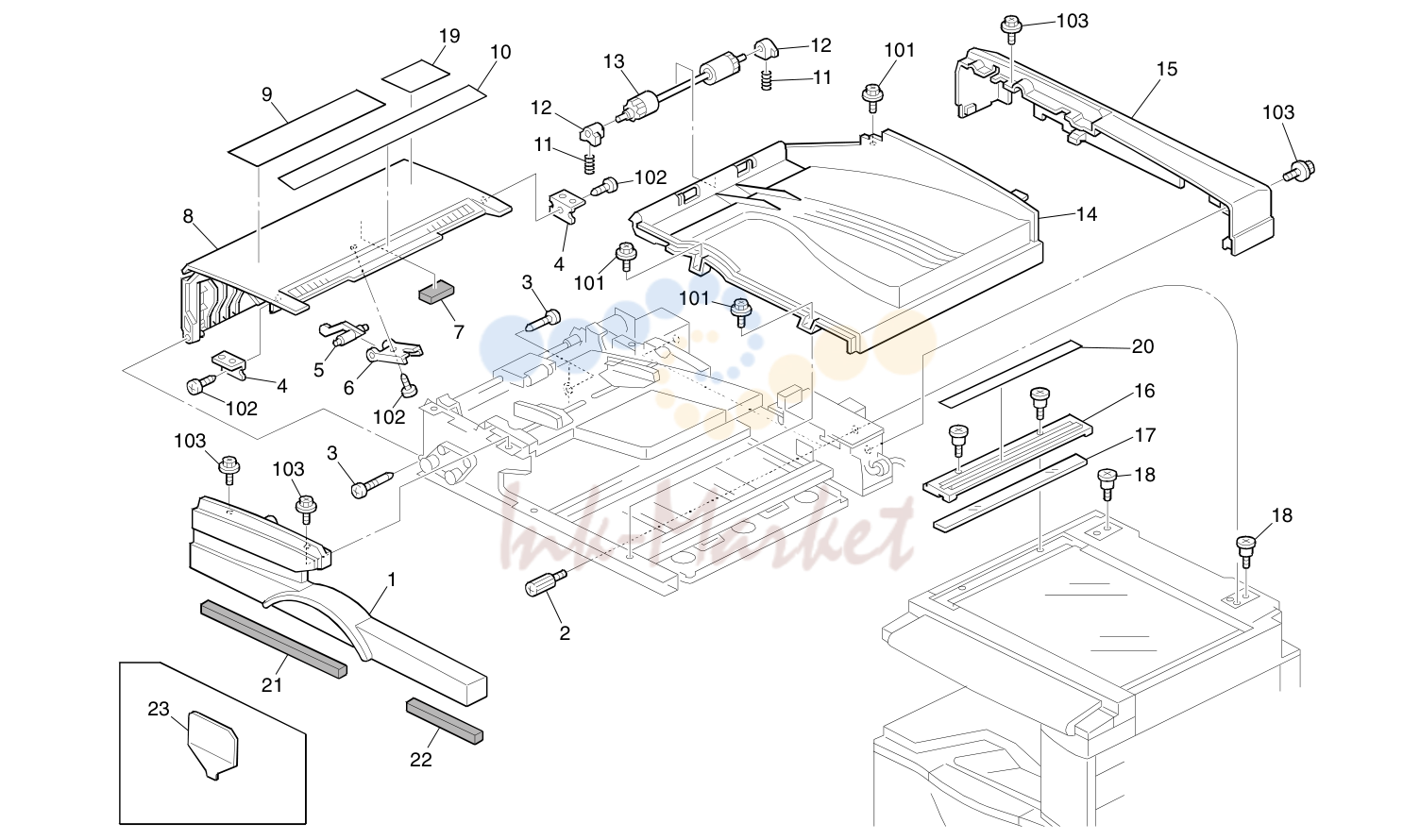

автоподатчик (ARDF) 1 (B814)

автоподатчик (ARDF) 1 (B814)

№АртикулНаименование
1B386 4811 запросить цену →Front крышка
2A628 3115 запросить цену →Knob винт - M4
3AA14 3788 запросить цену →Pin:направляющая пластина:подача бумаги
4B386 4873 запросить цену →Positioning пластина
5A859 4871 запросить цену →Actuator - Original датчик
6A859 4872 запросить цену →Actuator кронштейн
7A859 4881 запросить цену →Cushion подача бумаги
8B386 4842 запросить цену →Left крышка
9B814 6014 запросить цену →Decal - Misfeed Removal
10B813 6021 запросить цену →Decal - Size Indication крышка
11AA06 3311 запросить цену →Transport ролик пружина
12A859 4836 запросить цену →втулка Exit Driven ролик
13A859 4837 запросить цену →Exit Driven ролик
14B386 4871 запросить цену →Upper крышка
15B386 4821 запросить цену →Rear крышка
16B386 7102 запросить цену →Scale:Machine Or Copier:Adhesion
17AC01 3004 запросить цену →Exposure Glass
18A859 7211 запросить цену →Stepped винт
19B652 2379 запросить цену →Decal:Caution:Original:5-lang
20B814 6053 запросить цену →Decal - Scale
20B814 6054 запросить цену →Decal - Scale Inch
21B386 4874 запросить цену →Sponge:крышка:Front
22B386 4872 запросить цену →Sponge:крышка:Front Right
23B386 3118 запросить цену →Standard винт Driver:Document Feeder

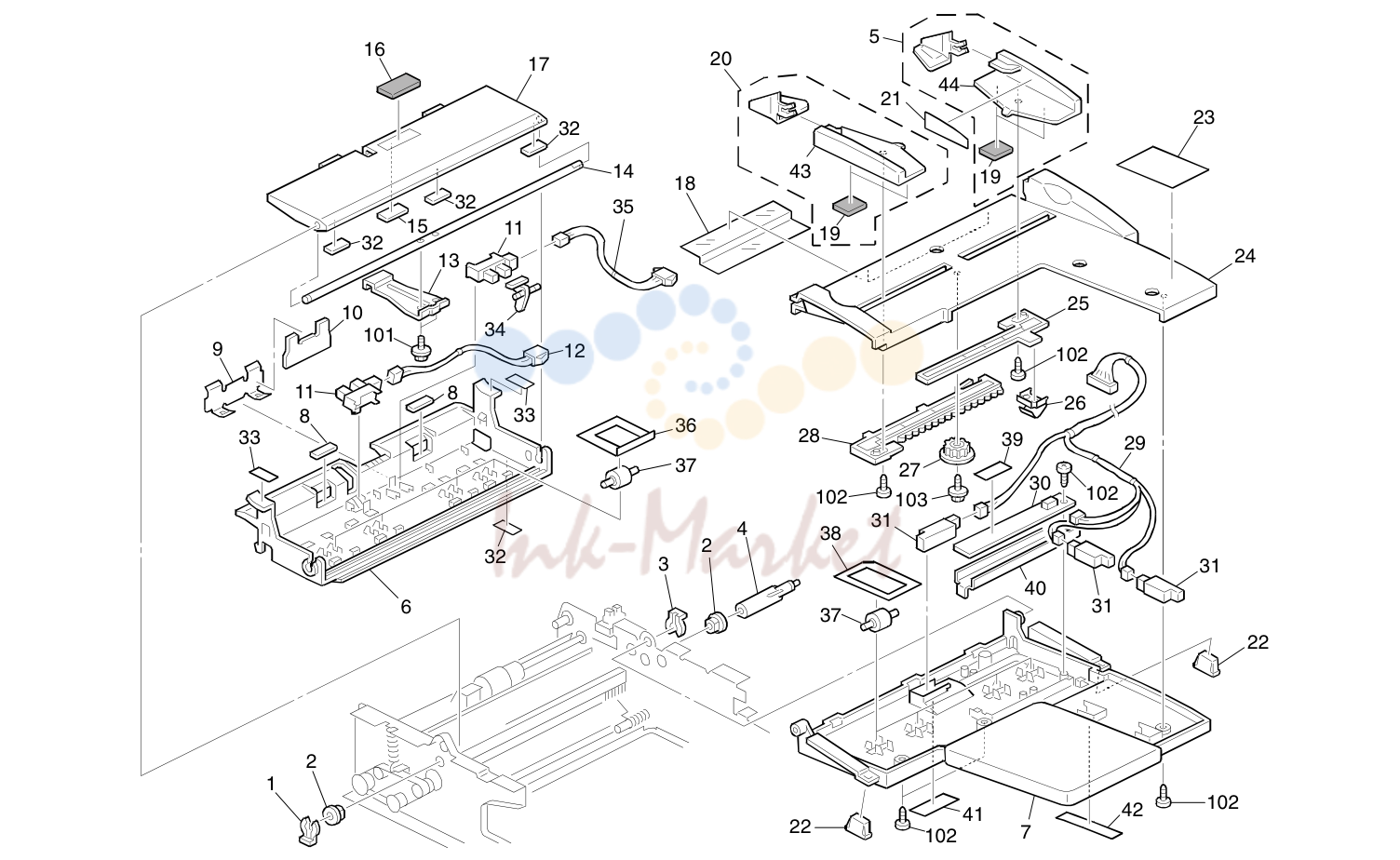

автоподатчик (ARDF) 2 (B814)

автоподатчик (ARDF) 2 (B814)

№АртикулНаименование
2H060 2126 запросить цену →втулка - M6x7
4A859 2355 запросить цену →рычаг Pressure пластина
5B386 4651 запросить цену →Inner Back Side Fence Ass'y
6A859 2311 запросить цену →направляющая пластина подача бумаги
7B810 4630 запросить цену →лоток бумаги:Behind:Alps-f
8A859 2319 запросить цену →Cushion Base
9A859 2317 запросить цену →направляющая Separation Pad
10A859 2315 запросить цену →Separation Pad
11AW02 0141 запросить цену →Photointerruptor
12B617 5720 запросить цену →жгут - регистрация датчик
13B386 2353 запросить цену →Pressure пластина - Base
14A859 2354 запросить цену →вал Base
15A859 4876 запросить цену →Cushion Left
16A859 2352 запросить цену →Pad Pressure пластина
17B386 2351 запросить цену →Original Feed пластина
18A858 4681 запросить цену →Sheet - лоток бумаги
19A351 4951 запросить цену →Left Side направляющая Pad
20B386 4641 запросить цену →Front Side Fence Ass'y
21B814 6043 запросить цену →Decal - Side Fence
22G012 1531 запросить цену →Magnet
23B813 6033 запросить цену →Decal - Original Table
24B386 4621 запросить цену →Upper Original Table
25A859 4662 запросить цену →Rack - Rear Side Fence
26A859 4663 запросить цену →Electrode пластина - Side Fence
27A859 4665 запросить цену →шестерня - 16Z
28A859 4661 запросить цену →Rack - Front Side Fence
29B617 5715 запросить цену →жгут - Original Tray
30B386 5550 запросить цену →Paper Size датчик Board
31AW01 0112 запросить цену →Photo Refiection датчик:Original Table
32B386 2356 запросить цену →Base Cushion - Behind
33A858 6022 запросить цену →Decal - Blue
34A858 2319 запросить цену →Feeler - Reverse
35B617 5706 запросить цену →жгут - Reverse датчик
36A858 2313 запросить цену →пружина пластина Pressure ролик Feed
37A858 4671 запросить цену →ролик Driven
38A858 4676 запросить цену →пружина пластина Pressure ролик
39A859 4664 запросить цену →Sheet - Paper Size датчик Board
40B386 4693 запросить цену →Mylar Seal
41B386 4692 запросить цену →Mylar Seal - 16x45
42B386 4691 запросить цену →Mylar Seal - 28x107
43B386 4710 запросить цену →Front Side Fence
44B386 4720 запросить цену →Rear Side Fence

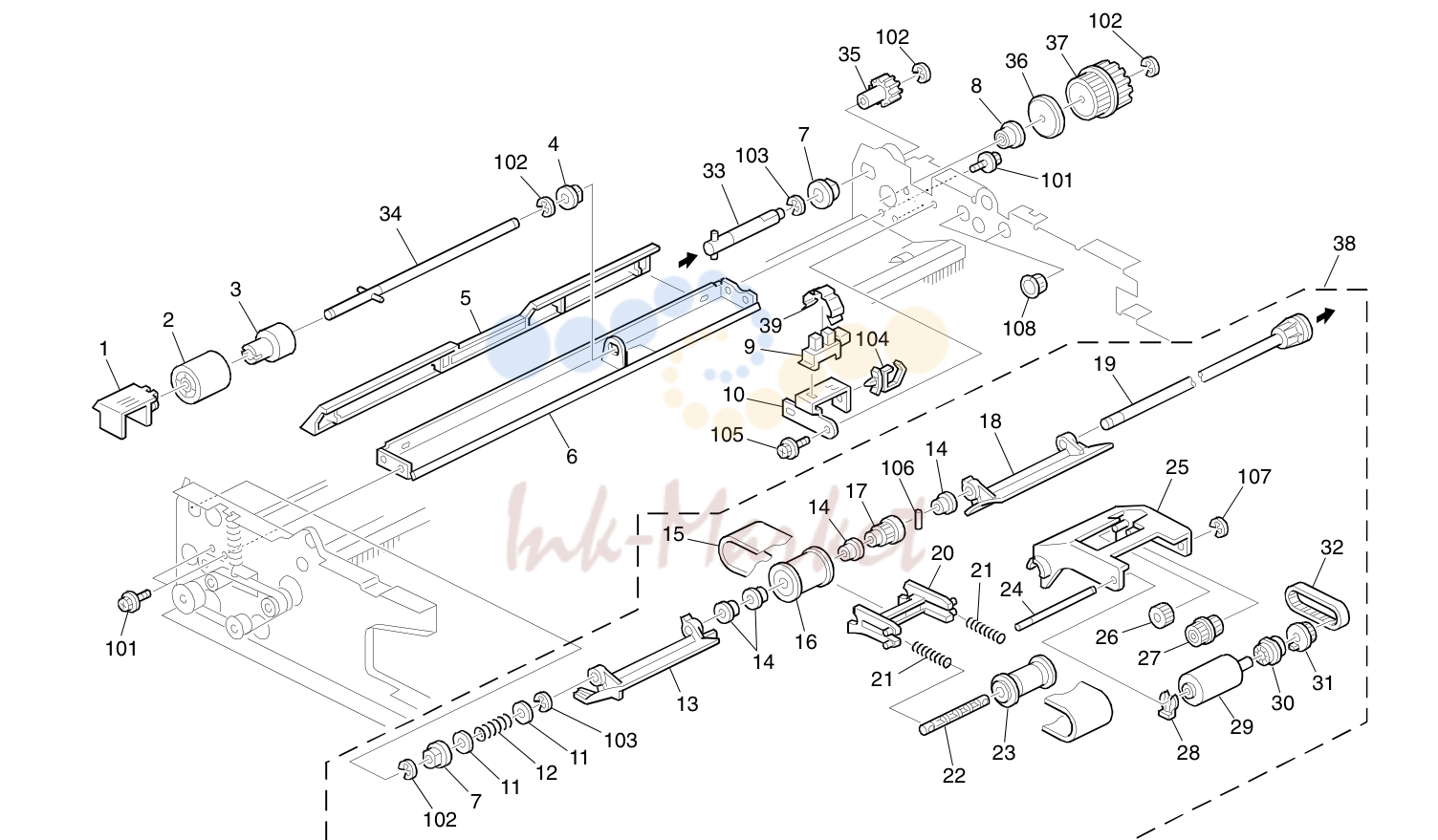

автоподатчик (ARDF) 3 (B814)

автоподатчик (ARDF) 3 (B814)

№АртикулНаименование
1A859 2220 запросить цену →крышка Reverse ролик
2A859 2241 запросить цену →Reverse ролик
3A294 6700 запросить цену →Torque Limiter - 53mnxm
5A859 1621 запросить цену →Separation направляющая
6B386 1610 запросить цену →Separation Stay
8A859 2230 запросить цену →Ball подшипник - 6x13x5
9AW02 0141 запросить цену →Photointerruptor
10B386 1123 запросить цену →датчик кронштейн
11AA13 2013 запросить цену →Spacer
12AA06 3435 запросить цену →Compression пружина:подача бумаги:Joint
13A859 2132 запросить цену →Front направляющая - подача бумаги
14A628 1225 запросить цену →втулка - 8mm
15A859 2141 запросить цену →ремень подача бумаги
16A859 2114 запросить цену →Drive ролик - подача бумаги ремень
17A859 2121 запросить цену →шестерня - 22Z
18A859 2131 запросить цену →Rear направляющая - подача бумаги
19A859 2120 запросить цену →Drive вал - подача бумаги ремень
20A859 2110 запросить цену →ремень держатель
21B386 3320 запросить цену →пружина:ремень:подача бумаги:8n
22A859 2112 запросить цену →Drive вал - подача бумаги ремень
23B387 2113 запросить цену →ролик - подача бумаги ремень
24A859 2162 запросить цену →вал - Pick Up ролик
25G412 3821 запросить цену →держатель - Pick Up
26A859 2167 запросить цену →шестерня - 22Z
27G412 3831 запросить цену →Pulley - 22Z
29B386 2171 запросить цену →Pickup ролик
30A859 2163 запросить цену →Collar Pick Up
31A859 2164 запросить цену →Pulley - 2Z
32A859 2166 запросить цену →Timing ремень - 2XL
33A859 4216 запросить цену →вал - Electromagnetic муфта
34A859 2210 запросить цену →вал - Reverse ролик
35A858 4231 запросить цену →шестерня - 20Z
36A859 4222 запросить цену →Flange - Pulley
37A858 4221 запросить цену →шестерня - 31Z
38B386 2100 запросить цену →ремень узел:подача бумаги:Ass'y
39B386 1128 запросить цену →пружина пластина датчик On Off Detector

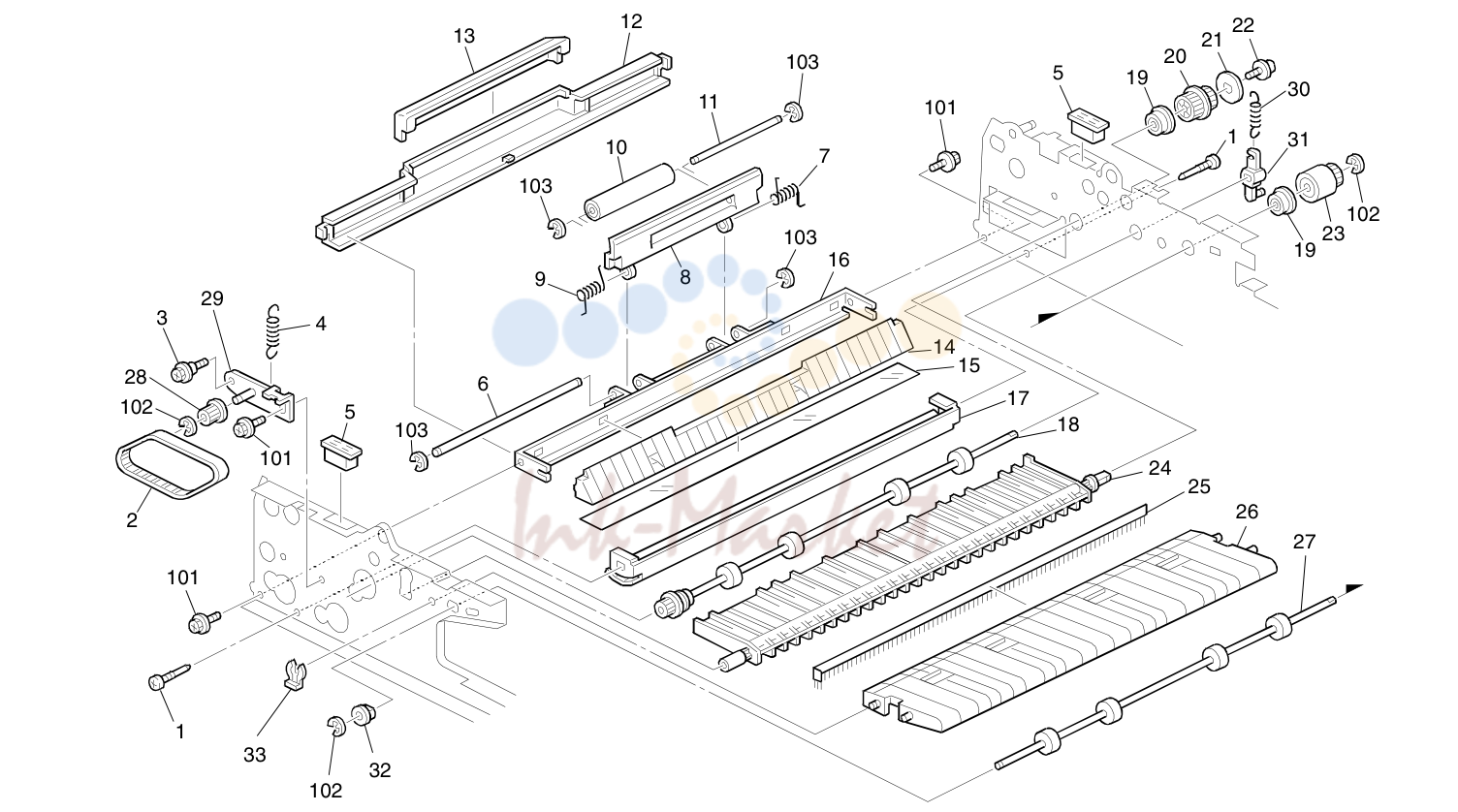

автоподатчик (ARDF) 4 (B814)

автоподатчик (ARDF) 4 (B814)

№АртикулНаименование
1AA14 3788 запросить цену →Pin:направляющая пластина:подача бумаги
2A859 4331 запросить цену →Timing ремень - 2XL
3AA14 3790 запросить цену →винт:Contact Point
4A859 4341 запросить цену →Tension пружина
5AG07 0513 запросить цену →Magnet Catch
6A859 3317 запросить цену →вал - Contact Point
7B386 3322 запросить цену →Torsion пружина:Pressure:Front:20n
8A859 3316 запросить цену →рычаг - Pullout
9B386 3321 запросить цену →Torsion пружина:Pressure:Rear:20n
10B386 3387 запросить цену →ролик:Driven:Transport
11A859 3313 запросить цену →Driven вал - Pressure
12B386 4881 запросить цену →Left Lower крышка
13B386 4856 запросить цену →крышка - Transport Driven ролик
14A859 1723 запросить цену →Left Lower направляющая
15G412 3611 запросить цену →направляющая Mylar
16B386 1710 запросить цену →Left Lower Stay
17B386 3513 запросить цену →направляющая:Exposure Glass
18B386 3130 запросить цену →Exit ролик - Drive
19A859 2230 запросить цену →Ball подшипник - 6x13x5
20A859 4271 запросить цену →Pulley - 31/32Z
21A859 4272 запросить цену →Flange
22B386 2214 запросить цену →винт:M3x5
23A858 4392 запросить цену →Torque Limiter
24A858 3710 запросить цену →Exchange Powl - Reverse
25A859 3225 запросить цену →Discharge Brush
26B386 4861 запросить цену →Reverse Tray
27B386 3140 запросить цену →Reverse ролик - Drive
28A859 4321 запросить цену →Pulley-20Z
29B386 4311 запросить цену →Adjusting Pin - M6
30A858 3717 запросить цену →Tension пружина - Exchange Powl
31A858 3715 запросить цену →рычаг - Exchange Powl

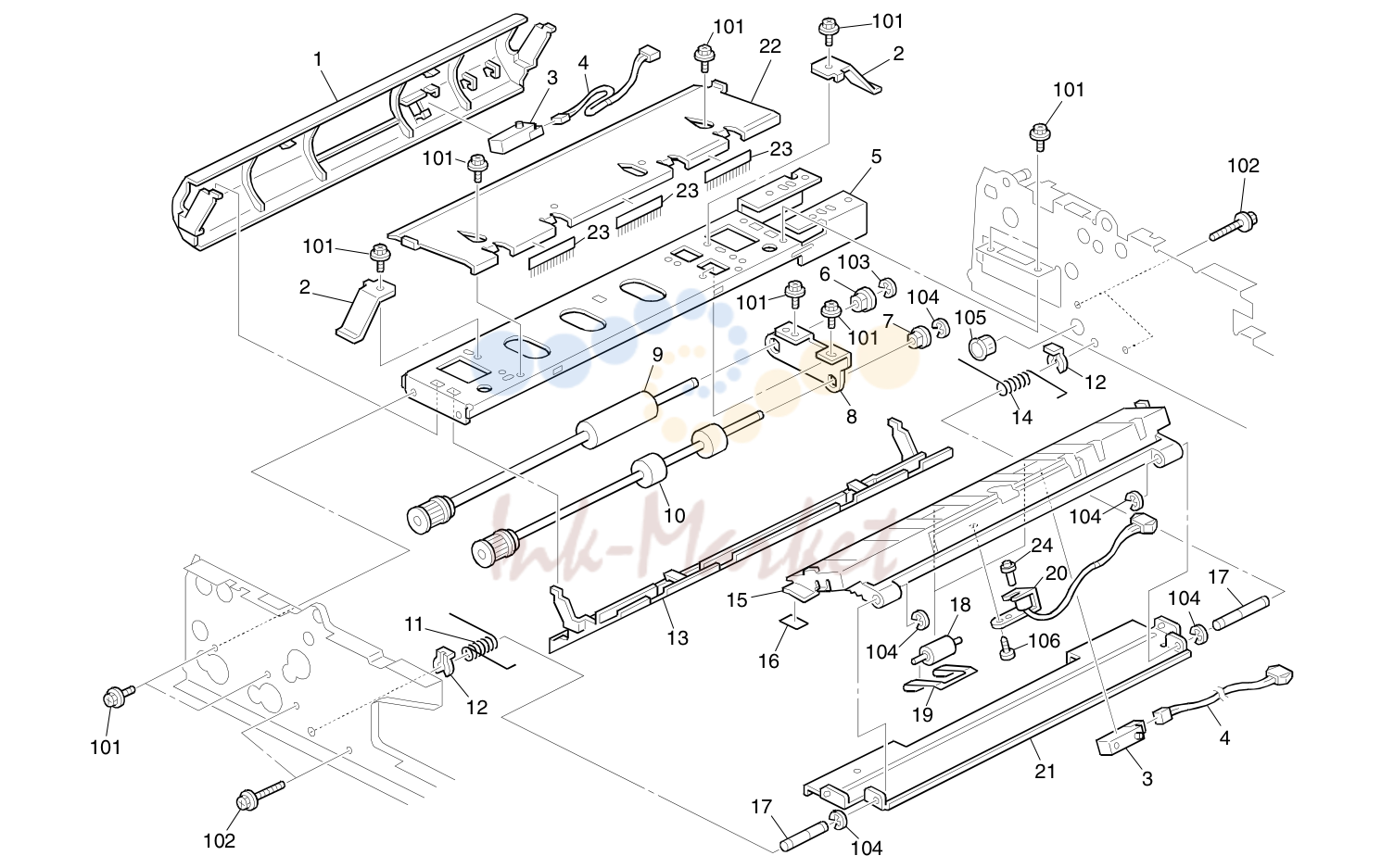

автоподатчик (ARDF) 5 (B814)

автоподатчик (ARDF) 5 (B814)

№АртикулНаименование
1A859 3210 запросить цену →направляющая пластина - Transport ролик
2B386 1322 запросить цену →пружина пластина направляющая
3AW01 0109 запросить цену →Photo Refiection датчик:Ps117ed1
4B617 5705 запросить цену →жгут - датчик
5B386 1311 запросить цену →Left Stay
8B386 1320 запросить цену →кронштейн - Transport ролик
9A859 3110 запросить цену →Transport ролик
10B386 3121 запросить цену →Transport ролик - Middle
11A859 3431 запросить цену →пружина Front
13A859 3220 запросить цену →направляющая пластина - Upper Exit
14A859 3430 запросить цену →пружина Rear
15A859 3411 запросить цену →Exit направляющая пластина
16A859 6023 запросить цену →Decal Green
17A859 3412 запросить цену →вал - Exit направляющая пластина
18B386 3389 запросить цену →ролик:Driven:Middle:Ep35
19A859 3425 запросить цену →пружина пластина
20B714 5006 запросить цену →DC соленоид:Transmited Rubber Stamp
21B386 3410 запросить цену →крышка:направляющая пластина:Exit:Ass'y
22B386 3234 запросить цену →направляющая пластина:Reverse:Ass'y
23B386 3236 запросить цену →Discharge Brush - L50
24H511 5007 запросить цену →Stamp

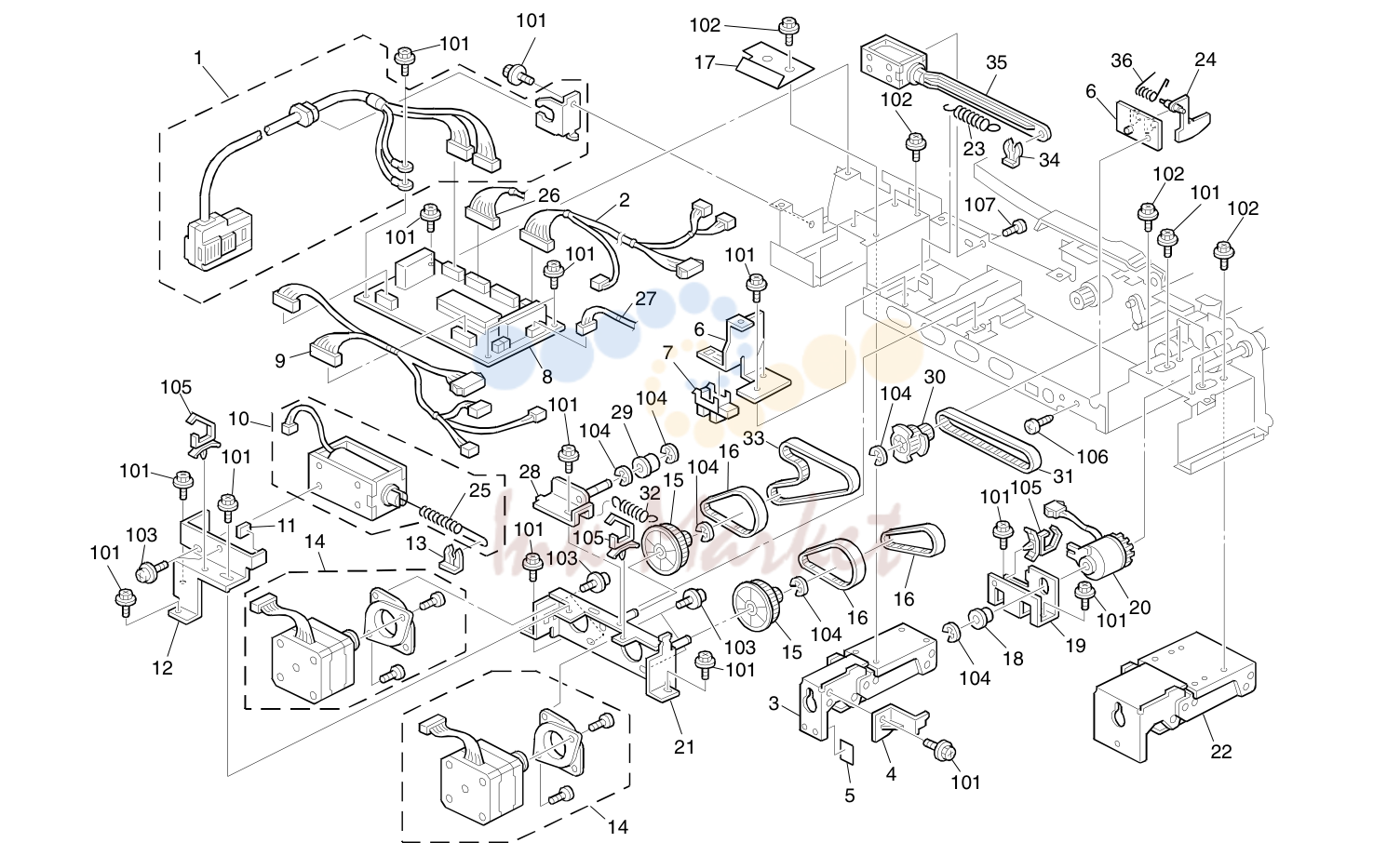

автоподатчик (ARDF) 6 (B814)

автоподатчик (ARDF) 6 (B814)

№АртикулНаименование
1C682 5800 запросить цену →жгут - Interface
2B386 5700 запросить цену →жгут:датчик:Main
3B386 1832 запросить цену →Hinge:Right:Ass'y
4A859 1841 запросить цену →Filler - DF Open датчик
5A334 4678 запросить цену →Rack Shield Mylar
6B386 1121 запросить цену →APS Feeller кронштейн
7AW02 0141 запросить цену →Photointerruptor
8B814 5500 запросить цену →плата:Main Control
9B617 5703 запросить цену →жгут - подача бумаги мотор
10B386 4421 запросить цену →DC соленоид:Base:Ass'y
11A028 3264 запросить цену →стопор Cushion
12B386 4411 запросить цену →соленоид кронштейн
14B814 4121 запросить цену →Stepper мотор - DC2.4V
15A661 1884 запросить цену →Pulley - 20T/48T
16A859 4171 запросить цену →Timing ремень - 2XL
17A859 1131 запросить цену →Insulating Sheet
19B386 1315 запросить цену →кронштейн - Electromagnetic муфта
20AX21 0092 запросить цену →Magnetic муфта:Z30
21B379 4111 запросить цену →кронштейн - мотор
22B386 1812 запросить цену →Hinge:Left:Ass'y
23A859 4197 запросить цену →Tension пружина мотор
24B386 1125 запросить цену →APS Feeller
25A859 2358 запросить цену →соленоид пружина
26B386 5713 запросить цену →жгут:Original Tray:Connecting
27B386 5701 запросить цену →жгут:датчик:Exit:Connecting
28B379 4131 запросить цену →Adjusting Pin - Idler
29A859 4141 запросить цену →Pulley - Idler
30A858 4251 запросить цену →Coupled Pulley - 20/32Z
31A858 4261 запросить цену →Timing ремень - 2XL
32A858 4134 запросить цену →Tension пружина - Idler
33A858 4181 запросить цену →Timing ремень - 2XL
35A858 4431 запросить цену →DC соленоид - 24V
36B387 1951 запросить цену →пружина - Paper Size датчик

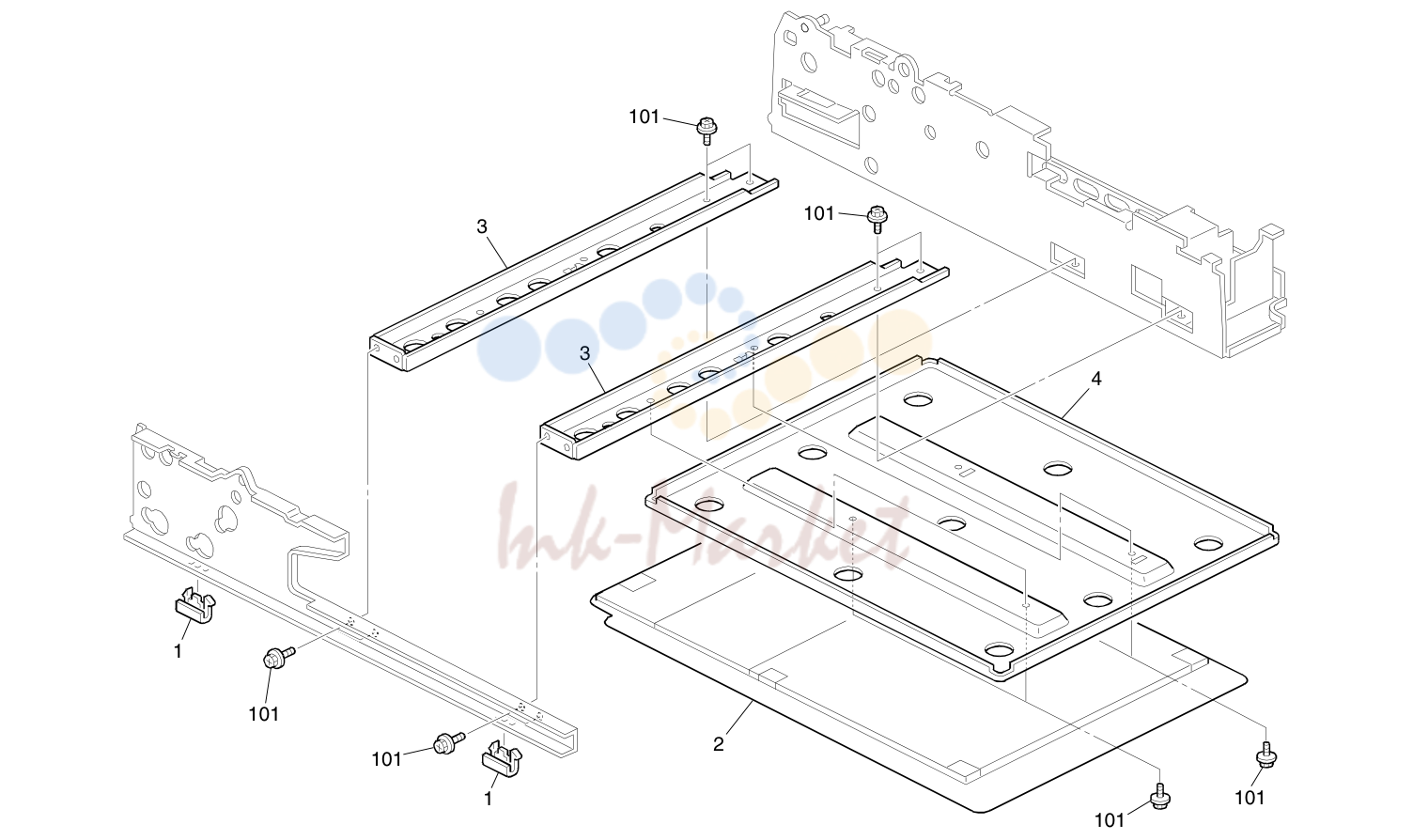

автоподатчик (ARDF) 7 (B814)

автоподатчик (ARDF) 7 (B814)

№АртикулНаименование
1A859 1221 запросить цену →Spacer
2B386 3634 запросить цену →Sheet:Ass'y
3B386 1511 запросить цену →Middle Stay
4B386 3615 запросить цену →Base - крышка стекла

Decals And Documents (B814)

Decals And Documents (B814)

№АртикулНаименование
1B814 6014 запросить цену →Decal - Misfeed Removal
2B813 6021 запросить цену →Decal - Size Indication крышка
3B652 2379 запросить цену →Decal:Caution:Original:5-lang
4B814 6053 запросить цену →Decal - Scale
4B814 6054 запросить цену →Decal - Scale Inch
5B814 6043 запросить цену →Decal - Side Fence
6B813 6033 запросить цену →Decal - Original Table
7A858 6022 запросить цену →Decal Blue
8A859 6023 запросить цену →Decal Green
